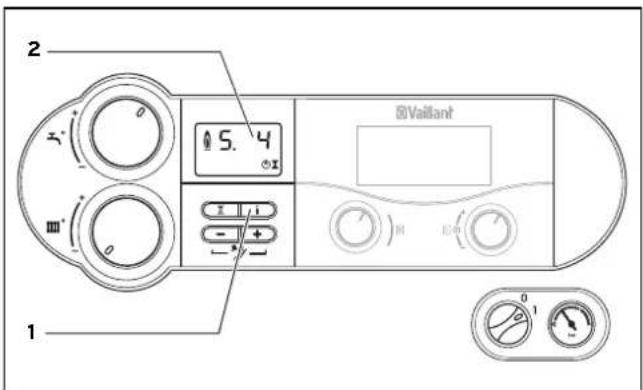

1 Hinweise zur Dokumentation 5.9 Statusanzeigen (für Wartungs- und Service-

1.1 Aufbewahrung der Unterlagen ......arbeiten durch den Fachhandwerker)......23

1.2 Verwendete Symbole 3

1.3 Typenschild 64 Störungsbehebung 24

1.4 Gültigkeit der Anleitung 6.1 Störungen wegen Wassermangel

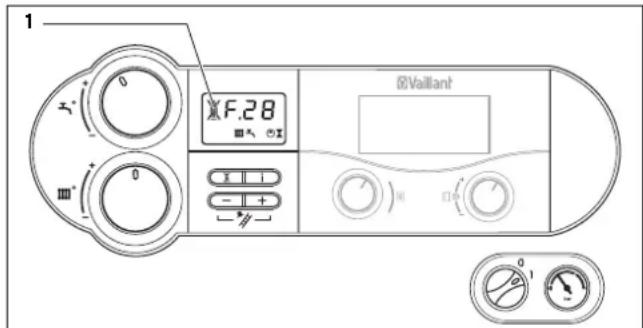

1.5 CE-Kennzeichnung 652 Störungen beim Zündvorgang 24

6.3 Störungen im Luft-/Abgasweg......24

2 Sicherheit 5

2.1 Warnhinweise 75 Wartung und Kundendienst 25

2.1.1 Klassifizierung der Warnhinweise 5

2.1.2 Aufbau von Warnhinweisen 8....5 Technische Daten 26

2.2 Bestimmungsgemäße Verwendung 6

2.3 Grundlegende Sicherheitshinweise ......Glossar......27

3 Hinweise zum Betrieb 8 Stichwortverzeichnis 30

3.1 Herstellergarantie 8

3.2 Anforderungen an den Aufstellort......8

3.3 Pflege 8

3.4 Recycling und Entsorgung 8

3.4.1 Gerät 8

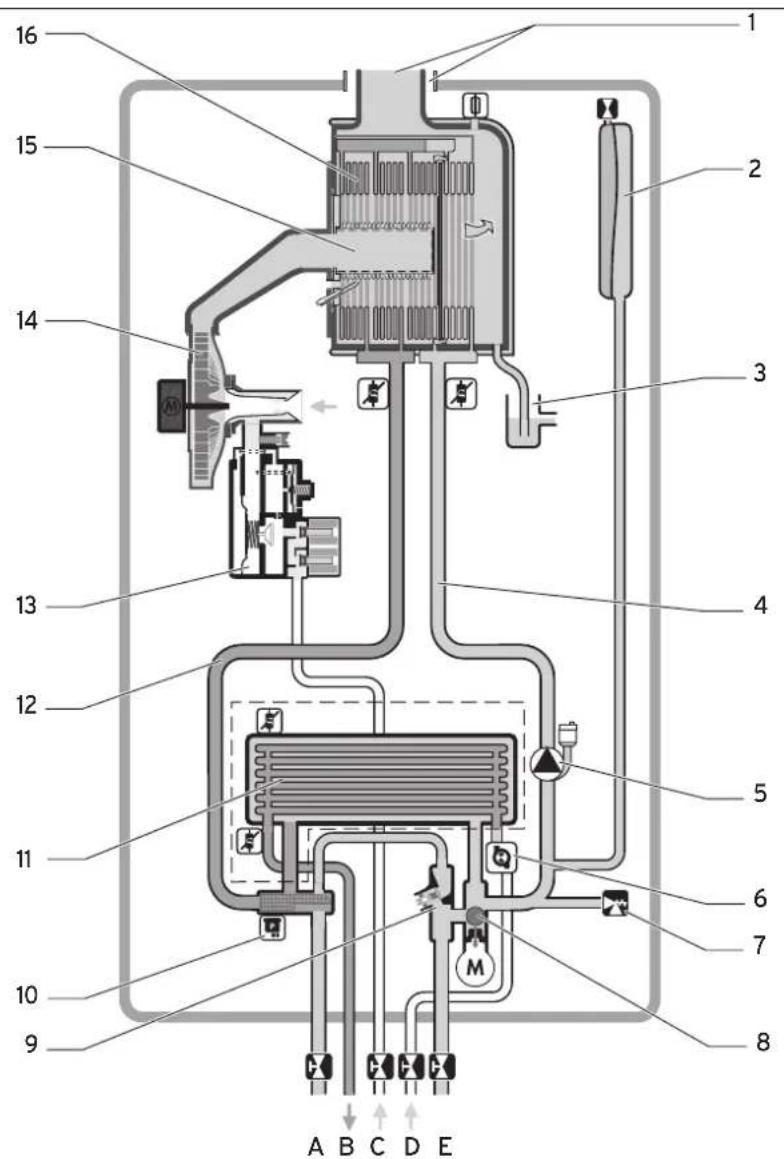

4 Funktionsweise des Gas-Wandheizgerätes mit Brennwerttechnik ecoTEC plus 11

5 Bedienung....13

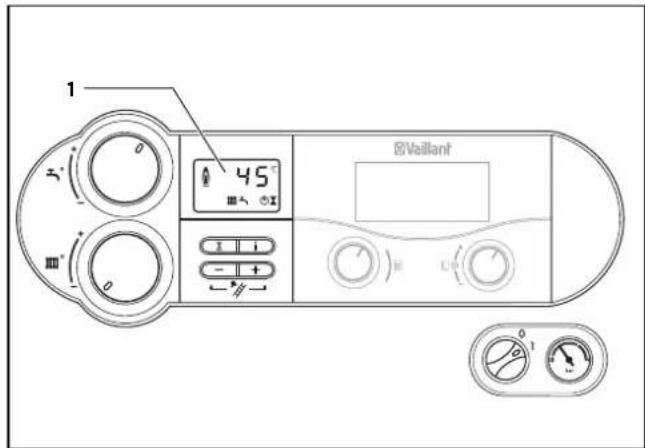

5.1 Übersicht über die Bedienelemente .....13

5.2 Gerät in Betrieb nehmen .....15

5.2.1 Absperreinrichtungen öffnen 15

5.2.2 Anlagendruck kontrollieren ....15

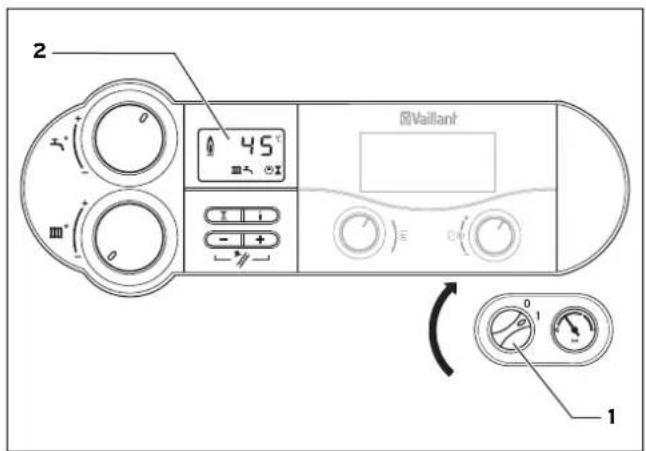

5.2.3 Gerät einschalten 16

5.3 Warmwasserbereitung mit VCW-Geräten .....17

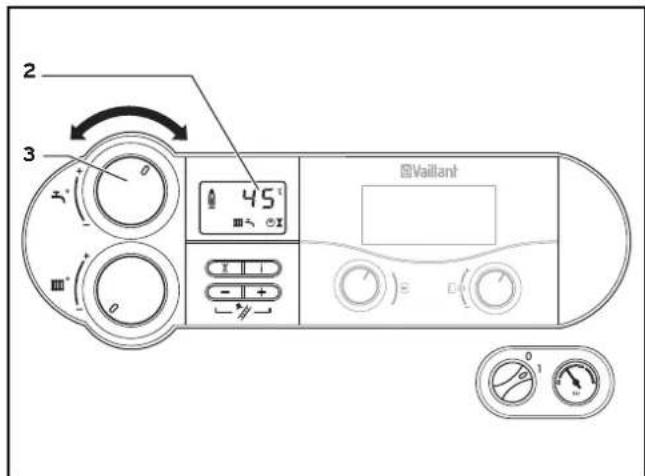

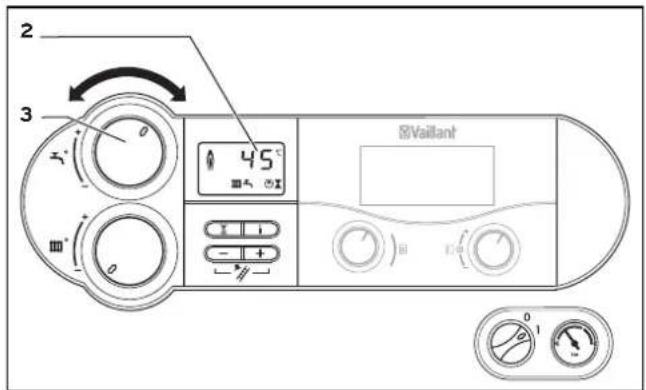

5.3.1 Warmwassertemperatur einstellen....17

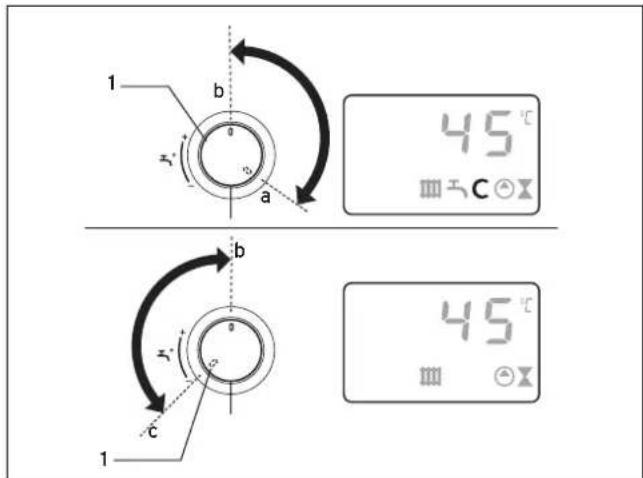

5.3.2 Warmstartfunktion ein- und ausschalten......17

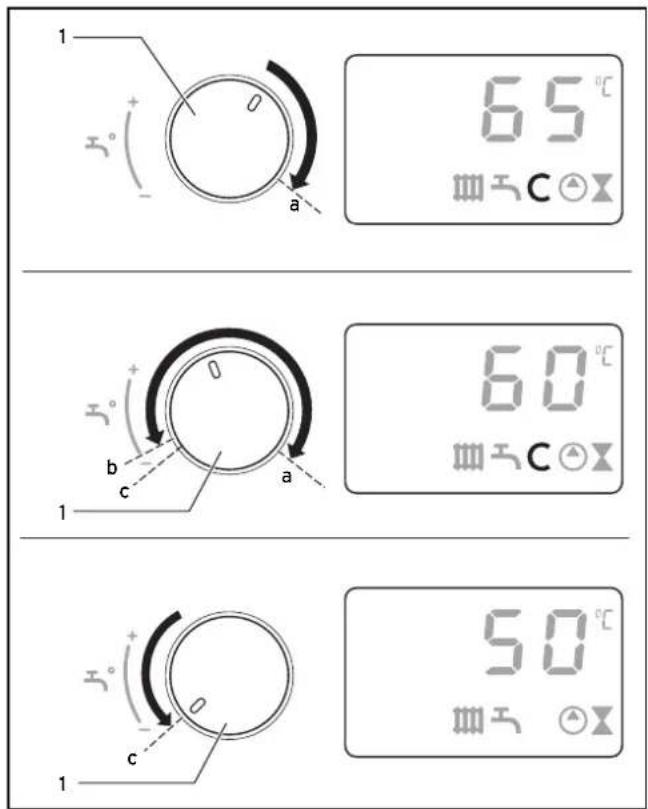

5.3.3 Speicherladebetrieb einstellen....18

5.3.4 Warmwasser zapfen....19

5.4 Warmwasserbereitung mit VC-Geräten......19

5.4.1 Warmwassertemperatur einstellen....19

5.4.2 Speicherbetrieb ausschalten (nur VC-Geräte mit externem Warmwasserspeicher)...... 20

5.4.3 Warmwasser zapfen....20

5.5 Einstellungen für den Heizbetrieb...... 20

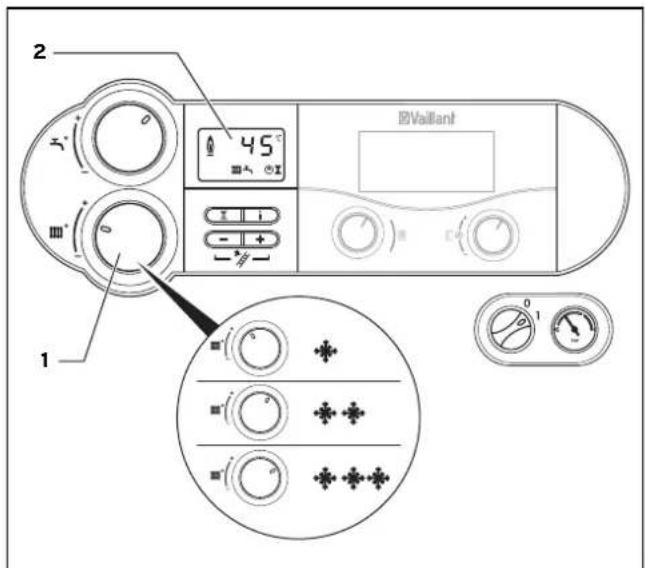

5.5.1 Vorlauftemperatur einstellen (kein Regelgerät angeschlossen) 20

5.5.2 Vorlauftemperatur einstellen (Regelgerät angeschlossen)......21

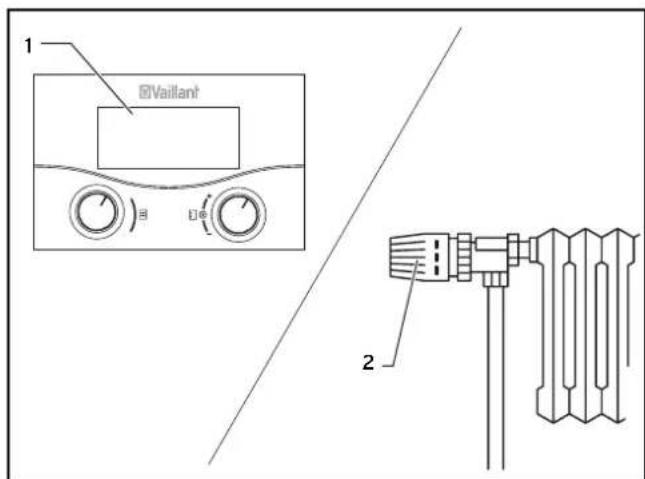

5.5.3 Raumtemperaturregler oder witterungsgeführten Regler einstellen....21

5.5.4 Heizbetrieb ausschalten (Sommerbetrieb)......21

5.6 Gerät/Heizungsanlage füllen......21

5.7 Frostschutz 22

5.7.1 Frostschutzfunktion einschalten 22

5.7.2 Frostschutz durch Entleeren....22

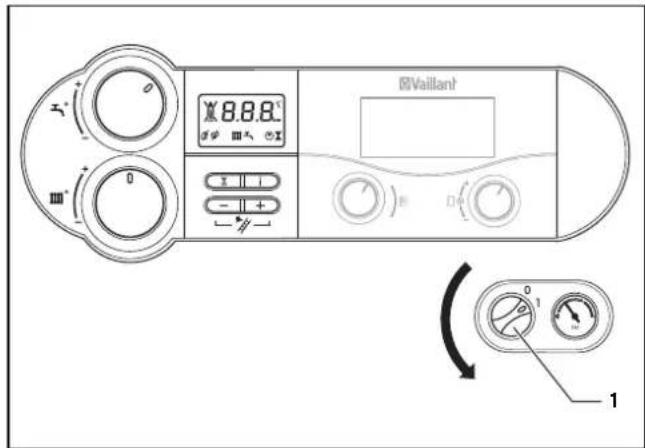

5.8 Gerät außer Betrieb nehmen......23

Geräteeigenschaften

Die Vaillant ecoTEC plus Geräte sind kompakte Gas-Wandheizgeräte mit Brennwerttechnik.

Die VCW-Geräte sind zusätzlich mit einer integrierten Warm wasserbereitung ausge stattet.

Die VC-Geräte können nur über einen externen Warmwasserspeicher Warmwasser liefern.

Empfehlenswertes Zubehör

Vaillant bietet zur Regelung des ecoTEC plus verschiedene Reglerausführungen zum Anschluss an die Schaltleiste oder zum Einstecken in die Bedienblende an.

Regler Bezeichnung	Art.-Nr.
calorMATIC 430 witterungsgeführter Hei-zungsregler		0020028515
calorMATIC 430f witterungsgeführter Funk-Heizungsregler		0020028521
VR 61 Mischer-modul	Mischermodul zur Erweiterung des calorMATIC 430/430f	0020028527
VR 68 Solarmo-dul	Erweiterungsmodul zur Anbindung einer Anlage für solare Warmwasserbereitung	0020028533
VR 81 Fernbedien-gerät	Fernbedienung eines Heiz-kreises innerhalb eines calorMATIC 430-Regelsystems	0020028539
calorMATIC 392 digitaler Raumtemperatur-regler		0020028505
calorMATIC 392f digitaler Funk-Raumtempe-raturregler		0020028510
calorMATIC 330 digitaler modulierender Raumtemperaturregler		307403
calorMATIC 340f Funk-Raumtemperaturregler modulierend, Wochenpro-gramm		0020018251
calorMATIC 240 digitaler Raumtemperatur-regler (Batteriebetrieb)		307401
calorMATIC 240f Funk-Raumtemperaturregler 2-Punktregelung, 230 V/50 Hz, Wochenpro-gramm		0020018249
VRT 30 Raumtemperaturregler 300637
VRT 40 modulierender Raumtempe-raturregler		300662
auroMATIC 620/2	kombinierter Solar- und Hei-zungsregler	0020040076
calorMATIC 630/2	witterungsgeführter Mehr-kreis- und Kaskadenregler	0020040072

Tab. 0.1 Reglerausführungen

Ihr Fachhandwerker berät Sie bei der Auswahl des geeigneten Regelgerätes.

1 Hinweise zur Dokumentation

Die folgenden Hinweise sind ein Wegweiser durch die Gesamtdokumentation. In Verbindung mit dieser Bedienungsanleitung sind weitere Unterlagen gültig.

Für Schäden, die durch Nichtbeachtung dieser An leitungen entstehen, übernehmen wir keine Haftung.

Mitgeltende Unterlagen

Für den Fachhandwerker:

Beachten Sie bei der Bedienung des ecoTEC plus unbedingt alle Bedienungsanleitungen, die anderen Komponenten Ihrer Anlage beiliegen. Diese Bedienungsanleitungen sind den jeweiligen Komponenten der Anlage beigefügt.

Gegebenenfalls gelten auch die weiteren Anleitungen aller verwendeten Zubehörteile und Regler mit.

1.1 Aufbewahrung der Unterlagen

Bewahren Sie diese Bedienungsanleitung sowie alle mitgeltenden Unterlagen gut auf, damit sie bei Bedarf zur Verfügung stehen.
Übergeben Sie die Unterlagen bei Auszug oder Verkauf an den Nachfolger.

1.2 Verwendete Symbole

Nachfolgend sind die im Text verwendeten Symbole erläutert.

Gefahr!

• unmittelbare Lebens gefahr
• Gefahr schwerer Personenschäden
• Gefahr leichter Personenschäden

Vorsicht!

• Risiko von Sachschäden
• Risiko von Schäden für die Umwelt

Symbol für einen nützlichen Hinweis und Informationen

Symbol für eine erforderliche Aktivität

1.3 Typenschild

Das Typenschild des Vaillant ecoTEC ist werkseitig auf der Unterseite des Gerätes angebracht.

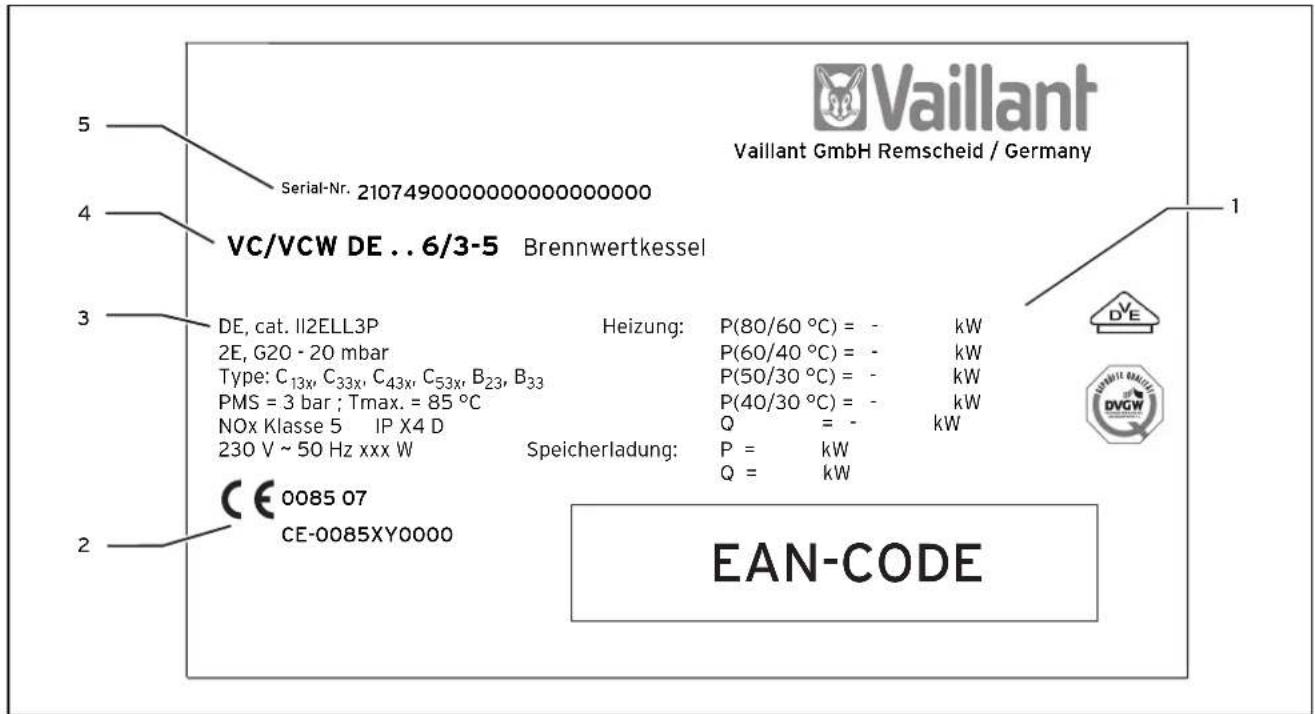

5 Serial-Nr. 2107490000000000000000 4 VC/VCW DE .. 6/3-5 Brennwertkessel 3 DE, cat. II2ELL3P Heizung: P(80/60 °C) = - kW 2E, G20 - 20 mbar P(60/40 °C) = - kW Type: C₁₃ₓ, C₃₃ₓ, C₄₃ₓ, C₅₃ₓ, B₂₃, B₃₃ P(50/30 °C) = - kW PMS = 3 bar ; Tmax. = 85 °C P(40/30 °C) = - kW NOx Klasse 5 IP X4 D Q = - kW 230 V ~ 50 Hz xxx W Speicherladung: P = kW Q = kW 2 CE 0085 07 CE-0085XY0000 EAN-CODE 1 Vaillant GmbH Remscheid / Germany

Abb. 1.1 Typenschild

Legende

1 Technische Daten des Gerätes
2 CE-Kennzeichnung
3 Bezeichnung der Typzulassung
4 Typbezeichnung des Gerätes
5 Serialnummer

Die Artikelnummer Ihres Gas-Wandheizgerätes können

Sie aus der Seriennummer entnehmen. Die siebte bis

1. Ziffer bilden die Artikelnummer.

Die Bezeichnung des Gerätetypes setzt sich wie folgt zusammen (hier am Beispiel: VC DE 196/3-5):

VC Vaillant Heizung

DE Länderkürzel

19 Nennleistung des Gerätes in kW

6 Gas-Wandheizgerät mit Brennwertechnik

3-5 Technisches Ausstattungsmerkmal

1.4 Gültigkeit der Anleitung

Diese Bedienungsanleitung gilt ausschließlich für die Geräte typen mit den folgenden Artikelnummern:

Gerätetyp Gasart Artikelnummer
VC DE 126/3-5 Erdgas (E) 00 10004276
VC DE 126/3-5 Flüssiggas (P) 00 10004277
VC DE 196/3-5 Erdgas (E) 00 10004279
VC DE 196/3-5 Erdgas (LL) 00 10004280
VC DE 196/3-5 Flüssiggas (P) 00 10004281
VC DE 246/3-5 Erdgas (E) 00 10004282
VC DE 246/3-5 Erdgas (LL) 00 10004283
VC DE 306/3-5 Erdgas (E) 00 10004285
VC DE 306/3-5 Erdgas (LL) 00 10004286
VCW DE 196/3-5 Erdgas (E) 00 10004288
VCW DE 196/3-5 Erdgas (LL) 00 10004289
VCW DE 196/3-5 Flüssiggas (P) 00 10004290
VCW DE 246/3-5 Erdgas (E) 00 10004291
VCW DE 246/3-5 Erdgas (LL) 00 10004292
VCI DE 196/ 3-5 Erdgas (E) 0010005466
VCI DE 196/ 3-5 Erdgas (LL) 0010005467
VCI DE 146/ 3-5 Erdgas (E) 0010005468
VCI DE 146/ 3-5 Erdgas (LL) 0010005469

Tab. 1.1 Gerätetypen und Artikelnummern

Den Gerätetyp und die Artikelnummer entnehmen Sie Typenschild auf der Unterseite Ihres Gerätes (siehe Kapitel 1.3).

1.5 CE-Kennzeichnung

CE Mit der CE-Kennzeichung wird dokumentiert, dass die Geräte gemäß der Typenübersicht die grundlegenden Anforderungen der einschlägigen Richtlinien erfüllen.

Mit der CE-Kennzeichung bestätigen wir als Gerätehersteller, dass die Sicherheitsanforderungen gemäß § 2.7. GSGV erfüllt sind und dass das serienmäßig hergestellte Gerät mit dem geprüften Baumuster übereinstimmt.

2 Sicherheit

2.1 Warnhinweise

Beachten Sie bei der Bedienung Ihres Vaillant Gas-Wandheizgerätes ecoTEC plus die Warnhinweise in dieser Anleitung.

2.1.1 Klassifizierung der Warnhinweise

Die Warnhinweise sind wie folgt mit Warnzeichen und Signal wörtern hinsichtlich der Schwere der möglichen Gefahr abgestuft:

Warnzelchen	Signalwort	Erläuterung
	Gefahr!	unmittelbare Lebens gefahr oder Gefahr schwerer Personenschäden
	Warnung!	Gefahr leichter Personenschäden
	Vorsicht!	Risiko von Sachschäden oder Schäden für die Umwelt

2.1.2 Aufbau von Warnhinweisen

Warnhinweise erkennen Sie an einer oberen und einer unteren Trennlinie. Sie sind nach folgendem Grundprinzip aufgebaut :

Signalwort!

Art und Quelle der Gefahr!

Erläuterung zur Art und Quelle der Gefahr

▶ Maßnahmen zur Abwendung der Gefahr

2.2 Bestimmungsgemäße Verwendung

Die Vaillant Gas-Wandheizgeräte ecoTEC plus sind nach dem Stand der Technik und den anerkannten sicherheits-technischen Regeln gebaut. Dennoch können bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen des Gerätes und anderer Sachwerte entstehen.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder müssen beaufsichtigt werden, um sicherzu- stellen, dass sie nicht mit dem Gerät spielen.

Die Geräte sind als Wärmeerzeuger für geschlossene Warmwasser-Zentralheizungsanlagen und für die zentrale Warmwasserbereitung vorgesehen. Die Verwendung des ecoTEC plus in Fahrzeugen, wie z. B. Mobilheimen oder Wohnwagen, gilt als nicht bestimmungsgemäß. Nicht als Fahrzeuge gelten solche Einheiten, die dauerhaft und ortsfest installiert sind und keine Räder haben (sog. ortsfeste Installation). Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller/Lieferant nicht. Das Risiko trägt allein der Anwender.

Zur bestimmungsgemäßen Verwendung gehören auch das Beachten der Bedienungs- und der Installationsanleitung sowie aller weiteren mitgeltenden Unterlagen und die Einhaltung der Inspektions- und Wartungsbedingungen.

Jede missbräuchliche Verwendung ist untersagt.

2.3 Grundlegende Sicherheitshinweise

- Beachten Sie unbedingt die nachfolgenden Sicherheitshinweise und Vorschriften.

Aufstellung und Einstellung

Die Installation des Gerätes darf nur von einem anerkannten Fachhandwerker durchgeführt werden. Dieser übernimmt auch die Verantwortung für die ordnungsgemäße Installation und Inbetriebnahme sowie für die Beachtung der bestehenden Vorschriften, Regeln und Richtlinien.

Er ist ebenfalls für Inspektion/Wartung und Instandsetzung des Gerätes sowie für Änderungen der eingestellten Gasmenge zuständig.

Das Gerät darf

• zur Inbetriebnahme
• zu Prüfzwecken
• zum Dauerbetrieb

nur mit geschlossener Frontverkleidung und vollständig montiertem und geschlossenem Luft-Abgas-System betrieben werden.

Andernfalls kann es, unter ungünstigen Betriebsbedingungen, zu Sachschäden oder sogar zu Gefahr für Leib und Leben kommen.

Bei raumluftabhängigem Betrieb darf das Gerät nicht in Räumen aufgestellt werden, aus denen Luft mit Hilfe von Ventilato ren abgesaugt wird (z. B. Lüftungsanlagen, Dunst abzugshauben, Abluft-Wäschetrocknern). Diese Anlagen erzeugen einen Unter druck im Raum, durch den Abgas von der Mündung durch den Ringspalt zwischen Abgasleitung und Schacht in den Aufstellraum angesaugt wird.

- Fragen Sie Ihren Fachhandwerker, wenn Sie eine solche Anlage einbauen möchten.

Verhalten im Notfall bei Gasgeruch

Durch eine Fehlfunktion kann Gasgeruch auftreten und zu Vergiftungs- und Explosionsgefahr führen. Bei Gasgeruch in Gebäuden verhalten Sie sich folgendermaßen:

• Öffnen Sie Türen und Fenster weit und sorgen Sie für Durchzug.
  ▶ Meiden Sie Räume mit Gasgeruch.
  ▶ Vermeiden Sie offene Flammen (z. B. Feuerzeug, Streichholz).
  ▶ Rauchen Sie nicht.
  Betätigen Sie keine elektrischen Schalter, keine Stecker, keine Klingeln, keine Telefone und andere Sprechanlagen im Haus.
• Schließen Sie die Gaszähler-Absperreinrichtung oder Haupt-Absperreinrichtung.
  ▶ Schließen Sie den Gasabsperrhahn am Gerät.
  ▶ Warnen Sie andere Hausbewohner. Nicht klingeln!
  ▶ Verlassen Sie das Gebäude.
• Verlassen Sie bei hörbarem Ausströmen von Gas unverzüglich das Gebäude und verhindern Sie das Betreten durch Dritte.
• Alarmieren Sie den Bereitschaftsdienst des Gasversorgungsunternehmens von einem Telefonanschluss außerhalb des Gebäudes.
• Alarmieren Sie Polizei und Feuerwehr von außerhalb des Gebäudes.

Verhalten im Notfall bei Abgasgeruch

Durch eine Fehlfunktion kann Abgasgeruch auftreten und zu Vergiftungsgefahr führen. Bei Abgasgeruch in Gebäuden verhalten Sie sich folgendermaßen:

• Öffnen Sie Türen und Fenster weit und sorgen Sie für Durchzug.
• Schalten Sie das Gas-Wandheizgerät aus.

Fehlfunktion vermeiden

Um eine Fehlfunktion und daraus resultierende Vergiftungs- und Explosionsgefahr zu vermeiden, müssen Sie folgendes beachten:

• Setzen sie die Sicherheitseinrichtungen keinesfalls außer Betrieb.

• Manipulieren Sie keine Sicherheitseinrichtungen.
  ▶ Nehmen Sie keine Veränderungen vor:

• am Gerät,

• im Umfeld des Gerätes,
• an den Zuleitungen für Gas, Zuluft, Wasser und Strom,
• am Sicherheitsventil und an der Ablaufleitung für das Heizungswasser und
• an den Ableitungen für Abgas.

Verpuffungsgefahr vermeiden

Verpuffungsgefahr entsteht durch entzündliche Gas-Luft-Gemische. Deshalb müssen Sie folgendes beachten:

- Verwenden oder lagern Sie keine explosiven oder leicht entflammbaren Stoffe (z. B. Benzin, Farben) im Aufstellraum des Gerätes.

Verletzungsgefahr durch Verbrühung vermeiden

Beachten Sie:

Das am Warmwasserhahn austretende Wasser kann heiß sein.

Sachbeschädigung durch unsachgemäße Veränderungen vermeiden

Beachten Sie Folgendes:

• Nehmen Sie unter keinen Umständen selbst Eingriffe oder Manipulationen am Gas-Wandheizgerät oder an anderen Teilen der Anlage vor.
• Versuchen Sie niemals Wartung oder Reparaturen am Gerät selbst durchzuführen.
  Zerstören oder entfernen Sie keine Plomben von Bauteilen. Nur anerkannte Fachhandwerker und der Werkskundendienst sind autorisiert, verplombte Bauteile zu verändern.

Sachbeschädigung durch Korrosion vermeiden

Um Korrosion am Gerät und auch in der Abgas anlage zu vermeiden, beachten Sie Folgendes:

- Verwenden Sie keine Sprays, Lösungsmittel, chlorhaltige Reinigungsmittel, Farben, Klebstoffe usw. in der Umgebung des Gerätes.

Diese Stoffe können unter ungünstigen Umständen zu Korrosion führen.

Veränderungen im Umfeld des Gerätes

Für bauliche Gegebenheiten im Umfeld des Gerätes, soweit diese Einfluss auf die Betriebssicherheit des Gerätes haben können, gilt ein Veränderungsverbot. Für Änderungen am Gerät oder im Umfeld müssen Sie in jedem Fall den anerkannten und zuständigen Fachhandwerker hinzuziehen.

- Kontaktieren Sie für Änderungen am Gerät oder im Umfeld in jedem Fall den anerkannten und zuständigen Fachhandwerker.

Beispiel: Eine schrankartige Verkleidung des Gerätes unterliegt entsprechenden Ausführungsvorschriften.

- Verkleiden Sie auf keinen Fall eigenmächtig Ihr Gerät.

- Fragen Sie hierzu Ihren Fachhandwerker, falls eine derartige Verkleidung von Ihnen gewünscht ist.

Verhalten bei Undichtigkeiten im Warmwasserleitungsbereich

Beachten Sie Folgendes:

- Schließen Sie bei Undichtigkeiten im Warmwasserleitungsbereich zwischen Gerät und Zapfstellen sofort das Kaltwasser-Absperrventil und lassen Sie die Undichtigkeit durch Ihren Fachhandwerker beheben.

Bei ecoTEC plus Geräten ist das Kaltwasser-Absperrventil nicht im Lieferumfang Ihres Gerätes enthalten.

- Fragen Sie Ihren Fachhandwerker, wo er das Kaltwasser-Absperrventil montiert hat.

Schäden durch geringen Anlagendruck der Heizungsanlage vermeiden

Um den Betrieb der Anlage mit einer zu geringen Wasser menge zu vermeiden und dadurch möglichen Folge schäden vorzubeugen, beachten Sie folgendes:

• Kontrollieren Sie in regelmäßigen Abständen den Anlagen druck der Heizungsanlage.
• Beachten Sie unbedingt die Hinweise zum Anlagendruck in Abschnitt 5.6.

Frostschäden vermeiden

Bei einem Ausfall der Stromversorgung oder bei zu niedriger Einstellung der Raumtemperatur in einzelnen Räumen kann nicht ausgeschlossen werden, dass Teilbereiche der Heizungsanlage durch Frost beschädigt werden.

Stellen Sie sicher, dass bei Ihrer Abwesenheit während einer Frostperiode die Heizungsanlage in Betrieb bleibt und die Räume ausreichend temperiert werden.
- Beachten Sie unbedingt die Hinweise zum Frostschutz in Abschnitt 5.7.

Stromausfall vorbeugen

Ihr Fachhandwerker hat Ihr Gas-Wandheizgerät bei der Installation an das Stromnetz angeschlossen.

Falls Sie das Gerät bei Stromausfall mit einem Notstrom-aggregat betriebsbereit halten wollen, muss dieses in seinen technischen Werten (Frequenz, Spannung,

Erdung) mit denen des Stromnetzes übereinstimmen.

3 Hinweise zum Betrieb

3.1 Herstellergarantie

Herstellergarantie gewähren wir nur bei Installation durch einen anerkannten Fachhandwerksbetrieb. Dem Eigentümer des Gerätes räumen wir diese Herstellergarantie entsprechend den Vaillant Garantiebedingungen ein. Garantiarbeiten werden grundsätzlich nur von unserem Werkskundendienst ausgeführt. Wir können Ihnen daher etwaige Kosten, die Ihnen bei der Durchführung von Arbeiten an dem Gerät während der Garantiezeit entstehen, nur dann erstatten, falls wir Ihnen einen entsprechenden Auftrag erteilt haben und es sich um einen Garantiefall handelt.

3.2 Anforderungen an den Aufstellort

Die Vaillant Gas-Wandheizgeräte ecoTEC plus werden an der Wand hängend so installiert, dass eine Möglich keit zum Ableiten des anfallenden Kondensats und zur Führung der Leitungen des Luft-/Abgassystems gegeben ist.

Sie können z. B. in Kellerräumen, Abstell-, Mehr zweck- oder Wohnräumen installiert werden. Fragen Sie Ihren Fach handwerker, welche aktuell gültigen nationalen Vorschriften zu beachten sind.

Gefahr! Vergiftungsgefahr durch austretende Abgase!

Bei raumluftabhängigem Betrieb darf das Gerät nicht in Räumen aufgestellt werden, aus denen Luft mit Hilfe von Ventilato ren abgesaugt wird (z. B. Lüftungsanlagen, Dunstabzugshauben, Abluft-Wäschetrocknern). Diese Anlagen erzeugen einen Unter druck im Raum, durch den Abgas von der Mündung durch den Ringspalt zwischen Abgasleitung und Schacht in den Aufstellraum angesaugt wird.

- Fragen Sie Ihren Fachhandwerker, wenn Sie eine solche Anlage einbauen möchten.

Ein Abstand des Gerätes zu Bauteilen aus brennbaren Baustoffen bzw. zu brennbaren Bestand teilen ist nicht erforderlich, da bei Nennwärme leistung des Gerätes an der Gehäuseoberfläche eine niedrigere Temperatur auftritt als die max. zulässige von 85 °C.

3.3 Pflege

Vorsicht!

Sachbeschädigung durch falsche Pflege!

Beschädigungen von Verkleidungen, Armaturen oder Bedienelementen aus Kunststoff sind möglich.

- Verwenden Sie keine Scheuer- oder Reinigungs mittel, die Kunststoffe beschädigen könnten.

- Verwenden Sie keine Sprays, Lösungsmittel oder chlorhaltigen Reinigungsmittel.

- Reinigen Sie die Verkleidung Ihres Gerätes mit einem feuchten Tuch und etwas Seife.

3.4 Recycling und Entsorgung

Sowohl Ihr Vaillant Gas-Wandheizgerät ecoTEC plus als auch die zugehörige Transportverpackung bestehen zum weitaus überwiegenden Teil aus recyclingfähigen Roh stoffen.

3.4.1 Gerät

Ihr Vaillant Gas-Wandheizgerät ecoTEC plus wie auch alle Zubehöre gehören nicht in den Haus müll.

Sorgen Sie dafür, dass das Alt gerät und ggf. vorhandene Zubehöre einer ordnungs gemäßen Entsorgung zugeführt werden.

3.4.2 Verpackung

Die Entsorgung der Transportverpackung überlassen Sie dem Fachhandwerker, der das Gerät installiert hat.

Beachten Sie die geltenden nationalen gesetzlichen Vorschriften zur Entsorgung der Verpackung und des Altgerätes.

3.5 Energiespartipps

Raumtemperatur

Stellen Sie die Raumtemperatur nur so hoch ein, dass diese für Ihr Behaglichkeitsempfinden gerade ausreicht. Jedes Grad darüber hinaus bedeutet einen erhöhten Energie verbrauch um etwa 6 %.

Passen Sie auch die Raumtemperatur dem jeweiligen Nutzungszweck des Raums an. Zum Beispiel ist es normalerweise nicht erforderlich, Schlafzimmer oder selten genutzte Räume auf 20 °C zu heizen.

Gleichmäßig heizen

Häufig wird in einer Wohnung mit Zentralheizung lediglich ein einziger Raum beheizt. Über die Umschließungsflächen dieses Raums, also Wände, Türen, Fenster, Decke, Fußboden, werden die unbeheizten Nachbarräume unkontrolliert mitbeheizt und es geht ungewollt Wärmeenergie verloren. Die Leistung des Heizkörpers dieses einen beheizten Raums ist für eine solche Betriebsweise natürlich nicht mehr ausreichend. Die Folge ist, dass sich der Raum nicht mehr genügend erwärmen lässt und ein unbehagliches Kältegefühl entsteht (übrigens entsteht derselbe Effekt, wenn Türen zwischen beheizten und nicht- oder eingeschränkt beheizten Räumen geöffnet bleiben).

Das ist falsches Sparen: Die Heizung ist in Betrieb und trotzdem ist das Raumklima nicht behaglich warm. Ein größerer Heizkomfort und eine sinnvollere Betriebsweise werden erreicht, wenn alle Räume einer Wohnung gleich mäßig und entsprechend ihrer Nutzung beheizt werden.

Übrigens kann auch die Bausubstanz leiden, wenn Gebäudeteile nicht oder nur unzureichend beheizt werden.

Thermostatventile und Raumtemperaturregler

Es sollte heute selbstverständlich sein, an allen Heizkörpern Thermostatventile anbringen zu lassen. Sie halten die einmal eingestellte Raumtemperatur exakt ein. Mit Hilfe von Thermostatventilen in Verbindung mit einem Raumtemperaturregler (oder witterungsgeführtem Regler) können Sie die Raumtemperatur Ihren individuellen Bedürfnissen anpassen und erzielen eine wirtschaftliche Betriebsweise Ihrer Heizungsanlage. Lassen Sie in dem Zimmer, in dem sich Ihr Raumtemperatur regler befindet, stets alle Heizkörperventile voll geöffnet, da sich die beiden Regeleinrichtungen sonst gegenseitig beeinflussen und die Regelqualität beeinträchtigt werden kann.

Häufig ist folgendes Benutzerverhalten zu beobachten: Sobald es im Raum zu warm wird, werden die Thermostat ventile zugedreht (oder der Raumthermostat auf eine geringere Temperatur eingestellt). Wird es nach einer Weile dann wieder zu kalt, wird das Thermo stat ventil wieder aufgedreht.

Dies ist nicht erforderlich, da die Temperaturregulierung durch das Thermostatventil selbst übernommen wird: Steigt die Raumtemperatur über den am Fühlerkopf eingestellten Wert, schließt das Thermostatventil automatisch, bei Unterschreiten des eingestellten Wertes öffnet es wieder.

Einbau einer witterungsgeführten Heizungsregelung

Witterungsgeführte Heizungsregelungen regulieren in Abhängigkeit von der jeweiligen Außentemperatur die Heizungs-Vorlauftemperatur. Es wird nicht mehr Wärme erzeugt, als benötigt wird. Hierzu muss am witterungsgeführten Regler die der jeweiligen Außentemperatur zugeordnete Heizungs-Vorlauftemperatur eingestellt werden. Diese Einstellung sollte nicht höher sein, als es die Auslegung der Heizungsanlage erfordert.

Normalerweise wird die richtige Einstellung durch Ihren Fachhandwerker vorgenommen. Durch integrierte Zeitprogramme werden gewünschte Heiz- und Absenkphasen (z. B. nachts) automatisch ein- und ausgeschaltet. Witterungsgeführte Heizungsregelungen stellen in Verbindung mit Thermostatventilen die wirtschaftlichste Form der Heizungsregelung dar.

Regelgeräte nicht verdecken

Verdecken Sie Ihr Regelgerät nicht durch Möbel, Vorhänge oder andere Gegenstände. Es muss die zirkulierende Raumluft ungehindert erfassen können. Verdeckte Thermostatventile können mit Fernfühler ausgestattet werden und bleiben dadurch weiter funktionsfähig.

Lüften der Wohnräume bei vorhandener Wohnraum lüftungsanlage

Durch eine Lüftungsanlage mit Wärmerückgewinnung (WRG) wird stets der optimale Luftwechsel im Gebäude sichergestellt (Fenster müssen zum Lüften deshalb nicht geöffnet werden). Gegebenenfalls lässt sich die Luftmenge an der Fernbedienung des Lüftungsgerätes auf die individuellen Anforderungen anpassen.

Lüften der Wohnräume

Öffnen Sie während der Heizperiode die Fenster nur zum Lüften und nicht zur Temperaturregelung. Eine kurze Stoßlüftung ist wirkungsvoller und energiesparender als lange offen stehende Kippfenster. Wir empfehlen daher, die Fenster kurzzeitig voll zu öffnen. Schließen Sie während des Lüftens alle im Raum befindlich Thermostatventile bzw. stellen Sie einen vorhandenen Raum thermostaten auf Minimaltemperatur ein. Durch diese Maßnahmen ist ein ausreichender Luftwechsel, ohne unnötige Auskühlung und Energieverlust, gewährleistet (z. B. durch ungewollte Heizungseinschaltung während des Lüftens).

Absenkbetrieb der Heizungsanlage

Senken Sie die Raumtemperatur für die Zeiten Ihrer Nachtruhe und Abwesenheit ab. Dies lässt sich am einfachsten und zuverlässigsten durch Regelgeräte mit individuell wählbaren Zeitprogrammen realisieren. Stellen Sie während der Absenkzeiten die Raum - temperatur ca. 5 °C niedriger ein als während der Vollheiz zeiten. Ein Absenken um mehr als 5 °C bringt keine weitere Energieersparnis, da dann für die jeweils nächste Vollheizperiode erhöhte Aufheizleistungen erforderlich wären.

Nur bei längerer Abwesenheit, z. B. Urlaub, lohnt es sich, die Temperaturen weiter abzusenken. Achten Sie aber im Winter darauf, dass ein ausreichender Frost schutz gewährleistet bleibt.

Einstellen der Betriebsart

In der wärmeren Jahreszeit, wenn die Wohnung nicht beheizt werden muss, empfehlen wir Ihnen, die Heizung auf Sommerbetrieb zu schalten. Der Heizbetrieb ist dann ausgeschaltet, jedoch bleiben das Gerät bzw. die Anlage betriebsbereit für die Warmwasserbereitung.

Angemessene Warmwassertemperatur

Das warme Wasser sollte nur so weit aufgeheizt werden, wie es für den Gebrauch notwendig ist. Jede weitere Erwärmung führt zu unnötigem Energieverbrauch, Warmwassertemperaturen von mehr als 60 °C außerdem zu verstärktem Kalkausfall.

Einstellung der Warmstartfunktion (nur VCW)

Die Warmstartfunktion liefert Ihnen sofort warmes Wasser in der gewünschten Temperatur, ohne dass Aufheizzeiten abgewartet werden müssen. Hierzu wird der Warmwasser-Wärmetauscher auf einem vorgewählten Temperaturniveau gehalten. Stellen Sie den Temperaturwähler nicht höher ein als die benötigte Temperatur, um Energieverlust zu vermeiden. Benötigen Sie längere Zeit kein warmes Wasser, empfehlen wir zur weiteren Energieeinsparung, die Warmstartfunktion abzuschalten.

Bewusster Umgang mit Wasser

Ein bewusster Umgang mit Wasser kann die Verbrauchskosten erheblich senken.

Zum Beispiel Duschen statt Wannenbad: Während für ein Wan nenbad ca. 150 Liter Wasser gebraucht werden, be nötigt eine mit modernen wassersparenden Armaturen ausgestattete Dusche lediglich etwa ein Drittel dieser Wassermenge.

Übrigens: Ein tropfender Wasserhahn verschwendet bis zu 2000 Liter Wasser, eine undichte Toilettenspülung bis zu 4000 Liter Wasser im Jahr. Dagegen kostet eine neue Dichtung jeweils nur wenige Euro-Cent.

4 Funktionsweise des Gas-Wand heizgerätes mit Brennwerttechnik ecoTEC plus

1 Anschluss an das Luft-Abgas-System
2 Heizungs-Ausdehnungsgefäß
3 Kondenswasser-Siphon
4 Heizungs-Rücklauf
5 Pumpe mit automatischem Schnellent-lüfterventil
6 Aqausensor (nur VCW)
7 Sicherheitsventil
8 Vorrangumschaltventil
9 Überströmventil
10 Wasserdrucksensor

11 Warmwasser wärmetauscher (nur VCW)
12 Heizungs-Vorlauf
13 Gasarmatur
14 Gebläse
15 Brenner
16 Wärmetauscher
A Heizungs-Vorlauf
B Warmwasser-Anschluss (nur VCW)
C Gasanschluss
D Kaltwasseranschluss
E Heizungs-Rücklauf

Wartungshahn
Sicherheitsventil
Ventil
Pumpe
Motor
Aquasensor (nur VCW)
Wasserdrucksensor
NTC-Fühler
Schmelzlotsicherung

4 Funktionsweise des Gas-Wand heiz gerätes mit Brennwerttechnik ecoTEC plus

Das Gas-Wandheizgerät mit Brennwerttechnik ecoTEC plus saugt Luft über das Luft-Abgas-System (1) an. Die angesaugte Luft wird mit dem Gas gemischt und von dem Gebläse (14) in die Brennkammer (15) geführt.

Die Gasarmatur (13) reguliert den Gasdruck der für eine gleichmäßige Verbrennung notwendig ist. In der Brennkammer verbrennt das Gas-Luftgemisch und gibt über den Wärmetauscher (16) die Wärme an das Heizwasser ab.

Das erwärmte Heizwasser dehnt sich aus. Um einen konstanten Druck in der Heizungsanlage zu gewährleisten verfügt das Gas-Wandheizgerät über ein Heizungs-Aus dehnungsgefäß (2).

Die Pumpe (5) pumpt das Heiz wasser durch die Heizungsanlage. Das warme Heiz wasser strömt über den Heizungs-Vorlauf (12 bzw. A) in die Heizungsanlage weiter in die Heizkörper.

Wenn alle Heizkörperventile geschlossen werden und das Gas-Wandheizgerät in Betrieb ist strömt das erwärmte Heizwasser über das Überströmventil (9) um das Gas-Wandheizgerät kontrolliert herunter zu fahren. Mit dem kontrollierten Herunter fahren des Gas-Wandheizgerätes werden Störabschaltungen und mögliche Schäden am Gerät vermieden.

Die Abgase, die bei der Verbrennung von Erdgas oder Flüssiggas entstehen, enthalten Kohlendioxid (CO₂) und Wasserdampf (H₂O).

Das Gas-Wandheizgerät mit Brennwerttechnik ecoTEC plus nutzt zusätzlich zur messbaren Wärme des Abgases die im Wasserdampf enthaltene Wärme. Im Gas-Wandheizgerät wird der im Abgas enthaltene Wasserdampf verflüssigt, indem das Abgas über einen Wärmetauscher (16) geführt wird. Damit der Wasserdampf kondensieren kann, muss er auf eine Temperatur abgekühlt werden, die unterhalb des Taupunktes liegt. Dazu wird der Wärmetauscher vom Heizungs-Rücklauf (4) durchströmt.

Zur effektiven Nutzung des Brennwertes soll die gesamte Heizungsanlage deshalb für niedrige System-temperaturen (Vorlauf-/Rücklauf temperatur) ausgelegt sein. Der verflüssigte Wasserdampf wird über den Kondenswasser-Siphon (3) in das häusliche Abwassersystem geleitet.

Die Abgase von Gas-Wandheizgeräten mit Brennwerttechnik können durch die Abkühlung auf Taupunkttemperatur nicht durch die Wirkung des Auftriebs ins Freie geleitet werden. Ein Gebläse (14) sorgt deshalb dafür, dass die Abgase mit leichtem Überdruck abgeführt werden.

Bei raumluftunabhängigen Gas-Wandheizgeräten mit Gebläse (14) erfolgt die Abgasabführung über Luft-Abgas-Systeme (LAS), die als Schornstein oder als Doppel rohrsystem ausgeführt sein können. Die Geräte können auch raumluftabhängig betrieben werden.

Bei einem raumluftabhängigen Bertieb wird die Luft, die zur Verbrennung notwendig ist, aus dem Aufstellraum angesaugt.

Der Wasserdrucksensor (10) überwacht den Wasserdruck der Heizungsanlage. Um den Betrieb der Anlage mit einer zu geringen Wassermenge zu vermeiden und dadurch möglichen Folgeschäden vorzubeugen schaltet das Gerät bei einem Druck unter 0,3 bar ab. Um das Gerät wieder in Betrieb zu nehmen, muss zunächst Wasser nachgefüllt werden.

Das Sicherheitsventil (7) öffnet bei einem Druck über 3 bar um möglichen Schäden an der Heizungs anlage vorzubeugen.

Die NTC-Fühler überwachen die Temperaturen des Heiz- und Trinkwassers, so wird z.B. die Vorlauf- und Rück-lauftemperatur, die Speichertemperatur etc. ermittelt.

Nur VCW-Geräte:

Wird ein Warmwasserhahn geöffnet registriert der Aquasensor (6) die geforderte Wassermenge. Bei einem Durchfluss von mehr als 1,5 l/min geht das Gerät in Betrieb. Das Vorrangumschaltventil (8) geht in die untere Postition (wie in Abb. 4.1) und öffnet den Rücklauf des Warmwasserwärmetauschers, gleichzeitig wird der Heizungs-Rücklauf verschlossen. Das Vorrangumschaltventil räumt einer Warmwasseranforderung immer Vorrang ein und setzt damit auch bei vorliegender Heizanforderung den Heizbetrieb für die Dauer der Warmwasseranforderung außer Kraft. Der Warmwasserwärmetauscher (11) liefert das warme Wasser für die Zapfstellen. Wenn der Warmwasserhahn geschlossen wird und kein Warmwasser mehr bnötigt wird, läuft die Pumpe des Gerätes kurze Zeit nach, um das Gerät kontrolliert herunter zu fahren.

5 Bedienung

5.1 Übersicht über die Bedienelemente

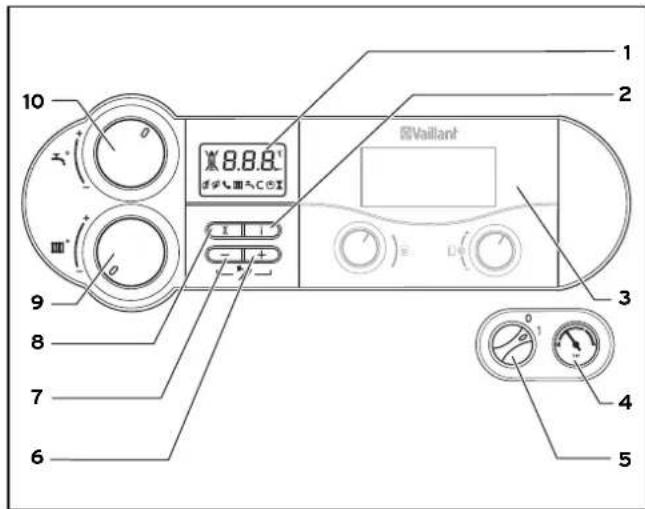

1 2 3 4 5 6 7 8 9 10 Vailiant

Abb. 5.1 Bedienelemente ecoTEC plus

Um die Frontklappe zu öffnen greifen Sie in die Griffmulde und klappen Sie die Frontklappe herunter. Die Bedien elemente haben folgende Funktionen:

1 Display zur Anzeige der aktuellen Heizungs-Vorlauf temperatur, des Fülldrucks der Heizungsanlage, der Betriebsart oder zur Anzeige eines Status- oder Fehlercodes

2 Taste „i“ zum Abrufen von Informationen

3 Einbauregler (Zubehör)

4 Manometer zur Anzeige des Füll- bzw. Betriebsdrucks in der Heizungsanlage

5 Hauptschalter zum Ein- und Ausschalten des Gerätes

6 Taste „+“ (nur bei VCW) Anzeige der Temperatur des Warmwasser- Wärmetauschers

(nur VC mit Speicherfühler) Anzeige der Speichertemperatur oder

zum Weiterblättern der Displayanzeige (für den Fachhandwerker bei Einstellarbeiten und Fehler suche)

7 Taste „-“ zur Anzeige des Fülldrucks der Heizungs anlage auf dem Display oder zum Zurückblättern der Displayanzeige (für den Fachhandwerker bei Einstellarbeiten und Fehler suche)

bei Betätigung der Taste „-“ von mind. 5 s, kann die Grundanzeige des Displays von Temperatur auf Druck und umgekehrt umgestellt werden

8 Taste „Entstörung“ zum Rücksetzen bestimmter Störungen

9 Drehknopf zur Einstellung der Heizungs-Vorlauf temperatur

10 (nur bei VCW) Drehknopf zur Einstellung der Warmwassertem- peratur

Digitales Informations- und Analyse-System

1 45° Vallant

Abb. 5.2 Display ecoTEC plus

Die ecoTEC plus-Geräte sind mit einem digitalen Informations- und Ana lyse-System ausgestattet. Dieses System gibt Ihnen Informationen über den Betriebs zustand Ihres Gerätes und hilft Ihnen bei der Beseitigung von Störun gen.

Im normalen Betrieb des Gerätes wird im Display (1) die aktuelle Heizungs-Vorlauftemperatur angezeigt (im Beispiel 45 °C). Im Fehlerfall wird die Anzeige der Temperatur durch den jeweiligen Fehlercode ersetzt.

Darüber hinaus können Sie den angezeigten Symbolen folgende Informationen entnehmen:

1 Display zur Anzeige der aktuellen Heizungs-Vorlauf temperatur, des Fülldrucks der Heizungsanlage, der Betriebsart oder zur Anzeige eines Status- oder Fehlercodes

Störung im Luft-/Abgasweg

Störung im Luft-/Abgasweg

Nur in Verbindung mit vernetDIALOG:

Solange das Symbol im Display erscheint, wird über das Zubehör vernetDIALOG eine Heizungs-Vorlauf- und Warmwassertemperatur vorgegeben, d. h. das Gerät arbeitet mit anderen als den an den Drehknöpfen (9) und (10) eingestellten Temperaturen.

Diese Betriebsart kann nur beendet werden:

- durch vrnetDIALOG oder - durch Verändern der Temperatureinstellung an den Drehknöpfen (9) oder (10) um mehr als ± 5 °C.

Diese Betriebsart kann nicht beendet werden:

▶ durch Drücken der Taste (8) „Entstörung“ oder

▶ durch Aus- oder Einschalten des Gerätes.

Flamme:

Ordnungsgemäßer Brennerbetrieb

Flamme mit Kreuz:

Störung während des Brennerbetriebs; Gerät ist abgeschaltet

Heizbetrieb aktiv

permanent an: Betriebsart Heizbetrieb blinkt: Brennersperrzeit aktiv

Warmwasserbereitung aktiv

(nur bei VCW)

permanent an: Warmwasser wird gezapft

(nur bei VC)

permanent an: Beheizung eines Warmwasserspeichers ist aktiviert

blinkt: Warmwasserspeicher wird beheizt, Brenner an

Warmstartfunktion aktiv (nur bei VCW)

permanent an: - Warmstartfunktion ist in Bereitschaft

- Speiche

bei actoSTOR VIH CL 20 S)

blinkt: - Warmstartfunktion ist in Betrieb, Brenner an

Heizungspumpe ist in Betrieb

Internes Gasventil wird angesteuert

5.2 Gerät in Betrieb nehmen

5.2.1 Absperreinrichtungen öffnen

Die Absperreinrichtungen sind nicht im Lieferumfang Ihres Gerätes enthalten. Sie werden bauseitig durch Ihren Fachhandwerker installiert. Lassen Sie sich von ihm die Lage und die Handhabung dieser Bauteile erklären.

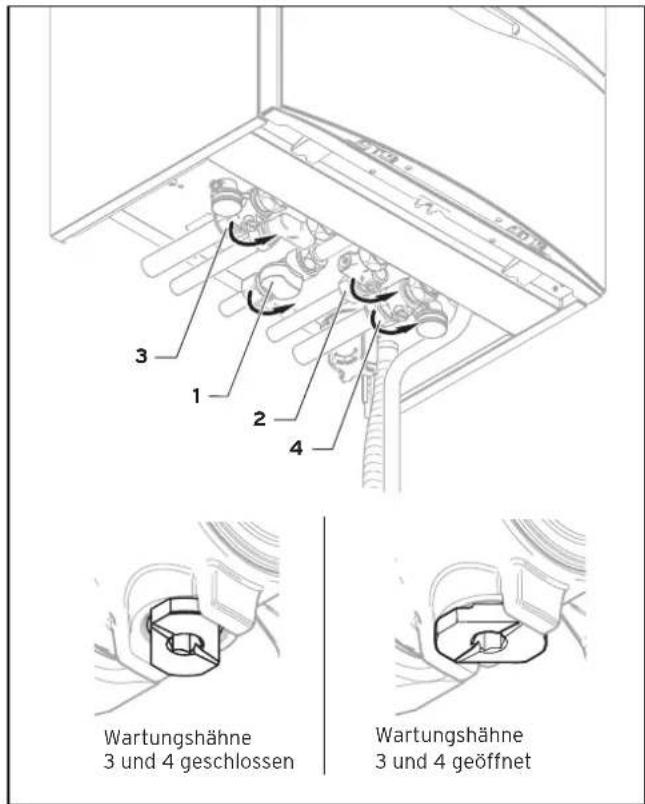

3 1 2 4 Wartungshähne 3 und 4 geschlossen Wartungshähne 3 und 4 geöffnet

Abb. 5.3 Absperreinrichtungen öffnen

• Öffnen Sie den Gasabsperrhahn (1), indem Sie den Gasabsperrhahn eindrücken und gegen den Uhrzeigersinn bis zum Anschlag drehen.
• Kontrollieren Sie, ob die Wartungshähne im Vorlauf (3) und Rücklauf (4) geöffnet sind. Die Warunghähne sind geöffnet, wenn die Kerbe im Vierkant der Wartungs hähne mit der Rohrleitungsrichtung übereinstimmt. Sollten die Wartungshähne geschlossen sein, können sie mit Hilfe eines Innensechskantschlüssels SW 4 durch eine Vierteldrehung gegen den Uhrzeigersinn geöffnet werden.

Zusätzlich bei der Geräteausführung VCW:

- Öffnen Sie das Kaltwasser-Absperrventil (2), indem Sie das Kaltwasser-Absperrventil gegen den Uhrzeiger sinn bis zum Anschlag drehen.

5.2.2 Anlagendruck kontrollieren

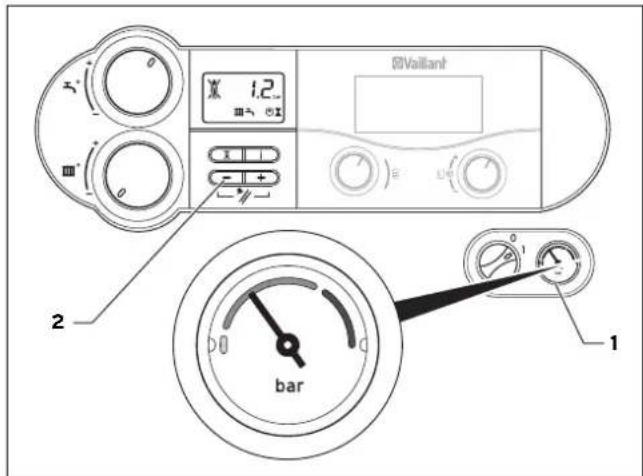

1.2 Vallant bar 1

Abb. 5.4 Fülldruck der Heizungsanlage kontrollieren

Für einen einwandfreien Betrieb der Heizungsanlage soll bei kalter Anlage der Zeiger am Manometer im dunkelgrau hinterlegten Bereich stehen. Dies entspricht einem Fülldruck zwischen 1,0 und 2,0 bar. Steht der Zeiger im hellgrau hinterlegten Bereich (< 0,8 bar), müssen Sie Wasser nachfüllen bevor Sie das Gerät in Betrieb nehmen (siehe Abschnitt 5.6).

- Kontrollieren Sie den Fülldruck der Anlage am Manometer (1).

Das ecoTEC-Gerät verfügt über ein Manometer und über eine digitale Druckanzeige. Das Manometer ermöglicht es Ihnen, auch bei ausgeschaltetem Gerät schnell zu erkennen, ob der Fülldruck im Sollbereich ist oder nicht. Wenn das Gerät in Betrieb ist, können Sie sich den genauen Druck wert im Display anzeigen lassen. Aktivieren Sie die Druckanzeige, indem Sie die Taste „-“ (2) drücken. Das Display wechselt nach ca. 5 Sekunden wieder zurück zur Vor lauf tempe raturanzeige. Bei Betätigung der Taste „-“ von mind. 5 s, kann die Grundanzeige des Displays von Temperatur auf Druck und umgekehrt umgestellt werden.

Um den Betrieb der Anlage mit einer zu geringen Wassermenge zu vermeiden und dadurch möglichen Folgeschäden vorzubeugen, verfügt Ihr Gerät über einen Drucksensor. Dieser signalisiert Ihnen beim Unterschreiten von 0,6 bar den Druckmangel, indem im Display der Druck wert blinkend dargestellt wird. Bei Unterschreitung eines Druckes von 0,3 bar schaltet Ihr Gerät ab. Im Display erscheint die Fehlermeldung „F.22“. Um das Gerät wieder in Betrieb zu nehmen, muss zunächst Wasser in die Anlage gefüllt werden.

Erstreckt sich die Heizungsanlage über mehrere Stockwerke, kann ein höherer Fülldruck der Anlage erforderlich sein. Fragen Sie hierzu Ihren Fachhandwerker.

5.2.3 Gerät einschalten

2 45° Vaillant 1

Abb. 5.5 Gerät einschalten

- Schalten Sie das Gerät mit dem Hauptschalter (1) ein und aus.

I: „EIN“

O: „AUS“

Wenn Sie das Gerät einschalten, erscheint im Display (2) die aktuelle Heizungs-Vorlauf tempe ra tur.

Lesen Sie die Abschnitte 5.3 bis 5.5 um die Warmwasserbereitung und den Heizbetrieb nach Ihren Wünschen einzustellen.

Vorsicht! Sachbeschädigung durch Frostschäden!

Frostschutz- und Überwachungseinrichtungen sind nur aktiv, wenn keine Trennung vom Stromnetz vorliegt.

- Trennen Sie niemals das Gerät vom Stromnetz.

- Stellen Sie den Hauptschalter des Gerätes auf Stellung „I“.

Damit die Frostschutz- und Überwachungseinrichtung gen aktiv bleiben, sollten Sie Ihr Gas-Wandheizgerät über das Regelgerät ein- und ausschalten (Informationen dazu finden Sie in der Bedienungsanleitung Ihres Regelgerätes).

Wie Sie Ihr Gas-Wandheizgerät ganz außer Betrieb nehmen können, finden Sie in Abschnitt 5.8.

5.3 Warmwasserbereitung mit VCW-Geräten 5.3.2 Warmstartfunktion ein- und ausschalten

5.3.1 Warmwassertemperatur einstellen

Gefahr!

Mögliche Lebensgefahr durch Legionellenbildung!

Wenn das Gerät zur Nacherwärmung in einer solargestützten Trinkwasser-Erwärmungsanlage eingesetzt wird, beachten Sie folgendes:

▶ Stellen Sie die Warmwassertemperatur am Drehknopf (3) auf mindes tens 60 °C ein.

Vorsicht!

Sachbeschädigung durch Verkalkung!

Bei einer Wasserhärte von mehr als 3,57 mol /m ^2 (20 °dH) besteht Verkalkungsgefahr.

▶ Stellen Sie den Drehknopf (3) maximal in die Mittelstellung.

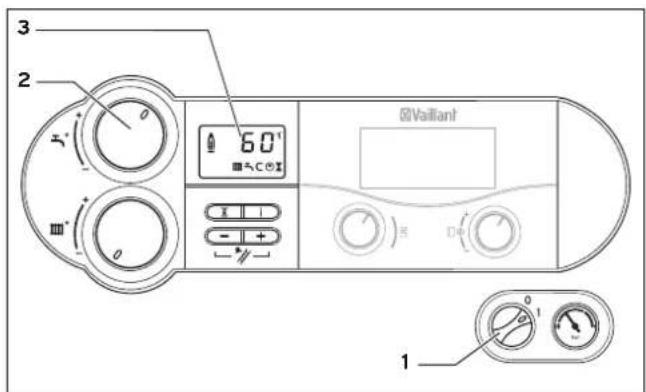

2 3 45° Vaillant

Abb. 5.6 Warmwassertemperatur eintsellen

▶ Schalten Sie das Gerät mit dem Hauptschalter (1) ein. I: „EIN“
0: „AUS“
- Stellen Sie die Warmwassertemperatur ein, indem Sie den Drehknopf (3) drehen, dabei entspricht:
- linker Anschlag ca. 35 °C
- rechter Anschlag max. 65 °C

Im Display (2) wird die Warmwasser temperatur angezeigt.

Nach ca. 3 Sekunden erlischt diese Anzeige und im Display erscheint wieder die Standardanzeige (aktuelle Heizungs-Vorlauf tempe ra tur).

Die Warmstartfunktion liefert Ihnen sofort warmes Wasser in der gewünschten Temperatur, ohne dass Sie Aufheizzeit abwarten müssen. Hierzu wird der Warm wasser-Wärmetauscher des ecoTEC auf einem von Ihnen gewählten Temperaturniveau gehalten.

1 b a 45 °C Ⅲ C ⊙ X 1 b c 45 °C Ⅲ ⊙ X

Abb. 5.7 Warmstartfunktion ein- und ausschalten

• Schalten Sie die Warmstartfunktion ein, indem Sie den Drehknopf (1) kurz bis zum Anschlag (Einstellung „a“) nach rechts drehen.
• Im Display erscheint das Symbol „C“.
• Stellen Sie die Warmwassertemperatur ein, z. B. Einstellung „b“, siehe Abschnitt 5.3.1.

Das Gerät passt die Warmstarttemperatur automatisch der eingestellten Warmwassertemperatur an. Das temperierte Wasser steht bei Zapfung direkt zur Verfügung; im Display erscheint das Symbol „C“.

• Schalten Sie die Warmstartfunktion aus, indem Sie den Drehknopf (1) kurz bis zum Anschlag nach links drehen (Einstellung „c“).
• Im Display erlischt das Symbol „C“.
• Stellen Sie erneut die Warmwassertemperatur ein, z. B. Einstellung „b“.

5.3.3 Speicherladebetrieb einstellen

Bei einem zusätzlich angeschlossenen Schichten- speicher vom Typ actoSTOR VIH CL 20 S können Sie die Speicherladung mit Hilfe der Bedienelemente an Ihrem Gas-Wandheizgerät ein- und ausschalten.

Mit der Speicherladung wird der Aufheizvorgang des Speichers bezeichnet.

Die Speicherladung ist ab Werk ausgeschaltet und muss bei der ersten Inbetriebnahme eingeschaltet werden. Im Winterbetrieb wird die Speicherladung zeitlich begrenzt um ein Auskühlen der Heizungsanlage zu verhindern. Die maximale Ladezeit ist ab Werk auf 45 min eingestellt. Ihr Fachhandwerker kann diese Einstellung ändern.

Der Speicherladebetrieb des Schichtenspeichers ist nur aktiv wenn die Warmstartfunktion eingeschaltet ist. Dieses wird durch das Symbol „C“ im Display angezeigt (siehe Abschnitt 5.3.2).

1 65 °C 3×C + - a - 60 °C 3×C + - b c a - 50 °C 3× c 1

Abb. 5.8 Einstellbereich für die Speichertemperatur

Bei eingeschalteter Speicherladefunktion können mit dem Drehknopf (1) für die Warmwassertemperatur folgende Temperaturen eingestellt werden:

• Drehknopfstellung „b“ 50 °C
• Drehknopfstellung „a“ 65 °C

Bei ausgeschalteter Speicherladefunktion können mit dem Drehknopf (1) für die Warmwassertemperatur folgende Temperaturen eingestellt werden:

• Drehknopfstellung „c“ 35 °C
• Drehknopfstellung „a“ 65 °C

Bei ausgeschalteter Speicherladefunktion wird der Speicher nicht auf Temperatur gehalten. Das Gerät schaltet in diesem Fall bei einer Zapfung an und arbeitet nur im Durchflussprinzip.

Gefahr!

Verbrühungsgefahr!

Die Geräte sind mit einer automatischen Legio nellen-Schutzschaltung ausgestattet: Sinkt die Temperatur im Warmwasserspeicher unter 50 °C, wird der Speicher einmal im Zeitraum von 24 h auf 70 °C aufgeheizt. In einem solchen Fall besteht Verbrühungsgefahr beim Zapfen.

Den Legionellenschutz kann Ihr Fachhandwerker abschalten.

- Fragen Sie hierzu Ihren Fachhandwerker.

Speicherladung einschalten

3 2 6.0° @Vaillant 1

Abb. 5.9 Displayanzeige während Speicherladung

• Schalten Sie das Gerät mit dem Hauptschalter (1) ein. I: „EIN“
  O: „AUS”

- Schalten Sie die Speicherladung ein, indem Sie den Drehknopf (2) zur Einstellung der Warmwassertemperatur nach rechts bis zum Anschlag drehen.

Im Display (3) erscheint das Symbol „C“.

- Stellen Sie mit dem Drehknopf zur Einstellung der Warmwassertemperatur die Speicher temperatur ein.

Speicherladung ausschalten

- Schalten Sie die Speicherladung aus, indem Sie den Drehknopf zur Einstellung der Warmwassertemperatur kurz bis zum Anschlag nach links drehen.

Im Display erlischt das Symbol „C“.

- Stellen Sie erneut die Warmwassertemperatur ein. Das Gerät arbeitet im Durchlaufprinzip, der Speicher wird nicht auf Temperatur gehalten.

5.3.4 Warmwasser zapfen

1 Vallant

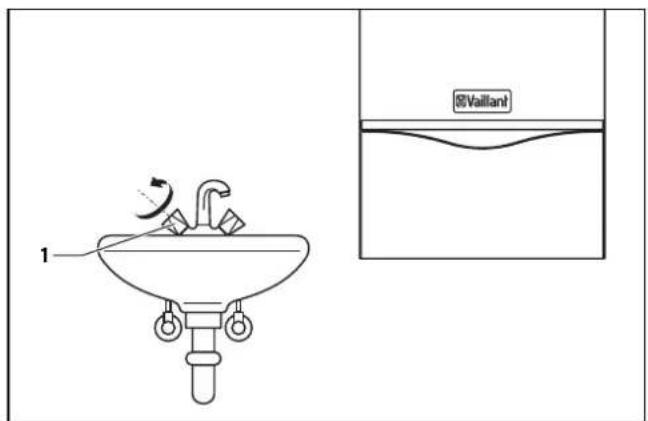

Abb. 5.10 Warmwasser zapfen

Wenn Sie einen Warmwasserhahn (1) an einer Zapf stelle (Waschbecken, Dusche, Badewanne etc.) öffnen, geht das Gerät selbsttätig in Betrieb und liefert Ihnen warmes Wasser.

Wenn Sie die Zapfstelle schließen, schaltet das Gerät die Warmwasserbereitung selbsttätig ab. Die Pumpe läuft kurze Zeit nach.

5.4 Warmwasserbereitung mit VC-Geräten

5.4.1 Warmwassertemperatur einstellen

Für die Warmwasserbereitung mit der Geräteausführung VC muss ein Warmwasserspeicher des Typs VIH an das Gas-Wandheizgerät angeschlossen sein.

Gefahr! Mögliche Lebensgefahr durch Legionellen- bildung!

Wenn das Gerät zur Nacherwärmung in einer solargestützten Trinkwasser-Erwärmungsanlage eingesetzt wird, beachten Sie folgendes:

- Stellen Sie die Warmwassertemperatur am Drehknopf (3) auf mindestens 60 °C ein.

Vorsicht! Sachbeschädigung durch Verkalkung!

Bei einer Wasserhärte von mehr als 3,57 mol/m³ (20 °dH) besteht Verkalkungsgefahr.

- Stellen Sie den Drehknopf (3) maximal in die Mittelstellung.

2 3 45°C Vailant

Abb. 5.11 Warmwassertemperatur einstellen

• Schalten Sie das Gerät mit dem Hauptschalter (1) ein. I: „EIN“
  0: „AUS“

▶ Stellen Sie mit dem Drehknopf (3) die Warmwassertemperatur ein. Dabei entspricht:

- linker Anschlag Frostschutz ca. 15 °C

- rechter Anschlag max. 70 °C

Im Display (2) wird die Warmwassertemperatur angezeigt.

Nach ca. 3 Sekunden erlischt diese Anzeige und im Display erscheint wieder die Standardanzeige (aktuelle Heizungs-Vorlauf tempe ra tur).

Das VC-Gerät heizt den Warmwasserspeicher auf die eingestellte Warmwassertemperatur auf.

5.4.2 Speicherbetrieb ausschalten (nur VC-Geräte mit externem Warmwasserspeicher)

Bei VC-Geräten mit angeschlossenem Warmwasserspeicher können Sie die Warmwasserbereitung bzw. Speicherladung ausschalten, den Heizbetrieb aber weiter hin in Funktion lassen.

Drehen Sie den Drehknopf (3) zur Einstellung der Warmwassertemperatur auf Linksanschlag. Es bleibt lediglich eine Frostschutzfunktion für den Speicher aktiv.

5.4.3 Warmwasser zapfen

1 Vaillant

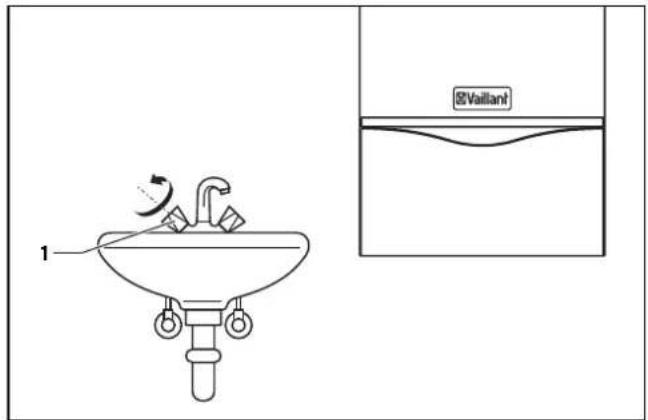

Abb. 5.12 Warmwasser zapfen

Wenn Sie einen Warmwasserhahn (1) an einer Zapf stelle (Waschbecken, Dusche, Badewanne etc.) öffnen, wird Warmwasser aus dem angeschlossenen Speicher gezapft.

Wenn die Speichertemperatur geringer als der eingestellte Wert ist, geht das VC-Gerät selbsttätig in Betrieb und heizt den Speicher nach. Wenn die Speichertemperatur den eingestellten Wert erreicht, schaltet das VC-Gerät selbsttätig ab. Die Pumpe läuft kurze Zeit nach.

5.5 Einstellungen für den Heizbetrieb

Mit der Vorlauftemperatur bestimmen Sie die Temperatur, mit der das Heizwasser Ihr Gas-Wandheizgerät verlässt. Bei größerem Heizwärmebedarf ist die Wärmeabgabe durch die Heizkörper entsprechend größer, so dass das Heizwasser stärker abkühlt. Je kälter die Außen temperatur ist, desto höher muss die Vorlauftemperatur sein.

5.5.1 Vorlauftemperatur einstellen ( kein Regelgerät angeschlossen)

2 45°C Vaillant 1

Abb. 5.13 Vorlauftemperatur einstellen ohne Regelgerät

Ist kein externes Regelgerät vorhanden, stellen Sie die Vorlauftemperatur am Drehknopf (1) entsprechend der jeweiligen Außentemperatur ein. Dabei empfehlen wir folgende Einstellungen:

• Stellung links (jedoch nicht bis zum Anschlag) in der Übergangszeit: Außentemperatur ca. 10 bis 20 °C
• Stellung Mitte bei mäßiger Kälte: Außentemperatur ca. 0 bis 10 °C
• Stellung rechts bei starker Kälte: Außentemperatur ca. 0 bis -15 °C

Beim Einstellen der Temperatur wird die eingestellte Temperatur im Display (2) angezeigt. Nach ca. 3 Sekunden erlischt diese Anzeige und im Display erscheint wieder die Standardanzeige (aktuelle Heizungs-Vorlauftemperatur).

Im Normalfall können Sie mit dem Drehknopf (1) stufenlos eine Vorlauftemperatur bis 75 °C einstellen. Sollten sich jedoch an Ihrem Gerät höhere Werte einstellen lassen, hat Ihr Fachhandwerker eine entsprechende Justierung vorgenommen, um den Betrieb Ihrer Heizungsanlage mit höheren Vorlauftemperaturen zu ermöglichen.

5.5.2 Vorlauftemperatur einstellen (Regelgerät angeschlossen)

45° Vaillant 1

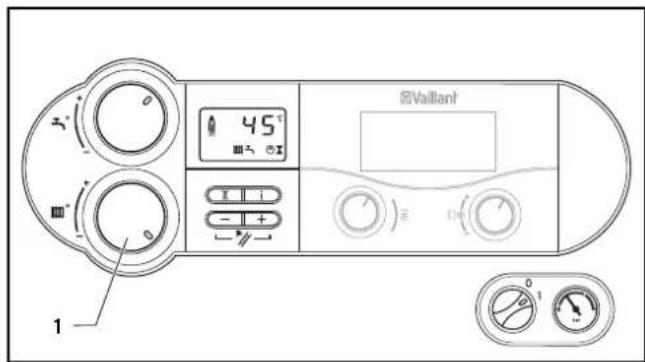

Abb. 5.14 Vorlauftemperatur einstellen mit Regelgerät

Wenn Ihr Gas-Wandheizgerät mit einer witterungsgeführten Regelung oder einem Raumtemperaturregler ausgestattet ist, müssen Sie folgende Einstellung vornehmen:

Stellen Sie den Drehknopf (1) zum Einstellen der Heizungs-Vorlauftemperatur auf nach rechts bis zum Anschlag.

Die Vorlauftemperatur wird automatisch durch das Regel gerät eingestellt (Informationen dazu finden Sie in der Bedienungsanleitung des Regelgerätes).

5.5.3 Raumtemperaturregler oder witterungsgeführten Regler einstellen

1 @Vaillant 2

Abb. 5.15 Raumtemperaturregler/witterungsgeführte Regler einstellen

Stellen Sie den Raumtemperaturregler (1), den witterungs geführten Regler sowie die Heizkörper-Thermostatventile (2) gemäß den entsprechenden Anleitung gen dieser Zubehörteile ein.

5.5.4 Heizbetrieb ausschalten (Sommerbetrieb)

Abb. 5.16 Heizbetrieb ausschalten (Sommerbetrieb)

Sie können im Sommer den Heizbetrieb ausschalten, die Warmwasserbereitung aber weiterhin in Betrieb lassen.

Drehen Sie den Drehknopf (1) nach links bis zum Anschlag.

Der Heizbetrieb ist ausgeschaltet.

5.6 Gerät/Heizungsanlage füllen

Für einen einwandfreien Betrieb der Heizungsanlage soll der Fülldruck bei kalter Anlage zwischen 1,0 und 2,0 bar betragen (siehe Abschnitt 5.2.2). Beträgt er weniger als 0,8 bar, füllen Sie Wasser nach.

Erstreckt sich die Heizungsanlage über mehrere Stockwerke, kann ein höherer Fülldruck der Anlage erforderlich sein. Fragen Sie hierzu Ihren Fachhandwerker.

Vorsicht! Sachbeschädigung durch unsachgemäßes Füllen der Heizungsanlage!

Dadurch können Schäden an Dichtungen und Membranen sowie Geräusche im Heizbetrieb auftreten. Hierfür sowie für etwaige Folgeschäden übernimmt Vaillant keine Haftung. Beachten Sie folgendes:

- Verwenden Sie zum Füllen der Heizungsanlage nur sauberes Leitungswasser.

▶ Verwenden Sie keinen Zusatz von chemischen Mitteln wie z. B. Frost- und Korrosions schutzmitteln (Inhibitoren).

Sie können im Normalfall Leitungswasser zum Auffüllen und Nachfüllen Ihrer Heizungsanlage verwenden. In Ausnahmefällen gibt es jedoch Wasserqualitäten, welche unter Umständen nicht zum Füllen der Heizungsanlage geeignet sind (stark korrosives oder stark kalkhaltiges Wasser). Wenden Sie sich in einem solchen Fall an Ihren anerkannten Fachhandwerker.

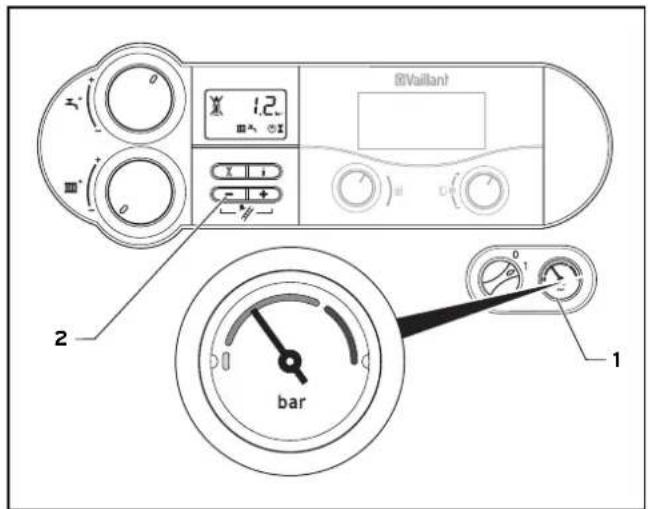

Vallant 1.2 2 bar 1

Abb. 5.17 Helzungsanlage füllen

Um die Anlage zu füllen gehen Sie wie folgt vor:

• Öffnen Sie alle Heizkörperventile (Thermostatventile) der Anlage.
  ▶ Verbinden Sie den Füllhahn der Anlage mittels eines Schlauchs mit einem Kaltwasser-Zapfventil (Ihr Fachhandwerker sollte Ihnen die Füllarmaturen gezeigt und das Auffüllen bzw. Entleeren der Anlage erklärt haben).
  Drehen Sie den Füllhahn langsam auf.
  Drehen Sie das Zapfventil langsam auf und füllen Sie so lange Wasser nach, bis am Manometer (1) bzw. im Display(2) der erforderliche Anlagendruck erreicht ist.

Sie können sich den genauen Druckwert im Display anzeigen lassen.

- Drücken Sie die Taste „-“ (3), um die Druckanzeige zu aktivieren.

Nach ca. 3 Sekunden erlischt diese Anzeige und im Display erscheint wieder die Standardanzeige (aktuelle Heizungs-Vorlauftemperatur). Bei Betätigung der Taste „-“ von mind. 5 Sekunden, kann die Grundanzeige des Displays von Temperatur auf Druck und umgekehrt umgestellt werden.

▶ Schließen Sie das Zapfventil.
▶ Entlüften Sie alle Heizkörper.
Prüfen Sie anschließend am Manometer bzw. Display den Anlagen druck und füllen Sie ggf. erneut Wasser nach.
- Schließen Sie den Füllhahn und entfernen Sie den Füllschlauch.

5.7 Frostschutz

Die Heizungsanlage und die Wasserleitungen sind ausreichend gegen Frost geschützt, wenn die Heizungsanlage während einer Frostperiode auch bei Ihrer Ab wesenheit in Betrieb bleibt und die Räume ausreichend temperiert werden.

Vorsicht! Sachbeschädigung durch Frostschäden!

Frostschutz- und Überwachungseinrichtungen sind nur aktiv, wenn keine Trennung vom Stromnetz vorliegt.

• Trennen Sie niemals das Gerät vom Stromnetz.
• Stellen Sie den Hauptschalter des Gerätes auf Stellung „I“.

5.7.1 Frostschutzfunktion einschalten

Das Gas-Wandheizgerät ist mit einer Frostschutzfunktion ausgestattet: Wenn die Heizungs-Vorlauftemperatur bei eingeschaltetem Hauptschalter unter 5 °C absinkt, dann geht das Gerät in Betrieb und heizt den Geräte-Heizkreis auf ca. 30 °C auf.

Vorsicht! Gefahr des Einfrierens von Teilen der gesamten Anlage!

Die Durchströmung der gesamten Heizungsanlage kann mit der Frostschutzfunktion nicht gewährleistet werden.

• Stellen Sie sicher, dass die Heizungsanlage ausreichend aufgeheizt wird.
• Ziehen Sie einen anerkannten Fachhandwerker zwecks Überprüfung zu Rate.

5.7.2 Frostschutz durch Entleeren

Eine andere Möglichkeit des Frostschutzes besteht darin, die Heizungsanlage und das Gerät zu entleeren.

• Stellen Sie sicher, dass die Heizungsanlage und das Gerät vollständig entleert sind.
  Entleeren Sie auch alle Kalt- und Warmwasserleitungen im Haus und Gerät.
• Ziehen Sie hierfür Ihren Fachhandwerker zu Rate.

5.8

Gerät außer Betrieb nehmen

8.8.8° Vailant 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Abb. 5.18 Gerät ausschalten

Vorsicht!

Sachbeschädigung durch Frostschäden!

Frostschutz- und Überwachungseinrichtungen sind nur aktiv, wenn keine Trennung vom Stromnetz vorliegt.

• Trennen Sie niemals das Gerät vom Stromnetz.
• Stellen Sie den Hauptschalter des Gerätes auf Stellung „I“.

- Schalten Sie den Hauptschalter (1) in Stellung „O“, um Ihr Gas-Wandheizgerät ganz außer Betrieb zu nehmen.

Damit die Sicherheitseinrichtungen aktiv bleiben, sollten Sie Ihr Gas-Wandheizgerät im normalen Betrieb nur über das Regelgerät ein- und ausschalten (In for ma-tionen dazu finden Sie in der entsprechenden Be dienungs anleitung).

Bei einer Außerbetriebnahme über einen längeren Zeitraum (z. B. Urlaub) sollten Sie zusätzlich den Gasabsperrhahn und das Kaltwasserabsperrventil schließen.

Beachten Sie in diesem Zusammenhang auch die Hinweise zum Frostschutz im Aschnitt 5.7.

Die Absperreinrichtungen sind nicht im Lieferumfang Ihres Gerätes enthalten. Sie werden bauseitig durch Ihren Fachhandwerker installiert. Lassen Sie sich von ihm die Lage und die Handhabung dieser Bauteile erklären.

5.9

Statusanzeigen (für Wartungs- und Servicearbeiten durch den Fachhandwerker)

2 5.4 Vaillant 1

Abb. 5.19 Statusanzeigen

Die Statusanzeigen liefern Informationen über den Betriebszustand des Gerätes.

Aktivieren Sie die Statusanzeigen, indem Sie die Taste „i“ (1) drücken.

Im Display (2) erfolgt die Anzeige des jeweiligen Statuscodes, z. B. „S. 4“ für Brennerbetrieb. Die Bedeutung der wichtigsten Statuscodes können Sie aus der unten stehenden Tabelle entnehmen.

In Umschaltphasen, z. B. bei Wiederanlauf durch Ausbleiben der Flamme, wird kurzzeitig die Statusmeldung „S.“ angezeigt.

- Drücken Sie die Taste „i“ (1) erneut um zum Normalmodus zurück zu schalten.

Anzeige Bedeutung
Anzelgen Im Heizbetrieb
S. 0 Kein Wärmebedarf
S. 1 Heizung Gebläsevorlauf
S. 2 Heizung Pumpenvorlauf
S. 3 Heizung Zündung
S. 4 Heizung Brenner an
S. 6 Heizung Gebläsenachlauf
S. 7 Heizung Pumpennachlauf
S. 8 Restsperrzeit Heizung
S.31	Sommerbetrieb aktiv oder keine Wärmeanforderung vom eBUS-Regler
S.34 Heizung Frostschutz
Anzeigen im Warmwasserbetrieb
S.10 Warm wasseranforderung
S.14 Warm wasser Brenner an
Anzelgen im Spelcherladebetrieb
S.20 Wasserpumpenvorlauf
S.24 Speicherladung Brenner an

Tab. 5.1 Statuscodes und ihre Bedeutung (Auswahl)

6 Störungsbehebung

Sollten beim Betrieb Ihres Gas-Wandheizgerätes Probleme auftreten, können Sie die folgenden Punkte selbst überprüfen:

Kein warmes Wasser, Heizung bleibt kalt; Gerät geht nicht in Betrieb:

• Sind der gebäudeseitige Gasabsperrhahn in der Zu leitung und der Gasabsperrhahn am Gerät geöffnet (siehe Abschnitt 5.2.1)?
• Ist das Kaltwasser-Absperrventil am Gerät geöffnet (nur bei VCW-Geräten, siehe Abschnitt 5.2.1)?
• Ist die gebäudeseitige Stromversorgung eingeschaltet?
• Ist der Hauptschalter am Gas-Wandheizgerät eingeschaltet (siehe Abschnitt 5.2.3)?
• Ist der Drehknopf für die Vorlauftemperatur-Einstelung am Gas-Wandheizgerät bis zum linken Anschlag gedreht, also auf Frostschutz gestellt (siehe Abschnitt 5.5)?
• Ist der Fülldruck der Heizungsanlage ausreichend (siehe Abschnitt 5.2.2 und 5.6)?
• Ist Luft in der Heizungsanlage (siehe Abschnitt 5.6)?
• Liegt eine Störung beim Zündvorgang vor (siehe Abschnitt 6.2)?

Warmwasserbetrieb störungsfrei; Heizung geht nicht in Betrieb:

- Liegt eine Wärmeanforderung durch die externen Regler (z. B. durch Regler calorMATIC) vor (siehe Abschnitt 5.5.3)?

Vorsicht!

Beschädigungsgefahr durch unsachgemäße Veränderungen!

Wenn Ihr Gas-Wandheizgerät nach der Überprüfung der oben genannten Punkte nicht einwandfrei arbeitet, beachten Sie folgendes:

Versuchen Sie niemals, selbst Reparaturen an Ihrem Gas-Wandheizgerät durchzuführen.

Ziehen Sie einen anerkannten Fachhandwerker zwecks Überprüfung zu Rate.

6.1 Störungen wegen Wassermangel

Das Gerät schaltet auf „Störung“, wenn der Fülldruck in der Heizungsanlage zu gering ist. Diese Störung wird durch die Fehlercodes „F.22“ (Trockenbrand) bzw. „F.23“ oder „F.24“ (Wassermangel) angezeigt.

Sie können das Gerät erst wieder in Betrieb nhemen, wenn Sie die Heizungsanlage ausreichend mit Wasser gefüllt haben (siehe Abschnitt 5.6).

6.2 Störungen beim Zündvorgang

1 F.28 Vaillant 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 Vallant

Abb. 6.1 Entstörung

Wenn der Brenner nach fünf Zündversuchen nicht ge zündet hat, geht das Gerät nicht in Betrieb und schaltet auf „Störung“. Dies wird durch die Anzeige der Fehlercodes „F.28“ oder „F.29“ im Display angezeigt. Bei ecoTEC plus-Geräten erscheint im Display zusätzlich das durchkreuzte Flammensymbol (1).

Eine erneute automatische Zündung erfolgt erst nach einer manuellen Entstörung.

- Drücken Sie zur Entstörung den Entstörknopf und halten Sie ihn ca. eine Sekunde lang gedrückt.

Vorsicht!

Beschädigungsgefahr durch unsachgemäße Veränderungen!

Wenn Ihr Gas-Wandheizgerät nach dem dritten Ent stör versuch immer noch nicht in Betrieb geht, beachten Sie folgendes:

- Versuchen Sie niemals, selbst Reparaturen an Ihrem Gas-Wandheizgerät durchzuführen.

- Ziehen Sie einen anerkannten Fachhandwerker zwecks Überprüfung zu Rate.

6.3 Störungen im Luft-/Abgasweg

Die Geräte sind mit einem Gebläse ausgestattet. Bei nicht ordnungsgemäßer Funktion des Gebläses schaltet das Gerät ab.

Im Display erscheinen dann die Symbole ⚙️ und ⚙️ sowie die Fehlermeldung „F.32”.

Vorsicht!

Beschädigungsgefahr durch unsachgemäße Veränderungen!

Bei der Fehlermeldung „F.32“ müssen Sie einen anerkannten Fachhandwerker zwecks Überprüfung zu Rate ziehen.

- Versuchen Sie niemals, selbst Reparaturen an Ihrem Gas-Wandheizgerät durchzuführen.

7 Wartung und Kundendienst

Inspektion/Wartung

Sachgemäße, regelmäßige Inspektionen (einmal jährlich) und Wartungen (mindestens alle 2 Jahre) sowie die ausschließliche Verwendung von Originalersatzteilen sind für einen störungsfreien Betrieb und eine hohe Lebensdauer Ihres Vaillant ecoTEC von ausschlaggebender Bedeutung.

Voraussetzung für dauernde Betriebsbereitschaft und Betriebssicherheit, Zuverlässigkeit und hohe Lebensdauer ist eine jährliche Inspektion/Wartung des Gerätes durch einen Fachhandwerker.

Gefahr!

Verletzungsgefahr und Sachbeschädigung durch unsachgemäße Wartung und Reperatur!

Unterlassene oder unsachgemäße Wartung kann die Betriebssicherheit des Gerätes beeinträchtigen.

Versuchen Sie niemals, selbst Wartungsarbeiten oder Reparaturen an Ihrem Gas-Wandheizgerät durchzuführen.
- Beauftragen Sie damit einen anerkannten Fachhandwerker. Wir empfehlen den Abschluss eines Wartungsvertrages.

Regelmäßige Wartung sorgt für einen optimalen Wirkungs grad und somit für einen wirtschaftlicheren Betrieb Ihres Gas-Wandheizgerätes.

Wir empfehlen daher den Abschluss eines Inspektions- bzw. Wartungsvertrages.

Die Inspektion dient dazu, den Ist-Zustand an einem Gerät festzustellen und mit dem Soll-Zustand zu vergleichen. Dies geschieht durch Messen, Prüfen, Beobachten.

Die Wartung ist erforderlich, um ggf. Abweichungen des Ist-Zustandes vom Soll-Zustand zu beseitigen. Dies geschieht üblicherweise durch Reinigen, Einstellen und ggf. Austauschen einzelner, Verschleiß unterliegender Komponenten.

Für das Vaillant ecoTEC plus Gerät wird empfohlen, eine jährliche Inspektion durchzuführen.

Durch die Datenabfrage im Diagnosesystem, die einfache optische Prüfung und eine Luftzahlmessung kann eine Inspektion auch ohne Demontage von Bauteilen schnell und wirtschaftlich durchgeführt werden.

Erfahrungsgemäß ist es unter normalen Betriebsbedingungen nicht erforderlich, jährlich Reinigungsarbeiten an Brenner und Wärmetauschern durchzuführen. Diese Wartungsintervalle (mindestens alle 2 Jahre) und deren Umfang werden vom Fachmann anhand des bei der Inspektion festgestellten Gerätezustandes bestimmt.

Kundendienst

Vaillant Werkskundendienst

0 18 05/999-150

(0,14 €/Min. aus dem deutschen Festnetz, abweichende Preise für Mobilfunkteilnehmer. Ab 01.03.2010 Mobilfunkpreis max. 0,42 €/Min.)

Bei Geräteproblemen geben Sie bitte folgende Daten an:

• den Fehlercode F.xx (im Display),
• den Gerätestatus S.xx („i“ auf Display drücken),
• den Gerätetyp und Artikelnummer (siehe Typenschild).

8 Technische Daten

	Einhelt	ecoTEC plusVCW DE 196/3-5	ecoTEC plusVCW DE 246/3-5
Nennwärmeleistungsbereich P bei 40/30 °C kW 6,1 - 20,6 9,4 - 27,0
Nennwärmeleistungsbereich P bei 50/30 °C kW 6,0 - 20,2 9,3 - 25,5
Nennwärmeleistungsbereich P bei 60/40 °C kW 5,9 - 19,6 9,0 - 24,8
Nennwärmeleistungsbereich P bei 80/60 °C kW 5,7 - 19,0 8,7 - 25,0
Warmwasserleistung kW 23 28
Größte Wärmebelastung bei Trinkwassererwärmung kW 23,5 28,6
Größte Wärmebelastung heizungsseitig kW 19,4 25,5
Kleinste Wärmebelastung	kW	5,8	8,9
Einstellbereich Heizleistung	kW 6 - 19	9 - 25
Helzung
Max. Vorlauftemperatur	°C	85
Einstellbereich max. Vorlauftemperatur(Werkseinstellung: 75 °C)	°C	30 - 85
Restförderhöhe Pumpe (bei Nenn-Umlaufwassermenge)	mbar	250
elektrische Leistungsaufnahme bei 30% Teillast	W	62 63
Warmwasserbetrieb
Kleinste Wassermenge	l/min	1,5 1,5
Wassermenge (bei ΔT = 35 K)	l/min 9,4	11,5
Wassermenge (bei ΔT = 30 K)	l/min 11,0	13,4
Warmwassertemperaturbereich	°C	35 - 65
Allgemein
Geräteabmessungen (H x B x T)	mm	720 x 440 x 335
Montagegewicht ca.	kg	35 38
Elektroanschluss	V/Hz	230/50
Elektrische Leistungsaufnahme min.	W	59
Elektrische Leistungsaufnahme max.	W	90

Tab. 8.1 Technische Daten VCW

	Einheit	ecoTEC plus VC DE 126/3-5	ecoTEC plus VC DE 196/3-5	ecoTEC plus VC DE 246/3-5	ecoTEC plus VC DE 306/3-5
Nennwärmeleistungsbereich P bei 40/30 °C	kW	4,7 - 15,2	6,1 - 20,6	9,4 - 26,0	10,8 - 32,4
Nennwärmeleistungsbereich P bei 50/30 °C	kW	4,6 - 14,9	6,0 - 20,2	9,3 - 25,5	10,6 - 31,8
Nennwärmeleistungsbereich P bei 60/40 °C	kW	4,4 - 14,4	5,9 - 19,6	9,0 - 24,7	10,3 - 30,9
Nennwärmeleistungsbereich P bei 80/60 °C	kW	4,3 - 14,0	5,7 - 19,0	8,7 - 25,0	10,0 - 30,0
Nennspeicherladeleistung Pw bei 60/80 °C	kW	16	23	28	34
Größte Wärmebelastung bei Speicherladung	kW	16,3	23,5	28,6	34,7
Größte Wärmebelastung heizungsseitig	kW	14,3	19,4	24,5	30,6
Kleinste Wärmebelastung	kW	4,4	5,8	8,9	10,2
Einstellbereich Heizung	kW	4 - 14	6 - 19	9 - 25	10 - 30
Heizung
Max. Vorlauftemperatur	°C 85
Einstellbereich max. Vorlauftemperatur (Werk-seinstellung: 75 °C)	°C	30 - 85
Restförderhöhe Pumpe (bei Nenn-Umlaufwassermenge)	mbar	250
elektrische Leistungsaufnahme bei 30% Teil-last	W	59	62	63	77
Allgemein
Geräteabmessungen (H x B x T)	mm	720 x 440 x 335			720 x 440 x 369
Montagegewicht ca.	kg	35			42
Elektroanschluss	V/Hz	230/50
Elektrische Leistungsaufnahme min.	W	59			70
Elektrische Leistungsaufnahme max.	W	90			110

Tab. 8.2 Technische Daten VC

Glossar

Aqua-Comfort-System plus

Die Vaillant ecoTEC plus Geräte halten mit dem Aqua-Comfort-System plus einen vorgewärmten Warmwasser-inhalt bereit.

Mit dem Vorrat aus dem schnell aufheizenden Edelstahl-Plattenwärmetauscher wird die Zeit überbrückt, die das Gas-Combi-Wandheizgerät bis zum Erreichen der gewünschten Warmwassertemperatur benötigt. Damit liefert das Gas-Combi-Wandheizgerät ohne Wartezeit warmes Wasser mit konstanter Warmwassertemperatur für die Dusche oder Wanne. Zusätzlich kann die Wunschtemperatur stufenlos zwischen 35 und 65°C vorgewählt werden.

Aqua-Power-Plus

Die energiesparende Bauweise von Gebäuden nach den geltenden Verordnungen zur Reduzierung des Energieverbrauchs führt dazu, dass Heizgeräte weniger Heizleistung benötigen. Während der Heizwärmebedarf sinkt, steigt der Wärmebedarf für die Warmwasserbereitung jedoch unverändert weiter an. Einrichtungen im Badezimmer wie Wellnessduschen oder Whirlpool-Badewannen stellen zudem höhere Ansprüche an den Warmwasserkomfort.

Um die benötigte Wärmeleistung für die Warmwasserbereitung bereitstellen zu können, müssen Heizgeräte mit einer höheren Heizleistung gewählt werden, als zur Deckung des Heizwärmebedarfs ausreichend wäre. Das Aqua-Power-Plus-System ermöglicht zusätzliche Leistungsreserven für die Warmwasserbereitung, so dass diese Überdimensionierung des Heizgerätes vermieden werden kann. Bei den Vaillant Kompaktheiz geräten eco-COMPACT und auroCOMPACT stehen damit bis zu 21 %, bei den Wandheizgeräten ecoTEC bis zu 16 % mehr Leistung für den Warmwasserkomfort zur Verfügung

Brennersperrzeit

Um häufiges Ein- und Ausschalten des Brenners zu vermeiden (Energieverlust), wird der Brenner nach jedem Abschalten für eine bestimmte Zeit elektronisch verriegelt („Wiedereinschaltspierre“).

Die Brennersperre ist nur für den Heizbetrieb aktiviert. Eine laufende Brennersperrzeit beeinflusst nicht den Warmwasserbetrieb.

Brennwert

Bei der Verbrennung von Erdgas entsteht neben Abgas auch Wasserdampf. Die im Wasserdampf enthaltene Wärme kann zusätzlich genutzt werden, wenn dieser durch Abkühlung verflüssigt wird. Der Brennwert gibt an, wie viel Wärmeenergie bei der Verbrennung einschließlich der im Wasserdampf enthaltenen Verdampfungswärme insgesamt frei wird. Der Energiegehalt des Wasserdampfs bleibt beim Heizwert dagegen unberücksichtigt.

Beispiel: Der Brennwert ist um den Beitrag der Verdampfungswärme des in den Abgasen enthaltenen Wassers größer als der Heizwert. Durch das Abkühlen der Abgase kann die Verdampfungswärme nutzbar gemacht werden (Abgaswärmetauscher).

Brennwerttechnik

Brennwert-Heizgeräte nutzen zusätzlich zur messbaren Wärme des Abgases die im Wasserdampf enthaltene Wärme, die ansonsten durch den Schornstein verloren geht. Der Abgasverlust wird dadurch geringer, und somit verbraucht die Heizung weniger Energie. Im Gas-Wandheizgerät wird der im Abgas enthaltene Wasserdampf verflüssigt, indem das Abgas über einen Wärmetauscher geführt wird. Damit der Wasserdampf kondensieren kann, muss er auf eine Temperatur abgekühlt werden, die unterhalb des Taupunktes liegt. Dazu wird der Wärmetauscher vom Heizungs-Rücklauf durchströmt. Zur effektiven Nutzung des Brennwertes soll die gesamte Heizungsanlage deshalb für niedrige Systemtemperaturen (Vorlauf-/Rücklauftemperatur) ausgelegt sein. Die erzielbaren Wirkungsgrade von Brennwert-Heizgeräten werden stets auf den Heizwert bezogen angegeben, weshalb hier rechnerische Werte von über 100% erscheinen.

Digitales Informations- und Analyse-System (DIA)

Wer etwas über seine Heizung wissen will, sollte sie fragen - über das DIA-System plus (Digitales Informationsu. Analysesystem). Hier informiert das Gerät per beleuchtetes Klartext-Display über seinen Status und gibt Wartungshinweise.

Bei entsprechender Programmierung erscheint sogar die Service-Telefonnummer des Fachhandwerkers. Und durch eine eindeutige Fehlerdiagnose können eventuelle Störungen schnell gefunden werden.

eBUS

Das Kommunikationsprotokoll eBUS vereinfacht die regelungs technische Verknüpfung von verschiedenen Anlagenbestandteilen eines Heizsystems. Eine besondere Flexibilität wird damit bei der Nachrüstung und bei Anlagenerweiterungen erreicht. So wird die Installation von Heizgeräte-Kaskaden oder die nachträgliche Einbindung von Komponenten wie solare Warmwasserbereitung oder einem zusätzlichen Biomasse-Wärmeerzeuger vereinfacht.

Der eBUS bietet erweiterte Möglichkeiten zum Anschluss externer Regler, zur Einbindung in ein Gebäudeleittechnik-System sowie zur Anbindung an das Internet-Kommunikationssystem vrnetDIALOG für Fernwartung und Ferndiagnose.

Der Eigentümer des unternehmensneutralen Bus- systems für die Heiztechnik ist der User Club eBUS e. V., in dem Vaillant Mitglied ist. Die Einhaltung der eBUS- Spezifikationen wird durch neutrale Konformitätstests geprüft.

Frostschutz

Die Frostschutzfunktion schützt Ihre Heizungsanlage und Ihre Wohnung vor Frostschäden.

Wenn die Heizungs-Vorlauftemperatur bei eingeschaltetem Hauptschalter unter 5 °C absinkt, dann geht das Gerät in Betrieb und heizt den Geräte-Heizkreis auf ca. 30 °C auf.

Gebläse

Die Abgase von Gas-Wandheizgeräten mit Brennwerttechnik können durch die Abkühlung auf Taupunkttemperatur nicht durch die Wirkung des Auftriebs ins Freie geleitet werden. Ein Gebläse sorgt deshalb dafür, dass die Abgase mit leichtem Überdruck abgeführt werden.

Bei raumluftunabhängigen Gas-Wandheizgeräten mit Gebläse erfolgt die Abgasabführung über Luft-Abgas-Systeme (LAS), die als Schornstein oder als Doppelrohrsystem ausgeführt sein können. Die Verbrennungsluft-versorgung erfolgt dabei über das Luft-Abgas-System.

Luft-Abgas-System (LAS)

Ein Luft-Abgas-System ist ein Schornstein oder eine Abgas leitung mit zwei parallel verlaufenden Strömungskanälen. In voneinander getrennten Kammern wird das Abgas abgeleitet und gleichzeitig dem Heizgerät die benötigte Verbrennungsluft zugeführt. Das System kann als gemauerter LAS-Schornstein oder für Brennwert-Heizgeräte als Doppelrohr-Abgasleitung ausgeführt sein. Durch Luft-Abgas-Systeme können Heizkessel und Gas-Wandheizgeräte raumluftunabhängig betrieben werden. Damit ist auch die Aufstellung von Heizgeräten in Neubauten möglich, die durch luftdichte Bauweise für raumluftabhängige Wärmeerzeuger keine ausreichende Verbrennungs luftversorgung bieten können.

Raumtemperaturregler

Über einen Raumtemperaturregler werden die individuellen Heizzeiten und die persönlichen Wunschtemperaturen eingestellt. Damit wird der gewünschte Wärmekomfort zuverlässig geregelt. Die eingestellten Schaltzeiten steuern den Betrieb des Brenners, dessen Leistung durch Modulation automatisch dem jeweiligen Wärmebedarf angepasst wird. Mit den digitalen Vaillant Raumtemperaturregler calorMATIC und VRT lässt sich durch einfache Tastenbedienung die Wunschtemperatur auf Knopfdruck einstellen.

Speicherladung

Mit der Speicherladung wird der Aufheizvorgang des Speichers bezeichnet.

Siehe auch Warmwasserbereitung.

Taupunkt

Der Taupunkt ist der Temperaturpunkt, an dem sich Wasserdampf verflüssigt (Kondensation). Der Wasserdampf im Abgas von Heizgeräten enthält Wärmeenergie, die durch Kondensation freigesetzt werden kann. In Gas- und Öl-Heizgeräten mit Brennwertnutzung werden die Abgase so weit abgekühlt, dass der Wasserdampf kondensiert und die darin enthaltene Wärme an das Heizsystem abgegeben werden kann.

Vorlauftemperatur

Ihr Heizgerät erwärmt Wasser, das durch Ihr Heizsystem gepumpt wird. Die Temperatur dieses warmen Wassers beim Verlassen Ihres Heizgerätes wird Vorlauf-temperatur genannt.

vrnetDIALOG Internet-Kommunikationssystem

Mit der Serviceverbindung über vrnetDIALOG geht die Heizung online: Über das von Vaillant entwickelte Internet-Kommunikationssystem für Ferneinstellung und -überwachung hat der zuständige Heizungsfachmann die Möglichkeit, das Heizprogramm im Haus des Kunden von seinem PC aus einzustellen. Für Einstellungsarbeiten an Regelung oder Heizgerät ist damit keine Anfahrt des Heizungskundendienstes mehr nötig. Die Diagnose erledigt das Heizgerät über das integrierte DIA-System. vrnetDIALOG unterstützt bei der Diagnose und leitet die Störungsmeldung per Fax, E-Mail oder SMS an den Heizungs fach betrieb weiter. Der Kundendienst kann so bei Bedarf seinen Einsatz optimal vorbereiten und ggf. bereits mit den richtigen Ersatzteilen zum Wartungs termin erscheinen.

Warmstartfunktion

Siehe Aqua-Comfort-System plus.

Warmwasserbereitung

Das Wasser im Warmwasserspeicher wird von Ihrem Heizgerät auf die gewählte Solltemperatur erwärmt. Sinkt die Temperatur im Warmwasserspeicher um einen bestimmten Betrag wird das Wasser wieder bis zur Solltemperatur erwärmt.

Wiiterungsgeführter Regler

Bei einer witterungsgeführten Regelung wird die Heizleistung über einen Außenfühler automatisch den Außentemperaturen angepasst.

Zirkulationspumpe

Um bei größeren Abständen zu einem zentralen Warmwassererzeuger schnell über warmes Wasser in Wunsch-temperatur verfügen zu können, wird das im Warmwasserspeicher erwärmte Wasser in einer Zirkulationsleitung umgewälzt. Diese verläuft parallel zur Warmwasserleitung. Das Warmwasser wird in dieser Ringleitung durch eine Zirkulationspumpe in Umlauf gehalten, so dass es ständig wieder dem Speicher zufließt. Die Zirkulationspumpe muss jedoch nicht ständig in Betrieb sein. Um Energie zu sparen, kann die Pumpe während der Nacht und zu den Tageszeiten, zu denen kein Warmwasser benötigt wird, abgeschaltet werden. Die Zirkulationspumpe muss tempertur- und zeitgesteuert werden. Moderne Heizgeräte ermöglichen die Steuerung der Zirkulationspumpe mit individueller Zeiteinstellung über die Kesselregelung. Ihr Fachhandwerker berät Sie gern bei Fragen zum Einsatz einer Zirkulationspumpe.

Stichwortverzeichnis

A

Abgasgeruch 6

Absperreinrichtungen öffnen 15

Anlage füllen 21

Anlagendruck kontrollieren 15, 21

Anzeigen 14,23

Aufstellort 8

Außer Betrieb nehmen 23

B

Bedienung Digitales Informations- und Analyse-System .... 14 Übersicht über die Bedienelemente .... 13

Befüllen der Heizungsanlage 21

Bestimmungsgemäße Verwendung 6

C

CE-Kennzeichnung 5

D

Digitales Informations- und Analyse-System 14

Display 13, 14

E

Einschalten Frostschutzfunktion einschalten .... 22 Gerät einschalten .... 16 Speicherladebetrieb einstellen (VCW-Gerät) .... 18 Warmstartfunktion ein- und ausschalten (VCW-Gerät) .... 17

Einstellen Heizungstemperatur einstellen .... 20 Warmwassertemperatur einstellen (VC-Gerät) .... 19 Warmwassertemperatur einstellen (VCW-Gerät) .... 17

Energie sparen Energiespartipps 9-10 Heizbetrieb ausschalten 21 Vorlauftemperatur einstellen 21

Entsorgung 8 Entstörung 13, 24

F

Frostschutz 22

G

Gerät/Heizungsanlage füllen 21

Gerät außer Betrieb nehmen 23

Gerät einschalten 16

Gerät in Betrieb nehmen 15

H

Hauptschalter 13, 16, 18

Heizung

Anlagendruck kontrollieren 15, 21

Gerät/Heizungsanlage füllen 21

Hauptschalter 13

Heizbetrieb ausschalten 21

Inspektion/Wartung 25

Vorlauftemperatur einstellen kein Regelgerät angeschlossen .... 20 Regelgerät angeschlossen .... 21

|

Inspektion/Wartung 25

K

Kundendienst 25

L

Legionellenschutz.... 18

Luft-/Abgasweg (Störung) 14, 24

M

Regler (witterungsgeführt) einstellen 21

s

Sicherheit Bestimmungsgemäße Verwendung .... 6 Grundlegende Sicherheitshinweise .... 6-26

Sommer

Heizbetrieb ausschalten (Sommerbetrieb) 21

Speicherbetrieb ausschalten (VC-Gerät) 20

Speicherladebetrieb einstellen (VCW-Gerät) 18

Statusanzeigen.... 23

Störung

Digitales Informations- und Analyse-System ..... 14

Entstörung 13

Luft-/Abgasweg 24

Wassermangel 24

Zündvorgang 24

Symbole in dieser Anleitung 3

T

Technische Daten 26

Temperatur

Heizungstemperatur einstellen 20

Warmwassertemperatur einstellen (VC-Gerät) ..... 19

Warmwassertemperatur einstellen (VCW-Gerät) ..... 17

Typenschild 4

U

Unterlagen

Aufbewahrung der Unterlagen 3

Mitgeltende Unterlagen 3

V

vrnetDIALOG 14

W

Warmwasser

Speicherbetrieb ausschalten (VC-Gerät) 20

Speicherladebetrieb einstellen (VCW-Gerät) 18

Temperatur einstellen (VC-Gerät) 19

Temperatur einstellen (VCW-Gerät) 17

Warmstartfunktion ein- und ausschalten

(VCW-Gerät) 17

Wartung 25

Wassermangel 24

Winter

Frostschutz durch Entleeren 22

Frostschutzfunktion einschalten 22

witterungsgeführten Regler einstellen 21

Z

Zubehör.... 3

Zündvorgang (Störung) 24
