Produkttyp	Gas-Wandheizgerät mit Brennwerttechnik
Modell	ecoTEC exclusiv VC 466/2-E
Marke	Vaillant
Nennwärmeleistung	46 kW
Maximale Heizungsvorlauftemperatur	75 °C (einstellbar, bei Bedarf höher durch Fachmann)
Maximale Warmwassertemperatur	70 °C (einstellbar von 15 °C bis 70 °C)
Empfohlener Fülldruck	1,0 – 2,0 bar (kalt)
Stromversorgung	230 V / 50 Hz
Gasart	Erdgas (andere Gase nach Rücksprache mit Fachmann)
Abgassystem	Gebläseunterstützt, Luft-/Abgasweg
Frostschutz	Automatisch ab 5 °C Vorlauftemperatur
Display	DIA-System mit Klartextanzeige und Fehlercodes
Wartungsintervall	Jährlich (Inspektion und Wartung durch Fachhandwerker empfohlen)
CE-Kennzeichnung	Erfüllt Gasgeräterichtlinie und EMV-Richtlinie
Garantie	2 Jahre Herstellergarantie (laut Garantiekarte)

Häufig gestellte Fragen - ecoTEC exclusiv VC 466/2-E VAILLANT

Wie stelle ich die Heizungsvorlauftemperatur ein?

Drehen Sie den Drehknopf (2) rechts neben dem Display. Bei vorhandenem Raumtemperaturregler oder witterungsgeführtem Regler stellen Sie den Drehknopf auf Rechtsanschlag und regeln die Temperatur über den externen Regler. Ohne externen Regler passen Sie die Stellung der Außentemperatur an: links bei mildem Wetter (10–20 °C), Mitte bei mäßiger Kälte (0–10 °C), rechts bei starker Kälte (−15–0 °C). Der Sollwert wird kurz im Display angezeigt.

Was bedeuten die Fehlercodes F.28 und F.29?

F.28 bedeutet 'Keine Zündung im Anlauf' und F.29 'Keine Wiederzündung'. Beide zeigen eine Zündstörung an. Drücken Sie den Entstörknopf (1) für ca. 1 Sekunde. Falls das Gerät nach drei Versuchen immer noch nicht startet, rufen Sie einen anerkannten Fachhandwerksbetrieb.

Wie fülle ich Wasser in die Heizungsanlage nach?

Verbinden Sie den Füll- und Entleerungshahn der Anlage mit einem Kaltwasser-Zapfventil. Öffnen Sie beide langsam und füllen Sie Wasser, bis das Manometer (1) einen Druck von 1,0 bis 2,0 bar anzeigt. Schließen Sie das Zapfventil, entlüften Sie alle Heizkörper, und prüfen Sie den Druck erneut. Verwenden Sie nur sauberes Leitungswasser ohne Zusätze.

Wie schalte ich auf Sommerbetrieb?

Drehen Sie den Drehknopf (1) zur Einstellung der Heizungsvorlauftemperatur auf den linken Anschlag. Der Heizbetrieb wird ausgeschaltet, die Warmwasserbereitung bleibt aktiv. Der Sommerbetrieb wird im Display mit Statuscode S.31 angezeigt.

Was tun bei Gasgeruch?

Schließen Sie sofort den Gasabsperrhahn (1) am Gerät und den Hauptabsperrhahn. Öffnen Sie Fenster und Türen. Betätigen Sie keine elektrischen Schalter oder Telefone im Gefahrenbereich. Warnen Sie Mitbewohner und verlassen Sie das Haus. Benachrichtigen Sie das Gasversorgungsunternehmen oder einen anerkannten Fachhandwerksbetrieb.

Wie oft ist eine Wartung erforderlich?

Eine jährliche Inspektion und Wartung durch einen anerkannten Fachhandwerksbetrieb wird dringend empfohlen. Sie gewährleistet Betriebssicherheit, Zuverlässigkeit und hohe Lebensdauer. Versuchen Sie niemals, selbst Wartungsarbeiten durchzuführen.

Kann ich die Warmwassertemperatur einstellen?

Ja, drehen Sie den Drehknopf (3) zur Einstellung der Speichertemperatur. Der linke Anschlag entspricht Frostschutz bei 15 °C, der rechte Anschlag maximal 70 °C. Der Sollwert wird kurz im Display angezeigt.

Was bedeutet die Anzeige 'Wartung: CO-Sensor'?

Diese Servicemeldung weist darauf hin, dass der CO-Sensor überprüft werden muss. Sie erscheint, wenn das Gerät eine Störung erkennt. Benachrichtigen Sie einen anerkannten Fachhandwerksbetrieb, um eine Wartung durchführen zu lassen.

Wie entlüfte ich die Heizkörper?

Öffnen Sie die Entlüftungsventile an den Heizkörpern mit einem Entlüfterschlüssel. Beginnen Sie am höchstgelegenen Heizkörper. Lassen Sie Luft entweichen, bis Wasser austritt, und schließen Sie das Ventil. Kontrollieren Sie anschließend den Anlagendruck am Manometer und füllen Sie ggf. Wasser nach.

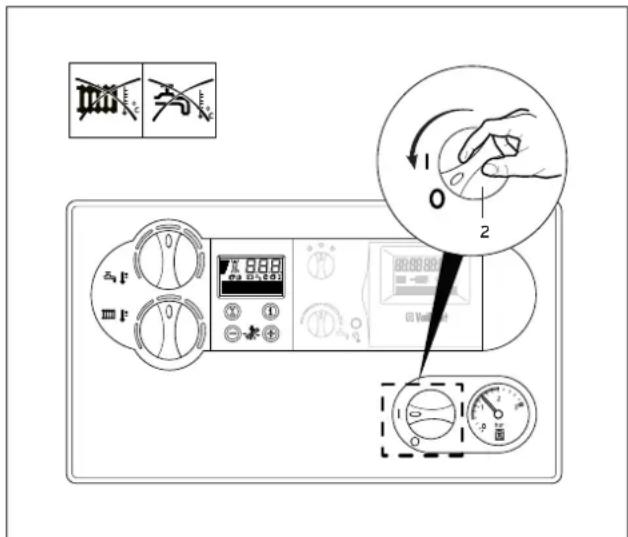

Wie schalte ich das Gerät komplett aus?

Drehen Sie den Hauptschalter (2) auf Stellung '0'. Bei längerer Außerbetriebnahme (z. B. Urlaub) schließen Sie zusätzlich den Gasabsperrhahn und das Kaltwasserabsperrventil. Beachten Sie die Frostschutzhinweise: Stellen Sie sicher, dass die Anlage nicht einfriert, oder entleeren Sie sie vollständig.

BEDIENUNGSANLEITUNG ecoTEC exclusiv VC 466/2-E VAILLANT

Gas-Wandheizgeräte mit Brennwerttechnik

VC 136/2-E,

VC 206/2-E,

VC 276/2-E,

VC 356/2-E,

VC 466/2-E

Hinweise zur Dokumentation 3

Mitgeltende Unterlagen 3

Anbringung und Aufbewahrung der Unterlagen .... 3

Verwendete Symbole 3

1 Allgemeines 4

1.1 Typenschild 4

1.2 CE-Kennzeichnung 4

1.3 Bestimmungsgemäße Verwendung ..... 4

1.4 Werksgarantie 4

2 Sicherheit 5

2.1 Sicherheitshinweise 5

2.1.1 Aufstellung, Einstellung und Wartung ..... 5

2.1.2 Gasgeruch 5

2.1.3 Veränderungen im Umfeld des Heizgerätes .. 5

2.1.4 Explosive und leicht entflammbare Stoffe ... 5

2.1.5 Schrankartige Verkleidung 5

2.2 Vorsichtshinweise 5

2.2.1 Korrosionsschutz 5

2.2.2 Wasserstand kontrollieren 5

2.2.3 Notstromaggregat 5

2.2.4 Präventive Wartung 5

3 Bedienung 6

3.1 Übersicht über das Bedienfeld 6

3.1.1 Bedienelemente 6

3.1.2 Display des DIA-Systems 6

3.2 Prüfungen vor Inbetriebnahme .....7

3.2.1 Absperreinrichtungen öffnen 7

3.2.2 Wasserdruck kontrollieren 8

3.3 Warmwasserbereitung 8

3.4 Heizbetrieb 9

3.4.1 Vorlauftemperatur einstellen 9

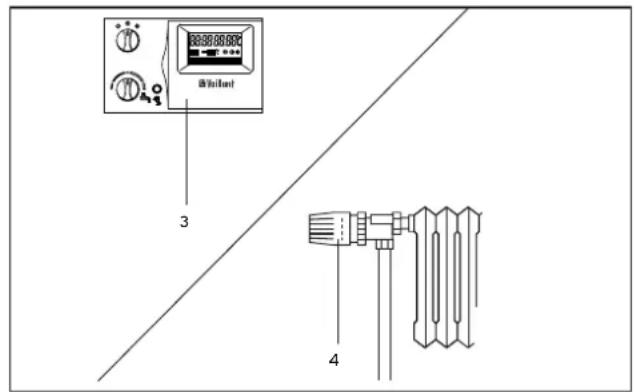

3.4.2 Raumtemperaturregler oder witterungsgeführte Regler einstellen 10

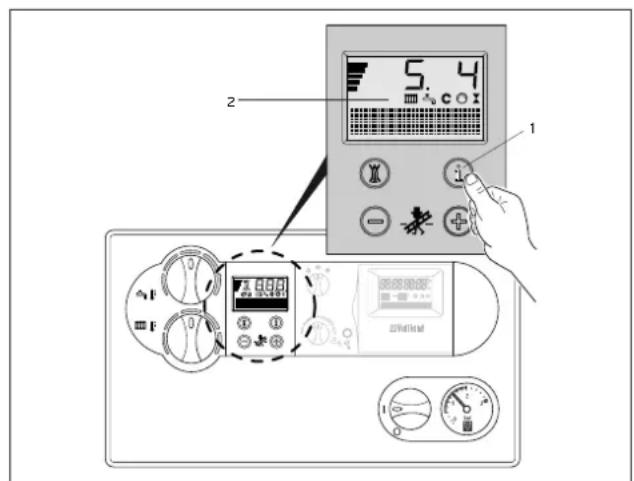

3.5 Statusanzeigen 10

3.6 Service-Hinweise 10

3.6.1 Inspektion/Wartung 10

3.6.2 Frostschutz 11

3.6.3 Pflege 11

3.7 Störung/Entstörung 11

3.7.1 Störungen beim Zündvorgang 11

3.7.2 Störungen im Luft-/Abgasweg 11

3.7.3 Sonstige Störungen/Fehlersuche 12

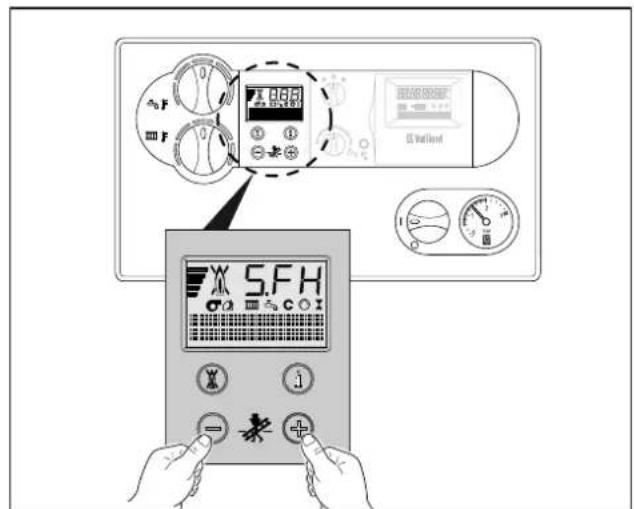

3.7.4 Schornsteinfeger-Messungen 12

3.8 Außerbetriebnahme 12

3.8.1 Heizbetrieb ausschalten (Sommerbetrieb) ... 12

3.8.2 Speicherbetrieb ausschalten (nur VC-Geräte mit externem Warmwasserspeicher) ..... 12

3.8.3 Vollständige Außerbetriebnahme ..... 13

3.9 Gerät/Heizungsanlage füllen 13

3.10 Gerät/Heizungsanlage entleeren 13

4 Energiespartipps 14

4.1 Einbau einer witterungsgeführten Heizungs- . 14 regelung ....

4.2 Absenkbetrieb der Heizungsanlage ..... 14

4.3 Raumtemperatur 14

4.4 Einstellen der Betriebsart 14

4.5 Gleichmäßiges Heizen 14

4.6 Thermostatventile und Raumtemperaturregler 14

4.7 Regelgeräte nicht verdecken 15

4.8 Angemessene Warmwasser-Temperatur ..... 15

4.9 Bewusster Umgang mit Wasser 15

4.10 Zirkulationspumpen nur bei Bedarf laufen lassen 15

4.11 Lüften der Wohnräume 15

4.12 Wartung 15

Hinweise zur Dokumentation

Die folgenden Hinweise sind ein Wegweiser durch die Gesamtdokumentation.

In Verbindung mit dieser Bedienungsanleitung sind weitere Unterlagen gültig.

Für Schäden, die durch Nichtbeachtung dieser Anleitungen entstehen, übernehmen wir keine Haftung.

Mitgeltende Unterlagen

Für den Anlagenbetreiber:

1 Kurzbedienungsanleitung Nr. 83 42 20

Für den Fachhandwerker:

2 Installations- und Wartungsanleitungen Nr. 10 38 01 oder Nr. 83 95 76

1 Montageanleitung Luft- Abgaszubehör Nr. 80 60 43

1 Aufkleber Gerätebezeichnung Nr. 83 42 24

1 Sicherheitsaufkleber Nr. 83 55 93

Anbringung und Aufbewahrung der Unterlagen

Geben Sie bitte diese Bedienungsanleitung an den Anlagenbetreiber weiter. Dieser übernimmt die Aufbewahrung, damit die Anleitungen bei Bedarf zur Verfügung stehen.

Verwendete Symbole

Beachten Sie bitte die Sicherheitshinweise in dieser Bedienungsanleitung!

Gefahr!

Unmittelbare Gefahr für Leib und Leben!

Achtung!

Mögliche gefährliche Situation für Produkt und Umwelt!

Hinweis!

Nützliche Informationen und Hinweise.

- Symbol für eine erforderliche Aktivität

1 Allgemeines

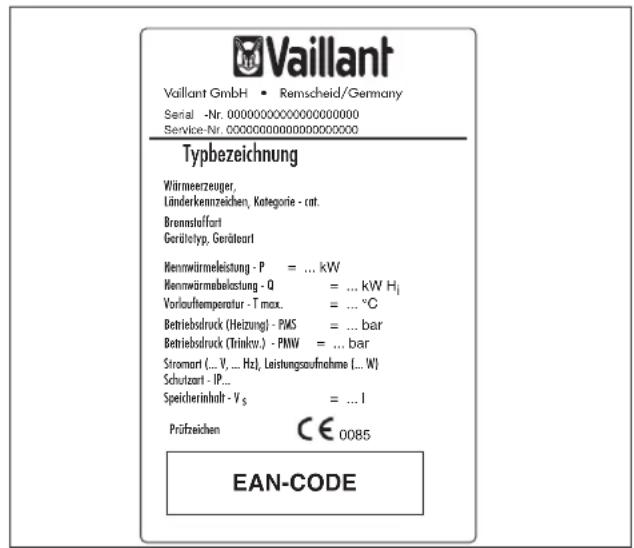

1.1 Typenschild

Das Typenschild des Vaillant ecoTEC exclusiv ist werkseitig auf der Unterseite des Gerätes und auf der Rückseite des Schaltkastens/Elektronikbox angebracht.

Abb. 1.1 Typenschild (Muster)

1.2 CE-Kennzeichnung

Mit der CE-Kennzeichung wird dokumentiert, dass die Geräte die grundlegenden Anforderungen der Gasgeräterichtlinie (Richtlinie 90/396/EWG des Rates) und der EG-Richtlinie über die elektromagnetische Verträglichkeit (Richtlinie 89/336/EWG des Rates) erfüllen. Die Geräte erfüllen die grundlegenden Anforderungen der Wirkungsgradrichtlinie (Richtlinie 92/42/EWG des Rates). Die Geräte erfüllen die grundlegenden Anforderungen der Wirkungsgradrichtlinie (Richtlinie 92/42/EWG des Rates) als Brennwertgerät. Entsprechend den Anforderungen gemäß §7 der Verordnung über Kleinfuerungsanlagen vom 07.08.1996 (1. BlmSchV) emittieren die oben genannten Geräte bei Einsatz von Erdgas weniger als 80 mg/kWh Stickstoffdioxid (NOx).

1.3 Bestimmungsgemäße Verwendung

Der Vaillant ecoTEC exclusiv ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei seiner Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen des Gerätes und anderer Sachwerte entstehen. Das Gerät ist als Wärmeerzeuger für geschlossene Warmwasser-Zentralheizungsanlagen vorgesehen. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller/Lieferant nicht. Das Risiko trägt allein der Anwender.

Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der Bedienungs- und Installationsanleitung und die Einhaltung der Inspektions-/Wartungsbedingungen.

Hinweis!

Bitte bewahren Sie diese Bedienungsanleitung für künftigen Gebrauch auf.

1.4 Werksgarantie

Vaillant räumt Ihnen als Eigentümer des Gerätes eine Garantie für die Dauer von zwei Jahren ein. Massgeblich sind die „Garantiebestimmungen für die Vaillant Herstellergarantie“ der beigefügten Garantiekarte.

2 Sicherheit

2.1 Sicherheitshinweise

2.1.1 Aufstellung, Einstellung und Wartung

Beachten Sie bitte zu Ihrer eigenen Sicherheit, dass die Aufstellung, Einstellung und Wartung Ihres Gerätes nur durch einen anerkannten Fachhandwerksbetrieb vorgenommen werden darf. Dieser ist ebenfalls für Inspektion/Wartung, Reparatur und Instandsetzung des Gerätes sowie ggf. Änderung der eingestellten Gasmenge zuständig.

Achtung!

Das Gerät darf nur mit ordnungsgemäß geschlossener Geräteverkleidung dauerhaft betrieben werden! Andernfalls kann es - unter ungünstigen Betriebsbedingungen - zu Sachschäden oder sogar Gefahr für Leib und Leben kommen.

2.1.2 Gasgeruch

Bei Gasgeruch verhalten Sie sich bitte folgendermaßen:

• k ein Licht ein-/ausschalten oder andere elektrische Schalter betätigen; kein Telefon im Gefahrenbereich benutzen; keine offene Flamme (z. B. Feuerzeug, Streichholz), nicht rauchen
• Gasabsperrhahn (1) am Gerät (Abb. 2.1) und Hauptabsperrhahn schließen
  • Fenster und Türen öffnen
• W arnen Sie Ihre Mitbewohner und verlassen Sie das Haus
• Gasversorgungsunternehmen oder anerkannten Fachhandwerksbetrieb benachrichtigen

Abb. 2.1 Gasabsperrhahn schließen

2.1.3 Veränderungen im Umfeld des Heizgerätes

An folgenden Dingen dürfen keine Veränderungen vorgenommen werden:

• am Heizgerät
• an den Leitungen für Gas, Zuluft, Wasser und Strom
• an der Abgasleitung
• am Sicherheitsventil und an der Ablaufleitung für das Heizungswasser
• an baulichen Gegebenheiten, die Einfluß auf die Betriebssicherheit des Gerätes haben können

2.1.4 Explosive und leicht entflammbare Stoffe

Verwenden oder lagern Sie keine explosiven oder leicht entflammbaren Stoffe (z. B. Benzin, Papier, Farben) im Aufstellungsraum des Gerätes.

2.1.5 Schrankartige Verkleidung

Eine schrankartige Verkleidung des Gerätes unterliegt entsprechenden Ausführungsvorschriften. Fragen Sie hierzu Ihren anerkannten Fachhandwerksbetrieb, falls eine derartige Verkleidung von Ihnen beabsichtigt ist.

2.2 Vorsichtshinweise

2.2.1 Korrosionsschutz

Verwenden Sie keine Sprays, chlorhaltigen Reinigungsmittel, Lösungsmittel, Farben, Klebstoffe usw. in der Umgebung des Gerätes. Diese Stoffe können unter ungünstigen Umständen zu Korrosion -auch in der Abgasanlage- führen.

2.2.2 Wasserstand kontrollieren

Kontrollieren Sie in regelmäßigen Abständen den Wasserstand (Fülldruck) der Anlage.

2.2.3 Notstromaggregat

Ihr anerkannter Fachhandwerksbetrieb hat Ihr Heizgerät bei der Installation an das Stromnetz angeschlossen. Falls Sie das Gerät bei Stromausfall mit einem Notstromaggregat betriebsbereit halten wollen, muss dieses in seinen technischen Werten (Frequenz, Spannung, Erdung) mit denen des Stromnetzes übereinstimmen und mindestens der Leistungsaufnahme Ihres Gerätes entsprechen. Ziehen Sie hierzu bitte Ihren Fachhandwerksbetrieb zu Rate.

2.2.4 Präventive Wartung

Ihr Gerät wertet permanent eine Vielzahl von Betriebsparametern aus. Sollten außerhalb der planmäßigen Wartung Arbeiten am Gerät erforderlich werden, so wird dies am Gerätedisplay angezeigt. In diesen Fällen ist es ratsam, einen anerkannten Fachhandwerksbetrieb zu benachrichtigen und eine Wartung durchführen zu lassen:

„Wartung: CO-Sensor“

„Wartung: Gebläse“

„Wartung: Verbrennung“

Bei Nutzung des Systems vernetDIALOG werden die Meldungen auch an die eingerichtete Telefon-, Faxnummer oder email-Adresse gesendet.

Achtung!

Das Gerät darf

• zur Inbetriebnahme
• zu Prüfzwecken
• zum Dauerbetrieb

nur mit geschlossenem Kammerdeckel und vollständig montiertem und geschlossenem Luft-Abgassystem betrieben werden.

3 Bedienung

3.1 Übersicht über das Bedienfeld 3.1.1 Bedienelemente

Ziehen Sie die Frontklappe rechts und links an ihren oberen Ecken aus der Arretierung, und klappen Sie sie herunter. Die nun zu erkennenden Bedienelemente haben folgende Funktionen (vgl. Abb. 3.1):

Abb. 3.1 Bedienelemente

1 D r ehknopf zur Einstellung der Speichertemperatur (bei VC-Geräten mit angeschlossenem Warmwasserspeicher VIH)
2 D isplay des DIA-Systems zur Anzeige der aktuellen Betriebsart oder bestimmter Zusatzinformationen
3 T aste „i“: Zum Abrufen von Informationen
4 Einbauregler (Zubehör)
5 Manometer zur Anzeige des Füll- bzw. Betriebsdruckes in der Heizungsanlage
6 Hauptschalter zum Ein- und Ausschalten des Gerätes
7 T asten „+“ und „-“ zum Weiter- oder Zurückblättern der Displayanzeige (für den Fachhandwerker bei Einstellarbeiten und Fehlersuche)
8 T aste „Entstörung“: Zum Rücksetzen bestimmter Störungen
9 D r ehknopf zur Einstellung der Heizungs-Vorlauftemperatur

3.1.2 Display des DIA-Systems

Im Display des DIA-Systems (Abb. 3.2) wird im normalen Betrieb des Gerätes stets die aktuelle Heizungs-Vorlauftemperatur angezeigt (im Beispiel 45 °C). Im Fehlerfall wird die Anzeige der Temperatur durch den jeweiligen Fehlercode ersetzt.

Abb. 3.2 Display des DIA-Systems

Darüber hinaus können Sie den angezeigten Code-Symbolen folgende Informationen entnehmen:

1 Anzeige der aktuellen Heizungs- Vorlauftemperatur oder Anzeige eines Status- oder Fehlercodes

2 Klartextanzeige

Störung im Luft-/Abgasweg

Störung im Luft-/Abgasweg

Heizbetrieb aktiv permanent an: Betriebsart Heizbetrieb blinkt: Brennersperrzeit Heizbetrieb

Warmwasserbereitung aktiv permanent an: Betriebsart Speicherladung (VC-Geräte) ist in Bereitschaft, blinkt: Speicherladung ist in Betrieb (VC-Geräte), Brenner an

Interne Heizungspumpe ist in Betrieb

Internes Gasventil wird angesteuert

Anzeige des momentanen Brenner--Modulationsgrades

Flamme mit Kreuz: Störung während des Brennerbetriebs; Gerät ist abgeschaltet

Flamme ohne Kreuz: Ordnungsgemäßer Brennerbetrieb

3.2 Prüfungen vor Inbetriebnahme

3.2.1 Absperreinrichtungen öffnen

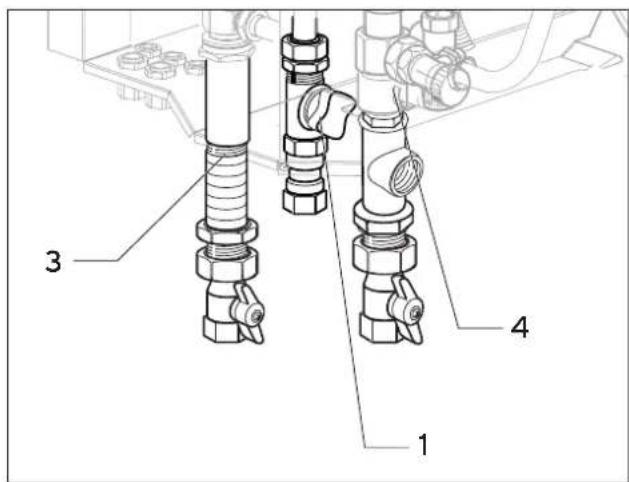

• Ö f fnen Sie den Gasabsperrhahn (1) durch Eindrücken und Drehen gegen den Uhrzeigersinn bis zum festen Anschlag.
• K ontrollieren Sie, ob die Wartungshähne im Vorlauf (2) und Rücklauf (3) geöffnet sind. Dies ist der Fall, wenn die Kerbe im Vierkant der Wartungshähne mit der Rohrleitungsrichtung übereinstimmt. Sollten die Wartungshähne geschlossen sein, können sie mit Hilfe eines Maulschlüssels durch eine Vierteldrehung nach rechts oder links geöffnet werden.

Wartungshähne 2 und 3 geschlossen

Wartungshähne 2 und 3 offen

Abb. 3.3.1 Absperreinrichtungen öffnen (VC 136 - 356)

Abb. 3.3.2 Absperreinrichtungen öffnen (VC 466)

3 Bedienung

3.2.2 Wasserdruck kontrollieren

- K ontrollieren Sie den Wasserdruck (Fülldruck) der Anlage am Manometer (1).

Für einen einwandfreien Betrieb der Heizungsanlage soll bei kalter Anlage der Zeiger am Manometer (1) im Bereich zwischen 1,0 und 2,0 bar Fülldruck stehen. Steht er unterhalb von 0,8 bar, füllen Sie bitte entsprechend Wasser nach.

Erstreckt sich die Heizungsanlage über mehrere Stockwerke und befindet sich das Gerät im Keller, so können höhere Werte für den Wasserdruck der Anlage am Manometer erforderlich sein. Fragen Sie hierzu Ihren Fachhandwerksbetrieb.

Abb. 3.4 Wasserdruck kontrollieren

3.3 Warmwasserbereitung

Für die Warmwasserbereitung mit der Geräteausführung VC muss ein Warmwasserspeicher des Typs VIH an das Heizgerät angeschlossen sein.

Achtung!

Der Hauptschalter darf nur eingeschaltet werden, wenn die Heizungsanlage ordnungsgemäß mit Wasser gefüllt ist. Bei Nichtbeachtung können Pumpe und Wärmetauscher beschädigt werden.

• D r ehen Sie den Hauptschalter (2) auf Stellung „I“.
• S t ellen Sie den Drehknopf zur Einstellung der Speichertemperatur (3) auf die gewünschte Temperatur ein. Dabei entspricht:
• linker Anschlag Frostschutz 15 °C
• rechter Anschlag max. 70 °C

Beim Einstellen der gewünschten Temperatur wird der jeweils zugehörige Sollwert im Display des DIA-Systems angezeigt. Nach ca. 5 s erlischt diese Anzeige, und im Display erscheint wieder die normale Standard-Anzeige (aktuelle Heizungs-Vorlauftemperatur, z. B. 45 °C).

Abb. 3.5 Warmwasserbereitung

Warmwasser zapfen

Beim Öffnen eines Warmwasserhahns (1) an einer Zapfstelle (Waschbecken, Dusche, Badewanne etc.) wird Warmwasser aus dem angeschlossenen Speicher gezapft. Bei Unterschreiten der eingestellten Speichertemperatur geht das VC-Gerät selbsttätig in Betrieb und heizt den Speicher nach. Bei Erreichen der Speicher-Solltemperatur schaltet das VC-Gerät selbsttätig ab. Die Pumpe läuft kurze Zeit nach.

Abb. 3.6 Warmwasser zapfen

3.4 Heizbetrieb

3.4.1 Vorlauftemperatur einstellen

Achtung!

Der Hauptschalter darf nur eingeschaltet werden, wenn die Heizungsanlage ordnungsgemäß mit Wasser gefüllt ist. Bei Nichtbeachtung können Pumpe und Wärmetauscher beschädigt werden.

Entsprechend der Verordnung über energiesparende Anforderungen an heizungstechnische Anlagen und Warmwasseranlagen (Heizungsanlagen-Verordnung - HeizAnIV) sollte Ihre Heizungsanlage mit einer witterungsgeführten Regelung oder einem Raumtemperaturregler ausgestattet sein. In diesem Fall ist folgende Einstellung vorzunehmen:

• D r ehen Sie den Hauptschalter (1) auf Stellung „I“.
• S t ellen Sie den Drehknopf (2) zur Einstellung der Heizungs-Vorlauftemperatur auf Rechtsanschlag.

Abb. 3.7 Vorlauftemperatur einstellen

Ist kein externes Regelgerät vorhanden, so stellen Sie den Drehknopf (2) entsprechend der jeweiligen Aussen-temperatur ein. Dabei empfehlen wir folgende Einstellungen:

• Stellung links in der Übergangszeit (jedoch nicht bis zum Anschlag drehen):
  Außentemperatur ca. 10 bis 20 °C
• S t ellung Mitte bei mäßiger Kälte: Außentemperatur ca. 0 bis 10 °C
• S t ellung rechts bei starker Kälte: Außentemperatur ca. 0 bis -15 °C

Beim Einstellen der gewünschten Temperatur wird der jeweils zugehörige Sollwert im Display des DIA-Systems angezeigt. Nach ca. 5 s erlischt diese Anzeige, und im Display erscheint wieder die normale Standard-Anzeige (aktuelle Heizungs-Vorlauftemperatur, z. B. 45 °C).

Normalerweise lässt sich der Drehknopf stufenlos bis zu einer Vorlauftemperatur von 75 °C einstellen. Sollten sich jedoch an Ihrem Vaillant ecoTEC exclusiv höhere Werte einstellen lassen, so hat Ihr Fachmann eine entsprechende Justierung vorgenommen, um den Betrieb Ihrer Heizungsanlage mit höheren Vorlauftemperaturen zu ermöglichen.

3.4.2 Raumtemperaturregler oder witterungsgeführte Regler einstellen

- S t ellen Sie den Raumtemperaturregler (3, Zubehör), witterungsgeführten Regler sowie die Heizkörper-Thermostatventile (4, Zubehör) gemäß den entsprechenden Anleitungen ein.

Abb. 3.8 Raumtemperaturregler/witterungsgeführte Regler einstellen

3.5 Statusanzeigen (Für Wartungs- und Servicearbeiten durch den Fachhandwerker)

- D ie Statusanzeigen werden durch Betätigen der Taste „i“ (1) aktiviert.

Im Display (2) erfolgt nun die Anzeige des jeweiligen Statuscodes, z. B. „S.4“ für Brennerbetrieb. Die Bedeutung der wichtigsten Statuscodes können Sie aus der nebenstehenden Tabelle 3.1 entnehmen.

Der angezeigte Statuscode wird zusätzlich durch eine entsprechende Klartextanzeige im Display des DIA-Systems erläutert, z. B. für S.4: „Heizung - Brenner an“.

- Durch nochmaliges Drücken der Taste „i“ kommen Sie wieder in den Normalmodus zurück.

In Umschaltphasen, z. B. bei Wiederanlauf durch Ausbleiben der Flamme, wird kurzzeitig die Statusmeldung „S.“ angezeigt.

Abb. 3.9 Statusanzeigen

Anzeige Bedeutung
S.0* kein Wärmebedarf
S.1* Heizung	Pumpenvorlauf
S.3* Heizung	Zündung
S.4* Heizung	Brenner an
S.6* Heizung	Gebläsenachlauf
S.7* Heizung	Pumpennachlauf
S.8* Restsperrzeit Heizung
S.20** Warm	wasser Taktbetrieb (Speicherladung VC)
S.31*	S ommerbetrieb aktiv
S.34* Heizung	Frostschutz
S.73*** Servicemeldung „Gebläse prüfen“
S.74*** Servicemeldung „CO-Sensor prüfen“
S.75***	Servicemeldung „Verbrennung prüfen“
S.76*** Servicemeldung „Wasserdruck prüfen“

Tabelle 3.1 Statusanzeigen (Auswahl)

3.6 Service-Hinweise

Der ecoTEC exclusiv wertet permanent eine Vielzahl von Betriebsparametern aus. Dadurch können unerwünschte Veränderungen sofort erkannt werden. So kann der Betreiber noch vor einem möglichen Ausfall des Gerätes auf eine fällige Wartung hingewiesen werden. Im Display des Gerätes oder des Reglers können dann folgende Meldungen erscheinen:

„Wartung: Wasserdruck prüfen“

Abhhilfe: Anlage mit Wasser füllen

In den folgenden Fällen ist es ratsam, einen anerkannten Fachhandwerksbetrieb zu benachrichtigen und eine Wartung durchführen zu lassen:

„Wartung: CO-Sensor“

„Wartung: Gebläse“

„Wartung: Verbrennung“

3.6.1 Inspektion/Wartung

Erforderlich für dauernde Betriebsbereitschaft und -sicherheit, Zuverlässigkeit und hohe Lebensdauer ist eine jährliche Inspektion/Wartung des Gerätes.

Gefahr!

Versuchen Sie niemals, selbst Wartungsarbeiten oder Reparaturen an Ihrem Heizgerät durchzuführen. Beauftragen Sie damit einen anerkannten Fachhandwerksbetrieb. Wir empfehlen den Abschluss eines Wartungsvertrages. Unterlassene Wartung kann die Betriebs-sicherheit des Gerätes beeinträchtigen und zu Sach- und Personenschäden führen.

* Heizbetrieb
** Warmwasserbetreib
*** Die Servicemeldungen erscheinen bei Bedarf und verdrängen den normalen Statustext (vergleiche Kapitel 3.6)

3.6.2 Frostschutz

Bitte stellen Sie sicher, dass bei Ihrer Abwesenheit während einer Frostperiode die Heizungsanlage in Betrieb bleibt und die Räume ausreichend temperiert werden.

Ihr Gerät ist mit einer Frostschutzfunktion ausgestattet: Sinkt die Heizungs-Vorlauftemperatur bei eingeschaltetem Hauptschalter des Gerätes unter 5 °C, geht das Gerät in Betrieb und heizt den internen Kreis auf ca. 30 °C auf.

Achtung!

Ein Durchströmen der gesamten Heizungsanlage kann nicht gewährleistet werden.

Eine andere Möglichkeit des Frostschutzes besteht darin, sowohl die Heizungsanlage als auch das Gerät vollständig zu entleeren.

Achtung!

Frostschutz und Überwachungseinrichtungen sind nur aktiv, wenn der Hauptschalter des Gerätes auf Stellung „I“ steht und keine Trennung vom Stromnetz vorliegt. Eine Anreicherung des Heizungswassers mit Frostschutzmitteln ist nicht zulässig. Dabei können Veränderungen an Dichtungen und Membranen sowie Geräusche im Heizbetrieb auftreten. Hierfür sowie für etwaige Folgeschäden können wir keine Haftung übernehmen.

3.6.3 Pflege

Reinigen Sie die Verkleidung Ihres Gerätes mit einem feuchten Tuch und etwas Seife. Verwenden Sie keine Scheuer- oder Reinigungsmittel, die die Beschichtung der Verkleidung beschädigen könnten.

3.7 Störung/Entstörung

3.7.1 Störungen beim Zündvorgang

Erfolgt nach 5 Zündversuchen keine Zündung des Brenners, so geht das Gerät nicht in Betrieb und schaltet auf „Störung“. Dies wird durch die Anzeige der Fehlercodes „F.28“ oder „F.29“ im Display angezeigt. Der angezeigte Fehlercode wird zusätzlich durch eine entsprechende Klartextanzeige im Display erläutert: F.28: „Keine Zündung im Anlauf“ F.29: „Keine Wiederzündung“ Eine erneute automatische Zündung kann erst nach durchgeführter „Entstörung“ erfolgen. - Drücken Sie in diesem Fall den Entstörknopf (1) und halten Sie ihn ca. 1 s lang gedrückt (Abb. 3.10)

Gefahr!

Falls das Gerät nach dem dritten Entstörversuch immer noch außer Betrieb geht, muss ein anerkannter Fachhandwerksbetrieb zwecks Überprüfung zu Rate gezogen werden.

Das Gerät schaltet auch bei Wassermangel oder Trockenbrand auf „Störung“. Diese Störungen werden durch die Fehlercodes „F.22“ (Trockenbrand) bzw. „F.23“ oder „F.24“ (Wassermangel) angezeigt. Der angezeigte Fehlercode wird zusätzlich durch eine entsprechende Klartextanzeige im Display erläutert: F.22:„Trockenbrand - kein Wasser im Gerät“ F.23: „Wassermangel - Temperaturspreizung zu groß“ F.24: „Wassermangel - Temperaturanstieg zu schnell“ Das Gerät darf erst wieder in Betrieb genommen werden, wenn die Heizungsanlage ordnungsgemäß mit Wasser gefüllt ist.

Abb. 3.10 Entstörung

3.7.2 Störungen im Luft-/Abgasweg

Die Vaillant ecoTEC exclusiv-Geräte sind mit einem Gebläse ausgestattet. Bei nicht ordnungsgemäßer Funktion des Gebläses schaltet das Gerät ab. Im Display erscheinen dann die Symbole und sowie die Fehlermeldung „F.32“. Der angezeigte Fehlercode wird zusätzlich durch eine entsprechende Klartextanzeige im Display erläutert: F.32: „Drehzahlabweichung Gebläse“

Achtung!

In diesem Fall muss ein anerkannter Fachhandwerksbetrieb zwecks Überprüfung zu Rate gezogen werden.

3 Bedienung

3.7.3 Sonstige Störungen/Fehlersuche

Sollten sich beim Betrieb Ihres Heizgerätes Probleme ergeben, können Sie die folgenden Punkte selbst überprüfen:

Gerät geht nicht in Betrieb:

• Gasversorgung angeschlossen?
• Wasserversorgung gewährleistet?
• Wasserstand/Fülldruck ausreichend?
• Stromversorgung eingeschaltet?
• Hauptschalter eingeschaltet?
• Störung beim Zündvorgang?

Warmwasserbetrieb störungsfrei; Heizung geht nicht in Betrieb

- Wärmeanforderung durch die externen Regler?

Achtung!

Falls Ihr Gerät jetzt nicht einwandfrei arbeitet, muss ein anerkannter Fachhandwerksbetrieb zwecks Überprüfung zu Rate gezogen werden.

3.7.4 Schornsteinfeger-Messungen (für Mess- und Kontrollarbeiten durch den Schornsteinfeger)

• A k tivieren Sie den Schornsteinfeger-Betrieb, indem Sie gleichzeitig die Tasten „+“ und „-“ des DIA-Systems drücken (Abb. 3.11)
• Nehmen Sie die Messungen frühestens 1 Minute nach Erlöschen der Displayanzeige „S. 98“ während des Gerätebetriebes vor. Bei kaltem Gerät wird nach 5 Minuten ein weiterer „S. 98“ durchgeführt, um die Vor-wärmung der Verbrennungsluft zu berücksichtigen, der ebenfalls abzuwarten ist.
• Nehmen Sie Messungen im Abgasweg am Prüfstutzen (1) vor (Abb. 3.12). Messungen im Luftweg können Sie am Prüfstutzen (2) vornehmen.
• Durch gleichzeitiges Drücken der Tasten „+“ und „-“ können Sie den Messbetrieb wieder verlassen. Der Messbetrieb wird auch beendet, wenn 15 Minuten lang keine Taste betätigt wird.

Abb. 3.12 Schornsteinfeger-Messungen (am Gerät)

3.8 Außerbetriebnahme

3.8.1 Heizbetrieb ausschalten (Sommerbetrieb)

Sie können im Sommer den Heizbetrieb ausschalten, die Warmwasserbereitung aber weiterhin in Betrieb lassen.

- D r ehen Sie hierzu den Drehknopf (1) zur Einstellung der Heizungs-Vorlauftemperatur auf Linksanschlag (Abb. 3.13).

Abb. 3.13 Helzbetrieb ausschalten (Sommerbetrieb)

3.8.2 Speicherbetrieb ausschalten (nur VC-Geräte mit externem Warmwasserspeicher)

Bei VC-Geräten mit angeschlossenem Warmwasserspeicher können Sie die Warmwasserbereitung bzw. Speicherladung ausschalten, den Heizbetrieb aber weiterhin in Funktion lassen.

- D r ehen Sie hierzu den Drehknopf zur Einstellung der Warmwassertemperatur auf Linksanschlag. Es bleibt lediglich eine Frostschutzfunktion für den Speicher aktiv.

3.8.3 Vollständige Außerbetriebnahme

Bei der vollständigen Außerbetriebnahme des Gerätes schalten Sie sowohl den Heizbetrieb als auch die Warmwasserbereitung ganz aus.

- D rehen Sie hierzu den Hauptschalter (2) auf die Stellung „0“ (Abb. 3.14).

Hinweis!

Bei längerer Außerbetriebnahme (z. B. Urlaub) sollten Sie zusätzlich Gasabsperrhahn und Kaltwasserabsperrventil schließen. Beachten Sie in diesem Zusammenhang auch die Hinweise zum Frostschutz.

Abb. 3.14 Vollständige Außerbetriebnahme

3.9 Gerät/Heizungsanlage füllen

Achtung!

Verwenden Sie zum Füllen der Heizungsanlage nur sauberes Leitungswasser. Der Zusatz von chemischen Mittel wie z. B. Frost- und Korrosionsschutzmitteln (Inhibitoren) ist nicht zulässig.

Zum Auffüllen und Nachfüllen der Heizungsanlage können Sie normalerweise Leitungswasser verwenden. In Ausnahmefällen gibt es jedoch stark abweichende Wasserqualitäten, welche unter Umständen nicht zum Füllen der Heizungsanlage geeignet sind (stark korrosives oder stark kalkhaltiges Wasser). Wenden Sie sich in einem solchen Fall bitte an Ihren anerkannten Fachhandwerksbetrieb. Verwenden Sie keine Zusatzmittel für die Wasseraufbereitung.

Für einen einwandfreien Betrieb der Heizungsanlage soll bei kalter Anlage der Zeiger am Manometer (1) im Bereich zwischen 1,0 und 2,0 bar Fülldruck stehen (Abb.

3.15). Steht er unterhalb von 0,8 bar, füllen Sie bitte entsprechend Wasser nach.

Erstreckt sich die Heizungsanlage über mehrere Stockwerke, so können höhere Werte für den Wasserstand

der Anlage am Manometer erforderlich sein. Fragen Sie hierzu Ihren Fachhandwerksbetrieb.

Ihr Fachhandwerksbetrieb sollte Ihnen die Füllarmaturen gezeigt und das Auffüllen bzw. Entleeren der Anlage erklärt haben.

Abb. 3.15 Gerät/Heizungsanlage füllen

Zum Befüllen der Anlage gehen Sie bitte wie folgt vor:

• Ö f fnen Sie alle Thermostatventile der Anlage.
• Verbinden Sie den Füll- und Entleerungshahn der Anlage mittels eines Schlauches mit einem Kaltwasser-Zapfventil.
• D rehen Sie Füllhahn und Zapfventil langsam auf und füllen Sie solange Wasser nach, bis der erforderliche Anlagendruck am Manometer (1) erreicht ist.
• S chließen Sie das Zapfventil.
• E ntlüften Sie alle Heizkörper.
• Prüfen Sie anschließend nochmals den Fülldruck der Anlage (ggf. Füllvorgang wiederholen).
• Schließen Sie die Fülleinrichtung und entfernen Sie den Füllschlauch.

3.10 Gerät/Heizungsanlage entleeren

• Befestigen Sie einen Schlauch an der Entleerungsstelle der Anlage.
• Bringen Sie das freie Ende des Schlauchs an eine geeignete Ablaufstelle.
• Ö f fnen Sie den Entleerungshahn.
• Ö f fnen Sie die Entlüftungsventile an den Heizkörpern. Beginnen Sie am höchstgelegenen Heizkörper und fahren Sie dann weiter von oben nach unten fort.
• Wenn das Wasser abgelaufen ist, schließen Sie die Entlüftungen der Heizkörper und den Entleerungshahn wieder.

4 Energiespartipps

4.1 Einbau einer witterungsgeführten Heizungsregelung

Witterungsgeführte Heizungsregelungen regeln in Abhängigkeit von der jeweiligen Aussentemperatur die Heizungs-Vorlauftemperatur. Es wird nicht mehr Wärme erzeugt, als momentan benötigt wird. Hierzu muss am witterungsgeführten Regler die der jeweiligen Aussentemperatur zugeordnete Heizungs-Vorlauftemperatur eingestellt werden. Diese Einstellung sollte nicht höher sein, als es die Auslegung der Heizungsanlage erfordert. Normalerweise wird die richtige Einstellung durch Ihren Fachhandwerksbetrieb vorgenommen. Durch integrierte Zeitprogramme werden gewünschte Heiz- und Absenkphasen (z. B. nachts) automatisch ein- und ausgeschaltet. Witterungsgeführte Heizungsregelungen stellen in Verbindung mit Thermostatventilen die wirtschaftlichste Form der Heizungsregelung dar.

4.2 Absenkbetrieb der Heizungsanlage

Senken Sie die Raumtemperatur für die Zeiten Ihrer Nachtruhe und Abwesenheit ab. Dies läßt sich am einfachsten und zuverlässigsten durch Regelgeräte mit individuell wählbaren Zeitprogrammen realisieren. Stellen Sie während der Absenkzeiten die Raumtemperatur ca. 5 °C niedriger ein als während der Vollheizzeiten. Ein Absenken um mehr als 5 °C bringt keine weitere Energieersparnis, da dann für die jeweils nächste Vollheizperiode erhöhte Aufheizleistungen erforderlich wären. Nur bei längerer Abwesenheit, z. B. Urlaub, lohnt es sich, die Temperaturen weiter abzusenken. Achten Sie aber im Winter darauf, dass ein ausreichender Frostschutz gewährleistet bleibt.

4.3 Raumtemperatur

Stellen Sie die Raumtemperatur nur so hoch ein, daß diese für Ihr Behaglichkeitsempfinden gerade ausreicht. Jedes Grad darüber hinaus bedeutet einen erhöhten Energieverbrauch von etwa 6 %.

Passen Sie auch die Raumtemperatur dem jeweiligen Nutzungszweck des Raumes an. Zum Beispiel ist es normalerweise nicht erforderlich, Schlafzimmer oder selten benutzte Räume auf 20 °C zu heizen.

4.4 Einstellen der Betriebsart

In der wärmeren Jahreszeit, wenn die Wohnung nicht beheizt werden muss, empfehlen wir Ihnen, die Heizung auf Sommerbetrieb zu schalten. Der Heizbetrieb ist dann ausgeschaltet, jedoch bleibt das Gerät bzw. die Anlage betriebsbereit für die Warmwasserbereitung.

4.5 Gleichmäßiges Heizen

Häufig wird in einer Wohnung mit Zentralheizung lediglich ein einziger Raum beheizt. Über die Umschließungsflächen dieses Raumes, also Wände, Türen, Fenster, Decke, Fußboden, werden die unbeheizten Nachbarräume unkontrolliert mitbeheizt, d. h., es geht ungewollt Wärmeenergie verloren. Die Leistung des Heizköpers dieses einen beheizten Raumes ist für eine solche Betriebsweise natürlich nicht mehr ausreichend. Die Folge ist, dass sich der Raum nicht mehr genügend erwärmen lässt, und ein unbehagliches Kältegefühl entsteht (übrigens entsteht derselbe Effekt, wenn Türen zwischen beheizten und nicht- oder eingeschränkt beheizten Räumen geöffnet bleiben).

Das ist falsches Sparen: Die Heizung ist in Betrieb und trotzdem ist das Raumklima nicht behaglich warm. Ein größerer Heizkomfort und eine sinnvollere Betriebsweise werden erreicht, wenn alle Räume einer Wohnung gleichmäßig und entsprechend ihrer Nutzung beheizt werden. Übrigens kann auch die Bausubstanz leiden, wenn Gebäudeteile nicht oder nur unzureichend beheizt werden.

4.6 Thermostatventile und Raumtemperaturregler

Es sollte heute selbstverständlich sein, an allen Heizkörpern Thermostatventile anbringen zu lassen. Sie halten die einmal eingestellte Raumtemperatur exakt ein. Mit Hilfe von Thermostatventilen in Verbindung mit einem Raumtemperaturregler (oder einem witterungsgeführten Regler) können Sie die Raumtemperatur Ihren individuellen Bedürfnissen anpassen und erzielen eine wirtschaftliche Betriebsweise Ihrer Heizungsanlage.

Lassen Sie in dem Zimmer, in dem sich Ihr Raumtemperaturregler befindet, stets alle Heizkörperventile voll geöffnet, da sie sich die beiden Regeleinrichtungen sonst gegenseitig beeinflussen und die Regelqualität beeinträchtigt werden kann.

Übrigens ist häufig folgendes Benutzerverhalten zu beobachten: Sobald es im Raum vermeintlich zu warm wird, geht der Benutzer hin und dreht das Thermostatventil zu (oder stellt den Raumtemperaturregler auf eine geringere Temperatur ein). Wird es ihm nach einer Weile dann wieder zu kalt, dreht er das Thermostatventil wieder auf. Ein solches Verhalten ist nicht nur unkomfortabel, sondern auch völlig unnötig, denn ein richtig funktionierendes Thermostatventil tut das von ganz alleine: Steigt die Raumtemperatur über den am Fühlerkopf eingestellten Wert, schließt das Thermostatventil automatisch, bei Unterschreiten des eingestellten Wertes öffnet es wieder.

4.7 Regelgeräte nicht verdecken

Verdecken Sie Ihr Regelgerät nicht durch Möbel, Vorhänge oder andere Gegenstände. Es muß die zirkulierende Raumluft ungehindert erfassen können. Verdeckte Thermostatventile können mit Fernfühlern ausgestattet werden und bleiben dadurch weiter funktionsfähig.

4.8 Angemessene Warmwasser-Temperatur

Wer sich unter warmem Wasser die Hände waschen will, möchte sich nicht die Finger verbrennen. Sowohl für Heizgeräte mit integrierter Warmwasserbereitung als auch für Heizgeräte mit angeschlossenem Warmwasserspeicher gilt: Das warme Wasser sollte nur soweit aufgeheizt werden, wie es für den Gebrauch notwendig ist. Jede weitere Erwärmung führt zu unnötigem Energieverbrauch, Warmwassertemperaturen von mehr als 60 °C ausserdem zu verstärktem Kalkausfall.

4.9 Bewusster Umgang mit Wasser

Ein bewusster Umgang mit Wasser kann ebenfalls die Verbrauchskosten erheblich senken. Z. B. Duschen statt Wannenbad: Während für ein Wannenbad ca. 150 Liter Wasser gebraucht werden, benötigt eine mit modernen, wassersparenden Armaturen ausgestattete Dusche lediglich etwa ein Drittel dieser Wassermenge.

Übrigens: Ein tropfender Wasserhahn verschwendet bis zu 2000 Liter Wasser, eine undichte Toilettenspülung bis zu 4000 Liter Wasser im Jahr. Dagegen kostet eine neue Dichtung jeweils nur wenige EURO-Cent.

4.10 Zirkulationspumpen nur bei Bedarf laufen lassen

Häufig sind Warmwasser-Rohrleitungssysteme mit sogenannten Zirkulationspumpen ausgestattet. Diese sorgen für einen ständigen Umlauf von Warmwasser im Rohrleitungssystem, so dass auch bei weit entfernten Zapfstellen sofort warmes Wasser zur Verfügung steht. Auch in Verbindung mit dem Vaillant ecoTEC exclusiv können solche Zirkulationspumpen eingesetzt werden. Sie bringen zweifellos eine Komforterhöhung bei der Warmwasserbereitung. Bedenken Sie aber auch, dass diese Pumpen zum einen natürlich Strom verbrauchen. Zum anderen kühlt sich das umlaufende Warmwasser ungenutzt auf seinem Weg durch die Rohrleitungen ab und muss dann wieder nachgeheizt werden. Zirkulationspumpen sollten daher nur zeitweise betrieben werden, nämlich dann, wenn tatsächlich Warmwas-ser generell im Haushalt benötigt wird.

Mit Hilfe von Schaltuhren, mit denen die meisten Zirkulationspumpen ausgestattet bzw. nachgerüstet werden können, können individuelle Zeitprogramme eingestellt werden. Oft bieten auch witterungsgeführte Regler über Zusatzfunktionen die Möglichkeit, Zirkulationspumpen zeitlich zu steuern. Fragen Sie Ihren Fachhandwerksbetrieb. Eine andere Möglichkeit ist, über einen Taster oder Schalter in der Nähe einer häufig benutzten Zapfstelle die Zirkulation nur bei konkretem Bedarf für eine bestimmte Zeitspanne einzuschalten. An den Vaillant ecoTEC exclusiv kann ein solcher Taster an die Geräte-elektronik angeschlossen werden.

4.11 Lüften der Wohnräume

Öffnen Sie während der Heizperiode die Fenster nur zum Lüften und nicht zur Temperaturregelung. Eine kurze Stoßlüftung ist wirkungsvoller und energiesparender als lange offenstehende Kippfenster. Wir empfehlen daher, die Fenster kurzzeitig voll zu öffnen. Während des Lüftens schließen Sie alle im Raum befindlich Thermostatventile bzw. stellen Sie einen vorhandenen Raumtemperaturregler auf Minimaltemperatur ein. Durch diese Maßnahmen ist ein ausreichender Luftwechsel gewährleistet, ohne unnötige Auskühlung und Energieverlust (z. B. durch ungewollte Heizungseinschaltung während des Lüftens).

4.12 Wartung

Jede Maschine, gleich welcher Art, benötigt nach einer bestimmten Betriebszeit Pflege und Wartung, damit sie stets sicher und zuverlässig arbeitet. Und so, wie Sie beispielsweise Ihr Auto regelmäßig zur Inspektion bringen, benötigt auch Ihr Heizgerät solche wiederkehrenden Kontrollen und Wartungen.

Regelmäßige Wartungen schaffen die Voraussetzung für dauernde Betriebsbereitschaft, Zuverlässigkeit und hohe Lebensdauer Ihres Vaillant ecoTEC exclusiv.

Ein gut gewartetes Heizgerät arbeitet mit besserem Wirkungsgrad und daher wirtschaftlicher. Wir empfehlen den Abschluss eines Inspektions- bzw. Wartungsvertrages mit einem anerkannten Fachhandwerksbetrieb.
