Produkttyp	STEP ALU Steckdoseneinheit (Einbaumodul)
Modell	336.039
Marke	Bachmann
Steckdosen	3 Schutzkontaktsteckdosen, schwarz, 35° gedreht
Länge	ca. 220 mm
Profilmaterial	Aluminium, eloxiert

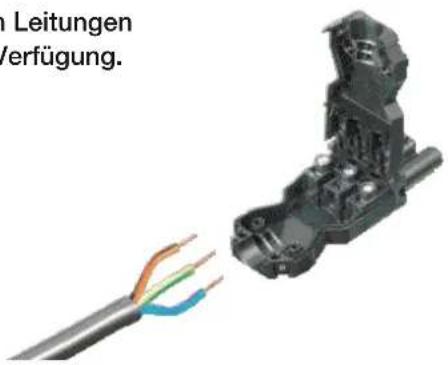

Stromeingang	GST18i3 Stecker (Wieland Stecksystem)
Stromausgang	GST18i3 Buchse
Max. Strom / Spannung	16 A / 230 V~
Einsatzbereich	Untertischmontage, Tischsysteme, Trennwände, Kabelkanäle
Sicherheitsmerkmale	Berührungssicher durch verrastete Steckverbindung, Drehmomentbegrenzung bei SLIDE (nicht bei diesem Modul), Schutzart IP20
Zubehör (separat erhältlich)	Haltewinkel, Montageplatten, Verbindungsleitungen, Custom Module
Reinigung	Mit feuchtem, fusselfreiem Tuch; keine aggressiven Reinigungsmittel
Garantie	Herstellergarantie gemäß den Bachmann-Bedingungen

Häufig gestellte Fragen - 336.039 Bachmann

Wie wird die Bachmann 336.039 Steckdoseneinheit montiert?

Die Montage erfolgt mittels optionaler Haltewinkel oder Montageplatten. Die Einheit wird in die Profilrückseite eingeschoben und festgeschraubt. Geeignet für Untertischmontage, in Kabelkanäle oder Trennwandsysteme.

Kann ich die Steckdoseneinheit mit anderen STEP-Modulen kombinieren?

Ja, das STEP-System ist modular aufgebaut. Mehrere Steckdoseneinheiten können über die GST18-Steckverbinder (Eingang/Ausgang) miteinander verbunden oder mit Sicherheitsmodulen wie FI/LS-Schalter oder Überspannungsschutz erweitert werden.

Welche Steckertypen sind in der 336.039 verbaut?

Es sind 3 Schutzkontaktsteckdosen (Schuko) in Schwarz eingebaut, mit 35° gedrehter Anordnung für ergonomischen Zugang. Die Ausführung entspricht der deutschen Norm.

Wie reinige ich die Oberfläche des Aluminiumprofils?

Verwenden Sie ein weiches, feuchtes Tuch. Bei hartnäckigen Verschmutzungen mildes Spülmittel. Keine Scheuermittel oder Lösungsmittel verwenden, da diese die eloxierte Oberfläche beschädigen können.

Ist die Steckdoseneinheit für den Einbau in Tischplatten geeignet?

Ja, aber sie wird in der Regel unter der Tischplatte montiert. Für den bündigen Tischeinbau sind spezielle Systeme wie SLIDE, CONFERENCE oder TOP FRAME vorgesehen. Die 336.039 ist ein STEP-Modul für die Untertischmontage.

Welche maximale Belastung ist für die Steckdoseneinheit zulässig?

Die maximale Stromstärke beträgt 16 A bei 230 V~, entsprechend einer Gesamtleistung von ca. 3680 W. Die Einheit ist für den Dauerbetrieb ausgelegt.

Kann ich die Steckdosen nachträglich austauschen?

Nein, die Steckdosen sind fest im Aluminiumprofil integriert. Bei Defekt muss die gesamte Steckdoseneinheit ausgetauscht werden. Das Modul kann jedoch durch Lösen der Schrauben und Abziehen der Steckverbinder einfach demontiert werden.

Welche Custom Module sind kompatibel?

In die Steckdoseneinheiten mit Custom-Modul-Schlitzen (z.B. 906.000) können Module für Daten, Video, Audio und USB eingebaut werden. Die 336.039 hat keine solchen Schlitze, daher ist keine Nachrüstung von Custom Modulen möglich.

Gibt es eine Sicherung gegen Überspannung?

Die 336.039 selbst hat keinen integrierten Überspannungsschutz. Es gibt jedoch separate STEP-Überspannungsschutzmodule (z.B. 336.003), die in die Steckdoseneinheitenkette eingefügt werden können.

Wo finde ich die vollständige Bedienungsanleitung?

Die Bedienungsanleitung steht auf der Bachmann-Website oder auf notice-facile.com als PDF zum Download bereit. Sie enthält detaillierte Montagehinweise und technische Daten.

BEDIENUNGSANLEITUNG 336.039 Bachmann

DEUTSCH / 2012/13

GESAMTKATALOG 2012 / 2013

Innovative Produkte für den professionellen Anwender.

It's electric.

BACH MANN

Bachmann International. Bauen Sie auf beste Verbindungen.

Bachmann schafft Verbindungen. Damit Energie- und Datenströme exakt dort zur Verfügung stehen, wo sie gebraucht werden. Im industriellen, gewerblichen und privaten Bereich, in Büro-, und Schulungsräumen, auf Schreib- und Konferenztischen. Bachmann Facility- und IT-Systeme sind dabei so flexibel, dass Sie das Energie- und Datenmanagement auch zukünftigen Anforderungen jederzeit anpassen können. Und mit dem topaktuellen Bachmann Elektromaterial haben Sie die Sicherheit, selbst ausgefallenen Kundenwünschen an Elektrik und Elektronik zu entsprechen.

Eine der wichtigsten Zielsetzungen unseres Unternehmens ist es, unseren Kunden mit innovativen Produkten nachhaltigen Erfolg zu sichern. Bei der Entwicklung unserer standardisierten und kundenspezifischen Systeme und Produkte nutzen wir daher alle Möglichkeiten, die professionelles Engineering und modernes Prozessmanagement heute bieten.

Beispielsweise bei der Optimierung des Energiemanagements und der effizienten Nutzung von Energie. Hier arbeiten unsere Techniker tagtäglich daran, Ihnen mit intelligenten Produkten neue Möglichkeiten zur Realisierung effizienter Energiekonzepte zu erschließen. Sprechen Sie mit uns über Ihre Projekte, wenn Sie mit besseren Verbindungen rechnen wollen.

Wir begleiten Sie von der fundierten Beratung über die Lieferung einbau- fertiger Komponenten und Module bis zur Planung und Entwicklung Ihrer individuellen Lösungen. Dabei setzen wir alle Hebel an, um Ihre Erwartungen an uns und unsere Systeme zu übertreffen.

Wir freuen uns auf beste Verbindungen für Sie – und mit Ihnen!

Qualität auf allen Ebenen

Erst zufrieden sein, wenn man die optimale Lösung hat. Eine Philosophie, die für alle Ebenen unseres Unternehmens gilt und von allen Mitarbeiterinnen und Mitarbeitern konsequent gelebt wird. So entstehen Produkte, die außen wie innen zu den besten am Weltmarkt zählen. Dies zeigt unter anderem auch unsere Zertifizierung nach DIN EN ISO 9001:2000.

Bachmann Facility Systeme 6

Elegante und praktische Lösungen für die Energie- und Datenversorgung in Büro-, Schulungs- und Konferenzräumen. Modular aufgebaute, flexible Systeme für Versorgung und Kommunikation.

Steckdoseneinheiten für Strom und Daten, Module für Druckluft und ESD, Arbeitsplatzbeleuchtung. Bachmann Qualität für moderne Handarbeitsplätze.

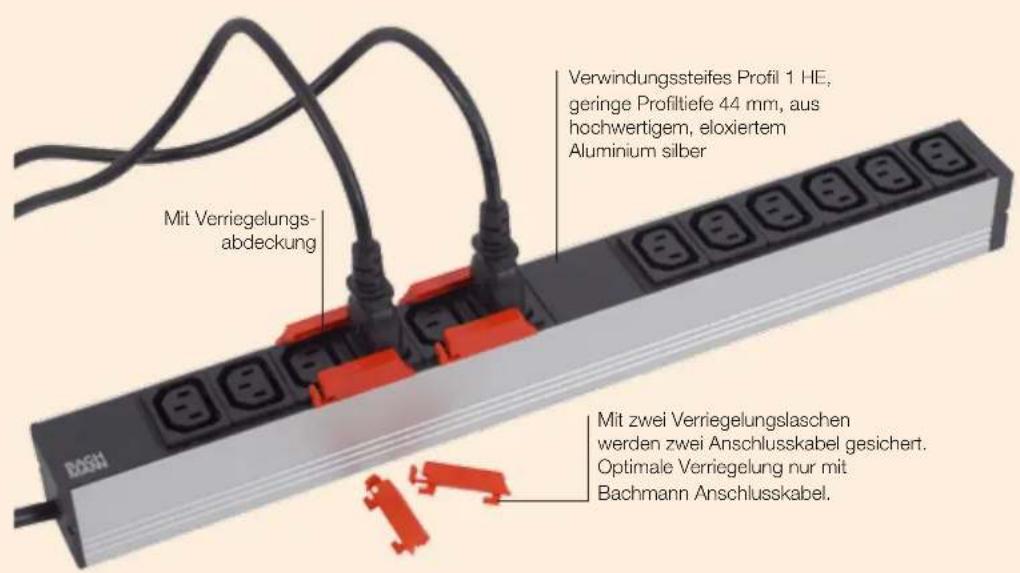

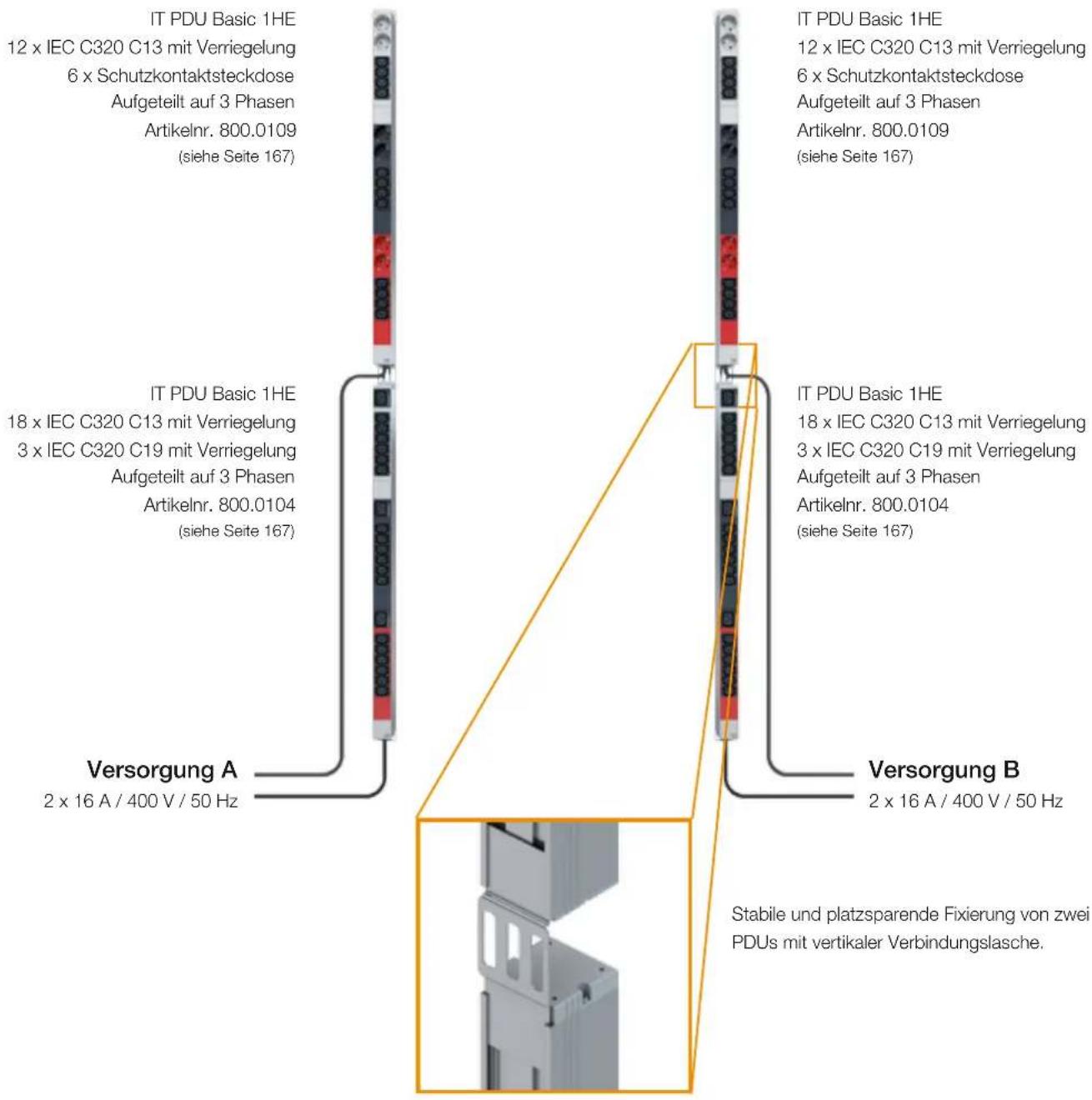

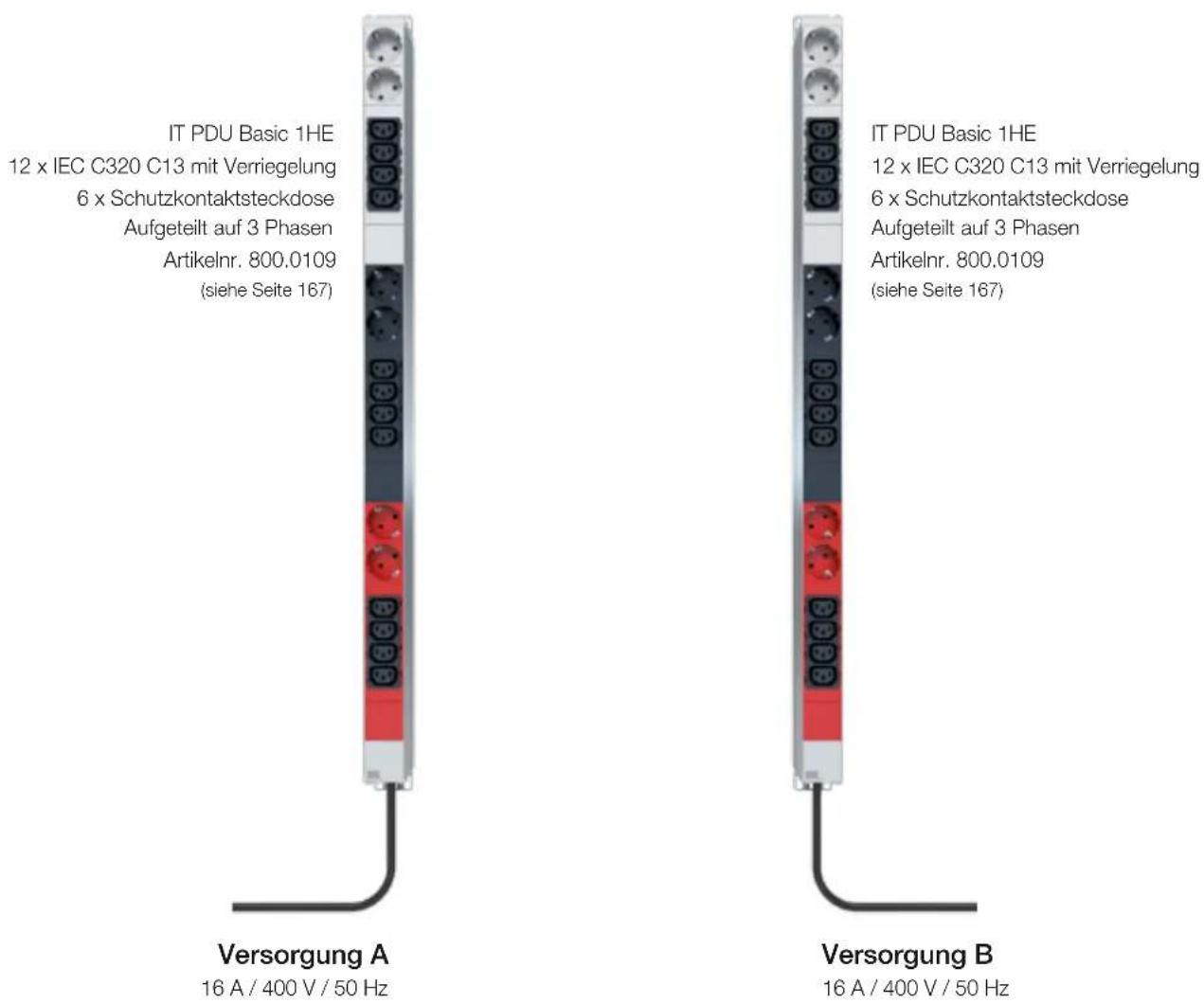

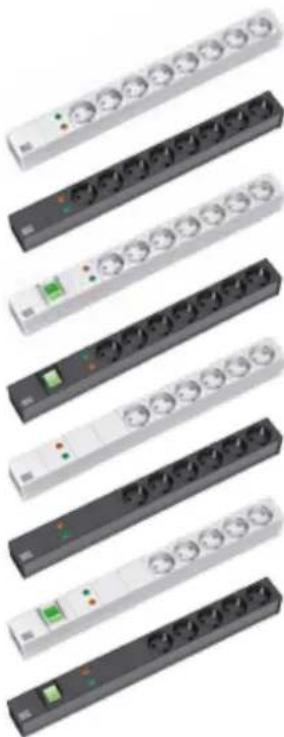

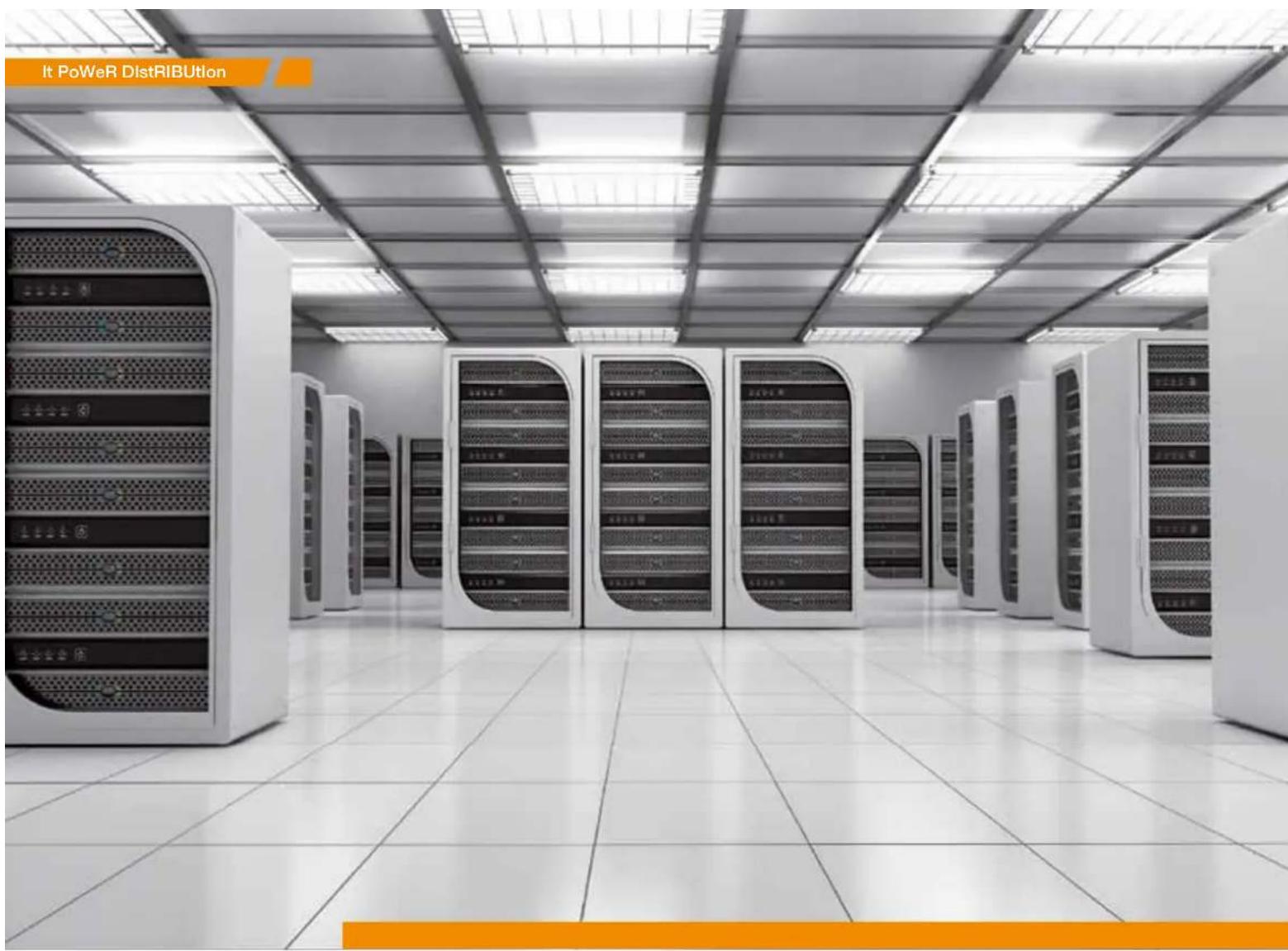

Bachmann IT Power Distribution....150

Versorgungssysteme für das effiziente Energiemanagement moderner IT Lösungen. Alles von der Stromversorgung für Schaltschränke bis zu hochwertigen integrierten Elektronik-Bauteilen.

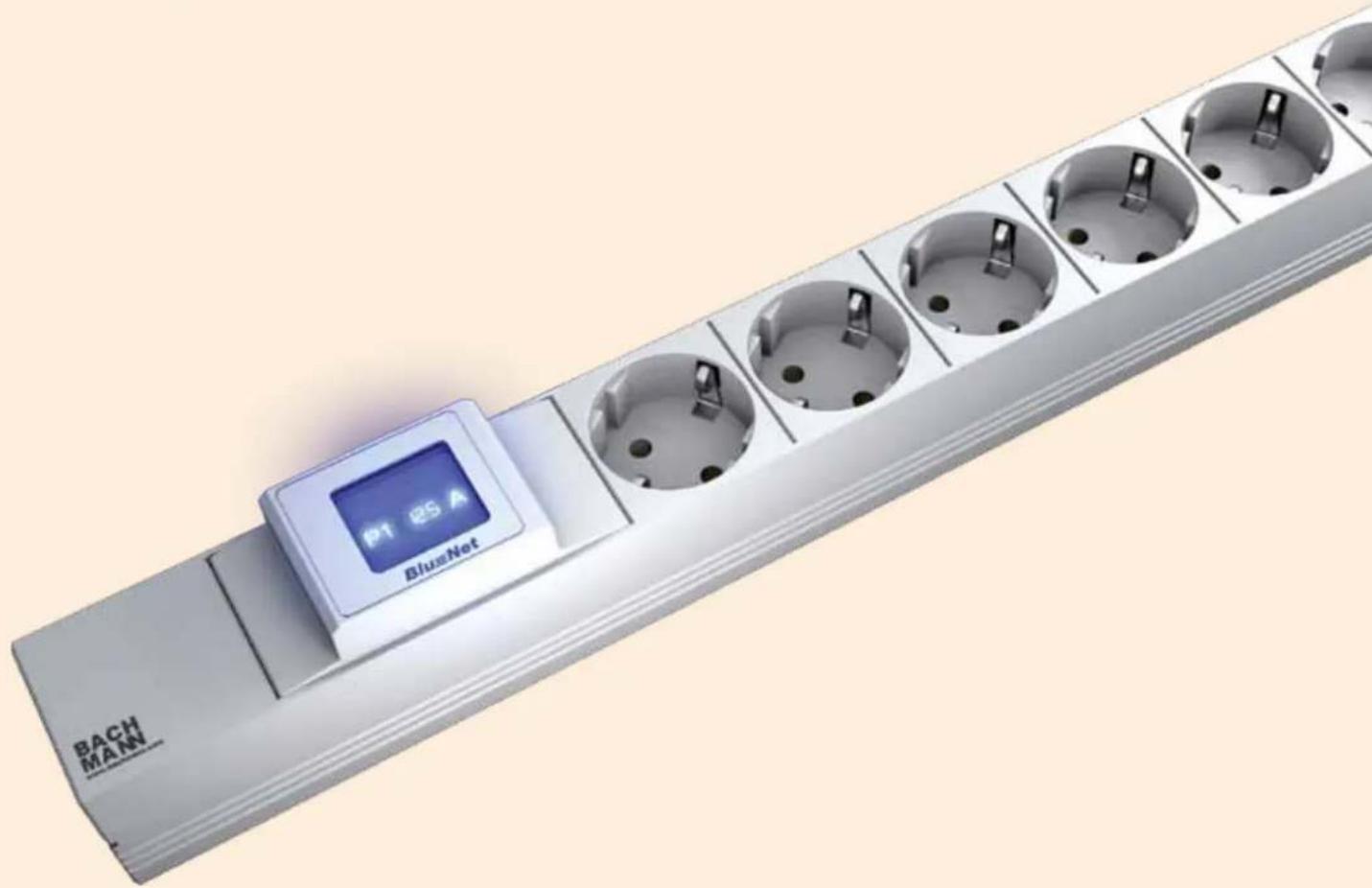

Blu≡Net

Efficient Power Management

Bachmann Elektromaterial....188

Das umfassende Programm rund um Elektrik und Elektronik. Alles, was der Fachmann braucht, stets auf dem aktuellen Stand der Technik: bewährte Komponenten, hochwertige Produkte.

Unsere Welt steckt voller Möglichkeiten.

Bachmann Facility Systeme garantieren dafür, dass Sie weltweit optimale Anschlüsse und beste Verbindungen nutzen können. Unsere Systeme sind mit allen international gängigen Steckdosen und Datenanschlüssen konfigurierbar. Module können schnell und ohne großen Aufwand nachgerüstet oder ausgetauscht werden. Kurz – Bachmann bietet Ihnen alle Möglichkeiten für ein zukunftssicheres Energie- und Datenmanagement. Bei zwei Faktoren kennen wir allerdings keine Flexibilität: bei unserem hochwertigen Design und unserer konsequenten Qualität.

Tischanschlussfelder / Tischeinbau

SLIDE 8

Wird per Steuerung geöffnet und wieder geschlossen. In geschlossenem Zustand ist der Tischausschnitt in die Tischoberfläche bündig integriert und belastbar. Mit Drehmomentbegrenzung.

CONFERENCE 10

Energie- und Datenversorgung der praktischen Art. Im Ruhezustand in die Tischoberfläche integriert. Öffnet automatisch per Daumendruck. Mit Federklappe, schließbar mit angeschlossenen Kabeln.

TOP FRAME 14

TOP FRAME ist die neue Lösung für die Strom- und Datenversorgung in Konferenzräumen. Dank vollständig versenkbarer Abdeckung ist von jedem Sitzplatz des Tisches aus der Strom- und Datenzugriff bequem zu erreichen.

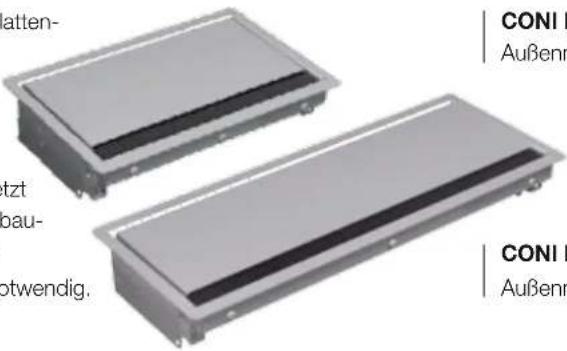

CONI 20

Freier Zugang zur Energie- und Datenversorgung auf dem Tisch. Auch mit angeschlossenen Kabeln in die Oberfläche integriert. Dank integriertem Bürsteneinsatz werden Kabel nicht geklemmt.

CONI COVER 26

Eleganter Zugang zu separaten Versorgungseinheiten unter dem Tisch. Ideal auch für nachträglichen Einbau. Mit integriertem Bürsteneinsatz, zum Schließen auch bei eingesteckten Geräten.

LIFT 28

Funktionelle Kombination von anspruchsvollem Design und präziser Mechanik. Im Ruhezustand in der Tischplatte versenkt. Fährt auf leichten Druck automatisch aus. Zum Andocken auf vier Seiten.

POWER FRAME 32

Für den integrierten Energie- und Datenanschluss von Arbeitsplätzen. Vielfältige Anwendungsmöglichkeiten. Die Steckdoseneinheit wird einfach in den Einbaurahmen eingeklickt.

Tischanschlussfelder / Tischaufbau

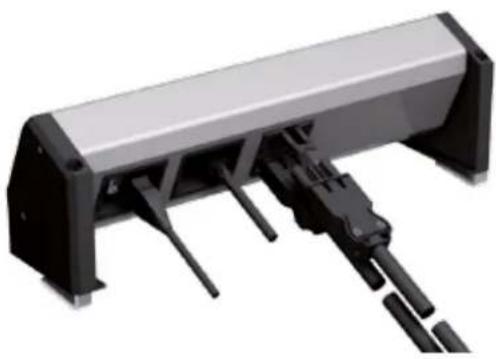

DESK 1 36

Ideal, wo Arbeitsplätze flexibel genutzt werden. Modularer Aufbau für individuelle Bestückung mit Kommunikations- und Versorgungsanschlüssen. Fest installiert oder frei aufgestellt.

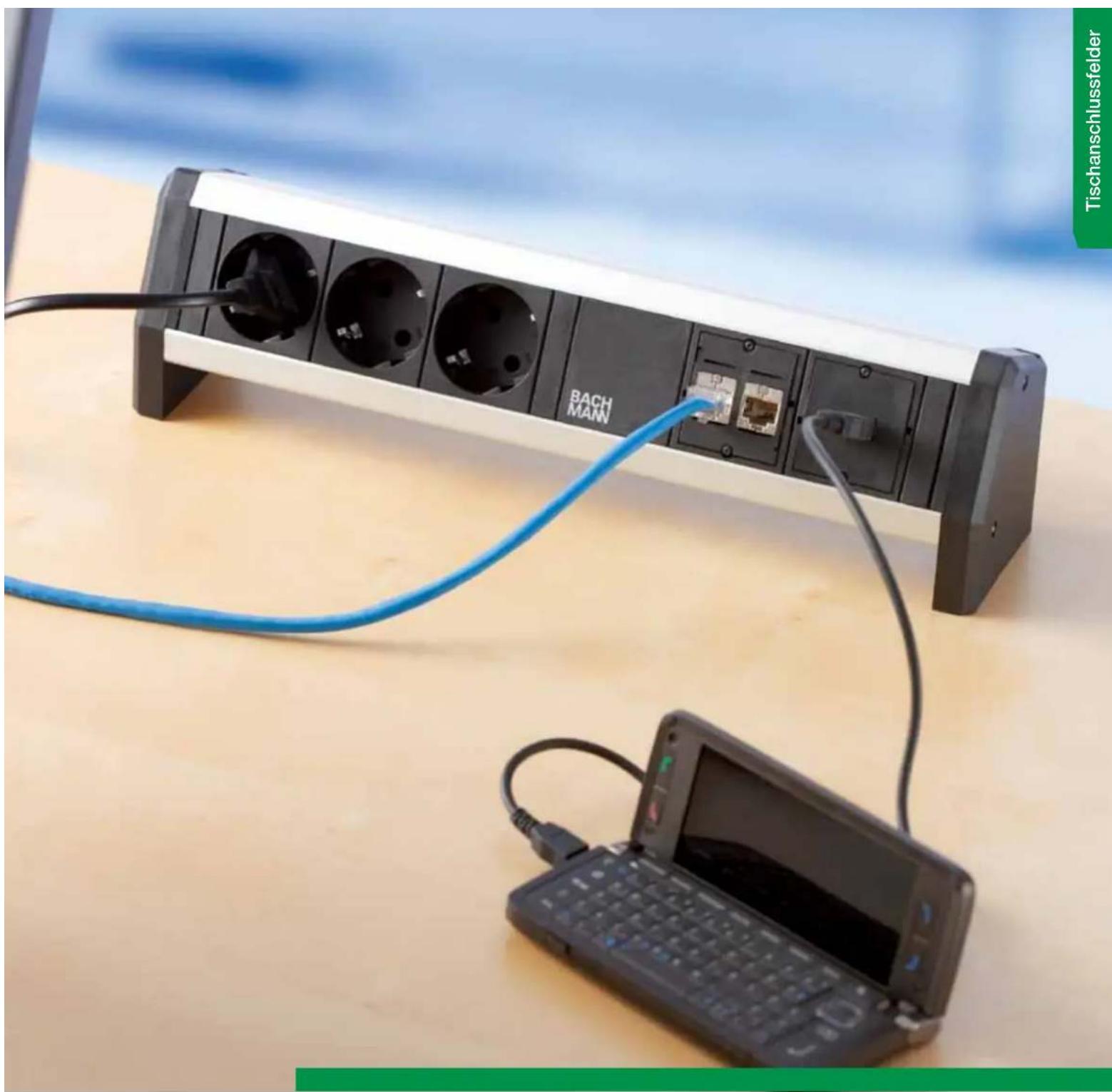

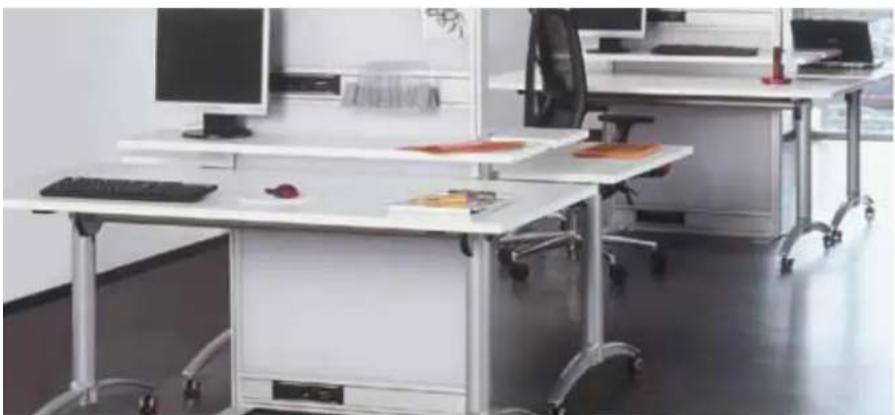

DESK 2 44

Die neue Generation der Desk mit gehobenem Designanspruch. Die Zukunftssicherheit bleibt durch die gewohnte Modularität erhalten.

Tischanschlussfelder / Untertisch-Montage

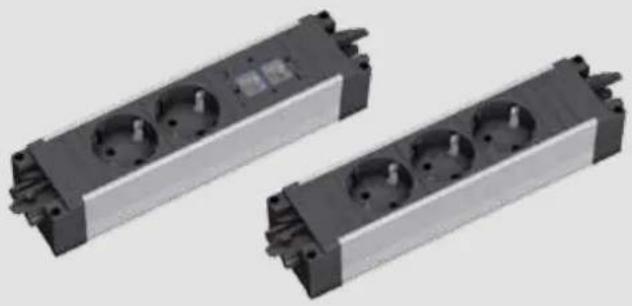

STEP 48

Für die flexible Energie- und Datenversorgung an Arbeitsplätzen, in Trennwandsystemen,

Doppelböden etc. Nahezu grenzenlose Möglichkeiten durch konsequente Modularität.

Custom Module

CUSTOM MODULE 54

CUSTOM steht in diesem Katalog überall dort, wo Module flexibel gewechselt werden können.

CUSTOM MODULE für Daten-, Video- und Audioverbindungen passen Bachmann Facility Systeme individuellen Anforderungen optimal an.

Medientechnik

Media Express 86

Einfach und effizient durch Plug & Play-Technologie

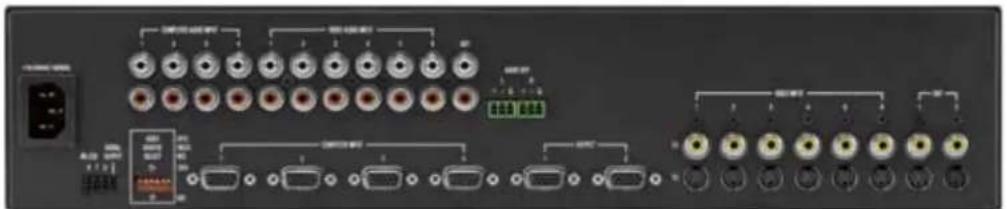

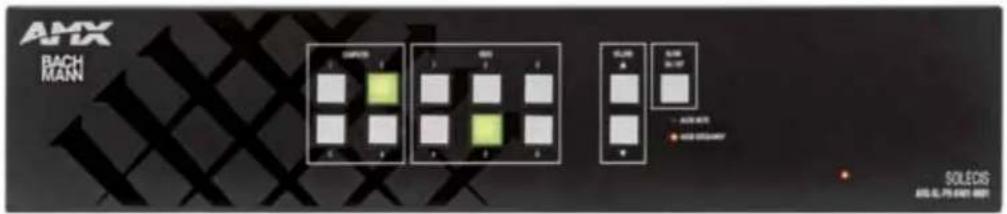

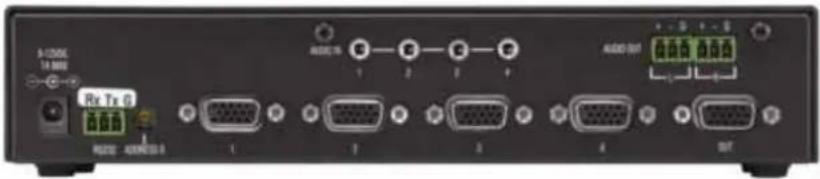

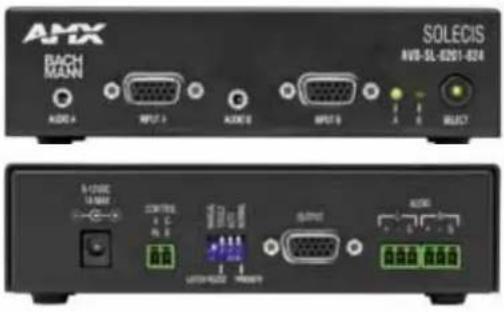

Media Switch 92

Flexibilität und Betriebssicherheit durch hochwertige Komponenten

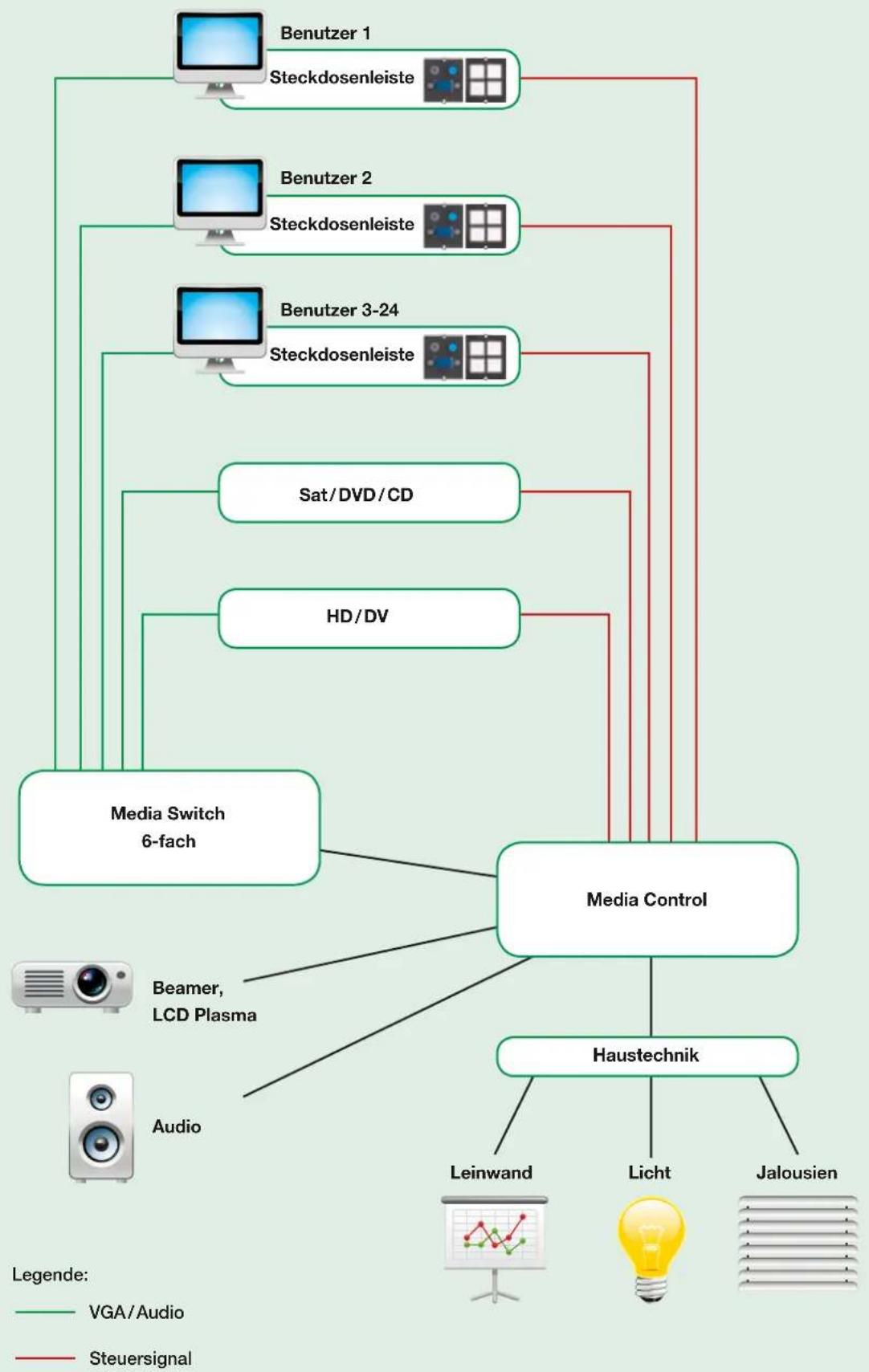

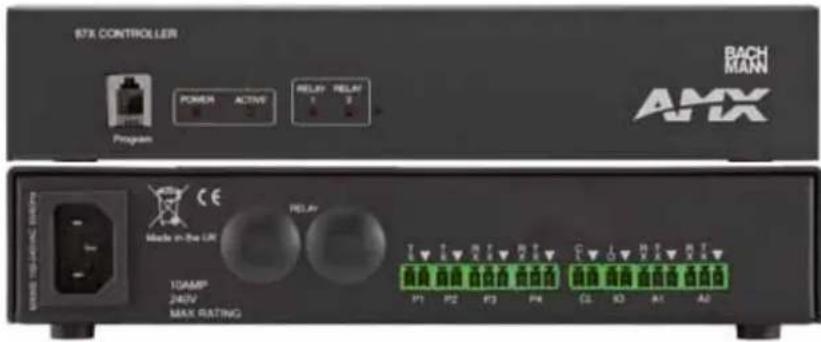

Media Control 98

Komplexe Abläufe einfach steuern in Medien- und Facility-Anwendungen

LanLight® Systemübersicht 108

Modulare Gebäude-Installationslösung für die flexible Versorgung von Office-Arbeitsplätzen

Grundeinheit und Einsätze.... 112

Anschlussplatten für Strom und Daten

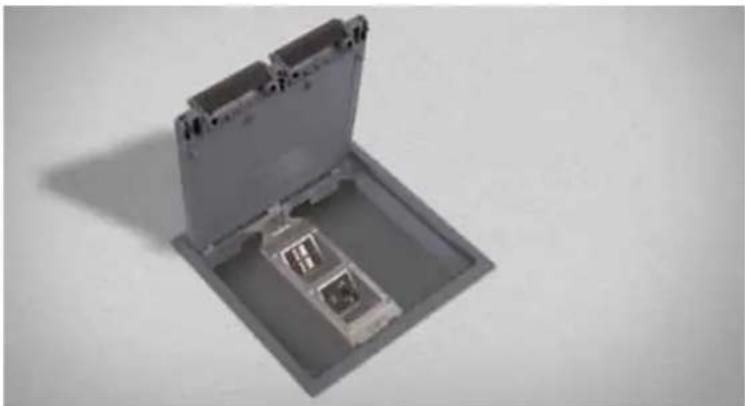

Liftdeckel 114

Moderne Bodentanks für trocken gereinigte Böden

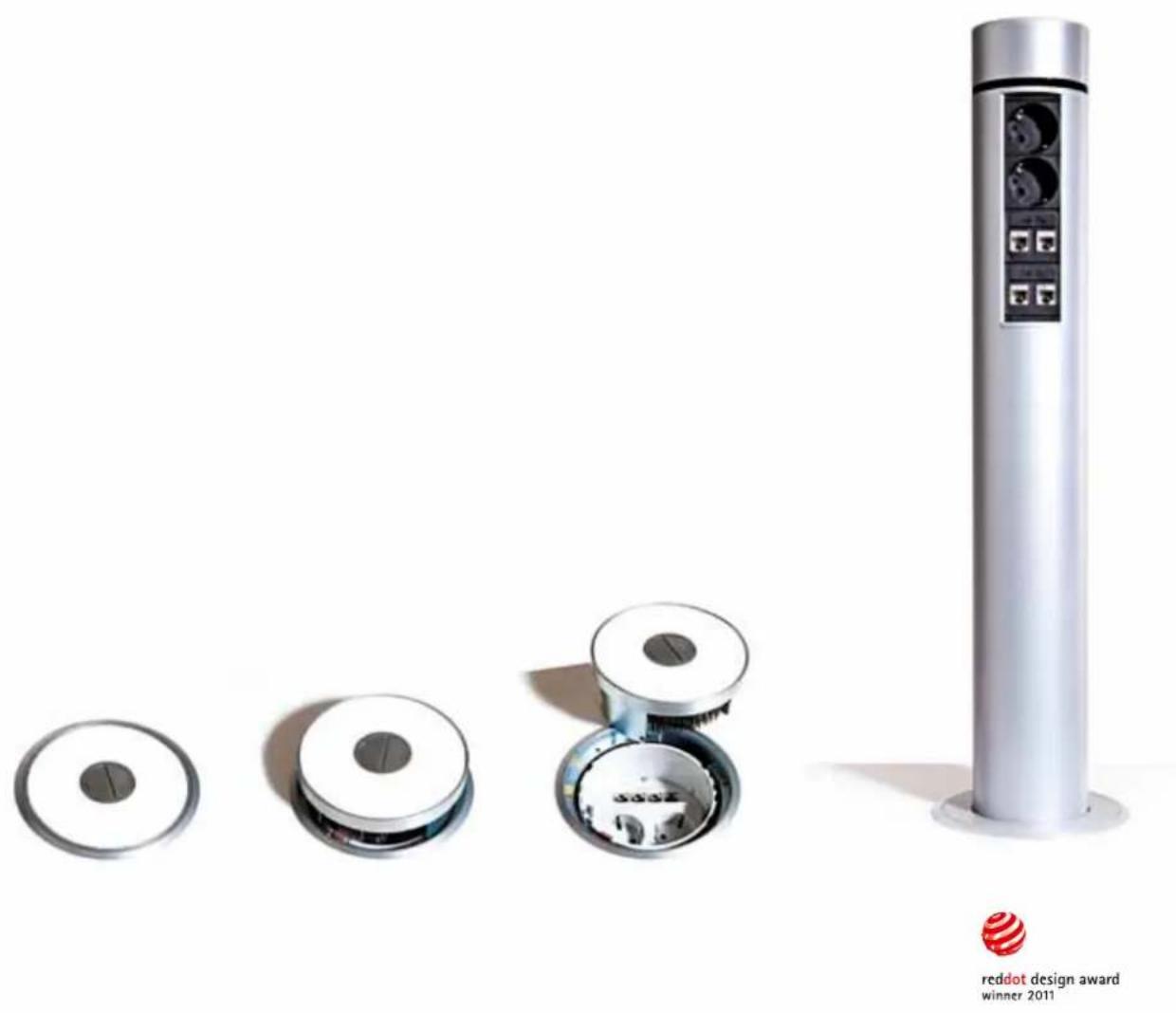

Säulen 115

Mobile Säulen für Strom- und Datenverteilung in Doppel- und Hohlraumböden

Unterflur-Verteiler für Strom- und Datentechnik.

ZUBEHÖR, LEITUNGEN & KABELMANAGEMENT....120

LanLight®

Funktionalität auf Tastendruck.

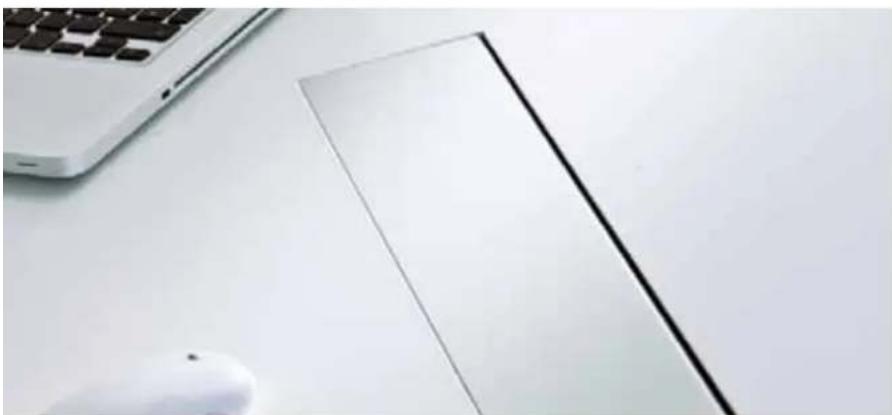

SLIDE wird per Tastendruck geöffnet und wieder geschlossen. Beim Öffnen versenkt die integrierte Elektronik den Tischausschnitt unter die Tischplatte. Für freien Zugriff auf die Energie- und Datenversorgungsmodule. In geschlossenem Zustand ist der Tischausschnitt in die Tischoberfläche bündig integriert und besonders praktisch.

Für die Sicherheit von Anwendern und Kabeln sorgt eine elektronisch geregelte Drehmomentbegrenzung. Ein Quetschen von Fingern oder Versorgungskabeln ist ausgeschlossen. Die SLIDE ist in unterschiedlichen Konfigurationen verfügbar, Steckdoseneinheiten können einfach ausgetauscht werden.

SLIDE – auf zurückhaltende Art, Funktionen freizugeben, wenn sie gebraucht werden.

Einfach per Tastendruck.

Vorteile im Überblick

• Öffnen und Schließen per Tastendruck
  • Belastbar in geschlossenem Zustand
  • Voll in die Tischoberfläche integriert
• Sicherheit durch Drehmomentbegrenzung
  • Steckdoseneinheit problemlos austauschbar

Artikelnr. Ausführung

SLIDE Gehäuse Schwarz

913.000 · Modul zur Montage in Tischsysteme

- Anschlussfertig inkl. Bewegungsmechanismus, Steuerungselektronik und Befestigungsmaterial

• Inkl. Einbaurahmen für 2 Steckdoseneinheiten (siehe Seite 18)
• Inkl. Edelstahltatster mit 2,0 m Steuerleitung und Anschlussstecker zur Steuerung der SLIDE
• Geeignet für den Einbau in Platten (Plattenstärke muss auf 8 mm angepasst werden)
• Inkl. Ausschnittszeichnung für die Tischbearbeitung
• Maße (L x B x H): ca. 725 x 340,5 x 70,3 mm

SLIDE Gehäuse beleuchtet Schwarz

913.005 · Einbaurahmen zur Montage in Tischsysteme

• Anschlussfertig inkl. Bewegungsmechanismus, Steuerungselektronik und Befestigungsmaterial
• Mit 2 blauen LED Lichtleisten, leuchten im geöffneten Zustand
• Inkl. Einbaurahmen für 2 Steckdoseneinheiten (siehe Seite 18)
• Inkl. Edelstahltaster mit 2,0 m Steuerleitung und Anschlussstecker zur Steuerung der SLIDE
• Geeignet für den Einbau in Platten (Plattenstärke muss auf 8 mm angepasst werden)
• Inkl. Ausschnittszeichnung für die Tischbearbeitung
• Maße (L x B x H): ca. 725 x 340,5 x 70,3 mm

Solid dark rectangular object with no visible text, symbols, or markings

Passende Steckdoseneinheiten für Slide, Conference und Top Frame finden Sie auf Seite 18/19

SLIDE – komfortabel auch beim Einbau.

Alles vorbereitet für schnelle Befestigung

Das SLIDE Modul wird an der Unterseite der Tischplatte angeschraubt. Die Anschraubmöglichkeit ist auf eine Plattenstärke von 20 mm ausgelegt. Bei Tischplatten, größer als 20 mm muss der Bereich um das SLIDE Modul Gehäuse auf 20 mm Stärke zugefräst werden.

Die Abmessungen des beweglichen Tischausschnitts liegen bei ca. (L x B) 302,5 x 236 mm. Der Steckdosen-Einbaurahmen wird am SLIDE Modul mit den im Lieferumfang enthaltenen Schrauben befestigt. An diesem Einbaurahmen lassen sich auch die Steckdoseneinheiten (in der kurzen Ausführung) integrieren und bei Bedarf auswechseln. Steckdoseneinheiten finden Sie auf Seite 18.

Ausführung der Leitungen auch geschlossen möglich

Der bewegliche Wagen des SLIDE Moduls wird über einen Taster geöffnet bzw. geschlossen. Der Wagen selbst kann einen „längeren Einschnitt“ haben, damit Leitungen selbst in geschlossenem Zustand ausgeführt werden können. Durch die Ausführung des Tischausschnitts kann der Kunde entscheiden, ob er diesen Einschnitt auch an der Tischoberfläche anbietet.

Elektronik schafft Sicherheit

Sobald beim Zufahren des „Wagens“ ein Widerstand spürbar wird, stoppt die Elektronik den Wagen. So können weder Finger noch Leitungen eingeklemmt, verletzt bzw. beschädigt werden.

CONFERENCE löst den individuellen Zugriff auf die Energie- und Datenversorgung auf höchst elegante und diskrete Art. An Konferenz- und Schulungstischen ebenso wie an hochwertigen Arbeitsplätzen.

Im Ruhezustand ist CONFERENCE in die Tischoberfläche integriert. Werden Anschlüsse gebraucht, genügt ein Daumendruck und die per Magnetverschluss gehaltene Öffnungsklappe schwenkt nach oben. Sind Notebook, Beamer, Mikro und Co. angeschlossen, kann die Öffnungsklappe wieder geschlossen werden. Die gegenüber liegende schmale Verschlussklappe passt sich den ausgeführten Kabeln an, nichts wird gequetscht, die edle Optik des Tisches bleibt erhalten.

CONFERENCE Einbaurahmen gibt es sowohl für den nachträglichen Einbau, als auch für den bündigen Einbau in Tischplatten. Beim Untertischeinbau sind Öffnungs- und Verschlussklappe bündig mit der Tischoberfläche. Da wir die Klappen auf Wunsch in so gut wie allen Beschichtungen und auch in furnierbarer Ausführung liefern, erfüllt CONFERENCE auch höchste Anforderungen an edles Design und harmonische Gestaltung.

Die Konfiguration der Datenanschlüsse kann bei CONFERENCE frei gewählt werden. Darüber hinaus besteht jederzeit die Möglichkeit, die jeweilige Steckdosen einheit schnell und ohne Werkzeug auszuwechseln. Damit höchste Funktionalität und hochwertiges Design über viele Jahre den Entwicklungen der Kommunikationstechnik angepasst werden können.

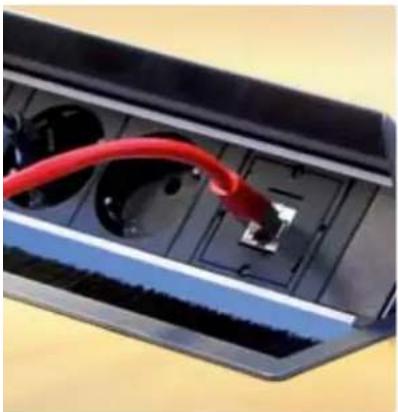

Vorteile im Überblick

• In die Tischoberfläche integriert
- Öffnen per Daumendruck
• Schließbar mit angeschlossenen Kabeln
• Für nachträglichen wie auch bündigen Einbau
• Bündig mit Tischplatte einbaubar
- Oberfläche furnierbar
• Freie Wahl der Konfiguration (siehe Custom Module ab Seite 54)
- Schneller Austausch der kompletten Steckdoseneinheit

CONFERENCE wird einfach per Daumendruck geöffnet. Die Einheit kann dank flexibler Verschlussklappe auch bei eingesteckten Geräten geschlossen werden, ohne dabei Kabel zu quetschen.

CONFERENCE – so variabel wie es der Einsatz erfordert.

Einfache Montage des Einbaurahmens

Die Montage des Einbaurahmens ist sehr einfach und kann mit üblichen Werkzeugen erfolgen. Ein rechteckiger Ausschnitt in der Tischplatte genügt.

Rahmenlos

Conference Untertischeinbaurahmen (rahmenlos) werden von der unteren Seite der Tischplatte montiert. Damit sind auf der Tischoberfläche nur die schwenkbaren Klappen sichtbar. Für die besondere Bearbeitung der Tischausschnitte stehen Ihnen im Lieferumfang entsprechende Zeichnungen zur Verfügung oder im Downloadbereich auf www.bachmann.com. Bei Bedarf lassen sich die Klappen mittels dem integrierten Bajonettverschluss aus dem Einbaurahmen entnehmen. Auf den Klappen kann somit, mittels Klebetechnik, auch ein entsprechendes Furnier von der Tischober fläche aufgetragen werden (die Bearbeitung erfolgt nicht ab Werk).

Ausschnittsmaße erhalten Sie in der Verpackung des Einbaurahmens, per E-Mail oder im Downloadbereich auf www.bachmann.com

Steckdoseneinheit einfach einklicken

Die Steckdoseneinheit muss separat vom Einbaurahmen bestellt werden. Sie wird werkzeuglos in den Einbaurahmen eingeklickt. Die Austauschbarkeit der Steckdoseneinheit garantiert dem Nutzer langfristig Flexibilität und Zukunftssicherheit.

CONFERENCE mit Rahmen

• Seitenteile abgerundet, mit Möglichkeit zum bündigen Einbau in die Tischoberfläche
• Inkl. Schnellwechsel-Vorrichtung zum auswechseln der Steckdoseneinheit
  · Inkl. Befestigungskrallen und Montageanweisung mit Ausschnittmaßen

Artikelnr. Ausführung

CONFERENCE Einbaurahmen, lang Mondsteineisenglimmer

338.0200 · Außenmaße: ca. 466,1 x 182,4 mm, Einbaumaße: ca. 450,1 x 166,4 mm · Einbautiefe: 110 mm

CONFERENCE Einbaurahmen, kurz Mondsteineisenglimmer

338.0201 · Außenmaße: ca. 284,6 x 182,4 mm, Einbaumaße: ca. 268,6 x 166,4 mm · Einbautiefe: 110 mm

CONFERENCE Einbaurahmen, lang RAL9006, Silbergrau

338.0221 · Außenmaße: ca. 466,1 x 182,4 mm, Einbaumaße: ca. 450,1 x 166,4 mm · Einbautiefe: 110 mm

CONFERENCE Einbaurahmen, kurz RAL9006, Silbergrau

338.0219 · Außenmaße: ca. 284,6 x 182,4 mm, Einbaumaße: ca. 268,6 x 166,4 mm · Einbautiefe: 110 mm

CONFERENCE Einbaurahmen, lang Chromeffektlack

338.0212 · Außenmaße: ca. 466,1 x 182,4 mm, Einbaumaße: ca. 450,1 x 166,4 mm - Einbautiefe: 110 mm

CONFERENCE Einbaurahmen, kurz Chromeffektlack

338.0210 - Außenmaße: ca. 284,6 x 182,4 mm, Einbaumaße: ca. 268,6 x 166,4 mm - Einbautiefe: 110 mm

CONFERENCE rahmenlos

Artikelnr. Ausführung

CONFERENCE Untertischeinbaurahmen, lang RAL9006, Silbergrau

338.0230 · Abmessungen (sichtbare Oberfläche): ca. 448,2 x 134,2 mm · Einbautiefe: 107 mm

CONFERENCE Untertischeinbaurahmen, kurz RAL9006, Silbergrau

338.0231 · Abmessungen (sichtbare Oberfläche): ca. 266,7 x 134,2 mm · Einbautiefe: 107 mm

Passende Steckdoseneinheiten für Slide, Conference und Top Frame finden Sie auf Seite 18/19

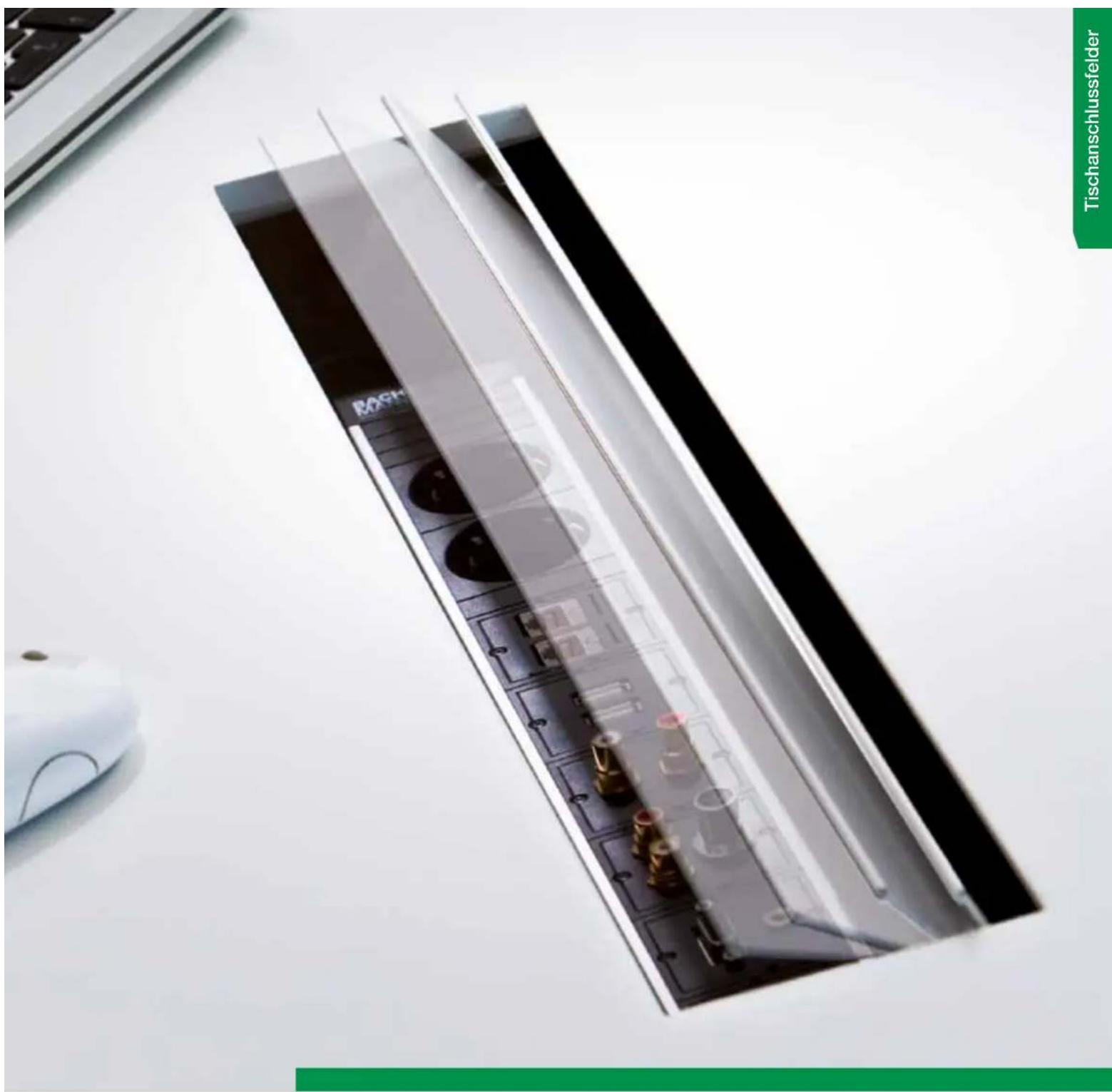

TOP FRAME ist die neue Lösung für die Strom- und Datenversorgung in Konferenzräumen. Dank vollständig versenkbarer Abdeckung ist von jedem Sitzplatz des Tisches aus der Strom- und Datenzugriff bequem zu erreichen. Die ausgewogene Geometrie der TOP FRAME passt sich elegant in die Tischoberfläche ein und erlaubt es, sie auch mit anspruchsvollen Oberflächen zu furnieren.

Das Öffnen der TOP FRAME unterstreicht ihren Anspruch an Eleganz: TOP FRAME wird einfach mit einen Fingerstrich geöffnet und wieder geschlossen - geräuschlos.

Mit umlaufendem Rahmen ist TOP FRAME auch für den nachträglichen Einbau geeignet. Selbstverständlich sind die Steckdoseneinheiten schnell austauschbar und mit den flexiblen Bachmann Custom Modulen zu bestücken.

TOP FRAME ist in verschiedenen Ausführungen erhältlich:

Alu EV1 eloxiert oder RAL 9006 gepulvert. Weitere Oberflächen sind optional erhältlich. Die Klappe kann auch mit einem Furnier bis 0,6 mm beklebt werden, ohne dass die Ausschnittsmaße verändert werden müssen.

Im Einbaurahmen kann eine Steckdoseneinheit werkzeuglos eingeklipst werden. Jeweils passend für die beiden Längen der TOP FRAME ist die kurze Ausführung mit 4 Modulen und die lange Ausführung mit 8 Modulen geeignet.

Vorteile im Überblick

• Strom- und Datenzugriff von jedem Sitzplatz aus
- Geräuschlose Öffnung
• In die Tischoberfläche integriert
• Bündig mit Tischplatte einbaubar
- Version mit umlaufendem Rahmen für nachträglichen Einbau geeignet
• Oberfläche furnierbar
• Freie Wahl der Konfiguration
- Schneller Austausch der kompletten Steckdoseneinheit

TOP FRAME öffnet geräuschlos und ist auch vom gegenüberliegenden Sitzplatz aus bequem zu bedienen.

Eleganz in Vollendung

TOP FRAME rahmenlos

- Inkl. Befestigungszubehör

Artikelnr. Ausführung

TOP FRAME EV1 eloxiert

Rahmenlos, kurz – für 4-fach Steckdoseneinheit

925.000 · Aluminium-Klappe EV1 eloxiert, Gehäuse schwarz gepulvert · Maße (L x B x H): ca. 300 x 92 x 98 mm

TOP FRAME EV1 eloxiert

Rahmenlos, lang – für 8-fach Steckdoseneinheit

925.001 · Aluminium-Klappe EV1 eloxiert, Gehäuse schwarz gepulvert · Maße (L x B x H): ca. 482,5 x 92 x 98 mm

TOP FRAME RAL 9006

Rahmenlos, kurz – für 4-fach Steckdoseneinheit

925.002 · Aluminium-Klappe RAL 9006, Gehäuse schwarz gepulvert · Maße (L x B x H): ca. 300 x 92 x 98 mm

Rahmenlos, lang – für 8-fach Steckdoseneinheit

925.003 · Aluminium-Klappe RAL 9006, Gehäuse schwarz gepulvert · Maße (L x B x H): ca. 482,5 x 92 x 98 mm

TOP FRAME mit Rahmen

- Inkl. Befestigungszubehör

Artikelnr. Ausführung

TOP FRAME RAL 9006

Umlaufender Rahmen unsymmetrisch, kurz – für 4-fach Steckdoseneinheit

925.500 · Aluminium-Klappe RAL 9006, Gehäuse schwarz gepulvert · Maße (L x B x H): ca. 340,5 x 162 x 98,35 mm

Umlaufender Rahmen unsymmetrisch, lang – für 8-fach Steckdoseneinheit

925.501 · Aluminium-Klappe RAL 9006, Gehäuse schwarz gepulvert · Maße (L x B x H): ca. 583 x 162 x 110 mm

Umlaufender Rahmen symmetrisch, kurz – für 4-fach Steckdoseneinheit

925.800 · Aluminium-Klappe RAL 9006, Gehäuse schwarz gepulvert · Maße (L x B x H): ca. 400,5 x 192 x 98,35 mm

Umlaufender Rahmen symmetrisch, lang – für 8-fach Steckdoseneinheit

925.801 · Aluminium-Klappe RAL 9006, Gehäuse schwarz gepulvert - Maße (L x B x H): ca. 583 x 192 x 98,35 mm

Passende Steckdoseneinheiten für Slide, Conference und Top Frame finden Sie auf den nächsten beiden Seiten

Länderhinweis siehe Glossar

Stromleitungen und Custom Module sind separat erhältlich

Artikelnr. Ausführung

CUSTOM

4-fach: 3x Custom Module + Steckdose Strom Länge: ca. 260 mm

Aluminiumprofil eloxiert; Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse

909.002 · 1 Schutzkontaktsteckdose schwarz, 35° gedreht
909.025 · 1 Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht
909.028° · 1 Schweiz / CH Steckdose schwarz, 0° gedreht
909.065* · 1 Italien / Schuko Kombination schwarz, 35° gedreht

CUSTOM

4-fach: 2x Custom Module + Steckdosen Strom Länge: ca. 260 mm

Aluminiumprofil eloxiert; Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse

909.003 · 2 Schutzkontaktsteckdosen schwarz, 35° gedreht
909.010 · 2 Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht
909.017 · 2 Schweiz / CH Steckdosen schwarz, 0° gedreht
909.029* · 2 Italien / Schuko Kombination schwarz, 35° gedreht

CUSTOM

4-fach: 1x Custom Modul + Steckdosen Strom Länge: ca. 260 mm

Aluminiumprofil eloxiert; Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse

909.004 · 3 Schutzkontaktsteckdosen schwarz, 35° gedreht
909.011 · 3 Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht
909.018 · 4 Schweiz / CH Steckdosen schwarz, 0° gedreht
909.058* · β Italien / Schuko Kombination schwarz, 35° gedreht
909.0023* | 2 UK 3,15A einzeln abgesichert, 45°

CUSTOM

4-fach: 4x Custom Module Länge: ca. 260 mm

Aluminiumprofil eloxiert; ohne Stromanschluss

909.000 · ohne Steckdosen

Länderhinweis siehe Glossar

Stromleitungen und Custom Module sind separat erhältlich

Artikelnr. Ausführung

8-fach: 6x Custom Module + Steckdose Strom Länge: ca. 444 mm
Aluminiumprofil eloxiert; Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse

909.005 · 2	Schutzkontaktsteckdose schwarz, 35° gedreht
909.012 · 2	Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht
909.033* · 2	Schweiz / CH Steckdose schwarz, 0° gedreht

CUSTOM

8-fach: 5x Custom Module + Steckdose Strom Länge: ca. 444 mm

Aluminiumprofil eloxiert; Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse
909.006 · 3	Schutzkontaktsteckdose schwarz, 35° gedreht
909.013 · 3	Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht
909.0029*	2 UK 3,15A einzeln abgesichert mit Kinderschutz 45°

CUSTOM

8-fach: 4x Custom Module + Steckdose Strom Länge: ca. 444 mm

Aluminiumprofil eloxiert; Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse
909.007 · 4	Schutzkontaktsteckdose schwarz, 35° gedreht
909.014 · 4	Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht
909.019* · 5	Schweiz / CH Steckdosen schwarz, 0° gedreht
909.050* · 4	Italien / Schuko Kombination schwarz, 35° gedreht

CUSTOM

8-fach: 3x Custom Module + Steckdose Strom Länge: ca. 444 mm

Aluminiumprofil eloxiert; Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse

909.008 · 5 Schutzkontaktsteckdose schwarz, 35° gedreht

909.015 · 5 Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht

909.020* · 6 Schweiz / CH Steckdosen schwarz, 0° gedreht

909.0027* · 3 UK 3,15A einzeln abgesichert mit Kinderschutz 45°

CUSTOM

8-fach: 2x Custom Module + Steckdose Strom Länge: ca. 444 mm

Aluminiumprofil eloxiert; Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse
909.009 · 6	Schutzkontaktsteckdose schwarz, 35° gedreht
909.016 · 6	Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht

CUSTOM

8-fach: 8x Custom Module Länge: ca. 444 mm

Aluminiumprofil eloxiert; ohne Stromanschluss

909.001 · ohne Steckdosen

CUSTOM

CONFERENCE Führungsschienen-Set

Artikelnr. Ausführung

CONFERENCE Führungsschienen-Set Schwarz
Für Steckdoseneinheiten (Seite 20 - 21)

940.099 · Führungsschiene Kunststoff schwarz

· Inkl. 2 Senkkopfschrauben 2,9 x 13 mm mit Torx nach DIN 7982

CONI bringt Flexibilität an die Arbeitsoberfläche, beispielsweise in Konferenz- und Schulungsräumen. Denn CONI ermöglicht den freien individuellen Zugang zur Strom-, Medien- und Datenversorgung auf dem Tisch. Und es gewährt dank minimaler Einbautiefe absolute Beinfreiheit unterm Tisch, auch bei randnahem Einbau. Unterschiedliche serienmäßige Oberflächendesigns sorgen zudem für die nötige gestalterische Freiheit.

CONI ist in geschlossenem Zustand in die Tischoberfläche integriert. Werden Anschlüsse benötigt, öffnet man einfach den Deckel, steckt die gewünschten Stecker ein und macht den Deckel wieder zu. Dabei werden dank integriertem Bürsteneinsatz keine Kabel geklemmt. Das harmonische Erscheinungsbild eines „ebenen“ Tisches bleibt gewahrt.

Die Konfiguration der Datenanschlüsse kann bei CONI frei gewählt werden (siehe Custom Module ab Seite 61). Darüber hinaus besteht jederzeit die Möglichkeit, die jeweilige Steckdoseneinheit schnell und ohne Werkzeug auszuwechseln. Integrierte Funktionalität und Flexibilität also nicht nur für die Gegenwart – sondern auch für alle zukünftigen Entwicklungen.

Vorteile im Überblick

• In die Tischoberfläche integriert
- Minimale Einbautiefe, robuste Rahmenbauart
- Integrierter Bürsteneinsatz zum Schließen mit angeschlossenen Kabeln
• Freie Wahl der Konfiguration (siehe Custom Module ab Seite 54)
- Schneller Austausch der kompletten Steckdoseneinheit
• Nachträglicher Einbau möglich

CONI sorgt für freien Zugang zur Strom-, Medien- und Datenversorgung. Durch den integrierten Bürsteneinsatz kann der Deckel bei eingesteckten Geräten geschlossen werden, ohne Kabel einzuklemmen.

Integrierte Funktionalität.

CONI Einbaurahmen, kurze und lange Ausführung

Die Einbautiefe beträgt 56 mm, geeignet für Plattenstärken ab 10 mm. Der Eckenradius R5 ermöglicht den bündigen Einbau in Tischplatte.

Die Bürstenleisten können einfach und werkzeuglos durch farbige Bürstenleisten ersetzt werden. Dazu ist lediglich der Ausbau des Einbau-rahmens aus der Tischplatte sowie das Lösen der 3 wiederverwendbaren Kunststoffnieten notwendig.

CONI Einbaurahmen kurz

Außenmaße: ca. 248 x 151 mm

CONI Einbaurahmen lang

Außenmaße: ca. 386,5 x 151 mm

Artikelnr. Ausführung

CONI kurz Silbergrau

338.0203 · Silbergrau ähnlich RAL9006

338.0205 · Silbergrau ähnlich RAL9006

CONI kurz Anthrazit

338.0204 · Anthrazit

CONI kurz Seidenmatt weiß

911.000 · Seidenmatt weiß RAL9010

CONI lang Seidenmatt weiß

911.001 · Seidenmatt weiß RAL9010

911.004 · Edelstahl geschliffen

CONI lang Edelstahl

911.005 · Edelstahl geschliffen

CONI Halterung

• Zur Befestigung von CONI Steckdoseneinheiten unabhängig vom Einbaurahmen, Einbau z. B. unterhalb der Tischplatte in eine Kabelwanne. Zur Befestigung werden handelsübliche SPAX-Schrauben benötigt.
• Der rückseitige Abgang und Biegeradien der Strom- und Datenanschlüsse werden berücksichtigt.

Artikelnr. Ausführung

CONI Halterung hoch

918.002 · Schwarz

• 2 Stück im Polybeutel
• Abstand Steckdosenprofil zum Boden: 30mm Abstand Boden zur Oberkante
• Steckdosenleiste: 74mm

• Für die optionale Montage an CONI Einbaurahmen (kurze und lange Version)
• Ermöglicht die Verstauung von Kabelüberlängen im eingesteckten Zustand
• Leichte Montage durch Einhaken im bereits montiertem Einbaurahmen mittels mitgelieferten Kunststoffnieten.
  · Geringe zusätzliche Einbautiefe von ca. 20 mm zur Einbautiefe des Einbaurahmen

Artikelnr. Ausführung

CONI Holder

911.910 · Ausführung für Coni Einbaurahmen kurz 911.913 · Ausführung für Coni Einbaurahmen lang

Artikelnr. Ausführung

CONI Bürstenleiste kurz

911.900 · Rot 911.901 · Blau 911.902 · Weiß 911.903 · Gelb 911.904 · Schwarz

CONI Bürstenleiste lang

911.905 · Rot 911.906 · Blau 911.907 · Weiß 911.908 · Gelb 911.909 · Schwarz

Stromleitungen und Custom Module sind separat erhältlich

Artikelnr. Ausführung

CUSTOM

3-fach: 2x Custom Module + Steckdose Strom Länge: ca. 217 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker

912.002 · 1 Schutzkontaktsteckdose schwarz, 35° gedreht
912.009 · 1 Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht
912.016 · 1 Schweiz / CH Steckdose schwarz, 0° gedreht
912.0055* | 1 Italien / Schuko Kombination schwarz, 35° gedreht

CUSTOM

3-fach: 1x Custom Modul + Steckdosen Strom Länge: ca. 217 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker

912.003 · 2 Schutzkontaktsteckdosen schwarz, 35° gedreht
912.010 · 2 Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht
912.015 · 3 Schweiz / CH Steckdosen schwarz, 0° gedreht
912.037* · 1 Schutzkontaktsteckdose schwarz, 35° gedreht, · 1 Schweiz / CH Steckdose schwarz, 0°, gedreht
912.045* · 2 UK 3,15A einzeln abgesichert, mit Kinderschutz 90°

CUSTOM

3-fach: 1x Custom Modul + Steckdosen Strom schwarz und rot Länge: ca. 217 mm

Aluminiumprofil eloxiert; Stromeingang: 2 x 0,1m Leitung (schwarz und rot) und GST18i3 Stecker (schwarz)

912.023* · 1 Schutzkontaktsteckdose schwarz, 35° gedreht
- 1 Schutzkontaktsteckdose rot, 35° gedreht

3-fach: 2x CAT5e + Steckdosen Strom Länge: ca. 217 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker

333.1008 · 2 Schutzkontaktsteckdosen schwarz, 35° gedreht

· 2 CAT5e RJ45, Frontseite: Buchse / Rückseite: Buchse

3-fach: Steckdosen Strom Länge: ca. 217 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker

333.1007 3 Schutzkontaktsteckdosen schwarz, 35° gedreht

CUSTOM

3-fach: 3x Custom Module Länge: ca. 217 mm

Aluminiumprofil eloxiert; ohne Stromanschluss

912.000 ohne Steckdosen

Länderhinweis siehe Glossar

Stromleitungen und Custom Module sind separat erhältlich

Artikelnr. Ausführung

6-fach: 5x Custom Module + Steckdose Strom Länge: ca. 356 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker912.004 · 1| Schutzkontaktsteckdose schwarz, 35° gedreht

CUSTOM

6-fach: 4x Custom Module + Steckdose Strom Länge: ca. 356 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker
912.005 · 2	Schutzkontaktsteckdose schwarz, 35° gedreht
912.011 · 2	Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht
912.017 · 3	Schweiz / CH Steckdosen schwarz, 0° gedreh lt

CUSTOM

6-fach: 3x Custom Module + Steckdose Strom Länge: ca. 356 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker
912.006 · 3	Schutzkontaktsteckdosen schwarz, 35° gedreht
912.012 · 3	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht
912.018 · 4	Schweiz / CH Steckdosen schwarz, 0° gedreht
912.022* · 3	UK 3,15A einzeln abgesichert, mit Kinderschutz 90°

CUSTOM

6-fach: 2x Custom Module + Steckdose Strom Länge: ca. 356 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker
912.007 · 4	Schutzkontaktsteckdosen schwarz, 35° gedreht
912.013 · 4	Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht
912.019 · 5	Schweiz / CH Steckdosen schwarz, 0° gedreht
912.035* · 1	Schutzkontaktsteckdose schwarz, 35° gedreht
	· 3 Schweiz / CH Steckdose schwarz, 0°, gedreht

CUSTOM

6-fach: 1x Custom Modul + Steckdose Strom Länge: ca. 356 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker
912.008 · 5	Schutzkontaktsteckdosen schwarz, 35° gedreht
912.014 · 5	Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedre
912.021* · 4	UK 3,15A einzeln abgesichert, mit Kinderschutz 90°

6-fach: 3x Custom Modul + Steckdose Strom schwarz und rot Länge: ca. 356 mm

Aluminiumprofil eloxiert; Stromeingang: 2 x 0,1m Leitung (schwarz und rot) und GST18i3 Stecker (schwarz)
912.024 · 1	Schutzkontaktsteckdose schwarz, 35° gedreht
· 2 Schutzkontaktsteckdosen rot, 35° gedreht

CUSTOM

6-fach: 2x Custom Modul + Steckdose Strom schwarz und rot Länge: ca. 356 mm

Aluminiumprofil eloxiert; Stromeingang: 2 x 0,1m Leitung (schwarz und rot) und GST18i3 Stecker (schwarz)
912.025 · 2	Schutzkontaktsteckdosen schwarz, 35° gedreht
· 2 Schutzkontaktsteckdosen rot, 35° gedreht

CUSTOM

6-fach: 6x Custom Modul Länge: ca. 356 mm

Aluminiumprofil eloxiert; ohne Stromanschluss

912.001 ohne Steckdosen

CONI COVER ist der elegante Zugang zu separaten Versorgungseinheiten bzw. handelsüblichen Kabelverlegungssystemen unter der Tischplatte. Ideal zum Beispiel für Arbeitstische mit installiertem Kabelkanal. CONI COVER kann selbstverständlich auch nachträglich eingebaut werden.

Wird der Zugang zu den Anschlüssen unter der Tischplatte benötigt, wird einfach der Deckel von CONI COVER geöffnet. Dank integriertem Bürsteneinsatz kann die Klappe auch bei eingesteckten Geräten wieder geschlossen werden. Das harmonische Erscheinungsbild eines „ebenen“ Tisches bleibt gewahrt.

CONI COVER, die elegante Klappe für funktionelle Lösungen – einfach zugreifen!

Vorteile im Überblick

• Unabhängig von Kanal- und Möbelfabrikat einsetzbar
• Ideal für nachträglichen Einbau
- Integrierter Bürsteneinsatz zum Schließen auch mit angeschlossenen Kabeln

CONI COVER Einbaurahmen gibt es in kurzer und langer Ausführung. Der Eckenradius R5 ermöglicht den bündigen Einbau in Tischplatte. Die Einbautiefe beträgt ca. 24 mm, geeignet für Plattenstärken ab 16 mm. Die Befestigung an die Tischplatte erfolgt mit 4 Schrauben. Diese werden durch entsprechende Bohrungen an den Längsseiten des Einbaurahmens von innen angeschraubt. Montagehinweise und Ausschnittsmaße sind im Lieferumfang enthalten.

CoNI CoVER Einbaurahmen kurz

Außenmaße: 248 x 149 mm

CoNI CoVER Einbaurahmen lang

Außenmaße: 387 x 149 mm

Artikelnr. Ausführung

CoNI CoVER kurz silbergrau

338.0081 - Stahlblech Silbergrau RAL9006 (ähnlich)

CoNI CoVER lang silbergrau

338.0080 · Stahlblech Silbergrau RAL9006 (ähnlich)

CoNI CoVER kurz seidenmatt weiß

911.500 · Seidenmatt weiß RAL9010

CoNI CoVER lang seidenmatt weiß

911.501 · Seidenmatt weiß RAL9010

CoNI CoVER kurz schwarz

911.502 · Schwarz RAL9005

CoNI CoVER lang schwarz

911.503 · Schwarz RAL9005

CONI COVER und STEP.

Die ausbaufähige Kombination.

Mit den modular aufgebauten STEP Steckdoseneinheiten haben Sie alles zur Hand, was Sie für Ihre ganz spezielle, maßgeschneiderte Strom- und Daten versorgung brauchen. Für den schnellen und eleganten Zugang sorgt CONI COVER mit integriertem Bürsteneinsatz. STEP finden Sie ab Seite 48.

Einfacher Zugang zu allen Versorgungseinheiten, die unter der Tischplatte angebracht sind. Beispielsweise zu den modular aufgebauten STEP Steckdoseneinheiten.

STEP finden Sie auf Seite 48

LIFT ist die rundum funktionelle Kombination von anspruchsvollem Design und präziser Mechanik. Im Ruhezustand ist die Einheit elegant in der Tischplatte versenkt. Auf leichten Druck fährt sie automatisch aus und ist auf vier Seiten zum Andocken bereit. Werden die Zugänge nicht mehr benötigt, wird LIFT per Hand wieder in seine Ausgangslage versenkt.

LIFT kann in mehreren Varianten mit Strom- und Datenanschlüssen ausgestattet werden. Die äußerst kompakte Einheit benötigt für den Einbau eine Bohrung von nur 140 mm Durchmesser, die Einbautiefe in geschlossenem wie in geöffnetem Zustand beträgt lediglich 195 mm.

LIFT zeigt, dass man Energie- und Datenversorgung durchaus genießen kann – dank Hightech in bewegender Form.

Vorteile im Überblick

• Fährt auf Druck automatisch aus

• Rundum ansprechendes Design

- Zugänge auf vier Seiten

• Äußerst kompakte Bauweise

• Geringe Einbautiefe

• 4 Steckeinheiten auf 1 Höheneinheit

LIFT fährt auf leichten Druck aus – und auch wieder ein. Die Einheit ist auf vier Seiten zum Andocken bereit und kann in mehreren Varianten mit Strom- und Datenanschlüssen ausgestattet werden.

Hightech in Bewegung.

Gehäusefarbe SCHWARZ

Artikelnr. Ausführung

LIFT: Steckdosen Strom

	904.000 · 4 Schutzkontaktsteckdosen schwarz, 35° gedreht
	904.004 · 4 Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht
	904.024* · 4 Schweiz / CH Steckdosen schwarz, 0° gedreht
	904.020* · 4 UK 3,15A einzeln abgesichert, mit Kinderschutz, 90° gedreht

LIFT: 2xCAT6 + Steckdosen Strom

904.001 · 3 Schutzkontaktsteckdosen schwarz, 35° gedreht

904.005 · 3 Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht

904.025* · 3 Schweiz / CH Steckdosen schwarz, 0° gedreht

904.021* · 3 UK 3,15A einzeln abgesichert, mit Kinderschutz, 90° gedreht

LIFT: 2xCAT6, 1xVGA + Miniklinke + Steckdosen Strom

904.002 · 2	Schutzkontaktsteckdosen schwarz, 35° gedreht
904.006 · 2	Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht
904.026* · 2	Schweiz / CH Steckdosen schwarz, 0° gedreht
904.022* · 2	UK 3,15A einzeln abgesichert, mit Kinderschutz, 90° gedreht

LIFT: 2xCAT6, 2x USB + Steckdosen Strom

904.003 · 2 Schutzkontaktsteckdosen schwarz, 35° gedreht

904.007 · 2 Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht

904.027* · 2 Schweiz / CH Steckdosen schwarz, 0° gedreht

904.023* · 2 UK 3,15A einzeln abgesichert, mit Kinderschutz, 90° gedreht

Gehäusefarbe SILBER

Artikelnr. Ausführung

LIFT: Steckdosen Strom

Gehäusefarbe silber; Stromeingang: 0,5m Leitung und GST18i3 Stecker

904.008 · 4 Schutzkontaktsteckdosen schwarz, 35° gedreht

Gehäusefarbe schwarz; Stromeingang: 3,0m Leitung und Stecker; Datenleitung 3,0m und Stecker RJ45

904.009 · 3 Schutzkontaktsteckdosen schwarz, 35° gedreht

LIFT: 2xCAT6, 1xVGA + Miniklinke + Steckdosen Strom

Gehäusefarbe schwarz; Stromeingang: 3,0m Leitung und Stecker;

CAT6 Datenleitung 3,0m und Stecker RJ45; VGA 15-polig und Miniklinke mit 3,0m Leitung und Stecker;

904.010 - 2 Schutzkontaktsteckdosen schwarz, 35° gedreht

LIFT: 2xCAT6, 2x USB + Steckdosen Strom

Gehäusefarbe schwarz; Stromeingang: 3,0m Leitung und Stecker;

CAT6 Datenleitung 3,0m und Stecker RJ45; USB A Buchse mit 3,0m Leitung und Stecker;

904.011 · 2 Schutzkontaktsteckdosen schwarz, 35° gedreht

Lochsäge ∅ 140 mm

Für Einbau LIFT

904.900 · Lochsäge zum Einspannen, mit Zentrierbohrer

- Durchmesser 140 mm

POWER FRAME ist die kompakte Lösung für den integrierten und leicht zugänglichen Energie- und Datenanschluss von Arbeitsplätzen. Entweder für den Einbau ab Werk, oder auch für den nachträglichen Einbau.

Kompakte Abmessungen in Kombination mit hochwertigem, zeitlosem Design eröffnen POWER FRAME nahezu grenzenlose Anwendungsmöglichkeiten auch weit über den Büroarbeitsplatz hinaus. Beispielsweise in Verkaufsräumen und Schaufenstern, auf Messen und an Demoständen. Kurz – überall dort, wo es auf sichere und schnelle Verbindungen ankommt.

Dass die gewählte Steckdoseneinheit ohne Werkzeug einfach von unten in den Einbaurahmen eingesteckt wird, macht die Sache perfekt. POWER FRAME, wenn die Lösung kompakter und effizienter sein soll.

Vorteile im Überblick
- Kompakte Maße - Nachträglicher Einbau möglich - Zeitloses Design - Vielseitig einsetzbar - Schneller Einbau kompletter St

POWER FRAME ist die Lösung für leicht zugängliche Energie- und Datenanschlüsse an Arbeitsplätzen und weiteren Einsatzorten. Die Steckdoseneinheit wird einfach von unten in den Einbaurahmen eingesteckt.

Kompakt und effizient.

POWER FRAME –

die praktische Einheit für schnellen Einbau.

Problemlos integrieren

Der POWER FRAME Einbaurahmen mit der leicht zu integrierenden Steck doseneinheit ist als einfache und leicht zugängliche Elektrifizierungs - einheit am Arbeitsplatz ausgelegt. Der Einbau- rahmen kann in Tischplatten ab 10 mm eingebaut werden. Die Befestigung erfolgt durch 2 gängige Holzschrauben mit 3 mm Durchmesser. Die Einbautiefe des Einbaurahmens selbst beträgt ca. 34 mm. Inklusive Steckdoseneinheit und Leitungsabgängen (Strom und Daten) wird eine Einbautiefe von ca. 70 mm benötigt. Die Abgänge der Strom- und Daten anschlüsse erfolgen auf der Rückseite des Profils der Steckdoseneinheit.

Steckdoseneinheit einfach einklicken

Die Steckdoseneinheit wird werkzeuglos in den Einbau rahmen eingeklickt. Die Austauschbarkeit der Steckdosen einheit garantiert dem Nutzer langfristig Flexibilität und Zukunftssicherheit.

Montage mit Schrauben

Diese Abbildung zeigt die Anschraubung des Rahmens in die Tischplatte.

Einbautiefe: ca. 35,5 mm

Für Plattenstärke: ab 10 mm

Außenmaße: 241 x 73 mm

Eckenradius: R5 ermöglicht bündigen Einbau in die Tischplatte / Oberfläche.

Artikelnr. Ausführung

POWER FRAME Silbergrau

317.000 · Silbergrau RAL9006 ähnlich

POWER FRAME Edelstahl

317.001 · Edelstahl

POWER FRAME Schwarz

915.000 · Schwarz RAL9005

POWER FRAME Weiß

915.001 · Weiß RAL9010

Steckdoseneinheiten Aluminium

Artikelnr. Ausführung

3-fach: 2x Custom Module + Steckdose Strom Länge: ca. 220 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker
916.001 - 1	Schutzkontaktsteckdose schwarz, 35° gedreht
916.003 - 1	Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht
916.005* - 1	Schweiz / CH Steckdose schwarz, 0° gedreht

3-fach: 1x Custom Modul + Steckdosen Strom Länge: ca. 220 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker
916.000 · 2	Schutzkontaktsteckdosen schwarz, 35° gedreht
916.002 · 2	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht
916.004* · 3	Schweiz / CH Steckdosen schwarz, 0° gedreht

3-fach: 2x CAT5e + Steckdosen Strom Länge: ca. 220 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker
317.101 · 2	Schutzkontaktsteckdosen schwarz, 35° gedreht
· 2 CAT5e	RJ45, Frontseite: Buchse / Rückseite: Buchse

3-fach: Steckdosen Strom Länge: ca. 220 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker
317.100 · 3	Schutzkontaktsteckdosen schwarz, 35° gedreht
317.102 · 3	Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht

3-fach: 3x Custom Module Länge: ca. 220 mm

Aluminiumprofil eloxiert; ohne Stromanschluss

916.010 ohne Steckdosen

Steckdoseneinheiten Kunststoff

Artikelnr. Ausführung

3-fach: 2x Custom Module + Steckdose Strom Länge: ca. 220 mm

Kunststoffprofil; Stromeingang: 0,1m Leitung und GST18i3 Stecker
916.061 · 1	Schutzkontaktsteckdose schwarz, 35° gedreht
916.063 · 1	Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht

3-fach: 1x Custom Modul + Steckdosen Strom Länge: ca. 220 mm

Kunststoffprofil; Stromeingang: 0,1m Leitung und GST18i3 Stecker
916.060 · 2	Schutzkontaktsteckdosen schwarz, 35° gedreht
916.062 · 2	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht

3-fach: Steckdosen Strom Länge: ca. 220 mm

Kunststoffprofil; Stromeingang: 0,1m Leitung und GST18i3 Stecker

317.117 · 3 Schutzkontaktsteckdosen schwarz, 35° gedreht

916.059 · 3 Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht

DESK schafft optimale Voraussetzungen für das Daten-, Medien- und Energie management überall dort, wo Arbeitsplätze flexibel genutzt werden. Beispiels weise in Besprechungsräumen, im Home-Office oder beim Desk-Sharing.

Der modulare Aufbau von DESK ermöglicht die individuelle Bestückung ab Werk exakt mit den Kommunikations- und Versorgungsanschlüssen, die für den jeweiligen Arbeitsplatz und Einsatz benötigt werden. So stehen beim Strom anschluss sowohl das flexible Wieland Stecksystem als auch fest angeschlossene Leitungen zur freien Wahl. Die Datenanschlüsse sind standardmäßig mit Adaptern ausgestattet, können jedoch ebenfalls mit fest angeschlossener Leitung ausgeführt werden.

Vielfalt ist bei DESK auch bei der Platzierung angesagt. Es wird mit Haltewinkeln oder Schrauben an der Tischplatte befestigt oder auch frei aufgestellt. Eben genau so, wie es Einsatz und Stil erfordern.

Vorteile im Überblick

• Überall flexibel einsetzbar
- Mit Wieland Stecksystem oder fest angeschlossenen Leitungen
• Mit Befestigung oder frei aufstellbar auf dem Tisch
- Custom Versionen für Zukunftsicherheit

Der modulare Aufbau von DESK ermöglicht ab Werk die individuelle Bestückung mit Kommunikations- und Versorgungsanschlüssen nach Wunsch. DESK kann an der Tischplatte befestigt oder frei aufgestellt werden.

DESK 1 – alle Möglichkeiten sicher im Griff.

Steckverbindung standardmäßig

Der Standard-Stromanschluss ist mit rückseitig im Profil eingebautem Wieland Steckverbinder ausgeführt und bietet die Möglichkeit der sicheren Stromeinspeisung und gleichzeitig Flexibilität in Bezug auf die Länge der Leitung. Die Leitungen können bei Bedarf getauscht werden, um z. B. längere oder kürzere Stromeinspeiseleitungen einzusetzen. Standardmäßig verwenden wir den weltweit verbreiteten Steckverbinder GST18 der Fa. Wieland. Die Steckverbindung verfügt über eine vorschriftsmäßige Verrastung und kann bei Bedarf wieder entriegelt werden. Die Kontaktanschlüsse der Steckverbindung sind berührungssicher.

Eine Stromausgangsbuchse bietet die Möglichkeit, Strom an das nächste Modul weiterzuleiten.

Befestigen ohne Beschädigung

DESK 1 lässt sich mit einem Haltewinkelset schnell und einfach an die Tischkante montieren. Für die Montage wird ein 4-er Inbusschlüssel benötigt, um die innen liegende Schraube am Haltewinkel anzuziehen. Durch die Befestigung wird die Tischplatte nicht beschädigt. Verschiedene Haltewinkel und Montageeinheiten finden Sie auf Seite 39.

DESK 1 plus STEP in Kombination

Die ideale Gesamtlösung am einzelnen Büroarbeitsplatz ist die Kombination von DESK 1 und STEP Steckdoseneinheit. DESK 1 bietet leichten Zugriff zu Strom- und Datenanschlüssen für unterschiedliche Geräte (Laptop, Handy, USB usw.), während die STEP Steckdoseneinheit unterhalb der Tischplatte die fest installierten Geräte wie PC, Monitor, Drucker usw. mit Strom versorgt. Die STEP Steckdoseneinheit wird unter der Tischplatte angeschraubt oder in einem Untertischkanal positioniert.

Mit dem integrierten Wieland Stecksystem können mehrere Steckdosen-einheiten normgerecht hintereinender angeschlossen werden.

DESK 1 Steckdoseneinheiten

Max. 16A/230V\~

Länderhinweis siehe Glossar

Stromleitungen und Haltewinkel sind separat erhältlich

Artikelnr. Ausführung

Steckdosen Strom

Aluminiumprofil eloxiert; Stromeingang: GST18 / Stromausgang: GST18 902.0048 · 3 Schutzkontaktsteckdosen schwarz, 35° gedreht, Länge 270 mm

Steckdosen Strom

Aluminiumprofil eloxiert; Stromeingang: GST18 / Stromausgang: GST18

902.0049 · 4 Schutzkontaktsteckdosen schwarz, 35° gedreht, Länge 313 mm

902.0050 · 3 Schutzkontaktsteckdosen schwarz, 35° gedreht

- 1 Schalter 2-polig beleuchtet, Länge 313 mm

DESK 1 Steckdoseneinheiten

Max. 16A/230V\~

Länderhinweis siehe Glossar

mit Leerfeldern für Custom Module

Stromleitungen, Custom Module und Haltewinkel sind separat erhältlich

Artikelnr. Ausführung

1x Custom Modul + Steckdosen Strom

Aluminiumprofil eloxiert; Stromeingang: GST18 / Stromausgang: GST18
902.000 · 3	Schutzkontaktsteckdosen schwarz, 35° gedreht, Länge 322,5 mm
902.017 · 3	Schutzkontaktsteckdose schwarz, 35° gedreht
· 1 Schalter 2-polig beleuchtet, Länge 365 mm
902.004 · 3	Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht
902.008 · 3	Schweiz / CH Steckdose schwarz, 0° gedreht, Länge 258mm

2x Custom Modul + Steckdosen Strom

Aluminiumprofil eloxiert; Stromeingang: GST18 / Stromausgang: GST18
902.001 · 3	Schutzkontaktsteckdosen schwarz, 35° gedreht, Länge 365 mm
902.011 · 2	Schutzkontaktsteckdosen schwarz, 35° gedreht, Länge 322,5 mm
902.018 · 3	Schutzkontaktsteckdosen schwarz, 35° gedreht
- 1 Schalter 2-polig beleuchtet, Länge 407,5 mm
902.005 · 3	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht, Länge 365 mm
902.009 · 3	Schweiz / CH Steckdosen schwarz, 0° gedreht , Länge 300,5 mm
902.039* · 3	UK 3,15A einzeln abgesichert mit Kinderschutz, 90° gedreht, Länge 309 mm

3x Custom Modul + Steckdosen Strom

Aluminiumprofil eloxiert; Stromeingang: GST18 / Stromausgang: GST18
902.002 · 3	Schutzkontaktsteckdosen schwarz, 35° gedreht, Länge 407,5 mm
902.019 · 3	Schutzkontaktsteckdosen schwarz, 35° gedreht
· 1 Schalter 2-polig beleuchtet, Länge 450 mm
902.006 · 3	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht, Länge 407,5 mm
902.010 · 3	Schweiz / CH Steckdose schwarz, 0° gedreht, Länge 257,5 mm

Passende Wieland-Leitungen finden Sie auf Seite 123

DESK 1 Steckdoseneinheiten

Max. 16A/230V\~

Länderhinweis siehe Glossar

mit Leerfeldern für Custom Module

Stromleitungen, Custom Module und Haltewinkel sind separat erhältlich

Artikelnr. Ausführung

CUSTOM

4x Custom Modul + Steckdosen Strom

Aluminiumprofil eloxiert; Stromeingang: GST18 / Stromausgang: GST18

902.003 · 3 Schutzkontaktsteckdosen schwarz, 35° gedreht, Länge 450 mm

902.007 · 3 Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht, Länge 450 mm

2x Custom Modul + Steckdosen Strom

Aluminiumprofil eloxiert; Stromeingang: 2 x GST18 (schwarz und rot)

902.012 · 1 Schutzkontaktsteckdose schwarz, 35° gedreht

· 2 Schutzkontaktsteckdose rot, 35° gedreht, Länge 385 mm

1x Custom Modul + Steckdosen Strom + Schalter beleuchtet

Aluminiumprofil eloxiert; Stromeingang: GST18 / Stromausgang: GST18

902.017 · 3 Schutzkontaktsteckdosen, 35° gedreht, 1x Schalter beleuchtet; Länge 365mm

2x Custom Modul + Steckdosen Strom + Schalter beleuchtet

Aluminiumprofil eloxiert; Stromeingang: GST18 / Stromausgang: GST18

902.018 · 3 Schutzkontaktsteckdosen, 35° gedreht, 1x Schalter beleuchtet; Länge 407,5 mm

3x Custom Modul + Steckdosen Strom + Schalter beleuchtet

Aluminiumprofil eloxiert; Stromeingang: GST18 / Stromausgang: GST18

902.019 · 3 Schutzkontaktsteckdosen, 35° gedreht, 1x Schalter beleuchtet; Länge 450 mm

Passende Wieland-Leitungen finden Sie auf Seite 123

Max. 16A/230V\~ Länderhinweis siehe Glossar

- Aluminiumprofil eloxiert, Steckdosen schwarz

· Inkl. Haltewinkel Standart und Schrauben

Artikelnr. Ausführung

DESK 1 3x Schutzkontakt, GST18		Länge: ca. 280 mm
2x CAT5e
339.1004 ·	3 Schutzkontaktsteckdosen, 35° gedreht
	· 2x CAT5e RJ45, Frontseite: Buchse / Rückseite: Buchse
	· Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse
	· Inkl. Haltewinkel Standart und Schrauben

DESK 1 3x Schutzkontakt, GST18		Länge: ca. 325 mm
2x CAT5e, 1x VGA
339.1005 · 3 Schutzkontaktsteckdosen, 35° gedreht
	· 2x CAT5e RJ45, Frontseite: Buchse / Rückseite: Buchse
	· 1x VGA 15-polig + Miniklinke 3,5 mm
	· Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse
	· Inkl. Haltewinkel Standart und Schrauben

DESK 1 3x Schutzkontakt, GST18		Länge: ca. 325 mm
2x CAT5e, 1x USB
339.1006 · 3 Schutzkontaktsteckdosen, 35 ^ gedreht
	· 2x CAT5e RJ45, Frontseite: Buchse / Rückseite: Buchse
	· 1x USB A / A Buchse
	· Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse
	· Inkl. Haltewinkel Standart und Schrauben

DESK 1 3x Schutzkontakt, GST18		Länge: ca. 225 mm
339.1002	3 Schutzkontaktsteckdosen, 35° gedreht
	• Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse
	• Inkl. Haltewinkel Standart und Schrauben

DESK 1 4x Schutzkontakt		Länge: ca. 268 mm
Festanschluss
339.1000 ·	4 Schutzkontaktsteckdosen, 35° gedreht
	• Stromeingang: 3,0 m, H05VV-F 3G 1,50 mm2 schwarz, mit Schutzkontakt-Winkelstecker
	• Inkl. Haltewinkel Standart und Schrauben

DESK 1 3x Schutzkontakt		Länge: ca. 268 mm
Festanschluss, 1x Schalter
339.1001 · 3 Schutzkontaktsteckdosen, 35° gedreht
	· 1x Schalter 2-polig, grün beleuchtet
	· Stromeingang: 3,0 m, H05VV-F 3G 1,50 mm2 schwarz, mit Schutzkontakt-Winkelstecker
	· Inkl. Haltewinkel Standart und Schrauben

DESK 1 Abschaltautomatik

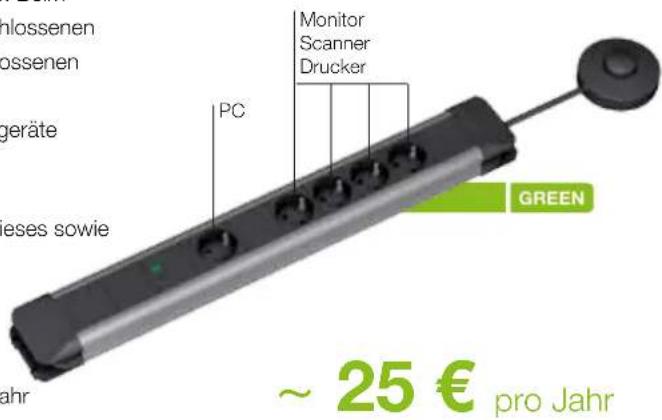

\~ 70,- € Einsparung pro Jahr bei komplexen Peripheriegeräten je Arbeitsplatz

Energiesparen mit Bachmann Produkten im Büro

Die Bachmann Abschaltautomatik ermöglicht ohne großen Verdrahtungsaufwand eine effiziente Stromeinsparung während der Nichtnutzungsdauer von Geräten in heutigen Bürolandschaften. Das Abschalten von Geräten wird nicht mehr dem Zufall überlassen, Strom sparen wird über das Herunterfahren des PCs realisiert.

Die Effektivität übersteigt das Einsparpotential von Master & Slave Steckdosenleisten, da es praktisch keine Ruhestromaufnahme des Master Geräts aufweist und der Stromverbrauch während der Nichtnutzungsdauer gleich Null ist – die Abschaltautomatik spart Energie.

Vorteile im Überblick

• Mit der Abschaltautomatik sparen Sie pro Jahr und Arbeitsplatz bis zu 70,- €.
• Ein effizienter Umgang mit Energie zahlt sich aus. Vor allem auch bei Ihrer CO₂ Bilanz.
• Kein Strom – keine Brandgefahr!

Abschaltautomatik Bausteine

Artikelnr. Ausführung

STEP ALU Abschaltautomatik Länge: ca. 263 mm

906.005 · Aluminiumprofil eloxiert

• 1x Abschaltautomatik mit Steckdose
- 1x Tasteranschluss mit 0,5 m Leitung und Steckverbinder
zur Anbindung am Modul 917.060
Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse

Modul 1x Taster Abschaltautomatik / Automatic Saves Energy

917.060 · 1x Taster schwarz mit 1,0 m Leitung und 2 poligen Steckverbinder

• Durch Betätigung des Tasters wird die Stromversorgung der an die Abschaltautomatik angeschlossenen Geräte wieder aufgenommen.
• Einsetzbar in jede Steckdoseneinheit mit Custom Modulen

DESK 1 Zubehör

Artikelnr. Ausführung

DESK 1 Haltewinkel schmal für Tischplattenstärke bis 50 mm

918.001 · Edelstahl, Materialstärke 3 mm

- Inhalt: 2 Haltewinkel Edelstahl + 2 Inbusschrauben M5 x 45 mm

DESK 1 Haltewinkel Standard für Tischplattenstärke bis 50 mm

930.120 - Aluminium eloxiert, Materialstärke ca. 9 mm

• Inhalt:
• 2x Haltebügel Aluminiumprofil eloxiert
• 2x Inbusschrauben M5 x 60 mm

DESK 1 Haltewinkel lang für Tischplattenstärke bis 80 mm

930.180 · Haltewinkel lang 50 - 80 mm

• Inhalt:
- 2x Haltebügel schwarz lackiert RAL9011
- 2x Inbusschrauben M5 x 45 mm
- 2x Inbusschrauben M5 x 60 mm

Spanplattenschraube für DESK Endkappen für Tischplattenstärke ab 15 mm

930.183 · 2x Spanplattenschraube 4 x 90 mm inkl. Messing-Gewindehülse

DESK 1 Halteplatte

930.182 · Kunststoff schwarz

• Halteplatten zum Aufstecken auf DESK Endkappen
• Inhalt:
• 2x Halteplatten
• 2x Schrauben
• 2x TESA POWER STRIP

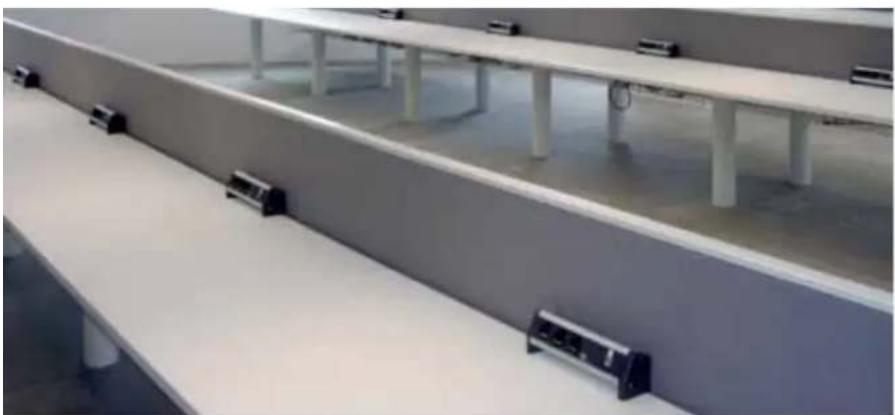

DESK 2 ist eine Steckdosenleiste, die mit verschiedenen Kommunikationsmodulen bestückt werden kann. Sie wurde für die flexible Nutzung im Büro, in Besprechungsräumen, im Home-Office oder für das Desk-Sharing konzipiert.

Die Steckdosenleiste ist aus Aluminium gefertigt und in unterschiedlichen Farben erhältlich. Die Anschlüsse werden an die normierten Modulfenster geschraubt und können einfach umgerüstet werden.

DESK 2 wird platzsparend mit Aluminium-Haltewinkeln an der Tischplatte befestigt, Leitungen werden hinter der Sichtblende geführt.

DESK 2 ist Preisträger des red dot design award 2011, des IF Product Design Award 2012 und ist nominiert für den Deutschen Designpreis 2012. Die Gestaltung ist schlicht und klar, die verarbeiteten Materialien sind hochwertig und langlebig.

Vorteile im Überblick

• Designlösung für moderne Arbeitsplätze
• Benutzerorientierte 45° Ausrichtung
• Verdeckte Leitungsführung bis Tischkante
- Custom Versionen für Zukunftssicherheit
• Red Dot Design Award Winner 2011
• Preisträger IF Award 2012
• Nominiert für den Deutschen Designpreis 2012

Besonderes Augenmerk wurde bei der DESK 2 auf Design gelegt. Technisch ist die DESK 2 wie auch ihr Vorgänger DESK 1 modular aufgebaut. Mit den Bachmann Custom Modulen wird DESK 2 wie alle anderen Tischanschlussfelder von Bachmann mit Medien- und Datenmodulen an individuelle Bedürfnisse und zukünftige Einsatzzwecke angepasst.

Design trifft Technik.

DESK 2 Steckdoseneinheiten

Artikelnr. Ausführung

Steckdosen Strom Länge: ca. 197 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: 0,2m H05VV-F3G1,5mm ^2 mit GST18; inkl. Haltewinkel
902.2048	3 Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in RAL 9010 Weiß
902.4048	3 Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in Inox
902.300	Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in RAL 9010 Weiß· 1,5m separate Gerätezuleitung GST18/Schuko
902.500	Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in Inox· 1,5m separate Gerätezuleitung GST18/Schuko

DESK 2 Steckdoseneinheiten unbestückt

Artikelnr. Ausführung

1x Custom Modul + Steckdosen Strom Länge: ca. 239 mm

	Aluminiumprofil; Stromeingang: GST18 / Stromausgang: 0,2m H05VV-F3G1,5mm ^2 mit GST18; inkl. Haltewinkel
	902.200 · 3	Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in RAL 9010 Weiß
	902.204 · 3	Frankreich/UTE Steckdose mit Kinderschutz, schwarz, 45° gedreht· Lackiert in RAL 9010 Weiß
	902.206 · 2	UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht· Lackiert in RAL 9010 Weiß
	902.208 · 3	Schweiz/CH T13 Steckdosen, schwarz, 90° gedreht· Lackiert in RAL 9010 Weiß
	902.400 · 3	Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in Inox
	902.404 · 3	Frankreich/UTE Steckdose mit Kinderschutz, schwarz, 45° gedreht· Lackiert in Inox
	902.406 · 2	UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht· Lackiert in Inox
	902.408 · 3	Schweiz/CH T13 Steckdosen, schwarz, 90° gedreht· Lackiert in Inox

1x Custom Modul + Steckdosen Strom Länge: ca. 204 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: 0,2m H05VV-F3G1,5mm ^2 mit GST18; inkl. Haltewinkel
902.203 · 2	Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in RAL 9010 Weiß
902.403 · 2	Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in Inox

2x Custom Modul + Steckdosen Strom Länge: ca. 239 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: 0,2m H05VV-F3G1,5mm ^2 mit GST18; inkl. Haltewinkel
902.211 · 2	Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in RAL 9010 Weiß
902.411 · 2	Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in Inox

2x Custom Modul + Steckdosen Strom Länge: ca. 274 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: 0,2m H05VV-F3G1,5mm ^2 mit GST18; inkl. Haltewinkel
902.207 · 2	UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht· Lackiert in RAL 9010 Weiß
902.407 · 2	UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 45° gedreht· Lackiert in Inox

DESK 2 Steckdoseneinheiten unbestückt

Artikelnr. Ausführung

2x Custom Modul + Steckdosen Strom Länge: ca. 282 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: 0,2m H05VV-F3G1,5mm ^2 mit GST18; inkl. Haltewinkel
902.201 · 3	Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in RAL 9010 Weiß
902.205 · 3	Frankreich/UTE Steckdose mit Kinderschutz, schwarz, 45° gedreht· Lackiert in RAL 9010 Weiß
902.209 · 3	Schweiz/CH T13 Steckdosen, schwarz, 90° gedreht· Lackiert in RAL 9010 Weiß
902.401 · 3	Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in Inox
902.405 · 3	Frankreich/UTE Steckdose mit Kinderschutz, schwarz, 45° gedreht· Lackiert in Inox
902.409 · 3	Schweiz/CH T13 Steckdosen, schwarz, 90° gedreht· Lackiert in Inox

3x Custom Modul + Steckdosen Strom Länge: ca. 324 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: 0,2m H05VV-F3G1,5mm ^2 mit GST18; inkl. Haltewinkel
902.202 · 3	Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in RAL 9010 Weiß
902.402 · 3	Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in Inox

DESK 2 Steckdoseneinheiten bestückt

Artikelnr. Ausführung

1x Custom Modul + Steckdosen Strom Länge: ca. 239 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: 0,2m H05VV-F3G1,5mm ^2 mit GST18; inkl. Haltewinkel
902.301 · 3	Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in RAL 9010 Weiß· 1 CAT6 Kupplung Buchse/Buchse· 1 USB A/A 3.0 Keystone Modul· 1,5m separate Gerätezuleitung GST18/Schuko
902.501 · 3	Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in Inox· 1 CAT6 Kupplung Buchse/Buchse· 1 USB A/A 3.0 Keystone Modul· 1,5m separate Gerätezuleitung GST18/Schuko

2x Custom Modul + Steckdosen Strom Länge: ca. 282 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: 0,2m H05VV-F3G1,5mm ^2 mit GST18; inkl. Haltewinkel
902.302 · 3	Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in RAL 9010 Weiß· 2 CAT6 Kupplung Buchse/Buchse· 1 USB A/A 3.0 Keystone Modul· 1 HDMI Keystone Buchse/Buchse· 1,5m separate Gerätezuleitung GST18/Schuko
902.502 · 3	Schutzkontaktsteckdosen mit Kinderschutz , schwarz, 35° gedreht· Lackiert in Inox· 2 CAT6 Kupplung Buchse/Buchse· 1 USB A/A 3.0 Keystone Modul· 1 HDMI Keystone Buchse/Buchse· 1,5m separate Gerätezuleitung GST18/Schuko

STEP verwirklicht das Prinzip der Modularität mit absoluter Konsequenz. Das System ist deshalb ideal für die flexible Energie- und Datenversorgung an Arbeitsplätzen, in Trennwandsystemen, Doppelböden und weiteren Verbindungsanwendungen.

Die Modularität der STEP Steckdoseneinheiten bietet nahezu grenzenlose Möglichkeiten: Vom einfachen Elektrifizierungs-Set bis hin zu Steckdosen einheiten mit integrierten Datenanschlüssen, FI / LS-Schalter, Überspannungsschutz, Anschlüssen für Medientechnik und vielem mehr.

STEP ist für die Stromversorgung standardmäßig mit dem Wieland Stecksystem ausgestattet und kann daher mit unterschiedlichen Leitungs- längen eingespeist werden. Darüber hinaus sind auf Wunsch auch weitere Steckverbindungssystemerealisierbar.

STEP liefert individuelle Lösungen nach Maß, die allen Anforderungen moderner Energie- und Datenversorgung entsprechen. Kurz: Zukunftssicherheit step by step.

Vorteile im Überblick
- Konsequente Modularität - Vielseitige Anwendungen - Stecksystem serienmäßig - Jederzeit ausbaubar - Funktionale Effizienz

STEP ist ideal für die flexible Energie- und Datenversorgung an Arbeitsplätzen, in Trennwandsystemen, Doppelböden und weiteren Verbindungsanwendungen.

STEP

Zukunftssicherheit step by step.

STEP – das ausbaufähige Allroundsystem.

Perfekt vorbereitet für beste Verbindungen

Die STEP Steckdoseneinheit ist mit Aluminium- oder Kunststoffprofil verfügbar. Mehrere Steckdoseneinheiten können als Baukastensystem miteinander verbunden werden.

In erster Linie ist STEP als einfache Elektrifizierungseinheit für den Büroarbeits platz ausgelegt. An STEP können permanent aufgestellte Geräte wie PC, Monitor, Drucker usw. angeschlossen werden.

STEP Steckdoseneinheiten verfügen über einen Strom eingang und einen Stromausgang, jeweils stirnseitig in den Endkappen integriert. Die eingebauten Steckverbinder GST18 von Wieland sind besonders bewährte Verbin- der für den Büroeinsatz und verfügen über die entsprechende Kodierung und Steckerverrastung nach gültiger Norm.

Vielfältige Befestigungsoptionen

STEP Steckdoseneinheiten sind vielseitig einsetzbar. Zum Beispiel für die Montage unter Tischplatten, in Kabelkanäle und Trennwände. Zur Montage für die unterschiedlichen Anwendungen stehen verschiedene Befestigungsmöglichkeiten zur Verfügung (ab Seite 53).

STEP Kombinationsmöglichkeiten

Einzelne Module können zusammengesteckt oder mit einer Verbindungsleitung beliebig kombiniert werden. Dadurch wird STEP zum individuellen Stromverteilungs system. Andere Steckverbindungssysteme wie z. B. Wago Winsta, Woertz, Ensto sind auf Anfrage realisierbar.

Länderhinweis siehe Glossar

Stromleitungen und Custom Module sind separat erhältlich

Artikelnr. Ausführung

STEP BASE: Steckdosen Strom Länge: ca. 220 mm
Kunststoffprofil; Stromeingang: GST18 / Stromausgang: GST18

336.600 · 3	Schutzkontaktsteckdosen schwarz, 35° gedreht
336.601 · 3	Schutzkontaktsteckdosen rot, 35° gedreht
336.603 · 3	Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht

STEP BASE: Steckdosen Strom Länge: ca. 262,5 mm

Kunststoffprofil; Stromeingang: GST18 / Stromausgang: GST18
336.604 · 4	Schutzkontaktsteckdosen schwarz, 35° gedreht
336.606 · 4	Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht

STEP ALU: Steckdosen Strom Länge: ca. 220 mm (Sonderlängen beachten)

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18
336.039 · 3	Schutzkontaktsteckdosen schwarz, 35° gedreht
336.067 · 3	Schutzkontaktsteckdosen rot, 35° gedreht
336.046 · 4	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht, Länge 262,5 mm
336.072 · 3	Frankreich / UTE Steckdosen mit Kinderschutz, rot EDV, 35° gedreht
336.088 · 4	Frankreich / UTE Steckdosen mit Kinderschutz, rot EDV, 35° gedreht, Länge 262,5 mm
906.1086*	3 Schweiz / CH Steckdosen schwarz, 90° gedreht
906.1059*	3 UK 3,15A einzeln abgesichert, mit Kinderschutz 45°, Länge 314,5 mm
336.076 · 3	USA Steckdose schwarz, 0° gedreht, Länge 195 mm

STEP ALU: 1x Custom Modul + Steckdosen Strom Länge: ca. 220 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18
906.000 · 2	Schutzkontaktsteckdosen schwarz, 35° gedreht
906.002 · 2	Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht
906.071 · 2	Schweiz / CH Steckdosen schwarz, 90° gedreht
336.079 · 2	UK 3,15A einzeln abgesichert, mit Kinderschutz 45° (Länge 284,5 mm)

STEP ALU: 2x Custom Modul + Steckdosen Strom Länge: ca. 262,5 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18

906.001 · 2 Schutzkontaktsteckdosen schwarz, 35° gedreht

906.009* · 2 Frankreich / UTE Steckdose mit Kinderschutz, schwarz, 35° gedreht

906.080* · 2 Schweiz / CH Steckdose schwarz, 90°, gedreht

STEP ALU: 1x Schalter + Steckdosen Strom Länge: ca. 262,5 mm

Aluminiumprofil: Stromeingang: GST18 / Stromausgang: GS906.003 · 3x Schutzkontaktsteckdosen schwarz, 35° gedreht· Schalter schaltet nur Steckdosen (nicht Stromausgang)906.031 · 3x Schutzkontaktsteckdosen schwarz, 35° gedreht· Schalter schaltet Steckdosen und Stromausgang

Alle STEP Sicherheitsmodule sind mit STEP ALU und STEP BASE kompatibel

Länderhinweis siehe Glossar. Stromleitungen und Custom Module sind separat erhältlich.

Artikelnr. Ausführung

STEP ALU Überspannungsschutz, GST18 Länge: ca. 147 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18

336.003 · Überspannungsschutz 2 kV mit Funktions- und Ausfallanzeige

STEP ALU Überspannungsschutz + Netz- und Frequenzfilter, GST18 Länge: ca. 220 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18

336.004 · Überspannungsschutz 2 kV mit Funktions- und Ausfallanzeige und Netzfilter 30 MHz

STEP ALU LS, GST18 Länge: ca. 220 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18

336.015 · Leitungsschutzschalter 16 A, 2-polig

- Charakteristik B

STEP ALU FI, GST18 Länge: ca. 220 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18

336.014 · Fl-Schutzschalter 16 A, Ansprechstrom 30 mA, Ansprechzeit 30 mS, 2-polig

STEP ALU FI, GST18 Länge: ca. 220 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18

906.067 · Fl-Schutzschalter 16A, Ansprechstrom 10mA, Ansprechzeit 30mS, 2-polig

- Stromeingang: GST18i3 Stecker; Stromausgang: GST18i3 Buchse;

STEP ALU FI / LS, GST18 Länge: ca. 220 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18

336.065 · FI / LS-Kombination bestehend aus:

- FI-Schutzschalter 16 A, Ansprechstrom 30 mA, Ansprechzeit 30 mS, 2-polig

- Leitungsschutzschalter 16 A Nennstrom, 400 V, 2-polig

- Charakteristik B; 6 kA

STEP ALU Master & Slave, GST18 Länge: ca. 220 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18

336.006 · Master & Slave Schaltung mit Schwellenwerteinstellung ab 10 W

- Wirkleistung: 0,29W / Scheinleistung: 1,05W

STEP ALU Abschaltautomatik Länge: ca. 263 mm

Aluminiumprofil; Stromeingang: GST18 / Stromausgang: GST18 Siehe Seite 51

906.005 · 1x Abschaltautomatik mit Steckdose

· 1x Tasteranschluss mit 0,5 m Leitung und Steckverbinder

zur Anbindung am Modul 917.060

Artikelnr. Ausführung

Montagezubehör

375.502 · Inhalt:

• 4 Schrauben 2,9 x 30 mm
• 2 Abdeckungsstreifen für die Endkappen als optischer Abschluss (Zum Aufstecken auf die Endkappen, wenn zwei Steckdoseneinheiten miteinander verbunden werden)
• 1 Verbindungsabdeckung
• 1 Endkappe für Stromausgangsbuchse

Haltewinkel Edelstahl

940.096 · Zum Aufstecken in STEP-Profilrückseite

· Ideal bei Einsatz von Steckdoseneinheiten mit Datenanschlüssen
· 2 Stück

Haltewinkel Edelstahl mit Langloch

940.024 · Zum Aufstecken in STEP-Profilrückseite

• Mit Langloch (Schlüsselloch) zum Anschrauben, ideal bei Einsatz von Steckdoseneinheiten mit Datenanschlüssen
• 1 Stück links, 1 Stück rechts

Halteblech Edelstahl gerade

940.097 · Zum Aufstecken in STEP-Profilrückseite

• Zum Anschrauben z. B. unter einem Tisch
• 2 Stück, verpackt im Polybeutel

Abdeckstreifen STEP

375.529 · Zum Aufstecken auf die Endkappen der STEP Steckdoseneinheit

· Zum optischen Abschluss
- Kunststoff schwarz
- 2 Stück, verpackt im Polybeutel

Montageplatte Stahlblech

940.108 · Zum einschieben in die STEP Profilrückseite

• Durch anschrauben der Mutter auf der Gewindeschraube wird die Steckdoseneinheit fixiert
  • Inhalt:
• 1 Montageplatte inkl. Schraube M5, Unterlegscheibe und Mutter

Kunststoffbefestigungssclip STEP

918.025 · Zur Befestigung von Steckoseneinheiten STEP BASE und STEP ALU in entsprechende Ausschnitte im Blech (Stärke 2,0 mm)

• Inhalt: 2 Befestigungscips aus Kunststoff, 4 Schrauben 2,9 x 30 mm
• Zeichnungen für die benötigten Ausschnitte können bei Bedarf angefordert werden.

STEP Gerätezuleitung mit Erdanschluss siehe im Kapitel Zubehör

• Vorkonfektionierte Stromzuleitungen mit integriertem Erdanschluss
- Erdung der Steckdoseneinheit unabhängig von der Installation
- Optimal in Verbindung mit den STEP Steckdoseneinheiten (ab Seite 49)

Bachmann Custom Module sind die zentralen Bausteine für Video-, Audio- und Netzwerkverbindungen. Durch ihren Aufbau ermöglichen sie Ihnen eine einfache und flexible Installation in den Bereichen Facility Systeme, Rack- und Elektro installationen. Die vielseitigen Custom Module machen Bachmann Facility Systeme noch flexibler. Denn mit den einfach austauschbaren Modulen können Sie alle individuellen Anforderungen Ihrer Kunden hinsichtlich Daten-, Video- und Audio verbindungen schnell und einfach erfüllen.

Diese Flexibilität bietet Bachmann jetzt auch für 10" und 19" Panel Installationen. Die einheitlichen Custom Module ermöglichen eine optimale Konfiguration für jede Anforderung an Medientechnik und Netzwerkverbindungen. Buchse / Buchse oder Anschlüsse mit Schraubklemmen sorgen auch hier für eine denkbar einfache Installation.

Bachmann Custom Module bieten Ihnen auch eine hervorragende Ergänzung im Bereich der Elektroinstallation. Wenige Bauteile machen die Custom Module kompatibel zu den gängigen Schalterprogrammen namhafter Hersteller. Durch die einfache Montage und Demontage können alle Installationen schnell an geänderte Anforderungen oder den neuesten Stand der Technik angepasst werden.

Vorteile im Überblick

• Flexibel austauschbare Module
• Für Daten-, Video- und Audioverbindungen
- Einsatz im Bereich Facility Systeme, Rack Installationen und Elektroinstallationen
• Integration in alle Schalterprogramme namhafter Hersteller
- Einfacher Anschluss durch Buchse / Buchse oder Schraubklemmenanschluss

Steckdoseneinheiten 19" und 10" Medien Racks Elektroinstallation

So vielfältig wie Ihre Verwendungen.

In den leeren Einbaurahmen ^① der Bachmann Facility Systeme werden die Custom Module ^② eingeschraubt und mit zwei Torx Schrauben ^③ fixiert. Durch Lösen der Schrauben können die Custom Module einfach ausgetauscht werden.

Custom Module in den Facility Systemen

Individuelle Bestückung

Moderne Technik und starke Ideen sind die gemeinsame Basis aller Bachmann Facility Systeme. Sie eröffnen Ihnen mit ausbaufähigen Steckdosenleisten und den Facility Custom Modulen zur individuellen Bestückung effiziente Wege für flexible Anschlüsse. Sie sorgen mit praktischen Einheiten für die sichere Vernetzung am Schreibtisch und sie fördern mit elegant versenkbaren Versorgungssystemen die reibungslose Kommunikation bei Konferenzen. In den Bachmann Facility Produkten stehen neben den ab Werk eingebauten Steckdosen auch Leermodule zur individuellen Bestückung zur Verfügung. Im Lieferumfang der Custom Module sind die Schrauben enthalten.

Zukunftssicher durch höchste Flexibilität

Eine Änderung der Bestückung hält Ihnen die Möglichkeiten offen, jederzeit auf den neuesten Stand der Technik umzurüsten. Dabei ist das Berühren von stromführenden Kontakten aufgrund der integrierten Isolation nicht möglich. Eine erneute Prüfung der Steckdoseneinheit in Bezug auf die Stromanschlüsse ist nicht notwendig und hat keinen Einfluss auf die Gewährleistung. Produkte zu Facility Systemen finden Sie im Bachmann Gesamtkatalog und im Auszugskatalog Facility Systeme.

Kompatibel mit Bachmann Facility System

In 19" und 10" Racks ^① werden die Custom Module ^② durch einstecken und verschrauben fixiert. Die offene Bauweise und Buchse / Buchse Custom Module oder Custom Module mit Schraubklemmen ermöglichen eine einfache Systemintegration.

Custom Module in der Rack Installation

Vollintegration von Medien- und Netzwerktechnik

Die 19" und 10" Panels ermöglichen eine flexible und einfache Integration von Medien- und Netzwerktechnik in Ihr Racksystem. Durch die leicht anschraubbaren Custom Module (dazugehörende Torx M2 Schrauben sind im Liefer umfang der Panels enthalten) können Sie jederzeit auf geänderte Anforderungen reagieren. Die Buchse / Buchse oder Schraubklemmen Technik ermöglicht eine kompakte und übersichtliche Installation. Die Panels benötigen zur Installation nur eine Höhen einheit (44,5 mm) und sind dadurch besonders platzsparend.

903.000 Bachmann 19 ^st Panel, 1 HE, mit Bügel für Zugentlastung, für die Aufnahme von 10 Custom Modulen (Schrauben für Montage der Custom Module im Lieferumfeng enthalten)

903.001 Bachmann 10" Panel, 1 HE, mit Bügel für Zugentlastung, für die Aufnahme von 5 Custom Modulen (Schrauben für Montage der Custom Module im Lieferumfang enthalten)

Kompatibel mit Bachmann IT Rackpanel

Mit Trägerplatte ^① und Adapterrahmen ^② (siehe Seite 8) werden Custom Module ^③ in einer Schalterdose installiert.

Custom Module in der Elektroinstallation

Unbegrenzte Installationsmöglichkeiten

Mit wenigen zusätzlichen Bauteilen erschließen sich völlig neue Möglichkeiten in der Elektroinstallation. Sowohl bei der Installation in der Schalterdose als auch im Brüstungskanal bietet das umfassende Sortiment der Custom Module die Möglichkeit Audio, Video und Netzwerk einfach zu integrieren. Durch die standard mäßig lieferbaren 50 x 50 mm und 55 x 55 mm Adapterrahmen ergänzen die Custom Module optimal alle gängigen Schalterprogramme namhafter Hersteller. Die rückseitigen Anschlüsse können entweder als Buchse / Buchse oder als Schraub klemme verbunden werden. Ein aufwändiges verlöten oder konfektionieren ist nicht notwendig. Eine Kompatibilitätsliste der Custom Module zu unterschiedlichen Herstellern von Schalterprogrammen finden Sie ab Seite 60.

917.064 Trägerplatte ( Passende Torx M2 Schrauben sind im Lieferumfang enthalten )

Adapterrahmen, 50x50 mm und 55x55 mm in Farbe schwarz und weiß

Montagehalter Brüstungskanäle (beispielhafte Abbildung) Verschiedene Montagehalter oder Gerätebecher erhalten Sie bei den jeweiligen Brüstungskanalherstellem

Der Montagehalter wird im Brüstungskanal eingesetzt. Auf dieser Basis erfolgt die Verschraubung von Trägerplatte ^① und Adapterrahmen ^② (50x50 mm oder 55x55 mm) sowie dem Bachmann Custom Modul ^③ .

Selbst für den Einbau in herkömmliche Bodentanks lassen sich die Bachmann Custom Module ^③ verwenden. Die Custom Modul Halterung ^④ für Bodentank systeme bietet die direkte Einbaumöglichkeit der Custom Module. Der Einsatz der Trägerplatte ^① und des Adapterrahmens ^② ist damit nicht notwendig. Die Bachmann Custom Modul Halterung ^③ ist passend für Bodentanks verschiedener Hersteller. Bitte berücksichtigen Sie dabei die notwendige Einbautiefe der Custom Module.

Kompatibel mit Bachmann Elektroinstallationen

Hersteller*	Schalterprogramm*	Bachmann Adapterrahmen** Farbe schwarz	Bachmann Adapterrahmen** Farbe weiß	+ Adapter Herstellernummer
Berker S.1 917.066 917.169 -
	B.1 917.066 917.169 -
	B.3 917.066 917.169 -
	B.7 Glas 917.066 917.169 -
	K.1	917.065	917.168	1108/124 1108/106 1108/109 1108/102
	K.5 917.065 917.168 1108/104
	Arsys 917.065 917.168 1108/101 1108/104 1108/111 1108/169 1108/102
	Modul 2 917.065 917.168 114 309 114 302
Busch-Jaeger	carat 917.065 917.168 1746/10-81 1746/10-82 1746/10-84
	pur edelstahl	917.065	917.168	1746/10-866
	impuls	917.065 917.168		1746/10-71 1746/10-72 1746/10-74 1746/10-79 1746/10-777 1746/10-783
	solo	917.065 917.168		1746/10-82 1746/10-84 1746/10-85 1746/10-86 1746/10-87 1746/10-88 1746/10-89 1746/10-81 1746/10-82 1746/10-83 1746/10-84 1746/10-89
	Busch-axcent	917.065 917.168 1746/10-84
	future	917.065	917.168	1746/10-82 1746/10-84 1746/10-85 1746/10-89
	Future linear	917.065 917.168		1746/10-81 1746/10-82 1746/10-83 1746/10-84 1746/10-89
EGB	Elegant Standard	917.065	917.168	143090045
ELSO	JOY	917.065	917.168	363080 363084
	RIVA	917.065 917.168 203080 203084 2030831 2030811 2030819
	RIVA	917.066 917.169 203160 203164 2031611 2031619
	SCALA	917.065 917.168 203080 203084 2030811 2030819
	SCALA	917.066 917.169 203160 203164 2031611 2031619
	FASHION	917.065 917.168		203080 203084 203081 2030812 203082 2030831 203086 203089 2030844
	FASHION	917.066 917.169 203160 203164 203160D
	NOVIA	917.066 917.169 284800 284804
	NOVIA	917.065 917.168		283160 283164 2831631 2831612 283166 283169 28 31611
	CLASSIC	917.065 917.168 303110 303111
Gira	Standard 55	917.066	917.169	-
	E2	917.066 917.169 -
	Event	917.066 917.169 -
	Esprit	917.066 917.169 -
	E22	917.066 917.169 0289202
	Edelstahl Serie 20/21	917.066	917.169	028920
	TX_44	917.066 917.169 028966 028967 028965
	Flächenschalter	917.066 917.169 0289111 0289112
	S-Color	917.065 917.168 028240 028242 028243 028246 028247
Jäger	Opus	917.065	917.168	560.050.02
Jung	AS 500	917.066	917.169	-
	AS Universal	917.066 917.169 -
	A 500	917.066 917.169 -
	A plus	917.066 917.169 -
	A creation	917.066 917.169 -
	LS-design	917.066 917.169 AL2961Z5-L ES2961Z5-L
	LS 990	917.066	917.169	LS961Z5WW LS961Z5SW LS961Z5AL
	LS plus	917.066	917.169	AL2961Z5-L ES2961Z5-L

* Name und Produktbezeichnung des jeweiligen Herstellers
** Zum Einbau im Schalterprogramm den jeweiligen Bachmann Adapterrahmen zusätzlich bestellen.

Hersteller * Schalterprogramm *		Bachmann Adapterrahmen** Farbe schwarz	Bachmann Adapterrahmen** Farbe weiß	+ Adapter Herstellernummer
Jung FD-design	917.066 917.169 AL2961Z5-L ES2961Z5-L
	CD 500 917.065 917.168 590ZCD 590ZWW
	LS 990	917.065	917.168	LS961Z LS961ZWW LS961ZLG LS961ZSW
	LS 990 917.065 917.168 LS961Z5 LS961Z5WW LS961Z5SW
	Aluminium 917.065 917.168 LS961Z LS961ZWW LS961ZLG LS961ZSW
	Aluminium 917.066 917.169			LS961Z5 LS961Z5WW LS961Z5SW AL2961Z5-LES2961Z5-L
	Edelstahl 917.065 917.168 LS961Z LS961ZWW LS961ZLG LS961ZSW
	Edelstahl 917.066 917.169			LS961Z5 LS961Z5WW LS961Z5SW AL2961Z5-LES2961Z5-L
	Anthrazit 917.065 917.168 LS961Z LS961ZWW LS961ZLG LS961ZW
	Anthrazit 917.066 917.169			LS961Z5 LS961Z5WW LS961Z5SW AL2961Z5-LES2961Z5-L
	Glanzchrom 917.065 917.168 LS961Z LS961ZWW LS961ZLG LS961ZSW
	Glanzchrom 917.066 917.169			LS961Z5 LS961Z5WW LS961Z5SW AL2961Z5-LES2961Z5-L
Merten 1-M	917.066 917.169 -
	ATELIER-M	917.066 917.169 -
	M-SMART	917.066 917.169 -
	M-PLAN	917.066 917.169 -
	M-PLAN GLAS	917.066 917.169 -
	M-PLAN Metall	917.066 917.169 -
	M-PLAN II 917.066 917.169 -
	M-ARC	917.066 917.169 -
	M-STAR	917.066 917.169 -
	ARTEC	917.065	917.168	516094 516099
	AQUADESIGN	917.065 917.168	518344 518319 518314	518360
PEHA	Standard	917.066	917.169	219511 219611
	Standard	917.065	917.168	219411 219211 219711 219311 218711
	Dialog	917.065	917.168	828611 819511 768611 847311 838011 778611 316611
	Aura	917.065 917.168	117211 129511 155811
	Nova	917.065 917.168	027211 042211 057211
	Nova	917.066	917.169	100511 100711 100611
POPP	FOREVER	917.065	917.168	729828 729811
	PALLAS	917.065	917.168	729842 729866 729859
	ARCADA 917.065 917.168 -
Presto-Vedder	Regina Klassik	917.065	917.168	730RW 730RUW
	Alessa	917.065 917.168	230RUW
	Alessa plus	917.065 917.168	230RUW
	Fiorena	917.065	917.168	3030RUW 3030RW 3030RSI 3030RSGR
Siemens	DELTA line	917.065	917.168	5TG2557 5TG2587 5TG1160 5TG1150
	DELTA vita	917.065	917.168	5TG2557 5TG1160 5TG1150
	DELTA miro	917.065	917.168	5TG2557 5TG2587 5TG1160 5TG1150
	DELTA style	917.065	917.168	5TG1326 5TG1326-1 5TG1366
	DELTA style	917.066	917.169	5TG1327 5TG1327-1 5TG1367
	DELTA profil	917.065	917.168	5TG1806 5TG1866 5TG1766 5TG18365TG1706-1 5TG1746-1
	DELTA profil 917.066 917.169			5TG1893 5TG1885 5TG1762 5TG18355TG1705-1 5TG1745-1

*Name und Produktbezeichnung des jeweiligen Herstellers
**Zum Einbau im Schalterprogramm den jeweiligen Bachmann Adapterrahmen zusätzlich bestellen.

Schalterprogramm

Artikelnr. Ausführung

Trägerplatte Custom Module für Schalterprogramm Edelstahl

917.064 · Trägerplatte Edelstahl passend auf handelsübliche Gerätedosen für Unterputz, Hohlraum und Geräteeinbaudosen für Brüstungskanäle - Inkl. 2 Torx M2 Schrauben - Für Brüstungskanäle wird ein zusätzlicher Montagehalter benötigt ( siehe Hersteller Programm )

Adapterrahmen für Schalterprogramm

Kunststoff

917.065 · 50 × 50 mm

- Schwarz

- Zum Einbau in handelsübliche Schalterprogramme (50 x 50 mm Innenmaß) in Verbindung mit der Edelstahl Trägerplatte 917.064 Bitte beachten Sie die Kompatibilitätsliste ab der Seite 58

Adapterrahmen für Schalterprogramm

Kunststoff

917.168·50×50mm

· Weiß RAL 9010

- Zum Einbau in handelsübliche Schalterprogramme (50 x 50 mm Innenmaß) in Verbindung mit der Edelstahl Trägerplatte 917.064 Bitte beachten Sie die Kompatibilitätsliste ab der Seite 58

Adapterrahmen für Schalterprogramm

Kunststoff

917.066·55×55mm

• Schwarz

- Zum Einbau in handelsübliche Schalterprogramme (55 x 55 mm Innenmaß) in Verbindung mit der Edelstahl Trägerplatte 917.064 Bitte beachten Sie die Kompatibilitätsliste ab der Seite 58

Adapterrahmen für Schalterprogramm

Kunststoff

917.169·55×55mm

- Weiß RAL 9010

- Zum Einbau in handelsübliche Schalterprogramme (55 x 55 mm Innenmaß) in Verbindung mit der Edelstahl Trägerplatte 917.064 Bitte beachten Sie die Kompatibilitätsliste ab der Seite 58

Bodentanks

Artikelnr. Ausführung

Halterung Bodentank 2-fach Stahlblech

2x Custom Modul

917.068 - Für die Montage in OBO Bettermann Gerätebecher- / Bodentanksysteme

• Für die Montage von 2 Custom Modulen (Quereinbau)
• Inkl. Torx M2 Schrauben

Halterung Bodentank 3-fach Stahlblech

3x Custom Modul

917.067 · Für die Montage in OBO Bettermann Gerätebecher- / Bodentanksysteme

• Für die Montage von 3 Custom Modulen (Quereinbau)
  · Inkl. Torx M2 Schrauben

Halterung Bodentank 2-fach Kunststoff schwarz

2x Custom Modul

917.139 · Halterung für Electraplan Bodentanks

• Für die Montage von 2 Custom Modulen (Quereinbau)
• Inkl. Torx M2 Schrauben für Custom Module

Halterung Bodentank 3-fach Kunststoff schwarz

3x Custom Modul

917.140 · Halterung für Electraplan Bodentanks

• Für die Montage von 3 Custom Modulen (Quereinbau)
• Inkl. Torx M2 Schrauben für Custom Module

Medienracks-/IT-Panels

Artikelnr. Ausführung

10" Custom Modul Panel 1 HE Aluminium schwarz eloxiert

903.001 · Für die Montage von bis zu 5 Custom Modulen

- Inkl. Befestigungszubehör und Torx M2 Schrauben

19" Custom Modul Panel 1 HE Aluminium schwarz eloxiert

903.000 · Für die Montage von bis zu 10 Custom Modulen

- Inkl. Befestigungszubehör und Torx M2 Schrauben

Module für Datenanschlüsse · Alle Module werden mit 2 Torx T6 Schrauben geliefert.

Artikelnr. Ausführung

Modul 2x Keystone

917.000 · Modul schwarz mit Aufnahme für 2 Datenbuchsen mit Keystone - Befestigung
	· Passend für nachfolgend aufgeführte Datenbuchsen
917.158 · Modul weiß mit Aufnahme für 2 Datenbuchsen mit Keystone - Befestigung
	· Passend für nachfolgend aufgeführte Datenbuchsen

Modul 1x Keystone

917.001 · Modul schwarz mit Aufnahme für 1 Datenbuchse mit Keystone - Befestigung
	· Passend für nachfolgend aufgeführte Datenbuchsen
917.159 · Modul weiß mit Aufnahme für 1 Datenbuchse mit Keystone - Befestigung
	· Passend für nachfolgend aufgeführte Datenbuchsen

Modul 2x Keystone mit Metallhalterung

917.061 · Modul schwarz mit Aufnahme für 2 Datenbuchsen mit Keystone - Befestigung
	· Keystone - Aufnahme mit Metallhalterung auf der Rückseite der Abdeckung für hohe Beanspruchung
	· Passend für nachfolgend aufgeführte Datenbuchsen

Modul 1x Keystone mit Metallhalterung

917.062 · Modul schwarz mit Aufnahme für 1 Datenbuchse mit Keystone - Befestigung
	· Keystone - Aufnahme mit Metallhalterung auf der Rückseite der Abdeckung für hohe Beanspruchung
	· Passend für nachfolgend aufgeführte Datenbuchsen

BTR\*\*

· E-DAT Modul CAT6a 8(8)
· E-DAT Modul Kupplung 8(8) CAT6

DAETWYLER\*\*

· unilan MS 1 / 8 CAT6 RJ45
- unilan RJ45-Durchführungskupplung CAT6
· unilan MU 1 / 8 CAT6 RJ45

KERPEN\*\*

• VarioKeystone-Buchsenmodul RJ45

Modul 2x BTR E-DAT Modul CAT6

917.038 · Modul mit Ausschnitt und Montagemodul für 2x BTR E-DAT Modul CAT6 (nicht enthalten)
	· Auch passend für Daetwyler Unilan Modul MS 1-8

Modul 1x BTR E-DAT Modul CAT6

917.006 · Modul mit Ausschnitt und Montagemodul für 1x BTR E-DAT Modul CAT6 (nicht enthalten)
	· Auch passend für Daetwyler Unilan Modul MS 1-8

Modul 1x Systimax CAT6

917.003 · Modul mit Ausschnitt und Montageplatte für 1x Systimax CAT6 MGS500 und MGS400 Serie(nicht enthalten)

FACILITY SYSTEME

IT RACKPANEL

ELEKTROINSTALLATION

Module für Datenanschlüsse · Alle Module werden mit 2 Torx T6 Schrauben geliefert.

Artikelnr. Ausführung

Modul 1x RDM CAT6

917.005 · Modul mit Ausschnitt und Montageplatte für

1x Reichle de Masari (RDM) CAT6 (nicht enthalten)

Modul 1x BKS

917.153 · Modul mit Ausschnitt für Datenanschlüsse BKS (RJ, RJ250, RJUTP, RJpro und

MMC3000pro) mit Hilfe des Montageclips 403-7540xx (nicht im Lieferumfang enthalten).

- Passend auch für Kerpen ELine 1200 C7 Buchse mit Hilfe des ELine EC7 Adapterclips LKD9ZE300210000), nicht im Lieferumfang enthalten.

Modul Nexans 2-fach

917.052 · Modul schwarz mit Ausschnitt für 2 Nexans LAN-mark-6 CAT6

(einklipsbar mit dem Keystone Clip Nexans)

- Datenbuchse und Keystone Clip separat erhältlich

Modul Nexans 1-fach

917.051 · Modul schwarz mit Ausschnitt für 1 Nexans LAN- mark-6 CAT6

(einklipsbar mit dem Keystone Clip Nexans)

- Datenbuchse und Keystone Clip separat erhältlich

Modul 1x Panduit CAT6

917.007 · Modul mit Ausschnitt und Montageplatte schwarz für 1x Panduit CAT6 (nicht enthalten)

Modul 1x Corning CAT6

917.002

- Modul mit Ausschnitt und Montageplatte schwarz für 1x Tera CAT6 S250 (nicht enthalten)

- Passend für Corning Module: S500 Modul / CAXASM-00104-C001, S500 fx / CAXASM-00104-C002,

S10 ten / CAXTSM-00112-C001, S10 ten fix / CAXTSM-00112-C004, S250 Modul / CAXESM-00100-C001,

S250 fx / CAXESM-00100-C004, S100 eL / CAXGSM-00100-C001, S100 e / CAXDSM-00100-C001

Modul 2x CAT7 Tera

917.039 · Modul mit Ausschnitt und Montageplatte schwarz, für 2x Tera CAT7 (nicht enthalten)

- DAETWYLER unilan PS 1 / 8 CAT7, CORNING S1200 Modul S1200 geschirmt CAT7 +

Modul 1x CAT7 Tera

917.008 · Modul mit Ausschnitt und Montageplatte schwarz, für 1x Tera CAT7 (nicht enthalten)

· DAETWYLER unilan PS 1 / 8 CAT7, CORNING S1200 Modul S1200 geschirmt CAT7 +

FACILITY SYSTEME

IT RACKPANEL

ELEKTROINSTALLATION

* Name und Produktbezeichnung des jeweiligen Herstellers

Datenanschlüsse für Custom Module 917.000, 917.001, 917.061 und 917.062

Passende Datenleitungen finden Sie im Zubehör

Buchse/Buchse

Artikelnr. Ausführung

CAT6 Kupplung Buchse/Buchse

940.044 · Typ: BTR E-DAT • Frontseite: RJ45 (Keystone-Befestigung), Rückseite: RJ45 (E-DAT Aufnängung) • Geschirmt

CAT6 Kupplung Buchse/Buchse

940.112 · Frontseite: RJ45 (Keystone-Befestigung), Rückseite: RJ45 (Keystone-Befestigung) · Ungeschirmt

CAT5e Kupplung Buchse/Buchse

940.057 · Frontseite: RJ45 (Keystone-Befestigung), Rückseite: RJ45 (Keystone-Befestigung) · Geschirmt

CAT6 Kupplung / Buchse-Buchse

940.083 · Frontseite: RJ45 (Keystone-Befestigung), Rückseite: RJ45 (Keystone-Befestigung) · Geschirmt

ISDN RJ12 Buchse/Buchse

940.085 · Frontseite: RJ12 (Keystone-Befestigung), Rückseite: RJ12 (Keystone-Befestigung) · Ungeschirmt

Steckplatzabdeckung Keystone

917.057 · Steckplatzabdeckung zum Einklipsen in einen leeren Keystone Steckplatz · Als Platzhalter für nachträglich eingesteckte Buchsen verwendbar · Passend für 917.000 / 917.001 / 917.061 / 917.062

Modul 1x Kabeldurchführung Daten

917.032 · Modul mit Bohrung und 2-teilige Kabeldurchführung für Datenleitungen bis ∅ 11 mm

Frontseite Rückseite

Modul 1x Kabeldurchführung VGA

917.033 · 1x 2-teilige Kabeldurchführung, ideal zum Durchführen von VGA-Leitungen, ohne Kabel. · Geeignet für Leitungen bis 24 mm Durchmesser

■ FaCllity systeme It RaCkPanel elektRoInstallation

Buchse/Zuleitung

Artikelnr. Ausführung

CAT6a 10GB Patch-Leitung Stecker / Buchse 3,0 m

918.033 · Frontseite: Buchse RJ45 CAT6a TKM 10GB

Leitung schwarz mit Stecker RJ45

Geschimt

CAT6a 10GB Patch-Leitung Stecker / Buchse 5,0 m

918.034 · Frontseite: Buchse RJ45 CAT6a TKM 10GB

Leitung schwarz mit Stecker RJ45

Geschirmt

CAT6a 10GB Buchse TKM

918.035 · CAT6a Anschlussbuchse TKM 10GB
	Ohne Leitung (geeignet für werkzeuglosen Anschluss der Datenleitung)
	Geschirmt

Shutter RJ 45

930.143 · Abdeckung für Keystone Custom Modul
	· Werkzeuglos einsetzbar
	· Passend für die Custom Module 917.000/917.001/917.051/917.052
	· Mit Beschriftungspapierstreifen
	· Universell passend für 1 und 2 Datenanschlüsse
	· Optimaler Einsatz als Staubschutz für die Kontakte der Datenbuchsen bei Nichtbenutzung

LWL-Anschlüsse

Artikelnr. Ausführung

LWL-LC Duplex Keystone

918.071 · LWL-LC Duplex Kupplung

- Keystone-Befestigung

LWL-ST Duplex Keystone

918.073 · LWL-ST Duplex Kupplung
		Keystone-Befestigung

TOSLINK Keystone

918.045 · TOSLINK Kupplung Lichtleiter Audio
		· Keystone-Befestigung

LWL-SC Keystone

918.072 · LWL-SC Kupplung
		Keystone-Befestigung

LWL-MT-RJ Keystone

918.074 · LWL-MT-RJ Kupplung
	Keystone-Befestigung
FACILITY SYSTEME	IT RACKPANEL	ELEKTROINSTALLATION

*Name und Produktbezeichnung des jeweiligen Herstellers

Hersteller

917.000

917.001

917.061

917.062

917.038

917.006

917.003

917.002

917.051

917.052

917.053

917.008

917.038

917.007

917.005

BRAND-REX*

10GPLUS Jack geschirmt

xxxxx

Augmented Category 6 Shielded Tool-free Jack / AC6JAKS000 xxxx

CAT5e GIGAPlus Jack 110 IDC 568 xx

CAT6 Keystone plus xx

CAT6 Keystone Snap In xxxx

CAT6 Plus xx

Cat6Plus geschirmtes Modul / C6CJAKS000CR xxxx

Category 6 Shielded Tool-free Jack 7 C6CJAKS000 xxxx

BTR*

C6A modul 180° / 130B11-E

x

x

E-DAT Modul CAT6a 8(8) xx

E-DAT Modul Kupplung 8(8) CAT6 1309A0-I xxxxxxxx

E-DAT Modul Kupplung 8(8) CAT6 1309A0-I xx

UTP modul CAT5e / 130A08-I / 130A08-I-B1 xxxx

UAE Modul CAT5e ungeschirmt 130908-

xxxxx

UAE modul CAT6 130909-I / 130909-I-B1

xx

UTP modul 8 (8) CAT6 / 130A10-I / 130A10-29-I / 130A10-29-I-B1

x

x

x

x

CIMABOX*

CAT5e und CAT6 Keystone CJ545U / CJ545F

xxxxx

Geschirmt und ungeschirmt CJ645U / CJ645F

xxxxx

COBINET*

Patchkabelkupplung TopConnect RJ45

x

x

RJ45-Modul TopKey

xx

CORNING*

S10 TEN / CAXTSM-00112-C001

x

S10 TEN fx / CAXTSM-00112-C004

x

S100 e / CAXDSM-00100-C001

x

S100 eL / CAXGSM-00100-C001

x

S1200 Modul S1200 geschirmt CAT7 / CAXFSM-00100-C001

xx

S250 fx / CAXESM-00100-C004

x

S250 Modul / CAXESM-00100-C001

x

S500 fx / CAXASM-00104-C002

x

S500fx Modul / CAXBSM-00104-C002

xxxxx

S500 Modul / CAXBSM-00104-C001

xxxxx

S500 Modul / CAXASM-00104-C001

x

*Name und Produktbezeichnung des jeweiligen Herstellers

Hersteller

917.000

917.001

917.061

917.062

917.038

917.006

917.003

917.002

917.051

917.052

917.053

917.008

917.038

917.007

917.005

DaetWyleR*

unilan RJ45-Kupplung CAT6 417 446

xxxxx

unilan Modul KS 1 / 8 CAT6 RJ45 418 050 xxxx

unilan Modul KS 1 / 8 CAT5e RJ45 418 051 xxxx

unilan Modul KST 1 / 8 Toolless CAT6 RJ45 418 053 xxxx

unilan Modul KU 1 / 8 CAT6 418 080 xxxx

unilan Modul KU 1 / 8 CAT6 418 081 xxxx

unilan Modul KU 1 / 8 CAT5e 418 082 xxxx

unilan Modul KU 1 / 8 CAT5e 418 083 xxxx

unilan® Modul PS-GG45 7A 1000 MHz 400 102 + 400 103****

x

x

unilan® Modul KS-T 6A 1/8 Tool-less Cat. 6/AEA geschirmt 418 060 xxxx

unilan® Modul KS-TS 6 1/8 Tool-less Slimline Cat.6/EA geschirmt 418 054 xxxx

unilan® RJ45 Keystone Koppler CAT6 / 418 057 xxxx

unilan® Modul KS-T5 1/8 Tool-less Cat. 5e geschirmt / 418 055 xxxx

unilan® RJ45-Modul MS-K 1/8 Cat.6a geschirmt - Modular Solution 440 001 xxxx

unilan® Modul MS-K Plus 1/8 Cat. 6A geschirmt 440 004 xxxx

unilan MS 1 / 8 CAT6 RJ45

xx

unilan RJ45-Durchführungskupplung CAT6

xx

unilan MU 1 / 8 CAT6 RJ45

xx

unilan PS 1 / 8 CAT7

xx

xxxxx

eFB eColan*

E-20050

xxxxx

E-20051

xxxxx

E-20060

xxxxx

E-20061

xxxxx

37486.1

xxxxx

37488.1

xxxxx

37508.2

xxxxx

x

x

eRsys*

CAT5C-SIJ-FKey-002

x

x

Ersys 356k-8c5e

x

x

Ersys 628MC-8-C5E

x

x

xxxxx

GIGameDla*

RJ45 CAT6 UTP / STP

xxxxx

RJ45 CAT6 contacts 110 UTP / STP

xxxxx

RJ45 CAT5e UTP / STP

xxxxx

3m*

Volition RJ45 K6 Modul ohne Schirmhaube*

x

x

*Name und Produktbezeichnung des jeweiligen Herstellers

Hersteller

917.000

917.001

917.061

917.062

917.038

917.006

917.003

917.002

917.051

917.052

917.053

917.008

917.038

917.007

917.005

KERPEN*

Eline 250 MLS RJ45 geschirmt

xxxxx

Eline 250 MLU RJ45 ungeschirmt xxxx

ELine 600® GG45-Buchse / 9ZE20001 xxxx

VarioKeystone Buchsenmodul RJ45 xx

xxxxx

NEXANS* (Einbau nur mit zusätzlichem Keystone Clip)

LANmark-5 Snap-in EVO

x

x

LANmark-6 EVO RJ45 snap-in xx

LANmark-6 10G Snap-In xx

LANmark-7 GG45 Snap-in xx

x

x

Panduit*

Mini-Com® Mini-JackTM Category 3 UTP Jack Modules

x

Mini-Com® TX5eTM Keyed Shielded Jack Modules x

Mini-Com® Category 6 UTP Coupler Module x

Reichle de Masari*

RDM CAT6

x

RUTENBECK*

UM-real.Cat.6a A

xxxxx

xxxxx

SETEC*

CAT6 Modular Keystone Jack geschirmt

xxxxx

SeSix eXtra Keystone Jack XKJ xxxx

SeSix Universal Keystone Jack UKJ xxxx

SeSix Modular Keystone Jack MKJ xxxx

SYSTIMAX*

MGS500 CAT6 Serie

x

MGS400 Serie x

x

TELEGÄRTNER*

AMJ-Modul K CAT6+

xx

AMJ-Kupplung K CAT6

x

x

AMJ-Kupplung K CAT5e xx

xxxxx

TKM*

RJ-MOD - Cat. 6 / 4677682

xxxxx

GG45 / 4677701 (Einbau mit Keystone - Clip möglich) xxxx

*Name und Produktbezeichnung des jeweiligen Herstellers

Video- und Audio-Module Detaillierte Informationen zum Einsatzzweck finden Sie im Glossar

Frontseite Rückseite

Custom Modul 1x VGA + Miniklinke schwarz

917.045 · Frontseite: Buchse VGA und Miniklinke
- Rückseite: Buchse VGA und Miniklinke mit ca. 0,1m Leitung
- ca. 70 mm benötigte Einbautiefe

Custom Modul 1x VGA + Miniklinke schwarz

917.071 · Frontseite: Buchse VGA und Miniklinke
- Rückseite: Schraubklemme 10-polig (VGA) und 3-polig (Stereo)
- ca. 50 mm benötigte Einbautiefe

Custom Modul 1x VGA + Miniklinke weiß

917.160 · Frontseite: Buchse VGA und Miniklinke
- Rückseite: Schraubklemme 10-polig (VGA) und 3-polig (Stereo)
· ca. 50 mm benötigte Einbautiefe

Custom Modul 1x VGA + Miniklinke schwarz

917.073 - Frontseite: Buchse VGA und Miniklinke
- Rückseite: 5x BNC Buchse mit ca. 0,3m Leitung (VGA) und 3-polig (Stereo)
- ca. 50 mm benötigte Einbautiefe

Custom Modul 1x VGA + Miniklinke schwarz

917.150 · Frontseite: Buchse VGA und Miniklinke
- Rückseite: VGA + Miniklinke Buchse mit je ca. 0,2m Leitung
· ca. 50 mm benötigte Einbautiefe

Custom Modul 1x VGA + Miniklinke und Taster für MediaNet Switcher schwarz

917.134 · Frontseite: Buchse VGA und Miniklinke + Taster blau beleuchtet

- Rückseite: Buchse VGA und Miniklinke mit ca. 0,1m Leitung + Buchse RJ12 für Taster

- ca. 70 mm benötigte Einbautiefe

■ FaCllity systeme It RaCkPanel elektRoInstallation

Alle Module werden mit 2 Torx T6 Schrauben geliefert. Passende Leitungen finden Sie im Zubehör

Artikelnr. Version

Custom Modul 1x VGA + Miniklinke und Taster für MediaNet Switcher

schwarz

917.074 · Frontseite: Buchse VGA und Miniklinke + Taster blau beleuchtet

- Rückseite: Schraubklemme 10-polig (VGA) und 3-polig (Stereo) + Mikrosteckklemme (Taster)

- ca. 50 mm benötigte Einbautiefe

Custom Modul 1x VGA + Miniklinke und Taster für MediaNet Switcher

schwarz

917.077 · Frontseite: Buchse VGA und Miniklinke + Taster blau beleuchtet

- Rückseite: 5x BNC Buchse mit ca. 0,3m Leitung (VGA) und 3-polig (Stereo) + Microsteckklemme (Taster)

- ca. 50 mm benötigte Einbautiefe

Custom Modul 1x VGA

schwarz

917.011 · Frontseite: Buchse VGA

- Rückseite: Buchse VGA

- ca. 70 mm benötigte Einbautiefe

Custom Modul 1x VGA

schwarz

917.069 · Frontseite: Buchse VGA

• Rückseite: Schraubklemme 10-polig (VGA)

- ca. 50 mm benötigte Einbautiefe

Custom Modul 1x VGA

schwarz

917.070 · Frontseite: Buchse VGA

- Rückseite: 5x BNC Buchse mit ca. 0,3m Leitung (VGA)

- ca. 35 mm benötigte Einbautiefe

Custom Modul 1x VGA

schwarz

917.072 · Frontseite: Stecker VGA

- Rückseite: Schraubklemme 10-polig (VGA)

- ca. 50 mm benötigte Einbautiefe

FACILITY SYSTEME

T RACKPANEL

LEKTROINSTALLATION

Frontseite
Rückseite

Video- und Audio-Module Detaillierte Informationen zum Einsatzzweck finden Sie im Glossar

Frontseite Rückseite

Custom Modul 1x DVI-I + Miniklinke

schwarz

917.021

ontseite: Buchse DVI-I und Miniklinke - Rückseite: Buchse DVI-I und Miniklinke mit je ca. 0,1m Leitung - ca. 75 mm benötigte Einbautiefe

Custom Modul 1x DVI-I

schwarz

917.078

ontseite: Buchse DVI-I - Rückseite: Buchse DVI-I mit ca. 0,1m Leitung - ca. 75 mm benötigte Einbautiefe

Custom Modul 1x HDMI Keystone

schwarz

918.040

ontseite: Buchse HDMI - Rückseite: Buchse HDMI, ohne Leitung - Montage in Keystone Rahmen 917.000 oder 917.001 - ca. 85 mm benötigte Einbautiefe

Custom Modul 1x HDMI

schwarz

917.143

ontseite: Buchse HDMI - Rückseite: Schraubklemme 2 x 9-polig (HDMI) - ca. 40 mm benötigte Einbautiefe

Custom Modul 1x HDMI

weiß

917.183

ontseite: Buchse HDMI - Rückseite: Schraubklemmer 2 x 9-polig (HDMI) - ca. 40 mm benötigte Einbautiefe

Custom Modul 1x Display Port

schwarz

917.145

ontseite: Buchse Display Port - Rückseite: Buchse Display Port, ohne Leitung - ca. 70 mm benötigte Einbautiefe

FaCllity systeme

It RaCkPanel

elektRoInstallation

Video- und Audio-Module

Detaillierte Informationen zum Einsatzzweck finden Sie im Glossar

Artikelnr. Version

Modul 1x Video + Cinch Stereo BVM-1

schwarz

917.026 · Frontseite: Buchse Cinch Video (gelb) + Cinch Stereo (rot + weiß)

- Rückseite: Buchse Cinch ohne Leitung

Frontseite

Rückseite

Custom Modul 1x Cinch Video + Stereo

schwarz

917.085 · Frontseite: Buchse Cinch Video (gelb) + Cinch Stereo (rot + weiß)

· Rückseite: Schraubklemme 10-polig (VGA)

- ca. 50 mm benötigte Einbautiefe

Custom Modul 1x Cinch Video + Stereo

weiß

917.161 · Frontseite: Buchse Cinch Video (gelb) + Cinch Stereo (rot + weiß)

- Rückseite: Schraubklemme 10-polig (VGA)

- ca. 50 mm benötigte Einbautiefe

Modul 1x VBNC + Cinch Stereo

schwarz

917.027 · Frontseite: Buchse BNC Video (gelb) + Cinch Stereo (rot + weiß)

- Rückseite: Buchse BNC + Cinch ohne Leitung

Modul 1x S-Video + Cinch Stereo

schwarz

917.028 · Frontseite: Buchse S-Video (S-VHS) + Cinch Stereo (rot + weiß)

- Rückseite: S-Video + Cinch Buchse ohne Leitung

Custom Modul 1x S-Video + Cinch Stereo

schwarz

917.081 · Frontseite: Buchse S-Video + Cinch Stereo (rot + weiß)

· Rückseite: Schraubklemme 4-polig (S-Video) + 3-polig (Stereo)

- ca. 30 mm benötigte Einbautiefe

Custom Modul 1x S-Video + Cinch Stereo

weiß

917.162 · Frontseite: Buchse S-Video + Cinch Stereo (rot + weiß)

- Rückseite: Schraubklemme 4-polig (S-Video) + 3-polig (Stereo)

- ca. 30 mm benötigte Einbautiefe

FACILITY SYSTEME

IT RACKPANEL

ELEKTROINSTALLATION

Frontseite Rückseite

Video- und Audio-Module

Detaillierte Informationen zum Einsatzzweck finden Sie im Glossar

Artikelnr. Version

Modul 1x S-Video + Cinch Stereo

schwarz

917.035 · Frontseite: Buchse S-Video (S-VHS) + Buchse Cinch Video (gelb) · Rückseite: Buchse S-Video + Video ohne Leitung

Custom Modul 1x S-Video + Cinch Video

schwarz

917.083 · Frontseite: Buchse S-Video + Cinch Video (gelb) Rückseite: Schraubklemme 4-polig (S-Video) + ca. 0,3m Leitung mit 2x BNC (Stereo) ca. 30 mm benötigte Einbautiefe

Custom Modul 1x BNC R / G / B

schwarz

917.088 - Frontseite: Buchse BNC R / G / B (rot / grün / blau) - Rückseite: Schraubklemme 6-pol. - ca. 30 mm benötigte Einbautiefe

Custom Modul 1x BNC R / G / B

schwarz

917.090 · Frontseite: Buchse BNC R / G / B (rot / grün / blau) - Rückseite: Buchse BNC R / G / B (rot / grün / blau) - ca. 65 mm benötigte Einbautiefe

Custom Modul 1x SAT / TV / Radio

schwarz

917.030 · Frontseite: F-Verbinder (SAT) und 2x COAX (TV + Radio) Rückseite: F-Verbinder (SAT) und 2x COAX (TV + Radio) ca. 50 mm benötigte Einbautiefe

Custom Modul 1x TV / Radio

schwarz

917.117 · Frontseite: 2x COAX (TV + Radio) Rückseite: 2x COAX (TV + Radio) ca. 50 mm benötigte Einbautiefe

Custom Modul 1x Cinch Stereo

schwarz

917.022 · Frontseite: Buchse Cinch Stereo (rot + weiß) · Rückseite: Buchse Cinch Stereo (rot + weiß) ohne Leitung · ca. 55 mm benötigte Einbautiefe

FaCllity systeme

It RaCkPanel

elektRoInstallation

Video- und Audio-Module

Detaillierte Informationen zum Einsatzzweck finden Sie im Glossar

Artikelnr. Version

Custom Modul 1x Cinch Stereo

schwarz

917.089 · Frontseite: Buchse Cinch Stereo (rot + weiß)

- Rückseite: Schraubklemme 3-polig (Stereo)

- ca. 35 mm benötigte Einbautiefe

Custom Modul 1x Cinch Stereo

weiß

917.163 · Frontseite: Buchse Cinch Stereo (rot + weiß)

- Rückseite: Schraubklemme 3-polig (Stereo)

- ca. 35 mm benötigte Einbautiefe

Custom Modul 1x Miniklinke 3,5mm

schwarz

917.023 · Frontseite: Buchse Miniklinke Stereo 3,5mm (rot + weiß)

- Rückseite: Buchse Cinch Stereo (rot + weiß)

- ca. 65 mm benötigte Einbautiefe

Custom Modul 1x Miniklinke 3,5mm Keystone

schwarz

917.157 · Frontseite: Buchse Miniklinke Stereo 3,5mm

- Rückseite: Buchse Miniklinke mit ca. 0,1m Leitung

· Montage in Keystone Rahmen 917.000 oder 917.001

- ca. 65 mm benötigte Einbautiefe

Custom Modul 1x Miniklinke 3,5mm

schwarz

917.091 · Frontseite: Buchse Miniklinke Stereo 3,5mm

• Rückseite: Schraubklemme 3-polig

- ca. 35 mm benötigte Einbautiefe

Custom Modul 1x Miniklinke 3,5mm

weiß

917.164 · Frontseite: Buchse Miniklinke Stereo 3,5mm

• Rückseite: Schraubklemme 3-polig

· ca. 35 mm benötigte Einbautiefe

Custom Modul 1x Klinke 6,3mm Stereo

schwarz

917.036 · Frontseite: Buchse Klinke Stereo 6,3mm

- Rückseite: Leitung ca. 0,1m mit Buchse Klinke 6,3 mm

- ca. 65 mm benötigte Einbautiefe

FACILITY SYSTEME IT RACKPANEL ELEKTROINSTALLATION

Frontseite Rückseite

Audio-Module Detaillierte Informationen zum Einsatzzweck finden Sie im Glossar

Frontseite Rückseite

Artikelnr. Version

Custom Modul 1x XLR Mikrofon 3-polig

schwarz

917.024

• Rückseite: Leitung ca. 0,1m mit Stecker XLR 3-polig
• ca. 65 mm benötigte Einbautiefe

Custom Modul 1x XLR Buchse 3-polig

schwarz

917.096

ontseite: Buchse XLR 3-polig
• Rückseite: Schraubklemme 3-polig
- ca. 40 mm benötigte Einbautiefe

Custom Modul 1x XLR Buchse 3-polig

weiß

917.165

ontseite: Buchse XLR 3-polig
- Rückseite: Schraubklemme 3-polig
- ca. 40 mm benötigte Einbautiefe

ontseite: Buchse XLR 4-polig
- Rückseite: Schraubklemme 4-polig
- ca. 40 mm benötigte Einbautiefe

Custom Modul 1x XLR Buchse 5-polig

schwarz

917.101

ontseite: Buchse XLR 5-polig
• Rückseite: Schraubklemme 5-polig
- ca. 40 mm benötigte Einbautiefe

Custom Modul 1x XLR Stecker 3-polig

schwarz

917.095

ontseite: Stecker XLR 3-polig
- Rückseite: Schraubklemme 3-polig
· ca. 40 mm benötigte Einbautiefe

Custom Modul 1x XLR Stecker 4-polig

schwarz

917.098

ontseite: Stecker XLR 4-polig
• Rückseite: Schraubklemme 4-polig
- ca. 40 mm benötigte Einbautiefe

Audio-Module

Detaillierte Informationen zum Einsatzzweck finden Sie im Glossar

Artikelnr. Version

Custom Modul 1x XLR Stecker 5-polig

schwarz

917.100 · Frontseite: Stecker XLR 5-polig

• Rückseite: Schraubklemme 5-polig
• ca. 40 mm benötigte Einbautiefe

Frontseite Rückseite

Custom Modul Combo Serie 1x XLR Buchse 3-polig + 1x Klinke Buchse 6,3mm

schwarz

917.094 · Frontseite: XLR Buchse 3-pol. + Buchse Klinke Stereo 6,3mm

- Rückseite: Schraubklemme 2 x 3-polig

- ca. 40 mm benötigte Einbautiefe

Custom Modul 1x Speakon 2-pol. + Klinke 6,3mm Stereo

schwarz

917.102 · Frontseite: Buchse Speakon + Klinke Stereo 6,3mm

- Rückseite: Schraubklemme

- ca. 50 mm benötigte Einbautiefe

917.110 · Frontseite: Buchse Speakon 4-polig

- Rückseite: Schraubklemme

- ca. 40 mm benötigte Einbautiefe

Custom Modul 1x Lautsprecheranschluss Stereo

schwarz

917.114 · Frontseite: Lautsprecherschraubanschluss Stereo (rot + schwarz)

• Rückseite: Schraubklemme

- ca. 30 mm benötigte Einbautiefe

FACILITY SYSTEME IT RACKPANEL ELEKTROINSTALLATION

Frontseite Rückseite

Artikelnr. Version

Custom Modul 1x USB 3.0 A / A Keystone schwarz

917.120 · Frontseite: Buchse USB A

• Rückseite: Buchse USB A
  • Montage in Keystone Rahmen 917.000 oder 917.001 (siehe Seite 58)
• ca. 85 mm benötigte Einbautiefe

Custom Modul 2x USB 2.0 A / A schwarz

917.141 · Frontseite: 2x Buchse USB A

- Rückseite: Schraubklemme 2x 4-polig

- ca. 40 mm benötigte Einbautiefe

Custom Modul 2x USB 2.0 A / A weiß

917.182 · Frontseite: 2x Buchse USB A

- Rückseite: Schraubklemme 2x 4-polig

- ca. 40 mm benötigte Einbautiefe

Custom Modul 1x USB 2.0 A / B schwarz

917.018 · Frontseite: Buchse USB A

• Rückseite: Buchse USB B

- ca. 85 mm benötigte Einbautiefe

Custom Modul 1x USB 2.0 B / A schwarz

917.019 · Frontseite: Buchse USB B

- Rückseite: Buchse USB A

- ca. 85 mm benötigte Einbautiefe

Custom Modul 1x FireWire schwarz

917.037 · Frontseite: Buchse FireWire 6-polig

· Rückseite: Buchse FireWire 6-polig

- ca. 85 mm benötigte Einbautiefe

Custom Modul RS232 Buchse schwarz

917.075 · Frontseite: Buchse RS232 SubD 9-polig

- Rückseite: Schraubklemme 9-polig

- ca. 40 mm benötigte Einbautiefe

Custom Modul RS232 Stecker schwarz

917.076 · Frontseite: Stecker RS232 SubD 9-polig

• Rückseite: Schraubklemme 9-polig

- ca. 40 mm benötigte Einbautiefe

FaCllity systeme

It RaCkPanel

elektRoInstallation

Datenübertragung

Detaillierte Informationen zum Einsatzzweck finden Sie im Glossar

Artikelnr. Version

Custom Modul 1x RS232 Buchse

schwarz

917.012 · Frontseite: Buchse RS232 SubD 9-polig

- Rückseite: Buchse RS232 SubD 9-polig

· ca. 70 mm benötigte Einbautiefe

Custom Modul 1x RS232 Buchse Crossover

schwarz

917.116 · Frontseite: Buchse RS232 SubD 9-polig

· Rückseite: Stecker RS232 SubD 9-polig Crossover (gekreutzt)

- ca. 70 mm benötigte Einbautiefe

Custom Modul PS2 Maus + Tastatur

schwarz

917.031 · Frontseite: 2x Buchse MiniDIN 6-polig (Maus - Mintgrün und Tastatur - lila)

- Rückseite: 2x Buchse MiniDIN 6-polig (Maus - Mintgrün und Tastatur - lila)

- ca. 50 mm benötigte Einbautiefe

Stromübertragung

Artikelnr. Version

Custom Modul Power Con blau (Stromeingang)

schwarz

917.112 · Frontseite: Buchse Power Con, blau

- Rückseite: Schraubanschluss, inkl. 2 Crimphülsen und Abdeckkappe

- ca. 40 mm benötigte Einbautiefe

Custom Modul Power Con grau (Stromausgang)

schwarz

917.113 · Frontseite: Buchse Power Con, grau

- Rückseite: Schraubanschluss, inkl. 2 Crimphülsen und Abdeckkappe

- ca. 40 mm benötigte Einbautiefe

FACILITY SYSTEME

IT RACKPANEL

ELEKTROINSTALLATION

Frontseite

Rückseite

Steuerung Detaillierte Informationen zum Einsatzzweck finden Sie im Glossar

Frontseite Rückseite

Artikelnr. Version

Custom Modul mit Edelstahltaster schwarz

917.046 · Frontseite: Edelstahltaster; Schaltleistung: 50 mA/24 V/DC;

- Rückseite: Schraubklemme 2-polig

· ca. 30 mm benötigte Einbautiefe

Custom Modul mit Edelstahltaster, blau beleuchtet schwarz

917.047 · Frontseite: Edelstahltaster blau beleuchtet (Ringbeleuchtung);

Schaltleistung: 50 mA/24 V/DC

- Rückseite: Lötstifte 4-polig

- ca. 30 mm benötigte Einbautiefe

Custom Modul mit Taster Abschaltautomatik schwarz

917.060 · Frontseite: Taster schwarz;
- Rückseite: Steckverbinder GST15i2 mit ca. 1,0m Leitung (passend zu Steckdosenleisten mit Abschaltautomatik z.B. STEP Abschaltautomatik 906.005
· ca. 40 mm benötigte Einbautiefe

Custom Modul mit Taster schwarz

917.152 · Frontseite: Taster Auf / Ab

- Rückseite: ca.1,0m 3G1,0mm² Leitung mit Aderendhülsen (beschriftet)

· ca. 60 mm benötigte Einbautiefe

Custom Modul mit Schalter (zur Schaltung externer Geräte) schwarz

917.135 · Frontseite: Wippschalter 2-polig grün

- Rückseite: ca. 1,0m H05VV-F 4G1,50mm² Leitung mit Aderendhülsen (beschriftet)

· ca. 60 mm benötigte Einbautiefe

Custom Modul mit 4-fach Tastenfeld für Media Controller schwarz

917.127 · Frontseite: 4 Taster weiß, blau beleuchtet, mit verschiedene Symbolen zum Einlegen

- Rückseite: 2x RJ45 Buchsen für Anschluss an Mediencontroller und Weiterleitung an weitere gleiche Module

- ca. 30 mm benötigte Einbautiefe

- Hinweis: nicht in Elektroinstallationen einsetzbar!

Custom Modul mit 4-fach Tastenfeld für KNX Applikation schwarz

917.056 - Frontseite: 4 Taster weiß, blau beleuchtet, mit verschiedene Symbolen zum Einlegen

programmierbar auf KNX Installationen; mit integriertem BUS - Ankoppler; Spannungsversorgung: Systemspannung 30V DC über BUS - Steckklemme;

- Rückseite: BUS - Steckklemme 2-polig

- ca. 35 mm benötigte Einbautiefe

Custom Modul mit 4-fach Tastenfeld für EnOcean Applikation schwarz

917.093 · Frontseite: 4 Taster weiß, blau beleuchtet, mit verschiedene Symbolen zum Einlegen

programmierbar auf EnOcean Applikation; mit integriertem Funkmodul, batteriegepuffert;

· ca. 35 mm benötigte Einbautiefe

FaCllity systeme

It RaCkPanel

elektRoInstallation

Zubehör

Detaillierte Informationen zum Einsatzzweck finden Sie im Glossar

Artikelnr. Version

Custom Modul Blindabdeckung

schwarz

917.009 · Blindabdeckung als Platzhalter oder zur Selbstbestückung mit eigenen Steckverbinder

- Material: Kunststoff, schwarz, Materialstärke 1,8mm

Custom Modul Blindabdeckung

weiß

917.166 · Blindabdeckung als Platzhalter oder zur Selbstbestückung mit eigenen Steckverbinder

- Material: Kunststoff, weiß, Materialstärke 1,8mm

Custom Modul Blindabdeckung mit Anschraubdome

schwarz

917.010 · Blindabdeckung als Platzhalter oder zur Selbstbestückung mit eigenen Steckverbinder

- Anschraubdome auf der Modulrückseite zur Befestigungrungen

z.B. von Platinen oder Blechhalterungen

· Material: Kunststoff, schwarz, Materialstärke 1,8mm

Custom Modul Blindabdeckung mit Anschraubdome

weiß

917.167 · Blindabdeckung als Platzhalter oder zur Selbstbestückung mit eigenen Steckverbinder

- Anschraubdome auf der Modulrückseite zur Befestigung

z.B. von Platinen oder Blechhalterungen

- Material: Kunststoff, weiß, Materialstärke 1,8mm

Schrauben Torx T6 für Custom Module in Steckdoseneinheiten Facility

schwarz

917.041 · Ausgelegt für 10 Schraubzyklen; Inhalt: 10 Stk. in Farbe schwarz

Schrauben Torx T6 für Custom Module in Elektroinstallation (Trägerplatte) und 10" + 19" Panels

schwarz

917.111 - Ausgelegt für 10 Schraubzyklen; Inhalt: 10 Stk. in Farbe schwarz

Schraubendreher Torx T6

schwarz

917.040 - Schraubendreher Torx T6 passend zu den Schrauben der Custom Module

Bachmann Medientechnik Systeme lösen das individuelle Medienmanagement in Konferenz- und Schulungsräumen auf flexible und elegante Art. Von der einfachen Signalumschaltung von Bild- und Tonsignalen bis zur zentralen Steuerung sämtlicher Medien bieten sie die maßgeschneiderte Lösung für jeden Anwender.

Mit modernsten Komponenten – unter anderem Steuerelementen des Weltmarktführers AMX® – sowie der kompletten Anschlusstechnik bieten Bachmann Medientechnik Systeme für jede Anforderung alles aus einer Hand. Dank modularem Aufbau sowie intelligenter Verkabelung können Installationen in kürzester Zeit aufgebaut oder dem jeweiligen Bedarf angepasst werden.

Zur Flexibilitat kommt die Eleganz der Bachmann Komplettlösungen. Denn ganz gleich, wie umfangreich ein Bachmann Medientechnik System ausgelegt ist: Es lässt sich schnell und einfach mit den Facility Systemen von Bachmann kombinieren.

Media Express

Einfach und effizient durch Plug & Play-Technologie.

Das Bachmann Medientechnik System Media Express ermöglicht eine einfache Signalumschaltung von Bild- und Tonsignalen und ist bereits in den Anschlussfeldern der Bachmann Facility Produkt reihen integriert. Media Express bietet neben Signalumschaltung für Bild und Ton auch die Weiterführung des Netzwerkanschlusses für jeden Benutzer.

Media Switch

Flexibilität und Betriebssicherheit durch hochwertige Komponenten.

Das System Media Switch (Amx® inside) ermöglicht die einfache Signalumschaltung von Bild- und Tonsignalen mehrerer Benutzer auf unterschiedliche Medien wie Beamer, Projektor oder Monitor. Sämtliche Elemente können mit den bestehenden Bachmann Facility Produkten kombiniert werden.

Media Control

Komplexe Abläufe einfach steuern in Medien- und Facility-Anwendungen.

Beim System Media Control (Amx® inside) werden Controller eingesetzt, um unterschiedliche Medien von einer zentralen Stelle aus zu steuern. Damit können verschiedene Abläufe bei der Benutzung eines Besprechungs- oder Konferenzraumes per Tastendruck vom Bachmann Anschlussfeld aktiviert werden. Die Bedienung ist sehr komfortabel und für Besucher leicht verständlich.

Media Express –

Einfach und effizient durch Plug & Play-Technologie.

Das System Media Express ist die Lösung für die einfache Signalumschaltung von Bild- und Tonsignalen. Das System ist bereits in den Anschlussfeldern der Bachmann Facility Produktreihen integriert. Neben der Signalumschaltung wird auch die Weiterführung des Netzwerkanschlusses für jeden Benutzer ermöglicht.

Die einzelnen Anschlussfelder des Media Express werden dabei in Reihe verkettet (Daisy-Chain). Zur Verkettung wird lediglich ein Kabelsatz mit 3 Anschlüssen benötigt. Die An schlüsse werden im Plug & Play Prinzip in die Anschlussfelder eingesteckt. Eine Programmierung der Einheiten ist nicht notwendig, die Reihenfolge der Anschlusseinheiten ist frei wählbar. Das System initialisiert sich selbstständig und kann sofort eingesetzt werden.

Flexibel umschalten

Die Signalumschaltung ermöglicht die Übertragung von Bild- und Tonsignalen vom Anschlussfeld zu einem D/V-Projektor oder Bildschirm. Dabei wird über den integrierten Taster auch die Signalberechtigung zur Übertragung des Bild- und Tonsignals des jeweiligen Benutzers aktiviert. Eine LED am Taster signalisiert die Aktivierung.

Für die Bildübertragung wird das herkömmliche Stecksystem VGA Sub-D 15-polig frontseitig am Anschlussfeld eingesetzt. So können Laptops problemlos über VGA-Verbindungskabel angeschlossen werden. Besonders praktisch: Ein zusätzlicher Signalverstärker ist nicht notwendig, da er bereits in der Einspeisebox integriert ist. Somit ist die einwandfreie Bildübertragung sichergestellt (bei Berücksichtigung der maximalen Benutzeranzahl und Leitungslänge). Eine einzige Einspeisung ermöglicht den Aufbau des Systems.

Über Verbindungsleitungen können bis zu 6 Anschlussfelder miteinander verbunden werden. Eine zentrale Umschaltbox ist nicht notwendig. Beamer, Projektor oder Bildschirm können direkt an die Einspeisebox angeschlossen werden.

Einfaches verketten

Der Netzwerkanschluss benötigt nur einen Zugang (erfolgt über die Einspeiseleitung) und bietet in jedem Anschlussfeld zwei RJ45 LAN Ports mit Signalverstärkung zum Anschluss von Laptops an. Dabei wird das Netzwerk über die Verbindungsleitung von Benutzer zu Benutzer weitergeführt. Der integrierte Switch für das Netzwerk ist auf 10 / 100 MBit ausgelegt und reicht je nach vorhandener Netzwerkinstallation für bis zu 6 Teilnehmer.

Einspeisebox

Für den Systemaufbau wird der Einsatz einer Einspeisebox benötigt. Diese Box stellt die Verbindung zwischen den Anschlussfeldern und den Ausgabegeräten (Beamer, Audio, Netzwerk) her.

Vorteile im Überblick

• Einfaches Plug & Play Prinzip
- Bereits im Anschlussfeld integrierte Elektronik
- Verfügbar für die meisten Bachmann Facility Systeme
• Vorkonfektionierte Leitungssätze
• Bild-, Ton- und Netzwerkweiterführung
• Einfache, dezentrale Signalumschaltung
• Kompakte und platzsparende Einheit

Konfigurationshinweise und Bestimmungslisten können Sie unter www.bachmann.com abrufen. Bei Fragen zu Projekten können wir Ihnen unter [e-mail] weiterhelfen.

Kurzübersicht Media Express Anschlüsse

Technische Daten Media Express:

Video/Audio:

• Hardware detect/automatische Erkennung
- Eingangssignal: - 0,7 Vss/75 Ohm RGB, 5V H&V-Sync, 1,8 Vss Audio, 24 Bit/96 kHz - VGA Sub-D 15-poliger Stecker
- Ausgangssignal: - 0,7 Vss/75 Ohm RGB, 5V H&V-Sync, 3,5Vss Audio, 24 Bit/96 kHz - Sub-D 26-poliger Buchse
• Videobandbreite: (+/- 3dB) 300 MHz
• Auflösung max: 1600 x 1024
- Übertragungslänge: 20x MediaNet Express – Module / Leitungslänge: max. 50 m insgesamt
• Audio: Stereo L / R

Anschlüsse:

• 1x VGA Sub-D 15-polig
• 1x 3,5 mm Stereoanschluss Miniklinke
• 2x LAN RJ45 Anschluss
• Steckdosen nach Wahl der Anschlusseinheit

Netzwerk:

• 2x Port RJ45 10 / 100 MBit
• CAT5 mit LED (Speed und aktiv LED)

Netzteil:

• 2,5 A; 18 V
• Max. Stromaufnahme pro Anschusseinheit - 500 mA

Media Express

Die Media Express Einheit kann auch in andere Facility Systeme wie Power Frame, Desk, Step integriert werden. Die gewünschte Konfiguration fragen Sie bitte entsprechend an.

• Aluminiumprofil eloxiert, Steckdosen schwarz, 35° gedreht
  · Media Express
  • Stromeingang: GST18i3
  • Stromausgang: GST18i3

Artikelnr. Ausführung

1x Schutzkontakt, GST18i3, kurz (TOP FRAME, CONFERENCE) Länge: ca. 260 mm
1x Media Express

903.2000 · 1 Schutzkontaktsteckdose · 1 Media Express

3x Schutzkontakt, GST18i3, lang (TOP FRAME, CONFERENCE) Länge: ca. 444 mm

1x Media Express, 2x Custom Module
903.2001 · 3 Schutzkontaktsteckdosen
	· 1 Media Express
	· 2 Custom Module leer

CUSTOM

2x Schutzkontakt, GST18i3 (CONI) Länge: ca. 356 mm

1x Media Express, 1x Custom Modul
903.3000	2 Schutzkontaktsteckdosen
	- 1 Media Express
	- 1 Custom Modul leer

CUSTOM

3x Schutzkontakt, GST18i3 (CONI) Länge: ca. 356 mm
1x Media Express

903.3001 · 3 Schutzkontaktsteckdosen · 1 Media Express

Artikelnr. Ausführung

Einspeisebox Media Express

Box zur Einspeisung des Media Express Systems

903.400 - Verteilung der Signale:

– Bild (D/V-Projektor), VGA Sub-D 15-polig auf Sub-D 26-polig
- Ton (Lautsprecher), Cinch Stereo auf Sub-D 26-polig
- Daten (Netzwerk), RJ45 auf RJ45
- Signalberechtigung auf Sub-D 26-polig
- RS-232 Schnittstelle zur optionalen Programmierung

Einspeiseleitung Media Express

· Einspeiseleitung 2,0 m Länge
- Kabelsatz im Gewebeschlauch zusammengefasst

Artikelnr. Ausführung

Einspeiseleitung Media Express

Einspeiseleitung zur Einspeisebox

903.500 · 1x VGA-Stecker 15-polig / Sub-D 26-polig Buchse
· 1x CAT6 Patchleitung Stecker / Stecker geschirmt
· 1x Stromleitung Schutzkontaktwinkelstecker und GST18i3 Buchse

Verbindungsleitung Media Express

• Verbindungsleitung 2,0 m Länge
• Kabelsatz im Gewebeschlauch zusammengefasst

Artikelnr. Ausführung

Verbindungsleitung Media Express

Zur Verbindung von Anschlusseinheit zu Anschlusseinheit

903.600 · 1x Sub-D 26-polig (90° Stecker / 45° Buchse)
· 1x CAT6 Patchleitung Stecker / Stecker geschirmt
- 1x Stromleitung Wieland GST18i3 Stecker und GST18i3 Buchse

Tischnetzgerät Media Express

Artikelnr. Ausführung

Media Express Tischnetzgerät 45 Watt

Zusätzliche Spannungsversorgung für Media Express Modul

903.402 · Eingangsspannung : 90-264 VAC

• Ausgangsleistung: 18 VDC / 2,5A

- Netzkabel mit Euro Stecker

• Niedervolt-Anschlusskabel, ca.1.8 m mit DC Winkel Stecker

Musterbestellung für 4 Präsentationsplätze

Anzahl Artikelnr. Bezeichnung

4x Artikel Ihrer Wahl siehe Seite 87

(903.2000, 903.2001, 903.2000, 903.2001)

Media Express

Anzahl Artikelnr. Bezeichnung

1x 903.400 Box zur Einspeisung des Media Express Systems

1x 903.500 Einspeiseleitung zur Einspeisebox

Einspeiseleitung

Anzahl Artikelnr. Bezeichnung

3x 903.600 Verbindungsleitung

zur Verbindung von Anschlusseinheit zu Anschlusseinheit

Verbindung

stromNetzwerkBeamer Audio

Konfigurationshinweise und Bestimmungslisten

können Sie unter www.bachmann.com abrufen.

Bei Fragen zu Projekten können wir Ihnen unter

[e-mail] weiterhelfen.

Media Switch –

Flexibilität und Betriebssicherheit durch hochwertige Komponenten.

Einfach installieren

Die zeitgemäße Ausstattung von Besprechungsräumen beinhaltet heute auch die Signalumschaltung unterschiedlicher Quellen. Dabei kommt es vor allem auf einfache Installation, hohen Bedienkomfort und Flexibilität an. All diese Anforderungen werden vom System Media Switch beispielhaft erfüllt.

Problemlos integrieren

Die Bedienelemente können in die bestehenden Bachmann Facility Produkte im Plug & Play Prinzip integriert werden. Wie alle Bachmann Medientechnik Systeme ist auch Media Switch einfach zu planen, günstig in der Installation und leicht zu bedienen. Mehrere Benutzer können mit Laptops an verschiedene Anschlussfelder andocken.

Über die VGA-Anschlüsse in den Anschlussfeldern können z. B. Präsentationen am Beamer übertragen werden. Sobald ein Benutzer auf den Taster am Anschlussfeld drückt, schaltet der Switcher auf das Bildsignal des jeweiligen Anschlussfelds/Laptops um. Vom Anschlussfeld wird über einen vorkonfektionierten Kabelsatz die Verbindung zum Switcher/Umschalter hergestellt. Der Switcher/Umschalter erhält über den Tastendruck den Umschaltbefehl, durch den das Bild- und Tonsignal auf Beamer und Lautsprecher umgeschaltet wird.

Für ein einwandfreies Bildsignal wird beim Media Switch System der Einsatz von Signalverstärkern empfohlen. Damit können auch Bildsignale von Geräten mit schwächeren Grafikkarten in wesentlich besserer Qualität übertragen werden. Die Installation des Signalverstärkers erfolgt zwischen jedem Anschlussfeld und dem Switcher/Umschalter.

Umgeschaltet wird durch Betätigung des Tasters am Custom Modul mit VGA- und Miniklinke im Anschlussfeld. Sobald der Taster gedrückt wurde, wird das Bild- und Tonsignal zum Switcher/Umschalter geschaltet. Der Taster leuchtet blau, solange kein anderer Benutzer die Signalberechtigung über den Taster an seinem Anschlussfeld betätigt.

Vorteile im Überblick

• Einfache und kostengünstige Signalumschaltung
• Sternförmige Konfiguration, ideal für kleine Besprechungsräume
  • Plug & Play Anschlüsse
• Dezentrale Umschaltung – jeder Benutzer kann seine Berechtigung über Tastendruck anwählen
• Mehrere Switcher/Umschalter können untereinander kaskadiert werden, somit kann das System entsprechend auf mehr Benutzer erweitert werden
• Anschluss an alle Bachmann Facility Systeme mit eingebautem VGA-, Miniklinke- und Taster-Anschluss für Switcher (siehe Artikelnr. 917.143)
• Vorgefertigte Leitungssätze für Verbindung zwischen Anschlussfeld/Signalverstärker und Switcher/Umschalter

Switcher/Umschalter

• Stromversorgung: 9–12V DC 15W
• Inklusive Stromleitung und Bedienungsanleitung deutsch / englisch

Für den Switcher/Umschalter 903.100 gibt es zwei Möglichkeiten zum Anschluss des Custom Moduls 917.134:

1. Ohne Rückmeldung bei Signalberechtigung, d. h. der Taster wird bei Erlangen der Signalberechtigung nicht beleuchtet. Dafür wird das Set mit der Signalberechtigung 903.113 verwendet (siehe Seite 106).
2. Mit Rückmeldung bei Signalberechtigung, d. h. der Taster wird bei Erlangen der Signalberechtigung blau beleuchtet. Dafür wird das Set mit der Signalberechtigung 903.112 verwendet (siehe Seite 106).

Artikelnr. Ausführung

Switcher / Umschalter L x B x H: 145 x 115 x 40 mm

2x VGA / Audio Eingang, 1x VGA / Audio Ausgang

903.100 · RGB Eingang / Ausgang: Analog HD-15 (VGA)
- Impedanz 75 Ohm / Max. Level 1V p-p
- RGB Bandbreite: 400 MHz -3 dB
- RGB Return Loss: 45dB@10MHz, 27dB@100MHz
- Adjacent Input Crosstalk: 73dB@10MHz, 50dB@100MHz
· Audio Eingang / Ausgang: Analog 3,5 mm Stereo / Max Level 2V p-p

Für den Switcher/Umschalter 903.101 gibt es die Möglichkeiten zum Anschluss des Custom Moduls 917.134 mittels dem Signalumsetzer 903.112 (siehe Seite 106) mit optischer Rückmeldung durch beleuchteten Taster.

Artikelnr. Ausführung

Switcher / Umschalter L x B x H: 225 x 125 x 45 mm

4x VGA / Audio Eingang, 1x VGA / Audio Ausgang

903.101 · RGB Eingang / Ausgang: Analog HD-15 (VGA)
- Impedanz 75 Ohm / Max. Level 1V p-p
- RGB Bandbreite: 350 MHz -3 dB
- RGB Return Loss: 45dB@10MHz, 32dB@100MHz
· Audio Eingang / Ausgang: Analog 3,5 mm Stereo / Max Level 2V p-p

Passende Halterungen auf Seite 106

Für den Switcher/Umschalter 903.102 gibt es die Möglichkeiten zum Anschluss des Custom Moduls 917.134 mittels dem Signalumsetzer 903.112 (siehe Seite 106) mit optischer Rückmeldung durch beleuchteten Taster.

Artikelnr. Ausführung

Switcher / Umschalter L x B x H: 482 x 170 x 45 mm

6x VGA / Audio Eingang, 1x VGA / Audio Ausgang

903.102 · RGB Eingang / Ausgang: Analog HD-15 (VGA)
- Impedanz 75 Ohm / Max. Level 1V p-p
- RGB Bandbreite: 400 MHz -3 dB
- RGB Return Loss: 45dB@10MHz, 2dB@100MHz
· Audio Eingang / Ausgang: Analog 3,5 mm Stereo / Max Level 2V p-p
- Halterung für 19" Montage inklusive

Signalverstärker

• Speziell bei der Bildübertragung können Störungen auftreten. Diese können z. B. durch leistungsschwächere Grafikkarten am Laptop oder längere Kabelstrecken auftreten
• Um Bildsignale zu verstärken, empfehlen wir den Einsatz eines Signalverstärkers für jeden Benutzer
• Optimale Verstärkung der Bildsignale und somit Störsicherheit bei Nutzung durch verschiedene Benutzer
• Zusätzlicher Ausgang (VGA 15HD) für Anschluss an einem zusätzlichen Monitor
• Kompakte und leicht zu installierende Einheit

Artikelnr. Ausführung

Signalverstärker VGA L x B x H: 150 x 70 x 35 mm

1x VGA Eingang, 2x VGA Ausgang

903.104 · RGB Eingang / Ausgang: Analog HD-15 (VGA),

- 1x Video IN / 2x Video OUT

- Impedanz 75 Ohm / Max. Level 1V p-p

- Ausgangsverstärkung 1,0 (unity gain)

- RGB Bandbreite: 400 MHz -3 dB

- Stromversorgung: 9V DC 3W

- Inklusive Stromleitung und Bedienungsanleitung deutsch / englisch

Musterbestellung für 4 Präsentationsplätze

Anzahl Artikelnr. Bezeichnung

4x Steckdoseneinheiten aus Bachmann Facility Systeme mit Custom Modul Leerfeld
4x 917.134 Custom Modul VGA, Miniklinke und Taster für Media Switch

Tischanschlussfeld

Anzahl Artikelnr. Bezeichnung

4x 903.104 VGA Signalverstärker
4x 918.009 VGA Verbindungskabel Steckdoseneinheit zum Signalverstärker optional:
4x 918.023 Halterung

Signalverstärker

Anzahl Artikelnr. Bezeichnung

1x 903.101 Switch 4-fach VGA + Audio
1x 918.023 Halterung

Switch

Anzahl Artikelnr. Bezeichnung

4x 903.107-110 Kabelset VGA + Ton + Signalberechtigung / Länge nach Wahl

1x 903.112 Signalumsetzer 2-6-fach mit Rückmeldung

Verkabelung

Beamer Audio

Konfigurationshinweise und Bestimmungslisten können Sie unter www.bachmann.com abrufen. Bei Fragen zu Projekten können wir Ihnen unter [e-mail] weiterhelfen.

Media Control –

Komplexe Abläufe einfach steuern in Medien- und Facility-Anwendungen.

Um unterschiedliche Medien von einer zentralen Stelle aus zu steuern, werden Controller eingesetzt. Damit können verschiedene Abläufe bei der Benutzung eines Besprechungs- oder Konferenzraumes per Tastendruck vom Bachmann Anschlussfeld aktiviert werden. Die Bedienung ist sehr einfach und auch für Besucher bzw. Neuanwender leicht verständlich. Die verschiedenen Abläufe können individuell zwischen dem Bedienfeld (eingebaut im Anschlussfeld) und dem Controller vorgenommen werden.

Vorteile im Überblick

• Zentrale Steuerungsmöglichkeit mehrerer Medien
• Sehr einfache Bedienung
- Einfache Installation und leicht zu lernende Programmierung
• Plug & Play Prinzip angepasst an die Bachmann Anschlussfelder
- Bis zu 6 Tastermodule nacheinander anschließbar oder 2 Strings mit weiteren Modulen für bis zu 24 Tastenbefehle programmierbar
- Mehrere Taster können mit demselben Befehl an Controller programmiert werden (somit auch dezentrale Steuerung möglich)
- Einfache Verbindung der Tastermodule durch handelsübliche RJ45 Patchleitungen (Stecker/Stecker)
• 2 integrierte Relais 230 V\~ 10 A mit je 1 Schutzkontaktkupplung für direkten Anschluss
- Anschlussfertige Einheit mit Zubehör (Programmierkabel, IR-Transmitter)
• Nachrüstung bestehender Anlagen möglich
• Vorprogrammierte DEMO Version auf CD
- Grundprogrammierung kann bei Bedarf wieder abgerufen werden (von CD oder Download)
- Programmierung auf Wunsch (Abläufe, Geräte usw.) kann optional von Bachmann erstellt und zur Verfügung gestellt werden

Einfach programmieren

Die Programmierung selbst ist denkbar einfach und kann mit der mitgelieferten Software und Bedienungsanleitung (deutsch/englisch) schnell ausgeführt werden. Auch nachträgliche Änderungen oder Ergänzungen können problemlos eingespielt werden.

Mit den Steuerfunktionen können unterschiedliche Medien gesteuert werden: z. B. Beamer, DVD, SAT, TV, Leinwand, Licht, Jalousien usw. Über 2 integrierte 230 V\~ 10 A Relais kann beispielsweise eine Leinwand direkt am Controller angeschlossen werden. Das heißt, für die Steuerung reicht das Verlegen einer Stromleitung aus.

Mediensteuerung

Die mitgelieferte Software ermöglicht eine einfache Programmierung selbst komplexer Abläufe.

Programmierte Abläufe auf Tastendruck starten

Piktrogramme zu anderen Tasten- belegungen im Lieferumfang enthalten

Kaskadierbar bis zu 6 Tasterfeldern mit 24 Abläufen

Tastenfeld auf Seite 106

Passende Halterungen auf Seite 106

Media Control

• Memory Speicher = 8 kByte
  · 2x 230 V\~ Relais 10 A integriert
  · 2x RS-232 Schnittstelle
  -Baud Rate 1.200 - 57.600
• Data Bits 7/8
• Stop Bits 1/2
• Command String 1-22 Bytes

- 2x Infrarot Schnittstelle PPM oder PWM

- PWM Frequenz 30 - 62 KHz

- Stromanschluss: 100–240V\~

- Netzgerät, Programmierkabel, 2x Infrarot Transmitter, Programmiersoftware und Bedienungsanleitung deutsch/englisch enthalten

Artikelnr. Ausführung

Controller L x B x H: 225 x 125 x 45 mm

Control System mit Programmierfunktion

903.105 · Control System mit Programmierfunktion - I/O Port: Eingang External switch detect

Controller TCP / IP L x B x H: 225 x 125 x 45 mm

Control System mit Programmierfunktion und TCP / IP Schnittstelle

903.106 · Control System mit Programmierfunktion und TCP/IP Schnittstelle · Geräte können über das Netzwerk Herstellerübergreifend kommunizieren · I / O Port: Eingang: External switch detect

Programmierung nach Wunsch

Erhältlich für Controller 903.105 und 903.106

903.114 · Programmierung nach Angabe von: - angeschlossenen Geräten (Hersteller, Type) - gewünschte Abläufe (max. 24 Befehle) - Versand der Datei erfolgt per E-Mail

Passende Halterungen auf Seite 106

Switch Funktion

Kombinierter Quellenumschalter für 4 auf 2 VGA, 6 auf 2 S-Video bzw. FBAS und 10 auf 2 Stereo Audio Signale. Das Ausgangssignal liegt dabei immer gleichzeitig auf den dualen Ausgängen an.

Ideal für Anwendungen mit mehreren unterschiedlichen Signalquellen – RGBHV, S-Video, FBAS und Audio. Die 6 Videoeingänge können wahlweise mit einem S-Video oder FBAS Signal belegt werden. Eine Kombination beider Signale ist möglich.

Die 10 Audioeingänge sind zum Anschluss von unsymmetrischen Stereo Audio Signalen geeignet. Ein Ausgang bietet ein unsymmetrisches, der andere ein symmetrisches Stereosignal zur Weiterverarbeitung an. Der Pegel der Audioeingangssignale und die Lautstärke der Audioausgänge können eingestellt werden. Ton und Bildinhalt lassen sich abschalten (Mute / Blank).

Control Funktion

Die Steuerung der Funktionen erfolgt manuell über das Frontbedienfeld oder abgesetzt über RS-232 vom Tastenmodul im Anschlussfeld aus. Bei Steuerung mit RS-232 ist es möglich, Audio- und Videoeingänge getrennt zu schalten. Außerdem ist ein programmierbarer RS-232 Ausgangsport vorhanden, um damit angeschlossene Displays oder Projektoren zu steuern.

Artikelnr. Ausführung

Präsentation Switcher / Umschalter L x B x H: 150 x 70 x 35 mm

4x Eingang / 2x Ausgang VGA, 10x Eingang / 2x Ausgang Audio, 6x Eingang / 2x Ausgang S-Video

903.103 · Eingänge / Signale: 4x RGBHV, 6x S-Video / FBAS, 10x Stereo Audio

• Ausgänge je 2 (dual)
• Bandbreite: 350 MHz
• Stereo Audio unsymmetrisch auf symmetrisch
• Frontbedienfeld und RS-232 Steuerung
  • RS-232 Steuerausgang für angeschlossene Wiedergabegeräte
• Stromversorgung: 100 – 240 V AC 15 W
• Inklusive Stromleitung und Bedienungsanleitung deutsch / englisch
• Inklusive Halterung für 19 ^® Montage

Musterbestellung für 4 Präsentationsplätze

Anzahl Artikelnr. Bezeichnung

4x Steckdoseneinheiten aus Bachmann Facility Systeme mit Custom Modul Leerfeld
4x 917.134 Custom Modul VGA, Miniklinke und Taster für Media Switch
1-6x 917.127 Custom Modul Taster

Tischanschlussfeld

Anzahl Artikelnr. Bezeichnung

4x 903.104 VGA Signalverstärker
4x 918.009 VGA Verbindungskabel Steckdoseneinheit zum Signalverstärker optional:
4x 918.023 Halterung

Signalverstärker

Anzahl Artikelnr. Bezeichnung

1x 903.101 Switch 4-fach VGA + Audio
1x 918.023 Halterung

Switch

Anzahl Artikelnr. Bezeichnung

1x 903.105 Controller

1x 903.111 Konverter Controller

Controller

Anzahl Artikelnr. Bezeichnung

1-6x 918.006 - 008 Patch Leitung für Verbindung Custom Modul Taster 917.127

Kabelausgang

Leinwand Licht JalousienBeamer Audio

Konfigurationshinweise und Bestimmungslisten können Sie unter www.bachmann.com abrufen. Bei Fragen zu Projekten können wir Ihnen unter [e-mail] weiterhelfen.

Facility Steuerungsmodule

Mit Tastenmodulen im Custom Modul Format ermöglicht Bachmann die komfortable Steuerung von Licht und Jalousien in Großraumbüros, Einzelraumbüros, Besprechungs- oder Konferenzräumen.

Der Einbau der Tastenmodule erfolgt in greifbarer Benutzernähe: im Tischanschlussfeld am Büroarbeitsplatz oder in Besprechungsräumen. Optimale Licht- und Jalousieeinstellungen können somit bequem vom Sitzplatz aus vorgenommen werden. Durch den erhöhten Bedienkomfort kann bequem auf neue Umgebungssituationen reagiert werden – und dadurch Energie eingespart werden.

KNX - Tastenmodul 4-fach

Das KNX Tastenmodul 4-fach ist als Custom Modul ausgeführt und kann nachträglich oder ab Werk in Bachmann Tischanschlussfelder integriert werden. Der Einbau in Rack- und Elektroinstallationen ist mit dem Custom Modul System ebenfalls möglich.

Funktionen wie Schalten, Dimmen, Abspeichern von Lichtszenen, Jalousiesteuerung usw. lassen sich über die einheitliche ETS-Software vom Fachpersonal programmieren. Detaillierte Fachkenntnisse durch KNX-Schulungen werden vorausgesetzt.

Jede Taste lässt sich nach Wunsch konfigurieren und entsprechend beschriften (übliche Piktogramme sind im Lieferumfang enthalten). Die blaue Beleuchtung zeigt den Aktivitätsstatus an.

Das Tastenmodul lässt sich durch KNX geschultes Personal einfach installieren. Die entsprechende Busankopplung ist im Tastenmodul integriert und lässt sich mittels Klemmen einfach an die Bus Verkabelung anschließen.

4x KNX / EIB Tasten Custom Modul

• 4x Tasten, rechteckig, selbst beschriftbar, blau hinterleuchtet, programmierbar auf EIB/KNX Installationen
• Mit integriertem Busankoppler und Busklemme (beschriftbar mit physikalischer Adresse)
• Spannungsversorgung: Systemspannung 30 V DC über Busklemme
• Inklusive Einleger mit gängigen Piktogrammen
• Einsatz: z. B. als Taster zur Bedienung von Licht, Jalousien usw.

Artikelnr. Ausführung

Mikrosteckklemmen

917.056 Rückseite:

- BUS Steckklemmen

· ca. 35 mm benötigte

Einbautiefe

EnOcean Tastenmodul 4-fach

Das EnOcean Tastenmodul ermöglicht eine kabellose Steuerung von z. B. Licht, Jalousie, Leinwand usw. Der Installationsaufwand ist denkbar einfach: Das Tastenmodul lässt sich in Bachmann Tischanschlussfelder mit Custom Modulen oder in Wand- oder Brüstungsinstallationen einsetzen. Per Funk werden die gewünschte Steuersignale an den Empfänger übertragen. Jede Taste lässt sich individuell programmieren. Störungen sind aufgrund der EnOcean Technologie (868 MHz) nahezu ausgeschlossen.

Eine Kabelinstallation ist bei diesem Modul nicht notwendig. Die Stromversorgung erfolgt mittels einer integrierten Batterie, die bis zu 1 Million Schaltzyklen ermöglicht.

Bei Bedarf lässt sich das EnOcean Tastenmodul auch in die KNX Bus Gebäudeleittechnik einbinden.

4x EnOcean Tasten Custom Modul

Artikelnr. Ausführung

Frontseite:

• 4x Tasten, rechteckig, selbst beschriftbar, blau hinterleuchtet
• Programmierbar auf EnOcean Applikationen
• Spannungsversorgung: Funkmodul batteriegepuffert
• Inklusive Einleger mit gängigen Piktogrammen
• Einsatz: z. B. als Taster zur Bedienung von Licht, Jalousien usw.

- ca. 35 mm benötigte

Einbautiefe

FACILITY SYSTEME

T RACKPANEL

LEKTROINSTALLATION

Custom Module

Artikelnr. Ausführung

Custom Modul VGA, Miniklinke und Taster für Media Switcher

917.134 · Custom Modul für Einbau in Bachmann Anschlussfelder

• 1x VGA 15-pol. Buchse / Buchse
- 1x Miniklinke 3,5 mm Buchse mit ca. 0,1 m Leitung und Miniklinke Buchse 3,5 mm
- 1x Taster blau beleuchtet mit ca. 0,1 m Leitung und RJ12 für Switchersteuerung
- Ca. 70 mm benötigte Einbautiefe

Custom Modul mit 4-fach Tastatur für Media Controller

Einsatz in alle Facility Systeme möglich

917.127 · Custom Modul, auch für nachträgliche Montage
- 4 Taster weiß, blau beleuchtet, mit verschiedenen Symbolen zum Einlegen
- Rückseitig: 2 x RJ45 Anschlüsse für Anschluss an Mediencontroller und Weiterleitung an weitere gleiche Module
- Inklusive Einleger mit gängigen Piktogrammen
- Ca. 80 mm benötigte Einbautiefe

Patch-Leitung Stecker/Stecker

Für Verbindung vom Costum Modul 917.127 zum Signalumsetzer

918.006	1,0 m	• Seite 1: Stecker RJ45 Hirose TM12
918.007	3,0 m • Seite 2: Stecker RJ45 Hirose TM12
918.008	5,0 m	• Geschirmt

Signalumsetzer Media

Artikelnr. Ausführung

Signalumsetzer 2-fach

Zur Umsetzung der Berechtigungssignale von jedem Teilnehmer. Ohne optische Rückmeldung am Taster.

903.113 · Eingang: 2x RJ12 Buchse
· Ausgang: 1x 2-polige Klemme zum Anschluss an Switcher
· Nur für Switcher 903.100 einsetzbar

Für die Switcher / Umschalter 2x, 4x und 6x VGA / Audio erfolgt der Anschluss des Custom Moduls 917.134 mittels dem Signalumsetzer 2–6-fach RS-232 (903.112) mit optischer Rückmeldung durch beleuchteten Taster.

Signalumsetzer 2 – 6-fach L x B x H: 225 x 125 x 45 mm

Zur Umsetzung der Berechtigungssignale von jedem Teilnehmer. Mit optischer Rückmeldung am Taster.

903.112 · Eingang: 6x RJ12 Buchse

· Ausgang: 1x RS-232 9-polige Sub-D
- Mit 1,0 m Leitung mit Steckklemme zum Anschluss der 2-poligen Klemme an Switcher
• Inklusive Netzgerät

Für Anschluss einer zusätzlichen Taster Modul Reihe

903.111 · Media Konverter für Anschluss an Controller

• Seite 1: RS-232
• Seite 2: RJ45
• Inklusive Netzgerät

Halterung für Umschalter/Controller

Für Montage unter der Tischplatte

918.023 · Halterung für Montage unter einer Tischplatte (siehe Seite 94)

Kombikabel und Verlängerungen

Artikelnr. Länge Ausführung

VGA 15-polig HD Verlängerung

1x VGA
918.009	1,0 m	· High Quality VGA-Kabel zur Verbindung vom:
940.047	3,0 m – Anschlussfeld zum Laptop
940.048	5,0 m	– Anschlussfeld zum Signalverstärker– Signalverstärker zum Monitor / TV (optional)· Seite 1: 1x VGA-Stecker 15 HD· Seite 2: 1x VGA-Stecker 15 HD

1x VGA, 1x Miniklinke
918.066	1,0 m	· High Quality VGA-Kabel zur Verbindung vom:
918.067	3,0 m – Anschlussfeld zum Laptop
918.068	5,0 m – Anschlussfeld zum Signalverstärker
918.069	10,0 m	– Signalverstärker zum Monitor / TV (optional)
		· Seite 1: 1x VGA-Stecker 15 HD, 1x Miniklinke Stecker 3,5 mm
		· Seite 2: 1x VGA-Stecker 15 HD, 1x Miniklinke Stecker 3,5 mm
		· Stecker mit Metallgehäuse und Abschirmung

Media Kombikabel

1x VGA, 1x Miniklinke, 1x Steuersignal
903.107	1,0 m	· Professionelles High Quality VGA-Kabel zusätzlich mit Audio- und Steuerkabel zur Schaltung der Switcher über den Taster imModul 917.134
903.108	3,0 m
903.109	5,0 m
903.110	10,0 m	· Seite 1: 1x VGA-Stecker 15 HD; 1x Miniklinke-Stecker 3,5 mm; 1x RJ12 für Taster
		· Seite 2: 1x VGA-Stecker 15 HD; 1x Miniklinke-Stecker 3,5 mm; 1x RJ12 für Taster
		· Stecker mit Metallgehäuse und Abschirmung

Zubehör

Artikelnr. Ausführung

STEP BASE 3x Schutzkontakt, GST18i3

Stromanschluss für Switcher und Controller
336.600 · Kunststoffprofil, Steckdosen schwarz
	3 Schutzkontaktsteckdosen, 35° gedreht
	Stromeingang: GST18i3 Stecker, Stromausgang: GST18i3 Buchse

Länge: ca. 220 mm

19", 8x Schutzkontakt, 1 HE

1x potentialfreier Kontakt inkl. Relais zur externen Abschaltung der Steckdosen
903.002 · Aluminium Profil 1HE
	8x Schutzkontaktsteckdosen schwarz
	1x potentialfreier Kontakt (Miniklinke) zur externen Abschaltung der Steckdosen (mögliche Anbindung an Controller)
	2,0 m H05W-F 3G 1,50 mm ^2 schwarz mit Schutzkontaktwinkelstecker
	Inkl. Haltewinkel und Schrauben

LanLight® bringt Energie, Netzwerk-Connectivity, Medienanschlüsse und sogar Beleuchtung in einem modularen, multifunktionalen System zusammen und ermöglicht mit durchgängiger Modularität die flexible Nutzung und Gestaltung von Office-Bereichen. Das Versorgungssystem schafft Ordnung bei der Anbindung des Arbeitsplatzes, erhöht damit die Sicherheit und fügt sich mit seiner klaren Formensprache und der hochwertigen Materialität harmonisch und dezent in das Ambiente ein.

Das LanLight® Basismodul kann unterschiedliche Moduleinsätze aufnehmen: Zur Verfügung stehen Bodentankeinsätze für alle Medien – von der Schutzkontakt Steckdose bis hin zur HDMI-Buchse –, die auf Wunsch auch vollständig vorinstalliert mit geprüften Anschlussleitungen geliefert werden können.

Besonderes Feature: Für die Ausstattung des Basismoduls mit der mobilen Energiesäule bietet LanLight® eine neuartige Selbstkontaktierung, bei der in einem einzigen Steckvorgang alle Verbindungen hergestellt werden.

LanLight^ wird in einer Bohrung von nur 152 mm Durchmesser installiert. Diese unkomplizierte und einfache Montage, die kompakte Bauweise und die hochfunktionelle Modularität machen es möglich, dass Installationen und Energieverbraucher nur dort eingebaut werden, wo sie tatsächlich genutzt werden. Dadurch kann LanLight^ bedarfsgerecht installiert und ebenso einfach wieder de installiert werden. Vorteil: einzelne Systembauteile werden bei Umstrukturierungen immer wieder verwendet und die übliche Vorhaltung von Installationen entfällt.

Im Zusammenspiel mit Consolidation Points kann LanLight® nahezu jeden Punkt im Raum erreichen und dort Energie, Daten, Medien und Licht zur Verfügung stellen. Optimal sind Leitungslängen bis 9 Metern.

Modulare Installationslösung für die flexible Versorgung von Office-Arbeitsplätzen

LanLight®

SMART SUPPLY SYSTEM

LanLight® bietet ...

• einen Kabelauslass
- einen Bodentank mit verschiedenen Einsätzen für zahlreiche Anwendungen
- steckbare mobile Energiesäulen mit zwei Stromkreisen und bis zu acht Datenanschlüssen mit selbstkontaktierender Schnittstelle (mobile Säule)
- steckbare Energiesäulen mit zwei Stromkreisen und bis zu acht Datenanschlüssen mit fertig konfektionierten Patchkabeln
- ein steckbares Leuchtenmodul, einseitig, mit zweiachsig schwenkbarem Lichtkopf
- ein steckbares Leuchtenmodul, zweiseitig, mit schwenkbarem Lichtkopf

Grundeinheit 924.1016
Modulare Einbaudose

Bodenauslass

kein Einsatz notwendig

Bodentank-Versionen

Anschlussplatte 924.4000
4x Strom Wieland GST15i3
8x Keystone-Aufnahme

Schuko-Anschlussplatte 924.4002
2x Schuko
4x Keystone-Aufnahme

Medien-Anschlussplatte 924.4003
3x Strom Wieland GST15i3
3x Custom Medienmodul-Aufnahme

Basis für Patch-Versionen

Halterung Patchsäule 924.1041
Konus Patchesäule

Basis für Selbstkontaktierung

Anschlussplatte 924.4005
Selbstkontaktierung
2x Strom für max.
2x Datenleitungsset 924.700

Datenleitungsset 924.700
4x Terra CAT7 Jack, 6m Länge

Stufe 1 Stufe 2

LanLight® ist eine Marke der Bierbrauer Hoff Planungsgesellschaft mbH

Liftdeckelset 924.1038

für 5 bzw. 8 mm Bodenbeläge

Liftdeckelset

Liftdeckelset 924.1018

Edelstahl

Drehdeckel 924.1046

für Bodenbeläge,

wassergeschützt

Patchsäule 640 mm

924.5002: 2x Schuko, 4x CAT6, Jack inkl. 6m Zuleitung

924.5003: 4x Schuko, 8x CAT6, Jack inkl. 6m Zuleitung

Mini Patchesäule 924.6000

150 mm, 2x Schuko

Drehdeckel 924.1046

für Bodenbeläge,

wassergeschützt

Liftdeckelset

Selbstkontaktierung

Liftdeckelset 924.1039

Edelstahl

Mobile Säule 640 mm

924.5000: 2x Schuko, 4x CAT6, 10GBit

924.5001: 4x Schuko, 8x CAT6, 10GBit

Stufe 3 Leuchten

Leuchten erhalten Sie von

LanLight® Leuchten Partnern auf Anfrage

Stufe 1: LanLight® Grundeinheit

Artikelnr. Ausführung

Grundeinheit für alle LanLight® Komponenten

Modulare Einbaudose

924.1016 · Zur Montage in Doppel- und Hohlraumböden
· Befestigung in rundem Ausschnitt mit 152 (+1) mm Durchmesser
- Für Bodenstärken von 25 bis 70 mm (für Säulenvarianten Bodenstärke mind. 35 mm)
- Fixierung über drei Spannkrallen
· Gesamthöhe: 97 mm, Einbautiefe: 93 mm, Außendurchmesser: 162 mm
- Alu-Druckguss

Stufe 2: LanLight® Einsätze

Artikelnr. Ausführung

Anschlussplatte 8P/4S mit Kabelpeitsche und GST18i3 Stecker

Anschlussplatte zur Montage im LanLight® Liftdeckelset

924.4001 · Für den Anschluss von bis zu 4 Wieland GST15i3 Buchsen (Strom) und 8 Datenjacks (Keystone)
· Rückseitige Zugentlastung für Stromanschlüsse
- Entriegelungshilfe für Wieland GST15i3 Stecker
· 4 x Wieland GST15i3 Einbaubuchse, montiert,
inkl. 0,2m H05W-V3G2,5mm² Zuleitung auf GST18i3 Stecker
- Für den Anschluss von bis zu 8 Datenjacks (Keystone)
- Rückseitige Zugentlastung für Stromanschlüsse
· Kodierte Anschlüsse (Daten 1-8, Strom A-D)
· Durchmesser: 114,8 mm

Anschlussplatte 8P/4S für bauseitigen Stromanschluss

Anschlussplatte zur Montage im LanLight® Liftdeckelset

924.4000 | Für den Anschluss von bis zu 4 Wieland GST15i3 Buchsen (Strom) und 8 Datenjacks (Keystone)
· Rückseitige Zugentlastung für Stromanschlüsse
- Entriegelungshilfe für Wieland GST15i3 Stecker
· Kodierte Anschlüsse (Daten 1-8, Strom A-D)
- 4 x Wieland GST15i3 Einbaubuchse
- Anschluss von bis zu 8 Datenjacks (Keystone)
· Durchmesser: 114,8 mm

Schutzkontakteinheit 4P/2S mit Kabelpeitsche und GST18i3 Stecker

Anschlussplatte zur Montage im LanLight® Liftdeckelset

924.4009 · Für den Anschluss von bis zu 4 Datenjacks (Keystone)
- Rückseitige Zugentlastung für Stromanschluss in Gehäuse integriert
- Kodierte Anschlüsse (Daten 1-4, Strom A-B)
· Inkl. 2 x 0,2m H05W-F3G2,5mm² Zuleitung auf GST18i3 Stecker
- Durchmesser: 114,8 mm

Schutzkontakteinheit Anschlussplatte 4P/2S für bauseitigen Stromanschluss

Anschlussplatte zur Montage im LanLight® Liftdeckelset

924.4002 · Für den Anschluss von bis zu zwei Phasen an den Schutzkontaktsteckdosen
- Für den Anschluss von bis zu 4 Datenjacks (Keystone)
- Rückseitige Zugentlastung für Stromanschluss in Gehäuse integriert
· Kodierte Anschlüsse (Daten 1-4, Strom A-B)
· Durchmesser: 114,8 mm

Artikelnr. Ausführung

Anschlussplatte 3 x Custom Module und 3 x Strom mit Kabelpeitsche und GST18i3 Stecker

Anschlussplatte zur Montage in der LanLight ^® Deckelführung

924.4004 · Für den Anschluss von bis zu 3 Bachmann Custom Modulen

• 3 x Wieland GST15i3 Einbaubuchse, montiert, inkl. 0,2m H05W-F3G2,5mm² Zuleitung auf GST18i3 Stecker
• Rückseitige Zugentlastung für Stromanschlüsse
• Entriegelungshilfe für Wieland GST15i3 Stecker
  · Kodierte Anschlüsse (Custom Module 1-3, Strom A-C)
• Durchmesser: 114,8 mm

Medien Anschlussplatte 3 x Custom Modul und 3 x Strom für bauseitigen Stromanschluss

Anschlussplatte zur Montage im LanLight® Liftdeckelset

924.4003 · Für den Anschluss von bis zu 3 Wieland GST15i3 Buchsen (Strom) und 3 Bachmann Custom Modulen
- Rückseitige Zugentlastung für Stromanschlüsse
· 3 x Wieland GST15i3 Einbaubuchse
- Entriegelungshilfe für Wieland GST15i3 Stecker
- Kodierte Anschlüsse (Custom Module 1-3, Strom A-C)
· Durchmesser: 114,8 mm

Custom

Selbstkontakt 10GBit 4P/2S mit Kabelpeitsche und GST18i3 Stecker

Anschlussplatte zur Montage in die Modulare Einbaudose

924.4006* Basis zur Aufnahme der Energiesäule Selbstkontakt 924.5000 oder 924.5001
· Vorbereitet zur Aufnahme von 1-2 Datenleitungs-Sets 924.700
• Kodierte Anschlüsse (Daten 1-8, Strom A-B)
- Für 924.1041
· 2 x Wieland GST15i3 Einbaubuchse, montiert, inkl. 0,2m H05VV-F3G2,5mm² Zuleitung auf GST18i3 Stecker
· Durchmesser: 114,8 mm

Selbstkontakt 10GBit für bauseitigen Stromanschluss

Anschlussplatte zur Montage in die Modulare Einbaudose

924.4005* Basis zur Aufnahme der Energiesäule Selbstkontakt 924.5000 oder 924.5001
· Vorbereitet zur Aufnahme von 1-2 Datenleitungs-Sets 924.700
- Kodierte Anschlüsse (Daten 1-8, Strom A-B)
- Für 924.1041
- 2 x Wieland GST15i3 Einbaubuchse
- Durchmesser: 114,8 mm

Für Anschlussplatte Selbstkontaktierung 924.4005 und 924.4006

924.700* · 4 x Tyco Electronics CAT7 (Terra) Jacks auf Tyco Electronics CAT6 a Plug

• Säule, 2-seitig mit 8 Ports: 2 x Datenleitungsset 924.700 notwendig
• Säule, 1-seitig mit 4 Ports: 1 x Datenleitungsset 924.700 notwendig
• Leitungslänge je 6 m
• Konfektioniert zum Leitungsbundle

Konus Säulenaufnahme

Konus als Säulenaufnahme

924.1041 · Einsatz zur direkten Aufnahme der LanLight * Säulen

- Für 924.5002, 924.5003 und 924.6000

Artikelnr. Ausführung

Liftdeckel Set mit Edelstahl-Inlay

Liftdeckelset für den Einbau in die Modulare Einbaudose

924.1018 · Zwei Positionen: Nutzungszustand offen / ungenutzter Zustand geschlossen

· Mit Verrastung in geöffnetem Zustand

· Mit Staubschutz als Kabeldurchführung

· Mit Beschriftungskarte für Anschlüsse

· Mit Edelstahl-Inlay

· Einlage ∅: innen 49 mm, außen 142 mm

· Liftdeckel ∅ 146,4 mm, Deckelführung ∅ 128,8 mm

Liftdeckelset für den Einbau in die Modulare Einbaudose

924.1038	Zwei Positionen: Nutzungszustand offen / ungenutzter Zustand geschlossen
	• Mit Verrastung in geöffnetem Zustand
	• Mit Staubschutz als Kabeldurchführung
	• Mit Beschriftungskarte für Anschlüsse
	• Für das Einkleben von trocken gepflegten Oberflächen mit 5 mm oder 8 mm Dicke (z. B. Teppich, Laminat)
	• Einlage ∅: innen 49 mm, außen 142 mm, Belagtiefe 5 mm oder 8 mm
	• Liftdeckel ∅ 146,4 mm, Deckelführung ∅ 128,8 mm

Liftdeckel Set Selbstkontakt mit Edelstahl-Inlay

Liftdeckelset für den Einbau in den Konus der Selbstkontaktierung

924.1039*	Zwei Positionen: Nutzungszustand offen / ungenutzter Zustand geschlossen
	• Mit Verrastung in geöffnetem Zustand
	• Mit Beschriftungskarte für Anschlüsse
	• Mit Edelstahl-Inlay
	• Einlage ∅: innen 49 mm, außen 142 mm, Tiefe 5 mm oder 8 mm
	• Liftdeckel ∅ 146,4 mm, Deckelführung ∅ 128,8 mm

Liftdeckel Set Selbstkontakt 5 mm / 8 mm

Liftdeckelset für den Einbau in den Konus der Selbstkontaktierung

924.1040*

Zwei Positionen: Nutzungszustand offen / ungenutzter Zustand geschlossenMit Verrastung in geöffnetem ZustandMit Beschriftungskarte für AnschlüsseFür das Einkleben von trocken gepflegten Oberflächenmit 5 mm oder 8 mm Dicke (z. B. Teppich, Laminat)Einlage ∅: innen 49 mm, außen 142 mm, Belagtiefe 5 mm oder 8 mmLiftdeckel ∅ 146,4 mm, Deckelführung ∅ 128,8 mm

Drehdeckel für Inlay 12 mm

Drehdeckel zum Aufschrauben auf Konus für Säulenaufnahme

924.1046 · Deckel zum Verschließen der Modularen Einbaudose mit Konus (924.1016, 924.1041)

· Wassergeschützt

· Für Inlay (z.B. Stein/Fliese) mit ca. 12 mm Stärke

· Inkl. Montageschlüssel und Hülsen

· Einlage ∅: innen 139 mm

Stufe 3: LanLight® Ausbaueinheiten

Artikelnr. Ausführung

Säule Selbstkontakt 10GBit 4P/2S einseitig
Säule 10GBit für 1-2 Arbeitsplätze

924.5000*	Zum einfachen Ein- und Ausstecken in die LanLight® Konusaufnahme (924.1041)
	• 2 Schutzkontaktsteckdosen (2 Phasen) und 4 Tyco Cat6 Jacks
	• Kodierte Anschlüsse (Daten 1-4, Strom A-B)
	• Komplett vorverdrahtet, inkl. 4 x Tyco Terra Cat7 Plug zur Selbstkontaktierung
	• Steckdosen: 2-polig mit Schutzkontakt, 16A/3680W, AC250V, IP20, schwarz
	• Säule kann durch Aufstecken einer LanLight® Systemleuchte erweitert werden
	• Höhe 640 mm, Durchmesser 95 mm

Säule Selbstkontakt 10GBit 8P/4S zweiseitig
Säule 10GBit für 3-4 Arbeitsplätze

924.5001*	Zum einfachen Ein- und Ausstecken in die LanLight® Konusaufnahme (924.1041)
	• 4 Schutzkontaktsteckdosen (2 Phasen) und 8 Tyco Cat6, Jacks
	• Kodierte Anschlüsse (Dalen 1-8, Strom A-D)
	• Komplett vorverdrahtet, inkl. 8 x Tyco Terra Cat7 Plug zur Selbstkontaktierung
	• Steckdosen: 2-polig mit Schutzkontakt, 16A/3680W, AC250V, IP20, schwarz
	• Säule kann durch Aufstecken einer LanLight® Systemleuchte erweitert werden
	• Höhe 640 mm, Durchmesser 95 mm

Patchsäule 4P/2S einseitig
Säule für 1-2 Arbeitsplätze

924.5002 · Zum einfachen Aufsetzen auf die LanLight® Konusaufnahme (924.1041)

· 2 Schutzkontaktsteckdosen (2 Phasen) und 4 CAT6, Jacks (Keystone)

· Kodierte Anschlüsse (Daten 1-4, Strom A-B)

· 2 x Stromzuleitung 6 m H05VV-F3G2,5mm2 auf Wieland GST18i3 Stecker

· 4 x Datenleitungen 6 m CAT6, Jack auf CAT6, Plug

· Steckdosen: 2-polig mit Schutzkontakt, 16A/3680W, AC250V, IP20, schwarz

· Säule kann durch Aufstecken einer LanLight® Systemleuchte erweitert werden

· Material Säule: Pressstrangguss Aluminium, pulverbeschichtet RAL 9006

· Höhe 640 mm, Durchmesser 95 mm

Patchsäule 8P/4S zweiseitig
Säule für 3-4 Arbeitsplätze

924.5003 · Zum einfachen Aufsetzen auf die LanLight® Konusaufnahme (924.1041)

· 4 Schutzkontaktsteckdosen (2 Phasen) und 8 CAT6a Jacks (Keystone)

· Kodierte Anschlüsse (Daten 1-8, Strom A-D)

· 4 x Stromzuleitung 6 m H05VV-F3G2,5mm2 auf Wieland GST18i3 Stecker

· 8 x Datenleitungen 6 m CAT6a Jack auf CAT6a Plug

· Steckdosen: 2-polig mit Schutzkontakt, 16A/3680W, AC250V, IP20, schwarz

· Säule kann durch Aufstecken einer LanLight® Systemleuchte erweitert werden

· Höhe 640 mm, Durchmesser 95 mm

Mini-Patchesäule 2S
Minisäule

924.6000 · Mini-Patchsäule zum einfachen Aufsetzen auf die LanLight® Konusaufnahme (924.1041)

· 2 Schutzkontaktsteckdosen (2 Phasen)

· Kodierte Anschlüsse (Strom A-B)

· 30 mm Schwallwasserschutz

· 2 x 0,2 m Kabelpeitsche H05VV-F3G2,5mm2 und GST18i3 Stecker inkl. GST T-Stück

· Steckdosen: 2-polig mit Schutzkontakt, 16A/3680W, AC250V, IP20, schwarz

· Höhe 150 mm, Durchmesser 95 mm

Installationslösungen aus einer Hand.

Mit dem neuen System für die Unterbodenverteilung und Installation nach MUTO-Konzept bietet Bachmann eine schlüssige und einfache Installationslösung, die Strom und Daten bis zum Schreibtisch zur Verfügung stellt.

Die Consolidation Points für Strom und Daten werden mit dem Etagenverteiler konventionell verbunden. Bodenauslässe und Tischsteckdosenleisten aus dem Facility Programm von Bachmann komplettieren das Installations-Kit. Ab dem Consolidation Point ermöglicht der Bodenauslass die bequemen Weiterführung von Strom und Daten zum Arbeitsplatz. Damit entfallen komplizierte, starre Installationen wie zum Beispiel die herkömmliche Installation mit Bodentanks.

Die Netzwerk-Installation ist dank „Open Office Cabling“, CP und MUTO-Konzepten (Multi User Terminal Outlet) flexibel, zukunftssicher und gleichzeitig kostenoptimiert. Die Kombination von Strom- und Datenanschlüssen finden Sie in verschiedenen Facility Systemen von Bachmann. Damit bieten sie eine benutzerorientierte Anschlusseinheit.

Im Gesamtkatalog der Firma Bachmann finden Sie dazu unterschiedliche Tischsteckdoseneinheiten zur Montage an Büroarbeitsplätzen auf dem Tisch oder im Tisch. Alle Ausführungen können nach Wunsch konfiguriert und anschlussfertig bezogen werden.

CP Halterung

• Stabile Stahlblechhalterung für CPs
- Halterungen mit sicherem, werkzeuglosem Ein- und Ausrastmechanismus
- feste Verankerung am Boden mit integrierten Anschraublaschen
• Halterungen mit erhöhtem Trittschutz von ca. 200 kg inkl. CP Unit
• Erhöhte Position der CP Units für mehr Sicherheit bei leichtem Wassereinbruch

CP Strom

• CP Strom ist vorverdrahtet und elektrisch ab Werk geprüft
• Stromanschlüsse mit Steckverbindersystemen des Herstellers Wieland (Gesis GST); Ausführungen mit Wago (Winsta) auf Anfrage möglich
• Bei Bedarf können andere Steckverbindersysteme integriert werden
• Zeitoptimierte Installation vor Ort
  • Zukunftssicher durch flexiblen Ausbau

CP Strom Wiederanschluss

CP Daten

• CP Daten mittels Custom Modulen modular und flexibel
• Integration verschiedener Hersteller-Systeme
• Montagefreundlich und zukunftssicher dank Modularität
- Bei Austausch wird lediglich die Datenanschluss-Aufnahme gewechselt
• Halterung und Unit bleiben bei Austausch bestehen
• Zusätzliche Zugentlastung des Datenanschlusses mit Kabelbinder möglich

Consolidation Point Units für Strom

• Vorverdrahtet und elektrisch geprüft
  • Mit Wieland GST18i3 Steckverbinder

Artikelnr. Ausführung

Consolidation Point Units für Strom

Kurz
919.2000	6-fach GST18i3 Buchse sw, 1-phasigStromeingang: GST18i3
919.2001	2 x 3-fach GST18i3 Buchse, 2-phasigBuchsen in schwarz und rotStromeingang: GST18i3

Consolidation Point Units für Strom

Lang
919.2002	12-fach GST18i3 Buchse sw, 1-phasig• Stromeingang: GST18i3
919.2003	2 x 6-fach GST18i3 Buchse, 2-phasig• Buchsen in schwarz und rot• Stromeingang: GST18i3
919.2004	3 x 4-fach GST18i3 Buchse, 3-phasig• Buchsen in schwarz und rot und grau• Stromeingang: 3 x GST18i3 Buchse
919.2005	3 x 4-fach GST18i3 Buchse, 3-phasig• Buchsen in rot und schwarz und grau• Stromeingang seitlich in Endkappe mit Wiederanschlussklemme für Selbstanschluss

Consolidation Point Units für Daten

• Ohne Strom, für Integration von Bachmann Custom Modulen
• Aluminiumprofil eloxiert

Artikelnr. Ausführung

CUSTOM

Consolidation Point Units für Daten

912.000 - 3-fach Custom Module unbestückt

· Kurz: 217 mm

912.001 - 6-fach Custom Module unbestückt

· Lang: 356 mm

Consolidation Point Halterung

• Farbe schwarz (RAL 9005)
- Halterung Stahlblech

Artikelnr. Ausführung

919.1100 · Kurz (für Units mit 3 Modulen)

Consolidation Point Halterung L x B x H: 435 x 85 x 65 mm

919.1101 · Lang (für Units mit 6 Modulen)

Bodenauslass für trockengepflegte Böden

Auslass für trockengepflegte Böden (Doppel- und Hohlraumboden) ab 24 mm Dicke für den Leitungsabgang aus dem Unterboden (Consolidation Point) zur Steckdoseneinheit am Tisch. Der Auslass verfügt über eine sehr einfache Universalbefestigung. Mit jeweils einer Umdrehung der beiden exzentrischen Inbus-Schrauben im äußerem Ring wird der Auslass fest im Boden verankert und kann bei Bedarf wieder leicht ausgebaut werden. 2 getrennt voneinander aufstellbare Klappen ermöglichen die Ausführung der Leitungen aus dem Boden. Die Klappen haben eine geöffnete ver rastbare Stellung, Leitungen werden dabei gegen Abknicken geschützt. Bei Bedarf lassen sich die Klappen mit dem inneren Ring um 130° drehen. An den Auslassklappen können Gewebeschläuche oder Kabelführungssysteme aus dem Bachmann Sortiment angedockt werden. Sofern der Auslass nicht mehr verwendet wird, können die Klappen versenkt werden und als betretbarer Blinddeckel verwendet werden.

• Exit Point/Bodenauslass für Strom- und Datenleitungen
  • Montage in Doppelböden ab 24 mm Stärke
• Für Lochdurchmesser 112 mm
• Einfacher Fixiermechanismus mit Inbus-Schlüsseln
• 2 Klappen, drehbar um ca. 130°, für Leitungsabgang
  • Material Polyamid (halogenfrei)

Artikelnr. Ausführung

Exit Point/Bodenauslass RAL 9005

919.1000 · Schwarz RAL 9005

Exit Point/Bodenauslass RAL 7035

919.1001 · Lichtgrau RAL 7035

Datenleitungen -> Übertragung von Daten innerhalb verschiedener Kategorien

(siehe Glossar) Einsatz für Netzwerk und IP - Telefonie

Artikelnr. Länge Ausführung

CAT5e Patch-Leitung Stecker / Stecker

918.003	1,0 m	Leitung CAT5e geschirmt, Farbe graugemäß ISO / IEC 11801 und EN 50173
940.052	3,0 m
940.053	5,0 m	Seite 1 und 2: Stecker RJ45 mit Knickschutztülle undSchutzlasche für Verriegelungpassend z.B. für die CAT5e Buchse / Buchse 940.057

CAT6 Patch-Leitung Stecker / Stecker

940.040	3,0 m	Leitung CAT6 geschirmt, Farbe grau
940.041	5,0 m	gemäß ISO / IEC 11801 und EN 50173
Seite 1 und 2: Stecker RJ45 mit Knickschutztülle und Schutzlasche für Verriegelung

CAT6a Patch-Leitung Stecker / Stecker

918.006	1,0 m	Leitung CAT7 geschirmt, Farbe schwarz gemäß IEC 61156-6Seite 1 und 2: Stecker RJ45 Hirose TM12 CAT6a mit Knickschutztülle und Entriegelungslaschepassend z.B. für die CAT6 Buchse / Buchse 940.044
918.007	3,0 m
918.008	5,0 m

CAT6a Patch-Leitung Stecker

918.033	3,0 m	Leitung CAT7 geschirmt, Farbe schwarz
918.034	5,0 m	gemäß IEC 61156-6
Seite 1: Stecker RJ45		Hirose TM12 CAT6a mit Knickschutztülle undEntriegelungslasche. Seite 2: Buchse CAT6a TKM 10GB Keystone. einbaubar in die Keystone Rahmen 917.000 / 917.001 / 917.061 / 917.062

RJ12 Patch-Leitung Stecker / Stecker

940.089	3,0 m · Leitung RJ12 ungeschirmt, Farbe schwarz
·	gemäß ISO / IEC 11801 und EN 50173
· Seite 1 und 2: Stecker RJ12 mit Knickschutztülle
	passend z.B. für die RJ12 Buchse / Buchse 940.085

VGA 15-pol. HD mit und ohne Miniklinke Leitung (Stereo 3,5mm) ->

Übertragung von analogen Bild- und Tonsignalen

Artikelnr. Länge Ausführung

Kombikabel VGA 15-pol. HD mit Miniklinke

918.066	1,0 m	· High Quality Leitung, hochflexibel, Farbe schwarzSeite 1: 1x VGA-Stecker 15 HD, 1x Miniklinke Stecker 3,5 mm
918.067	3,0 m ·
918.068	5,0 m · Seite 2: 1x VGA-Stecker 15 HD, 1x Miniklinke Stecker 3,5 mm
918.069	10,0 m	· Stecker mit Metallgehäuse und Abschirmung,zusätzliche Ferritkerne sind nicht notwendig· einsetzbar bei Custom Module mit VGA +Miniklinke Buchse / Buchse (z.B. 917.045 etc.)

918.009	1,0 m	· High Quality Leitung, flexibel, Farbe schwarz
940.047	3,0 m ·	Seite 1: 1x VGA-Stecker 15 HD
940.048	5,0 m	· Seite 2: 1x VGA-Stecker 15 HD
· einsetzbar bei Custom Module mit VGA Buchse / Buchse (z.B. 917.011)

Media Kombikabel VGA 15-pol. HD mit Miniklinke

(Stereo 3,5mm) und RJ12 (Signalsteuerung) für Media Switch

Artikelnr. Länge Ausführung

Kombikabel VGA 15-pol. HD mit Miniklinke und Signalsteuerung

903.107	1,0 m	· High Quality Leitung, hochflexibel, Farbe schwarzSeite 1: 1x VGA-Stecker 15 HD, 1x Miniklinke Stecker 3,5 mm und RJ12 Stecker
903.108	3,0 m ·
903.109	5,0 m ·	Seite 1: 1x VGA-Stecker 15 HD, 1x Miniklinke Stecker 3,5 mm und RJ12 Stecker
903.110	10,0 m	· Stecker mit Metallgehäuse und Abschirmung,zusätzliche Ferritkerne sind nicht notwendig· einsetzbar bei Custom Module mit VGA+ Miniklinke Buchse / Buchse und Taster (z.B. 917.134)

HDMI Verbindungskabel -> Digitale Übertragung von Bild und Ton Signale

Artikelnr. Länge Ausführung

HDMI Verbindungskabel

918.019 3,0 m	· HDMI Leitung, Farbe schwarz
918.020 5,0 m	· Seite 1: 1x HDMI Stecker 19-polig
· Seite 2: 1x HDMI Stecker 19-polig
	· einsetzbar bei Custom Module mit HDMI Buchse / Buchse (z.B. 918.040)

DVI-I Verbindungskabel --> Digitale Übertragung von Bild Signale

(kompatibel mit DVI-A und DVI-D Steckverbinder)

Artikelnr. Länge Ausführung

DVI-I Verbindungskabel

918.017 3,0 m	· DVI Leitung, Farbe schwarz
918.018 5,0 m	· Seite 1: 1x DVI Stecker
· Seite 2: 1x DVI Stecker	· einsetzbar bei Custom Module mit DVI-I Buchse / Buchse (z.B. 917.021 / 917.078)

Cinch Video + Stereo Verbindungskabel -> Übertragung von analoge Bild und Ton Signale

Artikelnr. Länge Ausführung

Cinch Video + Stereo Verbindungskabel

918.015 3,0 m	· Cinch Verbindungskabelsatz, Farbe schwarz
918.016 5,0 m	· Seite 1: Cinch Stecker (rot + weiß + gelb)
· Seite 2: Cinch Stecker (rot + weiß + gelb)
	· einsetzbar bei Custom Module mit Cinch Buchse / Buchse (z.B. 917.026)

S-Video (Hosiden) Verbindungskabel -> Übertragung von analoge Bild Signale

Artikelnr. Länge Ausführung

S-Video (Hosiden) Verbindungskabel

940.104 3,0 m	· S-Video (Hosiden) Verbindungskabel, Farbe schwarz
940.105 5,0 m	· Seite 1: S-Video Stecker
· Seite 2: S-Video Stecker
	· einsetzbar bei Custom Module mit S-Video Buchse / Buchse (z.B. 917.028 / 917.035)

Miniklinke 3,5mm Verbindungskabel -> Übertragung von Ton Signale

Artikelnr. Länge Ausführung

Miniklinke 3,5mm Verbindungskabel für Ton Signale

918.010	1,5 m	· Miniklinke 3,5mm (Stereo) Verbindungskabel, Farbe schwarz
918.011	2,5 m · Seite 1: Stecker Miniklinke 3,5mm Stereo
918.012	5,0 m	· Seite 2: Stecker Miniklinke 3,5mm Stereo· einsetzbar bei Custom Module mit MiniklinkeBuchse / Buchse (z.B. 917.045 / 917.157)

Cinch Stereo Verbindungskabel -> Übertragung von Ton Signale

Artikelnr. Länge Ausführung

Cinch Stereo Verbindungskabel für Ton Signale

940.049	3,0 m	· Cinch (Stereo) Verbindungskabel, Farbe schwarz
940.051	5,0 m	· Seite 1: Stecker Cinch Stereo (rot + weiß)
· Seite 2:	Stecker Cinch Stereo (rot + weiß)
		· einsetzbar bei Custom Module mit CinchBuchse / Buchse (z.B. 917.027 / 917.028 / 917.022 / 917.023)

XLR Verbindungskabel -> Übertragung von Ton Signale (z.B. Mikrofon)

Artikelnr. Länge Ausführung

XLR 3-pol. Verbindungskabel für Ton Signale

918.013	3,0 m	· XLR 3-pol. Verbindungskabel, Farbe schwarz
918.014	5,0 m	· Seite 1: Stecker XLR 3-polig mit Verriegelung
· Seite 2	Buchse XLR	3-polig mit Verriegelung
		· einsetzbar bei Custom Module mit XLR Anschluss (z.B. 917.024)

USB Anschlusskabel -> Übertragung von Daten

Artikelnr. Länge Ausführung

USB A/A Anschlusskabel

918.021	1,0 m	· USB A / A Anschlusskabel, Farbe schwarz
940.045	3,0 m · Seite 1: Stecker A
918.022	5,0 m	· Seite 2: Stecker Aeinsetzbar bei Custom Modulemit USB A Buchse / Buchse (z.B. 917.120 / 917.019)

USB A/B Anschlusskabel

940.046	3,0 m · USB A / B Anschlusskabel, Farbe schwarz
• Seite 1:	Stecker A
• Seite 2:	Stecker B

Fire Wire Anschlusskabel --> Übertragung von Daten

Artikelnr. Länge Ausführung

FireWire Verbindungskabel

918.024	4,5 m · FireWire Verbindungskabel, Farbe schwarz
· Seite 1:	Stecker FireWire 6-polig
· Seite 2:	Stecker FireWire 6-polig
	· einsetzbar bei Custom Module mit FireWire Buchse / Buchse (z.B. 917.037)

Stromzuleitungen für Bachmann Facility Systeme

wieland

Für den Stromanschluss der Facility-Produkte stehen Leitungen mit dem Wieland GST18 Stecksystem zur Verfügung. Vorteile dieser Leitungen mit weltweit eingesetzten Steckverbindern sind Flexibilität in der Länge, Austauschbarkeit bei anderen Längenanforderungen, Verfügbarkeit für verschiedene Länder. Selbst Stromweiterleitung zu anderen Steckdoseneinheiten ist kein Problem und erfolgt meist werkzeuglos.

Artikelnr. Länge Ausführung

Gerätezuleitung, GST18 Schutzkontakt Schwarz

375.000	1,5 m	Leitung: H05VV-F 3G 1,5 mm2
375.075	2,0 m · Seite 1: Schutzkontakt-Winkelstecker
375.003	3,0 m · Seite 2: Wieland GST18i3 Buchse
375.005	4,0 m
375.007	5,0 m
375.039	10,0 m

Halogenfreie Leitung

375.044	2,0 m	Leitung: S05VV-F 3G 1,5 mm ^2
375.045	3,0 m · Seite 1: Schutzkontakt-Winkelstecker
375.046	5,0 m	Seite 2: Wieland GST18i3 Buchse

Gerätezuleitung mit zusätzlichem Erdanschluss

· Vorkonfektionierte Stromzuleitungen mit integriertem Erdanschluss
· Erdung der Steckdoseneinheit unabhängig von der Installation
· Optimal in Verbindung mit den STEP Steckdoseneinheiten (ab Seite 48)
- Tischgestelle können unabhängig von der integrierten Steckdoseneinheit mitgeerdet werden

Artikelnr. Länge Ausführung

Gerätezuleitung, GST18 Schutzkontakt schwarz

Mit zusätzlichem Erdanschluss
375.115 2,0 m	Leitung: H05VV-F 3G 1,5 mm ^2
375.116 3,0 m · Seite 1:	Schutzkontakt-Winkelstecker
375.117 5,0 m	Seite 2: Wieland GST18i3 Buchse mit 0,3 m1,5 mm ^2 grün / gelb mit Ringkabelschuh M6

Gerätezuleitung, GST18 - Stecker CH / Schweiz schwarz

375.016	1,5 m	Leitung: H05VV-F 3G 1,0 mm^2
375.017	3,0 m - Seite 1: Stecker CH / Schweiz
375.018	5,0 m	Seite 2: Wieland GST18i3 Buchse

Gerätezuleitung, GST18 - Stecker UK 13A schwarz

375.068	2,0 m	Leitung: H05VV-F 3G 1,5 mm ^2
375.069	3,0 m · Seite 1: Stecker UK 13A
375.070	4,0 m	Seite 2: Wieland GST18i3 Buchse

Geräteverlängerung, GST18/GST18 schwarz

375.050	0,3 m	· Leitung: H05VV-F 3G 1,5 mm2
375.053	1,0 m · Seite 1: Wieland GST18 i 3 Stecker
375.038	2,0 m · Seite 2: Wieland GST18 i 3 Buchse
375.055	3,0 m

Halogenfreie Leitung

375.080	0,3 m	· Leitung: S05Z1Z1-F3G 1,5 mm2
375.081	1,0 m · Seite 1: Wieland GST18i3 Stecker
375.082	2,0 m · Seite 2: Wieland GST18i3 Buchse
375.083	3,0 m

Geräteverlängerung, GST15/GST18 schwarz

375.127	1,5 m	· Leitung: H05VV-F 3G 1,5 mm ^2
375.128	3,0 m · Seite 1	: Wieland GST15 i 3 Stecker
375.129	5,0 m	· Seite 2: Wieland GST18 i 3 Buchse

LanLight®

wieland

Leitungen mit ST18 Stecksystem (altes Stecksystem, nicht unter Last steckbar)

Artikelnr. Länge Ausführung

Gerätezuleitung, ST18 Schutzkontakt
Schwarz

375.004	1,5 m	· Leitung: H05VV-F 3G 1,5 mm2
375.079	2,0 m	· Seite 1: Schutzkontakt-Winkelstecker
375.040	3,0 m	· Seite 2: Wieland ST18/3 Buchse
375.076	5,0 m

Geräteverlängerung, ST18/ST18
Schwarz

375.071	0,5 m	· Leitung: H05VV-F 3G 1,5 mm ^2
375.072	1,0 m	· Seite 1: Wieland ST18 /3 Stecker
375.073	1,5 m	· Seite 2: Wieland ST18 /3 Buchse
375.064	3,0 m

Verbinder / Verteiler

Artikelnr. Version Ausführung

Zwischenkupplung Schwarz

Ohne Verriegelung
375.500 GST/GST	Zur einfachen Verbindung von z. B.
375.515 GST/ST 2 STEP-Steckdoseneinheiten mit demselben Steck-system oder verschiedenen Stecksystemen
375.516 ST/GST	1x Eingang (Steckerteil) und 1x Ausgang (Buchsenteil)

Verteilerblock, GST18

Zur Stromweiterleitung
375.101 1x Eingang, 2x Ausgang (1)	·Eingang: Steckerteil 3-polig
375.102 1x Eingang, 2x Ausgang (2) · Ausgang: Buchsenteil 3-polig
375.105 1x Eingang, 3x Ausgang (3)

Durchgangsverdrahtung für Drehstrom 5- und 3-polig

375.106

1x Eingang, 1 + 6x Ausgang

·Eingang: 1x Stecker 5-polig·Ausgang: 1x Buchse 5-polig;·6x Buchse 3-polig pro Außenleiter

Verriegelungen

Artikelnr. Version Ausführung

Verriegelung für Gerätestecker und Kupplungen

Gemäß VDE 0628

375.518 Wieland 05.587.3156.1 · Zum Aufrasten auf die entsprechenden Stecker und Kupplungen

Rasthaken (Verriegelung)

Gemäß VDE 0628

375.501 Schwarz · Für Snap-in Einbaustecker- und kupplung Wieland 05.584.0153.0

Zubehör

Artikelnr. Version Ausführung

Endkappe

375.503 Schwarz · Zum Einstecken in die Snap-in Einbaustecker- und Wieland 05.561.3653.1 kupplung

Montagezubehör

Artikelnr. Version Ausführung

Gerätestecker Schraubanschluss, GST18i3

375.504 Schwarz · Montagefertig, mit Zugentlastung
Wieland 92.932.3053.1	Für Querschnitt 0,75 - 2,5 mm^2 , ein- und feindrähtige Leiter ohne Aderendhülse anschließbar
375.517 Weiß	Für Leitungsdurchmesser von 6,5 - 10,5 mm (H05WV, NYM)Abmantellänge 31 mm ; Abisolierlänge: 7 mm
Wieland 92.932.3052.0

Gerätestecker Federkraftanschluss, GST18i3

Verriegelbar
940.073 Hellrot · Montagefertig, mit Zugentlastung
	Wieland 92.934.0553.0	· Für starre Leitungen von 1,5 - 2,5 mm^2 ,feindrähtige Leitungen 1,5 mm^2 mit Aderendhülsen
940.074 Kieselgrau
	Wieland 92.934.0153.0 · 2	Anschlüsse pro Pol, unmontiert,für Leitungen H05VV, NYM ( 7,8 – 10,3 mm)· Abmantellänge 45 mm,Abisolierlänge 1,5 mm^2 und 2,5 mm^2 : 9 mm

Gerätekupplung Schraubanschluss, GST18i3

375.505 Schwarz · Montagefertig, mit Zugentlastung
	Wieland 92.931.3053.1 · Für Querschnitt 0,75 - 2,5 mm^2 , ein- und feindrähtige Leiter ohne Aderendhülse anschließbar
375.514 Weiß	Wieland 92.931.3053.0 · Für Leitungsdurchmesser von 6,5 - 10,5 mm (H05VV, NYM)
		· Abmantellänge 31 mm; Abisolierlänge: 7 mm

Gerätekupplung Federkraftanschluss, GST18i3

Verriegelbar
940.070 Hellrot · Montagefertig, mit Zugentlastung
Wieland 92.933.0553.0	· Für starre Leitungen von 1,5 - 2,5 mm^2 ,feindrähtige Leitungen 1,5 mm^2 mit Aderendhülsen
940.071 Kieselgrau
Wieland 92.933.0153.0 · 2 Anschlüsse pro Pol, unmontiert,für Leitungen H05VV, NYM ( 7,8 – 10,3 mm)
	· Abmantellänge 45 mm,Abisolierlänge 1,5 mm^2 und 2,5 mm^2 : 9 mm

Einbaustecker Snap-in Federkraft, GST18i3

Mit Verriegelung
375.506 Schwarz · Für Materialstärke 0,5 – 1,5 mm einrastbar
	Wieland 92.032.9658.1	in Gehäuseausschnitt
375.519 Weiß		· Feindräftige Leitung 0,5 – 1,5 mm^2 mit Aderendhülse
	Wieland 92.032.9658.0	· Starre Leitung 0,5 – 2,5 mm^2
375.520 Hellrot		· Abisolierlänge 0,5 – 1,5 mm^2 : 8 mm,
	Wieland 92.032.8558.0	Abisolierlänge 2,5 mm^2 : 9 mm
375.521 Kieselgrau
	Wieland 92.032.9758.0

Einbaukupplung Snap-in Federkraft, GST18i3

Mit Verriegelung
375.507 Schwarz · Für Materialstärke 0,5 – 1,5 mm einrastbar
	Wieland 92.031.9658.1	in Gehäuseausschnitt
375.523 Hellrot		· Abisolierlänge 0,5 – 1,5 mm^2 : 8 mm,Abisolierlänge 2,5 mm^2 : 9 mm
375.524 Kieselgrau

wieland

Perfekte Installationslösungen.

Bachmann befreit Arbeitsplätze von herumliegenden Kabeln. Das Kabelführungs system KABEL-SCHLANGE ^® ermöglicht eine optimale Kabelverlegung am Arbeitsplatz zwischen Tisch, Bodentank, Wandkanal und verschiedenen Geräte.

Für jede Anforderung bietet Bachmann das passende Kabelführungssystem. Ob die Leitungen am Boden geführt werden oder vom Boden zum Tisch verlegt werden müssen, die unterschiedlichen Systeme sind miteinander kompatibel. Ein durchdachtes und durchgängiges Kabelmanagement-Konzept steht Ihnen zur Verfügung.

Standardmäßig bieten wir Ihnen die verschiedenen Systeme in den Farben Schwarz und Silber an, auf Wunsch liefern wir auch Sonderfarben.

Flexibles Kabelführungssystem

· Kettenglieder tritt- und bruchsicher und zueinander verschiebbar angeordnet
- 2 Steckeransätze zur Kraftübertragung auch bei Drehmomenten und Querkräften
- Seitliches, quetschisicheres Ausfädeln einzelner Kabel durch Spezialgeometrie

Artikelnr. Farbe Ausführung

KABELSCHLANGE® Classic

930.030 Schwarz	· Für die horizontale und vertikale Kabelführung
930.031 Silber	· 3-Kammer-System zur Trennung von Schwachstrom, Daten- und Stromleitungen· 46 Kettenglieder, B x H: ca. 54 x 23 mm· Länge auseinandergezogen: ca. 100 cm· Länge zusammengeschoben: ca. 72 cm

KABELSCHLANGE® Cube

930.058 Schwarz	· Für die horizontale und vertikale Kabelführung
930.059 Silber	· 2-Kammer-System zur Trennung von Schwachstrom, Daten- und Stromleitungen
	· 34 Kettenglieder, B x H: ca. 55 x 25 mm
	· Länge auseinandergezogen: ca. 100 cm
	· Länge zusammengeschoben: ca. 69 cm

KABELSCHLANGE® Pro

930.032 Schwarz	Für die horizontale Kabelführung
930.033 Silber	Erhöhte Trittfestigkeit auch für DurchgangsbereicheKurzzeitbelastungen bis 120 kg auf 5 Kettenglieder möglich2-Kammer-System zur Trennung von Daten- und StromleitungenAuch direkt an KABELSCHLANGE®Classic anschließbar34 Kettenglieder, B x H: ca. 90 x 24 mmLänge auseinandergezogen: ca. 100 cmLänge zusammengeschoben: ca. 69 cm

KABELSCHLANGE® Premium-Set

930.049 Schwarz

Für die vertikale Kabelführung an hochwertige BüromöbelDesignorientiertes Premium-Set:16 Kettenglieder, B x H: ca. 35 x 70 mm1x Metallbodenplatte in jeweiliger Farbe1x Endstück zur Tischanbindung, SchraubenDie Kettenglieder können komplett zu einem selbstarretierendenelliptischen Kabelkanal zusammen geschoben werden2-Kammer-System zur Trennung von Daten- und StromleitungenLänge inkl. Bodenplatte und Tischbefestigung ca. 78 cmLänge ohne Zubehör ca. 75 cmLänge zusammengeschoben: ca. 59 cm je Set

930.050 Silber

KABELSCHLANGE® Easy-Clip

Für KABELSCHLANGE® Classic, Cube und Pro
930.037 Schwarz	Clip zum werkzeugfreien flexiblen Anschluss an Energiesäulen (z. B. Power Tower)Den Clip am Ende der KABELSCHLANGE® einstecken und den Drahtbügel an der Energiesäule anklemmen
930.038 Silber

KABELSCHLANGE® Easy-Clip für Bodenauslass

930.036 Für KABEL- ·SCHLANGE®Classic · Clip mit Langlöchern und Befestigungsbohrungen, kann durch		Patentierter Adapter für das Andocken der KABELSCHLANGE®Kabelführungssysteme an alle gängigen Bodenauslässe
930.054	Für KABEL-SCHLANGE®Pro und Cube ·	Abtrennen nicht benötigter Bauteile zur horizontalen oder vertikalenMontage an Möbeln oder Brüstungs kanälen verwendet werdenClip zum Aufstecken an der Unterseite des letzten KettengliedesClip gibt bei Stößen (z. B. durch Bodenreinigung) flexibel nachund verhindert dadurch Beschädigungen am Auslass oder Clip

Artikelnr. Farbe Ausführung

KABELSCHLANGE® Easy-Fix 90S Maße (L x B x H) 48 x 20 x 20 mm

Für KABELSCHLANGE® Classic, Cube und Pro
930.055 Schwarz · Winkel zur senkrechten Befestigung z. B. an Tischplatten (Unterseite)
	· T = 1,5 mm; 2 Bohrungen ∅ = 4 mm. Bohrungsabstand 30 mm

KABELSCHLANGE® Easy-Stop

930.042 Schwarz · Zugentlastung (für vorschriftsmäßige Kabelverlegung) fixiert Kabel sicher und zugfest am Befestigungspunkt

· Für horizontale und vertikale Befestigung geeignet

· Als Einzelbauteil oder in Kombination mit allen Easy-Line ^25 Verlegeschienen

· Mit Anschlussclips zum richtungsunabhängigen Anschluss des Systems

KABELSCHLANGE® Easy-Line®

Für KABELSCHLANGE® Classic und Pro in Kurven und Geraden
930.039 Gerade	· Ideal zur Wand- oder Deckenmontage
930.040 Kurve 90°	· Verwendung auch als horizontale Tischkabelführung,als Brüstungskanal oder Sockelleiste
Radius 150 mm
930.041 Kurve 22,5°	· 4 Stück Easy-Line® Geraden reichen für einen MeterKABELSCHLANGE® Classic
	· Bitte an jedem freien Ende eine Easy-Stop® Zugentlastung verwenden !

KABELSCHLANGE® Kabelklammer-Set mit Zugentlastung

930.051 Schwarz · Kabelklammer-Set zum Anschrauben unter der Tischplatte
	Leitungen können mit der Kabelklammer unter der Tischplatte weitergeführt werden
	Inhalt:
	- Kabelklammer inkl. 2 Befestigungsschrauben (auch für dünne Tischplatten)
	- Zugentlastung mit Justierschraube

KABELSCHLANGE® Easy-Switch®

Für KABELSCHLANGE® Classic, Cube und Pro
930.034 Schwarz	Mit dem Easy-Switch® Verteiler wird die KABELSCHLANGE®zum netzwerkfähigen Kabelführungssystem
930.035 Silber	Easy-Switch® wird mittels der Adapterkettenglieder werkzeugfrei an die KABELSCHLANGE® angedockt
	Hinweis: Für die Anwendung mit KABELSCHLANGE® Pro auch Kettenglieder Classic zur Anbindung an den Verteiler bestellen

KABELSCHLANGE® Easy-Switch®

Für KABELSCHLANGE® Classic, Cube, Pro und Premium
930.057 Schwarz · 4-Wege-Verteiler mit 3x 120° horizontalen Abzweigbuchsen
	für KABELSCHLANGE® Classic, Cube und Pro
	· 1 vertikaler Koppelpunkt für KABELSCHLANGE® Premium
	· Inkl. Befestigungsschraube und massiver Basisplatte Easy-Floor-Premium
	· Set enthält 4 Koppelglieder KS Cube zum Anschluss der KABELSCHLANGE® Pro

KABELSCHLANGE® Easy-Cap®

930.044 Schwarz	· Blindkappe zum Verschließen nicht benötigter Anschlusspunkte von Easy-Switch ^
930.045 Silber

BRIDGE – der Kabelkanal

Artikelnr. Länge Ausführung

CABLE BRIDGE Maße: (B x H) 146 x 9 mm

Kabelkanal gerade
930.060	1,0 m	• Aluminiumprofil eloxiert, mit Riffelstruktur für ausreichende Rutschfestigkeit
930.061	2,0 m	• 3-Kammer-System für die getrennte Verlegung von Strom- und Datenkabeln• Zur Verklebung (doppelseitiges Klebeband) oder zum Anschrauben am Boden (siehe Befestigungszubehör)

Winkel für Kabelkanal
930.062	45°	· Winkel aus eloxiertem Aluminium
930.063	90°

Verbindungselement für Kabelkanal
930.064 Gerade · Element zum Verbinden gerader Kabelkanäle
	· Fixierung durch Anschrauben der integrierten Inbusschrauben
	· 2 Stück

Befestigungszubehör für Kabelkanal
930.065	Gerade · Zum	Anschrauben der Kabelkanäle an den Enden · 4 Stück

Wrap Gewebeschläuche

Wrap Gewebeschläuche bündeln und schützen Kabel und Drähte im Büro- und Heimbereich. Die dehnbare Geflechtummantelung gewährleistet durch monofile Garne Abriebs- und Feuerfestigkeit und ist somit optimal auch im Profi- und Industriebereich einsetzbar.

Wrap Gewebeschläuche bieten eine hochwertige Ästhetik und können auch nachträglich problemlos an Kabsätze angebracht werden.

Die einzigartige, teilbare, halbstarre Flechtweise macht den Automatic Wrap zur idealen Lösung für Bereiche, in denen nach einer einfachen Installation verlangt wird. Die seitliche Öffnung ermöglicht die Unterbringung einer Vielzahl von Anwendungen und lässt sich einfach wieder schließen, ohne dass zusätzliche Hilfsmittel, wie z. B. Klebeband benötigt werden. Das PET Geflecht ist leicht und flexibel. Die um 25 % überstehende Kante verdeckt auch innenliegende Kabelverlängerungen und Anschlüsse. Automatic Wrap lässt sich um enge Kanten verlegen, ohne sich zu öffnen oder zu verziehen. Im Gegensatz zu starren Kabelkanälen beeinflusst es die Flexibilität des Kabelstrangs nicht.

Vorteile im Überblick

• Einfache, kosten- und arbeitssparende Installation
• Flexibler als spiralförmige oder gewundene Lösungen
  • 25 % Überlappung für sichere Kabelbündelung
  • Widersteht Chemikalien und Lösungsmitteln
• Halogenfrei
  • Schnitt- und abriebsresistent
• Formstabil bei einer Betriebstemperatur von -75 °C bis +125 °C

Artikelnr. Länge Ausführung

Manual Wrap ist ein exklusives Produkt, das die perfekte Lösung für eine Vielzahl von Anwendungen bietet. Ein Hochleistungsklettverschluss ermöglicht eine einfache Installation der Anwendung. Er bietet die Möglichkeit, später auf die gesamte Lauflänge zuzugreifen, um z. B. Kabel oder Anschlüsse hinzuzufügen oder zu entfernen. Durch das dehnbare gewebte Geflecht ermöglicht das Manual Wrap die Bündelung und Ummantelung von verschiedenen Durchmessern. Manual Wrap umschließt auch außergewöhnlich geformte Anwendungen. Manual Wrap lässt sich sauber mit einem Heißschneidegerät zuschneiden (optional erhältlich).

Vorteile im Überblick

• Hochleistungsklettverschluss für häufigen Zugriff
• Dehnbar über Stecker und Anschlüsse
- Halogenfrei
• Widersteht Chemikalien und Lösungsmitteln
• Schmelzpunkt \~230 °C

Artikelnr. Version Ausführung

Manual Wrap

Maße: ∅ 3,18 cm = 1 1⁄4 inch
930.906*	1,0 m · Schwarz
930.907*	2,0 m · Schwarz
930.908*	3,0 m · Schwarz

Effiziente Strom- und Datenführung in der Fertigung

Bachmann Manufacturing Systeme garantieren dafür, dass Sie weltweit optimale Anschlüsse und beste Verbindungen nutzen können. Unsere Systeme sind mit allen international gängigen Steckdosen und Datenanschlüssen konfigurierbar. Module können schnell und ohne großen Aufwand nachgerüstet oder ausgetauscht werden. Kurz – Bachmann bietet Ihnen alle Möglichkeiten für ein zukunftssicheres Energie- und Datenmanagement.

Partnerschaft mit dem Kunden steht bei Bachmann an erster Stelle. Das beginnt bereits beim sogenannten Customized Engineering. Denn Ingenieurleistungen für kundenspezifische Lösungen sind für unser internationales Entwicklerte am ebenso wichtig wie die Weiterentwicklung des gesamten Bachmann Sortiments. Das Ergebnis sind zahlreiche Gebrauchsmuster und Patente auf technische Innovationen und Speziallösungen Marke Bachmann.

Steckdoseneinheiten 134

BlueNet Energiemanagement 136

Einspeisemodule 137

Drucklufteinheiten 138

ESD-Einheiten....139

STEP 140

Abschaltautomatik 142

Handwerkerleiste 143

Befestigungen 144

DESK....145

Custom Module 146

Leitungen 147

Licht 148

Blu≡Net

Custom

FACTORY – die professionelle Lösung

Energieleisten im Aluminiumprofil 1HE mit 44,5 mm Breite, optimal geeignet für die Montage an T-Nut Profile mit 45 mm.

• Kein Überstehen der Energieleisten über das T-Nut Profil 45 mm
  • Montagemöglichkeit an T-Nut Profil mit 30 / 45 / 60 mm
  • Montagemöglichkeit an Ständerprofil unterschiedlicher Anbieter
  • Leichte Montage mit angepassten Halterungen (ESD-fähig)
  • Stromein- und Ausgang mit Wieland GST18 Stecksystem
• Verkettung der Energieleisten untereinander mittels Geräteverlängerungen (siehe Seite 147)
• Einspeisung direkt am Stromanschluss mit Gerätezuleitung (siehe Seite 147) oder über Einspeisemodule (ab Seite 137)

Max. 16A/230V\~

Artikelnr. Ausführung

FACTORY 1HE 3x Schutzkontakt, GST18, max. 16A / 230V\~ / 3.680W Länge: ca. 294 mm

509.001 · Aluminiumprofil eloxiert 1HE
· 3 Schutzkontaktsteckdosen RAL7035, 35° gedreht
- Stromeingang: GST18i3 Stecker schwarz
• Stromausgang: GST18i3 Buchse schwarz
- Inkl. Steckerverrastung

FACTORY 1HE 2x Schutzkontakt, GST18, max. 16A / 230V\~ / 3.680W Länge: ca. 294 mm

1 Schalter beleuchtet, schaltet Stromausgang

509.002 · Aluminiumprofil eloxiert 1HE

- 2 Schutzkontaktsteckdosen RAL7035, 35° gedreht

· 1 Schalter rot, 2-polig, schaltet Stromausgang (z.B. für Leuchte)

• Stromeingang: GST18i3 Stecker schwarz

- Stromausgang: GST18i3 Buchse schwarz

- Inkl. Steckerverrastung

FACTORY 1HE 2xSchutzkontakt, GST18, max. 16A / 230V\~ / 3.680W Länge: ca. 294 mm

1 Schalter beleuchtet, schaltet Stromeingang (Steckdosen und Stromausgang)

509.003 · Aluminiumprofil eloxiert 1HE

· 1 Schalter rot, 2-polig, schaltet Stromeingang
· 2 Schutzkontaktsteckdose RAL7035, 35° gedreht
- Stromeingang: GST18i3 Stecker schwarz
• Stromausgang: GST18i3 Buchse schwarz
- Inkl. Steckerverrastung

Passende Halterungen auf Seite 144

Max. 16A/230V\~

Artikelnr. Ausführung

FACTORY 1HE 8x Schutzkontakt, GST18, max. 16A / 230V\~ / 3.680W

Länge: ca. 866 mm

2 Schalter beleuchtet

509.004 · Aluminiumprofil eloxiert 1HE

• 1 Schalter grün, 2-polig, schaltet Steckdosen
  · 8 Schutzkontaktsteckdosen RAL7035, 35° gedreht mit Dosenabstand
• 1 Schalter rot, 2-polig, schaltet nur Stromausgang weiß
• Stromanschlüsse seitlich im Profil:
• Stromeingang: GST18i3 Stecker sw
  • Stromausgang: 2xGST18i3 Buchse sw / ws
• Inkl. Steckerverrastung

FACTORY 1HE 10x Schutzkontakt, GST18, max. 16A / 230V\~ / 3.680W
Länge: ca. 1086 mm
2 Schalter beleuchtet
509.005 · Aluminiumprofil eloxiert 1HE

• 1 Schalter grün, 2-polig, schaltet Steckdosen
• 10 Schutzkontaktsteckdose RAL7035, 35° gedreht mit Dosenabstand
  · 1 Schalter rot, 2-polig, schaltet Stromausgänge
• Stromanschlüsse seitlich im Profil:
  • Stromeingang: GST18i3 Stecker schwarz
• Stromausgang: 2xGST18i3 Buchse sw/ws
• Inkl. Steckerverrastung

BLUENET – Potenziale erkennen und nutzen

Blu≡Net

Bachmann BlueNet schafft optimale Voraussetzungen für effizientes Energiemanagement. Es macht Energieverbrauch transparent – und damit steuerbar – mit intelligenten Produkten, die Ihnen dabei helfen, aktuelle Daten dort zu erheben, wo Energie verbraucht wird und so Einsparpotenziale zu erkennen, zu dokumentieren und zu nutzen.

• Integrierte Funktion für die Messung von Strom, Spannung, Leistung, Phasenwinkel, Frequenz und Gesamtverbrauch (BlueNet Metered Plus)
  • Anzeige der Messwerte im Display
• Modulare Bauweise erlaubt Konfiguration der PDUs nach Kundenwunsch

Leistungsmessung (kW)

Frequenz (Hz)

Phasenangabe (P 1, 2, 3) Stromstärke U

Gesamtverbrauch (kWh)

2.77 kW 230V 50 Hz 15°

Netzspannung (V)

Phasenwinkel

P1 12,5A

1586,9kWh

Artikelnr. Ausführung

509.009 · Aluminiumprofil eloxiert 1HE

• 1 Strommessung (digit. Amperemeter)

- Stromeingang: GST18i3 Stecker schwarz

• Stromausgang: 2 x GST18i3 Buchse schwarz

- Features Strommessung:

Messbereich 0-16A, max. Strom 32A,

Genauigkeit: Klasse1, hintergrundbeleuchtetes LC Display

Strom- und Leistungsmessung mit Phasenwinkelangabe

509.012 · Aluminiumprofil eloxiert 1HE

• 1 Strommessung + Leistungsmessung

- Stromeingang: GST18i3 Stecker schwarz

• Stromausgang: 2 x GST18i3 Buchse schwarz

- Features Leistungsmessung:

hintergrundbeleuchtetes LC Display, Messgenauigkeit: Klasse 1, 1-phasig, max. 16A

Netzspannung (V), Ampère (A), Frequenz (Hz), Phasenwinkel,

Kilowattstunde (kWh), Leistungsmessung (kW)

- mehr Sicherheit am Arbeitsplatz

Einspeisemodule mit Aluminiumprofil 1HE (44,5 mm Breite) mit Schutzvorrichtungen und 2 Stromausgängen

• Verwendbar als Basiseinheit für jede Energieleiste
• Leichte Montage mit angepassten Halterungen (ESD-fähig)
- Verbindung an Energieleiste mittels Geräteverlängerung (siehe Seite 139)
- 1 x Stromeingang und 2 x Stromausgang mit Wieland GST18 Stecksystem zum Anschluss an eine oder zwei Energieleisten oder Arbeitsplätzen
- Integrierte Schutzeinrichtung mit Überspannungsschutz, Leitungsschutzschalter oder FI-Schutzschalter
- Einspeisemodule mit eingebauter Strom- und Leistungsmessung zum Erfassen des Energieverbrauchs am Arbeitsplatz

Artikelnr. Ausführung

FACTORY 1HE Überspannungsschutz mit Filter, GST18, max. 16A / 230V\~ / 3.680W Länge: ca. 235 mm

509.006 · Aluminiumprofil eloxiert 1HE

• 1 Überspannungsschutz 6,5kA mit optischer Funktions- und Ausfallanzeige; Netzfilter 30MHz
• Stromeingang: GST18i3 Stecker schwarz
• Stromausgang: 2 x GST18i3 Buchse schwarz

FACTORY 1HE Leitungsschutzschalter, GST18, max. 16A / 230V\~ / 3.680W Länge: ca. 235 mm

509.007 · Aluminiumprofil eloxiert 1HE

· 1 Leitungsschutzschalter 16A, 2-polig, Char. B
- Stromeingang: GST18i3 Stecker schwarz
- Stromausgang: 2 x GST18i3 Buchse schwarz

FACTORY 1HE Fehlerstromschutzschalter* (RCD), GST18, max. 16A / 230V\~ / 3.680W Länge: ca. 235 mm

509.008 · Aluminiumprofil eloxiert 1HE

• 1 FI – Schutzschalter 16A, Ansprechstrom 10mA, Ansprechzeit 30mS, 2-polig
  • Stromeingang: GST18i3 Stecker schwarz
• Stromausgang: 2 x GST18i3 Buchse schwarz
  * Seit 1. Februar 2009 müssen Steckdosen-Stromkreise, welche durch elektrotechnische Laien genutzt werden, mit einem RCD ausgestattet sein.
  Innenraum: bis 20 A / Außenbereich: bis 32 A

DRUCKLUFT – alles in einem System

Aluminiumprofil 1HE (44,5 mm Breite) mit genormten Druckluftanschlüssen bis max. 16 bar

• Einfache Montage mit angepassten Halterungen
  • Genormte Druckluftanschlüsse mit Nennweite 7
• Einspeisung und Weiterleitung über Nennweite 5
• Direkte Verkettung der Leisten möglich oder über Verbindungsschlauch
• Weitere Nennweiten und Konfigurationen sind auf Anfrage möglich

Artikelnr. Ausführung

FACTORY 1HE 2x Druckluftanschluss max. 16 bar Länge: ca. 147 mm

509.010 · Aluminiumprofil eloxiert 1HE
- 2 Druckluftanschlüsse (Kupplung NW7)
· Eingang Druckluft Stecker NW5
· Ausgang Druckluft Kupplung NW5

FACTORY 1HE 3x Druckluftanschluss max. 16 bar Länge: ca. 187 mm

509.011 · Aluminiumprofil eloxiert 1HE
· 3 Druckluftanschlüsse (Kupplung NW7)
- Eingang Druckluft Stecker NW5
· Ausgang Druckluft Kupplung NW5

Druckluft

Normale Luft wird mittels Kompressoren auf einen höheren Druck gebracht und kann für den Antrieb verschiedener Geräte eingesetzt werden. Die Bachmann FACTORY Drucklufteinheit verteilt die Druckluft auf zwei oder drei Anschlüsse für End-

geräte (Schrauber, Druckluftpistolen usw.). Jede Drucklufteinheit hat auch einen Druckluftausgang. Damit können mehrere Drucklufteinheiten untereinander kombiniert werden.

ESD – Schutz rundum

Aluminiumprofil 1HE (44,5 mm Breite) mit genormten ESD Anschlüssen

• Einfache Montage mit angepassten Halterungen (ESD-fähig)
• Einfache Einbindung ins ESD-Konzept des Arbeitsplatzes mittels genormter Steckanschlüsse und somit Verwendung als EBP (earth bonding point)
• Weitere Nennweiten und Konfigurationen sind auf Anfrage möglich

Artikelnr. Ausführung

FACtoRY 1HE 3x EsD 10 ohm

Länge: ca. 104,5 mm

509.013 · Aluminiumprofil eloxiert 1HE

• 2x ESD Druckknopfbuchsen 10 mm, 10 Ohm
• Eingang: 3 m Leitung grün/gelb mit M4 Ringkabelschuh

FACtoRY 1HE 3x EsD 10 ohm

Länge: ca. 147 mm

509.014 · Aluminiumprofil eloxiert 1HE

• 3x ESD Druckknopfbuchsen 10 mm, 10 Ohm
  · Eingang: 3 m Leitung grün/gelb mit M4 Ringkabelschuh

ESD ist die Abkürzung für „Electro Static Discharge“ (dt: elektrostatische Entladung) und wird durch den Ladungsaustausch zwischen zwei Körpern mit unterschiedlichen Spannungspotenzialen hervorgerufen. Elektrostatische Aufladung entsteht, wenn zwei unterschiedliche Materialien aneinander reiben oder voneinander getrennt werden. Beispiele hierfür sind: Laufen über Kunststoffböden, Rei-

bung auf synthetischer Kleidung, Verrücken von Plastikbehältern, Abrollen von PVC-Klebebändern, Bewegung von Förderbändern. Statische Ladung kann in modernen Arbeitsbereichen hohe Spannungen verursachen. Ladungen über 10 kV sind nicht unüblich. Bei einer Luftfeuchtigkeit unter 20% wurden schon 30 kV gemessen.

STEP – die preiswerte Alternative

Energieleisten mit Kunststoff- oder Aluminiumprofil (52 mm Breite) als einfaches, modulares Elektrifizierungs-Set.

• Kompakte Abmessungen und stabiles Gehäuse
• Montagemöglichkeit an T-Nut Profilen und Ständerprofilen unterschiedlicher Anbieter
• Leichte Montage mit angepassten Halterungen (ESD-fähig)
• Stromein- und Ausgang mit Wieland GST18 Stecksystem
• Optionale Bestückung der Leisten mit Modulen (ab Seite 137)
- Verkettung der Energieleisten untereinander mittels Geräteverlängerungen (siehe Seite 147)
- Einspeisung direkt am Stromanschluss mit Gerätezuleitung (siehe Seite 147) oder über Einspeisemodule (ab Seite 137)

Max. 16A/230V\~

Artikelnr. Ausführung

STEP BASE 3xSchutzkontakt, GST18, max. 16A / 230V\~ / 3.680W

Länge: ca. 220 mm

336.600 - Kunststoffprofil hellgrau, Steckdosen schwarz
· 3x Schutzkontaktsteckdosen, 35° gedreht
- Stromeingang: GST18i3 Stecker schwarz
• Stromausgang: GST18i3 Buchse schwarz
- Inkl. Steckerverrastung

STEP BASE 3xSchutzkontakt rot, GST18, max. 16A / 230V\~ / 3.680W

Länge: ca. 220 mm

336.601 · Kunststoffprofil hellgrau, Steckdosen rot

· 3 Schutzkontaktsteckdosen, 35° gedreht
- Stromeingang: GST18i3 Stecker schwarz
• Stromausgang: GST18i3 Buchse schwarz
- Inkl. Steckerverrastung

336.604 · Kunststoffprofil hellgrau, Steckdosen schwarz
· 4 Schutzkontaktsteckdosen, 35° gedreht
· Stromeingang: GST18i3 Stecker schwarz
• Stromausgang: GST18i3 Buchse schwarz
- Inkl. Steckerverrastung

Max. 16A/230V\~

Artikelnr. Ausführung

STEP ALU 1xSchalter 3xSchutzkontakt, GST18, max. 16A / 230V\~ / 3.680W
Länge: ca. 262,5 mm
1x Schalter, schaltet nur Steckdosen

906.003 · Aluminiumprofil eloxiert, Steckdosen schwarz

1 Schalter grün, 2-polig, beleuchtet, schaltet nur Steckdosen (nicht Stromausgang)

3 Schutzkontaktsteckdosen 35° gedreht

Stromeingang: GST18i3 Stecker schwarz

Stromausgang: GST18i3 Buchse schwarz

Inkl. Steckerverrastung

STEP ALU 1xSchalter 3xSchutzkontakt, GST18, max. 16A / 230V\~ / 3.680W
1x Schalter, schaltet Stromeingang (Steckdosen und Stromausgang)

906.031 · Aluminiumprofil eloxiert, Steckdosen schwarz

· 1 Schalter grün, 2-polig, beleuchtet, schaltet Stromeingang

· 3 Schutzkontaktsteckdosen, 35° gedreht

· Stromeingang: GST18i3 Stecker schwarz

· Stromausgang: GST18i3 Buchse schwarz

· Inkl. Steckerverrastung

906.000 · 1	Aluminiumprofil eloxiert 1HE
	3 Schutzkontaktsteckdosen, 35° gedreht
	1 Custom Modul Abdeckung leer
	Stromeingang: GST18i3 Stecker schwarz
	Stromausgang: GST18i3 Buchse schwarz
	Inkl. Steckerverrastung

STEP ALU, GST18, max. 16A / 230V\~ / 3.680W
Länge: ca. 220 mm
Überspannungsschutz

336.004 · Aluminiumprofil eloxiert 1HE

· 1 Überspannungsschutz 6,5kA mit Funktions- und Ausfallanzeige; Netzfilter 30MHz

· Stromeingang: GST 18i3 Stecker schwarz

· Stromausgang: GST18i3 Buchse schwarz

· Inkl. Steckerverrastung

STEP ALU, GST18, max. 16A / 230V\~ / 3.680W
Länge: ca. 220 mm
Leitungsschutzschalter 16A

336.015 · Aluminiumprofil eloxiert 1HE

· 1 Leitungsschutzschalter 16A, 2-polig, Charakteristik B

· Stromeingang: GST 18i3 Stecker schwarz

· Stromausgang: GST18i3 Buchse schwarz

· Inkl. Steckerverrastung

STEP ALU, GST18, max. 16A / 230V\~ / 3.680W
Länge: ca. 220 mm
FI-Schutzschalter 16A, 10 mA

906.067 · Aluminiumprofil eloxiert, Steckdosen schwarz

· 1 Fl-Schutzschalter 16A, Ansprechstrom 10mA, Ansprechzeit 30mS, 2-polig

· Stromeingang: GST18i3 Stecker schwarz

· Stromausgang: GST18i3 Buchse schwarz

· Inkl. Steckerverrastung

ABSCHALTAUTOMATIK - automatisch Strom sparen

Die Bachmann Abschaltautomatik ermöglicht ohne großen Verdrahtungsaufwand eine effiziente Strom-einsparung während der Nichtnutzungsdauer von Geräten. Das Abschalten von Geräten wird nicht mehr dem Zufall überlassen, Strom sparen wird über das Unterschreiten eines definierten Schwellenwertes realisiert. Die Effektivität übersteigt das Einsparpotential von Master & Slave Steckdosenleisten, da es praktisch keine Ruhestromaufnahme des Master Geräts aufweist und der Stromverbrauch während der Nichtnutzungsdauer gleich Null ist – die Abschaltautomatik spart jährlich ca. 70,- Euro Stand-by Strom.

Max. 16A/230V\~

Artikelnr. Ausführung

STEP ALU Abschaltautomatik, GST18, max. 16A / 230V\~ / 3.680W

Länge: ca. 263 mm

Passende Halterungen auf Seite 136

906.005 · Aluminiumprofil eloxiert 1HE

· 1 Abschaltautomatik mit Schwellwerteinstellung
- Stromeingang: GST18i3 Stecker schwarz
• Stromausgang: GST18i3 Buchse schwarz
- Inkl. Steckerverrastung

Funktionsweise der Abschaltautomatik

123

Handwerkerleiste: robuste Profiqualität

• Direkter Anschluss einer separaten Erdleitung bis 4 mm ^2
  • Leicht zugängliche Anschlussklemme für Anschluss anderer Leitungslängen
  • Endstücke mit zusätzlichen Anschraublöchern für die Montage an verschiedenen Profilen (T-Nut oder Ständerprofile)
  • Anordnung der Steckdoseneinsätze in 90° mit zusätzlich 15 mm Abstand (ideal für Netzstecker mit großem Gehäuse)
  • 2,0 m Leitung H05VV-F 3G1,50mm² mit Schutzkontakt-Winkelstecker

Artikelnr. Ausführung

Handwerkerleiste, Steckdosen 90°, max. 16A / 230V- / 3.680W
Ohne Schalter
300.000 ·	6 Schutzkontaktsteckdosen 90° gedreht
300.001 ·	9 Schutzkontaktsteckdosen 90° gedreht
300.002 ·	12 Schutzkontaktsteckdosen 90° gedreht
Mit Schalter, 2-polig grün beleuchtet
300.003 ·	6 Schutzkontaktsteckdosen 90° gedreht
300.004 ·	9 Schutzkontaktsteckdosen 90° gedreht
300.005 ·	12 Schutzkontaktsteckdosen 90° gedreht

Energieleiste für die horizontale Montage

• Kombination von Steckdosen und verschiedenen Custom Modulen (siehe Seite 146)
• Montagemöglichkeit an T-Nut Profilen und Ständerprofilen unterschiedlicher Anbieter mit beigefügten Haltewinkeln aus Metall, jedoch vollisoliert zum Steckdosenprofil (ESD-fähig)
• Einspeisung direkt am Stromanschluss mit Gerätezuleitung (siehe Seite 147) oder über Einspeisemodule (ab Seite 137)

Artikelnr. Ausführung

Universal ALU 2xSchalter 6xSchutzkontakt, max. 16A / 230V- / 3.680W		Länge: ca. 920 mm	CUSTOM
906.039 · Aluminiumprofil eloxiert, >1HE
	· 1 Schalter grün, 2-polig, schaltet Steckdosen
	· 3 Schutzkontaktsteckdosen schwarz, 35° gedreht
	· 5 Abdeckungen Custom Modul leer
	· 3 Schutzkontaktsteckdosen schwarz, 35° gedreht
	· 1 Schalter rot, 2-polig, schaltet Stromausgang
	· Stromeingang: GST18i3 Stecker schwarz
	· Inkl. Steckerverrastung

TWIN: für Arbeitsplätze mit hohem Steckplatzbedarf

• Kompakte Abmessungen durch Bestückung auf 2 Profilbahnen
• Montagemöglichkeit an T-Nut Profilen und Ständerprofilen unterschiedlicher Anbieter mit beigefügten Haltewinkeln aus Metall, jedoch vollisoliert zum Steckdosenprofil (ESD-fähig)
• Optionale Bestückung der Leisten mit Daten- oder Medientechnikmodulen (ab Seite 146)
• Einspeisung direkt am Stromanschluss mit Gerätezuleitung (siehe Seite 147) oder über Einspeisemodule (ab Seite 137)

Artikelnr. Ausführung

Passende Halterungen auf Seite 144

Befestigungen – passend für alle Systeme

Halterungen für Energieleisten der Reihe FACTORY und STEP an T-Nut Profilen, Ständerprofilen und Tischplatten.

• ESD-kompatible Halterungen
• Einfache Montage und Flexibilität bei Austausch
- Verwendung handelsüblicher Verschraubungen M8 oder M6 und handelsüblicher Werkzeuge

Befestigungszubehör für Bachmann PDUs

Artikelnr. Ausführung

Kunststoffhalterset für Energieleisten Factory, Step und Universal Kunststoff

509.000 · Kunststoffhalterset:
- Schraublöcher für M8 und M6 Schrauben
- Farbe lichtgrau RAL7035

Haltewinkel Edelstahl

940.096 · Zum Aufstecken in Profilrückseite von Factory und Step und in Endkappe von Universal

- Ideal bei Einsatz von Energieleisten mit Datenanschlüssen

(rückseitiger Ausgang der Daten- und Medienleitungen)

· 2 Stk. im Polybeutel verpackt

Schrauben

509.015 · Für T-Nut Profil 10 mm

Inhalt:

· 2 Schrauben M6 x 16 DIN 7984-8.8

- 2 U-Scheiben für M6 (D6,4) verzinkt

• 2 Hammermuttern M6 verzinkt

Verwendung der Kunststoffhalter für unterschiedliche Montage an T-Nut oder Ständerprofilen.

Die Kunststoffhalter werden in die rückseitige Profilnut der Energieleiste eingeschoben.

Passend für Energieleisten der Reihen FACTORY und STEP.

Einsatz Haltewinkel bei STEP Energieleisten mit Höhe 36 mm.

Keine ESD-fähigkeit gegeben.

Einsatz Haltewinkel bei UNIVERSAL Energieleisten. Haltewinkel lässt sich einfach in die Endkappe UNIVERSAL einstecken und in verschiedenen Positionen fixieren.

DESK – variable Auftisch-Steckdoseneinheit

DESK Energieleisten als Auftischeinheit für Arbeitsplätze mit Kombination aus Stromanschlüssen und Daten- oder Medientechnikmodulen

• Kombination aus Stromanschlüssen und Daten- oder Medientechnikmodulen
• Abschaltmöglichkeit der Steckdosen und des Stromausgangs zur Energieeinsparung
  • Montagemöglichkeit an Tischarbeitsplätzen mittels Schrauben oder Haltewinkeln (separat erhältlich)
• Optionale Bestückung der Leisten mit Daten- oder Medientechnikmodulen (siehe ab Seite 146)
• Einspeisung direkt am Stromanschluss mit Gerätezuleitung (siehe Seite 147) oder über Einspeisemodule (ab Seite 137)

Max. 16A/230V\~

Artikelnr. Ausführung

DESK 1xSchalter, 3x Schutzkontakt, max. 16A / 230V\~ / 3.680W
Länge: ca. 268 mm

339.1001 · Aluminiumprofil eloxiert, Steckdosen schwarz

· 1 Schalter grün, 2-polig, beleuchtet, schaltet Steckdosen

· 3 Schutzkontaktsteckdosen, 35° gedreht

· Stromeingang: 3,0m H05VV-F 3G1,50mm ^2 schwarz mit Schutzkontaktwinkelstecker

· inkl. Haltewinkel Standard

DESK 1xSchalter, 3x Schutzkontakt, GST18, max. 16A / 230V\~ / 3.680W
Länge: ca. 368 mm

1xCustom Modul
902.017 · Aluminiumprofil eloxiert, Steckdosen schwarz
	1 Schalter grün, 2-polig, beleuchtet, schaltet Steckdosen und Stromausgang
	3 Schutzkontaktsteckdosen, 35° gedreht
	1 Custom Modul Abdeckung leer
	Stromeingang: GST18i3 Stecker schwarz
	Stromausgang: GST18i3 Buchse schwarz
	ohne Haltewinkel (separat erhältlich)

CUSTOM

DESK 1xSchalter, 3x Schutzkontakt, GST18, max. 16A / 230V\~ / 3.680W
Länge: ca. 409 mm

2xCustom Modul
902.018 · Aluminiumprofil eloxiert, Steckdosen schwarz
	1 Schalter grün, 2-polig, beleuchtet, schaltet Steckdosen und Stromausgang
	3 Schutzkontaktsteckdosen, 35° gedreht
	2 Custom Modul Abdeckungen leer
	Stromeingang: GST18i3 Stecker schwarz
	Stromausgang: GST18i3 Buchse schwarz
	ohne Haitewinkel (separat erhältlich)

CUSTOM

für Tischplattenstärke bis 50 mm

DESK Haltewinkel Standard

930.120 · Aluminium eloxiert, Materialstärke ca. 9 mm

Inhalt:

· 2 Haltebügel Aluminium eloxiert

· 2 Inbusschrauben M5 x 60 mm

DESK Schrauben für Endkappen
für Tischplattenstärke ab 15 mm

930.183 · 2 Spax Schrauben 5 x 90 mm inkl. Messing-Gewindehülse

Custom Module – für Netzwerk, Medien und Programmierung

Bachmann Custom Module sind die zentralen Bausteine für Netzwerk- und Medien- bzw.

Programmierverbindungen und können einfach und flexibel in Energieleisten mit Custom Modul Abdeckungen eingebaut werden.

• Flexibel austauschbare Module
- Einfacher Anschluss durch Buchse/Buchse Versionen u. Verbindungsleitungen
• Als Bausatz bestellbar
- Nachträglicher Einbau oder Austausch möglich
- Keine Verletzung der Gewährleistung bei Einbau/Austausch, da jeder einzelne Rahmen seine Isolierung hat
• Schrauben und Rahmen auf ca. 10 Schraubzyklen ausgelegt
• Schrauben = Torx T6 Weitere Ausführungen finden Sie auf Seite 54

Artikelnr.

Modul 2x Keystone

917.000

• Modul schwarz mit Aufnahme
  für 2 Datenbuchsen
  mit Keystone - Befestigung

Modul 1x Keystone

917.001

• Modul schwarz mit Aufnahme
  für 1 Datenbuchse
  mit Keystone - Befestigung

· LWL-LC Duplex Kupplung
- Keystone-Befestigung
- Passend in Module 917.000 und 917.001

LWL-SC Keystone

918.072

• LWL-SC Kupplung
• Keystone-Befestigung
• Passend in Module 917.000 und 917.001

PS2 Maus + Tastatur

917.031

• Frontseite: PS2 MiniDin Buchse (mintgrün für Maus und lila für Tastatur)
• Rückseite: PS2 MiniDin Buchse (mintgrün für Maus und lila für Tastatur)

Taster Abschaltautomatik

917.060

• Frontseite: Taster, schwarz für Abschaltautomatik
• Rückseite: 1,0m H05W-F 2x0,75mm² sw mit Wieland GST 15i2 Steckverbindung
• Einsatz in jede Steckdoseneinheit mit Custom Module

Artikelnr.

CAT6 Kupplung Buchse/Buchse

940.044

• Typ: BTR E-DAT
• Frontseite: RJ45 (Keystone-Befestigung)
• Rückseite: RJ45 (E-DAT Aufhängung)
  · Geschirmt
  · Passend in Module 917.000 und 917.001

CAT5e Kupplung Buchse/Buchse

940.057

• Frontseite: RJ45 (Keystone-Befestigung)
  · Rückseite: RJ45 (Keystone-Befestigung)
  · Geschirmt
  · Passend in Module 917.000 und 917.001

ISDN RJ12 Buchse/Buchse

940.085

• Frontseite: RJ12 (Keystone-Befestigung)
  • Rückseite: RJ12 (Keystone-Befestigung)
  · Ungeschirmt
  · Passend in Module 917.000 und 917.001

CAT6a 10GB Patch-Leitung Stecker / Buchse 3,0 m

918.033

• Frontseite: Buchse RJ45 CAT6a TKM 10GB
  · Leitung schwarz mit Stecker RJ45
  · Geschirmt
  · Passend in Module 917.000 und 917.001

BNC R/G/B

917.090

• Frontseite + Rückseite:
  BNC R/G/B Buchse

RS232

917.012

• Frontseite + Rückseite:
  RS232 9-pol. Buchse

Zuleitungen und Verteiler

Für die Einspeisung bzw. Verkettung mehrerer Energieleisten stehen Leitungen mit den weltweit eingesetzten Wieland GST18 Steckverbindern zur Verfügung.

• Vorgefertigte Leitungen in unterschiedlichen Längen
- Weltweit genormte Steckverbinder mit berührungsgeschützten Kontakten
- Mit vorgeschriebener Verrastungsmöglichkeit an den Energieleisten
- Werkzeugloser Anschluss an die Energieleisten
• Nachträglicher Abbau möglich
- Erdungsmöglichkeit des Stromanschlusses über den separat ausgeführten Erdanschluss bei der Gerätezuleitung 375.115 – 375.117

wieland

Artikelnr. Länge Ausführung

Gerätezuleitung, GST18/Schutzkontakt

Mit zusätzlichem Erdanschluss
375.115	2,0 m	Leitung: H05VV-F 3G1,50mm ^2
375.116	3,0 m · Seite 1: Schutzkontakt – Winkelstecker
375.117	5,0 m	Seite 2: Wieland GST18i3 Buchse mit 0,3 m 2,5mm ^2 grün/gelb mit Ringkabelschuh M6

Gerätezuleitung, GST18/Schutzkontakt

375.000	1,5 m	Leitung: H05VV-F 3G1,50mm2
375.075	2,0 m · Seite 1: Schutzkontakt – Winkelstecker
375.003	3,0 m · Seite 2: Wieland GST18i3 Buchse
375.005	4,0 m
375.007	5,0 m
375.039	10,0 m

Geräteverlängerung, GST18/GST18

375.050	0,3 m	· Leitung: H05VV-F 3G1,50mm2
375.053	1,0 m · Seite 1: Wieland GST18i3 Stecker
375.038	2,0 m · Seite 2: Wieland GST18i3 Buchse
375.055	3,0 m

Abgriffsleitung, GST18/Schutzkontaktkupplung

Ausziehlänge von - bis
375.097 0,5-2,5 m	Geräteverlängerung Wendelleitung
375.098 1,0-5,0 m	Leitung: H07BQ-F 3G1,50mm ^2 orangeSeite 1: Wieland GST18i3 SteckerSeite 2: Schutzkontaktkupplung schwarz

Verteilerblock

Zur Stromweiterleitung
375.101 1xEingang, 2xAusgang (1)	· Eingang: Steckerteil 3-polig
375.102 1xEingang, 2xAusgang (2) · Ausgang: Buchsenteil 3-polig
375.105 1xEingang, 2xAusgang (3)

Durchgangsverdrahtung für Drehstrom 5- und 3-polig

375.106 1xEingang, 1+6xAusgang · Eingang: 1x Stecker 5-pol.
	· Ausgang: 1xBuchse 5-pol.6xBuchse 3-pol pro Außenleiter

Zwischenkupplung

Ohne Verriegelung

375.500 GST Eingang/GST Ausgang - Zur einfachen Verbindung von z.B. zwei Factory Energieleisten

FACTORY LIGHT – gutes Licht für Montage-Arbeitsplätze

Gutes Licht fördert die Leistungsfähigkeit und das Wohlbefinden. Für die besonderen Lichtanforderungen bei Montage-Arbeitsplätzen sind in Zusammenarbeit mit Siteco ebensolche besonderen Leuchten entstanden. Diese Leuchtentypen zur waagrechten Montage über dem Arbeitsfeld und zur senkrechten Montage am Ständerprofil erzeugen helles und flächiges Licht auf dem Arbeitsplatz. Die Leuchten können je nach Einsatzgebiet einzeln oder kombiniert eingesetzt werden. Die Auslegeleuchte zur Montage am senkrechten Ständerprofil (770.000) ist zudem dreh- und schwenkbar, wodurch der Abstrahlwinkel an persönliche und aufgabenspezifische Anforderungen anzupassen ist. Beste Voraussetzungen für absolut blendfreies Licht, das ermüdungsarmes und effizientes Arbeiten fördert. Beide Leuchten arbeiten durch Einsatz von Leuchtstofflampen, eloxierten Rastern und elektronischen Betriebsgeräten (EVG) äußerst effektiv und energiesparend.

Artikelnr. Ausführung

SITECO Montageplatz-Auslegerleuchte

Länge: 610 mm, Breite: 125 mm

• Inkl. Leuchtmittel 1 x TC-L 36W / 840
• Elektronisches Vorschaltgerät (EVG) für minimale Verlustleistung
• Aluminium Spiegelraster seidenmatt eloxiert, für hohen Lichtkomfort und hohe Effizienz
  · Zur Montage am senkrechten Profilrahmen
• Auslegearm 360° drehbar und 180° schwenkbar, dadurch individuell auszurichten
  • Montage ohne Öffnen der Leuchte möglich
• GST 18/3 Stromeingang

SITECO Montageplatz-Anbauleuchte Länge: 899 mm, Breite 87 mm (inkl. Befestigungslasche 126 mm)

770.001 · Aluminium-Profil-Leuchte RAL9006, matt

· Inkl. Leuchtmittel 1 x T16 39W / 840
- Elektronisches Vorschaltgerät (EVG) für minimale Verlustleistung
- Aluminium Spiegelraster seidenmatt eloxiert, für hohen Lichtkomfort und hohe Effizienz
· CRF (Contrast Rendering Faktor) Raster zur Vermeidung der Reflexblendung
· Zur Montage am waagrechten Dachprofil
- Montage ohne Öffnen der Leuchte möglich
· GST 18/3 Stromeingang + Stromausgang mit 3-poliger Durchgangsverdrahtung

Im System sind die Leuchten über die BACHMANN FACTORY Energieleisten mit Schalter am Stromausgang (siehe Seite 134) oder jeden anderen externen Schalter zu bedienen.

Die Leuchten haben keinen eingebauten Schalter.

Eulumdat Daten auf Anfrage erhältlich.

FACTORY SPOTLIGHT – Licht auf den Punkt gebracht

Es gibt Arbeitsanforderungen, bei denen eine besonders hohe Leuchtdichte auf dem Werkstück unerlässlich ist. Mit der LED Flexarmleuchte (770.002) können Sie die Lichtintensität und den Beleuchtungswinkel schnell und flexibel jeder Arbeitssituation anpassen. Der hochwertige Flexschlauch ermöglicht präzises und schnelles Positionieren des Leuchtenkopfs. Dieser bleibt dank LED Technik deutlich kühler als eine 20W Halogenlampe, und ist trotzdem heller als eine 35W Halogenlampe. Wenn besondere Anforderungen an eine teilflächenbezogene Beleuchtung herrschen, ist unsere LED Flexleuchte somit die perfekte Ergänzung zur flächigen Arbeitsplatzbeleuchtung (siehe FACTORY LIGHT 770.000 + 770.001).

Artikelnr. Ausführung

Montageplatz LED-Flexarmleuchte

770.002 · Hochleistungs - Leuchtenkopf mit 3 x 3W POWER LED, coolwhite, 30°Ausstrahlungswinkel

· Bis zu 60.000 Betriebsstunden/Dauerlicht geeignet
- Beleuchtungsstärke 5.000 Lux bei 0,5 m Abstand
- Lichtstrom 600 Lumen
- Leuchtenkopf IP64 (Staub- und Spritzwassergeschützt)
- Spezieller Befestigungswinkel zur Montage an T-Nut Profilen unterschiedlicher Anbieter
- Externes LED Betriebsgerät (IP20) mit GST 18/3 Stromanschluss
· Flexarmlänge 500 mm, Leuchtenkopf Durchmesser 75 mm

Kostenvergleich LED-Leuchte - herkömmliche Beleuchtung

Typ LED-Leuchte Glühlampe Halogenleuchtmittel
Anschaffungskosten Leuchte in € 360,00 150,00 250,00
Leuchtmittelkosten / Stück in € - 1,50 4,00
Lebensdauer Leuchtmittel in Std. 60.000 ca. 1.000 ca. 2.000
Verbrauch	9 Watt	60 Watt	20 Watt
Leuchtmittelkosten nach 60.000 Betriebsstunden in €	-	90,00	120,00
Stromverbrauch nach 60.000 Betriebsstunden in kWh	540	3.600	1.200
Kosten (ca. 0,20 €/kWh)	108,00 720,00 240,00
Gesamtkosten nach 60.000 Betriebsstunden in €	468,00 960,00 610,00

Gerechnet mit 60.000 Betriebsstunden

Bachmann IT Power Distribution

EINFÜHRUNG / ANWENDUNGSBEISPIELE 152

POWER DISTRIBUTION UNIT 1 HE....158

Stromversorgung für 19" Datenschränke

POWER DISTRIBUTION UNIT > 1 HE ..... 170

Stromversorgung für 19" Datenschränke

BIUenet 174

Intelligente Stromversorgung für 19" Datenschränke

Blu≡Net

Efficient Power Management

ZUBeHÖR....186

Bachmann-IT Power Distribution mit System

Vierzig Jahre Erfahrung in Entwicklung, Herstellung und Vertrieb von Power Distribution Lösungen. Dieser Tradition verpflichtet, steht BACHMANN für hochwertige und innovative Elektronik, sowie für hohe Messgenauigkeit, verpackt in extrem stabilen Aluminium Gehäusen.

Wir bieten Ihnen Lösungen im Bereich Energieverteilung der IT. Ein Höchstmaß an Sicherheit gewährt unsere intelligente und modular aufgebaute Produktpalette. Die Power Distribution Unit -PDU Basic sowie die Bachmann BlueNet Produkte erfüllen alle wichtigen Anforderungen für eine zukunftsorientierte, hochgradig effiziente Energieverteilung insbesondere im Datacenter.

Hierzu bietet Ihnen Bachmann Power Distribution verschiedene Lösungswege an:

• Neue und intelligente Energieverteilungssysteme
• Nachrüstung bestehender Energieverteilungssysteme
• Kombination vorhandener PDUs mit Bachmann Power Distribution Produkten.

KONFIGURATIONSBEISPIEL RACK

Beispielsystem

Vorteile im Überblick

• Hohe Packungsdiche (48 A / PDU)
• Platzsparend (Tiefe: 47 mm)
• Passt auch in kleine Racks
• Hoch verfügbar (N +1 Redundanz)
• C13 Steckdosen verriegelbar
• Farbliche Kennzeichnung der Phasen

KONFIGURATIONSBEISPIEL RACK

Beispielsystem

Vorteile im Überblick

• Sehr hohe Packungsdichte (96 A pro Seite)
• Sehr gute MTTR (mean time to repair)
• Platzsparend (Tiefe: 47 mm)
- Höchste Verfügbarkeit durch komplette physikalische und elektrische Trennung
• C13 und C19 Steckdosen verriegelbar
• Farbliche Kennzeichnung der Phasen

BLADE CENTER RACK

Beispielsystem

Vorteile im Überblick

• Geringer Verkabelungsaufwand
• Absicherung im Rack mit Schutz vor versehentlichem Schalten
• Selektiver Sicherungsaufbau
- Redundante Stromversorgung, speziell für hohe Leistungen (22 kW / PDU)
• Kompakte PDU Bauweise

NACHRÜSTLÖSUNG

Beispielsystem

Bereits installierte PDU

Versorgung

16 A / 400 V / 50 Hz

Vorteile im Überblick

• Einfach nachzurüsten über Steckverbinder
• Überwachung je Phase

(Strom, Spannung, Leistung, Power Factor)

• Überwachung der Neutralleiter
• Integrierte Ethernetschnittstelle
- Schnittstelle für externe Temperatur- und Feuchtesensoren
• OLED Display per Software drehbar
- Nachrüstmodule je nach Ausführung bis 32 A

INTELLIGENTES PDU KONZEPT

Beispielsystem
    subgraph_Versorgung_A["Versorgung A\n32 A / 400 V / 50 Hz"]
        A1["BlueNet PDU Managed"] --> A2["Messung pro Phase\nSchalten pro Port"]
        A2 --> A3["24 x IEC C320 C13 mit Verriegelung"]
        A3 --> A4["6 x IEC C320 C19 mit Verriegelung"]
        A4 --> A5["Aufgeteilt auf 3 Phasen\nArtikelnr. 329.800\n(siehe Seite 185)"]
    end
    subgraph_Versorgung_B["Versorgung B\n32 A / 400 V / 50 Hz"]
        B1["BlueNet PDU Managed"] --> B2["Messung pro Phase\nSchalten pro Port"]
        B2 --> B3["24 x IEC C320 C13 mit Verriegelung"]
        B3 --> B4["6 x IEC C320 C19 mit Verriegelung"]
        B4 --> B5["Aufgeteilt auf 3 Phasen\nArtikelnr. 329.800\n(siehe Seite 185)"]
    end
    A1 --> B1
    A2 --> B2
    A3 --> B3
    A4 --> B4
    A5 --> B5
    B1 --> B2
    B2 --> B3
    B3 --> B4
    B4 --> B5

Vorteile im Überblick

• System mit N + 1 Redundanz
• Sehr hohe Packungsdichte (96 A pro Seite)
- Integrierte Messung von Strom, Spannung, Frequenz, Power Factor, Wirkleistung und Energie
• Schaltung pro Steckdose
- LS-Automaten teilen 32 A pro Phase auf zwei Blöcke mit jeweils 16 A auf
• Integrierte Ethernetschnittstelle

It PDU 1 He

19" IT PDU Basic (230 V / 50 Hz)

• Stromversorgung für 19" Datenschränke
  · Universelle Winkel zur Befestigung im 19" Datenschrank
• Flexible Positionierungen im Rack, Rückwand und vertikal am Gehäuserahmen
• Verschiedene Länderausführungen als Standard verfügbar
• Verschiedene Steckdosenfarben auf Anfrage erhältlich

IeC VeRRleGelBaR

19" IT PDU Basic (230 V / 50 Hz)

• Stromversorgung für 19" Datenschränke mit verriegelbaren IEC Steckdosen
• Verriegelungslaschen zum Schutz vor unbeabsichtigtem Abziehen
• Verschiedene Steckdosenfarben auf Anfrage erhältlich

Haltewinkel bei allen PDUs inklusive.

üBeRsPannUnGssCHUtZ

19" IT PDU Basic (230 V / 50 Hz)

• Stromversorgung für 19" Datenschränke mit integrierten Schutzfunktionen
• Überspannungsschutz gegen Stromspitzen im 230 V Stromnetz
• Netz-und Frequenzfilter dämpft Störungen (symmetrisch und asymmetrisch) im Hochfrequenzbereich
  · Verschiedene Steckdosenfarben auf Anfrage erhältlich

PRoteCtlon

19" IT PDU Basic (230 V / 50 Hz)

• Stromversorgung für 19" Datenschränke mit integrierten Sicherungen
• Universelle Winkel zur Befestigung im 19" Datenschrank
• Flexible Positionierungen im Rack, an Rückwand und vertikal am Gehäuserahmen
• Verschiedene Länderausführungen als Standard verfügbar
• Verschiedene Steckdosenfarben auf Anfrage erhältlich

Haltewinkel bei allen PDUs inklusive.

Bachmann bietet Ihnen mit der IT-PDU 1 HE eine riesige Auswahl an PDUs in einem hochwertigem Aluprofil an. Aufgrund der äußerst kompakten Bauform von nur 1 HE hoch, 44 mm tief und 19" breit sind die PDUs platzsparend in Ihrem IT Rack integrierbar. Mit Hilfe der Multifunktions-Haltewinkel sind unterschiedliche Einbauvarianten (bspw. nach innen versetzte Montage etc.) problemlos möglich. Unsere hohe Qualitätsanforderung garantiert Ihnen einen sicheren Kontakt.

19" IT PDU Basic (230 V / 50 Hz)

Beschreibung siehe Seite 158

Artikelnr. Ausführung Farbe (Kunststoff / Profil)

19" IT PDU Basic

ohne Schalter, 2,0 m H05VV-F 3G 1,50 mm ^2 , schwarz, mit Schutzkontakt-Winkelstecker
333.401 9 Schutzkontaktsteckdosen lichtgrau lichtgrau / silber
333.506 9 Schutzkontaktsteckdosen lichtgrau schwarz / schwarz
333.539 9 IEC320 Kaltgerätedosen C13 schwarz lichtgrau / silber
333.616 12 IEC320 Kaltgerätedosen C13 schwarz schwarz / schwarz
ohne Schalter, 2,0 m H05VV-F 3G 1,50 mm ^2 , schwarz, mit IEC320 C20 Stecker
333.815 8 IEC320 Kaltgerätedosen C19 schwarz lichtgrau / silber
ohne Schalter, ohne Zuleitung, wiederanschliessbar mit Lüsterklemme
333.416 8 Schutzkontaktsteckdosen lichtlichtgrau lichtgrau / silber
333.830 12 IEC320 Kaltgerätedosen C13 schwarz schwarz / schwarz
mit Schalter, 2,0 m H05VV-F 3G 1,50 mm ^2 , schwarz, mit Schutzkontakt-Winkelstecker
333.400 8 Schutzkontaktsteckdosen lichtgrau lichtgrau / silber
333.505 8 Schutzkontaktsteckdosen lichtgrau schwarz / schwarz

19" IT PDU Überspannungsschutz (230 V / 50 Hz)

Beschreibung siehe Seite 159

Artikelnr. Ausführung Farbe

19" IT PDU Basic mit Überspannungsschutz

ohne Schalter, 2,0 m H05VV-F 3G 1,50 mm2, schwarz, mit Schutzkontakt-Winkelstecker
333.404 8 chutzkontaktsteckdosen grau lichtgrau / silber
333.534 8chutzkontaktsteckdosen schwarz schwarz / schwarz
mit Schalter, 2,0 m H05VV-F 3G 1,50 mm2, schwarz, mit Schutzkontakt-Winkelstecker
333.405 7 chutzkontaktsteckdosen lichtgrau lichtgrau / silber
333.535 7chutzkontaktsteckdosen schwarz schwarz / schwarz

19" IT PDU Basic mit Überspannungsschutz + Netz- und Frequenzfilter

ohne Schalter, 2,0 m H05VV-F 3G 1,50 mm ^2 , schwarz, mit Schutzkontakt-Winkelstecker
333.402 6 Schutzkontaktsteckdosen lichtgrau lichtgrau / silber
333.536 6 Schutzkontaktsteckdosen schwarz schwarz / schwarz mit Schalter, 2,0 m H05VV-F 3G 1,50 mm ^2 , schwarz, mit Schutzkontakt-Winkelstecker
333.403 5 Schutzkontaktsteckdosen lichtgrau lichtgrau / silber
333.537 5 Schutzkontaktsteckdosen schwarz schwarz / schwarz

19" IT PDU Basic Netz- und Frequenzfilter

ohne Schalter, 2,0 m H05VV-F 3G 1,50 mm ^2 , schwarz, mit Schutzkontakt-Winkelstecker
333.406 7 Schutzkontaktsteckdosen lichtgrau lichtgrau / silber

Beschreibung siehe Seite 159

Artikelnr. Ausführung Farbe (Kunststoff / Profil)

19" IT PDU Basic mit Sicherung

10 Ampère Feinischerung, 2,0 m H05VV-F 3G 1,00 mm ^2 , schwarz, mit IEC320 C14 Stecker
333.410 8 Schutzkontaktsteckdosen rot lichtgrau / silber
333.538 8 Schutzkontaktsteckdosen rot schwarz / schwarz
10 Ampère Feinsicherung, 2,0 m H05VV-F 3G 1,50 mm ^2 , schwarz, mit Schutzkontakt-Winkelstecker
333.408 8 EC320 Kaltgerätedosen C13 schwarz lichtgrau / silber
10 Ampère Feinsicherung, 2,0 m H05VV-F 3G 1,00 mm ^2 , schwarz, mit IEC320 C14 Stecker
333.540 8 EC320 Kaltgerätedosen C13 schwarz lichtgrau / silber
1 x FI-Schutzschalter 16 A Ansprechstrom 30 mA
333.411 6 Schutzkontaktsteckdosen lichtgrau lichtgrau / silber
1 x LS-Schalter 16 A Charakteristik B
333.412 6 Schutzkontaktsteckdosen lichtgrau lichtgrau / silber

Zero U-Space IT PDU Basic (230 V / 50 Hz)

Artikelnr. Ausführung Farbe (Kunststoff / Profil)

Zero U-Space IT PDU Basic

ohne Schalter, 2,0 m H05VV-F 3G 1,50 mm2, schwarz, mit Schutzkontakt-Winkelstecker
333.413 12	Schutzkontaktsteckdosen lichtgrau lichtgrau / silber

10" IT PDU Basic (230 V / 50 Hz)

Artikelnr. Ausführung Farbe (Kunststoff / Profil)

IT PDU Basic

10 Zoll, 2,0 m H05VV-F 3G 1,50 mm ^2 , schwarz, mit Schutzkontakt-Winkelstecker
333.417 3	Schutzkontaktsteckdosen lichtgrau lichtgrau / silber
333.0122 4	Schutzkontaktsteckdosen lichtgrau lichtgrau / silber

19" IT PDU Master + Slave (230 V / 50 Hz)

• Trennt nach dem Herunterfahren / Abschalten des Master-Geräts dieses, sowie auch alle Slave-Geräte automatisch vom Stromnetz
• Schaltet nach dem Einschalten des Master-Geräts dieses, sowie auch alle Slave-Geräte automatisch ein
• Schaltzustandsanzeige durch integrierte LED

Artikelnr. Ausführung Farbe (Kunststoff / Profil)

19" IT PDU Master + Slave

2,0 m H05VV-F 3G 1,50 mm², schwarz, mit Schutzkontakt-Winkelstecker

333.407 1 + 4 Schutzkontaktsteckdosen lichtgrau lichtgrau / silber

Mit zwei Verriegelungslaschen werden zwei Anschlusskabel gesichert. Optimale Verriegelung nur mit Bachmann Anschlusskabel.

Anschlusskabel und Verriegelungslaschen finden Sie auf Seite 187.

IEC320 C19 mit IEC-Lock

Das IEC-Lock System bietet Schutz für Computer, da Server und elektrische Geräte durch Vibrationen versehentlich getrennt werden können.

It PDU BasIC 1He

Ländervarianten

IT PDU Basic Schweiz

Artikelnr. Ausführung Farbe Zuleitung

19" IT PDU Basic Schweiz
ohne Schalter

333.0371 8	x CH Typ 13 90° schwarz	2,0 m H05VV	F 3G1,0mmmit CH Stecker Typ 12	^2
333.0377 8	x CH Typ 13 90° schwarz	3,0 m H05VV	F 3G1,5mmmit CH Stecker Typ 23	^2
mit Schalter
333.0374 7	x CH Typ 13 90° schwarz	2,0 m H05VV	F 3G1,0mmmit CH Stecker Typ 12	^2
333.0378 7	x CH Typ 23 90° schwarz	3,0 m H05VV	F 3G1,5mmmit CH Stecker Typ 23	^2

19" IT PDU Basic Überspannungsschutz Schweiz

ohne Schalter

333.0376	7	x CH Typ 13 90° schwarz 2,0 m H05VV	F 3G1,0mm	2
			mit CH Stecker Typ 12
333.0382	7	x CH Typ 23 90° schwarz 3,0 m H05VV	F 3G1,5mm	2
			mit CH Stecker Typ 23

19" IT PDU Basic Überspannungsschutz + Netz- und Frequenzfilter Schweiz

ohne Schalter

333.0375 5	x CH Typ 13 90° schwarz	2,0 m H05W	F 3G1,0mm	^2
			mit CH Stecker Typ 12
333.0380 5	x CH Typ 23 90° schwarz	3,0 m H05W	F 3G1,5mm	^2
			mit CH Stecker Typ 23

IT PDU Basic UK

Artikelnr. Ausführung Farbe

19" IT PDU Basic UK

ohne Schalter, 2,0 m H05VV-F 3G1,5mm ^2 mit UK Stecker

333.804 7 k UK 90° mit Kinderschutz grau

mit Schalter, 2,0 m H05VV-F 3G1,5mm ^2 mit UK Stecker

333.805 6 k UK 90° mit Kinderschutz grau

IT PDU Basic Frankreich

Artikelnr. Ausführung Farbe

19" IT PDU Basic Frankreich

ohne Schalter, 2,0 m H05VV-F 3G1,5mm ^2 mit Schutzkontaktwinkelstecker
333.418 9 × UTE Steckdosen grau
ohne Schalter, Wiederanschließbar mit Lüsterklemme
333.819 8 × UTE Steckdosen grau
mit Schalter
333.419 8 × UTE Steckdosen + Schalter grau

19" IT PDU Basic Überspannungsschutz Frankreich

ohne Schalter, 2,0 m H05VV-F 3G1,5mm ^2 mit Schutzkontaktwinkelstecker
333.4061 8 x UTE Steckdosen grau
mit Schalter, 2,0 m H05VV-F 3G1,5mm ^2 mit Schutzkontaktwinkelstecker
333.838 7 x UTE Steckdosen grau

19" IT PDU Basic Überspannungsschutz + Netz- und Frequenzfilter Frankreich

ohne Schalter, 2,0 m H05VV-F 3G1,5mm ^2 mit Schutzkontaktwinkelstecker
333.4063 6 x UTE Steckdosen grau
mit Schalter, 2,0 m H05VV-F 3G1,5mm ^2 mit Schutzkontaktwinkelstecker
333.840 5 x UTE Steckdosen grau

19" IT PDU Basic mit Sicherung Frankreich

1 x FI-Schutzschalter 16 A Ansprechstrom 30 mA2,0 m H05VV-F 3G1,5mm ^2 mit Schutzkontaktwinkelstecker
333.4065 € x UTE Steckdosen grau
1 x LS-Schalter 16 A Charakteristik B, 2,0 m H05VV-F 3G1,5mm ^2 mit Schutzkontaktwinkelstecker
333.4066 € x UTE Steckdosen grau

Bei der Entwicklung der IT PDU stand die platzsparende und modular erweiterbare Integration der PDU ins Serverrack im Vordergrund. Das Maß des hochwertigen und sehr stabilen Aluprofils beträgt kompakte 44 x 47 mm. Die platzsparende Bauweise bietet dadurch Raum für Datenverkabelung und Luftführung zur Klimatisierung des Serverracks.

Durch das einfache mechanische Zusammenstecken mittels Verbindungslaschen der IT-PDUs, ist eine Kombination unterschiedlicher Steckerausführungen ganz einfach möglich.

19" IT PDU Basic (3 x 16 A / 400 V / 50 Hz)

Artikelnr. Ausführung Maße

19" IT PDU Basic

16 Ampère, 3,0 m H05VV-F 5G2,5mm ^2 mit CEE Stecker 16A rot
800.0111 ^4 IEC320 Kaltgerätedosen C19	482,6x44x47mm
16 Ampère, 3,0 m H05VV-F 5G2,5mm ^2 mit Aderendhülsen
800.0112 ^4 IEC320 Kaltgerätedosen C19	482,6x44x47mm

Zero U-Space IT PDU Basic (32 A / 230 V / 50 Hz)

Mit integrierten LS-Automaten

Artikelnr. Ausführung Maße

Zero U-Space IT PDU Basic

ohne Schalter, 3,0 m H05VV-F 3G 4 mm2, grau, mit CEE Stecker 32A blau
800.0119 20	IEC320 Kaltgerätedosen C13 schwarz, 2 x LS C16A	778x44x47mm

Zero U-Space IT PDU Basic (3 x 16 A / 400 V / 50 Hz)

Artikelnr. Ausführung Maße

Zero U-Space IT PDU Basic 16 Ampère

16 Amperé, 3,0 m 5G2,5mm ^2 mit CEE Stecker 16A rot
800.0104*	18 IEC320 Kaltgerätedosen C13, 3 IEC320 Kaltgerätedosen C19 821x44x47mm
800.0105	18 IEC320 Kaltgerätedosen C13 821x44x47mm
800.0107	15 Schutzkontaktsteckdosen 821x44x47mm
800.0109	12 IEC320 Kaltgerätedosen C13, 6 Schutzkontaktsteckdosen 821x44x47mm
16 Amperé, 3,0 m 5G2,5mm ^2 mit Aderendhülsen
800.0106*	18 IEC320 Kaltgerätedosen C13 821x44x47mm
800.0108*	15 Schutzkontaktsteckdosen 821x44x47mm
800.0110*	12 IEC320 Kaltgerätedosen C13, 6 Schutzkontaktsteckdosen 821x44x47mm

Zero U-Space IT PDU Basic (2 x 3 x 16 A / 400 V / 50 Hz)

Artikelnr. Ausführung Maße

Zero U-Space IT PDU Basic 32 Ampère

Zwei separate Zuleitungen, jeweils 2 x 16 Amperé, 3,0 m 5G2,5mm ^2 mit CEE Stecker 16A rot800.0113* 36 IEC320 Kaltgerätedosen C13, 12 Schutzkontaktsteckdosen 1840x44x47mm
800.0114* 48 IEC320 Kaltgerätedosen C13 1840x44x47mm

Zero U-Space IT PDU Basic (3 x 32 A / 400 V / 50 Hz)

Mit integrierten LS-Automaten

Artikelnr. Ausführung Absicherung Maße

Zero U-Space IT PDU Basic 32 A

32 A, 3,0 m 5G4mm ^2 mit CEE Stecker 32A rot

800.0100 12 IEC320 Kaltgerätedosen C19 6 Leitungsschutzschalter C16A 1075x44x47mm

800.0101* 6 IEC320 Kaltgerätedosen C19 6 Leitungsschutzschalter C16A 820x44x47mm

800.0102 36 IEC320 Kaltgerätedosen C13 6 Leitungsschutzschalter C16A 1586x44x47mm

32 Amperé, 3,0 m 5G4mm ^2 mit Aderendhülsen

800.0103* 36 IEC320 Kaltgerätedosen C13 6 Leitungsschutzschalter C16A 1586x44x47mm

VERRIEGELBAR

VERRIEGELBAR

VERRIEGELBAR
VERRIEGELBAR
VERRIEGELBAR
VERRIEGELBAR

VERRIEGELBAR

VERRIEGELBAR

VERRIEGELBAR

VERRIEGELBAR
VERRIEGELBAR
VERRIEGELBAR
VERRIEGELBAR

sCHRank- BeleUCHtUnG

19" Leuchte 1 HE

Vorteile im Überblick

• Leuchte für 19" Datenschränke
• Mit Ein- und Ausschalter
- Mit integriertem Steckdosentopf in verschiedenen Länderausführungen
• Elektronisches Betriebsgerät (EVG)
• Inklusive Haltewinkel

Max. 16A/230V\~

- Stromeingang: 1,5 m H05VV-F 3G 1,50 mm², schwarz, angespritzter Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem, Kunststoff RAL7035, Endstücke genietet, nicht zu öffnen.

Artikelnr. Ausführung

19" Leuchte, 1 HE		Länge: 438,5 mm
1x Schalter
755.000 · 1	Schutzkontaktsteckdose
755.002 · 1	Steckdose UTE
1x Schalter, 1x Anschlussmöglichkeit für Türpositionsschalter
755.001 · 1	Schutzkontaktsteckdose
755.003 · 1	Steckdose UTE

Haltewinkelset mit Türpositionsschalter

1x Türpositionsschalter, 1x Montageset, 1x Schalter

755.004 · Türpositionsschalter für 755.001

Befestigungswinkel aus Stahlblech:

4 verstellbare Schraubbefestigungen, jeweils im 90° Winkel drehbar. Einbau vertikal oder horizontal möglich.

PDU > 1 He aIU

Power Distribution Units

• Verwindungssteifes Profil > 1 HE (52 mm), Profitiefe 44 mm
• Modularer Aufbau der Steckdosen
• Steckdosen Standardfarbe weiß, weitere Farben schwarz, gelb, rot, braun, blau, grün erhältlich
• Wahlweise mit beleuchtetem Schalter, 2-polig
• Hochwertig integrierte Elektronikbauteile wie z. B. Überspannungsschutz, Netz- und Frequenzfilter
• Haltewinkel inklusive

Endstücke genietet, nicht zu öffnen

Stromeingang: 2,0 m, H05VV-F 3G 1,50 mm², grau, mit angespritztem Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem, Steckdosen weiß, 35° gedreht, inklusive Befestigungswinkel

Artikelnr. Ausführung

19", 8x schutzkontakt	Länge: 440 mm
333.001 · 8 Schutzkontaktsteckdosen, weiß

19", 7x schutzkontakt		Länge: 440 mm
1x Schalter grün
333.000 · 7	Schutzkontaktsteckdosen, weiß
	· Schalter grün

19", 7x schutzkontakt		Länge: 440 mm
1x Überspannungsschutz
333.004 - 7	Schutzkontaktsteckdosen, weiß
	- Überspannungsschutz

19", 6x schutzkontakt		Länge: 440 mm
1x Überspannungsschutz, 1x Schalter grün
333.005 · 6	Schutzkontaktsteckdosen, weiß
	· Schalter grün
	· Überspannungsschutz

19", 5x schutzkontakt		Länge: 440 mm
1x Überspannungsschutz + Netz- und Frequenzfilter
333.002 · 5	Schutzkontaktsteckdosen, weiß
	· Überspannungsschutz + Netz- und Frequenzfilter

19", 4x schutzkontakt		Länge: 440 mm
1x Überspannungsschutz + Netz- und Frequenzfilter, 1x Schalter grün
331.0202 ·	4 Schutzkontaktsteckdosen, weiß
	· Schalter grün
	· Überspannungsschutz + Netz- und Frequenzfilter

PDU > 1 He PVC

Power Distribution Units

• Verwindungssteifes Profil > 1 HE (52 mm) aus hochwertigem PVC, Profitiefe 44 mm
  · Wahlweise mit beleuchtetem Schalter, 2-polig
• Hochwertig integrierte Elektronikbauteile wie z. B. Überspannungsschutz, Netz- und Frequenzfilter
• Haltewinkel inklusive

Endstücke genietet, nicht zu öffnen

Stromeingang: 2,0 m, H05VV-F 3G 1,50 mm², grau, mit angespritztem Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem, Steckdosen lichtgrau RAL7035, 35° gedreht, inklusive Befestigungswinkel

Artikelnr. Ausführung

19", 8x Schutzkontakt

Länge: 440 mm

333.601 · 8 Schutzkontaktsteckdosen

19", 7x Schutzkontakt

Länge: 440 mm

1x Schalter grün

333.600 · 7 Schutzkontaktsteckdosen

- Schalter grün

19", 7x Schutzkontakt

Länge: 440 mm

1x Überspannungsschutz

333.604 · 7 Schutzkontaktsteckdosen

- Überspannungsschutz

19", 6x Schutzkontakt

Länge: 440 mm

1x Überspannungsschutz, 1x Schalter, grün

333.605 · 6 Schutzkontaktsteckdosen

- Schalter grün

- Überspannungsschutz

19", 5x Schutzkontakt

Länge: 440 mm

1x Überspannungsschutz + Netz- und Frequenzfilter

333.602 - 5 Schutzkontaktsteckdosen

- Überspannungsschutz + Netz- und Frequenzfilter

Haltewinkel aus Edelstahl:

Die Montage in unterschiedlichen Höhen und Winkeln wird durch die Befestigung in den Schlitzen der Endkappe möglich.

HanDWeRkeRleIste

Robuste Kunststoff-Leiste in Profiqualität.

Mit vergrößertem Abstand zwischen den Steckdosentöpfen zur problemlosen Platzierung von Netzteilen und Betriebsgeräten.

Vorteile im Überblick

• Modernes, technisches Design
- Endstücke mit zusätzlichen Anschraublöchern für die Montage in Datenschränken
- Zusätzlicher Erdleiteranschluss möglich ohne das Gehäuse zu öffnen
• Leisten in 19"-Abmessung verfügbar

Handwerkerleiste 90° gedreht

• Zuleitung: 2,0 m H05VV-F 3G 1,50 mm², schwarz mit Schutzkontakt-Winkelstecker
• Steckdoseneinsätze schwarz, Abstände von 15 mm zwischen den Steckdosen

Artikelnr. Ausführung Maße: (L x B x H)

Steckdosenleiste 90°
Ohne Schalter

300.000 ·	6 Schutzkontaktsteckdosen · ca. 445 x 74 x 45 mm
300.001 ·	9 Schutzkontaktsteckdosen · ca. 617 x 74 x 45 mm
300.002 ·	12 Schutzkontaktsteckdosen · ca. 790 x 74 x 45 mm

1x Wippschalter grün

300.003 · 6	Schutzkontaktsteckdosen · ca. 445 x 74 x 45 mm
300.004 · 9	Schutzkontaktsteckdosen · ca. 617 x 74 x 45 mm
300.005 · 12	Schutzkontaktsteckdosen · ca. 790 x 74 x 45 mm

1 x Überspannungsschutz, 1x Wippschalter grün

300.011 · 6 Schutzkontaktsteckdosen · ca. 490 x 74 x 45 mm

1 x Überspannungsschutz + Netz- und Frequenzfilter, 1x Wippschalter grün

300.012 · 6 Schutzkontaktsteckdosen · ca. 575 x 74 x 45 mm

Überspannungsschutz mit Filter

Überspannungsschutz – nach EN 61643-1:2005, EN 61643-11:2002 + A11:2007, Typ 3, Ableitstrom 6,5 kA, Ansprechzeit < 25 nS. Geeignet für 16 A (Feinsicherung auf Wunsch), mit Varistoren, Temperatursicherung, Gasableiter, optische LED Funktions- und Ausfallanzeige (auf Wunsch auch akustisch).

Netz- und Frequenzfilter, nach VDE 0565-3:05-2006, Dämpfungsdiagramm im Datenblatt.

Handwerkerleiste 35° gedreht

· Zuleitung: 2,0 m H05VV-F 3G 1,50 mm², schwarz
- Anschraubmaß 465 mm, Steckdosen um 35° gedreht

Artikelnr. Ausführung Maße: (L x B x H)

Steckdosenleiste 35°
Ohne Schalter

300.006 · 8

Schutzkontaktsteckdosen · ca. 482,6 x 74 x 45 mm

1x Wippschalter grün

300.007 · 7 Schutzkontaktsteckdosen · ca. 482,6 x 74 x 45 mm

BlueNet ist das intelligente Energiemanagementsystem mit einer Messgenauigkeit von +/- 1 %. Die Messung des Neutralleiters sorgt zusätzlich für ein Mehr an Sicherheit. Alarmwerte für Strom, Spannung und den Phasenwinkel können für eine frühzeitige Erkennung von physikalischen Gefahrenquellen individuell eingestellt werden. Zusätzlich können Temperatursensoren beziehungsweise Feuchtesensoren angeschlossen werden. Alle BlueNet Network Series Produkte verfügen über eine integrierte Ethernetschnittstelle und können per SNMP an Monitoring Systeme angebunden werden.

Energieüberwachung und -anzeige

BlueNet schafft optimale Voraussetzungen für effizientes Energiemanagement. Um Energiekosten zu überwachen und zu steuern, ist es notwendig zu wissen, wo und wann sie entstehen. Über alle relevanten Daten, wie Verbrauch, Spannung, Leistung und mehr, informiert BlueNet.

Kapazitätsplanung

Wissen was läuft. Mittels Messung einzelner Lasten können Administratoren eine effektive Planung ihres Rechenzentrums vornehmen. Lasten können so verteilt werden, dass Ausfälle durch überlastete Stromkreise ausgeschlossen sind.

Sicherheit

Die automatische Benachrichtigung bei Erreichen der Schwellwerte alarmiert Betreuer per E-Mail und SNMP bevor ein Ausfall eintreten kann. Neustarts per Webverbindung erhöhen zusätzlich Verfügbarkeit und Flexibilität.

Netzwerkbasierte Auswertung und Steuerung

Die von BlueNet erfassten Daten werden netzwerkbasiert zentral ausgewertet. So verfügt man neben der exakten Energiekostenübersicht auch über Informationen vorhandener Lastreserven, sowie über Eingriffsmöglichkeiten in die Stromversorgung.

Sparen Sie Energie

Für eine genaue Analyse des Stromverbrauchs in Rechenzentren ist BlueNet die optimale Lösung. Administratoren sind damit in der Lage, Server für eine Virtualisierung oder eine Stillegung auszuwählen. Mittels Vorher-Nachher-Vergleich des Energieverbrauchs können Einsparungen bei den Stromkosten in die Budgetplanung erreicht werden.

Features	Metered	Metered Plus	Monitored	Monitored Plus Switched Managed
Messung
Strom	● ●	● ●— ●	●	●		●
Spannung —		● ●	— ● ●	●		●
Phasenwinkel —		● — ●	— ●	●		●
Frequenz —		● ●	— ● ●	●		●
Energie —		● ●	— ● ●	●		●
Blindleistung — —			● ● — ●	●		●
Wirkleistung	—	● ●	— ● ●	●		●
Scheinleistung	—	—	● ● — ●	●		●
Power Faktor	—	—	● ● — ●	●		●
Nullleiterüberwachung	—	—	modellabhängig	modellabhängig	—	modellabhängig
Messung pro Phase	● ●	● ●— ●	●	●		●
Display
Art	LCD	LCD	TFT / 2"	LCD	LCD	LCD
Anzeige per Software drehbar	—	—	● —	—	—
Darstellung variabel einstellbar	—	—	● —	—	—
Sensorik
Integrierter Temperatur Sensor	—	—	● —	—	—
Anschlüsse für externe Sensoren	—	— 2	—	—	—
Schalten
Einzeln schaltbar	—	—	—	—	●	●
Schaltzustandskontrolle	—	—	—	—	O	O
Netzwerk
Ethernet (10/100 MBit/s)	—	—	● ●	●	●●	●
ModBus TCP/IP	—	—	—	O	O	O
HTTP	—	—	● ●	●	●●	●
HTTPS	—	—	—	●	●	●
SSH	—	—	—	●	●	●
DHCP	—	—	● ●	●	●●	●
SMTP	—	—	—	●	●	●
SNMP	—	—	● ●	●	●●	●
Syslog	—	—	—	●	●	●
NTP	—	—	● ●	●	●●	●
Alarmierung (SMTP, SNMP)	—	—	● ●	●	●●	●

BlueNet Monitored

Leistungsmessung (kW)

Tatsächlich aufgenommene Leistung der Verbraucher unter Berücksichtigung der Phasenverschiebung. Leistungsverbrauch der angeschlossenen Geräte.

Das Display der BlueNet Metered Series:

Die wichtigsten Werte auf einen Blick erfassen und bewerten.

Vorteile

im Überblick

• Strommessung
• Spannungsmessung
• Messung des Phasenwinkels
• Messung der Leistung unter Berücksichtigung des Phasenwinkels
• Messung der Frequenz
• BlueNet Display
• Genauigkeitsklasse 1

BlueNet Metered (16 A / 230 V / 50 Hz)

• Integrierte Strommessung für bis zu 32 A (je nach Ausführung)
• 3-stellige Ampère-Anzeige auf beleuchtetem LC-Display
• Messgenauigkeit +/- 1%
• Endstücke genietet, nicht zu öffnen
• Inklusive Befestigungswinkel und Schrauben
• Kunststoff lichtgrau, Aluminiumprofil silber

Artikelnr. Ausführung Maße (L x B x H)

BlueNet metered

integriertes Ampèremeter, 2,0 m H05VV-F 3G 1,50 mm2, schwarz, mit Schutzkontakt-Winkelstecker
333.808 7 Schutzkontaktsteckdosen ca. 482,6 x 44 x 58
333.810 8 EC320 Kaltgerätedosen C13 ca. 482,6 x 44 x 58
333.862 7 EC320 Kaltgerätedosen C19 ca. 482,6 x 44 x 58
333.864 7 UTE Steckdosen ca. 482,6 x 44 x 58
integriertes Ampèremeter, 2,0 m H05VV-F 3G 1,00 mm2, schwarz, mit CH Stecker Typ 12
333.0422 7 CH Steckdosen Typ 13 ca. 482,6 x 44 x 58

BlueNet Metered Plus (16 A / 230 V / 50 Hz)

• Integrierte Messung von:
  Strom, Wirkleistung, Spannung, Frequenz, Phasenwinkel und Energie
• Anzeige auf beleuchtetem LC-Display
• Rücksetzbarer Energiezähler (Wert bleibt auch ohne Stromversorgung gespeichert)
• Messgenauigkeit +/- 1%
• Endstücke genietet nicht zu öffnen
• Inklusive Befestigungswinkel und Schrauben
• Kunststoff lichtgrau, Aluminiumprofil silber

Artikelnr. Ausführung Maße (L x B x H)

integrierte Leistungsmessung, 2,0 m H05VV-F 3G 1,50 mm2, schwarz, mit Schutzkontakt-Winkelstecker
329.213 6 Schutzkontaktsteckdosen ca. 482,6 x 44 x 58
329.214 8 EC320 Kaltgerätedosen C13 ca. 482,6 x 44 x 58
329.215 6 EC320 Kaltgerätedosen C19 ca. 482,6 x 44 x 58

Bequem vom Arbeitsplatz aus, wird mit den BlueNet Network Series Produkten das Stromnetz des Rechenzentrums überwacht und ferngesteuert. Die Verfügbarkeit des Rechenzentrums wird mit Bluenet erhöht, Ausfallzeiten minimiert und Kosten gespart.

Mit der BlueNet Network Series werden Strom-, Spannungs- und Leistungswerte überwacht. Dies ermöglicht eine effiziente Planung von Ressourcen und eine Alarmierung im Fehlerfall.

BLUENET MONITORED

Power Distribution Units

• Integrierte Messung von Strom, Spannung, Frequenz, Wirk-, Schein-, Blindleistung und Powerfaktor
• Integrierter Ethernetanschluss
  • Bedienung mittels Webbrowser
  · U. a. folgende Protokolle : HTTP; SNMP
• Integrierter Temperatursensor
• Anschlussmöglichkeit von bis zu zwei Sensoren
• Äußerst kompakte Bauform (BxT: 44 mm x 47 mm)
• Stabiles Alugehäuse
• Hochauflösendes OLED Display
• Anzeige kann per Software zur besseren Ablesbarkeit gedreht werden

Artikelnr. Ausführung Maße

BlueNet monitored 1 phasig

2,0 m H05VV-F 5G 2,50 mm ^2 , schwarz, mit Schutzkontakt-Winkelstecker
329.3009 6 Schutzkontaktsteckdosen 482,6x44x47mm
329.3010 8 IEC320 Kaltgerätedosen C13 482,6x44x47mm	VERRIEGELBAR
329.3011* 6 IEC320 Kaltgerätedosen C13, 2 IEC320 Kaltgerätedosen C19 482,6x44x47mm	VERRIEGELBAR

BlueNet Monitored PDU 3-phasig (3 x 16 A / 400 V / 50 Hz)

Artikelnr. Ausführung Maße

BlueNet monitored 3 phasig

3,0 m H05VV-F 3G 2,50 mm2, schwarz, mit CEE Stecker 16A rot
329.3012 36 IEC320 Kaltgerätedosen C13, 6 Schutzkontaktsteckdosen 1757,7x44x47mm	VERRIEGELBAR
329.3013 36 IEC320 Kaltgerätedosen C13, 6 IEC320 Kaltgerätedosen C19 1757,7x44x47mm	VERRIEGELBAR
329.3014 42 IEC320 Kaltgerätedosen C13 1675x44x47mm	VERRIEGELBAR

BlueNet Monitored Zubehör

Artikelnr. Beschreibung

BlueNet monitored Zubehör

329.3102 Temperatursensor	329.3012
329.3104* Kombinationssensor Temperatur- und Feuchtigkeit
329.3105* USB Kabel zum direkten Anschluss der PDU an den PC

BIUenet monltoReD

Nachrüstmodule

BlueNet Monitored 19" Nachrüstmodule (400 V / 50 Hz)

Die BlueNet Monitored Nachrüstmodule dienen der Nachrüstung intelligenter Bausteine in ein bestehendes Power Distribution System. Der Installationsaufwand und die Kosten werden durch die einfache Integration stark minimiert.

Artikelnr. Eingang Ausgang Maße (L x B x H)

BlueNet Monitored 19" Nachrüstmodul mit integriertem Ethernetanschluss

329.3001*	Wago X-Com 3 Phasen 32A Wago X-Com 3 Phasen 32A 482,6 x 44 x 47mm
329.3003*	CEE rot 3 Phasen 16A 3 IEC320 C19 16A 482,6 x 44 x 47mm
329.3004	CEE rot 3 Phasen 16A CEE rot 3 Phasen 16A 482,6 x 44 x 47mm

* Lieferzeit auf Anfrage

BLUENET MONITORED PLUS

Power Distribution Units

• Integrierte Messung von Strom; Wirkleistung; Spannung; Frequenz und Phasenwinkel
• Integrierter Ethernetanschluss
  • Bedienung mittels Webbrowser
  · U.a. folgende Protokolle: HTTP, HTTPS, SNMP, SMTP, NTP, SSH
  • Stabiles Aluminiumgehäuse
• Beleuchtetes LCD Display

BlueNet Monitored Plus PDU 1-phasig (16 A / 230 V / 50 Hz)

Artikelnr. Ausführung Maße (L x B x T)

BlueNet monitored Plus 1 phasig

19", 2,0 m H05VV-F 3G 1,50 mm2, schwarz, mit Schutzkontakt-Winkelstecker
329.600 6	Schutzkontaktsteckdosen 482,6 x 44 x 199 mm
329.601 8	EC320 Kaltgerätedosen C13 482,6 x 44 x 199 mm
329.602 6	EC320 Kaltgerätedosen C19 482,6 x 44 x 199 mm

VERRIEGELBAR

BlueNet Monitored Plus PDU 3-phasig (3 x 16 A / 400 V / 50 Hz)

Artikelnr. Ausführung Maße (L x B x T)

BlueNet monitored Plus 3 phasig

3,0 m H05VV-F 5G 2,5 mm2, schwarz, mit CEE Stecker 16 A rot
329.615 9 IEC320 Kaltgerätesteckdosen C19	695 x 44 x 199 mm
329.617 9 Schutzkontaktsteckdosen	695 x 44 x 199 mm
3,0 m H05VV-F 5G 2,5 mm2, schwarz, mit Aderendhülsen
329.616*	9 IEC320 Kaltgerätesteckdosen C19	695 x 44 x 199 mm
329.618*	9 Schutzkontaktsteckdosen	695 x 44 x 199 mm

BlueNet Monitored Plus PDU 3-phasig (3 x 32 A / 400 V / 50 Hz)

Bei den 32 Ampère Varianten der Monitored Plus PDUs werden die 32 Ampère pro Phase mit zwei LS-Automaten auf jeweils zwei Topfgruppen aufgeteilt.

Artikelnr. Ausführung Maße (L x B x T)

BlueNet monitored Plus 3 phasig

3,0 m H05VV-F 5G 4 mm2, schwarz, mit CEE Stecker 32A rot
329.604 24	IEC320 Kaltgerätedosen C13, 6 IEC320 Kaltgerätedosen C19 1713 x 44 x 207 mm
329.605 12	IEC320 Kaltgerätedosen C19 1202 x 44 x 207 mm
329.606 24	Schutzkontaktsteckdosen 1713 x 44 x 207 mm

VERRIEGELBAR

• Einzeln schaltbare Steckdosen
  · Sicheres Schalten im Nulldurchgang
• Integrierte LED Schaltzustandskontrolle pro Port
• Integrierter Ethernetanschluss
  • Bedienung mittels Webbrowser
  · U.a. folgende Protokolle: HTTP, HTTPS, SNMP, SMTP, NTP, SSH
• Stabiles Aluminiumgehäuse

Artikelnr. Ausführung Maße (L x B x T)

	19", 2,0 m H05VV-F 3G 1,50 mm2, schwarz, mit Schutzkontakt-Winkelstecker
VERRIEGELBAR	329.700 8	IEC320 Kaltgerätedosen C13 482,6 x 44 x 199 mm
	329.702 6	Schutzkontaktsteckdosen 482,6 x 44 x 199 mm
	Zero-U Space, 2,0 m H05VV-F 3G 1,50 mm2, schwarz, mit Schutzkontakt-Winkelstecker
VERRIEGELBAR	329.701 16	IEC320 Kaltgerätedosen C13 692 x 44 x 199 mm

BlueNet Switched PDU 3-phasig (3 x 32 A / 400 V / 50 Hz)

Bei den 32 Ampère Varianten der Switched PDUs werden die 32 Ampère pro Phase mit zwei LS-Automaten auf jeweils zwei Topfgruppen aufgeteilt.

Artikelnr. Ausführung Maße (L x B x T)

VERRIEGELBAR

3,0 m H05VV-F 5G 4 mm2, schwarz, mit CEE Stecker 32A rot
329.703 24	IEC320 Kaltgerätedosen C13, 6 IEC320 Kaltgerätedosen C19 1713 x 44 x 207 mm
329.704 12	IEC320 Kaltgerätedosen C19 1202 x 44 x 207 mm
329.705 24	Schutzkontaktsteckdosen 1713 x 44 x 207 mm

329.704

BLUENET MANAGED

Power Distribution Units

• Einzeln schaltbare Steckdosen
  · Sicheres Schalten im Nulldurchgang
• Integrierte LED Schaltzustandskontrolle pro Port
• Integrierter Ethernetanschluss
  • Bedienung mittels Webbrowser
  · Integrierte Messung von Strom, Wirkleistung, Spannung, Frequenz und Phasenwinkel
  · U.a. folgende Protokolle: HTTP, HTTPS, SNMP, SMTP, NTP, SSH
• Stabiles Aluminiumgehäuse
• Beleuchtetes LCD Display

BlueNet Managed PDU 3-phasig (3 x 32 A / 400 V / 50 Hz)

Bei den 32 Ampère Varianten der Managed PDUs werden die 32 Ampère pro Phase mit zwei LS-Automaten auf jeweils zwei Topfgruppen aufgeteilt.

Artikelnr. Ausführung Maße (L x B x T)

3,0 m H05VV-F 5G 4 mm2, schwarz, mit CEE Stecker 32A rot
329.800 24	IEC320 Kaltgerätedosen C13, 6 IEC320 Kaltgerätedosen C19 1713 x 44 x 207 mm	VERRIEGELBAR
329.801 12	IEC320 Kaltgerätedosen C19 1202 x 44 x 207 mm
329.802 24	Schutzkontaktsteckdosen 1713 x 44 x 207 mm

Befestigungswinkel für Standard 1 HE Profile

- Mittels Schraubverbindung werden die Winkel an der Endkappe der PDU verschraubt (Schrauben werden mitgeliefert).

Artikelnr. Ausführung

Befestigungswinkel 1 HE

19", Zero-U Space

940.142 · Befestigungswinkel links und rechts

Befestigungswinkel > 1 HE

19", Zero-U Space

940.096 · Befestigungswinkel links und rechts

Befestigungswinkel für die VM Profilvariante / Zero U-Space Montage

- Befestigung an der Steckdosenleiste durch Einschieben in die vorgesehene Profilnut.

- Keine zusätzlichen Schrauben notwendig.

Artikelnr. Ausführung

Befestigungswinkel 1 HE

19", Zero-U Space

940.141 · Montagewinkel links und rechts

Befestigungswinkel 1 HE

Zero-U Space

940.143 · Montagewinkel links und rechts

Verbindungslasche 1 HE

Zero-U Space

800.0053 · Zur Verbindung zweier vertikal montierter PDUs

Befestigungswinkel aus Stahlblech für 1 HE:

4 verstellbare Schraubbefestigungen, jeweils im 90°

Winkel drehbar, vertikaler Einbau ebenfalls möglich.

Verriegelungslasche

Artikelnr. Ausführung

Verriegelungslaschen

940.103 · Verriegelungslasche rot für IEC 320-Kaltgerätedosen C13, VPE 12 St.

Anschlussleitung für Verriegelung

Artikelnr. Ausführung

Anschlusskabel für Verriegelung

356.119 · Anschlusskabel 0,5 m schwarz, H05VV-F 3G 1,0 mm2
	Seite 1: Kaltgerätestecker gespritzt IEC C14
	Seite 2: Kaltgerätedose gespritzt IEC C13
356.120 · Anschlusskabel 1,0 m schwarz, H05VV-F 3G 1,0 mm2
	Seite 1: Kaltgerätestecker gespritzt IEC C14
	Seite 2: Kaltgerätedose gespritzt IEC C13

Verschlusskappe IEC320 C13 & C19

Artikelnr. Ausführung

Anschlusskabel für Verriegelung

800.0050 C19	Verschlusskappen 10 St. inkl. Entriegelungswerkzeug
800.0051 C13	Verschlusskappen 10 St. inkl. Entriegelungswerkzeug
800.0052 Entriegelungswerkzeug für Verschlusskappe

Schaltsperre

· Zum Schutz gegen unbeabsichtigtes Schalten von Leitungs- und FI- Schutzschalter

Artikelnr. Ausführung

Schaltsperre

940.140 · Betätigungssperre für Sicherungsautomaten und Schalter, 1-polig, zum Schutz gegen unerlaubtes oder Gefahren bedingtes Betätigen des Schalthebels

HANDWERKERLEISTE....202

SMART 204

WEITERE STECKDOSEN 208

LEITUNGEN

ANSCHLUSSLEITUNGEN 216

SPIRALLEITUNGEN 226

VERLÄNGERUNGEN 230

STECKER / KUPPLUNGEN

EURO-STECKER 266

SCHUTZKONTAKT KUNSTSTOFF....267

SCHUTZKONTAKT GUMMI 268

inter BÄR / ZUBEHÖR 274

eneRGlesPaRen mlt BaCHmann PRoDUkten

Weniger Stromverbrauch = weniger schädlicher CO₂ Ausstoß + geringere Energiekosten

Wussten Sie schon, dass der Stromverbrauch:

Über die Emissionen der Kraftwerke – fast die Hälfte aller energiebedingten Treibhausgas Emissionen in Deutschland verursacht? (Resultierend aus der Verbrennung von Kohle, Öl und Gas)

- Von Elektrogeräten im Ruhezustand (Stand-by-Strom) oder in Warteschleifen, bei einer Hochrechnung für die gesamte Bundesrepublik, bei mehr als 14 Milliarden Kilowattstunden pro Jahr liegt? Dies entspricht ziemlich genau der Leistung von zwei Kernkraftwerken.

Was können wir tun?

- Im privaten Haushalt über die Verringerung der Leerlaufverluste (Stand-by-Strom von TV, Receiver, Hifi - Anlage, PC, Drucker usw.) 6 TWh / Jahr und 801 Mio. € / Jahr einsparen. Pro Haushalt ließen sich somit Beträge zwischen 75 bis 100,- € pro Jahr einsparen.

- Im Gewerbe, Handel, Dienstleistungsbereich über die Verringerung der Leerlaufverluste (Stand-by-Strom im Informations- und Kommunikationsbereich: PC, Monitor, Drucker, Kopierer usw.) 4 TWh / Jahr und 204 Mio. € / Jahr einsparen.

Quelle: Umweltbundesamt, „Stromsparen ist wichtig für den Kirmaschutz“ 22.8.2007

Auch die Bundesregierung fordert in ihrem konkreten Energie- und Klimaprogramm, dass Einsparungen von Energieleerlaufverlusten aus ökologischen und wirtschaftlichen Gründen umgesetzt werden müssen. Um den steigenden Energieverbrauch einzudämmen, bietet Bachmann verschiedene Produkte mit Potentialen zum Strom-einsparen. In der Regel ist eine Amortisationszeit von 1 - 2 Jahren für effiziente Geräte möglich.

Abschaltautomatik

CONNECTUS Abschaltautomatik S. 200

Steckdosenleisten mit Schalter sind zwar generell gut geeignet zum Energie- sparen, da sie den Stand-by-Betrieb der angeschlossenen Geräte verhindern. Nur leider wird oft vergessen, sie auszuschalten. Die Abschaltautomatik spart Energie automatisch: durch intelligente Elektronik.

• Trennt 30 Sekunden nach dem Herunterfahren / Abschalten des an der Master-Steckdose angeschlossenen Geräts dieses sowie auch alle an die Slave-Steckdosen angeschlossenen Geräte (z. B. PC, TV) automatisch vom Stromnetz.
• Zur Wiederherstellung der Stromversorgung wird einfach der Taster gedrückt.
• Optional mit Relaisfernschaltung (einfach an der Tischplatte zu montieren)
• Spart pro Arbeitsplatz (mit PC, Monitor, Drucker) bis zu 200 kWh / Jahr

Master & Slave

Master & Slave S. 199

Auch die Master & Slave Steckdoseneinheit spart automatisch Energie. Beim Ab- und auch beim Einschalten des an der Master-Steckdose angeschlossenen Geräts wird dieses sowie auch alle an die Slave-Steckdosen angeschlossenen Geräte (z. B. PC, TV) automatisch ab- bzw. eingeschaltet.

Besonders bequem: Die Master & Slave Elektronik ist auch für Mastergeräte mit Fernbedienung geeignet.

• Trennt nach dem Herunterfahren / Abschalten des Master-Geräts dieses sowie auch alle Slave-Geräte automatisch vom Stromnetz
• Schaltet nach dem Einschalten des Master-Geräts dieses sowie auch alle Slave-Geräte automatisch ein
  • Schaltzustandsanzeige durch integrierte LED
• Spart pro Arbeitsplatz (mit PC, Monitor, Drucker) bis zu 150 kWh / Jahr

Zeitschaltuhr

Zeitschaltuhren S. 258

Zahlreiche Geräte im Haushalt wie auch im gewerblichen Bereich lassen sich über einfach bedienbare Zeitschaltuhren wesentlich effizienter nutzen. Denn die Zeitschaltuhr denkt mit: Der Anwender kann das Ein- und Ausschalten einfach vergessen.

- Schaltet angeschlossene Geräte im eingestellten Zeitfenster automatisch aus und ein

Energiemessgeräte S. 257

Die Identifikation von „Stromfressern“ ist grundlegend für die gezielte Überwachung und Senkung des Energieverbrauchs. Das Energiemessgerät verschafft auf einfache Art die komplette Übersicht, welche Geräte oder Gerätegruppen den Stromverbrauch über Gebühr erhöhen. Informationen über den Stromverbrauch (kWh) und aktuelle Wirkleistungen (W) ermöglichen gezielte Sparmaßnahmen.

• Für Energieverbrauchsüberwachung und Vorausberechnung der Energiekosten angeschlossener Geräte
• Mit Steckadapter für mobilen Einsatz in unterschiedlichen Verbrauchern

Die Angaben beziehen sich nicht auf das gezeigte Produkt und sind nicht Bestandteil des Produktangebotes, sondern dienen allein Vergleichszwecken.

PRImo

Steckdosenleiste für den Profi.

Vorteile im Überblick

• Exklusiv im Fachhandel
• Profi Qualität
• Vollsortiment
• Modernes, anspruchsvolles Design
• Geprüfte Bauteile
• Halogen- und PVC freie Steckdosentöpfe

Max. 16A/3.680W

- 1,75 m Zuleitung: H05W-F 3G 1,50 mm², Steckdoseneinsätze schwarz mit angespritztem Schutzkontakt-Winkelstecker

Artikelnr. Ausführung Maße: (L x B x H)

PRIMO
Ohne Schalter

331.000 ·	3 Schutzkontaktsteckdosen, schwarz · ca. 304 x 71 x 46 mm
331.010 ·	6 Schutzkontaktsteckdosen, schwarz · ca. 431 x 71 x 46 mm
331.011 ·	9 Schutzkontaktsteckdosen, schwarz · ca. 560 x 71 x 46 mm
331.012 ·	12 Schutzkontaktsteckdosen, schwarz · ca. 690 x 71 x 46 mm

PRIMO
1x Schalter grün

330.070 ·	3 Schutzkontaktsteckdosen, schwarz · ca. 304 x 71 x 54 mm
330.071 ·	6 Schutzkontaktsteckdosen, schwarz · ca. 431 x 71 x 54 mm
330.072 ·	9 Schutzkontaktsteckdosen, schwarz · ca. 560 x 71 x 54 mm
330.073 ·	12 Schutzkontaktsteckdosen, schwarz · ca. 690 x 71 x 54 mm

PRIMO, 6x Schutzkontakt
1x Überspannungsschutz, ohne Schalter

331.014 · 6	Schutzkontaktsteckdosen · ca. 474 x 71 x 47 mm
	· Überspannungsschutz, Transientenschutz
	· Ableitstrom 6,5k A

PRIMO, 6x Schutzkontakt
1x Überspannungsschutz, 1x Schalter grün

331.013 · 6	Schutzkontaktsteckdosen · ca. 474 x 71 x 54 mm
	· Überspannungsschutz, Transientenschutz
	· Ableitstrom 6,5k A
	· Schalter grün

PRIMO
1x Überspannungsschutz + Netz- und Frequenzfilter, ohne Schalter

Überspannungsschutz + Netz- und Frequenzfilter
331.006 · 6	Schutzkontaktsteckdosen · ca. 515 x 71 x 47 mm
331.007 · 9	Schutzkontaktsteckdosen · ca. 645 x 71 x 47 mm

PRIMO
1x Überspannungsschutz + Netz- und Frequenzfilter, 1x Schalter grün

Überspannungsschutz + Netz- und Frequenzfilter

Schalter grün

331.071 · 6 Schutzkontaktsteckdosen · ca. 560 x 71 x 54 mm

331.072 · 9 Schutzkontaktsteckdosen · ca. 690 x 71 x 54 mm

Überspannungsschutz mit Filter

Überspannungsschutz – nach DIN VDE 0620-1:01-2002, EN 61643-11:08-2007, Typ 3, Ableitstrom 6,5 kA, Ansprechzeit < 25 nS. Geeignet für 16 A (Feinsicherung auf Wunsch), mit Varistoren, Temperatursicherung, Gasableiter, optische LED Funktions- und Ausfallanzeige (auf Wunsch auch akustisch). Netz- und Frequenzfilter – nach VDE 0565-3:05-2006 für Spannungsspitzen bis 30 MHz, Dämpfungsdiagramm im Datenblatt.

Max. 16A/3.680W

- 1,75 m Zuleitung: H05W-F 3G 1,50 mm², Steckdoseneinsätze schwarz mit angespritztem Schutzkontakt-Winkelstecker

Artikelnr. Ausführung Maße: (L x B x H)

PRIMO, 6x Schutzkontakt

1x Überspannungsschutz + Netz- und Frequenzfilter, 1x ISDN - Schutz, 1x Schalter grün

331.074 · 6	Schutzkontaktsteckdosen · ca. 645 x 71 x 54 mm
	· Überspannungsschutz + Netz- und Frequenzfilter
	· ISDN - Überspannungsschutz für 1x ISDN-Eingang, 3x ISDN-Ausgang

332.071 · 1 + 6 Schutzkontaktsteckdosen · ca. 573 x 71 x 47 mm · Mit Schwellenwerteinstellung

PRIMO, 1 + 6x Schutzkontakt

Master & Slave, mit Überspannungsschutz + Netz- und Frequenzfilter

333.071 · 1	+ 6 Schutzkontaktsteckdosen · ca. 695 x 71 x 47 mm
	· Mit Schwellenwerteinstellung
	· Überspannungsschutz + Netz- und Frequenzfilter

Max. 16A/3.680W

- 1,75 m Zuleitung: H05VV-F 3G 1,50 mm² mit angespritztem Schutzkontakt-Winkelstecker

Artikelnr. Ausführung Maße: (L x B x H)

PRIMO, 5x Schutzkontakt

85 mm Dosenabstand, ohne Schalter

· Ideal zum Einstecken von Netzgerätestecker

331.032 · 5 Schutzkontaktsteckdosen, schwarz · ca. 515 x 71 x 46 mm

PRIMO, 6x Schutzkontakt

EDV - rot, ohne Schalter

331.040 · 6 rote Schutzkontaktsteckdosen für EDV-Stromkreise · ca. 390 x 71 x 46 mm

PRIMO, 6x Schutzkontakt

1x FI-Schutzschalter

331.035 · 6 Schutzkontaktsteckdosen · ca. 516 x 71 x 83 mm

• FI-Schutzschalter 30 m A
• Auslösezeit < 30 mS
  · 2-polig

Überspannungsschutz mit Filter

Überspannungsschutz – nach DIN VDE 0620-1:01-2002, EN 61643-11:08-2007, Typ 3, Ableitstrom 6,5 kA, Ansprechzeit < 25 nS. Geeignet für 16 A (Feinsicherung auf Wunsch), mit Varistoren, Temperatursicherung, Gasableiter, optische LED Funktions- und Ausfallanzeige (auf Wunsch auch akustisch). Netz- und Frequenzfilter – nach VDE 0565-3:05-2006 für Spannungsspitzen bis 30 MHz, Dämpfungsdiagramm im Datenblatt.

Hochwertige Steckdosenleiste.

Vorteile im Überblick

• Montagesatz inkl. Schrauben zur Befestigung beigelegt
• Ergonomische hochwertige Steckdosenleiste
• Übersichtliches Anschlusssystem

Max. 16A/3.680W

- Zuleitung: 1,75 m H05VV-F 3G 1,50 mm², schwarz mit angespritztem Schutzkontaktwinkelstecker mit doppeltem Schutzkontaktsystem, Steckdoseneinsätze schwarz, 35° gedreht mit Kinderschutz

Artikelnr. Ausführung Maße: (L x B x H)

DUO 6x Schutzkontakt

Aluminium

1x Schalter

335.002 · 6 Schutzkontaktsteckdosen, 35° gedreht · 240 x 116 x 60 mm · 1x Schalter, grün

DUO 2x 6 Schutzkontakt

Aluminium

1x Überspannungsschutz, 2x Schalter

335.009 · 12 Schutzkontaktsteckdosen, 35° gedreht · 405 x 116 x 60 mm · 2x Schalter grün, je ein Schalter pro Seite

DUO 6x Schutzkontakt

Aluminium

1x Überspannungsschutz mit Netz- und Frequenzfilter, 1x Schalter

335.007 · 6 Schutzkontaktsteckdosen, 35° gedreht · 325 x 116 x 60 mm · 1x Schalter, grün

COMPACT

Steckdosenturm.

Vorteile im Überblick

• Ideal für viele Anschlüsse auf engstem Raum
• In ansprechendem Design
• Montagezubehör im Lieferumfang enthalten

Max. 16A/3.680W

- Zuleitung: 1,75 m H05VV-F 3G 1,50 mm², schwarz mit angespritztem Schutzkontaktwinkelstecker mit doppeltem Schutzkontaktsystem, Steckdoseneinsätze schwarz, 35° gedreht mit Kinderschutz

Artikelnr. Ausführung Maße: (L x B x H)

COMPACT 8x Schutzkontakt		Aluminium
1x Schalter
334.006 · 8	Schutzkontaktsteckdosen, 35° gedreht · 116 x 116 x 179 mm- 1x Schalter, grün

COMPACT 12x Schutzkontakt			Aluminium
1x Schalter
334.001 · 12	Schutzkontaktsteckdosen, 35° gedreht · 116 x 116 x 222	mm
	· 1x Schalter, grün

COMPACT 9x Schutzkontakt		Aluminium
1x Überspannungsschutz mit Netz- und Frequenzfilter, 1x Schalter
334.003 · 9	Schutzkontaktsteckdosen, 35° gedreht · 116 x 116 x 222 mm
	· Überspannungsschutz mit Netz und Frequenzfilter
	· 1 Schalter, grün

ConneCtUs

Modulare Steckdosenleiste aus Kunststoff.

Vorteile im Überblick

• Sehr gutes Preis- Leistungsverhältnis
• Exklusiv im Fachhandel
- Breites Sortiment
• Hochwertige Technik
- Geprüfte Bauteile
• Halogen- und PVC freie Steckdosentöpfe

Max. 16A/3.680W

· Zuleitung: 2,0 m H05W-F 3G 1,50 mm², schwarz

Artikelnr. Ausführung Maße: (L x B x H)

CONNECTUS
1x Wippschalter orange

330.100 ·	4 Schutzkontaktsteckdosen · ca. 355 x 72 x 49 mm
330.101 ·	6 Schutzkontaktsteckdosen · ca. 440 x 72 x mm
330.102 ·	9 Schutzkontaktsteckdosen · ca. 570 x 72 x 49 mm
330.103 ·	12 Schutzkontaktsteckdosen · ca. 695 x 72 x 49 mm

CONNECTUS 6x Schutzkontakt
1x Überspannungsschutz, 1x Wippschalter orange

330.104 · 6	Schutzkontaktsteckdosen · ca. 480 x 72 x 49 mm
	Überspannungsschutz
	Optische Funktions-und Ausfallanzeige

CONNECTUS 6x Schutzkontakt

1x Überspannungsschutz + Netz- und Frequenzfilter, 1x Wippschalter orange

330.105 · 6	Schutzkontaktsteckdosen · ca. 568 x 72 x 49 mm
	· Überspannungsschutz + Netz- und Frequenzfilter
	· Optische Funktions-und Ausfallanzeige

CONNECTUS 1 + 4x Schutzkontakt
Master & Slave

330.106 · 1	Master- + 4 Slave-Schutzkontaktsteckdosen · ca. 480 x 72 x 42 mm
	· Mit Schwellenwerteinstellung

CONNECTUS 1 + 4x Schutzkontakt
Master & Slave, mit Überspannungsschutz + Netz- und Frequenzfilter

330.107 · 1	Master- + 4 Slave-Schutzkontaktsteckdosen · ca. 610 x 72 x 49 mm
	· Mit Schwellenwerteinstellung
	· Überspannungsschutz + Netz- und Frequenzfilter
	· Optische Funktions-und Ausfallanzeige

Zuleitung: 2,0 m H05W-F 3G 1,00 mm², mit IEC-Kaltgerätestecker schwarz, Steckdosen rot

Artikelnr. Ausführung Maße: (L x B x H)

CONNECTUS, 3x Schutzkontakt

1x 10 A Sicherung

330.300 · 3 Schutzkontaktsteckdosen, rot · ca. 273 x 72 x 46 mm · Feinsicherung 10 A

Max. 16A/3.680W

· 1,5 m Zuleitung: H05W-F 3G 1,50 mm²,
- Fußtrittschalter mit 2poliger Abschaltung
- Ein Tritt auf den Schalter beendet den sinnlosen Stromverbrauch im Stand-By Betrieb der angeschlossenen Geräte

Artikelnr. Ausführung Maße: (L x B x H)

330.142 · Funktions-LED im Fußtrittschalter · ca. 442 x 72 x 49 mm · 1,5 m H05VV-F4G1,50 mm² Leitung zum Schalter · 6 Schutzkontaktsteckdosen

6x Schuko schwarz/grau mit Kinderschutz,1x Fußtrittschalter mit LED, schwarz

330.153 · Zuleitung H05VV-F 3G1.50mm² 1,5m schwarz zum Stecker · ca. 572 x 72 x 49 mm · H05VV-F4G1.50mm² 1,5m schwarz zum Fußtrittschalter · 1x GVS (ÜSS+Netz- und Frequenzfilter) · Nicht öffenbar, nicht wiederanschließbar · In Karton verpackt

Max. 16A/3.680W

· Zuleitung: 2,0 m H05W-F 3G 1,50 mm², schwarz mit Schutzkontakt-Winkelstecker
· Externer Taster (Fußtrittschalter) an 2,0m Leitung
· Schaltet auch den Standby-Strom in der Masterdose ab

Artikelnr. Ausführung Maße: (L x B x H)

1x integrierte Abschaltautomatik

330.140 · 1 Master- + 4 Slave Schutzkontaktsteckdosen · ca. 538 x 72 x 49 mm · Mit integrierter Abschaltautomatik mit externem Taster · Mit Schwellenwerteinstellung

Max. 16A/3.600W

· Zuleitung: 2.0 m H05VV-F 3G 1.50 mm², schwarz

Artikelnr. Ausführung Maße: (L x B x H)

CONNECTUS
1x Wippschalter orange

330.100F ·	4 UTE Steckdosen · ca. 355 x 72 x 49 mm
330.101F ·	6 UTE Steckdosen · ca. 440 x 72 x 49 mm

CONNECTUS 6x UTE Steckdosen
1x Überspannungsschutz + Netz- und Frequenzfilter, 1x Wippschalter orange

330.104F · 6 UTE Steckdosen · ca. 480 x 72 x 49 mm

· Überspannungsschutz + Netz- und Frequenzfilter

· Optische Funktions- und Ausfallanzeige

CONNECTUS 1 + 4x UTE Steckdosen
Master & Slave

330.106F · 1 Master- + 4 Slave-Schutzkontaktsteckdosen · ca. 480 x 72 x 49 mm · Mit Schwellenwerteinstellung

Überspannungsschutz mit Filter

Überspannungsschutz – nach DIN VDE 0620-1:01-2002, EN 61643-11:08-2007, Typ 3, Ableitstrom 6,5 kA, Ansprechzeit < 25 nS. Geeignet für 16 A (Feinsicherung auf Wunsch), mit Varistoren, Temperatursicherung, Gasableiter, optische LED Funktions- und Ausfallanzeige (auf Wunsch auch akustisch). Netz- und Frequenzfilter – nach VDE 0565-3:05-2006 für Spannungsspitzen bis 30 MHz, Dämpfungsdiagramm im Datenblatt.

2,0 m Zuleitung H05VV-F 3G 1,5 mm² mit angespritztem Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem

HanDWeRkeRleIste

Robuste Kunststoff-Leiste in Profiqualität.

Mit vergrößertem Abstand zwischen den Steckdosentöpfen, zur problemlosen Platzierung von Netzteilen und Betriebsgeräten.

Vorteile im Überblick

• Modernes technisches Design
- Endstücke mit zusätzlichen Anschraublöchern für die Montage in Datenschränken
- Zusätzlicher Erdleiteranschluß möglich ohne das Gehäuse zu öffnen
• Leisten in 19" Abmessung verfügbar

Handwerkerleiste 90° gedreht

• Zuleitung: 2,0 m H05VV-F 3G 1,50 mm², schwarz mit Schutzkontakt Winkelstecker
• Steckdoseneinsätze schwarz, Abstände von 15 mm zwischen den Steckdosen

Artikelnr. Ausführung Maße: (L x B x H)

Steckdosenleiste 90°

Ohne Schalter
300.000 · 6 Schutzkontaktsteckdosen · ca. 445 x 74 x 45 mm
300.001 · 9 Schutzkontaktsteckdosen · ca. 617 x 74 x 45 mm
300.002 · 12 Schutzkontaktsteckdosen · ca. 790 x 74 x 45 mm

19"

1x Wippschalter grün

300.003 · 6 Schutzkontaktsteckdosen · ca. 445 x 74 x 45 mm
300.004 · 9 Schutzkontaktsteckdosen · ca. 617 x 74 x 45 mm
300.005 · 12 Schutzkontaktsteckdosen · ca. 790 x 74 x 45 mm

19"

1 x Überspannungsschutz, 1x Wippschalter grün

300.011 · 6

Schutzkontaktsteckdosen · ca. 490 x 74 x 45 mm

1 x Überspannungsschutz + Netz- und Frequenzfilter, 1x Wippschalter grün

300.012 · 6

Schutzkontaktsteckdosen · ca. 575 x 74 x 45 mm

Überspannungsschutz mit Filter

Überspannungsschutz – nach DIN VDE 0620-1:01-2002, EN 61643-11:08-2007, Typ 3,

Ableitstrom 6,5 kA, Ansprechzeit < 25 nS. Geeignet für 16 A (Feinsicherung auf Wunsch), mit

Varistoren, Temperatursicherung, Gasableiter, optische LED Funktions- und Ausfallanzeige (auf Wunsch auch akustisch).

Netz- und Frequenzfilter – nach VDE 0565-3:05-2006 für Spannungsspitzen bis 30 MHz, Dämpfungsdiagramm im Datenblatt.

Handwerkerleiste 35° gedreht

· Zuleitung: 2,0 m H05VV-F 3G 1,50 mm², schwarz
- Anschraubmaß 465 mm, Steckdosen um 35° gedreht

Artikelnr. Ausführung Maße: (L x B x H)

Steckdosenleiste 35°

Ohne Schalter
300.006 · 8	Schutzkontaktsteckdosen · ca. 445 x 74 x 45 mm

1x Wippschalter grün

300.007 · 7	Schutzkontaktsteckdosen · ca. 445 x 74 x 45 mm
	· Im neutralen Polybeutel

smaRt

Tischsteckdose in Fachhandelsqualität.

Vorteile im Überblick

• Exklusiv im Fachhandel
• Fachhandelsdesign
• Für den professionellen Einsatz
- Geprüfte Qualität
- Produktvarianten:
- Geschraubt und wiederanschließbar
- Überspannungsschutz

Max. 16A/3.680W Passende Schraubhalterung siehe Seite 207

• 3x Schutzkontaktsteckdosen

· Zuleitung: H05W-V 3G 1,50 mm²

Artikelnr. Ausführung VPE

SMART (nicht wieder anschließbar)	Maße: ca. 185 x 56 x 41 mm
1,5 m Zuleitung, geschraubt (Einwegschrauben), ohne Schalter
·3 Schutzkontaktsteckdosen, mit Kinderschutz
387.170 · Schwarz 20 Stück
387.270 · Weiß 20 Stück
3,0 m Zuleitung, geschraubt (Einwegschrauben), ohne Schalter
·3 Schutzkontaktsteckdosen, mit Kinderschutz
387.171 · Schwarz 20 Stück
387.271 · Weiß 20 Stück
5,0 m Zuleitung, geschraubt (Einwegschrauben), ohne Schalter
·3 Schutzkontaktsteckdosen, mit Kinderschutz
387.172 · Schwarz 15 Stück
387.272 · Weiß 15 Stück

Artikelnr. Ausführung VPE

SMART (wieder anschließbar)	Maße: ca. 185 x 56 x 41 mm
1,5 m Zuleitung, geschraubt (Mehrwegschrauben), ohne Schalter
· 3 Schutzkontaktsteckdosen, mit Kinderschutz
388.170 · Schwarz 20 Stück
388.270 · Weiß 20 Stück
3,0 m Zuleitung, geschraubt (Mehrwegschrauben), ohne Schalter
· 3 Schutzkontaktsteckdosen, mit Kinderschutz
388.171 · Schwarz 20 Stück
388.271 · Weiß 20 Stück
388.471 · Braun 20 Stück
388.371 · Rot 20 Stück
5,0 m Zuleitung, geschraubt (Mehrwegschrauben), ohne Schalter
· 3 Schutzkontaktsteckdosen, mit Kinderschutz
388.172 · Schwarz 15 Stück
388.272 · Weiß 15 Stück
Ohne Zuleitung, geschraubt (Mehrwegschrauben), ohne Schalter
· 3 Schutzkontaktsteckdosen, mit Kinderschutz
385.170 · Schwarz 20 Stück
385.270 · Weiß 20 Stück

· Zuleitung: H05W-F 3G 1,50 mm²

Artikelnr. Ausführung VPE

SMART 4x Schutzkontakt	Maße: ca. 288 x 56 x 41 mm
1,5 m Zuleitung, geschraubt (Mehrwegschrauben), wiederanschließbar, ohne Schalter
· 4 Schutzkontaktsteckdosen, mit Kinderschutz
381.121K · Schwarz 20 Stück
381.221K · Weiß 20 Stück
1,5 m Zuleitung, 1x Schalter, geschraubt (Mehrwegschrauben), wiederanschließbar
· 4 Schutzkontaktsteckdosen, mit Kinderschutz
381.130K · Schwarz 20 Stück
381.230K · Weiß 20 Stück
381.430K · Braun 20 Stück
Ohne Zuleitung, geschraubt (Mehrwegschrauben), wiederanschließbar
· 4 Schutzkontaktsteckdosen, mit Kinderschutz
381.223K · Weiß, ohne Schalter 20 Stück

SMART 6x Schutzkontakt	Maße: ca. 370 x 56 x 41 mm
1x Überspannungsschutz, 1x Schalter, 1,5 m Zuleitung, geschraubt (Einwegschrauben), nicht wiederanschl.
· 6 Schutzkontaktsteckdosen, mit Kinderschutz
· Überspannungsschutz bestehend aus: 2 Varistoren, Nennableiterstrom 6,5 k A, 16 A,
3.680 W, Temperatur-Sicherung, optische Ausfallanzeige
381.2501K · Weiß 20 Stück

SMART 6x Schutzkontakt	Maße: ca. 288 x 56 x 41 mm
1,5 m Zuleitung, geschraubt (Mehrwegschrauben), wiederanschließbar, ohne Schalter
· 6 Schutzkontaktsteckdosen, mit Kinderschutz
381.147K · Schwarz 20 Stück
381.247K · Weiß 20 Stück
3,0 m Zuleitung, geschraubt (Mehrwegschrauben) wiederanschließbar, ohne Schalter
· 6 Schutzkontaktsteckdosen, mit Kinderschutz
381.148K · Schwarz 20 Stück
381.248K · Weiß 20 Stück
5,0 m Zuleitung, geschraubt (Mehrwegschrauben) wiederanschließbar, ohne Schalter
· 6 Schutzkontaktsteckdosen, mit Kinderschutz
381.149K · Schwarz 15 Stück
381.249K · Weiß 15 Stück
Ohne Zuleitung, geschraubt (Mehrwegschrauben) wiederanschließbar, ohne Schalter
· 6 Schutzkontaktsteckdosen, mit Kinderschutz
381.146K · Schwarz 20 Stück
381.246K · Weiß 20 Stück
1,5 m Zuleitung, 1x Schalter, geschraubt (Mehrwegschrauben) wiederanschließbar
· 6 Schutzkontaktsteckdosen, mit Kinderschutz
381.150K · Schwarz 20 Stück
381.250K · Weiß 20 Stück
381.450K · Braun 20 Stück
3,0 m Zuleitung, 1x Schalter, geschraubt (Mehrwegschrauben) wiederanschließbar
· 6 Schutzkontaktsteckdosen, mit Kinderschutz
381.151K · Schwarz 20 Stück
381.251K · Weiß 20 Stück
5,0 m Zuleitung, 1x Schalter, geschraubt (Mehrwegschrauben) wiederanschließbar
· 6 Schutzkontaktsteckdosen, mit Kinderschutz
381.152K · Schwarz 15 Stück
381.252K · Weiß 15 Stück

Max. 16A/3.680W

· Zuleitung: H05W-F 3G 1.50 mm², weiß

Artikelnr. Ausführung VPE

SMART 3x UTE	Maße: ca. 185 x 56 x 41 mm
1,5 m Zuleitung, geschraubt (Mehrwegschrauben), wiederanschließbar, ohne Schalter
· 3 UTE, mit Kinderschutz
388.270F · Weiß 20 Stück
3,0 m Zuleitung, geschraubt (Mehrwegschrauben), wiederanschließbar, ohne Schalter
· 3 UTE, mit Kinderschutz
388.271F · Weiß 20 Stück

SMART 6x UTE	Maße: ca. 340 x 56 x 41 mm
1,5 m Zuleitung, 1x Schalter, geschraubt (Mehrwegschrauben), wiederanschließbar, Kinderschutz
· 6 UTE, mit Kinderschutz
381.250F · Weiß 20 Stück
3,0 m Zuleitung, geschraubt (Mehrwegschr.), wiederanschl., Kindersch., 1x Übersp.sch., 1x Schalter
· 6 UTE, mit Kinderschutz
· Überspannungsschutz bestehend aus: 2 Varistoren, Nennableiterstrom 6,5 k A, 16 A,3.600 W, Temperatur-Sicherung, optische Ausfallanzeige
381.2512K · Weiß 20 Stück
381.2507K · Schwarz 20 Stück
1,5 m Zuleitung, geschraubt (Mehrwegschrauben), wiederanschließbar
· 6 UTE, mit Kinderschutz
381.247F · Weiß 20 Stück
3,0 m Zuleitung, geschraubt (Mehrwegschrauben), wiederanschließbar
· 6 UTE, mit Kinderschutz
381.248F · Weiß 20 Stück

Schraubhalterung für SMART-Steckdosenleisten

• Tischbefestigung mittels Schraubhalterung z.B. an einer Tischkante
• In Längs- und Querrichtung montierbar

Artikelnr. Ausführung VPE

SMART Tischbefestigung

Für alle wiederanschließbaren (Mehrwegschrauben) Steckdosenleisten, Kunststoff-Version
919.173 · Schwarz 1 Stück
919.273 · Weiß 1 Stück

· Zuleitung: H05W-F 3G 1,50 mm²

Artikelnr. Ausführung VPE

3 x schutzkontakt
Winkelstecker, 45° gedreht, ohne Schalter

3x Schutzkontaktsteckdosen, ohne Kinderschutz
387.270S	Weiß, Zuleitung 1,5 m 20 Stück
387.271S	Weiß, Zuleitung 3,0 m 20 Stück

Winkelstecker, 45° gedreht, 1 x Schalter rot

3x Schutzkontaktsteckdosen, mit Kinderschutz

384.272S · Weiß, Zuleitung 1,5 m 20 Stück

6 x schutzkontakt
Winkelstecker, 45° gedreht, ohne Schalter

6x Schutzkontaktsteckdosen, mit Kinderschutz
381.241S	Weiß, Zuleitung 1,5 m 20 Stück
381.141S	Schwarz, Zuleitung 1,5 m 20 Stück

Winkelstecker, 45° gedreht, 1x Schalter rot

6x Schutzkontaktsteckdosen, mit Kinderschutz
381.244S	Weiß, Zuleitung 1,5 m 20 Stück
381.144S	Schwarz, Zuleitung 1,5 m 20 Stück

Exporttypen, da 1,0 mm² Kabelquerschnitt in Deutschland nicht zugelassen ist.

Artikelnr. Ausführung VPE

3x schutzkontakt

1,4 m Zuleitung H05VV-F 3G 1,00 mm2, mit Winkelstecker und 45° gedreht, ohne Schalter
3 Schutzkontaktsteckdosen, ohne Kinderschutz
384.370S |Weiß 20 Stück

1x Schalter rot, 1,4 m Zuleitung H05VV-F 3G 1,00 mm², mit Winkelstecker und 45° gedreht

· 3 Schutzkontaktsteckdosen, ohne Kinderschutz

384.371S ·Weiß 20 Stück

6x schutzkontakt

1,4 m Zuleitung H05VV-F 3G 1,00 mm2, mit Winkelstecker und 45° gedreht, ohne Schalter
6 Schutzkontaktsteckdosen, mit Kinderschutz
381.340S |Weiß 20 Stück

6x schutzkontakt

1x Schalter rot, 1,4 m Zuleitung H05VV-F 3G 1,00 mm2, mit Winkelstecker und 45° gedreht
· 6 Schutzkontaktsteckdosen, mit Kinderschutz
381.343S ·Weiß 20 Stück

Artikelnr. Ausführung VPE

Steckdosenleiste

1,5 m Zuleitung H05VV-F 3G 1,50 mm2, geschraubt, wiederanschließbar, mit Schutzkontakt-Stecker
· 2 Schutzkontaktsteckdosen
380.270 · Weiß 25 Stück
1,5 m Zuleitung H05VV-F 3G 1,50 mm2, geschraubt, wiederanschließbar, mit Schutzkontakt-Winkelstecker
· 4 Schutzkontaktsteckdosen
380.271 · Weiß 25 Stück

Multistecker

Artikelnr. Ausführung VPE

Multistecker, max. 2,5A/250V\~

2 Euro-Steckdosen

921.271 · Weiß 30 Stück

Aufputz Standard ERGE Schutzkontaktsteckdosen, max. 16A/250V\~

Artikelnr. Ausführung VPE

Aufputz Standard ERGE Schutzkontaktsteckdose

1x Aufputz Schutzkontakdose, DIN 49 440382.204 · Grönlandweiß 10 Stück

2x Aufputz Schutzkontakdose, DIN 49 440382.205 · Grönlandweiß 10 Stück

Die Powercubes machen auf jedem Schreibtisch eine gute Figur und vereinen modernes Design mit technischer Vielfalt. Verschiedene Funktionalitäten werden kompakt, praktisch und platzsparend kombiniert.

Vorteile im Überblick

• Zuleitung: 2,0m H05VV-F 3G 1,00 mm², schwarz mit Schutzkontakt-Winkelstecker
  • Maße (L x B x H): 105 x 120 x 95mm
  • Zwei feste und eine um 90° drehbare Steckdose mit Überspannungsschutz
• Überspannungsschutz- und Erdungsanzeigen: Grüne LED zeigt an, dass das Stromnetz sauber geerdet ist. Rote LED zeigt an, dass der Spannungsschutz korrekt arbeitet.
• X3 Mehrstufiger Metall-Oxid Varistor absorbiert Stromstöße und bietet damit Schutz vor hochenergetischen Spannungsspitzen

Artikelnr. Ausführung VPE

Powercube
Powercube, 3x Schutzkontaktsteckdose 10A/230V

335.050 · Rücksetzbare Sicherung 10A 1 Stück

· Kopfhörer- und Mikrofonanschlüsse

· Spannungsschutzanzeige

· Erdungsanzeige

· X3 Mehrstufiger Metall-Oxid Varistor

· Hochfrequenz-Kondensator zur Rauschunterdrückung

· Sicherheitsabschalttechnik

· Mit Kindersicherung

Powercube Protection, 3x Schutzkontaktsteckdose 10A/230V

335.051 Zusätzliche Merkmale des Powercube Protection: 1 Stück

• Telefon-, Fax-, Modem- und Netzwerkschutz

• USB 2.0 Ladegerät mit 2 Ports

DUO POWER 16 A und 2,5 A / 250 V

Der Ein/Aus-Schalter in der Auftischeinheit schaltet die Untertischeinheit aus. Damit kann Stand-by-Strom von Geräten (z.B. Monitor, Drucker, Computer), die in der Untertischeinheit eingesteckt sind eingespart werden, während die Auftischeinheit weiterhin Strom liefert um z.B. das Handy aufzuladen.

Vorteile im Überblick

• Zuleitung 2,0 m H05VV-F3G 1.0mm ^2
- 5 x 16 A Schutzkontakt + 2 x 2,5 A Euro Steckdose
- Kindersicherung
• Rücksetzbare Sicherung 10 A
• 2 x USB Ladegerät
- Überspannungsschutz

Artikelnr. Ausführung VPE

Duo Power

5 x Schutzkontaktsteckdose 16 A und 2 x 2,5 A Euro Steckdose / 250 V

335.055 · Duo Power mit Überspannungsschutz 1 Stück

Praktische Vielfalt für den Garten.

Vorteile im Überblick

• Schutzkontaktsteckdosen IP44 spritzwassergeschützt
- Anschlussblock zum Anschluss externer Zuleitungen für den Außenbereich mit Mindestquerschnitt 1,5mm², maximal 3,0mm²
- Energiesäulen für den Garten aus witterungsbeständigem Polystone
• Granitsteinoptik fügt sich harmonisch in das Erscheinungsbild des Gartens ein
- Möglichkeit zur unkomplizierten Nutzung von Gartengeräten, Beleuchtung und Bewässerungsanlagen
- Bei dem Modell mit Zeitschaltuhr können Elektrogeräte im Garten zu programmierten Zeiten an- und abgeschaltet werden. So wird der Garten z. B. auch in Abwesenheit des Besitzers regelmäßig bewässert.
- Das Modell mit Leuchte bietet ein behagliches Ambiente für jede Gartenparty oder beleuchtet den Weg zur Haustür.

Gartensäulen

Artikelnr. Ausführung

Gartensäule 4x Schutzkontakt 160 x 160 x 280 mm
1x Spritzwasserschutz

394.170 · 4

Außenbereich Schutzkontaktsteckdosen IP44

Gartensäule mit Timer 2x Schutzkontakt 160 x 160 x 280 mm
1x Spritzwasserschutz, 1x Timer

394.171 · 2	Außenbereich Schutzkontaktsteckdosen IP44
	· Mechanischer 24 h Timer

Gartensäule mit Leuchte 2x Schutzkontakt 150 x 150 x 460 mm
1x Spritzwasserschutz, 1x Leuchte

394.172 · 2	Außenbereich Schutzkontaktsteckdosen IP44
	· E27 Fassung für max. 11 W Energiesparlampe

Garten-Steckdose mit Erdspieß, 16A/230V\~, IP44

Artikelnr. Ausführung VPE

Garten-Steckdose
2,0 m Leitung: H05RR-F 3G 1,50 mm² mit Schutzkontakt-Zentralstecker

394.180 · 2x Schutzkontakt-Steckdosen 230 V~ 1 Stück

· Mit Klappdeckel, spritzwassergeschützt, IP44

· Schwarz

2,0 m Leitung: H07RN-F 3G 1,50 mm² mit Schutzkontakt-Zentralstecker

394.182 · 4x Schutzkontakt-Steckdosen 230 V~ 1 Stück

· Mit Klappdeckel, spritzwassergeschützt, IP44

· Schwarz

Garten-Steckdose, 3 Schutzkontaktsteckdosen
2,0 m Leitung: H07RN-F 3G 1,50 mm² mit Schutzkontakt-Zentralstecker

394.175 · 3x Schutzkontakt-Steckdosen 230 V- 1 Stück

· Mit Klappdeckel, spritzwassergeschützt, IP44

· Grün

Garten-Steckdose mit Fernbedienung
2,0 m Leitung: H07RN-F 3G 1,50 mm² mit Schutzkontakt-Zentralstecker

394.178 · 2x Schutzkontakt-Steckdosen 230 V~ 1 Stück

· Fernbedienung 433,92 MHz

· Mit Klappdeckel, spritzwassergeschützt

· Grün

nePtUn IP54

Spritzwassergeschützt.

Vorteile im Überblick

IP 54
• VDE approbiert
• Fachhandelssortiment
- Steckklemmen
• Weichmembran mit 3-fach Dichtlippe
• Schnellverschluss des Oberteils
• Ansprechendes Design
• Farben: grau + weiß

Neptun Aufputz Feuchtraumschalter und -steckdosen IP54

Artikelnr. Ausführung VPE

Neptun IP54 Schalter
Grau

410.000 · Wechselschalter 10 Stück

410.002 · Serienschalter 10 Stück

410.003 · Kreuzschalter 10 Stück

410.004 · Kontroll-Ausschalter (Heizungsnotschalter) 10 Stück

Weiß

410.001 · Wechselschalter 10 Stück

Neptun IP54 Taster
Grau

410.005 · Taster mit Lichtsymbol 10 Stück

410.006 · Taster beleuchtet 10 Stück

410.020 · Taster mit Klingelsymbol 10 Stück

410.021 · Taster mit Namensschild beleuchtet 10 Stück

Neptun IP54 Steckdosen
Grau

410.007 · Steckdose 10 Stück
410.016 · Steckdose abschließbar Schließung 1 10 Stück
410.017 · Steckdose abschließbar Schließung 2 10 Stück
410.009 · Doppel-Steckdose waagrecht 10 Stück
410.011 · Doppel-Steckdose senkrecht	10 Stück

Weiß

410.008 · Steckdose 10 Stück
410.010 · Doppel-Steckdose waagrecht 10 Stück
410.012 · Doppel-Steckdose senkrecht	10 Stück

Neptun IP54 Kombination
Grau

410.018 · Steckdose 10 Stück

410.013 · Steckdose abschließlich Schließung 1 10 Stück

Neptun IP54 Kombination
Weiß

410.019

· Wechselschalter/Steckdose senkrecht

10 Stück

Neptun IP54 Zubehör
Grau

410.014 · Glimmlampe für Schaltermaterial	10 Stück
410.015 · Zwischenadapter	10 Stück

Herd-Anschlussleitung mit Aderendhülsen PVC, 70 °C

• Seite 1: 50 mm abgemantelt mit Aderendhülsen
• Seite 2: 110 mm abgemantelt mit Aderendhülsen, 140 mm grün-gelber Schutzleiter

Artikelnr. Länge Farbe VPE

H05VV-F 5G 1,50 mm2		∅ ca. 9,5 mm
Unverpackt
116.270 1,5 m · Weiß 50 Stück
116.271 2,0 m · Weiß 50 Stück
116.272 3,0 m · Weiß 30 Stück
Einzeln verpackt
116.280 1,5 m · Weiß 50 Stück

H05VV-F 3G 2,50 mm2	∅ ca. 10,1 mm
Unverpackt
118.270 1,5 m · Weiß 50 Stück

H05VV-F 5G 2,50 mm2		∅ ca. 11,3 mm
Unverpackt
119.270 1,5 m · Weiß 50 Stück
119.271 2,0 m · Weiß 30 Stück
119.272 3,0 m · Weiß 20 Stück
Einzeln verpackt
119.280 1,5 m · Weiß 50 Stück
119.281 2,0 m · Weiß 30 Stück

Herd-Anschlussleitung mit Gabelkabelschuhen PVC, 70 °C

• Seite 1: 50 mm abgemantelt mit Aderendhülsen
• Seite 2: 110 mm abgemantelt mit Gabelkabelschuhen M5, 140 mm grün-gelber Schutzleiter

Artikelnr. Länge Farbe VPE

H05VV-F 5G 2,50 mm2	∅ ca. 11,3 mm
Unverpackt
119.274 2,0 m · Weiß 30 Stück

Herd-Anschlussdose 16A/380V\~

• Duroplast-Ausführung zur Auf- und Unterputzmontage
• Leichter und schneller Anschluss durch großen Anschlussraum
  · Klemmbereich: 0,75–2,5 mm ^2 für 55 mm Wanddose

- Für 55 mm Wanddosen / Höhe 23 mm

190.270 · Weiß 20 Stück

Geräte-Anschlussdose 16A/380V\~

• Thermoplast-Ausführung zur Unterputzmontage
  · Einfache Montage durch den herausnehmbaren Klemmstein und Decke mit Schnappverschluss
• Mit Schraubklemme 5x 2,50 mm ^2 und Zugentlastung
• Für 55 mm Wanddose / Höhe 14 mm

Geräte-Anschlussdose

190.271 · Weiß 20 Stück

Euro-Zuleitung PVC, 70 °C

• Seite 1: Eurostecker 2,5 A, angespritzt
• Seite 2: 25 mm abgemantelt mit Aderendhülsen

Artikelnr. Länge Farbe VPE

H03VVH2-F 2x 0,75 mm ^2		Flachleitung ca. 3,6 x 5,6 mm
Unverpackt
202.174 2,0 m · Schwarz	100 Stück
202.274 2,0 m · Weiß	100 Stück
202.175 3,0 m · Schwarz	100 Stück
202.275 3,0 m · Weiß	100 Stück
Einzeln verpackt
202.184 2,0 m · Schwarz	50 Stück
202.284 2,0 m · Weiß	50 Stück
202.185 3,0 m · Schwarz	50 Stück
202.285 3,0 m · Weiß	50 Stück

Euro-Zuleitung mit Zwischenschalter PVC, 70 °C

• Seite 1: Eurostecker 2,5 A, angespritzt
- Seite 2: 25 mm abgemantelt mit Aderendhülsen, 1-poliger Zwischenschalter – ca. 50 cm von Seite 2 eingebaut

Artikelnr. Länge Farbe VPE

H03VVH2-F 2x 0,75 mm ^2		Flachleitung ca. 3,6 x 5,6 mm
Unverpackt
211.174 1,8 m · Schwarz 100 Stück
211.274 1,8 m · Weiß 100 Stück

Schutzkontakt-Zuleitung PVC mit Zwischenschalter, 70 °C

• Nicht öffenbar
• Abmaße Schalter: 60 x 26 x 13 mm
• Seite 1: Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem, angespritzt
• Seite 2: 30 mm abgemantelt mit Aderendhülsen, 1-poliger Zwischenschalter – nach ca. 50 cm eingebaut

Artikelnr. Länge Farbe VPE

H03VV-F 3G 0,75 mm2		∅ ca. 5,5 mm
Unverpackt
302.174 2,0 m · Schwarz 100 Stück
302.274 2,0 m · Weiß 100 Stück

Staubsauger-Ersatzleitung PVC, 70 °C

• Seite 1: Konturenstecker, angespritzt
• Seite 2: 30 mm abgemantelt mit Aderendhülsen

Artikelnr. Länge Farbe VPE

H05VV-F 2x 0,75 mm2		∅ ca. 6,4 mm
Einzeln verpackt
240.187	6,3 m · Schwarz 20 Stück
240.189	10,0 m · Schwarz 20 Stück

Konturen-Zuleitung PVC, 70 °C

• Seite 1: Konturenstecker, angespritzt
• Seite 2: 30 mm abgemantelt mit Aderendhülsen

Artikelnr. Länge Farbe VPE

H05VV-F 2x 1,00 mm2			∅ ca. 6,5 mm
Unverpackt
241.174	2,0 m · Schwarz 50 Stück
241.274	2,0 m · Weiß 100 Stück
241.175	3,0 m · Schwarz 50 Stück
241.275	3,0 m · Weiß 50 Stück

Schutzkontakt-Zuleitung PVC, max. 16A/250V\~, 70°C

• Seite 1: Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem, angespritzt
• Seite 2: 30 mm abgemantelt mit Aderendhülsen

Artikelnr. Länge Farbe | VPE

H03VV-F 3G 0,75 mm2		∅ ca. 5,5 mm
Unverpackt
301.174 2,0 m · Schwarz 100 Stück
301.274 2,0 m · Weiß 100 Stück
301.974 2,0 m · Grau 100 Stück
301.175 3,0 m · Schwarz 100 Stück
301.275 3,0 m · Weiß 100 Stück

H05VV-F 3G 1,00 mm2				∅ ca. 7,0 mm
Unverpackt
304.174 2,0 m · Schwarz	100 Stück
304.274 2,0 m · Weiß	100 Stück
304.974 2,0 m · Grau	100 Stück
304.175 3,0 m · Schwarz	50 Stück
304.275 3,0 m · Weiß	50 Stück
304.176 5,0 m · Schwarz	30 Stück
304.276 5,0 m · Weiß	30 Stück

Einzeln verpackt
304.184 2,0 m · Schwarz	50 Stück
304.284 2,0 m · Weiß	50 Stück
304.185 3,0 m · Schwarz	50 Stück
304.285 3,0 m · Weiß	50 Stück

H05VV-F 3G 1,50 mm2			∅ ca. 8,0 mm
Unverpackt
305.174 2,0 m · Schwarz	50 Stück
305.274 2,0 m · Weiß	50 Stück
305.974 2,0 m · Grau	50 Stück
305.175 3,0 m · Schwarz	50 Stück
305.275 3,0 m · Weiß	50 Stück
305.975 3,0 m · Grau	50 Stück
305.176 5,0 m · Schwarz	30 Stück
305.276 5,0 m · Weiß	30 Stück

Einzeln verpackt
305.184 2,0 m · Schwarz	50 Stück
305.284 2,0 m · Weiß	50 Stück
305.185 3,0 m · Schwarz	20 Stück
305.285 3,0 m · Weiß	20 Stück

Schutzkontakt-Zuleitung PVC, max. 16A/250V\~, 70°C

• Seite 1: Schutzkontakt-Zentralstecker mit doppeltem Schutzkontaktsystem, angespritzt
• Seite 2: 30 mm abgemantelt mit Aderendhülsen

Artikelnr. Länge Farbe VPE

H05VV-F 3G 1,0 mm2		∅ ca. 5,5 mm
Unverpackt
311.273 1,5 m · Weiß 100 Stück
311.274 2,0 m · Weiß 100 Stück

H03VV-F 3G 0,75 mm2		∅ ca. 5,5 mm
Einzeln verpackt ø ca. 6,0 mm
312.174 2,0 m · Schwarz 100 Stück
312.175 3,0 m · Schwarz 100 Stück
312.275 3,0 m · Weiß 100 Stück

Bügeleisen-Zuleitung Textil, 150 °C

• Seite 1: Schutzkontakt-Zentralstecker mit doppeltem Schutzkontaktsystem, angespritzt
• Seite 2: 30 mm abgemantelt mit Aderendhülsen

Artikelnr. Länge Farbe VPE

H03RT-H 3G 0,75 mm2 - TEXTIL		∅ ca. 6,5 mm
Unverpackt
313.175 3,0 m · Grau/Weiß	50 Stück
Einzeln verpackt
313.185 3,0 m · Grau/Weiß	50 Stück

Kleingeräte-Zuleitung PVC, max. 2,5A/250V\~

• Seite 1: Eurostecker, angespritzt
- Seite 2: Kleingerätedose, angespritzt

Artikelnr. Länge Farbe VPE

H03VVH2-F 2x 0,75 mm2	Flachleitung ca. 3,6 x 5,6 mm
Unverpackt
251.173 1,5 m · Schwarz	200 Stück
Einzeln verpackt
251.183 1,5 m · Schwarz	50 Stück

Kaltgeräte-Zuleitung PVC, 10A/250V\~, 70°C

• Seite 1: Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem, angespritzt
• Seite 2: Kaltgerätedose, IEC 320 / C13, angespritzt

Artikelnr. Länge Farbe VPE

H05VV-F 3G 0,75 mm2		∅ ca. 5,8 mm
Unverpackt
351.174 2,0 m · Schwarz	100 Stück
351.974 2,0 m · Grau	100 Stück
Einzeln verpackt
351.184 2,0 m · Schwarz	50 Stück
351.984 2,0 m · Grau	50 Stück

H05VV-F 3G 1,00 mm2		∅ ca. 7,0 mm
Unverpackt
353.175 3,0 m · Schwarz 50 Stück
353.975 3,0 m · Grau 50 Stück
Einzeln verpackt
353.185 3,0 m · Schwarz 50 Stück
353.985 3,0 m · Grau 50 Stück

Kaltgeräte-Zuleitung PVC, 16A/250V\~, 70°C

• Seite 1: Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem, angespritzt
  • Seite 2: Kaltgerätedose C19 (915.174)

Artikelnr. Länge Farbe VPE

H05VV-F 3G 1,50 mm2		∅ ca. 8,4 mm
Unverpackt
352.174 2,0 m · Schwarz	50 Stück
352.175 3,0 m · Schwarz	50 Stück

Kaltgeräte-Verlängerung, 10A/250V\~, 70°C

• Seite 1: Kaltgerätestecker mit Schutzkontakt IEC 320 / C14, angespritzt
• Seite 2: Kaltgerätedose mit Schutzkontakt IEC 320 / C13, angespritzt
• Für die optimale Verbindung zwischen Computer und Bildschirm oder als Verlängerung

Artikelnr. Länge Farbe VPE

H05VV-F 3G 0,75 mm2			∅ ca. 5,8 mm
Unverpackt
356.974	2,0 m - Grau	100 Stück

H05VV-F 3G 1,00 mm2				∅ ca. 7,0 mm
Unverpackt
356.975	3,0 m - Grau	50 Stück

Kaltgeräte-Verlängerung PVC, 16A/250V\~, 70°C

• Seite 1: Kaltgerätestecker C20 (915.175)

- Seite 2: Kaltgerätedose C19 (915.174)

Artikelnr. Länge Farbe VPE

H05VV-F 3G 1,50 mm2		∅ ca. 8,4 mm
Unverpackt
356.174 2,0 m · Schwarz	50 Stück
356.175 3,0 m · Schwarz	50 Stück

Warmgeräte-Zuleitung PVC, 10 A / 250 V\~ (nur für den Exportbedarf)

- Seite 1: Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem, angespritzt

- Seite 2: Warmgerätedose 10 A, IEC 320 / C15, montiert

Artikelnr. Länge Farbe VPE

H05VV-F 3G 1,00 mm2		∅ ca. 7,0 mm
Unverpackt
361.174 2,0 m · Schwarz 50 Stück
Einzeln verpackt
361.184 2,0 m · Schwarz 50 Stück

Heißgeräte-Zuleitung Gummi, 10A/250V\~, 155°C

- Seite 1: Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem, angespritzt

- Seite 2: Heißgerätedose 10 A, montiert

Artikelnr. Länge Farbe VPE

H05RR-F 3G 1,00 mm2		∅ ca. 6,5 mm
Unverpackt
372.174 2,0 m · Schwarz 50 Stück
Einzeln verpackt
372.184 2,0 m · Schwarz 20 Stück

Universal-Zuleitung PVC, 10 A / 250 V\~ (nur für den Exportbedarf)

- Seite 1: Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem, angespritzt

- Seite 2: Heißgerätedose 10 A, montiert

Artikelnr. Länge Farbe VPE

H05VV-F 3G 1,00 mm2		∅ ca. 7,0 mm
Unverpackt
373.174 2,0 m · Schwarz	50 Stück

Konturen-Zuleitung Neoprene, 16A/250V\~, 70°C

• Seite 1: Konturenstecker, angespritzt
- Seite 2: 30 mm abgemantelt mit Aderendhülsen
- Ideale Anschlussleitung für Elektrowerkzeuge

Artikelnr. Länge Farbe VPE

H07RN-F 2x 1,00 mm2		∅ ca. 7,7 mm
Unverpackt
246.174 2,0 m · Schwarz	50 Stück
246.175 3,0 m · Schwarz	50 Stück
246.375 3,0 m · Rot 50 Stück
246.176 5,0 m · Schwarz	20 Stück
246.376 5,0 m · Rot 20 Stück
Einzeln verpackt
246.185 3,0 m · Schwarz	20 Stück
246.186 5,0 m · Schwarz	20 Stück

H07RN-F 2x 1,50 mm2			∅ ca. 8,7 mm
Unverpackt
248.174 2,0 m · Schwarz	50 Stück
248.175 3,0 m · Schwarz	50 Stück
248.176 5,0 m · Schwarz	20 Stück
Einzeln verpackt
248.185 3,0 m · Schwarz	20 Stück
248.186 5,0 m · Schwarz	20 Stück

Konturen-Zuleitung Gummi/PUR, 16A/250V\~, 70°C

• Seite 1: Konturenstecker, angespritzt
- Seite 2: 30 mm abgemantelt mit Aderendhülsen

Artikelnr. Länge Farbe VPE

H05BQ-F 2x 1,00 mm2		∅ ca. 6,8 mm
Unverpackt
244.875 3,0 m · Orange	50 Stück
244.876 5,0 m · Orange	30 Stück

H07BQ-F 2x 1,50 mm2			∅ ca. 8,3 mm
Unverpackt
249.875 3,0 m · Orange	50 Stück
249.876 5,0 m · Orange	30 Stück

Schutzkontakt-Zuleitung Neoprene, max. 16A/250V\~

• Seite 1: Schutzkontakt-Zentralstecker mit doppeltem Schutzkontaktsystem, angespritzt Stecker mit Spritzwasserschutz!
• Seite 2: 30 mm abgemantelt mit Aderendhülsen

Artikelnr. Länge Farbe VPE

H05RR-F 3G 0,75 mm2		∅ ca. 6,7 mm
Unverpackt
321.174 2,0 m · Schwarz 50 Stück
321.175 3,0 m · Schwarz 50 Stück
321.176 5,0 m · Schwarz 20 Stück

H07RN-F 3G 1,00 mm2		∅ ca. 8,9 mm
Unverpackt
320.174 2,0 m · Schwarz 50 Stück
320.175 3,0 m · Schwarz 50 Stück
320.176 5,0 m · Schwarz 20 Stück
Einzeln verpackt
320.185 3,0 m · Schwarz 20 Stück
320.186 5,0 m · Schwarz 20 Stück

H07RN-F 3G 1,50 mm2		∅ ca. 9,5 mm
Unverpackt
322.174 2,0 m · Schwarz	50 Stück
322.175 3,0 m · Schwarz	30 Stück
322.176 5,0 m · Schwarz	20 Stück
Einzeln verpackt
322.184 2,0 m · Schwarz	20 Stück
322.185 3,0 m · Schwarz	20 Stück
322.186 5,0 m · Schwarz	20 Stück

H07RN-F 3G 2,50 mm2		∅ ca. 11,3 mm
Einzeln verpackt
323.185 3,0 m · Schwarz	10 Stück
323.186 5,0 m · Schwarz	10 Stück

Schutzkontakt-Zuleitung Gummi/PUR, max. 16A/250V\~

• Seite 1: Schutzkontakt-Zentralstecker mit doppeltem Schutzkontaktsystem, angespritzt Stecker mit Spritzwasserschutz!
• Seite 2: 30 mm abgemantelt mit Aderendhülsen

Artikelnr. Länge Farbe VPE

• Für Konturen- und Schutzkontakt-Zuleitung
• Konturen-Zuleitung: 244.875 / 244.876 / 249.875 / 249.876
• Schutzkontakt-Zuleitung: 328.875 / 328.876 / 327.875 / 327.876
• Konturen-Zuleitung: 244.875 / 244.876 / 249.875 / 249.876

Leitungsaufbau

• Kupferleiter, feindrähtig verzinnt.
• Aderisolation aus Äthylen / Propylen-Gummi.
- Mantel aus Polyurethan, Mischungstyp 11Ym1 nach VDE 0250 Teil 818/585

Anwendungs- beispiele

• Im Freien und in trockenen, feuchten und nassen Räumen.
• Bei hohen mechanischen Beanspruchungen auf Baustellen, in Werkstätten, im Maschinen- und Anlagenbau sowie der Chemischen Industrie.
• Überall wo hohe Anforderungen an Abriebfestigkeit, Kerbzähigkeit und Ölbeständigkeit gestellt werden.
• Besonders geeignet als Zuleitung für elektrische Handgeräte.

Sonderkonfektionen führen wir nach Ihrer Spezifikation oder nach kostenfreier Beratung durch unsere Spezialisten durch. Als langjähriger Hersteller verfügen wir über ein großes Know-how. Siehe auch Seite 266 ff (internationale Stecker und Kupplungen).

Transparente Anschlussleitung

• Adern FEP T 180 °C / Mantel PVC T 105 °C 450 / 750 V, Erdleiter-Faden grün-gelb
• Seite 1: 40 mm abgemantelt mit Aderendhülsen
• Seite 2: 40 mm abgemantelt mit Aderendhülsen

Artikelnr. Länge Farbe VPE

Doppelt isolierte Leitung 3x 0,75 mm²

130.080	1,5 m · Transparent	1 Stück
130.081	3,0 m · Transparent	1 Stück

Doppelt isolierte Leitung 3x 1,50 mm²

131.080	1,5 m · Transparent	1 Stück
131.081	3,0 m · Transparent	1 Stück

Doppelt isolierte Leitung 3x 0,75 mm²

150.072 50,0 m Ring · Transparent

1 Stück

Doppelt isolierte Leitung 3x 1,50 mm²

150.070 50,0 m Ring · Transparent

1 Stück

Doppelt isolierte Leitung 5x 0,75 mm²

132.080	1,5 m · Transparent	1 Stück
132.081	3,0 m · Transparent	1 Stück

Doppelt isolierte Leitung 5x 1,50 mm²

133.080	1,5 m · Transparent	1 Stück
133.081	3,0 m · Transparent	1 Stück

Doppelt isolierte Leitung 5x 1,50 mm²

151.070 50,0 m Ring · Transparent

1 Stück

Doppelt isolierte Leitung 5x 0,75 mm²

151.072 50,0 m Ring · Transparent

1 Stück

Wendellänge (WL) = geschlossene Länge
Arbeitslänge (AL) = max. Ausziehlänge
∅ = Leitungsdurchmesser
WID = Wendelinnendurchmesser
WAD = Wendelaußendurchmesser
S1 = Seite 1
S2 = Seite 2
M1 = abgemantelt
A1 = Adernendhülse

sPIRalleltUnGen

Breites Lagersortiment und individuelle Fertigung

Als ein führender Hersteller von Spiralleitungen verfügen wir über erhebliches Know-how und zählen führende Welt-Firmen zu unseren Kunden. Spezifisch entwickelt – von der Kommunikationswendel im Hubschrauber bis zur Roboterwendel in technisch schwierigem Umfeld – finden wir auch die Lösung für Sie.

Eigenschaften Anwendungsbeispiele

Eigenschaften

Anwendungs- beispiele

Eigenschaften

Anwendungs- beispiele

• Preiswert, geringe mechanische Festigkeit, mittlere chemische Beständigkeit, mittlere Rückstellkraft.
  • Für Hausgeräte, Leuchten und EDV Anlagen.

• Gute chemische Beständigkeit, gute Kältebeständigkeit, ausgezeichnete Abrieb- und Kerbfestigkeit, sehr gute Ölbeständigkeit, gute Rückstellkraft.
• Für Anschlußleitungen im Maschinenbau und in der Bauindustrie (Baugeräte).

Adern Gummi PUR / Mantel PUR

• Gute Verschleißfestigkeit, gute chemische Beständigkeit, gute Kältebeständigkeit, ausgezeichnete Abrieb- und Kerbfestigkeit, sehr gute Ölbeständigkeit, gute Rückstellkraft.
• Bei Maschinen und Anlagen, die VDE-gerecht angeschlossen werden müssen: Bspw. Maschinenbau, Baumaschinen, Elektrowerkzeuge, Kommunikationstechnik – Besonders für den Einsatz im Freien bzw. in feuchten Räumen.

Spiralleitungen PVC Adern: PVC, Mantel: PVC, Dehnfaktor 1:4, 70 °C

- Seite 1 / Seite 2: je 200 mm glatt geschnitten

- Eigenschaften: preiswert, geringe mechanische Festigkeit, mittlere chemische Beständigkeit, mittlere Rückstellkraft

- Anwendungsbeispiele: Leuchten, EDV-Anlagen, bewegliche Geräte und Apparate

Artikelnr. Wendellänge Arbeitslänge Ausführung VPE

Spiralleitung

H03VV-F 2x 0,75 mm2, ∅ ca. 5,8 mm, WID: ca. 10 mm, WAD: ca. 22 mm
601.180	500 mm 2.000 mm · Schwarz 50 Stück
601.280	500 mm 2.000 mm · Weiß 50 Stück

H05VV-F 3G 1,00 mm2, ∅ ca. 7,6 mm, WID: ca. 10 mm, WAD: ca. 26 mm
653.180	500 mm 2.000 mm · Schwarz	50 Stück
653.280	500 mm 2.000 mm · Weiß	50 Stück
653.181	1.000 mm 4.000 mm · Schwarz	30 Stück
653.281	1.000 mm 4.000 mm · Weiß	30 Stück
653.182	1.500 mm 6.000 mm · Schwarz	25 Stück
653.282	1.500 mm 6.000 mm · Weiß	25 Stück

H05VV-F 3G 1,50 mm2, ∅ ca. 8,4 mm, WID: ca. 10 mm, WAD: ca. 27 mm
654.180	500 mm 2.000 mm · Schwarz 50 Stück
654.280	500 mm 2.000 mm · Weiß 50 Stück
654.181	1.000 mm 4.000 mm · Schwarz 30 Stück
654.281	1.000 mm 4.000 mm · Weiß 30 Stück
654.182	1.500 mm 6.000 mm · Schwarz 15 Stück
654.282	1.500 mm 6.000 mm · Weiß 15 Stück

Spiralleitung PUR

Adern: PVC, Mantel: PUR, Dehnfaktor 1:5, 70°C

- Seite 1 / Seite 2: je 200 mm glatt geschnitten

- Eigenschaften: gute chemische Beständigkeit, gute Kältebeständigkeit, ausgezeichnete Abrieb- und Kerbfestigkeit, sehr gute Rückstellkraft

- Anwendungsbeispiele: Anschlussleitungen im Maschinenbau, in der Bauindustrie oder bei Robotern

Artikelnr. Wendellänge Arbeitslänge Ausführung VPE

Spiralleitung PUR

YMH11Y-J 3G 1,50 mm2, ∅ ca. 8,0 mm, WID: ca. 13 mm, WAD: ca. 29 mm
692.180	500 mm 2.500 mm · Schwarz	30 Stück
692.280	500 mm 2.500 mm · Weiß	30 Stück
692.181	1.000 mm 5.000 mm · Schwarz	20 Stück
692.281	1.000 mm 5.000 mm · Weiß	20 Stück
692.182	1.500 mm 7.500 mm · Schwarz	15 Stück
692.282	1.500 mm 7.500 mm · Weiß	15 Stück

Spiralleitung PUR Adern: PVC, Mantel: PUR, Dehnfaktor 1:5, 70 °C

Artikelnr. Wendellänge Arbeitslänge Ausführung

VPE

Spiralleitung PUR

YMH11Y-J 5x 1,50 mm2, ∅ ca. 10,0 mm, WID: ca. 18 mm, WAD: ca. 39 mm
693.180	500 mm	2.500 mm	· Schwarz	20 Stück
693.280	500 mm	2.500 mm	· Weiß	20 Stück
693.181	1.000 mm	5.000 mm	· Schwarz	10 Stück
693.281	1.000 mm 5.000 mm · Weiß		10 Stück
693.182	1.500 mm	7.500 mm	· Schwarz	5 Stück
693.282	1.500 mm	7.500 mm	· Weiß	5 Stück

Spiralleitung PUR Adern: Gummi, Mantel: PUR, Dehnfaktor 1:5, 70 °C

• Seite 1 / Seite 2: je 200 mm glatt geschnitten
• Eigenschaften: gute chemische Beständigkeit, gute Kältebeständigkeit, mikrobenfest, ausgezeichnete Abrieb- und Kerbfestigkeit, mikobenfest, hohe Scheuer- Schleifbeanspruchung, sehr gute Rückstellkraft
• Anwendungsbeispiele: Bei Maschinen und Anlagen die VDE-gerecht angeschlossen werden müssen: bspw. im Maschinenbau, Elektrowerkzeuge, Baumaschinen, Kommunikationstechnik
• Besonders für den Einsatz im Freien bzw. feuchten Räumen geeignet, UV-beständig

Artikelnr. Wendellänge Arbeitslänge Ausführung VPE

Spiralleitung PUR

H07BQ-F 3G 1,50 mm2, ∅ ca. 9,5 mm, WID: ca. 13 mm, WAD: ca. 32 mm
684.880	500 mm 2.500 mm · Orange	20 Stück
684.881	1.000 mm 5.000 mm · Orange	15 Stück
684.882	1.500 mm 7.500 mm · Orange	10 Stück
H07BQ-F 5G 1,50 mm2, ∅ ca. 11,3 mm, WID: ca. 18 mm, WAD: ca. 41 mm
685.880	500 mm 2.500 mm · Orange	20 Stück
685.881	1.000 mm 5.000 mm · Orange	10 Stück
685.882	1.500 mm 7.500 mm · Orange	5 Stück
H07BQ-F 7G 1,50 mm2, ∅ ca. 13,9 mm, WID: ca. 18 mm, WAD: ca. 46 mm
681.880	500 mm 2.500 mm · Orange	20 Stück
681.881	1.000 mm 5.000 mm · Orange	10 Stück
681.882	1.500 mm 7.500 mm · Orange	5 Stück
H07BQ-F 3G 2,50 mm2, ∅ ca. 10,8 mm, WID: ca. 18 mm, WAD: ca. 40 mm
682.880	500 mm 2.500 mm · Orange	20 Stück
682.881	1.000 mm 5.000 mm · Orange	10 Stück
682.882	1.500 mm 7.500 mm · Orange	5 Stück
H07BQ-F 5G 2,50 mm2, ∅ ca. 13,7 mm, WID: ca. 18 mm, WAD: ca. 46 mm
683.880	500 mm 2.500 mm · Orange	20 Stück
683.881	1.000 mm 5.000 mm · Orange	10 Stück
683.882	1.500 mm 7.500 mm · Orange	5 Stück

Konturen-Zuleitung PUR Aden: Gummi, Mantel: PUR, Dehnfaktor 1:5, 70 °C

• Seite 1: angespritzter Konturenstecker
- Seite 2: Länge 100 mm, davon 30 mm abgemantelt mit Aderendhülsen

Artikelnr. Wendellänge Arbeitslänge Ausführung VPE

Konturen-Zuleitung PUR

H05BQ-F 2x 1,00 mm ^2 , ∅ ca. 7 mm, WID: ca. 9 mm, WAD: ca. 23 mm

624.871 1.000 mm 5.000 mm · Orange 50 Stück

Schutzkontakt-Spiralzuleitung PVC Adorn, PVC, Mantel: PVC, Dehnfaktor 1:4, 70 °C

• Seite 1: Schutzkontakt-Winkelstecker Typ 30F mit doppeltem Schutzkontaktsystem, angespritzt
• Seite 2: Länge 100 mm, davon 30 mm abgemantelt mit Aderendhülsen

Artikelnr. Wendellänge Arbeitslänge Ausführung VPE

Schutzkontakt-Spiralzuleitung PVC

H05VV-F 3G 1,50 mm2, ∅ ca. 8,4 mm, WID: ca. 10 mm, WAD: ca. 27 mm
663.170	00 mm 2.000 mm · Schwarz	50 Stück
663.270	00 mm 2.000 mm · Weiß	50 Stück
663.171	1.000 mm 4.000 mm · Schwarz	30 Stück
663.271	1.000 mm 4.000 mm · Weiß	30 Stück

Schutzkontakt-Spiralzuleitung PUR Adern. Cummi, Mantel: PUR, Dehnfaktor 1:5, 70 °C

• Seite 1: Länge 100 mm gerade, Schutzkontakt-Zentralstecker mit doppeltem Schutzkontaktsystem, angespritzt
• Seite 2: Länge 200 mm, davon 30 mm abgemantelt mit Aderendhülsen

Artikelnr. Wendellänge Arbeitslänge Ausführung VPE

Schutzkontakt-Spiralzuleitung PUR

H07BQ-F 3G 1,50 mm2, ∅ ca. 9,5 mm, WID: ca. 13 mm, WAD: ca. 32 mm
665.870	500 mm 2.500 mm · Orange	10 Stück
665.871	1.000 mm 5.000 mm · Orange	10 Stück

Leuchten-Spiralleitungen

Enden: Jeweils 140 mm davon 80 mm abgemantelt mit Aderendhülsen

Artikelnr. Wendellänge Arbeitslänge Ausführung VPE

Leuchten-Spiralzuleitung (konfektioniert)

H05VV-F 3G 1,50 mm2, ∅ ca. 8,4 mm, WID: ca. 10 mm, WAD: ca. 27 mm
· Adern: PVC, Mantel: PVC, Dehnfaktor 1:4, 70 °C
654.283	400 mm 1.600 mm · Weiß	50 Stück
654.284	800 mm 3.200 mm · Weiß	25 Stück
YMH11Y-J 5x 1,50 mm2, ∅ ca. 10 mm, WID: ca. 13 mm, WAD: ca. 34 mm
· Adern: PVC, Mantel: PUR, Dehnfaktor 1:5, 70 °C
693.283	400 mm 2.000 mm · Weiß	20 Stück

Schutzkontakt-Verlängerung, 16A/250V\~, PVC, 70 °C

• Seite 1: Schutzkontakt-Winkelstecker mit doppeltem Schutzkontaktsystem, angespritzt
• Seite 2: Schutzkontaktkupplung, angespritzt, mit zusätzlichem Kinderschutz in der Kupplung

Artikelnr. Ausführung VPE

Schutzkontakt-Verlängerung, Leitung: H05VV-F 3G 1,50 mm²

Länge: 2 m
341.200S · Weiß 50 Stück
Länge: 3 m
341.201S · Weiß 50 Stück
Länge: 5 m
341.202S · Weiß 30 Stück
Länge: 10 m
341.203S · Weiß 20 Stück

Schutzkontakt-Spiralverlängerung PVC, Dehnfaktor 1:4, 70 °C

• Seite 1: Schutzkontakt-Zentralstecker mit doppeltem Schutzkontaktsystem, angespritzt
• Seite 2: Schutzkontakt-Kupplung, angespritzt

Artikelnr. Wendellänge Arbeitslänge Ausführung VPE

Schutzkontakt-Spiralverlängerung PVC

H05VV-F 3G 1,50 mm2, ∅ ca. 8,4 mm, WID: ca. 10 mm, WAD: ca. 27 mm
672.180	500 mm 2.000 mm · Schwarz	20 Stück
672.280	500 mm 2.000 mm · Weiß	20 Stück
672.181	1.000 mm 4.000 mm · Schwarz	20 Stück
672.281	1.000 mm 4.000 mm · Weiß	20 Stück

Schutzkontakt-Verlängerung, 16A/250V\~, IP20, PVC, 70 °C

• Seite 1: Schutzkontakt-Zentralstecker mit doppeltem Schutzkontaktsystem, angespritzt
• Seite 2: Schutzkontaktkupplung, angespritzt mit Deckel

Artikelnr. Ausführung VPE

Schutzkontakt-Verlängerung, Leitung: H05VV-F 3G 1,50 mm², Sicherheitsfarbe Orange

Länge: 10 m
341.879 · Orange 1 Stück
Länge: 25 m
341.870 · Orange 1 Stück

Euro-Verlängerung, 2,5A/250V\~, PVC, 70 °C

• Seite 1: Eurostecker, montiert
- Seite 2: Eurokupplung, montiert
- Leitung: H03VVH2-F2 0,75 mm², Flachleitung

Artikelnr. Ausführung VPE

Euro-Verlängerung

Länge: 2,0 m
233.184 · Schwarz 20 Stück
233.284 · Weiß 20 Stück
Länge: 3,0 m
233.185 · Schwarz 20 Stück
233.285 · Weiß 20 Stück
Länge: 5,0 m
233.186 · Schwarz 20 Stück
233.286 · Weiß 20 Stück

Schutzkontakt-Verlängerung, 16A/250V\~, PVC, 70 °C

• Seite 1: Schutzkontakt Winkelstecker mit doppeltem Schutzkontaktsystem, angespritzt
• Seite 2: Schutzkontaktkupplung, angespritzt

Artikelnr. Ausführung VPE

schutzkontakt-Verlängerung, Leitung: H05VV-F 3G 1,50 mm²

Länge: 2,0 m
341.184 · Schwarz 50 Stück
341.284 · Weiß 50 Stück
Länge: 3,0 m
341.185 · Schwarz 50 Stück
341.285 · Weiß 50 Stück
Länge: 4,0 m
341.287 · Weiß 50 Stück
Länge: 5,0 m
341.186 · Schwarz 50 Stück
341.286 · Weiß 50 Stück
Länge: 7,5 m
341.288 · Weiß 20 Stück
Länge: 10 m
341.189 · Schwarz 15 Stück
341.289 · Weiß 15 Stück
Länge: 15 m
341.281 · Weiß 10 Stück

Rasenmäher-Verlängerung, 16A/250V\~, Gummi/Neoprene, 70 °C

• Seite 1: Schutzkontakt-Zentralstecker
- Seite 2: Schutzkontakt-Kupplung mit Deckel

Artikelnr. Ausführung VPE

Rasenmäher-Verlängerung, Leitung: H07RN-F3G 1,50 mm²

15 m
343.373 · Rot 1 Stück
25 m
343.370 · Rot 1 Stück
35 m
343.372 · Rot 1 Stück
50 m
343.371 · Rot 1 Stück

Kabelsafe, IP44

• Bietet besten Schutz für Steckverbindungen von Stromkabeln
• Kindersicher und wasserdicht
  · Ideal für den Außenbereich
• Schützt Steckverbindungen Ihrer Weihnachts- und Festbeleuchtung
• Praktische Einsatzmöglichkeiten im Campingbereich und bei der Arbeit mit Elektro-Rasenmähern
  · Zum dauerhaften Einsatz im Garten und auf Baustellen

Artikelnr. Ausführung VPE

Kabelsafe, IP44

919.371 · Max. Leitungsdurchmesser 9 mm 1 Stück · Innenmaße 180 mm lang, ∅ 60 mm · Orange

• Bietet hervorragenden Schutz für Steckdosenleisten, Verlängerungen und Adapter
• 6 Leitungseinführungen mit separater Zugentlassung
• Abschließbar und rückseitig montierbar, sehr robuste Bauweise
  · Zum dauerhaften Einsatz in Garten und auf Baustellen
  · Ideal geeignet für Weihnachtsbeleuchtung, Gartengeräte und den Campingbereich

Artikelnr. Ausführung VPE

Kabelsafe-Box, IP64

904.100 · Geeignet für Leitungsdurchmesser von H05W - F3G 1,5 mm bis H07RN-F3G1,5 mm²

· Hellgrau

- Passend für z. B. sämtliche Smart Line 3fach

- Nutzfläche: 85 mm tief, 275 mm breit

1 Stück

Schutzkontakt-Verlängerung, 16A/250V\~, Gummi, 70 °C

• Seite 1: Schutzkontakt-Zentralstecker
- Seite 2: Schutzkontaktkupplung mit Deckel

Artikelnr. Ausführung VPE

schutzkontakt-Verlängerung, Leitung: H05RR-F3G 1,50 mm²

Länge: 10 m
343.179 · Schwarz 1 Stück
Länge: 25 m
343.177 · Schwarz 1 Stück

Schutzkontakt-Verlängerung, 16A/250V\~, IP44, Gummi/Neoprene, 70 °C

• Seite 1: Schutzkontakt-Zentralstecker
- Seite 2: Schutzkontaktkupplung mit Deckel
- Schwere Ausführung für den Einsatz im Freien und auf Baustellen

Artikelnr. Ausführung VPE

schutzkontakt-Verlängerung, Leitung: H07RN-F3G 1,50 mm²

Länge: 5 m
343.170 · Schwarz 1 Stück
Länge: 10 m
343.171 · Schwarz 1 Stück
Länge: 25 m
343.172 · Schwarz 1 Stück
Länge: 50 m
343.173 · Schwarz 1 Stück

schutzkontakt-Verlängerung, Leitung: H07RN-F3G 2,50 mm²

Länge: 10 m
343.191 · Schwarz 1 Stück
Länge: 25 m
343.192 · Schwarz 1 Stück

Schutzkontakt-Verlängerung, 16A/250V\~, IP44, Gummi/Neoprene, 70 °C

· 3-fach Gummi-Hängekupplung und Klappdeckel (IP44)
• Seite 1: Schutzkontakt-Zentralstecker
- Seite 2: 3-fach Gummi-Hängekupplung mit Klappdeckel und genormter Schnappverrastung

Artikelnr. Ausführung VPE

schutzkontakt-Verlängerung, Leitung: H07RN-F3G 1,50 mm²

Länge: 5 m
343.174 · Schwarz 1 Stück
Länge: 10 m
343.175 · Schwarz 1 Stück
Länge: 25 m
343.176 · Schwarz 1 Stück

CEE-Verlängerung, 32 A/400 V\~, Gummi/Neoprene, IP44, 70 °C

• Seite 1: CEE-Stecker 32A/6h/400V
• Seite 2: CEE-Kupplung 32A/6h/400V
• Für den Einsatz im Freien und auf Baustellen geeignet

Artikelnr. Ausführung VPE

CEE-Verlängerung, H07RN-F5G 2,5 mm²

Länge: 5 m
345.170 · Schwarz	1 Stück
Länge: 10 m
345.171 · Schwarz	1 Stück
Länge: 25 m
345.172 · Schwarz	1 Stück

CEE-Verlängerung, H07RN-F5G 4,00 mm²

Länge: 5 m
346.170 · Schwarz	1 Stück
Länge: 10 m
346.171 · Schwarz	1 Stück
Länge: 25 m
346.172 · Schwarz	1 Stück

CEE-Verlängerung, H07RN-F5G 6,00 mm²

Länge: 10 m
348.171 · Schwarz	1 Stück
Länge: 25 m
348.172 · Schwarz	1 Stück

Kabeltragehilfe

• Vereinfacht den Transport von langen Leitungen oder Schläuchen durch den Handgriff
• Verstellbar und biegsam

Artikelnr. Ausführung VPE

Kabeltragehilfe

394.179 · Orange

1 Stück

CEE-Verlängerung, 16A/400V\~, Gummi/Neoprene, IP44, 70 °C

• Seite 1: CEE-Stecker 16A/6h/400V
• Seite 2: CEE-Kupplung 16A/6h/400V
• Für den Einsatz im Freien und auf Baustellen geeignet

Artikelnr. Ausführung VPE

CEE-Verlängerung, H07RN-F5G 1,5 mm²

Länge: 5 m
344.170 · Schwarz	1 Stück

Länge: 10 m
344.171 · Schwarz	1 Stück

Länge: 25 m
344.172 · Schwarz	1 Stück

CEE-Verlängerung, H07RN-F5G 1,5 mm², mit Phasenwender

Länge: 10 m
344.174 · Schwarz	1 Stück

Länge: 25 m
344.175 · Schwarz	1 Stück

CEE-Verlängerung, H07RN-F5G 2,5 mm²

Länge: 5 m
347.170 · Schwarz	1 Stück

Länge: 10 m
347.171 · Schwarz	1 Stück

Länge: 25 m
347.172 · Schwarz	1 Stück

Zwei Steckerplätze zur Fixierung des Schutz- kontaktsteckers im ungenutzten Zustand

Integriertes Gewinde und Drehkurbel zum vereinfachten Aufrollen der Leitung

Größtmöglicher Schutz gegen Elektro- unfälle, da vollisoliert

melsteRtRommel

Die BACHMANN Meistertrommel ist die ideale Kabeltrommel für den Profi. Mit der Meistertrommel stehen Sie auf der sicheren Seite und das in gewohnter BACHMANN Qualität. Um dies zu dokumentieren, wird jede Meistertrommel stückgeprüft und mit einem Prüfetikett versehen.

Vorteile im Überblick

• Unempfindlich gegen Benzine und Öle. Gute Chemikalienbeständigkeit Wetterfest, kein Rost, keine Korrosion!
  • Temperaturbeständigkeit von -15°C bis +60°C

Meistertrommel

Artikelnr. Ausführung

Meistertrommel 3x Schutzkontakt

25 m H07RN-F3G 1,5 mm², schwarz

399.001 - 3 Schutzkontaktsteckdosen mit Schutzkontaktzentralstecker

40 m H07RN-F3G 1,5 mm², schwarz

399.002 · 3 Schutzkontaktsteckdosen mit Schutzkontaktzentralstecker

Meistertrommel 4x Schutzkontakt

Leertrommel

399.000 · 4 Schutzkontaktsteckdosen

25 m H07RN-F3G 1,5 mm², schwarz

399.003 - 4| Schutzkontaktsteckdosen mit Schutzkontaktzentralstecker

Meistertrommel 4x Schutzkontakt

40 m H07RN-F3G 1,5 mm², schwarz

399.004 · 4 Schutzkontaktsteckdosen mit Schutzkontaktzentralstecker

50 m H07RN-F3G 1,5 mm², schwarz

399.005 - 4 Schutzkontaktsteckdosen mit Schutzkontaktzentralstecker

40 m H07RN-F3G 2,5 mm², schwarz

399.006 · 4 Schutzkontaktsteckdosen mit Schutzkontaktzentralstecker

Meistertrommel 3x Schutzkontakt, 1x CEE

Leertrommel

399.007 · 3 Schutzkontaktsteckdosen

· 1 CEE-Steckdose 16 A

25 m H07RN-F5G 2,5 mm², schwarz

399.009 · 3 Schutzkontaktsteckdosen

- 1 CEE-Steckdose 16 A mit CEE-Stecker 16 A

Meistertrommel Baustellenleitung Österreich

40 m XyMM-J3G 1,5 mm², gelb

399.012 - 4 Schutzkontaktsteckdosen mit Schutzkontaktzentralstecker

25 m XyMM-J5G 1,5 mm², gelb

399.013 - 2 Schutzkontaktsteckdosen

· 1 CEE-Steckdose 16 A mit CEE-Stecker 16 A

Meistertrommel Sonstiges

399.010 · Leertrommel mit geschlossener Platte zur eigenen Bestückung

399.011 - Metall Wandhalterung

Gerätetrommel mit Thermoschalter

- Integrierte Kabelhaspel und Feststellbremse

Artikelnr. Ausführung VPE

Kunststoff Leertrommel groß, Leitung bis max. 50 m H05VV-F 3G 1,50 mm²

397.003 · Scheibendurchmesser 290 mm 1 Stück · Trommel: Schwarz

Kabeltrommel, 4-fach, 16A/250V\~, IP20

· 4 Schutzkontaktsteckdosen 250V \~ ohne Deckel

- Integrierter 1-poliger Thermoschutzschalter

Artikelnr. Ausführung VPE

Kunststoff Kabeltrommel, Leitung: H05VV-F 3G 1,50 mm²

25 m

392.180 · Zentralstecker mit doppeltem Schutzkontaktsystem 1 Stück · Kabel: Schwarz, Trommel: Schwarz

50 m

392.181 · Zentralstecker mit doppeltem Schutzkontaktsystem 1 Stück · Kabel: Schwarz, Trommel: Schwarz

Kunststoff Kabeltrommel, Leitung: H05RR-F 3G 1,50 mm²

25 m

395.180 · Schutzkontaktzentralstecker 1 Stück · Kabel: Schwarz, Trommel: Schwarz

50 m

395.181 · Schutzkontaktzentralstecker 1 Stück · Kabel: Schwarz, Trommel: Schwarz

Kunststoff Leertrommel groß, Leitung bis max. 50 m H05RR-F 3G 1,50 mm²

396.181 · Scheibendurchmesser 280 mm 1 Stück · Trommel: Schwarz

Stahlblech Kabeltrommel, Leitung: H05VV-F 3G 1,50 mm²

25 m

398.183 · Zentralstecker mit doppeltem Schutzkontaktsystem 1 Stück · Kabel: Schwarz, Trommel: Silber

50 m

398.184 · Zentralstecker mit doppeltem Schutzkontaktsystem 1 Stück · Kabel: Schwarz, Trommel: Silber

Artikelnr. Ausführung VPE

Stahlblech Kabeltrommel, Leitung: H05RR-F 3G 1,50 mm²

25m

398.181 · Schutzkontaktzentralstecker 1 Stück

· Kabel: Schwarz, Trommel: Silber

50 m

398.182 · Schutzkontaktzentralstecker 1 Stück

· Kabel: Schwarz, Trommel: Silber

Stahlblech Kabeltrommel, Leitung: H07RN-F 3G 1,50 mm²
40m

398.185 · Schutzkontaktzentralstecker 1 Stück

· Kabel: Schwarz, Trommel: Silber

Stahlblech Leertrommel groß

396.182 · Scheibendurchmesser 290 mm 1 Stück

· Trommel: Silber

Kabeltrommel, 3-fach, 16A/250V\~

• 3 Schutzkontaktsteckdosen 250 V \~ mit Klappdeckel
• Integrierter 1-poliger Thermoschutzschalter
• Spritzwassergeschützt – für den Einsatz im Freien

Artikelnr. Ausführung VPE

Kunststoff Kabeltrommel, Leitung: H07RN-F 3G 1,50 mm²
25 m, IP44

392.182 · Schutzkontaktzentralstecker 1 Stück

· Kabel: Schwarz, Trommel: Schwarz

40 m, IP44

392.183 · Schutzkontaktzentralstecker 1 Stück

· Kabel: Schwarz, Trommel: Schwarz

Kunststoff Leertrommel, Leitung bis max. 40 m

396.183 · Scheibendurchmesser 280 mm 1 Stück

· Trommel: Schwarz

Stahlblech Kabeltrommel, Leitung: H05RR-F 3G 1,50 mm²
50 m, IP20

398.186 · Schutzkontaktzentralstecker 1 Stück

· Kabel: Schwarz, Trommel: Silber

Stahlblech Kabeltrommel, Leitung: H07RN-F 3G 1,50 mm²
40 m, IP44

398.180 · Schutzkontaktzentralstecker 1 Stück

· Kabel: Schwarz, Trommel: Silber

Stahlblech Leertrommel, Leitung bis max. 40 m

396.187 · Scheibendurchmesser 280 mm 1 Stück

· Trommel: Silber

Vorteile im Überblick

• Spritzwasserschutz IP44
• Integrierter Thermoschutzschalter
• Für den Einsatz im Freien

Profi-Kabeltrommel 3-fach, 16A/250V\~

· 3 Schutzkontakt-Steckdosen mit Klappdeckel
- Integrierter 1-poliger Thermoschutzschalter
• Doppelrohrgestell
· Trommelkörper aus bruchfestem Spezialkunststoff

Artikelnr. Ausführung VPE

Profi-Kabeltrommel, Leitung: H07RN-F 3G 1,50 mm²

25m

399.181 · Schutzkontaktzentralstecker 1 Stück
· Kabel: Schwarz, Trommel: Schwarz

40 m

399.182 · Schutzkontaktzentralstecker 1 Stück
• Kabel: Schwarz, Trommel: Schwarz

Leertrommel, Leitung bis max. 40 m H07RN-F 3G 1,50 mm²

396.184 · Scheibendurchmesser 280 mm 1 Stück
· Trommelkörper aus bruchfestem Spezialkunststoff, schwarz

Profi-Kabeltrommel 3-fach, 16A/400V\~

· 1 CEE-Steckdosen 16A/400V
- 2 Schutzkontakt-Steckdosen 250 V \~ mit Klappdeckel
- Integrierter 3-poliger Thermoschutzschalter
• Doppelrohrgestell

Artikelnr. Ausführung VPE

Profi-Kabeltrommel, Leitung: H07RN-F 5G 1,50 mm²

25 m

399.180 · CEE-Stecker 16A/400V \~ 1 Stück
· Trommelkörper aus bruchfestem Kunststoff
· Kabel: Schwarz, Trommel: Schwarz

Profi-Kabeltrommel, Leitung: H07RN-F 5G 2,50 mm²

25 m

399.183 · CEE-Stecker 16A/400V - 1 Stück
· Trommelkörper aus unzerbrechlichem Hartgummi
· Kabel: Schwarz, Trommel: Schwarz

40 m

399.186 · CEE-Stecker 16A/400V - 1 Stück

· Trommelkörper aus unzerbrechlichem Hartgummi

- Kabel: Schwarz

Leertrommel

396.185 · Trommelkörper aus unzerbrechlichem Hartgummi, schwarz 1 Stück

PRCD-Kabeltrommel 3-fach

· 3 Schutzkontakt-Steckdosen mit Klappdeckel und integriertem Thermoschutzschalter, 1-polig
• Doppelrohrgestell, Trommelkörper aus unzerbrechlichem Hartgummi

Artikelnr.

Ausführung VPE

PRCD-Kabeltrommel, Leitung: H07BQ-F 3G 1,50 mm²

25 m

398.200 · Schutzkontaktstecker 16A/30mA1 Stück

· Kabel: Orange, Trommel: Schwarz

Profi-Kabeltrommel 4-fach, 16A/250V\~

• 4 Schutzkontakt-Steckdosen mit Klappdeckel, integrierter 1-poliger Thermoschutzschalter
  • Doppelrohrgestell, Trommelkörper aus unzerbrechlichem Hartgummi

Artikelnr.

Ausführung VPE

Profi-Kabeltrommel, Leitung: H07RN-F 3G 1,50 mm²

25 m

399.187 · Schutzkontaktzentralstecker 1 Stück· Kabel: Schwarz

50 m

399.188 · Schutzkontaktzentralstecker 1 Stück· Kabel: Schwarz

Profi-Kabeltrommel, Leitung: H07RN-F 3G 2,50 mm²
50 m

399.189 · Schutzkontaktzentralstecker 1 Stück

· Kabel: Schwarz

Leertrommel

396.188 · Trommelkörper aus unzerbrechlichem Hartgummi, schwarz 1 Stück

Ersatzteile für Kabeltrommeln

Artikelnr.

Ausführung VPE

Thermoschutzschalter

1-polig (passend für alle Kabeltrommeln Seite 238 - 241)

900.180 · Rot 1 Stück

3-polig

900.181 · Rot 1 Stück

Steckdoseneinsatz

4-fach mit Thermoschutz

900.187 · Schwarz 1 Stück

3-fach mit Deckel mit Thermoschutz

910.105 · Deckel: Rot, Platte: Schwarz 1 Stück

2x Schutzkontaktsteckdosen, 1x CEE-Steckdosen16A/400V \~

2-fach mit Klappdeckel, ohne Thermoschutz

910.106 · Deckel: Rot, Platte: Schwarz 1 Stück

• 4 Schutzkontaktsteckdosen mit integriertem Thermoschutzschalter, 1-polig
  · Winkelstecker mit doppeltem Schutzkontaktsystem, Ausführung mit Handgriff und Kurbel

Artikelnr. Ausführung VPE

Kabelbox, Leitung: H05VV-F 3G 1,50 mm²

10 m

393.002 · Max. Belastbarkeit : 3.500 W abgewickelt, 1.200 W aufgewickelt 6 Stück

• Mit Kinderschutz

· Kabel: Schwarz, Box: Schwarz

Kabelbox, Leitung: H05VV-F 3G 1,50 mm²

20 m

393.006 · Hoch bruchfeste Ausführung 1 Stück

· Max. Belastbarkeit : 3.500 W abgewickelt, 1.000 W aufgewickelt

· Kabel: Schwarz, Box: Schwarz / Blau

Power Bag, Max. 16A / 3600 W, IP44

• 4 Schutzkontaktsteckdosen IP44 spritzwassergeschützt
· 2,0 m H07RN-F 3G 1,50 mm²
- Mit Tragegriff und praktischer Aufwickelvorrichtung für die Leitung
• Kompakte Bauweise
· Ideal geeignet für den Einsatz im Freien

Artikelnr. Ausführung VPE

Power Bag mit 4 Schutzkontaktsteckdosen und PRCD

IP44

393.011 · Hellgrau/Grün 1 Stück

- PRCD mit Testfunktion

- Auslösestrom < 30 mA, Auslösezeit < 30 ms

Vollgummi-Verteiler, IP44

Artikelnr. Ausführung VPE

Vollgummi-Verteiler

2,0 m Zuleitung H07RN-F5G 6,00 mm ^2
349.020	·Eingang: - 1x CEE-Stecker 32 A/400V~ ·Ausgang: - 1x CEE-Steckdose 32 A/400V- - 2x CEE-Steckdose 16 A/400V~ - 3x Schutzkontakt-Steckdosen 16 A/250V- ·Absicherung: - 1x LS 16 A / 3-polig - 3x LS 16A/1-polig - 1x FI 40A/0,03A/4-polig, über alle Ausgänge	1 Stück

2,0 m Zuleitung H07RN-F3G 2,50 mm ^2
349.185	·Eingang:	-1x Vollgummi-Schutzkontaktstecker 16A/250V~	1 Stück
	·Ausgang:	-6x Schutzkontakt-Steckdosen 16A/250V~

2,0 m Zuleitung H07RN-F5G 2,50 mm ^2
349.184	·Eingang: - 1x CEE-Stecker 16A/400V~ ·Ausgang: - 1x CEE-Steckdose 16A/400V~ - 3x Schutzkontakt-Steckdosen 16A/250V~	1 Stück

CEE-Verteiler, 250V\~/400V\~, IP44

· Hoch bruchfeste Spezialkunststoff-Ausführung, spritzwassergeschützt
· Ideal für den mobilen Einsatz im Freien und auf Baustellen
- Mit praktischer Kabelaufwicklung und integriertem Tragegriff

Artikelnr. Ausführung VPE

CEE-Verteiler

2,0 m Zuleitung H07RN-F5G 2,50 mm ^2
349.008	·Eingang: -1x CEE-Stecker 16A/400V~ ·Ausgang: -2x CEE-Steckdose 16A/400V~ -4x Schutzkontakt-Steckdosen 16A/250V~	1 Stück

CEE-Verteiler mit Absicherung

4,0 m Zuleitung H07RN-F5G 2,50 mm ^2
349.009	·Eingang: -1x CEE-Stecker 32A/400V~ ·Ausgang: -1x CEE-Steckdose 32A/400V~ -1x CEE-Steckdose 16A/400V~ -4x Schutzkontakt-Steckdosen 16A/250V~ ·Absicherung: -1xC16 A-Automat, 3-polig -2xC16 A-Automat, 1-polig	1 Stück
349.010	·Eingang: -1x CEE-Stecker 32A/400V~ ·Ausgang: -1x CEE-Steckdose 32A/400V~ -1x CEE-Steckdose 16A/400V~ -4x Schutzkontakt-Steckdosen 16A/250V~ ·Absicherung: -1x FI 40 A / 0,03 A / 4-polig, über alle Ausgänge -1xC16 A-Automat, 3-polig -2xC16 A-Automat, 1-polig	1 Stück

Energiewürfel

• Anschlussfertig verdrahtet
• Leitungseinführung mit Verschraubung
• Bietet große Flexibilität und mehr Bewegungsfreiheit, z. B. in Werkstätten und an Montageplätzen

Artikelnr. Ausführung

Energiewürfel 4x schutzkontakt

Für Leitungsdurchmesser 3x 1,5 mm2 – 5x 1,5 mm2
349.300	• 4 Schutzkontaktsteckdosen 16A/230V
349.301	• 4 Schutzkontaktsteckdosen 16A/230V• 1 Druckluftanschluss mit Eingang 1⁄2" und 2 x Abgang 1⁄2"

Energiewürfel 1x CEE, 4x schutzkontakt

Für Leitungsdurchmesser 5x 1,5 mm2 – 5x 2,5 mm2
349.302	· 1 CEE-Steckdosen 16A/400V, 5-polig· 4 Schutzkontaktsteckdosen 16A/230V
349.303	· 1 CEE-Steckdosen 16A/400V, 5-polig· 4 Schutzkontaktsteckdosen 16A/230V· 1 Druckluftanschluss mit Eingang 1⁄2" und 2 x Abgang 1⁄2"

Energiewürfel 2x CEE, 2x schutzkontakt

Für Leitungsdurchmesser 5x 1,5 mm2 – 5x 4 mm2
349.304	· 2 CEE-Steckdosen 16A/400V, 5-polig· 2 Schutzkontaktsteckdosen 16A/230V
349.305	· 2 CEE-Steckdosen 16A/400V, 5-polig· 2 Schutzkontaktsteckdosen 16A/230V· 1 Druckluftanschluss mit Eingang 1⁄2" und 2 x Abgang 1⁄2"

CEE-Wand-Kombidose, 400V\~/6h/5-polig, IP44, nach IEC 309

Artikelnr. Ausführung VPE

CEE-Wand-Kombidose (Montage nur durch den qualifizierten Fachmann)

1x CEE-Wanddose 400 V ~, 1x Schutzkontaktsteckdose 250 V ~

· Polycarbonat Ausführung mit Kabelknickschutz, spritzwassergeschützt

910.002 · 16A1 Stück

· Rot

· Hoch bruchfeste Spezialkunststoff-Ausführung, spritzwassergeschüzt
- Für den Einsatz im Freien und auf Baustellen geeignet, inklusive Aufhängebügel

Artikelnr. Ausführung VPE

CEE-Adapter

349.012	·Eingang: 1x CEE-Stecker 16A/400V~ ·Ausgang: 1x CEE-Steckdose 32A/400V~	1 Stück
349.006	·Eingang: 1x CEE-Stecker 16A/400V~ ·Ausgang: 1x CEE-Steckdose 16A/400V~ 1x CEE-Steckdose 32A/400V~ 2x Schutzkontakt-Steckdose 250V~	1 Stück
349.028	·Eingang: 1x CEE-Stecker 16A/400V~ ·Ausgang: 3x Schutzkontakt-Steckdosen 16A/250V~	1 Stück
349.033	·Eingang: 1x CEE-Stecker 16A/400V~ ·Ausgang: 3x CEE-Steckdosen 16A/400V~	1 Stück
349.029	·Eingang: 1x CEE-Stecker 16A/400V~ ·Ausgang: 1x CEE-Steckdose 16A/400V~ 3x Schutzkontakt-Steckdosen 16A/250V~	1 Stück
Absicherung: 3x 10 A Sicherung
349.183	·Eingang: 1x CEE-Stecker 32A/400V~ ·Ausgang: 1x CEE-Steckdose 16A/400V~	1 Stück
Absicherung: 3x 10 A Sicherung
349.007	·Eingang: 1x CEE-Stecker 32A/400V~ ·Ausgang: 1x CEE-Steckdose 16A/400V~ 1x CEE-Steckdose 32A/400V~ 1x Schutzkontakt-Steckdose 250V~	1 Stück

CEE-Adapter mit 1,5 m Zuleitung: H07RN-F5G 1,5 mm²

Geschraubt/wiederanschließbar
349.027	·Eingang: 1x CEE-Stecker 16A/400V- ·Ausgang: 3x Schutzkontakt-Steckdosen 250 V -	1 Stück
Geschraubt/wiederanschließbar
349.035	·Eingang: 1x CEE-Stecker 16A/400V- ·Ausgang: 3x CEE-Steckdosen 16A/400V -	1 Stück

Ersatzteile

· Sicherungsssockel für CEE-Adapter 900.1086
· Sicherungshalter für CEE-Adapter 900.1061
- Feinsicherung

leD-akkU- HandleUCHten

Vorteile im Überblick

• Sehr lange Lebensdauer durch LED-Technik
• Flexibler Einsatz durch Akkubetrieb
• Ca. 4 Stunden Leuchtdauer mit einer Akkuladung
• Ladezeit ca. 4 Stunden
• 230 VAC und 12 VDC Ladegerät im Lieferumfang enthalten
• LEDs sind Erschütterungsresistent
• Geringe Wärmeentwicklung

LED Akku Handleuchte

• Magnethalter
- Kunststoff
- Inklusive 230 V \~ Netzteil
- Einzeln verpackt im Blister

Artikelnr. Ausführung VPE

LED Akku Handleuchte
Mit Kfz-Ladegerät

394.188 ·	60 LEDs mit 1 Magnethalter 20 Stück
394.189 ·	90 LEDs mit 1 Magnethalter 20 Stück
394.190 ·	160 LEDs mit 2 Magnethalter 20 Stück

PRoFI LED Akku Handleuchte

394.191 · 60 + 17 LEDs als Taschenlampenfunktion, mit 2 Magnethalter 20 Stück

LED Akku Stirnleuchte

• Hohe Lichtausbeute und lange Lebensdauer
- Kleine Abmessungen
- Leuchte ist um 90° schwenkbar
- Verstellbares Gummiband daher flexibel im Kopf- und Armbereich anbringbar
- Einsatzmöglichkeiten in Beruf, Sport und Freizeit

Artikelnr. Ausführung VPE

LED Akku stirnleuchte
19 LEDs

394.200 · Inklusive 230V~ Netzteil 1 Stück

· 4 Schaltzustände: 1x drücken=1LED, 2x drücken=7LEDs

3x drücken= 19 LEDs, 4x drücken= 19 LEDs blinkend

· 8W-Leuchtstofflampe
- Nicht auswechselbar mit integriertem Reflektor
- Elektr. Vorschaltgerät im Griff eingebaut, 50 HZ
- Kunststoff-Ausführung mit schlagfestem Schutzrohr und drehbaren Haken
· 5,0 m H05VV-F 2x 0,75 mm² Zuleitung mit Eurostecker 2,5 A
· IP20, inklusive Leuchtmittel

Artikelnr. Ausführung VPE

stableuchte	Länge ohne Haken: 46,5 cm
IP20
394.184 - Schwarz 1 Stück

Profi-Stableuchte mit Energiesparlampe 11 W/250V\~, IP54

• 11 W-Energiesparlampe
· Auswechselbar, blendfreies und angenehmes Licht
- Ölbeständige Gummiausführung mit schlagfestem Schutzrohr
- Integrierter Reflektor und stabiler Aufhängehaken
· 5,0 m H05RN-F 2x 1,00 mm² Gummikabel mit Konturenstecker
- Spritzwasser- und staubgeschützte Ausführung
· Inklusive Leuchtmittel (Dulux S 11 Watt)

Artikelnr. Ausführung VPE

Profi-stableuchte	Länge/Breite: 40 cm/4,5 cm
IP54, Schutzklasse II, doppelisoliert
720.006 · Schwarz 1 Stück

Gummi-Handleuchte, Allgebrauchslampe 100W/250V\~, IP44

· 100 W-Allgebrauchslampe E27,
· Auswechselbar, mit Schutzglas
- Ölbeständige Gummiausführung
- Metallkorb mit integriertem Aufhängehaken, ohne Leuchtmittel

Artikelnr. Ausführung VPE

Gummi-Handleuchte	Länge/Breite: 40 cm/4,5 cm
IP44, Schutzklasse II, doppelisoliert
394.183 · 5,0 m H05RN-F 2x 0,75 mm2 Zuleitung mit Stecker 1 Stück· Schwarz
IP 40, ohne Leitung
394.187 · Schwarz 1 Stück
Ersatzglas
910.1011 · Schutzglas 1 Stück

Halogenstrahler 150W mit Erdspieß, 16A/230V\~, IP44

Artikelnr. Ausführung VPE

Halogenstrahler

IP44

· 1,5 m Leitung: H05RN-F 3G 1,00 mm² mit Schutzkontakt-Zentralstecker

- Alu-Druckguss-Gehäuse mit Kühlrippen

- Leuchtkörper ist dreh- und schwenkbar

· Inklusive Leuchtmittel

394.181 · Schwarz 1 Stück

E27-Fassung mit Erdspieß, 16A/230V\~, IP44

Artikelnr. Ausführung VPE

E 27 Fassung mit Erdspieß

IP44

· 2,0 m Leitung: H05RN-F 2x 1,00 mm² mit Konturenstecker

- Kunststoffgehäuse mit Dichtung, spritzwassergeschützt

- Leuchtkörper ist schwenkbar

- Nur in Verbindung mit PAR38-Leuchtmittel 80 W (nicht enthalten)

720.000 · Schwarz 1 Stück

Schlagfestes Kunststoffgehäuse mit ölbeständiger Gummi-Einfassung und Polycarbonatscheibe

PRoFI aRBeltsleUCHte

Für den Baustelleneinsatz.

Vorteile im Überblick

• Einsatz energieeffizienter Leuchtstofflampen
• Inklusive Leuchtmittel 4000 Kelvin
- Spritzwasser und staubgeschützte Ausführung IP44 Schutzklasse ||
• Stufenlos einstellbare Bügel zur Positionierung
• Stativmontage möglich
• Version mit integrierten Schutzkontakt-Steckdosen

Profi-Arbeitsleuchten

• Schattenfreies und angenehmes Licht.
• Maße: 55 x 29 x 11 cm, Gewicht: 5,5 kg.
• Schutzkontakt-Steckdosen 250 V\~ rückseitig im Gehäuse eingebaut für den Anschluss weiterer Geräte (Artikel 720.020 und 720.021).
• Anwendungsbeispiele: Werkstätten, Handwerk, ideal für den Einsatz im Freien und auf Baustellen!

Artikelnr. Ausführung

Profi-Arbeitsleuchte		Schwarz
720.022 ·	36 W (2x 18 W), 2.900 Lumen, ohne Schutzkontakt-Steckdose
720.020 ·	72 W (2x 36 W), 5.800 Lumen, mit 2 Schutzkontakt-Steckdosen
720.021 ·	108 W (3x 36 W), 8.700 Lumen, mit 1 Schutzkontakt-Steckdose

Profi-Stativ

• Stabile 3-Fuß-Ausführung, verzinkt, mit Montageplatte und Befestigungsschrauben, praktischer Kabelaufwicklung
• Einstellbar bis 2,50 m Höhe
  • Gewicht: 6 kg

Artikelnr. Ausführung

Profi-Stativ

Silber

730.004 · Stabile Ausführung in Silber

Artikelnr. Ausführung VPE

Halogen-mobillicht

IP44

· 2 m Leitung: H05VV-F3G 1,00 mm² mit Stecker
· 400 W R7S-Leuchtmittel inklusive
- Alu-Druckguss-Gehäuse mit Kühlippen
- Stufenlos einstellbares Gestell in Schwarz mit Tragegriff
720.013 · Schwarz 1 Stück

Halogen mit Stativ, 1x 400 W, IP44

Artikelnr. Ausführung VPE

Halogen-mobillicht

IP44

• 2 m Leitung: H05W-F3G 1,00 mm² mit Stecker
  · 400 W R7S-Leuchtmittel inklusive
• Alu-Druckguss-Gehäuse mit Kühlippen
• Stativ mit Alu-Druckguss-Gelenk, Höhenverstellbar bis 2 m
• Mit praktischer Kabelaufwicklung
  · Zur Verwendung im Freien

722.009 - Stativfarbe gelb, Belastung 5-7 kg 1 Stück

- Halogen Mobillicht

Artikelnr. Ausführung VPE

Leuchtenfassung, konfektioniert

E 27

· 60 W Kunstoff-E 27-Fassung
· 0,2 m H03V-V2x 0,75 mm²
· Schwarz
· Abgabe nur in VPE 20
641.170 · Mit 2-poliger Lüsterklemme 20 Stück
641.171 · Mit Steckklemme 20 Stück

Silikongehäuse MAXI Serie 1000 Siehe auch Seite 277

• Für Halogen-Kaltlichtspiegellampen, ∅ 51 mm, 12 V \~, maximal 35 Watt
• Keine Cool-Beam Leuchtmittel verwenden
  · Dreifachisolierung, mit Kabel, ohne Leuchtmittel

Artikelnr. Ausführung VPE

Silikongehäuse MAXI Serie 1000

Mit Keramikfassung
924.224 · Transparent 1 Stück
924.225 · Weiß 1 Stück
Mit Keramikfassung, VPE 50 Stück im Beutel, geschüttet
924.332 · Weiß 500 Stück
Ohne Keramikfassung, VPE 50 Stück im Beutel, geschüttet
924.334 · Weiß 500 Stück

Dekoringe Serie 1002

Für Silikongehäuse MAXI Serie 1000
924.231 · Chrom 20 Stück
924.250 · Edelstahl matt gebürstet	20 Stück

Silikon-Gehäuse MAXI für Niedervolt-Halogen-Einbaustrahler

Das Silikon-Gehäuse MAXI besteht aus einem hochtemperaturbeständigen High-Tech-Elastomer mit überragenden Werkstoffeigenschaften und damit einer Vielzahl von Anwendungsbereichen:

• Absolut rostfrei
• UV-, ozon- und alterungsbeständig
• Hitze- und kältebeständig
  · Hervorragend wetter- und seeklimabeständig
  · Patentgeschützt
• Problemloser schneller Ein- und Ausbau
  · Keine Einzelteilmontage
  · Leuchtmittelwechsel ohne Werkzeug
• Keine störenden Metallringe
  · Schnellmontage-Technik
  · Federnlose Befestigung

· Auch im Laden- und Messebau einsetzbar (Dekoranpassung!)

Einbau in:

· Vollmaterial unterschiedlicher Stärke
· In leicht ausbrechendes Material wie
· Rigips, Faserplatten, Spanplatten usw.

Pulsestarter Siehe auch Seite 277

Artikelnr. Ausführung VPE

Pulsestarter Serie 8600

Sofortzündung (Schnellstarter)

- Für Leuchstofflampen, senkt die Kosten für Wartung und Ersatz der Leuchtstofflampen, schont die Umwelt, 10 Jahre Garantie, -30 °C bis +75 °C, ENEC Zulassung

924.167	· EFS 120/110-250V-, 15-22W	10 Stück
924.168	· EFS 600/200-260V-, 18-125W	10 Stück

inter BAR

PeRsonensCHUtZ-sCHalteR

Personenschutzschalter mit Schutzleiter- überwachung

Von der Berufsgenossenschaft empfohlen:

Als Schnurzwischengerät ausgeführte, allpolig schaltende, ortsveränderliche Differenzstromschutzeinrichtung mit elektronischer Fehlerstromauswertung. Für Wechsel-, pulsierende gleich- und phasenangeschnittene Bemessungsfehlerströme 10 oder 30 m A. Mit Unterspannungsauslösung, Schutzleitererkennung und -überwachung sowie Fremdspannungserkennung. Der PRCD-S erkennt die Fremdspannung auf dem Schutzleiter, unterbricht jedoch die Schutzleiter-Verbindung nicht. Die Fremdspannung kann sich dadurch über ihre eigenen, vorgeschalteten Schutzorgane FI und LS freischalten.

Mobiles Schutzschaltgerät PRCD-S 230 V\~, 16 A, 30 m A Verlängerung, IP44

- Leitungslängen: Stecker – PRCD-S: 0,15 m PRCD-S – Kupplung: 3,0 m

- Ortsveränderliche Schutzeinrichtung PRCD-S konfektioniert mit Leitung H07RN-F 3G 1,5 mm ^2

- Verpackt im robusten Koffer

Artikelnr. Ausführung VPE

Mobiles Schutzschaltgerät PRCD-S

1x Schutzleiterüberwachung
• Seite 1: Vollgummi-Winkelstecker mit 2 Schutzkontaktsystemen
• Seite 2: Vollgummi-Kupplung mit Deckel, Schutzart IP44
919.014 • Schwarz 1 Stück
1x Schutzleiterüberwachung
• Seite 1: Vollgummi-Winkelstecker mit 2 Schutzkontaktsystemen
• Seite 2: Vollgummi-Kupplung 3-fach mit Deckel, Schutzart IP44
919.015 • Schwarz 1 Stück

PRCD-S 230V\~, 16A, 30mA, IP55

• Anschlussquerschnitt 1 mm ^2 - 2,5 mm ^2
• Prüfzeichen BG, Köln SEV, VDE, GS

Artikelnr. Ausführung VPE

PRCD-S

1x Schutzleiterüberwachung
· PRCD-S
· Bemessungsdifferenzstrom 30mA
919.016 · Schwarz 1 Stück

PRCD-K 230V\~, 16A, 30mA, IP55

• Anschlussquerschnitt 1 mm ^2 - 2,5 mm ^2
• Prüfzeichen VDE, TÜV, GS

Artikelnr. Ausführung VPE

PRCD-K

1x Differenzstromschutzeinrichtung 1x Unterspannungsauslösung
919.018 · Schwarz 1 Stück

Vorteile im Überblick

Schutzumfang

• Speziell als Schutzverteiler für kleine Baustellen nach Empfehlung der Berufsgenossenschaft für Feinmechanik und Elektrotechnik (ZH1 / 271), sowie für alle ortsveränderliche Elektrogeräte geeignet.
• Unabhängig vom verwendeten Steckersystem einsetzbar
• Unterspannungsauslösung
• Bei Fehler im angeschlossenem Elektrogerät Schutz entsprechend DIN VDE 0661. Auftretende Fehlerströme durch defekte Verbraucher führen zur allpoligen Abschaltung durch den PRCD-S
• Bei Anlagefehlern in der Festinstallation. Der PRCD-S erkennt alle Fehler in der Festinstallation und lässt sich dann nicht einschalten.

PRCD ADAPTER 16A/250V\~/50Hz/3.680W

• Abschaltung 2-polig (L, N) mit Unterspannungsauslösung, Auslösestrom < 30 m A, Auslösezeit < 30 m S
• Geprüft nach: EN 61008-1:1994+A2+A11, EN 61008-2-1 / 08.94 IEC 884-1 / A1 / 12.94

Artikelnr. Ausführung VPE

PRCD-Adapter

Fehlerstromschutzstecker mit Klappdeckel, IP44

919.284 · Weiß 50 Stück

PRCD-Montagestecker

Fehlerstromschutzstecker, IP44

919.183 · Geeignet bis Gummileitung H05RNF-F3 1,5 mm² 50 Stück · Schwarz

PRCD Personenschutzschalter 16A/250V\~/3.600W

· 2-Phasig, Abschaltung 2-polig (L, N) mit Unterspannungsauslösung
- Geprüft nach: T+V GS / KEMA: EN 61008-1-1994+A2+A11, EN 61008-2-1 / 08.94, IEC 884-1/A1/12.94, IEC 884-1/06.94
- Der Schutzleiter (PE) wird entsprechend der IEC-Norm nicht unterbrochen

Artikelnr. Ausführung VPE

PRCD Personenschutzschalter

IP44

919.190 · Auslösestrom < 10 m A 1 Stück · Auslösezeit < 10 m s · Schwarz

IP55

919.189 · Auslösestrom < 30 m A 1 Stück · Auslösezeit < 30 m s · Schwarz

Schutzkontaktverlängerung mit PRCD 16A/250V\~/3.600W

• 3,0 m HO7BQ-F3G 1,5 mm², mit eingebundenem Personenschutzschalter PRCD 919.189 nach ca. 1,5 m
• Einzeln verpackt im Polybeutel

Artikelnr. Ausführung VPE

Schutzkontaktverlängerung

Mit PRCD 919.189

341.880 · Seite 1: Montagestecker 913.173 1 Stück · Seite 2: Montagekupplung 919.177 · Schwarz/Orange

• 3 Schutzkontakt-Steckdosen mit Klappdeckel und Thermoschutzschalter, 1-polig
  • Trommelkörper aus unzerbrechlichem Hartgummi

Artikelnr. Ausführung VPE

PRCD-Kabeltrommel, Leitung: H07BQ-F 3G 1,50 mm²

25 m

398.200 · Schutzkontaktstecker 16A/30mA1 Stück · Kabel: Orange, Trommel: Schwarz

Überspannungsschutzadapter 16 A / 230 V \~ / 50 Hz / 3.680

Artikelnr. Ausführung VPE

Überspannungsschutz-Steckadapter
1x Überspannungsschutzadapter mit optischer Funktions- und Ausfallanzeige (100 x 56,5 x 76 mm)
919.003 · Weiß 1 Stück

• Kurzschlussfestigkeit bis 4,5 k A

• Max. Spitzenstrom 4500 A für Pulse von 8 / 20 μ

• Max. Überspannung: 6000 V

• Max. Energieaufnahme: 165 Joule für Pulse von 10/100μ Ansprechzeit < 1 ns

• Mit Kinderschutz

1x Universal Überspannungsschutzadapter mit ISDN, TEL und TV Absicherung (177,9 x 62 x 33 mm)

919.004 · IP20 1 Stück

· Kurzschlußfestigkeit bis 4,5 k A

· Optische Funktions- und Ausfallanzeige

· Max. Spitzenstrom 4500 A für Pulse von 8 / 20 μ

· Max. Überspannung: 6000 V

· Ansprechzeit < 1 ns

· Mit Kinderschutz

· Weiß

1x Überspannungsschutzadapter (177,9 x 62 x 33 mm)

919.005 · Mit LED Überlastanzeige in 8 Stufen, IP20 1 Stück
	Optische Funktions- und Ausfallanzeige
	Weiß

Überspannungsschutzadapter

1x Überspannungsschutz, 1x Varistor, max. Ableitstrom 4,5 k A pro Varistor, optischer Funktionsanzeige 920.000 · Weiß 10 Stück

Energiemessgerät 200 - 250 V\~

• Auflösung: 1 V \~, Genauigkeit v.E.: 0,5% + -3
• Digitale Anzeige von: Stromverbrauch, Energiekosten, CO₂-Ausstoß, Messzeit, Kostenprognose, Spannung, Strom, Wirkleistung

Artikelnr. Ausführung VPE

Energiemessgerät

1x Low-Power-Detection für geringste Standby Verbräuche
852.982 · Intuitive 3-Tasten-Bedienung 1 Stück
	- Weiß

Mechanische Zeitschaltuhren

• Mechanische Zeitschaltuhren, 24h, 16A/230V\~/3.680 W:
• Kunststoff-Version mit integriertem Kinderschutz, einfache Bedienung, beiliegende Bedienungsanleitung

Artikelnr. Ausführung

Mechanische Zeitschaltuhr

852.101 · Weiß

• Kleinster Schaltabstand: 15 Minuten
- 96 Ein- und Ausschaltzeiten pro Tag (24 h) möglich
· 121 × 74 × 76 mm (L × B × H)

Zeitschaltuhr IP\\

1x Spritzwasserschutz (IP 44)

852.102 · Mit durchsichtigem Klappdeckel

• Geeignet für den Betrieb in Feuchträumen
- Betriebstemperaturbereich: -25 °C bis +55 °C
- Kleinster Schaltabstand: 15 Minuten
- 96 Ein- und Ausschaltzeiten pro Tag (24 h) möglich
· 150 × 74 × 82 mm (L × B × H)

Mini Zeitschaltuhr (mechanisch)

MINI

852.104 · Weiß

• Kleinster Schaltabstand: 30 Minuten
• 48 Ein- und Ausschaltzeiten pro Tag (24 h) möglich
• Schalter für Abschaltung der Timerfunktion
  · 103 × 54 × 70 mm (L × B × H)

Digitale Zeitschaltuhr, 24h, 16A/230V\~/3.680W

• Kunststoff-Version mit LCD-Display und integriertem Kinderschutz, einfache Bedienung, beiliegende Bedienungsanleitung, integrierte, wiederaufladbare Batterie, kleinster Schaltabstand: 1 Minute
• Tages- und Wochenprogrammierung möglich, eingebauter Zufallsgenerator, Countdown-Funktion, Reset Möglichkeit

Artikelnr. Ausführung

Digitale Zeitschaltuhr

852.103 · Weiß

· 120 × 64 × 76 mm (L × B × H)

Reisestecker Adapter 16A/250V\~

• Adapter mit Schutzkontaktsystem mit Aufbewahrungsbeutel mit austauschbaren Länderadapterern
  • Passend für: Rot Lichtenstein/Schweiz

Grün Chile/Griechenland/Italien

Blau Afrika/Asien/Commonwealth-Länder/England/Irland/Mittlerer Osten

Schwarz GUS/Japan/Kanada/Mittel-und Südamerika/Süd-und Ostasien/USA

Gelb Australien / Neuseeland und teilweise China

Artikelnr. Ausführung

VPE

Reisestecker Adapter

Schutzklasse 1

914.670 · Bunt

10 Stück

Hinweis: Adapter sind keine Spannungsumwandler. Sie sind nicht für den Dauerbetrieb geeignet.

Reisestecker, 3-polig

KEMA approbiert

Artikelnr. Ausführung VPE

Reisestecker Adapter
1 x Schutzkontakt mit 5 Ländereinsätzen
914.672 · Schwarz mit Reisebeutel 10 Stück

· Der einzige von KEMA approbierte Reisestecker

· Italien, England, Irland, Afrika, Asien

· USA, Kanada, Japan, Schweiz, Liechtenstein

· China, Australien, Neuseeland

• Buchsenseite: Schutzkontakt
• Steckerfarbe: weiß

Artikelnr. Ausführung VPE

Reisestecker 15A/125V\~ USA/Schutzkontakt

3-polig
921.004 · Steckerstiftseite: USA 10 Stück

Reisestecker 10/16 A/250 V\~ Frankreich/Schutzkontakt

3-polig
921.005 · Steckerstiftseite: Frankreich, Belgien, Tschechien, Polen 10 Stück

Reisestecker 10A/250V\~, max. 1.500W Italien/Schutzkontakt

3-polig
921.006 · Steckerstiftseite: Italien, Spanien 50 Stück

Reisestecker 13 A/250 V\~ Großbritannien / Schutzkontakt

1x Feinsicherung, 3-polig
921.010	- Steckerstiftseite: England/Irland/Malta/Hongkong/Zypern- Integrierte 13 A-Feinsicherung, austauschbar	10 Stück
900.1077	- Ersatzsicherung/13A-Feinsicherung 1 Stück

Reisestecker 10A/250V\~ Schweiz/Schutzkontakt

3-polig
921.011 · Steckerstiftseite: Schweiz 100 Stück

Reisestecker 10A/250V\~ Australien/Schutzkontakt

3-polig
921.014 · Steckerstiftseite: Australien 10 Stück

Hinweis: Adapter sind keine Spannungsumwandler. Sie sind nicht für den Dauerbetrieb geeignet.

Reisestecker, 2-polig Achtung! Nur für 2-polige Stromsysteme

- Steckerfarbe: weiß

Artikelnr. Ausführung VPE

Reisestecker 13A/250V\~ Großbritannien / Euro und Kontur

1x Feinsicherung, 2-polig

921.008 · Integrierte 13 A-Feinsicherung, austauschbar 10 Stück · Steckerstiftseite: England/Irland/Malta/Hongkong/Zypern · Buchsenseite: Euro-/Konturenstecker

Reisestecker Set

2-polig

- Set mit 3 verschiedenen Stecker- Adaptern

• 1. Passend für Südeuropa: Frankreich, Griechenland, Polen, Italien, Spanien, Türkei, Tschechien
• 1. Passend für Amerika: Asien, Fernost, Kanada, Mittel- und Südamerika, USA
• 1. Passend für altes englisches System: Afrika, China, Hongkong, Indien, Karibik, Sri Lanka
     914.270 · Weiß 25 Stück

Reisestecker einzeln

2-polig

914.271 - Passend für Südeuropa: Frankreich, Griechenland, Polen, Italien, 25 Stück Spanien, Türkei, Tschechien

Reisestecker einzeln

2-polig

914.272 · Passend für Amerika: Asien, Fernost, Kanada, 25 Stück Mittel- und Südamerika, USA

Reisestecker einzeln

2-polig

914.273 · Passend für das alte englische System: Afrika, China, Hongkong, 25 Stück Indien, Karibik, Sri Lanka

Hinweis: Adapter sind keine Spannungsumwandler. Sie sind nicht für den Dauerbetrieb geeignet.

Adapter für das Schutzkontaktsystem

Artikelnr. Ausführung VPE

Reisestecker 10/16A/250V~	Schutzkontakt/Universal
2- und 3-polig
• Steckerstiftseite: Schutzkontakt/Deutschland/Frankreich/Belgien, mit doppeltem Schutzkontakssystem
921.000 • Buchsenseite: Universal, passend für alle gängigen Stecker 10 Stück weltweit, mit Kinderschutz• Grau

Reisestecker 15A/125V~	Schutzkontakt/USA
3-polig
- Steckerstiftseite: Schutzkontakt/Deutschland/Frankreich/Belgien, mit doppeltem Schutzkontakssystem
921.003 - Buchsenseite: USA 10 Stück- Weiß

Reisestecker 10/16A/125V~		Schutzkontakt/Frankreich (UTE)
3-polig
• Steckerstiftseite: Schutzkontakt/Deutschland
921.002	• Buchsenseite: Belgien/Frankreich/Polen/Slowakei/Tschechien• Weiß	25 Stück

Reisestecker 10A/220V- max. 2.200W		Schutzkontakt/England
3-polig
• Steckerstiftseite: Schutzkontakt/Deutschland/Frankreich/Belgien
921.001 • Buchsenseite: England mit Kinderschutz 10 Stück
• Weiß

Reisestecker 10A/250V-	Schutzkontakt/Schweiz
3-polig
• Steckerstiftseite: Schutzkontakt/Deutschland
921.012 • Buchsenseite: Schweiz 10 Stück
• Weiß

Umwandlungsstecker 10A/250V-	Schutzkontakt/Italien
3-polig
• Steckerstiftseite: Schutzkontakt / Deutschland	[IMAGE]
921.013 • Buchsenseite: Italien 10 Stück
• Weiß

Hinweis: Adapter sind keine Spannungsumwandler. Sie sind nicht für den Dauerbetrieb geeignet.

skRoss

Die globale Entdeckung.

Vorteile im Überblick

• Patentiertes "all-in-one" Länderschiebersystem
• Ausgezeichnet mit Funktions- und Design-Awards
- Marktführer im Bereich hochwertiger Multiadapter, länderspezifischer Reiseadapter sowie leistungs-fähiger USB-Ladegeräte

DESIGNED IN SWITZERLAND

Reisestecker / Reiseadapter

Artikelnr.

Ausführung

Maße: (L x B x H)

SKROSS Reisestecker- und adapter
World Adapter EVO, 100 - 240 V, max. 1300 W, weiß

110.2100

Geeignet für alle 2-poligen Geräte (ohne Erdung)Eingangsseite: Euro, UK, USA/Japan, Australien/ChinaAusschiebbare Stecker: Euro, UK, USA/JapanAustralien/ChinaIntegrierte SicherungSmartphoneShowerMPS playerGammaCore consoleGPSControllerTableFC

64 x 55 x 50 mm

SKROSS Reisestecker- und adapter
World Adapter PRO, 100 - 250 V, max. 2500 W, weiß

110.3118

Geeignet für alle geerdeten und ungeerdeten Geräte (2- und 3-Pol)Eingangsseite: Europa (Schuko)Ausschiebbare Stecker: Italien, Schweiz, UK, USA Australien/ChinaIntegrierte Sicherung

72 x 54 x 57 mm

130.2101

Geeignet für alle 2-poligen Geräte (ohne Erdung)Eingangsseite: Euro, UK, USA, Australien/ChinaAusschiebbare Stecker: Euro, UK, USA,Australien/ChinaDuales USB Topzum Laden von 2 USB-Geräten gleichzeitigIntegrierte SicherungUSB output 5V/1000mAM

64 x 55 x 69 mm(inkl. USB Top)

Artikelnr. | Ausführung

Maße: (L x B x H)

SKROSS Reisestecker- und adapter

Single Travel Adapter, geeignet für Geräte der Schutzklasse I und II, 3-polig, weiß
150.0203	Eingangsseite: Europa (Schuko), Frankreich, Deutschl.Ausgangsseite: USALeistung: Max. 15A/125V-	· 53 × 60 × 63 mm
150.0205	Eingangsseite: Europa (Schuko), Frankreich, Deutschl.Ausgangsseite: SchweizLeistung: Max. 10A/250V- (integrierte Sicherung)	· 53 × 60 × 72 mm
150.0207	Eingangsseite: Europa (Schuko), Frankreich, Deutschl.Ausgangsseite: UKLeistung: Max. 13A/250V- (integrierte Sicherung)	· 57 × 64 × 64 mm
150.0209	Eingangsseite: Europa (Schuko), Frankreich, Deutschl.Ausgangsseite: AustralienLeistung: Max. 10A/250V-	· 53 × 60 × 62 mm
150.0212	Eingangsseite: Europa (Schuko), Frankreich, Deutschl.Ausgangsseite: ItalienLeistung: Max. 16A/250V-	· 60 × 52 × 66 mm
150.0211	Eingangsseite: Australien, China/UK/USA/Italien/Europa (2-polig)/SchweizAusgangsseite: Europa (Schuko), Frankreich, Deutschl.Leistung: Max. 16A/250V-	· 58 × 58 × 45 mm

Reisestecker / Reiseadapter

Artikelnr.

Ausführung

Maße: (L x B x H)

SKROSS Reisestecker- und adapter
World Adapter Pro USB, 3-polig & USB-Ladegerät, 100V-250V, max. 2500W, USB 5V/max. 1300mA

130.2400

·Eingangsseite: Europa (Schuko)·Ausschiebbare Stecker: Italien/Schweiz, UK, USA Australien/China·Duales USB Top zum Laden von 2 USB-Geräten gleichzeitig·Integrierte Sicherung·USB output 5V/1300mA

·73 x 57 x 76 mm(inkl. USB Top)

SKROSS Reisestecker- und adapter
World USB Charger, USB Output: 5V/max. 1300mA, weiß

130.2300

· Dualer USB Charger · Unterstützt Micro USB Technologie sowie i-Geräte · Kompatibilität (Steckdosen seitig): Europa, UK, USA, Australien

· 55 x 53 x 55 mm

130.2402

Verwendbar in Ländern mit Euro-Steckdosenstandardsowie modular mit allen SKROSS Adaptern weltweit2 USB Ports für leistungsstarkes Ladenvon zwei USB-Geräten gleichzeitig

59 x 48 x 57 mm

SKROSS Reisestecker- und adapter

Midget Car Charger USB, 12V, 1000mA, weiß
290.0608	Der kompakte USB Anschluss für das AutoEingangsspannung: 12VAusgangsspannung: 5.0 +/-0,25V	43 x 21 x 22 mm

Adapter sind keine Spannungswandler und nicht für den Dauerbetrieb geeignet.

Die Eingangsspannung des anzuschließenden Gerätes muss mit der Spannung des lokalen

Stromnetzes übereinstimmen.

Euro-Stecker 2,5A/250V\~

• Kunststoff-Ausführung
• Verpackte Ausführung: je 3 Stück im Polybeutel – Abgabe nur in VPE 3 Stück
  · Abgabe an den Endverbraucher nur konfektioniert zulässig
• Anschluss nur durch den qualifizierten Fachmann
• Für Leitungen bis H05W-F 2x 0,75 mm²

Artikelnr. Ausführung VPE

Euro Stecker

Mit Quetschanschluss unverpackt
910.171 · Schwarz	25 Stück
910.271 · Weiß	25 Stück

Euro Stecker

Mit Schraubanschluss verpackt
900.010 · Schwarz	3 Stück
900.011 · Weiß	3 Stück
Mit Schraubanschluss unverpackt
900.002 · Schwarz	100 Stück
900.003 · Weiß	100 Stück

Euro-Kupplung 2,5A/250V\~

• Kunststoff-Ausführung
• Verpackte Ausführung: je 3 Stück im Polybeutel – Abgabe nur in VPE 3 Stück
• Abgabe an den Endverbraucher nur konfektioniert zulässig
• Anschluss nur durch den qualifizierten Fachmann
• Für Leitungen bis H05W-F 2x 0,75 mm ^2

Artikelnr. Ausführung VPE

Euro Kupplung

Mit Quetschanschluss unverpackt
912.171 · Schwarz	25 Stück
912.271 · Weiß	25 Stück

Mit Schraubanschluss verpackt
900.012 · Schwarz	3 Stück
900.013 · Weiß	3 Stück
Mit Schraubanschluss unverpackt
900.004 · Schwarz	100 Stück
900.005 · Weiß	100 Stück

Schutzkontakt-Stecker 16A/250V\~

Artikelnr. Ausführung VPE

Schutzkontakt Montagestecker

H05VV-F 3G 0,75/1,0/1,5 mm2

• Mit doppeltem Schutzkontaktsystem und vernickelten Kontakten, z.B. Deutschland und Frankreich
• Kleine bruchfeste Ausführung mit separater Zugentlastung, ohne verlierbare Teile
  910.100 · Schwarz 10 Stück
  910.200 - Weiß 10 Stück

Artikelnr. Ausführung VPE

Schutzkontakt Zentralstecker DIN 49441
H05VV-F 3G 1,0 mm²

·Kleine bruchfeste Ausführung aus Kunststoff, mit Zugentlastung
910.170 · Schwarz	40 Stück
910.270 · Weiß	40 Stück
910.470 · Braun	40 Stück

Schutzkontakt Zentralstecker DIN 49441
H05VV-F 3G 1,0 mm²

· Große bruchfeste Ausführung aus Kunststoff, mit Zugentlastung

910.971 · Grau 25 Stück

Schutzkontakt Winkelstecker

H05VV-F 3G 1,50 mm²

·Kleine bruchfeste Ausführung aus Kunststoff, mit Seitenschutzkontakt

911.172 · Schwarz 50 Stück

911.272 · Weiß 50 Stück

Schutzkontakt Flächenstecker/Winkel
H05VV-F 3G 1,50 mm²

Bruchfeste Ausführung, mit seitlicher Einführung
911.170	Schwarz 40 Stück
911.270	Weiß 40 Stück
911.470	Braun 40 Stück

Schutzkontakt Winkelstecker mit Schalter
H05VV-F 3G 1,50 mm²

Bruchfeste Ausführung aus Kunststoff, mit 2-poligen Wippschalter

911.171 · Schwarz 20 Stück

911.271 · Weiß 20 Stück

Schutzkontakt Winkelstecker mit Kontrollschalter
H05VV-F 3G 1,50 mm²

Bruchfeste Ausführung aus Kunststoff, mit 2-poligen beleuchteten Wippschalter

911.273 · Weiß 20 Stück

Schutzkontakt-Kupplung 16A/250V\~

Artikelnr. Ausführung VPE

Schutzkontakt Kupplung
H05VV-F 3G 1,5 mm²

· Kleine bruchfeste Ausführung aus Kunststoff

912.170 · Schwarz 50 Stück

912.270 · Weiß 50 Stück

912.470 · Braun 50 Stück

Schutzkontakt Kupplung
H05VV-F 3G 1,5 mm²

· Große bruchfeste Ausführung aus Kunststoff, mit Knickschutztülle

912.971 · Grau 15 Stück

Gummi-Stecker und Kupplungen 16A/250V\~

• Für Montage an Leitungen bis H07RN-F 3G 2,50 mm ^2
• Abgabe an den Endverbraucher nur konfektioniert zulässig
• Anschluss nur durch den qualifizierten Fachmann

Artikelnr. Ausführung VPE

Gummi-Stecker

IP44, DIN 49441

· Thermoplasteinsatz mit doppelter Erdung
• Passend auch für Frankreich und Belgien
· Drehbare Zugentlastung für unterschiedliche Leistungsquerschnitte

913.171 · Schwarz 20 Stück

IP44, DIN 49441-2-AR1

• BruchfesterThermoplasteinsatz mit Schutzkontakt
• Genormte Schnappverrastung und Knickschutz
• Seitliche Verschraubung und Buchsenklemmen
  · Temperaturbereich -40 °C bis 70°C

913.172 · Schwarz 20 Stück

Gummi-Kupplung

DIN 49440

· Thermoplasteinsatz mit Schutzkontakt und Zugentlastung
913.174 · Schwarz 10 Stück

IP44, DIN 49440

• Thermoplasteinsatz mit Schutzkontakt und Zugentlastung
• Mit Deckel
  919.176 · Schwarz 10 Stück

Vollgummi-Stecker und Kupplungen 16A/250V\~

• Abgabe an den Endverbraucher nur konfektioniert zulässig
• Anschluss nur durch den qualifizierten Fachmann

Artikelnr. Ausführung VPE

Vollgummi-Stecker

IP44, DIN 49441-2-AR1

• Für Montage an Leitungen bis H07RN-F 3G 2,50 mm ^2
  · Vollgummi-Einsatz mit Schutzkontakt
  · Genormte Schnappverrastung und Knickschutz
• Seitliche Verschraubung und Buchsenklemmen
  · Temperaturbereich -40 °C bis 70°C
  913.173 · Schwarz 20 Stück

Vollgummi-Winkelstecker

IP44, DIN 49441-2-AR1

• Für Montage an Leitungen bis H07RN-F 3G 2,50 mm²
• Robuste Industrieausführung mit Vollgummi-Einsatz und Schutzkontakt
• Genormte Schnappverrastung
• Flächenklemmen und Metall-Zugentlastung
• Seitliche Verschraubung und Buchsenklemmen
  · Temperaturbereich -40 °C bis 70°C

919.171 · Schwarz 10 Stück
919.178 · Mit doppeltem Schutzkontaktsystem geeignet für belg. / frz. Norm
· Schwarz

Artikelnr. Ausführung VPE

Vollgummi-Konturenstecker, 2-polig

• Für Montage an Leitungen bis H07RN-F 2x 2,50 mm², ohne Schutzkontakt
• Schnappverrastung, Abgabe an den Endverbraucher nur konfektioniert zulässig
• Anschluss nur durch den qualifizierten Fachmann
  919.179 · Schwarz 20 Stück

Vollgummi-Kupplung

DIN 49440-2-D-AR1

• Für Montage an Leitungen bis H07RN-F 3G 2,50 mm², Temperaturbereich -40 °C bis 70°C
  · Vollgummieinsatz mit Schutzkontakt und seitlicher Verschraubung
• Robuste Industrieausführung mit Flächenklemmen und genormter Schnappverrastung
  913.175 · Schwarz 10 Stück

IP44, DIN 49440-2-D-AR1

• Für Montage an Leitungen bis H07RN-F 3G 2,50 mm², Temperaturbereich -40 °C bis 70°C
• Thermoplasteinsatz mit Schutzkontakt und seitlicher Verschraubung und Deckel
• Robuste Industrieausführung mit Flächenklemmen und genormter Schnappverrastung
  919.177 · Schwarz 10 Stück

3-Wegekupplungen 16A/250V\~, IP44

Artikelnr. Ausführung VPE

Vollgummi-3-Wegekupplung

IP44, DIN 49440-2-D-AR1

• Für Montage an Leitungen bis H07RN-F 3G 2,50 mm², Vollgummieinsatz mit Schutzkontakt
• Robuste Industrieausführung mit Klappdeckel und Aufhängebügel, genormte Schnappverrastung und Knickschutz
• Seitliche Verschraubung und Buchsenklemmen, Temperaturbereich -40 °C bis 70°C
• Für den dauerhaften Einsatz im Freien und auf Baustellen
  913.170 · Schwarz 10 Stück

PA-Gehäuse-3-Wegekupplung

IP20, DIN 49440-2-D-AR1

• Für die Montage an Leitungen bis H07RN-F3G2,5mm ^2 , PA-Einsatz mit Schutzkontakt
• Mit Aufhängeöse und Knickschutz, Anschlüsse mit Schraubklemmen
• Temperaturbereich -40°C bis 70°C
  919.1751 · Schwarz 10 Stück

Schnurzwischenschalter 16A/250V\~,IP44

Artikelnr. Ausführung VPE

Vollgummi-Schnurzwischenschalter

IP44

· 2-polig schaltend
- Für Rundkabel bis H07RN-F 3G 2,50 mm²

923.174 · Schwarz 10 Stück

Internationale Schutzkontakt-Stecker

Artikelnr. Ausführung VPE

Schutzkontakt-Stecker Schweiz CH, 10A/250V\~ CH

Leitungen bis 3G 1,00 mm2

• Thermoplast-Ausführung
  • Mit Zugentlastung
  910.175 · Schwarz 1 Stück
  910.275 · Weiß 1 Stück

Schutzkontakt-Stecker England UK, 13A/250V\~ UK

Leitungen bis 3G 1,50 mm2

• Kunststoff-Ausführung
  · Integrierte 13 A Feinsicherung
• Mit Zugentlastung
  910.176 · Schwarz 1 Stück
  910.276 - Weiß 1 Stück

Schutzkontakt-Stecker USA, 15A/125V\~ USA

3-polig
· Nicht polarisiert
· Thermoplast-Ausführung
910.179 · Schwarz 20 Stück

Stecker USA USA

2-polig
· Nicht polarisiert, Duroplast
910.178 · Schwarz 100 Stück

Schutzkontakt-Stecker Italien, 10A/250V\~ Italien

3-polig
· Thermoplast-Ausführung
910.174 · Schwarz 50 Stück

Schutzkontakt-Stecker Australien, 10 A/250 V\~ Australien

3-polig
· Mit isolierten Stiften und Tülle
910.182 · Schwarz 40 Stück
910.282 · Weiß 40 Stück

Internationale Schutzkontakt-Kupplungen

Artikelnr. Ausführung VPE

Schutzkontakt-Kupplung Schweiz CH, 10A/250V\~ CH

912.174 · Schwarz 50 Stück
912.274 · Weiß 50 Stück

Schutzkontakt-Kupplung England UK, 13A/250V\~

Mit Funktionsanzeige
· Thermoplast-Ausführung
910.177 · Schwarz 10 Stück
910.277 · Weiß 10 Stück

Schutzkontakt-Kupplung mit Erdungsstift Belgien / Frankreich 15 A / 125 V\~ Schutzkontakt/UTB

Mit Knickschutztülle
· Thermoplast-Ausführung
912.173 · Schwarz 35 Stück
912.273 · Weiß 35 Stück

Internationale Vollgummi- Stecker und Kupplungen

· Bis max. H07RN-F 3G 2,5 mm²
• Belgisch-Französisches System
- IP44, Thermoplast- und Vollgummi-Ausführung, mit Schnappverrastung

Artikelnr. Ausführung VPE

Vollgummi-Stecker, 16A/250V~		Schutzkontakt/UTE
IP44
913.169 · Mit doppeltem Schutzkontakt 20 Stück
	· Mit seitliche Verschraubung, Buchsen- und Flächenklemmen
	· Schwarz

Vollgummi-Kupplung, 16 A/250 V~		Schutzkontakt / UTE
IP44
919.169 · Mit Schnappverrastung, Berührungsschutz 10 Stück

Kaltgerätestecker und Kaltgerätedosen

Artikelnr. Ausführung VPE

Kaltgerätestecker mit Schutzkontakt

C14, 10A/250V~, 70 °C
· Für Leitungen bis 3G 1,00 mm2, Thermoplast-Ausführung mit Schutzkontakt C14 für Kabelanschluss · Schraubanschluss, Knickschutztülle und Zugentlastung
915.171 · Schwarz 50 Stück
915.271 · Weiß 50 Stück
915.971 · Grau (RAL7035) 50 Stück

Kaltgeräte-Winkelstecker mit Schutzkontakt

C14, 10A/250V~, 70 °C
· Für Leitungen bis 3G 1,00 mm2, Thermoplast-Ausführung mit Schutzkontakt C14 für Kabelanschluss
· Schraubanschluss, Knickschutztülle und Zugentlastung, Kabelgang rechts
915.172 · Schwarz 50 Stück

Kaltgerätedose mit Schutzkontakt

C13, 10A/250V~, 70 °C
· Für Leitungen bis 3G 1,00 mm2, Thermoplast-Ausführung mit Schutzkontakt C13 für Kabelanschluss · Schraubanschluss, Knickschutztülle und Zugentlastung
915.170 · Schwarz 25 Stück
915.270 · Weiß 25 Stück
915.970 · Grau (RAL7035) 25 Stück

Kaltgeräte-Winkeldose mit Schutzkontakt

C13, 10A/250V~, 70 °C
· Für Leitungen bis 3G 1,00 mm2, Thermoplast-Ausführung mit Schutzkontakt C13 für Kabelanschluss
· Schraubanschluss, Knickschutztülle und Zugentlastung, Kabelgang rechts
915.173 · Schwarz 25 Stück
915.973 · Grau (RAL7035) 25 Stück

Kaltgeräte-Einbaustecker

C14, E, 10A/250V~, 70 °C

· Thermoplast-Ausführung mit Schraubanschluss

917.170 · Schwarz 50 Stück

Kaltgerätestecker und Kaltgerätedosen

Artikelnr. Ausführung VPE

Kaltgeräte-Einbaudose

C13, F, 10A/250V\~, 70 °C

· Thermoplast-Ausführung mit Schraubanschluss

917.171 · Schwarz 50 Stück

Kaltgerätestecker und Kaltgerätedosen

Artikelnr. Ausführung VPE

Kaltgerätestecker

C20, 16A/250V\~, 70°C

· Thermoplast-Ausführung mit Schutzkontakt

- Mit Knickschutztülle zur Leitungsmontage

915.175 · Schwarz 25 Stück

Kaltgeräte-Einbaustecker |

C20, 16A/250V\~, 70°C

- Thermoplast-Ausführung

917.173 · Schwarz 25 Stück

Kaltgerätedose mit Schutzkontakt

- Für Leitungen bis 3G 1,50 mm²

· Thermoplast-Ausführung mit Schutzkontakt C19

- Knickschutztülle zur Leitungsmontage

915.174 · Schwarz 25 Stück

Kaltgeräte-Einbaudose mit Schutzkontakt

C19, J, 16A/250V\~, 70 °C

· Thermoplast-Ausführung mit Schutzkontakt C19

917.172 · Schwarz 25 Stück

Heißgerätestecker und Heißgerätedosen

Artikelnr. Ausführung VPE

Heißgeräte-Einbaustecker

C16A, E, 10A/250V\~, 155 °C

· Thermoplast-Ausführung mit Schraubanschluss

918.170 · Schwarz 50 Stück

Heißgerätedose mit Schutzkontakt

C15A, 10A/250V\~, 155 °C

- Für Leitungen bis 3G 1,00 mm²

- Thermoplast-Ausführung mit Schutzkontakt C15A für Kabelanschluss

· Schraubanschluss, Knickschutztülle und Zugentlastung

916.170 - Schwarz 25 Stück

916.970 · Grau (RAL7035) 25 Stück

Heißgerätedosen

Artikelnr. Ausführung VPE

Heißgerätedose
C21, 16A/250V\~, 155 °C

· Knickschutztülle zur Leitungsmontage

918.171 · Schwarz 25 Stück

Heißgerätedose mit Schutzkontakt

10A/250V\~, 155 °C

· Für Leitungen bis 3G 1,00 mm2

· Steatit-Ausführung

· Knickschutztülle und Zugentlastung

· Nur für Export- und Ersatzbedarf zugelassen

919.170 · Schwarz 20 Stück

919.270 · Weiß 20 Stück

Anschlussdosen

Artikelnr. Ausführung VPE

Geräte-Anschlussdose
16A/380V\~

· Für 55 mm Wanddosen / Höhe 14 mm

· Thermoplast-Ausführung zur Unterputzmontage

· Einfache Montage durch herausnehmbaren Klemmstein

· Deckel mit Schnappverschluss

· Mit Schraubklemmen 5x 2,50 mm^2 und Zugentlastung 190.271 · Weiß 20 Stück

Herd-Anschlussdose
16A/380V\~

· Für 55 mm Wanddosen / Höhe 23 mm

190.270 · Weiß 20 Stück

Sicherheits-Steckvorrichtung Perilex Stecker 16A/250V\~

Artikelnr. Ausführung VPE

Perilex-Stecker
IP54

·Seitliche Einführung, 3-polig + E + O NACH VDE0100 / 5.73

·Wassergeschüzt IP54

349.203 ·Weiß 10 Stück

Artikelnr. Ausführung VPE

Zwischenschalter 2A/250V\~

Für Leitungen bis H03VVH2-F2x 0,75 mm²

· Kunststoff

923.170 · Schwarz 1 Stück

923.270 · Weiß 1 Stück

Kinderschutz Einsatz 2A/250V\~

Einklebbar in Schutzkontaktsteckdosen

· Kunststoff

- Berührungssicher mit Federfunktion

- Verpackte Ausführung mit 5 Stück im Polybeutel / Blisterverpackung = 1 VPE

922.271 · Weiß 1 Stück

922.281 - Weiß 5 im Blister

Leuchtenfassung, konfektioniert

E 27

· 60 W Kunstoff-E 27-Fassung

641.170 · 0,2 m H03VV-F2x 0,75 mm ^2 20 Stück

· Mit 2-poliger Lüsterklemme

· Schwarz

641.171 · 0,2 m H03VV-F2x 0,75 mm ^2 20 Stück

· Mit Steckklemme

· Schwarz

Umwandlungsfassung

E 27 auf E 14

730.005 · Außengewinde: E 27 1 Stück

· Innengewinde: E 14

· Gewinde: Messing

· Isolierung: Kunststoff

Umwandlungsfassung

E 40 auf E 27

730.008 · Außengewinde: E 40 1 Stück

· Innengewinde: E 27

· Gewinde: Messing

· Isolierung: Porzellan

Porzellanklemme

Für Aderquerschnitte bis 2,5 mm²

- Ohne Drahtschutz

950.000 · 1-polig 1 Stück

· Maße: 17 x 9,5 x 12 mm

950.002 · 2-polig mit Befestigungsloch in der Mitte 1 Stück

· Maße: 21 x 18 x 16 mm

950.003 · 3-polig mit Befestigungsloch in der Mitte 1 Stück

· Maße: 33 x 19 x 16 mm

Für Aderquerschnitte bis 4 mm²

950.004 · 2-polig mit Befestigungsloch in der Mitte 1 Stück

· Maße: 24 x 22 x 22 mm

Deckendose, ∅ 70 mm

1x Zugentlastung

· Inklusive Schrauben

- Lose im Beutel

190.273 · Weiß 20 Stück

Zubehör Illu-Lichterketten

Artikelnr. Ausführung VPE

Dichtring für Illu-Fassungen

· Zur Aus- oder Nachrüstung von Fassungen an Lichterketten für den Außenbereich

· Gewährleistet Tropfwasserschutz bei der Ausrichtung der Glühlampe nach unten

740.001 · E	27 500 Stück· Schwarz
740.012 · E	14 150 Stück· Schwarz

Abzweigdose

Für Flachleitungen H05RN H2x 1,5 mm2

740.015 · Schwarz 30 Stück

Vollgummi-Winkelstecker
IP44

740.017 · Für Flachkabel 10 Stück

· Mit Schnappverrastung

· Mit Flächenklemmen

· Mit 2-facher Frontverschraubung

· Schwarz

Flachkabelstecker für Illu-Leitung 16 A / 250 V\~

DIN 49406, für Leitungen H05RN H2-F2x 1,5 mm ^2 740.002 · Vollgummi-Ausführung 10 Stück

· Ohne Schutzkontakt

· Mit Schnappverrastung

· Schwarz

Flachkabelkupplung für Illu-Leitung
DIN 0282

740.003 · Mit Klappkabel und Aufhängung 10 Stück

· Ohne Schutzkontakt

· Nur für Konturenstecker

· Schwarz

Endstück für Illu-Leitung
DIN 0282

740.004 · Mit Aufhängehaken 10 Stück

· Für den sicheren Abschluß des Leitungsendes

· Schwarz

Artikelnr. Ausführung VPE

Lichterkette mit Stecker und Endstück
Mit Stecker und Endstück

· Außenabmessung ca. 5,20 x 13,20 m

· Inklusive Gummistecker und Endstück mit Haken

740.005 · Mit 10 Fassungen E 27 1 Stück

· Ohne Leuchtmittel

· Grün

740.006 · Mit 20 Fassungen E 27 1 Stück

· Ohne Leuchtmittel

· Grün

Fassungen

Artikelnr. Ausführung VPE

Illu-Fassung

E 27

· Zur Verwendung im Freien

· Wärme- und witterungsbeständiger Thermoplast

· Spritzwassergeschützt in Verwendung mit Dichtring (740.001 / 740.012) – muss extra bestellt werden

740.000 · Max. 40 W 100 Stück

Schutzklasse ||/IP44

Bis 165 °C ohne Dichtring

Illu-Fassung mit Befestigungssockel

· Zur Befestigung auf festem Untergrund

· Abstand der Befestigungsschrauben: 40 mm

· Im Außenbereich nur mit Gummidichtung zu verwenden.

Dichtring (740.001 / 740.012) – muss extra bestellt werden

740.011 · E	27 50 Stück
	Schwarz
740.010 · E	14 50 Stück
	Schwarz

Silikongehäuse MAXI Serie 1000 Siehe auch Seite 253

• Für Halogen-Kaltlichtspiegellampen, ∅ 51 mm, 12 V \~, maximal 35 Watt
• Keine Cool-Beam Leuchtmittel verwenden
  · Dreifachisolierung, mit Kabel, ohne Leuchtmittel

Artikelnr. Ausführung VPE

Silikongehäuse MAXI Serie 1000

Mit Keramikfassung
924.224 · Transparent 1 Stück
924.225 · Weiß 1 Stück
Mit Keramikfassung, VPE 50 Stück im Beutel, geschüttet
924.332 · Weiß 500 Stück
Ohne Keramikfassung, VPE 50 Stück im Beutel, geschüttet
924.334 · Weiß 500 Stück

Dekoringe Serie 1002

Für Silikongehäuse MAXI Serie 1000
924.231 · Chrom 20 Stück
924.250 · Edelstahl matt gebürstet	20 Stück

Silikon-Gehäuse MAXI für Niedervolt-Halogen-Einbaustrahler

Das Silikon-Gehäuse MAXI besteht aus einem hochtemperaturbeständigen High-Tech-Elastomer mit überragenden Werkstoffeigenschaften und damit einer Vielzahl von Anwendungsbereichen:

• Absolut rostfrei
• UV-, ozon- und alterungsbeständig
• Hitze- und kältebeständig
  · Hervorragend wetter- und seeklimabeständig
• Patentgeschützt
• Problemloser schneller Ein- und Ausbau
• Keine Einzelteilmontage
  · Leuchtmittelwechsel ohne Werkzeug
• Keine störenden Metallringe
  · Schnellmontage-Technik
  · Federnlose Befestigung

- Auch im Laden- und Messebau einsetzbar (Dekoranpassung!)

Einbau in:

· Vollmaterial unterschiedlicher Stärke
· In leicht ausbrechendes Material wie
· Rigips, Faserplatten, Spanplatten usw.

Pulsestarter Siehe auch Seite 253

Artikelnr. Ausführung VPE

Pulsestarter Serie 8600

Sofortzündung (Schnellstarter)

- Für Leuchstofflampen, senkt die Kosten für Wartung und Ersatz der Leuchtstofflampen, schont die Umwelt, 10 Jahre Garantie, -30 °C bis +75 °C, ENEC Zulassung

924.167	· EFS 120/110-250V-, 15-22W	10 Stück
924.168	· EFS 600/200-260V-, 18-125W	10 Stück

inter BAR

inter BAR

Kindersicherheit

Artikelnr. Ausführung VPE

Teddy Serie 6310

Steckdosenschutz

• Steckdosenschutz zum Einstecken in Schutzkontakt-Steckdosen
• Abdeckklappe mit Schlüssel
• Nur mit dem beigefügtem Schlüssel aus der Steckdose zu entfernen
• 5 Stück und 3 Schlüssel im Klarsichtbeutel (Preis pro Beutel)

924.201 · Weiß 10 Beutel

924.101 · Schwarz 10 Beutel

924.004 · Braun (Abgabe in VPE) 10 Beutel

- Lose geschüttet (Preis pro Stück)

924.005 · Weiß 50 Stück

Teddy-Automatic Serie 6320

Steckdosenschutz

• Steckdosenschutz zum Einkleben in Schutzkontakt-Steckdosen
• 5 Stück auf Blisterkarte (Preis pro Karte)
  924.009 · Weiß 20 Karten
  924.010 · Schwarz 20 Karten
  924.011 · Braun 20 Karten
• Lose geschüttet (Preis pro Stück)
  924.012 · Weiß 250 Stück

Schutzkappen Serie 2002

· Zum Einstecken in Schutzkontakt-Steckdosen

· 20 Stück im Klarsichtbeutel (Preis pro Beutel)

924.172' · Weiß 20 Stück

Steckdosenschutz-Automatic Serie 8500

· Schiebetechnik ohne Klebeplättchen

- Mit Aussparung für den Erdungskontakt für das französische System

924.173 · Weiß 250 Stück

Teddy-Duo Serie 6330

Orientierungslicht

• Orientierungslicht und Steckdosenschutz
  • Mit Schlüssel
• 1 Stück auf Blisterkarte (Preis pro Karte)

924.001 · Rot leuchtend 20 Stück

924.002* · Rot leuchtend mit Motiv 20 Stück

Schnur-Zwischenschalter

• Mit Schraubkontakten
• Für doppelt isoliertes Flachkabel 2x 0,75 mm ^2

Artikelnr. Ausführung VPE

Schnur-Zwischenschalter Serie 5052, 2A/250V~

LxBxH 66 x 30 x 21 mm

2-polig

· Unbeleuchtet, für Geräte der Schutzklasse ||

· Kennzeichnung 0 - 1

924.028 · Gehäuse schwarz, Wippe schwarz 20 Stück

924.029 · Gehäuse weiß, Wippe weiß 20 Stück

2-polig

· Beleuchtet, für Geräte der Schutzklasse ||

· Kennzeichnung 0 - 1

924.031 · Gehäuse weiß, Wippe weiß 20 Stück

Schnur-Zwischenschalter Serie 5044, 2(1)A/250V--	LxBxH 66 x 30 x 21 mm
Ausschalter 1-polig
· Gehäuse und Zugentlastung geschraubt, 2 Verbindungsklemmen
· Für doppelt isoliertes Flachkabel 2x 0,75 mm^2 un 3x 0,75 mm^2
· Wendezugentlastung
924.259 · Gehäuse transparent, Knopf transparent 20 Stück
924.023 · Gehäuse weiß, Knopf schwarz 20 Stück
924.024 · Gehäuse schwarz, Knopf schwarz 20 Stück
924.025 · Gehäuse weiß, Knopf weiß 20 Stück
924.026 · Gehäuse braun, Knopf beige 20 Stück
924.027 · Gehäuse gold, Knopf gold 20 Stück
924.260 · Gehäuse titan, Knopf schwarz 20 Stück

Schnur-Zwischenschalter Serie 8007, 2 A / 250 V ~	LBH 61 x 23 x 15 mm
Ausschalter 1-polig
· Zugentlastung und Gehäuse geschraubt
· Verbindungsklemme für Null-Leiter
924.036 · Gehäuse schwarz, Wippe schwarz 50 Stück
924.037 · Gehäuse weiß, Wippe weiß 50 Stück
924.038 · Gehäuse braun, Wippe braun	50 Stück
924.039 · Gehäuse gold, Wippe gold	50 Stück

Schnur-Zwischenschalter Serie 8002, 2 A / 250 V ~LBH 58 x 28 x 29 mm (ohne Knopf)
Ausschalter 1-polig
Zugentlastung geschraubt, Gehäuse-Schnappmontage, mit eingesetztem Druckknopfschalter, Knopf ∅ 12 mm
Verbindungsklemme für Null-Leiter
924.032 · Gehäuse schwarz, Knopf schwarz 50 Stück
924.033 · Gehäuse weiß, Knopf weiß 50 Stück
924.034* · Gehäuse braun, Knopf braun	100 Stück

Schnur-Zwischenschalter Serie 5055, 3(2) A / 250 V ~ LBH 67 x 22 x 17 mm (ohne Wippe)
Ausschalter 1-polig
· Zugentlastung durch Isolierstoffschraube, Gehäuse-Schnappmontage
· Verbindungsklemme für Null-Leiter
924.043 · Gehäuse schwarz, Wippe schwarz 50 Stück
924.044 · Gehäuse weiß, Wippe weiß 50 Stück
924.045 · Gehäuse braun, Wippe braun	50 Stück
924.046 · Gehäuse gold, Wippe gold	50 Stück
924.261* · Gehäuse titan, Wippe schwarz	50 Stück

inter BAR

Artikelnr. Ausführung VPE

Schnur-Zwischenschalter Serie 8006, 6(4) A / 250 V \~ LBH 76 x 26 x 23 mm
Ausschalter 1-polig

Zugentlastung zum Schrauben, Gehäuse geschraubt, 2 Verbindungsklemmen, Kennzeichnung 0 - I
Für doppelt isoliertes Flachkabel 2x 0,75 mm ^2 un 3x 0,75 mm ^2
Geeignet zum sekundärseitigen Schalten von Halogenleuchten
924.047 · Gehäuse schwarz, Wippe schwarz 50 Stück
924.048 · Gehäuse weiß, Wippe weiß 50 Stück
924.049 · Gehäuse braun, Wippe braun 50 Stück
924.050 · Gehäuse gold, Wippe braun 50 Stück

Schnur-Zwischenschalter Serie 8010, 10(4) A / 250 V ~	LBH 80 x 30 x 25 mm
Ausschalter 2-polig
· Zugentlastung zum Schrauben, Gehäuse geschraubt, Verbindungsklemme für Schutzleiter
· Kennzeichnung 0 - I
924.051 · Gehäuse schwarz, Wippe rot	50 Stück
924.052 · Gehäuse weiß, Wippe weiß 50 Stück
924.053 · Gehäuse braun, Wippe beige	50 Stück

Schnur-Zwischenschalter Serie 8010, 10(4) A / 250 V ~		LBH 80 x 30 x 25 mm
Ausschalter 2-polig
Zugentlastung zum Schrauben, Gehäuse geschraubt, Verbindungsklemme für Schutzleiter
Kennzeichnung 0 - I
Beleuchtet
Für doppelt isoliertes Flachkabel 2x 0,75 mm2 un 3x 0,75 mm2
924.327*	Gehäuse schwarz, Wippe rot	50 Stück

Schnur-Zwischenschalter Serie 8011, 2 A / 250 V ~	LBH 105 x 37 x 37 mm
Serienschalter
· Gehäuse mit doppeltern Kabelausgang
· 2 Verbindungsklemmen
· Schaltung 0-1-1+2-2-0
924.054 · Gehäuse schwarz, Knopf schwarz 10 Stück
924.055 · Gehäuse weiß, Knopf weiß 10 Stück

Truhen-Taster „Sprungkontakt“

• Mit Schraubkontakten, T 85° C
• Zweilochbefestigung, Befestigungslöcher ∅ 3,5 mm

Artikelnr. Ausführung VPE

Truhen-Taster Sprungkontakt Serie 5120 2(1)A/250V \~ LxBxH 39 x 34 x 15 mm
Öffner 1-polig

Handelsausführung mit ZusatzgehäuseLochabstand 43 mm
924.203 · Gehäuse weiß, Knopf weiß 40 Stück
924.103 · Gehäuse schwarz, Knopf schwarz 40 Stück
Industrieausführung ohne ZusatzgehäuseLochabstand 25,5 mm
Achtung: Auf VDE-gerechten Einbau achten, z. B. nur auf Isolierstoff-Flächen aufschrauben (Kunststoff)
924.071* · Gehäuse weiß, Knopf weiß 100 Stück
924.072 · Gehäuse schwarz, Knopf schwarz 100 Stück

Tret-Zwischenschalter

• Mit Schraubkontakten
• Für doppelt isoliertes Flachkabel 2x 0,75 mm² und 3x 0,75 mm²
  • 2 Verbindungsklemmen
  • Gehäuse-Schnappmontage
• Zugentlastung geschraubt

Artikelnr. Ausführung VPE

Tret-Zwischenschalter Serie 5062, 2(1)A/250 V~		∅ 66 mm
Ausschalter 1-polig
924.056 · Gehäuse gold, Knopf gold 10 Stück
924.057 · Gehäuse weiß, Knopf schwarz 10 Stück
924.058 · Gehäuse schwarz, Knopf schwarz 10 Stück
924.059 · Gehäuse weiß, Knopf weiß 10 Stück
924.060 · Gehäuse braun, Knopf beige 10 Stück

Tret-Zwischenschalter Serie 8009 2(1)A/250V~		∅ 66 mm
Ausschalter 1-polig
924.062 · Gehäuse schwarz, Knopf schwarz 10 Stück
924.063 · Gehäuse weiß, Knopf weiß 10 Stück
924.064 · Gehäuse braun, Knopf braun 10 Stück
924.065 · Gehäuse gold, Knopf gold 10 Stück

Tret-Zwischenschalter Serie 8009 6(2) A/250V ~		∅ 66 mm
Ausschalter 1-polig
· Geeignet zum sekundärseitigen Schalten von Halogenleuchten
924.068 · Gehäuse schwarz, Knopf schwarz 10 Stück
924.069 · Gehäuse weiß, Knopf weiß 20 Stück

Tret-Zwischenschalter Serie 8009 2(1) A/250V ~		∅ 66 mm
Serienschalter 1-polig
· Schaltung 0-1-1+2-2-0
924.066 · Gehäuse weiß, Knopf schwarz 10 Stück
924.067 · Gehäuse schwarz, Knopf schwarz 10 Stück
924.264 · Gehäuse gold, Knopf gold 10 Stück

Tret-Zwischenschalter Serie 8008 2A/250V~		∅ 66 mm
Ausschalter 1-polig
924.061 · Gehäuse messing, Knopf schwarz	10 Stück

• Mit Schraubkontakten
• Gehäuse und Zugentlastung geschraubt

Artikelnr. Ausführung VPE

Schnur-Endschalter Serie 8016 10(2)A/250V~		30 x 51 x 20 mm
Ausschalter 1-polig, Kennzeichnung 0 - 1
924.073 · Gehäuse weiß, Wippe weiß		50 Stück
924.074 · Gehäuse schwarz, Wippe schwarz		50 Stück

Schnur-Enddimmer Serie 8013

• Hand- und Fußbetätigung, für Niedervolt-Halogenlampen (für konventionelle Trafos)
• Für Hochvolt-Halogenlampen, für Glühlampen, von 20-500 W

Artikelnr. Ausführung VPE

Schnur-Enddimmer Serie 8013 250V~		107 x 60 x 30 mm
Mit 2 m Kabel und Gerätestecker
924.078 · Gehäuse schwarz, Schieber schwarz 1 Stück
924.079 · Gehäuse weiß, Schieber weiß 1 Stück
924.080 · Gehäuse gold, Schieber gold 1 Stück
924.266* · Gehäuse titan, Schieber schwarz 10 Stück

Schnur-Zwischendimmer Serie 8013 250V~		107 x 60 x 30 mm
924.075 · Gehäuse schwarz, Schieber schwarz 1 Stück
924.076 · Gehäuse weiß, Schieber weiß 1 Stück
924.077 · Gehäuse gold, Schieber gold 1 Stück
924.265 · Gehäuse titan, Schieber schwarz 1 Stück
924.336 · Gehäuse transparent, Schieber transparent 1 Stück

Schnur-Zwischendimmer Serie 8015

- Mit Beleuchtung, für Glühlampen

Artikelnr. Ausführung VPE

Schnur-Zwischendimmer Serie 8015 230V~		92 x 28 x 27 mm
Von 40 bis 160 Watt
924.267 · Gehäuse transparent 10 Stück
924.081 · Gehäuse schwarz 10 Stück
924.082 · Gehäuse weiß 10 Stück

* Keine Lagertype

Schnur-Zwischendimmer Serie 8113 und 8114

• Für Niedervolt-Halogenlampen (mit elektronischen Transformatoren)
• Für Hochvolt-Halogenlampen, für Glühlampen

Artikelnr. Ausführung VPE

Schnur-Zwischendimmer / Phasenabschnitt-Dimmer Serie 8113 230 V \~ 130 x 60 x 35 mm
50 Hz, 20 bis 300 VA

Anschlussmöglichkeit frei wählbar (als Zwischen- oder Enddimmer)
Hand- und Fußbetätigung
Brummfrei, Ohne Sicherung, Separater Ein- und Ausschalter, Orientierungslicht in der Dunkelheit
924.338 · Gehäuse schwarz	1 Stück

Schnur-Zwischendimmer Serie 8114 250 V \~ 96 x 41 x 29 mm

50 Hz, 20 bis 200 W / VA

· Dreh-Ausfunktion, mit Schutzleiteranschluss
· Von Außen zugänglicher Sicherungsschalter, ermöglicht einen problemlosen Sicherungswechsel
924.340 · Gehäuse schwarz, Drehrad hellgrau	1 Stück

Wippenschalter Serie 3652

- Mit und ohne Beleuchtung, Flachsteckanschlüsse 6,3 x 0,8 mm

Einrastbefestigung für Ausschnitt 11 x 30 mm

Artikelnr. Ausführung VPE

Wippenschalter Serie 3652 16(8) A / 250 V \~, T 185 °C

Ausschalter 1-polig, unbeleuchtet, ohne Wippenprägung

924.090 · Gehäuse weiß, Wippe weiß 50 Stück

924.091 · Gehäuse schwarz, Wippe schwarz 50 Stück

Ausschalter 1-polig, beleuchtet, ohne Wippenprägung

924.111 · Gehäuse weiß, Wippe rot 50 Stück

924.112 · Gehäuse schwarz, Wippe rot 50 Stück

924.113 · Gehäuse schwarz, Wippe gelb 50 Stück

924.114 · Gehäuse schwarz, Wippe grün 50 Stück

Umschalter 1-polig, unbeleuchtet, ohne Wippenprägung, ohne Mittelstellung

924.092*

· Gehäuse schwarz, Wippe schwarz

50 Stück

- Mit und ohne Beleuchtung, Flachsteckanschlüsse 6,3 x 0,8 mm

Einrastbefestigung für Ausschnitt 22 x 30 mm

Artikelnr. Ausführung VPE

Wippenschalter Serie 3652 16(8) A / 250 V \~, T 125 °C

Ausschalter 2-polig, unbeleuchtet, mit Wippenprägung 0 l

924.094 · Gehäuse weiß, Wippe weiß 50 Stück

924.095 · Gehäuse schwarz, Wippe schwarz 50 Stück

Ausschalter 2-polig, beleuchtet, mit Wippenprägung 0 l

924.096 · Gehäuse weiß, Wippe rot 50 Stück

924.097 · Gehäuse schwarz, Wippe grün 50 Stück

924.098 · Gehäuse schwarz, Wippe gelb 50 Stück

924.099 · Gehäuse schwarz, Wippe rot 50 Stück

Umschalter 2-polig, unbeleuchtet, ohne Wippenprägung, ohne Mittelstellung

924.109 · Gehäuse schwarz, Wippe schwarz 50 Stück

Ausschalter 2 x 1-polig, beleuchtet, ohne Wippenprägung

924.120 · Gehäuse schwarz, Wippe rot / rot 25 Stück

PVC-Kappen und Rahmen

· Zum nachträglichen Aufstecken als Spritzwasser- und Staubschutz für Serie 3652

Artikelnr. Ausführung VPE

SPVC-Kappen und Rahmen Serie 22

für 1-polige Wippenschalter

924.115* · Rahmen weiß, Kappe klar 50 Stück

924.116 · Rahmen schwarz, Kappe klar 50 Stück

für 2-polige Wippenschalter

924.117 · Rahmen weiß, Kappe klar 50 Stück

924.118 · Rahmen schwarz, Kappe klar 50 Stück

Wippenschalter Serie 8004

• Einrastbefestigung für Ausschnitt 19,4 x 13 mm
• Geeignet zum sekundärseitigen Schalten von Halogenleuchten
• Unbeleuchtet, Kennzeichnung 01

Artikelnr. Ausführung VPE

924.127 · Flachsteckanschlüsse 4,8 mm 50 Stück
	Gehäuse schwarz, Wippe schwarz
924.128* · Schraubanschlüsse 50 Stück
	Gehäuse schwarz, Wippe rot

* Keine Lagertype

Wippenschalter Serie 8005

• Einrastbefestigung für Ausschnitt 22 x 30 mm
• Kombinierte Flachsteckanschlüsse 6,3 mm
• Schraubanschlüsse M 3
• Beleuchtet, Kennzeichnung 0 l

Artikelnr. Ausführung VPE

Wippenschalter Serie 8005 16(4) A / 250 V \~, T 85 °C

Ausschalter 2-polig

924.129 ^a · Gehäuse schwarz, Wippe rot 100 Stück

Wippenschalter Serie 8014

Artikelnr. Ausführung VPE

Wippenschalter Serie 8014 6(2) A / 250 V \~, T 85 °C

Ausschalter 1-polig

· Einbaumaß ∅ 22 mm, Befestigungsgewinde M 22, SK II
- Schraubkontakte, mit Kunststoff-Sechskantmutter
· Geeignet zum sekundärseitigen Schalten von Halogenleuchten

924.131 · Gehäuse weiß, Wippe weiß 50 Stück

924.132 · Gehäuse schwarz, Wippe schwarz 50 Stück

Wippenschalter Serie 8014 6(2) A / 250 V \~, T 120 °C

Ausschalter 1-polig

- Einbaumaß (Lochmaß) ∅ 21,7 mm, SK II, Schraubkontakte, mit Berührungsschutz

· Geeignet zum sekundärseitigen Schalten von Halogenleuchten

924.133 · Gehäuse schwarz, Wippe schwarz 50 Stück

924.134 · Gehäuse weiß, Wippe weiß 50 Stück

Wippenschalter Serie 8014 16(4) A / 250 V \~, T 85 °C

Ausschalter 2-polig

- Einrastbefestigung für Ausschnitt 22 x 30 mm, Kombinierte Flachsteckanschlüsse 6,3 mm

- Schraubanschlüsse M 3, mit Wasserschutzkappe, Beleuchtet, Kennzeichnung 0 l

924.136 · Gehäuse rot, Wippe rot 50 Stück

• Zentralbefestigung M 12 x 1 mm, Schraubkontakte, Glockenmutter aufgeschraubt
  · Schaltung 0-1-1+2-2-0

Artikelnr. Ausführung VPE

Druckserienschalter Serie 3076 2 A / 250 V \~, T 100 °C
Serienschalter 1-polig

924.140 · Knopf weiß, Gewindelänge 8 mm

50 Stück

924.141* · Knopf weiß, Gewindelänge 12 mm 100 Stück

Druckknopfschalter

· Zentralbefestigung M 10 x 1 mm, Schraubkontakte, Glockenmutter aufgeschraubt

Artikelnr. Ausführung VPE

924.142 · Knopf weiß, Gewindelänge 8 mm 100 Stück

924.143 · Knopf schwarz, Gewindelänge 8 mm 100 Stück

924.145* · Knopf weiß, universell einsetzbar für 8-15 mm Gewinde 100 Stück · Mit 2 Gewinde-Reduzierringen 100 Stück

Druckknopfschalter Serie 8001 6(2) A / 250 V \~ AC, T 85 °C
Ausschalter 1-polig

· Geeignet zum sekundärseitigen Schalten von Halogenleuchten

924.144 · Knopf weiß, Gewindelänge 8 mm 100 Stück

Druckknopfschalter Serie 3030 2(1) A / 250 V \~, T 85 °C
Ausschalter 1-polig

· Rändelmutter aufgeschraubt

924.137 · Knopf weiß, Gewindelänge 11,5 mm 100 Stück

924.138 · Knopf schwarz, Gewindelänge 11,5 mm 100 Stück

- Ohne Gewinde, Schraubkontakte

Artikelnr. Ausführung VPE

Drucktaster Serie 8001 2A/250V - AC
Schließer 2-polig

924.146 · Knopf weiß 50 Stück

* Keine Lagertype

Taster

· Zentralbefestigung M 10 x 1 mm, Schraubkontakte, Glockenmutter aufgeschraubt
- Mit 2 Gewinde-Reduzierringen, universell einsetzbar für 8-15 mm Gewinde

Artikelnr. Ausführung VPE

Taster Serie 8001 2(0,7) A / 250 V \~, T 100 °C
Schließer 1-polig

924.149 · Knopf weiß, Gewindelänge 8-15 mm 100 Stück

Zugschalter

- Schraubkontakte

Artikelnr. Ausführung VPE

Zugschalter Serie 3716 4(1) A / 250 V \~, T 125 °C
Ausschalter 1-polig

924.151 · Gehäuse schwarz 50 Stück

· Zweilochbefestigung

· Lochabstand 20 mm

· Befestigungslöcher ∅ 3,4 mm

Zugschalter Serie 3730 2(1) A / 250 V \~, T 125 °C

Ausschalter 1-polig

924.152 · Gehäuse schwarz 100 Stück

· Einlochbefestigung

· Befestigungslöcher ∅ 3,2 mm

924.153 · Gehäuse schwarz 100 Stück

· Lochabstand 22-25 mm

· Mit Anschraublaschen

Zugschalter Serie 3746 2 A / 250 V \~, T 125 °C
Ausschalter 1-polig

ZweilochbefestigungLochabstand 22 mmBefestigungslöcher ∅ 3,4 mm
924.154 · Gehäuse braun-schwarz, Zugschnurführung stirnseitig	50 Stück
924.155 · Gehäuse braun-schwarz, Zugschnurführung breitseitig	50 Stück
Lochabstand 23 mmBefestigungslöcher ∅ 3,4 mmMit Befestigungsplatte
924.156 · Gehäuse braun-schwarz, Zugschnurführung stirnseitig	50 Stück

inter BAR

• Zweilochbefestigung, Lochabstand 20 mm, Befestigungslöcher ∅ 3,4 mm
• Schraubkontakte

Artikelnr. Ausführung VPE

Zugschalter Serie 8017 2 A / 250 V \~, T 100 °C

Ausschalter 2-polig

924.159* · Gehäuse schwarz 50 Stück

Zugserienschalter

• Zweilochbefestigung, Lochabstand 22 mm, Befestigungslöcher ∅ 3,15 mm
• Schraubkontakte, Schaltung 0-1-1+2-2-0

Artikelnr. Ausführung VPE

• 25 cm, mit Zugkegel
  · Passend für Schaltertypen 3716, 3730, 3746, 8017, 3717, 3776

Artikelnr. Ausführung VPE

924.158 · Weiß 50 Stück

Auf Anfrage | - Schwarz

Kippschalter

• Geeignet für Geräte der Schutzklasse II, Zentralbefestigung M 12 x 0,75 mm,
  Sechskant- und Rändelmutter aufgeschraubt
  · Kipphebel und Gehäuse aus Thermoplast, Kontakte aus Silber, Anschlüsse versilbert
  • Geeignet zum sekundärseitigen Schalten von Halogenleuchten

Artikelnr. Ausführung VPE

924.160 - Lötanschluss 50 Stück

924.161 · Steckanschluss 4,8 mm 50 Stück

Kippschalter Serie 8400 6(4) A / 250 V \~, T 85 °C

Umschalter 1-polig

924.162* · Lötanschluss 50 Stück

924.163 · Steckanschluss 4,8 mm 50 Stück

* Keine Lagertype

Spezialprodukte

Artikelnr. Ausführung VPE

Pulsestarter Serie 8600
Sofortzündung (Schnellstarter)

Für Leuchtstofflampen, senkt die Kosten für Wartung und Ersatz der Leuchtstofflampen, schont die Umwelt, 10 Jahre Garantie, -30 °C bis +75 °C

924.167	· EFS 120/110-250V~, 15-22W	10 Stück
924.168	· EFS 600/200-260V~, 18-125W	10 Stück

Überlastschutz-Steckdosenleiste Serie 8110
2-fach

924.164 · 230V-, 50Hz/16A 1 Stück

· Zum Anschluss von zwei Geräten mit hohem Energieverbrauch (bspw. Waschmaschine und Wäschetrockner)

· 1,5 m Anschlussleitung mit Stecker

· 1 Steckdose Abschaltautomatik energieabhängig

· 1 Steckdose Dauerstrom

· Abmessung: 75 x 45 x 270 mm

· Gewicht 450 g

Die Überlastschutz-Steckdosenleiste löst die Probleme beim Betrieb von zwei Geräten,

z. B. Waschmaschine und Trockner, mit hohem Energieverbrauch an einer Zuleitung.

Das Auslösen der Sicherung wird verhindert und das Verlegen von neuen Leitungen ist nicht mehr nötig.

Der gleichzeitige Betrieb beider Geräte wird möglich, da die Überlastschutz-Steckdosenleiste den Wäschetrockner während der Heizphase der Waschmaschine abschaltet.

Nach Ende des Heizvorgangs wird der Wäschetrockner automatisch wieder zugeschaltet. Bei elektronischen Trocknern Bedienungsanleitung beachten.

Pinfix Serie 8821

Artikelnr. Ausführung VPE

Pinfix Serie 8821
Spezielle Lösung für schwere Flachsteckernetzteile

· Für ganz Europa (außer Schweiz)

· Pinfix ist patentiert, 1 Stück auf Blisterkarte

924.329 · Schwarz 20 Karten

924.330 · Weiß 20 Karten

Programmierbare Tasten mit Beleuchtung zur Steuerung von Geräten und Medien.

10-Zoll-Panel (10")

Einbaurahmen mit genormter Brete 10° = 254 mm mit Anschraublöchern zum Anschrauben an 10° Recks. Wird in der Veranstaltungs-, Medien- und Labortechnik oder in Rechenzentren eingesetzt. In der Regel haben die Panels eine Höhe von 1 HE (1 Höheneinheit / 1 Unit) und sind mit 1,75° = 44,5 mm spezifiziert.

19-Zoll-Panel (19")

Einbeurahmen mit genormter Breite 19° = 482,6 mm mit Anschraublöchern zum Anschrauben an 19° Racks. Wird häufig in der Veranstaltungs-, Medien- und Labortechnik oder in Rechenzentren eingesetzt. In der Regel haben die Panels eine Höhe von 1 HE (1 Höheneinheit / 1 Unit) und sind mit 1,75° = 44,5 mm spezifiziert.

BNC-Steckverbinder - Bayonet Neill Concelman

sind koaxiale Steckverbinder mit einem Bajonett verschluss für Hochfrequenzen bis etwa 1 GHz, teilweise bis 4 GHz, mit einem definierten Wellenwiderstand von 50 oder 75 Ω (untereinander steckbar). Sie werden hauptsächlich in der Funk- und Videotechnik eingesetzt. Die BNC-Technik hat sich auch zur Übertragung von schwachen Gleichströmen, niederfrequenten Wechselströmen und Impulsen im Laborbetrieb durchgesetzt, weil der Außenleiter elektrische Störungen abschimmt. Der koaxiale Aufbau bietet so Schutz gegen externe elektrische Folder. Aus diesem Grund sind auch die Anschlüsse an Messgeräten wie Osziloskop, Frequenzzähler und Funktionsgenerator in der Regel in BNC-Technik ausgeführt.

Bandbreite

Die Differenz zweier Frequenzen, die einen bestimmten, kontinuierlich zusammenhängenden Frequenzbereich bilden.

BAS

Siehe Cinch (RCA)

Blank

Funktion bei Bildausgabegeräten um auf ein schwarzes Standbild umzuschalten.

CAT

Grundsätzlich werden in der Datenanschluss technik folgende Kategorien und Klassifizierungen vorgenommen: Kategorie Klasse MHz GB CAT5e D 100 1

CAT6 E 250 1

CAT6a E 500 10

CAT7 F 600 10

CAT7a F 1.000

Der Unterschied zwischen Kategorie und Klasse ist: die einzelnen Komponenten wie Kabel, Daten anschlussdose (Buchse), Stecker usw. werden in Kategorien eingestuft. Der Zusammenschluss dieser Komponenten, also das komplette Datennetzwerk wird als Klasse bezeichnet. Die Klasse des gesamten Netzwerkes wird somit von der schwächsten Komponente bestimmt. Beispiel: wird CAT6 Kabel und CAT6 Stecker mit einer CAT5e Buchse zusammengeschlossen, so erreicht das gesamte Netzwerk nur Klasse D. Man unterscheidet in der Datenanschlusstechnik zwischen geschirmten und ungeschirmten Komponenten. Weltweit wird die ungeschirmte Ausführung am häufigsten eingesetzt, in Deutschland kommen annähend zu 100 % geschirmte Verkabelung zum Einsatz. Die derzeit gültige Norm für diesen Bereich der Datenanschlusstechnik sind in der EN 50173 zusammengefasst.

Cinch (RCA)

Für ungenormte Steckverbinder zur Übertragung von elektrischen Signalen, vorrangig an Koaxialkabeln. Einsatz: Audio weiß = linker analoger Kanal (manchmal auch schwarz); Audio rot = rechter analoger Kanal; Orange = digital Audio; Video gelb = Com posite Video, analoges, unmodulierters TV-Bildsignal im Basisband (BAS oder FBAS); Video grün = Y (Helligkeit); Video Blau = Pb (Farbdifferenz); Video Rot = Pr (Farbdifferenz)

Das Coaxial-Kabel ist ein spezielles Kabel, das als konzentrischer Leiter zur Übertragung hochfrequenter Signale, wie in der Fornsehtechnik zur Übertragung von analogen FBAS-Signalen oder zur Übertragung digitaler Studiosignale (DSC), eingesetzt wird.

Composite Video

Siehe Cinch (RCA)

Controller

Siehe Mediensteuerung

Crossover

Als Crosskabel oder Crossoverkabel bezeichnet man in der Computernetz-Technik ein achtadriges Twisted-Pair-Kabel, das zwar auf jeder Seite einen RJ45-Stecker besitzt, wobei allerdings in einem Stecker gewisse Kabeladern vertauscht werden. Es wird benötigt, um z. B. zwei Computer direkt mit einander zu verbinden. Statt eines Crossover-Kabels kann man auch ein ungekreuztes Kabel mit einem Crossover-Adapter verwenden, um die Kreuzung der Adempaare vorzunehmen. Die einfachste Anwendungsmöglichkeit für ein Crosskabel ist, zwei Computer mit Netzwerkarten miteinander zu verbinden, ohne notwendigerweise einen Hub oder einen Switcheinsetzen zu müssen. Die beiden so miteinanderverbundenen Computer bilden zusammen ein voll wertiges Netzwerk im allerkleinsten Rahmen. Bei Gigabit-Ethernet kann auf Crosskabel meist verzichtet werden, da Auto-MDI-X im Standard definiert ist und von den meisten Geräten unterstützt wird. In einem Crossover-Kabel werden also an einem Ende die Sendedaten mit den Empfangsdaten vertauscht, damit bei einer Direkt-Verbindung auch der Datenaustausch erfolgt. Würde man die Sende-/Empfangsdaten an einem Ende nicht tauschen würde keine Verbindung untereinander entstehen.

DVB - Digital Video Broadcasting

Bis 2010 sollen Radio- und Fernsehprogramme in ganz Deutschland über DVB ("Digital Video Broadcasting") übertragen werden. Als Übertragungswege stehen grundsätzlich terrestrische Frequenzen (DVB-T), Kabel (DVB-C) und Satellit (DVB-S) zur Verfügung. Noch in der Erprobung ist ein Mobilfunkstandard (DVB-H). Der Empfang setzt in jedem Fall einen speziellen Receiver voraus.

DVB-T ermöglicht die Übertragung von bis zu 24 Fernsehprogrammen über die herkömmliche Hausantenne. Die Programme werden unverschlüsselt ausgestrahlt und sind somit kostenfrei. Privatsender beteiligen sich aber bislang nur in Ballungsgobieten an DVB-T.

DVB-C bietet mehr Programme – theoretisch bis zu 500. Voraussetzung für den Empfang ist ein kostenpflichtiger Kabelanschluss. Privatsender senden im digitalen Kabelnetz meist verschlüsselt und sind nur mit einer Smartcard des Netzbetreibers zu sehen.

Display Port

Display Port für die Übertragung von Bild- und Tonsignalen (z.B. Monitor, DVD-Player, Plasma-TV, etc.)

DVI - Digital Video Interface

Digitale Schnittstelle für Videosignale. Der Ton wird dabei über einen eigenen Eingang übertragen. Die hochauflösenden ( HD ) Formate setzen allerdings auf den neuen Eingang HDMI. Grundsätzlich gibt es drei verschiedene DVI-Anschlüsse:

DVI-A überträgt nur analoge Signale.

DVI-I ist in der Lage, sowohl analoge als auch digitale Signale zu übertragen.

DVI-D schließlich überträgt nur digitale Signale. Hat der neue TFT-Monitor eine DVI-D-Schnittstelle, lässt sich die alte Grafikkarte mit analogem VGA-Anschluss nicht daran anschließen.

EIB

Der europäische Installationsbus (EIB) ist ein Standard nach EN50090, der beschreibt, wie bei einer Installation Sensoren und Aktoren in einem Haus miteinander verbunden werden müssen. Darüber hinaus definiert er auch das Kommunikationsprotokoll. Der EIB steuert zum Beispiel die Beleuchtung und Jalousien beziehungsweise Beschattungseinrichtungen, die Heizung sowie die Schließ- und Alarmanlage. EIB wurde weiterentwickelt und ist seit 2002 als KNX – Standard bekannt.

Ethernet

Protokoll, das die Datenübertragung in lokalen Netzwerken (LANs) regelt. Der Übertragungsstandard wurde 1976 von dem kalifornischen Konzern Xerox entwickelt.

FireWire

Die FireWire-Schnittstelle wird für den schnellen Datenaustausch zwischen Computer und Multimedia- oder anderen Peripheriegeräten eingesetzt. FireWire lässt sich dank der hohen Übertragungsrate auch als Alternative zu Ethernet nutzen (IP over FireWire).

FBAS

Siehe Cinch (RCA)

F-Steckverbinder

(IEC 60169-24) sind koaxiale Steckverbinder mit Schraubverriegelung für Hochfrequenz bis etwa 5 GHz mit einem definierten Wellenwiderstand von 75 Ω. Weltwelt die am meisten verwendeten Steckverbinder im Bereich des Satellitenfernsehens.

Full-HD-TV

Full-HD Modelle stellen Fernseh- und Videobilder mit 1.920 x 1.080 Bildpunkten dar, also mit der derzeit höchsten Pixelzahl von HDTV-Übertragungen oder High-Definition-Zuspielungen. Diese Bildqualität entspricht der fünflichen Auflösung herkömmlicher Fernsehbilder, Selbst aus geringern Betrachtungsabstand erkennt der Zuschauer keinerlei sichtbare Pixelstrukturen. Videoprojektionen profitieren von der vollen HD-Auflösung besonders. Mit dem Begriff wird zumelst die Eigenschaft eines HDTV-fähigen Gerätes bezeichnet, die höchst mögliche HD-Auflösung ausgeben zu können.

Hardware detect

Automatische Erkennung von Eingangssignalen, wenn z. B. ein Laptop im laufenden Betrieb angeschlossen wird, erkennt das Ausgabegerät automatisch das neu angeschlossene Gerät.

HDMI – High Definition Multimedia Interface

Schnittstelle für die Übertragung von Bild- und Tondaten bei HDTV und HD-Femsehem. Es ermöglicht die völlig digitale Übertragung von Videodaten und Digitalton mit bis zu acht Kanälen. Der digitale Kopierschutz HDOP ist integriert.

HDTV hat eine deutlich höhere Auflösung, zeigt das Bild schärfer und detaillreicher und wird im Format 18:9 statt im bisherigen Maß 4:3 ausgestrahlt. Die Auflösung beträgt bis zu 1.920 x 1.080 Pixel. Um die HD-Bilder zu sehen, benötigt man einen Fernscher mit dem Siegel „HD ready“.

HiFi - High Fidelity

Engl. hohe ( Klang- ) Treue, kurz HiFi ist ein Qualitätsstandard für Audio-Wiedergabegeräte.

Hosiden

Siehe S-Video.

Impedanz

Die Impedanz, auch Wechselstromwidierstand genannt, gibt das Verhältnis von elektrischer Spannung an einem Verbraucher (Baeulement, Leitung usw.) zum aufgenommenem Strom an. Die Impedanz hat Bedeutung bei der Anpassung von Hochfrequenzleitungen, aber auch bei der Wellenausbreitung im Freien Raum. Wenn zum Beispiel die Eingangsimpedanz eines Gerätes nicht mit der Impedanz der Leitung übereinstimmt, kommt es zu Reflexionen, was die Leistungsübertragung mindert und was zu Resonanzerscheinungen und damit zu einem nicht linearen Frequenzgang führen kann.

Internationaler Standard für ein digitales Telefonnetz. Bietet die Möglichkeit mehrere Kanäle gleichzeitig zu übertragen. Beim Basisanschluss stehen Nutzern zwei unabhängig von einander verfügbare Kanäle für das Telefonieren oder das Internet zur Verfügung. Die Bandbreite fasst 64 (kb/s).

Keystone

Universelles Einbaumaß für Montageausschnitte von 19,3x14,7 mm.

Klinke (TRS Connector oder Audio Jack)

International weit verbreitete elektrische Steck verbinder zur Übertragung von Wechsel- oder Gleichspannung im SELV-Bereich (Safety Extra Low Voltage, Schutzkleinspannung). Zum Anwendungsbereich von Klinkensteckern, -buchsen und -kupplungen gehören beispielsweise die Weiterleitung von Audio signalen oder die Verbindung zu einem Notzteil Stromversorgung eines Kleingerätes. Häufig wird der Klinkenstecker zum Anschluss von Kopfhörern eingesetzt. Ausführungen: 3,5 mm (Miniklinke) für tragbare Geräte (MP3-Player, Discman), Soundkarten und kleine Kopfhörer, 6,35 mm (Klinke) für Stereoanlagen, Geräte aus der Musikproduktion (Mischpulte, Effektgeräte, Synthesizer, Keyboards, E-Planos, E-Gitarren und Gitarrenverstärker).

KNX

Die KNX-Technologie entstand aus der technischen Zusammenführung der drei europaweit etalierten Bus-Standards EIB (Elektroinstallationstechnik), EHS (Haushaltsgeräte und Unterhaltungselektronik) und Batibus (Heizung/Lüftung/Klima) und bildet somit eine einheitliche technologische Plattform für alle Bereiche der Haus- und Gebäudesystemtechnik in Form eines internationalen Industriestandards.

KNX ermöglicht die zentrale Steuerung nahezu aller Komenten der Haus- und Gebäudesystemtechnik von der Beleuchtung über die Heizung bis zur Alarmanlage und bietet sowohl im Zweckbau als auch im Wohnungs- bau ein ermebliches Plus an Komfort, Sicherheit und Wirtschaftlichkeit. Die KNX-Spezifikation wurde im Frühjahr 2002 durch die darnals neu gegründete KNX Association vorgestellt. Basierend auf dem EIB Standard, mit dem die neue Technologie-Plattform nach wie vor in vollem Umfang kompatibel ist, entstand KNX durch die Erweiterung mit neuen Konfigurationsmechanismen und Übertragungs- medien, die ursprünglich für Batibus und EHS entwickelt worden waren. Berelts 2003 wurde KNX von der CENELEC, dem europäischen Komitee für elektrotechnische Normung mit Sitz in Brüssel, als europäischer Standard EN 50090 ratifiziert. Kurze Zeit später folgte die Ratifizierung durch das Normungsinstitut CEN nach EN 13321-1 als europäischer Standard für die Gebäudeautomation.

Computometzwerk, das auf räumlich begrenztem Gebiet über Kabelverbindung oder per Funk verschiedene Computer und Peripherlegeräte verbindet.

LAUTSPRECHERANSCHLUSS

Stereo (rot+weiß) mit Schraubverschluss für Tonsignal- übertragung.

LC

Dieser Stecker ist ähnlich der SC-Technik, nur kleiner.

LWL - Lichtwellenleiter

Sind aus Lichtleitern bestehende oder zusammengesetzte, tollweise konfektionierte, mit Stockverbindungen versehene Kabel und Leitungen zur Übertragung von Licht im sichtbaren sowie ultra violetten oder infraroten Bereich. Lichtleitkabel bilden mehr oder weniger stark bligsame Verbindungen zur Übertragung optischer Signale oder auch hoher optischer Strahlungsleistungen.

Mediensteuerung

Steuerung von Video-, Strom-, Licht- und Tontechnik im Gebäude. Ton, Licht und Video werden entsprechend durch Befehle gesteuert. Über die Mediensteuerung können alle, an einer Präsentation beteiligten, Geräte zusammengefasst und in einem zeitlichen Ablauf gesteuert werden.

Miniklinke

Buchse 3,5 mm für Tonübertragung (z.B. vom Laptop, PC zum Laulsprecheranschluss).

Mini-USB

Ist eine kompakte Stecker- bzw. Buchservariante des USB-Standards. Sie wurde für Geräte mit geringem Platzangebot entwickelt, etwa für Handys oder Digitalkameras.

MTRJ

Dieser Stecker nimmt zwei Fasern auf, die Übergänge sind in einem gemeinsamen Kunststoffblock eingebettet, der die Form eines RJ45-Steckers hat. Diese Bauform verhindert ebenfalls das Vertauschen der Hin- und Rückleiter, einfach zu stecken und wieder zu entriegeln. Der Stecker ist für Monomode- und für Multimodelasern geeignet.

MUTE

Stummschaltung bei Audio-Geräten.

Herkömmlicher Fernsehstandard in Europa für analoge Fernsehsignale mit einer Auflösung von 720 x 576 Pixeln.

Potentialfreier Kontakt

Dient der Übertragung eines Zustandes zwischen elektrischen Geräten. Der Kontakt wird üblicherweise über ein Relais oder Optokoppler realisiert. Dabei werden die elektrischen Stromkreise der zu verbindenden Geräte galvanisch voneinander abgekoppelt. Diese Lösung ist die einfachste und sicherste Methode um z. B. digitale Datenpunkte elektrisch zu übertragen.

Power Con

3-polige Netz-Steckverbindung mit Codierung und Verriegelung. Wird hauptsächlich in der Bühnen technik eingesetzt. Die Verriegelbarkelt der Stecker bietet Schutz vor versehentlichem Abziehen.

PS/2-Schnittstelle (PS/2-Anschluss, PS/2-Port, ursprünglich Auxiliary Port). Weit verbreilete serielle 6-polige Schnittstelle für Eingabegeräte (z. B. Maus und Tastatur) bei Personal Computern.

RCA

Siehe Cinch (RCA)

RGB - Signal

Beim RGB-Signal werden die Farben rot, grün und blau jeweils in einem eigenen Kanal übertragen beziehungsweise gespeichert. RGB-Signale werden zum Beispiel bei Computern über den VGA-Anschluss oder in der Videotechnik über den SCART-Anschluss übertragen.

RJ-Steckverbindungen (Registered Jack)

Sind genormte Steckverbindungen für Telekommunikations verkabelungen. Die Standards beschreiben die Bauformen von Steckern und Buchsen sowie deren Kontaktbelegungen und werden mit den Buchstaben RJ in Verbindung mit einer Zahl (z. B. RJ-45) – teilweise auch ohne Bindestrich – bezeichnet, Beispiele: RJ126P6C/RJ458P8C

BJ12

siehe RJ-Steckverbindungen (Registered Jack)

Router

Ein Gerät, das Datenpakete über verschiedene Netzwerke weiterleitet. Der Router dient dabei als Verknüpfungsrechner zum Beispiel zwischen zwei lokalen Netzwerken (LAN) und legt automatisch den optimalen Weg für die Versendung der Datenpaketefest.

RS-232

Serieller Schnittstellenstandard mit 25- oder 9-poliger Verbindung für die serielle Übertragung von Computer-Daten – auch V.24 genannt. Zum Einsatz kommen 1 zu 1 Pin – Belegung als auch gekreuzte Belegung (Crossover).

sc

Dieser Stecker wird bei LAN-Neinstallationen verwendet. Das rechteckige Design kann für Multi mode- und Monomode-Glasfaser verwendet werden. Die mittlere Einfügedämpfung liegt bei 0,2 dB, die maximale bei 0,4 dB. Der Vorteil gegenüber dem ST Stecker liegt in der Push-Pull-Technik – d. h. der Stecker verriegelt sich automatisch beim Einstecken und entriegelt sich beim Abziehen. Dadurch lassen sich Duplexstecker erstellen ( zwei Stecker, verbunden durch einen Duplex-Clip ) und Duplex-Verbindungen gleichzeitig stecken und abziehen.

Speakon

Lautsprecher-Steckverbinder, der eine hohe Robustheit, Kontaktbelastbarkeit von 20 A und sichere Verriegelung bietet. Verfügbar sind Speakon-Steckverbinder als zweipolige, vierpolige und achtpolige Version, wobei die 2- und 4-poligen Typen unterein ander kompatibel sind. Die achtpolige Version unter scheidet sich durch ihre größere Bauform. Durch die Anzahl verfügbarer Kontakte in nur einem Steckverbinder ist es möglich, mehrkanalige Passiv-Systeme, Satelliten-Subwoofer-Systeme oder Mehrkanal-Monitor Lautsprecher-Konstellationen mit nur einem Kabel anzuschließen.

ST

Diese Stecker ( auch als BFOC-Stecker bekannt ) sind in LANs verbreitet und sind für für Monomode- und Multimode-Glaslaserkabel geeignet. Die mittlere Einfügedämpfung liegt bei 0,3 dB, die maximale bei 0,5 dB.

S-Video/Super Video System

S-Video, auch als Y/C-Verfahren bekannt, bezeichnet ein spezielles analoges Videosignalverfahren, bei dem die Helligkeitsinformation gesondert von der Farbträgerinformation übertragen bzw. verarbeitet wird. Eingesetzt wird S-Video zum Beispiel in VHS Videorekorden.

S-VHS - Super Video Home System

Verbesserter, abwärtskompatibler VHS-Standard für Heimvideo Videoband-Aufzeichnungsverfahren und bietet eine verbesserte Bildauflösung und höhere Farbgenauigkeit. Die horizontale Bildauflösung ist um etwa 2 /3 besser als bei VHS. S-VHS ist ein Standard und keine Steckverbindung kann aber über die S-Video (Hosiden) Steckverbindung übertragen werden.

Switch

Netzwerk-Komponente zur Verbindung mehrerer Computer bzw. Netz-Segmente in einem lokalen Netzwerk (LAN). Switche analysieren den Netzwerkverkehr und treffen logische Entscheidungen.

Switcher VGA/Audio

Schalten mehrere Eingangsquellen (z. B. mehrere Laptops) nach Bodarf um und geben das Signal an Ausgabemedien (z. B. Beamer, Projektor, Monitor, Lautsprecher) weiter.

TASTER

Bleu beleuchtet, zur Steuerung von Geräten (z.B. Umschalter). Wipptaster Auf / Ab zur Steuerung externer Geräte, z.B. Leinwand, Jalousie usw.

TASTER ABSCHALTAUTOMATIK

Zum Anschluss mittels Steckverbinder an Steckdosenleisten mit Abschaltautomatik zur automatischen Abschaltung von angeschlossenen Geräte. Durch Betätigung des Tasters wird die Stromversorgung der an die Abschaltautomatik angeschlossenen Geräte wieder aufgenommen.

TASTER EDELSTAHL

Zum Selbstanschluss zur Steuerung von Geräte und Medien

TOSLINK

Standardisiertes Lichtwellenleiter-Verbindungssystem für optische Signal-Übertragungen im Bereich bis etwa 20 Mb / s. Wird für die Übertragung digitaler Audiosignale zwischen Audio-Geräten verwendet.

TrueHD

Audiostandard für hochauflösende Medien wie Blu-ray und HD-DVD. Dabel werden die Audiodaten zu 100 % verlustfrei komprimiert. Der Codec ermöglicht eine Datenrate von bis zu 18 Mb/s.

USB - Universal Serial Bus

Per USB lassen sich unterschiedliche Geräte per Kabel verbinden. USB ist ein bitserieller Bus, die einzelnen Bits eines Datenpaketes worden nacheinander übertragen. Geräte mit USB können im laufenden Betrieb miteinander verbunden worden, da neu angeschlossene Geräte automatisch erkannt worden. Per USB worden unter anderem Drucker, Digitalkameras, MP3-Player oder Festplatten mit dem Computer verknüpft.

Überspannungsschutz mit Filter

Überspannungsschutz – nach DIN VDE 0620-1:01-2002, EN 61643-11:08-2007, Typ 3, Ablefbstrom 6,5 kA, Ansprechzeit < 25 nS. Geignet für 16 A (Felnlsicherung auf Wunsch), mit Varistoren, Temperatursicherung, Gasableiter, optische LED Funktions- und Ausfallanzeige (auf Wunsch auch akustisch). Netz- und Frequenzfilter – nach VDE 0565-3:05-2006 für Spannungsspitzen bis 30 MHz, Dämpfungs-diagramm im Datenblatt.

VGA - Video Graphics Array

bezeichnet einen Computergrafik-Standard (EISA, 1987), der bestimmte Kombinationen von Bildaufl üsung und Farbanzahl (Farb-Bit-Tiefe) sowie Wiederholfrequenz definiert. VGA ermöglicht eine Auflösung von 640 x 480 Pixeln, wobei VGA-Kabel eine höhere Auflösung ermöglichen. VGA 15-pol. Buchse für Bildsignalübertragung (z.B. vom Laptop, PC Monitor zum Projektor, Beamer, VGA-Umschaltung usw.)

XLR

Industriestandard für elektrische Steckverbindungen. Einsatz in der professionellen Beschallungs- und Tonstudio-Technik. 3-polige XLR-Steckverbindungen werden für analoge Mikrofon- und Lautsprechersignale sowie digitale AES / EBU-Signale eingesetzt, 5-polige XLR-Steckerverbindungen für digitale Lichtsteuerdaten DMX.

M-Schuko 35° Schutzkontakt

Steckdoseneinsatz Schutzkontakt 16A/250V\~ max. 3.600W

· Nach DIN VDE 0620-1 Bauart DIN 49 440
· Farben: schwarz, rot, weiß, grau
· 35° gedreht
- Modulbreite 42,5 mm
- Einsetzbar in: Deutschland, Österreich, Niederlande, Italien (teilweise), Spanien, Portugal, Schweden, Norwegen, Finnland, Slowenien, Rumänien, Ungarn, Afghanistan, Andorra, Vatikanstaat, San Marino, Estland, Südkorea, Indonesien, Island, Chile, Bulgarien

M-UTE 35° Frankreich

Steckdoseneinsatz UTE/Frankreich 16A/250V\~ max. 3.600W

· Nach NF C 61-314
· Mit integrierten Kinderschutz
· Farben: schwarz, rot, weiß, grau
· 35° gedreht
- Modulbreite 42,5 mm
· Einsetzbar in: Frankreich, Belgien, Polen, Monaco, Slowakei, Tschechei

M-UTE EDV rot Frankreich

Steckdoseneinsatz UTE/Frankreich EDV rot 16A/250V\~ max. 3.600W

· Nach NF C 61-314
- Mit integrierten Kinderschutz und zusätzlicher Stecksicherung
· Farbe: rot
· 35° gedreht
- Modulbreite 42,5 mm
· Einsetzbar in: Frankreich, Belgien, Polen, Monaco, Slowakei, Tschechei

Steckdoseneinsatz Schweiz CH 10A/250V\~ max. 2.500W

· Nach SEV 1011:98
· Farben: schwarz, rot
· 0° gedreht
- Modulbreite 35 mm
· Einsetzbar in: Schweiz, Liechtenstein

Steckdoseneinsatz USA 15A/115V\~ max.

· Nach UL
· Farbe: schwarz
· 0° gedreht
- Modulbreite 32 mm
· Einsetzbar in: USA, Kanada, Mexiko, Südamerika (teilweise)

Steckdoseneinsatz England einzeln abgesichert 3,15A/240V\~ oder 5A/240V\~

· Nach BS 5733:1995
- Einzeln abgesichert, wahlweise 3,15 A oder 5 A
- Mit integrierten Kinderschutz
· Farbe: schwarz
· 45° gedreht
- Modulbreite 74,8 mm
- Einsetzbar in: Großbritannien gemäß Norm für Büromöbel

M-UK 90° England

Steckdoseneinsatz England 13A/240V\~

· Nach BS 1363
- Mit integrierten Kinderschutz
· Farbe: schwarz
· 90° gedreht
- Modulbreite 54 mm
· Einsetzbar in: Großbritannien, Irland, Singapur, Malaysia, Zypern, Malta, Hong Kong, Dubai

M-IT 35° Italien

Steckdosenkombination Schutzkontakt/Italien 10A/230V oder 16A/230V\~

• Mit integriertem Kinderschutz
  · Farbe: schwarz
  · 35° gedreht
• Modulbreite 45 mm
• Einsetzbar in: Italien, Südtirol, Südamerika (teilweise)

M-AUS 90° Australien

Steckdosenkombination Australien 10A/250V

· Nach AS/NZS 3112
· Farbe: schwarz
- 90° gedreht
- Modulbreite 45 mm
- Einsetzbar in: Australien, Neuseeland, Argentinien

M-CN 90° China

Steckdoseneinsatz China 10A/250V

• Nach CCC
  · Farbe: schwarz
• 90° gedreht
• Modulbreite 42,5 mm
• Einsetzbar in China

M-DK 35° Dänemark

Steckdoseneinsatz Dänemark Haushalt 10A/250V\~

· Nach DS/IEC 60884-1:2004
· Farbe: schwarz
· 35° gedreht
- Modulbreite 42,5 mm
- Einsetzbar in: Dänemark

M-DK EDV 35° Dänemark

Steckdoseneinsatz Dänemark EDV 10A/250V\~

· Nach DS/IEC 60884-1:2004
· Farbe: schwarz
· 35° gedreht
- Modulbreite 42,5 mm
· Einsetzbar in: Dänemark

M-IEC 10A

Steckdoseneinsatz Kaltgerätedose 10A/250V\~

• Nach IEC 320
  · Farbe: schwarz
• 90° gedreht
• Modulbreite 42,5 mm
• Einsetzbar: international

M-IEC 16A

Steckdoseneinsatz Kaltgerätedose 16A/250V\~

· Nach IEC 320
· Farbe: schwarz
- 90° gedreht
- Modulbreite 42,5 mm
- Einsetzbar: international

M-GST18i3

Steckdoseneinsatz GST18i3 16A/250V\~

· Nach DIN VDE 0628
· Farben: schwarz, rot, weiß, kieselgrau
· 90° gedreht
- Modulbreite 42,5 mm
- Einsetzbar: international

Steckersysteme 2-polig ohne Schutzkontakt

Passend für alle europäischen Länder außer z. T. Schweiz, Italien und England.

Euroflachstecker Typ 20 F

Zum Beispiel passend für:

Euroflachstecker Typ 20

Zum Beispiel passend für:

Konturenstecker Typ 24

Zum Beispiel passend für:

· H03W-F 2 × 0,75 mm²
· H05W-F 2 x 1,00 mm²

Konturenstecker Typ 24 K

Zum Beispiel passend für:

Konturenstecker Typ 24 G

Zum Beispiel passend für:

· H05RN-F 2 x 1,00 mm²
· H07RN-F 2 x 1,00 mm²
· H07RN-F 2 x 1,50 mm²
· H05BQ-F 2 x 1,00 mm²
· H07BQ-F 2 x 1,50 mm²

Konturenstecker Typ 24 S

Spritzwassergeschützt, schlagfest

Zum Beispiel passend für:

· H07RN-F 2 x 1,00 mm²
· H07RN-F 2 x 1,50 mm²
· H05BQ-F 2 x 1,0 mm ^4
· H05BQ-F 2 x 1,5 mm²

IEC-Geräteverbindungen

Kaltgeräte-Stecker zentral Typ 35 S

2-polig, 70°C

Zum Beispiel passend für:

Kaltgeräte-Stecker zentral Typ 35 S

3-polig, 70°C

Zum Beispiel passend für:

· H05W-V 3G 0,75 mm²
· H05W-F 3G 1,00 mm²

Kaltgeräte-Dose zentral Typ 35-2

2-polig, 70°C

Zum Beispiel passend für:

Kaltgeräte-Dose zentral Typ 35

3-polig, 70°C

Zum Beispiel passend für:

· H05W-F 3G 0,75 mm²
· H05W-V 3G 1,00 mm²

Kaltgeräte-Dose Winkel Typ 35-2 W

2-polig, rechts, links, 70 °C

Zum Beispiel passend für:

Kaltgeräte-Dose Winkel Typ 35 W

3-polig, rechts, links, 70 °C

Zum Beispiel passend für:

· H05W-F 3G 0,75 mm²
· H05W-V 3G 1,00 mm ^4

Kleingeräte-Dose Typ 25 D

120°C, montiert
Zum Beispiel passend für:
· H03VVH2-F 2 x 0,75 mm ^2

Heißgeräte-Dose Typ 37

155°C, montiert
Leistungstypen gemäß Ihrer Anfrage.

Schweizer Stecker und Kupplungen

SEV-geprüfte Ausführung.

Schweizer Stecker Typ 11, 10 A

2-polig

Zum Beispiel passend für:

Schweizer Stecker Typ 12, 10 A

3-polig

Zum Beispiel passend für:

Schweizer Kupplung Typ 11 D

2-polig

Zum Beispiel passend für:

· H03VVH2-F 2 × 0.75 mm²
· H03W-F 2 × 0,75 mm²
· H05W-F 2 x 1,00 mm²

Schweizer Winkelstecker Typ 23 W, 10 A / 16 A

3-polig

Zum Beispiel passend für:

· H03VV-F 3G 0,75 mm²
· H05W-V 3G 0,75 mm²
· H05VV-F 3G 1,00 mm²
· H05W-V 3G 1,50 mm²

Internationale Stecker

Schutzklasse 0-Stecker Typ 44

2-polig

Zum Beispiel passend für:

· H03W-F 2 × 0,75 mm²
· H05W-F 2 x 0,75 mm²
· H05W-F 2 x 1,00 mm²
· H05W-F 2 x 1,50 mm²

England-Stecker Typ 45-2, 13 A

2-polig, angespritzt mit eingebauter 13 A-Sicherung

Zum Beispiel passend für:

England-Stecker Typ 45, 13 A

3-polig, angespritzt mit eingebauter 13 A-Sicherung

Zum Beispiel passend für:

USA-Stecker UL / CSA Typ 46-2

2-polig

Leistungstypen gemäß Ihrer Anfrage.

USA-Stecker UL / CSA Typ 46

3-polig

Leistungstypen gemäß Ihrer Anfrage.

Steckersysteme 3-polig mit Schutzkontakt

Passend für alle europäischen Länder außer z. T. Schweiz, Italien und England.

Schutzkontakt-Winkelstecker Typ 30

Mit doppeltem Schutzkontaktsystem

Zum Beispiel passend für:

· H03VV-F 3G 0,75 mm²
· H05VV-F 3G 0.75 mm²
· H05VV-F 3G 1,00 mm²
· H05W-F 3G 1,50 mm²
· H07BQ-F 3G 1,50 mm²
· H05BQ-F 3G 0,75 mm²

Schutzkontakt-Zentralstecker Typ 31

Mit doppeltem Schutzkontaktsystem

Zum Beispiel passend für:

· H03W-F 3G 0,75 mm²
· H05W-F 3G 1,00 mm²
· H05W-V 3G 1,50 mm²
· 05RV4-F 3G 0,75 mm ^2
· H03V4V4-H 3G 1,00 mm²
· H03RT-H 3G 0,75 mm²

Schutzkontakt-Zentralstecker Typ 32

Mit doppeltem Schutzkontaktsystem, spritzwassergeschützt

Zum Beispiel passend für:

· H05VV-F 3G 1,50 mm²

· H05RR-F 3G 0,75 mm²

· H05RR-F 3G 1,50 mm ^2

· H07RN-F 3G 1,00 mm²

· H07RN-F 3G 1,50 mm²

· H07BQ-F 3G 1,50 mm²

· H07RN-F 3G 2,50 mm²

Schutzkontakt-Kupplung Typ 34

Zum Beispiel passend für:

· H05W-F3G 1,00 mm²

· H05W-F 3G 1,50 mm²

· H05W-F 3G 2,50 mm²

· H07RN-F 3G 1,00 mm ^2

· H07RN-F 3G 1,50 mm²

Artikelnr. Seite	Artikelnr. Seite	Artikelnr. Seite	Artikelnr. Seite	Artikelnr. Seite
110.2100 263	240.167 218	302.174 218	328.875 224	331.000 193
110.3118 263	240.169 218	302.274 218	328.876 224	331.006 193
116.270 216	241.174 218	304.174 219	329.213 179	331.007 193
116.271 216	241.175 218	304.175 219	329.214 179	331.010 193
116.272 216	241.274 218	304.176 219	329.215 179	331.011 193
116.280 216	241.275 218	304.184 219	329.600 183	331.012 193
118.270 216	244.875 223	304.185 219	329.601 183	331.013 193
119.270 216	244.876 223	304.274 219	329.602 183	331.014 193
119.271 216	246.174 223	304.275 219	329.604 183	331.032 195
119.272 216	246.175 223	304.276 219	329.605 183	331.035 195
119.274 216	246.176 223	304.284 219	329.606 183	331.040 195
119.280 216	246.185 223	304.285 219	329.615 183	331.071 193
119.281 216	246.186 223	304.974 219	329.616* 183	331.072 193
130.080 225	246.375 223	305.174 219	329.617 183	331.074 194
130.081 225	246.376 223	305.175 219	329.618* 183	331.0202 170
130.2101 263	248.174 223	305.176 219	329.700 184	332.071 194
130.2300 265	248.175 223	305.184 219	329.701 184	333.000 170
130.2400 265	248.176 223	305.185 219	329.702 184	333.001 170
130.2402 265	248.185 223	305.274 219	329.703 184	333.002 170
131.080 225	248.186 223	305.275 219	329.704 184	333.004 170
131.081 225	249.875 223	305.276 219	329.705 184	333.005 170
132.080 225	249.876 223	305.284 219	329.800 185	333.071 194
132.081 225	251.173 220	305.285 219	329.801 185	333.0122 162
133.080 225	251.183 220	305.974 219	329.802 185	333.0371 164
133.081 225	290.0608 265	305.975 219	329.3001 182	333.0374 164
150.070 225	300.000 143	311.273 220	329.3003 182	333.0375 164
150.072 225	300.000 173	311.274 220	329.3004 182	333.0376 164
150.0203 264	300.000 203	312.174 220	329.3009 181	333.0377 164
150.0205 264	300.001 143	312.175 220	329.3010 181	333.0378 164
150.0207 264	300.001 173	312.275 220	329.3011 181	333.0380 164
150.0209 264	300.001 203	313.175 220	329.3012 181	333.0382 164
150.0211 264	300.002 143	313.185 220	329.3013 181	333.400 161
150.0212 264	300.002 173	317.000 34	329.3014 181	333.401 161
151.070 225	300.002 203	317.001 34	329.3102 181	333.402 161
151.072 225	300.003 143	317.100 35	329.3104 181	333.403 161
190.270 216	300.003 173	317.101 35	329.3105 181	333.404 161
190.270 273	300.003 203	317.102 35	330.070 193	333.405 161
190.271 217	300.004 143	317.117 35	330.071 193	333.406 161
190.271 273	300.004 173	320.174 224	330.072 193	333.407 163
190.273 274	300.004 203	320.175 224	330.073 193	333.408 162
202.174 217	300.005 143	320.176 224	330.100 199	333.410 162
202.175 217	300.005 173	320.185 224	330.100F 201	333.411 162
202.184 217	300.005 203	320.186 224	330.101 199	333.412 162
202.185 217	300.006 173	321.174 224	330.101F 201	333.413 162
202.274 217	300.006 203	321.175 224	330.102 199	333.416 161
202.275 217	300.007 173	321.176 224	330.103 199	333.417 162
202.284 217	300.007 203	322.174 224	330.104 199	333.418 165
202.285 217	300.011 173	322.175 224	330.104F 201	333.419 165
211.174 217	300.011 203	322.176 224	330.105 199	333.0422 179
211.274 217	300.012 173	322.184 224	330.106 199	333.505 161
233.184 231	300.012 203	322.185 224	330.106F 201	333.506 161
233.185 231	301.174 219	322.186 224	330.107 199	333.534 161
233.186 231	301.175 219	323.185 224	330.140 200	333.535 161
233.284 231	301.274 219	323.186 224	330.142 200	333.536 161
233.286 231	301.275 219	327.875 224	330.153 200	333.537 161
233.286 231	301.974 219	327.876 224	330.300 200	333.538 162

Artikelnr. Seite	Artikelnr. Seite	Artikelnr. Seite	Artikelnr. Seite	Artikelnr. Seite	Artikelnr. Seite
333.539 161	336.604 140	343.372 232	361.174 222	375.115 123
333.540 162	336.606 51	343.373 232	361.184 222	375.115 147
333.600 171	338.0080 27	344.170 235	372.174 222	375.116 123
333.601 171	338.0081 27	344.171 235	372.184 222	375.116 147
333.602 171	338.0200 13	344.172 235	373.174 222	375.117 123
333.604 171	338.0201 13	344.174 235	375.000 123	375.117 147
333.605 171	338.0203 22	344.175 235	375.000 147	375.127 123
333.616 161	338.0204 22	345.170 234	375.003 123	375.128 123
333.804 164	338.0205 22	345.171 234	375.003 147	375.129 123
333.805 164	338.0206 22	345.172 234	375.004 124	375.500 124
333.808 179	338.0210 13	346.170 234	375.005 123	375.500 147
333.810 179	338.0212 13	346.171 234	375.005 147	375.501 124
333.815 161	338.0214 22	346.172 234	375.007 123	375.502 53
333.819 165	338.0219 13	347.170 235	375.007 147	375.503 124
333.830 161	338.0221 13	347.171 235	375.016 123	375.504 125
333.838 165	338.0227 22	347.172 235	375.017 123	375.505 125
333.840 165	338.0230 13	348.171 234	375.018 123	375.506 125
333.862 179	338.0231 13	348.172 234	375.038 123	375.507 125
333.864 179	339.1000 41	349.006 245	375.038 147	375.514 125
333.1007 24	339.1001 41	349.007 245	375.039 123	375.515 124
333.1008 24	339.1001 145	349.008 243	375.039 147	375.516 124
333.4061 165	339.1002 41	349.009 243	375.040 124	375.517 125
333.4063 165	339.1004 41	349.010 243	375.044 123	375.518 124
333.4065 165	339.1005 41	349.012 245	375.045 123	375.519 125
333.4066 165	339.1006 41	349.020 243	375.046 123	375.520 125
334.001 197	341.164 231	349.027 245	375.050 123	375.521 125
334.003 197	341.165 231	349.028 245	375.050 147	375.523 125
334.006 197	341.166 231	349.029 245	375.053 123	375.524 125
335.002 196	341.169 231	349.033 245	375.053 147	375.529 53
335.007 196	341.200S 230	349.035 245	375.055 123	380.270 209
335.009 196	341.201S 230	349.183 245	375.055 147	380.271 209
335.050 210	341.202S 230	349.164 243	375.064 124	381.121K 206
335.051 210	341.203S 230	349.165 243	375.068 123	381.130K 206
335.055 211	341.261 231	349.203 273	375.069 123	381.141S 208
336.003 52	341.264 231	349.300 244	375.070 123	381.144S 208
336.004 52	341.265 231	349.301 244	375.071 124	381.146K 206
336.004 141	341.266 231	349.302 244	375.072 124	381.147K 206
336.006 52	341.267 231	349.303 244	375.073 124	381.148K 206
336.014 52	341.268 231	349.304 244	375.075 123	381.149K 206
336.015 52	341.269 231	349.305 244	375.075 147	381.150K 206
336.015 141	341.870 230	351.174 221	375.076 124	381.151K 206
336.039 51	341.879 230	351.164 221	375.079 124	381.152K 206
336.046 51	341.880 256	351.974 221	375.080 123	381.221K 206
336.065 52	343.170 233	351.984 221	375.081 123	381.223K 206
336.067 51	343.171 233	352.174 221	375.082 123	381.230K 206
336.072 51	343.172 233	352.175 221	375.083 123	381.241S 208
336.076 51	343.173 233	353.175 221	375.097 147	381.244S 208
336.079 51	343.174 233	353.185 221	375.098 147	381.246K 206
336.088 51	343.175 233	353.975 221	375.101 124	381.247F 207
336.600 51	343.176 233	353.965 221	375.101 147	381.247K 206
336.600 107	343.177 233	356.119 187	375.102 124	381.248F 207
336.600 140	343.179 233	356.120 187	375.102 147	381.248K 206
336.601 51	343.191 233	356.174 222	375.105 124	381.249K 206
336.601 140	343.192 233	356.175 222	375.105 147	381.250F 207
336.603 51	343.370 232	356.974 221	375.106 124	381.250K 206
336.604 51	343.371 232	356.975 221	375.106 147	381.251K 206

Artikelnr. Seite	Artikelnr. Seite	Artikelnr. Seite	Artikelnr. Seite	Artikelnr. Seite
381.252K 206	394.200 247	410.015 215	681.882 226	800.0050 167
381.340S 208	395.180 238	410.016 215	682.980 228	800.0051 187
381.343S 208	395.181 238	410.017 215	682.981 228	800.0052 187
381.430K 206	396.181 238	410.018 215	682.982 228	800.0053 186
381.450K 206	396.182 239	410.019 215	683.980 228	800.0100 167
381.2501K 206	396.183 239	410.020 215	683.981 228	800.0101* 167
381.2507K 207	396.184 240	410.021 215	683.982 228	800.0102 167
381.2512K 207	396.185 240	509.000 144	684.980 228	800.0103* 167
382.204 209	396.187 239	509.001 134	684.981 228	800.0104* 167
382.205 209	396.188 241	509.002 134	684.982 228	800.0105 167
384.272S 208	397.003 238	509.003 134	685.980 228	800.0106* 167
384.370S 208	398.180 239	509.004 135	685.981 228	800.0107 167
384.371S 208	398.181 239	509.005 135	685.982 228	800.0108* 167
385.170 206	398.182 239	509.006 137	692.180 227	800.0109 167
385.270 205	398.183 238	509.007 137	692.181 227	800.0110* 167
387.170 205	398.184 238	509.008 137	692.182 227	800.0111* 167
387.171 205	398.185 239	509.009 136	692.280 227	800.0112* 167
387.172 205	398.186 239	509.010 138	692.281 227	800.0113* 167
387.270 205	398.200 241	509.011 138	692.282 227	800.0114* 167
387.270S 208	398.200 256	509.012 136	693.180 228	800.0119 167
387.271 205	399.000 237	509.013 139	693.181 228	852.101 258
387.271S 208	399.001 237	509.014 139	693.182 228	852.102 258
387.272 205	399.002 237	509.015 144	693.280 228	852.103 258
388.170 205	399.003 237	601.180 227	693.281 228	852.104 258
388.171 205	399.004 237	601.280 227	693.282 228	852.982 257
388.172 205	399.005 237	624.871 229	693.283 229	900.002 266
388.270 205	399.006 237	641.170 252	720.000 249	900.003 266
388.270F 207	399.007 237	641.170 274	720.006 248	900.004 266
388.271 205	399.009 237	641.171 252	720.013 252	900.005 266
388.271F 207	399.010 237	641.171 274	720.020 251	900.010 266
388.272 205	399.011 237	653.180 227	720.021 251	900.011 266
388.371 205	399.012 237	653.181 227	720.022 251	900.012 266
388.471 205	399.013 237	653.182 227	722.009 252	900.013 266
392.180 238	399.180 240	653.280 227	730.004 251	900.180 241
392.181 238	399.181 240	653.281 227	730.005 274	900.181 241
392.182 239	399.182 240	653.282 227	730.008 274	900.187 241
392.183 239	399.183 240	654.180 227	740.000 276	900.1077 259
393.002 242	399.186 240	654.181 227	740.001 275	902.000 39
393.006 242	399.187 241	654.182 227	740.002 275	902.001 39
393.011 242	399.188 241	654.280 227	740.003 275	902.002 39
394.170 213	399.189 241	654.281 227	740.004 275	902.003 40
394.171 213	410.000 215	654.282 227	740.005 276	902.004 39
394.172 213	410.001 215	654.283 229	740.006 278	902.005 39
394.175 213	410.002 215	654.284 229	740.010 276	902.006 39
394.178 213	410.003 215	663.170 229	740.011 276	902.007 40
394.179 235	410.004 215	663.171 229	740.012 275	902.008 39
394.180 213	410.005 215	663.270 229	740.015 275	902.009 39
394.181 249	410.006 215	663.271 229	740.017 275	902.010 39
394.182 213	410.007 215	665.870 229	755.000 169	902.011 39
394.183 248	410.008 215	665.871 229	755.001 169	902.012 40
394.184 248	410.009 215	672.180 230	755.002 169	902.017 39
394.187 248	410.010 215	672.181 230	755.003 169	902.017 40
394.188 247	410.011 215	672.280 230	755.004 169	902.017 145
394.189 247	410.012 215	672.281 230	770.000 148	902.018 39
394.190 247	410.013 215	681.880 228	770.001 148	902.018 40
394.191 247	410.014 215	681.881 228	770.002 149	902.018 145

Artikelnr. Seite	Artikelnr. Seite	Artikelnr. Seite	Artikelnr. Seite	Artikelnr. Seite	Artikelnr. Seite
902.019 39	903.113 106	909.005 19	911.171 267	912.173 270
902.019 40	903.114 101	909.006 19	911.172 267	912.174 270
902.039* 39	903.400 90	909.007 19	911.270 267	912.270 267
902.0048 39	903.402 90	909.008 19	911.271 267	912.271 266
902.0049 39	903.500 90	909.009 19	911.272 267	912.273 270
902.0050 39	903.600 90	909.0023* 18	911.273 267	912.274 270
902.200 46	903.2000 69	909.0027* 19	911.470 267	912.470 267
902.201 47	903.2001 89	909.0029* 19	911.500 27	912.971 267
902.202 47	903.3000 89	909.010 18	911.501 27	913.000 9
902.203 46	903.3001 89	909.011 18	911.502 27	913.005 9
902.204 46	904.000 30	909.012 19	911.503 27	913.169 271
902.205 47	904.001 30	909.013 19	911.900 23	913.170 269
902.206 46	904.002 30	909.014 19	911.901 23	913.171 268
902.207 46	904.003 30	909.015 19	911.902 23	913.172 268
902.208 46	904.004 30	909.016 19	911.903 23	913.173 268
902.209 47	904.005 30	909.017 18	911.904 23	913.174 268
902.211 46	904.006 30	909.018 18	911.905 23	913.175 269
902.300 46	904.007 30	909.019* 19	911.906 23	914.270 260
902.301 47	904.008 31	909.020* 19	911.907 23	914.271 260
902.302 47	904.009 31	909.025 18	911.908 23	914.272 260
902.400 46	904.010 31	909.028* 18	911.909 23	914.273 260
902.401 47	904.011 31	909.029* 18	911.910 23	914.670 258
902.402 47	904.020* 30	909.033* 19	911.913 23	914.672 259
902.403 46	904.021* 30	909.050* 19	912.000 24	915.000 34
902.404 46	904.022* 30	909.058* 18	912.000 118	915.001 34
902.405 47	904.023* 30	909.065* 18	912.001 25	915.170 271
902.406 46	904.024* 30	910.002 245	912.001 118	915.171 271
902.407 46	904.025* 30	910.100 266	912.002 24	915.172 271
902.408 46	904.026* 30	910.105 241	912.003 24	915.173 271
902.409 47	904.027* 30	910.106 241	912.004 25	915.174 272
902.411 46	904.100 232	910.170 267	912.005 25	915.175 272
902.500 46	904.900 31	910.171 266	912.006 25	915.270 271
902.601 47	906.000 51	910.174 270	912.007 25	915.271 271
902.502 47	906.000 141	910.175 270	912.008 25	915.970 271
902.2048 46	906.001* 51	910.176 270	912.009 24	915.971 271
902.4048 46	906.002 51	910.177 270	912.010 24	915.973 271
903.000 63	906.003 51	910.178 270	912.011 25	916.000 35
903.001 63	906.003 141	910.179 270	912.012 25	916.001 35
903.002 107	906.005 42	910.182 270	912.013 25	916.002 35
903.100 94	906.005 52	910.200 266	912.014 25	916.003 35
903.101 94	906.005 142	910.270 267	912.015 24	916.004* 35
903.102 95	906.009* 51	910.271 266	912.016 24	916.005* 35
903.103 102	906.031 51	910.275 270	912.017 25	916.010 35
903.104 96	906.031 141	910.276 270	912.018 25	916.059 35
903.105 101	906.039 143	910.277 270	912.019 25	916.060 35
903.106 101	906.067 52	910.282 270	912.021* 25	916.061 35
903.107 107	906.067 141	910.470 267	912.022* 25	916.062 35
903.107 121	906.071 51	910.971 267	912.023* 24	916.063 35
903.108 107	906.080* 51	910.1011 248	912.024 25	916.170 272
903.108 121	906.1059* 51	911.000 22	912.025 25	916.970 272
903.109 107	906.1086* 51	911.001 22	912.035* 25	917.000 64
903.109 121	909.000 18	911.002 22	912.037* 24	917.000 146
903.110 107	909.001 19	911.003 22	912.045* 24	917.001 64
903.110 121	909.002 18	911.004 22	912.055* 24	917.001 146
903.111 106	909.003 18	911.005 22	912.170 267	917.002 65
903.112 106	909.004 18	911.170 267	912.171 266	917.003 64
917.005 65	917.077 73	917.172 272	919.004 257	924.005 278
917.006 64	917.078 74	917.173 272	919.005 257	924.009 278
917.007 65	917.081 75	917.182 80	919.014 255	924.010 278
917.008 65	917.083 76	917.183 74	919.015 255	924.011 278
917.009 83	917.085 75	918.001 43	919.016 255	924.012 278
917.010 83	917.088 76	918.002 23	919.018 255	924.023 279
917.011 73	917.089 77	918.003 120	919.169 271	924.024 279
917.012 81	917.090 76	918.006 108	919.170 273	924.025 279
917.012 146	917.090 146	918.006 120	919.171 268	924.026 279
917.018 80	917.091 77	918.007 100	919.173 207	924.027 279
917.019 80	917.093 82	918.007 120	919.176 268	924.028 279
917.021 74	917.093 105	918.008 106	919.177 269	924.029 279
917.022 76	917.094 79	918.008 120	919.178 268	924.031 279
917.023 77	917.095 78	918.009 107	919.179 269	924.032 279
917.024 78	917.096 78	918.009 120	919.183 256	924.033 279
917.026 75	917.098 78	918.010 122	919.189 256	924.034* 279
917.027 75	917.099 78	918.011 122	919.190 256	924.036 279
917.028 75	917.100 79	918.012 122	919.270 273	924.037 279
917.030 76	917.101 78	918.013 122	919.273 207	924.038 279
917.031 81	917.102 79	918.014 122	919.284 256	924.039 279
917.031 146	917.110 79	918.015 121	919.371 232	924.043 279
917.032 66	917.111 83	918.016 121	919.1000 119	924.044 279
917.033 66	917.112 81	918.017 121	919.1001 119	924.045 279
917.035 76	917.113 81	918.018 121	919.1100 118	924.046 279
917.036 77	917.114 79	918.019 121	919.1101 118	924.047 280
917.037 80	917.116 81	918.020 121	919.1751 269	924.048 280
917.038 64	917.117 76	918.021 122	919.2000 118	924.049 280
917.039 65	917.120 80	918.022 122	919.2001 118	924.050 280
917.040 83	917.127 82	918.023 106	919.2002 118	924.051 280
917.041 83	917.127 106	918.024 122	919.2003 118	924.052 280
917.045 72	917.134 72	918.025 53	919.2004 118	924.053 280
917.046 82	917.134 106	918.033 67	919.2005 118	924.054 280
917.047 82	917.135 82	918.033 120	920.000 257	924.055 280
917.051 65	917.139 63	918.033 146	921.000 261	924.056 281
917.052 65	917.140 63	918.034 67	921.001 261	924.057 281
917.056 82	917.141 80	918.034 120	921.002 261	924.058 281
917.056 104	917.143 74	918.035 67	921.003 261	924.059 281
917.057 66	917.145 74	918.040 74	921.004 259	924.060 281
917.060 42	917.150 72	918.045 67	921.005 259	924.061 281
917.060 82	917.152 82	918.066 107	921.006 259	924.062 281
917.060 146	917.153 65	918.066 120	921.008 260	924.063 281
917.061 64	917.157 77	918.067 107	921.010 259	924.064 281
917.062 64	917.158 64	918.067 120	921.011 259	924.065 281
917.064 62	917.159 64	918.068 107	921.012 261	924.066 281
917.065 62	917.160 72	918.068 120	921.013 261	924.067 281
917.066 62	917.161 75	918.069 107	921.014 259	924.068 281
917.067 63	917.162 75	918.069 120	921.271 209	924.069 281
917.068 63	917.163 77	918.071 67	922.014 143	924.071* 280
917.069 73	917.164 77	918.071 146	922.271 274	924.072 280
917.070 73	917.165 78	918.072 67	922.281 274	924.073 282
917.071 72	917.166 83	918.072 146	923.170 274	924.074 282
917.072 73	917.167 83	918.073 67	923.174 269	924.075 282
917.073 72	917.168 62	918.074 67	923.270 274	924.076 282
917.074 73	917.169 62	918.170 272	924.001 278	924.077 282
917.075 80	917.170 271	918.171 273	924.002* 278	924.078 282
917.076 80	917.171 272	919.003 257	924.004 276	924.079 282

Artikelnr. Seite	Artikelnr. Seite	Artikelnr. Seite	Artikelnr. Seite
924.080 262	924.167 253	925.000 16	940.024 53
924.081 262	924.167 277	925.001 16	940.040 120
924.082 262	924.167 289	925.002 16	940.041 120
924.090 283	924.168 253	925.003 16	940.044 66
924.091 283	924.168 277	925.500 17	940.044 146
924.092* 283	924.168 289	925.501 17	940.045 122
924.094 264	924.172* 278	925.800 17	940.046 122
924.095 284	924.173 278	925.801 17	940.047 107
924.096 284	924.201 278	930.030 127	940.047 120
924.097 284	924.203 280	930.031 127	940.048 107
924.098 284	924.224 253	930.032 127	940.048 120
924.099 284	924.224 277	930.033 127	940.049 122
924.101 278	924.225 253	930.034 128	940.051 122
924.103 280	924.225 277	930.035 128	940.052 120
924.109 284	924.231 253	930.036 127	940.053 120
924.111 283	924.231 277	930.037 127	940.057 66
924.112 283	924.250 253	930.038 127	940.057 146
924.113 283	924.250 277	930.039 128	940.070 125
924.114 283	924.258 279	930.040 128	940.071 125
924.115* 284	924.260 279	930.041 128	940.073 125
924.116 284	924.261* 279	930.042 128	940.074 125
924.117 284	924.264 281	930.044 128	940.083 66
924.118 284	924.265 282	930.045 128	940.085 66
924.120 284	924.266* 282	930.049 127	940.085 148
924.127 284	924.267 282	930.050 127	940.089 120
924.128* 284	924.327* 280	930.051 128	940.096 53
924.129* 285	924.329 289	930.054 127	940.096 144
924.131 285	924.330 289	930.055 128	940.096 186
924.132 285	924.332 253	930.057 128	940.097 53
924.133 285	924.332 277	930.058 127	940.099 19
924.134 285	924.334 253	930.059 127	940.103 187
924.136 285	924.334 277	930.060 129	940.104 121
924.137 286	924.336 282	930.061 129	940.105 121
924.138 286	924.338 283	930.062 129	940.108 53
924.140 286	924.340 283	930.063 129	940.112 66
924.141* 286	924.700* 113	930.064 129	940.140 187
924.142 286	924.1016 112	930.065 129	940.141 186
924.143 286	924.1018 114	930.120 43	940.142 186
924.144 286	924.1038 114	930.120 145	940.143 186
924.145* 286	924.1039* 114	930.143 67	950.000 274
924.146 286	924.1040* 114	930.180 43	950.002 274
924.149 287	924.1041 113	930.182 43	950.003 274
924.151 287	924.1046 114	930.183 43	950.004 274
924.152 287	924.4000 112	930.183 145
924.153 287	924.4001 112	930.900 130
924.154 287	924.4002 112	930.901 130
924.155 287	924.4003 113	930.902 130
924.156 287	924.4004 113	930.903 130
924.157 288	924.4005* 113	930.904 130
924.158 288	924.4006* 113	930.905 130
924.159* 288	924.4009 112	930.906* 131
924.160 288	924.5000* 115	930.907* 131
924.161 288	924.5001* 115	930.908* 131
924.162* 288	924.5002 115	930.909* 131
924.163 288	924.5003 115	930.910* 131
924.164 288	924.6000 115	930.911* 131

Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
