Produkttyp	Rennbahn-Set für Slotcars im Maßstab 1:24
Marke	Carrera
Modell	Power Boost
Lieferumfang	2 Fahrzeuge (LaFerrari, Porsche 918 Spyder), 7 Standardgeraden, 1 Anschlussschiene, 8 Kurven 1/60, 2 mechanische Geschwindigkeitsregler, 1 Transformator, Leitplanken, Ersatzschleifer, Zubehör
Abmessungen der Rennstrecke	217 x 139 cm
Streckenlänge	5,3 m
Gewicht (Set)	ca. 3 kg
Stromversorgung	Transformator, Ausgangsspannung 14,8 V, 2 x 14,8 VA
Geschwindigkeitsregler	2 mechanische Handregler
Antrieb	Elektrisch über Schleifer und Stromschienen
Fahrtrichtungswechsel	Umschalter an der Fahrzeugunterseite
Reinigung und Pflege	Feuchtes Tuch, keine Lösungsmittel; Schleifer und Reifen regelmäßig prüfen; Achslager mit harz- und säurefreiem Fett schmieren
Sicherheitshinweise	Nicht für Kinder unter 36 Monaten (verschluckbare Kleinteile); Magnete enthalten; Transformator kein Spielzeug; nur mit Original-Carrera-Transformator betreiben
Ersatzteile	Erhältlich im Web-Shop unter carrera-toys.com (Lieferung DE, AT, NL, BE, LU)
Stromverbrauch (Standby)	< 0,5 W
Entsorgung	Elektro-Altgeräte gemäß WEEE-Richtlinie entsorgen

Häufig gestellte Fragen - Power Boost CARRERA

Wie baut man die Carrera Power Boost Rennbahn auf?

Legen Sie die Schienen auf eine ebene Unterlage. Stecken Sie die Verbindungsclips in die Schienen (Abb. 1) und drücken Sie sie bis zum hörbaren Einrasten in Pfeilrichtung (Abb. 2). Die Clips können auch nachträglich eingesteckt werden. Zum Lösen die Klemmnase herunterdrücken.

Welcher Transformator ist für die Power Boost geeignet?

Es darf nur der mitgelieferte Original-Carrera-Evolution-Transformator verwendet werden. Die Stecker des Transformators werden in die mittleren Buchsen der Anschlussschiene gesteckt, die Handregler in die äußeren Buchsen. Achten Sie auf die Polung (+/-).

Warum fährt mein Auto nicht oder ruckelt?

Überprüfen Sie: korrekte Stromanschlüsse, saubere Spurrillen und Schleifer, feste Schienenverbindungen, Zustand der Schleifer (diese sollten Kontakt zur Schiene haben). Reinigen Sie bei Bedarf die Schienen und Schleifer mit einem trockenen Tuch.

Wie wechselt man den Doppelschleifer?

Ziehen Sie den Leitkiel vorsichtig aus der Halterung. Nehmen Sie immer nur einen Schleifer heraus. Ziehen Sie den oberen Schleifer teilweise heraus, dann den unteren, um den Doppelschleifer komplett zu entfernen. Beim Einsetzen in umgekehrter Reihenfolge vorgehen.

Kann die Rennbahn auf Teppichboden aufgebaut werden?

Nein, Teppichboden ist nicht geeignet wegen statischer Aufladung, Fusselbildung und leichter Entflammbarkeit. Verwenden Sie eine ebene, harte Unterlage.

Wie wird die Rennbahn gereinigt?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein feuchtes Tuch, keine Lösungsmittel oder Chemikalien. Bewahren Sie die Bahn bei Nichtgebrauch staubgeschützt und trocken auf, am besten im Originalkarton.

Was tun, wenn die Fahrzeuge rückwärts fahren?

Bringen Sie den Umschalter an der Fahrzeugunterseite in die andere Position. So können Sie die Fahrtrichtung ändern.

Sind Ersatzteile für die Power Boost erhältlich?

Ja, alle Carrera Ersatzteile sind im Web Shop unter carrera-toys.com erhältlich. Die Lieferung erfolgt nach Deutschland, Österreich, Niederlande, Belgien und Luxemburg.

Wie pflegt man die Fahrzeuge?

Reinigen Sie die Lagerstellen der Achsen, das Motorritzel und die Getriebezahnräder. Schmieren Sie diese mit harz- und säurefreiem Fett. Überprüfen Sie regelmäßig den Zustand der Schleifer und Reifen. Entfernen Sie lose Kleinteile wie Spoiler vor dem Spielbetrieb.

Welche Sicherheitshinweise sind besonders wichtig?

Die Rennbahn ist nicht für Kinder unter 36 Monaten geeignet (Erstickungsgefahr). Magnete können bei Verschlucken schwere Verletzungen verursachen. Der Transformator kein Spielzeug; nur mit empfohlenen Transformatoren betreiben. Vor der Reinigung Netzstecker ziehen.

BEDIENUNGSANLEITUNG Power Boost CARRERA

Herzlich Willkommen im Team Carrera!

Die Bedienungsanleitung enthält wichtige Informationen zum Aufbau und Bedienung Ihrer Evolution Rennbahn. Lesen Sie bitte diese sorgfältig durch und bewahren Sie sie anschließend auf. Bei Fragen wenden Sie sich bitte an einen Fachhändler oder die Carrera Service Hotline [phone] oder besuchen unsere Webseiten: carrera-toys.com

Bitte überprüfen Sie den Inhalt auf Vollständigkeit und eventuelle Transportschäden. Die Verpackung enthält wichtige Informationen und sollte ebenfalls aufbewahrt werden.

Wir wünschen Ihnen viel Spaß mit Ihrer neuen Carrera Evolution Bahn.

Sicherheitshinweise

- ACHTUNG! Für Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr wegen verschluckbarer Kleinteile. Achtung: Funktionsbedingte Klemmgefahr.

- ACHTUNG!

Dieses Spielzeug enthält Magnete oder magnetische Bestandteile. Magnete, die im menschlichen Körper einander oder einen metalischen Gegenstand anziehen, können schwere oder tödliche Verletzungen verursachen. Ziehen Sie sofort einen Arzt zu Rate, wenn Magnete verschluckt oder eingeatmet wurden.

- Der Transformator ist kein Spielzeug! Die Anschlüsse des Trafos nicht kurzschließen! Hinweis an die Eltern: Den Trafo regelmäßig auf Schäden an der Leitung, am Stecker oder am Gehäuse untersuchen. Spielzeug nur mit empfohlenen Transformatoren betreiben! Bei einem Schaden darf der Transformator nicht mehr verwendet werden! Die Rennbahn nur mit einem Transformator betreiben! Bei längeren Spielpausen wird empfohlen den Transformator vom Stromnetz zu trennen. Gehäuse von Trafo und Geschwindigkeitsreglern nicht öffnen!

Hinwels an die Eltern:

Transformatoren und Netzgeräte für Spielzeuge sind nicht dazu geeignet, als Spielzeuge benutzt zu werden. Die Benutzung dieser Produkte muss unter ständiger Überwachung der Eltern erfolgen.

• Die Bahn und Fahrzeuge sind regel mäßig auf Schäden an Leitungen, Steckern und Gehäusen zu überprüfen! Defekte Teile auswechseln.
- Die Autorennbahn ist nicht für den Betrieb im Freien oder in Nassräumen geeignet! Flüssigkeiten fernhalten.
- Keine Metallteile auf die Bahn legen, um Kurzschlüsse zu vermeiden. Die Bahn nicht in unmittelbarer Nähe empfindlicher Gegenstände aufstellen, da aus der Piste geschleuderte Fahrzeuge Beschädigungen verursachen können.
- Vor der Reinigung den Netzstecker ziehen! Für die Reinigung ein feuchtes Tuch benutzen, keine Lösungsmittel oder Chemikalien. Bei Nichtgebrauch die Bahn staubgeschützt und trocken aufbewahren, am besten im Originalkarton.
- Autorennbahn nicht in Gesichts- oder Augenhöhe betreiben, da Verletzungsgefahr durch herausschleudernde Fahrzeuge besteht.
- Unsachgemäßer Gebrauch des Transformators kann einen elektrischen Schlag verursachen.
- Das Spielzeug darf nur mit einem Transformator für Spielzeuge benutzt werden.

Hinweis:

Das Fahrzeug darf erst im komplett zusammengebauten Zustand wieder in Betrieb genommen werden. Der Zusammenbau darf nur von Erwachsenen vorgenommen werden.

Verpackungsinhalt

1 LaFerrari

1 Porsche 918 Spyder "No. 25"

7 Standardgeraden

1 Anschlussschiene

8 Kurven 1/60

2 mechanische Geschwindigkeitsregler

1 Transformator

Leitplanken

Ersatzschleifer

Zubehör

Bedienungsanleitung

Aufbaumaße: 217 x 139 cm

Streckenlänge: 5,3 m

Aufbauanleitung

1 + 2 + 3 Vor dem Aufbau Verbindungsclips wie in Abb. 1 beschrieben in die Schiene stecken. Schienen auf einer ebenen Unterlage zusammenstecken. Verbindungsclips gem. Abb. 2 bis zum hörbaren Einrasten in Pfeilrichtung bewegen. Verbindungsskip kann auch nachträglich eingesteckt werden. Das Lösen der Verbindungs- clips ist in beide Richtungen durch einfaches Herunterdrücken der Klemmnase möglich (siehe Abb. 3).
4 Befestigung: Zur Befestigung der Bahnstücke auf einer Platte werden die Bahnstückbefestigungen (Art.Nr. 85209) verwendet (nicht in der Packung enthalten).

Hinweis:

Teppichboden ist keine geeignete Aufbauunterlage wegen statischer Aufladung, Fusselbildung und leichter Entflammbarkeit.

Leitplanken und Stützen

1 Leitplanken: Das Anbringen der Leitplanken-Halterungen erfolgt durch Hochkippen auf die Fahrbahnkante.

2 + 3 Abstützen von Hochstrecken: Die Kugelgelenkköpfe mit den Einsteckzapfen in die dafür vorgesehenen eckigen Aufnahmen auf der Bahnunterseite einschieben. Durch Zwischenstücke können die Stützen erhöht werden. Anschrauben der Stützenfüße ist möglich (Schrauben nicht enthalten).

4 Abstützen von Steilkurven:

Für das Abstützen der Steilkurven sind Schrägstützen in entsprechender Länge vorhanden. Die nicht höhenverstellbaren Stützen für Kurvenein- und -ausgang nutzen. Die Köpfe der Stützen in die dafür vorgesehenen runden Aufnahmen auf der Bahnunterseite stecken.

Elektrischer Anschluss

Die Anschlussschiene ist die Gerade mit den Buchsen für Transformer und Handregler.

① Die Stecker des Transformators werden in die mittleren Buchsen gesteckt.

2 Die Stecker des Handreglers werden in die äußeren Buchsen gesteckt.

Es sollte darauf geachtet werden, dass die Symbole +- am Stecker mit denen an der Anschlussschiene übereinstimmen.

Hinweis: Zur Vermeidung von Kurzschlüssen und Stromschlägen darf das Spielzeug nicht mit fremden elektrischen Geräten, Steckern, Kabeln oder sonstigen spielzeugfremden Gegenständen verbunden werden. Die Carrera Evolution Autorennbahn funktioniert nur einwandfrei mit einem Original Carrera Evolution Transformator.

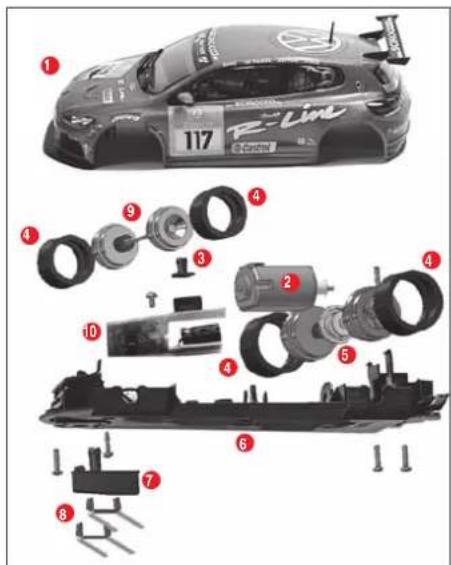

Fahrzeugbauteile

1 Karosserie, Spoiler
2 Motor
3 LED Abdeckung
4 Reifen
5 Hinterachse
6 Chassis
7 Leitkiel
8 Doppelschleifer
9 Vorderachse
10 Fahrzeugplatine mit Umschalter

Hinweis: Fahrzeugaufbau ist modellabhängig.

Die Kennzeichnung der einzelnen Teile kann nicht als Bestellnummer verwendet werden.

Startvorbereitung

Dieses Carrera Evolution Fahrzeug ist optimal auf das Carrera Schienensystem 1:24 abgestimmt.

1 Achten Sie darauf, dass sich der Leitkiel des Fahrzeuges in der Spurrille befindet und die Doppelschleifer Kontakt zur Stromführungsschiene haben. Stellen Sie die Fahrzeuge auf die Anschluss-schiene.

2 + 3 Optimale Schleiferstellung:

Für gutes und kontinuierliches Fahren, das Ende der Schleifer leicht auffächem ② und entsprechend Abb. ③ zur Schiene hin biegen. Nur das Schleiferende sollte Kontakt zur Schiene haben und kann bei Abnutzung ggf. etwas abgeschnitten werden. Die Schienen und Schleifer sollten von Zeit zu Zeit von Staub und Abrieb befreit werden.

Im Spielbetrieb können sich Fahrzeugkleinteile, wie Spoiler oder Spiegel, welche aufgrund der Originaltreue so nachgebildet werden müssen, eventuell lösen oder brechen. Um dies zu vermeiden, haben Sie die Möglichkeit diese durch Entfernen vor dem Spielbetrieb zu schützen.

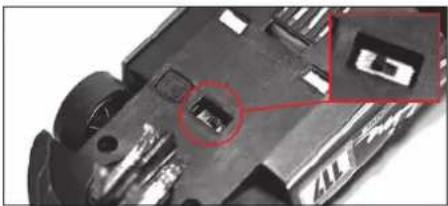

Fahrtrichtungswechsel

Nötig bzw. möglich bei Rückwärtsfahren des Fahrzeuges oder gewünschtem Fahrtrichtungswechsel. Dazu bringen Sie den Umschalter auf der Fahrzeugunterseite in die jeweils andere Position.

Wartung und Pflege

Um eine einwandfreie Funktion der Autorennbahn zu gewährleisten, sollten alle Teile der Rennbahn regelmäßig gereinigt werden. Vor der Reinigung den Netzstecker ziehen.

1 Rennstrecke: Fahrbahnoberfläche und Spurrillen mit einem trockenen Lappen sauberhalten. Keine Lösungsmittel oder Chemi-

kalien zur Reinigung verwenden. Bei Nichtgebrauch die Bahn staubgeschützt und trocken aufbewahren, am besten im Originalkarton.

2 Fahrzeugcheck: Lagerstellen der Achse und Räder, Motorritzel, Getriebezahnräder und Lager reinigen und mit harz- und säurefreiem Fett schmieren. Verwenden Sie als Hilfsmittel z.B. einen Zahnstocher. Überprüfen Sie regelmäßig den Zustand der Schleifer und Reifen.

Austausch von Doppel- schleifern und Leitkiel

- Es empfiehlt sich, immer nur einen Schlei fer herauszunehmen und zu wechseln.

- Fahrzeug nie rückwärts ziehen, da sonst die Schleifer beschädigt werden.

① Leitkiel vorsichtig gemäß Abb. ① aus der Halterung herausziehen.

2 Beim Wechsel des Doppelschleifers muss darauf geachtet werden, dass zuerst der obere Schleifer Abb. 2 a nur teilweise herausgezogen wird und dann mit Schleifer Abb. 2 b der Doppelschleifer komplett herausgezogen werden kann. Bitte beim Einsetzen ebenso vorgehen.

Wechsel Vorder-/Hinterachse

Fahrzeugoberteil von Chassis gem. Abb ① lösen. Achsen mit Druck aus den Lagerstellen herauslösen Abb. ② Neue Achse einlegen. Auf korrekte Position der Achslager achten, Abb. ③.

Fehlerbeseitigung Fahrtechnik

Fehlerbeseitigung:

Bei Störungen überprüfen Sie bitte folgendes:
• Sind die Stromanschlüsse korrekt?
- Transformator und Handregler korrekt angeschlossen?
- Sind die Bahnverbindungen einwandfrei?
- Sind die Rennbahn und Spurrillen sauber und frei von Fremdkörpern?
- Sind die Schleifer in Ordnung und haben Kontakt zur Stromführungsschiene?

Fahrtechnik:

- Auf den Geraden kann schnell gefahren, vor der Kurve sollte abgebremst, am Kurvenausgang kann wieder beschleunigt werden.

- Fahrzeuge nicht bei laufendem Motor festhalten oder blockieren, dadurch kann es zu Überhitzung und Motorschäden kommen.

Hinweis: Beim Einsatz auf Schienensystemen, die nicht von Carrera hergestellt sind, muss der bestehende Leitkiel durch den Spezialleitkiel (#85309) ersetzt werden. Leichte Fahrgeräusche beim Einsatz der Carrera Überfahrt (#20587) oder Steilkurve 1/30° (#20574) sind durch die maßstäbliche Originalität bedingt und für den einwandfreien Spielbetrieb unerheblich.

Alle Carrera Ersatzteile im Web Shop erhältlich: carrera-toys.com

Lieferung erfolgt ausschließlich nach Deutschland, Österreich, Niederlande, Belgien und Luxemburg.

Technische Daten

Ausgangsspannung · Spielzeugtransformator

14.8 V 2 x 14.8 VA

Strommodi

1.) Spielbetrieb = Fahrzeuge werden über Handregler betätigt
2.) Ruhebetrieb/Stand-by Betrieb = Handregler werden nicht betätigt, kein Spiel
STROMVERBRAUCH < 0,5 Watt / 0,5W
3.) Aus-Zustand = Netzgerät vom Stromnetz getrennt

Dieses Produkt ist mit dem Symbol für die selektive Entsorgung von elektrischer Ausrüstung versehen (WEEE). Das heißt, dass dieses Produkt der EU Direktive 2002/96/EC entsprechend entsorgt werden muss, um die entstehenden Umweltschäden zu minimieren.

Weitere Informationen erhalten Sie bei Ihrer lokalen oder regionalen Behörde.

Aus diesem selektiven Entsorgungsprozess ausgeschlossene elektronische Produkte stellen wegen der Präsenz gefährlicher Substanzen eine Gefahr für die Umwelt und die Gesundheit dar.
