BEDIENUNGSANLEITUNG SEW98 531 Schwaiger
BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE
SCHWAIGER®

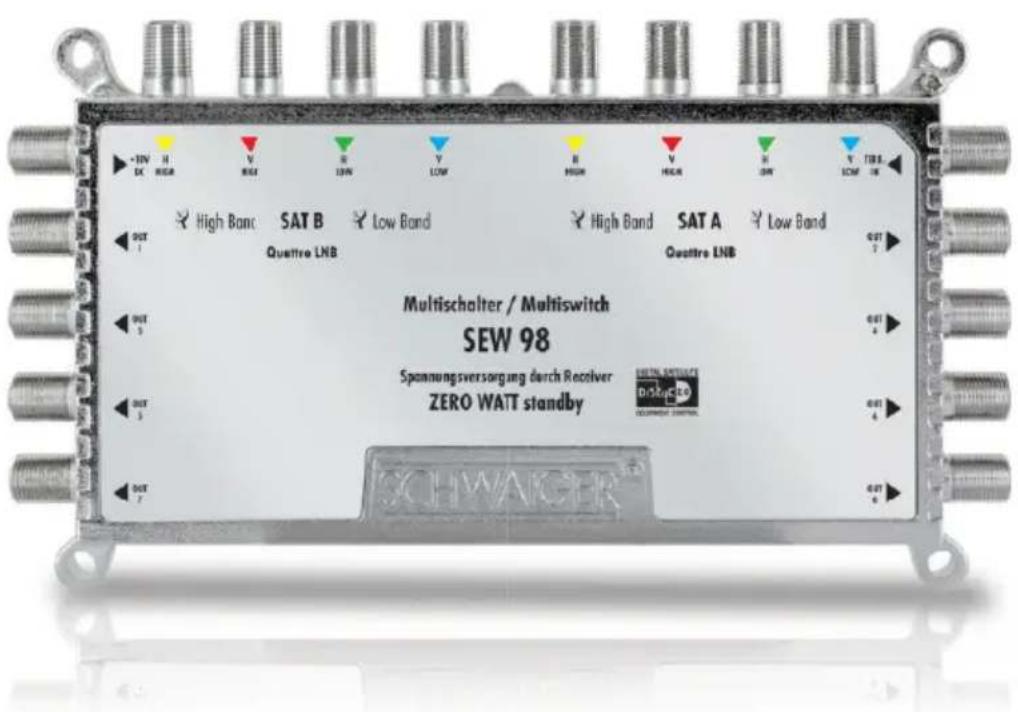

SEW98 MULTISCHALTER 9 → 8 MIT DISEQC
Abbildung ähnlich
Der Multischalter ermöglicht die Verteilung digitaler Signale von zwei Satellitenposition bzw. von acht Empfangsebenen. Er hat zusätzlich die Option, terrestrische Kanäle einzuspeisen, um z.B. UKW oder regionale digitale (DVB-T/DVB-T2) Fernsehprogramme ins TV-Netz mit aufzunehmen.
WICHTIG
Vor Inbetriebnahme des Multischalters die Bedienungsanleitung vollständig durchlesen und die Sicherheitshinweise beachten.
1. BEGRIFFSERKLÄRUNGEN
- digitaleKanäle:
= „unteres“ bzw. „low“ Frequenzband (Frequenzbereich: 10,70 - 11,70 GHz) = „oberes“ bzw. „high“ Frequenzband (Frequenzbereich: 11,70 - 12,75 GHz)
vertikale Polarisationsebene (V): DC-Spannung typ. +14 V horizontale Polarisationsebene (H): DC-Spannung typ. +18 V
- Kennfrequenz 22 kHz:
Die Kennfrequenz 0/22 kHz wird zum Umschalten von LNB/low-Band auf LNB/high-Band verwendet.
- DiSEqC:
Digital Satellite Equipment Control (sprich : Dai-Säck)
- DiSEqC Level 1.0:
„One-Way“-Bus-Protokoll arbeitet mit dem kompletten DiSEqC-Befehlsatz
2.0. STEUERUNG DES MULTISCHALTERS
Die Steuerung des Multischalters erfolgt über die bekannten digitalen Schaltkriterien.
- Bei Ansteuerung des Multischalters mit den bekannten digitalen Schaltkriterien 14/18 V und 22 kHz kann auf max. zwei Frequenzbänder zugegriffen werden (LNB/low - LNB/high).
- Bei Ansteuerung des Multischalters mit DiSEqC-Befehlen kann auf zwei Satellitenpositionen zugegriffen werden.
| eingesetzter Receiver Schaltkriterium Bemerkung | ||
| DiSEqC-ReceiverLevel 1.0 | DiSEqC-Befehle1/2 oder A/B | Bsp.: Empfang von ASTRA/Hotbird |
3. INSTALLATIONSHINWEISE
i HINWEIS
Bitte beachten Sie die gültigen Sicherheitsbestimmungen auf unseren letzten Seiten dieses Handbuches.
3.1 Speisesysteme / LNBs
Als Speisesystem zum Empfang digitaler Programme aus zwei SAT-Positionen können zwei QUATTRO LNBs (z.B. Schwaiger SPS 6918) eingesetzt werden.
3.2 Anlagenverkabelung
- Der Anlagenaufbau muß eine sternförmige Verteilstruktur vom Multischalter zu den Antennensteckdosen (z.B. Schwaiger DSE 650 bzw. DSE 652) aufweisen, d.h. an jeden Ausgang des Multischalters darf nur ein Receiver angeschlossen werden, für Twin-Receiver werden zwei Zuleitungen benötigt.
- Zur Anlagenverkabelung 75 Ohm Koaxialkabel (z.B. Schwaiger KOX 110) einsetzen.
- Nach der Montage der F-Stecker, das Koaxialkabel auf Kurzschlüsse überprüfen.
3.3 Montage des Multischalters
Die Montage des Multischalters ist nur in trockenen Räumen bei ausreichender Belüftung zulässig. Der Montageuntergrund muß schwer entflammbar sein.
WICHTIG
Der Multischalter erwärmt sich im Dauerbetrieb bei 25°C Zimmertemperatur stellenweise auf bis zu 55°C, je nach Stromaufnahme des verwendeten LNB-Typs.
4. SCHEMATAS

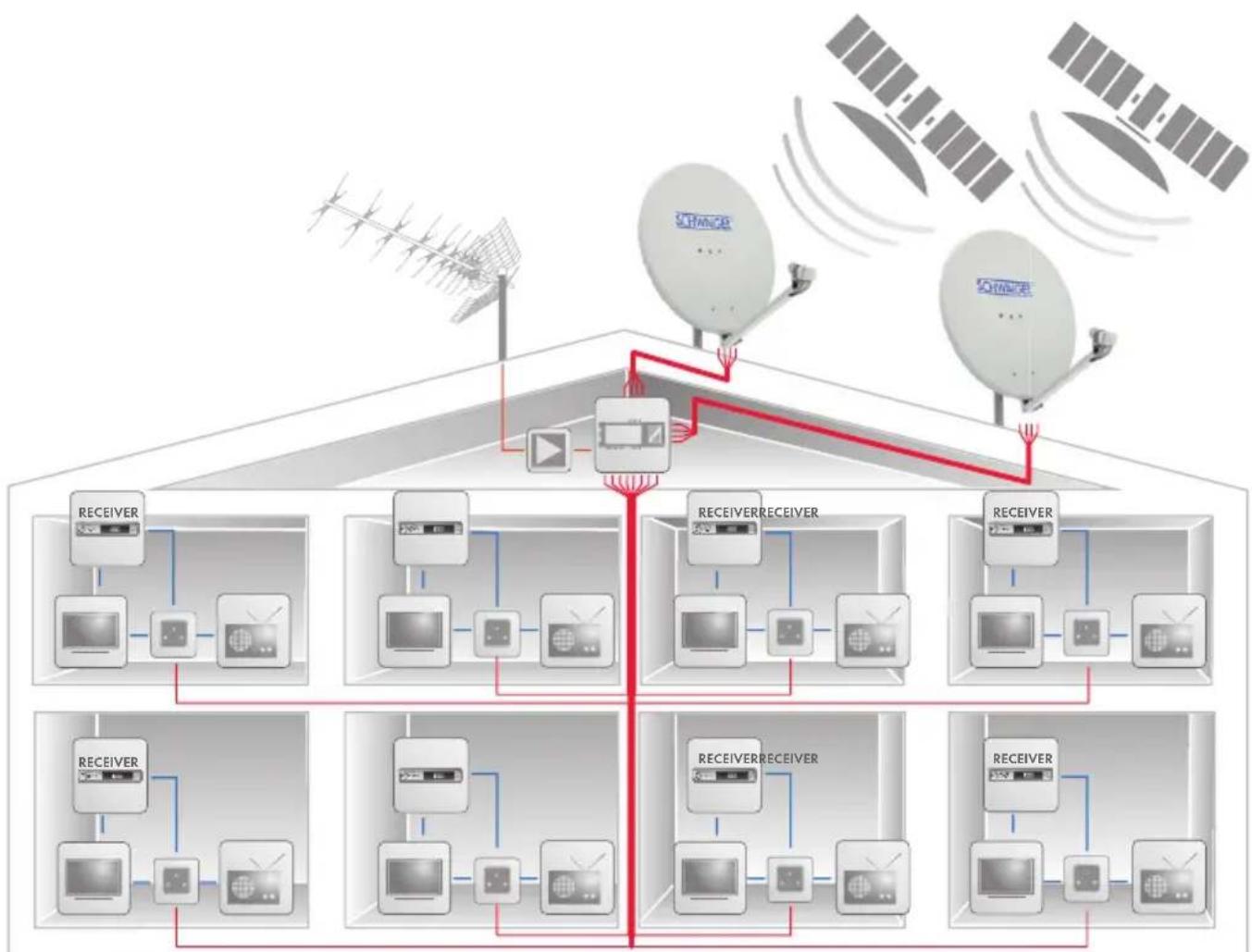

4.1 Aufbaubeispiel
4.2 Piktogramme
 | SAT-Dosezum Anschluss des Receiver oder Radioempfangsgeräten |
 | Terrestrische Antenne für den Radio- und Fernsehempfang (DAB+, DVB-T2 HD, FM) |
 | Offset Antenne mit Quattro oder Quad LNB für den Anschluss des Multischalter um SAT-Signale auf mehrere Teilnehmer zu verteilen |
 | optionale Stromversorgung(ausschließlich mit Schwaiger SEWNG18) |
5. TECHNISCHE DATEN
| Multischalter | 9 → 8 |
| Anzahl der Ausgänge 8 | |
| Anschlüsse F-Buchse | |
| Stromaufnahme vom Receiver: max. 30 mA | durch LNB: 600 mA |
| Netzanschluss Kein Netzanschluss nötig | |
| Abmessung (BxHxT) 155 x 80 x 20 mm |
| SAT | |
| Anzahl der Eingänge 8 | |
| Frequenzbereich 950 - 2150 MHz | |
| Anschlussdämpfung -4 dB (SAT @ 950 MHz) ... | +2 dB (SAT @ 2150 MHz) |
| Rundfunk/TV (DVB-T2 HD) | |
| Anzahl der Eingänge 1 | |
| Frequenzbereich 5 - 790 MHz | |
| Anschlussdämpfung -18 dB (terrestisch 5 - 790 MHz) | |
VEREINFACHTE KONFORMITÄTSERKLÄRUNG NACH RED-RICHTLINIE
Hiermit erklärt die Firma Schwaiger GmbH, dass der beschriebene Funkanlagentyp der Richtlinie 2014/53/EU und den weiteren für das Produkt zutreffenden Richtlinien entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://download.schwaiger.de
WICHTIGE SICHERHEITSHINWEISE!
Die Installation ist durch fachkundige Personen durchzuführen.
Sicherheitshinweise bitte vor Montage bzw. Inbetriebnahme des Gerätes sorgfältig lesen und beachten.
Sicherheits- und Aufstellhinweise
Alle von uns vertriebenen Geräte entsprechen den bei Kauf gültigen Sicherheitsbestimmungen und sind bei bestimmungsgemäßem Gebrauch grundsätzlich sicher! Beachten Sie bitte die nachfolgenden Hinweise, um mögliche Gefahren, Beschädigungen oder Fehlfunktionen zu vermeiden:
Hinweise zum Aufstellungsort
Die beim Betrieb entstehende Wärme muss durch ausreichende Luftzirkulation abgeführt werden. Deshalb darf das Gerät nicht abgedeckt oder in einem geschlossenen Schrank untergebracht werden. Um sowohl Beschädigungen am Gerät als auch mögliche Folgeschäden zu vermeiden, dürfen für Wandmontage vorgesehene Geräte nur auf einer ebenen Grundfläche montiert werden.
Stellen Sie sicher, dass die Lüftungsschlitze und Kühlkörper am Gerät nicht abgedeckt sind z.B. durch daraufliegende Zeitungen, Tischdecken oder Gardinen. Dies könnte möglicherweise zu einem Gerätebrand führen.
Durch die Wärmeentwicklung des Gerätes können in Verbindung mit Möbeloberflächen Farbveränderungen hervorgerufen werden. Stellen Sie das Gerät gegebenenfalls auf eine geeignete Unterlage.
Sorgen Sie für einen Freiraum von mindestens 10 cm um das Gerät. Heizungen oder andere Wärmequellen in Gerätenähe können zu Fehlfunktionen oder Beschädigungen des Gerätes führen. Es dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden.
Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit, z.B. Küche, Bad usw. gewählt werden, da Niederschläge von Kondenswasser oder spritzendes Wasser zur Beschädigung des Gerätes führen können. Das Gerät ist für die Verwendung in trockener Umgebung und in gemäßigtem Klima vorgesehen. Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus.
Wird das Gerät von einem kalten an einen warmen Ort gebracht kann Kondensfeuchtigkeit im Gerät entstehen. Das Gerät deshalb einige Stunden ausgeschaltet lassen.
Stellen Sie keine Behälter mit Flüssigkeit, z.B. Blumenvasen, auf das Gerät. Diese könnten umfallen, und die auslaufende Flüssigkeit kann zu erheblicher Beschädigung bzw. zum Risiko eines elektrischen Schlages führen. Das Gerät darf nicht in der Nähe von Geräten aufgestellt werden, die starke Magnetfelder erzeugen (z.B. Motoren, Lautsprecher, Transformatoren).
Hinweise zum Netzanschluss
Bei Geräten mit mitgeliefertem Steckernetzteil verwenden Sie ausschließlich das mitgelieferte Original-Steckernetzteil! Das Steckernetzteil/der Netzstecker darf nur an eine Netzspannung von 230 V\~/50 Hz angeschlossen werden. Das Steckernetzteil/der Netzstecker muss jederzeit erreichbar und leicht zugänglich sein, um das Gerät vom Netz trennen zu können. Zuleitungskabel dürfen nicht durch irgendwelche Gegenstände beschädigt oder gequetscht werden. Das Steckernetzteil/den Netzstecker nur an einer vorschriftsmäßig installierten Netzsteckdose anschließen! Vermeiden Sie die Verwendung von Mehrfachsteckdosen!
Das Steckernetzteil/der Netzstecker des Gerätes darf erst angeschlossen werden, nachdem die Installation vorschriftsmäßig beendet ist. Wenn das Steckernetzteil/der Netzstecker des Gerätes defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden.
Ziehen Sie unbedingt sofort das Steckernetzteil/den Netzstecker aus der Steckdose, falls unbeabsichtigt Flüssigkeiten oder Fremdkörper ins Gerät gelangt sind. Vor Wiederverwendung das Gerät von einem Fachmann überprüfen lassen.
Öffnen Sie das Steckernetzteil oder das Gerät auf keinen Fall – dies darf nur der Fachmann.
Kinder nicht unbeaufsichtigt am Gerät hantieren lassen. Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen.
Die Anschlusskontakte auf der Geräterückseite nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.
Vor dem Reinigen muss das Gerät von der Stromversorgung getrennt werden (Netzstecker ziehen). Verwenden Sie zum Reinigen ein trockenes weiches Tuch. Sprühen Sie niemals Reiniger direkt auf das Gerät. Verwenden Sie keine Reinigungslösungen, die die Oberfläche des Gerätes angreifen. Steckernetzteil nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages! Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Steckernetzteil / Netzstecker aus der Steckdose ziehen!
Sollten Wasser oder Fremdkörper ins Geräteinnere gelangt sein oder wurde das Steckernetzteil oder das Gerät beschädigt, darf das Gerät nicht in Betrieb genommen werden, oder muss sofort vom Stromnetz getrennt werden. Das Gerät muss vor der Wiederverwendung von einem Fachmann (Technischer Kundendienst) überprüft bzw. repariert werden.
Die Installation der Anlage muss nach den gültigen nationalen Sicherheitsvorschriften für Elektroinstallationen oder durch einen Fachmann erfolgen. Zur Vermeidung gefährlicher Überspannungen (z.B. Brandgefahr und Lebensgefahr), muss auf die Erdung angeschlossener Geräte geachtet werden. Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie das Steckernetzteil aus der Steckdose.
Hinweise zum Umgang mit Batterien
Entnehmen Sie auch die Batterien (falls vorhanden) aus dem Gerät oder der Fernbedienung, da diese auslaufen und das Gerät beschädigen können. Normale Batterien dürfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!). Werfen Sie bitte die verbrauchten Batterien nicht in den Hausmüll. Batterien sind Sondermüll und müssen entsprechend entsorgt werden.
Entsorgungshinweis für Verpackungen
Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden. Verpackungsmaterialien wie z. B. Folienbeutel gehören nicht in Kinderhände.
Entsorgung
Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol
auf dem Produkt, der Bedienungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.
Hinweise zur Garantie
Die Garantiezeit beginnt mit dem Kauf des Gerätes. Diesen Zeitpunkt weisen Sie bitte durch den Kaufbeleg (Kassenzettel, Rechnung, Lieferschein u. ä.) nach. Bewahren Sie diese Unterlagen bitte sorgfältig auf. Unsere Garantieleistung richtet sich nach unseren, zum Zeitpunkt des Kaufes gültigen, Garantiebedingungen. Bringen Sie im Reparaturfall bitte das Gerät zu Ihrem Fachhändler oder senden Sie es dorthin ein.
Scannen Sie diesen QR-Code, dann gelangen Sie direkt zum Produkt.
SEW98
Scannen Sie diesen QR-Code, dann gelangen Sie direkt zum Downloadbereich, wo Sie die aktuelle Bedienungsanleitung finden.
www.schwaiger.de > Service > Downloadbereich
Weitere Informationen zum Produkt finden Sie im
Internet auf www.schwaiger.de unter der Artikelnummer des Produktes.
SCHWAIGER®
Anschrift
Schwaiger GmbH
Würzburger Straße 17
90579 Langenzenn
info@schwaiger.de
www.schwaiger.de
Hotline
+49 (09101) 702-299
Geschäftszeiten:
Montag bis Freitag: 08:00 - 17:00 Uhr
Irrtümer, Abweichungen und
Änderungen bei den
technischen Angaben und
Abbildungen vorbehalten.
