Produkttyp	Elektronische Schreibmaschine
Modell	Olympia Comfort Junior
Abmessungen (H×B×T)	135 mm × 498 mm × 426 mm
Gewicht	7 kg
Stromversorgung	220-240 V, 50-60 Hz, 0,2 A
Tastatur	48 Schreibtasten mit Dauerfunktion, alle Tasten mit Einzel- und Dauerfunktion
Typenrad	84 mm Durchmesser, 100 Schriftzeichen, Drop-in-Kassette
Schreibgeschwindigkeit	max. 18 Zeichen/Sek. bei 1/10" Schriftteilung
Papierführung	Schreibwalze 44,5 mm Durchmesser, max. Papierdurchlass 360 mm, Schreibbreite 297 mm
Korrekturspeicher	ca. 200 Zeichen, mehrzeilig
Anschlagpuffer	16 Zeichen
Datenerhalt	Speicherung von Rändern und Tabulatoren ca. 5 Jahre
Schriftteilungen	10, 12, 15 Zeichen/Zoll (LED-Anzeige)
Zeilenabstände	1-, 1,5-, 2-zeilig (LED-Anzeige)
Funktionen	Fettdruck, Unterstreichen, Zentrieren, Tabulator (linksbündig, Dezimal komma/punktorientiert), automatische Zeilenschaltung (Randkontrolle), Schulstatistik, Hupton, Relocate, Caps Lock
Farbbandkassetten	Einmalkarbon (C, Long Type, Öko), Mehrfachkarbon, Gewebe – korrekturfähig (Lift-off oder Cover-up)
Korrekturbänder	Lift-Off (gelbe Spule) und Cover-Up (blaue Spule)
Reinigung & Pflege	Keine ätzenden Flüssigkeiten; Gehäusereinigung nur bei gezogenem Netzstecker; Walze abnehmbar für manuelle Reinigung
Sicherheitshinweise	VDE-gemäße Überhitzungssicherung; Lüftungsschlitze frei halten; keine Flüssigkeiten ins Gerät
Garantie / Service	Wartungsvertrag mit Olympia-Vertragshändler oder OSG Office Service GmbH empfohlen
Zubehör	Verschiedene Typenräder (Pica, Classic-Gothic, Micro etc.), Farbbandkassetten und Korrekturbänder

Häufig gestellte Fragen - Comfort Junior OLYMPIA

Wie schalte ich die Randkontrolle (automatische Zeilenschaltung) ein oder aus?

Wie korrigiere ich einen Schreibfehler nachträglich?

Wie stelle ich die Schriftteilung (10/12/15) ein?

Wie setze ich Tabulatoren und springe zu ihnen?

Wie wechsle ich das Farbband?

Wie wechsle ich das Typenrad?

Wie reinige ich die Schreibwalze?

Wie drucke ich die Schulstatistik aus?

Wie schalte ich den Fettdruck ein und aus?

Wie zentriere ich Text zwischen den Rändern?

BEDIENUNGSANLEITUNG Comfort Junior OLYMPIA

Diese Bedienungsanleitung dient der Information. Ihr Inhalt ist nicht Vertragsgegenstand. Alle angegebenen Daten sind lediglich Nominalwerte. Die beschriebenen Ausstattungen und Optionen können je nach den länderspezifischen Anforderungen unterschiedlich sein. Die Olympia Office Vertriebsgesellschaft mbH behält sich inhaltliche und technische Änderungen vor.

daß Sie sich für ein Schreibsystem von Olympia entschieden haben.

Ihr Schreibsystem hat als Basis eine völlig neu entwickelte Softwarestruktur. Die Tastatur ist selbsterklärend, d.h. anstelle von Symbolen sind die Tastaturfunktionen in Klartext bedruckt.

Die einladende Tastatur in Verbindung mit der geschwungenen Abdeckung und dem betonten Technikteil machen ihr Schreibsystem zu einer Augenweide.

Wichtige mechanische Bedienelemente sind farblich abgesetzt und betonen die elegante Linienführung. Durch die einmalige Schiebeeinrichtung der Abdeckung können Typenrad, Farbband und Korrekturband problemlos gewechselt werden.

Wir wünschen Ihnen viel Erfolg.

Olympia Office Vertriebsgesellschaft mbH

Wichtig!

Im hinteren Teil der Bedienungsanleitung finden Sie alles über Installation und Inbetriebnahme des Gerätes

Inhaltsverzeichnis

V.1 Wir beglückwünschen Sie,

V.2 Inhaltsverzeichnis

1 Bedienelemente\Tastatur

1 Bedienelemente

2 Tastatur

3 Tastatur

4 Einführung

4 Allgemeines zur Bedienungsanleitung

4 Bedienabläufe

4 Übungen

5 Zunächst einmal...

6 Papiereinzug/Papierauswurf

6 Papiereinzug/Papierauswurf

7 Allgemeine Funktionen

7 Tastenbetätigungen

7 Alphanumerische Zeichen

7 Akzent

7 Funktionen

7 Caps Lock

8 Normierung

8 Hupton

8 Hupton ein/ausschalten

8 Hupsignale zur Funktionsansteuerung

9 Schreibwerk positionieren

9 Zeichenweise

9 Zeilenweise

9 Halbzeilenweise

10 Korrigieren

10 Lift-off Korrektur

10 Korrigieren

10 Korrigieren, nachträglich

11 Nachträgliches korrigieren außerhalb des Korrekturspeichers

Schriftteilung 10/12/15

12 Automatische Zeilenschaltung (Randkontrolle)

12 Leerschritt ungeschützt

12 Leerschritt geschützt

13 Textgestaltung

13 Schreibränder

13 Standardränder

13 Randzone

13 Randlösung

13 Schreibränder setzen

14 Schriftteilung einstellen

14 10/12/15er Teilung

15 Zeilenabstand einstellen

16 Zentrieren

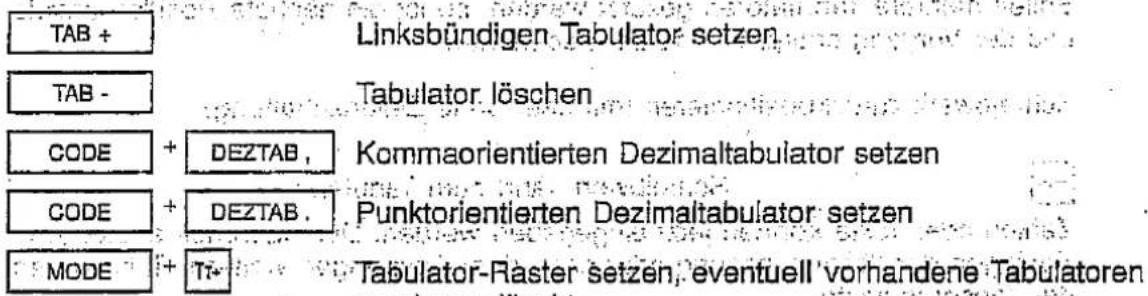

17 Tabulieren

17 Zusammenfassung der Tabulatorarten

17 Linksbündiges Tabulieren

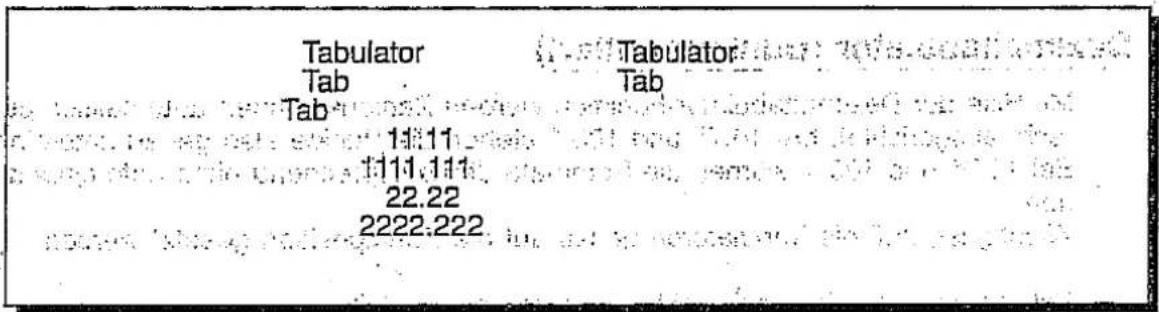

18 Dezimaltabulator (kommaorientiert)

18 Dezimaltabulator (punktorientiert)

19 Tabulator-Raster

19 Einzellöschung von Tabulatoren

19 Gesamtlöschung von Tabulatoren

20 Fettdruck

20 Unterstreichen, manuell

21 Schulenfunktion

21 Allgemeines

21 Schultimer setzen

21 Schulstatistik ausdrucken

22 Anwendungsfälle

24 ..... Briefkuvert beschriften

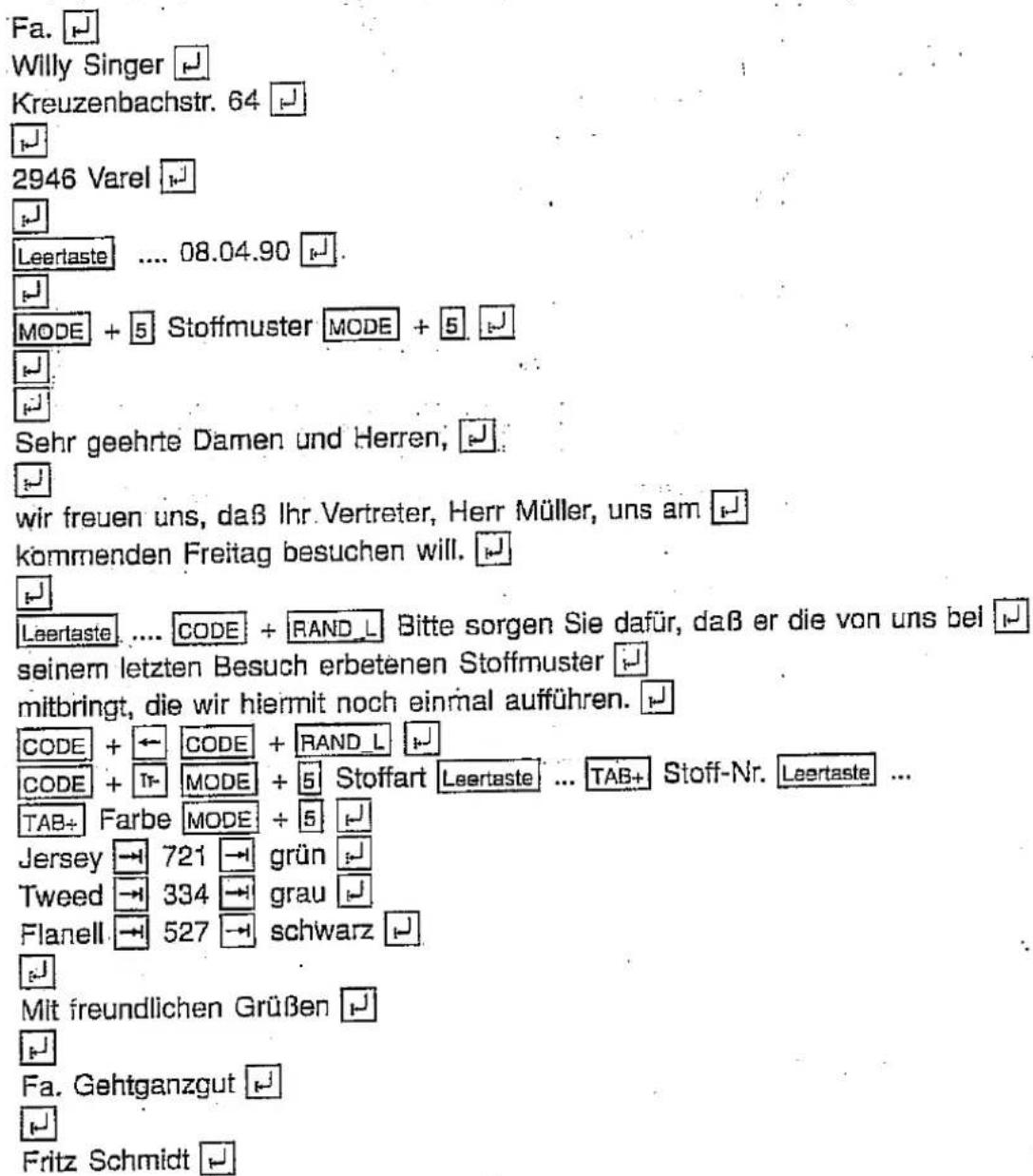

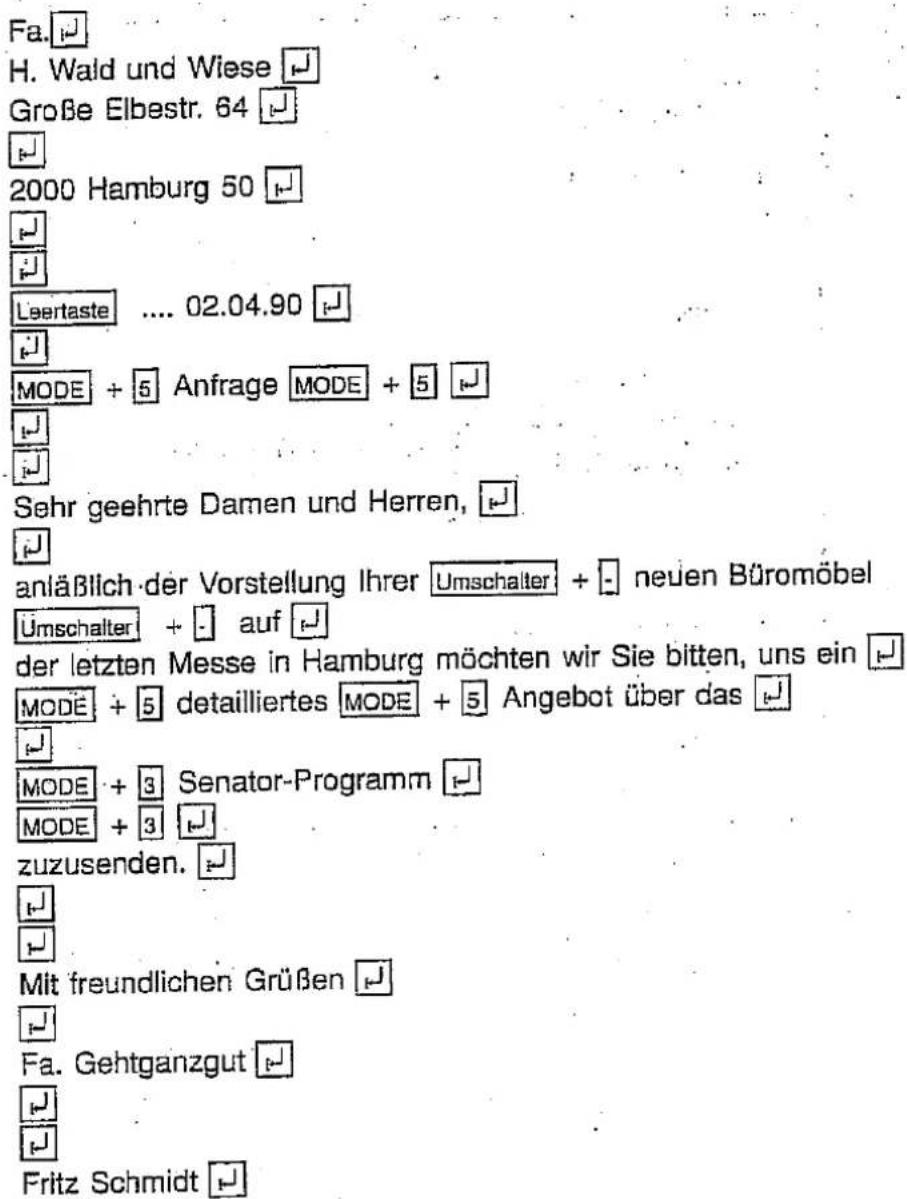

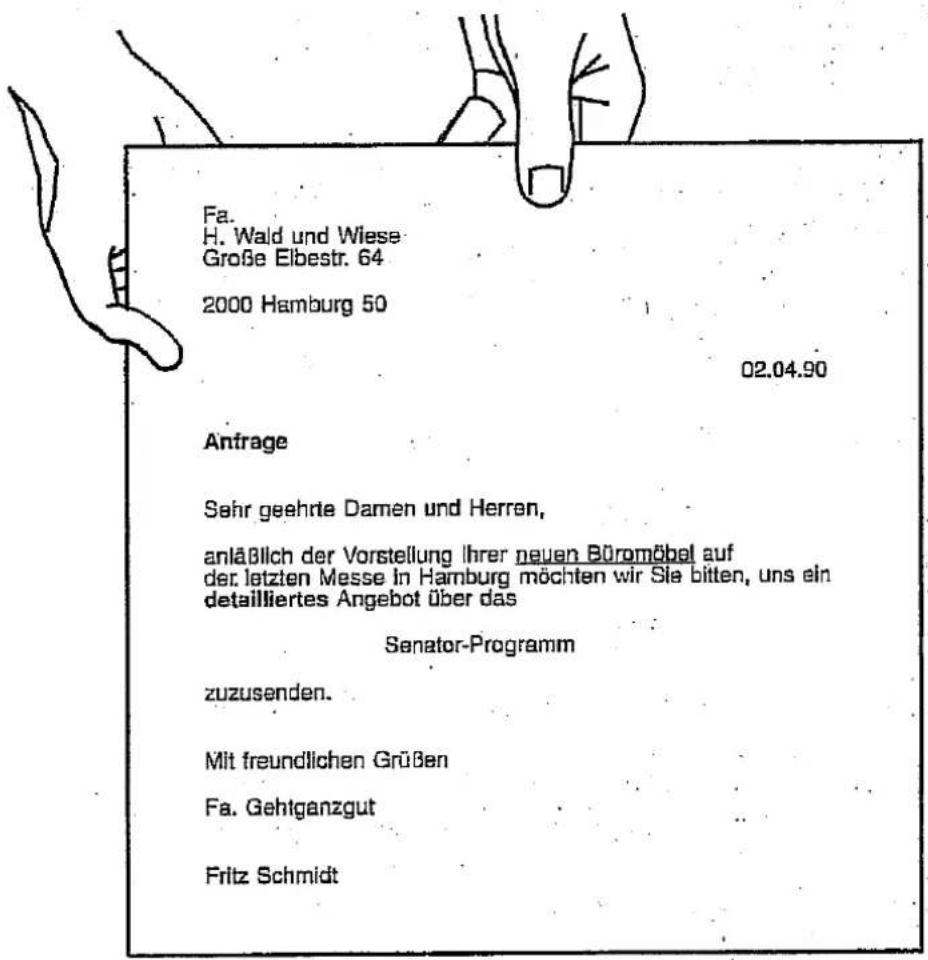

26 .... Geschäftsbrief erstellen

28 .... Geschäftsbrief mit Tabelle erstellen

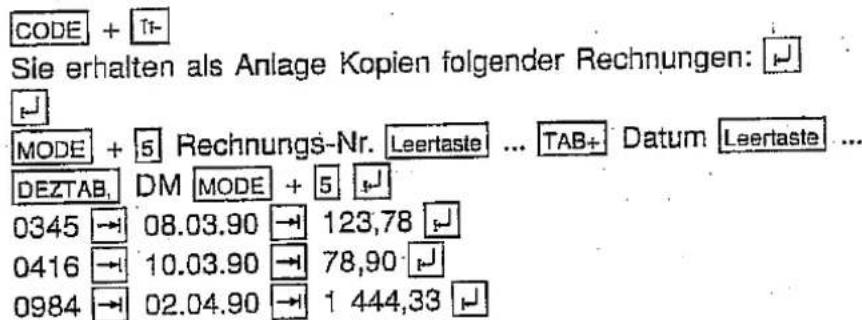

30 ..... Zahlenaufstellung

31 Wartung

1. Pflegehinweise

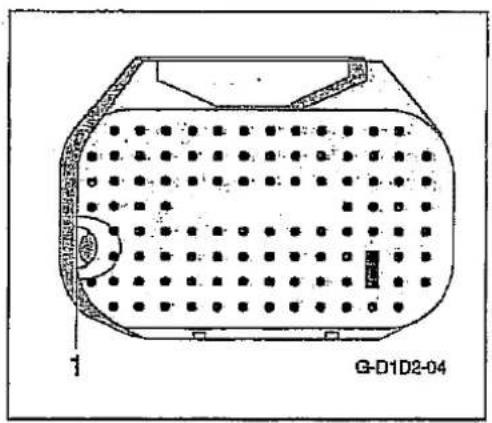

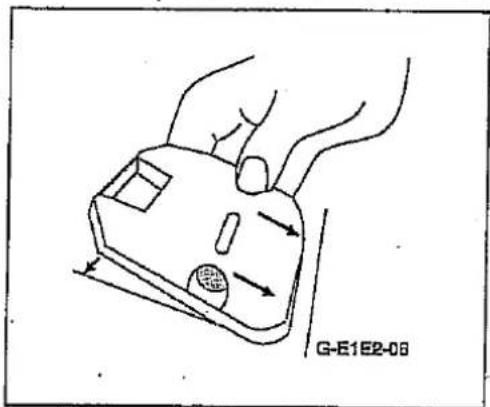

32 Farbbandkassettenwechsel

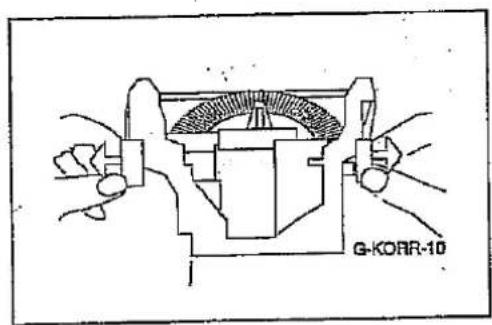

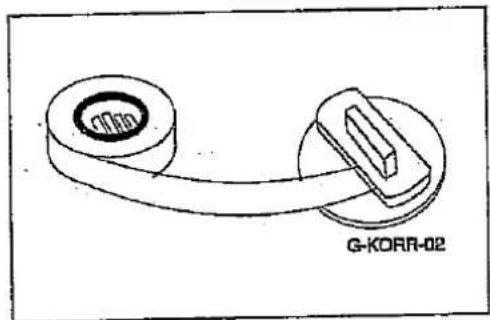

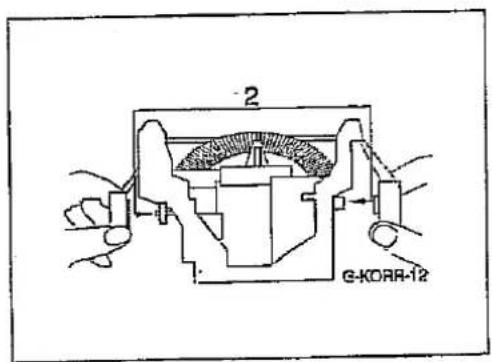

33 Korrekturbandwechsel

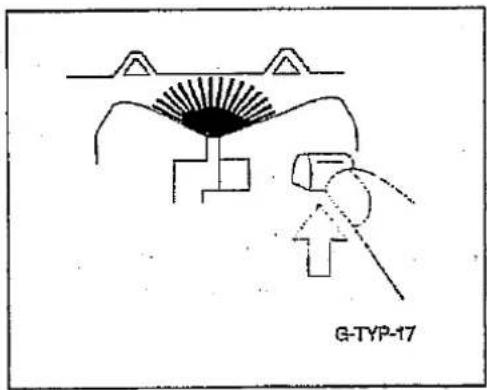

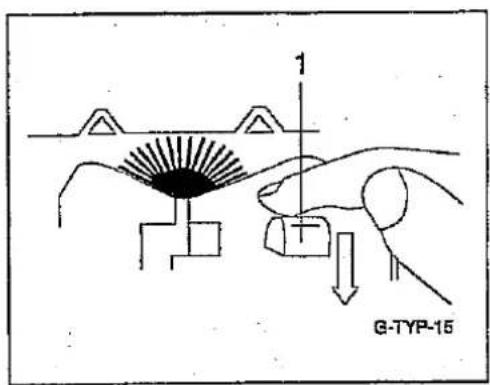

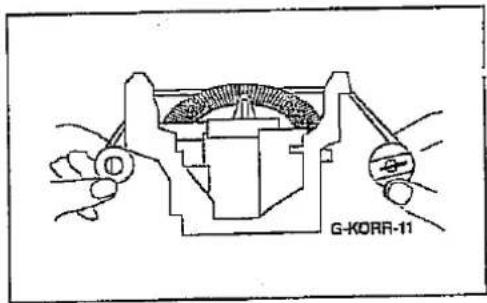

34 Typenradwechsel

35 Schreibwalze entnehmen und reinigen

36 Service-Leistungen

Inhaltsverzeichnis

37 Zubehör

37 Schriftarten/Typenräder

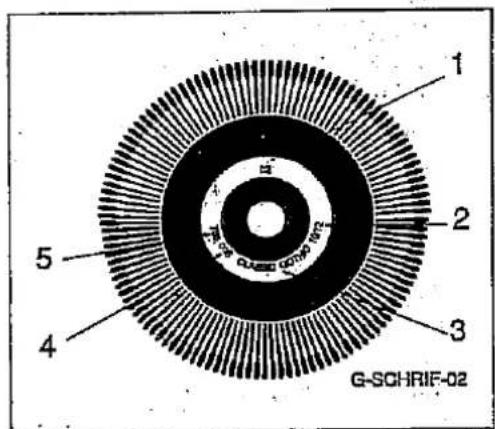

37 Beschriftung des Typenrades
37 Schriftartenauswahl
38 Farbbandkassetten

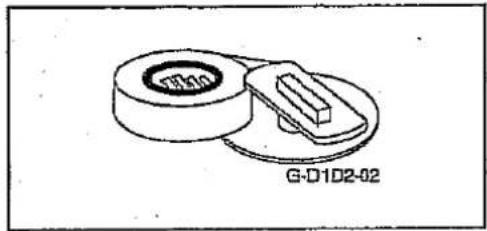

39 Korrekturbänder

40 Inbetriebnahme

40 Allgemeine Hinweise

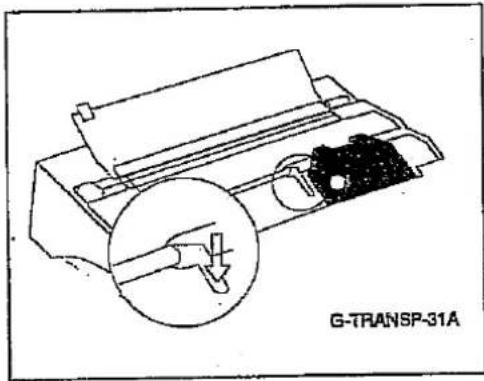

41 Transportsicherung

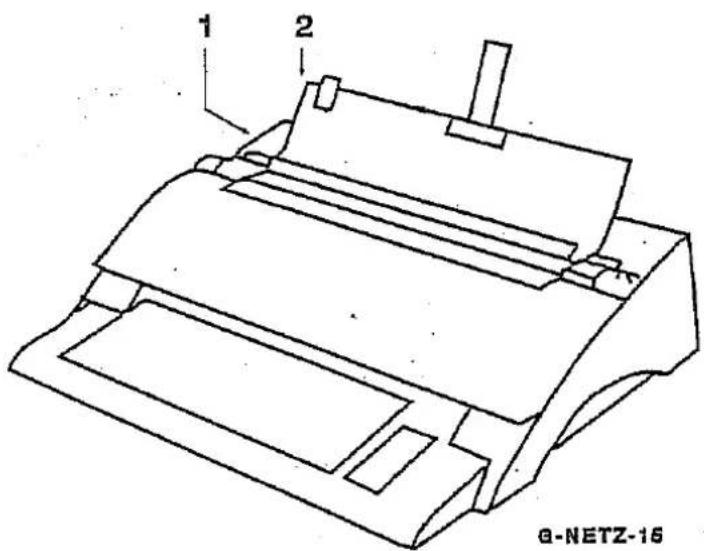

42 Netzanschluß
43 Hinweise zur Funkentstörung
44 Technische Daten
45 Begriffserklärungen

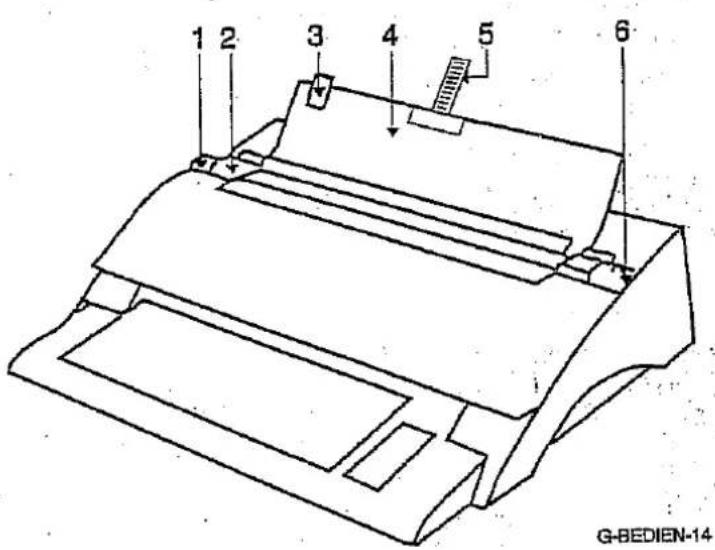

Bedienelemente

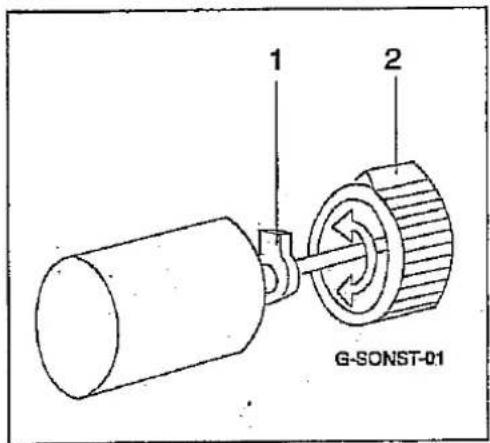

1. Walzendrehknopf Durch Drücken der Stechachse und gleichzeitigem Drehen des Walzendrehknopfes kann der Schreibbogen manuell transportiert werden:
2. Klappbare Papierhaltestange mit verschiebbaren Papierhalterollen.
3. Verschiebbare Papieranlage
4. Papierstütze
5. Bogenendanzeige
6. Papierlöser Durch Vorziehen des Papierlösers wird der Walzendruck gelöst und die Papierhaltestange etwas angehoben. Der Schreibbogen kann ausgerichtet werden.

Bedienelemente\Tastatur

Tastatur

Grundsätzlich sind alle Tastenpositionen -von oben links nach unten rechts- durchgängig benummert. Die hier benummerten Tasten sind mit zusätzlichen Funktionen ausgestattet.

Nicht aufgeführte Tasten sind mit den normalen Schriftzeichen belegt.

Oberhalb der Tastatur befinden sich Kontrolleuchten und Hinweise zur Tastenbelegung.

MODE + 2 = Zeilenabstand einstellen

MODE + 3 = Schriftteilung einstellen

MODE + 4 = Zentrieren ein/aus

MODE + 5 = Fettschrift ein/aus

14 = Schreibwerk fährt nach links linken Rand lösen

CODE + 14 = Schreibwerk fährt ohne Zeilenschaltung zum gesetzten linken Rand

15 = zeichenweise links löschen

EIN/AUS + 15 = Doppelkorrektur ein/aus

16 = Tabulator-Position anfahren

MODE + 17 = Schultimer einschalten

MODE + 18 = Schulstatistik ausdrucken

29 = zurück an letzte Schreibstelle

30 = Caps Lock ein

CODE + 34 = Korrigieren außerhalb des Korrektur- speichers

43 = Schreibwerk fährt an linken Rand der nächsten Zeile

MODE + 43 = Randkontrolle aus/ein

44 = Groß- und Kleinschreibung Caps Lock aus

EIN/AUS + 49 = Zeilenabstand Zoll/Millimeter

EIN/AUS + 54 = Hupton ein/aus

56 = Groß- und Kleinschreibung Caps Lock aus

58 = Ebenen-Umschaltung

EIN/AUS + 58.= Ureinschalten

59 = Leerschritt

CODE + 59 = geschützter Leerschritt

Einführung

Allgemeines zur Bedienungsanleitung

Allgemeines zur Bedienungsanleitung

In dieser Bedienungsanleitung sind Bedienerhinweise, Übungen, Tastenbetätigungen usw. stets in der gleichen Form dargestellt.

Bedienabläufe

Diese sind nach folgendem Muster aufgebaut:

Zeilenabstand einstellen ....

Tätigkeit	Ergebnis
MODE + 1	Zeilenabstand wird eingestellt

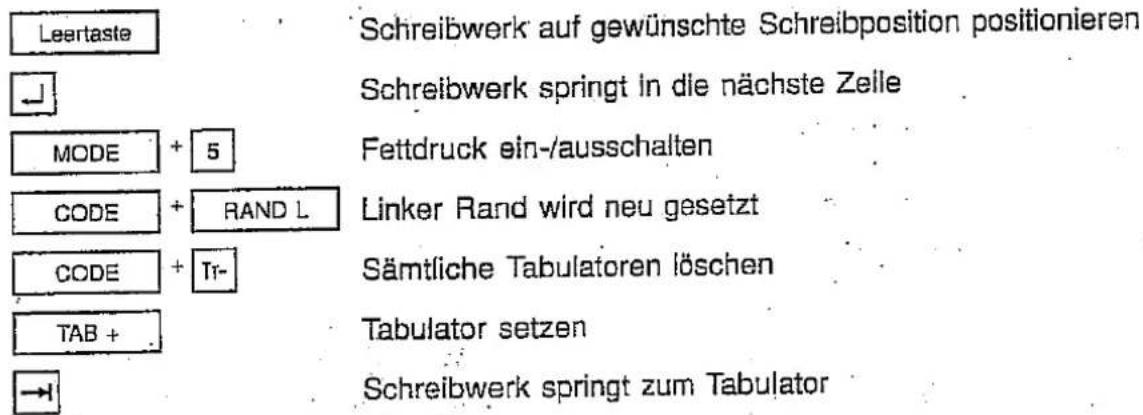

Übungen

Übungsbeispiele werden in dieser Form angeboten. Sie enthalten jedoch lediglich einen von uns vorgeschlagenen Text.

Fettdruck einstellen: Überschriften lassen sich durch Fettdruck gut hervorheben!

Zunächst einmal...

Nachdem Sie die Maschine ausgepackt, angeschlossen und mit dem Schalter an der linken Geräteseite eingeschaltet haben, Tastatur und Bedienelemente kennengelernt haben, spannen Sie den Schreibbogen ein, um sich ein wenig mit der Maschine vertraut zu machen:

PAPIER EIN/AUS

Papier einziehen

Befassen Sie sich nun mit den Einzel- und Dauerfunktionen der Maschine, indem Sie alle Tasten einmal ausprobieren. Sie könnten z. B. Ihren Namen und Ihre Anschrift schreiben.

Sie können unbesorgt zwei oder mehrere Tasten·gleichzeitig betätigen; das zuerst angeschlagene Zeichen erscheint auch zuerst. Zudem ist Ihre Maschine mit einem Anschlagpuffer versehen, der selbst bei stark unrhythmischem Schreiben eine einwandfreie Schreibfolge garantiert.

PAPIER EIN/AUS

gedrückt halten Papier auswerfen

Papiereinzug/Papierauswurf

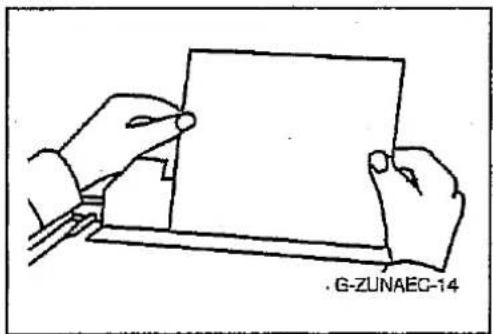

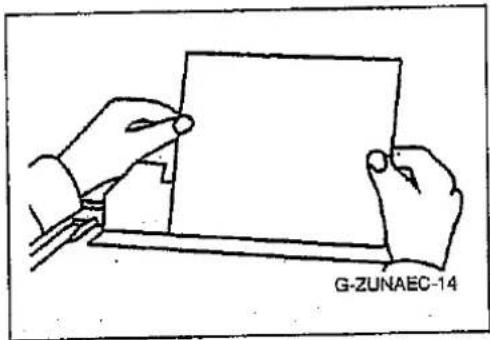

Legen Sie den Schreibbogen wie auf der Grafik abgebildet in den Schreibschacht. Hierbei kann Ihnen der Papieranlageschieber als Ausrichthilfe dienen.

Der Papiereinzug kann jetzt mit der Papiereinzugstaste durchgeführt werden. Hierbei dreht sich die Walze zunächst in entgegengesetzter Richtung, um das Papier automatisch auszurichten und dann auf die Schreibzeile einzuziehen.

Das manuelle Ausrichten des Papieres kann dann mit dem Walzendrehknopf erfolgen.

Ein Papierauswurf wird durch das Festhalten der Papiereinzugstaste erreicht:

PAPIER EIN/AUS

Papier einziehen

PAPIER EIN/AUS

gedrückt halten Papier auswerfen

Tastenbetätigungen

Alle Schreibtasten sind mit Einzel- und Dauerfunktion ausgestattet, wobei die Dauerfunktion nach kurzem Halten der Taste ausgelöst wird.

(1)

■ Alphanumerische Zeichen

Alphanumerische Zeichen die links auf den-Tasten des Schreibsystems abgebildet sind, werden direkt bzw. mit der Umschalttaste angesteuert, z.B.:

A

A drucken

1

1 drucken

Alphanumerische Zeichen, die unten rechts auf den Tasten des Schreibsystems abgebildet sind, werden mit der Code-Taste angesteuert, z.B.:

CODE + μ

Sonderzeichen μ drucken

Akzent

Buchstaben, auf denen ein Akzent stehen soll, werden beim Schreiben aus zwei Tastaturanschlägen zusammengesetzt. Drücken Sie zuerst die Akzent-Taste und dann die Schreibtaste mit dem betreffenden Buchstaben...

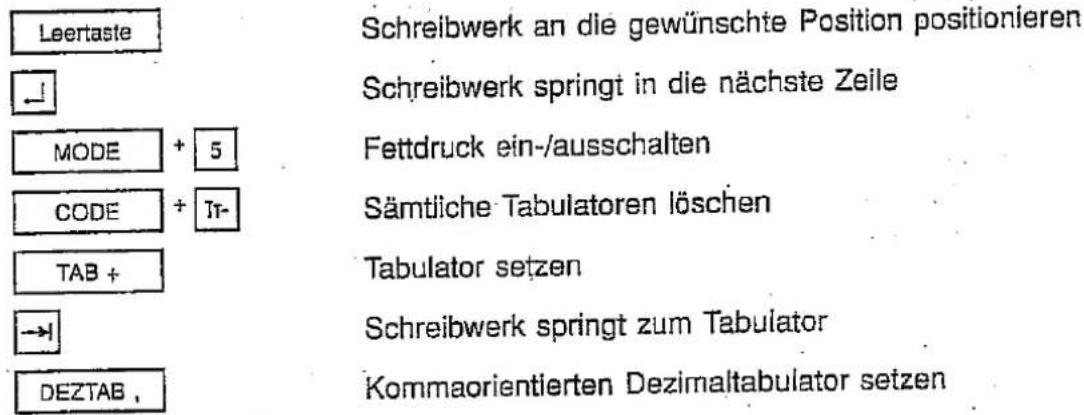

■ Funktionen

Funktionen werden entweder über speziell dafür vorgesehene Tasten angesteuert, z.B.:

KORR

Zeichen löschen

→

Tabulator anspringen

oder sind rechts auf den Tasten abgebildet und werden mit der Code-Taste angesteuert, z.B.:

CODE + DEZTAB,

Kommaorientierten Dezimaltabulator setzen

oder werden mit der Mode-Taste angesteuert, z.B.:

MODE + 2

Schriftteilung einstellen

Caps Lock

Die Funktion Caps Lock ermöglicht es Ihnen, die alphabetischen Zeichen in die Großbuchstaben-Ebene umzuschalten. Die numerischen Zeichen sowie Punkt, Komma usw., werden nicht mit umgeschaltet. Obwohl Sie jetzt ohne die Umschalttaste zu drücken alle Buchstaben groß schreiben, können Sie auch weiterhin die Zahlen direkt betätigen.

Allgemeine Funktionen

Normierung

CAPS

Umschalter

einschalten

ausschalten

Normierung

Wollen Sie alle über die Tastatur eingegebenen Funktionen (Fettdruck, Tabulatoren etc.) gleichzeitig löschen, erreichen Sie dieses durch Normierung Ihrer Maschine, d.h. der sogenannte Urzustand wird wieder hergestellt.

Schreibmaschine ausschalten.

CODE

gedrückt halten und Schreibmaschine wieder einschalten

Hupton:

■ Hupton ein/ausschalten

Individuell läßt sich der Hupton ein- oder ausschalten. Nach der Normierung ist der Hupton wieder eingeschaltet. Schreibmaschine ausschalten.

gedrückt halten und Schreibmaschine wieder einschalten

■ Hupsignale zur Funktionsansteuerung

Bestimmte Funtionsansteuerungen werden mit einem Hupsignal quittiert.

Langer Hupton - Einschalten einer Funktion
Kurzer, Hupton. - Ausschalten einer Funktion.
Doppelter Hupton - Ablehnung einer Funktionsanwahl

Schreibwerk positionieren

Bevor Sie mit dem tatsächlichen Schreiben beginnen, sollten Sie sich ein wenig mit dem Ansteuern beliebiger Positionen auf dem Schreibbogen vertraut machen. Zum Teil sind diese Funktionstasten mit einer Dauerfunktion hinterlegt, die nach kurzem Halten der Taste ausgelöst wird.

Zeichenweise

Leertaste

nach links

nach links

nach rechts

nach rechts

■ Zeilenweise

vorwärts

rückwärts

Halbzeilenweise

vorwärts

rückwärts

Allgemeine Funktionen

Korrigieren

Korrigieren

Sind Ihnen Schreibfehler unterlaufen, so können. Sie diese mit der Lift-off Korrektur-einrichtung schnell und exakt berichtigen.

Die Korrektur erfolgt durch Löschung (Abheben oder Überdecken) des zu korrigierenden Zeichens oder Buchstabens und durch anschließendes Einsetzen des richtigen Zeichens.

Die während der Texteingabe zuletzt eingegebenen Zeichen (ca. 200) werden im sogenannten Korrekturspeicher abgelegt. Sie können mit den Schreibwerkspositionierungstasten angefahren und mit der Korrekturtaste direkt gelöscht werden.

Lift-off Korrektur

Die Lift-off Korrektureinrichtung ist auf die Verwendung des normalen Verbrauchsmaterials (Papier, Farbband und Korrekturband) eingestellt.

Sollte es jedoch durch die Verwendung schwierig bearbeitbarer Papiersorten zu unbefriedigenden Korrekturen kommen, kann durch Einschalten der Maschine und gleichzeitigem Halten der Korrekturtaste eine sogenannte Doppelkorrektur (doppelter Korrekturbandschritt) eingeschaltet werden.

Schreibmaschine ausschalten.

KOAR

gedrückt halten und Schreibmaschine wieder einschalten

Korrigieren

Das letzte Zeichen bzw. das letzte Wort oder Teile eines Wortes sollen gelöscht werden. Ebenfalls können auch Teile eines Wortes gelöscht werden.

Schreibwerk rechts neben das zu korrigierende Zeichen positionieren.

KORR

Zeichenweise nach links

Schreibwerk rechts neben das zu korrigierende Wort oder im Wort rechts neben die zu korrigierenden Zeichen positionieren. Es wird nach links bis zum nächsten Leerschritt gelöscht.

CODE

WORT

Wortweise nach links

Korrigieren, nachträglich

Weiter zurückliegende, jedoch im Korrekturspeicher (siehe oben) befindliche Zeichen sollen gelöscht werden. Dies ist ab der Schreibwerksposition zeichenweise nach links oder rechts als auch wortweise nach links möglich.

Schreibwerk mit den entsprechenden Positionierungstasten auf die entsprechende Stelle positionieren.

KORA

Zeichenweise nach links

Zeichenweise nach rechts

Wortweise nach links

Schreibwerk fährt zur Ausgangsposition zurück

Nachträgliches korrigieren außerhalb des Korrekturspeichers

Schreibfehler außerhalb des Korrekturspeichers (siehe oben) können ebenfalls berichtigt werden. Hierzu muß das Schreibwerk rechts neben das zu korrigierende Zeichen positioniert werden.

Schreibwerk rechts neben das zu korrigierende Zeichen positionieren:

■. Schriftteilung 10/12/15

Schreibwerk fährt auf das zu korrigierende Zeichen Zeichen wird gelöscht

„falsches“ Zeichen anschlagen „richtiges“ Zeichen anschlagen

.Abdruck erfolgt

Allgemeine Funktionen

Automatische Zeilenschaltung (Randkontrolle)

Automatische Zeilenschaltung (Randkontrolle)

Eine der häufigsten Schreibfunktionen, die Zeilenschaltung, kann automatisch erfolgen. Hierzu muß die Randkontrolle eingeschaltet sein.

MODE + AUTO ein-/ausschalten

Die Randkontrolle reagiert innerhalb der Randzone auf das erste Zeichen nach einem oder mehreren Leerschritten. Bei Eingabe eines geschützten Leerschrittes erfolgt keine automatische Zeilenschaltung.

■ Leerschritt ungeschützt

Es können auch in der Randzone ein oder mehrere Leerschritte eingegeben werden. Wird nach dem Leerschritt ein Zeichen eingegeben, so erfolgt automatisch eine Zeilenschaltung und erst in der neuen Zeile wird das Zeichen abgedruckt.

Text bis in die Randzone eingeben.

Leertaste

Zeilenschaltung erfolgt nach der Betätigung eines weiteren Zeichens, das Zeichen wird in die nächste Zeile gedruckt

Weiteren Text eingeben.

■ Leerschritt geschützt

Sofern die automatische Zeilenschaltung einmalig nicht erfolgen soll, z. B. weil "Daimler Benz" nicht getrennt geschrieben werden soll, so ist ein sogenannter geschützter Leerschritt einzugeben.

Text bis in die Randzone eingeben. An der Position, an der keine Trennung erfolgen soll, anhalten.

CODE + Leertaste

Weiteren Text eingeben.

Schreibränder

Die von Ihnen gewünschte Schreibbreite wird durch den linken und rechten Rand festgelegt. Diese Ränder sind durch die Standardeinstellung vorgegeben bzw. von Ihnen einzustellen. Selbstverständlich können diese Ränder aber auch überschrieben, versetzt und dann neu gespeichert werden.

Standardränder

Beim ersten Einschalten des Gerätes bzw. nach der Normierung (siehe Zusätzliches: Normieren) sind die Standardränder eingestellt, diese Werte können landesspezifisch unterschiedlich sein.

Randzone

Um auf das nahende Zeilenende aufmerksam zu machen; ertönt bei Erreichung der Randzone ein Hupton.

Randlösung

Der gesetzte linke bzw. rechte Rand soll beim Schreiben überfahren werden. Es können jetzt die Ränder neu gesetzt oder auch nur ein Text eingegeben werden.

Linken Rand überschreiten

RAND LÖSE

Rechten Rand lösen

■ Schreibränder setzen

Der linke bzw. rechte Rand soll neu gesetzt werden. Hierzu muß das Schreibwerk mit den entsprechenden Tasten (Leertaste, Rückschrittaste) auf die gewünschte Position eingestellt werden. Beim Setzen an einer ungültigen Position, z. B. rechter Rand links vom linken Rand, ertönt ein doppelter Hupton.

Linken Rand setzen

Rechten Rand setzen

Textgestaltung

Schriftteilung einstellen

Schriftteilung einstellen

Die Variation der Schrittwelte dient der besseren optischen Gestaltung Ihrer Schriftstücke. Sie gibt Ihnen die Möglichkeit andere Typenräder, z. B. Classic-Gothic, Pica (siehe Zubehör), zu benutzen und erleichtert Ihnen nicht zuletzt das Ausfüllen von Formularen.

Durch wiederholtes Betätigen der Tastenkombination kann zwischen den Schriftteilungen gewechseit werden.

Anhand der Kontrolleuchten (LED) können Sie erkennen, welche Schriftteilung z. Z. eingeschaltet ist.

10/12/15er Teilung

10 = 10 Zeichen/Zoll (2,54 mm) - LED 10 an 12 = 12 Zeichen/Zoll (2,12 mm) - LED 12 an 15 = 15 Zeichen/Zoll (1,69 mm) - LED 10 und 12 aus

MODE + 2

umschalten

Zeilenabstand einstellen

Zur individuellen Gestaltung Ihrer Korrespondenz stehen Ihnen drei verschiedene Zeilenabstände zur Verfügung; so daß Sie Ihren Text optimal dem Format Ihres Schriftstückes anpassen können:

Durch wiederholtes Betätigen der Tastenkombination kann zwischen den Zeilenabständen gewechselt werden. Anhand der Kontrolleuchten (LED) können Sie erkennen, welcher Zeilenabstand z. Z. eingestellt ist.

1zeilig (LED 1 an) 1,5zeilig (LED 1,5 an) 2zeilig (LED 1 und 1,5 an)

Zentrieren

Das Zentrieren ermöglicht es Ihnen Texte, Worte und Zeichen zwischen dem linken und rechten Schreibrand mittig auszurichten. Die Zentrierfunktion bleibt bis zum Ausschalten, also auch über mehrere Zeilen erhalten.

MODE + 3

Zentrieren einschalten.

Schreibwerk fährt automatisch zur Mitte

Jetzt kann der Text eingegeben werden. Der Ausdruck des Textes erfolgt erst nach Betätigen der Zeilenschaltungstaste. Text wird auf Zeilenmitte abgedruckt. Das Schreibwerk fährt wieder zur Mitte, erst durch erneute Betätigung der Zentrierfunktion wird das Zentrieren ausgeschaltet und das Schreibwerk fährt zum linken Rand.

MODE + 3

Zentrieren ausschalten

Tabulieren

Das Tabulleren ermöglicht es Ihnen, an beliebigen Stellen

• linksbündig zu schreiben
• Zahlenkolonnen auszurichten

Alle Tabulationsarten können in einem Text oder Dokument miteinander kombiniert werden:

Vor der Durchführung der einzelnen Tabulatorfunktionen sollten Sie alle eventuell eingegebenen Tabulatorenlöschen.

Ausführliche Tabulator-Übungen finden Sie im Kapitel "Anwendungsfälle".

■ Zusammenfassung der Tabulatorarten

■ Linksbündiges Tabulieren

Schreiben von linksbündigen Kolonnen.

Schreibwerk auf die gewünschte Tabulatorposition fahren.

TAB +

Tabulator setzen

Sollen mehrere. Tabulatoren gesetzt werden, so ist die nächste Position anzufahren und der Vorgang entsprechend zu wiederholen.

Schreibwerk mit oder ohne Zeilenschaltung zurückpositionieren.

Textgestaltung

Tabulieren

Schreibwerk fährt zum Tabulator

Zahlen oder Texte können jetzt eingegeben werden. Wurden weitere Tabulatoren gesetzt, so können sie entsprechend angefahren werden.

■ Dezimaltabulator (kommaorientiert)

Mit Hilfe der Dezimaltabulator-Funktion werden Zahlenkolonnen automatisch komma-gerecht ausgerichtet, bei 10,75 und 100,1 stehen die Kommata also genau unterein-ander.

Bei 10.75 und 100.1 würden die Punkte dementsprechend nicht untereinander stehen.

Wichtig ist, daß die Tabulatoren genau auf die Kommaposition gesetzt werden.

Schreibwerk auf die gewünschte Tabulatorposition fahren.

CODE + DEZTAB,

Kommaorientierten Dezimaltabulator setzen

Sollen mehrere Tabulatoren gesetzt werden, so ist die nächste Position anzufahren und der Vorgang entsprechend zu wiederholen.

Schreibwerk zurückpositionieren (mit oder ohne Zeilenschaltung).

Schreibwerk fährt zum Tabulator

Zahlen oder Texte können jetzt eingegeben werden. Der Ausdruck erfolgt erst nach Betätigen der Zeilenschaltung oder nach dem Anspringen weiterer Tabulatoren mit der Tabsprungtaste.

■ Dezimaltabulator (punktorientiert)

Mit Hilfe der Dezimaltabulator-Funktion werden Zahlenkolonnen automatisch punktgerecht ausgerichtet; bei 10.75 und 100.1 stehen die Punkte also genau untereinander. Bei 10,75 und 100,1 würden die Kommata dementsprechend nicht untereinander stehen.

Wichtig ist, daß die Tabulatoren genau auf die Punktposition gesetzt werden.

Schreibwerk auf die gewünschte Tabulatorposition fahren..

CODE ÷ DEZTAB.

Punktorientierten Dezimaltabulator setzen

Sollen mehrere Tabulatoren gesetzt werden, so ist die nächste Position anzufahren und der Vorgang entsprechend zu wiederholen.

Schreibwerk zurückpositionieren (mit oder ohne Zeilenschaltung).

Schreibwerk fährt zum Tabulator

Zahlen oder Texte können jetzt eingegeben werden. Der Ausdruck erfolgt erst nach Betätigen der Zeilenschaltung oder nach dem Anspringen weiterer Tabulatoren mit der Tabsprungtaste.

Tabulator-Raster

Das Tabulator-Raster ermöglicht ein schnelles Erstellen und Bearbeiten von Tabellen und Formularen. Nach Einschalten des Tabulator-Rasters wird automatisch an jeder 5. Stelle bei 10er Teilung ein Tabulator gesetzt.

Tabulator-Raster setzen, eventuell gesetzte Tabulatoren werden gelöscht

Einzelne Tabulatoren anfahren

■ Einzellöschung von Tabulatoren

Schreibwerk fährt zum Tabulator

Einzelnen Tabulator löschen

■ Gesamtlöschung von Tabulatoren

Sämtliche Tabulatoren löschen

Textgestaltung

Fettdruck

Fettdruck

Geben Sie Ihrer Korrespondenz durch Fettdruck eine persönliche Note. Schalten Sie den Fettdruck vor dem Schreiben des hervorzuhebenden Textes ein, er bleibt dann solange (auch über mehrere Zeilen) aktiv, bis Sie ihn wieder ausschalten. Anhand der Kontrolleuchte (LED) können Sie erkennen, ob der Fettdruck z. Z. ein- bzw. ausgeschaltet ist.

ein-/ausschalten

Fettdruck einstellen: Überschriften lassen sich durch Fettdruck gut hervorheben!

Unterstreichen, manuell

Einzelne Textpartien sollen unterstrichen werden. Positionieren Sie hierzu das Schreibwerk auf den Anfang des zu unterstreichenden Textes:

Text wird unterstrichen

Unterstreichen: Zum Beispiel Blicke auf spezielle Ausdrücke lenken!

Die Funktionen Schultimer und Schulstatistik ermöglichen in Schulen eine einfache Bewertung von Schreibmaschinentests. Folgende Werte werden automatisch erfaßt:

• Anzahl der Anschläge
• Anzahl der Anschläge/min.
• Anzahl der Wörter/min.
• Anzahl der Rückschritte
• Anzahl der Korrekturen

Allgemeines

Nach dem Setzen des Schultimers ist eine Überprüfung der eingegebenen Laufzeit mit dem Ausdruck der Schulstatistik möglich.

Die Laufzeit startet mit der ersten Zeichen- bzw. Funktionstasteneingabe nach der Bestätigung der Laufzeit.

Durch den Ausdruck der Schulstatistik kann die gestartete Laufzeit vorzeitig beendet werden.

Am Ende der Laufzeit ertönt ein Hupton und das Tastenfeld ist gesperrt.

Die Freigabe der Tastatur wird durch Ausdruck der Schulstatistik erreicht.

Die Schulstatistik bleibt erhalten, bis der Schultimer neu gesetzt wird.

Schultimer setzen

Beim Setzen des Schultimers muß eine Laufzeit (Dauer des Schreibmaschinentests) von 1 - 99 Min. über die Zifferntasten eingegeben werden.

MODE + Q

Schultimer setzen

Laufzeit eingeben.

[14]

Laufzeit bestätigen

■ Schulstatistik ausdrucken

Die Ausgabe der Schulstatistik erfolgt in folgender Reihenfolge von links nach rechts:

Laufzeit|Anschläge|Anschläge/min.|Wörter/min.|Rückschritte|Korrekturen

Beispiel: 00003|00270|00088|00018|00003|00005

MODE + W

Druck starten

Anwendungsfälle

In diesem Kapitel haben wir Ihnen einige praktische Anwendungsfälle aufgeführt:

• Briefkuvert beschriften
• Geschäftsbrief erstellen
• Geschäftsbrief mit Tabelle erstellen
• Zahienaufstellung

Auf der linken Seite sind die in dieser Anwendung vorkommenden Funktionen und darunter die genaue Eingabe des Textes und der jeweiligen Funktion aufgeführt. Muß eine Taste mehrfach betätigt werden, z.B. die Leertaste, so wird dies durch Punkte angedeutet.

Auf der rechten Seite wird dann das gedruckte Ergebnis dargestellt. Die Übungen enthalten lediglich einen von uns vorgeschlagenen Text.

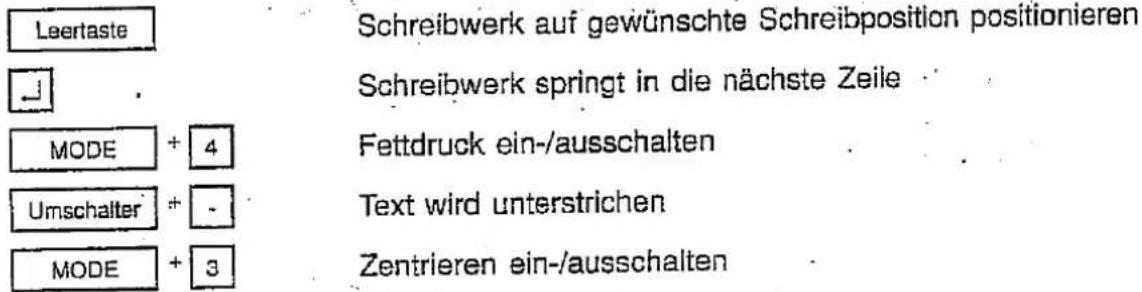

Schreibwerk auf gewünschte Schreibzeile positionieren

Schreibwerk auf gewünschte Schreibposition positionieren

Linken Rand neu setzen

Schreibwerk springt in die nächste Zeile

Anwendungsfälle

..... Briefkuvert beschriften

Anwendungsfälle

..... Geschäftsbrief erstellen

Dieser Geschäftsbrief beinhaltet die nachfolgenden Funktionen:

• Fettdruck
• Unterstreichen
• Zentrieren

Anwendungsfälle

..... Geschäftsbrief mit Tabelle erstellen

Dieser Geschäftsbrief beinhaltet die nachfolgenden Funktionen:

• Fettdruck
• Tabulator setzen
• Tabulator-Sprung

- Tabulator-Gesamtlöschung

- Linken Rand neu setzen

Fa. Willy Singer- Kreuzenbachstr. 64

2946 Varel

Stoffmuster

Sehr geehrte Damen und Herren,

wir freuen uns, daß Ihr-Vertreter, Herr-Müller, uns am kommenden Freitag besuchen will.

Bitte sorgen Sie dafür, daß er die von uns bei seinem letzten Besuch erbetenen Stoffmuster mitbringt, die wir hiermit noch einmal aufführen.

Stoffart Jersey: Tweed Flanell

Stoff-Nr. 721 334 527

Farbe grün grau schwarz.

Mit freundlichen Grüßen

Fa. Gehtganzgut

Fritz Schmidt

Anwendungsfälle

..... Zahienaufstellung

Der nachfolgende Anwendungsfall beinhaltet folgende Funktionen:

• Tabulator-Gesamtlöschung
• Fettdruck
• Tabulator setzen
• Kommaorientierten Dezimaltabulator setzen
• Tabulator-Sprung

Pflegehinweise

Wir empfehlen zur regelmäßigen Reinigung Ihres Systems:

Verwenden Sie keine ätzenden Flüssigkeiten.

Vor der Reinigung des Schreibsystemgehäuses unbedingt den Netzstecker ziehen.

Wartung

Farbbandkassettenwechsel

Farbbandkassettenwechsel

Vor dem Farbbandkassettenwechsel zunächst das Gerät ausschalten; den Deckel des Gerätes nach vorne ziehen und die Papierhaltestange anheben. Schreibwerk von Hand in mittlere Position bringen, verbrauchte Farbbandkassette anheben und herausnehmen.

1. Neue Farbbandkassette einsetzen und zum Einrasten nach unten drücken.
2. Papierhaltestange nach unten klappen und Deckel nach hinten ziehen.

Korrekturbandwechsel

Vor dem Korrekturbandwechsel zunächst das Gerät ausschalten, den Deckel des Gerätes nach vorne ziehen und die Papierhaltestange anheben.

1. Schreibwerk von Hand in mittlere Position bringen und Farbbandkassette herausnehmen.
2. Korrekturbandspulen von Aufnahmen abziehen und herausnehmen.

1. Neues Korrekturband nehmen und ca: 15 cm abspulen. (Klebeseite zur Walze)

1. Korrekturband vor den Führungen (1) entlangführen und seitlich einfädein.

1. Korrekturbandspulen auf die Aufnahmen (2) stecken und einrasten lassen. Korrekturband durch Drehen der rechten Spule auf Spannung bringen.
2. Farbbandkassette einlegen. Papierhaltestange nach unten klappen und Deckel wieder nach hinten ziehen.

Wartung

Typenradwechsel

Typenradwechsel

Vor dem Typenradwechsel Gerät ausschalten, den Deckel nach vorne ziehen und die Papierhaltestange anheben. Schreibwerk von Hand in mittlere Position bringen und Farbbandkassette herausnehmen.

1. Aufnahme zurückklappen.
2. Typenrad herausnehmen.
3. Neues Typenrad einlegen: Beschriftung zur Walze.

1. Aufnahme in das Typenrad einrasten lassen.
2. Farbbandkassette einlegen. Papierhaltestange nach unten klappen und Deckel nach hinten ziehen.

Schreibwalze entnehmen und reinigen

Vor der Schreibwalzenentnahme zunächst den Deckel des Gerätes nach vorne ziehen, Papierhaltestange und Papierableiter nach oben klappen.

1. Laschen des Schreibwalzenlagers (1) an beiden Seiten der Schreibwalze nach innen drücken und senkrecht nach oben schwenken.
2. Walzendrehknopf und Walzenlöser anheben und Schreibwalze nach oben entnehmen.
3. Nach der Reinigung Schreibwalze wieder einsetzen:
   Laschen des Schreibwalzenlagers an beiden Seiten der Schreibwalze und Nase des Walzenlösers (2) nach oben ausrichten und Schreibwalze einsetzen.
4. Laschen des Schreibwalzenlagers nach vorne schwenken und einrasten.
5. Papierableiter und Papierhaltestange nach unten klappen, Deckel nach hinten ziehen.

Wartung

Service-Leistungen

Service-Leistungen

Zur Werterhaltung. Ihrer Olympia Produkte empfehlen wir Ihnen den Abschluß eines Wartungsvertrages mit Ihrem Olympia Vertragshändler oder mit der OSG Office Service GmbH.

Das umfangreiche Schriftarteriangebot für Ihre Schreibmaschine wird ständig erweitert und den Marktanforderungen angepaßt. Ihr Olympia-Fachhändler oder die Olympia Niederlassung wird Ihnen über das derzeitige Angebot Auskunft geben.

Beschriftung des Typenrades

Beschriftung des Typenrades

• Index (1)
• Schreibteilung (2)
• Schriftart-Bezeichnung (3)
• Schriftart-Nummer (4)
• Ländervariante (5)

■ Schriftartenauswahl

Schriftart	Schriftmuster	NR.
Pica	Innovative Technik	401
Copy-Pica	Innovative office technology	403
Classic-Gothic	A la pointe des techniques	408
Carré-Picca	Técnica Innovadora	410
Micro	Innovativ Technik	419
Great Script	Innovative office technology	423
Large Gothic	A la pointe des techniques	428
Juwel-Congress, PS	Técnica Innovadora	471
Juwel-Modern, PS	Innovative Technik	472

etc.

Farbbandkassetten

Zur Gewährleistung eines störungsfreien Farbbandtransportes und einer einwandfreien Abdruckqualität sind ausschließlich Farbbänder mit dem Olympia Symbol oder das von uns empfohlene Verbrauchsmaterial zu verwenden.

1. Einmalkarbon-Farbband-C
2. für übliche Schreibpapierqualitäten
3. korrekturfähig (Lift off)
4. ca. 85.000 Anschläge
5. gelbes Handrad (1)
6. Einmalkarbon-Farbband-C (Long Type)
7. für übliche Schreibpapierqualitäten
8. korrekturfähig (Lift off)
9. ca. 105.000 Anschläge
10. gelbes Handrad (1)
11. Einmalkarbon-Farbband-C Öko (in Vorbereitung)
12. nachladbar
13. für übliche Schreibpapierqualitäten
14. korrektürfähig (Lift off)
15. ca. 85.000 Anschläge
16. gelbes Handrad (1)
17. Einmalkarbon-Farbband
18. dokumentengeeignet
19. korrekturfähig (Cover up)
20. ca. 83.000 Anschläge
21. rosa Handrad (1)
22. Mehrfachkarbon-Farbband
    = dokumentengeeignet
23. hohe Wirtschaftlichkeit
24. korrekturfähig (Cover up)
25. ca: 320.000 Anschläge
26. blaues Handrad (1)
27. Gewebe-Farbband schwarz
28. dokumentengeeignet
29. hohe Wirtschaftlichkeit
30. korrekturfähig (Cover up)
31. ca. 1.000.000 Anschläge
32. schwarzes Handrad (1)

Korrekturbänder

Korrekturbänder von Olympia sind optimal auf die Farbbänder abgestimmt.

1. Lift-Off-Korrekturband (für Einmal-karbon-Farbband, C)

- für abhebendes Korrigleren

- Spulenfarbe: Gelb (1)

1. Cover Up-Korrekturband

- für abdeckendes Korrigieren

- Spulenfarbe: Blau (1)

1. Cover Up-Korrekturband

- für abdeckendes Korrigieren bei Einsatz von Recycling-Papier

- Spulenfarbe: Blau (1)

Allgemeine Hinweise

- Das System weder extremen Temperaturen, noch extremer Luftfeuchtigkeit aussetzen. Vor direkter Sonnenbestrahlung schützen.

- Das System ist den VDE-Vorschriften entsprechend gegen Überhitzung abgesichert. Stellen Sie jedoch sicher, daß die an der Schreibmaschine befindlichen Lüftungsschlitze nicht abgedeckt werden, und das insbesondere keine Flüssigkeiten in das Gerät gelangen.

- Das System wurde für das Büro entwickelt und ist deshalb nicht besonders gegen Staubeinwirkung geschützt. Bei Installation in einem Raum mit starker Staubeinwirkung vereinbaren Sie bitte feste Wartungen mit dem Kundendienst.

Transportsicherung

Bevor Sie das Gerät in Gebrauch nehmen, entfernen Sie bitte die folgenden Teile der Transportsicherung in der aufgeführten Reihenfolge.

Zum Entfernen der Transportsicherungsteile den Deckel nach vorne ziehen und die Farbbandkassette herausnehmen.

Die Klammer in Pfeilrichtung herausdrücken. Das über das Schreibwerk gespannte Gummi-band entfernen. Das rote Papierteil auf dem Schreibwerk mit Hilfe der Lasche herausziehen.

Farbbandkassette wieder einlegen und den Dekkel nach hinten ziehen

Netzanschluß

Bevor Sie das Gerät an das Netz anschließen, prüfen Sie bitte, ob die Spannungs- und Frequenzangaben des Leistungsschildes (Maschinenrückseite) mit denen des örtlichen Netzes übereinstimmen.

Ein-/Ausschalter Schreibmaschine (1) Feste Anschlußleitung (2)

Hinweise zur Funkentstörung

Hiermit wird bescheinigt, daß dieses Gerät in Übereinstimmung mit den Bestimmungen der Deutschen Bundespost funkentstört ist. Die Geräte entsprechen entweder der Grenzwertklasse A oder B gemäß VDE 0871.

Für Geräte der Grenzwertklasse B entsprechend Amtsblatt/Vfg. 1046/1984 wurde der Deutschen Bundespost das Inverkehrbringen dieses Gerätes angezeigt und die Berechtigung zur Überprüfung der Serie auf Einhaltung der Bestimmungen eingeräumt.

Sie sollten darauf achten, daß hieran nur Geräte angeschlossen werden, die ebenfalls den Anforderungen genügen. Ist dies nicht der Fall, so kann es zu Störungen der Funkdienste, wie z. B. Rundfunk und Fernsehen, kommen.

Technische Daten

Tastatur:	48 Schreibtasten,alle Schreibtasten Dauerfunktion über Zeitschleife(Ausnahme: Akzent-Tasten)
Typenrad:	84 mm ∅, 100 Schriftzeichen,Drop-in-Kassette
Schreibgeschwindigkeit:Papierträger:	max. 18 Zeichen/Sek. bei 1/10"Schreibwalze mit Doppelbeschichtung44,5 mm ∅Max. Papierdurchlaß: 360 mmSchreibbreite: 297 mm
Elektronik:	Steuerelektronik mit Mikroprozessor für Schreibwerk,Korrekturspeicher ca. 200 Zeichen mehrzeiligAnschlagspeicher 16 Zeichen
Datenerhalt:	Speicherung der Funktionen Randsteller und Tabulatorca. 5 Jahre
Maße undGewicht:	Höhe: 135 mmBreite: 498 mmTiefe: 426 mmGewicht: 7 kg
Sicherheitsprüfungen:Nennspannung:Nennfrequenz:Nennstrom:	gemäß EN60950(JEC950), GS-Zeichen220-240 V50-60 Hz0,2 A

Begriffserklärungen

Anschlagpuffer	Bei zu schneller Eingabe von Zeichen werden alle Zeichen angenommen, aber mit einer geringen Verzögerung abgedruckt.
Code-Taste	Zusammen mit einer weiteren Taste werden bestimmte Funktionen ausgelöst.
Cover-up	Das Cover-up-Korrekturband ist einseitig mit einem Farbauftrag versehen. Diese Farbe überdeckt nach Betätigung der Korrekturtaste das "falsche" Zeichen.
Einmalkarbon-Farbband	Das Farbband ist einseitig mit einer Karbonschicht versehen. Durch diese Karbonschicht wird das gewünschte Zeichen auf dem Papier abgedruckt. Das Karbon-Band ist nur einmal verwendungsfähig.
Fettdruck	Zeichen werden um 1/120" horizontal versetzt zweimal angeschlagen.
Gewebe-Farbband	Das Gewebe-Farbband ist ein Endlosband und ordnet sich in der Farbbandkassette selbsttätig. Das Gewebe-Farbband kann solange benutzt werden, wie die Schwärzung des abgedruckten Zeichens dem Anwender visuell ausreicht.
Randzone	Durch ein akustisches Zeichen wird auf das nahende Zeilenende hingewiesen.
Relocate	Das Schreibwerk fährt automatisch an die zuletzt bearbeitete Position.
Schreibränder	Die Schreibränder werden elektronisch gesetzt. Nach Einstellung eines neuen Randes (links oder rechts) ist der zuvor gesetzte Rand automatisch gelöscht.
Tabulator	Tabulatorarten:- linksbündiges Schreiben- Zahlenkolonnen ausrichten
Umschaltfeststeller	Mit der Umschaltfeststelltaste wird die Umschalttaste "elektronisch" festgestellt und Großschreibung erfolgt.
Zentrieren	Texte und Worte werden über eine fixierte Mitte ausgerichtet. Das Schreibwerk fährt zunächst auf den Zentrierpunkt, der dann eingegebene Text wird noch nicht abgedruckt, sondern maschinenintern ausgerichtet. Erst durch Zeilenschaltung-oder Tab-Sprung wird der Text mittig abgedruckt.

CE

D Der Hersteller erklärt hiermit, daß das Gerät mit den Bestimmungen der Richtlinien und Normen übereinstimmt:

Anweisungen für den Schadensfall

Bei Nichtbeachtung kann die Leistungspflicht des Versicherers entfallen.

Bei Transportschäden Ersatzansprüche gegen Dritte sicherstellen durch rechtzeitiges Hinzuziehen von Beauftragten des Beförderungsunternehmens zur Schadensfeststellung.

Außerlich erkennbare Beschädigungen oder Verluste müssen vor Abnahme des Gutes durch einen entsprechenden Vermerk auf dem Frachtbrief bescheinigt werden.

Bei Bahntransporten ist außerdem von der Bahn eine Tatbestandsaufnahme zu verlangen. Bei Postsendungen ist vor Abnahme beschädigter Pakete usw. der Schaden durch die Post schriftlich bescheinigen zu lassen.

Bei äußerlich nicht erkennbaren Schäden, die sich also erst beim Auspacken herausstellen, muß das Gut im vorgefundenen Zustand liegen bleiben und der Beförderungsunternehmer unverzüglich schriftlich zur Schadensfeststellung aufgefordert werden.

Halten Sie unbedingt die Reklamationsfristen für die Aufforderung des Beförderungsunternehmens zur Schadensfeststellung ein!

Die Fristen betragen in der Bundesrepublik Deutschland

• bei Postsendungen
  24 Stunden nach Empfang der Sendung
• bei Bahntransporten
  7 Tage nach Empfang der Sendung
• bei Kraftfahrzeugtransporten
  6 Tage nach Empfang der Sendung

Bei Sendungen nach bzw. von Ländern außerhalb der Bundesrepublik Deutschland sind die in dem betreffenden Bestimmungsland gültigen Reklamationsfristen zu beachten, die im allgemeinen mit den in der Bundesrepublik Deutschland gültigen Fristen übereinstimmen.

Zum Schadensnachweis sind dem Versicherer unverzüglich folgende Belege einzureichen:

a) die Faktura (Original), Beförderungspapiere (Original-Frachtbrief, Ladeschein und dergleichen),
b) gegebenenfalls Bericht des zuständigen Havarie-Kommissars.
c) Bescheinigung des Transportunternehmens, in dessen Gewahrsam sich das Gut bei Eintritt des Versicherungsfalles befunden hat, nämlich:

• bei Eisenbahntransporten die bahnamtliche Bescheinigung,
• bei Postsendungen die postamtliche Bescheinigung,
• bei Transporten mit Kraftfahrzeug oder Fuhrwerk ein Bericht des Fahrzeugführers mit einer Stellungnahme des Unternehmers,
• bei Transporten auf Binnengewässern ein Unfallbericht des Schiffers.
• bei Transporten mit Luftfahrzeugen ein Bericht des Luftverkehrsunternehmens,
• bei Lagerung ein Bericht des Lagerhalters,

d) eine Berechnung des Gesamtschadens,

e) schriftliche Abtretungserklärung des aus dem Beförderungsvertrag Berechtigten an den Versicherer.

Ausschließlicher Gerichtsstand ist entweder der Ausstellungsort des Versicherungsscheines bzw. des Versicherungszertifikates oder der Sitz der Hauptniederlassung des Versicherers.

OLYMPIA

Printed in Mexico

Änderungen vorbehalten. Right of modification reserved. Sous réserve de modifications. Modificaciones reservadas. Modifiche riservate. Wijzigingen voorbehouden. Forandringer forbeholdes. Ret til ændringer forbeholdes. Zmiany zastrzeżone. Oikeus muutoksiin pidätetään. Változtatások joga fenntartva. Změny vyhrazeny.
