BEDIENUNGSANLEITUNG DDLE Kompakt 11-13 AEG
Elektronisch geregelter Kompakt Durchlauferhitzer
Bedienung und Installation 2
BESONDERE HINWEISE
BEDIENUNG
- Allgemeine Hinweise....3
- Sicherheit .... 3
- Gerätebeschreibung 4
- Einstellungen....4
- Reinigung, Pflege und Wartung......5
- Problembehebung....5
INSTALLATION
- Sicherheit 6
- Gerätebeschreibung 6
- Vorbereitungen 6
- Montage 7
- Inbetriebnahme......8
- Außerbetriebnahme .....9
- Montage-Alternativen 9
- Störungsbehebung....10
- Wartung 12
- Technische Daten 13
KUNDENDIENST UND GARANTIE
UMWELT UND RECYCLING
MONTAGESCHABLONE IM MITTELTEIL DIESER ANLEITTUNG
BESONDERE HINWEISE
Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Die Armatur kann während des Betriebs eine Temperatur von über 60 °C annehmen. Bei Auslauftemperaturen größer 43 °C besteht Verbrühungsgefahr.
• Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.
Das Netzanschlusskabel darf bei Beschädigung oder Austausch nur durch einen vom Hersteller berechtigten Fachhandwerker mit dem originalen Ersatzteil ersetzt werden.
- Befestigen Sie das Gerät wie in Kapitel „Installation / Montage“ beschrieben.
- Beachten Sie den maximalen zulässigen Druck (siehe Kapitel „Installation / Technische Daten / Datentabelle“).
Entleeren Sie das Gerät wie in Kapitel „Installation / Wartung / Gerät entleeren“ beschrieben.
BEDIENUNG
1. Allgemeine Hinweise
Das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer und den Fachhandwerker.
Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Hinweis
Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.
Geben Sie die Anleitung ggf. an einen nachfolgenden Benutzer weiter.
1.1 Sicherheitshinweise
1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr
Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises.
» Hier stehen Maßnahmen zur Abwehr der Gefahr.
1.1.2 Symbole, Art der Gefahr
| Symbol Art der | Gefahr |
| Verletzung | |
| Stromschlag | |
| Verbrennung(Verbrennung, Verbrühung) |
1.1.3 Signalworte
| SIGNALWORT | Bedeutung |
| GEFAHR | Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben. |
| WARNUNG | Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann. |
| VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann. | |
1.2 Andere Markierungen in dieser Dokumentation

Hinweis
Hinweise werden durch horizontale Linien ober- und unterhalb des Textes begrenzt. Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.
» Lesen Sie die Hinweistexte sorgfältig durch.
| Symbol | |
| Sachschaden(Geräte-, Folgen-, Umweltschaden) | |
| Geräteentsorgung |
» Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.
1.3 Maßeinheiten

Hinweis
Wenn nicht anders angegeben, ist die verwendete Maßeinheit Millimeter.
2. Sicherheit
2.1 Bestimmungsgemäße Verwendung
Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt. Das Gerät dient zur Erwärmung von Trinkwasser oder zur Nacherwärmung von vorgewärmtem Wasser. Das Gerät ist für eine Küchenspüle oder ein Handwaschbecken bestimmt.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör.
2.2 Allgemeine Sicherheitshinweise

WARNUNG Verbrennung
Die Armatur kann während des Betriebs eine Temperatur von über 60 °C annehmen. Bei Auslauftemperaturen größer 43 °C besteht Verbrühungsgefahr.

WARNUNG Verletzung
Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

WARNUNG Stromschlag
Ein beschädigtes Anschlusskabel darf nur der Fachhandwerker austauschen. Dadurch vermeiden Sie eine mögliche Gefährdung.

Sachschaden
Schützen Sie das Gerät und die Armatur vor Frost.
2.3 Prüfzeichen
Siehe Typenschild am Gerät.
Landesspezifische Zulassungen und Zeugnisse: Deutschland
Für die Geräte ist aufgrund der Landesbauordnungen ein allgemeines bauaufsichtliches Prüfzeugnis zum Nachweis der Verwendbarkeit hinsichtlich des Geräuschverhaltens erteilt.

3. Gerätebeschreibung
Der elektronisch geregelte Kompakt-Durchlauferhitzer hält die Auslauftemperatur unabhängig von der Zulauftemperatur bis zur Leistungsgrenze konstant.
Das Gerät erwärmt das Wasser direkt an der Entnahmestelle, sobald Sie das Warmwasserventil an der Armatur öffnen. Durch kurze Leitungswege entstehen geringe Energie- und Wasserverluste.
Einschaltmenge siehe Kapitel „Installation / Technische Daten / Datentabelle“.
Die Warmwasserleistung hängt von der Kaltwassertemperatur, der Heizleistung, der Durchflussmenge und der eingestellten Wunschtemperatur ab.
Warmwasser-Temperatur
Die Warmwasser-Auslauftemperatur können Sie stufenlos einstellen.
Heizsystem
Das Blankdraht-Heizsystem ist für kalkarme und kalkhaltige Wässer geeignet. Das Heizsystem ist gegen Verkalkung weitgehend unempfindlich. Das Heizsystem sorgt für eine schnelle und effiziente Bereitstellung von Warmwasser.

Hinweis
Das Gerät ist mit einer Lufterkennung ausgestattet, die eine Beschädigung des Heizsystems weitgehend verhindert. Gelangt während des Betriebes Luft in das Gerät, schaltet die Heizleistung automatisch für eine Minute aus und das Heizsystem ist geschützt.
4. Einstellungen
4.1 DDLE Kompakt 11/13
Das Gerät wird werksseitig mit einer fest eingestellten Temperatur von 50 °C ausgeliefert.

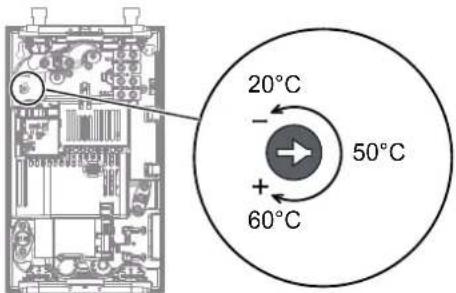

Der Fachhandwerker kann die maximale Temperatur zwischen 20 °C und 60 °C ändern (siehe Kapitel „Installation / Montage / Temperaturbegrenzung / Verbrühschutz“).
4.2 DDLE Kompakt OT 11/13
Bedienung

D0000055431
1 Temperatur-Einstellknopf, Temperatureinstellung 20 °C - 60 °C
4.3 DDLE Kompakt FB 11/13
Mit der Funk-Fernbedienung können Sie die Temperatureinstellung per Funk ändern. Die eingestellte Temperatur erscheint auf dem Display der Funk-Fernbedienung.
Die mitgelieferte Funk-Fernbedienung ist beim Empfängermodul angemeldet. Nur eine angemeldete Funk-Fernbedienung kann die Einstellungen am Gerät ändern.
Die Reichweite der Funkstrecke reduziert sich durch Hindernisse zwischen dem Gerät und der Funk-Fernbedienung.
Sie können die Funk-Fernbedienung mit der zum Lieferumfang gehörenden Wandhalterung an einem beliebigen Ort montieren.
Bedienung

D0000043653
1 Display
2 Temperatureinstellung 20 °C - 60 °C in 0,5 °C - Schritten mit den Tasten „+“ und „-“
3 Speichertasten „I“ und „II“
Die Funk-Fernbedienung befindet sich im Normalfall im stromsparenden Modus, dabei ist das Display ausgeschaltet. Durch Drücken einer beliebigen Taste aktivieren Sie die Funk-Fernbedienung, die Temperaturanzeige erscheint. Der Laufbalken im Display signalisiert die Datenübertragung zum Gerät.
Wenn innerhalb von 10 Sekunden keine Betätigung einer Taste erfolgt, schaltet die Funk-Fernbedienung automatisch wieder in den stromsparenden Modus.
Die gewählte Temperatur wird auch im Stromsparmodus beibehalten.
Speichertastenbelegung
» Wählen Sie eine Wunschtemperatur.
» Drücken Sie 2 Sekunden die Speichertaste „I“ oder „II“. Zur Bestätigung blinkt die Temperaturanzeige 1x.
» Sie können das Heizsystem des Gerätes ausschalten (Display-Anzeige OFF). Drücken Sie zum Ausschalten die Taste „-“ 1x, ausgehend von der Einstellung 20 °C.
Batteriewechsel

Wenn das Batteriesymbol aufleuchtet, wechseln Sie die Batterie der Funk-Fernbedienung. Ein Batteriewechsel kann auch notwendig werden, wenn die Temperatureinstellungen nicht beim Gerät ankommen und/oder die Reichweite der Funkstrecke sich verkleinert.

Sachschaden
» Entfernen Sie die verbrauchte Batterie. Für Schäden durch eine ausgelaufene Batterie haften wir nicht.
» Öffnen Sie das Gehäuse der Funk-Fernbedienung, indem Sie die 4 Schrauben an der Unterseite der Funk-Fernbedienung lösen.
» Wechseln Sie die Batterie, Bauform CR 2032, aus. Der Einsatz von NiCd-Akkus ist nicht zulässig. Achten Sie auf die korrekte Polung der Batterie (+ oben).
» Drücken Sie das Gehäuse wieder zusammen und schrauben die 4 Schrauben wieder ein. Bei der Montage des Gehäuses dürfen Sie die umlaufende Dichtung nicht beschädigen.
Während des Batteriewechsels bleiben die gespeicherten Werte für die Tasten „I „und „II“ erhalten.

Batterie entsorgen
Batterien dürfen Sie nicht im Hausmüll entsorgen. Altbatterien enthalten Schadstoffe, die der Umwelt und Gesundheit schaden. Verbrauchte Batterien müssen Sie beim Handel oder einer Sammelstelle für Sonderstoffe abgeben.
4.4 Verbrühschutz /
Temperaturbegrenzung
Bei der Aktivierung des Verbrühschutzes DDLE Kompakt OT 11/13 können Sie die Warmwasser-Temperatur nur von 20 °C bis 43 °C einstellen.
Höhere Temperatureinstellungen werden nicht ausgeführt.
Verwenden Sie den Verbrühschutz z. B. in Kindergärten, Krankenhäusern, Seniorenheimen usw.

Hinweis
Der Fachhandwerker darf Ihnen den Verbrühschutz im Gerät aktivieren (siehe Kapitel „Installation / Montage-Alternativen / Verbrühschutz / Temperaturbegrenzer“).
4.5 Nach Unterbrechung der
Wasserversorgung
Siehe Kapitel „Installation / Inbetriebnahme / Wiederinbetriebnahme“.
5. Reinigung, Pflege und Wartung
» Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Zur Pflege und Reinigung des Gerätes genügt ein feuchtes Tuch.
» Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturausläufen können Sie mit handelsüblichen Entkalkungsmitteln entfernen.
» Lassen Sie die elektrische Sicherheit am Gerät regelmäßig von einem Fachhandwerker prüfen.
6. Problemebehebung
| Problem Ursache Behebung | ||
| Das Gerät schaltet trotz voll geöffnetem Warmwasserventil nicht ein. | Am Gerät liegt keine Spannung an. | Prüfen Sie die Sicherung in der Hausinstallation. |
| Die Durchflussmenge ist zu gering. Der Strahlregler in der Armatur ist verkalkt oder verschmutzt. | Reinigen und / oder entkalken Sie den Strahlregler oder erneuern Sie den Spezial-Strahlregler. | |
| Die Wasserversorgung ist unterbrochen. | Entlüften Sie das Gerät und die Kaltwasser-Zulaufleitung (siehe Kapitel „Installation /Inbetriebnahme / Wiederinbetriebnahme“). | |
| Die Wunschtemperatur wird nicht erreicht. | Der interne Verbrühschutz ist aktiviert. | Lassen Sie den Verbrühschutz vom Fachhandwerker deaktivieren. |
| Das Gerät heizt nicht mehr, die Kaltwasser-Zulauftemperatur ist > 55 °C. | Verringern Sie die Kaltwasser-Zulauftemperatur. | |
| Das Gerät ist an der Leistungsgrenze. | Reduzieren Sie den Durchfluss (siehe Kapitel „Installation / Technische Daten / Einsatzbereiche“). | |
| „Con“ erscheint gelegentlich auf dem Display. | Die Funk-Fernbedienung befindet sich außerhalb der Reichweite. | Verringern Sie den Abstand von Funk-Fernbedienung zum Gerät. Senden Sie erneut den Temperaturwunsch. |
| „Con“ erscheint häufig auf dem Display. | Batterie ist am Ende der Kapazität. | Wechseln Sie die Batterie (siehe Kapitel „Bedienung / Gerätebeschreibung / Batteriewechsel“). |
Können Sie die Ursache nicht beheben, rufen Sie den Fachhandwerker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000-0000-000000).
D0000055345
INSTALLATION
7. Sicherheit
Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.
7.1 Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

Sachschaden
Beachten Sie die max. zulässige Zulauftemperatur (siehe Kapitel „Installation / Technischen Daten / Datentabelle“). Bei höheren Temperaturen kann das Gerät beschädigt werden. Mit einer Zentral-Thermostatarmatur (siehe Kapitel „Installation / Gerätebeschreibung / Zubehör“) können Sie die Zulauftemperatur begrenzen.
7.2 Vorschriften, Normen und Bestimmungen

Hinweis
Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.
Der spezifische elektrische Widerstand des Wassers darf nicht kleiner sein als auf dem Typenschild angegeben. Bei einem Wasser-Verbundnetz müssen Sie den niedrigsten elektrischen Widerstand des Wassers berücksichtigen (siehe Kapitel „Installation / Technischen Daten / Daten-tabelle“). Den spezifischen elektrischen Widerstand oder die elektrische Leitfähigkeit des Wassers erfahren Sie bei Ihrem Wasserversorgungs-Unternehmen.
8. Gerätebeschreibung
8.1 Lieferumfang
Mit dem Gerät werden geliefert:
- Stopfen für Kabeldurchführung
• Montageschablone, im Mittelteil dieser Anleitung - Anschlussschlauch 3/8, 500 mm lang, mit Dichtungen*
- T-Stück 3/8*
* nur bei DDLE Kompakt 11/13 und DDLE Kompakt OT 11/13 für den Anschluss als druckfestes Gerät
8.2 Zubehör
Lastabwurfrelais
Eine Vorrangschaltung kann mit einem elektronischen Lastabwurf relais ermöglicht werden, z. B. um einen zweiten Durchlauferhitzer vom Stromnetz zu trennen.
Der Ansprechstrom des Lastabwurfrelais muss ≤ 2 A sein. Der Anschluss erfolgt an der mittleren Klemme „L“.
Anschluss-Set für DDLE Kompakt 11/13
Anschluss-Set für den elektrischen Anschluss des DDLE Kompakt 11/13 oder DDLE Kompakt FB 11/13 an eine Herdanschlussdose.
Drucklose Armaturen
- AHS 50 Sensor-Armatur für den Waschtisch
• AHu 40 MTH-Zweigriff-Waschtischarmatur - AHEu 40 MTH-Eingriff-Waschtischarmatur
- AHo 50-Zweigriff-Wandarmatur für Übertischmontage
Druckfeste Armatur
- ADS 40 Sensor-Armatur für den Waschtisch
ZTA 3/4 - Zentral Thermostatarmatur
Die Thermostatarmatur ist für die zentrale Vormischung, z. B. zum Betrieb des Durchlauferhitzers mit einer Solaranlage.
9. Vorbereitungen
» Spülen Sie die Wasserleitung gut durch.
Wasserinstallation
Ein Sicherheitsventil ist nicht notwendig.
Armaturen
» Verwenden Sie geeignete Armaturen (siehe Kapitel „Installation / Gerätebeschreibung / Zubehör“).
9.1 Montageort
Montieren Sie das Gerät immer senkrecht, in einem frostfreien Raum und in der Nähe der Entnahmestelle.

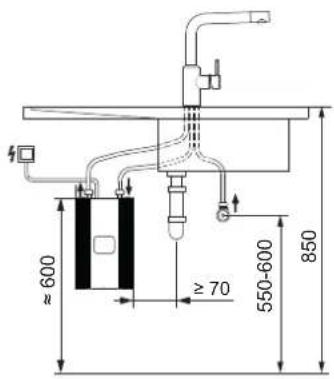

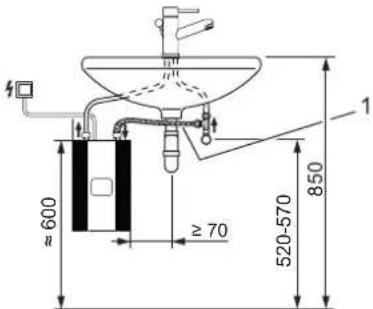

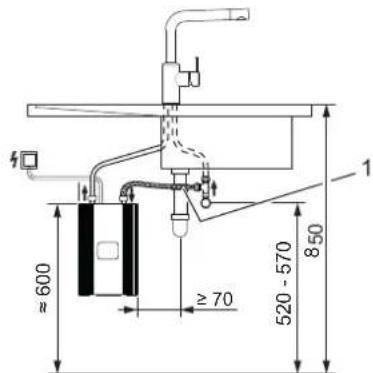

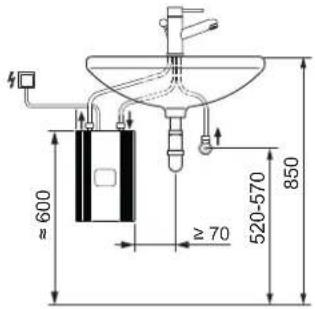

9.1.1 Untertischmontage Spüle
DDLE Kompakt 11/13 | DDLE Kompakt FB 11/13
Drucklos, mit druckloser Armatur

D0000040360
Druckfest, mit druckfester Armatur

D0000040359
1 Anschlussset 3/8, bauseits (siehe Kapitel „Installation / Gerätebeschreibung / Zubehör)
9.1.2 Untertischmontage Waschtisch DDLE Kompakt 11/13 | DDLE Kompakt FB 11/13
Drucklos, mit druckloser Armatur

D0000040357
Druckfest, mit druckfester Armatur

D0000040358
1 Anschlussset 3/8, bauseits (siehe Kapitel „Installation / Gerätebeschreibung / Zubehör)
9.1.3 Übertischmontage Waschtisch DDLE Kompakt OT 11/13
Drucklos, mit druckloser Armatur
Druckfest, mit druckfester Armatur

D0000055347
9.2 Mindestabstände

D0000060938
» Halten Sie die Mindestabstände ein, um einen störungsfreien Betrieb des Gerätes zu gewährleisten und Wartungsarbeiten am Gerät zu ermöglichen.
10. Montage
Standardmontage
- Elektroanschluss im oberen Bereich des Gerätes
Weitere Anschlussmöglichkeit siehe Kapitel „Installation / Montage-Alternativen“.

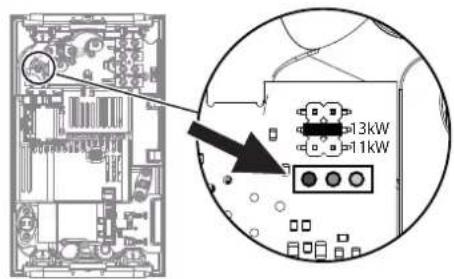

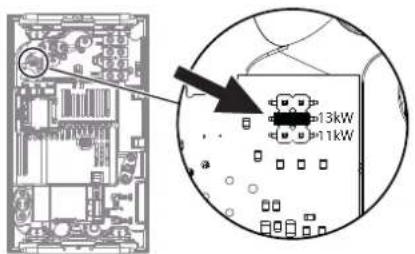

Wählbare Anschlussleistung

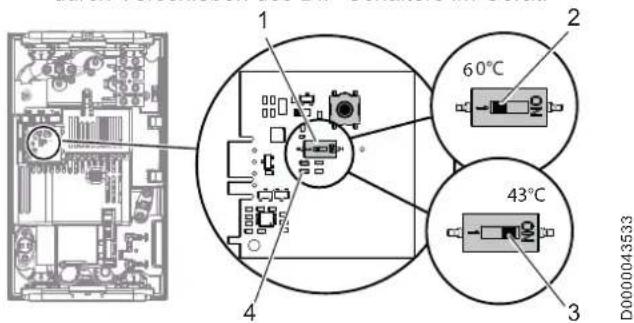

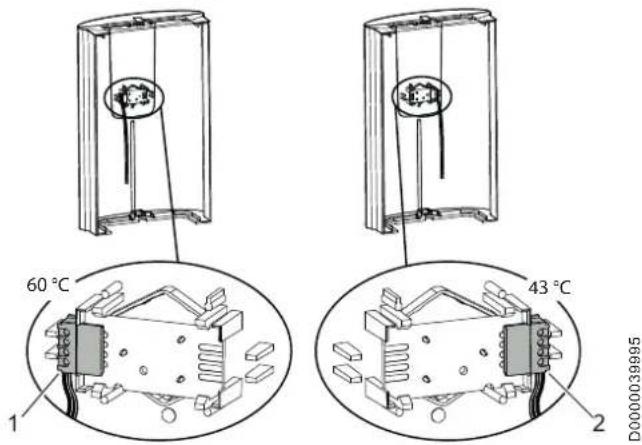

- Verbrühschutz / Temperaturbegrenzung

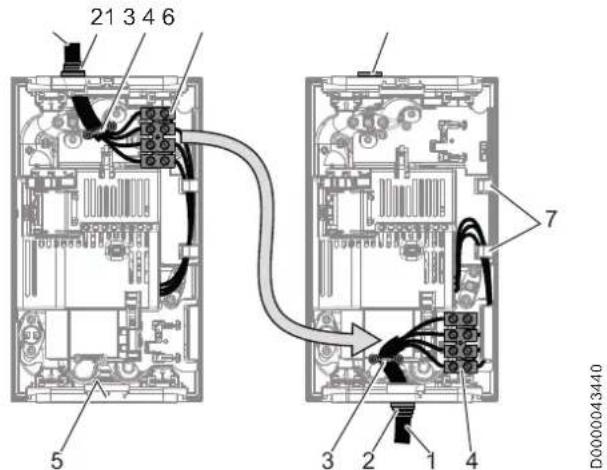

- Elektroanschluss im unteren Bereich des Gerätes
10.1 Standardmontage

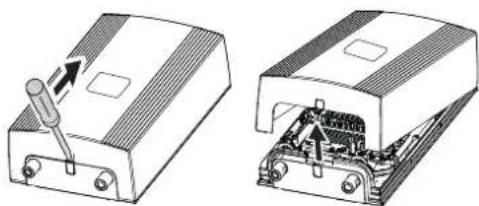

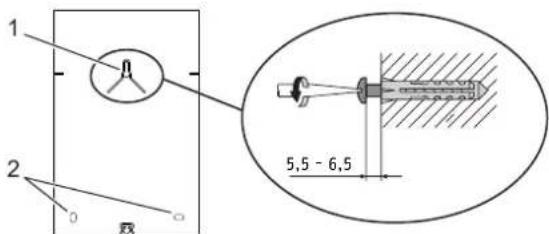

Montage des Gerätes

Hinweis
» Montieren Sie das Gerät an einer Wand. Die Wand muss ausreichend tragfähig sein.

» Entriegeln Sie den Schnappverschluss mit einem Schraubendreher.
» Nehmen Sie die Gerätekappe nach vorn ab.

D0000039992
1 obere Befestigungsschraube
2 unteren Befestigungsschrauben
» Zeichnen Sie die 3 Bohrlöcher mit der beiliegenden Montageschablone (im Mittelteil dieser Anleitung) an.
» Bohren Sie die Löcher. Verwenden Sie geeignete Dübel und Rundkopf- oder Zylinderkopfschrauben mit 8 mm Schraubenkopf-Durchmesser. Die Schrauben und Dübel gehören nicht zum Lieferumfang.
» Schrauben Sie die obere Schraube bis auf das angegebene Maß ein.
» Hängen Sie das Gerät auf die Schraube. Ziehen Sie das Gerät nach unten.
» Richten Sie das Gerät horizontal aus. Drehen Sie die unteren 2 Schrauben ein.
Wasseranschluss

Sachschaden
Das Sieb muss für die Funktion des Gerätes im Kaltwasser Zulauf des Gerätes eingebaut sein.
Montage der Armatur
» Montieren Sie die Armatur. Beachten Sie dabei auch die Bedienungs- und Installationsanleitung der Armatur.

Sachschaden
» Beim Montieren aller Anschlüsse müssen Sie am Gerät mit passenden Schlüssel gegenhalten.

Hinweis
Nur beim druckfesten Anschluss DDLE Kompakt 11/13 | DDLE Kompakt FB 11/13:
» Montieren Sie den mitgelieferten Anschlussschlauch 3/8 und das T-Stück 3/8.
Elektroanschluss herstellen

WARNUNG Stromschlag
Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

WARNUNG Stromschlag
Achten Sie darauf, dass das Gerät an den Schutzleiter angeschlossen ist.
Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.

WARNUNG Stromschlag
Die Geräte sind im Anlieferungszustand mit einem Anschlusskabel ausgestattet.
Ein Anschluss an eine festverlegte elektrische Leitung ist möglich, wenn die elektrische Leitung mindestens den Querschnitt des serienmäßigen Abschlusskabels aufweist. Maximal ist ein Leitungsquerschnitt von 4 x 6 mm ^2 möglich.

Sachschaden
Beachten Sie das Typenschild. Die angegebene Spannung muss mit der Netzspannung übereinstimmen.
» Schließen Sie das Anschlusskabel entsprechend des Elektroanschlussplanes an (siehe Kapitel „Installation /Technische Daten / Elektroschaltplan“). Die Anschlussleistung ist 2-stufig wählbar. Die hohe Leistung ist voreingestellt. Wählen Sie eine andere Leistung siehe Kapitel „Installation / Montage-Alternativen / Wählbare Anschlussleistung“.
11. Inbetriebnahme
11.1 Erstinbetriebnahme
1.

on

≥ 60 s
2.


» Befüllen Sie das Gerät über die Armatur, bis das Leitungsnetz und das Gerät luftfrei sind. Öffnen Sie mehrfach das Entnahmeventil.
» Aktivieren Sie den elektronischen Sicherheitsschalter (AE3). Der elektronische Sicherheitsschalter ist bei der Anlieferung ausgelöst.
» Montieren Sie die Gerätekappe, indem Sie die Gerätekappe aufsetzen und andrücken, bis die beiden Rasthaken hörbar oben und unten einrasten. Kontrollieren Sie das Einrasten der Rasthaken.
» Schalten Sie die elektrische Netzspannung ein.
» Nur beim DDLE Kompakt OT 11/13: Drehen Sie den Temperatur-Einstellknopf zum linken und zum rechten Anschlag.
» Führen Sie eine Dichtheitskontrolle durch.
» Kreuzen Sie die gewählte Anschlussleistung und die Nennspannung auf dem Typenschild an. Verwenden Sie dafür einen Kugelschreiber.
» Prüfen Sie die Arbeitsweise des Gerätes.
11.2 Übergabe des Gerätes
» Erklären Sie dem Benutzer die Funktion des Gerätes. Machen Sie ihn mit dem Gebrauch des Gerätes vertraut.
» Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr.
» Übergeben Sie diese Anleitung.
11.3 Wiederinbetriebnahme

Sachschaden
Nach Unterbrechung der Wasserversorgung müssen Sie das Gerät mit folgenden Schritten wieder in Betrieb nehmen. Sie vermeiden dadurch die Zerstörung des Blankdraht-Heizsystems.
» Schalten Sie das Gerät spannungsfrei, indem Sie die Sicherungen ausschalten.
» Öffnen Sie die Armatur eine Minute lang, bis das Gerät und die vorgeschaltete Kaltwasser-Zulaufleitung luftfrei sind.
» Schalten Sie die elektrische Netzspannung wieder ein.
» Siehe Kapitel „Installation / Inbetriebnahme“.
12. Außerbetriebnahme
» Trennen Sie das Gerät mit der Sicherung in der Hausinstallation von der Netzspannung.
» Entleeren Sie das Gerät (siehe Kapitel „Installation / Wartung“).
13. Montage-Alternativen
13.1 Wählbare Anschlussleistung

D0000039993
» Stecken Sie den Codierstecker entsprechend der gewählten Anschlussleistung auf.
13.2 Wählbare Temperatureinstellung DDLE Kompakt 11/13
Werkseinstellung: 50 °C

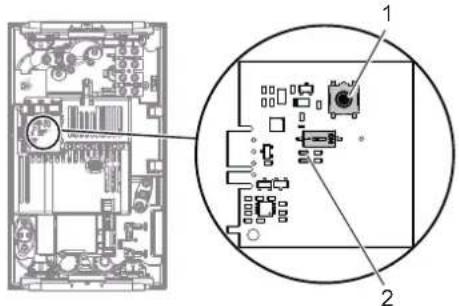

Die Wunschtemperatur kann an der Elektronikplatine auf eine maximale Temperatur begrenzt werden.

D0000043644
» Stellen Sie das Potentiometer mithilfe eines Schraubendrehers auf die gewünschte maximale Temperatur.
13.3 Verbrühschutz / Temperaturbegrenzung

WARNUNG Verbrennung Bei Betrieb mit vorgewärmtem Wasser kann der eingestellte Verbrühschutz unwirksam sein.
» In diesem Fall begrenzen Sie die Temperatur an der vorgeschalteten Zentral-Thermostatarmatur (siehe Kapitel „Installation / Gerätebeschreibung / Zubehör“.
DDLE Kompakt 11/13
Das Gerät hat keine separate Temperaturbegrenzung / Verbrühschutz.
» Aktivieren Sie den Verbrühschutz mithilfe des Potentiometers, siehe Kapitel „Installation / Montage-Alternativen / Wählbare Temperatureinstellung DDLE Kompakt 11/13“.
DDLE Kompakt OT 11/13
Die Aktivierung des Verbrühschutzes „max. 43 °C“ erfolgt durch Versetzen des Steckers an der Elektronikplatine in der Gerätekappe.

1 ohne Verbrühschutz
2 mit Verbrühschutz 43 °C
» Nehmen Sie die eingesteckte Elektronikplatine aus der Bedieneinheit der Gerätekappe. Achten Sie dabei auf die Schnapphaken.
» Versetzen Sie den Stecker in Position „43 °C“.
» Bauen Sie die Elektronikplatine wieder ein, die Schnapphaken müssen einrasten. Achten Sie auf die Knopf- und Achsposition.
DDLE Kompakt FB 11/13
Die Aktivierung des Verbrühschutzes „max. 43 °C“ erfolgt durch Verschieben des DIP-Schalters im Gerät.

1 DIP-Schalter für Verbrühschutz
2 ohne Verbrühschutz = 60 °C
3 mit Verbrühschutz = max. 43 °C
4 Grüne LED-Anzeige Dauerlicht bei aktiviertem Verbrühschutz
13.4 Umbau Elektroanschluss unten

1 Anschlusskabel
2 Kabeltülle
3 Zugentlastung
4 Netzanschlussklemme
5 Markierung für Öffnung vom Anschlusskabel
6 Stopfen
7 Litzenführung
» Demontieren Sie die Zugentlastung und das Anschlusskabel mit der Kabeltülle.
» Verschließen Sie die obere Öffnung in der Geräterückwand mit dem beiliegenden (geschlossenen) Stopfen. Die Schutzart IP 25 (strahlwassergeschützt) ist nur mit dem sachgemäß montierten Stopfen gewährleistet.
» Versetzen Sie die Netzanschlussklemme im Gerät von oben nach unten. Achten Sie darauf, dass die Netzanschlussklemme einrastet.
» Verlegen Sie die Anschlusslitzen unter die Litzenführung.
» Drücken Sie für das Anschlusskabel eine Öffnung in die Geräterückwand. Drücken Sie mit einem geeigneten Werkzeug den Kunststoff an der kreisförmigen Markierung von der Innenseite der Rückwand nach außen heraus. Benutzen Sie ggf. eine Feile.

Sachschaden
» Tauschen Sie eine beschädigte Geräterückwand aus.
» Montieren Sie das Anschlusskabel mit der Kabeltülle in die Geräterückwand.
» Schließen Sie das Anschlusskabel an die Netzanschlussklemme an (siehe Kapitel „Installation / Technische Daten / Elektroschaltplan“).
» Montieren Sie die Zugentlastung.
14. Störungsbehebung

WARNUNG Stromschlag Zur Prüfung des Gerätes muss die elektrische Spannung am Gerät anliegen.
Anzeigemöglichkeiten LED-Diagnoseampel

D0000043418
| Anzeigemöglichkeiten der Diagnoseampel (LED) | ||
| rot leuchtet | bei Störung | |
| gelb | leuchtet bei Heizbetrieb | |
| grün | blinkt: Gerät am Netzanschluss | |
| Anzeigemöglichkeiten der Diagnoseampel (LED) | ||
| rot leuchtet | bei Störung | |
| gelb | leuchtet bei Heizbetrieb | |
| grün | blinkt: Gerät am Netzanschluss | |

| Diagnoseampel | Störung | Ursache | Behebung |
| keine LED leuchtetDie Elektronik ist defekt. Tauschen Sie das Gerät aus. | Kein warmes Wasser. | Die Sicherung in der Hausinstallation hat ausgelöst. | Prüfen Sie die Sicherung in der Hausinstallation. |
| grüne LED blinkt Das Der Warmwasserdu | Das Gerät schaltet nicht ein. Der Duschfluss ist zu gering. | kopf / die Strahlregler sind ver- kalkt. | Entkalken ggf. erneuern Sie den Duschkopf / die Strahlregler. |
| Durchfluss ist zu gering. | Das Sieb im Gerät ist verschmutzt. Reinigen | Sie das Sieb. | |
| Kein warmes Wasser bei Durch-fluss größer dem Einschaltdurch-fluss. | Die Durchflusserkennung DFE ist defekt. | Tauschen Sie das Gerät aus. | |
| grüne LED blinkt, gelbe LED blitzt(nicht in allen Fällen) | Die Solltemperatur wird nicht er-reicht. | Das Gerät ist an der Leistungsgrenze. | Reduzieren Sie den Durchfluss. Bauen Sie den Durchflussmengen-Begrenzer ein. Kontrollieren Sie den Durchflussmen-gen-Begrenzer. |
| Die Solltemperatur wird nicht er-reicht. | Eine Phase fehlt. Prüfen Sie die Sicherung | n der Hausin-stallation. | |
| grüne LED blinkt, gelbe LED-Dauer-lichtDer Verbrühschutz | Die Solltemperatur wird nicht er-reicht.ist aktiviert. Deaktivieren Sie den Verbrühschutz. | Der Sollwertgeber oder das Verbindungs-kabel ist defekt. Das Verbindungskabel ist nicht aufgesteckt. | Stecken Sie das Verbindungskabel auf, ggf. tauschen Sie den Sollwertgeber aus. |
| Kein warmes Wasser bei Durch-fluss größer dem Einschaltdurch-fluss.Die Elektronik ist defekt. Tauschen | Das Heizsystem ist defekt. | Messen Sie den Widerstand des Heizsy-stems, ggf. tauschen Sie das Gerät aus. | |
| Sie das Gerät aus. | |||
| Solltemperatur wird nicht erreicht. | Der Auslauffühler ist defekt. | Prüfen Sie die Verbindung, ggf. tauschen Sie den Auslauffühler aus. | |
| grüne LED blinkt, rote LED blitzt | Kein warmes Wasser. | Das Gerät ist verkalkt. | Tauschen Sie das Gerät aus. |
| Das Gerät reagiert nicht auf die Funk-Fernbedienung, „Con" erscheint auf dem Display der Funk-Fernbedienung. | Die Funk-Fernbedienung ist nicht ange-meldet. | Melden Sie die Funk-Fernbedienung an (siehe Kapitel „Installation / Störungsbe-hebung / Funk-Fernbedienung anmelden / abmelden“. | |
| Das Verbindungskabel der Funk-Fernbe-dienung ist nicht aufgesteckt. | Stecken Sie das Verbindungskabel auf (siehe Kapitel „Installation / Störungsbe-seitigung“). | ||
| grüne LED blinkt, rote LED-DauerlichtDer Einlaufsensor | Kein warmes Wasser. | Der Sicherheitsschalter hat ausgeschaltet. | Beseitigen Sie die Fehlerursache. Schützen Sie das Heizsystem vor Über-hitzung, indem Sie ein dem Gerät nach-geschaltetes Entnahmeventil eine Minute öffnen. Dadurch wird das Heizsystem abgekühlt. Aktivieren Sie den Sicherheits-schalter, indem Sie den Knopf am Sicher-heitsschalter eindrücken (siehe auch Kapi-tel „Installation / Inbetriebnahme“). |
| Fehler in der elektronischen Sicherheits-einrichtung. | Tauschen Sie das Gerät aus. | ||
| kabel ist defekt. | Prüfen Sie die Verbindung, ggf. tauschen Sie den Einlaufsensor aus. | ||
| kabel hat einen Kurzschluss. | Prüfen Sie die Verbindung, ggf. tauschen Sie den Auslaufsensor aus. | ||
| Die Elektronik ist de Wunschtemperatur | Die Kaltwasser-Zulauftemperatur ist höher als 55 °C. | Verringern Sie die Kaltwasser-Zulauftem-peratur zum Gerät. | |
| Die Heizung schaltet ab. | Das Gerät geht nach einer Minute wieder in Betrieb. |
Funk-Fernbedienung vom
DDLE Kompakt FB 11/13 anmelden /abmelden

1 Taster zum Anmelden und Abmelden
2 Gelbe LED-Anzeige bei aktivierter Funk-Fernbedienung
» Zum Starten der Anmeldung der Funk-Fernbedienung drücken Sie kurz auf den Taster. Die gelbe LED beginnt zu blinken. Drücken Sie jetzt auf die Taste „I“ der Funk-Fernbedienung. Ein kurzes Blinken der LED signalisiert Ihnen die erfolgreiche Anmeldung. Anschließend erlischt die gelbe LED.
» Zur Abmeldung der Funk-Fernbedienung drücken Sie die Taste 5 Sekunden lang. Ein kurzes Blinken der LED signalisiert Ihnen die erfolgreiche Abmeldung. Anschließend erlischt die gelbe LED.

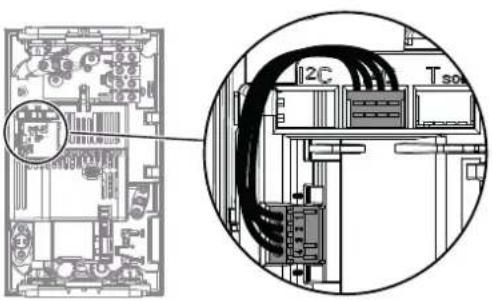

Steckposition der Funk-Fernbedienung vom DDLE Kompakt FB 11/13

WARNUNG Stromschlag Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss.
Gerät entleeren

WARNUNG Verbrennung Beim Entleeren kann heißes Wasser austreten.
Für Wartungsarbeiten oder bei Gefahr von Frost entleeren Sie das Gerät wie folgt:
» Schließen Sie das Absperrventil in der Kaltwasser Zuleitung.
» Öffnen Sie das Entnahmeventil.
» Lösen Sie die Wasseranschlüsse vom Gerät.
» Demontieren Sie das Gerät.
» Entleeren Sie das Gerät über die Wasseranschlüsse (Restwasser bleibt im Gerät).
Lagerung des Gerätes
»Lagern Sie ein demontiertes Gerät frostfrei, da sich Restwasser im Gerät befindet, das Gefrieren und Schäden verursachen kann.

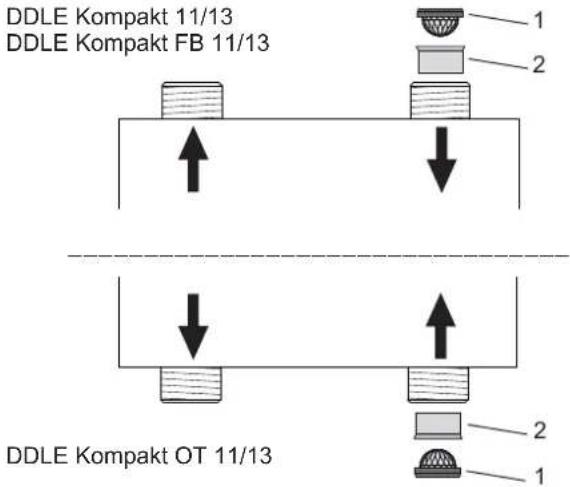

Sieb / Durchflussmengen-Begrenzer reinigen oder ersetzen

D0000040081
D0000050374
1 Sieb
2 Durchflussmengen-Begrenzer
16. Technische Daten
16.1 Maße und Anschlüsse

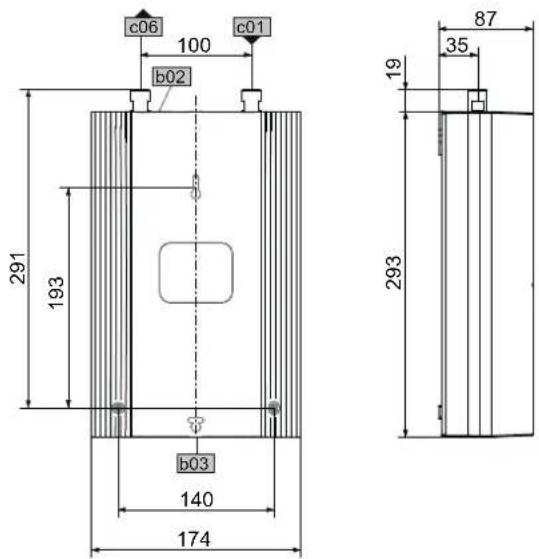

DDLE Kompakt 11/13 | DDLE Kompakt FB 11/13

| DDLE | Kompakt 11/13 | DDLE Kompakt FB 11/13 | |
| b02 Durchführung elektr. Leitungen I | |||
| b03 Durchführung elektr. Leitungen II | |||
| c01 Kaltwasser Zulauf Außengewinde G 3/8 A | G 3/8 A | ||
| c06 Warmwasser Auslauf | Außengewinde | G 3/8 A | G 3/8 A |

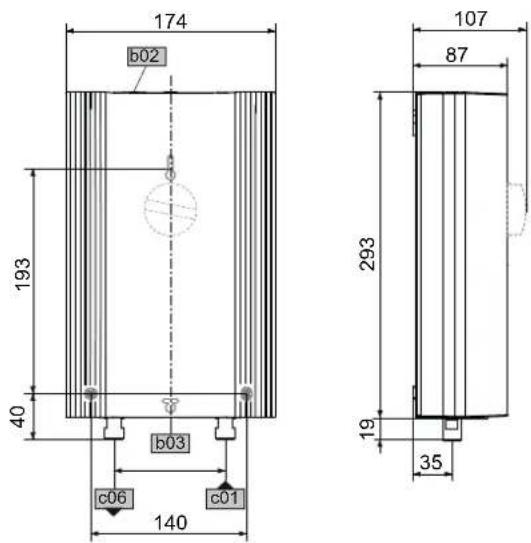

DDLE Kompakt OT 11/13

| DDLE Kompakt OT | 11/13 | |
| b02 Durchführung elektr. Leitungen I | ||
| b03 Durchführung elektr. Leitungen II | ||
| c01 Kaltwasser Zulauf | Außengewinde | G 1/2 A |
| c06 Warmwasser Auslauf | Außengewinde | G 1/2 A |
D0000048670

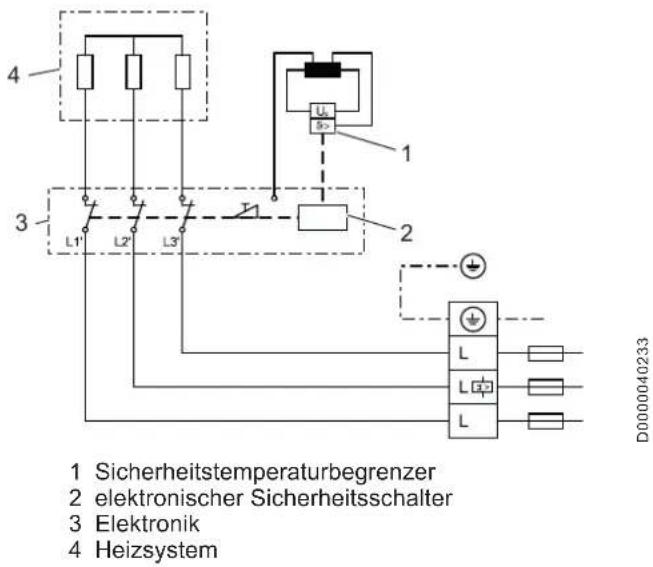

16.2 Elektroschaltplan
3/PE \~ 380-415 V


Sachschaden
» Beim Festanschluss schließen Sie das Anschlusskabel gemäß der Klemmenbezeichnung der Buchsenklemme an.
16.3 Einsatzbereiche / Umrechnungstabelle
Spezifischer elektrischer Widerstand und spezifische elektrische Leitfähigkeit (siehe Kapitel „Installation / Technische Daten / Datentabelle“).
| Normangabe bei 15 °C | 20 °C | 25 °C | ||||||
| Spez. Widerstand ρ ≥ | Spez. Leitfähigkeit σ ≤ | Spez. Widerstand ρ ≥ | Spez. Leitfähigkeit σ ≤ | Spez. Widerstand ρ ≥ | Spez. Leitfähigkeit σ ≤ | |||
| Ωcm | mS/m | μS/cm | Ωcm | mS/m | μS/cm | Ωcm | mS/m | μS/cm |
| 900 | 111 | 1111 | 800 | 125 | 1250 | 735 | 136 | 1361 |
| 1100 | 91 | 909 | 970 | 103 | 1031 | 895 | 112 | 1117 |
Auslauftemperatur ca. 60 °C für die Küchenspüle und beim Einsatz einer Thermostatarmatur
| Auslaufmenge | ||||
| Gerät | kW | 11 | 13,5 | |
| Kaltwasser Zulauftemperatur | 6 °C | l/min | 2,9 | 3,6 |
| 10 °C | l/min | 3,2 | 3,9 | |
| 14 °C | l/min | 3,4 | 4,2 | |
Nutztemperatur ca. 38 °C für Handwäsche etc.
| Mischwassermenge | ||||
| Gerät | kW | 11 | 13,5 | |
| Kaltwasser Zulauftemperatur | 6 °C | l/min | 5,0 | 6,1 |
| 10 °C | l/min | 5,7 | 6,9 | |
| 14 °C | l/min | 6,6 | 8,1 | |
Tabellenwerte sind auf eine Nennspannung von 400 V bezogen. Die Mischwassermenge und Auslaufmenge ist abhängig vom vorhandenen Versorgungsdruck und der anliegenden Spannung.
16.4 Druckverluste
Armaturen
| Druckverlust bei Durchflussmenge 10 l/min | ||
| Einhandmischer, ca. | MPa | 0,04 - 0,08 |
| Thermostatarmatur, ca. | MPa | 0,03 - 0,05 |
| Handbrause, ca. | MPa | 0,03 - 0,15 |
Rohrnetz-Dimensionierungen
Zur Berechnung der Rohrnetz-Dimensionierungen ist für das Gerät ein Druckverlust von 0,1 MPa zu berücksichtigen.
16.5 Störfallbedingungen
Im Störfall können in der Installation kurzfristig Belastungen von maximal 80 °C bei einem Druck von 1,0 MPa auftreten.
16.6 Landesspezifische Zulassungen und Zeugnisse
Prüfzeichen sind auf dem Typenschild ersichtlich.
16.7 Angaben zum Energieverbrauch
Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP).
| DDLE Kompakt 11/13 DDLE Kompakt FB | 11/13 DDLE Kompakt OT 11/13 | ||
| 230768 230769 232793 | |||
| Hersteller AEG Haustechnik AEG Haustechnik AEG | Haustechnik | ||
| Lastprofil | XS | XS | |
| Energieeffizienzklasse | A | A | |
| Jährlicher Stromverbrauch | kWh | 465 | 465 |
| Energetischer Wirkungsgrad | % | 40 | 40 |
| Temperatureinstellung ab Werk | °C | 60 | 60 |
| Schallleistungspegel | dB(A) | 15 | 15 |
| Besondere Hinweise zur Effizienzmessung | keine | keine | |
16.8 Datentabelle
| DDLE Kompakt 11/13 DDLE Kompakt FB 11/13 DDLE Kompakt OT 11/13 | ||||||||||
| 230768 230769 232793 | ||||||||||
| Elektrische Daten | ||||||||||
| Nennspannung | V | 380 | 400 | 415 | 380 | 400 | 415 | 380 | 400 | 415 |
| Nennleistung | kW | 10,1/12,1 | 11/13,5 | 11,8/14,5 | 10,1/12,1 | 11/13,5 | 11,8/14,5 | 10,1/12,1 | 11/13,5 | 11,8/14,5 |
| Nennstrom | A | 15,4/18,5 | 16,2/19,5 | 16,8/20,2 | 15,4/18,5 | 16,2/19,5 | 16,8/20,2 | 15,4/18,5 | 16,2/19,5 | 16,8/20,2 |
| Absicherung | A | 16/20 | 16/20 | 16/20 | 16/20 | 16/20 | 16/20 | 16/20 | 16/20 | 16/20 |
| Phasen | 3/PE | 3/PE | 3/PE | |||||||
| Frequenz | Hz | 50/60 | 50/60 | 50/- | 50/60 | 50/60 | 50/- | 50/60 | 50/60 | 50/- |
| Spezifischer Widerstand _15 ≥ (bei kalt ≤ 25^) | Ω cm | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 900 |
| Spezifische Leitfähigkeit _15 ≤ (bei kalt ≤ 25^) | μS/cm | 1111 | 1111 | 1111 | 1111 | 1111 | 1111 | 1111 | 1111 | 1111 |
| Spezifischer Widerstand _15 ≥ (bei kalt ≤ 55^) | Ω cm | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| Spezifische Leitfähigkeit _15 ≤ (bei kalt ≤ 55^) | μS/cm | 909 | 909 | 909 | 909 | 909 | 909 | 909 | 909 | 909 |
| Max. Netzimpedanz bei 50Hz | Ω | 0,28 | 0,26 | 0,24 | 0,28 | 0,26 | 0,24 | 0,28 | 0,26 | 0,24 |
| Elektronik Stand by | W | <2 | <2 | |||||||
| Anschlüsse | ||||||||||
| Wasseranschluss | G 3/8 A G 3/8 A G 1/2 A | |||||||||
| Einsatzgrenzen | ||||||||||
| Max. zulässiger Druck | MPa | 1 | 1 | 1 | ||||||
| Max. Zulauftemperatur für Nacherwärmung | °C | 55 | 55 | 55 | ||||||
| Werte | ||||||||||
| Max. zulässige Zulauftemperatur | °C | 70 | 70 | 70 | ||||||
| Ein | l/min | >2,5 | >2,5 | >2,5 | ||||||
| Volumenstrom für Druckverlust | l/min | 5 | 5 | 5 | ||||||
| Druckverlust bei Volumenstrom | MPa | 0,06 (0,015 ohne DMB) | 0,06 (0,015 ohne DMB) | 0,07(0,025 ohne DMB) | ||||||
| DDLE Kompakt 11/13 DDLE Kompakt FB | 11/13 DDLE Kompakt OT 11/13 | |||
| Volumenstrom-Begrenzung bei l/min 5 5 5 | ||||
| Warmwasserdarbietung l/min 3,7/4,5 3,7/4,5 3,7/4,5 | ||||
| Δθ bei Darbietung K 43 43 43 | ||||
| Hydraulische Daten | ||||
| Nenninhalt I 0,2 0,2 0,2 | ||||
| Ausführungen | ||||
| Montageart Untertisch | X | X | ||
| Montageart Übertisch | X | |||
| Anschlussleistung wählbar | X | X | X | |
| Temperatureinstellung | °C | 20-60 | 20-60 | 20-60 |
| Schutzklasse | 1 | 1 | ||
| Isolierblock | Kunststoff | Kunststoff | Kunststoff | |
| Heizsystem Wärmeerzeuger | Blankdraht | Blankdraht | Blankdraht | |
| Kappe und Rückwand | Kunststoff | Kunststoff | Kunststoff | |
| Schutzart (IP) | IP25 | IP25 | IP25 | |
| Farbe | weiß | weiß | weiß | |
| Dimensionen | ||||
| Höhe | mm | 293 | 293 | 293 |
| Breite | mm | 174 | 174 | 174 |
| Tiefe | mm | 87 | 87 | 99 |
| Gewichte | ||||
| Gewicht | kg | 2,5 2,5 2,5 | ||
| Funk-Fernbedienung | ||
| Einsatzgrenzen | ||
| Temperatureinstellbereich | °C | 20-60 |
| Funkfrequenz EU | MHz | 868,3 |
| Frequenzband | MHz | 863,000-863,600 |
| Funkreichweite Gebäude ca. | m | 25 |
| Ausführungen | ||
| Schutzart (IP) | IPX7 | |
| Batterietyp | CR2032-3V | |
| Dimensionen | ||
| Höhe | mm | 132 |
| Breite | mm | 65 |
| Tiefe | mm | 18,5 |
| Gewichte | ||
| Gewicht | kg | 0,12 |
Erreichbarkeit
Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.
EHT Haustechnik GmbH
Kundendienst
Fürstenberger Straße 77
37603 Holzminden
Tel. 05531 702-111
Fax 05531 702-95890
info@eht-haustechnik.de
Weitere Anschriften sind auf der letzten Seite aufgeführt.
Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.15 bis 18.00 Uhr, freitags bis 17.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 21.30 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Wochenenden und Feiertagen werden höhere Preise berechnet.
Garantiebedingungen
Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.
Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.
Inhalt und Umfang der Garantie
Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen.
Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.
Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum.
Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.
Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns.
Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr oder ähnliche Ursachen.
Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.
Garantiedauer
Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im Übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate.
Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.
Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.
Inanspruchnahme der Garantie
Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.
Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte
Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.
Außerhalb Deutschlands erworbene Geräte
Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.
Entsorgung von Transport- und Verkaufsverpackungsmaterial
Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.
Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.
Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.
Entsorgung von Altgeräten in Deutschland

Geräteentsorgung
Die mit diesem Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden.
Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker / Fachhändler.
Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.
Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.
Entsorgung außerhalb Deutschlands
Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.
Notizen
Adressen und Kontakte
Vertriebszentrale
EHT Haustechnik GmbH
Markenvertrieb AEG
Gutenstetter Straße 10
90449 Nürnberg
info@eht-haustechnik.de
www.aeg-haustechnik.de
Tel. 0911 9656 -250
Fax 0911 9656-444
Kundendienstzentrale
Holzminden
Fürstenberger Str. 77
37603 Holzminden
Briefanschrift
37601 Holzminden
Der Kundendienst und Ersatzteilverkauf
ist in der Zeit von
Montag bis Donnerstag
von 7.15 bis 18.00 Uhr und
Freitag von 7.15 bis 17.00 Uhr,
auch unter den nachfolgenden Telefon- bzw.
Telefaxnummern erreichbar:
Kundendienst
Tel. 0911 9656-56015
Fax 0911 9656-56890
kundendienst@eht-haustechnik.de
Ersatzteilverkauf
Tel. 0911 9656-56030
Fax 0911 9656-56800
ersatzteile@eht-haustechnik.de
info@eht-haustechnik.de
www.aeg-haustechnik.de
© EHT Haustechnik

International
Australia
STIEBEL ELTRON Australia Pty. Ltd.
6 Prohasky Street
Port Melbourne VIC 3207
Tel. 03 9645-1833
Fax 03 9645-4366
Austria
STIEBEL ELTRON Ges.m.b.H.
Gewerbegebiet Neubau-Nord
Margaritenstraße 4 A
4063 Hörsching
Tel. 07221 74600-0
Fax 07221 74600-42
Belgium
STIEBEL ELTRON bvba/sprl
't Hofveld 6 - D1
