Produkttyp	Motorroller
Marke	Peugeot
Modell	Django (2008)
Motor	Einzylinder 4-Takt, luftgekühlt
Hubraum	125 cm³ (Django125) / 151 cm³ (Django150)
Bohrung x Hub	52,4 x 57,8 mm (125) / 57,4 x 58,2 mm (150)
Kraftstofftank	8,5 Liter
Abmessungen (L x B x H)	1925 x 710 x 1190 mm
Radstand	1350 mm
Leergewicht	129 kg
Zulässiges Gesamtgewicht	330 kg
Reifendimension vorne/hinten	120/70 - 12
Reifendruck vorne / hinten	1,8 bar / 2,0 bar
Bremsen vorne	Scheibenbremse Ø200 mm
Bremsen hinten	Scheibenbremse Ø196 mm (Standard) oder Ø190 mm (SBC)
Beleuchtung	Scheinwerfer 12V 60/55W, LED Blinker, LED Rücklicht
Batterie	12V - 6Ah wartungsfrei (YUASA YTX7A-BS)
Zündkerze	NGK CR7HSA, Elektrodenabstand 0,7-0,8 mm
Motoröl	SAE 5W40 oder 10W40 4T Synthetiköl, 0,95 Liter
Getriebeöl	SAE 80W90 API GL4, 0,18 Liter
Bremflüssigkeit	DOT 4
Gabelöl	SAE 10W
Sicherungen	7,5 A (Haupt) und 5 A (Zubehör)

Häufig gestellte Fragen - Django (2008) PEUGEOT

Wie starte ich den Motor des Peugeot Django (2008)?

Stellen Sie das Fahrzeug auf den Mittelständer. Zündschlüssel auf 'ON' drehen. Gasgriff geschlossen lassen. Bremshebel betätigen und Starterknopf maximal 10 Sekunden drücken. Nach dem Start den Knopf loslassen. Bei Kickstarter: Zündung auf 'ON', Gas zu, Kickstarter betätigen.

Welche Ölsorte wird für den Motor empfohlen?

Empfohlen wird SAE 5W40 oder SAE 10W40 4T Synthetiköl nach API SL/SJ. Die Füllmenge beträgt 0,95 Liter. Bei Temperaturen unter 0°C bevorzugt 5W40 verwenden.

Wie überprüfe ich den Motorölstand?

Fahrzeug auf ebenem Untergrund auf den Mittelständer stellen. Motor warmlaufen lassen, dann abstellen und einige Minuten warten. Ölmessstab herausschrauben, abwischen und ohne Einschrauben wieder einführen. Herausnehmen und Stand prüfen: zwischen Minimum (A) und Maximum (B) muss der Ölstand liegen.

Welcher Reifendruck ist für den Django (2008) vorgeschrieben?

Vorne 1,8 bar, hinten 2,0 bar. Reifendruck bei kalten Reifen prüfen. Falscher Druck führt zu erhöhtem Verschleiß und gefährlichem Fahrverhalten.

Wie wechsle ich die Batterie?

Zündung ausschalten. Beifahrersitzbank und Batterieabdeckung entfernen. Zuerst den Minuspol, dann den Pluspol abklemmen. Einbau in umgekehrter Reihenfolge. Batterie ist wartungsfrei (Typ YUASA YTX7A-BS). Niemals bei laufendem Motor abklemmen.

Was bedeutet die Warnleuchte für Kraftstoffreserve?

Die Kraftstoff-Reserveleuchte leuchtet bei niedrigem Tankstand. Es gibt drei Stufen: 1) Leuchte an, zwei Segmente blinken; 2) Leuchte an, letztes Segment blinkt; 3) Leuchte an, Tanksäulensymbol blinkt (Tank leer). Bei leerem Tank sofort tanken.

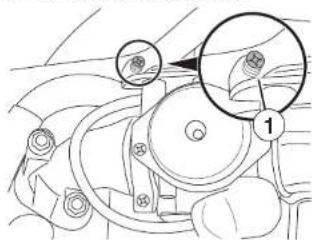

Wie stelle ich die Leerlaufdrehzahl ein?

Motor auf Betriebstemperatur bringen. Fahrzeug auf Mittelständer. Staufach öffnen, Schraubklappe abnehmen. Motor starten und mit der Leerlaufstellschraube (1) die Drehzahl auf 1700-1900 U/min einstellen. Hinterrad darf sich nicht drehen.

Was tun, wenn eine Sicherung durchbrennt?

Zündung ausschalten. Fahrersitzbank abbauen. Defekte Sicherung identifizieren und nur durch eine Sicherung mit gleicher Stromstärke ersetzen (Hauptsicherung 7,5 A, Zubehör 5 A). Vorher die Ursache (z.B. Kurzschluss) beheben lassen.

Welche maximale Zuladung ist für den Gepäckträger erlaubt?

Vorderer Gepäckträger: max. 3 kg. Hinterer Gepäckträger: max. 6 kg. Top Case: max. 3 kg. Taschenhaken: max. 2,5 kg. Diese Lasten nicht überschreiten, um die Fahrsicherheit zu gewährleisten.

Wie reinige ich den Roller richtig?

Keinen Hochdruckreiniger verwenden. Karosserie mit Seifenwasser und weichem Tuch reinigen, mit klarem Wasser nachspülen. Keine Lösungsmittel oder aggressive Reinigungsmittel. Bremsen nach der Reinigung bei niedriger Geschwindigkeit trockenbremsen.

BEDIENUNGSANLEITUNG Django (2008) PEUGEOT

Sicherheitshinweise 2

Technische Daten 3

Einzusetzende Produkte 5

Informationen zur Anleitung...... 5

Beschreibung des Fahrzeugs.... 6

Instrumente 7

Funktionen der Anzeige 8

Bedienelemente 9

Zündschlossfunktionen 10

Ausstattungselemente 10

Ablage / Zubehör-Stecker.... 10

Gepäckträger.... 10

Top Case 11

Taschenhaken 12

Kontrollen vor der Benutzung 13

Überprüfung vor Fahrlantritt.... 13

Hinweise zur Inbetriebnahme und zum Fahren 13

Warnhinweis....13

Starten des Motors....13

Fahren 14

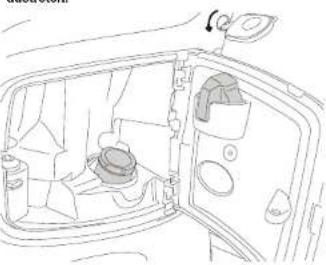

Treibstoff - Sparsames Fahren 15

Einfahren des Motors 15

Abschalten des Motors und Parken.... 15

Wartungsarbeit 16

Warlungshinweise 16

Zündkerze....16

Motorölstand....16

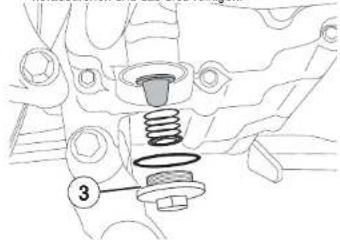

Motorölwechsel....17

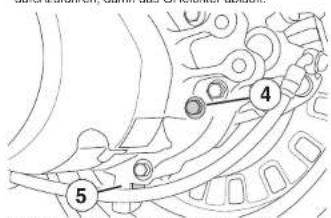

Entleerung des Getriebes....18

Austausch des Luftfilters 18

Einstellung der Leerlaufdrehzahl....18

Gaszugspiel....19

Reifen 19

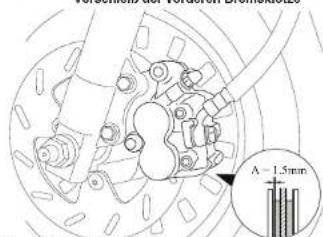

Kontrolle der Bremsen....20

Batterie 21

Wechsel der Leuchtmittel 22

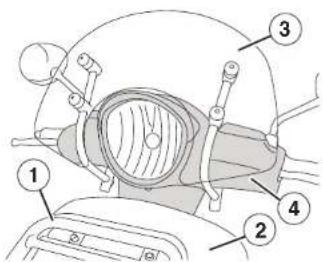

Einstellung der Scheinwerfer 22

Sicherungen......23

HINWEISE

Sie haben ein Fahrzeug von Peugeot erworben.

Wir freuen uns über Ihre Wahl und bedanken uns für ihr Vertrauen.

Bitte lesen Sie diese Anleitung vor der ersten Benutzung Ihres Fahrzeugs gründlich durch.

Bewahren Sie diese Bedienungsanleitung stets im Stautach des Fahrzeugs auf. Neben Anweisungen zur Verwendung, Kontrolle und Wartung des Fahrzeugs enthält sie ebenfalls wichtige Sicherheitsinweise zum Schutz des Fahrzeugführers sowie Dritter vor Unfällen.

In der Anleitung finden Sie zahlreiche Hinweise um das Fahrzeug in perfektem Betriebszustand zu halten.

Ihr Vertragshändler verfügt über genauste Kenntnisse des Fahrzeugs, über die Original-Ersatzteile und das passende Werkzeug. Dadurch kann er Sie besonders gut beraten und Ihr Fahrzeug gemäß dem vorgesehen Wartungsplan unter optimalen Bedingungen warten, damit Sie immer hohen Fahrspaß bei maximaler Sicherheit genießen können.

Diese Anleitung ist fester Bestandteil des Fahrzeugs und muss bei einem Weiterverkauf beim Fahrzeug bleiben. Unter dem Aspekt der fortwährenden

Produktverbesserung behält sich Peugeot Scooters das Recht auf Weglassen, Verändern oder Hinzufügen von Informationen vor.

SICHERHEITSHINWEISE

Unerfahrene Zweiradfahrer sollten sich vor der Teilnahme am Straßenverkehr unbedingt genauestens mit ihrem Fahrzeug vertraut machen. Es wird daher ausdrücklich davon abgeraten, das Fahrzeug an Personen ohne Erfahrung mit Krafträdem zu verleihen.

Nach der Verkehrsordnung ist gemäß der geltenden Gesetzgebung zum Führen eines Kraftrads je nach Hubraum ein Führerschein oder eine spezifische Fahrausbildung durch einen Fachanbieter erforderlich.

Der Fahrzeugführer und der Beifahrer sind zum Tragen eines zugelassenen Helms verpflichtet. Es wird empfohlen, Schutzhandschuhe und Schutzbrille anzulegen und helle oder reflektierende Kleidung zu tragen, die für das Führen eines Kraftrads geeignet ist.

Die geltende Gesetzgebung verbietet in einigen Ländern den Transport eines Mitfahrers, andere Länder schreiben den Nutzern von Motor-Kraatträdem eine Haftpflichtversicherung zum Schutz für Dritte und Mitfahrer vor, die im Falle eines Unfalls bei Schäden eintritt.

Fahren in alkoholisiertem Zustand oder unter Einfluss von Betäubungsmitteln oder bestimmten Medikamenten ist strafbar und gefährdet die Sicherheit des Fahrers und anderer Personen.

Überhöhte Geschwindigkeit ist ein entscheidender Faktor bei zahlreichen Unfällen. Die Verkehrszeichen sind zu beachten und die Geschwindigkeit an die

Wetterbedingungen anzupassen.

Durch PEUGEOT SCOOTERS zugelassene Gepäckträger und Koffer sind optional verfügbar. (modellabhängig). Die Montageanweisungen müssen eingenalten und die entsprechend der Ausrüstung zulässige Transportlast von 3 bis 5 kg darf nicht überschritten werden.

Der Motor und die Auspuffteile können sehr hohe Temperaturen erreichen, folglich muss beim Parken des Fahrzeugs ein Kontakt mit brennbaren Materialien oder mit Körperleilen vermieden werden, da ansonsten ein Brand verursacht oder Verbrennungen entstehen könnten.

Die Montage von anpassbaren, jedoch nicht durch PEUGEOT SCOOTERS zugelassenen Teilen, welche die technischen Merkmale und die Leistung des

Fahrzeugs verändern, ist verboten. Änderungen führen zum Verlust der Garantie und das Fahrzeug entspricht nicht mehr den legalen Zulassungsrichtlinien.

Die durch die Richtlinie 97/24/CE verlangten

Fahrzeugdaten befinden sich auf dem Kontrollschild an dem Fahrzeug. Dies ist eine Maßnahme gegen die Manipulation von Kleinkrafträdem und leichten Motorrädern.

TECHNISCHE DATEN

	Django125	Django150
Typencode
	M2AAAA M2ABAA
Motor
Motortyp Einzylinder 4-Takt.	Luftkühlung.
Hubraum in com 125 151
Bohrung x Hub in mm 52.4 x 57.8 57.4 x 58.2
Fassungsvermögen in Liter
Motoröl 0.95
Getriebeöl 0.18
Kraftstoffflank 8.5
Gabelöl 0.092
Abmaße in mm
Länge 1925
Breite 710
Höhe	1190
Radstand	1350
Gewicht in kg
Leergewicht	129
In fahrbereitem Zustand	135
Zulässiges maximales. Gesamtgewicht des Fahrzeugs mit Fahrer, Beifahrer, Zubehör und Gepäck	330

DE

TECHNISCHE DATEN

DE

	Django125	Django151
Reifendimensionen
Vorne 120/70 - 12
Tragfähigkeits- und Geschwindigkeitsindex 40G
Hinten 120/70 - 12
Tragfähigkeits- und Geschwindigkeitsindex 58G
Druck in bar
Vorne 1,8
Hinten 2
Federung
Vorne Federweg: 85 mm
Hinten Federweg: 80 mm
Bremsen
Vorne 1 Bremsscheibe O200 mm
Hinten	1 Bremsscheibe O196 mm (Standard-Bremse)1 Bremsscheibe O190 mm (Integralbremse SBC)
Beleuchtung
Scheinwerfer 12V - 60/55W
Standlichter 12V - 5W oder LED
Blinkerleuchten LED
Rücklicht	LED
Kennzeichenbeteuchtung	12V - 5W
Zündkerze entstört
	NCK CR7HSA
Batterie
	12V - 6Ah Wartungsfreie BatterieYUASA YTX7A-BS

INFORMATIONEN ZUR ANLEITUNG

Die besonderen Hinweise werden durch folgende Symbole gekennzeichnet:

Recycling-Symbol

Wiederverwertha

Zeigl an, dass das Produkt oder seine

Verpackung wiederverwertbar ist

Reizend

Das Produkt übt eine Reizwirkung auf Haut,

Augen und Atmungsorgane aus.

Berührung mit Haut und Kleidung vermeiden.

Handschuhe, Schutzbrille und angepasste Kleidung, z.B. Baumwollkittel, tragen. Dämpfe nicht einatmen. Bei Berührung gründlich mit Wasser spülen.

Entzündlich

Von offenen Flammen oder Wärmequellen

(Grill, Heizgerät, Heizung, etc) fernhalten.

Direkte Sonneneinwirkung vermeiden.

Ätzend

Lebendes Gewebe und auch viele Materialien

werden bei Kontakt mit diesen Substanzen

Zerstorf

Berührung mit Haut und Kleidung vermeiden.

Handschuhe, Schutzbrille und angepasste Kleidung,

z.B. Baumwollkittel, tragen. Dampfe nicht einatmen. Bei

Berufung gründlich mit wasser spulen.

Explosionsgefährlich

Stoß, Reibung, Funkenbildung und

Hitzeelnwirkung vermelden.

Umweltgefährlich

Das Produkt kann eine Schädigung des

Okosystems herbeiführen. Weder in den

Hausmüll werfen noch über die Kanalisation

oder in die Natur entsorgen. Bringen Sie das Produkt am

besten zu einem Wertstofhol in Ihrer Nahe.

Giftig

Nach Einatmen, Verschlucken oder Aufnahme

durch die Haut treten meist

Gesundheitsschäden erheblichen Ausmaßes ein. Jeglichen Kontakt mit dem menschlichen Körper, einschließlich dem Einatmen der Dämpfe vermeiden. Bei Unwohlsein sofort einen Arzt aufsuchen.

Nicht in den Hausmüll werfen

Einer der Bestandteile des Produkts ist gifting

und kann die Omwern schadigen. Gebrauchtes

Produkt nicht in den Mann Weisen, sondern zum Händler zurückbringen oder in einem dafür vorgesehenen Sammelbehälter entsorgen.

Sicherheit von Personen

Maßnahme, die die Sicherheit von Personen

gefährden kann

Teilweise oder völlige Nichtbeachtung dieser Vorschriften kann die Sicherheit von Personen stark gefährden.

Wichtig

Maßnahme, die Schäden am Fahrzeug

herbelführen kann.

Zeigt an, welche spezifischen Vorgänge zur Vermeidung von Beschädigungen am Fahrzeug durchzuführen sind.

Anmerkung

Gibt eine Schlüsselinformation über die

Fahrzeugfunktion.

EINZUSETZENDE PRODUKTE

Super bleffrei

95 oder 98

Motoröl

SAE 5W40 4T Synthetiköl API SL/SJ

SAE 10W40 4T Synthetiköl API SL/SJ

Getriebeöl

SAE 80W90 API GL4

Bremellüssigkeit

DOT 4

Gabelöl

SAE 10W

PEUGEOT
SCOOTERS

TOTAL

OFFICIAL PARTNERS

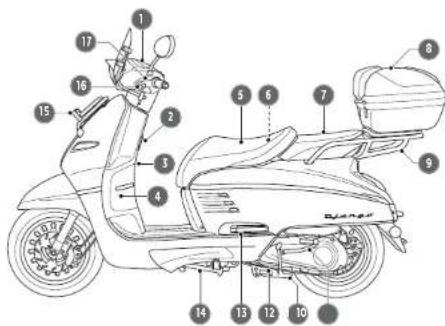

BESCHREIBUNG DES FAHRZEUGS

1. Cockpit
2. Taschenhaken
3. Schloss (Kraftstoff-Tankverschluss / Ablage)
4. Kraftstofflank
5. Fahrersitz
6. Typenschild
7. Soziussitz
8. Top Case
9. Gepäckträger hinten 1
10. Kickstarter
11. Mittelständer
12. Motornummer
13. Ausklappbare Beifahrer-Fußrasten
14. Seitenständer
15. Gepäckträger vorne
16. Linker Bremshebel
17. Bremsflüssickeitsstand
18. Recinter Bremshebel
19. Gasdrehoriff
20. Zündschalter / Öffnung der Sitzbank
21. Bahmen-Kennzeichnung
22. Zubehör-Slerker 12V
23. Motorölsland
24. Batterie/Sinberungen
25. Batterer/Sicherungen
26. Staufach/Antimanipulationsplakette

6/23 Verfall- und der Übersetzung - auch auszugsweise - nur mit schrittlicher Erlaubnis von Peugeot Scooters

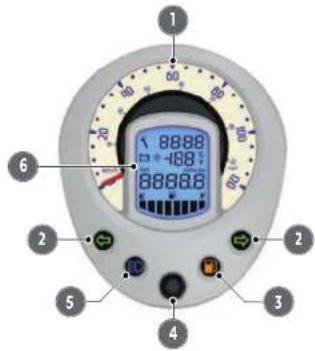

INSTRUMENTE

Das Cockpit initialisiert sich bei jedem Einschalten der Zündung: Es erfolgt automatisch ein Funktionstest der Anzeigensegmente sowie ein Auflauchten sämtlicher Kontrolleuchten.

1. Geschwindigkeitszähler
2. Anzeige der Geschwindigkeit mit Doppelangabe Kilometer/Miles.
3. Blinkeranzeige rechts-links/Warnblink-Kontrollleuchte
   • Die Einheit verfügt über eine Blinkanzeige pro Seite.
4. Ein Tonsignal erhöhten den Fahrer an die Blinker. Ist ein Blinker defekt, erhöht sich die Blinkfrequenz der Anzeige des anderen Blinkers, um den Fahrer auf den Fehler hinzuweizen.
5. Die Wamblinker können nur eingeschaltet werden, wenn die Zündung in der Position "ON" steht.
6. Die Wamblinker werden automatisch 1 Stunde nach dem Ausschalten der Zündung ausgeschaltet um Batterie zu schonen.
7. Kraftstoff-Reserveleuchte
8. Steuertaste der Anzelge
9. Fernlicht-Kontrollleuchte
10. Multifunktions-Anzeige

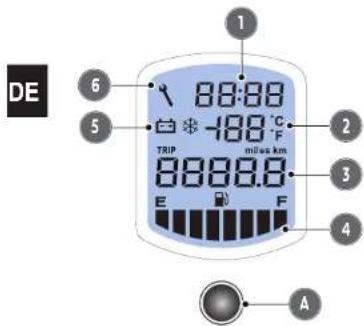

FUNKTIONEN DER ANZEIGE

1. Uhr.
2. Umgebungstemperatur.
3. Gesamtkilometerzähler/Kurzstreckenzähler.
4. Kraftstoffstandanzeiger/Reserveanzeige.
5. Batterie-Ladestandanzeige.
6. Wartungsanzeice.
   A. Steuertaste der Anzeige.

1. Uhrzeit-Einstellung

Halten Sie die Steuertaste (A) bei eingeschalteter Zündung gedrückt, bis die Uhrzeit blinkt.
- Durch wiederholles Drücken der Steuertaste die Stunden einstellen.
Drücken der Steuertaste länger als 2 Sek.: Die erste Ziffer der Minutenanzeige blinkt.
- Durch wiederholtes Drücken der Steuertaste die Minuten einstellen.
Drücken der Steuertaste länger als 2 Sek.: Die zweite Ziffer der Minutenanzeige blinkt.
• Durch wiederholtes Drücken der Steuertaste die Minuten einstellen.
Zum Bestätigen der Unrzeiteinstellung die Steuertaste länger als 2 Sek. drücken.

2. Umgebungstemperatur

• Die angegebene Temperatur wird im vorderen Bereich des Fahrzeugs gemessen.
- Das Symbol "Glatleisrisiko" wird aktiviert, sobald die Umgebungstemperatur unter 3°C liegt.

3. Gesamtkilometerzähler

Der Kilometerzähler zeigt und speichert die gesamte durch das Fahrzeug gefahrene Wegstrecke. Die gesamte Kilometerzahl des Fahrzeugs bleibt gespeichert, auch wenn die Batterie abgeklemmt wird.

Kurzstreckenzähler (TRIP)

Der Kurzstreckenzänler zeigt und speichert eine während einer gegebenen Zeitdauer gefahrene Wegstrecke. Der Kilometerstand des Kurzstreckenzählers bleibt auch bei abgeklemmter Batterie gespeichert.

Umstellen von Gesamtkilometerzähler auf Kurzstreckenzähler

• Das Umstellen vom Gesamtkilometerzähler auf den Kurzstreckenzähler und umgekehrt erfolgt nach dem Einschalten der Zündung durch kurzes Drücken auf die Steuertaste (A).

Nullstellen des Kurzstreckenzählers

- Die Rückstellung des Kurzstreckenzähler auf 0 erfolgt nach dem Einschalten der Zündung durch Drücken der Stelltaste (A) für mehr als 3 Sekunden.

4. Kraftstoffstandanzeiger/Reserveanzeige Bei vollem Tank:

• Es leuchten sämtliche Segmente des Kraftstoffstandanzeigers
• Das Tanksäulen-Symbol wird angezeigt.

Der Mindest- und Höchststand wird durch die Buchstaben E und F angezeigt.

Die Reserveanzeige wird durch die beiden Segmente (r), die Kraftstoffleuchte und die Anzeige des Tanksäulen-Symbols angezeigt und gibt drei Reservelankstände an.

• Tankstand 1: Die Kraftstoff-Reserveleuchte leuchtet, Die zwei Segmente blinken.
• Tankstand 2: Die Kraftstoff-Reserveleuchte leuchtet, Das letzte Segment blinkt.
• Tankstand 3: Wenn der Tank leer Ist, leuchtet die Reserveleuchte und das Tanksäulen-Symbol blinkt.

Wenn alle Segmente blinken, hat die Diagnosefunktion eine Anomalie am Kraftstoffstandgeber festgestellt und das System muss von einem Vertragshändler überprüft werden.

5. Batterle-Ladestandanzelge

Wenn die Batterieladeanzeige beim Fahren blinkt, sollte das Ladesystem dringend durch einen zugelassenen Händler überprüft werden.

6. Wartungsanzeige

Bei jedem Einschalten zeigt die Anzeige die Kilometerzahl an, die noch gefahren werden kann, bevor die nächste Inspektion fällig wird.

Django 125/151cc 5000 km

Wenn die Wartungsdistanz null erreicht, leuchtet das Wartungssymbol im Display durchgehend.

Bitte begeben Sie sich für die Durchführung der Fahrzeugwartung und Löschen des Wartungssysmbols zu einem Vertragshändler.

BEDIENELEMENTE

1. Hupenschaller.

2. Umschaltung Abblendlicht/Femlicht. Der Schalter zur Umschaltung Abblendlicht/Femlicht hat

3. Funktionen:

A.Fernlicht.

B.Abblendlicht.

C.Lichthupe (Passing).

1. Blinkerschalter.

Zum Anzeigen eines Richtungswechsels den Schalter zur

Seite schieben

- nach rechts.

- oder nach links.

Zum Stoppen des Blinklichts auf den Schalter drücken.

1. Starterknopf.

2. Wamblinkschalter.

Die Warnblinker können nur eingeschaltet werden, wenn die Zündung in der Position "ON" steht.

Die Warnblinker werden 1 Stunde nach Abschalten der Zündung ausgeschaltet, um die Batterie zu schonen.

ZÜNDSCHLOSSFUNKTIONEN

A. Position Abstellen des Motors

Der Motor ist abgeschaltet. Die Zündung und die

Stromversorgung ist abgeschaltet. Der Schlüssel kann abgezogen werden.

DE

B. Position Betrieb

Die Zündung und die Stromversorgung ist eingeschaltet. Der Motor kann starten. Der Schlüssel kann nicht abgezogen werden.

C. Lenkung verriegelt

Die Zündung und die Stromversorgung ist abgeschaltet. Den Lenker ganz nach links einschlagen. Den Schlüsse ins Schloss drücken und dabei nach links drehen. Der Schlüssel kann abgezogen werden.

D.Sitzbanköffner

Das Drehen des Schlüssels auf diese Position ohne eindrücken ermöglicht das Öffnen der Sitzbank mithilfe einer Zugvorrichtung.

AUSSTATTUNGSELEMENTE

ABLAGE / ZUBEHÖR-STECKER

Zum Öffnen der Klappe des Ablagefachs den Schlüssel in das Schloss stecken und nach rechts drehen.

1- Ablage

Lassen Sie im Ablagetach niemals Gegenstände zurück, auch wenn diese nur von geringem Wert sind (Schlüsselanhänger, etc.). Der Hersteller haftet nicht Diebstahl.

2- Zubehör-Stecker 12V - 60W

Der Zubehör-Stecker wird bei Einschalten der Zündung aktiviert.

An der Anschlussdose können Zusatzgeräte mit geringem Stromverbrauch (Telefon, Navi,...) angeschlossen werden. Der Anschluss für Zusatzgeräte ist durch eine 5A-Sicherung geschützt.

Gepäckträger vorne ¹

Der vordere Gepäckträger kann Lasten bis maximal 3 kg tragen.

Gepäckträger hinten ¹

Der hintere Gepäckträger kann Lasten bis maximal 6 kg tragen.

Vermelden Sie sehr voluminöses Gepäck, das die Beleuchtung und die Lenkbewegungen behindern könnte. Überschreiten Sie niemals die für jeden Gepäckträger angegebene Höchstlast. Befestigen Sie das Gepäck fest am Fahrzeug, selbst für kurze Strecken.

1. Je nach Modell

TOP CASE

Das Top Case wird mit 2 Schlüsseln geliefert. Die maximal zulässige Last für das Case besträgt 3 kg.

Öffnen des Top Case:

- Den Schlüssel in das Schloss einführen. - Den Schlüssel im Schloss nach rechts drehen und den Knopf (A) drücken.

Das Top Case öffnen.

- Drücken Sie auf die Verriegelungsklappe (B) und drehen Sie den Schlüssel im Schloss nach links. - Den Schlüssel abziehen.

Das Top Case abnehmen:

• Den Schlüssel in das Schloss stecken und nach rechts dragen.
• Den Schlüssel im Schloss drehen und den Knopf (C)
• Das Top Case abnehmen und den Schlüssel aus dem Schloss ziehen, um ihn nicht zu beschädigen.

Der Schlüssel Ist für das Anbringen des Top Case auf dem Fahrzeug nicht erforderlich.

Das Top Case vorne in seine Halterung einrasten lassen.

Das Top Case hinten in seine Halterung einrasten lassen und sicherstellen, dass die Halterung eingerastet ist.

1. Je nach Modell

TASCHENHAKEN

DE

Der Taschenhalter zum Ausklappen befindet sich in der Fussraumverkleidung, er dient dem Anhängen einer Tasche mit einem Gewicht von höchstens 2.5 kg.

SEITENSTÄNDER

Der Seitenständer ist mit einer Zündungsunterbrechung ausgestattet und verhindert das Starten des Motors, so lange er ausgeklappt ist.

Durch dieses System wird der Fahrer daran erinnert, den Ständer vor dem Starten des Motors hochzuklappen.

Sollte der Motor dennoch mit ausgeklapptem

Seitenständer zu starten sein, muss der Stromkreis durch einen Vertragshändler überprüft werden.

KONTROLLEN VOR DER BENUTZUNG

Der Benulzer muss sich persönlich vom ordnungsgemäßen Zustand seines Fahrzeugs überzeugen. Bestimmte sicherheitsrelevante Teile können Anzeichen von Beschädigung aufweisen, selbst wenn das Fahrzeug nicht benutzt wird. Ist das Fahrzeug z. B. längere Zeit Witterungseinflüssen ausgesetzt, kann dies zur Oxydation des Bremsystems oder zu einem Abfall des Refendrucks führen. Dies kann schwere Folgen für die Fahrgeugsicherheit haben. Neben einer einfachen Sichtprüfung sind daher vor jeder Benutzung unbedingt die unten aufgeführten Kontrollen auszuführen.

Die Kontrollen nehmen nur wenig Zeit in Anspruch. Sie tragen jedoch wirksam zur Bewahrung eines guten Fahrzeugzustands und damit zu einer zuverlässigen und sicheren Verwendung des Fahrzeugs bel.

Funktioniert ein Element aus der Liste der durchzuführenden Kontrollen nicht ordnungsgemäß, muss es von Ihrem Vertragshändler überprüft und ggf. vor Verwendung des Fahrzeugs repariert werden.

ÜBERPRÜFUNG VOR FAHRTANTRITT

Komponente	Prüfungen
Kraftstoff	Den Kraftstoffstand im Tank überprüfen.Bei Bedarf volltanken.Das System auf absolute Dichtheit prüfen.
Motoröl	Motorölstand kontrollieren.Bei Bedarf den Ölstand mit dem empfohlenen Öl nachfüllen.
Scheibenbremsen	Die Funktion der Bremsen überprüfen.Von einem Vertragshändler überprüfen lassen, wenn der Eindruck entsteht, dass der Bremshebelwiderrstand beim Bremsen zu gering ist.Den Verschleiss der Bremsscheiben überprüfen.Den Bremsflüssigkeitssstand im Behälter überprüfen.
Beleuchtung, Anzeigen, Kontrollleuchten, Hupe	Das Funktionieren überprüfen.Bei Bedarf korrigieren.
Räder und Bereifung	Abnutzung und Zustand der Reifen kontrollieren.Den Relfendruck bei kalten Reifen prüfen und einstellen.Bei Bedarf korrigieren.
Gasdrehgriff	Die leichtgänige Funktion des Gasdrehgriffs und die automalische Rückstellung überprüfen.
Lenkung	Das freie Drehen des Lenkers überprüfen.
Ständer	Leichtgängiges Funktionieren von Haupt- und Seitenständer überprüfen.Funktion der Zündungsabschaltung prüfen.

HINWEISE ZUR INBETRIEBNAHME UND ZUM FAHREN

WARNHINWEIS

Machen Sie sich vor der ersten Verwendung unbedingt mit allen Schaltern und Instrumenten sowie deren jeweiligen Funktionen vertraut. Bei Zweifeln zur Funktion bestimmter Schalter oder Instrumente wenden Sie sich an Ihren Vertragshändler. Dieser wird Ihnen Ihre Fragen gem beantworten.

Auspuffgase sind giftig. Der Motor darf daher nur an gut belüfteten Orten gestartet werden. Den Motor in keinem Fall in geschlossenen Räumen starten, auch nicht für eine kurze Zeit.

STARTEN DES MOTORS

Zur Gewährleistung der Sicherheit das Fahrzeug vor dem Starten des Motors auf den Mittelständer stellen.

• Den Zündschlüssel auf "ON" stellen.
• Sicherstellen, dass der Gasgriff in geschlossener Stellung ist.
• Bei betätigtem Bremshebel den Starterknopf drücken. Den Starter maximal 10 Sekunden betätigen.
• Der Starterknopf loslassen, sobald der Motor anspringt. Falls der Motor nicht anspringt, den Starterknopf und den Bremshebel loslassen, einige Sekunden warten und erneut versuchen zu starten.

Bei Starten per Kickstarter das Fahrzeug auf den Mittelständer stellen.

• Den Zündschlüssel auf "ON" stellen.
• Sicherstellen, dass der Gasgriff in geschlossener Stellung ist.
• Mit der rechten Hand den Haltegriff fassen.
• Den Kickstarter betätigen, bis der Motor anspringt.

FAHREN

Fahrtantritt

Das Fahrzeug steht auf dem Ständer bei laufendem Motor.

• Den Bremshebel mit der linken Hand festhalten, mit der rechten Hand den Haltegriff fassen und das Fahrzeug nach vom e schieben, damit der Mittelständer einklappt.
• Auf das Fahrzeug setzen.
• Den linken Bremshebel loslassen und zum Anfahren mit der rechten Hand den Gasgrift drehen.

Beschleunigen und Abbremsen

Zum Erhöhen der Geschwindigkeit den Gasgriff in Richtung (A) drehen. Zum Verringern der Geschwindigkeit den Gasgriff in Richtung (B) drehen.

Standard-Bremse ¹

Der rechte Hebel steuert die Vorderradbremse, der linke Hebel steuert die Hinterradbremse.
Für eine hohe Bremswirkung müssen die folgenden
Aktionen gleichzeitig durchgeführt werden:
• Den Gasgriff schnell zurückdrehen.
Gleichzeitig den linken und rechten Bremshebel betätigen. Den Druck dabei schrittweise erhöhen. Die Verwendung nur einer einzelnen Bremse kann die Bremswirkung beeinträchtigen und ein Blockieren des Rads sowie den Sturz des Fahrers zur Folge haben.

Auf nassen Straßen und in Kurven ist abruptes Bremsen zu vermelden.

In starkem Gefälle die Geschwindigkeit verringern, um längeres Bremsen zu vermeiden, da starke Erhitzung die Bremswirkung beeinträchtigt.

Integralbremse SBC ¹

Dieses System vereinfacht die Benutzung des Fahrzeugs, die rechte Hand betätigt den Gasdrehgriff und die linke Hand betätigt die Bremse. Durch das Bremsen mit der linken Hand aktiviert das System simultan die vordere und die hintere Bremse.

Die rechte Bremse ist eine Sekundärbremse, die nur auf die Vorderräder wirkt und im Notfall das Integralbremssystem unterstützt.

Wenn ein Bremshebel bei der Belätigung ohne Druck ist:

Wenn es sich um eine hydraulische Steuerung handelt, dann ist es unbedingt erforderlich, diese unverzüglich durch einen Vertragshändler überprüfen zu lassen.

1. Je nach Modell

14/23 Vorisfällung oder Hersetzung - auch auszugweise - nur mit schriftlicher Erlaubnis von Peugeot Scooters

TREIBSTOFF - SPARSAMES FAHREN

Das Befüllen mit Kraftstoff erfolgt immer nur dann, wenn der Motor vollständig abgestellt ist, dabei ist ein Überlaufen des Tanks zu vermelden. Eventuell übergelaufenes Benzin sollte sofort abgewischt werden.

Der Kraftstoff dehnt sich bei Erwärmung aus und kann unter dem Einfluss von Sonnen- oder Motorwärme aus dem Tank

Fahrzeug auf den Mittleständer stellen.

Zum Öffnen der Kraftstoffklappe den Schlüssel in das Schloss stecken und nach links drehen.

Führen Sie beim Tanken den Füllstutzen immer korrekt in die Tanköffnung ein.

Während des Tankens den Stopfen in die dafür vorgesehene Halterung an der Klappeninnenseite stecken.

Super bleifrei 95 oder 98

Zum Senken des Kraftstoffverbrauchs und um Verschleiß an den mechanischen Teilen Ihres Fahrzeugs vorzubeugen.

• Hohe Drehzahlen auf sehr kurzen Strecken vermeiden.
- Hochdrehen des Motors im Leerlauf vermeiden. - Sicherstellen, dass das Gesamtgewicht von Fahrer, Beifahrer, Gepäck und Zubehör die zulässige Höchstlast nicht überschreiten.
- Motor auch bei kurzem Anhalten abstellen.

Auf niedrigen Kraftstoffverbrauch achten. So können Sie außerdem ganz persönlich zum Schutz unserer Umwelt beitragen.

EINFAHREN DES MOTORS

Das Einfahren des Motors ist überaus wichtig, um seine Leistung und seine Lebensdauer zu garantieren.
Während der Einlaufphase wird empfohlen, den Motor nicht zu überlasten und die normale Betriebslemperatur nicht zu überschreilen.

Von 0 bis 500 km.
Bei langen Strecken den Gasgriff nicht mehr als die Hälfte seines Wegs geöffnet halten.
Von 500 bis 1000 km.
Bei langen Strecken den Gasgriff nicht über 3/4 seines Wegs geöffnet halten.
Ab dieser Kilometerzahl kann das Fahrzeug normal in Betrieb genommen werden.

ABSCHALTEN DES MOTORS UND PARKEN

Zum Abschalten des Motors wird der Zündschlüssel auf 'OFF' gestellt, während sich der Motor im Leerlauf befindet.

Das Fahrzeug sollte wenn möglich auf ebenen Flächen geparkt werden.
• Auf dem Hauplständer
• Oder auf dem Seitenständer.
Bei jedem Parken muss die Lenkung verriegelt und der Zündschlüssel abgezogen werden.

WARTUNGSARBEIT

WARTUNGSHINWEISE

Der Wartungsplan für Ihr Fahrzeug ist genauestens einzuhalten, damit die Ansprüche auf die vertragliche Garantie erhalten bleiben.

Eine Kontrolltabelle für den Wartungsplan befindet sich im Wartungshelt; der Vertragshändler muss dort seinen Stempel anbringen und das Datum der Inspektion sowie die Laufleistung des Fahrzeugs eintragen.

Zur Wahrung der Sicherheit und der maximalen Zuverlässigkeit des Fahrzeugs wird empfohlen, die Wartung und die Reparaturen durch einen zugelassenen Händler durchführen zu lassen, der über die notwendige technische Ausbildung, das angegebene Werkzeug und die Ersatzteile verfügt.

REINIGEN DES FAHRZEUGS

Die Karossene besteht aus Kunststoffelementen. Diese sind entweder malt oder glänzend lackiert. Kaine Lösungsmittel oder zu aggressive Reinigungsmittel verwenden.

Keinen Hochdruckreiniger verwenden, dies würde zum Eindringen von Wasser in den folgenden Teilen führen Dichtungen, Lager und Gelenke, elektrische Elemente wie Stackvertinder, Relais und Beleuchtung.

Karosserie mit Seifenwasser reinigen und reichlich mit klarem Wasser nachspülen. Zum Trocknen kann ein Waschieder verwendet werden. Nach dem Waschen des Fahrzeugs die Bremsen zum Trocknen mehrmals bei niedriger Geschwindigkeit betalligen.

Die Reinigung darf nur in Räumen durchgeführt werden, die über Anlagen zur Abscheldung der umweltgefährloenden Stoffe verfügen.

Beslimmie siikonhallige Produkte können die Lackqualität beeinträchtigen.

Bei Bedarf bzw. im Zweifelsfall beraßen Sie unsere Vertragshänder am zur richtigen Verwendung von Pflegemitteln oder zur Instandsetzung der Karossere bei Kratzem oder Schrammen.

ZÜNDKERZE

Es Ist unbedingt eine entstörte Zündkerze mit entstörtem Kerzenstecker gemäß Herstellerangaben zu verwenden.

Der Motor muss kalt sein.

• Das Sitzbankstaufach ausbauen.

• Den Entstörstecker abziehen.

• Die Zündkerze ausbauen. • Elektrodenabstand messen und ggf. korrigieren.

Empfohlene Zündkerze NGK CR7HSA

Elektrodenabstand (E) 0.7 bis 0.8 mm

• Zündkerze einbauen und per Hand einschrauben.

• Die Zündkerze mit einem Schraubenschlüssel

festziehen.

- bei gebrauchter Zündkerze um 1/8 bis 1/4 Umdrehung.

- bei neuer Zündkerze um 1/2 Umdrehung.

Vergewissern Sie sich, dass der entstörte Zündkerzenstecker korrekt auf die Zündkerze gesteckt Ist.

Das Anzugsdrehmoment ist umgehend von einem Vertragshändler prüfen zu lassen.

MOTORÖLSTAND

Ein zu hoher Ölstand verringert die Leistung des Fahrzeugs beträchtlich.

- Auf ebenem Untergrund das Fahrzeug auf den Mittelständer stellen.

- Den Motor starten, einige Minuten laufen lassen und dann abstellen.

- Motor aus und einige Minuten warten, bis sich der Ölstand stabilisiert hat.

• Den Ölmesstab ausschrauben (1).

- Den Oleinfüllverschluss/Messstab abwischen und wieder in die Fülöffnung einführen, dabei nicht einschrauben.

- Den Ölfinfüllverschluss/Messstab herausnehmen und den Ölstand überprüfen

- Der Ölstand muss sich zwischen den Ölstandsmarkierungen Minimum (A) und Maximum (B) befinden und darf diese nicht überschreiten.

- Bei Bedarf auffüllen.

MOTORÖLWECHSEL

Wir empfehlen Ihnen, den Ölwechsel bei einem Vertragshändler durchführen zu lassen.

Öl enthält umweltgefährdende Stoffe. Ihr Vertragshändler verfügt über die erforderliche Ausrüstung zur umweltgerechten Entsorgung von Altöl gemäß den geltenden Vorschriften.

Motoröl	SAE 5W40 4T SynthetikölAPI SL/SJoderSAE 10W40 4T SynthetikölAPI SL/SJ
Anzahl 0.7 l bel Wechsel

Bel einer Umgebungstemperatur von weniger als 0 °C vorzugsweise ein Viskositätsöl verwenden: 5W40

MULTI-TRADE
				5 W 40
				10 W 40

Der Motorölwechsel ist bei warmem Motor durchzuführen, damit das Öl leichter abläuft. • Auf ebenern Untergrund das Fahrzeug auf den Mittelständer stellen.

• Schulzhandschuhe anziehen.
• Den Ölmessstab ausschrauben.
• Die Ölablassschraube mit Dichtung (2) herausnehmen und das Öl in einen Auffangbehälter laufen lassen.

• Die Verschlussschraube des Filtersiebs (3) herausdrehen und das Sieb reinigen.

• Die Ölablassschraube und die Verschraubung des Fillersiebs mit einer neuen Dichtung wieder einsetzen.
- Füllen Sie die erforderliche Ölmenge gemäß den Herstellerangaben in die Einfüllöffnung ein.
- Motor anlassen und einige Zeit laufen lassen. - Den Öleinfüllverschluss/Messstab herausnehmen und den Ölstand überprüfen.
- Bei Bedarf auffullen. - Ölablassschraube auf Dichtigkeit prüfen.
• Die Ölablassschraube und die Verschraubung des Fillersiebs mit einer neuen Dichtung wieder einsetzen.

ENTLEERUNG DES GETRIEBES

Wir empfehlen Ihnen, den Ölwechsel bei einem Vertragshändler durchführen zu lassen.

Öl enthält umweltgefährdende Stoffe. Ihr Vertragshändler verfügt über die erforderliche Ausrüstung zur umweltgerechten Entsorgung von Altöl gemäß den geltenden Vorschriften.

Der Getriebeölwechsel ist bei warmem Motor durchzuführen, damit das Öl leichter abläuft.

• Auf ebenem Untergrund das Fahrzeug auf den Mittelständer stellen.
• Ein Gefäß unter die Ölablassöffnung stellen.
• Den Einfüllstopfen aus dem Getriebegehäuse (4) nehmen.
• Den Ablassstopfen (5) entfernen.
• Ölablassschraube mit einer neuen Dichtung wieder einsetzen.
• Füllen Sie die erforderliche Ölmenge gemäß den Herstellerangaben in die Einfüllöffnung ein.
  • Den Oleinfüllverschluss einsetzen.

Getriebe SAE 80W90 API GL4

Anzahl 0.17 I bel Wechsel

• Ablassschraube mit einer neuen Dichtung einsetzen.
  • Füllen Sie die erforderliche Ölmenge gemäß den
  Herstellerangaben in die Einfüllöffnung ein
  • Schrauben Sie den Olmessstab wieder ein.
  • Motor anlassen und einige Zeit lauren lassen.
• Den Ostand prüren und hollgemins auf
• Ölablassschraube auf Dichtigkeit prüfen.

AUSTAUSCH DES LUFTFILTERS

Es wird empfohlen, sich für die Durchführung dieser Arbeiten an einen Vertragshändler zu wenden.

EINSTELLUNG DER LEERLAUFDREHZAHL

Der Motor muss Betriebstemperatur haben.

• Den Motor abstellen.
• Auf ebenem Untergrund das Fahrzeug auf den Mittelständer stellen.
  • Das Staurach offen.
  • Die Schauklappe schanmen.
• Das Gaszugspiel
• Das Motor starten
  • Drehen Sie zur Einstellung der Leerlaufdrehzahl die Leerlaufstellschraube (1) ein oder aus
  • Das Hinterrad darf sich nicht drehen.

Leerlaufdrehzahl

125/151 cc 1700 bis 1900 1/min

18/23 Vorisälkern oder Ubersetzung - auch auszugsweise - nur mit schriftlicher Erlaubnis von Peugeot Scooters

GASZUGSPIEL

Das Gaszugspiel muss 3 bis 5 mm im Bereich des Griffs (A) betragen.

Entspricht das Spiel nicht den angegebenen Werten, mit der Einstellmutter (2) nachstellen.

Der Relfendruck muss regelmäßig bei kalten Reifen überprüft werden.

Nicht korrekter Reifendruck kann zu überhöhem Verschleiß führen und das Fahrverhalten gefährlich

Vorne 1.8 bar

Hinten 2 bar

Sind die Verschleißgrenzen der Lauffläche erreicht (T), sollten Sie den Reifen bei einem Vertragshändler auswechseln lassen.

Beim Reifenwechsel wird die Verwendung neuer Reifen derselben Marke und von gleichwertiger Qualität empfohlen. Es darf bei einem defekten Reifen kein Schlauch in einen schlauchlosen Reifen eingebaut werden.

Reifen enthalten umweltgefährdende Stoffe. Ihr Vertragshändler verfügt über die erforderliche Ausrüstung zur umweltgerechten Entsorgung von Altreifen gemäß den geltenden Vorschriften.

KONTROLLE DER BREMSEN

Bremsflüssigkeit

Wir empfehlen Ihnen, die Teile bei einem Vertragshändler auswechseln zu lassen.

Verschleiß der vorderen Bremsklötze

Der Bremsflüssigkeitsstand muss regelmäßig über das Kontrollfenster (B) der Bremszylinder (l+r) überprüft werden.

Befindet sich der Stand nahe der Minimummarkierung, dann sollte ein Vertragshändler aufgesucht werden, der das Bremssystem überprüft und gegebenenfalls nachfüllt.

Ist einer der 2 Bremsbeläge bis zur Mindeststärke (A) abgenutzt, müssen die 2 Bremsbeläge ausgewechseit werden.

20/23 Vorzifällung oder Ubersetzung - auch auszugsweise - nur mit schriftlicher Erlaubnis von Peugeot Scooters

BATTERIE

Vor Arbeiten an der Batterie ist unbedingt sicherzustellen, dass die Zündung ausgeschaltet ist

Batterlen enthalten schädliche Stoffe. Wenden Sie sich bei Auslaufen der Batterle an Ihren Vertragshändler. Dieser verfügt über die erforderliche Ausrüstung zur umweltgerechten Auswechselung und Entsorgung von Batterien gemäß den

geltenden Vorschriften.

Die Batteriekabel dürfen niemals bei laufendem Motor abgeklemmt werden. Um Schäden an den elektronischen Schaltkreis zu vermeiden, darf die Batterie nicht aufgeladen, wenn es mit dem Fahrzeug verbunden Ist.

Längere Stilllegung und Lagerung

Im Falle einer längeren Stilllegung erfordert das natürliche oder durch die Elektronik des Fahrzeugs oder bestimmte Zubehörtelle ausgelöste Entladen der Batterie das regelmässige

Nachladen der Batterie.

Wenn das Fahrzeug für die Dauer von 1 Monat oder länger nicht verwendet wird, muss eine Erhaltung der Batterieladung erfolgen:

• Unter Verwendung eines Wartungsladegeräts (bel
  ausgedehntem Stillstand).
• Ansonsten durch Abtrennen vom Fahrzeug (bei einem
  Stillstand von weniger als 2 Monaten).

Bei Nichtbefolgen dieser Empfehlungen kann eine Tiefenentladung der Batterie erfolgen, die in diesem Fall eine Haftung des Herstellers ausschliesst.

Ausbau der Batterle

Bauen Sie für den Zugang zur Batterie die Beifahrersitzbank und die Batterleabdeckung ab.

Die Batterie in der folgenden Reihenfolge vom Fahrzeug trennen:

1. Negativer Anschluss.
2. Positiver Anschluss.

Das Laden der Batterie muss an einem gut gelüfleien Ort erfolgen. Es ist ein geeignetes Ladgerät mit einer Ladeleistung von einem Zehntel der Batteriekapazität zu verwenden, um den vorzeitigen Ausfall der Batterie zu vermeiden. Daher wird empfohlen, das Laden der Batterie von einem Vertragshändler durchführen zu lassen.

Batterien enthalten Schwefelsäure. Kontakt mit den Augen oder der Haut daher unbedingt vermeiden. Während des Ladens kann die Batterie explosive Gase erzeugen, daher von Funken, offenem Fauer oder glühenden Stoffen fernhalten.

Wartungsfreie Batterie

Eine wartungsfreie Batterie darf niemals zum Auffüllen des Flüssigkeltsniveaus geöffnet werden.

Die Batterie abklemmen und ausbauen.
Die Batterie eingangs zu 100% laden.
Ein Wartungsladegerät verwenden oder einmal
monatlich laden.
- Vor der erneuten Inbetriebnahme muss die Batterie auf 100% geladen sein.

Einbau der Batterie

Schliessen Sie die Batterie unter Einhaltung der

folgenden Reihenfolge an:

1. Positiver Anschluss.
2. Negativer Anschluss.

Glühlampe der Kennzelchenbeleuchtung • Das Deckglas abnehmen (5).

EINSTELLUNG DER SCHEINWERFER

Es wird empfohlen, sich für die Durchführung dieser Arbeiten an einen Vertragshändler zu wenden.

Scheinwerferleuchte

• Den vorderen Gepäckträger (1) abbauen.
  • Die vordere Verkleidung (2) abbauen.
  • Die Windschutzscheibe (3) abbauen. • Die Scheinwerferverkleidung (4) abbauen.

• Die Halteschraube (A) lösen.
- Den Scheinwerfer mit der Schraube ausrichten.
• Die Befestigungsschraube anziehen.

1. Je nach Modell

22/23 Vorisfällung oder Hersetzung - auch auszugweise - nur mit schriftlicher Erlaubnis von Peugeot Scooters

SICHERUNGEN

- Für den Zugang zu den Sicherungen die Fahrersitzbank abbauen.

Die elektrische Anlage ist durch eine 7.5A-Sicherung geschützt.

Der Anschluss für Zusatzgeräte ist durch eine 5A-Sicherung geschützt.

Durchbrennen einer Sicherung weist in der Regel auf einen Kurzschluss im Stromkreis hln. Es wird empfohlen den elektrischen Anschluss von einem Vertragshändler überprüfen zu lassen. Vor dem Wechsel einer Sicherung die Zündung ausschalten und eine Sicherung mit Identischer Leistung verwenden. Nichtbeachtung kann eine Beschädigung oder sogar einen Brand des Kabelbaums zur Folge haben.

• Die defekte Sicherung durch Betrachtung des Zustands des Schmelzleiters identifizieren.

Vor dem Austausch einer Sicherung muss die Ursache der Panne Identifiziert und behoben werden. Eine defekte Sicherung immer durch eine Sicherung mit der gleichen Leistung ersetzen.

PEUGEOT SCOOTERS

TOTAL

OFFICIAL PARTNERS

UTAC
