Satelis 2 300i - Roller PEUGEOT - Kostenlose Bedienungsanleitung

Typ	Motorroller
Marke	Peugeot
Modell	Satelis 2 300i
Motor	4-Takt, Einzylinder, 298 cm³
Leistung	ca. 21 PS bei 7.500 U/min
Höchstgeschwindigkeit	ca. 120 km/h
Kraftstoffsystem	Elektronische Einspritzung
Kraftstoffart	Super bleifrei (ROZ 95)
Tankvolumen	12,5 Liter
Getriebe	Automatik (CVT)
Antrieb	Keilriemen
Starter	Elektro- und Kickstarter
Bremse vorne	Scheibenbremse, 260 mm
Bremse hinten	Scheibenbremse, 240 mm
Reifengröße vorne	120/70-15
Reifengröße hinten	140/70-14
Abmessungen (L × B × H)	ca. 2100 × 770 × 1400 mm
Radstand	ca. 1500 mm
Sitzhöhe	ca. 780 mm
Gewicht (fahrbereit)	ca. 170 kg
Zulässiges Gesamtgewicht	ca. 330 kg
Stauraum unter Sitz	ca. 30 Liter (Helmfach)
Beleuchtung	Halogen-Scheinwerfer, LED-Rücklicht
Wartungsintervalle	Ölwechsel alle 6.000 km, Luftfilter alle 12.000 km
Besonderheiten	Benzinuhr, Drehzahlmesser, und Display mit Geschwindigkeits- und Kilometeranzeige

Häufig gestellte Fragen - Satelis 2 300i PEUGEOT

Welches Öl benötigt der Peugeot Satelis 2 300i?

Verwenden Sie ein hochwertiges 10W40 Motorenöl für 4-Takt-Motoren (API SJ oder höher). Der Ölwechsel sollte alle 6.000 km erfolgen.

Warum springt mein Satelis 2 300i nicht an?

Mögliche Ursachen: Batterie entladen (12 V prüfen), Kraftstoffmangel, Zündkerze defekt oder Sicherung durchgebrannt. Überprüfen Sie diese Komponenten nacheinander.

Wie pflege ich die Bremsen richtig?

Kontrollieren Sie regelmäßig den Bremsflüssigkeitsstand und die Belagstärke. Wechseln Sie die Bremsflüssigkeit alle 2 Jahre. Bei Quietschen oder Verlust der Bremswirkung sofort prüfen lassen.

Welcher Reifendruck ist empfohlen?

Vorne: 2,0 bar, hinten: 2,2 bar. Bei voller Beladung hinten auf 2,5 bar erhöhen. Kontrolle bei kalten Reifen.

Wie stelle ich die Standgasdrehzahl ein?

Die Standgasdrehzahl sollte bei warmem Motor 1400 - 1600 U/min betragen. Einstellung erfolgt über die Drosselklappen-Stellschraube am Vergaser (beim 300i Einspritzung: ggf. Software).

Was tun bei schlechter Beschleunigung?

Häufige Ursachen: Verschlissener Keilriemen, verstopfter Luftfilter oder verschmutzte Einspritzdüse. Reinigen oder ersetzen Sie diese Teile.

Wie wechsle ich den Keilriemen?

Entfernen Sie die linke Seitenverkleidung und das Variatorgehäuse. Lösen Sie die Variatormutter, nehmen Sie den Riemen ab. Einbau des neuen Riemens in der richtigen Laufrichtung (Pfeile beachten). Festziehen mit 50 Nm. Zudem sollten die Rollen mitgeprüft werden.

Welche Zündkerze ist richtig?

Verwenden Sie eine NGK CR8E oder äquivalent. Der Elektrodenabstand sollte 0,7 - 0,8 mm betragen. Wechselintervall: alle 12.000 km.

Wie reinige ich den Luftfilter?

Der Papiereinsatz muss alle 12.000 km ersetzt werden. Bei staubigen Bedingungen häufiger. Trocken ausklopfen, niemals mit Öl oder Wasser reinigen.

Ist der Satelis 2 300i wintertauglich?

Ja, aber mit Vorsichtsmaßnahmen: Batterie warm halten, Frostschutzmittel im Kühlsystem prüfen, Reifendruck anpassen und bei Glätte vorsichtig fahren. Im Winter häufiger Kurzstrecken vermeiden.

BEDIENUNGSANLEITUNG Satelis 2 300i PEUGEOT

Hinweise 2 Sicherheitshinweise 2
Technische Daten....3
Einzuselzende Produkte ....5 Informationen zur Anleitung....5
Beschreibung des Fahrzeugs....6 Instrumente....7
Instrumente Funktionen der Anzeige 8
Schalter und Beleuchtung ....11
Zündschlossfunktionen 12 Wichtige Anmerkungen 12
Wegtahrsperre mit Transponder 12
Zündeschlüssel 12
Ausstattungselemente 12 Kontrollen vor der Regulzung 14
Überprüfung vor Fahrtantrill....14
Hinweise zur Inbetriebnahme und zum Fahren 14
Warrhinweis....14 Sloven das Jahres....14
Stellen des Motors....14 Fahren....14
Treibstoff - Sparsames Fahren 15
Einfahren des Motors....15
Abschalten des Motors und Parken 15
Wartungsarbeit 16
Wartungshinweise....16 Kontrolle oder Wachst der Zindkunde....16
Kohöre oder Wechsel der Zündelzerze 16 Übergrifung des Motorislands 17
Motorölwechsel 17
Auswechseln des Ölfitters....18
Überprüfung des Olstands im Getriebe....19 Entwicklung des Getriebes....12
Entwicklung des Betriebes 19 Kühlüssigkeit 19
Austausch des Luftfitters....20
Gaszugspiel 20
Reilen 20

Kontrolle der Bremisen 21
Bremsflüssigkeit 21
Batterie 21 Laden der Batterie 21
Wechsel der Leuchtmittel 22
Einstellung der Scheinwerfer 23
Sicherungen....23
Zuordnung der Sicherungen 24

HINWEISE

Sie haben ein Fahrzeug von Peugeot enworben.

Wir freuen uns über Ihre Wahl und bedanken uns für Ihr Vertrauen.

Bitte lesen Sie diese Anleitung vor der ersten Benutzung Ihres Fahrzeugs gründlich durch.

Bewahren Sie diese Bedienungsanleitung stets im Staufach des Fahrzeugs auf. Neben Anweisungen zur Verwendung, Kontrolle und Wartung des Fahrzeugs enthält sie ebenfalls wichtige Sicherheitshinweise zum Schutz des Fahrzeugführers sowie Dritter vor Unfällen. In der Anleitung finden Sie zahlreiche Hinweise um das Fahrzeug in perlektem Betriebszustand zu halten.

Ihr Vertragshändler verfügt über genauste Kenntnisse des Fahrzeugs, über die Original-Ersatzteile und das passende Werkzeug. Dadurch kann er Sie besonders gut beraten und Ihr Fahrzeug gemäß dem vorgesehen Warlungsplan unter optimalen Bedingungen warten, damit Sie immer hohen Fahraspaß bei maximaler Sicherheit genießen können.

SICHERHEITSHINWEISE

Unerfahrene Zweiradfahrer sollten sich vor der Teilnahme am Straßenverkehr unbedingt genauestens mit ihrem Fahrzeug vertraut machen. Es wird daher ausdrücklich davon abgeraten, das Fahrzeug an Personen ohne Erfahrung mit Krafträdern zu verleihen.

Nach der Verkehrserdung ist gemäß der geltenden Gesetzgebung zum Führen eines Kraftrads je nach Hubraum ein Führerschein oder eine spezifische Fahrausbildung durch einen Fachanbieter erforderlich. Der Fahrzeugführer und der Belfahrer sind zum Tragen eines zugelassenen Helms verpflichtet. Es wird empfohlen, Schutzhandschuhe und Schutzbritile anzulegen und helle oder reflektierende Kleidung zu tragen, die für das Führen eines Kraftrads geeignet ist. Die geitende Gesetzgebung verbietet in einigen Ländern den Transport eines Mittaherrs, andere Länder schreiben den Nutzern von Motor-Kraftström eine Haftpflichtversicherung zum Schutz für Dritte und Mittahrer vor, die im Falle eines Unfalls bei Schäden eintritt.

Fahren in alkoholisiertem Zustand oder unter Einfluss von Betäubungsmitteln oder bestimmten Medikamenten ist strafbar und gefährdet die Sicherheit des Fahrers und anderer Personen.

Überhöhle Geschwindigkeit ist ein entscheidender Faktor bei zahlreichen Unfällen. Die Verkehrszeichen sind zu beachten und die Geschwindigkeit an die Wetterbedingungen anzupassen.

Durch PEUGEOT SCOOTERS zugelassene Gepäckträger und Koffer sind optional verfügbar. (modellabhängig). Die Montageanweisungen müssen eingehalten und die entsprechend der Ausrüstung zulässige Transportlast von 3 bis 5 kg darf nicht überschritten werden.

Der Motor und die Auspuffteile können sehr hohe Temperaturen erreichen, folglich muss beim Parken des Fahrzeugs ein Kontakt mit brennbaren Materialien oder mit Körperteilen vermieden werden, da ansonsten ein Brand verursacht oder Verbrennungen entstehen könnten.

Die Montage von anpassbaren, jedoch nicht durch

PEUGEOT SCOOTERS zugelassenen Tellen, welche die technischen Merkmale und die Leistung des

Fahrzeugs verändern, ist verboten. Änderungen führen zum Verlust der Garantie und das Fahrzeug entspricht nicht mehr den legalen Zulassungsrichtlinien.

Die durch die Richtlinie 97/24/CE verlangten Fahrzeugdaten befinden sich auf dem Kontrollschild an dem Fahrzeug. Dies ist eine Maßnahme gegen die Manipulation von Kleinkrafträdem und leichten Motorrådem.

DE

TECHNISCHE DATEN

	SATELIS 125I SATELIS	300I SATELIS 400I
Typencode
	J2BACA J2BGAA J2BHAA
Motor
Molortyp Einzylinder 4-Takt. indirekte Kraftstoffeinspritzung, elektronisch geregelt. Flüssigkeitskühlung (LC).
Hubraum in ccm 124,6 278 399
Bohrung x Hub in mm 57 x 48,9 75 x 63 84 x 72
Fassungsvermögen in Liter
Motoröl 1 1.3 2
Getriebeöl 0.12 0.25 0.25
Kühlflüssigkeit 1.3	1.4 2
Kraftstoffflank	13.2	14	13.5
Gabelöl	0.212		0.235
Abmaße In mm
Länge	2152
Breite	765
Höhe	1425
Radsland	1500		1525
Gewicht In kg
Leergewicht	160		213
In fahrbereitem Zustand	169		222
Zulässiges Maximum. Gesamtgewicht des Fahrzeugs mit Fahrer, Beitahrer, Zubehör und Gepäck	350		400

DE

DE

TECHNISCHE DATEN
	SATELIS 125I SATELIS	300I SATELIS 400I
Relfendlmenslonen
Vorne	120/70 - 14
Tragfähigkeits- und Geschwindigkeitsindex 42 K		42 M 44 N
Hirten 140/60 - 13			140/70 - 14150/70 - 14
Tragfähigkeits- und Geschwindigkeitsindex 60 K 60 M 64 N
Druck in bar
Vorne	2.1
Hirten 2.2 2.4
Federung
Vorne	Federweg: 110 mm Federweg: 100 mm
Hirten	Einstellbare StoßdämpferFederweg: 104 mm	Einstellbare StoßdämpferFederweg: 91 mm	Einstellbare StoßdämpferFederweg: 102 mm
Bremsen
Vorne	1 Bremsscheibe ∅260 mm		2 Bremsscheiben ∅260 mm
Hirten	1 Bremsscheibe ∅210 mm	1 Bremsscheibe ∅226 mm	1 Bremsscheibe ∅240 mm
Beleuchtung
Scheinwerfer 12V - 60/55W
Standlichter	LED
Blinkerleuchten-Vorne-Hirten	12V - 21W12V - 6W
Rücklicht LED
Kennzeichenbeleuchtung 12V - 5W
Beleuchtung Staufach	12V - 5W
Zündkerze entstört
	NGK CR8EB	NGK CR7EKBNGK CR8EB	NGK CPR8EBNGK CPR9EB
Batterie
	12V - 12An Wartungsfrele BatterleYUASA YTX12-BS

EINZUSETZENDE PRODUKTE

Kraftstoff

Bleifrei 95 oder 98

Motoröl

SAE 5W40 4T Synthetikäl API SL/SJ

Getrlebeöl

SAE 80W90 API GL4 (125/400 cc)

SAE 75W85 API GL4 (300 cc)

Bremsflüssigkeit

DOT 4

Kühlflüssigkeit

Flüssigkeit PEUGEOT

Gabelöl

SAE 10 W

INFORMATIONEN ZUR ANLEITUNG

Die besonderen Hinweise werden durch folgende Symbole gekennzeichnet:

Recycling-Symbol

Wiederverwertbar.

Zeigt an, dass das Produkt oder seine Verpackung wiederverwertbar ist.

Reizend

Das Produkt übt eine Reizwirkung auf Haut, Augen und Atmungsorgane aus.

Berührung mit Haut und Kleidung vermeiden. Handschuhe, Schutzbrille und angepasste Kleidung, z.B. Baumwollkittel, tragen. Dämpfe nicht einatmen. Bei Berührung gründlich mit Wasser spülen.

Entzündlich

Von offenen Flammen oder Wärmequellen (Grill, Heizgerät, Heizung, etc) fernhalten. Direkte Sonneneinwirkung vermeiden.

Ätzend

Lebendes Gewebe und auch viele Materialien werden bei Kontakt mit diesen Substanzen zerstört.

Berührung mit Haut und Kleidung vermeiden. Handschuhe, Schutzbrille und angepasste Kleidung, z.B. Baumwollkittel, tragen. Dämpfte nicht einatmen. Bei Berührung gründlich mit Wasser spülen.

Explosionsgefährlich

Stoß, Reibung, Funkenbildung und Hitzeelnwirkung vermelden.

Umweltgefährlich

Das Produkt kann eine Schädigung des Ökosystems herbelführen. Weder in den Hausmüll werfen noch über die Kanallisation

oder in die Natur entsorgen. Bringen Sie das Produkt am besten zu einem Wertstoffhof In Ihrer Nähe.

Giftig

Nach Einatmen, Verschlucken oder Aufnahme durch die Haut treten meist

Gesundheitsschäden erheblichen Ausmaßes lichen Kontakt mit dem menschlichen Körper, eßlich dem Einatmen der Dämpfe vermeiden.

Nicht in den Hausmüll werfen

Einer der Bestandteile des Produkts ist giftig und kann die Umwelt schädigen. Gebrauchter Produkt nicht in den Müll werfen, sondern zu zurückbringen oder in einem dafür denen Sammelbehälter entsorgen.

Sicherheit von Personen

Maßnahme, die die Sicherheit von Personen gefährden kann.

Teilweise oder völlige Nichtbeachtung dieser Vorschriften kann die Sicherheit von Personen stark gefährden.

Wichtig

Maßnahme, die Schäden am Fahrzeug herbeiführen kann.

Zeigt an, welche spezifischen Vorgänge zur Vermeidung von Beschädigungen am Fahrzeug durchzuführen sind.

Anmerkung

Gibt eine Schlüsselinformation über die Fahrzeugfunktion.

BESCHREIBUNG DES FAHRZEUGS

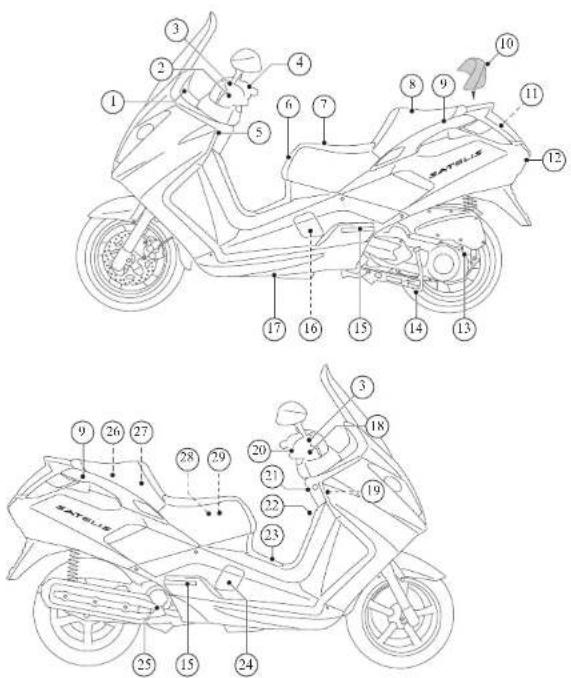

1. Cockpit
2. Linker Bremshebel (Hauptbremse 1)
3. Bremsflüssigkeitsstand
4. Lenker-Ablagefach
5. Verschließbares Ablagefach/Zubehör-Stecker
6. Sitzbezug-Klappe
7. Fahrersitz
8. Soziussitz
9. Haltegriff
10. Sozlussitz-Rückenlehne (nur 400 cc)
11. Staufach
12. Verriegelung für Antidiebstahlkette 2
13. Motomummer
14. Mittelständer
15. Ausklaopbare Beifahrer-Fußrasten
16. Typenschild
17. Seilensländ
18. Rechter Bremshebel (Hillsbremse ^1 )
19. Ausgleichsbehälter
20. Gasdrehgrift
21. Zündschalter / Sitzbanköffner
22. Taschenhaken
23. Verschliessbarer Kraftstoff-Tankverschluss
24. Rahmen-Kennzeichnung
25. MotoröIsland
26. Antimanipulationsplakette
27. Beleuchung Staufach
28. Batterie
29. Sicherungen

1. Version ABS/SBC
2. Je nach Modell

624 SATELIS

Verviellätigung oder Übersetzung - auch auszugsweise - nur mit schrilllicher Erlaubnis von Peugeot Scopolers

INSTRUMENTE

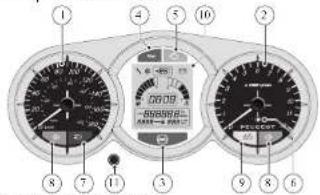

Das Cockpit initialisiert sich bei jedem Einschalten der Zündung. Es erfolgt automatisch ein Funktionstest der Anzeigensegmente sowie ein Aufleuchten sämtlicher Kontrollleuchten. Drehzahl- und Geschwindigkeitszeiger laufen einmal über das Ziffernblatt und kehren dann auf Null zurück.

Cockpit SATELIS 125 cc/400 cc

1. Geschwindigkeitszähler.

- Anzeige der Geschwindigkeit mit Doppelangabe Kilometer/Miles.

1. Drehzahlmesser

• Die analoge Drehzahlanzeige gibt die Umdrehungen der Kurbelwelle an.

1. Kontrollleuchte Bremssystem (Version ABS/SBC).

- Die Kontrolleuchte leuchtet beim Einschaften auf. Die Kontrolleuchte erlischt nur dann, wenn das Fahrzeug die Geschwinidgelt von 10 km/h überschreitet. Wenn die Kontrolleuchte blinkt oder anbleibt, dann ist das Fahrzeug aus dem Verkehr zu nehmen und von einem Vertragschändler zu überprüfen.

1. Öldruck-Kontrollleuchte.

- Die Kontrollleuchte leuchtet bei Einschallen auf und erlischt, wenn der Motor gestartet wird. Die Kontrollleuchte kann aufleuchten, wenn der Motor-Ölstand unterschritten ist. Wenn die Kontrollleuchte blinkt oder anbleibt, dann ist das Fahrzeug aus dem Verkehr zu nehmen und von einem Vertragshändler zu übergrüfen.

- STOP-Leuchte (nur 300 cc). Leuchtet die Kontrolleuchte während der Fahrt auf, dann sollte das Fahrzeug von einem Vertragsh ändler überprüft werden.

1. Diagnose-Warnleuchte des Einspritzsystems.

- Die Diagnoseleuchte brennt bei Einschalten der Zündung dauerhaft und geht nach dem Anlassen aus, sofern kein Fehler erkannt wird. Wenn die Kontrolleuchte blinkt oder konstant anbleibt, dann ist mit verminderter Geschwindigkeit ein Vertragshändler aufzusuchen, um eine Systemüberprüfung zu machen.

1. Diagnoseleuchte für Wegtahrsperre mit

Transponder/Abschreckwamleuchte

- Wenn die Zündung abgeschaltet Ist, dann zeigt das regelmäßige Blinken der Kontrolleuchte an, dass das Wegfahrsperrsystem aktiviert Ist, dies ist die Abschreckfunktion.

Um die Batteriebelastung zu minimieren, erlischt die Diagnoseleuchte, wenn das Fahrzeug länger als 48 Stunden nicht benutzt wird.

- Wenn beim Einschalten die Kontrollleuchte erst kurz blinkt und dann weiterhin leuchtet, dann hat die Diagnosefunktion eine Störung am Wegfahrsperrensystem festgestellt: der Motor kann nicht starten und das System muss von einem Vertragshändler überprüft werden.

1. Fernlichtanzeige.

2. Blinkeranzeige rechts-links/Warnblink-

Kontrolleuchte.

• Die Einheit verfügt über eine Blinkanzeige pro Seite. Ein Tonsignal erinnert den Fahrer an die Blinker.

V Ist ein Blinker defekt, erhöht sich die Blinkfrequenz der Anzeige des anderen Blinkers, um den Fahrer auf den Fehler hinzuweisen.

- Das Warnsignal bei den Wamblinkern funktioniert nur bei eingeschalteter Zündung.

1. Sitz-Öffnungsleuchte.

Das Leuchten der Kontrolleuchte zeigt an, dass der Fahrersattel nicht verriegelt ist.

1. Multifunktions-Anzeige

Bordcomputer (nur 125 cc/400 cc).

1. Anzeigen-Einstellknopf.

FUNKTIONEN DER ANZEIGE

SATELIS 300 cc

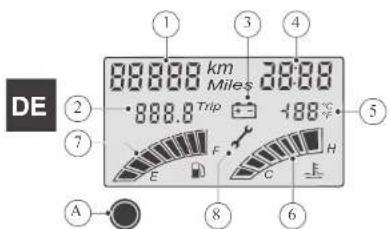

DE 88888 km Miles 2888 888.8 Trip +88° ② ⑦ A ⑧ ⑥ ⑤

1. Gesamtkilometerzähler.
2. Kurzstreckenzähler.
3. Batterie-Ladestandanzeige.
4. Uhr.
5. Umgebungstemperatur.
6. Motortemperaturanzeige.
7. Kraftstoffstandanzeiger/Reserveanzeige.
8. Wartungsanzeige
   A. Anzeigen-Einstellknopf.

1 - Gesamtkllometerzähler

- Der Kilometerzänler zeigt und speichert die gesamte durch das Fahrzeug gefahrene Wegstrecke. Die gesamte Kilometerzahl des Fahrzeugs bleibt gespeichert, auch wenn die Batterie abgeklemmt wir

2 - Kurzstreckenzähler

• Der Kurzstreckenzähler zeigt und speichert eine während einer gegebenen Zeitdauer gefahrene Wegstrecke.
  Nullstellen des Kurzstreckenzählers
• Den Einstellknopf (A) ein- oder zweimal kurz drücken, damit der Kurzstreckenzähler blinkt und seine Auswahl anzeigt.

- Den Einstellknop! mehr als 3 Sekunden gedrückt halten, um eine Rücksetzung des Kurzstreckenzählers durchzuführen.

3 - Batterie-Ladestandanzeige

Wenn die Batterieladeanzeige beim Fahren blinkt, sollte das Ladesystem dringend durch einen zugelassenen Händler überprüft werden.

- Uhr

• Den Einstellknopf (A) ein- oder zweimal kurz drücken, damit die Uhr blinkt und die Auswahl anzeigt.
• Durch das Drücken des Einstellknopfs für mehr als 3 Sekunden beginnen die beiden Stellen der Stundenanzeige zu blinken.
• Zum Ändern der Stunden schrittweise die Einstelltaste drücken.
• Drückt man länger als 3 Sekunden auf den Einstellknopf, blinkt die Zehnerminutenzahl.
• Durch wiederholtes Drücken des Einstellknopfs die erste Stelle der Minutenanzeige einstellen.
• Drückt man länger als 3 Sekunden auf den Einstellknopf, blinkt die Einerminutenzahl.
• Zum Bestätigen der Uhrzeiteinstellung den Einstellknopf länger als 3 Sek. drücken.

5 - Umgebungstemperatur

Die angegebene Temperatur wird im vorderen Bereich des Fahrzeugs gemessen.

6 - Motortemperaturanzeige

Die Betriebstemperatur wird durch die Anzeige von 7 Segmenten angezeigt. Minimum und Maximum werden durch die Buchstaben C und H in den Segmenten 1 und 7 angezeigt.

Solite die Motortemperatur zu hoch sein, leuchten alle Segmente auf, und das letzte blinkt (s).

Um den Kühflüssigkeitsstand zu prüfen, sollte der Motor abgeschaltet und die Flüssigkeit abgekühlt sein. Ist das Niveau der Kühflüssigkeit in Ordnung, sollte das Fahrzeug durch einen zugelassenen Händler kontrolliert werden:

7 - Kraftstoffstandanzeiger/Reserveanzeige

Wenn der Tank voll ist, dann leuchten alle Segmente des Kraftstoffstandanzeigem

Die Tankreserveanzeige wird durch die beiden untersten Segmente (r) angezeigt.

•1. Stand : Die zwei

Segmente blinken.

• 2. Stand: Das letzte Segment blinkt.

Bei leerem Tank sind alle Segmente der Kraftstoffstandanzeige erloschen und das Tanksäulensymbol blinkt (p).

Wenn alle Segmente blinken, hat die Diagnosefunktion eine Anomalie am Kraftstoffstandgeber festgestellt und das System muss von einem Vertragshändler überprüft werden.

- Wartungsanzelge

- Die Wartungsanzeige erscheint jeweils zu dem vom Hersteller empfohlenen Zeitpunkt in der Anzeige. - Die Wartungsanzeige leuchtet auf 10000 km nach der letzten Rückstellung auf Null.

Abstände zwischen den Inspektionen

10000 km

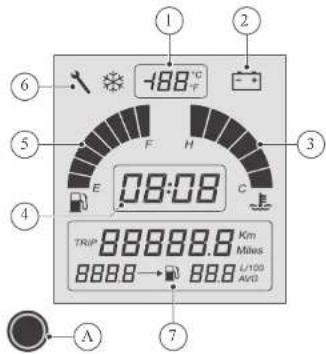

FUNKTIONEN DER ANZEIGE

SATELIS 125/400 cc

-188°C 08:08 TRIP 888888.8 Km Miles L/100 AVD 8888 → 888

1. Umgebungstemperatur.
2. Batterie-Ladestandanzeige.
3. Motortemperaturanzeige.
4. Uhr
5. Kraftstoffstandanzeiger/Reserveanzeige.
6. Wartungsanzeige.
7. Bordcomputer.
   A.Anzeigen-Einstellknopf.

1 - Umgebungstemperatur

Die angegebene Temperatur wird im vorderen Bereich des Fahrzeugs gemessen.
Das Symbol 'Glattelsrisiko' wird aktiviert, subald die Umgebungslempferatur unter 3°C liegt (v).

2 - Batterie-Ladestandanzeige

Wenn die Batterieladeanzeige beim Fahren blinkt, sollte das Ladesystem dringend durch einen zugelassenen Händler überprüft werden.

3 - Motortemperaturanzeige

Die Betriebstemperatur wird durch die Anzeige von 6 Segmenten angezeigt, Minimum und Maximum werden durch die Buchslaben C und H in den Segmenten 1 und 6 angezeigt.
Die Warnung für überhöhte Temperatur wird durch das gleichzeitige Blinken der 6 Segmente, des Symbols 'Temperatur' (1) und des

Buchstabens H signalisiert. Um den Kühflüssigkeitsstand zu prüfen, sollte der Motor abgeschaltet und die Flüssigkeit abgekühlt sein. Ist das Niveau der Kühflüssigkeit in Ordnung, sollte das Fahrzeug durch einen zugelassenen Händler kontrolliert werden.

4 - Uhr

Die Uhr kann nur in der Position des Gesamtkilometerzählers durch den Einstellknopf geregelt werden (A).

- Durch das Drücken des Einstellknopfs für mehr als 3 Sekunden beginnen die beiden Stellen der Stundenanzeige zu blinken. - Zum Ändern der Stunden schrittweise die Einstelltaste drücken.

- Drückt man länger als 3 Sekunden auf den

Einstellknopf, blinkt die Zehnerminutenzahl.

- Durch wiederholtes Drücken des Einstellknopfs die

erste Stelle der Minutenanzeige einstellen.

- Drückt man länger als 3 Sekunden auf den Einstellknopf, blinkt die Einerminutenzahl. - Zum Bestätigen der Uhrzeiteinstellung den Einstellknopf länger als 3 Sek. drücken.

5 - Kraftstoffstandanzeiger/Reserveanzeige

Wenn der Tank voll ist, dann leuchten alle Segmente des Kraftstoffstandanzelgers. Die Tankreserveanzeige wird durch die beiden untersten Segmente (r) angezeigt. •1. Stand: Die zwei Segmente blinken.
• 2. Sland: Das letzte Segment blinkt.
Bei leerem Tank sind alle Segmente der Kraftstoffstandanzeige erloschen und das Tanksäulensymbol blinkt (p). Wenn alle Segmente blinken, hat die Diagnosefunktion eine Anomalie am Kraftstoffstandgeber festgestellt und das System muss von einem Vertragshändler überprüft werden.

6 - Wartungsanzeige

- Die Wartungsanzeige erscheint jeweils zu dem vom Hersteller empfohlenen Zeitpunkt, die Abstände werden durch den Bordcomputer berechnet.

Abstände zwischen den inspektionen

DE

DE

7 - Bordcomputer

TRIP 542.0 Km 156.8→ 04.2 L7/100 AVG A 9 10

1. Gesamtkilometerzähler/Kurzstreckenzähler. (TRIP)
2. Reichweitenanzeige.
3. Anzeige des momentanen Kraftstoffver brauchs/Anzeige des Durchschnittsverbrauchs.

B. Auswahltaste 'MODE'.

-Bei jedem Einschalten zeigt der Bordcomputer die noch verbleibenden Kilometer bis zur nächsten Wartung des Fahrzeugs an (m).
-Wenn diese Kilometerzahl auf null steht, erscheint das Wartungssymbol in der Multifunktionsanzeige (6).

Es wird empfohlen, die Wartung des Fahrzeugs bei einem Vertragshändler durchführen zu lassen, der dann auch die Meldung der Wartungsanzeige löscht.

8 - Gesamtkilometerzähler

- Der Kilometerzähler zeigt und speichert die gesamte durch das Fahrzeug gefahrene Wegstrecke. Die gesamte Kilometerzahl des Fahrzeugs bleibt gespeichert, auch wenn die Batterie abgeklemmt wird.

Kurzstreckenzähler (TRIP)

- Der Kurzstreckenzähler zeigt und speichert eine während einer gegebenen Zeildauer gefahrene Wegstrecke.

- Der Kilometerstand des Kurzstreckenzählers bleibt auch bei abgeklemmter Batterie gespeichert. Umstellen von Gesamtkilometerzähler auf Kurzstreckenzähler

- Das Umstellen vom Gesamtkilometerzähler zum Tageskilometerzähler und umgekehrt erfolgt nach dem Einschalten durch kurzes Drücken auf die Steuertaste (A) oder ein Drücken von mehr als 3 Sekunden des Auswahlschallers (MODE (B)).

Nullstellen des Kurzstreckenzählers

- Der Tageskilometerzähler wird von der Position TRIP aus auf Null zurückgestellt.

- Die Rückstellung des Kurzstreckenzahlers auf 0 kann nach

dem Einschalten nur durch Belätigung der Stelltasle (A) für mehr als 3 Sekunden ausgeführt werden.

9 - Reichweitenanzeige

Die Reichweitenanzeige zeigt an, wievielle Kilometer mit dem aktuellen Tankinhalt unter Berücksichtigung des durchschnittlichen Verbrauchs der letzten gefahrenen Kilometer noch gefahren werden kann. Diese Anzeige kann sich durch Änderung der Fahnweise oder der Strassengegebenheiten verändern und möglicherweise eine bedeutende Schwankung des momentanen Verbrauchs auslösen

10 - Anzeige des momentanen

Kraftstoffverbrauchs (L/100)

Die Anzeige des momentanen Verbrauchs zeigt an, welche Kraftstoffmenge in den letzten Sekunden verbraucht wurde.

Anzeige des Durchschnittsverbrauchs (AVG)

Die Anzeige des durchschnittlichen Verbrauchs zeigt an, welche Kraftstoffmenge seit der letzten Rückselzung des Kurzsstreckenzählers verbraucht wurde.

Wechsel von der Anzeige des momentanen Verbrauchs zur Anzeige des durchschnittlichen Verbrauchs

Fahrzeug stehend oder in Bewegung. Schrittweise Betätigung der Auswahltaste (B) für jeweils weniger als 3 s erlaubt die Übersicht der verschiedenen Funktionen.

SCHALTER UND BELEUCHTUNG

Steuerungen rechts

1. Starterknopt.
2. Wamblinkschalter.
   Die Wamblinker können nur eingeschaltet werden, wenn die Zündung in der Position 'ON' steht.
   Die Wamblinker werden automatisch 1 Stunde nach dem Ausschalten der Zündung ausgeschaltet um die Batterie zu schonen.
3. Not-Aus-Schalter.
   Diese Vorrichtung ermöglicht dem Fahrer das Abschalten des Motors im Notfall. Der Schalter darf nicht standardmäßig zum Abschalten des Motors verwendet werden.
4. Auswahltaste "MODE"
   Durch ein über 3 Sekunden langes Drücken der Auswahltaste wird vom Gesamtkilometerzähler zum Kurzstreckenzähler (und umgekehrt) geschaltet.
   Ein Drücken des Auswahlschalters von weniger als 3 Sekunden ermöglicht das Umschallen von der Anzeige des momentanen Verbrauchs zur Anzeige des mittleren Verbrauchs (und umgekehrt).

Steuerungen links

6 7 A B 8 5

1. Hupenschalter.
2. Taste für die Lichthupe
   Mit diesem Schaltknopf wird die Lichthupe betätigt.
3. Umschaltung Abblendlicht/Fernlicht.
   Der Schalter zur Umschaltung Abblendlich/Fernlicht hat 2 Funktionen:
   A.Fernlicht.
   B.Abblendlicht.
4. Blinkerschalter.
   Zum Anzeigen eines Richtungswechsels den Schalter zur Seite schieben:
   • nach rechts.
5. oder nach links.
   Zum Stoppen des Blinklichts auf den Schalter drücken (8).

Beleuchtung

Modell 125/400 cc

• Das Standlicht schaltet sich bei Einschalten des Fahrzeugs ein und erlischt automatisch nach 5 Minuten, wenn der Motor nicht gestartet wird.
• Die Standlichter werden automatisch 30 Sekunden nach dem Stillstand des Fahrzeuges und dem Abschalten der Zündung ausgeschaltet.
• Die Scheinwerfer schalten sich beim Starten des Motors in der zuletzt gewählten Position ein (Abblendlicht oder Fernlicht). Sie werden beim Abschalten der Zündung und vollständig angehaltenem Fahrzeug ausgeschaltet.

Modell 300 cc

• Das Standlicht schaltet sich bei Einschalten der Zündung ein.
• Die Scheinwerfer schalten sich beim Starten des Motors in der zuletzt gewählten Position ein (Abblendlicht oder Fernlicht).
• Der Scheinwerfer bleibt 3 Sekunden nach dem Ausschalten der Zündung bei stillstehendem Fahrzeug an.
• Der Scheinwerfer bleibt an solange das Fahrzeug fährt, sogar wenn der Motor abgeschaltet ist, und er bleibt noch 7 Sekunden nach dem Stillstand des Fahrzeugs an.

DE

ZÜNDSCHLOSSFUNKTIONEN

A. Der Motor ist abgeschaltet. Die Zündung und die Stromversorgung ist abgeschaltet. Der Schlüssel kann abgezogen werden.

B. Die Zündung und die Stromversorgung ist eingeschaltet. Der Motor kann starten. Die Standlichter sind eingeschaltet. Der Schlüssel kann nicht abgezogen werden.

C. Die Zündung und die Stromversorgung ist eingeschaltet. Die Sitzbank ist entriegelt. D. Die Zündung und die Stromversorgung ist abgeschaltet. Der Lenker ist links eingeschlagen. Durch eindrücken und drehen wird die Lenkung blockiert. Der Schlüssel kann abgezogen werden.

WICHTIGE ANMERKUNGEN

Wegfahrsperre mit Transponder

Durch dieses Diebstahlsicherungssystem kann das Fahrzeug durch elektronische Erkennung des im Zündschlüssel eingebauten Transponders gestartet werden. Nur die programmierten Schlüssel können das Fahrzeug starten. Eine am Cockpit angebrachte Abschreck-Wamleuchte zeigt die Aktivität des Diebstahlsicherungssystems an.

Zündschlüssel

Mit dem Fahrzeug werden 2 Arten von Schlüsseln mitgeliefert.

A: Ein "Master" Schlüssel, davon wird nur ein Exemplar geliefert.

Der rot markierte "Master" Spezialschlüssel sollte nicht zum täglichen Gebrauch benutzt werden. Nur mit

System neu Programmiert werden, wenn der schwarze Schlüssel verloren gegangen ist.

Bei Verlust des "Master" Schlüssels muss das gesamte Diebstahlsicherungssystem ausgewechselt wurden.

Es wird angeraten, dem Vertragshändler bei jeder Inspektion den "Master" Schlüssel auszuhändigen, damit dieser eventuell nötige Aktualsierungen am System vornehmen kann.

B: Ein schwarzer Schlüssel wird in einfacher Ausfertigung mitgeliefert, dieser dient zur Benutzung des Fahrzeugs. Der schwarze Schlüssel ist ein Spezialschlüssel, denn er hat ebenfalls einen Transponder mit einem bei der Programmierung von der Wegfahrsperre gespeicherten Identifikationscode. Am System können bis zu 7 schwarze Schlüssel programmierl werden.

Bei Velust eines schwarzen Schlüssels ist es ratsam, sich an einen Vertragshändler zu wenden. Dieser wird mit Hilfe des "Master" Schlüssels das System mit mindestens einem neuen schwarzen Schlüssel oder mit

sämtlichen schwarzen Schlüsseln neu programmieren. Damit ist das erlaubte Starlen des Motors mit dem verlorenen Schlüssel gelöscht.

AUSSTATTUNGSELEMENTE

Zubehör-Stecker

Ein Versorgungsanschluss mit maximal 12V-180W ist im Ablagefach auf der linken Seite eingebaut. An der Anschlussdose können Zusatzgeräte mit geringem Stromverbrauch (Telefon, Gps,...) angeschlossen werden. Dieser

Anschluss ist batteriebetrieben, daher ist das angeschlossene Gerät abzunehmen, wenn der Motor ausgeschaltet wird, damit die Batterie nicht entladen wird. Mit einem Wartungsladegerät kann dieser Anschluss auch zum Wiederaufladen der Batterie genutzt werden.

Lenker-Ablagefach

Das Lenker-Ablagefach wird einfach durch Drücken geöffnet und wieder geschlossen.

Sitzbezug

Der Sitzbezug ist im Vorderteil des Sattels an der dafür vorgesehenen Stelle befestigt. Er dient dazu, sowohl Fahrer- als auch Belfahrersitz abzudecken und zu schülzen.

Beleuchtung Staufach

Die Beleuchtung des Sitzbankstaufachs schaltet sich bei Öffnen automatisch ein, bei Schliessen automatisch wieder aus.

Modell 300 cc

Die Zündung muss für ein Einschalten der Beleuchtung beim Öffnen des Sitzbankstaufachs eingeschaltet sein.

Modell 125/400 cc

Wenn das Sitzbankstaufach geöffnet bleibt, erlischt seine Beleuchtung automatisch 5 Minuten nach Ausschalten der Zündung.

Die Beleuchtung des Silzbankstaufachs kann durch Drücken des Ein-/Aus-Knopfs geschaltet werden (1).

Antidiebstahlkette ^1

Die Antidlebstanikette wird mit 2 Schlüsseln geliefert, davon ist einer mit einer batteriebetriebenen LeuchILED ausgestattet.

Über eine Code-Karle kann beim Lieferant ein Ersatzschlüssel bezogen werden; diese Karle wird mit den Schlüsseln mitgeliefert.

Die Kette sollte um einen feststehenden Punkt oder um das Hinterrad gewickelt werden.

Die Kette rastet dann in ein mit dem Rahmen verbundenes Spezialschloss ein.

Mit einem Schlüssel kann die Kette vom Inneren des Staufachs ver- und entriegelt werden.

Es wird empfohlen, die Antidlebstahlkette immer vorne in das Staufach zu legen.

1. Je nach Modell

Vervielfälligung oder Übersetzung - auch auszugsweise - nur mit schriftlicher Erlaubnis von Pougcol Scooters

SATELIS 13/24

KONTROLLEN VOR DER BENUTZUNG

HINWEISE ZUR INBETRIEBNAHME UND ZUM FAHREN

FAHREN

Der Benutzer muss sich persönlich vom

ordnungsgemäßen Zustand seines Fahrzeugs Überzeugen. Bestimmte sicherheitsrelevante Teile

kennen Anzeichen von Beschädigung aufweisen, selbst wenn das Fahrzeug nicht benutzt wird. Ist das Fahrzeug z. B. Jängere Zeit Witterungseinflüssen ausgesetzt, kann

1. U. langte 40 Latt. Vortierungsmittend ausgebaut, kann dies zur Oxydation des Bremssystems oder zu einem Abfall des Reifendrucks führen. Dies kann schwere Folgen für die Fahrzeugsicherheit haben. Neben einer einfachen Sichtprüfung sind daher vor jeder Benutzung unbedingt die unten aufgeführten Kontrollen auszuführen.

Die Kontrollen nehmen nur wenig Zeit in Anspruch. Sie tragen jedoch wirksam zur Bewahrung eines guten Fahrzeugzustands und damit zu einer zuverlässigen und sicheren Verwendung des Fahrzeugs bei.

Funktioniert ein Element aus der Liste der durchzuführenden Kontrollen nicht ordnungsgemäß, muss es von Ihrem Vertragshändler überprüft und ggf. vor Verwendung des Fahrzeugs repariert werden.

ÜBERPRÜFUNG VOR FAHRTANTRITT

• Kraftstoffstand überprüfen

• Motorölstand kontrollieren.

• Kühlflüssigkeitsstand überprüfen.

• Die Lichtanlage, die Blinker, die Hupe und das Bremslicht auf Funktion prüften

• Abnutzung und Zustand der Reifen kontrollieren.

• Luftdruck der Reifen kontrollieren.

- Ordnungsgemäße Funktion des Gasdrehgriffs überprüfen.

• Leichtgängiges Funktionieren von Haupt- und Seitenständer überprüfen.

- Einstellung der Ruckspiegel überprüfen. - Funktion und Weg der Bremshebel überprüfen.

Wenn ein Bremshebel bei Betätigung zu lasch erscheint, dann ist es unbedingt erforderlich, diesen unverzüglich durch einen Vertragshändler überprüfen zu lassen.

WARNHINWEIS

Machen Sie sich vor der ersten Verwendung unbedingt mit allen Schaltern und Instrumenten sowie deren jeweiligen Funktionen vertraut. Bei Zweifeln zur Funktion bestimmter Schalter oder Instrumente wenden Sie sich an Ihren Vertragshändler. Dieser wird Ihnen Ihre Fragen gern beantworten.

Auspuffgase sind gliftig. Der Motor darf daher nur an gut belüfteten Orten gestartet werden. Den Motor in keinem Fall in geschlossenen Räumen starten, auch nicht für eine kurze Zeit.

STARTEN DES MOTORS

Zur Gewährleistung der Sicherheit das Fahrzeug vor dem Starten des Motors auf den Mittelständer stellen.

• Den Zündschlüssel auf 'ON' stellen.

- Vergewissem Sie sich, dass der Not-Aus-Schalter in der Position "ON" steht

• Das Ende des Selbsttest des Cockpits abwarten

- Sicherstellen, dass der Gasgrift in geschlossener Stellung ist.

- Bei betätigtem Bremshebel den Starterknopf drücken,

Den Starter maximal to Sekunden belätigen. • Der Starterkont loslagen, geheld der Motor anhangt

Falls der Motor nicht anspringt, den Starterknopf und den Bremshebel loslassen, einige Sekunden warten und erneut versuchen zu starten.

Der Seitenständer ist mit einem Schalter ausgestattet, der das Starten bei ausgeklaptem Ständer ermöglicht, wobei die Motordrenzahl jedoch auf Leerlauf begrenzt ist.

Fahrtantritt

Das Fahrzeug steht auf dem Ständer bei laufendem Motor.

- Den Bremshebel mit der linken Hand festhalten, mit der rechten Hand den Haltegriff fassen und das Fahrzeug nach vome schieben, damit der Mittelständer einklappt.

• Auf das Fahrzeug setzen.

- Den linken Bremshebel loslassen und zum Anfahren mit der rechten Hand den Gasgriff drehen.

Beschleunigen und Abbremsen

Zum Erhöhen der Geschwindigkeit den Gasgriff in Richtung (A) drehen. Zum Verringern der Geschwindigkeit den Gasgriff in Richtung (B) drehen

Standard-Bremse

Der rechte Hebel steuert die Vorderradbremse, der linke Hebel steuert die Hinteradbremse.

Für eine hone Bremswirkung müssen die folgenden Aktionen gleichzeitig durchgeführt werden:

• Den Gasgriff schnell zurückdrehen.

• Gleichzeitig den linken und rechten Bremshebel betätigen. Den Druck dabei schrittweise erhöhe

Die Verwendung nur einer einzelnen Bremse kann die Bremswirkung beeinträchtigen und ein Blockieren des Rads sowie den Sturz des Fahrers zur Folge haben.

Auf nassen Straßen und in Kurven Ist abruptes Bremsen zu vermeiden.

In starkern Gefälle die Geschwindigkeit verringern, um längeres Bremsen zu vermeiden, da starke Erhitzung die Bremswirkung beeinträchtigt.

Das Fahrzeug ist mit einem ABS/SBC Bremssystem ausgestattet

Dieses System vereinfacht die Benutzung des Fahrzeugs, die rechte Hand betätigt den Gasdrehgriff und die linke Hand betätigt die Bremse. Durch ein Bremsen mit der linken Hand wirkt das System gleichzeitig und mit Anti-Blockier-Funktion auf die Bremse von Vorderrad und Hinterrad.

Die rechte Bremse ist eine sekundäre Dienstbremse, die lediglich auf die Vorderradbremse wirkt und im Notfall eine Ergänzung zum Kombi-System des linken Bremshebels darstellt.

TREIBSTOFF - SPARSAMES FAHREN

Das Befüllen mit Kraftstoff erfolgt immer nur dann, wenn der Motor vollständig abgestellt ist, dabei ist ein Überlaufen des Tanks zu vermeiden.

Der Kraftstoff dehnt sich bei Erwärmung aus und kann unter dem Einfluss von Sonnen- oder Motorwärme aus dem Tank austreten.

Eventuell übergelaufenes Benzin sollte sofort abgewischt werden.

- Die Kraftstoffklappe öffnen.

- Entfernen Sie den Tankverschluss.

Führen Sie beim Tanken den Füllstutzen immer korrekt in die Tanköffnung ein.

Bleifreies Benzin: 95 oder 98

Zum Senken des Kraftstolfverbrauchs und um Verschleiß an den mechanischen Teilen Ihres Fahrzeugs vorzubeugen.

• Hohe Drehzahlen auf sehr kurzen Strecken vermeiden.
• Hochdrehen des Motors im Leerlauf vermeiden.
• Sicherstellen, dass das Gesamtgewicht von Fahrer, Belfahrer, Gepäck und Zubehör die zulässige Höchstlast nicht überschreiten.
  • Motor auch bei kurzem Anhalten abstellen.

Auf niedrigen Kraftstoffverbrauch achten. So können Sie außerdem ganz persönlich zum Schutz unserer Umwelt beitragen.

EINFAHREN DES MOTORS

Während der ersten 500 km wird die Fahrt mit gleichmäßiger Geschwindigkeit empfohlen. Die Fahrzeuggeschwindigkeit sollte höchstens 80 % der Höchstgeschwindigkeit betragen.

Nach den ersten 500 km kann die Geschwindigkeit schrittweise bis auf Höchstgeschwindigkeit erhöht werden. Die Höchstgeschwindigkeit sollte nicht über einen längeren Zeitraum beibehalten werden.
Während des Einfahrens sollte das Fahrzeug nicht zu stark beladen werden, damit die Motortemperatur den Normalbetriebswert nicht übersteigt.
Der Motor erreicht seine maximale Leistung erst nach eintausend gefahrenen Kilometern.

ABSCHALTEN DES MOTORS UND PARKEN

Zum Abschalten des Motors wird der Zündschlüssel auf "OFF" gestellt, während sich der Motor im Leerlauf befindet.

Das Fahrzeug sollte wenn möglich auf ebenen Flächen geparkt werden.

• Auf dem Hauptständer.
• Oder auf dem Seitenständer.
Bei jedem Parken muss die Lenkung verriegelt und der Zündschlüssel abgezogen werden.

Es wird empfohlen, keine Gegenstände im Staufach zurückzulassen, ungeachtet des Werts dieser Gegenstände (Helm, Aktenmappe etc.). Der Hersteller übernimmt keine Haftung im Fall von Diebstahl oder Einbruch.

WARTUNGSARBEIT

WARTUNGSHINWEISE

DE

Der Wartungsplan für Ihr Fahrzeug ist genauestens einzuhalten, damit die Ansprüche auf die vertragliche Garantie erhalten bleiben

Eine Kontrolltabelle für den Wartungsplan befindet sich im Wartungshelf: der Vertragshändler muss dort seinen Stempel anbringen und das Datum der Inspektion sowie die Laufleistung des Fahrzeugs eintragen.

Zur Wahrung der Sicherheit und der m animalen Zuverlässigkeit des Fahrzeugs wird empfohlen, die Wartung und die Reparaturen durch einen zugelassenen Händler durchführen zu lassen, der über die notwendige technische Ausbildung, das angegebene Werkzeug und die Ersatzteile verfügt.

KONTROLLE ODER WECHSEL DER

ZUNDKERZE

Es ist unbedingt eine entstörte Zündkerze mit entstörtem Kerzenstecker gemäß Herstellerangaben zu verwenden. Wir empfehlen Ihnen, die Telle bei einem Vertragshändler auswechseln zu lassen.

• Der Motor muss kalt sein.
  • Die Schauklappe abnehmen.
• Den Entstorstecker abzienen.

• Die Zündkerze ausbauen.

• Elektrodenabstand messen und ggf. korrigieren. (E)

E E

E.Elektrodenabstand: 0.7 bis 0.8 mm.

Zündkerze
125 cc	CR8EB
300 cc	CR7EKBCR8EKB
400 cc	NGK CPR8EBNGK CPR9EB

• Zündkerze einbauen und per Hand einschrauben.
• Die Zündkerze mit einem Schraubenschlüssel

festziehen.

• bei gebrauchter Zündkerze um 1/8 bis 1/4
  Umdrehung.
• bei neuer Zündkerze um 1/2 Umdrehung.

Vergewissern Sie sich, dass der entstörte Zündkerzenstecker korrekt auf die Zündkerze gesteckt Ist.

Das Anzugsdrehmoment ist umgehend von einem Vertragshändler prüfen zu

lassen.

ÜBERPRÜFUNG DES MOTORÖLSTANDS

Ein zu hoher Ölstand verringert die Leistung des Fahrzeugs beträchtlich.

• Auf ebenem Untergrund das Fahrzeug auf den Mittelständer stellen.
• Den Motor starten, einige Minuten laufen lassen und dann abstellte
• Einige Minuten warten, bis sich der Ölstand stabilisiert hat.

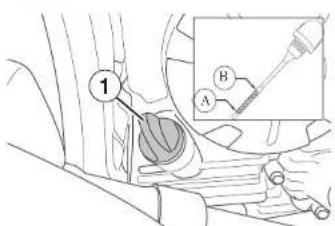

• Den Ölmessstab ausschrauben (1).

SATELIS 125/400 cc

- Den Oleinfülliverschluss/Messstab abwischen und wieder in die Füllöffnung einführen, dabei nicht einschrauben.

SATELIS 300 cc

• Den Stopfen'den Ölstandmesser abwischen und wieder einsetzen, indem er vollständig in die Einfüllöffnung geschraubt wird.
• Den Oleinfüllverschluss/Messstab herausnehmen und den Ölstand überprüfen.
• Der Ölstand muss sich zwischen den Ölstandsmarkierungen Minimum (A) und Maximum (B) befinden und darf diese nicht überschreiten.
• Bei Bedarf auflüllen.

MOTORÖL WECHSEL

Wir empfehlen Ihnen, den Ölwechsel bei einem Vertragshändler durchführen zu lassen.

Öl enthält umweltgefährdende Stoffe. Ihr Vertragshändler verfügt über die erforderliche Ausrüstung zur umweltgerechten Entsorgung von Altöl gemäß den geltenden Vorschriften.

Motoröl	SAE 5W40 4T SynthetlkölAPI SL/SJ
Anzahl
125 cc 1 l
300 cc 1,3 l
400 cc 2 l

Der Motorölwechsel ist bei warmem Motor durchzuführen, damit das Öl leichter abläuft.

• Fahrzeug auf den Ständer stellen.
• Schutzhandschuhe anziehen:
• Den Olmessstab ausschrauben
• Die Olablassschraube mit Dichtung (2) herausnehmen und das Öl in einen Auffangbehälter laufen lassen.
• Den Filter reinigen

SATELIS 125 cc

• Ablassschraube mit einer neuen Dichtung einsetzen.
• Füllen Sie die erforderliche Ölmenge gemäß den Herstellerangaben in die Einfüllöffnung ein.
• Schrauben Sie den Ölmessstab wieder ein.
• Motor anlassen und einige Zeit laufen lassen.
• Den Ostand prüfen und hotigenfalls aufrullen.
• Ölablassschraube auf Dichtigkeit prüfen.

AUSWECHSELN DES ÖLFILTERS

Wir empfehlen Ihnen, den Ölwechsel bei einem Vertragshändler durchführen zu lassen.

Öl enthält umweltgefährdende Stoffe. Ihr Vertragshändler verfügt über die erforderliche Ausrüstung zur umweltgerechten Entsorgung von Altöl gemäß den geltenden Vorschriften.

Der Ölfilter muss bei jedem Ölwechsel ausgetauscht werden.

SATELIS 125 cc

• Die Unterverkleidung ausbauen (Linke Seite).
• Den Filterdeckel abnehmen (3).
• Filterelement auswechseln (4).
• Dichtung etwas einölen.
- Neuen Ölfitter und Deckel einbauen.

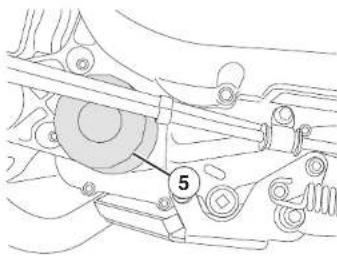

• Die Ölfilterkartusche (5) mithille eines Ölfilterschlüssels ausbauen.
  • Die Gummidichtung eines Filters mit Neuöl schmieren.

• Die neue Karlusche einbauen, handfest anziehen und mit 1/2 Drehung festziehen.
- Wenn Sie einen Glockenschlüssel mit Vierkantaufnahme verwenden, die den Einsatz eines Drehmomentschlüssels ermöglicht, ziehen Sie den Filter mit 25 Nm an.

SATELIS 400 cc

• Die neue Kartusche einbauen, handfest anziehen und mit 1/4 Drehung festziehen.
- Wenn Sie einen Glockenschlüssel mit Vierkantaufnahme verwenden, die den Einsatz eines Drehmomentschlüssels ermöglicht, ziehen Sie den Filler mit 14 Nm an.

ÜBERPRÜFUNG DES ÖLSTANDS IM GETRIEBE

Ein zu hoher Ölstand verringert die Leistung des Fahrzeugs beträchtlich.

6 MAX

SATELIS 125/400 cc: Keine Füllstandüberprüfung.

SATELIS 300 cc

- Auf ebenem Untergrund das Fahrzeug auf den Mittelständer stellen.

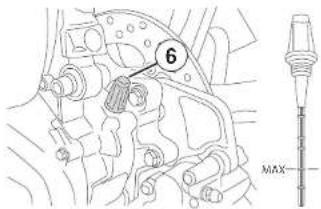

• Den Olmessstab ausschrauben (6).
• Den Stopfen/den Olstandmesser abwischen und wieder einsetzen, indem er vollständig in die Einfüllöftrung geschraubt wird.
• Den Oleinfüllverschluss/Messstab herausnehmen und den Ölstand überprüfen.
• Der Olstand muss die Höchstmarke erreichen, darf diese jedoch nicht überschreiten.
• Bel Bedarf auffüllen.

ENTLEERUNG DES GETRIEBES

Wir empfehlen Ihnen, den Ölwechsel bei einem Vertragshändler durchführen zu lassen.

Öl enthält umweltgefährdende Stoffe. Ihr Vertragshändler verfügt über die erforderliche Ausrüstung zur umweltgerechten Entsorgung von Altöl gemäß den geltenden Vorschriften.

SATELIS 125/400 cc: Dauerfüllung.

SATELIS 300 cc

Der Getriebeölwechsel ist bei warmem Motor durchzuführen, damit das Öl leichter abläuft.

• Auf ebenem Untergrund das Fahrzeug auf den Mittelständer stellen.
• Den Ölmessstab ausschrauben (7).
• Ein Gefäß unter die Olablassöffnung stellen
• Olablassschraube entfernen.
• Olablassschraube mit einer neuen Dichtung wieder einsetzen.

- Füllen Sie die erforderliche Ölmerge gemäß den Herstellerangaben in die Einfüllöfinung ein. - Den Ölstand prüfen und nötigenfalls auffüllen.

Getriebeöl SAE 75	W85 API GL4
Anzahl 0.25 l

KÜHLFLÜSSIGKEIT

Der Nachfüll- und Kontrollverschluss befindet sich nach Entfernen der Klappe in der hinteren Frontverkleidung.

Der Kühflüssigkeitssland ist regelmäßig in kaltem Zustand zu überprüfen, zum Nachfüllen ist ausschließlich vom Hersteller empfohlene Kühflüssigkeit zu verwenden.

AUSTAUSCH DES LUFTFILTERS

• Die 3 Halteschrauben der Seitenverkleidung
ausdrehen (8).
• Die seitliche Abdeckung entfernen.
• Den Deckel des Luftfillers abnehmen.
• Die Luftfillereinheit entnehmen.
• Das Innere des Luftfiltergehäuses reinigen.
• Neuen Luftfilter einbauen.
• Den Deckel aufsetzen.
- Den Stopfen der Drainage der Öldampfrückführung ausbauen, um die Feuchtigkeit und das Öl abzulassen (8).

SATELIS 125 cc

8 9

SATELIS 300 cc

Das Spiel der Handgassteuerung muss am Griff zwischen 3 und 5 mm liegen (A).

Ist das Spiel nicht korrekt, regeln Sie es mit der Mutter (10).

A 10

REIFEN

Der Reifendruck muss regelmäßig bei kalten Reifen überprüft werden.
Nicht korrekter Reifendruck kann zu überhöhtem
Verschleiß führen und das Fahrverhalten gefährlich beeinträchtigen.

	125 cc 300 cc 400 cc
Vorne 2.1	bar
Hinten 2.2	bar 2.4 bar

Sind die Verschleißgrenzen der Lauffläche erreicht (B), sollten Sie den Reifen bei einem Vertragshändler auswechseln lassen.

A B

Beim Reifenwechsel wird die Verwendung

neuer Reifen derselben Marke und von

gleichwertiger Qualität empfohlen. Es darf bei

einem derekten Relfen kein Schlauch in einem losen Relfen eingebaut werden.

Reifen enthalten umweltgefährdende Stoffe.

Ihr Vertragshandler verfügt über die

enforderliche Ausrüstung zur umweltgerechten

gellenden Vorschriften.

KONTROLLE DER BREMSEN

Wir empfehlen Ihnen, die Teile bei einem Vertragshändler auswechseln zu lassen. Verschleiß der vorderen Bremsklötze

Verschleiß der hinteren Bremsklötze

Ist einer der 2 Bremsbeläge bis zur Mindeststärke (A) abgenutzt, müssen die 2 Bremsbeläge ausgewechselt werden.

Bremsflüssigkeit

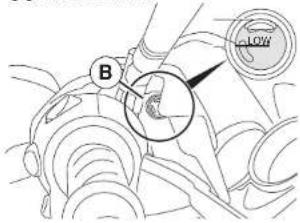

Der Bremsflüssigkeitsstand muss regelmäßig über das Kontrollfenster (B) der Bremszylinder (I+r) überprüft werden.

Befindet sich der Stand nahe der Minimummarkierung, dann sollte ein Vertragshändler aufgesucht werden, der das Bremssystem überprüft und gegebenenfalls nachfüllt.

B LOW

BATTERIE

Vor Arbeiten an der Batterie ist unbedingt sicherzustellen, dass die Zündung ausgeschaltet ist. Die Batteriekabel dürfen niemals bei laufendem Motor abgeklemmt

werden. Batterien enthalten schädliche Stoffe. Wenden Sie sich bei Auslaufen der Batterie an Ihren Vertragshändler. Dieser verfügt über die erforderliche Ausrüstung zur umweltgerechten Auswechselung und Entsorgung von Batterien gemäß den geltenden Vorschriften.

Laden der Batterie

Das Laden der Batterie muss an einem gut gelüfteten Ort erfolgen. Es ist ein geeignetes Ladegerät mit einer Ladeleistung von einem Zehntel der Batteriekapazität zu verwenden, um den vorzeitigen Ausfall der Batterie zu vermeiden. Daher wird empfohlen, das Laden der Batterie von einem Vertragshändler durchführen zu lassen.

Batterlen enthalten Schwefelsäure. Kontakt mit den Augen oder der Haut daher unbedingt vermeiden. Während des Ladens kann die Batterie explosive Gase erzeugen, daher von Funken, offenem Feuer oder glühenden Stoffen fernhalten.

Wartungsfreie Batterie

Eine wartungsfreie Batterie darf niemals zum Auffüllen des Flüssigkeitsniveaus geöffnet werden.

Längere Stillegung und Lagerung

Im Falle einer längeren Stilllegung erfordert das natürliche oder durch die Elektronik des Fahrzeugs oder bestimmte Zubehörstelle ausgelöste Entladen der Batterie das regelmässige Nachladen der Batterie.

Wenn das Fahrzeug für die Dauer von 1 Monat oder länger nicht verwendet wird, muss eine Erhaltung der Batterieladung erfolgen.

- Die Batterie eingangs zu 100% laden. - Ein Wartungsladegerät verwenden oder einmal monatlich laden. - Vor der erneuten Inbetriebnahme muss die Batterie auf 100% geladen sein.

WECHSEL DER LEUCHTMITTEL

Es wird empfohlen, sich für die Durchführung dieser Arbeiten an einen Vertragshändler zu wenden.

Birnen der Scheinwerfer/Blinkerleuchten vorn

DE

• Die obere Frontverkleidung ausbauen. • Scheinwerfer entfernen.

Scheinwerferleuchte 12V - 60/55W

Blinkerleuchten 12V - 21W

Birnen der hinteren Blinker

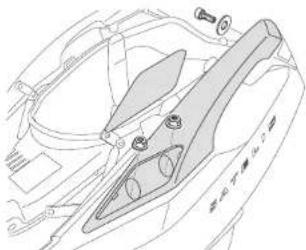

• Den Haltegriff entfernen.

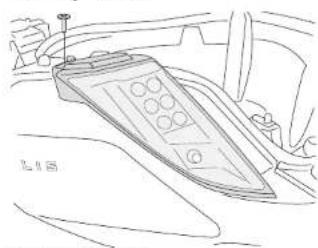

• Das Rücklicht ausbauen.

Glühlampe der Kennzeichenbeleuchtung

• Das Deckglas abnehmen. Es wird empfohlen, sich für die Durchführung dieser Arbeiten an einen Vertragshändler zu wenden.

Glühlampe der Kennzeichenbeleuchtung

12V - 5W

Blinkerleuchten 12V + 6W

EINSTELLUNG DER SCHEINWERFER

Die Einstellung der Scheinwerfer erfolgt mit einer Einstellschraube für jeden Scheinwerfer.
• Die obere Frontverkleidung ausbauen.

- Schraube A für den linken Scheinwerfer. - Schraube B für den rechten Scheinwerfer

SICHERUNGEN

Die elektrische Anlage ist durch Sicherungen geschützt, die im Batteriekasten verbaut sind. (Sicherungen von F1 bis F7)

F1 F6 F7

Durchbrennen einer Sicherung weist in der Regel auf einen Kurzschluss im Stromkreis hin. Es wird empfohlen den elektrischen Anschluss von einem Vertragshändler überprüfen zu lassen.

Die defekte Sicherung durch Betrachtung des Zustands der Kathode identifizieren.

Vor dem Austausch einer Sicherung muss die Ursache der Panne identifiziert und behoben werden.

Eine defekte Sicherung immer durch eine mit der gleichen Leistung ersetzen.

Vor dem Wechsel einer Sicherung die Zündung ausschalten und eine Sicherung mit identischer Leistung verwenden. Nichtbeachtung kann eine Beschädigung

oder sogar einen Brand des Kabelbaums zur Folge haben.

DE
ZUORDNUNG DER SICHERUNGEN

SATELIS 125 cc		SATELIS 125 cc ABS/SBC		SATELIS 300 cc		SATELIS 400 cc
F130A	LichtmaschinenreglerZündschalter	F130A	LichtmaschinenreglerZündschalter	F130A	LichtmaschinenreglerZündschalter	F130A	LichtmaschinenreglerZündschalter
F220A	Standlichter/Kennzeichenbeleuchtung	F230A	ABS	F210A	Kraftstoff-EinspritzdüseEinspritzrechnerRelais des MotorlüftersKraftstoffpumpeZündspule	F220A	Standlichter/Kennzeichenbeleuchtung
F310A	ZündspuleKraftstoff-EinspritzdüseWegfahrspereEinspritzrechnerLambdasonde	F320A	StandlichterKennzeichenbeleuchtung	F310A	Zubehör-Stecker 12VSitzbank-Öffnungsgehäuse	F310A	Kraftstoff-EinspritzdüseLambdasondeLüftersatz
F415A	Zubehör-Stecker 12VBeleuchtung StaufachSitzbank-Öffnungsgehäuse	F410A	ZündspuleKraftstoff-EinspritzdüseWegfahrspereEinspritzrechnerLambdasonde	F420A	CockpitLichtrelaisBeleuchtungLüftersatz	F415A	Zubehör-Stecker 12VZubehörBeleuchtung StaufachSitzbank-Öffnungsgehäuse
F55A	CockpitStandlicht-RelaisLichtrelaisRelais ZubehörDiagnoseanschluss 2	F515A	Zubehör-Stecker 12VBeleuchtung StaufachSitzbank-Öffnungsgehäuse	F515A	CockpitBremsilchtschalterHupeStandlichterSitzbank-ÖffnungsgehäuseBeleuchtung Staufach	F55A	CockpitStandlicht-RelaisLichtrelaisRelais ZubehörDiagnoseanschluss 2
F620A	CockpitBremsilchtschalterLüftersatzDiagnoseanschluss 1WegfahrspereNot-Aua-SchalterHupeSitzbank-Öffnungsgehäuse	F620A	CockpitBremsilchtschalterLüftersatzDiagnoseanschluss 1WegfahrspereNot-Aus-SchalterHupeSitzbank-ÖffnungsgehäuseABS	F67.5A	Antenne der WegfahrspereEinspritzrelaisDiagnoseanschlussEinspritzrechner	F620A	Antenne der WegfahrspereCockpitBremsilchtschalterLichthupeHupeEinspritzrechnerKraftstoffpumpen-RelaisSitzbank-ÖffnungsgehäuseDiagnoseanschluss 1
		F75A	CockpitStandlicht-RelaisLichtrelaisRelais ZubehörDiagnoseanschluss 2

Peugeot Scooters recommande

UTAC
