BEDIENUNGSANLEITUNG Tangent 504 AUDIOLINE

Schnurloses DECT-/GAP-Telefon

1 Sicherheitshinweise 4

Bestimmungsgemäße Verwendung 4

Aufstellungsort 4

Netzteil 4

Akkus 4

Stromausfall 4

Medizinische Geräte 4

Entsorgung 5

2 Telefon in Betrieb nehmen 6

Sicherheitshinweise 6

Verpackungsinhalt prüfen 6

Basisstation anschließen 6

Ladestation anschließen 7

Akkus einlegen 7

Akkus aufladen 7

Bedienelemente 8

Symbole im Display des Mobilteils 9

3 Einführende Informationen....10

Navigation im Menü 10

Bereitschaftsmodus 10

Strahlungsreduzierung (Eco-Modus) 10

Datum und Uhrzeit des Mobilteils einstellen 10

Displaysprache einstellen 10

Automatische Rufannahme / Direktannahme 10

4 Telefonieren ....11

Anruf annehmen 11

Anrufen 11

Freisprechen 11

Gespräch beenden 11

Wahlwiederholung 11

Aus der Anrufliste anrufen 12

Aus dem Telefonbuch anrufen 12

Anzeige der Gesprächsdauer 12

Inhaltsverzeichnis

Hörerlautstärke einstellen 12

Mikrofon ausschalten (Mute) 12

Intern telefonieren 13

5 Weitere Leistungsmerkmale 14

Tastensperre 14

Tonruf am Mobilteil ausschalten 14

Mobilteil ausschalten 14

6 Anrufliste / Wahlwiederholung .....15

Anrufliste bearbeiten 15

Wahlwiederholung bearbeiten ....15

7 Telefonbuch 16

Neuen Eintrag anlegen 16

Telefonbucheinträge bearbeiten 16

Telefonbucheinträge löschen 16

8 Telefon einstellen .....17

Datum/Zeit 17

Wecker 17

Mobilteil-Töne/Tonruf einstellen 17

Displaysprache einstellen 18

Mobilteilnamen einstellen 18

Eco-Modus einstellen 18

Automatische Rufannahme einstellen 18

Wahlverfahren einstellen 18

Flashzeit / Rückrufzeit einstellen 19

Konferenz / Aufschalten einstellen 19

Telefon in den Auslieferungszustand zurücksetzen 20

9 Mobilteile an-/abmelden 21

Weiteres Mobilteil des gleichen Typs anmelden ....21

Mobilteil abmelden 21

10 Betrieb an Telefonanlagen/Zusatzdienste .....22

Betrieb an Telefonanlagen 22

Zusatzdienste Ihres Netzbetreibers 22

11 Anhang ....23

Menüstruktur 23

Fehlersuche 24

Werkseinstellungen/Auslieferungszustand 24

Technische Daten 25

Konformitätserklärung 26

Pflegehinweise 26

Garantie 26

Stichwortverzeichnis 27

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäße Verwendung

Dieses Telefon ist geeignet zum Telefonieren innerhalb eines Telefonnetzes. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungsort

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung. Verwenden Sie das Mobilteil nicht in explosionsgefährdeten Bereichen.

Netzteil

⚠ Achtung: Verwenden Sie nur das mitgelieferte Steckernetzteil, da andere Netzteile das Gerät beschädigen können. Versperren Sie den Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegenstände.

Akkus

⚠️ Achtung: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs! Achten Sie auf die richtige Polung! Bei verkehrter Polung der Akkus besteht beim Aufladen Explosionsgefahr.

Stromausfall

Bei Stromausfall kann mit dem Telefon nicht telefoniert werden. Halten Sie für Notfälle ein schnurgebundenes Telefon bereit, welches ohne externe Stromversorgung arbeitet.

Medizinische Geräte

⚠️ Achtung: Benutzen Sie das Telefon nicht in der Nähe von medizinischen Geräten. Eine Beeinflussung kann nicht ausgeschlossen werden.

DECT ^1 -Telefone können in Hörgeräten einen unangenehmen Brummton verursachen.

^1 DECT: Digital Enhanced Cordless Telecommunication = Standard für kabellose Telefone.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!

Gefährdung von Gesundheit und Umwelt durch Akkus und Batterien! Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen.

Sie können giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die nebenstehenden Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen, sondern dass diese über Sammelstellen der Entsorgung zugeführt werden müssen. Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

2 Telefon in Betrieb nehmen

Sicherheitshinweise

Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

Verpackungsinhalt prüfen

Inhalt Tangent 50x-Modell
		500^1		502^1		503^1	504^1
Basisstation mit Netzteil	1	1	1
Ladestation mit Netzteil	-	1	2	3
Mobilteil	1			2	3	4
Telefonanschlusskabel					1	1	1
Akkus	2			4	6	8
Bedienungsanleitung					1	1	1

^1 Unter www.audioline.de erfahren Sie, ob dieses Telefonset bereits erhältlich ist.

Die mitgelieferten Netzteile erfüllen die Ökodesign-Anforderungen der Europäischen Union (Richtlinie 2005/32/EG). Dies bedeutet, dass sowohl im Betrieb als auch im Ruhezustand der Stromverbrauch im Vergleich zu Netzteilen älterer Bauart deutlich niedriger ist.

Basisstation anschließen

⚠️ Achtung: Stellen Sie die Basisstation mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann.

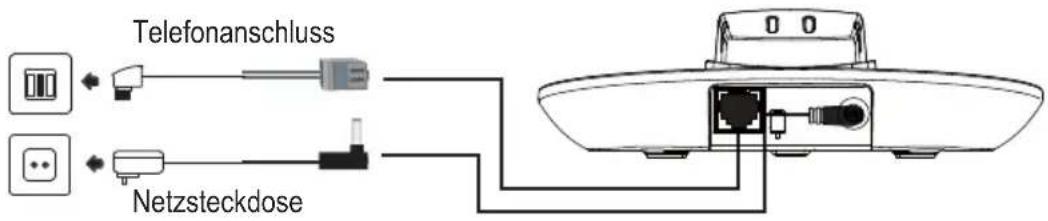

Schließen Sie die Basisstation wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil sowie das beigefügte Telefonanschlusskabel.

Telefonanschluss Netzsteckdose

Achtung: Verwenden Sie für die Basisstation nur das mitgelieferte Netzteil!

Ladestation anschließen ^2

Schließen Sie die Ladestation an eine geeignete Netzsteckdose an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil.

⚠️ Achtung: Verwenden Sie für die Ladestation nur das mitgelieferte Netzteil!

^2 Gilt nur für Telefonsets mit mindestens zwei Mobilteilen, siehe „Verpackungsinhalt prüfen“.

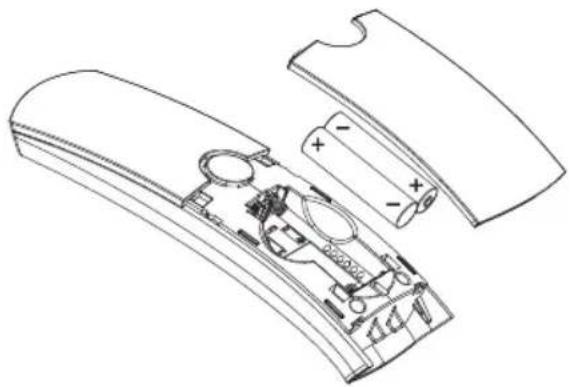

Akkus einlegen

Öffnen Sie das Akkufach.

Legen Sie die Akkus in das Akkufach ein.

Achten Sie auf die korrekte Polung.

Schließen Sie das Akkufach.

⚠️ Achtung: Verwenden Sie nur NiMH-Akkus vom Typ AAA (Microzellen) / 400 mAh! Niemals Batterien/Primärzellen verwenden! Achten Sie auf die richtige Polarität!

Akkus aufladen

Stellen Sie das Mobilteil bei der ersten Inbetriebnahme für mindestens 10 Stunden in die Basisstation / Ladestation.

Das Mobilteil erwärmt sich beim Laden. Dies ist normal und ungefährlich.

Laden Sie das Mobilteil nicht mit fremden Aufladegeräten. Der Akkuladezustand wird im Display angezeigt. Wenn die Ladung der Akkus die untere Grenze erreicht hat, blinkt das Akkusymbol (■) im Display und Sie hören einen Warnton. Sie haben noch ca. 10 Minuten Gesprächszeit.

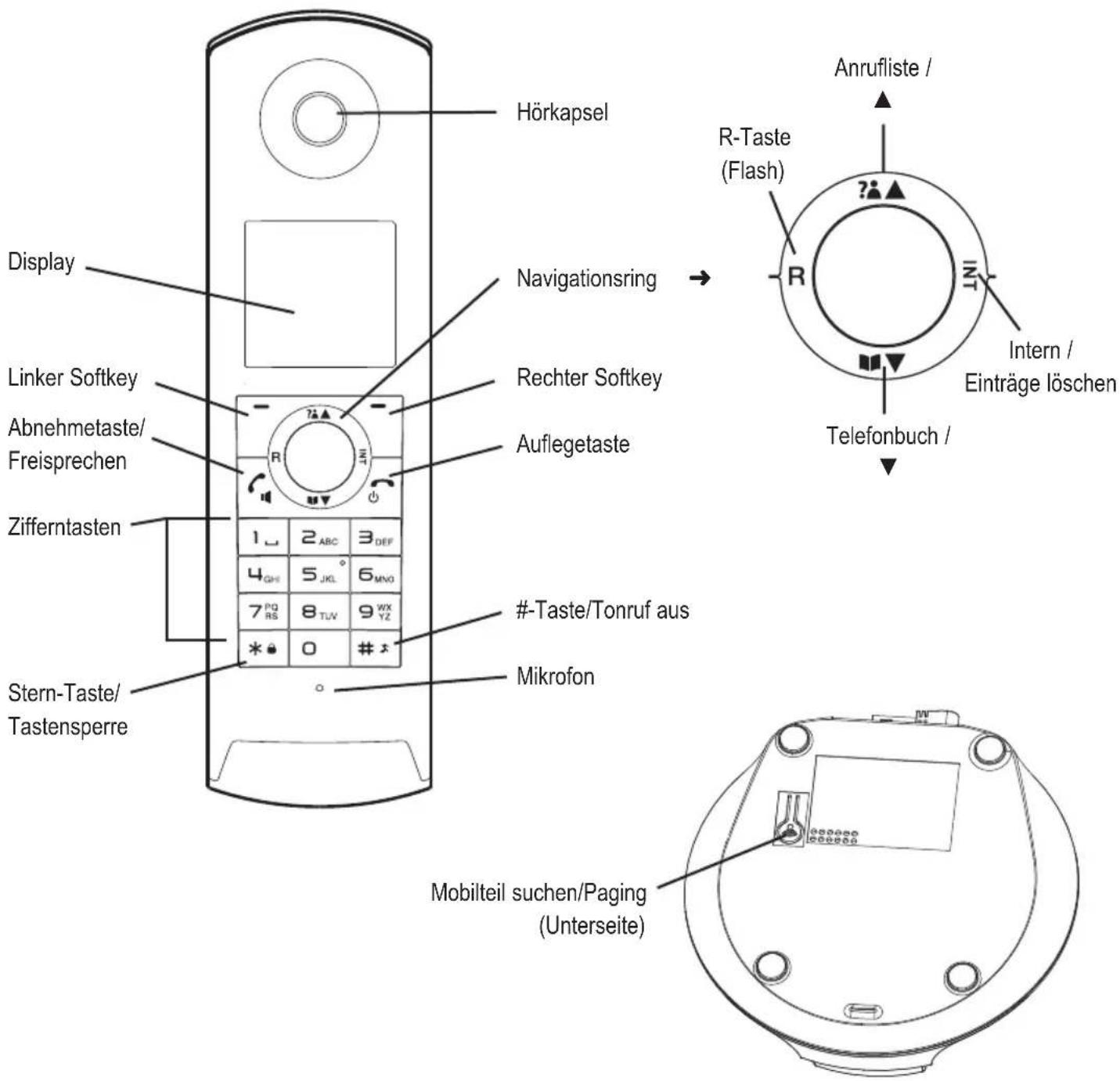

Bedienelemente

Hörkapsel Display Linker Softkey Abnehmetaste/ Freisprechen Zifferntasten Stern-Taste/ Tastensperre Navigationsring Rechter Softkey Auflegetaste 1 2 ABC 3 DEF 4 GHE 5 JKL 6 MNO 7 PQ RS 8 TUV 9 WX YZ * * 0 # * #-Taste/Tonruf aus Mikrofon Anrufliste / R-Taste (Flash) Intern / Einträge löschen Telefonbuch / Mobilteil suchen/Paging (Unterseite)

Symbole im Display des Mobilteils

Symbol	Beschreibung
	Konstant: Verbindung zur Basisstation.Blinkt: keine Verbindung zur Basisstation.
	Eco-Modus eingeschaltet.
	Konstant: Anzeige der Batteriekapazität.Blinkt während Mobilteil in der Basis:Die Akkus werden geladen.
	Konstant: Akkus sollten geladen werden.Blinkend: Laden Sie die Akkus.
	Konstant: Sie führen ein Gespräch.Blinkend: Sie erhalten gerade einen Anruf.
	Freisprechbetrieb ist aktiviert.
	Tonruf ist ausgeschaltet.
	Konstant: Eine Weckzeit ist eingestellt.Blinkt: Die eingestellte Weckzeit ist erreicht.
	Sie haben eine Nachricht in der Sprachbox Ihres Netzbetreibers (abhängig vom Netzbetreiber)
	Unbeantworteter Anruf in der Anrufliste.

In der unteren Displayzeile werden zugehörig zu den beiden Softkeys die abhängig vom Betriebszustand verfügbaren Funktionen angezeigt, z. B. Menü, OK, Zurück.

3 Einführende Informationen

Navigation im Menü

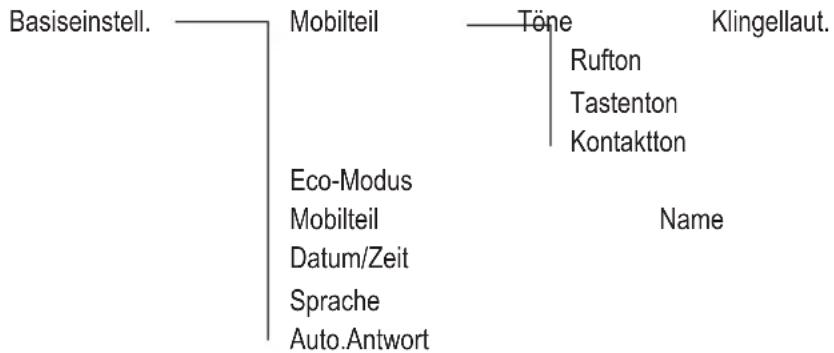

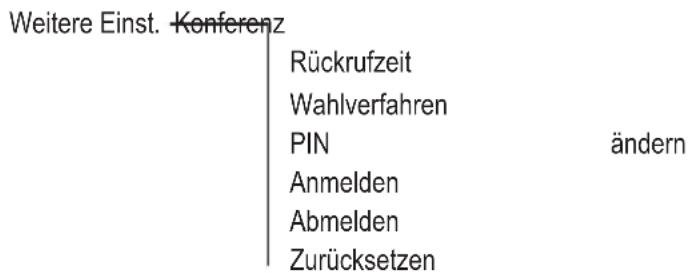

Alle Funktionen sind über unterschiedliche Menüs zu erreichen. Die komplette Menüstruktur finden Sie im Anhang.

Zur Navigation im Menü benutzen Sie die Softkeys und die Navigationstasten ▲/▼ (Navigationsring oben/unten).

Mit dem linken Softkey Menü öffnen Sie das Menü.

Mit den Navigationstasten ▲/▼ bewegen Sie sich im Menü.

Zum Öffnen eines Untermenüs drücken Sie OK.

Wollen Sie zum übergeordneten Menü zurück, drücken Sie Zurück kurz. Bei langem Druck gelangen Sie wieder in den Bereitschaftszustand.

Bereitschaftsmodus

Alle Beschreibungen in dieser Bedienungsanleitung gehen davon aus, dass sich das Mobilteil im Bereitschaftsmodus befindet. Den Bereitschaftsmodus erreichen Sie, indem Sie die Taste drucken.

Strahlungsreduzierung (Eco-Modus)

Im Gespräch wird abhängig von der Entfernung des Mobilteils zur Basisstation die Strahlung im Vergleich zu Standard-DECT-Schnurlostelefonen erheblich reduziert, wenn der Eco-Modus eingeschaltet ist.

Datum und Uhrzeit des Mobilteils einstellen

Bei Inbetriebnahme verfügt das Mobilteil nicht über eine korrekte Uhrzeit (z. B. für Einträge in der Anrufliste). Datum und Uhrzeit stellen Sie über den Menüpunkt „Basiseinstell. / Datum/Zeit“ ein.

Displaysprache einstellen

Die Displaysprache ist in verschiedenen Sprachen einstellbar. Im Auslieferungszustand ist „Deutsch“ eingestellt. Sie können die Sprache über den Menüpunkt „Basiseinstell. / Sprache“ ändern.

Automatische Rufannahme / Direktannahme

Ist die Funktion aktiviert (Auslieferungszustand), wird ein Anruf automatisch beim Herausnehmen des Mobilteils aus der Basisstation angenommen. Die automatische Anrufannahme wird über den Menüpunkt „Basiseinstell. / Auto.

Antwort“ ein- oder ausgeschaltet.

4 Telefonieren

Anruf annehmen

Ihr Telefon klingelt.

Mobilteil nicht in der Basis:

Drücken Sie die Abnehmetaste.

Mobilteil in der Basis und Auto. Antwort nicht eingeschaltet:

Nehmen Sie das Mobilteil aus der Basis und drücken Sie die Abnehmetaste.

Mobilteil in der Basis und Auto. Antwort eingeschaltet:

Nehmen Sie einfach das Mobilteil aus der Basis; das Gespräch wird automatisch angenommen.

Anrufen

Geben Sie die Rufnummer ein.

Fehler bei der Eingabe mit Lösch. korrigieren.

Rufnummer wird gewählt.

Sie können auch zuerst die Abnehmetaste drücken und erhalten damit das Freizeichen. Die eingegebenen Ziffern Ihrer gewünschten Rufnummer werden sofort gewählt. Eine Korrektur einzelner Ziffern der Rufnummer ist bei dieser Form des Gesprächsaufbaus nicht möglich.

Freisprechen

Zum Ein- bzw. Ausschalten des Freisprechens drücken Sie die Abnehmetaste.

Gespräch beenden

Auflegetaste drücken oder Mobilteil in die Basis stellen.

Wahlwiederholung

Ihr Telefon speichert die 20 zuletzt gewählten Rufnummern. Ist für die Rufnummer ein Telefonbucheintrag angelegt, wird der Name angezeigt. Um die zugehörige Rufnummer anzuzeigen, drücken Sie OK. Die zuletzt gewählte Rufnummer steht immer am Anfang der Liste.

Wdh. Öffnen Sie die Wahlwiederholungsliste.

Wählen Sie einen Eintrag aus.

Rufnummer wird gewählt.

Aus der Anrufliste anrufen

Ihr Telefon speichert die letzten 50 Anrufe in der Anrufliste. Ist für die Rufnummer ein Telefonbucheintrag angelegt, wird der Name angezeigt. Um die zugehörige Rufnummer anzuzeigen drücken Sie OK.

Die Speicherung kann nur erfolgen, wenn die Funktion „Rufnummernübertragung (CLIP)“ an Ihrem Anschluss verfügbar ist und die Rufnummer vom Anrufer nicht unterdrückt oder aus anderen Gründen nicht übertragen wurde.

▲ Öffnen Sie die Anrufliste.

▲/▼ Wählen Sie einen Eintrag aus.

Rufnummer wird gewählt.

Aus dem Telefonbuch anrufen

Das Telefonbuch kann 100 Einträge aufnehmen. Zum Anlegen von Einträgen siehe Abschnitt „Telefonbuch“.

▼ Öffnen Sie das Telefonbuch.

▲/▼ Wählen Sie einen Eintrag aus.

Rufnummer wird gewählt.

Anzeige der Gesprächsdauer

Während eines Gesprächs wird die Gesprächsdauer in Stunden, Minuten und Sekunden angezeigt.

Hörerlautstärke einstellen

▲/▼ Sie können während eines Gesprächs die Lautstärke in 5 Stufen einstellen (bei Hörerbetrieb -> Hörerlautstärke, bei Freisprechen -> Lautsprecherlautstärke). Die Einstellungen sind getrennt voneinander und bleiben auch nach Ende des Gespräches gespeichert.

Mikrofon ausschalten (Mute)

Stumm Mit dem rechten Softkey können Sie während eines Gesprächs das Mikrofon ausschalten, so dass Ihr Gesprächspartner Sie nicht hören kann. Im Display wird Stumm ein angezeigt.

Laut Zum Einschalten des Mikrofons drücken Sie den rechten Softkey erneut.

Intern telefonieren

Interne Gespräche, Vermitteln und Konferenzgespräche sind nur möglich, wenn mehrere Mobilteile angemeldet sind. Ist dies nicht der Fall, wird im Display FEHLGESCHLAGEN angezeigt.

Internes Gespräch führen

Drücken Sie INT (Navigationsring ▶). Sind zwei Mobilteile angemeldet, wird das andere Mobilteil sofort gerufen. Bei mehreren angemeldeten Mobilteilen werden diese angezeigt (z. B. Mobilteil 2, Mobilteil 3 etc.). Wählen Sie das gewünschte Mobilteil und drücken Sie OK.

Makeln/Externes Gespräch vermitteln

Während eines Externgespräches . . .

Drücken Sie INT (Navigationsring ▶) und wählen Sie ggf. das gewünschte Mobilteil.

Das externe Gespräch wird gehalten. Wenn das gerufene Mobilteil eingeschaltet wird ggf. Gespräch ankündigen.

Mit INT können Sie zwischen dem externen und dem internen Gesprächspartner hin- und herschalten (Makeln).

Drücken Sie die Auflegetaste, während Sie mit dem internen Gesprächspartner verbunden sind. Das Gespräch ist übergeben.

Konferenz

Während eines Externgespräches ...

Drücken Sie INT (Navigationsring ▶) und wählen Sie ggf. das gewünschte Mobilteil.

Wenn das gerufene Mobilteil eingeschaltet wird, drücken Sie KONF. Die Konferenz ist aufgebaut.

Legt einer der beteiligten Konferenzteilnehmer auf, bleiben die beiden anderen miteinander verbunden. Durch Einschalten von "Konferenz/Aufschalten", siehe Seite 19, ist es einem weiteren an derselben Basis angemeldeten Mobilteil möglich, sich durch einfaches Drücken der Abnehmetaste in ein externes Gespräch einzuschalten und so eine Konferenz aufzubauen.

5 Weitere Leistungsmerkmale

Tastensperre

Die Tastensperre verhindert ein unbeabsichtigtes Betätigen der Tasten.

Eintreffende Anrufe können wie gewohnt entgegengenommen werden.

Drücken und halten Sie die Stern-Taste bis im Display Tastensperre erscheint.

Zum Entsperren der Tastatur drücken und halten Sie die Stern-Taste erneut.

Tonruf am Mobilteil ausschalten

Sie können den Tonruf auch über das Menü „Basiseinstell./Mobilteil Töne/Klingellaut.“ ausschalten.

Drücken und halten Sie die Raute-Taste bis im Display das Symbol für den ausgeschalteten Tonruf erscheint.

Zum Wiedereinschalten des Tonrufs drücken und halten Sie die Raute-Taste erneut bis das Symbol wieder erlischt.

Mobilteil ausschalten

Sie können das Mobilteil ausschalten, um die Akkus zu schonen.

Drücken Sie die Auflegetaste und halten Sie sie gedrückt. Nach wenigen Sekunden wird das Mobilteil ausgeschaltet.

Zum Wiedereinschalten des Mobilteils drücken Sie die Auflegetaste so lange, bis im Display wieder ein Inhalt erscheint. Alternativ können Sie das Mobilteil auch einfach in die Basisstation stellen.

6 Anrufliste / Wahlwiederholung

Anrufliste bearbeiten

▲ Öffnen Sie die Anrufliste.

▲/▼ Wählen Sie einen Eintrag aus. Datum und Uhrzeit des Anrufs werden angezeigt.

Option Drücken Sie Option.

▲/▼ Wählen Sie aus den folgenden Möglichkeiten und bestätigen Sie mit OK:

Anzeigen Die Rufnummer wird angezeigt. Mit Speich können Sie direkt einen Namen eingeben, um den Eintrag im Telefonbuch zu speichern. Drücken Sie anschließend OK, bearbeiten Sie ggf. die Rufnummer und drücken Sie Speich.

Num. speichern Die Rufnummer wird im Telefonbuch gespeichert. Geben Sie einen Namen ein, drücken Sie OK, bearbeiten Sie ggf. die Rufnummer und drücken Sie Speich.

Alle löschen Die komplette Liste wird nach einer Sicherheitsabfrage gelöscht.

Um einen einzelnen Eintrag zu löschen, drücken Sie INT (▶), während der betreffende Eintrag angezeigt wird.

Wahlwiederholung bearbeiten

Wdh. Öffnen Sie die Wahlwiederholung.

▲/▼ Wählen Sie einen Eintrag aus.

OK Drücken Sie OK.

Option Drücken Sie Option.

▲/▼ Wählen Sie aus den folgenden Möglichkeiten und bestätigen Sie mit OK:

Num. speichern Die Rufnummer wird im Telefonbuch gespeichert. Geben Sie einen Namen ein, drücken Sie OK, bearbeiten Sie ggf. die Rufnummer und drücken Sie Speich.

Alle löschen Die komplette Liste wird nach einer Sicherheitsabfrage gelöscht.

Um einen einzelnen Eintrag zu löschen, drücken Sie INT (▶), während der betreffende Eintrag angezeigt wird.

7 Telefonbuch

Im Telefonbuch können Sie 100 Rufnummern mit den zugehörigen Namen speichern. Geben Sie die Rufnummern immer mit der Ortsvorwahl ein; das ermöglicht eine korrekte Anzeige des jeweiligen Anrufers, für den ein Eintrag angelegt ist und dessen Übertragung der Rufnummer an Ihrem Anschluss verfügbar ist.

Neuen Eintrag anlegen

Menü	Drücken Sie Menü, wählen Sie Telefonbuch und drücken Sie OK.
▲/▼	Wählen Sie Neu hinzu und drücken Sie OK.
###	Geben Sie den Namen ein (maximal 14 Zeichen). Die Zifferntasten sind mit Buchstaben beschriftet. Durch mehrmaliges Drücken der entsprechenden Taste können Buchstaben und Ziffern eingegeben werden. Nach kurzer Zeit springt die Einfügemarke (Cursor) weiter.
	Durch langes Drücken (ca. 2 s) auf die Taste # schalten Sie zwischen Großbuchstaben (ABC), Kleinbuchstaben (abc) und “Erster Buchstabe groß” (Abc) um.
OK	Schließen Sie die Eingabe mit OK ab.
###	Geben Sie die Rufnummer ein (maximal 24 Ziffern). Ist Ihr Telefon an einer Telefonanlage ange- schlossen, geben Sie die Amtskennziffer mit ein. Ist eine Wahlpause erforderlich, drücken Sie nach der Amtskennziffer die Taste # für ca. 2 s; im Display wird P angezeigt.
Speich	Schließen Sie die Eingabe mit Speich ab.

Telefonbucheinträge bearbeiten

Menü	Drücken Sie Menü, wählen Sie Telefonbuch und drücken Sie OK.
▲/▼	Wählen Sie Anzeigen und bestätigen Sie mit OK.
▲/▼	Wählen Sie einen Eintrag und bestätigen Sie mit OK.
Ändern	Drücken Sie Ändern, um den Eintrag zu ändern. Löschen Sie Buchstaben und Ziffern mit Lösch., geben Sie mit den Zifferntasten neue Buchstaben und Ziffern ein. Einzelheiten dazu siehe unter „Neuen Eintrag anlegen“.

Telefonbucheinträge löschen

Menü	Drücken Sie Menü, wählen Sie Telefonbuch und drücken Sie OK.
▲/▼	Wählen Sie Alle löschen und bestätigen Sie mit OK. Die komplette Liste wird nach einer Sicherheits-abfrage gelöscht.
	Um einen einzelnen Eintrag zu löschen drücken Sie INT (▶), während der betreffende Eintrag angezeigt wird.

8 Telefon einstellen

Datum/Zeit

Menü Drücken Sie Menü.

▲/▼	Wählen Sie Basiseinstell. aus und drücken Sie OK.
▲/▼	Wählen Sie Datum/Zeit aus und drücken Sie OK.
	Geben Sie Tag, Monat und Jahr ein und drücken Sie OK.
▲/▼	Wählen Sie das Anzeigeformat aus (TT/MM = Tag/Monat oder MM/TT = Monat/Tag) und drücken Sie OK.
	Geben Sie die Uhrzeit ein und drücken Sie OK.
▲/▼	Wählen Sie das Anzeigeformat aus (12-Stunden oder 24-Stunden) und drücken Sie OK.

Bei einem Stromausfall geht die Einstellung verloren, wenn gleichzeitig das Mobilteil ausgeschaltet ist, oder die Akkus leer sind.

Wecker

Menü Drücken Sie Menü.

▲/▼	Wählen Sie Wecker aus und drücken Sie OK.
▲/▼	Wählen Sie aus den folgenden Möglichkeiten und bestätigen Sie mit OK:Aus Die Weckfunktion ist ausgeschaltet.
	Einmalig	Geben Sie die gewünschte Weckzeit ein und drücken Sie OK. Das Wecksignal wird einmalig beim nächsten Erreichen der eingestellten Weckzeit ausgelöst.
	Täglich	Geben Sie die gewünschte Weckzeit ein und drücken Sie OK. Das Wecksignal wird täglich beim Erreichen der eingestellten Weckzeit ausgelöst.

Mobilteil-Töne/Tonruf einstellen

Menü Drücken Sie Menü.

▲/▼	Wählen Sie Basiseinstell. aus und drücken Sie OK.
▲/▼	Wählen Sie Mobilteil Töne aus und drücken Sie OK.
▲/▼	Wählen Sie aus den folgenden Möglichkeiten und bestätigen Sie mit OK:
	Klingellaut.	Wählen Sie die Lautstärke für den Tonruf aus.
	Rufton	Wählen Sie eine Melodie für die Signalisierung eines Anrufes aus.
	Tastenton	Schalten Sie den Quittungston für eine Tastenbetätigung ein oder aus.
	Kontaktton	Schalten Sie den Hinweiston beim Zurückstellen des Mobilteils auf die Basisstation ein oder aus.

Displaysprache einstellen

Menü Drücken Sie Menü.

▲/▼ Wählen Sie Basiseinstell. aus und drücken Sie OK.
▲/▼ Wählen Sie Sprache aus und drücken Sie OK.
▲/▼ Wählen Sie eine Sprache und bestätigen Sie mit OK.

Mobilteilnamen einstellen

Menü Drücken Sie Menü.

▲/▼ Wählen Sie Basiseinstell. aus und drücken Sie OK.
▲/▼ Wählen Sie Mobilteil Name aus und drücken Sie OK.
Löschen Sie den alten Namen mit Lösch, geben Sie mit den Zifferntasten einen neuen Namen ein und drücken Sie OK.

Eco-Modus einstellen

Menü Drücken Sie Menü.

▲/▼ Wählen Sie Basiseinstell. aus und drücken Sie OK.
▲/▼ Wählen Sie Eco-Modus aus und drücken Sie OK.
▲/▼ Wählen Sie, ob der Eco-Modus ein- oder ausgeschaltet sein soll, und bestätigen Sie mit OK.

Bei eingeschaltetem Eco-Modus wird die Sendeleistung des Mobilteils und damit die Strahlung während eines Gesprächs in Abhängigkeit von der Entfernung zur Basis auf das unbedingt notwendige Maß reduziert.

Automatische Rufannahme einstellen

Menü Drücken Sie Menü.

▲/▼ Wählen Sie Basiseinstell. aus und drücken Sie OK.
▲/▼ Wählen Sie Auto. Antwort aus und drücken Sie OK.
▲/▼ Wählen Sie, ob die automatische Rufannahme ein- oder ausgeschaltet sein soll, und bestätigen Sie mit OK.

Bei eingeschalteter automatischer Rufannahme wird ein Anruf sofort angenommen, wenn das Mobilteil aus der Basis genommen wird.

Wahlverfahren einstellen

Menü Drücken Sie Menü.

▲/▼ Wählen Sie Weitere Einst. aus und drücken Sie OK.

▲/▼	Wählen Sie Wahlverfahren aus und drücken Sie OK.
▲/▼	Wählen Sie Tonwahl oder Impulswahl und bestätigen Sie mit OK.

Für die meisten Anschlüsse ist Tonwahl die richtige Einstellung.

Flashzeit / Rückrufzeit einstellen

Menü Drücken Sie Menü.

▲/▼	Wählen Sie Weitere Einst. aus und drücken Sie OK.
▲/▼	Wählen Sie Rückrufzeit aus und drücken Sie OK.
▲/▼	Wählen Sie Kurz (100 ms), Mittel (270 ms) oder Lang (600 ms) und bestätigen Sie mit OK.

Bitte erkundigen Sie sich bei Ihrer Telefongesellschaft nach der richtigen Einstellung.

PIN ändern

Menü Drücken Sie Menü.

▲/▼	Wählen Sie Weitere Einst. aus und drücken Sie OK.
▲/▼	Wählen Sie PIN ändern aus und drücken Sie OK.
P#E	Geben Sie die aktuelle PIN ein (im Auslieferungszustand 0 0 0 0) und drücken Sie OK.
P#E	Geben Sie eine neue PIN ein und drücken Sie OK.
P#E	Geben Sie die neue PIN noch einmal ein und drücken Sie OK.

Die vierstellige PIN schützt einige Einstellungen vor unbefugtem Zugriff.Wenn Sie die PIN vergessen haben wenden Sie sich bitte an unsere Service-Hotline.

Konferenz / Aufschalten einstellen

Menü Drücken Sie Menü.

▲/▼	Wählen Sie Weitere Einst. aus und drücken Sie OK.
▲/▼	Wählen Sie Konferenz aus und drücken Sie OK.
▲/▼	Wählen Sie Auto um das Aufschalten zu aktivieren oder Aus um es zu deaktivieren und drücken Sie OK.

Wenn das Aufschalten (Konferenz) eingeschaltet ist, wird es einem zweiten an dieser Basis angemeldeten Mobilteil erlaubt, sich in ein bestehendes externes Gespräch einzuschalten, indem an diesem Mobilteil die Abnehmetaste gedrückt wird.

Telefon in den Auslieferungszustand zurücksetzen

Menü Drücken Sie Menü.

▲/▼

Wählen Sie Weitere Einst. aus und drücken Sie OK.

▲/▼

Wählen Sie Rücksetzen aus und drücken Sie OK.

Geben Sie die aktuelle PIN ein und drücken Sie OK.

Bestätigen Sie auch die nachfolgende Sicherheitsabfrage mit OK.

Das Telefonbuch wird nicht gelöscht. Bitte löschen Sie das Telefonbuch über das Telefonbuch-Menü. Angemeldete Mobilteile bleiben angemeldet.

9 Mobilteile an-/abmelden

An einer Basisstation können bis zu 5 Mobilteile angemeldet werden. Die mit Ihrem Telefon ausgelieferten Mobilteile sind bereits an der Basis angemeldet. Zum Anmelden eines „fremden“ Mobilteils ziehen Sie bitte auch dessen Bedienungsanleitung zu Rate.

Weiteres Mobilteil des gleichen Typs anmelden

Menü Drücken Sie Menü.

▲/▼	Wählen Sie Weitere Einst. aus und drücken Sie OK.
▲/▼	Wählen Sie Anmelden aus und drücken Sie OK.
###	Geben Sie die aktuelle PIN der Basis ein, an der das Mobilteil angemeldet werden soll, und drücken Sie OK.

Drücken und halten Sie die Paging-Taste auf der Unterseite der Basisstation (ca. 5 s).Nach einer kurzen Zeit leuchtet das Antennensymbol im Display konstant und das Mobilteil ist ange-meldet.

Mobilteil abmelden

Menü Drücken Sie Menü.

▲/▼	Wählen Sie Weitere Einst. aus und drücken Sie OK.
▲/▼	Wählen Sie Abmelden aus und drücken Sie OK.
	Geben Sie die aktuelle PIN ein und drücken Sie OK.
▲/▼	Wählen Sie eines der angezeigten Mobilteile aus und drücken Sie OK.

Das Mobilteil, das Sie gerade benutzen, kann nicht abgemeldet werden.

10 Betrieb an Telefonanlagen/Zusatzdienste

Betrieb an Telefonanlagen

Ist Ihr Telefon an einer Telefonanlage angeschlossen, können Sie über die R- Taste Funktionen, wie z. B. Anrufe weiterleiten und automatischen Rückruf nutzen. Lesen Sie bitte in der Bedienungsanleitung Ihrer Telefonanlage, welche Flash-Zeit Sie zur Nutzung dieser Funktionen einstellen müssen. Ob Ihr Telefon an Ihrer Telefonanlage einwandfrei funktioniert, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde.

Bitte denken Sie daran, bei Telefonbucheinträgen ggf. die Amtskennziffer und eine ggf. erforderliche Wahlpause (Taste # lange drücken) mit einzugeben.

Zusatzdienste Ihres Netzbetreibers

Ihr Telefon unterstützt Zusatzdienste Ihres Netzbetreibers, wie z. B. Makeln, Anklopfen und Konferenz. Über die R-Taste können Sie diese Zusatzdienste nutzen. Bitte erkundigen Sie sich bei Ihrem Netzbetreiber, welche Flash-Zeit Sie zur Nutzung von Zusatzdiensten einstellen müssen. Zur Freischaltung von Zusatzdiensten wenden Sie sich bitte an Ihren Netzbetreiber.

11 Anhang

Menüstruktur

Telefonbuch Anzeigen/Neu hinzu/Alle löschen

Wecker — Aus/Einmalig/Täglich

Basiseinstell. Mobilteil Töne Klingellaut. Rufton Tastenton Kontaktton Eco-Modus Name Mobilteil Datum/Zeit Sprache Auto.Antwort

Weitere Einst. Konferenz Rückrufzeit Wahlverfahren PIN ändern Anmelden Abmelden Zurücksetzen

Anhang

Fehlersuche

Haben Sie Probleme mit Ihrem Telefon, kontrollieren Sie zuerst die folgenden Hinweise.

Bei technischen Problemen können Sie sich an unsere Service-Hotline wenden. Die Rufnummer finden Sie auf unserer

Website www.audioline.de

Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

• Nach Betätigung der Abhebetaste ist kein Wählton hörbar, die Wählleitung wird nicht belegt.
• Telefonanschluss-Stecker an der Basisstation und an der Telefonsteckdose kontrollieren.
• Netzstecker an der Basisstation und an der Netzsteckdose kontrollieren.
• Die Wählleitung wird durch ein anderes Mobilteil belegt. Warten Sie, bis die Verbindung beendet ist.
• Displayanzeige: „Suche ...”.
• Netzstecker an der Basisstation und an der Netzsteckdose kontrollieren.
• Reichweite verringern.
• Mobilteil anmelden.
• Keine Anzeige auf dem Display.
• Mobilteil ausgeschaltet -> einschalten.
• Akku leer -> aufladen.

Werkseinstellungen/Auslieferungszustand

Anrufliste Kein Eintrag

Telefonbuch Kein Eintrag

Wecker Aus

Tonruf Melodie 1 / Tonruflautstärke 3

Hörer-/Lautsprecherlautstärke 3

Hinweistöne Tastenton: Ein / Kontaktton: Ein

Sprache Deutsch

Mobilteilname Handset 1

Autom. Rufannahme Aus

Datum/Zeit 00:00 / 01.01.2014 / Datumformat: TT/MM / Zeitformat: 24 Stunden

Wahlverfahren Tonwahl

Flash-Zeit Mittel (270 ms)

PIN 0000

Konferenz Aus

Technische Daten

Standard: DECT / GAP

Kanalzahl: 120 Duplexkanäle

Frequenzen: 1880 MHz bis 1900 MHz

Duplexverfahren: Zeitmultiplex, 10ms Rahmenlänge

Kanalraster: 1728 kHz

Bitrate: 1152 kBit / s

Modulation: GFSK

Sprachkodierung: 32 kBit / s

Sendeleistung: 10 mW (mittlere Leistung pro Kanal)

Reichweite: bis zu 300 Meter im Freien, in Gebäuden bis zu 50 Metern

Stromversorgung Basisstation: 100\~240 V AC, 6 V DC / 500 mA

Stromversorgung Ladestation: 100\~240 V AC, 6 V DC / 150 mA

Stromversorgung Mobilteil: 2 x AAA NiMH / 400 mAh

Betriebsdauer Mobilteil: in Bereitschaft / im Gespräch

Ladezeit der Akkus: ca. 10 Stunden

Zulässige Umgebungsbedingungen für den Betrieb des Mobilteils:

5°C bis 45°C ; 20 % bis 75 % relative Luftfeuchtigkeit

Zulässige Umgebungsbedingungen für den Betrieb der Basisstation:

5°C bis 45°C ; 20 % bis 75 % relative Luftfeuchtigkeit

Zulässige Lagertemperatur: -10°C bis +60°C

Wahlverfahren: MFV / IWV

R-Taste: Flash (Kurz-100 ms/Mittel-270 ms/Lang-600 ms)

Abmessungen Basisstation (mm): ∅ / H = ca. 144 x 42

Abmessungen Mobilteil (mm): L / B / H = ca. 169 x 48 x 26

Telefon-Anschluss-Schnur Belegung: TSV auf Pin 3 und 4 gemäß CTR 37 (Euro-Belegung)

Steckernetzgerät: Eurostecker

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinien:

- 1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität.

- 2005/32/EG Richtlinie „Energiebetriebene Produkte“.

Die Konformität mit den o. a. Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätigt. Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.audioline.de.

Pflegehinweise

Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel.

Garantie

AUDIOLINE-Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer.

Ein Garantiefall liegt nicht vor, wenn die Ursache einer Fehlfunktion des Gerätes bei dem Telefonnetzbetreiber oder einer eventuell zwischengeschalteten Telefonanlage liegt. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE-Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

Stichwortverzeichnis

A

Akkus 4

Akkus aufladen .....7

Akkus einlegen 7

Anruf annehmen .....11

Anrufen 11

Anrufliste .....12, 15

Aufschalten .....19

Aufstellungsort ....4

Auslieferungszustand .....24

Automatische Rufannahme ..10, 18

B

Basisstation anschließen .....6

Bereitschaftsmodus .....10

Bestimmungsgemäße

Verwendung 4

D

Datum/Uhrzeit .....10, 17

Direktannahme .....10

Displaysprache .....10, 18

E

Eco-Modus .....10, 18

Entsorgung ....5

Externes Gespräch vermitteln . . .13

F

Fehlersuche .....24

Flashzeit .....19

Freisprechen .....11

G

Garantie .....26

Gespräch beenden .....11

Gespräch vermitteln .....13

Gesprächsdauer .....12

|

Intern telefonieren .....13

K

Konferenz .....13, 19

Konformitätserklärung .....26

L

Ladestation 7

Lautstärke ....17

Lautstärke (Hörer/Lautsprecher) .12

M

Makeln....13

Medizinische Geräte .....4

Melodie 17

Menüstruktur .....23

Mikrofon ausschalten .....12

Mobilteil ausschalten .....14

Mobilteil-Töne 17

Mobilteile an-/abmelden .....21

Mobilteilnamen .....18

Mute .....12

N

Navigation im Menü .....10

Netzteil 4

P

Pflegehinweise .....26

PIN....19

R

Rückrufzeit .....19

Rufton 17

S

Sicherheitshinweise .....4

Strahlungsreduzierung .....10

Stromausfall 4

Symbole im Display .....9

T

Tastensperre .....14

Technische Daten .....25

Telefonanlagen .....22

Telefonbuch .....12, 16

Töne 17

Tonruf....17

Tonruf am Mobilteil ausschalten .14

V

Vermitteln 13

Verpackungsinhalt .....6

W

Wahlverfahren .....18

Wahlwiederholung .....11, 15

Wecker 17

Werkseinstellungen .....24

Z

Zurücksetzen .....20

Zusatzdienste .....22

Anhang

1 Safety Information ....4

Intended use 4

Wichtige Garantiehinweise

Die Garantiezeit für Ihr AUDIOLINE-Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material- oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

BITTE WENDEN SIE SICH IM GARANTIEFALL AUSSCHLIESSLICH AN DEN HÄNDLER, BEI DEM SIE DAS GERÄT GEKAUFT HABEN, UND VERGESSEN SIE NICHT, DEN KAUFBELEG VORZULEGEN. UM UNNÖTIG LANGE WAR-TEZEITEN ZU VERMEIDEN, SENDEN SIE REKLAMATIONSGERÄTE BITTE NICHT AN UNSERE BÜROADRESSE.

BEI FRAGEN ZUR BEDIENUNG UND GARANTIELEISTUNG LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG, FRAGEN SIE IHREN FACHHÄNDLER ODER WENDEN SIE SICH AN UNSERE

Service-Hotline

Die Rufnummer der Service-Hotline finden Sie auf unserer Internetseite www.audioline.de

AUDIOLINE GmbH

Neuss

Internet: www.audioline.de

E-Mail: [e-mail]

Version 1.1 • 13.03.2014

4250711992170
