BEDIENUNGSANLEITUNG Wave 102 AUDIOLINE

Bedienungsanleitung Operating Instructions

D

GB

WAVE 10X ECO

AUDIOLINE

WAVE 10X ECO

Bedienungsanleitung 3. . . . . . . . . . . . . . . .

Operating Instructions 19. . . . . . . . . . . . . .

1 Sicherheitshinweise 4. . . . . . . . . .
2 Telefon in Betrieb nehmen 5. . . . . . .
3 Bedienelemente 7.
4 Wie bediene ich mein Telefon? 9. . . .
5 Menüstruktur 11.
6 Telefonieren 12. . . . . . . . . . . . . . .
7 Telefonbuch 14.
8 Anrufliste 14
9 Falls es Probleme gibt ..... 15
10 Technische Eigenschaften ..... 16
11 Pflegehinweise / Garantie ..... 17

D

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäße Verwendung

Dieses Telefon ist geeignet für das Telefonieren innerhalb eines Telefonnetzes. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungsort

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung. Verwenden Sie das Mobilteil nicht in explosionsgefährdeten Bereichen.

Netzteil

g: Verwenden Sie nur das mitgelieferte Steckernetzteil, da andere Netzteile das Telefon beschädigen können. Sie dürfen den Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegenstände versperren.

Aufladbare Akkus

g: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs! Achten Sie auf die richtige Polung! Bei verkehrter Polung der Akkus besteht auf der Ladestation Explosionsgefahr.

Stromausfall

Bei Stromausfall kann mit dem Telefon nicht telefoniert werden. Halten Sie für Notfälle ein schnurgebundenes Telefon bereit, welches ohne externe Stromversorgung arbeitet.

Medizinische Geräte

Achtung: Benutzen Sie das Telefon nicht in der Nähe von medizinischen Geräten. Eine Beeinflussung kann nicht völlig ausgeschlossen werden.

DECT ^1 -Telefone können in Hörgeräten einen unangenehmen Brummton verursachen.

^1 DECT: Digital Enhanced Cordless Telecommunication = Standard für kabellose Telefone.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen! Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen.

Akkus entsorgen Sie beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

2 Telefon in Betrieb nehmen

Sicherheitshinweise

Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

Inhalt	WAVE 10X ECO
	100 102	1	1031	1041
Basisstation mit Netzteil 1 1 1	1
Ladestation mit Netzteil - 1 2	3
Mobilteil 1 2 3 4
Telefonanschlusskabel 1 1 1	1
Akkus 2 4 6 8
Bedienungsanleitung 1 1 1 1

^1 Unter www.audioline.de erfahren Sie, ob dieses Telefonset bereits erhältlich ist.

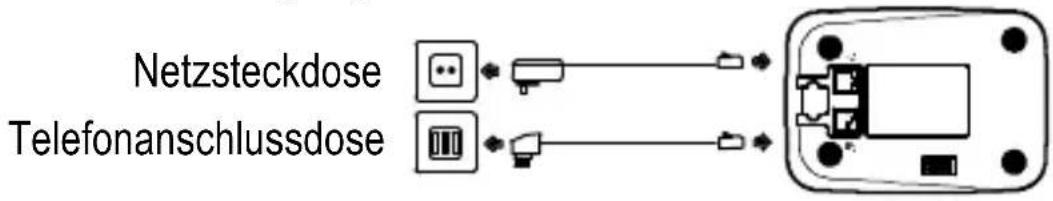

Basisstation anschließen

Achtung: Stellen Sie die Basisstation mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann.

Schließen Sie die Basisstation wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil sowie das beigefügte Telefonanschlusskabel.

Netzsteckdose Telefonanschlussdose

Achtung: Verwenden Sie für die Basisstation das Netzteil Modell Nr. ED3514065030P, mit den Ausgangsdaten: 6,5 V, 300 mA.

Ladestation anschließen ^1

Schließen Sie die Ladestation wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil.

Netzsteckdose

Achtung: Verwenden Sie für die Ladestation das Netzteil Modell Nr. SA 28-146, mit den Ausgangsdaten: 6,5 V, 150 mA.

Akkus einlegen

Legen Sie die Akkus in das geöffnete Akkufach ein. Verwenden Sie nur Akkus des Typs AAA NiMH 1,2 V. Achten Sie auf die richtige Polung! Schließen Sie das Akkufach.

- AAA + + AAA - ↓ - AAA + + AAA -

Akkus aufladen

Stellen Sie das Mobilteil bei der ersten Inbetriebnahme für mindestens 24 Stunden in die Basisstation / Ladestation.

Haben Sie das Mobilteil richtig in die Basisstation/Ladestation ge- stellt, ertönt ein Hinweissignal. Das Mobilteil erwärmt sich beim La-

1 Gilt nur für Telefonsets mit mindestens zwei Mobilteilen "Verpackungsinhalt" auf Seite 5.

den. Dies ist normal und ungefährlich. Laden Sie das Mobilteil nicht mit fremden Aufladegeräten. Der aktuelle Akkuladezustand wird im Display angezeigt:

Voll Halb Schwach Leer

3 Bedienelemente

Die Tasten Ihres Telefons werden in dieser Bedienungsanleitung nachfolgend mit vereinheitlichten Symbolen dargestellt. Leichte Abweichungen der Tastensymbole Ihres Telefons gegenüber den verwendeten Tastensymbolen sind daher möglich.

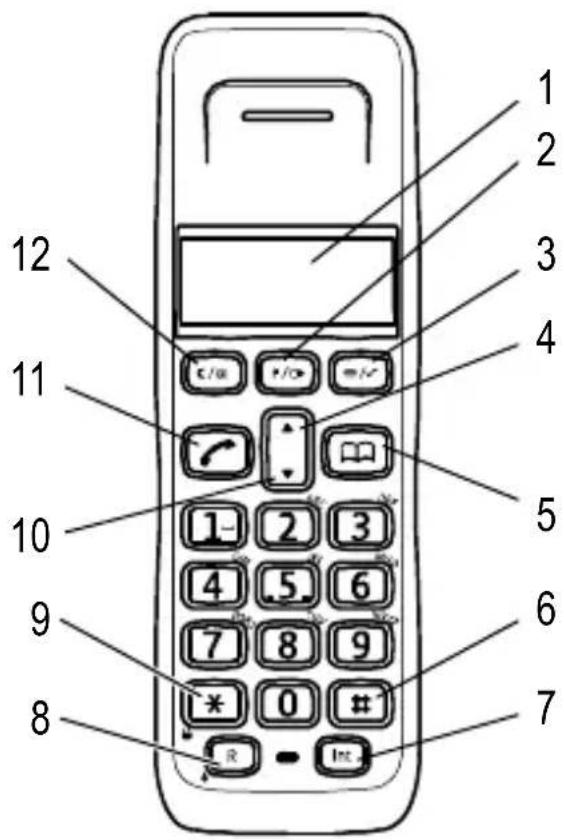

Mobilteil

1 Display
2 Pause / Wahlwiederholung
3 Menü / OK-Taste
4 Anrufliste öffnen / Aufwärts blättern
5 Rufnummernspeicher / Abbrechen
6 Konferenzgespräch
7 Interngespräch
8 R-Signaltaste / Mobilteil ein-/ausschalten
9 Tastensperre
10 Anrufliste öffnen / Abwärts blättern
11 Gespräch annehmen/ Gespräch beenden
12 Löschen / Stummschaltung

1 2 3 4 5 6 7 8 9 10 11 12

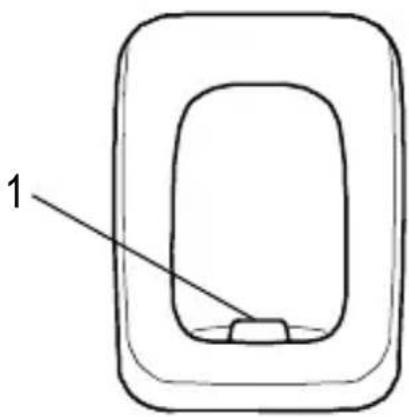

Ladestation ^1

1 Ladekontakte

Basisstation

1 Paging-Taste
2 LED Gesprächs- und Netzanzeige
3 Ladekontakte

Strahlungsreduzierung (ECO Mode)

Werkseinstellung = ECO MODE → AUS

Sie können das Telefon so einstellen, dass die Strahlung reduziert wird 📄 Seite 11.

= ECO Mode → EIN.

Reduzierung bei eingeschaltetem ECO Mode im Vergleich zu einem Standard-DECT-Schnurlostelefon:

- Bis zu 75 % weniger Strahlung im Gesprächsmodus (abhängig von der Entfernung des Mobilteils zur Basis).

• Bis zu 90 % weniger Strahlung im Bereitschaftsmodus.

1 Gilt nur für Telefonsets mit mindestens zwei Mobilteilen "Verpackungsinhalt" auf Seite 5.

Bei Bedarf können Sie die Reichweite des Telefonsystems erhöhen, indem Sie den ECO MODE ausschalten 📄 Seite 11 (ECO Mode → AUS).

4 Wie bediene ich mein Telefon?

Darstellungen und Schreibweisen

Nummer eingeben

Abgebildete Taste kurz drücken

3 Sek. ↗ Abgebildete Taste 3 Sekunden drücken

5678 oder

Ziffern oder Symbole im Display

Symbole im Display

Symbol Beschreibung

Interne Rufnummer des Mobilteils

05.08.03 Anzeige Gesprächsdauer

ext Externes Gespräch

int Internes Gespräch

Blinkend: Es sind neue Anrufe in der Anrufliste.

Die Tastensperre ist aktiviert.

STLIMM Das Mikrofon ist stummgeschaltet.

Konstant: Verbindung zur Basisstation gut.

Blinkend: Verbindung zur Basisstation schlecht.

D

Grundeinstellungen programmieren

In der Grundeinstellung passen Sie die Einstellungen des Mobilteils Ihren Erfordernissen an. Zum Abbrechen drücken Sie die Taste ☐. Wenn Sie 15 Sek. keine Taste drücken, wird der Vorgang abgebrochen und Änderungen werden nicht gespeichert. Gehen Sie wie folgt vor:

Programmierung Mobilteil starten

√, ▲/▼, MOBILTEIL, √,

Lautstärke für externen Anruf

▲/▼, EXT RUF LAUT, √, ▲/▼,

TON AUS bis LAUTSTAERKE5, √.

Lautstärke für internen Anruf

▲/▼, INT RUF LAUT, √, ▲/▼,

TON AUS bis LAUTSTAERKE5, √.

Tonrufmelodie für externen Anruf

▲/▼, EXT MELODIE, √, ▲/▼,

MELODIE 1 bis MELODIE 5, √.

Tonrufmelodie für internen Anruf

MELODIE 1 bis MELODIE 5, √.

Sprache einstellen

▲/▼, SPRACHE, √, ▲/▼, √.

Programmierung Einstellung starten

√, ▲/▼, EINSTELLUNG, √,

Tonwahl / Pulswahl

▲/▼, WAHLVERF., √, ▲/▼,

MFV / IWV, √.

Flash-Zeit (Flash 1 = 100 ms, Flash 2 = 300 ms)

▲/▼, FLASHZEIT, √, ▲/▼,

FLASH 1 / FLASH 2, √.

Lautstärke der Basis

▲/▼, BASIS-LAUTST, √, ▲/▼,

TON AUS bis LAUTSTAERKE5, √.

Tonrufmelodie der Basis

▲/▼, BASIS-MEL. , √, ▲/▼,

MELODIE 1 bis MELODIE 5, √.

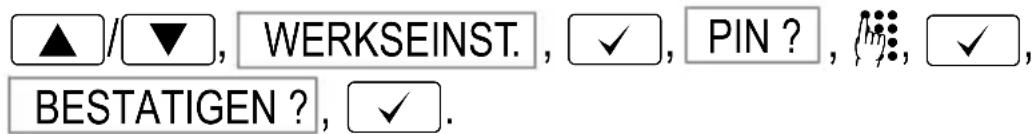

Werkseinstellungen wiederherstellen ^1

▲ / ▼, WERKSEINST., ✓, PIN?, ⌘, ✓, BESTATIGEN?, ✓.

5 Menüstruktur

Hauptmenü

TELEFONBUCH HINZUFUEGEN	AENDERNLOESCHEN
EINSTELLUNG BASIS-LAUTST	BASIS-MEL.MT-ABMELDENPIN CODEWAHLVERF.FLASHZEITWERKSEINST.ECO MODE
MOBILTEIL TOENE	INT RUF LAUTEXT RUF LAUTINT MELODIEEXT MELODIEAUTO ANNAHME NAMESPRACHETASTENSPERRE

^1 Die vierstellige PIN ist 0000.

DATUM-ZEIT DATUM EINST.	UHR EINSTWECKER EINST
ANMELDEN BASIS-WAHL	BASIS ANMELD

6 Telefonieren

Alle Beschreibungen in dieser Bedienungsanleitung gehen davon aus, dass sich das Mobilteil im Stand-by-Modus befindet.

Gespräch annehmen
Gespräch beenden
Extern anrufen	-, oder,
Wahlwiederholung	-, oder,
Wahl aus der Anrufliste	-,
Wahl aus dem Rufnum- mernspeicher	-,

Intern telefonieren

Interne Gespräche führen

INT, z. B. 2.

Sie müssen zwei oder mehr Mobilteile an Ihrer Basisstation angemeldet haben, um interne Gespräche führen zu können.

D

Externe Gespräche intern weiterleiten / Konferenzgespräch

Während externem Gespräch: INT, 📋 z. B. 2.

Nachdem sich der interne Gesprächspartner gemeldet hat, übergeben Sie das Gespräch, indem Sie die Taste 📚 drücken.

Um ein Konferenzgespräch zu führen, drücken Sie, nachdem der interne Teilnehmer sich gemeldet hat, die Taste #.

Sollte sich das gerufene Mobilteil nicht melden, können Sie das externe Gespräch wieder zurückholen, indem Sie die Taste INT drücken.

Weitere Funktionen

Funktion Tastenfolge
Mobilteil ein-/ausschalten 5 Sek.	R
Tastensperre ein 3 Sek.	*
Tastensperre aus * ,	*
Hörerlautstärke	-, ▲/▼
Lautstärke Tonrufmelodie	Während Klingeln ▲/▼
Mikrofon im Mobilteil stumm-/einschalten	Während Gespräch ⊗
Mobilteil suchen An der Basisstation	●))

Mikrofon stummschalten

Wenn Sie das Mikrofon stummschalten, kann Ihr Gesprächspartner Sie nicht hören.

Anzeige der Gesprächsdauer

Während eines Gesprächs wird die Gesprächsdauer in Stunden, Minuten und Sekunden angezeigt.

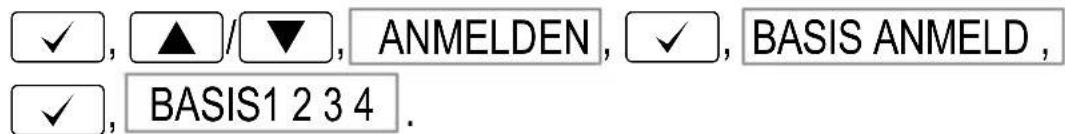

Mobilteil anmelden

Ist Ihr Mobilteil nicht an der Basisstation angemeldet, blinken Symbole im Display.

Um Ihr Mobilteil anzumelden, drücken Sie an der Basisstation fünf Sekunden lang die Taste •) und gehen dann wie folgt vor:

Um Mobilteile eines anderen Herstellers anzumelden, lesen Sie bitte die dazugehörige Bedienungsanleitung. Die vierstellige PIN Ihrer Basisstation ist 0000.

Es können bis zu vier Mobilteile an Ihre Basisstation angemeldet werden. Für Ihr Mobilteil kann immer nur eine von vier Basisstationen aktiviert sein.

7 Telefonbuch

Im Telefonbuch können Sie 30 Rufnummern speichern.

Jedem Eintrag kann eine individuelle Tonrufmelodie zugewiesen werden (5 Melodien zur Wahl).

Ist die Speicherkapazität erschöpft, müssen Sie einen vorhandenen Eintrag überschreiben.

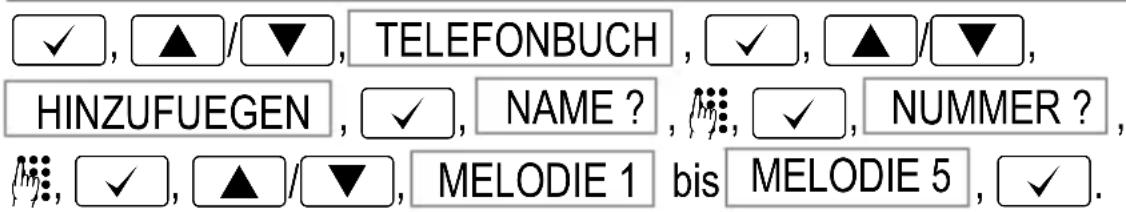

Telefonbucheinträge erstellen

✓, ▲/▼, TELEFONBUCH, ✓, ▲/▼, HINZUFUEGEN, ✓, NAME?, ⌘, ✓, NUMMER?, ⌘, ✓, ▲/▼, MELODIE 1 bis MELODIE 5, ✓.

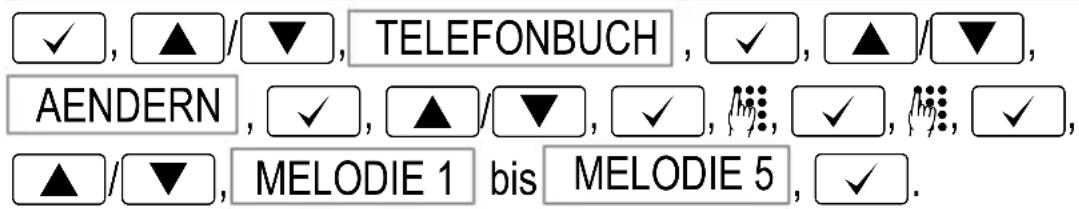

Telefonbucheinträge ändern

✓, ▲/▼, TELEFONBUCH, ✓, ▲/▼, AENDERN, ✓, ▲/▼, ✓, ⌘, ✓, ⌘, ✓, ▲/▼, MELODIE 1 bis MELODIE 5, ✓.

8 Anrufliste

Insgesamt werden 30 Rufnummern in der Anrufliste gespeichert.

Die Rufnummernanzeige ist ein optionaler Service Ihres Netzbetreibers. Steht dieser Service nicht zur Verfügung, werden eingehende Anrufe nicht im Display angezeigt. Bitte fragen Sie Ihren Netzbetreiber nach weiteren Informationen.

Rufnummern aus der Anrufliste anzeigen

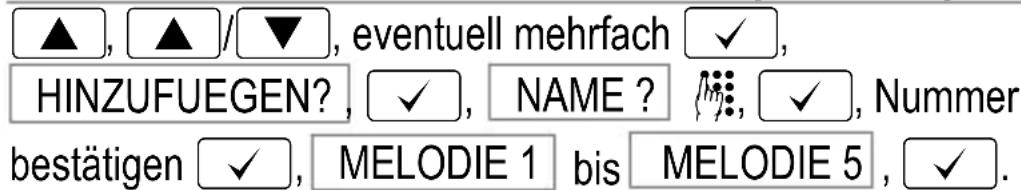

Eintrag aus der Anrufliste im Rufnummernspeicher speichern

▲, ▲/▼, eventuell mehrfach ✓, HINZUFUEGEN?, ✓, NAME ? ⬆, Nummer bestätigen ✓, MELODIE 1 bis MELODIE 5, ✓.

Rufnummern aus der Anrufliste löschen

9 Falls es Probleme gibt

Service Hotline

Haben Sie Probleme mit Ihrem Telefon, kontrollieren Sie zuerst die folgenden Hinweise. Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] (Kosten Telekom bei Drucklegung: 14 ct/min) wenden. Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

Fragen und Antworten

Fragen Antworten
Die Rufnummernanzeige (CLIP1) funktioniert nicht	- Die Rufnummernanzeige ist ein Zusatzdienst Ihres Netzbetreibers. Bitte fragen Sie Ihren Netzbetreiber nach weiteren Informationen.- Der Anrufer hat das Übertragen seiner Rufnummer unterdrückt.
Die Akkus sind in kürzester Zeit leer	- Die Akkus sind leer oder defekt.- Stellen Sie das Mobilteil richtig auf die Basisstation. Reinigen Sie die Kontaktflächen am Mobilteil und an der Basisstation mit einem weichen trockenen Tuch.- Das Mobilteil für 14 Stunden in die Basisstation stellen.
Verbindung abgehackt, fällt aus	- Sie haben sich zu weit von der Basisstation entfernt.- Falscher Aufstellungsort der Basisstation.- Die Akkus sind schwach.
Kein Telefon-gespräch möglich	- Das Telefon ist nicht korrekt angeschlossen oder gestört. Verwenden Sie nur das mitgelieferte Telefonanschlusskabel.- Testen Sie mit einem anderen Telefon, ob Ihr Telefonanschluss in Ordnung ist.- Das Netzteil ist nicht eingesteckt oder es liegt ein totaler Stromausfall vor.- Die aufladbaren Akkus sind leer oder defekt.- Sie haben sich zu weit von der Basisstation entfernt.

10 Technische Eigenschaften

Technische Daten

Merkmal Wert

Standard DECT

1-GAP2

Stromversorgung Eingang: 220/230 V, 50 Hz

Ausgang:

6.5 V DC / 300 mA,

6.5 V DC / 150 mA

Reichweite Außen: ca. 300 m

Innen: ca. 50 m

Stand-by Bis zu 150 h

Max. Gesprächsdauer Bis zu 10 h

Aufladbare Akkus 2 x 1,2 V, Größe: AAA

Wahlverfahren Ton-Wahlverfahren

Impuls-Wahlverfahren

Zulässige Umgebungstemperatur 10°C bis 30°C

Zulässige relative Luftfeuchtigkeit 20 % bis 75 %

Flash-Funktion 100 ms, 300 ms

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie:

1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformität wird durch das CE-Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.audioline.de.

D

^1 DECT: Digital Enhanced Cordless Telecommunication = Standard für kabellose Telefone.
^2 GAP: Generic Access Profile = Standard für das Zusammenwirken von Mobilteilen und Basisstationen anderer Hersteller.

11 Pflegehinweise / Garantie

Pflegehinweise

• Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch.
• Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Garantie

AUDIOLINE - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Ein Garantiefall liegt nicht vor, wenn die Ursache einer Fehlfunktion des Geräts bei dem Telefonnetzbetreiber oder einer eventuell zwischengeschalteten Nebenstellenanlage liegt. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE - Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

1 Safety Information 20. . . . . . . . . . . .
2 Putting the Telephone into Operation 21.
3 Operating Elements 23. . . . . . . . . . .
4 Operating the Telephone 25. . . . . . . .
5 Menu Structure 27.
6 Telephoning 28.
7 Phonebook 30.
8 Call Log 30
9 In Case of Problems 31
10 Technical Properties 32
11 Maintenance / Guarantee ..... 33

GB

1 Safety Information

Wichtige Garantiehinweise

Die Garantiezeit für Ihr AUDIOLINE - Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material- oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

BITTE WENDEN SIE SICH IM GARANTIEFALL AUSSCHLIESSLICH AN DEN HÄNDLER, BEI DEM SIE DAS GERÄT GEKAUFT HABEN, UND VERGESSEN SIE NICHT, DEN KAUFBELEG VORZULEGEN.

UM UNNÖTIG LANGE WARTEZEITEN ZU VERMEIDEN, SENDEN SIE REKLAMATIONSGERÄTE BITTE NICHTAN UNSERE BÜROADRESSE.

BEI FRAGEN ZUR BEDIENUNG UND GARANTIELEISTUNG LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG ODER WENDEN SIE SICH AN UNSERE HOTLINE:

0180 5 001388 (Kosten Telekom bei Drucklegung: 14 ct/min)

AUDIOLINE GmbH

Neuss

Service-Hotline [phone]

(Kosten Telekom bei Drucklegung: 14 ct/min)

Internet: www.audioline.de - E-mail: [e-mail]
