BEDIENUNGSANLEITUNG AVS75 SIEMENS
1.1 Sortimentsübersicht....11
1.1.1 Topologie....11
1.1.2 Bedienungsmöglichkeiten....12
2 Sicherheitshinweise....13
2.1 Hinweise zur Produktehaftpflicht 13
3 Montage und Installation 14
3.1 Vorschriften 14
3.2 Wärmepumpenregler RVS.. 14
Projektierung 14

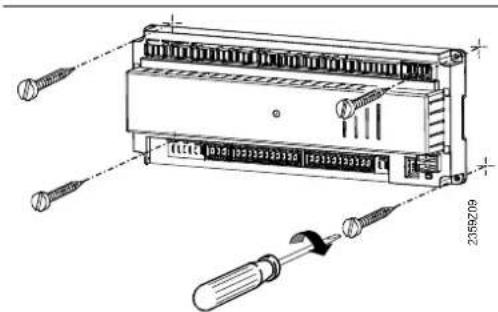

Montageart 14

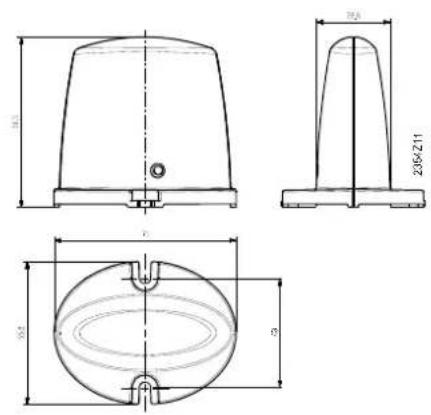

Masse und Bohrbild....15

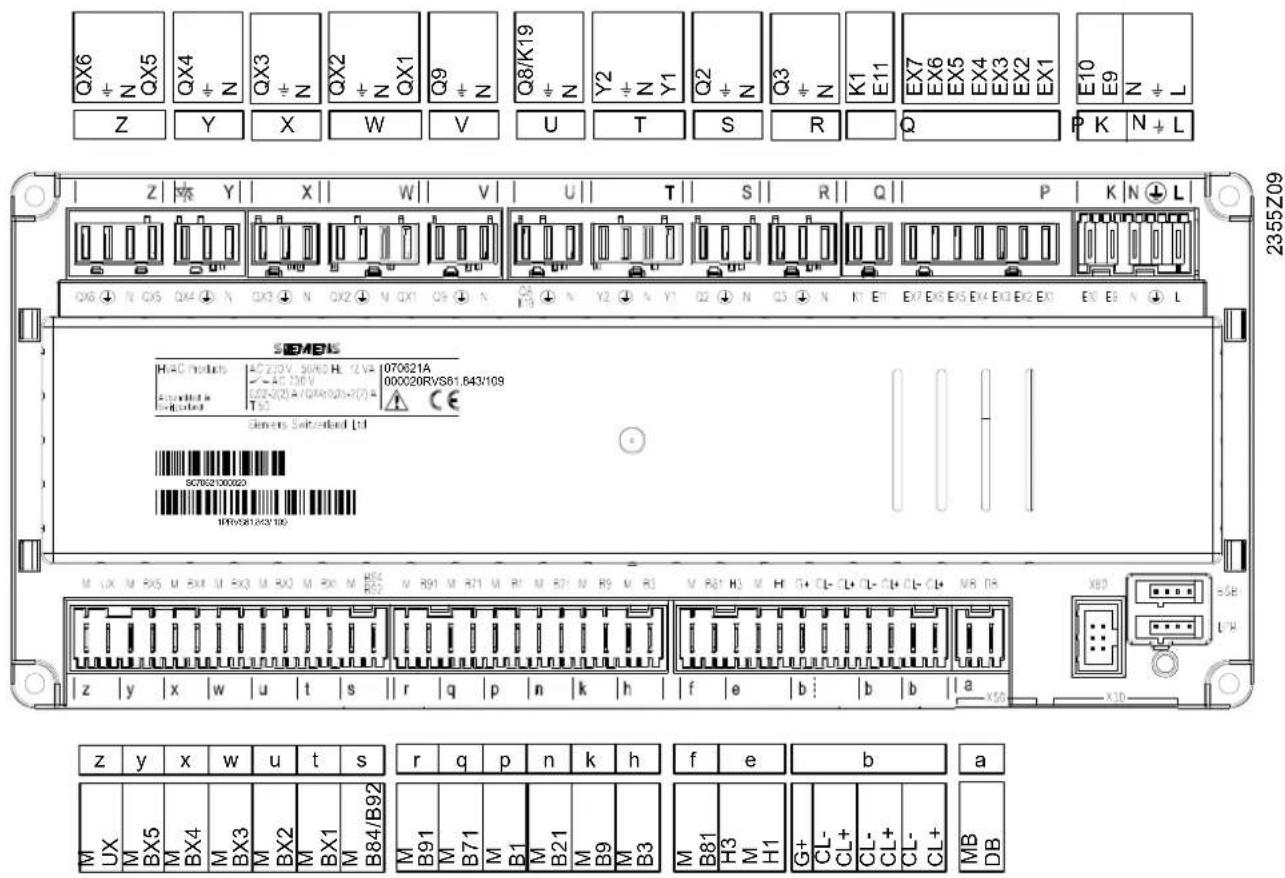

3.2.1 Anschlussklemmen RVS61.843 16
Klemmenbezeichnung RVS61.843....16
3.2.2 Anschlussklemmen RVS41.813 19
Klemmenbezeichnung RVS41.813....19
3.3 Erweiterungsmodul AVS75.390....21
Masse und Bohrbild....21
3.3.1 Anschlussklemmen AVS75.390 21
Klemmenbezeichnung 22
Klemmenzuordnung 22
3.4 Bediengerät AVS37.294 23

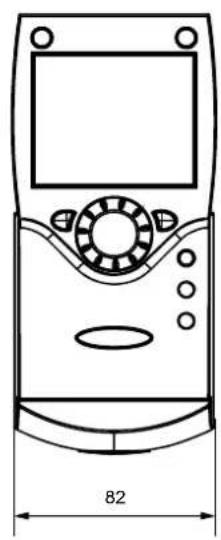

Montageart 23
3.5 Bediengerät AVS37.390 24
Anschlüsse 24
Massbilder 24

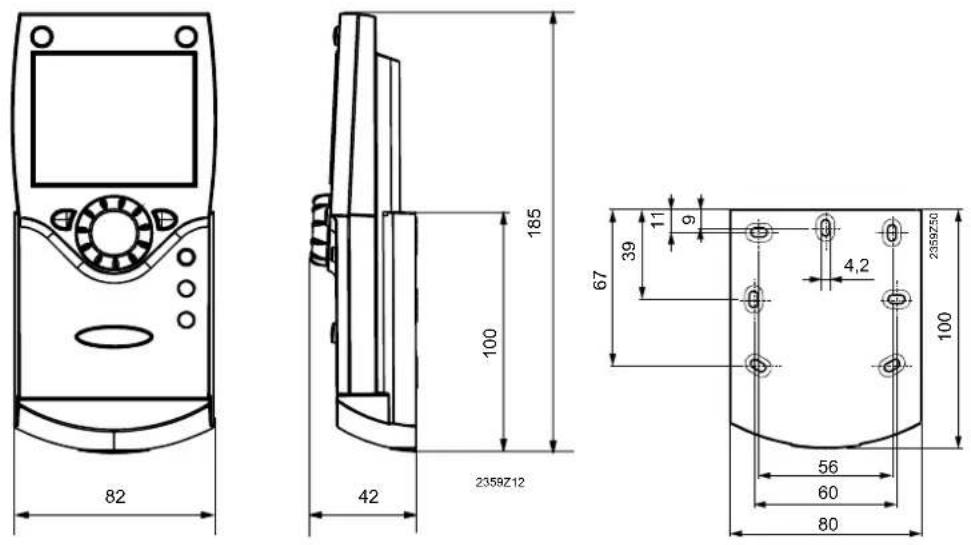

Masse und Bohrbild....25
Masse und Bohrbild....27
3.8 Funkkomponenten....28
3.8.1 Funkmodul AVS71.390....28

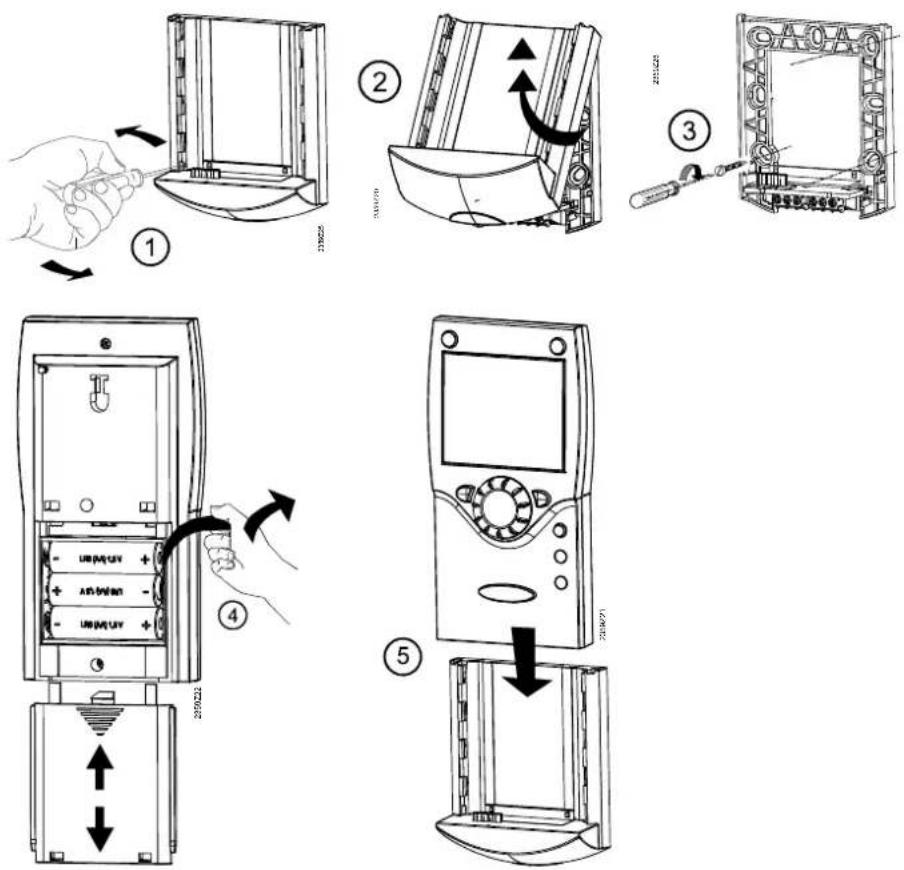

Montageart mit Sockel....29
Masse und Bohrbild....31
3.8.3 Aussenfühler Funk AVS13.399 32
Montageart 32
Funkverbindung....33
Masse und Bohrbild....33
3/258
3.8.4 Funk-Repeater AVS14.390....34
Montageart....34
Anschlüsse....34
Funkverbindung ....34
Masse und Bohrbild 35
3.8.5 Kontrolle der Funkkomponenten....35
4 Inbetriebnahme....36
4.1 Wärmepumpenregler 36
5 Handhabung 37
5.1 QAA75.. / QAA78.. / AVS37....37
5.1.1 Bedienung....37

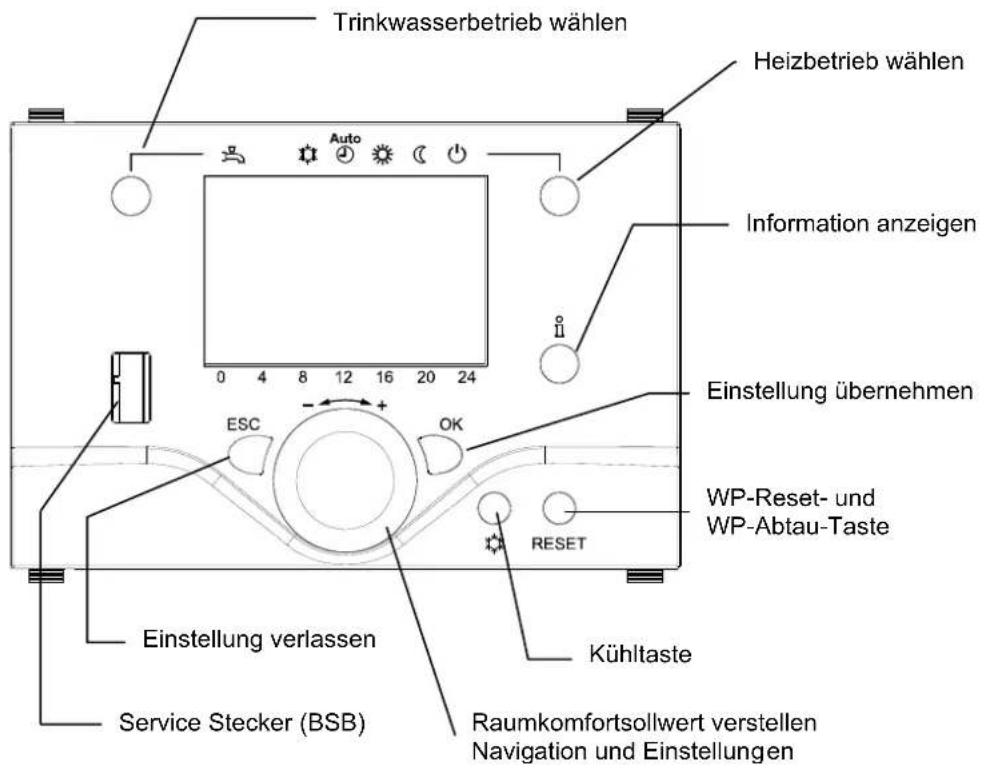

Bedienelemente....37

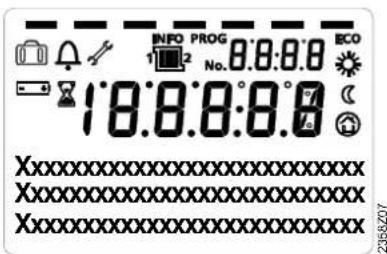

Anzeigemöglichkeiten....38
Heizbetrieb wählen 38
Kühlbetrieb wählen 39
Trinkwasserbetrieb wählen 39
Raumsollwert einstellen....40
Präsenztaste 40
Information anzeigen ....40
Manuelles WP-Abtauen / Reset....42
5.1.2 Programmierung QAA75.. / QAA78.. / AVS37....43
Einstellprinzip....43

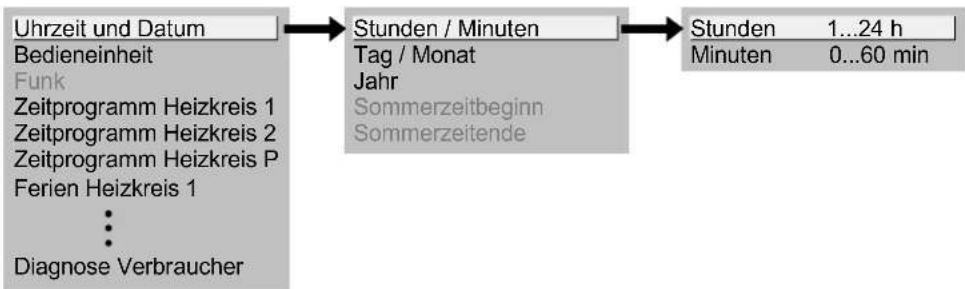

Beispiel „Uhrzeit einstellen“ 43
5.1.3 Benutzerebenen....44

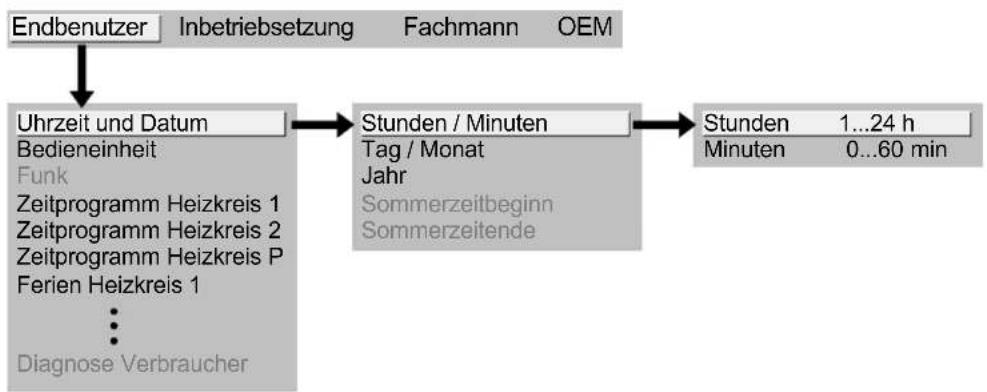

Einstellgliederung „Endbenutzer“ 45

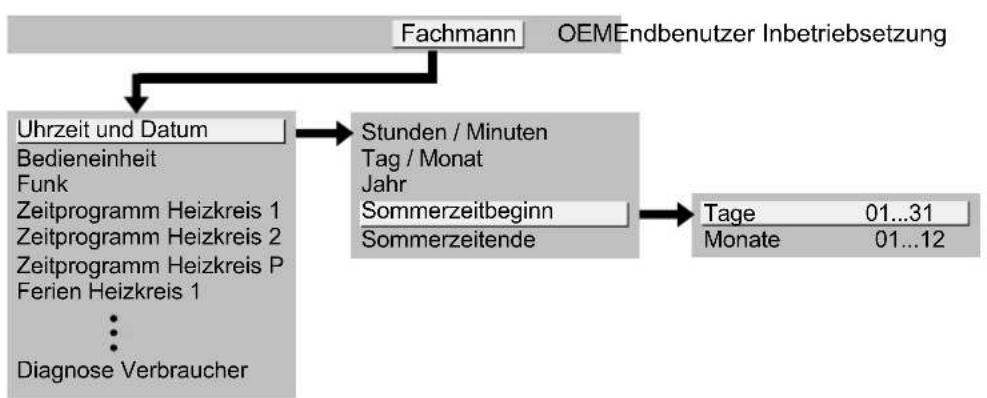

Einstellgliederung „Fachmann“ 45
5.1.4 Übersicht der Einstellungen....46
5.2 QAA55....77
5.2.1 Bedienung....77
Bedienelemente....77
Anzeigemöglichkeiten....77
Heizbetrieb wählen 77
Anzeige Kühlbetrieb....78
Raumsollwert einstellen....78
Präsenztaste 78
5.2.2 Programmierung....79
6 Einstellungen im Detail 80
6.1 Uhrzeit & Datum....80
6.2 Bedieneinheit....80
Bedienung und Anzeige....80
Heizkreis Zuordnung....82
Raumfühler 83
Gerätedaten 83
6.3 Funk....83
Binding 83
Geräteliste Funk......83
6.4 Zeitprogramme....84
Schaltpunkte 84
Standardprogramm....84
6.5 Ferien 84
6.6 Heizkreise....85
Betriebsart 85
Sollwerte 85
Heizkennlinie 86

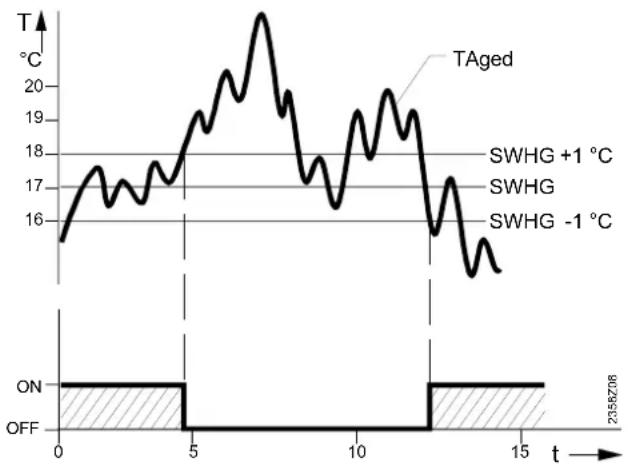

ECO-Funktionen....87

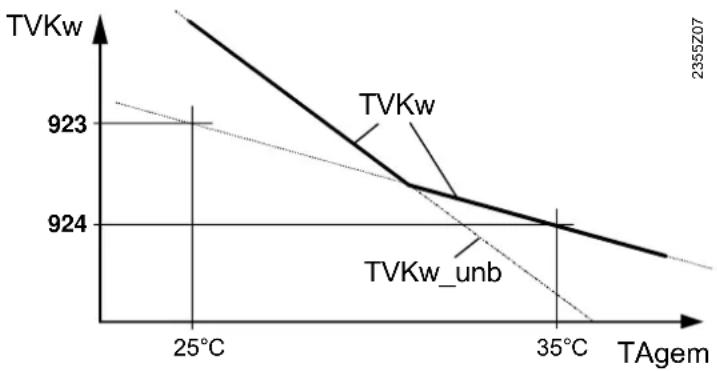

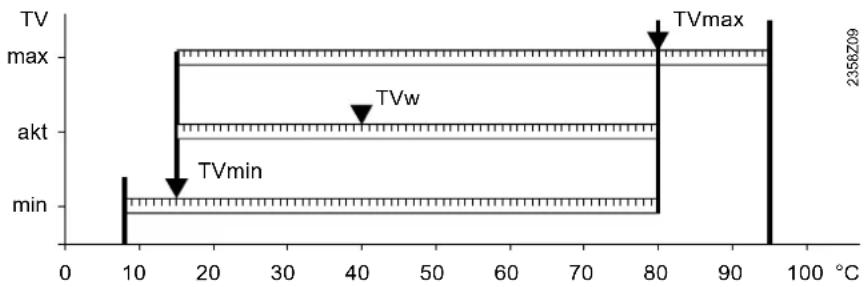

Vorlaufsollwert-Begrenzungen 88
Raumeinfluss....89

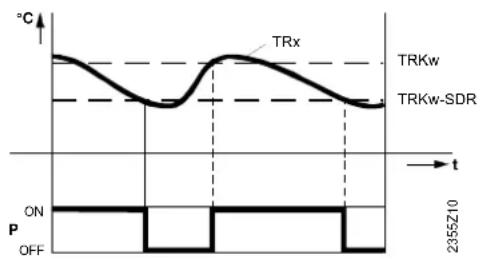

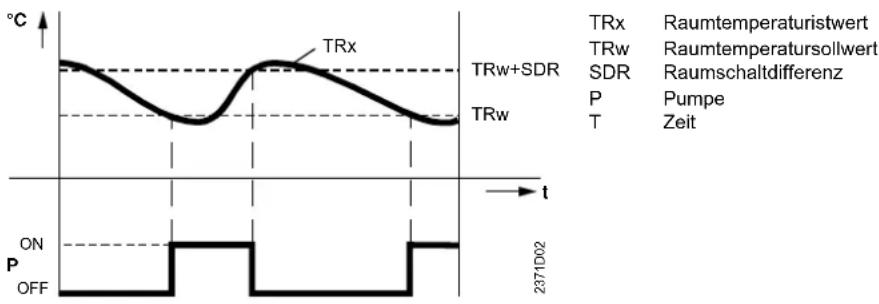

Raumtemperaturbegrenzung....90

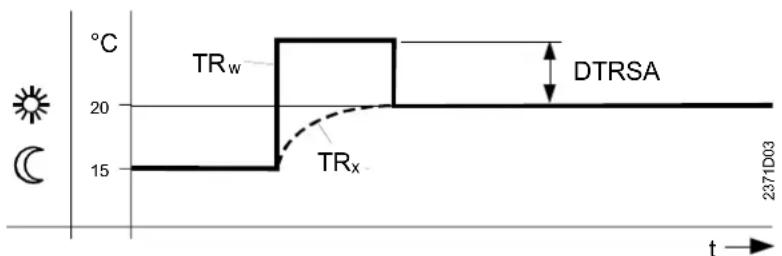

Schnellaufheizung 90
Schnellabsenkung 91
Ein- / Ausschaltzeit-Optimierung 91
Anhebung Reduziert sollwert....92
Überhitzschutz Pumpenheizkreis 92
Mischerregelung....93

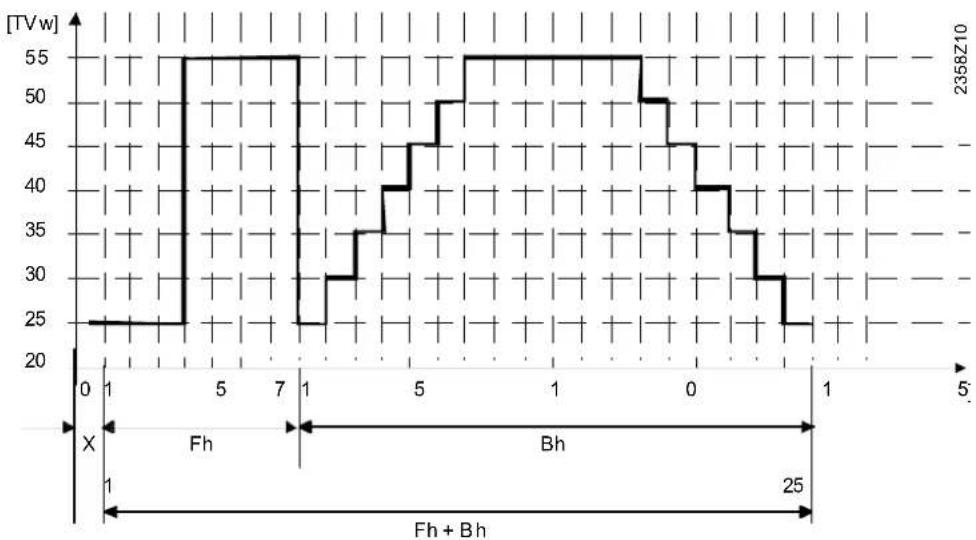

Estrich-Austrocknungsfunktion 93
Übertemperaturabnahme 96
Pufferspeicher/Vorregler....96
Fernsteuerung 97
Heizkreisfrostschutz 97
6.7 Kühlkreis 1....97

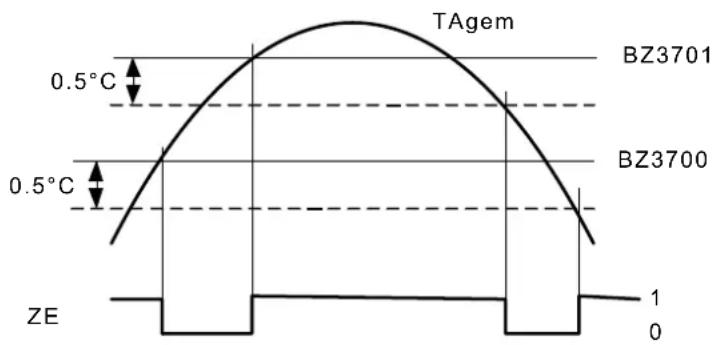

Betriebsart 98
Sollwerte 98
Freigabe 99

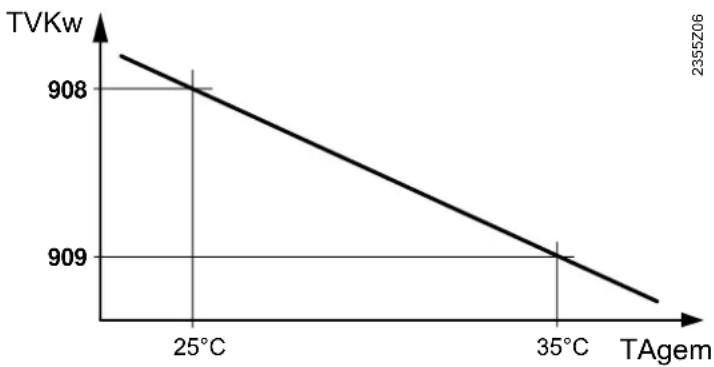

Kühlkennlinie 99
ECO....100

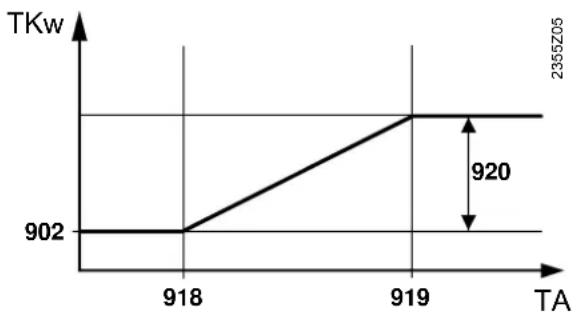

Sommerkompensation....100
Vorlaufsollwert-Begrenzungen 101
Raumeinfluss....101
Raumtemperaturbegrenzung....102
Mischerregelung....103

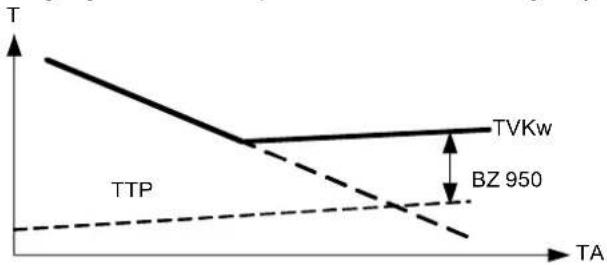

Taupunktüberwachung 103
Pufferspeicher/Vorregler....105
Fernsteuerung 105
Heizkreisfrostschutz ....105
6.8 Trinkwasser....105
Übersicht 105
Sollwerte....105
Freigabe 106
Ladevorrang 107
Legionellenfunktion....108
Zirkulationspumpe 109
Anlagenhydraulik....112
6.11 Vorregler / Zubringerpumpe 112
5/258
Übersicht....112
Vorregler/Zubringerpumpe....112
6.12 Wärmepumpe 112

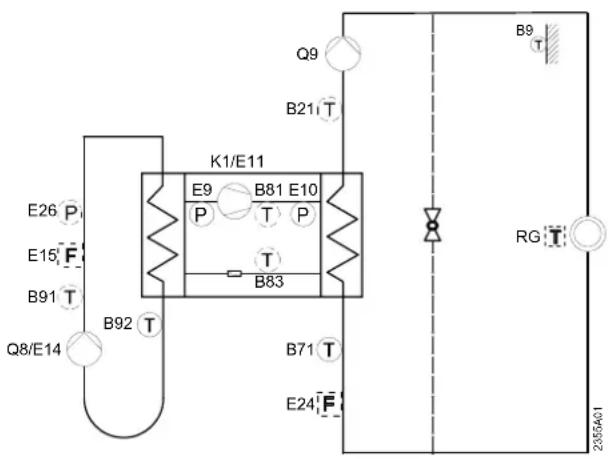

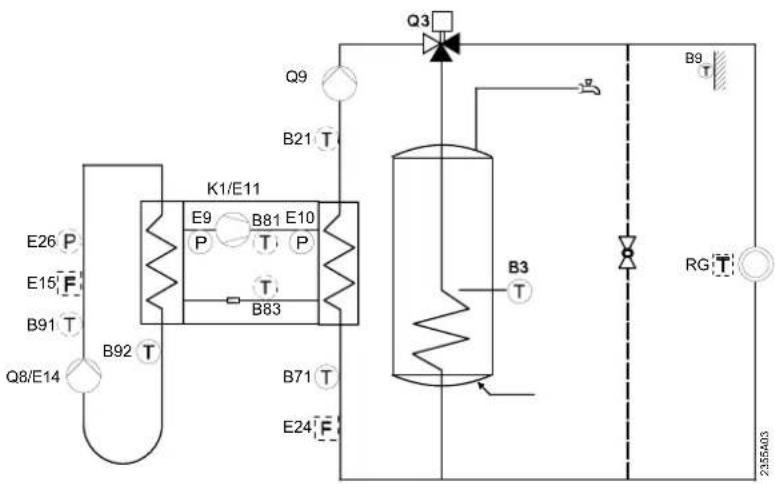

Funktionsschaltbilder 113
Kondensatorpumpe....114

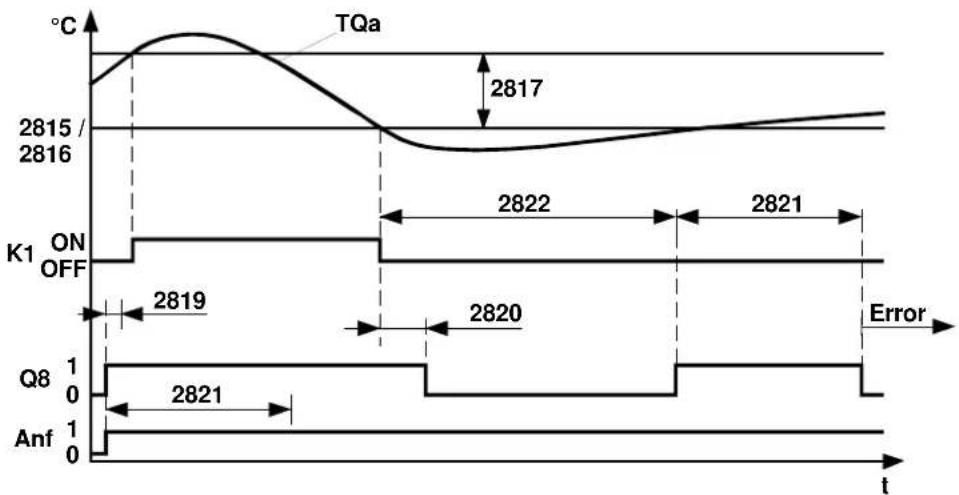

Quellenpumpe....115
Verdichter-Regelung bei Anlagen ohne Puffer- oder Kombispeicher .....116
Übersicht Sollwert- und Regelfühlerauswahl 117

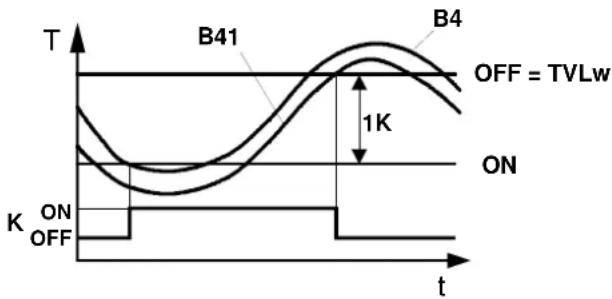

Verdichter-Regelung bei Anlagen mit Puffer- oder Kombispeicher .....118
Einstellungen Verdichter....119
Verdichter 2....122
Elektroeinsatz im Vorlauf 124
Wärmepumpenschutz bei TWW-Ladung....126
Allgemeine Parameter 127
Wärmepumpenschutz bei TWW-Ladung 128

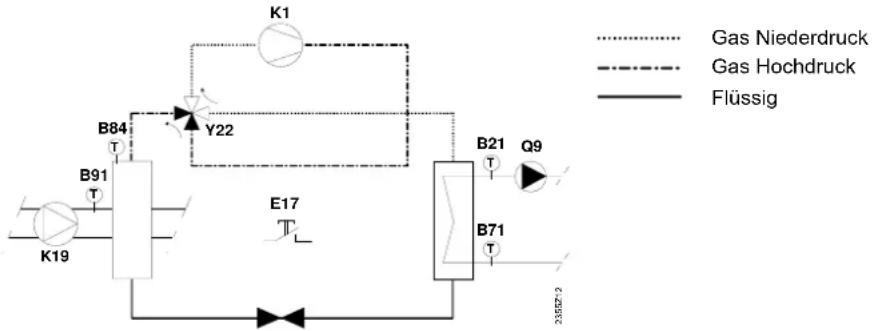

Abtaufunktion für Luft / Wasser-WP....130
Automatische Abtaufunktion ....131
Wärmepumpen-Frostschutz....134
Kühlen....134
Fühlerabgleich 137
6.13 Energiezähler....139
Wärmemengenzähler....141
Energiezähler Elektrisch/Gas....143
Zähler/Arbeitszahl 144
Stichtagspeicher (Jahresarbeitszahl)......145
6.14 Kaskade....148

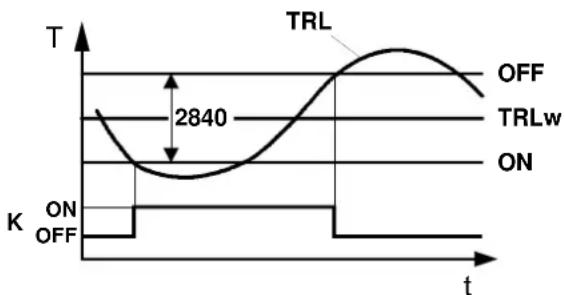

Regelung....148

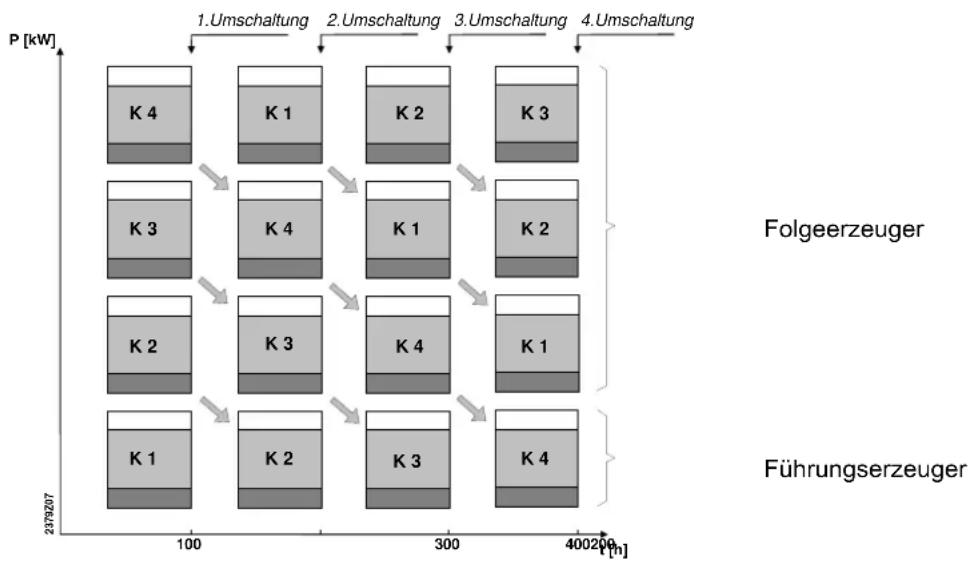

Wärmeerzeuger-Folge 149
Elektroeinsätze in der Kaskade 150
6.15 Zusatzerzeuger (nur RVS41..) 150
Betriebsart....150
Überhitzschutz 151
Regelung....151
6.16 Solar....152
Übersicht....152

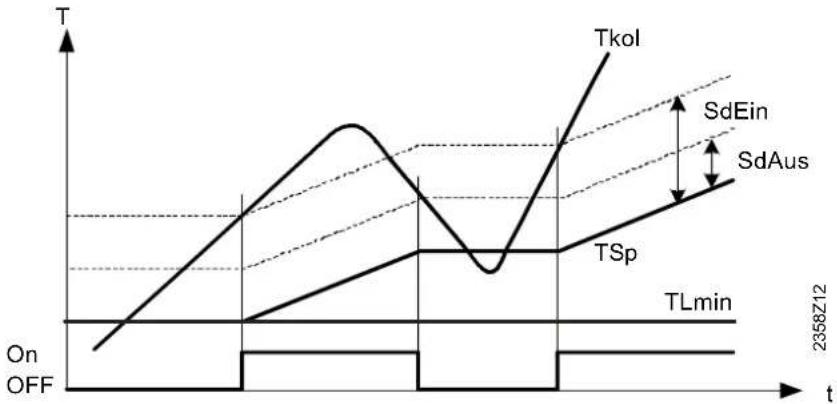

Laderegler (dT)....152
Vorrang 153
Startfunktion....154
Kollektor-Frostschutz ....154

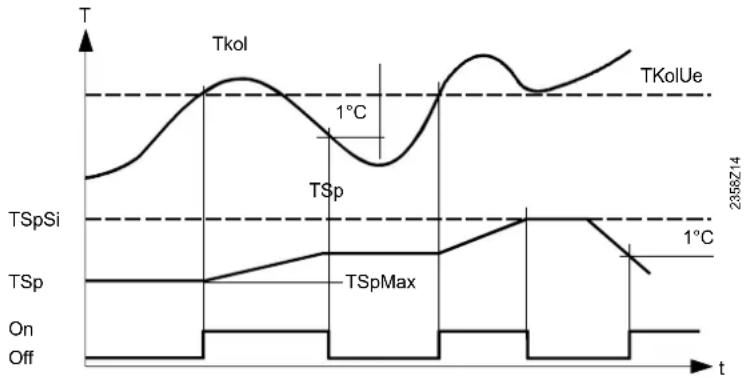

Kollektor-Überhitzschutz 155
Medium Verdampfungstemperatur 155
Drehzahlsteuerung....155
Ertragsmessung....156
Automatische Sperren ....157
Schichtschutz....159
Überhitzschutz 159
Rückkühlung ....160
Elektroeinsatz 160
Solareinbindung ....161
6.18 Trinkwasser-Speicher 161
Abbruch der Trinkwasser-Ladung 161
Laderegelung....161
Überhitzschutz 162
Rückkühlung....163
Elektroheizeinsatz 163
Übertemperaturabnahme 164
Anlagenhydraulik....165
Drehzahlgesteuerte Pumpe....165
Umladung 167
6.19 Trinkwasser Durchlauferhitzer (Nur RVS61.843) 167
Übersicht 167
Konfiguration 168
Sollwerte 168
Drehzahlgesteuerte Pumpe....168
Mischerregelung....168
6.20 Konfiguration 169
Vorgehen....169
Schemawahl über Voreinstellung....169
Manuelle Einstellung / Anpassung der Teilschemen....169
Heiz- / Kühlkreis 1 ....169
Heizkreis 2....170
Trinkwasser-Stellglied Q3....171

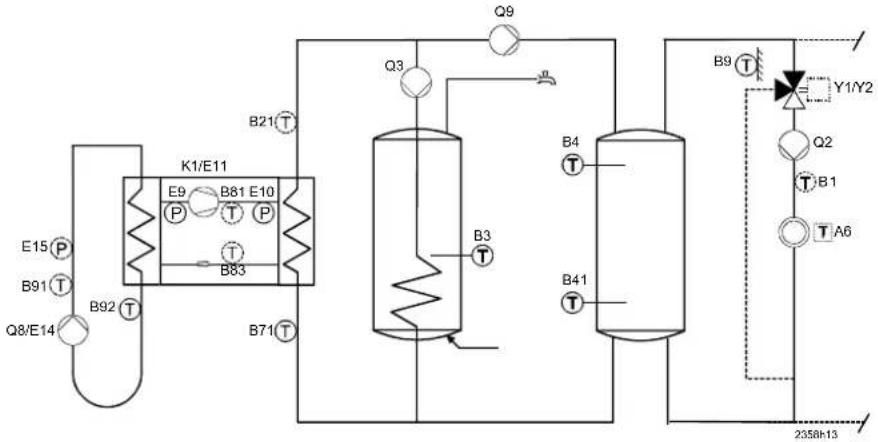

Trinkwasser Trennschaltung 171
Wärmepumpe 172
Solar 173
Ausgang Relais QX 174
Funktion Ausgang QX4-Mod 179
Fühlereingang BX1, BX2, BX3, BX4, BX5.... 179

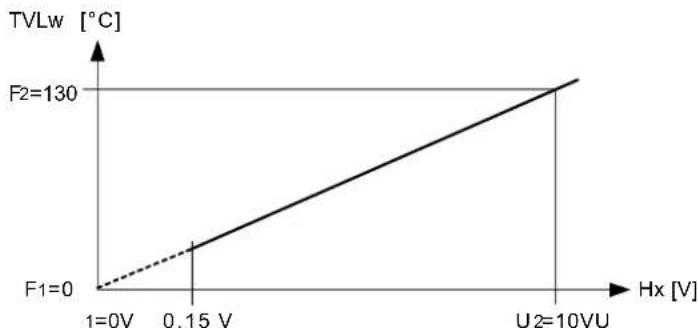

Eingang H1, H3 180
Eingang EX1, EX2, EX3, EX4, EX5, EX6, EX7....186
Mischergruppe....188
Erweiterungsmodul....189
Frostschutz auf dem Erweiterungsmodul 190
QX Erweiterungsmodul....190
BX Erweiterungsmodul 191
H2 Erweiterungsmodul 191
10V-Ausgang UX....192
Fühlertypen / Korrekturen 193
Gebäude- und Raummodell 193
Anlagenfrostschutz 194
Luftentfeuchter....194
Fühler 195
Parameter....195
Anlageschema....195
Gerätedaten....198
6.21 LPB....198
Zentrale Funktionen....199
Uhr....201
6.22 Fehler 201
Reset 201
Fehlermeldungsfunktionen 202
Fehlerhistorie....202
7/258
Fehlerliste 202
6.23 Wartung / Sonderbetrieb....206
Wartungsfunktionen....206
Weitere Wartungsmeldungen ....208
Ökobetrieb 208
Notbetrieb 209
Simulation 209
Manuelles Abtauen 210
Definition Zuständigkeiten....210
6.24 Ein-/Ausgangstest....210
Ausgangstest Relais 210
Ausgangstest UX / P1....211
Eingangstest Fühler....211
Eingangstest E....212
6.25 Status....213
Meldung 213
Historie....217
6.26 Diagnose Kaskade....217
Status / Priorität 217
6.27 Diagnose Erzeuger 217
Wärmepumpe Sole / Wasser....217
Soll- und Istwerte ....218
Zeit- / Startzähler ......219
Wärmepumpe Luft 219
Solar....220
6.28 Diagnose Verbraucher....221
Aussentemperatur....221
Raum 221
Heizkreis 1, 2, P....222
Kühlkreis 1....222
Trinkwasser....223
Schwimmbad 223
Vorregler 223
Schiene 223
Zustände Relais Multifunktional 224
Zustände Relais Erweiterungsmodul 1 und 2....224
6.29 Pumpenkick 225
7 Anwendungsschemas....226
7.1 Grundschemas....226
Legende (Schemakatalog und Zusatzfunktionen) 241
8 Technische Daten 242
8.1 Grundgerät RVS61.843, RVS41.813....242
8.2 Erweiterungsmodul AVS75.390 243
8.3 Bedien- und Raumgerät AVS37.. / QAA7x.. / QAA55....244
8.4 Funkmodul AVS71.390 245
8.5 Funk-Aussenfühler AVS13.399....246
8.6 Funk-Repeater AVS14.390 247
8.7 Fühlerkennlinien 248
8.7.1 NTC 1k 248
8.7.2 NTC 10k 249
8.7.3 PT1000....249
1 Übersicht
Dieses Benutzerhandbuch beschreibt die Produkte aus folgender Tabelle über Handhabung und Konfigurierung der Geräte für Lesergruppen von Anwendern bis Heizungs-Fachspezialisten.
| ASN | Titel | |
| RVS41.813 | Grundgerät | Wärmepumpe |
| RVS61.843 | Grundgerät | Wärmepumpe |
| AVS75.390 | Erweiterungsmodul | |
| AVS37.290 Bediengerät ohne Textdisplay (nur Leiterplatte) | ||
| AVS37.294 | Bediengerät mit Textdisplay | |
| QAA75.610 Raumgerät Draht | ||
| QAA75.611 | Raumgerät Draht mit Hintergrundbeleuchtung | |
| QAA78.610 Raumgerät Funk | ||
| QAA55.110 | Raumgerät | |
| RDX33.21 | Raumthermostat mit LCD für die Freigabe einer Wärmepumpe | |
| RDX43.2 | ||
| AVS38.291 Blinddeckel (96 x 144 mm) | ||
| AVS71.390 Funkmodul | ||
| AVS14.390 Funk-Repeater | ||
| AVS13.399 | Aussentemperaturfühler mit Funkmodul | |
| AVS82.490 | Flachbandkabel zu Erweiterungs | |
| AVS82.491 | Flachbandkabel zu Bediengerät | |
Folgenden Schulungs-/Demokoffer sind dazu erhältlich:
| KF8921 | Demokoffer | für | RVS61.843 |
| KF8920 | Demokoffer | für | RVS41.813 |
Folgende Produkte sind in separaten Dokumentationen beschrieben:
| QAC34 | Aussentemperaturfühler |
| QAD36 | Anlegetemperaturfühler |
| QAZ36 | Tauchtemperaturfühler |
1.1 Sortimentsübersicht

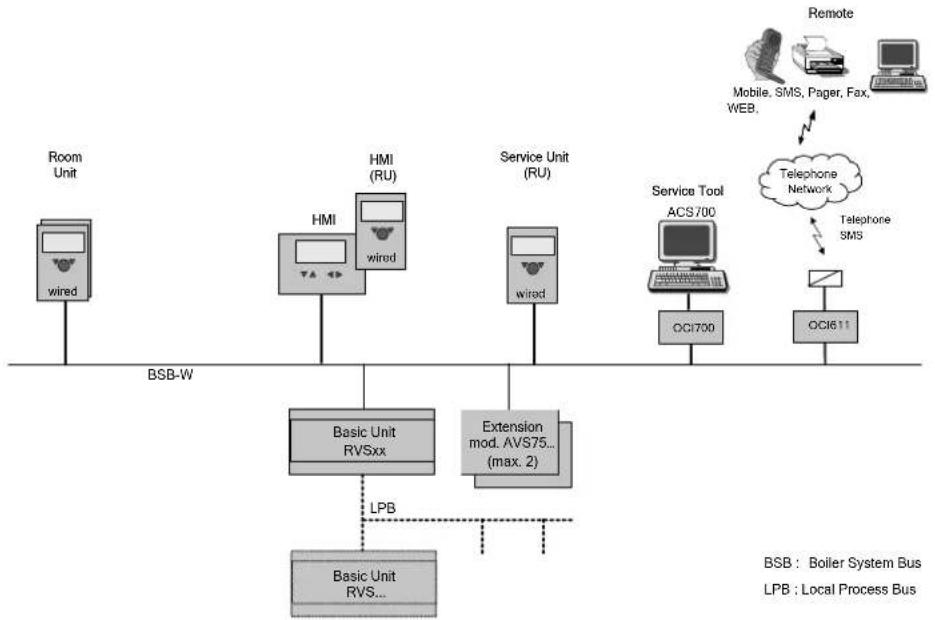

1.1.1 Topologie
Drahtgebunden
Drahtlos
1.1.2 Bedienungsmöglichkeiten
Bedienung mit Raumgerät
| Drahtgebunden | Drahtlos |
 |  23 |
 |  23 |
 |  235 |
A Grundgerät RVS...
E Bediengerät AVS37.294 (Klartext)
E1 Bediengerät AVS37.390 (basic)
F Funkmodul AVS71...
2 Sicherheitshinweise
2.1 Hinweise zur Produktehaftpflicht
- Die Geräte dürfen nur in gebäudetechnischen Anlagen und nur für die beschriebenen Anwendungen eingesetzt werden.
- Zur Verwendung der Geräte müssen alle Anforderungen, die in den Kapiteln „Handhabung“ und “Technische Daten” beschrieben sind, eingehalten werden.
• Die örtlichen Vorschriften (Installation etc.) sind einzuhalten. - Ein Öffnen der Geräte ist nicht erlaubt. Bei Zuwiderhandlung entfällt die Gewährleistungspflicht.
3 Montage und Installation
3.1 Vorschriften
Elektrische Installation
- Die elektrische Spannungsversorgung muss vor der Installation unterbrochen werden!
• Die Anschlüsse für Klein- und Netzspannung sind getrennt voneinander angebracht. - Für die Verdrahtung müssen die Anforderungen der Schutzklasse II eingehalten werden.
- Derselbe Fühler kann nicht für mehrere Eingänge verwendet werden.
Fühler- und Netzleitungen dürfen nicht im gleichen Kabelkanal geführt werden.
3.2 Wärmepumpenregler RVS..
Projektierung
- Die Luftzirkulation um das Gerät muss gewährleistet sein, damit die vom Regler produzierte Wärme abgeführt werden kann.
Auf alle Fälle muss über den Kühlschlitzen auf der Ober- und Unterseite des Gerätes ein Abstand von mindestens 10 mm freigehalten werden.
Dieser Freiraum darf nicht zugänglich sein und es dürfen keine Gegenstände in diesem Bereich eingeschoben werden. Wenn das eingebaute Gerät mit einem weiteren geschlossenen, isolierenden Gehäuse umgeben wird, so müssen die Freiräume um die Kühlschlitze bis zu 100 mm betragen. - Das Gerät ist nach den Richtlinien der Schutzklasse II konzipiert und muss entsprechend diesen Vorschriften eingebaut werden.
- Das Gerät darf erst unter Spannung gesetzt werden, wenn der Einbau vollständig erfolgt ist. An den Klemmen und durch die Kühlschlitze besteht sonst Gefahr von elektrischem Schlag.
• Das Gerät darf keinem Tropfwasser ausgesetzt sein. - Zulässige Umgebungstemperatur im eingebauten Zustand bei betriebsbereitem Gerät 0...50°C.
- Netzleitungen müssen von Kleinspannungsleitungen (Fühler) sauber getrennt verlegt werden (Minimaler Abstand 100 mm).
Montageort
- Wärmepumpe
- Schaltschrank
- Wandaufbaugehäuse
Montageart
Geschraubt Auf DIN-Schiene
Zur Montage auf DIN-Schiene ist ein Montage-
Clip erforderlich!
Masse und Bohrbild
Masse in mm
| L | B | H | L1 | ||
| RVS61.843 | 281 | 121 | 52 | 270 | 110 |
| RVS41.813 | 181 | 121 | 52 | 170 | 110 |
B1
Freiraum in der Höhe
Mass X:
Stecker mit Laschen min. 70mm
Stecker ohne Laschen min. 60 mm
3.2.1 Anschlussklemmen RVS61.843

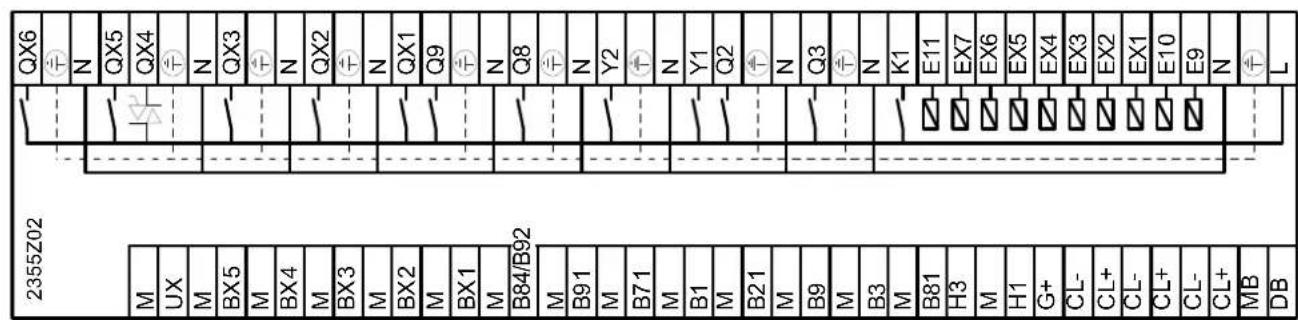

Schaltplan
Klemmenbezeichnung RVS61.843
Netzspannung
| Verwendung | Steckerplatz | Stecker Typ | |
| L | Netzanschluss Phase AC 230 V | L 12 N | AGP4S.03E/109 |
| 12 | Netzanschluss Schutzleiter | ||
| N | Netzanschluss Nullleiter | ||
| E9 | Niederdruck | K | AGP4S.02J/109 |
| E10 | Hochdruck | ||
| EX1 | Multifunktionaler Eingang EX1 | P | AGP8S.07A/109 |
| EX2 | Multifunktionaler Eingang EX2 | ||
| EX3 | Multifunktionaler Eingang EX3 |
16/258
| Verwendung Steckerplatz Stecker Typ | |||
| EX4 | Multifunktionaler Eingang EX4 | ||
| EX5 | Multifunktionaler Eingang EX5 | ||
| EX6 | Multifunktionaler Eingang EX6 | ||
| EX7 | Multifunktionaler Eingang EX7 | ||
| E11 | Überlastschutz Verdichter 1 | Q | AGP8S.02E/109 |
| K1 | Verdichterstufe 1 | ||
| N | Nullleiter | R | AGP8S.03A/109 |
| 12 | Schutzleiter | ||
| Q3 | Trinkwasser-Ladepumpe / Umlenkventil | ||
| N | Nullleiter | S | AGP8S.03B/109 |
| 12 | Schutzleiter | ||
| Q2 | 1. Heizkreispumpe | ||
| Y1 1. | Heizkreis-Mischer Auf | T | AGP8S.04B/109 |
| N | Nullleiter | ||
| 12 | Schutzleiter | ||
| Y2 1. | Heizkreis-Mischer Zu | ||
| N | Nullleiter | U | AGP8S.03C/109 |
| 12 | Schutzleiter | ||
| Q8 | Quellenpumpe | ||
| K19 | Ventilator | ||
| N | Nullleiter | V | AGP8S.03D/109 |
| 12 | Schutzleiter | ||
| Q9 | Kondensatorpumpe | ||
| QX1 | 1. Multifunktionaler Ausgang | W | AGP8S.04E/109 |
| N | Nullleiter | ||
| 12 | Schutzleiter | ||
| QX2 | 2. Multifunktionaler Ausgang | ||
| N | Nullleiter | X | AGP8S.03E/109 |
| 12 | Schutzleiter | ||
| QX3 | 3. Multifunktionaler Ausgang | ||
| N | Nullleiter | Y | AGP8S.03G/109 |
| 12 | Schutzleiter | ||
| QX4 | 4. Multifunktionaler Ausgang | ||
| QX5 | 5. Multifunktionaler Ausgang | Z | AGP8S.04C/109 |
| N | Nullleiter | ||
| 12 | Schutzleiter | ||
| QX6 | 6. Multifunktionaler Ausgang | ||
Kleinspannung
| Verwendung Steckerplatz Stecker Typ | |||
| Servicetool LPB | LPB | ||
| Servicetool BSB | BSB | ||
| Funkmodul AVS71.390 | X60 | ||
| Erweiterungsmodul AVS75.390 | X50 | AVS82.490/109 (Kabel) | |
| Bediengerät (HMI) | X30 | AVS82.491/109 (Kabel) | |
| DB | LPB Daten Bus | a | AGP4S.02H/109 |
| MB | LPB Masse Bus | ||
| CL+ BSB Daten Bus | b | AGP4S.02A/109 | |
| CL- | BSB Masse Bus | ||
17/258
| Verwendung Steckerplatz Stecker Typ | |||
| CL+ Daten Bus Raumgerät 2 | b | AGP4S.02 A /109 | |
| CL- Masse Bus Raumgerät 2 | |||
| CL+ Daten Bus Raumgerät 1 | b | AGP4S.03D/109 | |
| CL- Masse Bus Raumgerät 1 | |||
| G+ Speisung optionale Beleuchtung | |||
| H1 Digital-/0..10V-Eingang H1 | e | AGP4S.03G/109 | |
| M | Masse | ||
| H3 Digital-/0..10V-Eingang H3 | |||
| B81 | Heissgastemperaturfühler 1 | f | AGP4S.02B/109 |
| M | Masse | ||
| B3 | Trinkwassertemperaturfühler | h | AGP4S.02C/109 |
| M | Masse | ||
| B9 | Aussentemperatur-Fühler | k | AGP4S.02D/109 |
| M | Masse | ||
| B21 | Vorlauftemperaturfühler Wärmepumpe | n | AGP4S.02F/109 |
| M | Masse | ||
| B1 | Vorlauftemperaturfühler HK1 | p | AGP4S.02G/109 |
| M | Masse | ||
| B71 | Rücklauftemperaturfühler Wärmepumpe | q | AGP4S.02K/109 |
| M | Masse | ||
| B91 | Quelle Eintritts-Temperaturfühler | r | AGP4S.02L/109 |
| M | Masse | ||
| B84 | Verdampfertemperaturfühler | s | AGP4S.02S/109 |
| B92 | Quelle Austritts-Temperaturfühler | ||
| M | Masse | ||
| BX1 | Multifunktionaler Fühlereingang BX1 | t | AGP4S.02M/109 |
| M | Masse | ||
| BX2 | Multifunktionaler Fühlereingang BX2 | u | AGP4S.02N/109 |
| M | Masse | ||
| BX3 | Multifunktionaler Fühlereingang BX3 | w | AGP4S.02P/109 |
| M | Masse | ||
| BX4 | Multifunktionaler Fühlereingang BX4 | x | AGP4S.02R/109 |
| M | Masse | ||
| BX5 | Multifunktionaler Fühlereingang BX5 | y | AGP4S.02T/109 |
| M | Masse | ||
| UX | Multifunktionaler Analogausgang UX | z | AGP4S.02U/109 |
| M | Masse | ||
| Q | B | X | S | U | R | E | N 12 L |
| Q8 | Q7 | Q4 | Q3 | Q2 | Q1 | EX7 | EX5 |
| Q_ | Q6 | 12 z | 12 z | 12 z | 12 z | EX4 | EX3 |
| EX2 | EX1 | ||||||
| Z 12 | Z 12 |
Klemmenbezeichnung RVS41.813
Netzspannung
| Verwendung | Steckerplatz | Stecker Typ | |
| L Netzanschluss Phase AC 230 V | L 12 N | AGP4S.03E/109 | |
| 12 | Netzanschluss Schutzleiter | ||
| N | Netzanschluss Nullleiter | ||
| EX1 | Multifunktionaler Eingang EX1 | E | AGP4S.07A/109 |
| EX2 | Multifunktionaler Eingang EX2 | ||
| EX3 | Multifunktionaler Eingang EX3 | ||
| EX4 | Multifunktionaler Eingang EX4 | ||
| EX5 | Multifunktionaler Eingang EX5 | ||
| EX6 | Multifunktionaler Eingang EX6 | ||
| EX7 | Multifunktionaler Eingang EX7 | ||
| N | Nullleiter | R | AGP8S.03A/109 |
| 12 | Schutzleiter | ||
| QX1 | Multifunktionaler Ausgang | ||
| N | Nullleiter | U | AGP8S.03C/109 |
| 12 | Schutzleiter | ||
| QX2 | Multifunktionaler Ausgang | ||
| N | Nullleiter | S | AGP8S.03B/109 |
| 12 | Schutzleiter | ||
19/258
| Verwendung Steckerplatz Stecker Typ | |||
| QX3 | Multifunktionaler Ausgang | ||
| N | Nullleiter | X | AGP8S.03E/109 |
| 12 | Schutzleiter | ||
| QX4 | Multifunktionaler Ausgang | ||
| QX5 | Multifunktionaler Ausgang | B | AGP8S.03H/109 |
| QX6 | Multifunktionaler Ausgang | ||
| QX7 | Multifunktionaler Ausgang | ||
| L | Potentialfreier Kontakt 230 V | Q | AGP8S.02E/109 |
| QX8 | Multifunktionaler Ausgang |
Kleinspannung
| Verwendung Steckerplatz Stecker Typ | |||
| Servicetool LPB LPB | - | ||
| Servicetool BSB BSB | - | ||
| Funkmodul AVS71.390 | X60 | - | |
| Erweiterungsmodul AVS75.390 | X50 | AVS82.490/109 (Kabel) | |
| Bediengerät (HMI) | X30 | AVS82.491/109 (Kabel) | |
| DB | LPB Daten Bus | a | AGP4S.02H/109 |
| MB | LPB Masse Bus | ||
| CL+ | BSB Daten Bus | b | AGP4S.02A/109 |
| CL- | BSB Masse Bus | ||
| CL+ | Daten Bus Raumgerät 1 | b | AGP4S.03D/109 |
| CL- | Masse Bus Raumgerät 1 | ||
| G+ | Speisung optionale Beleuchtung | ||
| H1 | Digital- / 0..10V-Eingang H1 | e | AGP4S.03G/109 |
| M | Masse | ||
| H3 | Digital- / 0..10V-Eingang H3 | ||
| UX | Multifunktionaler Analogausgang | z | AGP4S.02U/109 |
| M | Masse | ||
| BX1 | Multifunktionaler Fühlereingang | h | AGP4S.02C/109 |
| M | Masse | ||
| B9 | Aussentemperatur-Fühler | k | AGP4S.02D/109 |
| M | Masse | ||
| B91 | Quelle Eintritts-Temperaturfühler | r | AGP4S.02L/109 |
| M | Masse | ||
| B84/92 | Verdampfertemperaturfühler Quelle Austritts-Temperaturfühler | s | AGP4S.02S/109 |
| M | Masse | ||
| BX4 | Multifunktionaler Fühlereingang | n | AGP4S.02F/109 |
| M | Masse | ||
| BX5 | Multifunktionaler Fühlereingang | q | AGP4S.02K/109 |
| M | Masse | ||
3.3 Erweiterungsmodul AVS75.390
Projektierung, Montageort und Montageart entsprechen den Angaben der Grundmodule.
Masse und Bohrbild
Masse in mm
| L | B | H | L1 | B1 | ||
| AVS75.390 | 109 | 121 | 52 | 98 | 110 | |
Anschlüsse
Das Erweiterungsmodul AVS75.390 wird mit dem Verbindungskabel AVS83.490/109 am Grundgerät an Steckbuchse X50 angeschlossen. Die Stecker sind codiert.
3.3.1 Anschlussklemmen AVS75.390
① 1 2
= Modul 1
② 1 2
= Modul 2
Klemmenbezeichnung
Netzspannung
| Verwendung Steckplatz Stecker Typ | |||
| L Phase 12 N | AC 230 V Grundgerät N L AGP4S.03E/109SchutzleiterNullleiter | ||
| QX21N 12 QX22 | Zuordnung gemäss Funktion T AGP8S.04B/109NullleiterSchutzleiterZuordnung gemäss Funktion | ||
| N 12 QX23 | Nullleiter S SchutzleiterZuordnung gemäss Funktion | AGP8S.03B/109 | |
Kleinspannung
| Verwendung | Steckplatz | Stecker Typ | |
| Bediengerät | X30 | AVS82.491/109 | |
| BX21M | Zuordnung gemäss Funktion Masse | AGPn | 4S.02F/109 |
| BX22M | Zuordnung gemäss Funktion Masse | AGPn | 4S.02F/109 |
| H2M | Digital-/ 0 – 10 V-Eingang Masse | n | AGP4S.02F/109 |
Klemmenzuordnung
Mit den beiden Parametern
- Funktion Erweiter'modul 1 (Bedienzeile 6020)
- Funktion Erweiter'modul 2 (Bedienzeile 6021)
wird die Anwendung des jeweiligen Moduls festgelegt.
Montageart
Anschlüsse
Das Bediengerät AVS37.294 wird mit dem Verbindungskabel AVS82.491/109 am Grundgerät an Steckbuchse X30 angeschlossen. Die Stecker sind codiert.
Massbilder

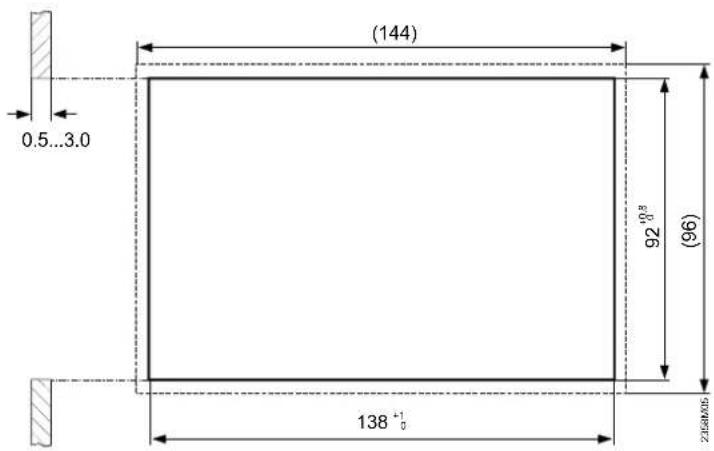

Ausschnitt
Das Bediengerät AVS37.390 wird mit dem Verbindungskabel AVS82.491/109 am Grundgerät an Steckbuchse X30 angeschlossen. Die Stecker sind codiert.

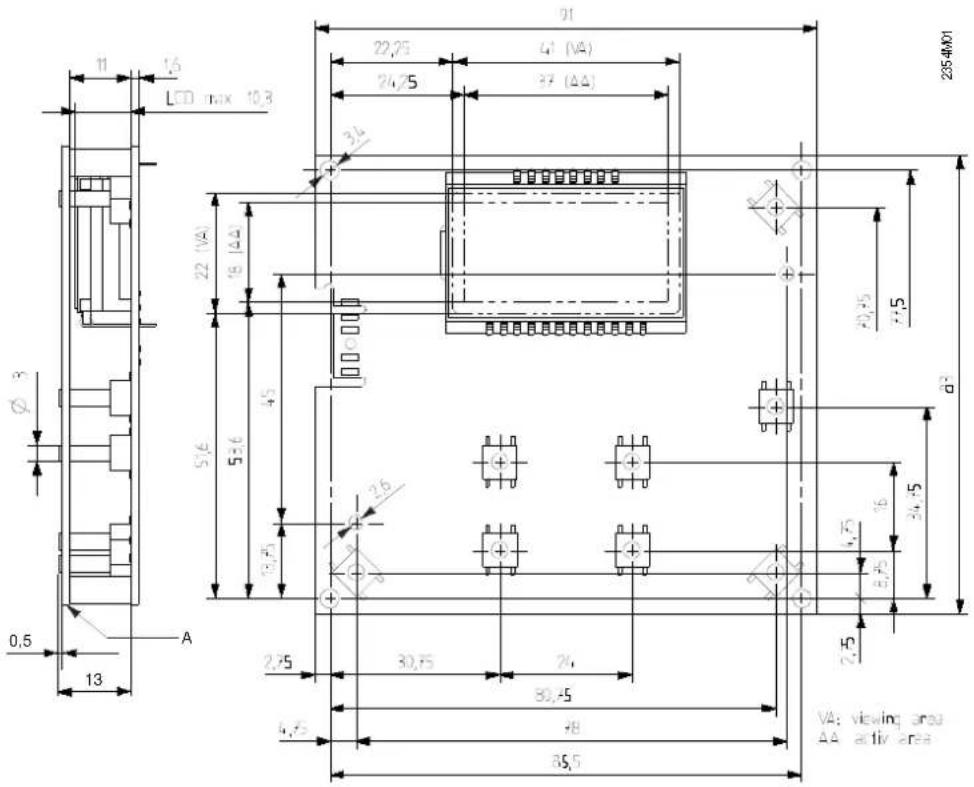

Massbilder
A Schalttafel, Schaltfront
Das Bediengerät AVS37.390 ist eine reine Leiterplattenlösung und wird von Siemens ohne Gehäuse geliefert.
Das Raumgerät sollte unter Berücksichtigung nachfolgender Punkte im Hauptaufenthaltsraum stationiert werden.
- Der Platzierungsort ist so zu wählen, dass der Fühler die Lufttemperatur im Raum möglichst unverfälscht messen kann und nicht durch direkte Sonneneinstrahlung oder andere Wärme- bzw. Kältequellen beeinflusst wird ( ca. 1,5 m über dem Boden)
- Bei der Wandmontage muss über dem Gerät genügend Platz für das Herausschieben und wieder Aufsetzen vorhanden sein.
Wird das Gerät aus dem Sockel entfernt, ist keine Speisung mehr vorhanden und somit ausser Betrieb.
Montage
• Das Gerät darf keinem Tropfwasser ausgesetzt sein
Anschlüsse
| 1 | CL+ | BSB |
| 2 | CL- | BSB |
Data Masse

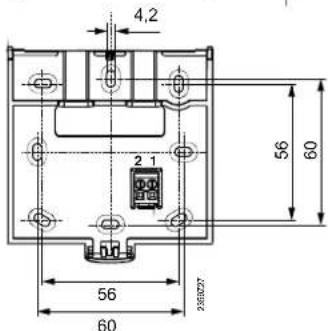

Masse und Bohrbild
Das Raumgerät sollte unter Berücksichtigung nachfolgender Punkte im Hauptaufenthaltsraum stationiert werden.
- Der Platzierungsort ist so zu wählen, dass der Fühler die Lufttemperatur im Raum möglichst unverfälscht messen kann und nicht durch direkte Sonneneinstrahlung oder andere Wärme- bzw. Kältequellen beeinflusst wird ( ca. 1,5 m über dem Boden)
- Bei der Wandmontage muss über dem Gerät genügend Platz für das Herausschieben und wieder Aufsetzen vorhanden sein.
Wird das Gerät aus dem Sockel entfernt, ist keine Speisung mehr vorhanden und das Gerät somit ausser Betrieb.

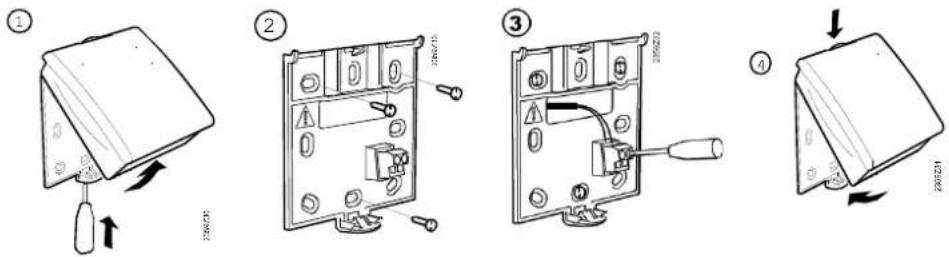

Montageart
| Klemme | Bezeichnung | QAA75.610 | QAA75.611 |
| 1 CL+ BSB-Data BSB-Data | |||
| 2 | CL- | BSB | Masse |
| 3 G+ reserviert | Speisung DC 12 V | ||
BSB
Ma
Der Platzierungsort ist so zu wählen, dass ein möglichst ungestörtes Senden gewährleistet ist. Dabei sind die folgenden Punkte zu beachten:
- Nicht in die Nähe von elektrischen Leitungen, starke magnetische Felder oder Geräten wie PC's, Fernseher, Mikrowellengeräte etc.
- Nicht im Empfangsschatten von grösseren Eisenbauteilen, oder baulichen Elementen mit engmaschigen Metallgittern wie Spezialglas oder –beton
- Distanz zum Empfänger nicht grösser als 30 m oder 2 Stockwerke

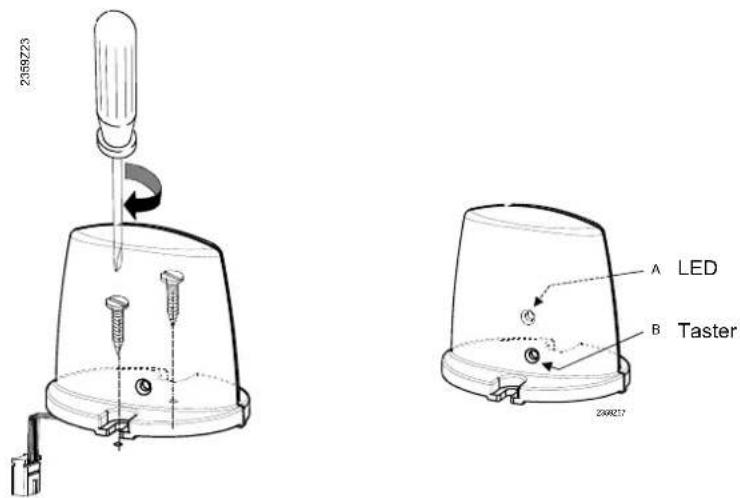

3.8.1 Funkmodul AVS71.390
Das Funkmodul erweitert das Sortiment mit der Möglichkeit einer drahtlosen Kommunikation. Dabei können die vorgesehenen Geräte wie z.B. ein Raumgerät per Funk Daten übermitteln und benötigen keine drahtgebundenen Installationen mehr.
Projektierung
Das Gerät nicht im Inneren eines Metallgehäuses (z.B. Wärmepumpe) montieren.
Montageart
Anschluss
Das Kabel ist mit einem Stecker vorkonfektioniert, der am Anschluss X60 des Reglers angeschlossen wird.
Das Grundgerät muss vor dem Anschliessen spannungslos sein!
Funkverbindung
Das Herstellen der Funkverbindung ist nachfolgend in den Kapiteln der entsprechenden Funkkomponenten beschrieben.
Masse und Bohrbild
Das Raumgerät sollte unter Berücksichtigung nachfolgender Punkte im Hauptaufenthaltsraum stationiert werden.
- Der Platzierungsort ist so zu wählen, dass der Fühler die Lufttemperatur im Raum möglichst unverfälscht messen kann und nicht durch direkte Sonneneinstrahlung oder andere Wärme- bzw. Kältequellen beeinflusst wird ( ca. 1,5 m über dem Boden)
- Bei der Wandmontage muss über dem Gerät genügend Platz für das Herausschieben und wieder Aufsetzen vorhanden sein.
Montageart mit Sockel
Montageart ohne Sockel
Die Speisung erfolgt mit 3 Stk. 1.5 V alkaline Batterien des Typs AA (LR06).
Funkverbindung
Die Funkverbindung im unmontierten Zustand, in der Nähe des Funkmoduls aufbauen, damit alle Komponenten in Reichweite sind.
Grundvoraussetzung für die Funkverbindung, ist die Sicherstellung der Speisung an sämtlichen Komponenten, d.h. das Funkmodul muss ordnungsgemäss am Grunderät angeschlossen und die Batterien im Raumgerät richtig eingesetzt sein.
Aufbauen

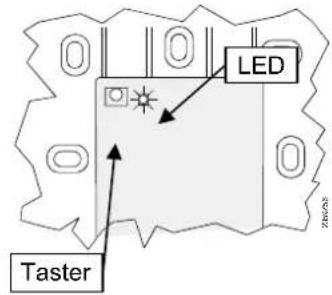

- Am installierten Funkmodul den Taster mindestes für 8 Sek. drücken, bis die LED am Funkmodul schnell blinkt.
- Am Raumgerät mit der OK Taste in die Programmierung wechseln.
- Die Infotaste mind. für 3 Sek. drücken und mit dem Drehknopf die Bedienebene „Inbetriebsetzung“ auswählen. Danach OK Taste drücken.
- Mit dem Drehknopf die Bedienseite „Funk“ wählen und OK Taste drücken.
- Einstellzeile „Einsatz als“ (Zeile 40) auswählen und dementsprechend einstellen. Danach OK Taste drücken.
- Mit dem Drehknopf auf „JA“ einstellen und die OK Taste drücken. Der Verbindungsaufbau wird gestartet.
- In der Anzeige ist der Stand des Verbindungsaufbaus in % ersichtlich. Dieser Vorgang kann zwischen 2...120 Sek. dauern.
- Die Verbindung ist erfolgt, wenn „Gerät betriebsbereit“ angezeigt wird und die LED vom Funkmodul erlischt.
Testen
Mit dem Test wird die Qualität der Funkverbindung überprüft.
- Der Test kann mit der ESC Taste abgebrochen werden.
- Während das Aufbauen der Funkverbindung am Regler erfolgen kann, sollte das Testen am vorgesehenen Montageort des Raumgerätes durchgeführt werden.
Am Raumgerät, wie oben in Punkt 2 bis 4 beschrieben, die Bedienseite „Funk“ wählen und in Einstellzeile „Testmode“ (Zeile 121) den Testmode aktivieren.
Beispiel einer Anzeige beim Testen:
Die linke Ziffer zeigt gesendete, die rechte empfangene Telegramme. Nach 24 Telegrammen wird der Test beendet. Der Test ist erfolgreich wenn mindestens 50 % der gesendeten Telegramme wieder empfangen werden.
War der Test nicht erfolgreich, ist entweder ein anderer Montageort zu wählen oder es kann der Funk-Repeater AVS14.390 eingesetzt werden.
Masse und Bohrbild
3.8.3 Aussenfühler Funk AVS13.399
- Der Funksender muss im inneren des Gebäudes montiert werden.
- Der Funksender soll so platziert sein, dass er für den Batteriewechsel zugänglich bleibt.

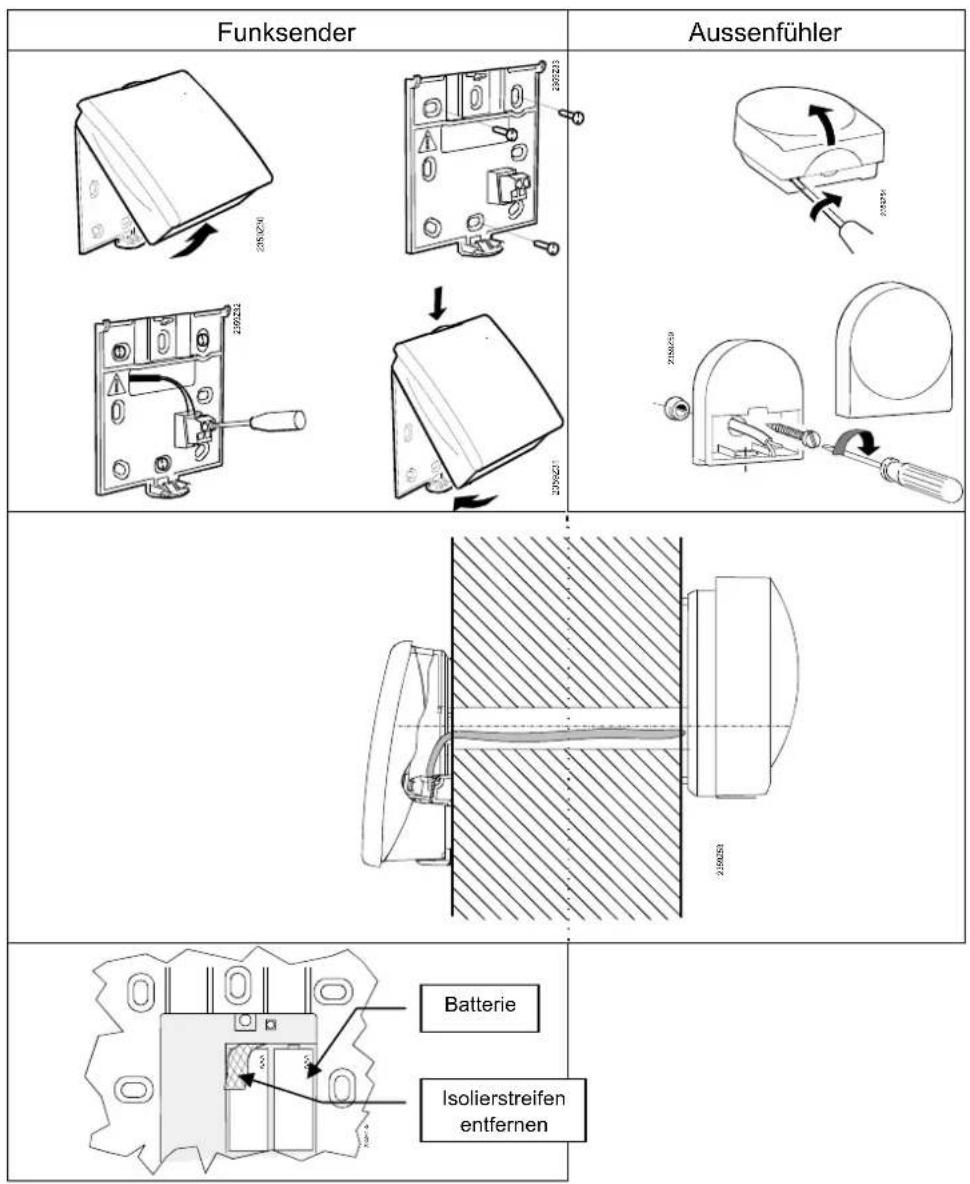

Montageart
Anschlüsse
Der Aussenfühler wird mit dem Funksender über einen 2-adrigen Leiter verbunden, die Anschlüsse sind vertauschbar.
Die Speisung erfolgt mit 2 Stk. 1.5 V alkaline Batterien des Typs AAA (LR03).
Funkverbindung
Die Funkverbindung im unmontierten Zustand, in der Nähe des Funkmoduls aufbauen, damit alle Komponenten in Reichweite sind.
Grundvoraussetzung für die Funkverbindung, ist die Speisung aller Komponenten, d.h. das Funkmodul muss ordnungsgemäss am Grundgerät angeschlossen und die Batterien im Sendegerät des Aussenfühlers richtig eingesetzt sein.
Aufbauen
-
Am Funkmodul den Taster mindestes für 8 Sek. drücken, bis die LED am Funkmodul schnell blinkt.
-
Am Sendegerät des Funk-Aussenfühlers, den Taster mindestes für 8 Sek.drücken, bis auch diese LED schnell blinkt.
-
Die Verbindung ist erfolgt, wenn die LED des Funkmoduls erlischt.
-
Den Taster am Sendegerät des Funk-Aussenfühlers erneut kurz drucken bis die LED erlischt.
Mit dem Test wird die Qualität der Funkverbindung überprüft.
- Der Test kann mit der ESC Taste abgebrochen werden.
- Während das Aufbauen der Funkverbindung am Regler erfolgen kann, sollte das Testen am vorgesehenen Montageort des Raumgerätes durchgeführt werden.
-
Am Sendegrät des Funk-Aussenfühlers den Taster 3 bis höchstens 8 Sek. Drücken, bis die LED langsam blinkt.
-
Bei funktionierender Funkkommunikation leuchtet die LED am Funkmodul alle 10 Sek. kurz auf.
-
Nach der Kontrolle den Taster am Sendegerät des Funk-Aussenfühlers erneut kurz drücken, bis die LED erlischt.

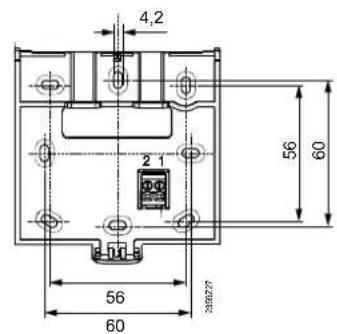

Masse und Bohrbild
3.8.4 Funk-Repeater AVS14.390
- Zur Herstellung der Funkverbindung muss das Gerät vor der Montage provisorisch an der Speisung angeschlossen werden, damit Aufbau und Test der Funkverbindung durchgeführt werden kann.
- Der Funk-Repeaters muss im Inneren des Gebäudes montiert werden.
Montageart
Anschlüsse
Die Speisung erfolgt mit dem beiliegenden Netzadapter. Die Anschlüsse sind vertauschbar.
Funkverbindung
Die Funkverbindung im unmontierten Zustand, in der Nähe des Funkmoduls aufbauen, damit alle Komponenten in Reichweite sind.
Grundvoraussetzung für die Funkverbindung, ist die Sicherstellung der Speisung an sämtlichen Komponenten, d.h. Das Funkmodul muss ordnungsgemäss am Grundgerät und die Speisung am Funk-Repeaters richtig angeschlossen sein.
Aufbauen
- Am Funkmodul den Taster mindestes für 8 Sek. drücken, bis die LED am Funkmodul schnell blinkt.
- Am installierten Funk-Repeater, den Taster drücken, bis die LED schnell blinkt.
- Die Verbindung ist erfolgt, wenn die LED des Funkmoduls erlischt.
Mit dem Test wird die Qualität der Funkverbindung überprüft.
- Der Test kann mit der ESC Taste abgebrochen werden.
- Während das Aufbauen der Funkverbindung am Regler erfolgen kann, sollte das Testen am vorgesehenen Montageort des Raumgerätes durchgeführt werden.
- Am Funk-Repeaters den Taster 3 bis höchstens 8 Sek. Drücken, bis die LED langsam blinkt.
- Bei funktionierender Funkkommunikation leuchtet die LED am Funkmodul alle 10 Sek. kurz auf.
- Nach der Kontrolle den Taster am Funk-Repeaters erneut kurz drücken, bis die LED erlischt.
3.8.5 Kontrolle der Funkkomponenten
Zur Kontrolle ob die Verbindung mit den erforderlichen Komponenten funktionstüchtig ist, müssen in der Bedienseite „Funk“ (Bedienebene „Inbetriebsetzung“) die Zeilen 130 bis 135 konsultiert werden.
4 Inbetriebnahme
Voraussetzungen
Zur Inbetriebsetzung sind folgende Arbeiten durchzuführen:
- Voraussetzung ist die korrekte Montage und elektrische Installation und bei Funklösungen eine korrekt erfolgte Funkverbindung aller nötigen Zusatzgeräte.
- Alle anlagenspezifischen Einstellungen vornehmen. Zu beachten ist dabei vor allem die Bedienseite „Konfiguration“. Dafür ist die entsprechende Bedienebene wie folgt anzuwählen:
Am Raumgerät mit der OK Taste in die Programmierung wechseln.
Die Infotaste mind. für 3 Sek. drücken und mit dem Drehknopf die Bedienebene „Inbetriebsetzung“ auswählen. Danach OK Taste drücken.
- Funktionskontrolle wie nachfolgend beschrieben durchführen.
- Die gedämpfte Aussentemperatur zurücksetzen. (Bedienseite „Diagnose Verbraucher“, Bedienzeile Aussentemperatur gedämpft 8703)
Funktionskontrolle
Zur Erleichterung der Inbetriebsetzung und der Fehlersuche verfügt der Regler über einen Ein-/Ausgangstest. Damit können die Ein- und Ausgänge des Reglers kontrolliert werden. Wechseln Sie dazu in die Bedienseite „Ein-/Ausgangstest“ und gehen Sie alle vorhandenen Einstellzeilen durch.
Falls bei der Kontrolle Fehler aufgetreten sind, bitte die Beschreibungen „Diagnose Erzeuger“ und „Diagnose Verbraucher“ in diesem Handbuch beachten.
Betriebszustand
Der aktuelle Betriebszustand kann in der Bedienseite „Status“ überprüft werden.
Diagnose
Für eine detaillierte Diagnose der Anlage bitte die Bedienseiten „Diagnose Erzeuger“ und „Diagnose Verbraucher“ überprüfen.
4.1 Wärmepumpenregler
Kontrolle der LED
LED aus Keine Speisung
LED ein Betriebsbereit
LED blinkt Lokale Fehler
Bediengerät
AVS37..
Anzeigemöglichkeiten
Anzeige
Beispiel sämtlicher anzeigbaren Segmente.
Mit der Taste kann zwischen den einzelnen Betriebsarten gewechselt werden. Die Wahl ist durch Erscheinen eines Balkens in der Anzeige unterhalb der Symbole ersichtlich.
Automatikbetrieb AUTO
Die Automatik-Betriebsart regelt die Raumtemperatur entsprechend dem Zeitprogramm.
Eigenschaften des Automatikbetriebs:
- Heizbetrieb nach Zeitprogramm
- Temperatur-Sollwerte nach Heizprogramm „Komfortsollwert“ oder „Reduziertssollwert“
- Schutzfunktionen aktiv
- So/Wi Umstellautomatik und Tages-Heizgrenzenautomatik aktiv (ECO-Funktionen)
Dauerbetrieb
Die Dauer-Betriebsart hält die Raumtemperatur konstant auf dem gewählten Betriebsniveau.
Eigenschaften des Dauerbetriebs:
• Heizbetrieb ohne Zeitprogramm
• Schutzfunktionen aktiv
- So/Wi Umstellautomatik (ECO-Funktionen) und Tages-Heizgrenzenautomatik inaktiv bei Dauerbetrieb mit Komfortsollwert
Schutzbetrieb
Im Schutzbetrieb ist die Heizung ausgeschaltet. Sie bleibt aber gegen Frost geschützt (Frostschutz-Temperatur); dabei darf jedoch die Spannungsversorgung nicht unterbrochen werden.
Eigenschaften des Dauerbetriebs:
- Heizbetrieb aus
• Temperatur nach Frostschutz
• Schutzfunktionen aktiv - So/Wi Umschaltautomatik (ECO-Funktionen) und Tages-Heizgrenzenautomatik aktiv
Kühlbetrieb wählen
(falls vorhanden)
Kühlbetrieb
Mit der Kühltaste kann die Betriebsart „Kühlen“ gewählt werden. Die Wahl ist durch Erscheinen eines Balkens in der Anzeige unterhalb des Symbols ersichtlich. Die Betriebsart „Kühlen“ regelt die
Raumtemperatur entsprechend dem Zeitprogramm.
Eigenschaften des Kühlbetriebs:
- Kühlbetrieb nach Zeitprogramm
- Temperatur-Sollwert nach „Komfortsollwert Kühlen“
• Schutzfunktionen aktiv - Kühlgrenze nach Aussentemperatur
Trinkwasserbetrieb wählen
Mit der Taste kann der Trinkwasserbetrieb ein-/ausgeschaltet werden. Die Wahl ist durch Erscheinen eines Balkens in der Anzeige unterhalb der Symbole ersichtlich.
Trinkwasserbetrieb
- Ein
Das Trinkwasser wird entsprechend dem gewählten Schaltprogramm bereitet.
• Aus
Keine Trinkwasserbereitung, Schutzfunktion ist aktiv.
Trinkwasser-Push
Auslösung erfolgt durch konstanten Druck auf die Trinkwasser-Betriebsarttaste des Bedien- oder Raumgeräts, während mindestens drei Sekunden.
Er kann auch gestartet werden wenn:
• die Betriebsart Aus ist
- eine Betriebsart-Umschaltung über H1 oder zentral (LPB) wirkt
- alle Heizkreise in Ferienfunktion sind

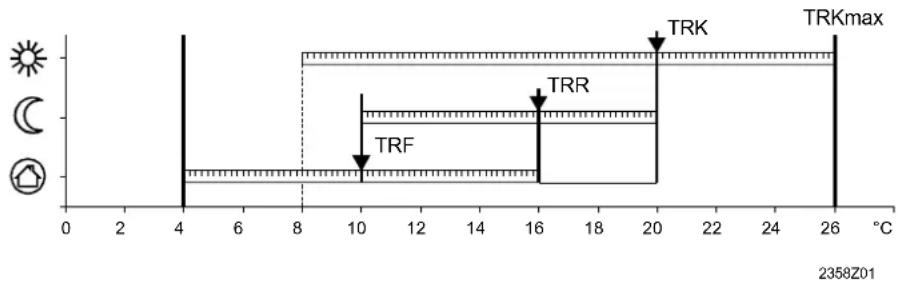

Raumsollwert einstellen
Für den Komfortsollwert ⚙️ stellen Sie direkt am Drehknopf tiefer oder höher und bestätigen mit Ok. Während aktivem Heizbetrieb verändern Sie den Komfortsollwert Heizen, während aktivem Kühlbetrieb verändern Sie den Komfortsollwert Kühlen.
Für den Reduziert sollwert
- drücken Sie OK,
- wählen Sie die Bedienseite Heizkreis und
- stellen den „Reduziert sollwert“ ein.
Warten Sie nach jeder Korrektur mindestens 2 Std., damit sich die Raumtemperatur anpassen kann.
Der Reduziertssollwert kann nur für den Heizbetrieb eingestellt werden. Im Kühlbetrieb existiert nur der Komfortsollwert.
Präsenztaste
Wenn Sie die Räume während der Komfortperiode für kurze Zeit nicht benutzen, können Sie mit der Präsenztaste die Temperatur absenken und dadurch Heizenergie (Umschaltung vom Komfortsollwert auf den Reduziertssollwert) oder Kühenergie (Umschaltung vom Komfortsollwert auf AUS) sparen.
Sind Ihre Räume wieder belegt, betätigen Sie erneut die Präsenztaste, damit wieder geheizt (Umschaltung vom Reduziert sollwert auf den Komfortsollwert) oder gekühlt (Umschaltung von Kühlen AUS auf Komfortsollwert) wird.
Im Heizbetrieb: Im Kühlbetrieb: Heizen auf Komfortsollwert Kühlen auf Komfortsollwert Heizen auf Reduziertssollwert Künlen AUS (kein Symbol)
• Die Präsenztaste wirkt nur im Automatikbetrieb
• Die aktuelle Wahl ist bis zur nächsten Schaltung nach Heizprogramm aktiv
Information anzeigen
Mit der Infotaste können verschiedene Informationen abgerufen werden.
Mögliche Anzeigen
Je nach Gerätetyp, -konfiguration und Betriebszustand können einzelne der hier aufgeführten Infozeilen nicht vorhanden sein.
Anzeigen:
- Mögliche Fehlermeldungen aus der Fehlercodeliste S. 202
- Mögliche Wartungmeldungen aus der Wartungscodeliste S. 206
• Mögliche Sonderbetriebmeldungen
Weitere mögliche Anzeigen:
| - Raumtemperatur | - Solarvorlauftemperatur |
| - Raumtemperatur Minimum | - Solarrücklauftemperatur |
| - Raumtemperatur Maximum | - Tagesertrag Solarenergie |
| - Raumsollwert 1 | - Gesamtertrag Solarenergie |
| - Raumsollwert 2 | - Schwimmbadtemperatur |
| - Raumsollwert P | - Schwimmbadsollwert |
| - Aussentemperatur | |
| - Aussentemperatur Minimum | |
| - Aussentemperatur Maximum | - Status Heizkreis 1 |
| - Trinkwassertemperatur 1 | - Status Heizkreis 2 |
| - Trinkwassertemperatur 2 | - Status Heizkreis P |
| - Pufferspeichertemperatur 1 | - Status Kühlkreis |
| - Pufferspeichertemperatur 2 | - Status Trinkwasser |
| - Pufferspeichersollwert | - Status Wärmepumpe |
| - Vorlauftemperatur 1 | - Status Solar |
| - Vorlaufsollwert 1 | - Status Pufferspeicher |
| - Vorlauftemperatur 2 | - Status Schwimmbad |
| - Vorlaufsollwert 2 | - Fehlermeldung |
| - Vorlaufsollwert P | - Wartungmeldung |
| - Kollektortemperatur 1 | - Estrichfunktion |
| - Sollwert WP | - Datum & Uhrzeit |
| - Vorlauftemperatur WP | - Telefon Kundendienst |
| - Rücklauftemperatur WP | |
| - Quelle Eintrittstemperatur | |
| - Quelle Austrittstemperatur | |
| - Rest Stufe 1 Stillst'zeit Min | |
| - Rest Stufe 2 Stillst'zeit Min | |
| - Rest Stufe 1 Laufzeit Min | |
| - Rest Stufe 2 Laufzeit Min |
Ausnahmefall
Im Ausnahmefall erscheint in der Grundanzeige eines der folgenden Symbole:
Fehlermeldungen
Erscheint dieses Symbol, liegt ein Fehler in der Anlage vor. Drücken Sie die Infotaste und lesen Sie die weiteren
Angaben.
Wartung oder Sonderbetrieb
Erscheint dieses Symbol, liegt eine Wartungsmeldung oder ein Sonderbetrieb vor. Drücken Sie die Infotaste und lesen Sie die weiteren Angaben.
Mit der LPB-Nummer (Ziffern in der Anzeige) wird das Gerät im LPB-System angegeben, an welchem die Fehler- oder Wartungsmeldung oder ein Sonderbetrieb ausgelöst wurde. Die ersten beiden Ziffern geben die Segmentadresse an, die beiden Ziffern nach dem Punkt stehen für die Geräteadresse. 02.01 bedeutet Segment 2, Gerät 1.
Eine Fehlerliste ist im Kapitel „Fehler“ ab S. 201 zu finden.
Manuelles WP-Abtauen / Reset
Die Reset-Taste löst in Abhängigkeit der Dauer des Tastendrucks unterschiedliche Funktionen aus.
Ein Tastendruck von über drei Sekunden löst die manuelle Abtaufunktion aus.
Ein Tastendruck von unter drei Sekunden löst einen Reset aus.
Manuelles WP-Abtauen
Wenn Sie eine Luft / Wasser-Wärmepumpe verwenden, können Sie die Abtaufunktion für den Verdampfer manuell auslösen.
Nach erfolgreichem Abtauen oder nach Ablauf der maximal erlaubten Abtaudauer und erlaubten Anzahl Abtauversuche wird die Wärmepumpe automatisch wieder freigegeben. Weitere Informationen zur Abtaufunktion sind Sie ab S. 130.
WP-Reset
Anstehende Wärmepumpen-Fehlermeldungen werden mit dieser Taste zurückgesetzt. Die voreingestellte Einschaltverzögerung wird überbrückt, womit während der Inbetriebnahme / Fehlersuche unerwünschte Wartezeiten vermieden werden. Im Normalbetrieb sollte die Funktion nicht verwendet werden.
Reset Wärmepumpe Ja
0 4812162024
Nach dem Loslassen der Taste erfolgt das Reset nach zwei Sekunden.
5.1.2 Programmierung QAA75.. / QAA78.. / AVS37..
Einstellprinzip
Einstellungen, die nicht direkt mit Bedienelementen bedienbar sind, werden in Programmierung vorgenommen. Dazu sind die einzelnen Einstellungen in Bedienseiten und Bedienzeilen gegliedert und damit zu zweckmässigen Gruppen zusammengefasst. Das folgende Beispiel zur Einstellung der Uhrzeit und Datum soll dies veranschaulichen.
Beispiel „Uhrzeit einstellen“
- Durch Drücken der Taste ESC gelangen Sie jeweils einen Schritt zurück, verstellte Werte werden dabei nicht übernommen.
- Erfolgt acht Minuten lang (bei Funk-Geräten zwei Minuten) keine Einstellung, wird automatisch in die Grundanzeige gewechselt.
- Bedienzeilen können je nach Gerät und Bedienebene unterschiedlich ausgeblendet sein.

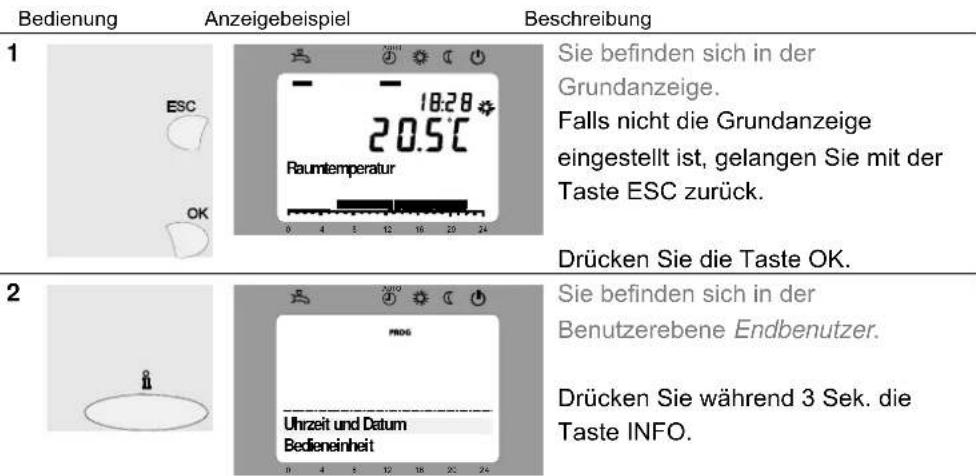

| Bedienung | Anzeigebeispiel | Beschreibung |
| 1 | ESCKOK | Sie befinden sich in der Grundanzeige. Falls nicht die Grundanzeige eingestellt ist, gelangen Sie mit der Taste ESC zurück. Drücken Sie die Taste OK. |
| 2 | OK | Im unteren Bereich der Anzeige erscheinen verschiedene Bedienseiten. Drehen Sie den Drehknopf bis die Bedienseite Uhrzeit und Datum angewählt ist. Drücken Sie zur Bestätigung die Taste OK. |
| 3 | OK | Im unteren Bereich der Anzeige erscheint die erste Bedienzeile der Bedienseite Uhrzeit und Datum. Drehen Sie den Drehknopf bis zur Bedienzeile Stunden / Minuten. Drücken Sie zur Bestätigung die Taste OK |
| 4 | OK | In der Anzeige werden die Stunden blinkend dargestellt. Drehen Sie den Drehknopf bis der Stundenwert der Uhrzeit richtig eingestellt ist. Drücken Sie zur Bestätigung die Taste OK |
43/258
Beispiel Menüaufbau
5
In der Anzeige werden die Minuten blinkend dargestellt.
Drehen Sie den Drehknopf bis der Minutenwert der Uhrzeit richtig eingestellt ist.
Drücken Sie zur Bestätigung die Taste OK
6
Die Einstellung ist abgespeichert, die Anzeige blinkt nicht mehr.
Sie können direkt mit weiteren Einstellungen fortfahren oder die Betriebsarttaste oder ESC drücken, um in die Grundanzeige zu gelangen.
7
Sie befinden sich nun wieder in der Grundanzeige.
5.1.3 Benutzerebenen
Es sind Benutzerebenen vorhanden die Einstellungen nur für entsprechende Zielgruppen zugänglich machen. Um in die gewünschte Benutzerebene zu gelangen, gehen Sie wie folgt vor:
Sie haben nun eine Auswahl der Benutzerebenen. Drehen Sie den Drehknopf bis zur gewünschten Benutzerebene.
Drücken Sie die Taste OK.
3
Sie befinden sich nun in der gewählten Benutzerebene.
Um in die OEM Ebene zu gelangen, muss der entsprechende Code eingegeben werden.
Einstellgliederung „Endbenutzer“
Als Beispiel ist hier ersichtlich, wie je nach gewählter Benutzerebene einzelne Einstellungen nicht wählbar sind. Diese sind hier nur beispielhaft grau dargestellt. Am Gerät sind sie effektiv ausgeblendet.
Einstellgliederung „Fachmann“
45/258
5.1.4 Übersicht der Einstellungen
Legende
Die Tabelle zeigt sämtliche vorhandenen Einstellungen bis zur Fachmann-Ebene. Je nach Geräteversion können einzelne Einstellzeilen ausgeblendet sein.
E = Endbenutzer
I = Inbetriebsetzung
F = Fachmann
ST = Nur via Service-Tool ACS700 einstellbar
BZ = Bedienzeile
^1) Nur QAA75../78..
4) Nur RVS41..
6) Nur RVS61..
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit |
| Uhrzeit und Datum | ||||||
| 1 | E | Stunden / Minuten | - | 00:00 | 23:59 | hh:mm |
| 2 | E | Tag / Monat | - | 01.01 | 31.12 | tt.MM |
| 3 | E | Jahr | - | 2004 | 2099 | jjjj |
| 5 | F | Sommerzeitbeginn | 25.03 | 01.01 | 31.12 | tt.MM |
| 6 | F | Sommerzeitende | 25.10 | 01.01 | 31.12 | tt.MM |
| Bedieneinheit | ||||||
| 20 | E | SpracheDeutsch | ... | Deutsch | - | ||
| 22 | F | InfoTemporär | Permanent | Temporär | - | ||
| 26 | F | Sperre BedienungAus | Ein | Aus | - | ||
| 27 | F | Sperre ProgrammierungAus | Ein | Aus | - | ||
| 28 | I DirektverstellungSpeichern automatisch | Speichern mit Bestätig | Speichern mit Bestätig | ||||
| 40 | I | Einsatz alsRaumgerät 1 | Raumgerät 2 | Raumgerät P | Bediengerät 1 | Bediengerät 2 | Bediengerät P | Servicegerät | Raumgerät 1 | - | ||
| 42 | I | Zuordnung Gerät 1Heizkreis 1 | Heizkreis 1 und 2 | Heizkreis 1 und P | alle Heizkreise | Heizkreis 1 | - | ||
| 44 | I Bedienung HK2Gemeinsam mit HK1 | Unabhängig | Gemeinsam mit HK1 | - | |||
| 46 | I Bedienung HKPGemeinsam mit HK1 | Unabhängig | Gemeinsam mit HK1 | - | |||
| 48 | I Wirkung PräsenztasteKeine | Heizkreis 1 | Heizkreis 2 | Gemeinsam | Heizkreis 1 | - | |||
| 54 | F | Korrektur Raumfühler | 0.0 | -3 | 3 | °C |
| 70 | F | Software Version | - | 0 | 99.9 | - |
| Funk | ||||||
| 120 | I BindingNein | Ja | Nein | - | |||
| 121 | I TestmodeAus | Ein | Aus | - | |||
| 130 | I Raumgerät 1Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln | - | - | |||
| 131 | I Raumgerät 2Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln | - | - | |||
46/258
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit | |||
| 132 | I | Raumgerät P Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln | - | - | |||||
| 133 | I | Aussenfühler Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln | - | - | |||||
| 134 | I | Repeater Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln | - | - | |||||
| 135 | I | Bediengerät 1 Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln | - | - | |||||
| 136 | I | Bediengerät 2 Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln | - | - | |||||
| 137 | I | Bediengerät P Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln | - | - | |||||
| 138 | I | Servicegerät Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln | - | - | |||||
| 140 I | Alle Geräte löschen Nein | Ja | Nein | - | ||||||

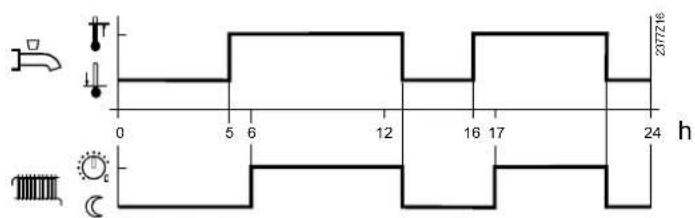

| Zeitprogramm Heizkreis 1 | |||||||||
| 500 E | Vorwahl Mo - So | Mo - Fr | Sa - So | Mo | Di | Mi | Do | Fr | Sa |So | Mo - So - | |||||||
| 501 | E | 1. Phase Ein | 06:00 | 00:00 | 24:00 | hh:mm | |||
| 502 | E | 1. Phase Aus | 22:00 | 00:00 | 24:00 | hh:mm | |||
| 503 | E | 2. Phase Ein | 24:00 | 00:00 | 24:00 | hh:mm | |||
| 504 | E | 2. Phase Aus | 24:00 | 00:00 | 24:00 | hh:mm | |||
| 505 | E | 3. Phase Ein | 24:00 | 00:00 | 24:00 | hh:mm | |||
| 506 | E | 3. Phase Aus | 24:00 | 00:00 | 24:00 | hh:mm | |||
| 516 E | Standardwerte Nein | Ja | Nein | 1 | - | |||||
| Zeitprogramm Heizkreis 2 | |||||||||
| 520 E | Vorwahl Mo - So | Mo - Fr | Sa - So | Mo | Di | Mi | Do | Fr | Sa |So | Mo - So - | |||||||
| 521 | E | 1. Phase Ein | 06:00 | 00:00 | 24:00 | hh:mm | |||
| 522 | E | 1. Phase Aus | 22:00 | 00:00 | 24:00 | hh:mm | |||
| 523 | E | 2. Phase Ein | 24:00 | 00:00 | 24:00 | hh:mm | |||
| 524 | E | 2. Phase Aus | 24:00 | 00:00 | 24:00 | hh:mm | |||
| 525 | E | 3. Phase Ein | 24:00 | 00:00 | 24:00 | hh:mm | |||
| 526 | E | 3. Phase Aus | 24:00 | 00:00 | 24:00 | hh:mm | |||
| 536 E | Standardwerte Nein | Ja | Nein | 1 | - | |||||
| Zeitprogramm 3 / HKP | |||||||||
| 540 E | Vorwahl Mo - So | Mo - Fr | Sa - So | Mo | Di | Mi | Do | Fr | Sa |So | Mo - So - | |||||||
| 541 | E | 1. Phase Ein | 06:00 | 00:00 | 24:00 | hh:mm | |||
| 542 | E | 1. Phase Aus | 22:00 | 00:00 | 24:00 | hh:mm | |||
| 543 | E | 2. Phase Ein | 24:00 | 00:00 | 24:00 | hh:mm | |||
| 544 | E | 2. Phase Aus | 24:00 | 00:00 | 24:00 | hh:mm | |||
| 545 | E | 3. Phase Ein | 24:00 | 00:00 | 24:00 | hh:mm | |||
| 546 | E | 3. Phase Aus | 24:00 | 00:00 | 24:00 | hh:mm | |||
| 556 E | Standardwerte Nein | Ja | Nein | 1 | - | |||||
| Zeitprogramm 4 / TWW | |||||||||
| 560 | E | Vorwahl Mo - So | Mo - Fr | Sa - So | Mo | Di | Mi | Do | Fr | Sa |So | Mo - So - | ||||||
| 561 | E | 1. Phase Ein | 00:00 | 00:00 | 24:00 | hh:mm | |||
| 562 | E | 1. Phase Aus 05:00 00:00 | 24:00 | hh:mm | |||||
| 563 | E | 2. Phase Ein 24:00 00:00 | 24:00 | hh:mm | |||||
| 564 | E | 2. Phase Aus 24:00 00:00 | 24:00 | hh:mm | |||||
| 565 | E | 3. Phase Ein 24:00 00:00 | 24:00 | hh:mm | |||||
| 566 | E | 3. Phase Aus 24:00 00:00 | 24:00 | hh:mm | |||||
| 576 | E | StandardwerteNein | Ja | Nein | 1 | - | ||||
| Zeitprogramm 5 | |||||||||
| 600 E | VorwahlMo - So | Mo - Fr | Sa - So | Mo | Di | Mi | Do | Fr | Sa | So | Mo - So - | |||||||
| 601 | E | 1. Phase Ein | 06:00 | 00:00 | 24:00 | hh:mm | |||
| 602 | E | 1. Phase Aus | 22:00 | 00:00 | 24:00 | hh:mm | |||
| 603 | E | 2. Phase Ein | 24:00 | 00:00 | 24:00 | hh:mm | |||
| 604 | E | 2. Phase Aus | 24:00 | 00:00 | 24:00 | hh:mm | |||
| 605 | E | 3. Phase Ein | 24:00 | 00:00 | 24:00 | hh:mm | |||
| 606 | E | 3. Phase Aus | 24:00 | 00:00 | 24:00 | hh:mm | |||
| 616 E | StandardwerteNein | Ja | Nein | - | ||||||
| Ferien Heizkreis 1 | |||||||||
| 642 | E | Beginn | --.-- | 01.01 | 31.12 | tt.MM | |||
| 643 | E | Ende | --.-- | 01.01 | 31.12 | tt.MM | |||
| 648 E | BetriebsniveauFrostschutz | Reduziert | Frostschutz | - | ||||||
| Ferien Heizkreis 2 | |||||||||
| 652 | E | Beginn | --.-- | 01.01 | 31.12 | tt.MM | |||
| 653 | E | Ende | --.-- | 01.01 | 31.12 | tt.MM | |||
| 658 E | BetriebsniveauFrostschutz | Reduziert | Frostschutz | - | ||||||
| Ferien Heizkreis P | |||||||||
| 662 | E | Beginn | --.-- | 01.01 | 31.12 | tt.MM | |||
| 663 | E | Ende | --.-- | 01.01 | 31.12 | tt.MM | |||
| 668 E | BetriebsniveauFrostschutz | Reduziert | Frostschutz | - | ||||||
| Heizkreis 1 | |||||||||
| 710 | E | Komfortsollwert | 20.0 | BZ 712 | BZ 716 | °C | |||
| 712 | E | Reduziertsollwert | 19 | BZ 714 | BZ 710 | °C | |||
| 714 | E | Frostschutzsollwert | 10.0 | 4 | BZ 712 | °C | |||
| 716 | F | Komfortsollwert Maximum | 35.0 | BZ 710 | 35 | °C | |||

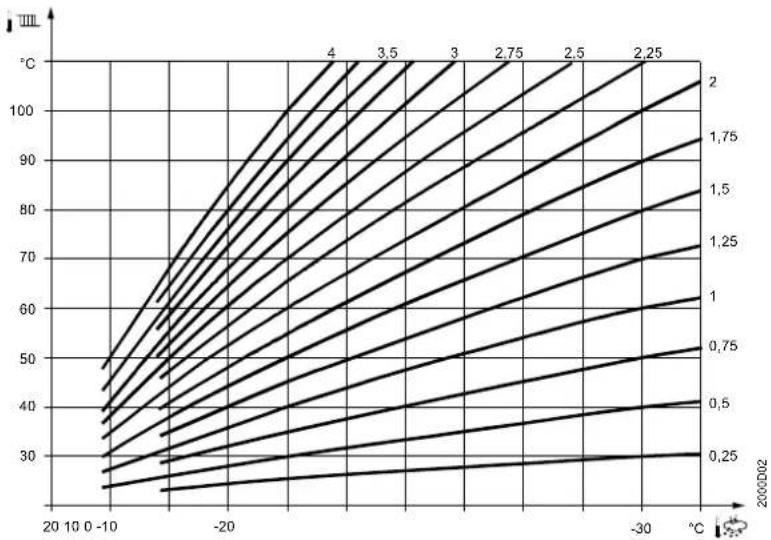

| 720 | E | Kennlinie Steilheit | 0.8 | 0.10 | 4.00 | - | |||
| 721 | F | Kennlinie Verschiebung | 0.0 | -4.5 | 4.5 | °C | |||
| 726 F | Kennlinie AdaptionAus | Ein | Aus | - | ||||||
| 730 | E | Sommer-/Winterheizgrenze | 18 | ----/8 | 30 | °C | |||
| 732 | F | Tagesheizgrenze | -3 | ----/ -10 | 10 | °C | |||
| 740 | I | Vorlaufsollwert Minimum | 8 | 8 | BZ 741 | °C | |||
| 741 | I | Vorlaufsollwert Maximum | 50 | BZ 740 | 95 | °C | |||
| 750 | F | Raumeinfluss | 20 | ----/ 1 | 100 | % | |||
| 760 | F | Raumtemperaturbegrenzung | 1 | ----/ 0.5 | 4 | °C | |||
| 770 | F | Schnellaufheizung | ---- | ----/ 0 | 20 | °C | |||
| 780 F | SchnellabsenkungAus | Bis Reduziertssollwert | Bis Frostschutzsollwert | Bis Reduziertssollwert | - | ||||||
48/258
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit |
| 790 | F | Einschalt-Optimierung Max | 0:00:00 | 00:00:00 | 00:06:00 | h /min / s |
| 791 | F | Ausschalt-Optimierung Max | 0:00:00 | 00:00:00 | 00:06:00 | h /min / s |
| 800 | F | Reduziert-Anhebung Beginn | --- | ---/ -30 | 10 | °C |
| 801 | F | Reduziert-Anhebung Ende | -15 | -30 | BZ 800 | °C |
| 820 | F | Überhitzschutz PumpenkreisAus ; Ein | Aus | - | ||
| 830 | F | Mischerüberhöhung | 0 | 0 | 50 | °C |
| 832 F | Antrieb Typ2-Punkt | 3-Punkt | 3-Punkt | - | |||
| 833 | F | Schaltdifferenz 2-Punkt | 2 | 0 | 20 | °C |
| 834 | F | Antrieb Laufzeit | 120 | 30 | 873 | s |
| 850 | I | Estrich-FunktionAus ; Funktionsheizen ; Belegreifheizen ; Funktions-/Belegreifheizen ; Manuell | Aus | - | ||
| 851 | I | Estrich Sollwert manuell | 25 | 0 | 95 | °C |
| 856 | I | Estrich Tag aktuell | 0 | 0 | 32 | - |
| 857 | I | Estrich Tage erfüllt | 0 | 0 | 32 | - |
| 861 | F | ÜbertemperaturabnahmeAus ; Heizbetrieb ; Immer | Immer | - | ||
| 870 | F | Mit PufferspeicherNein ; Ja | Ja | - | ||
| 872 F | Mit Vorregler / Zubring'pumpeNein ; Ja | Ja | - | |||
| 900 | F | BetriebsartumschaltungKeine ; Schutzbetrieb ; Reduziert ; Komfort ; Automatik | Schutzbetrieb | - | ||
| Kühlkreis 1 | ||||||
| 901 | E | BetriebsartAus ; Automatik | Automatik | - | ||
| 902 | E | Komfortsollwert | 24 | 15 | 40 | °C |
| 907 | E | Freigabe24h/Tag ; Zeitprogramm Heizkreis ; Zeitprogramm 5 | 24h/Tag | - | ||
| 908 | I | Vorlaufssollwert bei TA 25°C | 20 | 6 | 35 | °C |
| 909 | I | Vorlaufssollwert bei TA 35°C | 16 | 6 | 35 | °C |
| 912 | I | Kühlgrenze bei TA | 20 | ---/ 8 | 35 | °C |
| 913 | F | Sperrdauer nach Heizende | 24 | ---/ 8 | 100 | h |
| 918 | F | Sommerkomp Beginn bei TA | 26 | 20 | 50 | °C |
| 919 | F | Sommerkomp Ende bei TA | 35 | 20 | 50 | °C |
| 920 | F | Sommerkomp Sollw'anhebung | 4 | ---/ 1 | 10 | °C |
| 923 | F | Vorlaufssollwert Min bei TA 25°C | 18 | 6 | 35 | °C |
| 924 | F | Vorlaufssollwert Min bei TA 35°C | 18 | 6 | 35 | °C |
| 928 | F | Raumeinfluss | 80 | ---/ 1 | 100 | °C |
| 932 | F | Raumtemperaturbegrenzung | 0.5 | ---/ 0.5 | 4 | °C |
| 938 | F | Mischerunterkühlung | 0 | 0 | 20 | °C |
| 939 | F | Antrieb Typ2-Punkt | 3-Punkt | 3-Punkt | - | ||
| 940 | F | Schaltdifferenz 2-Punkt | 2 | 0 | 20 | °C |
| 941 | F | Antrieb Laufzeit | 120 | 30 | 875 | s |
| 945 | F | Mischer im HeizbetriebRegelt ; Offen | Offen | - | ||
| 946 | F | Sperrdauer Taupunktwächt | 60 | ---/ 10 | 600 | min |
| 947 | F | Vorlaufssollw'anhebung Hygro | 10 | ---/ 1 | 20 | °C |
| 948 | I | Vorl'anhebung Beginn bei r.F. | 60 | 0 | 100 | % |
49/258
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit |
| 950 | I | Vorlauftemp'diff Taupunkt | 2 | - - - / 0 | 5 | °C |
| 962 F | Mit PufferspeicherNein | Ja | Nein | - | |||
| 963 F | Mit Vorregler / ZubringerpumpeNein | Ja | Nein | - | |||
| 969 | F | BetriebsartumschaltungKeine | Aus | Automatik | Aus | - | ||
| Heizkreis 2 | ||||||
| 1010 | E | Komfortsollwert | 20.0 | BZ 1012 | BZ 1016 | °C |
| 1012 | E | Reduziertssollwert | 19 | BZ 1014 | BZ 1010 | °C |
| 1014 | E | Frostschutzsollwert | 10.0 | 4 | BZ 1012 | °C |
| 1016 | F | Komfortsollwert Maximum | 35.0 | BZ 1010 | 35 | °C |
| 1020 | E | Kennlinie Steilheit | 0.8 | 0.10 | 4.00 | - |
| 1021 | F | Kennlinie Verschiebung | 0.0 | -4.5 | 4.5 | °C |
| 1026 | F | Kennlinie AdaptionAus | Ein | Aus | - | ||
| 1030 | E | Sommer-/Winterheizgrenze | 18 | - - - / 8 | 30 | °C |
| 1032 | F | Tagesheizgrenze | -3 | - - - / -10 | 10 | °C |
| 1040 | I | Vorlaufsollwert Minimum | 8 | 8 | BZ 1041 | °C |
| 1041 | I | Vorlaufsollwert Maximum | 80 | BZ 1040 | 95 | °C |
| 1050 | F | Raumeinfluss | 20 | - - - / 1 | 100 | % |
| 1060 | F | Raumtemperaturbegrenzung | 1 | - - - / 0.5 | 4 | °C |
| 1070 | F | Schnellaufheizung | 5 | - - - / 0 | 20 | °C |
| 1080 | F | SchnellabsenkungAus | Bis Reduziertssollwert | Bis Frostschutzsollwert | Bis Reduziertssollwert | - | ||
| 1090 | F | Einschalt-Optimierung Max | 0:00:00 | 00:00:00 | 00:06:00 | h /min / s |
| 1091 | F | Ausschalt-Optimierung Max | 0:00:00 | 00:00:00 | 00:06:00 | h /min / s |
| 1100 | F | Reduziert-Anhebung Beginn | - - - | - - - / -30 | 10 | °C |
| 1101 | F | Reduziert-Anhebung Ende | -15 | -30 | BZ 1100 | °C |
| 1120 | F | Überhitzschutz PumpenkreisAus | Ein | Ein | - | ||
| 1130 | F | Mischerüberhöhung | 0 | 0 | 50 | °C |
| 1132 | F | Antrieb Typ2-Punkt | 3-Punkt | 3-Punkt | - | ||
| 1133 | F | Schaltdifferenz 2-Punkt | 2 | 0 | 20 | °C |
| 1134 | F | Antrieb Laufzeit | 120 | 30 | 873 | s |
| 1150 | I | Estrich-FunktionAus | Funktionsheizen | Belegreifheizen | Funktions-/Belegreifheizen | Belegreif-/ Funktionsheizen | Manuell | Aus | - | ||
| 1151 | E | Estrich Sollwert manuell | 25 | 0 | 95 | °C |
| 1156 | E | Estrich Tag aktuell | - - - | 0 | 32 | °C |
| 1157 | I | Estrich Tage erfüllt | 0 | 0 | 32 | - |
| 1161 | F | ÜbertemperaturabnahmeAus | Heizbetrieb | Immer | Immer | |||
| 1170 | F | Mit PufferspeicherNein | Ja | Ja | - | ||
| 1172 | F | Mit Vorregler/Zubring'pumpeNein | Ja | Ja | |||
| 1200 | I | BetriebsartumschaltungKeine | Schutzbetrieb | Reduziert | Komfort | Automatik | Schutzbetrieb | |||
| Heizkreis P | ||||||
| 1300 | E | BetriebsartSchutzbetrieb | Automatik | Reduziert | Komfort | Automatik | |||
| 1310 | E | Komfortsollwert | 20.0 | BZ 1312 | BZ 1316 | °C |
| 1312 | E | Reduziertsollwert | 19 | BZ 1314 | BZ 1310 | °C |
| 1314 | E | Frostschutzsollwert | 10.0 | 4 | BZ 1312 | °C |
| 1316 | F | Komfortsollwert Maximum | 35.0 | BZ 1310 | 35 | °C |
| 1320 | E | Kennlinie Steilheit | 0.8 | 0.10 | 4.00 | - |
| 1321 | F | Kennlinie Verschiebung | 0.0 | -4.5 | 4.5 | °C |
| 1326 | F | Kennlinie AdaptionAus | Ein | Aus | - | ||
| 1330 | E | Sommer-/Winterheizgrenze | 18 | -- - / 8 | 30 | °C |
| 1332 | F | Tagesheizgrenze | -3 | -- - / -10 | 10 | °C |
| 1340 | I | Vorlaufsollwert Minimum | 8 | 8 | BZ 1341 | °C |
| 1341 | I | Vorlaufsollwert Maximum | 50 | BZ 1340 | 95 | °C |
| 1350 | F | Raumeinfluss | 20 | -- - / 1 | 100 | % |
| 1360 | F | Raumtemperaturbegrenzung | 1 | -- - / 0.5 | 4 | °C |
| 1370 | F | Schnellaufheizung | -- - | -- - / 0 | 20 | °C |
| 1380 | F | SchnellabsenkungAus | Bis Reduziertsollwert | Bis Frostschutzsollwert | Bis Reduziertsollwert | - | ||
| 1390 | F | Einschalt-Optimierung Max | 0:00:00 | 00:00:00 | 00:06:00 | h /min / s |
| 1391 | F | Ausschalt-Optimierung Max | 0:00:00 | 00:00:00 | 00:06:00 | h /min / s |
| 1400 | F | Reduziert-Anhebung Beginn | -- - | -- - / -30 | 10 | °C |
| 1401 | F | Reduziert-Anhebung Ende | -15 | -30 | BZ 1400 | °C |
| 1420 | F | Überhitzschutz PumpenkreisAus | Ein | Aus | - | ||
| 1450 | F | Estrich-FunktionAus | Funktionsheizen | Belegreifheizen | Funktions-/Belegreifheizen | Manuell | Aus | - | ||
| 1451 | F | Estrich Sollwert manuell | 25 | 0 | 95 | °C |
| 1455 | E | Estrich Sollwert aktuell | 0 | 0 | 95 | °C |
| 1456 | E | Estrich Tag aktuell | 0 | 0 | 32 | - |
| 1457 | I | Estrich Tage erfüllt | 0 | 0 | 32 | - |
| 1461 | F | ÜbertemperaturabnahmeAus | Heizbetrieb | Immer | Immer | - | ||
| 1470 | F | Mit PufferspeicherNein | Ja | Ja | - | ||
| 1472 | F | Mit Vorregler / Zubring'pumpeNein | Ja | Ja | - | ||
| 1500 | I | BetriebsartumschaltungKeine | Schutzbetrieb | Reduziert | Komfort | Automatik | Schutzbetrieb | - | ||
| Trinkwasser | ||||||
| 1610 | E | Nennsollwert | 50 | BZ 1612 | TempBwMax | °C |
| 1612 | E | Reduziertsollwert | 40 | 8 | BZ 1610 | °C |
| 1620 | I | Freigabe24h/Tag | Zeitprogramme Heizkreise | Zeitprogramm 4 / TWW | Niedertarif | Zeitprog 4/TWW oder NT | Zeitprogramm 4 / TWW | - | ||
| 1620 | I | Freigabe24h/Tag | Zeitprogramme Heizkreise | Zeitprogramm 4 / TWW | Zeitprogramm 4 / TWW | - | ||
| 1630 | I | LadevorrangAbsolut | Gleitend | Kein | MK gleitend, PK absolut | Absolut | - | ||
| 1640 | F | LegionellenfunktionAus | Periodisch | Fixer Wochentag | Aus | - | ||
| 1641 | F | Legionellenfkt Periodisch | 3 | 1 | 7 | Tage |
| 1642 | F | Legionellenfkt WochentagMontag | Dienstag | Mittwoch | Donnerstag | Freitag | Samstag | Sonntag | - | |||
| 1644 | F | Legionellenfunktion Zeitpunkt | -- - | -- - / 00:00 | 23:50 | hh:mm |
| 1645 | F | Legionellenfunktion Sollwert | 65 | 55 | 95 | °C |
| 1646 | F | Legionellenfkt Verweildauer | 30 | -- - / 10 | 360 | min |
| 1647 | F | Legionellenfkt Zirk'pumpeAus | Ein | Ein | - | ||
| 1660 | F | Zirkulationspumpe FreigabeZeitprogramm 3 / HKP | Trinkwasser Freigabe | Zeitprogramm 4 / TWW | Zeitprogramm 5 | Zeitprogramm 3 / HKP | - | ||
| 1661 | F | Zirk'pumpe TaktbetriebAus | Ein | Aus | - | ||
| 1663 | F | Zirkulationssollwert | 45 | 8 | 80 | °C |
| Hx-Pumpe | ||||||
| 2010 | F | H1 ÜbertemperaturabnahmeAus| Ein* | Ein | - | ||
| 2012 | F | H1 mit PufferspeicherNein| Ja* | Ja | - | ||
| 2014 | F | H1 Vorregler/Zubring'pumpeNein| Ja* | Ja | - | ||
| 2015 | F | H1 Kälteanforderung2-Leitersystem* | 4-Leitersystem | 2-Leitersystem | - | ||
| 2035 | F | H2 ÜbertemperaturabnahmeAus| Ein* | Ein | - | ||
| 2037 | F | H2 mit PufferspeicherNein| Ja* | Ja | - | ||
| 2039 | F | H2 Vorregler/Zubring'pumpeNein| Ja* | Ja | - | ||
| 2040 | F | H2 Kälteanforderung2-Leitersystem* | 4-Leitersystem | 2-Leitersystem | - | ||
| 2046 | F | H3 ÜbertemperaturabnahmeAus| Ein* | Ein | - | ||
| 2048 | F | H3 mit PufferspeicherNein| Ja* | Ja | - | ||
| 2050 | F | H3 Vorregler/Zubring'pumpeNein| Ja* | Ja | - | ||
| 2051 | F | H3 Kälteanforderung2-Leitersystem | 4-Leitersystem | 2-Leitersystem | - | ||
| Schwimmbad | ||||||
| 2055 | E | Sollwert Solarheizung | 26 | 8 | 80 | °C |
| 2056 | E | Sollwert Erzeugerheizung | 22 | 8 | 80 | °C |
| 2065 | F | Ladevorrang SolarNein | Ja | Nein | - | ||
| 2080 | F | Mit SolareinbindungNein | Ja | Ja | - | ||
| Vorregler / Zubringerpumpe | ||||||
| 2150 | I | Vorregler/ZubringerpumpeVor Pufferspeicher | Nach Pufferspeicher | Nach Pufferspeicher | - | ||
| Wärmepumpe | ||||||
| 2800 | F | Frostschutz Kondens'pumpeAus; Ein | Aus | - | ||
| 2801 | I | Steuerung Kondens'pumpeTemperaturanforderung; Parallel Verdichterbetrieb | Parallel Verdichterbetrieb | - | ||
| 2802 | I | Vorlaufzeit Kondens'pumpe | 5 | 0 | 240 | s |
| 2803 | I | Nachlaufzeit Kondens'pumpe | 5 | 0 | 240 | s |
| 2815 | F | Quellentemp Min Wasser | 2 | --/--/ -20 | 30 | °C |
| 2816 | F | Quellentemp Min Sole | -5 | --/--/ -30 | 50 | °C |
| 2817 | F | Schaltdiff Quellenschutz | 3 | 1 | 10 | °C |
| 2818 | F | Erhöhung Quellenschutztemp | 2 | 0 | 10 | °C |
| 2819 | I | Vorlaufzeit Quelle | 15 | 0 | 240 | s |
| 2820 | I | Nachlaufzeit Quelle | 5 | 0 | 240 | s |
| 2821 | F | Quellen-Anlaufzeit Maximum | 5 | 1 | 10 | min |
| 2822 | F | Zeit Begr Quellentemp Min | 4 | 1 | 24 | h |
| 2840 | I | Schaltdiff Rücklauftemp | 4 | 1 | 20 | °C |
| 2841 | F | Verd'laufzeit min einhaltenNein; Ja | Nein | - | ||
| 2842 | I | Verdichterlaufzeit Minimum | 20 | 0 | 120 | min |
| 2843 | I | Verdichterstillstandszeit Min | 20 | 0 | 120 | min |
| 2844 | F | Ausschalttemp Maximum | 55 | 8 | 100 | °C |
| 2845 | F | Reduktion Ausschalttemp Max | 2 | -20 | 20 | °C |
| 2852 | F | ND-Verzögerung beim Start | 5 | 0 | 120 | s |
| 2860 | F | Sperre Stufe 2 bei TWWAus; Ein | Aus | - | ||
| 2861 | F | Freigabe Stufe 2 unter TA | 5 | --/--/ -30 | 30 | °C |
| 2862 | F | Sperrzeit Stufe 2 | 10 | 0 | 40 | min |
| 2863 | F | Freigabeintegral Stufe 2 | 250 | 0 | 500 | °C*min |
| 2864 | F | Rückstellintegral Stufe 2 | 10 | 0 | 500 | °C*min |
| 2865 | F | Verdichterfolge Umschaltung | 100 | --/--/ 10 | 1000 | h |
| 2880 | I | Verwendung Elektro-VorlaufErsatz; Ergänzungsbetrieb HK; Ergänzungsbetrieb TWW; Ergänzungsbetrieb HK+TWW; Beenden TWW Ladung | Ergänzungsbetrieb HK | 5 | - | |
| 2881 | I | Sperrzeit Elektro-Vorlauf | 30 | 0 | 255 | min |
| 2882 | I | Freigabeintegr. Elektro-Vorl | 250 | 0 | 500 | °C*min |
| 2883 | I | Rückstellintegr. Elektro-Vorl | 10 | 0 | 500 | °C*min |
| 2884 | I | Freig Elektro-Vorl unter TA | 0 | -30 | 30 | °C |
| 2886 | F | Kompensation WärmedefizitAus; Ein; Nur bei Estrichfunktion | Ein | - | ||
| 2893 | F | Anzahl TWW-Ladeversuche | 1 | 1 | 10 | - |
| 2894 | F | Verzögerung Drehstr'fehler | 3 | 1 | 40 | S |
| 2895 | F | Verzögerung Ström'wächter | 0 | 0 | 10 | S |
| 2910 | F | Freigabe oberhalb TA | --- | --/--/ -30 | 30 | °C |
| 2911 | F | Für PufferzwangsladungGesperrt; Freigegeben | Freigegeben | - | ||
| 2912 | F | Durchladung PufferspeicherAus; Ein | Ein | - | ||
| 2951 | I | Abtaufreigabe unterhalb TA | 7 | 5 | 20 | °C |
| 2958 | I | Anzahl Abtauversuche Max | 3 | 0 | 10 | - |
| 2962 | I | Dauer Abtausperre | 30 | 0 | 100 | min |
| 2963 | I | Dauer bis Zwangsabtauen | 120 | 60 | 600 | min |
53/258
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit |
| 2964 | I | Abtaudauer Maximal 10 | 1 | 42 | min | |
| 2965 | I | Abtropfdauer Verdampfer 2 0 10 min | ||||
| 3000 | I | Ausschalttemp Max Kühlen | 40 20 | 60 | °C | |
| 3002 | F | Quellentemp Min Kühlbetrieb | 2 | -20 | 30 | °C |
| 3004 | F | SD Umschalt Kühlen Pas/Akt | 5 | 1 | 10 | °C |
| 3006 | F | Während VerdichterbetriebPassives Kühlen aus | Passives Kühlen ein | Passives Kühlen ein | 1 | - | |
| 3007 | F | Im passiven KühlbetriebKondensatorpumpe aus | Kondensatorpumpe ein | Kondensatorpumpe aus | 1 | - | |
| 3008 | F | Spreizung Konden Kühlbetrieb | 5 | 0 20 °C | ||
| 3030 | F | Autokorr WP Kondens'fühlerAus | Jetzt | Nach Pumpenvorlauf | Aus | - | ||
| 3031 | F | Korrektur WP Vorlauffühler | 0 | -20 | 20 | °C |
| 3032 | F | Korrektur WP Rückl'fühler 0 -20 | 20 °C | |||
| 3033 | F | KorrekturstatusNicht korrigiert | Manuell korrigiert | Automatisch korrigiert | Korrektur läuft | ||||
| Energiezähler | ||||||
| 3090 | F | Impulszählung WärmeKeine Mit | Eingang H1 | Mit Eingang H3 | Keine | - | ||
| 3092 | F | Impulseinheit WärmeKeine | kWh | Liter | Keine | |||
| 3093 | F | Impulswert Wärme Zähler | 1 | 1 | 1000 | - |
| 3094 | F | Impulswert Wärme Nenner | 1 | 1 | 1000 | |
| 3097 | F | Durchfluss Heizen | --- | 10 | 60000 | l/h |
| 3098 | F | Durchfluss Trinkwasser | --- | 10 | 60000 | l/h |
| 3100 | F | Impulszählung EnergieKeine | Mit Eingang H1 | Mit Eingang H3 | Keine | |||
| 3102 | F | Impulseinheit EnergieKeine | kWh | m3 | Keine | |||
| 3103 | F1 | Impulswert Energie Zähler | 1 | 1 | 1000 | |
| 3104 | F1 | Impulswert Energie Nenner | 1 | 1 | 1000 | |
| 3106 | F2 | Mittlerer Gasenergieinhalt | 11.5 | 1 | 100 | kWh/m3 |
| 3108 | F1 | Elektrische Quellenleistung | --- | 0.1 | 10 | kW |
| 3110 | F2 | Abgegebene Wärme | 0 | 0 | 9999999 | kWh |
| 3113 | F2 | Eingesetzte Energie | 0 | 0 | 3500000 | kWh |
| 3116 | F2 | Arbeitszahl | --- | 0 10 | ||
| 3119 | F1 | Stichdatum Jahr'arbeitszahl | 30.6. | 1.01 | 31.12 | tt.MM |
| 3120 | E | Jahresarbeitszahl 1 | --- | 0 | 10 | |
| 3120 | E | Stichdatum 1 | 1.9.2004 | 31.12.2099 | tt.MM.jjjj | |
| 3121 | E | Abgegeb' Wärme Heizen 1 | 0 | 0 | 9999999 | kWh |
| 3122 | E | Abgegeb' Wärme TWW 1 | 0 | 0 | 9999999 | kWh |
| 3124 | E | Einges' Energie Heizen 1 | 0 | 0 | 3500000 | kWh |
| 3125 | E | Einges' Energie TWW 1 | 0 | 0 | 3500000 | kWh |
| 3127 | E | Jahresarbeitszahl 2 | --- | 0 | 10 | |
| 3127 | E | Stichdatum 2 | 1.9.2004 | 31.12.2099 | tt.MM.jjjj | |
| 3128 | E | Abgegeb' Wärme Heizen 2 | 0 | 0 | 9999999 | kWh |
| 3129 | E | Abgegeb' Wärme TWW 2 | 0 | 0 | 9999999 | kWh |
| 3131 | E | Einges' Energie Heizen 2 | 0 | 0 | 3500000 | kWh |
| 3132 | E | Einges' Energie TWW 2 | 0 | 0 | 3500000 | kWh |
| 3134 | E | Jahresarbeitszahl 3 | --- | 0 | 10 | |
54/258
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit |
| 3134 | E Stichdatum 3 | 1.9.2004 31.12.2099 tt.MM.jjjj | ||||
| 3135 | E | Abgegeb' Wärme Heizen 3 0 0 | 9999999 | kWh | ||
| 3136 | E | Abgegeb' Wärme TWW 3 | 0 | 0 | 9999999 | kWh |
| 3138 | E | Einges' Energie Heizen 3 | 0 | 0 | 3500000 | kWh |
| 3139 | E | Einges' Energie TWW 3 | 0 | 0 | 3500000 | kWh |
| 3141 | E | Jahresarbeitszahl 4 | --- | 0 | 10 | |
| 3141 | E Stichdatum 4 | 1.9.2004 31.12.2099 tt.MM.jjjj | ||||
| 3142 | E | Abgegeb' Wärme Heizen 4 | 0 | 0 | 9999999 | kWh |
| 3143 | E | Abgegeb' Wärme TWW 4 | 0 | 0 | 9999999 | kWh |
| 3145 | E | Einges' Energie Heizen 4 | 0 | 0 | 3500000 | kWh |
| 3146 | E | Einges' Energie TWW 4 | 0 | 0 | 3500000 | kWh |
| 3148 | E | Jahresarbeitszahl 5 | --- | 0 | 10 | |
| 3148 | E Stichdatum 5 | 1.9.2004 31.12.2099 tt.MM.jjjj | ||||
| 3149 | E | Abgegeb' Wärme Heizen 5 0 0 | 9999999 | kWh | ||
| 3150 | E | Abgegeb' Wärme TWW 5 | 0 | 0 | 9999999 | kWh |
| 3152 | E | Einges' Energie Heizen 5 | 0 | 0 | 3500000 | kWh |
| 3153 | E | Einges' Energie TWW 5 | 0 | 0 | 3500000 | kWh |
| 3155 | E | Jahresarbeitszahl 6 | --- | 0 | 10 | |
| 3155 | E Stichdatum 6 | 1.9.2004 31.12.2099 tt.MM.jjjj | ||||
| 3156 | E | Abgegeb' Wärme Heizen 6 0 0 | 9999999 | kWh | ||
| 3157 | E | Abgegeb' Wärme TWW 6 | 0 | 0 | 9999999 | kWh |
| 3159 | E | Einges' Energie Heizen 6 | 0 | 0 | 3500000 | kWh |
| 3160 | E | Einges' Energie TWW 6 | 0 | 0 | 3500000 | kWh |
| 3162 | E | Jahresarbeitszahl 7 | --- | 0 | 10 | |
| 3162 | E | Stichdatum 7 | 1.9.2004 | 31.12.2099 | tt.MM.jjjj | |
| 3163 | E | Abgegeb' Wärme Heizen 7 0 0 | 9999999 | kWh | ||
| 3164 | E | Abgegeb' Wärme TWW 7 | 0 | 0 | 9999999 | kWh |
| 3166 | E | Einges' Energie Heizen 7 | 0 | 0 | 3500000 | kWh |
| 3167 | E | Einges' Energie TWW 7 | 0 | 0 | 3500000 | kWh |
| 3169 | E | Jahresarbeitszahl 8 | --- | 0 | 10 | |
| 3169 | E Stichdatum 8 | 1.9.2004 31.12.2099 tt.MM.jjjj | ||||
| 3170 | E | Abgegeb' Wärme Heizen 8 0 0 | 9999999 | kWh | ||
| 3171 | E | Abgegeb' Wärme TWW 8 | 0 | 0 | 9999999 | kWh |
| 3173 | E | Einges' Energie Heizen 8 | 0 | 0 | 3500000 | kWh |
| 3174 | E | Einges' Energie TWW 8 | 0 | 0 | 3500000 | kWh |
| 3176 | E | Jahresarbeitszahl 9 | --- | 0 | 10 | |
| 3176 | E Stichdatum 9 | 1.9.2004 31.12.2099 tt.MM.jjjj | ||||
| 3177 | E | Abgegeb' Wärme Heizen 9 0 0 | 9999999 | kWh | ||
| 3178 | E | Abgegeb' Wärme TWW 9 | 0 | 0 | 9999999 | kWh |
| 3180 | E | Einges' Energie Heizen 9 | 0 | 0 | 3500000 | kWh |
| 3181 | E | Einges' Energie TWW 9 | 0 | 0 | 3500000 | kWh |
| 3183 | E | Jahresarbeitszahl 10 | --- | 0 | 10 | |
| 3183 | E Stichdatum 10 | 1.9.2004 | 31.12.2099 tt.MM.jjjj | |||
| 3184 | E | Abgegeb' Wärme Heizen 10 | 0 | 0 | 9999999 | kWh |
| 3185 | E | Abgegeb' Wärme TWW 10 | 0 | 0 | 9999999 | kWh |
| 3187 | E | Einges' Energie Heizen 10 | 0 | 0 | 3500000 | kWh |
| 3188 | E | Einges' Energie TWW 10 | 0 | 0 | 3500000 | kWh |
55/258
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit |
| 3190 | F | Reset StichtagspeicherNein | Ja | Nein | - | ||
| Kaskade | ||||||
| 3533 | F | Zuschaltverzögerung 5 0 120 min | ||||
| 3540 | F | Auto Erz'folge Umschaltung | 500 | --- / 10 | 990 | h |
| 3541 | F Auto | Erz'folge AusgrenzungKeine | Erster | Letzter | Erster und Letzter | Keine | |||
| Zusatzerzeuger | ||||||
| 3700 | F | Freigabe unter Aussentemp | --- | -50 | 50 | °C |
| 3701 | F | Freigabe über Aussentemp | --- | -50 | 50 | °C |
| 3705 | F | Nachlaufzeit | 10 | 0 120 min | ||
| 3720 | F | Schaltintegral | 50 | 0 500 °C*min | ||
| 3722 | F | Schaltdifferenz Aus | 15 | 0 | 20 | °C |
| 3723 | F | Sperrzeit | 30 | --- / 0 | 120 | min |
| Solar | ||||||
| 3810 | F | Temperaturdifferenz EIN | 8 | BZ 3811 | 40 | °C |
| 3811 | F | Temperaturdifferenz AUS | 4 | 0 | BZ 3812 | °C |
| 3812 | F | Ladetemp Min TWW-Speicher | --- | --- / 8 | 95 | °C |
| 3815 | F | Ladetemp Min Puffer | --- | --- / 8 | 95 | °C |
| 3818 | F | Ladetemp Min Schwimmbad | --- | --- / 8 | 95 | °C |
| 3822 | F | Ladevorrang SpeicherKein | Trinkwasserspeicher | Pufferspeicher | Trinkwasserspeicher | - | ||
| 3825 | F | Ladezeit relativer Vorrang | --- | --- / 2 | 60 | min |
| 3826 | F | Wartezeit relativer Vorrang | 5 | 1 | 40 | min |
| 3827 | F | Wartezeit Parallelbetrieb | --- | --- / 0 | 40 | min |
| 3828 | F | Verzögerung Sekundärpumpe | 60 | 0 600 s | ||
| 3831 | F | Mindestlaufzeit Kollek'pumpe | 20 | 5 120 s | ||
| 3834 | F | Kollektorstartfkt Gradient | --- | --- / 1 | 20 | min/°C |
| 3840 | F | Kollektor Frostschutz | --- | --- / -20 | 5 | °C |
| 3850 | F | Kollektorüberhitzschutz | --- | --- / 30 | 350 | °C |
| 3860 | F | Verdampfung Wärmeträger | --- | --- / 60 | 350 | °C |
| 3870 | F | Pumpendrehzahl Minimum | 40 | 0 100 % | ||
| 3871 | F | Pumpendrehzahl Maximum | 100 | 0 100 % | ||
| 3880 | F | FrostschutzmittelKein | Ethylenglykol | Propylenglykol | Ethylen- und Propylenglykol | Kein | - | ||
| 3881 | F | Frost'mittel Konzentration | 30 | 1 100 % | ||
| 3884 | F | Pumpendurchfluss | 200 | 10 | 1500 | l/h |
| Pufferspeicher | ||||||
| 4708 | F | Zwangsladungsollwert Kühlen | --- | 6 | 35 | °C |
| 4709 | I | Zwangsladung Heizen Min | 40 | 20 | 80 | °C |
| 4710 | I | Zwangsladungsollwert Heizen Max | 50 | 20 | 80 | °C |
| 4711 | I | Zwangsladung Zeitpunkt | --- | --- / 00:00 | 23:50 | hh:mm |
| 4712 | I | Zwangsladung Dauer Max | 4 | 1 | 20 | h |
| 4720 | F | Auto ErzeugersperreKeine | Mit B4 | Mit B4 und B42/B41 | Mit B4 | - | ||
| 4722 | F | Temp'diff Puffer/Heizkreis | 0 | -20 | 20 | °C |
| 4739 | F | SchichtschutzAus | Immer | Aus | - | ||
| 4750 | F | Ladetemperatur Maximum | 80 | 8 | 95 | °C |
| 4755 | F | Rückkühltemperatur | 60 | 8 | 95 | °C |
56/258
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit |
| 4756 | F | Rückkühlung TWW/HK'sAus ; Ein | Aus | - | ||
| 4757 | F | Rückkühlung KollektorAus ; Sommer ; Immer | Aus | - | ||
| 4760 | F | Ladefühler ElektroeinsatzMit B4 ; Mit B42/B41 | Mit B4 - | |||
| 4761 | F | Zwangsladung mit ElektroNein ; Ja | Nein | - | ||
| 4783 | F | Mit SolareinbindungNein ; Ja | Nein | - | ||
| Trinkwasser-Speicher | ||||||
| 5020 | F | Vorlaufsollwertüberhöhung 0 0 30 | °C | |||
| 5021 | F | Umladeüberhöhung | 8 0 | 30 °C | ||
| 5022 | F | LadeartMit B3 ; Mit B3/B31 ; Mit B3, Legio B3/B31 | Mit B3/B31 | |||
| 5024 | F | Schaltdifferenz | 5 0 | 20 °C | ||
| 5030 | F | Ladezeitbegrenzung | 240 | -- - / 10 | 600 | min |
| 5050 | F | Ladetemperatur Maximum | 80 | 8 | BZ 5051 OEM | °C |
| 5055 | F | Rückkühltemperatur | 80 | 8 95 °C | ||
| 5056 | F | Rückkühlung Erzeuger/HKAus ; Ein | Aus | - | ||
| 5057 | F | Rückkühlung KollektorAus ; Sommer ; Immer | Aus | - | ||
| 5060 | F | Elektroeinsatz BetriebsartErsatz ; Sommer ; Immer | Ersatz | - | ||
| 5061 | F | Elektroeinsatz Freigabe24h/Tag ; Trinkwasser Freigabe ; Zeitprogramm 4/TWW | Trinkwasser Freigabe | - | ||
| 5085 | F | ÜbertemperaturabnahmeAus ; Ein | Ein | - | ||
| 5090 | F | Mit PufferspeicherNein ; Ja | Nein | - | ||
| 5092 | F | Mit Vorregler/Zubring'pumpeNein ; Ja | Nein | - | ||
| 5093 | F | Mit SolareinbindungNein ; Ja | Ja | - | ||
| 5101 | F | Pumpendrehzahl Minimum 40 0 100 | % | |||
| 5102 | F | Pumpendrehzahl Maximum 100 0 100 | % | |||
| 5130 | F | UmladestrategieAus ; Immer ; Trinkwasser Freigabe | Immer | - | ||
| Trinkwasser Durchl'erhitzer | ||||||
| 5406 | F | Min Sollw'diff zu Speich'temp | 4 | 0 | 20 | °C |
| 5530 | F | Pumpendrehzahl Minimum | 20 | 0 | 100 | % |
| 5544 | F | Antrieb Laufzeit | 60 | 7.5 | 480 | s |
| Konfiguration | ||||||
| 5700 | I | Voreinstellung | -- - | -- - / 1 | 24 | - |
| 5710 | I | Heizkreis 1Aus ; Ein | Ein | - | ||
| 5711 | I | Kühlkreis 1Aus ; 4-Leitersystem ; 2-Leitersystem | Aus | |||
| 5712 | I | Verwendung Mischer 1Keine ; Heizen ; Kühlen ; Heizen und Kühlen | Heizen und Kühlen | |||
| 5715 | I | Heizkreis 2Aus ; Ein | Aus | - | ||
| 5731 | I | Trinkwasser-Stelliglied Q3Kein | Ladepumpe | Umlenkventil | Ladepumpe - | |||
| 5736 | I | Trinkwasser TrennschaltungAus | Ein | Aus - | |||
| 5800 | I | WärmequelleSole | Wasser | Luft | Extern | Sole - | |||
| 5807 | I | KälteerzeugungAus | 4-Leitersystem | 2-Leitersystem | Aus - | |||
| 5810 | I | Spreizung HK bei TA -10°C | 7 | 0 | 20 | °C |
| 5840 | I | SolarstellgliedLadepumpe | Umlenkventil | Ladepumpe | |||
| 5841 | I | Externer SolartauscherGemeinsam | Trinkwasserspeicher | Pufferspeicher | Gemeinsam | - | ||
| 5870 | I | KombispeicherNein | Ja | Nein | |||
| 5890 | I | Relaisausgang QX1Kein | Prozessumkehrventil Y22 | Heissgastemperatur K31 | Elektroeinsatz1 Vorlauf K25 | Elektroeinsatz2 Vorlauf K26 | Umlenkventil Kühl Schi2 Y28 | Zubringerpumpe Q14 | Kaskadenpumpe Q25 | Erzeugersperrventil Y4 | Elektroeinsatz TWW K6 | Zirkulationspumpe Q4 | Kollektorpumpe Q5 | Solarpumpe ext.Tauscher K9 | Solarstellglied Puffer K8 | Solarstellglied Schw'bad K18 | Elektroeinsatz Puffer K16 | H1-Pumpe Q15 | H2-Pumpe Q18 | H3-Pumpe Q19 | Heizkreispumpe HkP Q20 | Umlenkventil Kühlen Y21 | Luftentfeuchter K29 | Wärmeanforderung K27 | Kälteanforderung K28 | Alarmausgang K10 | Zeitprogramm 5 K13 | Heizkreispumpe HK1 Q2 | Trinkwasserstellglied Q3 | Quell'pumpe Q8/Ventilat K1 | Kondensatorpumpe Q9 | Verdichterstufe 1 K1 | Zus'erzeuger Regelung K32 | Trinkwasserstellglied Q3 | - | ||
| 5890 | I | Relaisausgang QX1Kein | Verdichterstufe 2 K2 | Prozessumkehrventil Y22 | Heissgastemperatur K31 | Elektroeinsatz1 Vorlauf K25 | Elektroeinsatz2 Vorlauf K26 | Umlenkventil Kühl Schi2 Y28 | Zubringerpumpe Q14 | Kaskadenpumpe Q25 | Erzeugersperrventil Y4 | Elektroeinsatz TWW K 6 | Zirkulationspumpe Q4 | Speicherumladepumpe Q11 | TWW Zwisch'kreispumpe Q33 | TWW Durchmischpumpe Q35 | Kollektorpumpe Q5 | Kollektorpumpe 2 Q16 | Solarpumpe ext.Tauscher K9 | Solarstellglied Puffer K8 | Solarstellglied Schw'bad K18 | Elektroeinsatz Puffer K16 | H1-Pumpe Q15 | H2-Pumpe Q18 | H3-Pumpe Q19 | Heizkreispumpe HkP Q20 | 2. Pumpenstufe HK1 Q21 | 2. Pumpenstufe HK2 Q22 | 2. Pumpenstufe HKP Q23 | Umlenkventil Kühlen Y21 | Luftentfeuchter K29 | Wärmeanforderung K27 | Kälteanforderung K28 | Alarmausgang K10 | Zeitprogramm 5 K13 | Kein - | |||
| 5891 | I | Relaisausgang QX2Kein | Prozessumkehrventil Y22 | Heissgastemperatur K31 | Elektroeinsatz1 Vorlauf K25 | Elektroeinsatz2 Vorlauf K26 | Umlenkventil Kühl Schi2 Y28 | Zubringerpumpe Q14 | Kaskadenpumpe Q25 | Erzeugersperrventil Y4 | Elektroeinsatz Tww K6 | Zirkulationspumpe Q4 | Kollektorpumpe Q5 | Solarpumpe ext.Tauscher K9 | Solarstellglied Puffer K8 | Solarstellglied Schw'bad K18 | Elektroeinsatz Puffer K16 | H1-Pumpe Q15 | H2-Pumpe Q18 | H3-Pumpe Q19 | Heizkreispumpe HkP Q20 | Umlenkventil Kühlen Y21 | Luftentfeuchter K2 9 | Wärmeanforderung K27 | Kälteanforderung K28 | Alarmausgang K10 | Zeitprogramm 5 K13 | Heizkreispumpe HK1 Q2 | Trinkwasserstellglied Q3 | Quell'pumpe Q8/Ventilat K19 | Kondensatorpumpe Q9 | Verdichterstufe 1 K1 | Zus'erzeuger Regelung K32 | Quell'pumpe Q8/Ventilat K19 | - | ||
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit | ||
| 6) | 5891 | I | Relaisausgang QX2Kein ; Verdichterstufe 2 K2 ; Prozessumkehrventil Y22 ; Heissgastemperatur K31 ; Elektroeinsatz1 Vorlauf K25 ; Elektroeinsatz2 Vorlauf K26 ; Umlenkventil Kühl Schi2 Y28 ; Zubringerpumpe Q14 ; Kaskadenpumpe Q25 ; Erzeugersperrventil Y4 ; Elektroeinsatz TWW K6 ; Zirkulationspumpe Q4 ; Speicherumladepumpe Q11 ; TWW Zwisch'kreispumpe Q33 ; TWW Durchmischpumpe Q35 ; Kollektorpumpe Q5 ; Kollektorpumpe 2 Q16 ; Solarpumpe ext.Tauscher K9 ; Solarstellglied Puffer K8 ; Solarstellglied Schw’bad K18 ; Elektroeinsatz Puffer K16 ; H1-Pumpe Q15 ; H2-Pumpe Q18 ; H3-Pumpe Q19 ; Heizkreispumpe HKP Q20 ; 2. Pumpenstufe HK1 Q21 ; 2. Pumpenstufe HK2 Q22 ; 2. Pumpenstufe HKP Q23 ; Umlenkventil Kühlen Y21 ; Luftentfeuchter K29 ; Wärmeanforderung K27 ; Kälteanforderung K28 ; Alarmausgang K10 ; Zeitprogramm 5 K13 ; | Kein | - | |||
| 4) | 5892 | I | Relaisausgang QX3Kein ; Prozessumkehrventil Y22 ; Heissgastemperatur K31 ; Elektroeinsatz1 Vorlauf K25 ; Elektroeinsatz2 Vorlauf K26 ; Umlenkventil Kühl Schi2 Y28 ; Zubringerpumpe Q14 ; Kaskadenpumpe Q25 ; Erzeugersperrventil Y4 ; Elektroeinsatz TWW K 6 ; Zirkulationspumpe Q4 ; Kollektorpumpe Q5 ; Solarpumpe ext.Tauscher K9 ; Solarstellglied Puffer K8 ; Solarstellglied Schw’bad K18 ; Elektroeinsatz Puffer K16 ; H1-Pumpe Q15 ; H2-Pumpe Q18 ; H3-Pumpe Q19 ; Heizkreispumpe HKP Q20 ; Umlenkventil Kühlen Y21 ; Luftentfeuchter K29 ; Wärmeanforderung K27 ; Kälteanforderung K28 ; Alarmausgang K10 ; Zeitprogramm 5 K13 ; Heizkreispumpe HK1 Q2 ; Trinkwasserstellglied Q3 ; Quell’pumpe Q8/Ventilat K19 ; Kondensatorpumpe Q9 ; Verdichterstufe 1 K1 ; Zus’erzeuger Regelung K32 | Kondensatorpumpe Q9 - | ||||
| 6) | 5892 | I | Relaisausgang QX3Kein ; Verdichterstufe 2 K2 ; Prozessumkehrventil Y22 ; Heissgastemperatur K31 ; Elektroeinsatz1 Vorlauf K25 ; Elektroeinsatz2 Vorlauf K26 ; Umlenkventil Kühl Schi2 Y28 ; Zubringerpumpe Q14 ; Kaskadenpumpe Q25 ; Erzeugersperrvenil Y4 ; Elektroeinsatz TWW K 6 ; Zirkulationspumpe Q4 ; Speicherumladepumpe Q11 ; TWW Zwisch'kreispumpe Q33 ; TWW Durchmischpumpe Q35 ; Kollektorpumpe Q5 ; Kollektorpumpe 2 Q16 ; Solarpumpe ext.Tauscher K9 ; Solarstellglied Puffer K8 ; Solarstellglied Schw’bad K18 ;Elektroeinsatz Puffer K16 ; H1-Pumpe Q15 ; H2-Pumpe Q18 ; H3-Pumpe Q19 ; Heizkreispumpe HKP Q20 ; 2. Pumpenstufe HK1 Q21 ; 2. Pumpenstufe HK2 Q22 ; 2. Pumpenstufe HKP Q23 ; Umlenkventil Kühlen Y21; Luftentfeuchter K29 ; Wärmeanforderung K27 ; Kälteanforderung K28 ; Alarmausgang K10 ; Zeitprogramm 5 K13 ; | Kein | - | |||
| 4) | 5894 | I | Relaisausgang QX4Kein ; Prozessumkehrventil Y22 ; Heissgastemperatur K31 ; Elektroeinsatz1 Vorlauf K25 ; Elektroeinsatz2 Vorlauf K26 ; Umlenkventil Kühl Schi2 Y28 ; Zubringerpumpe Q14 ; Kaskadenpumpe Q25 ; Erzeugersperrventil Y4 ; Elektroeinsatz Tww K 6 ; Zirkulationspumpe Q4 ; Kollektorpumpe Q5 ; Solarpumpe ext.Tauscher K9 ; Solarstellglied Puffer K8 ; Solarstellglied Schw’bad K18 ; Elektroeinsatz Puffer K16 ; H1-Pumpe Q15 ; H2-Pumpe Q18 ; H3-Pumpe Q19 ; Heizkreispumpe HKP Q20 ; Umlenkventil Kühlen Y21 ; Luftentfeuchter K29 ; Wärmeanforderung K27 ; Kälteanforderung K28 ; Alarmausgang K10 ; Zeitprogramm 5 K13 ; Heizkreispumpe HK1 Q2 ; Trinkwasserstellglied Q3 ; Quell’pumpe Q8/Ventilat K19 ; Konsensatorpumpe Q9 ; Verdichterstufe 1 K1 ; Zus’erzeuger Regelung K32 | Kein | - | |||
59/258
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit | ||
| 6) | 5894 | I | Relaisausgang QX4Kein ; Verdichterstufe 2 K2 ; Prozessumkehrventil Y22 ;Heissgastemperatur K31 ; Elektroeinsatz1 Vorlauf K25 ;Elektroeinsatz2 Vorlauf K26 ; Umlenkventil Kühl Schi2Y28 ; Zubringerpumpe Q14 ; Kaskadenpumpe Q25 ;Erzeugersperrventil Y4 ; Elektroeinsatz TWW K6 ;Zirkulationspumpe Q4 ; Speicherumladepumpe Q11 ;TWW Zwisch'kreispumpe Q33 ; TWW DurchmischpumpeQ35 ; Kollektorpumpe Q5 ; Kollektorpumpe 2 Q16 ;Solarpumpe ext.Tauscher K9 ; Solarstellglied Puffer K8 ;Solarstellglied Schw’bad K18 ; Elektroeinsatz Puffer K16 ;H1-Pumpe Q15 ; H2-Pumpe Q18 ; H3-Pumpe Q19 ;Heizkreispumpe HKP Q20 ; 2. Pumpenstufe HK1 Q21 ; 2.Pumpenstufe HK2 Q22 ; 2. Pumpenstufe HKP Q23 ;Umlenkventil Kühlen Y21 ; Luftentfeuchter K29 ;Wärmeanforderung K27 ; Kälteanforderung K28 ;Alarmausgang K10 ; Zeitprogramm 5 K13 | Kein | - | |||
| 4) | 5895 | I | Relaisausgang QX5Kein Prozessumkehrventil Y22 ; Heissgastemperatur K31; Elektroeinsatz1 Vorlauf K25 ; Elektroeinsatz2 VorlaufK26 ; Umlenkventil Kühl Schi2 Y28 ; Zubringerpumpe Q14; Kaskadenpumpe Q25 ; Erzeugersperrventil Y4 ;Elektroeinsatz TWW K6 ; Zirkulationspumpe Q4 ;Kollektorpumpe Q5 ; Solarpumpe ext.Tauscher K9 ;Solarstellglied Puffer K8 ; Solarstellglied Schw’bad K18 ;Elektroeinsatz Puffer K16 ; H1-Pumpe Q15 ; H2-PumpeQ18 ; H3-Pumpe Q19 ; Heizkreispumpe HKP Q20 ;Umlenkventil Kühlen Y21 ; Luftentfeuchter K29 ;Wärmeanforderung K27 ; Kälteanforderung K28 ;Alarmausgang K10 ; Zeitprogramm 5 K13 ;Heizkreispumpe HK1 Q2 ; Trinkwasserstellglied Q3 ;Quell'pumpe Q8/Ventilat K19 ; Kondensatorpumpe Q9 ;Verdichterstufe 1 K1 ; Zus'erzeuger Regelung K32 | Kein | - | |||
| 6) | 5895 | I | Relaisausgang QX5Kein ; Verdichterstufe 2 K2 ; Prozessumkehrventil Y22 ;Heissgastemperatur K31 ; Elektroeinsatz1 Vorlauf K25 ;Elektroeinsatz2 Vorlauf K26 ; Umlenkventil Kühl Schi2Y28 ; Zubringerpumpe Q14 ; Kaskadenpumpe Q25 ;ErzeugersperrventiY4 ; Elektroeinsatz TWW K6 ;Zirkulationspumpe Q4 ; Speicherumladepumpe Q11 ;TWW Zwisch'kreispumpe Q33 ; TWW DurchmischpumpeQ35 ; Kollektorpumpe Q5 ; Kollektorpumpe 2 Q16 ;Solarpumpe ext.Tauscher K9 ; Solarstellglied Puffer K8 ;Solarstellglied Schw’bad K18 ; Elektroeinsatz Puffer K16 ;H1-Pumpe Q15 ; H2-Pumpe Q18 ; H3-Pumpe Q19 ;Heizkreispumpe HKP Q20 ; 2. Pumpenstufe HK1 Q21 ; 2.Pumpenstufe HK2 Q22 ; 2. Pumpenstufe HKP Q23 ;U/mlenkventil Kühlen Y21 ; Luftentfeuchter K29 ;Wärmeanforderung K27 ; Kälteanforderung K28 ;Alarmausgang K10 ; Zeitprogramm 5 K13 | Kein | - | |||
| 4) | 5896 | I | Relaisausgang QX6Kein Prozessumkehrventil Y22 ; Heissgastemperatur K31; Elektroeinsatz1 Vorlauf K25 ; Elektroeinsatz2 VorlaufK26 ; Umlenkventil Kühl Schi2 Y28 ; Zubringerpumpe Q14; Kaskadenpumpe Q25 ; Erzeugersperrventil Y4 ;Elektroeinsatz TWWK6 ; Zirkulationspumpe Q4 ;Kollektorpumpe Q5 ; Solarpumpe ext.Tauscher K9 ;Solarstellglied Puffer K8 ; Solarstellglied Schw’bad K18 ;Elektroeinsatz Puffer K16 ; H1-Pumpe Q15 ; H2-PumpeQ18 ; H3-Pumpe Q19 ; Heizkreispumpe HKP Q2O ;Umlenkventil Kühlen Y21 ; Luftentfeuchter K29 ;Wärmeanforderung K27 ; Kälteanforderung K28 ;Alarmausgang K10 ; Zeitprogramm 5 K13 ;Heizkreispumpe HK1 Q2 ; Trinkwasserstellglied Q3 ;Quell'pumpe Q8/Ventilat K19 ; Kondensatorpurme Q9 ;Verdichterstufe 1 K1 ; Zus'erzeuger Regelung K32 | Kein | - | |||
60/258
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit | ||
| 6) | 5896 | I | Relaisausgang QX6Kein | Verdichterstufe 2 K2 | Prozessumkehrventil Y22 | Heissgastemperatur K31 | Elektroeinsatz1 Vorlauf K25 | Elektroeinsatz2 Vorlauf K26 | Umlenkventil Kühl Schi2 Y28 | Zubringerpumpe Q14 | Kaskadenpumpe Q25 | Erzeugersperrventil Y4 | Elektroeinsatz TWW K6 | Zirkulationspumpe Q4 | Speicherumladepumpe Q11 | TWW Zwisch'kreispumpe Q33 | TWW Durchmischpumpe Q35 | Kollektorpumpe Q5 | Kollektorpumpe 2 Q16 | Solarpumpe ext.Tauscher K9 | Solarstellglied Puffer K8 | Solarstellglied Schw'bad K18 | Elektroeinsatz Puffer K16 | H1-Pumpe Q15 | H2-Pumpe Q18 | H3-Pumpe Q19 | Heizkreispumpe HKP Q20 | 2. Pumpenstufe HK1 Q21 | 2. Pumpenstufe HK2 Q22 | 2. Pumpenstufe HKP Q23 | Umlenkventil Kühlen Y21 | Luftentfeuchter K29 | Wärmeanforderung K27 | Kälteanforderung K28 | Alarmausgang K10 | Zeitprogramm 5 K13 | Kein | - | |||
| 4) | 5897 | I | Relaisausgang QX7Kein | Prozessumkehrventil Y22 | Heissgastemperatur K31 | Elektroeinsatz1 Vorlauf K25 | Elektroeinsatz2 Vorlauf K26 | Umlenkventil Kühl Schi2 Y28 | Zubringerpumpe Q14 | Kaskadenpumpe Q25 | Erzeugersperrventil Y4 | Elektroeinsatz TWW K 6 | Zirkulationspumpe Q4 | Kollektorpumpe Q5 | Solarpumpe ext.Tauscher K9 | Solarstellglied Puffer K8 | Solarstellglied Schw'bad K18 | Elektroeinsatz Puffer K16 | H1-Pumpe Q15 | H2-Pumpe Q18 | H3-Pumpe Q19 | Heizkreispumpe HKP Q20 | Umlenkventil Kühlen Y21 | Luftentfeuchter K29 | Wärmeanforderung K27 | Kälteanforderung K28 | Alarmausgang K10 | Zeitprogramm 5 K13 | Heizkreispumpe HK1 Q2 | Trinkwasserstellglied Q3 | Quell'pumpe Q8/Ventilat K19 | Kondensatorpumpe Q9 | Verdichterstufe 1 K1 | Zus'erzeuger Regelung K32 | Kein | - | |||
| 4) | 5898 | I | Relaisausgang QX8Kein | Prozessumkehrventil Y22 | Heissgastemperatur K31 | Elektroeinsatz1 Vorlauf K25 | Elektroeinsatz2 Vorlauf K26 | Umlenkventil Kühl Schi2 Y28 | Zubringerpumpe Q14 | Kaskadenpumpe Q25 | Erzeugersperrventil Y4 | Elektroeinsatz Tww K 6 | Zirkulationspumpe Q4 | Kollektorpumpe Q5 | Solarpumpe ext.Tauscher K9 | Solarstellglied Puffer K8 | Solarstellglied Schw'bad K18 | Elektroeinsatz Puffer K16 | H1-Pumpe Q15 | H2-Pumpe Q18 | H3-Pumpe Q19 | Heizkreispumpe HKPQ20 | Umlenkventil Kühlen Y21 | Luftentfeuchter K29 | Wärmeanforderung K27 | Kälteanforderung K28 | Alarmausgang K10 | Zeitprogramm 5 K13 | Heizkreispumpe HK1 Q2 | Trinkwasserstellglied Q3 | Quell'pumpe Q8/Ventilat K19 | KondENSatorpumpe Q9 | Verdichterstufe 1 K1 | Zus'erzeuger Regelung K32 | Kein | - | |||
| 6) | 5909 | I | Funktion Ausgang QX4-ModKein | Quellenpumpe Q8/Venti K19 | Trinkwasserpumpe Q3 | TWW Zwisch'kreispumpe Q33 | TWW Durchlauferhitzer Q34 | Kollektorpumpe Q5 | Kollektorpumpe 2 Q16 | Solarpumpe Puffer K8 | Solarpumpe ext.Tauscher K9 | Solarpumpe Schwimmbad K18 | Heizkreispumpe HK1 Q2 | Heizkreispumpe HK2 Q6 | Heizkreispumpe HKP Q20 | Kein | - | |||
| 4) | 5930 | I | Fühlereingang BX1Kein | Pufferspeicherfühler B4 | Pufferspeicherfühler B41 | Kollektorfühler B6 | Trinkwasserfühler B31* | Kältemittelfühler flüssig B83 | TWW Zirkulationsfühler B39 | Schwimmbadfühler B13 | Solarvorlauffühler B63 | Solarrücklauffühler B64 | Pufferspeicherfühler B42 | Schienenvorlauffühler B10 | Kaskadenrücklauffühler B70 | Sondertemperaturfühler 1 | Sondertemperaturfühler 2 | Trinkwasserfühler B3 | WP Vorlauffühler B21 | WP Rücklauffühler B71 | Heissgasfühler B81 | Trinkwasserfühler B3 - | ||||
61/258
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit | |
| 6) | 5930 | I | Fühlereingang BX1Kein; Pufferspeicherfühler B4; Pufferspeicherfühler B41; Kollektorfühler B6; Trinkwasserfühler B31*; Heissgasfühler B82; Kältemittelfühler flüssig B83; TWWLadefühler B36; TWW Zapffühler B38; TWWZirkulationsfühler B39; Schwimmbadfühler B13; Kollektorfühler 2 B61; Solarvorlauffühler B63; Solarrücklauffühler B64; Pufferspeicherfühler B42; Schienenvorlauffühler B10; Kaskadenrücklauffühler B70; Sondertemperaturfühler 1; Sondertemperaturfühler 2; | Kein | - | ||
| 6) | 5931 | I | Fühlereingang BX2Kein; Pufferspeicherfühler B4; Pufferspeicherfühler B41; Kollektorfühler B6; Trinkwasserfühler B31*; Heissgasfühler B82; Kältemittelfühler flüssig B83; TWWLadefühler B36; TWW Zapffühler B38; TWWZirkulationsfühler B39; Schwimmbarfühler B13; Kollektorfühler 2 B61; Solarvorlauffühler B63; Solarrücklauffühler B64; Pufferspeicherfühler B42; Schienenvorlauffühler B10; Kaskadenrücklauffühler B70; Sondertemperaturfühler 1; Sondertemperaturfühler 2 | Kein | - | ||
| 6) | 5932 | I | Fühlereingang BX3Kein; Pufferspeicherfühler B4; Pufferspeicherfühler B41; Kollektorfühler B6; Trinkwasserfühler B31*; Heissgasfühler B82; Kältemittelfühler flüssig B83; TWWLadefühler B36; TWW Zapffühler B38; TWWZirkulationsfühler B39; Schwimmbafühler B13; Kollektorfühler 2 B61; Solarvorlauffühler B63; Solarrücklauffühler B64; Pufferspeicherfühler B42; Schienenvorlauffühler B10; Kaskadenrücklauffühler B70; Sondertemperaturfühler 1; Sondertemperaturfühler 2 | Kein | + | ||
| 4) | 5933 | I | Fühlereingang BX4Kein; Pufferspeicherfühler B4; Pufferspeicherfühler B41; Kollektorfühler B6; Trinkwasserfühler B31*; Kältemittelfühler flüssig B83; TWW Zirkulationsfühler B39; Schwimmbafühler B13; Solarvorlauffühler B63; Solarrücklauffühler B64; Pufferspeicherfühler B42; Schienenvorlauffühler B10; Kaskadenrücklauffühler B70; Sondertemperaturfühler 1; Sondertemperaturfühler 2; Trinkwasserfühler B3; WP Vorlauffühler B21; WPRücklauffühler B71; Heissgasfühler B81 | WP Vorlauffühler B21 - | |||
| 6) | 5933 | I | Fühlereingang BX4Kein; Pufferspeicherfühler B4; Pufferspeicherfühler B41; Kollektorfühler B6; Trinkwasserfühler B31*; Heissgasfühler B82; Kältemittelfühler flüssig B83; TWWLadefühler B36; TWW Zapffühler B38; TWWZirkulationsfühler B39; Schwimmbadfühler B13; Kollektorfühler 2 B61; Solarvorlauffühler B63; Solarrücklauffühler B64; Pufferspeicherfühler B42; Schienenvorlauffühler B10; Kaskadenrücklauffühler B70; Sondertemperaturfühler 1; Sondertemperaturfühler 2 | Kein | - - | ||
| 4) | 5934 | I | Fühlereingang BX5Kein; Pufferspeicherfühler B4; Pufferspeicherfühler B41; Kollektorfühler B6; Trinkwasserfühler B31*; Kältemittelfühler flüssig B83; TWW Zirkulationsfühler B39; Schwimmbadfühler B13; Solarvorlauffühler B63; Solarrücklauffühler B64; Pufferspeicherfühler B42; Schienenvorlauffühler B10; Kaskadenrücklauffühler B70; Sondertemperaturfühler 1; Sondertemperaturfühler 2; Trinkwasserfühler B3; WP Vorlauffühler B2 1; WPRücklauffühler B71; Heissgasfühler B81 | WP Rücklauffühler B71 - | |||
| 6) | 5934 | I | Fühlereingang BX5Kein; Pufferspeicherfühler B4; Pufferspeicherfühler B41; Kollektorfühler B6; Trinkwasserfühler B31*; Heissgasfühler B82; Kältemittelfühler flüssig B83; TWWLadefühler B36; TWW Zapffühler B38; TWWZirkulationsfühler B39; Schwimmbaftühler B13; | Kein | - | ||
62/258
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit | |
| Kollektorfühler 2 B61; Solarvorlauffühler B63; Solarrücklauffühler B64; Pufferspeicherfühler B42; Schienenvorlauffühler B10; Kaskadenrücklauffühler B70; Sondertemperaturfühler 1; Sondertemperaturfühler 2 | |||||||
| 4) | 5950 | Funktion Eingang H1BA-Umschaltung HK's+TWW; BA-Umschaltung HK's; BA-Umschaltung HK1; BA-Umschaltung HK2; BA-Umschaltung HKP; Fehler-/ Alarmmeldung; Minimaler Vorlaufsollwert; Wärmeanforderung 10V; Taupunktwächter; Vorlaufsollw'anhebung Hygro; Kälteanforderung; Kälteanforderung 10V; Druckmessung 10V; Relative Raumfeuchte 10V; Raumtemperatur 10V; Freigabe Schwimmbad; Einschaltbefehl WP Stufe 1; Impulszählung | BA-UmschaltungHK's+TWW | - | |||
| 6) | 5950 | Funktion Eingang H1BA-Umschaltung HK's+TWW; BA-Umschaltung HK's; BA-Umschaltung HK1; BA-Umschaltung HK2; BA-Umschaltung HKP; Fehler-/ Alarmmeldung; Minimaler Vorlaufsollwert; Wärmeanforderung 10V; Taupunktwächter; Vorlaufsollw'anhebung Hygro; Kalteanforderung; Kälteanforderung 10V; Druckmessung 10V; Relative Raumfeuchte 10V; Raumtemperatur 10V; Freigabe Schwimmbad; Einschaltbefehl WP Stufe 1; Einschaltbefehl WP Stufe 2; Impulszählung | BA-UmschaltungHK's+TWW | - | |||
| 5951 | Wirksinn Kontakt H1Ruhekontakt; Arbeitskontakt* | - | |||||
| 5952 | Funktionswert Kontakt H1 | 30 | 0 | 130 | °C | ||
| 5953 | Spannungswert 1 H1 | 0 | 0 | 10 | V | ||
| 5954 | Funktionswert 1 H1 | 0 | -100 | 500 | - | ||
| 5955 | Spannungswert 2 H1 | 10 | 0 | 10 | V | ||
| 5956 | Funktionswert 2 H1 | 100 | -100 | 500 | - | ||
| 4) | 5960 | Funktion Eingang H3BA-Umschaltung HK's+TWW; BA-Umschaltung HK's; BA-Umschaltung HK1; BA-Umschaltung HK2; BA-Umschaltung HKP; Fehler-/ Alarmmeldung; Minimaler Vorlaufsollwert; Wärmeanforderung 10V; Taupunktwächter; Vorlaufsollw'anhebung Hygro; Kalteanforderung; Kälteanforderung 10 V; Druckmessung 10V; Relative Raumfeuchte 10V; Raumtemperatur 10V; Freigabe Schwimmbad; Einschaltbefehl WP Stufe 1; Impulszählung | BA-Umschaltung HK's+TWW | - | |||
| 6) | 5960 | Funktion Eingang H3BA-Umschaltung HK's+TWW; BA-Umschaltung HK's; BA-Umschaltung HK1; BA-Umschaltung HK2; BA-Umschaltung HKP; Fehler-/ Alarmmeldung; Minimaler Vorlaufsollwert; Wärmeanforderung 10V; Taupunktwächter; Vorlaufsollw'anhebung Hygro; Kälteanforderung; Kälteanforderung 1 0V; Druckmessung 10V; Relative Raumfeuchte 10V; Raumtemperatur 10V; Freigabe Schwimmbad; Einschaltbefehl WP Stufe 1; Einschaltbefehl WP Stufe 2; Impulszählung | BA-Umschaltung HK's+TWW | - | |||
| 5961 | Wirksinn Kontakt H3Ruhekontakt; Arbeitskontakt | Arbeitskontakt | - | ||||
| 5962 | Funktionswert Kontakt H3 | 30 | 0 | 130 | °C | ||
| 5963 | Spannungswert 1 H3 | 0 | 0 | 10 | V | ||
| 5964 | Funktionswert 1 H3 | 0 | -100 | 500 | - | ||
| 5965 | Spannungswert 2 H3 | 10 | 0 | 10 | V | ||
| 5966 | Funktionswert 2 H3 | 100 | -100 | 500 | - | ||
| 4) | 5980 | Funktion Eingang EX1Keine; EW Sperre E6; Niedertarif E5; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen | EW-Sperre E6 | - | |||
63/258
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit | |
| manuell E17; Sammelstörung WP E20; Störung Sanftanlasser E25; Niederdruckwächter E9; Hochdruckwächter E10; Überlast Verdichter 1 E11; Fehler-/Alarmmeldung | |||||||
| 6) | 5980 | Funktion Eingang EX1Keine; EW Sperre E6; Niedertarif E5; Überlast Verdichter 2; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasser E25 | EW-Sperre | ||||
| 4) | 5982 | Funktion Eingang EX2Keine; EW Sperre E6; Niedertarif E5; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasser E25; Niederdruckwächter E9; Hochdruckwächter E10; Überlast Verdichter 1 E11; Fehler-/Alarmmeldung | Niedertarif E5 - | ||||
| 6) | 5982 | Funktion Eingang EX2Keine; EW Sperre E6; Niedertarif E5; Überlast Verdichter 2; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasser A25 | Niedertarif E5 - | ||||
| 4) | 5984 | Funktion Eingang EX4Keine; EW Sperre E6; Niedertarif E5; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasser E25; NiederdruckWächter E9; Hochdruckwächter E10; Überlast Verdichter 1 E11; Fehler-/Alarmmeldung | Überlast Quelle E14 - | ||||
| 6) | 5984 | Funktion Eingang EX4Keine; EW Sperre E6; Niedertarif E5; Überlast Verdichter 2; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasser B25 | Überlast Quelle E14 - | ||||
| 4) | 5986 | Funktion Eingang EX4Keine; EW Sperre E6; Niedertarif E5; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasse E25; Niederdruckwächter E9; Hochdruckwächter E10; Überlast Verdichter 1 E11; Fehler-/Alarmmeldung | Niederdruckwächter E9 - | ||||
| 6) | 5986 | Funktion Eingang EX4Keine; EW Sperre E6; Niedertarif E5; Überlast Verdichter 2; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20, Störung Sanftanlasser E25 | Druckwächter Quelle E26 - | ||||
| 4) | 5988 | Funktion Eingang EX5Keine; EW Sperre E6; Niedertarif E5; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasser E25; Niederdruck Wächter E9; Hochdruckwächter E10; Überlast Verdichter 1 E11; Fehler-/Alarmmeldung | Hochdruckwächter E10 - | ||||
| 6) | 5988 | Funktion Eingang EX5Keine; EW Sperre E6; Niedertarif E5; Überlast Verdichter 2; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasser F25; Abtauen manuell E17; Sammelstörung | Strömungswächter Quelle E15 | - | |||
64/258
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit | |
| WP E20; Störung Sanftanlasser E25; Drehstrom E21, E22, E23 | |||||||
| 4) | 5990 | Funktion Eingang EX6Keine; EW Sperre E6; Niedertarif E5; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasser E25; Niederdruckwächter E9; Hochdruckwächter E10; Überlast Verdichter 1 E11; Fehler-/Alarmmeldung | Überlast Verdichter 1 E11 | - | |||
| 6) | 5990 | Funktion Eingang EX6Keine; EW Sperre E6; Niedertarif E5; Überlast Verdichter 2; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasser E25; Drehstrom E21, E22, E23 | StrömungswächterVerbraucher E24 | - | |||
| 4) | 5992 | Funktion Eingang EX7Keine; EW Sperre E6; Niedertarif E5; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasser E25; Niederdruckvächter E9; Hochdruckwächter E10; Überlast Verdichter 1 E11; Fehler-/Alarmmeldung | Keine | - | |||
| 6) | 5992 | Funktion Eingang EX7Keine; EW Sperre E6; Niedertarif E5; Überlast Verdichter 2; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasser B25; Drehstrom E21, E22, E23 | Keine | - | |||
| 6) | 6014 | Funktion Mischergruppe 1Keine; Heizkreis 1; Kühlkreis 1; Heizkreis/Kühlkreis 1; Vorregler/Zubringerpumpe; Trinkwasser Vorregler; Trinkwasser Durchl'erhitzer | Heizkreis 1 - | ||||
| 4) | 6020 | Funktion Erweiter'modul 1Keine; Multifunktional; Kühlkreis 1; Heizkreis 2; Solar Trinkwasser; Heizkreis 1; Heizkreis/Kühlkreis 1 | Keine | - | |||
| 6) | 6020 | Funktion Erweiter'modul 1Keine; Multifunktional; Kühlkreis 1; Heizkreis 2; Solar Trinkwasser; Vorregler / Zubringerpumpe; Trinkwasser Vorregler; Trinkwasser Durchl'erhitzer | Keine | - | |||
| 4) | 6021 | Funktion Erweiter'modul 2Keine; Multifunktional; Kühlkreis 1; Heizkreis 2; Solar Trinkwasser; Heizkreis 1; Heizkreis/Kühlkreis 1 | Keine | - | |||
| 6) | 6021 | Funktion Erweiter'modul 2Keine; Multifunktional; Kühlkreis 1; Heizkreis 2; Solar Trinkwasser; Vorregler / Zubringerpumpe; Trinkwasser Vorregler; Trinkwasser Durchl'erhitzer | Keine | - | |||
| 4) | 6030 | Relaisausgang QX21Kein; Elektroeinsatz 1 Vorlauf K25; Elektroeinsatz 2 Vorlauf K26; Umlenkventil Kühl Schi2 Y28; Zubringerpumpe Q14; Kaskadenpumpe Q25; Erzeugersperrventil Y4; Elektroeinsatz TWW K6; Zirkulationspumpe Q4; Kollektorpumpe Q5; Solarpumpe ext.Tauscher K9; Solarstellglied Puffer K8; Solarstellglied Schw'bad K18; Elektroeinsatz Puffer K16; H1-Pumpe Q15; H2-Pumpe Q18; H3-Pumpe Q19; Heizkreispumpe HKP Q20; Umlenkventil Kühlen Y21; Luftentfeuchter K29; Wärmeanforderung K27; Kälteanforderung K28; Alarmausgang K10; Zeitprogramm 5 K13; Heizkreispumpe HK1 Q2; Trinkwasserstellglied Q3; Zus'erzeuger Regelung K32 | Kein | - | |||
65/258
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit | ||
| 6) | 6030 | I | Relaisausgang QX21Kein ; Elektroeinsatz1 Vorlauf K25 ; Elektroeinsatz2Vorlauf K26 ; Umlenkventil Kühl Schi2 Y28 ;Zubringerpumpe Q14 ; Kaskadenpumpe Q25 ;Erzeugersperrventil Y4 ; Elektroeinsatz TWW K6 ;Zirkulationspumpe Q4 ; Speicherumladepumpe Q11 ;TWW Zwisch'kreispumpe Q33 ; TWW DurchmischpumpeQ35 ; Kollektorpumpe Q5 ; Kollektorpumpe 2 Q16 ;Solarpumpe ext.Tauscher K9 ; Solarstellglied Puffer K8 ;Solarstellglied Schw’bad K18 ; Elektroeinsatz Puffer K16 ;H1-Pumpe Q15 ; H2-Pumpe Q18 ; H3-Pumpe Q19 ;Heizkreispumpe HkP Q20 ; 2. Pumpenstufe HK1 Q21 ; 2.Pumpenstufe HK2 Q22 ; 2. Pumpenstufe HKP Q23 ;Umlenkventil Kühlen Y21 ; Luftentfeuchter K29 ;Wärmeanforderung K27 ; Kälteanforderung K28 ;Alarmausgang K10 ; Zeitprogramm 5 K13 | Kein | - | |||
| 4) | 6031 | I | Relaisausgang QX22Kein ; Elektroeinsatz1 Vorlauf K25 ; Elektroeinsatz2Vorlauf K26 ; Umlenkventil Kühl Schi2 Y28 ;Zubringerpumpe Q14 ; Kaskadenpumpe Q25 ;Erzeugersperrventil Y4 ; Elektroeinsatz TWW K6 ;Zirkulationspumpe Q4 ; Kollektorpumpe Q5 ; Solarpumpeext.Tauscher K9 ; Solarstellglied Puffer K8 ; SolarstellgliedSchw’bad K18 ; Elektroeinsatz Puffer K16 ; H1-PumpeQ15 ; H2-Pumpe Q18 ; H3-Pumpe Q19 ; HeizkreispumpeHkP Q20 ; Umlenkventil Kühlen Y21 ; Luftentfeuchter K29; Wärmeanforderung K27 ; Kälteanforderung K28 ;Alarmausgang K10 ; Zeitprogramm 5 K13 ;Heizkreispumpe HK1 Q2 ; Trinkwasserstellglied Q3 ;Zus’erzeuger Regelung K32 | Kein | - | |||
| 6) | 6031 | I | Relaisausgang QX22Kein ; Elektroeinsatz1 Vorlauf K25 ; Elektroeinsatz2Vorlauf K26 ; Umlenkventil Kühl Schi2 Y28 ;Zubringerpumpe Q14 ; Kaskadenpumpe Q25 ;Erzeugersperrventil Y4 ; Elektroeinsatz TWW K6 ?Zirkulationspumpe Q4 ; Speicherumladepumpe Q11 ;TWW Zwisch'kreispumpe Q33 ; TWW DurchmischpumpeQ35 ; Kollektorpumpe Q5 ; Kollektorpumpe 2 Q16 ;Solarpumpe ext.Tauscher K9 ; Solarstellglied Puffer K8 ;Solarstellglied Schw’bad K18 ; Elektroeinsatz Puffer K16 ;H1-Pumpe Q15 ; H2-Pumpe Q18 ; H3-Pumpe Q19 ;Heizkreispumpe HkP Q20 ; 2. Pumpenstufe HK1 Q21 ; 2.Pumpenstufe HK2 Q22 ; 2. Pumpenstufe HKP Q23 ;Umlenkventil Kühlen Y21 ; Luftentfeuchter K29 ;Wärmeanforderung K27 ; Kälteanforderung K28 ;Alarmausgang K10 ; Zeitprogramm 5 K13 | Kein | - | |||
| 4) | 6032 | I | Relaisausgang QX23Kein ; Elektroeinsatz1 Vorlauf K25 ; Elektroeinsatz2Vorlauf K26 ; Umlenkventil Kühl Schi2 Y28 ;Zubringerpumpe Q14 ; Kaskadenpumpe Q25 ;Erzeugersperrventil Y4 ; Elektroeinsatz TWW K6 ;Zirkulationspumpe Q4 ; Kollektorpumpe Q5 ; Solarpumpeext.Tauscher K9 ; Solarstellglied Puffer K8 ; SolarstellgliedSchw’bad K18 ; Elektroeinsatz Puffer K16 ; H1-PumpeQ15 ; H2-Pumpe Q18 ; H3-Pumpe Q19 ; HeizkreispumpeHkP Q20 ; Umlenkventil Kühlen Y21 ; Luftentfeuchter K29; Wärmeanforderung K27 ; Kälteanforderung K28 ;Alarmausgang K10 ; Zeitprogramm5 K13 ;Heizkreispumpe HK1 Q2 ; Trinkwasserstellglied Q3 ;Zus’erzeuger Regelung K32 | Kein | - | |||
| 6) | 6032 | I | Relaisausgang QX23Kein ; Elektroeinsatz1 Vorlauf K25 ; Elektroeinsatz2Vorlauf K26 ; Umlenkventil Kühl Schi2 Y28 ;Zubringerpumpe Q14 ; Kaskadenpumpe Q25 ;Erzeugersperrventil Y4 ; Elektroeinsatz TWW K 6 ;Zirkulationspumpe Q4 ; Speicherumladepumpe Q11 ;TWW Zwisch'kreispumpe Q33 ; TWW DurchmischpumpeQ35 ; Kollektorpumpe Q5 ; Kollektorpumpe 2 Q16 ;Solarpumpe ext.Tauscher K9 ; Solarstellglied Puffer K8 ; | Kein | - | |||
66/258
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit | |
| Solarstellglied Schw’bad K18 ; Elektroeinsatz Puffer K16 ; H1-Pumpe Q15 ; H2-Pumpe Q18 ; H3-Pumpe Q19 ; Heizkreispumpe HKP Q20 ; 2. Pumpenstufe HK1 Q21 ; 2. Pumpenstufe HK2 Q22 ; 2. Pumpenstufe HKP Q23 ; Umlenkventil Kühlen Y21 ; Luftentfeuchter K29 ; Wärmeanforderung K27 ; Kälteanforderung K28 ; Alarmausgang K10 ; Zeitprogramm 5 K13 | |||||||
| 4) | 6040 | I | Fühlereingang BX21Kein ; Pufferspeicherfühler B4 ; Pufferspeicherfühler B41 ; Kollektorfühler B6 ; Trinkwasserfühler B31 ; Kältemittelfühler flüssig B83 ; TWW Zirkulationsfühler B39 ; Schwimmbadfühler B13 ; Solarvorlauffühler B63 ; Solarrücklauffühler B64 ; Pufferspeicherfühler B42 ; Schienenvorlauffühler B10 ; Kaskadenrücklauffühler B70 ; Sondertemperaturfühler 1 ; Sondertemperaturfühler 2 ; Trinkwasserfühler B3 ; Heissgasfühler B81 | Kein | - | ||
| 6) | 6040 | I | Fühlereingang BX21Kein ; Pufferspeicherfühler B4 ; Pufferspeicherfühler B41 ; Kollektorfühler B6 ; Trinkwasserfühler B31 ; Heissgasfühler B82 ; Kältemittelfühler flüssig B83 ; TWW Ladefühler B36 ; TWW Zapffühler B38 ; TWW Zirkulationsfühler B39 ; Schwimmbadfühler B13 ; Kollektorfühler 2 B61 ; Solarvorlauffühler B63 ; Solarrücklauffühler B64 ; Pufferspeicherfühler B42 ; Schienenvorlauffühler B10 ; Kaskadenrücklauffühler B70 | Kein | - | ||
| 4) | 6041 | I | Fühlereingang BX22Kein ; Pufferspeicherfühler B4 ; Pufferspeicherfühler B41 ; Kollektorfühler B6 ; Trinkwasserfühler B31 ; Kältemittelfühler flüssig B83 ; TWW Zirkulationsfühler B39 ; Schwimmbadfühler B13 ; Solarvorlauffühler B63 ; Solarrücklauffühler B64 ; Pufferspeichersfühler B42 ; Schienenvorlauffühler B10 ; Kaskadenrücklauffühler B70 ; Sondertemperaturfühler 1 ; Sondertemperaturfühler 2 ; Trinkwasserfühler B3 ; Heissgasfühler B81 | Kein | - | ||
| 6) | 6041 | I | Fühlereingang BX22Kein ; Pufferspeicherfühler B4 ; Pufferspeicherfühler B41 ; Kollektorfühler B6 ; Trinkwasserfühler B31 ; Heissgasfühler B82 ; Kältemittelfühler flüssig B83 ; TWW Ladefühler B36 ; TWW Zapffühler B38 ; TWW Zirkulationsfühler B39 ; Schwimmbadfühlier B13 ; Kollektorfühler 2 B61 ; Solarvorlauffühler B63 ; Solarrücklauffühler B64 ; Pufferspeichersfühler B42 ; Schienenvorlauffühler B10 ; Kaskadenrücklauffühler B70 | Kein | - | ||
| 4) | 6046 | I | Funktion Eingang H2BA-Umschaltung HK’s+TWW ; BA-Umschaltung HK’s ; BA-Umschaltung HK1 ; BA-Umschaltung HK2 ; BA-Umschaltung HKP ; Fehler- / Alarmmeldung ; Minimaler Vorlaufsollwert ; Wärmeanforderung 10V ; Taupunktwächter ; Vorlaufsollw’anhebung Hygro ; Kälteanforderung ; Kälteanforderung 10V ; Druckmessung 10V ; Relative Raumfeuchte 10V ; Raumtemperatur 10V ; Freigabe Schwimmbad ; Einschaltbefehl WP Stufe 1 | BA-Umschaltung HK’s+TWW - | |||
| 6) | 6046 | I | Funktion Eingang H2BA-Umschaltung HK’s+TWW ; BA-Umschaltung HK’s ; BA-Umschaltung HK1 ; BA-Umschaltung HK2 ; BA-Umschaltung HKP ; Fehler- / Alarmmeldung ; Minimaler Vorlaufsollwert ; Wärmeanforderung 10V ; Taupunktwächter ; Vorlaufsollw’anhebung Cygro ; Kälteanforderung ; Kälteanforderung 10V ; Druckmessung 10V ; Relative Raumfeuchte 10V ; Raumtemperatur 10V ; Freigabe Schwimmbad ; Einschaltbefehl WP Stufe 1 ; Einschaltbefehl WP Stufe 2 | BA-Umschaltung HK’s+TWW - | |||
| 6047 | I | Wirksinn Kontakt H2Ruhekontakt ; Arbeitskontakt | Arbeitskontakt | - | |||
| 6048 | I | Funktionswert Kontakt H2 | 30 | 0 | 130 | °C | |
| 6049 | I | Spannungswert 1 H2 | 0 | 0 | 10 | V | |
67/258
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit |
| 6050 | I | Funktionswert 1 H2 | 0 | -100 | 500 | - |
| 6051 | I | Spannungswert 2 H2 | 10 | 0 | 10 | V |
| 6052 | I | Funktionswert 2 H2 | 100 | -100 | 500 | - |
| 6070 | I | Funktion Ausgang UXKeine ; Quellenpumpe Q8/Venti K19 ; Kollektorpumpe Q5 ; Solarpumpe Puffer K8 ; Solarpumpe ext.Tauscher K9 ; Solarpumpe Schwimmbad K18 ; Wärmepumpensollwert ; Leistungssollwert ; Wärmeanforderung ; Kälteanforderung | Keine | - | ||
| 6070 | I | Funktion Ausgang UXKeine ; Quellenpumpe Q8/Venti K19 ; Trinkwasserpumpe Q3 ; TWW Zwisch'kreispumpe Q33 ; TWW Durchlauferhitzer Q34 ; Kollektorpumpe Q5 ; Kollektorpumpe 2 Q16 ; Solarpumpe Puffer K8 ; Solarpumpe ext.Tauscher K9 ; Solarpumpe Schwimmbad K18 ; Heizkreispumpe HK1 Q2 ; Heizkreispumpe HK2 Q6 ; Heizkreispumpe HKP Q20 ; Wärmepumpensollwert ; Leistungssollwert ; Wärmeanforderung ; Kälteanforderung | Keine | - | ||
| 6071 | I | Signallogik Ausgang UXStandard ; Invertiert | Standard | |||
| 6072 | I | Signal Ausgang UX0..10V ; PWM | 0..10V | - | ||
| 6075 | I | Temperaturwert 10V UX | 100 | 5 | 130 | °C |
| 6097 | F | Fühlertyp KollektorNTC* ; Pt 1000 | 1 1 2 | - | ||
| 6098 | F | Korrektur Kollektorfühler | 0 | -20 | 20 | °C |
| 6099 | F | Korrektur Kollektorfühler 2 | 0 | -20 | 20 | °C |
| 6100 | F | Korrektur Aussenfühler | 0.0 | -3.0 | 3.0 | °C |
| 6110 | F | Zeitkonstante Gebäude | 20 | 0 | 50 | h |
| 6120 | F | AnlagenfrostschutzAus ; Ein | Ein | - | ||
| 6135 | F | LuftentfeuchterAus ; Ein | Aus | - | ||
| 6136 | F | Luftentfeuchter Freigabe24h/Tag ; Zeitprogramm Heizkreis ; Zeitprogramm 5 | 24h/Tag | - | ||
| 6137 | F | Luftentfeuchter r.F. EIN | 55 | 0 | 100 | % |
| 6138 | F | Luftentfeuchter r.F. SD | 5 | 2 | 50 | % |
| 6200 | F | Fühler speichernNein ; Ja | Nein | - | ||
| 6201 | F | Fühler löschenNein ; Ja | Nein | - | ||
| 6204 | F | Parameter speichernNein ; Ja | Nein | - | ||
| 6205 | F | Parameter zurücksetzenNein ; Ja | Nein | - | ||
| 6212 | I | Kontrollnummer Erzeuger 1 | - | 0 | 199999 | - |
| 6213 | I | Kontrollnummer Erzeuger 2 | - | 0 | 199999 | - |
| 6215 | I | Kontrollnummer Speicher | - | 0 | 199999 | - |
| 6217 | I | Kontrollnummer Heizkreise | - | 0 | 199999 | - |
| 6220 | I | Software-Version | - | 0 | 99.9 | - |
| LPB-System | ||||||
| 6600 | I | Geräteadresse | 1 | 0 | 16 | - |
| 6601 | F | Segmentadresse | 0 | 0 | 14 | - |
| 6604 | F | Busspeisung FunktionAus ; Automatisch | Automatisch | - | ||
| 6605 | F | Busspeisung StatusAus ; Ein | Ein - | |||
| 6620 | F | Wirkbereich UmschaltungenSegment ; System | System | - | ||
| 6621 | F | SommerumschaltungLokal ; Zentral | Lokal | - | ||
| 6623 | F | BetriebsartumschaltungLokal ; Zentral | Zentral | - | ||
| 6625 | F | TrinkwasserzuordnungLokale Heizkreise ; Alle Heizkreise im Segment ; AlleHeizkreise im System | Alle Heizkreise im System | - | ||
| 6627 | F | KälteanforderungLokal ; Zentral | Zentral | |||
| 6632 | F Bit | Eco von Ext ErzeugerNein ; Ja | Ja | - | ||
| 6640 | I | UhrbetriebAutonom ; Slave ohne Fernverstellung ; Slave mitFernverstellung ; Master | Autonom | - | ||
| 6650 | F | Aussentemperatur Lieferant | 0 | 0 | 239 | - |
| Fehler | ||||||
| 6710 | I | Reset AlarmrelaisNein ; Ja | Nein | - | ||
| 6711 | I | Reset WärmepumpeNein ; Ja | Nein | - | ||
| 6740 | F | Vorlauftemperatur 1 Alarm | --- | --- / 10 | 240 | min |
| 6741 | F | Vorlauftemperatur 2 Alarm | --- | --- / 10 | 240 | min |
| 6745 | F | Trinkwasserladung Alarm | --- | --- / 1 | 48 | h |
| 6746 | F | Vorlauftemp Kühlen 1 Alarm | --- | --- / 10 | 240 | min |
| 6800 | F | Historie 1 | - | |||
| 6801 | F | Fehlercode 1 | - | 0 | 255 | - |
| 6802 | F | Historie 2 | - | |||
| 6803 | F | Fehlercode 2 | - | 0 | 255 | - |
| 6804 | F | Historie 3 | - | |||
| 6805 | F | Fehlercode 3 | - | 0 | 255 | - |
| 6806 | F | Historie 4 | - | |||
| 6807 | F | Fehlercode 4 | - | 0 | 255 | - |
| 6808 | F | Historie 5 | - | |||
| 6809 | F | Fehlercode 5 | - | 0 | 255 | - |
| 6810 | F | Historie 6 | - | |||
| 6811 | F | Fehlercode 6 | - | 0 | 255 | - |
| 6812 | F | Historie 7 | - | |||
| 6813 | F | Fehlercode 7 | - | 0 | 255 | - |
| 6814 | F | Historie 8 | - | |||
| 6815 | F | Fehlercode 8 | - | 0 | 255 | - |
| 6816 | F | Historie 9 | - | |||
| 6817 | F | Fehlercode 9 | - | 0 | 255 | - |
| 6818 | F | Historie 10 | - | |||
| 6819 | F | Fehlercode 10 | - | 0 | 255 | - |
| --- | ST | Wiederholung Fehler 107: HeissgasVerdichter 1 | 2 | |||
| --- | ST | Wiederholung Fehler 108: HeissgasVerdichter 2 | 2 | |||
69/258
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit |
| --- | ST | Wiederholung Fehler 134: Sammelstörung WP | 2 | |||
| --- | ST | Wiederholung Fehler 204: Ventilator Überlast | 2 | |||
| --- | ST | Wiederholung Fehler 222: HD bei WP-Betrieb | 2 | |||
| --- | ST | Wiederholung Fehler 225: Niederdruck | 2 | |||
| --- | ST | Wiederholung Fehler 226: Verdichter 1 Überlast | 2 | |||
| --- | ST | Wiederholung Fehler 227: Verdichter 2 Überlast | 2 | |||
| --- | ST | Wiederholung Fehler 228: Ström'wächter W'quelle | 2 | |||
| --- | ST | Wiederholung Fehler 229: Druckwächter W'quelle | 2 | |||
| --- | ST | Wiederholung Fehler 230: Quellenpumpe Überlast | 2 | |||
| --- | ST | Wiederholung Fehler 247: Abtaustörung | 2 | |||
| --- | ST | Wiederholung Fehler 355: Drehstrom asymmetrisch | 2 | |||
| --- | ST | Wiederholung Fehler 356: Ström'wächter Verb | 2 | |||
| Wartung/Sonderbetrieb | ||||||
| 7070 | I | WP Zeitintervall | --- | ---/1 | 240 | Monate |
| 7071 | I | WP Zeit seit Wartung | 0 | 0 | 240 | Monate |
| 7072 | I | Max Starts Verd1/Betr'Std | --- | ---/0.1 | 12.0 | - |
| 7073 | I | Akt Starts Verd1/Betr'Std | 0 | 0 | 12.0 | - |
| 7074 | I | Max Starts Verd2/Betr'Std | --- | ---/0.1 | 12.0 | - |
| 7075 | I | Akt Starts Verd2/Betr'Std | 0 | 0 | 12.0 | - |
| 7076 | I | Spreiz Kondens Max/Wo | --- | ---/1 | 250 | - |
| 7077 | I | Akt Spreiz Kondens Max/Wo | 0 | 0 | 250 | - |
| 7078 | I | Spreiz Kondens Min/Wo | --- | ---/1 | 250 | - |
| 7079 | I | Akt Spreiz Kondens Min/Wo | 0 | 0 | 250 | - |
| 7080 | I | Spreiz Verdampfer Max/Wo | --- | ---/1 | 250 | - |
| 7081 | I | Akt Spreiz Verda Max/Wo | 0 | 0 | 250 | - |
| 7082 | I | Spreiz Verdampfer Min/Wo | --- | ---/1 | 250 | - |
| 7083 | I | Akt Spreiz Verda Min/Wo | 0 | 0 | 250 | - |
| 7090 | I | TWW Speicher Zeitintervall | --- | ---/1 | 240 | Monate |
| 7091 | I | TWW Speicher seit Wartung | 0 | 0 | 240 | Monate |
| 7092 | I | TWW Ladetemp WP Minimum | 40 | 8 | 80 | °C |
| 7093 | I | Akt TWW Ladetemperatur WP | - | 8 | 80 | °C |
| 7119 | F | ÖkofunktionGesperrt | Freigegeben | Gesperrt | |||
| 7120 | E | ÖkobetriebAus | Ein | Aus | - | ||
| 7141 | E | NotbetriebAus | Ein | Aus | - | ||
| 7142 | F | Notbetrieb FunktionsartManuell | Automatisch | Manuell | - | ||
| 7150 | I | Simulation Aussentemperatur | --- | ---/ -50 | 50 | °C |
| 7152 | I | Abtauen auslösenNein | Ja | Nein | - | ||
70/258
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit | |
| 7181 | I | Telefon Zuständigkeit 1 | 0 | 16 | Ziffern | ||
| 7183 | I | Telefon Zuständigkeit 2 | 0 | 16 | Ziffern | ||
| Ein-/Ausgangstest | |||||||
| 4) | 7700 | I | Relaistest | Kein Test - | |||
| Kein Test ; Alles aus ; Relaisausgang QX23 Modul 1 ;Relaisausgang QX21 Modul 1 ; Relaisausgang QX22Modul 1 ; Relaisausgang QX1 ; Relaisausgang QX2 ;Relaisausgang QX3 ; Relaisausgang QX4 ;Relaisausgang QX5 ; Relaisausgang QX6 ;Relaisausgang QX23 Modul 2 ; Relaisausgang QX21Modul 2 ; Relaisausgang QX22 Modul 2 ; RelaisausgangQX7 ; Relaisausgang QX8 | |||||||
| 6) | 7700 | I | Relaistest | Kein Test - | |||
| Kein Test ; Alles aus ; Quellenpu Q8 / Ventilat K 19 ;Verdichter 1 K1 (für ca. 1-2s.) ; Kondensatorpumpe Q9 ;Trinkwasserpumpe Q3 ; Heizkreispumpe Q2;Heizkreismischer Auf Y1 ; Heizkreismischer Zu Y2 ;Relaisausgang QX23 Modul 1 ; Relaisausgang QX21Modul 1 ; Relaisausgang QX22 Modul 1 ; RelaisausgangQX1 ; Relaisausgang QX2 ; Relaisausgang QX3 ;Relaisausgang QX4 ; Relaisausgang QX5 ;Relaisausgang QX6 ; Relaisausgang QX23 Modul 2 ;Relaisausgang QX21 Modul 2 ; Relaisausgang QX22Modul 2 | |||||||
| 7710 | I | Ausgangstest UX | --- | ---/0 | 100 | % | |
| 7711 | I | Spannungssignal UX | - | 0.0 | 10.0 | Volt | |
| 7714 | I | PWM-Signal P1 | - | 0 | 100 | % | |
| 7730 | I | Aussentemperatur B9 | - | -50.0 | 50.0 | °C | |
| 7732 | I | Vorlauftemperatur B1 | - | 0.0 | 140.0 | °C | |
| 7750 | I | Trinkwassertemperatur B3 | - | 0.0 | 140.0 | °C | |
| 7770 | I | Vorlauftemperatur WP B21 | - | 0.0 | 140.0 | °C | |
| 7771 | I | Rücklauftemperatur WP B71 | - | 0.0 | 140.0 | °C | |
| 7772 | I | Heissgastemperatur B81 | - | 0.0 | 180.0 | °C | |
| 7775 | I | Quelle Eintrittstemp B91 | - | -50.0 | 50.0 | °C | |
| 7777 | I | Fühlertemperatur B92, B84 | - | -50.0 | 50.0 | °C | |
| 7820 | I | Fühlertemperatur BX 1 | - | -28 | 350 | °C | |
| 7821 | I | Fühlertemperatur BX 2 | - | -28 | 350 | °C | |
| 7822 | I | Fühlertemperatur BX 3 | - | -28 | 350 | °C | |
| 7823 | I | Fühlertemperatur BX 4 | - | -28 | 350 | °C | |
| 7824 | I | Fühlertemperatur BX 5 | - | -28 | 350 | °C | |
| 7830 | I | Fühlertemp BX21 Modul 1 | - | -28 | 350 | °C | |
| 7831 | I | Fühlertemp BX22 Modul 1 | - | -28 | 350 | °C | |
| 7832 | I | Fühlertemp BX21 Modul 2 | - | -28 | 350 | °C | |
| 7833 | I | Fühlertemp BX22 Modul 2 | - | -28 | 350 | °C | |
| 7840 | I | Spannungssignal H1 | - | 0.0 | 10.0 | Volt | |
| 7841 | I | Kontaktzustand H1Offen ; Geschlossen | - | 0 | 1 | - | |
| 7842 | I | Impulszähler H1 | - | 0 | 66535 | - | |
| 7845 | I | Spannungssignal H2 | - | 0.0 | 10.0 | Volt | |
| 7846 | I | Kontaktzustand H2Offen ; Geschlossen | - | 0 | 1 | - | |
| 7854 | I | Spannungssignal H3 | - | 0.0 | 10.0 | Volt | |
| 7855 | I | Kontaktzustand H3Offen ; Geschlossen | - | 0 | 1 | - | |
| 7856 | I | Impulszähler H3 | - | 0 | 66535 | - | |
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit | |
| 7889 | Niederdruckwächter E90V;230V | - | 0 | 1 | |||
| 7890 | Hochdruckwächter E100V;230V | - | 0 | 1 | |||
| 7891 | Verdichter 1 Überlast E110V;230V | - | 0 | 1 | |||
| 7911 | Eingang EX10V;230V | - | 0 | 1 | |||
| 7912 | Eingang EX20V;230V | - | 0 | 1 | |||
| 7913 | Eingang EX30V;230V | - | 0 | 1 | |||
| 7914 | Eingang EX40V;230V | - | 0 | 1 | |||
| 7915 | Eingang EX50V;230V | - | 0 | 1 | |||
| 7916 | Eingang EX60V;230V | - | 0 | 1 | |||
| 7917 | Eingang EX70V;230V | - | 0 | 1 | |||
| Status | |||||||
| 8000 | Status Heizkreis 1 - 0 255 | - | |||||
| 8001 | Status Heizkreis 2 - 0 255 | - | |||||
| 8002 | Status Heizkreis P - 0 255 | - | |||||
| 8003 | Status Trinkwasser - 0 | 255 | - | ||||
| 8004 | Status Kühlkreis 1 - 0 | 255 | - | ||||
| 8006 | Status Wärmepumpe | - | 0 | 255 | - | ||
| 8007 | Status Solar | - | 0 | 255 | - | ||
| 8010 | Status Pufferspeicher | - | 0 | 255 | - | ||
| 8011 | Status Schwimmbad | - | 0 | 255 | - | ||
| 8022 | Status Zusatzerzeuger | - | 0 | 255 | - | ||
| 8050 | Historie 1 | - | |||||
| 8051 | Sollwertcode 1 | - | 0 | 255 | - | ||
| 8052 | Historie 2 | - | |||||
| 8053 | Sollwertcode 2 | - | 0 | 255 | - | ||
| 8054 | Historie 3 | - | |||||
| 8055 | Sollwertcode 3 | - | 0 | 255 | - | ||
| 8056 | Historie 4 | - | |||||
| 8057 | Sollwertcode 4 | - | 0 | 255 | - | ||
| 8058 | Historie 5 | - | |||||
| 8059 | Sollwertcode 5 | - | 0 | 255 | - | ||
| 8060 | Historie 6 | - | |||||
| 8061 | Sollwertcode 6 | - | 0 | 255 | - | ||
| 8062 | Historie 7 | - | |||||
| 8063 | Sollwertcode 7 | - | 0 | 255 | - | ||
| 8064 | Historie 8 | - | |||||
| 8065 | Sollwertcode 8 | - | 0 | 255 | - | ||
| 8066 | Historie 9 | - | |||||
| 8067 | Sollwertcode 9 | - | 0 | 255 | - | ||
| 8068 | Historie 10 | - | |||||
| 8069 | Sollwertcode 10 | - | 0 | 255 | - | ||
72/258
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit |
| Diagnose Kaskade | ||||||
| 8100bis8130 | I Priorität Erzeuger 1...16 - 0 16 | |||||
| 8101bis8131 | I Status Erzeuger 1...16Fehlt | In Störung | Handbetrieb aktiv | Erzeugersperreaktiv | Schornsteinfegerfekt aktiv | TWW-Trennschaltungaktiv | Aussentemp'grenze aktiv | Nicht freigegeben |Freigegeben | Fehlt | ||||
| 8138 | I | Kaskadenvorlauftemperatur | - | 0.0 | 140.0 | °C |
| 8139 | I | Kaskadenvorlaufsollwert | - | 0.0 | 140.0 | °C |
| 8140 | I | Kaskadenrücklauftemperatur | - | 0.0 | 140.0 | °C |
| 8141 | I | Kaskadenrücklaufsollwert | - | 0.0 | 140.0 | °C |
| 8150 | I | Erz'folge Umschalt aktuell | - | 0 | 990 | h |
| Diagnose Erzeuger | ||||||
| 8400 | I | Verdichter 1Aus | Ein | - | 0 | 1 | - |
| 8401 | I | Verdichter 2Aus | Ein | - | 0 | 1 | - |
| 8402 | I | Elektroeinsatz 1 VorlaufAus | Ein | - | 0 | 1 | - |
| 8403 | I | Elektroeinsatz 2 VorlaufAus | Ein | - | 0 | 1 | - |
| 8404 | I | QuellenpumpeAus | Ein | - | 0 | 1 | - |
| 8405 | I | Drehzahl QuellenpumpeAus | Ein | - | 0 | 100 | % |
| 8406 | I | KondensatorpumpeAus | Ein | - | 0 | 1 | - |
| 8410 | E | Rücklauftemperatur WP | - | 0.0 | 140.0 | °C |
| 8411 | E | Sollwert WP | - | 0.0 | 140.0 | °C |
| 8412 | E | Vorlauftemperatur WP | - | 0.0 | 140.0 | °C |
| 8415 | I | Heissgastemperatur 1 | - | 0.0 | 180.0 | °C |
| 8416 | F | Heissgastemperatur Max | - | 0.0 | 180.0 | °C |
| 8417 | I | Heissgastemperatur 2 | - | 0.0 | 180.0 | °C |
| 8420 | I | Kältemitteltemperatur flüssig | - | 0.0 | 140.0 | °C |
| 8425 | I | Temp'spreizung Kondensator | - | -50.0 | 140.0 | °C |
| 8426 | I | Temp'spreizung Verdampfer | - | -50.0 | 140.0 | °C |
| 8427 | E | Quelle Eintrittstemperatur | - | -50.0 | 50.0 | °C |
| 8428 | I | Quelle Eintritt Min | - | -50.0 | 50.0 | °C |
| 8429 | E | Quelle Austrittstemperatur | - | -50.0 | 50.0 | °C |
| 8430 | I | Quelle Austritt Min | - | -50.0 | 50.0 | °C |
| 8440 | I | Rest Stufe 1 Stillst'zeit Min | --- | (0) 1 | 255 | min |
| 8441 | I | Rest Stufe 2 Stillst'zeit Min | --- | (0) 1 | 255 | min |
| 8442 | I | Rest Stufe 1 Laufzeit Min | --- | (0) 1 | 255 | min |
| 8443 | I | Rest Stufe 2 Laufzeit Min | --- | (0) 1 | 255 | min |
| 8444 | I | Restzeit Begr QuelleTempMin | --- | (0) 1 | 65535 | min |
| 8446 | I | Verdichterfolge1-2 | 2-1 | --- | 0 | 1 | - |
| 8450 | F | Betr'stunden Verdichter 1 | 0 | 0 | 199'999 | h |
| 8451 | F | Startzähler Verdichter 1 | 0 | 0 | 199'999 | - |
| 8452 | F | Betr'stunden Verdichter 2 | 0 | 0 | 199'999 | h |
| 8453 | F | Startzähler Verdichter 2 | 0 | 0 | 199'999 | - |
| 8454 | F | Sperrdauer WP | 0 | 0 | 199'999 | h |
73/258
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit |
| 8455 | F | Zähler Anzahl Sperren WP | 0 | 0 | 199'999 | - |
| 8456 | F | Betr'stunden Elektro Vorl | 0 | 0 | 199'999 | h |
| 8457 | F | Startzähler Elektro Vorlauf | 0 | 0 | 199'999 | - |
| 8469 | F | Drehzahl Ventilator | 0 | 0 | 100 | % |
| 8470 | I | VentilatorAus | Ein | Aus | - | ||
| 8471 | I | ProzessumkehrventilAus | Ein | Aus | - | ||
| 8475 | I | Verdampfertemperatur | 0 | -50 | 50 | °C |
| 8477 | I | Temp'diff Abtauen Istwert | 0 | -50 | 50 | °C |
| 8478 | I | Temp'diff Abtauen Sollwert | 0 | -50 | 50 | °C |
| 8480 | I | Restzeit Abtausperrung | 0 | 0 | 255 | min |
| 8481 | I | Restzeit Zwangsabtauen | 00:00 | 00:00 | 07:00 | h/min |
| 8485 | I | Anzahl Abtauversuche | 0 | 0 | 10 | - |
| 8505 | F | Drehzahl Kollektorpumpe 1 | 0 | 0 | 100 | % |
| 8506 | F Drehzahl Solarpump ext.Tau | 0 0 | 100 | % | ||
| 8507 | F Drehzahl Solarpumpe Puffer | 0 0 | 100 | % | ||
| 8508 | F Drehzahl Solarpump Sch'bad | 0 0 | 100 | % | ||
| 8510 | I | Kollektortemperatur 1 | - | -28 | 350 | °C |
| 8511 | I | Kollektortemperatur 1 Max | 200 | -28 | 350 | °C |
| 8512 | I | Kollektortemperatur 1 Min | -28 | -28 | 350 | °C |
| 8513 | I | dT Kollektor 1/TWW | 0 | -28 | 350 | °C |
| 8514 | I | dT Kollektor 1/Puffer | 0 | -168 | 350 | °C |
| 8515 | I | dT Kollektor 1/Schwimmbad | 0 | -168 | 350 | °C |
| 8519 | I | Solarvorlauftemperatur | 0 | -28 | 350 | °C |
| 8520 | I | Solarrücklauftemperatur | 0 | -28 | 350 | °C |
| 8526 | I | Tagesertrag Solarenergie | 0 | 0 | 999.9 | kWh |
| 8527 | I | Gesamtertrag Solarenergie | 0 | 0 | 9999999.9 | kWh |
| 8530 | F | Betr'stunden Solarertrag | 0 | 0 | 199'999 | h |
| 8531 | F | Betr'stunden Kollek'überhitz | 0 | 0 | 199'999 | h |
| 8543 | F Drehzahl Kollektorpumpe 2 | 0 0 | 100 | % | ||
| 8547 | I | Kollektortemperatur 2 | 0 | -28 | 350 | °C |
| 8548 | I | Kollektortemperatur 2 Max | -28 | -28 | 350 | °C |
| 8549 | I | Kollektortemperatur 2 Min | 350 | -28 | 350 | °C |
| 8550 | I | dT Kollektor 2/TWW | 0 | -168 | 350 | °C |
| 8551 | I | dT Kollektor 2/Puffer | 0 | -168 | 350 | °C |
| 8552 | I | dT Kollektor 2/Schwimmbad | 0 | -168 | 350 | °C |
| Diagnose Verbraucher | ||||||
| 8700 | E | Aussentemperatur | - | -50.0 | 50.0 | °C |
| 8701 | E | Aussentemperatur Minimum | - | -50.0 | 50.0 | °C |
| 8702 | E | Aussentemperatur Maximum | - | -50.0 | 50.0 | °C |
| 8703 | I | Aussentemperatur gedämpft | - | -50.0 | 50.0 | °C |
| 8704 | I | Aussentemperatur gemischt | - | -50.0 | 50.0 | °C |
| 8720 | I | Relative Raumfeuchte | - | 0 | 100 | % |
| 8721 | I | Raumtemperatur | - | 0 | 50 | °C |
| 8722 | I | Taupunkttemperatur 1 | - | 0 | 50 | °C |
| 8730 | I | Heizkreispumpe 1Aus | Ein | Aus | - | ||
| 8731 | I | Heizkreismischer Auf Y1Aus | Ein | Aus | - | ||
74/258
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit | |
| 8732 | I | Heizkreismischer Zu Y2Aus; Ein | Aus - | ||||
| 6) | 8735 | F | Drehzahl Heizkreispumpe 1 | - | 0 | 100 | % |
| 8740 | E | Raumtemperatur 1 | - | 0.0 | 50.0 | °C | |
| 8741 | E | Raumsollwert 1 | 20 | 4.0 | 35.0 | °C | |
| 8743 | E | Vorlauftemperatur 1 | - | 0.0 | 140.0 | °C | |
| 8744 | E | Vorlaufsollwert 1 | - | 0.0 | 140.0 | °C | |
| 8751 | I | Kühlkreispumpe 1 | - | 0 | 1 | - | |
| 8752 | I | Kühlkreismischer 1 Auf | - | 0 | 1 | - | |
| 8753 | I | Kühlkreismischer 1 Zu | - | 0 | 1 | - | |
| 8754 | I | Kühlumlenkventil 1 | - | 0 | 1 | - | |
| 8756 | E | Vorlauftemperatur Kühlen 1 | - 0 | 140 °C | |||
| 8757 | E | Vorlaufsollwert Kühlen 1 | - | 0 | 140 | °C | |
| 8760 | I | Heizkreispumpe Q6Aus; Ein | Aus - | ||||
| 8761 | I | Heizkreismischer Auf Y5Aus; Ein | Aus - | ||||
| 8762 | I | Heizkreismischer Zu Y6Aus; Ein | Aus - | ||||
| 6) | 8765 | F | Drehzahl Heizkreispumpe 2 | - | 0 | 100 | % |
| 8770 | E | Raumtemperatur 2 | - | 0.0 | 50.0 | °C | |
| 8771 | E | Raumsollwert 2 | 20 | 4.0 | 35.0 | °C | |
| 8773 | E | Vorlauftemperatur 2 | - | 0.0 | 140.0 | °C | |
| 8774 | E | Vorlaufsollwert 2 | - | 0.0 | 140.0 | °C | |
| 6) | 8795 | F | Drehzahl Heizkreispumpe P | - | 0 | 100 | % |
| 8800 | E | Raumtemperatur P | - | 0.0 | 50.0 | °C | |
| 8801 | E | Raumsollwert P | 20 | 4.0 | 35.0 | °C | |
| 8803 | E | Vorlaufsollwert P | - | 0.0 | 140.0 | °C | |
| 8820 | I | Trinkwasserpumpe Q3Aus; Ein | Aus - | ||||
| 8821 | I | Elektroeinsatz TWW K6Aus; Ein | Aus | - | |||
| 6) | 8825 | F | Drehzahl Trinkwasserpumpe | - | 0 | 100 | % |
| 8826 | F | Drehzahl TWW Zw'kreispumpe | - | 0 | 100 | % | |
| 8827 | F | Drehzahl Dl'erhitzerpumpe | - | 0 | 100 | % | |
| 8830 | E | Trinkwassertemperatur 1 | - | 0.0 | 140.0 | °C | |
| 8831 | E | Trinkwassersollwert | 55 | 8.0 | 80.0 | °C | |
| 8832 | I | Trinkwassertemperatur 2 | - | 0.0 | 140.0 | °C | |
| 8835 | I | TWW Zirkulationstemperatur | - | 0.0 | 140.0 | °C | |
| 8836 | I | TWW Ladetemperatur | - | 0.0 | 140.0 | °C | |
| 8840 | F | Betr'stunden TWW-Pumpe | 0 | 0 | 199'999 | h | |
| 8841 | F | Startzähler TWW-Pumpe | 0 | 0 | 199'999 | - | |
| 8842 | F | Betr'stunden Elektro TWW | 0 | 0 | 199'999 | h | |
| 8843 | F | Startzähler Elektro TWW | 0 | 0 | 199'999 | - | |
| 6) | 8850 | I | TWW Vorreglertemperatur | 0 | 0 | 140.0 | °C |
| 8851 | I | TWW Vorreglersollwert | 0 | 0 | 140.0 | °C | |
| 8852 | I | TWW Durchl'erhitzertemp | 0 | 0 | 140.0 | °C | |
| 8853 | I | TWW Durchl'erhitzersollwert | 0 | 0 | 140.0 | °C | |
| 8900 | I | Schwimmbadtemperatur | 0 | 0 | 140.0 | °C | |
| 8901 | I | Schwimmbadsollwert | 24 | 8 | 80.0 | °C | |
| Bedienzeile | Bedienebene | Funktion | Standardwert | Min | Max | Einheit | |
| 8930 | I | Vorreglertemperatur 0 0 140.0 °C | |||||
| 8931 | I | Vorreglersollwert 0 0 140.0 °C | |||||
| 8950 | I | Schienenvorlauftemperatur 0 0 140.0 °C | |||||
| 8951 | I | Schienenvorlaufsollwert 0 0 140.0 °C | |||||
| 8957 | I | Schienenvorlaufsollwert Kälte 0 0 140.0 °C | |||||
| 8970 | I | Elektroeinsatz PufferAus | Ein | Aus | - | |||
| 8980 | E | Pufferspeichertemperatur 1 | - | 0.0 | 140.0 | °C | |
| 8981 | E | Pufferspeichersollwert | - | 0.0 | 140.0 | °C | |
| 8982 | E | Pufferspeichertemperatur 2 | - | 0.0 | 140.0 | °C | |
| 8983 | I | Pufferspeichertemperatur 3 | - | 0.0 | 140.0 | °C | |
| 8990 | F | Betr'stunden Elektro Puffer | 0 | 0 | 199'999 | h | |
| 8991 | F | Startzähler Elektro Puffer | 0 | 0 | 199'999 | - | |
| 9000 | I | Vorlaufsollwert H1 | 5 | 0.0 | 140.0 | °C | |
| 9001 | I | Vorlaufsollwert H2 | 5 | 0.0 | 140.0 | °C | |
| 9004 | I | Vorlaufsollwert H3 | 5 | 0.0 | 140.0 | °C | |
| 9005 | I | Wasserdruck H1 | 0 | -100 | 500 | bar | |
| 9006 | I | Wasserdruck H2 | 0 | -100 | 500 | bar | |
| 9009 | I | Wasserdruck H3 | 0 | -100 | 500 | bar | |
| 9031 | E | Relaisausgang QX1Aus | Ein | Aus | - | |||
| 9032 | E | Relaisausgang QX2Aus | Ein | Aus | - | |||
| 9033 | E | Relaisausgang QX3Aus | Ein | Aus | - | |||
| 9034 | E | Relaisausgang QX4Aus | Ein | Aus | - | |||
| 9035 | E | Relaisausgang QX5Aus | Ein | Aus | - | |||
| 9036 | E | Relaisausgang QX6Aus | Ein | Aus | - | |||
| 9037 | E | Relaisausgang QX7Aus | Ein | Aus | ||||
| 9038 | E | Relaisausgang QX8Aus | Ein | Aus | ||||
| 9050 | I | Relaisausgang QX21 Modul 1Aus | Ein | Aus | - | |||
| 9051 | I | Relaisausgang QX22 Modul 1Aus | Ein | Aus | - | |||
| 9052 | I | Relaisausgang QX23 Modul 1Aus | Ein | Aus | - | |||
| 9053 | I | Relaisausgang QX21 Modul 2Aus | Ein | Aus | - | |||
| 9054 | I | Relaisausgang QX22 Modul 2Aus | Ein | Aus | - | |||
| 9055 | I | Relaisausgang QX23 Modul 2Aus | Ein | Aus | - | |||
5.2 QAA55..
5.2.1 Bedienung
Bedienelemente
Anzeigemöglichkeiten
Anzeige
Beispiel sämtlicher anzeigbaren Segmente.
Beispiel sämtlicher anzeigbaren Segmente:
Beispiel Grundanzeige:
Mit der Taste kann zwischen den einzelnen Betriebsarten gewechselt werden. Die Wahl ist durch Erscheinen eines Balkens in der Anzeige unterhalb der Symbole ersichtlich.
Automatikbetrieb
Die Automatik-Betriebsart regelt die Raumtemperatur entsprechend dem Zeitprogramm.
Eigenschaften des Automatikbetriebs:
- Heizbetrieb nach Zeitprogramm
- Temperatur-Sollwerte nach Heizprogramm „Komfortsollwert“ ✉ oder „Reduziertssollwert“ Ⓗ
- Schutzfunktionen aktiv
- So/Wi Umstellautomatik und Tages-Heizgrenzenautomatik aktiv (ECO-Funktionen)
Dauerbetrieb
Die Dauer-Betriebsart hält die Raumtemperatur konstant auf dem gewählten Betriebsniveau.
Heizen auf Komfortsollwert
Heizen auf Reduziert sollwert
Eigenschaften des Dauerbetriebs:
• Heizbetrieb ohne Zeitprogramm
• Schutzfunktionen aktiv
- So/Wi Umstellautomatik (ECO-Funktionen) und Tages-Heizgrenzenautomatik inaktiv bei Dauerbetrieb mit Komfortsollwert
Schutzbetrieb
Im Schutzbetrieb ist die Heizung ausgeschaltet. Sie bleibt aber gegen Frost geschützt (Frostschutz-Temperatur), dabei darf jedoch die Spannungsversorgung nicht unterbrochen werden.
Eigenschaften des Schutzbetriebs:
- Heizbetrieb aus
• Temperatur nach Frostschutz
• Schutzfunktionen aktiv - So/Wi Umstellautomatik (ECO-Funktionen) und Tages-Heizgrenzenautomatik aktiv
Anzeige Kühlbetrieb
(Falls vorhanden)
Kühlbetrieb
Die Freigabe des Kühlbetriebes ist durch Erscheinen eines Balkens in der Anzeige unterhalb des Symbols ersichtlich. Der Kühlbetrieb ist aktiv, wenn der Balken für den Heizbetrieb ausgeblendet ist.
Eigenschaften des Kühlbetriebs:
• Kühlbetrieb nach Zeitprogramm
- Temperatur-Sollwert nach „Komfortsollwert Kühlen“
• Schutzfunktionen aktiv
- Kühlgrenze nach Aussentemperatur
Raumsollwert einstellen
Je nach aktivem Betriebszustand wird jeweils der Heizsollwert oder der Kühlsollwert eingestellt.
Für den Komfortsollwert ✪ stellen Sie direkt am Drehknopf tiefer oder höher.
Warten Sie nach jeder Korrektur mindestens 2 Std., damit sich die Raumtemperatur anpassen kann.
Präsenztaste
Wenn Sie die Räume für kurze Zeit nicht benützen, können Sie mit der Präsenztaste die Heizung / Kühlung vorübergehend reduzieren. Sind Ihre Räume wieder belegt, betätigen Sie erneut die Präsenztaste.
• Die Präsenztaste wirkt nur im Automatikbetrieb
• Die aktuelle Wahl ist bis zur nächsten Schaltung nach Heizprogramm aktiv
5.2.2 Programmierung
Konfiguration
Durch langes Drücken (>3 s) der Präsenztaste erhält man Einstieg in die Service-Ebene. Wird der Parameter angewählt, blinkt der aktuelle Wert. Mit dem Drehknopf kann der gewünschte Wert eingestellt werden. Durch kurzes Drücken der Präsenztaste kann die nächste Einstellung gewählt werden.
Einstellungen
Einsatz als
Direktverstellung
| Anzeige | Funktion |
| ru = 1 | Das Raumgerät ist als RG1 adressiert (Werkseinstellung) |
| ru = 2 | Das Raumgerät ist als RG2 adressiert |
| ru = 3 | Das Raumgerät ist als RG3 adressiert |
| P1 = 1 | Speichern automatisch: (Werkseinstellung)Eine Sollwertkorrektur mit dem Drehknopf wird sowohl durch Betätigung der Betriebsarttaste als auch ohne weitere Bestätigung (Timeout) übernommen. |
| P1 = 2 | Speichern mit Bestätigung:Eine Sollwertkorrektur mit dem Drehknopf wird nur nach Betätigung der Betriebsarttaste übernommen. |
| P2 = 0 | AUS: alle Bedienelemente freigegeben (Werkseinstellung) |
| P2 = 1 | EIN: folgende Bedienelemente sind gesperrt:BetriebsartumschaltungHeizkreisKomfortsollwertverstellungBetriebsniveau-Umschaltung(Präsenztaste) |
Bediensperre
Ist die Bediensperre aktiv, so wird beim Druck einer gesperrten Taste während 3 Sekunden der Schriftzug „OFF“ angezeigt. Der Eintritt in die Service-Ebene wird durch die Bediensperre nicht verhindert.
6 Einstellungen im Detail
6.1 Uhrzeit & Datum
Der Regler hat eine Jahresuhr, welche die Uhrzeit, den Wochentag und das Datum beinhaltet. Damit die Funktion des Heizprogramms gewährleistet ist, muss die Uhrzeit und das Datum richtig eingestellt werden.
| Zeilennr. | Bedienzeile |
| 1 Stunden / Minuten | |
| 2 Tag / Monat | |
| 3 | Jahr |
| 5 | Sommerzeitbeginn |
| 6 | Sommerzeitende |
Sommer- /
Winterzeitumstellung
Die eingestellten Daten für die Umstellung auf Sommer- bzw. Winterzeitumstellung bewirken, dass am ersten Sonntag ab diesem Datum die Zeit automatisch von 02:00 (Winterzeit) auf 03:00 (Sommerzeit) bzw. von 03:00 (Sommerzeit) auf 02:00 (Winterzeit) umgestellt wird.
6.2 Bedieneinheit
Bedienung und Anzeige
| Zeilennr. | Bedienzeile |
| 20 | SpracheDeutschEnglischFranzösischItalienischusw. |
| 22 | InfoTemporärPermanent |
| 26 | Sperre BedienungAusEin |
| 27 | Sperre ProgrammierungAusEin |
| 28 | DirektverstellungSpeichern automatischSpeichern mit Bestätig |
Sprachen
Sprachsets: Die wählbaren Sprachen können je nach Land und Version unterschiedlich sein.
Info
Temporär: Nach Betätigen der Info-Taste wird nach nach maximal 8 Min. oder mittels der Betriebsarttaste (bei QAA78.. nur 2 Minuten) zur „vordefinierten“ Grundanzeige zurück gewechselt.
Permanent: Nach Betätigen der Info-Taste wird nach maximal 8 Min. oder mittels der Betriebsarttaste zur „neuen“ Grundanzeige zurück gewechselt. Der zuletzt gewählte Infowert wird dabei in die neue Grundanzeige übernommen. Diese Einstellung ist für QAA78.. nicht möglich!
Sperre Bedienung
Bei eingeschalteter Bediensperre sind folgende Bedienelemente nicht mehr verstellbar: Heizkreisbetriebsart, Trinkwasserbetriebsart, Raumkomfortsollwert (Drehknopf), Päsenztaste.
80/258
Sperre Programmierung
Bei eingeschalteter Programmiersperre können Parameterwerte angezeigt aber nicht mehr verändert werden.
- Temporäre Aufhebung der Programmierung
Die gesperrte Programmierung kann innerhalb der Programmierebene temporär überbrückt werden. Dazu müssen die OK und ESC-Tasten gleichzeitig während mindestens 3 Sekunden gedrückt werden. Diese temporäre Aufhebung der Programmiersperre gilt bis zum Verlassen der Programmierung.
• Dauerhafte Aufhebung der Programmierung
Zuerst die temporäre Aufhebung durchführen, danach in der Einstellzeile 27 „Sperre Programmierung“ die Programmiersperre aufheben.
Direktverstellung
Speichern automatisch:
Eine Sollwertkorrektur mit dem Drehknopf wird sowohl durch Betätigung der OK-Taste als auch ohne weitere Bestätigung (Timeout) übernommen.
Speichern mit Bestätigung:
Eine Sollwertkorrektur mit dem Drehknopf wird nur nach Betätigung der OK-Taste übernommen
Einsatz als
| Zeilennr. | Bedienzeile | |
| 40 | Einsatz | als |
| Raumgerät 1 | ||
| Raumgerät 2 | ||
| Raumgerät P | ||
| Bediengerät 1 | ||
| Bediengerät 2 | ||
| Bediengerät P | ||
| Servicegerät | ||
Mit dieser Bedienzeile wird die Verwendung der Bedieneinheit eingestellt. Je nach Verwendung sind dann weitere Einstellungen unter „Heizkreis Zuordnung“ nötig. Bei Verwendung mehrerer Bedieneinheiten kann so die Wirkung der einzelnen Geräte gezielt ausgerichtet werden.
- Werden mehrere Bediengeräte verwendet, darf jede Geräteadresse nur einmal belegt sein.
- Das Bediengerät AVS37.294 ist ab Werk als Bediengerät 1 (BZ40) mit Wirkung auf alle Heizkreise (BZ42) ausgelegt und ist nur in BZ 44, 46, 48 verstellbar.
Je nach gewähltem Einsatz des Gerätes (BZ40) sind nachfolgende Einstellungen (markiert mit X ) für die Heizkreiszuordnung möglich und wirken:
| Bedienzeile | |||||
| 40 42 44 46 48 54 | |||||
| Raumgerät 1 Heizkreis 1 - | - - X | ||||
| Heizkreis 1 und 2 | X | - | X | X | |
| Heizkreis 1 und P | - | X | X | X | |
| alle Heizkreise | X | X | X | X | |
| Raumgerät 2 | - | - | - | X | |
| Raumgerät P | - | - | - | X | |
| Bediengerät 1 | Heizkreis 1 | - | - | - | - |
| Heizkreis 1 und 2 | X | X | - | ||
| Heizkreis 1 und P | X | X | - | ||
| alle Heizkreise | X | X | X | - | |
| Bediengerät 2 | - | - | - | - | |
| Bediengerät P | - | - | - | - | |
| Servicegerät | - | - | - | - | |
Raumgerät 1
Das Bediengerät unterstützt jene Heizkreise, welche unter Bedienzeile 42 „Zuordnung Raumgerät 1“ freigegeben sind und entsprechend im Grundgerät aktiviert wurden.
Raumgerät 2
Das Bediengerät unterstützt lediglich den Heizkreis 2.
Bediengerät/Servicegerät
Das Bediengerät unterstützt jene Heizkreise, welche im Grundgerät aktiviert wurden.
In dieser Einstellung wird vom Bediengerät keine Raumtemperatur erfasst und versendet.
Heizkreis Zuordnung
| Zeilennr. | Bedienzeile | |
| 42 Zuordnung Gerät 1Heizkreis 1Heizkreis 1 und 2Heizkreis 1 und PAlle Heizkreise | ||
| 44 | BedienungGemeinsam mit HK1Unabhängig | HK2 |
| 46 | BedienungGemeinsam mit HK1Unabhängig | HKP |
| 48 | WirkungKeineHeizkreis 1Heizkreis 2Gemeinsam | Präsenztaste |
Zuordnung Gerät 1
Als Gerät 1 (Einstellung 40) kann die Wirkung der entspr. Bedieneinheit auf Heizkreis 1 oder beide Heizkreise zugeordnet werden. Letzteres wird vor allem bei 2 Heizkreisen und nur einem Raumgerät benötigt.
Bedienung HK2
In Abhängigkeit der Bedienzeile 40, kann die Wirkung der Bedienung (Betriebsarttaste oder der Drehknopf) an Raumgerät 1, am Bediengerät oder am Servicegerät für den Heizkreis 2 definiert werden.
Gemeinsam mit HK1
Die Bedienung wirkt gemeinsam für Heizkreis 1 und 2.
Unabhängig
Die Ausrichtung der Bedienung wird in der Anzeige abgefragt, sobald die Betriebsarttaste oder der Drehknopf betätigt wird.
Bedienung HKP
In Abhängigkeit der Bedienzeile 40, kann die Wirkung der Bedienung (Betriebsarttaste oder der Drehknopf) an Raumgerät 1, am Bediengerät oder am Servicegerät für den Heizkreis P definiert werden.
Gemeinsam mit HK1
Die Bedienung wirkt gemeinsam für Heizkreis 1 und 2.
Unabhängig
Betriebsartänderungen oder der Komfortsollwert Verstellung sind in der Programmierung vorzunehmen.
Wirkung Präsenztaste
Die Wirkung der Präsenztaste am Bediengerät kann auf die zugeteilten Heizkreise zugeordnet werden.
Ist nur ein Heizkreis zugeordnet, wirkt die Präsenztaste immer auf diesen.
Raumfühler
| Zeilennr. | Bedienzeile | |
| 54 | Korrektur | Raumfühler |
Die Temperaturanzeige kann korrigiert werden.
Gerätedaten
| Zeilennr. | Bedienzeile |
| 70 | Software-Version |
Die Angabe repräsentiert die aktuelle Version des Raumgerätes.
6.3 Funk
Binding
| Zeilennr. | Bedienzeile |
| 120 | BindingNeinJa |
| 121 | TestmodeAusEin |
Ausführliche Beschreibung dazu siehe Funkkomponenten Kapitel 3.8.
Binding
Bei der Inbetriebnahme werden dem Grundgerät seine Funkperipheriegeräte (Raumgerät) zugeordnet.
Testmode
Der Testmode dient zur Überprüfung der Funkkommunikation. Er soll nach der kompletten Installation durchgeführt werden.
Geräteliste Funk
| Zeilennr. | Bedienzeile | |
| 130 | Raumgerät 1fehltbetriebsbereitkein EmpfangBatt. wechseln | |
| 131 | Raumgerät 2Wie in Einstellzeile 130 | |
| 132 | Raumgerät PWie in Einstellzeile 130 | |
| 133 | AussenfühlerWie in Einstellzeile 130 | |
| 134 | RepeaterWie in Einstellzeile 130 | |
| 135 | Bediengerät 1Wie in Einstellzeile 130 | |
| 136 | Bediengerät 2Wie in Einstellzeile 130 | |
| 137 | Bediengerät PWie in Einstellzeile 130 | |
| 138 | ServicegerätWie in Einstellzeile 130 | |
| 140 Alle Geräte löschen | ||
Alle Geräte löschen
Die Funkverbindung zu allen Geräten wird aufgehoben. Ist wieder eine Funkkommunikation erforderlich, muss ein neues Binding durchgeführt werden.
6.4 Zeitprogramme
Für die Heizkreise und die Trinkwasserbereitung stehen unterschiedliche Schaltprogramme zur Verfügung. Sie sind in der Betriebsart "Automatik" eingeschaltet und steuern den Wechsel der Temperaturniveaus (und die damit verbundenen Sollwerte) über die eingestellten Schaltzeiten.
Schaltzeiten eingeben
Die Schaltzeiten lassen sich kombiniert, d.h. für mehrere Tage gemeinsam oder für einzelne Tage separat einstellen. Durch die Vorwahl von Tagesgruppen wie z.B. Mo...Fr. und Sa...So welche die gleichen Schaltzeiten haben sollen, wird das Einstellen der Schaltprogramme wesentlich verkürzt.
Schaltpunkte
| Zeilennr | Bedienzeile | ||||
| HK1 | HK2 | 3/HKP | 4/TW | WW 5 | |
| 500 | 520 | 540 | 560 | 600 | VorwahlMo - SoMo - FrSa - SoMo...So |
| 501 | 521 | 541 | 561 | 601 | 1. Phase Ein |
| 502 | 522 | 542 | 562 | 602 | 1. Phase Aus |
| 503 | 523 | 543 | 563 | 603 | 2. Phase Ein |
| 504 | 524 | 544 | 564 | 604 | 2. Phase Aus |
| 505 | 525 | 545 | 565 | 605 | 3. Phase Ein |
| 506 | 526 | 546 | 566 | 606 | 3. Phase Aus |
Standardprogramm
| Zeilennr. | Bedienzeile |
| 516, 536, 556, 576, 616 | StandardwerteNeinJa |
Alle Zeitschaltprogramme lassen sich auf die Werkseinstellungen zurücksetzen. Jedes Zeitschaltprogramm hat eine eigene Bedienzeile für diese Rücksetzung.
Individuelle Einstellungen gehen dabei verloren!
6.5 Ferien
| Zeilennr. | Bedienzeile | |||
| HK1 | HK2 | HK3P | ||
| 642 | 652 | 662 | Beginn | |
| 643 | 653 | 663 | Ende | |
| 648 | 658 | 668 | BetriebsniveauFrostschutzReduziert | |
Mit dem Ferienprogramm lassen sich die Heizkreise nach Datum (kalendarisch) auf ein wählbares Betriebsniveau umschalten.
Wichtig
- Das Ferienprogramm kann nur in der Automatik-Betriebsart genutzt werden.
Für die Heizkreise stehen verschiedene Funktionen zur Verfügung, welche für jeden Heizkreis individuell einstellbar sind.
i Die Bedienzeilen des zweiten Heizkreises sind erst sichtbar, wenn ein Erweiterungsmodul AVS75.390 an den Regler angeschlossen ist. Die Bedienzeilen des Pumpenheizkreises sind erst sichtbar wenn ein multifunktionaler Ausgang als Pumpenheizkreis definiert ist.
Betriebsart
| Zeilennr. | Bedienzeile |
| 1300 | BetriebsartSchutzbetriebAutomatikReduziertKomfort |
Die Betriebsart der Heizkreise 1 und 2 werden direkt mittels der Betriebsarttaste bedient, währenddem die Betriebsart für den Heizkreis P in der Programmierung (Bedienzeile 1300) eingestellt wird.
Mit der Einstellung kann zwischen den einzelnen Betriebsarten gewechselt werden. Die Funktionalität entspricht der Betriebsartenwahl mit der Betriebsarttaste. Siehe dazu Kapitel „Bedienung“.
Sollwerte
| Zeilennr. | Bedienzeile | |||
| HK1 | HK2 | HK3P | ||
| 710 | 1010 | 1310 | Komfortsollwert | |
| 712 | 1012 | 1312 | Reduziertssollwert | |
| 714 | 1014 | 1314 | Frosschutzsollwert | |
| 716 | 1016 | 1316 | Komfortsollwert Maximum | |
Raumtemperatur
Die Raumtemperatur kann nach unterschiedlichen Sollwerten geführt werden. Je nach der gewählten Betriebsart werden diese Sollwerte wirksam und ergeben so unterschiedlichen Temperaturniveaus in den Räumen.
Die Bereiche der einstellbaren Sollwerte ergeben sich durch deren gegenseitige Abhängigkeit. Dies ist in nachfolgender Grafik ersichtlich.
TRKmax Komfortsollwert Maximum
TRK Komfortsollwert
TRR Reduziert sollwert
TRF Frostschutzsollwert
85/258
Frostschutz
Im Schutzbetrieb wird automatisch ein zu tiefes Absinken der Raumtemperatur verhindert. Dabei wird auf den Raumtemperatur-Frostschutz-Sollwert geregelt.
Heizkennlinie
| Zeilennr. | Bedienzeile | |||
| HK1 | HK2 | HK3P | ||
| 720 | 1020 | 1320 | Kennlinie-Steilheit | |
| 721 | 1021 | 1321 | Kennlinie-Verschiebung | |
| 726 | 1026 | 1326 | Kennlinie-Adaption | |
Mittels der Heizkennlinie bildet sich der Vorlauftemperatur-Sollwert, welcher je nach den herrschenden Witterungsverhältnissen zur Regelung auf eine entsprechende Vorlauftemperatur verwendet wird. Die Heizkennlinie kann mit verschiedenen Einstellungen angepasst werden, damit sich die Heizleistung und somit die Raumtemperatur entsprechend den persönlichen Bedürfnissen verhält.
Kennlinien-Steilheit
Mit der Steilheit verändert sich die Vorlauftemperatur stärker, je tiefer die Aussentemperatur ist. D.h., wenn die Raumtemperatur bei kalter Aussentemperatur abweicht aber bei warmer nicht, muss die Steilheit korrigiert werden.
Einstellung erhöhen: Erhöht die Vorlauftemperatur vor allem bei tiefen Aussentemperaturen.
Einstellung senken: Senkt die Vorlauftemperatur vor allem bei tiefen Aussentemperaturen.
Die eingestellte Heizkennlinie bezieht sich auf einen Raumsollwert von 20°C. Wird der Raumsollwert verändert, passt sich die Heizkennlinie automatisch an.
Kennlinien-Verschiebung
Mit der Parallelverschiebung verändert sich die Vorlauftemperatur generell und gleichmäßig über den ganzen Aussentemperaturbereich. D.h. wenn die Raumtemperatur generell zu warm oder kalt ist, muss mit der Parallelverschiebung korrigiert werden.
Adaption
Mit der Adaption wird die Heizkennlinie vom Regler automatisch an die herrschenden Verhältnisse angepasst. Sie kann lediglich ein oder ausgeschaltet werden. Eine Korrektur der Steilheit und Parallelverschiebung erübrigt sich so.
Um die Funktion zu gewährleisten, muss folgendes beachtet werden:
- Ein Raumfühler muss angeschlossen sein.
- Die Einstellung „Raumeinfluss“ muss zwischen 1 und 99 eingestellt sein.
- Im Referenzraum (Montageort Raumfühler) sollten keine geregelten Heizkörperventile vorhanden sein. (Eventuell vorhandene Heizkörperventile müssen auf das Maximum geöffnet werden).
ECO-Funktionen
| Zeilennr. | Bedienzeile | |||
| HK1 | HK2 | HK3P | ||
| 730 | 1030 | 1330 | Sommer-/Winterheizgrenze | |
| 732 | 1032 | 1332 | Tagesheizgrenze | |
Sommer-
/Winterheizgrenze
Die Sommer-/Winterheizgrenze schaltet die Heizung je nach Temperaturverhältnis im Jahresverlauf ein oder aus. Diese Umschaltung erfolgt im Automatikbetrieb selbständig und erübrigt damit die Heizung durch den Benutzer ein oder auszuschalten. Durch Verändern des eingegeben Wertes verkürzen oder verlängern sich die entsprechende Jahresphasen.
Erhöhen: Umschaltung früher auf Winterbetrieb Umschaltung später auf Sommerbetrieb.
Senken: Umschaltung später auf Winterbetrieb Umschaltung früher auf Sommerbetrieb.
- Die Funktion wirkt nicht in der Betriebsart „Dauernd Nenntemperatur“
• In der Anzeige erscheint "ECO" - Zur Berücksichtigung der Gebäudedynamik wird die Aussentemperatur gedämpft.
Beispiel:
line
| Time (t) | Temperature (°C) | | -------- | ---------------- | | 0 | 16 | | 5 | 19 | | 10 | 18 | | 15 | 16 |SWHG Sommer-/Winterheizgrenze TAged Gedämpfte Aussentemperatur T Temperatur t Tage
Tagesheizgrenze
Die Tagesheizgrenze schaltet die Heizung je nach Aussentemperatur im Tagesverlauf ein oder aus. Diese Funktion dient hauptsächlich in den Übergangsphasen Frühling und Herbst kurzfristig auf die Temperaturschwankungen zu reagieren.
Beispiel:
Einstellzeile
z.B.
| Komfortsollwert (TRw) 22°C | |
| Tagesheizgrenze (THG) -3°C | |
| Umschalttemperatur (TRw-THG) Heizung AUS = 19°C |
Schaltdifferenz (fix) -1°C
| Umschalttemperatur | Heizung EIN = 18°C |
Durch Verändern des eingegeben Wertes verkürzen oder verlängern sich die entsprechende Heizphasen.
Erhöhen: Umschaltung früher auf Heizbetrieb
Umschaltung später auf ECO.
Senken: Umschaltung später auf Heizbetrieb
Umschaltung früher auf ECO.
- Die Funktion wirkt nicht in der Betriebsart „Dauernd Nenntemperatur“
• In der Anzeige erscheint "ECO" - Zur Berücksichtigung der Gebäudedynamik wird die Aussentemperatur gedämpft.
Vorlaufsollwert-Begrenzungen
| Zeilennr. | Bedienzeile | |||
| HK1 | HK2 | HK3P | ||
| 740 | 1040 | 1340 | Vorlaufsollwert-Minimum | |
| 741 | 1041 | 1341 | Vorlaufsollwert-Maximum | |
Mit dieser Begrenzung kann ein Bereich für den Vorlaufsollwert definiert werden.
Erreicht der angeforderte Vorlauftemperatur-Sollwert des Heizkreises den entsprechenden Grenzwert, bleibt dieser bei weiter steigender oder sinkender Wärmeanforderung konstant auf dem Maximal- resp. Minimalwert.
line
| Time (°C) | Value | |-----------|-----------| | 0 | min | | 10 | TVmin | | 20 | max | | 40 | TVw | | 80 | TVmax |TVw Aktueller Vorlaufsollwert
TVmax Vorlaufsollwert-Maximum
TVmin Vorlaufsollwert-Minimum
Raumeinfluss
| Zeilennr. | Bedienzeile | |||
| HK1 | HK2 | HK3P | ||
| 750 | 1050 | 1350 | Raumeinfluss | |
Führungsarten
Sobald ein Raumtemperaturfühler verwendet wird, kann zwischen 3 unterschiedliche Führungsarten gewählt werden.
| Einstellung | Führungsart |
| - - - % | Reine Witterungsführung * |
| 1...99 % Witterungsführung mit Raumeinfluss * | |
| 100 % Reine Raumführung | |
* Es muss ein Witterungsfühler angeschlossen sein.
Reine Witterungsführung
Die Vorlauftemperatur wird über die Heizkurve in Abhängigkeit der gemischten Aussentemperatur berechnet.
Diese Führungsart bedingt, dass die Heizkennlinie korrekt eingestellt ist, denn die Regelung berücksichtigt in dieser Einstellung keine Raumtemperatur.
Witterungsführung mit Raumeinfluss
Die Abweichung der Raumtemperatur gegenüber dem Sollwert wird erfasst und bei der Temperaturregelung berücksichtigt. So kann entstehende Fremdwärme berücksichtigt werden und es wird eine konstantere Raumtemperatur möglich. Der Einfluss der Abweichung wird prozentual eingestellt. Je besser der Referenzraum ist (unverfälschte Raumtemperatur, korrekter Montageort usw.) desto höher kann der Wert eingestellt werden.
- Beispiel:
Ca. 60 % Guter Referenzraum
Ca. 20 % Ungünstiger Referenzraum
Um die Funktion zu aktivieren, muss folgendes beachtet werden:
- Ein vorgesehener Raumfühler muss angeschlossen sein.
- Die Einstellung „Raumeinfluss“ muss zwischen 1 und 99 eingestellt sein.
- Im Referenzraum (Montageort Raumfühler) sollten keine geregelten Heizkörperventile vorhanden sein. (Eventuell vorhandene Heizkörperventile müssen auf das Maximum geöffnet werden).
Reine Raumführung
Die Vorlauftemperatur wird in Abhängigkeit des Raumtemperatursollwertes, der aktuellen Raumtemperatur und deren aktuellen Verlauf geregelt. Ein leichtes Ansteigen der Raumtemperatur bewirkt z.B. eine unmittelbare Reduktion der Vorlauftemperatur.
Um die Funktion zu aktivieren, muss folgendes beachtet werden:
- Ein vorgesehener Raumfühler muss angeschlossen sein.
- Die Einstellung „Raumeinfluss“ muss auf 100% eingestellt sein.
- Im Referenzraum (Montageort Raumfühler) sollten keine geregelten Heizkörperventile vorhanden sein. (Eventuell vorhandene Heizkörperventile müssen auf das Maximum geöffnet werden).
Raumtemperaturbegrenzung
| Zeilennr. | Bedienzeile | |||
| HK1 | HK2 | HK3P | ||
| 760 | 1060 | 1360 | Raumtemperaturbegrenzung | |
Die Funktion Raumtemperatur-Begrenzung ermöglicht ein Abschalten der Heizkreispumpe, falls die Raumtemperatur um mehr als die eingestellte Differenz zum aktuellen Raumsollwert zu warm wird.
Die Heizkreispumpe wird wieder eingeschaltet sobald die Raumtemperatur wieder unter den aktuellen Raumsollwert fällt.
Während aktiver Raumbegrenzungsfunktion wird keine Wärmeanforderung an den Erzeuger gestellt.
i
Die Raumtemperaturbegrenzung funktioniert nicht bei reiner Witterungsführung.
line
| Phase | Value | | ---------------------- | --------- | | TRx | Raumtemperaturistwert | | TRw | Raumtemperatursollwert | | SDR | Raumschaltdifferenz | | P | Pumpe | | T | Zeit |Schnellaufheizung
| Zeilennr. | Bedienzeile | |||
| HK1 | HK2 | HK3P | ||
| 770 | 1070 | 1370 | Schnellaufheizung | |
Die Schnellaufheizung bewirkt, dass bei einem Wechsel von Reduziertssollwert auf Komfortsollwert der neue Sollwert früher erreicht wird und dies somit die Aufheizdauer verkürzt. Während der Schnellaufheizung wird der Raumtemperatursollwert um den hier eingestellten Wert überhöht.
Erhöhen der Einstellung führt zu schnellerer Aufheizzeit, senken zu längerer.
i
• Die Schnellaufheizung ist mit oder ohne Raumfühler möglich.
line
| Time (t) | Temperature (°C) | |----------|------------------| | 0 | 15 | | Peak | 20 | | Trough | 15 | | End | 20 |TRw Raumtemperatursollwert
TRx Raumtemperaturistwert
DTRSA Raumtemperatursollwert-Überhöhung
Schnellabsenkung
| Zeilennr. | Bedienzeile | |||
| HK1 | HK2 | HK3P | ||
| 780 | 1080 | 1380 | SchnellabsenkungAusBis ReduziertssollwertBis Frostschutzsollwert | |
Während der Schnellabsenkung wird die Heizkreispumpe ausgeschaltet und bei Mischerkreisen auch das Mischventil geschlossen.
- Funktion mit Raumfühler:
Mit Raumsensor schaltet die Funktion die Heizung aus, bis die Raumtemperatur auf den Reduziert sollwert bzw. Frostniveau ausgekühlt ist.
Ist die Raumtemperatur bis auf das Reduziertniveau bzw. Frostniveau abgesunken, wird die Heizkreispumpe eingeschaltet und das Mischventil freigegeben.
- Funktion ohne Raumfühler:
Der Schnellabsenkung schaltet die Heizung in abhängig von der Aussentemperatur und der Gebäudezeitkonstante für eine bestimmte Zeit ab.
Dauer der Schnellabsenkung bei Komfortsollwert – Reduziertssollwert = 2°C (z.B. Komfortsollwert = 20°C und Reduziertssollwert = 18°C)
| Aussentemperatur gemischt: | Gebäudezeitkonstante: | ||||||
| 0 | 2 | 5 | 10 | 15 | 20 | ||
| 15 °C | 0 | 3.1 | 7.7 | 15.3 | 23 | 30.6 | 76.6 |
| 10 °C | 0 | 1.3 | 3.3 | 6.7 | 10 | 13.4 | 33.5 |
| 5 °C | 0 | 0.9 | 2.1 | 4.3 | 6.4 | 8.6 | 21.5 |
| 0 °C | 0 | 0.6 | 1.6 | 3.2 | 4.7 | 6.3 | 15.8 |
| -5 °C | 0 | 0.5 | 1.3 | 2.5 | 3.8 | 5.0 | 12.5 |
| -10 °C | 0 | 0.4 | 1.0 | 2.1 | 3.1 | 4.1 | 10.3 |
| -15 °C | 0 | 0.4 | 0.9 | 1.8 | 2.6 | 3.5 | 8.8 |
| -20 °C | 0 | 0.3 | 0.8 | 1.5 | 2.3 | 3.1 | 7.7 |
| Dauer der Schnellabsenkung in Stunden | |||||||
• Die Schnellabsenkung ist mit oder ohne Raumfühler möglich.
Ein- / Ausschaltzeit-Optimierung
| Zeilennr. | Bedienzeile | ||
| HK1 | HK2 | HKP | |
| 790 | 1090 | 1390 | Einschalt-Optimierung Max |
| 791 | 1091 | 1391 | Ausschalt-Optimierung Max |
Einschalt-Optimierung Max
Das Umschalten der Temperaturniveaus wird so optimiert, dass der Komfortsollwert an den Schaltzeiten erreicht wird.
Ausschalt-Optimierung Max
Das Umschalten der Temperaturniveaus wird so optimiert, dass der Komfortsollwert - 1/4 °C an den Schaltzeiten erreicht wird.
Die Ein- und Ausschaltzeitoptimierung ist mit oder ohne Raumfühler möglich.
Xein Einschaltzeit vorverschoben
Xaus Ausschaltzeit vorverschoben
ZSP Zeitschaltprogramm
TRx Raumtemperatur-Istwert
TRw Raumtemperatur-Sollwert
Anhebung Reduziert sollwert
| Zeilennr. | Bedienzeile | |||
| HK1 | HK2 | HKP | ||
| 800 | 1100 | 1400 | Reduziert-Anhebung | Beginn |
| 801 | 1101 | 1401 | Reduziert-Anhebung | Ende |
Die Funktion dient vor allem bei Heizanlagen die keine grossen Leistungsreserven aufweisen (z.B. Niedrigenergiehäuser). Dort würde die Aufheizzeit bei tiefen Aussentemperaturen unerwünscht lange andauern. Mit der Anhebung des Reduziert sollwertes, wird einem zu starken Auskühlen der Räume entgegengewirkt um so die Aufheizzeit beim Wechsel auf Nennsollwert zu verkürzen.
line
| TAgem | TR | |-------|------| | -15 | 1 | | -5 | 0 |TRwA1 Reduziert-Anhebung Beginn
TRwA2 Reduziert-Anhebung Ende
TRK Komfortsollwert
TRR Raumtemperaturreduziertsollwert
TAgem Gemischte Aussentemperatur
Überhitzschutz Pumpenheizkreis
| Zeilennr. | Bedienzeile | |||
| HK1 | HK2 | HKP | ||
| 820 | 1120 | 1420 | Überhitzschutz | Pumpenheizkreis |
Bei Heizungsanlagen mit Pumpenkreisen kann die Vorlauftemperatur des Heizkreises infolge höherer Anforderungen anderer Wärmebezüger (Mischerheizkreis,
Trinkwasserladung, ext. Wärmebedarf) oder einer parametrierten
Wärmeerzeugerminimaltemperatur höher sein als die gemäss der Heizkennlinie geforderte Vorlauftemperatur. Infolge dieser zu hohen Vorlauftemperatur würde dieser Pumpenheizkreis dementsprechend überheizt.
Die Funktion „Überhitzschutz für Pumpenkreise“ sorgt durch Ein-/Ausschalten der Pumpe dafür, dass die Energiezufuhr für Pumpenheizkreis der Heizkurvenanforderung entspricht.
Wichtig:
Die Funktion darf nur in Anlagen mit Puffer- oder Kombispeichern aktiviert werden. Bei Anlagen ohne Speicher besteht die Gefahr, dass ein Kompressor eingeschaltet ist und keine Verbraucherpumpe läuft.
Mischerregelung
| Zeilennr. | Bedienzeile | |
| HK1 | HK2 | |
| 830 | 1130 | Mischerüberhöhung |
| 832 | 1132 | Antrieb Typ2-Punkt | 3-Punkt |
| 833 | 1133 | Schaltdifferenz 2-Punkt |
| 834 | 1134 | Antrieb Laufzeit |
Mischerüberhöhung
Der Regler summiert die hier eingestellte Überhöhung zum aktuellen Vorlauftemperatur-Sollwert und verwendet den Wert als Wärmeerzeugertemperatur-Sollwert.
Antrieb Typ
2-Punkt
Der Regler steuert den Antrieb mit nur einem Relaisausgang an. Bei einem Signal am Ausgang öffnet sich das angesteuerte Ventil. Fehlt das Signal, schliesst sich das Ventil selbständig.
3-Punkt
Der Regler steuert den Antrieb mit zwei Relaisausgang an. Für das Öffnen und Schliessen des angesteuerten Ventils wird je ein Ausgang verwendet.
Schaltdifferenz 2-Punkt
Für den 2-Punkt Antrieb muss die „Schaltdifferenz 2-Punkt“ gegebenenfalls angepasst werden. Bei 3-Punkt Antrieb hat die Schaltdifferenz keine Auswirkung.
Antrieb Laufzeit
Für den 3-Punkt Betrieb kann die Antriebslaufzeit des verwendeten Mischer-Antriebs angepasst werden. Bei 2-Punkt Betrieb hat die Antriebs-Laufzeit keine Auswirkung.
Estrich-Austrocknungsfunktion
Die Estrich-Austrocknungsfunktion dient dem kontrollierten Austrocknen des Unterlagsbodens. Sie regelt die Vorlauftemperatur auf ein Temperaturprofil. Die Austrocknung erfolgt durch die Bodenheizung mittels Mischer- oder Pumpenheizkreis.
- Beachten Sie die entsprechenden Normen und die Vorschriften des Estrichherstellers!
- Eine richtige Funktionsweise ist nur mit einer korrekt installierter Anlage möglich (Hydraulik, Elektrik, Einstellungen)!
Abweichungen können zu einer Schädigung des Estrichs führen!
• Die Funktion kann vorzeitig abgebrochen werden, indem auf Aus gestellt wird.
• Die Vorlauftemperatur-Maximalbegrenzung bleibt wirksam.
| Zeilennr. | Bedienzeile | ||||
| HK1 | HK2 | HKP | |||
| 850 | 1150 | 1450 | Estrich FunktionAusFunktionsheizen (Fh)Belegreifheizen (Bh)Funktions- und BelegreifheizenBelegreif-/ FunktionsheizenManuell | ||
| 851 1151 1451 | Estrich | Sollwert manuell | |||
| 1455 | Estrich | Sollwert | aktuell | ||
| 1456 | Estrich | Tag | aktuell | ||
| 1457 | Estrich | Tage | erfüllt | ||
Estrich Funktion
Aus:
Die Funktion ist ausgeschaltet.
Funktionsheizen (Fh) :
Der 1. Teil des Temperaturprofils wird automatisch durchfahren.
Belegreifheizen (Bh)
Der 2. Teil des Temperaturprofils wird automatisch durchfahren.
Belegreif- / Funktionsheizen
Das gesamte Temperaturprofil (1. und 2. Teil) wird automatisch durchfahren.
Manuell
Es wird nicht ein Temperaturprofil durchfahren, sondern auf den „Estrich Sollwert manuell“ geregelt. Die Funktion wird nach 25 Tagen automatisch beendet.
Estrich Sollwert manuell
Der Vorlauftemperatur-Sollwert für die Estrich-Funktion „manuell“ kann für jeden Heizkreis separat eingestellt werden.
Estrich Sollwert aktuell
Zeigt den aktuellen Vorlauftemperatur-Sollwert der laufenden Estrich-Funktion an
Estrich Tag aktuell
Zeigt den aktuellen Tag der laufenden Estrich-Funktion an.
Estrich Tage erfüllt
Wird die Estrichfunktion beendet, so werden erfüllten Tage abgespeichert und bleiben bis zum nächsten Start der Funktion erhalten.
Nach einem Stromausfall nimmt die Anlage die Estrich-Funktion zu jenem Zeitpunkt wieder auf, an welchem der Stromausfall aufgetreten ist.
Temperaturprofil
In den automatischen Betriebsarten wird das gewählte Temperaturprofil selbständig vom Regler durchfahren.
line
| Time | Voltage [TVW] | |------|---------------| | 0 | 25 | | 1 | 25 | | 5 | 55 | | 7 | 55 | | 1 | 25 | | 2 | 30 | | 3 | 35 | | 4 | 40 | | 5 | 45 | | 6 | 50 | | 7 | 55 | | 8 | 55 | | 9 | 50 | | 10 | 45 | | 11 | 40 | | 12 | 35 | | 13 | 30 | | 14 | 25 |94/258
Die Temperaturänderung erfolgt immer um Mitternacht. Der Starttag (Tag 0) d.h. Zeitpunkt der Aktivierung bis Mitternacht, wird nicht als Funktionstag gerechnet. Als Sollwert für den Starttag wird der Wert des 1. Funktionstages genommen.
Während dem "Estrichbetrieb" wird die Profiltemperatur innerhalb der beiden Grenzwerte Vorlaufsollwert-Maximum (TVMax) und Vorlaufsollwert-Minimum (TVmin) begrenzt.
Die Funktion wird beendet, wenn die Funktionstage abgelaufen sind oder die Funktion mit dem Parameter ausgeschaltet wird.
Das Profil ist nur einmal vorhanden und gilt für alle drei Heizkreise.
Start im Sommer
Bei auf den Rücklauffühler geregelten Wärmepumpen kann es im Sommer vorkommen, dass der Einschaltpunkt für die Wärmepumpe nicht erreicht wird. Die für das Einschalten der Wärmepumpe benötigte Rücklauftemperatur wird anhand der Vorlauftsollwertes minus der notwendigen Temperaturspreizung (Parameter 5801) berechnet. Liegt die Temperatur am Rücklauffühler über dieser Temperatur, wird die Wärmepumpe nicht in Betrieb genommen und die Estrichfunktion daher zu spät gestartet (erst wenn die Temperaturerhöhung gem. Estrichfunktion das Einschalten notwendig macht).
Manuell
In der manuellen Betriebsart wird kein Temperaturprofil durchfahren. Die gewünschte Vorlauftemperatur wird über den Parameter Estrich Sollwert manuell, für jeden Heizkreis individuell, eingestellt.
line
| Tag | TVMax | |---|---| | 0 | TVMin | | 1 | TVEm | | z | - | MhDie Funktion wird beendet, wenn die Funktionstage (Mh) abgelaufen sind oder mit dem Parameter ausgeschaltet wird. Der Starttag (Tag 0) wird nicht als Funktionstag gerechnet.
Der Estrich Sollwert manuell (TVEm) kann nur innerhalb der beiden Grenzwerte Vorlaufsollwert-Maximum (TVMax) und Vorlaufsollwert-Minimum (TVmin) verstellt werden.
Für die manuelle Funktion werden zwei Werte des programmierten Profils übernommen:
- Die Dauer der Funktionstage ist die Summe von Funktionsheizen und Belegreifheizen (Mh=Fh+Bh).
- Als Startwert für den Vorlaufsollwert (TVEm) wird der Wert des 1. Profiltages genommen.
Überwachung
Die Heizkreisvorlauftemperatur wird während der Estrichtrockenfunktion mit dem nach Profil bzw. manuell gewähltem Vorlaufsollwert verglichen.
Bei Mischerheizkreisen wird der Vorlauffühler überwacht. Bei Pumpenheizkreisen wird anstelle des Vorlaufsensors die Schienenvorlauftemperatur verwendet.
Die Temperatur gilt als eingehalten, wenn die Abweichung vom Sollwert kleiner als 2K ist. Die Zeit, bei der die Vorlauftemperatur erfüllt ist, wird in einem Zähler aufaddiert.
Wird die geforderte Temperatur während mehr als 1 Stunde nicht erreicht, wird ab diesem Zeitpunkt der Zähler angehalten bis die Abweichung wieder kleiner 2K ist.
Wird die Estrichfunktion beendet, so werden erfüllten Tage abgespeichert und bleiben bis zum nächsten Start der Funktion erhalten.
Erfüllte Tage = (Erfüllte Stunden / 24) gerundet
Übertemperaturabnahme
| Zeilennr. | Bedienzeile | |||
| HK1 | HK2 | HKP | ||
| 861 | 1161 | 1461 | ÜbertemperaturabnahmeAusHeizbetriebImmer | |
Eine Übertemperaturabnahme kann via Bus von einem anderen Gerät oder durch die Speicherrückkühlung ausgelöst werden.
Wird eine Übertemperaturableitung aktiviert, kann die überschüssige Energie durch eine Wärmeabnahme der Raumheizung abgeführt werden. Dies kann für jeden Heizkreis separat eingestellt werden.
Aus
Die Übertemperaturabnahme ist ausgeschaltet.
Heizbetrieb
Eine Übertemperaturabnahme erfolgt nur, wenn sich der Regler im Heizbetrieb befindet.
Immer
Eine Übertemperaturabnahme erfolgt in allen Betriebsarten.
Pufferspeicher/Vorregler
| Zeilennr. | Bedienzeile | |||
| HK1 | HK2 | HKP | ||
| 870 | 1170 | 1470 | Mit | Pufferspeicher |
| 872 | 1172 | 1472 | Mit | Vorregler/Zubring'pumpe |
Mit Pufferspeicher
Ist ein Pufferspeicher vorhanden, muss eingegeben werden, ob der Heizkreis aus dem Pufferspeicher Wärme beziehen kann.
Die Pufferspeichertemperatur wird bei Einbezug alternativer Wärmequelle als Regelkriterium für die Freigabe zusätzlicher Energiequellen verwendet.
Mit Vorregler/
Es wird eingestellt, ob der Heizkreis ab dem Vorregler bzw. mit der Zubringerpumpe (anlagenabhängig) gespeist werden soll.
Zubring'pumpe
Fernsteuerung
| Zeilennr. | Bedienzeile | ||
| HK1 | HK2 | HKP | |
| 900 | 1200 | 1500 | BetriebsartumschaltungKeine | Schutzbetrieb | Reduziert | Komfort | Automatik |
Bei externer Umschaltung über die Hx-Eingänge ist wählbar in welche Betriebsart umgeschaltet wird.
Heizkreisfrostschutz
Der Heizkreisfrostschutz ist immer wirksam und lässt sich nicht einstellen.
Heizkreisfrostschutz im Heizbetrieb
Sinkt die Vorlauftemperatur unter 5°C, nimmt der Regler die Wärmeerzeugung und die Heizkreispumpen in Betrieb - unabhängig von der aktuellen Betriebsart der Heizung.
Steigt die Vorlauftemperatur wieder über 7°C, wartet der Regler noch 5 Minuten und schaltet dann die Wärmeerzeugung und die Pumpen wieder aus.
Heizkreisfrostschutz im Kühlbetrieb
Diese Beschreibung ist auf S. 105 zu finden.
6.7 Kühlkreis 1
Um den Kühlkreis nutzen zu können, muss ein entsprechendes Teilschema Heizen / Kühlen vorhanden sein.
Der Kühlbetrieb wird automatisch aufgenommen, wenn die Raumtemperatur über den Komfortsollwert Kühlen (Bedienzeile 902) steigt. Die Kühlfunktion muss eingeschaltet (Bedienzeile 901 = Auto) und nach Zeitschaltprogramm freigegeben sein (Bedienzeile 907).
Der Kühlbetrieb wird abgebrochen, wenn der Heizkreis 1 Wärme benötigt, oder wenn eine Wärmeanforderung des Brauchwassers oder eines anderen Heizkreises vorhanden ist (nur bei aktivem Kühlen).
Bei passivem Kühlen sind eine BW-Ladung und das Heizen mit einem anderen Heizkreis während des Kühlbetriebs möglich.
Kältezubringer auf gemeinsamer Heiz- / Kühlschiene
Bei 2-Leitersystem oder 4-Leitersystem mit Wärmepumpe und Prozessumkehrventil misst der Regler die aktuelle Raumtemperatur, vergleicht sie mit dem Raumtemperatur-Sollwert und berechnet aus diesen Werten den benötigten Vorlauftemperatur-Sollwert. Ist die Pufferspeichertemperatur genügend tief, bezieht der Kühlkreis die benötigte Kälte ab diesem. Ist die Temperatur zu wenig tief oder ist kein Pufferspeicher vorhanden, wird die Wärmepumpe als Kältemaschine in Betrieb genommen (Prozessumkehr Y22).
2-Leitersystem
Der Kühl- und Heizkreis beziehen die Kälte bzw. Wärme von der gleichen Schiene.
Kältezubringer auf separater Kühlschiene
Bei 4-Leitersystemen misst der Regler die aktuelle Raumtemperatur, vergleicht sie mit dem Raumtemperatur-Sollwert und berechnet aus diesen Werten den benötigten Vorlauftemperatur-Sollwert. Ist die benötigte Kälte direkt ab der WP-Quelle verfügbar, werden die Quellenpumpe und die Kühlkreispumpe in Betrieb genommen. Ist das Temperaturniveau der Quelle zu hoch, bleiben die Pumpen ausgeschaltet.
4 Leitersystem
Der Kühl- und Heizkreis beziehen die Kälte bzw. Wärme von getrennten Schienen.
Betriebsart
| Zeilennr. | Bedienzeile |
| 901 | BetriebsartAus | Automatik* |
Die Betriebsart kann über die Betriebsart-Taste am Raum- oder Bediengerät, oder über diese Bedienzeile eingestellt werden.
Aus
Die Kühlfunktion ist ausgeschaltet.
Automatik
Die Kühlfunktion wird automatisch anhand des gewählten Zeitschaltprogramms (Bedienzeile 907), des Ferienprogramms und der Präsenztaste freigegeben und bei Bedarf eingeschaltet.
Sollwerte
| Zeilennr. | Bedienzeile |
| 902 | Komfortsollwert |
Komfortsollwert
Im Kühlbetrieb erfolgt die Raumtemperaturregelung auf den hier eingestellten Komfortsollwert. Der Komfortsollwert für die Kühlung lässt sich auch am Raumgerät per Drehknopf einstellen.
Im Sommer wird der Komfortsollwert in Abhängigkeit der Aussentemperatur gleitend erhöht (s. Bedienzeilen 918 - 920).
Freigabe
| Zeilennr. | Bedienzeile |
| 907 | Freigabe24 h/Tag | Zeitprogramm Heizkreis | Zeitprogramm 5 |
Der Parameter „Freigabe“ bestimmt, nach welchem Zeitschaltprogramm die Kühlung freigegeben wird.
24 h/Tag Die Kühlung ist durchgehend freigegeben (24 h/Tag).
Zeitprogramm Heizkreis Die Kühlungsfreigabe erfolgt gemäss Zeitschaltprogramm des Heizkreises.
Zeitprogramm 5 Die Kühlungsfreigabe erfolgt gemäss Zeitschaltprogramm 5.
Kühlkennlinie
| Zeilennr. | Bedienzeile |
| 908 Vorlaufsollwert bei TA 25°C | |
| 909 Vorlaufsollwert bei TA 35°C | |
Anhand der Kühlkennlinie bestimmt der Regler die benötigte Vorlauftemperatur bei einer bestimmten gemischten Aussentemperatur. Die Kühlkennlinie wird durch die Definition zweier Fixpunkte bestimmt (Vorlaufsollwert bei 25°C und bei 35°C).
Vorlaufsollwert bei Bestimmt die für die Kühlung benötigte Vorlauftemperatur bei einer gemischten TA 25°C Aussentemperatur von 25°C ohne Berücksichtigung der Sommerkompensation. Vorlaufsollwert bei Bestimmt die für die Kühlung benötigte Vorlauftemperatur bei einer gemischten TA 35°C Aussentemperatur von 35°C ohne Berücksichtigung der Sommerkompensation.
line
| Temperature | TAgem | TVKw | | :--- | :--- | :--- | | 25°C | 908 | 908 | | 35°C | 909 | 909 |TVKw Vorlauftemperatur-Sollwert für die Kühlung TAgem Gemischte Aussentemperatur
Die eingestellte Kühlkennlinie bezieht sich auf einen Raumsollwert von 25°C. Wird der Raumsollwert verändert, passt sich die Kühlkennlinie automatisch an.
| Zeilennr. | Bedienzeile |
| 912 Kühlgrenze bei TA | |
| 913 Sperrdauer nach Heizende | |
Kühlgrenze bei TA
Liegt die gemischte Aussentemperatur über der Kühlgrenze, ist die Kühlung freigegeben. Sinkt die gemischte Aussentemperatur um mindestens 0.5 K unter die Kühlgrenze, so wird die Kühlung gesperrt.
Sperrdauer nach Heizende
Um nach dem Heizende ein zu schnelles Einschalten der Kühlung zu vermeiden, wird die Kühlfunktion während der hier einstellbaren Zeit gesperrt. Die Sperrzeit startet, wenn keine gültige Heizanforderung des Heizkreises 1 vorhanden ist. Heizanforderung des Heizkreise 2 oder Heizkreises P werden nicht beachtet.
Durch Aus- und wieder Einschalten der Kühltaste wird die Sperrdauer abgebrochen.
Sommerkompensation
| Zeilennr. | Bedienzeile |
| 918 Sommerkomp Beginn bei TA | |
| 919 Sommerkomp Ende bei TA | |
| 920 | Sommerkomp Sollw'anhebung |
Im Sommer wird der „Komfortsollwert-Kühlen“ (902) mit steigender Aussentemperatur gleitend erhöht. Damit wird Kühlenergie eingespart und zu grosse Temperaturunterschiede zwischen Raum- und Aussentemperatur werden vermieden.
Der resultierende „Raum-Sollwert“ (Kühlen) ist auf der Info-Ebene abrufbar.
Sommerkomp Beginn bei TA
Ab der hier eingestellten Aussentemperatur beginnt die Sommerkompensation zu wirken. Bei weiter steigender Aussentemperatur wird der Komfortsollwert stetig angehoben.
Sommerkomp Ende bei TA
Bei dieser Aussentemperatur erreicht die Sommerkompensation ihre volle Wirkung (920). Eine weiter steigende Aussentemperatur hat keinen Einfluss mehr auf den Komfortsollwert.
Sommerkomp Sollw'anhebung
Die Einstellung legt fest, um wieviel der Komfortsollwert maximal angehoben wird.
line
| TA | TKw | |---|---| | 918 | 902 | | 919 | 920 | 2355Z05TKw Komfortsollwert TA Aussentemperatur
Vorlaufsollwert-Begrenzungen
| Zeilennr. | Bedienzeile |
| 923 Vorlaufsollwert min bei TA 25°C | |
| 924 Vorlaufsollwert min bei TA 35°C | |
Die für die Kühlung benötigte Vorlauftemperatur kann gegen unten begrenzt werden. Die Begrenzungslinie wird durch die Definition zweier Fixpunkte bestimmt.
Der resultierende Vorlaufsollwert ist zusätzlich gegen unten begrenzt und darf 5 °C nicht unterschreiten.
Vorlaufsollwert min bei TA 25°C
Definiert die tiefste erlaubte Vorlauftemperatur bei einer gemischten Aussentemperatur von 25°C.
Vorlaufsollwert min bei TA 35°C
Definiert die tiefste erlaubte Vorlauftemperatur bei einer gemischten Aussentemperatur von 35°C.
Ist keine gültige Aussentemperatur vorhanden, verwendet der Regler den Wert „Vorlaufsollwert Min TA = 35°C“.
line
| TAgem | TVKw | |-------|------| | 25°C | 923 | | 35°C | 924 |
Raumeinfluss
| Zeilennr. | Bedienzeile |
| 928 | Raumeinfluss |
Führungsarten
Sobald ein Raumtemperaturfühler verwendet wird, kann zwischen 3 unterschiedliche Führungsarten gewählt werden.
| Einstellung | Führungsart |
| - - - % | Reine Witterungsführung * |
| 1...99 % Witterungsführung mit Raumeinfluss * | |
| 100 % Reine Raumführung | |
* Es muss ein Witterungsfühler angeschlossen sein.
Reine Witterungsführung
Die Vorlauftemperatur wird über die Kühlkennlinie in Abhängigkeit der gemischten Aussentemperatur berechnet.
Diese Führungsart bedingt, dass die Kühlkennlinie korrekt eingestellt ist, denn die Regelung berücksichtigt in dieser Einstellung keine Raumtemperatur.
Witterungsführung mit Raumeinfluss
Die Abweichung der Raumtemperatur gegenüber dem Sollwert wird erfasst und bei der Temperaturregelung berücksichtigt. So können Abweichungen der Raumtemperatur berücksichtigt werden und es wird eine konstantere Raumtemperatur möglich. Der Einfluss der Abweichung wird prozentual eingestellt. Je besser der Referenzraum ist (unverfälschte Raumtemperatur, korrekter Montageort usw.), desto höher kann der Wert eingestellt werden.
- Beispiel:
Ca. 60 % Guter Referenzraum
Ca. 20 % Ungünstiger Referenzraum
Um die Funktion zu aktivieren, muss folgendes beachtet werden:
- Ein vorgesehener Raumfühler muss angeschlossen sein.
- Die Einstellung „Raumeinfluss“ muss zwischen 1 und 99 eingestellt sein.
- Im Referenzraum (Montageort Raumfühler) sollten keine geregelten Ventile vorhanden sein. (Eventuell vorhandene Ventile müssen auf das Maximum geöffnet werden).
Reine Raumführung
Die Vorlauftemperatur wird in Abhängigkeit des Raumtemperatursollwertes, der aktuellen Raumtemperatur und deren aktuellen Verlauf geregelt. Ein leichtes Ansteigen der Raumtemperatur bewirkt z.B. eine unmittelbare Reduktion der Vorlauftemperatur.
Um die Funktion zu aktivieren, muss folgendes beachtet werden:
- Ein vorgesehener Raumfühler muss angeschlossen sein.
- Die Einstellung „Raumeinfluss“ muss auf 100% eingestellt sein.
- Im Referenzraum (Montageort Raumfühler) sollten keine geregelten Ventile vorhanden sein. (Eventuell vorhandene Ventile müssen auf das Maximum geöffnet werden).
Raumtemperaturbegrenzung
| Zeilennr. | Bedienzeile |
| 932 | Raumtemperaturbegrenzung |
Die Funktion „Raumtemperaturbegrenzung“ ermöglicht ein Abschalten der Kühlkreispumpe, falls die Raumtemperatur um mehr als die eingestellte Differenz zum effektiven Raumsollwert (mit Sommerkompensation BZ 920) abweicht.
Die Kühlkreispumpe wird wieder eingeschaltet sobald die Raumtemperatur wieder über den aktuellen Raumsollwert steigt.
Während aktiver Raumbegrenzungsfunktion wird keine Kühlanforderung an den Erzeuger gestellt.
Bei folgenden Punkten ist die Funktion ausgeschaltet:
• TR-Fühler nicht vorhanden
- „Raumtemperaturbegrenzung“ = ---
- „Raumeinfluss“ (928) = --- (reine Witterungsführung)
line
| t | TRx | TRKw | TRKw-SDR | |-------|-------|-------|----------| | ON | | | | | OFF | | | |TRx Raumtemperatur-Istwert
TRKw Raumtemperatur-Sollwert Kühlen (inkl. Sommerkompensation)
SDR Raumschaltdifferenz
P Pumpe
t Zeit
Mischerregelung
| Zeilennr. | Bedienzeile |
| 938 | Mischerunterkühlung |
| 939 | Antrieb Typ2-Punkt | 3-Punkt |
| 940 | Schaltdifferenz 2-Punkt |
| 941 | Antrieb Laufzeit |
| 945 Mischventil im HeizbetriebRegelt | Offen | |
Mischerunterkühlung
Die Kälteanforderung des Mischerkreises an den Erzeuger wird um den eingestellten Wert reduziert. Mit dieser Reduktion soll erreicht werden, dass die vom Erzeuger verursachte Temperaturschwankung (2 Punkt- Verhalten) mit dem Mischeregler ausgeregelt werden kann.
Antrieb Typ
2-Punkt
Der Regler steuert den Antrieb mit nur einem Relaisausgang an. Bei einem Signal am Ausgang öffnet sich das angesteuerte Ventil. Fehlt das Signal, schliesst sich das Ventil selbständig.
3-Punkt
Der Regler steuert den Antrieb mit zwei Relaisausgang an. Für das Öffnen und Schliessen des angesteuerten Ventils wird je ein Ausgang verwendet.
Schaltdifferenz 2-Punkt
Für den 2-Punkt Antrieb muss die „Schaltdifferenz 2-Punkt“ gegebenenfalls angepasst werden. Bei 3-Punkt Antrieb hat die Schaltdifferenz keine Auswirkung.
Antrieb Laufzeit
Für den 3-Punkt Antrieb kann die Antriebslaufzeit des verwendeten Mischer-Antriebs angepasst werden. Bei 2-Punkt Antrieb hat die Antriebs-Laufzeit keine Auswirkung.
Mischventil im Heizbetrieb
Definiert die Stellung des Mischers 1 (Y1 / Y2) bei aktivem Heizbetrieb. Bei Anlagen mit hydraulisch getrenntem Heiz- und Kühlkreis ist dieser Parameter nicht wirksam.
Regelt Das Ventil regelt im Heiz- und Kühlbetrieb.
Offen Das Ventil regelt im Kühlbetrieb, im Heizbetrieb ist es geöffnet.
Taupunktüberwachung
| Zeilennr. | Bedienzeile |
| 946 | Sperrdauer Taupunktwächter |
| 947 | Vorlaufsollw'anhebung Hygro |
| 948 Vorl'anhebung Beginn bei r.F. | |
| 950 | Vorlauftemp'diff Taupunkt |
Sperrdauer
Taupunktwächter
Sobald der angeschlossene Taupunktwächter die Bildung von Kondensat erkennt, schliesst er den Kontakt und schaltet die Kühlung damit aus.
Sobald der Kontakt wieder geöffnet ist, beginnt die hier eingestellte „Sperrdauer Taupunktwächter“ zu laufen. Erst nach Ablauf dieser Sperrzeit darf die Kühlung wieder in Betrieb genommen werden.
Der Taupunktwächter muss einem Hx-Eingang als "Taupunktwächter" zugeordnet werden.
Vorlaufsollw'anhebung Hygro
Um Kondensatbildung infolge zu hoher Luftfeuchtigkeit im Raum zu verhindern, kann mittels Hygrostat eine fixe Vorlauftemperaturanhebung realisiert werden. Sobald die Luftfeuchtigkeit den am Hygrostat eingestellten Wert überschreitet, schliesst dieser den Kontakt und löst dadurch die hier eingestellte Vorlauftemperatur-Sollwertanhebung aus.
Der Hygrostat muss einem Hx-Eingang als "Vorlaufsollw'anhebung Hygro" zugeordnet werden.
Vorl'anhebung Beginn bei r.F.
Um Kondensatbildung infolge zu hoher Luftfeuchtigkeit im Raum zu verhindern, kann mittels Feuchtemessung 0...10 V eine stetige Vorlaufsollwertanhebung realisiert werden.
Überschreitet die relative Raumfeuchte den Wert „Vorl'anhebung Beginn bei r.F“, wird der Vorlaufsollwert stetig angehoben. Der Beginn der Anhebung (BZ 948) und die maximale Anhebung (BZ 947) können eingestellt werden.
Der Feuchtefühler muss einem Hx-Eingang als "Relative Raumfeuchte 10V" zugeordnet werden.
line
| Scenario | r. F. (%) | Voltage (dT TVKw) | | :--- | :--- | :--- | | BZ948 | 0 | 0 | | 100% | 100 | 100 | BZ947 | 100 | 100 |dT TVKw Vorlaufsollwertanhebung
r.F. relative Feuchte
BZ Bedienzeile
Vorlauftemp'diff Taupunkt
Anhand der relativen Raumluftfeuchte und der zugehörigen Raumlufttemperatur wird die Taupunkttemperatur ermittelt.
Damit an den Oberflächen kein Wasser kondensieren kann wird die Vorlauftemperatur um diesen einstellbaren Wert (BZ 950) über der Taupunkttemperatur minimal begrenzt. Die Funktion ist mit der Einstellung - - - ausschaltbar.
Der Feuchtefühler muss einem Hx-Eingang als "Relative Raumfeuchte 10V" zugeordnet werden und es muss ein Raumtemperaturfühler vorhanden sein (Hx-Eingang als "Raumtemperatur 10V" oder Raumgerät).
line
| TA | T | | ---- | ----- | | BZ 950 | TVKw |TVKw Vorlauftemperatursollwert Kühlen
TTP Taupunkttemperatur
TA Aussentemperatur
BZ Bedienzeile
Pufferspeicher/Vorregler
| Zeilennr. | Bedienzeile | |
| 962 | Mit Nein | Ja | Pufferspeicher |
| 963 | Mit Nein | Ja | Vorregler/Zubring'pumpe |
Mit Pufferspeicher
Ist ein Pufferspeicher vorhanden, muss eingestellt werden, ob der Kühlkreis aus dem Pufferspeicher Kälte beziehen kann.
Mit Vorregler/ Zubring'pumpe
Es wird eingestellt, ob der Kühlkreis ab dem Vorregler bzw. mit der Zubringerpumpe (anlagenabhängig) versorgt werden soll.
Fernsteuerung
| Zeilennr. | Bedienzeile |
| 969 | BetriebsartumschaltungKeine | Aus | Automatik |
Bei externer Umschaltung über die Eingänge H1/H2/H3 ist wählbar in welche Betriebsart umgeschaltet wird.
Heizkreisfrostschutz
Der Heizkreisfrostschutz ist immer wirksam und lässt sich nicht ausschalten.
Heizkreisfrostschutz im Kühlbetrieb
Sinkt während einer gültigen Kühlanforderung die Vorlauftemperatur unter 5°C, schalten die Heizkreise aus. Die Pumpen gehen wieder in Betrieb, wenn die Vorlauftemperatur über 7°C steigt und eine fixe Sperrzeit von 5 min abgelaufen ist. Während aktivem Frostschutz im Kühlbetrieb wird weder eine Kühlanforderung, noch eine Heizanforderung an den Erzeuger gesendet.
6.8 Trinkwasser
Übersicht
Das Gerät regelt die Trinkwassertemperatur gemäss Zeitschaltprogramm oder dauernd auf den jeweils gewünschten Sollwert. Der Vorrang der Trinkwasserladung gegenüber der Raumheizung ist dabei einstellbar. Der Regler verfügt über eine detailliert einstellbare Legionellenfunktion, welche die Legionellen im Speicher und in der Zirkulationsleitung bekämpft. Die Regelung der Zirkulationspumpe erfolgt gemäss wählbarem Zeitschaltprogramm und Betriebsart auf den gewünschten Sollwert.
Sollwerte
| Zeilennr. | Bedienzeile |
| 1610 | Nennsollwert |
| 1612 | Reduziertssollwert |
105/258
Das Trinkwasser wird auf unterschiedliche Sollwerte geführt werden. Je nach der gewählten Betriebsart werden diese Sollwerte wirksam und führen so zur gewünschten Temperatur im TWW-Speicher.
TWWR Trinkwasser-Reduziertssollwert TWWN Trinkwasser-Nennsollwert TWWmax Trinkwasser-Nennsollwert Maximum
Freigabe
| Zeilennr. | Bedienzeile |
| 1620 | Freigabe24h/TagZeitprogramme HeizkreiseZeitprogramm 4 / TWWNiedertarifZeitprog 4/TWW oder NT |
24h/Tag
Die Trinkwasser-Temperatur wird - unabhängig von Zeitschaltprogrammen - dauernd auf Trinkwassertemperatur-Nennsollwert betrieben.
Beispiel:
Zeitprogramme Heizkreise
Der Trinkwassersollwert wird gemäss Heizkreiszeitschaltprogramme zwischen dem Trinkwassertemperatur-Nennsollwert und dem Trinkwassertemperatur-Reduziertssollwert umgeschaltet. Der erste Einschaltpunkt jeder Phase wird jeweils 1 Stunde vorverlegt.
Beispiel:
Zeitprogramm 4 / TWW
Für den Trinkwasserbetrieb wird das Zeitschaltprogramm 4 des lokalen Reglers berücksichtigt. Dabei wird an dessen eingestellten Schaltzeiten zwischen Trinkwassertemperatur-Nennsollwert und Trinkwassertemperatur-Reduziertssollwert umgeschaltet. Auf diese Weise wird das Trinkwasser unabhängig von den Heizkreisen geladen.
Beispiel:
line
| h | Value | |---|---| | 0 | 2373274 | | 1 | 2373274 | | 2 | 2373274 | | 3 | 2373274 | | 4 | 2373274 |Nur RVS43..
Nur RVS43..
Niedertarif
Freigegeben wenn der Niedertarif-Eingang (E5) aktiv ist.
Zeitprog 4/TWW oder NT
Freigegeben wenn das Trinkwasserprogramm 4 auf Nenn ist oder der Niedertarif-Eingang (E5) aktiv ist.
Ladevorrang
| Zeilennr. | Bedienzeile |
| 1630 | LadevorrangAbsolutGleitendKeinMK gleitend, PK absolut |
Bei gleichzeitigem Leistungsbedarf der Raumheizungen und des Trinkwassers kann mit der Funktion Trinkwasservorrang sichergestellt werden, dass die Wärmeerzeugerleistung während einer Trinkwasserladung in erster Linie dem Trinkwasser zugeführt wird.
Absoluter Vorrang
Mischer- und Pumpenheizkreis sind solange gesperrt, bis das Trinkwasser aufgeheizt ist.
Gleitender Vorrang
Wenn die Heizleistung des Erzeugers nicht mehr ausreicht, werden Mischer- und Pumpenheizkreis eingeschränkt, bis das Trinkwasser aufgeheizt ist. Damit eine genügend hohe Temperatur für die Trinkwasserladung zur Verfügung steht und um diese auch beenden zu können, wird die Anforderung an die WP fix um 6K überhöht (TWW soll + 6K). → gilt nicht bei TWW-Trennschaltung
Kein Vorrang
Die Trinkwasser-Ladung erfolgt parallel zum Heizbetrieb. Bei knapp dimensionierten Wärmeerzeugern und Mischerheizkreisen, kann es sein, dass bei grosser Heizlast der Trinkwasser-Sollwert nicht erreicht wird, da zu viel Wärme an den Heizkreis abfliesst.
Mischerheizkreis gleitend, Pumpenheizkreis absolut
Die Pumpenheizkreise sind solange gesperrt, bis der Trinkwasserspeicher aufgeheizt ist. Wenn die Heizleistung des Erzeugers nicht mehr ausreicht, werden auch die Mischerheizkreise eingeschränkt.
Anlagen ohne Puffer- oder Kombispeicher: Der Parameter „Ladevorrang“ sollte auf 'absolut' stehen, damit die Verbraucher abgeschaltet werden. Ist dies nicht der Fall kann evtl. die notwendige Trinkwassertemperatur nicht erreicht werden.
Anlagen mit Puffer- oder Kombispeicher: Der Parameter „Ladevorrang“ sollte auf 'kein' stehen. Ist dies nicht der Fall, werden bei Anlagen mit Speicher die Heizkreise unnötig eingeschränkt.
Der Parameter „Ladevorrang“ hat keinen Einfluss auf die Kondensatorpumpe Q9.
Legionellenfunktion
| Zeilennr. | Bedienzeile | |
| 1640 | LegionellenfunktionAusPeriodischFixer Wochentag | |
| 1641 | Legionellenfkt | periodisch |
| 1642 | LegionellenfktMontag ... Sonntag | Wochentag |
| 1644 | Legionellenfunktion | Zeitpunkt |
| 1645 | Legionellenfunktion | Sollwert |
| 1646 | Legionellenfunktion | Dauer |
| 1647 | Legionellenfkt | Zirk’pumpe |
Legionellenfunktion
- Periodisch
Die Legionellenfunktion wird gemäss eingestellter Periode (Bedienzeile 1641) wiederholt. Wird der Legionellensollwert von einer Solaranlage unabhängig des eingestellten Zeitpunktes erfüllt, so wird die Zeitspanne neu gestartet.
- Fixer Wochentag
Die Legionellenfunktion kann auf einen fest gewählten Wochentag (Bedienzeile 1642) aktiviert werden. Bei dieser Einstellung wird unabhängig der Speichertemperaturen in der Vergangenheit an dem parametrierten Wochentag auf Legionellensollwert aufgeheizt.
Legionellenfkt Zirk'pumpe
Die Trinkwasser Zirkulationspumpe kann während ablaufender Legionellenschutzfunktion eingeschaltet werden.
Während ablaufender Legionellenschutzfunktion besteht eine Verbrühungsgefahr an den Zapfstellen.
Zirkulationspumpe
| Zeilennr. | Bedienzeile |
| 1660 | Zirkulationspumpe FreigabeZeitprogramm 3 / HKPTrinkwasser FreigabeZeitprogramm 4 / TWW |
| 1661 | Zirk’pumpe Taktbetrieb |
| 1663 | Zirkulationssollwert |
Zirkulationspumpe Freigabe
Bei der Einstellung „Trinkwasser Freigabe“ läuft die Zirkulationspumpe, wenn die Trinkwasserbereitung freigegeben ist.
Zirk'pumpe Taktbetrieb
Ist die Funktion eingeschaltet so wird die Zirkulationspumpe innerhalb der Freigabezeit jeweils fix für 10 Minuten eingeschaltet und für 20 Minuten wieder ausgeschaltet.
Die Definition der Zirkulationspumpe erfolgt über die entsprechende Einstellung eines Relaisausgangs 1 – 4 (Bedienzeilen 5891 - 5894).
Zirkulationssollwert
Wird der Fühler B39 in der Trinkwasser-Verteilleitung platziert, schaltet die Zirkulationspumpe Q4 ein, sobald der eingestellte Wert unterschritten wurde. Die Pumpe läuft dann fix für 10 Min oder länger bis der Sollwert wieder erreicht wurde. Zwischen dem Sollwert des Trinkwasserspeichers und dem Sollwert des Fühlers B39 (Par 1663) besteht immer eine fixe Differenz von 8K. Somit soll sichergestellt werden, dass der Zirkulationssollwert auch erreicht werden kann und die Zirkulationspumpe nicht endlos läuft.
Beispiel 1: - TWW- Sollwert: 55°C (Nennsollwert)
- Zirkulationssollwert: 45°C
→ Die Zirkulationspumpe schaltet ein, wenn der Fühleristwert unter 45°C fällt und läuft für mind. 10 Min.
Beispiel 2: - TWW- Sollwert: 50°C
- Zirkulationssollwert: 45°C
→ Die Zirkulationspumpe schaltet ein, wenn der Fühleristwert unter 42°C (50°C - 8K) fällt und läuft für mind. 10 Min.
6.9 Hx-Pumpen
Übersicht
Voraussetzung für die Verwendung der Hx-Pumpen ist ein entsprechend definierter Hx-Eingang (BZ 5950, 5960 oder 6046). Der Eingang muss als Wärmeanforderung, Wärmeanforderung 10V, Freigabe Schwimmbad, Kälteanforderung oder Kälteanforderung 10V definiert sein.
Die Hx-Pumpen (Q15 / Q18 / Q19) werden in Betrieb genommen, wenn am entsprechenden Eingang eine Wärme- / oder Kälteanforderung anliegt, oder eine Übertemperaturabnahme gefordert ist.
Der Anschluss der Pumpen erfolgt an den entsprechend definierten multifunktionalen Relaisausgängen Qx.. (BZ 6030 - 6032).
Hx-Pumpen
| Zeilennr. Bedienzeile | |
| 2010,2035,2046 | H1, H2, H3 ÜbertemperaturabnahmeAusEin |
| 2012,2037,2048 | H1, H2, H3 mit PufferspeicherNeinJa |
| 2014,2039,2050 | H1, H2, H3 Vorregler/Zubring’pumpeNeinJa |
| 2015,2040,2051 | H1, H2, H3 Kälteanforderung2-Leitersystem4-Leitersystem |
Übertemperaturabnahme
Eine Übertemperaturabnahme kann via Bus von einem anderen Gerät oder durch die Speicherrückkühlung ausgelöst werden.
Wird eine Übertemperaturableitung aktiviert, kann die überschüssige Energie durch eine Wärmeabnahme der Raumheizung abgeführt werden. Dies kann für jeden Heizkreis (H1, H2, H3) separat eingestellt werden.
Aus
Die Übertemperaturabnahme ist ausgeschaltet.
Ein
Die Übertemperaturabnahme ist eingeschaltet.
i
Die Übertemperaturabnahme ist nur aktiv, wenn der zugehörige Hx-Eingang als Wärmeanforderung oder Wärmeanforderung 10V eingestellt ist.
Mit Pufferspeicher
Ist ein Pufferspeicher vorhanden, muss eingegeben werden, ob der Hx-Kreis aus dem Pufferspeicher Wärme beziehen kann.
Die Pufferspeichertemperatur wird bei Einbezug alternativer Wärmequellen als Regelkriterium für die Freigabe zusätzlicher Energiequellen verwendet.
Nein
Die Verbrauchergruppe ist hydraulisch vor dem Pufferspeicher angeschlossen und kann keine Wärme oder Kälte aus dem Puffer beziehen. Die Wärme- oder Kälteanforderung wird an die vor dem Puffer liegende Wärme-/ Kälteerzeugung weitergeleitet.
Ja
Die Verbrauchergruppe ist nach dem Pufferspeicher angeschlossen. Sie bezieht Wärme oder Kälte aus dem Puffer und ihre Temperaturanforderung wird im Puffermanagement berücksichtigt.
Mit Vorregler/ Zubring'pumpe
Die Einstellung definiert, ob der Vorregler / die Zubringerpumpe Einfluss auf die Verbrauchergruppe hat.
Nein
Die Verbrauchergruppe ist hydraulisch vor dem Vorregler/Zubringerpumpe angeschlossen und kann keine „vorgeregelte“ Wärme oder Kälte beziehen. Die Wärme- oder Kälteanforderung geht immer an die vor dem Vorregler liegende Wärme-/Kälteerzeugung weiter.
Ja
Die Verbrauchergruppe ist nach dem Vorregler / der Zubringerpumpe angeschlossen. Der Vorregler regelt eine gültige Wärme- oder Kälteanforderung aus bzw. die Zubringerpumpe schaltet ein.
Kälteanforderung
2-Leitersystem
Der Hx-Kühlkreis und die Heizkreise beziehen die Kälte bzw. Wärme von der gleichen Schiene.
4-Leitersystem
Der Hx-Kühlkreis und die Heizkreise beziehen die Kälte bzw. Wärme von getrennten Schienen.
6.10 Schwimmbad
Übersicht
Der Regler ermöglicht eine Schwimmbadbeheizung mit Sonnenenergie oder via Wärmepumpe mit jeweils separat einstellbarem Sollwert. Bei Solarbeheizung ist der Vorrang der Schwimmbadbeheizung gegenüber der Speicherladung einstellbar.
Sollwerte
| Zeilennr. | Bedienzeile | |
| 2055 | Sollwert | Solarbeheizung |
| 2056 | Sollwert | Erzeugerbeheizung |
Sollwert Solarbeheizung
Das Schwimmbad wird bei Verwendung von Solarenergie bis zu diesem eingestellten Sollwert geladen.
Die Kollektorüberhitzschutzfunktion kann die Kollektorpumpe wieder in Betrieb nehmen, bis die maximale Schwimmbadtemperatur erreicht wird.
Sollwert
Erzeugerbeheizung
Das Schwimmbad wird bei Verwendung der Erzeugerbeheizung bis zu diesem eingestellten Sollwert geladen.
Vorrang
| Zeilennr. | Bedienzeile | |
| 2065 | Ladevorrang | Solar |
Nein
Die Schwimmbadbeheizung durch Solarladung berücksichtigt keinen Vorrang. Ist der Ladevorrang Speicher (BZ 3822) auch ausgeschaltet, wird das Schwimmbad abwechselnd mit den Speichern für eine Temperaturerhöhung von 5 °C geladen.
Ja
Die Schwimmbadbeheizung durch Solarladung hat Vorrang. Auch dann, wenn ein Ladevorrang Speicher (BZ 3822) andere Tauscher bevorzugen müsste.
Wird kein Hx-Eingang zur Freigabe des Schwimmbades benutzt, entspricht der Schwimmbadvorrang der Parametereinstellung. Für die solare Beheizung ist das Schwimmbad immer freigegeben.
Wird ein Hx-Eingang zur Freigabe des Schwimmbades benutzt, entspricht der Schwimmbadvorrang der Parametereinstellung. Für die solare Beheizung ist jetzt die Freigabe am Hx-Eingang erforderlich.
Werden zwei Hx-Eingänge zur Freigabe des Schwimmbades benutzt, hat das Schwimmbad Vorrang, wenn beide Hx-Eingänge freigegeben sind. Ist nur einer der Hx-Eingänge freigegeben, entspricht der Schwimmbadvorrang der Parametereinstellung. Ist keiner der Hx-Eingänge freigegeben, ist die solare Beheizung des Schwimmbades gesperrt.
Anlagenhydraulik
| Zeilennr. | Bedienzeile | |
| 2080 | Mit | Solareinbindung |
Hier wird eingestellt, ob das Schwimmbad durch Solarenergie geladen werden kann.
6.11 Vorregler / Zubringerpumpe
Übersicht
Der Vorregler ermöglicht das Heruntermischen, rsp. Hochmischen der Vorlauftemperatur für Heiz-/Kühlgruppen mit tieferem, rsp. höherem Vorlauftemperatursollwertals auf der Schiene vorhanden.
Mit der Zubringerpumpe kann der Druckverlust zu weiter entfernten Heiz-/Kühlgruppen überwunden werden.
Vorregler/Zubringerpumpe
| Zeilennr. | Bedienzeile |
| 2150 | Vorregler/ZubringerpumpeVor PufferspeicherNach Pufferspeicher |
Vorregler / Zubringerpumpe
Enthält die Anlage einen Pufferspeicher, muss hier eingestellt werden, ob der Vorregler bzw. die Zubringerpumpe hydraulisch vor oder nach dem Pufferspeicher angeordnet ist.
6.12 Wärmepumpe
Die Wärmepumpe bezieht die Energie aus der Umgebung (Sole, Wasser oder Luft) und gibt sie auf einem höheren Temperaturniveau an die Heizung ab. Verfügt die Wärmepumpe über ein Prozessumkehrventil, kann sie auch für aktives Kühlen verwendet werden. Sole-/Wasser- und Wasser-/Wasser-Wärmepumpen lassen sich zudem für passives Kühlen einsetzen.
Funktionsschaltbilder
Nachfolgende Funktionsschaltbilder zeigt die in der Beschreibung verwendeten Komponenten und Bezeichnungen:
Sole-/Wasser-Wärmepumpe Wasser-/Wasser-Wärmepumpe
Luft-/Wasser-Wärmepumpe
Netzspannung
K25
Elektroeinsatz
E5 Niedertarif K26
Elektroeinsatz 2
E6 WP-Sperre Q8
Quellenpumpe
E9 Niederdruckwächter
Q9 Kondensatorpumpe
E10 Hochdruckwächter
Y22 Prozessumkehrventil Luft/Wasser-Wärmepumpe
E11 Verdichter 1 Überlast
E12 Verdichter 2 Überlast
E14 Überlast Quelle / Ventilator
E15 Strömungswächter Quelle
E17 Manuelles Abtauen
E24 Strömungswächter Verbraucher
E26 Druckwächter Quelle
K1 Verdichter 1
K2 Verdichter 2
K19 Ventilator Luft/Wasser-Wärmepumpe
Kleinspannung
B21 Vorlauftemperatur Wärmepumpe
B71 Rücklauftemperatur Wärmepumpe
B81 Heissgastemperatur Verdichter 1
B82 Heissgastemperatur Verdichter 2
B83 Kältemitteltemperatur flüssig
B84 Verdampfertemp Luft/Wasser-WP
B91 Quelle Eintritts-Temperatur
B92 Quelle Austritts-Temperatur
Kondensatorpumpe
| Zeilennr. | Bedienzeile | |
| 2800 | FrostschutzAusEin | Kondens'pumpe |
| 2801 | Steuerung | Kondens'pumpe |
| 2802 | Vorlaufzeit | Kondens'pumpe |
| 2803 | Nachlaufzeit | Kondens'pumpe |
Frostschutz
Kondensatorpumpe
Es lässt sich definieren, ob die Kondensatorpumpe bei aktivem Anlagenfrostschutz in Betrieb genommen werden soll.
Aus
Die Kondensatorpumpe läuft nicht bei aktivem Anlagenfrostschutz.
Ein
Die Kondensatorpumpe läuft bei aktivem Anlagenfrostschutz.
Steuerung
Kondens'pumpe
Definiert, ob die Pumpe bei gültiger Anforderung oder nur bei Verdichterbetrieb laufen soll.
Temperaturanforderung
Die Kondensatorpumpe läuft, sobald eine gültige Temperaturanforderung vorhanden ist.
Parallel Verdichterbetrieb
Die Kondensatorpumpe läuft, wenn mindestens ein Verdichter in Betrieb ist.
Die Kondensatorpumpe läuft zudem, wenn der Elektroeinsatz im Vorlauf eingeschaltet ist.
Bei aktiver TWW-Trennschaltung und Trinkwasser-Stellglied Q3 = Ladepumpe (Bedienzeile 5731), läuft die Kondensatorpumpe nicht.
Die Kondensatorpumpe kann zusätzlich durch folgende Funktionen eingeschaltet werden:
• Anlagenfrostschutz
• Wärmepumpenfrostschutz
- Speicherrückkühlung
• Passives Kühlen
Vorlaufzeit
Kondensatorpumpe
Vor der Inbetriebnahme des Verdichters muss die Kondensator-Pumpe in Betrieb genommen werden, damit die Fühler eine korrekte Temperatur messen können.
Nachlaufzeit
Kondens'pumpe
Nach dem Abschalten des Verdichters läuft die Kondensator-Pumpe um die eingestellte Nachlaufzeit weiter.
Bei einer Wärmepumpen-Störung schaltet die Kondensatorpumpe aus, bis die Störung behoben ist.
Der Anlagefrostschutz, der Wärmepumpenfrostschutz, sowie der Elektroheizeinsatz K25/K26 können die Kondensatorpumpe aber weiterhin in Betrieb nehmen, sofern sie aktiv sind.
Quellenpumpe
Funktionszusammen- hänge
line
| Time | Temperature (°C) | K1 ON/OFF | |------|------------------|-----------| | t=0 | ~2815 | 2819 | | t=1 | ~2817 | 2820 | | t=2 | ~2816 | 2821 | | t=3 | ~2815 | 2822 | | t=4 | ~2816 | 2821 | | t=5 | ~2817 | 2820 | | t=6 | ~2816 | 2819 | | t=7 | ~2815 | 2817 | | t=8 | ~2816 | 2816 | | t=9 | ~2817 | 2815 | | t=10 | ~2816 | 2816 | | t=11 | ~2817 | 2817 | | t=12 | ~2816 | 2816 | | t=13 | ~2817 | 2817 | | t=14 | ~2816 | 2816 | | t=15 | ~2817 | 2817 | | t=16 | ~2816 | 2816 | | t=17 | ~2817 | 2817 | | t=18 | ~2816 | 2816 | | t=19 | ~2817 | 2817 | | t=20 | ~2816 | 2816 | | t=21 | ~2817 | 2817 | | t=22 | ~2816 | 2816 | | t=23 | ~2817 | 2817 | | t=24 | ~2816 | 2816 | | t=25 | ~2817 | 2817 | | t=26 | ~2816 | 2816 | | t=27 | ~2817 | 2817 | | t=28 | ~2816 | 2816 | | t=29 | ~2817 | 2817 | | t=30 | ~2816 | 2816 | | t=31 | ~2817 | 2817 | | t=32 | ~2816 | 2816 | | t=33 | ~2817 | 2817 | | t=34 | ~2816 | 2816 | | t=35 | ~2817 | 2817 | | t=36 | ~2816 | 2816 | | t=37 | ~2817 | 2817 | | t=38 | ~2816 | 2816 | | t=39 | ~2817 | 2817 | | t=40 | ~2816 | 2816 | | t=41 | ~2817 | 2817 | | t=42 | ~2816 | 2816 | | t=43 | ~2817 | 2817 | | t=44 | ~2816 | 2816 | | t=45 | ~2817 | 2817 | | t=46 | ~2816 | 2816 | | t=47 | ~2817 | 2817 | | t=48 | ~2816 | 2816 | | t=49 | ~2817 | 2817 | | t=50 | ~2816 | 2816 | | t=51 | ~2817 | 2817 | | t=52 | ~2816 | 2816 | | t=53 | ~2817 | 2817 | | t=54 | ~2816 | 2816 | | t=55 | ~2817 | 2817 | | t=56 | ~2816 | 2816 | | t=57 | ~2817 | 2817 | | t=58 | ~2816 | 2816 | | t=59 | ~2817 | 2817 | | t=60 | ~2816 | 2816 | | t=61 | ~2817 | 2817 | | t=62 | ~2816 | 2816 | | t=63 | ~2817 | 2817 | | t=64 | ~2816 | 2816 | | t=65 | ~2817 | 2817 | | t=66 | ~2816 | 2816 | | t=67 | ~2817 | 2817 | | t=68 | ~2816 | 2816 | | t=69 | ~2817 | 2817 | | t=70 | ~2816 | 2816 | | t=71 | ~2817 | 2817 | | t=72 | ~2816 | 2816 | | t=73 | ~2817 | 2817 | | t=74 | ~2816 | 2816 | | t=75 | ~2817 | 2817 | | t=76 | ~2816 | 2816 | | t=77 | ~2817 | 2817 | | t=78 | ~2816 | 2816 | | t=79 | ~2817 | 2817 | | t=80 | ~2816 | 2816 | | t=81 | ~2817 | 2817 | | t=82 | ~2816 | 2816 | | t=83 | ~2817 | 2817 | | t=84 | ~2816 | 2816 | | t=85 | ~2817 | 2817 | | t=86 | ~2816 | 2816 | | t=87 | ~2817 | 2817 | | t=88 | ~2816 | 2816 | | t=89 | ~2817 | 2817 | | t=90 | ~2816 | 2816 | | t=91 | ~2817 | 2817 | | t=92 | ~2816 | 2816 | | t=93 | ~2817 | 2817 | | t=94 | ~2816 | 2816 | | t=95 | ~2817 | 2817 | | t=96 | ~28₁ | - | | t=97+ | - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = |\n q q q q q q q q q q q q q q q q q q q q q q q q q q q q q q q q q q q q q q q q q q q q q q q q q q q: \n Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf Anf A B C D E F G H I J K L M N O P Q R S T U V W X Y Z AA AB AC AD AE AF AG AH AI AJ AK AL AM AN AO AP AQ AQ AR AS AT AU AV AW AX AXN AY AZ BA BA' BB BC BD BE BF BG BH BI BJ BK BL BM BN BN' BO BP BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' BP' end (error) end (error) end (error)2815 Quellentemp Min Wasser
2817 Schaltdifferenz Quellenschutz
2821 Quellen-Anlaufzeit Maximum
2822 Zeit Begr Quellentemp Min
TQa Quellen-Austrittstemperatur
K1 Kompressor 1
Q8 Quellenpumpe
Anf Wärmeanforderung
| Zeilennr. | Bedienzeile |
| 2815 Quellentemp Min Wasser | |
| 2816 Quellentemp Min Sole | |
| 2817 | Schaltdiff Quellenschutz |
| 2818 | Erhöhung Quellenschutztemp |
| 2819 | Vorlaufzeit Quelle |
| 2820 | Nachlaufzeit Quelle |
| 2821 | Quellen-Anlaufzeit Maximum |
| 2822 Zeit Begr Quellentemp Min | |
Quellentemp Min Wasser
Die Funktion verhindert den Wärmepumpenbetrieb bei zu tiefer Quellen-Austrittstemperatur. Sie ist für Anlagen bestimmt, welche Wasser als Wärmequelle verwenden.
Sinkt die Quellen-Austrittstemperatur während des Betriebes unter die „Quellentemp Min Wasser“, schalten die Pumpe und der Verdichter für die einstellbare „Zeit Begr Quellentemp Min“ (2822) aus.
Quellentemp Min Sole
Die Funktion ist für Anlagen bestimmt, welche Erdwärme als Quelle verwenden und soll die Quelle vor zu starker Auskühlung bewahren. Die Funktion ist bis auf folgende zwei Punkte identisch mit der Funktion „Quellentemp Min Wasser“.
- Mit der Funktion 5804 kann eingestellt werden, ob die Temperatur am Quelleneintritt oder am Quellenaustritt beachtet werden soll
- Während der Estrichauustrocknung erhöht der Regler die minimale Quellentemperatur automatisch um den bei Bedienzeile 2818 eingestellten Wert.
Die Quellenschutz-Funktion für Sole / Wasser-Wärmepumpen gilt zudem für die Einstellung „Wärmequelle = extern“ in Bedienzeile 5800.
Schaltdiff Quellenschutz
Nach der eingestellten maximalen Quellenanlaufzeit (2821) muss die Quellen-Temperatur mindestens um die „Schaltdiff Quellenschutz“ (2817) über der Quellenschutztemperatur (2815, rsp. 2816) liegen, damit der Verdichter – bei gültiger Wärmeanforderung – einschaltet.
115/258
| ErhöhungQuellenschutztemp | Bei Sole-/Wasser-Wärmepumpen erhöht der Regler während der Estrichauustrocknung automatisch die minimale Quellentemperatur (2816) um den einstellbaren Wert „Erhöhung Quellenschutztemp“. |
| Vorlaufzeit Quelle | Vor der Inbetriebnahme des Verdichters muss die Quellenpumpe (rsp. bei Luft / Wasser-WP der Ventilator) in Betrieb genommen werden, damit der Verdampfer durchströmt ist und die Fühler eine korrekte Temperatur messen können. |
| Nachlaufzeit Quelle | Nach dem Abschalten des Verdichters läuft die Quellenpumpe (rsp. bei Luft / Wasser-WP der Ventilator) um die eingestellte Nachlaufzeit weiter |
| Quellen-Anlaufzeit Maximum | Erreicht die Quellentemperatur während der einstellbaren „Quellen-Anlaufzeit Maximum“ (2821) das notwendige Niveau nicht (2815 oder 2816 plus 2817), geht die WP in Störung. Die Störung muss manuell oder automatisch zurückgesetzt werden. |
| Zeit Begr Quellentemp Min | S. Beschreibung der „Quellentemp. Min Wasser“ (2815) oder „Quellentemp. Min Sole“ (2816). |
| Bei einer Wärmepumpen-Störung schaltet die Quellenpumpe aus, bis die Störung behoben ist. | |
| Oben beschriebene Parameter haben – ausser der Vor- und Nachlaufzeit Quelle - keinen Einfluss auf eine Luft / Wasser-Wärmepumpe. | |
| Während der „Zeit Begr Quellentemp Min“ (2822) werden die Elektroeinsätze im Vorlauf aktiviert. |
Verdichter-Regelung bei Anlagen ohne Puffer- oder Kombispeicher
Die Einstellungen gelten für Verdichter 1 und - sofern vorhanden – auch für den Verdichter 2.
Regelung
Ist kein Puffer- oder Kombispeicher in der Anlage vorhanden, schaltet der Verdichter entsprechend der Rücklauftemperatur (B71) und der „Schaltdifferenz Rücklauftemperatur“ (2840) ein- und aus.
Für die Berechnung des Ein- resp. Ausschaltpunktes gilt der Rücklaufsollwert. Dieser wird anhand des verlangten Vorlauftemperatur-Sollwerts und der „Spreizung HK bei TA -10°C“ (5801) berechnet. Die einstellbare „Schaltdifferenz Rücklauftemperatur“ (2840) liegt symmetrisch um den berechneten Rücklauf-Sollwert.
line
| Time | TRL Value | |------|-----------| | 0 | 2840 || 2840 | Schaltdifferenz Rücklauftemperatur |
| OFF | Ausschaltpunkt |
| ON | Einschaltpunkt |
| TRLw | Rücklauftemperatur-Sollwert |
| K | Verdichter |
Der Ein- und Ausschaltpunkt wird durch verschiedene weitere Funktionen beeinflusst (maximale Ausschalttemperatur, Kompensation Wärmedefizite, Verdichterlaufzeit Minimum, Verdichterstillstandszeit Minimum, Pumpen-Vorlaufzeit, Pumpen-Nachlaufzeit).
116/258
Notwendige Fühler:
Damit der Regler bei Regelung ohne Puffer- und Kombispeicher die Wärmepumpe in Betrieb nehmen kann, müssen mindestens der Rücklauffühler (B71) und der entsprechende Quellenfühler vorhanden sein. Bei Luft-/Wasser-Wärmepumpen ist zusätzlich der Verdampferfühler B84 notwendig.
| Zeilennr. | Bedienzeile | |
| 2840 | Schaltdiff | Rücklauftemp |
Schaltdifferenz Rücklauftemperatur
Überschreitet die Rücklauftemperatur den Sollwert um eine halbe Schaltdifferenz, schaltet die Wärmepumpe aus, unterschreitet sie den Sollwert um eine halbe Schaltdifferenz, fordert der Regler die Inbetriebnahme der Wärmepumpe.
Sinkt der Rücklaufssollwert unter 30°C, verkleinert sich die Schaltdifferenz so, dass sich der Einschaltpunkt dem Sollwert annähert. Bei einem Rücklaufssollwert von 20°C liegt der Einschaltpunkt beim Rücklaufssollwert.
line
| Condition | Value | | --------------------- | ----- | | OFF | 2840 | | ON | 2840 | | TRLw | 2840 | | Ta | 2840 | | T | 2840 | | TRLw | 2840 |
Die Berechnung des Rücklauftemperatur-Sollwerts ist auf Bedienzeile 5810 (Spreizung HK bei TA -10°C) beschrieben.
Die Funktion ist nicht aktiv bei eingeschalteter Wärmekompensation.
Übersicht Sollwert- und Regelfühlerauswahl
Mit welchem Fühler auf welchen Sollwert geregelt wird ist von verschiedenen Faktoren abhängig. Die folgende Tabelle gibt einen Überblick bei welchen Anlagekonfigurationen mit welchem Fühler auf welchen Sollwert geregelt wird. Voraussetzung ist immer eine gültige Wärmeanforderung an die Wärmepumpe.
Das Verhalten in Fehlerfällen ist hier nicht berücksichtigt, und nicht alle aufgelisteten Fälle sind auch sinnvolle Anlagekonfigurationen.
| Speicher Anfo1) | B21 | B71 | B10 | BZ5) 5810 | Verdichter K1/K2 Elektroeinsätze K25/K26 | |||||
| Fühler | Sollwert | SD2) | Fühler | Sollwert | SD | |||||
| nein | - | - | - | aus (Fehler 138) aus | ||||||
| nein | - | - | ok | aus (Fehler 138) | Vw B10±1°K T | |||||
| nein | - | Ok | - | B71 T ±BZ/2 | B71 | TRw | ±BZ/2 | |||
| nein | - | Ok | ok | = 0 | B71 | TRw | ±BZ/2 | B71 | TRw | ±BZ/2 |
| > 0 | B10 | TVw | ±1°K | |||||||
| nein | ok | - | - | aus (Fehler 138) | Vw B21±1°K T | |||||
| nein | ok | - | ok | aus (Fehler 138) | B21 | TVw | ±1°K | |||
| nein | ok | Ok | - | = 0 | B71 | TRw | ±BZ/2 | B71 | TRw | ±BZ/2 |
| > 0 | B21 | TVw | ±1°K | |||||||
| nein | ok | Ok | ok | = 0 | B71 | TRw | ±BZ/2 | B71 | TRw | ±BZ/2 |
| > 0 | B21 | TVw | ±1°K | |||||||
| ja | - | - | - | ein | ein | |||||
| ja | - | - | ok | ein | B10 | TVw | ±1°K | |||
| ja | - | ok | - | ein | B71 | TRw | ±1°K | |||
| ja | - | ok | ok | ein3) | B10 | TVw | ±1°K | |||
117/258
| ja | ok | - | - | ^3)^4)ein | B21 | vw | ± 1^ | T | |
| ja | ok | - | ok | ein^3)^4) | B21 | vw | ± 1^ | T | |
| ja | ok | ok | - | ein^3)^4) | B21 | vw | ± 1^ | T | |
| ja | ok | ok | ok | ein^3)^4) | B21 | vw | ± 1^ | T |
^1) Wärmeanforderung kommt von einem Speicher (TWW, Heizkreis via Puffer, Zwangsladung)
2) Schaltdifferenz: BZ => Parameter 2840: Schaltdifferenz Rücklauftemperatur
^3) Sicherheitsfunktionen schalten Verdichter aus. (Hochdruck, Heissgas, Max. Ausschalttemp.)
^4) Für die Freigabe der 2. Verdichterstufe wird B21 verwendet.
^5) Wert des Parameters 5810: Spreizung Heizkreis bei TA -10°C T_Vw => Vorlaufssollwert; T_Rw => Rücklaufssollwert
Verdichter-Regelung bei Anlagen mit Puffer- oder Kombispeicher
Die Einstellungen gelten für Verdichter 1 und - sofern vorhanden – auch für den Verdichter 2.
Regelung
Ist ein Puffer- oder ein Kombispeicher an demselben Regler wie die Wärmepumpe angeschlossen, verwendet der Regler die Fühler B4 und B41 zur Steuerung des Verdichters. Die Schaltdifferenz (2840) ist ohne Einfluss.
Bei fehlendem B41 wird der Wärmepumpen-Rücklauffühler B71 verwendet. Die Einstellung auf Bedienzeile 2841 definiert, ob die minimale Verdichterlaufzeit (2842) eingehalten wird.
Sobald beide Fühler (B4 + B41) um 1 Kelvin unter den Vorlaufsollwert fallen, erfolgt eine Wärmeanforderung an die Wärmepumpe. Diese bleibt bestehen, bis die Temperatur an beiden Fühlern den Vorlaufsollwert erreicht.
B4 Oberer Puffer- oder Kombispeicherfühler
B41 Unterer Puffer- oder Kombispeicherfühler
TVLw Vorlauftemperatur-Sollwert
K Verdichter
ON Einschaltpunkt
OFF Ausschaltpunkt
Der Ein- und Ausschaltpunkt wird durch verschiedene weitere Funktionen beeinflusst (maximale Ausschalttemperatur, Kompensation Wärmedefizite, Verdichterlaufzeit Minimum, Verdichterstillstandszeit Minimum, Pumpen-Vorlaufzeit, Pumpen-Nachlaufzeit).
Die Wärmepumpe schaltet aus, sobald der Puffer- oder Kombispeicher den Sollwert erreicht hat. Die min. Stillstandszeit wird jedoch immer eingehalten, auch wenn der obere Pufferfühler den Einschaltpunkt unterschritten hat.
Notwendige Fühler:
Bei Regelung mit Puffer- oder Kombispeicher muss der obere Pufferfühler (B4), der untere Pufferfühler (B41) und der entsprechende Quellenfühler vorhanden sein.
Fehlt der untere Pufferfühler B41, verwendet der Regler den Rücklauffühler B71 für das Ausschalten der Wärmepumpe.
Ist eine Solarapplikation konfiguriert, dann wird B41 für die Pufferdurchladung nicht beachtet. Es wird mit B71 ausgeschaltet. B41 ist für die Solarfunktion reserviert.
Bei 2-stufigen WP's bleiben beide Stufen in Betrieb bis der Puffer durchgeladen ist.
Einstellungen Verdichter
Die Einstellungen gelten für Verdichter 1 und - sofern vorhanden – auch für den Verdichter 2.
| Zeilennr. | Bedienzeile |
| 2841 Verd | laufzeit Min einhalten |
| 2842 | Verdichterlaufzeit Minimum |
| 2843 | Verdichterstillstandszeit Min |
| 2844 | Ausschalttemp Maximum |
| 2845 | Reduktion Ausschaltemp Max |
| 2852 ND-Verzögerung beim Start | |
Verd'laufzeit Min einhalten
Legt fest, ob die in Bedienzeile 2842 eingestellte minimale Verdichterlaufzeit eingehalten wird, wenn die Wärmeanforderung früher wegfällt:
Nein
Die minimale Verdichterlaufzeit wird nicht berücksichtigt. Bei Wegfall der Wärmeanforderung schaltet auch der Verdichter aus.
Ja
Die minimale Verdichterlaufzeit wird auch bei Wegfall der Wärmeanforderung eingehalten.
Verdichterlaufzeit Minimum
Um Schäden durch zu häufiges Ein- und Ausschalten am Verdichter zu vermeiden, läuft der Verdichter nach erfolgter Inbetriebnahme im Minimum während der hier eingestellten Zeit. Während Speicherladungen und bei aktiven Begrenzungen ist die minimale Verdichterlaufzeit nicht wirksam.
Verdichterstillstandszeit Min
Aus demselben Grund bleibt der Verdichter nach erfolgter Abschaltung im Minimum während der hier eingestellten Zeit ausser Betrieb.
Ausschalttemp Maximum
Überschreitet die Vorlauf- oder die Rücklauftemperatur die maximale Ausschalttemperatur, schaltet der Verdichter aus. Die Wärmepumpe schaltet wieder ein, wenn beide Temperaturen B21, B71 um die „Schaltdifferenz Rücklauftemperatur“ (BZ 2840) unter die maximale Ausschalttemperatur gesunken sind und die min. Stillstandszeit abgelaufen ist.
| 2844 | Ausschalttemperatur | Maximum |
| 2845 | Reduktion Ausschalttemperatur Max | |
| Anf | Temperaturanforderung der Verbraucher | |
| SD_komp | Kompressor-Schaltdifferenz | |
| ON | Einschaltpunkt | |
| OFF | Ausschaltpunkt | |
| OFF TWW | Ausschaltpunkt Trinkwarmwasser | |
| S1 | Stufe | 1 |
| TWW | Trinkwarmwasser-Ladung | |
Reduktion Ausschaltemp Max
Die „Ausschalttemperatur Max“ (Bedienzeile 2844) wird bei Trinkwarmwasser-Ladung, Pufferspeicher-Zwangsladung und bei Betrieb der zweiten Verdichterstufe um diesen Wert reduziert.
Überschreitet die Vorlauf-, respektive Rücklauf-Temperatur (B21 / B71) diesen Wert, wird die Trinkwasserladung oder Pufferspeicher-Zwangsladung vorzeitig abgebrochen und auf die Raumheizung umgeschaltet – sofern die Raumheizung Wärme anfordert.
Die Wärmepumpe läuft in diesem Fall ohne Unterbruch weiter. Während einer Stabilisierungszeit von 2.5 Minuten wird nach dem Abbruch der TWW-Ladung der Heizkreissollwert nicht beachtet. Das heisst, der Verdichter bleibt unabhängig von der Rücklauftemperatur eingeschaltet, damit sich die Wärmepumpe auf dem neuen Temperaturniveau stabilisieren kann.
Ist im TWW-Speicher ein Elektroeinsatz vorhanden, beendet dieser die TWW-Ladung und die Wärmepumpe steht sofort für die Raumheizung zur Verfügung. Ist nur im Vorlauf ein Elektroeinsatz vorhanden und der Parameter „Verwendung Elektro-Vorlauf“ steht nicht auf „Ersatz“ beendet dieser die Ladung. Die Verdichter bleiben solange gesperrt.
Ist kein Elektroeinsatz vorhanden, wird die TWW-Ladung abgebrochen.
Mit dem Parameter „Anzahl TWW-Ladeversuche“ ist einstellbar, wie viele Versuche die Wärmepumpe unternehmen soll, bis eine Speicherladung abgebrochen resp. von einem Elektroeinsatz beendet wird.
Ist keine Raumheizungs-Anforderung vorhanden, schaltet die Wärmepumpe aus. Sie kann erst nach Ablauf der minimale Stillstandszeit (Parameter 2843) wieder in Betrieb genommen werden, sofern die Vorlauf-, respektive Rücklauf-Temperatur (B21 / B71) um die einstellbare Schaltdifferenz (Parameter 2840) unter die reduzierte maximale Ausschalttemperatur gesunken ist.
Ein allenfalls vorhandener zweiter Verdichter wird immer bei der reduzierten Ausschalttemperatur ausgeschaltet, und es erscheint keine Statusmeldung. Während einer BW-Ladung oder einer Pufferzwangsladung schalten Verdichter 1+2 gleichzeitig aus.
Ist als Reduktion ein negativer Wert eingestellt, wird während einer TWW Ladung die max. Ausschalttemperatur um den als negative Reduktion parametrierten Betrag
erhöht. Erreicht der Vorlauf diese erhöhte Ausschalttemperatur wird die TWW Ladung abgebrochen. Ist eine Anforderung einer Raumheizung vorhanden, läuft der Verdichter weiter. Während der Stabilisierungszeit wird die Vorlauftemperatur nicht überwacht. Nach Ablauf der Stabilisierungszeit schaltet der Verdichter bei erreichen der max. Ausschalttemperatur aus.
Max. Ausschalttemperatur mit negativer Reduktion
Verhalten bei 2 Verdichtern:
Nähert sich die Vor- resp. Rücklauftemperatur der maximalen Ausschalttemperatur soll der Verdichter 2 ausschalten, bevor der Verdichter1 in die Begrenzung läuft. Deshalb schaltet der Verdichter 2 immer bei der max. Ausschalttemperatur minus Reduktion aus und es erscheint keine Statusmeldung.
Ist eine negative Reduktion parametriert und beide Verdichterstufen sind für eine TWW Ladung in Betrieb, wird bei erreichen der erhöhten Ausschalttemperatur zuerst nur die zweite Stufe ausgeschaltet. Für die Dauer der Stabilisierungszeit wird die Vorlauftemperatur nicht überwacht. Steigt die Vorlauftemperatur nach Ablauf der Stabilisierungszeit erneut über die erhöhte Ausschalttemperatur wird die Bw-Ladung abgebrochen.
Ist eine negative Reduktion parametriert und beide Verdichterstufen sind für die Raumheizung in Betrieb, wird bei erreichen der max. Ausschalttemperatur zuerst nur die zweite Stufe ausgeschaltet. Für die Dauer der Stabilisierungszeit wird die Vorlauftemperatur nicht überwacht. Steigt die Vorlauftemperatur nach Ablauf der Stabilisierungszeit erneut über die max. Ausschalttemperatur wird auch die erste Stufe ausgeschaltet.
Achtung: Ist bei Parameter 2845 „Reduktion Ausschalttemp max“ ein negativer Wert eingestellt, wird die Vorlauftemperatur in den oben beschriebenen Situationen für die Dauer der Stabilisierungszeit nicht überwacht! (Andere Überwachungsfunktionen wie Heissgas, Hochdruck, etc. sind davon nicht betroffen.)
ND-Verzögerung beim Start
Beim Start des Verdichters wird der Niederdruck-Pressostat (E9) während der hier eingestellten Zeit nicht beachtet.
Verdichter 2
| Nur RVS61.. | Zeilennr. | Bedienzeile |
| 2860 Sperre Stufe 2 bei TWWAusEin | ||
| 2861 Freigabe Stufe 2 unter TA | ||
| 2862 Sperrzeit Stufe 2 | ||
| 2863 Freigabeintegral Stufe 2 | ||
| 2864 Rückstellintegral Stufe 2 | ||
| 2865 | Verdichterfolge Umschaltung | |
Sperre Stufe 2 bei TWW
Es lässt sich einstellen, ob die zweite Verdichterstufe während der Trinkwasserladung gesperrt wird.
Aus
Die zweite Verdichterstufe ist während der Ladung des Trinkwasser-Speichers freigegeben.
Ein
Die zweite Verdichterstufe ist während der Ladung des Trinkwasser-Speichers gesperrt.
Freigabe Stufe 2 unter TA
Liegt die gedämpfte Aussentemperatur unter der eingestellten Freigabetemperatur, ist der zweite Verdichter freigegeben.
Sperrzeit Stufe 2
Die zweite Stufe kann erst nach Ablauf der Sperrzeit und bei gefülltem Freigabeintegral freigegeben werden. Die Sperrzeit beginnt mit der Freigabe des ersten Verdichters zu laufen. Die Berechnung des Freigabeintegrals beginnt erst nach Ablauf der Sperrzeit.
Die Sperrzeit ermöglicht es dem Verdichter 1 einen stabilen Betriebszustand zu erreichen, bevor sich der Verdichter 2 zuschaltet. Sie wurde von ihrem Lieferanten voreingestellt.
Bei freigegebenem 2. Verdichter ist der Verdicher 1 immer eingeschaltet. Der 2. Verdichter taktet, falls die Leistung beider Verdichter zusammen zu gross ist.
Freigabeintegral Stufe 2
Sobald die Sperrzeit für die zweite Verdichterstufe abgelaufen ist, beginnt der Regler ein allenfalls vorhandenes Wärmedefizit aufzurechnen.
Ist das Freigabeintegral gefüllt, wird aufgrund des aktuellen Temperaturgradienten der zu erwartende Istwert nach Ablauf einer weiteren Sperrzeit berechnet.
Nur wenn der zu erwartende Istwert nach Ablauf dieser zweiten Sperrzeit unter dem gewünschten Sollwert liegt, wird die zweite Stufe freigegeben.
Sollwert nicht rechtzeitig erreicht: Sollwert rechtzeitig erreicht:
line
| Time | Tx Value | S1 Value | S2 Value | |------|----------|----------|----------| | t | 2863 | 2862 | 2862 | | t | SD | 2862 | 2862 |TW Vor- oder Rücklauftemperatur-Sollwert
Tx Vor- oder Rücklauftemperatur-Istwert
SD Schaltdifferenz
S1 Verdichterstufe 1
S2 Verdichterstufe 2
2862 Sperrzeit Stufe 2
2863 Freigabeintegral Stufe 2
T Temperatur
t Zeit
Bei Vorlauftemperatur-Regelung auf den Vorlauf verwendet der Regler die Vorlauftemperatur für die Berechnung des Freigabe- und Rückstellintegrals. Bei Regelung auf den Rücklauf wird mit der Rücklauftemperatur gerechnet.
Um ein einwandfreies Zuschalten der 2. Stufe bei Speicherladungen (Puffer- oder Trinkwasserspeicher) zu erreichen, muss ein Vorlauftemperaturfühler angeschlossen sein. Fehlt dieser Fühler, rechnet der Regler mit einem Ersatzwert von 0°C.
Rückstellintegral Stufe 2
Der Regler bildet aus einem allfälligen Wärmeüberschuss ein Integral. Sobald der eingestellte Wert für das Integral erreicht ist, wird die Feigabe der zweiten Stufe zurückgenommen und die erste Stufe ausgeschaltet. Sinkt die Temperatur wieder unter den Einschaltpunkt, schaltet der erste Verdichter erneut ein.
TW Vor- oder Rücklauftemperatur-Sollwert
Tx Vor- oder Rücklauftemperatur-Istwert
SD Schaltdifferenz
S1 Wärmepumpe Stufe 1
S2 Wärmepumpe Stufe 2
2864 Rückstellintegral Stufe 2
T Temperatur
t Zeit
Bringen beide Stufen zusammen zuviel Leistung, schaltet die zweite Stufe beim Erreichen des Ausschaltpunktes oder spätestens bei der reduzierten maximalen Ausschalttemperatur sofort aus (Bedienzeilen 2844 und 2845).
Verdichterfolge Umschaltung
Die automatische Verdichterumschaltung ermöglicht einen Ausgleich der Betriebsstunden zwischen den beiden Verdichtern.
Ist die Differenz der Betriebsstunden zwischen dem ersten und zweiten Verdichter grösser als der hier eingegebene Wert (h), schaltet die Reihenfolge der Inbetriebnahme um, sobald beide Verdichter ausgeschaltet sind. Verdichter 1 wird zu Verdichter 2 und umgekehrt. Die Ansicht der aktuellen Verdichterfolge erfolgt auf Bedienzeile 8446.
Elektroeinsatz im Vorlauf
Die Relais K25 und K26 sind für die Verwendung eines Elektroeinsatzes im Vorlauf bestimmt. Sie werden über zwei entsprechend konfigurierte multifunktionale Relaisausgänge QX1 – QX6 angesteuert.
Sind beide Relais vorhanden, wird der Elektroeinsatz 3-stufig geregelt (1. Stufe K25, 2. Stufe K26, 3. Stufe K25 und K26).
Ist der Vorlauftemperaturfühler (B21) angeschlossen, wird dieser für die Regelung auf den Vorlaufsollwert verwendet. Die Schaltdifferenz beträgt 1°C.
Wenn der Vorlauftemperaturfühler fehlt, aber ein gemeinsamer Vorlauffühler (B10) vorhanden ist, wird dieser für die Regelung verwendet.
Steht kein Fühler im Vorlauf zur Verfügung, wird der Elektroeinsatz anhand der Rücklauftemperatur (B71) und des Rücklaufsollwertes geregelt. Die Schaltdifferenz wird mit dem Parameter „Schaltdiff Rücklauftemp“ (Bedienzeile 2840) eingestellt.
Während der EW-Sperre werden die Elektroeinsätze im Vorlauf auch gesperrt.
| Zeilennr. | Bedienzeile | |
| 2880 | Verwendung | Elektro-Vorlauf |
| 2881 | Sperrzeit | Elektro-Vorlauf |
| 2882 | Freigabeintegr. | Elektro-Vorl |
| 2883 | Rückstellintegr. | Elektro-Vorl |
| 2884 Freig | Elektro-Vorl unter TA | |
Verwendung Elektro-Vorlauf
Die Regelung des Elektroeinsatzes ist abhängig von der gewählten Verwendungsart.
Ersatz
Der Elektroeinsatz wird nur im Notbetrieb (Parameter 7141, 7142), bei unterschreiten der minimalen Quellentemperatur (Parameter 2815, 2816) oder ausserhalb der Einsatzgrenzen der Luft-/Wasser WP (Parameter 2812, 2813) eingesetzt.
Beim Aktivieren des Notbetriebs (manuell oder automatisch) wird der Elektroeinsatz unverzüglich freigegeben und regelt auf den aktuellen Sollwert. Die „Sperrzeit Elektro-Vorlauf“ (2881) und die „Freigabe Elektro-Vorlauf unter TA“ (2884) werden nicht berücksichtigt.
Ist kein Regelfühler vorhanden (B21, B10, B71), wird der Elektroeinsatz im Notbetrieb bei einer gültigen Temperaturanforderung eingeschaltet. Bei einem dreistufigen Elektroeinsatz werden beide Stufen (K25 und K26) gleichzeitig eingeschaltet.
Die Regelung des Elektroeinsatzes muss über einen externen Thermostaten erfolgen.
Ergänzungsbetrieb HK
Ergänzungsbetrieb TWW
Ergänzungsbetrieb HK+TWW
Ist der Elektroeinsatz im Vorlauf für die Unterstützung der Wärmepumpe freigegeben (Ergänzung zum Verdichter), beginnt die am Parameter 2881 „Sperrzeit Elektro-Vorlauf“ eingestellte Zeit zu laufen, sobald der Verdichter eingeschaltet ist. Nach Ablauf der Sperrzeit beginnt die Berechung des Freigabeintegrals (Parameter 2882). Ist das Freigabeintegral aufgelaufen wird der Elektroeinsatz zusätzlich zum Verdicher freigegeben, je nach Einstellung nur für den Heizbetrieb, nur für die Trinkwarmwasserladung oder für beide Anwendungen. Die Elektroeinsätze wirken hier also wie zusätzliche Stufen.
Die Einstellung „Verwendung Elektro-Vorlauf“ hat in folgenden Fällen keinen Einfluss auf den Einsatz des Elektroeinsatzes:
- bei Frostschutz
- bei Luft/Wasser-Wärmepumpen während des Abtauens
- während aktiver Begrenzung wegen zu tiefer Quellentemperatur (siehe „Minimale Quellentemperatur für Wasser/Wasser-WP“, Bedienzeile 2822).
Spricht der Strömungswächter auf der Verbraucherseite an, oder ist Wasserdruck zu tief, schaltet der Elektroeinsatz aus.
Sperrzeit Elektro-Vorlauf
Der Elektroeinsatz darf frühestens nach Ablauf der hier eingestellten Sperrzeit ab Verdichterstart in Betrieb genommen werden. Falls zwei Verdichterstufen vorhanden sind, beginnt die Sperrzeit nach dem Start des zweiten Verdichters zu laufen.
i
Die Sperrzeit wird nur berücksichtigt, wenn der Elektroeinsatz als „Ergänzungsbetrieb“ (Parameter 2880) verwendet wird. Bei der Einstellung „Ersatz“ wird sie nicht berücksichtigt.
Freigabeintegral Elektro-Vorlauf
Bei Verwendung eines zwei- oder dreistufigen Elektroeinsatzes werden die Stufen entsprechend des Freigabe- und Rückstellintegrales freigegeben (2882 und 2883).
Freigabeintegral bei Einstellung 2880 „Ersatz“
Nach der Freigabe der ersten Stufe des Elektroeinsatzes (K25) vergleicht der Regler den Temperatur-Istwert mit dem Einschaltpunkt und bildet aus dem allenfalls vorhandenen Wärmedefizit ein Integral. Sobald der Wert des Integrals den eingestellten Maximalwert erreicht (2882), wird die zweite Stufe freigegeben (K25 aus, K26 regelt).
Der Regler vergleicht weiterhin den Temperatur-Istwert mit dem Einschaltpunkt und rechnet das Wärmedefizit erneut im Freigabeintegral auf.
Erreicht das Freigabeintegral den eingestellten Wert (2882), wird die dritte Stufe des Elektroeinsatzes freigegeben (K25 fix ein und K26 regelt).
Freigabeintegral bei Einstellung 2880 „Ergänzungsbetrieb HK, TWW, HK+TWW“
Nach Ablauf der „Sperrzeit Elektro-Vorlauf“ beginnt der Regler ein allfälliges Wärmedefizit aufzurechnen. Die erste Stufe des Elektroeinsatzes (K25) wird erst freigegeben, wenn das Wärmedefizit den hier eingestellten Wert erreicht hat.
Für die zweite und dritte Stufe des Elektroeinsatzes wird die Sperrzeit nicht mehr berücksichtigt, das Freigabeintegral muss aber jeweils erneut den eingestellten Wert erreichen.
line
| Time | Value | |------|-------| | 2881 | Tx | | 2882 | 2882 | | 2882 | 2882 |SD TRL Schaltdifferenz Rücklauftemperatur
Verd1 Verdichter 1
K25 Elektroeinsatz Relais K25
K26 Elektroeinsatz Relais K26
Tw Temperatursollwert (Einschaltpunkt)
Tx Temperatur-Istwert
2881 Sperrzeit Elektro-Vorlauf
2882 Freigabeintegral Elektroeinsatz
T Zeit
125/258
Rückstellintegr. Elektro-Vorl
Liegt der Istwert über dem Ausschaltpunkt, schaltet der Regler die zuletzt zugeschaltete (regelnde) Stufe aus und beginnt mit dem allfälligen Wärmeüberschuss ein Rückstellintegral zu bilden. Die nächst tiefere Stufe wird jeweils ausgeschaltet, wenn der Wärmeüberschuss das eingestellte Rückstellintegral (2883) erreicht. Für eine erneute Freigabe muss wiederum das Freigabeintegral gefüllt sein.
Freig Elektro-Vorl unter TA
Der Elektroeinsatz ist nur freigegeben, wenn die gedämpfte Aussentemperatur unterhalb der hier eingestellten Temperatur liegt.
Diese Einstellung wird nur berücksichtigt, wenn der Elektroeinsatz als „Ergänzung zum WP-Betrieb“ (2880) verwendet wird. Bei der Einstellung „Ersatz“ ist der Elektroeinsatz immer freigegeben.
Wärmepumpenschutz bei TWW-Ladung
Die WP schaltet aus, wenn der HD-Pressostat während der Trinkwasserladung anspricht oder weil sich die Heissgas- oder Vorlauftemperatur ihrem Maximalwert nähert. Mit dem Parameter „Anzahl TWW-Ladeversuche“ (BZ 2893) ist einstellbar, ob die Ladung sofort abgebrochen wird, oder ob die Wärmepumpe eine bestimmte Anzahl Ladeversuche unternehmen soll. Bei mehreren Versuchen startet die Wärmepumpe jeweils nach der minimalen Stillstandszeit den nächsten Ladeversuch. Hat die Wärmepumpe nur einen Versuch zur Verfügung, oder ist nach der eingestellten Anzahl Ladeversuche das Trinkwasser immer noch nicht geladen, wird die Trinkwasserladung abgebrochen und der Regler speichert die aktuelle TWW-Temperatur und korrigiert den Einschaltpunkt auf TWW-Temperatur – Schaltdifferenz TWW. Die abgespeicherte Temperatur ist bei der Diagnose auf der Anzeige „Akt TWW Ladetemperatur WP“ (BZ 7093) ersichtlich. Der Wert bleibt erhalten, bis die Wärmepumpe die TWW-Ladung infolge einer Begrenzung wieder abbrechen muss. Liegt die „Akt TWW Ladetemperatur WP“ unter dem einstellbaren Wert „TWW Ladetemp WP Minimum“ (BZ 7092) erscheint eine Wartungsmeldung. Liegt der Reduziert-Sollwert unter der „TWW Ladetemp WP Minimum“ und die Wärmepumpe kann die TWW-Ladung beenden, generiert der Regler keine Wartungsmeldung. Bei Sollwertsprüngen ändert der Einschaltpunkt auf Sollwert minus Schaltdifferenz.
Allgemeine Parameter
Nur RVS61..
| Zeilennr. | Bedienzeile |
| 2886 | Kompensation WärmedefizitAus | Ein | Nur bei aktiver Estrichfunktion |
| 2893 | Anzahl TWW-Ladeversuche |
| 2894 | Verzögerung Drehstr'fehler |
| 2895 | Verzögerung Ström'wächter |
| 2910 | Freigabe oberhalb TA |
| 2911 | Für Pufferzwangsladung |
| 2912 | Durchladung Pufferspeicher |
Kompensation Wärmedefizit
Die Funktion kompensiert Wärmeüberschüsse und -defizite.
Diese können in folgenden Situationen entstehen:
- Minimale Lauf- und Stillstandszeiten des Kompressors
- Bei tiefen Temperaturanforderungen kann die Vorlauftemperatur unter dem geforderten Sollwert liegen aber die Rücklauftemperatur lange nicht unter den Einschaltpunkt fallen. In dieser Situation ist es notwendig die Wärmepumpe einzuschalten, damit kein Wärmedefizit entsteht.
Der Regler vergleicht dauernd den Vorlauf-Sollwert mit dem Vorlauf-Istwert und integriert die vorhanden Überschüsse und Defizite gegeneinander auf. Differenzen werden durch Verlängerung der Kompressorlaufzeiten und Kompressorstillstandszeiten kompensiert.
Wenn der Verdichter bedingt durch Wärmeüberschuss / -defizit nicht ein- oder ausschaltet, zeigt dies der Regler mit einer entsprechenden Statusmeldung an.
Die Funktion ist nur bei Regelung auf den Rücklauf anwendbar. Bei Anlagen mit Puffer- oder Kombispeicher ist die Einstellung (Ein / Aus) ohne Auswirkung.
Die „Kompensation Wärmedefizit“ wirkt nur im Heizbetrieb. Im Kühlbetrieb ist der Parameter wirkungslos.
Die maximale Ausschalttemperatur hat Vorrang gegenüber der Kompensationsfunktion. Bei Sollwertsprüngen werden beide Integrale gelöscht.
Verhalten bei Estrichfunktion
Beim Einschalten der Estrichfunktion wird das Integral auf den 1.5-fachen Definitionswert (werkseitige Voreinstellung) gesetzt. Falls der Temperatur-Istwert mindestens 2 K unter dem benötigten Sollwert liegt, wird die Wärmepumpe unverzüglich eingeschaltet.
Falls die Kompensation der Wärmeüberschüsse /-defizite „Nur bei aktiver Estrichfunktion“ wirken soll, ist die entsprechende Einstellung zu wählen. Damit ist der Parameter im normalen Heizbetrieb unwirksam.
Berechnung des Integrals
Ist ein Vorlauffühler (B21) angeschlossen und die Heizkennlinie auf den Vorlaufsollwert eingestellt, verwendet der Regler die Vorlauftemperatur und den Vorlaufsollwert für Berechnung der Integrale.
Ist der Fühler B21 nicht vorhanden, gilt bei ausgeschaltetem Verdichter der Rücklauffühler (B71) und bei eingeschaltetem Verdichter B71 plus der Parameter „Sollwert Temperaturspreizung Kondensator“ (BZ 2805).
Werden die Heizkennlinien auf den Rücklauf eingestellt (BZ5810) wird der Rücklauffühler (B71) und der Rücklaufsollwert zur Berechnung des Integrals verwendet
Ist dies nicht der Fall, werden der Rücklauffühler (B71) und der Rücklaufsollwert verwendet.
In folgenden Situationen wird das Integral auf 0 gesetzt:
- Keine gültige Temperaturanforderung vorhanden
- Sollwertsprung > 2K
• Der WP-Frostschutz ist aktiv
• Die Wärmepumpe ist in Störung oder kann länger keine Wärme liefern
• Die Wärmepumpe ist aktiv am Kühlen
• Ein Pufferspeicher wird geladen
• Die Funktion ist ausgeschaltet
Bei aktiver TWW-Ladung wird der Integralwert eingefroren.
Im folgenden Beispiel eines Kompensationsverlaufs entsteht während der minimalen Verdichterlaufzeit ein Wärmeüberschuss. Dieser wird nach der eingestellten minimalen Verdichter-Stillstandszeit wieder abgebaut, indem der Verdichter noch nicht freigegeben wird:
T_VL/RLX Vor- oder Rücklauftemperatur-Istwert
TVL / RLW Vor- oder Rücklauftemperatur-Sollwert
2842 Verdichterlaufzeit Minimum
2843 Verdichterstillstandszeit Minimum
WP Wärmepumpen-Schaltzustand: 0 = Aus, 1 = Ein
Comp Kompensation des laufzeitbedingeten Wärmeüberschusses
Anzahl TWW- Ladeversuche
Bestimmt, wie häufig eine Brauchwasserladung oder eine Pufferspeicher-
Zwangsladung abgebrochen werden darf, bis entweder der Elektroeinsatz im Vorlauf oder im Brauchwasserspeicher die Ladung zu Ende führt.
Wärmepumpenschutz bei TWW-Ladung
Die WP schaltet aus, wenn der HD-Pressostat während der Trinkwasserladung anspricht oder weil sich die Heissgas- oder Vorlauftemperatur ihrem Maximalwert nähert.
Mit dem Parameter „Anzahl TWW-Ladeversuche“ (Parameter 2893) ist einstellbar, ob die Ladung sofort abgebrochen wird, oder ob die Wärmepumpe eine bestimmte Anzahl Ladeversuche unternehmen soll. Bei mehreren Versuchen startet die Wärmepumpe jeweils nach der minimalen Stillstandszeit (Parameter2843) den nächsten Ladeversuch.
Hat die Wärmepumpe nur einen Versuch zur Verfügung, oder ist nach der eingestellten Anzahl Ladeversuche das Trinkwasser immer noch nicht geladen, wird die Trinkwasserladung abgebrochen und der Regler speichert die aktuelle TWW-Temperatur und korrigiert den Einschaltpunkt auf TWW-Temperatur minus Schaltdifferenz TWW. Diese abgespeicherte Temperatur ist bei der Diagnose auf der Anzeige „Akt TWW Ladetemperatur WP“ (Parameter 7093) ersichtlich. Der Wert bleibt
| erhalten, bis die Wärmepumpe die TWW-Ladung infolge einer Begrenzung wieder abbrechen muss.Liegt die „Akt TWW Ladetemperatur WP“ unter dem einstellbaren Wert „TWW Ladetemp WP Minimum“ (Parameter 7092) erscheint eine Wartungsmeldung.Liegt der Reduziert-Sollwert unter der „TWW Ladetemp WP Minimum“und die Wärmepumpe kann die TWW-Ladung beenden, generiert der Regler keine Wartungsmeldung. | |
| VerzögerungDrehstr'fehler | Der Verdichter schaltet aus, wenn der Drehstromfehler während der hier eingestellten Zeit dauernd anliegt. Nach Ablauf der „Minimalen Stillstandszeit“ startet die Wärmepumpe erneut. Tritt der Drehstromfehler innerhalb der „Dauer Fehlerwiederholung“ erneut für mindestens die Dauer der Verzögerungszeit auf, geht die Wärmepumpe in Störung, sofern die voreingestellte erlaubte Anzahl Störungen überschritten ist. |
| VerzögerungStröm'wächterQuelle / Verbraucher | Der Verdichter schaltet aus, wenn der Strömungswächter während der hier eingestellten Zeit dauernd anliegt. Nach Ablauf der „Minimalen Stillstandszeit“ startet die Wärmepumpe erneut. Spricht der Strömungswächter innerhalb der „Dauer Fehlerwiederholung“ erneut an, geht die Wärmepumpe in Störung, sofern die voreingestellte erlaubte Anzahl Störungen überschritten ist.. |
| Ist der entsprechende Eingang Ex1..7 als Druckwächter konfiguriert, gilt eine fixe Verzögerung von 3s. | |
| Freigabe oberhalb TA | Die Wärmepumpe ist nur freigegeben, wenn die gemischte Aussentemperatur oberhalb des hier eingestellten Wertes liegt. Unterhalb dieser Aussentemperatur muss die benötigte Wärmemenge durch einen anderen Wärmeerzeuger geliefert werden (Bivalenzbetrieb). Damit lässt sich ein schlechter Wirkungsgrad und somit ein unrentabler Betrieb der Wärmepumpe verhindern. |
| Für Pufferzwangsladung | Mit der Pufferzwangsladung kann anforderungsunabhängig eine Zwangsladung des Speichers gefordert werden (z. B. während Niedertarif).Ist die Wärmepumpe über den Parameter Für Pufferzwangsladung freigegeben schaltet die WP während einer anstehenden Speicher- Zwangsladung ein. Dabei werden die minimale Stillstandszeit und eine allfällig aktive minimale Laufzeit der WP eingehalten.GesperrtDie Wärmepumpe wird für die Pufferzwangsladung nicht in Betrieb genommen.FreigegebenDie Wärmepumpe darf für die Pufferzwangsladung in Betrieb genommen werden. |
| DurchladungPufferspeicher | Die Pufferdurchladung gilt nur für den Heizbetrieb. Sie kommt zum tragen, wenn anhand der Automatischen Erzeugersperre die resultierende Speicheranforderung wegfällt. Mit der Durchladung kann die Laufzeit der Wärmepumpe verlängert werden. |
An der Durchladung nimmt die Wärmepumpe nur teil, wenn diese in Betrieb ist und über den Parameter Durchladung Pufferspeicher die Funktion eingeschaltet ist. Dabei wird die minimale Laufzeit der WP eingehalten.
Aus
Die Wärmepumpe ist gesperrt, bis der Pufferspeicher durch einen anderen Wärmeerzeuger fertig durchgeladen ist. Sie wird nur freigegeben, wenn zuwenig Energie zur Abdeckung des aktuellen Wärmebedarfs bereitsteht (Bedienzeile 4720, „Auto Erzeugersperre“).
Ein
Die Wärmepumpe ist bei einer Durchladung des Pufferspeichers freigegeben.
Abtaufunktion für Luft / Wasser-WP
Das Abtauen eines vereisten Verdampfers erfolgt - abhängig von der Aussentemperatur - entweder mittels Ventilator oder durch den Verdichter mittels Prozessumkehr.:
- Oberhalb der eingestellten Aussentemperatur (Par OEM 2971) mit dem Ventilator (passives Abtauen)
- Unterhalb der eingestellten Aussentemperatur (Par OEM 2971) durch Prozessumkehr (aktives Abauen)
Nachfolgend sehen Sie ein Beispiel einer Wärmepumpe im Heizbetrieb und im Abtaubetrieb mit Prozessumkehr.
Bis zur eingestellten Aussentemperatur an B91 „Abtauen Ventilator oberhalb“ (Par. 2971 OEM) erfolgt das Abtauen mittels Ventilator. Sinkt die Aussentemperatur unter diesen Wert, erfolgt das Abtauen durch Prozessumkehr mit Hilfe des Verdichters. Werden die beiden Parameter 2971 „Abtauen Ventilator oberhalb“ und Parameter 2951 "Abtaufreigabe unterhalb TA" auf den gleichen Wert gesetzt, dann beginnt das Abtauen direkt mit dem aktiven Abtauen „Abtauen mit Prozessumkehr“
line
| Condition | Temperature (°C) | T min | |---|---|---| | Abtauden mit Ventilator oberhalb Temp B91 | Par 2971 | Maximum | | Abtauden mit Ventilator | Par 2971 | Minimale | | Ventilator unterhalb Temp B91 | Par 2951 | Minimum | | Abtaufreigabe Ventilator | Par 2951 | Maximum | | Gesperrt Abtauengespann | Par 2951 | Minimum | | Prozessumkehr Abtauden mit Ventilator | Par 2971 | Maximum | | Prozessumkehr Abtauengespann | Par 2971 | Minimale | | Prozessumkehr Abtauengespann | Par 2972 | Minimum | | Prozessumkehr Abtauengespann | Par 2972 | Maximum | | Appliatic Ventilator Par 2973 | Par 2973 | Maximum | | Appliatic Ventilator Par 2972 | Par 2972 | Minimale | | Appliatic Ventilator Par 2973 | Par 2973 | Maximum | | Appliatic Ventilator Par 2974 | Par 2973 | Maximum | | Appliatic Ventilator Par 2974 | Par 2974 | Minimum | | Appliatic Ventilator Par 2974 | Par 2974 | Maximum | | Appliatic Ventilator Par 2974 | Par 2975 | Minimum | | Appliatic Ventilator Par 2974 | Par 2975 | Maximum | | Appliatic Ventilator Par 2974 | Par 2976 | Minimum | | Appliatic Ventilator Par 2974 | Par 2976 | Maximum | | Appliatic Ventilator Par 2974 | Par 2977 | Minimum | | Appliatic Ventilator Par 2974 | Par 2977 | Maximum | | Appliatic Ventilator Par 2974 | Par 2978 | Minimum | | Appliatic Ventilator Par 2974 | Par 2978 | Maximum | | Appliatic Ventilator Par 2974 | Par 2979 | Minimum | | Appliatic Ventilator Par 2974 | Par 2979 | Maximum | | Appliatic Ventilator Par 2974 | Par 2980 | Minimum | | Appliatic Ventilator Par 2974 | Par 2980 | Maximum | | Appliatic Ventilator Par 2974 | Par 2981 | Minimum | | Appliatic Ventilator Par 2974 | Par 2981 | Maximum | | Appliatic Ventilator Par 2974 | Par 2982 | Minimum | | Appliatic Ventilator Par 2974 | Par 2982 | Maximum | | Appliatic Ventilator Par 2974 | Par 2983 | Minimum | | Appliatic Ventilator Par 2974 | Par 2983 | Maximum | | Appliatic Ventilator Par 2974 | Par 2984 | Minimum | | Appliatic Ventilator Par 2974 | Par 2984 | Maximum | | Appliatic Ventilator Par 2974 | Par 2985 | Minimum | | Appliatic Ventilator Par 2974 | Par 2985 | Maximum | | Appliatic Ventilator Par 2974 | Par 2986 | Minimum | | Appliatic Ventilator Par 2974 | Par 2986 | Maximum | | Appliatic Ventilator Par 2974 | Par 2987 | Minimum | | Appliatic Ventilator Par 2974 | Par 2987 | Maximum | | Appliatic Ventilator Par 2974 | Par 2988 | Minimum | | Appliatic Ventilator Par 2974 | Par 2988 | Maximum | | Appliatic Ventilator Par 2974 | Par 2989 | Minimum | | Appliatic Ventilator Par 2974 | Par 2989 | Maximum | | Appliatic Ventilator Par 2974 | Par 2990 | Minimum | | Appliatic Ventilator Par 2974 | Par 2990 | Maximum | | Appliatic Ventilator Par 2974 | Par 2991 | Minimum | | Appliatic Ventilator Par 2974 | Par 2991 | Maximum | | Appliatic Ventilator par afterhalb Temp B91 (B91) - Abtaufreigabe Ventilator unterhalb Temp B91 (B91) - Gesperrt (B91) - Abtauengespann (B91) - B91 (B91) - B91 (B91) - B91 (B91) - B91 (B91) - B91 (B91) - B91 (B91) - B91 (B91) - B91 (B91) - B91 (B91) - B91 (B91) - B91 (B91) - B91.2951: Abtaufreigabe unterhalb TA
2971 OEM: Abtauen Ventilator oberhalb
2972 OEM: Abtaudauer Ventilator min
2973 OEM: Abtaudauer Ventilator max
Anlage im Heizbetrieb
Im normalen Heizbetrieb einer Luft/Wasser-Wärmepumpe kann bei tiefen Temperaturen Wasser kondensieren und auf dem Verdampfer vereisen. Dies reduziert die WP-Heizleistung und kann zu einer Niederdruckstörung oder einer Beschädigung des Verdampfers führen.
Anlage im Abtaubetrieb (Prozessumkehrung)
Das Abtauen des vereisten Verdampfers erfolgt mit dem Ventilator oder - wie nachfolgend gezeigt - mittels Umschalten des Prozessumkehrventils Y22. Für die Prozessumkehr muss ein WP-Teilschema mit Prozessumkehrventil (Y22) verwendet werden.
Durch eine bedarfsgerechte Abtau-Steuerung wird die bei der Prozessumkehrung ab dem Heizkreis bezogene Abtauenergie minimal gehalten. Der Ventilator ist während des Abtauprozesses mit Prozessumkehrung ausgeschaltet.
Automatische Abtaufunktion
Bei eingeschaltetem Verdichter laufen die „Dauer Abtausperre“ (2962) und die „Dauer bis Zwangsabtauen“ (2963) ab. Sinkt die Quellentemperatur (B91) unter die Abtaufreigabetemperatur (2951), ist die Abtaufunktion freigegeben. Frühstens nach der „Dauer Abtausperre“ und spätestens nach Ablauf der „Dauer bis Zwangsabtauen“ (2963) kann die Wärmepumpe in den Abtaubetrieb übergehen. Wenn während dieser Zeit infolge Vereisung die Temperaturdifferenz (8477) zwischen der eintretenden Aussenluft (B91) und dem Verdampfer (B84) über den Sollwert (8478) steigt, wird die Abtaufunktion ausgelöst.
B91 Quelle Eintrittstemperatur 2951 Abtaufreigabe unterhalb TA
B84 Verdampfertemperatur 2952 OEM Schaltdifferenz Abtauen 2953 OEM Temperaturdiff Abtauen Max
Y22 Prozessumkehrventil 2954 OEM Verdampfertemp Abtau-Ende
K19 Ventilator Quelleneintritt 2959 OEM Abtau Stabilisierungsdauer
K1 Verdichter 1 2962 Dauer Abtausperre
2963 Dauer bis Zwangsabtauen
2965 Abtropfdauer Verdampfer
2966 OEM Abkühldauer
8477 Temp'diff Abtauen Istwert
8478 Temp'diff Abtauen Sollwert
Abtauende bei Abtauung durch Prozessumkehr
Bei erfolgreichem Abtauen steigt die Verdampfertemperatur (B84). Übersteigt der Verdampfer die „Verdampfertemp Abtau-Ende“ (2954 OEM) kann der Abtauprozess erfolgreich beendet werden und der Verdichter schaltet während der Abtropfdauer (2965) aus. Anschliessend wird der Heizbetrieb wieder aufgenommen.
Abtauende bei Abtauung durch Ventilator
Das Abtauen mit Ventilator gilt als beendet, wenn eine der folgenden beiden Bedingungen erfüllt ist:
- Die Temperaturdifferenz (8477) zwischen der eintretenden Aussenluft (B91) und dem Verdampfer (B84) ist kleiner als von ihrem Lieferanten eingestellt.
• Die Abtauuzeit bei Abtauung mit Ventilator ist erreicht.
Bei tieferen Aussentemperaturen dauert das Abtauen länger als bei höheren Aussentemperaturen.
132/258
Heizbetrieb aufnehmen und nächstes Abtauen vorbereiten Nachdem das Abtauen über Prozessumkehr oder Ventilator erfolgreich beendet ist, wird der Heizbetrieb wieder aufgenommen. Die „Dauer Abtausperre“, die „Dauer bis Zwangsabtauen“ und die „Abtau Stabilisierungsdauer“ (2959 OEM) beginnen wieder zu laufen. Nach Ablauf der „Abtau Stabilisierungsdauer“ (2959 OEM) wird die „Temp’diff Abtauen eisfrei“ erfasst und der neue Sollwert (8478) damit gebildet.
Bei einer anstehenden WP Sperre wird ein aktiver Abtauprozess zu Ende geführt.
Manuelles Abtauen
Das Abtauen mit Prozessumkehrung kann auch manuell erfolgen entweder über einen Eingang Ex1..7 oder über die Bedienzeile (7152). Beim manuellen Abtauen werden die Freigabetemperatur (2951) und die „Dauer Abtausperre“ (2962) nicht berücksichtigt.
Die manuelle Abtauung ist auch während der „Dauer Abtausperre“, sowie auch oberhalb der „Abtaufreigabe unterhalb TA“ (BZ 2951) möglich. Eine bereits laufende Abtaufunktion wird unabhängig von „Abtaufreigabe unterhalb TA“ zu Ende geführt.
| Zeilennr. | Bedienzeile |
| 2951 Abtaufreigabe unterhalb TA | |
| 2958 Anzahl Abtauversuche Max | |
| 2962 | Dauer Abtausperre |
| 2963 Dauer bis Zwangsabtauen | |
| 2964 | Abtaudauer Maximal |
| 2965 | Abtropfdauer Verdampfer |
Abtaufreigabe unterhalb TA
Die Freigabe der Abtaufunktion ist nur möglich, wenn die aktuelle Quelleneintritts-Temperatur (B91) unter der hier eingestellten Freigabetemperatur liegt. Oberhalb dieser Aussentemperatur ist die automatische Abtaufunktion nicht aktiv. (Gesperrt wenn B91 > Par2952 + 1K)
Anzahl Abtauversuche Max
Konnte der Abtauprozess nicht erfolgreich beendet werden, erfolgt nach einer Vorwärmphase (s. „Dauer Abtausperre“) ein erneuter Versuch. Konnte der Abtauprozess während der hier eingestellten Anzahl Versuche noch immer nicht regulär beendet werden, schaltet die Wärmepumpe aus und generiert eine Fehlermeldung. (Fehler 247: Abtaustörung).
Für die Wiederinbetriebnahme der Wärmepumpe muss die Störung manuell zurückgesetzt werden.
Dauer Abtausperre
Wird die Wärmepumpe im Heizbetrieb eingeschaltet, beginnt die „Dauer Abtausperre“ zu laufen. Frühestens nach Ablauf dieser Zeit darf der Regler den nächsten Abtauversuch des Verdampfers unternehmen. Voraussetzung für das Abtauen ist, dass die Quellentemperatur (B91) unter der eingestellten Freigabetemperatur liegt (2951).
Nach einem vorzeitig abgebrochenen Abtauversuch (s. „Abtaudauer Maximal“) erfolgt während der „Dauer Abtausperre“ ein Vorwärmen des Heizwassers. Ist ein Elektroheizeinsatz im Vorlauf oder im Puffer- / Kombispeicher vorhanden, wird dieser zur Unterstützung zugeschaltet. Anschliessend wird direkt in den Abtaubetrieb umgeschaltet.
Dauer bis Zwangsabtauen
War die Wärmepumpe während der hier eingestellten Zeit in Betrieb, ohne dass inzwischen abgetaut wurde, so erfolgt eine Zwangsabtaung. Voraussetzung ist auch hier, dass die Quellentemperatur (B91) unter der eingestellten Freigabetemperatur liegt (2951).
Abtaudauer Maximal
Konnte der Verdampfer beim Abtauen über Prozessumkehr während der „Abtaudauer Maximal“ oder aufgrund der minimalen Temperatur im Kondensatorkreis (Par OEM
133/258
2970) nicht erfolgreich abgetaut werden, bricht der Regler die Abtaufunktion ab und versucht es nach der Vorwärmphase (s. „Dauer Abtausperre“) erneut.
Die erlaubte Anzahl Abtauversuche ist durch die „Anzahl Abtauversuche Max“ (2958) begrenzt.
Abtropfdauer Verdampfer
Bevor die Wärmepumpe nach dem erfolgreichen Abtauen über Prozessumkehr den Heizbetrieb wieder aufnehmen darf, wird die hier eingestellte „Abtropfdauer
Verdampfer“ abgewartet. Erst nach deren Ablauf wird die Wärmepumpe wieder in Betrieb genommen und nach einer vom Lieferanten voreingestellten Verzögerunszeit der Ventilator zugeschaltet.
Wärmepumpen-Frostschutz
Der Wärmepumpe-Frostschutz erzeugt eine Freigabe für die Wärmepumpe, sobald die Vorlauf- oder die Rücklauftemperatur unter 5°C sinkt. Nachdem beide Fühler 6°C erreicht haben, bleibt die Freigabe noch 5 min erhalten.
Ein vorhandener Elektroeinsatz im Vorlauf schaltet während dieser Zeit ein. Bei einem 3-stufigem Elektroeinsatz (K25 und K26) schalten beide Relais ein.
Kühlen
Aktives Kühlen
Beim aktiven Kühlen wird die Wärmepumpe durch Umkehrung des Prozesses im Sommer als Kältemaschine betrieben. Dazu ist eine Wärmepumpe mit 4-Weg-Ventil (Y22) für die Prozessumkehr notwendig, sowie ein WP-Teilschema, welches diese Funktion unterstützt (WP18, 19, 38, 39, 50, 51).
Der Kühlkreis 1 (BZ 5711) und die Kälteerzeugung (BZ 5807) können als 2- oder 4-Leiter-System ausgeführt sein.
Anlagebeispiel:
Passives Kühlen
mit Sole/Wasser- oder Wasser/Wasser-WP
Beim passiven Kühlen erfolgt die Kühlung durch Zirkulation des kalten Wassers im System, ohne dass ein Kälteerzeuger in Betrieb genommen wird. Dazu werden die Quellenpumpe der WP und der Kühlkreis eingeschaltet. Der Kühlkreis 1 (BZ 5711) und die Kälteerzeugung (BZ 5807) müssen als 4-Leiter-System ausgeführt sein. Das WP-Teilschema muss die passive Kühlung unterstützen (WP14, 15, 22, 23, 34, 35, 42, 43).
Mit Luft-/Wasser-Wärmepumpen ist kein passives Kühlen möglich.
Anlagebeispiel:
Aktives und passives Kühlen
Bei Anlagen, bei welchen sowohl passives wie aktives Kühlen möglich ist, schaltet der Regler automatisch zwischen den beiden Kühlarten um. Gleichzeitiges aktives und passives Kühlen ist nicht möglich.
Solange die Temperatur am Quelleneintrittsfühler (B91) unter der Kühlanforderung liegt, erfolgt die Kühlung passiv.
Steigt die Quellentemperatur über die Kühlanforderung, wechselt der Regler auf aktives Kühlen.
Es ist ein WP-Teilschema notwendig, welches diese Funktion unterstützt (WP 22, 23, 42, 43).
i
Falls kein Quelleneinstrittsfühler (B91) angeschlossen ist, wird die Temperatur am Quellenaustrittsfühler (B92) als Umschaltkriterium verwendet.
Parametrierbeispiele mit aktiver und passiver Kühlung
Die drei Parametrierbeispiele zeigen Wärmepumpenschemas, bei welchen eine automatische Umschaltung zwischen aktivem umd passivem Kühlbetrieb möglich ist.
Die aktiv erzeugte Kälte wird über die Heiz-/ Kühl- Schiene zu den Verbrauchern gebracht.
Für die passiv erzeugte Kälte kann über den Parameter „Während Verdichterbetrieb“ (BZ 3006) indirekt gewählt werden über welche Schiene die Kälte zu den Verbrauchern gebracht wird:
Passives Kühlen während Verdichterbetrieb „aus“
Die passive Kühlenenergie wird auf die Heiz-/Kühlschiene umgeleitet.
Steht eine Trinkwarmwasser-Anforderung an, wird diese durch die WP über die gemeinsame Heiz-/ Kühlschiene abgedeckt. Eine gleichzeitig anstehende Kälteanforderung kann nicht bedient werden.
Passives Kühlen während Verdichterbetrieb „ein“
Das passive Kühlen erfolgt über die Kühlschiene. Steht eine Trinkwarmwasser-Anforderung an, wird diese durch die Wärmepumpe über die Heiz-/ Kühl- Schiene abgedeckt. Eine gleichzeitig anstehende Kälteanforderung kann parallel dazu über die Kühlschiene bedient werden.
Erfolgt die passive Kühlung über die Heiz-/ Kühlschiene, kann mit dem Parameter „Im passiven Kühlbetrieb“ (BZ 3007) definiert werden, ob die Kondensatorpumpe ein- oder ausgeschaltet werden soll.
Voraussetzungen für die drei Beispiele
- Einstellung „Wärmequelle“ (5800) muss Sole oder Wasser sein
- Einstellung „Kälteerzeugung“ (5807) muss 4-Leitersystem sein
- Ein Prozessumkehrventil muss konfiguriert sein
Passives Kühlen über...
...Kühlschiene ...Heiz-/ Kühlschiene ...Heiz-/ Kühlschiene
„Während Verdichterbetrieb“ (BZ 3006)
Passives Kühlen EIN Passives Kühlen AUS Passives Kühlen AUS
„Im passiven Kühlbetrieb“ (BZ 3007)
Kondensatorpumpe AUS Kondensatorpumpe EIN Kondensatorpumpe AUS
„Kühlkreis 1“ (BZ 5711)
4-Leitersystem
2-Leitersystem
2-Leitersystem
Ausschalttemp Max Kühlen
| Zeilennr. | Bedienzeile |
| 3000 Ausschalttemp Max Kühlen | |
| 3002 Quellentemp min Kühlbetrieb | |
| 3004 SD Umschalt Kühlen Pas/Akt | |
| 3006 | Während Verdichterbetrieb |
| 3007 Im passiven Kühlbetrieb | |
| 3008 Spreizung Kondens Kühlbetrieb | |
Liegt die Rücklauftemperatur (B71) über der „maximalen Ausschalttemperatur Kühlen“, darf der Verdichter nicht in Betrieb genommen werden. Ein bereits laufender Verdichter wird ausgeschaltet.
Nach Ablauf der eingestellten Pumpen-Vorlaufzeiten – frühestens aber nach 2 Minuten – schalten die Pumpen aus, sofern die Temperaturen noch immer zu hoch sind. Ein erneuter Inbetriebnahmeversuch des Verdichters erfolgt nach Ablauf der minimalen Verdichter-Stillstandszeit (2843).
Die Funktion wirkt nur bei aktiven Kühlen. Bei passiver Kühlung ist sie ohne Auswirkung. Weitere Informationen zu aktivem / passivem Kühlen finden Sie auf S.97.
Quellentemp min Kühlbetrieb (Frostschutz)
Um bei passivem Kühlbetrieb die Eisbildung im Wärmetauscher für die Mediumstrennung zu verhindern, kann eine minimale Quellentemperatur eingegeben werden. Sinkt die Temperatur am Quellenaustrittsfühler (B92) unter den am Parameter „Quellentemp. min. Kühlbetrieb“ eingestellten Wert, werden die Verbraucher gesperrt, bis die Quellenaustrittstemperatur um 1°C über der minimalen Temperatur liegt.
SD Umschalt Kühlen Pas/Akt
Sinkt die Quellentemperatur unter den Kühlsollwert minus die hier eingestellte Schaltdifferenz, und die minimale Verdichterlaufzeit ist abgelaufen, schaltet der Regler auf passives Kühlen um. SD Umschalt Kühlen Pas/Akt
136/258
line
| Time Point | Value | | ---------- | ----- | | Cpas Cact | 3004 | | B91 | 3004 || B91 | Quelleneintrittsfühler |
| Twcool | Kühlsollwert |
| 3004 | Schaltdifferenz Umschaltung Kühlen aktiv / passiv |
| Cact | Aktiver Kühlbetrieb |
| Cpas | Passiver Kühlbetrieb |
| T | Temperatur |
| t | Zeit |
Während Verdichterbetrieb
Legt fest, ob die passive Kühlung erfolgen darf, wenn der Verdichter in Betrieb ist (z.B. für TWW-Ladung).
Passives Kühlen aus
Während des Verdichterbetriebs ist die passive Kühlung gesperrt.
Passives Kühlen ein
Während des Verdichterbetriebs ist die passive Kühlung freigegeben.
Im passiven Kühlbetrieb
Legt das Verhalten der Kondensatorpumpe im passiven Kühlbetrieb fest.
Kondensatorpumpe aus
Die Kondensatorpumpe ist während des passiven Kühlbetriebs ausgeschaltet.
Kondensatorpumpe ein
Die Kondensatorpumpe ist während des passiven Kühlbetriebs eingeschaltet.
Spreizung Kondens Kühlbetrieb
Um den Rücklaufsollwert für den aktiven Kühlbetrieb zu erhalten, wird der aktuelle Vorlaufsollwert (gemäss Kühlkennlinie) um den hier eingestellten Wert erhöht. Ist die Einstellung 0, so muss bei Anlagen, die auf den Rücklauf regeln, die Kühlkennlinie auf den Rücklauf basierend eingestellt sein (Anlagen mit Pumpenheizkreisen und ohne Puffer- oder Kombispeicher).
Fühlerabgleich
Mit der Funktion Fühlerabgleich können die beiden WP-Fühler B21 (Vorlauf) und B71 (Rücklauf) mit den folgenden Parametern korrigiert und gegeneinander abgelichen werden.
Wenn zur Ermittlung der abgegebenen Energie die Temperaturdifferenz zwischen Vor- und Rücklauffühler verwendet wird, sollten diese wegen der relativ grossen Fühlertoleranz unbedingt gegeneinander abgeglichen werden. Der Abgleich muss mit den beiden tatsächlich in der Anlage verwendeten Fühlern durchgeführt werden.
Wenn möglich sollten die Fühler auf einem Temperaturniveau zwischen 20°C und 40°C abgeglichen werden. Die Abweichung der beiden Fühler und der dadurch benötigte Korrekturwert sollte im Normalfall < 1°K sein und dürfte 2°K nicht überschreiten.
| Zeilennr. | Bedienzeile |
| 3030 Autokorr WP Kondens’Fühler | |
| 3031 Korrektur WP Vorlauffühler | |
| 3032 Korrektur WP Rücklauffühler | |
| 3033 | Korrekturstatus |
Automatisch
Mit der automatischen Korrektur wird erreicht, dass bei der gleichen Temperatur an Vor- und Rücklauffühler dieselben Werte für Regelung und Berechnung der Jahresarbeitszahl verwendet werden. Es wird kein Abgleich der Absoluttemperatur gemacht.
Autokorr WP Kondens'Fühler „Jetzt“
Vor der automatischen Korrektur müssen beide Fühlerelemente auf die gleiche Temperatur gebracht werden.
Mit der Einstellung „Jetzt“ kann die Automatische Fühlerkorrektur sofort ausgelöst werden. Beim Abgleich wird die „Korrektur WP Vorlauffühler“ anhand der gemessenen Temperaturdifferenz zwischen Vor- und Rücklauffühler gesetzt.
$$ T _ {K o r r B 2 1} = T _ {K o r r B 7 1} + \left(T _ {B 7 1} - T _ {B 2 1}\right) $$
Autokorr WP Kondens'Fühler „Nach Pumpenvorlauf“
Damit der Abgleich durchgeführt wird, müssen beide Fühlerwerte zwischen 5°C und 50°C liegen, und dürfen max. 3°C Differenz aufweisen.
Wird „Nach Pumpenvorlauf“ gewählt, wird zuerst für 8 Min. die Kondensatorpumpe Q9 eingeschaltet und anschliessend der Abgleich durchgeführt.
Damit die Kondensatorpumpe einschalten wird, aktiviert der Regler automatisch die Funktion „Relaistest Q9“. Deshalb werden während dieser Zeit das Schlüsselsymbol und die Sonderbetriebsart „Ausgangstest“ angezeigt. Die Vorlaufzeit ist nicht einstellbar.
Während dem Pumpenvorlauf kann jederzeit durch wählen von „Jetzt“ die Korrektur sofort erzwungen werden. Mit „Aus“ wird der Vorlauf ohne Korrektur abgebrochen.
Wird ein Abgleich der Absoluttemperatur gewünscht muss vor der automatischen Korrektur der Rücklauffühler B71 manuell abgeglichen werden. Der Korrekturwert des Rücklauffühlers wird bei der automatischen Korrektur nicht verändert.
Korrektur WP Vorlauffühler Korrektur WP Rücklauffühler
Die mit den Fühlern B21 und B71 gemessenen Temperaturen können je mit einem separaten Parameter (Par 3031 für Vorlauf und Par3032 für Rücklauf) um max. ±20°K manuell korrigiert werden.
Korrekturstatus Statusanzeige
Im Menu Ein-/Ausgangstest werden die gemessenen Fühlerwerte ohne Korrektur angezeigt. Die korrigierten und zur Regelung verwendeten Temperaturwerte sind im Menu Diagnose Erzeuger ersichtlich.
Der Korrekturstatus wird auf dem RG/HMI direkt bei den Korrekturparametern der Vor- und Rücklauffühler angezeigt (Doppeldisplay). Im ACS wird der Status auf einer separaten Bedienzeile angezeigt. Der Korrekturstatus bleibt auch nach Power down erhalten.
- Nicht korrigiert: Die Korrekturwerte wurden weder manuell noch automatisch korrigiert, oder die Automatische Korrektur wurde abgebrochen oder ist fehlgeschlagen.
138/258
- Manuell korrigiert: Mindestens einer der Korrekturwerte wurde über die Bedienung verändert.
- Automatisch korrigiert: Die Fühler wurden mit der automatischen Fühlerkorrektur abgeglichen. Die Korrekturwerte wurden nachher nicht mehr verändert.
- Korrektur läuft: Der Pumpenvorlauf für die automatische Fühlerkorrektur wurde gestartet. Die Korrektur wurde noch nicht durchgeführt.
6.13 Energiezähler
Mit Hilfe des Menüs Energiezähler können sowohl die aufgenommene (elektrische) Energie sowie auch die abgegebene (produzierte) Energie gemessen und dargestellt werden. Dazu stehen am Gerät zwei Impulseingänge H1 und H3 zum Aufschalten extern installierter Elektro-, Gas-, Wärme- oder Volumendurchflusszähler zur Verfügung. Somit können Aussagen über die momentane Effizenz (Arbeitszahl) sowie über die effektive über eine längerer Periode (z.B: 1 Jahr) ermittelte Effizienz gemacht werden.
Die abgegebene Wärmeenergie kann auch im Gerät intern berechnet werden.
Die hier beschriebene und in diesem Gerät umgesetzte Funktionalität zur Erfassungen der eingesetzten/abgegebenen Energie und Berechnung der Jahresarbeitszahl basiert auf folgendem Modell:
E_Q Eingesetzte Energie für den Betrieb der Quelle.
(Bei Luftwärmepumpen ist der Ventilator evt. bereits über die Energiezählung des Kompressors erfasst).
E_K Eingesetzte Energie für den Betrieb des Kompressor (Elektrisch oder Gas) und evt. Notheizstäbe.
E_ein Eingesetzte Energie + E_K(E
E_ab Abgegebene Energie (Wärme für Heizung und Trinkwasserbereitung)
E_um Energie aus der Umgebung (Erdwärme, Grundwasser, Luft)
E_v Technische Verluste
139/258
Q8 Sole-/Wasserpumpe
K19 Ventilator (Luftwärmepumpen)
K25 Notheizstab/Elektroeinsatz 1 Vorlauf
K26 Notheizstab/Elektroeinsatz 2 Vorlauf
B21 Vorlauffühler
B71 Rücklauffühler
Q Volumenstrom durch Kondensator
Für die Erfassung der oben bezeichneten Energieflüsse sind im Grundgerät folgende Funktionen vorhanden:
E_Q Berechnen der elektrischen Energie für den Betrieb der Quellenpumpe oder Ventilator über einstellbaren Leistungsparameter [kW] und der effektiven Laufzeit.
E_K Mit externem Elektrozähler: Zählung der elektrischen Energie [kWh] für Kompressor und Notheizstäbe über Impulszähleingang. oder Mit externem Gaszähler: Zählung des durchgeflossenen Gasvolumens [m3] über Impulszähleingang, Berechnen der Gasenergie für Kompressor über einstellbaren, mittleren Gasenergieinhalt [kWh/m3].
E_ein Mit externem Elektrozähler:
Zählung der gesamten elektrischen Energie [kWh] für Kompressor, Quelle und Notheizstäbe über Impulszählieingang. oder Addition der berechneten Energien für Quellenbetrieb und der gezählten Kompressorenergie ( E_Q + E_K )
E_ab Mit externem Wärmezähler:
Zählung der Wärmeenergie [kWh] über Impulszähleingang. oder Mit externem Volumenzähler: Zählung des Kondensator-Durchflussvolumens [l] über Impulszähleingang, Messung der Temperaturdifferenz am Wärmepumpenvorlauf (B21) und Rücklauf (B71) und Berechnung der Wärmemenge. oder Berechnen des Kondensator-Durchflussvolumens über einstellbaren Pumpendurchfluss [l/h] und der effektiven Laufzeit/Drehzahl, Messung der Temperaturdifferenz am Wärmepumpenvorlauf (B21) und Rücklauf (B71) und Berechnung der Wärmemenge.
E_um Nicht erfasst
E_v Nicht erfasst
Wärmemengenzähler
Die Berechnungen und Aufdatierung der Energiezähler erfolgt periodisch jede Minuten. Sofern die Funktionen eingeschaltet sind, werden dann:
• Die Impulszähler ausgelesen und deren Energie- oder Volumenwert berechnet.
• Die elektrische Energie für den Betrieb der Quelle berechnet.
• Die Temperaturdifferenz gemessen.
• Das Durchflussvolumen berechnet.
• Die elektrische Energie, Gasenergie und Wärmemenge berechnet.
- Die Energiezähler mit der Zunahme aufaddiert (gemäss Betriebszustand Heizen, Kühlen, Abtauen, Trinkwasserbereitung).
Impulszählung Wärme
| Zeilennr. | Bedienzeile | |
| 3090 | Impulszählung | Wärme |
Mit dem Parameter Impulszählung Wärme wird eingestellt, mit welchem Eingang H1 oder H3 die Wärmemenge bzw. das Wasserdurchflussvolumen gezählt werden soll:
Keine:
Keine Zählung vom Eingang H1 oder H3. Diese Einstellung ist wichtig, falls die Eingänge für andere Impulszählungen (z.B. Erfassen der eingesetzten Energie) verwendet werden.
Mit Eingang H1, Mit Eingang H3:
Vom eingestellten Eingang wird der Impulszähler ausgelesen und die daraus ermittelte Energie wird zum Zähler für die abgegebene Wärme addiert.
i
Wichtig ist, dass der hier gewählte Zähleingang in der Konfiguration auch für Impulszählung eingestellt ist.
Impulseinheit und -wert
| Zeilennr. | Bedienzeile | ||
| 3092 | Impulseinheit | Wärme | |
| 3093 | Impulswert | Wärme | Zähler |
| 3094 Impulswert Wärme Nenner | |||
Der Wert eines Impulses wird mit drei Einstellparametern in Form eines Quotienten (Zähler und Nenner) und der physikalische Einheit eingeben:
Mit der Wahl der Impulseinheit wird auch die Erfassung der abgegebenen Energie für Wärmezählung oder Durchflussvolumenzählung unterschieden:
Impulseinheit Wärme = kWh
Die Impulse bzw. deren Energiewert wird direkt im Zähler für die abgegebene Wärme addiert.
Impulseinheit Wärme = Liter
Mit den Impulse bzw. deren Volumenwert wird über die gemessene
Temperaturdifferenz zwischen Vor- und Rücklauf die Wärmenergie berechnet und dann im Zähler für die abgegeben Wärme addiert.
Impulswertigkeit = (Zähler / Nenner) * Einheit
Beispiel 1: Impulswert Wärme Zähler = 10
Impulswert Wärme Nenner = 1
Impulseinheit Wärme = Liter
→ Impulswertigkeit = 10 Liter/Impuls
Beispiel 2: Impulswert Wärme Zähler = 1
Impulswert Wärme Nenner = 1
Impulseinheit Wärme = kWh
→ Impulswertigkeit = 1 Impuls/kWh
Durchfluss
| Zeilennr. | Bedienzeile | |
| 3097 | Durchfluss | Heizen |
| 3098 | Durchfluss | Trinkwasser |
Anstelle der Durchflussmessung mit Impulszählung kann die Volumenrechnung verwendet werden. Diese Funktion berechnet mit einer einstellbaren Durchflussleistung, der Laufzeit und Drehzahl das theoretische Durchflussvolumen durch den Kondensator.
Volumen [l] = Laufzeit [Min] / 60 * Drehzahl [%] * Durchflussleistung [l/h]
Die Durchflussleistung kann für Heizbetrieb und Trinkwasserbereitung getrennt eingestellt werden.
Die Laufzeit wird mit einer Genauigkeit von 1 Minute erfasst. Bei Heizbetrieb wird der Zustand der Kondensatorpumpe Q9, bei Trinkwasserbereitung der Zustand der Ladepumpe/Umlenkventil Q3 erfasst.
Das ermittelte Volumen wird mit der gemessenen Temperaturdifferenz multipliziert und als Wärmeenergie im Zähler für die abgegebene Wärme addiert.
Mit dieser Funktion und der Messung der Temperaturdifferenz ist es möglich die abgegebene Wärmeenergie zu erfassen, ohne einen Wärmezähler installieren zu müssen. Gemessen wird die Vor (B21)- und Rücklauftemperatur (B71) am Kondensator. Mit der Temperaturdifferenz (Temperaturdifferenz dT = Vorlauftemperatur WP (B21) – Rücklauftemperatur WP (B71)) und dem durch den Kondensator geflossenen Wasservolumen (Impulszählung oder Volumenrechnung) kann die abgegebene Wärmeenergie berechnet werden.
Die Temperaturdifferenz wird nur für Wärmefluss gemessen (dT>0). Bei negativen Differenzen (Kühlfluss) wird dT=0 begrenzt. Dadurch wird die Berechnung der abgegebenen Wärmeenergie auch Null und Kühlfluss somit auch nie gezählt. Um für die Temperaturdifferenz eine genügende Genauigkeit zu erreichen, ist es sinnvoll die beiden Fühler B21 und B71 relativ zueinander abzugleichen.
Wird keine Zählung der Wärmeenergie über die Volumenrechnung gewünscht, muss die Funktion über beide Parameter ausgeschaltet werden („---“).
Energiezähler Elektrisch/Gas
Impulszählung Energie
| Zeilennr. | Bedienzeile | |
| 3100 | Impulszählung | Energie |
Mit dem Parameter Impulszählung Energie wird eingestellt, mit welchem Eingang H1 oder H3 die elektrische Energie bzw. das Gasdurchflussvolumen gezählt werden soll:
Keine:
Keine Zählung von Eingang H1 oder H3. Diese Einstellung ist wichtig, falls die Eingänge für andere Impulszählungen (z.B. Erfassen der abgegebenen Energie) verwendet werden.
Mit Eingang H1, Mit Eingang H3:
Vom eingestellten Eingang wird der Impulszähler ausgelesen und die daraus ermittelte Energie (Elektrisch oder Gas) wird zum Zähler für die eingesetzte Energie addiert.
Wichtig ist, dass der hier gewählte Eingang in der Konfiguration auch für Impulszählung eingestellt ist.
Impulseinheit und -wert
| Zeilennr. | Bedienzeile | ||
| 3102 | Impulseinheit | Energie | |
| 3103 | Impulswert | Energie | Zähler |
| 3104 | Impulswert | Energie | Nenner |
Der Wert eines Impulses wird mit drei Einstellparametern in Form eines Quotienten (Zähler und Nenner) und der physikalischen Einheit eingeben:
Impulswertigkeit = (Zähler / Nenner) * Einheit
Beispiel 1: Impulswert Energie Zähler = 1
Impulswert Energie Nenner = 100
Impulseinheit Energie = m3
→ Impulswertigkeit = 0.01 m3/Impuls (bzw. 100 Impuls/m3)
Beispiel 2: Impulswert Energie Zähler = 1
Impulswert Energie Nenner = 100
Impulseinheit Energie = kWh
→ Impulswertigkeit = 100 Impuls/kWh (bzw. 0.01 kWh/Impuls)
Mit der Wahl der Impulseinheit wird auch die Erfassung der aufgewendeten Energie für elektrisch oder gasmotorisch betriebene Wärmepumpen unterschieden:
Impulseinheit Energie = kWh
Die Impulse bzw. deren Energiewert wird direkt im Zähler für die eingesetzte Energie addiert.
Impulseinheit Energie = m3
Mit den Impulse bzw. deren Volumenwert wird über den mittleren Gasenergieinhalt die Gasenergie berechnet, welche dann im Zähler für die eingesetzte Energie addiert wird.
Gasenergie
| Zeilennr. | Bedienzeile | |
| 3106 | Mittlerer | Gasenergieinhalt |
Ist die Impulszählung für Volumen parametriert (Impulseinheit Energie = m3) wird mit dem gezählte Volumen und dem einstellbaren mittleren Gasenergieinhalt die eingesetzte Gasenergie berechnet:
Gasenergie [kWh] = Volumen [m3] * Mittlerer Gasenergieinhalt [kWh/m3]
Der Wert der Gasenergie wird dann im Zähler für die eingesetzte Energie addiert.
Elektrische Quellenleistung
| Zeilennr. | Bedienzeile | |
| 3108 | Elektrische | Quellenleistung |
Diese Funktion berechnet mit einer einstellbaren elektrischen Quellenleistung, der Laufzeit und Drehzahl die theoretisch für den Betrieb der Quelle (Pumpe/Ventilator) aufgewendete elektrische Energie.
Quellenbetrieb [kWh] = Laufzeit [Min] / 60 * Drehzahl [%] * Elektrische Quellenleistung [kW]
Die Laufzeit wird mit einer Genauigkeit von 1 Minute erfasst. Erfasst wird der Zustand der Quellenpumpe Q8 oder des Luftventilators K19.
Die ermittelte Energie für den Quellenbetrieb wird im Zähler für die eingesetzte Energie (Elektrisch oder Gas) addiert.
Wird keine Zählung der Quellenenergie gewünscht, muss die Funktion über den Leistungsparameter ausgeschaltet werden („---“).
Zähler/Arbeitszahl
Die folgenden Paramter sind Anzeigewerte der gezählten oder berechneten Werte
Abgegebene Wärme
| Zeilennr. | Bedienzeile | |
| 3110 | Abgegebene | Wärme |
Die mit der Impulszählung ermittelte Wärmeabgabe und die berechnete Wärmeabgabe wird im Zähler Abgegebene Wärme jede Minute addiert.
Abgegebene Wärme =
dT * Volumen (Berechnet) + dT * Volumen (Gezählt) + Wärme (Gezählt)
Reglerintern wird die abgegebene Wärme für Heizbetrieb und Trinkwasserladung getrennt erfasst, angezeigt wird aber nur der Gesamtwert. Im Stichtagspeicher werden sie aber separat aufgeführt (Par. 3120-3188)
Bei Kühlbetrieb für Raumkühlung und Abtaubetrieb wird keine abgegebene Wärme gezählt.
144/258
Der Zählerwert zeigt „---, an, wenn keine Zählfunktion (Impuls oder Volumenrechnung) eingestellt ist.
Mit entsprechendem Zugriffsrecht kann der Zähler über die Bedienung auf Null und übers Servicetool ACS auf einen beliebigen Wert gesetzt werden.
Eine Rücksetzung oder Beschreibung des Zählers führt zu einem Stichtageintrag.
Eingesetzte Energie
| Zeilennr. | Bedienzeile | |
| 3113 | Eingesetzte | Energie |
Die mit der Impulszählung ermittelte Energiezunahme (Elektrisch oder Gas) und die berechnete Energiezunahme für den Quellenbetrieb wird im Zähler Eingesetzte Energie jede Minute addiert.
Eingesetzte Energie =
Energie Quellenbetrieb (Berechnet) + Energie Elektrisch oder Gas (Gezählt)
Reglerintern wird die eingesetzte Energie für Heizbetrieb und Trinkwasserbereitung getrennt erfasst, angezeigt wird aber nur der Gesamtwert. . Im Stichtagspeicher werden sie aber separat aufgeführt (Par. 3120-3188)
Bei aktivem oder passivem Kühlbetrieb für Raumkühlung wird keine eingesetzte Energie gezählt. Hingegen wird für Luftwärmepumpen die für den Abtaubetrieb eingesetzte Energie gezählt.
Der Zählerwert zeigt „---, an, wenn keine Zählfunktion (Impuls und Berechnung Quellenbetrieb) eingestellt ist.
Mit entsprechendem Zugriffsrecht kann der Zähler über die Bedienung auf Null und übers Servicetool ACS auf einen beliebigen Wert gesetzt werden.
Eine Rücksetzung oder Beschreibung des Zählers führt zu einem Stichtageintrag.
Arbeitszahl
| Zeilennr. | Bedienzeile |
| 3116 | Arbeitszahl |
Die Arbeitszahl wird aus den beiden Zählern für abgegebene (Par 3110) und eingesetzte (Par 3113) Energie gerechnet:
Arbeitszahl = Abgegebene Wärme / Eingesetzte Energie
Die Arbeitszahl zeigt den Wert „---, an, wenn einer der beiden Energiezähler unbenutzt ist (keine Zählfunktion eingestellt) und ebenfalls „---, anzeigt.
Stichtagspeicher (Jahresarbeitszahl)
Der Stichtagspeicher hält die am Stichdatum aufsummierten Zählerwerte fest und berechnet daraus die Jahresarbeitszahl für die vergangene Periode. Tritt das Stichdatum ein, werden die aktuellen, absoluten Zählerwerte abgespeichert. Daraus lassen sich dann die verschiedenen Werte der einzelnen Stichtageinträge berechnen und anzeigen.
Mit der Funktion des Stichtages wird jährlich und über die gleiche Nutzungsperiode automatisch eine Jahresarbeitzahl berechnet und abgespeichert.
Für allfällige Verbrauchs- oder Anlageanalysen werden die zugrundeliegenden, jährlichen Energiewerte - getrennt für Heizung und Trinkwasserbetrieb - mit abgespeichert.
145/258
Pro Eintrag werden folgende Werte dargestellt:
- Stichdatum (Speicherdatum)
- Jahresarbeitszahl
- Abgegebene Wärme Heizen
- Abgegebene Wärme Trinkwasser
- Eingesetzte Energie Heizen
- Eingesetzte Energie Trinkwasser
Angezeigt werden die über ein Jahr (bzw. zwischen zwei Stichtageinträgen) abgegebenen und aufgewendeten Energiewerte.
Der Stichtagspeicher kann als Ganzes (alle Einträge) über den Paramter 3190 gelöscht werden.
Stichdatum
Jahresarbeitszahl
| Zeilennr. | Bedienzeile | |
| 3119 | Stichdatum | Jahresarbeitszahl |
Mit dem Parameter Stichdatum Jahresarbeitszahl wird das Stichtagdatum (Tag / Monat) eingestellt.
Um Mitternacht des eingestellten Stichtages wird ein Eintrag im Speicher erzeugt. Dieser Vorgang wiederholt sich jährlich. Der Stichtageintrag ist nicht ausschaltbar.
Zählerwerte
Die im Stichtagspeicher dargestellten Zählerwerte sind die über die Zeitperiode von zwei Stichtageinträgen erfassten Energiewerte, welche für die Berechnung der zugehörenden Jahresarbeitszahl verwendet werden.
Abgegeben und eingesetzte Energie sind für Heizen und Trinkwasserbetrieb getrennt dargestellt.
Der Stichtagspeicher erlaubt die Speicherung von 10 Einträgen (10 Jahre). Der erste Eintrag (Index 1) ist immer der Neuste und schiebt die älteren Einträge im Index eine Position nach hinten. Ist der Speichereintrag leer wird als Zählerwert „---, dargestellt. Übersicht der entsprechenden Bedienzeilen:
| Stichtag-Speicher | Stichdatum & Jahres-arbeitszahl | Abgegeb' Wärme Heizen | Abgegeb' Wärme TWW | Einges' Energie Heizen | Einges' Energie TWW 1 |
| 1. Jahr | 3120 | 3121 | 3122 | 3124 | 3125 |
| 2. Jahr | 3127 | 3128 | 3129 | 3130 | 3131 |
| 3. Jahr | 3134 | 3135 | 3136 | 3137 | 3138 |
| 4. Jahr | 3141 | 3142 | 3143 | 3144 | 3145 |
| 5. Jahr | 3148 | 3149 | 3150 | 3151 | 3152 |
| 6. Jahr | 3155 | 3156 | 3157 | 3158 | 3159 |
| 7. Jahr | 3162 | 3163 | 3164 | 3165 | 3166 |
| 8. Jahr | 3169 | 3170 | 3171 | 3172 | 3173 |
| 9. Jahr | 3176 | 3177 | 3178 | 3179 | 3180 |
| 10. Jahr | 3183 | 3184 | 3185 | 3186 | 3187 |
Jahresarbeitszahl
Die Bildung der Arbeitszahl und Jahresarbeitszahl basiert auf folgenden Definitionen:
146/258
Die Jahresarbeitszahl ist der Quotient aus abgegebener Energie ( E_ab ) und eingesetzter Energie ( E_ein ) über eine Zeitperiode von einem Jahr. Der Gewinn besteht in der aus der Umgebung bezogenen Energie ( E_um ).
Jahresarbeitszahl = Abgegebene Energie / Eingesetzte Energie
über ein Jahr
Abgegebene Energie
Wärmeenergie für Heizung und Trinkwasserbereitung usw.
Eingesetzte Energie
Aufgenommene Energie für den Betrieb der Wärmepumpe (Kompressor,
Quellenpumpe, Ventilator) und für Notheizstäbe.
i
Bei gasmotorischen Wärmepumpen besteht die eingesetzte Energie aus der verbrauchten mittleren Gasenergie und der für den Betrieb der Quelle aufgewendeten elektrischen Energie.
Bei Luft-Wärmepumpen wird für die eingesetzte Energie auch die für den Abtaubetrieb aufgewendete elektrische Energie mitgezählt.
Aktiver oder passiver Kühlbetrieb für Raumkühlung wird weder für die abgegebene noch eingesetzte Energie gezählt.
Für die Wärmeverteilung aufgewendete elektrische Energie (Heizkreispumpe,
Kondensatorpumpe, Trinkwasserladepumpe usw.) und Elektroeinsätze im Speicher werden nicht gezählt.
Die Zuordnung der erfassten Energieflüsse auf Heizbetrieb oder Trinkwasserbereitung basiert auf folgenden Betriebszustands-Definitionen.
Heizbetrieb
Als Heizbetrieb gilt:
- Alle Betriebszustände, welche im Folgenden nicht explizit als Trinkwasserbetrieb, Kühlbetrieb und Abtaubetrieb definiert sind.
Im Heizbetrieb wird:
- Die erfasste Energieaufnahme als eingesetzte Energie Heizen gezählt
- Die erfasste Energieabgabe als abgegebene Wärme Heizen gezählt.
Trinkwasserbetrieb
Die eingesetzte und abgegebene Energie wird nur dann dem Trinkwasser zugeordnet, wenn die Ladung absolut erfolgt. Dies ist der Fall wenn absoluter Ladevorrang eingestellt ist oder der Vorrang hydraulisch erzwungen wird.
Als Trinkwasserbetrieb gilt somit:
- Wenn eine Ladeanforderung mit absolutem Vorrang aktiv ist.
- Wenn eine Ladeanforderung aktiv ist und ein Umlenkventil oder Trennschaltung konfiguriert ist.
Im Trinkwasserbetrieb wird:
- Die Energieaufnahme als eingesetzte Energie Trinkwasser gezählt
- Die Energieabgabe als abgegebene Wärme Trinkwasser gezählt.
Alle anderen Arten der Trinkwasserbereitung werden als Heizbetrieb gezählt, insbesondere dann, wenn kein oder gleitender Ladevorrang eingestellt ist oder der Trinkwasserspeicher nicht am gleichen Grundgerät angeschlossen ist.
Kühlbetrieb (Raumkühlung)
Als Kühlbetrieb gilt:
- Wenn der aktive Kühlbetrieb mit Prozessumkehrung aktiv ist.
- Wenn der passive Kühlbetrieb ab Solekreis aktiv ist.
Im Kühlbetrieb wird:
- Die Energieaufnahme nicht gezählt
- Die Energieabgabe nicht gezählt.
Abtaubetrieb (Luftwärmepumpen)
Als Abtaubetrieb gilt:
- Wenn die interne Abtaufunktion aktiv ist.
Im Abtaubetrieb wird:
- Die Energieaufnahme als eingesetzte Energie Heizen gezählt.
- Die Energieabgabe nicht gezählt.
Reset Stichdatumspeicher
| Zeilennr. | Bedienzeile |
| 3190 | Reset Stichtagspeicher |
Mit dem Parameter Reset Stichtagspeicher wird der gesamt Speicher mit allen Einträgen gelöscht.
Alle Einträge bzw. deren Werte werden mit „---, dargestellt.
6.14 Kaskade
Regelung
| Zeilennr. | Bedienzeile | ||
| 3530 | Freigabeintegral | Erz'folge | |
| 3531 | Rückstellintegral | Erz'folge | |
| 3533 | Zuschaltverzögerung | ||
| FreigabeintegralErzeugerfolge | Wenn mit den momentan in Betrieb stehenden Wärmeerzeuger der geforderte Energiebedarf um das hier eingestellte Freigabeintegral unterschritten wird, schaltet sich ein weiterer Wärmeerzeuger zu.Bei Erhöhen des Wertes werden zusätzliche Wärme-Erzeuger weniger schnell dazu geschaltet.Bei Senken des Wertes werden zusätzliche Wärmeerzeuger schneller dazu geschalten. | ||
| RückstellintegralErzeugerfolge | Wenn mit dem momentan zugeschalteten Wärme-Erzeuger der geforderte Energiebedarf um das hier eingestellte Rückstellintegral überschritten wird, schaltet der Wärmeerzeuger mit der höchsten Priorität weg.Bei Erhöhen des Wertes bleiben Wärmeerzeuger (bei Wärmeüberschüssen) länger zugeschaltet.Bei Senken des Wertes werden Wärmeerzeuger schneller weggeschaltet. | ||
| Zuschaltverzögerung | Durch die richtige Einstellung der Zuschaltverzögerung wird sichergestellt, dass die Anlage in einem stabilen Betriebszustand ist. Dadurch kann ein zu häufiges Zu- und Wegschalten der Wärmeerzeuger (takten) vermieden werden.Bei TWW Anforderung ist die Verzögerungszeit fix 1 Min. | ||
148/258
Wärmeerzeuger-Folge
| Zeilennr. | Bedienzeile |
| 3540 Auto | Erz'folge Umschaltung |
| 3541 Auto | Erz'folge AusgrenzungKeineErsterLetzterErster und Letzter |
Auto Erzeugerfolge Umschaltung
Mit der Erzeugerfolge Umschaltung kann die Auslastung der Wärmeerzeuger in einer Kaskade beeinflusst werden, indem man die Reihenfolge von Führungs- und Folge-Wärmeerzeuger definiert.
Fixe Reihenfolge
Mit der Einstellung -- - ergibt sich eine fixe Reihenfolge Die Wärmeerzeuger werden in Reihenfolge der LPB Geräteadressen zu- und weggeschaltet.
Reihenfolge nach Stundenleistung
Nach Ablauf der eingestellten Stunden erfolgt eine Umstellung der Wärmeerzeuger-Reihenfolge in der Kaskade. Jeweils der Wärmeerzeuger mit der nächst höheren Geräteadresse übernimmt die Funktion des Führungs-Wärmeerzeugers.
t = totale Betriebszeit aller Führungs-Wärmeerzeuger [h] P = Kaskadengesamtleistung [kW]
Auto Erzeugerfolge Ausgrenzung
Die Einstellung der Erzeugerausgrenzung wird nur in Verbindung der aktivierten Erzeugerfolge BZ 3540 verwendet. Mit der Erzeugerausgrenzung kann der erste und/oder letzter Wärmeerzeuger aus der automatischen Umschaltung ausgenommen werden.
Keine
Die Zuschaltreihenfolge der Wärmeerzeuger wird nach Ablauf der eingestellten Anzahl Stunden (BZ 3540) umgeschaltet.
Erster
Der in der Adressierung erste Wärmeerzeuger bleibt immer Führungs-Wärmeerzeuger. Bei den übrigen Wärmeerzeugern wird nach Ablauf der eingestellten Anzahl Stunden (BZ 3540) die Zuschaltreihenfolge umgeschaltet.
Letzter
Der in der Adressierung letzte Wärmeerzeuger bleibt immer der letzte Wärmeerzeuger. Die übrigen Wärmeerzeuger werden nach Ablauf der eingestellten Anzahl Stunden (BZ 3540) umgeschaltet.
Erster und Letzter
Der in der Adressierung erste Wärmeerzeuger bleibt immer Führungs-Wärmeerzeuger. Der in der Adressierung letzte Wärmeerzeuger bleibt immer der letzte Wärmeerzeuger. Die zwischenliegenden Wärmeerzeuger werden nach Ablauf der eingestellten Anzahl Stunden (BZ 3540) umgeschaltet.
Elektroeinsätze in der Kaskade
Viele Wärmepumpen verfügen zusätzlich über einen Elektroeinsatz (K25), welcher im Vorlauf (direkt nach dem Kondensator) platziert ist. Die Elektroeinsätze können auch 2- oder 3-stufig sein (K25 + K26).
Sind alle Verdichterstufen der Kaskade freigegeben, erhält der Elektroeinsatz der Wärmepumpe mit erster Priorität eine Freigabe. Für die Freigabe eines Elektroeinsatzes gelten dieselben Kriterien wie für die Freigabe einer Wärmepumpe (Freigabe- und Rückstellintegral). Die Wärmepumpe meldet dem Erzeugermaster, dass alle Stufen des Elektroeinsatzes freigegeben sind oder dass kein Elektroeinsatz vorhanden ist.
6.15 Zusatzerzeuger (nur RVS41..)
Ein Zusatzerzeuger kann eigenständig z.B. in einer Zone oder als Ergänzung zum Haupterzeuger (z.B. Wärmepumpe) betrieben werden.
Die Regelung des Zusatzerzeugers basiert auf den „gesammelten“ Schienenvorlaufsollwerten, berücksichtigt aber auch den Zustand des internen Haupterzeugers oder der Kaskade.
Betriebsart
Nur RVS41..
| Zeilennr. | Bedienzeile |
| 3700 Freigabe unter Aussentemp | |
| 3701 Freigabe über Aussentemp | |
Freigabe unter/über Aussentemp
Der Betrieb des Zusatzerzeugers wird erst dann freigegeben, wenn die gemischte Aussentemperatur über oder unter der eingestellten Temperaturgrenze liegt. Dies ermöglicht den Zusatzerzeuger in einem gewählten Aussentemperaturbereich zu sperren, um damit ein bivalenter Betrieb zwischen Zusatzerzeuger und Wärmepumpe zu erreichen. Siehe dazu auch ZN2910.
line
| Time | Temperature (°C) | |------|------------------| | 0 | 0.5 | | 1 | 0.5 | | 2 | 0.5 | | 3 | 0.5 | | 4 | 0.5 | | 5 | 0.5 | | 6 | 0.5 | | 7 | 0.5 | | 8 | 0.5 | | 9 | 0.5 | | 10 | 0.5 | | 11 | 0.5 | | 12 | 0.5 | | 13 | 0.5 | | 14 | 0.5 | | 15 | 0.5 | | 16 | 0.5 | | 17 | 0.5 | | 18 | 0.5 | | 19 | 0.5 | | 20 | 0.5 | | 21 | 0.5 | | 22 | 0.5 | | 23 | 0.5 | | 24 | 0.5 | | 25 | 0.5 | | 26 | 0.5 | | 27 | 0.5 | | 28 | 0.5 | | 29 | 0.5 | | 30 | 0.5 | | 31 | 0.5 | | 32 | 0.5 | | 33 | 0.5 | | 34 | 0.5 | | 35 | 0.5 | | 36 | 0.5 | | 37 | 0.5 | | 38 | 0.5 | | 39 | 0.5 | | 40 | 0.5 | | 41 | 0.5 | | 42 | 0.5 | | 43 | 0.5 | | 44 | 0.5 | | 45 | 0.5 | | 46 | 0.5 | | 47 | 0.5 | | 48 | 0.5 | | 49 | 0.5 | | 50 | 0.5 | | 51 | 0.5 | | 52 | 0.5 | | 53 | 0.5 | | 54 | 0.5 | | 55 | 0.5 | | 56 | 0.5 | | 57 | 0.5 | | 58 | 0.5 | | 59 | 0.5 | | 60 | 0.5 | | 61 | 0.5 | | 62 | 0.5 | | 63 | 0.5 | | 64 | 0.5 | | 65 | 0.5 | | 66 | 0.5 | | 67 | 0.5 | | 68 | 0.5 | | 69 | 0.5 | | 70 | 0.5 | | 71 | 0.5 | | 72 | 0.5 | | 73 | 0.5 | | 74 | 0.5 | | 75 | 0.5 | | 76 | 0.5 | | 77 | 0.5 | | 78 | 0.5 | | 79 | 0.5 | | 80 | 0.5 | | 81 | 0.5 | | 82 | 0.5 | | 83 | 0.5 | | 84 | 0.5 | | 85 | 0.5 | | 86 | 0.5 | | 87 | 0.5 | | 88 | 0.5 | | 89 | 0.5 | | 90 | 0.5 | | 91 | 0.5 | | 92 | 0.5 | | 93 | 0.5 | | 94 | 0.5 | | 95 | 0.5 | | 96 | 0.5 | | 97 | 0.5 | | 98 | 0.5 | | 99 | 0.5 | | Note: The actual values for TAgem and BZ3701 are not provided in the code snippet, so they are represented as placeholders (e.g., “BZ3701” and “BZ3701” in the legend).)TAgem Gemischte Aussentemperatur ZE Zusatzerzeuger
150/258
Damit der Zusatzerzeuger immer freigegeben wird, muss auf den entsprechenden beiden Bedienzeilen die Einstellung "---" gewählt sein.
Überhitzschutz
Nur RVS41..
| Zeilennr. | Bedienzeile |
| 3705 | Nachlaufzeit |
Nachlaufzeit der Freigabe des ext. Erzeugers:
Wird vor Ablauf der Nachlaufzeit bereits wieder ein Wärmedefizit aufintegriert, bleibt die Freigabe eingeschaltet.
Läuft die eingestellte Nachlaufzeit ab, bevor die Schienenvorlauftemperatur unter den Schienenvorlaufsollwert sinkt, schaltet auch die Freigabe aus.
Regelung
| Nur RVS41.. |
| Zeilennr. | Bedienzeile |
| 3720 | Schaltintegral |
| 3722 | Schaltdifferenz Aus |
| 3723 | Sperrzeit |
Schaltintegral
Das Temperatur-Zeit-Integral ist eine laufende Aufsummierung der Temperaturdifferenz über die Zeit. In diesem Falle ist als Temperaturdifferenz die Über-/Unterschreitung des Schienenvorlaufsollwertes massgebend.
Durch die Bildung des Temperatur-Zeit-Integrals wird nicht nur die Zeitdauer, sondern auch die Grösse der Über-/Unterschreitung berücksichtigt. Bei starker Über-/Unter schreitung wird der Zusatzerzeuger also früher freigegeben bzw. gesperrt als bei geringer Überschreitung.
TVx Vorlauftemperatur Istwert
TVw Vorlauftemperatur Sollwert
+ Int Überschuss-Integral
- Int Defizit-Integral
t1, t2 Nachlaufzeit
K27 Freigabe Ausgang K27
K32 Regelung K32
Schaltdifferenz Aus
Steigt die Schienenvorlauftemperatur um die Ausschaltdifferenz über den Vorlaufsollwert, wird unabhängig vom Schaltintegral des Zusatzerzeugers (K32) sofort ausgeschaltet und die Wärmeanforderung (K27) nach Ablauf der Nachlaufzeit abgebrochen.
Sperrzeit
Die Sperrzeit ermöglicht es der Wärmepumpe einen stabilen Betriebszustand zu erreichen, bevor sich der Zusatzerzeuger zuschalten darf.
Der Zusatzerzeuger wird erst nach Ablauf der Sperrzeit freigegeben. Die Sperrzeit beginnt sobald ein gültiger Vorlaufsollwert vorhanden ist. Die Berechnung des Freigabeintegrals beginnt erst, nach Ablauf der Sperrzeit.
TVxSch Schienenvorlauftemperatur Istwert
TVwSch Schienenevorlauftemperatur Sollwert
A Anforderung
K27 Freigabe Ausgang K27
Die Sperrzeit wird nicht beachtet wenn die Wärmepumpe in Störung oder gesperrt ist, oder der Zusatzerzeuger eine Trinkwasserladung beenden muss.
Die Funktion ist ausschaltbar.
6.16 Solar
Übersicht
Sie können mittels Sonnenenergie bei Vorhandensein von genügend Energie das Schwimmbad, den Trinkwasserspeicher und den Pufferspeicher beheizen. Dabei ist der Vorrang zur Beheizung der einzelnen Speicher einstellbar. Die Pumpen können drehzahlgesteuert sein. Die Anlage wird durch eine Frostschutz- und eine Überhitzschutzfunktion geschützt.
Laderegler (dT)
| Zeilennr. | Bedienzeile |
| 3810 | Temperaturdifferenz EIN |
| 3811 | Temperaturdifferenz AUS |
| 3812 | Ladetemp Min TWW-Speicher |
| 3815 | Ladetemp Min Puffer |
| 3818 | Ladetemp Min Schwimmbad |
Für die Ladung des Speichers / Schwimmbades über den Wärmetauscher braucht es eine genügend grosse Temperaturdifferenz zwischen Kollektor und Speicher, rsp. Schwimmbad. Zudem muss die Kollektortemperatur über der „Minimalen Ladetemperatur“ für den Speicher / das Schwimmbad liegen.
TSp Speichertemperatur
TLmin Ladetemp Min TWW-Speicher / Puffer / Schwimmbad
Vorrang
| Zeilennr. | Bedienzeile |
| 3822 | Ladevorrang SpeicherKeinTrinkwasserspeicherPufferspeicher |
| 3825 | Ladezeit relativer Vorrang |
| 3826 Wartezeit relativer Vorrang | |
| 3827 | Wartezeit Parallelbetrieb |
| 3828 | Verzögerung Sekundärpumpe |
Die Vorrangschaltung für das Schwimmbad (BZ 2065) kann diesen Speichervorrang der Solarladung beeinflussen und ev. das Schwimmbad noch vor den Speichern laden.
Sind mehrere Tauscher in einer Anlage vorhanden, kann ein Vorrang für die eingebundenen Speicher eingestellt werden, der die Ladefolge definiert.
Kein
Jeder Speicher wird abwechselnd für eine Temperaturerhöhung von 5 °C geladen, bis jeder Sollwert in das Niveau A, B oder C (siehe unten) erreicht ist. Erst wenn alle Sollwerte erreicht sind, werden diejenigen vom nächsten Niveau angefahren.
Trinkwasserspeicher
Der Trinkwasserspeicher wird während Solarladung bevorzugt. Er wird auf jedem Niveau A, B oder C (siehe unten) mit Vorrang geladen. Erst danach werden nebenstehende Verbraucher im gleichen Niveau geladen. Sobald alle Sollwerte in einem Niveau erreicht sind, werden diejenigen vom nächsten Niveau angefahren, wobei auch dann wieder der Trinkwasserspeicher Vorrang hat.
Pufferspeicher
Der Pufferspeicher wird während Solarladung bevorzugt. Er wird in jedem Niveau A, B oder C (siehe unten) mit Vorrang geladen. Erst danach werden nebenstehende Verbraucher im gleichen Niveau geladen. Sobald alle Sollwerte in einem Niveau
erreicht sind, werden diejenigen vom nächsten Niveau angefahren, wobei auch dann wieder der Pufferspeicher Vorrang hat.
Sollwerte der Speicher:
| Niveau | Trinkwasserspeicher | Pufferspeicher | Schwimmbad |
| A | 1610 | Nennwollwert | Puffersollwert (Sollpzerlöseigwert Solarbeheizung) |
| B | 5050 | Ladetemperatur Maximum | 4750 Ladetemperatur Maximum |
| C | 5051 | Speichertemperatur Maximum | 4751 Speichertemperatur Maximum |
(1) Bei eingeschalteter Vorrangschaltung für das Schwimmbad (BZ 2065) wird dessen Ladung den Speichern vorangestellt.
Ladezeit relativer Vorrang
Sofern der bevorzugte Speicher entsprechend der Laderegelung nicht geladen werden kann, wird während der eingestellten Zeit der Vorrang an den nächsten Speicher oder das Schwimmbad abgegeben, (z.B. zu grosse Temperaturdifferenz zw. Kollektor und Speichertemperatur).
Sobald der bevorzugte Speicher (gemäss der Einstellung „Ladevorrang Speicher“) wieder zur Ladung bereit ist, wird die „Vorrangabgabe“ sofort abgebrochen.
Ist der Parameter ausgeschaltet (---) wird grundsätzlich nach den Einstellungen „Ladevorrang Speicher“ priorisiert.
Wartezeit relativer Vorrang
Während der eingestellten Zeit wird die Abgabe des Vorrangs verzögert. Dadurch wird ein zu häufiges Eingreifen des relativen Vorranges bewirkt.
Wartezeit Parallelbetrieb
Bei genügender Solarleistung ist bei Verwendung von Solarladepumpen ein Parallelbetrieb möglich. Dabei kann zum aktuell zu ladenden Speicher jener aus dem Vorrangmodell als nächst vorgesehener Speicher parallel mitgeladen werden. Der Parallelbetrieb kann durch eine Wartezeit verzögert werden. So kann die Zuschaltung der Speicher bei Parallelbetrieb gestuft werden.
Durch die Einstellung (---) wird der Parallelbetrieb ausgeschaltet.
Verzögerung
Sekundärpumpe
Um allfällig liegendes Kaltwasser im Primärkreislauf zu spülen, kann die Sekundärpumpe des externen Wärmetauschers verzögert werden.
Startfunktion
| Zeilennr. | Bedienzeile | |
| 3831 | Mindestlaufzeit | Kollek'pumpe |
| 3834 | Kollektorstartfkt | Gradient |
Mindestlaufzeit Kollek'pumpe
Die Funktion schaltet die Kollektorpumpe periodisch für mindestens die parametrierte Mindestlaufzeit ein.
Kollektorstartfkt Gradient
Sobald am Kollektorfühler ein Temperaturanstieg erfolgt, wird die Kollektorpumpe eingeschaltet.
Kollektor-Frostschutz
| Zeilennr. | Bedienzeile |
| 3840 | Kollektor-Frostschutz |
154/258
Bei Frostgefahr am Kollektor wird die Kollektorpumpe in Betrieb genommen, um das Einfrieren des Wärmeträgers zu verhindern.
- Sinkt die Kollektortemperatur unter die Frostschutztemperatur schaltet die Kollektorpumpe ein: TKol < TKolFrost.
- Steigt die Kollektortemperatur um 1°K über die Frostschutztemperatur wird die Kollektorpumpe wieder ausgeschaltet: TKol > TKolFrost + 1.
Kollektor-Überhitzschutz
| Zeilennr. | Bedienzeile |
| 3850 | Kollektorüberhitzschutz |
Besteht am Kollektor die Gefahr einer Überhitzung, wird die Ladung des Speichers weitergeführt um so die überschüssige Wärme abzubauen. Ist die Speichersicherheitstemperatur erreicht wird die Ladung abgebrochen.
| TSpSi | Speicher-Sicherheitstemperatur |
| TSp | Spechertemperatur |
| TKolUe | Überhitzschutztemperatur Kollektor |
| TSpmax | Max. Ladetemperatur |
| Tkol | Kollektortemperatur |
| On/Off | Kollektorpumpe |
| T | Temperaturt Zeit |
Medium Verdampfungstemperatur
| Zeilennr. | Bedienzeile | |
| 3860 | Verdampfung | Wärmeträger |
Bei Verdampfungsgefahr des Wärmeträger-Mediums aufgrund einer hohen Kollektortemperatur wird die Kollektorpumpe ausgeschaltet, um deren "Heisslaufen" zu vermeiden. Dies ist eine Pumpenschutzfunktion.
Drehzahlsteuerung
| Zeilennr. | Bedienzeile | |
| 3870 | Pumpendrehzahl | Minimum |
| 3871 | Pumpendrehzahl | Maximum |
Pumpendrehzahl Minimum / -Maximum
Der Drehzahlbereich der Solarpumpe wird durch die minimal, rsp. maximal erlaubte Drehzahl eingeschränkt.
Ertragsmessung
| Zeilennr. | Bedienzeile |
| 3880 | Frostschutzmittel |
| 3881 | Frost'mittel Konzentration |
| 3884 | Pumpendurchfluss |
Für eine genaue solare Ertragsmessung sollten die beiden zusätzlichen Fühler B63 im Solarvorlauf und B64 im Solarrücklauf angeschlossen werden. Fehlt einer oder beide Fühler nimmt der Regler für die Berechnung den Kollektorfühler B6 bzw. B61 und den entspr. Speicherfühler B31 oder B41.
Die genauere Messung erfolgt mit B63/B64.
Tages- und Gesamtertrag der Solarenergie (BZ 8526, 8527) werden basierend dieser Grundlagen errechnet.
Frostschutzmittel
Da das Mischverhältnis des Kollektormediums die Wärmeübertragung beeinflusst, müssen für die Ertragsmessung die Verwendung des entspr. Frostschutzmittels und dessen Konzentration ermittelt und eingegeben werden.
Pumpendurchfluss
Muss entsprechend der eingebauten Pumpe in l/h bestimmt werden und dient zur Berechnung des eingebrachten Volumens.
6.17 Pufferspeicher
Übersicht
In die Anlage kann ein Pufferspeicher eingebunden werden. Dieser kann über die Wärmepumpe, durch Solarenergie und durch einen Elektroeinsatz beheizt werden. Bei aktiver Kühlung kann er zudem zur Speicherung von Kälteenergie verwendet werden.
Der Regler steuert die Beheizung / Kühlung und die Zwangsladung des Pufferspeichers, schützt ihn vor Übertemperatur und erhält die Schichtung im Speicher soweit als möglich aufrecht.
Zwangsladung
| Zeilennr. | Bedienzeile |
| 4708 | Zwangsladungsollwert Kühlen |
| 4709 Zwangsladung Heizen Min | |
| 4710 Zwangsladungsollwert Heizen Max | |
| 4711 | Zwangsladung Zeitpunkt |
| 4712 Zwangsladung Dauer Max | |
Um Elektrizitätskosten zu sparen oder um den Speicher vor der Sperrung der Wärmepumpe durchzuladen, kann eine Pufferspeicher-Zwangsladung ausgelöst werden. Dadurch wird der Betrieb der Wärmepumpe so lange aufrechterhalten, bis der gewünschte Zwangsladungs-Sollwert (Heizen / Kühlen) im Pufferspeicher erreicht ist, oder bis die Zwangsladung nicht mehr freigegeben ist oder die Wärmepumpe ausgeschaltet werden muss.
156/258
i
Wenn sich die Anlage im Kühlbetrieb befindet, wird der „Zwangsladungs-Sollwert Kühlen“ verwendet. Im Heizbetrieb dient der Schleppzeiger als Sollwert. Dieser kann mit den Bedienzeilen „Zwangsladung Heizen Min“ und „Zwangsladung Heizen Max“ begrenzt werden.
Die Zwangsladung kann entweder über den Niedertarifeingang E5 oder über die Bedienzeile „Zeitpunkt“ (4711) ausgelöst werden.
Wird die Zwangsladung unterbrochen, weil die Wärmepumpe abgeschaltet werden musste, so wird sie wieder aufgenommen, sobald die Pufferspeichertemperatur um 5 °C gesunken (Heizen) oder gestiegen (Kühlen) ist. Die Zwangsladung muss zu diesem Zeitpunkt noch immer freigegeben sein, und die Anzahl der erlaubten Ladungsabbrüche darf nicht überschritten sein (Bedienzeile 2893). Ansonsten wartet der Regler bis zur nächsten regulären Auslösung der Zwangsladung.
i
Im Sommerbetrieb oder wenn sich alle Heizkreise im Schutzbetrieb befinden, ist die Zwangsladung gesperrt.
Zwangsladungsollwert Kühlen
Die Kühlungs-Zwangsladung des Pufferspeichers ist abgeschlossen, wenn der Zwangsladungssollwert Kühlen (°C) erreicht ist. Mit der Einstellung „- - -“ ist die Zwangsladung Kühlen ausgeschaltet. Damit die Zwangsladung startet, muss die untere Speichertemperatur mindestens 2 K über dem eingestellten Sollwert liegen. Ist der untere Fühler nicht vorhanden, gilt der obere Speicherfühler.
Zwangsladung Heizen Min / Zwangsladung Heizen Max
Der bei Zwangsladung Heizen als Sollwert verwendete Schleppzeiger kann gegen unten und oben begrenzt werden. Der Schleppzeiger sammelt die Maximalwerte der Heizkreis-Temperaturanforderungen und speichert sie ab. Jeweils um Mitternacht wird der Schleppzeigersollwert um 10 % reduziert.
^* = einzelne Temperaturanforderungen 4709 Zwangsladung Heizen Min 4710 Zwangsladungsollwert Heizen Max
Zwangsladung Zeitpunkt
Die Zwangsladung beginnt täglich zum hier eingestellten Zeitpunkt (00:00 – 24:00). Mit „- - -“ ist die Zwangsladung ausgeschaltet.
Zwangsladung Dauer Max
Die Zwangsladung wird abgebrochen, wenn der gewünschte Sollwert nach Ablauf der hier eingestellten Dauer nicht erreicht wurde.
i
Das Auslösen der Zwangsladung kann auch über den Eingang Ex mit der Einstellung „Niedertarif“ erfolgen.
Automatische Sperren
Kann der Pufferspeicher die an ihn gestellte Wärmeanforderung abdecken, so wird diese NICHT an die Erzeuger weitergeleitet (Anforderung ist ungültig).
| Zeilennr. | Bedienzeile |
| 4720 | Auto ErzeugersperreKeineMit B4Mit B4 und B42/B41 |
| 4722 | Temp'diff Puffer/Heizkreis |
Auto Erzeugersperre
Die Funktion kann mit der Einstellung „Auto Erzeugersperre“ folgendermassen parametriert werden:
Keine
Die Funktion ist ausgeschaltet.
Steht eine gültige Wärmeanforderung an, wird eine gültige Pufferanforderung an die Erzeuger weitergeleitet.
Es erfolgt keine Erzeugersperre anhand der Puffertemperatur
Mit B4:
Die Funktion ist eingeschaltet.
Kann der Pufferspeicher die resultierende Wärmeanforderung der Verbraucher am Fühler B4 nicht abdecken, wird eine gültige Pufferanforderung an die Erzeuger weitergeleitet.
Sobald der Fühler B4 die geforderte Temperatur erreicht wird die Pufferanforderung wieder weggenommen.
Mit B4 und B42/B41:
Die Funktion ist eingeschaltet.
Kann der Pufferspeicher die resultierende Wärmeanforderung der Verbraucher am B4 und B41 (bzw. B42) nicht abdecken wird eine gültige Pufferanforderung an die Erzeuger weitergeleitet.
Sobald beide Fühler die geforderte Temperatur erreichen wird die Pufferanforderung wieder weggenommen.
Temp'diff Puffer/Heizkreis
Mit dem Parameter Temp'diff Puffer/Heizkreis kann der Sollwert für die Automatische Erzeugersperre korrigiert werden.
In Anlagen mit hoher Schaltdifferenz für die Erzeuger- Zu-/ Wegschaltung wird oft eine Mischerüberhöhung eingestellt. Bei Wärmebezug ab einem Speicher ist diese Mischerüberhöhung nicht notwendig und kann mit dem Parameter Automatische Erzeugersperre korrigiert werden.
Ist die Temperaturdifferenz T zwischen Pufferspeicher und Heizkreis-
Temperaturanforderung genügend gross, so wird die vom Heizkreis benötigte Wärme ab dem Pufferspeicher bezogen. Der Wärmeerzeuger ist gesperrt.
Freigegeben
Sobald beide Pufferspeichertemperaturfühler um die „Temp'diff Puffer/Heizkreis“ plus 1K unter der verlangten Vorlauftemperatur liegen, ist der Wärmeerzeuger freigegeben.
Gesperrt
Sobald beide Pufferspeichertemperaturfühler um weniger als die „Temp'diff
Puffer/Heizkreis“ unter der verlangten Vorlauftemperatur liegen, ist der Wärmeerzeuger gesperrt.
4722 Temp'diff Puffer/Heizkreis
B4 Oberer Puffer- oder Kombispeicherfühler
B41 Unterer Puffer- oder Kombispeicherfühler
TVLw Vorlauftemperatur-Sollwert
K Verdichter
Mit der Temp'diff Puffer/Heizkreis kann die Mischerüberhöhung der Heizkreis-Temperaturanforderung kompensiert werden.
Schichtschutz
| Zeilennr. | Bedienzeile |
| 4739 | SchichtschutzAus | Immer |
Die Funktion Pufferschichtschutz erlaubt den hydraulischen Abgleich zwischen Verbrauchern und Erzeuger ohne zusätzliche Absperrventile zum Pufferspeicher. Bei aktiver Funktion wird die Wassermenge auf der Verbraucherseite so angepasst, dass möglichst kein kälteres Wasser aus dem Pufferspeicher dazugemischt wird.
Aus:
Die Schichtschutzfunktion ist ausgeschaltet.
Immer:
Die Schichtschutzfunktion ist bei eingeschaltetem Erzeuger aktiv.
Für die Funktion muss ein Schienenvorlauffühler B10 angeschlossen sein.
Überhitzschutz
| Zeilennr. | Bedienzeile | |
| 4750 | Ladetemperatur | Maximum |
Der Pufferspeicher wird von der Solarenergie bis zum eingestellten Ladetemperatur Maximum geladen.
Die Kollektorüberhitzschutzfunktion kann die Kollektorpumpe wieder in Betrieb nehmen, bis die maximale Speichertemperatur erreicht wird.
Rückkühlung
| Zeilennr. | Bedienzeile | |
| 4755 | Rückkühltemperatur | |
| 4756 | Rückkühlung TWW/HK's | |
| 4757 Rückkühlung KollektorAusSommerImmer | ||
| Rückkühltemperatur | Musste der Pufferspeicher über das „Ladetemperatur Maximum“ geladen werden, erfolgt sobald als möglich eine Rückkühlung auf die hier eingestellte Rückkühltemperatur.Für die Rückkühlung des Pufferspeichers stehen die folgenden beiden Funktionen zur Verfügung. | |
| Rückkühlung TWW/HK's | Die Energie kann durch eine Wärmeabnahme der Raumheizung oder des TWW-Speichers abgeführt werden. Die Funktion wird auf dieser Bedienzeile ein- oder ausgeschaltet. Sie kann für jeden Heizkreis separat eingestellt werden (Bedienseite Heizkreis 1...). | |
| Rückkühlung Kollektor | Die Energie kann bei kaltem Kollektor via Kollektorfläche an die Umgebung abgegeben werden.AusDie Rückkühlung über den Kollektor ist ausgeschaltet.SommerDie Rückkühlung über den Kollektor ist nur im Sommer erlaubt.ImmerDie Rückkühlung über den Kollektor ist ganzjährig eingeschaltet. | |
| Elektroeinsatz | ||
| Zeilennr. | Bedienzeile | |
| 4760 | Ladefühler Elektroeinsatz | |
| 4761 Zwangsladung mit Elektro | ||
| Der Elektroeinsatz im Pufferspeicher wird für die Zwangsladung freigegeben, wenn kein Wärmeerzeuger Wärme liefern kann, sowie bei aktivem Pufferspeicherfrostschutz.Der Elektroeinsatz im Vorlauf schaltet bei Zwangsladung ein, wenn die Wärmepumpe den Sollwert nicht erreicht und auf Bedienzeile 2880 „Verwendung Elektro-Vorlauf“ die Einstellung „Ergänzung WP-Betrieb“ eingestellt ist, oder wenn sich die Wärmepumpe im Notbetrieb befindet und auf Bedienzeile 2880 „Verwendung Elektro-Vorlauf“ die Einstellung „Ersatz“ eingestellt ist. | ||
| Ladefühler Elektroeinsatz | Legt den Fühler fest, welcher für die Ladung mit einem Elektroeinsatz verwendet werden soll.B4Der Elektroeinsatz wird über den Fühler B4 ein- und ausgeschaltet.B42 / B41Der Elektroeinsatz wird über den Fühler B41 eingeschaltet und über den Fühler B42 ausgeschaltet. | |
160/258
Zwangsladung mit Elektro
Falls nach dem Auslösen der Zwangsladung innerhalb einer Minute kein Wärmeerzeuger im System für die Pufferspeicher-Zwangsladung in Betrieb geht, kann der Elektroeinsatz die Zwangsladung übernehmen.
Nein
Der Elektroeinsatz K16 wird für die Zwangsladung nicht verwendet.
Ja
Falls kein anderer Wärmeerzeuger die Zwangsladung übernimmt, erfolgt die Zwangsladung mit dem Elektroeinsatz K16.
Solareinbindung
| Zeilennr. | Bedienzeile |
| 4783 | Mit Solareinbindung |
Hier wird eingestellt, ob der Pufferspeicher durch Solarenergie geladen werden kann.
6.18 Trinkwasser-Speicher
Abbruch der Trinkwasser-Ladung
Wird die Ladung unterbrochen, da die Wärmepumpe die Anzahl der erlaubten Ladeversuche überschritten hat (Bedienzeile 2893), führt der Elektroheizeinsatz (K6) die Ladung fort, sofern ein solcher vorhanden ist.
Ist kein Elektroheizeinsatz vorhanden, so wird die Ladung wieder aufgenommen, sobald die Trinkwasserspeichertemperatur um die voreingestellte Trinkwasser-Schaltdifferenz gesunken ist.
Folgende Punkte können zum Abbruch der Trinkwasser-Ladung durch die Wärmepumpe führen:
- Die Wärmepumpe kann die TWW-Ladung wegen einer Hochdruck-Störung nicht beenden
- Die Wärmepumpe muss die Ladung abbrechen, weil sich die Heissgas- oder Vorlauftemperatur ihren Maximalwerten nähert. Die erlaubte Annäherung an den Maximalwert ist voreingestellt.
Laderegelung
| Zeilennr. | Bedienzeile |
| 5020 | Vorlaufsollwertüberhöhung |
| 5021 | Umladeüberhöhung |
| 5022 | LadeartMit B3 | Mit B3 / B31 | Mit B3 / Legio mit B3 / B31 |
| 5024 | Schaltdifferenz |
Vorlaufsollwertüberhöhung
Die Trinkwasseranforderung an den Wärmeerzeuger setzt sich aus dem aktuellen Trinkwassersollwert plus der einstellbaren Sollwertüberhöhung zusammen.
Umladeüberhöhung
Die Umladung ermöglicht es, Energie vom Pufferspeicher in den Trinkwasserspeicher zu verschieben. Dazu muss die aktuelle Pufferspeichertemperatur höher sein als die aktuelle Temperatur im Trinkwasserspeicher. Die entsprechende Temperaturdifferenz kann hier eingestellt werden.
Ladeart
Die Speicherladung ist mit einem oder zwei Fühlern möglich. Es ist auch möglich die Ladung mit einem Fühler und die Legionellenfunktion mit zwei Fühlern zu realisieren (Einstellung 3).
Schaltdifferenz
Ist die Trinkwassertemperatur tiefer als der aktuelle Sollwert abzüglich der hier eingestellten Schaltdifferenz, wird die Trinkwasserladung gestartet. Die Trinkwasserladung wird beendet, wenn die Temperatur den aktuellen Sollwert erreicht.
Bei der ersten Trinkwasserfreigabe des Tages wird eine Zwangsladung durchgeführt. Die Trinkwasserladung wird auch gestartet, wenn die Trinkwassertemperatur innerhalb der Schaltdifferenz liegt – sofern sie nicht weniger als 1K unter dem Sollwert liegt.
Ladezeitbegrenzung
| Zeilennr. | Bedienzeile |
| 5030 | Ladezeitbegrenzung |
Ladezeitbegrenzung
Während der Trinkwasserladung kann die Raumheizung – abhängig vom gewählten Ladevorrang (Bedienzeile 1630) und der hydraulischen Schaltung – keine oder zu wenig Energie erhalten. Oft ist es daher sinnvoll, die Trinkwasserladung zeitlich zu begrenzen.
...
Die Ladezeitbegrenzung ist ausgeschaltet. Das Trinkwasser wird bis zum Nennsollwert aufgeheizt, auch wenn die Raumheizung zwischenzeitlich zu wenig Energie erhält.
10 - 600
Die Trinkwasserladung wird nach der eingestellten Zeit in Minuten gestoppt und für dieselbe Zeit gesperrt, bevor sie wieder aufgenommen wird. In dieser Zeit steht die Erzeugerleistung für die Raumheizungen zur Verfügung. Dieser Zyklus wiederholt sich, bis der Trinkwasser-Nennsollwert erreicht ist.
Bei ausgeschalteter Raumheizung (Sommerbetrieb, Ecofunktion, usw.) wird die Trinkwasserladung – unabhängig der gewählten Einstellung – nicht unterbrochen.
Überhitzschutz
| Zeilennr. | Bedienzeile | |
| 5050 | Ladetemperatur | Maximum |
Der Trinkwasserspeicher wird vom Sonnenkollektor bis zur eingestellten „Ladetemperatur Maximum“ geladen.
Die Kollektorüberhitzschutzfunktionkann die Kollektorpumpe wieder in Betrieb nehmen bis die maximale Speichertemperatur erreicht wird.
Die Ladetemperatur Maximum gilt auch für die Legionellenfunktion. Bei der Benutzung der Legionellenfunktion muss die Ladetemperatur Maximum glleich hoch eingestellt sein wie der Sollwert der Legionellenfunktion + Schaltdifferenz.
Rückkühlung
| Zeilennr. | Bedienzeile |
| 5055 | Rückkühltemperatur |
| 5056 Rückkühlung Erzeuger / HKAus | Ein | |
| 5057 | Rückkühlung KollektorAus | Sommer | Immer |
Rückkühltemperatur
Eine aktivierte Rückkühlfunktion bleibt in Betrieb bis die eingestellte Rückkühltemperatur im Trinkwasserspeicher erreicht ist.
Rückkühlung Erzeuger / HK
Die überschüssige Energie kann durch eine Wärmeabnahme der Raumheizung oder des Wärmeerzeugers entladen werden. Die Wärmeabnahme über einen Heizkreis kann für jeden Heizkreis separat eingestellt werden (Bedienseite Heizkreis X...).
Rückkühlung Kollektor
Die überschüssige Energie kann bei kaltem Kollektor via Kollektorfläche an die Umgebung abgegeben werden.
Elektroheizeinsatz
| Zeilennr. | Bedienzeile |
| 5060 | Elektroeinsatz BetriebsartErsatz* | Sommer | Immer |
| 5061 | Elektroeinsatz Freigabe24h / Tag | Trinkwasser-Freigabe* | Zeitprogramm 4 |
Elektroeinsatz Betriebsart
Ersatz
Der Elektroheizeinsatz übernimmt die Trinkwasser-Ladung, sobald die Wärmepumpe in Störung oder ausgeschaltet ist, oder die Trinkwasserladung durch die Wärmepumpe abgebrochen wurde.
Falls der Elektroeinsatz die Ladung übernehmen muss, weil die Wärmepumpe die Ladung nicht zu Ende führen konnte, speichert der Regler auf der Bedienzeile "Akt TWW Ladetemperatur WP" (7093) die TWW-Temperatur ab, bei welcher der Elektroeinsatz die Ladung übernommen hat.
Beim Umschaltpunkt wird zudem die Einschalttemperatur adaptiert. Steigt die TWW-Temperatur wegen des Elektroeinsatzes oder eines anderen Erzeugers (z.B. Solar), läuft der Einschaltpunkt nach dem Schleppzeigerprinzip mit. Der Einschaltpunkt steigt maximal bis zum aktuellen TWW-Sollwert minus Schaltdifferenz. Sinkt die TWW-Temperatur unter den Einschaltpunkt, geht die Wärmepumpe in Betrieb.
Sommer
Wenn alle Heizkreise in den Sommerbetrieb umgeschaltet haben, übernimmt ab dem darauf folgenden Tag der Elektroheizeinsatz die Trinkwasser-Ladung. Die Wärmepumpe bleibt somit während des Sommerbetriebs ausgeschaltet.
Die Trinkwasserbereitung wird erst wieder mit der Wärmepumpe durchgeführt, wenn mindestens ein Heizkreis auf Heizbetrieb umschaltet.
Im Heizbetrieb wird der Elektroheizeinsatz betrieben wie bei der Einstellung „Ersatz“ beschrieben.
Immer
Die Trinkwasser-Ladung erfolgt immer über den Elektroheizeinsatz.
Die Trinkwasser-Betriebsarttaste 📋 wirkt auch auf den Elektroheizeinsatz. Damit das Trinkwasser geladen wird, muss die Betriebsart-Taste für Trinkwasser eingeschaltet sein.
Elektroeinsatz Freigabe
24h/Tag
Der Elektroeinsatz ist unabhängig von Zeitschaltprogrammen dauernd freigegeben.
Beispiel:
2
Trinkwasser Freigabe
Der Elektroeinsatz wird gemäss Trinkwasser Freigabe geschaltet.
Beispiel:
4
Zeitprogramm 4/TWW
Für den Elektroeinsatz wird das Zeitschaltprogramm 4/TWW des lokalen Reglers berücksichtigt.
Beispiel:
2
Die effektive Freigabe erfolgt nur, wenn der Elektroheizeinsatz gemäss der Einstellung „Elektroeinsatz Betriebsart“ (5060) in Betrieb sein darf.
Elektroeinsatz Regelung
Externer Thermostat
Die Speichertemperatur wird mit einem reglerexternen Thermostaten ohne Sollwertführung des Reglers geladen.
Trinkwasserfühler
Die Speichertemperatur wird mit einem Elektroeinsatz unter Sollwertführung des Reglers geladen.
Damit die Sollwertführung korrekt funktioniert, muss der reglerexterne Thermostat auf maximale Speichertemperatur gestellt werden.
Übertemperaturabnahme
| Zeilennr. | Bedienzeile |
| 5085 | ÜbertemperaturabnahmeAus | Ein |
Übertemperaturabnahme
Eine Übertemperaturabnahme, kann via Bus von einem anderen Gerät oder durch die Speicherrückkühlung ausgelöst werden.
164/258
Wird eine Übertemperaturableitung aktiviert, kann die überschüssige Energie durch eine Wärmeabnahme der Raumheizung abgeführt werden. Dies kann für jeden Heizkreis separat eingestellt werden.
Anlagenhydraulik
| Zeilennr. | Bedienzeile |
| 5090 | Mit PufferspeicherNein | Ja |
| 5092 | Mit Vorregler/Zubring'pumpeNein | Ja |
| 5093 | Mit SolareinbindungNein | Ja |
Mit Pufferspeicher
Ist ein Pufferspeicher vorhanden, muss eingegeben werden, ob der
Trinkwasserspeicher aus dem Pufferspeicher Wärme beziehen kann.
Die Pufferspeichertemperatur wird bei Einbezug alternativer Wärmequelle als Regelkriterium für die Freigabe zusätzlicher Energiequellen verwendet.
Mit Vorregler/
Es wird eingestellt, ob der Trinkwasserspeicher ab dem Vorregler bzw. mit der
Zubring'pumpe
Zubringerpumpe (anlagenabhängig) gespeist werden soll.
Mit Solareinbindung
Es wird eingestellt, ob der Trinkwasserspeicher durch Solarenergie gespeist werden soll.
Drehzahlgesteuerte Pumpe
| Nur RVS61.. | Zeilennr. | Bedienzeile |
| 5101 Pumpendrehzahl Minimum | ||
| 5102 | Pumpendrehzahl Maximum | |
Drehzahlregelung der
Ladepumpe
Der Drehzahlbereich der Ladepumpe wird mit der minimal und der maximal erlaubten Drehzahl eingeschränkt.
Um ein sicheres Anlaufen der Pumpe zu gewährleisten, wird beim Start der Pumpe die Drehzahl für 10 Sekunden auf die maximale Drehzahl angehoben.
Drehzahlregelung der Ladepumpe Q3
Speicherinterner Wärmetauscher und Sensor B36 im Rücklauf.
Die Regelung berechnet die Drehzahl der Ladepumpe so, dass am Sensor B36 die Rücklauftemperatur 2 K über dem Speichertemperaturwert (B3) liegt.
Speicherinterner Wärmetauscher mit Vorregler. Die Regelung berechnet die Drehzahl der Ladepumpe so, dass am Sensor B35 der Trinkwassersollwert + Ladeüberhöhung erreicht wird.
Speicherexterner Wärmetauscher und Sensor B36 im Vorlauf (Teilschemen 22,23) Die Regelung berechnet die Drehzahl der Ladepumpe so dass am Sensor B36 die Ladetemperatur 2K über dem Trinkwassersollwert liegt.
Speicherexterner Wärmetauscher mit Vorregler. Die Regelung berechnet die Drehzahl der Ladepumpe so dass am Sensor B35 die Ladetemperatur 2K über dem Trinkwassersollwert liegt. In diesem Fall muss der Vorreglersensor B35 im Zwischenkreis platziert sein Wird zusätzlich ein B36 angeschlossen, muss B35 als Vorreglersensor platziert sein. In diesem Fall berechnet die Regelung die Drehzahl so, dass am Sensor B35 der Trinkwassersollwert + Ladeüberhöhung erreicht wird.
Drehzahlregelung der Zwischenkreispumpe Q33
Die Regelung berechnet die Drehzahl der Zwischenkreispumpe so dass am Sensor B36 die Ladetemperatur 2K über dem Trinkwassersollwert liegt. Ist kein B36 angeschlossen wird die Funktion mit dem Sensor B35 berechnet. Ist kein gültiger Sensor angeschlossen wird die Pumpe nicht drehzahlgesteuert.
Umladung
| Zeilennr. | Bedienzeile |
| 5130 | UmladestrategieAus | Immer | Trinkwasser Freigabe |
Umladestrategie
Der Trinkwarmwasserspeicher kann, falls der Pufferspeicher genügend warm ist, vom Pufferspeicher geladen werden. Diese Umladung kann je nach hydraulischer Schaltung mittels der Ladepumpe Q3 oder mittels der eigens für diese Funktion parametrierten Umladepumpe Q11 gemacht werden.
6.19 Trinkwasser Durchlauferhitzer (Nur RVS61.843)
Übersicht
Der Regler unterstützt die Trinkwarmwasser-Erwärmung über einen externen Wärmetauscher. Die Energie wird dabei ab dem Pufferspeicher, Trinkwarmwasserspeicher oder Kombispeicher bezogen.
Über eine drehzahlgesteuerte Pumpe (Bild links) oder über eine Pumpe mit fixer Drehzahl und ein Mischventil (Bild rechts) wird dem Trinkwasserkreis bedarfsgesteuert Wärme zugeführt:
Sobald der Strönungswächter (FS) einen Durchfluss dedektiert, regelt der Fühler B38 auf den aktuellen TWW-Nennsollwert. Da es aber über dem externen Wärmetauscher immer Wärmeverluste gibt, wird mit Hilfe des Parameters 5406 (Min Sollw'diff zu Speich'temp) eine einstellbare Differenz für den Fühler B38 zugelassen. D.h: über die drehzalgesteuerte Pumpe (Bild links) oder über das Mischventil (Bild rechts) wird
167/258
versucht, am Fühler B38 der Nennsollwert miuns Einstellung Parameter 5406 zu erreichen und zu halten. Sobald der Strömungswächter keinen Durchfluss mehr erkennt, stoppt die Pumpe Q34.
Konfiguration
Bei der Anwendung mit drehzahlgesteuerter Pumpe und ohne Mischer (Bild links) muss die Pumpe Q34 auf den multifunktionellen Ausgang QX4mod konfiguriert werden. Der Fühler B38 muss einem multifunktionellen Eingang Bx zugeordnet werden.
Der Strömungswächter (FS) wird dabei automatisch dem digitalen Eingang H1 zugeordnet.
Wird anstelle der modullierenden Pumpe Q34 eine mit fxer Drehzahl (Ein/Aus) verwendet, dann müssen die Parameter 5530 (Pumpendrehzal Minimum) und 5531 OEM (Pumpendrehzahl Maximum) auf 100 % gesetzt werden.
Bei der Anwendung mit einem Mischventil und einer Pumpe mit fixer Drehzahl (Bild rechts) muss dazu das der Parameter 6014 (Funktion Mischergruppe 1) auf „Trinkwasser-Druchlauferhitzer“ konfiguriert werden. Dabei werden die zum Mischerheizkreis verwendeten Ausgänge gemäss Tabelle Seite 172 (Parameter 6014) zugeordnet.
Anstelle der internen im Regler vorhandenen Mischergruppe kann diese Funktion auch auf ein Erweiterungsmodul gelegt werden. Dazu muss der Parameter 6021 oder 6022 auf die Funktion „Trinkwasser-Durchlauferhitzer“ konfiguriert werden und es gilt dazu die Belegungstabelle Seite 172 (Parameter 6020, 6021)
Sollwerte
Nur RVS61..
| Zeilennr. | Bedienzeile |
| 5406 Min $ollw'diff zu Speich'temp | |
Der TWW-Sollwert wird maximal auf die aktuelle Speichertemperatur minus die hier einstellbare Sollwertdifferenz geregelt.
Drehzahlgesteuerte Pumpe
Nur RVS61..
| Zeilennr. | Bedienzeile |
| 5530 Pumpendrehzahl Minimum | |
Pumpendrehzahl Minimum
Die minimale Drehzahl für die Durchlauferhitzerpumpe ist definierbar. Der nicht mehr sauber steuerbare unterste Leistungsbereich der Pumpe kann damit ausgegrenzt werden.
Mischerregelung
Nur RVS61..
| Zeilennr. | Bedienzeile |
| 5544 Antrieb Laufzeit | |
Antrieb Laufzeit
Einstellung der Antriebslaufzeit des verwendeten Mischventils.
168/258
6.20 Konfiguration
Vorgehen
Als erstes sollte über die Voreinstellung das Anlageschema eingegeben werden, welches der realen Anlage am ehesten entspricht. Danach können die einzelnen Teilschemas manuell so angepasst werden, dass sie den Anforderungen entsprechen. Erst danach erfolgt das Einstellen von Zusatzfunktionen und die Feineinstellung über die Bedienzeilen der einzelnen Parameter.
Schemawahl über Voreinstellung
| Zeilennr. | Bedienzeile |
| 5700 | Voreinstellung |
Voreinstellung
Die im Kapitel „Anwendungen“ gezeigten Schemas lassen sich durch die Eingabe der Schemanummer voreinstellen. Das Anlageschema ergibt sich aus der Voreinstellung und den angeschlossenen Fühlern.
Die im gewünschten Anlageschema enthaltenen Fühler müssen angeschlossen sein, damit über die automatische Fühlererkennung nicht ein anderes Anlageschema detektiert wird.
Manuelle Einstellung / Anpassung der Teilschemen
Ein Anlageschema setzt sich aus mehreren Teilschemen zusammen.
Es ist möglich, das gewünschte Anlageschema manuell aus den benötigten Teilschemen zusammenzusetzen.
Es lassen sich aber auch Teilschemen eines Anlageschemas anpassen, die mittels „Voreinstellung“ (5700) generiert wurden.
Im separat erhältlichen Teilschemakatalog sind die im Regler implementierten Teilschemen - nach Gruppen geordnet - aufgelistet. Daneben sind die notwendigen Bedienzeilen aufgeführt, welche zur Erzeugung des jeweiligen Teilschemas eingestellt werden müssen, sowie die für das entsprechende Teilschema benötigten Fühler.
Auf den Bedienzeilen 6212 – 6217 (s. S. 195) können Sie überprüfen, ob die Einstellungen zum richtigen Teilschema geführt haben. Die dort angezeigte Kontrollnummer muss mit der Teilschemanummer der jeweiligen Komponentengruppe übereinstimmen.
Heiz- / Kühlkreis 1
| Zeilennr. | Bedienzeile |
| 5710 | Heizkreis 1Aus | Ein |
| 5711 | Kühlkreis 1Aus | 4-Leitersystem | 2-Leitersystem| |
| 5712 Verwendung Mischer 1Keine | Heizen | Kühlen | Heizen und Kühlen | |
Heizkreis 1
Der Heizkreis 1 ist über diese Einstellung ein- bzw. ausschaltbar.
Kühlkreis 1
Aus
Der Kühlkreis ist ausgeschaltet
169/258
4 Leitersystem
Der Kühl- und Heizkreis beziehen die Kälte bzw. Wärme von getrennten Schienen.
2-Leitersystem
Der Kühl- und Heizkreis beziehen die Kälte bzw. Wärme von der gleichen Schiene.
Verwendung Mischer 1
Der Parameter ist nur bei einem 4-Leitersystem wirksam.
| Heizen Kühlen Heizen und Kühlen | ||
| HK/KK B1 Q2 Y21 Y1/Y2 H H K K | HK/KK B1 Q2 Y21 H Y1/Y2 K K | HK/KK B1 Q2 Y1/Y2 Y21 H H K K |
HK Heizkreis
KK Kühlkreis
H Heizschiene
K Kälteschiene
Die Einstellung wird benötigt, wenn ein Relaisausgang QX.. (Konfiguration) als Umlenkventil Kühlen Y21 verwendet wird.
Heizkreis 2
| Zeilennr. | Bedienzeile |
| 5715 | Heizkreis 2Aus | Ein |
Heizkreis 2
Der Heizkreis 2 ist über diese Einstellung ein- bzw. ausschaltbar.
Trinkwasser-Stellglied Q3
| Einstellung | Bedienzeile |
| 5731 | Trinkwasser-Stellglied Q3Kein | Ladepumpe | Umlenkventil |
Kein
Keine Trinkwasserladung über Q3.
Ladepumpe
Die Trinkwasserladung erfolgt mit einer Pumpe an der Anschluss-Klemme Q3/Y3.
Umlenkventil
Die Trinkwasserladung erfolgt mit einem Umlenkventil an der Anschluss-Klemme Q3/Y3.
Trinkwasser Trennschaltung
Bei Mehrkesselanlagen (Kaskaden) kann ein Wärmeerzeuger temporär nur für die Trinkwarmwasser-Ladung eingesetzt werden. Dieser Kessel trennt sich bei aktiver Ladung mittels Trinkwasser-Trennschaltung hydraulisch vom System ab und steht solange für den übrigen Heizbetrieb nicht mehr zur Verfügung. Nach Abschluss der Trinkwarmwasser-Ladung steht der Wärmeerzeuger wieder für den Heizbetrieb zur Verfügung, d. h. er meldet sich bei der Kaskade wieder als verfügbar an.
Beim RVS61.843 schaltet bei aktiver Trennschaltung die Kondensatorpumpe Q9 aus, wenn der Parameter 'Trinkwasser-Stellglied Q3' (BZ 5731) auf Ladepumpe eingestellt ist. Eine mögliche Anwendung dieser Funktion ist im untenstehende Anlageschema dargestellt.
Auf diese Weise ist es möglich, eine solche Anlage auch ohne Zubringerpumpe Q14 zu realisieren.
| Zeilennr. | Bedienzeile | |
| 5736 | Trinkwasser | Trennschaltung |
AUS
Die Trinkwasser-Trennschaltung ist ausgeschaltet. Jeder vorhandene Wärmeerzeuger kann den Trinkwasserspeicher laden
EIN
Die Trinkwasser-Trennschaltung ist eingeschaltet. Die Trinkwasserladung erfolgt ausschliesslich über den dafür definierten Wärmeerzeuger.
Für eine Trinkwasser Trennschaltung muss das Trinkwasser-Stellglied Q3 auf „Umlenkventil“ eingestellt werden!
Wärmepumpe
| Zeilennr. | Bedienzeile |
| 5800 | WärmequelleSole | Wasser | Luft | Extern |
| 5807 | KälteerzeugungAus | 4-Leitersystem | 2-Leitersystem |
| 5810 Spreizung HK bei TA -10^ | |
Wärmequelle
Die von der Wärmepumpe verwendete Wärmequelle wird auf dieser Einstellzeile definiert. Dadurch wird die Anzahl und Art der benötigten Fühler definiert und die Funktionalität dem entsprechenden Wärmepumpentyp angepasst.
Sole
Z. B. bei Nutzung von Erdwärme
Wasser
Z. B. bei Nutzung von Grundwasser, Seewasser, Flusswasser
Luft
Bei Nutzung von Luft
Extern
Bei Verwendung einer Wärmequelle mit externer Regelung.
Die externe WP kann z.B. über die Hx-Ausgänge angesteuert werden (Ein / Aus).
Der Anschluss von WP-Fühlern an den Siemens_Regler ist optional.
An den Regler angeschlossene Fühler werden verwendet und die zugehörigen
Funktionen freigeschaltet.
Bei Anschluss von B71 kann die reglerinterne Stufenregelung für den Verdichter verwendet werden. Die Verdichterstufen müssen in diesem Fall ebenfalls direkt an den Regler angeschlossen werden.
Kälteerzeugung
Definiert, ob und für welches System die Kälteerzeugung erfolgt.
Aus
Es erfolgt keine Kälteerzeugung.
4-Leitersystem
Die Kälteerzeugung erfolgt für ein 4-Leitersystem, entweder über separate oder die gleichen Zuleitungen wie für Heizen / Kühlen.
2-Leitersystem
Die Kälteerzeugung erfolgt für ein 2-Leitersystem über die gleichen Zuleitungen für Heizen und Kühlen.
Spreizung HK
bei TA-10°C
Für die Steuerung der Wärmepumpe anhand des Rücklauftemperatur-Sollwerts muss dieser zuerst ermittelt werden.
Dazu wird der Vorlauftemperatur-Sollwert (gem. Heizkennlinie) um die zu erwartende Temperatrdifferenz über dem Kondensator reduziert und als Rücklauftemperatur-Sollwert verwendet.
Die auf dieser Bedienzeile eingegebene Spreizung bei einer Aussentemperatur von -10°C wird dazu auf die aktuelle gemischte Aussentemperatur umgerechnet.
Bei einer Aussentemperatur von -10^ wird der Vorlauftemperatur-Sollwert um den eingestellten Wert reduziert, bei einer Aussentemperatur von 20^ erfolgt keine Reduktion mehr.
line
| Ta | TVL | TRL | | ------ | ----- | ----- | | -10°C | 5801 | | | 20°C | | || TVL | Vorlauftemperatru |
| TRL | Rücklauftemperatur |
| Ta | Aussentemperatur |
Wichtig!
Anstelle der Eingabe der korrekten Spreizung bei -10^ kann als Spreizung auch 0 eingegeben werden. In diesem Fall muss die Heizkennlinie für den Rücklauftemperatur-Sollwert eingestellt sein. Diese Möglichkeit steht nur für Anlagen ohne Mischerheizkreis offen.
Der Parameter 5810 wirkt nur, wenn kein Pufferspeicher vorhanden ist.
Im Kühlbetrieb ist der Parameter ohne Wirkung. Bei Regelung auf die Rücklauftemperatur muss die Kühlkennlinie basierend auf den Rücklaufsollwert eingestellt werden.
Solar
| Zeilennr. | Bedienzeile |
| 5840 | SolarstellgliedLadepumpeUmlenkventil |
| 5841 | Externer SolartauscherGemeinsamTrinkwasserspeicherPufferspeicher |
Solarstellglied
Anstelle einer Kollektorpumpe und Umlenkventilen für die Speichereinbindungen kann die Solaranlage auch mit Ladepumpen betrieben werden.
Bei Verwendung mit Umlenkventil kann immer nur ein Tauscher durchströmt werden. Es ist nur der alternative Betrieb möglich.
Bei Verwendung mit Ladepumpe können alle Tauscher gleichzeitig durchströmt werden. Der parallele oder alternative Betrieb ist möglich.
Externer Solartauscher
Bei Solarschemen mit zwei Speichereinbindungen ist es nötig einzustellen, ob der externe Wärmetauscher gemeinsamen für Trinkwasser und als Pufferspeicher oder exklusiv für einen von beiden verwendet wird.
Puffer Speicher
| Zeilennr. | Bedienzeile |
| 5870 | KombispeicherNein | Ja |
Ist hydraulisch ein Kombispeicher vorhanden, so wird in der Gerätesoftware ein Teilschema Puffer sowie ein Teilschema Trinkwasser aktiv. Die Funktionen verhalten sich somit beim Kombispeicher grundsätzlich identisch wie wenn der Pufferspeicher und der Trinkwasserspeicher getrennt wären.
Ausnahmen:
Die Trinkwasseranforderung wird immer an den Puffer geschickt, unabhängig der Einstellung für Trinkwasserspeicher mit Pufferspeicher. Die TWW-Pumpe Q3 wird erst gestartet, wenn auch der Pufferfühler B4 unter dem Sollwert TWW – Schaltdifferenz ist.
Beim Umladen wird das Trinkwasserstellglied (Q3) nicht eingeschaltet. Es wird gewartet bis sich die Temperaturniveaus ausgeglichen haben.
Ausgang Relais QX
| Nur RVS61.. |
Der Verwendungszweck der Relaisausgänge 1 bis 6 kann einzeln definiert werden.
| Zeilennr. | Bedienzeile |
| 5890 | Relaisausgang QX1, QX2, QX3, QX4, QX5, QX6 |
| 5891 | Kein |
| 5892 | Verdichterstufe 2 K2 |
| 5894 | Prozessumkehrventil Y22 |
| 5895 | Heissgastemperatur K31 |
| 5896 | Elektroeinsatz1 Vorlauf K25 |
| Elektroeinsatz2 Vorlauf K26 | |
| Umlenkventil Kühl Schi2 Y28 | |
| Zubringerpumpe Q14 | |
| Kaskadenpumpe Q25 | |
| Erzeugersperrventil Y4 | |
| Elektroeinsatz TWW K6 | |
| Zirkulationspumpe Q4 | |
| Speicherumladepumpe Q11 | |
| TWW Zwisch'kreispumpe Q33 | |
| TWW Durchmischpumpe Q35 | |
| Kollektorpumpe Q5 | |
| Kollektorpumpe 2 Q16 | |
| Solarpumpe ext.Tauscher K9 | |
| Solarstellglied Puffer K8 | |
| Solarstellglied Schw'bad K18 | |
| Elektroeinsatz Puffer K16 | |
| H1-Pumpe Q15 | |
| H2-Pumpe Q18 | |
| H3-Pumpe Q19 | |
| Heizkreispumpe HkP Q20 | |
| 2. Pumpenstufe HK1 Q21 | |
| 2. Pumpenstufe HK2 Q22 | |
| 2. Pumpenstufe HKP Q23 | |
| Umlenkventil Kühlen Y21 | |
| Luftentfeuchter K29 | |
| Wärmeanforderung K27 | |
| Kälteanforderung K28 | |
| Alarmausgang K10 | |
| Zeitprogramm 5 K13 |
Nur RVS41..
| Zeilennr. | Bedienzeile |
| 5890 | Relaisausgang QX1, QX2, QX3, QX4, QX5, QX6, QX7, QX8 |
| 5891 | Kein |
| 5892 | Prozessumkehrventil Y22 |
| 5894 | Heissgastemperatur K31 |
| 5895 | Elektroeinsatz1 Vorlauf K25 |
| 5896 | Elektroeinsatz2 Vorlauf K26 |
| 5897 | Umlenkventil Kühl Schi2 Y28 |
| 5898 | Zubringerpumpe Q14 |
| Kaskadenpumpe Q25 | |
| Erzeugersperrventil Y4 | |
| Elektroeinsatz TWW K6 | |
| Zirkulationspumpe Q4 | |
| Kollektorpumpe Q5 | |
| Solarpumpe ext.Tauscher K9 | |
| Solarstellglied Puffer K8 | |
| Solarstellglied Schw'bad K18 | |
| Elektroeinsatz Puffer K16 | |
| H1-Pumpe Q15 | |
| H2-Pumpe Q18 | |
| H3-Pumpe Q19 | |
| Heizkreispumpe HkP Q20 | |
| Umlenkventil Kühlen Y21 | |
| Luftentfeuchter K29 | |
| Wärmeanforderung K27 | |
| Kälteanforderung K28 | |
| Alarmausgang K10 | |
| Zeitprogramm 5 K13 | |
| Heizkreispumpe HK1 Q2 | |
| Trinkwasserstellglied Q3 | |
| Quell'pumpe Q8/Ventilat K19 | |
| Kondensatorpumpe Q9 | |
| Verdichterstufe 1 K1 | |
| Zus'erzeuger Regelung K32 |
Die Einstellungen der Relaisausgänge ordnet je nach Wahl entsprechende Zusatzfunktionen zu den Grundschemezen zu. Siehe dazu Kapitel „Anwendungsschemas“.
Relaisausgänge QX..
Kein
Dem Relaisausgang ist keine Funktion zugewiesen. Das Relais ist inaktiv.
Verdichterstufe 2 K2
Das Relais wird zur Ansteuerung eines zweiten Verdichters verwendet (s. Verdichter 2)
Prozessumkehrventil Y22
Steuerung des Prozessumkehrventils Y22. Das Prozessumkehrventil wird für die Umschaltung vom Heiz- zum Kühlbetrieb und für die Abtaufunktion der Wärmepumpe benötigt.
Heissgastemperatur K31
Das Relais wird aktiviert, wenn ein angeschlossener Heissgastemperaturfühler B81 oder B82 den "Sollwert Heissgastemperatur" (2849) überschreitet und deaktiviert, wenn die Temperatur um eine Schaltdifferenz (2850) unter den Sollwert fällt. Der Wirksinn des Kontaktes (2851) ist einstellbar.
Elektroeinsatz Vorlauf K25
Das Relais wird zum Ansteuern eines Elektroheizeinsatzes im Vorlauf (K25), oder bei einem zweistufigen Elektroeinsatz für das Ansteuern der ersten Stufe verwendet.
Elektroeinsatz Vorlauf K26
Das Relais wird zum Ansteuern der zweiten Stufe eines Elektroheizeinsatzes im Vorlauf (K26) verwendet.
175/258
Umlenkventil Kühl Schi2 Y28
Steuerung des optionalen Umlenkventils Kühlen Y28. zum Umschalten auf passive Kühlung. Dadurch wird bei gleichzeitigem Heizbetrieb der Heizkreis hydraulisch vom Kühlkreis getrennt
Zubringerpumpe Q14
Die angeschlossene Pumpe dient als Zubringerpumpe, welche als Wärmezubringer für weitere Verbraucher verwendet werden kann.
Die Zubringerpumpe wird in Betrieb gesetzt, sobald eine Wärmeanforderung eines Verbrauchers besteht. Besteht keine Wärmeanforderung schaltet die Pumpe mit Nachlauf aus.
Kaskadenpumpe Q25
Gemeinsame Pumpe für alle Wärmeerzeuger einer Kaskade.
Erzeugersperrventil Y4
Ist genügend Wärme im Pufferspeicher vorhanden, können die Verbraucher ihren Wärmebedarf ab diesem beziehen - die Wärmeerzeuger müssen nicht in Betrieb genommen werden. Die automatische Erzeugersperre sperrt die Wärmeerzeuger und koppelt sie mit einem Umschaltventil Y4 hydraulisch vom Rest der Anlage ab. Damit beziehen die Wärmeverbraucher ihre Energie vom Pufferspeicher und eine Fehlzirkulation durch die Wärmeerzeuger ist ausgeschlossen.
Elektroeinsatz TWW K6
Mit dem angeschlossenen Elektroheizeinsatz, kann das Trinkwasser gemäss Bedienzeilen „Elektroeinsatz Betriebsart“ und „Elektroeinsatz Freigabe“ (Bedienzeilen 5060 und 5061) geladen werden.
Der Elektroheizeinsatz muss mit einem Sicherheitsthermostat ausgerüstet sein!
Die „Elektroeinsatz Betriebsart“ muss dementsprechend eingestellt sein.
Zirkulationspumpe Q4
Die angeschlossene Pumpe dient als Trinkwasser-Zirkulationspumpe. Der zeitliche Betrieb der Zirkulationspumpe kann auf der Bedienzeile „Zirkulationspumpe Freigabe“ (Bedienzeile 1660) abgestimmt werden. „Zirk'pumpe Taktbetrieb“ und der „Zirkulationssollwert“ sind auf Bedienzeilen 1661 und 1663 einstellbar.
Speicherumladepumpe Q11
Der Trinkwarmwasserspeicher kann, falls der Pufferspeicher genügend warm ist, vom Pufferspeicher geladen werden. Diese Umladung kann mittels Umladepumpe Q11 erfolgen.
TWW Zwisch'kreispumpe Q33
Ladepumpe bei Trinkwasserspeicher mit aussen liegendem Wärmetauscher.
TWW Durchmischpumpe Q35
Separate Pumpe für Speicherumwälzung während aktiver Legionellenfunktion.
Kollektorpumpe Q5
Zur Ansteuerung der Kollektorpumpe des Sonnenkollektorkreises.
Kollektorpumpe 2 Q16
Zur Ansteuerung der Umwälzpumpe eines zweiten Sonnenkollektorkreises.
Solarpumpe ext.Tauscher K9
Für den externen Wärmetauscher muss am multifunktionalen Relaisausgang (QX) die Solarpumpe ext. Tauscher K9 eingestellt sein.
Falls ein Trinkwasser- und ein Pufferspeicher zur Verfügung stehen, muss auch die BZ 5841 „Externer Solartauscher“ eingestellt werden.
Solarstellglied Puffer K8
Sind mehrere Tauscher eingebunden, muss der Pufferspeicher am entsprechenden Relaisausgang eingestellt sein und zusätzlich die Art des Solarstellgliedes in Bedienzeile 5840 definiert werden.
Solarstellglied Schw'bad K18
Sind mehrere Tauscher eingebunden muss das Schwimmbad am entsprechenden Relaisausgang eingestellt sein und zusätzlich die Art des Solarstellgliedes in Bedienzeile 5840 definiert werden.
Elektroeinsatz Puffer K16
Das Relais wird zum Ansteuern eines Elektroheizeinsatzes im Pufferspeicher verwendet.
Wichtig!
Elektroeinsätze müssen mit einem Sicherheitsthermostaten ausgerüstet sein.
H1-Pumpe Q15
Die H1-Pumpe kann für einen zusätzlichen Verbraucher verwendet werden. Zusammen mit einer externen Wärme- / Kälteanforderung am Eingang H1 kann die Anwendung z.B. für einen Lufterhitzer / Luftkühler verwendet werden. Die Pumpe hat generell 1 Minute Nachlaufzeit.
H2-Pumpe Q18
Die H1-Pumpe kann für einen zusätzlichen Verbraucher verwendet werden. Zusammen mit einer externen Wärme- / Kälteanforderung am Eingang H2 kann die Anwendung z.B. für einen Luftverhitzer / Luftkühler verwendet werden. Die Pumpe hat generell 1 Minute Nachlaufzeit.
H3-Pumpe Q19
Die H1-Pumpe kann für einen zusätzlichen Verbraucher verwendet werden. Zusammen mit einer externen Wärme- / Kälteanforderung am Eingang H3 kann die Anwendung z.B. für einen Luftverhitzer / Luftkühler verwendet werden. Die Pumpe hat generell 1 Minute Nachlaufzeit.
Heizkreispumpe HKP Q20
Das Relais wird für das Ansteuern der Heizkreispumpe Q20 verwendet.
2. Pumpenstufe HK1 Q21 / HK2 Q22 / HKP Q23
Diese Funktion erlaubt es, eine 2-stufige Heizkreispumpe anzusteuern, damit bei reduziertem Heizniveau (z.B. Nachtabsenkung) die Pumpenleistung verringert werden kann. Hierbei wird zur 1. Pumpenstufe mittels „Multifunktionalen Relais QX“ die 2. Stufe folgendermassen zugeschaltet:
| 1.StufeAusgang Q2/Q6/Q20 | 2.StufeAusgang Q21/Q22/Q23 | Pumpenzustand |
| aus | aus | aus |
| ein | aus | Teillast |
| ein | ein | Volllast |
Umlenkventil Kühlen Y21
Steuerung des Umlenkventils Kühlen. Dazu ist ein 4-Leitersystem notwendig. Das Umlenkventil Kühlen wird bei gemeinsam genutztem Heiz- und Kühlkreis zum Umschalten zwischen Wärme- und Kälteschiene verwendet, wenn die Wärmepumpe nicht nur zu Heizzwecken, sondern gleichzeitig auch für die Kühlung verwendet wird.
Beispiel:
Abnahme über 4-Leitersystem.
Luftentfeuchter K29
Bei steigender Raumluftfeuchte kann ein externer Luftentfeuchter eingeschaltet werden. Dazu muss am Hx-Eingang ein Feuchtefühler angeschlossen sein. Die Funktionalität des Luftentfeuchters ist unabhängig von der Kühlfunktionalität. Betriebsarten, Ferienprogramm, Präsenztaste usw. wirken nicht auf den Betrieb des Entfeuchters.
Wärmeanforderung K27
Signalisiert einem externen Wärmeerzeuger durch Schliessen des Kontaktes einen vorhandenen Wärmebedarf.
Kälteanforderung K28
Sobald im Kühlkreis 1 eine Kälteanforderung vorhanden ist, wird der Ausgang K28 aktiviert. Dadurch kann ein externer Kälteerzeuger aktiviert werden. Beim Gerät mit Adresse 1 kann auch eine Kälteanforderung vom System zur Aktivierung von Ausgang K28 führen. Dazu muss in Bedienseite „LPB-System“ die BZ 6627 „Kälteanforderung“ auf „Zentral“ eingestellt sein.
Alarmausgang K10
Tritt im Regler oder im System ein Fehler auf, wird dies mit einem Alarmrelais signalisiert.
Das Schliessen des Kontaktes erfolgt mit einer Verzögerungszeit von 10 Minuten. Wird der Fehler behoben, das heisst die Fehlermeldung liegt nicht mehr an, öffnet der Kontakt unverzögert.
Zeitprogramm 5 K13
Das Relais schaltet zu den unter Zeitschaltprogramm 5 (Bedienzeilen 601 - 616) eingestellten Zeiten eine beliebige angeschlossene Komponente.
Heizkreispumpe HK1 Q2
Das Relais wird für das Ansteuern der Heizkreispumpe Q2 verwendet.
Trinkwasserstellglied Q3
Je nach Hydraulik eine angeschlossene TWW Ladepumpe oder Umlenkventil.
Quell'pumpe Q8/Ventilat K19
Quellenpumpe für Sole/Wasser- oder Wasser/Wasser-Wärmepumpen.
Ventilator für Luft/Wasser-Wärmepumpen.
Kondensatorpumpe Q9
Das Relais wird für das Ansteuern der Kondensatorpumpe verwendet.
Verdichterstufe 1 K1
Das Relais wird zur Ansteuerung der 1. Verdichterstufe verwendet.
Zus'erzeuger Regelung K32
Relais für die Regelung des Zusatzerzeuger.
Funktion Ausgang QX4-Mod
Mit dieser Einstellung wird bestimmt, welche Pumpe moduliert werden soll. Die Modulation erfolgt über Triac-Ansteuerung (Vollwellensteuerung).
Nur RVS61..
| Zeilennr. | Bedienzeile | |
| 5909 | Funktion Ausgang Q4-ModKeineQuellenpumpe Q8/Venti K19Trinkwasserpumpe Q3TWW Zwisch'kreispumpe Q33TWW Durchlauferhitzer Q34Kollektorpumpe Q5Kollektorpumpe 2 Q16Solarpumpe Puffer K8Solarpumpe ext.Tauscher K9Solarpumpe Schwimmbad K18Heizkreispumpe HK1 Q2Heizkreispumpe HK2 Q6Heizkreispumpe HKP Q20 | |
Die minimalen und maximalen Lasten gem. technischen Daten sind unbedingt zu beachtet. Die Einstellungen am Parameter 5909 haben Vorrang gegenüber der Einstellungen am Parameter 5894.
Fühlereingang BX1, BX2, BX3, BX4, BX5
Nur RVS61..
| Zeilennr. | Bedienzeile |
| 5930,5931,5932,5933,5934 | Fühlereingang BX1, BX2, BX3, BX4, BX5KeinPufferspeicherfühler B4Pufferspeicherfühler B41Kollektorfühler B6Trinkwasserfühler B31Heissgasfühler B82Kältemittelfühler flüssig B83TWW Ladefühler B36TWW Zapffühler B38TWW Zirkulationsfühler B39Schwimmbadfühler B13Kollektorfühler 2 B61Solarvorlauffühler B63Solarrücklauffühler B64Pufferspeicherfühler B42Schienenvorlauffühler B10Kaskadenrücklauffühler B70Sondertemperaturfühler 1Sondertemperaturfühler 2 |
179/258
Nur RVS41..
| Zeilennr. | Bedienzeile |
| 5930,5933,5934 | Fühlereingang BX1, BX4, BX5KeinPufferspeicherfühler B4Pufferspeicherfühler B41Kollektorfühler B6Trinkwasserfühler B31Heissgasfühler B82Kältemittelfühler flüssig B83TWW Ladefühler B36TWW Zapffühler B38TWW Zirkulationsfühler B39Schwimmbadfühler B13Kollektorfühler 2 B61Solarvorlauffühler B63Solarrücklauffühler B64Pufferspeicherfühler B42Schienenvorlauffühler B10Kaskadenrücklauffühler B70Sondertemperaturfühler 1Sondertemperaturfühler 2Trinkwasserfühler B3WP Vorlauffühler B21WP Rücklauffühler B71Heissgasfühler B81 |
Die Einstellungen der Fühlereingänge ordnet je nach Wahl entsprechende Zusatzfunktionen den Grundschemen zu. Siehe dazu Kapitel „Anwendungsschemas“.
Eingang H1, H3
Über diese Einstellzeilen wird die Funktion des Eingangs H1/H3 (Hx) bestimmt. Das Aktivieren der gewählten Funktion erfolgt durch Schliessen eines potentialfreien Kontaktes oder durch Anlegen eines analogen Spannungssignals 0...10V an der Klemme Hx.
| Zeilennr. | Bedienzeile | |
| 59505960 | Funktion Eingang H1, H3Nur RVS61.. Nur RVS41..BA-Umschaltung HK's+TWWBA-Umschaltung HK'sBA-Umschaltung HK1BA-Umschaltung HK2BA-Umschaltung HKPFehler- /AlarmmeldungMinimaler VorlaufsollwertWärmeanforderung 10V TaupunktwächterVorlaufsollw'anhebung HygroKälteanforderungKälteanforderung 10V Druckmessung 10VRelative Raumfeuchte 10V Raumtemperatur 10VFreigabe SchwimmbadEinschaltbefehl WP Stufe 1Einschaltbefehl WP Stufe 2Impulszählung | BA-Umschaltung HK's+TWWBA-Umschaltung HK'sBA-Umschaltung HK1BA-Umschaltung HK2BA-Umschaltung HKPFehler- /AlarmmeldungMinimaler VorlaufsollwertWärmeanforderung 10V TaupunktwächterVorlaufsollw'anhebung HygroKälteanforderungKälteanforderung 10V Druckmessung 10VRelative Raumfeuchte 10V Raumtemperatur 10VFreigabe SchwimmbadEinschaltbefehl WP Stufe 1Impulszählung |
| 59515961 | Wirksinn Kontakt H1, H3RuhekontaktArbeitskontakt | |
| 5952,5962 | Funktionswert Kontakt H1, H3 | |
| 5953,5963 | Spannungswert 1 H1, H3 | |
| 5954,5964 | Funktionswert1 H1, H3 | |
| 5955,5965 | Spannungswert 2 H1, H3 | |
| 5956,5966 | Funktionswert2 H1, H3 | |
Funktion Eingang Hx
Betriebsart-Umschaltungen
- Heizkreise
Die Betriebsart der / des entsprechenden Heizkreise(s) wird über die Anschlussklemme Hx (z.B. mittels eines Telefon-Fernschalters) auf Schutzbetrieb umgeschaltet. - Trinkwasser
Eine Sperrung der Trinkwasserladung erfolgt nur in Einstellung 1 (HK's+TWW). Sämtliche Temperatur-Anforderungen der Heizkreise und des Trinkwassers werden ignoriert. Der Frostschutz bleibt währenddessen gewährleistet.
Fehler- / Alarmmeldung
Das Schliessen des Eingangs Hx bewirkt eine reglerinterne Fehlermeldung. Bei entsprechender Konfiguration des „Alarmausganges“ (Relaisausgänge QX1 – 6, Bedienzeilen 5890 – 5896) wird der Fehler durch Schliessen eines zusätzlichen Kontaktes weitergeleitet oder angezeigt (z.B. ext. Lampe oder Horn).
Minimaler Vorlaufsollwert
Verbraucher, welche eine minimale Vorlauftemperatur benötigen, können diese über den Hx-Kontakt anfordern (z.B. Lufterhitzer für Torschleieranlagen). Beim Schliessen des Kontakts wird der auf den Bedienzeile 5952 / 5962 eingestellte Temperatur-Sollwert gefordert.
Wärmeanforderung 10V
Die Wärmeerzeugung erhält ein Spannungssignal (DC 0...10V) als Wärmeanforderung.
Der zugehörige Sollwert wird anhand der Geraden berechnet, welche mit den Bedienzeilen 5953 – 5956 (für H1), rsp. 5963 – 5966 (für H3) definiert wurde.
Taupunktwächter
Zur Erkennung von Kondensatbildung beim Kühlkreis kann ein Taupunktwächter an den Eingang Hx angeschlossen werden.
Spricht der Taupunktwächter an, schaltet der Kühlkreis sofort aus.
Der Kühlkreis wird freigegeben, wenn der Wächter abfällt und eine einstellbare Sperrzeit (BZ 946) abgelaufen ist.
Vorlaufsollwertanhebung Hygro
Um Kondensatbildung infolge zu hoher Luftfeuchtigkeit im Raum zu verhindern, kann ein Hygrostat an den Eingang Hx angeschlossen werden.
Spricht der Hygrostat an, wird der Vorlaufsollwert um den Wert „Vorlaufsollw'anhebung Hygro“ (BZ 947) fix erhöht. Sobald der Hygrostat wieder abfällt geht der Vorlaufsollwert auf den „Normalwert“ zurück.
Kälteanforderung
Schliesst der angeschlossene Kontakt, steuert der Regler die Wärmepumpe fix auf den in Bedienzeile 5952 (für H1), 6048 (für H2) oder 5962 (für H3) eingestellten Temperatur-Sollwert. Erfolgt eine tiefere Anforderung, wird diese berücksichtigt.
Kälteanforderung 10V
Die Kälteerzeugung erhält ein Spannungssignal (DC 0...10V) als Kälteanforderung. Der entsprechende Sollwert in °C wird über die lineare Kennlinie bestimmt, welche durch zwei Fixpunkte (Spannungswert 1 / Funktionswert 1 und Spannungswert 2 / Funktionswert 2) definiert wird.
Druckmessung 10V
Der Regler erhält ein Spannungssignal (DC 0...10V) als Drucksignal.
Der entsprechende Druckwert wird über die lineare Kennlinie errechnet, welche durch zwei Fixpunkte (Spannungswert 1 / Funktionswert 1 und Spannungswert 2 /
Funktionswert 2) definiert wird.
Über- oder unterschreitet der Druckwert die eingestellten Grenzwerte, wird eine Fehler- oder Wartungsmeldung ausgelöst. Unterschreitet der Wert den kritischen Druckwert, wird die Wärmepumpe ausgeschaltet.
Die Werte für den maximalen, minimalen und kritischen Wasserdruck können für H1 unter 6140 OEM..6142 OEM, für H2 unter 6150 OEM..6152 OEM, und für H3 unter 6180 OEM..6182 OEM festgelegt werden.
Relative Raumfeuchte 10V
Der Regler erhält ein Spannungssignal (DC 0...10V) als Signal für die rel.
Raumfeuchte.
Die entsprechende Raumfeuchte wird über die lineare Kennlinie errechnet, welche durch zwei Fixpunkte (Spannungswert 1 / Funktionswert 1 und Spannungswert 2 / Funktionswert 2) definiert wird.
Der Regler vergleicht die Raumfeuchte mit den in den Bedienzeilen 6137 und 6138 eingestellten Grenzwerten und schaltet einen an einem entsprechend definierten Ausgang QX1 - QX6 (5890 - 5896) angeschlossenen, externen Luftentfeuchter K29 ein und aus.
Raumtemperatur 10V
Der Regler erhält ein Spannungssignal (DC 0...10V) als Signal für die
Raumtemperatur. Diese wird primär, zusammen mit der relativen Raumfeuchte, für die Taupunktrechnung des Kühlkreises verwendet.
Ist für den Heiz-/ Kühlkreis 1 kein Raumgerät mit Raumfühler angeschlossen (BSB), wird die an Hx gemessene Raumtemperatur auch für die Raumheizung/-kühlung 1 (Führungsvariante und Raumeinfluss) verwendet.
Die entsprechende Raumtemperatur wird über die lineare Kennlinie errechnet, welche durch zwei Fixpunkte (Spannungswert 1 / Funktionswert 1 und Spannungswert 2 / Funktionswert 2) definiert wird.
Freigabe Schwimmbad
Die Funktion erlaubt es, eine direkte Schwimmbadbeheizung mit Wärmepumpe und Hx-Pumpe von extern (z.B. Handschalter) freizugeben.
Für die direkte Ladung ist immer eine Freigabe am Hx-Eingang nötig.
Konfiguration: Funktion Eingang Hx auf „Freigabe Schwimmbad“ einstellen und die dazugehörende Hx-Pumpe an einem QX-Ausgang wählen.
Die Funktion erlaubt es, die solare Schwimmbadbeheizung von extern (z.B.
Handschalter) freizugeben oder die solare Ladepriorität gegenüber den Speichern festzulegen.
Konfiguration: Funktion Eingang Hx auf „Freigabe Schwimmbad“ einstellen.
Funktionsbeschreibung dazu siehe BZ 2065 „Ladevorrang Solar“.
| FunktionEingang Hx(5950, 6046,5960) | FunktionAusgang QX.. | Status Hx | Status Freigabe Erzeuger |
| - | x | x | keine |
| Schw’bad | „Nicht“Hx-Pumpe | x keine | direkte Beheizung ( Hx wirkt auf Solar) |
| Schw’bad Hx-Pumpe | inaktiv | gesperrt | |
| Schw’bad Hx-Pumpe | aktiv | freigegeben |
- = Freigabe Schwimmbad nicht eingestellt
x = nicht relevant
Einschaltbefehl WP Stufe 1 (nur Heizen)
Durch Schliessen des an diesem Eingang angeschlossenen Kontakts (z.B. durch einen externen Regler oder ein übergeordnetes Gebäudeautomationssystem) wird die Stufe 1 der Wärmepumpe in Betrieb genommen. Sie bleibt in Betrieb, bis der Hx-Kontakt wieder öffnet oder eine Sicherheitsfunktion die Wärmepumpe ausschaltet (z.B. Hochdruck, Niederdruck, Heissgastemperatur).
i
Interne Anforderungen, Trinkwarmwasseranforderungen und Anforderungen via Bus werden unterdrückt. Minimale Stillstandszeit und minimale Laufzeit werden nicht berücksichtigt. Die Vor- und Nachlaufzeiten der Kondensator- und Quellenpumpe werden berücksichtigt. Das Abtauen ist normal möglich.
Einschaltbefehl WP Stufe 2 (nur Heizen)
Durch Schliessen des an diesem Eingang angeschlossenen Kontakts (z.B. durch einen externen Regler oder ein übergeordnetes Leitsystem) wird die Stufe 2 der Wärmepumpe in Betrieb genommen. Sie bleibt in Betrieb, bis der Hx-Kontakt wieder öffnet oder eine Sicherheitsfunktion die Wärmepumpe ausschaltet (z.B. Hochdruck, Niederdruck, Heissgastemperatur).
i
Interne Anforderungen, Trinkwarmwasseranforderungen und Anforderungen via Bus werden unterdrückt. Minimale Stillstandszeit und minimale Laufzeit werden nicht berücksichtigt. Die Vor- und Nachlaufzeiten der Kondensator- und Quellenpumpe werden berücksichtigt. Das Abtauen ist normal möglich.
Impulszählung
Das Grundgerät stellt zwei Impulszähleingänge zum Aufschalten von extern installierten Elektrozähler, Gaszähler, Wärmezähler oder Volumendurchflusszähler zur Verfügung.
Die Aufschaltung der Impulse erfolgt auf die multifunktionalen Kleinspannungseingänge H1 und H3..
Die Konfiguration des Hx-Eingangs im Menü Konfiguration beschränkt sich auf die Aktivierung der Zählfunktion: Funktion Eingang Hx = Impulszählung.
Für welche Zählung (Elektro, Gas, Wärme) der Eingang verwendet wird, muss bei der Anwendung d.h. im Menü Energiezähler parametriert werden.
i
Der Parameter Wirksinn Kontakt Hx ist für die Impulszählung ohne Bedeutung. Die Verwendung des Eingang H2 auf dem Erweiterungsmodul als Impulszähleingang ist nicht möglich
i
Für die „korrekte“ Erfassung der aufgewendeten elektrischen Energie mit dem externen Elektrozählers sollte folgendes beachtet werden:
183/258
Die Phase L (Speisung des Reglers) des Grundgerätes darf nicht über den Elektrozähler angeschlossen werden, ansonst alle anderen angeschlossenen Verbraucher (Heizkreispumpen, Trinkwasserpumpe Elektroeinsatz im Speicher usw.) auch mitgezählt werden.
Der Kompressor (K1/K2), die Quellenpumpe (Q8) und Notheizstäbe (K25/K26) müssen deshalb über externe Relais an den Elektrozähler angeschlossen werden.
Für die Quellenpumpe könnte alternativ die interne Energieberechnung für den Quellenbetrieb verwendet werden.
Wirksinn Kontakt Hx
Ruhekontakt
Der Kontakt ist normalerweise geschlossen und muss zum Aktivieren der gewählten Hx-Funktion geöffnet werden.
Arbeitskontakt
Der Kontakt ist normalerweise geöffnet und muss zum Aktivieren der gewählten HxFunktion geschlossen werden.
Die Beschreibungen zu den Funktionen des Hx-Kontakts beziehen sich auf die Einstellung als Arbeitskontakt.
Funktionswert Kontakt Hx
Wird der Eingang H1 / H2 / H3 (5950, 6046, 5960) als Kontakteingang eingesetzt ("Minimaler Vorlaufsollwert" oder „Kälteanforderung"), verwendet der Regler den hier eingestellten Wert als Sollwert.
Die Wärmepumpe wird konstant auf den hier eingestellten Wert gesteuert, bis entweder der Hx-Kontakt wieder geöffnet wird oder eine höhere Wärme- oder tiefere Kälteanforderung eintrifft.
Sind gleichzeitig mehrere Wärme- oder Kälteanforderungen vorhanden (Hx-Kontakt, Trinkwasser oder reglerintern), wird automatisch die höchste, rsp. tiefste davon ausgewählt.
Beispiel minimaler Vorlaufsollwert:
line
| TA_gem | TVw (°C) | TVHw (°C) | | :--- | :--- | :--- | | 30 | 55 | 55 | | 20 | 55 | 55 | | 10 | 55 | 55 | | 0 | 55 | 55 | | -10 | 55 | 55 | | 0 | 60 | 60 | | +10 | 70 | 70 | | 0 | 80 | 80 | 2356220TVHw Minimaler Vorlauftemperatur-Sollwert TVw Vorlauftemperatur-Sollwert
Spannungswert 1
Funktionswert 1
Spannungswert 2
Funktionswert 2
Diese Einstellungen sind für jeden Eingang Hx vorhanden.
Die lineare Kennlinie wird über zwei Fixpunkten definiert. Die Einstellung erfolgt mit zwei Parameterpaaren für Funktionswert und Spannungswert (F1/U1 und F2/U2)
- Beispiel für Wärme- oder Kälteanforderung 10V.
line
| Hx [V] | TVLw [°C] | | ------ | --------- | | 0 | 0 | | 0.15 | 130 | | 10 | 130 |TVLw Vorlauftemperatursollwert
Hx Spannungswert an Hx
U1 Spannungswert 1
F1 Funktionswert 1
U2 Spannungswert 2
F2 Funktionswert 2
Unterschreitet das Eingangssignal den Grenzwert von 0.15 V wird die Wärmeanforderung ungültig und somit unwirksam.
- Beispiel für Druckmessung 10V
line
| Hx [V] | P [bar] | | ------ | ------- | | 0 | 0 | | 0.5 | 0 | | 3.5 | 4 |P Druckwert
Hx Spannungswert an Hx
U1 Spannungswert 1
F1 Funktionswert 1
U2 Spannungswert 2
F2 Funktionswert 2
Liegt der gemessene Wert unter 0.15V, wird er als ungültig betrachtet.
- Beispiel für Relative Raumfeuchte 10V
line
| Hx [V] | rF [%] | | ------ | ------ | | 0 | 0 | | 0.15 | 100 | | U2 | 100 | | U1 | 100 |rF Relative Feuchte
Hx Spannungswert an Hx
U1 Spannungswert 1
F1 Funktionswert 1
U2 Spannungswert 2
F2 Funktionswert 2
Liegt der gemessene Wert unter 0.15V, wird er als ungültig betrachtet.
- Beispiel für Raumtemperatur 10V
Hx Spannungswert an Hx
U1 Spannungswert 1
F1 Funktionswert 1
U2 Spannungswert 2
F2 Funktionswert 2
Liegt der gemessene Wert unter 0.15V, wird er als ungültig betrachtet und eine Fehlermeldung generiert.
Eingang EX1, EX2, EX3, EX4, EX5, EX6, EX7
Über diese Bedienzeile wird die Funktion der Eingänge Ex (230V) bestimmt.
| Zeilennr. | Bedienzeile | |
| 5980 | Funktion Eingang EX1, EX2, EX3, EX4, EX5, EX6, EX7 | |
| 5982 | Nur RVS61.. Nur RVS41.. | |
| 5984 | Keine | Keine |
| 5986 | EW Sperre E6 | EW Sperre E6 |
| 5988 | Niedertarif E5 | Niedertarif E5 |
| 5990 | Überlast Verdichter 2 E11 | Überlast Quelle E14 |
| 5992 | Überlast Quelle E14 | Druckwächter Quelle E26 |
| Druckwächter Quelle E26 | Strömungswächter Quelle E15 | |
| Strömungswächter Quelle E15 | Ström'wächter Verbraucher E24 | |
| Ström'wächter Verbraucher E24 | Abtauen manuell E17 | |
| Abtauen manuell E17 | Sammelstörung WP | |
| Sammelstörung WP | Störung Sanftanlasser | |
| Störung Sanftanlasser | Niederdruckwächter E9 | |
| Hochdruckwächter E10 | ||
| Überlast Verdichter 1 E11 | ||
| Fehler-/Alarmmeldung | ||
Funktion Eingang EX1, EX2, EX3, EX4, EX5, EX6, EX7
Keine
Das Betätigen des Eingangs EX bleibt ohne Auswirkung.
EW Sperre
Nimmt ein externes Sperrsignal (z.B. vom Elektrizitätswerk) für die Wärmepumpe entgegen und sperrt diese. Tritt die Sperrung bei Luft/Wasser-Wärmepumpen während des Abtauens auf, beendet der Regler zuerst das Abtauen, bevor er die Wärmepumpe sperrt. Die Elektroeinsätze sind während der EW-Sperre auch gesperrt.
Niedertarif
Das vom EW ausgegebene Niedertarif-Signal kann über einen EX-Eingang entgegengenommen werden. Sobald der Eingang aktiviert ist, wird eine Zwangsladung der Speicher ausgelöst. Die Elektroeinsätze sind freigegeben.
Der Zeitpunkt für eine Speicher-Zwangsladung kann auch fix über die Bedienzeilen 4711 und 4712 eingestellt werden.
Überlast Verdichter 2
Nimmt die Überlast-Meldung des Verdichters 2 entgegen und schaltet den Verdichter 2 aus.
Spricht der Überlastschutz innerhalb der voreingestellten „Dauer Fehlerwiederholung“ mehrmals an, geht die Wärmepumpe in Störung und muss via manuellen Reset wieder in Betrieb genommen werden.
Beim Start des Verdichters wird der Überlastschutz während 3s nicht beachtet.
Überlast Quelle
Nimmt die Überlast-Meldung der Quellenpumpe / des Ventilators entgegen. Sobald der Kontakt schliesst, schaltet der Regler die Wärmepumpe aus. Um die Wärmepumpe wieder in Betrieb zu nehmen, muss die minimale Stillstandszeit abgelaufen sein.
Spricht die Überlast Quelle innerhalb der voreingestellten „Dauer Fehlerwiederholung“ mehrmals an, sperrt der Regler die Wärmepumpe. Sie kann nur via Reset wieder in Betrieb genommen werden.
Druckwächter Quelle
Nimmt das Signal des Druckwächters Quelle entgegen. Schliesst der Kontakt bei laufender Quellenpumpe während mindestens 3 Sekunden und ist die voreingestellte Überwachung (immer oder nur im Heizbetrieb) aktiv, sowie die Vorlaufzeit abgelaufen, so wird die Wärmepumpe ausgeschaltet.
Nach Ablauf der „Minimalen Stillstandszeit“ startet die Wärmepumpe erneut. Spricht der Strömungswächter innerhalb der „Dauer Fehlerwiederholung“ erneut an, geht die Wärmepumpe in Störung und kann nur über einen Reset wieder in Betrieb genommen werden.
Strömungswächter Quelle
Nimmt das Signal des Strömungswächters Quelle entgegen. Schliesst der Kontakt bei laufender Quellenpumpe während mindestens der eingestellten Verzögerung (2895) und ist die voreingestellte Überwachung (immer oder nur im Heizbetrieb) aktiv, , sowie die Vorlaufzeit abgelaufen, so wird die Wärmepumpe ausgeschaltet und kann nur über einen Reset wieder in Betrieb genommen werden.
Nach Ablauf der „Minimalen Stillstandszeit“ startet die Wärmepumpe erneut. Spricht der Strömungswächter innerhalb der „Dauer Fehlerwiederholung“ erneut an, geht die Wärmepumpe in Störung.
Ström'wächter Verbraucher
Nimmt das Signal des Strömungswächters Verbraucher entgegen.
Der Strömungswächter wirkt nur, wenn die Kondensatorpumpe läuft und die Vorlaufzeit abgelaufen ist. Der Verdichter startet nicht, wenn das Wächtersignal nach Ablauf der Vorlaufzeit und der eingestellten Verzögerung (2895) ansteht.
Nach Ablauf der „Minimalen Stillstandszeit“ startet die Wärmepumpe erneut. Spricht der Strömungswächter innerhalb der „Dauer Fehlerwiederholung“ erneut an, geht die Wärmepumpe in Störung. Sie kann nur via Reset wieder in Betrieb genommen werden.
Abtauen manuell
Durch Betätigen des entsprechend definierten EX-Eingangs wird das manuelle Abtauen der Wärmepumpe ausgelöst.
Sammelstörung WP
Nimmt eine Sammelstörung entgegen und setzt die Wärmepumpe auf Störung. Um die Wärmepumpe wieder zu starten, muss die Sammelstörung wegfallen und die „min. Stillstandszeit“ (2843) muss abgelaufen sein.
Störung Sanftanlasser
Nimmt die Störungsmeldung eines externen Verdichter-Sanftanlassers entgegen.
Bei aktiver Störung schaltet der Regler beide Verdichter aus.
Fällt die Störungsmeldung weg, ist die Wärmepumpe wieder freigegeben.
Drehstrom
Für die Drehstromüberwachung müssen die drei Phasen an je einen Eingang Ex5, Ex6 und Ex7 in der richtigen Reihenfolge L1, L2, L3 angeschlossen sein. Der Regler überwacht die zeitliche Reihenfolge der drei Phasen. Eine Phasenasymmetrie, ein Phasenunterbruch oder zu tiefe Nennspannung einer oder mehrerer Phasen werden als Drehstromfehler betrachtet.
Wenn der Drehstromfehler während der unter „Verzögerung Drehstr'fehler“ (BZ 2894) eingestellten Zeit dauernd anliegt, schaltet der Verdichter für die minimale Stillstandzeit aus. Der Regler generiert die Statusmeldung 180: Drehstrom asymmetrisch.
Tritt der Drehstromfehler innerhalb der „Dauer Fehlerwiederholung“ (BZ 2889 OEM) erneut für mindestens die Dauer der Verzögerungszeit auf, geht die Wärmepumpe in Störung, sofern die voreingestellte erlaubte Anzahl Störungen überschritten ist. Der Regler generiert die Fehlermeldung 355: Drehstrom asymmetrisch. Die Wärmepumpe muss manuell zurückgesetzt werden.
Nur RVS41..
Niederdruckwächter E9
Eingang eines Niederdruckpressostats (230V) vor dem Verdichter.
Hochdruckwächter E10
Eingang eines Hochdruckpressostats (230V) nach dem Verdichter.
Überlast Verdichter 1 E11
Eingang eines Überlastschutzsignals (230V) an Vedichter 1.
Fehler-/Alarmmeldung
Eingang eines externer Fehler-/Alarmsignals (230V).
Mischergruppe
Nur RVS61.
| Zeilennr. | Bedienzeile |
| 6014 Funktion Mischergruppe 1 | |
| KeineHeizkreis 1Kühlkreis 1Heizkreis/Kühlkreis 1Vorregler/ZubringerpumpeTrinkwasser VorreglerTrinkwasser Durchl'erhitzer | |
Funktion
Mischergruppe 1
Definiert, wofür die Mischregruppe 1 und deren Ein- und Ausgänge verwendet werden. Die Einstellungen erfolgen auf der jeweiligen Menüseite (Heizkreis 1, Kühlkreis 1 usw.). Aus nachfolgender Tabelle entnehmen Sie die logische Zuordnung der Fühler / Relais der Mischergruppenfunktion zu den physischen Klemmen der Mischergruppe:
| Physische Klemme auf der Mischergruppe | Steckerbezeichnung | Logische Zuordnung der Fühler und Relais je Mischergruppenfunktion | ||||||
| Heizkreis 1 | Kühlkreis 1 | Heizkreis / Kühlkreis 1 | Vorregler/ Zu-bringerpumpe | Trinkwasser Vorregler | Trinkwasser Durchl'erhitzer | |||
| B1 | p | B1 | B16 | B1 | B15 | B35 | B38 | |
| Y1 | T | Y1 | Y23 | Y1 | Y19 | Y31 | Y33 | |
| Y2 | Y2 | Y24 | Y2 | Y20 | Y32 | Y34 | ||
| Q2 | S | Q2 | Q24 | Q2 | Q14 | Q3 | Q34 | |
Erweiterungsmodul
| Zeilennr. | Bedienzeile |
| 6020 | Funktion Erweiter’modul 1 und 2 |
| 6021 | KeineMultifunktionalKühlkreis 1Heizkreis 2Solar TrinkwasserVorregler/ZubringerpumpeTrinkwasser VorreglerTrinkwasser Durchl’erhitzer |
| Anschlussklemme auf Modul | QX21 | QX22 | QX23 | BX21 | BX22 | H2 | |
| Multifunktional | * | * | * | * | |||
| Kühlkreis 1 | Y23 | Y24 | Q24 | B16 | * | ||
| Heizkreis 2 | Y5 | Y6 | Q6 | B12 | * | * | |
| Solar Trinkwasser | * | * | Q5 | B6 | B31 | * | |
| Vorregler / Zubringerpumpe | Y19 | Y20 | Q14 | B15 | * | ||
| Trinkwasser Vorregler | Y31 | Y32 | Q3 | B35 | * | * | |
| Trinkwasser Durchl'erhitzer | Y33 | Y34 | Q34 | B38 | B39 | FS | |
* Frei wählbar in Q.../ BX..
FS = Flow Switch
Multifunktional
Mögliche Funktionen die den multifunktionalen Ein-/Ausgängen zugeordnet werden können, sind auf den Bedienzeilen 6030, 6031, 6032 und 6040, 6041ersichtlich.
Kühlkreis 1
Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite „Kühlkreis 1“ angepasst werden.
Heizkreis 2
Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite „Heizkreis 2“ angepasst werden.
Solar Trinkwasser
Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite „Solar“ angepasst werden.
Vorregler/Zubringerpumpe
Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite „Vorregler/Zubringerpump“ angepasst werden.
189/258
Trinkwasser Vorregler
Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite „Trinkwasser-Speicher“ angepasst werden.
Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite „Trinkwasser Durchl’erhitzer“ angepasst werden.
Frostschutz auf dem Erweiterungsmodul
Heizkreis
Der Heizkreisfrostschutz auf dem Erweiterungsmodul funktioniert identisch wie derjenige für den am Regler angeschlossenen Heizkreis (s. S. 97).
Der Anlagefrostschutz (s. S. 194) wirkt ebenfalls auf den Heizkreis des Erweiterungsmoduls.
Kühlkreis
Spricht die Frostschutzfunktion auf dem Erweiterungsmodul an, startet dessen Pumpe (Q24) und der Mischer (Y23 / Y24) regelt auf den Frostschutzsollwert (10°C). Der Kühlkreis stellt aber keine Anforderung an den Wärmeerzeuger.
Für die Überwachung des Frostschutzes auf dem Erweiterungsmodul gilt der Fühler B16. Ohne Vorlauftemperaturfühler wird die Heizkreisfrostschutzfunktion mit der Schienentemperatur (B21) durchgeführt.
Der Anlagefrostschutz (s. S. 194) wirkt ebenfalls auf den Kühlkreis des Erweiterungsmoduls. Die Wirkung ist ein- / ausschaltbar.
QX Erweiterungsmodul
Definiert den Verwendungszweck der QX..-Relaisausgänge
| Zeilennr. | Bedienzeile | |
| 6030 | Relaisausgang QX21, QX22, QX23 | |
| 6031 | Nur RVS61.. Nur RVS41.. | |
| 6032 | KeinElektroeinsatz1 Vorlauf K25Elektroeinsatz2 Vorlauf K26Umlenkventil Kühl Schi2 Y28Zubringerpumpe Q14Kaskadenpumpe Q25Erzeugersperrventil Y4Elektroeinsatz TWW K6Zirkulationspumpe Q4Speicherumladepumpe Q11TWW Zwisch’kreispumpe Q33TWW Durchmischpumpe Q35Kollektorpumpe Q5Kollektorpumpe 2 Q16Solarpumpe ext.Tauscher K9Solarstellglied Puffer K8Solarstellglied Schw’bad K18Elektroeinsatz Puffer K16H1-Pumpe Q15H2-Pumpe Q18H3-Pumpe Q19Heizkreispumpe HkP Q202. Pumpenstufe HK1 Q212. Pumpenstufe HK2 Q222. Pumpenstufe HKP Q23Umlenkventil Kühlen Y21Luftentfeuchter K29Wärmeanforderung K27Kälteanforderung K28Alarmausgang K10Zeitprogramm 5 K13 | KeinElektroeinsatz1 Vorlauf K25Elektroeinsatz2 Vorlauf K26Umlenkventil Kühl Schi2 Y28Zubringerpumpe Q14Kaskadenpumpe Q25Erzeugersperrventil Y4Elektroeinsatz TWW K6Zirkulationspumpe Q4Kollektorpumpe Q5Kollektorpumpe 2 Q16Solarpumpe ext.Tauscher K9Solarstellglied Puffer K8Solarstellglied Schw’bad K18Elektroeinsatz Puffer K16H1-Pumpe Q15H2-Pumpe Q18H3-Pumpe Q19Heizkreispumpe HkP Q20Umlenkventil Kühlen Y21Luftentfeuchter K29Wärmeanforderung K27Kälteanforderung K28Alarmausgang K10Zeitprogramm 5 K13Heizkreispumpe HK1 Q2Trinkwasserstellglied Q3Zus’erzeuger Regelung K32 |
Siehe Funktionsbeschreibungen Bedienzeile „Relaisausgang QX1“.
BX Erweiterungsmodul
Definiert den Verwendungszweck der BX.-Fühlereingänge
| Zeilennr. | Bedienzeile | |
| 6040 | Fühlereingang BX21, BX22 | |
| 6041 | Nur RVS61.. Nur RVS41.. | |
| Kein | Kein | |
| Pufferspeicherfühler B4 | Pufferspeicherfühler B4 | |
| Pufferspeicherfühler B41 | Pufferspeicherfühler B41 | |
| Kollektorfühler B6 | Kollektorfühler B6 | |
| Trinkwasserfühler B31 | Trinkwasserfühler B31 | |
| Heissgasfühler B82 | Kältemittelfühler flüssig B83 | |
| Kältemittelfühler flüssig B83 | TWW Zirkulationsfühler B39 | |
| TWW Ladefühler B36 | Schwimmbadfühler B13 | |
| TWW Zapffühler B38 | Solarvorlauffühler B63 | |
| TWW Zirkulationsfühler B39 | Solarrücklauffühler B64 | |
| Schwimmbadfühler B13 | Pufferspeicherfühler B42 | |
| Kollektorfühler 2 B61 | Schienenvorlauffühler B10 | |
| Solarvorlauffühler B63 | Kaskadenrücklauffühler B70 | |
| Solarrücklauffühler B64 | Sondertemperaturfühler 1 | |
| Pufferspeicherfühler B42 | Sondertemperaturfühler 2 | |
| Schienenvorlauffühler B10 | Trinkwasserfühler B3 | |
| Kaskadenrücklauffühler B70 | Heissgasfühler B81 | |
Siehe Funktionsbeschreibungen Bedienzeile „Fühlereingang BX1“.
H2 Erweiterungsmodul
| Zeilennr. | Bedienzeile | |
| 6046 Funktion Eingang H2 | ||
| Nur RVS61.. Nur RVS41.. | ||
| BA-Umschaltung HK's+TWW | BA-Umschaltung HK's+TWW | |
| BA-Umschaltung HK's | BA-Umschaltung HK's | |
| BA-Umschaltung HK1 | BA-Umschaltung HK1 | |
| BA-Umschaltung HK2 | BA-Umschaltung HK2 | |
| BA-Umschaltung HKP | BA-Umschaltung HKP | |
| Fehler-/Alarmmeldung | Fehler-/Alarmmeldung | |
| Minimaler Vorlaufsollwert | Minimaler Vorlaufsollwert | |
| Wärmeanforderung 10V | Wärmeanforderung 10V | |
| Taupunktwächter | Taupunktwächter | |
| Vorlaufsollw'anhebung Hygro | Vorlaufsollw'anhebung Hygro | |
| Kälteanforderung | Kälteanforderung | |
| Kälteanforderung 10V | Kälteanforderung 10V | |
| Druckmessung 10V | Druckmessung 10V | |
| Relative Raumfeuchte 10V | Relative Raumfeuchte 10V | |
| Raumtemperatur 10V | Raumtemperatur 10V | |
| Freigabe Schwimmbad | Freigabe Schwimmbad | |
| Einschaltbefehl WP Stufe 1 | Einschaltbefehl WP Stufe 1 | |
| Einschaltbefehl WP Stufe 2 | ||
| 6047 | Wirksinn Kontakt H2 | |
| Ruhekontakt | ||
| Arbeitskontakt | ||
| 6048 Funktionswert Kontakt H2 | ||
| 6049 | Spannungswert 1 H2 | |
| 6050 | Funktionswert1 H2 | |
| 6051 | Spannungswert 2 H2 | |
| 6052 | Funktionswert2 H2 | |
Die Einstellungen zu Eingang H2 am Erweiterungsmodul entsprechen denen der HxEingänge am Grundgerät. Die Beschreibungen dazu sind unter Bedienzeile "Funktion Eingang Hx" zu finden.
10V-Ausgang UX
| Zeilennr. | Bedienzeile | |
| 6070 Funktion Ausgang UX | ||
| Nur RVS61.. Nur RVS41..KeineQuellenpumpe Q8/Venti K19Trinkwasserpumpe Q3TWW Zwisch'kreispumpe Q33TWW Durchlauferhitzer Q34Kollektorpumpe Q5Kollektorpumpe 2 Q16Solarpumpe Puffer K8Solarpumpe ext.Tauscher K9Solarpumpe Schwimmbad K18Heizkreispumpe HK1 Q2Heizkreispumpe HK2 Q6Heizkreispumpe HKP Q20WärmepumpensollwertLeistungssollwertWärmeanforderungKälteanforderung | KeineQuellenpumpe Q8/Venti K19Kollektorpumpe Q5Solarpumpe Puffer K8WärmepumpensollwertLeistungssollwertWärmeanforderungKälteanforderungSolarpumpe ext.Tauscher K9Solarpumpe Schwimmbad K18 | |
| 6071 Signallogik Ausgang UXStandardInvertiert | ||
| 6072 Signal Ausgang UX0..10VPWM | ||
| 6075 Temperaturwert 10V UX | ||
Funktion Ausgang UX
Der spannungsmodulierte Ausgang lässt sich entweder für drehzahlgeregelte Pumpen oder als Ausgang für eine spannungsproportionale Temperaturanforderung verwenden.
Drehzahlgesteuerte Pumpen:
Das Ausgangssignal an UX entspricht dem Drehzahlsollwert für die gewählte Pumpe.
Wärmepumpensollwert:
Das Ausgangssignal an UX entspricht dem Wärmepumpensollwert für Heizen oder Kühlen.
Leistungssollwert:
Das Ausgangssignal an UX ist proportional zum Leistungsbedarf auf dem Schienenvorlauf.
Wärme- und Kälteanforderung:
Das Ausgangssignal an UX entspricht dem Schienenvorlaufsollwert.
Signallogik Ausgang UX
Das Spannungs-Signal kann invertiert werden. Damit können auch drehzahlvariable Pumpen, resp. Empfänger der Temperaturanforderung mit umgekehrter Signallogik angesteuert werden.
Signal Ausgang UX
Legt fest, ob das Signal als 0..10V-Signal oder als pulsweitenmoduliertes Signal (PWM) ausgegeben werden soll.
Temperaturwert 10V UX
Auf dieser Bedienzeile wird die maximale Temperaturanforderung festgelegt (entspricht der Spannung von 10 V)
192/258
Fühlertypen / Korrekturen
Nur RVS61..
| Zeilennr. | Bedienzeile | |
| 6097 | FühlertypNTCPt 1000 | Kollektor |
| 6098 | Korrektur | Kollektorfühler |
| 6099 | Korrektur Kollektorfühler 2 | |
| 6100 | Korrektur | Aussenfühler |
Fühlertyp Kollektor
Einstellung des verwendeten Fühlertyps. Der Regler wendet die entsprechende Temperaturkennlinie an.
Fühlerkorrekturen
Der Messwert der entsprechenden Fühler kann um +/- 3 K verschoben werden.
Gebäude- und Raummodell
| Zeilennr. | Bedienzeile | |
| 6110 | Zeitkonstante | Gebäude |
Je nach speicherfähiger Masse eines Gebäudes (Gebäudebauweise) verändert sich die Raumtemperatur bei schwankender Aussentemperatur unterschiedlich schnell. Durch obige Einstellung wird die Reaktionsgeschwindigkeit des Vorlaufsollwertes bei schwankender Aussentemperatur beeinflusst.
- Beispiel:
20
Die Raumtemperatur reagiert langsam auf Aussentemperatur-Schwankungen.
10 - 20
Diese Einstellung kann für die meisten Gebäude verwendet werden.
< 10
Die Raumtemperatur reagiert schnell auf Aussentemperatur-Schwankungen.
Einstellung 0: Funktion ausgeschalten. Die gedämpfte sowie die gemischte Temperatur sind gleich der aktuellen Aussentemperatur.
Anlagenfrostschutz
| Zeilennr. | Bedienzeile |
| 6120 | AnlagenfrostschutzEinAus |
Je nach aktueller Aussentemperatur schalten die Heizkreispumpe und die Kondensatorpumpe ein, obwohl keine Wärmeanforderung besteht.
Die Wirkung auf die Kondensatorpumpe (s. S. 113) kann ausgeschaltet werden.
| Aussentemperatur | Pumpe | Grafik | |
| ...-4°C | Dauernd | EIN | ON |
| -5...1.5°C ca. alle 6 | Std. während 10 Min. EIN takt | ||
| 1.5°C... | Dauernd | AUS | OFF |
bar
| Condition | Value | |---|---| | ON | -1.5 | | takt | 1.5 | | OFF | 4.5 |Luftentfeuchter
| Zeilennr. | Bedienzeile |
| 6135 | LuftentfeuchterAusEin |
| 6136 | Luftentfeuchter Freigabe24h/TagZeitprogramm HeizkreisZeitprogramm 5 |
| 6137 | Luftentfeuchter r.F. EIN |
| 6138 | Luftentfeuchter r.F. SD |
Luftentfeuchter
Schaltet die Luftentfeuchterfunktion ein oder aus.
Luftentfeuchter Freigabe
24h / Tag
Der Luftentfeuchter ist 24h pro Tag freigegeben.
Zeitprogramm Heizkreis
Der Luftentfeuchter ist gemäss Zeitschaltprogramm Heizkreis 1 freigegeben.
Zeitprogramm 5
Der Luftentfeuchter ist gemäss Zeitschaltprogramm 5 freigegeben.
Luftentfeuchter r.F. EIN
Steigt die über einen Eingang Hx gemessene relative Luftfeuchtigkeit über den hier eingestellten Sollwert, wird der Luftentfeuchter eingeschaltet. Die Luftentfeuchterfunktion muss dafür eingeschaltet und der Luftentfeuchter freigegeben sein (s. vorherige beiden Funktionen)
Luftentfeuchter r.F. SD
Sinkt die relative Luftfeuchtigkeit um die hier eingestellte Schaltdifferenz unter den Wert „Luftentfeuchter r.F.Ein“, wird der Luftentfeuchter wieder ausgeschaltet.
194/258
Fühler
| Zeilennr. | Bedienzeile |
| 6200 | Fühler speichern |
Um Mitternacht speichert das Grundgerät die Zustände an den Fühlerklemmen ab, sofern der Regler zuvor während mindestens zwei Stunden in Betrieb war.
Fällt nach der Speicherung ein Fühler ab, generiert das Grundgerät eine Fehlermeldung.
Durch diese Einstellung können die Fühler sofort gespeichert werden. Dies wird nötig wenn z.B. ein Fühler entfernt und nicht mehr benötigt wird.
| Zeilennr. | Bedienzeile |
| 6201 | Fühler löschen |
Mit dieser Einstellung werden alle angeschlossenen Fühler gelöscht. Die Fühler werden neu eingelesen mit der Funktion „Fühler speicher“ (6200) oder automatisch um Mitternacht, sofern der Regler zuvor während mindestens zwei Stunden in Betrieb war.
Parameter
| Zeilennr. | Bedienzeile | |
| 6204 | Parameter | speichern |
Die aktuellen Parametereinstellungen lassen sich als neue Standardeinstellungen speichern. Ausgenommen davon sind die Bedienseiten: Uhrzeit und Datum, Bedieneinheit, Funk und alle Zeitprogramme, sowie die Betriebsstunden und die verschiedenen Zähler.
Achtung!
Die Werkseinstellungen werden bei diesem Vorgang überschrieben und gehen damit unwiederbringlich verloren!
| Zeilennr. | Bedienzeile | |
| 6205 | Parameter | zurücksetzen |
Die Parameter lassen sich auf die Standardeinstellungen zurücksetzen. Ausgenommen davon sind die Bedienseiten: Uhrzeit und Datum, Bedieneinheit, Funk und alle Zeitprogramme, sowie die Betriebsstunden und die verschiedenen Zähler.
Anlageschema
| Zeilennr. | Bedienzeile | ||
| 6212 Kontrollnummer Erzeuger 1 | |||
| Solar | |||
| XX | |||
| 6213 Kontrollnummer Erzeuger 2 | |||
| Wärmepumpe | |||
| XX | |||
| 6215 | Kontrollnummer Speicher | ||
| Kombispeicher | Pufferspeicher | Trinkwasserspeicher | |
| XX | XX | XX | |
| 6217 | Kontrollnummer Heizkreis | ||
| Heizkreis P | Heizkreis 2 | Heizkreis 1 | |
| XX | XX | XX | |
195/258
Kontrollnummern
Zur Identifizierung des aktuellen Anlageschemas wird vom Grundgerät eine Kontrollnummer generiert.
Die Kontrollnummer besteht aus den nebeneinander gereihten Teilschemanummern (ohne Vornullen).
Die Bedeutung der Nummer für die entspr. Zeilen entnehmen Sie aus folgenden Tabellen:
Kontrollnummer Erzeuger 1
| Solar | |||||||
| Ein Kollektorfeld mit Fühler B6 und Kollektorpumpe Q5 | Zwei Kollektorfelder mit Fühler B6, B61 und Kollektorpumpen Q5, Q16 | Speicherladepumpe Puffer K8 | Solarumlenkventil Puffer K8 | Solarladepumpe Schwimmbad K18 | Solarumlenkventil Schwimmbad K18 | Externer Solartauscher Solarpumpe K9TWW = Trinkwasser, P = Puffer | |
| 0 | Keine Sola | r | |||||
| 1 | * | ||||||
| 3 | TWW/P | ||||||
| 5 | x | ||||||
| 6 | x | ||||||
| 8 | x TWW+P | ||||||
| 9 | x TWW/P | ||||||
| 10 | x TWW | ||||||
| 11 | x TWW | ||||||
| 12 | x P | ||||||
| 13 | x P | ||||||
| 14 | x | ||||||
| 15 | x | ||||||
| 17 | x TWW | /P | |||||
| 18 | x TWW/P | ||||||
| 19 | x | x | |||||
| 20 | xx | ||||||
| 22 | x TWW+P | ||||||
| 23 | xx TWW/P | ||||||
| 24 | x | x TWW | |||||
| 25 | xx TWW | ||||||
| 26 | x | x P | |||||
| 27 | xx P | ||||||
| 31 | * | ||||||
| 33 | TWW/P | ||||||
| 35 | x | ||||||
| 37 | x TWW+P | ||||||
| 38 | x TWW/P | ||||||
| 39 | x TWW | ||||||
| 40 | x TWW | ||||||
| 41 | x P | ||||||
| 42 | x | ||||||
| 44 | x TWW/P | ||||||
| 45 | x TWW/P | ||||||
| 46 | xx | ||||||
| 48 | x | x | TWW+P | ||||
| 49 | xx TWW/P | ||||||
| 50 | x | x | TWW | ||||
| 51 | xx TWW | ||||||
| 52 | xx P | ||||||
196/258
Kontrollnummer
Erzeuger 2
Wärmepumpe
| 0 | Keine Wärmepumpe |
| 10 | Sole/Wasser-Wärmepumpe 1-stufig |
| 11 | Sole/Wasser-Wärmepumpe 2-stufig |
| 14 | Sole/Wasser-Wärmepumpe 1-stufig m. passivem Kühlen |
| 15 | Sole/Wasser-Wärmepumpe 2-stufig m. passivem Kühlen |
| 18 | Sole/Wasser-Wärmepumpe 1-stufig m. Prozessumkehrventil |
| 19 | Sole/Wasser-Wärmepumpe 2-stufig m. Prozessumkehrventil |
| 22 | Sole/Wasser-Wärmepumpe 1-stufig m. Prozessumkehrventil und passivem Kühlen |
| 23 | Sole/Wasser-Wärmepumpe 2-stufig m. Prozessumkehrventil und passivem Kühlen |
| 30 | Wasser/Wasser-Wärmepumpe 1-stufig |
| 31 | Wasser/Wasser-Wärmepumpe 2-stufig |
| 34 | Wasser/Wasser-Wärmepumpe 1-stufig m. passivem Kühlen |
| 35 | Wasser/Wasser-Wärmepumpe 2-stufig m. passivem Kühlen |
| 38 | Wasser/Wasser-Wärmepumpe 1-stufig m. Prozessumkehrventil |
| 39 | Wasser/Wasser-Wärmepumpe 2-stufig m. Prozessumkehrventil |
| 42 | Wasser/Wasser-Wärmepumpe 1-stufig m. Prozessumkehrventil und passivem Kühlen |
| 43 | Wasser/Wasser-Wärmepumpe 2-stufig m. Prozessumkehrventil und passivem Kühlen |
| 50 | Luft/Wasser- Wärmepumpe 1-stufig m. Prozessumkehrventil |
| 51 | Luft/Wasser- Wärmepumpe 2-stufig m. Prozessumkehrventil |
| 60 | Wärmepumpe 1-stufig für externe Überwachung |
| 61 | Wärmepumpe 2-stufig für externe Überwachung |
Kontrollnummer Speicher
| Pufferspeicher | Trinkwasserspeicher | ||
| 0 | Kein | Pufferspeicher | 00 Kein Trinkwasserspeicher |
| 1 | Pufferspeicher | 01 Elektroeinsatz | |
| 2 | Pufferspeicher, | Solaranbindung | 02 Solaranbindung |
| 4 | Pufferspeicher, | Erzeugersperrventil | 04 Ladepumpe |
| 5 | Pufferspeicher, | Solaranbindung, | 05 Ladepumpe, Solaranbindung |
| Erzeugersperrventil | 13 Umlenkventil | ||
| 14 Umlenkventil, Solaranbindung | |||
| 16 Vorregler, ohne Tauscher | |||
| 17 Vorregler, 1 Tauscher | |||
| 19 Zwischenkreis, ohne Tauscher | |||
| 20 Zwischenkreis, 1 Tauscher | |||
| 22 Ladepumpe / Zwischenkreis, ohne Tauscher | |||
| 23 Ladepumpe / Zwischenkreis, 1 Tauscher | |||
| 25 Umlenkventil / Zwischenkreis, ohne Tauscher | |||
| 26 Umlenkventil / Zwischenkreis, 1 Tauscher | |||
| 28 Vorregler / Zwischenkreis, ohne Tauscher | |||
| 29 Vorregler / Zwischenkreis, 1 Tauscher | |||
Kontrollnummer Heizkreis
| Heizkreis P Heizkreis 2 | Heizkreis 1 | ||||
| 0 | Kein Heizkreis | 00 | Kein Heizkreis | 00 | Kein Heizkreis |
| 2 | Heizkreispumpe | 02 | Heizkreispumpe | 01 | Zirkulation über Kesselpumpe |
| 03 | Heizkreispumpe, Mischer | 02 | Heizkreispumpe | ||
| 03 | Heizkreispumpe, Mischer | ||||
| 05..07 | Heizen/Kühlen, 2-Leiter,Verteilung gemeinsam | ||||
| 08..10 | Nur Kühlen, 2-Leiter | ||||
| 12 | Heizen/Kühlen, 4-Leiter,Verteilung gemeinsam | ||||
| 14..16 | Heizen/Kühlen, 4-Leiter,Verteilung gemeinsam | ||||
| 20..27 | Heizen/Kühlen, 2-Leiter,Verteilung getrennt | ||||
| 30..38 | Heizen/Kühlen, 4-Leiter,Verteilung getrennt | ||||
| 40..42 | Nur Kühlen, 4-Leiter | ||||
Beispiel:
Erzeuger 2: Wasser/Wasser-Wärmepumpe, einstufig
Speicher: Pufferspeicher
Heizkreis 1: Heizkreispumpe und Mischer
Anzeige am Bediengerät:
Kontrollnummer Erzeuger 2 30
Kontrollnummer Speicher 100
Kontrollnummer Heizkreis 3
Gerätedaten
| Zeilennr. | Bedienzeile |
| 6220 | Software-Version |
Die Software-Version ist der Stand der Software bei der Produktion des Gerätes.
Die ersten beiden Ziffern entsprechen der Software-Version, die dritte Ziffer entspricht der Software-Revision (z.B. 01.0)
6.21 LPB
Adresse/Speisung
| Zeilennr. | Bedienzeile | |
| 6600 | Geräteadresse | |
| 6601 | Segmentadresse | |
| 6604 | Busspeisung Aus Automatik | Funktion |
| 6605 | Busspeisung Aus Ein | Status |
Geräteadresse und Segmentadresse
Die Geräteadresse und die Segmentadresse bestehen jeweils aus einer zweistelligen Zahl. Gemeinsam bilden sie die eindeutige LPB-Adresse des Gerätes, also z.B. 14.16 für Segment 14, Gerät 16.
198/258
Busspeisung Funktion
Die Busspeisung ermöglicht eine direkte Stromversorgung des Bussystems durch die einzelnen Regelgeräte (keine zentrale Busspeisung). Die Art der Busspeisung ist einstellbar.
- Aus: Keine Stromversorgung des Bussystems durch den Regler.
- Automatik: Die Stromversorgung des Bussystems (LPB) durch den Regler wird entsprechend dem Leistungsbedarf des LPB automatisch ein- und ausgeschaltet.
Busspeisungsstatus
Die Anzeige zeigt, ob der Regler den Bus momentan mit Strom versorgt:
- Aus: Die Regler-Busspeisung ist momentan inaktiv.
- Ein: Die Regler-Busspeisung ist momentan aktiv. Der Regler übernimmt im Moment einen Anteil des Bus-Strombedarfs.
Zentrale Funktionen
| Zeilennr. | Bedienzeile |
| 6620 | Wirkbereich UmschaltungenSegmentSystem |
| 6621 | SommerumschaltungLokalZentral |
| 6623 | BetriebsartumschaltungLokalZentral |
| 6625 | TrinkwasserzuordnungLokale HeizkreiseAlle Heizkreise im SegmentAlle Heizkreise im System |
| 6627 | KälteanforderungLokalZentral |
| 6632 Bit Eco von Ext ErzeugerNeinJa | |
Diese Einstellungen sind nur relevant für Geräteadresse 1
Wirkbereich der Umschaltungen
Für die zentralen Umschaltungen kann der Wirkbereich definiert werden.
Das betrifft:
- Betriebsartumschaltung über H-Eingang (bei Einstellung „Zentral“ in Einstellzeile 6623)
- Sommerumschaltung (bei Einstellung „Zentral“ in Bedienzeile 6621)
Die möglichen Einstellungen sind:
- Segment: Die Umschaltung erfolgt bei allen Reglern im selben Segment.
- System: Die Umschaltung erfolgt bei allen Reglern im ganzen System (also in allen Segmenten). Der Regler muss sich dazu im Segment 0 befinden!
Sommerumschaltung
Der Wirkbereich der Sommerumschaltung ist dabei wie folgt:
- Eingabe Lokal: Lokale Wirkung; der lokale Heizkreis wird basierend der Einstellzeile 730, 1030, 1330 ein- und ausgeschaltet.
- Eingabe Zentral: "Zentrale Wirkung; in Abhängigkeit der auf Bedienzeile „Wirkbereich Umschaltungen gemachten Einstellung werden entweder die Heizkreise im Segment oder aber im ganzen System basierend der Einstellzeile 730 ein- und ausgeschaltet.
| Betriebsartumschaltung | Der Wirkbereich der Betriebsartumschaltung über H-Eingang ist dabei wie folgt:Eingabe Lokal:Lokale Wirkung; der lokale Heizkreis wird ein- und ausgeschaltet.Eingabe Zentral:Zentrale Wirkung; in Abhängigkeit der auf Bedienzeile „Wirkbereich Umschaltungen“ gemachten Einstellung werden entweder die Heizkreise im Segment oder aber im ganzen System ein- und ausgeschaltet. |
| Trinkwasserzuordnung | Die Trinkwasser-Zuordnung muss nur dann festgelegt werden, wenn Trinkwasserbereitung durch ein Heizkreis-Zeitprogramm gesteuert wird (vergl. Bedienzeilen 1620 bzw. 5061).Einstellung:Lokale Heizkreise:Die Trinkwasserbereitung erfolgt nur für den lokalen HeizkreisAlle Heizkreise im Segment:Die Trinkwasserbereitung erfolgt für alle Heizkreise im SegmentAlle Heizkreise im System:Die Trinkwasserbereitung erfolgt für alle Heizkreise im System.Bei allen Einstellungen werden auch Regler im Ferienstatus für die Trinkwasserbereitung berücksichtigt. |
| Kälteanforderung | Mit der Einstellung „Kälteanforderung K28“ wird am QX.. das Relais zur Ausgabe der Kälteanforderung parametriert.Abhängig von der Einstellung (lokal/zentral) wird die Anforderung des eigenen Kühlkreises oder aller Kühlkreise im System ausgegeben. Diese Wahl ist nur für das Gerät mit Geräteadresse=1 relevant.Eingabe Lokal:Nur die lokalen Kälteanforderungen werden berücksichtigt.Eingabe Zentral:Die Kälteanforderungen im ganzen System werden berücksichtigt. |
| In einer Kaskadenanlage ist es von Vorteil, beim Kaskadenmaster die Einstellung „Immer“ vorzunehmen. Damit gehen bei ev. Spannungsausfall, die Kaskaden-Bedienmenüs und gemeinsame Funktionen (z.B. gemeinsame Rücklaufhochhaltung) nicht verloren. | |
| TA'grenze ext Erz beachten | Zusätzliche über den LPB-Bus abgeschlossenen Erzeuger können gemäss eigenen Parametern aufgrund der Aussentemperatur gesperrt oder freigegeben sein (z.B: Luft/Wasser-WP) Dieser Status wird via LPB verteilt. In einer Kaskade weiss somit der Master, ob ein zusätzlicher Erzeuger (Slave) gemäss den eigenen Einsatzgrenzen (Aussentemperatur) zur Verfügung steht oder nicht und kann dementsprechend einen weiteren Erzeuger dazu schalten.Nein:Das Ecobit vom externern Erzeuger wird nicht beachtet.Achtung: Ist als weiterer Erzeuger eine LMU-Regelung (Slave) angeschlossen muss dieser Parameter auf „Nein“ stehen! |
Ja:
Das Ecobit vom externern Erzeuger wird beachtet und die Kaskade gemäss den zur Verfügung stehenden Erzeugern geregelt.
Uhr
| 6640 | UhrbetriebAutonomSlave ohne FernverstellungSlave mit FernverstellungMaster | |
| 6650 | Aussentemperatur | Lieferant |
Uhrbetrieb
Diese Einstellung legt die Wirkung der Systemzeit auf die Zeiteinstellung des Reglers fest. Die Auswirkungen sind wie folgt
- Autonom: Die Uhrzeit kann am Regler verstellt werden.
Die Uhrzeit des Reglers wird nicht an die Systemzeit angepasst. - Slave ohne Fernverstellung: Die Uhrzeit kann am Regler nicht verstellt werden.
Die Uhrzeit des Reglers wird automatisch laufend an die Systemzeit angepasst - Slave mit Fernverstellung: Die Uhrzeit kann am Regler verstellt werden; gleichzeitig wird die Systemzeit angepasst, da die Änderung vom Master übernommen wird.
Die Uhrzeit vom Regler wird dennoch automatisch laufend auf die Systemzeit angepasst.
• Master: Die Uhrzeit kann am Regler verstellt werden.
Die Uhrzeit des Reglers ist Vorgabe für das System: die Systemzeit wird angepasst
Aussentemperatur-Lieferant
In der LPB-Anlage ist nur 1 Aussentemperaturfühler notwendig. Dieser ist an einem frei wählbaren Regler angeschlossen und liefert das Signal über den LPB an die Regler ohne Fühler.
In der Anzeige erscheint als erste Zahl die Segmentnummer und als zweite die Gerätenummer.
6.22 Fehler
Wenn ein Fehler anliegt, kann eine Fehlermeldung in der Infoebene über die Info-Taste abgerufen werden. In der Anzeige wird die Fehlerursache beschrieben.
Reset
| Nur RVS61.. |
| Zeilennr. | Bedienzeile | |
| 6710 | ResetNeinJa | Alarmrelais |
| 6711 | ResetNeinJa | Wärmepumpe |
Reset Alarmrelais
Wenn ein Fehler anliegt, kann am Relais QX.. ein Alarm ausgelöst werden. Das Relais QX.. muss dementsprechend konfiguriert sein.
Mit dieser Einstellung wird das Relais zurückgesetzt – der Alarm bleibt aber weiter bestehen.
Reset Wärmepumpe
Anstehende Wärmepumpen-Fehlermeldungen werden mit dieser Bedienzeile zurückgesetzt. Die voreingestellte Einschaltverzögerung wird überbrückt, womit während der Inbetriebnahme / Fehlersuche unerwünschte Wartezeiten vermieden werden.
Im Normalbetrieb sollte die Funktion nicht verwendet werden.
201/258
Fehlermeldungsfunktionen
Das Einhalten der geforderten Vorlauftemperatur kann mit dieser Funktion überwacht werden.
Wird die gewünschte Vorlauftemperatur während mehr als der eingestellten Zeit ununterbrochen nicht eingehalten, wird eine Fehlermeldung abgesetzt. Wird während aktivem Alarm der Sollwert wieder eingehalten, wird die Fehlermeldung wieder inaktiv. Kann der Trinkwasserspeicher bei einer Trinkwasserladung nicht innerhalb einer parametrierten Zeit bis mindestens in die Schaltdifferenz geladen werden, kann eine Alarmmeldung ausgegeben werden.
| Zeilennr. | Bedienzeile |
| 6740 Vorlauftemperatur 1 Alarm | |
| 6741 Vorlauftemperatur 2 Alarm | |
| 6745 | Trinkwasserladung Alarm |
| 6746 Vorlauftemp Kühlen 1 Alarm | |
Fehlercode 121: Vorlauftemperatur Heizkreis 1 zu tief (Par.6740)
Fehlercode 122: Vorlauftemperatur Heizkreis 2 zu tief (Par. 6741)
Fehlercode 126: Trinkwasser- Ladeüberwachung (Par. 6745)
Fehlercode 357: Vorlauftemperatur Kühlkreis nicht erreicht (Par 6746)
Die Vorlauftemperatur gilt als eingehalten wenn die Abweichung vom Sollwert kleiner als 1°K ist. Wird der Vorlaufsollwert um mehr als 4K reduziert so wird die
Überwachungsfunktion ausgeschaltet bis die Vorlauftemperatur auf den neuen Sollwert ausgekühlt ist.
Die Funktion ist ebenfalls passiv, wenn die Heizkreispumpe wegen einer ECO-Funktion oder einer Schnellabsenkung ausgeschaltet ist.
Fehlerhistorie
| Zeilennr. | Bedienzeile |
| 6800...6819 | Zeitstempel und Errorhistorie 1 – 10 |
Der Regler speichert die letzten 10 aufgetretenen Fehler unverlierbar in einen
Fehlerspeicher ab. Jeder weitere Eintrag löscht den ältesten aus dem Speicher.
Pro Fehlereintrag werden Fehlercode und Zeitpunkt abgespeichert.
Über das ACS 700-PC Tool können zu jedem Fehler die relevanten Ist- und Sollwerte, sowie die Relaisausgänge angezeigt werden.
Fehlerliste
Fehlertext
Der Fehlertext in der nachfolgenden Tabelle entspricht der Klartextausgabe auf dem Display des Bediengeräts.
Ort
Mit Fehlermeldung zusammenhängender Fühler oder Kontakt.
Reset
Der Reset der Fehler erfolgt je nach Fehler manuell oder automatisch (s. nachfolgende Tabelle mit Fehlermeldungen).
Manueller Reset
Bei Fehleranzeigen in der Infoeben, bei welchen „Reset ?“ erscheint, kann der Fehler manuell zurück gesetzt werden.
202/258
Nach einmaligen Drücken der Taste „OK“ blinkt im Display „Ja“ auf. Durch nochmaliges Drücken der Taste „Ok“ wird das „Ja“ bestätigt und der Fehler zurückgesetzt.
Automatischer Reset
Die automatische Quittierung erfolgt nach Ablauf der minimalen Verdichterstillstandszeit (BZ2843). Nach Ablauf dieser Zeit versucht der Regler den Fehler zurückzusetzen.
Ist in der Tabelle „Anz“ (Anzahl) angegeben, kann eingestellt werden, wie oft der Fehler zurückgesetzt werden soll, bevor die Wärmepumpe in Störung geht.
WP Betrieb
Gibt an, ob die Wärmepumpe bei Auftreten des Fehlers weiter betrieben werden kann oder nicht.
Ja
Wärmepumpe wird trotz Fehlermeldung weiter betrieben
Nein
Fehler führt zum Ausschalten der Wärmepumpe
Nein bei Sole
Bei Sole-Wärmepumpen führt der Fehler zum Ausschalten der Wärmepumpe, bei Wasser- und Luft-Wärmepumpen läuft die Wärmepumpe weiter
Nein bei Wasser
Bei Wasser-Wärmepumpen führt der Fehler zum Ausschalten der Wärmepumpe, bei Sole- und Luft-Wärmepumpen läuft die Wärmepumpe weiter
Nein bei Luft
Bei Luft-Wärmepumpen führt der Fehler zum Ausschalten der Wärmepumpe, bei Sole- und bei Wasser-Wärmepumpen läuft die Wärmepumpe weiter
Schemaabhängig
Das Ausschalten der Wärmepumpe ist abhängig vom aktuellen Anlageschema.
Alarmmeldungen
Den Fehlern sind Prioritäten zugewiesen. Ab einer Priorität 5 (also Prioritäten 5 - 9) werden Alarmmeldungen abgesendet, welche für die Fernüberwachung (OCI) verwendet werden. Zusätzlich wird das Alarmrelais gesetzt.
Folgende Fehlermeldungen können auftreten:
| Nr: Fehlertext Ort | Fehler priorität | Quittierung | Funktion Fehlerwiederholung | WP Betrieb | Zuständigkeits-nummer | ||
| Manuell | wirkt | 1. Statusmeldung | |||||
| 10:Aussenfühler | B9 | 6 | nein | naen | 1 --- (Installateur) | ||
| 26:Gem Vorlauffühler | B10 | 6 | nein | nein | --- | ja | 1 (Installateur) |
| 30:Vorlauffühler 1 | B1 | 6 | nein | nein | --- | ja | 1 (Installateur) |
| 31:Vorlauffühler Kühlen 1 | B16 | 6 | nein | nein | --- | ja | 1 (Installateur) |
| 32:Vorlauffühler 2 | B12 | 6 | nein | nein | --- | ja | 1 (Installateur) |
| 33:Vorlauffühler WP | B21 | 6 | nein | nein | --- | ja | 1 (Installateur) |
| 35:Quellen-Eintrittsfühler | B91 | 9 | nein | nein | --- | nein (param.) | 1 (Installateur) |
| 36:Heissgasfühler 1 | B81 | 6 | nein | nein | --- | ja | 1 (Installateur) |
| 37:Heissgasfühler 2 | B82 | 6 | nein | nein | --- | ja | 1 (Installateur) |
| 38: Vorlauffühler Vorregler | B15 | 6 | nein | nein | --- | ja | 1 (Installateur) |
| 39:Verdampferfühler | B84 | 9 | nein | nein | --- | nein (Luft-WP) | 1 (Installateur) |
| 44:Rücklauffühler WP | B71 | 6 | nein | nein | --- | ja | 1 (Installateur) |
| 45:Quellen-Austrittsfühler | B92 | 9 | nein | nein | --- | nein (param.) | 1 (Installateur) |
| 46:Rücklauffühler Kaskade | B70 | 6 | nein | nein | --- | ja | 1 (Installateur) |
| 48:Kältemittelfühler flüssig | B83 | 6 | nein | nein | --- | ja | 1 (Installateur) |
| 50:Trinkwasserfühler 1 | B3 | 6 | nein | nein | --- | ja | 1 (Installateur) |
| 52:Trinkwasserfühler 2 | B31 | 6 | nein | nein | --- | ja | 1 (Installateur) |
| 54:TWW Vorreglerfühler | B35 | 6 | nein | nein | --- | ja | 1 (Installateur) |
| 57:TWW Zirkulationsfühler | B39 | 6 | nein | nein | --- | ja | 1 (Installateur) |
| 60:Raumfühler 1 | 6 | nein | nein | --- | ja | 1 (Installateur) | |
| 65:Raumfühler 2 | 6 | nein | nein | --- | ja | 1 (Installateur) | |
| 68:Raumfühler P | 6 | nein | nein | --- | ja | 1 (Installateur) | |
203/258
| Nr: Fehlertext Ort | Fehler priorität | Quittierung | Funktion Fehlerwiederholung | WP Betrieb | Zuständigkeits-nummer | ||
| Manuell | wirkt | 1. Statusmeldung | |||||
| 70:Pufferspeicherfühler 1 B4 | 6 nein | nein | --- | ja | 1 (Installateur) | ||
| 71:Pufferspeicherfühler 2 B41 | 6 nein | nein | --- | ja | 1 (Installateur) | ||
| 72:Pufferspeicherfühler 3 B42 | 6 nein | nein | --- | ja | 1 (Installateur) | ||
| 73:Kollektorfühler 1 B6 6 | nein | nein | --- | ja | 1 (Installateur) | ||
| 74:Kollektorfühler 2 B61 6 | nein | nein | --- | ja | 1 (Installateur) | ||
| 76:Sonderfühler 1 BX 3 | nein | nein | --- | ja | 1 (Installateur) | ||
| 81:LPB Kurzschluss/Komm | 6 nein | nein | --- | ja | 5 (keine) | ||
| 82:LPB Adresskollision | 3 nein | nein | --- | ja | 5 (keine) | ||
| 83:BSB Kurzschluss | 8 nein | nein | --- | ja | 5 (keine) | ||
| 84:BSB-Adresskollision | 3 | nein | nein | --- | ja | 5 (keine) | |
| 85:Funkkommunikation | 8 | nein | nein | --- | ja | 5 (keine) | |
| 98:Erweiterungsmodul 1 | 8 nein | nein | --- | ja | 5 (keine) | ||
| 99:Erweiterungsmodul 2 | 8 nein | nein | --- | ja | 5 (keine) | ||
| 100:Zwei Uhrzeitmaster | 3 nein | nein | --- | ja | 5 (keine) | ||
| 102:Uhr Gangreserve fehlt | 3 nein | nein | --- | ja | 5 (keine) | ||
| 105:Wartungsmeldung | 5 | nein | nein | --- | ja | 1 (Installateur) | |
| 106:Quellentemp zu tief | 6 | ja | nein | --- nein | 1 (Installateur) | ||
| 107:Heissgas Verdichter 1 | 9 | ja | Anz. | Begr. Heissgas Verdichter 1 | nein | 2 (Kundendienst) | |
| 108:Heissgas Verdichter 2 | 9 | ja | Anz. | Begr. Heissgas Verdichter 2 | nein | 2 (Kundendienst) | |
| 117:Wasserdruck zu hoch | H1 | 6 nein | nein | --- | ja | 1 (Installateur) | |
| 118:Wasserdruck zu niedrig | H1 | 6 | nein | nein | --- | nein | 1 (Installateur) |
| 121:Vorl'temp HK1 zu tief | 6 nein | nein | --- | ja | 1 (Installateur) | ||
| 122:Vorl'temp HK2 zu tief | 6 nein | nein | --- | ja | 1 (Installateur) | ||
| 126:Trinkwasser-Ladeüberwachung | 6 nein | nein | --- | ja | 1 (Installateur) | ||
| 127:Legionellentemperatur | 6 | nein | nein | --- | ja | 1 (Installateur) | |
| 134: Sammelstörung WP | E20 | 9 | nein | nein | --- | nein | 1 (Installateur) |
| 138:Regelfühler WP fehlt | 1 | nein | nein | --- | nein | 1 (Installateur) | |
| 146:Fühler/Stelliglied Konfig | 3 nein | nein | --- | ja | 5 (keine) | ||
| 171:Alarmkontakt 1 aktiv | 6 | nein | nein | --- | ja | 1 (Installateur) | |
| 172:Alarmkontakt 2 aktiv | H2 | 6 | nein | nein | --- | ja | 1 (Installateur) |
| 174:Alarmkontakt 4 aktiv | H3 | 6 | nein | nein | --- | ja | 1 (Installateur) |
| 176:Wasserdruck 2 zu hoch | H2 | 6 | nein | nein | --- | ja | 1 (Installateur) |
| 177:Wasserdruck 2 zu niedrig | H2 | 6 | nein | nein | --- | nein | 1 (Installateur) |
| 178:Temperaturwächter HK1 | 3 | nein | nein | --- | ja | 1 (Installateur) | |
| 179:Temperaturwächter HK2 | 3 | nein | nein | --- | ja | 1 (Installateur) | |
| 204:Ventilator überlastet | E14 9 | ja | Anz. | Ventilator überlastet | nein | 1 (Installateur) | |
| 201:Frost-Alarm | B21 | 9 | ja | nein | --- nein | 1 (Installateur) | |
| 222:HD bei WP-Betrieb | E10 9 | ja | Anz. | HD bei WP-Betrieb | nein | 1 (Installateur) | |
| 223:HD bei Start HK | E10 9 | ja | nein | --- nein | 1 (Installateur) | ||
| 224:HD bei Start TWW E10 | 9 | ja | nein | --- nein | 1 (Installateur) | ||
| 225:Niederdruck | E9 | 9 | ja | Anz. | Niederdruck | nein | 2 (Kundendienst) |
| 226:Verdichter 1 überlastet | E11 9 | ja | Anz. | Verdichter 1 überlastet | nein | 2 (Kundendienst) | |
| 227:Verdichter 2 überlastet | E12 9 | ja | Anz. | Verdichter 2 überlastet | nein | 2 (Kundendienst) | |
| 228:Ström'wächter W'quelle | E15 | 9 | ja | Anz. | Strömungswächter W'quelle | nein | 1 (Installateur) |
| 229:Druckwächter W'quelle | E15 9 | ja | Anz. | Druckwächter W'quelle | nein | 1 (Installateur) | |
| 230:Quellenpumpe überlastet | E14 9 | ja | Anz. | Quellenpumpe überlastet | nein | 1 (Installateur) | |
| 241:Vorlauffühler Ertrag | B63 | 6 | nein | nein | --- | ja | 1 (Installateur) |
| 242:Rücklauffühler Ertrag | B64 6 | nein | nein | --- | ja | 1 (Installateur) | |
| 243:Schwimmbadfühler | B13 | 6 | nein | nein | --- | ja | 1 (Installateur) |
| 247:Abtaustörung | 9 | ja | Anz. | Vorwärmen für Abtauen | nein | 1 (Installateur) | |
| 320:TWW Ladetemperaturfühler | B36 | 6 | nein | nein | --- | ja | --- |
| 321:TWW Zapffühler | B38 6 | nein | nein | --- | ja | --- | |
| 322:Wasserdruck 3 zu hoch | H3 | 6 | nein | nein | --- | ja | --- |
| 323:Wasserdruck 3 zu niedrig | H3 | 6 | nein | nein | --- | nein | --- |
| 324:BX gleiche Fühler | 3 | nein | nein | --- | ja | --- | |
| 325:BX/E'mod gleiche Fühler | 3 | nein nein | --- | ja | --- | ||
| 327:E'modul gleiche Funktion | 3 | nein nein | --- | ja | --- | ||
| 329:E'mod/M'gru gleiche Fkt | 3 | nein nein | --- | ja | --- | ||
| 330:BX1 keine Funktion 3 | nein | nein --- | ja | --- | |||
| 331:BX2 keine Funktion 3 | nein | nein --- | ja | --- | |||
| 332:BX3 keine Funktion 3 | nein | nein --- | ja | --- | |||
| 333:BX4 keine Funktion 3 | nein | nein --- | ja | --- | |||
| 334:BX5 keine Funktion 3 | nein | nein --- | ja | --- | |||
| 335:BX21 keine Funktion 3 | nein | nein --- | ja | --- | |||
| 336:BX22 keine Funktion 3 | nein | nein --- | ja | --- | |||
| 339:Kollektorpumpe Q5 fehlt | 3 | nein nein | --- | ja | --- | ||
| 340:Kollekt'pumpe Q16 fehlt | 3 | nein nein | --- | ja | --- | ||
| 341:Kollekt'fühler B6 fehlt | 3 | nein nein | --- | ja | --- | ||
| 343:Solareinbindung fehlt | 3 | nein nein | --- | ja | --- | ||
| 344:Solar Puffer K8 fehlt | 3 | nein nein | --- | ja | --- | ||
| 345:Solar Sch'bad K18 fehlt | 3 | nein nein | --- | ja | --- | ||
| 350:Puffer Adressfehler | 3 | nein nein | --- | ja | --- | ||
| 351:Vor/Zu'pu Adressfehler | 3 | nein nein | --- | ja | --- | ||
| 352:hyd'Weiche Adressfehler | 3 | nein nein | --- | ja | --- | ||
| 353:Kaskad'fühler B10 fehlt | 3 nein | nein --- | ja | --- | |||
| 354:Sonderfühler 2 | BX | 3 nein | nein --- | ja | --- | ||
| 355:Drehstrom asymetrisch | E21-23 | 9 | ja | Anz. | Drehstrom asymetrisch | nein | --- |
| 356:Ström'wächter Verbr | E24 | 9 | ja | Anz. | Ström'wächter Verbraucher | nein | --- |
| 357:Vorl'temp KK n erreicht | 6 nein | nein --- | ja | --- | |||
| 358:Sanftanlasser | E25 | 9 | nein | nein | --- | nein | --- |
| 359:Ventil Kühlen Y21 fehlt | 3 nein | nein --- | ja | --- | |||
| 360:Prozes'ventil Y22 fehlt | 3 nein | nein --- | ja | --- | |||
| 361:Quell'eintritt B91 fehlt | 3 nein | nein --- | ja | --- | |||
| 362:Quell'austritt B92 fehlt | 3 | nein nein | --- | ja | --- | ||
| 363:Verda'fühler B84 fehlt | 3 nein | nein --- | ja | --- | |||
| 364:Kühlsystem WP falsch | 3 | nein | nein | --- | nein | --- | |
| 365:TWW D'pumpe Q34 fehlt | 3 nein | nein --- | ja | --- | |||
| 366:Raumtemp'fühler Hx | 6 nein | nein --- | ja | --- | |||
| 367:Raumfeuchtefühler Hx | 6 | nein nein | --- | ja | --- | ||
| 207:Störung Kühlkreis | LPB | --- | --- | --- | --- | --- | 1 (Installateur) |
| 208:Strömungs Überwachung | LPB | --- | --- | --- | --- | --- | 1 (Installateur) |
| 217:Fühler Fehler | LPB | --- | --- | --- | --- | --- | 1 (Installateur) |
| 218:Drucküberwachung | LPB | --- | --- | --- | --- | --- | 1 (Installateur) |
Anz* Diese Anlagezustände führen nicht direkt zu einer Fehlermeldung, sondern erzeugen beim erstmaligen Auftreten eine Statusmeldung. Nur wenn der Fehler innerhalb einer einstellbaren Zeit in der eingestellter Häufigkeit (Anzahl) erneut auftritt, wird eine Fehlermeldung generiert.
Folgende Fehlermeldungen werden im LPB-System nur als Sammelfehler angezeigt:
| Nr: Fehlertext | Ort | Fehler - priorit ät | Quittierung | Funktion Fehlerwiederholung | WP Betrieb | Zuständigkeits- nummer | |
| Manue II | wirkt | 1. Statusmeldung | |||||
| 207:Störung Kühlkreis | LPB | --- | --- | --- | --- | --- | 1 (Installateur) |
| 208:Strömungs Überwachung | LPB | --- | --- | --- | --- | --- | 1 (Installateur) |
| 217:Fühler Fehler | LPB | --- | --- | --- | --- | --- | 1 (Installateur) |
| 218:Drucküberwachung | LPB | --- | --- | --- | --- | --- | 1 (Installateur) |
205/258
6.23 Wartung / Sonderbetrieb
Wartungsfunktionen
Wartungsfunktionen können als präventive Massnahme zur periodischen Überwachung der Anlage verwendet werden. Alle Wartungsfunktionen sind einzeln ein- bzw.
ausschaltbar.
Der Regler generiert automatisch Wartungsmeldungen, wenn die Einstellungen der Wartungsfunktionen unter- rsp. überschritten werden.
Nur RVS61..
| Zeilennr. | Bedienzeile |
| 7070 | WP Zeitintervall |
| 7071 WP Zeit seit Wartung | |
| 7072 Max Starts Verd1/Betr'Std | |
| 7073 Aktuelle Starts Verd1/Betr'Std | |
| 7074 Max Starts Verd2/Betr'Std | |
| 7075 Aktuelle Starts Verd2/Betr'Std | |
| 7076 Spreiz Kondens Max/Wo | |
| 7077 Akt Spreiz Kondens Max/Wo | |
| 7078 Spreiz Kondens Min/Wo | |
| 7079 Akt Spreiz Kondens Min/Wo | |
| 7080 Spreiz Verdampfer Max/Wo | |
| 7081 Akt Spreiz Verda Max/Wo | |
| 7082 Spreiz Verdampfer Min/Wo | |
| 7083 Akt Spreiz Verda Min/Wo | |
| 7090 TWW Speicher Zeitintervall | |
| 7091 TWW Speicher seit Wartung | |
| 7092 TWW Ladetemp WP Minimum | |
| 7093 Akt TWW Ladetemperatur WP | |
Zeitintervall für Wärmepumpen-Wartung
WP Zeitintervall
Einstellung des Zeitintervalls (Monate), in welchem die Wärmepumpe gewartet werden muss.
WP Zeit seit Wartung
Anzeige der abgelaufenen Zeit (Monate) seit der letzten Wartung.
Liegt der Wert über der Einstellung „WP Zeitintervall“ (Bedienzeile 7070), erscheint im Display das Symbol und in der Infoebene die Wartungsmeldung:
17: WP Zeitintervall (Priorität 6)
Reset
Dieser Parameter kann bei entsprechendem Zugriffsrecht zurückgesetzt werden.
Maximale Anzahl Starts pro Betriebsstunde für Verdichter 1
Max Starts Verd1/Betr'Std
Einstellung der maximal erlaubten Anzahl Starts des Kompressors 1 pro Betriebsstunde.
Aktuelle Starts
Durchschnittlich erreichte Anzahl Starts des Kompressors 1 pro Betriebsstunde, gemittelt über die letzten 6 Wochen.
Verd1/Betr'Std
Liegt der Wert über der Einstellung „Max Starts Verd1/Betr'Std“ (Bedienzeile 7072), erscheint im Display das Symbol ✅ und in der Infoebene die Wartungsmeldung:
8: Zu viele Starts Verd 1 (Priorität 9)
Reset
Dieser Parameter kann bei entsprechendem Zugriffsrecht zurückgesetzt werden.
206/258
| Maximale Anzahl Starts pro Betriebsstunde für Verdichter 2 | |
| Max Starts Verd2/Betr'Std | Einstellung der maximal erlaubten Anzahl Starts des Kompressors 2 pro Betriebsstunde. |
| Aktuelle StartsVerd2/Betr'Std | Durchschnittlich erreichte Anzahl Starts des Kompressors 2 pro Betriebsstunde, gemittelt über die letzten 6 Wochen.Liegt der Wert über der Einstellung „Max Starts Verd2/Betr'Std“ (Bedienzeile 7074), erscheint im Display das Symbol und in der Infoebene die Wartungsmeldung:9: Zu viele Starts Verd 2 (Priorität 9) |
| Reset | Dieser Parameter kann bei entsprechendem Zugriffsrecht zurückgesetzt werden. |
| Anzahl Überschreitungen der maximalen Temperaturspreizung über den Kondensator pro Woche | |
| Spreiz Kondens Max/Wo | Einstellung, wie häufig innerhalb von 7 Tagen die maximale Temperaturspreizung über den Kondensator überschritten werden darf. |
| Akt Spreiz Kondens Max/Wo | Anzahl Überschreitungen der maximalen Temperaturspreizung über dem Kondensator innerhalb von 7 Tagen. Liegt der Wert über der Einstellung „Spreiz Kondens Max/Wo“(Bedienzeile 7076), erscheint im Display das Symbol und in der Infoebene die Wartungsmeldung:13: Spreiz Kondens Max (Priorität 3) |
| Reset | Dieser Parameter kann bei entsprechendem Zugriffsrecht zurückgesetzt werden. |
| Anzahl Unterschreitungen der minimalen Temperaturspreizung über den Kondensator pro Woche | |
| Spreiz Kondens Min/Wo | Gibt an, wie häufig innerhalb von 7 Tagen die minimale Temperaturspreizung über dem Kondensator unterschritten werden darf. |
| Akt Spreiz Kondens Min/Wo | Anzahl Unterschreitungen der minimalen Temperaturspreizung über dem Kondensator innerhalb von 7 Tagen. Liegt der Wert über der Einstellung „Spreiz Kondens Min/Wo“(Bedienzeile 7078), erscheint im Display das Symbol und in der Infoebene die Wartungsmeldung:14: Spreiz Kondens Min (Priorität 3) |
| Reset | Dieser Parameter kann bei entsprechendem Zugriffsrecht zurückgesetzt werden. |
| Anzahl Überschreitungen der maximalen Temperaturspreizung über den Verdampfer pro Woche | |
| Spreiz Verdampfer Max/Wo | Gibt an, wie häufig innerhalb von 7 Tagen die maximale Temperaturspreizung über den Verdampfer überschritten werden darf. |
| Akt Spreiz Verda Max/Wo | Anzahl Überschreitungen der maximalen Temperaturspreizung über dem Verdampfer innerhalb von 7 Tagen. Liegt der Wert über der Einstellung „Spreiz Verdampfer Max/Wo“(Bedienzeile 7080), erscheint im Display das Symbol und in der Infoebene die Wartungsmeldung:15: Spreiz Verda Max (Priorität 3) |
| Reset | Dieser Parameter kann bei entsprechendem Zugriffsrecht zurückgesetzt werden.Anzahl Unterschreitungen der minimalen Temperaturspreizung über den Verdampfer pro Woche |
| Spreiz VerdampferMin/Wo | Gibt an, wie häufig innerhalb von 7 Tagen die minimale Temperaturspreizung über den Verdampfer unterschritten werden darf. |
| Akt Spreiz Verda Min/Wo | Anzahl Unterschreitungen der minimalen Temperaturspreizung über dem Verdampfer innerhalb von 7 Tagen. Liegt der Wert über der Einstellung „Spreiz Verdampfer Min/Wo“ (Bedienzeile 7082), erscheint im Display das Symbol und in der Infoebene die Wartungsmeldung:16: Spreiz Verda Min (Priorität 3) |
| Reset | Dieser Parameter kann bei entsprechendem Zugriffsrecht zurückgesetzt werden. |
| Zeitintervall für TWW-Speicher-Wartung | |
| TWW Speicher Zeitintervall | Einstellung des Zeitintervalls (Monate), in welchem der Trinkwasser-Speicher gewartet werden muss. |
| TWW Speicher seit Wartung | Abgelaufene Zeit (Monate) seit der letzten Wartung.Liegt der Wert über der Einstellung „TWW Speicher Zeitintervall“ (Bedienzeile 7090), erscheint im Display das Symbol und in der Infoebene die Wartungsmeldung:11: TWW Speicher Zeitinterval (Priorität 6) |
| Reset | Dieser Parameter kann bei entsprechendem Zugriffsrecht zurückgesetzt werden. |
| Minimale TWW-Ladetemperatur | |
| TWW Ladetemp WP Minimum | Minimale Temperatur, auf die der Trinkwasser-Speicher durch die Wärmepumpe geladen werden muss, ohne dass ein Abbruch der Ladung erfolgt. |
| Akt TWW Ladetemperatur WP | Der Regler speichert die Trinkwassertemperatur ab, bei welcher die Ladung mit der Wärmepumpe letztmals abgebrochen wurde, da die Wärmepumpe die Begrenzung für Hochdruck, Heissgas oder die Maximale Ausschalttemperatur erreicht hat.Liegt der Wert unter der Einstellung „TWW Ladetemp WP Minimum“ (Bedienzeile 7092), erscheint im Display das Symbol und in der Infoebene die Wartungsmeldung:12: TWW Ladetemp WP zu tief (Priorität 6) |
| Kein Reset | Dieser Parameter kann nicht zurückgesetzt werden.Wenn bei der nächsten Trinkwasserladung die minimale TWW Ladetemperatur wieder überschritten wird, wird auch de Wartungsfunktion aufgehoben. Wird diese aber wieder nicht erreicht, bleibt die Wartungsmeldung bestehen. |
Weitere Wartungsmeldungen
5: Wasserdruck zu niedrig (Priorität 9)
18: Wasserdruck2 zu niedrig (Priorität 9)
22: Wasserdruck3 zu niedrig (Priorität 9)
Ökobetrieb
Während den Übergangszeiten kann der Wärmebedarf unter Umständen durch ökolokische Wärmeerzeuger wie Solar und Holz abgedeckt werden. Die konventionellen Erzeuger wie Wärmepumpe und Elektoreinzätze werden gesperrt. Über die Bedienzeile „Ökofunktion“ kann diese Möglichkeit freigegeben oder gesperrt werden. Mit Hilfe der Bedienzeile „Ökobetrieb“ kann der Endkunde die Wärmepumpe oder Elektroeinsätze für eine beliebige Zeit ausschalten.
208/258
| Zeilennr. | Bedienzeile |
| 7119 | ÖkofunktionGesperrt | Freigegeben |
| 7120 | ÖkobetriebAus | Ein |
Ökofunktion
Gesperrt
Der Ökobetrieb ist nicht möglich.
Freigegeben
Der Ökobetrieb kann aktiviert werden.
Ökobetrieb
Aus
Die Wärmepumpe wird während aktiver Ökofunktion nicht gesperrt.
Ein
Die Wärmepumpe wird während aktiver Ökofunktion gesperrt.
Notbetrieb
Falls die Wärmepumpe nicht ordnungsgemäss funktioniert, kann ein Notbetrieb aufrechterhalten werden.
Der Notbetrieb ermöglicht den Betrieb der Anlage mit den vorhandenen Elektroeinsätzen (Vorlauf, Pufferspeicher, Trinkwasser-Speicher).
Der Verdichter bleibt dabei ausgeschaltet.
| Zeilennr. | Bedienzeile |
| 7141 | NotbetriebAusEin |
| 7142 Notbetrieb FunktionsartManuellAutomatisch | |
Notbetrieb
Der Notbetrieb lässt sich manuell ein- und ausschalten.
Aus
Der Notbetrieb ist ausgeschaltet.
Ein
Der Notbetrieb ist eingeschaltet.
Notbetrieb Funktionsart
Manuell:
Der Notbetrieb kann nur auf der Programmierebene mit dem Parameter Notbetrieb 7141 ein- und ausgeschaltet werden.
Automatisch:
Sobald eine Störung an der Wärmepumpe auftritt, schaltet sich der Notbetrieb automatisch ein. Er schaltet wieder aus, wenn der Fehler behoben und falls notwendig zurückgesetzt ist (Reset).
Der Notbetrieb lässt sich auch über den Parameter Notbetrieb 7141 manuell ein- und ausschalten.
Simulation
| Zeilennr. | Bedienzeile | |
| 7150 | Simulation | Aussentemperatur |
Simulation
Zur Erleichterung von Inbetriebnahme und zur vereinfachten Fehlersuche kann eine Aussentemperatur im Bereich von -50^ bis 50^ simuliert werden. Während der
209/258
Simulation wird die aktuelle, die gemischte und die gedämpfte Aussentemperatur mit der eingestellten Simulationstemperatur übersteuert.
Die Berechnung der drei genannten Aussentemperaturen läuft während der Simulation nach der aktuellen Aussentemperatur weiter und die Temperaturen stehen nach Abschluss der Simulation wieder zur Verfügung.
Die Funktion wird ausgeschaltet durch die Einstellung -- auf dieser Bedienzeile oder automatisch nach einem Timeout von 5h.
Manuelles Abtauen
| Zeilennr. | Bedienzeile | |
| 7152 | Abtauen | auslösen |
| Nein | Ja | ||
Abtauen auslösen
Die Abtaufunktion der Wärmepumpe kann über diese Bedienzeile manuell ausgelöst werden.
Definition Zuständigkeiten
| Zeilennr. | Bedienzeile |
| 7181 Telefon Zuständigkeit 1 | |
| 7183 Telefon Zuständigkeit 2 | |
Auf diesen Bedienzeilen erfolgt die Einstellung der Telefonnummern für die entsprechenden Fehler- und Wartungsmeldungen.
6.24 Ein- / Ausgangstest
Mit dem Ein- und Ausgangstest können die angeschlossenen Komponenten auf ihre einwandfreie Funktionalität überprüft werden.
Ausgangstest Relais
Durch Anwählen einer Einstellung aus dem Relaistest wird das entsprechende Relais angezogen und damit die angeschlossene Komponente in Betrieb genommen. Dadurch können die Relais auf ihre Funktionstüchtigkeit und die Verdrahtung auf ihre Korrektheit überprüft werden.
| Zeilennr. | Bedienzeile | |
| 7700 Relaistest | ||
| Nur RVS61.. Nur RVS41.. | ||
| Kein Test | Kein Test | |
| Alles Aus | Alles Aus | |
| Quellenpu Q8 / Ventilat K19 | Relaisausgang QX23 Modul 1 | |
| Verdichter K1 (für ca. 1 – 2 s.) | Relaisausgang QX21 Modul 1 | |
| Kondensatorpumpe Q9 | Relaisausgang QX22 Modul 1 | |
| Trinkwasserpumpe Q3 | Relaisausgang QX1 | |
| Heizkreispumpe Q2 | Relaisausgang QX2 | |
| Heizkreismischer Auf Y1 | Relaisausgang QX3 | |
| Heizkreismischer Zu Y2 | Relaisausgang QX4 | |
| Relaisausgang QX23 Modul 1 | Relaisausgang QX5 | |
| Relaisausgang QX21 Modul 1 | Relaisausgang QX6 | |
| Relaisausgang QX22 Modul 1 | Relaisausgang QX23 Modul 2 | |
| Relaisausgang QX1 | Relaisausgang QX21 Modul 2 | |
| Relaisausgang QX2 | Relaisausgang QX22 Modul 2 | |
| Relaisausgang QX3 | Relaisausgang QX7 | |
| Relaisausgang QX4 | Relaisausgang QX8 | |
| Relaisausgang QX5 | ||
| Relaisausgang QX6 | ||
| Relaisausgang QX23 Modul 2 | ||
| Relaisausgang QX21 Modul 2 | ||
| Relaisausgang QX22 Modul 2 | ||
Nur RVS41..
Wichtig:
Beim Relaistest wirken keine Begrenzungen.
Bei Verwendung eines multifunktionalen Ausgangs als Verdichter K1 wird der Ausgang für ca. 1-2 Sekunden geschlossen.
Ausgangstest UX / P1
Durch Anwählen einer Einstellung aus dem Ausgangstest UX / P1 wird zur Kontrolle ein entsprechendes Signal ausgegeben.
| Zeilennr. | Bedienzeile |
| 7710 Ausgangstest UX/ P1 | |
| 7711 | Spannungssignal UX |
| 7714 | PWM-Signal P1 |
Eingangstest Fühler
Durch Anwählen einer Einstellung aus dem Eingangstest Fühler wird der entsprechende Eingang angezeigt und kann so kontrolliert werden.
Nur RVS61..
| Zeilennr. | Bedienzeile | ||
| 7730 | Aussentemperatur | B9 | |
| 7732 | Vorlauftemperatur | B1 | |
| 7750 | Trinkwassertemperatur | B3 | |
| 7770 Vorlauftemperatur WP B21 | |||
| 7771 | Rücklauftemperatur | WP | B71 |
| 7772 | Heissgastemperatur | B81 | |
| 7775 Quelle Eintrittstemp B91 | |||
| 7777 | Fühlertemperatur | B92, | B84 |
| 7820 | Fühlertemperatur | BX | 1 |
| 7821 | Fühlertemperatur | BX | 2 |
| 7822 | Fühlertemperatur | BX | 3 |
| 7823 | Fühlertemperatur | BX | 4 |
| 7824 | Fühlertemperatur | BX | 5 |
| 7830 Fühlertemp BX21 Modul 1 | |||
| 7831 Fühlertemp BX22 Modul 1 | |||
| 7832 Fühlertemp BX21 Modul 2 | |||
| 7833 Fühlertemp BX22 Modul 2 | |||
Nur RVS61..
Die angewählten Fühlerwerte werden innerhalb von max. 5 Sekunden aktualisiert. Die Anzeige erfolgt ohne Messwertkorrektur.
Eingangstest H1, H2, H3
| Zeilennr. | Bedienzeile | |
| 7840 | Spannungssignal | H1 |
| 7841 | KontaktzustandOffenGeschlossen | H1 |
| 7842 | Impulszähler | H1 |
| 7845 | Spannungssignal | H2 |
| 7846 | KontaktzustandOffenGeschlossen | H2 |
| 7854 | Spannungssignal | H3 |
| 7855 | KontaktzustandOffenGeschlossen | H3 |
| 7856 | Impulszähler | H3 |
Spannungssignal H1, H2, H3
Zeigt den Wert des anliegenden Spannungssignals an (0 – 10 V)
Kontaktzustand H1, H2, H3
Zeigt den momentanen Zustand des H1-Kontakts an.
Impulszähler
Ist der Hx-Eingang als Impulszähler konfiguriert, wird jeder erfasste Impuls in einem freilaufenden, einheitenlosen Impulszähler Hx gezählt.
Aus diesem Impulszähler wird periodisch (1 Minute) die Zählerdifferenz ausgelesen und die Energiezunahme oder der Volumendurchfluss berechnet.
Der Impulszähler wird bei Netzausfall nicht gespeichert. Die während einer Ausleseperiode aufgelaufenen Impulse gehen verloren.
Der Impulszähler ist im Menü Ein-/Ausgangstest sichtbar.
Ist der Hx-Eingang nicht als Impulszähler konfiguriert, wird der Impulszähler mit dem Wert „---„ dargestellt.
Eingangstest E
| Zeilennr. | Bedienzeile |
| 7889 | Niederdruckwächter E90 V230 V |
| 7890 | Hochdruckwächter E100 V230 V |
| 7891 Überlastschutz Verdichter 1 | |
| 7911 Eingang EX 1 | |
| 7912 Eingang EX 2 | |
| 7913 Eingang EX 3 | |
| 7914 Eingang EX 4 | |
| 7915 Eingang EX 5 | |
| 7916 Eingang EX 6 | |
| 7917 Eingang EX 7 | |
Durch Anwählen einer Einstellung aus dem Eingangstest E wird der entsprechende Eingang angezeigt und kann so kontrolliert werden.
6.25 Status
Der aktuellen Betriebszustand der Anlage wird mittels Statusanzeigen visualisiert.
Meldung
| Zeilennr. | Bedienzeile | |
| 8000 Status Heizkreis 1 | ||
| 8001 Status Heizkreis 2 | ||
| 8002 Status Heizkreis P | ||
| 8003 | Status | Trinkwasser |
| 8004 Status Kühlkreis 1 | ||
| 8006 | Status | Wärmepumpe |
| 8007 | Status | Solar |
| 8010 | Status | Pufferspeicher |
| 8011 | Status | Schwimmbad |
| 8022 | Status | Zusatzerzeuger |
Nur RVS41..
Status Heizkreis
| Endbenutzer (Infoebene) | Inbetriebnahme, Fachmann |
| Wächter angesprochen Wächter angesprochen | |
| Handbetrieb aktiv Handbetrieb aktiv | |
| Estrichfunktion aktiv Estrichfunktion aktiv | |
| Heizbetrieb eingeschränkt | ÜberhitzschutzEingeschränkt,Eingeschränkt,Eingeschränkt,Nachlauf |
| Zwangsabnahme | ZwangsabnahmeZwangsabnahmeZwangsabnahmeNachlauf |
| Heizbetrieb Komfort Heizbetrieb Komfort | Einschaltopt+SchnellaufheizEinschaltoptimierungSchnellaufheizung |
| Heizbetrieb Reduziert Heizbetrieb Reduziert | Ausschaltoptimierung |
| Frostschutz aktiv | RaumfrostschutzVorlauffrostschutzAnlagenfrostschutz |
| Sommerbetrieb Sommerbetrieb | |
| Aus | Tages-EcoAbsenkung ReduziertAbsenkung FrostschutzRaumtemp'begrenzungAus |
aktiv
Kesselschutz
TWW-Vorrang
Puffer
Puffer
TWW
Erzeuger
aktiv
aktiv
aktiv
aktiv
aktiv
Status Trinkwasser
| Endbenutzer (Infoebene) | Inbetriebnahme, Fachmann |
| Wächter angesprochen Wächter angesprochen | |
| Handbetrieb aktiv Handbetrieb aktiv | |
| Zapfbetrieb | Zapfbetrieb |
| Rückkühlung aktiv | Rückkühlung via KollektorRückkühlung via Erz/Hk's |
| Entladeschutz aktivLadezeitbegrenzung aktivLadung gesperrt | |
213/258
| Ladesperre aktiv | ||
| Zwang, Max SpeichertempZwang, Max LadetemperaturZwang, LegionellensollwertZwang, NennsollwertZwangsladung aktiv | ||
| Ladung Elektro, Leg'sollwertLadung Elektro, NennsollwertLadung Elektro, Red'sollwertLadung Elektro, Fros'sollwertElektroeinsatz freigegebenLadung Elektroeinsatz | ||
| Push, LegionellensollwertPush, NennsollwertPush aktiv | ||
| Ladung, LegionellensollwertLadung, NennsollwertLadung, ReduziertssollwertLadung aktiv | ||
| Frostschutz aktiv Frostschutz aktiv | ||
| Nachlauf aktiv Nachlauf aktiv | ||
| Bereitschaftsladung | Bereitschaftsladung | |
| Geladen, Max SpeichertempGeladen, Max LadetempGeladen | Geladen,Geladen,Geladen, | |
| Aus | Aus | |
| Bereit | Bereit | |
| Status Kühlkreis | Endbenutzer (Infoebene) | Inbetriebnahme, Fachmann |
| Taupunktwächter aktiv | Taupunktwächter aktiv | |
| Handbetrieb aktiv | Handbetrieb aktiv | |
| Störung | Störung | |
| Frostschutz aktiv | Vorlauffrostschutz | |
| Kühlbetrieb gesperrt | Gesperrt,SperrdauerGesperrt,Gesperrt, | |
| Begr Vorlaufmin TaupunktBegr Vorlaufmin AussentempKühlbetrieb eingeschränkt | Vorlaufsollw'anhebung | |
| Kühlbetrieb Komfort | KühlbetriebNachlauf | |
| Schutzbetrieb Kühlen | Schutzbetrieb Kühlen | |
| Frostschutz aktiv | Anlagenfrostschutz | |
| Kühlgrenze TA aktiv Kühlgrenze TA aktiv | ||
| Aus | AusRaumtemp'begrenzungVorlaufgrenze | |
| Kühlbetrieb aus | Kühlbetrieb aus | |
| Status Wärmepumpe | Endbenutzer (Infoebene) | Inbetriebnahme, Fachmann |
| Notbetrieb | Notbetrieb | |
| Störung | Störung | |
| Gesperrt | Gesperrt,Gesperrt,Gesperrt, | |
| Verdichter 1 ÜberlastVerdichter 2 Überlast | DrehstromNiederdruckVentilatorQuellenpumpeStröm'wächterEinsatzgrenze |
214/258
| Einsatzgrenze | TA | ||
| Begr Quellentemp Min WasserBegr Quellentemp Min SoleBegr Quellentemp MaxBegr Heissgas Verdichter 1Begr Heissgas Verdichter 2Begr Ausschalttemp MaxBegr Aus'temp Max KühlenBegr Ausschalttemp. MinBegrenzungszeit aktiv | HDStröm'wächterDruckwächterVerd'stillstandzeitKompensat | beiW'quelleW'quelleMinWärmeüberschussWärmepumpeVerdichterVentilatoraktivMin12VerdampferMinWärmedefizit12einaktivaktivAnforderung | |
| Frostschutz aktiv | Frostschutz | ||
| Abtauen mit VerdichterAbtauen mit VentilatorAbtauen aktiv Abtauen aktiv | ZwangsabtauenZwangsabtauenZwangsabtauenAbtropfen | ||
| Verdichter 1 und 2 einAktiver Kühlbetrieb | Verd'laufzeitVerdichterVerdichter | ||
| Vorwärmen für AbtauenBegr Spreiz Kondens MaxBegr Spreiz Kondens MinBegr Spreiz Verda MaxBegr Spreiz Verda MinVerdichter 1 und Elektro einVerdichter 1 und 2 einHeizbetrieb | AbkühlenVerd'laufzeitKompensation | ||
| VerdichterVerdichterElektro | |||
| Begr Quellentemp Min KühlenPassiver Kühlbetrieb Passiver Kühlbetrieb | |||
| Frostschutz aktiv | Anlagenfrostschutz | aktivaktiv | |
| Freigegeben, Verd bereitAus | VorlaufNachlaufKeine | ||
Status Solar
| Endbenutzer (Infoebene) | Inbetriebnahme, Fachmann |
| Handbetrieb aktiv Handbetrieb aktiv | |
| Störung | Störung |
| Kollektorfrostschutz aktiv | Kollektorfrostschutz aktiv |
| Rückkühlung aktiv | Rückkühlung aktiv |
| Max Speichertemp erreicht | Max Speichertemp erreicht |
| Verdampfungsschutz aktiv | Verdampfungsschutz aktiv |
| Überhitzschutz aktiv Überhitzschutz aktiv | |
| Max Ladetemp erreicht | Max Ladetemp erreicht |
| Lad'ng TWW+Puffer+Sch'bad | Lad'ng TWW+Puffer+Sch'bad |
| Ladung Trinkwasser+Puffer | Ladung Trinkwasser+Puffer |
| Ladung Trinkwasser+Sch'bad | Ladung Trinkwasser+Sch'bad |
| Ladung Puffer+Schwimmbad | Ladung Puffer+Schwimmbad |
| Ladung Trinkwasser | Ladung Trinkwasser |
| Ladung Pufferspeicher | Ladung Pufferspeicher |
| Ladung Schwimmbad | Ladung Schwimmbad |
| Min Ladetemp nicht erreicht | Temp'differenz |
| Einstrahlung ungenügend | Einstrahlung ungenügend |
ungenügend
Status Pufferspeicher
| Endbenutzer (Infoebene) Inbetriebnahme, Fachmann | |
| Frostschutz Kühlen aktiv Frostschutz Kühlen aktiv | |
| Ladung eingeschränkt | SperrdauerLadung |
| Ladung aktiv | ZwangsladungDurchladung |
| Geladen, Zwanglad SolltempGeladen, Min LadetempGeladen | Geladen, |
| Warm | Warm |
| Keine Anforderung Keine Anforderung | |
| Frostschutz aktiv Frostschutz aktiv | |
| Ladung Elektro, NotbetriebLadung Elektro, Quell'schutzLadung Elektro, AbtauenLadung Elektro, ZwangLadung Elektro, ErsatzLadung Elektroeinsatz | |
| Ladung eingeschränkt | LadungEingeschränkt, |
| Ladung aktiv Ladung aktiv | ZwangsladungTeilladung |
| Rückkühlung via KollektorRückkühlung via TWW/Hk'sRückkühlung aktiv | |
| Geladen, Max SpeichertempGeladen, Max LadetempGeladen, Zwanglad SolltempGeladen, Min LadetempGeladen | Geladen,Teilgeladen, |
| KaltKeine Anforderung Keine Anforderung | Kalt |
| nach gesperrt |
| aktiv aktiv |
| Solltemperatur |
| gesperrt |
| TWW-Vorrang |
| aktiv |
| aktiv |
| Solltemperatur |
| Solltemperatur |
Status Schwimmbad
| Endbenutzer (Infoebene) | Inbetriebnahme, Fachmann |
| Handbetrieb aktiv | Handbetrieb aktiv |
| Störung | Störung |
| Heizbetrieb eingeschränkt Heizbetrieb eingeschränkt | |
| Zwangsabnahme | Zwangsabnahme |
| Heizbetrieb | Heizbetrieb |
| Geheizt, Max Schw'badtemp | Geheizt, Max Schw'badtemp |
| Geheizt, | |
| Geheizt, | |
| Heizbetrieb Erzeuger aus Heizbetrieb aus | Heizbetrieb |
| Kalt | Kalt |
Erzeuger
Sollwert Sollwert Solar
Status Zusatzerzeugerspez
| Endbenutzer (Infoebene) | Inbetriebnahme, Fachmann |
| Gesperrt | Gesperrt, FeststoffkesselGesperrt,Gesperrt, |
| In Betrieb für HK,TWW | In Betrieb für HK,TWW |
| Freigegeben für HK,TWW | Freigegeben für HK,TWW |
| In Betrieb für Trinkwasser | In Betrieb für Trinkwasser |
| Freigeben für TWW | Freigeben für TWW |
| In Betrieb für Heizkreis | In Betrieb für Heizkreis |
| In Betrieb für HK,TWW | In Betrieb für HK,TWW |
| Freigegeben für HK,TWW | Freigegeben für HK,TWW |
| In Betrieb für Trinkwasser | In Betrieb für Trinkwasser |
| Freigeben für TWW | Freigeben für TWW |
| In Betrieb für Heizkreis | In Betrieb für Heizkreis |
| Freigegeben für HK | Freigegeben für HK |
| Nachlauf aktiv | Nachlauf aktiv |
| Aus | Aus |
Aussentemperatur Ökobetrieb
216/258
Historie
| Zeilennr. | Bedienzeile |
| 8050 – 8069 Zeitstempel und Statuscode Statushistorie 1 – 10 | |
Die letzten 10 Statusmeldungen werden gemeinsam mit dem zugehörigen Statuscode abgespeichert, resp. angezeigt.
Auf Historie 1 liegt die jüngste Meldung, auf Historie 10 die älteste.
Die für den Endbenutzer aktuellen Statusanzeigen können direkt über die Infoebene am Raumgerät abgefragt werden.
Über das ACS 700-PC Tool lassen sich zu jeder Statusmeldung die relevanten Ist- und Sollwerte, sowie die Relaisausgänge anzeigen.
6.26 Diagnose Kaskade
Zu Diagnosezwecken lassen sich Status und Priorität der Erzeuger, verschiedene Temperaturwerte und die aktuelle Erzeugerfolge und Stufenfolge anzeigen.
Status / Priorität
| Zeilennr. | Bedienzeile |
| 8100 | Priorität/Status Erz' 1 |
| 8102 | |
| ... | ... |
| 8130 | Priorität/Status Erz' 16 |
| 8101 | Status Erzeuger 1 |
| 8103 | |
| ... | ... |
| 8131 | Status Erzeuger 16 |
| 8138 | Kaskadenvorlauftemperatur |
| 8139 | Kaskadenvorlaufsollwert |
| 8140 | Kaskadenrücklauftemperatur |
| 8141 | Kaskadenrücklaufsollwert |
| 8150 Erz'folge Umschalt aktuell | |
6.27 Diagnose Erzeuger
Zu Diagnosezwecken lassen sich verschiedene Soll- und Istwerte, Schaltzustände von Relais, sowie Zählerstände anzeigen.
Wärmepumpe Sole / Wasser
| Zeilennr. | Bedienzeile |
| 8400 | Verdichter 1 |
| 8401 | Verdichter 2 |
| 8402 Elektroeinsatz 1 Vorlauf | |
| 8403 Elektroeinsatz 2 Vorlauf | |
| 8404 | Quellenpumpe |
| 8405 | Drehzahl Quellenpumpe |
| 8406 | Kondensatorpumpe |
Auf diesen Bedienzeilen lassen sich die Betriebszustände der über die Wärmepumpen-Relais angesteuerten Komponenten kontrollieren. Die Anzeige 0 bedeutet, dass die entsprechende Komponente momentan ausgeschaltet ist. Die Anzeige 1 bedeutet, dass die entsprechende Komponente momentan eingeschaltet ist
Die Aussage gilt für Relais, welche als Arbeitskontakt definiert sind. Bei einer Definition als Ruhekontakt ist die Wirkung umgekehrt.
Soll- und Istwerte
| Zeilennr. | Bedienzeile |
| 8410 | Rücklauftemperatur WP |
| 8411 | Sollwert WP |
| 8412 | Vorlauftemperatur WP |
| 8413 | Verdichtermodulation |
| 8415 | Heissgastemperatur 1 |
| 8416 | Heissgastemperatur Max |
| 8417 | Heissgastemperatur 2 |
| 8420 | Kältemitteltemperatur flüssig |
| 8425 | Temp’spreizung Kondensator |
| 8426 | Temp’spreizung Verdampfer |
| 8427 | Quelle Eintrittstemperatur |
| 8428 Quelle Eintritt Min | |
| 8429 | Quelle Austrittstemperatur |
| 8430 Quelle Austritt Min | |
Über diese Bedienzeilen lassen sich verschiedene Soll- und Istwerte der Wärmepumpe abfragen.
Restzeiten
| Zeilennr. | Bedienzeile |
| 8440 Rest | Stufe 1 Stillst'zeit Min |
| 8441 Rest | Stufe 2 Stillst'zeit Min |
| 8442 Rest | Stufe 1 Laufzeit Min |
| 8443 Rest | Stufe 2 Laufzeit Min |
Ist die „Minimale Stillstandszeit“ oder die „Minimale Laufzeit“ der Stufe 1 oder 2 aktiv, erfolgt auf diesen Bedienzeilen die Anzeige der restlichen Stillstandzeit / Laufzeit. Erst nach Ablauf der Stillstandszeiten wird - - - angezeigt und die Wärmepumpe kann wieder freigegeben werden.
Restzeit Begr Quelle TempMin
| Zeilennr. | Bedienzeile |
| 8444 Restzeit Begr Quelle TempMin | |
Bei zu tiefer Quellentemperatur (B91) werden Pumpen und Verdichter für die „Zeit Begr Quelletemp Min“ (2822) gesperrt. Auf dieser Bedienzeile ist die restliche Zeit ersichtlich, bis Pumpen und Verdichter wieder freigegeben werden.
Verdichter
| Zeilennr. | Bedienzeile |
| 8446 | Verdichterfolge1 – 22 – 1 |
Verdichterfolge
Zeigt die aktuelle Verdichterfolge an, d.h. die Reihenfolge, in welcher die Verdichter in Betrieb genommen werden:
1 - 2
Zuerst wird der Verdichter 1 in Betrieb genommen, erst dann der Verdichter 2.
2-1
Zuerst wird der Verdichter 2 in Betrieb genommen, erst dann der Verdichter 1.
| Zeilennr. | Bedienzeile |
| 8450 Betr'stunden Verdichter 1 | |
| 8451 Startzähler Verdichter 1 | |
| 8452 Betr'stunden Verdichter 2 | |
| 8453 Startzähler Verdichter 2 | |
Die Betriebsstunden und die Anzahl Starts der Verdichter 1 + 2 seit der Inbetriebnahme werden auf diesen Bedienzeilen aufsummiert.
| Zeilennr. | Bedienzeile | |
| 8454 | Sperrdauer | WP |
Zeigt die seit Inbetriebnahme aufsummierte Sperrdauer durch das Elektrizitätswerk (über E6) an.
| Zeilennr. | Bedienzeile |
| 8455 Zähler Anzahl Sperren WP | |
Zeigt die seit Inbetriebnahme aufsummierte Anzahl Sperren durch das Elektrizitätswerk (über E6) an.
| Zeilennr. | Bedienzeile |
| 8456 Betr’stunden Elektro Vorl | |
| 8457 Startzähler Elektro Vorlauf | |
Die Betriebsstunden und die Anzahl Starts des Elektroheizeinsatzes im Vorlauf können hier ausgelesen werden.
Wärmepumpe Luft
| Zeilennr. | Bedienzeile |
| 8469 | Drehzahl Ventilator |
| 8470 | Ventilator |
| 8471 | Prozessumkehrventil |
| 8475 | Verdampfertemperatur |
| 8477 Temp'diff Abtauen Istwert | |
| 8478 Temp'diff Abtauen Sollwert | |
| 8480 | Restzeit Abtausperrung |
| 8481 | Restzeit Zwangsabtauen |
| 8485 | Anzahl Abtauversuche |
Ventilator K19 Zeigt den aktuellen Betriebszustand des Ventilators für die Luft / Wasser-Wärmepumpe K19 (Aus / Ein).
Prozessumkehrventil Y22 Zeigt den aktuellen Zustand des Prozessumkehrventils (Ein = der Prozess ist umgekehrt, Aus = der Prozess läuft normal)
Verdampfertemperatur Zeigt die momentane Verdampfertemperatur am Fühler B84.
Temp'diff Abtauen Istwert Zeigt die aktuelle Temperaturdifferenz zwischen Quelleneintritt (B91) und Verdampfertemperatur (B84) an.
Temp'diff Abtauen Sollwert Zeigt den Sollwert der Temperaturdifferenz zwischen Quelleneintritt (B91) und Verdampfertemperatur (B84), der für eine komplette Enteisung des Verdampfers erreicht werden muss (ΔT enteist).
Restzeit Abtausperrung Zeigt nach erfolgreicher oder erfolgloser Abtauung an, wie lange die Abtaufunktion gesperrt ist, bis ein neuer Versuch / eine erneute Abtauung durchgeführt werden darf.
Restzeit Zwangsabtauen
Zeigt die Dauer bis zur nächsten Zwangsabtauung an, sofern nicht vorher eine automatische oder manuelle Abtauung ausgelöst wird.
Anzahl Abtauversuche
Zeigt die Anzahl der maximal benötigten Abtauversuche an, bis die Abtauung erfolgreich durchgeführt werden konnte oder die Wärmepumpe gesperrt wurde.
Solar
| Zeilennr. | Bedienzeile |
| 8505 | Drehzahl Kollektorpumpe 1 |
| 8506 Drehzahl Solarpump ext.Tau | |
| 8507 Drehzahl Solarpumpe Puffer | |
| 8508 Drehzahl Solarpump Sch’bad | |
| 8510 | Kollektortemperatur 1 |
| 8511 Kollektortemperatur 1 Max | |
| 8512 Kollektortemperatur 1 Min | |
| 8513 dT Kollektor 1/TWW | |
| 8514 dT Kollektor 1/Puffer | |
| 8515 dT Kollektor 1/Schwimmbad | |
| 8519 | Solarvorlauftemperatur |
| 8520 | Solarrücklauftemperatur |
| 8526 | Tagesertrag Solarenergie |
| 8527 | Gesamtertrag Solarenergie |
| 8530 | Betr’stunden Solarertrag |
| 8531 | Betr’stunden Kollek’überhitz |
| 8543 | Drehzahl Kollektorpumpe 2 |
| 8547 | Kollektortemperatur 2 |
| 8548 Kollektortemperatur 2 Max | |
| 8549 Kollektortemperatur 2 Min | |
| 8550 dT Kollektor 1/TWW | |
| 8551 dT Kollektor 1/Puffer | |
| 8552 dT Kollektor 1/Schwimmbad | |
Drehzahl
Kollektorpumpe 1 / 2
Zeigt die momentane Drehzahl der Kollektorpumpe 1 / 2an.
Drehzahl Solarpump ext.Tau
Zeigt die momentane Drehzahl der Solarpumpe eines externen Wärmetauschers 1 an.
Drehzahl Solarpumpe Puffer
Zeigt die momentane Drehzahl der Solarpumpe für die Pufferspeicherladung an.
Drehzahl Solarpump Sch'bad
Zeigt die momentane Drehzahl der Solarpumpe für die Schwimmbadbeheizung an.
Kollektortemperatur 1 / 2
Aktuelle Kollektortemperatur am Fühler B6 / B61
Kollektortemperatur 1 / 2 Max
Anzeige der am Fühler B6 / B61 gemessenen Maximaltemperatur.
Kollektortemperatur 1 / 2 Min
Anzeige der am Fühler B6 / B61 gemessenen Minimaltemperatur.
dT Kollektor 1, 2 / TWW
Anzeige der Temperaturdifferenz zwischen Kollektorfühler B6 / B61 und den Brauchwasserfühlern B3 und B31.
220/258
| dT Kollektor 1, 2 / Puffer | Anzeige der Temperaturdifferenz zwischen Kollektorfühler B6 / B61 und den Pufferspeicherfühlern B4 und B41. |
| dT Kollektor 1, 2/ Schwimmbad | Anzeige der Temperaturdifferenz zwischen Kollektorfühler B6 / B61 und dem Schwimmbadfühler B13. |
| Solarvorlauftemperatur | Anzeige der Solarvorlauftemperatur am Fühler B63. |
| Solarrücklauftemperatur | Anzeige der Solarrücklauftemperatur am Fühler B64. |
| Tagesertrag Solarenergie | Anzeige der im Verlauf des Tages über den Sonnenkollektor in die Anlage eingespeisten Energiemenge. |
| Gesamtertrag Solarenergie | Anzeige der Summe aller Tageserträge seit der letzten Rücksetzung des Reglers. |
| Betr‘stunden Solarertrag | Anzeige der Anzahl Stunden, die die Solaranlage einen Ertrag erbracht hat (Betriebsstunden). |
| Betr‘stunden Kollek’überhitz | Zeigt die Anzahl Stunden, während welcher der Kollektorüberhitzschutz aktiv war. |
6.28 Diagnose Verbraucher
Zu Diagnosezwecken lassen sich verschiedene Soll- und Istwerte, Schaltzustände von Relais sowie Zählerstände anzeigen.
Aussentemperatur
| Zeilennr. | Bedienzeile | |
| 8700 | Aussentemperatur | |
| 8701 | Aussentemperatur | Minimum |
| 8702 | Aussentemperatur | Maximum |
| 8703 | Aussentemperatur | gedämpft |
| 8704 | Aussentemperatur | gemischt |
Anzeige der aktuellen, minimalen, maximalen, gedämpften und der gemischten Aussentemperatur. Die gedämpfte Aussentemperatur kann direkt auf der BZ 8703 zurückgesetzt werden (Reset).
Raum
| Zeilennr. | Bedienzeile |
| 8720 | Relative Raumfeuchte |
| 8721 | Raumtemperatur |
| 8722 | Taupunkttemperatur 1 |
Heizkreis 1, 2, P
| Zeilennr. | Bedienzeile |
| 8730, 8760 Heizkreispumpe Q6 | |
| 8731, 8761 Heizkreismischer Auf Y1, Y5 | |
| 8732, 8762 Heizkreismischer Zu Y2, Y6 | |
| 8735, 8765, 8795 Drehzahl Heizkreispumpe 1, 2, P | |
| 8740, 8770, 8800 Raumtemperatur 1, 2, P | |
| 8741, 8771, 8801 Raumsollwert 1, 2, P | |
| 8743, 8773 Vorlauftemperatur 1, 2 | |
| 8744, 8774, 8803 Vorlaufsollwert 1, 2, P | |
Die Anzeige „Aus“ bedeutet, dass die entsprechende Komponente momentan ausgeschaltet ist. Die Anzeige „Ein“ bedeutet, dass die entsprechende Komponente momentan eingeschaltet ist.
Raumsollwert 1
Die Bedienzeile 8741 „Raumsollwert 1“ wird sowohl für die Anzeige des Heizungssollwerts als auch für diejenige des Kühlungssollwerts verwendet. Im Heizbetrieb erfolgt die Anzeige des Heizungssollwerts, im Kühlbetrieb diejenige des Kühlsollwerts. Wenn weder geheizt noch gekühlt wird, ist der zuletzt verwendete Sollwert sichtbar.
Drehzahl Heizkreispumpe
Anzeige der Drehzahl der jeweiligen Heizkreispumpe in % der maximalen Drehzahl.
Kühlkreis 1
| Zeilennr. | Bedienzeile | |
| 8751 | Kühlkreispumpe | Q24 |
| 8752 | Kühlkreismischer | Auf |
| 8753 Kühlkreismischer Zu Y24 | ||
| 8754 Umlenkventil Kühlen Y21 | ||
| 8756 Vorlauftemperatur Kühlen 1 | ||
| 8757 Vorlaufsollwert Kühlen 1 | ||
Y23
Zeigen die Zustände der Kühlkreispumpe, Kühlkreismischer und des Umlenkventils, sowie den Ist- und Sollwert der Vorlauftemperatur Kühlen. Der Raumsollwert Kühlen wird auf der Bedienzeile 8741 angezeigt
Trinkwasser
| Zeilennr. | Bedienzeile |
| 8820 | Trinkwasserpumpe Q3AusEin |
| 8821 | Elektroeinsatz TWW K6AusEin |
| 8825 | Drehzahl Trinkwasserpumpe |
| 8826 | Drehzahl TWW Zw’kreispumpe |
| 8827 | Drehzahl TWW Durchl’erhitzerpumpe |
| 8830 | Trinkwassertemperatur 1 |
| 8831 | Trinkwassersollwert |
| 8832 | Trinkwassertemperatur 2 |
| 8835 | TWW Zirkulationstemperatur |
| 8836 | TWW Ladetemperatur |
| 8840 | Betr’stunden TWW-Pumpe |
| 8841 | Startzähler TWW-Pumpe |
| 8842 | Betr’stunden Elektro TWW |
| 8843 | Startzähler Elektro TWW |
| 8850 | TWW Vorreglertemperatur |
| 8851 | TWW Vorreglersollwert |
| 8852 | TWW Durchl’erhitzertemp |
| 8853 | TWW Durchl’erhitzersollwert |
Anzeige der Trinkwassersoll- und Istwerte, der momentanen Drehzahl der Trinkwasserpumpen in %, der TWW-Zirkulations- und Ladetemperatur, sowie der Betriebsstunden- und Startzähler und der Vorregler- und Durchlauferhitzer-Temperaturen und Sollwerte.
Schwimmbad
| Zeilennr. | Bedienzeile |
| 8900 | Schwimmbadtemperatur |
| 8901 | Schwimmbadsollwert |
Anzeige der momentanen Schwimmbadtemperatur und des Sollwertes.
Vorregler
| Zeilennr. | Bedienzeile |
| 8930 | Vorreglertemperatur |
| 8931 | Vorreglersollwert |
Anzeige der momentanen Vorreglertemperatur und des Sollwertes.
Schiene
| Zeilennr. | Bedienzeile |
| 8950 | Schienenvorlauftemperatur |
| 8951 | Schienenvorlaufsollwert |
| 8957 | Vorlaufsollwert Kälte |
Pufferspeicher
| Zeilennr. | Bedienzeile | ||
| 8970 | ElektroeinsatzAusEin | Puffer | K16 |
| 8980 | Pufferspeichertemperatur | 1 | |
| 8981 | Pufferspeichersollwert | ||
| 8982 | Pufferspeichertemperatur | 2 | |
223/258
| 8983 | Pufferspeichertemperatur | 3 |
| 8990 | Betr'stunden Elektro Puffer | |
| 8991 | Startzähler Elektro Puffer |
Anzeige der Pufferspeichersoll- und Istwerte, sowie des Betriebsstunden- und Startzählers.
H1-Eingang
| Zeilennr. | Bedienzeile | |
| 9000 | Vorlaufsollwert | H1 |
| 9001 | Vorlaufsollwert | H2 |
| 9004 | Vorlaufsollwert | H3 |
Anzeige des Temperatursollwertes bei aktiviertem Hx-Kontakt mit Einstellung „Wärmeanforderung“.
Wasserdruck
| Zeilennr. | Bedienzeile | |
| 9005 | Wasserdruck | H1 |
| 9006 | Wasserdruck | H2 |
| 9009 | Wasserdruck | H3 |
Anzeige des Wasserdrucks bei aktiviertem Hx-Kontakt mit Einstellung „Druckmessung 10V“
Zustände Relais Multifunktional
| Zeilennr. | Bedienzeile | |
| 9031 | Relaisausgang | QX1 |
| 9032 | Relaisausgang | QX2 |
| 9033 | Relaisausgang | QX3 |
| 9034 | Relaisausgang | QX4 |
| 9035 | Relaisausgang | QX5 |
| 9036 | Relaisausgang | QX6 |
Die Schaltzustände der multifunktionalen Relais 1 – 6 lassen sich über diese Bedienzeilen einzeln abfragen. Die Anzeige „Aus“ bedeutet, dass die dem Ausgang zugewiesene Komponente momentan ausgeschaltet ist. Die Anzeige „Ein“ bedeutet, dass die entsprechende Komponente momentan eingeschaltet ist.
Zustände Relais Erweiterungsmodul 1 und 2
| Zeilennr. | Bedienzeile |
| 9050 Relaisausgang QX21 Modul 1 | |
| 9051 Relaisausgang QX22 Modul 1 | |
| 9052 Relaisausgang QX23 Modul 1 | |
| 9053 Relaisausgang QX21 Modul 2 | |
| 9054 Relaisausgang QX22 Modul 2 | |
| 9055 Relaisausgang QX23 Modul 2 | |
Die Schaltzustände der Relais an den Erweiterungsmodulen 1 und 2 lassen sich über diese Bedienzeilen einzeln abfragen. Die Anzeige „Aus“ bedeutet, dass die dem Ausgang zugewiesene Komponente momentan ausgeschaltet ist. Die Anzeige „Ein“ bedeutet, dass die entsprechende Komponente momentan eingeschaltet ist.
6.29 Pumpenkick
Damit Pumpen und Ventile keinen Stillstandschaden erleiden, werden diese regelmässig für eine kurze Zeit laufen gelassen.
Die Kickfunktion erfolgt wöchentlich am Freitag 10:00 Uhr (nicht einstellbar)
Die Relaisausgänge für Pumpen und Mischer werden nacheinander im Abstand von 1 Minute für jeweils 30 Sekunden eingeschaltet.
Bei den multifunktionalen Relaisausgängen QX ist es abhängig von der Einstellung, ob die Kickfunktion auf das Relais wirkt.
Ist die Pumpe drehzahlgesteuert, wird der verwendete Modulationsausgang QX4 (Nur RVS61) oder UX auf die maximale Pumpendrehzahl gesetzt.
| Bezeichnung Relais Kick | |||
| Wärmepumpe | Quellenpumpe | Q8 | Ja |
| Ventilator | K19 | Ja | |
| Kondensatorpumpe | Q9 | Ja | |
| Prozessumkehrventil Y22 | Ja, wenn Verdichter aus | ||
| Umlenkventil Kühlen Schiene 2 | Y28 | Ja, wenn Verdichter aus | |
| Kaskade | Kaskadenpumpe | Q25 | Ja |
| Rücklaufmischer Auf | Y25 | Ja, wenn kein gültiger Sollwert | |
| Rücklaufmischer Zu | Y26 | Nein | |
| Solar | Kollektorpumpe | Q5 | Ja |
| Kollektorpumpe 2 | Q16 | Ja | |
| Ext. Tauscherpumpe | K9 | Ja | |
| Stellglied Pufferspeicher | K8 | Ja | |
| Stellglied Schwimmbad | K18 | Ja | |
| Trinkwasser | Ladepumpe/Umlenkventil | Q3 | Ja |
| Vorreglermischer Auf | Y31 | Ja, wenn keine Wärmeanforderung TWW | |
| Vorreglermischer Zu | Y32 | Nein | |
| Durchmischpumpe | Q35 | Ja | |
| Zwischenkreispumpe | Q33 | Ja | |
| Speicher Umladepumpe | Q11 | Ja | |
| Durchl'erhitzerpumpe | Q34 | Ja | |
| Durchl'erhitzermischer Auf | Y33 | Ja, wenn keine Wärmeanforderung | |
| Durchl'erhitzermischer Zu | Y34 | Nein | |
| Zirkulationspumpe | Q4 | Ja | |
| Pufferspeicher | Erzeuger Sperrventil | Y4 | Ja |
| Rücklaufventil | Y15 | Ja | |
| Heizkreis 1..3 | Heizkreispumpe | Q2,Q6,Q20 | Ja |
| Heizkreismischer Auf | Y1,Y5 Ja, wenn keine Wärmeanforderung Hk | ||
| Heizkreismischer Zu | Y2,Y6 | Nein | |
| Hk-Pumpe 2. Stufe | Q21,Q22,Q23 | Nein | |
| Kühlkreis 1 | Kühlkreispumpe | Q24 | Ja |
| Kühlkreismischer Auf | Y23 | Ja, wenn keine Kälteanforderung Kk | |
| Kühlkreismischer Zu | Y24 | Nein | |
| Umlenkventil Kühlen | Y21 | Ja | |
| Hx-Gruppe | H1-Pumpe | Q15 | Ja |
| H2-Pumpe | Q18 | Ja | |
| H3-Pumpe | Q19 | Ja | |
225/258
7 Anwendungsschemas
Die Anwendungen sind als Grundschemas, Erzeugervarianten und Zusatzfunktionen dargestellt.
Erzeugervarianten können durch entsprechende Einstellungen der Parameter gewählt werden.
Für Zusatzfunktionen ist eine entsprechende Einstellung der multifunktionalen Ein- und Ausgänge vorzunehmen.
Die Erzeugervarianten und die Zusatzfunktionen sind im separaten TS-Katalog U2359 ersichtlich.
7.1 Grundschemas
Die nachfolgend abgebildeten Anwendungsschemas lassen sich durch die Eingabe einer Nummer voreinstellen (Bedienzeile 5700). Das Anlageschema ergibt sich aus der Voreinstellung und den angeschlossenen Fühlern.
Die im gewünschten Anlageschema enthaltenen Fühler müssen angeschlossen sein, damit über die automatische Fühlererkennung nicht ein anderes Anlageschema detektiert wird. Gestrichelt eingezeichnete Komponenten sind optional.
Bei Anwendungen mit RVS41.813 müssen zur Erreichung des Schemas bei einigen Anwendgungen die Erweiterungsmodule AVS75.300 (max. 2 Stk.) dazu geschaltet werden.
Schema 1:
Sole/Wasser Wärmepumpe mit Pumpenheizkreis
Multifunktionale Klemmen
| RVS41.. RVS61.. | ||
| QX2 | Q8/K19 | - |
| QX3 | Q9 | |
| QX8 | K1 | |
| BX5 | B71 | |
Schema 2:
Sole/Wasser Wärmepumpe mit Pumpenheizkreis und TWW-Speicher mit TWW-Ladepumpe Q3
Multifunktionale Klemmen
| RVS41.. RVS61.. | ||
| QX1 | Q3 | - |
| QX2 | Q8/K19 | |
| QX3 | Q9 | |
| QX8 | K1 | |
| BX1 | B3 | |
| BX5 | B71 | |
Schema 3:
Sole/Wasser Wärmepumpe mit Pumpenheizkreis und TWW-Speicher mit TWW-Umlenkventil Q3
Multifunktionale Klemmen
| RVS41.. RVS61.. | ||
| QX1 | Q3 | - |
| QX2 | Q8/K19 | |
| QX3 | Q9 | |
| QX8 | K1 | |
| BX1 | B3 | |
| BX5 | B71 | |
227/258
Schema 4:
Sole/Wasser Wärmepumpe mit Pufferspeicher und Mischer- oder Pumpenheizkreis
Multifunktionale Klemmen
| RVS41.. RVS61.. | |||
| QX2 | Q8/K19 | BX1 | B4 |
| QX3 | Q9 | BX2 | B41 |
| QX8 | K1 | ||
| BX4 | B4 | ||
| BX5 | B71 | ||
| AVS75.390 (Adresse 1) | |||
| QX21 | Y1 | - | |
| QX22 | Y2 | ||
| QX23 | Q2 | ||
| BX21 | B1 | ||
Schema 5:
Sole/Wasser Wärmepumpe mit Pufferspeicher, TWW-Speicher mit Ladepumpe Q3 und Mischer- oder Pumpenheizkreis
Multifunktionale Klemmen
| RVS41.. RVS61.. | |||
| QX1 | Q3 | BX1 | B4 |
| QX2 | Q8/K19 | BX2 | B41 |
| QX3 | Q9 | ||
| QX8 | K1 | ||
| BX1 | B3 | ||
| BX4 | B4 | ||
| BX5 | B41 | ||
| AVS75.390 (Adresse 1) | |||
| QX21 | Y1 | - | |
| QX22 | Y2 | ||
| QX23 | Q2 | ||
| BX21 | B1 | ||
228/258
Schema 6:
Sole/Wasser Wärmepumpe mit Pufferspeicher, TWW-Speicher mit Umlenkventil Q3 und Mischer- oder Pumpenheizkreis
Multifunktionale Klemmen
| RVS41.. RVS61.. | |||
| QX1 | Q3 | BX1 | B4 |
| QX2 | Q8/K19 | BX2 | B41 |
| QX3 | Q9 | ||
| QX8 | K1 | ||
| BX1 | B3 | ||
| BX4 | B4 | ||
| BX5 | B41 | ||
| AVS75.390 (Adresse 1) | |||
| QX21 | Y1 | ||
| QX22 | Y2 | ||
| QX23 | Q2 | ||
| BX21 | B1 | ||
Schema 7:
Sole/Wasser Wärmepumpe mit Kombispeicher und TWW-Ladepumpe Q3, Mischer- oder Pumpenheizkreis
229/258
Multifunktionale Klemmen
| RVS41.. RVS61.. | |||
| QX1 | Q3 | BX1 | B4 |
| QX2 | Q8/K19 | BX2 | B41 |
| QX3 | Q9 | ||
| QX8 | K1 | ||
| BX1 | B3 | ||
| BX4 | B4 | ||
| BX5 | B41 | ||
| AVS75.390 (Adress 1) | |||
| QX21 | Y1 | - | |
| QX22 | Y2 | ||
| QX23 | Q2 | ||
| BX21 | B1 | ||
Schema 8:
Sole/Wasser Wärmepumpe mit Kombispeicher und TWW-Umlenkventil Q3, Mischer- oder Pumpenheizkreis
Multifunktionale Klemmen
| RVS41.. RVS61.. | |||
| QX1 | Q3 | BX1 | B4 |
| QX2 | Q8/K19 | BX2 | B41 |
| QX3 | Q9 | ||
| QX8 | K1 | ||
| BX1 | B3 | ||
| BX4 | B4 | ||
| BX5 | B41 | ||
| AVS75.390 (Adresse 1) | |||
| QX21 | Y1 | ||
| QX22 | Y2 | ||
| QX23 | Q2 | ||
| BX21 | B1 | ||
Schema 9:
Luft/Wasser Wärmepumpe mit Pumpenheizkreis
Multifunktionale Klemmen
| RVS41.. RVS61.. | |||
| QX2 | Q8/K19 | QX1 | Y22 |
| QX3 | Q9 | ||
| QX4 | Y22 | ||
| QX8 | K1 | ||
| BX5 | B71 | ||
Schema 10:
Luft/Wasser Wärmepumpe mit Pumpenheizkreis und TWW-Speicher mit TWW-Ladepumpe Q3
Multifunktionale Klemmen
| RVS41.. RVS61.. | |||
| QX1 | Q3 | QX1 | Y22 |
| QX2 | Q8/K19 | ||
| QX3 | Q9 | ||
| QX4 | Y22 | ||
| QX8 | K1 | ||
| BX1 | B3 | ||
| BX5 | B71 | ||
231/258
Schema 11:
Luft/Wasser Wärmepumpe mit Pumpenheizkreis und TWW-Speicher mit TWW-Umlenkventil Q3
Multifunktionale Klemmen
| RVS41.. RVS61.. | |||
| QX1 | Q3 | QX1 | Y22 |
| QX2 | Q8/K19 | ||
| QX3 | Q9 | ||
| QX4 | Y22 | ||
| QX8 | K1 | ||
| BX1 | B3 | ||
| BX5 | B71 | ||
Schema 12:
Luft/Wasser Wärmepumpe mit Pufferspeicher und Mischer- oder Pumpenheizkreis
Multifunktionale Klemmen
| RVS41.. RVS61.. | |||
| QX2 | Q8/K19 | QX1 | Y22 |
| QX3 | Q9 | BX1 | B4 |
| QX4 | Y22 | BX2 | B41 |
| QX8 | K1 | ||
| BX4 | B4 | ||
| BX5 | B41 | ||
| AVS75.390 (Adresse 1) | |||
| QX21 | Y1 | - | |
| QX22 | Y2 | ||
| QX23 | Q2 | ||
| BX21 | B1 | ||
Schema 13:
Luft/Wasser Wärmepumpe mit Pufferspeicher, TWW-Speicher mit Ladepumpe Q3 und Mischer- oder Pumpenheizkreis
Multifunktionale Klemmen
| RVS41.. RVS61.. | |||
| QX1 | Q3 | QX1 | Y22 |
| QX2 | Q8/K19 | BX1 | B4 |
| QX3 | Q9 | BX2 | B41 |
| QX4 | Y22 | ||
| QX8 | K1 | ||
| BX1 | B3 | ||
| BX4 | B4 | ||
| BX5 | B41 | ||
| AVS75.390 (Adresse 1) | |||
| QX21 | Y1 | - | |
| QX22 | Y2 | ||
| QX23 | Q2 | ||
| BX21 | B1 | ||
Schema 14:
Luft/Wasser Wärmepumpe mit Pufferspeicher, TWW-Speicher mit Umlenkventil Q3 und Mischer- oder Pumpenheizkreis
233/258
Multifunktionale Klemmen
| RVS41.. RVS61.. | |||
| QX1 | Q3 | QX1 | Y22 |
| QX2 | Q8/K19 | BX1 | B4 |
| QX3 | Q9 | BX2 | B41 |
| QX4 | Y22 | ||
| QX8 | K1 | ||
| BX1 | B3 | ||
| BX4 | B4 | ||
| BX5 | B41 | ||
| AVS75.390 (Adresse 1) | |||
| QX21 | Y1 | - | |
| QX22 | Y2 | ||
| QX23 | Q2 | ||
| BX21 | B1 | ||
Schema 15:
Luft/Wasser Wärmepumpe mit Kombispeicher und TWW-Ladepumpe Q3, Mischer- oder Pumpenheizkreis
Multifunktionale Klemmen
| RVS41.. RVS61.. | |||
| QX1 | Q3 | QX1 | Y22 |
| QX2 | Q8/K19 | BX1 | B4 |
| QX3 | Q9 | BX2 | B41 |
| QX4 | Y22 | ||
| QX8 | K1 | ||
| BX1 | B3 | ||
| BX4 | B4 | ||
| BX5 | B41 | ||
| AVS75.390 (Adresse 1) | |||
| QX21 | Y1 | - | |
| QX22 | Y2 | ||
| QX23 | Q2 | ||
| BX21 | B1 | ||
Schema 16:
Luft/Wasser Wärmepumpe mit Kombispeicher und TWW-Umlenkventil Q3, Mischer- oder Pumpenheizkreis
Multifunktionale Klemmen
| RVS41.. RVS61.. | |||
| QX1 | Q3 | QX1 | Y22 |
| QX2 | Q8/K19 | BX1 | B4 |
| QX3 | Q9 | BX2 | B41 |
| QX4 | Y22 | ||
| QX8 | K1 | ||
| BX1 | B3 | ||
| BX4 | B4 | ||
| BX5 | B41 | ||
| AVS75.390 (Adresse 1) | |||
| QX21 | Y1 | - | |
| QX22 | Y2 | ||
| QX23 | Q2 | ||
| BX21 | B1 | ||
Schema 17:
Sole/Wasser Wärmepumpe, TWW-Speicher mit TWW-Umlenkventil Q3 und Sonnenkollektor, Pumpenheizkreis.
235/258
Multifunktionale Klemmen
| RVS41.. RVS61.. | |||
| QX1 | Q3 | QX5 | Q5 |
| QX2 | Q8/K19 | BX4 | B31 |
| QX3 | Q9 | BX5 | B6 |
| QX8 | K1 | ||
| BX1 | B3 | ||
| BX5 | B71 | ||
| AVS75.390 (Adresse 1) | |||
| QX23 | Q5 | - | |
| BX21 | B6 | ||
| BX22 | B31 | ||
Schema 18:
Sole/Wasser Wärmepumpe, Kombispeicher mit TWW-Umlenkventil Q3 und Sonnenkollektor, Mischer- oder Pumpenheizkreis.
Multifunktionale Klemmen
| RVS41.. RVS61.. | |||
| QX1 | Q3 | QX5 | Q5 |
| QX2 | Q8/K19 | QX6 | K8 |
| QX3 | Q9 | BX1 | B4 |
| QX8 | K1 | BX2 | B41 |
| BX1 | B3 | BX3 | B42 |
| BX4 | B4 | BX4 | B31 |
| BX5 | B41 | BX5 | B6 |
| AVS75.390 (Adresse 1) | |||
| QX21 | Y1 | - | |
| QX22 | Y2 | ||
| QX23 | Q2 | ||
| BX21 | B1 | ||
| BX22 | B42 | ||
| AVS75.390 (Adresse 2) | |||
| QX22 | K8 | - | |
| QX23 | Q5 | ||
| BX21 | B6 | ||
| BX22 | B31 | ||
Schema 19:
Luft/Wasser Wärmepumpe, Trinkwasserspeicher mit TWW-Umlenkventil Q3 und Sonnenkollektor, Pumpenheizkreis.
Multifunktionale Klemmen
| RVS41.. RVS61.. | |||
| QX1 | Q3 | QX1 | Y22 |
| QX2 | Q8/K19 | QX5 | Q5 |
| QX3 | Q9 | BX4 | B31 |
| QX4 | Y22 | BX5 | B6 |
| QX8 | K1 | ||
| BX1 | B3 | ||
| BX5 | B71 | ||
| AVS75.390 (Adresse 1) | |||
| QX23 | Q5 | - | |
| BX21 | B6 | ||
| BX22 | B31 | ||
Schema 20:
Luft/Wasser Wärmepumpe, Kombispeicher mit TWW-Umlenkventil Q3 und Sonnenkollektor, Mischer- oder Pumpenheizkreis.
237/258
Multifunktionale Klemmen
| RVS41.. RVS61.. | |||
| QX1 | Q3 | QX1 | Y22 |
| QX2 | Q8/K19 | QX5 | Q5 |
| QX3 | Q9 | QX6 | K8 |
| QX4 | Y22 | BX1 | B4 |
| QX8 | K1 | BX2 | B41 |
| BX1 | B3 | BX3 | B42 |
| BX4 | B4 | BX4 | B31 |
| BX5 | B41 | BX5 | B6 |
| AVS75.390 (Adresse 1) | |||
| QX21 | Y1 | - | |
| QX22 | Y2 | ||
| QX23 | Q2 | ||
| BX21 | B1 | ||
| BX22 | B42 | ||
| AVS75.390 (Adresse 2) | |||
| QX22 | K8 | - | |
| QX23 | Q5 | ||
| BX21 | B6 | ||
| BX22 | B31 | ||
Schema 21:
Sole/Wasser Wärmepumpe, Trinkwasserspeicher mit TWW-Ladepumpe Q3, Pumpenheizkreis, Mischerkühlkreis für passive Kühlung.
Multifunktionale Klemmen
| RVS41.. RVS61.. | |||
| QX1 | Q3 | QX3 | Y21 |
| QX2 | Q8/K19 | ||
| QX3 | Q9 | ||
| QX5 | Y21 | ||
| QX8 | K1 | ||
| BX1 | B3 | ||
| BX5 | B71 | ||
| AVS75.390 (Adresse 1) | |||
| QX21 | Y1 | - | |
| QX22 | Y2 | ||
| BX21 | B1 | ||
Schema 22:
Sole/Wasser Wärmepumpe, Trinkwasserspeicher mit TWW-Ladepumpe Q3, Pufferspeicher, Mischer- oder Pumpenheizkreis, Mischerkühlkreis für passive Kühlung.
AE["2355A22"]
Multifunktionale Klemmen
| RVS41.. RVS61.. | |||
| QX1 | Q3 | QX2 | Y28 |
| QX2 | Q8/K19 | QX3 | Y21 |
| QX3 | Q9 | BX1 | B4 |
| QX5 | Y21 | BX2 | B41 |
| QX6 | Y28 | ||
| QX8 | K1 | ||
| BX1 | B3 | ||
| BX4 | B4 | ||
| BX5 | B41 | ||
| AVS75.390 (Adresse 1) | |||
| QX21 | Y1 | - | |
| QX22 | Y2 | ||
| QX23 | Q2 | ||
| BX21 | B1 | ||
Schema 23:
Sole/Wasser Wärmepumpe, Kombispeicher mit TWW-Umlenkventil Q3, Mischer- oder Pumpenheizkreis, Mischerkühlkreis für passive Kühlung.
239/258
Multifunktionale Klemmen
| RVS41.. RVS61.. | |||
| QX1 | Q3 | QX2 | Y28 |
| QX2 | Q8/K19 | QX3 | Y21 |
| QX3 | Q9 | BX1 | B4 |
| QX5 | Y21 | BX2 | B41 |
| QX6 | Y28 | ||
| QX8 | K1 | ||
| BX1 | B3 | ||
| BX4 | B4 | ||
| BX5 | B41 | ||
| AVS75.390 (Adresse 1) | |||
| QX21 | Y1 | - | |
| QX22 | Y2 | ||
| QX23 | Q2 | ||
| BX21 | B1 | ||
Schema 24:
Luft/Wasser Wärmepumpe, Trinkwasserspeicher mit TWW-Umlenkventil Q3, Mischer- oder Pumpenheizkreis, Mischerkühlkreis für aktive Kühlung.
Multifunktionale Klemmen
| RVS41.. RVS61.. | ||||
| QX1 | Q3 | QX1 | Y22 | |
| QX2 | Q8/K19 | |||
| QX3 | Q9 | |||
| QX4 | Y22 | |||
| QX8 | K1 | |||
| BX1 | B3 | |||
| BX5 | B71 | |||
| AVS75.390 (Adresse 1) | ||||
| QX21 | Y1 | - | ||
| QX22 | Y2 | |||
| QX23 | Q2 | |||
| BX21 | B1 | |||
| K1 | Verdichter 1 | RG | Raumtemperaturfühler | |
| K2 | Verdichter 2 B1 Vorlauffühler HK1 | |||
| K8 | Solarstellglied | Puffer B9 | Aussentemperaturfühler | |
| K9 | Solarpumpe | ext.Tauscher | B10 | Schienenvorlauffühler |
| K10 | Alarmausgang | B12 | Vorlauffühler HK2 | |
| K6 | Elektroheizeinsatz TWW- o. Kombispeicher | B13 | Schwimmbadfühler | |
| K16 | Elektroheizeinsatz Puffer- o. Kombispeicher | B15 | Vorlauffühler Vorregler | |
| K18 | Solarstellglied Schwimmbad | B16 | Vorlauffühler Kühlen 1 | |
| K19 | Ventilator Luft/Wasser-Wärmepumpe | B3 | Trinkwasser-Temperaturfühler | |
| K25 | Elektroheizeinsatz Vorlauf 1. Stufe | B31 | Zweiter Trinkwasser-Temperaturfühler | |
| K26 | Elektroheizeinsatz Vorlauf 2. Stufe | B35 | TWW Vorreglerfühler | |
| E5 | Niedertarif | B36 | TWW-Ladefühler | |
| E6 | WP-Sperre | B38 | TWW-Zapffühler | |
| E9 | Niederdruckwächter | B39 | TWW-Zirkulationsfühler | |
| E10 | Hochdruckwächter | B4 | Pufferspeicher-Temperaturfühler oben | |
| E11 | Verdichter 1 Überlast | B41 | Pufferspeicher-Temperaturfühler unten | |
| E12 | Verdichter 2 Überlast | B42 | Pufferspeicher-Temperaturfühler Mitte | |
| E14 | Überlast Quelle | B6 | Kollektorfühler | |
| E15 | Sromungswächter Quelle | B61 | Kollektorfühler 2 | |
| E17 | Manuelles Abtauen | B63 | Solarvorlauffühler | |
| E24 | Strömungswächter Verbraucher | B64 | Solarrücklauffühler | |
| E26 | Druckwächter Quelle | B9 | Aussentemperaturfühler | |
| Q2 | 1. Heizkreispumpe | B21 | Vorlauftemperatur Wärmepumpe | |
| Q3 | Trinkwasser-Umschaltventil / Ladepumpe | B70 | Kaskadenrücklauffühler | |
| Q5 | Kollektorpumpe | B71 | Rücklauftemperatur Wärmepumpe | |
| Q6 | 2. Heizkreispumpe (Erweiterungsmodul) | B81 | Heissgastemperatur Verdichter 1 | |
| Q8 | Quellenpumpe | B82 | Heissgastemperatur Verdichter 2 | |
| Q9 | Kondensatorpumpe | B83 | Kältemitteltemperatur flüssig | |
| Q11 | Speicherladepumpe | B84 | Verdampfertemp Luft/Wasser-WP | |
| Q14 | Zubringerpumpe | B91 | Quelle Eintritts-Temperatur | |
| Q15 | H1-Pumpe | B92 | Quelle Austritts-Temperatur | |
| Q18 | H2-Pumpe | Y1/Y2 | 1. Heizkreis-Mischer AUF / ZU | |
| Q19 | H3-Pumpe | Y4 | Erzeugersperrventil | |
| Q20 | Heizkreispumpe HKP | Y5/Y6 | 2. Heizkreis-Mischer AUF / ZU | |
| Q21 | 2. Pumpenstufe HK1 | Y19/Y20 | Vorregler | |
| Q22 | 2. Pumpenstufe HK2 | Y21 | Umlenkventil Kühlen | |
| Q23 | 2. Pumpenstufe HKP | Y23/24 | Stellantrieb Kühlkreis (E'Modul) | |
| Q24 | Kühlkreispumpe | Y21 | Umlenkventil Kühlen | |
| Q25 | Kaskadenpumpe | Y22 | Prozessumkehrventil | |
| Q33 | Zwischenheizkreispumpe | Y31/Y32 | Trinkwasservorregler-Mischer | |
| Q34 | Durchlauferhitzer-Pumpe | Y33/Y34 | Durchlauferhitzerventil | |
241/258
8 Technische Daten
8.1 Grundgerät RVS61.843, RVS41.813
| Speisung | Bemessungsspannung AC 230 V (+10%/-15%) | ||||
| Bemessungsfrequenz 50/60 Hz | |||||
| Maximale Leistungsaufnahme 11 VA | |||||
| Absicherung der Zuleitungen Leitungsschutzschalter: Max. 13 A nach EN60898-1Sicherung: Max 10 AT | |||||
| Klemmenverdrahtung | (Speisung und Ausgänge) Draht oder Litze (verdrillt oder mit Aderendhülse):1 Ader: 0.5 mm^2 2.5 mm^2 2 Adern 0.5 . mm^2 1.5 mm^2 | ||||
| Funktionsdaten | Softwareklasse | A | |||
| Wirkungsweise nach EN 60730 1b (automatische Wirkungsweise) | |||||
| Eingänge | Digitaleingänge H1, 3 Schutzkleinspannung für potentialfreie kleinspannungsfähige Kontakte:Spannung bei offenem Kontakt: DC 12 VStrom bei geschlossenem Kontakt DC 3 mA | ||||
| Analogeingang H1, 3 SchutzkleinspannungArbeitsbereich: DC (0...10) VInnenwiderstand: >100 kΩ | |||||
| Netzeingänge Ex1..7, E9 – E11 AC 230 V ( ± 10 % )Innenwiderstand: >100 kΩ | |||||
| Fühlereingang B9Fühlereingänge B1, B3, B4, B21, B41, B71, B81, B91 und B92Fühlereingang Bx1..5Zulässige Fühlerleitungen (Cu)- Bei Leitungsquerschnitt:- Maximallänge: | NTC1k (QAC34)NTC10k (QAZ36, QAD36)NTC10k (QAZ36, QAD36), PT10000.25 0.5 0.75 1.0 1.5 (mm2)20 40 60 80 120 (m) | ||||
| Ausgänge | Relaisausgänge Q2, 3, 8,9, Qx1..6, Y1, Y2BemessungsstrombereichMaximaler EinschaltstromMaximaler Gesamt-Strom (aller Relais)Bemessungsspannungsbereich | AC 0.02...2 (2) A15 A während ≤1 sAC 10 AAC (24...230) V (für potentialfreie Ausgänge) | |||
| Ausgang Q4-ModBemessungsstrombereichON/OFF BetriebDrehzahlsteuerungMaximaler Einschaltstrom | AC 0.05...2 (2) AAC 0.05...1.4 (1.4) A4 A während ≤1 s | ||||
| Analog Ausgang UXAusgangsspannungStrombelastungRippleGenauigkeit NullpunktFehler restlicher Bereich | Ausgang ist kurzschlussfest U_out = 0 10.0 V ± 2 mA RMS; ± 2.7 mA peak ≤ 50 mVpp < ± 80 mV ≤ 130 mV | ||||
| Schnittstellen | BSB | 2 Draht-Verbindung nicht vertauschbar | |||
| Max. Leitungslänge | |||||
| Grundgerät-Peripheriegerät | 200 m | ||||
| Max. Gesamtleitungslänge | 400 m (Max. Kabelkapazität: 60 nF) | ||||
| Minimaler Leitungsquerschnitt | 0.5 mm^2 | ||||
| LPB | Cu-Kabel 1,5 mm^2 , 2-Drahtnichtvertauschbar250 m | ||||
| mit Regler-Busspeisung (pro Regler) | 460 m | ||||
| mit zentraler Busspeisung | E = 3 | ||||
| Busbelastungszahl | |||||
| Schutzart und Schutzklasse | Gehäuseschutzart nach EN 60529 IP 00 | ||||
| Schutzklasse nach EN 60730 Kleinspannungsführende Teile entsprechen beisachgerechtem Einbau den Anforderungen für Schutzklasse II | |||||
| Verschmutzungsgrad nach EN 60730 Normale Verschmutzung | |||||
| Standards, Sicherheit, EMV etc.) | CE-Konformität nach | ||||
| EMV-Richtlinie | 2004/108/EC | ||||
| - Störfestigkeit | - EN 61000-6-2 | ||||
| - Emissionen | - EN 61000-6-3 | ||||
| Niederspannungsrichtlinie | 2006/95/EC | ||||
| - elektrische Sicherheit | - EN 60730-1, EN 60730-2-9 | ||||
| Klimatische Bedingungen | Lagerung nach EN 60721-3-1 | Klasse 1K3, Temp. -20...65°C | |||
| Transport nach EN 60721-3-2 Klasse 2K3, Temp. -25...70°C | |||||
| Betrieb nach EN 60721-3-3 Klasse 3K5, Temp. -20...50°C (ohne Betauung) | |||||
| Gewicht | Gewicht ohne Verpackung RVS61.843: 607 gRVS41.813: 420 g | ||||
8.2 Erweiterungsmodul AVS75.390
| Speisung | Bemessungsspannung | AC 230 V (+10%/-15%) |
| Bemessungsfrequenz | 50/60 Hz | |
| Maximale Leistungsaufnahme | 4 VA | |
| Absicherung der Zuleitungen | Leitungsschutzschalter: Max. 13 A nach EN60898-1Sicherung: Max 10 AT | |
| Klemmenverdrahtung | (Speisung und Ausgänge) | Draht oder Litze (verdrillt oder mit Aderendhülse):1 Ader: 0.5 mm2...2.5 mm^2 2 Adern 0.5. mm2..1.5 mm^2 |
| Funktionsdaten | Softwareklasse | A |
| Wirkungsweise nach EN 60730 | 1b (automatische Wirkungsweise) | |
| Eingänge | Digitaleingänge H2 | Schutzkleinspannung für potentialfreie kleinspannungsfähige Kontakte:Spannung bei offenem Kontakt: DC 12 VStrom bei geschlossenem Kontakt: DC 3 mA |
| Analogeingang H2 | SchutzkleinspannungArbeitsbereich: DC (0...10) VInnenwiderstand: > 100 kΩ | |
| Netzeingang L | AC 230 V ( ± 10 %)Innenwiderstand: > 100 kΩ | |
| Fühlereingänge BX6, BX7 | NTC10k (QAZ36, QAD36) |
243/258
| Bei Leitungsquerschnitt:Maximallänge: | 0.25 | 0.5 | 0.75 | 1.0 | 1.5 | mm^2 Zulässige Fühl | |
| 20 | 40 | 60 | 80 | 120 | m | ||
| Ausgänge | Relaisausgänge | ||||||
| Bemessungsstrombereich | AC 0.02...2 (2) A | ||||||
| Maximaler Einschaltstrom | 15 A während ≤1 s | ||||||
| Maximaler Gesamt-Strom (aller Relais) | AC 6 A | ||||||
| Bemessungsspannungsbereich | AC (24...230) V (für potentialfreie Ausgänge) | ||||||
| Schnittstellen | BSB | 2 Draht-Verbindung nicht vertauschbar | |||||
| Max. Leitungslänge | |||||||
| Grundgerät-Peripheriegerät | 200 m | ||||||
| Max. Gesamtleitungslänge | 400 m (Max. Kabelkapazität: 60 nF) | ||||||
| Minimaler Leitungsquerschnitt | 0.5 mm^2 | ||||||
| Schutzart und Schutzklasse | Gehäuseschutzart nach EN 60529 IP 00 | ||||||
| Schutzklasse nach EN 60730 Kleinspannungsführende Teile entsprechen bei sachgerechtem Einbau den Anforderungen für Schutzklasse II | |||||||
| Verschmutzungsgrad nach EN 60730 Normale Verschmutzung | |||||||
| Standards, Sicherheit, EMV etc. | CE-Konformität nach | ||||||
| EMV-Richtlinie | 89/336/EWG | ||||||
| - Störfestigkeit | - EN 61000-6-2 | ||||||
| - Emissionen | - EN 61000-6-3 | ||||||
| Niederspannungsrichtlinie | 73/23/EWG | ||||||
| - elektrische Sicherheit | - EN 60730-1, EN 60730-2-9 | ||||||
| Klimatische Bedingungen | Lagerung nach EN 60721-3-1 | Klasse 1K3, Temp. -20...65°C | |||||
| Transport nach EN 60721-3-2 | Klasse 2K3, Temp. -25...70°C | ||||||
| Betrieb nach EN 60721-3-3 | Klasse 3K5, Temp. 0...50°C (ohne Betauung) | ||||||
| Gewicht | Gewicht ohne Verpackung | 293 g | |||||
8.3 Bedien- und Raumgerät AVS37.. / QAA7x.. / QAA55..
| Speisung | Für Geräte ohne Batterien: | |
| Busspeisung | BSB | |
| Für Geräte mit Batterien: | ||
| Batterien | 3 Stk | |
| Batterietyp | 1.5 V Alkali der Grösse AA (LR06) | |
| Batterielebensdauer | ~ 1.5 Jahre | |
| Raumtemperatur-messung (nur für QAA7x../ QAA55..) | Messbereich: | 0...50 °C |
| gemäss EN12098: | ||
| Bereich 15...25°C | innerhalb Toleranz von 0.8 K | |
| Bereich 0..15°C resp. 25...50°C | innerhalb Toleranz von 1.0 K | |
| Auflösung | 1/10 K | |
| Schnittstellen | AVS37.. / QAA75.. / QAA55.. | BSB-W,2 Draht-Verbindung nicht vertauschbar |
| Max. Leitungslänge Grundgerät- | QAA75.. / QAA55.. 200 m | |
| Peripheriegerät | AVS37.. 3 m | |
| QAA78.. | BSB-RFFrequenzband 868 MHz | |
| Schutzart und Schutzklasse | Gehäuseschutzart nach EN 60529 IP20 für QAA7.. | |
| IP40 für AVS37.. (im eingebauten Zustand)Normale Verschmutzung | ||
244/258
| Schutzklasse nach EN 60730 | Kleinspannungsführende Teile entsprechen bei sachgerechtem Einbau den Anforderungen für Schutzklasse III | |
| Verschmutzungsgrad nach EN 60730 | Normale Verschmutzung | |
| Standards, Sicherheit, EMV etc. | CE-Konformität nach EMV-Richtlinie- Störfestigkeit- EmissionenNiederspannungsrichtlinie- elektrische SicherheitFunk | 89/336/EWG- EN 61000-6-2- EN 61000-6-373/23/EWG- EN 60730-1, EN 50090-2-2EN 300 220-1 (25-1000MHz) |
| Klimatische Bedingungen | Für Geräte ohne Batterien:Lagerung nach EN 60721-3-1Klasse 1K3, Temp. -20..65°CTransport nach EN 60721-3-2 Klasse 2K3, Temp. -25..70°CBetrieb nach EN 60721-3-3 Klasse 3K5, Temp. 0..50°C (ohne Betauung)Für Geräte mit Batterien:Lagerung nach EN 60721-3-1 Klasse 1K3, Temp. -20..30°CTransport nach EN 60721-3-2 Klasse 2K3, Temp. -25..70°CBetrieb nach EN 60721-3-3 Klasse 3K5, Temp. 0..50°C (ohne Betauung) | |
| Gewicht | Gewicht ohne Verpackung | AVS37.294: 160 gQAA75.61x: 170 gQAA78.610: 312 gQAA55.110: 115 g |
8.4 Funkmodul AVS71.390
Speisung
Speisung ab Grundgerät RVS...
5,5V DC
Maximale Leistungsaufnahme Max. 0.11 VA
Schnittstellen
Anschluss an Grundgeräte RVS... (Speisung, Kommunikation)
6-poliges, vorkonfektioniertes Flachbandkabel, fest montiert Länge 1,5m
Funksender
BSB-RF
Gehäuseschutzart nach EN 60529 IP40
Frequenzband 868 MHz
Schutzart und
Schutzklasse
Schutzklasse nach EN 60730
Kleinspannungsführende Teile entsprechen bei sachgerechtem Einbau den Anforderungen für Schutzklasse III
Verschmutzungsgrad nach EN 60730
Normale Verschmutzung
Standards,
Sicherheit, EMV etc.
CE-Konformität nach
EMV-Richtlinie
89/336/EWG
- Störfestigkeit
- EN 61000-6-1, EN 61000-6-2
- Emissionen
- EN 61000-6-3, EN 61000-6-4
Niederspannungsrichtlinie
73/23/EWG
- elektrische Sicherheit
- EN 60730, EN 50090-2-2
Funk
EN 300 220-1, -3 (25-1000MHz)
EN 301 489-1 , -3
Klimatische
Bedingungen
Lagerung nach EN 60721-3-1
Klasse 1K3, Temp. -20...65°C
Transport nach EN 60721-3-2
Klasse 2K3, Temp. -25...70°C
245/258
Betrieb nach EN 60721-3-3 Klasse 3K5, Temp. 0...50°C (ohne
Betaung)
Gewicht
Gewicht ohne Verpackung 54 g
8.5 Funk-Aussenfühler AVS13.399
| Speisung | Batterien 2 Stk | |
| Batterietyp 1.5 V Alkali der Grösse AAA (LR03) | ||
| Batterielebensdauer ~ 2 Jahre | ||
| Schnittstellen | Funksender | BSB-RFFrequenzband 868 MHz |
| Schutzart und Schutzklasse | Gehäuseschutzart nach EN 60529 IP20 | |
| Schutzklasse nach EN 60730 | Kleinspannungsführende Teile entsprechen bei sachgerechtem Einbau den Anforderungen für Schutzklasse III | |
| Verschmutzungsgrad nach EN 60730 | Normale Verschmutzung | |
| Standards, Sicherheit, EMV etc. | CE-Konformität nach EMV-Richtlinie- Störfestigkeit- EmissionenNiederspannungsrichtlinie- elektrische SicherheitFunk | 89/336/EWG- EN 61000-6-2- EN 61000-6-373/23/EWG- EN 60730-1, EN 50090-2-2EN 300 220-1 (25-1000MHz) |
| Klimatische Bedingungen | Für Geräte ohne Batterien:Lagerung nach EN 60721-3-1Transport nach EN 60721-3-2Betrieb nach EN 60721-3-3 | Klasse 1K3, Temp. -20..65°CKlasse 2K3, Temp. -25..70°CKlasse 3K5, Temp. 0..50°C (ohne Betauung) |
| Für Geräte mit Batterien:Lagerung nach EN 60721-3-1Klasse 1K3, Temp. -20..30°CTransport nach EN 60721-3-2Klasse 2K3, Temp. -25..70°CBetrieb nach EN 60721-3-3Klasse 3K5, Temp. 0..50°C (ohne Betauung) | ||
| Aussentemperaturmessung | Aussenfühler | QAC34/101 |
| Messbereich | -50..50 °C | |
| Kabellänge | max. 5 m | |
| Gewicht | Gewicht ohne Verpackung | Funksender 160 gAussendfühler QAC34 73 gKabel 70 g |
8.6 Funk-Repeater AVS14.390
| Speisung | Nennspannung AC 230 V (+10%/-15%) (Primärseite AC/AC Adapter) | ||
| Nennfrequenz | 50 | Hz | |
| Maximale Leistungsaufnahme Max. 0.5 VA | |||
| Schnittstellen | Funksender | BSB-RFFrequenzband 868 MHz | |
| Schutzart und Schutzklasse | Gehäuseschutzart nach EN 60529 IP20 | ||
| Schutzklasse nach EN 60730 | Kleinspannungsführende Teile entsprechen bei sachgerechtem Einbau den Anforderungen für Schutzklasse III | ||
| Verschmutzungsgrad nach EN 60730 | Normale Verschmutzung | ||
| Standards, Sicherheit, EMV etc. | CE-Konformität nach EMV-Richtlinie | 89/336/EWG | |
| - Störfestigkeit | - EN 61000-6-2 | ||
| - Emissionen | - EN 61000-6-3 | ||
| Niederspannungsrichtlinie | 73/23/EWG | ||
| - elektrische Sicherheit | - EN 60730-1, EN 50090-2-2 | ||
| Funk | EN 300 220-1 (25-1000MHz) | ||
| Klimatische Bedingungen | Lagerung nach EN 60721-3-1 | Klasse 1K3, Temp. -20...65°C | |
| Transport nach EN 60721-3-2 Klasse 2K3, Temp. -25...70°C | |||
| Betrieb nach EN 60721-3-3 Klasse 3K5, Temp. 0...50°C (ohne Betauung) | |||
| Gewicht | Gewicht ohne Verpackung | Funk-Repeater 112 gNetzgerät 195 g | |
8.7 Fühlerkennlinien
8.7.1 NTC 1k
| T [°C] | R[Ohm] | T [°C] | R[Ohm] | T [°C] | R[Ohm] | ||
| -30.0 | 13'034 | 0.0 | 2'857 | 30.0 | 827 | ||
| -29.0 | 12'324 | 1.0 | 2'730 | 31.0 | 796 | ||
| -28.0 | 11'657 | 2.0 | 2'610 | 32.0 | 767 | ||
| -27.0 | 11'031 | 3.0 | 2'496 | 33.0 | 740 | ||
| -26.0 | 10'442 | 4.0 | 2'387 | 34.0 | 713 | ||
| -25.0 | 9'889 | 5.0 | 2'284 | 35.0 | 687 | ||
| -24.0 | 9'369 | 6.0 | 2'186 | 36.0 | 663 | ||
| -23.0 | 8'880 | 7.0 | 2'093 | 37.0 | 640 | ||
| -22.0 | 8'420 | 8.0 | 2'004 | 38.0 | 617 | ||
| -21.0 | 7'986 | 9.0 | 1'920 | 39.0 | 595 | ||
| -20.0 | 7'578 | 10.0 | 1'840 | 40.0 | 575 | ||
| -19.0 | 7'193 | 11.0 | 1'763 | 41.0 | 555 | ||
| -18.0 | 6'831 | 12.0 | 1'690 | 42.0 | 536 | ||
| -17.0 | 6'489 | 13.0 | 1'621 | 43.0 | 517 | ||
| -16.0 | 6'166 | 14.0 | 1'555 | 44.0 | 500 | ||
| -15.0 | 5'861 | 15.0 | 1'492 | 45.0 | 483 | ||
| -14.0 | 5'574 | 16.0 | 1'433 | 46.0 | 466 | ||
| -13.0 | 5'303 | 17.0 | 1'375 | 47.0 | 451 | ||
| -12.0 | 5'046 | 18.0 | 1'320 | 48.0 | 436 | ||
| -11.0 | 4'804 | 19.0 | 1'268 | 49.0 | 421 | ||
| -10.0 | 4'574 | 20.0 | 1'218 | 50.0 | 407 | ||
| -9.0 | 4'358 | 21.0 | 1'170 | ||||
| -8.0 | 4'152 | 22.0 | 1'125 | ||||
| -7.0 | 3'958 | 23.0 | 1'081 | ||||
| -6.0 | 3'774 | 24.0 | 1'040 | ||||
| -5.0 | 3'600 | 25.0 | 1'000 | ||||
| -4.0 | 3'435 | 26.0 | 962 | ||||
| -3.0 | 3'279 | 27.0 | 926 | ||||
| -2.0 | 3'131 | 28.0 | 892 | ||||
| -1.0 | 2'990 | 29.0 | 859 |
8.7.2 NTC 10k
| T [°C] | R[Ohm] | T [°C] | R[Ohm] | T [°C] | R[Ohm] | ||
| -30.0 | 175203 | 50.0 | 3605 | 130.0 | 298 | ||
| -25.0 | 129289 | 55.0 | 2989 | 135.0 | 262 | ||
| -20.0 | 96360 | 60.0 | 2490 | 140.0 | 232 | ||
| -15.0 | 72502 | 65.0 | 2084 | 145.0 | 206 | ||
| -10.0 | 55047 | 70.0 | 1753 | 150.0 | 183 | ||
| -5.0 | 42158 | 75.0 | 1481 | 155.0 | 163 | ||
| 0.0 | 32555 | 80.0 | 1256 | 160.0 | 145 | ||
| 5.0 | 25339 | 85.0 | 1070 | 165.0 | 130 | ||
| 10.0 | 19873 | 90.0 | 915 | 170.0 | 117 | ||
| 15.0 | 15699 | 95.0 | 786 | 175.0 | 105 | ||
| 20.0 | 12488 | 100.0 | 677 | 180.0 | 95 | ||
| 25.0 | 10000 | 105.0 | 586 | 185.0 | 85 | ||
| 30.0 | 8059 | 110.0 | 508 | 190.0 | 77 | ||
| 35.0 | 6535 | 115.0 | 443 | 195.0 | 70 | ||
| 40.0 | 5330 | 120.0 | 387 | 200.0 | 64 | ||
| 45.0 | 4372 | 125.0 | 339 |
8.7.3 PT1000
| T | [°C] | R[Ohm] | T | [°C] | R[Ohm] | T | [°C] | R[Ohm] |
| -30 | 882.2 | 50 | 1194.0 | 130 | 1498.3 | |||
| -25 | 901.9 | 55 | 1213.2 | 135 | 1517.1 | |||
| -20 | 921.6 | 60 | 1232.4 | 140 | 1535.8 | |||
| -15 | 941.2 | 65 | 1251.6 | 145 | 1554.6 | |||
| -10 | 960.9 | 70 | 1270.8 | 150 | 1573.3 | |||
| -5 | 980.4 | 75 | 1289.9 | 155 | 1591.9 | |||
| 0 | 1000.0 | 80 | 1309.0 | 160 | 1610.5 | |||
| 5 | 1019.5 | 85 | 1328.0 | 165 | 1629.1 | |||
| 10 | 1039.0 | 90 | 1347.1 | 170 | 1647.7 | |||
| 15 | 1058.5 | 95 | 1366.1 | 175 | 1666.3 | |||
| 20 | 1077.9 | 100 | 1385.1 | 180 | 1684.8 | |||
| 25 | 1097.3 | 105 | 1404.0 | 185 | 1703.3 | |||
| 30 | 1116.7 | 110 | 1422.9 | 190 | 1721.7 | |||
| 35 | 1136.1 | 115 | 1441.8 | 195 | 1740.2 | |||
| 40 | 1155.4 | 120 | 1460.7 | 200 | 1758.6 | |||
| 45 | 1174.7 | 125 | 1479.5 |
Stichwortverzeichnis
2
- Pumpenstufe 178
A
Absoluter Vorrang ....107
Abtauen
Abtropfdauer Verdampfer 134
Anzahl Versuche....133
Dauer Max 133
Dauer Sperre 133
Freigabe....130, 131
Funktion 130, 131
Zwangsabtauen 133
Abtauen manuell ....187
Abtaufunktion 210
Abtausperrung....220
Adaption 86
Alarmausgang 178
Alarmmeldung ext. 181
Anforderung
Kälte....181
Anhebung Reduziert sollwert 92
Anlageschema....195, 226
manuelle Einstellung....169
Voreinstellung 169
Anpassen der Teilschemen....169
Anschlussklemmen AVS75.390 21
Anschlussklemmen RVS61.843 16
Antrieb
Laufzeit 93
Typ 93
Anwendungen 226
Anwendungsschemen 226
Anzahl
TWW-Ladeversuche ....128
Anzeige 38
Aufheizdauer 90
Ausgang
QX4-Mod....179
Relais QX....175
Ausgang UX 192
Ausgangstest
P1....211
Relais ....211
UX 211
Ausschalttemp Max Kühlen....136
Ausschaltzeitoptimierung .....91
Aussenfühler 83
Aussenfühler Funk 32
Aussenfühlerkorrektur 193
Aussentemperatur Lieferant ....201
Aussentemperatur-Anzeigen....221
Aussentemperatur-Simulation 209
Auto Erzeugersperre 158
Automatikbetrieb.... 38
AVS14 34
AVS37.294 23
AVS71 28
AVS75.390 85
B
B3 220
B31 220
B4 220
B41 220
B6 220
B61 220
B63 220
B64 220
Bediengerät AVS37.294 23
Bediensperre 80
Bedienung 37
Bedienzeilen 46
Begrenzung
Raumtemperaturn Kühlen 102
Vorlaufsollwert.... 101
Begrenzung der Ladezeit 162
Begrenzungen rücksetzen...... 210
Belegreifheizen....94
Betr'stunden Kollek'überhitz 221
Betr'stunden Solarertrag.... 221
Betriebsart 98
Heizkreise 85
Betriebsartumschaltung.... 97, 200
Betriebsart-Umschaltung 181
Betriebsniveau.... 84
Betriebsstunden.... 219
Bivalenzbetrieb 129
Bivalenztemperatur Verdichter 2 ...... 122
Bodenheizung....94
Bohrbild 15
Busspeisung
Funktion 199
Status 199
D
Datum 80
Dauerbetrieb.... 38
Display.... 38
Drehstrom.... 188
Drehzahl
Kollektorpumpe 220
Solarpumpen.... 220
Druckmessung.... 182
Druckwächter
Quelle.... 187
dT
Kollektor 1, 2 ...... 221
dT Ein / Aus 153
Durchladung Pufferspeicher ....129
Durchmischpumpe 176
E
ECO 100
ECO-Funktionen 87
Eingang Ex.... 186
Eingang H2 191
Eingang Hx 181
Eingangstest Fühler 211
Eingangstest H1, H2, H3 212
Einschaltbefehl WP....183
Einschaltzeitoptimierung ....91
Einstellungen 46,80
Elektroeinsatz 124
Betriebsart 163
Freigabe 164
Pufferspeicher ....177
TWW....176
Vorlauf K25....175
Vorlauf K26....175
Erhöhung Quellenschutztemp....116
Erweiterungsmodul 1 und 2 ......189
Erweiterungsmodul AVS75.390 ......21, 85
Erzeugersperrventil....176
Estrich Sollwert manuell....94
Estrich-Austrocknungsfunktion ....93
EW Sperre ....186
F
Fehler....201
Fehlerliste ....202
Fehlermeldung 181
Ferien
Beginn 84
Ende 84
Ferienprogramm 84
Freigabe....106, 122
Schwimmbad 183
Freigabe Kühlkreis 99
Freigabe oberhalb TA 129
Freigabeintegral
Elektroeinsatz ....125
Freigabeintegral Stufe 2....122
Frostschutz
Erweiterungsmodul....190
Kondensatorpumpe 114
Frostschutz Heizkreis....97, 105
Frostschutzmittel....156
Frostschutzsollwert 85
Fühler löschen 195
Fühler speichern ....195
Fühlereingänge BX1, 2, 3, 4 ......180
Fühlerkennlinien.... 248
Fühlerkorrekturen.... 193
Fühlertest 211
Fühlerzustände 195
Führungsarten....89, 101
Funk 83
Funkmodul 28
Funk-Repeater 34
Funktion Ausgang UX 192
Funktion Eingang H2....191
Funktion Eingang Hx....181
Funktion Erweiter'modul 1 und 2....189
Funktion Erweiter'modul 1....22
Funktion Mischergruppe....188
Funktionsart Notbetrieb......209
Funktionsheizen 94
Funktionskontrolle 36
Funktionswert Kontakt Hx 184
G
Gebäudebauweise ....193
Gebäudemasse....193
Geräteadresse 198
Geräte-Version....83
Gesamtertrag Solar....221
Gleitender Vorrang....107
Gradient Kollektorstartfkt....154
Grundschemas....226
H
H1 Pumpe 177
H1, 2, 3.....224
H1, H2, H3 212
H1/H2/H3 mit Pufferspeicher 110
H1/H2/H3 Vorregler/Zubring'pumpe....110
H2....191
H2 Pumpe 177
H3 Pumpe 177
Handbetrieb....209
Heissgastemperatur 175
Heizbetrieb ....38
Heizkennlinie....86
Heizkörperventile 89
Heizkreis 1 169, 188
Heizkreis 2 ....170
Heizkreisfrostschutz 97, 105
Heizkreisinformationen....222
Heizkreispumpe Q20....177
HMI....83
Hx....181
Hygro....181
|
Inbetriebsetzung....36
Installation 14
Istwert
Schwimmbad 223
Vorregler 223
Istwert Pufferspeicher ....224
Istwerte Trinkwasser 223
Istwerte WP....218
J
Jahresarbeitszahl 145
K
K10 178
K13 178
K16 177
K18 177
K19 219
K2 175
K25 175
K26 175
K27 178
K28 178
K29 178
K31 175
K6 163, 176
K8 177
K9 177
Kälteanforderung....178, 181, 184, 200
Kälteanforderungen....200
Kaskadenmaster 200
Kaskadenpumpe 176
Kein Vorrang 107
Kennlinie....86
Kennlinie Kühlung 99
Kennlinie-Adaption 86
Kennlinie-Steilheit....86
Kennlinie-Verschiebung 86
Klemmenbezeichnung
RVS61.843....16, 19
Kollektor-Frostschutz....154
Kollektorpumpe 176
Mindestlaufzeit 154
Kollektortemperatur 1, 2 ......220
Kollektorüberhitzschutz 155, 221
Kollektorüberhitzschutzfunktion....111, 159, 162
Komfortsollwert....40, 85, 98
Kompensation Wärmedefizit 127
Kondensatorpumpe 114
Kondensatorspreizung ....172
Konfiguration ....169
Kontaktzustand H1, H2, H3....212
Kontrollnummern 196
Konzentration Frostschutzmittel 156
Korrektur Raumfühler 83
Kühlebetrieb 39,78
Kühlen
Ausschalttemp Max....136
Passiver Kühlbetrieb ....137
Quellentemp min....136
SD Umschalt Kühlen Pas/Akt 136
Temperaturspreizung....137
Umlenkventil 176, 178
während Verdichterbetrieb......137
Kühlkennlinie 99
Kühlkreis 1.... 169, 188
Kühlkreis-Freigabe 99
Kühlkreismischer 222
Kühlkreispumpe Q24 222
L
Laderegelung.... 161
Laderegler Solar (dT) 152
Ladetemperatur Maximum.... 162
Ladetemperatur, minimale.... 153
Ladezeitbegrenzung 162
Laufzeit Antrieb....93
Legende Schemen 241
Legionellenfunktion.... 108
LPB....198
Luftentfeuchter.... 178, 194
M
Magro-Pumpe.... 176
Manuelles Abtauen.... 187, 210
Massbild 15
Maximale Pumpendrehzahl 155
Minimale Ladetemperatur.... 153
Minimale Laufzeit.... 218
Minimale Pumpendrehzahl 155
Minimale Stillstandszeit 218
Minimaler Vorlaufsollwert Hx 184
Minimaler Vorlauftsollwert 181
Mischer 1 169
Mischergruppe 1.... 188
Mischerregelung 93
Mischerregelung Kühlung.... 103
Mischerüberhöhung....93
Mit Pufferspeicher.... 96
Montage.... 14
N
Nachlaufzeit Kondensatorpumpe 114
Nachlaufzeit Quelle 116
ND-Verzögerung beim Start 121
Nennsollwert.... 105
Niederdruck-Pressostat 121
Niedertarif 186
Notbetrieb 209
NTC 10k 249
NTC 1k 248
0
Ökobetrieb 209
P
Parallelverschiebung 86
Parameter speichern 195
Parameterliste 46
Parameter-Reset 195
Passiver Kühlbetrieb.... 137
Programmiersperre.... 80, 81
Prozessumkehrventil 175
Prozessumkehrventil Y22....219
Pufferspeicher Soll- und Istwerte .....224
Pufferspeicherfunktion .....96, 105, 110, 165
Pufferzwangsladung ....129
Pumpendrehzahl Durchlauferhitzer ....168
Pufferspeicher ....165
Pumpendrehzahl Solar 155
Pumpendurchfluss ....156
Pumpenheizkreis 92
Pumpenheizkreise 90
Pumpenkick 225
PWM-Signal 211
Q
Q11 176
Q14 176
Q15 177
Q16....177
Q18 177
Q19....177
Q20 177
Q21-23 178
Q24 222
Q25 176
Q33 176
Q35 176
Q4 109, 176
Q4-Mod 179
Q5 176
QAA75 26
Quellen-Anlaufzeit Maximum 116
Quellenschutz ....115
Quellentemp min Kühlbetrieb.... 136
Quellenüberlast....187
Quittierungen ....201
QX1-6....175
R
Raumeinfluss ....89, 101
Raumeinfluss Kühlung 101
Raumfeuchte rel.... 182
Raumgerät 26,83
Raumsollwert 40
Raumtemperatur 182
Raumtemperaturbegrenzung 90
Raumtemperaturbegrenzung Kühlen....102
Reduktion Ausschaltemp Max ....120
Reduziert sollwert 40, 85, 105
Reduziert sollwertanhebung 92
Referenzraum 89, 102
Reine Raumführung 89, 101
Reine Witterungsführung ....89, 101
Rel. Raumfeuchte ....182
Relais QX1-6....175
Relaistest ....211
Repeater 83
Reset....42, 201 Alarmrelais....201
Reset Begrenzungszeiten ....210
Reset der Parameter....195
Restzeit Abtausperrung......219
Restzeit Zwangsabtauen....219
Restzeiten 218
Rückkühltemperatur 163
Rückkühlung 163
Rückstellintegral Elektroeinsatz ....126
Rückstellintegral Stufe 2 ....123
s
Sammelstörung WP 187
Sanftanlasser 187
Schaltdifferenz 2-Punkt ......93
Schaltdifferenz Quellenschutz....115
Schaltdifferenz Rücklauftemperatur ....117
Schaltdifferenz Trinkwasser 161
Schaltpunkte 84
Schaltzeiten....84
Schemalegende 241
Schichtschutz 159
Schiene Infowerte 223
Schnellabsenkung....91
Schutzbetrieb 38, 86
Schutzsollwert 98
Schwimmbadfreigabe....183
Schwimmbadsollwert 223
Schwimmbadtemperatur 223
Schwingungspaket 179
SD Umschalt Kühlen Pas/Akt....136
Segmentadresse ....198
Servicegerät 83
Simulationen 209
Software-Version....198
Solar....152
Solarenergieertrag 221
Solarertrag 221
Solarpumpe ext. Tauscher 177
Solarstellglied....177
Solartemperaturen 221
Sole/Wasser-WPs 231
Sollwert
Komfort 98
Schutz....98
Schwimmbad 223
Vorregler 223
Sollwert Pufferspeicher 224
Sollwert Trinkwasser 223
Sollwerte WP....218
Sommer-/ Winterheigrenze ....87
Sommerkompensation ....100
Sommerumschaltung ....199
Spannungssignal H1, H2, H3 212
Speichern der Parametereinstellungen ....195
Speicherumladepumpe 176
Sperre EW....186
Sperre Verdichter 2 bei TWW ....122
Sperren WP....219
Sperrkriterien....122
Sperrventil 176
Sperrzeit Stufe 2....122
Spracheinstellung....80
Standardwerte 84
Startzähler 219
Statusmeldungen 217
Steuerung Kondens'pumpe....114
Stichtagspeicher....145
Störung Drehstrom ....188
Sanftanlasser 187
Strömungswächter 129
Quelle....187
Verbraucher 187
T
Tagesertrag Solar....221
Tagesheizgrenze....88
Taupunktüberwachung....103
Taupunktwächter....181
Technische Daten AVS13.399....246
AVS14.390....247
AVS37.. / QAA7x. 244
AVS75.390....243
RVS61.843....242
Teilschemen anpassen 169
Temp'diff Abtauen 219
Temperatur Solarkreis ....221
Temperaturdifferenz Kollektor ....153
Temperaturdifferenz Ein / Aus......153
Temperaturdifferenz Puffer/Heizkreis....158
Temperaturspreizung Kühlbetrieb 137
Trinkwasser ....208 Durchlauferhitzer....189 Vorregler ....189
Trinkwasser Soll- und Istwerte .....223
Trinkwasseranforderung....161
Trinkwasser-Elektroeinsatz 176
Trinkwasser-Freigabe....106
Trinkwasser-Ladevorrang....107
Trinkwasser-Nennsollwert 105
Trinkwasser-Reduziert sollwert 105
Trinkwasser-Schaltdifferenz 161
Trinkwasser-Stellglied 171
Trinkwasserzuordnung 200
TWW-Ladung Pufferspeicher .... 165 Solaranbindung .... 165 Vorregler/Zubring'pumpe .... 165
U Überhitzschutz.... 162
Überhitzschutz Pumpenheizkreis 92
Überlast Quelle....187 Verdichter 2....186
Überwachung Taupunkt 103
Uhrbetrieb.... 201
Uhrzeit 80
Uhrzeit einstellen 43
Umkehrventil.... 175
Umladepumpe Speicher 176
Umladeüberhöhung 161
Umlenkventil Kühlen.... 176, 178
Umlenkventil Kühlen Y21 222
Umschaltung.... 181
V Ventilator K19 219
Ventilkick 225
Verdampfertemperatur 219
Verdampfung Wärmeträger 155
Verdichter 1 116, 118, 119
Verdichter 2 122, 175
Verdichterfolge 218
Verdichterfolge Umschaltung 123
Verdichterlaufzeit Minimum 119
Verdichterstillstandszeit Min 119
Verdichterüberlast 186
Verwendung Mischer 1.... 169
Verzögerung Drehstr'fehler.... 129
Verzögerung Sekundärpumpe.... 153
Verzögerung Ström'wächter 129
Vollwellensteuerung 179
Voreinstellung Anlageschema 169, 226
Vorlaufsollwert H1, 2, 3 ...... 224
Vorlaufsollwert Kühlen 1.... 222
Vorlaufsollwertanhebung Hygro 181
Vorlaufsollwert-Begrenzung 101
Vorlaufsollwert-Begrenzungen 88
Vorlaufsollwertüberhöhung.... 161
Vorlauftemperatur Kühlen 1....222
Vorlaufzeit Kondensatorpumpe 114
Vorlaufzeit Quelle 116
Vorregler.... 188
Vorreglersollwert 223
Vorreglertemperatur 223
W Wärmeanforderung.... 178, 181
Wärmedefizit /-überschuss 127
Wärmepumpen-Störung 116
Wärmequelle....172
Wärmequelle TWW-Ladung....165
Wartezeit Vorrang ....153
Wasserdruck H1, 2,3 .....224
Werkseinstellungen....84
Wirkbereich Umschaltungen 199, 200
Wirksinn
Eingang Ex 186
Kontakt H1, H3 184
Wirkung Bedienung....82
Witterungsführung....89, 101
Witterungsführung mit Raumeinfluss ....89, 101
Wochentag....80
WP
Soll- und Istwerte....218
WP-Sammelstörung....187
WP-Sperren 219
Y
Y21....178
Y22....175, 219
Y23....222
Y24....222
Y28....176
Y4....176
Z
Zeitkonstante Gebäude....193
Zeitprogramm 5....178
Zeitprogramme....84
Zirkulationspumpe....109, 176
Zubringerpumpe....176, 188
Zuordnung Raumgerät 1 ....82
Zustände Relais Erw'module 224
Zustände Relais Multifunktional ......224
Zustände Relais Wärmepumpe......217
Zwangsabtauen....133, 220
Zwangsladung Pufferspeicher....157
Siemens Schweiz AG
Änderungen vorbehalten
