Produkttyp	Wasserpumpe
Marke	Siemens
Modell	RVS61.843
Abmessungen (ca.)	200 x 150 x 100 mm
Gewicht (ca.)	2,0 kg
Stromversorgung	230 V, 50 Hz
Leistungsaufnahme	60 W
Fördermedium	Wasser
Max. Förderhöhe (ca.)	5 m
Max. Durchfluss (ca.)	30 l/min
Schutzart	IPX4
Betriebstemperatur	0 °C bis 40 °C
Material Gehäuse	Kunststoff
Anschlussgröße	1 Zoll (ca. 25 mm)
Funktionen	Förderung von sauberem Wasser, Gartenbewässerung, Wasserzirkulation
Wartung	Regelmäßige Reinigung des Filters und der Anschlüsse
Reinigung	Mit feuchtem Tuch abwischen, keine aggressiven Reinigungsmittel
Sicherheitshinweise	Nicht im Dauerbetrieb ohne Wasser, vor Frost schützen
Ersatzteile	Ersatzfilter, Dichtungen und Motorteile erhältlich
Reparierbarkeit	Reparatur durch Fachpersonal empfohlen
Garantie	2 Jahre

Häufig gestellte Fragen - RVS61.843 SIEMENS

Wie schließe ich die Siemens RVS61.843 Wasserpumpe an?

Schließen Sie die Pumpe an eine 230V Steckdose an. Verbinden Sie die Saug- und Druckseite mit geeigneten Schläuchen. Achten Sie darauf, dass die Pumpe vor dem Einschalten mit Wasser befüllt ist.

Die Pumpe läuft, aber fördert kein Wasser. Was tun?

Überprüfen Sie, ob die Pumpe entlüftet ist und Wasser im Gehäuse vorhanden ist. Kontrollieren Sie den Saugschlauch auf Dichtheit und Verstopfungen.

Kann die Pumpe Regenwasser fördern?

Ja, die Pumpe ist für sauberes Wasser geeignet. Regenwasser sollte jedoch gefiltert werden, um Verunreinigungen zu vermeiden.

Wie reinige ich die Siemens Wasserpumpe?

Reinigen Sie die Außenseite mit einem feuchten Tuch. Entfernen Sie den Filter und spülen Sie ihn unter fließendem Wasser aus. Verwenden Sie keine aggressiven Reinigungsmittel.

Die Pumpe schaltet sich nicht ein. Mögliche Ursachen?

Prüfen Sie die Stromversorgung und die Sicherung. Auch ein defekter Druckschalter oder Überhitzungsschutz können die Ursache sein.

Kann die Pumpe im Dauerbetrieb laufen?

Die Pumpe ist für den gelegentlichen Gebrauch ausgelegt. Dauerbetrieb kann zu Überhitzung führen. Lassen Sie die Pumpe nach 30 Minuten abkühlen.

Ist die Pumpe frostsicher?

Nein, die Pumpe muss vor Frost geschützt werden. Entleeren Sie sie im Winter und lagern Sie sie trocken.

Welche Ersatzteile sind erhältlich?

Ersatzteile wie Filter, Dichtungen und Motor sind über den Siemens-Kundendienst oder Fachhändler erhältlich.

Warum pumpt die Pumpe trotz laufendem Motor kein Wasser?

Mögliche Ursachen: Lufteinschluss im Gehäuse, verstopfter Saugschlauch oder defektes Rückschlagventil. Entlüften Sie die Pumpe und überprüfen Sie alle Verbindungen.

Wie lagere ich die Pumpe richtig?

Reinigen Sie die Pumpe gründlich und trocknen Sie sie ab. Lagern Sie sie an einem trockenen, frostfreien Ort. Bewahren Sie die Bedienungsanleitung auf.

BEDIENUNGSANLEITUNG RVS61.843 SIEMENS

1.1 Sortimentsübersicht....11

1.1.1 Topologie....11

1.1.2 Bedienungsmöglichkeiten....12

2 Sicherheitshinweise....13

2.1 Hinweise zur Produktehaftpflicht 13

3 Montage und Installation 14

3.1 Vorschriften 14

3.2 Wärmepumpenregler RVS.. 14

Projektierung 14

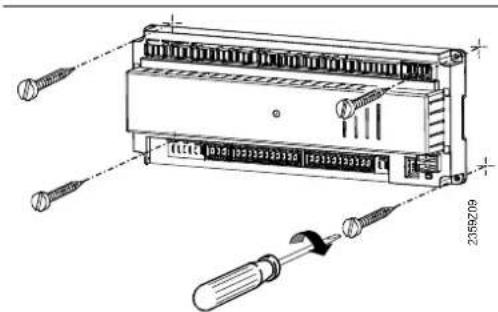

Montageart 14

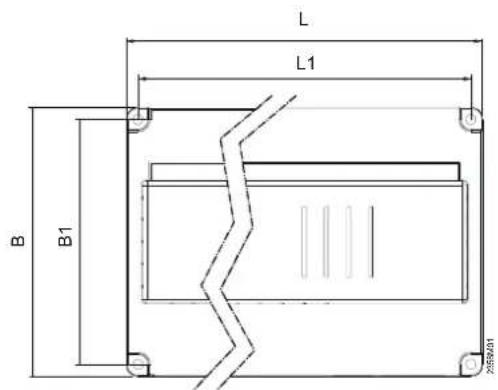

Masse und Bohrbild....15

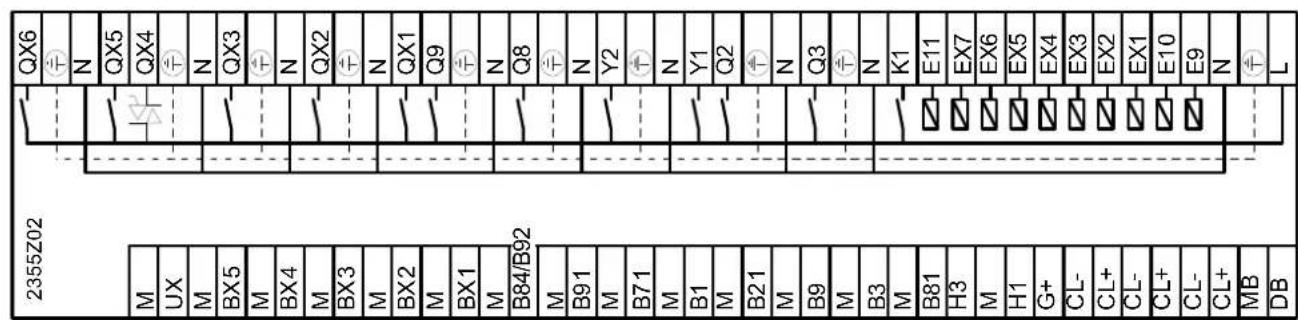

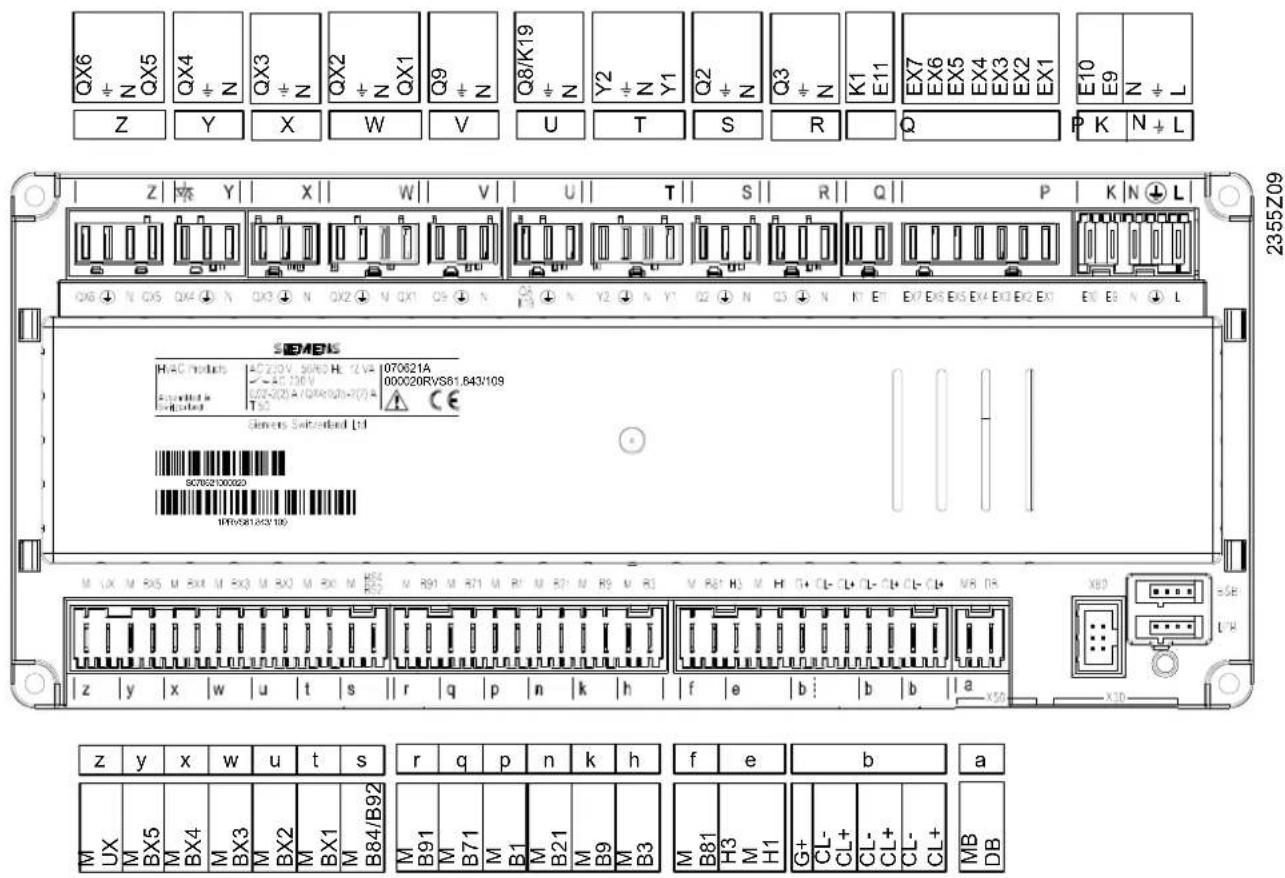

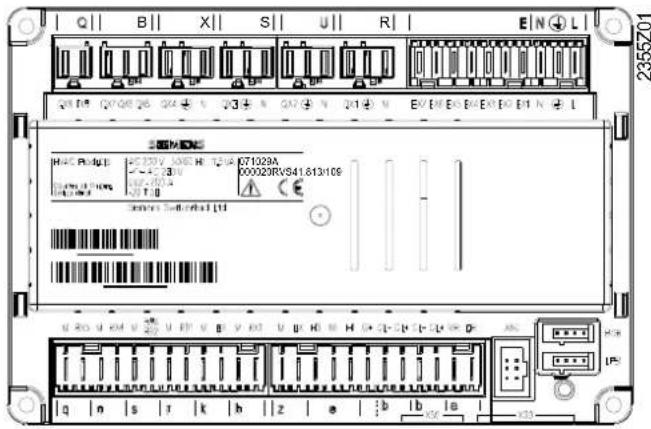

3.2.1 Anschlussklemmen RVS61.843 16

Klemmenbezeichnung RVS61.843....16

3.2.2 Anschlussklemmen RVS41.813 19

Klemmenbezeichnung RVS41.813....19

3.3 Erweiterungsmodul AVS75.390....21

Masse und Bohrbild....21

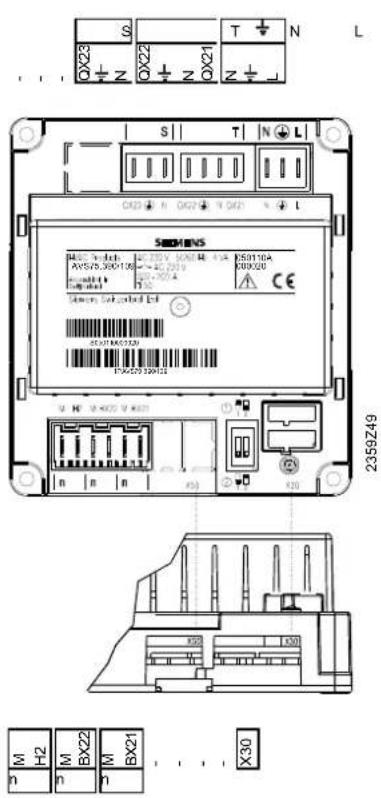

3.3.1 Anschlussklemmen AVS75.390 21

Klemmenbezeichnung 22

Klemmenzuordnung 22

3.4 Bediengerät AVS37.294 23

Montageart 23

3.5 Bediengerät AVS37.390 24

Anschlüsse 24

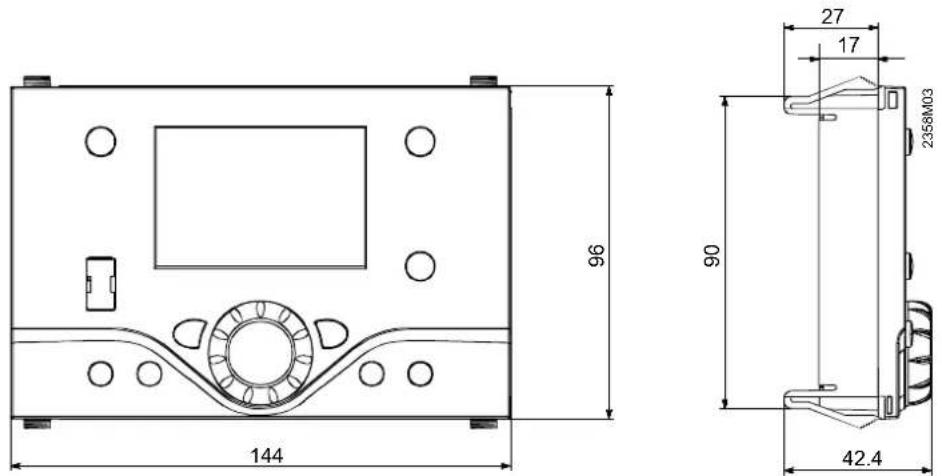

Massbilder 24

Masse und Bohrbild....25

Masse und Bohrbild....27

3.8 Funkkomponenten....28

3.8.1 Funkmodul AVS71.390....28

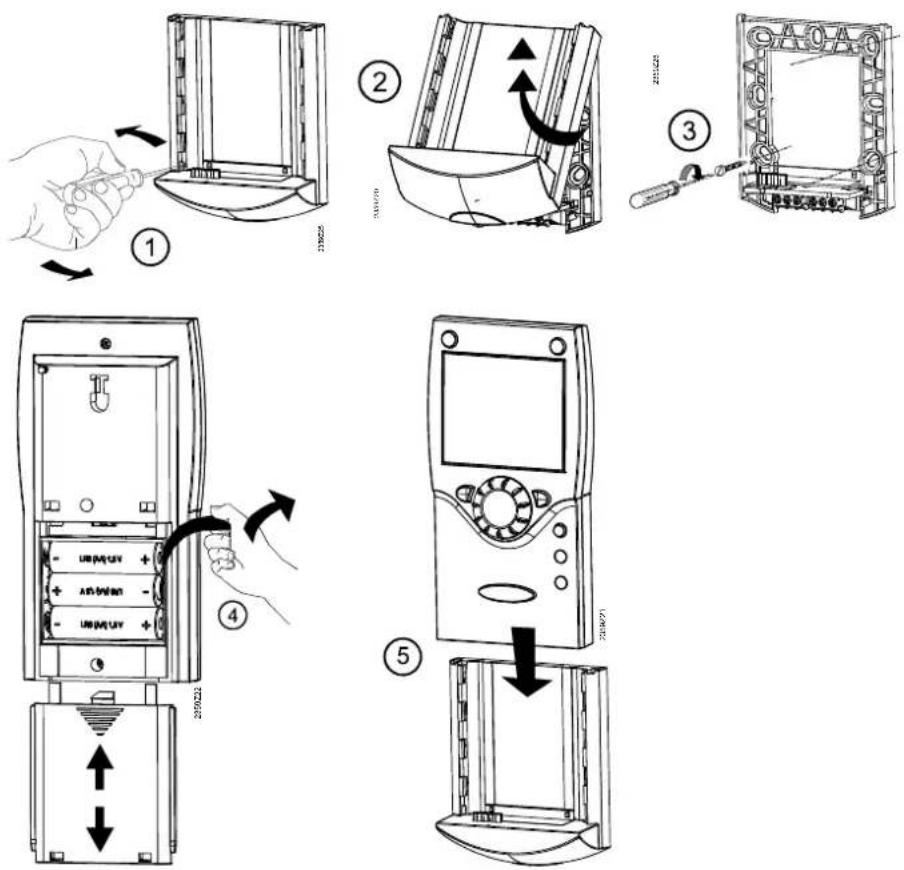

Montageart mit Sockel....29

Masse und Bohrbild....31

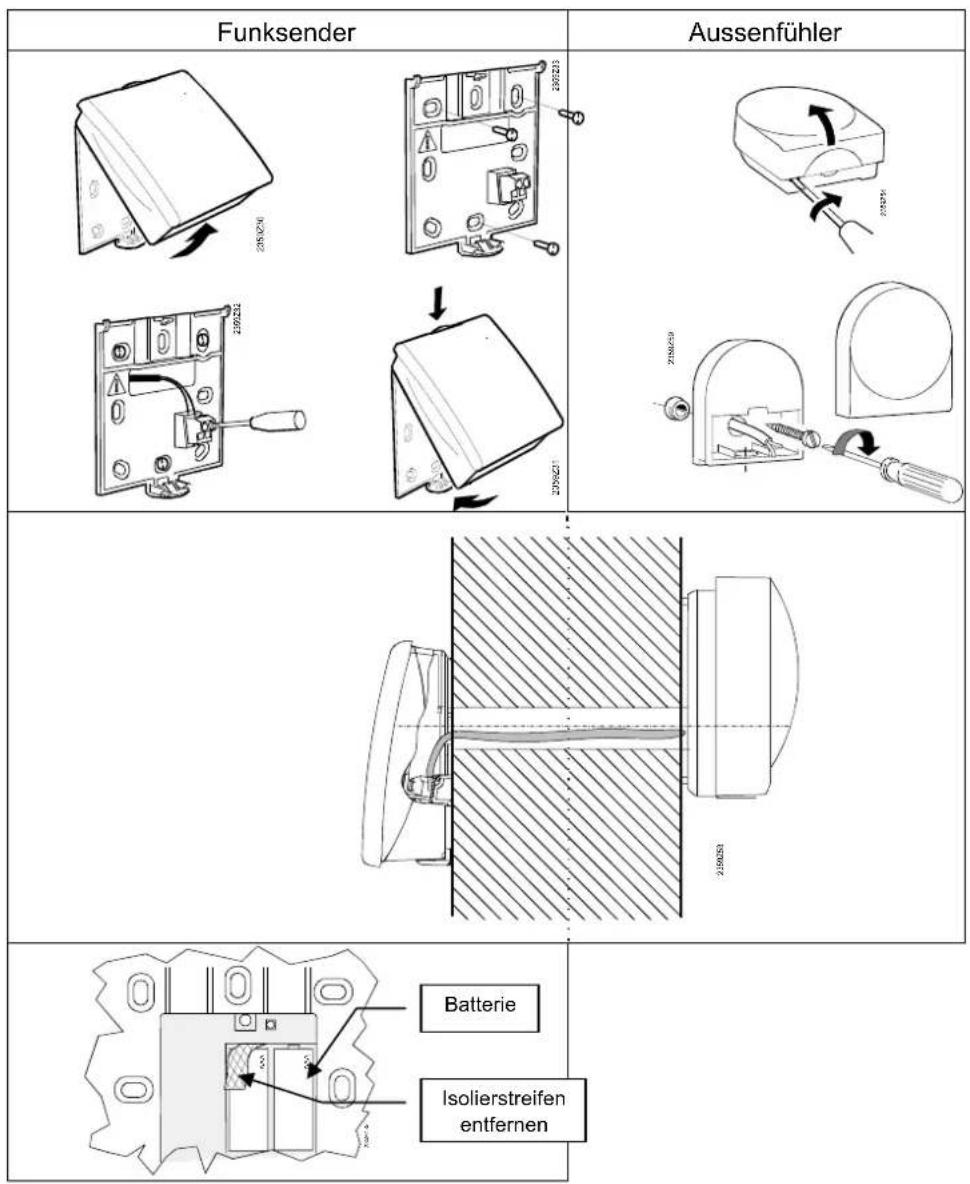

3.8.3 Aussenfühler Funk AVS13.399 32

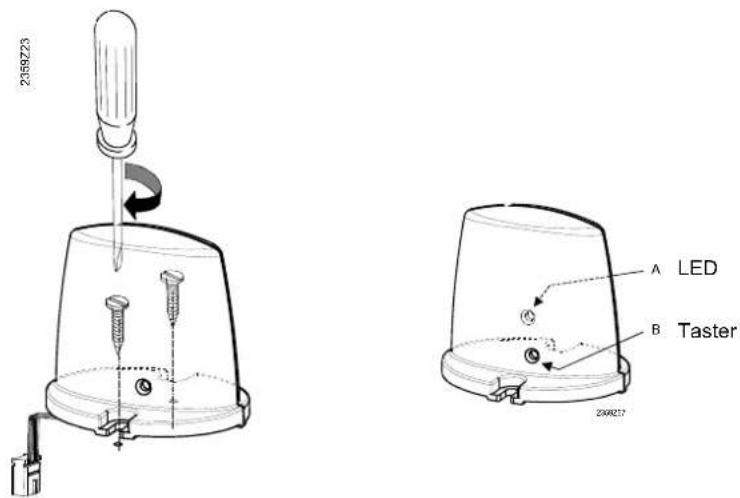

Montageart 32

Funkverbindung....33

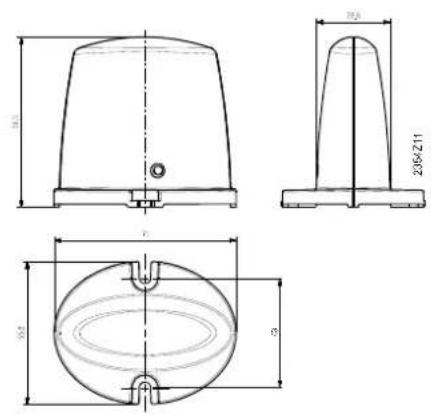

Masse und Bohrbild....33

3/258

3.8.4 Funk-Repeater AVS14.390....34

Montageart....34

Anschlüsse....34

Funkverbindung ....34

Masse und Bohrbild 35

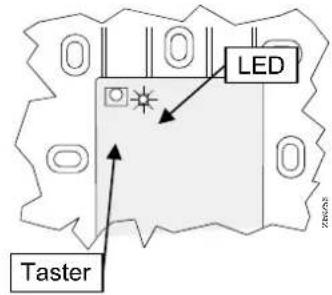

3.8.5 Kontrolle der Funkkomponenten....35

4 Inbetriebnahme....36

4.1 Wärmepumpenregler 36

5 Handhabung ....37

5.1 QAA75.. / QAA78.. / AVS37....37

5.1.1 Bedienung....37

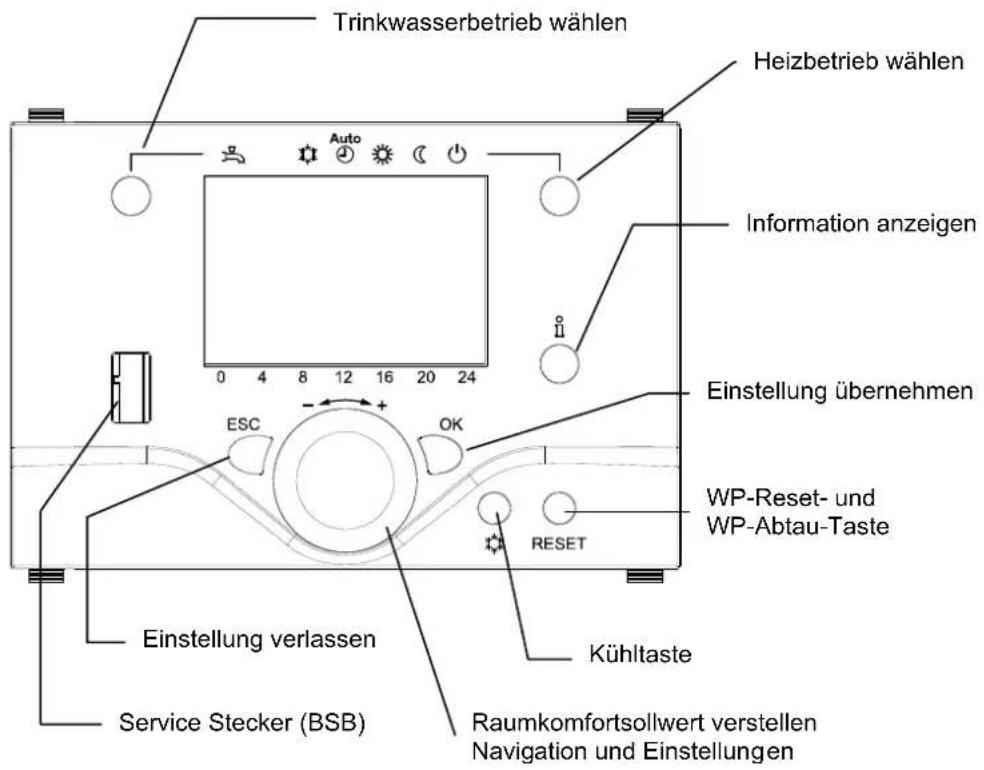

Bedienelemente....37

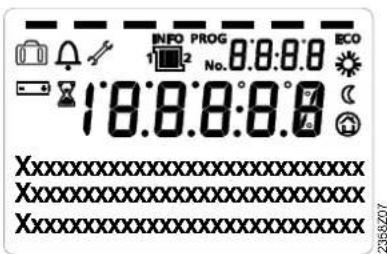

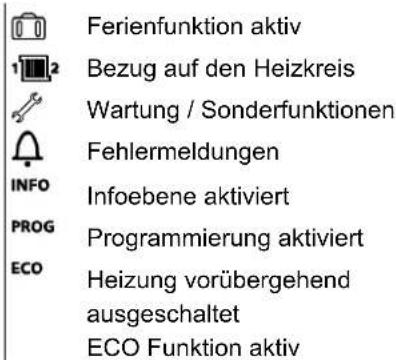

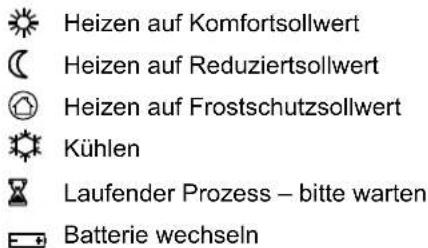

Anzeigemöglichkeiten....38

Heizbetrieb wählen 38

Kühlbetrieb wählen 39

Trinkwasserbetrieb wählen 39

Raumsollwert einstellen....40

Präsenztaste 40

Information anzeigen ....40

Manuelles WP-Abtauen / Reset....42

5.1.2 Programmierung QAA75.. / QAA78.. / AVS37....43

Einstellprinzip....43

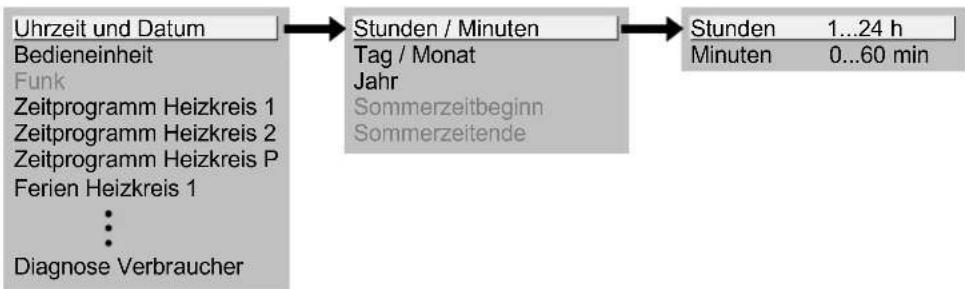

Beispiel „Uhrzeit einstellen“ 43

5.1.3 Benutzerebenen....44

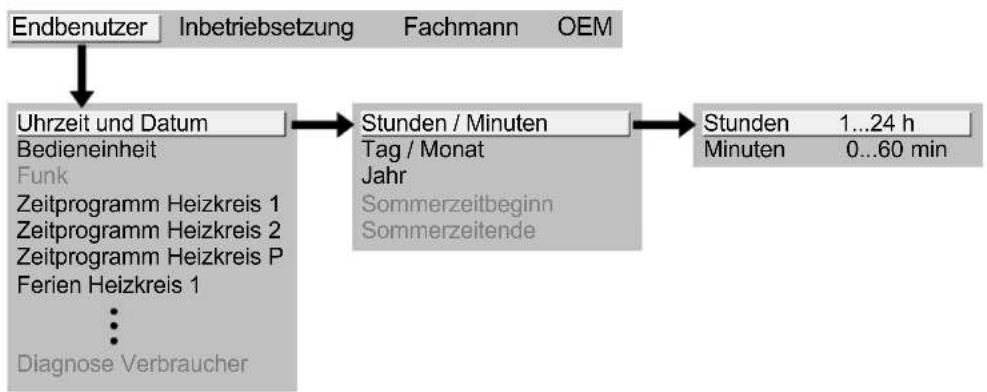

Einstellgliederung „Endbenutzer“ 45

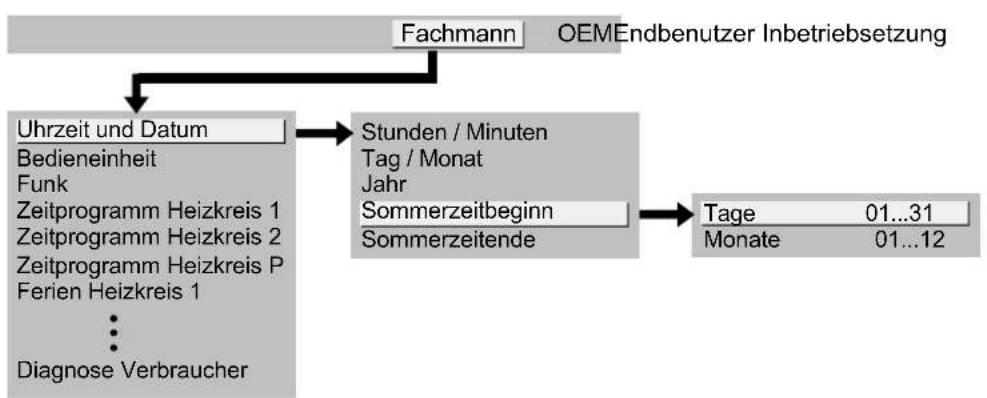

Einstellgliederung „Fachmann“ 45

5.1.4 Übersicht der Einstellungen....46

5.2 QAA55....77

5.2.1 Bedienung....77

Bedienelemente....77

Anzeigemöglichkeiten....77

Heizbetrieb wählen 77

Anzeige Kühlbetrieb....78

Raumsollwert einstellen....78

Präsenztaste 78

5.2.2 Programmierung....79

6 Einstellungen im Detail 80

6.1 Uhrzeit & Datum....80

6.2 Bedieneinheit....80

Bedienung und Anzeige....80

Heizkreis Zuordnung....82

Raumfühler 83

Gerätedaten 83

6.3 Funk....83

Binding 83

Geräteliste Funk......83

6.4 Zeitprogramme....84

Schaltpunkte 84

Standardprogramm....84

6.5 Ferien 84

6.6 Heizkreise....85

Betriebsart 85

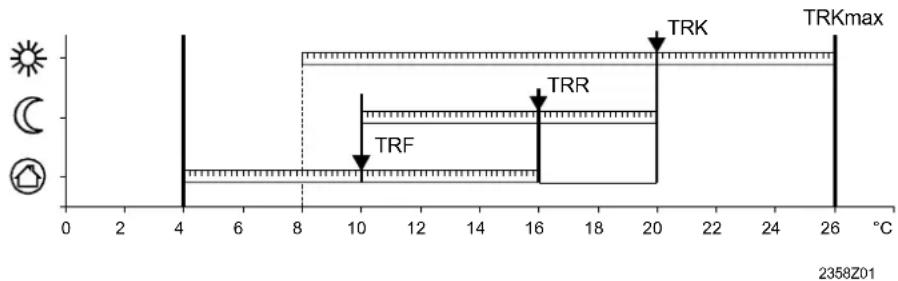

Sollwerte 85

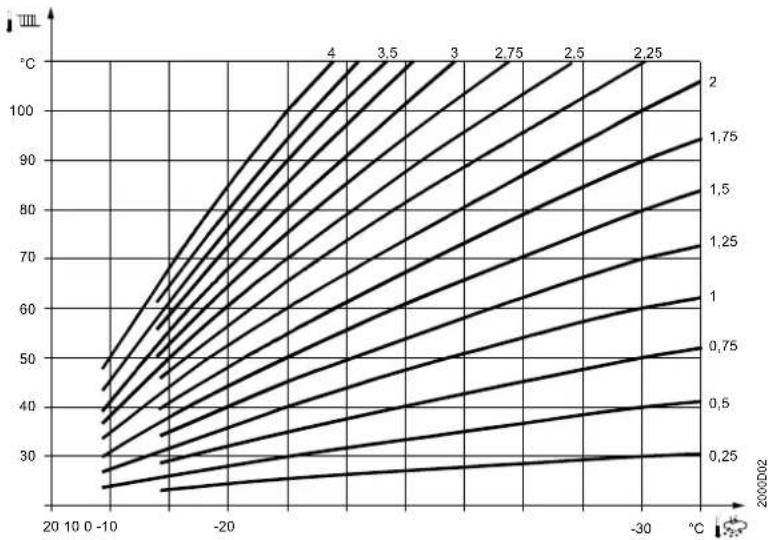

Heizkennlinie 86

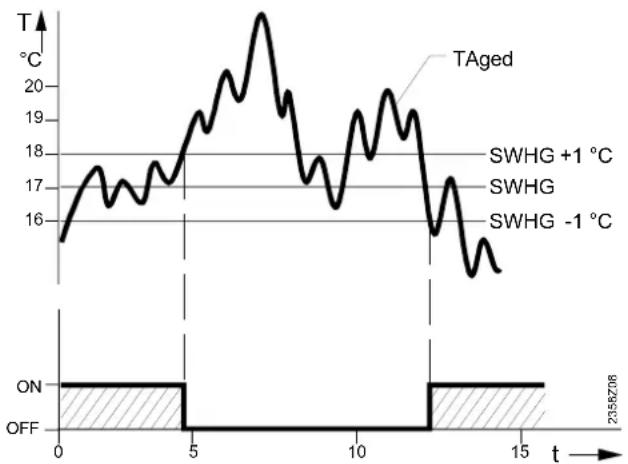

ECO-Funktionen....87

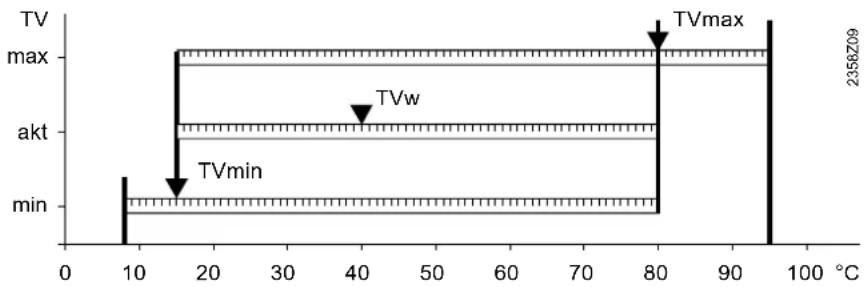

Vorlaufsollwert-Begrenzungen 88

Raumeinfluss....89

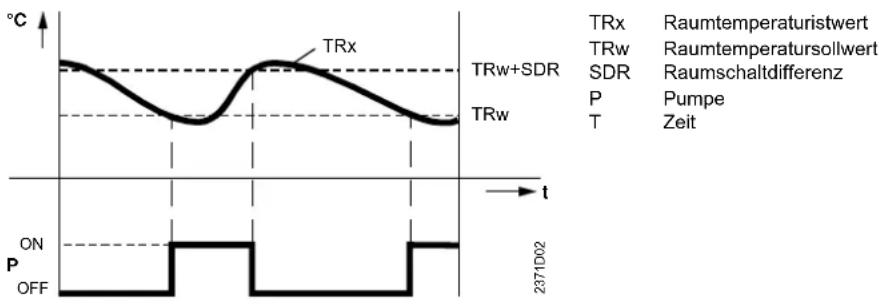

Raumtemperaturbegrenzung....90

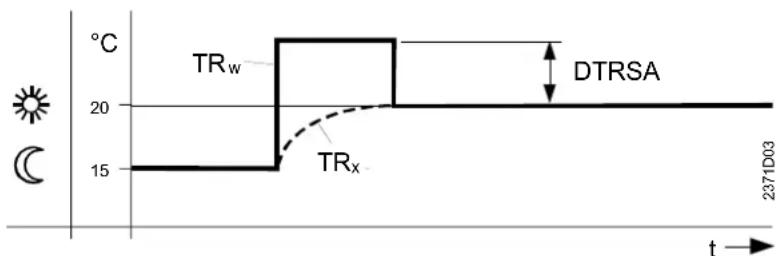

Schnellaufheizung 90

Schnellabsenkung 91

Ein- / Ausschaltzeit-Optimierung 91

Anhebung Reduziert sollwert....92

Überhitzschutz Pumpenheizkreis 92

Mischerregelung....93

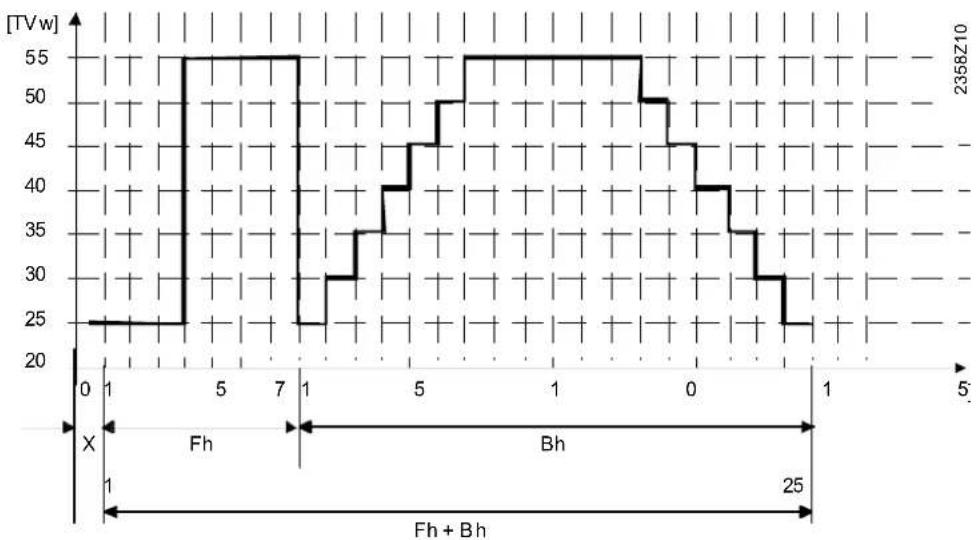

Estrich-Austrocknungsfunktion 93

Übertemperaturabnahme 96

Pufferspeicher/Vorregler....96

Fernsteuerung 97

Heizkreisfrostschutz 97

6.7 Kühlkreis 1....97

Betriebsart 98

Sollwerte 98

Freigabe 99

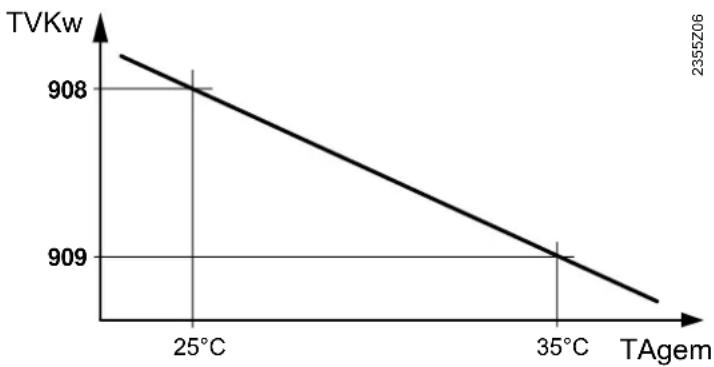

Kühlkennlinie 99

ECO....100

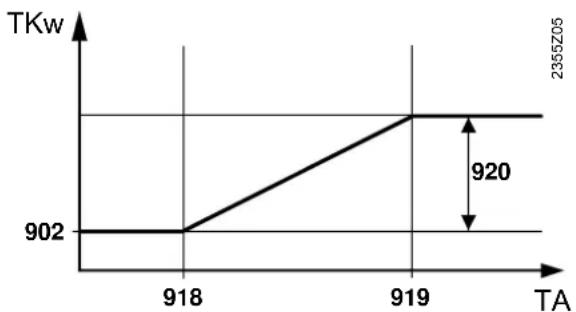

Sommerkompensation....100

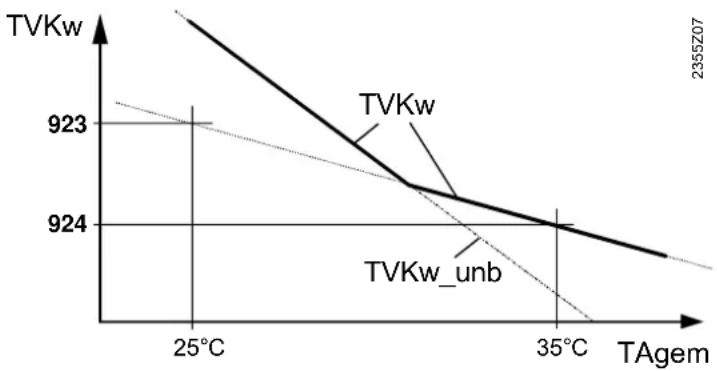

Vorlaufsollwert-Begrenzungen 101

Raumeinfluss....101

Raumtemperaturbegrenzung....102

Mischerregelung....103

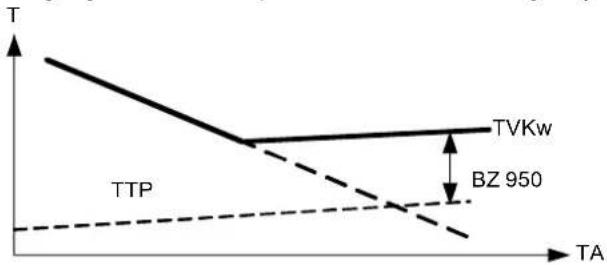

Taupunktüberwachung 103

Pufferspeicher/Vorregler....105

Fernsteuerung 105

Heizkreisfrostschutz ....105

6.8 Trinkwasser....105

Übersicht 105

Sollwerte....105

Freigabe 106

Ladevorrang 107

Legionellenfunktion....108

Zirkulationspumpe 109

Anlagenhydraulik....112

6.11 Vorregler / Zubringerpumpe 112

5/258

Übersicht....112

Vorregler/Zubringerpumpe....112

6.12 Wärmepumpe 112

Funktionsschaltbilder 113

Kondensatorpumpe....114

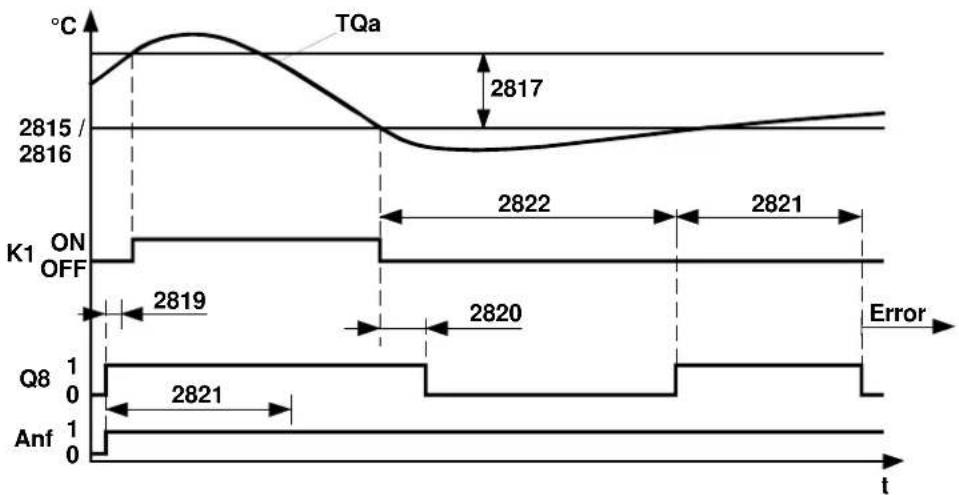

Quellenpumpe....115

Verdichter-Regelung bei Anlagen ohne Puffer- oder Kombispeicher .....116

Übersicht Sollwert- und Regelfühlerauswahl 117

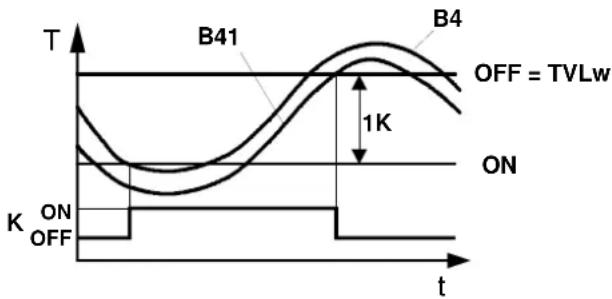

Verdichter-Regelung bei Anlagen mit Puffer- oder Kombispeicher .....118

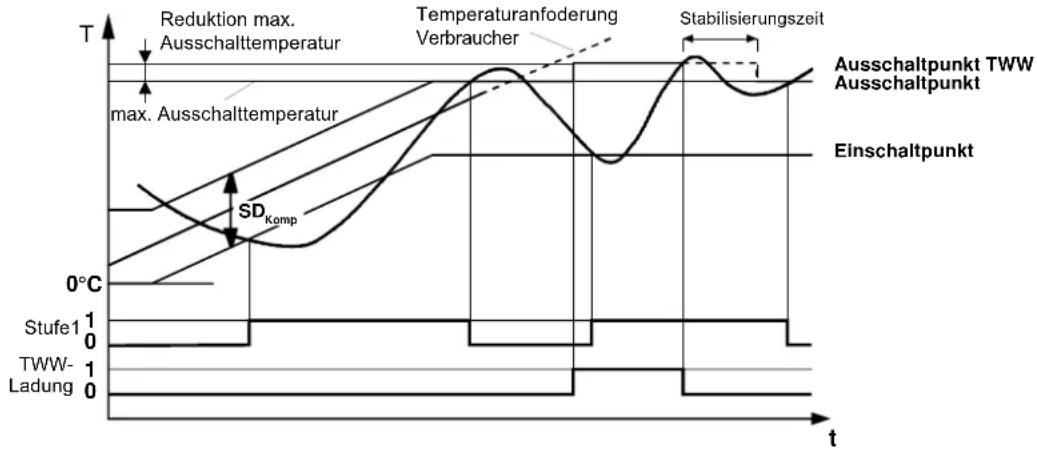

Einstellungen Verdichter....119

Verdichter 2....122

Elektroeinsatz im Vorlauf 124

Wärmepumpenschutz bei TWW-Ladung....126

Allgemeine Parameter 127

Wärmepumpenschutz bei TWW-Ladung 128

Abtaufunktion für Luft / Wasser-WP....130

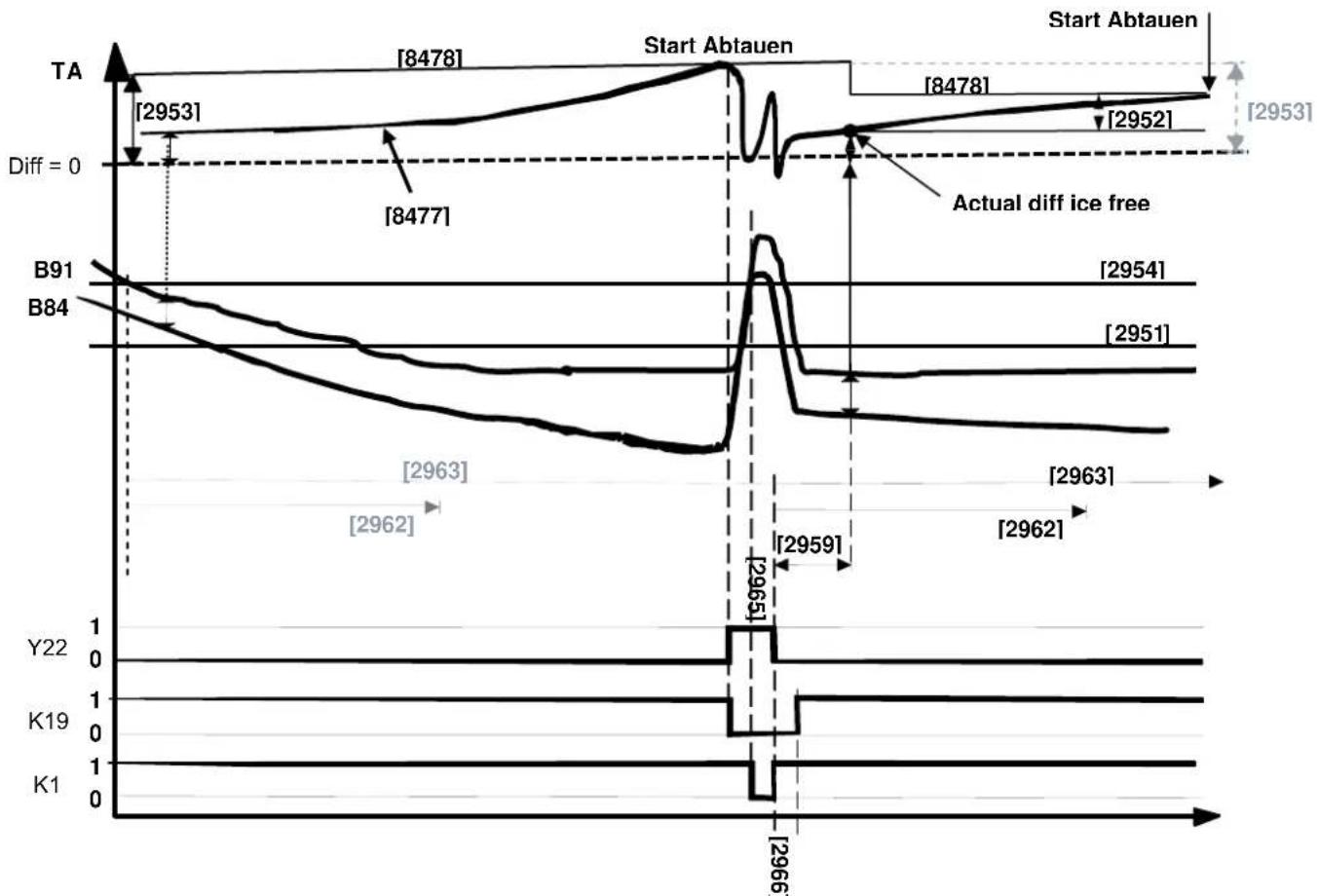

Automatische Abtaufunktion ....131

Wärmepumpen-Frostschutz....134

Kühlen....134

Fühlerabgleich 137

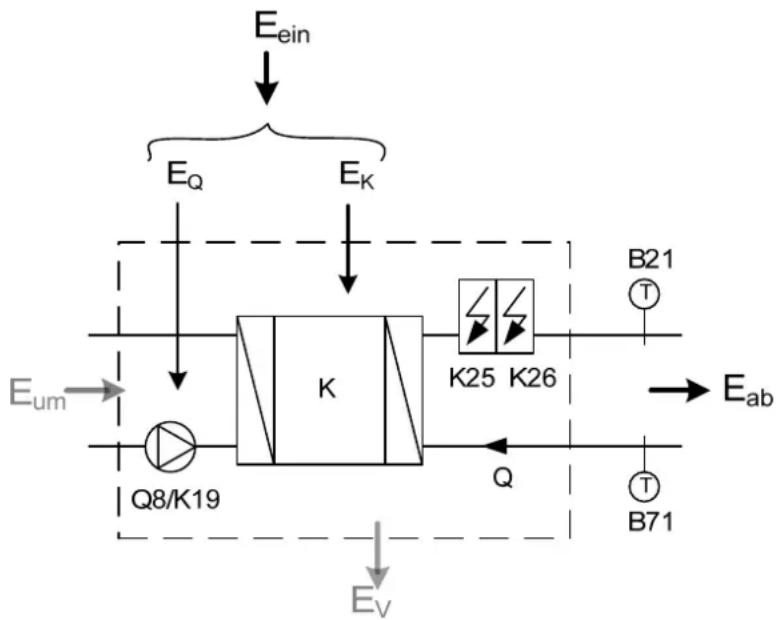

6.13 Energiezähler....139

Wärmemengenzähler....141

Energiezähler Elektrisch/Gas....143

Zähler/Arbeitszahl 144

Stichtagspeicher (Jahresarbeitszahl)......145

6.14 Kaskade....148

Regelung....148

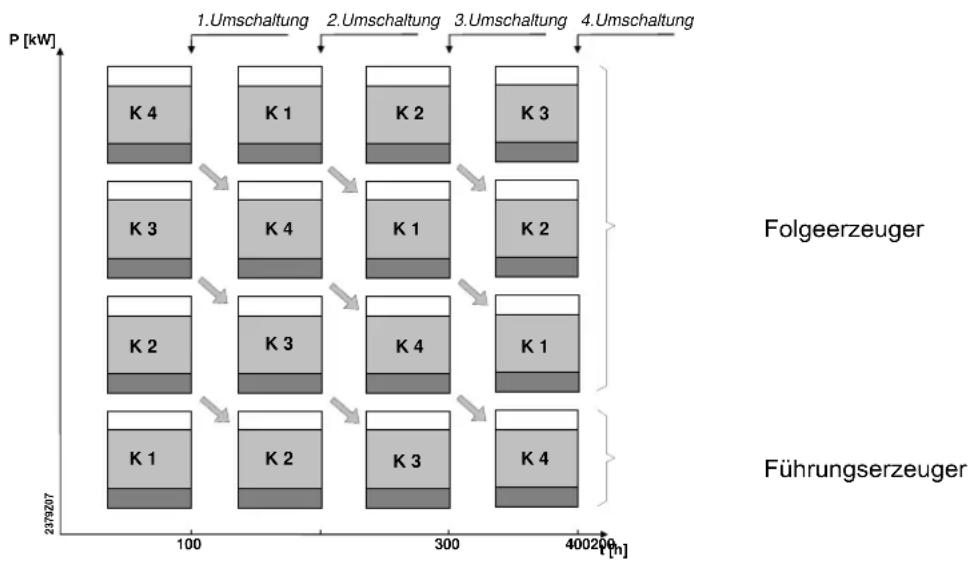

Wärmeerzeuger-Folge 149

Elektroeinsätze in der Kaskade 150

6.15 Zusatzerzeuger (nur RVS41..) 150

Betriebsart....150

Überhitzschutz 151

Regelung....151

6.16 Solar....152

Übersicht....152

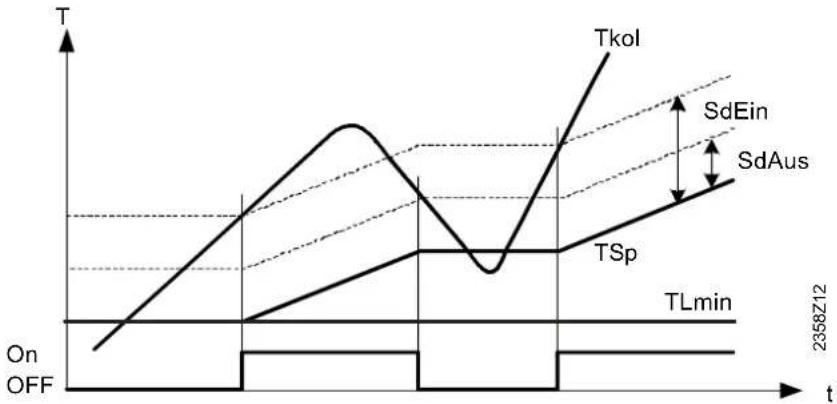

Laderegler (dT) 152

Vorrang 153

Startfunktion....154

Kollektor-Frostschutz ....154

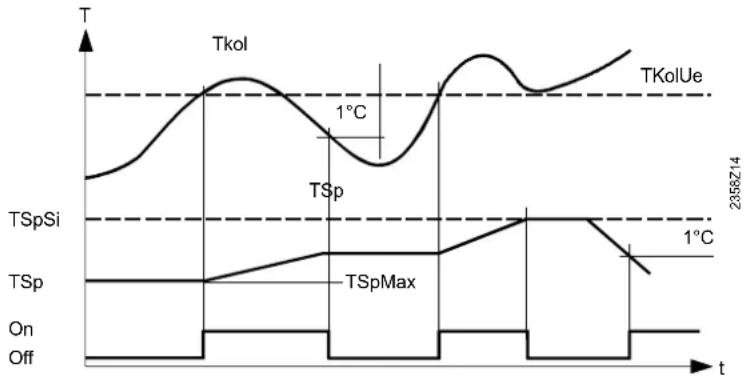

Kollektor-Überhitzschutz 155

Medium Verdampfungstemperatur 155

Drehzahlsteuerung....155

Ertragsmessung....156

Automatische Sperren ....157

Schichtschutz....159

Überhitzschutz 159

Rückkühlung ....160

Elektroeinsatz 160

Solareinbindung ....161

6.18 Trinkwasser-Speicher 161

Abbruch der Trinkwasser-Ladung 161

Laderegelung....161

Überhitzschutz 162

Rückkühlung....163

Elektroheizeinsatz 163

Übertemperaturabnahme 164

Anlagenhydraulik....165

Drehzahlgesteuerte Pumpe....165

Umladung 167

6.19 Trinkwasser Durchlauferhitzer (Nur RVS61.843) 167

Übersicht 167

Konfiguration 168

Sollwerte 168

Drehzahlgesteuerte Pumpe....168

Mischerregelung....168

6.20 Konfiguration 169

Vorgehen....169

Schemawahl über Voreinstellung....169

Manuelle Einstellung / Anpassung der Teilschemen....169

Heiz- / Kühlkreis 1 ....169

Heizkreis 2....170

Trinkwasser-Stellglied Q3....171

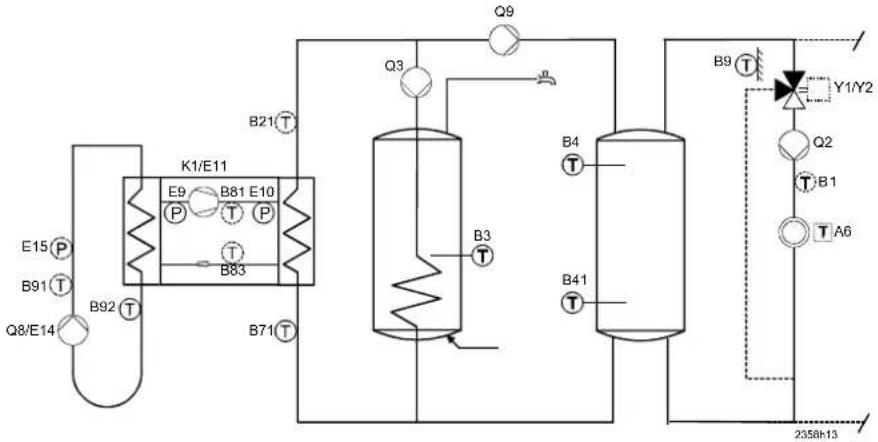

Trinkwasser Trennschaltung 171

Wärmepumpe 172

Solar 173

Ausgang Relais QX 174

Funktion Ausgang QX4-Mod 179

Fühlereingang BX1, BX2, BX3, BX4, BX5.... 179

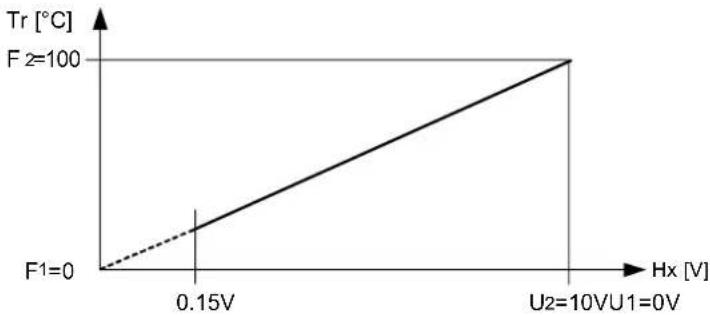

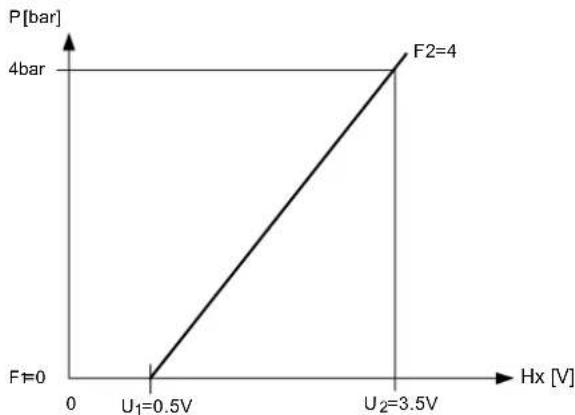

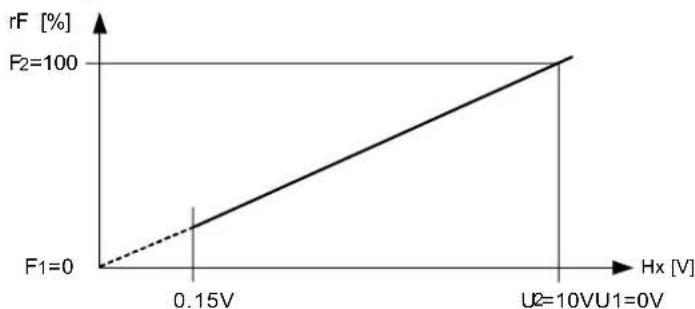

Eingang H1, H3 180

Eingang EX1, EX2, EX3, EX4, EX5, EX6, EX7....186

Mischergruppe....188

Erweiterungsmodul....189

Frostschutz auf dem Erweiterungsmodul 190

QX Erweiterungsmodul....190

BX Erweiterungsmodul 191

H2 Erweiterungsmodul 191

10V-Ausgang UX....192

Fühlertypen / Korrekturen 193

Gebäude- und Raummodell 193

Anlagenfrostschutz 194

Luftentfeuchter....194

Fühler 195

Parameter....195

Anlageschema....195

Gerätedaten....198

6.21 LPB....198

Zentrale Funktionen....199

Uhr....201

6.22 Fehler 201

Reset 201

Fehlermeldungsfunktionen 202

Fehlerhistorie....202

7/258

Fehlerliste ....202

6.23 Wartung / Sonderbetrieb....206

Wartungsfunktionen....206

Weitere Wartungsmeldungen ....208

Ökobetrieb 208

Notbetrieb 209

Simulation 209

Manuelles Abtauen 210

Definition Zuständigkeiten....210

6.24 Ein-/Ausgangstest....210

Ausgangstest Relais 210

Ausgangstest UX / P1....211

Eingangstest Fühler....211

Eingangstest E....212

6.25 Status....213

Meldung 213

Historie....217

6.26 Diagnose Kaskade....217

Status / Priorität 217

6.27 Diagnose Erzeuger 217

Wärmepumpe Sole / Wasser....217

Soll- und Istwerte ....218

Zeit- / Startzähler ......219

Wärmepumpe Luft 219

Solar....220

6.28 Diagnose Verbraucher....221

Aussentemperatur....221

Raum 221

Heizkreis 1, 2, P....222

Kühlkreis 1....222

Trinkwasser....223

Schwimmbad 223

Vorregler 223

Schiene 223

Zustände Relais Multifunktional....224

Zustände Relais Erweiterungsmodul 1 und 2....224

6.29 Pumpenkick 225

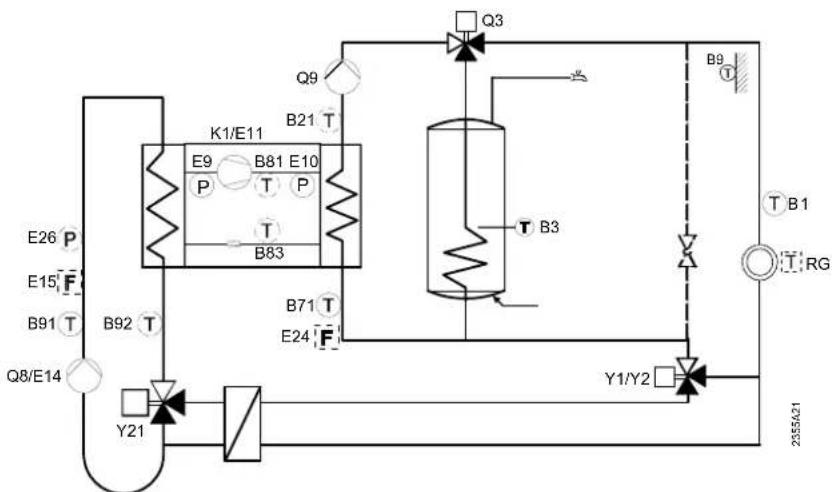

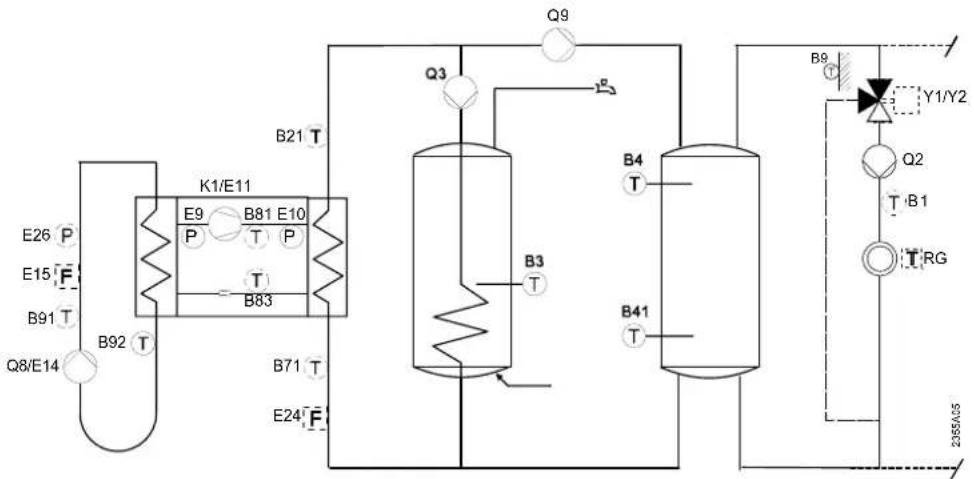

7 Anwendungsschemas....226

7.1 Grundschemas....226

Legende (Schemakatalog und Zusatzfunktionen) 241

8 Technische Daten 242

8.1 Grundgerät RVS61.843, RVS41.813....242

8.2 Erweiterungsmodul AVS75.390 243

8.3 Bedien- und Raumgerät AVS37.. / QAA7x.. / QAA55....244

8.4 Funkmodul AVS71.390 245

8.5 Funk-Aussenfühler AVS13.399....246

8.6 Funk-Repeater AVS14.390 247
8.7 Fühlerkennlinien 248
8.7.1 NTC 1k 248
8.7.2 NTC 10k 249
8.7.3 PT1000....249

1 Übersicht

Dieses Benutzerhandbuch beschreibt die Produkte aus folgender Tabelle über Handhabung und Konfigurierung der Geräte für Lesergruppen von Anwendern bis Heizungs-Fachspezialisten.

ASN	Titel
RVS41.813	Grundgerät	Wärmepumpe
RVS61.843	Grundgerät	Wärmepumpe
AVS75.390	Erweiterungsmodul
AVS37.290 Bediengerät ohne Textdisplay (nur Leiterplatte)
AVS37.294	Bediengerät mit Textdisplay
QAA75.610 Raumgerät Draht
QAA75.611	Raumgerät Draht mit Hintergrundbeleuchtung
QAA78.610 Raumgerät Funk
QAA55.110	Raumgerät
RDX33.21	Raumthermostat mit LCD für die Freigabe einer Wärmepumpe
RDX43.2
AVS38.291 Blinddeckel (96 x 144 mm)
AVS71.390 Funkmodul
AVS14.390 Funk-Repeater
AVS13.399	Aussentemperaturfühler mit Funkmodul
AVS82.490	Flachbandkabel zu Erweiterungs
AVS82.491	Flachbandkabel zu Bediengerät

Folgenden Schulungs-/Demokoffer sind dazu erhältlich:

KF8921	Demokoffer	für	RVS61.843
KF8920	Demokoffer	für	RVS41.813

Folgende Produkte sind in separaten Dokumentationen beschrieben:

QAC34	Aussentemperaturfühler
QAD36	Anlegetemperaturfühler
QAZ36	Tauchtemperaturfühler

1.1 Sortimentsübersicht

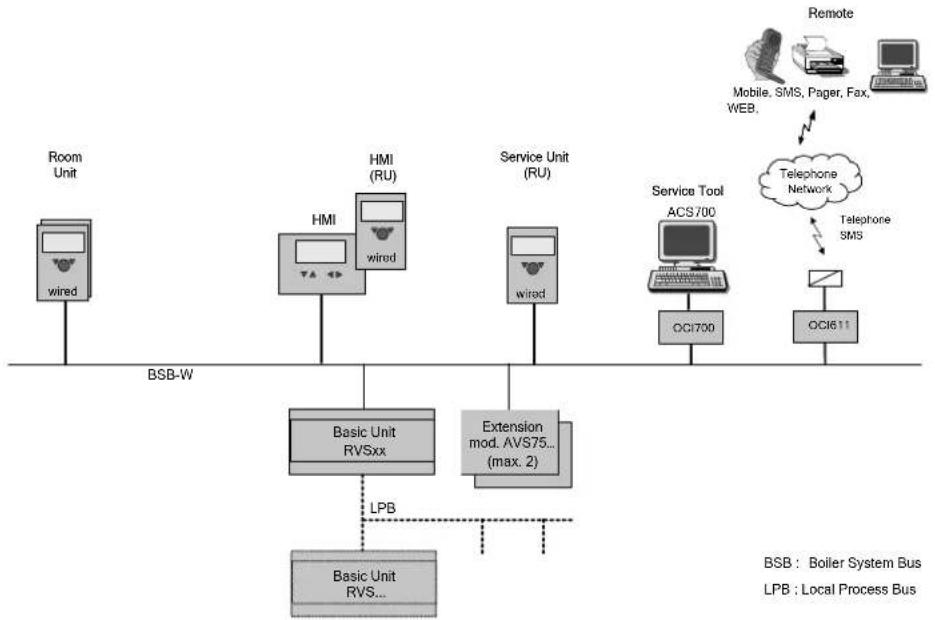

1.1.1 Topologie

Drahtgebunden

Drahtlos

1.1.2 Bedienungsmöglichkeiten

Bedienung mit Raumgerät

Drahtgebunden	Drahtlos
-GG43]

A Grundgerät RVS...

E Bediengerät AVS37.294 (Klartext)

E1 Bediengerät AVS37.390 (basic)

F Funkmodul AVS71...

2 Sicherheitshinweise

2.1 Hinweise zur Produktehaftpflicht

• Die Geräte dürfen nur in gebäudetechnischen Anlagen und nur für die beschriebenen Anwendungen eingesetzt werden.
• Zur Verwendung der Geräte müssen alle Anforderungen, die in den Kapiteln „Handhabung“ und “Technische Daten” beschrieben sind, eingehalten werden.
  • Die örtlichen Vorschriften (Installation etc.) sind einzuhalten.
• Ein Öffnen der Geräte ist nicht erlaubt. Bei Zuwiderhandlung entfällt die Gewährleistungspflicht.

3 Montage und Installation

3.1 Vorschriften

Elektrische Installation

• Die elektrische Spannungsversorgung muss vor der Installation unterbrochen werden!
  • Die Anschlüsse für Klein- und Netzspannung sind getrennt voneinander angebracht.
• Für die Verdrahtung müssen die Anforderungen der Schutzklasse II eingehalten werden.
• Derselbe Fühler kann nicht für mehrere Eingänge verwendet werden.

Fühler- und Netzleitungen dürfen nicht im gleichen Kabelkanal geführt werden.

3.2 Wärmepumpenregler RVS..

Projektierung

- Die Luftzirkulation um das Gerät muss gewährleistet sein, damit die vom Regler produzierte Wärme abgeführt werden kann. Auf alle Fälle muss über den Kühlschlitzen auf der Ober- und Unterseite des Gerätes ein Abstand von mindestens 10 mm freigehalten werden.

Dieser Freiraum darf nicht zugänglich sein und es dürfen keine Gegenstände in diesem Bereich eingeschoben werden. Wenn das eingebaute Gerät mit einem weiteren geschlossenen, isolierenden Gehäuse umgeben wird, so müssen die Freiräume um die Kühlschlitze bis zu 100 mm betragen.

• Das Gerät ist nach den Richtlinien der Schutzklasse II konzipiert und muss entsprechend diesen Vorschriften eingebaut werden.
• Das Gerät darf erst unter Spannung gesetzt werden, wenn der Einbau vollständig erfolgt ist. An den Klemmen und durch die Kühlschlitze besteht sonst Gefahr von elektrischem Schlag.
• Das Gerät darf keinem Tropfwasser ausgesetzt sein.
• Zulässige Umgebungstemperatur im eingebauten Zustand bei betriebsbereitem Gerät 0...50°C.
• Netzleitungen müssen von Kleinspannungsleitungen (Fühler) sauber getrennt verlegt werden (Minimaler Abstand 100 mm).

Montageort

• Wärmepumpe
• Schaltschrank
• Wandaufbaugehäuse

Montageart

Geschraubt Auf DIN-Schiene

Zur Montage auf DIN-Schiene ist ein Montage-

Clip erforderlich!

Masse und Bohrbild

Masse in mm

	L	B		H	L1
RVS61.843	281	121	52	270	110
RVS41.813	181	121	52	170	110

B1

Freiraum in der Höhe

Mass X:

Stecker mit Laschen min. 70mm

Stecker ohne Laschen min. 60 mm

3.2.1 Anschlussklemmen RVS61.843

Schaltplan

Klemmenbezeichnung RVS61.843

Netzspannung

	Verwendung	Steckerplatz	Stecker Typ
L	Netzanschluss Phase AC 230 V	L 12 N	AGP4S.03E/109
12	Netzanschluss Schutzleiter
N	Netzanschluss Nullleiter
E9	Niederdruck	K	AGP4S.02J/109
E10	Hochdruck
EX1	Multifunktionaler Eingang EX1	P	AGP8S.07A/109
EX2	Multifunktionaler Eingang EX2
EX3	Multifunktionaler Eingang EX3

16/258

Verwendung Steckerplatz Stecker Typ
EX4	Multifunktionaler Eingang EX4
EX5	Multifunktionaler Eingang EX5
EX6	Multifunktionaler Eingang EX6
EX7	Multifunktionaler Eingang EX7
E11	Überlastschutz Verdichter 1	Q	AGP8S.02E/109
K1	Verdichterstufe 1
N	Nullleiter	R	AGP8S.03A/109
12	Schutzleiter
Q3	Trinkwasser-Ladepumpe / Umlenkventil
N	Nullleiter	S	AGP8S.03B/109
12	Schutzleiter
Q2	1. Heizkreispumpe
Y1 1.	Heizkreis-Mischer Auf	T	AGP8S.04B/109
N	Nullleiter
12	Schutzleiter
Y2 1.	Heizkreis-Mischer Zu
N	Nullleiter	U	AGP8S.03C/109
12	Schutzleiter
Q8	Quellenpumpe
K19	Ventilator
N	Nullleiter	V	AGP8S.03D/109
12	Schutzleiter
Q9	Kondensatorpumpe
QX1	1. Multifunktionaler Ausgang	W	AGP8S.04E/109
N	Nullleiter
12	Schutzleiter
QX2	2. Multifunktionaler Ausgang
N	Nullleiter	X	AGP8S.03E/109
12	Schutzleiter
QX3	3. Multifunktionaler Ausgang
N	Nullleiter	Y	AGP8S.03G/109
12	Schutzleiter
QX4	4. Multifunktionaler Ausgang
QX5	5. Multifunktionaler Ausgang	Z	AGP8S.04C/109
N	Nullleiter
12	Schutzleiter
QX6	6. Multifunktionaler Ausgang

Kleinspannung

Verwendung Steckerplatz Stecker Typ
	Servicetool LPB	LPB
	Servicetool BSB	BSB
	Funkmodul AVS71.390	X60
	Erweiterungsmodul AVS75.390	X50	AVS82.490/109 (Kabel)
	Bediengerät (HMI)	X30	AVS82.491/109 (Kabel)
DB	LPB Daten Bus	a	AGP4S.02H/109
MB	LPB Masse Bus
CL+ BSB Daten Bus		b	AGP4S.02A/109
CL-	BSB Masse Bus

17/258

Verwendung Steckerplatz Stecker Typ
CL+ Daten Bus Raumgerät 2		b	AGP4S.02 A /109
CL- Masse Bus Raumgerät 2
CL+ Daten Bus Raumgerät 1		b	AGP4S.03D/109
CL- Masse Bus Raumgerät 1
G+ Speisung optionale Beleuchtung
H1 Digital-/0..10V-Eingang H1		e	AGP4S.03G/109
M	Masse
H3 Digital-/0..10V-Eingang H3
B81	Heissgastemperaturfühler 1	f	AGP4S.02B/109
M	Masse
B3	Trinkwassertemperaturfühler	h	AGP4S.02C/109
M	Masse
B9	Aussentemperatur-Fühler	k	AGP4S.02D/109
M	Masse
B21	Vorlauftemperaturfühler Wärmepumpe	n	AGP4S.02F/109
M	Masse
B1	Vorlauftemperaturfühler HK1	p	AGP4S.02G/109
M	Masse
B71	Rücklauftemperaturfühler Wärmepumpe	q	AGP4S.02K/109
M	Masse
B91	Quelle Eintritts-Temperaturfühler	r	AGP4S.02L/109
M	Masse
B84	Verdampfertemperaturfühler	s	AGP4S.02S/109
B92	Quelle Austritts-Temperaturfühler
M	Masse
BX1	Multifunktionaler Fühlereingang BX1	t	AGP4S.02M/109
M	Masse
BX2	Multifunktionaler Fühlereingang BX2	u	AGP4S.02N/109
M	Masse
BX3	Multifunktionaler Fühlereingang BX3	w	AGP4S.02P/109
M	Masse
BX4	Multifunktionaler Fühlereingang BX4	x	AGP4S.02R/109
M	Masse
BX5	Multifunktionaler Fühlereingang BX5	y	AGP4S.02T/109
M	Masse
UX	Multifunktionaler Analogausgang UX	z	AGP4S.02U/109
M	Masse

Q	B	X	S	U	R	E	N 12 L
Q8	Q7	Q4	Q3	Q2	Q1	EX7	EX5
Q_	Q6	12 z	12 z	12 z	12 z	EX4	EX3
						EX2	EX1
						Z 12	Z 12

Klemmenbezeichnung RVS41.813

Netzspannung

	Verwendung	Steckerplatz	Stecker Typ
L Netzanschluss Phase AC 230 V		L 12 N	AGP4S.03E/109
12	Netzanschluss Schutzleiter
N	Netzanschluss Nullleiter
EX1	Multifunktionaler Eingang EX1	E	AGP4S.07A/109
EX2	Multifunktionaler Eingang EX2
EX3	Multifunktionaler Eingang EX3
EX4	Multifunktionaler Eingang EX4
EX5	Multifunktionaler Eingang EX5
EX6	Multifunktionaler Eingang EX6
EX7	Multifunktionaler Eingang EX7
N	Nullleiter	R	AGP8S.03A/109
12	Schutzleiter
QX1	Multifunktionaler Ausgang
N	Nullleiter	U	AGP8S.03C/109
12	Schutzleiter
QX2	Multifunktionaler Ausgang
N	Nullleiter	S	AGP8S.03B/109
12	SchutzleiterVerwendung Steckerplatz Stecker Typ
QX3	Multifunktionaler Ausgang
N	Nullleiter	X	AGP8S.03E/109
12	Schutzleiter
QX4	Multifunktionaler Ausgang
QX5	Multifunktionaler Ausgang	B	AGP8S.03H/109
QX6	Multifunktionaler Ausgang
QX7	Multifunktionaler Ausgang
L	Potentialfreier Kontakt 230 V	Q	AGP8S.02E/109
QX8	Multifunktionaler Ausgang

Kleinspannung

Verwendung Steckerplatz Stecker Typ
	Servicetool LPB LPB		-
	Servicetool BSB BSB		-
	Funkmodul AVS71.390	X60	-
	Erweiterungsmodul AVS75.390	X50	AVS82.490/109 (Kabel)
	Bediengerät (HMI)	X30	AVS82.491/109 (Kabel)
DB	LPB Daten Bus	a	AGP4S.02H/109
MB	LPB Masse Bus
CL+	BSB Daten Bus	b	AGP4S.02A/109
CL-	BSB Masse Bus
CL+	Daten Bus Raumgerät 1	b	AGP4S.03D/109
CL-	Masse Bus Raumgerät 1
G+	Speisung optionale Beleuchtung
H1	Digital- / 0..10V-Eingang H1	e	AGP4S.03G/109
M	Masse
H3	Digital- / 0..10V-Eingang H3
UX	Multifunktionaler Analogausgang	z	AGP4S.02U/109
M	Masse
BX1	Multifunktionaler Fühlereingang	h	AGP4S.02C/109
M	Masse
B9	Aussentemperatur-Fühler	k	AGP4S.02D/109
M	Masse
B91	Quelle Eintritts-Temperaturfühler	r	AGP4S.02L/109
M	Masse
B84/92	Verdampfertemperaturfühler Quelle Austritts-Temperaturfühler	s	AGP4S.02S/109
M	Masse
BX4	Multifunktionaler Fühlereingang	n	AGP4S.02F/109
M	Masse
BX5	Multifunktionaler Fühlereingang	q	AGP4S.02K/109
M	Masse

3.3 Erweiterungsmodul AVS75.390

Projektierung, Montageort und Montageart entsprechen den Angaben der Grundmodule.

Masse und Bohrbild

Masse in mm

	L		B	H	L1	B1
AVS75.390	109	121	52	98	110

Anschlüsse

Das Erweiterungsmodul AVS75.390 wird mit dem Verbindungskabel AVS83.490/109 am Grundgerät an Steckbuchse X50 angeschlossen. Die Stecker sind codiert.

3.3.1 Anschlussklemmen AVS75.390

① 1 2
= Modul 1
② 1 2
= Modul 2

Klemmenbezeichnung

Netzspannung

Verwendung Steckplatz Stecker Typ
L Phase 12 N	AC 230 V Grundgerät N L AGP4S.03E/109SchutzleiterNullleiter
QX21N 12 QX22	Zuordnung gemäss Funktion T AGP8S.04B/109NullleiterSchutzleiterZuordnung gemäss Funktion
N 12 QX23	Nullleiter S SchutzleiterZuordnung gemäss Funktion	AGP8S.03B/109

Kleinspannung

	Verwendung	Steckplatz	Stecker Typ
	Bediengerät	X30	AVS82.491/109
BX21M	Zuordnung gemäss Funktion Masse	AGPn	4S.02F/109
BX22M	Zuordnung gemäss Funktion Masse	AGPn	4S.02F/109
H2M	Digital-/ 0 – 10 V-Eingang Masse	n	AGP4S.02F/109

Klemmenzuordnung

Mit den beiden Parametern

• Funktion Erweiter'modul 1 (Bedienzeile 6020)
• Funktion Erweiter'modul 2 (Bedienzeile 6021)

wird die Anwendung des jeweiligen Moduls festgelegt.

Montageart

Anschlüsse

Das Bediengerät AVS37.294 wird mit dem Verbindungskabel AVS82.491/109 am Grundgerät an Steckbuchse X30 angeschlossen. Die Stecker sind codiert.

Massbilder

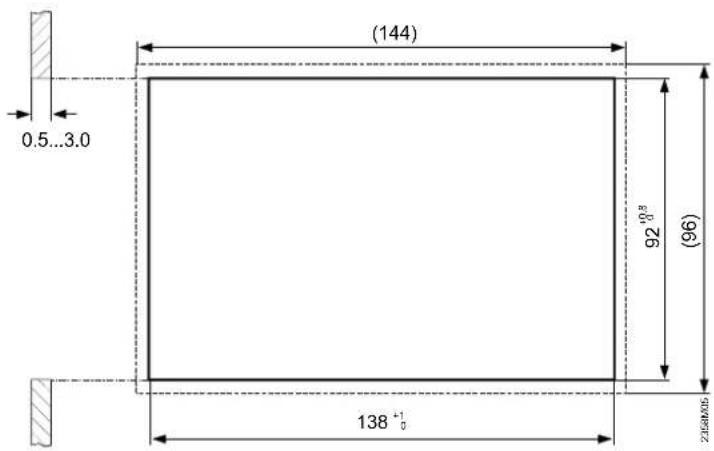

Ausschnitt

Das Bediengerät AVS37.390 wird mit dem Verbindungskabel AVS82.491/109 am Grundgerät an Steckbuchse X30 angeschlossen. Die Stecker sind codiert.

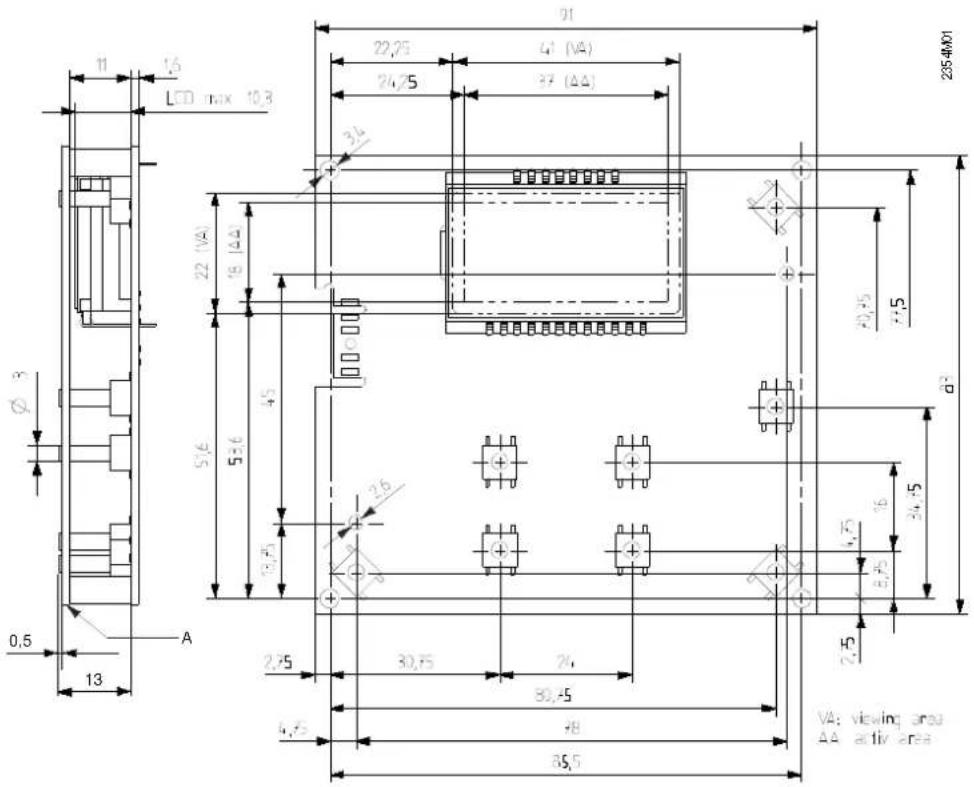

Massbilder

A Schalttafel, Schaltfront

Das Bediengerät AVS37.390 ist eine reine Leiterplattenlösung und wird von Siemens ohne Gehäuse geliefert.

Das Raumgerät sollte unter Berücksichtigung nachfolgender Punkte im Hauptaufenthaltsraum stationiert werden.

• Der Platzierungsort ist so zu wählen, dass der Fühler die Lufttemperatur im Raum möglichst unverfälscht messen kann und nicht durch direkte Sonneneinstrahlung oder andere Wärme- bzw. Kältequellen beeinflusst wird ( ca. 1,5 m über dem Boden)
• Bei der Wandmontage muss über dem Gerät genügend Platz für das Herausschieben und wieder Aufsetzen vorhanden sein.

Wird das Gerät aus dem Sockel entfernt, ist keine Speisung mehr vorhanden und somit ausser Betrieb.

Montage

• Das Gerät darf keinem Tropfwasser ausgesetzt sein

Anschlüsse

1	CL+	BSB
2	CL-	BSB

Data Masse

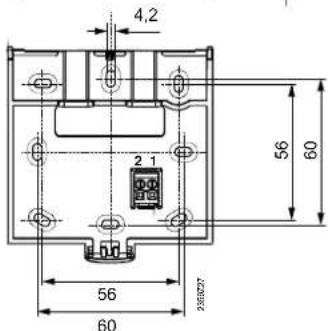

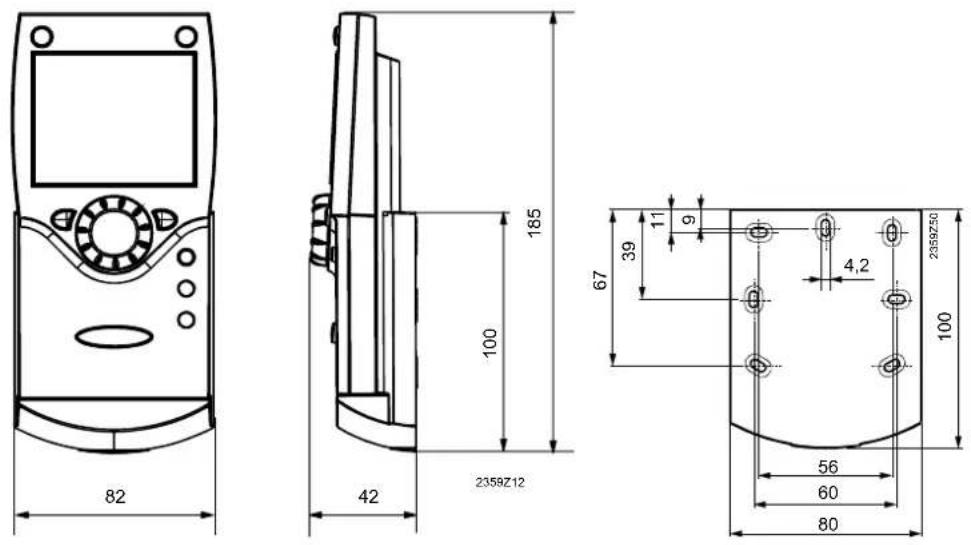

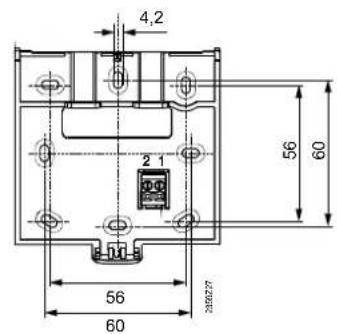

Masse und Bohrbild

Das Raumgerät sollte unter Berücksichtigung nachfolgender Punkte im Hauptaufenthaltsraum stationiert werden.

• Der Platzierungsort ist so zu wählen, dass der Fühler die Lufttemperatur im Raum möglichst unverfälscht messen kann und nicht durch direkte Sonneneinstrahlung oder andere Wärme- bzw. Kältequellen beeinflusst wird ( ca. 1,5 m über dem Boden)
• Bei der Wandmontage muss über dem Gerät genügend Platz für das Herausschieben und wieder Aufsetzen vorhanden sein.

Wird das Gerät aus dem Sockel entfernt, ist keine Speisung mehr vorhanden und das Gerät somit ausser Betrieb.

Montageart

Klemme	Bezeichnung	QAA75.610	QAA75.611
1 CL+ BSB-Data BSB-Data
2	CL-	BSB	Masse
3 G+ reserviert		Speisung DC 12 V

BSB

Ma

Der Platzierungsort ist so zu wählen, dass ein möglichst ungestörtes Senden gewährleistet ist. Dabei sind die folgenden Punkte zu beachten:

• Nicht in die Nähe von elektrischen Leitungen, starke magnetische Felder oder Geräten wie PC's, Fernseher, Mikrowellengeräte etc.
• Nicht im Empfangsschatten von grösseren Eisenbauteilen, oder baulichen Elementen mit engmaschigen Metallgittern wie Spezialglas oder –beton
• Distanz zum Empfänger nicht grösser als 30 m oder 2 Stockwerke

3.8.1 Funkmodul AVS71.390

Das Funkmodul erweitert das Sortiment mit der Möglichkeit einer drahtlosen Kommunikation. Dabei können die vorgesehenen Geräte wie z.B. ein Raumgerät per Funk Daten übermitteln und benötigen keine drahtgebundenen Installationen mehr.

Projektierung

Das Gerät nicht im Inneren eines Metallgehäuses (z.B. Wärmepumpe) montieren.

Montageart

Anschluss

Das Kabel ist mit einem Stecker vorkonfektioniert, der am Anschluss X60 des Reglers angeschlossen wird.

Das Grundgerät muss vor dem Anschliessen spannungslos sein!

Funkverbindung

Das Herstellen der Funkverbindung ist nachfolgend in den Kapiteln der entsprechenden Funkkomponenten beschrieben.

Masse und Bohrbild

Das Raumgerät sollte unter Berücksichtigung nachfolgender Punkte im Hauptaufenthaltsraum stationiert werden.

• Der Platzierungsort ist so zu wählen, dass der Fühler die Lufttemperatur im Raum möglichst unverfälscht messen kann und nicht durch direkte Sonneneinstrahlung oder andere Wärme- bzw. Kältequellen beeinflusst wird ( ca. 1,5 m über dem Boden)
• Bei der Wandmontage muss über dem Gerät genügend Platz für das Herausschieben und wieder Aufsetzen vorhanden sein.

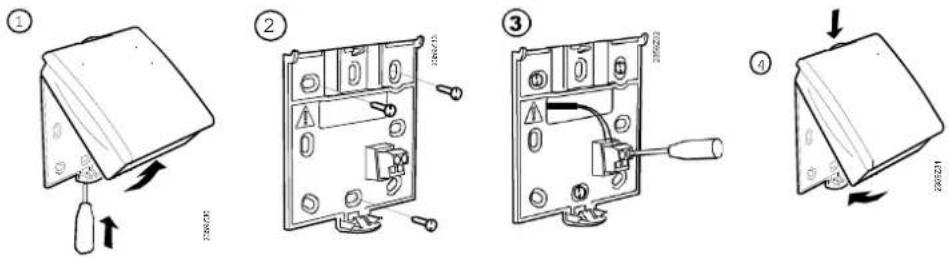

Montageart mit Sockel

Montageart ohne Sockel

Die Speisung erfolgt mit 3 Stk. 1.5 V alkaline Batterien des Typs AA (LR06).

Funkverbindung

Die Funkverbindung im unmontierten Zustand, in der Nähe des Funkmoduls aufbauen, damit alle Komponenten in Reichweite sind.

Grundvoraussetzung für die Funkverbindung, ist die Sicherstellung der Speisung an sämtlichen Komponenten, d.h. das Funkmodul muss ordnungsgemäss am Grunderät angeschlossen und die Batterien im Raumgerät richtig eingesetzt sein.

Aufbauen

1. Am installierten Funkmodul den Taster mindestes für 8 Sek. drücken, bis die LED am Funkmodul schnell blinkt.
2. Am Raumgerät mit der OK Taste in die Programmierung wechseln.
3. Die Infotaste mind. für 3 Sek. drücken und mit dem Drehknopf die Bedienebene „Inbetriebsetzung“ auswählen. Danach OK Taste drücken.
4. Mit dem Drehknopf die Bedienseite „Funk“ wählen und OK Taste drücken.
5. Einstellzeile „Einsatz als“ (Zeile 40) auswählen und dementsprechend einstellen. Danach OK Taste drücken.
6. Mit dem Drehknopf auf „JA“ einstellen und die OK Taste drücken. Der Verbindungsaufbau wird gestartet.
7. In der Anzeige ist der Stand des Verbindungsaufbaus in % ersichtlich. Dieser Vorgang kann zwischen 2...120 Sek. dauern.
8. Die Verbindung ist erfolgt, wenn „Gerät betriebsbereit“ angezeigt wird und die LED vom Funkmodul erlischt.

Testen

Mit dem Test wird die Qualität der Funkverbindung überprüft.

• Der Test kann mit der ESC Taste abgebrochen werden.
• Während das Aufbauen der Funkverbindung am Regler erfolgen kann, sollte das Testen am vorgesehenen Montageort des Raumgerätes durchgeführt werden.

Am Raumgerät, wie oben in Punkt 2 bis 4 beschrieben, die Bedienseite „Funk“ wählen und in Einstellzeile „Testmode“ (Zeile 121) den Testmode aktivieren.

Beispiel einer Anzeige beim Testen:

Die linke Ziffer zeigt gesendete, die rechte empfangene Telegramme. Nach 24 Telegrammen wird der Test beendet. Der Test ist erfolgreich wenn mindestens 50 % der gesendeten Telegramme wieder empfangen werden.

War der Test nicht erfolgreich, ist entweder ein anderer Montageort zu wählen oder es kann der Funk-Repeater AVS14.390 eingesetzt werden.

Masse und Bohrbild

3.8.3 Aussenfühler Funk AVS13.399

• Der Funksender muss im inneren des Gebäudes montiert werden.
• Der Funksender soll so platziert sein, dass er für den Batteriewechsel zugänglich bleibt.

Montageart

Anschlüsse

Der Aussenfühler wird mit dem Funksender über einen 2-adrigen Leiter verbunden, die Anschlüsse sind vertauschbar.

Die Speisung erfolgt mit 2 Stk. 1.5 V alkaline Batterien des Typs AAA (LR03).

Funkverbindung

Die Funkverbindung im unmontierten Zustand, in der Nähe des Funkmoduls aufbauen, damit alle Komponenten in Reichweite sind.

Grundvoraussetzung für die Funkverbindung, ist die Speisung aller Komponenten, d.h. das Funkmodul muss ordnungsgemäss am Grundgerät angeschlossen und die Batterien im Sendegerät des Aussenfühlers richtig eingesetzt sein.

Aufbauen

1. Am Funkmodul den Taster mindestes für 8 Sek. drücken, bis die LED am Funkmodul schnell blinkt.

2. Am Sendegerät des Funk-Aussenfühlers, den Taster mindestes für 8 Sek.drücken, bis auch diese LED schnell blinkt.

3. Die Verbindung ist erfolgt, wenn die LED des Funkmoduls erlischt.

4. Den Taster am Sendegerät des Funk-Aussenfühlers erneut kurz drucken bis die LED erlischt.

Mit dem Test wird die Qualität der Funkverbindung überprüft.

- Der Test kann mit der ESC Taste abgebrochen werden.

- Während das Aufbauen der Funkverbindung am Regler erfolgen kann, sollte das Testen am vorgesehenen Montageort des Raumgerätes durchgeführt werden.

1. Am Sendegrät des Funk-Aussenfühlers den Taster 3 bis höchstens 8 Sek. Drücken, bis die LED langsam blinkt.

2. Bei funktionierender Funkkommunikation leuchtet die LED am Funkmodul alle 10 Sek. kurz auf.

3. Nach der Kontrolle den Taster am Sendegerät des Funk-Aussenfühlers erneut kurz drücken, bis die LED erlischt.

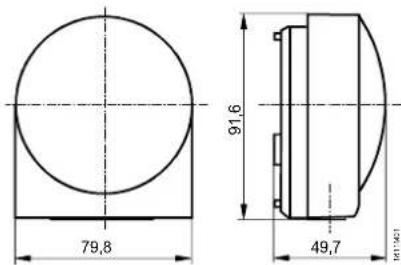

Masse und Bohrbild

3.8.4 Funk-Repeater AVS14.390

• Zur Herstellung der Funkverbindung muss das Gerät vor der Montage provisorisch an der Speisung angeschlossen werden, damit Aufbau und Test der Funkverbindung durchgeführt werden kann.
• Der Funk-Repeaters muss im Inneren des Gebäudes montiert werden.

Montageart

Anschlüsse

Die Speisung erfolgt mit dem beiliegenden Netzadapter. Die Anschlüsse sind vertauschbar.

Funkverbindung

Die Funkverbindung im unmontierten Zustand, in der Nähe des Funkmoduls aufbauen, damit alle Komponenten in Reichweite sind.

Grundvoraussetzung für die Funkverbindung, ist die Sicherstellung der Speisung an sämtlichen Komponenten, d.h. Das Funkmodul muss ordnungsgemäss am Grundgerät und die Speisung am Funk-Repeaters richtig angeschlossen sein.

Aufbauen

1. Am Funkmodul den Taster mindestes für 8 Sek. drücken, bis die LED am Funkmodul schnell blinkt.
2. Am installierten Funk-Repeater, den Taster drücken, bis die LED schnell blinkt.
3. Die Verbindung ist erfolgt, wenn die LED des Funkmoduls erlischt.

Mit dem Test wird die Qualität der Funkverbindung überprüft.

• Der Test kann mit der ESC Taste abgebrochen werden.
• Während das Aufbauen der Funkverbindung am Regler erfolgen kann, sollte das Testen am vorgesehenen Montageort des Raumgerätes durchgeführt werden.
• Am Funk-Repeaters den Taster 3 bis höchstens 8 Sek. Drücken, bis die LED langsam blinkt.
• Bei funktionierender Funkkommunikation leuchtet die LED am Funkmodul alle 10 Sek. kurz auf.
• Nach der Kontrolle den Taster am Funk-Repeaters erneut kurz drücken, bis die LED erlischt.

3.8.5 Kontrolle der Funkkomponenten

Zur Kontrolle ob die Verbindung mit den erforderlichen Komponenten funktionstüchtig ist, müssen in der Bedienseite „Funk“ (Bedienebene „Inbetriebsetzung“) die Zeilen 130 bis 135 konsultiert werden.

4 Inbetriebnahme

Voraussetzungen

Zur Inbetriebsetzung sind folgende Arbeiten durchzuführen:

• Voraussetzung ist die korrekte Montage und elektrische Installation und bei Funklösungen eine korrekt erfolgte Funkverbindung aller nötigen Zusatzgeräte.
• Alle anlagenspezifischen Einstellungen vornehmen. Zu beachten ist dabei vor allem die Bedienseite „Konfiguration“. Dafür ist die entsprechende Bedienebene wie folgt anzuwählen:

Am Raumgerät mit der OK Taste in die Programmierung wechseln.

Die Infotaste mind. für 3 Sek. drücken und mit dem Drehknopf die Bedienebene „Inbetriebsetzung“ auswählen. Danach OK Taste drücken.

- Funktionskontrolle wie nachfolgend beschrieben durchführen.

- Die gedämpfte Aussentemperatur zurücksetzen. (Bedienseite „Diagnose Verbraucher“, Bedienzeile Aussentemperatur gedämpft 8703)

Funktionskontrolle

Zur Erleichterung der Inbetriebsetzung und der Fehlersuche verfügt der Regler über einen Ein-/Ausgangstest. Damit können die Ein- und Ausgänge des Reglers kontrolliert werden. Wechseln Sie dazu in die Bedienseite „Ein-/Ausgangstest“ und gehen Sie alle vorhandenen Einstellzeilen durch.

Falls bei der Kontrolle Fehler aufgetreten sind, bitte die Beschreibungen „Diagnose Erzeuger“ und „Diagnose Verbraucher“ in diesem Handbuch beachten.

Betriebszustand

Der aktuelle Betriebszustand kann in der Bedienseite „Status“ überprüft werden.

Diagnose

Für eine detaillierte Diagnose der Anlage bitte die Bedienseiten „Diagnose Erzeuger“ und „Diagnose Verbraucher“ überprüfen.

4.1 Wärmepumpenregler

Kontrolle der LED

LED aus Keine Speisung

LED ein Betriebsbereit

LED blinkt Lokale Fehler

Bediengerät

AVS37..

Anzeigemöglichkeiten

Anzeige

Beispiel sämtlicher anzeigbaren Segmente.

Mit der Taste kann zwischen den einzelnen Betriebsarten gewechselt werden. Die Wahl ist durch Erscheinen eines Balkens in der Anzeige unterhalb der Symbole ersichtlich.

Automatikbetrieb AUTO

Die Automatik-Betriebsart regelt die Raumtemperatur entsprechend dem Zeitprogramm.

Eigenschaften des Automatikbetriebs:

• Heizbetrieb nach Zeitprogramm
• Temperatur-Sollwerte nach Heizprogramm „Komfortsollwert“ oder „Reduziertssollwert“
• Schutzfunktionen aktiv
• So/Wi Umstellautomatik und Tages-Heizgrenzenautomatik aktiv (ECO-Funktionen)

Dauerbetrieb

Die Dauer-Betriebsart hält die Raumtemperatur konstant auf dem gewählten Betriebsniveau.

Eigenschaften des Dauerbetriebs:

• Heizbetrieb ohne Zeitprogramm
• Schutzfunktionen aktiv
- So/Wi Umstellautomatik (ECO-Funktionen) und Tages-Heizgrenzenautomatik inaktiv bei Dauerbetrieb mit Komfortsollwert

Schutzbetrieb

Im Schutzbetrieb ist die Heizung ausgeschaltet. Sie bleibt aber gegen Frost geschützt (Frostschutz-Temperatur); dabei darf jedoch die Spannungsversorgung nicht unterbrochen werden.

Eigenschaften des Dauerbetriebs:

• Heizbetrieb aus
  • Temperatur nach Frostschutz
  • Schutzfunktionen aktiv
• So/Wi Umschaltautomatik (ECO-Funktionen) und Tages-Heizgrenzenautomatik aktiv

Kühlbetrieb wählen

(falls vorhanden)

Kühlbetrieb

Mit der Kühltaste kann die Betriebsart „Kühlen“ gewählt werden. Die Wahl ist durch Erscheinen eines Balkens in der Anzeige unterhalb des Symbols ersichtlich. Die Betriebsart „Kühlen“ regelt die

Raumtemperatur entsprechend dem Zeitprogramm.

Eigenschaften des Kühlbetriebs:

• Kühlbetrieb nach Zeitprogramm
• Temperatur-Sollwert nach „Komfortsollwert Kühlen“
  • Schutzfunktionen aktiv
• Kühlgrenze nach Aussentemperatur

Trinkwasserbetrieb wählen

Mit der Taste kann der Trinkwasserbetrieb ein-/ausgeschaltet werden. Die Wahl ist durch Erscheinen eines Balkens in der Anzeige unterhalb der Symbole ersichtlich.

Trinkwasserbetrieb

- Ein

Das Trinkwasser wird entsprechend dem gewählten Schaltprogramm bereitet.

• Aus

Keine Trinkwasserbereitung, Schutzfunktion ist aktiv.

Trinkwasser-Push

Auslösung erfolgt durch konstanten Druck auf die Trinkwasser-Betriebsarttaste des Bedien- oder Raumgeräts, während mindestens drei Sekunden.

Er kann auch gestartet werden wenn:

• die Betriebsart Aus ist
- eine Betriebsart-Umschaltung über H1 oder zentral (LPB) wirkt
- alle Heizkreise in Ferienfunktion sind

Raumsollwert einstellen

Für den Komfortsollwert ⚙️ stellen Sie direkt am Drehknopf tiefer oder höher und bestätigen mit Ok. Während aktivem Heizbetrieb verändern Sie den Komfortsollwert Heizen, während aktivem Kühlbetrieb verändern Sie den Komfortsollwert Kühlen.

Für den Reduziert sollwert

• drücken Sie OK,
• wählen Sie die Bedienseite Heizkreis und
• stellen den „Reduziert sollwert“ ein.

Warten Sie nach jeder Korrektur mindestens 2 Std., damit sich die Raumtemperatur anpassen kann.

Der Reduziertssollwert kann nur für den Heizbetrieb eingestellt werden. Im Kühlbetrieb existiert nur der Komfortsollwert.

Präsenztaste

Wenn Sie die Räume während der Komfortperiode für kurze Zeit nicht benutzen, können Sie mit der Präsenztaste die Temperatur absenken und dadurch Heizenergie (Umschaltung vom Komfortsollwert auf den Reduziertssollwert) oder Kühenergie (Umschaltung vom Komfortsollwert auf AUS) sparen.

Sind Ihre Räume wieder belegt, betätigen Sie erneut die Präsenztaste, damit wieder geheizt (Umschaltung vom Reduziert sollwert auf den Komfortsollwert) oder gekühlt (Umschaltung von Kühlen AUS auf Komfortsollwert) wird.

Im Heizbetrieb: Im Kühlbetrieb: Heizen auf Komfortsollwert Kühlen auf Komfortsollwert Heizen auf Reduziertssollwert Künlen AUS (kein Symbol)

• Die Präsenztaste wirkt nur im Automatikbetrieb
• Die aktuelle Wahl ist bis zur nächsten Schaltung nach Heizprogramm aktiv

Information anzeigen

Mit der Infotaste können verschiedene Informationen abgerufen werden.

Mögliche Anzeigen

Je nach Gerätetyp, -konfiguration und Betriebszustand können einzelne der hier aufgeführten Infozeilen nicht vorhanden sein.

Anzeigen:

• Mögliche Fehlermeldungen aus der Fehlercodeliste S. 202
• Mögliche Wartungmeldungen aus der Wartungscodeliste S. 206
  • Mögliche Sonderbetriebmeldungen

Weitere mögliche Anzeigen:

- Raumtemperatur	- Solarvorlauftemperatur
- Raumtemperatur Minimum	- Solarrücklauftemperatur
- Raumtemperatur Maximum	- Tagesertrag Solarenergie
- Raumsollwert 1	- Gesamtertrag Solarenergie
- Raumsollwert 2	- Schwimmbadtemperatur
- Raumsollwert P	- Schwimmbadsollwert
- Aussentemperatur
- Aussentemperatur Minimum
- Aussentemperatur Maximum	- Status Heizkreis 1
- Trinkwassertemperatur 1	- Status Heizkreis 2
- Trinkwassertemperatur 2	- Status Heizkreis P
- Pufferspeichertemperatur 1	- Status Kühlkreis
- Pufferspeichertemperatur 2	- Status Trinkwasser
- Pufferspeichersollwert	- Status Wärmepumpe
- Vorlauftemperatur 1	- Status Solar
- Vorlaufsollwert 1	- Status Pufferspeicher
- Vorlauftemperatur 2	- Status Schwimmbad
- Vorlaufsollwert 2	- Fehlermeldung
- Vorlaufsollwert P	- Wartungmeldung
- Kollektortemperatur 1	- Estrichfunktion
- Sollwert WP	- Datum & Uhrzeit
- Vorlauftemperatur WP	- Telefon Kundendienst
- Rücklauftemperatur WP
- Quelle Eintrittstemperatur
- Quelle Austrittstemperatur
- Rest Stufe 1 Stillst'zeit Min
- Rest Stufe 2 Stillst'zeit Min
- Rest Stufe 1 Laufzeit Min
- Rest Stufe 2 Laufzeit Min

Ausnahmefall

Im Ausnahmefall erscheint in der Grundanzeige eines der folgenden Symbole:

Fehlermeldungen

Erscheint dieses Symbol, liegt ein Fehler in der Anlage vor. Drücken Sie die Infotaste und lesen Sie die weiteren

Angaben.

Wartung oder Sonderbetrieb Erscheint dieses Symbol, liegt eine Wartungsmeldung oder ein Sonderbetrieb vor. Drücken Sie die Infotaste und lesen Sie die weiteren Angaben.

Mit der LPB-Nummer (Ziffern in der Anzeige) wird das Gerät im LPB-System angegeben, an welchem die Fehler- oder Wartungsmeldung oder ein Sonderbetrieb ausgelöst wurde. Die ersten beiden Ziffern geben die Segmentadresse an, die beiden Ziffern nach dem Punkt stehen für die Geräteadresse. 02.01 bedeutet Segment 2, Gerät 1.

Eine Fehlerliste ist im Kapitel „Fehler“ ab S. 201 zu finden.

Manuelles WP-Abtauen / Reset

Die Reset-Taste löst in Abhängigkeit der Dauer des Tastendrucks unterschiedliche Funktionen aus.

Ein Tastendruck von über drei Sekunden löst die manuelle Abtaufunktion aus.

Ein Tastendruck von unter drei Sekunden löst einen Reset aus.

Manuelles WP-Abtauen

Wenn Sie eine Luft / Wasser-Wärmepumpe verwenden, können Sie die Abtaufunktion für den Verdampfer manuell auslösen.

Nach erfolgreichem Abtauen oder nach Ablauf der maximal erlaubten Abtaudauer und erlaubten Anzahl Abtauversuche wird die Wärmepumpe automatisch wieder freigegeben. Weitere Informationen zur Abtaufunktion sind Sie ab S. 130.

WP-Reset

Anstehende Wärmepumpen-Fehlermeldungen werden mit dieser Taste zurückgesetzt. Die voreingestellte Einschaltverzögerung wird überbrückt, womit während der Inbetriebnahme / Fehlersuche unerwünschte Wartezeiten vermieden werden. Im Normalbetrieb sollte die Funktion nicht verwendet werden.

Reset Wärmepumpe Ja

0 4812162024

Nach dem Loslassen der Taste erfolgt das Reset nach zwei Sekunden.

5.1.2 Programmierung QAA75.. / QAA78.. / AVS37..

Einstellprinzip

Einstellungen, die nicht direkt mit Bedienelementen bedienbar sind, werden in Programmierung vorgenommen. Dazu sind die einzelnen Einstellungen in Bedienseiten und Bedienzeilen gegliedert und damit zu zweckmässigen Gruppen zusammengefasst. Das folgende Beispiel zur Einstellung der Uhrzeit und Datum soll dies veranschaulichen.

Beispiel „Uhrzeit einstellen“

• Durch Drücken der Taste ESC gelangen Sie jeweils einen Schritt zurück, verstellte Werte werden dabei nicht übernommen.
• Erfolgt acht Minuten lang (bei Funk-Geräten zwei Minuten) keine Einstellung, wird automatisch in die Grundanzeige gewechselt.
• Bedienzeilen können je nach Gerät und Bedienebene unterschiedlich ausgeblendet sein.

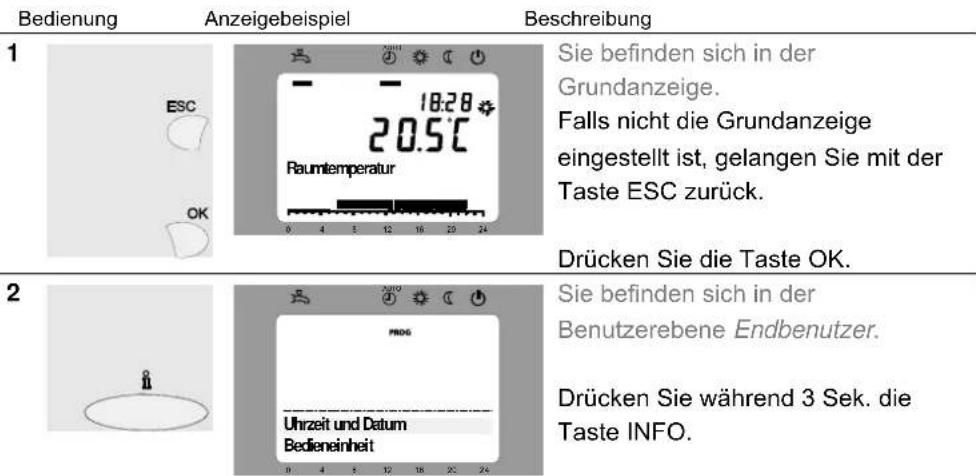

Bedienung	Anzeigebeispiel	Beschreibung
1	ESCKOK	Sie befinden sich in der Grundanzeige. Falls nicht die Grundanzeige eingestellt ist, gelangen Sie mit der Taste ESC zurück. Drücken Sie die Taste OK.
2	OK	Im unteren Bereich der Anzeige erscheinen verschiedene Bedienseiten. Drehen Sie den Drehknopf bis die Bedienseite Uhrzeit und Datum angewählt ist. Drücken Sie zur Bestätigung die Taste OK.
3	OK	Im unteren Bereich der Anzeige erscheint die erste Bedienzeile der Bedienseite Uhrzeit und Datum. Drehen Sie den Drehknopf bis zur Bedienzeile Stunden / Minuten. Drücken Sie zur Bestätigung die Taste OK
4	OK	In der Anzeige werden die Stunden blinkend dargestellt. Drehen Sie den Drehknopf bis der Stundenwert der Uhrzeit richtig eingestellt ist. Drücken Sie zur Bestätigung die Taste OK

43/258

Beispiel Menüaufbau

5

In der Anzeige werden die Minuten blinkend dargestellt.

Drehen Sie den Drehknopf bis der Minutenwert der Uhrzeit richtig eingestellt ist.

Drücken Sie zur Bestätigung die Taste OK

6

Die Einstellung ist abgespeichert, die Anzeige blinkt nicht mehr.

Sie können direkt mit weiteren Einstellungen fortfahren oder die Betriebsarttaste oder ESC drücken, um in die Grundanzeige zu gelangen.

7

Sie befinden sich nun wieder in der Grundanzeige.

5.1.3 Benutzerebenen

Es sind Benutzerebenen vorhanden die Einstellungen nur für entsprechende Zielgruppen zugänglich machen. Um in die gewünschte Benutzerebene zu gelangen, gehen Sie wie folgt vor:

Sie haben nun eine Auswahl der Benutzerebenen. Drehen Sie den Drehknopf bis zur gewünschten Benutzerebene.

Drücken Sie die Taste OK.

3

Sie befinden sich nun in der gewählten Benutzerebene.

Um in die OEM Ebene zu gelangen, muss der entsprechende Code eingegeben werden.

Einstellgliederung „Endbenutzer“

Als Beispiel ist hier ersichtlich, wie je nach gewählter Benutzerebene einzelne Einstellungen nicht wählbar sind. Diese sind hier nur beispielhaft grau dargestellt. Am Gerät sind sie effektiv ausgeblendet.

Einstellgliederung „Fachmann“

5.1.4 Übersicht der Einstellungen

Legende

Die Tabelle zeigt sämtliche vorhandenen Einstellungen bis zur Fachmann-Ebene. Je nach Geräteversion können einzelne Einstellzeilen ausgeblendet sein.

E = Endbenutzer

I = Inbetriebsetzung

F = Fachmann

ST = Nur via Service-Tool ACS700 einstellbar

BZ = Bedienzeile

^1) Nur QAA75../78..

4) Nur RVS41..

6) Nur RVS61..

Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
Uhrzeit und Datum
1	E	Stunden / Minuten	-	00:00	23:59	hh:mm
2	E	Tag / Monat	-	01.01	31.12	tt.MM
3	E	Jahr	-	2004	2099	jjjj
5	F	Sommerzeitbeginn	25.03	01.01	31.12	tt.MM
6	F	Sommerzeitende	25.10	01.01	31.12	tt.MM
Bedieneinheit
20	E	SpracheDeutsch | ...	Deutsch			-
22	F	InfoTemporär | Permanent	Temporär			-
26	F	Sperre BedienungAus | Ein	Aus			-
27	F	Sperre ProgrammierungAus | Ein	Aus			-
28	I DirektverstellungSpeichern automatisch | Speichern mit Bestätig		Speichern mit Bestätig
40	I	Einsatz alsRaumgerät 1 | Raumgerät 2 | Raumgerät P | Bediengerät 1 | Bediengerät 2 | Bediengerät P | Servicegerät	Raumgerät 1			-
42	I	Zuordnung Gerät 1Heizkreis 1 | Heizkreis 1 und 2 | Heizkreis 1 und P | alle Heizkreise	Heizkreis 1			-
44	I Bedienung HK2Gemeinsam mit HK1 | Unabhängig		Gemeinsam mit HK1			-
46	I Bedienung HKPGemeinsam mit HK1 | Unabhängig		Gemeinsam mit HK1			-
48	I Wirkung PräsenztasteKeine | Heizkreis 1 | Heizkreis 2 | Gemeinsam		Heizkreis 1			-
54	F	Korrektur Raumfühler	0.0	-3	3	°C
70	F	Software Version	-	0	99.9	-
Funk
120	I BindingNein | Ja		Nein			-
121	I TestmodeAus | Ein		Aus			-
130	I Raumgerät 1Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln		-			-
131	I Raumgerät 2Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln		-			-

46/258

Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
132	I	Raumgerät P Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln	-			-
133	I	Aussenfühler Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln	-			-
134	I	Repeater Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln	-			-
135	I	Bediengerät 1 Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln	-			-
136	I	Bediengerät 2 Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln	-			-
137	I	Bediengerät P Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln	-			-
138	I	Servicegerät Fehlt | Betriebsbereit | Kein Empfang | Batt. wechseln	-			-
140 I	Alle Geräte löschen Nein | Ja		Nein			-
Zeitprogramm Heizkreis 1
500 E	Vorwahl Mo - So | Mo - Fr | Sa - So | Mo | Di | Mi | Do | Fr | Sa |So		Mo - So -
501	E	1. Phase Ein	06:00	00:00	24:00	hh:mm
502	E	1. Phase Aus	22:00	00:00	24:00	hh:mm
503	E	2. Phase Ein	24:00	00:00	24:00	hh:mm
504	E	2. Phase Aus	24:00	00:00	24:00	hh:mm
505	E	3. Phase Ein	24:00	00:00	24:00	hh:mm
506	E	3. Phase Aus	24:00	00:00	24:00	hh:mm
516 E	Standardwerte Nein | Ja		Nein		1	-
Zeitprogramm Heizkreis 2
520 E	Vorwahl Mo - So | Mo - Fr | Sa - So | Mo | Di | Mi | Do | Fr | Sa |So		Mo - So -
521	E	1. Phase Ein	06:00	00:00	24:00	hh:mm
522	E	1. Phase Aus	22:00	00:00	24:00	hh:mm
523	E	2. Phase Ein	24:00	00:00	24:00	hh:mm
524	E	2. Phase Aus	24:00	00:00	24:00	hh:mm
525	E	3. Phase Ein	24:00	00:00	24:00	hh:mm
526	E	3. Phase Aus	24:00	00:00	24:00	hh:mm
536 E	Standardwerte Nein | Ja		Nein		1	-
Zeitprogramm 3 / HKP
540 E	Vorwahl Mo - So | Mo - Fr | Sa - So | Mo | Di | Mi | Do | Fr | Sa |So		Mo - So -
541	E	1. Phase Ein	06:00	00:00	24:00	hh:mm
542	E	1. Phase Aus	22:00	00:00	24:00	hh:mm
543	E	2. Phase Ein	24:00	00:00	24:00	hh:mm
544	E	2. Phase Aus	24:00	00:00	24:00	hh:mm
545	E	3. Phase Ein	24:00	00:00	24:00	hh:mm
546	E	3. Phase Aus	24:00	00:00	24:00	hh:mm
556 E	Standardwerte Nein | Ja		Nein		1	-
Zeitprogramm 4 / TWW
560	E	Vorwahl Mo - So | Mo - Fr | Sa - So | Mo | Di | Mi | Do | Fr | Sa |So	Mo - So -
561	E	1. Phase Ein	00:00	00:00	24:00	hh:mm

Bedienzeile	Bedienebene	Funktion				Standardwert	Min	Max	Einheit
562	E	1.	Phase	Aus	05:00 00:00	24:00	hh:mm
563	E	2.	Phase	Ein	24:00 00:00	24:00	hh:mm
564	E	2.	Phase	Aus	24:00 00:00	24:00	hh:mm
565	E	3.	Phase	Ein	24:00 00:00	24:00	hh:mm
566	E	3.	Phase	Aus	24:00 00:00	24:00	hh:mm
576	E	StandardwerteNein | Ja				Nein		1	-
Zeitprogramm 5
600 E	VorwahlMo - So | Mo - Fr | Sa - So | Mo | Di | Mi | Do | Fr | Sa | So					Mo - So -
601	E	1. Phase Ein				06:00	00:00	24:00	hh:mm
602	E	1. Phase Aus				22:00	00:00	24:00	hh:mm
603	E	2. Phase Ein				24:00	00:00	24:00	hh:mm
604	E	2. Phase Aus				24:00	00:00	24:00	hh:mm
605	E	3. Phase Ein				24:00	00:00	24:00	hh:mm
606	E	3. Phase Aus				24:00	00:00	24:00	hh:mm
616 E	StandardwerteNein | Ja					Nein			-
Ferien Heizkreis 1
642	E	Beginn				--.--	01.01	31.12	tt.MM
643	E	Ende				--.--	01.01	31.12	tt.MM
648 E	BetriebsniveauFrostschutz | Reduziert					Frostschutz		-
Ferien Heizkreis 2
652	E	Beginn				--.--	01.01	31.12	tt.MM
653	E	Ende				--.--	01.01	31.12	tt.MM
658 E	BetriebsniveauFrostschutz | Reduziert					Frostschutz		-
Ferien Heizkreis P
662	E	Beginn				--.--	01.01	31.12	tt.MM
663	E	Ende				--.--	01.01	31.12	tt.MM
668 E	BetriebsniveauFrostschutz | Reduziert					Frostschutz		-
Heizkreis 1
710	E	Komfortsollwert				20.0	BZ 712	BZ 716	°C
712	E	Reduziertsollwert				19	BZ 714	BZ 710	°C
714	E	Frostschutzsollwert				10.0	4	BZ 712	°C
716	F	Komfortsollwert Maximum				35.0	BZ 710	35	°C
720	E	Kennlinie Steilheit				0.8	0.10	4.00	-
721	F	Kennlinie Verschiebung				0.0	-4.5	4.5	°C
726 F	Kennlinie AdaptionAus | Ein					Aus		-
730	E	Sommer-/Winterheizgrenze				18	----/8	30	°C
732	F	Tagesheizgrenze				-3	----/ -10	10	°C
740	I	Vorlaufsollwert Minimum				8	8	BZ 741	°C
741	I	Vorlaufsollwert Maximum				50	BZ 740	95	°C
750	F	Raumeinfluss				20	----/ 1	100	%
760	F	Raumtemperaturbegrenzung				1	----/ 0.5	4	°C
770	F	Schnellaufheizung				----	----/ 0	20	°C
780 F	SchnellabsenkungAus | Bis Reduziertssollwert | Bis Frostschutzsollwert					Bis Reduziertssollwert		-

48/258

Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
790	F	Einschalt-Optimierung Max	0:00:00	00:00:00	00:06:00	h /min / s
791	F	Ausschalt-Optimierung Max	0:00:00	00:00:00	00:06:00	h /min / s
800	F	Reduziert-Anhebung Beginn	---	---/ -30	10	°C
801	F	Reduziert-Anhebung Ende	-15	-30	BZ 800	°C
820	F	Überhitzschutz PumpenkreisAus ; Ein	Aus			-
830	F	Mischerüberhöhung	0	0	50	°C
832 F	Antrieb Typ2-Punkt | 3-Punkt		3-Punkt			-
833	F	Schaltdifferenz 2-Punkt	2	0	20	°C
834	F	Antrieb Laufzeit	120	30	873	s
850	I	Estrich-FunktionAus ; Funktionsheizen ; Belegreifheizen ; Funktions-/Belegreifheizen ; Manuell	Aus			-
851	I	Estrich Sollwert manuell	25	0	95	°C
856	I	Estrich Tag aktuell	0	0	32	-
857	I	Estrich Tage erfüllt	0	0	32	-
861	F	ÜbertemperaturabnahmeAus ; Heizbetrieb ; Immer	Immer			-
870	F	Mit PufferspeicherNein ; Ja	Ja			-
872 F	Mit Vorregler / Zubring'pumpeNein ; Ja		Ja			-
900	F	BetriebsartumschaltungKeine ; Schutzbetrieb ; Reduziert ; Komfort ; Automatik	Schutzbetrieb			-
Kühlkreis 1
901	E	BetriebsartAus ; Automatik	Automatik			-
902	E	Komfortsollwert	24	15	40	°C
907	E	Freigabe24h/Tag ; Zeitprogramm Heizkreis ; Zeitprogramm 5	24h/Tag			-
908	I	Vorlaufsollwert bei TA 25°C	20	6	35	°C
909	I	Vorlaufsollwert bei TA 35°C	16	6	35	°C
912	I	Kühlgrenze bei TA	20	---/ 8	35	°C
913	F	Sperrdauer nach Heizende	24	---/ 8	100	h
918	F	Sommerkomp Beginn bei TA	26	20	50	°C
919	F	Sommerkomp Ende bei TA	35	20	50	°C
920	F	Sommerkomp Sollw'anhebung	4	---/ 1	10	°C
923	F	Vorlaufsollwert Min bei TA 25°C	18	6	35	°C
924	F	Vorlaufsollwert Min bei TA 35°C	18	6	35	°C
928	F	Raumeinfluss	80	---/ 1	100	°C
932	F	Raumtemperaturbegrenzung	0.5	---/ 0.5	4	°C
938	F	Mischerunterkühlung	0	0	20	°C
939	F	Antrieb Typ2-Punkt | 3-Punkt	3-Punkt			-
940	F	Schaltdifferenz 2-Punkt	2	0	20	°C
941	F	Antrieb Laufzeit	120	30	875	s
945	F	Mischer im HeizbetriebRegelt ; Offen	Offen			-
946	F	Sperrdauer Taupunktwächt	60	---/ 10	600	min
947	F	Vorlaufsollw'anhebung Hygro	10	---/ 1	20	°C
948	I	Vorl'anhebung Beginn bei r.F.	60	0	100	%

49/258

Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
950	I	Vorlauftemp'diff Taupunkt	2	- - - / 0	5	°C
962 F	Mit PufferspeicherNein | Ja		Nein			-
963 F	Mit Vorregler / ZubringerpumpeNein | Ja		Nein			-
969	F	BetriebsartumschaltungKeine | Aus | Automatik	Aus			-
Heizkreis 2
1010	E	Komfortsollwert	20.0	BZ 1012	BZ 1016	°C
1012	E	Reduziertssollwert	19	BZ 1014	BZ 1010	°C
1014	E	Frostschutzsollwert	10.0	4	BZ 1012	°C
1016	F	Komfortsollwert Maximum	35.0	BZ 1010	35	°C
1020	E	Kennlinie Steilheit	0.8	0.10	4.00	-
1021	F	Kennlinie Verschiebung	0.0	-4.5	4.5	°C
1026	F	Kennlinie AdaptionAus | Ein	Aus			-
1030	E	Sommer-/Winterheizgrenze	18	- - - / 8	30	°C
1032	F	Tagesheizgrenze	-3	- - - / -10	10	°C
1040	I	Vorlaufsollwert Minimum	8	8	BZ 1041	°C
1041	I	Vorlaufsollwert Maximum	80	BZ 1040	95	°C
1050	F	Raumeinfluss	20	- - - / 1	100	%
1060	F	Raumtemperaturbegrenzung	1	- - - / 0.5	4	°C
1070	F	Schnellaufheizung	5	- - - / 0	20	°C
1080	F	SchnellabsenkungAus | Bis Reduziertssollwert | Bis Frostschutzsollwert	Bis Reduziertssollwert			-
1090	F	Einschalt-Optimierung Max	0:00:00	00:00:00	00:06:00	h /min / s
1091	F	Ausschalt-Optimierung Max	0:00:00	00:00:00	00:06:00	h /min / s
1100	F	Reduziert-Anhebung Beginn	- - -	- - - / -30	10	°C
1101	F	Reduziert-Anhebung Ende	-15	-30	BZ 1100	°C
1120	F	Überhitzschutz PumpenkreisAus | Ein	Ein			-
1130	F	Mischerüberhöhung	0	0	50	°C
1132	F	Antrieb Typ2-Punkt | 3-Punkt	3-Punkt			-
1133	F	Schaltdifferenz 2-Punkt	2	0	20	°C
1134	F	Antrieb Laufzeit	120	30	873	s
1150	I	Estrich-FunktionAus | Funktionsheizen | Belegreifheizen | Funktions-/Belegreifheizen | Belegreif-/ Funktionsheizen | Manuell	Aus			-
1151	E	Estrich Sollwert manuell	25	0	95	°C
1156	E	Estrich Tag aktuell	- - -	0	32	°C
1157	I	Estrich Tage erfüllt	0	0	32	-
1161	F	ÜbertemperaturabnahmeAus | Heizbetrieb | Immer	Immer
1170	F	Mit PufferspeicherNein | Ja	Ja			-
1172	F	Mit Vorregler/Zubring'pumpeNein | Ja	Ja
1200	I	BetriebsartumschaltungKeine | Schutzbetrieb | Reduziert | Komfort | Automatik	Schutzbetrieb
Heizkreis P
1300	E	BetriebsartSchutzbetrieb | Automatik | Reduziert | Komfort	Automatik
1310	E	Komfortsollwert	20.0	BZ 1312	BZ 1316	°C
1312	E	Reduziertsollwert	19	BZ 1314	BZ 1310	°C
1314	E	Frostschutzsollwert	10.0	4	BZ 1312	°C
1316	F	Komfortsollwert Maximum	35.0	BZ 1310	35	°C
1320	E	Kennlinie Steilheit	0.8	0.10	4.00	-
1321	F	Kennlinie Verschiebung	0.0	-4.5	4.5	°C
1326	F	Kennlinie AdaptionAus | Ein	Aus			-
1330	E	Sommer-/Winterheizgrenze	18	-- - / 8	30	°C
1332	F	Tagesheizgrenze	-3	-- - / -10	10	°C
1340	I	Vorlaufsollwert Minimum	8	8	BZ 1341	°C
1341	I	Vorlaufsollwert Maximum	50	BZ 1340	95	°C
1350	F	Raumeinfluss	20	-- - / 1	100	%
1360	F	Raumtemperaturbegrenzung	1	-- - / 0.5	4	°C
1370	F	Schnellaufheizung	-- -	-- - / 0	20	°C
1380	F	SchnellabsenkungAus | Bis Reduziertsollwert | Bis Frostschutzsollwert	Bis Reduziertsollwert			-
1390	F	Einschalt-Optimierung Max	0:00:00	00:00:00	00:06:00	h /min / s
1391	F	Ausschalt-Optimierung Max	0:00:00	00:00:00	00:06:00	h /min / s
1400	F	Reduziert-Anhebung Beginn	-- -	-- - / -30	10	°C
1401	F	Reduziert-Anhebung Ende	-15	-30	BZ 1400	°C
1420	F	Überhitzschutz PumpenkreisAus | Ein	Aus			-
1450	F	Estrich-FunktionAus | Funktionsheizen | Belegreifheizen | Funktions-/Belegreifheizen | Manuell	Aus			-
1451	F	Estrich Sollwert manuell	25	0	95	°C
1455	E	Estrich Sollwert aktuell	0	0	95	°C
1456	E	Estrich Tag aktuell	0	0	32	-
1457	I	Estrich Tage erfüllt	0	0	32	-
1461	F	ÜbertemperaturabnahmeAus | Heizbetrieb | Immer	Immer			-
1470	F	Mit PufferspeicherNein | Ja	Ja			-
1472	F	Mit Vorregler / Zubring'pumpeNein | Ja	Ja			-
1500	I	BetriebsartumschaltungKeine | Schutzbetrieb | Reduziert | Komfort | Automatik	Schutzbetrieb			-
Trinkwasser
1610	E	Nennsollwert	50	BZ 1612	TempBwMax	°C
1612	E	Reduziertsollwert	40	8	BZ 1610	°C
1620	I	Freigabe24h/Tag | Zeitprogramme Heizkreise | Zeitprogramm 4 / TWW | Niedertarif | Zeitprog 4/TWW oder NT	Zeitprogramm 4 / TWW			-
1620	I	Freigabe24h/Tag | Zeitprogramme Heizkreise | Zeitprogramm 4 / TWW	Zeitprogramm 4 / TWW			-
1630	I	LadevorrangAbsolut | Gleitend | Kein | MK gleitend, PK absolut	Absolut			-
1640	F	LegionellenfunktionAus | Periodisch | Fixer Wochentag	Aus			-
1641	F	Legionellenfkt Periodisch	3	1	7	Tage
1642	F	Legionellenfkt WochentagMontag | Dienstag | Mittwoch | Donnerstag | Freitag | Samstag | Sonntag	-
1644	F	Legionellenfunktion Zeitpunkt	-- -	-- - / 00:00	23:50	hh:mm
1645	F	Legionellenfunktion Sollwert	65	55	95	°C
1646	F	Legionellenfkt Verweildauer	30	-- - / 10	360	min
1647	F	Legionellenfkt Zirk'pumpeAus | Ein	Ein			-
1660	F	Zirkulationspumpe FreigabeZeitprogramm 3 / HKP | Trinkwasser Freigabe | Zeitprogramm 4 / TWW | Zeitprogramm 5	Zeitprogramm 3 / HKP		-
1661	F	Zirk'pumpe TaktbetriebAus | Ein	Aus			-
1663	F	Zirkulationssollwert	45	8	80	°C
Hx-Pumpe
2010	F	H1 ÜbertemperaturabnahmeAus| Ein*	Ein			-
2012	F	H1 mit PufferspeicherNein| Ja*	Ja			-
2014	F	H1 Vorregler/Zubring'pumpeNein| Ja*	Ja			-
2015	F	H1 Kälteanforderung2-Leitersystem* | 4-Leitersystem	2-Leitersystem			-
2035	F	H2 ÜbertemperaturabnahmeAus| Ein*	Ein			-
2037	F	H2 mit PufferspeicherNein| Ja*	Ja			-
2039	F	H2 Vorregler/Zubring'pumpeNein| Ja*	Ja			-
2040	F	H2 Kälteanforderung2-Leitersystem* | 4-Leitersystem	2-Leitersystem			-
2046	F	H3 ÜbertemperaturabnahmeAus| Ein*	Ein			-
2048	F	H3 mit PufferspeicherNein| Ja*	Ja			-
2050	F	H3 Vorregler/Zubring'pumpeNein| Ja*	Ja			-
2051	F	H3 Kälteanforderung2-Leitersystem | 4-Leitersystem	2-Leitersystem			-
Schwimmbad
2055	E	Sollwert Solarheizung	26	8	80	°C
2056	E	Sollwert Erzeugerheizung	22	8	80	°C
2065	F	Ladevorrang SolarNein | Ja	Nein			-
2080	F	Mit SolareinbindungNein | Ja	Ja			-
Vorregler / Zubringerpumpe
2150	I	Vorregler/ZubringerpumpeVor Pufferspeicher | Nach Pufferspeicher	Nach Pufferspeicher		-
Wärmepumpe
2800	F	Frostschutz Kondens'pumpeAus; Ein	Aus			-
2801	I	Steuerung Kondens'pumpeTemperaturanforderung; Parallel Verdichterbetrieb	Parallel Verdichterbetrieb		-
2802	I	Vorlaufzeit Kondens'pumpe	5	0	240	s
2803	I	Nachlaufzeit Kondens'pumpe	5	0	240	s
2815	F	Quellentemp Min Wasser	2	--/--/ -20	30	°C
2816	F	Quellentemp Min Sole	-5	--/--/ -30	50	°C
2817	F	Schaltdiff Quellenschutz	3	1	10	°C
2818	F	Erhöhung Quellenschutztemp	2	0	10	°C
2819	I	Vorlaufzeit Quelle	15	0	240	s
2820	I	Nachlaufzeit Quelle	5	0	240	s
2821	F	Quellen-Anlaufzeit Maximum	5	1	10	min
2822	F	Zeit Begr Quellentemp Min	4	1	24	h
2840	I	Schaltdiff Rücklauftemp	4	1	20	°C
2841	F	Verd'laufzeit min einhaltenNein; Ja	Nein			-
2842	I	Verdichterlaufzeit Minimum	20	0	120	min
2843	I	Verdichterstillstandszeit Min	20	0	120	min
2844	F	Ausschalttemp Maximum	55	8	100	°C
2845	F	Reduktion Ausschalttemp Max	2	-20	20	°C
2852	F	ND-Verzögerung beim Start	5	0	120	s
2860	F	Sperre Stufe 2 bei TWWAus; Ein	Aus			-
2861	F	Freigabe Stufe 2 unter TA	5	--/--/ -30	30	°C
2862	F	Sperrzeit Stufe 2	10	0	40	min
2863	F	Freigabeintegral Stufe 2	250	0	500	°C*min
2864	F	Rückstellintegral Stufe 2	10	0	500	°C*min
2865	F	Verdichterfolge Umschaltung	100	--/--/ 10	1000	h
2880	I	Verwendung Elektro-VorlaufErsatz; Ergänzungsbetrieb HK; Ergänzungsbetrieb TWW; Ergänzungsbetrieb HK+TWW; Beenden TWW Ladung	Ergänzungsbetrieb HK		5	-
2881	I	Sperrzeit Elektro-Vorlauf	30	0	255	min
2882	I	Freigabeintegr. Elektro-Vorl	250	0	500	°C*min
2883	I	Rückstellintegr. Elektro-Vorl	10	0	500	°C*min
2884	I	Freig Elektro-Vorl unter TA	0	-30	30	°C
2886	F	Kompensation WärmedefizitAus; Ein; Nur bei Estrichfunktion	Ein			-
2893	F	Anzahl TWW-Ladeversuche	1	1	10	-
2894	F	Verzögerung Drehstr'fehler	3	1	40	S
2895	F	Verzögerung Ström'wächter	0	0	10	S
2910	F	Freigabe oberhalb TA	---	--/--/ -30	30	°C
2911	F	Für PufferzwangsladungGesperrt; Freigegeben	Freigegeben			-
2912	F	Durchladung PufferspeicherAus; Ein	Ein			-
2951	I	Abtaufreigabe unterhalb TA	7	5	20	°C
2958	I	Anzahl Abtauversuche Max	3	0	10	-
2962	I	Dauer Abtausperre	30	0	100	min
2963	I	Dauer bis Zwangsabtauen	120	60	600	min

53/258

Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
2964	I	Abtaudauer Maximal 10	1	42	min
2965	I	Abtropfdauer Verdampfer 2 0 10 min
3000	I	Ausschalttemp Max Kühlen		40 20	60	°C
3002	F	Quellentemp Min Kühlbetrieb	2	-20	30	°C
3004	F	SD Umschalt Kühlen Pas/Akt	5	1	10	°C
3006	F	Während VerdichterbetriebPassives Kühlen aus | Passives Kühlen ein	Passives Kühlen ein		1	-
3007	F	Im passiven KühlbetriebKondensatorpumpe aus | Kondensatorpumpe ein	Kondensatorpumpe aus		1	-
3008	F	Spreizung Konden Kühlbetrieb	5	0 20 °C
3030	F	Autokorr WP Kondens'fühlerAus | Jetzt | Nach Pumpenvorlauf	Aus			-
3031	F	Korrektur WP Vorlauffühler	0	-20	20	°C
3032	F	Korrektur WP Rückl'fühler 0 -20		20 °C
3033	F	KorrekturstatusNicht korrigiert | Manuell korrigiert | Automatisch korrigiert | Korrektur läuft
Energiezähler
3090	F	Impulszählung WärmeKeine Mit | Eingang H1 | Mit Eingang H3	Keine			-
3092	F	Impulseinheit WärmeKeine | kWh | Liter	Keine
3093	F	Impulswert Wärme Zähler	1	1	1000	-
3094	F	Impulswert Wärme Nenner	1	1	1000
3097	F	Durchfluss Heizen	---	10	60000	l/h
3098	F	Durchfluss Trinkwasser	---	10	60000	l/h
3100	F	Impulszählung EnergieKeine | Mit Eingang H1 | Mit Eingang H3	Keine
3102	F	Impulseinheit EnergieKeine | kWh | m3	Keine
3103	F1	Impulswert Energie Zähler	1	1	1000
3104	F1	Impulswert Energie Nenner	1	1	1000
3106	F2	Mittlerer Gasenergieinhalt	11.5	1	100	kWh/m3
3108	F1	Elektrische Quellenleistung	---	0.1	10	kW
3110	F2	Abgegebene Wärme	0	0	9999999	kWh
3113	F2	Eingesetzte Energie	0	0	3500000	kWh
3116	F2	Arbeitszahl	---	0 10
3119	F1	Stichdatum Jahr'arbeitszahl	30.6.	1.01	31.12	tt.MM
3120	E	Jahresarbeitszahl 1	---	0	10
3120	E	Stichdatum 1		1.9.2004	31.12.2099	tt.MM.jjjj
3121	E	Abgegeb' Wärme Heizen 1	0	0	9999999	kWh
3122	E	Abgegeb' Wärme TWW 1	0	0	9999999	kWh
3124	E	Einges' Energie Heizen 1	0	0	3500000	kWh
3125	E	Einges' Energie TWW 1	0	0	3500000	kWh
3127	E	Jahresarbeitszahl 2	---	0	10
3127	E	Stichdatum 2		1.9.2004	31.12.2099	tt.MM.jjjj
3128	E	Abgegeb' Wärme Heizen 2	0	0	9999999	kWh
3129	E	Abgegeb' Wärme TWW 2	0	0	9999999	kWh
3131	E	Einges' Energie Heizen 2	0	0	3500000	kWh
3132	E	Einges' Energie TWW 2	0	0	3500000	kWh
3134	E	Jahresarbeitszahl 3	---	0	10

54/258

Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
3134	E Stichdatum 3	1.9.2004 31.12.2099 tt.MM.jjjj
3135	E	Abgegeb' Wärme Heizen 3 0 0		9999999	kWh
3136	E	Abgegeb' Wärme TWW 3	0	0	9999999	kWh
3138	E	Einges' Energie Heizen 3	0	0	3500000	kWh
3139	E	Einges' Energie TWW 3	0	0	3500000	kWh
3141	E	Jahresarbeitszahl 4	---	0	10
3141	E Stichdatum 4	1.9.2004 31.12.2099 tt.MM.jjjj
3142	E	Abgegeb' Wärme Heizen 4	0	0	9999999	kWh
3143	E	Abgegeb' Wärme TWW 4	0	0	9999999	kWh
3145	E	Einges' Energie Heizen 4	0	0	3500000	kWh
3146	E	Einges' Energie TWW 4	0	0	3500000	kWh
3148	E	Jahresarbeitszahl 5	---	0	10
3148	E Stichdatum 5	1.9.2004 31.12.2099 tt.MM.jjjj
3149	E	Abgegeb' Wärme Heizen 5 0 0		9999999	kWh
3150	E	Abgegeb' Wärme TWW 5	0	0	9999999	kWh
3152	E	Einges' Energie Heizen 5	0	0	3500000	kWh
3153	E	Einges' Energie TWW 5	0	0	3500000	kWh
3155	E	Jahresarbeitszahl 6	---	0	10
3155	E Stichdatum 6	1.9.2004 31.12.2099 tt.MM.jjjj
3156	E	Abgegeb' Wärme Heizen 6 0 0		9999999	kWh
3157	E	Abgegeb' Wärme TWW 6	0	0	9999999	kWh
3159	E	Einges' Energie Heizen 6	0	0	3500000	kWh
3160	E	Einges' Energie TWW 6	0	0	3500000	kWh
3162	E	Jahresarbeitszahl 7	---	0	10
3162	E	Stichdatum 7		1.9.2004	31.12.2099	tt.MM.jjjj
3163	E	Abgegeb' Wärme Heizen 7 0 0		9999999	kWh
3164	E	Abgegeb' Wärme TWW 7	0	0	9999999	kWh
3166	E	Einges' Energie Heizen 7	0	0	3500000	kWh
3167	E	Einges' Energie TWW 7	0	0	3500000	kWh
3169	E	Jahresarbeitszahl 8	---	0	10
3169	E Stichdatum 8	1.9.2004 31.12.2099 tt.MM.jjjj
3170	E	Abgegeb' Wärme Heizen 8 0 0		9999999	kWh
3171	E	Abgegeb' Wärme TWW 8	0	0	9999999	kWh
3173	E	Einges' Energie Heizen 8	0	0	3500000	kWh
3174	E	Einges' Energie TWW 8	0	0	3500000	kWh
3176	E	Jahresarbeitszahl 9	---	0	10
3176	E Stichdatum 9	1.9.2004 31.12.2099 tt.MM.jjjj
3177	E	Abgegeb' Wärme Heizen 9 0 0		9999999	kWh
3178	E	Abgegeb' Wärme TWW 9	0	0	9999999	kWh
3180	E	Einges' Energie Heizen 9	0	0	3500000	kWh
3181	E	Einges' Energie TWW 9	0	0	3500000	kWh
3183	E	Jahresarbeitszahl 10	---	0	10
3183	E Stichdatum 10		1.9.2004	31.12.2099 tt.MM.jjjj
3184	E	Abgegeb' Wärme Heizen 10	0	0	9999999	kWh
3185	E	Abgegeb' Wärme TWW 10	0	0	9999999	kWh
3187	E	Einges' Energie Heizen 10	0	0	3500000	kWh
3188	E	Einges' Energie TWW 10	0	0	3500000	kWh

55/258

Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
3190	F	Reset StichtagspeicherNein | Ja	Nein			-
Kaskade
3533	F	Zuschaltverzögerung 5 0 120 min
3540	F	Auto Erz'folge Umschaltung	500	--- / 10	990	h
3541	F Auto	Erz'folge AusgrenzungKeine | Erster | Letzter | Erster und Letzter	Keine
Zusatzerzeuger
3700	F	Freigabe unter Aussentemp	---	-50	50	°C
3701	F	Freigabe über Aussentemp	---	-50	50	°C
3705	F	Nachlaufzeit	10	0 120 min
3720	F	Schaltintegral	50	0 500 °C*min
3722	F	Schaltdifferenz Aus	15	0	20	°C
3723	F	Sperrzeit	30	--- / 0	120	min
Solar
3810	F	Temperaturdifferenz EIN	8	BZ 3811	40	°C
3811	F	Temperaturdifferenz AUS	4	0	BZ 3812	°C
3812	F	Ladetemp Min TWW-Speicher	---	--- / 8	95	°C
3815	F	Ladetemp Min Puffer	---	--- / 8	95	°C
3818	F	Ladetemp Min Schwimmbad	---	--- / 8	95	°C
3822	F	Ladevorrang SpeicherKein | Trinkwasserspeicher | Pufferspeicher	Trinkwasserspeicher			-
3825	F	Ladezeit relativer Vorrang	---	--- / 2	60	min
3826	F	Wartezeit relativer Vorrang	5	1	40	min
3827	F	Wartezeit Parallelbetrieb	---	--- / 0	40	min
3828	F	Verzögerung Sekundärpumpe	60	0 600 s
3831	F	Mindestlaufzeit Kollek'pumpe	20	5 120 s
3834	F	Kollektorstartfkt Gradient	---	--- / 1	20	min/°C
3840	F	Kollektor Frostschutz	---	--- / -20	5	°C
3850	F	Kollektorüberhitzschutz	---	--- / 30	350	°C
3860	F	Verdampfung Wärmeträger	---	--- / 60	350	°C
3870	F	Pumpendrehzahl Minimum	40	0 100 %
3871	F	Pumpendrehzahl Maximum	100	0 100 %
3880	F	FrostschutzmittelKein | Ethylenglykol | Propylenglykol | Ethylen- und Propylenglykol	Kein			-
3881	F	Frost'mittel Konzentration	30	1 100 %
3884	F	Pumpendurchfluss	200	10	1500	l/h
Pufferspeicher
4708	F	Zwangsladungsollwert Kühlen	---	6	35	°C
4709	I	Zwangsladung Heizen Min	40	20	80	°C
4710	I	Zwangsladungsollwert Heizen Max	50	20	80	°C
4711	I	Zwangsladung Zeitpunkt	---	--- / 00:00	23:50	hh:mm
4712	I	Zwangsladung Dauer Max	4	1	20	h
4720	F	Auto ErzeugersperreKeine | Mit B4 | Mit B4 und B42/B41	Mit B4			-
4722	F	Temp'diff Puffer/Heizkreis	0	-20	20	°C
4739	F	SchichtschutzAus | Immer	Aus			-
4750	F	Ladetemperatur Maximum	80	8	95	°C
4755	F	Rückkühltemperatur	60	8	95	°C

56/258

Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
4756	F	Rückkühlung TWW/HK'sAus; Ein	Aus			-
4757	F	Rückkühlung KollektorAus; Sommer; Immer	Aus			-
4760	F	Ladefühler ElektroeinsatzMit B4; Mit B42/B41	Mit B4 -
4761	F	Zwangsladung mit ElektroNein; Ja	Nein			-
4783	F	Mit SolareinbindungNein; Ja	Nein			-
Trinkwasser-Speicher
5020	F	Vorlaufsollwertüberhöhung 0 0 30	°C
5021	F	Umladeüberhöhung	8 0	30 °C
5022	F	LadeartMit B3; Mit B3/B31; Mit B3, Legio B3/B31	Mit B3/B31
5024	F	Schaltdifferenz	5 0	20 °C
5030	F	Ladezeitbegrenzung	240	-- / 10	600	min
5050	F	Ladetemperatur Maximum	80	8	BZ 5051 OEM	°C
5055	F	Rückkühltemperatur	80	8 95 °C
5056	F	Rückkühlung Erzeuger/HKAus; Ein	Aus			-
5057	F	Rückkühlung KollektorAus; Sommer; Immer	Aus			-
5060	F	Elektroeinsatz BetriebsartErsatz; Sommer; Immer	Ersatz			-
5061	F	Elektroeinsatz Freigabe24h/Tag; Trinkwasser Freigabe; Zeitprogramm 4/TWW	Trinkwasser Freigabe		-
5085	F	ÜbertemperaturabnahmeAus; Ein	Ein			-
5090	F	Mit PufferspeicherNein; Ja	Nein			-
5092	F	Mit Vorregler/Zubring'pumpeNein; Ja	Nein			-
5093	F	Mit SolareinbindungNein; Ja	Ja			-
5101	F	Pumpendrehzahl Minimum 40 0 100		%
5102	F	Pumpendrehzahl Maximum 100 0 100		%
5130	F	UmladestrategieAus; Immer; Trinkwasser Freigabe	Immer			-
Trinkwasser Durchl'erhitzer
5406	F	Min Sollw'diff zu Speich'temp	4	0	20	°C
5530	F	Pumpendrehzahl Minimum	20	0	100	%
5544	F	Antrieb Laufzeit	60	7.5	480	s
Konfiguration
5700	I	Voreinstellung	---	--- / 1	24	-
5710	I	Heizkreis 1Aus; Ein	Ein		-
5711	I	Kühlkreis 1Aus; 4-Leitersystem; 2-Leitersystem	Aus
5712	I	Verwendung Mischer 1Keine; Heizen; Kühlen; Heizen und Kühlen	Heizen und Kühlen
5715	I	Heizkreis 2Aus; Ein	Aus		-
5731	I	Trinkwasser-Stelliglied Q3Kein | Ladepumpe | Umlenkventil	Ladepumpe -
5736	I	Trinkwasser TrennschaltungAus | Ein	Aus -
5800	I	WärmequelleSole | Wasser | Luft | Extern	Sole -
5807	I	KälteerzeugungAus | 4-Leitersystem | 2-Leitersystem	Aus -
5810	I	Spreizung HK bei TA -10°C	7	0	20	°C
5840	I	SolarstellgliedLadepumpe | Umlenkventil	Ladepumpe
5841	I	Externer SolartauscherGemeinsam | Trinkwasserspeicher | Pufferspeicher	Gemeinsam			-
5870	I	KombispeicherNein | Ja	Nein
5890	I	Relaisausgang QX1Kein | Prozessumkehrventil Y22 | Heissgastemperatur K31 | Elektroeinsatz1 Vorlauf K25 | Elektroeinsatz2 Vorlauf K26 | Umlenkventil Kühl Schi2 Y28 | Zubringerpumpe Q14 | Kaskadenpumpe Q25 | Erzeugersperrventil Y4 | Elektroeinsatz TWW K6 | Zirkulationspumpe Q4 | Kollektorpumpe Q5 | Solarpumpe ext.Tauscher K9 | Solarstellglied Puffer K8 | Solarstellglied Schw'bad K18 | Elektroeinsatz Puffer K16 | H1-Pumpe Q15 | H2-Pumpe Q18 | H3-Pumpe Q19 | Heizkreispumpe HkP Q20 | Umlenkventil Kühlen Y21 | Luftentfeuchter K29 | Wärmeanforderung K27 | Kälteanforderung K28 | Alarmausgang K10 | Zeitprogramm 5 K13 | Heizkreispumpe HK1 Q2 | Trinkwasserstellglied Q3 | Quell'pumpe Q8/Ventilat K1 | Kondensatorpumpe Q9 | Verdichterstufe 1 K1 | Zus'erzeuger Regelung K32	Trinkwasserstellglied Q3		-
5890	I	Relaisausgang QX1Kein | Verdichterstufe 2 K2 | Prozessumkehrventil Y22 | Heissgastemperatur K31 | Elektroeinsatz1 Vorlauf K25 | Elektroeinsatz2 Vorlauf K26 | Umlenkventil Kühl Schi2 Y28 | Zubringerpumpe Q14 | Kaskadenpumpe Q25 | Erzeugersperrventil Y4 | Elektroeinsatz TWW K 6 | Zirkulationspumpe Q4 | Speicherumladepumpe Q11 | TWW Zwisch'kreispumpe Q33 | TWW Durchmischpumpe Q35 | Kollektorpumpe Q5 | Kollektorpumpe 2 Q16 | Solarpumpe ext.Tauscher K9 | Solarstellglied Puffer K8 | Solarstellglied Schw'bad K18 | Elektroeinsatz Puffer K16 | H1-Pumpe Q15 | H2-Pumpe Q18 | H3-Pumpe Q19 | Heizkreispumpe HkP Q20 | 2. Pumpenstufe HK1 Q21 | 2. Pumpenstufe HK2 Q22 | 2. Pumpenstufe HKP Q23 | Umlenkventil Kühlen Y21 | Luftentfeuchter K29 | Wärmeanforderung K27 | Kälteanforderung K28 | Alarmausgang K10 | Zeitprogramm 5 K13	Kein -
5891	I	Relaisausgang QX2Kein | Prozessumkehrventil Y22 | Heissgastemperatur K31 | Elektroeinsatz1 Vorlauf K25 | Elektroeinsatz2 Vorlauf K26 | Umlenkventil Kühl Schi2 Y28 | Zubringerpumpe Q14 | Kaskadenpumpe Q25 | Erzeugersperrventil Y4 | Elektroeinsatz Tww K6 | Zirkulationspumpe Q4 | Kollektorpumpe Q5 | Solarpumpe ext.Tauscher K9 | Solarstellglied Puffer K8 | Solarstellglied Schw'bad K18 | Elektroeinsatz Puffer K16 | H1-Pumpe Q15 | H2-Pumpe Q18 | H3-Pumpe Q19 | Heizkreispumpe HkP Q20 | Umlenkventil Kühlen Y21 | Luftentfeuchter K2 9 | Wärmeanforderung K27 | Kälteanforderung K28 | Alarmausgang K10 | Zeitprogramm 5 K13 | Heizkreispumpe HK1 Q2 | Trinkwasserstellglied Q3 | Quell'pumpe Q8/Ventilat K19 | Kondensatorpumpe Q9 | Verdichterstufe 1 K1 | Zus'erzeuger Regelung K32	Quell'pumpe Q8/Ventilat K19			-

	Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
6)	5891	I	Relaisausgang QX2Kein ; Verdichterstufe 2 K2 ; Prozessumkehrventil Y22 ; Heissgastemperatur K31 ; Elektroeinsatz1 Vorlauf K25 ; Elektroeinsatz2 Vorlauf K26 ; Umlenkventil Kühl Schi2 Y28 ; Zubringerpumpe Q14 ; Kaskadenpumpe Q25 ; Erzeugersperrventil Y4 ; Elektroeinsatz TWW K6 ; Zirkulationspumpe Q4 ; Speicherumladepumpe Q11 ; TWW Zwisch'kreispumpe Q33 ; TWW Durchmischpumpe Q35 ; Kollektorpumpe Q5 ; Kollektorpumpe 2 Q16 ; Solarpumpe ext.Tauscher K9 ; Solarstellglied Puffer K8 ; Solarstellglied Schw’bad K18 ; Elektroeinsatz Puffer K16 ; H1-Pumpe Q15 ; H2-Pumpe Q18 ; H3-Pumpe Q19 ; Heizkreispumpe HKP Q20 ; 2. Pumpenstufe HK1 Q21 ; 2. Pumpenstufe HK2 Q22 ; 2. Pumpenstufe HKP Q23 ; Umlenkventil Kühlen Y21 ; Luftentfeuchter K29 ; Wärmeanforderung K27 ; Kälteanforderung K28 ; Alarmausgang K10 ; Zeitprogramm 5 K13 ;	Kein				-
4)	5892	I	Relaisausgang QX3Kein ; Prozessumkehrventil Y22 ; Heissgastemperatur K31 ; Elektroeinsatz1 Vorlauf K25 ; Elektroeinsatz2 Vorlauf K26 ; Umlenkventil Kühl Schi2 Y28 ; Zubringerpumpe Q14 ; Kaskadenpumpe Q25 ; Erzeugersperrventil Y4 ; Elektroeinsatz TWW K 6 ; Zirkulationspumpe Q4 ; Kollektorpumpe Q5 ; Solarpumpe ext.Tauscher K9 ; Solarstellglied Puffer K8 ; Solarstellglied Schw’bad K18 ; Elektroeinsatz Puffer K16 ; H1-Pumpe Q15 ; H2-Pumpe Q18 ; H3-Pumpe Q19 ; Heizkreispumpe HKP Q20 ; Umlenkventil Kühlen Y21 ; Luftentfeuchter K29 ; Wärmeanforderung K27 ; Kälteanforderung K28 ; Alarmausgang K10 ; Zeitprogramm 5 K13 ; Heizkreispumpe HK1 Q2 ; Trinkwasserstellglied Q3 ; Quell’pumpe Q8/Ventilat K19 ; Kondensatorpumpe Q9 ; Verdichterstufe 1 K1 ; Zus’erzeuger Regelung K32	Kondensatorpumpe Q9 -
6)	5892	I	Relaisausgang QX3Kein ; Verdichterstufe 2 K2 ; Prozessumkehrventil Y22 ; Heissgastemperatur K31 ; Elektroeinsatz1 Vorlauf K25 ; Elektroeinsatz2 Vorlauf K26 ; Umlenkventil Kühl Schi2 Y28 ; Zubringerpumpe Q14 ; Kaskadenpumpe Q25 ; Erzeugersperrvenil Y4 ; Elektroeinsatz TWW K 6 ; Zirkulationspumpe Q4 ; Speicherumladepumpe Q11 ; TWW Zwisch'kreispumpe Q33 ; TWW Durchmischpumpe Q35 ; Kollektorpumpe Q5 ; Kollektorpumpe 2 Q16 ; Solarpumpe ext.Tauscher K9 ; Solarstellglied Puffer K8 ; Solarstellglied Schw’bad K18 ;Elektroeinsatz Puffer K16 ; H1-Pumpe Q15 ; H2-Pumpe Q18 ; H3-Pumpe Q19 ; Heizkreispumpe HKP Q20 ; 2. Pumpenstufe HK1 Q21 ; 2. Pumpenstufe HK2 Q22 ; 2. Pumpenstufe HKP Q23 ; Umlenkventil Kühlen Y21; Luftentfeuchter K29 ; Wärmeanforderung K27 ; Kälteanforderung K28 ; Alarmausgang K10 ; Zeitprogramm 5 K13 ;	Kein				-
4)	5894	I	Relaisausgang QX4Kein ; Prozessumkehrventil Y22 ; Heissgastemperatur K31 ; Elektroeinsatz1 Vorlauf K25 ; Elektroeinsatz2 Vorlauf K26 ; Umlenkventil Kühl Schi2 Y28 ; Zubringerpumpe Q14 ; Kaskadenpumpe Q25 ; Erzeugersperrventil Y4 ; Elektroeinsatz Tww K 6 ; Zirkulationspumpe Q4 ; Kollektorpumpe Q5 ; Solarpumpe ext.Tauscher K9 ; Solarstellglied Puffer K8 ; Solarstellglied Schw’bad K18 ; Elektroeinsatz Puffer K16 ; H1-Pumpe Q15 ; H2-Pumpe Q18 ; H3-Pumpe Q19 ; Heizkreispumpe HKP Q20 ; Umlenkventil Kühlen Y21 ; Luftentfeuchter K29 ; Wärmeanforderung K27 ; Kälteanforderung K28 ; Alarmausgang K10 ; Zeitprogramm 5 K13 ; Heizkreispumpe HK1 Q2 ; Trinkwasserstellglied Q3 ; Quell’pumpe Q8/Ventilat K19 ; Konsensatorpumpe Q9 ; Verdichterstufe 1 K1 ; Zus’erzeuger Regelung K32	Kein				-

59/258

	Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
6)	5894	I	Relaisausgang QX4Kein ; Verdichterstufe 2 K2 ; Prozessumkehrventil Y22 ;Heissgastemperatur K31 ; Elektroeinsatz1 Vorlauf K25 ;Elektroeinsatz2 Vorlauf K26 ; Umlenkventil Kühl Schi2Y28 ; Zubringerpumpe Q14 ; Kaskadenpumpe Q25 ;Erzeugersperrventil Y4 ; Elektroeinsatz TWW K6 ;Zirkulationspumpe Q4 ; Speicherumladepumpe Q11 ;TWW Zwisch'kreispumpe Q33 ; TWW DurchmischpumpeQ35 ; Kollektorpumpe Q5 ; Kollektorpumpe 2 Q16 ;Solarpumpe ext.Tauscher K9 ; Solarstellglied Puffer K8 ;Solarstellglied Schw’bad K18 ; Elektroeinsatz Puffer K16 ;H1-Pumpe Q15 ; H2-Pumpe Q18 ; H3-Pumpe Q19 ;Heizkreispumpe HKP Q20 ; 2. Pumpenstufe HK1 Q21 ; 2.Pumpenstufe HK2 Q22 ; 2. Pumpenstufe HKP Q23 ;Umlenkventil Kühlen Y21 ; Luftentfeuchter K29 ;Wärmeanforderung K27 ; Kälteanforderung K28 ;Alarmausgang K10 ; Zeitprogramm 5 K13	Kein				-
4)	5895	I	Relaisausgang QX5Kein Prozessumkehrventil Y22 ; Heissgastemperatur K31; Elektroeinsatz1 Vorlauf K25 ; Elektroeinsatz2 VorlaufK26 ; Umlenkventil Kühl Schi2 Y28 ; Zubringerpumpe Q14; Kaskadenpumpe Q25 ; Erzeugersperrventil Y4 ;Elektroeinsatz TWW K6 ; Zirkulationspumpe Q4 ;Kollektorpumpe Q5 ; Solarpumpe ext.Tauscher K9 ;Solarstellglied Puffer K8 ; Solarstellglied Schw’bad K18 ;Elektroeinsatz Puffer K16 ; H1-Pumpe Q15 ; H2-PumpeQ18 ; H3-Pumpe Q19 ; Heizkreispumpe HKP Q20 ;Umlenkventil Kühlen Y21 ; Luftentfeuchter K29 ;Wärmeanforderung K27 ; Kälteanforderung K28 ;Alarmausgang K10 ; Zeitprogramm 5 K13 ;Heizkreispumpe HK1 Q2 ; Trinkwasserstellglied Q3 ;Quell'pumpe Q8/Ventilat K19 ; Kondensatorpumpe Q9 ;Verdichterstufe 1 K1 ; Zus'erzeuger Regelung K32	Kein				-
6)	5895	I	Relaisausgang QX5Kein ; Verdichterstufe 2 K2 ; Prozessumkehrventil Y22 ;Heissgastemperatur K31 ; Elektroeinsatz1 Vorlauf K25 ;Elektroeinsatz2 Vorlauf K26 ; Umlenkventil Kühl Schi2Y28 ; Zubringerpumpe Q14 ; Kaskadenpumpe Q25 ;ErzeugersperrventiY4 ; Elektroeinsatz TWW K6 ;Zirkulationspumpe Q4 ; Speicherumladepumpe Q11 ;TWW Zwisch'kreispumpe Q33 ; TWW DurchmischpumpeQ35 ; Kollektorpumpe Q5 ; Kollektorpumpe 2 Q16 ;Solarpumpe ext.Tauscher K9 ; Solarstellglied Puffer K8 ;Solarstellglied Schw’bad K18 ; Elektroeinsatz Puffer K16 ;H1-Pumpe Q15 ; H2-Pumpe Q18 ; H3-Pumpe Q19 ;Heizkreispumpe HKP Q20 ; 2. Pumpenstufe HK1 Q21 ; 2.Pumpenstufe HK2 Q22 ; 2. Pumpenstufe HKP Q23 ;U/mlenkventil Kühlen Y21 ; Luftentfeuchter K29 ;Wärmeanforderung K27 ; Kälteanforderung K28 ;Alarmausgang K10 ; Zeitprogramm 5 K13	Kein				-
4)	5896	I	Relaisausgang QX6Kein Prozessumkehrventil Y22 ; Heissgastemperatur K31; Elektroeinsatz1 Vorlauf K25 ; Elektroeinsatz2 VorlaufK26 ; Umlenkventil Kühl Schi2 Y28 ; Zubringerpumpe Q14; Kaskadenpumpe Q25 ; Erzeugersperrventil Y4 ;Elektroeinsatz TWWK6 ; Zirkulationspumpe Q4 ;Kollektorpumpe Q5 ; Solarpumpe ext.Tauscher K9 ;Solarstellglied Puffer K8 ; Solarstellglied Schw’bad K18 ;Elektroeinsatz Puffer K16 ; H1-Pumpe Q15 ; H2-PumpeQ18 ; H3-Pumpe Q19 ; Heizkreispumpe HKP Q2O ;Umlenkventil Kühlen Y21 ; Luftentfeuchter K29 ;Wärmeanforderung K27 ; Kälteanforderung K28 ;Alarmausgang K10 ; Zeitprogramm 5 K13 ;Heizkreispumpe HK1 Q2 ; Trinkwasserstellglied Q3 ;Quell'pumpe Q8/Ventilat K19 ; Kondensatorpurme Q9 ;Verdichterstufe 1 K1 ; Zus'erzeuger Regelung K32	Kein				-

60/258

	Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
6)	5896	I	Relaisausgang QX6Kein ; Verdichterstufe 2 K2 ; Prozessumkehrventil Y22 ;Heissgastemperatur K31 ; Elektroeinsatz1 Vorlauf K25 ;Elektroeinsatz2 Vorlauf K26 ; Umlenkventil Kühl Schi2Y28 ; Zubringerpumpe Q14 ; Kaskadenpumpe Q25 ;Erzeugersperrventil Y4 ; Elektroeinsatz TWW K6 ;Zirkulationspumpe Q4 ; Speicherumladepumpe Q11 ;TWW Zwisch'kreispumpe Q33 ; TWW DurchmischpumpeQ35 ; Kollektorpumpe Q5 ; Kollektorpumpe 2 Q16 ;Solarpumpe ext.Tauscher K9 ; Solarstellglied Puffer K8 ;Solarstellglied Schw’bad K18 ; Elektroeinsatz Puffer K16 ;H1-Pumpe Q15 ; H2-Pumpe Q18 ; H3-Pumpe Q19 ;Heizkreispumpe HKP Q20 ; 2. Pumpenstufe HK1 Q21 ; 2.Pumpenstufe HK2 Q22 ; 2. Pumpenstufe HKP Q23 ;Umlenkventil Kühlen Y21 ; Luftentfeuchter K29 ;Wärmeanforderung K27 ; Kälteanforderung K28 ;Alarmausgang K10 ; Zeitprogramm 5 K13	Kein				-
4)	5897	I	Relaisausgang QX7Kein ; Prozessumkehrventil Y22 ; HeissgastemperaturK31 ; Elektroeinsatz1 Vorlauf K25 ; Elektroeinsatz2Vorlauf K26 ; Umlenkventil Kühl Schi2 Y28 ;Zubringerpumpe Q14 ; Kaskadenpumpe Q25 ;Erzeugersperrventil Y4 ; Elektroeinsatz TWW K6 ;Zirkulationspumpe Q4 ; Kollektorpumpe Q5 ; Solarpumpeext.Tauscher K9 ; Solarstellglied Puffer K8 ; SolarstellgliedSchw’bad K18 ; Elektroeinsatz Puffer K16 ; H1-PumpeQ15 ; H2-Pumpe Q18 ; H3-Pumpe Q19 ; HeizkreispumpeHKP Q20 ; Umlenkventil Kühlen Y21 ; Luftentfeuchter K29; Wärmeanforderung K27 ; Kälteanforderung K28 ;Alarmausgang K10 ; Zeitprogramm 5 K13 ;Heizkreispumpe HK1 Q2 ; Trinkwasserstellglied Q3 ;Quell’pumpe Q8/Ventilat K19 ; Kondensatorpumpe Q9 ;Verdichterstufe 1 K1 ; Zus’erzeuger Regelung K32	Kein				-
4)	5898	I	Relaisausgang QX8Kein ; Prozessumkehrventil Y22 ; HeissgastemperaturK31 ; Elektroeinsatz1 Vorlauf K25 ; Elektroeinsatz2Vorlauf K26 ; Umlenkventil Kühl Schi2 Y28 ;Zubringerpumpe Q14 ; Kaskadenpumpe Q25 ;Erzeugersperrventil Y4 ; Elektroeinsetz TWW K6 ;Zirkulationspumpe Q4 ; Kollektorpumpe Q5 ; Solarpumpeext.Tauscher K9 ; Solarstellglied Puffer K8 ; SolarstellgliedSchw’bad K18 ; Elektroeinsatz Puffer K16 ; H1-PumpeQ15 ; H2-Pumpe Q18 ; H3-Pumpe Q19 ; Heizkreispumpe HKP Q20 ; Umlenkventil Kühlen Y21 ; Luftentfeuchter K29; Wärmeanforderung K27 ; Kälteanforderung K28 ;Alarmausgang K10 ; Zeitprogramm 5 K13 ;Heizkreispumpe HK1 Q2 ; Trinkwasserstellglied Q3 ;Quell’pumpe Q8/Ventilat K19 ; Kohndensatorpumpe Q9 ;Verdichterstufe 1 K1 ; Zus’erzeuger Regelung K32	Kein				-
6)	5909	I	Funktion Ausgang QX4-ModKein ; Quellenpumpe Q8/Venti K19 ; TrinkwasserpumpeQ3 ; TWW Zwisch’kreispumpe Q33 ; TWWDurchlauferhitzer Q34 ; Kollektorpumpe Q5 ;Kollektorpumpe 2 Q16 ; Solarpumpe Puffer K8 ;Solarpumpe ext.Tauscher K9 ; Solarpumpe SchwimmbadK18 ; Heizkreispumpe HK1 Q2 ; Heizkreispumpe HK2 Q6 ;Heizkreispumpe HKP Q20	Kein				-
4)	5930	I	Fühlereingang BX1Kein ; Pufferspeicherfühler B4 ; Pufferspeicherfühler B41 ;Kollektorfühler B6 ; Trinkwasserfühler B31* ;Kältemittelfühler flüssig B83 ; TWW Zirkulationsfühler B39; Schwimmbadfühler B13 ; Solarvorlauffühler B63 ;Solarrücklauffühler B64 ; Pufferspeicherfühler B42 ;Schienenvorlauffühler B10 ; Kaskadenrücklauffühler B70 ;Sondertemperaturfühler 1 ; Sondertemperaturfühler 2 ;Trinkwasserfühler B3 ; WP Vorlauffühler B21 ; WPRücklauffühler B71 ; Heissgasfühler B81	Trinkwasserfühler B3 -

61/258

	Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
6)	5930	I	Fühlereingang BX1Kein; Pufferspeicherfühler B4; Pufferspeicherfühler B41; Kollektorfühler B6; Trinkwasserfühler B31*; Heissgasfühler B82; Kältemittelfühler flüssig B83; TWW Ladefühler B36; TWW Zapffühler B38; TWW Zirkulationsfühler B39; Schwimmbadfühler B13; Kollektorfühler 2 B61; Solarvorlauffühler B63; Solarrücklauffühler B64; Pufferspeicherfühler B42; Schienenvorlauffühler B10; Kaskadenrücklauffühler B70; Sondertemperaturfühler 1; Sondertemperaturfühler 2;	Kein			-
6)	5931	I	Fühlereingang BX2Kein; Pufferspeicherfühler B4; Pufferspeicherfühler B41; Kollektorfühler B6; Trinkwasserfühler B31*; Heissgasfühler B82; Kältemittelfühler flüssig B83; TWW Ladefühler B36; TWW Zapffühler B38; TWW Zirkulationsfühler B39; Schwimmbad fühler B13; Kollektorfühler 2 B61; Solarvorlauffühler B63; Solarrücklauffühler B64; Pufferspeicherfühler B42; Schienenvorlauffühler B10; Kaskadenrücklauffühler B70; Sondertemperaturfühler 1; Sondertemperaturfühler 2	Kein			-
6)	5932	I	Fühlereingang BX3Kein; Pufferspeicherfühler B4; Pufferspeicherfühler B41; Kollektorfühler B6; Trinkwasserfühler B31*; Heissgasfühler B82; Kältemittelfühler flüssig B83; TWW Ladefühler B36; TWW Zapffühler B38; TWW Zirkulationsfühler B39; Schwimmbadühler B13; Kollektorfühler 2 B61; Solarvorlauffühler B63; Solarrücklauffühler B64; Pufferspeicherfühler B42; Schienenvorlauffühler B10; Kaskadenrücklauffühler B70; Sondertemperaturfühler 1; Sondertemperaturfühler 2	Kein			-
4)	5933	I	Fühlereingang BX4Kein; Pufferspeicherfühler B4; Pufferspeicherfühler B41; Kollektorfühler B6; Trinkwasserfühler B31*; Kältemittelfühler flüssig B83; TWW Zirkulationsfühler B39; Schwimmbadfühler B13; Solarvorlauffühler B63; Solarrücklauffühler B64; Pufferspeicherfühler B42; Schienenvorlauffühler B10; Kaskadenrücklauffühler B70; Sondertemperaturfühler 1; Sondertemperaturfühler 2; Trinkwasserfühler B3; WP Vorlauffühler B21; WP Rücklauffühler B71; Heissgasfühler B81	WP Vorlauffühler B21 -
6)	5933	I	Fühlereingang BX4Kein; Pufferspeicherfühler B4; Pufferspeicherfühler B41; Kollektorfühler B6; Trinkwasserfühler B31*; Heissgasfühler B82; Kältemittelfühler flüssig B83; TWW Ladefühler B36; TWW Zapffühler B38; TWW Zirkulationsfühler B39; Schwimmbadfuhler B13; Kollektorfühler 2 B61; Solarvorlauffühler B63; Solarrücklauffühler B64; Pufferspeicherfühler B42; Schienenvorlauffühler B10; Kaskadenrücklauffühler B70; Sondertemperaturfühler 1; Sondertemperaturfühler 2	Kein			-	-
4)	5934	I	Fühlereingang BX5Kein; Pufferspeicherfühler B4; Pufferspeicherfühler B41; Kollektorfühler B6; Trinkwasserfühler B31*; Kältemittelfühler flüssig B83; TWW Zirkulationsfühler B39; Schwimmbadfuhler B13; Solarvorlauffühler B63; Solarrücklauffühler B64; Pufferspeicherfühler B42; Schienenvorlauffühler B10; Kaskadenrücklauffühler B70; Sondertemperaturfühler 1; Sondertemperaturfühler 2; Trinkwasserfühler B3; WP Vorlauffühler B2 1; WP Rücklauffühler B71; Heissgasfühler B81	WP Rücklauffühler B71 -
6)	5934	I	Fühlereingang BX5Kein; Pufferspeicherfühler B4; Pufferspeicherfühler B41; Kollektorfühler B6; Trinkwasserfühler B31*; Heissgasfühler B82; Kältemittelfühler flüssig B83; TWW Ladefühler B36; TWW Zapffühler B38; TWW Zirkulationsfühler B39; Schwimmbadhühler B13;	Kein			-

62/258

	Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
			Kollektorfühler 2 B61; Solarvorlauffühler B63; Solarrücklauffühler B64; Pufferspeicherfühler B42; Schienenvorlauffühler B10; Kaskadenrücklauffühler B70; Sondertemperaturfühler 1; Sondertemperaturfühler 2
4)	5950	Funktion Eingang H1BA-Umschaltung HK's+TWW; BA-Umschaltung HK's; BA-Umschaltung HK1; BA-Umschaltung HK2; BA-Umschaltung HKP; Fehler-/ Alarmmeldung; Minimaler Vorlaufsollwert; Wärmeanforderung 10V; Taupunktwächter; Vorlaufsollw'anhebung Hygro; Kälteanforderung; Kälteanforderung 10V; Druckmessung 10V; Relative Raumfeuchte 10V; Raumtemperatur 10V; Freigabe Schwimmbad; Einschaltbefehl WP Stufe 1; Impulszählung	BA-UmschaltungHK's+TWW				-
6)	5950	Funktion Eingang H1BA-Umschaltung HK's+TWW; BA-Umschaltung HK's; BA-Umschaltung HK1; BA-Umschaltung HK2; BA-Umschaltung HKP; Fehler-/ Alarmmeldung; Minimaler Vorlaufsollwert; Wärmeanforderung 10V; Taupunktwächter; Vorlaufsollw'anhebung Hygro; Kalteanforderung; Kälteanforderung 10V; Druckmessung 10V; Relative Raumfeuchte 10V; Raumtemperatur 10V; Freigabe Schwimmbad; Einschaltbefehl WP Stufe 1; Einschaltbefehl WP Stufe 2; Impulszählung	BA-UmschaltungHK's+TWW				-
	5951	Wirksinn Kontakt H1Ruhekontakt; Arbeitskontakt*					-
	5952	Funktionswert Kontakt H1	30	0	130		°C
	5953	Spannungswert 1 H1	0	0	10		V
	5954	Funktionswert 1 H1	0	-100	500		-
	5955	Spannungswert 2 H1	10	0	10		V
	5956	Funktionswert 2 H1	100	-100	500		-
4)	5960	Funktion Eingang H3BA-Umschaltung HK's+TWW; BA-Umschaltung HK's; BA-Umschaltung HK1; BA-Umschaltung HK2; BA-Umschaltung HKP; Fehler-/ Alarmmeldung; Minimaler Vorlaufsollwert; Wärmeanforderung 10V; Taupunktwächter; Vorlaufsollw'anhebung Hygro; Kalteanforderung; Kälteanforderung 10 V; Druckmessung 10V; Relative Raumfeuchte 10V; Raumtemperatur 10V; Freigabe Schwimmbad; Einschaltbefehl WP Stufe 1; Impulszählung	BA-Umschaltung HK's+TWW				-
6)	5960	Funktion Eingang H3BA-Umschaltung HK's+TWW; BA-Umschaltung HK's; BA-Umschaltung HK1; BA-Umschaltung HK2; BA-Umschaltung HKP; Fehler-/ Alarmmeldung; Minimaler Vorlaufsollwert; Wärmeanforderung 10V; Taupunktwächter; Vorlaufsollw'anhebung Hygro; Kälteanforderung; Kälteanforderung 1 0V; Druckmessung 10V; Relative Raumfeuchte 10V; Raumtemperatur 10V; Freigabe Schwimmbad; Einschaltbefehl WP Stufe 1; Einschaltbefehl WP Stufe 2; Impulszählung	BA-Umschaltung HK's+TWW				-
	5961	Wirksinn Kontakt H3Ruhekontakt; Arbeitskontakt	Arbeitskontakt				-
	5962	Funktionswert Kontakt H3	30	0	130		°C
	5963	Spannungswert 1 H3	0	0	10		V
	5964	Funktionswert 1 H3	0	-100	500		-
	5965	Spannungswert 2 H3	10	0	10		V
	5966	Funktionswert 2 H3	100	-100	500		-
4)	5980	Funktion Eingang EX1Keine; EW Sperre E6; Niedertarif E5; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen	EW-Sperre E6				-

63/258

	Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
			manuell E17; Sammelstörung WP E20; Störung Sanftanlasser E25; Niederdruckwächter E9; Hochdruckwächter E10; Überlast Verdichter 1 E11; Fehler-/Alarmmeldung
6)	5980	Funktion Eingang EX1Keine; EW Sperre E6; Niedertarif E5; Überlast Verdichter 2; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasser E25		EW-Sperre
4)	5982	Funktion Eingang EX2Keine; EW Sperre E6; Niedertarif E5; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasser E25; Niederdruckwächter E9; Hochdruckwächter E10; Überlast Verdichter 1 E11; Fehler-/Alarmmeldung		Niedertarif E5 -
6)	5982	Funktion Eingang EX2Keine; EW Sperre E6; Niedertarif E5; Überlast Verdichter 2; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasser A25		Niedertarif E5 -
4)	5984	Funktion Eingang EX4Keine; EW Sperre E6; Niedertarif E5; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasser E25; NiederdruckWächter E9; Hochdruckwächter E10; Überlast Verdichter 1 E11; Fehler-/Alarmmeldung		Überlast Quelle E14 -
6)	5984	Funktion Eingang EX4Keine; EW Sperre E6; Niedertarif E5; Überlast Verdichter 2; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasser B25		Überlast Quelle E14 -
4)	5986	Funktion Eingang EX4Keine; EW Sperre E6; Niedertarif E5; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasse E25; Niederdruckwächter E9; Hochdruckwächter E10; Überlast Verdichter 1 E11; Fehler-/Alarmmeldung		Niederdruckwächter E9 -
6)	5986	Funktion Eingang EX4Keine; EW Sperre E6; Niedertarif E5; Überlast Verdichter 2; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20, Störung Sanftanlasser E25		Druckwächter Quelle E26 -
4)	5988	Funktion Eingang EX5Keine; EW Sperre E6; Niedertarif E5; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasser E25; Niederdruck Wächter E9; Hochdruckwächter E10; Überlast Verdichter 1 E11; Fehler-/Alarmmeldung		Hochdruckwächter E10 -
6)	5988	Funktion Eingang EX5Keine; EW Sperre E6; Niedertarif E5; Überlast Verdichter 2; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasser F25; Abtauen manuell E17; Sammelstörung		Strömungswächter Quelle E15			-

64/258

	Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
			WP E20; Störung Sanftanlasser E25; Drehstrom E21, E22, E23
4)	5990	Funktion Eingang EX6Keine; EW Sperre E6; Niedertarif E5; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasser E25; Niederdruckwächter E9; Hochdruckwächter E10; Überlast Verdichter 1 E11; Fehler-/Alarmmeldung		Überlast Verdichter 1 E11		-
6)	5990	Funktion Eingang EX6Keine; EW Sperre E6; Niedertarif E5; Überlast Verdichter 2; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasser E25; Drehstrom E21, E22, E23		StrömungswächterVerbraucher E24			-
4)	5992	Funktion Eingang EX7Keine; EW Sperre E6; Niedertarif E5; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasser E25; Niederdruckvächter E9; Hochdruckwächter E10; Überlast Verdichter 1 E11; Fehler-/Alarmmeldung		Keine			-
6)	5992	Funktion Eingang EX7Keine; EW Sperre E6; Niedertarif E5; Überlast Verdichter 2; Überlast Quelle E14; Druckwächter Quelle 0E26; Strömungswächter Quelle E15; Ström'wächter Verbraucher E24; Abtauen manuell E17; Sammelstörung WP E20; Störung Sanftanlasser B25; Drehstrom E21, E22, E23		Keine			-
6)	6014	Funktion Mischergruppe 1Keine; Heizkreis 1; Kühlkreis 1; Heizkreis/Kühlkreis 1; Vorregler/Zubringerpumpe; Trinkwasser Vorregler; Trinkwasser Durchl'erhitzer		Heizkreis 1 -
4)	6020	Funktion Erweiter'modul 1Keine; Multifunktional; Kühlkreis 1; Heizkreis 2; Solar Trinkwasser; Heizkreis 1; Heizkreis/Kühlkreis 1		Keine			-
6)	6020	Funktion Erweiter'modul 1Keine; Multifunktional; Kühlkreis 1; Heizkreis 2; Solar Trinkwasser; Vorregler / Zubringerpumpe; Trinkwasser Vorregler; Trinkwasser Durchl'erhitzer		Keine			-
4)	6021	Funktion Erweiter'modul 2Keine; Multifunktional; Kühlkreis 1; Heizkreis 2; Solar Trinkwasser; Heizkreis 1; Heizkreis/Kühlkreis 1		Keine			-
6)	6021	Funktion Erweiter'modul 2Keine; Multifunktional; Kühlkreis 1; Heizkreis 2; Solar Trinkwasser; Vorregler / Zubringerpumpe; Trinkwasser Vorregler; Trinkwasser Durchl'erhitzer		Keine			-
4)	6030	Relaisausgang QX21Kein; Elektroeinsatz 1 Vorlauf K25; Elektroeinsatz 2 Vorlauf K26; Umlenkventil Kühl Schi2 Y28; Zubringerpumpe Q14; Kaskadenpumpe Q25; Erzeugersperrventil Y4; Elektroeinsatz TWW K6; Zirkulationspumpe Q4; Kollektorpumpe Q5; Solarpumpe ext.Tauscher K9; Solarstellglied Puffer K8; Solarstellglied Schw'bad K18; Elektroeinsatz Puffer K16; H1-Pumpe Q15; H2-Pumpe Q18; H3-Pumpe Q19; Heizkreispumpe HKP Q20; Umlenkventil Kühlen Y21; Luftentfeuchter K29; Wärmeanforderung K27; Kälteanforderung K28; Alarmausgang K10; Zeitprogramm 5 K13; Heizkreispumpe HK1 Q2; Trinkwasserstellglied Q3; Zus'erzeuger Regelung K32		Kein			-

65/258

	Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
6)	6030	I	Relaisausgang QX21Kein | Elektroeinsatz1 Vorlauf K25 | Elektroeinsatz2Vorlauf K26 | Umlenkventil Kühl Schi2 Y28 | Zubringerpumpe Q14 | Kaskadenpumpe Q25 |Erzeugersperrventil Y4 | Elektroeinsatz TWW K6 |Zirkulationspumpe Q4 | Speicherumladepumpe Q11 |TWW Zwisch'kreispumpe Q33 | TWW DurchmischpumpeQ35 | Kollektorpumpe Q5 | Kollektorpumpe 2 Q16 |Solarpumpe ext.Tauscher K9 | Solarstellglied Puffer K8 |Solarstellglied Schw’bad K18 | Elektroeinsatz Puffer K16 |H1-Pumpe Q15 | H2-Pumpe Q18 | H3-Pumpe Q19 |Heizkreispumpe HkP Q20 | 2. Pumpenstufe HK1 Q21 | 2.Pumpenstufe HK2 Q22 | 2. Pumpenstufe HKP Q23 |Umlenkventil Kühlen Y21 | Luftentfeuchter K29 |Wärmeanforderung K27 | Kälteanforderung K28 |Alarmausgang K10 | Zeitprogramm 5 K13	Kein				-
4)	6031	I	Relaisausgang QX22Kein | Elektroeinsatz1 Vorlauf K25 | Elektroeinsatz2Vorlauf K26 | Umlenkventil Kühl Schi2 Y28 |Zubringerpumpe Q14 | Kaskadenpumpe Q25 |Erzeugersperrventil Y4 | Elektroeinsatz TWW K6 |Zirkulationspumpe Q4 | Kollektorpumpe Q5 | Solarpumpeext.Tauscher K9 | Solarstellglied Puffer K8 | SolarstellgliedSchw’bad K18 | Elektroeinsatz Puffer K16 | H1-PumpeQ15 | H2-Pumpe Q18 | H3-Pumpe Q19 | HeizkreispumpeHkP Q20 | Umlenkventil Kühlen Y21 | Luftentfeuchter K29| Wärmeanforderung K27 | Kälteanforderung K28 |Alarmausgang K10 | Zeitprogramm 5 K13 |Heizkreispumpe HK1 Q2 | Trinkwasserstellglied Q3 |Zus’erzeuger Regelung K32	Kein				-
6)	6031	I	Relaisausgang QX22Kein | Elektroeinsatz1 Vorlauf K25 | Elektroeinsatz2Vorlauf K26 | Umlenkventil Kühl Schi2 Y28 |Zubringerpumpe Q14 | Kaskadenpumpe Q25 |Erzeugersperrventil Y4 | Elektroeinsatz TWW K6 :Zirkulationspumpe Q4 | Speicherumladepumpe Q11 |TWW Zwisch'kreispumpe Q33 | TWW DurchmischpumpeQ35 | Kollektorpumpe Q5 | Kollektorpumpe 2 Q16 |Solarpumpe ext.Tauscher K9 | Solarstellglied Puffer K8 |Solarstellglied Schw’bad K18 | Elektroeinsatz Puffer K16 |H1-Pumpe Q15 | H2-Pumpe Q18 | H3-Pumpe Q19 |Heizkreispumpe HkP Q20 | 2. Pumpenstufe HK1 Q21 | 2.Pumpenstufe HK2 Q22 | 2. Pumpenstufe HKP Q23 |Umlenkventil Kühlen Y21 | Luftentfeuchter K29 |Wärmeanforderung K27 | Kälteanforderung K28 |Alarmausgang K10 | Zeitprogramm 5 K13	Kein				-
4)	6032	I	Relaisausgang QX23Kein | Elektroeinsatz1 Vorlauf K25 | Elektroeinsatz2Vorlauf K26 | Umlenkventil Kühl Schi2 Y28 |Zubringerpumpe Q14 | Kaskadenpumpe Q25 |Erzeugersperrventil Y4 | Elektroeinsatz TWW K6 |Zirkulationspumpe Q4 | Kollektorpumpe Q3 | Solarpumpeext.Tauscher K9 | Solarstellglied Puffer K8 | SolarstellgliedSchw’bad K18 | Elektroeinsatz Puffer K16 | H1-PumpeQ15 | H2-Pumpe Q18 | H3-Pumpe Q19 | HeizkreispumpeHkP Q20 | Umlenkventil Kühlen Y21 | Luftentfeuchter K29| Wärmeanforderung K27 | Kälteanforderung K28 |Alarmausgang K10 | Zeitprogramm5 K13 |Heizkreispumpe HK1 Q2 | Trinkwasserstellglied Q3 |Zus’erzeuger Regelung K32	Kein				-
6)	6032	I	Relaisausgang QX23Kein | Elektroeinsatz1 Vorlauf K25 | Elektroeinsatz2Vorlauf K26 | Umlenkventil Kühl Schi2 Y28 |Zubringerpumpe Q14 | Kaskadenpumpe Q25 |Erzeugersperrventil Y4 | Elektroeinsatz TWW K6 :Zirkulationspumpe Q4 | SpeicherumladepumpeQ11 |TWW Zwisch'kreispumpe Q33 | TWW DurchmischpumpeQ35 | Kollektorpumpe Q5 | Kollektorpumpe 2 Q16 |Solarpumpe ext.Tauscher K9 | Solarstellglied Puffer K8 |	Kein				-

66/258

	Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
			Solarstellglied Schw’bad K18 ; Elektroeinsatz Puffer K16 ; H1-Pumpe Q15 ; H2-Pumpe Q18 ; H3-Pumpe Q19 ; Heizkreispumpe HKP Q20 ; 2. Pumpenstufe HK1 Q21 ; 2. Pumpenstufe HK2 Q22 ; 2. Pumpenstufe HKP Q23 ; Umlenkventil Kühlen Y21 ; Luftentfeuchter K29 ; Wärmeanforderung K27 ; Kälteanforderung K28 ; Alarmausgang K10 ; Zeitprogramm 5 K13
4)	6040	I	Fühlereingang BX21Kein ; Pufferspeicherfühler B4 ; Pufferspeicherfühler B41 ; Kollektorfühler B6 ; Trinkwasserfühler B31 ; Kältemittelfühler flüssig B83 ; TWW Zirkulationsfühler B39 ; Schwimmbadfühler B13 ; Solarvorlauffühler B63 ; Solarrücklauffühler B64 ; Pufferspeicherfühler B42 ; Schienenvorlauffühler B10 ; Kaskadenrücklauffühler B70 ; Sondertemperaturfühler 1 ; Sondertemperaturfühler 2 ; Trinkwasserfühler B3 ; Heissgasfühler B81	Kein			-
6)	6040	I	Fühlereingang BX21Kein ; Pufferspeicherfühler B4 ; Pufferspeicherfühler B41 ; Kollektorfühler B6 ; Trinkwasserfühler B31 ; Heissgasfühler B82 ; Kältemittelfühler flüssig B83 ; TWW Ladefühler B36 ; TWW Zapffühler B38 ; TWW Zirkulationsfühler B39 ; Schwimmbadfühler B13 ; Kollektorfühler 2 B61 ; Solarvorlauffühler B63 ; Solarrücklauffühler B64 ; Pufferspeicherfühler B42 ; Schienenvorlauffühler B10 ; Kaskadenrücklauffühler B70	Kein			-
4)	6041	I	Fühlereingang BX22Kein ; Pufferspeicherfühler B4 ; Pufferspeicherfühler B41 ; Kollektorfühler B6 ; Trinkwasserfühler B31 ; Kältemittelfühler flüssig B83 ; TWW Zirkulationsfühler B39 ; Schwimmbadfühler B13 ; Solarvorlauffühler B63 ; Solarrücklauffühler B64 ; Pufferspeichersfühler B42 ; Schienenvorlauffühler B10 ; Kaskadenrücklauffühler B70 ; Sondertemperaturfühler 1 ; Sondertemperaturfühler 2 ; Trinkwasserfühler B3 ; Heissgasfühler B81	Kein			-
6)	6041	I	Fühlereingang BX22Kein ; Pufferspeicherfühler B4 ; Pufferspeicherfühler B41 ; Kollektorfühler B6 ; Trinkwasserfühler B31 ; Heissgasfühler B82 ; Kältemittelfühler flüssig B83 ; TWW Ladefühler B36 ; TWW Zapffühler B38 ; TWW Zirkulationsfühler B39 ; Schwimmbadfühlier B13 ; Kollektorfühler 2 B61 ; Solarvorlauffühler B63 ; Solarrücklauffühler B64 ; Pufferspeichersfühler B42 ; Schienenvorlauffühler B10 ; Kaskadenrücklauffühler B70	Kein			-
4)	6046	I	Funktion Eingang H2BA-Umschaltung HK’s+TWW ; BA-Umschaltung HK’s ; BA-Umschaltung HK1 ; BA-Umschaltung HK2 ; BA-Umschaltung HKP ; Fehler- / Alarmmeldung ; Minimaler Vorlaufsollwert ; Wärmeanforderung 10V ; Taupunktwächter ; Vorlaufsollw’anhebung Hygro ; Kälteanforderung ; Kälteanforderung 10V ; Druckmessung 10V ; Relative Raumfeuchte 10V ; Raumtemperatur 10V ; Freigabe Schwimmbad ; Einschaltbefehl WP Stufe 1	BA-Umschaltung HK’s+TWW -
6)	6046	I	Funktion Eingang H2BA-Umschaltung HK’s+TWW ; BA-Umschaltung HK’s ; BA-Umschaltung HK1 ; BA-Umschaltung HK2 ; BA-Umschaltung HKP ; Fehler- / Alarmmeldung ; Minimaler Vorlaufsollwert ; Wärmeanforderung 10V ; Taupunktwächter ; Vorlaufsollw’anhebung Cygro ; Kälteanforderung ; Kälteanforderung 10V ; Druckmessung 10V ; Relative Raumfeuchte 10V ; Raumtemperatur 10V ; Freigabe Schwimmbad ; Einschaltbefehl WP Stufe 1 ; Einschaltbefehl WP Stufe 2	BA-Umschaltung HK’s+TWW -
	6047	I	Wirksinn Kontakt H2Ruhekontakt ; Arbeitskontakt	Arbeitskontakt			-
	6048	I	Funktionswert Kontakt H2	30	0	130	°C
	6049	I	Spannungswert 1 H2	0	0	10	V

67/258

Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
6050	I	Funktionswert 1 H2	0	-100	500	-
6051	I	Spannungswert 2 H2	10	0	10	V
6052	I	Funktionswert 2 H2	100	-100	500	-
6070	I	Funktion Ausgang UXKeine | Quellenpumpe Q8/Venti K19 | Kollektorpumpe Q5 | Solarpumpe Puffer K8 | Solarpumpe ext.Tauscher K9 | Solarpumpe Schwimmbad K18 | Wärmepumpensollwert | Leistungssollwert | Wärmeanforderung | Kälteanforderung	Keine			-
6070	I	Funktion Ausgang UXKeine | Quellenpumpe Q8/Venti K19 | Trinkwasserpumpe Q3 | TWW Zwisch'kreispumpe Q33 | TWW Durchlauferhitzer Q34 | Kollektorpumpe Q5 | Kollektorpumpe 2 Q16 | Solarpumpe Puffer K8 | Solarpumpe ext.Tauscher K9 | Solarpumpe Schwimmbad K18 | Heizkreispumpe HK1 Q2 | Heizkreispumpe HK2 Q6 | Heizkreispumpe HKP Q20 | Wärmepumpensollwert | Leistungssollwert | Wärmeanforderung | Kälteanforderung	Keine			-
6071	I	Signallogik Ausgang UXStandard | Invertiert	Standard
6072	I	Signal Ausgang UX0..10V | PWM	0..10V			-
6075	I	Temperaturwert 10V UX	100	5	130	°C
6097	F	Fühlertyp KollektorNTC* | Pt 1000	1 1 2	-
6098	F	Korrektur Kollektorfühler	0	-20	20	°C
6099	F	Korrektur Kollektorfühler 2	0	-20	20	°C
6100	F	Korrektur Aussenfühler	0.0	-3.0	3.0	°C
6110	F	Zeitkonstante Gebäude	20	0	50	h
6120	F	AnlagenfrostschutzAus | Ein	Ein			-
6135	F	LuftentfeuchterAus | Ein	Aus			-
6136	F	Luftentfeuchter Freigabe24h/Tag | Zeitprogramm Heizkreis | Zeitprogramm 5	24h/Tag			-
6137	F	Luftentfeuchter r.F. EIN	55	0	100	%
6138	F	Luftentfeuchter r.F. SD	5	2	50	%
6200	F	Fühler speichernNein | Ja	Nein			-
6201	F	Fühler löschenNein | Ja	Nein			-
6204	F	Parameter speichernNein | Ja	Nein			-
6205	F	Parameter zurücksetzenNein | Ja	Nein			-
6212	I	Kontrollnummer Erzeuger 1	-	0	199999	-
6213	I	Kontrollnummer Erzeuger 2	-	0	199999	-
6215	I	Kontrollnummer Speicher	-	0	199999	-
6217	I	Kontrollnummer Heizkreise	-	0	199999	-
6220	I	Software-Version	-	0	99.9	-
LPB-System
6600	I	Geräteadresse	1	0	16	-
6601	F	Segmentadresse	0	0	14	-
6604	F	Busspeisung FunktionAus | Automatisch	Automatisch			-
6605	F	Busspeisung StatusAus; Ein	Ein -
6620	F	Wirkbereich UmschaltungenSegment; System	System			-
6621	F	SommerumschaltungLokal; Zentral	Lokal			-
6623	F	BetriebsartumschaltungLokal; Zentral	Zentral			-
6625	F	TrinkwasserzuordnungLokale Heizkreise; Alle Heizkreise im Segment; AlleHeizkreise im System	Alle Heizkreise im System		-
6627	F	KälteanforderungLokal; Zentral	Zentral
6632	F Bit	Eco von Ext ErzeugerNein; Ja	Ja			-
6640	I	UhrbetriebAutonom; Slave ohne Fernverstellung; Slave mitFernverstellung; Master	Autonom			-
6650	F	Aussentemperatur Lieferant	0	0	239	-
Fehler
6710	I	Reset AlarmrelaisNein; Ja	Nein		-
6711	I	Reset WärmepumpeNein; Ja	Nein			-
6740	F	Vorlauftemperatur 1 Alarm	---	---/10	240	min
6741	F	Vorlauftemperatur 2 Alarm	---	---/10	240	min
6745	F	Trinkwasserladung Alarm	---	---/1	48	h
6746	F	Vorlauftemp Kühlen 1 Alarm	---	---/10	240	min
6800	F	Historie 1	-
6801	F	Fehlercode 1	-	0	255	-
6802	F	Historie 2	-
6803	F	Fehlercode 2	-	0	255	-
6804	F	Historie 3	-
6805	F	Fehlercode 3	-	0	255	-
6806	F	Historie 4	-
6807	F	Fehlercode 4	-	0	255	-
6808	F	Historie 5	-
6809	F	Fehlercode 5	-	0	255	-
6810	F	Historie 6	-
6811	F	Fehlercode 6	-	0	255	-
6812	F	Historie 7	-
6813	F	Fehlercode 7	-	0	255	-
6814	F	Historie 8	-
6815	F	Fehlercode 8	-	0	255	-
6816	F	Historie 9	-
6817	F	Fehlercode 9	-	0	255	-
6818	F	Historie 10	-
6819	F	Fehlercode 10	-	0	255	-
---	ST	Wiederholung Fehler 107: HeissgasVerdichter 1	2
---	ST	Wiederholung Fehler 108: HeissgasVerdichter 2	2

69/258

Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
---	ST	Wiederholung Fehler 134: Sammelstörung WP	2
---	ST	Wiederholung Fehler 204: Ventilator Überlast	2
---	ST	Wiederholung Fehler 222: HD bei WP-Betrieb	2
---	ST	Wiederholung Fehler 225: Niederdruck	2
---	ST	Wiederholung Fehler 226: Verdichter 1 Überlast	2
---	ST	Wiederholung Fehler 227: Verdichter 2 Überlast	2
---	ST	Wiederholung Fehler 228: Ström'wächter W'quelle	2
---	ST	Wiederholung Fehler 229: Druckwächter W'quelle	2
---	ST	Wiederholung Fehler 230: Quellenpumpe Überlast	2
---	ST	Wiederholung Fehler 247: Abtaustörung	2
---	ST	Wiederholung Fehler 355: Drehstrom asymmetrisch	2
---	ST	Wiederholung Fehler 356: Ström'wächter Verb	2
Wartung/Sonderbetrieb
7070	I	WP Zeitintervall	---	---/1	240	Monate
7071	I	WP Zeit seit Wartung	0	0	240	Monate
7072	I	Max Starts Verd1/Betr'Std	---	---/0.1	12.0	-
7073	I	Akt Starts Verd1/Betr'Std	0	0	12.0	-
7074	I	Max Starts Verd2/Betr'Std	---	---/0.1	12.0	-
7075	I	Akt Starts Verd2/Betr'Std	0	0	12.0	-
7076	I	Spreiz Kondens Max/Wo	---	---/1	250	-
7077	I	Akt Spreiz Kondens Max/Wo	0	0	250	-
7078	I	Spreiz Kondens Min/Wo	---	---/1	250	-
7079	I	Akt Spreiz Kondens Min/Wo	0	0	250	-
7080	I	Spreiz Verdampfer Max/Wo	---	---/1	250	-
7081	I	Akt Spreiz Verda Max/Wo	0	0	250	-
7082	I	Spreiz Verdampfer Min/Wo	---	---/1	250	-
7083	I	Akt Spreiz Verda Min/Wo	0	0	250	-
7090	I	TWW Speicher Zeitintervall	---	---/1	240	Monate
7091	I	TWW Speicher seit Wartung	0	0	240	Monate
7092	I	TWW Ladetemp WP Minimum	40	8	80	°C
7093	I	Akt TWW Ladetemperatur WP	-	8	80	°C
7119	F	ÖkofunktionGesperrt | Freigegeben	Gesperrt
7120	E	ÖkobetriebAus | Ein	Aus			-
7141	E	NotbetriebAus | Ein	Aus			-
7142	F	Notbetrieb FunktionsartManuell | Automatisch	Manuell			-
7150	I	Simulation Aussentemperatur	---	---/ -50	50	°C
7152	I	Abtauen auslösenNein | Ja	Nein			-

70/258

	Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
	7181	I	Telefon Zuständigkeit 1		0	16	Ziffern
	7183	I	Telefon Zuständigkeit 2		0	16	Ziffern
	Ein-/Ausgangstest
4)	7700	I	Relaistest	Kein Test -
			Kein Test ; Alles aus ; Relaisausgang QX23 Modul 1 ;Relaisausgang QX21 Modul 1 ; Relaisausgang QX22Modul 1 ; Relaisausgang QX1 ; Relaisausgang QX2 ;Relaisausgang QX3 ; Relaisausgang QX4 ;Relaisausgang QX5 ; Relaisausgang QX6 ;Relaisausgang QX23 Modul 2 ; Relaisausgang QX21Modul 2 ; Relaisausgang QX22 Modul 2 ; RelaisausgangQX7 ; Relaisausgang QX8
6)	7700	I	Relaistest	Kein Test -
			Kein Test ; Alles aus ; Quellenpu Q8 / Ventilat K 19 ;Verdichter 1 K1 (für ca. 1-2s.) ; Kondensatorpumpe Q9 ;Trinkwasserpumpe Q3 ; Heizkreispumpe Q2;Heizkreismischer Auf Y1 ; Heizkreismischer Zu Y2 ;Relaisausgang QX23 Modul 1 ; Relaisausgang QX21Modul 1 ; Relaisausgang QX22 Modul 1 ; RelaisausgangQX1 ; Relaisausgang QX2 ; Relaisausgang QX3 ;Relaisausgang QX4 ; Relaisausgang QX5 ;Relaisausgang QX6 ; Relaisausgang QX23 Modul 2 ;Relaisausgang QX21 Modul 2 ; Relaisausgang QX22Modul 2
	7710	I	Ausgangstest UX	---	---/0	100	%
	7711	I	Spannungssignal UX	-	0.0	10.0	Volt
	7714	I	PWM-Signal P1	-	0	100	%
	7730	I	Aussentemperatur B9	-	-50.0	50.0	°C
	7732	I	Vorlauftemperatur B1	-	0.0	140.0	°C
	7750	I	Trinkwassertemperatur B3	-	0.0	140.0	°C
	7770	I	Vorlauftemperatur WP B21	-	0.0	140.0	°C
	7771	I	Rücklauftemperatur WP B71	-	0.0	140.0	°C
	7772	I	Heissgastemperatur B81	-	0.0	180.0	°C
	7775	I	Quelle Eintrittstemp B91	-	-50.0	50.0	°C
	7777	I	Fühlertemperatur B92, B84	-	-50.0	50.0	°C
	7820	I	Fühlertemperatur BX 1	-	-28	350	°C
	7821	I	Fühlertemperatur BX 2	-	-28	350	°C
	7822	I	Fühlertemperatur BX 3	-	-28	350	°C
	7823	I	Fühlertemperatur BX 4	-	-28	350	°C
	7824	I	Fühlertemperatur BX 5	-	-28	350	°C
	7830	I	Fühlertemp BX21 Modul 1	-	-28	350	°C
	7831	I	Fühlertemp BX22 Modul 1	-	-28	350	°C
	7832	I	Fühlertemp BX21 Modul 2	-	-28	350	°C
	7833	I	Fühlertemp BX22 Modul 2	-	-28	350	°C
	7840	I	Spannungssignal H1	-	0.0	10.0	Volt
	7841	I	Kontaktzustand H1Offen ; Geschlossen	-	0	1	-
	7842	I	Impulszähler H1	-	0	66535	-
	7845	I	Spannungssignal H2	-	0.0	10.0	Volt
	7846	I	Kontaktzustand H2Offen ; Geschlossen	-	0	1	-
	7854	I	Spannungssignal H3	-	0.0	10.0	Volt
	7855	I	Kontaktzustand H3Offen ; Geschlossen	-	0	1	-
	7856	I	Impulszähler H3	-	0	66535	-
Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
7889	Niederdruckwächter E90V;230V		-	0	1
7890	Hochdruckwächter E100V;230V		-	0	1
7891	Verdichter 1 Überlast E110V;230V		-	0	1
7911	Eingang EX10V;230V		-	0	1
7912	Eingang EX20V;230V		-	0	1
7913	Eingang EX30V;230V		-	0	1
7914	Eingang EX40V;230V		-	0	1
7915	Eingang EX50V;230V		-	0	1
7916	Eingang EX60V;230V		-	0	1
7917	Eingang EX70V;230V		-	0	1
Status
8000	Status Heizkreis 1 - 0 255			-
8001	Status Heizkreis 2 - 0 255			-
8002	Status Heizkreis P - 0 255			-
8003	Status Trinkwasser - 0		255	-
8004	Status Kühlkreis 1 - 0		255	-
8006	Status Wärmepumpe		-	0	255	-
8007	Status Solar		-	0	255	-
8010	Status Pufferspeicher		-	0	255	-
8011	Status Schwimmbad		-	0	255	-
8022	Status Zusatzerzeuger		-	0	255	-
8050	Historie 1		-
8051	Sollwertcode 1		-	0	255	-
8052	Historie 2		-
8053	Sollwertcode 2		-	0	255	-
8054	Historie 3		-
8055	Sollwertcode 3		-	0	255	-
8056	Historie 4		-
8057	Sollwertcode 4		-	0	255	-
8058	Historie 5		-
8059	Sollwertcode 5		-	0	255	-
8060	Historie 6		-
8061	Sollwertcode 6		-	0	255	-
8062	Historie 7		-
8063	Sollwertcode 7		-	0	255	-
8064	Historie 8		-
8065	Sollwertcode 8		-	0	255	-
8066	Historie 9		-
8067	Sollwertcode 9		-	0	255	-
8068	Historie 10		-
8069	Sollwertcode 10		-	0	255	-

72/258

Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
Diagnose Kaskade
8100bis8130	I Priorität Erzeuger 1...16 - 0 16
8101bis8131	I Status Erzeuger 1...16Fehlt | In Störung | Handbetrieb aktiv | Erzeugersperreaktiv | Schornsteinfegerfkt aktiv | TWW-Trennschaltungaktiv | Aussentemp'grenze aktiv | Nicht freigegeben |Freigegeben		Fehlt
8138	I	Kaskadenvorlauftemperatur	-	0.0	140.0	°C
8139	I	Kaskadenvorlaufsollwert	-	0.0	140.0	°C
8140	I	Kaskadenrücklauftemperatur	-	0.0	140.0	°C
8141	I	Kaskadenrücklaufsollwert	-	0.0	140.0	°C
8150	I	Erz'folge Umschalt aktuell	-	0	990	h
Diagnose Erzeuger
8400	I	Verdichter 1Aus | Ein	-	0	1	-
8401	I	Verdichter 2Aus | Ein	-	0	1	-
8402	I	Elektroeinsatz 1 VorlaufAus | Ein	-	0	1	-
8403	I	Elektroeinsatz 2 VorlaufAus | Ein	-	0	1	-
8404	I	QuellenpumpeAus | Ein	-	0	1	-
8405	I	Drehzahl QuellenpumpeAus | Ein	-	0	100	%
8406	I	KondensatorpumpeAus | Ein	-	0	1	-
8410	E	Rücklauftemperatur WP	-	0.0	140.0	°C
8411	E	Sollwert WP	-	0.0	140.0	°C
8412	E	Vorlauftemperatur WP	-	0.0	140.0	°C
8415	I	Heissgastemperatur 1	-	0.0	180.0	°C
8416	F	Heissgastemperatur Max	-	0.0	180.0	°C
8417	I	Heissgastemperatur 2	-	0.0	180.0	°C
8420	I	Kältemitteltemperatur flüssig	-	0.0	140.0	°C
8425	I	Temp'spreizung Kondensator	-	-50.0	140.0	°C
8426	I	Temp'spreizung Verdampfer	-	-50.0	140.0	°C
8427	E	Quelle Eintrittstemperatur	-	-50.0	50.0	°C
8428	I	Quelle Eintritt Min	-	-50.0	50.0	°C
8429	E	Quelle Austrittstemperatur	-	-50.0	50.0	°C
8430	I	Quelle Austritt Min	-	-50.0	50.0	°C
8440	I	Rest Stufe 1 Stillst'zeit Min	---	(0) 1	255	min
8441	I	Rest Stufe 2 Stillst'zeit Min	---	(0) 1	255	min
8442	I	Rest Stufe 1 Laufzeit Min	---	(0) 1	255	min
8443	I	Rest Stufe 2 Laufzeit Min	---	(0) 1	255	min
8444	I	Restzeit Begr QuelleTempMin	---	(0) 1	65535	min
8446	I	Verdichterfolge1-2 | 2-1	---	0	1	-
8450	F	Betr'stunden Verdichter 1	0	0	199'999	h
8451	F	Startzähler Verdichter 1	0	0	199'999	-
8452	F	Betr'stunden Verdichter 2	0	0	199'999	h
8453	F	Startzähler Verdichter 2	0	0	199'999	-
8454	F	Sperrdauer WP	0	0	199'999	h

73/258

Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
8455	F	Zähler Anzahl Sperren WP	0	0	199'999	-
8456	F	Betr'stunden Elektro Vorl	0	0	199'999	h
8457	F	Startzähler Elektro Vorlauf	0	0	199'999	-
8469	F	Drehzahl Ventilator	0	0	100	%
8470	I	VentilatorAus | Ein	Aus			-
8471	I	ProzessumkehrventilAus | Ein	Aus			-
8475	I	Verdampfertemperatur	0	-50	50	°C
8477	I	Temp'diff Abtauen Istwert	0	-50	50	°C
8478	I	Temp'diff Abtauen Sollwert	0	-50	50	°C
8480	I	Restzeit Abtausperrung	0	0	255	min
8481	I	Restzeit Zwangsabtauen	00:00	00:00	07:00	h/min
8485	I	Anzahl Abtauversuche	0	0	10	-
8505	F	Drehzahl Kollektorpumpe 1	0	0	100	%
8506	F Drehzahl Solarpump ext.Tau	0 0	100	%
8507	F Drehzahl Solarpumpe Puffer	0 0	100	%
8508	F Drehzahl Solarpump Sch'bad	0 0	100	%
8510	I	Kollektortemperatur 1	-	-28	350	°C
8511	I	Kollektortemperatur 1 Max	200	-28	350	°C
8512	I	Kollektortemperatur 1 Min	-28	-28	350	°C
8513	I	dT Kollektor 1/TWW	0	-28	350	°C
8514	I	dT Kollektor 1/Puffer	0	-168	350	°C
8515	I	dT Kollektor 1/Schwimmbad	0	-168	350	°C
8519	I	Solarvorlauftemperatur	0	-28	350	°C
8520	I	Solarrücklauftemperatur	0	-28	350	°C
8526	I	Tagesertrag Solarenergie	0	0	999.9	kWh
8527	I	Gesamtertrag Solarenergie	0	0	9999999.9	kWh
8530	F	Betr'stunden Solarertrag	0	0	199'999	h
8531	F	Betr'stunden Kollek'überhitz	0	0	199'999	h
8543	F Drehzahl Kollektorpumpe 2	0 0	100	%
8547	I	Kollektortemperatur 2	0	-28	350	°C
8548	I	Kollektortemperatur 2 Max	-28	-28	350	°C
8549	I	Kollektortemperatur 2 Min	350	-28	350	°C
8550	I	dT Kollektor 2/TWW	0	-168	350	°C
8551	I	dT Kollektor 2/Puffer	0	-168	350	°C
8552	I	dT Kollektor 2/Schwimmbad	0	-168	350	°C
Diagnose Verbraucher
8700	E	Aussentemperatur	-	-50.0	50.0	°C
8701	E	Aussentemperatur Minimum	-	-50.0	50.0	°C
8702	E	Aussentemperatur Maximum	-	-50.0	50.0	°C
8703	I	Aussentemperatur gedämpft	-	-50.0	50.0	°C
8704	I	Aussentemperatur gemischt	-	-50.0	50.0	°C
8720	I	Relative Raumfeuchte	-	0	100	%
8721	I	Raumtemperatur	-	0	50	°C
8722	I	Taupunkttemperatur 1	-	0	50	°C
8730	I	Heizkreispumpe 1Aus | Ein	Aus			-
8731	I	Heizkreismischer Auf Y1Aus | Ein	Aus			-

74/258

	Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
	8732	I	Heizkreismischer Zu Y2Aus; Ein	Aus -
6)	8735	F	Drehzahl Heizkreispumpe 1	-	0	100	%
	8740	E	Raumtemperatur 1	-	0.0	50.0	°C
	8741	E	Raumsollwert 1	20	4.0	35.0	°C
	8743	E	Vorlauftemperatur 1	-	0.0	140.0	°C
	8744	E	Vorlaufsollwert 1	-	0.0	140.0	°C
	8751	I	Kühlkreispumpe 1	-	0	1	-
	8752	I	Kühlkreismischer 1 Auf	-	0	1	-
	8753	I	Kühlkreismischer 1 Zu	-	0	1	-
	8754	I	Kühlumlenkventil 1	-	0	1	-
	8756	E	Vorlauftemperatur Kühlen 1	- 0	140 °C
	8757	E	Vorlaufsollwert Kühlen 1	-	0	140	°C
	8760	I	Heizkreispumpe Q6Aus; Ein	Aus -
	8761	I	Heizkreismischer Auf Y5Aus; Ein	Aus -
	8762	I	Heizkreismischer Zu Y6Aus; Ein	Aus -
6)	8765	F	Drehzahl Heizkreispumpe 2	-	0	100	%
	8770	E	Raumtemperatur 2	-	0.0	50.0	°C
	8771	E	Raumsollwert 2	20	4.0	35.0	°C
	8773	E	Vorlauftemperatur 2	-	0.0	140.0	°C
	8774	E	Vorlaufsollwert 2	-	0.0	140.0	°C
6)	8795	F	Drehzahl Heizkreispumpe P	-	0	100	%
	8800	E	Raumtemperatur P	-	0.0	50.0	°C
	8801	E	Raumsollwert P	20	4.0	35.0	°C
	8803	E	Vorlaufsollwert P	-	0.0	140.0	°C
	8820	I	Trinkwasserpumpe Q3Aus; Ein	Aus -
	8821	I	Elektroeinsatz TWW K6Aus; Ein	Aus			-
6)	8825	F	Drehzahl Trinkwasserpumpe	-	0	100	%
	8826	F	Drehzahl TWW Zw'kreispumpe	-	0	100	%
	8827	F	Drehzahl Dl'erhitzerpumpe	-	0	100	%
	8830	E	Trinkwassertemperatur 1	-	0.0	140.0	°C
	8831	E	Trinkwassersollwert	55	8.0	80.0	°C
	8832	I	Trinkwassertemperatur 2	-	0.0	140.0	°C
	8835	I	TWW Zirkulationstemperatur	-	0.0	140.0	°C
	8836	I	TWW Ladetemperatur	-	0.0	140.0	°C
	8840	F	Betr'stunden TWW-Pumpe	0	0	199'999	h
	8841	F	Startzähler TWW-Pumpe	0	0	199'999	-
	8842	F	Betr'stunden Elektro TWW	0	0	199'999	h
	8843	F	Startzähler Elektro TWW	0	0	199'999	-
6)	8850	I	TWW Vorreglertemperatur	0	0	140.0	°C
	8851	I	TWW Vorreglersollwert	0	0	140.0	°C
	8852	I	TWW Durchl'erhitzertemp	0	0	140.0	°C
	8853	I	TWW Durchl'erhitzersollwert	0	0	140.0	°C
	8900	I	Schwimmbadtemperatur	0	0	140.0	°C
	8901	I	Schwimmbadsollwert	24	8	80.0	°C
Bedienzeile	Bedienebene	Funktion	Standardwert	Min	Max	Einheit
8930	I	Vorreglertemperatur 0 0 140.0 °C
8931	I	Vorreglersollwert 0 0 140.0 °C
8950	I	Schienenvorlauftemperatur 0 0 140.0 °C
8951	I	Schienenvorlaufsollwert 0 0 140.0 °C
8957	I	Schienenvorlaufsollwert Kälte 0 0 140.0 °C
8970	I	Elektroeinsatz PufferAus | Ein	Aus			-
8980	E	Pufferspeichertemperatur 1	-	0.0	140.0	°C
8981	E	Pufferspeichersollwert	-	0.0	140.0	°C
8982	E	Pufferspeichertemperatur 2	-	0.0	140.0	°C
8983	I	Pufferspeichertemperatur 3	-	0.0	140.0	°C
8990	F	Betr'stunden Elektro Puffer	0	0	199'999	h
8991	F	Startzähler Elektro Puffer	0	0	199'999	-
9000	I	Vorlaufsollwert H1	5	0.0	140.0	°C
9001	I	Vorlaufsollwert H2	5	0.0	140.0	°C
9004	I	Vorlaufsollwert H3	5	0.0	140.0	°C
9005	I	Wasserdruck H1	0	-100	500	bar
9006	I	Wasserdruck H2	0	-100	500	bar
9009	I	Wasserdruck H3	0	-100	500	bar
9031	E	Relaisausgang QX1Aus | Ein	Aus			-
9032	E	Relaisausgang QX2Aus | Ein	Aus			-
9033	E	Relaisausgang QX3Aus | Ein	Aus			-
9034	E	Relaisausgang QX4Aus | Ein	Aus			-
9035	E	Relaisausgang QX5Aus | Ein	Aus			-
9036	E	Relaisausgang QX6Aus | Ein	Aus			-
9037	E	Relaisausgang QX7Aus | Ein	Aus
9038	E	Relaisausgang QX8Aus | Ein	Aus
9050	I	Relaisausgang QX21 Modul 1Aus | Ein	Aus			-
9051	I	Relaisausgang QX22 Modul 1Aus | Ein	Aus			-
9052	I	Relaisausgang QX23 Modul 1Aus | Ein	Aus			-
9053	I	Relaisausgang QX21 Modul 2Aus | Ein	Aus			-
9054	I	Relaisausgang QX22 Modul 2Aus | Ein	Aus			-
9055	I	Relaisausgang QX23 Modul 2Aus | Ein	Aus			-

5.2 QAA55..

5.2.1 Bedienung

Bedienelemente

Anzeigemöglichkeiten

Anzeige

Beispiel sämtlicher anzeigbaren Segmente.

Beispiel sämtlicher anzeigbaren Segmente:

Beispiel Grundanzeige:

Heizbetrieb wählen

Mit der Taste kann zwischen den einzelnen Betriebsarten gewechselt werden. Die Wahl ist durch Erscheinen eines Balkens in der Anzeige unterhalb der Symbole ersichtlich.

Automatikbetrieb

Die Automatik-Betriebsart regelt die Raumtemperatur entsprechend dem Zeitprogramm.

Eigenschaften des Automatikbetriebs:

• Heizbetrieb nach Zeitprogramm
• Temperatur-Sollwerte nach Heizprogramm „Komfortsollwert“ ✉ oder „Reduziertssollwert“ Ⓗ
• Schutzfunktionen aktiv
• So/Wi Umstellautomatik und Tages-Heizgrenzenautomatik aktiv (ECO-Funktionen)

Dauerbetrieb

Die Dauer-Betriebsart hält die Raumtemperatur konstant auf dem gewählten Betriebsniveau.

Heizen auf Komfortsollwert

Heizen auf Reduziert sollwert

Eigenschaften des Dauerbetriebs:

• Heizbetrieb ohne Zeitprogramm
• Schutzfunktionen aktiv
- So/Wi Umstellautomatik (ECO-Funktionen) und Tages-Heizgrenzenautomatik inaktiv bei Dauerbetrieb mit Komfortsollwert

Schutzbetrieb

Im Schutzbetrieb ist die Heizung ausgeschaltet. Sie bleibt aber gegen Frost geschützt (Frostschutz-Temperatur), dabei darf jedoch die Spannungsversorgung nicht unterbrochen werden.

Eigenschaften des Schutzbetriebs:

• Heizbetrieb aus
  • Temperatur nach Frostschutz
  • Schutzfunktionen aktiv
• So/Wi Umstellautomatik (ECO-Funktionen) und Tages-Heizgrenzenautomatik aktiv

Anzeige Kühlbetrieb

(Falls vorhanden)

Kühlbetrieb

Die Freigabe des Kühlbetriebes ist durch Erscheinen eines Balkens in der Anzeige unterhalb des Symbols ersichtlich. Der Kühlbetrieb ist aktiv, wenn der Balken für den Heizbetrieb ausgeblendet ist.

Eigenschaften des Kühlbetriebs:

• Kühlbetrieb nach Zeitprogramm
- Temperatur-Sollwert nach „Komfortsollwert Kühlen“
• Schutzfunktionen aktiv
- Kühlgrenze nach Aussentemperatur

Raumsollwert einstellen

Je nach aktivem Betriebszustand wird jeweils der Heizsollwert oder der Kühlsollwert eingestellt.

Für den Komfortsollwert ✪ stellen Sie direkt am Drehknopf tiefer oder höher.

Warten Sie nach jeder Korrektur mindestens 2 Std., damit sich die Raumtemperatur anpassen kann.

Präsenztaste

Wenn Sie die Räume für kurze Zeit nicht benützen, können Sie mit der Präsenztaste die Heizung / Kühlung vorübergehend reduzieren. Sind Ihre Räume wieder belegt, betätigen Sie erneut die Präsenztaste.

• Die Präsenztaste wirkt nur im Automatikbetrieb
• Die aktuelle Wahl ist bis zur nächsten Schaltung nach Heizprogramm aktiv

5.2.2 Programmierung

Konfiguration

Durch langes Drücken (>3 s) der Präsenztaste erhält man Einstieg in die Service-Ebene. Wird der Parameter angewählt, blinkt der aktuelle Wert. Mit dem Drehknopf kann der gewünschte Wert eingestellt werden. Durch kurzes Drücken der Präsenztaste kann die nächste Einstellung gewählt werden.

Einstellungen

Einsatz als

Direktverstellung

Anzeige	Funktion
ru = 1	Das Raumgerät ist als RG1 adressiert (Werkseinstellung)
ru = 2	Das Raumgerät ist als RG2 adressiert
ru = 3	Das Raumgerät ist als RG3 adressiert
P1 = 1	Speichern automatisch: (Werkseinstellung)Eine Sollwertkorrektur mit dem Drehknopf wird sowohl durch Betätigung der Betriebsarttaste als auch ohne weitere Bestätigung (Timeout) übernommen.
P1 = 2	Speichern mit Bestätigung:Eine Sollwertkorrektur mit dem Drehknopf wird nur nach Betätigung der Betriebsarttaste übernommen.
P2 = 0	AUS: alle Bedienelemente freigegeben (Werkseinstellung)
P2 = 1	EIN: folgende Bedienelemente sind gesperrt:BetriebsartumschaltungHeizkreisKomfortsollwertverstellungBetriebsniveau-Umschaltung(Präsenztaste)

Bediensperre

Ist die Bediensperre aktiv, so wird beim Druck einer gesperrten Taste während 3 Sekunden der Schriftzug „OFF“ angezeigt. Der Eintritt in die Service-Ebene wird durch die Bediensperre nicht verhindert.

6 Einstellungen im Detail

6.1 Uhrzeit & Datum

Der Regler hat eine Jahresuhr, welche die Uhrzeit, den Wochentag und das Datum beinhaltet. Damit die Funktion des Heizprogramms gewährleistet ist, muss die Uhrzeit und das Datum richtig eingestellt werden.

Zeilennr.	Bedienzeile
1 Stunden / Minuten
2 Tag / Monat
3	Jahr
5	Sommerzeitbeginn
6	Sommerzeitende

Sommer- /

Winterzeitumstellung

Die eingestellten Daten für die Umstellung auf Sommer- bzw. Winterzeitumstellung bewirken, dass am ersten Sonntag ab diesem Datum die Zeit automatisch von 02:00 (Winterzeit) auf 03:00 (Sommerzeit) bzw. von 03:00 (Sommerzeit) auf 02:00 (Winterzeit) umgestellt wird.

6.2 Bedieneinheit

Bedienung und Anzeige

Zeilennr.	Bedienzeile
20	SpracheDeutschEnglischFranzösischItalienischusw.
22	InfoTemporärPermanent
26	Sperre BedienungAusEin
27	Sperre ProgrammierungAusEin
28	DirektverstellungSpeichern automatischSpeichern mit Bestätig

Sprachen

Sprachsets: Die wählbaren Sprachen können je nach Land und Version unterschiedlich sein.

Info

Temporär: Nach Betätigen der Info-Taste wird nach nach maximal 8 Min. oder mittels der Betriebsarttaste (bei QAA78.. nur 2 Minuten) zur „vordefinierten“ Grundanzeige zurück gewechselt.

Permanent: Nach Betätigen der Info-Taste wird nach maximal 8 Min. oder mittels der Betriebsarttaste zur „neuen“ Grundanzeige zurück gewechselt. Der zuletzt gewählte Infowert wird dabei in die neue Grundanzeige übernommen. Diese Einstellung ist für QAA78.. nicht möglich!

Sperre Bedienung

Bei eingeschalteter Bediensperre sind folgende Bedienelemente nicht mehr verstellbar: Heizkreisbetriebsart, Trinkwasserbetriebsart, Raumkomfortsollwert (Drehknopf), Päsenztaste.

80/258

Sperre Programmierung

Bei eingeschalteter Programmiersperre können Parameterwerte angezeigt aber nicht mehr verändert werden.

• Temporäre Aufhebung der Programmierung
  Die gesperrte Programmierung kann innerhalb der Programmierebene temporär überbrückt werden. Dazu müssen die OK und ESC-Tasten gleichzeitig während mindestens 3 Sekunden gedrückt werden. Diese temporäre Aufhebung der Programmiersperre gilt bis zum Verlassen der Programmierung.
  • Dauerhafte Aufhebung der Programmierung
  Zuerst die temporäre Aufhebung durchführen, danach in der Einstellzeile 27 „Sperre Programmierung“ die Programmiersperre aufheben.

Direktverstellung

Speichern automatisch:

Eine Sollwertkorrektur mit dem Drehknopf wird sowohl durch Betätigung der OK-Taste als auch ohne weitere Bestätigung (Timeout) übernommen.

Speichern mit Bestätigung:

Eine Sollwertkorrektur mit dem Drehknopf wird nur nach Betätigung der OK-Taste übernommen

Einsatz als

Zeilennr.	Bedienzeile
40	Einsatz	als
	Raumgerät 1
	Raumgerät 2
	Raumgerät P
	Bediengerät 1
	Bediengerät 2
	Bediengerät P
	Servicegerät

Mit dieser Bedienzeile wird die Verwendung der Bedieneinheit eingestellt. Je nach Verwendung sind dann weitere Einstellungen unter „Heizkreis Zuordnung“ nötig. Bei Verwendung mehrerer Bedieneinheiten kann so die Wirkung der einzelnen Geräte gezielt ausgerichtet werden.

• Werden mehrere Bediengeräte verwendet, darf jede Geräteadresse nur einmal belegt sein.
• Das Bediengerät AVS37.294 ist ab Werk als Bediengerät 1 (BZ40) mit Wirkung auf alle Heizkreise (BZ42) ausgelegt und ist nur in BZ 44, 46, 48 verstellbar.

Je nach gewähltem Einsatz des Gerätes (BZ40) sind nachfolgende Einstellungen (markiert mit X ) für die Heizkreiszuordnung möglich und wirken:

Bedienzeile
40 42 44 46 48 54
Raumgerät 1 Heizkreis 1 -	- - X
	Heizkreis 1 und 2	X	-	X	X
	Heizkreis 1 und P	-	X	X	X
	alle Heizkreise	X	X	X	X
Raumgerät 2		-	-	-	X
Raumgerät P		-	-	-	X
Bediengerät 1	Heizkreis 1	-	-	-	-
	Heizkreis 1 und 2	X		X	-
	Heizkreis 1 und P		X	X	-
	alle Heizkreise	X	X	X	-
Bediengerät 2		-	-	-	-
Bediengerät P		-	-	-	-
Servicegerät		-	-	-	-

Raumgerät 1

Das Bediengerät unterstützt jene Heizkreise, welche unter Bedienzeile 42 „Zuordnung Raumgerät 1“ freigegeben sind und entsprechend im Grundgerät aktiviert wurden.

Raumgerät 2

Das Bediengerät unterstützt lediglich den Heizkreis 2.

Bediengerät/Servicegerät

Das Bediengerät unterstützt jene Heizkreise, welche im Grundgerät aktiviert wurden.

In dieser Einstellung wird vom Bediengerät keine Raumtemperatur erfasst und versendet.

Heizkreis Zuordnung

Zeilennr.	Bedienzeile
42 Zuordnung Gerät 1Heizkreis 1Heizkreis 1 und 2Heizkreis 1 und PAlle Heizkreise
44	BedienungGemeinsam mit HK1Unabhängig	HK2
46	BedienungGemeinsam mit HK1Unabhängig	HKP
48	WirkungKeineHeizkreis 1Heizkreis 2Gemeinsam	Präsenztaste

Zuordnung Gerät 1

Als Gerät 1 (Einstellung 40) kann die Wirkung der entspr. Bedieneinheit auf Heizkreis 1 oder beide Heizkreise zugeordnet werden. Letzteres wird vor allem bei 2 Heizkreisen und nur einem Raumgerät benötigt.

Bedienung HK2

In Abhängigkeit der Bedienzeile 40, kann die Wirkung der Bedienung (Betriebsarttaste oder der Drehknopf) an Raumgerät 1, am Bediengerät oder am Servicegerät für den Heizkreis 2 definiert werden.

Gemeinsam mit HK1

Die Bedienung wirkt gemeinsam für Heizkreis 1 und 2.

Unabhängig

Die Ausrichtung der Bedienung wird in der Anzeige abgefragt, sobald die Betriebsarttaste oder der Drehknopf betätigt wird.

Bedienung HKP

In Abhängigkeit der Bedienzeile 40, kann die Wirkung der Bedienung (Betriebsarttaste oder der Drehknopf) an Raumgerät 1, am Bediengerät oder am Servicegerät für den Heizkreis P definiert werden.

Gemeinsam mit HK1

Die Bedienung wirkt gemeinsam für Heizkreis 1 und 2.

Unabhängig

Betriebsartänderungen oder der Komfortsollwert Verstellung sind in der Programmierung vorzunehmen.

Wirkung Präsenztaste

Die Wirkung der Präsenztaste am Bediengerät kann auf die zugeteilten Heizkreise zugeordnet werden.

Ist nur ein Heizkreis zugeordnet, wirkt die Präsenztaste immer auf diesen.

Raumfühler

Zeilennr.	Bedienzeile
54	Korrektur	Raumfühler

Die Temperaturanzeige kann korrigiert werden.

Gerätedaten

Zeilennr.	Bedienzeile
70	Software-Version

Die Angabe repräsentiert die aktuelle Version des Raumgerätes.

6.3 Funk

Binding

Zeilennr.	Bedienzeile
120	BindingNeinJa
121	TestmodeAusEin

Ausführliche Beschreibung dazu siehe Funkkomponenten Kapitel 3.8.

Binding

Bei der Inbetriebnahme werden dem Grundgerät seine Funkperipheriegeräte (Raumgerät) zugeordnet.

Testmode

Der Testmode dient zur Überprüfung der Funkkommunikation. Er soll nach der kompletten Installation durchgeführt werden.

Geräteliste Funk

Zeilennr.	Bedienzeile
130	Raumgerät fehlt betriebsbereit kein Empfang Batt. wechseln	1
131	Raumgerät Wie in Einstellzeile 130	2
132	Raumgerät Wie in Einstellzeile 130	P
133	Aussenfühler Wie in Einstellzeile 130
134	Repeater Wie in Einstellzeile 130
135	Bediengerät Wie in Einstellzeile 130	1
136	Bediengerät Wie in Einstellzeile 130	2
137	Bediengerät Wie in Einstellzeile 130	P
138	Servicegerät Wie in Einstellzeile 130
140 Alle Geräte löschen

Alle Geräte löschen

Die Funkverbindung zu allen Geräten wird aufgehoben. Ist wieder eine Funkkommunikation erforderlich, muss ein neues Binding durchgeführt werden.

6.4 Zeitprogramme

Für die Heizkreise und die Trinkwasserbereitung stehen unterschiedliche Schaltprogramme zur Verfügung. Sie sind in der Betriebsart "Automatik" eingeschaltet und steuern den Wechsel der Temperaturniveaus (und die damit verbundenen Sollwerte) über die eingestellten Schaltzeiten.

Schaltzeiten eingeben

Die Schaltzeiten lassen sich kombiniert, d.h. für mehrere Tage gemeinsam oder für einzelne Tage separat einstellen. Durch die Vorwahl von Tagesgruppen wie z.B. Mo...Fr. und Sa...So welche die gleichen Schaltzeiten haben sollen, wird das Einstellen der Schaltprogramme wesentlich verkürzt.

Schaltpunkte

Zeilennr					Bedienzeile
HK1	HK2	3/HKP	4/TW	WW 5
500	520	540	560	600	VorwahlMo - SoMo - FrSa - SoMo...So
501	521	541	561	601	1. Phase Ein
502	522	542	562	602	1. Phase Aus
503	523	543	563	603	2. Phase Ein
504	524	544	564	604	2. Phase Aus
505	525	545	565	605	3. Phase Ein
506	526	546	566	606	3. Phase Aus

Standardprogramm

Zeilennr.	Bedienzeile
516, 536, 556, 576, 616	StandardwerteNeinJa

Alle Zeitschaltprogramme lassen sich auf die Werkseinstellungen zurücksetzen. Jedes Zeitschaltprogramm hat eine eigene Bedienzeile für diese Rücksetzung.

Individuelle Einstellungen gehen dabei verloren!

6.5 Ferien

Zeilennr.				Bedienzeile
HK1	HK2	HK3P
642	652	662		Beginn
643	653	663		Ende
648	658	668		BetriebsniveauFrostschutzReduziert

Mit dem Ferienprogramm lassen sich die Heizkreise nach Datum (kalendarisch) auf ein wählbares Betriebsniveau umschalten.

Wichtig

- Das Ferienprogramm kann nur in der Automatik-Betriebsart genutzt werden.

Für die Heizkreise stehen verschiedene Funktionen zur Verfügung, welche für jeden Heizkreis individuell einstellbar sind.

i Die Bedienzeilen des zweiten Heizkreises sind erst sichtbar, wenn ein Erweiterungsmodul AVS75.390 an den Regler angeschlossen ist. Die Bedienzeilen des Pumpenheizkreises sind erst sichtbar wenn ein multifunktionaler Ausgang als Pumpenheizkreis definiert ist.

Betriebsart

Zeilennr.	Bedienzeile
1300	BetriebsartSchutzbetriebAutomatikReduziertKomfort

Die Betriebsart der Heizkreise 1 und 2 werden direkt mittels der Betriebsarttaste bedient, währenddem die Betriebsart für den Heizkreis P in der Programmierung (Bedienzeile 1300) eingestellt wird.

Mit der Einstellung kann zwischen den einzelnen Betriebsarten gewechselt werden. Die Funktionalität entspricht der Betriebsartenwahl mit der Betriebsarttaste. Siehe dazu Kapitel „Bedienung“.

Sollwerte

Zeilennr.				Bedienzeile
HK1	HK2	HK3P
710	1010	1310		Komfortsollwert
712	1012	1312		Reduziertssollwert
714	1014	1314		Frosschutzsollwert
716	1016	1316		Komfortsollwert Maximum

Raumtemperatur

Die Raumtemperatur kann nach unterschiedlichen Sollwerten geführt werden. Je nach der gewählten Betriebsart werden diese Sollwerte wirksam und ergeben so unterschiedlichen Temperaturniveaus in den Räumen.

Die Bereiche der einstellbaren Sollwerte ergeben sich durch deren gegenseitige Abhängigkeit. Dies ist in nachfolgender Grafik ersichtlich.

TRKmax Komfortsollwert Maximum

TRK Komfortsollwert

TRR Reduziert sollwert

TRF Frostschutzsollwert

85/258

Frostschutz

Im Schutzbetrieb wird automatisch ein zu tiefes Absinken der Raumtemperatur verhindert. Dabei wird auf den Raumtemperatur-Frostschutz-Sollwert geregelt.

Heizkennlinie

Zeilennr.				Bedienzeile
HK1	HK2	HK3P
720	1020	1320		Kennlinie-Steilheit
721	1021	1321		Kennlinie-Verschiebung
726	1026	1326		Kennlinie-Adaption

Mittels der Heizkennlinie bildet sich der Vorlauftemperatur-Sollwert, welcher je nach den herrschenden Witterungsverhältnissen zur Regelung auf eine entsprechende Vorlauftemperatur verwendet wird. Die Heizkennlinie kann mit verschiedenen Einstellungen angepasst werden, damit sich die Heizleistung und somit die Raumtemperatur entsprechend den persönlichen Bedürfnissen verhält.

Kennlinien-Steilheit

Mit der Steilheit verändert sich die Vorlauftemperatur stärker, je tiefer die Aussentemperatur ist. D.h., wenn die Raumtemperatur bei kalter Aussentemperatur abweicht aber bei warmer nicht, muss die Steilheit korrigiert werden.

Einstellung erhöhen: Erhöht die Vorlauftemperatur vor allem bei tiefen Aussentemperaturen.

Einstellung senken: Senkt die Vorlauftemperatur vor allem bei tiefen Aussentemperaturen.

Die eingestellte Heizkennlinie bezieht sich auf einen Raumsollwert von 20°C. Wird der Raumsollwert verändert, passt sich die Heizkennlinie automatisch an.

Kennlinien-Verschiebung

Mit der Parallelverschiebung verändert sich die Vorlauftemperatur generell und gleichmäßig über den ganzen Aussentemperaturbereich. D.h. wenn die Raumtemperatur generell zu warm oder kalt ist, muss mit der Parallelverschiebung korrigiert werden.

Adaption

Mit der Adaption wird die Heizkennlinie vom Regler automatisch an die herrschenden Verhältnisse angepasst. Sie kann lediglich ein oder ausgeschaltet werden. Eine Korrektur der Steilheit und Parallelverschiebung erübrigt sich so.

Um die Funktion zu gewährleisten, muss folgendes beachtet werden:

• Ein Raumfühler muss angeschlossen sein.
• Die Einstellung „Raumeinfluss“ muss zwischen 1 und 99 eingestellt sein.
• Im Referenzraum (Montageort Raumfühler) sollten keine geregelten Heizkörperventile vorhanden sein. (Eventuell vorhandene Heizkörperventile müssen auf das Maximum geöffnet werden).

ECO-Funktionen

Zeilennr.				Bedienzeile
HK1	HK2	HK3P
730	1030	1330		Sommer-/Winterheizgrenze
732	1032	1332		Tagesheizgrenze

Sommer-

/Winterheizgrenze

Die Sommer-/Winterheizgrenze schaltet die Heizung je nach Temperaturverhältnis im Jahresverlauf ein oder aus. Diese Umschaltung erfolgt im Automatikbetrieb selbständig und erübrigt damit die Heizung durch den Benutzer ein oder auszuschalten. Durch Verändern des eingegeben Wertes verkürzen oder verlängern sich die entsprechende Jahresphasen.

Erhöhen: Umschaltung früher auf Winterbetrieb Umschaltung später auf Sommerbetrieb.

Senken: Umschaltung später auf Winterbetrieb Umschaltung früher auf Sommerbetrieb.

• Die Funktion wirkt nicht in der Betriebsart „Dauernd Nenntemperatur“
  • In der Anzeige erscheint "ECO"
• Zur Berücksichtigung der Gebäudedynamik wird die Aussentemperatur gedämpft.

Beispiel:

SWHG Sommer-/Winterheizgrenze TAged Gedämpfte Aussentemperatur T Temperatur t Tage

Tagesheizgrenze

Die Tagesheizgrenze schaltet die Heizung je nach Aussentemperatur im Tagesverlauf ein oder aus. Diese Funktion dient hauptsächlich in den Übergangsphasen Frühling und Herbst kurzfristig auf die Temperaturschwankungen zu reagieren.

Beispiel:

Einstellzeile
z.B.

Komfortsollwert (TRw) 22°C
Tagesheizgrenze (THG) -3°C
Umschalttemperatur (TRw-THG) Heizung AUS = 19°C

Schaltdifferenz (fix) -1°C

Umschalttemperatur

Heizung EIN = 18°C

Durch Verändern des eingegeben Wertes verkürzen oder verlängern sich die entsprechende Heizphasen.

Erhöhen: Umschaltung früher auf Heizbetrieb

Umschaltung später auf ECO.

Senken: Umschaltung später auf Heizbetrieb

Umschaltung früher auf ECO.

• Die Funktion wirkt nicht in der Betriebsart „Dauernd Nenntemperatur“
  • In der Anzeige erscheint "ECO"
• Zur Berücksichtigung der Gebäudedynamik wird die Aussentemperatur gedämpft.

Vorlaufsollwert-Begrenzungen

Zeilennr.				Bedienzeile
HK1	HK2	HK3P
740	1040	1340		Vorlaufsollwert-Minimum
741	1041	1341		Vorlaufsollwert-Maximum

Mit dieser Begrenzung kann ein Bereich für den Vorlaufsollwert definiert werden.

Erreicht der angeforderte Vorlauftemperatur-Sollwert des Heizkreises den entsprechenden Grenzwert, bleibt dieser bei weiter steigender oder sinkender Wärmeanforderung konstant auf dem Maximal- resp. Minimalwert.

TVw Aktueller Vorlaufsollwert

TVmax Vorlaufsollwert-Maximum

TVmin Vorlaufsollwert-Minimum

Raumeinfluss

Zeilennr.				Bedienzeile
HK1	HK2	HK3P
750	1050	1350		Raumeinfluss

Führungsarten

Sobald ein Raumtemperaturfühler verwendet wird, kann zwischen 3 unterschiedliche Führungsarten gewählt werden.

Einstellung	Führungsart
- - - %	Reine Witterungsführung *
1...99 % Witterungsführung mit Raumeinfluss *
100 % Reine Raumführung

* Es muss ein Witterungsfühler angeschlossen sein.

Reine Witterungsführung

Die Vorlauftemperatur wird über die Heizkurve in Abhängigkeit der gemischten Aussentemperatur berechnet.

Diese Führungsart bedingt, dass die Heizkennlinie korrekt eingestellt ist, denn die Regelung berücksichtigt in dieser Einstellung keine Raumtemperatur.

Witterungsführung mit Raumeinfluss

Die Abweichung der Raumtemperatur gegenüber dem Sollwert wird erfasst und bei der Temperaturregelung berücksichtigt. So kann entstehende Fremdwärme berücksichtigt werden und es wird eine konstantere Raumtemperatur möglich. Der Einfluss der Abweichung wird prozentual eingestellt. Je besser der Referenzraum ist (unverfälschte Raumtemperatur, korrekter Montageort usw.) desto höher kann der Wert eingestellt werden.

- Beispiel:

Ca. 60 % Guter Referenzraum

Ca. 20 % Ungünstiger Referenzraum

Um die Funktion zu aktivieren, muss folgendes beachtet werden:

• Ein vorgesehener Raumfühler muss angeschlossen sein.
• Die Einstellung „Raumeinfluss“ muss zwischen 1 und 99 eingestellt sein.
• Im Referenzraum (Montageort Raumfühler) sollten keine geregelten Heizkörperventile vorhanden sein. (Eventuell vorhandene Heizkörperventile müssen auf das Maximum geöffnet werden).

Reine Raumführung

Die Vorlauftemperatur wird in Abhängigkeit des Raumtemperatursollwertes, der aktuellen Raumtemperatur und deren aktuellen Verlauf geregelt. Ein leichtes Ansteigen der Raumtemperatur bewirkt z.B. eine unmittelbare Reduktion der Vorlauftemperatur.

Um die Funktion zu aktivieren, muss folgendes beachtet werden:

• Ein vorgesehener Raumfühler muss angeschlossen sein.
• Die Einstellung „Raumeinfluss“ muss auf 100% eingestellt sein.
• Im Referenzraum (Montageort Raumfühler) sollten keine geregelten Heizkörperventile vorhanden sein. (Eventuell vorhandene Heizkörperventile müssen auf das Maximum geöffnet werden).

Raumtemperaturbegrenzung

Zeilennr.				Bedienzeile
HK1	HK2	HK3P
760	1060	1360		Raumtemperaturbegrenzung

Die Funktion Raumtemperatur-Begrenzung ermöglicht ein Abschalten der Heizkreispumpe, falls die Raumtemperatur um mehr als die eingestellte Differenz zum aktuellen Raumsollwert zu warm wird.

Die Heizkreispumpe wird wieder eingeschaltet sobald die Raumtemperatur wieder unter den aktuellen Raumsollwert fällt.

Während aktiver Raumbegrenzungsfunktion wird keine Wärmeanforderung an den Erzeuger gestellt.

i
Die Raumtemperaturbegrenzung funktioniert nicht bei reiner Witterungsführung.

Schnellaufheizung

Zeilennr.				Bedienzeile
HK1	HK2	HK3P
770	1070	1370		Schnellaufheizung

Die Schnellaufheizung bewirkt, dass bei einem Wechsel von Reduziertssollwert auf Komfortsollwert der neue Sollwert früher erreicht wird und dies somit die Aufheizdauer verkürzt. Während der Schnellaufheizung wird der Raumtemperatursollwert um den hier eingestellten Wert überhöht.

Erhöhen der Einstellung führt zu schnellerer Aufheizzeit, senken zu längerer.

i
• Die Schnellaufheizung ist mit oder ohne Raumfühler möglich.

TRw Raumtemperatursollwert

TRx Raumtemperaturistwert

DTRSA Raumtemperatursollwert-Überhöhung

Schnellabsenkung

Zeilennr.				Bedienzeile
HK1	HK2	HK3P
780	1080	1380		SchnellabsenkungAusBis ReduziertssollwertBis Frostschutzsollwert

Während der Schnellabsenkung wird die Heizkreispumpe ausgeschaltet und bei Mischerkreisen auch das Mischventil geschlossen.

- Funktion mit Raumfühler:

Mit Raumsensor schaltet die Funktion die Heizung aus, bis die Raumtemperatur auf den Reduziert sollwert bzw. Frostniveau ausgekühlt ist.

Ist die Raumtemperatur bis auf das Reduziertniveau bzw. Frostniveau abgesunken, wird die Heizkreispumpe eingeschaltet und das Mischventil freigegeben.

- Funktion ohne Raumfühler:

Der Schnellabsenkung schaltet die Heizung in abhängig von der Aussentemperatur und der Gebäudezeitkonstante für eine bestimmte Zeit ab.

Dauer der Schnellabsenkung bei Komfortsollwert – Reduziertssollwert = 2°C (z.B. Komfortsollwert = 20°C und Reduziertssollwert = 18°C)

Aussentemperatur gemischt:	Gebäudezeitkonstante:
	0		2	5	10	15	20
15 °C	0	3.1	7.7	15.3	23	30.6	76.6
10 °C	0	1.3	3.3	6.7	10	13.4	33.5
5 °C	0	0.9	2.1	4.3	6.4	8.6	21.5
0 °C	0	0.6	1.6	3.2	4.7	6.3	15.8
-5 °C	0	0.5	1.3	2.5	3.8	5.0	12.5
-10 °C	0	0.4	1.0	2.1	3.1	4.1	10.3
-15 °C	0	0.4	0.9	1.8	2.6	3.5	8.8
-20 °C	0	0.3	0.8	1.5	2.3	3.1	7.7
	Dauer der Schnellabsenkung in Stunden

• Die Schnellabsenkung ist mit oder ohne Raumfühler möglich.

Ein- / Ausschaltzeit-Optimierung

Zeilennr.			Bedienzeile
HK1	HK2	HKP
790	1090	1390	Einschalt-Optimierung Max
791	1091	1391	Ausschalt-Optimierung Max

Einschalt-Optimierung Max

Das Umschalten der Temperaturniveaus wird so optimiert, dass der Komfortsollwert an den Schaltzeiten erreicht wird.

Ausschalt-Optimierung Max

Das Umschalten der Temperaturniveaus wird so optimiert, dass der Komfortsollwert - 1/4 °C an den Schaltzeiten erreicht wird.

Die Ein- und Ausschaltzeitoptimierung ist mit oder ohne Raumfühler möglich.

Xein Einschaltzeit vorverschoben

Xaus Ausschaltzeit vorverschoben

ZSP Zeitschaltprogramm

TRx Raumtemperatur-Istwert

TRw Raumtemperatur-Sollwert

Anhebung Reduziert sollwert

Zeilennr.			Bedienzeile
HK1	HK2	HKP
800	1100	1400	Reduziert-Anhebung	Beginn
801	1101	1401	Reduziert-Anhebung	Ende

Die Funktion dient vor allem bei Heizanlagen die keine grossen Leistungsreserven aufweisen (z.B. Niedrigenergiehäuser). Dort würde die Aufheizzeit bei tiefen Aussentemperaturen unerwünscht lange andauern. Mit der Anhebung des Reduziert sollwertes, wird einem zu starken Auskühlen der Räume entgegengewirkt um so die Aufheizzeit beim Wechsel auf Nennsollwert zu verkürzen.

TRwA1 Reduziert-Anhebung Beginn

TRwA2 Reduziert-Anhebung Ende

TRK Komfortsollwert

TRR Raumtemperaturreduziertsollwert

TAgem Gemischte Aussentemperatur

Überhitzschutz Pumpenheizkreis

Zeilennr.			Bedienzeile
HK1	HK2	HKP
820	1120	1420	Überhitzschutz	Pumpenheizkreis

Bei Heizungsanlagen mit Pumpenkreisen kann die Vorlauftemperatur des Heizkreises infolge höherer Anforderungen anderer Wärmebezüger (Mischerheizkreis,

Trinkwasserladung, ext. Wärmebedarf) oder einer parametrierten

Wärmeerzeugerminimaltemperatur höher sein als die gemäss der Heizkennlinie geforderte Vorlauftemperatur. Infolge dieser zu hohen Vorlauftemperatur würde dieser Pumpenheizkreis dementsprechend überheizt.

Die Funktion „Überhitzschutz für Pumpenkreise“ sorgt durch Ein-/Ausschalten der Pumpe dafür, dass die Energiezufuhr für Pumpenheizkreis der Heizkurvenanforderung entspricht.

Wichtig:

Die Funktion darf nur in Anlagen mit Puffer- oder Kombispeichern aktiviert werden. Bei Anlagen ohne Speicher besteht die Gefahr, dass ein Kompressor eingeschaltet ist und keine Verbraucherpumpe läuft.

Mischerregelung

Zeilennr.		Bedienzeile
HK1	HK2
830	1130	Mischerüberhöhung
832	1132	Antrieb Typ2-Punkt | 3-Punkt
833	1133	Schaltdifferenz 2-Punkt
834	1134	Antrieb Laufzeit

Mischerüberhöhung

Der Regler summiert die hier eingestellte Überhöhung zum aktuellen Vorlauftemperatur-Sollwert und verwendet den Wert als Wärmeerzeugertemperatur-Sollwert.

Antrieb Typ

2-Punkt

Der Regler steuert den Antrieb mit nur einem Relaisausgang an. Bei einem Signal am Ausgang öffnet sich das angesteuerte Ventil. Fehlt das Signal, schliesst sich das Ventil selbständig.

3-Punkt

Der Regler steuert den Antrieb mit zwei Relaisausgang an. Für das Öffnen und Schliessen des angesteuerten Ventils wird je ein Ausgang verwendet.

Schaltdifferenz 2-Punkt

Für den 2-Punkt Antrieb muss die „Schaltdifferenz 2-Punkt“ gegebenenfalls angepasst werden. Bei 3-Punkt Antrieb hat die Schaltdifferenz keine Auswirkung.

Antrieb Laufzeit

Für den 3-Punkt Betrieb kann die Antriebslaufzeit des verwendeten Mischer-Antriebs angepasst werden. Bei 2-Punkt Betrieb hat die Antriebs-Laufzeit keine Auswirkung.

Estrich-Austrocknungsfunktion

Die Estrich-Austrocknungsfunktion dient dem kontrollierten Austrocknen des Unterlagsbodens. Sie regelt die Vorlauftemperatur auf ein Temperaturprofil. Die Austrocknung erfolgt durch die Bodenheizung mittels Mischer- oder Pumpenheizkreis.

• Beachten Sie die entsprechenden Normen und die Vorschriften des Estrichherstellers!
• Eine richtige Funktionsweise ist nur mit einer korrekt installierter Anlage möglich (Hydraulik, Elektrik, Einstellungen)!
  Abweichungen können zu einer Schädigung des Estrichs führen!
  • Die Funktion kann vorzeitig abgebrochen werden, indem auf Aus gestellt wird.
  • Die Vorlauftemperatur-Maximalbegrenzung bleibt wirksam.

Zeilennr.			Bedienzeile
HK1	HK2	HKP
850	1150	1450	Estrich FunktionAusFunktionsheizen (Fh)Belegreifheizen (Bh)Funktions- und BelegreifheizenBelegreif-/ FunktionsheizenManuell
851 1151 1451		Estrich	Sollwert manuell
		1455	Estrich	Sollwert	aktuell
		1456	Estrich	Tag	aktuell
		1457	Estrich	Tage	erfüllt

Estrich Funktion

Aus:

Die Funktion ist ausgeschaltet.

Funktionsheizen (Fh) :

Der 1. Teil des Temperaturprofils wird automatisch durchfahren.

Belegreifheizen (Bh)

Der 2. Teil des Temperaturprofils wird automatisch durchfahren.

Belegreif- / Funktionsheizen

Das gesamte Temperaturprofil (1. und 2. Teil) wird automatisch durchfahren.

Manuell

Es wird nicht ein Temperaturprofil durchfahren, sondern auf den „Estrich Sollwert manuell“ geregelt. Die Funktion wird nach 25 Tagen automatisch beendet.

Estrich Sollwert manuell

Der Vorlauftemperatur-Sollwert für die Estrich-Funktion „manuell“ kann für jeden Heizkreis separat eingestellt werden.

Estrich Sollwert aktuell

Zeigt den aktuellen Vorlauftemperatur-Sollwert der laufenden Estrich-Funktion an

Estrich Tag aktuell

Zeigt den aktuellen Tag der laufenden Estrich-Funktion an.

Estrich Tage erfüllt

Wird die Estrichfunktion beendet, so werden erfüllten Tage abgespeichert und bleiben bis zum nächsten Start der Funktion erhalten.

Nach einem Stromausfall nimmt die Anlage die Estrich-Funktion zu jenem Zeitpunkt wieder auf, an welchem der Stromausfall aufgetreten ist.

Temperaturprofil

In den automatischen Betriebsarten wird das gewählte Temperaturprofil selbständig vom Regler durchfahren.

94/258

Die Temperaturänderung erfolgt immer um Mitternacht. Der Starttag (Tag 0) d.h. Zeitpunkt der Aktivierung bis Mitternacht, wird nicht als Funktionstag gerechnet. Als Sollwert für den Starttag wird der Wert des 1. Funktionstages genommen.

Während dem "Estrichbetrieb" wird die Profiltemperatur innerhalb der beiden Grenzwerte Vorlaufsollwert-Maximum (TVMax) und Vorlaufsollwert-Minimum (TVmin) begrenzt.

Die Funktion wird beendet, wenn die Funktionstage abgelaufen sind oder die Funktion mit dem Parameter ausgeschaltet wird.

Das Profil ist nur einmal vorhanden und gilt für alle drei Heizkreise.

Start im Sommer

Bei auf den Rücklauffühler geregelten Wärmepumpen kann es im Sommer vorkommen, dass der Einschaltpunkt für die Wärmepumpe nicht erreicht wird. Die für das Einschalten der Wärmepumpe benötigte Rücklauftemperatur wird anhand der Vorlauftsollwertes minus der notwendigen Temperaturspreizung (Parameter 5801) berechnet. Liegt die Temperatur am Rücklauffühler über dieser Temperatur, wird die Wärmepumpe nicht in Betrieb genommen und die Estrichfunktion daher zu spät gestartet (erst wenn die Temperaturerhöhung gem. Estrichfunktion das Einschalten notwendig macht).

Manuell

In der manuellen Betriebsart wird kein Temperaturprofil durchfahren. Die gewünschte Vorlauftemperatur wird über den Parameter Estrich Sollwert manuell, für jeden Heizkreis individuell, eingestellt.

Die Funktion wird beendet, wenn die Funktionstage (Mh) abgelaufen sind oder mit dem Parameter ausgeschaltet wird. Der Starttag (Tag 0) wird nicht als Funktionstag gerechnet.

Der Estrich Sollwert manuell (TVEm) kann nur innerhalb der beiden Grenzwerte Vorlaufsollwert-Maximum (TVMax) und Vorlaufsollwert-Minimum (TVmin) verstellt werden.

Für die manuelle Funktion werden zwei Werte des programmierten Profils übernommen:

1. Die Dauer der Funktionstage ist die Summe von Funktionsheizen und Belegreifheizen (Mh=Fh+Bh).
2. Als Startwert für den Vorlaufsollwert (TVEm) wird der Wert des 1. Profiltages genommen.

Überwachung

Die Heizkreisvorlauftemperatur wird während der Estrichtrockenfunktion mit dem nach Profil bzw. manuell gewähltem Vorlaufsollwert verglichen.

Bei Mischerheizkreisen wird der Vorlauffühler überwacht. Bei Pumpenheizkreisen wird anstelle des Vorlaufsensors die Schienenvorlauftemperatur verwendet.

Die Temperatur gilt als eingehalten, wenn die Abweichung vom Sollwert kleiner als 2K ist. Die Zeit, bei der die Vorlauftemperatur erfüllt ist, wird in einem Zähler aufaddiert.

Wird die geforderte Temperatur während mehr als 1 Stunde nicht erreicht, wird ab diesem Zeitpunkt der Zähler angehalten bis die Abweichung wieder kleiner 2K ist.

Wird die Estrichfunktion beendet, so werden erfüllten Tage abgespeichert und bleiben bis zum nächsten Start der Funktion erhalten.

Erfüllte Tage = (Erfüllte Stunden / 24) gerundet

Übertemperaturabnahme

Zeilennr.				Bedienzeile
HK1	HK2	HKP
861	1161	1461		ÜbertemperaturabnahmeAusHeizbetriebImmer

Eine Übertemperaturabnahme kann via Bus von einem anderen Gerät oder durch die Speicherrückkühlung ausgelöst werden.

Wird eine Übertemperaturableitung aktiviert, kann die überschüssige Energie durch eine Wärmeabnahme der Raumheizung abgeführt werden. Dies kann für jeden Heizkreis separat eingestellt werden.

Aus

Die Übertemperaturabnahme ist ausgeschaltet.

Heizbetrieb

Eine Übertemperaturabnahme erfolgt nur, wenn sich der Regler im Heizbetrieb befindet.

Immer

Eine Übertemperaturabnahme erfolgt in allen Betriebsarten.

Pufferspeicher/Vorregler

Zeilennr.			Bedienzeile
HK1	HK2	HKP
870	1170	1470	Mit	Pufferspeicher
872	1172	1472	Mit	Vorregler/Zubring'pumpe

Mit Pufferspeicher

Ist ein Pufferspeicher vorhanden, muss eingegeben werden, ob der Heizkreis aus dem Pufferspeicher Wärme beziehen kann.

Die Pufferspeichertemperatur wird bei Einbezug alternativer Wärmequelle als Regelkriterium für die Freigabe zusätzlicher Energiequellen verwendet.

Mit Vorregler/

Es wird eingestellt, ob der Heizkreis ab dem Vorregler bzw. mit der Zubringerpumpe (anlagenabhängig) gespeist werden soll.

Zubring'pumpe

Fernsteuerung

Zeilennr.			Bedienzeile
HK1	HK2	HKP
900	1200	1500	BetriebsartumschaltungKeine | Schutzbetrieb | Reduziert | Komfort | Automatik

Bei externer Umschaltung über die Hx-Eingänge ist wählbar in welche Betriebsart umgeschaltet wird.

Heizkreisfrostschutz

Der Heizkreisfrostschutz ist immer wirksam und lässt sich nicht einstellen.

Heizkreisfrostschutz im Heizbetrieb

Sinkt die Vorlauftemperatur unter 5°C, nimmt der Regler die Wärmeerzeugung und die Heizkreispumpen in Betrieb - unabhängig von der aktuellen Betriebsart der Heizung.

Steigt die Vorlauftemperatur wieder über 7°C, wartet der Regler noch 5 Minuten und schaltet dann die Wärmeerzeugung und die Pumpen wieder aus.

Heizkreisfrostschutz im Kühlbetrieb

Diese Beschreibung ist auf S. 105 zu finden.

6.7 Kühlkreis 1

Um den Kühlkreis nutzen zu können, muss ein entsprechendes Teilschema Heizen / Kühlen vorhanden sein.

Der Kühlbetrieb wird automatisch aufgenommen, wenn die Raumtemperatur über den Komfortsollwert Kühlen (Bedienzeile 902) steigt. Die Kühlfunktion muss eingeschaltet (Bedienzeile 901 = Auto) und nach Zeitschaltprogramm freigegeben sein (Bedienzeile 907).

Der Kühlbetrieb wird abgebrochen, wenn der Heizkreis 1 Wärme benötigt, oder wenn eine Wärmeanforderung des Brauchwassers oder eines anderen Heizkreises vorhanden ist (nur bei aktivem Kühlen).

Bei passivem Kühlen sind eine BW-Ladung und das Heizen mit einem anderen Heizkreis während des Kühlbetriebs möglich.

Kältezubringer auf gemeinsamer Heiz- / Kühlschiene

Bei 2-Leitersystem oder 4-Leitersystem mit Wärmepumpe und Prozessumkehrventil misst der Regler die aktuelle Raumtemperatur, vergleicht sie mit dem Raumtemperatur-Sollwert und berechnet aus diesen Werten den benötigten Vorlauftemperatur-Sollwert. Ist die Pufferspeichertemperatur genügend tief, bezieht der Kühlkreis die benötigte Kälte ab diesem. Ist die Temperatur zu wenig tief oder ist kein Pufferspeicher vorhanden, wird die Wärmepumpe als Kältemaschine in Betrieb genommen (Prozessumkehr Y22).

2-Leitersystem

Der Kühl- und Heizkreis beziehen die Kälte bzw. Wärme von der gleichen Schiene.

Kältezubringer auf separater Kühlschiene

Bei 4-Leitersystemen misst der Regler die aktuelle Raumtemperatur, vergleicht sie mit dem Raumtemperatur-Sollwert und berechnet aus diesen Werten den benötigten Vorlauftemperatur-Sollwert. Ist die benötigte Kälte direkt ab der WP-Quelle verfügbar, werden die Quellenpumpe und die Kühlkreispumpe in Betrieb genommen. Ist das Temperaturniveau der Quelle zu hoch, bleiben die Pumpen ausgeschaltet.

4 Leitersystem

Der Kühl- und Heizkreis beziehen die Kälte bzw. Wärme von getrennten Schienen.

Betriebsart

Zeilennr.	Bedienzeile
901	BetriebsartAus | Automatik*

Die Betriebsart kann über die Betriebsart-Taste am Raum- oder Bediengerät, oder über diese Bedienzeile eingestellt werden.

Aus

Die Kühlfunktion ist ausgeschaltet.

Automatik

Die Kühlfunktion wird automatisch anhand des gewählten Zeitschaltprogramms (Bedienzeile 907), des Ferienprogramms und der Präsenztaste freigegeben und bei Bedarf eingeschaltet.

Sollwerte

Zeilennr.	Bedienzeile
902	Komfortsollwert

Komfortsollwert

Im Kühlbetrieb erfolgt die Raumtemperaturregelung auf den hier eingestellten Komfortsollwert. Der Komfortsollwert für die Kühlung lässt sich auch am Raumgerät per Drehknopf einstellen.

Im Sommer wird der Komfortsollwert in Abhängigkeit der Aussentemperatur gleitend erhöht (s. Bedienzeilen 918 - 920).

Freigabe

Zeilennr.	Bedienzeile
907	Freigabe24 h/Tag | Zeitprogramm Heizkreis | Zeitprogramm 5

Der Parameter „Freigabe“ bestimmt, nach welchem Zeitschaltprogramm die Kühlung freigegeben wird.

24 h/Tag Die Kühlung ist durchgehend freigegeben (24 h/Tag).

Zeitprogramm Heizkreis Die Kühlungsfreigabe erfolgt gemäss Zeitschaltprogramm des Heizkreises.

Zeitprogramm 5 Die Kühlungsfreigabe erfolgt gemäss Zeitschaltprogramm 5.

Kühlkennlinie

Zeilennr.	Bedienzeile
908 Vorlaufsollwert bei TA 25°C
909 Vorlaufsollwert bei TA 35°C

Anhand der Kühlkennlinie bestimmt der Regler die benötigte Vorlauftemperatur bei einer bestimmten gemischten Aussentemperatur. Die Kühlkennlinie wird durch die Definition zweier Fixpunkte bestimmt (Vorlaufsollwert bei 25°C und bei 35°C).

Vorlaufsollwert bei Bestimmt die für die Kühlung benötigte Vorlauftemperatur bei einer gemischten TA 25°C Aussentemperatur von 25°C ohne Berücksichtigung der Sommerkompensation. Vorlaufsollwert bei Bestimmt die für die Kühlung benötigte Vorlauftemperatur bei einer gemischten TA 35°C Aussentemperatur von 35°C ohne Berücksichtigung der Sommerkompensation.

TVKw Vorlauftemperatur-Sollwert für die Kühlung TAgem Gemischte Aussentemperatur

Die eingestellte Kühlkennlinie bezieht sich auf einen Raumsollwert von 25°C. Wird der Raumsollwert verändert, passt sich die Kühlkennlinie automatisch an.

Zeilennr.	Bedienzeile
912 Kühlgrenze bei TA
913 Sperrdauer nach Heizende

Kühlgrenze bei TA

Liegt die gemischte Aussentemperatur über der Kühlgrenze, ist die Kühlung freigegeben. Sinkt die gemischte Aussentemperatur um mindestens 0.5 K unter die Kühlgrenze, so wird die Kühlung gesperrt.

Sperrdauer nach Heizende

Um nach dem Heizende ein zu schnelles Einschalten der Kühlung zu vermeiden, wird die Kühlfunktion während der hier einstellbaren Zeit gesperrt. Die Sperrzeit startet, wenn keine gültige Heizanforderung des Heizkreises 1 vorhanden ist. Heizanforderung des Heizkreise 2 oder Heizkreises P werden nicht beachtet.

Durch Aus- und wieder Einschalten der Kühltaste wird die Sperrdauer abgebrochen.

Sommerkompensation

Zeilennr.	Bedienzeile
918 Sommerkomp Beginn bei TA
919 Sommerkomp Ende bei TA
920	Sommerkomp Sollw'anhebung

Im Sommer wird der „Komfortsollwert-Kühlen“ (902) mit steigender Aussentemperatur gleitend erhöht. Damit wird Kühlenergie eingespart und zu grosse Temperaturunterschiede zwischen Raum- und Aussentemperatur werden vermieden.

Der resultierende „Raum-Sollwert“ (Kühlen) ist auf der Info-Ebene abrufbar.

Sommerkomp Beginn bei TA

Ab der hier eingestellten Aussentemperatur beginnt die Sommerkompensation zu wirken. Bei weiter steigender Aussentemperatur wird der Komfortsollwert stetig angehoben.

Sommerkomp Ende bei TA

Bei dieser Aussentemperatur erreicht die Sommerkompensation ihre volle Wirkung (920). Eine weiter steigende Aussentemperatur hat keinen Einfluss mehr auf den Komfortsollwert.

Sommerkomp Sollw'anhebung

Die Einstellung legt fest, um wieviel der Komfortsollwert maximal angehoben wird.

TKw Komfortsollwert TA Aussentemperatur

Vorlaufsollwert-Begrenzungen

Zeilennr.	Bedienzeile
923 Vorlaufsollwert min bei TA 25°C
924 Vorlaufsollwert min bei TA 35°C

Die für die Kühlung benötigte Vorlauftemperatur kann gegen unten begrenzt werden. Die Begrenzungslinie wird durch die Definition zweier Fixpunkte bestimmt.

Der resultierende Vorlaufsollwert ist zusätzlich gegen unten begrenzt und darf 5 °C nicht unterschreiten.

Vorlaufsollwert min bei TA 25°C

Definiert die tiefste erlaubte Vorlauftemperatur bei einer gemischten Aussentemperatur von 25°C.

Vorlaufsollwert min bei TA 35°C

Definiert die tiefste erlaubte Vorlauftemperatur bei einer gemischten Aussentemperatur von 35°C.

Ist keine gültige Aussentemperatur vorhanden, verwendet der Regler den Wert „Vorlaufsollwert Min TA = 35°C“.

Raumeinfluss

Zeilennr.	Bedienzeile
928	Raumeinfluss

Führungsarten

Sobald ein Raumtemperaturfühler verwendet wird, kann zwischen 3 unterschiedliche Führungsarten gewählt werden.

Einstellung	Führungsart
- - - %	Reine Witterungsführung *
1...99 % Witterungsführung mit Raumeinfluss *
100 % Reine Raumführung

* Es muss ein Witterungsfühler angeschlossen sein.

Reine Witterungsführung

Die Vorlauftemperatur wird über die Kühlkennlinie in Abhängigkeit der gemischten Aussentemperatur berechnet.

Diese Führungsart bedingt, dass die Kühlkennlinie korrekt eingestellt ist, denn die Regelung berücksichtigt in dieser Einstellung keine Raumtemperatur.

Witterungsführung mit Raumeinfluss

Die Abweichung der Raumtemperatur gegenüber dem Sollwert wird erfasst und bei der Temperaturregelung berücksichtigt. So können Abweichungen der Raumtemperatur berücksichtigt werden und es wird eine konstantere Raumtemperatur möglich. Der Einfluss der Abweichung wird prozentual eingestellt. Je besser der Referenzraum ist (unverfälschte Raumtemperatur, korrekter Montageort usw.), desto höher kann der Wert eingestellt werden.

• Beispiel:
  Ca. 60 % Guter Referenzraum
  Ca. 20 % Ungünstiger Referenzraum

Um die Funktion zu aktivieren, muss folgendes beachtet werden:

• Ein vorgesehener Raumfühler muss angeschlossen sein.
• Die Einstellung „Raumeinfluss“ muss zwischen 1 und 99 eingestellt sein.
• Im Referenzraum (Montageort Raumfühler) sollten keine geregelten Ventile vorhanden sein. (Eventuell vorhandene Ventile müssen auf das Maximum geöffnet werden).

Reine Raumführung

Die Vorlauftemperatur wird in Abhängigkeit des Raumtemperatursollwertes, der aktuellen Raumtemperatur und deren aktuellen Verlauf geregelt. Ein leichtes Ansteigen der Raumtemperatur bewirkt z.B. eine unmittelbare Reduktion der Vorlauftemperatur.

Um die Funktion zu aktivieren, muss folgendes beachtet werden:

• Ein vorgesehener Raumfühler muss angeschlossen sein.
• Die Einstellung „Raumeinfluss“ muss auf 100% eingestellt sein.
• Im Referenzraum (Montageort Raumfühler) sollten keine geregelten Ventile vorhanden sein. (Eventuell vorhandene Ventile müssen auf das Maximum geöffnet werden).

Raumtemperaturbegrenzung

Zeilennr.	Bedienzeile
932	Raumtemperaturbegrenzung

Die Funktion „Raumtemperaturbegrenzung“ ermöglicht ein Abschalten der Kühlkreispumpe, falls die Raumtemperatur um mehr als die eingestellte Differenz zum effektiven Raumsollwert (mit Sommerkompensation BZ 920) abweicht.

Die Kühlkreispumpe wird wieder eingeschaltet sobald die Raumtemperatur wieder über den aktuellen Raumsollwert steigt.

Während aktiver Raumbegrenzungsfunktion wird keine Kühlanforderung an den Erzeuger gestellt.

Bei folgenden Punkten ist die Funktion ausgeschaltet:

• TR-Fühler nicht vorhanden
- „Raumtemperaturbegrenzung“ = ---
- „Raumeinfluss“ (928) = --- (reine Witterungsführung)

TRx Raumtemperatur-Istwert
TRKw Raumtemperatur-Sollwert Kühlen (inkl. Sommerkompensation)
SDR Raumschaltdifferenz
P Pumpe
t Zeit

Mischerregelung

Zeilennr.	Bedienzeile
938	Mischerunterkühlung
939	Antrieb Typ2-Punkt | 3-Punkt
940	Schaltdifferenz 2-Punkt
941	Antrieb Laufzeit
945 Mischventil im HeizbetriebRegelt | Offen

Mischerunterkühlung

Die Kälteanforderung des Mischerkreises an den Erzeuger wird um den eingestellten Wert reduziert. Mit dieser Reduktion soll erreicht werden, dass die vom Erzeuger verursachte Temperaturschwankung (2 Punkt- Verhalten) mit dem Mischeregler ausgeregelt werden kann.

Antrieb Typ

2-Punkt

Der Regler steuert den Antrieb mit nur einem Relaisausgang an. Bei einem Signal am Ausgang öffnet sich das angesteuerte Ventil. Fehlt das Signal, schliesst sich das Ventil selbständig.

3-Punkt

Der Regler steuert den Antrieb mit zwei Relaisausgang an. Für das Öffnen und Schliessen des angesteuerten Ventils wird je ein Ausgang verwendet.

Schaltdifferenz 2-Punkt

Für den 2-Punkt Antrieb muss die „Schaltdifferenz 2-Punkt“ gegebenenfalls angepasst werden. Bei 3-Punkt Antrieb hat die Schaltdifferenz keine Auswirkung.

Antrieb Laufzeit

Für den 3-Punkt Antrieb kann die Antriebslaufzeit des verwendeten Mischer-Antriebs angepasst werden. Bei 2-Punkt Antrieb hat die Antriebs-Laufzeit keine Auswirkung.

Mischventil im Heizbetrieb

Definiert die Stellung des Mischers 1 (Y1 / Y2) bei aktivem Heizbetrieb. Bei Anlagen mit hydraulisch getrenntem Heiz- und Kühlkreis ist dieser Parameter nicht wirksam.

Regelt Das Ventil regelt im Heiz- und Kühlbetrieb.

Offen Das Ventil regelt im Kühlbetrieb, im Heizbetrieb ist es geöffnet.

Taupunktüberwachung

Zeilennr.	Bedienzeile
946	Sperrdauer Taupunktwächter
947	Vorlaufsollw'anhebung Hygro
948 Vorl'anhebung Beginn bei r.F.
950	Vorlauftemp'diff Taupunkt

Sperrdauer

Taupunktwächter

Sobald der angeschlossene Taupunktwächter die Bildung von Kondensat erkennt, schliesst er den Kontakt und schaltet die Kühlung damit aus.

Sobald der Kontakt wieder geöffnet ist, beginnt die hier eingestellte „Sperrdauer Taupunktwächter“ zu laufen. Erst nach Ablauf dieser Sperrzeit darf die Kühlung wieder in Betrieb genommen werden.

Der Taupunktwächter muss einem Hx-Eingang als "Taupunktwächter" zugeordnet werden.

Vorlaufsollw'anhebung Hygro

Um Kondensatbildung infolge zu hoher Luftfeuchtigkeit im Raum zu verhindern, kann mittels Hygrostat eine fixe Vorlauftemperaturanhebung realisiert werden. Sobald die Luftfeuchtigkeit den am Hygrostat eingestellten Wert überschreitet, schliesst dieser den Kontakt und löst dadurch die hier eingestellte Vorlauftemperatur-Sollwertanhebung aus.

Der Hygrostat muss einem Hx-Eingang als "Vorlaufsollw'anhebung Hygro" zugeordnet werden.

Vorl'anhebung Beginn bei r.F.

Um Kondensatbildung infolge zu hoher Luftfeuchtigkeit im Raum zu verhindern, kann mittels Feuchtemessung 0...10 V eine stetige Vorlaufsollwertanhebung realisiert werden.

Überschreitet die relative Raumfeuchte den Wert „Vorl'anhebung Beginn bei r.F“, wird der Vorlaufsollwert stetig angehoben. Der Beginn der Anhebung (BZ 948) und die maximale Anhebung (BZ 947) können eingestellt werden.

Der Feuchtefühler muss einem Hx-Eingang als "Relative Raumfeuchte 10V" zugeordnet werden.

dT TVKw Vorlaufsollwertanhebung
r.F. relative Feuchte
BZ Bedienzeile

Vorlauftemp'diff Taupunkt

Anhand der relativen Raumluftfeuchte und der zugehörigen Raumlufttemperatur wird die Taupunkttemperatur ermittelt.

Damit an den Oberflächen kein Wasser kondensieren kann wird die Vorlauftemperatur um diesen einstellbaren Wert (BZ 950) über der Taupunkttemperatur minimal begrenzt. Die Funktion ist mit der Einstellung - - - ausschaltbar.

Der Feuchtefühler muss einem Hx-Eingang als "Relative Raumfeuchte 10V" zugeordnet werden und es muss ein Raumtemperaturfühler vorhanden sein (Hx-Eingang als "Raumtemperatur 10V" oder Raumgerät).

TVKw Vorlauftemperatursollwert Kühlen
TTP Taupunkttemperatur
TA Aussentemperatur
BZ Bedienzeile

Pufferspeicher/Vorregler

Zeilennr.	Bedienzeile
962	Mit Nein | Ja	Pufferspeicher
963	Mit Nein | Ja	Vorregler/Zubring'pumpe

Mit Pufferspeicher

Ist ein Pufferspeicher vorhanden, muss eingestellt werden, ob der Kühlkreis aus dem Pufferspeicher Kälte beziehen kann.

Mit Vorregler/ Zubring'pumpe

Es wird eingestellt, ob der Kühlkreis ab dem Vorregler bzw. mit der Zubringerpumpe (anlagenabhängig) versorgt werden soll.

Fernsteuerung

Zeilennr.	Bedienzeile
969	BetriebsartumschaltungKeine | Aus | Automatik

Bei externer Umschaltung über die Eingänge H1/H2/H3 ist wählbar in welche Betriebsart umgeschaltet wird.

Heizkreisfrostschutz

Der Heizkreisfrostschutz ist immer wirksam und lässt sich nicht ausschalten.

Heizkreisfrostschutz im Kühlbetrieb

Sinkt während einer gültigen Kühlanforderung die Vorlauftemperatur unter 5°C, schalten die Heizkreise aus. Die Pumpen gehen wieder in Betrieb, wenn die Vorlauftemperatur über 7°C steigt und eine fixe Sperrzeit von 5 min abgelaufen ist. Während aktivem Frostschutz im Kühlbetrieb wird weder eine Kühlanforderung, noch eine Heizanforderung an den Erzeuger gesendet.

6.8 Trinkwasser

Übersicht

Das Gerät regelt die Trinkwassertemperatur gemäss Zeitschaltprogramm oder dauernd auf den jeweils gewünschten Sollwert. Der Vorrang der Trinkwasserladung gegenüber der Raumheizung ist dabei einstellbar. Der Regler verfügt über eine detailliert einstellbare Legionellenfunktion, welche die Legionellen im Speicher und in der Zirkulationsleitung bekämpft. Die Regelung der Zirkulationspumpe erfolgt gemäss wählbarem Zeitschaltprogramm und Betriebsart auf den gewünschten Sollwert.

Sollwerte

Zeilennr.	Bedienzeile
1610	Nennsollwert
1612	Reduziertssollwert

105/258

Das Trinkwasser wird auf unterschiedliche Sollwerte geführt werden. Je nach der gewählten Betriebsart werden diese Sollwerte wirksam und führen so zur gewünschten Temperatur im TWW-Speicher.

TWWR Trinkwasser-Reduziertssollwert TWWN Trinkwasser-Nennsollwert TWWmax Trinkwasser-Nennsollwert Maximum

Freigabe

Zeilennr.	Bedienzeile
1620	Freigabe24h/TagZeitprogramme HeizkreiseZeitprogramm 4 / TWWNiedertarifZeitprog 4/TWW oder NT

24h/Tag

Die Trinkwasser-Temperatur wird - unabhängig von Zeitschaltprogrammen - dauernd auf Trinkwassertemperatur-Nennsollwert betrieben.

Beispiel:

Zeitprogramme Heizkreise

Der Trinkwassersollwert wird gemäss Heizkreiszeitschaltprogramme zwischen dem Trinkwassertemperatur-Nennsollwert und dem Trinkwassertemperatur-Reduziertssollwert umgeschaltet. Der erste Einschaltpunkt jeder Phase wird jeweils 1 Stunde vorverlegt.

Beispiel:

Zeitprogramm 4 / TWW

Für den Trinkwasserbetrieb wird das Zeitschaltprogramm 4 des lokalen Reglers berücksichtigt. Dabei wird an dessen eingestellten Schaltzeiten zwischen Trinkwassertemperatur-Nennsollwert und Trinkwassertemperatur-Reduziertssollwert umgeschaltet. Auf diese Weise wird das Trinkwasser unabhängig von den Heizkreisen geladen.

Beispiel:

Nur RVS43..

Nur RVS43..

Niedertarif

Freigegeben wenn der Niedertarif-Eingang (E5) aktiv ist.

Zeitprog 4/TWW oder NT

Freigegeben wenn das Trinkwasserprogramm 4 auf Nenn ist oder der Niedertarif-Eingang (E5) aktiv ist.

Ladevorrang

Zeilennr.	Bedienzeile
1630	LadevorrangAbsolutGleitendKeinMK gleitend, PK absolut

Bei gleichzeitigem Leistungsbedarf der Raumheizungen und des Trinkwassers kann mit der Funktion Trinkwasservorrang sichergestellt werden, dass die Wärmeerzeugerleistung während einer Trinkwasserladung in erster Linie dem Trinkwasser zugeführt wird.

Absoluter Vorrang

Mischer- und Pumpenheizkreis sind solange gesperrt, bis das Trinkwasser aufgeheizt ist.

Gleitender Vorrang

Wenn die Heizleistung des Erzeugers nicht mehr ausreicht, werden Mischer- und Pumpenheizkreis eingeschränkt, bis das Trinkwasser aufgeheizt ist. Damit eine genügend hohe Temperatur für die Trinkwasserladung zur Verfügung steht und um diese auch beenden zu können, wird die Anforderung an die WP fix um 6K überhöht (TWW soll + 6K). → gilt nicht bei TWW-Trennschaltung

Kein Vorrang

Die Trinkwasser-Ladung erfolgt parallel zum Heizbetrieb. Bei knapp dimensionierten Wärmeerzeugern und Mischerheizkreisen, kann es sein, dass bei grosser Heizlast der Trinkwasser-Sollwert nicht erreicht wird, da zu viel Wärme an den Heizkreis abfliesst.

Mischerheizkreis gleitend, Pumpenheizkreis absolut

Die Pumpenheizkreise sind solange gesperrt, bis der Trinkwasserspeicher aufgeheizt ist. Wenn die Heizleistung des Erzeugers nicht mehr ausreicht, werden auch die Mischerheizkreise eingeschränkt.

Anlagen ohne Puffer- oder Kombispeicher: Der Parameter „Ladevorrang“ sollte auf 'absolut' stehen, damit die Verbraucher abgeschaltet werden. Ist dies nicht der Fall kann evtl. die notwendige Trinkwassertemperatur nicht erreicht werden.

Anlagen mit Puffer- oder Kombispeicher: Der Parameter „Ladevorrang“ sollte auf 'kein' stehen. Ist dies nicht der Fall, werden bei Anlagen mit Speicher die Heizkreise unnötig eingeschränkt.

Der Parameter „Ladevorrang“ hat keinen Einfluss auf die Kondensatorpumpe Q9.

Legionellenfunktion

Zeilennr.	Bedienzeile
1640	LegionellenfunktionAusPeriodischFixer Wochentag
1641	Legionellenfkt	periodisch
1642	LegionellenfktMontag ... Sonntag	Wochentag
1644	Legionellenfunktion	Zeitpunkt
1645	Legionellenfunktion	Sollwert
1646	Legionellenfunktion	Dauer
1647	Legionellenfkt	Zirk’pumpe

Legionellenfunktion

- Periodisch

Die Legionellenfunktion wird gemäss eingestellter Periode (Bedienzeile 1641) wiederholt. Wird der Legionellensollwert von einer Solaranlage unabhängig des eingestellten Zeitpunktes erfüllt, so wird die Zeitspanne neu gestartet.

- Fixer Wochentag

Die Legionellenfunktion kann auf einen fest gewählten Wochentag (Bedienzeile 1642) aktiviert werden. Bei dieser Einstellung wird unabhängig der Speichertemperaturen in der Vergangenheit an dem parametrierten Wochentag auf Legionellensollwert aufgeheizt.

Legionellenfkt Zirk'pumpe

Die Trinkwasser Zirkulationspumpe kann während ablaufender Legionellenschutzfunktion eingeschaltet werden.

Während ablaufender Legionellenschutzfunktion besteht eine Verbrühungsgefahr an den Zapfstellen.

Zirkulationspumpe

Zeilennr.	Bedienzeile
1660	Zirkulationspumpe FreigabeZeitprogramm 3 / HKPTrinkwasser FreigabeZeitprogramm 4 / TWW
1661	Zirk’pumpe Taktbetrieb
1663	Zirkulationssollwert

Zirkulationspumpe Freigabe

Bei der Einstellung „Trinkwasser Freigabe“ läuft die Zirkulationspumpe, wenn die Trinkwasserbereitung freigegeben ist.

Zirk'pumpe Taktbetrieb

Ist die Funktion eingeschaltet so wird die Zirkulationspumpe innerhalb der Freigabezeit jeweils fix für 10 Minuten eingeschaltet und für 20 Minuten wieder ausgeschaltet.

Die Definition der Zirkulationspumpe erfolgt über die entsprechende Einstellung eines Relaisausgangs 1 – 4 (Bedienzeilen 5891 - 5894).

Zirkulationssollwert

Wird der Fühler B39 in der Trinkwasser-Verteilleitung platziert, schaltet die Zirkulationspumpe Q4 ein, sobald der eingestellte Wert unterschritten wurde. Die Pumpe läuft dann fix für 10 Min oder länger bis der Sollwert wieder erreicht wurde. Zwischen dem Sollwert des Trinkwasserspeichers und dem Sollwert des Fühlers B39 (Par 1663) besteht immer eine fixe Differenz von 8K. Somit soll sichergestellt werden, dass der Zirkulationssollwert auch erreicht werden kann und die Zirkulationspumpe nicht endlos läuft.

Beispiel 1: - TWW- Sollwert: 55°C (Nennsollwert)

- Zirkulationssollwert: 45°C

→ Die Zirkulationspumpe schaltet ein, wenn der Fühleristwert unter 45°C fällt und läuft für mind. 10 Min.

Beispiel 2: - TWW- Sollwert: 50°C

- Zirkulationssollwert: 45°C

→ Die Zirkulationspumpe schaltet ein, wenn der Fühleristwert unter 42°C (50°C - 8K) fällt und läuft für mind. 10 Min.

6.9 Hx-Pumpen

Übersicht

Voraussetzung für die Verwendung der Hx-Pumpen ist ein entsprechend definierter Hx-Eingang (BZ 5950, 5960 oder 6046). Der Eingang muss als Wärmeanforderung, Wärmeanforderung 10V, Freigabe Schwimmbad, Kälteanforderung oder Kälteanforderung 10V definiert sein.

Die Hx-Pumpen (Q15 / Q18 / Q19) werden in Betrieb genommen, wenn am entsprechenden Eingang eine Wärme- / oder Kälteanforderung anliegt, oder eine Übertemperaturabnahme gefordert ist.

Der Anschluss der Pumpen erfolgt an den entsprechend definierten multifunktionalen Relaisausgängen Qx.. (BZ 6030 - 6032).

Hx-Pumpen

Zeilennr. Bedienzeile
2010,2035,2046	H1, H2, H3 ÜbertemperaturabnahmeAusEin
2012,2037,2048	H1, H2, H3 mit PufferspeicherNeinJa
2014,2039,2050	H1, H2, H3 Vorregler/Zubring’pumpeNeinJa
2015,2040,2051	H1, H2, H3 Kälteanforderung2-Leitersystem4-Leitersystem

Übertemperaturabnahme

Eine Übertemperaturabnahme kann via Bus von einem anderen Gerät oder durch die Speicherrückkühlung ausgelöst werden.

Wird eine Übertemperaturableitung aktiviert, kann die überschüssige Energie durch eine Wärmeabnahme der Raumheizung abgeführt werden. Dies kann für jeden Heizkreis (H1, H2, H3) separat eingestellt werden.

Aus

Die Übertemperaturabnahme ist ausgeschaltet.

Ein

Die Übertemperaturabnahme ist eingeschaltet.

i

Die Übertemperaturabnahme ist nur aktiv, wenn der zugehörige Hx-Eingang als Wärmeanforderung oder Wärmeanforderung 10V eingestellt ist.

Mit Pufferspeicher

Ist ein Pufferspeicher vorhanden, muss eingegeben werden, ob der Hx-Kreis aus dem Pufferspeicher Wärme beziehen kann.

Die Pufferspeichertemperatur wird bei Einbezug alternativer Wärmequellen als Regelkriterium für die Freigabe zusätzlicher Energiequellen verwendet.

Nein

Die Verbrauchergruppe ist hydraulisch vor dem Pufferspeicher angeschlossen und kann keine Wärme oder Kälte aus dem Puffer beziehen. Die Wärme- oder Kälteanforderung wird an die vor dem Puffer liegende Wärme-/ Kälteerzeugung weitergeleitet.

Ja

Die Verbrauchergruppe ist nach dem Pufferspeicher angeschlossen. Sie bezieht Wärme oder Kälte aus dem Puffer und ihre Temperaturanforderung wird im Puffermanagement berücksichtigt.

Mit Vorregler/ Zubring'pumpe

Die Einstellung definiert, ob der Vorregler / die Zubringerpumpe Einfluss auf die Verbrauchergruppe hat.

Nein

Die Verbrauchergruppe ist hydraulisch vor dem Vorregler/Zubringerpumpe angeschlossen und kann keine „vorgeregelte“ Wärme oder Kälte beziehen. Die Wärme- oder Kälteanforderung geht immer an die vor dem Vorregler liegende Wärme-/Kälteerzeugung weiter.

Ja

Die Verbrauchergruppe ist nach dem Vorregler / der Zubringerpumpe angeschlossen. Der Vorregler regelt eine gültige Wärme- oder Kälteanforderung aus bzw. die Zubringerpumpe schaltet ein.

Kälteanforderung

2-Leitersystem

Der Hx-Kühlkreis und die Heizkreise beziehen die Kälte bzw. Wärme von der gleichen Schiene.

4-Leitersystem

Der Hx-Kühlkreis und die Heizkreise beziehen die Kälte bzw. Wärme von getrennten Schienen.

6.10 Schwimmbad

Übersicht

Der Regler ermöglicht eine Schwimmbadbeheizung mit Sonnenenergie oder via Wärmepumpe mit jeweils separat einstellbarem Sollwert. Bei Solarbeheizung ist der Vorrang der Schwimmbadbeheizung gegenüber der Speicherladung einstellbar.

Sollwerte

Zeilennr.	Bedienzeile
2055	Sollwert	Solarbeheizung
2056	Sollwert	Erzeugerbeheizung

Sollwert Solarbeheizung

Das Schwimmbad wird bei Verwendung von Solarenergie bis zu diesem eingestellten Sollwert geladen.

Die Kollektorüberhitzschutzfunktion kann die Kollektorpumpe wieder in Betrieb nehmen, bis die maximale Schwimmbadtemperatur erreicht wird.

Sollwert

Erzeugerbeheizung

Das Schwimmbad wird bei Verwendung der Erzeugerbeheizung bis zu diesem eingestellten Sollwert geladen.

Vorrang

Zeilennr.	Bedienzeile
2065	Ladevorrang	Solar

Nein

Die Schwimmbadbeheizung durch Solarladung berücksichtigt keinen Vorrang. Ist der Ladevorrang Speicher (BZ 3822) auch ausgeschaltet, wird das Schwimmbad abwechselnd mit den Speichern für eine Temperaturerhöhung von 5 °C geladen.

Ja

Die Schwimmbadbeheizung durch Solarladung hat Vorrang. Auch dann, wenn ein Ladevorrang Speicher (BZ 3822) andere Tauscher bevorzugen müsste.

Wird kein Hx-Eingang zur Freigabe des Schwimmbades benutzt, entspricht der Schwimmbadvorrang der Parametereinstellung. Für die solare Beheizung ist das Schwimmbad immer freigegeben.

Wird ein Hx-Eingang zur Freigabe des Schwimmbades benutzt, entspricht der Schwimmbadvorrang der Parametereinstellung. Für die solare Beheizung ist jetzt die Freigabe am Hx-Eingang erforderlich.

Werden zwei Hx-Eingänge zur Freigabe des Schwimmbades benutzt, hat das Schwimmbad Vorrang, wenn beide Hx-Eingänge freigegeben sind. Ist nur einer der Hx-Eingänge freigegeben, entspricht der Schwimmbadvorrang der Parametereinstellung. Ist keiner der Hx-Eingänge freigegeben, ist die solare Beheizung des Schwimmbades gesperrt.

Anlagenhydraulik

Zeilennr.	Bedienzeile
2080	Mit	Solareinbindung

Hier wird eingestellt, ob das Schwimmbad durch Solarenergie geladen werden kann.

6.11 Vorregler / Zubringerpumpe

Übersicht

Der Vorregler ermöglicht das Heruntermischen, rsp. Hochmischen der Vorlauftemperatur für Heiz-/Kühlgruppen mit tieferem, rsp. höherem Vorlauftemperatursollwertals auf der Schiene vorhanden.

Mit der Zubringerpumpe kann der Druckverlust zu weiter entfernten Heiz-/Kühlgruppen überwunden werden.

Vorregler/Zubringerpumpe

Zeilennr.	Bedienzeile
2150	Vorregler/ZubringerpumpeVor PufferspeicherNach Pufferspeicher

Vorregler / Zubringerpumpe

Enthält die Anlage einen Pufferspeicher, muss hier eingestellt werden, ob der Vorregler bzw. die Zubringerpumpe hydraulisch vor oder nach dem Pufferspeicher angeordnet ist.

6.12 Wärmepumpe

Die Wärmepumpe bezieht die Energie aus der Umgebung (Sole, Wasser oder Luft) und gibt sie auf einem höheren Temperaturniveau an die Heizung ab. Verfügt die Wärmepumpe über ein Prozessumkehrventil, kann sie auch für aktives Kühlen verwendet werden. Sole-/Wasser- und Wasser-/Wasser-Wärmepumpen lassen sich zudem für passives Kühlen einsetzen.

Funktionsschaltbilder

Nachfolgende Funktionsschaltbilder zeigt die in der Beschreibung verwendeten Komponenten und Bezeichnungen:

Sole-/Wasser-Wärmepumpe Wasser-/Wasser-Wärmepumpe

Luft-/Wasser-Wärmepumpe

Netzspannung

K25

Elektroeinsatz

E5 Niedertarif K26

Elektroeinsatz 2

E6 WP-Sperre Q8

Quellenpumpe

E9 Niederdruckwächter

Q9 Kondensatorpumpe

E10 Hochdruckwächter

Y22 Prozessumkehrventil Luft/Wasser-Wärmepumpe

E11 Verdichter 1 Überlast

E12 Verdichter 2 Überlast

E14 Überlast Quelle / Ventilator

E15 Strömungswächter Quelle

E17 Manuelles Abtauen

E24 Strömungswächter Verbraucher

E26 Druckwächter Quelle

K1 Verdichter 1

K2 Verdichter 2

K19 Ventilator Luft/Wasser-Wärmepumpe

Kleinspannung

B21 Vorlauftemperatur Wärmepumpe
B71 Rücklauftemperatur Wärmepumpe
B81 Heissgastemperatur Verdichter 1
B82 Heissgastemperatur Verdichter 2
B83 Kältemitteltemperatur flüssig
B84 Verdampfertemp Luft/Wasser-WP
B91 Quelle Eintritts-Temperatur
B92 Quelle Austritts-Temperatur

Kondensatorpumpe

Zeilennr.	Bedienzeile
2800	FrostschutzAusEin	Kondens'pumpe
2801	Steuerung	Kondens'pumpe
2802	Vorlaufzeit	Kondens'pumpe
2803	Nachlaufzeit	Kondens'pumpe

Frostschutz

Kondensatorpumpe

Es lässt sich definieren, ob die Kondensatorpumpe bei aktivem Anlagenfrostschutz in Betrieb genommen werden soll.

Aus

Die Kondensatorpumpe läuft nicht bei aktivem Anlagenfrostschutz.

Ein

Die Kondensatorpumpe läuft bei aktivem Anlagenfrostschutz.

Steuerung

Kondens'pumpe

Definiert, ob die Pumpe bei gültiger Anforderung oder nur bei Verdichterbetrieb laufen soll.

Temperaturanforderung

Die Kondensatorpumpe läuft, sobald eine gültige Temperaturanforderung vorhanden ist.

Parallel Verdichterbetrieb

Die Kondensatorpumpe läuft, wenn mindestens ein Verdichter in Betrieb ist.

Die Kondensatorpumpe läuft zudem, wenn der Elektroeinsatz im Vorlauf eingeschaltet ist.

Bei aktiver TWW-Trennschaltung und Trinkwasser-Stellglied Q3 = Ladepumpe (Bedienzeile 5731), läuft die Kondensatorpumpe nicht.

Die Kondensatorpumpe kann zusätzlich durch folgende Funktionen eingeschaltet werden:

• Anlagenfrostschutz
• Wärmepumpenfrostschutz
- Speicherrückkühlung
• Passives Kühlen

Vorlaufzeit

Kondensatorpumpe

Vor der Inbetriebnahme des Verdichters muss die Kondensator-Pumpe in Betrieb genommen werden, damit die Fühler eine korrekte Temperatur messen können.

Nachlaufzeit

Kondens'pumpe

Nach dem Abschalten des Verdichters läuft die Kondensator-Pumpe um die eingestellte Nachlaufzeit weiter.

Bei einer Wärmepumpen-Störung schaltet die Kondensatorpumpe aus, bis die Störung behoben ist.

Der Anlagefrostschutz, der Wärmepumpenfrostschutz, sowie der Elektroheizeinsatz K25/K26 können die Kondensatorpumpe aber weiterhin in Betrieb nehmen, sofern sie aktiv sind.

Quellenpumpe

Funktionszusammen- hänge

2815 Quellentemp Min Wasser
2817 Schaltdifferenz Quellenschutz
2821 Quellen-Anlaufzeit Maximum
2822 Zeit Begr Quellentemp Min
TQa Quellen-Austrittstemperatur
K1 Kompressor 1
Q8 Quellenpumpe
Anf Wärmeanforderung

Zeilennr.	Bedienzeile
2815 Quellentemp Min Wasser
2816 Quellentemp Min Sole
2817	Schaltdiff Quellenschutz
2818	Erhöhung Quellenschutztemp
2819	Vorlaufzeit Quelle
2820	Nachlaufzeit Quelle
2821	Quellen-Anlaufzeit Maximum
2822 Zeit Begr Quellentemp Min

Quellentemp Min Wasser

Die Funktion verhindert den Wärmepumpenbetrieb bei zu tiefer Quellen-Austrittstemperatur. Sie ist für Anlagen bestimmt, welche Wasser als Wärmequelle verwenden.

Sinkt die Quellen-Austrittstemperatur während des Betriebes unter die „Quellentemp Min Wasser“, schalten die Pumpe und der Verdichter für die einstellbare „Zeit Begr Quellentemp Min“ (2822) aus.

Quellentemp Min Sole

Die Funktion ist für Anlagen bestimmt, welche Erdwärme als Quelle verwenden und soll die Quelle vor zu starker Auskühlung bewahren. Die Funktion ist bis auf folgende zwei Punkte identisch mit der Funktion „Quellentemp Min Wasser“.

• Mit der Funktion 5804 kann eingestellt werden, ob die Temperatur am Quelleneintritt oder am Quellenaustritt beachtet werden soll
• Während der Estrichauustrocknung erhöht der Regler die minimale Quellentemperatur automatisch um den bei Bedienzeile 2818 eingestellten Wert.

Die Quellenschutz-Funktion für Sole / Wasser-Wärmepumpen gilt zudem für die Einstellung „Wärmequelle = extern“ in Bedienzeile 5800.

Schaltdiff Quellenschutz

Nach der eingestellten maximalen Quellenanlaufzeit (2821) muss die Quellen-Temperatur mindestens um die „Schaltdiff Quellenschutz“ (2817) über der Quellenschutztemperatur (2815, rsp. 2816) liegen, damit der Verdichter – bei gültiger Wärmeanforderung – einschaltet.

115/258

ErhöhungQuellenschutztemp	Bei Sole-/Wasser-Wärmepumpen erhöht der Regler während der Estrichauustrocknung automatisch die minimale Quellentemperatur (2816) um den einstellbaren Wert „Erhöhung Quellenschutztemp“.
Vorlaufzeit Quelle	Vor der Inbetriebnahme des Verdichters muss die Quellenpumpe (rsp. bei Luft / Wasser-WP der Ventilator) in Betrieb genommen werden, damit der Verdampfer durchströmt ist und die Fühler eine korrekte Temperatur messen können.
Nachlaufzeit Quelle	Nach dem Abschalten des Verdichters läuft die Quellenpumpe (rsp. bei Luft / Wasser-WP der Ventilator) um die eingestellte Nachlaufzeit weiter
Quellen-Anlaufzeit Maximum	Erreicht die Quellentemperatur während der einstellbaren „Quellen-Anlaufzeit Maximum“ (2821) das notwendige Niveau nicht (2815 oder 2816 plus 2817), geht die WP in Störung. Die Störung muss manuell oder automatisch zurückgesetzt werden.
Zeit Begr Quellentemp Min	S. Beschreibung der „Quellentemp. Min Wasser“ (2815) oder „Quellentemp. Min Sole“ (2816).
	Bei einer Wärmepumpen-Störung schaltet die Quellenpumpe aus, bis die Störung behoben ist.
	Oben beschriebene Parameter haben – ausser der Vor- und Nachlaufzeit Quelle - keinen Einfluss auf eine Luft / Wasser-Wärmepumpe.
	Während der „Zeit Begr Quellentemp Min“ (2822) werden die Elektroeinsätze im Vorlauf aktiviert.

Verdichter-Regelung bei Anlagen ohne Puffer- oder Kombispeicher

Die Einstellungen gelten für Verdichter 1 und - sofern vorhanden – auch für den Verdichter 2.

Regelung

Ist kein Puffer- oder Kombispeicher in der Anlage vorhanden, schaltet der Verdichter entsprechend der Rücklauftemperatur (B71) und der „Schaltdifferenz Rücklauftemperatur“ (2840) ein- und aus.

Für die Berechnung des Ein- resp. Ausschaltpunktes gilt der Rücklaufsollwert. Dieser wird anhand des verlangten Vorlauftemperatur-Sollwerts und der „Spreizung HK bei TA -10°C“ (5801) berechnet. Die einstellbare „Schaltdifferenz Rücklauftemperatur“ (2840) liegt symmetrisch um den berechneten Rücklauf-Sollwert.

2840	Schaltdifferenz Rücklauftemperatur
OFF	Ausschaltpunkt
ON	Einschaltpunkt
TRLw	Rücklauftemperatur-Sollwert
K	Verdichter

Der Ein- und Ausschaltpunkt wird durch verschiedene weitere Funktionen beeinflusst (maximale Ausschalttemperatur, Kompensation Wärmedefizite, Verdichterlaufzeit Minimum, Verdichterstillstandszeit Minimum, Pumpen-Vorlaufzeit, Pumpen-Nachlaufzeit).

116/258

Notwendige Fühler:

Damit der Regler bei Regelung ohne Puffer- und Kombispeicher die Wärmepumpe in Betrieb nehmen kann, müssen mindestens der Rücklauffühler (B71) und der entsprechende Quellenfühler vorhanden sein. Bei Luft-/Wasser-Wärmepumpen ist zusätzlich der Verdampferfühler B84 notwendig.

Zeilennr.	Bedienzeile
2840	Schaltdiff	Rücklauftemp

Schaltdifferenz Rücklauftemperatur

Überschreitet die Rücklauftemperatur den Sollwert um eine halbe Schaltdifferenz, schaltet die Wärmepumpe aus, unterschreitet sie den Sollwert um eine halbe Schaltdifferenz, fordert der Regler die Inbetriebnahme der Wärmepumpe.

Sinkt der Rücklaufssollwert unter 30°C, verkleinert sich die Schaltdifferenz so, dass sich der Einschaltpunkt dem Sollwert annähert. Bei einem Rücklaufssollwert von 20°C liegt der Einschaltpunkt beim Rücklaufssollwert.

Die Berechnung des Rücklauftemperatur-Sollwerts ist auf Bedienzeile 5810 (Spreizung HK bei TA -10°C) beschrieben.

Die Funktion ist nicht aktiv bei eingeschalteter Wärmekompensation.

Übersicht Sollwert- und Regelfühlerauswahl

Mit welchem Fühler auf welchen Sollwert geregelt wird ist von verschiedenen Faktoren abhängig. Die folgende Tabelle gibt einen Überblick bei welchen Anlagekonfigurationen mit welchem Fühler auf welchen Sollwert geregelt wird. Voraussetzung ist immer eine gültige Wärmeanforderung an die Wärmepumpe.

Das Verhalten in Fehlerfällen ist hier nicht berücksichtigt, und nicht alle aufgelisteten Fälle sind auch sinnvolle Anlagekonfigurationen.

Speicher Anfo1)	B21	B71	B10	BZ5) 5810	Verdichter K1/K2 Elektroeinsätze K25/K26
					Fühler	Sollwert	SD2)	Fühler	Sollwert	SD
nein	-	-	-		aus (Fehler 138) aus
nein	-	-	ok		aus (Fehler 138)				Vw B10±1°K T
nein	-	Ok	-			B71 T ±BZ/2		B71	TRw	±BZ/2
nein	-	Ok	ok	=0	B71	TRw	±BZ/2	B71	TRw	±BZ/2
				>0				B10	TVw	±1°K
nein	ok	-	-		aus (Fehler 138)				Vw B21±1°K T
nein	ok	-	ok		aus (Fehler 138)			B21	TVw	±1°K
nein	ok	Ok	-	=0	B71	TRw	±BZ/2	B71	TRw	±BZ/2
				>0				B21	TVw	±1°K
nein	ok	Ok	ok	=0	B71	TRw	±BZ/2	B71	TRw	±BZ/2
				>0				B21	TVw	±1°K
ja	-	-	-		ein			ein
ja	-	-	ok		ein			B10	TVw	±1°K
ja	-	ok	-		ein			B71	TRw	±1°K
ja	-	ok	ok		ein3)			B10	TVw	±1°K

117/258

ja	ok	-	-		^3)^4)ein	B21	vw	± 1^	T
ja	ok	-	ok		ein^3)^4)	B21	vw	± 1^	T
ja	ok	ok	-		ein^3)^4)	B21	vw	± 1^	T
ja	ok	ok	ok		ein^3)^4)	B21	vw	± 1^	T

^1) Wärmeanforderung kommt von einem Speicher (TWW, Heizkreis via Puffer, Zwangsladung)
2) Schaltdifferenz: BZ => Parameter 2840: Schaltdifferenz Rücklauftemperatur
^3) Sicherheitsfunktionen schalten Verdichter aus. (Hochdruck, Heissgas, Max. Ausschalttemp.)
^4) Für die Freigabe der 2. Verdichterstufe wird B21 verwendet.
^5) Wert des Parameters 5810: Spreizung Heizkreis bei TA -10°C T_Vw => Vorlaufssollwert; T_Rw => Rücklaufssollwert

Verdichter-Regelung bei Anlagen mit Puffer- oder Kombispeicher

Die Einstellungen gelten für Verdichter 1 und - sofern vorhanden – auch für den Verdichter 2.

Regelung

Ist ein Puffer- oder ein Kombispeicher an demselben Regler wie die Wärmepumpe angeschlossen, verwendet der Regler die Fühler B4 und B41 zur Steuerung des Verdichters. Die Schaltdifferenz (2840) ist ohne Einfluss.

Bei fehlendem B41 wird der Wärmepumpen-Rücklauffühler B71 verwendet.

Die Einstellung auf Bedienzeile 2841 definiert, ob die minimale Verdichterlaufzeit (2842) eingehalten wird.

Sobald beide Fühler (B4 + B41) um 1 Kelvin unter den Vorlaufsollwert fallen, erfolgt eine Wärmeanforderung an die Wärmepumpe. Diese bleibt bestehen, bis die Temperatur an beiden Fühlern den Vorlaufsollwert erreicht.

B4 Oberer Puffer- oder Kombispeicherfühler

B41 Unterer Puffer- oder Kombispeicherfühler

TVLw Vorlauftemperatur-Sollwert

K Verdichter

ON Einschaltpunkt

OFF Ausschaltpunkt

Der Ein- und Ausschaltpunkt wird durch verschiedene weitere Funktionen beeinflusst (maximale Ausschalttemperatur, Kompensation Wärmedefizite, Verdichterlaufzeit Minimum, Verdichterstillstandszeit Minimum, Pumpen-Vorlaufzeit, Pumpen-Nachlaufzeit).

Die Wärmepumpe schaltet aus, sobald der Puffer- oder Kombispeicher den Sollwert erreicht hat. Die min. Stillstandszeit wird jedoch immer eingehalten, auch wenn der obere Pufferfühler den Einschaltpunkt unterschritten hat.

Notwendige Fühler:

Bei Regelung mit Puffer- oder Kombispeicher muss der obere Pufferfühler (B4), der untere Pufferfühler (B41) und der entsprechende Quellenfühler vorhanden sein.

Fehlt der untere Pufferfühler B41, verwendet der Regler den Rücklauffühler B71 für das Ausschalten der Wärmepumpe.

Ist eine Solarapplikation konfiguriert, dann wird B41 für die Pufferdurchladung nicht beachtet. Es wird mit B71 ausgeschaltet. B41 ist für die Solarfunktion reserviert.

Bei 2-stufigen WP's bleiben beide Stufen in Betrieb bis der Puffer durchgeladen ist.

Einstellungen Verdichter
Die Einstellungen gelten für Verdichter 1 und - sofern vorhanden – auch für den Verdichter 2.

Zeilennr.	Bedienzeile
2841 Verd	laufzeit Min einhalten
2842	Verdichterlaufzeit Minimum
2843	Verdichterstillstandszeit Min
2844	Ausschalttemp Maximum
2845	Reduktion Ausschaltemp Max
2852 ND-Verzögerung beim Start

Verd'laufzeit Min einhalten

Legt fest, ob die in Bedienzeile 2842 eingestellte minimale Verdichterlaufzeit eingehalten wird, wenn die Wärmeanforderung früher wegfällt:

Nein

Die minimale Verdichterlaufzeit wird nicht berücksichtigt. Bei Wegfall der Wärmeanforderung schaltet auch der Verdichter aus.

Ja

Die minimale Verdichterlaufzeit wird auch bei Wegfall der Wärmeanforderung eingehalten.

Verdichterlaufzeit Minimum

Um Schäden durch zu häufiges Ein- und Ausschalten am Verdichter zu vermeiden, läuft der Verdichter nach erfolgter Inbetriebnahme im Minimum während der hier eingestellten Zeit. Während Speicherladungen und bei aktiven Begrenzungen ist die minimale Verdichterlaufzeit nicht wirksam.

Verdichterstillstandszeit Min

Aus demselben Grund bleibt der Verdichter nach erfolgter Abschaltung im Minimum während der hier eingestellten Zeit ausser Betrieb.

Ausschalttemp Maximum

Überschreitet die Vorlauf- oder die Rücklauftemperatur die maximale Ausschalttemperatur, schaltet der Verdichter aus. Die Wärmepumpe schaltet wieder ein, wenn beide Temperaturen B21, B71 um die „Schaltdifferenz Rücklauftemperatur“ (BZ 2840) unter die maximale Ausschalttemperatur gesunken sind und die min. Stillstandszeit abgelaufen ist.

2844	Ausschalttemperatur	Maximum
2845	Reduktion Ausschalttemperatur Max
Anf	Temperaturanforderung der Verbraucher
SD_komp	Kompressor-Schaltdifferenz
ON	Einschaltpunkt
OFF	Ausschaltpunkt
OFF TWW	Ausschaltpunkt Trinkwarmwasser
S1	Stufe	1
TWW	Trinkwarmwasser-Ladung

Reduktion Ausschaltemp Max

Die „Ausschalttemperatur Max“ (Bedienzeile 2844) wird bei Trinkwarmwasser-Ladung, Pufferspeicher-Zwangsladung und bei Betrieb der zweiten Verdichterstufe um diesen Wert reduziert.

Überschreitet die Vorlauf-, respektive Rücklauf-Temperatur (B21 / B71) diesen Wert, wird die Trinkwasserladung oder Pufferspeicher-Zwangsladung vorzeitig abgebrochen und auf die Raumheizung umgeschaltet – sofern die Raumheizung Wärme anfordert.

Die Wärmepumpe läuft in diesem Fall ohne Unterbruch weiter. Während einer Stabilisierungszeit von 2.5 Minuten wird nach dem Abbruch der TWW-Ladung der Heizkreissollwert nicht beachtet. Das heisst, der Verdichter bleibt unabhängig von der Rücklauftemperatur eingeschaltet, damit sich die Wärmepumpe auf dem neuen Temperaturniveau stabilisieren kann.

Ist im TWW-Speicher ein Elektroeinsatz vorhanden, beendet dieser die TWW-Ladung und die Wärmepumpe steht sofort für die Raumheizung zur Verfügung. Ist nur im Vorlauf ein Elektroeinsatz vorhanden und der Parameter „Verwendung Elektro-Vorlauf“ steht nicht auf „Ersatz“ beendet dieser die Ladung. Die Verdichter bleiben solange gesperrt.

Ist kein Elektroeinsatz vorhanden, wird die TWW-Ladung abgebrochen.

Mit dem Parameter „Anzahl TWW-Ladeversuche“ ist einstellbar, wie viele Versuche die Wärmepumpe unternehmen soll, bis eine Speicherladung abgebrochen resp. von einem Elektroeinsatz beendet wird.

Ist keine Raumheizungs-Anforderung vorhanden, schaltet die Wärmepumpe aus. Sie kann erst nach Ablauf der minimale Stillstandszeit (Parameter 2843) wieder in Betrieb genommen werden, sofern die Vorlauf-, respektive Rücklauf-Temperatur (B21 / B71) um die einstellbare Schaltdifferenz (Parameter 2840) unter die reduzierte maximale Ausschalttemperatur gesunken ist.

Ein allenfalls vorhandener zweiter Verdichter wird immer bei der reduzierten Ausschalttemperatur ausgeschaltet, und es erscheint keine Statusmeldung. Während einer BW-Ladung oder einer Pufferzwangsladung schalten Verdichter 1+2 gleichzeitig aus.

Ist als Reduktion ein negativer Wert eingestellt, wird während einer TWW Ladung die max. Ausschalttemperatur um den als negative Reduktion parametrierten Betrag

erhöht. Erreicht der Vorlauf diese erhöhte Ausschalttemperatur wird die TWW Ladung abgebrochen. Ist eine Anforderung einer Raumheizung vorhanden, läuft der Verdichter weiter. Während der Stabilisierungszeit wird die Vorlauftemperatur nicht überwacht. Nach Ablauf der Stabilisierungszeit schaltet der Verdichter bei erreichen der max. Ausschalttemperatur aus.

Max. Ausschalttemperatur mit negativer Reduktion

Anlage im Abtaubetrieb (Prozessumkehrung)

Das Abtauen des vereisten Verdampfers erfolgt mit dem Ventilator oder - wie nachfolgend gezeigt - mittels Umschalten des Prozessumkehrventils Y22. Für die Prozessumkehr muss ein WP-Teilschema mit Prozessumkehrventil (Y22) verwendet werden.

Durch eine bedarfsgerechte Abtau-Steuerung wird die bei der Prozessumkehrung ab dem Heizkreis bezogene Abtauenergie minimal gehalten. Der Ventilator ist während des Abtauprozesses mit Prozessumkehrung ausgeschaltet.

Automatische Abtaufunktion

Bei eingeschaltetem Verdichter laufen die „Dauer Abtausperre“ (2962) und die „Dauer bis Zwangsabtauen“ (2963) ab. Sinkt die Quellentemperatur (B91) unter die Abtaufreigabetemperatur (2951), ist die Abtaufunktion freigegeben. Frühstens nach der „Dauer Abtausperre“ und spätestens nach Ablauf der „Dauer bis Zwangsabtauen“ (2963) kann die Wärmepumpe in den Abtaubetrieb übergehen. Wenn während dieser Zeit infolge Vereisung die Temperaturdifferenz (8477) zwischen der eintretenden Aussenluft (B91) und dem Verdampfer (B84) über den Sollwert (8478) steigt, wird die Abtaufunktion ausgelöst.

B91 Quelle Eintrittstemperatur 2951 Abtaufreigabe unterhalb TA
B84 Verdampfertemperatur 2952 OEM Schaltdifferenz Abtauen 2953 OEM Temperaturdiff Abtauen Max
Y22 Prozessumkehrventil 2954 OEM Verdampfertemp Abtau-Ende
K19 Ventilator Quelleneintritt 2959 OEM Abtau Stabilisierungsdauer
K1 Verdichter 1 2962 Dauer Abtausperre
2963 Dauer bis Zwangsabtauen
2965 Abtropfdauer Verdampfer
2966 OEM Abkühldauer
8477 Temp'diff Abtauen Istwert
8478 Temp'diff Abtauen Sollwert

Abtauende bei Abtauung durch Prozessumkehr

Bei erfolgreichem Abtauen steigt die Verdampfertemperatur (B84). Übersteigt der Verdampfer die „Verdampfertemp Abtau-Ende“ (2954 OEM) kann der Abtauprozess erfolgreich beendet werden und der Verdichter schaltet während der Abtropfdauer (2965) aus. Anschliessend wird der Heizbetrieb wieder aufgenommen.

Abtauende bei Abtauung durch Ventilator

Das Abtauen mit Ventilator gilt als beendet, wenn eine der folgenden beiden Bedingungen erfüllt ist:

• Die Temperaturdifferenz (8477) zwischen der eintretenden Aussenluft (B91) und dem Verdampfer (B84) ist kleiner als von ihrem Lieferanten eingestellt.
• Die Abtauuzeit bei Abtauung mit Ventilator ist erreicht.

Bei tieferen Aussentemperaturen dauert das Abtauen länger als bei höheren Aussentemperaturen.

132/258

Heizbetrieb aufnehmen und nächstes Abtauen vorbereiten Nachdem das Abtauen über Prozessumkehr oder Ventilator erfolgreich beendet ist, wird der Heizbetrieb wieder aufgenommen. Die „Dauer Abtausperre“, die „Dauer bis Zwangsabtauen“ und die „Abtau Stabilisierungsdauer“ (2959 OEM) beginnen wieder zu laufen. Nach Ablauf der „Abtau Stabilisierungsdauer“ (2959 OEM) wird die „Temp’diff Abtauen eisfrei“ erfasst und der neue Sollwert (8478) damit gebildet.

Bei einer anstehenden WP Sperre wird ein aktiver Abtauprozess zu Ende geführt.

Manuelles Abtauen

Das Abtauen mit Prozessumkehrung kann auch manuell erfolgen entweder über einen Eingang Ex1..7 oder über die Bedienzeile (7152). Beim manuellen Abtauen werden die Freigabetemperatur (2951) und die „Dauer Abtausperre“ (2962) nicht berücksichtigt.

Die manuelle Abtauung ist auch während der „Dauer Abtausperre“, sowie auch oberhalb der „Abtaufreigabe unterhalb TA“ (BZ 2951) möglich. Eine bereits laufende Abtaufunktion wird unabhängig von „Abtaufreigabe unterhalb TA“ zu Ende geführt.

Zeilennr.	Bedienzeile
2951 Abtaufreigabe unterhalb TA
2958 Anzahl Abtauversuche Max
2962	Dauer Abtausperre
2963 Dauer bis Zwangsabtauen
2964	Abtaudauer Maximal
2965	Abtropfdauer Verdampfer

Abtaufreigabe unterhalb TA

Die Freigabe der Abtaufunktion ist nur möglich, wenn die aktuelle Quelleneintritts-Temperatur (B91) unter der hier eingestellten Freigabetemperatur liegt. Oberhalb dieser Aussentemperatur ist die automatische Abtaufunktion nicht aktiv. (Gesperrt wenn B91 > Par2952 + 1K)

Anzahl Abtauversuche Max

Konnte der Abtauprozess nicht erfolgreich beendet werden, erfolgt nach einer Vorwärmphase (s. „Dauer Abtausperre“) ein erneuter Versuch. Konnte der Abtauprozess während der hier eingestellten Anzahl Versuche noch immer nicht regulär beendet werden, schaltet die Wärmepumpe aus und generiert eine Fehlermeldung. (Fehler 247: Abtaustörung).

Für die Wiederinbetriebnahme der Wärmepumpe muss die Störung manuell zurückgesetzt werden.

Dauer Abtausperre

Wird die Wärmepumpe im Heizbetrieb eingeschaltet, beginnt die „Dauer Abtausperre“ zu laufen. Frühestens nach Ablauf dieser Zeit darf der Regler den nächsten Abtauversuch des Verdampfers unternehmen. Voraussetzung für das Abtauen ist, dass die Quellentemperatur (B91) unter der eingestellten Freigabetemperatur liegt (2951).

Nach einem vorzeitig abgebrochenen Abtauversuch (s. „Abtaudauer Maximal“) erfolgt während der „Dauer Abtausperre“ ein Vorwärmen des Heizwassers. Ist ein Elektroheizeinsatz im Vorlauf oder im Puffer- / Kombispeicher vorhanden, wird dieser zur Unterstützung zugeschaltet. Anschliessend wird direkt in den Abtaubetrieb umgeschaltet.

Dauer bis Zwangsabtauen

War die Wärmepumpe während der hier eingestellten Zeit in Betrieb, ohne dass inzwischen abgetaut wurde, so erfolgt eine Zwangsabtaung. Voraussetzung ist auch hier, dass die Quellentemperatur (B91) unter der eingestellten Freigabetemperatur liegt (2951).

Abtaudauer Maximal

Konnte der Verdampfer beim Abtauen über Prozessumkehr während der „Abtaudauer Maximal“ oder aufgrund der minimalen Temperatur im Kondensatorkreis (Par OEM

133/258

2970) nicht erfolgreich abgetaut werden, bricht der Regler die Abtaufunktion ab und versucht es nach der Vorwärmphase (s. „Dauer Abtausperre“) erneut.

Die erlaubte Anzahl Abtauversuche ist durch die „Anzahl Abtauversuche Max“ (2958) begrenzt.

Abtropfdauer Verdampfer

Bevor die Wärmepumpe nach dem erfolgreichen Abtauen über Prozessumkehr den Heizbetrieb wieder aufnehmen darf, wird die hier eingestellte „Abtropfdauer

Verdampfer“ abgewartet. Erst nach deren Ablauf wird die Wärmepumpe wieder in Betrieb genommen und nach einer vom Lieferanten voreingestellten Verzögerunszeit der Ventilator zugeschaltet.

Wärmepumpen-Frostschutz

Der Wärmepumpe-Frostschutz erzeugt eine Freigabe für die Wärmepumpe, sobald die Vorlauf- oder die Rücklauftemperatur unter 5°C sinkt. Nachdem beide Fühler 6°C erreicht haben, bleibt die Freigabe noch 5 min erhalten.

Ein vorhandener Elektroeinsatz im Vorlauf schaltet während dieser Zeit ein. Bei einem 3-stufigem Elektroeinsatz (K25 und K26) schalten beide Relais ein.

Kühlen

Aktives Kühlen

Beim aktiven Kühlen wird die Wärmepumpe durch Umkehrung des Prozesses im Sommer als Kältemaschine betrieben. Dazu ist eine Wärmepumpe mit 4-Weg-Ventil (Y22) für die Prozessumkehr notwendig, sowie ein WP-Teilschema, welches diese Funktion unterstützt (WP18, 19, 38, 39, 50, 51).

Der Kühlkreis 1 (BZ 5711) und die Kälteerzeugung (BZ 5807) können als 2- oder 4-Leiter-System ausgeführt sein.

Anlagebeispiel:

Passives Kühlen

mit Sole/Wasser- oder Wasser/Wasser-WP

Beim passiven Kühlen erfolgt die Kühlung durch Zirkulation des kalten Wassers im System, ohne dass ein Kälteerzeuger in Betrieb genommen wird. Dazu werden die Quellenpumpe der WP und der Kühlkreis eingeschaltet. Der Kühlkreis 1 (BZ 5711) und die Kälteerzeugung (BZ 5807) müssen als 4-Leiter-System ausgeführt sein. Das WP-Teilschema muss die passive Kühlung unterstützen (WP14, 15, 22, 23, 34, 35, 42, 43).

Mit Luft-/Wasser-Wärmepumpen ist kein passives Kühlen möglich.

Anlagebeispiel:

Aktives und passives Kühlen

Bei Anlagen, bei welchen sowohl passives wie aktives Kühlen möglich ist, schaltet der Regler automatisch zwischen den beiden Kühlarten um. Gleichzeitiges aktives und passives Kühlen ist nicht möglich.

Solange die Temperatur am Quelleneintrittsfühler (B91) unter der Kühlanforderung liegt, erfolgt die Kühlung passiv.

Steigt die Quellentemperatur über die Kühlanforderung, wechselt der Regler auf aktives Kühlen.

Es ist ein WP-Teilschema notwendig, welches diese Funktion unterstützt (WP 22, 23, 42, 43).

i

Falls kein Quelleneinstrittsfühler (B91) angeschlossen ist, wird die Temperatur am Quellenaustrittsfühler (B92) als Umschaltkriterium verwendet.

Parametrierbeispiele mit aktiver und passiver Kühlung

Die drei Parametrierbeispiele zeigen Wärmepumpenschemas, bei welchen eine automatische Umschaltung zwischen aktivem umd passivem Kühlbetrieb möglich ist.

Die aktiv erzeugte Kälte wird über die Heiz-/ Kühl- Schiene zu den Verbrauchern gebracht.

Für die passiv erzeugte Kälte kann über den Parameter „Während Verdichterbetrieb“ (BZ 3006) indirekt gewählt werden über welche Schiene die Kälte zu den Verbrauchern gebracht wird:

Passives Kühlen während Verdichterbetrieb „aus“

Die passive Kühlenenergie wird auf die Heiz-/Kühlschiene umgeleitet.

Steht eine Trinkwarmwasser-Anforderung an, wird diese durch die WP über die gemeinsame Heiz-/ Kühlschiene abgedeckt. Eine gleichzeitig anstehende Kälteanforderung kann nicht bedient werden.

Passives Kühlen während Verdichterbetrieb „ein“

Das passive Kühlen erfolgt über die Kühlschiene. Steht eine Trinkwarmwasser-Anforderung an, wird diese durch die Wärmepumpe über die Heiz-/ Kühl- Schiene abgedeckt. Eine gleichzeitig anstehende Kälteanforderung kann parallel dazu über die Kühlschiene bedient werden.

Erfolgt die passive Kühlung über die Heiz-/ Kühlschiene, kann mit dem Parameter „Im passiven Kühlbetrieb“ (BZ 3007) definiert werden, ob die Kondensatorpumpe ein- oder ausgeschaltet werden soll.

Voraussetzungen für die drei Beispiele

• Einstellung „Wärmequelle“ (5800) muss Sole oder Wasser sein
• Einstellung „Kälteerzeugung“ (5807) muss 4-Leitersystem sein
• Ein Prozessumkehrventil muss konfiguriert sein

Passives Kühlen über...

...Kühlschiene ...Heiz-/ Kühlschiene ...Heiz-/ Kühlschiene

„Während Verdichterbetrieb“ (BZ 3006)

Passives Kühlen EIN Passives Kühlen AUS Passives Kühlen AUS

„Im passiven Kühlbetrieb“ (BZ 3007)

Kondensatorpumpe AUS Kondensatorpumpe EIN Kondensatorpumpe AUS

„Kühlkreis 1“ (BZ 5711)

4-Leitersystem

2-Leitersystem

2-Leitersystem

Ausschalttemp Max Kühlen

Zeilennr.	Bedienzeile
3000 Ausschalttemp Max Kühlen
3002 Quellentemp min Kühlbetrieb
3004 SD Umschalt Kühlen Pas/Akt
3006	Während Verdichterbetrieb
3007 Im passiven Kühlbetrieb
3008 Spreizung Kondens Kühlbetrieb

Liegt die Rücklauftemperatur (B71) über der „maximalen Ausschalttemperatur Kühlen“, darf der Verdichter nicht in Betrieb genommen werden. Ein bereits laufender Verdichter wird ausgeschaltet.

Nach Ablauf der eingestellten Pumpen-Vorlaufzeiten – frühestens aber nach 2 Minuten – schalten die Pumpen aus, sofern die Temperaturen noch immer zu hoch sind. Ein erneuter Inbetriebnahmeversuch des Verdichters erfolgt nach Ablauf der minimalen Verdichter-Stillstandszeit (2843).

Die Funktion wirkt nur bei aktiven Kühlen. Bei passiver Kühlung ist sie ohne Auswirkung. Weitere Informationen zu aktivem / passivem Kühlen finden Sie auf S.97.

Quellentemp min Kühlbetrieb (Frostschutz)

Um bei passivem Kühlbetrieb die Eisbildung im Wärmetauscher für die Mediumstrennung zu verhindern, kann eine minimale Quellentemperatur eingegeben werden. Sinkt die Temperatur am Quellenaustrittsfühler (B92) unter den am Parameter „Quellentemp. min. Kühlbetrieb“ eingestellten Wert, werden die Verbraucher gesperrt, bis die Quellenaustrittstemperatur um 1°C über der minimalen Temperatur liegt.

SD Umschalt Kühlen Pas/Akt

Sinkt die Quellentemperatur unter den Kühlsollwert minus die hier eingestellte Schaltdifferenz, und die minimale Verdichterlaufzeit ist abgelaufen, schaltet der Regler auf passives Kühlen um. SD Umschalt Kühlen Pas/Akt

136/258

B91	Quelleneintrittsfühler
Twcool	Kühlsollwert
3004	Schaltdifferenz Umschaltung Kühlen aktiv / passiv
Cact	Aktiver Kühlbetrieb
Cpas	Passiver Kühlbetrieb
T	Temperatur
t	Zeit

Während Verdichterbetrieb

Legt fest, ob die passive Kühlung erfolgen darf, wenn der Verdichter in Betrieb ist (z.B. für TWW-Ladung).

Passives Kühlen aus

Während des Verdichterbetriebs ist die passive Kühlung gesperrt.

Passives Kühlen ein

Während des Verdichterbetriebs ist die passive Kühlung freigegeben.

Im passiven Kühlbetrieb

Legt das Verhalten der Kondensatorpumpe im passiven Kühlbetrieb fest.

Kondensatorpumpe aus

Die Kondensatorpumpe ist während des passiven Kühlbetriebs ausgeschaltet.

Kondensatorpumpe ein

Die Kondensatorpumpe ist während des passiven Kühlbetriebs eingeschaltet.

Spreizung Kondens Kühlbetrieb

Um den Rücklaufsollwert für den aktiven Kühlbetrieb zu erhalten, wird der aktuelle Vorlaufsollwert (gemäss Kühlkennlinie) um den hier eingestellten Wert erhöht. Ist die Einstellung 0, so muss bei Anlagen, die auf den Rücklauf regeln, die Kühlkennlinie auf den Rücklauf basierend eingestellt sein (Anlagen mit Pumpenheizkreisen und ohne Puffer- oder Kombispeicher).

Fühlerabgleich

Mit der Funktion Fühlerabgleich können die beiden WP-Fühler B21 (Vorlauf) und B71 (Rücklauf) mit den folgenden Parametern korrigiert und gegeneinander abgelichen werden.

Wenn zur Ermittlung der abgegebenen Energie die Temperaturdifferenz zwischen Vor- und Rücklauffühler verwendet wird, sollten diese wegen der relativ grossen Fühlertoleranz unbedingt gegeneinander abgeglichen werden. Der Abgleich muss mit den beiden tatsächlich in der Anlage verwendeten Fühlern durchgeführt werden.

Wenn möglich sollten die Fühler auf einem Temperaturniveau zwischen 20°C und 40°C abgeglichen werden. Die Abweichung der beiden Fühler und der dadurch benötigte Korrekturwert sollte im Normalfall < 1°K sein und dürfte 2°K nicht überschreiten.

Zeilennr.	Bedienzeile
3030 Autokorr WP Kondens’Fühler
3031 Korrektur WP Vorlauffühler
3032 Korrektur WP Rücklauffühler
3033	Korrekturstatus

Automatisch

Mit der automatischen Korrektur wird erreicht, dass bei der gleichen Temperatur an Vor- und Rücklauffühler dieselben Werte für Regelung und Berechnung der Jahresarbeitszahl verwendet werden. Es wird kein Abgleich der Absoluttemperatur gemacht.

Autokorr WP Kondens'Fühler „Jetzt“

Vor der automatischen Korrektur müssen beide Fühlerelemente auf die gleiche Temperatur gebracht werden.

Mit der Einstellung „Jetzt“ kann die Automatische Fühlerkorrektur sofort ausgelöst werden. Beim Abgleich wird die „Korrektur WP Vorlauffühler“ anhand der gemessenen Temperaturdifferenz zwischen Vor- und Rücklauffühler gesetzt.

$$ T _ {K o r r B 2 1} = T _ {K o r r B 7 1} + \left(T _ {B 7 1} - T _ {B 2 1}\right) $$

Autokorr WP Kondens'Fühler „Nach Pumpenvorlauf“

Damit der Abgleich durchgeführt wird, müssen beide Fühlerwerte zwischen 5°C und 50°C liegen, und dürfen max. 3°C Differenz aufweisen.

Wird „Nach Pumpenvorlauf“ gewählt, wird zuerst für 8 Min. die Kondensatorpumpe Q9 eingeschaltet und anschliessend der Abgleich durchgeführt.

Damit die Kondensatorpumpe einschalten wird, aktiviert der Regler automatisch die Funktion „Relaistest Q9“. Deshalb werden während dieser Zeit das Schlüsselsymbol und die Sonderbetriebsart „Ausgangstest“ angezeigt. Die Vorlaufzeit ist nicht einstellbar.

Während dem Pumpenvorlauf kann jederzeit durch wählen von „Jetzt“ die Korrektur sofort erzwungen werden. Mit „Aus“ wird der Vorlauf ohne Korrektur abgebrochen.

Wird ein Abgleich der Absoluttemperatur gewünscht muss vor der automatischen Korrektur der Rücklauffühler B71 manuell abgeglichen werden. Der Korrekturwert des Rücklauffühlers wird bei der automatischen Korrektur nicht verändert.

Korrektur WP Vorlauffühler Korrektur WP Rücklauffühler

Die mit den Fühlern B21 und B71 gemessenen Temperaturen können je mit einem separaten Parameter (Par 3031 für Vorlauf und Par3032 für Rücklauf) um max. ±20°K manuell korrigiert werden.

Korrekturstatus Statusanzeige

Im Menu Ein-/Ausgangstest werden die gemessenen Fühlerwerte ohne Korrektur angezeigt. Die korrigierten und zur Regelung verwendeten Temperaturwerte sind im Menu Diagnose Erzeuger ersichtlich.

Der Korrekturstatus wird auf dem RG/HMI direkt bei den Korrekturparametern der Vor- und Rücklauffühler angezeigt (Doppeldisplay). Im ACS wird der Status auf einer separaten Bedienzeile angezeigt. Der Korrekturstatus bleibt auch nach Power down erhalten.

- Nicht korrigiert: Die Korrekturwerte wurden weder manuell noch automatisch korrigiert, oder die Automatische Korrektur wurde abgebrochen oder ist fehlgeschlagen.

138/258

• Manuell korrigiert: Mindestens einer der Korrekturwerte wurde über die Bedienung verändert.
• Automatisch korrigiert: Die Fühler wurden mit der automatischen Fühlerkorrektur abgeglichen. Die Korrekturwerte wurden nachher nicht mehr verändert.
• Korrektur läuft: Der Pumpenvorlauf für die automatische Fühlerkorrektur wurde gestartet. Die Korrektur wurde noch nicht durchgeführt.

6.13 Energiezähler

Mit Hilfe des Menüs Energiezähler können sowohl die aufgenommene (elektrische) Energie sowie auch die abgegebene (produzierte) Energie gemessen und dargestellt werden. Dazu stehen am Gerät zwei Impulseingänge H1 und H3 zum Aufschalten extern installierter Elektro-, Gas-, Wärme- oder Volumendurchflusszähler zur Verfügung. Somit können Aussagen über die momentane Effizenz (Arbeitszahl) sowie über die effektive über eine längerer Periode (z.B: 1 Jahr) ermittelte Effizienz gemacht werden.

Die abgegebene Wärmeenergie kann auch im Gerät intern berechnet werden.

Die hier beschriebene und in diesem Gerät umgesetzte Funktionalität zur Erfassungen der eingesetzten/abgegebenen Energie und Berechnung der Jahresarbeitszahl basiert auf folgendem Modell:

E_Q Eingesetzte Energie für den Betrieb der Quelle.

(Bei Luftwärmepumpen ist der Ventilator evt. bereits über die Energiezählung des Kompressors erfasst).

E_K Eingesetzte Energie für den Betrieb des Kompressor (Elektrisch oder Gas) und evt. Notheizstäbe.

E_ein Eingesetzte Energie + E_K(E

E_ab Abgegebene Energie (Wärme für Heizung und Trinkwasserbereitung)

E_um Energie aus der Umgebung (Erdwärme, Grundwasser, Luft)

E_v Technische Verluste

139/258

Q8 Sole-/Wasserpumpe

K19 Ventilator (Luftwärmepumpen)

K25 Notheizstab/Elektroeinsatz 1 Vorlauf

K26 Notheizstab/Elektroeinsatz 2 Vorlauf

B21 Vorlauffühler

B71 Rücklauffühler

Q Volumenstrom durch Kondensator

Für die Erfassung der oben bezeichneten Energieflüsse sind im Grundgerät folgende Funktionen vorhanden:

E_Q Berechnen der elektrischen Energie für den Betrieb der Quellenpumpe oder Ventilator über einstellbaren Leistungsparameter [kW] und der effektiven Laufzeit.

E_K Mit externem Elektrozähler: Zählung der elektrischen Energie [kWh] für Kompressor und Notheizstäbe über Impulszähleingang. oder Mit externem Gaszähler: Zählung des durchgeflossenen Gasvolumens [m3] über Impulszähleingang, Berechnen der Gasenergie für Kompressor über einstellbaren, mittleren Gasenergieinhalt [kWh/m3].

E_ein Mit externem Elektrozähler:

Zählung der gesamten elektrischen Energie [kWh] für Kompressor, Quelle und Notheizstäbe über Impulszählieingang. oder Addition der berechneten Energien für Quellenbetrieb und der gezählten Kompressorenergie ( E_Q + E_K )

E_ab Mit externem Wärmezähler:

Zählung der Wärmeenergie [kWh] über Impulszähleingang. oder Mit externem Volumenzähler: Zählung des Kondensator-Durchflussvolumens [l] über Impulszähleingang, Messung der Temperaturdifferenz am Wärmepumpenvorlauf (B21) und Rücklauf (B71) und Berechnung der Wärmemenge. oder Berechnen des Kondensator-Durchflussvolumens über einstellbaren Pumpendurchfluss [l/h] und der effektiven Laufzeit/Drehzahl, Messung der Temperaturdifferenz am Wärmepumpenvorlauf (B21) und Rücklauf (B71) und Berechnung der Wärmemenge.

E_um Nicht erfasst

E_v Nicht erfasst

Wärmemengenzähler

Die Berechnungen und Aufdatierung der Energiezähler erfolgt periodisch jede Minuten. Sofern die Funktionen eingeschaltet sind, werden dann:

• Die Impulszähler ausgelesen und deren Energie- oder Volumenwert berechnet.
• Die elektrische Energie für den Betrieb der Quelle berechnet.
• Die Temperaturdifferenz gemessen.
• Das Durchflussvolumen berechnet.
• Die elektrische Energie, Gasenergie und Wärmemenge berechnet.
- Die Energiezähler mit der Zunahme aufaddiert (gemäss Betriebszustand Heizen, Kühlen, Abtauen, Trinkwasserbereitung).

Impulszählung Wärme

Zeilennr.	Bedienzeile
3090	Impulszählung	Wärme

Mit dem Parameter Impulszählung Wärme wird eingestellt, mit welchem Eingang H1 oder H3 die Wärmemenge bzw. das Wasserdurchflussvolumen gezählt werden soll:

Keine:

Keine Zählung vom Eingang H1 oder H3. Diese Einstellung ist wichtig, falls die Eingänge für andere Impulszählungen (z.B. Erfassen der eingesetzten Energie) verwendet werden.

Mit Eingang H1, Mit Eingang H3:

Vom eingestellten Eingang wird der Impulszähler ausgelesen und die daraus ermittelte Energie wird zum Zähler für die abgegebene Wärme addiert.

i

Wichtig ist, dass der hier gewählte Zähleingang in der Konfiguration auch für Impulszählung eingestellt ist.

Impulseinheit und -wert

Zeilennr.	Bedienzeile
3092	Impulseinheit	Wärme
3093	Impulswert	Wärme	Zähler
3094 Impulswert Wärme Nenner

Der Wert eines Impulses wird mit drei Einstellparametern in Form eines Quotienten (Zähler und Nenner) und der physikalische Einheit eingeben:

Mit der Wahl der Impulseinheit wird auch die Erfassung der abgegebenen Energie für Wärmezählung oder Durchflussvolumenzählung unterschieden:

Impulseinheit Wärme = kWh

Die Impulse bzw. deren Energiewert wird direkt im Zähler für die abgegebene Wärme addiert.

Impulseinheit Wärme = Liter

Mit den Impulse bzw. deren Volumenwert wird über die gemessene

Temperaturdifferenz zwischen Vor- und Rücklauf die Wärmenergie berechnet und dann im Zähler für die abgegeben Wärme addiert.

Impulswertigkeit = (Zähler / Nenner) * Einheit

Beispiel 1: Impulswert Wärme Zähler = 10

Impulswert Wärme Nenner = 1

Impulseinheit Wärme = Liter

→ Impulswertigkeit = 10 Liter/Impuls

Beispiel 2: Impulswert Wärme Zähler = 1

Impulswert Wärme Nenner = 1

Impulseinheit Wärme = kWh

→ Impulswertigkeit = 1 Impuls/kWh

Durchfluss

Zeilennr.	Bedienzeile
3097	Durchfluss	Heizen
3098	Durchfluss	Trinkwasser

Anstelle der Durchflussmessung mit Impulszählung kann die Volumenrechnung verwendet werden. Diese Funktion berechnet mit einer einstellbaren Durchflussleistung, der Laufzeit und Drehzahl das theoretische Durchflussvolumen durch den Kondensator.

Volumen [l] = Laufzeit [Min] / 60 * Drehzahl [%] * Durchflussleistung [l/h]

Die Durchflussleistung kann für Heizbetrieb und Trinkwasserbereitung getrennt eingestellt werden.

Die Laufzeit wird mit einer Genauigkeit von 1 Minute erfasst. Bei Heizbetrieb wird der Zustand der Kondensatorpumpe Q9, bei Trinkwasserbereitung der Zustand der Ladepumpe/Umlenkventil Q3 erfasst.

Das ermittelte Volumen wird mit der gemessenen Temperaturdifferenz multipliziert und als Wärmeenergie im Zähler für die abgegebene Wärme addiert.

Mit dieser Funktion und der Messung der Temperaturdifferenz ist es möglich die abgegebene Wärmeenergie zu erfassen, ohne einen Wärmezähler installieren zu müssen. Gemessen wird die Vor (B21)- und Rücklauftemperatur (B71) am Kondensator. Mit der Temperaturdifferenz (Temperaturdifferenz dT = Vorlauftemperatur WP (B21) – Rücklauftemperatur WP (B71)) und dem durch den Kondensator geflossenen Wasservolumen (Impulszählung oder Volumenrechnung) kann die abgegebene Wärmeenergie berechnet werden.

Die Temperaturdifferenz wird nur für Wärmefluss gemessen (dT>0). Bei negativen Differenzen (Kühlfluss) wird dT=0 begrenzt. Dadurch wird die Berechnung der abgegebenen Wärmeenergie auch Null und Kühlfluss somit auch nie gezählt. Um für die Temperaturdifferenz eine genügende Genauigkeit zu erreichen, ist es sinnvoll die beiden Fühler B21 und B71 relativ zueinander abzugleichen.

Wird keine Zählung der Wärmeenergie über die Volumenrechnung gewünscht, muss die Funktion über beide Parameter ausgeschaltet werden („---“).

Energiezähler Elektrisch/Gas

Impulszählung Energie

Zeilennr.	Bedienzeile
3100	Impulszählung	Energie

Mit dem Parameter Impulszählung Energie wird eingestellt, mit welchem Eingang H1 oder H3 die elektrische Energie bzw. das Gasdurchflussvolumen gezählt werden soll:

Keine:

Keine Zählung von Eingang H1 oder H3. Diese Einstellung ist wichtig, falls die Eingänge für andere Impulszählungen (z.B. Erfassen der abgegebenen Energie) verwendet werden.

Mit Eingang H1, Mit Eingang H3:

Vom eingestellten Eingang wird der Impulszähler ausgelesen und die daraus ermittelte Energie (Elektrisch oder Gas) wird zum Zähler für die eingesetzte Energie addiert.

Wichtig ist, dass der hier gewählte Eingang in der Konfiguration auch für Impulszählung eingestellt ist.

Impulseinheit und -wert

Zeilennr.	Bedienzeile
3102	Impulseinheit	Energie
3103	Impulswert	Energie	Zähler
3104	Impulswert	Energie	Nenner

Der Wert eines Impulses wird mit drei Einstellparametern in Form eines Quotienten (Zähler und Nenner) und der physikalischen Einheit eingeben:

Impulswertigkeit = (Zähler / Nenner) * Einheit

Beispiel 1: Impulswert Energie Zähler = 1

Impulswert Energie Nenner = 100

Impulseinheit Energie = m3

→ Impulswertigkeit = 0.01 m3/Impuls (bzw. 100 Impuls/m3)

Beispiel 2: Impulswert Energie Zähler = 1

Impulswert Energie Nenner = 100

Impulseinheit Energie = kWh

→ Impulswertigkeit = 100 Impuls/kWh (bzw. 0.01 kWh/Impuls)

Mit der Wahl der Impulseinheit wird auch die Erfassung der aufgewendeten Energie für elektrisch oder gasmotorisch betriebene Wärmepumpen unterschieden:

Impulseinheit Energie = kWh

Die Impulse bzw. deren Energiewert wird direkt im Zähler für die eingesetzte Energie addiert.

Impulseinheit Energie = m3

Mit den Impulse bzw. deren Volumenwert wird über den mittleren Gasenergieinhalt die Gasenergie berechnet, welche dann im Zähler für die eingesetzte Energie addiert wird.

Gasenergie

Zeilennr.	Bedienzeile
3106	Mittlerer	Gasenergieinhalt

Ist die Impulszählung für Volumen parametriert (Impulseinheit Energie = m3) wird mit dem gezählte Volumen und dem einstellbaren mittleren Gasenergieinhalt die eingesetzte Gasenergie berechnet:

Gasenergie [kWh] = Volumen [m3] * Mittlerer Gasenergieinhalt [kWh/m3]

Der Wert der Gasenergie wird dann im Zähler für die eingesetzte Energie addiert.

Elektrische Quellenleistung

Zeilennr.	Bedienzeile
3108	Elektrische	Quellenleistung

Diese Funktion berechnet mit einer einstellbaren elektrischen Quellenleistung, der Laufzeit und Drehzahl die theoretisch für den Betrieb der Quelle (Pumpe/Ventilator) aufgewendete elektrische Energie.

Quellenbetrieb [kWh] = Laufzeit [Min] / 60 * Drehzahl [%] * Elektrische Quellenleistung [kW]

Die Laufzeit wird mit einer Genauigkeit von 1 Minute erfasst. Erfasst wird der Zustand der Quellenpumpe Q8 oder des Luftventilators K19.

Die ermittelte Energie für den Quellenbetrieb wird im Zähler für die eingesetzte Energie (Elektrisch oder Gas) addiert.

Wird keine Zählung der Quellenenergie gewünscht, muss die Funktion über den Leistungsparameter ausgeschaltet werden („---“).

Zähler/Arbeitszahl

Die folgenden Paramter sind Anzeigewerte der gezählten oder berechneten Werte

Abgegebene Wärme

Zeilennr.	Bedienzeile
3110	Abgegebene	Wärme

Die mit der Impulszählung ermittelte Wärmeabgabe und die berechnete Wärmeabgabe wird im Zähler Abgegebene Wärme jede Minute addiert.

Abgegebene Wärme =

dT * Volumen (Berechnet) + dT * Volumen (Gezählt) + Wärme (Gezählt)

Reglerintern wird die abgegebene Wärme für Heizbetrieb und Trinkwasserladung getrennt erfasst, angezeigt wird aber nur der Gesamtwert. Im Stichtagspeicher werden sie aber separat aufgeführt (Par. 3120-3188)

Bei Kühlbetrieb für Raumkühlung und Abtaubetrieb wird keine abgegebene Wärme gezählt.

144/258

Der Zählerwert zeigt „---, an, wenn keine Zählfunktion (Impuls oder Volumenrechnung) eingestellt ist.

Mit entsprechendem Zugriffsrecht kann der Zähler über die Bedienung auf Null und übers Servicetool ACS auf einen beliebigen Wert gesetzt werden.

Eine Rücksetzung oder Beschreibung des Zählers führt zu einem Stichtageintrag.

Eingesetzte Energie

Zeilennr.	Bedienzeile
3113	Eingesetzte	Energie

Die mit der Impulszählung ermittelte Energiezunahme (Elektrisch oder Gas) und die berechnete Energiezunahme für den Quellenbetrieb wird im Zähler Eingesetzte Energie jede Minute addiert.

Eingesetzte Energie =

Energie Quellenbetrieb (Berechnet) + Energie Elektrisch oder Gas (Gezählt)

Reglerintern wird die eingesetzte Energie für Heizbetrieb und Trinkwasserbereitung getrennt erfasst, angezeigt wird aber nur der Gesamtwert. . Im Stichtagspeicher werden sie aber separat aufgeführt (Par. 3120-3188)

Bei aktivem oder passivem Kühlbetrieb für Raumkühlung wird keine eingesetzte Energie gezählt. Hingegen wird für Luftwärmepumpen die für den Abtaubetrieb eingesetzte Energie gezählt.

Der Zählerwert zeigt „---, an, wenn keine Zählfunktion (Impuls und Berechnung Quellenbetrieb) eingestellt ist.

Mit entsprechendem Zugriffsrecht kann der Zähler über die Bedienung auf Null und übers Servicetool ACS auf einen beliebigen Wert gesetzt werden.

Eine Rücksetzung oder Beschreibung des Zählers führt zu einem Stichtageintrag.

Arbeitszahl

Zeilennr.	Bedienzeile
3116	Arbeitszahl

Die Arbeitszahl wird aus den beiden Zählern für abgegebene (Par 3110) und eingesetzte (Par 3113) Energie gerechnet:

Arbeitszahl = Abgegebene Wärme / Eingesetzte Energie

Die Arbeitszahl zeigt den Wert „---, an, wenn einer der beiden Energiezähler unbenutzt ist (keine Zählfunktion eingestellt) und ebenfalls „---, anzeigt.

Stichtagspeicher (Jahresarbeitszahl)

Der Stichtagspeicher hält die am Stichdatum aufsummierten Zählerwerte fest und berechnet daraus die Jahresarbeitszahl für die vergangene Periode. Tritt das Stichdatum ein, werden die aktuellen, absoluten Zählerwerte abgespeichert. Daraus lassen sich dann die verschiedenen Werte der einzelnen Stichtageinträge berechnen und anzeigen.

Mit der Funktion des Stichtages wird jährlich und über die gleiche Nutzungsperiode automatisch eine Jahresarbeitzahl berechnet und abgespeichert.

Für allfällige Verbrauchs- oder Anlageanalysen werden die zugrundeliegenden, jährlichen Energiewerte - getrennt für Heizung und Trinkwasserbetrieb - mit abgespeichert.

145/258

Pro Eintrag werden folgende Werte dargestellt:

• Stichdatum (Speicherdatum)
• Jahresarbeitszahl
• Abgegebene Wärme Heizen
• Abgegebene Wärme Trinkwasser
• Eingesetzte Energie Heizen
• Eingesetzte Energie Trinkwasser

Angezeigt werden die über ein Jahr (bzw. zwischen zwei Stichtageinträgen) abgegebenen und aufgewendeten Energiewerte.

Der Stichtagspelcher kann als Ganzes (alle Einträge) über den Paramter 3190 gelöscht werden.

Stichdatum

Jahresarbeitszahl

Zeilennr.	Bedienzeile
3119	Stichdatum	Jahresarbeitszahl

Mit dem Parameter Stichdatum Jahresarbeitszahl wird das Stichtagdatum (Tag / Monat) eingestellt.

Um Mitternacht des eingestellten Stichtages wird ein Eintrag im Speicher erzeugt. Dieser Vorgang wiederholt sich jährlich. Der Stichtageintrag ist nicht ausschaltbar.

Zählerwerte

Die im Stichtagspeicher dargestellten Zählerwerte sind die über die Zeitperiode von zwei Stichtageinträgen erfassten Energiewerte, welche für die Berechnung der zugehörenden Jahresarbeitszahl verwendet werden.

Abgegeben und eingesetzte Energie sind für Heizen und Trinkwasserbetrieb getrennt dargestellt.

Der Stichtagspeicher erlaubt die Speicherung von 10 Einträgen (10 Jahre). Der erste Eintrag (Index 1) ist immer der Neuste und schiebt die älteren Einträge im Index eine Position nach hinten. Ist der Speichereintrag leer wird als Zählerwert „---, dargestellt. Übersicht der entsprechenden Bedienzeilen:

Stichtag-Speicher	Stichdatum & Jahres-arbeitszahl	Abgegeb' Wärme Heizen	Abgegeb' Wärme TWW	Einges' Energie Heizen	Einges' Energie TWW 1
1. Jahr	3120	3121	3122	3124	3125
2. Jahr	3127	3128	3129	3130	3131
3. Jahr	3134	3135	3136	3137	3138
4. Jahr	3141	3142	3143	3144	3145
5. Jahr	3148	3149	3150	3151	3152
6. Jahr	3155	3156	3157	3158	3159
7. Jahr	3162	3163	3164	3165	3166
8. Jahr	3169	3170	3171	3172	3173
9. Jahr	3176	3177	3178	3179	3180
10. Jahr	3183	3184	3185	3186	3187

Jahresarbeitszahl

Die Bildung der Arbeitszahl und Jahresarbeitszahl basiert auf folgenden Definitionen:

146/258

Die Jahresarbeitszahl ist der Quotient aus abgegebener Energie ( E_ab ) und eingesetzter Energie ( E_ein ) über eine Zeitperiode von einem Jahr. Der Gewinn besteht in der aus der Umgebung bezogenen Energie ( E_um ).

Jahresarbeitszahl = Abgegebene Energie / Eingesetzte Energie

über ein Jahr

Abgegebene Energie

Wärmeenergie für Heizung und Trinkwasserbereitung usw.

Eingesetzte Energie

Aufgenommene Energie für den Betrieb der Wärmepumpe (Kompressor,

Quellenpumpe, Ventilator) und für Notheizstäbe.

i

Bei gasmotorischen Wärmepumpen besteht die eingesetzte Energie aus der verbrauchten mittleren Gasenergie und der für den Betrieb der Quelle aufgewendeten elektrischen Energie.

Bei Luft-Wärmepumpen wird für die eingesetzte Energie auch die für den Abtaubetrieb aufgewendete elektrische Energie mitgezählt.

Aktiver oder passiver Kühlbetrieb für Raumkühlung wird weder für die abgegebene noch eingesetzte Energie gezählt.

Für die Wärmeverteilung aufgewendete elektrische Energie (Heizkreispumpe,

Kondensatorpumpe, Trinkwasserladepumpe usw.) und Elektroeinsätze im Speicher werden nicht gezählt.

Die Zuordnung der erfassten Energieflüsse auf Heizbetrieb oder Trinkwasserbereitung basiert auf folgenden Betriebszustands-Definitionen.

Heizbetrieb

Als Heizbetrieb gilt:

- Alle Betriebszustände, welche im Folgenden nicht explizit als Trinkwasserbetrieb, Kühlbetrieb und Abtaubetrieb definiert sind.

Im Heizbetrieb wird:

• Die erfasste Energieaufnahme als eingesetzte Energie Heizen gezählt
• Die erfasste Energieabgabe als abgegebene Wärme Heizen gezählt.

Trinkwasserbetrieb

Die eingesetzte und abgegebene Energie wird nur dann dem Trinkwasser zugeordnet, wenn die Ladung absolut erfolgt. Dies ist der Fall wenn absoluter Ladevorrang eingestellt ist oder der Vorrang hydraulisch erzwungen wird.

Als Trinkwasserbetrieb gilt somit:

• Wenn eine Ladeanforderung mit absolutem Vorrang aktiv ist.
• Wenn eine Ladeanforderung aktiv ist und ein Umlenkventil oder Trennschaltung konfiguriert ist.

Im Trinkwasserbetrieb wird:

• Die Energieaufnahme als eingesetzte Energie Trinkwasser gezählt
• Die Energieabgabe als abgegebene Wärme Trinkwasser gezählt.

Alle anderen Arten der Trinkwasserbereitung werden als Heizbetrieb gezählt, insbesondere dann, wenn kein oder gleitender Ladevorrang eingestellt ist oder der Trinkwasserspeicher nicht am gleichen Grundgerät angeschlossen ist.

Kühlbetrieb (Raumkühlung)

Als Kühlbetrieb gilt:

• Wenn der aktive Kühlbetrieb mit Prozessumkehrung aktiv ist.
• Wenn der passive Kühlbetrieb ab Solekreis aktiv ist.

Im Kühlbetrieb wird:

• Die Energieaufnahme nicht gezählt
• Die Energieabgabe nicht gezählt.

Abtaubetrieb (Luftwärmepumpen)

Als Abtaubetrieb gilt:

- Wenn die interne Abtaufunktion aktiv ist.

Im Abtaubetrieb wird:

• Die Energieaufnahme als eingesetzte Energie Heizen gezählt.
• Die Energieabgabe nicht gezählt.

Reset Stichdatumspeicher

Zeilennr.	Bedienzeile
3190	Reset Stichtagspeicher

Mit dem Parameter Reset Stichtagspeicher wird der gesamt Speicher mit allen Einträgen gelöscht.

Alle Einträge bzw. deren Werte werden mit „---, dargestellt.

6.14 Kaskade

Regelung

	Zeilennr.	Bedienzeile
	3530	Freigabeintegral	Erz'folge
	3531	Rückstellintegral	Erz'folge
	3533	Zuschaltverzögerung
FreigabeintegralErzeugerfolge	Wenn mit den momentan in Betrieb stehenden Wärmeerzeuger der geforderte Energiebedarf um das hier eingestellte Freigabeintegral unterschritten wird, schaltet sich ein weiterer Wärmeerzeuger zu.Bei Erhöhen des Wertes werden zusätzliche Wärme-Erzeuger weniger schnell dazu geschaltet.Bei Senken des Wertes werden zusätzliche Wärmeerzeuger schneller dazu geschalten.
RückstellintegralErzeugerfolge	Wenn mit dem momentan zugeschalteten Wärme-Erzeuger der geforderte Energiebedarf um das hier eingestellte Rückstellintegral überschritten wird, schaltet der Wärmeerzeuger mit der höchsten Priorität weg.Bei Erhöhen des Wertes bleiben Wärmeerzeuger (bei Wärmeüberschüssen) länger zugeschaltet.Bei Senken des Wertes werden Wärmeerzeuger schneller weggeschaltet.
Zuschaltverzögerung	Durch die richtige Einstellung der Zuschaltverzögerung wird sichergestellt, dass die Anlage in einem stabilen Betriebszustand ist. Dadurch kann ein zu häufiges Zu- und Wegschalten der Wärmeerzeuger (takten) vermieden werden.Bei TWW Anforderung ist die Verzögerungszeit fix 1 Min.

148/258

Wärmeerzeuger-Folge

Zeilennr.	Bedienzeile
3540 Auto	Erz'folge Umschaltung
3541 Auto	Erz'folge AusgrenzungKeineErsterLetzterErster und Letzter

Auto Erzeugerfolge Umschaltung

Mit der Erzeugerfolge Umschaltung kann die Auslastung der Wärmeerzeuger in einer Kaskade beeinflusst werden, indem man die Reihenfolge von Führungs- und Folge-Wärmeerzeuger definiert.

Fixe Reihenfolge

Mit der Einstellung -- - ergibt sich eine fixe Reihenfolge Die Wärmeerzeuger werden in Reihenfolge der LPB Geräteadressen zu- und weggeschaltet.

Reihenfolge nach Stundenleistung

Nach Ablauf der eingestellten Stunden erfolgt eine Umstellung der Wärmeerzeuger-Reihenfolge in der Kaskade. Jeweils der Wärmeerzeuger mit der nächst höheren Geräteadresse übernimmt die Funktion des Führungs-Wärmeerzeugers.

t = totale Betriebszeit aller Führungs-Wärmeerzeuger [h] P = Kaskadengesamtleistung [kW]

Auto Erzeugerfolge Ausgrenzung

Die Einstellung der Erzeugerausgrenzung wird nur in Verbindung der aktivierten Erzeugerfolge BZ 3540 verwendet. Mit der Erzeugerausgrenzung kann der erste und/oder letzter Wärmeerzeuger aus der automatischen Umschaltung ausgenommen werden.

Keine

Die Zuschaltreihenfolge der Wärmeerzeuger wird nach Ablauf der eingestellten Anzahl Stunden (BZ 3540) umgeschaltet.

Erster

Der in der Adressierung erste Wärmeerzeuger bleibt immer Führungs-Wärmeerzeuger. Bei den übrigen Wärmeerzeugern wird nach Ablauf der eingestellten Anzahl Stunden (BZ 3540) die Zuschaltreihenfolge umgeschaltet.

Letzter

Der in der Adressierung letzte Wärmeerzeuger bleibt immer der letzte Wärmeerzeuger. Die übrigen Wärmeerzeuger werden nach Ablauf der eingestellten Anzahl Stunden (BZ 3540) umgeschaltet.

Erster und Letzter

Der in der Adressierung erste Wärmeerzeuger bleibt immer Führungs-Wärmeerzeuger. Der in der Adressierung letzte Wärmeerzeuger bleibt immer der letzte Wärmeerzeuger. Die zwischenliegenden Wärmeerzeuger werden nach Ablauf der eingestellten Anzahl Stunden (BZ 3540) umgeschaltet.

Elektroeinsätze in der Kaskade

Viele Wärmepumpen verfügen zusätzlich über einen Elektroeinsatz (K25), welcher im Vorlauf (direkt nach dem Kondensator) platziert ist. Die Elektroeinsätze können auch 2- oder 3-stufig sein (K25 + K26).

Sind alle Verdichterstufen der Kaskade freigegeben, erhält der Elektroeinsatz der Wärmepumpe mit erster Priorität eine Freigabe. Für die Freigabe eines Elektroeinsatzes gelten dieselben Kriterien wie für die Freigabe einer Wärmepumpe (Freigabe- und Rückstellintegral). Die Wärmepumpe meldet dem Erzeugermaster, dass alle Stufen des Elektroeinsatzes freigegeben sind oder dass kein Elektroeinsatz vorhanden ist.

6.15 Zusatzerzeuger (nur RVS41..)

Ein Zusatzerzeuger kann eigenständig z.B. in einer Zone oder als Ergänzung zum Haupterzeuger (z.B. Wärmepumpe) betrieben werden.

Die Regelung des Zusatzerzeugers basiert auf den „gesammelten“ Schienenvorlaufsollwerten, berücksichtigt aber auch den Zustand des internen Haupterzeugers oder der Kaskade.

Betriebsart

Nur RVS41..

Zeilennr.	Bedienzeile
3700 Freigabe unter Aussentemp
3701 Freigabe über Aussentemp

Freigabe unter/über Aussentemp

Der Betrieb des Zusatzerzeugers wird erst dann freigegeben, wenn die gemischte Aussentemperatur über oder unter der eingestellten Temperaturgrenze liegt. Dies ermöglicht den Zusatzerzeuger in einem gewählten Aussentemperaturbereich zu sperren, um damit ein bivalenter Betrieb zwischen Zusatzerzeuger und Wärmepumpe zu erreichen. Siehe dazu auch ZN2910.

TAgem Gemischte Aussentemperatur ZE Zusatzerzeuger

150/258

Damit der Zusatzerzeuger immer freigegeben wird, muss auf den entsprechenden beiden Bedienzeilen die Einstellung "---" gewählt sein.

Überhitzschutz

Nur RVS41..

Zeilennr.	Bedienzeile
3705	Nachlaufzeit

Nachlaufzeit der Freigabe des ext. Erzeugers:

Wird vor Ablauf der Nachlaufzeit bereits wieder ein Wärmedefizit aufintegriert, bleibt die Freigabe eingeschaltet.

Läuft die eingestellte Nachlaufzeit ab, bevor die Schienenvorlauftemperatur unter den Schienenvorlaufsollwert sinkt, schaltet auch die Freigabe aus.

Regelung

Nur RVS41..

Zeilennr.	Bedienzeile
3720	Schaltintegral
3722	Schaltdifferenz Aus
3723	Sperrzeit

Schaltintegral

Das Temperatur-Zeit-Integral ist eine laufende Aufsummierung der Temperaturdifferenz über die Zeit. In diesem Falle ist als Temperaturdifferenz die Über-/Unterschreitung des Schienenvorlaufsollwertes massgebend.

Durch die Bildung des Temperatur-Zeit-Integrals wird nicht nur die Zeitdauer, sondern auch die Grösse der Über-/Unterschreitung berücksichtigt. Bei starker Über-/Unter schreitung wird der Zusatzerzeuger also früher freigegeben bzw. gesperrt als bei geringer Überschreitung.

TVx Vorlauftemperatur Istwert

TVw Vorlauftemperatur Sollwert

+ Int Überschuss-Integral

- Int Defizit-Integral

t1, t2 Nachlaufzeit

K27 Freigabe Ausgang K27

K32 Regelung K32

Schaltdifferenz Aus

Steigt die Schienenvorlauftemperatur um die Ausschaltdifferenz über den Vorlaufsollwert, wird unabhängig vom Schaltintegral des Zusatzerzeugers (K32) sofort ausgeschaltet und die Wärmeanforderung (K27) nach Ablauf der Nachlaufzeit abgebrochen.

Sperrzeit

Die Sperrzeit ermöglicht es der Wärmepumpe einen stabilen Betriebszustand zu erreichen, bevor sich der Zusatzerzeuger zuschalten darf.

Der Zusatzerzeuger wird erst nach Ablauf der Sperrzeit freigegeben. Die Sperrzeit beginnt sobald ein gültiger Vorlaufsollwert vorhanden ist. Die Berechnung des Freigabeintegrals beginnt erst, nach Ablauf der Sperrzeit.

TVxSch Schienenvorlauftemperatur Istwert

TVwSch Schienenevorlauftemperatur Sollwert

A Anforderung

K27 Freigabe Ausgang K27

Die Sperrzeit wird nicht beachtet wenn die Wärmepumpe in Störung oder gesperrt ist, oder der Zusatzerzeuger eine Trinkwasserladung beenden muss.

Die Funktion ist ausschaltbar.

6.16 Solar

Übersicht

Sie können mittels Sonnenenergie bei Vorhandensein von genügend Energie das Schwimmbad, den Trinkwasserspeicher und den Pufferspeicher beheizen. Dabei ist der Vorrang zur Beheizung der einzelnen Speicher einstellbar. Die Pumpen können drehzahlgesteuert sein. Die Anlage wird durch eine Frostschutz- und eine Überhitzschutzfunktion geschützt.

Laderegler (dT)

Zeilennr.	Bedienzeile
3810	Temperaturdifferenz EIN
3811	Temperaturdifferenz AUS
3812	Ladetemp Min TWW-Speicher
3815	Ladetemp Min Puffer
3818	Ladetemp Min Schwimmbad

Für die Ladung des Speichers / Schwimmbades über den Wärmetauscher braucht es eine genügend grosse Temperaturdifferenz zwischen Kollektor und Speicher, rsp. Schwimmbad. Zudem muss die Kollektortemperatur über der „Minimalen Ladetemperatur“ für den Speicher / das Schwimmbad liegen.

TSp Speichertemperatur

TLmin Ladetemp Min TWW-Speicher / Puffer / Schwimmbad

Vorrang

Zeilennr.	Bedienzeile
3822	Ladevorrang SpeicherKeinTrinkwasserspeicherPufferspeicher
3825	Ladezeit relativer Vorrang
3826 Wartezeit relativer Vorrang
3827	Wartezeit Parallelbetrieb
3828	Verzögerung Sekundärpumpe

Die Vorrangschaltung für das Schwimmbad (BZ 2065) kann diesen Speichervorrang der Solarladung beeinflussen und ev. das Schwimmbad noch vor den Speichern laden.

Sind mehrere Tauscher in einer Anlage vorhanden, kann ein Vorrang für die eingebundenen Speicher eingestellt werden, der die Ladefolge definiert.

Kein

Jeder Speicher wird abwechselnd für eine Temperaturerhöhung von 5 °C geladen, bis jeder Sollwert in das Niveau A, B oder C (siehe unten) erreicht ist. Erst wenn alle Sollwerte erreicht sind, werden diejenigen vom nächsten Niveau angefahren.

Trinkwasserspeicher

Der Trinkwasserspeicher wird während Solarladung bevorzugt. Er wird auf jedem Niveau A, B oder C (siehe unten) mit Vorrang geladen. Erst danach werden nebenstehende Verbraucher im gleichen Niveau geladen. Sobald alle Sollwerte in einem Niveau erreicht sind, werden diejenigen vom nächsten Niveau angefahren, wobei auch dann wieder der Trinkwasserspeicher Vorrang hat.

Pufferspeicher

Der Pufferspeicher wird während Solarladung bevorzugt. Er wird in jedem Niveau A, B oder C (siehe unten) mit Vorrang geladen. Erst danach werden nebenstehende Verbraucher im gleichen Niveau geladen. Sobald alle Sollwerte in einem Niveau

erreicht sind, werden diejenigen vom nächsten Niveau angefahren, wobei auch dann wieder der Pufferspeicher Vorrang hat.

Sollwerte der Speicher:

Niveau	Trinkwasserspeicher	Pufferspeicher	Schwimmbad
A	1610	Nennwollwert	Puffersollwert (Sollpzerlöseigwert Solarbeheizung)
B	5050	Ladetemperatur Maximum	4750 Ladetemperatur Maximum
C	5051	Speichertemperatur Maximum	4751 Speichertemperatur Maximum

(1) Bei eingeschalteter Vorrangschaltung für das Schwimmbad (BZ 2065) wird dessen Ladung den Speichern vorangestellt.

Ladezeit relativer Vorrang

Sofern der bevorzugte Speicher entsprechend der Laderegelung nicht geladen werden kann, wird während der eingestellten Zeit der Vorrang an den nächsten Speicher oder das Schwimmbad abgegeben, (z.B. zu grosse Temperaturdifferenz zw. Kollektor und Speichertemperatur).

Sobald der bevorzugte Speicher (gemäss der Einstellung „Ladevorrang Speicher“) wieder zur Ladung bereit ist, wird die „Vorrangabgabe“ sofort abgebrochen.

Ist der Parameter ausgeschaltet (---) wird grundsätzlich nach den Einstellungen „Ladevorrang Speicher“ priorisiert.

Wartezeit relativer Vorrang

Während der eingestellten Zeit wird die Abgabe des Vorrangs verzögert. Dadurch wird ein zu häufiges Eingreifen des relativen Vorranges bewirkt.

Wartezeit Parallelbetrieb

Bei genügender Solarleistung ist bei Verwendung von Solarladepumpen ein Parallelbetrieb möglich. Dabei kann zum aktuell zu ladenden Speicher jener aus dem Vorrangmodell als nächst vorgesehener Speicher parallel mitgeladen werden. Der Parallelbetrieb kann durch eine Wartezeit verzögert werden. So kann die Zuschaltung der Speicher bei Parallelbetrieb gestuft werden.

Durch die Einstellung (---) wird der Parallelbetrieb ausgeschaltet.

Verzögerung

Sekundärpumpe

Um allfällig liegendes Kaltwasser im Primärkreislauf zu spülen, kann die Sekundärpumpe des externen Wärmetauschers verzögert werden.

Startfunktion

Zeilennr.	Bedienzeile
3831	Mindestlaufzeit	Kollek'pumpe
3834	Kollektorstartfkt	Gradient

Mindestlaufzeit Kollek'pumpe

Die Funktion schaltet die Kollektorpumpe periodisch für mindestens die parametrierte Mindestlaufzeit ein.

Kollektorstartfkt Gradient

Sobald am Kollektorfühler ein Temperaturanstieg erfolgt, wird die Kollektorpumpe eingeschaltet.

Kollektor-Frostschutz

Zeilennr.	Bedienzeile
3840	Kollektor-Frostschutz

154/258

Bei Frostgefahr am Kollektor wird die Kollektorpumpe in Betrieb genommen, um das Einfrieren des Wärmeträgers zu verhindern.

• Sinkt die Kollektortemperatur unter die Frostschutztemperatur schaltet die Kollektorpumpe ein: TKol < TKolFrost.
• Steigt die Kollektortemperatur um 1°K über die Frostschutztemperatur wird die Kollektorpumpe wieder ausgeschaltet: TKol > TKolFrost + 1.

Kollektor-Überhitzschutz

Zeilennr.	Bedienzeile
3850	Kollektorüberhitzschutz

Besteht am Kollektor die Gefahr einer Überhitzung, wird die Ladung des Speichers weitergeführt um so die überschüssige Wärme abzubauen. Ist die Speichersicherheitstemperatur erreicht wird die Ladung abgebrochen.

TSpSi	Speicher-Sicherheitstemperatur
TSp	Spechertemperatur
TKolUe	Überhitzschutztemperatur Kollektor
TSpmax	Max. Ladetemperatur
Tkol	Kollektortemperatur
On/Off	Kollektorpumpe
T	Temperaturt Zeit

Medium Verdampfungstemperatur

Zeilennr.	Bedienzeile
3860	Verdampfung	Wärmeträger

Bei Verdampfungsgefahr des Wärmeträger-Mediums aufgrund einer hohen Kollektortemperatur wird die Kollektorpumpe ausgeschaltet, um deren "Heisslaufen" zu vermeiden. Dies ist eine Pumpenschutzfunktion.

Drehzahlsteuerung

Zeilennr.	Bedienzeile
3870	Pumpendrehzahl	Minimum
3871	Pumpendrehzahl	Maximum

Pumpendrehzahl Minimum / -Maximum

Der Drehzahlbereich der Solarpumpe wird durch die minimal, rsp. maximal erlaubte Drehzahl eingeschränkt.

Ertragsmessung

Zeilennr.	Bedienzeile
3880	Frostschutzmittel
3881	Frost'mittel Konzentration
3884	Pumpendurchfluss

Für eine genaue solare Ertragsmessung sollten die beiden zusätzlichen Fühler B63 im Solarvorlauf und B64 im Solarrücklauf angeschlossen werden. Fehlt einer oder beide Fühler nimmt der Regler für die Berechnung den Kollektorfühler B6 bzw. B61 und den entspr. Speicherfühler B31 oder B41.

Die genauere Messung erfolgt mit B63/B64.

Tages- und Gesamtertrag der Solarenergie (BZ 8526, 8527) werden basierend dieser Grundlagen errechnet.

Frostschutzmittel

Da das Mischverhältnis des Kollektormediums die Wärmeübertragung beeinflusst, müssen für die Ertragsmessung die Verwendung des entspr. Frostschutzmittels und dessen Konzentration ermittelt und eingegeben werden.

Pumpendurchfluss

Muss entsprechend der eingebauten Pumpe in l/h bestimmt werden und dient zur Berechnung des eingebrachten Volumens.

6.17 Pufferspeicher

Übersicht

In die Anlage kann ein Pufferspeicher eingebunden werden. Dieser kann über die Wärmepumpe, durch Solarenergie und durch einen Elektroeinsatz beheizt werden. Bei aktiver Kühlung kann er zudem zur Speicherung von Kälteenergie verwendet werden.

Der Regler steuert die Beheizung / Kühlung und die Zwangsladung des Pufferspeichers, schützt ihn vor Übertemperatur und erhält die Schichtung im Speicher soweit als möglich aufrecht.

Zwangsladung

Zeilennr.	Bedienzeile
4708	Zwangsladungsollwert Kühlen
4709 Zwangsladung Heizen Min
4710 Zwangsladungsollwert Heizen Max
4711	Zwangsladung Zeitpunkt
4712 Zwangsladung Dauer Max

Um Elektrizitätskosten zu sparen oder um den Speicher vor der Sperrung der Wärmepumpe durchzuladen, kann eine Pufferspeicher-Zwangsladung ausgelöst werden. Dadurch wird der Betrieb der Wärmepumpe so lange aufrechterhalten, bis der gewünschte Zwangsladungs-Sollwert (Heizen / Kühlen) im Pufferspeicher erreicht ist, oder bis die Zwangsladung nicht mehr freigegeben ist oder die Wärmepumpe ausgeschaltet werden muss.

156/258

i

Wenn sich die Anlage im Kühlbetrieb befindet, wird der „Zwangsladungs-Sollwert Kühlen“ verwendet. Im Heizbetrieb dient der Schleppzeiger als Sollwert. Dieser kann mit den Bedienzeilen „Zwangsladung Heizen Min“ und „Zwangsladung Heizen Max“ begrenzt werden.

Die Zwangsladung kann entweder über den Niedertarifeingang E5 oder über die Bedienzeile „Zeitpunkt“ (4711) ausgelöst werden.

Wird die Zwangsladung unterbrochen, weil die Wärmepumpe abgeschaltet werden musste, so wird sie wieder aufgenommen, sobald die Pufferspeichertemperatur um 5 °C gesunken (Heizen) oder gestiegen (Kühlen) ist. Die Zwangsladung muss zu diesem Zeitpunkt noch immer freigegeben sein, und die Anzahl der erlaubten Ladungsabbrüche darf nicht überschritten sein (Bedienzeile 2893). Ansonsten wartet der Regler bis zur nächsten regulären Auslösung der Zwangsladung.

i

Im Sommerbetrieb oder wenn sich alle Heizkreise im Schutzbetrieb befinden, ist die Zwangsladung gesperrt.

Zwangsladungsollwert Kühlen

Die Kühlungs-Zwangsladung des Pufferspeichers ist abgeschlossen, wenn der Zwangsladungssollwert Kühlen (°C) erreicht ist. Mit der Einstellung „- - -“ ist die Zwangsladung Kühlen ausgeschaltet. Damit die Zwangsladung startet, muss die untere Speichertemperatur mindestens 2 K über dem eingestellten Sollwert liegen. Ist der untere Fühler nicht vorhanden, gilt der obere Speicherfühler.

Zwangsladung Heizen Min / Zwangsladung Heizen Max

Der bei Zwangsladung Heizen als Sollwert verwendete Schleppzeiger kann gegen unten und oben begrenzt werden. Der Schleppzeiger sammelt die Maximalwerte der Heizkreis-Temperaturanforderungen und speichert sie ab. Jeweils um Mitternacht wird der Schleppzeigersollwert um 10 % reduziert.

^* = einzelne Temperaturanforderungen 4709 Zwangsladung Heizen Min 4710 Zwangsladungsollwert Heizen Max

Zwangsladung Zeitpunkt

Die Zwangsladung beginnt täglich zum hier eingestellten Zeitpunkt (00:00 – 24:00). Mit „- - -“ ist die Zwangsladung ausgeschaltet.

Zwangsladung Dauer Max

Die Zwangsladung wird abgebrochen, wenn der gewünschte Sollwert nach Ablauf der hier eingestellten Dauer nicht erreicht wurde.

i

Das Auslösen der Zwangsladung kann auch über den Eingang Ex mit der Einstellung „Niedertarif“ erfolgen.

Automatische Sperren

Kann der Pufferspeicher die an ihn gestellte Wärmeanforderung abdecken, so wird diese NICHT an die Erzeuger weitergeleitet (Anforderung ist ungültig).

Zeilennr.	Bedienzeile
4720	Auto ErzeugersperreKeineMit B4Mit B4 und B42/B41
4722	Temp'diff Puffer/Heizkreis

Auto Erzeugersperre

Die Funktion kann mit der Einstellung „Auto Erzeugersperre“ folgendermassen parametriert werden:

Keine

Die Funktion ist ausgeschaltet.

Steht eine gültige Wärmeanforderung an, wird eine gültige Pufferanforderung an die Erzeuger weitergeleitet.

Es erfolgt keine Erzeugersperre anhand der Puffertemperatur

Mit B4:

Die Funktion ist eingeschaltet.

Kann der Pufferspeicher die resultierende Wärmeanforderung der Verbraucher am Fühler B4 nicht abdecken, wird eine gültige Pufferanforderung an die Erzeuger weitergeleitet.

Sobald der Fühler B4 die geforderte Temperatur erreicht wird die Pufferanforderung wieder weggenommen.

Mit B4 und B42/B41:

Die Funktion ist eingeschaltet.

Kann der Pufferspeicher die resultierende Wärmeanforderung der Verbraucher am B4 und B41 (bzw. B42) nicht abdecken wird eine gültige Pufferanforderung an die Erzeuger weitergeleitet.

Sobald beide Fühler die geforderte Temperatur erreichen wird die Pufferanforderung wieder weggenommen.

Temp'diff Puffer/Heizkreis

Mit dem Parameter Temp'diff Puffer/Heizkreis kann der Sollwert für die Automatische Erzeugersperre korrigiert werden.

In Anlagen mit hoher Schaltdifferenz für die Erzeuger- Zu-/ Wegschaltung wird oft eine Mischerüberhöhung eingestellt. Bei Wärmebezug ab einem Speicher ist diese Mischerüberhöhung nicht notwendig und kann mit dem Parameter Automatische Erzeugersperre korrigiert werden.

Ist die Temperaturdifferenz T zwischen Pufferspeicher und Heizkreis-

Temperaturanforderung genügend gross, so wird die vom Heizkreis benötigte Wärme ab dem Pufferspeicher bezogen. Der Wärmeerzeuger ist gesperrt.

Freigegeben

Sobald beide Pufferspeichertemperaturfühler um die „Temp'diff Puffer/Heizkreis“ plus 1K unter der verlangten Vorlauftemperatur liegen, ist der Wärmeerzeuger freigegeben.

Gesperrt

Sobald beide Pufferspeichertemperaturfühler um weniger als die „Temp'diff

Puffer/Heizkreis“ unter der verlangten Vorlauftemperatur liegen, ist der Wärmeerzeuger gesperrt.

4722 Temp'diff Puffer/Heizkreis
B4 Oberer Puffer- oder Kombispeicherfühler
B41 Unterer Puffer- oder Kombispeicherfühler
TVLw Vorlauftemperatur-Sollwert
K Verdichter

Mit der Temp'diff Puffer/Heizkreis kann die Mischerüberhöhung der Heizkreis-Temperaturanforderung kompensiert werden.

Schichtschutz

Zeilennr.	Bedienzeile
4739	SchichtschutzAus | Immer

Die Funktion Pufferschichtschutz erlaubt den hydraulischen Abgleich zwischen Verbrauchern und Erzeuger ohne zusätzliche Absperrventile zum Pufferspeicher. Bei aktiver Funktion wird die Wassermenge auf der Verbraucherseite so angepasst, dass möglichst kein kälteres Wasser aus dem Pufferspeicher dazugemischt wird.

Aus:

Die Schichtschutzfunktion ist ausgeschaltet.

Immer:

Die Schichtschutzfunktion ist bei eingeschaltetem Erzeuger aktiv.

Für die Funktion muss ein Schienenvorlauffühler B10 angeschlossen sein.

Überhitzschutz

Zeilennr.	Bedienzeile
4750	Ladetemperatur	Maximum

Der Pufferspeicher wird von der Solarenergie bis zum eingestellten Ladetemperatur Maximum geladen.

Die Kollektorüberhitzschutzfunktion kann die Kollektorpumpe wieder in Betrieb nehmen, bis die maximale Speichertemperatur erreicht wird.

Rückkühlung

	Zeilennr.	Bedienzeile
	4755	Rückkühltemperatur
	4756	Rückkühlung TWW/HK's
	4757 Rückkühlung KollektorAusSommerImmer
Rückkühltemperatur	Musste der Pufferspeicher über das „Ladetemperatur Maximum“ geladen werden, erfolgt sobald als möglich eine Rückkühlung auf die hier eingestellte Rückkühltemperatur.Für die Rückkühlung des Pufferspeichers stehen die folgenden beiden Funktionen zur Verfügung.
Rückkühlung TWW/HK's	Die Energie kann durch eine Wärmeabnahme der Raumheizung oder des TWW-Speichers abgeführt werden. Die Funktion wird auf dieser Bedienzeile ein- oder ausgeschaltet. Sie kann für jeden Heizkreis separat eingestellt werden (Bedienseite Heizkreis 1...).
Rückkühlung Kollektor	Die Energie kann bei kaltem Kollektor via Kollektorfläche an die Umgebung abgegeben werden.AusDie Rückkühlung über den Kollektor ist ausgeschaltet.SommerDie Rückkühlung über den Kollektor ist nur im Sommer erlaubt.ImmerDie Rückkühlung über den Kollektor ist ganzjährig eingeschaltet.
Elektroeinsatz
	Zeilennr.	Bedienzeile
	4760	Ladefühler Elektroeinsatz
	4761 Zwangsladung mit Elektro
	Der Elektroeinsatz im Pufferspeicher wird für die Zwangsladung freigegeben, wenn kein Wärmeerzeuger Wärme liefern kann, sowie bei aktivem Pufferspeicherfrostschutz.Der Elektroeinsatz im Vorlauf schaltet bei Zwangsladung ein, wenn die Wärmepumpe den Sollwert nicht erreicht und auf Bedienzeile 2880 „Verwendung Elektro-Vorlauf“ die Einstellung „Ergänzung WP-Betrieb“ eingestellt ist, oder wenn sich die Wärmepumpe im Notbetrieb befindet und auf Bedienzeile 2880 „Verwendung Elektro-Vorlauf“ die Einstellung „Ersatz“ eingestellt ist.
Ladefühler Elektroeinsatz	Legt den Fühler fest, welcher für die Ladung mit einem Elektroeinsatz verwendet werden soll.B4Der Elektroeinsatz wird über den Fühler B4 ein- und ausgeschaltet.B42 / B41Der Elektroeinsatz wird über den Fühler B41 eingeschaltet und über den Fühler B42 ausgeschaltet.

160/258

Zwangsladung mit Elektro

Falls nach dem Auslösen der Zwangsladung innerhalb einer Minute kein Wärmeerzeuger im System für die Pufferspeicher-Zwangsladung in Betrieb geht, kann der Elektroeinsatz die Zwangsladung übernehmen.

Nein

Der Elektroeinsatz K16 wird für die Zwangsladung nicht verwendet.

Ja

Falls kein anderer Wärmeerzeuger die Zwangsladung übernimmt, erfolgt die Zwangsladung mit dem Elektroeinsatz K16.

Solareinbindung

Zeilennr.	Bedienzeile
4783	Mit Solareinbindung

Hier wird eingestellt, ob der Pufferspeicher durch Solarenergie geladen werden kann.

6.18 Trinkwasser-Speicher

Abbruch der Trinkwasser-Ladung

Wird die Ladung unterbrochen, da die Wärmepumpe die Anzahl der erlaubten Ladeversuche überschritten hat (Bedienzeile 2893), führt der Elektroheizeinsatz (K6) die Ladung fort, sofern ein solcher vorhanden ist.

Ist kein Elektroheizeinsatz vorhanden, so wird die Ladung wieder aufgenommen, sobald die Trinkwasserspeichertemperatur um die voreingestellte Trinkwasser-Schaltdifferenz gesunken ist.

Folgende Punkte können zum Abbruch der Trinkwasser-Ladung durch die Wärmepumpe führen:

• Die Wärmepumpe kann die TWW-Ladung wegen einer Hochdruck-Störung nicht beenden
• Die Wärmepumpe muss die Ladung abbrechen, weil sich die Heissgas- oder Vorlauftemperatur ihren Maximalwerten nähert. Die erlaubte Annäherung an den Maximalwert ist voreingestellt.

Laderegelung

Zeilennr.	Bedienzeile
5020	Vorlaufsollwertüberhöhung
5021	Umladeüberhöhung
5022	LadeartMit B3 | Mit B3 / B31 | Mit B3 / Legio mit B3 / B31
5024	Schaltdifferenz

Vorlaufsollwertüberhöhung

Die Trinkwasseranforderung an den Wärmeerzeuger setzt sich aus dem aktuellen Trinkwassersollwert plus der einstellbaren Sollwertüberhöhung zusammen.

Umladeüberhöhung

Die Umladung ermöglicht es, Energie vom Pufferspeicher in den Trinkwasserspeicher zu verschieben. Dazu muss die aktuelle Pufferspeichertemperatur höher sein als die aktuelle Temperatur im Trinkwasserspeicher. Die entsprechende Temperaturdifferenz kann hier eingestellt werden.

Ladeart

Die Speicherladung ist mit einem oder zwei Fühlern möglich. Es ist auch möglich die Ladung mit einem Fühler und die Legionellenfunktion mit zwei Fühlern zu realisieren (Einstellung 3).

Schaltdifferenz

Ist die Trinkwassertemperatur tiefer als der aktuelle Sollwert abzüglich der hier eingestellten Schaltdifferenz, wird die Trinkwasserladung gestartet. Die Trinkwasserladung wird beendet, wenn die Temperatur den aktuellen Sollwert erreicht.

Bei der ersten Trinkwasserfreigabe des Tages wird eine Zwangsladung durchgeführt. Die Trinkwasserladung wird auch gestartet, wenn die Trinkwassertemperatur innerhalb der Schaltdifferenz liegt – sofern sie nicht weniger als 1K unter dem Sollwert liegt.

Ladezeitbegrenzung

Zeilennr.	Bedienzeile
5030	Ladezeitbegrenzung

Ladezeitbegrenzung

Während der Trinkwasserladung kann die Raumheizung – abhängig vom gewählten Ladevorrang (Bedienzeile 1630) und der hydraulischen Schaltung – keine oder zu wenig Energie erhalten. Oft ist es daher sinnvoll, die Trinkwasserladung zeitlich zu begrenzen.

...

Die Ladezeitbegrenzung ist ausgeschaltet. Das Trinkwasser wird bis zum Nennsollwert aufgeheizt, auch wenn die Raumheizung zwischenzeitlich zu wenig Energie erhält.

10 - 600

Die Trinkwasserladung wird nach der eingestellten Zeit in Minuten gestoppt und für dieselbe Zeit gesperrt, bevor sie wieder aufgenommen wird. In dieser Zeit steht die Erzeugerleistung für die Raumheizungen zur Verfügung. Dieser Zyklus wiederholt sich, bis der Trinkwasser-Nennsollwert erreicht ist.

Bei ausgeschalteter Raumheizung (Sommerbetrieb, Ecofunktion, usw.) wird die Trinkwasserladung – unabhängig der gewählten Einstellung – nicht unterbrochen.

Überhitzschutz

Zeilennr.	Bedienzeile
5050	Ladetemperatur	Maximum

Der Trinkwasserspeicher wird vom Sonnenkollektor bis zur eingestellten „Ladetemperatur Maximum“ geladen.

Die Kollektorüberhitzschutzfunktionkann die Kollektorpumpe wieder in Betrieb nehmen bis die maximale Speichertemperatur erreicht wird.

Die Ladetemperatur Maximum gilt auch für die Legionellenfunktion. Bei der Benutzung der Legionellenfunktion muss die Ladetemperatur Maximum glleich hoch eingestellt sein wie der Sollwert der Legionellenfunktion + Schaltdifferenz.

Rückkühlung

Zeilennr.	Bedienzeile
5055	Rückkühltemperatur
5056 Rückkühlung Erzeuger / HKAus | Ein
5057	Rückkühlung KollektorAus | Sommer | Immer

Rückkühltemperatur

Eine aktivierte Rückkühlfunktion bleibt in Betrieb bis die eingestellte Rückkühltemperatur im Trinkwasserspeicher erreicht ist.

Rückkühlung Erzeuger / HK

Die überschüssige Energie kann durch eine Wärmeabnahme der Raumheizung oder des Wärmeerzeugers entladen werden. Die Wärmeabnahme über einen Heizkreis kann für jeden Heizkreis separat eingestellt werden (Bedienseite Heizkreis X...).

Rückkühlung Kollektor

Die überschüssige Energie kann bei kaltem Kollektor via Kollektorfläche an die Umgebung abgegeben werden.

Elektroheizeinsatz

Zeilennr.	Bedienzeile
5060	Elektroeinsatz BetriebsartErsatz* | Sommer | Immer
5061	Elektroeinsatz Freigabe24h / Tag | Trinkwasser-Freigabe* | Zeitprogramm 4

Elektroeinsatz Betriebsart

Ersatz

Der Elektroheizeinsatz übernimmt die Trinkwasser-Ladung, sobald die Wärmepumpe in Störung oder ausgeschaltet ist, oder die Trinkwasserladung durch die Wärmepumpe abgebrochen wurde.

Falls der Elektroeinsatz die Ladung übernehmen muss, weil die Wärmepumpe die Ladung nicht zu Ende führen konnte, speichert der Regler auf der Bedienzeile "Akt TWW Ladetemperatur WP" (7093) die TWW-Temperatur ab, bei welcher der Elektroeinsatz die Ladung übernommen hat.

Beim Umschaltpunkt wird zudem die Einschalttemperatur adaptiert. Steigt die TWW-Temperatur wegen des Elektroeinsatzes oder eines anderen Erzeugers (z.B. Solar), läuft der Einschaltpunkt nach dem Schleppzeigerprinzip mit. Der Einschaltpunkt steigt maximal bis zum aktuellen TWW-Sollwert minus Schaltdifferenz. Sinkt die TWW-Temperatur unter den Einschaltpunkt, geht die Wärmepumpe in Betrieb.

Sommer

Wenn alle Heizkreise in den Sommerbetrieb umgeschaltet haben, übernimmt ab dem darauf folgenden Tag der Elektroheizeinsatz die Trinkwasser-Ladung. Die Wärmepumpe bleibt somit während des Sommerbetriebs ausgeschaltet.

Die Trinkwasserbereitung wird erst wieder mit der Wärmepumpe durchgeführt, wenn mindestens ein Heizkreis auf Heizbetrieb umschaltet.

Im Heizbetrieb wird der Elektroheizeinsatz betrieben wie bei der Einstellung „Ersatz“ beschrieben.

Immer

Die Trinkwasser-Ladung erfolgt immer über den Elektroheizeinsatz.

Die Trinkwasser-Betriebsarttaste 📋 wirkt auch auf den Elektroheizeinsatz. Damit das Trinkwasser geladen wird, muss die Betriebsart-Taste für Trinkwasser eingeschaltet sein.

Elektroeinsatz Freigabe

24h/Tag

Der Elektroeinsatz ist unabhängig von Zeitschaltprogrammen dauernd freigegeben.

Beispiel:

2

Trinkwasser Freigabe

Der Elektroeinsatz wird gemäss Trinkwasser Freigabe geschaltet.

Beispiel:

4

Zeitprogramm 4/TWW

Für den Elektroeinsatz wird das Zeitschaltprogramm 4/TWW des lokalen Reglers berücksichtigt.

Beispiel:

2

Die effektive Freigabe erfolgt nur, wenn der Elektroheizeinsatz gemäss der Einstellung „Elektroeinsatz Betriebsart“ (5060) in Betrieb sein darf.

Elektroeinsatz Regelung

Externer Thermostat

Die Speichertemperatur wird mit einem reglerexternen Thermostaten ohne Sollwertführung des Reglers geladen.

Trinkwasserfühler

Die Speichertemperatur wird mit einem Elektroeinsatz unter Sollwertführung des Reglers geladen.

Damit die Sollwertführung korrekt funktioniert, muss der reglerexterne Thermostat auf maximale Speichertemperatur gestellt werden.

Übertemperaturabnahme

Zeilennr.	Bedienzeile
5085	ÜbertemperaturabnahmeAus | Ein

Übertemperaturabnahme

Eine Übertemperaturabnahme, kann via Bus von einem anderen Gerät oder durch die Speicherrückkühlung ausgelöst werden.

164/258

Wird eine Übertemperaturableitung aktiviert, kann die überschüssige Energie durch eine Wärmeabnahme der Raumheizung abgeführt werden. Dies kann für jeden Heizkreis separat eingestellt werden.

Anlagenhydraulik

Zeilennr.	Bedienzeile
5090	Mit PufferspeicherNein | Ja
5092	Mit Vorregler/Zubring'pumpeNein | Ja
5093	Mit SolareinbindungNein | Ja

Mit Pufferspeicher

Ist ein Pufferspeicher vorhanden, muss eingegeben werden, ob der

Trinkwasserspeicher aus dem Pufferspeicher Wärme beziehen kann.

Die Pufferspeichertemperatur wird bei Einbezug alternativer Wärmequelle als Regelkriterium für die Freigabe zusätzlicher Energiequellen verwendet.

Mit Vorregler/

Es wird eingestellt, ob der Trinkwasserspeicher ab dem Vorregler bzw. mit der

Zubring'pumpe

Zubringerpumpe (anlagenabhängig) gespeist werden soll.

Mit Solareinbindung

Es wird eingestellt, ob der Trinkwasserspeicher durch Solarenergie gespeist werden soll.

Drehzahlgesteuerte Pumpe

Nur RVS61..	Zeilennr.	Bedienzeile
	5101 Pumpendrehzahl Minimum
	5102	Pumpendrehzahl Maximum

Drehzahlregelung der

Ladepumpe

Der Drehzahlbereich der Ladepumpe wird mit der minimal und der maximal erlaubten Drehzahl eingeschränkt.

Um ein sicheres Anlaufen der Pumpe zu gewährleisten, wird beim Start der Pumpe die Drehzahl für 10 Sekunden auf die maximale Drehzahl angehoben.

Drehzahlregelung der Ladepumpe Q3

Speicherinterner Wärmetauscher und Sensor B36 im Rücklauf.

Die Regelung berechnet die Drehzahl der Ladepumpe so, dass am Sensor B36 die Rücklauftemperatur 2 K über dem Speichertemperaturwert (B3) liegt.

Speicherinterner Wärmetauscher mit Vorregler. Die Regelung berechnet die Drehzahl der Ladepumpe so, dass am Sensor B35 der Trinkwassersollwert + Ladeüberhöhung erreicht wird.

Speicherexterner Wärmetauscher und Sensor B36 im Vorlauf (Teilschemen 22,23) Die Regelung berechnet die Drehzahl der Ladepumpe so dass am Sensor B36 die Ladetemperatur 2K über dem Trinkwassersollwert liegt.

Speicherexterner Wärmetauscher mit Vorregler. Die Regelung berechnet die Drehzahl der Ladepumpe so dass am Sensor B35 die Ladetemperatur 2K über dem Trinkwassersollwert liegt. In diesem Fall muss der Vorreglersensor B35 im Zwischenkreis platziert sein Wird zusätzlich ein B36 angeschlossen, muss B35 als Vorreglersensor platziert sein. In diesem Fall berechnet die Regelung die Drehzahl so, dass am Sensor B35 der Trinkwassersollwert + Ladeüberhöhung erreicht wird.

Drehzahlregelung der Zwischenkreispumpe Q33

Die Regelung berechnet die Drehzahl der Zwischenkreispumpe so dass am Sensor B36 die Ladetemperatur 2K über dem Trinkwassersollwert liegt. Ist kein B36 angeschlossen wird die Funktion mit dem Sensor B35 berechnet. Ist kein gültiger Sensor angeschlossen wird die Pumpe nicht drehzahlgesteuert.

Umladung

Zeilennr.	Bedienzeile
5130	UmladestrategieAus | Immer | Trinkwasser Freigabe

Umladestrategie

Der Trinkwarmwasserspeicher kann, falls der Pufferspeicher genügend warm ist, vom Pufferspeicher geladen werden. Diese Umladung kann je nach hydraulischer Schaltung mittels der Ladepumpe Q3 oder mittels der eigens für diese Funktion parametrierten Umladepumpe Q11 gemacht werden.

6.19 Trinkwasser Durchlauferhitzer (Nur RVS61.843)

Übersicht

Der Regler unterstützt die Trinkwarmwasser-Erwärmung über einen externen Wärmetauscher. Die Energie wird dabei ab dem Pufferspeicher, Trinkwarmwasserspeicher oder Kombispeicher bezogen.

Über eine drehzahlgesteuerte Pumpe (Bild links) oder über eine Pumpe mit fixer Drehzahl und ein Mischventil (Bild rechts) wird dem Trinkwasserkreis bedarfsgesteuert Wärme zugeführt:

Sobald der Strönungswächter (FS) einen Durchfluss dedektiert, regelt der Fühler B38 auf den aktuellen TWW-Nennsollwert. Da es aber über dem externen Wärmetauscher immer Wärmeverluste gibt, wird mit Hilfe des Parameters 5406 (Min Sollw'diff zu Speich'temp) eine einstellbare Differenz für den Fühler B38 zugelassen. D.h: über die drehzalgesteuerte Pumpe (Bild links) oder über das Mischventil (Bild rechts) wird

167/258

versucht, am Fühler B38 der Nennsollwert miuns Einstellung Parameter 5406 zu erreichen und zu halten. Sobald der Strömungswächter keinen Durchfluss mehr erkennt, stoppt die Pumpe Q34.

Konfiguration

Bei der Anwendung mit drehzahlgesteuerter Pumpe und ohne Mischer (Bild links) muss die Pumpe Q34 auf den multifunktionellen Ausgang QX4mod konfiguriert werden. Der Fühler B38 muss einem multifunktionellen Eingang Bx zugeordnet werden.

Der Strömungswächter (FS) wird dabei automatisch dem digitalen Eingang H1 zugeordnet.

Wird anstelle der modullierenden Pumpe Q34 eine mit fxer Drehzahl (Ein/Aus) verwendet, dann müssen die Parameter 5530 (Pumpendrehzal Minimum) und 5531 OEM (Pumpendrehzahl Maximum) auf 100 % gesetzt werden.

Bei der Anwendung mit einem Mischventil und einer Pumpe mit fixer Drehzahl (Bild rechts) muss dazu das der Parameter 6014 (Funktion Mischergruppe 1) auf „Trinkwasser-Druchlauferhitzer“ konfiguriert werden. Dabei werden die zum Mischerheizkreis verwendeten Ausgänge gemäss Tabelle Seite 172 (Parameter 6014) zugeordnet.

Anstelle der internen im Regler vorhandenen Mischergruppe kann diese Funktion auch auf ein Erweiterungsmodul gelegt werden. Dazu muss der Parameter 6021 oder 6022 auf die Funktion „Trinkwasser-Durchlauferhitzer“ konfiguriert werden und es gilt dazu die Belegungstabelle Seite 172 (Parameter 6020, 6021)

Sollwerte

Nur RVS61..

Zeilennr.	Bedienzeile
5406 Min $ollw'diff zu Speich'temp

Der TWW-Sollwert wird maximal auf die aktuelle Speichertemperatur minus die hier einstellbare Sollwertdifferenz geregelt.

Drehzahlgesteuerte Pumpe

Nur RVS61..

Zeilennr.	Bedienzeile
5530 Pumpendrehzahl Minimum

Pumpendrehzahl Minimum

Die minimale Drehzahl für die Durchlauferhitzerpumpe ist definierbar. Der nicht mehr sauber steuerbare unterste Leistungsbereich der Pumpe kann damit ausgegrenzt werden.

Mischerregelung

Nur RVS61..

Zeilennr.	Bedienzeile
5544 Antrieb Laufzeit

Antrieb Laufzeit

Einstellung der Antriebslaufzeit des verwendeten Mischventils.

168/258

6.20 Konfiguration

Vorgehen

Als erstes sollte über die Voreinstellung das Anlageschema eingegeben werden, welches der realen Anlage am ehesten entspricht. Danach können die einzelnen Teilschemas manuell so angepasst werden, dass sie den Anforderungen entsprechen. Erst danach erfolgt das Einstellen von Zusatzfunktionen und die Feineinstellung über die Bedienzeilen der einzelnen Parameter.

Schemawahl über Voreinstellung

Zeilennr.	Bedienzeile
5700	Voreinstellung

Voreinstellung

Die im Kapitel „Anwendungen“ gezeigten Schemas lassen sich durch die Eingabe der Schemanummer voreinstellen. Das Anlageschema ergibt sich aus der Voreinstellung und den angeschlossenen Fühlern.

Die im gewünschten Anlageschema enthaltenen Fühler müssen angeschlossen sein, damit über die automatische Fühlererkennung nicht ein anderes Anlageschema detektiert wird.

Manuelle Einstellung / Anpassung der Teilschemen

Ein Anlageschema setzt sich aus mehreren Teilschemen zusammen.

Es ist möglich, das gewünschte Anlageschema manuell aus den benötigten Teilschemen zusammenzusetzen.

Es lassen sich aber auch Teilschemen eines Anlageschemas anpassen, die mittels „Voreinstellung“ (5700) generiert wurden.

Im separat erhältlichen Teilschemakatalog sind die im Regler implementierten Teilschemen - nach Gruppen geordnet - aufgelistet. Daneben sind die notwendigen Bedienzeilen aufgeführt, welche zur Erzeugung des jeweiligen Teilschemas eingestellt werden müssen, sowie die für das entsprechende Teilschema benötigten Fühler.

Auf den Bedienzeilen 6212 – 6217 (s. S. 195) können Sie überprüfen, ob die Einstellungen zum richtigen Teilschema geführt haben. Die dort angezeigte Kontrollnummer muss mit der Teilschemanummer der jeweiligen Komponentengruppe übereinstimmen.

Heiz- / Kühlkreis 1

Zeilennr.	Bedienzeile
5710	Heizkreis 1Aus | Ein
5711	Kühlkreis 1Aus | 4-Leitersystem | 2-Leitersystem|
5712 Verwendung Mischer 1Keine | Heizen | Kühlen | Heizen und Kühlen

Heizkreis 1

Der Heizkreis 1 ist über diese Einstellung ein- bzw. ausschaltbar.

Kühlkreis 1

Aus

Der Kühlkreis ist ausgeschaltet

169/258

4 Leitersystem

Der Kühl- und Heizkreis beziehen die Kälte bzw. Wärme von getrennten Schienen.

2-Leitersystem

Der Kühl- und Heizkreis beziehen die Kälte bzw. Wärme von der gleichen Schiene.

Verwendung Mischer 1

Der Parameter ist nur bei einem 4-Leitersystem wirksam.

Heizen Kühlen Heizen und Kühlen
HK/KK B1 Q2 Y21 Y1/Y2 H H K K	HK/KK B1 Q2 Y21 H Y1/Y2 K K	HK/KK B1 Q2 Y1/Y2 Y21 H H K K

HK Heizkreis

KK Kühlkreis

H Heizschiene

K Kälteschiene

Die Einstellung wird benötigt, wenn ein Relaisausgang QX.. (Konfiguration) als Umlenkventil Kühlen Y21 verwendet wird.

Heizkreis 2

Zeilennr.	Bedienzeile
5715	Heizkreis 2Aus | Ein

Heizkreis 2

Der Heizkreis 2 ist über diese Einstellung ein- bzw. ausschaltbar.

Trinkwasser-Stellglied Q3

Einstellung	Bedienzeile
5731	Trinkwasser-Stellglied Q3Kein | Ladepumpe | Umlenkventil

Kein

Keine Trinkwasserladung über Q3.

Ladepumpe

Die Trinkwasserladung erfolgt mit einer Pumpe an der Anschluss-Klemme Q3/Y3.

Umlenkventil

Die Trinkwasserladung erfolgt mit einem Umlenkventil an der Anschluss-Klemme Q3/Y3.

Trinkwasser Trennschaltung

Bei Mehrkesselanlagen (Kaskaden) kann ein Wärmeerzeuger temporär nur für die Trinkwarmwasser-Ladung eingesetzt werden. Dieser Kessel trennt sich bei aktiver Ladung mittels Trinkwasser-Trennschaltung hydraulisch vom System ab und steht solange für den übrigen Heizbetrieb nicht mehr zur Verfügung. Nach Abschluss der Trinkwarmwasser-Ladung steht der Wärmeerzeuger wieder für den Heizbetrieb zur Verfügung, d. h. er meldet sich bei der Kaskade wieder als verfügbar an.

Beim RVS61.843 schaltet bei aktiver Trennschaltung die Kondensatorpumpe Q9 aus, wenn der Parameter 'Trinkwasser-Stellglied Q3' (BZ 5731) auf Ladepumpe eingestellt ist. Eine mögliche Anwendung dieser Funktion ist im untenstehende Anlageschema dargestellt.

Auf diese Weise ist es möglich, eine solche Anlage auch ohne Zubringerpumpe Q14 zu realisieren.

Zeilennr.	Bedienzeile
5736	Trinkwasser	Trennschaltung

AUS

Die Trinkwasser-Trennschaltung ist ausgeschaltet. Jeder vorhandene Wärmeerzeuger kann den Trinkwasserspeicher laden

EIN

Die Trinkwasser-Trennschaltung ist eingeschaltet. Die Trinkwasserladung erfolgt ausschliesslich über den dafür definierten Wärmeerzeuger.

Für eine Trinkwasser Trennschaltung muss das Trinkwasser-Stellglied Q3 auf „Umlenkventil“ eingestellt werden!

Wärmepumpe

Zeilennr.	Bedienzeile
5800	WärmequelleSole | Wasser | Luft | Extern
5807	KälteerzeugungAus | 4-Leitersystem | 2-Leitersystem
5810 Spreizung HK bei TA -10^

Wärmequelle

Die von der Wärmepumpe verwendete Wärmequelle wird auf dieser Einstellzeile definiert. Dadurch wird die Anzahl und Art der benötigten Fühler definiert und die Funktionalität dem entsprechenden Wärmepumpentyp angepasst.

Sole

Z. B. bei Nutzung von Erdwärme

Wasser

Z. B. bei Nutzung von Grundwasser, Seewasser, Flusswasser

Luft

Bei Nutzung von Luft

Extern

Bei Verwendung einer Wärmequelle mit externer Regelung.

Die externe WP kann z.B. über die Hx-Ausgänge angesteuert werden (Ein / Aus).

Der Anschluss von WP-Fühlern an den Siemens_Regler ist optional.

An den Regler angeschlossene Fühler werden verwendet und die zugehörigen

Funktionen freigeschaltet.

Bei Anschluss von B71 kann die reglerinterne Stufenregelung für den Verdichter verwendet werden. Die Verdichterstufen müssen in diesem Fall ebenfalls direkt an den Regler angeschlossen werden.

Kälteerzeugung

Definiert, ob und für welches System die Kälteerzeugung erfolgt.

Aus

Es erfolgt keine Kälteerzeugung.

4-Leitersystem

Die Kälteerzeugung erfolgt für ein 4-Leitersystem, entweder über separate oder die gleichen Zuleitungen wie für Heizen / Kühlen.

2-Leitersystem

Die Kälteerzeugung erfolgt für ein 2-Leitersystem über die gleichen Zuleitungen für Heizen und Kühlen.

Spreizung HK

bei TA-10°C

Für die Steuerung der Wärmepumpe anhand des Rücklauftemperatur-Sollwerts muss dieser zuerst ermittelt werden.

Dazu wird der Vorlauftemperatur-Sollwert (gem. Heizkennlinie) um die zu erwartende Temperatrdifferenz über dem Kondensator reduziert und als Rücklauftemperatur-Sollwert verwendet.

Die auf dieser Bedienzeile eingegebene Spreizung bei einer Aussentemperatur von -10°C wird dazu auf die aktuelle gemischte Aussentemperatur umgerechnet.

Bei einer Aussentemperatur von -10^ wird der Vorlauftemperatur-Sollwert um den eingestellten Wert reduziert, bei einer Aussentemperatur von 20^ erfolgt keine Reduktion mehr.

TVL	Vorlauftemperatru
TRL	Rücklauftemperatur
Ta	Aussentemperatur

Wichtig!

Anstelle der Eingabe der korrekten Spreizung bei -10^ kann als Spreizung auch 0 eingegeben werden. In diesem Fall muss die Heizkennlinie für den Rücklauftemperatur-Sollwert eingestellt sein. Diese Möglichkeit steht nur für Anlagen ohne Mischerheizkreis offen.

Der Parameter 5810 wirkt nur, wenn kein Pufferspeicher vorhanden ist.

Im Kühlbetrieb ist der Parameter ohne Wirkung. Bei Regelung auf die Rücklauftemperatur muss die Kühlkennlinie basierend auf den Rücklaufsollwert eingestellt werden.

Solar

Zeilennr.	Bedienzeile
5840	SolarstellgliedLadepumpeUmlenkventil
5841	Externer SolartauscherGemeinsamTrinkwasserspeicherPufferspeicher

Solarstellglied

Anstelle einer Kollektorpumpe und Umlenkventilen für die Speichereinbindungen kann die Solaranlage auch mit Ladepumpen betrieben werden.

Bei Verwendung mit Umlenkventil kann immer nur ein Tauscher durchströmt werden. Es ist nur der alternative Betrieb möglich.

Bei Verwendung mit Ladepumpe können alle Tauscher gleichzeitig durchströmt werden. Der parallele oder alternative Betrieb ist möglich.

Externer Solartauscher

Bei Solarschemen mit zwei Speichereinbindungen ist es nötig einzustellen, ob der externe Wärmetauscher gemeinsamen für Trinkwasser und als Pufferspeicher oder exklusiv für einen von beiden verwendet wird.

Puffer Speicher

Zeilennr.	Bedienzeile
5870	KombispeicherNein | Ja

Ist hydraulisch ein Kombispeicher vorhanden, so wird in der Gerätesoftware ein Teilschema Puffer sowie ein Teilschema Trinkwasser aktiv. Die Funktionen verhalten sich somit beim Kombispeicher grundsätzlich identisch wie wenn der Pufferspeicher und der Trinkwasserspeicher getrennt wären.

Ausnahmen:

Die Trinkwasseranforderung wird immer an den Puffer geschickt, unabhängig der Einstellung für Trinkwasserspeicher mit Pufferspeicher. Die TWW-Pumpe Q3 wird erst gestartet, wenn auch der Pufferfühler B4 unter dem Sollwert TWW – Schaltdifferenz ist.

Beim Umladen wird das Trinkwasserstellglied (Q3) nicht eingeschaltet. Es wird gewartet bis sich die Temperaturniveaus ausgeglichen haben.

Ausgang Relais QX

Nur RVS61..

Der Verwendungszweck der Relaisausgänge 1 bis 6 kann einzeln definiert werden.

Zeilennr.	Bedienzeile
5890	Relaisausgang QX1, QX2, QX3, QX4, QX5, QX6
5891	Kein
5892	Verdichterstufe 2 K2
5894	Prozessumkehrventil Y22
5895	Heissgastemperatur K31
5896	Elektroeinsatz1 Vorlauf K25
	Elektroeinsatz2 Vorlauf K26
	Umlenkventil Kühl Schi2 Y28
	Zubringerpumpe Q14
	Kaskadenpumpe Q25
	Erzeugersperrventil Y4
	Elektroeinsatz TWW K6
	Zirkulationspumpe Q4
	Speicherumladepumpe Q11
	TWW Zwisch'kreispumpe Q33
	TWW Durchmischpumpe Q35
	Kollektorpumpe Q5
	Kollektorpumpe 2 Q16
	Solarpumpe ext.Tauscher K9
	Solarstellglied Puffer K8
	Solarstellglied Schw'bad K18
	Elektroeinsatz Puffer K16
	H1-Pumpe Q15
	H2-Pumpe Q18
	H3-Pumpe Q19
	Heizkreispumpe HkP Q20
	2. Pumpenstufe HK1 Q21
	2. Pumpenstufe HK2 Q22
	2. Pumpenstufe HKP Q23
	Umlenkventil Kühlen Y21
	Luftentfeuchter K29
	Wärmeanforderung K27
	Kälteanforderung K28
	Alarmausgang K10
	Zeitprogramm 5 K13

Nur RVS41..

Zeilennr.	Bedienzeile
5890	Relaisausgang QX1, QX2, QX3, QX4, QX5, QX6, QX7, QX8
5891	Kein
5892	Prozessumkehrventil Y22
5894	Heissgastemperatur K31
5895	Elektroeinsatz1 Vorlauf K25
5896	Elektroeinsatz2 Vorlauf K26
5897	Umlenkventil Kühl Schi2 Y28
5898	Zubringerpumpe Q14
	Kaskadenpumpe Q25
	Erzeugersperrventil Y4
	Elektroeinsatz TWW K6
	Zirkulationspumpe Q4
	Kollektorpumpe Q5
	Solarpumpe ext.Tauscher K9
	Solarstellglied Puffer K8
	Solarstellglied Schw'bad K18
	Elektroeinsatz Puffer K16
	H1-Pumpe Q15
	H2-Pumpe Q18
	H3-Pumpe Q19
	Heizkreispumpe HkP Q20
	Umlenkventil Kühlen Y21
	Luftentfeuchter K29
	Wärmeanforderung K27
	Kälteanforderung K28
	Alarmausgang K10
	Zeitprogramm 5 K13
	Heizkreispumpe HK1 Q2
	Trinkwasserstellglied Q3
	Quell'pumpe Q8/Ventilat K19
	Kondensatorpumpe Q9
	Verdichterstufe 1 K1
	Zus'erzeuger Regelung K32

Die Einstellungen der Relaisausgänge ordnet je nach Wahl entsprechende Zusatzfunktionen zu den Grundschemezen zu. Siehe dazu Kapitel „Anwendungsschemas“.

Relaisausgänge QX..

Kein

Dem Relaisausgang ist keine Funktion zugewiesen. Das Relais ist inaktiv.

Verdichterstufe 2 K2

Das Relais wird zur Ansteuerung eines zweiten Verdichters verwendet (s. Verdichter 2)

Prozessumkehrventil Y22

Steuerung des Prozessumkehrventils Y22. Das Prozessumkehrventil wird für die Umschaltung vom Heiz- zum Kühlbetrieb und für die Abtaufunktion der Wärmepumpe benötigt.

Heissgastemperatur K31

Das Relais wird aktiviert, wenn ein angeschlossener Heissgastemperaturfühler B81 oder B82 den "Sollwert Heissgastemperatur" (2849) überschreitet und deaktiviert, wenn die Temperatur um eine Schaltdifferenz (2850) unter den Sollwert fällt. Der Wirksinn des Kontaktes (2851) ist einstellbar.

Elektroeinsatz Vorlauf K25

Das Relais wird zum Ansteuern eines Elektroheizeinsatzes im Vorlauf (K25), oder bei einem zweistufigen Elektroeinsatz für das Ansteuern der ersten Stufe verwendet.

Elektroeinsatz Vorlauf K26

Das Relais wird zum Ansteuern der zweiten Stufe eines Elektroheizeinsatzes im Vorlauf (K26) verwendet.

175/258

Umlenkventil Kühl Schi2 Y28

Steuerung des optionalen Umlenkventils Kühlen Y28. zum Umschalten auf passive Kühlung. Dadurch wird bei gleichzeitigem Heizbetrieb der Heizkreis hydraulisch vom Kühlkreis getrennt

Zubringerpumpe Q14

Die angeschlossene Pumpe dient als Zubringerpumpe, welche als Wärmezubringer für weitere Verbraucher verwendet werden kann.

Die Zubringerpumpe wird in Betrieb gesetzt, sobald eine Wärmeanforderung eines Verbrauchers besteht. Besteht keine Wärmeanforderung schaltet die Pumpe mit Nachlauf aus.

Kaskadenpumpe Q25

Gemeinsame Pumpe für alle Wärmeerzeuger einer Kaskade.

Erzeugersperrventil Y4

Ist genügend Wärme im Pufferspeicher vorhanden, können die Verbraucher ihren Wärmebedarf ab diesem beziehen - die Wärmeerzeuger müssen nicht in Betrieb genommen werden. Die automatische Erzeugersperre sperrt die Wärmeerzeuger und koppelt sie mit einem Umschaltventil Y4 hydraulisch vom Rest der Anlage ab. Damit beziehen die Wärmeverbraucher ihre Energie vom Pufferspeicher und eine Fehlzirkulation durch die Wärmeerzeuger ist ausgeschlossen.

Elektroeinsatz TWW K6

Mit dem angeschlossenen Elektroheizeinsatz, kann das Trinkwasser gemäss Bedienzeilen „Elektroeinsatz Betriebsart“ und „Elektroeinsatz Freigabe“ (Bedienzeilen 5060 und 5061) geladen werden.

Der Elektroheizeinsatz muss mit einem Sicherheitsthermostat ausgerüstet sein!

Die „Elektroeinsatz Betriebsart“ muss dementsprechend eingestellt sein.

Zirkulationspumpe Q4

Die angeschlossene Pumpe dient als Trinkwasser-Zirkulationspumpe. Der zeitliche Betrieb der Zirkulationspumpe kann auf der Bedienzeile „Zirkulationspumpe Freigabe“ (Bedienzeile 1660) abgestimmt werden. „Zirk'pumpe Taktbetrieb“ und der „Zirkulationssollwert“ sind auf Bedienzeilen 1661 und 1663 einstellbar.

Speicherumladepumpe Q11

Der Trinkwarmwasserspeicher kann, falls der Pufferspeicher genügend warm ist, vom Pufferspeicher geladen werden. Diese Umladung kann mittels Umladepumpe Q11 erfolgen.

TWW Zwisch'kreispumpe Q33

Ladepumpe bei Trinkwasserspeicher mit aussen liegendem Wärmetauscher.

TWW Durchmischpumpe Q35

Separate Pumpe für Speicherumwälzung während aktiver Legionellenfunktion.

Kollektorpumpe Q5

Zur Ansteuerung der Kollektorpumpe des Sonnenkollektorkreises.

Kollektorpumpe 2 Q16

Zur Ansteuerung der Umwälzpumpe eines zweiten Sonnenkollektorkreises.

Solarpumpe ext.Tauscher K9

Für den externen Wärmetauscher muss am multifunktionalen Relaisausgang (QX) die Solarpumpe ext. Tauscher K9 eingestellt sein.

Falls ein Trinkwasser- und ein Pufferspeicher zur Verfügung stehen, muss auch die BZ 5841 „Externer Solartauscher“ eingestellt werden.

Solarstellglied Puffer K8

Sind mehrere Tauscher eingebunden, muss der Pufferspeicher am entsprechenden Relaisausgang eingestellt sein und zusätzlich die Art des Solarstellgliedes in Bedienzeile 5840 definiert werden.

Solarstellglied Schw'bad K18

Sind mehrere Tauscher eingebunden muss das Schwimmbad am entsprechenden Relaisausgang eingestellt sein und zusätzlich die Art des Solarstellgliedes in Bedienzeile 5840 definiert werden.

Elektroeinsatz Puffer K16

Das Relais wird zum Ansteuern eines Elektroheizeinsatzes im Pufferspeicher verwendet.

Wichtig!

Elektroeinsätze müssen mit einem Sicherheitsthermostaten ausgerüstet sein.

H1-Pumpe Q15

Die H1-Pumpe kann für einen zusätzlichen Verbraucher verwendet werden. Zusammen mit einer externen Wärme- / Kälteanforderung am Eingang H1 kann die Anwendung z.B. für einen Luftverhitzer / Luftkühler verwendet werden. Die Pumpe hat generell 1 Minute Nachlaufzeit.

H2-Pumpe Q18

Die H1-Pumpe kann für einen zusätzlichen Verbraucher verwendet werden. Zusammen mit einer externen Wärme- / Kälteanforderung am Eingang H2 kann die Anwendung z.B. für einen Luftverhitzer / Luftkühler verwendet werden. Die Pumpe hat generell 1 Minute Nachlaufzeit.

H3-Pumpe Q19

Die H1-Pumpe kann für einen zusätzlichen Verbraucher verwendet werden. Zusammen mit einer externen Wärme- / Kälteanforderung am Eingang H3 kann die Anwendung z.B. für einen Luftverhitzer / Luftkühler verwendet werden. Die Pumpe hat generell 1 Minute Nachlaufzeit.

Heizkreispumpe HKP Q20

Das Relais wird für das Ansteuern der Heizkreispumpe Q20 verwendet.

2. Pumpenstufe HK1 Q21 / HK2 Q22 / HKP Q23

Diese Funktion erlaubt es, eine 2-stufige Heizkreispumpe anzusteuern, damit bei reduziertem Heizniveau (z.B. Nachtabsenkung) die Pumpenleistung verringert werden kann. Hierbei wird zur 1. Pumpenstufe mittels „Multifunktionalen Relais QX“ die 2. Stufe folgendermassen zugeschaltet:

1.StufeAusgang Q2/Q6/Q20	2.StufeAusgang Q21/Q22/Q23	Pumpenzustand
aus	aus	aus
ein	aus	Teillast
ein	ein	Volllast

Umlenkventil Kühlen Y21

Steuerung des Umlenkventils Kühlen. Dazu ist ein 4-Leitersystem notwendig. Das Umlenkventil Kühlen wird bei gemeinsam genutztem Heiz- und Kühlkreis zum Umschalten zwischen Wärme- und Kälteschiene verwendet, wenn die Wärmepumpe nicht nur zu Heizzwecken, sondern gleichzeitig auch für die Kühlung verwendet wird.

Beispiel:

Abnahme über 4-Leitersystem.

Luftentfeuchter K29

Bei steigender Raumluftfeuchte kann ein externer Luftentfeuchter eingeschaltet werden. Dazu muss am Hx-Eingang ein Feuchtefühler angeschlossen sein. Die Funktionalität des Luftentfeuchters ist unabhängig von der Kühlfunktionalität. Betriebsarten, Ferienprogramm, Präsenztaste usw. wirken nicht auf den Betrieb des Entfeuchters.

Wärmeanforderung K27

Signalisiert einem externen Wärmeerzeuger durch Schliessen des Kontaktes einen vorhandenen Wärmebedarf.

Kälteanforderung K28

Sobald im Kühlkreis 1 eine Kälteanforderung vorhanden ist, wird der Ausgang K28 aktiviert. Dadurch kann ein externer Kälteerzeuger aktiviert werden. Beim Gerät mit Adresse 1 kann auch eine Kälteanforderung vom System zur Aktivierung von Ausgang K28 führen. Dazu muss in Bedienseite „LPB-System“ die BZ 6627 „Kälteanforderung“ auf „Zentral“ eingestellt sein.

Alarmausgang K10

Tritt im Regler oder im System ein Fehler auf, wird dies mit einem Alarmrelais signalisiert.

Das Schliessen des Kontaktes erfolgt mit einer Verzögerungszeit von 10 Minuten. Wird der Fehler behoben, das heisst die Fehlermeldung liegt nicht mehr an, öffnet der Kontakt unverzögert.

Zeitprogramm 5 K13

Das Relais schaltet zu den unter Zeitschaltprogramm 5 (Bedienzeilen 601 - 616) eingestellten Zeiten eine beliebige angeschlossene Komponente.

Heizkreispumpe HK1 Q2

Das Relais wird für das Ansteuern der Heizkreispumpe Q2 verwendet.

Trinkwasserstellglied Q3

Je nach Hydraulik eine angeschlossene TWW Ladepumpe oder Umlenkventil.

Quell'pumpe Q8/Ventilat K19

Quellenpumpe für Sole/Wasser- oder Wasser/Wasser-Wärmepumpen.

Ventilator für Luft/Wasser-Wärmepumpen.

Kondensatorpumpe Q9

Das Relais wird für das Ansteuern der Kondensatorpumpe verwendet.

Verdichterstufe 1 K1

Das Relais wird zur Ansteuerung der 1. Verdichterstufe verwendet.

Zus'erzeuger Regelung K32

Relais für die Regelung des Zusatzerzeuger.

Funktion Ausgang QX4-Mod

Mit dieser Einstellung wird bestimmt, welche Pumpe moduliert werden soll. Die Modulation erfolgt über Triac-Ansteuerung (Vollwellensteuerung).

Nur RVS61..

Zeilennr.	Bedienzeile
5909	Funktion Ausgang Q4-ModKeineQuellenpumpe Q8/Venti K19Trinkwasserpumpe Q3TWW Zwisch'kreispumpe Q33TWW Durchlauferhitzer Q34Kollektorpumpe Q5Kollektorpumpe 2 Q16Solarpumpe Puffer K8Solarpumpe ext.Tauscher K9Solarpumpe Schwimmbad K18Heizkreispumpe HK1 Q2Heizkreispumpe HK2 Q6Heizkreispumpe HKP Q20

Die minimalen und maximalen Lasten gem. technischen Daten sind unbedingt zu beachtet. Die Einstellungen am Parameter 5909 haben Vorrang gegenüber der Einstellungen am Parameter 5894.

Fühlereingang BX1, BX2, BX3, BX4, BX5

Nur RVS61..

Zeilennr.

Bedienzeile

5930,5931,5932,5933,5934

Fühlereingang BX1, BX2, BX3, BX4, BX5KeinPufferspeicherfühler B4Pufferspeicherfühler B41Kollektorfühler B6Trinkwasserfühler B31Heissgasfühler B82Kältemittelfühler flüssig B83TWW Ladefühler B36TWW Zapffühler B38TWW Zirkulationsfühler B39Schwimmbadfühler B13Kollektorfühler 2 B61Solarvorlauffühler B63Solarrücklauffühler B64Pufferspeicherfühler B42Schienenvorlauffühler B10Kaskadenrücklauffühler B70Sondertemperaturfühler 1Sondertemperaturfühler 2

179/258

Nur RVS41..

Zeilennr.

Bedienzeile

5930,5933,5934

Fühlereingang BX1, BX4, BX5KeinPufferspeicherfühler B4Pufferspeicherfühler B41Kollektorfühler B6Trinkwasserfühler B31Heissgasfühler B82Kältemittelfühler flüssig B83TWW Ladefühler B36TWW Zapffühler B38TWW Zirkulationsfühler B39Schwimmbadfühler B13Kollektorfühler 2 B61Solarvorlauffühler B63Solarrücklauffühler B64Pufferspeicherfühler B42Schienenvorlauffühler B10Kaskadenrücklauffühler B70Sondertemperaturfühler 1Sondertemperaturfühler 2Trinkwasserfühler B3WP Vorlauffühler B21WP Rücklauffühler B71Heissgasfühler B81

Die Einstellungen der Fühlereingänge ordnet je nach Wahl entsprechende Zusatzfunktionen den Grundschemen zu. Siehe dazu Kapitel „Anwendungsschemas“.

Eingang H1, H3

Über diese Einstellzeilen wird die Funktion des Eingangs H1/H3 (Hx) bestimmt. Das Aktivieren der gewählten Funktion erfolgt durch Schliessen eines potentialfreien Kontaktes oder durch Anlegen eines analogen Spannungssignals 0...10V an der Klemme Hx.

Zeilennr.	Bedienzeile
59505960	Funktion Eingang H1, H3Nur RVS61.. Nur RVS41..BA-Umschaltung HK's+TWWBA-Umschaltung HK'sBA-Umschaltung HK1BA-Umschaltung HK2BA-Umschaltung HKPFehler- /AlarmmeldungMinimaler VorlaufsollwertWärmeanforderung 10V TaupunktwächterVorlaufsollw'anhebung HygroKälteanforderungKälteanforderung 10V Druckmessung 10VRelative Raumfeuchte 10V Raumtemperatur 10VFreigabe SchwimmbadEinschaltbefehl WP Stufe 1Einschaltbefehl WP Stufe 2Impulszählung	BA-Umschaltung HK's+TWWBA-Umschaltung HK'sBA-Umschaltung HK1BA-Umschaltung HK2BA-Umschaltung HKPFehler- /AlarmmeldungMinimaler VorlaufsollwertWärmeanforderung 10V TaupunktwächterVorlaufsollw'anhebung HygroKälteanforderungKälteanforderung 10V Druckmessung 10VRelative Raumfeuchte 10V Raumtemperatur 10VFreigabe SchwimmbadEinschaltbefehl WP Stufe 1Impulszählung
59515961	Wirksinn Kontakt H1, H3RuhekontaktArbeitskontakt
5952,5962	Funktionswert Kontakt H1, H3
5953,5963	Spannungswert 1 H1, H3
5954,5964	Funktionswert1 H1, H3
5955,5965	Spannungswert 2 H1, H3
5956,5966	Funktionswert2 H1, H3

Funktion Eingang Hx

Betriebsart-Umschaltungen

• Heizkreise
  Die Betriebsart der / des entsprechenden Heizkreise(s) wird über die Anschlussklemme Hx (z.B. mittels eines Telefon-Fernschalters) auf Schutzbetrieb umgeschaltet.
• Trinkwasser
  Eine Sperrung der Trinkwasserladung erfolgt nur in Einstellung 1 (HK's+TWW). Sämtliche Temperatur-Anforderungen der Heizkreise und des Trinkwassers werden ignoriert. Der Frostschutz bleibt währenddessen gewährleistet.

Fehler- / Alarmmeldung

Das Schliessen des Eingangs Hx bewirkt eine reglerinterne Fehlermeldung. Bei entsprechender Konfiguration des „Alarmausganges“ (Relaisausgänge QX1 – 6, Bedienzeilen 5890 – 5896) wird der Fehler durch Schliessen eines zusätzlichen Kontaktes weitergeleitet oder angezeigt (z.B. ext. Lampe oder Horn).

Minimaler Vorlaufsollwert

Verbraucher, welche eine minimale Vorlauftemperatur benötigen, können diese über den Hx-Kontakt anfordern (z.B. Lufterhitzer für Torschleieranlagen). Beim Schliessen des Kontakts wird der auf den Bedienzeile 5952 / 5962 eingestellte Temperatur-Sollwert gefordert.

Wärmeanforderung 10V

Die Wärmeerzeugung erhält ein Spannungssignal (DC 0...10V) als Wärmeanforderung.

Der zugehörige Sollwert wird anhand der Geraden berechnet, welche mit den Bedienzeilen 5953 – 5956 (für H1), rsp. 5963 – 5966 (für H3) definiert wurde.

Taupunktwächter

Zur Erkennung von Kondensatbildung beim Kühlkreis kann ein Taupunktwächter an den Eingang Hx angeschlossen werden.

Spricht der Taupunktwächter an, schaltet der Kühlkreis sofort aus.

Der Kühlkreis wird freigegeben, wenn der Wächter abfällt und eine einstellbare Sperrzeit (BZ 946) abgelaufen ist.

Vorlaufsollwertanhebung Hygro

Um Kondensatbildung infolge zu hoher Luftfeuchtigkeit im Raum zu verhindern, kann ein Hygrostat an den Eingang Hx angeschlossen werden.

Spricht der Hygrostat an, wird der Vorlaufsollwert um den Wert „Vorlaufsollw'anhebung Hygro“ (BZ 947) fix erhöht. Sobald der Hygrostat wieder abfällt geht der Vorlaufsollwert auf den „Normalwert“ zurück.

Kälteanforderung

Schliesst der angeschlossene Kontakt, steuert der Regler die Wärmepumpe fix auf den in Bedienzeile 5952 (für H1), 6048 (für H2) oder 5962 (für H3) eingestellten Temperatur-Sollwert. Erfolgt eine tiefere Anforderung, wird diese berücksichtigt.

Kälteanforderung 10V

Die Kälteerzeugung erhält ein Spannungssignal (DC 0...10V) als Kälteanforderung. Der entsprechende Sollwert in °C wird über die lineare Kennlinie bestimmt, welche durch zwei Fixpunkte (Spannungswert 1 / Funktionswert 1 und Spannungswert 2 / Funktionswert 2) definiert wird.

Druckmessung 10V

Der Regler erhält ein Spannungssignal (DC 0...10V) als Drucksignal.

Der entsprechende Druckwert wird über die lineare Kennlinie errechnet, welche durch zwei Fixpunkte (Spannungswert 1 / Funktionswert 1 und Spannungswert 2 /

Funktionswert 2) definiert wird.

Über- oder unterschreitet der Druckwert die eingestellten Grenzwerte, wird eine Fehler- oder Wartungsmeldung ausgelöst. Unterschreitet der Wert den kritischen Druckwert, wird die Wärmepumpe ausgeschaltet.

Die Werte für den maximalen, minimalen und kritischen Wasserdruck können für H1 unter 6140 OEM..6142 OEM, für H2 unter 6150 OEM..6152 OEM, und für H3 unter 6180 OEM..6182 OEM festgelegt werden.

Relative Raumfeuchte 10V

Der Regler erhält ein Spannungssignal (DC 0...10V) als Signal für die rel.

Raumfeuchte.

Die entsprechende Raumfeuchte wird über die lineare Kennlinie errechnet, welche durch zwei Fixpunkte (Spannungswert 1 / Funktionswert 1 und Spannungswert 2 / Funktionswert 2) definiert wird.

Der Regler vergleicht die Raumfeuchte mit den in den Bedienzeilen 6137 und 6138 eingestellten Grenzwerten und schaltet einen an einem entsprechend definierten Ausgang QX1 - QX6 (5890 - 5896) angeschlossenen, externen Luftentfeuchter K29 ein und aus.

Raumtemperatur 10V

Der Regler erhält ein Spannungssignal (DC 0...10V) als Signal für die

Raumtemperatur. Diese wird primär, zusammen mit der relativen Raumfeuchte, für die Taupunktrechnung des Kühlkreises verwendet.

Ist für den Heiz-/ Kühlkreis 1 kein Raumgerät mit Raumfühler angeschlossen (BSB), wird die an Hx gemessene Raumtemperatur auch für die Raumheizung/-kühlung 1 (Führungsvariante und Raumeinfluss) verwendet.

Die entsprechende Raumtemperatur wird über die lineare Kennlinie errechnet, welche durch zwei Fixpunkte (Spannungswert 1 / Funktionswert 1 und Spannungswert 2 / Funktionswert 2) definiert wird.

Freigabe Schwimmbad

Die Funktion erlaubt es, eine direkte Schwimmbadbeheizung mit Wärmepumpe und Hx-Pumpe von extern (z.B. Handschalter) freizugeben.

Für die direkte Ladung ist immer eine Freigabe am Hx-Eingang nötig.

Konfiguration: Funktion Eingang Hx auf „Freigabe Schwimmbad“ einstellen und die dazugehörende Hx-Pumpe an einem QX-Ausgang wählen.

Die Funktion erlaubt es, die solare Schwimmbadbeheizung von extern (z.B.

Handschalter) freizugeben oder die solare Ladepriorität gegenüber den Speichern festzulegen.

Konfiguration: Funktion Eingang Hx auf „Freigabe Schwimmbad“ einstellen.

Funktionsbeschreibung dazu siehe BZ 2065 „Ladevorrang Solar“.

FunktionEingang Hx(5950, 6046,5960)	FunktionAusgang QX..	Status Hx	Status Freigabe Erzeuger
-	x	x	keine
Schw’bad	„Nicht“Hx-Pumpe	x keine	direkte Beheizung ( Hx wirkt auf Solar)
Schw’bad Hx-Pumpe	inaktiv	gesperrt
Schw’bad Hx-Pumpe	aktiv	freigegeben

• = Freigabe Schwimmbad nicht eingestellt
  x = nicht relevant

Einschaltbefehl WP Stufe 1 (nur Heizen)

Durch Schliessen des an diesem Eingang angeschlossenen Kontakts (z.B. durch einen externen Regler oder ein übergeordnetes Gebäudeautomationssystem) wird die Stufe 1 der Wärmepumpe in Betrieb genommen. Sie bleibt in Betrieb, bis der Hx-Kontakt wieder öffnet oder eine Sicherheitsfunktion die Wärmepumpe ausschaltet (z.B. Hochdruck, Niederdruck, Heissgastemperatur).

i

Interne Anforderungen, Trinkwarmwasseranforderungen und Anforderungen via Bus werden unterdrückt. Minimale Stillstandszeit und minimale Laufzeit werden nicht berücksichtigt. Die Vor- und Nachlaufzeiten der Kondensator- und Quellenpumpe werden berücksichtigt. Das Abtauen ist normal möglich.

Einschaltbefehl WP Stufe 2 (nur Heizen)

Durch Schliessen des an diesem Eingang angeschlossenen Kontakts (z.B. durch einen externen Regler oder ein übergeordnetes Leitsystem) wird die Stufe 2 der Wärmepumpe in Betrieb genommen. Sie bleibt in Betrieb, bis der Hx-Kontakt wieder öffnet oder eine Sicherheitsfunktion die Wärmepumpe ausschaltet (z.B. Hochdruck, Niederdruck, Heissgastemperatur).

i

Interne Anforderungen, Trinkwarmwasseranforderungen und Anforderungen via Bus werden unterdrückt. Minimale Stillstandszeit und minimale Laufzeit werden nicht berücksichtigt. Die Vor- und Nachlaufzeiten der Kondensator- und Quellenpumpe werden berücksichtigt. Das Abtauen ist normal möglich.

Impulszählung

Das Grundgerät stellt zwei Impulszähleingänge zum Aufschalten von extern installierten Elektrozähler, Gaszähler, Wärmezähler oder Volumendurchflusszähler zur Verfügung.

Die Aufschaltung der Impulse erfolgt auf die multifunktionalen Kleinspannungseingänge H1 und H3..

Die Konfiguration des Hx-Eingangs im Menü Konfiguration beschränkt sich auf die Aktivierung der Zählfunktion: Funktion Eingang Hx = Impulszählung.

Für welche Zählung (Elektro, Gas, Wärme) der Eingang verwendet wird, muss bei der Anwendung d.h. im Menü Energiezähler parametriert werden.

i

Der Parameter Wirksinn Kontakt Hx ist für die Impulszählung ohne Bedeutung. Die Verwendung des Eingang H2 auf dem Erweiterungsmodul als Impulszähleingang ist nicht möglich

i

Für die „korrekte“ Erfassung der aufgewendeten elektrischen Energie mit dem externen Elektrozählers sollte folgendes beachtet werden:

183/258

Die Phase L (Speisung des Reglers) des Grundgerätes darf nicht über den Elektrozähler angeschlossen werden, ansonst alle anderen angeschlossenen Verbraucher (Heizkreispumpen, Trinkwasserpumpe Elektroeinsatz im Speicher usw.) auch mitgezählt werden.

Der Kompressor (K1/K2), die Quellenpumpe (Q8) und Notheizstäbe (K25/K26) müssen deshalb über externe Relais an den Elektrozähler angeschlossen werden.

Für die Quellenpumpe könnte alternativ die interne Energieberechnung für den Quellenbetrieb verwendet werden.

Wirksinn Kontakt Hx

Ruhekontakt

Der Kontakt ist normalerweise geschlossen und muss zum Aktivieren der gewählten Hx-Funktion geöffnet werden.

Arbeitskontakt

Der Kontakt ist normalerweise geöffnet und muss zum Aktivieren der gewählten HxFunktion geschlossen werden.

Die Beschreibungen zu den Funktionen des Hx-Kontakts beziehen sich auf die Einstellung als Arbeitskontakt.

Funktionswert Kontakt Hx

Wird der Eingang H1 / H2 / H3 (5950, 6046, 5960) als Kontakteingang eingesetzt ("Minimaler Vorlaufsollwert" oder „Kälteanforderung"), verwendet der Regler den hier eingestellten Wert als Sollwert.

Die Wärmepumpe wird konstant auf den hier eingestellten Wert gesteuert, bis entweder der Hx-Kontakt wieder geöffnet wird oder eine höhere Wärme- oder tiefere Kälteanforderung eintrifft.

Sind gleichzeitig mehrere Wärme- oder Kälteanforderungen vorhanden (Hx-Kontakt, Trinkwasser oder reglerintern), wird automatisch die höchste, rsp. tiefste davon ausgewählt.

Beispiel minimaler Vorlaufsollwert:

TVHw Minimaler Vorlauftemperatur-Sollwert TVw Vorlauftemperatur-Sollwert

Spannungswert 1

Funktionswert 1

Spannungswert 2

Funktionswert 2

Diese Einstellungen sind für jeden Eingang Hx vorhanden.

Die lineare Kennlinie wird über zwei Fixpunkten definiert. Die Einstellung erfolgt mit zwei Parameterpaaren für Funktionswert und Spannungswert (F1/U1 und F2/U2)

- Beispiel für Wärme- oder Kälteanforderung 10V.

TVLw Vorlauftemperatursollwert

Hx Spannungswert an Hx

U1 Spannungswert 1
F1 Funktionswert 1
U2 Spannungswert 2
F2 Funktionswert 2

Unterschreitet das Eingangssignal den Grenzwert von 0.15 V wird die Wärmeanforderung ungültig und somit unwirksam.

- Beispiel für Druckmessung 10V

P Druckwert
Hx Spannungswert an Hx
U1 Spannungswert 1
F1 Funktionswert 1
U2 Spannungswert 2
F2 Funktionswert 2

Liegt der gemessene Wert unter 0.15V, wird er als ungültig betrachtet.

- Beispiel für Relative Raumfeuchte 10V

rF Relative Feuchte

Hx Spannungswert an Hx

U1 Spannungswert 1
F1 Funktionswert 1
U2 Spannungswert 2
F2 Funktionswert 2

Liegt der gemessene Wert unter 0.15V, wird er als ungültig betrachtet.

• Beispiel für Raumtemperatur 10V


Hx Spannungswert an Hx

U1 Spannungswert 1

F1 Funktionswert 1

U2 Spannungswert 2

F2 Funktionswert 2

Liegt der gemessene Wert unter 0.15V, wird er als ungültig betrachtet und eine Fehlermeldung generiert.

Eingang EX1, EX2, EX3, EX4, EX5, EX6, EX7

Über diese Bedienzeile wird die Funktion der Eingänge Ex (230V) bestimmt.

Zeilennr.	Bedienzeile
5980	Funktion Eingang EX1, EX2, EX3, EX4, EX5, EX6, EX7
5982	Nur RVS61.. Nur RVS41..
5984	Keine	Keine
5986	EW Sperre E6	EW Sperre E6
5988	Niedertarif E5	Niedertarif E5
5990	Überlast Verdichter 2 E11	Überlast Quelle E14
5992	Überlast Quelle E14	Druckwächter Quelle E26
	Druckwächter Quelle E26	Strömungswächter Quelle E15
	Strömungswächter Quelle E15	Ström'wächter Verbraucher E24
	Ström'wächter Verbraucher E24	Abtauen manuell E17
	Abtauen manuell E17	Sammelstörung WP
	Sammelstörung WP	Störung Sanftanlasser
	Störung Sanftanlasser	Niederdruckwächter E9
		Hochdruckwächter E10
		Überlast Verdichter 1 E11
		Fehler-/Alarmmeldung

Funktion Eingang EX1, EX2, EX3, EX4, EX5, EX6, EX7

Keine

Das Betätigen des Eingangs EX bleibt ohne Auswirkung.

EW Sperre

Nimmt ein externes Sperrsignal (z.B. vom Elektrizitätswerk) für die Wärmepumpe entgegen und sperrt diese. Tritt die Sperrung bei Luft/Wasser-Wärmepumpen während des Abtauens auf, beendet der Regler zuerst das Abtauen, bevor er die Wärmepumpe sperrt. Die Elektroeinsätze sind während der EW-Sperre auch gesperrt.

Niedertarif

Das vom EW ausgegebene Niedertarif-Signal kann über einen EX-Eingang entgegengenommen werden. Sobald der Eingang aktiviert ist, wird eine Zwangsladung der Speicher ausgelöst. Die Elektroeinsätze sind freigegeben.

Der Zeitpunkt für eine Speicher-Zwangsladung kann auch fix über die Bedienzeilen 4711 und 4712 eingestellt werden.

Überlast Verdichter 2

Nimmt die Überlast-Meldung des Verdichters 2 entgegen und schaltet den Verdichter 2 aus.

Spricht der Überlastschutz innerhalb der voreingestellten „Dauer Fehlerwiederholung“ mehrmals an, geht die Wärmepumpe in Störung und muss via manuellen Reset wieder in Betrieb genommen werden.

Beim Start des Verdichters wird der Überlastschutz während 3s nicht beachtet.

Überlast Quelle

Nimmt die Überlast-Meldung der Quellenpumpe / des Ventilators entgegen. Sobald der Kontakt schliesst, schaltet der Regler die Wärmepumpe aus. Um die Wärmepumpe wieder in Betrieb zu nehmen, muss die minimale Stillstandszeit abgelaufen sein.

Spricht die Überlast Quelle innerhalb der voreingestellten „Dauer Fehlerwiederholung“ mehrmals an, sperrt der Regler die Wärmepumpe. Sie kann nur via Reset wieder in Betrieb genommen werden.

Druckwächter Quelle

Nimmt das Signal des Druckwächters Quelle entgegen. Schliesst der Kontakt bei laufender Quellenpumpe während mindestens 3 Sekunden und ist die voreingestellte Überwachung (immer oder nur im Heizbetrieb) aktiv, sowie die Vorlaufzeit abgelaufen, so wird die Wärmepumpe ausgeschaltet.

Nach Ablauf der „Minimalen Stillstandszeit“ startet die Wärmepumpe erneut. Spricht der Strömungswächter innerhalb der „Dauer Fehlerwiederholung“ erneut an, geht die Wärmepumpe in Störung und kann nur über einen Reset wieder in Betrieb genommen werden.

Strömungswächter Quelle

Nimmt das Signal des Strömungswächters Quelle entgegen. Schliesst der Kontakt bei laufender Quellenpumpe während mindestens der eingestellten Verzögerung (2895) und ist die voreingestellte Überwachung (immer oder nur im Heizbetrieb) aktiv, , sowie die Vorlaufzeit abgelaufen, so wird die Wärmepumpe ausgeschaltet und kann nur über einen Reset wieder in Betrieb genommen werden.

Nach Ablauf der „Minimalen Stillstandszeit“ startet die Wärmepumpe erneut. Spricht der Strömungswächter innerhalb der „Dauer Fehlerwiederholung“ erneut an, geht die Wärmepumpe in Störung.

Ström'wächter Verbraucher

Nimmt das Signal des Strömungswächters Verbraucher entgegen.

Der Strömungswächter wirkt nur, wenn die Kondensatorpumpe läuft und die Vorlaufzeit abgelaufen ist. Der Verdichter startet nicht, wenn das Wächtersignal nach Ablauf der Vorlaufzeit und der eingestellten Verzögerung (2895) ansteht.

Nach Ablauf der „Minimalen Stillstandszeit“ startet die Wärmepumpe erneut. Spricht der Strömungswächter innerhalb der „Dauer Fehlerwiederholung“ erneut an, geht die Wärmepumpe in Störung. Sie kann nur via Reset wieder in Betrieb genommen werden.

Abtauen manuell

Durch Betätigen des entsprechend definierten EX-Eingangs wird das manuelle Abtauen der Wärmepumpe ausgelöst.

Sammelstörung WP

Nimmt eine Sammelstörung entgegen und setzt die Wärmepumpe auf Störung. Um die Wärmepumpe wieder zu starten, muss die Sammelstörung wegfallen und die „min. Stillstandszeit“ (2843) muss abgelaufen sein.

Störung Sanftanlasser

Nimmt die Störungsmeldung eines externen Verdichter-Sanftanlassers entgegen.

Bei aktiver Störung schaltet der Regler beide Verdichter aus.

Fällt die Störungsmeldung weg, ist die Wärmepumpe wieder freigegeben.

Drehstrom

Für die Drehstromüberwachung müssen die drei Phasen an je einen Eingang Ex5, Ex6 und Ex7 in der richtigen Reihenfolge L1, L2, L3 angeschlossen sein. Der Regler überwacht die zeitliche Reihenfolge der drei Phasen. Eine Phasenasymmetrie, ein Phasenunterbruch oder zu tiefe Nennspannung einer oder mehrerer Phasen werden als Drehstromfehler betrachtet.

Wenn der Drehstromfehler während der unter „Verzögerung Drehstr'fehler“ (BZ 2894) eingestellten Zeit dauernd anliegt, schaltet der Verdichter für die minimale Stillstandzeit aus. Der Regler generiert die Statusmeldung 180: Drehstrom asymmetrisch.

Tritt der Drehstromfehler innerhalb der „Dauer Fehlerwiederholung“ (BZ 2889 OEM) erneut für mindestens die Dauer der Verzögerungszeit auf, geht die Wärmepumpe in Störung, sofern die voreingestellte erlaubte Anzahl Störungen überschritten ist. Der Regler generiert die Fehlermeldung 355: Drehstrom asymmetrisch. Die Wärmepumpe muss manuell zurückgesetzt werden.

Nur RVS41..

Niederdruckwächter E9

Eingang eines Niederdruckpressostats (230V) vor dem Verdichter.

Hochdruckwächter E10

Eingang eines Hochdruckpressostats (230V) nach dem Verdichter.

Überlast Verdichter 1 E11

Eingang eines Überlastschutzsignals (230V) an Vedichter 1.

Fehler-/Alarmmeldung

Eingang eines externer Fehler-/Alarmsignals (230V).

Mischergruppe

Nur RVS61.

Zeilennr.	Bedienzeile
6014 Funktion Mischergruppe 1
	KeineHeizkreis 1Kühlkreis 1Heizkreis/Kühlkreis 1Vorregler/ZubringerpumpeTrinkwasser VorreglerTrinkwasser Durchl'erhitzer

Funktion

Mischergruppe 1

Definiert, wofür die Mischregruppe 1 und deren Ein- und Ausgänge verwendet werden. Die Einstellungen erfolgen auf der jeweiligen Menüseite (Heizkreis 1, Kühlkreis 1 usw.). Aus nachfolgender Tabelle entnehmen Sie die logische Zuordnung der Fühler / Relais der Mischergruppenfunktion zu den physischen Klemmen der Mischergruppe:

Physische Klemme auf der Mischergruppe	Steckerbezeichnung	Logische Zuordnung der Fühler und Relais je Mischergruppenfunktion
		Heizkreis 1	Kühlkreis 1	Heizkreis / Kühlkreis 1	Vorregler/ Zu-bringerpumpe	Trinkwasser Vorregler	Trinkwasser Durchl'erhitzer
B1	p	B1	B16	B1	B15	B35	B38
Y1	T	Y1	Y23	Y1	Y19	Y31	Y33
Y2		Y2	Y24	Y2	Y20	Y32	Y34
Q2	S	Q2	Q24	Q2	Q14	Q3	Q34

Erweiterungsmodul

Zeilennr.	Bedienzeile
6020	Funktion Erweiter’modul 1 und 2
6021	KeineMultifunktionalKühlkreis 1Heizkreis 2Solar TrinkwasserVorregler/ZubringerpumpeTrinkwasser VorreglerTrinkwasser Durchl’erhitzer

Anschlussklemme auf Modul	QX21	QX22	QX23	BX21	BX22	H2
Multifunktional	*		*		*		*
Kühlkreis 1	Y23	Y24		Q24	B16	*
Heizkreis 2	Y5	Y6		Q6	B12	*	*
Solar Trinkwasser	*	*		Q5	B6	B31	*
Vorregler / Zubringerpumpe	Y19	Y20		Q14	B15	*
Trinkwasser Vorregler	Y31	Y32		Q3	B35	*	*
Trinkwasser Durchl'erhitzer	Y33	Y34		Q34	B38	B39	FS

* Frei wählbar in Q.../ BX..
FS = Flow Switch

Multifunktional

Mögliche Funktionen die den multifunktionalen Ein-/Ausgängen zugeordnet werden können, sind auf den Bedienzeilen 6030, 6031, 6032 und 6040, 6041ersichtlich.

Kühlkreis 1

Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite „Kühlkreis 1“ angepasst werden.

Heizkreis 2

Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite „Heizkreis 2“ angepasst werden.

Solar Trinkwasser

Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite „Solar“ angepasst werden.

Vorregler/Zubringerpumpe

Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite „Vorregler/Zubringerpump“ angepasst werden.

189/258

Trinkwasser Vorregler

Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite „Trinkwasser-Speicher“ angepasst werden.

Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite „Trinkwasser Durchl’erhitzer“ angepasst werden.

Frostschutz auf dem Erweiterungsmodul

Heizkreis

Der Heizkreisfrostschutz auf dem Erweiterungsmodul funktioniert identisch wie derjenige für den am Regler angeschlossenen Heizkreis (s. S. 97).

Der Anlagefrostschutz (s. S. 194) wirkt ebenfalls auf den Heizkreis des Erweiterungsmoduls.

Kühlkreis

Spricht die Frostschutzfunktion auf dem Erweiterungsmodul an, startet dessen Pumpe (Q24) und der Mischer (Y23 / Y24) regelt auf den Frostschutzsollwert (10°C). Der Kühlkreis stellt aber keine Anforderung an den Wärmeerzeuger.

Für die Überwachung des Frostschutzes auf dem Erweiterungsmodul gilt der Fühler B16. Ohne Vorlauftemperaturfühler wird die Heizkreisfrostschutzfunktion mit der Schienentemperatur (B21) durchgeführt.

Der Anlagefrostschutz (s. S. 194) wirkt ebenfalls auf den Kühlkreis des Erweiterungsmoduls. Die Wirkung ist ein- / ausschaltbar.

QX Erweiterungsmodul

Definiert den Verwendungszweck der QX..-Relaisausgänge

Zeilennr.	Bedienzeile
6030	Relaisausgang QX21, QX22, QX23
6031	Nur RVS61.. Nur RVS41..
6032	KeinElektroeinsatz1 Vorlauf K25Elektroeinsatz2 Vorlauf K26Umlenkventil Kühl Schi2 Y28Zubringerpumpe Q14Kaskadenpumpe Q25Erzeugersperrventil Y4Elektroeinsatz TWW K6Zirkulationspumpe Q4Speicherumladepumpe Q11TWW Zwisch’kreispumpe Q33TWW Durchmischpumpe Q35Kollektorpumpe Q5Kollektorpumpe 2 Q16Solarpumpe ext.Tauscher K9Solarstellglied Puffer K8Solarstellglied Schw’bad K18Elektroeinsatz Puffer K16H1-Pumpe Q15H2-Pumpe Q18H3-Pumpe Q19Heizkreispumpe HkP Q202. Pumpenstufe HK1 Q212. Pumpenstufe HK2 Q222. Pumpenstufe HKP Q23Umlenkventil Kühlen Y21Luftentfeuchter K29Wärmeanforderung K27Kälteanforderung K28Alarmausgang K10Zeitprogramm 5 K13	KeinElektroeinsatz1 Vorlauf K25Elektroeinsatz2 Vorlauf K26Umlenkventil Kühl Schi2 Y28Zubringerpumpe Q14Kaskadenpumpe Q25Erzeugersperrventil Y4Elektroeinsatz TWW K6Zirkulationspumpe Q4Kollektorpumpe Q5Kollektorpumpe 2 Q16Solarpumpe ext.Tauscher K9Solarstellglied Puffer K8Solarstellglied Schw’bad K18Elektroeinsatz Puffer K16H1-Pumpe Q15H2-Pumpe Q18H3-Pumpe Q19Heizkreispumpe HkP Q20Umlenkventil Kühlen Y21Luftentfeuchter K29Wärmeanforderung K27Kälteanforderung K28Alarmausgang K10Zeitprogramm 5 K13Heizkreispumpe HK1 Q2Trinkwasserstellglied Q3Zus’erzeuger Regelung K32

Siehe Funktionsbeschreibungen Bedienzeile „Relaisausgang QX1“.

BX Erweiterungsmodul

Definiert den Verwendungszweck der BX.-Fühlereingänge

Zeilennr.	Bedienzeile
6040	Fühlereingang BX21, BX22
6041	Nur RVS61.. Nur RVS41..
	Kein	Kein
	Pufferspeicherfühler B4	Pufferspeicherfühler B4
	Pufferspeicherfühler B41	Pufferspeicherfühler B41
	Kollektorfühler B6	Kollektorfühler B6
	Trinkwasserfühler B31	Trinkwasserfühler B31
	Heissgasfühler B82	Kältemittelfühler flüssig B83
	Kältemittelfühler flüssig B83	TWW Zirkulationsfühler B39
	TWW Ladefühler B36	Schwimmbadfühler B13
	TWW Zapffühler B38	Solarvorlauffühler B63
	TWW Zirkulationsfühler B39	Solarrücklauffühler B64
	Schwimmbadfühler B13	Pufferspeicherfühler B42
	Kollektorfühler 2 B61	Schienenvorlauffühler B10
	Solarvorlauffühler B63	Kaskadenrücklauffühler B70
	Solarrücklauffühler B64	Sondertemperaturfühler 1
	Pufferspeicherfühler B42	Sondertemperaturfühler 2
	Schienenvorlauffühler B10	Trinkwasserfühler B3
	Kaskadenrücklauffühler B70	Heissgasfühler B81

Siehe Funktionsbeschreibungen Bedienzeile „Fühlereingang BX1“.

H2 Erweiterungsmodul

Zeilennr.	Bedienzeile
6046 Funktion Eingang H2
	Nur RVS61.. Nur RVS41..
	BA-Umschaltung HK's+TWW	BA-Umschaltung HK's+TWW
	BA-Umschaltung HK's	BA-Umschaltung HK's
	BA-Umschaltung HK1	BA-Umschaltung HK1
	BA-Umschaltung HK2	BA-Umschaltung HK2
	BA-Umschaltung HKP	BA-Umschaltung HKP
	Fehler-/Alarmmeldung	Fehler-/Alarmmeldung
	Minimaler Vorlaufsollwert	Minimaler Vorlaufsollwert
	Wärmeanforderung 10V	Wärmeanforderung 10V
	Taupunktwächter	Taupunktwächter
	Vorlaufsollw'anhebung Hygro	Vorlaufsollw'anhebung Hygro
	Kälteanforderung	Kälteanforderung
	Kälteanforderung 10V	Kälteanforderung 10V
	Druckmessung 10V	Druckmessung 10V
	Relative Raumfeuchte 10V	Relative Raumfeuchte 10V
	Raumtemperatur 10V	Raumtemperatur 10V
	Freigabe Schwimmbad	Freigabe Schwimmbad
	Einschaltbefehl WP Stufe 1	Einschaltbefehl WP Stufe 1
	Einschaltbefehl WP Stufe 2
6047	Wirksinn Kontakt H2
	Ruhekontakt
	Arbeitskontakt
6048 Funktionswert Kontakt H2
6049	Spannungswert 1 H2
6050	Funktionswert1 H2
6051	Spannungswert 2 H2
6052	Funktionswert2 H2

Die Einstellungen zu Eingang H2 am Erweiterungsmodul entsprechen denen der HxEingänge am Grundgerät. Die Beschreibungen dazu sind unter Bedienzeile "Funktion Eingang Hx" zu finden.

10V-Ausgang UX

Zeilennr.	Bedienzeile
6070 Funktion Ausgang UX
	Nur RVS61.. Nur RVS41..KeineQuellenpumpe Q8/Venti K19Trinkwasserpumpe Q3TWW Zwisch'kreispumpe Q33TWW Durchlauferhitzer Q34Kollektorpumpe Q5Kollektorpumpe 2 Q16Solarpumpe Puffer K8Solarpumpe ext.Tauscher K9Solarpumpe Schwimmbad K18Heizkreispumpe HK1 Q2Heizkreispumpe HK2 Q6Heizkreispumpe HKP Q20WärmepumpensollwertLeistungssollwertWärmeanforderungKälteanforderung	KeineQuellenpumpe Q8/Venti K19Kollektorpumpe Q5Solarpumpe Puffer K8WärmepumpensollwertLeistungssollwertWärmeanforderungKälteanforderungSolarpumpe ext.Tauscher K9Solarpumpe Schwimmbad K18
6071 Signallogik Ausgang UXStandardInvertiert
6072 Signal Ausgang UX0..10VPWM
6075 Temperaturwert 10V UX

Funktion Ausgang UX

Der spannungsmodulierte Ausgang lässt sich entweder für drehzahlgeregelte Pumpen oder als Ausgang für eine spannungsproportionale Temperaturanforderung verwenden.

Drehzahlgesteuerte Pumpen:

Das Ausgangssignal an UX entspricht dem Drehzahlsollwert für die gewählte Pumpe.

Wärmepumpensollwert:

Das Ausgangssignal an UX entspricht dem Wärmepumpensollwert für Heizen oder Kühlen.

Leistungssollwert:

Das Ausgangssignal an UX ist proportional zum Leistungsbedarf auf dem Schienenvorlauf.

Wärme- und Kälteanforderung:

Das Ausgangssignal an UX entspricht dem Schienenvorlaufsollwert.

Signallogik Ausgang UX

Das Spannungs-Signal kann invertiert werden. Damit können auch drehzahlvariable Pumpen, resp. Empfänger der Temperaturanforderung mit umgekehrter Signallogik angesteuert werden.

Signal Ausgang UX

Legt fest, ob das Signal als 0..10V-Signal oder als pulsweitenmoduliertes Signal (PWM) ausgegeben werden soll.

Temperaturwert 10V UX

Auf dieser Bedienzeile wird die maximale Temperaturanforderung festgelegt (entspricht der Spannung von 10 V)

192/258

Fühlertypen / Korrekturen

Nur RVS61..

Zeilennr.	Bedienzeile
6097	FühlertypNTCPt 1000	Kollektor
6098	Korrektur	Kollektorfühler
6099	Korrektur Kollektorfühler 2
6100	Korrektur	Aussenfühler

Fühlertyp Kollektor

Einstellung des verwendeten Fühlertyps. Der Regler wendet die entsprechende Temperaturkennlinie an.

Fühlerkorrekturen

Der Messwert der entsprechenden Fühler kann um +/- 3 K verschoben werden.

Gebäude- und Raummodell

Zeilennr.	Bedienzeile
6110	Zeitkonstante	Gebäude

Je nach speicherfähiger Masse eines Gebäudes (Gebäudebauweise) verändert sich die Raumtemperatur bei schwankender Aussentemperatur unterschiedlich schnell. Durch obige Einstellung wird die Reaktionsgeschwindigkeit des Vorlaufsollwertes bei schwankender Aussentemperatur beeinflusst.

• Beispiel:

  20
  Die Raumtemperatur reagiert langsam auf Aussentemperatur-Schwankungen.
  10 - 20
  Diese Einstellung kann für die meisten Gebäude verwendet werden.
  < 10
  Die Raumtemperatur reagiert schnell auf Aussentemperatur-Schwankungen.

Einstellung 0: Funktion ausgeschalten. Die gedämpfte sowie die gemischte Temperatur sind gleich der aktuellen Aussentemperatur.

Anlagenfrostschutz

Zeilennr.	Bedienzeile
6120	AnlagenfrostschutzEinAus

Je nach aktueller Aussentemperatur schalten die Heizkreispumpe und die Kondensatorpumpe ein, obwohl keine Wärmeanforderung besteht.

Die Wirkung auf die Kondensatorpumpe (s. S. 113) kann ausgeschaltet werden.

Aussentemperatur	Pumpe	Grafik
...-4°C	Dauernd	EIN	ON
-5...1.5°C ca. alle 6	Std. während 10 Min. EIN takt
1.5°C...	Dauernd	AUS	OFF

Luftentfeuchter

Zeilennr.	Bedienzeile
6135	LuftentfeuchterAusEin
6136	Luftentfeuchter Freigabe24h/TagZeitprogramm HeizkreisZeitprogramm 5
6137	Luftentfeuchter r.F. EIN
6138	Luftentfeuchter r.F. SD

Luftentfeuchter

Schaltet die Luftentfeuchterfunktion ein oder aus.

Luftentfeuchter Freigabe

24h / Tag

Der Luftentfeuchter ist 24h pro Tag freigegeben.

Zeitprogramm Heizkreis

Der Luftentfeuchter ist gemäss Zeitschaltprogramm Heizkreis 1 freigegeben.

Zeitprogramm 5

Der Luftentfeuchter ist gemäss Zeitschaltprogramm 5 freigegeben.

Luftentfeuchter r.F. EIN

Steigt die über einen Eingang Hx gemessene relative Luftfeuchtigkeit über den hier eingestellten Sollwert, wird der Luftentfeuchter eingeschaltet. Die Luftentfeuchterfunktion muss dafür eingeschaltet und der Luftentfeuchter freigegeben sein (s. vorherige beiden Funktionen)

Luftentfeuchter r.F. SD

Sinkt die relative Luftfeuchtigkeit um die hier eingestellte Schaltdifferenz unter den Wert „Luftentfeuchter r.F.Ein“, wird der Luftentfeuchter wieder ausgeschaltet.

194/258

Fühler

Zeilennr.	Bedienzeile
6200	Fühler speichern

Um Mitternacht speichert das Grundgerät die Zustände an den Fühlerklemmen ab, sofern der Regler zuvor während mindestens zwei Stunden in Betrieb war.

Fällt nach der Speicherung ein Fühler ab, generiert das Grundgerät eine Fehlermeldung.

Durch diese Einstellung können die Fühler sofort gespeichert werden. Dies wird nötig wenn z.B. ein Fühler entfernt und nicht mehr benötigt wird.

Zeilennr.	Bedienzeile
6201	Fühler löschen

Mit dieser Einstellung werden alle angeschlossenen Fühler gelöscht. Die Fühler werden neu eingelesen mit der Funktion „Fühler speicher“ (6200) oder automatisch um Mitternacht, sofern der Regler zuvor während mindestens zwei Stunden in Betrieb war.

Parameter

Zeilennr.	Bedienzeile
6204	Parameter	speichern

Die aktuellen Parametereinstellungen lassen sich als neue Standardeinstellungen speichern. Ausgenommen davon sind die Bedienseiten: Uhrzeit und Datum, Bedieneinheit, Funk und alle Zeitprogramme, sowie die Betriebsstunden und die verschiedenen Zähler.

Achtung!

Die Werkseinstellungen werden bei diesem Vorgang überschrieben und gehen damit unwiederbringlich verloren!

Zeilennr.	Bedienzeile
6205	Parameter	zurücksetzen

Die Parameter lassen sich auf die Standardeinstellungen zurücksetzen. Ausgenommen davon sind die Bedienseiten: Uhrzeit und Datum, Bedieneinheit, Funk und alle Zeitprogramme, sowie die Betriebsstunden und die verschiedenen Zähler.

Anlageschema

Zeilennr.	Bedienzeile
6212 Kontrollnummer Erzeuger 1
	Solar
	XX
6213 Kontrollnummer Erzeuger 2
	Wärmepumpe
	XX
6215	Kontrollnummer Speicher
	Kombispeicher	Pufferspeicher	Trinkwasserspeicher
	XX	XX	XX
6217	Kontrollnummer Heizkreis
	Heizkreis P	Heizkreis 2	Heizkreis 1
	XX	XX	XX

195/258

Kontrollnummern

Zur Identifizierung des aktuellen Anlageschemas wird vom Grundgerät eine Kontrollnummer generiert.

Die Kontrollnummer besteht aus den nebeneinander gereihten Teilschemanummern (ohne Vornullen).

Die Bedeutung der Nummer für die entspr. Zeilen entnehmen Sie aus folgenden Tabellen:

Kontrollnummer Erzeuger 1

Solar
Ein Kollektorfeld mit Fühler B6 und Kollektorpumpe Q5		Zwei Kollektorfelder mit Fühler B6, B61 und Kollektorpumpen Q5, Q16	Speicherladepumpe Puffer K8	Solarumlenkventil Puffer K8	Solarladepumpe Schwimmbad K18	Solarumlenkventil Schwimmbad K18	Externer Solartauscher Solarpumpe K9TWW = Trinkwasser, P = Puffer
0	Keine Sola		r
1	*
3	TWW/P
5	x
6	x
8	x TWW+P
9	x TWW/P
10	x TWW
11	x TWW
12	x P
13	x P
14	x
15	x
17	x TWW						/P
18	x TWW/P
19	x	x
20	xx
22	x TWW+P
23	xx TWW/P
24	x	x TWW
25	xx TWW
26	x	x P
27	xx P
	31	*
	33	TWW/P
	35	x
	37	x TWW+P
	38	x TWW/P
	39	x TWW
	40	x TWW
	41	x P
	42	x
	44	x TWW/P
	45	x TWW/P
	46	xx
	48	x	x				TWW+P
	49	xx TWW/P
	50	x	x				TWW
	51	xx TWW
	52	xx P

196/258

Kontrollnummer

Erzeuger 2

Wärmepumpe

0	Keine Wärmepumpe
10	Sole/Wasser-Wärmepumpe 1-stufig
11	Sole/Wasser-Wärmepumpe 2-stufig
14	Sole/Wasser-Wärmepumpe 1-stufig m. passivem Kühlen
15	Sole/Wasser-Wärmepumpe 2-stufig m. passivem Kühlen
18	Sole/Wasser-Wärmepumpe 1-stufig m. Prozessumkehrventil
19	Sole/Wasser-Wärmepumpe 2-stufig m. Prozessumkehrventil
22	Sole/Wasser-Wärmepumpe 1-stufig m. Prozessumkehrventil und passivem Kühlen
23	Sole/Wasser-Wärmepumpe 2-stufig m. Prozessumkehrventil und passivem Kühlen
30	Wasser/Wasser-Wärmepumpe 1-stufig
31	Wasser/Wasser-Wärmepumpe 2-stufig
34	Wasser/Wasser-Wärmepumpe 1-stufig m. passivem Kühlen
35	Wasser/Wasser-Wärmepumpe 2-stufig m. passivem Kühlen
38	Wasser/Wasser-Wärmepumpe 1-stufig m. Prozessumkehrventil
39	Wasser/Wasser-Wärmepumpe 2-stufig m. Prozessumkehrventil
42	Wasser/Wasser-Wärmepumpe 1-stufig m. Prozessumkehrventil und passivem Kühlen
43	Wasser/Wasser-Wärmepumpe 2-stufig m. Prozessumkehrventil und passivem Kühlen
50	Luft/Wasser- Wärmepumpe 1-stufig m. Prozessumkehrventil
51	Luft/Wasser- Wärmepumpe 2-stufig m. Prozessumkehrventil
60	Wärmepumpe 1-stufig für externe Überwachung
61	Wärmepumpe 2-stufig für externe Überwachung

Kontrollnummer Speicher

Pufferspeicher		Trinkwasserspeicher
0	Kein Pufferspeicher	00 Kein Trinkwasserspeicher
1	Pufferspeicher	01 Elektroeinsatz
2	Pufferspeicher, Solaranbindung	02 Solaranbindung
4	Pufferspeicher, Erzeugersperrventil	04 Ladepumpe
5	Pufferspeicher, Solaranbindung, Erzeugersperrventil	05 Ladepumpe, Solaranbindung
		13 Umlenkventil
		14 Umlenkventil, Solaranbindung
		16 Vorregler, ohne Tauscher
		17 Vorregler, 1 Tauscher
		19 Zwischenkreis, ohne Tauscher
		20 Zwischenkreis, 1 Tauscher
		22 Ladepumpe / Zwischenkreis, ohne Tauscher
		23 Ladepumpe / Zwischenkreis, 1 Tauscher
		25 Umlenkventil / Zwischenkreis, ohne Tauscher
		26 Umlenkventil / Zwischenkreis, 1 Tauscher
		28 Vorregler / Zwischenkreis, ohne Tauscher
		29 Vorregler / Zwischenkreis, 1 Tauscher

Kontrollnummer Heizkreis

Heizkreis P Heizkreis 2		Heizkreis 1
0	Kein Heizkreis	00	Kein Heizkreis	00	Kein Heizkreis
2	Heizkreispumpe	02	Heizkreispumpe	01	Zirkulation über Kesselpumpe
		03	Heizkreispumpe, Mischer	02	Heizkreispumpe
				03	Heizkreispumpe, Mischer
				05..07	Heizen/Kühlen, 2-Leiter,Verteilung gemeinsam
				08..10	Nur Kühlen, 2-Leiter
				12	Heizen/Kühlen, 4-Leiter,Verteilung gemeinsam
				14..16	Heizen/Kühlen, 4-Leiter,Verteilung gemeinsam
				20..27	Heizen/Kühlen, 2-Leiter,Verteilung getrennt
				30..38	Heizen/Kühlen, 4-Leiter,Verteilung getrennt
				40..42	Nur Kühlen, 4-Leiter

Beispiel:

Erzeuger 2: Wasser/Wasser-Wärmepumpe, einstufig

Speicher: Pufferspeicher

Heizkreis 1: Heizkreispumpe und Mischer

Anzeige am Bediengerät:

Kontrollnummer Erzeuger 2 30

Kontrollnummer Speicher 100

Kontrollnummer Heizkreis 3

Gerätedaten

Zeilennr.	Bedienzeile
6220	Software-Version

Die Software-Version ist der Stand der Software bei der Produktion des Gerätes.

Die ersten beiden Ziffern entsprechen der Software-Version, die dritte Ziffer entspricht der Software-Revision (z.B. 01.0)

6.21 LPB

Adresse/Speisung

Zeilennr.	Bedienzeile
6600	Geräteadresse
6601	Segmentadresse
6604	Busspeisung Aus Automatik	Funktion
6605	Busspeisung Aus Ein	Status

Geräteadresse und Segmentadresse

Die Geräteadresse und die Segmentadresse bestehen jeweils aus einer zweistelligen Zahl. Gemeinsam bilden sie die eindeutige LPB-Adresse des Gerätes, also z.B. 14.16 für Segment 14, Gerät 16.

198/258

Busspeisung Funktion

Die Busspeisung ermöglicht eine direkte Stromversorgung des Bussystems durch die einzelnen Regelgeräte (keine zentrale Busspeisung). Die Art der Busspeisung ist einstellbar.

• Aus: Keine Stromversorgung des Bussystems durch den Regler.
• Automatik: Die Stromversorgung des Bussystems (LPB) durch den Regler wird entsprechend dem Leistungsbedarf des LPB automatisch ein- und ausgeschaltet.

Busspeisungsstatus

Die Anzeige zeigt, ob der Regler den Bus momentan mit Strom versorgt:

• Aus: Die Regler-Busspeisung ist momentan inaktiv.
• Ein: Die Regler-Busspeisung ist momentan aktiv. Der Regler übernimmt im Moment einen Anteil des Bus-Strombedarfs.

Zentrale Funktionen

Zeilennr.	Bedienzeile
6620	Wirkbereich UmschaltungenSegmentSystem
6621	SommerumschaltungLokalZentral
6623	BetriebsartumschaltungLokalZentral
6625	TrinkwasserzuordnungLokale HeizkreiseAlle Heizkreise im SegmentAlle Heizkreise im System
6627	KälteanforderungLokalZentral
6632 Bit Eco von Ext ErzeugerNeinJa

Diese Einstellungen sind nur relevant für Geräteadresse 1

Wirkbereich der Umschaltungen

Für die zentralen Umschaltungen kann der Wirkbereich definiert werden.

Das betrifft:

• Betriebsartumschaltung über H-Eingang (bei Einstellung „Zentral“ in Einstellzeile 6623)
• Sommerumschaltung (bei Einstellung „Zentral“ in Bedienzeile 6621)

Die möglichen Einstellungen sind:

• Segment: Die Umschaltung erfolgt bei allen Reglern im selben Segment.
• System: Die Umschaltung erfolgt bei allen Reglern im ganzen System (also in allen Segmenten). Der Regler muss sich dazu im Segment 0 befinden!

Sommerumschaltung

Der Wirkbereich der Sommerumschaltung ist dabei wie folgt:

• Eingabe Lokal: Lokale Wirkung; der lokale Heizkreis wird basierend der Einstellzeile 730, 1030, 1330 ein- und ausgeschaltet.
• Eingabe Zentral: "Zentrale Wirkung; in Abhängigkeit der auf Bedienzeile „Wirkbereich Umschaltungen gemachten Einstellung werden entweder die Heizkreise im Segment oder aber im ganzen System basierend der Einstellzeile 730 ein- und ausgeschaltet.

Betriebsartumschaltung	Der Wirkbereich der Betriebsartumschaltung über H-Eingang ist dabei wie folgt:Eingabe Lokal:Lokale Wirkung; der lokale Heizkreis wird ein- und ausgeschaltet.Eingabe Zentral:Zentrale Wirkung; in Abhängigkeit der auf Bedienzeile „Wirkbereich Umschaltungen“ gemachten Einstellung werden entweder die Heizkreise im Segment oder aber im ganzen System ein- und ausgeschaltet.
Trinkwasserzuordnung	Die Trinkwasser-Zuordnung muss nur dann festgelegt werden, wenn Trinkwasserbereitung durch ein Heizkreis-Zeitprogramm gesteuert wird (vergl. Bedienzeilen 1620 bzw. 5061).Einstellung:Lokale Heizkreise:Die Trinkwasserbereitung erfolgt nur für den lokalen HeizkreisAlle Heizkreise im Segment:Die Trinkwasserbereitung erfolgt für alle Heizkreise im SegmentAlle Heizkreise im System:Die Trinkwasserbereitung erfolgt für alle Heizkreise im System.Bei allen Einstellungen werden auch Regler im Ferienstatus für die Trinkwasserbereitung berücksichtigt.
Kälteanforderung	Mit der Einstellung „Kälteanforderung K28“ wird am QX.. das Relais zur Ausgabe der Kälteanforderung parametriert.Abhängig von der Einstellung (lokal/zentral) wird die Anforderung des eigenen Kühlkreises oder aller Kühlkreise im System ausgegeben. Diese Wahl ist nur für das Gerät mit Geräteadresse=1 relevant.Eingabe Lokal:Nur die lokalen Kälteanforderungen werden berücksichtigt.Eingabe Zentral:Die Kälteanforderungen im ganzen System werden berücksichtigt.
	In einer Kaskadenanlage ist es von Vorteil, beim Kaskadenmaster die Einstellung „Immer“ vorzunehmen. Damit gehen bei ev. Spannungsausfall, die Kaskaden-Bedienmenüs und gemeinsame Funktionen (z.B. gemeinsame Rücklaufhochhaltung) nicht verloren.
TA'grenze ext Erz beachten	Zusätzliche über den LPB-Bus abgeschlossenen Erzeuger können gemäss eigenen Parametern aufgrund der Aussentemperatur gesperrt oder freigegeben sein (z.B: Luft/Wasser-WP) Dieser Status wird via LPB verteilt. In einer Kaskade weiss somit der Master, ob ein zusätzlicher Erzeuger (Slave) gemäss den eigenen Einsatzgrenzen (Aussentemperatur) zur Verfügung steht oder nicht und kann dementsprechend einen weiteren Erzeuger dazu schalten.Nein:Das Ecobit vom externern Erzeuger wird nicht beachtet.Achtung: Ist als weiterer Erzeuger eine LMU-Regelung (Slave) angeschlossen muss dieser Parameter auf „Nein“ stehen!

Ja:

Das Ecobit vom externern Erzeuger wird beachtet und die Kaskade gemäss den zur Verfügung stehenden Erzeugern geregelt.

Uhr

6640	UhrbetriebAutonomSlave ohne FernverstellungSlave mit FernverstellungMaster
6650	Aussentemperatur	Lieferant

Uhrbetrieb

Diese Einstellung legt die Wirkung der Systemzeit auf die Zeiteinstellung des Reglers fest. Die Auswirkungen sind wie folgt

• Autonom: Die Uhrzeit kann am Regler verstellt werden.
  Die Uhrzeit des Reglers wird nicht an die Systemzeit angepasst.
• Slave ohne Fernverstellung: Die Uhrzeit kann am Regler nicht verstellt werden.
  Die Uhrzeit des Reglers wird automatisch laufend an die Systemzeit angepasst
• Slave mit Fernverstellung: Die Uhrzeit kann am Regler verstellt werden; gleichzeitig wird die Systemzeit angepasst, da die Änderung vom Master übernommen wird.
  Die Uhrzeit vom Regler wird dennoch automatisch laufend auf die Systemzeit angepasst.
  • Master: Die Uhrzeit kann am Regler verstellt werden.
  Die Uhrzeit des Reglers ist Vorgabe für das System: die Systemzeit wird angepasst

Aussentemperatur-Lieferant

In der LPB-Anlage ist nur 1 Aussentemperaturfühler notwendig. Dieser ist an einem frei wählbaren Regler angeschlossen und liefert das Signal über den LPB an die Regler ohne Fühler.

In der Anzeige erscheint als erste Zahl die Segmentnummer und als zweite die Gerätenummer.

6.22 Fehler

Wenn ein Fehler anliegt, kann eine Fehlermeldung in der Infoebene über die Info-Taste abgerufen werden. In der Anzeige wird die Fehlerursache beschrieben.

Reset

Zeilennr.	Bedienzeile
6710	ResetNeinJa	Alarmrelais
6711	ResetNeinJa	Wärmepumpe

Reset Alarmrelais

Wenn ein Fehler anliegt, kann am Relais QX.. ein Alarm ausgelöst werden. Das Relais QX.. muss dementsprechend konfiguriert sein.

Mit dieser Einstellung wird das Relais zurückgesetzt – der Alarm bleibt aber weiter bestehen.

Reset Wärmepumpe

Anstehende Wärmepumpen-Fehlermeldungen werden mit dieser Bedienzeile zurückgesetzt. Die voreingestellte Einschaltverzögerung wird überbrückt, womit während der Inbetriebnahme / Fehlersuche unerwünschte Wartezeiten vermieden werden.

Im Normalbetrieb sollte die Funktion nicht verwendet werden.

201/258

Fehlermeldungsfunktionen

Das Einhalten der geforderten Vorlauftemperatur kann mit dieser Funktion überwacht werden.

Wird die gewünschte Vorlauftemperatur während mehr als der eingestellten Zeit ununterbrochen nicht eingehalten, wird eine Fehlermeldung abgesetzt. Wird während aktivem Alarm der Sollwert wieder eingehalten, wird die Fehlermeldung wieder inaktiv. Kann der Trinkwasserspeicher bei einer Trinkwasserladung nicht innerhalb einer parametrierten Zeit bis mindestens in die Schaltdifferenz geladen werden, kann eine Alarmmeldung ausgegeben werden.

Zeilennr.	Bedienzeile
6740 Vorlauftemperatur 1 Alarm
6741 Vorlauftemperatur 2 Alarm
6745	Trinkwasserladung Alarm
6746 Vorlauftemp Kühlen 1 Alarm

Fehlercode 121: Vorlauftemperatur Heizkreis 1 zu tief (Par.6740)

Fehlercode 122: Vorlauftemperatur Heizkreis 2 zu tief (Par. 6741)

Fehlercode 126: Trinkwasser- Ladeüberwachung (Par. 6745)

Fehlercode 357: Vorlauftemperatur Kühlkreis nicht erreicht (Par 6746)

Die Vorlauftemperatur gilt als eingehalten wenn die Abweichung vom Sollwert kleiner als 1°K ist. Wird der Vorlaufsollwert um mehr als 4K reduziert so wird die

Überwachungsfunktion ausgeschaltet bis die Vorlauftemperatur auf den neuen Sollwert ausgekühlt ist.

Die Funktion ist ebenfalls passiv, wenn die Heizkreispumpe wegen einer ECO-Funktion oder einer Schnellabsenkung ausgeschaltet ist.

Fehlerhistorie

Zeilennr.	Bedienzeile
6800...6819	Zeitstempel und Errorhistorie 1 – 10

Der Regler speichert die letzten 10 aufgetretenen Fehler unverlierbar in einen

Fehlerspeicher ab. Jeder weitere Eintrag löscht den ältesten aus dem Speicher.

Pro Fehlereintrag werden Fehlercode und Zeitpunkt abgespeichert.

Über das ACS 700-PC Tool können zu jedem Fehler die relevanten Ist- und Sollwerte, sowie die Relaisausgänge angezeigt werden.

Fehlerliste

Fehlertext

Der Fehlertext in der nachfolgenden Tabelle entspricht der Klartextausgabe auf dem Display des Bediengeräts.

Ort

Mit Fehlermeldung zusammenhängender Fühler oder Kontakt.

Reset

Der Reset der Fehler erfolgt je nach Fehler manuell oder automatisch (s. nachfolgende Tabelle mit Fehlermeldungen).

Manueller Reset

Bei Fehleranzeigen in der Infoeben, bei welchen „Reset ?“ erscheint, kann der Fehler manuell zurück gesetzt werden.

202/258

Nach einmaligen Drücken der Taste „OK“ blinkt im Display „Ja“ auf. Durch nochmaliges Drücken der Taste „Ok“ wird das „Ja“ bestätigt und der Fehler zurückgesetzt.

Automatischer Reset

Die automatische Quittierung erfolgt nach Ablauf der minimalen Verdichterstillstandszeit (BZ2843). Nach Ablauf dieser Zeit versucht der Regler den Fehler zurückzusetzen.

Ist in der Tabelle „Anz“ (Anzahl) angegeben, kann eingestellt werden, wie oft der Fehler zurückgesetzt werden soll, bevor die Wärmepumpe in Störung geht.

WP Betrieb

Gibt an, ob die Wärmepumpe bei Auftreten des Fehlers weiter betrieben werden kann oder nicht.

Ja

Wärmepumpe wird trotz Fehlermeldung weiter betrieben

Nein

Fehler führt zum Ausschalten der Wärmepumpe

Nein bei Sole

Bei Sole-Wärmepumpen führt der Fehler zum Ausschalten der Wärmepumpe, bei Wasser- und Luft-Wärmepumpen läuft die Wärmepumpe weiter

Nein bei Wasser

Bei Wasser-Wärmepumpen führt der Fehler zum Ausschalten der Wärmepumpe, bei Sole- und Luft-Wärmepumpen läuft die Wärmepumpe weiter

Nein bei Luft

Bei Luft-Wärmepumpen führt der Fehler zum Ausschalten der Wärmepumpe, bei Sole- und bei Wasser-Wärmepumpen läuft die Wärmepumpe weiter

Schemaabhängig

Das Ausschalten der Wärmepumpe ist abhängig vom aktuellen Anlageschema.

Alarmmeldungen

Den Fehlern sind Prioritäten zugewiesen. Ab einer Priorität 5 (also Prioritäten 5 - 9) werden Alarmmeldungen abgesendet, welche für die Fernüberwachung (OCI) verwendet werden. Zusätzlich wird das Alarmrelais gesetzt.

Folgende Fehlermeldungen können auftreten:

Nr: Fehlertext Ort		Fehler priorität	Quittierung	Funktion Fehlerwiederholung		WP Betrieb	Zuständigkeits-nummer
			Manuell	wirkt	1. Statusmeldung
10:Aussenfühler	B9		6		nein	naen	1 --- (Installateur)
26:Gem Vorlauffühler	B10	6	nein	nein	---	ja	1 (Installateur)
30:Vorlauffühler 1	B1	6	nein	nein	---	ja	1 (Installateur)
31:Vorlauffühler Kühlen 1	B16	6	nein	nein	---	ja	1 (Installateur)
32:Vorlauffühler 2	B12	6	nein	nein	---	ja	1 (Installateur)
33:Vorlauffühler WP	B21	6	nein	nein	---	ja	1 (Installateur)
35:Quellen-Eintrittsfühler	B91	9	nein	nein	---	nein (param.)	1 (Installateur)
36:Heissgasfühler 1	B81	6	nein	nein	---	ja	1 (Installateur)
37:Heissgasfühler 2	B82	6	nein	nein	---	ja	1 (Installateur)
38: Vorlauffühler Vorregler	B15	6	nein	nein	---	ja	1 (Installateur)
39:Verdampferfühler	B84	9	nein	nein	---	nein (Luft-WP)	1 (Installateur)
44:Rücklauffühler WP	B71	6	nein	nein	---	ja	1 (Installateur)
45:Quellen-Austrittsfühler	B92	9	nein	nein	---	nein (param.)	1 (Installateur)
46:Rücklauffühler Kaskade	B70	6	nein	nein	---	ja	1 (Installateur)
48:Kältemittelfühler flüssig	B83	6	nein	nein	---	ja	1 (Installateur)
50:Trinkwasserfühler 1	B3	6	nein	nein	---	ja	1 (Installateur)
52:Trinkwasserfühler 2	B31	6	nein	nein	---	ja	1 (Installateur)
54:TWW Vorreglerfühler	B35	6	nein	nein	---	ja	1 (Installateur)
57:TWW Zirkulationsfühler	B39	6	nein	nein	---	ja	1 (Installateur)
60:Raumfühler 1		6	nein	nein	---	ja	1 (Installateur)
65:Raumfühler 2		6	nein	nein	---	ja	1 (Installateur)
68:Raumfühler P		6	nein	nein	---	ja	1 (Installateur)

203/258

Nr: Fehlertext Ort		Fehler priorität	Quittierung	Funktion Fehlerwiederholung		WP Betrieb	Zuständigkeits-nummer
			Manuell	wirkt	1. Statusmeldung
70:Pufferspeicherfühler 1 B4	6 nein	nein	---			ja	1 (Installateur)
71:Pufferspeicherfühler 2 B41	6 nein	nein	---			ja	1 (Installateur)
72:Pufferspeicherfühler 3 B42	6 nein	nein	---			ja	1 (Installateur)
73:Kollektorfühler 1 B6 6	nein	nein	---			ja	1 (Installateur)
74:Kollektorfühler 2 B61 6	nein	nein	---			ja	1 (Installateur)
76:Sonderfühler 1 BX	3 nein	nein	---			ja	1 (Installateur)
81:LPB Kurzschluss/Komm		6 nein	nein	---		ja	5 (keine)
82:LPB Adresskollision		3 nein	nein	---		ja	5 (keine)
83:BSB Kurzschluss		8 nein	nein	---		ja	5 (keine)
84:BSB-Adresskollision		3	nein	nein	---	ja	5 (keine)
85:Funkkommunikation		8	nein	nein	---	ja	5 (keine)
98:Erweiterungsmodul 1		8 nein	nein	---		ja	5 (keine)
99:Erweiterungsmodul 2		8 nein	nein	---		ja	5 (keine)
100:Zwei Uhrzeitmaster		3 nein	nein	---		ja	5 (keine)
102:Uhr Gangreserve fehlt		3 nein	nein	---		ja	5 (keine)
105:Wartungsmeldung		5	nein	nein	---	ja	1 (Installateur)
106:Quellentemp zu tief		6	ja	nein	--- nein	1 (Installateur)
107:Heissgas Verdichter 1		9	ja	Anz.	Begr. Heissgas Verdichter 1	nein	2 (Kundendienst)
108:Heissgas Verdichter 2		9	ja	Anz.	Begr. Heissgas Verdichter 2	nein	2 (Kundendienst)
117:Wasserdruck zu hoch	H1	6 nein	nein	---		ja	1 (Installateur)
118:Wasserdruck zu niedrig	H1	6	nein	nein	---	nein	1 (Installateur)
121:Vorl'temp HK1 zu tief		6 nein	nein	---		ja	1 (Installateur)
122:Vorl'temp HK2 zu tief		6 nein	nein	---		ja	1 (Installateur)
126:Trinkwasser-Ladeüberwachung		6 nein	nein	---		ja	1 (Installateur)
127:Legionellentemperatur		6	nein	nein	---	ja	1 (Installateur)
134: Sammelstörung WP	E20	9	nein	nein	---	nein	1 (Installateur)
138:Regelfühler WP fehlt		1	nein	nein	---	nein	1 (Installateur)
146:Fühler/Stelliglied Konfig		3 nein	nein	---		ja	5 (keine)
171:Alarmkontakt 1 aktiv		6	nein	nein	---	ja	1 (Installateur)
172:Alarmkontakt 2 aktiv	H2	6	nein	nein	---	ja	1 (Installateur)
174:Alarmkontakt 4 aktiv	H3	6	nein	nein	---	ja	1 (Installateur)
176:Wasserdruck 2 zu hoch	H2	6	nein	nein	---	ja	1 (Installateur)
177:Wasserdruck 2 zu niedrig	H2	6	nein	nein	---	nein	1 (Installateur)
178:Temperaturwächter HK1		3	nein	nein	---	ja	1 (Installateur)
179:Temperaturwächter HK2		3	nein	nein	---	ja	1 (Installateur)
204:Ventilator überlastet	E14 9		ja	Anz.	Ventilator überlastet	nein	1 (Installateur)
201:Frost-Alarm	B21	9	ja	nein	--- nein	1 (Installateur)
222:HD bei WP-Betrieb	E10 9		ja	Anz.	HD bei WP-Betrieb	nein	1 (Installateur)
223:HD bei Start HK	E10 9		ja	nein	--- nein	1 (Installateur)
224:HD bei Start TWW E10	9		ja	nein	--- nein	1 (Installateur)
225:Niederdruck	E9	9	ja	Anz.	Niederdruck	nein	2 (Kundendienst)
226:Verdichter 1 überlastet	E11 9		ja	Anz.	Verdichter 1 überlastet	nein	2 (Kundendienst)
227:Verdichter 2 überlastet	E12 9		ja	Anz.	Verdichter 2 überlastet	nein	2 (Kundendienst)
228:Ström'wächter W'quelle	E15	9	ja	Anz.	Strömungswächter W'quelle	nein	1 (Installateur)
229:Druckwächter W'quelle	E15 9		ja	Anz.	Druckwächter W'quelle	nein	1 (Installateur)
230:Quellenpumpe überlastet	E14 9		ja	Anz.	Quellenpumpe überlastet	nein	1 (Installateur)
241:Vorlauffühler Ertrag	B63	6	nein	nein	---	ja	1 (Installateur)
242:Rücklauffühler Ertrag	B64 6	nein	nein	---		ja	1 (Installateur)
243:Schwimmbadfühler	B13	6	nein	nein	---	ja	1 (Installateur)
247:Abtaustörung		9	ja	Anz.	Vorwärmen für Abtauen	nein	1 (Installateur)
320:TWW Ladetemperaturfühler	B36	6	nein	nein	---	ja	---
321:TWW Zapffühler	B38 6	nein	nein	---		ja	---
322:Wasserdruck 3 zu hoch	H3	6	nein	nein	---	ja	---
323:Wasserdruck 3 zu niedrig	H3	6	nein	nein	---	nein	---
324:BX gleiche Fühler		3	nein	nein	---	ja	---
325:BX/E'mod gleiche Fühler	3	nein nein	---			ja	---
327:E'modul gleiche Funktion	3	nein nein	---			ja	---
329:E'mod/M'gru gleiche Fkt	3	nein nein	---			ja	---
330:BX1 keine Funktion 3	nein	nein ---				ja	---
331:BX2 keine Funktion 3	nein	nein ---				ja	---
332:BX3 keine Funktion 3	nein	nein ---				ja	---
333:BX4 keine Funktion 3	nein	nein ---				ja	---
334:BX5 keine Funktion 3	nein	nein ---				ja	---
335:BX21 keine Funktion 3	nein	nein ---				ja	---
336:BX22 keine Funktion 3	nein	nein ---				ja	---
339:Kollektorpumpe Q5 fehlt	3	nein nein	---			ja	---
340:Kollekt'pumpe Q16 fehlt	3	nein nein	---			ja	---
341:Kollekt'fühler B6 fehlt	3	nein nein	---			ja	---
343:Solareinbindung fehlt	3	nein nein	---			ja	---
344:Solar Puffer K8 fehlt	3	nein nein	---			ja	---
345:Solar Sch'bad K18 fehlt	3	nein nein	---			ja	---
350:Puffer Adressfehler	3	nein nein	---			ja	---
351:Vor/Zu'pu Adressfehler	3	nein nein	---			ja	---
352:hyd'Weiche Adressfehler	3	nein nein	---			ja	---
353:Kaskad'fühler B10 fehlt		3 nein	nein ---			ja	---
354:Sonderfühler 2	BX	3 nein	nein ---			ja	---
355:Drehstrom asymetrisch	E21-23	9	ja	Anz.	Drehstrom asymetrisch	nein	---
356:Ström'wächter Verbr	E24	9	ja	Anz.	Ström'wächter Verbraucher	nein	---
357:Vorl'temp KK n erreicht		6 nein	nein ---			ja	---
358:Sanftanlasser	E25	9	nein	nein	---	nein	---
359:Ventil Kühlen Y21 fehlt		3 nein	nein ---			ja	---
360:Prozes'ventil Y22 fehlt		3 nein	nein ---			ja	---
361:Quell'eintritt B91 fehlt		3 nein	nein ---			ja	---
362:Quell'austritt B92 fehlt	3	nein nein	---			ja	---
363:Verda'fühler B84 fehlt		3 nein	nein ---			ja	---
364:Kühlsystem WP falsch		3	nein	nein	---	nein	---
365:TWW D'pumpe Q34 fehlt		3 nein	nein ---			ja	---
366:Raumtemp'fühler Hx		6 nein	nein ---			ja	---
367:Raumfeuchtefühler Hx	6	nein nein	---			ja	---
207:Störung Kühlkreis	LPB	---	---	---	---	---	1 (Installateur)
208:Strömungs Überwachung	LPB	---	---	---	---	---	1 (Installateur)
217:Fühler Fehler	LPB	---	---	---	---	---	1 (Installateur)
218:Drucküberwachung	LPB	---	---	---	---	---	1 (Installateur)

Anz* Diese Anlagezustände führen nicht direkt zu einer Fehlermeldung, sondern erzeugen beim erstmaligen Auftreten eine Statusmeldung. Nur wenn der Fehler innerhalb einer einstellbaren Zeit in der eingestellter Häufigkeit (Anzahl) erneut auftritt, wird eine Fehlermeldung generiert.

Folgende Fehlermeldungen werden im LPB-System nur als Sammelfehler angezeigt:

Nr: Fehlertext	Ort	Fehler - priorit ät	Quittierung	Funktion Fehlerwiederholung		WP Betrieb	Zuständigkeits- nummer
			Manue II	wirkt	1. Statusmeldung
207:Störung Kühlkreis	LPB	---	---	---	---	---	1 (Installateur)
208:Strömungs Überwachung	LPB	---	---	---	---	---	1 (Installateur)
217:Fühler Fehler	LPB	---	---	---	---	---	1 (Installateur)
218:Drucküberwachung	LPB	---	---	---	---	---	1 (Installateur)

205/258

6.23 Wartung / Sonderbetrieb

Wartungsfunktionen

Wartungsfunktionen können als präventive Massnahme zur periodischen Überwachung der Anlage verwendet werden. Alle Wartungsfunktionen sind einzeln ein- bzw.

ausschaltbar.

Der Regler generiert automatisch Wartungsmeldungen, wenn die Einstellungen der Wartungsfunktionen unter- rsp. überschritten werden.

Nur RVS61..

Zeilennr.	Bedienzeile
7070	WP Zeitintervall
7071 WP Zeit seit Wartung
7072 Max Starts Verd1/Betr'Std
7073 Aktuelle Starts Verd1/Betr'Std
7074 Max Starts Verd2/Betr'Std
7075 Aktuelle Starts Verd2/Betr'Std
7076 Spreiz Kondens Max/Wo
7077 Akt Spreiz Kondens Max/Wo
7078 Spreiz Kondens Min/Wo
7079 Akt Spreiz Kondens Min/Wo
7080 Spreiz Verdampfer Max/Wo
7081 Akt Spreiz Verda Max/Wo
7082 Spreiz Verdampfer Min/Wo
7083 Akt Spreiz Verda Min/Wo
7090 TWW Speicher Zeitintervall
7091 TWW Speicher seit Wartung
7092 TWW Ladetemp WP Minimum
7093 Akt TWW Ladetemperatur WP

Zeitintervall für Wärmepumpen-Wartung

WP Zeitintervall

Einstellung des Zeitintervalls (Monate), in welchem die Wärmepumpe gewartet werden muss.

WP Zeit seit Wartung

Anzeige der abgelaufenen Zeit (Monate) seit der letzten Wartung.

Liegt der Wert über der Einstellung „WP Zeitintervall“ (Bedienzeile 7070), erscheint im Display das Symbol und in der Infoebene die Wartungsmeldung:

17: WP Zeitintervall (Priorität 6)

Reset

Dieser Parameter kann bei entsprechendem Zugriffsrecht zurückgesetzt werden.

Maximale Anzahl Starts pro Betriebsstunde für Verdichter 1

Max Starts Verd1/Betr'Std

Einstellung der maximal erlaubten Anzahl Starts des Kompressors 1 pro Betriebsstunde.

Aktuelle Starts

Durchschnittlich erreichte Anzahl Starts des Kompressors 1 pro Betriebsstunde, gemittelt über die letzten 6 Wochen.

Verd1/Betr'Std

Liegt der Wert über der Einstellung „Max Starts Verd1/Betr'Std“ (Bedienzeile 7072), erscheint im Display das Symbol ✅ und in der Infoebene die Wartungsmeldung:

8: Zu viele Starts Verd 1 (Priorität 9)

Reset

Dieser Parameter kann bei entsprechendem Zugriffsrecht zurückgesetzt werden.

206/258

	Maximale Anzahl Starts pro Betriebsstunde für Verdichter 2
Max Starts Verd2/Betr'Std	Einstellung der maximal erlaubten Anzahl Starts des Kompressors 2 pro Betriebsstunde.
Aktuelle StartsVerd2/Betr'Std	Durchschnittlich erreichte Anzahl Starts des Kompressors 2 pro Betriebsstunde, gemittelt über die letzten 6 Wochen.Liegt der Wert über der Einstellung „Max Starts Verd2/Betr'Std“ (Bedienzeile 7074), erscheint im Display das Symbol und in der Infoebene die Wartungsmeldung:9: Zu viele Starts Verd 2 (Priorität 9)
Reset	Dieser Parameter kann bei entsprechendem Zugriffsrecht zurückgesetzt werden.
	Anzahl Überschreitungen der maximalen Temperaturspreizung über den Kondensator pro Woche
Spreiz Kondens Max/Wo	Einstellung, wie häufig innerhalb von 7 Tagen die maximale Temperaturspreizung über den Kondensator überschritten werden darf.
Akt Spreiz Kondens Max/Wo	Anzahl Überschreitungen der maximalen Temperaturspreizung über dem Kondensator innerhalb von 7 Tagen. Liegt der Wert über der Einstellung „Spreiz Kondens Max/Wo“(Bedienzeile 7076), erscheint im Display das Symbol und in der Infoebene die Wartungsmeldung:13: Spreiz Kondens Max (Priorität 3)
Reset	Dieser Parameter kann bei entsprechendem Zugriffsrecht zurückgesetzt werden.
	Anzahl Unterschreitungen der minimalen Temperaturspreizung über den Kondensator pro Woche
Spreiz Kondens Min/Wo	Gibt an, wie häufig innerhalb von 7 Tagen die minimale Temperaturspreizung über dem Kondensator unterschritten werden darf.
Akt Spreiz Kondens Min/Wo	Anzahl Unterschreitungen der minimalen Temperaturspreizung über dem Kondensator innerhalb von 7 Tagen. Liegt der Wert über der Einstellung „Spreiz Kondens Min/Wo“(Bedienzeile 7078), erscheint im Display das Symbol und in der Infoebene die Wartungsmeldung:14: Spreiz Kondens Min (Priorität 3)
Reset	Dieser Parameter kann bei entsprechendem Zugriffsrecht zurückgesetzt werden.
	Anzahl Überschreitungen der maximalen Temperaturspreizung über den Verdampfer pro Woche
Spreiz Verdampfer Max/Wo	Gibt an, wie häufig innerhalb von 7 Tagen die maximale Temperaturspreizung über den Verdampfer überschritten werden darf.
Akt Spreiz Verda Max/Wo	Anzahl Überschreitungen der maximalen Temperaturspreizung über dem Verdampfer innerhalb von 7 Tagen. Liegt der Wert über der Einstellung „Spreiz Verdampfer Max/Wo“(Bedienzeile 7080), erscheint im Display das Symbol und in der Infoebene die Wartungsmeldung:15: Spreiz Verda Max (Priorität 3)
Reset	Dieser Parameter kann bei entsprechendem Zugriffsrecht zurückgesetzt werden.Anzahl Unterschreitungen der minimalen Temperaturspreizung über den Verdampfer pro Woche
Spreiz VerdampferMin/Wo	Gibt an, wie häufig innerhalb von 7 Tagen die minimale Temperaturspreizung über den Verdampfer unterschritten werden darf.
Akt Spreiz Verda Min/Wo	Anzahl Unterschreitungen der minimalen Temperaturspreizung über dem Verdampfer innerhalb von 7 Tagen. Liegt der Wert über der Einstellung „Spreiz Verdampfer Min/Wo“ (Bedienzeile 7082), erscheint im Display das Symbol und in der Infoebene die Wartungsmeldung:16: Spreiz Verda Min (Priorität 3)
Reset	Dieser Parameter kann bei entsprechendem Zugriffsrecht zurückgesetzt werden.
	Zeitintervall für TWW-Speicher-Wartung
TWW Speicher Zeitintervall	Einstellung des Zeitintervalls (Monate), in welchem der Trinkwasser-Speicher gewartet werden muss.
TWW Speicher seit Wartung	Abgelaufene Zeit (Monate) seit der letzten Wartung.Liegt der Wert über der Einstellung „TWW Speicher Zeitintervall“ (Bedienzeile 7090), erscheint im Display das Symbol und in der Infoebene die Wartungsmeldung:11: TWW Speicher Zeitinterval (Priorität 6)
Reset	Dieser Parameter kann bei entsprechendem Zugriffsrecht zurückgesetzt werden.
	Minimale TWW-Ladetemperatur
TWW Ladetemp WP Minimum	Minimale Temperatur, auf die der Trinkwasser-Speicher durch die Wärmepumpe geladen werden muss, ohne dass ein Abbruch der Ladung erfolgt.
Akt TWW Ladetemperatur WP	Der Regler speichert die Trinkwassertemperatur ab, bei welcher die Ladung mit der Wärmepumpe letztmals abgebrochen wurde, da die Wärmepumpe die Begrenzung für Hochdruck, Heissgas oder die Maximale Ausschalttemperatur erreicht hat.Liegt der Wert unter der Einstellung „TWW Ladetemp WP Minimum“ (Bedienzeile 7092), erscheint im Display das Symbol und in der Infoebene die Wartungsmeldung:12: TWW Ladetemp WP zu tief (Priorität 6)
Kein Reset	Dieser Parameter kann nicht zurückgesetzt werden.Wenn bei der nächsten Trinkwasserladung die minimale TWW Ladetemperatur wieder überschritten wird, wird auch de Wartungsfunktion aufgehoben. Wird diese aber wieder nicht erreicht, bleibt die Wartungsmeldung bestehen.

Weitere Wartungsmeldungen

5: Wasserdruck zu niedrig (Priorität 9)

18: Wasserdruck2 zu niedrig (Priorität 9)

22: Wasserdruck3 zu niedrig (Priorität 9)

Ökobetrieb

Während den Übergangszeiten kann der Wärmebedarf unter Umständen durch ökolokische Wärmeerzeuger wie Solar und Holz abgedeckt werden. Die konventionellen Erzeuger wie Wärmepumpe und Elektoreinzätze werden gesperrt. Über die Bedienzeile „Ökofunktion“ kann diese Möglichkeit freigegeben oder gesperrt werden. Mit Hilfe der Bedienzeile „Ökobetrieb“ kann der Endkunde die Wärmepumpe oder Elektroeinsätze für eine beliebige Zeit ausschalten.

208/258

Zeilennr.	Bedienzeile
7119	ÖkofunktionGesperrt | Freigegeben
7120	ÖkobetriebAus | Ein

Ökofunktion

Gesperrt

Der Ökobetrieb ist nicht möglich.

Freigegeben

Der Ökobetrieb kann aktiviert werden.

Ökobetrieb

Aus

Die Wärmepumpe wird während aktiver Ökofunktion nicht gesperrt.

Ein

Die Wärmepumpe wird während aktiver Ökofunktion gesperrt.

Notbetrieb

Falls die Wärmepumpe nicht ordnungsgemäss funktioniert, kann ein Notbetrieb aufrechterhalten werden.

Der Notbetrieb ermöglicht den Betrieb der Anlage mit den vorhandenen Elektroeinsätzen (Vorlauf, Pufferspeicher, Trinkwasser-Speicher).

Der Verdichter bleibt dabei ausgeschaltet.

Zeilennr.	Bedienzeile
7141	NotbetriebAusEin
7142 Notbetrieb FunktionsartManuellAutomatisch

Notbetrieb

Der Notbetrieb lässt sich manuell ein- und ausschalten.

Aus

Der Notbetrieb ist ausgeschaltet.

Ein

Der Notbetrieb ist eingeschaltet.

Notbetrieb Funktionsart

Manuell:

Der Notbetrieb kann nur auf der Programmierebene mit dem Parameter Notbetrieb 7141 ein- und ausgeschaltet werden.

Automatisch:

Sobald eine Störung an der Wärmepumpe auftritt, schaltet sich der Notbetrieb automatisch ein. Er schaltet wieder aus, wenn der Fehler behoben und falls notwendig zurückgesetzt ist (Reset).

Der Notbetrieb lässt sich auch über den Parameter Notbetrieb 7141 manuell ein- und ausschalten.

Simulation

Zeilennr.	Bedienzeile
7150	Simulation	Aussentemperatur

Simulation

Zur Erleichterung von Inbetriebnahme und zur vereinfachten Fehlersuche kann eine Aussentemperatur im Bereich von -50^ bis 50^ simuliert werden. Während der

209/258

Simulation wird die aktuelle, die gemischte und die gedämpfte Aussentemperatur mit der eingestellten Simulationstemperatur übersteuert.

Die Berechnung der drei genannten Aussentemperaturen läuft während der Simulation nach der aktuellen Aussentemperatur weiter und die Temperaturen stehen nach Abschluss der Simulation wieder zur Verfügung.

Die Funktion wird ausgeschaltet durch die Einstellung -- auf dieser Bedienzeile oder automatisch nach einem Timeout von 5h.

Manuelles Abtauen

Zeilennr.	Bedienzeile
7152	Abtauen	auslösen
	Nein | Ja

Abtauen auslösen

Die Abtaufunktion der Wärmepumpe kann über diese Bedienzeile manuell ausgelöst werden.

Definition Zuständigkeiten

Zeilennr.	Bedienzeile
7181 Telefon Zuständigkeit 1
7183 Telefon Zuständigkeit 2

Auf diesen Bedienzeilen erfolgt die Einstellung der Telefonnummern für die entsprechenden Fehler- und Wartungsmeldungen.

6.24 Ein- / Ausgangstest

Mit dem Ein- und Ausgangstest können die angeschlossenen Komponenten auf ihre einwandfreie Funktionalität überprüft werden.

Ausgangstest Relais

Durch Anwählen einer Einstellung aus dem Relaistest wird das entsprechende Relais angezogen und damit die angeschlossene Komponente in Betrieb genommen. Dadurch können die Relais auf ihre Funktionstüchtigkeit und die Verdrahtung auf ihre Korrektheit überprüft werden.

Zeilennr.	Bedienzeile
7700 Relaistest
	Nur RVS61.. Nur RVS41..
	Kein Test	Kein Test
	Alles Aus	Alles Aus
	Quellenpu Q8 / Ventilat K19	Relaisausgang QX23 Modul 1
	Verdichter K1 (für ca. 1 – 2 s.)	Relaisausgang QX21 Modul 1
	Kondensatorpumpe Q9	Relaisausgang QX22 Modul 1
	Trinkwasserpumpe Q3	Relaisausgang QX1
	Heizkreispumpe Q2	Relaisausgang QX2
	Heizkreismischer Auf Y1	Relaisausgang QX3
	Heizkreismischer Zu Y2	Relaisausgang QX4
	Relaisausgang QX23 Modul 1	Relaisausgang QX5
	Relaisausgang QX21 Modul 1	Relaisausgang QX6
	Relaisausgang QX22 Modul 1	Relaisausgang QX23 Modul 2
	Relaisausgang QX1	Relaisausgang QX21 Modul 2
	Relaisausgang QX2	Relaisausgang QX22 Modul 2
	Relaisausgang QX3	Relaisausgang QX7
	Relaisausgang QX4	Relaisausgang QX8
	Relaisausgang QX5
	Relaisausgang QX6
	Relaisausgang QX23 Modul 2
	Relaisausgang QX21 Modul 2
	Relaisausgang QX22 Modul 2

Nur RVS41..

Wichtig:

Beim Relaistest wirken keine Begrenzungen.

Bei Verwendung eines multifunktionalen Ausgangs als Verdichter K1 wird der Ausgang für ca. 1-2 Sekunden geschlossen.

Ausgangstest UX / P1

Durch Anwählen einer Einstellung aus dem Ausgangstest UX / P1 wird zur Kontrolle ein entsprechendes Signal ausgegeben.

Zeilennr.	Bedienzeile
7710 Ausgangstest UX/ P1
7711	Spannungssignal UX
7714	PWM-Signal P1

Eingangstest Fühler

Durch Anwählen einer Einstellung aus dem Eingangstest Fühler wird der entsprechende Eingang angezeigt und kann so kontrolliert werden.

Nur RVS61..

Zeilennr.	Bedienzeile
7730	Aussentemperatur	B9
7732	Vorlauftemperatur	B1
7750	Trinkwassertemperatur	B3
7770 Vorlauftemperatur WP B21
7771	Rücklauftemperatur	WP	B71
7772	Heissgastemperatur	B81
7775 Quelle Eintrittstemp B91
7777	Fühlertemperatur	B92,	B84
7820	Fühlertemperatur	BX	1
7821	Fühlertemperatur	BX	2
7822	Fühlertemperatur	BX	3
7823	Fühlertemperatur	BX	4
7824	Fühlertemperatur	BX	5
7830 Fühlertemp BX21 Modul 1
7831 Fühlertemp BX22 Modul 1
7832 Fühlertemp BX21 Modul 2
7833 Fühlertemp BX22 Modul 2

Nur RVS61..

Die angewählten Fühlerwerte werden innerhalb von max. 5 Sekunden aktualisiert. Die Anzeige erfolgt ohne Messwertkorrektur.

Eingangstest H1, H2, H3

Zeilennr.	Bedienzeile
7840	Spannungssignal	H1
7841	KontaktzustandOffenGeschlossen	H1
7842	Impulszähler	H1
7845	Spannungssignal	H2
7846	KontaktzustandOffenGeschlossen	H2
7854	Spannungssignal	H3
7855	KontaktzustandOffenGeschlossen	H3
7856	Impulszähler	H3

Spannungssignal H1, H2, H3

Zeigt den Wert des anliegenden Spannungssignals an (0 – 10 V)

Kontaktzustand H1, H2, H3

Zeigt den momentanen Zustand des H1-Kontakts an.

Impulszähler

Ist der Hx-Eingang als Impulszähler konfiguriert, wird jeder erfasste Impuls in einem freilaufenden, einheitenlosen Impulszähler Hx gezählt.

Aus diesem Impulszähler wird periodisch (1 Minute) die Zählerdifferenz ausgelesen und die Energiezunahme oder der Volumendurchfluss berechnet.

Der Impulszähler wird bei Netzausfall nicht gespeichert. Die während einer Ausleseperiode aufgelaufenen Impulse gehen verloren.

Der Impulszähler ist im Menü Ein-/Ausgangstest sichtbar.

Ist der Hx-Eingang nicht als Impulszähler konfiguriert, wird der Impulszähler mit dem Wert „---„ dargestellt.

Eingangstest E

Zeilennr.	Bedienzeile
7889	Niederdruckwächter E90 V230 V
7890	Hochdruckwächter E100 V230 V
7891 Überlastschutz Verdichter 1
7911 Eingang EX 1
7912 Eingang EX 2
7913 Eingang EX 3
7914 Eingang EX 4
7915 Eingang EX 5
7916 Eingang EX 6
7917 Eingang EX 7

Durch Anwählen einer Einstellung aus dem Eingangstest E wird der entsprechende Eingang angezeigt und kann so kontrolliert werden.

6.25 Status

Der aktuellen Betriebszustand der Anlage wird mittels Statusanzeigen visualisiert.

Meldung

Zeilennr.	Bedienzeile
8000 Status Heizkreis 1
8001 Status Heizkreis 2
8002 Status Heizkreis P
8003	Status	Trinkwasser
8004 Status Kühlkreis 1
8006	Status	Wärmepumpe
8007	Status	Solar
8010	Status	Pufferspeicher
8011	Status	Schwimmbad
8022	Status	Zusatzerzeuger

Nur RVS41..

Status Heizkreis

Endbenutzer (Infoebene)	Inbetriebnahme, Fachmann
Wächter angesprochen Wächter angesprochen
Handbetrieb aktiv Handbetrieb aktiv
Estrichfunktion aktiv Estrichfunktion aktiv
Heizbetrieb eingeschränkt	ÜberhitzschutzEingeschränkt,Eingeschränkt,Eingeschränkt,Nachlauf
Zwangsabnahme	ZwangsabnahmeZwangsabnahmeZwangsabnahmeNachlauf
Heizbetrieb Komfort Heizbetrieb Komfort	Einschaltopt+SchnellaufheizEinschaltoptimierungSchnellaufheizung
Heizbetrieb Reduziert Heizbetrieb Reduziert	Ausschaltoptimierung
Frostschutz aktiv	RaumfrostschutzVorlauffrostschutzAnlagenfrostschutz
Sommerbetrieb Sommerbetrieb
Aus	Tages-EcoAbsenkung ReduziertAbsenkung FrostschutzRaumtemp'begrenzungAus

aktiv

Kesselschutz

TWW-Vorrang

Puffer

Puffer

TWW

Erzeuger

aktiv

aktiv

aktiv

aktiv

aktiv

Status Trinkwasser

Endbenutzer (Infoebene)	Inbetriebnahme, Fachmann
Wächter angesprochen Wächter angesprochen
Handbetrieb aktiv Handbetrieb aktiv
Zapfbetrieb	Zapfbetrieb
Rückkühlung aktiv	Rückkühlung via KollektorRückkühlung via Erz/Hk's
	Entladeschutz aktivLadezeitbegrenzung aktivLadung gesperrt

213/258

	Ladesperre aktiv
	Zwang, Max SpeichertempZwang, Max LadetemperaturZwang, LegionellensollwertZwang, NennsollwertZwangsladung aktiv
	Ladung Elektro, Leg'sollwertLadung Elektro, NennsollwertLadung Elektro, Red'sollwertLadung Elektro, Fros'sollwertElektroeinsatz freigegebenLadung Elektroeinsatz
	Push, LegionellensollwertPush, NennsollwertPush aktiv
	Ladung, LegionellensollwertLadung, NennsollwertLadung, ReduziertssollwertLadung aktiv
	Frostschutz aktiv Frostschutz aktiv
	Nachlauf aktiv Nachlauf aktiv
	Bereitschaftsladung	Bereitschaftsladung
	Geladen, Max SpeichertempGeladen, Max LadetempGeladen	Geladen,Geladen,Geladen,
	Aus	Aus
	Bereit	Bereit
Status Kühlkreis	Endbenutzer (Infoebene)	Inbetriebnahme, Fachmann
	Taupunktwächter aktiv	Taupunktwächter aktiv
	Handbetrieb aktiv	Handbetrieb aktiv
	Störung	Störung
	Frostschutz aktiv	Vorlauffrostschutz
	Kühlbetrieb gesperrt	Gesperrt,SperrdauerGesperrt,Gesperrt,
	Begr Vorlaufmin TaupunktBegr Vorlaufmin AussentempKühlbetrieb eingeschränkt	Vorlaufsollw'anhebung
	Kühlbetrieb Komfort	KühlbetriebNachlauf
	Schutzbetrieb Kühlen	Schutzbetrieb Kühlen
	Frostschutz aktiv	Anlagenfrostschutz
	Kühlgrenze TA aktiv Kühlgrenze TA aktiv
	Aus	AusRaumtemp'begrenzungVorlaufgrenze
	Kühlbetrieb aus	Kühlbetrieb aus
Status Wärmepumpe	Endbenutzer (Infoebene)	Inbetriebnahme, Fachmann
	Notbetrieb	Notbetrieb
	Störung	Störung
	Gesperrt	Gesperrt,Gesperrt,Gesperrt,
	Verdichter 1 ÜberlastVerdichter 2 Überlast	DrehstromNiederdruckVentilatorQuellenpumpeStröm'wächterEinsatzgrenze

214/258

	Einsatzgrenze	TA
Begr Quellentemp Min WasserBegr Quellentemp Min SoleBegr Quellentemp MaxBegr Heissgas Verdichter 1Begr Heissgas Verdichter 2Begr Ausschalttemp MaxBegr Aus'temp Max KühlenBegr Ausschalttemp. MinBegrenzungszeit aktiv	HDStröm'wächterDruckwächterVerd'stillstandzeitKompensat	beiW'quelleW'quelleMinWärmeüberschussWärmepumpeVerdichterVentilatoraktivMin12VerdampferMinWärmedefizit12einaktiv
Frostschutz aktiv	Frostschutz
Abtauen mit VerdichterAbtauen mit VentilatorAbtauen aktiv Abtauen aktiv	ZwangsabtauenZwangsabtauenZwangsabtauenAbtropfen
Verdichter 1 und 2 einAktiver Kühlbetrieb	Verd'laufzeitVerdichterVerdichter
Vorwärmen für AbtauenBegr Spreiz Kondens MaxBegr Spreiz Kondens MinBegr Spreiz Verda MaxBegr Spreiz Verda MinVerdichter 1 und Elektro einVerdichter 1 und 2 einHeizbetrieb	AbkühlenVerd'laufzeitKompensation
	VerdichterVerdichterElektro
Begr Quellentemp Min KühlenPassiver Kühlbetrieb Passiver Kühlbetrieb
Frostschutz aktiv	Anlagenfrostschutz	aktivaktivAnforderung
Freigegeben, Verd bereitAus	VorlaufNachlaufKeine

Status Solar

Endbenutzer (Infoebene)	Inbetriebnahme, Fachmann
Handbetrieb aktiv Handbetrieb aktiv
Störung	Störung
Kollektorfrostschutz aktiv	Kollektorfrostschutz aktiv
Rückkühlung aktiv	Rückkühlung aktiv
Max Speichertemp erreicht	Max Speichertemp erreicht
Verdampfungsschutz aktiv	Verdampfungsschutz aktiv
Überhitzschutz aktiv Überhitzschutz aktiv
Max Ladetemp erreicht	Max Ladetemp erreicht
Lad'ng TWW+Puffer+Sch'bad	Lad'ng TWW+Puffer+Sch'bad
Ladung Trinkwasser+Puffer	Ladung Trinkwasser+Puffer
Ladung Trinkwasser+Sch'bad	Ladung Trinkwasser+Sch'bad
Ladung Puffer+Schwimmbad	Ladung Puffer+Schwimmbad
Ladung Trinkwasser	Ladung Trinkwasser
Ladung Pufferspeicher	Ladung Pufferspeicher
Ladung Schwimmbad	Ladung Schwimmbad
Min Ladetemp nicht erreicht	Temp'differenz
Einstrahlung ungenügend	Einstrahlung ungenügend

ungenügend

Status Pufferspeicher

Endbenutzer (Infoebene) Inbetriebnahme, Fachmann
Frostschutz Kühlen aktiv Frostschutz Kühlen aktiv
Ladung eingeschränkt	SperrdauerLadung
Ladung aktiv	ZwangsladungDurchladung
Geladen, Zwanglad SolltempGeladen, Min LadetempGeladen	Geladen,
Warm	Warm
Keine Anforderung Keine Anforderung
Frostschutz aktiv Frostschutz aktiv
Ladung Elektro, NotbetriebLadung Elektro, Quell'schutzLadung Elektro, AbtauenLadung Elektro, ZwangLadung Elektro, ErsatzLadung Elektroeinsatz
Ladung eingeschränkt	LadungEingeschränkt,
Ladung aktiv Ladung aktiv	ZwangsladungTeilladung
Rückkühlung via KollektorRückkühlung via TWW/Hk'sRückkühlung aktiv
Geladen, Max SpeichertempGeladen, Max LadetempGeladen, Zwanglad SolltempGeladen, Min LadetempGeladen	Geladen,Teilgeladen,
KaltKeine Anforderung Keine Anforderung	Kalt

nach gesperrt

aktiv aktiv

Solltemperatur

gesperrt

TWW-Vorrang

aktiv

aktiv

Solltemperatur

Solltemperatur

Status Schwimmbad

Endbenutzer (Infoebene)	Inbetriebnahme, Fachmann
Handbetrieb aktiv	Handbetrieb aktiv
Störung	Störung
Heizbetrieb eingeschränkt Heizbetrieb eingeschränkt
Zwangsabnahme	Zwangsabnahme
Heizbetrieb	Heizbetrieb
Geheizt, Max Schw'badtemp	Geheizt, Max Schw'badtemp
	Geheizt,
	Geheizt,
Heizbetrieb Erzeuger ausHeizbetrieb aus	Heizbetrieb
Kalt	Kalt

Erzeuger

Sollwert Sollwert Solar

Status Zusatzerzeugerspez

Endbenutzer (Infoebene)	Inbetriebnahme, Fachmann
Gesperrt	Gesperrt, FeststoffkesselGesperrt,Gesperrt,
In Betrieb für HK,TWW	In Betrieb für HK,TWW
Freigegeben für HK,TWW	Freigegeben für HK,TWW
In Betrieb für Trinkwasser	In Betrieb für Trinkwasser
Freigeben für TWW	Freigeben für TWW
In Betrieb für Heizkreis	In Betrieb für Heizkreis
In Betrieb für HK,TWW	In Betrieb für HK,TWW
Freigegeben für HK,TWW	Freigegeben für HK,TWW
In Betrieb für Trinkwasser	In Betrieb für Trinkwasser
Freigeben für TWW	Freigeben für TWW
In Betrieb für Heizkreis	In Betrieb für Heizkreis
Freigegeben für HK	Freigegeben für HK
Nachlauf aktiv	Nachlauf aktiv
Aus	Aus

Aussentemperatur Ökobetrieb

216/258

Historie

Zeilennr.	Bedienzeile
8050 – 8069 Zeitstempel und Statuscode Statushistorie 1 – 10

Die letzten 10 Statusmeldungen werden gemeinsam mit dem zugehörigen Statuscode abgespeichert, resp. angezeigt.

Auf Historie 1 liegt die jüngste Meldung, auf Historie 10 die älteste.

Die für den Endbenutzer aktuellen Statusanzeigen können direkt über die Infoebene am Raumgerät abgefragt werden.

Über das ACS 700-PC Tool lassen sich zu jeder Statusmeldung die relevanten Ist- und Sollwerte, sowie die Relaisausgänge anzeigen.

6.26 Diagnose Kaskade

Zu Diagnosezwecken lassen sich Status und Priorität der Erzeuger, verschiedene Temperaturwerte und die aktuelle Erzeugerfolge und Stufenfolge anzeigen.

Status / Priorität

Zeilennr.	Bedienzeile
8100	Priorität/Status Erz' 1
8102
...	...
8130	Priorität/Status Erz' 16
8101	Status Erzeuger 1
8103
...	...
8131	Status Erzeuger 16
8138	Kaskadenvorlauftemperatur
8139	Kaskadenvorlaufsollwert
8140	Kaskadenrücklauftemperatur
8141	Kaskadenrücklaufsollwert
8150 Erz'folge Umschalt aktuell

6.27 Diagnose Erzeuger

Zu Diagnosezwecken lassen sich verschiedene Soll- und Istwerte, Schaltzustände von Relais, sowie Zählerstände anzeigen.

Wärmepumpe Sole / Wasser

Zeilennr.	Bedienzeile
8400	Verdichter 1
8401	Verdichter 2
8402 Elektroeinsatz 1 Vorlauf
8403 Elektroeinsatz 2 Vorlauf
8404	Quellenpumpe
8405	Drehzahl Quellenpumpe
8406	Kondensatorpumpe

Auf diesen Bedienzeilen lassen sich die Betriebszustände der über die Wärmepumpen-Relais angesteuerten Komponenten kontrollieren. Die Anzeige 0 bedeutet, dass die entsprechende Komponente momentan ausgeschaltet ist. Die Anzeige 1 bedeutet, dass die entsprechende Komponente momentan eingeschaltet ist

Die Aussage gilt für Relais, welche als Arbeitskontakt definiert sind. Bei einer Definition als Ruhekontakt ist die Wirkung umgekehrt.

Soll- und Istwerte

Zeilennr.	Bedienzeile
8410	Rücklauftemperatur WP
8411	Sollwert WP
8412	Vorlauftemperatur WP
8413	Verdichtermodulation
8415	Heissgastemperatur 1
8416	Heissgastemperatur Max
8417	Heissgastemperatur 2
8420	Kältemitteltemperatur flüssig
8425	Temp’spreizung Kondensator
8426	Temp’spreizung Verdampfer
8427	Quelle Eintrittstemperatur
8428 Quelle Eintritt Min
8429	Quelle Austrittstemperatur
8430 Quelle Austritt Min

Über diese Bedienzeilen lassen sich verschiedene Soll- und Istwerte der Wärmepumpe abfragen.

Restzeiten

Zeilennr.	Bedienzeile
8440 Rest	Stufe 1 Stillst'zeit Min
8441 Rest	Stufe 2 Stillst'zeit Min
8442 Rest	Stufe 1 Laufzeit Min
8443 Rest	Stufe 2 Laufzeit Min

Ist die „Minimale Stillstandszeit“ oder die „Minimale Laufzeit“ der Stufe 1 oder 2 aktiv, erfolgt auf diesen Bedienzeilen die Anzeige der restlichen Stillstandzeit / Laufzeit. Erst nach Ablauf der Stillstandszeiten wird - - - angezeigt und die Wärmepumpe kann wieder freigegeben werden.

Restzeit Begr Quelle TempMin

Zeilennr.	Bedienzeile
8444 Restzeit Begr Quelle TempMin

Bei zu tiefer Quellentemperatur (B91) werden Pumpen und Verdichter für die „Zeit Begr Quelletemp Min“ (2822) gesperrt. Auf dieser Bedienzeile ist die restliche Zeit ersichtlich, bis Pumpen und Verdichter wieder freigegeben werden.

Verdichter

Zeilennr.	Bedienzeile
8446	Verdichterfolge1 – 22 – 1

Verdichterfolge

Zeigt die aktuelle Verdichterfolge an, d.h. die Reihenfolge, in welcher die Verdichter in Betrieb genommen werden:

1 - 2

Zuerst wird der Verdichter 1 in Betrieb genommen, erst dann der Verdichter 2.

2-1

Zuerst wird der Verdichter 2 in Betrieb genommen, erst dann der Verdichter 1.

Zeilennr.	Bedienzeile
8450 Betr'stunden Verdichter 1
8451 Startzähler Verdichter 1
8452 Betr'stunden Verdichter 2
8453 Startzähler Verdichter 2

Die Betriebsstunden und die Anzahl Starts der Verdichter 1 + 2 seit der Inbetriebnahme werden auf diesen Bedienzeilen aufsummiert.

Zeilennr.	Bedienzeile
8454	Sperrdauer	WP

Zeigt die seit Inbetriebnahme aufsummierte Sperrdauer durch das Elektrizitätswerk (über E6) an.

Zeilennr.	Bedienzeile
8455 Zähler Anzahl Sperren WP

Zeigt die seit Inbetriebnahme aufsummierte Anzahl Sperren durch das Elektrizitätswerk (über E6) an.

Zeilennr.	Bedienzeile
8456 Betr’stunden Elektro Vorl
8457 Startzähler Elektro Vorlauf

Die Betriebsstunden und die Anzahl Starts des Elektroheizeinsatzes im Vorlauf können hier ausgelesen werden.

Wärmepumpe Luft

Zeilennr.	Bedienzeile
8469	Drehzahl Ventilator
8470	Ventilator
8471	Prozessumkehrventil
8475	Verdampfertemperatur
8477 Temp'diff Abtauen Istwert
8478 Temp'diff Abtauen Sollwert
8480	Restzeit Abtausperrung
8481	Restzeit Zwangsabtauen
8485	Anzahl Abtauversuche

Ventilator K19 Zeigt den aktuellen Betriebszustand des Ventilators für die Luft / Wasser-Wärmepumpe K19 (Aus / Ein).

Prozessumkehrventil Y22 Zeigt den aktuellen Zustand des Prozessumkehrventils (Ein = der Prozess ist umgekehrt, Aus = der Prozess läuft normal)

Verdampfertemperatur Zeigt die momentane Verdampfertemperatur am Fühler B84.

Temp'diff Abtauen Istwert Zeigt die aktuelle Temperaturdifferenz zwischen Quelleneintritt (B91) und Verdampfertemperatur (B84) an.

Temp'diff Abtauen Sollwert Zeigt den Sollwert der Temperaturdifferenz zwischen Quelleneintritt (B91) und Verdampfertemperatur (B84), der für eine komplette Enteisung des Verdampfers erreicht werden muss (ΔT enteist).

Restzeit Abtausperrung Zeigt nach erfolgreicher oder erfolgloser Abtauung an, wie lange die Abtaufunktion gesperrt ist, bis ein neuer Versuch / eine erneute Abtauung durchgeführt werden darf.

Restzeit Zwangsabtauen

Zeigt die Dauer bis zur nächsten Zwangsabtauung an, sofern nicht vorher eine automatische oder manuelle Abtauung ausgelöst wird.

Anzahl Abtauversuche

Zeigt die Anzahl der maximal benötigten Abtauversuche an, bis die Abtauung erfolgreich durchgeführt werden konnte oder die Wärmepumpe gesperrt wurde.

Solar

Zeilennr.	Bedienzeile
8505	Drehzahl Kollektorpumpe 1
8506 Drehzahl Solarpump ext.Tau
8507 Drehzahl Solarpumpe Puffer
8508 Drehzahl Solarpump Sch’bad
8510	Kollektortemperatur 1
8511 Kollektortemperatur 1 Max
8512 Kollektortemperatur 1 Min
8513 dT Kollektor 1/TWW
8514 dT Kollektor 1/Puffer
8515 dT Kollektor 1/Schwimmbad
8519	Solarvorlauftemperatur
8520	Solarrücklauftemperatur
8526	Tagesertrag Solarenergie
8527	Gesamtertrag Solarenergie
8530	Betr’stunden Solarertrag
8531	Betr’stunden Kollek’überhitz
8543	Drehzahl Kollektorpumpe 2
8547	Kollektortemperatur 2
8548 Kollektortemperatur 2 Max
8549 Kollektortemperatur 2 Min
8550 dT Kollektor 1/TWW
8551 dT Kollektor 1/Puffer
8552 dT Kollektor 1/Schwimmbad

Drehzahl Kollektorpumpe 1 / 2

Zeigt die momentane Drehzahl der Kollektorpumpe 1 / 2an.

Drehzahl Solarpump ext.Tau

Zeigt die momentane Drehzahl der Solarpumpe eines externen Wärmetauschers 1 an.

Drehzahl Solarpumpe Puffer

Zeigt die momentane Drehzahl der Solarpumpe für die Pufferspeicherladung an.

Drehzahl Solarpump Sch'bad

Zeigt die momentane Drehzahl der Solarpumpe für die Schwimmbadbeheizung an.

Kollektortemperatur 1 / 2

Aktuelle Kollektortemperatur am Fühler B6 / B61

Kollektortemperatur 1 / 2 Max

Anzeige der am Fühler B6 / B61 gemessenen Maximaltemperatur.

Kollektortemperatur 1 / 2 Min

Anzeige der am Fühler B6 / B61 gemessenen Minimaltemperatur.

dT Kollektor 1, 2 / TWW

Anzeige der Temperaturdifferenz zwischen Kollektorfühler B6 / B61 und den Brauchwasserfühlern B3 und B31.

220/258

dT Kollektor 1, 2 / Puffer	Anzeige der Temperaturdifferenz zwischen Kollektorfühler B6 / B61 und den Pufferspeicherfühlern B4 und B41.
dT Kollektor 1, 2/ Schwimmbad	Anzeige der Temperaturdifferenz zwischen Kollektorfühler B6 / B61 und dem Schwimmbadfühler B13.
Solarvorlauftemperatur	Anzeige der Solarvorlauftemperatur am Fühler B63.
Solarrücklauftemperatur	Anzeige der Solarrücklauftemperatur am Fühler B64.
Tagesertrag Solarenergie	Anzeige der im Verlauf des Tages über den Sonnenkollektor in die Anlage eingespeisten Energiemenge.
Gesamtertrag Solarenergie	Anzeige der Summe aller Tageserträge seit der letzten Rücksetzung des Reglers.
Betr‘stunden Solarertrag	Anzeige der Anzahl Stunden, die die Solaranlage einen Ertrag erbracht hat (Betriebsstunden).
Betr‘stunden Kollek’überhitz	Zeigt die Anzahl Stunden, während welcher der Kollektorüberhitzschutz aktiv war.

6.28 Diagnose Verbraucher

Zu Diagnosezwecken lassen sich verschiedene Soll- und Istwerte, Schaltzustände von Relais sowie Zählerstände anzeigen.

Aussentemperatur

Zeilennr.	Bedienzeile
8700	Aussentemperatur
8701	Aussentemperatur	Minimum
8702	Aussentemperatur	Maximum
8703	Aussentemperatur	gedämpft
8704	Aussentemperatur	gemischt

Anzeige der aktuellen, minimalen, maximalen, gedämpften und der gemischten Aussentemperatur. Die gedämpfte Aussentemperatur kann direkt auf der BZ 8703 zurückgesetzt werden (Reset).

Raum

Zeilennr.	Bedienzeile
8720	Relative Raumfeuchte
8721	Raumtemperatur
8722	Taupunkttemperatur 1

Heizkreis 1, 2, P

Zeilennr.	Bedienzeile
8730, 8760 Heizkreispumpe Q6
8731, 8761 Heizkreismischer Auf Y1, Y5
8732, 8762 Heizkreismischer Zu Y2, Y6
8735, 8765, 8795 Drehzahl Heizkreispumpe 1, 2, P
8740, 8770, 8800 Raumtemperatur 1, 2, P
8741, 8771, 8801 Raumsollwert 1, 2, P
8743, 8773 Vorlauftemperatur 1, 2
8744, 8774, 8803 Vorlaufsollwert 1, 2, P

Die Anzeige „Aus“ bedeutet, dass die entsprechende Komponente momentan ausgeschaltet ist. Die Anzeige „Ein“ bedeutet, dass die entsprechende Komponente momentan eingeschaltet ist.

Raumsollwert 1

Die Bedienzeile 8741 „Raumsollwert 1“ wird sowohl für die Anzeige des Heizungssollwerts als auch für diejenige des Kühlungssollwerts verwendet. Im Heizbetrieb erfolgt die Anzeige des Heizungssollwerts, im Kühlbetrieb diejenige des Kühlsollwerts. Wenn weder geheizt noch gekühlt wird, ist der zuletzt verwendete Sollwert sichtbar.

Drehzahl Heizkreispumpe

Anzeige der Drehzahl der jeweiligen Heizkreispumpe in % der maximalen Drehzahl.

Kühlkreis 1

Zeilennr.	Bedienzeile
8751	Kühlkreispumpe	Q24
8752	Kühlkreismischer	Auf
8753 Kühlkreismischer Zu Y24
8754 Umlenkventil Kühlen Y21
8756 Vorlauftemperatur Kühlen 1
8757 Vorlaufsollwert Kühlen 1

Y23

Zeigen die Zustände der Kühlkreispumpe, Kühlkreismischer und des Umlenkventils, sowie den Ist- und Sollwert der Vorlauftemperatur Kühlen. Der Raumsollwert Kühlen wird auf der Bedienzeile 8741 angezeigt

Trinkwasser

Zeilennr.	Bedienzeile
8820	Trinkwasserpumpe Q3AusEin
8821	Elektroeinsatz TWW K6AusEin
8825	Drehzahl Trinkwasserpumpe
8826	Drehzahl TWW Zw’kreispumpe
8827	Drehzahl TWW Durchl’erhitzerpumpe
8830	Trinkwassertemperatur 1
8831	Trinkwassersollwert
8832	Trinkwassertemperatur 2
8835	TWW Zirkulationstemperatur
8836	TWW Ladetemperatur
8840	Betr’stunden TWW-Pumpe
8841	Startzähler TWW-Pumpe
8842	Betr’stunden Elektro TWW
8843	Startzähler Elektro TWW
8850	TWW Vorreglertemperatur
8851	TWW Vorreglersollwert
8852	TWW Durchl’erhitzertemp
8853	TWW Durchl’erhitzersollwert

Anzeige der Trinkwassersoll- und Istwerte, der momentanen Drehzahl der Trinkwasserpumpen in %, der TWW-Zirkulations- und Ladetemperatur, sowie der Betriebsstunden- und Startzähler und der Vorregler- und Durchlauferhitzer-Temperaturen und Sollwerte.

Schwimmbad

Zeilennr.	Bedienzeile
8900	Schwimmbadtemperatur
8901	Schwimmbadsollwert

Anzeige der momentanen Schwimmbadtemperatur und des Sollwertes.

Vorregler

Zeilennr.	Bedienzeile
8930	Vorreglertemperatur
8931	Vorreglersollwert

Anzeige der momentanen Vorreglertemperatur und des Sollwertes.

Schiene

Zeilennr.	Bedienzeile
8950	Schienenvorlauftemperatur
8951	Schienenvorlaufsollwert
8957	Vorlaufsollwert Kälte

Pufferspeicher

Zeilennr.	Bedienzeile
8970	ElektroeinsatzAusEin	Puffer	K16
8980	Pufferspeichertemperatur		1
8981	Pufferspeichersollwert
8982	Pufferspeichertemperatur		2

223/258

8983	Pufferspeichertemperatur	3
8990	Betr'stunden Elektro Puffer
8991	Startzähler Elektro Puffer

Anzeige der Pufferspeichersoll- und Istwerte, sowie des Betriebsstunden- und Startzählers.

H1-Eingang

Zeilennr.	Bedienzeile
9000	Vorlaufsollwert	H1
9001	Vorlaufsollwert	H2
9004	Vorlaufsollwert	H3

Anzeige des Temperatursollwertes bei aktiviertem Hx-Kontakt mit Einstellung „Wärmeanforderung“.

Wasserdruck

Zeilennr.	Bedienzeile
9005	Wasserdruck	H1
9006	Wasserdruck	H2
9009	Wasserdruck	H3

Anzeige des Wasserdrucks bei aktiviertem Hx-Kontakt mit Einstellung „Druckmessung 10V“

Zustände Relais Multifunktional

Zeilennr.	Bedienzeile
9031	Relaisausgang	QX1
9032	Relaisausgang	QX2
9033	Relaisausgang	QX3
9034	Relaisausgang	QX4
9035	Relaisausgang	QX5
9036	Relaisausgang	QX6

Die Schaltzustände der multifunktionalen Relais 1 – 6 lassen sich über diese Bedienzeilen einzeln abfragen. Die Anzeige „Aus“ bedeutet, dass die dem Ausgang zugewiesene Komponente momentan ausgeschaltet ist. Die Anzeige „Ein“ bedeutet, dass die entsprechende Komponente momentan eingeschaltet ist.

Zustände Relais Erweiterungsmodul 1 und 2

Zeilennr.	Bedienzeile
9050 Relaisausgang QX21 Modul 1
9051 Relaisausgang QX22 Modul 1
9052 Relaisausgang QX23 Modul 1
9053 Relaisausgang QX21 Modul 2
9054 Relaisausgang QX22 Modul 2
9055 Relaisausgang QX23 Modul 2

Die Schaltzustände der Relais an den Erweiterungsmodulen 1 und 2 lassen sich über diese Bedienzeilen einzeln abfragen. Die Anzeige „Aus“ bedeutet, dass die dem Ausgang zugewiesene Komponente momentan ausgeschaltet ist. Die Anzeige „Ein“ bedeutet, dass die entsprechende Komponente momentan eingeschaltet ist.

6.29 Pumpenkick

Damit Pumpen und Ventile keinen Stillstandschaden erleiden, werden diese regelmässig für eine kurze Zeit laufen gelassen.

Die Kickfunktion erfolgt wöchentlich am Freitag 10:00 Uhr (nicht einstellbar)

Die Relaisausgänge für Pumpen und Mischer werden nacheinander im Abstand von 1 Minute für jeweils 30 Sekunden eingeschaltet.

Bei den multifunktionalen Relaisausgängen QX ist es abhängig von der Einstellung, ob die Kickfunktion auf das Relais wirkt.

Ist die Pumpe drehzahlgesteuert, wird der verwendete Modulationsausgang QX4 (Nur RVS61) oder UX auf die maximale Pumpendrehzahl gesetzt.

Bezeichnung Relais Kick
Wärmepumpe	Quellenpumpe	Q8	Ja
	Ventilator	K19	Ja
	Kondensatorpumpe	Q9	Ja
	Prozessumkehrventil Y22	Ja, wenn Verdichter aus
	Umlenkventil Kühlen Schiene 2	Y28	Ja, wenn Verdichter aus
Kaskade	Kaskadenpumpe	Q25	Ja
	Rücklaufmischer Auf	Y25	Ja, wenn kein gültiger Sollwert
	Rücklaufmischer Zu	Y26	Nein
Solar	Kollektorpumpe	Q5	Ja
	Kollektorpumpe 2	Q16	Ja
	Ext. Tauscherpumpe	K9	Ja
	Stellglied Pufferspeicher	K8	Ja
	Stellglied Schwimmbad	K18	Ja
Trinkwasser	Ladepumpe/Umlenkventil	Q3	Ja
	Vorreglermischer Auf	Y31	Ja, wenn keine Wärmeanforderung TWW
	Vorreglermischer Zu	Y32	Nein
	Durchmischpumpe	Q35	Ja
	Zwischenkreispumpe	Q33	Ja
	Speicher Umladepumpe	Q11	Ja
	Durchl'erhitzerpumpe	Q34	Ja
	Durchl'erhitzermischer Auf	Y33	Ja, wenn keine Wärmeanforderung
	Durchl'erhitzermischer Zu	Y34	Nein
	Zirkulationspumpe	Q4	Ja
Pufferspeicher	Erzeuger Sperrventil	Y4	Ja
	Rücklaufventil	Y15	Ja
Heizkreis 1..3	Heizkreispumpe	Q2,Q6,Q20	Ja
	Heizkreismischer Auf	Y1,Y5 Ja, wenn keine Wärmeanforderung Hk
	Heizkreismischer Zu	Y2,Y6	Nein
	Hk-Pumpe 2. Stufe	Q21,Q22,Q23	Nein
Kühlkreis 1	Kühlkreispumpe	Q24	Ja
	Kühlkreismischer Auf	Y23	Ja, wenn keine Kälteanforderung Kk
	Kühlkreismischer Zu	Y24	Nein
	Umlenkventil Kühlen	Y21	Ja
Hx-Gruppe	H1-Pumpe	Q15	Ja
	H2-Pumpe	Q18	Ja
	H3-Pumpe	Q19	Ja

225/258

7 Anwendungsschemas

Die Anwendungen sind als Grundschemas, Erzeugervarianten und Zusatzfunktionen dargestellt.

Erzeugervarianten können durch entsprechende Einstellungen der Parameter gewählt werden.

Für Zusatzfunktionen ist eine entsprechende Einstellung der multifunktionalen Ein- und Ausgänge vorzunehmen.

Die Erzeugervarianten und die Zusatzfunktionen sind im separaten TS-Katalog U2359 ersichtlich.

7.1 Grundschemas

Die nachfolgend abgebildeten Anwendungsschemas lassen sich durch die Eingabe einer Nummer voreinstellen (Bedienzeile 5700). Das Anlageschema ergibt sich aus der Voreinstellung und den angeschlossenen Fühlern.

Die im gewünschten Anlageschema enthaltenen Fühler müssen angeschlossen sein, damit über die automatische Fühlererkennung nicht ein anderes Anlageschema detektiert wird. Gestrichelt eingezeichnete Komponenten sind optional.

Bei Anwendungen mit RVS41.813 müssen zur Erreichung des Schemas bei einigen Anwendgungen die Erweiterungsmodule AVS75.300 (max. 2 Stk.) dazu geschaltet werden.

Schema 1:

Sole/Wasser Wärmepumpe mit Pumpenheizkreis

Multifunktionale Klemmen

RVS41.. RVS61..
QX2	Q8/K19	-
QX3	Q9
QX8	K1
BX5	B71

Schema 2:

Sole/Wasser Wärmepumpe mit Pumpenheizkreis und TWW-Speicher mit TWW-Ladepumpe Q3

Multifunktionale Klemmen

RVS41.. RVS61..
QX1	Q3	-
QX2	Q8/K19
QX3	Q9
QX8	K1
BX1	B3
BX5	B71

Schema 3:

Sole/Wasser Wärmepumpe mit Pumpenheizkreis und TWW-Speicher mit TWW-Umlenkventil Q3

Multifunktionale Klemmen

RVS41.. RVS61..
QX1	Q3	-
QX2	Q8/K19
QX3	Q9
QX8	K1
BX1	B3
BX5	B71

227/258

Schema 4:

Sole/Wasser Wärmepumpe mit Pufferspeicher und Mischer- oder Pumpenheizkreis

Multifunktionale Klemmen

RVS41.. RVS61..
QX2	Q8/K19	BX1	B4
QX3	Q9	BX2	B41
QX8	K1
BX4	B4
BX5	B71
AVS75.390 (Adresse 1)
QX21	Y1	-
QX22	Y2
QX23	Q2
BX21	B1

Schema 5:

Sole/Wasser Wärmepumpe mit Pufferspeicher, TWW-Speicher mit Ladepumpe Q3 und Mischer- oder Pumpenheizkreis

Multifunktionale Klemmen

RVS41.. RVS61..
QX1	Q3	BX1	B4
QX2	Q8/K19	BX2	B41
QX3	Q9
QX8	K1
BX1	B3
BX4	B4
BX5	B41
AVS75.390 (Adresse 1)
QX21	Y1	-
QX22	Y2
QX23	Q2
BX21	B1

228/258

Schema 6:

Sole/Wasser Wärmepumpe mit Pufferspeicher, TWW-Speicher mit Umlenkventil Q3 und Mischer- oder Pumpenheizkreis

Multifunktionale Klemmen

RVS41.. RVS61..
QX1	Q3	BX1	B4
QX2	Q8/K19	BX2	B41
QX3	Q9
QX8	K1
BX1	B3
BX4	B4
BX5	B41
AVS75.390 (Adresse 1)
QX21	Y1
QX22	Y2
QX23	Q2
BX21	B1

Schema 7:

Sole/Wasser Wärmepumpe mit Kombispeicher und TWW-Ladepumpe Q3, Mischer- oder Pumpenheizkreis

229/258

Multifunktionale Klemmen

RVS41.. RVS61..
QX1	Q3	BX1	B4
QX2	Q8/K19	BX2	B41
QX3	Q9
QX8	K1
BX1	B3
BX4	B4
BX5	B41
AVS75.390 (Adress 1)
QX21	Y1	-
QX22	Y2
QX23	Q2
BX21	B1

Schema 8:

Sole/Wasser Wärmepumpe mit Kombispeicher und TWW-Umlenkventil Q3, Mischer- oder Pumpenheizkreis

Multifunktionale Klemmen

RVS41.. RVS61..
QX1	Q3	BX1	B4
QX2	Q8/K19	BX2	B41
QX3	Q9
QX8	K1
BX1	B3
BX4	B4
BX5	B41
AVS75.390 (Adresse 1)
QX21	Y1
QX22	Y2
QX23	Q2
BX21	B1

Schema 9:

Luft/Wasser Wärmepumpe mit Pumpenheizkreis

Multifunktionale Klemmen

RVS41.. RVS61..
QX2	Q8/K19	QX1	Y22
QX3	Q9
QX4	Y22
QX8	K1
BX5	B71

Schema 10:

Luft/Wasser Wärmepumpe mit Pumpenheizkreis und TWW-Speicher mit TWW-Ladepumpe Q3

Multifunktionale Klemmen

RVS41.. RVS61..
QX1	Q3	QX1	Y22
QX2	Q8/K19
QX3	Q9
QX4	Y22
QX8	K1
BX1	B3
BX5	B71

231/258

Schema 11:

Luft/Wasser Wärmepumpe mit Pumpenheizkreis und TWW-Speicher mit TWW-Umlenkventil Q3

Multifunktionale Klemmen

RVS41.. RVS61..
QX1	Q3	QX1	Y22
QX2	Q8/K19
QX3	Q9
QX4	Y22
QX8	K1
BX1	B3
BX5	B71

Schema 12:

Luft/Wasser Wärmepumpe mit Pufferspeicher und Mischer- oder Pumpenheizkreis

Multifunktionale Klemmen

RVS41.. RVS61..
QX2	Q8/K19	QX1	Y22
QX3	Q9	BX1	B4
QX4	Y22	BX2	B41
QX8	K1
BX4	B4
BX5	B41
AVS75.390 (Adresse 1)
QX21	Y1	-
QX22	Y2
QX23	Q2
BX21	B1

Schema 13:

Luft/Wasser Wärmepumpe mit Pufferspeicher, TWW-Speicher mit Ladepumpe Q3 und Mischer- oder Pumpenheizkreis

Multifunktionale Klemmen

RVS41.. RVS61..
QX1	Q3	QX1	Y22
QX2	Q8/K19	BX1	B4
QX3	Q9	BX2	B41
QX4	Y22
QX8	K1
BX1	B3
BX4	B4
BX5	B41
AVS75.390 (Adresse 1)
QX21	Y1	-
QX22	Y2
QX23	Q2
BX21	B1

Schema 14:

Luft/Wasser Wärmepumpe mit Pufferspeicher, TWW-Speicher mit Umlenkventil Q3 und Mischer- oder Pumpenheizkreis

233/258

Multifunktionale Klemmen

RVS41.. RVS61..
QX1	Q3	QX1	Y22
QX2	Q8/K19	BX1	B4
QX3	Q9	BX2	B41
QX4	Y22
QX8	K1
BX1	B3
BX4	B4
BX5	B41
AVS75.390 (Adresse 1)
QX21	Y1	-
QX22	Y2
QX23	Q2
BX21	B1

Schema 15:

Luft/Wasser Wärmepumpe mit Kombispeicher und TWW-Ladepumpe Q3, Mischer- oder Pumpenheizkreis

Multifunktionale Klemmen

RVS41.. RVS61..
QX1	Q3	QX1	Y22
QX2	Q8/K19	BX1	B4
QX3	Q9	BX2	B41
QX4	Y22
QX8	K1
BX1	B3
BX4	B4
BX5	B41
AVS75.390 (Adresse 1)
QX21	Y1	-
QX22	Y2
QX23	Q2
BX21	B1

Schema 16:

Luft/Wasser Wärmepumpe mit Kombispeicher und TWW-Umlenkventil Q3, Mischer- oder Pumpenheizkreis

Multifunktionale Klemmen

RVS41.. RVS61..
QX1	Q3	QX1	Y22
QX2	Q8/K19	BX1	B4
QX3	Q9	BX2	B41
QX4	Y22
QX8	K1
BX1	B3
BX4	B4
BX5	B41
AVS75.390 (Adresse 1)
QX21	Y1	-
QX22	Y2
QX23	Q2
BX21	B1

Schema 17:

Sole/Wasser Wärmepumpe, TWW-Speicher mit TWW-Umlenkventil Q3 und Sonnenkollektor, Pumpenheizkreis.

235/258

Multifunktionale Klemmen

RVS41.. RVS61..
QX1	Q3	QX5	Q5
QX2	Q8/K19	BX4	B31
QX3	Q9	BX5	B6
QX8	K1
BX1	B3
BX5	B71
AVS75.390 (Adresse 1)
QX23	Q5	-
BX21	B6
BX22	B31

Schema 18:

Sole/Wasser Wärmepumpe, Kombispeicher mit TWW-Umlenkventil Q3 und Sonnenkollektor, Mischer- oder Pumpenheizkreis.

Multifunktionale Klemmen

RVS41.. RVS61..
QX1	Q3	QX5	Q5
QX2	Q8/K19	QX6	K8
QX3	Q9	BX1	B4
QX8	K1	BX2	B41
BX1	B3	BX3	B42
BX4	B4	BX4	B31
BX5	B41	BX5	B6
AVS75.390 (Adresse 1)
QX21	Y1	-
QX22	Y2
QX23	Q2
BX21	B1
BX22	B42
AVS75.390 (Adresse 2)
QX22	K8	-
QX23	Q5
BX21	B6
BX22	B31

Schema 19:

Luft/Wasser Wärmepumpe, Trinkwasserspeicher mit TWW-Umlenkventil Q3 und Sonnenkollektor, Pumpenheizkreis.

Multifunktionale Klemmen

RVS41.. RVS61..
QX1	Q3	QX1	Y22
QX2	Q8/K19	QX5	Q5
QX3	Q9	BX4	B31
QX4	Y22	BX5	B6
QX8	K1
BX1	B3
BX5	B71
AVS75.390 (Adresse 1)
QX23	Q5	-
BX21	B6
BX22	B31

Schema 20:

Luft/Wasser Wärmepumpe, Kombispeicher mit TWW-Umlenkventil Q3 und Sonnenkollektor, Mischer- oder Pumpenheizkreis.

237/258

Multifunktionale Klemmen

RVS41.. RVS61..
QX1	Q3	QX1	Y22
QX2	Q8/K19	QX5	Q5
QX3	Q9	QX6	K8
QX4	Y22	BX1	B4
QX8	K1	BX2	B41
BX1	B3	BX3	B42
BX4	B4	BX4	B31
BX5	B41	BX5	B6
AVS75.390 (Adresse 1)
QX21	Y1	-
QX22	Y2
QX23	Q2
BX21	B1
BX22	B42
AVS75.390 (Adresse 2)
QX22	K8	-
QX23	Q5
BX21	B6
BX22	B31

Schema 21:

Sole/Wasser Wärmepumpe, Trinkwasserspeicher mit TWW-Ladepumpe Q3, Pumpenheizkreis, Mischerkühlkreis für passive Kühlung.

Multifunktionale Klemmen

RVS41.. RVS61..
QX1	Q3	QX3	Y21
QX2	Q8/K19
QX3	Q9
QX5	Y21
QX8	K1
BX1	B3
BX5	B71
AVS75.390 (Adresse 1)
QX21	Y1	-
QX22	Y2
BX21	B1

Schema 22:

Sole/Wasser Wärmepumpe, Trinkwasserspeicher mit TWW-Ladepumpe Q3, Pufferspeicher, Mischer- oder Pumpenheizkreis, Mischerkühlkreis für passive Kühlung.

Multifunktionale Klemmen

RVS41.. RVS61..
QX1	Q3	QX2	Y28
QX2	Q8/K19	QX3	Y21
QX3	Q9	BX1	B4
QX5	Y21	BX2	B41
QX6	Y28
QX8	K1
BX1	B3
BX4	B4
BX5	B41
AVS75.390 (Adresse 1)
QX21	Y1	-
QX22	Y2
QX23	Q2
BX21	B1

Schema 23:

Sole/Wasser Wärmepumpe, Kombispeicher mit TWW-Umlenkventil Q3, Mischer- oder Pumpenheizkreis, Mischerkühlkreis für passive Kühlung.

239/258

Multifunktionale Klemmen

RVS41.. RVS61..
QX1	Q3	QX2	Y28
QX2	Q8/K19	QX3	Y21
QX3	Q9	BX1	B4
QX5	Y21	BX2	B41
QX6	Y28
QX8	K1
BX1	B3
BX4	B4
BX5	B41
AVS75.390 (Adresse 1)
QX21	Y1	-
QX22	Y2
QX23	Q2
BX21	B1

Schema 24:

Luft/Wasser Wärmepumpe, Trinkwasserspeicher mit TWW-Umlenkventil Q3, Mischer- oder Pumpenheizkreis, Mischerkühlkreis für aktive Kühlung.

Multifunktionale Klemmen

RVS41.. RVS61..
QX1	Q3	QX1	Y22
QX2	Q8/K19
QX3	Q9
QX4	Y22
QX8	K1
BX1	B3
BX5	B71
AVS75.390 (Adresse 1)
QX21	Y1	-
QX22	Y2
QX23	Q2
BX21	B1
K1	Verdichter 1	RG	Raumtemperaturfühler
K2	Verdichter 2 B1 Vorlauffühler HK1
K8	Solarstellglied	Puffer B9		Aussentemperaturfühler
K9	Solarpumpe	ext.Tauscher	B10	Schienenvorlauffühler
K10	Alarmausgang		B12	Vorlauffühler HK2
K6	Elektroheizeinsatz TWW- o. Kombispeicher		B13	Schwimmbadfühler
K16	Elektroheizeinsatz Puffer- o. Kombispeicher		B15	Vorlauffühler Vorregler
K18	Solarstellglied Schwimmbad		B16	Vorlauffühler Kühlen 1
K19	Ventilator Luft/Wasser-Wärmepumpe		B3	Trinkwasser-Temperaturfühler
K25	Elektroheizeinsatz Vorlauf 1. Stufe		B31	Zweiter Trinkwasser-Temperaturfühler
K26	Elektroheizeinsatz Vorlauf 2. Stufe		B35	TWW Vorreglerfühler
E5	Niedertarif		B36	TWW-Ladefühler
E6	WP-Sperre		B38	TWW-Zapffühler
E9	Niederdruckwächter		B39	TWW-Zirkulationsfühler
E10	Hochdruckwächter		B4	Pufferspeicher-Temperaturfühler oben
E11	Verdichter 1 Überlast		B41	Pufferspeicher-Temperaturfühler unten
E12	Verdichter 2 Überlast		B42	Pufferspeicher-Temperaturfühler Mitte
E14	Überlast Quelle		B6	Kollektorfühler
E15	Sromungswächter Quelle		B61	Kollektorfühler 2
E17	Manuelles Abtauen		B63	Solarvorlauffühler
E24	Strömungswächter Verbraucher		B64	Solarrücklauffühler
E26	Druckwächter Quelle		B9	Aussentemperaturfühler
Q2	1. Heizkreispumpe		B21	Vorlauftemperatur Wärmepumpe
Q3	Trinkwasser-Umschaltventil / Ladepumpe		B70	Kaskadenrücklauffühler
Q5	Kollektorpumpe		B71	Rücklauftemperatur Wärmepumpe
Q6	2. Heizkreispumpe (Erweiterungsmodul)		B81	Heissgastemperatur Verdichter 1
Q8	Quellenpumpe		B82	Heissgastemperatur Verdichter 2
Q9	Kondensatorpumpe		B83	Kältemitteltemperatur flüssig
Q11	Speicherladepumpe		B84	Verdampfertemp Luft/Wasser-WP
Q14	Zubringerpumpe		B91	Quelle Eintritts-Temperatur
Q15	H1-Pumpe		B92	Quelle Austritts-Temperatur
Q18	H2-Pumpe		Y1/Y2	1. Heizkreis-Mischer AUF / ZU
Q19	H3-Pumpe		Y4	Erzeugersperrventil
Q20	Heizkreispumpe HKP		Y5/Y6	2. Heizkreis-Mischer AUF / ZU
Q21	2. Pumpenstufe HK1		Y19/Y20	Vorregler
Q22	2. Pumpenstufe HK2		Y21	Umlenkventil Kühlen
Q23	2. Pumpenstufe HKP		Y23/24	Stellantrieb Kühlkreis (E'Modul)
Q24	Kühlkreispumpe		Y21	Umlenkventil Kühlen
Q25	Kaskadenpumpe		Y22	Prozessumkehrventil
Q33	Zwischenheizkreispumpe		Y31/Y32	Trinkwasservorregler-Mischer
Q34	Durchlauferhitzer-Pumpe		Y33/Y34	Durchlauferhitzerventil

241/258

8 Technische Daten

8.1 Grundgerät RVS61.843, RVS41.813

Speisung	Bemessungsspannung AC 230 V (+10%/-15%)
	Bemessungsfrequenz 50/60 Hz
	Maximale Leistungsaufnahme 11 VA
	Absicherung der Zuleitungen Leitungsschutzschalter: Max. 13 A nach EN60898-1Sicherung: Max 10 AT
Klemmenverdrahtung	(Speisung und Ausgänge) Draht oder Litze (verdrillt oder mit Aderendhülse):1 Ader: 0.5 mm^2 2.5 mm^2 2 Adern 0.5 . mm^2 1.5 mm^2
Funktionsdaten	Softwareklasse	A
	Wirkungsweise nach EN 60730 1b (automatische Wirkungsweise)
Eingänge	Digitaleingänge H1, 3 Schutzkleinspannung für potentialfreie kleinspannungsfähige Kontakte:Spannung bei offenem Kontakt: DC 12 VStrom bei geschlossenem Kontakt DC 3 mA
	Analogeingang H1, 3 SchutzkleinspannungArbeitsbereich: DC (0...10) VInnenwiderstand: >100 kΩ
	Netzeingänge Ex1..7, E9 – E11 AC 230 V ( ± 10 % )Innenwiderstand: >100 kΩ
	Fühlereingang B9Fühlereingänge B1, B3, B4, B21, B41, B71, B81, B91 und B92Fühlereingang Bx1..5Zulässige Fühlerleitungen (Cu)- Bei Leitungsquerschnitt:- Maximallänge:	NTC1k (QAC34)NTC10k (QAZ36, QAD36)NTC10k (QAZ36, QAD36), PT10000.25 0.5 0.75 1.0 1.5 (mm2)20 40 60 80 120 (m)
Ausgänge	Relaisausgänge Q2, 3, 8,9, Qx1..6, Y1, Y2BemessungsstrombereichMaximaler EinschaltstromMaximaler Gesamt-Strom (aller Relais)Bemessungsspannungsbereich	AC 0.02...2 (2) A15 A während ≤1 sAC 10 AAC (24...230) V (für potentialfreie Ausgänge)
	Ausgang Q4-ModBemessungsstrombereichON/OFF BetriebDrehzahlsteuerungMaximaler Einschaltstrom	AC 0.05...2 (2) AAC 0.05...1.4 (1.4) A4 A während ≤1 s
	Analog Ausgang UXAusgangsspannungStrombelastungRippleGenauigkeit NullpunktFehler restlicher Bereich	Ausgang ist kurzschlussfest U_out = 0 10.0 V ± 2 mA RMS; ± 2.7 mA peak ≤ 50 mVpp < ± 80 mV ≤ 130 mV
Schnittstellen	BSB	2 Draht-Verbindung nicht vertauschbar
	Max. Leitungslänge
	Grundgerät-Peripheriegerät	200 m
	Max. Gesamtleitungslänge	400 m (Max. Kabelkapazität: 60 nF)
	Minimaler Leitungsquerschnitt	0.5 mm^2
	LPB	Cu-Kabel 1,5 mm^2 , 2-Drahtnichtvertauschbar250 m
	mit Regler-Busspeisung (pro Regler)	460 m
	mit zentraler Busspeisung	E = 3
	Busbelastungszahl
Schutzart und Schutzklasse	Gehäuseschutzart nach EN 60529 IP 00
	Schutzklasse nach EN 60730 Kleinspannungsführende Teile entsprechen beisachgerechtem Einbau den Anforderungen für Schutzklasse II
	Verschmutzungsgrad nach EN 60730 Normale Verschmutzung
Standards, Sicherheit, EMV etc.)	CE-Konformität nach
	EMV-Richtlinie	2004/108/EC
	- Störfestigkeit	- EN 61000-6-2
	- Emissionen	- EN 61000-6-3
	Niederspannungsrichtlinie	2006/95/EC
	- elektrische Sicherheit	- EN 60730-1, EN 60730-2-9
Klimatische Bedingungen	Lagerung nach EN 60721-3-1	Klasse 1K3, Temp. -20...65°C
	Transport nach EN 60721-3-2 Klasse 2K3, Temp. -25...70°C
	Betrieb nach EN 60721-3-3 Klasse 3K5, Temp. -20...50°C (ohne Betauung)
Gewicht	Gewicht ohne Verpackung RVS61.843: 607 gRVS41.813: 420 g

8.2 Erweiterungsmodul AVS75.390

Speisung	Bemessungsspannung	AC 230 V (+10%/-15%)
	Bemessungsfrequenz	50/60 Hz
	Maximale Leistungsaufnahme	4 VA
	Absicherung der Zuleitungen	Leitungsschutzschalter: Max. 13 A nach EN60898-1Sicherung: Max 10 AT
Klemmenverdrahtung	(Speisung und Ausgänge)	Draht oder Litze (verdrillt oder mit Aderendhülse):1 Ader: 0.5 mm2...2.5 mm^2 2 Adern 0.5. mm2..1.5 mm^2
Funktionsdaten	Softwareklasse	A
	Wirkungsweise nach EN 60730	1b (automatische Wirkungsweise)
Eingänge	Digitaleingänge H2	Schutzkleinspannung für potentialfreie kleinspannungsfähige Kontakte:Spannung bei offenem Kontakt: DC 12 VStrom bei geschlossenem Kontakt: DC 3 mA
	Analogeingang H2	SchutzkleinspannungArbeitsbereich: DC (0...10) VInnenwiderstand: > 100 kΩ
	Netzeingang L	AC 230 V ( ± 10 %)Innenwiderstand: > 100 kΩ
	Fühlereingänge BX6, BX7	NTC10k (QAZ36, QAD36)

243/258

	Bei Leitungsquerschnitt:Maximallänge:	0.25	0.5	0.75	1.0	1.5	mm2Zulässige Fühl
		20	40	60	80	120	m
Ausgänge	Relaisausgänge
	Bemessungsstrombereich	AC 0.02...2 (2) A
	Maximaler Einschaltstrom	15 A während ≤1 s
	Maximaler Gesamt-Strom (aller Relais)	AC 6 A
	Bemessungsspannungsbereich	AC (24...230) V (für potentialfreie Ausgänge)
Schnittstellen	BSB	2 Draht-Verbindung nicht vertauschbar
	Max. Leitungslänge
	Grundgerät-Peripheriegerät	200 m
	Max. Gesamtleitungslänge	400 m (Max. Kabelkapazität: 60 nF)
	Minimaler Leitungsquerschnitt	0.5 mm2
Schutzart und Schutzklasse	Gehäuseschutzart nach EN 60529 IP 00
	Schutzklasse nach EN 60730 Kleinspannungsführende Teile entsprechen bei sachgerechtem Einbau den Anforderungen für Schutzklasse II
	Verschmutzungsgrad nach EN 60730 Normale Verschmutzung
Standards, Sicherheit, EMV etc.	CE-Konformität nach
	EMV-Richtlinie	89/336/EWG
	- Störfestigkeit	- EN 61000-6-2
	- Emissionen	- EN 61000-6-3
	Niederspannungsrichtlinie	73/23/EWG
	- elektrische Sicherheit	- EN 60730-1, EN 60730-2-9
Klimatische Bedingungen	Lagerung nach EN 60721-3-1	Klasse 1K3, Temp. -20...65°C
	Transport nach EN 60721-3-2	Klasse 2K3, Temp. -25...70°C
	Betrieb nach EN 60721-3-3	Klasse 3K5, Temp. 0...50°C (ohne Betauung)
Gewicht	Gewicht ohne Verpackung	293 g

8.3 Bedien- und Raumgerät AVS37.. / QAA7x.. / QAA55..

Speisung	Für Geräte ohne Batterien:
	Busspeisung	BSB
	Für Geräte mit Batterien:
	Batterien	3 Stk
	Batterietyp	1.5 V Alkali der Grösse AA (LR06)
	Batterielebensdauer	~ 1.5 Jahre
Raumtemperatur-messung (nur für QAA7x../ QAA55..)	Messbereich:	0...50 °C
	gemäss EN12098:
	Bereich 15...25°C	innerhalb Toleranz von 0.8 K
	Bereich 0..15°C resp. 25...50°C	innerhalb Toleranz von 1.0 K
	Auflösung	1/10 K
Schnittstellen	AVS37.. / QAA75.. / QAA55..	BSB-W,2 Draht-Verbindung nicht vertauschbar
	Max. Leitungslänge Grundgerät-	QAA75.. / QAA55.. 200 m
	Peripheriegerät	AVS37.. 3 m
	QAA78..	BSB-RFFrequenzband 868 MHz
Schutzart und Schutzklasse	Gehäuseschutzart nach EN 60529 IP20 für QAA7..
		IP40 für AVS37.. (im eingebauten Zustand)Normale Verschmutzung

244/258

	Schutzklasse nach EN 60730	Kleinspannungsführende Teile entsprechen bei sachgerechtem Einbau den Anforderungen für Schutzklasse III
	Verschmutzungsgrad nach EN 60730	Normale Verschmutzung
Standards, Sicherheit, EMV etc.	CE-Konformität nach EMV-Richtlinie- Störfestigkeit- EmissionenNiederspannungsrichtlinie- elektrische SicherheitFunk	89/336/EWG- EN 61000-6-2- EN 61000-6-373/23/EWG- EN 60730-1, EN 50090-2-2EN 300 220-1 (25-1000MHz)
Klimatische Bedingungen	Für Geräte ohne Batterien:Lagerung nach EN 60721-3-1Klasse 1K3, Temp. -20..65°CTransport nach EN 60721-3-2 Klasse 2K3, Temp. -25..70°CBetrieb nach EN 60721-3-3 Klasse 3K5, Temp. 0..50°C (ohne Betauung)Für Geräte mit Batterien:Lagerung nach EN 60721-3-1 Klasse 1K3, Temp. -20..30°CTransport nach EN 60721-3-2 Klasse 2K3, Temp. -25..70°CBetrieb nach EN 60721-3-3 Klasse 3K5, Temp. 0..50°C (ohne Betauung)
Gewicht	Gewicht ohne Verpackung	AVS37.294: 160 gQAA75.61x: 170 gQAA78.610: 312 gQAA55.110: 115 g

8.4 Funkmodul AVS71.390

Speisung

Speisung ab Grundgerät RVS...

5,5V DC

Maximale Leistungsaufnahme Max. 0.11 VA

Schnittstellen

Anschluss an Grundgeräte RVS... (Speisung, Kommunikation)

6-poliges, vorkonfektioniertes Flachbandkabel, fest montiert Länge 1,5m

Funksender

BSB-RF

Gehäuseschutzart nach EN 60529 IP40

Frequenzband 868 MHz

Schutzart und

Schutzklasse

Schutzklasse nach EN 60730

Kleinspannungsführende Teile entsprechen bei sachgerechtem Einbau den Anforderungen für Schutzklasse III

Verschmutzungsgrad nach EN 60730

Normale Verschmutzung

Standards,

Sicherheit, EMV etc.

CE-Konformität nach

EMV-Richtlinie

89/336/EWG

- Störfestigkeit

- EN 61000-6-1, EN 61000-6-2

- Emissionen

- EN 61000-6-3, EN 61000-6-4

Niederspannungsrichtlinie

73/23/EWG

- elektrische Sicherheit

- EN 60730, EN 50090-2-2

Funk

EN 300 220-1, -3 (25-1000MHz)

EN 301 489-1 , -3

Klimatische

Bedingungen

Lagerung nach EN 60721-3-1

Klasse 1K3, Temp. -20...65°C

Transport nach EN 60721-3-2

Klasse 2K3, Temp. -25...70°C

245/258

Betrieb nach EN 60721-3-3 Klasse 3K5, Temp. 0...50°C (ohne

Betaung)

Gewicht

Gewicht ohne Verpackung 54 g

8.5 Funk-Aussenfühler AVS13.399

Speisung	Batterien 2 Stk
	Batterietyp 1.5 V Alkali der Grösse AAA (LR03)
	Batterielebensdauer ~ 2 Jahre
Schnittstellen	Funksender	BSB-RFFrequenzband 868 MHz
Schutzart und Schutzklasse	Gehäuseschutzart nach EN 60529 IP20
	Schutzklasse nach EN 60730	Kleinspannungsführende Teile entsprechen bei sachgerechtem Einbau den Anforderungen für Schutzklasse III
	Verschmutzungsgrad nach EN 60730	Normale Verschmutzung
Standards, Sicherheit, EMV etc.	CE-Konformität nach EMV-Richtlinie- Störfestigkeit- EmissionenNiederspannungsrichtlinie- elektrische SicherheitFunk	89/336/EWG- EN 61000-6-2- EN 61000-6-373/23/EWG- EN 60730-1, EN 50090-2-2EN 300 220-1 (25-1000MHz)
Klimatische Bedingungen	Für Geräte ohne Batterien:Lagerung nach EN 60721-3-1Transport nach EN 60721-3-2Betrieb nach EN 60721-3-3	Klasse 1K3, Temp. -20..65°CKlasse 2K3, Temp. -25..70°CKlasse 3K5, Temp. 0..50°C (ohne Betauung)
	Für Geräte mit Batterien:Lagerung nach EN 60721-3-1Klasse 1K3, Temp. -20..30°CTransport nach EN 60721-3-2Klasse 2K3, Temp. -25..70°CBetrieb nach EN 60721-3-3Klasse 3K5, Temp. 0..50°C (ohne Betauung)
Aussentemperaturmessung	Aussenfühler	QAC34/101
	Messbereich	-50..50 °C
	Kabellänge	max. 5 m
Gewicht	Gewicht ohne Verpackung	Funksender 160 gAussendfühler QAC34 73 gKabel 70 g

8.6 Funk-Repeater AVS14.390

Speisung	Nennspannung AC 230 V (+10%/-15%) (Primärseite AC/AC Adapter)
	Nennfrequenz	50	Hz
	Maximale Leistungsaufnahme Max. 0.5 VA
Schnittstellen	Funksender	BSB-RFFrequenzband 868 MHz
Schutzart und Schutzklasse	Gehäuseschutzart nach EN 60529 IP20
	Schutzklasse nach EN 60730	Kleinspannungsführende Teile entsprechen bei sachgerechtem Einbau den Anforderungen für Schutzklasse III
	Verschmutzungsgrad nach EN 60730	Normale Verschmutzung
Standards, Sicherheit, EMV etc.	CE-Konformität nach EMV-Richtlinie	89/336/EWG
	- Störfestigkeit	- EN 61000-6-2
	- Emissionen	- EN 61000-6-3
	Niederspannungsrichtlinie	73/23/EWG
	- elektrische Sicherheit	- EN 60730-1, EN 50090-2-2
	Funk	EN 300 220-1 (25-1000MHz)
Klimatische Bedingungen	Lagerung nach EN 60721-3-1	Klasse 1K3, Temp. -20...65°C
	Transport nach EN 60721-3-2 Klasse 2K3, Temp. -25...70°C
	Betrieb nach EN 60721-3-3 Klasse 3K5, Temp. 0...50°C (ohne Betauung)
Gewicht	Gewicht ohne Verpackung	Funk-Repeater 112 gNetzgerät 195 g

8.7 Fühlerkennlinien

8.7.1 NTC 1k

T [°C]	R[Ohm]	T [°C]	R[Ohm]	T [°C]	R[Ohm]
-30.0	13'034		0.0		2'857	30.0	827
-29.0	12'324		1.0		2'730	31.0	796
-28.0	11'657		2.0		2'610	32.0	767
-27.0	11'031		3.0		2'496	33.0	740
-26.0	10'442		4.0		2'387	34.0	713
-25.0	9'889		5.0		2'284	35.0	687
-24.0	9'369		6.0		2'186	36.0	663
-23.0	8'880		7.0		2'093	37.0	640
-22.0	8'420		8.0		2'004	38.0	617
-21.0	7'986		9.0		1'920	39.0	595
-20.0	7'578		10.0	1'840	40.0	575
-19.0	7'193		11.0	1'763	41.0	555
-18.0	6'831		12.0	1'690	42.0	536
-17.0	6'489		13.0	1'621	43.0	517
-16.0	6'166		14.0	1'555	44.0	500
-15.0	5'861		15.0	1'492	45.0	483
-14.0	5'574		16.0	1'433	46.0	466
-13.0	5'303		17.0	1'375	47.0	451
-12.0	5'046		18.0	1'320	48.0	436
-11.0	4'804		19.0	1'268	49.0	421
-10.0	4'574		20.0	1'218	50.0	407
-9.0	4'358		21.0	1'170
-8.0	4'152		22.0	1'125
-7.0	3'958		23.0	1'081
-6.0	3'774		24.0	1'040
-5.0	3'600		25.0	1'000
-4.0	3'435		26.0	962
-3.0	3'279		27.0	926
-2.0	3'131		28.0	892
-1.0	2'990		29.0	859

8.7.2 NTC 10k

T [°C]	R[Ohm]	T [°C]	R[Ohm]	T [°C]	R[Ohm]
-30.0	175203	50.0	3605	130.0	298
-25.0	129289	55.0	2989	135.0	262
-20.0	96360	60.0	2490	140.0	232
-15.0	72502	65.0	2084	145.0	206
-10.0	55047	70.0	1753	150.0	183
-5.0	42158	75.0	1481	155.0	163
0.0	32555	80.0	1256	160.0	145
5.0	25339	85.0	1070	165.0	130
10.0	19873	90.0	915		170.0	117
15.0	15699	95.0	786		175.0	105
20.0	12488	100.0	677		180.0	95
25.0	10000	105.0	586		185.0	85
30.0	8059	110.0	508	190.0		77
35.0	6535	115.0	443	195.0		70
40.0	5330	120.0	387	200.0		64
45.0	4372	125.0	339

8.7.3 PT1000

T	[°C]	R[Ohm]	T	[°C]	R[Ohm]	T	[°C]	R[Ohm]
-30	882.2	50		1194.0	130	1498.3
-25	901.9	55		1213.2	135	1517.1
-20	921.6	60		1232.4	140	1535.8
-15	941.2	65		1251.6	145	1554.6
-10	960.9	70		1270.8	150	1573.3
-5	980.4	75		1289.9	155	1591.9
0	1000.0	80		1309.0	160	1610.5
5	1019.5	85		1328.0	165	1629.1
10	1039.0	90		1347.1	170	1647.7
15	1058.5	95		1366.1	175	1666.3
20	1077.9	100		1385.1	180	1684.8
25	1097.3	105		1404.0	185	1703.3
30	1116.7	110		1422.9	190	1721.7
35	1136.1	115		1441.8	195	1740.2
40	1155.4	120		1460.7	200	1758.6
45	1174.7	125		1479.5

Stichwortverzeichnis

2

1. Pumpenstufe 178

A

Absoluter Vorrang ....107

Abtauen

Abtropfdauer Verdampfer 134

Anzahl Versuche....133

Dauer Max 133

Dauer Sperre 133

Freigabe....130, 131

Funktion 130, 131

Zwangsabtauen 133

Abtauen manuell ....187

Abtaufunktion 210

Abtausperrung....220

Adaption 86

Alarmausgang 178

Alarmmeldung ext. 181

Anforderung

Kälte....181

Anhebung Reduziert sollwert 92

Anlageschema....195, 226

manuelle Einstellung....169

Voreinstellung 169

Anpassen der Teilschemen....169

Anschlussklemmen AVS75.390 21

Anschlussklemmen RVS61.843 16

Antrieb

Laufzeit 93

Typ 93

Anwendungen 226

Anwendungsschemen 226

Anzahl

TWW-Ladeversuche ....128

Anzeige 38

Aufheizdauer 90

Ausgang

QX4-Mod....179

Relais QX....175

Ausgang UX 192

Ausgangstest

P1....211

Relais ....211

UX 211

Ausschalttemp Max Kühlen....136

Ausschaltzeitoptimierung .....91

Aussenfühler 83

Aussenfühler Funk 32

Aussenfühlerkorrektur 193

Aussentemperatur Lieferant ....201

Aussentemperatur-Anzeigen....221

Aussentemperatur-Simulation 209

Auto Erzeugersperre 158

Automatikbetrieb.... 38

AVS14 34

AVS37.294 23

AVS71 28

AVS75.390 85

B

B3 220

B31 220

B4 220

B41 220

B6 220

B61 220

B63 220

B64 220

Bediengerät AVS37.294 23

Bediensperre 80

Bedienung 37

Bedienzeilen 46

Begrenzung

Raumtemperaturn Kühlen 102

Vorlaufsollwert.... 101

Begrenzung der Ladezeit 162

Begrenzungen rücksetzen.... 210

Belegreifheizen....94

Betr'stunden Kollek'überhitz 221

Betr'stunden Solarertrag.... 221

Betriebsart 98

Heizkreise 85

Betriebsartumschaltung.... 97, 200

Betriebsart-Umschaltung 181

Betriebsniveau.... 84

Betriebsstunden.... 219

Bivalenzbetrieb 129

Bivalenztemperatur Verdichter 2 ...... 122

Bodenheizung....94

Bohrbild 15

Busspeisung

Funktion 199

Status 199

D

Datum 80

Dauerbetrieb.... 38

Display.... 38

Drehstrom.... 188

Drehzahl

Kollektorpumpe 220

Solarpumpen.... 220

Druckmessung.... 182

Druckwächter

Quelle.... 187

dT

Kollektor 1, 2 221

dT Ein / Aus 153

Durchladung Pufferspeicher ....129

Durchmischpumpe 176

E

ECO 100

ECO-Funktionen 87

Eingang Ex.... 186

Eingang H2 191

Eingang Hx 181

Eingangstest Fühler 211

Eingangstest H1, H2, H3 212

Einschaltbefehl WP....183

Einschaltzeitoptimierung ....91

Einstellungen 46,80

Elektroeinsatz 124

Betriebsart 163

Freigabe 164

Pufferspeicher ....177

TWW....176

Vorlauf K25....175

Vorlauf K26....175

Erhöhung Quellenschutztemp....116

Erweiterungsmodul 1 und 2 ......189

Erweiterungsmodul AVS75.390 ......21, 85

Erzeugersperrventil....176

Estrich Sollwert manuell....94

Estrich-Austrocknungsfunktion ....93

EW Sperre ....186

F

Fehler....201

Fehlerliste ....202

Fehlermeldung 181

Ferien

Beginn 84

Ende 84

Ferienprogramm 84

Freigabe....106, 122

Schwimmbad 183

Freigabe Kühlkreis 99

Freigabe oberhalb TA 129

Freigabeintegral

Elektroeinsatz ....125

Freigabeintegral Stufe 2....122

Frostschutz

Erweiterungsmodul....190

Kondensatorpumpe 114

Frostschutz Heizkreis....97, 105

Frostschutzmittel....156

Frostschutzsollwert 85

Fühler löschen 195

Fühler speichern ....195

Fühlereingänge BX1, 2, 3, 4 ....180

Fühlerkennlinien.... 248

Fühlerkorrekturen.... 193

Fühlertest 211

Fühlerzustände ....195

Führungsarten....89, 101

Funk 83

Funkmodul 28

Funk-Repeater 34

Funktion Ausgang UX 192

Funktion Eingang H2....191

Funktion Eingang Hx....181

Funktion Erweiter'modul 1 und 2....189

Funktion Erweiter'modul 1....22

Funktion Mischergruppe....188

Funktionsart Notbetrieb....209

Funktionsheizen 94

Funktionskontrolle 36

Funktionswert Kontakt Hx 184

G

Gebäudebauweise ....193

Gebäudemasse....193

Geräteadresse 198

Geräte-Version....83

Gesamtertrag Solar....221

Gleitender Vorrang....107

Gradient Kollektorstartfkt....154

Grundschemas....226

H

H1 Pumpe 177

H1, 2, 3.....224

H1, H2, H3 212

H1/H2/H3 mit Pufferspeicher 110

H1/H2/H3 Vorregler/Zubring'pumpe....110

H2....191

H2 Pumpe 177

H3 Pumpe 177

Handbetrieb....209

Heissgastemperatur 175

Heizbetrieb ....38

Heizkennlinie....86

Heizkörperventile 89

Heizkreis 1 169, 188

Heizkreis 2 ....170

Heizkreisfrostschutz 97, 105

Heizkreisinformationen....222

Heizkreispumpe Q20....177

HMI....83

Hx....181

Hygro....181

|

Inbetriebsetzung....36

Installation 14

Istwert

Schwimmbad 223

Vorregler 223

Istwert Pufferspeicher ....224

Istwerte Trinkwasser 223

Istwerte WP....218

J

Jahresarbeitszahl 145

K

K10 178

K13 178

K16 177

K18 177

K19 219

K2 175

K25 175

K26 175

K27 178

K28 178

K29 178

K31 175

K6 163, 176

K8 177

K9 177

Kälteanforderung....178, 181, 184, 200

Kälteanforderungen....200

Kaskadenmaster 200

Kaskadenpumpe 176

Kein Vorrang 107

Kennlinie....86

Kennlinie Kühlung 99

Kennlinie-Adaption 86

Kennlinie-Steilheit....86

Kennlinie-Verschiebung 86

Klemmenbezeichnung

RVS61.843....16, 19

Kollektor-Frostschutz....154

Kollektorpumpe 176

Mindestlaufzeit 154

Kollektortemperatur 1, 2 ......220

Kollektorüberhitzschutz 155, 221

Kollektorüberhitzschutzfunktion....111, 159, 162

Komfortsollwert....40, 85, 98

Kompensation Wärmedefizit 127

Kondensatorpumpe 114

Kondensatorspreizung ....172

Konfiguration ....169

Kontaktzustand H1, H2, H3......212

Kontrollnummern 196

Konzentration Frostschutzmittel 156

Korrektur Raumfühler 83

Kühlebetrieb 39,78

Kühlen

Ausschalttemp Max....136

Passiver Kühlbetrieb ....137

Quellentemp min....136

SD Umschalt Kühlen Pas/Akt 136

Temperaturspreizung....137

Umlenkventil 176, 178

während Verdichterbetrieb......137

Kühlkennlinie 99

Kühlkreis 1.... 169, 188

Kühlkreis-Freigabe 99

Kühlkreismischer 222

Kühlkreispumpe Q24 222

L

Laderegelung.... 161

Laderegler Solar (dT) 152

Ladetemperatur Maximum.... 162

Ladetemperatur, minimale.... 153

Ladezeitbegrenzung 162

Laufzeit Antrieb.... 93

Legende Schemen 241

Legionellenfunktion.... 108

LPB....198

Luftentfeuchter.... 178, 194

M

Magro-Pumpe.... 176

Manuelles Abtauen.... 187, 210

Massbild 15

Maximale Pumpendrehzahl 155

Minimale Ladetemperatur.... 153

Minimale Laufzeit.... 218

Minimale Pumpendrehzahl 155

Minimale Stillstandszeit 218

Minimaler Vorlaufsollwert Hx 184

Minimaler Vorlauftsollwert 181

Mischer 1 169

Mischergruppe 1.... 188

Mischerregelung 93

Mischerregelung Kühlung.... 103

Mischerüberhöhung....93

Mit Pufferspeicher.... 96

Montage.... 14

N

Nachlaufzeit Kondensatorpumpe 114

Nachlaufzeit Quelle 116

ND-Verzögerung beim Start 121

Nennsollwert.... 105

Niederdruck-Pressostat 121

Niedertarif 186

Notbetrieb 209

NTC 10k 249

NTC 1k 248

0

Ökobetrieb 209

P

Parallelverschiebung 86

Parameter speichern 195

Parameterliste 46

Parameter-Reset 195

Passiver Kühlbetrieb.... 137

Programmiersperre.... 80, 81

Prozessumkehrventil 175

Prozessumkehrventil Y22....219

Pufferspeicher Soll- und Istwerte .....224

Pufferspeicherfunktion .....96, 105, 110, 165

Pufferzwangsladung ....129

Pumpendrehzahl Durchlauferhitzer ....168

Pufferspeicher ....165

Pumpendrehzahl Solar 155

Pumpendurchfluss ....156

Pumpenheizkreis 92

Pumpenheizkreise 90

Pumpenkick 225

PWM-Signal 211

Q

Q11 176

Q14 176

Q15 177

Q16....177

Q18 177

Q19....177

Q20 177

Q21-23 178

Q24 222

Q25 176

Q33 176

Q35 176

Q4 109, 176

Q4-Mod 179

Q5 176

QAA75 26

Quellen-Anlaufzeit Maximum 116

Quellenschutz ....115

Quellentemp min Kühlbetrieb.... 136

Quellenüberlast....187

Quittierungen ....201

QX1-6....175

R

Raumeinfluss ....89, 101

Raumeinfluss Kühlung 101

Raumfeuchte rel.... 182

Raumgerät 26,83

Raumsollwert 40

Raumtemperatur 182

Raumtemperaturbegrenzung 90

Raumtemperaturbegrenzung Kühlen....102

Reduktion Ausschaltemp Max ....120

Reduziert sollwert 40, 85, 105

Reduziert sollwertanhebung 92

Referenzraum 89, 102

Reine Raumführung 89, 101

Reine Witterungsführung ....89, 101

Rel. Raumfeuchte ....182

Relais QX1-6....175

Relaistest ....211

Repeater 83

Reset....42, 201 Alarmrelais....201

Reset Begrenzungszeiten ......210

Reset der Parameter....195

Restzeit Abtausperrung......219

Restzeit Zwangsabtauen....219

Restzeiten 218

Rückkühltemperatur 163

Rückkühlung 163

Rückstellintegral Elektroeinsatz ....126

Rückstellintegral Stufe 2 ....123

s

Sammelstörung WP 187

Sanftanlasser 187

Schaltdifferenz 2-Punkt ......93

Schaltdifferenz Quellenschutz....115

Schaltdifferenz Rücklauftemperatur ....117

Schaltdifferenz Trinkwasser 161

Schaltpunkte 84

Schaltzeiten....84

Schemalegende 241

Schichtschutz 159

Schiene Infowerte 223

Schnellabsenkung....91

Schutzbetrieb ....38, 86

Schutzsollwert 98

Schwimmbadfreigabe....183

Schwimmbadsollwert 223

Schwimmbadtemperatur ....223

Schwingungspaket 179

SD Umschalt Kühlen Pas/Akt....136

Segmentadresse ....198

Servicegerät 83

Simulationen 209

Software-Version....198

Solar....152

Solarenergieertrag 221

Solarertrag 221

Solarpumpe ext. Tauscher 177

Solarstellglied....177

Solartemperaturen 221

Sole/Wasser-WPs 231

Sollwert

Komfort 98

Schutz....98

Schwimmbad 223

Vorregler 223

Sollwert Pufferspeicher 224

Sollwert Trinkwasser 223

Sollwerte WP....218

Sommer-/ Winterheigrenze ....87

Sommerkompensation ....100

Sommerumschaltung ....199

Spannungssignal H1, H2, H3 212

Speichern der Parametereinstellungen ....195

Speicherumladepumpe 176

Sperre EW....186

Sperre Verdichter 2 bei TWW ....122

Sperren WP....219

Sperrkriterien....122

Sperrventil 176

Sperrzeit Stufe 2....122

Spracheinstellung....80

Standardwerte 84

Startzähler 219

Statusmeldungen 217

Steuerung Kondens'pumpe....114

Stichtagspeicher....145

Störung Drehstrom ....188

Sanftanlasser 187

Strömungswächter 129

Quelle....187

Verbraucher 187

T

Tagesertrag Solar....221

Tagesheizgrenze....88

Taupunktüberwachung....103

Taupunktwächter....181

Technische Daten AVS13.399....246

AVS14.390....247

AVS37.. / QAA7x. 244

AVS75.390....243

RVS61.843....242

Teilschemen anpassen ....169

Temp'diff Abtauen 219

Temperatur Solarkreis ....221

Temperaturdifferenz Kollektor ....153

Temperaturdifferenz Ein / Aus......153

Temperaturdifferenz Puffer/Heizkreis....158

Temperaturspreizung Kühlbetrieb 137

Trinkwasser ....208 Durchlauferhitzer....189 Vorregler ....189

Trinkwasser Soll- und Istwerte .....223

Trinkwasseranforderung....161

Trinkwasser-Elektroeinsatz 176

Trinkwasser-Freigabe....106

Trinkwasser-Ladevorrang....107

Trinkwasser-Nennsollwert 105

Trinkwasser-Reduziert sollwert 105

Trinkwasser-Schaltdifferenz 161

Trinkwasser-Stellglied 171

Trinkwasserzuordnung 200

TWW-Ladung Pufferspeicher .... 165 Solaranbindung .... 165 Vorregler/Zubring'pumpe .... 165

U Überhitzschutz.... 162

Überhitzschutz Pumpenheizkreis 92

Überlast Quelle....187 Verdichter 2....186

Überwachung Taupunkt 103

Uhrbetrieb.... 201

Uhrzeit 80

Uhrzeit einstellen 43

Umkehrventil.... 175

Umladepumpe Speicher 176

Umladeüberhöhung 161

Umlenkventil Kühlen.... 176, 178

Umlenkventil Kühlen Y21 222

Umschaltung.... 181

V Ventilator K19 219

Ventilkick 225

Verdampfertemperatur 219

Verdampfung Wärmeträger 155

Verdichter 1 116, 118, 119

Verdichter 2 122, 175

Verdichterfolge 218

Verdichterfolge Umschaltung 123

Verdichterlaufzeit Minimum 119

Verdichterstillstandszeit Min 119

Verdichterüberlast 186

Verwendung Mischer 1.... 169

Verzögerung Drehstr'fehler.... 129

Verzögerung Sekundärpumpe.... 153

Verzögerung Ström'wächter 129

Vollwellensteuerung 179

Voreinstellung Anlageschema 169, 226

Vorlaufsollwert H1, 2, 3 ...... 224

Vorlaufsollwert Kühlen 1.... 222

Vorlaufsollwertanhebung Hygro 181

Vorlaufsollwert-Begrenzung 101

Vorlaufsollwert-Begrenzungen 88

Vorlaufsollwertüberhöhung.... 161

Vorlauftemperatur Kühlen 1....222

Vorlaufzeit Kondensatorpumpe 114

Vorlaufzeit Quelle 116

Vorregler.... 188

Vorreglersollwert 223

Vorreglertemperatur 223

W Wärmeanforderung.... 178, 181

Wärmedefizit /-überschuss 127

Wärmepumpen-Störung 116

Wärmequelle....172

Wärmequelle TWW-Ladung....165

Wartezeit Vorrang ....153

Wasserdruck H1, 2,3 .....224

Werkseinstellungen....84

Wirkbereich Umschaltungen 199, 200

Wirksinn

Eingang Ex 186

Kontakt H1, H3 184

Wirkung Bedienung....82

Witterungsführung....89, 101

Witterungsführung mit Raumeinfluss ....89, 101

Wochentag....80

WP

Soll- und Istwerte....218

WP-Sammelstörung....187

WP-Sperren 219

Y

Y21....178

Y22....175, 219

Y23....222

Y24....222

Y28....176

Y4....176

Z

Zeitkonstante Gebäude....193

Zeitprogramm 5....178

Zeitprogramme....84

Zirkulationspumpe....109, 176

Zubringerpumpe....176, 188

Zuordnung Raumgerät 1 ....82

Zustände Relais Erw'module 224

Zustände Relais Multifunktional ......224

Zustände Relais Wärmepumpe......217

Zwangsabtauen....133, 220

Zwangsladung Pufferspeicher....157
