BEDIENUNGSANLEITUNG EBC 612.8 Küppersbusch

mit Montageanweisungen

GB Instructions for use and installation instructions
F Instructions d'utilisation et avis de montage
NL Gebruiksaanwijzing en montagehandleiding

EBC 612.8

EHC 612.8

Küppersbusch-Kundendienst

Zentrale Kundendienst- / Ersatzteilanforderung

Deutschland:

Küppersbusch Hausgeräte AG

Küppersbuschstraße 16

45883 Gelsenkirchen

Telefon: 01 80 - 5 25 65 65

Telefax: (02 09) 4 01 - 7 14 / 7 15

Internet: www.kueppersbusch.de

Sie erreichen uns:

Montag his Donnerstag von 7 ^30 Uhr bis 18 ^00 Uhr

Freitag von 7 ^30 Uhr bis 17 ^00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax oder Internet unter www.kueppersbusch.de mit.

Österreich:

Küppersbusch Ges. m. b. H.

Eitnergasse 13

1230 Wien

Telefon: [phone] - 15

Telefax: (01) 8 66 80 - 50

Internet: www.kueppersbusch.at

Sie erreichen uns:

Montag bis Freitag von 8 ^00 Uhr bis 17 ^00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax oder Internet unter www.kueppershusch.at mit.

Bitte beachten Sie:

Damit unser Kundendienst Reparaturen sorgfältig vorbereiten und die benötigten Ersatzteile bereitstellen kann, benötigen wir bei Ihrer Kundendienstanforderung die folgenden Informationen:

1. Ihre genaue Anschrift

2. Ihre Telefon- und ggf. Telefaxnummer

3. Wann kann der Kundendienst Sie besuchen?

4. Die genaue Gerätebezeichnung: Mod. und F.-Nr. (Typenschild und/oder Kaufbeleg zu Rate ziehen)

5. Das Kaufdatum oder Lieferdatum

6. Die genaue Beschreibung des Problemes oder Ihres Service-Wunsches

Halten Sie bitte zusätzlich Ihren Kaufbeleg bereit.

So helfen Sie uns, unnötigen Zeit- und Kostenaufwand zu vermeiden und auch für Sie effizienter zu arbeiten.

Garantiebedingungen

Zusätzlich zu seinen Gewährleistungsansprüchen aus seinem Kaufvertrag mit dem Händler leisten wir dem Endahnehmer direkt Garantie für Küppersbusch-Hausgeräte. Der Umfang unserer Garantie wird nachstehend geregelt:

1. Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen, werden nach Maßgabe der folgenden Regelungen unentgeltlich behoben, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den ersten Endabnehmer angezeigt werden. Bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung beträgt die Garantiefrist lediglich 12 Monate. Für gebrauchte Geräte gilt ebenfalls die Frist von 12 Monaten. Tritt der Mangel innerhalb von 6 Monaten ab Lieferung auf, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.

2. Für leicht zerbrechliche Teile, wie z.B. Glas, Kunststoff und Glühlampen, wird keine Garantie übernommen. Geringfügige Abweichungen von der Soll-Beschaffenheit, die für den Wert und die Gebrauchstauglichkeit des Geräts unerheblich sind, begründen keinen Garantieanspruch. Ebenso wenig leisten wir Garantie bei Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser sowie allgemein ungewöhnlichen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät mit ungeeigneten Stoffen in Berührung gekommen ist. Schließlich leisten wir auch keine Garantie, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, auf nicht fachgerechte Installation und Montage, auf Fehlgebrauch, auf mangelnde Pflege oder auf Nichtbeachtung der Bedienungs- oder Montagehinweise zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe in das Gerät von Personen vorgenommen werden, die hierzu nicht von uns ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind, und dadurch ein Defekt verursacht wurde.

3. Unsere Garantieleistung besteht darin, dass wir nach unserer Wahl entweder mangelhafte Teile unentgeltlich instandsetzen oder durch einwandfreie Teile ersetzen. Instandsetzungen werden nach Möglichkeit am Aufstellungsort vorgenommen. Zur Reperatur anstehende Geräte sind so zugänglich zu machen, daß uneingeschränkt Handhabung, Ausbau und Einbau durch die Techniker möglich ist und keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können. Bei Geräten, die nicht nach unseren Einbaurichtlinien montiert sind werden die anfallenden Zusatzleistungen in Rechnung gestellt. In jedem Fall der Inanspruchnahme von Garantieleistungen ist der Kaufbeleg vorzulegen und das Kauf- und – soweit hiervon abweichend – das Lieferdatum nachzuweisen. Ersetzte Teile gehen in unser Eigentum über.

4. In Fällen, in denen die Nachbesserung fehlschlägt oder von uns abgelehnt wird, liefern wir innerhalb der obengenannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertigen Ersatz. Dabei behalten wir uns für den Fall der Ersatzlieferung die Geltendmachung einer angemessenen Nutzungsentschädigung für die bisherige Nutzungszeit vor.

5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden, sind – mit Ausnahme der Haftung für Schäden aus der Verletzung des Lebens, des Körpers oder der Gesundheit, die auf einer fahrlässigen Pflichtverletzung von uns oder einer vorsätzlichen oder fahrlässigen Pflichtverletzung unserer Erfüllungsgehilfen beruhen - ausgeschlossen.

Diese Garantiebedingungen gelten grundsätzlich nur für in Deutschland gekaufte Geräte. Soweit wir in dem entsprechenden Land über ein Kundendienstnetz verfügen, gelten diese Garantiebedingen auch für ins Ausland verbrachte Geräte, vorausgesetzt sie weisen die technischen Voraussetzungen, wie z.B. Spannung, Frequenz, Gasart, für das entsprechende Land auf und sind für die jeweiligen Klima- und Umweltbedingungen geeignet. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Auslandsgesellschaft oder Landesvertretung herausgegebenen Garantiebedingungen, die über den Fachhändler oder direkt bei unserer Auslandsgesellschaft oder Landesvertretung angefordert werden können.

Gelsenkirchen im April 2003 KÜPPERSBUSCH HAUSGERÄTE AG

GB Content.... 1186
F Sommaire 32
NL Inhoud 48

Hier finden Sie...

Bitte lesen Sie die Informationen in diesem Heft sorgfältig durch bevor Sie Ihren Backofen in Betrieb nehmen. Sie finden hier wichtige Hinweise für Ihre Sicherheit, den Gebrauch, die Pflege und die Wartung des Gerätes, damit Sie lange Freude an Ihrem Gerät haben.

Sollte einmal eine Störung auftreten, sehen Sie bitte erst einmal im Kapitel „Wenn etwas nicht funktioniert“ nach. Kleinere Störungen können Sie oft selbst behehen und sparen dadurch unnötige Servicekosten.

Bewahren Sie diese Anleitung sorgfältig auf. Bitte reichen Sie diese Bedienungsanleitung zur Information und Sicherheit an neue Besitzer weiter.

Folgende Symbole werden in dieser Bedienungsanleitung verwendet:

Das Warndreieck weist Sie auf Gefahren für Ihre Gesundheit hin oder auf Schäden, die an dem Gerät verursacht werden können.
Hier finden Sie Tips und Hinweise.

Inhaltsverzeichnis

Ihr Gerät im Überblick 4

Sicherheitshinweise 5

für Anschluß und Funktion
Kochfläche
Backofen

Vor dem ersten Benutzen 5

Verpackungsmaterial und Altgerät entsorgen
Erstreinigung

So benutzen Sie die Kochstellen 6

Die Kochstufen
Hinweise zu den richtigen Töpfen
Merkmale der Glaskeramik-Kochfläche

So nutzen Sie Ihren Backofen 7

Allgemeine Hinweise
Bedienelemente und Anzeigen für den Backofen
Schaltsymbole und Betriebsarten:
Aufheizanzeige und Betriebsanzeige
Backofen ein- und ausschalten
Einschubteile
Einschubebenen:
Vorheizen
Braten
Richtwerte Braten
Backen
Hinweise zur Tabelle: „Richtwerte Backen“
Richtwerte Backen
Auftauen ohne Garen
Einkochen

Die elektronische Schaltuhr 11

Uhrzeit einstellen/ändern
Kurzzeitwecker einstellen
Gardauer einstellen
Garzeitende einstellen
Automatisches Ein- und Abschalten einstellen
Beleuchtung der Zeitschaltuhr
Grillen
Richtwerte Grillen
Prüfgerichte nach DIN 44547

Reinigung und Pflege 14

Für alle Oberflächen
Verkrustungen entfernen
Hinweise zum Reinigungsschaber
Verwendung von Backofenspray - Hinweise
Email
Edelstahl
Glas
Türdichtung
Knebel
Backofentür aus- und einbauen
Innenscheibe aus- und einbauen
Seitengitter aus- und einbauen

Wenn etwas nicht funktioniert.... 16

Backofenbeleuchtung auswechseln
Türdichtung austauschen

Typenschild 17

Montagehinweise für Fachpersonal.... 17

Elektrik

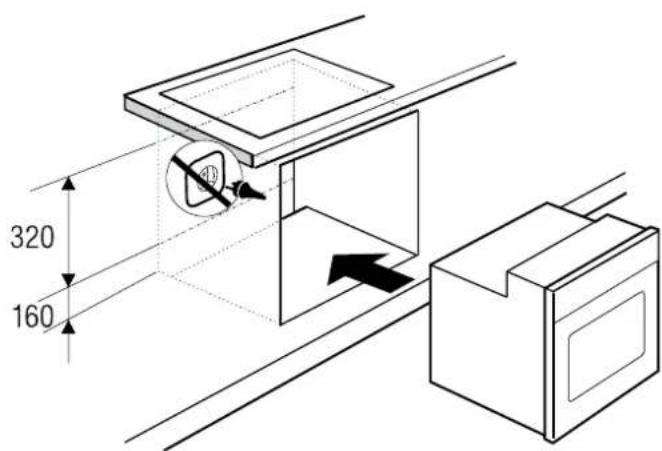

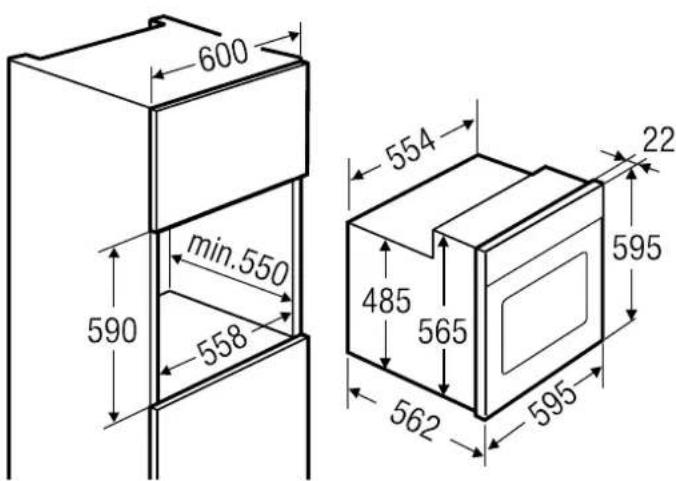

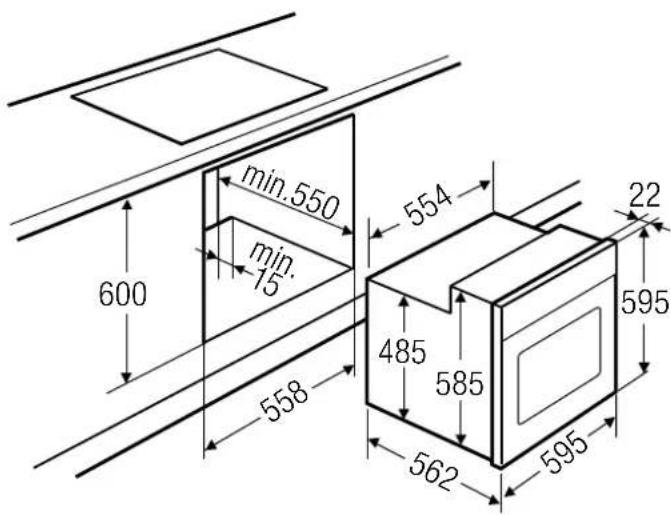

Einbaumaße
Einbau in Küchenmöbel

Ihr Gerät im Überblick

Ihr Gerät karr mit einer Glaskeramik-Kochfläche (1) oder mit einer Kochmulde (6) kombiniert werden.

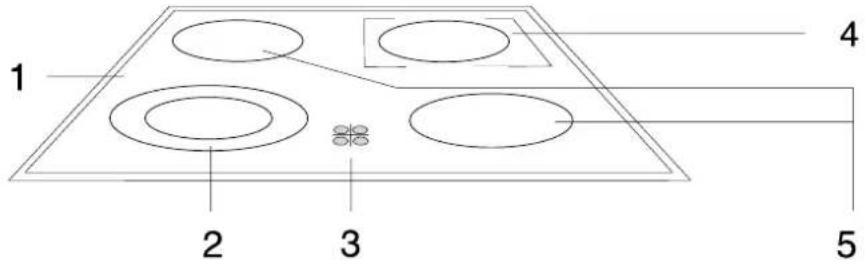

1 Glaskeramik-Kochfläche
2 Zweikreis-Kochzone
3 Kochstellenwärmeanzeigen
4 Bratzore
5 Normalkochzonen

1 2 3 4 5

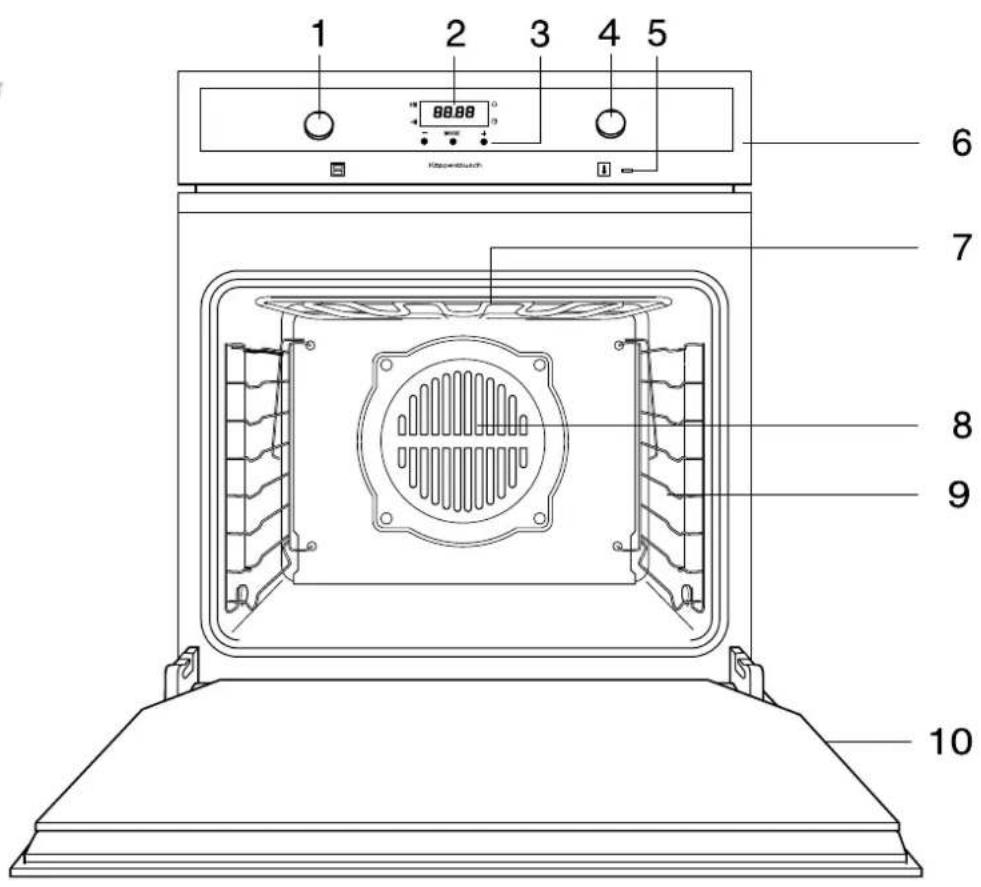

1 Betriebsartenwahlschalter
2 Anzeige der elektronischen Schaltuhr
3 Bedientasten der elektronischen Schaltuhr
4 Temperaturregler
5 Aufheizanzeige
6 Bedienblende
7 Oberhitze und Grill
8 Heißluftventilator
9 Einschubebenen
10 Backofentür

Mitgeliefertes Zubehör:

Bratrost

Backblech (Email)

Fettpfanne

Teleskop-Einzelauszüge

Lieferbares Sonderzubehör:

Bratiost (Zub. 1118)

Backblech (Zub. 1119)

Fettpfanne (Zub. 1120)

1 2 3 4 5 88.88 Klöseinbuch 6 7 8 9 10

Sicherheitshinweise

für Anschluß und Funktion

• Nur KÜPPERSBUSCH-Einbaukochflächen wurden für den Gebrauch oberhalb eines KÜPPERSBUSCH-Einbaubackofens konstruiert und geprüft. Andere Kochflächen dürfen nicht verwendet werden.
  ■ Netzanschluß, Wartung und Reparatur der Geräte darf nur ein autorisierter Fachmann nach den geltenden Sicherheitsbestimmungen vornehmen. Unsachgemäß ausgeführte Arbeiten gefährden Ihre Sicherheit.
  ■ Gerät nur im eingebauten Zustand betreiben!
  ■ Die Oberfläche des Backofens wird im Betrieb heiß. Kleinkinder grundsätzlich fernhalten.
  ■ Anschlußkabel von Elektrogeräten nicht in der Backofentür einklemmen.
  ■ Dampf- und/oder Druckreinigungsgeräte dürfen nicht zum Reinigen des Backofens verwendet werden! Das Gerät kann so beschädigt werden, daß für Sie Lebensgefahr besteht.
  ■ Das Gerät dient ausschließlich der Zubereitung von Speisen im Haushalt.

Kochfläche

Überhitzte Fette und Öle können sich selbst entzünder. Speisen mit Fetten und Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten. Ertzürdete Fette und Öle riemals mit Wasser löschen! Deckel auflegen, Kochstelle abschalten und Topf von der heißen Kochstelle ziehen.
■ Bei Risser, Sprüngen oder Bruch des Glas-eramik-Kochfeldes das Gerät sofort außer Betrieb setzen. Sicherung ausschalten.
■ Durch Unbeabsichtigtes Einschalten einer Kochfläche können auf der Kochfläche liegende Gegenstände beschädigt werden oder eine Gefahr für Ihre Umgebung bringen. Auch nach Gebrauch keine Gegerstände, die eine Gefahr für ihre Umgebung bringen können, darauf stellen.
■ Keire Alufolie oder Kunststoffe auf die Kochflächen leger.
■ Keire brenrbarer oder ertzürcbarer Gegerstärke auf die Kochfläche leger, die bei unbeabsichtigtem Einschalten eine Gefahr bringen könnten.

Backofen

■ Bei Reparaturen und Austausch von Backofenglühlampen muß das Gerät stromlos gemacht werden (Sicherung ausschalten oder Netzstecker ziehen).
■ Im Backofen grundsätzlich keine Gegenstände aufbewahren, die bei unbeabsichtigtem Einschalten eine Gefahr bringen.
■ Vorsicht bei Arbeiten im heißen Backofen. Topflappen, Handschuhe oder ähnliches benutzen.
■ Vorsicht beim Öffnen des heißen Backofens: Beugen Sie sich nicht sofort über die geöffnete Backofentür. Beim Öffnen strömt ein Schwall heiße Luft oder auch Wasserdampf aus der Türöffnung.
■ Die Backofentür muß gut schließen. Bei Beschädigungen der Scharniere oder bei Bruch des Türglases Gerät sofort außer Betrieb nehmen, bis es vom Fachmann repariert und überprüft ist.
■ Eine beschädigte Türdichtung muß ausgetauscht werden. Der Backofen darf mit defekter Türdichtung nicht benutzt werden.
■ Backofentür bei Zubereitungen im Backofen immer völlig schließen.
■ Von Grill und Oberhitze mindestens 5 cm Abstand halten.

Vor dem ersten Benutzen

Verpackungsmaterial und Altgerät entsorgen

Entsorgen Sie die Transportverpackung möglichst umweltgerecht.

In Deutschland nimmt Ihr Fachhändler, bei dem Sie das Gerät gekauft haben, die Transportverpackung zurück. Das Rückführen der Verpackungsmaterialien in den Materialkreislauf spart Rohstoffe und verringert das Müllaufkommen. Altgeräte enthalten noch Wertstoffe. Geben Sie Ihr Altgerät in eine Wertstoff-sammelstelle. Altgeräte sind vor dem Entsorgen unbrauchbar zu machen. Damit verhindern Sie Mißbrauch.

Erstreiniejinstellen

Der Backofen funktioniert erst, wenn die Uhrzeit eingestellt ist. Vor der Inbetriebnahme und nach Stromausfällen muß die Uhr eingestellt werden. Wenn die Uhr nicht eingestellt ist, blinkt eine Kontrollleuchte neben dem Uhr Symbol ⏻.

- Mit z^+ und z^- die gewünschte Uhrzeit einstellen. Die Uhr startet nach einigen Sekunden, die blinkende Kontrolleuchte erlischt.

12.00 MODE

Erstreinigung

• Fremdteile und Verpackung entfernen.
• Vor dem ersten Zuhereiten von Speisen ist eine Reinigung des Gerätes vorzunehmen.
  Innenraum des Backofens, Backhleche, Fettpfanne, Rost usw. mit feuchtem Tuch und etwas Spülmittel reinigen.
• Backofen aufheizen.
  Backofentür schließen.
  Backofen mit Ober- und Unterhitze bei 200 °C 60 Min. aufheizen.
  Küche gleichzeitig gut lüften.

So benutzen Sie die Kochstellen

Beachter Sie die Sicherheitshirweise auf S. 5.

Betriebsanzeige

Die Betriebsanzeige an der Bedierblende leuchtet auf, wenn eine Kochstelle in Betrieb ist.

Die Kochstufen

Jede Kochstelle besitzt einer eigenen Regler. Auf den Kochstellenreglen sind neur Kochstufen markiert. Sie können aber beliebig feine Zwischenstufen wählen.

Möglichst auf großer Kochstufe ankochen und auf kleiner Stufe weiterkochen.

Die Regler sind versenbar, sie können in jeder Einstellung versenkt werden. Durch kurzes Drücken werden sie herausgeholt. Mit verserkten Reglern kann nicht geschaltet werden.

Kochstufe geeignet zum

0	Abschalten
1-3	Aufwärmen, Warmhalten, Quellen, Auftauen
4-5	Dämpfen, Dürsten, Kochen
6-8	Brater, Fritieren
9	Erhitzen großer Mergen, Anbraten

Hinweise zu den richtigen Töpfen

Mit den richtiger Töpfer sparer Sie Kochzeit und Ernergie.

■ Benutzen Sie Töpfe mit glattem und ebenem Boden.

■ Wählen Sie den Topfdurchmesser passerd zur Kochzone.

Merkmale der Glaskeramik-Kochfläche

Bräter- oder Zweikreiskochzonen

Standardmäßig wird der kleinere Kochzoren-Durchmesser bereizt. Für Bräter oder große Töpfe kann der äußere Kochzorenkreis zugeschaltet werden.

Zuschalten der Zweikreiszone:

• Regler nach rechts bis zum Arschlag drehen.
• Darn auf gewünschte Kochstufe zurückdreher.

Abschalten der Zweikreiszone:

• Regler kurz auf „0“ zurückdreher.
• Darn auf gewünschte kochstufe zurückdreher.

Wärmeanzeigen (1)

⚠ Vorsicht! Die Anzeige kann ausfaller (Lampe defekt). In diesem Fall werden Sie nicht vor heißen Kochsteller gewamt. Lampe sofort erreuern lassen!

Sie leuchten solange die Kochstellen noch sehr heiß sind - auch nach dem Absschalter.

Warmhaltezone

Einige Glaskeramik-Kochflächen sind mit einer Warmhaltezore ausgestattet. Die Warmhaltezone wird über Sensortasten gesteuert.

- Zuerst Sensortaste 2, darn Sersortaste 3 berühren. Die Betriebsanzeigen urter den Sersortasten leuchten.

2 3

Ausschalten:

- Sersortaste 4 berühren.

So nutzen Sie Ihren Backofen

Allgemeine Hinweise

Beachten Sie die Sicherheitshinweise auf S. 5!

Achtung, Überhitzungsgefahr! Beim Gebrauch Backofenboden nicht mit Alufolie auslegen oder Töpfe, Pfannen u.ä. darauf stellen! Es würde ein Hitzestau entstehen, der das Email beschädigt.

Während des Backofengebrauchs wird der Backofen heiß. Um das Gehäuse zu kühlen, wird der Kühlventilator zugeschaltet, sobald sich das Gehäuse erwärmt. Der Kühlventilator läuft solange weiter, bis es abgekühlt ist - auch nach dem Ausschalten des Geräts. Die Ventilatorgeräusche sind normale Betriebsgeräusche, es handelt sich nicht um eine Störung.

Bedienelemente und Anzeigen für den Backofen

A Betriebsartenwahlschalter
b Temperaturregler
C Aufheizanzeige

Schaltsymbole und Betriebsarten:

Schalt-symbol	Betriebsart	vorgesehen für
0	Aus
💡	Beleuchtung
💡	Pizza-Stufe	Backen von Pizza.
＝	Ober-/Unterhitze	Vorheizen,Backen und Braten auf einer Ebene
＝	Unterhitze	Vorbacken sehr feuchter Kuchen
＝	Oberhitze	Überpacken
WW	Grill	Grillen kleiner Mengen, die Fleischstücke in die Mitte des Bratrostes legen.
WW	Großflächen-grill	Grillen großer Mengen, z. B. Steaks, Fisch und Würstchen, aber auch zum Überpacken von Toasts und Gratins.
💡	Umluft	mit Temperatureinstellung, zum Backen, Braten, Garen auf mehreren Ebenen, Einkochen.
💡	Kaltumluft	ohne Temperatureinstellung, zum schonenden Auftauen und Abkühlen.
※	Auftau- und Garstufe	für gefrorene Fertig- und Pfannengerichte und gefrorene Kuchen.

Aufheizanzeige und Betriebsanzeige

Die Aufheizanzeige an der Bedienblende leuchtet während des Aufheizens und erlischt, sobald die eingestellte Temperatur erreicht ist. Sie leuchtet auch während des Betriebes auf, wenn der Backofen nachheizt, um die gewünschte Temperatur zu halten.

Wenn Sie eine Betriebsart gewählt haben, ist die Backofenbeleuchtung an - der Backofen ist in Betrieb.

Backofen ein- und ausschalten

Betriebsart wählen:

- Betriebsartenwahlschalter (linker Schalter) nach rechts drehen.

Temperatur einstellen:

- Temperaturregler (rechter Schalter) nach rechts drehen.

Backofen ausschalten:

- Drehen Sie beide Schalter auf „0“ zurück.

Einschubteile

Backbleche:

■ Beim Herausnehmen leicht anheben.
Nach dem Wiedereinschieben muß die schräge Kante der Bleche zur Backofentür zeigen.
■ Fettpfanne und Backblech mit den beiden Löchern nach hinten in den Backofen einschieben.

Rost:

■ Achten Sie darauf, daß die Querstange der Roste immer nach hinten (von Ihnen weg) zeigt.

Grillrost mit Heber zum Einsetzen in die Fettpfanne (Sonderzubehör)

■ Der Grillrost wird in die Fettpfanne eingesetzt. Mit dem Heber können Sie den Grillrost mit der Fettpfanne zusammen aus dem Backofen nehmen. Es tropft nichts herunter und Sie können bequem servieren.

Sie haben 8 Einschuhebenen in den Seitengittern. Die Einschuhebenen werden von 1 bis 8 von unten nach oben gezählt.

Seitengitter:

Die Einschubehene 1 ist die unter- ste mögliche Einschubehene.

① ② ③ ④ ⑤ ⑥ ⑦ ⑧

Bei Ober-/Unterhitze und Umluft muß der Backofen vorgeheizt werden.
Legen Sie das Brat- oder Backgut erst in den Backofen, wenn das Vorheizen beendet ist.
- Die Backofentür schließen.
- Den Betriebsartenwahlschalter auf die gewünschte Betriebsart einstellen.
- Die gewünschte Temperatur einstellen. Die Aufheizanzeige geht an.
- Sobald die Aufheizanzeige erlischt, das Gargut in den Backofen geben.

Braten

■ Fleisch oder Fisch sollten Sie erst ab einem Gewicht von 1 kg im Backofen garen.
■ Die Bratdauer ist abhängig von Fleischart, Qualität und Fleischhöhe. Zum Messen das Fleisch leicht anheben, da es unter seinem Eigengewicht einfällt.
■ Die Bratdauer für Fleisch mit Fettschicht kann sich bis auf das Doppelte erhöhen.
■ Wenn Sie im Backofen mehrere kleine Fleischstücke oder kleine Geflügel braten, verlängert sich die Garzeit pro Stück um ca. 10 Min. Die Bratzeit für ein Hähnchen beträgt z. B. ca. 60 Min., für 2 Hähnchen sind es 65 bis 75 Minuten.
Hinweise zu den Einschubehenen unbedingt beachten!

Einschubebenen (von unten gezählt!):

Umluft	Fettpfanne: Einschuhebene 2Rost: Einschuhebene 3
Ober-/Unterhitze	Fettpfanne: Einschuhebene 2Rost: Einschuhebene 3

Braten auf dem Rost

Benutzen Sie das Backblech als Tropfschutz und den Rost.
Achten Sie beim Braten darauf, daß das Backblech nicht überläuft. Braten Sie sehr fette oder saftige Braten im Zweifelsfall in einer Auflaufform oder einen Bräter.
- Große Braten können Sie direkt in einer flachen Form oder auf dem Rost mit untergesetztem Backblech garen (z. B. Pute, Gans, Hähnchen oder Haxen).
■ Den Braten nach 2/3 der Garzeit wenden.

Braten im Topf (Backofen)

Wählen Sie die Betriebsart Grill/Unterhitze 📌 bei 160 bis 200 °C

■ Magere Fleischsorten sollten Sie im Bratentopf mit geschlossenem Deckel braten (z. B.Kalbsbraten und Sauerbraten, Rinderschmorbraten oder tiefgefrorenes Fleisch). Das Fleisch bleibt so saftiger.
■ Sie können jeden Topf (Stahl, emailliert, Gußeisen oder Glas) verwenden, der keine Holz oder Kunststoffgriffe hat und hitzefest ist.
■ Wird ein Römertopf benutzt, sind die Angaben des Herrstellers zu beachten. Wir empfehlen folgenden Ablauf:

- Topf mit Wasser ausspülen oder etwas Fett hineingeben.

- Vorbereiteten (gewürzten) Braten in den Topf gehen. Deckel auflegen und auf den Rost in den kalten Backofen stellen.

- Grill/Unterhitze 📌 mit einer Temperatur von 160 bis 200 °C einstellen. Bereiten Sie die Soße auf herkömmliche Weise zu.

Richtwerte Braten

Die Werte der bevorzugt anzuwendenden Betriebsarten sind hervorgehoben.

Fleischart	Umluft	Ober-/Unterhitze	Großflächen-grill mit Um-luft	Grill mit Unterhitze	Bratdauer
	Temperatur in °C				je cm Fleischhö-he in min.
Rinderoraten	160	170-180		180-200	18
Roastbeef	180	190-210	180-200		8-10
Filet	180	190-210	190-210		8-10
Kalofleisch	150-160	170-180		160-180	10-12
Schweirepraten	160	170-190	170-180	180-200	12-15
Schweirepraten mit Schwarte	160	170-180	160-180	180-200	12-15
Kasseler	160	170-180		160-180	8-10
Wild	160	170-180		180-200	12-15
Wildschwein	160	170-190		180-200	12-15
Filet vom Wild	180	190-210	180-200		8-10
Lammfelsch	160	170-180		160-180	12-15
Ente	160	170-180	160-180	180-200	12-12
Gans	160	170-190	170-180		12-14
Pute	160	170-180	160-170		10-12
Hährchen*	160	180-200	180-190		8-10*
Ganzar Fisch	180	180-190	180-200		8-10

* ganzes Hähnchen 50-60 Minuten

Umluft (vorheizen)

Backen auf zwei Ebenen gleichzeitig möglich.

Einschubhöhen:

Ein Blech: 4. Einschubebene von unten

Zwei Bleche: 3. und 6. Einschubebene von unten

■ Beim Backen von mehreren Plattenkuchen oder Formkuchen verlängert sich die Backzeit pro Blech um ca. 5 bis 10 Minuten.
■ Entnehmen Sie die Bleche einzeln je nach Bräunungsgrad.
■ Backen Sie mit Umluft ♗ bei 160 °C, wenn in Ihrem Rezept keine Angaben für Umluft gemacht werden.
■ Wichtig: Bei Kuchen mit feuchtem Obstbelag ist die Feuchtigkeitsentwicklung besonders hoch. Es sollte nur ein Kuchen gleichzeitig gebacken werden.

Ober-/Unterhitze (vorheizen) =

Backen auf einer Ebene

■ Backformen aus Schwarzblech und Aluminium sind besonders gut geeignet.

Pizza backen mit der Betriebsart Pizza-Stufe

Wählen Sie die Betriebsart Pizza-Stufe 🚙️ bei 250 °C.

Backen auf einer Ebene

Grundrezept Pizza

250 g Mehl, 20 g Hefe, 1/2 Tl. Zucker, 1/8 l lauwarmes Wasser, 3 EL (Oliven-)Öl, Salz.

Pizza backen auf dem Backblech

• Aus den angegebenen Zutaten einen Hefeteig herstellen.
• Den Teig gehen lassen, bis sich das Volumen verdoppelt hat (ca. 30 Min.).
• Danach den Teig nochmals einige Minuten kneten und weitere 15 Minuten gehen lassen.
• Backofen mit Ober-/Unterhitze ■ bei 250 °C vorheizen.
• Backblech einfetten.
  Wenn Sie kleine runde Pizzen backen, das Backblech bereits jetzt in den Ofen schieben und mit vorheizen.
• Den Teig ausrollen, auf ein Backblech legen, einen Rand formen.
• Beliebig und schnell belegen, damit der Teig nicht feucht wird.
• Kleine Pizzen: Belegten Teig auf das vorgeheizte Backblech geben.
• Backblech in die Einschubebene 2 einschieben.
• Stellen Sie den Betriebsartenwahlschalter auf die Betriebsart Pizza-Stufe bei 250 °C ein. Die Pizza benötigt ca. 20 - 25 Minuten.

Hinweise zur Tabelle: „Richtwerte Backen“

In der Tabelle finden Sie für eine Auswahl an Gehäck die dafür erforderlichen Temperaturangaben, Garzeiten und Einschuhebenen.

■ Für Temperaturen sind meistens Bereiche angegeben, da sie von der Zusammensetzung des Teigs, der Menge und der Backform abhängig sind.
■ Wir empfehlen, beim ersten Mal den kleineren Temperaturwert einzustellen und erst bei Bedarf eine höhere Temperatur zu wählen, z. B. wenn eine stärkere Bräunung gewünscht wird oder die Backzeit zu lange dauert.
■ Wenn Sie für ein eigenes Rezept keine konkreten Angaben finden, orientieren Sie sich an einem ähnlichen Gebäck.
- Höhenunterschiede des Backguts können am Anfang des Backvorgangs zu unterschiedlicher Bräunung führen. In diesem Fall verändern Sie bitte nicht die Temperatureinstellung, Bräunungsunterschiede gleichen sich im Laufe des Backvorganges aus.

Richtwerte Backen

Die Werte der bevorzugt anzuwendenden Betriebsarten sind hervorgehoben. Beachten Sie bitte die Hinweise zu dieser Tabelle!

Heizen Sie den Backofen vor!

Gebäck	Umluft		Ober-/Unterhitze		Back-dauer
	Ein-schub	Temperatur in °C	Ein-schub	Temperatur in °C	in Minuten
Rührteig
Napfkuchen	2	150-160	2	170-180	50-75
Kastenkuchen	2	150-160	2	170-190	50-70
Sandkuchen	2	150-160	2	160-180	60-70
Torten	2	150-160	2	170-180	40-60
Torterböden	3	170-180	3	180-200	20-30
Feire Obsttorten	3	150-160	2	170-180	45-60
Kleingebäck	4	150-160	5	170-180	15-30
Blechkuchen:
Belag trocken	4	150-160	3	180-190	25-35
Belag feucht	4	160-170	3	170-180	35-50
Knetteig
Tortenböden	3	170-180	3	180-200	25-35
Käsekuchen	2	140-150	1	160-170	70-90
Kleingebäck	4	140-150	5	180-190	15-35
Blechkuchen:
Belag trocken	4	150-160	3	180-190	25-35
Belag feucht	4	160-170	2	170-180	30-50
Hefeleig
Napfkuchen	2	150-160	2	175-180	40-65
Hefekranz	3	150-160	2	175-180	40-50
Stollen (vorheizen)	3	150-160	2	175-180	50-70
Kleingebäck	4	140-150	5	180-200	15-30
Blechkuchen:
Belag trocken	4	150-160	4	175-180	30-40
Belag feucht	4	160-170	4	170-180	30-50
Bisquitteig
Torten	4	150-160	3	175-180	30-40
Rollen	4	170-180	3	180-200	12-25
Eiweißgebäck
Baiser	4	80-90	5	100-120	80-120
Zimtsterne	4	100-120	5	120-140	20-40
Makronen	4	100-120	5	120-140	20-50
Andere Teigarten
Blätterteig	3	170-180	4	190-210	15-30
Hefebälterteig	3	170-180	4	190-210	30-40
Quarkolalterteig	3	160-180	4	180-200	30-40
Brandteig	3	170-180	4	190-210	30-40
Quark-Ölteig	4	150-160	3	170-180	30-40
Honigkuchen	4	140-150	3	170-180	20-35
Pizza(vorheizen: 250 °C)	1	250	Grill/Unterhitze		10-15
Brot
Sauerteig- und Hefebrot(vorheizen: 230 °C, vorpacken: 10 Min. 230 °C)	2	180	2	180	50-65
Hefebrot/Weißordt	2	180	2	200	30-50

Stellen Sie die Betriebsart Auftau- und Garstufe ein. Diese Einstellung ist optimal für gefrorene Fertiggerichte und Kuchen, die aufgetaut und gleichzeitig gegart werden.
- Backofen mit Ober-/Unterhitze ■ vorheizen.
- Backblech oder Rost in die 2. Einschubleiste von unten in den Backofen einschieben.
- Auftau- und Garstufe ✉ einstellen.
- Temperatur nach Packungsangabe einstellen. Richtwerte finden Sie in der folgenden Tabelle.

Gericht	Auftau-und Garstufe	Zeit
	Temperatur in °C	in Minuten
Pommes frites	220	17-20
Bratkartoffel-Gemüse-Pfanne	250	18-20
Pfannengericht Gyros-Art	225	8-12
Fischstächen	220	10-12
Canreloni	225	30-35
Apfelkuchen	200	60-65
Apfelstrudel-Schnitten	180	15-20
Pflaumenkuchen	200	55-60

Einkochen

Achtung! Verwenden Sie bei Gläsern mit Twist-off®-Verschluß keine bereits verwendeten Deckel. Die Gläser können sonst unter Umständen bei wiederholtem Gebrauch platzen!
Geeignet sind herkömmliche Einkochgläser mit Gummiring und Glasdekkel oder handelsübliche Gläser mit Twist-Off®-Verschluß (nur mit neuem Deckel). Metalldosen sind ungeeignet.
Gießen Sie kein Wasser auf das Backblech! Es würde sehr viel Wasserdampf entstehen, der beim Öffnen der Backofentür auf einmal entweicht. Stellen Sie eine Tasse mit Wasser auf das Backblech, nicht auf den Boden des Backofens!
Stellen Sie die Einkochgläser und die Tasse mit Wasser auf ein Backblech oder besser: in die Fettpfanne (Zubehör).
Wählen Sie die Betriebsart Umluft ♣.

■ Nur frische Nahrungsmittel verwenden und nach üblichen Rezepten vorbereiten.
■ Max. 6 Einkochgläser à 1 Liter einkochen.
■ Nur Gläser gleicher Höhe verwenden, mit gleichem Inhalt zu 3/4 füllen.
■ Die Gläser dürfen sich nicht berühren.

- Backblech oder Fettpfanne in die 1. Einschubebene von unten schieben.

• 1 Tasse mit Wasser auf das Backblech stellen.
• Umluft auf 160 °C einstellen, vorheizen und Einkochvorgang beobachten. Nach ca. 30 bis 50 Minuten (bei 11-Gläsern) beginnt die Flüssigkeit in den ersten Gläsern zu perlen, meist im rechten vorderen Glas zuerst.

Obst

- Dann den Backofen ausschalten und die Gläser noch 30 Min. (bei empfindlichem Obst z. B. Erdheeren ca. 15 Min.) im geschlossenen Backofen stehen lassen.

Gemüse und Fleisch

• Wenn die Flüssigkeit perlt, den Backofen auf 100 °C herunterschalten und die Gläser noch 30-60 Min. weiterkochen lassen.
• Dann den Backofen ausschalten und Gläser noch 30 Min. im geschlossenen Backofen stehen lassen.

Die elektronische Schaltuhr

Uhrzeit einstellen/ändern

Vor der Erstinbetriebnahme des Backofens oder nach einem Spannungsausfall (Netz) muß die Uhr gestellt werden. Der Backofen funktioniert erst, wenn die Uhr gestellt ist. Wenn die Uhr nicht eingestellt ist, blinkt eine Kontrollleuchte neben dem Uhr Symbol ⑨.

- Mit r^+b und r^-b die gewünschte Uhrzeit einstellen. Die Uhr startet nach einigen Sekunden, die blinkende Kontrolleuchte erlischt.

12.00 MODE

Um die eingestellte Uhrzeit abzuändern, gehen Sie wie folgt vor:

- Drücken Sie die Taste MODE, bis die Kontrollleuchte neben dem Uhr Symbol ⏻ blinkt.

14.30 MODE

- Mit r +" und r -" die gewünschte Uhrzeit einstellen. Die Uhr startet nach einigen Sekunden, die blinkende Kontrolleuchte erlischt.

16.30 - MODE +

Kurzzeitwecker einstellen

Nach Beendigung der eingestellten Zeit ertönt ein akustisches Signal. Der Kurzzeitwecker schaltet den Backofen nicht ab.

- Drücken Sie die Taste MODE, bis die Kontrollleuchte neben dem Signal Symbol ⬆ blinkt.

16.30 MODE

- Stellen Sie mit „+“ und „-“ die gewünschte Zeitdauer in std.min ein, nach der die Zeitschaltuhr das Signal abgeben soll. Nach kurzer Wartezeit leuchtet die Kontrolleuchte ständig und die eingestellte Kurzzeit beginnt abzulaufen.

01.05 MODE

• Nach Ablauf der Kurzzeit ertönt ein akustisches Signal und die Kontrollleuchte blinkt.
• Drücken Sie eine beliebige Taste, um das Signal abzustellen. Auf dem Display wird wieder die aktuelle Uhrzeit angezeigt
  Wenn das Signal nicht abgeschaltet wird, verstummt es nach ca. 2 Min. von selbst.

Gardauer einstellen

- Drücken Sie die Taste MODE, bis die Kontrollleuchte neben dem Signal Symbol blinkt.

16.30 MODE

- Stellen Sie mit „+“ und „-“ die gewünschte Zeitdauer in std.min ein, nach der die Zeitschaltuhr den Backofen automatisch abschalten soll. Nach kurzer Wartezeit leuchtet die Kontrolleuchte ständig. Die Schaltuhr zeigt die aktuelle Uhrzeit an.

01.05 MODE

• Nach 6. Sekunden starten die Funktion selbstständig.
  Durch Betätigung der MODE Taste können Sie die aktuelle Gardauer anzeigen und bei Bedarf mit den Tasten „+“ und „-“ verändern.
• Wählen Sie eine Beheizungsart und stellen Sie die gewünschte Temperatur ein.
• Nach Ablauf der eingestellten Garzeit schaltet sich der Backofen ab. Ein akustisches Signal ertönt und die Kontrolleuchte beginnt zu blinken.
• Drücken Sie eine beliebige Taste, um das Signal abzustellen. Der Backofen schaltet sich wieder ein.
  Wenn das Signal nicht abgeschaltet wird, verstummt es nach ca. 2 Min. von selbst.
• Zum Abschalten des Backofens bringen Sie alle Bedienelemente in Stellung 0.

Garzeitende einstellen

- Drücken Sie die Taste MODE, bis die Kontrollleuchte neben dem Symbol Garzeitende → blinkt.

16.30 MODE

- Stellen Sie mit e^+ und e^- die gewünschte Uhrzeit für die Beendigung des Garvorgangs ein. Nach kurzer Wartezeit leuchtet die Kontrolleuchte ständig. Die Schaltuhr zeigt die aktuelle Uhrzeit an.

17.40 MODE

• Nach 6. Sekunden starten die Funktion selbstständig.
  Durch Betätigung der MODE Taste können Sie das aktuelle Garzeitende anzeigen und bei Bedarf mit den Tasten ^+ und ^- verändern.
• Wählen Sie eine Beheizungsart und stellen Sie die gewünschte Temperatur ein.
• Ist das Ende der Garzeit erreicht, schaltet sich der Backofen automatisch ab. Ein akustisches Signal ertönt und die Kontrolleuchte beginnt zu blinken.
• Drücken Sie eine beliebige Taste, um das Signal abzustellen. Der Backofen schaltet sich wieder ein.

Wenn das Signal nicht abgeschaltet wird, verstummt es nach ca. 2 Min. von selbst.
- Zum Abschalten des Backofens bringen Sie alle Bedienelemente in Stellung 0.

Automatisches Ein- und Abschalten einstellen

- Drücken Sie die Taste MODE, bis die Kontrollleuchte neben dem Symbol Gardauer blinkt.

16.30 MODE

- Stellen Sie mit x^+ und x^- die gewünschte Zeitdauer in std.min ein. Nach kurzer Wartezeit leuchtet die Kontrolleuchte ständig.

01.05 - MODE +

- Drücken Sie die Taste MODE, bis die Kontrollleuchte neben dem Symbol Garzeitende → blinkt.

16.30 MODE

- Stellen Sie mit x^+ und x^- die gewünschte Uhrzeit für die Beendigung des Garvorgangs ein. Nach kurzer Wartezeit leuchtet die Kontrolleuchte ständig. Die Schaltuhr zeigt die aktuelle Uhrzeit an.

18.45 MODE

• Wählen Sie eine Beheizungsart und stellen Sie die gewünschte Temperatur ein.
• Der Backofen bleibt ausgeschaltet, die Kontrollleuchten neben den Symbolen und leuchten ständig. Ihr Backofen ist programmiert.
• Bei Erreichen des Garbeginns schaltet sich der Backofen ein und führt den Garvorgang während der eingestellten Zeitdauer aus.
  Durch Betätigung der MODE Taste können Sie das aktuelle Garende anzeigen und bei Bedarf mit den Tasten + und - verändern.
• Ist das Garende erreicht, schaltet sich der Backofen ab, ein akustisches Signal ertönt und die Kontrollleuchte neben dem Symbol Garzeitende → blinkt.
• Drücken Sie eine beliebige Taste, um das Signal abzustellen. Der Backofen schaltet sich wieder ein.
  Wenn das Signal nicht abgeschaltet wird, verstummt es nach ca. 2 Min. von selbst.
• Zum Abschalten des Backofens bringen Sie alle Bedienelemente in Stellung 0.

Beleuchtung der Zeitschaltuhr

Grillen Sie nur mit geschlossener Backofentür!

Betriebsart Grill 🐎 für kleine Mengen Grillgut oder Großflächengrill 🐎 für große Mengen Grillgut einstellen.

Temperaturregler auf einstellen. Ausnahme: Bei größeren Braten ist es besser, wenn Sie eine Temperatur zwischen 200 und 250 °C wählen, damit der Braten nicht verbrennt.

Schalterstellung für Grill: Schalterstellung für Großflächengrill:

Schalterstellung für Großflächengrill 📌:

• Backofen 5 bis 10 Min. vorheizen.
• Grillgut auf den Bratrost legen.
• Fettpfanne in die 2. oder 3. Einschubebene von unten, Bratrost in die Einschubebene laut Tabelle einschieben.
• Betriebsart Grill 🐎 oder Großflächengrill 🐎 wählen.
• Temperaturregler auf ▼ einstellen.
• Backofentür schließen.

Fleischart	Einschub	Grill		Großflächengrill
		1. Seite	2. Seite	1. Seite	2. Seite
		in Minuten
Schweinekctelett	7	10-12	8-10	14-15	8-10
Bauchtleisch	6	12-15	8-10	16-18	10-12
Schweinetilet	6	10-12	8-10	14-16	10-12
Leperscheiben	7	5-6	4-5	8-10	5-6
Bratwürste	6	8-10	6-8	12-15	10-12
Bratwurstschrecken	6	10-12	8-10	10-14	9-11
Schaschlik	5	9-11	7-8	15-20	10-12
Rinderfilet, blutig	7	6-7	5-6	8-10	6-7
Rinderfilet, medium	7	7-9	6-7	9-11	6-9
Kalossteak	6	8-10	7-8	10-12	8-9
Lammkotelett	6	7-8	6-7	9-11	6-9
Hähnchenschenkel	4	15-18	10-12	17-20	11-14
Halbe Hähnchen	4	18-20	10-12	22-24	12-15
Fischfilet	7	6-7	4-5	10-12	7-8
Forellen	5	5-7	4-6	8-11	7-10
Toastort	6	2-3	2-3	4-6	3-4
Toast mit Belag	5	6-8		10-12

Reinigung und Pflege

Lesen Sie dieses Kapitel bitte vollständig, bevor Sie Ihr Gerät das erste Mal benutzen. Bei sachgerechter Reinigung und regelmäßiger Pflege kann es jahrelang schön und sauber bleiben. Wir haben hier Hinweise zusammengestellt, damit Sie die einzelnen Oberflächen schonend, aber gründlich reinigen und pflegen können.

Für alle Oberflächen

⚠️ Dampf- und/oder Druckreinigungsgeräte dürfen nicht zum Reinigen des Gerätes verwendet werden! Das Gerät kann so beschädigt werden, daß für Sie Lebensgefahr besteht.
⚠️ Verbrennungsgefahr! Lassen Sie das Gerät mindestens handwarm abkühlen, bevor Sie es reinigen.
⚠️ Beachten Sie die Gebrauchsanweisung bei allen Reinigungsmitteln.

Reinigen Sie das Gerät nach jedem Gebrauch. Nicht entfernte Verschmutzungen können beim nächsten Aufheizen festbrennen, diese Verkrustungen sind oft nicht mehr restlos zu entfernen.

Reinigen Sie bei leichter Verschmutzung die Flächen mit einem Tuch, weicher Bürste oder weichem Schwamm und warmem Wasser mit etwas Spülmittel. Wischen Sie immer mit klarem Wasser nach, damit keine Reste von Reinigungsmittel zurückbleiben und Verfärbung oder Flecken verursachen. Anschließend trockenreiben.

Für stärkere Verschmutzungen finden Sie in den nachfolgenden Abschnitten Hinweise zu den einzelnen Oberflächen und Teilen.
VSR O-FIX-C ist ideal zum Reinigen von Glaskeramik, Email und der beschichteten Türinnenseite. Dieses Reinigungspulver ist erhältlich beim KÜPPERSBUSCH Kundendienst.

Reinigen Sie auf keinen Fall mit

• agressiven oder bleichenden Reinigungsmitteln, die z. B. aktiven Sauerstoff, Chlor oder ätzende Inhaltsstoffe enthalten.
• kratzenden Reinigungsmitteln wie Scheuermittel, Stahlwolle, verseifte Stahlwolle, harte Bürsten, Metallschwämme, Plastikschwämme oder Schwämme mit kratzender Oberfläche (Scheuerseite).

Verkrustungen entfernen

Stärkere Verkrustungen sollten zuerst eingeweicht werden - am besten mit einem nassen Tuch. Sie lassen sich anschließend leichter entfernen.

Hinweise zum Reinigungsschaber

⚠ Vorsicht, Schnittgefahr! Die Klinge des Reinigungsschahers ist sehr scharf.

Setzen Sie den Reinigungsschaber immer flach auf und schieben Sie die Verkrustungen weg.

⚠ Kratzen Sie nicht mit der Ecke des Schahers und achten Sie darauf, daß Sie Dichtungen nicht mit der Ecke beschädigen.

Verwendung von Backofenspray - Hinweise

Beachten Sie unbedingt die Hinweise des Herstellers. Aluminium wird durch Backofenspray beschädigt, ebenso lackierte Flächen und Kunststoff!

Aus Umweltschutzgründen sollten Sie auf Backofenspray möglichst verzichten. Wenn Sie es dennoch benutzen möchten, sprühen Sie damit nur Innenraum und emaillierte Backbleche ein.

Email

Backofen-Innenraum, Front, Backbleche, Fettpfanne

Manche Plastikschwämme mit Scheuerseite können verwendet werden. Einige Produkte enthalten allerdings in der Scheuerseite eingelagerte Körnchen, die Kratzer verursachen.

Vorsichtig an einer unauffälligen Stelle ausprobieren!

Ein Reinigungsschaber für Glaskeramikflächen eignet sich gut zum Entfernen von groben Verschmutzungen.

Wir empfehlen Ihnen zur gründlichen Reinigung VSR O-FIX-C. Backofenspray darf verwendet werden.

Edelstahl

Edelstahl-Türfront, Bedienblende, Teleskopauszüge, backmobil

Edelstahl ist besonders kratzempfindlich! Benutzen Sie keinen Reinigungsschaber!

Kalk-, Fett- und Stärkereste gleich entfernen, sonst entstehen Flecken! Die Reinigung kann mit einem Edelstahl-Reinigungsmittel erfolgen.

Wir empfehlen Ihnen einmal wöchentlich die Pflege der Edelstahloberfläche mit einem handelsüblichen Edelstahl-Pflegemittel. Es entsteht eine Schutzschicht, die die Edelstahlfläche vor Verfärbungen schützt.

Glas

Türinnenseite - beschichtetes Glas

⚠️ Backofenspray sollten Sie möglichst nicht verwenden, da bei regelmäßigem Gebrauch die beschichtete Oberfläche der Glasscheibe zerstört werden kann.

Ein Reinigungsschaber für Glaskeramikflächen eignet sich gut zum Entfernen von groben Verschmutzungen.

Wir empfehlen Ihnen zur gründlichen Reinigung VSR O-FIX-C oder Glasreiniger.

Türfront, Bedienblende

Reinigen Sie die Backofenfront nur mit warmem Wasser mit etwas Spülmittel, einem Tuch oder weichen Schwamm. Glasreiniger darf verwendet werden.

Türdichtung

Die Türdichtung sollte beim Reinigen des Backofens ausgehakt werden, damit sich kein Schmutz unter der Dichtung ansammeln kann. Siehe „Türdichtung austauschen“ auf S. 14.

Bei Bedarf kann Sie mit Spülmittel oder im Geschirrspüler gereinigt werden.

Knebel

Reinigen Sie die Knebel nur mit warmem Wasser mit etwas Spülmittel, einem Tuch oder weichen Schwamm.

Backofentür herausnehmen

• Backofentür ganz öffnen.
• Die heiliegenden Sicherungsstifte durch die Bohrung der Türscharmieren stecken.

- Die Backofentür mit beiden Händen seitlich fassen und fast ganz schließen.

- Heben Sie die Tür leicht an und ziehen Sie die Scharniere nach vorne aus den Türöffnungen.

Achtung - Verletzungsgefahr! Sicherungsstifte nicht aus den Bohrungen ziehen. Das Scharnier ist gespannt. Zum Einbau muß das Schanier ebenfalls gespannt sein. Nach Entfernen der Stifte ist es nicht mehr möglich, das Scharnier erneut zu spannen und zu sichern.

Backofentür einsetzen

- Die Backofentür mit beiden Händen seitlich fassen und die Scharniere in die entsprechenden Öffnungen am Backofen einschieben. Das Scharnier rastet ein.

Die Backofentür langsam ganz öffnen.

Innenscheibe aus- und einbauen

Die Innenscheibe der Herdtür kann zur Reinigung ausgebaut werden.

• Öffnen Sie die Herdtür.
• Ziehen Sie die Glasscheibe an der Unterseite (A) heraus. Die Innenscheibe ist gelöst und kann nun heraus genommen werden.

Die Herdtür schließt, sobald die Innenscheibe heraus genommen wurde.

• Reinigen Sie die Scheibe und das Innere der Tür.
• Setzen Sie anschließend die Halter der Innenscheibe in die oberen Schlitze der Tür ein (B).
• Neigen Sie die Scheibe in Richtung Tür (C). Befestigen Sie die Innenscheibe mit leichtem Druck in der Tür.

Seitengitter aus- und einbauen

Seitengitter ausbauen

• Lösen Sie die Halterungen von der Mutter.
  – Einschubgitter entnehmen.

Seitengitter einbauen

- Setzen Sie die Unterstützungen und passen Sie in den Schraubbolzen.

Wenn etwas nicht funktioniert

⚠️ Reparaturen dürfen nur von einem autorisierten Fachmann vorgenommen werden.

Einige der Störungen können Sie selbst beseitigen. Prüfen Sie zuerst, ob ein Bedienfehler vorliegt. Reparaturen während der Garantiezeit sind nicht kostenlos, wenn Bedienfehler vorliegen oder Sie einen der folgenden Hinweise nicht beachtet haben.

Störung	Ursache	Abhilfe
Aoschalten Backofens ist nicht möglich.	Elektronisches Bauteil ist defekt.	Sicherung ausschalten, Kundendienst rufen.
Backofen heißt nicht auf.	Haushaltssicherung defekt.	Sicherung überprüfen und ggf. erneuern.
	Netzstecker nicht eingestellt?	Netzstecker einstecken.
	Betriebsartenwahlschalter und/oder Temperaturregler sind nicht eingestellt.	Betriebsartenwahlschalter und Temperaturregler einstellen.
	Elektronische Schaltuhr blinkt - die Jahrzeit wurde noch nicht eingestellt.	Uhrzeit einstellen. Siehe S. 5
Backofenbeleuchtung ist ausgefallen.	Lampe defekt.	Backofenbeleuchtung auswechseln.
Türglas ist georochen.		Gerät ausschalten, Kunden-dienst rufen, neues Türglas bestellen.
Türdichtung ist beschädigt.		Türdichtung austauschen.
Obstsaft- oder Eiweißflecken auf emallierten Teilen.	Feuchte Kuchen- oder Fleischsätze.	Harmlose Veränderung des Erails, nicht behebar.

Backofenbeleuchtung auswechseln

⚠️ Warnung, Stromschlaggefahr! Bevor Sie die Abdeckung der Backofenlampe öffnen, muß das Gerät von der Stromversorgung getrennt werden: Sicherung abschalten oder herausdrehen oder den Netzstecker ziehen!
⚠️ Lassen Sie Gerät und Lampe unbedingt abkühlen, bevor Sie die Lampe tauschen. Lampen werden bei Gebrauch heiß!

Typ: 25 W, 230-240 V, Fassung: E14

wichtig: temperaturbeständig bis 300 °C!

Sie erhalten diese Lampen beim KÜPPERSBUSCH Kundendienst oder im Elektrofachhandel.

— Schrauben Sie die Linse von der Lampenfassung ab.
— Defekte Glühlampe heraus- und neue eindrehen.
— Glasabdeckung wieder aufdrücken.

Benutzen Sie den Backofen nicht mit defekter oder fehlender Türdichtung!

Wenn die Dichtung kaputt ist oder nicht mehr gesäubert werden kann, muß Sie ausgetauscht werden. Eine neue Dichtung erhalten Sie beim KÜPPERSBUSCH Kundendienst.

Aushaken der Dichtung

- Ziehen Sie zum Aushaken jede Ecke vorsichtig nach außen.

Einsetzen der neuen Dichtung

- Haken Sie eine Ecke nach der anderen in die Backofenfront ein. Achten Sie darauf, daß Sie die Haken nicht verhiegen!

Typenschild

Gehen Sie im Kundendienstfall und bei der Ersatzteilbestellung die auf dem Typenschild angeführten Daten an.

Das Typenschild des Backofens befindet sich rechts an der Seitenleiste und ist nach dem Öffnen der Backofentür sichtbar.

- Notieren Sie diese Daten für eventuelle Rücksprachen mit unserem Kundendienst.

Fertigungsnummer Backofen

Modellbezeichnung Backofen

Montagehinweise für Fachpersonal

• Nur KÜPPERSBUSCH-Einbaukochflächen wurden für den Gebrauch oberhalb eines KÜPPERSBUSCH-Einbaubackofens konstruiert und geprüft. Andere Kochflächen dürfen nicht verwendet werden.
  ■ Die gesetzlichen Vorschriften und Anschlußbedingungen des örtlichen Elektroversorgungsunternehmens müssen vollständig eingehalten werden.
  ■ Bei Anschluß, Reparatur und Auswechseln der Backofenglühlampe das Gerät stromlos machen. Schukostecker ziehen oder Sicherung ausschalten.
  ■ Der vollständige Berührungsschutz muß durch den Einbau sichergestellt sein.
  Das Gerät ist steckerfertig und darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Das Verlegen einer Steck-dose oder Austausch der Anschlußleitung darf nur vom Elektrofachmann unter Berücksichtigung der einschlägigen Vorschriften ausgeführt werden.
  ■ Wenn der Stecker nach dem Einbau nicht mehr erreichbar ist, muß zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine allpolige Trennvorrichtung mit einem Kontaktabstand von mindestens 3 mm vorhanden sein.
  ■ Die Schutzkontaktsteckdose muß außerhalb des Einbauraumes liegen.
• Der Einhauschrank für den Backofen muß bis 100 °C temperaturbeständig sein. Dies gilt besonders für Furniere, Umleimer, Kunststoffoherflächen, Kleher und Lacke. Die angrenzenden Möbelfronten müssen bis mind. 70 °C temperaturbeständig sein.
  ■ Das Gerät ist unbedingt waagerecht auf einem ebenen, stabilen Brett einzubauen. Das Brett darf sich nicht durchbiegen.
  ■ Ist das Möbel nicht an der Wand befestigt, mit einem handelsüblichen Winkel anschrauben.

Elektrik

Anschluß erfolgt über den Netzstecker an eine Steckdose. Gesamtleistung bei 230 V: 2,65 kw.

Anschlußwerte 220 - 240 V, 50 Hz Sicherungsstrom 16 A

Einbaumaße

600 min.550 590 558 554 485 565 562 595 22 595

min.550 600 min. 15 558 554 485 585 562 595 22 595

320 160

Eirbauherd	Festarschluß über eine Herdarschlußdose.
Kochmulde	Anschluß über die Steckerleiste des Einbauherdes.
Anschlußschema	für die verschiedenen Netzauslegungen, ist auf der Rückward des Gerätes dargestellt.
Gesamtleistung	bei 230 V: max.9,9 kw., davonBackofer: 2,6 kw.Kochfläche: max. 7,3 kW (je nach Modell)bei 235 V: max.10,3 kw., davonBackofen: 2,7 kw.Kochfläche: max. 7,6 kW (je nach Modell)
Anschlußwerte	Festarschluß: 400 V 3 N ~ 50 HzAnschluß 3 N ~ Sicherungsstrom 20 AAnschluß 2 N ~ Sicherungsstrom 30 AAnschluß 1 N ~ Sicherungsstrom 35 AAnschluß 3 x 230 V Sicherungsstrom 25 A
Anschlußkabel	H C5 RR-F o. H 07 RN-F verwerden.
Kabellänge	min. 2 m

Einbau in Küchenmöbel

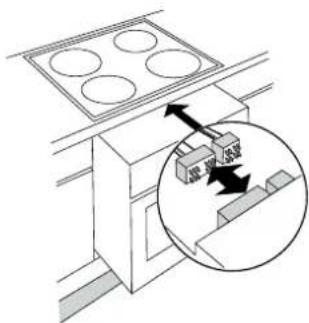

Gerät einbauen:

• Gerät ein Stück in eine Schrarknische einschieben.
• Elektrischen Muldenarschluß lage- richtig bis zum Anschlag in die Stek- kerleiste des Backofens eindrücken.
• Gerät ganz in die Schranknische einschieben. Dabei den Geräteanschluß nicht einklemmen!

• Stecker in die Steckdose einstecken.
• Gerät ganz in die Schranknische einschieben. Dabei den Geräteanschluß nicht einklemmen!

16A

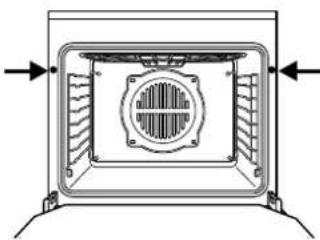

Gerät befestigen:

- Die Backofentür öffnen und das Gerät mit den beiliegende Schrauben - schräg ansetzen - von innen nach außen mit dem Schrankelement verschrauben.

KÜPPERSBUSCH HAUSGERÄTE AG

Postfach 10 01 32, D-45801 Gelsenkirchen, Küppersbuschstr. 16, D-45883 Gelsenkirchen

Telefon: [phone], Telefax: (02 09) 4 01-3 03

www.kueppersbusch.de

Küppersbusch Ges.m.b.H.

Eitnergasse 13, 1231 Wien, Telefon: 01 / 8 66 80-0, Telefax: 01 / 8 66 80 72

www.kueppersbusch.at · e-Mail: [e-mail]

Küppersbusch

ALLERFEINSTE KÜCHENTECHNIK
