BEDIENUNGSANLEITUNG EEB 6400.8 MX Küppersbusch

mit Montageanweisungen

EEB 6400.8

Küppersbusch-Kundendienst

Zentrale Kundendienst- / Ersatzteilanforderung

Deutschland:

Küppersbusch Hausgeräte AG

Küppersbuschstraße 16

45883 Gelsenkirchen

Telefon: 01 80 - 5 25 65 65

Telefax: (02 09) 4 01 - 7 14 / 7 15

Internet: www.kueppersbusch.de

Sie erreichen uns:

Montag bis Donnerstag von 8 ^30 Uhr bis 18 ^00 Uhr

Freitag von 8 ^30 Uhr bis 17 ^00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax oder Internet unter www.kueppersbusch.de mit.

Österreich:

Küppersbusch Ges. m. b. H.

Eitnergasse 13

1230 Wien

Telefon: [phone] - 15

Telefax: (01) 8 66 80 - 50

Internet: www.kueppersbusch.at

Sie erreichen uns:

Montag bis Freitag von 8 ^00 Uhr bis 17 ^00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax oder Internet unter www.kueppersbusch.at mit.

Bitte beachten Sie:

Damit unser Kunderdienst Reparaturen sorgfältig vorbereiten und die benötigten Ersatzteile bereitstellen kann, benötigen wir bei Ihrer Kundencienstanforderung die folgenden Informationen:

1. Ihre genaue Anschrift
2. Ihre Telefon- und ggf. Telefaxrummer
3. Wann kann der Kundendierst Sie besuchen?
4. Die genaue Gerätebezeichnung: Mod. und F.-Nr. (Typerschild und/oder Kaufbeleg zu Rate ziehen)
5. Das Kaufdatum oder Lieferdatum
6. Die genaue Beschreibung des Problemes oder Ihres Service-Wursesches Halten Sie bitte zusätzlich Ihren Kaufbeleg bereit.

So helfen Sie uns, unnötigen Zeit- und Kosteraufwand zu vermeiden und auch für Sie effizienter zu arbeiter.

Garantiebedingungen

Zusätzlich zu seinen Gewährleistungsansprüchen aus seinem Kaufvertrag mit dem Händler leisten wir dem Endabnehmer direkt Garantie für Küppersbusch-Hausgeräte. Der Umfang unserer Garantie wird nachstehend geregelt:

1. Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen, werden nach Maßgabe der folgenden Regelungen unentgeltlich behoben, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den ersten Endabnehmer angezeigt werden. Bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung beträgt die Garantiefrist lediglich 12 Monate. Für gebrauchte Geräte gilt ebenfalls die Frist von 12 Monaten. Tritt der Mangel innerhalb von 6 Monaten ab Lieferung auf, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.
2. Für leicht zerbrechliche Teile, wie z.B. Glas, Kunststoff und Glühlampen, wird keine Garantie übernommen. Geringfügige Abweichungen von der Soll-Beschafferheit, die für den Wert und die Gebrauchstauglichkeit des Geräts unerheblich sind, begründen keinen Garantieanspruch. Ebenso wenig leisten wir Garantie bei Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser sowie allgemein ungewöhnlichen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät mit urgeeigneten Stoffen in Berührung gekommen ist. Schließlich leisten wir auch keine Garantie, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, auf nicht fachgerecht Installation und Montage, auf Fehlgebrauch, auf mangelnde Pflege oder auf Nichtbeachtung der Bedienungs- oder Montagehirweise zurückzufunren sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe in das Gerät von Personen vorgenommen werden, die hierzu nicht von uns ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind, und dadurch ein Defekt verursacht wurde.
3. Unsere Garantieleistung besteht darin, dass wir nach unserer Wahl entwe der margelhafte Teile unentgeltlich instandsetzen oder durch einwandfreie Teile ersetzen. Instandsetzurgen werden nach Möglichkeit am Aufstellungsort vorgenommen. Zur Reperatur anstehende Geräte sind so zugänglich zu machen, daß uneingeschränkt Handhabung, Ausbau und Einbau durch die Techniker möglich ist und keine Beschädigungen an Möbeln, Boderbelag etc. ertstehen können. Bei Geräten, die nicht nach unseren Einbaurichtlinien mortiert sind werden die anfallenden Zusatzleistungen in Rechnung gestellt. In jedem Fall der Iranspruchnahme von Garantieleistungen ist der Kaufbeleg vorzulegen und das Kauf- und – soweit hiervon abweichend – das Lieferdatum nachzuweisen. Ersetzte Teile gehen in unser Eigentum über.
4. In Fällen, in denen die Nachbesserung fehlschlägt oder von uns abgelehnt wird, liefern wir innerhalb der obengenannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertigen Ersatz. Dabei behalten wir uns für den Fall der Ersatzlieferung die Geltendmachung einer angemessenen Nutzungsentschädigung für die bisherige Nutzungszeit vor.
5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist roch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile erdet mit der Garantiefrist für das ganze Gerät.
6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden, sind – mit Ausnahme der Haftung für Schäden aus der Verletzung des Lebens, des Körpers oder der Gesundheit, die auf einer fahrlässigen Pflichtverletzung von uns oder einer vorsätzlichen oder fahrlässigen Pflichtverletzung unserer Erfüllungsgehilfen beruhen - ausgeschlossen.

Diese Garantiebedingungen gelten grundsätzlich nur für in Deutschland gekaufte Geräte. Soweit wir in dem entsprechenden Land über ein Kundendienstnetz verfügen, gelten diese Garantiebedingen auch für ins Ausland verbrachte Geräte, vorausgesetzt sie weisen die technischen Voraussetzungen, wie z.B. Spannung, Frequenz, Gasart, für das entsprechende Land auf und sind für die jeweiligen Klima- und Umweltbedingungen geeignet. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Auslandsgesellschaft oder Landesvertretung herausgegebenen Garantiebedingungen, die über den Fachhändler oder direkt bei unserer Auslandsgesellschaft oder Landesvertretung angefordert werden können.

Gelsenkirchen im April 2003 KÜPPERSBUSCH HAUSGERÄTE AG

Hier finden Sie...

Bitte lesen Sie die Informationen in diesem Heft sorgfältig durch bevor Sie Ihren Backofen in Betrieb nehmen. Sie finden hier wichtige Hinweise für Ihre Sicherheit, den Gebrauch, die Pflege und die Wartung des Gerätes, damit Sie lange Freude an Ihrem Gerät haben.

Sollte einmal eine Störung auftreten, sehen Sie bitte erst einmal im Kapitel „Wenn etwas nicht funktioniert“ nach. Kleirere Störungen können Sie oft selbst beheben und sparen dadurch unnötige Servicekosten.

Bewahren Sie diese Anleitung sorgfältig auf. Bitte reichen Sie diese Bedierungsanleitung zur Information und Sicherheit an neue Besitzer weiter.

Folgende Symbole werden in dieser Bedienungsanleitung verwendet:

Das Warndreieck weist Sie auf Gefahren für Ihre Gesundheit hin oder auf Schäden, die an dem Gerät verursacht werden können.

Hier finden Sie Tips und Hinweise.

Inhaltsverzeichnis

Ihr Gerät im Überblick 4

Die Bedienblende – Sensortasten und Anzeigen ..... 4

Sicherheitshinweise 5

für Anschluss und Funktion Backofen

Vor dem ersten Benutzen 5

Verpackungsmaterial und Altgerät entsorgen Uhrzeit einstellen Erstreinigung

Allgemeines zu Ihrem Backofen 6

Allgemeine Hinweise Einschubteile Einschubebenen Backofenbeleuchtung ein- und ausschalten

Bedienung des Backofens 8

Allgemeine Hinweise Backofen einschalten Bratprogramm wählen Beheizungsart wählen Gartemperatur verändern Gardauer verändern/einstellen Garende einstellen Automatisches Ein- und Abschalten Gewichtsautomatik / Gewicht ändern Backofen ausschalten

Zusatzfunktionen 9

Richtwerte Braten Backen Pizza backen Hinweise zur Tabelle: „Richtwerte Backen“ Richtwerte Backen Grillen Richtwerte Grillen Auftauen Einkochen Prüfgerichte nach DIN 44547

Beheizungsarten im Überblick 13

Die Kindersicherung h. 13

Aktivieren/Deaktivieren der Kindersicherung

Reinigung und Pflege 14

Für alle Oberflächen Verkrustungen entfernen Hinweise zum Reinigungsschaber Verwendung von Backofenspray - Hinweise Email Edelstahl Glas Aluminium Türdichtung Knebel Backofentür aus- und einbauen Seitengitter aus- und einbauen Heizkörper herunter-/hochklappen ökotherm®-Katalysator regenerieren

Wenn etwas nicht funktioniert 16

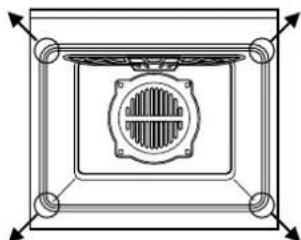

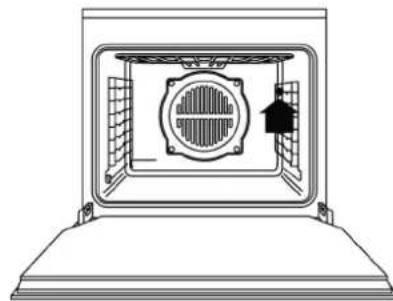

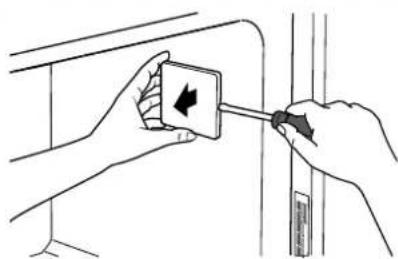

Backofenbeleuchtung auswechseln Türdichtung austauschen

Typenschild 16

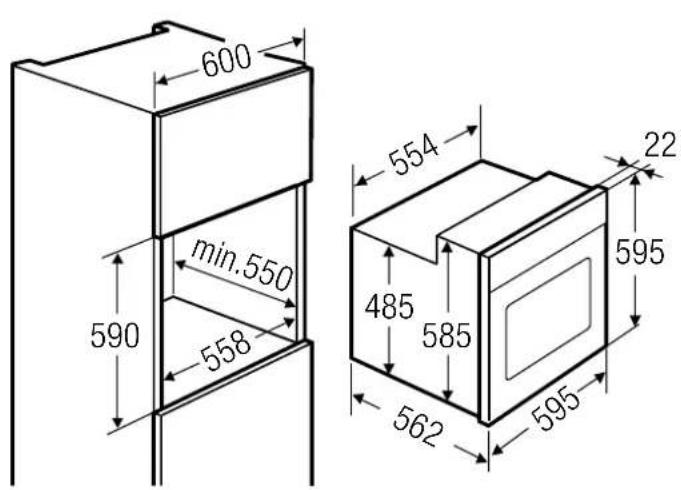

Montagehinweise für Fachpersonal.... 17

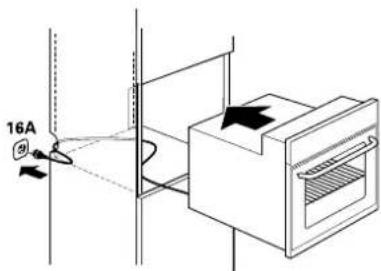

Elektrik Einbaumaße Einbau in Küchenmöbel

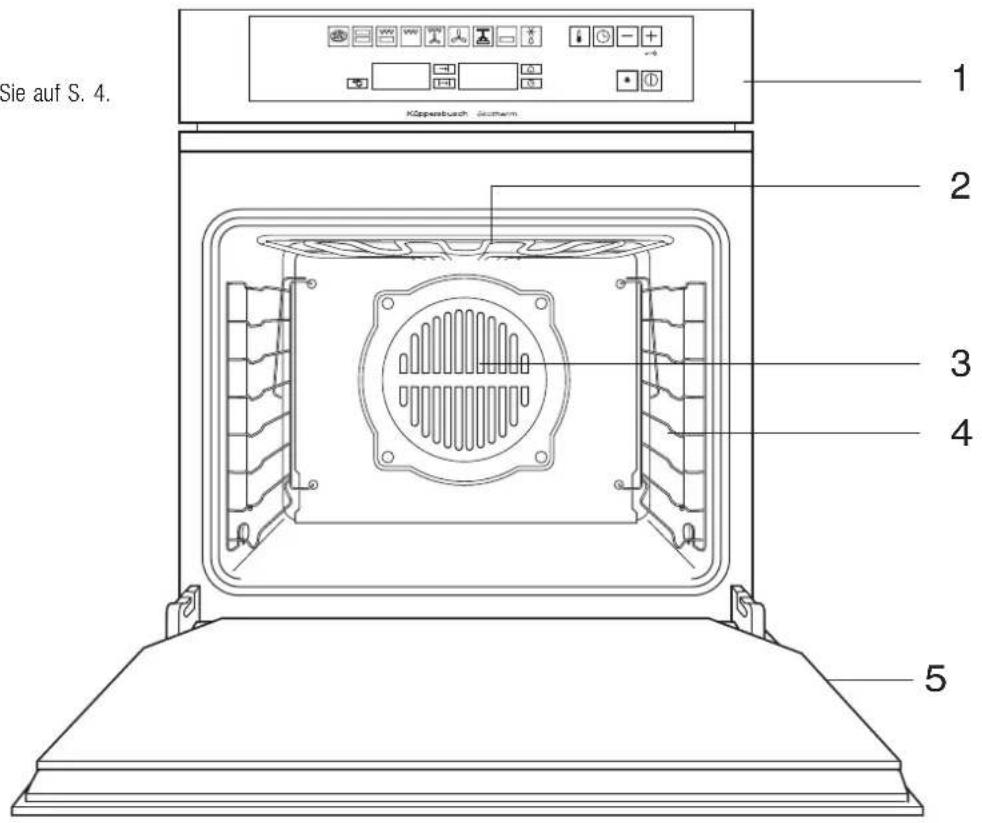

Ihr Gerät im Überblick

1 Bedienblende Einen Überblick über die Bedienblende finden Sie auf S. 4.
2 Klappgrill (Oberhitze und Grill)
3 Heißluftventilator
4 Einschubebenen
5 Backofentür

Mitgeliefertes Zubehör:

Bratrost

Backblech (Email)

Fettpfanne

Grillrost mit Heber

Lieferbares Sonderzubehör:

Bratrost (Zub. 1118)

Backblech (Zub. 1119)

Fettpfanne (Zub. 1120)

Teleskop-Einzelauszüge

Sie auf S. 4. Köppenbuch - Sotherm 1 2 3 4 5

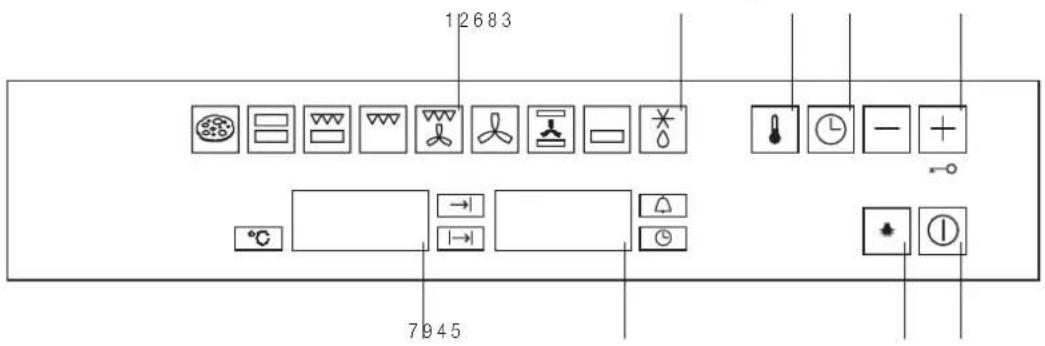

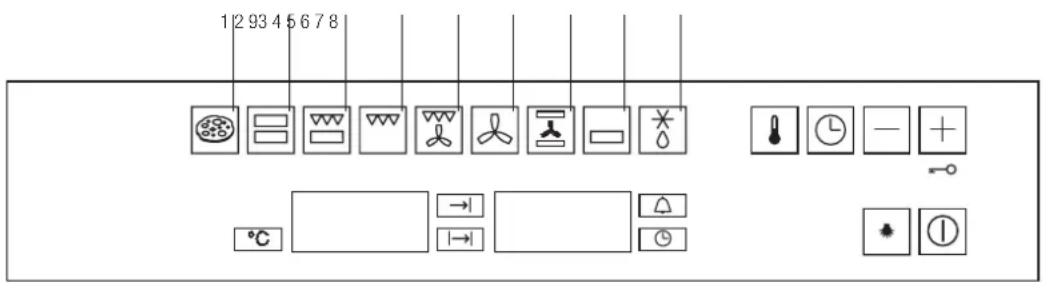

Die Bedienblende – Sensortasten und Anzeigen

12683 7945

1		Tasten Beheizungsarten	Anzeige und Sensor für die verschiedenen Beheizungsarten, Übersicht siehe S.10
2		Tasten Auftaurogramme	Grundprogramme zum Auftauen von Sahentorten, Gefügel
3		Sensorlasten	Zum Verändern aller änderbaren Werte
4		Beleuchtung Taste	Schaltet die Backofenbeleuchtung ein
5		Ein/Aus-Taste	Schaltet den Backofen (in Bereitschaft) / schaltet den Backofen ab
6		Taste Temperatur	Zum Einstellen der Backofentemperatur
7		Anzeige Temperatur	Zeigt die eingestellte Soll-Temperatur an
8		Taste Gardauer/Garbeginn	Zum Einstellen der Gardauer / des Gargebinns
9		Anzeige Uhrzeit / Gardauer / Garbeginn	Zeigt die aktuelle Uhrzeit, die eingestellte Gardauer und den eingestellten Garbeginn an

• Nur KÜPPERSBUSCH-Einbaukochflächen wurden für den Gebrauch oberhalb eines KÜPPERSBUSCH-Einbaubackofens konstruiert und geprüft. Andere Kochflächen dürfen nicht verwendet werden.
  ■ Netzanschluß, Wartung und Reparatur der Geräte darf nur ein autorisierter Fachmann nach den geltenden Sicherheitsbestimmungen vornehmen. Unsachgemäß ausgeführte Arbeiten gefährden Ihre Sicherheit.
  ■ Gerät nur im eingebauten Zustand betreiben!
  ■ Die Oberfläche des Backofens wird im Betrieb heiß. Kleinkinder grundsätzlich fernhalten.
  ■ Anschlußkabel von Elektrogeräten nicht in der Backofentür einklemmen.
  ■ Dampf- und/oder Druckreinigungsgeräte dürfen nicht zum Reinigen des Backofens verwendet werden! Das Gerät kann so beschädigt werden, daß für Sie Lebensgefahr besteht.
  ■ Das Gerät dient ausschließlich der Zubereitung von Speisen im Haushalt.

Backofen

■ Bei Reparaturen und Austausch von Backofenglühlampen muß das Gerät stromlos gemacht werden (Sicherung ausschalten oder Netzstecker ziehen).
■ Im Backofen grundsätzlich keine Gegenstände aufbewahren, die bei urbeabsichtigtem Einschalten eine Gefahr bringen.
■ Vorsicht bei Arbeiten im heißen Backofen. Topflappen, Handschuhe oder ähnliches benutzer.
■ Vorsicht beim Öffnen des heißen Backofens: Beugen Sie sich nicht sofort über die geöffnete Backofentür. Beim Öffnen strömt ein Schwall heiße Luft oder auch Wasserdampf aus der Türöffnung.
■ Die Backcfentür muß gut schließen. Bei Beschädigungen der Scharniere oder bei Bruch des Türglases Gerät sofort außer Betrieb nehmen, bis es vom Fachmann repariert und überprüft ist.
■ Eine beschädigte Türdichtung muß ausgetauscht werden. Der Backofen darf mit defekter Türdichtung nicht benutzt werden.
■ Backofentür bei Zubereitungen im Backofen immer völlig schließen.
■ Von Grill und Oberhitze mindestens 5 cm Abstand halten.

Entsorgen Sie die Transportverpackung möglichst umweltgerecht.

In Deutschland nimmt Ihr Fachhändler, bei dem Sie das Gerät gekauft haben, die Transportverpackung zurück. Das Rückführen der Verpackungsmaterialien in den Materialkreislauf spart Rohstoffe und verringert das Müllaufkommen. Altgeräte enthalten noch Wertstoffe. Geben Sie Ihr Altgerät in eine Wertstoffsammelstelle. Altgeräte sind vor dem Entsorgen unbrauchbar zu machen. Damit verhindern Sie Mißbrauch.

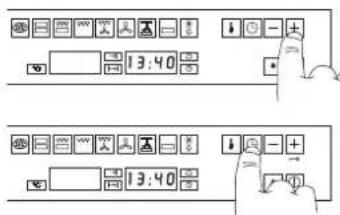

Uhrzeit einstellen

Vor der Inbetriebnahme und nach Stromausfällen muss die Uhr eingestellt werden. Sie zeigt in diesen Fällen in der Anzeige „12.00“ blinkend an.

-Stellen Sie mit den Tasten

+ / die aktuelle Uhrzeit ein. Die Einstellung wird automatisch nach 10 Sek. übernommen.

—Um die Uhrzeit nach der Inbetriebnahme zu verändern, berühren Sie die Sensortasten bis das Sensorfeld leuchtet

-Stellen Sie mit den Tasten / ☐ ☐ die aktuelle Uhrzeit ein. Die Einstel- lung wird automatisch nach 10 Sek. übernommen.

13:40 13:40

Erstreinigung

• Fremdteile und Verpackung entfernen.
• Vor dem ersten Zubereiten von Speisen ist eine Reinigung des Gerätes vorzunehmen. Innenraum des Backofens, Backbleche, Fettpfanne, Rost usw. mit feuchtem Tuch und etwas Spülmittel reinigen.
• Backofen aufheizen.
  Backofentür schließen.
  Backofen mit Ober- und Unterhitze bei 200 °C 60 Min. aufheizen. Küche gleichzeitig gut lüften.

So nutzen Sie Ihren Backofen

Allgemeine Hinweise

Beachten Sie die Sicherheitshinweise auf S. 5!
Achtung, Überhitzungsgefahr! Beim Gebrauch Backofenboden nicht mit Alufolie auslegen oder Töpfe, Pflanren u.ä. darauf stellen! Es würde ein Hitzestau entstehen, der das Email beschädigt.
Während des Backofergebrauchs wird der Backofen heiß. Um das Gehäuse zu kühlen, wird der Kühlventilator zugeschaltet, sobald sich das Gehäuse erwärmt. Der Kühlventilator läuft solange weiter, bis es abgekühlt ist - auch nach dem Ausschalten des Geräts. Die Ventilatorgeräusche sind normale Betriebsgeräusche, es handelt sich nicht um eine Störung.
Wenn Sie ein Gericht mit Alkohol oder Hefe im Backofen zubereiten, kommt es bei den Betriebsarten Heißluft, Intensiv-Heißluft und Pizzastufe zu einem Essiggeruch. Wenn Sie dieser Geruch stört, berutzen Sie bitte die anderen Betriebsarten, z.B. Ober-/Unterhitze.

Einschubteile

Backbleche:

■ Beim Herausnehmen leicht anheben.
Nach dem Wiedereinschieben muß die schräge Kante der Bleche zur Backofentür zeigen.
■ Fettpfanne und Backblech mit den beiden Löchern nach hinten in den Backofer einschieben.

Rost:

■ Achten Sie darauf, daß die Querstange der Roste immer nach hinten (von Ihnen weg) zeigt.

Grillrost mit Heber zum Einsetzen in die Fettpfanne

■ Der Grillrost wird in die Fettpfanne eingesetzt. Mit dem Heber können Sie den Grillrost mit der Fettpfanne zusammen aus dem Backofen nehmen. Es tropft nichts herunter und Sie können bequem servieren.

Backofenbeleuchtung ein- und ausschalten

Die Backofenbeleuchtung ist abhängig vom Betrieb des Backofens.

Die Backofenbeleuchtung schaltet sich ein, sobald der Backofen in Betrieb genommen wird. Die Beleuchtung schaltet sich nach 30 Sek. automatisch ab. Um die Beleuchtung während der Backofenbenutzung einzuschalten, berühren

Sie die Einschalt-Taste. Um die Backofenbeleuchtung dauerhaft einzuschlaten berühren Sie die Einschalt-Taste für c.a. 5 Sekunden.

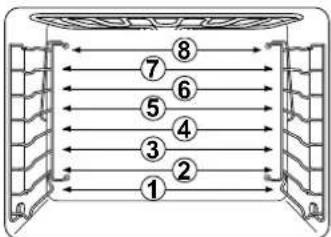

Sie haben 8 Einschubebener in den Seitengittern. Die Einschubebenen werden von 1 bis 8 von unten nach oben gezählt.

Seitengitter:

Die Einschubebene 1 ist die unter- ste mögliche Einschubebene.

① ② ③ ④ ⑤ ⑥ ⑦ ⑧

Schnelles Vorheizen

Brat- oder Backgut bitte erst in den Backofen legen, wenn das Schnellheizen beendet ist und Sie den Backofen auf die normale Betriebsart eingestellt haben.
Mit der Betriebsart Pizza-Stufe 🚙 kann der leere Backofen in relativ kurzer Zeit vorgeheizt werden.
- Die Backofentür schließen.
- Den Betriebsartenwahlschalter auf Pizza-Stufe 🚙️ stellen.
- Die gewünschte Temperatur einstellen. Die Aufheizanzeige geht an.
- Sobald die Aufheizarzeige erlischt, die gewünschte Betriebsart einstellen.
- Das Gargut in den Backofen geben.

Braten

Benutzen Sie Fettpfanne und Rost.

■ Fleisch oder Fisch sollten Sie erst ab einem Gewicht von 1 kg im Backofen garen.
■ Die Bratdauer ist abhängig von Fleischart, Qualität und Fleischhöhe. Zum Messen das Fleisch leicht anheben, da es unter seinem Eigergewicht einfällt.
■ Die Bratdauer für Fleisch mit Fettschicht kann sich bis auf das Doppelte erhöhen.
■ Wenn Sie im Backofen mehrere kleine Fleischstücke oder kleine Geflügel braten, verlängert sich die Garzeit pro Stück um ca. 10 Min. Die Bratzeit für ein Hähnchen beträgt z. B. ca. 60 Min., für 2 Hähnchen sind es 65 bis 75 Minuten.
Hirweise zu den Einschubebenen unbedingt beachten!

Einschubebenen (von unten gezählt!):

Intensiv-Heißluft Fettpfanne: Einschubebene 2 Rost: Einschubebene 3

Heißluft Fettpfanne: Einschubebene 2 Rost: Einschubebene 3

Ober-/Unterhitze = Fettpfanne: Einschubebene 2 Rost: Einschubebene 3

Braten auf dem Rost

■ Große Braten können Sie direkt in der Fettpfanne oder auf dem Rost mit untergesetzter Fettpfanne garen (z. B. Pute, Gans, 3-4 Hähnchen oder Haxen).
■ Den Braten nach 2/3 der Garzeit werden, es sei denn, Sie verwenden die Betriebsart Heißluft ♣.

Braten im Topf (Backofen)

Wählen Sie die Betriebsart Intensiv-Heißluft ☑ bei 180-200 °C.

■ Magere Fleischsorten sollten Sie im Bratentopf mit geschlosserem Deckel braten (z. B. Kalbsbraten und Sauerbraten, Rinderschmorbraten oder tiefgefrorenes Fleisch). Das Fleisch bleibt so saftiger.
■ Sie können jeden Topf (Stahl, emailliert, Gußeisen oder Glas) verwenden, der keine Holz- oder Kunststoffgriffe hat und hitzefest ist.
■ Wird ein Römertopf benutzt, sind die Angaben des Herstellers zu beachten. Wir empfehlen Ihren folgenden Ablauf:
- Topf mit Wasser ausspülen oder etwas Fett hineingeben.
- Vorbereiteten Braten auf der Kochfläche anbraten, würzen, in den Topf geben. Deckel auflegen und in den Backofen stellen.
- Intensivheißluft mit einer Temperatur von 180 bis 200 °C einstellen. Bereiten Sie die Soße auf herkömmliche Weise zu.

Bedienung des Backofens

Allgemeine Hinweise

Bei einigen Programmen schaltet sich der Ventilator während des Programms zu und ab, es ist keine Störung.

Backofen einschalten

—Berühren Sie den Sensor. ① Die Programm- und Betriebsarten- symbole leuchten rot; der Backofen ist in Bereitschaft.

—Wählen Sie ein Programm oder eine Beheizungsart.

Wenn Sie innerhalb von ca. 5 Sekunden kein Programm gewählt haben, schaltet der Backofen wieder ab.

Beheizungsart wählen

—Berühren Sie den Sensor. Die Programm- und Betriebsartensymbole leuchten rot; der Backofen ist in Bereitschaft.
—Berühren Sie das Symbol der gewünschte Beiheizungsart. Es ertönt ein akustisches Signal. Die gewählte Beheizungsart leuchtet rot.
-Ändern Sie -wenn gewünscht- die Gartemperatur, indem Sie das Sensorfeld berühren.
—Das Symbol blinkt. Stellen Sie mit den Sensortasten /die gewünschte Gartemperatur ein. Blinkt das Sensorfeld nicht mehr, ist die eingestellte Gartemperatur übernommen.
—Gardauer und Garende sind nicht vorgegeben, können aber eingestellt werden. (Siehe „Gardauer verändern/einstellen“ und „Garende einstellen“).
—Die Garvorgang startet automatisch.

Gartemperatur verändern

Bei allen Bratprogrammen ist eine Gartemperatur voreingestellt, die Ihnen in der Temperaturanzeige angezeigt wird.

Bei den Bratprogrammen können Sie die Gartemperatur nur in einem vorgegebenen Bereich verändern. Bei den Beheizungsarten ist die Temperatur im Bereich 0 °C (keine Temperatureinstellung) bis 250 °C frei wählbar.

-Ändern Sie -wenn gewünscht- die Gartemperatur, indem Sie das Sensorfeld berühren. Das Symbol blinkt.

-Stellen Sie mit den Tasten / die gewünschte Gartemperatur ein. Blinkt das Sensorfeld nicht mehr, ist die eingestellte Gartemperatur übernommen.
—Während des Aufheizens blinkt in der Temperaturanzeige das Gradzeichen. Ist die Soll-Temperatur erreicht, leuchtet das Gradzeichen konstant.

Gardauer verändern/einstellen

Die Gardauer ist bei den Bratprogrammen bereits voreingestellt, kann aber verändert werden. Bei den Beheizungsarten ist keine Gardauer voreingestellt.

—Berühren Sie den Sensor. Das Sensorfeld blinkt.

180° 00:00

-Ändern Sie die Gardauer mit den Sensortasten /. + -
—Es ertönt ein akustisches Signal. Das Sensorfeld blinkt nicht mehr. Die Gardauer wurde übernommen.

Garende einstellen

Das Garende ist der Zeitpunkt, an dem der Backofen abgeschaltet wird.

Sie können Gardauer und Garende kombinieren. Siehe „Automatisches Ein- und Abschalten“.

—Berühren Sie den Sensor bis das Sensorfeld leuchtet.

-Ändern Sie diese Zeit mit den Sensortasten / at die gewünschte Gardauer ab.
- Es ertönt ein akustisches Signal. Das Sensorfeld leuchtet nicht mehr. Die Gardauer wurde übernommen.

Automatisches Ein- und Abschalten

Wenn Sie den Backofen zeitverzögert nutzen möchten, können Sie Gardauer und Garende kombinieren. Der Garbeginn, zu dem der Backofen selbsttätig einschaltet, ergibt sich aus beiden Einstellungen und kann nicht eingestellt werden.

Beispiel:

Es ist 8.00 und Sie möchten um 13.00 einen Braten aus dem Backofen nehmen, der 90 Min. braten muss.

-Stellen Sie die Gardauer auf 1.30 ein.

- Verstellen Sie anschließend das Garende von 9.30 auf 13.00.

—Die Einstellungen werden automatisch übernommen

Der Backofen schaltet sich um 11.30 ein und um 13.00 ab.

Backofen ausschalten

—Berühren Sie die Sensortaste. Der Backofen ist ausgeschaltet.

Zusatzfunktionen

Schnellaufheizen

Mit dieser Funktion heizt der Backofen mit höherer Leistung auf die eingestellte Temperatur auf.

-Aktivieren Sie die Beheizungsart 📁 und stellen Sie die gewünschte Temperatur ein. Das Gradzeichen in der Temperaturanzeige blinkt.

—Sobald die eingestellte Soll-Temperatur erreicht ist, leuchtet das Gradzeichen in der Temperaturanzeige konstant.

Signalton abstellen

Nach Beendigung eines Garvorgangs ertönt ein aktustisches Signal.

—Um den Signalton abzustellen, berühren Sie die die Sensortasten 📁 und 🌐

Braten

Benutzen Sie Fettpfanne und Rost.

■ Fleisch oder Fisch sollten Sie erst ab einem Gewicht von 1 kg im Backofen garen.
■ Die Bratdauer ist abhängig von Fleischart, Qualität und Fleischhöhe. Zum Messen das Fleisch leicht anheben, da es unter seinem Eigengewicht einfällt.
■ Die Bratdauer für Fleisch mit Fettschicht kann sich bis auf das Doppelte erhöhen.
■ Wenn Sie im Backofen mehrere kleine Fleischstücke oder kleine Geflügel braten, verlängert sich die Garzeit pro Stück um ca. 10 Min. Die Bratzeit für ein Hährchen beträgt z. B. ca. 60 Min., für 2 Hährchen sind es 65 bis 75 Minuten.
Hinweise zu den Einschubeberen unbedingt beachten!

Einschubebenen (von unten gezählt!):

Intensiv-Heißluft Fettpfarne: Einschubebene 2 Rost: Einschubebene 3

Heißluft ♿ Fettpfarne: Einschubebene 2 Rost: Einschubebene 3

Ober-/Unterhitze = Fettpfarne: Einschubebene 2 Rost: Einschubebene 3

Braten auf dem Rost

• Große Braten können Sie direkt in der Fettpfarne oder auf dem Rost mit untergesetzter Fettpfarne garen (z. B. Pute, Gans, 3-4 Hährchen oder Haxen).
  ■ Den Braten nach 2/3 der Garzeit wenden, es sei denn, Sie verwenden die Betriebsart Heißluft ♣.

Braten im Topf (Backofen)

Wählen Sie die Betriebsart Intensiv-Heißluft 📁 bei 180-200 °C.

■ Magere Fleischsorten sollten Sie im Bratentopf mit geschlossenem Deckel braten (z. B. Kalbsbraten und Sauerbraten, Rinderschmorbraten oder tiefgefrorenes Fleisch). Das Fleisch bleibt so saftiger.
■ Sie können jeden Topf (Stahl, emailliert, Gußeisen oder Glas) verwenden, der keine Holz- oder Kunststoffgriffe hat und hitzefest ist.
■ Wird ein Römertopf benutzt, sind die Angaben des Herstellers zu beachten. Wir empfehlen Ihnen folgenden Ablauf:

• Topf mit Wasser ausspülen oder etwas Fett hineingeben.
• Vorbereiteten Braten auf der Kochfläche anbraten, würzen, in den Topf geben. Deckel auflegen und in den Backofer stellen.
• Intensivheißluft mit einer Temperatur von 180 bis 200 °C einstellen. Bereiten Sie die Soße auf herkömmliche Weise zu.

Die Werte der bevorzugt anzuwendenden Betriebsarten sind hervorgehoben.

Fleischart	Heißluft	Ober-/Unterhitze	Intensiv-Heißluft	Bratdauer
	Temperatur in °C			je cm Fleisch-höhe in min.
Rinderbraten	160	170-190		18
Rcastbeef	180	200-220	180-200	8-10
Filet	180	200-220	180-200	8
Kalbfleisch	160	170-190	160-180	12
Schweirebraten	160	170-190	160-180	12-15
Kasseler	160	170-190	160-180	8
Schweireschulter	160	170-190	160-180	12-15
Schweirebraten mit Schwarte	160	170-190	160-180	12-15
Wild	160	170-190		15
Wildschwein	160	170-190		15
Filet vom Wilc	180	180-200	180-200	8-10
Lamm	150-160	170-190		15
Ente	160	170-190	160-180	12
Gans	160	170-190	160-180	12
Hähnchen*	160	180-200	160-180	8*
Pute	160	180-190	160-180	12
Fisch	180	200-220		8

* ganzes Härnchen 45-60 Minuten

Backen

Heißluft

- Kein Vorheizen notwendig - Backen auf mehreren Ebenen gleichzeitig möglich.

Einschubhöhen:

Ein Blech: 3. Einschubebene von unten

Zwei Bleche: 3. und 6. Einschubebere von unten

Drei Bleche: 3., 6. und 8. Einschubebere von unter

Vier Bleche: 1., 4., 6. und 8. Einschubebene von unten

■ Beim Backen von mehreren Plattenkuchen oder Formkuchen verlängert sich die Backzeit pro Blech um ca. 5 bis 10 Minuten.

■ Entnehmen Sie die Bleche einzeln je nach Bräunungsgrad.

■ Backen Sie mit Heißluft ♿ bei 160 °C, wenn in Ihrem Rezept keine Angaben für Heißluft gemacht werden.

■ Wichtig: Bei Kuchen mit feuchtem Obstbelag ist die Feuchtigkeitsentwicklung besonders hoch. Es sollten maximal zwei Kuchen gleichzeitig gebacken werden.

Ober-/Unterhitze =

Vorheizen - Backen auf einer Ebene

■ Vorheizen mit Pizza-Stufe 🚙️, nach Erreichen der Temperatur auf Ober-/Unterhitze ≡ umschalten.

■ Backformen aus Schwarzblech und Aluminium sind besonders gut geeignet.

Intensiv-Heißluft

Kein Vorheizen - Backen auf einer Ebene

■ Nur für Blechkuchen mit trockenem Belag wie z. B. Streuselkuchen

Pizza-Stufe

Backen auf einer Ebene

■ für feuchte Kuchen
■ für Pizza: Vorheizen mit Backblech oder Pizzastein (Zubehör)
■ für Brot: Vorheizen

Pizza backen

Wählen Sie die Betriebsart Pizza-Stufe 🏠 bei 250 °C.

- Wenn Sie einen Pizzastein (Sonderzubehör) verwenden, bekommt die Pizza einen besonders krossen Boden. Vorheizzeit: mindestens 30 Min.! Beachten Sie die beim Pizzastein beiliegende Anleitung.

Grundrezept Pizza

250 g Mehl, 20 g Hefe, 1/2 Tl. Zucker, 1/8 l lauwarmes Wasser, 3 EL (Oliven-)Öl, Salz.

Pizza backen auf dem Backblech

• Aus den angegebenen Zutaten einen Hefeteig herstellen.
• Den Teig gehen lassen, bis sich das Volumen verdoppelt hat (ca. 30 Min.).
• Danach den Teig nochmals einige Minuten kneten und verarbeiten.
• Backofen vorheizen (Pizza-Stufe 📁 bei 250 °C).
• Backblech einfetten.

Wenn Sie kleine runde Pizzen backen, das Backblech bereits jetzt in den Ofen schieben und mit vorheizen.

• Den Teig ausrollen, auf ein Backblech legen.
• Beliebig und schnell belegen, damit der Teig nicht feucht wird.
• Kleine Pizzen: Belegten Teig auf das vorgeheizte Backblech geben.
• Backblech in die Einschubebene 1 einschieben.
• Mit den aktuellen Einstellungen (Pizza-Stufe 🚙️ bei 250 °C) ca. 8-12 Min. backen.

Pizza backen auf dem Pizzastein

• Den Pizzateig wie oben vorbereiten.
• Den Pizzastein auf den Rost legen und in die Einschubebene 1 einschieben.
• Backofen mit Pizza-Stufe 🚙️ bei 250 °C vorheizen.
• Den Teig auf den bemehlten Heber legen und schnell belegen, damit er nicht feucht wird. Die belegte Pizza darf nicht zu lange auf dem Heber liegen, da sonst der Teig nicht mehr rutscht.
• Wenn das Vorheizen beendet ist, die Pizza vom Heber auf den heißen Pizzastein schieben.
• Mit den aktuellen Einstellungen (Pizza-Stufe 📁 bei 250 °C) 8-12 Min. backen.

Hinweise zur Tabelle: „Richtwerte Backen“

In der Tabelle auf S. 9 finden Sie für eine Auswahl an Gebäck die dafür erforderlichen Temperaturangaben, Garzeiten und Einschubebenen.

■ Für Temperaturen sind meistens Bereiche angegeben, da sie von der Zusammensetzung des Teigs, der Menge und der Backform abhängig sind.
■ Wir empfehlen, beim ersten Mal den kleineren Temperaturwert einzustellen und erst bei Bedarf eine höhere Temperatur zu wählen, z. B. wenn eine stärkere Bräunung gewünscht wird oder die Backzeit zu large dauert.
■ Wenn Sie für ein eigeres Rezept keine konkreten Angaben finden, orientieren Sie sich an einem ähnlichen Gebäck.
■ Höhenunterschiede des Backguts können am Anfang des Backvorgangs zu unterschiedlicher Bräunung führen. In diesem Fall verändern Sie bitte nicht die Temperatureinstellung, Bräunungsunterschiede gleichen sich im Laufe des Backvorgarges aus.

Die Werte der bevorzugt anzuwenderden Betriebsarten sind hervorgehoben. Beachten Sie bitte die Hinweise zu dieser Tabelle auf S. 8!

Gebäck	Heißluft		Ober-/Unterhitze		Intensiv-Heißluft Pizzastufe		Backdauer
	Einschub	Temperatur in °C	Einschub	Temperatur in °C	Einschub	Temperatur in °C	in Minuten
Rührteig
Napfkuchen	2	150-160	1/2	170-180			60-70
Kastenkuchen	2	150-160	1	170-190			50-70
Sandkuchen	2	150-160	1	160-180			60-70
Torten	2	150-160	1	170-180			40-60
Tortenböden	3	170-180	2	180-200			20-30
Feine Obsttarten	3	150-160	1	170-180	2	150-160	45-60
Kleingebäck	3	150	3	170-180			15-30
Blechkuchen:
Belag trocken	3	150-160	3	180-200	3	150-160	20-35
Belag feucht	3	160-170	2	170-180	3	160-170	35-50
Knetteig
Tortenböden	3	170-180	2	180-200			25-35
Käsekuchen	2	140-150	1	160-170	2	140-150	70-90
Kleingebäck	3	140-150	3	180-200			15-30
Blechkuchen:
Belag trocken	3	150-160	4	180-190	2	150-160	25-35
Belag feucht	3	160-170	2	170-180	2	160-170	30-50
Hefeteig
Napfkuchen	2	150-160	1	175-180			40-65
Hefekranz	2	150-160	2	175-180			40-50
Stollen (vorheizen)	2	150-160	2	175-180			50-70
Kleingebäck	3	140-150	3	180-200			15-30
Blechkuchen:
Belag trocken	3	150-160	4	180-200	3	150-160	30-40
Belag feucht	3	160-170	2	170-190	3	160-170	30-50
Bisquitteig
Torten (vorheizen)	3	150-160	3	175-180			30-40
Rollen (vorheizen)	3	170-180	3	180-200			12-25
Eiweißgebäck
Baiser	3	80-90	3	100-120			80-120
Zimsteme	3	100-120	3	120-140			20-40
Makronen	3	100-120	3	120-140			20-50
Andere Teigarten
Blätterteig	3	170-180	3	190-210			15-30
Hefeblätterteig	3	170-180	3	190-210			30-40
Quarkolätterteig	3	160-180	3	180-200			30-40
Brandteig	3	170-180	3	190-210			30-40
Quark-Ölteig	3	150-160	3	170-180			30-40
Honigkuchen	3	140-150	3	170-180			20-35
Brot und Pizza
Sauerteig- Und Hefebret (vorheizen: 230 °C, vorbacken: 10 Min. 230 °C)	2	180	2	180	2	180	50-70
Hefebret/Weißbrot (vorheizen)	2	180	1/2	200	2	180	30-60
Lagerbrötcher/-brezeln (vorheizen: 230 °C)	3	200	3	220			15-20
Pizza (vorheizen: 250 °C)					1	250	8-12

Achtung! Verwenden Sie bei Gläsem mit Twist-off®-Verschluß keine bereits verwendeten Deckel. Die Gläser können sonst unter Umständen bei wiederholtem Gebrauch platzen!

Geeignet sind herkömmliche Eirkochgläser mit Gummiring und Glasdekkel oder hardelsübliche Gläser mit Twist-Off®-Verschluß (nur mit neuem Deckel). Metallosen sind ungeeignet.
Gießen Sie kein Wasser in die Fettpfanne! Es würde sehr viel Wasser-dampf entstehen, der beim Öffnen der Backofentür auf einmal entweicht. Stellen Sie eine Tasse mit Wasser in die Fettpfanne, nicht auf den Boden des Backofens!
Wählen Sie die Pizza-Stufe
■ Nur frische Nahrungsmittel verwerden und nach üblichen Rezepten vorbereiten.
■ Max. 6 Einkochgläser à 1 Liter einkochen.
■ Nur Gläser gleicher Höhe verwenden, mit gleichem Inhalt zu 3/4 füller.
■ Die Gläser dürfen sich nicht berühren.
- Die Fettpfanne in die 2. Einschubebene von unten schieben.
- 1 Tasse mit Wasser in die Fettpfarne stellen.
- Pizza-Stufe 🔒 auf 160 °C einstellen und Einkochvorgang beobachten. Nach ca. 10 bis 20 Minuten (bei 1l-Gläsern) beginnt die Flüssigkeit in den ersten Gläsern zu perlen, meist im rechten vorderen Glas zuerst.

Obst

- Dann den Backofen ausschalten und die Gläser noch 30 Min. (bei empfindlichem Obst z. B. Erdbeeren ca. 15 Min.) im geschlossenen Backofen stehen lassen.

Gemüse und Fleisch

• Wenn die Flüssigkeit perlt, den Backofen auf 100 °C herunterschalten und die Gläser noch 30-60 Min. weiterkochen lassen.
• Dann den Backofen ausschalten und Gläser noch 30 Min. im geschlossenen Backofen stehen lassen.

Grillen

Grillen Sie nur mit geschlossener Backofentür!

Beheizungsart einstellen.
Temperatur auf 250 °C einstellen.
Bei größeren Braten ist es besser, wenn Sie eine Temperatur zwischen 200 und 250 °C wählen, damit der Braten nicht verbrennt.
-Beheizungsart
—Backofen 5 Min. vorheizen.
-Grillgut auf den Bratrost legen.
—Fettpfanne in die 1. oder 2. Einschubebene von unten, Bratrost in die Einschubebene laut Tabelle einschieben.
-Backofentür schließen.

Richtwerte Grillen

Fleischart	Einschub	Grill		Großflächengrill
		1. Seite	2. Seite	1. Seite	2. Seite
		in Minuten
Schweinekctelett	7	10-12	8-10	14-15	8-10
Bauchfleisch	6	12-15	8-10	16-18	10-12
Schweinefilet	6	10-12	8-10	14-16	10-12
Leberscheiben	7	5-6	4-5	8-10	5-6
Bratwürste	6	8-10	6-8	12-15	10-12
Bratwurstschnecken	6	10-12	8-10	10-14	9-11
Schaschlik	5	9-11	7-8	15-20	10-12
Rinderfilet, blutig	7	6-7	5-6	8-10	6-7
Rinderfilet, medium	7	7-9	6-7	9-11	6-9
Kalbssteak	6	8-10	7-8	10-12	8-9
Lammkctelett	6	7-8	6-7	9-11	6-9
Hährcherschenkel	4	15-18	10-12	17-20	11-14
Halbe Hährcher	4	18-20	10-12	22-24	12-15
Fischfilet	7	6-7	4-5	10-12	7-8
Forellen	5	5-7	4-6	8-11	7-10
Toastbrot	6	2-3	2-3	4-6	3-4
Toast mit Belag	5	6-8		10-12

Auftauen

Auftauen

Wählen Sie die Betriebsart Kaltumluft (Heißluft ohne Temperatureinstellung). Der Backofen wird durch die Beleuchtung leicht erwärmt - ideal für schonendes Auftauen.
Bei Fertigprodukten sollten Sie sich an die Angaben des Herstellers halten.
—Gefriergut ohne Verpackung in einer Schüssel oder auf einem Teller auf den Rost in die 2. Einschubebene von unten stellen.
—Wählen Sie die Betriebsart ☐ und stellen Sie die Temperatur auf „0“ (bzw. auf die Herstellerangabe) ein.

Lebensmittel	Stufe LO Stufe HI
	Peso Tiempo	Peso Tiempo
Brot 500 gr. 35 min
Kuchen 500 gr. 25 min
Fisch 500 gr. 30 min
Fisch 1000 gr. 40 min
Hähnchen 1000 gr. 75 min
Hähnchen 1500 gr. 90 min
Kotelet 500 gr. 40 min
Hackfl eisch			500 gr. 60 min
Hackfl eisch			1000 gr.	120 min

Beheizungsarten im Überblick

Sym	Bez	Voreingestelte Temperatur	Einschubebene	Anwendungen
1	Pizzastufe	200 °C	1	Backen von Brot, Pizza und feuchten Kuchen, Einkochen
2	Ober-/Unterhitze	170 °C	3	Vorheizen, Backen von Bisquit und feuchten Kuchen
3	Grill/Unterhitze	190 °C	3	Braten von Fleisch
4	Grill	230 °C	7	Grillen Mengen
5	Bratgrillen	230 °C	3	Braten von Fleisch, Fisch, Geflügel
6	Heibluft	190 °C	3	Zum Backen, Braten, Garen auf mehreren Ebenen
7	Intensivheibluft	170 °C	3	Backen von Blechkuchen mit trockenem Belag (z.B. Streusel), Intensivbraten von großen Braten und großen Geflügel wie z.B. Gänse und Puten.
8	Unterhitze	170 °C	1	Vorbacken sehr feuchter Kuchen
9	Auftauent Gären	HI	2	Auftauen von Sahentorten, Geflügel. Aufgehen von Hefeteig

Die Kindersicherung -

Die Kindersicherung schützt den Backofen vor versehentlichem Verstellen und bietet einen zusätzlichen Schutz für Kleinkinder.

Aktivieren/Deaktivieren der Kindersicherung

Aktivieren der Kindersicherung:

— Berühren Sie sches Signal.

für c.a. 5 Sekunden. Es ertönt ein akusti-

Deaktivieren der Kindersicherung:

- Berühren Sie

für c.a. 5 Sekunden.

—Es ertönt ein akustisches Signal. Die Kindersicherung ist nun ausgeschaltet.

Reinigung und Pflege

Lesen Sie dieses Kapitel bitte vollständig, bevor Sie Ihr Gerät das erste Mal benutzen. Bei sachgerechter Reinigung und regelmäßiger Pflege kann es jahrelang schön und sauber bleiben. Wir haben hier Hinweise zusammengestellt, damit Sie die einzelnen Oberflächen schonend, aber gründlich reinigen und pflegen können.

Für alle Oberflächen

⚠️ Dampf- und/oder Druckreinigungsgeräte dürfen nicht zum Reinigen des Gerätes verwendet werden! Das Gerät kann so beschädigt werden, daß für Sie Lebensgefahr besteht.

⚠️ Verbrennungsgefahr! Lassen Sie das Gerät mindestens handwarm abkühlen, bevor Sie es reinigen.

⚠️ Beachten Sie die Gebrauchsanweisung bei allen Reinigungsmitteln.

Reinigen Sie das Gerät nach jedem Gebrauch. Nicht entfernte Verschmutzungen können beim nächsten Aufheizen festbrennen, diese Verkrustungen sind oft nicht mehr restlos zu entfernen.

Reinigen Sie bei leichter Verschmutzung die Flächen mit einem Tuch, weicher Bürste oder weichem Schwamm und warmem Wasser mit etwas Spülmittel. Wischen Sie immer mit klarem Wasser nach, damit keine Reste von Reinigungsmittel zurückbleiben und Verfärbung oder Flecken verursachen. Anschließend trockenreiben.

Für stärkere Verschmutzungen finden Sie in den nachfolgerden Abschnitten Hinweise zu den einzelnen Oberflächen und Teilen.

VSR 0-FIX-C ist ideal zum Reinigen von Glaskeramik, Email und der beschichteten Türinnenseite. Dieses Reinigungspulver ist erhältlich beim KÜPPERSBUSCH Kundendienst.

Reinigen Sie auf keinen Fall mit

• agressiven oder bleichenden Reinigungsmitteln, die z. B. aktiven Sauerstoff, Chlor oder ätzende Inhaltsstoffe enthalten.
• kratzenden Reinigungsmitteln wie Scheuermittel, Stahlwolle, verseifte Stahlwolle, harte Bürsten, Metallschwämme, Plastikschwämme oder Schwämme mit kratzender Oberfläche (Scheuerseite).

Verkrustungen entfernen

Stärkere Verkrustungen sollten zuerst eingewicht werden - am besten mit einem rassen Tuch. Sie lassen sich anschließend leichter entfernen.

Hinweise zum Reinigungsschaber

⚠ Vorsicht, Schnittgefahr! Die Klinge des Reinigungsschabers ist sehr scharf.

Setzen Sie den Reinigungsschaber immer flach auf und schieben Sie die Verkrustungen weg.

Kratzen Sie nicht mit der Ecke des Schabers und achten Sie darauf, daß Sie Dichtungen nicht mit der Ecke beschädigen.

Verwendung von Backofenspray - Hinweise

Beachten Sie unbedingt die Hinweise des Herstellers. Aluminium wird durch Backofenspray beschädigt, ebenso lackierte Flächen und Kunststoff!
⚠️ Sprühen Sie nicht in die Ventilatoröffnung in der Rückward! Der ökotherm®-Katalysator wird bei Kontakt mit Backofenspray zerstört.

Aus Umweltschutzgründen sollten Sie auf Backofenspray möglichst verzichten. Wenn Sie es denroch benutzen möchten, sprühen Sie damit nur Innenraum und emailierte Backbleche ein.

Email

Backofen-Innenraum, Front, Backbleche, Fettpfanne

Manche Plastikschwämme mit Scheuerseite können verwendet werden. Einige Produkte enthalten allerdings in der Scheuerseite eingelagerte Körnchen, die Kratzer verursachen.

Vorsichtig an einer unauffälligen Stelle ausprobieren!

Ein Reinigungsschaber für Glaskeramikflächen eignet sich gut zum Entferren von groben Verschmutzungen.
Wir empfehlen Ihnen zur gründlichen Reinigung VSR O-FIX-C. Backofenspray darf verwendet werden.

Edelstahl

Edelstahl-Türfront, Bedienblende, Teleskopauszüge, backmobil

Edelstahl ist besonders kratzempfindlich! Benutzen Sie keinen Reinigungsschaber!

Kalk-, Fett- und Stärkereste gleich entfernen, sonst entstehen Flecken! Die Reinigung kann mit einem Edelstahl-Reinigungsmittel erfolgen.

Wir empfehlen Ihnen einmal wöchentlich die Pflege der Edelstahloberfläche mit einem handelsüblichen Edelstahl-Pflegemittel. Es ertsteht eine Schutzschicht, die die Edelstahlfläche vor Verfärbungen schützt.

Glas

Türinnenseite - beschichtetes Glas

⚠️ Backofenspray sollten Sie möglichst nicht verwenden, da bei regelmäßigem Gebrauch die beschichtete Oberfläche der Glasscheibe zerstört werden kann.

Ein Reinigungsschaber für Glaskeramikflächen eignet sich gut zum Entfernen von groben Verschmutzungen.

Wir empfehlen Ihren zur gründlichen Reinigung VSR C-FIX-C oder Glasreiniger.

Türfront, Bedienblende

Reirigen Sie die Backofenfront nur mit warmem Wasser mit etwas Spülmittel, einem Tuch oder weichen Schwamm. Glasreiniger darf verwendet werden.

Aluminium

Türleisten und Türgriff im Design Aluminium, Backblech (Zub. 543)

Aluminium ist besonders kratzempfindlich und wird durch Backofenspray angegriffen!

Benutzen Sie keinen Reinigungsschaber!

Türdichtung

Die Türdichtung sollte beim Reinigen des Backofens ausgehakt werden, damit sich kein Schmutz unter der Dichtung ansammeln kann. Siehe „Türdichtung austauschen“ auf S. 15.

Bei Bedarf kann Sie mit Spülmittel oder im Geschirrspüler gereinigt werden.

Reinigen Sie die Knebel nur mit warmem Wasser mit etwas Spülmittel, einem Tuch oder weichen Schwamm.

Backofentür aus- und einbauen

Backofentür herausnehmen

• Backofentür ganz öffnen.
• Die Bügel an den Türscharnieren nach vorne klappen.

- Die Backofentür mit beiden Händen seitlich fassen und fast ganz schließen.

- Heben Sie die Tür leicht an und ziehen Sie die Scharriere nach vorne aus den Türöffnungen.

Backofentür einsetzen

• Die Backofentür mit beiden Händen seitlich fassen und die Scharniere in die entsprechenden Öffnungen am Backofen einschieben. Das Scharnier rastet ein.
• Die Backofentür langsam ganz öffnen.
• Die Bügel an den Türscharnieren wieder zurückklappen.
• Die Backofentür schließen.

Seitengitter aus- und einbauen

Seitengitter ausbauen

– Lösen Sie die Halterungen von der Mutter.
– Einschubgitter entnehmen.

Seitengitter einbauen

– Setzen Sie die Unterstützungen und passen Sie in den Schraubbolzen.

Heizkörper herunter-/hochklappen

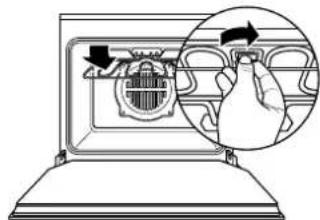

Heizkörper (Oberhitze/Grill) herunterklappen

- Verriegelung öffnen und Heizkörper herunterklappen.

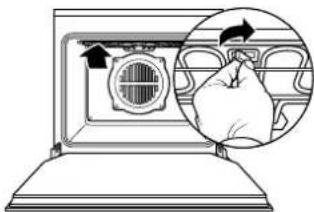

Heizkörper hochklappen

- Heizkörper hochklappen und mit der Verriegelung wieder schließen.

• Betriebsartenwahlschalter auf Heißluft 🌐 stellen.
• Temperaturregler auf 200 °C stellen und
• den leeren Backofen 60 Minuten aufheizen.

Wenn etwas nicht funktioniert

⚠️ Reparaturen dürfen nur von einem autorisierten Fachmann vorgerommen werden.

Einige der Störungen können Sie selbst beseitigen. Prüfen Sie zuerst, ob ein Bedienfehler vorliegt. Reparaturen während der Garantiezeit sind nicht kostenlos, wenn Bedienfehler vorliegen oder Sie einen der folgenden Hinweise nicht beachtet haben.

Störung	Ursache	Abhilfe
Abschalten Backcfers ist richt möglich.	Elektrcnisches Bauteil ist defekt.	Sicherung ausschalten, Kundendierst rufen.
Backcfen heizt nicht auf.	Haushaltssicherung defekt.	Sicherung überprüfen und ggf. erneuern.
	Netzstecker nicht eingesteckt?	Netzstecker einstecker.
	Betriebsartenwahl-schalter und/cder Temperaturregler sind nicht eingestellt.	Betriebsartenwarlschalter und Temperaturregler ein-stellen.
	Elektrcnische Schalt-uhr blinkt - die Uhrzeit wurde noch nicht eingestellt.	Uhrzeit einsteller. Siehe S. 5
Backcfenbeleuchtung ist ausgefallen.	Lampe defekt.	Backcfenbeleuchtung aus-wechseln.
Türglas ist getrcchen.		Gerät ausschalten, Kunden-dierst rufen.
Türdichtung ist beschäigt.		Türdichtung austauschen.
Verstärkte Geruchsbildung trotz ökotherm®-Katalysator.	ökotherm®-Katalysator muß regeneriert werden.	Siehe Seite 14.
Starker Geruch nach Essig bei der Zubereitung.	Backwerk mit Sauer-teig, mit Hefe, Gargut mit Alkchcl und Berut-zung einer Betriebsart mit Umluft.	Nutzen Sie eine Betriebsart ohne Umluftnutzung, z.B. Cber-/Unterhitze.
Obstsaft- oder Eiweißflecken auf emallierter Teilen.	Feuchte Kuchen- oder Fleischsäfte.	Harmlose Veränderung des Emails, nicht behebbar.

Backofenbeleuchtung auswechseln

⚠️ Warnung, Stromschlaggefahr! Bevor Sie die Abdeckung der Backofenlampe öffnen, muß das Gerät von der Stromversorgung getrennt werden: Sicherung abschalten oder herausdrehen oder den Netzstecker ziehen!

⚠️ Lassen Sie Gerät und Lampe unbedingt abkühlen, bevor Sie die Lampe tauschen. Lampen werden bei Gebrauch heiß!

Typ: 25 W, 230-240 V, Fassung: E14

wichtig: temperaturbeständig bis 300 °C!

Sie erhalten diese Lampen beim KÜPPERSBUSCH Kundendienst oder im Elektrofachhandel.

Austausch der Glühlampe:

– Lösen Sie die Halterungen von der Mutter.

- Vorsichtig die Glasabdeckung mit einem Schraubendreher heraushebeln.

- Defekte Glühlampe heraus- und neue eindrehen.

- Glasabdeckung wieder aufdrücken.

Türdichtung austauschen

Benutzen Sie den Backofen nicht mit defekter oder fehlender Türdichtung!

Wenn die Dichtung kaputt ist oder nicht mehr gesäubert werden kann, muß Sie ausgetauscht werden. Eine neue Dichtung erhalten Sie beim KÜPPERSBUSCH Kundendienst.

Aushaken der Dichtung

- Ziehen Sie zum Aushaken jede Ecke vorsichtig nach außen.

Einsetzen der neuen Dichtung

- Haken Sie eine Ecke nach der anderen in die Backofenfront ein. Achten Sie darauf, daß Sie die Haken nicht verbiegen!

Typenschild

Geben Sie im Kundendienstfall und bei der Ersatzteilbestellung die auf dem Typerschild angeführten Daten an.

Das Typerschild des Backofers befindet sich rechts an der Seitenleiste und ist nach dem Öffnen der Backofentür sichtbar.

- Notieren Sie diese Daten für eventuelle Rücksprachen mit unserem Kundencienst.

Fertigungsnummer Backofen

Modellbezeichnung Backofen

Montagehinweise für Fachpersonal

• Nur KÜPPERSBUSCH-Einbaukochflächen wurden für den Gebrauch oberhalb eines KÜPPERSBUSCH-Einbaubackofens konstruiert und geprüft. Andere Kochflächen dürfen nicht verwendet werden.
  ■ Die gesetzlichen Vorschriften und Anschlußbedingungen des örtlichen Elektroversorgungsunternehmers müssen vollständig eingehalten werden.
  ■ Bei Anschluß, Reparatur und Auswechseln der Backofenglühlampe das Gerät stromlos machen. Schukostecker ziehen oder Sicherung ausschalten.
  ■ Der vollständige Berührungsschutz muß durch den Einbau sichergestellt sein.
  Das Gerät ist steckerfertig und darf nur an eine vorschriftsmäßig installierte Schutzkortaktsteckdose angeschlossen werden. Das Verlegen einer Steck-dose oder Austausch der Anschlußleitung darf nur vom Elektrofachmann unter Berücksichtigung der einschlägigen Vorschriften ausgeführt werden.
  ■ Wenn der Stecker nach dem Einbau nicht mehr erreichbar ist, muß zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine allpolige Trennvorrichtung mit einem Kortaktabstand von mindestens 3 mm vorhanden sein.
  ■ Die Schutzkontaktsteckdose muß außerhalb des Einbauraumes liegen.
• Der Einbauschrank für den Backofen muß bis 100 °C temperaturbeständig sein. Dies gilt besonders für Furniere, Umleimer, Kunststoffoberflächen, Kleber und Lacke. Die angrenzenden Möbelfronten müssen bis mind. 70 °C temperaturbeständig sein.
  ■ Das Gerät ist unbedingt waagerecht auf einem eberen, stabilen Brett einzubauen. Das Brett darf sich nicht durchbiegen.
  ■ Ist das Möbel nicht an der Wand befestigt, mit einem handelsüblichen Winkel anschrauben.

Elektrik

Anschluß	erfolgt über den Netzstecker an eine Steckdose.
Gesamtleistung	bei 230 V: 3,22 kW,bei 235 V: 3,36 kW
Anschlußwerte	230 - 240 V, 50 Hz
Sicherungsstrom	16 A

Einbaumaße

600 min.550 590 558 554 485 585 562 595 22 595

Einbau in Küchenmöbel

Gerät einbauen:

• Stecker in die Steckdose einstecken.
• Gerät ganz in die Schranknische einschieben. Dabei den Geräteanschluß nicht einklemmen!

16A

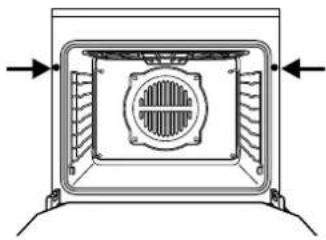

Gerät befestigen:

- Die Backofentür öffren und das Gerät mit den beiliegende Schrauben - schräg ansetzen - von innen nach außen mit dem Schrankelement verschrauben.
