BEDIENUNGSANLEITUNG EEB10500 Küppersbusch

mit Montageanweisungen

Küppersbusch-Kundendienst

Zentrale Kundendienst- / Ersatzteilanforderung

Deutschland:

Küppersbusch Hausgeräte AG

Küppersbuschstraße 16

45883 Gelsenkirchen

Telefon: 01 80 - 5 25 65 65

Telefax: (02 09) 4 01 - 7 14 / 7 15

Sie erreichen uns:

Montag bis Donnerstag von 7 ^30 Uhr bis 18 ^00 Uhr

Freitag von 7 ^30 Uhr bis 17 ^00 Uhr

Samstag von 9 00 Uhr bis 1300 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax mit.

Österreich:

Küppersbusch Ges. m. b. H.

Eitnergasse 131230 Wien

Telefon: [phone] - 15

Telefax: (01) 8 66 80 - 50

Sie erreichen uns:

Montag bis Freitag von 8 ^00 Uhr bis 17 ^00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax mit.

Vertragskundendienst

56070 Koblenz, August-Horch-Straße 14

Zentrale Tel.: [phone]

Kundendienst Tel.: [phone]

66117 Saarbrücken, Zinzinger Straße 13

Zentrale Tel.: [phone]

Kundendienst Tel.: [phone]

55543 Bad Kreuznach, Industriestraße

Zentrale Tel.: [phone]

Kundendienst Tel.: [phone]

Bitte beachten Sie:

Damit unser Kundendienst Reparaturen sorgfältig vorbereiten und die benötigten Ersatzteile bereitstellen kann, benötigen wir bei Ihrer Kundendienstanforderung die folgenden Informationen:

1. Ihre genaue Anschrift
2. Ihre Telefon- und ggf. Telefaxnummer
3. Wann kann der Kundendienst Sie besuchen?
4. Die genaue Gerätebezeichnung: Mod. und F.-Nr. (Typenschild und/oder Kaufbeleg zu Rate ziehen)
5. Das Kaufdatum
6. Die genaue Beschreibung des Problemes oder Ihres Service-Wunsches
   Halten Sie bitte zusätzlich Ihren Kaufbeleg bereit.
   So helfen Sie uns, unnötigen Zeit- und Kostenaufwand zu vermeiden und auch für Sie effizienter zu arbeiten.

Hier finden Sie...

Bitte lesen Sie die Informationen in diesem Heft sorgfältig durch bevor Sie Ihren Backofen in Betrieb nehmen. Sie finden hier wichtige Hinweise für Ihre Sicherheit, den Gebrauch, die Pflege und die Wartung des Gerätes, damit Sie lange Freude an Ihrem Gerät haben.

Sollte einmal eine Störung auftreten, sehen Sie bitte erst einmal im Kapitel „Wenn etwas nicht funktioniert“ nach. Kleinere Störungen können Sie oft selbst beheben und sparen dadurch unnötige Servicekosten.

Bewahren Sie diese Anleitung sorgfältig auf. Bitte reichen Sie diese Bedienungsanleitung zur Information und Sicherheit an neue Besitzer weiter.

Folgende Symbole werden in dieser Bedienungsanleitung verwendet:

Das Warndreieck weist Sie auf Gefahren für Ihre Gesundheit hin oder auf Schäden, die an dem Gerät verursacht werden können.

Hier finden Sie Tips und Hinweise.

Inhaltsverzeichnis

Hier finden Sie.... 3

Inhaltsverzeichnis 3 3

Ihr Gerät im Überblick 4

Sicherheitshinweise 5

für Anschluß und Funktion

Backofen

Vor dem ersten Benutzen 5

Verpackungsmaterial und Altgerät entsorgen

Uhrzeit einstellen

Erstreinigung

So nutzen Sie Ihren Backofen 6

Allgemeine Hinweise

Bedienelemente und Anzeigen für den Backofen

Schaltsymbole und Betriebsarten

Aufheizanzeige

Backofen ein- und ausschalten

Einschubteile

Einschubebenen:

backmobil® (Zubehör Nr. 600)

Teleskop-Einzelauszüge (Zubehör Nr. 601)

Schnelles Vorheizen

Braten

Richtwerte Braten

Backen

Pizza backen

Hinweise zur Tabelle: „Richtwerte Backen“

Richtwerte Backen

Grillen

Richtwerte Grillen

Auftauen

Einkochen

Prüfgerichte nach DIN 44547

Die elektronische Schaltuhr 11

Uhrzeit einstellen /ändern

Kurzzeit einstellen

So programmieren Sie die Schaltfunktionen

Ändern einer Einstellung

Wenn das Garende erreicht ist

Gardauer |→| einstellen (Abschaltfunktion)

Garende →| einstellen (Abschaltfunktion)

Automatisches Ein- und Abschalten einstellen

Reinigung und Pflege 13

Für alle Oberflächen

Verkrustungen entfernen

Hinweise zum Reinigungsschaber

Verwendung von Backofenspray - Hinweise

Email

Edelstahl

Glas

Aluminium

Türdichtung

Knebel

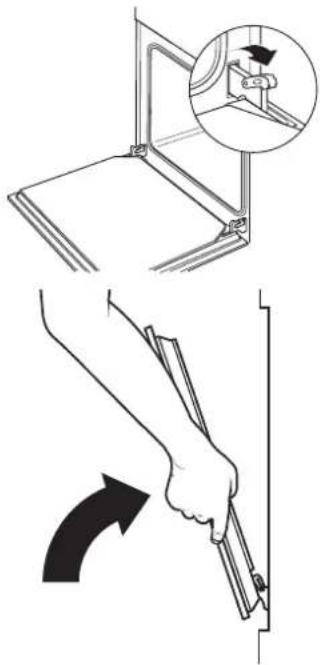

Backofentür aus- und einbauen

Seitengitter aus- und einbauen

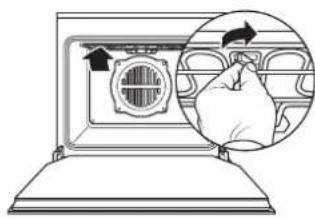

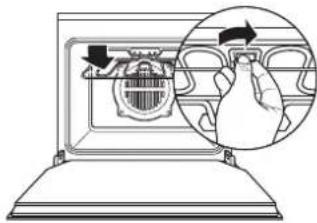

Heizkörper herunter-/hochklappen

ökotherm®-Katalysator regenerieren

Wenn etwas nicht funktioniert 15

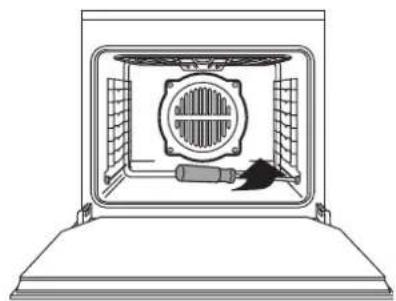

Backofenbeleuchtung auswechseln

Türdichtung austauschen

Typenschild 15

Montagehinweise für Fachpersonal. 16

Elektrik

Einbaumaße

Einbau in Küchenmöbel

17

Coupon für ein Kochbuch 17

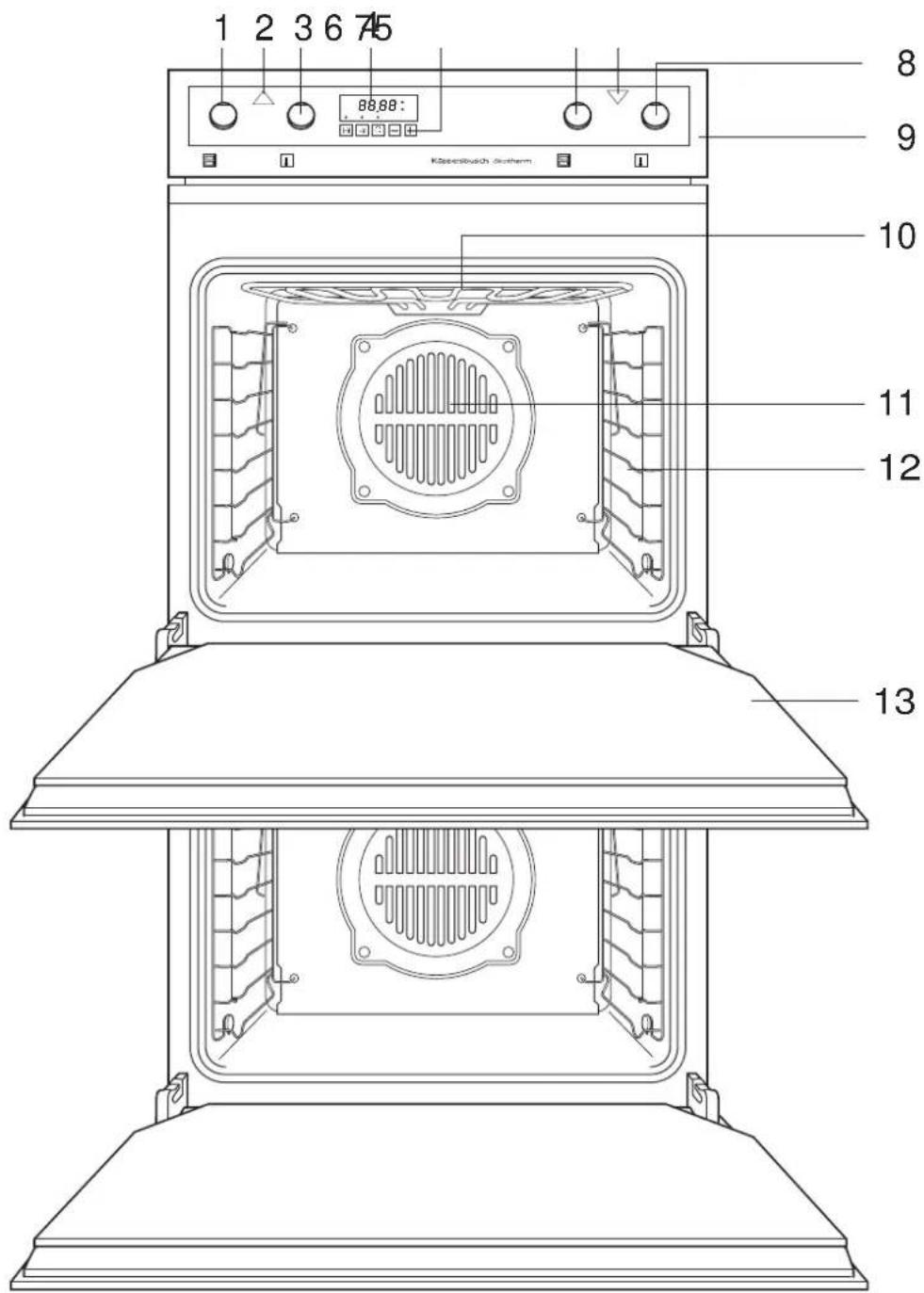

Ihr Gerät im Überblick

1 Betriebsartenwahlschalter (oben)
2 Aufheizanzeige (oben)
3 Temperaturregler (oben)
4 Anzeige der elektronischen Schaltuhr
5 Bedientasten der elektronischen Schaltuhr
6 Betriebsartenwahlschalter (unten)
7 Aufheizanzeige (unten)
8 Temperaturregler (unten)
9 Bedienblende
10 Klappgrill (Oberhitze und Grill)
11 Heißluftventilator
12 Einschubebenen
13 Backofentür

Mitgeliefertes Zubehör:

Bratrost

Backblech (Email)

Fettpfanne

Grillrost mit Heber

Lieferbares Sonderzubehör:

Grillrost mit Heber (Zub. 125)

Pizzastein (Zub. 145)

Bratrost (Zub. 124)

Bratenblech (Zub. 441)

Backblech (Email) (Zub. 541)

Backblech (Aluminium) (Zub. 542)

Fettpfanne (Zub. 543)

backmobil® (Zub. 600)

Teleskop-Einzelauszüge (Zub. 601)

Lieferbares Sonderzubehör

für die Teleskop-Einzelauszüge (Zub. 601):

Bratrost, abgesenkt, z.B. für große Geflügel (Zub. 750)

Fettpfanne aus Glas, für Zub. 750 geeignet (Zub. 751)

1 2 3 6 745 88,88: Kösecsbuch Southern 8 9 10 11 12 13

• Netzanschluß, Wartung und Reparatur der Geräte darf nur ein autorisierter Fachmann nach den geltenden Sicherheitsbestimmungen vornehmen. Unsachgemäß ausgeführte Arbeiten gefährden Ihre Sicherheit.
  ■ Gerät nur im eingebauten Zustand betreiben!
  ■ Die Oberfläche des Backofens wird im Betrieb heiß. Kleinkinder grundsätzlich fernhalten.
  ■ Anschlußkabel von Elektrogeräten nicht in der Backofentür einklemmen.
• Dampf- und/oder Druckreinigungsgeräte dürfen nicht zum Reinigen des Backofens verwendet werden! Das Gerät kann so beschädigt werden, daß für Sie Lebensgefahr besteht.
  ■ Das Gerät dient ausschließlich der Zubereitung von Speisen im Haushalt.

Backofen

• Bei Reparaturen und Austausch von Backofenglühlampen muß das Gerät stromlos gemacht werden (Sicherung ausschalten oder Netzstecker ziehen).
• Im Backofen grundsätzlich keine Gegenstände aufbewahren, die bei unbeabsichtigtem Einschalten eine Gefahr bringen.
  ■ Vorsicht bei Arbeiten im heißen Backofen. Topflappen, Handschuhe oder ähnliches benutzen.
  ■ Vorsicht beim Öffnen des heißen Backofens: Beugen Sie sich nicht sofort über die geöffnete Backofentür. Beim Öffnen strömt ein Schwall heiße Luft oder auch Wasserdampf aus der Türöffnung.
  ■ Die Backofentür muß gut schließen. Bei Beschädigungen der Scharniere oder bei Bruch des Türglases Gerät sofort außer Betrieb nehmen, bis es vom Fachmann repariert und überprüft ist.
• Eine beschädigte Türdichtung muß ausgetauscht werden. Der Backofen darf mit defekter Türdichtung nicht benutzt werden.
  ■ Backofentür bei Zubereitungen im Backofen immer völlig schließen.
  ■ Von Grill und Oberhitze mindestens 5 cm Abstand halten.

Entsorgen Sie die Transportverpackung möglichst umweltgerecht.

In Deutschland nimmt Ihr Fachhändler, bei dem Sie das Gerät gekauft haben, die Transportverpackung zurück. Das Rückführen der Verpackungsmaterialien in den Materialkreislauf spart Rohstoffe und verringert das Müllaufkommen. Altgeräte enthalten noch Wertstoffe. Geben Sie Ihr Altgerät in eine Wertstoffsammelstelle. Altgeräte sind vor dem Entsorgen unbrauchbar zu machen. Damit verhindern Sie Mißbrauch.

Uhrzeit einstellen

Der obere Backofen funktioniert erst, wenn die Uhrzeit eingestellt ist.

Vor der Inbetriebnahme und nach Stromausfällen muß die Uhr eingestellt werden. Wenn die Uhr nicht eingestellt ist, blinkt in der Anzeige „0.00“ auf.

• Stellen Sie mit „+“ und „-“ die aktuelle Uhrzeit ein.
  Nach ca. 3 Sek. wird die eingestellte Uhrzeit übernommen, die Anzeige blinkt nicht mehr.

9.34

Erstreinigung

– Fremdteile und Verpackung entfernen.
- Vor dem ersten Zubereiten von Speisen ist eine Reinigung des Gerätes vorzunehmen.
Innenraum des Backofens, Backbleche, Fettpfanne, Rost usw. mit feuchtem Tuch und etwas Spülmittel reinigen.
- Backofen aufheizen.
Backofentür schließen.
Backofen mit Ober- und Unterhitze bei 250 °C 60 Min. aufheizen.
Küche gleichzeitig gut lüften.

So nutzen Sie Ihren Backofen

Allgemeine Hinweise

Beachten Sie die Sicherheitshinweise auf S. 5!
Achtung, Überhitzungsgefahr! Beim Gebrauch Backofenboden nicht mit Alufolie auslegen oder Töpfe, Pfannen u.ä. darauf stellen! Es würde ein Hitzestau entstehen, der das Email beschädigt.
Während des Backofengebrauchs wird der Backofen heiß. Um das Gehäuse zu kühlen, wird der Kühlventilator zugeschaltet, sobald sich das Gehäuse erwärmt. Der Kühlventilator läuft solange weiter, bis es abgekühlt ist - auch nach dem Ausschalten des Geräts. Die Ventilatorgeräusche sind normale Betriebsgeräusche, es handelt sich nicht um eine Störung.
Wenn Sie ein Gericht mit Alkohol oder Hefe im Backofen zubereiten, kommt es bei den Betriebsarten Heißluft, Intensiv-Heißluft und Pizzastufe zu einem Essiggeruch. Wenn Sie dieser Geruch stört, benutzen Sie bitte die anderen Betriebsarten, z.B. Ober-/Unterhitze.

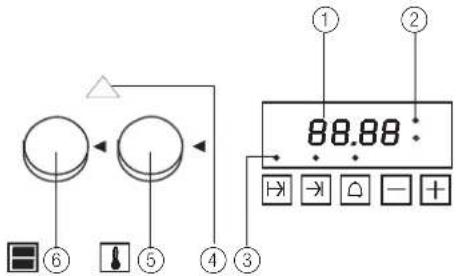

Bedienelemente und Anzeigen für den Backofen

Oberer Backofen

A Betriebsartenwahlschalter
B Aufheizanzeige
C Temperaturregler
Unterer Backofen:
D Betriebsartenwahlschalter
E Aufheizanzeige
F Temperaturregler

Schaltsymbole und Betriebsarten

Schalt-symbol	Betriebsart vorgesehen für
0	Aus
	Beleuchtung
	Kaltumluft ohne Temperatureinstellung, zum schonenden Auftauen und Abkühlen.
	Heißluft mit Temperatureinstellung, zum Backen, Braten, Garen auf mehreren Ebenen.
	Ober-/Unter- vorheizen, hitze Backen und Braten auf einer Ebene
	Unterhitze Vorbacken sehr feuchter Kuchen
	Oberhitze Überbacken
	Grill Grillen kleiner Mengen, die Fleischstücke in die Mitte des Bratrostes legen.
	Großflächen- grill Grillen großer Mengen, z. B. Steaks, Fisch und Würstchen, aber auch zum Überbacken von Toasts und Gratins.
	Intensiv-Heiß- luft Backen von Blechkuchen mit trockenem Belag (z. B. Streu- sel), Intensivbraten von großen Braten und großem Geflügel wie z. B. Gänse und Puten.
	Pizza-Stufe Backen von Brot, Pizza und feuchten Kuchen, Einkochen.

Aufheizanzeige

Die Aufheizanzeige an der Bedienblende leuchtet während des Aufheizens und erlischt, sobald die eingestellte Temperatur erreicht ist. Sie leuchtet auch während des Betriebes auf, wenn der Backofen nachheizt, um die gewünschte Temperatur zu halten.

Backofen ein- und ausschalten

Die Schalter sind versenkbar, sie können in jeder Einstellung versenkt werden. Durch kurzes Drücken werden sie herausgeholt. Mit versenkten Schaltern können keine Einstellungen vorgenommen werden.

Betriebsart wählen:

- Betriebsartenwahlschalter (linker Schalter) nach rechts drehen.

Temperatur einstellen:

- Temperaturregler (rechter Schalter) nach rechts drehen.

Backofen ausschalten:

– Drehen Sie beide Schalter auf „0“ zurück.

Einschubteile

Backbleche:

■ Beim Herausnehmen leicht anheben.
Nach dem Wiedereinschieben muß die schräge Kante der Bleche zur Backofentür zeigen.
- Fettpfanne und Backblech mit den beiden Löchern nach hinten in den Backofen einschieben.

Rost:

■ Achten Sie darauf, daß die Querstange der Roste immer nach hinten (von Ihnen weg) zeigt.

Grillrost mit Heber zum Einsetzen in die Fettpfanne

- Der Grillrost wird in die Fettpfanne eingesetzt. Mit dem Heber können Sie den Grillrost mit der Fettpfanne zusammen aus dem Backofen nehmen. Es tropft nichts herunter und Sie können bequem servieren.

Bratenblech als Spritzschutz beim Braten und Grillen (Zubehör)

- Das Bratenblech wird in die Fettpfanne eingesetzt und verhindert, daß Fett aus der Fettpfanne herausspritzt.

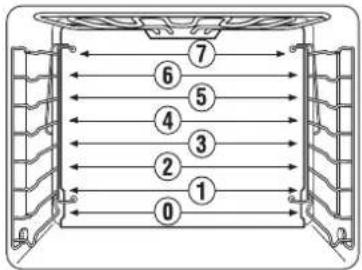

Sie haben 8 Einschubebenen in den Seitengittern. Die Einschubebenen werden von 0 bis 7 von unten nach oben gezählt. In die Einschubebene 0 kann z. B. die Fettpfanne eingeschoben werden.

Seitengitter:

Die Einschubebene 0 ist die unterste mögliche Einschubebene.

⑦ ⑥ ⑤ ④ ③ ② ① ① ① ① ① ① ① ① ① ① ① ① ① ① ① ① ① ① ① ① ① ① ① ① ① ① ① ① ① ① ① ① ① ① #7

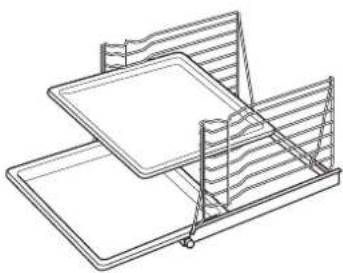

backmobil® (Zubehör Nr. 600)

Das backmobil ^® ersetzt die Einschubgitter in Ihrem Backofen und kann wie ein Wagen im Ganzen herausgezogen werden. Es läßt sich zum Reinigen aus dem Backofen herausnehmen und zerlegen. Wenn Ihr Backofen mit einem backmobil ^® ausgerüstet ist, beachten Sie bitte die beim backmobil ^® beiliegende Anleitung.

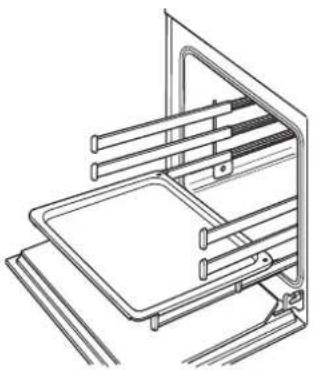

Teleskop-Einzelauszüge (Zubehör Nr. 601)

sind als Zubehör erhältliche Einschubleisten, die die Seitengitter ersetzen und Ihnen die Arbeit im heißen Backofen wesentlich erleichtern. Bleche oder Roste werden auf die Einzelauszüge gesetzt. Sie können einzeln und unabhängig voneinander herausgezogen werden.

Wenn Ihr Backofen mit den Einzel- auszügen ausgerüstet ist, beach- ten Sie bitte die bei den Einzelauszügen beiliegende Anleitung.

Brat- oder Backgut bitte erst in den Backofen legen, wenn das Schnellheizen beendet ist und Sie den Backofen auf die normale Betriebsart eingestellt haben.
Mit der Betriebsart Pizza-Stufe kann der leere Backofen in relativ kurzer Zeit vorgeheizt werden.
– Die Backofentür schließen.
- Den Betriebsartenwahlschalter auf Pizza-Stufe stellen.
– Die gewünschte Temperatur einstellen. Die Aufheizanzeige geht an.
- Sobald die Aufheizanzeige erlischt, die gewünschte Betriebsart einstellen.
– Das Gargut in den Backofen geben.

Braten

Benutzen Sie Fettpfanne und Rost.

■ Fleisch oder Fisch sollten Sie erst ab einem Gewicht von 1 kg im Backofen garen.
- Die Bratdauer ist abhängig von Fleischart, Qualität und Fleischhöhe. Zum Messen das Fleisch leicht anheben, da es unter seinem Eigengewicht einfällt.
■ Die Bratdauer für Fleisch mit Fettschicht kann sich bis auf das Doppelte erhöhen.
- Wenn Sie im Backofen mehrere kleine Fleischstücke oder kleine Geflügel braten, verlängert sich die Garzeit pro Stück um ca. 10 Min. Die Bratzeit für ein Hähnchen beträgt z. B. ca. 60 Min., für 2 Hähnchen sind es 65 bis 75 Minuten.

Hinweise zu den Einschubebenen unbedingt beachten!

Einschubebenen (von unten gezählt!):

Intensiv-Heißluft

Fettpfanne: Einschubebene 0

Rost: Einschubebene 1 oder 2

Heißluft

Fettpfanne: Einschubebene 0

Rost: Einschubebene 2 oder 3

Ober-/Unterhitze =

Fettpfanne: Einschubebene 1

Rost: Einschubebene 2

Braten auf dem Rost

• Große Braten können Sie direkt in der Fettpfanne oder auf dem Rost mit untergesetzter Fettpfanne garen (z. B. Pute, Gans, 3-4 Hähnchen oder Haxen).
• Den Braten nach 2/3 der Garzeit wenden, es sei denn, Sie verwenden die Betriebsart Heißluft ♣.

Braten im Topf (Backofen)

Wählen Sie die Betriebsart Intensiv-Heißluft 📁 bei 180-200 °C.
- Magere Fleischsorten sollten Sie im Bratentopf mit geschlossenem Deckel braten (z. B. Kalbsbraten und Sauerbraten, Rinderschmorbraten oder tiefgefrorenes Fleisch). Das Fleisch bleibt so saftiger.
- Sie können jeden Topf (Stahl, emailiert, Gußeisen oder Glas) verwenden, der keine Holz- oder Kunststoffgriffe hat und hitzefest ist.
- Wird ein Römertopf benutzt, sind die Angaben des Herstellers zu beachten. Wir empfehlen Ihnen folgenden Ablauf:
- Topf mit Wasser ausspülen oder etwas Fett hineingeben.
- Vorbereiteten (gewürzten) Braten in den Topf geben. Deckel auflegen und in den kalten Backofen auf den Rost in der 1. Einschubebene stellen.
- Intensivheißluft mit einer Temperatur von 180 bis 200 °C einstellen. Bereiten Sie die Soße auf herkömmliche Weise zu.

Die Werte der bevorzugt anzuwendenden Betriebsarten sind hervorgehoben.

Fleischart	Heißluft	Ober-/Unterhitze	Intensiv-Heißluft	Bratdauer
	Temperatur in °C je cm Fleisch-höhe in min.
Rinderbraten 160 170-190			18
Roastbeef	180	200-220	180-200	8-10
Filet	180	200-220	180-200	8
Kalbfleisch	160	170-190	160-180	12
Schweinebraten	160	170-190	160-180	12-15
Kasseler	160	170-190	160-180	8
Schweineschulter	160	170-190	160-180	12-15
Schweinebraten mit Schwarte	160	170-190	160-180	12-15
Wild	160	170-190		15
Wildschwein	160	170-190		15
Filet vom Wild	180	180-200	180-200	8-10
Hammelfleisch	150-160	170-190		15
Ente	160	170-190	160-180	12
Gans	160	170-190	160-180	12
Hähnchen*	160	180-200	160-180	8*
Pute	160	180-190	160-180	12
Fisch	160	200-220		8

* ganzes Hähnchen 45-60 Minuten

Backen

Heißluft

Kein Vorheizen notwendig - Backen auf mehreren Ebenen gleichzeitig möglich.

Einschubhöhen:

Ein Blech: 2. Einschubebene von unten

Zwei Bleche: 2. und 5. Einschubebene von unten

Drei Bleche: 2., 4. und 6. Einschubebene von unten

Vier Bleche: 0., 2., 4. und 6. Einschubebene von unten

• Beim Backen von mehreren Plattenkuchen oder Formkuchen verlängert sich die Backzeit pro Blech um ca. 5 bis 10 Minuten.
  ■ Entnehmen Sie die Bleche einzeln je nach Bräunungsgrad.
  ■ Backen Sie mit Heißluft 📁 bei 160 °C, wenn in Ihrem Rezept keine Angaben für Heißluft gemacht werden.
• Wichtig: Bei Kuchen mit feuchtem Obstbelag ist die Feuchtigkeitsentwicklung besonders hoch. Es sollten maximal zwei Kuchen gleichzeitig gebacken werden.

Ober-/Unterhitze =

Vorheizen - Backen auf einer Ebene

■ Vorheizen mit Pizza-Stufe 🚙 nach Erreichen der Temperatur auf Ober-/Unterhitze ≡ umschalten.

■ Backformen aus Schwarzblech und Aluminium sind besonders gut geeignet.

Intensiv-Heißluft

Kein Vorheizen - Backen auf einer Ebene

■ Nur für Blechkuchen mit trockenem Belag wie z. B. Streuselkuchen

Pizza-Stufe

Backen auf einer Ebene

■ für feuchte Kuchen
■ für Pizza: Vorheizen mit Backblech oder Pizzastein (Zubehör)
■ für Brot: Vorheizen

Pizza backen

Wählen Sie die Betriebsart Pizza-Stufe 🏠 bei 250 °C.

- Wenn Sie einen Pizzastein (Sonderzubehör) verwenden, bekommt die Pizza einen besonders krossen Boden. Vorheizzeit: mindestens 30 Min.! Beachten Sie die beim Pizzastein beiliegende Anleitung.

Grundrezept Pizza

250 g Mehl, 20 g Hefe, 1/8 l lauwarmes Wasser, 3 EL (Oliven-)Öl, Salz.

Pizza backen auf dem Backblech

– Aus den angegebenen Zutaten einen Hefeteig herstellen.
- Den Teig gehen lassen, bis sich das Volumen verdoppelt hat (ca. 30 Min.) .
- Danach den Teig nochmals einige Minuten kneten und weitere 15 Minuten gehen lassen.
- Backofen vorheizen (Pizza-Stufe bei 250 °C).
- Backblech einfetten.
Wenn Sie kleine runde Pizzen backen, das Backblech bereits jetzt in den Ofen schieben und mit vorheizen.
- Den Teig ausrollen, auf ein Backblech legen, einen Rand formen.
— Beliebig und schnell belegen, damit der Teig nicht feucht wird.
- Kleine Pizzen: Belegten Teig auf das vorgeheizte Backblech geben.
- Backblech in die Einschubebene 0 einschieben.
- Mit den aktuellen Einstellungen (Pizza-Stufe 📁 bei 250 °C) ca. 8-12 Min. backen.

Pizza backen auf dem Pizzastein

– Den Pizzateig wie oben vorbereiten.
- Den Pizzastein auf den Rost legen und in die Einschubebene 0 einschieben.
- Backofen mit Pizza-Stufe 📁 bei 250 °C vorheizen.
- Den Teig auf den bemehlten Heber legen und schnell belegen, damit er nicht feucht wird. Die belegte Pizza darf nicht zu lange auf dem Heber liegen, da sonst der Teig nicht mehr rutscht.
- Wenn das Vorheizen beendet ist, die Pizza vom Heber auf den heißen Pizzastein schieben.
- Mit den aktuellen Einstellungen (Pizza-Stufe bei 250 °C) 8-12 Min. backen.

Hinweise zur Tabelle: „Richtwerte Backen“

In der Tabelle auf S. 9 finden Sie für eine Auswahl an Gebäck die dafür erforderlichen Temperaturangaben, Garzeiten und Einschubebenen.

• Für Temperaturen sind meistens Bereiche angegeben, da sie von der Zusammensetzung des Teigs, der Menge und der Backform abhängig sind.
• Wir empfehlen, beim ersten Mal den kleineren Temperaturwert einzustellen und erst bei Bedarf eine höhere Temperatur zu wählen, z. B. wenn eine stärkere Bräunung gewünscht wird oder die Backzeit zu lange dauert.
• Wenn Sie für ein eigenes Rezept keine konkreten Angaben finden, orientieren Sie sich an einem ähnlichen Gebäck.
• Höhenunterschiede des Backguts können am Anfang des Backvorgangs zu unterschiedlicher Bräunung führen. In diesem Fall verändern Sie bitte nicht die Temperatureinstellung. Bräunungsunterschiede gleichen sich im Laufe des Backvorganges aus.

Die Werte der bevorzugt anzuwendenden Betriebsarten sind hervorgehoben. Beachten Sie bitte die Hinweise zu dieser Tabelle auf S. 8!

Gebäck	Heißluft		Ober-/Unterhitze		Intensiv-HeißluftPizzastufe		Backdauer
	Einschub	Temperatur in °C Einschub	Temperatur in °C	Einschub Temperatur in °C in Minuten
Rührteig
Napfkuchen 2 150-160 1 170-180 50-65
Kastenkuchen	2	150-160		1	170-190	50-70
Sandkuchen	2	150-160		1	160-180	60-70
Torten	2	150-160	1		170-180	40-60
Tortenböden	2	170-180		2	180-200	20-30
Feine Obsttorten	2	150-160	1	170-180	2	150-160	45-60
Kleingebäck	2	150	2	170-180			15-30
Blechkuchen:
Belag trocken	2	150-160	2	180-190	2	150-160	25-35
Belag feucht	2	160-170	2	170-180	2	160-170	35-50
Knetteig
Tortenböden 2 170-180 2 180-200 25-35
Käsekuchen	2	140-150	1	160-170	2	140-150	70-90
Kleingebäck	2 140-150 2 180-190 15-35
Blechkuchen:
Belag trocken	2	150-160	2	180-190	2	150-160	25-35
Belag feucht	2	160-170	2	170-180	2	160-170	30-50
Hefeteig
Napfkuchen 2 150-160 1 175-180 40-65
Hefekranz	2 150-160 2 175-180 40-50
Stollen (vorheizen)	2	150-160	2	175-180			50-70
Kleingebäck	2 140-150 2 180-200 15-30
Blechkuchen:
Belag trocken	2	150-160	2	175-180	2	150-160	30-40
Belag feucht	2	160-170	2	170-180	2	160-170	30-50
Bisquitteig
Torten 2 150-160 2 175-180 30-40
Rollen	2 170-180 2 180-200 12-25
Eiweißgebäck
Baiser	2	80-90	2	100-120			80-120
Zimtsterne	2 100-120 2 120-140 20-40
Makronen	2 100-120 2 120-140 20-50
Andere Teigarten
Blätterteig	2 170-180 2 190-210 15-30
Hefeblätterteig	2	170-180	2	190-210			30-40
Quarkblätterteig	2	160-180	2	180-200			30-40
Brandteig	2 170-180 2 190-210 30-40
Quark-Ölteig	2 150-160 2 170-180 30-40
Honigkuchen	2 140-150 2 170-180 20-35
Brot und Pizza
Sauerteig- und Hefebrot (vorheizen: 230 °C, vorbacken: 10 Min. 230 °C)			2	180	1/2	160	50-65
Hefebrot/Weißbrot	2	180	2	200	2	180	30-50
Laugenbrötchen/-brezeln (vorheizen: 230 °C)	2	200	2	220			15-20
Pizza (vorheizen: 250 °C)					0	250	8-12

Grillen Sie nur mit geschlossener Backofentür!

Betriebsart Grill 🐎 für kleine Mengen Grillgut oder Großflächengrill 🐎 für große Mengen Grillgut einstellen.

Temperaturregler auf 🐎 einstellen. Ausnahme: Bei größeren Braten ist es besser, wenn Sie eine Temperatur zwischen 200 und 250 °C wählen, damit der Braten nicht verbrennt.

Schalterstellung für Grill ▼:
Schalterstellung für Großflächengrill 📌:

– Backofen 5 bis 10 Min. vorheizen.
– Grillgut auf den Bratrost legen.
– Temperaturregler auf 🐎 einstellen.
- Backofentür schließen.

- Fettpfanne in die 0. oder 1. Einschubebene von unten, Bratrost in die Einschubebene laut Tabelle einschieben.

– Betriebsart Grill 🐎 oder Großflächengrill 🐎 wählen.

Richtwerte Grillen

Fleischart	Einschub	Grill		Großflächengrill
		1. Seite 2.	Seite 1.	Seite 2.	Seite
		in Minuten
Schweinekotelett/Schnitzel	6	6	-	8	4
Schweinefilet 5 10-12 8-10 12-13 8-10
Bratwürste	6	6-8	4-6	8-10	5-7
Schaschlik	4	7-8	5-6	8-10	7-10
Frikadellen	4	8-10	6-8	10-15	10-12
Rinderfiletsteak	6	4-6	3-5	6-7	4-6
Leberscheiben	6	3-4	2-3	4-5	3-4
Kalbsschnitzel	5	5-7	4-5	7-8	5-6
Kalbssteak	5	6-8	4-6	8-9	5-6
Hammelkotelett	5	8-10	6-8	10-11	7-8
Lammkotelett	5	8-10	6-8	10-11	7-8
halbe Hähnchen	3 10-12 8-10 14-15		10-11
Fischfilet	6	6-7	4-5	7-8	5-6
Forellen	4	4-7	3-6	8-11	5-6
Toastbrote	5	2-3	2-3	2-3	2-3
belegte Toastbrote	4	6-8		6-8

Auftauen

Wählen Sie die Betriebsart Kaltumluft (Heißluft ohne Temperatureinstellung) und versenken Sie den Betriebsartenwahlschalter nicht, damit der Innenraum beleuchtet ist. Der Backofen wird durch die Beleuchtung leicht erwärmt - ideal für schonendes Auftauen.
Bei Fertigprodukten sollten Sie sich an die Angaben des Herstellers halten.
– Gefriergut ohne Verpackung in einer Schüssel oder auf einem Teller auf den Rost in der 3. Einschubebene von unten stellen.
- Stellen Sie den Betriebsartenwahlschalter auf ♗ und den Temperaturregler auf „0“ (bzw. auf die Herstellerangabe) ein.

Einkochen

Achtung! Verwenden Sie bei Gläsern mit Twist-off®-Verschluß keine bereits verwendeten Deckel. Die Gläser können sonst unter Umständen bei wiederholtem Gebrauch platzen!

Geeignet sind herkömmliche Einkochgläser mit Gummiring und Glasdekkel oder handelsübliche Gläser mit Twist-Off®-Verschluß (nur mit neuem Deckel). Metalldosen sind ungeeignet.
Gießen Sie kein Wasser in die Fettpfanne! Es würde sehr viel Wasserdampf entstehen, der beim Öffnen der Backofentür auf einmal entweicht. Stellen Sie eine Tasse mit Wasser in die Fettpfanne, nicht auf den Boden des Backofens!
Wählen Sie die Pizza-Stufe

■ Nur frische Nahrungsmittel verwenden und nach üblichen Rezepten vorbereiten.

■ Max. 6 Einkochgläser à 1 Liter einkochen.

■ Nur Gläser gleicher Höhe verwenden, mit gleichem Inhalt zu 3/4 füllen.

■ Die Gläser dürfen sich nicht berühren.

– Die Fettpfanne in die 1. Einschubebene von unten schieben.

- 1 Tasse mit Wasser in die Fettpfanne stellen.

– Pizza-Stufe auf 160 °C einstellen und Einkochvorgang beobachten. Nach ca. 10 bis 20 Minuten (bei 1l-Gläsern) beginnt die Flüssigkeit in den ersten Gläsern zu perlen, meist im rechten vorderen Glas zuerst.

Obst

– Dann den Backofen ausschalten und die Gläser noch 30 Min. (bei empfindlichem Obst z. B. Erdbeeren ca. 15 Min.) im geschlossenen Backofen stehen lassen.

Gemüse und Fleisch

• Wenn die Flüssigkeit perlt, den Backofen auf 100 °C herunterschalten und die Gläser noch 30-60 Min. weiterkochen lassen.
  – Dann den Backofen ausschalten und Gläser noch 30 Min. im geschlossenen Backofen stehen lassen.

Prüfgerichte nach DIN 44547

Gebäck	Betriebs-art	Form/Back-blech	Einschube-bene	Temperatur	Backzeit
			von unten	in °C	in Min.
Spritzgebäck	Heißluft	1 Backblech	2.	150	30-35
		2 Backbleche	2., 5.	150	27-35
		3 Backbelche	1., 4. und 6.	150	31-37
	Ober-/Unterhitze	1 Backblech 2.	180	vorgeheizt	16-19und vor-heizen
Wasserbisquit	Heißluft	Springform	2.	160	28-30
	Ober-/Unterhitze	Springform	2.	175vorgeheizt	28-30und vor-heizen
Hefeblech-kuchen	Heißluft	1 Backblech	2.	170	40-50
		2 Backbleche	2., 5.	170	45-50
	Ober-/Unterhitze	1 Backblech 2.	200	vorgeheizt	40-50und vor-heizen

Die elektronische Schaltuhr

Die elektronische Schaltuhr bietet Ihnen neben dem Kurzzeitwecker als Erinnerungshilfe auch einige Schaltfunktionen für den oberen Backofen: Gardauer und Garende können eingestellt werden. Alle Schaltfunktionen sind mit jeder Betriebsart und Temperaturwahl möglich.

① ② 88.88 → → △ — +

Anzeige:

① Uhrzeit, Kurzzeit, (jeweils aktueller Wert)
② Leuchten, zeigen eingeschalteten Backofen an.
③ Leuchten (zu jeder Wahltaste/Funktion)
④ Aufheizanzeige

Wahltasten:

→ Gardauer
→| Garende
Kurzzeit

Einstellen: +/- zum Ändern der Werte aller Funktionen

⑤ Temperaturregler
⑥ Betriebsartenwahlschalter

Uhrzeit einstellen /ändern

- Drücken Sie gleichzeitig „|→|“ und „→|“, bis die Uhrzeit in der Anzeige blinkt.

-0.00 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

- Sie kann mit „+“/„ -“ geändert werden.

- Warten Sie, bis die Anzeige nicht mehr blinkt. Die Uhrzeit wurde übernommen, der Punkt zwischen Stunde und Minuten blinkt sekundenweise.

9.34

Kurzzeit einstellen

Den Kurzzeitwecker können Sie unabhängig von den Schaltfunktionen benutzen.

- Drücke "S Die Leuchte blinkt. In der Anzeige steht „0.00“.

0.00

• Stellen Sie mit „+“/„-“ die gewünschte Zeitdauer in min.sek ein.
• Starten Sie den Kurzzeitwecker mit „ ^♂ ” oder warten Sie, bis die Leuchte nicht mehr blinkt. In der Anzeige sehen Sie dann die noch verbleibende Zeit bis zum Signalton.

Nach Ablauf der Kurzzeit ertönt ein Signal.

- Drücken Sie eine beliebige Taste und der Ton verstummt. In der Anzeige erscheint wieder die Uhrzeit.

5.30

So programmieren Sie die Schaltfunktionen

1. Auswählen der Funktion:

- Drücken Sie die Wahltaste der Funktion, die Sie nutzen möchten. Die Leuchte über der jeweiligen Wahltaste beginnt zu blinken und ein Wert erscheint in der Anzeige.

2. Verändern/Einstellen der Funktion:

- Ändern Sie mit „+“ und „-“ den angezeigten Wert.

3. Starten der Funktion:

Wenn Sie 3 Sek. lang keine Taste drücken, startet die Funktion selbsttätig, die Leuchte leuchtet nun ständig.

Durch das Drücken einer Wahltaste kürzen Sie die Zeit ab:

• die zuvor gewählte Wahltaste bestätigt die Eingabe und startet die Funktion.
• eine andere Wahltaste bestätigt die Eingabe und wählt die entsprechende neue Funktion aus.

4. Einstellen der Backofenfunktionen (nur bei den Schaltfunktionen):

- Wählen S ^6 die Betriebsart und mit ⑤ die Temperatur.

Sie können Temperatur und Betriebsart auch einstellen bevor Sie die Schaltuhr programmieren.

Ändern einer Einstellung

Wenn Sie einen eingestellten Wert ändern möchten - auch wenn eine Funktion schon läuft - drücken Sie erneut die entsprechende Wahltaste und verändern Sie mit „+“/„-“ den Wert in der Anzeige.

Wenn das Garende erreicht ist

schaltet der Backofen ab und in der Anzeige erscheint „End“. Es ertönt ein Signal. Die beiden Leuchten neben der Anzeige blinken nicht mehr.

• Drücken Sie eine beliebige Wahltaste, um den Signalton abzustellen. Die Anzeige zeigt nun wieder die Uhrzeit an. Der Backofen startet wieder.
• Drehen Sie den Temperaturregler und den Betriebsartenwahlschalter auf „0“.

Gardauer einstellen (Abschaltfunktion)

Der Backofen schaltet nach Ablauf der eingestellten Zeitspanne selbstätig ab.

- Drückel >15 die Leuchte blinkt und in der Anzeige erscheint "0.00".

0.00

- Stellen Sie mit „+“/„-“ die gewünschte Gardauer in std.min ein.

1.30

Nach ca. 3 Sek. startet die Schaltuhr, die Leuchte leuchtet ständig. In der Anzeige sehen Sie die Restzeit. Neben der Anzeige blinken die beiden Leuchten im Wechsel.

- Stellen Sie Temperatur und Betriebsart ein.

Garende → einstellen (Abschaltfunktion)

Benutzen Sie diese Funktion, wenn der Backofen zu einer bestimmten Zeit automatisch abschalten soll.

- Drücke S die Leuchte blinkt und in der Anzeige sehen Sie die aktuelle Uhrzeit.

11.00

- Stellen Sie mit „+“/„-“ auf die gewünschte Abschaltzeit ein.

13.00

Nach ca. 3 Sek. startet die Schaltuhr, die Leuchte leuchtet ständig.

In der Anzeige sehen Sie die Restzeit bis zum Garende. Neben der Anzeige blinken die beiden Leuchten im Wechsel.

- Stellen Sie Temperatur und Betriebsart ein.

Automatisches Ein- und Abschalten einstellen

Wenn Sie den Backofen zeitverzögert nutzen möchten, können Sie Gardauer und Garende kombinieren. Der Garbeginn, zu dem der Backofen selbsttätig einschaltet, ergibt sich aus beiden Einstellungen und kann nicht eingestellt werden.

Ein Garende, das vor dem Ablauf der Gardauer liegen würde, kann nicht eingestellt werden: Es ertönt ein Signal und der Wert in der Anzeige ändert sich nicht. Sollten Sie eine zu lange Gardauer eingegeben haben, korrigieren Sie diese zuerst, bevor Sie das Garende erneut einstellen.

Beispiel:

Es ist 8.00 und Sie möchten um 13.00 einen Braten aus dem Backofen nehmen, der 90 Min. braten muß.

Stellen Sie die Gardauer „„ von 0.00 auf 1.30 ein. Verstellen Sie anschließend das Garende „„ von 9.30 auf 13.00.

Nach der Übernahme der Werte erscheint in der Anzeige „Auto“ und der Backofen schaltet sich um 11.30 ein und um 13.00 ab.

So stellen Sie das automatische Ein- und Abschalten ein:

- Drücken Sie „|→|“, die Leuchte blinkt und in der Anzeige erscheint „0.00“.

0.00

- Stellen Sie mit „+“/„-“ die gewünschte Gardauer in std.min ein. (Beispiel: 90 Min.)

1.30

- Drücken Sie „→“ um die Eingabe zu bestätigen und das Garende einzustellen. In der Anzeige erscheint eine Zeit (Garende, wenn der Backofen sofort starten würde).

9.30

- Verändern Sie mit „+“ auf das gewünschte Garende.

13.00

Nach ca. 3 Sek. leuchten die Leuchten ständig. Während der Wartezeit bis zum Garbeginn erscheint in der Anzeige „Auto“.

- Stellen Sie Temperatur und Betriebsart ein.

- Bei Garbeginn schaltet sich der Backofen ein und die beiden Leuchten neben der Anzeige blinken im Wechsel. Die Anzeige zeigt die Restzeit bis zum Garende an.

Reinigung und Pflege

Lesen Sie dieses Kapitel bitte vollständig, bevor Sie Ihr Gerät das erste Mal benutzen. Bei sachgerechter Reinigung und regelmäßiger Pflege kann es jahrelang schön und sauber bleiben. Wir haben hier Hinweise zusammengestellt, damit Sie die einzelnen Oberflächen schonend, aber gründlich reinigen und pflegen können.

Für alle Oberflächen

⚠️ Dampf- und/oder Druckreinigungsgeräte dürfen nicht zum Reinigen des Gerätes verwendet werden! Das Gerät kann so beschädigt werden, daß für Sie Lebensgefahr besteht.
⚠️ Verbrennungsgefahr! Lassen Sie das Gerät mindestens handwarm abkühlen, bevor Sie es reinigen.
⚠️ Beachten Sie die Gebrauchsanweisung bei allen Reinigungsmitteln.

Reinigen Sie das Gerät nach jedem Gebrauch. Nicht entfernte Verschmutzungen können beim nächsten Aufheizen festbrennen, diese Verkrustungen sind oft nicht mehr restlos zu entfernen.

Reinigen Sie bei leichter Verschmutzung die Flächen mit einem Tuch, weicher Bürste oder weichem Schwamm und warmem Wasser mit etwas Spülmittel. Wischen Sie immer mit klarem Wasser nach, damit keine Reste von Reinigungsmittel zurückbleiben und Verfärbung oder Flecken verursachen. Anschließend trockenreiben.

Für stärkere Verschmutzungen finden Sie in den nachfolgenden Abschnitten Hinweise zu den einzelnen Oberflächen und Teilen.
VSR O-FIX-C ist ideal zum Reinigen von Glaskeramik, Email und der beschichteten Türinnenseite. Dieses Reinigungspulver ist erhältlich beim KÜPPERSBUSCH Kundendienst.

Reinigen Sie auf keinen Fall mit

• agressiven oder bleichenden Reinigungsmitteln, die z. B. aktiven Sauerstoff, Chlor oder ätzende Inhaltsstoffe enthalten.
• kratzenden Reinigungsmitteln wie Scheuermittel, Stahlwolle, verseifte Stahlwolle, harte Bürsten, Metallschwämme, Plastikschwämme oder Schwämme mit kratzender Oberfläche (Scheuerseite).

Verkrustungen entfernen

Stärkere Verkrustungen sollten zuerst eingeweicht werden - am besten mit einem nassen Tuch. Sie lassen sich anschließend leichter entfernen.

Hinweise zum Reinigungsschaber

⚠ Vorsicht, Schnittgefahr! Die Klinge des Reinigungsschabers ist sehr scharf.

Setzen Sie den Reinigungsschaber immer flach auf und schieben Sie die Verkrustungen weg.

Kratzen Sie nicht mit der Ecke des Schabers und achten Sie darauf, daß Sie Dichtungen nicht mit der Ecke beschädigen.

Verwendung von Backofenspray - Hinweise

Beachten Sie unbedingt die Hinweise des Herstellers. Aluminium wird durch Backofenspray beschädigt, ebenso lackierte Flächen und Kunststoff!
⚠️ Sprühen Sie nicht in die Ventilatoröffnung in der Rückwand! Der ökotherm ^® -Katalysator wird bei Kontakt mit Backofenspray zerstört.

Aus Umweltschutzgründen sollten Sie auf Backofenspray möglichst verzichten. Wenn Sie es dennoch benutzen möchten, sprühen Sie damit nur Innenraum und emaillierte Backbleche ein.

Email

Backofen-Innenraum, Front, Backbleche, Fettpfanne

Manche Plastikschwämme mit Scheuerseite können verwendet werden. Einige Produkte enthalten allerdings in der Scheuerseite eingelagerte Körnchen, die Kratzer verursachen.

Vorsichtig an einer unauffälligen Stelle ausprobieren!

Ein Reinigungsschaber für Glaskeramikflächen eignet sich gut zum Entfernen von groben Verschmutzungen.
Wir empfehlen Ihnen zur gründlichen Reinigung VSR O-FIX-C. Backofenspray darf verwendet werden.

Edelstahl

Edelstahl-Türfront, Bedienblende, Teleskopauszüge (Zub. 601), backmobil (Zub. 600)

Edelstahl ist besonders kratzempfindlich! Benutzen Sie keinen Reinigungsschaber!

Kalk-, Fett- und Stärkereste gleich entfernen, sonst entstehen Flecken! Die Reinigung kann mit einem Edelstahl-Reinigungsmittel erfolgen.

Wir empfehlen Ihnen einmal wöchentlich die Pflege der Edelstahloberfläche mit einem handelsüblichen Edelstahl-Pflegemittel. Es entsteht eine Schutzschicht, die die Edelstahlfläche vor Verfärbungen schützt.

Glas

Türinnenseite - beschichtetes Glas

⚠️ Backofenspray sollten Sie möglichst nicht verwenden, da bei regelmäßigem Gebrauch die beschichtete Oberfläche der Glasscheibe zerstört werden kann.

Ein Reinigungsschaber für Glaskeramikflächen eignet sich gut zum Entfernen von groben Verschmutzungen.

Wir empfehlen Ihnen zur gründlichen Reinigung VSR O-FIX-C oder Glasreiniger.

Türfront, Bedienblende

Reinigen Sie die Backofenfront nur mit warmem Wasser mit etwas Spülmittel, einem Tuch oder weichen Schwamm. Glasreiniger darf verwendet werden.

Aluminium

Türleisten und Türgriff im Design Aluminium, Backblech (Zub. 543)

Aluminium ist besonders kratzempfindlich und wird durch Backofenspray angegriffen!

Benutzen Sie keinen Reinigungsschaber!

Türdichtung

Die Türdichtung sollte beim Reinigen des Backofens ausgehakt werden, damit sich kein Schmutz unter der Dichtung ansammeln kann. Siehe „Türdichtung austauschen“ auf S. 15.

Bei Bedarf kann Sie mit Spülmittel oder im Geschirrspüler gereinigt werden.

Reinigen Sie die Knebel nur mit warmem Wasser mit etwas Spülmittel, einem Tuch oder weichen Schwamm.

Backofentür aus- und einbauen

Backofentür herausnehmen

• Backofentür ganz öffnen.
  – Die Bügel an den Türscharnieren nach vorne klappen.

– Die Backofentür mit beiden Händen seitlich fassen und fast ganz schließen.

- Heben Sie die Tür leicht an und ziehen Sie die Scharniere nach vorne aus den Türöffnungen.

Backofentür einsetzen

– Die Backofentür mit beiden Händen seitlich fassen und die Scharniere in die entsprechenden Öffnungen am Backofen einschieben. Das Scharnier rastet ein.
– Die Backofentür langsam ganz öffnen.
– Die Bügel an den Türscharnieren wieder zurückklappen.
– Die Backofentür schließen.

Seitengitter ausbauen.

– Schrauben lösen.
– Einschubgitter entnehmen.

Seitengitter einbauen

– Seitengitter einsetzen und vorn fest- schrauben.

Heizkörper herunter-/hochklappen

Heizkörper (Oberhitze/Grill) herunterklappen

- Verriegelung öffnen und Heizkörper herunterklappen.

Heizkörper hochklappen

– Heizkörper hochklappen und mit der Verriegelung wieder schließen.

• Betriebsartenwahlschalter auf Heißluft 🌐 stellen.
• Temperaturregler auf die Position „” stellen und
  – den leeren Backofen 60 Minuten aufheizen.

Wenn etwas nicht funktioniert

⚠️ Reparaturen dürfen nur von einem autorisierten Fachmann vorgenommen werden.

Einige der Störungen können Sie selbst beseitigen. Prüfen Sie zuerst, ob ein Bedienfehler vorliegt. Reparaturen während der Garantiezeit sind nicht kostenlos, wenn Bedienfehler vorliegen oder Sie einen der folgenden Hinweise nicht beachtet haben.

Störung Ursache Abhilfe
Abschalten Backofens ist nicht möglich.	Elektronisches Bauteil ist defekt.	Sicherung ausschalten, Kundendienst rufen.
Backofen heizt nicht auf. Haushaltssicherung defekt.		Sicherung überprüfen und ggf. erneuern.
		Betriebsartenwahlschaller und/oder Temperaturregler sind nicht eingestellt.
		Elektronische Schaltuhr blinkt - die Uhrzeit wurde noch nicht eingestellt.
Backofenbeleuchtung ist ausgefallen.	Lampe defekt. Backofen beleuchtung auswechseln.
Türglas ist gebrochen. Gerät ausschalten, Kunden-		dienst rufen.
Türdichtung ist beschädigt. Türdichtung austauschen.
Verstärkte Geruchsbildung trotz ökotherm®-Katalysator.	ökotherm®-Katalysator muß regeneriert werden.	Siehe Seite 14.
Starker Geruch nach Essig bei der Zubereitung.	Backwerk mit Sauer-teig, mit Hefe, Gargut mit Alkohol und Benutzung einer Betriebsart mit Umluft.	Nutzen Sie eine Betriebsart ohne Umluftnutzung, z.B. Ober-/Unterhitze.
Obtsaft- oder Eiweißflecken auf emallierten Teilen.	Feuchte Kuchen- oder Fleischsäfte.	Harmlose Veränderung des Emails, nicht behebbar.

Backofenbeleuchtung auswechseln

⚠️ Warnung, Stromschlaggefahr! Bevor Sie die Abdeckung der Backofenlampe öffnen, muß das Gerät von der Stromversorgung getrennt werden: Sicherung abschalten oder herausdrehen!

⚠️ Lassen Sie Gerät und Lampe unbedingt abkühlen, bevor Sie die Lampe tauschen. Lampen werden bei Gebrauch heiß!

Typ: 25 W, 230-240 V, Fassung: E14

wichtig: temperaturbeständig bis 300 °C!

Sie erhalten diese Lampen beim KÜPPERSBUSCH Kundendienst oder im Elektrofachhandel.

Austausch der Glühlampe:

– Einschubgitter abschrauben.

– Vorsichtig die Glasabdeckung mit einem Schraubendreher heraushebeln.

• Defekte Glühlampe heraus- und neue eindrehen.
  – Glasabdeckung wieder aufdrücken.

Türdichtung austauschen

Benutzen Sie den Backofen nicht mit defekter oder fehlender Türdichtung!

Wenn die Dichtung kaputt ist oder nicht mehr gesäubert werden kann, muß Sie ausgetauscht werden. Eine neue Dichtung erhalten Sie beim KÜPPERSBUSCH Kundendienst.

Aushaken der Dichtung

– Ziehen Sie zum Aushaken jede Ecke vorsichtig nach außen.

Einsetzen der neuen Dichtung

- Haken Sie eine Ecke nach der anderen in die Backofenfront ein. Achten Sie darauf, daß Sie die Haken nicht verbiegen!

Typenschild

Geben Sie im Kundendienstfall und bei der Ersatzteilbestellung die auf dem Typenschild angeführten Daten an.

Das Typenschild des Backofens befindet sich rechts an der Seitenleiste und ist nach dem Öffnen der Backofentür sichtbar.

- Notieren Sie diese Daten für eventuelle Rücksprachen mit unserem Kundendienst.

Fertigungsnummer Backofen

Modellbezeichnung Backofen

Montagehinweise für Fachpersonal

■ Die gesetzlichen Vorschriften und Anschlußbedingungen des örtlichen Elektroversorgungsunternehmens müssen vollständig eingehalten werden.
- Bei Anschluß, Reparatur und Auswechseln der Backofenglühlampe das Gerät stromlos machen. Sicherung ausschalten.
- Das Gerät darf nur an eine vorschriftsmäßig installierte Herdanschlußdose angeschlossen werden. Das Verlegen einer Herdanschlußdose oder Austausch der Anschlußleitung darf nur vom Elektrofachmann unter Berücksichtigung der einschlägigen Vorschriften ausgeführt werden.
- Zur Erfüllung der einschlägigen Sicherheitsvorschriften muß installationsseitig eine allpolige Trennvorrichtung mit einem Kontaktabstand von mindestens 3 mm vorhanden sein.
- Der Einbauschrank für den Backofen muß bis 100 °C temperaturbeständig sein. Dies gilt besonders für Furniere, Umleimer, Kunststoffoberflächen, Kleber und Lacke. Die angrenzenden Möbelfronten müssen bis mind. 70 °C temperaturbeständig sein. Das Gerät wiegt ca. 90 kg!
- Das Gerät ist unbedingt waagerecht auf einem ebenen, stabilen Brett einzubauen. Das Brett darf sich nicht durchbiegen.
- Ist das Möbel nicht an der Wand befestigt, mit einem handelsüblichen Winkel anschrauben.

Elektrik

Einbauherd Festanschluß über eine Herdanschlußdose.

Anschlußschema für die verschiedenen Netzauslegungen, ist auf der

Rückwand des Gerätes dargestellt.

Gesamtleistung bei 230 V: 7,0 kW,

bei 235 V: 7,3 kW

Anschlußwerte Festanschluß: 400 V 3 N \~ 50 Hz

Anschluß 3 N \~ Sicherungsstrom 16 A

Anschluß 2 N \~ Sicherungsstrom 16 A

Anschluß 1 N \~ Sicherungsstrom 32 A

Anschluß 3 x 230 V Sicherungsstrom 25 A

Anschlußkabel H 05 RR-F o. H 07 RN-F verwenden.

Kabellänge min. 2 m

Einbaumaße

600 min. 550 560 1025 558 22 1033 1022 552,5 592

Einbau in Küchenmöbel

Gerät einbauen:

- Gerät ganz in die Schranknische einschieben. Dabei den Geräteanschluß nicht einklemmen!

Gerät befestigen:

– Die Backofentür öffnen und das Gerät mit den beiliegende Schrauben - schräg ansetzen - von innen nach außen mit dem Schrankelement verschrauben.

Coupon für ein Kochbuch

Liebe Kundin, lieber Kunde,

KÜPPERSBUSCH hält für Sie ein Kochbuch mit vielen interessanten Tips und Rezepten bereit.

Füllen Sie das untenstehende Adreßfeld (oder wenn Sie die Anleitung nicht zerschneiden wollen, eine Fotokopie) deutlich lesbar in Druckbuchstaben aus und senden Sie es an:

KÜPPERSBUSCH HAUSGERÄTE AG

Zentrales Ersatzteillager

Postfach 10 01 32

D-45801 Gelsenkirchen

KOCHBUCH

Tragen Sie hier bitte die F-Nummer bzw. die Seriennummer Ihres Gerätes ein:

Ihre Anschrift:

Küppersbusch

ALLERFEINSTE KOCHENTECHNIK
