BEDIENUNGSANLEITUNG KE 370-2-2T Küppersbusch

Kühl-/ Gefrierschrank

Wir bedanken uns für Ihr Vertrauen, das Sie uns mit dem Kauf unseres Geräts erwiesen haben.

Wir wünschen Ihnen viel Vergnügen beim Gebrauch.

Der Kühl-/Gefrierschrank (im weiteren Text "Gerät" genannt) besteht aus zwei Teilen; der obere Teil ist ein Kühlschrank, der untere ein Gefrierschrank.

Der Kühlschrank ist für den Gebrauch im Haushalt zum Lagern von frischen Lebensmitteln bei Temperaturen über 0°C bestimmt.

Der Gefrierschrank ist für den Gebrauch im Haushalt zum Gefrieren von frischen Lebensmitteln und langfristigen Lagern (bis zu einem Jahr, abhängig von der Art der Lebensmittel) eingefrorerer Lebensmittel bestimmt.

Wichtige Hinweise 3

Beschreibung des Geräts 6

Aufstellung und Anschluß 7

Bedienung des Geräts 10

Empfohlene Verteilung der

Lebensmittel im Geräteinneren 16

Lagern der Lebensmittel im

Kühlschrank 17

Lagerung von Lebensmitteln im

Einfrieren und Lagerung von

gefrorenen Lebensmitteln 22

Abtauen des Geräts 26

Reinigung und Pfl ege 27

Beseitigung von Störungen.... 29

Informationen über die Geräuschentwicklung

des Geräts 31

- Bevor Sie das Gerät an das

Stromversorgungsnetz anschließen, lesen Sie bitte genau die Gebrauchsanweisung durch. Die Gebrauchsanweisung beschreibt das Gerät und seine ordnungsgemäße und sichere Verwendung.

Sie ist an verschiedene Gerätetypen/Modelle angepaßt, deswegen können auch Funktionen und Ausstattungsvarianten beschrieben sein, die Ihr Gerät nicht besitzt.

Die Gebrauchsanweisung gilt auch für die Ausführung des Geräts NO FROST, welches über einen eingebauten Ventilator und automatische Abtaufunktion verfügt.

• Entfernen Sie die Verpackung, die zum Schutz des Geräts bzw. der einzelnen Teile während des Transports dient.
• An den Ecken der Gerätetür sind Distanzhalter angebracht, die Sie entfernen und durch die mitgelieferten Zapfen ersetzen.
• Das Gerät soll vor dem Anschluß an das elektrische Versorgungsnetz mindestens 2 Stunden in aufrechter Position stehen. Dadurch kann eine durch den Transport hervorgerufene Fehlfunktion des Kühlsystems vermieden werden.
• Den Anschluß an das elektrische Stromversorgungsnetz und die Erdung nach den gültigen Bestimmungen und Standards durchführen.
• Das Gerät darf nicht im Freien verwendet und Regen ausgesetzt werden.
• Trennen Sie das Gerät vor dem Reinigen und Austausch der Glühbirne unbedingt vom Stromversorgungsnetz (ziehen Sie den Stecker des Anschlußkabels aus der Steckdose).
• Falls das Anschlußkabel beschädigt ist, muß es vom Hersteller, einem Kundendienst-Fachmann ausgetauscht werden.
• Wenn Sie das Gerät längere Zeit nicht verwenden, schalten sie es zunächst durch Betätigung des AUS-Knopfes ab und

unterbrechen Sie die Stromzufuhr. Leeren Sie das Geräteinnere, tauen sie eventuelle Eisschichten ab, reinigen Sie das Gerät und lassen Sie die Tür einen Spalt breit geöffnet.

• Um die Umwelt zu schonen, übergeben Sie das ausgediente Gerät einem autorisierten Entsorgungsunternehmen für Haushaltsgeräte.
• Zum Verpacken werden nur umweltfreundliche Materiale verwendet, die ohne Gefahren für die Umwelt wiederverarbeitet, entsorgt oder vernichtet werden können.
• Achten Sie darauf, daß bei der Aufstellung, beim Reinigen, oder bei der Entsorgung des Geräts die Isolation bzw. Teile des Kühlsystems nicht beschädigt werden. Dadurch vermeiden Sie Umweltverschmutzung.
• Kinder sollten mit dem Gerät nicht spielen.
• Das selbstschliessende Türscharnier (nur bei einigen Modellen) zieht vor dem Schließen die Tür zum Gehäuse und verhindert damit, daß die Tür ungewollt offen bleibt. Gleichzeitig begrenzt es den Öffnungswinkel der Tür und verringert damit die Möglichkeit der Beschädigung der Nachbarelemente.
• Das Typenschild mit den Gerätedaten befi ndet sich im Geräteinneren. Falls das angeklebte Etikett nicht in Ihrer Sprache sein sollte, überkleben Sie dieses mit dem beigelegten Etikett.

Dieses Produkt darf am Ende seiner Lebensdauer nich über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem ammelpunkt für das Recycling von elektrischen und elektronischen Geräten angegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung der der Verpackung weist darauf in. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stoffl ichen erwertung oder anderen Formen der erwertung von Altgeräten leisten Sie denen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

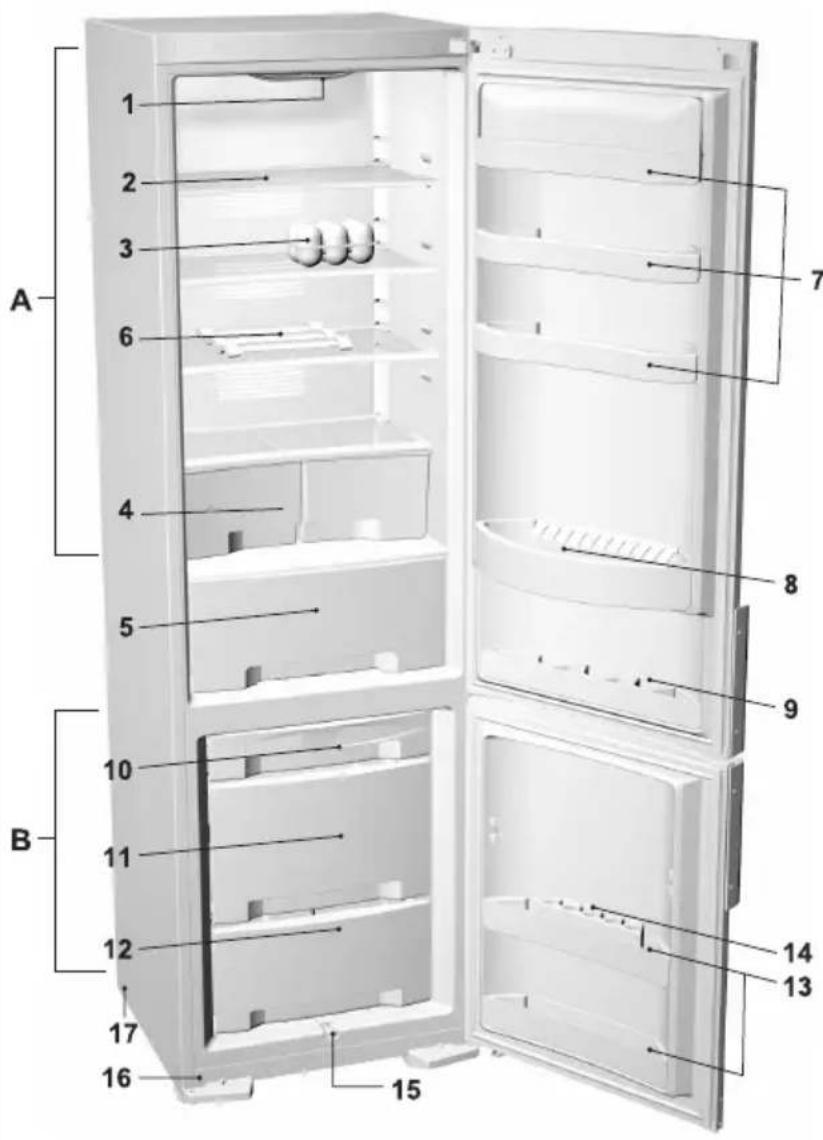

Beschreibung des Geräts

A 1 2 3 6 4 5 B 10 11 12 17 16 15 7 8 9 14 13

A Kühlschrank
B Gefrierschrank

1 Innenleuchte (Kühlschrank)
2 Ablage (höhenverstellbar)
3 Faltbare Eierbox (geschlossen für 6, offen für 12 Eier)
4 Obst- und Gemüsefach*
5 ZERO'N'FRESH-Fach mit ausziehbaren Führungen* (max. 20 kg)
6 Flaschenfach*
7 Behälter an der Innenseite der Kühlschranktür (Ausführungen: tief, fl ach; mit oder ohne Abdeckung)
8 Zweireihen-Flaschenfach mit Falle*
9 Tubenhalter*
10 Schnellgefrierfach für kleinere Lebensmittelmengen*
11 Großes BIG'N'FREEZE-Fach mit ausziehbaren Führungen (zur Lagerung/Einfrieren) * ** (max. 16 kg).
12 Gefrierschublade (kurz)
13 Behälter an der Tür des Gefrierteils*
14 Eiswürfelbox*
15 Auslaufrinne für Tauwasser*
16 Gerätefuß
17 Rolle*

• Die Innenausstattung des Geräts kann je nach Modell variieren.
• Die Schubladen sind vor ungewolltem Herausziehen gesichert. Wenn Sie eine Schublade aus dem Apparat herausnehmen möchten, ziehen Sie sie etwas heraus, heben Sie sie am vorderen Ende leicht an und ziehen Sie sie danach ganz heraus. Einige Modelle verfügen über Ausziehführungen, die das Herausziehen der Schubladen erleichtern.
• Die Schublade (bzw. Ablage) mit ausziehbaren Führungen können Sie entfernen, indem Sie diese am hinteren Teil anheben und in einem Winkel von 45° herausziehen. Setzen Sie die Schublade (Ablage) in umgekehrter Reihenfolge ein.

* Nur bei einigen Modellen.

** Gefrierraum hängt vom Modell ab (siehe das Kapitel: Einfrieren der Lebensmittel).

Aufstellung und Anschluß

Auswahl des Aufstellungsortes

- Stellen Sie das Gerät in einem trockenen und gut belüfteten Raum auf. Das Gerät funktioniert einwandfrei nur bei Umgebungstemperaturen, die in der Tabelle angeführt sind. Die Klasse ist am Typenschild mit den Gerätedaten angegeben.

Klasse Temperatur
SN (subnormal) von	+10°C bis +32°C
N (normal) von +16°C	bis +32°C
ST (subtropisch) von	+16°C bis +38°C
T (tropisch) von +16°C	bis +43°C

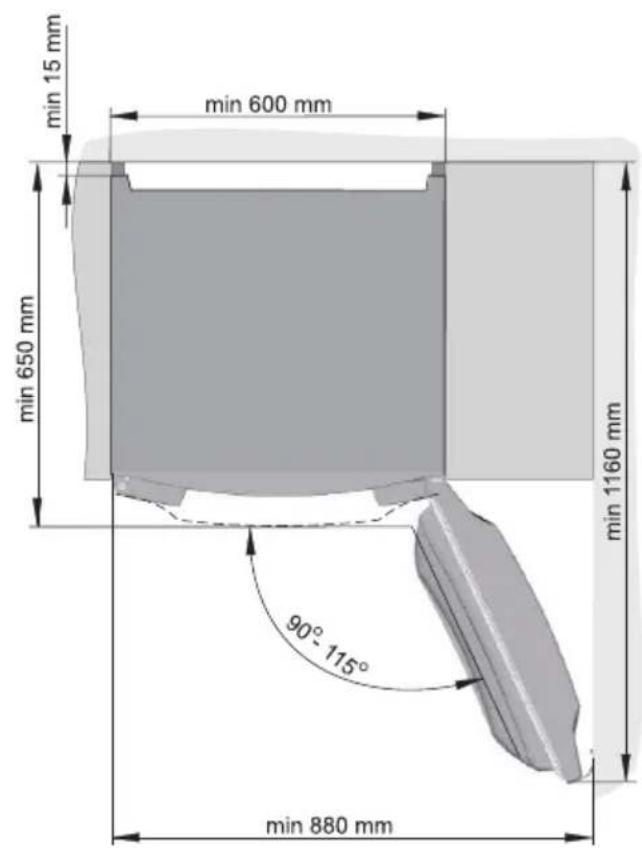

Aufstellung des Geräts

Bei der Aufstellung des Geräts sollten mindestens zwei Personen mitarbeiten, damit Beschädigungen am Gerät oder Verletzungen vermieden werden.

• Das Gerät muß gerade und stabil auf einer festen Unterlage aufgestellt werden. An der Vorderseite verfügen einige Geräte über verstellbare Gerätefüße, mit welchen Sie es in die waagrechte Lage ausrichten können. Auf der Rückseite des Geräts befin den sich Rollen, die eine bequeme Aufstellung des Geräts ermöglichen (nur bei einigen Modellen).
• Das Küchenelement oberhalb des Geräts muß einen Mindestabstand von 5 cm zum Gerät haben, damit eine zufriedenstellende Kühlung des Kondensators gewährleistet wird.
• Setzen Sie das Gerät nie direkter Sonnenstrahlung aus und stellen Sie es nicht in unmittelbarer Nähe von Wärmequellen auf. Falls dies nicht möglich ist, bauen Sie eine Wärmedämmplatte ein.
• An der Gerätevorderseite befi nden sich im Sockel Handgriffe zum leichteren Bewegen des Geräts. Das Gerät kann selbständig stehen oder neben ein Küchenelement bzw. an die Wand gestellt werden.

Sorgen Sie in einem solchen Fall, dass genügend Raum zum Öffnen der Tür zur Verfügung steht. Damit vermeiden Sie Beschädigungen der Tür und eventuelle Körperverletzungen.

Sorgen Sie dafür, daß zum Entfernen der Ablagen genügend freier Raum zur Verfügung steht (siehe Abb. zur Aufstellung).

min 15 mm min 600 mm min 650 mm min 1160 mm 90° 115° min 880 mm

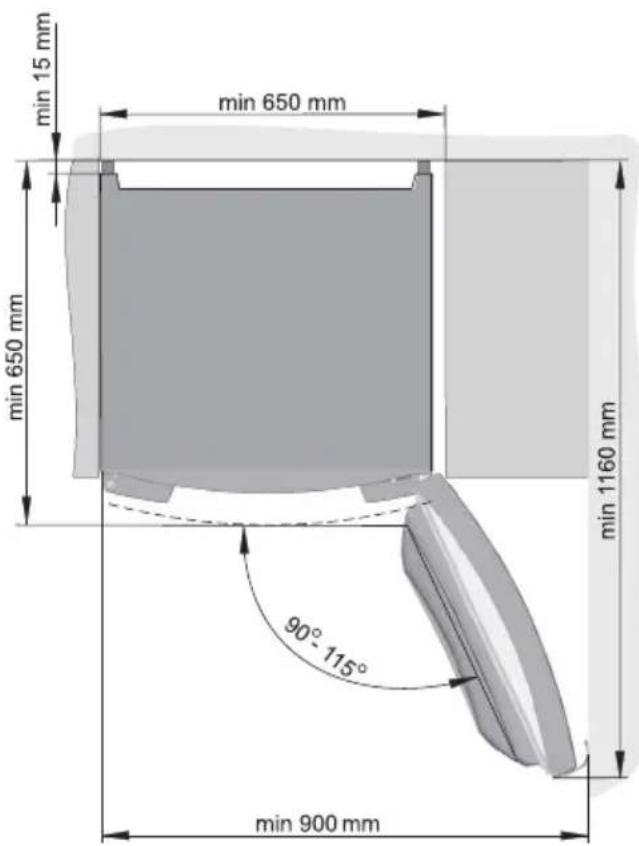

min 15 mm min 650 mm min 650 mm min 1160 mm 90° 115° min 900 mm

Anschluß an das elektrische Versorgungsnetz

- Schließen Sie das Gerät mit dem Anschlußkabel an das elektrische Versorgungsnetz an. Die Wandsteckdose muß über einen Erdungskontakt verfügen (Schutzkotakt-Steckdose).

Die vorgeschriebene Nennspannung und Frequenz sind auf dem Typenschild des Geräts angegeben.

- Führen Sie den Anschluß an das elektrische Stromversorgungsnetz und die Erdung gemäß den gültigen Bestimmungen und Normen durch.

Das Gerät kann kurzfristige

Spannungsabweichungen aushalten, jedoch nur im Bereich von -6% bis +6%.

Wechsel des Türanschlags

Eine Änderung der Öffnungsrichtung der Gerätetür ist möglich, jedoch muß diese von einem Kundendienst-Fachmann oder einer fachlich befähigten Person ausgeführt werden.

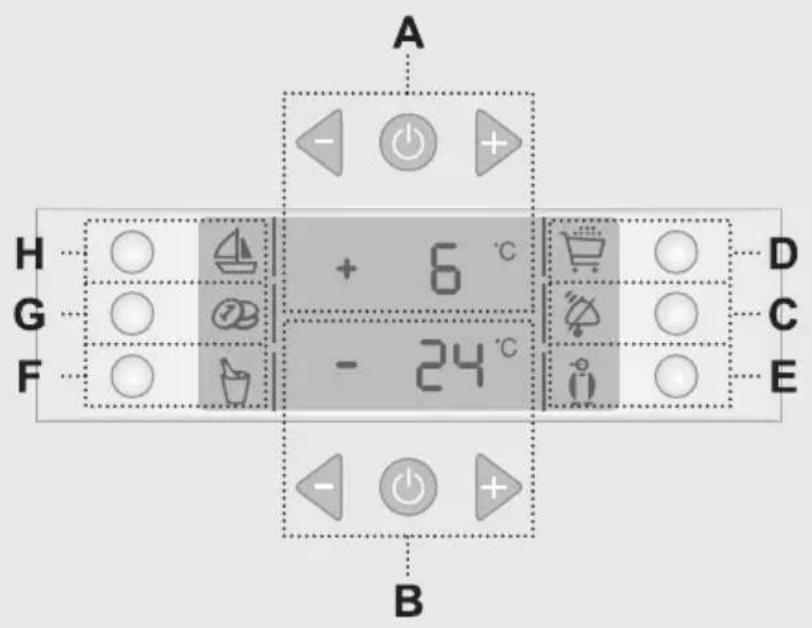

Bedieneinheit

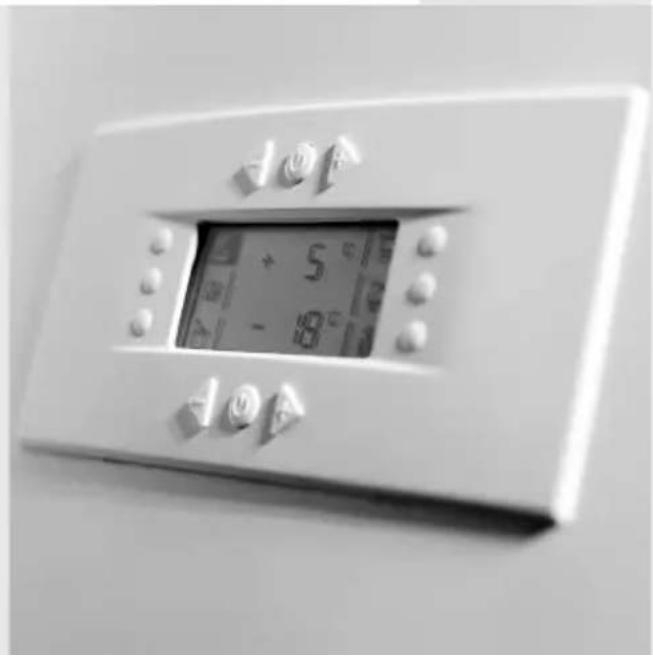

Das Bedienfeld befi ndet sich auf der Außenseite der Tür.

A H G F + 6 °C - 24 °C D C E B

eingeschaltete Einstellung

ausgeschaltete Einstellung

A Taste zum Ein-/Abschalten und Temperatureinstellung des Kühlschranks
B Taste zum Ein-/Abschalten und Temperatureinstellung des Gefrierschranks
C Alarmtaste
D Taste Intensivkühlen
E Schnellgefriertaste
F Taste Schellkühlung der Getränke im Gefrierschrank
G Taste Sparprogramm
H Taste Ferienprogramm

Ein-/Abschalten des Geräts

Stecken Sie beim ersten Einschalten zuerst den Stecker des Anschlußkabels in die Steckdose. Das LCD-Display leuchtet auf und es werden »Striche« sichtbar.

• Schalten Sie das Gerät durch Drücken (mindestens 3 Sek. lang der Taste ⚙(A, B), ein oder ab.
• Bei Geräten mit einem Kompressor (HZS 4066; 3567, HZF 3267, 3767; HZKF 3067, 3567 EFV und EBFV) können sie das Gerät (Kühlschrank und Gefrierschrank) mit der Taste B ein- bzw. abschalten.

Bei eingeschaltetem Gerät können Sie mit der Taste A den Kühlschrank ein-/abschalten.

• Auf dem Display erscheint die Temperatur im Kühlschrank +9°C und im Gefrierschrank -16°C. Diese Werte werden solange angezeigt, bis die Temperatur im Inneren der Geräte unter diese Werte fällt.

- Das Gerät ist vom Werk aus auf die empfohlene Kühlschrank-Temperatur +5°C und Gefrierschrank-Temperatur -18°C eingestellt.

Änderung der Temperatur

Temperatur-Regelbereich des Kühlschranks: +1°C bis +9°C (+3°C bis +8°C für Geräte mit dem ZERO'N'FRESH-Fach) Temperatur-Regelbereich des Gefrierschranks: -16°C bis -24°C Temperatur im ZERO'N'FRESH-Fach: zwischen -2°C und +3°C (nicht einstellbar)

Temperatur absenken:

Drücken Sie die Taste (für den Kühlschrank A, für den Gefrierschrank B).

Temperatur erhöhen:

Drücken Sie die Taste (für den Kühlschrank A, für den Gefrierschrank B).

- Wenn Sie eine der Tasten zur Einstellung der Temperatur drücken, beginnt das Display zu

Stromausfall

Andere Eistellungen

+ 6 °C - 24 °C

blinken und zeigt die zuletzt gewählte Einstellung.

- Die Einstellung der Temperatur können Sie durch kurze Betätigung der Taste in Schritten zu einem 1°C ändern.

Während des Einstellvorgangs der gewünschten Temperatur sind alle anderen Tasten blockiert.

- Ungefähr 5 Sekunden nachdem Sie die Taste losgelassen haben, erscheint auf dem Display die tatsächliche Temperatur.

Bei Stromausfall blinkt das Display und zeigt die höchste während des Stromausfalls erreichte Temperatur an (max. bis +25°C). Das Gerät arbeitet gemäß den vorhergehenden Einstellungen. Drücken Sie zur Anzeige der tatsächlichen Temperatur die Taste »Alarm«.

Alarm

Ununterbrochenes akustisches Signal - Alarm Kühlschranktür offen.

Wenn die Kühlschranktür länger als eine Minute offen ist, wird ein ununterbrochenes akustisches Signal aktiviert. Der akustische Alarm schaltet sich ab, wenn Sie die Gerätetür schließen oder die Abschalttaste des Alarms betätigen (A)C).

Unterbrochenes akustisches Signal - Alarm für überhöhte Temperatur im Gefrierschrank / Kühlschrank

Bei überhöhter Innentemperatur wird ein akustisches Signal ausgelöst (unterbrochener Ton) und das entsprechende Symbol und die Temperatur blinken auf dem Display.

- Sie können das akustische Signal mit der Taste (C) abschalten. Das Symbol und die blinkende Temperatur schalten sich automatisch ab, wenn der Kühlschrank/Gefrierschrank ausreichend abgekühlt ist und keine Gefahr besteht, daß die Lebensmittel verderben.

• Falls die Temperatur 24 Stunden nach dem

+ 6 °C - 24 °C

G + 6 °C - 24 °C

+ 6 °C - 24 °C E

Abschalten des Alarms den eingestellten Wert nicht erreichen sollte, schaltet sich das akustische Signal erneut ein und schaltet sich später automatisch ab, wenn der Gefrierschrank ausreichend abgekühlt ist und keine Gefahr besteht, daß die eingefrorenen Lebensmittel verderben.

Beim ersten Einschalten hat das Gerät eine 24-stündige Verzögerung des Alarms wegen überhöhter Temperatur, damit ein unnötiges Aktivieren des Alarms verhindert wird.

Intensivkühlen

Durch Drücken der Taste W (D) wird die Einstellung Intensivkühlen aktiviert. Nach 6 Stunden schaltet sich diese Funktion automatisch ab und die Funktion kehrt zur vorigen Einstellung zurück. Diese Einstellung ist zum raschen Kühlen größerer Mengen von Lebensmitteln bestimmt.

Sparprogramm

Durch Drücken der Taste (G) wird die Einstellung Sparprogramm aktiviert.

Die optimale Lagerungstemperatur der Lebensmittel und der Energieverbrauch des Kühlschranks stellen sich automatisch auf +5°C und beim Gefrierschrank auf -18°C ein. Sie können diese Funktion durch erneute Betätigung der Taste abschalten. Diese Funktion ist zum Energiesparen bestimmt.

Schnellgefrieren

Durch Drücken der Taste 0(E) wird die Funktion Schnellgefrieren aktiviert. Es beginnt eine intensive Abkühlung des Gefrierschranks. Falls Sie die Einstellungen nicht manuell durch erneutes Drücken der Taste neben dem Symbol abschalten, schaltet sich die Einstellung automatisch 50 Stunden nach dem Aktivieren ab. Diese Einstellung ist zum raschen Einfrieren größerer Mengen von Lebensmitteln bestimmt. Bei Stromausfall wird die

F + 6 °C - 24 °C H + 6 °C - 24 °C

Funktion Schnellgefrieren wiederholt.

Verwenden Sie diese Funktion bei der ersten Inbetriebnahme, vor dem Reinigen und Einlagerung größerer Mengen von Lebensmitteln.

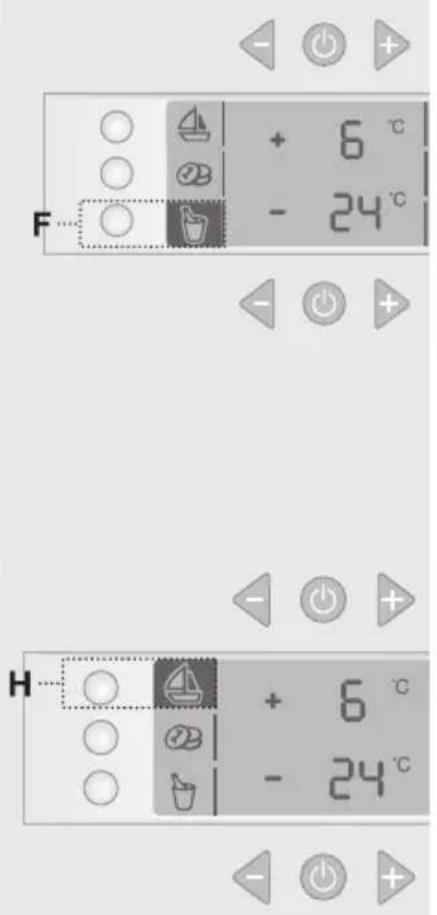

Schellkühlung der Getränke im Gefrierschrank

Durch Drücken der Taste (F) wird die Einstellung zum raschen Kühlen von Getränken im Gefrierschrank aktiviert. Legen sie eine Flasche 0,75 l (oder größer) in der mittleren Zone. Ein akustisches Signal warnt Sie nach 45 Minuten, daß das Getränk abgekühlt ist.

Achtung! Nehmen Sie die Flasche unbedingt aus dem Gefrierschrank, sonst kann es passieren, daß sie einfriert und zerbricht.

Ferienprogramm

Durch Drücken der Taste (H) wird die Einstellung Ferienprogramm aktiviert. Die Temperatur des Kühlschranks stellt sich automatisch auf +9°C (Geräte mit dem ZERO'N'FRESH-Fach auf +8°C) und die Temperatur des Gefrierschanks auf -18°C. Sie können diese Funktion durch enreute Betätigung der Taste abschalten. Benutzen Sie diese Funktion nur, wenn Sie für längere Zeit außer Haus sind. Entfernen Sie leicht verderbliche Lebensmittel aus dem Kühlschrank. Nach der Rückkehr nach Hause muß diese Funktion deaktiviert werden.

Kindersicherung

Die eingebaute Kindersicherung schützt das Gerät vor unerwünschten Einstellungen oder Abschalten des Geräts. Schalten Sie die Kindersicherung durch Drücken (mindestens 3 Sek. lang) der Taste Alarm (C) ein/ab. Wenn die Kindersicherung aktiviert ist, erscheint beim Betätigen einer beliebigen Taste auf dem Display das Wort LOC.

Mögliche Störungen

Falls es zu einer Störung kommt, erscheinen auf dem Display verschiedene Fehlercodes (siehe Kaptiel Beseitigung von Störungen).

Display-Beleuchtung

Das Display wird beim Öffnen der Gerätetür und bei Betätigung einer beliebigen Taste beleuchtet. Das Display bleibt 3 Minuten ab der letzten Änderung beleuchtet.

Empfohlene Verteilung der Lebensmittel im Geräteinnneren

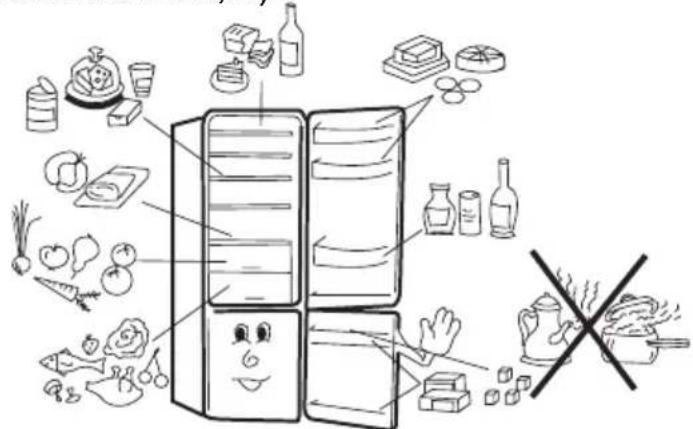

Empfohlene Verteilung der Lebensmittel im Geräteinneren

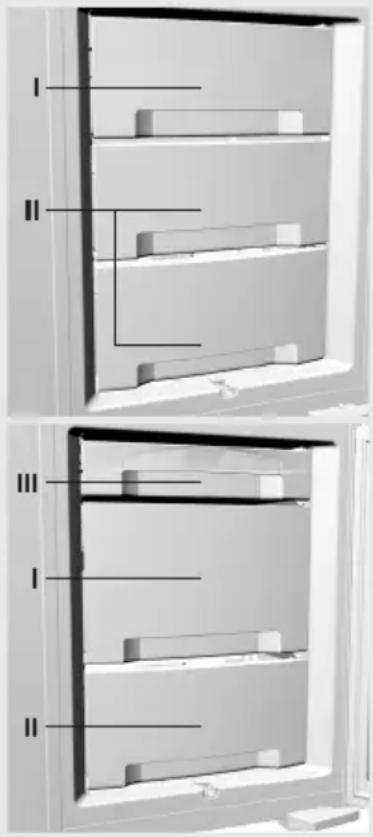

Kühlzonen im Kühlschrank:

• oberer Teil des Kühlschranks: konservierte Nahrung, Brot, Wein, Gebäck, ...
• mittlerer Teil des Kühlschranks: Milchprodukte, Käse, zubereitete Lebensmittel, Süßspeisen, Säfte, Bier, Fertiggerichte, gekochte Speisen...
• unterer Teil des Kühlschranks: Fleisch, Fleischprodukte, Feinkost, ...
• Gemüse-/Obstfach: frisches Gemüse, Salat,...; bei Geräten ohne ZERO'N'FRESH-Fach auch Wurzelgemüse, Kartoffeln, Zwiebeln, Knoblauch, Tomaten, tropische Früchte, Sauerkraut, weiße Rübe,...
• ZERO'N'FRESH: Fach Frischfl eisch, Fleischprodukte, Fisch, Meeresfrüchte, Milchprodukte, Salat, Obst, Gemüse, Mayonnaise, Saucen...

Kühlzonen in der Kühlschranktür:

• obere/mittlere Kühlzone in der Gerätetür: Eier, Butter, Käse,...
• untere Kühlzone in der Gerätetür: Getränke, Dosen, Flaschen,...

Kühlzonen im Gefrierschrank:

• Kühlzone in der Tür: verpacktes Gemüse, Speiseeis, Eiswürfel,... (nur bei einigen Modellen)
• andere Kühlzonen: Gefrieren, Lagern von gefrorenen Lebensmitteln bzw. schnelles Kühlen von Getränken (sieh Kapitel Gefi reren und Lagern von gefrorenen Lebensmitteln, Einstellung schnelles Kühlen von Flaschen im Gefrierschrank,...)

Lagern der Lebensmittel im Kühlschrank

Wichtige Hinweise zur Lagerung der Lebensmittel

⚠️ Die ordnungsgemäße Verwendung des Geräts, die entsprechende Verpackung der Lebensmittel, die Aufrechterhaltung der geeigneten Temperatur und die Einhaltung der Hygiene der Lebensmittel beeinfl ussen entscheidend die Qualität der Lagerung der Lebensmittel.
⚠️ Beachten Sie bitte das Haltbarkeitsdatum der Lebensmittel, welches auf der Lebensmittelverpackung angegeben ist.
⚠ Lebensmittel, die Sie im Kühlschrank lagern, müssen in geschlossenen Behältern oder entsprechend verpackt sein, damit sie keinen Geruch bzw. Feuchtigkeit aufnehmen/abgeben.
⚠ Lagern Sie im Kühlschrank keine entzündlichen, fl üchtigen und explosiven Stoffe!
⚠️ Flaschen mit hohem Alkoholgehalt müssen gut verschlossen sein und aufrecht gelagert werden.
Einige organische Lösungen, ätherische Öle in Zitronen- und Orangenschalen, Buttersäure u.ä. können bei längerem Kontakt mit Kunststoffoberfl ächen oder Dichtungen Beschädigungen und vorzeitiges Altern der Materiale hervorrufen.
⚠️ Unangengehme Gerüche weisen auf Unreinheiten im Gerät bzw. verdorbene Lebensmittel hin (siehe Kapitel “Reinigung und Pfl ege des Geräts”).
⚠️ Wenn Sie Ihre Wohnung für längere Zeit verlassen, sollten Sie leichtverderbliche Lebensmittel aus Ihrem Kühlschrank entfernen.

Innenausstattung des Kühlschranks

Die Innenausstattung ist vom Modell abhängig.

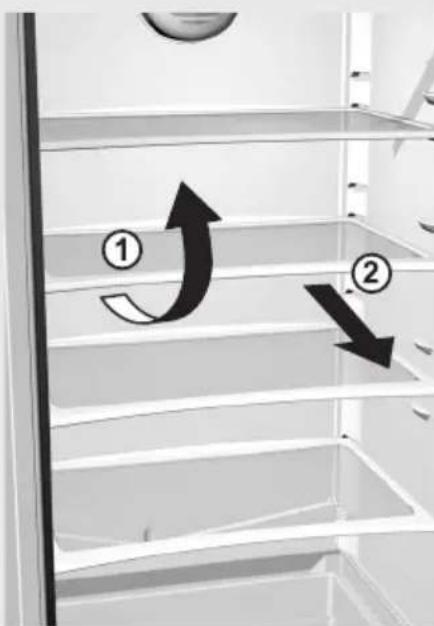

- Sie können die Ablagen in den Führungen des Kühlschrankinnenraumes beliebig anordnen. Die Ablagen sind gegen ungewolltes Herausziehen gesichert. Wenn Sie eine Ablage aus dem Kühlschrank herausnehmen möchten, heben Sie diese am hinteren Ende leicht an und ziehen Sie sie heraus. Lagern Sie leichtverderbliche Lebensmittel auf dem hinteren Teil der Ablage an der Geräterückwand, wo die Temperaturen am niedrigsten sind.

- Der Aufstellungsort des Flaschenfachs (nur bei einigen Modellen) kann nach Wunsch gewählt werden. Auf das Flaschenfach können Sie verschiedene Flaschen und Dosen aufstellen oder ihn auch als Untersatz auf dem Tisch benutzen.

- Die Schublade am Geräteboden unter der Glasablage ist zum Lagern von Obst und Gemüse bestimmt. Sie gewährleistet genügend Feuchtigkeit und bewahrt dadurch die Lebensmittel vor dem Austrocknen.

- Die Innenseite der Kühlschranktür ist mit Ablagen oder Behältern ausgestattet, die zum Lagern von Käse, Butter, Eiern, Yoghurt und anderen kleineren Packungen, Tuben, Konserven u.ä. bestimmt sind. Im unteren Teil der Tür befi ndet sich die Abstellfl äche für Flaschen. In einigen Modellen befi ndet sich ein Tubenhalter, der eine einfache Lagerung von Tuben ohne Umkippen ermöglicht.

- Der für häufig g benutzte Lebensmittel bestimmte zweireihige Behälter an der Tür bietet eine bessere Ausnutzung der Tür. Legen Sie die Lebensmittel übersichtlich in zwei Reihen nach dem Prinzip tief hinten, niedrig vorne.

- Der Ventilator (nur bei einigen Modellen - unter der Gerätedecke angebracht oder hinter der Rückwand bzw. in der Gefriereinheit versteckt) trägt zur gleichmäßigeren Temperaturverteilung

bei und verringert das entstehen von Kondenswasser an den Ablagen.

- Der Dosierer für kühles Wasser (nur bei einigen Modellen an der Vorderseite der Kühlschranktür) ist zum Einschenken von kaltem Wasser, bestimmt ohne dabei den Kühlschrank öffnen zu müssen. Aufstellung: Nehmen Sie aus der beigelegten Tüte den Zapfen mit den Röhren heraus und stecken Sie diesen auf die Kunststoff-Flasche (1,5 l). Entfernen Sie aus dem Rohr, welches an die Pumpe angeschlossen ist, die Tüte und verbinden Sie diese am Zapfen miteinander, indem Sie beide Röhren einfach ineinanderstecken (diese müssen sich mind. 10 mm überdecken). Das System ist nur für Trinkwasser ohne Aromazusätze geeignet, andere Getränke dürfen im Wasserdosiergerät nicht gekühlt werden.

Stellen Sie die Plastikfl asche an irgendeine Stelle auf die Ablage unter der Pumpe. Einschenken: Schieben Sie das Wasserglas bis zur Rückwand des Dosierers und aktivieren Sie das Einschenken durch Druck nach oben. Schütten Sie nach Bedarf das gesammelte Tropfwasser aus dem Behälter im unteren Teil des Dosierers. Vor dem ersten Gebrauch des Kaltwasser-Dosierers und wenn Sie diesen längere Zeit nicht verwendet haben (mehr als 1 Wochen), sollten Sie mindestens 1 l Wasser durch das System lassen, damit Bakterien und ev. Verschmutzungen herausgespült werden.

Lagerungszeiten von Lebensmitteln

Lebensmittel Lagerungszeit
Eier, Marinade, Geselchtes bis zu 10 Tagen
Käse bis zu 10 Tagen
Wurzelgemüse bis zu 5 Tagen
Butter bis zu 7 Tagen
Süßspeisen, Obst, Fertiggerichte, Fleischstücke	bis zu 2 Tagen
Fisch, Hackfl eisch, Meeresfrüchte bis zu 1 Tag

Das ZERO'N'FRESH-Fach ermöglicht das Lagern einer breiten Palette von frischen Nahrungsmitteln ungefähr drei mal länger, als im normalen Kühlschrank. Die Nahrungsmittel bleiben längere Zeit frisch, behalten ihren Geschmack und Nährwert. Das Auftreten von Fäulnis und der Masseschwund werden verringert, deswegen ist das Obst und Gemüse frischer und natürlicher. Die Lagerungstemperatur beträgt ungefähr 0°C (voreingestellt). Die Temperatur kann auch zwischen -2°C und +3°C variieren, abhängig von der Temperatur im Kühlschrank. Wenn die Raumtemperatur wo das Gerät steht weniger als 16°C ist, wird Temperatureinstellung des Kühlraums auf 5°C oder weniger empfohlen. Für optimale Funktion muss Fach ganz verschlossen sein. Die Schublade verfügt über ausziehbare Führungen und zusätzliche Behälter (modellabhängig), die untereinander getrennt sind, was eine Trennung der Lebensmittel ermöglicht und eine Anpassungsmöglichkeit der Behälter hinsichtlich Ihrer Eßgewohnheiten bietet.

• Die Feuchtigkeit in der Schublade ist vom Feuchtigkeitsgehalt der Lebensmittel abhängig, die in der Schublade gelagert werden, sowie von der Häufigkeit des Öffnens der Schublade.
• Überprüfen Sie beim Kauf von Lebensmitteln, ob diese frisch sind, weil davon die Qualität und Haltbarkeit der Lebensmittel abhängig ist.
• Lagern Sie unverpackte Lebensmittel (tierischen oder pfl anzlichen Ursprungs) gesondert oder verpacken Sie diese. Verhindern Sie, daß sich verschiedene Fleischsorten untereinander berühren. Diese sollten getrennt verpackt gelagert werden, damit es nicht zu frühzeitigen bakteriellen Zersetzungsprozessen kommt, wenn das Fleisch verdirbt.
• Nehmen Sie die Lebensmittel 30-60 Min. vor dem Verzehr aus der Schublade, damit sich ihr Geschmack und Aroma bei Zimmertemperatur voll entwickeln kann.

Empfohlene Lagerungszeiten im ZERO'N'FRESH-Fach\*

Lebensmittel Lagerungszeit
Fleisch:
Würste, Aufschnitte, RIndfl eisch,Schweinefleisch, Wild, Rohfleisch	bis zu 7 Tagen
Gefl ügel bis zu 5 Tagen
Fische bis zu 4 Tagen
Meeresfrüchte bis zu 3 Tagen
Gemüse:
Kohl, Knoblauch, Mohrrüben bis zu 180 Tagen
Sellerie, Kräuter bis zu 30 Tagen
grüner Salat, Blumenkohl, Chicoree,Rhabarber	bis zu 21 Tagen
Broccoli, Spargel, Wirsing, Chinakohl,Kohlrabi , Rettich	bis zu 14 Tagen
Zwiebeln, Pilze, Spinat, Erbsen bis zu 7 Tagen
Obst:
Äpfel bis zu 180 Tagen
Birnen, Kiwi bis zu 120 Tagen
Trauben, Quitten	bis zu 90 Tagen
Pfi rsiche	bis zu 30 Tagen
Johannisbeeren, Stachelbeeren,Pfl aumen	dbis zu 21 Tagen
Aprikosen, Heidelbeeren, Kirschen	bis zu 14 Tagen
Himbeeren, Erdbeeren	3-5 Tage
Sonstiges:
Milch	bis zu 7 Tagen
Butter bis zu 30 Tagen
Käse	bis zu 30 Tagen

* abhängig von der Qualität und Frischegrad der Lebensmittel

Gegenüber niedrigen Temperaturen empfindliche Lebensmittel, die zur Lagerung im ZERO'N'FRESH-Fach nicht geeignet sind: Ananas, Avokado, Bananen, Oliven, Kartoffeln, Melanzani, Gurken, Bohnen, Paprika, Zuckermelonen, Wassermelonen, Zucchini,...

Einfrieren und Lagerung von gefrorenen Lebensmitteln

Kühlschrank-Innenausstattung

Gefrieren von Lebensmitteln

I. Vorgefrierfach
II. Gefrierschublade
III. Schnellgefrierfach für kleinerer Lebensmittelmengen

- Auch die Innenseite der Tür des Gefrierschrankes ist mit Ablagen bzw. Behältern ausgerüstet (nur bei einigen Modellen). Diese sind zur Lagerung von gefrorenen Lebensmitteln bestimmt, die oft gebraucht werden - schneller Zugriff (Speiseeis, geöffnete Gemüseverpackungen, u.ä.).

- Aktivieren Sie die Schnellgefriertaste (E) 24 Stunden vor dem Einfrieren frischer Lebensmittel. Legen Sie danach frische Lebensmittel in das Gefrierfach I. bzw. III., abhängi vom Modell (siehe Abb.). Frieren Sie beim Gefriergerät NO FROST die Lebensmittel in der mittleren Zone ein. Frische Lebensmittelpackungen dürfen die schon eingefrorenen Lebensmittelpackungen nicht berühren. Diese sind zur Lagerung von gefrorenen Lebensmitteln bestimmt, die oft gebraucht werden - schneller Zugriff (Speiseeis, geöffnete Gemüseverpackungen, u.ä.).

Bei NO FROST Gefriergeräten muß unter der Gerätedecke genügend Platz für die Luftzirkulation frei gelassen werden. Stellen Sie deswegen die Lebensmittel nur bis zur gekennzeichneten Linie ein (siehe Abb.).

- Nach Ablauf von 24 Stunden können Sie die eingefrorenen Lebensmittel in die Gefrierschublade stellen und die Prozedur nach Bedarf wiederholen.

Nach Wunsch können Sie die Schubladen auch herausnehmen und die Lebensmittel direkt auf die Kühlablage stellen.

- Zum Einfrieren kleinerer Mengen von Lebensmitteln (1-2 kg), ist die Verwendung der Schnellgfrierfunktion nicht notwendig.

Wichtige Hinweise zum Einfrieren von frischen Lebensmitteln

Im Gefrierschrank sollten nur Lebensmittel eingefroren werden, die dazu geeignet sind und niedrige Temperaturen vertragen. Die Lebensmittel sollen frisch und von guter Qualität sein.
⚠ Wählen Sie eine für das jeweilige Lebensmittel geeignete Verpackung und verpacken Sie es ordnungsgemäß.
⚠️ Die Verpackung muß luft- und feuchtigkeit sundurchlässig sein, um ein Austrocknen des Inhalts und Vitaminverluste zu verhindern.
⚠️ Versehen Sie die verpackten Lebensmittel mit einer Etikette mit Angaben über die Art und Menge des Lebensmittels und dem Datum des Einfrierens.
Es ist überaus wichtig, daß Lebensmittel so schnell wie möglich gefrieren, deswegen sollten die Packungen nicht zu groß sein, auch sollten Sie die Lebensmittel vor dem Einfrieren abkühlen.
⚠️ Die Menge der frischen Lebensmittel, die Sie auf einmal einfrieren können, ist auf dem Etikett mit den Gerätedaten angegeben. Bei größeren Mengen wird die Qualität des Einfrierens, sowie die Qualität der schon eingefrorenen Lebensmittel beeinträchtigt.

Auf der Verpackung industriell gefrorener Lebensmittel sind die Lagerungsdauer und die Lagerungstemperatur angegeben. Beachten Sie bei der Lagerung und Verwendung von industriell gefrorenen Lebensmitteln die Anweisungen des Herstellers. Kaufen Sie nur gut verpackte gefrorene Lebensmittel, die mit allen Daten ausgestattet sind und in Gefriertruhen gelagert wurden, die eine Mindesttemperatur von -18°C haben. Kaufen Sie keine gefrorenen Lebensmittel, die mit Reif

Lagern industriell gefrorener Lebensmittel

Lagerungszeit gefrorener Lebensmittel

umgeben sind, da diese wahrscheinlich mehrmals aufgetaut worden waren. Sichern Sie gefrorene Lebensmittel vor dem Abtauen, weil ihre Lagerungszeit durch den Temperaturanstieg verkürzt und ihre Qualität beeinträchtigt wird.

Lebensmittel Lagerungszeit
Obst, Rindfl eisch 10 bis 12 Monate
Gemüse, Kalbfleisch, Geflügel	8 bis 10 Monate
Wild 6 bis 8 Monate
Schweinefl eisch 4 bis 6 Monate
Hackfl eisch 4 Monate
Brot, Gebäck, Fertiggerichte, magerer Fisch	3 Monate
Innereien 2 Monate
geräucherte Würste, fetter Fisch 1 Monat

Abtauen gefrorener Labensmittel

Teilweise bzw. vollkommen abgetaute Lebensmittel sollen möglichst bald verbraucht werden. Kälte konserviert zwar Lebensmittel, vernichtet jedoch nicht die Mikroorganismen, die nach dem Abtauen aktiv werden und die abgetauten Lebensmittel bald verderben. Teilweises Abtauen der Lebensmittel verringert den Nährwert, besonders bei Obst und Gemüse, sowie bei Fertigspeisen.

Herstellung von Eiswürfeln

Entfernen Sie den Deckel der Eiswürfelbox und füllen Sie diese bis zur Markierung mit kaltem Wasser oder einer anderen zum Gefrieren geeigneten Flüssigkeit. Legen Sie die geschlossene Eiswürftelbox auf die Ablage an der Tür des Gefrierschranks. Die Eiswürfelbox ermöglicht die Herstellung von 8 Eiswürfeln. Wir empfehlen, immer mehrere Eiswürfelboxen einzufrieren. Die Esiwürfel fallen von der Abdeckung der Eiswürfelbox, wenn Sie die Box umdrehen, die Eiswürfel aus dem Inneren der Box fallen heraus, wenn Sie die Box mit kaltem Wasser begießen, schütteln, die Abdeckung öffnen und die Eiswürfel aus der Box schütteln.

Automatisches Abtauen des Kühlschranks

Sie brauchen den Kühlschrank nicht abzutauen, weil das Eis an der Rückwand automatisch abgetaut wird. Das Eis, das sich während des Kompressorbetriebs an der Hinterwand ansetzt, taut während der Ruhepausen des Kompressors ab und fließt in Tropfen an der Rückwand hinunter und danach durch eine Öffnung in der Gerätehinterwand in ein Gefäß oberhalb des Kompressors, wo es verdunstet.

Gilt für Geräte ohne ZERO'N'FRESH-Fach:

Falls sich an der Hinterwand des Kühlschranks eine übermäßig dicke Eisschicht (3-5 mm) bilden sollte, schalten Sie den Kühlschrank durch Drücken der Taste ab und tauen Sie manuell ab.

Abtauen des klassischen Gefriergeräts

• Tauen Sie den Gefrierschrank ab, wenn sich eine ungefähr 3-5 mm dicke Eisschicht gebildet hat.
• Schalten Sie 24 Stunden vor dem Abtauen die Schnellgefriertaste (E) ein, damit sich die Lebensmittel zusätzlich abkühlen. Leuchtet ⏻. Nehmen Sie nach Ablauf dieser Zeit die gefrorenen Lebensmittel aus dem Gefrierschrank und sichern sie diese vor dem Abtauen.
• Schalten Sie den Gefrierschrank aus der Taste Ein/Aus des Gefrierschranks ab (B).

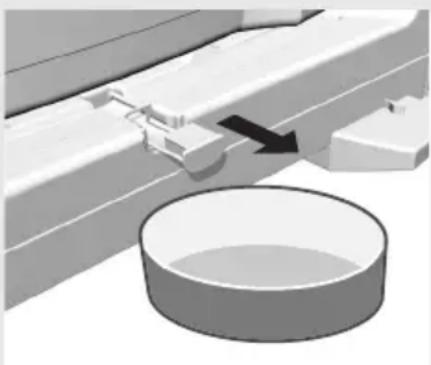

• Ziehen Sie die Abfl ußrinne am unteren Ende des Gefrierschranks heraus und stellen Sie ein Gefäß auf den Boden, in welches das Tauwasser abfl ießen kann.
• Tauen Sie das Gerät auf keinen Fall mit elektrischen Geräten (Haartrockner, u.ä.) ab!
• Verwenden Sie beim Abtauen keine Enteisungsmittel (Sprays), da diese die Kunststoffteile beschädigen könnten bzw. gesundheitschädlich sind.
• Reinigen Sie den Innenraum des Geräts mit einem weichen Tuch und reiben sie ihn trocken (siehe Kapitel „Reinigung und Pfl ege“).

Abtauen des Gefriergeräts NO FROST

- Schalten Sie das Gerät ein, bevor Sie die Lebensmittel wieder in den Gefrierschrank legen.

- Das Abtauen des Gefriergeräts NO FROST geschieht vollautomatisch. Das gelegentliche Auftreten von Reif verschwindet von selbst.

Reinigung und Pfl ege

Trennen Sie das Gerät vor dem Reinigen vom elektrischen Versorgungsnetz (ziehen Sie den Stecker des Anschlußkabels aus der Wandsteckdose). Eine spezielle antibakterielle Schutzschicht in der obersten Schicht der Innenwände verhindert die Vermehrung von Bakterien und gewährleistet dadurch eine größere Hygiene im Gerät. Achten Sie beim Reinigen darauf, daß alle Reinigungsmittelreste entfernt werden.

• Reinigen Sie die Außenfläche des Geräts mit Wasser und einem flüssigen Reinigungsmittel.
• Verwenden Sie zum Reinigen von Kunststoff-, Lack- und Aluteile keine abrasiven oder aggressiven Reinigungsmittel (wie z.B. Pfl egemittel für Edelstahl u.ä.), damit Sie nicht die Oberfl äche des Geräts beschädigen.
• Lack- und Aluoberfl ächen können Sie mit einem weichen Tuch und einem alkoholhaltigen Reinigungsmittel reinigen (z.B. mit einem Glasreiniger).
• Reinigen Sie den Innenraum des Geräts und das Zubehör mit verdünntem fl üssigen Reinigungsmittel und lauwarmem Wasser, dem Sie etwas Essig hinzufügen.

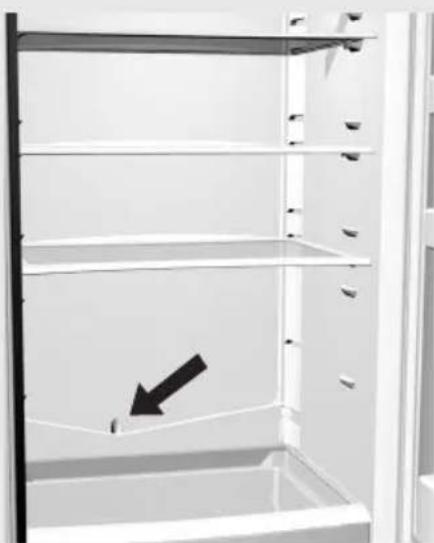

- Gilt für Geräte ohne ZERO'N'FRESH-Fach Unter der Kühlplatte, die das Geräteinnere kühlt, befi nden sich eine Rinne und eine Öffnung, in welche das Tauwasser abfl ießt. Die Rinne und die Öffnung dürfen nicht verstopft sein (z.B. mit Lebensmittelresten), deswegen sollten Sie diese des öfteren untersuchen und nach Bedarf reinigen (z.B. mit einem Kunststoff-Strohhalm).

- Der Kondensator an der Rückwand des Geräts muß immer sauber sein, frei von Staub oder Ablagerungen aus der Küchenluft. Entfernen Sie den Staub von Zeit zu Zeit mit einer weichen nichtmetallischen Bürste oder einem Staubsauger.

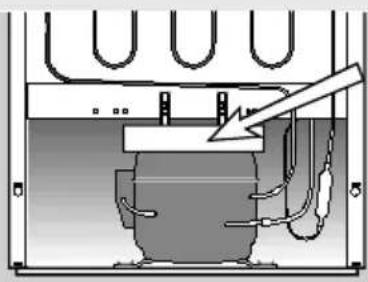

- Reinigen Sie auch den Behälter, der sich oberhalb des Kompressors des Kühlschranks befi ndet. Wenn Sie diesen zum Reinigen entfernt haben, stellen Sie ihn nach dem Reinigen wieder auf seinen Platz zurück.

Sorgen Sie dafür, daß sich der Behälter im waagrechten Zustand befi ndet!

- 3-5 mm dicke Reif- bzw. Eisablagerungen erhöhen den Stromverbrauch, deswegen müssen Sie diese regelmäßig entfernen (gilt nicht für das Gefriergerät NO FROST). Verwenden Sie dazu keine scharfen Gegenstände, Lösungsmittel oder Sprays.

- Reinigen Sie die Rohre des Kaltwasserdosierers mit Reinigungsmitteln, die zum Geschirrspülen geeignet sind. Sie können das Röhrchen an der Pumpe entfernen, indem Sie mit einem Schraubenzieher die Sperriegel an der unteren Seite der Abdeckung öffnen und die Abdeckung abnehmen.

- Schalten Sie das Gerät nach dem Reinigen wieder ein und legen Sie die Lebensmittel hinein

142493

Störung: Ursache bzw. Beseitigung der Störung
Das Gerät funktioniert nach dem Anschluß an das Stromnetz nicht:	Überprüfen Sie, ob in der Steckdose Spannung vorhanden ist und ob das Gerät eingeschaltet ist.
Das Kühlsystem arbeitet schon seit längerer Zeit ununterbrochen:	Zu hohe Umgebungstemperatur.
	Zu häufigi ges Öffnen der Tür bzw. zu lange geöffnete Tür.
	Mangelhaft geschlossene Tür (Fremdkörper zwischen der Tür und dem Türrahmen, hängende Tür, Überprüfung der Dichtung, usw.).
	Lagerung einer zu großen Menge von Lebensmitteln.
	Uberprüfen Sie bei ungenügender Kühlung des Kompressors und des Kondensators die Luftzirkulation hinter dem Gerät und reinigen Sie den Kondensator.
	Die Funktion Schnellgefrieren bzw. Intensivkühlen ist eingeschaltet.
Übermäßige Eisablagerung an der Rückwand im Geräteinneren ist die Folge von:	Zu häufigi gem Öffnen der Tür bzw. zu lange geöffneter Tür.
	Lagerung warmer Lebensmittel im Kühlschrank.
	Die Speise oder der Kochtopf berührt die Rückwand im Innenraum des Kühlschranks.
	Mangelhaftem Dichten der Gerätetür.Wenn die Dichtung verschmutzt oder beschädigt ist, reinigen Sie diese oder lassen Sie sie auswechseln.
Wasser fl ießt aus dem Kühlschrank:	Aus dem Kühlschrank fl ießt Wasser, wenn die Auslauföffnung für Tauwasser verstopft ist, oder wenn Tauwasser außerhalb der Ablaufrinne tropft.
	Reinigen Sie die verstopfte Abfl ußöffnung mit einem Kunststoff-Strohhalm. Rufne Sie bei den Modellen mit Schublade ZERO‘N’FRESH den Kundendienst an.
	Tauen Sie zu dicke Eisschichten manuell ab (siehe Kapitel “Abtauen des Geräts”).
Akustischer Alarm (Kühlschrank/Gefrierschrank:	Zu häufigi ges Öffnen der Tür bzw. zu lange geöffnete Tür.
	Mangelhaft geschlossene Tür (Fremdkörper in der Tür, hängende Tür, beschädigte Dichtung,...).
	Längerer Stromausfall.
	Lagerung einer zu großen Menge von Lebensmitteln.
	Der Sensor im Kühlschrank (A) ist mit frischen Lebensmitteln überdeckt. Ermöglichen Sie eine freie Luftzirkulation um den Sensor.
Erschwertes Öffnen der Gerätetür:	Wenn Sie die gerade oder vor kurzem geschlossene Tür des Gefrierschranks erneut öffnen möchten, kann es passieren, daß das Öffnen erschwert ist. Beim Öffnen der Tür entweicht nämlich etwas kalte Luft aus dem Gerät, die durch warme Luft aus der Umgebung ersetzt wird. Beim Abkühlen dieser Luft entsteht Unterdruck, was die Ursache für das erschwerte Öffnen der Tür ist. Nach einigen Minuten normalisiert sich der Zustand und die Tür kann wieder mühelos geöffnet werden.
Austausch der Glühbirne:	Unterbrechen Sie vor dem Austausch der Glühbirne unbedingt die Stromzufuhr (ziehen Sie das Anschlußkabel aus der Wandsteckdose). Entfernen Sie die Abdeckung, mithilfe eines Schraubenziehers, tauschen Sie die Glühbirne aus (E 14, mit gleicher Leistung wie die vom Werk eingesetzte Glühbirne) und setzen Sie die Abdeckung wieder auf.
	Entsorgen Sie durchgebrannte Glühbirnen nicht zusammen mit organischen Abfällen.
	Glühbirnen sind Verbrauchsmaterial und sind nicht Gegenstand der Garantie!
Darstellung der Fehlercodes auf der Anzeige:	Wenn auf der Digitalanzeige ein E1 erscheint, rufen Sie bitte den Kundendienst an.
Der Wasserdosierer funktioniert nach dem Anschluß an das Stromnetz nicht:	Überprüfen Sie die Rohrverbindungen.
	Überprüfen Sie, ob sich in der Flasche Wasser befi ndet. Beim ersten Gebrauch und im Falle, daß Sie den Wasserdosierer für längere Zeit nicht verwenden, muß die Flasche voll gefüllt sein bzw. muß der niedrigste Wasserstand in der Flasche mindestens 5 cm unter der Pumpe liegen.
Nützliche Ratschläge bei der Beseitigung von Störungen:	Wenn keiner der oben genannten Ursachen zutrifft, ziehen Sie den Stecker des Anschlußkabels aus der Steckdose, warten Sie 10 Minuten und schalten Sie das Gerät danach wieder ein.Im Falle, daß die Störungen noch immer auftreten, rufen Sie bitte den nächstgelegenen Kundendienst an und geben Sie ihm die Daten vom Typenschild bekannt, welches sich im Geräteinneren befi ndet.

Informationen über die Geräuschentwicklung des Geräts

Das Kühlen in Kühl-/Gefriergeräten wird durch ein Kühlsystem mit einem Kompressor (bei einigen Geräten auch mit Ventilator), ermöglicht, welcher eine gewisse Geräuschentwicklung aufweist. Die Geräuschintensität ist vom Aufstellungsort, sowie von der fachgerechten Benutzung und vom Alter des Geräts abhängig.

- Nach der Inbetriebnahme des Geräts kann der Betrieb des Kompressors (fließende Geräusche) bzw. das Strömen der Kühlf lüssigkeit während des Kompressorbetriebs etwas lauter sein. Das ist kein Zeichen für eine Störung und übt keinen Einfl uß auf die Lebensdauer des Geräts aus. Mit der Zeit werden diese Geräusche leiser.

- Manchmal sind während des Betriebs des Geräts ungewöhnliche oder lautere Geräusche hörbar, die für das Gerät unüblich sind und oftmals die Folge von unsachgemäßer Aufstellung sind:

• Das Gerät muß gerade und stabil auf einer festen Unterlage stehen.
• Das Gerät darf die Wand oder die benachbarten Elemente nicht berühren.
• Überprüfen Sie, ob sich die Innenausstattung auf ihrem Platz befi ndet, bzw. ob eventuell Dosen, Flaschen oder andere Gefäße Geräusche verursachen, weil sie einander berühren.

WIR BEHALTEN UNS DAS RECHT ZU ÄNDERUNGEN VOR, DIE AUF DEN BETRIEB DES GERÄTS KEINEN EINFLUSS AUSÜBEN.

HZOKS 3766, 3367,

HZS 4066, 3567 HZF 3267, 3767; HZKF 3067, 3567

COMBI EXC 142493/de (10-08)
