BEDIENUNGSANLEITUNG IK 154-3Z Küppersbusch

Gebrauchs- und Montageanleitung

Instructions for installation and use Instructions de montage et d'emploi Gebruiks- en montageaanwijzing Istruzioni per l'installazione e l'uso Istrucciones para el montaje y el uso

Wichtig: Unbedingt lesen und aufbewaren!

Important: Read these instructions carefully and then store them in a safe place Important: Lire attentivement et ranger soigneusement ce mode d'emploi Belangrijk: Beslist lezen en bewaren Importante: È necessario leggere attentamente queste istruzioni e conservarle con cura Importante: Leerlas imprescindiblemente y guardarlas

Integrierte Einbau-Kühlgeräte

Küppersbusch Vertriebsgesellschaft mbH

Postfach 10 01 32

45801 Gelsenkirchen

Hausanschrift:

Küppersbuschstr. 16

45883 Gelsenkirchen

Telefon: [phone]

Teletex: 20 931 810

Telefax: (02 09) 4 01 -3 03

INHALT

Warnungen und wichtige Hinweise 3

Hinweise zur

Verpackungsentsorgung 4

Für den Benutzer

Gerätebeschreibung 4

Gebrauch 5

Reinigung der Innenteile 5

Inbetriebnahme 5

Temperaturregelung 5

Kühlung der Lebensmittelen 5

Innenausstattung 6

Höhenverstellung der Innentürablagen 6

Einfrieren von frischen Lebensmitteln 7

Aufbewahrung der Tiefkühlkost 7

Auftauen 7

Eiswürfelbereitung 7

Abtauen 8

Wartung 9

Regelmässige Reinigung 9

Stillstandszeiten 9

Innenbeleuchtung 9

Kundendienst und Ersatzteile 10

Technische Angabe 10

Installation 11

Aufstellung 11

Elektrischer Anschluss 11

Türanschlagwechsel 11

Anschlagwechsel Verdampferfachtür 12

Montageanleitung für den integrierten Einbau 12

WARNUNGEN UND WICHTIGE HINWEISE

Es ist sehr wichtig, daß diese Bedienungsanleitung mit dem betreffenden Gerät aufbewahrt wird. Sollte dieses Gerät verkauft bzw. einer anderen Person gegeben werden, so ist es nötig, die Anleitung beizufügen, damit der neue Besitzer über den Betrieb des Gerätes bzw. die entsprechenden Warnungen informiert werden kann. Diese Warnungen wurden zu Ihrem bzw. dem Schutz anderer erarbeitet. Wir bitten Sie daher, diese aufmerksam zu lesen, bevor das Gerät in Betrieb genommen wird.

Sicherheit

• Dieses Gerät wurde hergestellt, um von Erwachsenen benutzt zu werden. Es ist unbedingt darauf zu achten, daß Kinder es nicht anfassen oder es als Spielzeug verwenden.
• Es ist gefährlich, die Eigenschaften dieses Gerätes zu ändern.
  ■ Vor der inneren bzw. äußeren Reinigung des Gerätes sowie beim Auswechseln der Glühlampe (bei damit ausgestatteten Geräten) das Gerät spannungslos machen.
• Eis aus dem Gefrier- bzw. Frosterfach nicht sofort essen, es könnte Kälte-Brandwunden verursachen.
  ■ Dieses Gerät ist schwer. Beim Versetzen bitte darauf achten!

Störungen- Kundendienst

• Sollte die Installation des Gerätes eine Änderung der elektrischen Hausinstallation verlangen, so darf diese nur von Elektro-Fachkräften durchgeführt werden.
  ■ Eventuelle Reparaturen dürfen nur von einem ELPRO-Kundendienst oder sonstigen autorisierten Stellen durchgefahrt werden. Es ist wichtig, daß nur Original-Ersatzteile verwendet werden. Tritt eine Störung oder ein Defekt ein, versuchen Sie nicht, das Gerät selbst zu reparieren. Elektrogeräte dürfen nur von Elektro-Fachkräften repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können. Wenden Sie sich bitte an die nächste ELPRO-Kundendienststelle.

Aufstellung

• Sich vergewissern, daß das Gerät nach der Installation nicht auf dem Netzkabel steht. Wichtig: Beschädigte Versorgungskabel müssen durch ein Spezialkabel bzw. einen Spezialsatz ersetzt werden, die beim Hersteller oder den Kundendienststellen erhältlich sind.
• Während das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor heiß. Es ist darauf zu achten, daß die Luft um das Gerät frei zirkulieren kann, damit die Wärme abgeführt werden kann. Eine ungenügende Luftzirkulation kann einen unregelmäßigen Betrieb bzw.

Schäden am Gerät verursachen. Achten Sie auf die Installationsanweisungen.

• Teile, die heiß werden (z.B. Kompressorgehäuse, Verflüssiger und zugehörige Rohre), sollen nicht frei zugänglich sein. Wo es auch immer möglich ist, soll das Gerät mit der Rückseite gegen eine Wand gestellt werden.
• Während des Transports kann es vorkommen, daß das im Motorkompressor enthaltene Öl in den Kältekreislauf abläuft. Man sollte mindestens 2 Std. warten, bevor das Gerät in Betrieb genommen wird, damit das Öl in den Kompressor zurückströmen kann.

Gebrauch

• Die Haushaltskühl- und Gefriergeräte sind nur zur Einlagerung bzw. zum Einfrieren von Nahrungsmitteln bestimmt. Ein aufgetautes Produkt darf nicht wieder eingefroren werden. Für das Aufbewahren bzw. das Einfrieren der Lebensmittel sind die Anweisungen des Herstellers zu befolgen. In allen Kühl- und Gefriergeräten bedecken sich im Laule der Zeit alle kälteführenden Teile mit einer Reif bzw. Eisschicht. Diese Schicht wird je nach Modell automatisch oder mit der Hand abgetaut. Die Reifschicht niemals mit Metallgegenständen abkratzen, das Gerät könnte beschädigt werden. Dazu nur den mitgelieferten Plastikschaber verwenden. Zum Lösen der festgefrorenen Eisschalen keine scharfkantigen oder spitzen Gegenstände benutzen.

- Es sollten keine kohlensäurehaltigen Getränke in das Gefrier- bzw. Frosterfach eingestellt werden, sie könnten platzen.

Umweltnormen

• Dieses Gerät enthält im Kühlkreislauf und in der Isolierung kein ozonschädigendes Gas. Das Gerät darf nicht mit dem Hausmüll oder Sperrmüll entsorgt werden. Eine eschädigung des Kältemittelkreislaufs, insbesondere des Wärmetauschers auf der Rückseite des Gerätes, muß verhindert werden. Auskunft über Abholtermine oder Sammelplätze gibt die örtliche Gemeindeverwaltung an.
  ■ Die in diesem Gerät verwendeten und mit dem Symbol 📍 kennzeichneten Materialien, sind recyclingfähig.

HINWEISE ZUR VERPACKUNGSENTSORGUNG

Verpackungen und Packhilfsmittel unserer Elektro-Grossgeräte sind mit Ausnahme von Holzwerkstoffen recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden. Wir empfehlen Ihnen:

• Papier-, Pappe- und Wellpappeverpackungen sollten in die entsprechenden Sammelbehälter gegeben werden.
• Kunststoffverpackungsteile sollten ebenfalls in die dafür vorgesehenen Sammelbehälter gegeben werden. Solange solche in Ihrem Wohngebiet noch nicht vorhanden sind, können Sie diese Materialien zum Hausmüll geben. Als Packhilfsmittel sind bei uns nur recyclingfähige Kunststoffe zugelassen, z.B.:

PE

PP

PS

In den Beispielen steht

PE für Polyäthylen ** 02 ≌ PE - HD; 04 ≌ PE- LD

PP für Polypropylen

PS für Polystyrol

BESTANDTEILE AUS PLASTIK

Zur einfacheren Entsorgung und/oder Recycling ist ein Grossteil der Materialien dieses Gerätes gekennzeichnet, um ihre Identifizierung zu ermöglichen.

PS

SAN

ABS

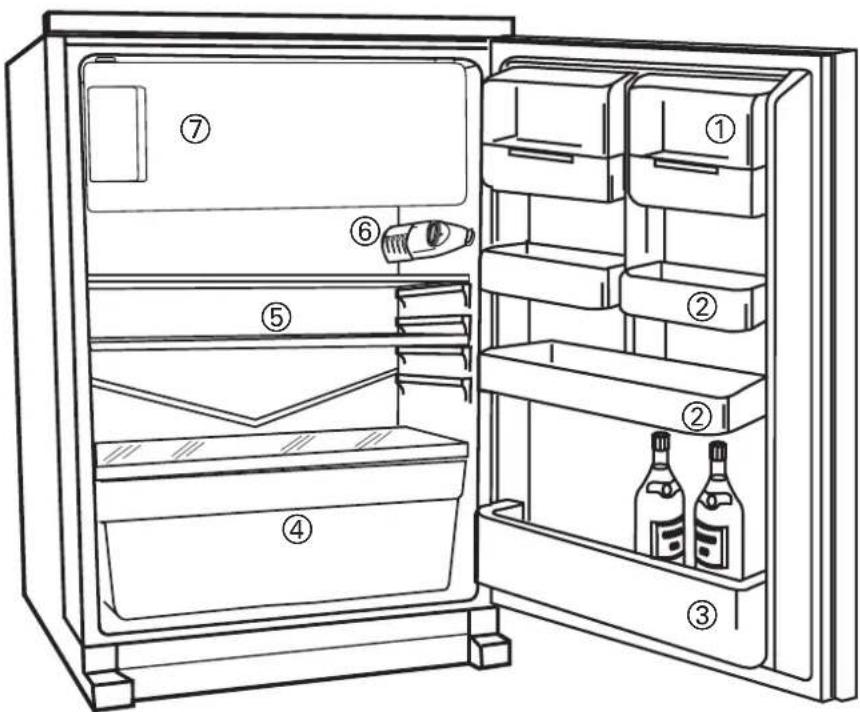

i GERÄTEBESCHREIBUNG

① Butterfächer
② Absteller
③ Flaschenhalter
④ Gemüsefach
⑤ Ablagen
⑥ Thermostat
⑦ Gefrierfach

Reinigung der Innenteile

Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen «Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfältig nachtrocknen. Bitte keine Reinigung- bzw. Scheuermittel verwende, die das Gerät beschädigen könnten.

Inbetriebnahme

Den Stecker in die Steckdose einsetzen und überprüfen, ob sich die Innenbeleuchtung bei Auf- und Zuschließen der Tür ein- und ausschaltet.

Kühlschranktür öffnen und den oben rechts auf Stellung «O» (Stillstand) befindlichen Thermostatknopf im Uhrzeigersinn drehen. Somit ist das Gerät eingeschaltet.

Temperaturregelung

Bei der Wahl der richtigen Kühltemperatur muß berücksichtigt werden, daß die Innentemperatur immer in Abhängigkeit von der vorhandenen Raumtemperatur, von der Häufigkeit des Türöffnens, von der Lebensmittelmenge und von der Luftzirkulation des Gerätes einzustellen ist. Die Reglereinstellung verläuft im Uhrzeigersinn immer von einer niedrigen zu einer höheren Markierung und regelt die Temperatur von einem warmen bis zu dem kältesten Bereich. D.h. niedrigste Markierung = wärmste Innentemperatur, höchste Markierung = kälteste Innentemperatur.

Die mittlere Einstellung ist meistens die geeigneteste. Den Stillstand des Gerätes erhält man durch Drehen des Thermostatknopfes auf das Symbol «O».

Wichtig

Höchste Kälteeinstellung bei hoher Raumtemperatur und großer Lebensmittelmenge kann Dauerbetrieb verursachen; dabei kann sich eine Reifschicht am Verdampfer bilden. In diesem Falle den Kühlschrank etwas weniger kalt einstellen, damit das automatische Abtauen gewährleistet werden kann und Energie eingespart wird.

Kühlung der Lebensmittel

Der Kühlraum ist für Getränke und alltägliche Lebensmittel bestimmt.

Um die besten Leistungen des Kühlschrankes zu erreichen, ist es notwendig, keine warmen Speisen oder dampfenden Flüssigkeiten in den Kühlschrank einzustellen.

Geruchverbreitende Lebensmittel müssen abgedeckt werden.

Nachstehend einige praktische Ratschläge:

Rohfleisch in Plastikfolie einpacken und auf die Glasplatte legen. In dieser Lage kann das Fleisch längstens 1-2 Tage aufbewahrt werden.

Gekochte Nahrungsmittel, kalte Platten, usw. zugedeckt aufbewahren. Sie können auf jeden beliebigen Rost gelegt werden.

Obst und Gemüse: nach vorherigem Säubern und Waschen in der Gemüseschale (in den Gemüseschalen) aufbewahren.

Butter und Käse: in speziellen Behältern aufbewahren oder in Alu- bzw. Plastikfolie einpacken, um den Kontakt mit der Luft zu vermeiden.

Milch in Flaschen: gut verschlossen auf die Konsole der Innentür stellen.

Innenausstattung

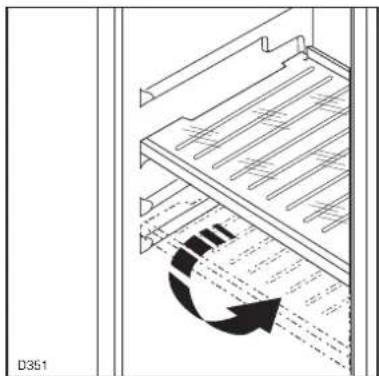

Höhenverstellbare Abstellablagen

Der Abstand zwischen den verschiedenen Etagen kann je nach Wunsch geändert werden. Dazu die Etagen herausnehmen und auf das gewünschte Niveau einsetzen.

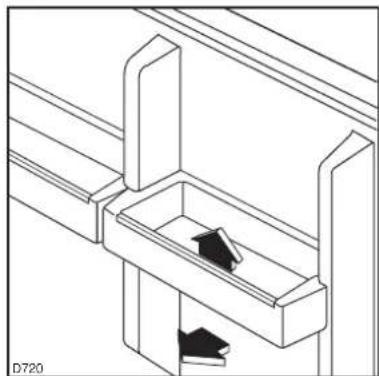

Höhenverstellung der Innentürablagen

Zur Einlagerung von Lebensmittel-Packungen verschiedener Größe, sind die Abstellregale der Innentür höhenverstellbar.

Hierzu wie folgt vorgehen: das Abstellregal stufenweise in Pfeilrichtung drücken bis es frei wird; dann in der gewünschten Höhe wieder anbringen.

Zur besseren Reinigung kann die obere Ablage herausgenommen werden.

Einfrieren von frischen Lebensmitteln

Das 4 Sterne-Fach ✉netzich sowohl zur langfristigen Einlagerung von Tiefkühlkost sowie zum Einfrieren frischer Lebensmittel.

Für das Einfrieren von Lebensmitteln ist es nicht nötig die Einstellung des Thermostatknopfes von der üblichen Normalstellung zu ändern.

Wünscht man aber ein rasches Einfrieren, dann muß der Thermostatknopf auf die höchste Stellung gedreht werden.

Dabei aber darauf achten, daß im Kühlfach die Temperatur nicht unter Null sinkt. In diesem Falle den Thermostatknopf auf eine niedrigere Markierung drehen.

Für ein einwandfreies Einfrieren der Lebensmittel geben wir folgende Ratschläge:

• das Gefriervermögen des Gefrierabteils (in 24 Std.) kann auf dem Typschild abgelesen werden;
  ■ der Gefriervorgang dauert ca. 24 Stunden. In dieser Zeit sollte keine zusätzliche Ware in das Gefrierabteil eingelegt werden;
• nur erstklassige, frische und gut gesäuberte Produkte einfrieren;
  ■teilen Sie die Nahrungsmittel vor dem Einfrieren in kleine Portionen ein, damit der Gefriervorgang beschleunigt wird. Dies ermöglicht auch eine gute Entnahme in kleinen Portionen, ohne daß immer größere Mengen aufgetaut werden müssen;
  ■ beachten Sie, daß sich magere Ware besser und länger hält als fette, und daß das Salz die Gefrierlagerzeit verkürzt;
  ■ die Ware in Alu- oder Plastikfolie luftdicht einpacken, um die Nährstoffe zu erhalten;
  ■ es soll vermieden werden, daß die einzufrierenden Lebensmittel mit den bereits eingefrorenen in Berührung kommen, um eine Wärmeübertragung an diese zu verhindern;
  ■ es sollten keine kohlensäurehaltigen Getränke bzw. verschlossenen Flaschen oder warmen Speisen in das Gefrierfach eingestellt werden. Behälter mit Deckel nicht randvoll füllen;
• Eis aus dem Gefrierfach nicht sofort verbrauchen, es könnte Kälte-Brandwunden verursachen;
  ■ es ist empfehlenswert, auf der Verpackung das Einfrierdatum zu notieren, damit die Aufbewahrungszeit eingehalten werden kann;
• es sollten keine kohlensäurehaltigen Getränke in das Gefrierfach eingestellt werden, da sie explodieren können.

Aufbewahrung der Tiefkühlkost

Nach einem längeren Stillstand oder bei der ersten Inbetriebnahme des Gerätes muß vor der Einlagerung der Tiefkühlkost die höchste Stellung des Thermostatknopfes gewählt werden. Nach ca. 2 Std. kann dieser auf eine mittlere Stellung zurückgedreht werden. Um optimale Leistungen des Gerätes zu erhalten, sich vergewissern,

■ daß die Tiefkühlkost beim Verkäufer gut aufbewahrt wurde.
■ und daß der Transport vom Verkäufer zum Verbraucher in kurzer Zeit erfolgt.
- Tür so wenig wie möglich öffnen und nicht offen lassen.
■ Einmal aufgetaute Lebensmittel verderben schnell und können kein ein zweites Mal eingefroren werden.
■ Das Haltbarkeitsdatum auf der Tiefkühlkost-Verpackung sollte nicht überschritten werden.

Achtung

Im Falle einer Stromunterbrechung während der Lagerung von Tiefkühlkost bzw. von eingefrorenen Lebensmitteln soll die Tür des Gefrierfaches nicht geöffnet werden. Die Tiefkühlkost verdirbt nicht, wenn es sich um eine kurze Unterbrechung handelt und das Gerät voll ist (eine Temperaturerhöhung der Tiefkühlkost verkürzt die Aufbewahrungsdauer). Wenn das nicht der Fall ist, ist es nötig, die tiefgefrorenen Lebensmittel innerhalb kurzer Zeit zu verbrauchen.

Auftauen

Die eingefrorenen oder tiefgekühlten Lebensmittel sollten vor dem Gebrauch aufgetaut werden, indem man sie am besten im Kühlfach oder je nach der zur Verfügung stehenden Zeit bei Raumtemperatur auftaut. Kleine Stücke können gleich und noch gefroren gekocht werden. Selbstverständlich verlängert sich dabei die Kochzeit.

Eiswürfelbereitung

Das Gerät hat eine oder mehrere Eiswürfelschalen, welche mit Wasser aufgefüllt in das Gefrierfach gestellt werden.

Bitte zur Entnahme der Eiswürfelschalen keine Metallgegenstände benutzen!

Abtauen

Die sich auf der Verdampfer des Gerätes bildende Reifschicht taut jedesmal in den Stillstandzeiten des Motorkompressors von selbst ab. Das Tauwasser läuft durch eine Rinne in eine Plastikschale auf der Rückseite des Gerätes (über dem Kompressor) und verdunstet dort.

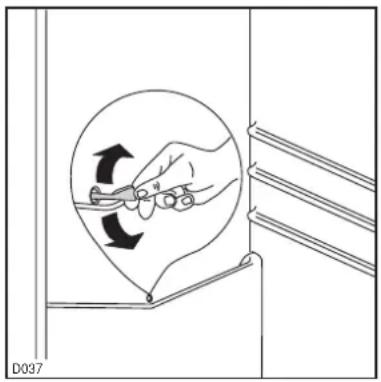

Wir empfehlen, das in der Mitte der Abtauwasserrinne des Kühlraumes befindlichen Ablaufloch für das Abtauwasser regelmäßig zu reinigen, um zu vermeiden, daß das Abtauwasser auf die eingelagerten Lebensmittel tropft. Verwenden Sie den dafür vorgesehenen Reiniger.

Die sich im Gefrierfach bildende Reifschicht soll, sobald diese eine Stärke von 4 mm erreicht hat, mit dem mitgelieferten Plastikschaber abgekratzt werden. Während dieses Vorganges ist es nicht nötig, das Gerät auszuschalten und die Nahrungsmittel herauszunehmen.

Benutzen Sie niemals Metallgegenstände, um die Reifschicht abzukratzen, damit eine Beschädigungen des Gerätes vermieden werden kann.

Benutzen Sie kein mechanisches oder anderes Mittel für einen schnelleren Abtauprozeß mit Ausnahme der vom Hersteller empfohlenen.

Wenn sich jedoch eine dicke Eisschicht bildet, muß man vollkommen abtauen. Um ein vollständiges Abtauen durchzuführen, geht man wie folgt vor:

1. Thermostatknopf auf «O» einstellen oder Stecker aus der Steckdose herausziehen;
2. die Lebensmittel herausnehmen, in mehrere Lagen Zeitungspapier einwickeln und an einen kühlen Ort geben;
3. Tür offen lassen. Ein Gefäß auf den ersten Rost direkt unter das Ablaufloch stellen. Den Stöpsel wie in der Abbildung gezeigt entfernen.
4. Nach beendetem Abtauprozess das Gefrierteil gut nachtrocknen und den Stöpsel wieder hineingeben.
   Plastikschaber für späteren Gebrauch aufbewahren. Thermostatknopf auf die gewünschte Position einstellen oder Stecker wieder einstecken. Nach 2-3 Stunden Betrieb können die Lebensmittel wieder eingelagert werden.

Wichtig

Ein Temperaturanstieg der Tiefkühlkost während des Abtauens könnte die Aufbewahrungsdauer verkürzen.

Vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose ziehen.

Regelmässige Reinigung

Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden könnte.

Den Innenraum mit lauwarmem Wasser und einem neutralen Reinigungsmittel reinigen.

Gut nachwaschen und sorgfältig trocknen.

Um einen sicheren Betrieb des Kühlgerätes zu gewährleisten, einmal im Jahr die Sockel-Blende abbauen und die Luftkanäle mit einem Staubsauger reinigen.

Stillstandszeiten

Bei längerem Stillstand des Gerätes, müssen Sie folgendermassen vorgehen:

den Stecker aus der Steckdose ziehen;

alle Lebensmittel herausnehmen;

Gerät abtauen, Innenraum und Zubehörteile reinigen; die Türen offen lassen, um im Innern eine gute

Luftzirkulation zu gewährleisten und somit

Geruchsbildung zu vermeiden.

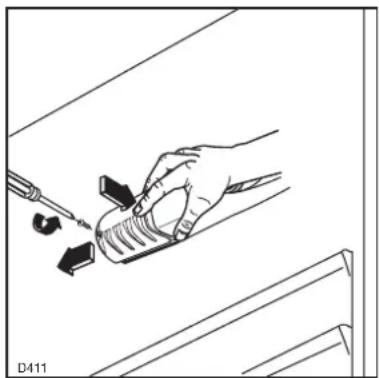

Innenbeleuchtung

Die Innenbeleuchtungslampe im Kühlabteil ist durch folgende Arbeitsschritte zugänglich:

1. Lösen Sie die Befestigungsschraube der Lampenabdeckung.

2. Heben Sie den beweglichen Teil ab, indem Sie wie in der Abbildung gezeigt darauf drücken.

Sollte sich die Beleuchtung beim Öffnen der Tür nicht einschalten, ist zu überprüfen, ob die Glühbirne fest eingeschraubt ist; wenn die Störung dennoch bestehen bleibt, die defekte Glühbirne durch eine neue Birne gleicher Leistung ersetzen.

Die maximale Leistung ist am Leuchtkörper angegeben.

Falls das Gerät Störungen aufweisen sollte, überprüfen Sie zuerst folgendes:

Störung Abhilfe
Im Gerät wird es nicht kalt genug	- Ist die Temperatur auf schwach eingestellt?- Wurde zu warmes Gut eingelagert?- Wurde zu viel auf einmal eingelagert?- Sind die Waren richtig eingelagert, damit die abgekühlte Luft ausreichend zirkulieren kann?- Ist die Tür richtig geschlossen?- Wurde die Tür längere Zeit offengelassen oder unnötig oft geöffnet?
Die Kältemaschine läuft ständig	- Ist der Temperaturregler auf stark eingestellt?- Ist die erforderliche Luftzirkulation an der Rückseite des Gerätes gewährleistet?- Sind die Lüftungsschlitze in der Sockelblende frei?
Starke Eis- und Reifbildung	- Wurden nicht ausreichend verpackte Waren eingelagert?- Wurde die Tür offengelassen?- Wurde die Tür häufig geöffnet, oder stand sie für längere Zeit offen?- Ist die Dichtung noch intakt?- Verhindert etwas im Innenraum, dass die Tür richtig schliesst?
Wasser auf dem Boden	- Ist die Ablauföffnung an der Rückwand im Geräteinnenraum verstopft?Mit einem nicht scharfkantigen Gegenstand reinigen.
Das Kühlsystem funktionieren nicht	- Kontrollieren Sie, ob der Temperaturregler zwischen "1" und "6" eingestellt ist.
Die Innenbeleuchtung und das Kühlsystem funktionieren nicht.	Kontrollieren Sie, ob- der Netzstecker richtig eingesteckt ist?- die Sicherung intakt ist und die Netzsteckdose Strom führt? Überprüfen Sie durch Anschliessen eines anderen Gerätes an die Steckdose, ob es zu einem Stromausfall gekommen ist. Bei jeglichem Defekt ist ein Elektrofachmann zu verständigen!
Die Kältemaschine macht wiederholt erfolglose Anlaufversuche	- Das Gerät abschalten und nach 20 Minuten erneut einschalten.

Sollten Sie nach o.e. Prüfungen zu keinem Resultat kommen, so wenden Sie sich bitte an unseren nächsten Kundendienst.

Um ein rasches beheben des Schadens zu ermöglichen, ist es beim Anruf an den Kundendienst notwendig, die Modell- und Serienummer anzugeben, die Sie dem Garantieschein oder dem Typschild (- linke Seite - unten) entnehmen können.

TECHNISCHE ANGABE

Die technischen Angaben sind auf dem Typschild genannt, das auf der linken innern Seite der Anlage liegt.

INSTALLATION

Sollte dieses mit Magnetschlössern ausgestattete Gerät ein mit Schnappschlössern ausgerüstes Gerät ersetzen, so raten wir dazu, die Schlösser des alten Gerätes zu zerstören, bevor Sie es entsorgen. Sie verhindern damit, daß spielende Kinder sich selbst einsperren und in Lebensgefahr geraten.

Aufstellung

Das Gerät sollte nicht in der Nähe von Wärmequellen wie Heizkörpern oder Öfen aufgestellt und vor direkter Sonneneinstrahlung geschützt werden. Die beste Leistung erzielt man erfahrungsgemäß bei Raumtemperaturen von +18°C bis +43°C (Klasse T); +18°C bis +38°C (Klasse ST); +16°C bis +32°C (Klasse N); +10°C bis +32°C (Klasse SN). Die Geräteklasse ist auf dem Typschild angegeben. Für den Einbau und ev. Türanschlagwechsel lesen Sie bitte den entsprechenden Paragraph durch.

Elektrischer Anschluß

Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sie bitte, daß die auf dem Typschild des Gerätes angegebene Spannung sowie Frequenz mit dem Anschlußwert des Hauses übereinstimmen. Eine Abweichung von ±6% von der Nominalspannung ist zulässig.

Für die Anpassung des Gerätes an andere Spannungen muß ein Spartransformator angemessener Leistung vorgeschaltet werden.

Wichtig

Das Gerät muß unbedingt vorschriftsmäßig geerdet werden.

Zu diesem Zweck ist der Stecker des Netzkabels mit dem dafür vorgesehenen Kontakt versehen. Sollte die Netzleitung im Haus nicht mit einer Erdleitung versehen sein, so muß das Gerät an eine getrennte Erdleitung vorschriftsmäßig und unter Hinzuziehung eines Fachmanns angeschlossen werden.

Die Erzeugerfirma lehnt jede Verantwortung ab, falls diese Unfallverhütungsvorschrift nicht beachtet wird.

Dieses Gerät entspricht der EWG-Richtlinie № 87/308 vom 2.6.87 (Deutschland-Ausführung) bzw. der ÖVE-Richtlinie № F 61/84 (Österreich Ausführung) bezüglich Funkentstörung.

CE Dieses Gerät entspricht der folgende EWG Richtlinie:

• 73/23 EWG vom 19/02/73 (Niederspannung) und folgende Änderungen;
• 89/336 EWG vom 03/05/89 (Elektromagnetische Verträglichkeit) und folgende Änderungen.

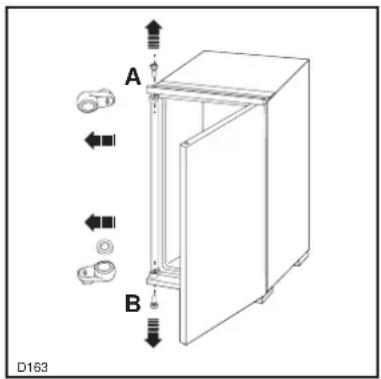

Türanschlagwechsel

A B D163

Zur Transportsicherung wurde die Gerätetür an beiden Auschlag-seiten mit Schar-nierstiften befestigt. Je nach Türanschlag, Scharnierstift auf einer Seite oben und unten entfernen.

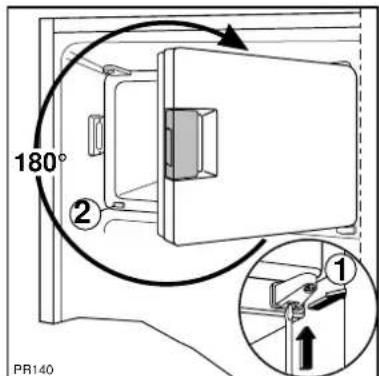

Anschlagwechsel Verdampferfachtür

180° 2 ① PR140

1. Mit Hilfe eines Schraubenziehers den Scharnierträger (1) lösen. Dazu auf die innere Feder drücken (Abb.) und den Scharnierträger gemeinsam mit der Verdampferfachtür herausziehen.
2. Den Blindstopfen (2) entfernen und auf der gegenüberliegenden Seite in der freibleibenden Öffnung wieder einsetzen.
3. Die Tür um 180° drehen, den Scharnierträger (1) abnehmen und auf der gegenüberliegenden Seite wieder anbringen.
4. Die Verdampferfachtür wieder montieren; dazu den oberen Scharnierstift und den unteren Scharnierträger (1) bis zur Einrastung eindrücken.

Um eine optimale Lagerung der Lebensmittel zu garantieren, ist die Verdampferfachtür mit einem einfachen Federmechanismus ausgestattet, durch die die Tür geöffnet bleibt, bis sie nicht fest geschlossen wird.

Montageanleitung für den integrierten Einbau

Nischenmaße

Höhe	880	mm
Tiefe	550	mm
Breite	560	mm

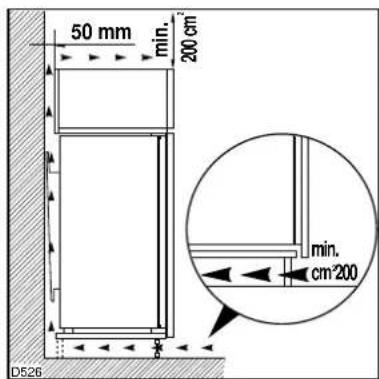

50 mm min. 200 cm min. cm'200 D526

1. Für eine optimale Belüftung des Gerätes müssen die minimalen Lüftungsquerschnitet (Abb.) eingehalten werden.

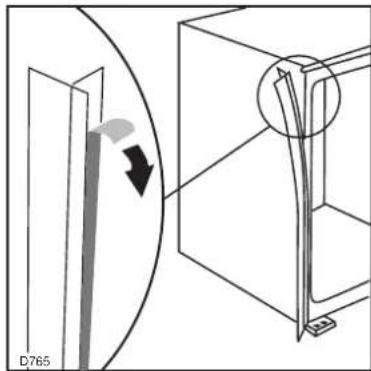

1. Fugenabdeckprofil am Gerät, wie in Abbildung gezeigt ankleben.

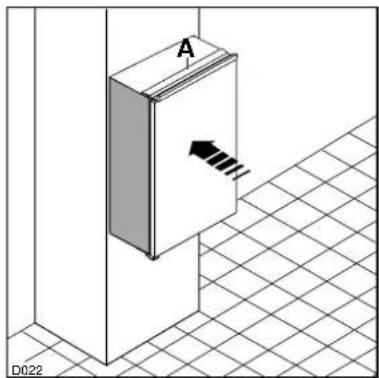

A D022

1. Gerät in die Nische schieben bis die Anschlagleiste (A) am möbel anliegt.

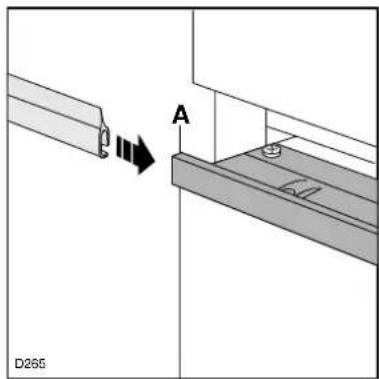

A D265

1. Falls nach dem im Punkt 3 beschriebenen Vorgang ein Spalt zwischen Gerät und Möbel vorhanden sein sollte, ist das dazu bestimmte Abdeckprofil in die Anschlagleiste (A) einzuführen.

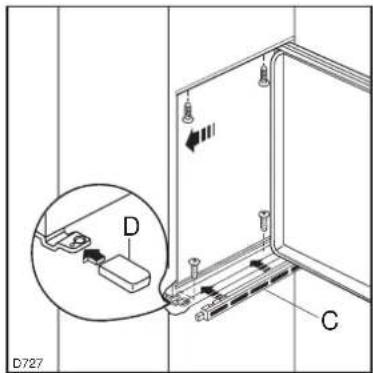

D C D727

1. Tür öffnen und Gerät mit der Bandseite an die Möbelseitenwand rücken. Gerät mit den 4 beiliegenden Schrauben befestigen. Belüftungsgitter (C) und Scharnierabdeckung (D) aufstecken.

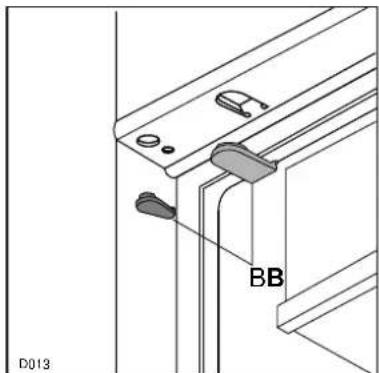

BB D013

1. In die befestigungs- und Scharnierlöcher beiliegende abdeckkappen (B) eindrücken.

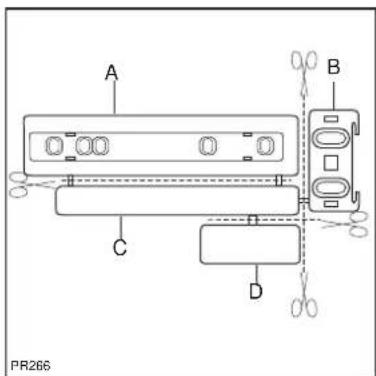

A B C D PR266

1. Die Teile A, B, C, D abnehmen, wie in der Abb. gezeigt wird.

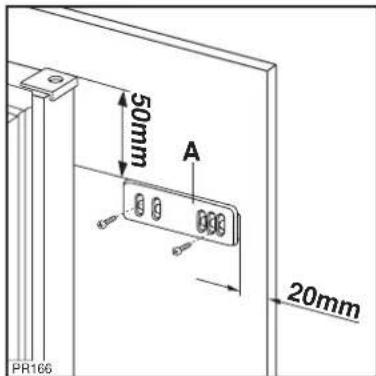

1. Die Schiene (A) auf der Innenseite der Möbeltür oben und unten auflegen (siehe Abb.) und die Position der äußeren Bohrlöcher anzeichnen. Nachdem die Löcher gebohrt wurden, die Schiene mit den mitgelieferten Schrauben befestigen.

A C PR33/2

1. Die Abdeckung (C) in die Scheine (A) eindrücken, bis sie einrastet.

8mm A B PR167

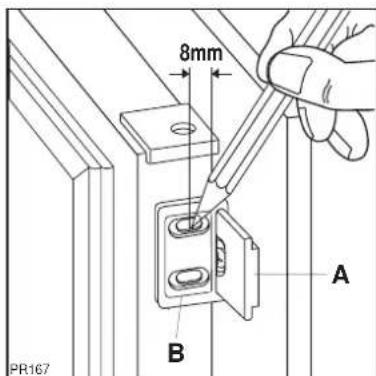

1. Gerätetür und Möbeltür auf ca. 90°öffnen. Den Winkel (B) in der Schiene (A) einsetzen. Gerätetür und Möbeltür zusammenhalten und die Bohrlöcher anzeichnen (siehe Abb.). Winkel abnehmen und die Bohrlöcher mit ∅ 2mm und einem Abstand von 8 mm von der Türaußenkante ausführen. Den Winkel wieder auf der Schiene anbringen und mit den mitgelieferten Schrauben befestigen.

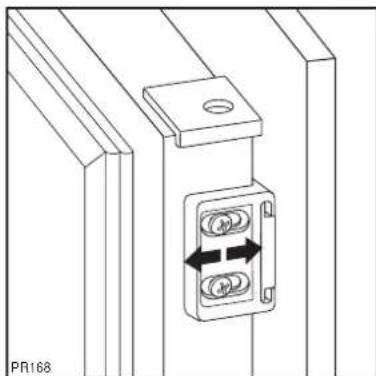

1. Für eine allfällig notwendige Ausrichtung der Möbeltür, den Spielraum der Langlöcher nutzen. Nach Beendigung der Arbeiten den einwandfreien Verschluß der Gerätetür überprüfen.

PR167:1 B D

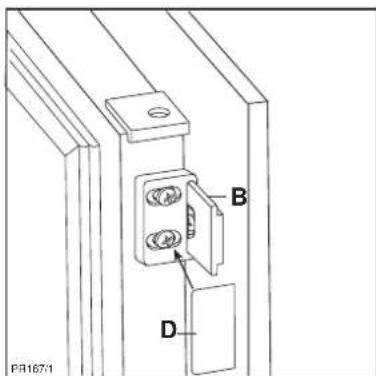

1. Die Abdeckung (D) in die Schiene (B) eindrücken, bis sie einrastet.

Küppersbusch Vertriebsgesellschaft mbH

Postfach 10 01 32

45801 Gelsenkirchen

Hausanschrift:

Küppersbuschstr. 16

45833 Gelsenkirchen

Telefon: [phone]

Teletex: 20 931 810

Telefax: (02 09) 4 01-3 03
