HC60 - Herd NORDMENDE - Kostenlose Bedienungsanleitung

Produkttyp	Einbau-Keramikkochfeld
Marke	Nordmende
Modell	HC60 (HC60FL / HC60IX)
Ausschnittmaße	560 x 490 mm
Gesamtabmessungen des Geräts	590 x 520 mm (ca.)
Gewicht	Ca. 9 kg
Stromversorgung	220-240 V~ oder 380-415 V 3N~ (über Anschlussplan wählbar)
Nennstrom	20 A (Leitungsschutzschalter erforderlich)
Kabeltyp	H05VV-F 3x2,5 mm² (Einphasig) oder 5x1,5 mm² (Dreiphasig)
Anzahl der Kochzonen	4 (einschließlich Doppel-/Ovalzonen)
Bedienungsart	Drehregler mit 6 Heizstufen
Restwärmeanzeige	Ja (für Zonen >60 °C)
Oberflächenmaterial	Keramikglas
Rahmenmaterial	Edelstahl oder schwarz (je nach Variante)
Reinigungsmethode	Glasschaber für Verschüttetes, mildes Reinigungsmittel und feuchtes Tuch; keine Scheuermittel
Sicherheitsmerkmale	Restwärmeanzeige, keine automatische Abschaltung (manuelle Steuerung)
Installationsart	Einbau (Ausschnitt), professionelle Installation erforderlich
Garantie	Standard-Haushaltsgarantie (Details können variieren)

Häufig gestellte Fragen - HC60 NORDMENDE

Wie installiere ich das Nordmende HC60 Kochfeld richtig?

Das Kochfeld muss von einem qualifizierten Elektriker installiert werden. Erstellen Sie einen Ausschnitt von 560x490 mm in der Arbeitsplatte. Bringen Sie das mitgelieferte Dichtband um die Unterkante an. Befestigen Sie das Kochfeld mit den mitgelieferten Montagebügeln. Stellen Sie sicher, dass der elektrische Anschluss Ihrer Hausversorgung (Einphasig oder Dreiphasig) entspricht und der Leitungsschutzschalter auf 20 A ausgelegt ist.

Was tun, wenn das Kochfeld nicht heizt?

Überprüfen Sie, ob das Gerät ordnungsgemäß an die Stromversorgung angeschlossen ist und der Leitungsschutzschalter eingeschaltet ist. Stellen Sie sicher, dass der Drehregler auf eine Heizstufe (1-6) gedreht ist. Bei Verwendung einer Doppelzone drehen Sie den Regler auf die Doppelzonenposition. Wenn die Restwärmeanzeige leuchtet, aber keine Wärme erzeugt wird, liegt möglicherweise ein Fehler vor; wenden Sie sich an einen autorisierten Kundendienst.

Wie reinige ich die Keramikglasfläche?

Zuerst das Gerät vom Stromnetz trennen und abkühlen lassen. Entfernen Sie angebrannte Speisereste oder geschmolzenen Kunststoff/Zucker mit einem Glasschaber. Wischen Sie mit einem weichen Tuch und mildem Reinigungsmittel. Verwenden Sie keine scheuernden Schwämme, chemischen Sprays oder Hochdruckreiniger.

Welches Kochgeschirr ist für dieses Kochfeld geeignet?

Verwenden Sie stabile Töpfe und Pfannen mit flachem Boden, deren Durchmesser zur Kochzone passt. Vermeiden Sie raue Böden, die das Glas zerkratzen können. Stellen Sie den Topf immer vor dem Einschalten auf die Zone und verwenden Sie Deckel, um Energie zu sparen.

Wie funktioniert die Restwärmeanzeige?

Nach dem Kochen berechnet das Kochfeld, ob die Glastemperatur über 60 °C liegt. Wenn ja, leuchtet oder blinkt die Kontrollleuchte für diese Zone (nach einer Stromunterbrechung). Berühren Sie die Zone nicht, bis die Anzeige erlischt.

Kann ich das Kochfeld bei gerissenem Glas verwenden?

Nein. Wenn die Glaskeramik gerissen, angeschlagen oder gesplittert ist, schalten Sie das Gerät sofort aus und trennen Sie es von der Stromversorgung. Wenden Sie sich zur Reparatur an einen autorisierten Kundendienst.

Warum blinkt das Kochfeld nach einem Stromausfall?

Die Restwärmeanzeige blinkt, wenn eine Zone vor der Stromunterbrechung heiß war und die berechnete Temperatur noch über 60 °C liegt. Das Blinken hört auf, wenn die Zone abkühlt oder wenn Sie diese Zone auswählen und aktivieren.

Welche Heizstufen gibt es?

Stufe 1 zum Warmhalten, 2-3 für niedrige Hitze, und 4-5-6 zum Kochen, Braten und Sieden. Bei Doppel-/Ovalzonen drehen Sie den Regler auf das Doppelzonensymbol, um die äußere Heizzone zu aktivieren.

Wie aktiviere ich die Doppel- oder Ovalkochzone?

Drehen Sie den Regler auf die Position für die Doppel-/Ovalzone (normalerweise mit einem Symbol gekennzeichnet). Dadurch werden sowohl der innere als auch der äußere Heizkörper eingeschaltet. Um die äußere Zone auszuschalten, drehen Sie den Regler zurück auf die Einzelzonenposition.

Was tun, wenn Zucker oder Kunststoff auf dem Kochfeld schmilzt?

Schalten Sie die Zone sofort aus und entfernen Sie die geschmolzene Substanz mit einem Glasschaber, solange die Oberfläche noch heiß ist (aber nicht brennend). Lassen Sie sie nicht abkühlen, da dies das Glas beschädigen kann. Nach dem Entfernen wie gewohnt reinigen.

BEDIENUNGSANLEITUNG HC60 NORDMENDE

BEDIENUNGS-UND INSTALLATIONSANLEITUNG

GLASKERAMIK-EINBAUHERD

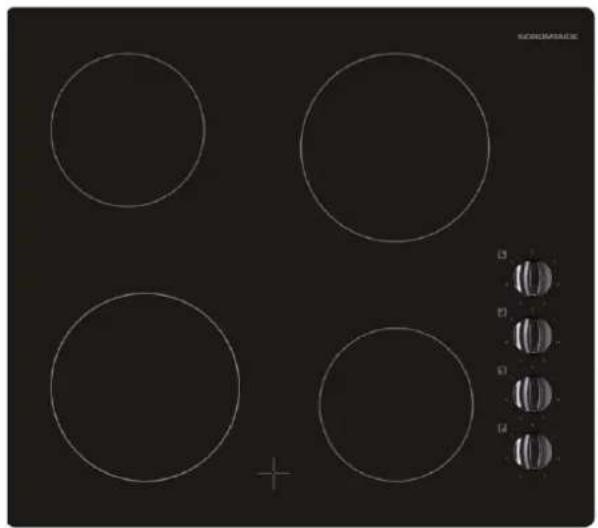

1. Übersicht über das Gerät
2. Sicherheitshinweise
3. Installation
4. Elektrischer Anschluss Ihres Kochfeldes
5. Betrieb
6. Reinigung und Pflege

Lieber Kunde!

Vielen Dank für den Kauf unseres Proline-Kochfeldes. Die Sicherheitshinweise und Empfehlungen in dieser Anleitung dienen Ihrer eigenen Sicherheit und der Sicherheit anderer Personen. Hier erfahren Sie auch, wie Sie die Funktionen Ihres neuen Gerätes optimal nutzen können.

Bitte bewahren Sie diese Anleitung an einem sicheren Ort auf. Eventuell möchten Sie zukünftig darin nachschlagen - zum Beispiel, wenn Fragen während des Betriebes aufkommen oder sich andere Personen mit der Bedienung des Gerätes vertraut machen möchten.

Das Gerät darf nur für seinen bestimmungsgemäßen Einsatzzweck genutzt werden: Zur Zubereitung von Lebensmitteln im Haushalt. Jede andere Art des Einsatzes muss als nicht bestimmungsgemäß und als gefährlich betrachtet werden.

Der Hersteller haftet keinesfalls bei Schäden, die durch den unsachgemäßen oder falschen Einsatz des Gerätes entstehen.

CE-Konformitätserklärung

• Dieses Kochfeld wurde ausschließlich zum Erhitzen von Speisen entwickelt. Jeglicher sonstiger Einsatz (z. B. als Raumheizung) ist bestimmungswidrig und gefährlich.
• Dieses Kochfeld wurde in Übereinstimmung mit folgenden Regelungen entwickelt, konstruiert und vertrieben:
• Sicherheitsanforderungen der "Gas"-Direktive 90/396/EC;
• Sicherheitsanforderungen der Niederspannungsdirektive 2006/95/EC;
• Sicherheitsanforderungen der EMV-Direktive 89/336/EC;
• Anforderungen der Direktive 93/68/EC.

Vor der ersten Inbetriebnahme

Lesen Sie die Anleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Vergewissern Sie sich nach dem Auspacken, dass nichts beschädigt ist. Im Zweifelsfall wenden Sie sich bitte an Ihren Händler oder an einen qualifizierten Techniker. Entfernen Sie sämtliches Verpackungsmaterial, lassen Sie das Verpackungsmaterial (Kunststoffbeutel, Bänder und ähnliche Dinge) nicht in Kinderhände geraten; diese Dinge können schwere Verletzungen verursachen. Das Verpackungsmaterial ist recyclingfähig. Die Installation des Gerätes und der Anschluss der elektrischen Verbindungen sollte gemäß gültiger örtlicher Richtlinien und gemäß der Anweisung des Herstellers durch einen qualifizierten Techniker erfolgen. Versuchen Sie nicht, technische Merkmale des Gerätes zu modifizieren - dies kann zu Gefahren führen.

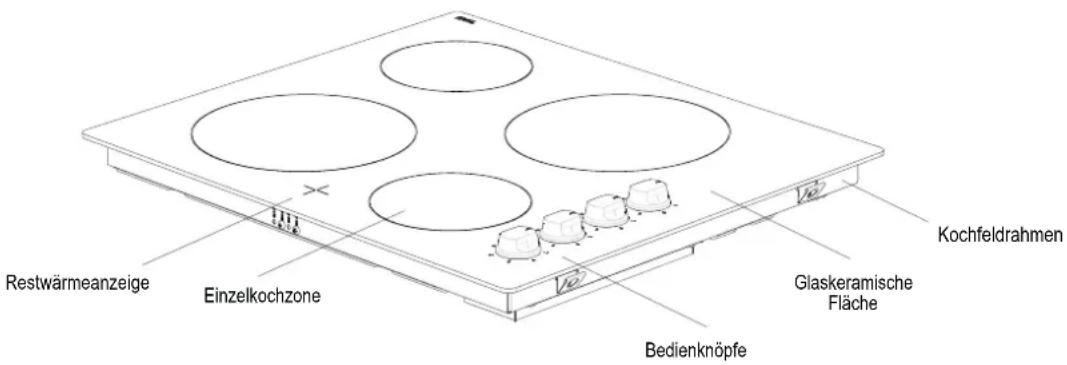

Restwärmeanzeige Einzelkochzone Bedienknöpfe Glaskeramische Fläche Kochfeldrahmen

Hinweis: Das Aussehen Ihres Kochfeldes kann wegen Änderungen der Produktion etwas von den Abbildungen abweichen.

Bitte halten Sie sich an diese Hinweise. Andernfalls werden jegliche Schäden, die durch unangemessene, falsche oder fahrlässige Nutzung sowie durch falschen Anschluss oder unsachgemäße Installation entstehen, nicht durch die Garantie abgedeckt.

• Dieses Gerät ist für den normalen Einsatz im Haushalt ausgelegt; jeglicher anderer Einsatz kann die Garantie erlöschen lassen und kann darüber hinaus gefährlich sein.
• Dieses Gerät darf ausschließlich zum Erhitzen und Kochen von Lebensmitteln genutzt werden; jegliche andere (missbräuchliche) Verwendung - z. B. als Raumheizung, Arbeitsplatte oder Ablage - ist gefährlich.
• Erweiterungen oder Modifikationen des Gerätes sind nicht zulässig.
• Platzieren und lagern Sie brennbare Flüssigkeiten, leicht entflammbare Materialien und Gegenstände, die schmelzen können, nicht auf oder in der Nähe des Gerätes.
• Kinder müssen grundsätzlich vom Gerät ferngehalten werden.
• Das Gerät darf nur von einem autorisierten und qualifizierten Installateur installiert und angeschlossen werden.
• Die elektrische Sicherheit Ihres Kochfeldes ist nur dann gewährleistet, wenn es ordnungsgemäß geerdet an Systeme angeschlossen wird, die den Richtlinien für elektrische Sicherheit entsprechen.
• Einbaugeräte dürfen nur benutzt werden, wenn sie in für den Einbau geeignete Möbel oder Arbeitsplatten eingesetzt werden, die den zutreffenden Richtlinien entsprechen.
• Üben Sie beim Einbauen des Kochfeldes keinen Druck auf das Netzkabel aus.
• Aus Gründen der Isolationssicherheit sollte die Länge des Netzkabels 2 m nicht überschreiten.
• Bei Fehlfunktionen des Gerätes oder Beschädigungen der Glaskeramik (Kratzer, Risse oder Sprünge) muss das Gerät ausgeschaltet und von der Stromversorgung getrennt werden, damit es nicht zu Stromschlägen kommen kann.
• Reparaturen des Gerätes dürfen nur von autorisierten Fachkräften durchgeführt werden.
• Überzeugen Sie sich davon, dass sämtliches Verpackungsmaterial restlos entfernt wurde, bevor Sie das Gerät benutzen.

• Kabel von Elektrogeräten dürfen keine heißen Flächen des Gerätes, anderer Geräte oder heißes Kochgeschirr berühren.

• Lassen Sie das Kochfeld niemals unbeaufsichtigt, wenn Sie mit Fett oder Öl kochen. Bei Überhitzung kann es schnell zur Entzündung kommen.

• Schneiden Sie keine Lebensmittel auf der Glaskeramik. Die Glasfläche darf nicht als Arbeitsplatte missbraucht werden.
• Geben Sie gut Acht, wenn Sie kleine Haushaltsgeräte wie Bügeleisen in der Nähe der Glaskeramik verwenden.
• Benutzen Sie die Kochzonen nicht, wenn sich leeres Kochgeschirr oder überhaupt kein Kochgeschirr darauf befindet.
• Vergewissern Sie sich, dass sämtliche Bedienelemente abgeschaltet sind, wenn Sie das Gerät nicht benutzen.
• Vor dem Reinigen muss das Gerät abgeschaltet werden und abgekühlt sein.
• Aus Sicherheitsgründen dürfen Sie das Gerät nicht mit Dampf- oder Hochdruckreinigem säubern.
• Benutzen Sie nur stabiles Kochgeschirr mit flachem Boden.

WARNUNG

• Bei korrekter Installation erfüllt Ihr Produkt sämtliche Sicherheitsanforderungen, die für diese Produktkategorie festgelegt wurden. Allerdings sollten Sie im Hinblick auf die Unterseite des Gerätes eine gewisse Vorsicht walten lassen: Dieser Bereich sollte normalerweise nicht zugänglich sein; hier finden sich eventuell scharfe Kanten, die zu Verletzungen führen können.
• Brandgefahr! Legen Sie keine brennbaren Materialien auf dem Kochfeld ab.
• Vergewissern Sie sich, dass in der Nähe verlaufende Stromkabel nicht mit der Oberseite des Kochfeldes in Berührung kommen können.
• Lassen Sie keine schweren und/oder spitzen Objekte auf die Glaskeramik fallen. Falls das Kochfeld gesprungen oder anderweitig beschädigt sein sollte, trennen Sie die Stromversorgung und wenden sich an den Kundendienst.
• Kratzen Sie nicht mit scharfen Gegenständen über das Kochfeld. Missbrauchen Sie das Kochfeld nicht als Arbeitsfläche.
• Bevor Sie ein Altgerät entsorgen, sollten Sie es unbrauchbar machen und dafür sorgen, dass sich keine potentiell gefährlichen Teile mehr daran befinden.
• Wichtig: Dieses Gerät wurde ausschließlich für den Hausgebrauch konzipiert. Das Gerät eignet sich NICHT zum Einsatz im kommerziellen, halb-kommerziellen oder öffentlichen Umfeld.
• Falls das Netzkabel beschädigt sein sollte, muss es vom Hersteller, einer seiner Kundendienstniederlassungen oder einer ähnlich qualifizierten Fachkraft instandgesetzt werden, damit es nicht zu Gefährdungen durch Stromschlag kommen kann.

Installation

Der elektrische Anschluss dieses Kochfeldes sollte von einer autorisierten Fachkraft oder einem qualifizierten Elektriker ausgeführt werden; dabei sind die Anweisungen in dieser Anleitung sowie zutreffende Richtlinien zu beachten.

• Überzeugen Sie sich vor der Installation, dass örtliche Stromversorgung und Einstellung des Gerätes aufeinander abgestimmt sind.
• Gültige Gesetze, Vorschriften, Direktiven und Richtlinien des Landes, in dem das Gerät genutzt wird, müssen eingehalten werden (z. B. Sicherheitsbestimmungen, sachgerechte Entsorgung, etc.).

Einbaukochfeld platzieren

Entfernen Sie zunächst sämtliches Verpackungsmaterial vom Gerät und von seinen Zubehörteilen, überzeugen Sie sich davon, dass das Kochfeld nicht beschädigt ist. Falls Sie eine Beschädigung vermuten, benutzen Sie das Gerät nicht, sondern setzen sich gleich mit dem Händler in Verbindung, bei dem Sie das Gerät gekauft haben.

- Ihr Einbaukochfeld wird in den Ausschnitt einer Arbeitsplatte eingesetzt. Die elektrische Verbindung mit dem Stromnetz wird über einen speziellen Verteiler unterhalb der Arbeitsplatte hergestellt.

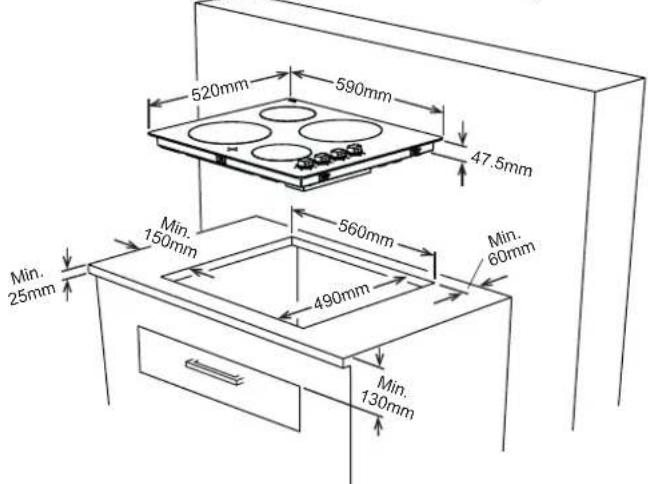

- Beim Ausschneiden der Aussparung orientieren Sie sich bitte an den in der nachstehenden Abbildung angegebenen Abmessungen.

520mm 590mm 47.5mm 560mm Min. 150mm 490mm Min. 25mm Min. 130mm Min. 60mm

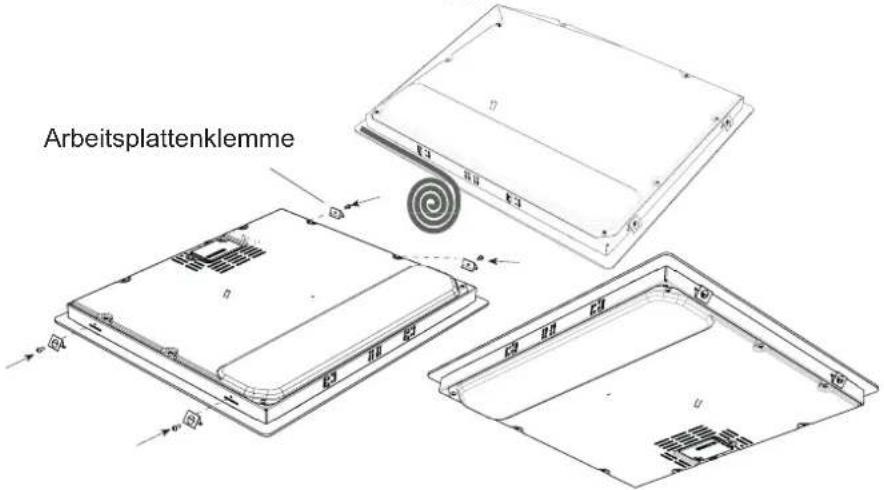

• Verlegen Sie das einseitig klebende Dichtungsband um die gesamte äußere Unterseitenkante des Kochfeldes. Dehnen Sie das Band nicht.
• Schrauben Sie die 4 Arbeitsplattenklemmen an die Seitenflächen des Produktes.
• Nachdem Sie das Kochfeld richtig über der Öffnung ausgerichtet haben, drücken Sie es kräftig nach unten, bis die Klemmen richtig greifen.

Arbeitsplattenklemme

4

Elektrischer Anschluss Ihres Kochfeldes

• Bevor Sie mit dem elektrischen Anschluss beginnen, überzeugen Sie sich zunächst davon, dass Stromversorgung und Steckdose für den maximalen Leistungsbedarf des Kochfeldes ausgelegt sind.
• Die elektrische Installation im Haus sowie der Netzstecker müssen geerdet sein und den Vorschriften zur elektrischen Sicherheit entsprechen.
• Falls kein separater Stromkreis mit eigener Sicherung für das Kochfeld vorhanden sein sollte, müssen diese Dinge von einem qualifizierten Elektriker eingerichtet werden, bevor das Kochfeld angeschlossen wird.
• Ein mit einer Sicherung abgesicherter Schalter muss auch nach der Installation des Kochfeldes frei zugänglich bleiben.
• Verwenden Sie keinerlei Adapter, Mehrfachsteckdosen und/oder Verlängerungskabel.

• Dieses Gerät erfüllt die Anforderungen der folgenden Direktiven der europäischen Gemeinschaft:

• Glaskeramik-Kochfeld EEC/73/23 und 93/68, EEC/89/336 hinsichtlich Funkstörungen,

• EEC/89/109 hinsichtlich Kontakt mit Lebensmitteln.

- Ein 20 A-Unterbrecher mit einer Kontaktöffnung von mindestens 3 mm und verzögerter Auslösung muss in den Versorgungskreis eingeschliffen werden.

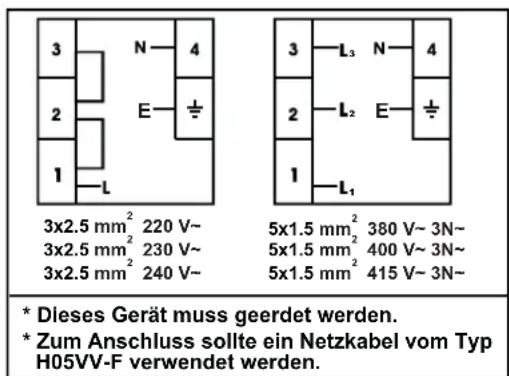

Das Netzkabel muss dem Typ H05VV-F, 5 x 2,5 mm² bei Dreiphasen-, 3 x 2,5 mm² bei Einphasenstromversorgung gemäß 60227 IEC 53 entsprechen. Ein Anschlussdiagramm finden Sie am unteren Teil des Gerätes.

3x2.5 mm ^2 220 V\~
3x2.5 mm ^2 230 V\~
3x2.5 mm ^2 240 V\~
5x1.5 mm ^2 380 V\~ 3N\~
5x1.5 mm ^2 400 V\~3N\~
5x1.5 mm ^2 415 V\~3N\~

* Dieses Gerät muss geerdet werden.
* Zum Anschluss sollte ein Netzkabel vom Typ H05VV-F verwendet werden.

• Achten Sie bei der Installation darauf, ausschließlich ausreichend isolierte Kabel zu verwenden. Durch unsachgemäß ausgeführte Verbindungen kann Ihr Gerät beschädigt werden. Solche Schäden werden nicht durch die Garantie abgedeckt.
• Sämtliche Reparaturen müssen durch autorisierte Fachkräfte oder einen qualifizierten Elektriker ausgeführt werden.
• Ziehen Sie grundsätzlich den Netzstecker, bevor Wartungsarbeiten ausgeführt werden. Beim Wiederanschluss halten Sie sich bitte an die Anschlussdiagramme.

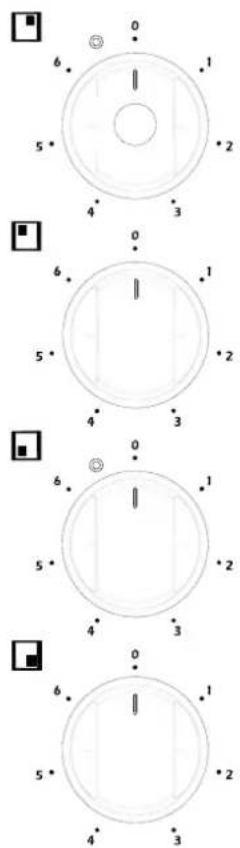

Das Gerät wird über Bedienknöpfe gesteuert, eventuell vorhandene Restwärme wird über eine Restwärmeanzeige in der Glaskeramik signalisiert.

Ihr Kochgerät kann mit 6 Heizstufen arbeiten.

1 Warmhalten

2-3 Aufwärmen bei geringer Hitze

4-5-6 Kochen und Braten

Restwärmeanzeige

Wenn das Kochfeld nach dem Einsatz abgeschaltet wird, bleibt die Glaskeramik noch einige Zeit heiß - dieser Effekt wird Restwärme genannt. Das Gerät kann die Restwärme der Glaskeramik grob abschätzen. Falls die geschätzte Temperatur 60 °C überschreitet, wird dies durch die jeweilige Restwärmeanzeigeleuchte signalisiert. Die Restwärme wird signalisiert, solange die geschätzte Kochstellentemperatur mehr als 60 °C beträgt.

Wenn der Strom nach einem Stromausfall wiederkehrt, blinkt die Restwärmeanzeige, wenn vor dem Stromausfall eine Restwärme von mehr als 60 °C vorhanden war. Die Anzeige blinkt, bis eine bestimmte Zeit abgelaufen ist oder die Kochstelle eingeschaltet wurde.

Reinigung und Pfleg

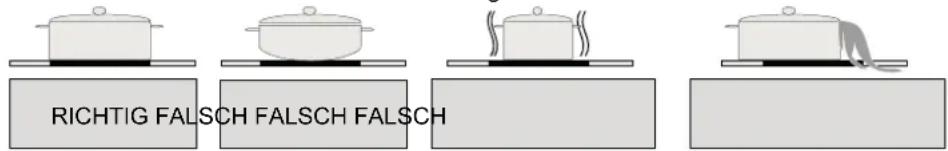

Kochgeschirr mit unebenem Boden (oder mit Rückständen am Boden) sollte nicht benutzt werden, da dies die Glaskeramik verkratzen kann. Der Boden des Kochgeschirrs sollte so dick und flach wie nur möglich sein. Bevor Sie Kochgeschirr benutzen, überzeugen Sie sich davon, dass der Boden sauber und trocken ist.

Stellen Sie das Kochgeschirr grundsätzlich zuerst auf die Kochstelle auf, bevor Sie sie einschalten. Setzen Sie wenn möglich immer einen Deckel auf. Der Boden des Kochgeschirrs darf nicht kleiner oder größer als die jeweilige Kochzone sein; bitte beachten Sie die nachstehende Abbildung.

Bevor Sie das Kochfeld reinigen, trennen Sie zuvor grundsätzlich die Stromversorgung. Anschließend vergewissern Sie sich, dass keine Restwärme mehr vorhanden ist. Glaskeramik ist überaus unempfindlich gegenüber hohen Temperaturen und Überhitzung. Falls noch Restwärme vorhanden sein sollte, leuchtet die Restwärmeanzeige der entsprechenden Kochstelle. Lassen Sie das Gerät abkühlen, damit es nicht zu Verbrennungen kommt.

GLASKERAMISCHES KOCHFELD REINIGEN

Vor dem Reinigen vergewissern Sie sich, dass das Kochfeld abgeschaltet ist. Entfernen Sie übergelaufene Lebensmittel und andere Verkrustungen. Staub und Lebensmittelreste entfernen Sie mit einem feuchten Tuch. Wenn Sie Reinigungsmittel verwenden, überzeugen Sie sich davon, dass diese keine scheuernden Bestandteile enthalten. Benutzen Sie keinerlei Scheuerreiniger, da diese die Glaskeramik Ihres Kochfeldes beschädigen können. Sämtliche Reinigungsmittelreste müssen mit einem feuchten Tuch entfernt werden. Staub, Fett und übergelaufene flüssige Bestandteile von Lebensmitteln müssen so schnell wie möglich entfernt werden. Wenn solche Verunreinigungen antrocknen, lassen sie sich erheblich schwieriger entfernen. Dies gilt insbesondere für Zucker, Sirup und ähnliche stark zuckerhaltige Lebensmittel, die irreparable Beschädigungen der Oberfläche verursachen können, wenn sie sich einbrennen. Falls solche Produkte auf der Glaskeramik schmelzen, sollten diese sofort (solange die Glaskeramik noch heiß ist) mit einem Schaber entfernt werden, damit es nicht zu irreparablen Beschädigungen der Oberfläche kommt. Einen passenden Schaber erhalten Sie im Geschäft, in dem Sie das Kochfeld erworben haben. Legen Sie keine Gegenstände, die schmelzen können, auf das Kochfeld: Zum Beispiel Kunststoff, Alufolie, Zucker und stark zuckerhaltige Lebensmittel. Berühren Sie die Glaskeramik nicht mit Messern oder anderen scharfen oder spitzen Gegenständen; dies kann zu Beschädigungen der glaskeramischen Oberfläche führen. Benutzen Sie keine Stahlwolle oder Scheuerschwämme - solche Hilfsmittel können zu permanenten Kratzern führen.

Bedienknöpfe

Die Bedienknöpfe können zum Reinigen abgenommen werden; geben Sie aber gut acht, dabei nichts zu beschädigen. Benutzen Sie keine Dampfreiniger - die Feuchtigkeit kann in das Gerät eindringen; in diesem Fall erlischt die Garantie.

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt nicht als Haushaltsmüll entsorgt werden darf. Statt dessen muss es an einem entsprechenden Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Indem Sie sicherstellen, dass dieses Produkt richtig entsorgt wird, helfen Sie, mögliche schädliche Auswirkungen auf die Umwelt und Gesundheit zu vermeiden, die durch unsachgemäße Handhabung dieses Produktes entstehen können. Für detailliertere Informationen über die Wiederverwertung dieses Produktes kontaktieren Sie bitte die lokalen Behörden, die Abfallentsorgungsstelle oder das Geschäft, in dem Sie das Produkt gekauft haben.
