BEDIENUNGSANLEITUNG GS 5500 mini Eudora

EDORA GmbH4600 Wels, Gunstirchener Strabe 19,Posttach 286,Telten: 07242 / 485 - 0 ,Telefax - Verkauf: 07242 / 29 068.Telfax - Export: 07242 / 29 059.DVR 0817597,Telfax - Kunderdienst: 07242 / 56 610.Telfax - Verkauf: 07242 / 29 068.Telfax - Export: 07242 / 29 059.Telfax - Kunderdienst: 07242 / 56 610.Telfax - Export: 07242 / 29 059.Telfax - Van derungen vorbetangen26.05.98.Irturn und Anderungen vorbetangen26.05.98

EUMENIA-Vertriebs GmbHD-01109 Drsden,Zun Windkanal 21,Telefon: 0351 / 886 4567 - 69.Telefax: 0351 / 886 4570

HRSPUIER5500

BEDEUNGSSANLLETUNG

Achtung: Gerät nur eingebaut in Betrieb nehmen.

werden.

diesem Gerät nuur ein pulsstromsensitiver Feiherstrom-Schutzschaltervorgeschaltet

Schutzschalter) als auch bei Neunstellation Ihrer Anlage) dar in Verbindung mit

woni dei deriets in Internet Installation vorhandenem Fehlersstrom-Schulzschalter (F1.

- Der Annendung der Schwarzmaßnahme „Fenerstrom-Schulzschaltung“ (d. h. so-

emalisch ist.

es Nazkadei erisziwi warden, das beim Hersteller oder sielsem Kundendarst

- Waren des Notikabel closer Géctre besobrändt wird wir so durch sie bescrée.

• Der Netzosterker Erig auf den dem Einbau zinsücksliche Seite

Achung

Den Anschlußwert des Geschirrspulers finden Sie am Typenschlid an der Vorderse! te des Gerates.

- Model 3,2 KW - 16 A

- Model 2,2 KW - 10 A

Anschulb nur an abgescherte Schultzkontaktstekdose

Stromanschub

Typerschild
Technische Daten
Reinigung und Wartung Storungsbehebung
Wasserschaden vermieden
Einschallen
Reiniger einfüllen
Geschir einlagenen
Klarspulter einflüten
Regenerisatz einflüssen
Wassenhänte einstellen
Inbetriebnahme
Wasserabflub
Wasserzufuß
Einbauenteitung
Platzbedarf am Austellungsont
Aufstelling und Aschluß
Deckel offen und schließen
Einbau
Stromanschluß

inhalt

Einbau

Deckel öffnen und schließen

Aufstellung und Anschluß

530 456 516 495 458 610 535 495

min 220 mm max 320 mm

25°C 1-10 bar

Platzbedarf am Aufstellungsort

Höhe (geschlossen):	530 mm
Breite:	535 mm
Tiefe:	510 mm

Einbauanleitung
Ausschnittschablone auflegen und Ausschnitt anzeichnen; Löcher bohren und mit einer Stichsäge ausschneiden.
!
Auf der Rückseite der Einbauschablone befindet sich die Beschreibung für die Montage einer Dekorplatte.
Wasserzufluß

Der Wasserleitungsdruck muß zwischen 1 und 10 bar liegen. Ein Anschluß an einem Durchlauferhitzer ist nicht möglich, da dieser platzen könnte. Als Anschlußschlauch ist der impulsgeprüfte Hochdruckschlauch zu verwenden.
Bei Warmwasseranschluß darf die Warmwassertemperatur 60°C nicht übersteigen.
Wasserabfluß
Schließen Sie den Abflußschlauch an einen belüfteten Siphon - Abflußstutzer an (ev. Belüftungsventil einbauen).

Achtung: Um die einwandfreie Funktion des Gerätes zu gewährleisten, ist der Abstand von min. 220 mm und max. 320 mm zwischen Oberkante-Arbeitsplatte und Siphon-Abflußstutzen unbedingt einzuhalten.

25 cm 25 cm 25 cm Der Gefahrenbereich

Achtung

• Vermeiden Sie das Berühren des Geschirrspülerrandes in diesem
Bereich. • Verhindern Sie ein Zufallen des
Deckels.
- Schützen Sie Kinder im Gefahrenbereich.
- Durch unsachgemäße Handhabung haftet der Hersteller für keinerlei Folgen.
- Nach dem Anheben des Deckels verriegelt die Deckelstütze selbsttätig
in Stellung "offen".
- Durch nochmaliges Anheben wird die Deckelstütze entriegelt und der
Deckel läßt sich schließen. - Achten Sie bei der Handhabung des
Deckels auf den Gefahrenbereich. - Im Bereich von 25 cm um den Geschirrspüler besteht Verletzungs-

gefahr während des Öffnungs- und Schließvorganges.

Inbetriebnahme

Klarspülerverschluß Starttaste Kontrollampe Überwurfmutter Sieb Sprüharm Wippschalter zum Einstellen der Wasserhärte Typenschild Sprühdruckregler Salzbehälter Wasser - Ablaß Wasser - Einlaß Netzanschluß

Wasserhärte einstellen An der Vorderseite der Maschine befindet sich der Wippschalter zum Einstellen der Wasserhärte. Unbedingt vor dem Einbau des Geschirrspülers einstellen. • Im Härtebereich I (0 - 10°dH) kein Salz einfüllen. Die Stellung des Wippschalters ist beliebig. • Im Härtebereich II (10 - 16°dH) und III (über 16°dH) den Wippschalter in die jeweilige Stellung bringen. Aus der Skala auf der vorderen Abdeckung entnehmen Sie die Wippschalterstellung für den entsprechenden Härtebereich. Ihre Wasserhärte erfahren Sie beim Wasserwerk oder Installateur.

Die Vorderfront des Gerätes muß wegen möglicher Reparaturarbeiten oder zur Einstellung der Wasserhärte unbedingt frei zugänglich sein.

Nach dem Verschließen muß im Deckel ein grüner Punkt sichtbar sein. Wenn der grüne Punkt absinkt, muß Salz nachgefüllt werden.

Einschalten Drücken Sie die Starttaste, bis die Kontrollampe auch nach dem Loslassen leuchtet (ca. 10 sec.).

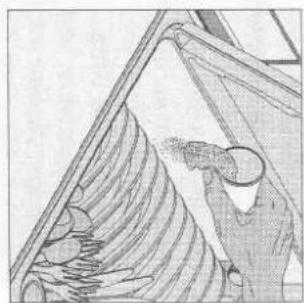

Bitte beachten Sie die Dosierangaben des Reinigerherstellers. Schütten Sie den Reiniger in die linke hintere Ecke. Um ein optimales Reinigungsergebnis trotz der kurzen Laufzeit zu erreichen, empfehlen wir Ihnen, nur schnell lösliche Reiniger zu verwenden - keinenfalls Tabletten.

Reiniger einfüllen Dosiermenge ca 15 g.

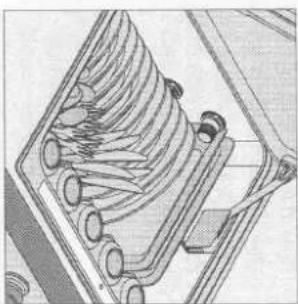

1. Grobe Speisereste entfernen
2. Gläser, Tassen, Töpfe mit der Öffnung nach unten einordnen.
3. Besteck mit dem Griff nach unten in den Besteckkorb stellen. Kleine Löffel und Gabeln mit dem Griff nach oben, um ein Durchfallen und Blockieren des Sprüharmes zu vermeiden.
4. Bei Spülgängen mit leichtem Geschirr kann der Sprühdruck reduziert werden (siehe Bild 1 - S. 6).

Geschirr einräumen

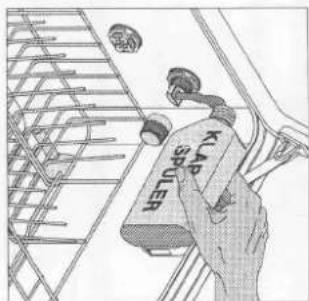

Klarspüler einfüllen Schraubkappe abnehmen und vorsichtig ca. 100 ml Klarspüler einfüllen (reicht für ca. 100 Spülgänge). Achtung: Auslaufender Klarspüler muß mit einem Tuch auf- gewischt werden.

Nach Unterbrechungen (z.B. Stromausfall, und der Spülgang wird normal fortgesetzt.

- Programmende - Kontrollampe erlischt.

Wasserschäden vermeiden

1. Schlauchanschlüsse auf Dichtheit

kontrollieren. 2. Das Gerät ist während des Betrie-

bes hinreichend zu beaufsichtigen. 3. Nach Beendigung des gesamten

Waschvorganges ist der Wasserzu-

der Wasserzuflußschlauch vom

Gerät zu trennen. 4. Zuflußschlauch einmal jährlich

kontrollieren.

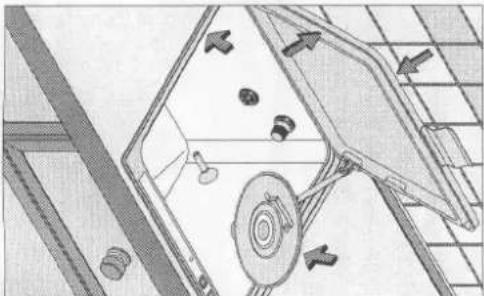

Reinigung und Wartung

- Reinigen Sie den Deckel mit einem weichen, feuch-

- Zur Reinigung des Gehäuserandes und der Deckel-

unterkante verwenden Sie ein mit Handspülmittel

befeuchtetes Tuch. • Das kombinierte Gr

- Das kombinierte Grob - Feinsieb nach jedem Spülgang herausziehen und mit einer Spülbürste unter

fließendem Wasser reinigen.

Beachten Sie beim Wiedereinsetzen die genaue Lage des Siebes; es muß rundum gleichmäßig in der

Vertiefung liegen.

Für alle entstehenden Wasserschäden ist der Besitzer haftbar.

Störung	Ursache	Behebung
Kontrollampe leuchtet nicht	Netzstecker nicht ange- stecktkein StromDeckel nicht geschlossen	Netzstecker ansteckeneventuell Sicherung tauschenDeckel schließen
kein Wasser	Absperrhahn geschlossenZuflußventil verlegt	Absperrhahn öffnenZuflußsieb reinigen
Tropfen am Geschirr	kein oder zu wenig Klarspüler	Klarspüler nachfüllen
Schlieren auf Gläsern	Klarspülmenge zu groß	Klarspüler mit Wasser verdünnen
Reinigung schlecht	zu wenig ReinigerGeschirr falsch eingeord- netSprüharm stehtSieb verlegt	Reinigerdosierung erhöhenGeschirr richtig einordnenSprüharm durch Lösen der Überwurfmutter abnehmen und Sprüh- düsen reinigenSieb reinigen

Sollte keine dieser Maßnahmen Erfolg zeigen, fordern Sie bitte unseren Werkskundendienst unter Angabe von Maschinentype, Gerätenummer (am Typenschild ersichtlich) und Art der Störung an.

Ungeeignetes Geschirr

1. Holz oder Horn

2. Kupfer und Zinngeschirr

3. Silberteile

4. temperaturempfindliche Kunststoffteile

5. Porzelan mit Dekor auf der Glasur (z.B. Goldrand)

Achtung

Einige Glassorten können nach vielen Spülgängen trüb werden.

Das Typenschild befindet sich an der vorderen Abdeckung des Gerätes.

Typenschild

Kennzeichnung des Porzellans

EUDORAI

Seriennummer 0

VDN + Buchstabe + drei Ziffern.

Die letzte Ziffer bezeichnet die Eignung für den Geschirrspüler.

5 = kann im Geschirrspüler gespült werden (75°C)

1 = kann durch Spülen beschädigt werden

Achtung

Dieses Gerät dient ausschließlich zur Reinigung von haushaltsüblichen Geschirr- und Besteckteilen und sollte vor unsachgemäßen, bestimmungs- und zweckwidrigen Zugriffen (z.B. Kinder) während des Betriebes geschützt werden.

EUMENIA Made in Austria Seriennummer 0 Type MINI 5500 220 240V 50 Hz 2000 W Pmax 2200 W min⁻¹ 10 A

EUMENIA Made in Austria Seriennummer 0 Type MINI 5500 220 - 240V~ 50 Hz Pmax 3200 W 16 A 3000 W min⁻¹

EUDORA Made in Austria Seriennummer 0 Type MINI 5500 220 - 240V- 50 Hz Pmax 2200 W 10 A 2000 W min⁻¹

EUDORA Made in Austria Seriennummer 0 Type MINI 5500 220 - 240V~ 50 Hz 3000 W Pmax 3200 W © -- min⁻¹ 16 A
