AVR 1550 - Empfänger HARMAN KARDON - Kostenlose Bedienungsanleitung

Produkttyp	AV-Receiver
Marke	Harman Kardon
Modell	AVR 1550
Kanäle	5.1
Leistung pro Kanal (8 Ohm, 20 Hz - 20 kHz, THD 0,08%)	50 W
Frequenzgang	10 Hz - 100 kHz (+0/-3 dB)
Signal-Rausch-Abstand	100 dB
HDMI-Eingänge	3 (Version 1.3)
HDMI-Ausgang	1
Komponenten-Video-Eingänge	2
Komponenten-Video-Ausgang	1
Komposit-Video-Eingänge	4
Digitale Audio-Eingänge (optisch/koaxial)	2 / 1
Analoge Audio-Eingänge	4 (Cinch)
Vorverstärker-Ausgang	Subwoofer (1)
Tuner	FM/AM mit 30 Senderspeichern
Dekodierung	Dolby Digital, DTS, Dolby Pro Logic II
Abmessungen (B x H x T)	440 x 150 x 380 mm
Gewicht	9,5 kg
Stromversorgung	230 V / 50 Hz, 400 W (max.)
Standby-Leistungsaufnahme	< 1 W
Fernbedienung	Ja, lernfähig
Zubehör	Fernbedienung, FM-Antenne, AM-Rahmenantenne, Bedienungsanleitung

Häufig gestellte Fragen - AVR 1550 HARMAN KARDON

Wie schließe ich die Lautsprecher am AVR 1550 an?

Wie kann ich HDMI-Geräte anschließen?

Warum habe ich keinen Ton?

Wie stelle ich die Lautsprecherpegel ein?

Kann ich den AVR 1550 mit einem Subwoofer betreiben?

Wie kann ich den AVR 1550 auf Werkseinstellungen zurücksetzen?

Welche Audioformate werden unterstützt?

Funktioniert die Fernbedienung nicht?

Wie reinige ich den AVR 1550?

Wo finde ich die Bedienungsanleitung als PDF?

BEDIENUNGSANLEITUNG AVR 1550 HARMAN KARDON

Wichtige Sicherheitshinweise ..... 4

Auf richtige Netzspannung achten ..... 4

Keine Verlängerungskabel verwenden ... 4

Mit dem Netzkabel vorsichtig umgehen . 4

Das Gehäuse nicht öffnen 4

Aufstellungsort 4

Reinigung 4

Umstellen des Geräts 4

Auspacken 4

Bedienelemente an der Gerätefront. . . . 5

Display an der Gerätefront ..... 7

Anschlüsse an der Geräterückseite. . . . 8

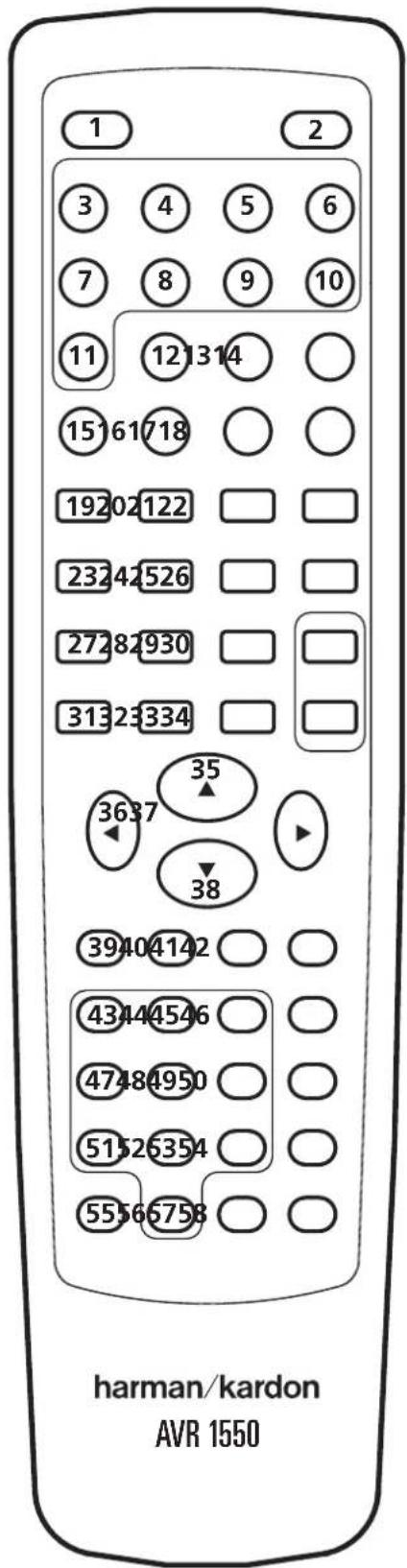

Funktionen der Fernbedienung.....9

Aufstellen und anschließen.....11

Audio-Eingänge und -Ausgänge ..... 11

Lautsprecherverbindungen ..... 11

Video-Eingänge und -Ausgänge ..... 11

Video- (Cinch) und S-Video-Anschlüsse 11

SCART-Anschlüsse 12

Lautsprecher auswählen und platzieren 13

Lautsprecher auswählen 13

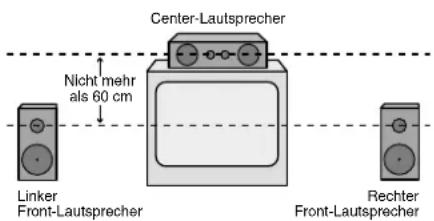

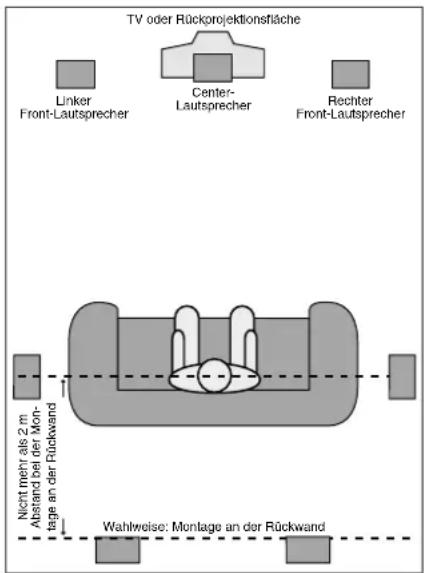

Platzierung der Lautsprecher ..... 13

System anpassen....14

System einschalten 14

Einstellungen, die separat für jeden

Eingang durchzuführen sind ..... 14

Eingänge anpassen 14

Lautsprecher konfigurieren ..... 14

Surround-Modus einstellen ..... 16

Vom ausgewählten Eingang unabhängige

Einstellungen vornehmen 16

Surround-Verzögerung einstellen ..... 16

Nachtmodus (Night Mode) ..... 17

Lautsprecher einpegeln (mit Testton) .. 17

Allgemeine Bedienung ..... 19

AVR 1550 ein- und ausschalten ..... 19

Abschaltautomatik 19

Auswahl der Ton- und Bildquelle ..... 19

Klangregler und Kopfhöreranschluss ..... 19

Übersicht der Surround-Modi ..... 20

Auswahl des Surround-Modus ..... 21

Digitale Tonwiedergabe 21

Dolby Digital 21

DTS 21

Wiedergabe von PCM-Audio-Signalen . . . 22

Anschluss und Auswahl digitaler Quellen

(Dolby Digital, DTS oder PCM) ..... 22

Status-Anzeige für digitalen Betrieb ... 22

Nachtmodus 22

Tonband-Aufnahme 23

Ausgangspegel anpassen

(ohne Testtton) 23

Display-Helligkeit 23

Speichersicherung 23

Tuner-Bedienung 24

Senderwahl 24

Stationen programmieren 24

Vorprogrammierte Sender abrufen .... 24

RDS-Betrieb 24

RDS-Senderwahl 24

RDS-Informationen 24

PTY Auto-Suchfunktion 25

Fernbedienung 25

Funktionstabelle 26

Fehlerbeseitigung 27

System zurückstellen (Reset) ..... 27

Technische Daten....28

Typographische Konventionen

Um den Umgang mit dieser Bedienungsanleitung so einfach wie nur möglich zu machen, haben wir alle Bedienungselemente und Anschlüsse mit unterschiedlichen typographischen Zeichen nummeriert.

BEISPIEL – (fett gedruckt) kennzeichnet eine bestimmte Taste der Fernbedienung, an der Gerätevorderseite oder eine Anschlussbuchse an der Geräterückseite.

BEISPIEL – (OCR-Schrift) kennzeichnet eine Meldung oder einen Text im Gerätedisplay.

1 – (Zahl in einem Quadrat) Nummerierung für eine Taste an der Gerätevorderseite.

① – (Nummer in einem Kreis) Nummerierung für einen Anschluss an der Geräterückseite.

1 – (Nummer in einem Oval) Nummerierung für eine Taste oder Anzeige auf der Fernbedienung.

A – (Zeichen im Quadrat) Kennzeichnung für die Anzeigen im Display an der Gerätevorderseite.

Vielen Dank, dass Sie sich für Harman Kardon entschieden haben! Mit dem Kauf eines Harman Kardon AVR1550 stehen Ihnen viele Jahre exquisiten Hörvergnügens bevor. Bei der Konstruktion Ihres Receivers haben wir den Schwerpunkt auf die besonders realistische und räumliche Abbildung von Filmmusik sowie die natürliche und präzise Wiedergabe Ihrer Lieblingsstücke gesetzt. Die integrierten Decoder für Dolby Digital (AC-3) und DTS liefern sechs separate Audio-Kanäle, die die Vorteile der Audio-Technik moderner DVD- und CD-Medien sowie des digitalen TV voll ausschöpfen.

Farblich gekennzeichnete Anschlüsse, eine übersichtliche, nicht mit Tasten überladene Gerätevorderseite, eine programmierbare Systemfernbedienung vereinfachen die Handhabung. Für ein Höchstmaß an Musikgenuß und Freude an Ihrem neuen Receiver empfehlen wir Ihnen, sich die Zeit zu nehmen, diese Anleitung zu studieren. So stellen Sie sicher, dass Lautsprecher und andere externe Geräte korrekt an Ihrem AVR1550 angeschlossen sind. Schon ein paar Minuten reichen aus, um die Funktionen und Bedienelemente kennenzulernen und so die Vorteile Ihres Receivers voll zu nutzen.

Kurzbeschreibung und Ausstattungsmerkmale

Der AVR1550 gehört zu den vielseitigsten und am besten ausgestatteten AV-Receivern seiner Preisklasse. Er bietet eine große Auswahl an Wiedergabemöglichkeiten: Zusätzlich zur Dolby Digital- und DTS-Decodierung für digitale Quellen steht Ihnen eine breite Auswahl an analogen Surround-Betriebsarten für verschiedene Analogquellen wie z.B. CD, VCR, TV-Ton oder der eingebaute UKW-/MW-Tuner zur Verfügung.

Der AVR1550 bietet Ihnen nicht nur eine breite Palette an Wiedergabemöglichkeiten, sondern lässt sich dabei auch einfach konfigurieren. Auf diese Weise erzielen Sie stets beste Klangergebnisse mit Ihren Lautsprechern in Ihrem Wohnraum.

Der AVR1550 bietet besonders hohe Flexibilität dank der Anschlüsse für bis zu drei Video-Geräte – und zwar in S-Video- und Normal-Video(Cinch) Version. Zwei zusätzliche analoge sowie zwei digitale Audio-Eingänge sorgen dafür, dass modernste Audio-Quellen ohne Probleme mit dem AVR1550 Verbindung aufnehmen können. Und ein koaxialer Digital-Ausgang bietet zusätzlich Anschlussmöglichkeiten für digitale Recorder.

Die leistungsstarken, völlig diskret aufgebauten Endstufen des AVR1550 nutzen die von Harman Kardon entwickelte Hochstrom-Technologie (HCC) und garantieren so dynamische, präzise und dennoch natürliche Klangwiedergabe.

Harman Kardon erfand den Hi-Fi-Receiver vor mehr als 47 Jahren. Dank modernster Elektronik und bewährter Schaltungstechnik gehört der AVR1550 zweifellos zu den besten Receivern seiner Preisklasse.

■Integrierter Dolby Digital- und DTS-Decoder (Crystal® Chip Technology)
■Dolby ProLogic II – die neueste Raumklangtechnik aus den Dolby Laboratories
■Mehrere koaxiale und optische digitale Ein- und Ausgänge
■Eingänge an der Gerätevorderseite zum einfachen Anschluss digitaler Abspiel- oder Aufnahmegeräte sowie der neuesten Spielkonsolen.

WARNUNG

STROMSCHLAGGEFAHR NICHT ÖFFNEN

VERMEIDEN SIE STROMSCHLAG UND LASSEN SIE DAS GEHÄUSE GESCHLOSSEN. ES SIND KEINE EINSTELL-MÖGLICHKEITEN IM INNEREN VORHANDEN. IM SERVICEFALL BITTE IHREN FACHHÄNDLER KONSULTIEREN.

WARNUNG: VERMEIDEN SIE BRAND- UND STROMSCHLAGGEFAHR – SETZEN SIE DAS GERÄT NIEMALS FEUCHTIGKEIT ODER REGEN AUS.

Wichtige Sicherheitshinweise

Auf richtige Netzspannung achten

Der AVR1550 darf nur mit 220 – 240 V Wechselstrom betrieben werden. Durch Anschluss an abweichende Spannungen kann das Gerät beschädigt werden, es entsteht außerdem Brand- und Verletzungsgefahr. Im Zweifelsfall wenden Sie sich bitte an Ihren Fachhändler.

Keine Verlängerungskabel verwenden

Aus Sicherheitsgründen verwenden Sie bitte nur das mitgelieferte Netzkabel. Wir raten bei diesem Gerät davon ab, Verlängerungskabel zu verwenden. Wie auch bei anderen elektrischen Geräten gilt: Verlegen Sie elektrische Kabel auf keinen Fall unter Läufern oder Teppichen, und stellen Sie keine schweren Gegenstände darauf ab. Defekte Stromkabel sollten Sie sofort von Ihrem Fachhändler austauschen lassen.

Mit dem Netzkabel vorsichtig umgehen

Zerren Sie nicht am Netzkabel, sondern ziehen Sie das Netzkabel am Stecker aus der Steckdose. Falls Sie das Gerät über einen längeren Zeitraum nicht benutzen, sollten Sie den Netzstecker herausziehen.

Das Gehäuse nicht öffnen

Im Inneren des Gerätes befinden sich keine Einstellmöglichkeiten für den Benutzer. Beim Öffnen des Gehäuses besteht die Gefahr eines Stromschlags. Nehmen Sie keinerlei Änderungen am Gerät vor – dadurch erlischt die Garantie. Sollte versehentlich Wasser oder ein Metallgegenstand (Büroklammer, Heftklammer, Draht) in das Gehäuse gelangt sein, ziehen Sie bitte sofort den Netzstecker, und bringen Sie das Gerät in eine Vertragswerkstatt.

Aufstellungsort

■Um einen reibungslosen Betrieb sicherzu- stellen und zur Vermeidung von Gefahren, stellen Sie das Gerät bitte nur auf eine feste und ebene Fläche. Falls Sie das Gerät in ein Regal stellen, sollten Sie sich vorher vergewissern, dass es das Gerätegewicht aushält.

■Bitte achten Sie beim Aufstellen darauf, dass zur Belüftung des Geräts oben und unten genügend Freiraum bleibt. Wird das Gerät in einen Schrank oder ähnliches eingebaut, achten Sie bitte auf ausreichende Luftzirkulation. Notfalls sollte ein Ventilator eingebaut werden.

■Stellen Sie das Gerät nicht direkt auf einen Teppich.

■Stellen Sie das Gerät nicht in einem Raum auf, der entweder extrem heiß oder kalt ist. Auch sollten Sie denAVR1550 nicht direktem Sonnenlicht oder einem Heizkörper aussetzen.
■Vermeiden Sie Feuchtigkeit und Nässe.
■Die Lüftungsschlitze an der Oberseite dürfen nicht verdeckt sein; bitte auch keine Gegenstände darauf abstellen – sie verhindern die Luftzirkulation.

Reinigung

Das Gerät stets nur mit einem sauberen, weichen und trockenen Tuch abreiben. Falls nötig, können Sie auch ein weiches Tuch verwenden, das mit mildem Seifenwasser angefeuchtet wurde. Danach ein frisches Tuch mit klarem Wasser anfeuchten und das Gerät abwischen, anschließend sofort trocken reiben. NIEMALS Benzol, Sprühreiniger, Alkohol oder irgendein anderes flüchtiges Reinigungsmittel verwenden. Reinigungsmittel mit kratzenden bzw. schleifenden Partikeln beschädigen die Geräteoberfläche. Versprühen Sie bitte auch kein Insekten-Vernichtungsmittel in unmittelbarer Nähe des Gerätes.

Umstellen des Geräts

Bevor Sie das Gerät an einen anderen Platz stellen, ziehen Sie den Netzstecker und vergewissern sich, dass alle Verbindungskabel zu den anderen Hi-Fi-Komponenten ausgesteckt sind.

Auspacken

Karton und Verpackungsmaterial für den AVR1550 wurden konstruiert, um das Gerät vor Stoß und Erschütterung zu schützen. Wir empfehlen deshalb, dass Sie das Material aufbewahren, damit Sie es z.B. bei Umzug oder eventuell erforderlicher Reparatur wiederverwenden können. Damit der Karton beim Aufbewahren keinen unnötigen Platz einnimmt, können Sie diesen flach zusammenfalten. Dazu müssen Sie das Klebeband an der Kartonunterseite anritzen. Auch die verschiedenen Einsätze lassen sich so aufbewahren.Verpackungsmaterial, das sich nicht zusammenlegen lässt, sollten Sie in einem Plastikbeutel aufbewahren. Sie wollen Karton und Verpackungsmaterial nicht aufbewahren? Kein Problem: Es ist recyclebar – bitte entsorgen Sie es ordnungsgemäß.

Konformitätserklärung

Wir, Harman Consumer International

2, route de Tours

72500 Château-du-Loir,

FRANKREICH

erklären in eigener Verantwortung, dass das Produkt der vorliegenden Dokumentation folgenden Standards entspricht:

EN 55013/6.1990

EN 55020/12.1994

EN 60065:1993

EN 61000-3-2/4.1995

Carsten Olesen

Harman Kardon Europe A/S

09/02

1 Netzschalter
2 Hauptschalter Ein/Aus (Power)
3 Betriebsanzeige
4 Kopfhöreranschluß (Phones)
5 Infrarotempfänger
6 Tonregler Ein/Aus (TONE MODE)
7 Surround-Wahltaste (SURROUND MODE)
8 Senderwahl (▼ TUNING ▲)

9 Tuner-Bereichwahl (BAND)
10 Senderspeicher-Wahl (▼ PRESET ▲)
11 Eingangswahltaste (SOURCE)
12 RDS-Information (RDS)
13 Kanal-Wahltaste (Channel)
14 Lautsprecherauswahl (Speaker)
15 Video 3-Eingänge (VIDEO 3)
16 Testton (Test Tone)

17 Wahltasten (◀ ▶)
18 Display
19 Lautstärkeregler (Volume)
20 Eingabetaste (Set)
21 Digitaleingangs-Wahltaste (Digital Select)
22 Surround-Verzögerung (Delay)

1 Netzschalter: Mit dieser Taste schalten Sie die Stand-by-Stromversorgung des AVR 1550 ein. Schalten Sie das Gerät mit dieser Taste ein, geht der Receiver in den Stand-by-Modus (die

Betriebsanzeige 3 der Power-Taste 2 leuchtet orange). Diese Taste muss betätigt werden, um das Gerät in Betrieb zu nehmen. Möchten Sie die Einheit komplett deaktivieren (die Fernbedienung kann dann den Receiver nicht mehr steuern), müssen Sie den Netzschalter 1 ausschalten (auf der Schalteroberseite ist dann das Wort "OFF" zu lesen).

2 Hauptschalter Ein/Aus (Power): Steht der Netzschalter 1 auf „ON“, können Sie mit dieser Taste den AVR 1550 aktivieren oder wieder in den Stand-by-Modus schicken. Bitte beachten Sie, dass die Betriebsanzeige 3 grün leuchtet, wenn das Gerät in Betrieb ist.
3 Betriebsanzeige: Diese Anzeige leuchtet im Stand-by-Modus orange – der AVR 1550 ist dann zwar einschaltbereit, aber eben noch nicht eingeschaltet. Wird das Gerät über die Power-Taste 2 völlig eingeschaltet, wechselt die Anzeige auf grün.
4 Kopfhöreranschluss (Phones): Standard-Buchse (6,3 mm Durchmesser) zum Anschluss eines Stereo-Kopfhörers. Bitte beachten Sie, dass die Lautsprecher automatisch stumm geschaltet werden, sobald Sie einen Kopfhörer einstöpseln.

5 Infrarotempfänger: Dieser Sensor empfängt die Infrarotsignale Ihrer Fernbedienung. Richten Sie die Fernbedienung stets auf diesen Bereich, und achten Sie darauf, dass er nicht verdeckt wird, außer Sie haben einen externen Sensor angeschlossen.
6 Klangmenü (Tone Mode): Drücken Sie bitte diese Taste, um das Menü zu aktivieren, mit dem Sie die Einstellungen für Bass und Höhen vornehmen können.

7 Surround-Wahltaste (SURROUND MODE): Drücken Sie diese Taste, um durch die verfügbaren Surround-Modi zu „blättern“. Bitte beachten Sie, dass die Modi Dolby Digital und DTS nur dann aktiviert werden können, wenn vorher ein digitaler Eingang ausgewählt wurde (mehr zum Thema Surround-Modi erfahren Sie auf Seite 20).
8 Senderwahl (▼ TUNING ▲): Drücken Sie auf die Taste ▼, um Sender mit niedrigerer, und auf die Taste ▲, um Sender mit höherer Frequenz einzustellen. Ist eine empfangswürdige Station gefunden, leuchtet im Display 18 die Anzeige TUNED L auf (siehe Seite 23).
9 Tuner-Bereichswahl (BAND): Mit dieser Taste können Sie den im AVR1550 integrierten Tuner aktivieren. Drücken Sie diese Taste auch, um zwischen UKW (FM) und MW (AM) hin- und herzuschalten. Drücken Sie diese Taste mindestens drei Sekunden lang, um automatisch zwischen Stereo- und Monowiedergabe sowie zwischen automatischer und manuellen Sendersuche hin- und herzuschalten (mehr rund um den Tuner finden Sie auf Seite 23).
10 Senderspeicher-Wahl (▼ PRESET ▲): Wählen Sie mit Hilfe dieser Tasten nacheinander einprogrammierte UKW- oder MW-Sender aus (mehr darüber finden Sie auf Seite 23).
11 Eingangs-Wahltaste (SOURCE): Betätigen Sie diese Taste mehrmals, bis die gewünschte Quelle in der Quellenanzeige aufleuchtet.

12 RDS-Information (RDS): Wird gerade ein UKW-Sender mit RDS-Informationen empfangen, können Sie mit dieser Taste die unterschiedlichen RDS-Informationen auf dem Display anzeigen lassen: z.B. Stationsname, Programmtyp, Radiotext usw. (mehr Informationen zum Thema RDS finden Sie auf Seite 23).
13 Kanalwahl-Taste (Channel): Mit dieser Taste starten Sie die Prozedur, um den Ausgangspegel des AVR 1550 mit Hilfe von Musikmaterial einzustellen (mehr zu diesem Thema finden Sie auf Seite 23).
14 Lautsprecherauswahl (Speaker): Drücken Sie diese Taste, um die Eingabesequenz für die Lautsprecherkonfiguration zu starten. Damit passen Sie das integrierte Bass-Management des AVR1550 an die Größe Ihrer Lautsprecher an (mehr Informationen zum Thema Einstellungen und Konfiguration finden Sie auf Seite 14).
15 Video 3-Anschlüsse (VIDEO 3): Diese Audio/Video-Buchsen sind optimal geeignet zum schnellen Anschluss einer Video-Spielkonsole oder eines portablen Audio-/Videogerätes (z.B. Camcorder) oder irgend einer stationären Audio- oder Videoquelle.
16 Einmess-Testton (Test Tone): Drücken Sie diese Taste, um den Testton für die Kalibrierung der Lautsprecher zu aktivieren (mehr zum Thema Lautsprecher-Kalibrierung finden Sie auf Seite 17).
17 Wahltasten (◀▶): Mit diesen Tasten können Sie während der Systemkonfiguration durch die verfügbaren Einstellungen (Position, Größe und Pegel der Lautsprecher) „blättern“ – die aktuelle Einstellung erscheint im Display 18.
18 Display: Diese alphanumerische Anzeige liefert Nachrichten und Status-Informationen, die Sie bei der Handhabung Ihres AVR1550 unterstützen (Details über das Display erfahren Sie auf den nächsten zwei Seiten).

19 Lautstärkeregler (Volume): Drehen Sie diesen Regler im Uhrzeigersinn, um die Lautstärke zu erhöhen. Drehen Sie ihn gegen den Uhrzeigesinn, um die Lautstärke zu mindern. Ist die Stummschaltung aktiviert und Sie drehen am Lautstärkeregler, schaltet sich die Stummschaltung automatisch ab.
20 Eingabetaste (Set): Mit dieser Taste quittieren Sie während der System-Konfiguration die von Ihnen vorgenommenen Einstellungen – die jeweiligen Werte werden im Display 18 angezeigt. Mit der gleichen Taste können Sie auch die Helligkeit des Displays einstellen (siehe Seite 23).
21 Digitale Eingänge (Digital Select): Mit dieser Taste können Sie den digitalen Eingang auswählen: optischer (Optical 16) oder koaxialer (Coaxial 10) Eingang (mehr dazu finden Sie auf den Seiten 21, 22).
22 Surround-Verzögerung (Delay): Drücken Sie diese Taste, um die Eingabesequenz für die Surround-Verzögerung zu starten (siehe Seite 16 für mehr Informationen).

A Signalformat-Anzeige (DTS, DOLBY D, PCM)
B Optischer Eingang (OPTICAL 1)
C dts-Anzeige
Dolby Digital-Anzeige (DIGITAL)
Digitaler Koaxial-Eingang (COAXIAL 1)
F Dolby Pro Logic II-Anzeige ( ☐ PRO LOGIC II)
G Analoger Eingang (ANALOG)

A Signalformat-Anzeige (DTS, DOLBY D, PCM): Wird gerade eine digitale Quelle abgespielt, wird hier deren Signalformat angezeigt (Details dazu finden Sie auf Seite 22).
B Optischer Eingang (OPTICAL 1/2/3): Wurde einer der drei optischen Digital-Eingänge ausgewählt, leuchtet die entsprechende Anzeige auf (siehe Seite 22).
C DTS-Modus-Anzeige (dts): Diese Anzeige leuchtet, wenn der DTS-Modus eingeschaltet ist.
D Dolby Digital-Anzeige (☐ DIGITAL): Diese Anzeige leuchtet auf, wenn der Dolby Digital-Modus gewählt ist.
Digitaler Koaxial-Eingang (COAXIAL 1/2/3): Wurde einer der drei koaxialen Digital-Eingänge ausgewählt, leuchtet die entsprechende Anzeige auf (siehe Seite 22).
F Dolby Pro Logic II-Anzeige (☐ Pro Logic II): Diese Anzeige leuchtet auf, wenn der Dolby Pro Logic II-Modus gewählt ist.
© Analoger Eingang (ANALOG): Diese Anzeige leuchtet auf, wenn eine analoge Quelle ausgewählt ist.
H Dolby 3 Stereo-Anzeige (☐ 3-STEREO): Diese Anzeige leuchtet auf, wenn der Dolby 3-Stereo-Modus gewählt ist. Wenn Sie SURROUND OFF eingestellt haben, leuchtet ausschließlich die Anzeige ST (Stereo). Damit haben Sie alle Surround-Betriebsarten abgeschaltet und das Gerät spielt nur noch in Stereo.
RDS-Anzeige (RDS): Diese Anzeige leuchtet auf, wenn der eingestellte Rundfunksender RDS-Daten überträgt.

H Dolby 3-Stereo-Anzeige (☐ 3-STEREO)
RDS-Anzeige (RDS)
J Anzeige für DSP-Modus (DSP)
K Verkehrsfunk-Anzeige (TA)
L Sender eingerastet (TUNED)
M Hauptanzeige
Nachtbetrieb (NIGHT)
Tuner-Automodus-Anzeige (AUTO)

J Anzeige für DSP-Modus (DSP): Diese Anzeige leuchtet auf, sobald Sie irgendeinen Surround-Modus auswählen, der vom integierten DSP bereitgestellt wird. Dazu gehören die Wiedergabemodi Hall 1, Hall 2, Theater und 5-Kanal-Stereo.
K Verkehrsfunk-Anzeige (TA): Diese Anzeige leuchtet immer dann auf, wenn der eingestellte RDS-Rundfunksender gerade Verkehrsfunkdurchsagen überträgt (siehe Seite 24).
Sender eingerastet (TUNED): Diese Anzeige leuchtet, wenn ein empfangswürdiger Radiosender optimal eingestellt wurde (siehe Seite 23).
M Hauptanzeige: Diese Anzeige zeigt den aktuellen Status, die ausgewählte Tonquelle, den gerade aktiven Surround-Modus, die eingestellte Radiofrequenz, RDS-Informationen, die Lautstärke oder andere aktive Funktionen an.
N Nachtbetrieb (NIGHT): Leuchtet, wenn der AVR1550 im Nacht-Modus arbeitet. Diese Funktion verringert Pegelspitzen bei digitalen Tonquellen (siehe auch Seite 22).
Tuner-Automodus-Anzeige (AUTO): Diese Anzeige leuchtet, wenn der Tuner im Auto-Modus steht (automatische Sendersuche und Stereo-/Stummschaltung, siehe Seite 23).
P Lautsprecher-/Kanal-Anzeige: Diese Anzeige dient mehreren Funktionen. Sie können able- sen, welcher Lautsprechertyp eingestellt ist, oder das Datenformat des ankommenden digitalen Tonsignals erkennen. Die Symbole für den linken und rechten Front-Lautsprecher (L und R), den Center (C) und die Surround-Lautsprecher (SL

P Lautsprecher-/Kanal-Anzeige (L, C, R, SL, LFE, SR)
Stationsnummer/Abschaltzeit
R Senderspeicheranzeige (PRESET)
S Einschlaf-Funktion aktiv (SLEEP)
T Speicherfunktion (MEMORY)
U Stereo-Anzeige (ST)

und SR) bestehen jeweils aus drei Vierecken und geben damit die Lautsprechergröße (SMALL oder LARGE) an. Der Subwoofer (LFE) wird durch ein einzelnes Viereck dargestellt. Fangen die Buchstaben an zu blinken, wurde der digitale Datenstrom unterbrochen (mehr Informationen zur Lautsprecher-/Kanal-Anzeige erhalten Sie auf den Seiten 18 und 27).

Stationsnummer/Abschaltzeit: Diese zweistellige, numerische Anzeige gibt die aktuell spielende oder eingegebene Stationsnummer an (mehr dazu auf Seite 24). Ist die Einschlaf-Funktion aktiv, wird hier angezeigt, in wie vielen Minuten der Receiver in den Stand-by-Modus umschaltet (siehe Seite 23).
R Stationsanzeige (PRESET): Diese Anzeige leuchtet auf, wenn der Tuner aktiv ist und einer der einprogrammierten Sender wiedergegeben wird. Dabei wird die Stationsnummer im Anzeigenfeld Q angegeben (mehr dazu finden Sie auf Seite 24).
S Einschlaf-Funktion aktiv (SLEEP): Diese Anzeige leuchtet, wenn die Zeitabschaltung aktiv ist. In der Anzeige Stationsnummer/Abschaltzeit R erscheinen die noch verbleibenden Minuten, bevor der AVR1550 sich automatisch ausschaltet (in Stand-by), siehe Seite 19.
T Speicherfunktion (MEMORY): Diese Anzeige blinkt beim Speichern von Radiostationen.
U Stereo-Betrieb (ST): Diese Anzeige leuchtet auf, wenn der eingestellte UKW-Sender in Stereo empfangen wird (siehe Seite 24).

① Bandgerät-Eingang (TAPE IN)
② Bandgerät-Ausgang (TAPE OUT)
③ Video 1 Audio-Eingänge (VID 1 IN)
④ MW-Antennenanschluss (AM)
⑤ Video 1 Audio-Ausgänge (VID 1 OUT)
⑥ Video 2 Audio-Eingänge (VID 2 IN)
⑦ UKW-Antennenanschluss (FM)
⑧ CD-Eingänge (CD)

Bandgerät-Eingang (TAPE IN): Verbinden Sie diese Buchsen mit den Anschlüssen PLAY/OUT Ihres Ton-Aufnahmegerätes (Kassettendeck, MD-, CD- oder DAT-Recorder; mehr zu allen Anschlüssen siehe Seite 11).
② Bandgerät-Ausgang (TAPE OUT): Verbinden Sie diese Buchsen mit den Anschlüssen RECORD/INPUT Ihres Ton-Aufnahmegerätes (Kassettendeck, MD-, CD- oder DAT-Recorder).
③ Video 1 Audio-Eingänge (VID 1 IN): Verbinden Sie diese Buchsen mit den Audio-Anschlüssen PLAY/OUT Ihres Videorecorders oder einer anderen Videoquelle.
4 MW-Antennenanschluss (AM): Schließen Sie die mitgelieferte Rahmenantenne an die mit AM und GND gekennzeichneten Buchsen an. Verwenden Sie eine externe Antenne, sollten Sie die dafür mitgelieferte Anleitung konsultieren.
⑤ Video 1 Audio-Ausgänge (VID 1 OUT): Verbinden Sie diese Buchsen mit den Audio-Anschlüssen RECORD/INPUT Ihres Videorecorders oder eines anderen Aufnahmegerätes.
⑥ Video 2 Audio-Eingänge (VID 2 IN): Verbinden Sie diese Buchsen mit den Audio-Anschlüssen PLAY/OUT Ihres Videorecorders oder einer anderen Videoquelle.
⑦ UKW-Antennenanschluss (FM): Zum Anschluss einer Zimmerantenne oder einer externen UKW-Antenne.
⑧ CD-Eingänge (CD): Schließen Sie hier den analogen Ausgang Ihres CD-Spielers oder CD-Wechlers an.

⑨ Koaxialer Digitalausgang (COAX DIGITAL OUT)
10 Koaxialer Digitaleingang (COAX DIGITAL IN)
⑪ Subwoofer-Ausgang (SUBWOOFER)
⑫ TV-Ausgänge (MON. OUT)
13 Front-/Center-Lautsprecher-Ausgänge (FRONT SPKRS/CENTER SPKR)
14 Surround-Lautsprecher (SURR. SPKRS)
⑨ Koaxialer Digitalausgang (COAX DIGITAL OUT): Schließen Sie hier die passenden Digitaleingänge digitaler Aufnahmegeräte (z.B. CD-R- oder Mini-Disc-Recorder) an.
10 Koaxialer Digitaleingang (COAX DIGITAL IN): Verbinden Sie diesen Eingang mit dem koaxialen Digital-Ausgang Ihres DVD-Spielers. Verbinden Sie diesen Eingang NICHT mit dem RF-Ausgang eines Laserdisk-Spielers.
Subwoofer-Ausgang (SUBWOOFER): Schließen Sie hier den Eingang eines aktiven Subwoofers (mit eingebauter Endstufe) an. Sollten Sie einen separaten passiven Subwoofer (ohne eingebaute Endstufe und Satellitenboxen) betreiben, dann schließen Sie hier den Eingang der entsprechenden Endstufe an (siehe Hinweis auf Seite 11).
12 TV-Ausgänge (MON. OUT): Verbinden Sie diese Buchsen mit dem Standard-Video-(Cinch) und/oder dem S-Video-Anschluss eines Fernsehers bzw. Video-Projektors, um eine beliebige, vom AVR 1550 angewählte Bildquelle zu sehen (siehe Seite 12).
13 Front-/Center-Lautsprecher-Ausgänge (FRONT SPKRS/CENTER SPKR): Schließen Sie hier Ihre beiden Front- und ihren Center-Lautsprecher (wenn vorhanden) an. Achten Sie bitte darauf, dass der rote Plus-Anschluss Ihres Receivers mit dem (+)-Terminal Ihres Lautsprechers verbunden wird. Verbinden Sie entsprechend den schwarzen Minus-Anschluss Ihres AVR 1550 mit dem (-)-Terminal Ihres Lautsprechers (Details hierzu finden Sie auf Seite 11).
⑭Surround-Lautsprecher-Ausgänge (SURR. SPKRS): Schließen Sie hier – wenn vorhanden –

15 TV-Toneingänge (TV AUDIO)
16 Optischer Digitaleingang (OPT DIGITAL IN)
17 Netzkabel
18 DVD-Video-Eingänge (DVD)
19 Video 1 Video-Ausgänge (VID 1 OUT)
20 Video 1 Video-Eingänge (VID 1 IN)
②1 Video 2 Video-Eingänge (VID 2 IN)

Ihre beiden Surround-Lautsprecher an.Achten Sie bitte darauf, dass der rote Plus-Anschluss Ihres Receivers mit dem (+)-Terminal Ihres Lautsprechers verbunden wird.Verbinden Sie entsprechend den schwarzen Minus-Anschluss Ihres AVR 1550 mit dem (−)-Terminal Ihres Lautsprechers (Details hierzu finden Sie auf Seite 11).

15 TV-Toneingänge (TV AUDIO): Verbinden Sie diese Buchsen mit den Cinch-Tonausgängen Ihres Fernsehers.
16 Optischer Digitaleingang (OPT DIGITAL IN): Schließen Sie hier den digitalen optischen Ausgang eines DVD-, MD-, Laserdisc- oder CD-Spielers bzw. einer anderen Digitalquelle an. Das Signal kann im Dolby Digital (AC-3)-, DTS- oder im Standard-PCM-Digitalformat vorliegen.
17 Netzkabel Für den Anschluss an eine Steck-dose mit 220–240 V.
18 DVD-Video-Eingänge (DVD): Schließen Sie hier den Video-Ausgang (Cinch oder S-Video) Ihres DVD-Spielers oder einer anderen Videoquelle an.
19 Video 1 Video-Ausgänge (VID 1 OUT): Verbinden Sie diese Buchsen mit den RECORD/INPUT-Anschlüssen (Cinch oder S-Video) Ihres Videorecorders.
20 Video 1 Video-Eingänge (VID 1 IN): Verbinden Sie diese Buchsen mit den PLAY/OUT-Anschlüssen (Cinch oder S-Video) Ihres Video-recorders oder eine anderen Videoquelle.
21Video 2 Video-Eingänge (VID 2 IN): Verbinden Sie diese Buchsen mit den Play/Out-Anschlüssen (Cinch) eines zweiten Videorecorders (nur zur Wiedergabe) oder eine anderen Videoquelle.

① Hauptschalter Ein (Power On)

② Infrarot-Sender

3 Stummschaltung (Mute)

4 Hauptschalter Aus (Power Off)

⑤ Eingangswahltasten (Vid1/Vid2/Vid3/DVD/CD/Tape)

6 AVR-Wahltaste (AVR)

⑦ Tuner-Bereichswahl (FM/AM)

8 Einmess-Testton (Test)

9 Abschaltautomatik (Sleep)

10 Surround-Modus (Surr)

11 Nachtmodus (Night)

12 Kanalwahl-Taste (CH.)

13 Multifunktionstasten ( ▼▲)

14 Menü-Auswahltaste (◀)

15Eingabetaste (Enter)

16 Digitaleingangs-Wahl/Direkteingabe (Digital)

17 Zahlenfeld (1 ... 0)

18 Tuner-Modus (Tun-M)

19 Lautstärkeregelung (Vol ▼▲)

20 Sendersuche ( ▼ Tuning ▲)

21 Lautsprecherauswahl (Spkr/Menu)

22 Steuertasten ( ◀◀/◀▶/▶▶/■/II)

23 Menü-Auswahltaste (▶)

25 Senderspeicher-Wahl (▼ Preset ▲)

26 Löschtaste (Clear)

27 Speichertaste (Memory)

28 Surround-Verzögerung (Delay)

HINWEIS: Die hier aufgeführten Funktionsbezeichnungen beziehen sich auf den Einsatz mit dem AVR1550.Viele Tasten sind mit zusätzlichen Funktionen belegt, die für andere Harman Kardon Komponenten Ihrer AV-Anlage wichtig sind. Auf Seiten 26 finden Sie eine Übersicht dieser Funktionen.

WICHTIGER HINWEIS: Um die Handhabung zu vereinfachen, ist die Fernbedienung zudem mit den Infrarotbefehlen für CD-Spieler/Recorder, DVD-Spieler und Kassettenrecorder aus dem Hause Harman Kardon vorprogrammiert. Dazu müssen Sie zuerst die entsprechende Eingangs-wahltaste ⑤ betätigen. Wollen Sie danach ein Kommando an den AVR 1550 senden, müssen Sie zuerst die AVR-Wahltaste ⑥ drücken.

Denken Sie bitte daran, dass die Tasten der Fernbedienung unterschiedliche Funktionen erfüllen, je nachdem, welche Komponente mit Hilfe der Eingangswahltaste ⑤ aktiviert wurde. In der nun folgenden Beschreibung beschränken wir uns auf jene Funktionen, die für den Betrieb des AVR1550 selbst wichtig sind. Auf Seite 26 haben wir alle alternativen Funktionen der einzelnen Tasten zusammengetragen.

① Einschalten (Power On): Mit dieser Taste schalten Sie das Gerät ein.

② Infrarot-Sender: Zielen Sie mit diesem Infrarotsender auf die Gerätevorderseite des AVR1550, um die gewünschten Infrarot-Kommandos einwandfrei übertragen zu können.

3 Stummschaltung (Mute): Mit dieser Taste schalten Sie vorübergehend den Signalausgang zu allen Endstufen (auch zu den Vorstufen-Ausgängen) ab. Drücken Sie die Taste erneut, um das Musiksignal wieder einzuschalten.

4 Hauptschalter Aus (Power Off): Mit dieser Taste schalten Sie den AVR1550 in den Stand-by-Modus.
5 Eingangswahltasten (Vid1/Vid2/Vid3/Vid4/DVD/CD/Tape): Betätigen Sie eine dieser Tasten, führt der AVR1550 nacheinander drei Aktionen aus: Befindet sich der Receiver im Stand-by-Modus, schaltet er sich zuerst ein. Danach wird der entsprechende Eingang (CD, Tape oder DVD) als Quelle ausgewählt. Schließlich wechselt die Fernbedienung in den CD-, Tape- bzw. DVD-Betrieb, damit Sie auch diese externen Geräte fernsteuern können. Haben Sie

eine dieser Tasten gedrückt, und möchten wieder den Receiver steuern, müssen Sie zuerst die AVR-Taste 6 drücken, damit die Fernbedienung ihren Infrarot-Befehlssatz wechselt.

6 AVR-Wahltaste (AVR): Drücken Sie diese Taste, um den AVR1550 mit Hilfe der Fernbedienung zu steuern. Ist der Receiver im Stand-by-Modus, können Sie ihn mit dieser Taste auch gleich einschalten.
7 Tuner-Bereichswahl (FM/AM): Drücken Sie diese Taste, um den im AVR1550 integrierten Tuner zu aktivieren. Ist der Tuner bereits in Betrieb, können Sie mit dieser Taste zwischen UKW (FM) und Mittelwelle (AM) hin- und herschalten (siehe Seite 23).
8 Einmess-Testton (Test Tone): Drücken Sie diese Taste, um den Testton für die Kalibrierung der Lautsprecher im Surround-Modus zu aktivieren (mehr zum Thema Lautsprecherkalibrierung auf Seite 17).
9 Abschaltzeit (Sleep): Drücken Sie bitte diese Taste, um die Abschaltautomatik zu aktivieren. Die gerade eingestellte Zeitdauer bis zum Abschalten (Stand-by-Modus) wird im Display angezeigt. Drücken Sie diese Taste mehrmals, um die gewünschte Zeit einzustellen. Die zur Verfügung stehende Werte werden wie folgt angeboten:

Halten Sie die Taste zwei Sekunden lang gedrückt, um die Abschaltfunktion zu deaktivieren. Steuern Sie mit der Fernbedienung gerade Ihren Fernseher, Videorecorder oder Satellitenempfänger, können Sie mit der gleichen Taste auch die gespeicherten Sender am entsprechenden Gerät einstellen.

10 Surround-Wahltaste (Surround Mode): Drücken Sie diese Taste, um den aktuellen Surround-Modus zu ändern. Wählen Sie danach mit Hilfe der Tasten ▲▼ 13 den gewünschten Modus (mehr dazu finden Sie auf Seite 21).
11 Nachtmodus (Night): Drücken Sie diese Taste, um die Nacht-Funktion zu aktivieren. Sie verringert Pegelspitzen und verstärkt leicht leise Passagen sowie Dialoge im Center-Kanal. Der Nacht-Modus steht nur bei der Wiedergabe von Dolby Digital-codiertem Programmaterial zur Verfügung (mehr dazu finden Sie auf Seite 22).
⑫ Kanalwahl-Taste (CH.): Mit dieser Taste starten Sie die Prozedur, um den Ausgangspegel des AVR1550 mit Hilfe von Musikmaterial einzustellen. Wählen Sie dann den gewünschten Signalkanal per ▲▼-Taste ⑬ und bestätigen Sie mit Enter ⑮. Stellen Sie nun den gewünschten Ausgangspegel mit Hilfe der ▲▼-Tasten ⑬ ein (mehr dazu finden Sie auf Seite 22).

13 Multifunktionstasten ( ▲▼): Diese Tasten werden meistens dazu benutzt, um einen Surround-Modus auszuwählen. Mit den gleichen Tasten und dem Testton oder einer ausgewählten Tonquelle können Sie den Ausgangspegel des AVR1550 justieren (mehr dazu auf Seite 28). Dieselben Tasten helfen Ihnen dabei, die Surround-Verzögerung einzustellen – hierzu müssen Sie zuerst die Delay-Taste 30 drücken (siehe Seite 20).
14 Menüauswahltaste (◀): Diese Taste hat keine Funktion mit dem AVR1550, aber sie steuert die horizontale Cursorbewegung bei menü-gesteuerten Geräten wie TV, Videorecorder, DVD-Spieler usw.
15 Eingabetaste (Enter): Mit dieser Taste quittieren Sie Eingaben im Normalbetrieb sowie Einstellungen während der Systemanpassung.
16 Wahltaste digitale Eingänge/Direkteingabe (Digital): Drücken Sie diese Taste, um einer Quelle einen der digitalen Eingänge 16 10 zuzuordnen (mehr dazu finden Sie auf Seite 14). Ist gerade der integrierte Tuner aktiv, können Sie – nachdem Sie diese Taste betätigen – die gewünschte Radiofrequenz mit Hilfe der Zahlenfeld-Tasten 17 direkt eingeben (nähere Informationen zum Rundfunkempfang erhalten Sie auf Seite 24).
17 Zahlenfeld (1 ... 0): Diese Tasten dienen als numerischer Zahlenblock, mit dem Sie die Speicherplatz- (Tuner) bzw. Titelnummer (CD, DVD) oder Frequenz (Tuner, SAT, TV) eines Senders eingeben können (siehe Seite 29). Damit können Sie außerdem den TV-Senderspeicher (wenn der TV-Eingang aktiv ist) oder das Musikstück auf einer CD, DVD oder Laserdisc auswählen.
18 Tuner-Modus (TUN-M): Ist der Tuner aktiv, können Sie mit dieser Taste zwischen automatischer und manueller Sendersuche hin- und herschalten – die aktuelle Einstellung erscheint im Display 18 (AUTO O): Leuchtet die Anzeige AUTOO nicht, und Sie drücken auf eine der Tuning-Tasten ▲▼208, ändert der AVR1550 seine Empfangsfrequenz Schritt für Schritt. Wird gerade ein schwacher Stereo-Sender (UKW) empfangen, können Sie mit dieser Taste auf monoauralen Empfang umschalten – im Display erlischt daraufhin die Anzeige ST U (mehr dazu auf Seite 23).
19 Lautstärkeregelung (VOL ▲▼): Mit diesen Tasten wird die Lautstärke aller Kanäle des AVR1550 erhöht bzw. verringert.
20 Sendersuche (Tuning ▲▼): Ist der Tuner aktiv, können Sie mit diesen Tasten im gewählten Tuner-Bereich (UKW/MW) nach einem Radiosender suchen. Wurde die automatische Sendersuche mit Hilfe der Tuner Mode-Taste 18 aktiviert, oder die Band-Taste 9 wurde so lange gedrückt, bis die Anzeige AUTO im Display aufleuchtet, wird der nächste empfangswürdige

Sender automatisch aufgesucht. Leuchtet AUTO nicht im Display, ändert der AVR1550 seine Empfangsfrequenz Schritt für Schritt (mehr darüber erfahren Sie auf Seite 23).

21 Lautsprecherauswahl (Spkr/Menu): Drücken Sie diese Taste, um die Eingabesequenz für die Lautsprecherkonfiguration zu starten. Damit passen Sie das integrierte Bass-Management des AVR1550 an die Größe Ihrer Lautsprecher an. Danach können Sie mit Hilfe der Tasten ▼▲
13 den gewünschten Lautsprecher. Bestätigen Sie Ihre Wahl mit der Enter-Taste 15 und stellen Sie danach die gewünschte Lautsprechergröße ein (siehe Seite 14).
22 Steuertasten: Diese Tasten haben für den AVR selbst keine Funktion. Sie lassen sich allerdings für andere Harman Kardon, externe Komponenten programmieren. Hier können Sie beispielsweise die Wiedergabefunktion (Play) eines CD- oder DVD-Spielers bzw. eines Kassettenrecorders ablegen. Besitzen Sie ein Autoreverse-Kassettendeck, steht Ihnen auch für die Wiedergabefunktion der Kassettenrückseite eine passend gekennzeichnete Taste (◀▶) zur Verfügung.
23 Menü-Auswahltaste (▶): Diese Taste hat keine Funktion mit dem AVR 1550. Betreiben Sie einen kompatiblen Harman Kardon DVD-Spieler oder Fernseher, können Sie mit dieser Taste durch die Menüs dieser Geräte navigieren.
24 RDS-Information (RDS): Wird gerade ein UKW-Sender mit RDS-Informationen empfangen, können Sie mit dieser Taste die unterschiedlichen RDS-Informationen auf dem Display anzeigen lassen: z.B. Stationsname, Programmtyp, Radiotext usw. (mehr Informationen zum Thema RDS finden Sie auf Seite 24).
25 Preset Up/Down ( ▼Preset ▲): Ist der Tuner aktiv, können Sie mit diesen Tasten die gespeicherten Radiosender „durchblättern“. Ist dabei das RDS-System aktiv, lässt sich mit diesen Tasten der gewünschte Programmtyp (PTY) für die Sendersuche einstellen.
26 Löschtaste (Clear): Diese Taste hat keine Funktion für den AVR 1550.
27 Speichertaste (Memory): Drücken Sie diese Taste, um die gerade empfangene Radiostation in den internen Speicher abzulegen. Während im Display 18 die Anzeige MEMORY T blinkt, haben Sie fünf Sekunden Zeit, die gewünschte Speicherplatznummer über das Zahlenfeld 17 einzugeben (mehr darüber erfahren Sie auf Seite 23).
23 Surround-Verzögerung (Delay): Drücken Sie diese Taste, um die Eingabesequenz für die Surround-Verzögerung zu starten. Danach können Sie die Verzögerungszeiten mit Hilfe der Tasten Enter 15 und ▼▲ 13 einstellen.

Packen Sie das Gerät aus und stellen Sie es bitte auf eine stabile Unterlage, die das Gewicht tragen kann. Schließen Sie nun Ihre Audio- und Video-Geräte an den AVR1550 an.

Audio-Eingänge und -Ausgänge

Wir empfehlen, dass Sie zum Anschluss externer Wiedergabe- und Aufnahmegeräte nur hochwertige Verbindungskabel verwenden, damit kein Qualitätsverlust bei der Signalübertragung entsteht.

Bevor Sie Geräte oder Lautsprecher mit dem AVR1550 verbinden, ist es ratsam, den Receiver mit dem Netzschalter 1 ganz auszuschalten. Dadurch vermeiden Sie Störsignale, die Ihre Lautsprecher beschädigen könnten.

Wichtiger Hinweis: Damit sich alle Anschlüsse klar von einander unterscheiden lassen und um das Verkabeln zu vereinfachen, sind alle Anschlüsse nach dem neuen EIA/CEA-863-Standard wie folgt farblich gekennzeichnet:

• Lautsprecherausgänge sowie Audio-Ein- und Ausgänge:
  ■Weiß (linker Kanal, Frontlautsprecher links)
  ■Rot (rechter Kanal, Frontlautsprecher rechts)
  • Zusätzliche Lautsprecherausgänge:
  ■Grün (Centerlautsprecher)
  ■Blau (Surroundlautsprecher links)
  ■Grau (Surroundlautsprecher rechts)
  • Audioausgang für Subwoofer: Violett
  • Composite-Video-Ein- und Ausgänge: Gelb
  • Digitale Audio-Ein- und Ausgänge: Orange

• Schließen Sie die analogen Ausgänge Ihres CD-Spielers an die CD-Buchsen 8 an.

HINWEIS: Wenn die anzuschließende Quelle über Buchsen mit fixem und variablem Ausgangspegel verfügt, so verwenden Sie am besten die Anschlüsse mit fixem Pegel, es sei denn, das Signal ist zu schwach und daher mit hohem Rauschanteil, oder so stark, dass der Receiver übersteuert.
2. Verbinden Sie die analogen Wiedergabe-Anschlüsse Ihres Kassetten-, MD- oder CD-Recorders oder eines anderen analogen Aufnahmegerätes mit den Tape In-Buchsen ①. Verbinden Sie die analogen Aufnahme-Anschlüsse Ihres Recorders mit den Tape Out-Buchsen ② am AVR1550.
3. Verbinden Sie den digitalen Ausgang eines beliebigen digitalen Abspielgeräts mit den entsprechenden Eingängen auf der Rückseite des AVR 1550. Beachten Sie bitte dabei, dass die digitalen Eingänge Digital In Opt 16 und Digital In Coax 10 Dolby Digital-, DTS-Signale aber auch das PCM-Signal (S/P-DIF) eines konventionellen CD-bzw. Laserdisc- oder MiniDisc-Players verarbeiten können.
4. Verbinden Sie den koaxialen Digitalausgang 9 an der Geräterückseite des AVR1550 mit den entsprechenden digitalen Eingängen Ihres CD- oder MiniDisc-Recorders.
5. Stecken Sie die Rahmenantenne, wie unten abgebildet, zusammen. Schließen Sie diese an die mit AM und GND gekennzeichneten Schraubverbindungen ④ an.

1. Die mitgelieferte UKW-Antenne (einadrige Kabelantenne) verbinden Sie bitte mit dem als FM (75 Ohm) gekennzeichneten Anschluss ^⑦ . Für besseren UKW-Empfang sollten Sie eine externe Dachantenne, Zimmerantenne oder einen Kabelanschluss heranziehen.

HINWEIS: Besteht der Anschluss aus einem zweia-adrigen 300--Flachbandkabel, müssen Sie einen 300/75--Adapter verwenden.

Lautsprecherverbindungen

Wie Sie Ihre Lautsprecher optimal auswählen und aufstellen, lesen Sie bitte auf Seite 13 nach.

Um sicherzustellen, dass die Tonsignale ohne Qualitätsverlust zu den Lautsprechern gelangen, sollten Sie nur qualitativ hochwertige Kabel verwenden. Unabhängig von der Kabelmarke empfehlen wir, dass Sie Kabeltypen mit feinen Litzen verwenden. Im Zweifelsfall fragen Sie bitte Ihren Fachhändler oder Elektroinstallateur.

Bis zu einer Entfernung von 5 m sollten Sie Kabel mit einem Querschnitt von 1,5 mm ² verwenden. Für längere Entfernungen sollten Sie Kabel mit mehr als 2,5 mm ² Querschnitt einsetzen. Bitte setzen Sie keine Kabel mit weniger als 1 mm ² Schnittfläche ein, da diese das Signal zu den Lautsprechern negativ beeinflussen.

Wollen Sie Lautsprecherkabel unter Putz verlegen, sollten Sie sich versichern, dass das ausgewählte Fabrikat auch dafür geeignet und zugelassen ist. Im Zweifelsfall fragen Sie bitte Ihren Fachhändler oder Elektroinstallateur.

HINWEIS: Optimale Klangeigenschaften und vor allem saubere Ortbarkeit erzielen Sie nur, wenn die Lautsprecher phasengleich am AVR1550 angeschlossen sind: Der Minuspol am Receiver mit dem Minuspol am Lautsprecher, der Pluspol am Receiver mit dem Pluspol am Lautsprecher. Hilfreich beim Verkabeln der Lautsprecher sind farbcodierte Anschlussterminals. Die meisten Lautsprecherhersteller halten sich an die üblichen Farbmarkierungen: Schwarz für Minus und Rot für Plus. Leider kann es aber auch Abweichungen geben. Achten Sie daher bitte auf die am Lautsprecher angebrachte Beschriftung oder lesen Sie in der Bedienungsanleitung Ihrer Lautsprecher nach. Können Sie die Polarität der Lautsprecher nicht zweifelsfrei feststellen, sorgen Sie dafür, dass alle Lautsprecher – also auch Center und Surround – „gleichsinnig“ angeschlossen sind, also lediglich alle roten AVR-Lautsprecherbuchsen an die gleichen Anschlüsse bei allen Boxen (z.B. von hinten gesehen die linken), alle schwarzen an die anderen.

Die Kabel zu den einzelnen Lautsprecherpaaren sollten außerdem noch gleich lang sein – verlegen Sie stets gleich lange Kabelstücke zu den beiden Front-Lautsprechern oder den beiden Surround-Lautsprechern, auch wenn die einzelnen

Lautsprecher in unterschiedlicher Entfernung zum AVR1550 stehen.

1. Verbinden Sie die Ausgänge für Front-, Center- und Surround-Lautsprecher 13 14 mit den entsprechenden Lautsprechern.
2. Einen separaten aktiven Subwoofer schließen Sie über ein Cinch-Kabel an den AVR1550 an: Verbinden Sie dazu den Subwoofer-Eingang mit dem Ausgang Subwoofer am Receiver. Wol- len Sie einen separaten passiven Subwoofer (also ohne zugehörige Satelliten, siehe Hinweis unten) verwenden, müssen Sie eine Endstufe daz- wischenschalten: Verbinden Sie via Cinch-Kabel Ihren AVR1550 mit der Endstufe, während ein Lautsprecherkabel das verstärkte Signal von der Endstufe zum passiven Subwoofer weiterleitet. Sollte Ihr aktiver Subwoofer keine Cinch Anschlüsse haben, lesen Sie die korrekte Verkabelung in dessen Bedienungsanleitung nach.

HINWEIS: Bitte beachten Sie, dass Sie Lautsprechersysteme, bestehend aus einem passiven Sub-woofer und zwei (ohne Center) oder drei (inkl. Center) Frontlautsprechern, an die Lautsprecher-Ausgänge

13 anschließen müssen – nicht an den Sub-

woofer-Ausgang 11. Eventuelle weitere Lautsprecher eines kompletten Surround-Sets (Surrounds und – falls nicht am Subwoofer angeschlossen – der Center) gehören aber auf jeden Fall, wie oben beschrieben, an die entsprechenden Center- und Rear-Lautsprecherklemmen 13 14.

Video-Eingänge und -Ausgänge

Video- (Cinch) und S-Video-Anschlüsse

Normale Video-Verbindungen werden ähnlich durchgeführt wie Verbindungen zwischen Audio-Komponenten. Auch hier empfiehlt sich die Verwendung von qualitativ hochwertigen Kabeln, um einwandfreie Bildqualität zu sichern. Um stets beste Bildqualität zu erhalten, sollten Sie S-Video-Quellen lediglich über ihre S-Videoausgänge mit dem AVR1550 verbinden, nicht zusätzlich über den „normalen“ Video-Cinch-Anschluss.

1. Verbinden Sie die Audio- und Video-Ausgänge Ihres Videorecorders mit den Eingangs-Buchsen im Anschlussfeld Video 1 In 203. Die Audio-/Video-Eingänge Ihres Videorecorders verbinden Sie bitte mit den Anschlüssen Video 1 Out 195 an der Geräterückseite des AVR1550.
2. Verbinden Sie die Audio- und Video-Ausgänge Ihres Satelliten- oder Kabel-Empfängers oder einer anderen, beliebigen Audio-/Videoquelle mit den Buchsen Video 2 216 oder Video 3 15.
3. Die Video-Anschlüsse von DVD- und Laserdisc-Spielern verbinden Sie mit den DVD-Anschlüssen 18.
4. Verbinden Sie den Receiver-Anschluss Mon. Out ⑫ mit dem Video-Eingang Ihres Fernsehers oder Video-Projektors.

HINWEIS: S-Video- oder Standard-Video-Signale (Cinch) lassen sich NUR in ihrem ursprünglichen Format wiedergeben – sie werden also nicht von Video auf S-Video oder umgekehrt gewandelt.

SCART-Anschlüsse

Viele Videogeräte in Europa sind nicht mit Cinch-Buchsen (RCA) für alle Video- und Audio-Anschlüsse ausgestattet (Wiedergabegeräte: 3 Buchsen; Videorecorder für Wiedergabe und Aufnahme: 6 Buchsen), sondern haben einen SCART- oder Euro-AV-Anschluss (fast rechteckige Buchse mit 21 Messerkontakten). In diesem Fall benötigen Sie einen der folgenden Adapter, um Ihre Video-Geräte an den AVR1550 anzuschließen:

• Wiedergabegeräte (Satelliten- und Kabeltuner, DVD- oder Laserdisc-Spieler usw.) benötigen einen Adapter von SCART →3 x Cinch-Stecker (siehe Abbildung 1), S-Video-Geräte von SCART →2 x Cinch + 1 x S-Video (siehe Abbildung 4).
• Videorecorder, mit denen Sie auch aufnehmen können, benötigen einen Adapter von SCART → 6 x Cinch-Stecker (3 für die Aufnahme, 3 für die Wiedergabe – siehe Abbildung 2) bzw. einen Adapter von SCART → 4 x Cinch + 2 x S-Video (2 x Cinch + 1 x S-Video für die Aufnahme und 2 x Cinch + 1 x S-Video für die Wiedergabe – siehe Abbildung 5).
• Für die Bildwiedergabe auf einem Fernseher, Videoprojektor oder Rückwandprojektor benötigen Sie einen Adapter von 3 x Cinch → SCART (siehe Abbildung 3). Setzen Sie auch Geräte mit S-Video-Anschluss ein, müssen Sie Ihr Bildwiedergabegerät zusätzlich mit Hilfe eines Adapters von 2 x Cinch + 1 x S-Video → SCART (siehe Abbildung 6) an Ihren AVR anschließen.

Hinweis zum Fernseheranschluss: Bitte beachten Sie, dass Sie beim Anschluss Ihres Fernse-hers lediglich das gelbe Videokabel (Abbildung 3) bzw. nur das S-Video-Kabel (Abbildung 6) mit dem entsprechenden Anschluss Mon. Out ¹² verbinden müssen – die Audio-Anschlüsse bleiben ohne Funktion. Denken Sie auch daran, die Lautstärke Ihres TV auf null zu drehen – die Tonwie-dergabe übernimmt lediglich Ihre AV-Anlage, zusätzlicher Ton vom Fernsehgerät würde den Klang und die räumliche Abbildung erheblich stören.

Hinweis für SCART-Adapter: Achten Sie bitte darauf, dass die Anschlüsse der Kabeladapter vollständig beschriftet sind (z.B. von den Herstellern Vivanco und Hama). Was nützt beispielsweise ein Adapter vom Typ SCART →6 x Cinch, wenn kein einziger Stecker beschriftet ist und Sie daher nicht wissen, wo die einzelnen Leitungen anzuschließen sind? Normalerweise sollten die mit „In“, „Ein“ oder ähnlich beschrifteten Stecker mit den Audio- und Video-Eingängen („In“) des AVR1550 verbunden werden (und bei Videorecordern die mit „Out“, „Aus“ oder ähnlich benannten Stecker mit den entsprechenden Ausgängen „Out“ des AVR1550). Bei manchen Adapterkabeln ist aber genau das Umgekehrte nötig: Wenn kein Signal zu sehen/hören ist, sobald die Quelle läuft, müssen Sie die „In“-Stecker mit den „Out“-Buchsen des AVR1550 verbinden und umgekehrt. Wenn die Stecker lediglich mit Pfeilen gekennzeichnet sind, die die Signaflussrichtung darstellen, richten Sie sich nach den Pfeilen in den Abbildungen oben und nach der mit dem Adapter gelieferten Anleitung. Sollten Sie weitere Fragen haben, wenden Sie sich bitte an Ihren Fachhändler.

Abbildung 1: SCART/Cinch-Adapter für Wiedergabe; Signalfluss: SCART → Cinch

Abildung 2: SCART/Cinch-Adapter für Aufnahme und Wiedergabe; Signallfluss: SCART ↔ Cinch

Abbildung 3: Cinch/SCART-Adapter für Wiedergabe; Signalfluss: Cinch >SCART

Abbildung 4: SCART/S-Video Adapter für Wiedergabe; Signafluss: SCART → Cinch und Mini-DIN

Abbildung 5: SCART/S-Video-Adapter für Aufnahme und Wiedergabe; Signalfluss: SCART ↔ Cinch und Mini-DIN

Abbildung 6: SCART/S-Video-Adapter für Wiedergabe; Signalfluss: Cinch und Mini-DIN → SCART

* Auch andere Farben sind möglich, etwa Braun und Grau.

Hinweise zu den S-Video-Anschlüssen (Super-VHS, Hi8)

1. Wollen Sie S-Video-Komponenten an Ihren AVR1550 anschließen, die sowohl mit Cinch- als auch S-Video-Buchsen ausgestattet sind, beachten Sie bitte Folgendes: Verbinden Sie NUR die S-Video-Ein- bzw. Ausgänge miteinander – verwenden Sie KEINE Cinch-Verbindungen. Einzige Ausnahme: der Fernseher (siehe nächster Abschnitt).

2. Der Receiver wandelt normale Composite-Video-signale NICHT in S-Video-Signale um oder umgekehrt. Setzen Sie also sowohl Video- also auch S-Video-Geräte ein, müssen Sie auch den Fernseher mit beiden Mon. Out-Anschlüssen des AVR1550 verbinden. Denken Sie bitte daran, jeweils den richtigen Eingang an Ihrem Fernseher auszuwählen, wenn Sie von einer Norm auf die andere umschalten wollen.

Wichtige Hinweise für den Einsatz von SCART-Cinch-Adaptern:

Haben Sie eine Videoquelle direkt an Ihren Fernseher angeschlossen, transportiert das dazu verwendete SCART-Kabel neben den Audio- und Video-Signalen auch bestimmte Steuersignale. Alle Videoquellen liefern, sobald sie eingeschaltet sind oder laufen (VCR), ein Steuersignal, das den Fernseher automatisch auf den richtigen Video-Eingang umschaltet. Handelt es sich bei der Video-Quelle um einen DVD-Spieler, kommen zusätzliche Signale ins Spiel, die das Bildformat auf dem Fernseher (4:3 oder 16:9) steuern und den RGB-Decoder ein- bzw. ausschalten (je nachdem, wie der DVD eingestellt ist). Setzen Sie SCART-zu-Cinch-Adapter ein, gehen all diese Steuersignale verloren. Dann müssen Sie alle TV-Einstellungen manuell vornehmen.

Lautsprecher auswählen

Ganz gleich, welche Art oder Fabrikat von Lautsprecher Sie bevorzugen, entscheidend ist, dass zumindest die beiden Front- sowie der (magnetisch abgeschirmte) Center-Lautsprecher zu einer Modellreihe gehören oder wenigstens vom gleichen Hersteller stammen. So schaffen Sie ein homogenes Klangbild mit optimaler Ortbarkeit und ohne Klangverfälschungen, die beim Betrieb mit unterschiedlichen Front-Lautsprechern entstehen können.

Platzierung der Lautsprecher

Die korrekte Platzierung der Lautsprecher im Wohnraum ist für den Betrieb als Mehrkanal-Heimkinosystem entscheidend.

Je nachdem, was für einen Center-Lautsprecher und Fernseher Sie besitzen, können Sie den Center auf oder unter dem Fernseher bzw. in der Mitte hinter einer perforierten Leinwand platzieren.

Stellen Sie den linken und rechten FrontLautsprecher so auf, dass deren Abstand zueinander etwa gleich der Entfernung zwischen Center-Lautsprecher und Ihrer Hörposition ist. Sorgen Sie dafür, dass deren Hochtöner nicht mehr als 60 cm höher oder niedriger liegen als der Hochtöner des Center-Lautsprechers.

Um Bildstörungen zu vermeiden, sollten magnetisch nicht abgeschirmte Frontlautsprecher (also auch normale Stereo-Boxen) mindestens 50 cm vom Fernseher entfernt sein. Bitte beachten Sie, dass die meisten Lautsprecher nicht magnetisch abgeschirmt sind. Sogar bei Surround-Lautsprecher-Komplettsystemen bietet meist nur der Center einen Schutz gegen elektromagnetische Störfelder.

Abhängig von der Akustik Ihres Wohnraumes und der Art der verwendeten Lautsprecher könnte es sein, dass Sie die Klangqualität dadurch verbessern, dass Sie die Front-Lautsprecher etwas vor dem Center platzieren.Wenn möglich, sollten Sie die Front-Lautsprecher so aufstellen, dass deren Hochtöner auf Ohrhöhe kommen. Trotz dieser konkreten Hinweise werden Sie feststellen, dass Sie eventuell noch etwas experimentieren müssen, bis Sie die optimale Platzierung für die Front-Lautsprecher finden. Zögern Sie nicht, die einzelnen Lautsprecher etwas im Raum hin- und herzurücken, bis Sie mit der Klangqualität Ihres Systems zufrieden sind.

Surround-Lautsprecher sollten an den seitlichen Wänden des Raumes angebracht sein, auf Höhe Ihrer Hörposition oder etwas weiter dahinter. Sollte dies nicht möglich sein, können Sie die Surround-Lautsprecher auch an der Rückwand montieren, jedoch nicht weiter als 2 m hinter Ihrer Hörposition.

Um den Raumeindruck mit den analogen Surround-Arten Dolby Pro Logic II, 5CH Stereo, Hall oder Theater zu verstärken, können Sie die Surround-Lautsprecher etwas oberhalb Ihrer Ohrhöhe aufhängen und sie so drehen, dass sie nach vorne oder hinten in den Raum abstrahlen – also nicht direkt zu Ihnen (bei „bidirektionalen“ Lautsprechern automatisch der Fall).

Mit diskreten Kanalquellen (Dolby Digital und DTS) ist es aber umgekehrt, hier erzeugen direkt abstrahlende hintere Lautsprecher meist einen realistischeren, präziseren Raumklang. Sie sollten sich, je nach Programmvorliebe, für eine Abstrahlungsart entscheiden oder selbst den besten Kompromiss suchen.

Die tiefen Frequenzen eines Subwoofers lassen sich nur schwer orten – insofern können Sie ihn nahezu überall im Wohnraum aufstellen. Seine Wirkung hängt allerdings von der Raumgröße und dem Grundriss Ihres Wohnraums ab. Sie könnten ihn beispielsweise in eine Ecke des Hörraumes, in der Nähe eines der Front-Lautsprecher, aufstellen – sorgen Sie bitte dafür, dass er mindestens 15 cm von jeder Wand entfernt ist, um ungewollte Reflexionen zu vermeiden. Oder Sie stellen ihn dort auf, wo Sie normalerweise sitzen, wenn Sie Musik hören. Suchen Sie sich danach den Punkt im Hörraum aus, an dem Ihr Subwoofer am besten klingt, und stellen Sie ihn dort auf. Im Zweifelsfall folgen Sie den Anweisungen des Herstellers, oder experimentieren Sie einfach, um die für Sie beste Position zu finden.

A) Aufbau des Center- und der Front-Lautsprecher in der Nähe eines Fernsehers oder Rückwandprojektors.

B) Der Abstand zwischen dem linken und rechten Front-Lautsprecher sollte etwa gleich dem Abstand zwischen Center und der Hörposition sein.

Sind die Lautsprecher alle korrekt platziert und angeschlossen, müssen Sie nur noch ein paar Einstellungen vornehmen. Der AVR1550 bietet Konfigurationsmöglichkeiten in zwei Bereichen: Solche, die abhängig sind vom gerade eingestellten Eingang (z.B. Surround-Modus), und solche, die unabhängig sind vom gerade eingestellten Eingang (z.B. dem Lautsprecherpegel, die SurroundVerzögerungen u.v.m.).

System einschalten

Als ersten Schritt für diese Einstellungen schalten Sie Ihren AVR1550 ein:

1. Stecken Sie das Netzkabel ⑰ in eine Strom führende Steckdose.
2. Schalten Sie das Gerät mit dem Netzschalter 1 an der Gerätevorderseite ein – die Beschriftung „OFF“ an der Tastenkante versinkt dabei hinter die Frontblende. Die Betriebsanzeige 3, ein Lichtring, der die Taste Power 2 umfasst, leuchtet orange – der AVR1550 ist im Stand-by-Betrieb.
3. Entfernen Sie die Schutzfolie, die das Display an der Gerätevorderseite bedeckt, um eine ungestörte Funktion des Infrarot-Empfängers si+cherzustellen.
4. Setzen Sie die drei mitgelieferten AAA-Batterien in die Fernbedienung ein (siehe Zeichnung unten). Achten Sie bitte dabei auf die richtige Polung, wie in der Zeichnung unten dargestellt.

HINWEIS: Bitte werfen Sie verbrauchte Batterien NIEMALS in den Hausmüll, sondern entsorgen Sie sie ordnungsgemäß (im Fachhandel abgeben).

1. Schalten Sie den AVR1550 ein. Drücken Sie dazu auf die Taste Power 2 oder die Taste AVR 6 der Fernbedienung. Alternativ können Sie mit Hilfe der Eingangswahltasten 11 5 7 den gewünschten Eingang auswählen. Daraufhin wechselt die Betriebsanzeige 3 ihre Farbe von Orange auf Grün und zeigt damit an, dass das Gerät in Betrieb ist. Auch das Display 18 leuchtet auf.

Einstellungen, die separat für jeden Eingang durchzuführen sind

Der AVR1550 ist mit einer umfangreichen Konfigurationssoftware ausgestattet, mit der Sie Ihren neuen Receiver optimal auf ihre Anforderungen einstellen können. Damit haben Sie die Möglichkeit, für jeden einzelnen Eingang separat festzulegen, welcher digitale oder analoge Anschluss automatisch ausgewählt, welcher Surround-Modus aktiviert und welche Lautsprecherkonfiguration genutzt werden soll. Dank dieser Flexibilität können Sie Surround-Art, Lautstärke und Bass-Verteilung auf ihre Lautsprecher für jede Tonquelle separat bestimmen und speichern. Danach werden diese automatisch aktiviert, sobald Sie einen Eingang auswählen.

In der Grundeinstellung sind alle Eingänge des AVR 1550 für analoge Quellen (mit Ausnahme des DVD-Eingangs, der das Audio-Signal über den Anschluss Coax Digital In 1 erwartet) eingerichtet und als Surround-Modus ist Stereo eingestellt. Die beiden Frontlautsprecher wurden als „large“ und alle anderen – falls vorhanden – als „small“ konfiguriert. Der Subwoofer-Ausgang ist aktiv. Sie können jedoch Ihren AVR1550 optimal an Ihren Hörraum und an die angeschlossenen Hi-Fi-Komponenten anpassen, indem Sie für jeden einzelnen Eingang separat einen analogen oder digitalen Anschluss, eine Lautsprecherkonfiguration und einen Surround-Modus festlegen. Wird dann ein Eingang ausgewählt, übernimmt der AVR1550 die gespeicherten Einstellungen automatisch. Bitte beachten Sie, dass der Receiver diese Einstellungen für jeden einzelnen Eingang separat speichert – aus diesem Grund müssen Sie auch die hier besprochenen Einstellungen für jeden von Ihnen genutzten Eingang durchführen. Sie werden also – im Gegensatz zu den ab Seite 20 genannten Einstellungen – beim Wechsel auf einen anderen Eingang nicht automatisch übernommen. Haben Sie diese Einstellungen vorgenommen, sind weitere Änderungen nur dann eventuell nötig, wenn Sie eine Komponente (z.B. Lautsprecher) Ihrer AV-Anlage austauschen.

Gehen Sie bei der Konfiguration der Eingänge systematisch vor. Führen Sie die erste Einstellung mit dem ersten von Ihnen verwendeten Eingang durch, wiederholen Sie dann diese Einstellung für alle anderen verwendeten Eingänge. Fahren Sie dann mit den nächsten Einstellungen fort. Haben Sie erst einmal die Einstellungen für einen der Eingänge fertiggestellt, können Sie für die weiteren Eingänge einen Teil der Einstellungen übernehmen (meist die Lautsprecherkonfiguration). Möchten Sie die Grundeinstellungen Ihres AVR1550 ändern, gehen Sie bitte wie folgt vor:

Eingänge anpassen

Zuerst müssen Sie einen Eingang auswählen: Drücken Sie hierzu so oft auf die Taste Source ▼▲ 11 an der Gerätevorderseite, bis der gewünschte Eingang im Display M kurz ange-

zeigt. Sie können den gewünschten Eingang aber auch direkt mit Hilfe der Tasten 57 Ihrer Fernbedienung wählen.

Als nächstes müssen Sie der gewählten Quelle einen der digitalen Eingänge zuweisen. Sollten Sie den normalen Analogeingang verwenden wollen, sind keine besonderen Einstellungen nötig. Wollen Sie der aktuellen Quelle einen digitalen Eingang zuweisen, drücken Sie bitte auf die Taste Digital Select 21 auf der Gerätevorderseite bzw. Digital 16 auf der Fernbedienung. Wählen Sie danach innerhalb von fünf Sekunden den gewünschten Eingang mit Hilfe der Tasten ▼▲ 13 oder

17— die aktuelle Einstellung wird stets im Display M angezeigt. Bestätigen Sie Ihre Wahl mit der Enter-Taste 15 20.

Nun sollten Sie auch alle anderen Eingänge wie oben beschrieben konfigurieren. Selbstverständlich können Sie auch jederzeit während des Betriebs den einer Quelle zugewiesenen digitalen Eingang ändern – die aktuelle Einstellung wird stets gespeichert.

Lautsprecher konfigurieren

In diesem Arbeitsgang legen Sie den Typ Ihrer Lautsprecher fest. Von dieser Einstellung hängt ab, welche Lautsprechergruppen Bassfrequenzen für die Wiedergabe bekommen, und ob der Center-Lautsprecher angesteuert weden soll oder nicht – und zwar separat für jeden Eingang. Benutzen Sie die Einstellung LARGE (groß), wenn Sie konventionelle Vollbereichslautsprecher einsetzen, die Frequenzen unterhalb 100 Hz ohne Probleme wiedergeben können. Benutzen Sie die Einstellung SMALL (klein) für Satelliten-Lautsprecher, die bei Frequenzen unterhalb 100 Hz konstruktionsbedingt Probleme mit der Wiedergabe haben. Bitte beachten Sie, dass Sie einen separaten Subwoofer für die Bassfrequenzen benötigen, wenn Sie als Frontlautsprecher Satelliten oder Regalboxen im SMALL-Modus betreiben. Sind Sie sich über die Fähigkeiten Ihrer Lautsprecher nicht sicher, konsultieren Sie bitte deren technische Daten oder fragen Sie Ihren Fachhändler.

WICHTIGER HINWEIS: Bitte denken Sie daran, dass Sie eine von der Grundeinstellung abweichende Lautsprecherkonfiguration für jeden verwendeten Eingang separat durchführen müssen.

In den meisten Fällen werden Sie allerdings die Lautsprecherkonfiguration unverändert lassen wollen – Sie müssen dann die vorher gemachten Einstellungen lediglich für die anderen Eingänge übernehmen. Es gibt aber auch Fälle, wo eine Änderung der Lautsprecherkonfiguration Sinn macht: Nehmen wir einmal an, Sie besitzen einen Center, den Sie als SMALL deklariert haben und der nicht perfekt mit Ihren Frontlautsprechern harmoniert. In diesem Fall wäre es günstig, beim Abhören hochwertiger CDs den Center abzuschalten. Dazu müssen Sie nur für den CD-Eingang den Center auf NONE stellen. Dann wird, sobald Sie den CD-Eingang wählen, der

Center abgeschaltet und alle seine Signalanteile an die beiden Frontlautsprecher umgeleitet.

Die folgenden Einstellungen nehmen Sie am besten in irgendeinem Dolby Pro Logic II-Modus vor. Beachten Sie bitte, dass bei unverändertem Eingang die Lautsprechereinstellungen auf alle anderen Surround-Modi (soweit möglich) übertragen werden – sie brauchen also nicht für jeden Surround-Modus wiederholt zu werden.

Gehen Sie nun wie folgt vor:

1. Aktivieren Sie mit Hilfe der Surround Mode-Taste 7 an der Gerätevorderseite den Dolby Pro Logic II-Modus. Sie können dazu auch die Taste Surr. 10 auf der Fernbedienung verwenden und danach mit den Tasten ▼▲ 13 den gewünschten Modus einstellen. Im Displaybereich M erscheint dann z.B. der Schriftzug PRO LOGIC II MOVIE, und die DQ PL II-Anzeige F leuchtet auf.

2. Drücken Sie nun auf die Speaker-Taste 21

3. Daraufhin erscheint im Displaybereich M der Schriftzug FNT SPKR.

4. Bestätigen Sie mit Enter 15 auf der Fernbedienung oder Set 20 an der Gerätevorderseite.

5. Stellen Sie nun den gewünschen Typ (F-LARGE oder F-SMALL) für Ihre Frontlautsprecher mit Hilfe der ▶-Tasten an der Gerätevorderseite 17 oder ▲▼ 13 auf der Fernbedienung ein. Beachten Sie dabei bitte folgendes:

Haben Sie sich für SMALL entschieden, sendet der AVR1550 alle Bassanteile der Frontkanäle zum Subwoofer-Ausgang. Bitte beachten Sie: Haben Sie dabei keinen Subwoofer an Ihren Receiver angeschlossen, werden Sie keine zum Signal der Frontlautsprecher passenden Basstöne zu hören bekommen. Diese Einstellung ist im analogen Stereo-Modus nicht möglich, da dann der DSP und dessen Bass-Frequenzweiche umgangen wird, um reinste Wiedergabequalität zu ermöglichen.

Haben Sie sich für die Einstellung LARGE entschieden, wird das komplette Frequenzspektrum an die Front-Lautsprecher gesandt. Je nachdem, wie der Parameter SUBWOOFER (siehe weiter unten) eingestellt ist, werden Bassfrequenzen unter Umständen auch an den Subwoofer Ausgang 11 weitergeleitet.

WICHTIGER HINWEIS: Besteht Ihr Lautsprechersystem aus einem Paar Front-Satelliten und einem passiven Subwoofer, angeschlossen an die Front-Lautsprecherklemmen 13(siehe Hinweis Seite 14), müssen Sie die Front-Lautsprecher als LARGE konfigurieren.

1. Haben Sie den gewünschten Front-Lautsprechertyp eingestellt, müssen Sie mit Enter 15 auf der Fernbedienung oder Set 20 an der Gerätevorderseite bestätigen. Wechseln Sie bitte

danach mit Hilfe der Tasten ▼▲ 13 oder ◀▶ 5 auf den Center-Lautsprecher – im Display Merscheint dann der Schriftzug CEN SPEAKER.

1. Bestätigen Sie erneut mit Enter 15 auf der Fernbedienung oder Set 20 an der Gerätevorderseite, und stellen Sie danach per ▼▲ 13 oder ▶▶ 17 den gewünschten Typ für den Center-Lautsprecher ein. Beachten Sie dabei folgendes:

Haben Sie sich für SMALL entschieden, werden alle Bassfrequenzanteile des Center-Kanals an die Front-Lautsprecher weitergeleitet, vorausgesetzt, sie sind vom Typ LARGE und der Subwoofer-Ausgang ist ausgeschaltet. Ist der Subwoofer eingeschaltet, werden die Bassanteile des Center-Kanals ausschließlich vom Subwoofer wiedergegeben.

Haben Sie sich für LARGE entschieden, wird das volle Frequenzspektrum an den Center-Lautsprecher gesandt – der Center-Bass wird dann mit analogen und digitalen Surround-Modi (außer Pro Logic II Music) nur über den Center und nicht über den Subwoofer wiedergegeben. Wählen Sie deshalb diese Einstellung nur, wenn Ihr Center-Lautsprecher in der Lage ist, fast den gesamten Bassanteil aller Frontkanäle problemlos wiederzugeben (was selten der Fall ist).

Haben Sie keinen Center-Lautsprecher angeschlossen, müssen Sie NONE einstellen – der Receiver arbeitet dann im sogenannten Phantom-Modus. Dabei wird das Center-Signal auf die beiden Frontlautsprecher verteilt und die Bassanteile zusätzlich an den Subwoofer gesandt, vorausgesetzt in der Zeile SUBWOOFER steht der Eintrag SUB L/R+LFE (siehe Punkt 9 unten auf dieser Seite).

1. Haben Sie den gewünschten Center-Lautsprechertyp eingestellt, müssen Sie mit Set 15 20 quittieren. Wechseln Sie bitte danach mit Hilfe der Tasten ▼▲ 13 oder ▶▶ 17 auf die Surround-Lautsprecher – im Display erscheint dann der Schriftzug SUR SPKR.

2. Bestätigen Sie erneut mit Enter 15 auf der Fernbedienung oder Set 20 an der Gerätevorderseite, und stellen Sie danach per ▼▲-Taste 13 oder ▶▶17 den gewünschten Typ für die Surround-Lautsprecher ein. Beachten Sie dabei folgendes:

Haben Sie SMALL gewählt und ein beliebiger digitaler Surround-Modus ist aktiv, werden alle tieffrequente Signalanteile der Surroundkanäle bei abgeschaltetem Subwoofer an die Front-Lautsprecher weitergeleitet. Ist ein Subwoofer zugeschaltet, werden diese Signalanteile an den SubwooferAusgang weitergeleitet. Bei analogen Surround-Betriebsarten schaltet der AVR1550 die jeweiligen Bassanteile der rückwärtigen Kanäle – je nach Betriebsart und Einstellung unterschiedlich – auf die Front-Lautsprecher oder den Subwoofer.

Haben Sie die Einstellung LARGE gewählt, wird das Signal in voller Breite an die Surround-Lautsprecher weitergegeben (gilt für alle analogen und digitalen Surround-Modi). An den Subwoofer werden dann – mit Ausnahme der Betriebsarten Hall und Theater – KEINE Surround-Signale gesandt.

Haben Sie sich für die Einstellung NONE entschieden, wird das Surround-Signal auf die beiden Frontlautsprecher verteilt. Stehen keine Surround-Lautsprecher zur Verfügung, sollten Sie aber besser den Modus Dolby 3 Stereo statt Dolby Pro Logic wählen.

1. Haben Sie den gewünschten SurroundLautsprechertyp eingestellt, müssen Sie mit Enter 15 auf der Fernbedienung oder Set 20 an der Geräteorderseite bestätigen. Wechseln Sie bitte danach mit Hilfe der Tasten ▼▲ 13 oder ▶▶ 17 auf den Subwoofer – im Display erscheint dann der Schriftzug S-W SPKR.

2. Bestätigen Sie mit Enter 15 oder Set 20, und legen Sie mit Hilfe der ▼▲-Tasten 13 oder ▶▶17 die gewünschte Konfiguration fest:

Welche Einstellungen Ihnen zur Verfügung stehen, hängt von der Konfiguration der Front-Lautsprecher ab.

Haben Sie die beiden Frontlautsprecher als SMALL deklariert, stellt der AVR1550 den Subwoofer auf SUB (Subwoofer ist aktiviert).

Haben Sie die beiden Frontlautsprecher dagegen auf LARGE gestellt, stehen Ihnen folgende drei Möglichkeiten zur Verfügung:

- Haben Sie an ihren Receiver keinen Subwoofer angeschlossen, sollten Sie mit Hilfe der ▼▲-Tasten 13 oder ▶▶17 den Subwoofer-Kanal auf NONE stellen. Dabei werden alle Bassanteile an die beiden Front-Lautsprecher weitergeleitet.

- Ist ein Subwoofer angeschlossen, stehen Ihnen zwei Einstellungen zur Verfügung:

Der komplette Bassbereich wird stets an die beiden Frontlautsprecher geleitet. Bei der digitalen Wiedergabe eines Filmes, der mit einer separaten Basseffekt-Tonspur (LFE) ausgestattet ist (bei Dolby Digital und DTS meist mit „1“ gekennzeichnet, siehe Seite 22), werden nur diese Bässe an den Subwoofer umgeleitet. Möchten Sie diesen Betriebsmodus einstellen, müssen Sie den Subwoofer mit Hilfe der ▼▲-Tasten 13 oder ◀▶17 auf SUB (LFE) stellen.

♦Soll der Subwoofer zusammen mit den beiden Frontlautsprechern das volle Frequenzband wiedergeben – unabhängig vom gewählten Surround-Modus –, stellen Sie den Subwoofer-Kanal mit Hilfe der Tasten ▼▲ 13 oder ▶▶17 auf L/R+LFE. In diesem Betriebsmodus geben die beiden

Frontlautsprecher den gesamten Frequenzbereich unbeschnitten und der Subwoofer alle tiefen Frequenzen (unterhalb 80 Hz) der linken und rechten Frontlautsprecher wieder, zusätzlich zu dem Basseffekt (LFE) digitaler Surround-Aufnahmen (siehe oben).

Bitte beachten Sie, dass der gerade ausgewählte Lautsprecher sowie jede Änderung des Lautsprechertyps auch in der Lautsprecher-/KanalAnzeige P dargestellt wird: Leuchtet bei einem Lautsprecher nur das innere Quadrat, ist der entsprechende Lautsprecher als SMALL konfiguriert. Leuchten dagegen das innere und die äußeren zwei Quadrate auf, wurde der entsprechende Lautsprecher als LARGE konfiguriert. Leuchtet an einer Lautsprecherposition überhaupt kein Symbol, ist der entsprechende Lautsprecher ausgeschaltet (NONE oder NO).

Ein Beispiel: In der Abbildung unten wird angezeigt, dass die beiden Frontlautsprecher (Lund R) vom Typ LARGE und die beiden Surround-Lautsprecher sowie der Center vom Typ SMALL sind. Auch der Subwoofer ist aktiv (warum Buchstaben in manchen Kästchen aufleuchten und in anderen nicht, erfahren Sie auf Seite 22).

Abbildung 6

Haben Sie die Lautsprecherkonfiguration für einen der Eingänge festgelegt, müssen Sie nun alle anderen Eingänge konfigurieren.

Selbstverständlich können Sie auch jederzeit während des Betriebs die Lautsprecherkonfiguration, die Sie einer Quelle zugewiesen haben, ändern. Der AVR1550 merkt sich immer die aktuelle Einstellung und behält sie bei.

Surround-Modus einstellen

Wie schon auf Seite 18 erwähnt, können Sie jedem verwendeten Eingang einen speziellen Surround-Modus zuordnen, der dann automatisch eingeschaltet wird, sobald Sie den Eingang anwählen. Welchen Surround-Modus Sie für den jeweiligen Eingang auswählen, bleibt grundsätzlich Ihrem persönlichen Geschmack überlassen – am besten Sie probieren mehrere aus (eine Übersicht der verfügbaren Raumklangmodi finden Sie auf Seite 24). Solange Sie die Eigenarten der Surround-Modi noch nicht genau kennen, sollten Sie vorläufig als Grundeinstellung einen Dolby Pro Logic II-Modus für analoge und Dolby Digital für digitale Eingänge auswählen. Für Eingänge, bei denen Surround-codiertes Musikmaterial eher unwahrscheinlich ist

(z.B. CD, Tape oder Tuner), können Sie „Stereo“ einstellen.

Stellen Sie den gewünschten Surround-Modus mit Hilfe der Surround Mode-Taste ▼▲ 7 an der Gerätevorderseite ein. Oder Sie drücken auf der Fernbedienung zuerst auf Surr. 10 und stellen danach den gewünschten Modus mit den ▼▲-Tasten 13 auf der Fernbedienung ein.

Beachten Sie bitte auch, dass Dolby Digital und DTS nur dann zur Verfügung stehen, wenn Sie zuvor einen digitalen Eingang gewählt haben.

Haben Sie die Surround-Einstellungen für einen Eingang abgeschlossen, können Sie mit allen anderen Eingängen auf die gleiche Weise verfahren. Selbstverständlich können Sie jederzeit auch während des Betriebs den Surround-Modus, den Sie einer Quelle zugewiesen haben, ändern – der AVR1550 merkt sich immer die aktuelle Einstellung und behält sie bei.

Vom ausgewählten Eingang unabhängige Einstellungen vornehmen

Haben Sie, wie oben beschrieben, jeden einzelnen Eingang konfiguriert, müssen Sie jetzt nur noch Einstellungen vornehmen, die dann für alle Eingänge gelten.

Surround-Verzögerung einstellen

In den meisten Hörräumen ist der Abstand von der Hörposition zu den Front- und zu den Surround-Lautsprechern unterschiedlich. Aus diesem Grund ist auch die Laufzeit der Schallwellen von den jeweiligen Front- und Surround-Lautsprechern zur Hörposition unterschiedlich. Diese Zeitdifferenz können Sie mit Hilfe der Surround-Verzögerung kompensieren und so Ihr AV-System an Ihren Hörraum optimal anpassen.

Nur wenn Sie die Surround-Modi Dolby Digital oder Dolby Pro Logic II nutzen, müssen Sie die Surround-Verzögerung an Ihren Hörraum anpassen. Bitte beachten Sie, dass die Verzögerungszeit aller anderer Modi sich nicht ändern lässt.

WICHTIGER HINWEIS: Ist die Verzögerungszeit für einen Eingang eingestellt, wird diese Konfiguration auch für alle anderen Eingänge übernommen. Sie müssen zudem die Surround-Verzögerung nur für einen der Modi Dolby Pro Logic II oder Dolby Digital einstellen – die Verzögerung wird dann für den anderen Modus automatisch eingestellt.

Die Grundeinstellung (siehe Tabelle auf Seite 16) dürfte für die meisten Hörräume passen. Müssen Sie aber Ihren Hörplatz zu nah an den Front- oder an den Surround-Lautsprechern wählen, sollten Sie die Surround-Verzögerung anpassen.

Gehen Sie bitte wie folgt vor, um die Schalllaufzeiten zwischen Front-, Center- und Surround-Lautsprechern abzugleichen:

1. Messen Sie zuerst die Distanz zwischen Ihrer Hörposition und den Frontlautsprechern (in Metern).
2. Messen Sie danach den Abstand zwischen Hörposition und den Surround-Lautsprechern.
3. Ziehen Sie vom Front-Lautsprecher-Abstand den Abstand zu den Surround-Lautsprechern ab, und multiplizieren Sie das Ergebnis mit 3.
   a. Den ermittelten Wert können Sie als Verzögerung im Dolby Digital-Modus verwenden. Ein Beispiel: Sind die Front-Lautsprecher 3 m und die Surround-Lautsprecher 1 m von Ihrer Hörposition entfernt, lautet die Gleichung: (3 - 1) x 3 = 6. In diesem Beispiel beträgt also die optimale Surround-Verzögerung 6 Millisekunden.
   b. Die Verzögerungszeit für einen beliebigen Dolby Pro Logic II-Modus erhalten Sie, wenn Sie zum gerade berechneten Ergebnis 15 Millisekunden hinzu addieren. Noch mal unser Beispiel: Sind Ihre Frontlautsprecher 3 m und die Surround-Lautsprecher 1 m entfernt von Ihrer Hörposition, beträgt dann die optimale Surround-Verzögerung (3 - 1) x 3 + 15 = 21. Setzen Sie bitte in diesem Fall die Pro Logic II-Verzögerung auf 20 Millisekunden (die Eingabe nur für einen Pro Logic II-Modus genügt).

HINWEIS: Die Surround-Modi DTS, 5CH Stereo, Hall und Theater verwenden fest einprogrammierte Surround-Verzögerungen.

Im Dolby Digital-Modus haben Sie zusätzlich die Möglichkeit, die Signal-Verzögerung für den Center-Kanal separat einzustellen, da die Ortung dieses Lautsprechers besonders wichtig ist. Gehen Sie dabei bitte wie folgt vor: Messen Sie zuerst den Abstand von Ihrer Hörposition zum Center- sowie zum linken oder rechten Front-Lautsprecher. Sind die zwei Werte identisch, müssen Sie keine weiteren Einstellungen vornehmen – belassen Sie die Center-Verzögerung einfach auf Null. Ist die Entfernung zum Front-Lautsprecher größer als die zum Center, sollten Sie die Front-Lautsprecher etwas näher zu Ihrer Hörposition rücken. Ist dies nicht möglich, können Sie auch den Center weiter weg von Ihrer Hörposition platzieren.

Können Sie Ihre Lautsprecher nicht verstellen, müssen Sie die Center-Verzögerung optimieren: Ziehen Sie vom Front-Lautsprecher-Abstand den Abstand zum Center ab (Sie müssen die Entfernungen jetzt in Zentimetern berechnen). Dividieren Sie danach das Ergebnis durch 30, und Sie erhalten die Center-Verzögerung in Millisekunden. Ein Beispiel: Die Frontlautsprecher sind 3 m (300 cm) und der Center 2,4 m (240 cm) von Ihrer Hörposition entfernt. Dann beträgt die Center-Verzögerung 300 – 240 = 60, und 60 : 30 = 2, also 2 Millisekunden.

Möchten Sie die Grundeinstellung der Center- (nur für Dolby Digital nötig) und Surround-Verzögerung ändern, gehen Sie bitte wie folgt vor:

1. Um die Verzögerungszeit für den Dolby Digital-Modus einzustellen (dies setzt die Verzögerungszeit für Dolby Pro Logic II automatisch fest) wählen Sie bitte zuerst mit Hilfe der Source ▼▲-Taste 11 an der Gerätevorderseite oder der Eingangswahltasten 5 auf der Fernbedienung eine beliebige digitale Quelle, bei der automatisch Dolby Digital als Surround-Modus eingestellt wird.

2. Drücken Sie nun auf die Delay-Taste 28 22 – im Displaybereich M erscheint der Schriftzug S DELAY.

3. Bestätigen Sie mit Enter 15 auf der Fernbedienung oder Set 20 an der Gerätevorderseite.

4. Stellen Sie jetzt mit den ▼▲-Tasten 13 oder ▶▶17 die gewünschte Verzögerungszeit (sie wurde im Abschnitt 3a berechnet) für den Dolby Digital-Modus ein.

5. Bestätigen Sie mit Set 15 20.

6. Wechseln Sie jetzt mit Hilfe der ▼▲-Tasten 13 oder ◀▶ 17 über auf den Eintrag C DELAY, um die Verzögerungszeit für den Center festzulegen.

7. Bestätigen Sie mit Enter 15 auf der Fernbedienung oder Set 20 an der Gerätevorderseite.

8. Stellen Sie per ▼▲-Taste 13 oder ◀▶ 17 die zuvor errechnete Verzögerungszeit ein.

9. Drücken Sie auf Enter 15 oder Set 20, um die Konfiguration abzuspeichern.

Die Einstellung aller Verzögerungszeiten ist damit abgeschlossen.

Nachtmodus (Night Mode)

Eine Besonderheit von Dolby Digital ist die Betriebsart „Night Mode“. Dadurch lassen sich Tonquellen, die in Dolby Digital codiert sind, mit vollem Frequenzumfang und Original-Dynamik im wichtigen mittleren Lautstärkebereich abspielen, während die Lautstärkespitzen um ¼ bis zu ½ geringer und leise Passagen etwas lauter als normal wiedergegeben werden (Kompression). Auf diese Weise verursachen plötzliche Lautstärkesprünge mit extrem hohen Pegeln weniger Lärmbelästigung. Und um auch leise Stellen gut hören zu können, muss der Lautstärkeregler nicht weiter geöffnet werden – beides schont die Nerven Ihrer Nachbarn. Bitte denken Sie daran, dass der Nachtmodus nur dann verfügbar ist, wenn Dolby Digital als Surround-Modus gewählt ist.

Um den Nachtmodus einzustellen, müssen Sie zuerst mit Hilfe der Source ▼▲-Taste 11 an der Gerätevorderseite oder den Eingangswahl-tasten 5 auf der Fernbedienung einen Eingang auswählen, der mit Dolby Digital vorkonfiguriert wurde.

Drücken Sie danach bitte auf die Night-Taste 11 – dabei erscheint im Displaybereich M der Schriftzug D-R (Dynamic Range), gefolgt von der gerade aktiven Funktion (MID, MAX, OFF). Stellen Sie nun via ▼▲-Taste 13 den gewünschten Betriebsmodus ein. Ihnen stehen folgende Alternativen zur Verfügung:

OFF: Wird dies im Displaybereich M angezeigt, ist der Nachtmodus deaktiviert.

MID: Wird dies im Displaybereich M angezeigt, werden laute Passagen etwas gedämpft.

MAX: Wird dies im Displaybereich M angezeigt, werden laute Passagen stark gedämpft.

Wir empfehlen Ihnen die Einstellung MID, falls Sie den Nacht-Modus verwenden wollen. Sollten Sie feststellen, dass Lautstärkespitzen immer noch zu laut (und leise Passagen zu leise) wiedergegeben werden, können Sie immer noch auf MAX umschalten.

Bitte beachten Sie, dass die Anzeige NIGHT N im Display 18 aufleuchtet, wenn irgendein Nachtmodus aktiviert ist. Quittieren Sie nun mit Enter 15 auf der Fernbedienung oder Set 20 an der Gerätevorderseite, oder warten Sie ein paar Sekunden – dann schaltet der AVR1550 automatisch um in den Normalbetrieb.

Lautsprecher einpegeln (mit Testton)

Als nächstes müssen Sie Ihre Lautsprecher einpegeln – eine wichtige Voraussetzung für den einwandfreien Betrieb des AVR1550 in allen Surround-Modi und besonders bei der Wiedergabe von Dolby Digital- bzw. DTS-Quellen.

HINWEIS: Der Surround-Betrieb birgt für Zuhörer, die zum ersten Mal einen entsprechenden AV-Receiver betreiben, einige verwirrende Aspekte. Viele erwarten, dass aus allen Lautsprechern gleichmäßig Musik zu hören ist – im SurroundBetrieb aber geben die rückwärtigen Lautsprecher meist nur wenig bis gar keinen Ton von sich. Surround-Lautsprecher geben nämlich nur dann Musik oder Geräusche wieder, wenn beim Abmischen beispielsweise eines Films tatsächlich Geräuscheffekte, Hintergrunddialoge oder Musik auf die hinteren Tonkanäle gegeben werden. Sind die Lautsprecher also korrekt eingepegelt, machen sich die Surround-Lautsprecher nur gelegentlich bemerkbar. Erhöhen Sie also die Lautstärke der hinteren Lautsprecher manuell, zerstören Sie die Klangsimulation eines Konzertsaals oder Theaters in dem die Musik aufgenommen wurde, die Sie gerade abspielen.

WICHTIGER HINWEIS: Der Ausgangspegel lässt sich für jeden digitalen und analogen Surround-Modus separat einstellen. Auf diese Weise können Sie Lautstärkeunterschiede zwischen verschiedenen Kanälen, die in jedem Surround-Modus anders ausfallen können, ausgleichen. Sie können aber auch gezielt einzelne Lautsprecher lauter oder leiser stellen, um einen bestimmten Effekt bei einzelnen Surround-Modi zu erzielen. Bitte beachten Sie, dass jede Pegeländerung in einem Surround-Modus für alle Eingänge wirksam wird, die mit dem gleichen modus arbeiten – sie muss also für jeden Modus nur einmal durchgeführt werden.

Bevor Sie mit dem Einpegeln der Lautsprecher beginnen, sollten Sie die Lautstärke sicherheitshalber auf ein Minimum reduzieren.

Außerdem sollten Sie die folgenden Einstellungen aus Ihrer normalen Hörposition (z.B. Ihrem Fernsehsessel) heraus vornehmen. Sie müssen die Lautsprecherkalibrierung für jeden von Ihnen verwendeten Surround-Modus einzeln vornehmen. Sinnvollerweise sollten Sie dazu zuerst einen Eingang wählen, der irgendeinen Dolby Pro Logic II-Modus verwendet. Danach müssen Sie lediglich alle anderen Eingänge (und damit auch alle verwendeten Surround-Modi) nacheinander anwählen und nur die Surround-Modi einpegeln, die zuvor noch nicht justiert worden sind. Gehen Sie dazu wie folgt vor:

1. Wählen Sie zuerst bitte mit Hilfe der Source-Taste ▼▲ 11 an der Gerätevorderseite bzw. der Eingangswahltasten 5 auf der Fernbedienung einen Eingang, der per Grundeinstellung in einem Dolby Pro Logic II-Modus arbeitet. Gleichzeitig leuchtet im Display 18 die Anzeige ☐ PL II F auf.

2. Drücken Sie nun auf die Test Tone-Taste 8 16 – im Displaybereich M erscheint der Schriftzug TEST FL.

3. Nun fängt der Testton an, im Uhrzeigersinn von Lautsprecher zu Lautsprecher zu „wandern“. Dabei wird er von jedem Lautsprecher im Raum etwa zwei Sekunden lang wiedergegeben.Welcher Lautsprecher gerade den Testton wiedergibt können Sie im Displaybereich M ablesen: Hier erscheinen die Schriftzüge F L (linker Frontlautsprecher, C E N (Center), F R (rechter Frontlautsprecher), S R (rechter Surround-Lautsprecher) und S L (linker Surround-Lautsprecher). Zusätzlich blinkt das entsprechende Symbol (L, R, C, SL, SR) in der Lautsprecher-/Kanal-Anzeige P. Stellen Sie jetzt die Lautstärke so ein, dass Sie den Testton klar und deutlich hören können.

WICHTIGER HINWEIS: Der Testton wird wesentlich leiser wiedergegeben als normales Musikmaterial. Aus diesem Grund sollten Sie die Lautstärke wieder reduzieren, BEVOR Sie den Testton abstellen.

HINWEIS: Nutzen Sie die Gelegenheit, und überprüfen Sie dabei die Lautsprecherverbindungen: Stellen Sie fest, ob der Testton auch tatsächlich aus jenem Lautsprecher zu hören ist, der im Display angezeigt wird. Sollten Sie eine Abweichung feststellen, müssen Sie den AVR1550 mit dem Netzschalter 1 ausschalten und die Verkabelung korrigieren.

Sind die Lautsprecher alle korrekt am AVR1550 angeschlossen und betriebsbereit, sollten Sie den Testton wieder starten (siehe oben). Achten Sie nun bitte darauf, ob einer der Lautsprecher lauter klingt als die anderen. Nutzen Sie dabei den linken Frontlautsprecher als Referenz. Korrigieren Sie gegebenfalls die Lautstärke eines bestimmten Kanals mit Hilfe der ▼▲-Tasten 13 auf Ihrer Fernbedienung – bitte beachten Sie, dass der Testton stehen bleibt, sobald Sie eine dieser Tasten betätigen. Die jeweilige Pegeländerung wird dabei im Displaybereich M in Zahlenwerten (dB) angezeigt. Drücken Sie fünf Sekunden lang keine weitere Taste, fängt der Testton wieder an zu „wandern“.

Fahren Sie fort, die Lautsprecher so einzustellen, dass sie alle den Testton mit der gleichen Lautstärke wiedergeben. Bitte beachten Sie, dass Sie zum Einstellen der Lautstärke der einzelnen Lautsprecherkanäle NUR die ▼▲-Tasten 13 auf der Fernbedienung verwenden dürfen – verwenden Sie NICHT den Volume-Regler 32 19.

HINWEIS: Der Subwoofer lässt sich nicht mit Hilfe des Testtons einstellen. Informationen darüber, wie Sie den Ausgangspegel für den Subwoofer justieren können, finden Sie auf Seite 22.

Geben alle Lautsprecher den Testton mit gleicher Lautstärke wieder, sollten Sie zuerst mit Hilfe des Volume-Reglers 19 19 die Lautstärke auf ca. -40 dB einstellen (die Wiedergabe von Musik wird sonst zu laut). Drücken Sie nun auf die Test Tone-Taste 8 16, um den Testton abzuschalten – die Lautsprecherkalibrierung ist damit abgeschlossen.

WICHTIGER HINWEIS: Die hier vorgenommenen Einstellungen gelten zwar für alle Eingänge, jedoch nur für den gerade eingestellten Surround-Modus. Wiederholen Sie bitte die oben beschriebene Prozedur mit allen anderen von Ihnen verwendeten Surround-Modi, wie im Abschnitt oben vor Punkt 1 erklärt. Auf diese Weise können Sie Lautstärkeunterschiede zwischen verschiedenen Kanälen, die in jedem Surround-Modus anders ausfallen können, ausgleichen. Sie können aber auch gezielt einzelne Lautsprecher lauter oder leiser stellen, um einen bestimmten Effekt bei einzelnen Surround-Modi zu erzielen.

Haben Sie alle Einstellungen wie in diesem Kapitel beschrieben vorgenommen, ist der AVR1550 betriebsfertig.

Die im aktuellen Kapitel beschriebenen Einstellungen müssen Sie nur dann ändern, wenn Sie Ihrer AV-Anlage neue Komponenten hinzufügen oder Ihre Lautsprecher austauschen. Bitte denken Sie daran, dass alle Einstellungen, die Sie vornehmen – also auch solche (vom Eingang abhängig oder nicht), die Sie irgendwann nachträglich ändern – im internen Speicher des AVR1550 abgelegt werden, und somit auch dann nicht verloren gehen, wenn Sie den Receiver komplett ausschalten. Erst durch einen System-Reset werden alle Einstellungen zurückgesetzt (siehe Seite 30). Sobald Sie irgendwelche der oben genannten Einstellungen ändern, denken Sie bitte daran, dass es Einstellungen gibt, die vom jeweils ausgewählten Eingang abhängen: Lautsprecherkonfiguration, der Eingangstyp (analog/ digital) und der Surround-Modus. Dann gibt es Einstellungen, die nur vom jeweiligen Surround-Modus abhängen: Diese sind der Ausgangspegel und die Surround-Verzögerung.

Die folgenden Anweisungen werden Ihnen helfen, sich mit dem neuen AV-Receiver zurechtzufinden.

AVR1550 ein- und ausschalten

- Für die erste Inbetriebnahme drücken Sie zum Einschalten den Netzschalter 1 an der Gerätevorderseite. Daraufhin geht der AVR1550 in den Bereitschaftsmodus (Stand-by) und die Betriebsanzeige 3 leuchtet orange auf. Nun können Sie den Receiver mit Hilfe der Tasten POWER 2, der SOURCE-Taste 11 an der Gerätevorderseite oder der AVR-Taste 6 auf der Fernbedienung vollständig einschalten – die Betriebsanzeige 3 wechselt dabei ihre Farbe auf Grün, und der zuletzt gewählte Eingang wird eingestellt. Sie können den Receiver auch mit einer der Eingangs-Wahl-tasten 5 6 7 auf der Fernbedienung einschalten.

HINWEIS: Haben Sie den Receiver mit einer der Eingangswahltasten 5 auf der Fernbedienung eingeschaltet, müssen Sie danach die AVR-Taste 6 betätigen, um den AVR1550 steuern zu können.

- Wollen Sie den Receiver ausschalten, drücken Sie einfach auf eine der Tasten POWER 2 oder 4. Möchten Sie sowohl den AVR 1550 als auch einen kompatiblen Harman Kardon DVD- oder CD-Spieler ausschalten, gehen Sie bitte wie folgt vor: Drücken Sie zuerst auf Eingangswahl-tasten 5 und schalten Sie den DVD-Spieler mit der Power Off-Taste 4 aus. Drücken Sie danach auf AVR 6 und schließlich auf Power Off 4.

Haben Sie den AVR1550 über die Fernbedienung ausgeschaltet, wird der Receiver grundsätzlich in den Stand-by-Modus versetzt – die Betriebsanzeige 3 leuchtet dann orange.

Benutzen Sie den AVR1550 über längere Zeit nicht, z.B. weil Sie in Urlaub fahren, sollten Sie ihn vollständig ausschalten: Drücken Sie dazu den Netzschalter 1 an der Gerätevorderseite – daraufhin erlischt die Betriebsanzeige 3.

HINWEIS: Beachten Sie bitte, dass Einstellungen, z. B. die einprogrammierten Sendestationen, verloren gehen können, wenn der AVR1550 länger als zwei Wochen komplett ausgeschaltet bleibt.

Abschaltautomatik

Um die zeitgesteuerte automatische Abschaltung des AVR1550 zu programmieren, drücken Sie bitte auf die SLEEP-Taste ⑨ der Fernbedienung: Bei jedem Antippen der Taste wird die Abschaltzeit – beginnend mit 90 Minuten – kürzer:

Die Restzeit bis zum Abschalten wird im Displaybereich Stationsnummer/Abschaltzeit 🔒 fortlaufend angezeigt.

Sobald die Abschaltfunktion aktiv ist, wird die Helligkeit des Displays um die Hälfte verringert. Ist der programmierte Abschaltzeitpunkt erreicht, geht das Gerät automatisch in den Bereitschaftsmodus (Stand-by). Um die Abschalt-Funktion zu unterbrechen, halten Sie so lange die SLEEP-Taste ⑨ gedrückt, bis die Helligkeit des Display wiederhergestellt wurde und im Display M die Abschaltzeit auf □ umschaltet.

Auswahl der Ton- und Bildquelle

- Um eine Ton- oder Bildquelle abzuspielen, drücken Sie bitte auf die entsprechende Eingangswahltaste auf der Fernbedienung 5 6 7.

HINWEIS: Haben Sie den Receiver mit einer der Eingangswahltasten 5 eingeschaltet, müssen Sie danach die AVR-Taste 6 betätigen, um wieder den AVR1550 steuern zu können.

- Sie können den gewünschten Eingang auch mit Hilfe der Taste Source ▲▼11 an der Gerätevorderseite auswählen. Drücken Sie mehrmals diese Taste, bis im Display 18 der richtige Eingang angezeigt wird.

- Wählen Sie einen Eingang aus, aktiviert der AVR1550 automatisch den zu diesem Eingang gespeicherten Digitaleingang, Surround-Modus und die entsprechende Lautsprecherkonfiguration.

- Der Video 3-Eingang 15 an der Gerätevorderseite dient vor allem dazu, vorübergehend Geräte wie etwa eine Spielkonsole oder einen Camcorder mit dem AVR1550 zu verbinden, ohne hierzu den Receiver von seinem Platz bewegen, also etwa aus dem Regal ziehen, zu müssen.

- Haben Sie einen neuen Eingang ausgewählt, wird dieser kurz im Display Mangezeigt.

- Wird eine reine Tonquelle (Tuner, CD-Spieler, Tonband) ausgewählt, dann liegt das Bildsignal der zuletzt gewählten Videoquelle (außer von Video 1/2 selbst) nach wie vor auf dem VID1-Ausgang 19 und auf dem Mon. Out-Ausgang 12. So haben Sie die Möglichkeit, beim Betrachten eines Videoprogramms eine andere Tonquelle abzuhören.

- Ist dagegen eine Videoquelle ausgewählt, wird immer deren Audiosignal an die Lautsprecher und das Bildsignal an den Mon. Out-Ausgang 12 weitergeleitet.

Klangregler und Kopfhöreranschluss

- Die Lautstärke des AVR1550 lässt sich mit dem Volume-Regler 19 an der Gerätevorderseite oder den VOL-Tasten ▲▼ 19 auf der Fernbedienung einstellen.

- Um vorübergehend alle Lautsprecher-Ausgänge und den Kopfhörer abzuschalten, drücken Sie bitte die Stummschaltungstaste Mute ③ – eine eventuell laufende Aufnahme oder Überspielung zwischen zwei Geräten wird dabei nicht unterbrochen. Ist die Mute-Funktion aktiv, leuchtet im Display ②4 die Anzeige MUTE P auf. Sobald Sie die Mute-Taste ③ erneut drücken, ist die Stummschaltung wieder aufgehoben.

- Möchten Sie die eingebauten Klangregler überbrücken, drücken Sie bitte die Taste Tone Mode 6 so oft, bis im Display 18 die Meldung Tone Outerscheinen. Möchten Sie die Klangregler wieder aktivieren, drücken Sie erneut auf die Taste Tone Mode 7, bis im Display 18 die Meldung TONE IN erscheint.

Möchten Sie Bass und Höhen neu einstellen, müssen Sie, sobald Tone In im Display erscheint, zuerst auf die Set-Taste 20 an der Gerätevorderseite drücken. Nun können Sie mit den ▶-Tasten 17 den Bass anheben bzw. absenken. Drücken Sie erneut auf Set 20, um die Höhen mit Hilfe der ▶-Tasten 17 neu einzustellen.

- Falls Sie mit Ihrem Hörgenuss niemand in Ihrer unmittelbaren Umgebung stören wollen, schließen Sie einen Stereokopfhörer mit Klinkenstecker (6,3 mm) an die Kopfhörerbuchse Phones 4 an – im Display M erscheint daraufhin der Schriftzug HEADPHONE. Gleichzeitig werden alle Lautsprecherausgänge stumm geschaltet. Sobald Sie den Stecker für Ihren Kopfhörer abziehen, erklingt das Musiksignal wieder über die Lautsprecher.

Übersicht der Surround-Modi

MODUS	EIGENSCHAFTEN	VERZÖGERUNG
DOLBY DIGITAL	Dieser Modus lässt sich nur verwenden, wenn die Tonquelle in Dolby Digital (AC-3) codiert ist. Es stehen dann bis zu fünf Vollbereichskanäle plus ein nur für Tiefton-Effekte (LFE) reservierter Kanal zur Verfügung. Wählen Sie diesen Modus zum Abspielen von DVD, Laserdisc oder anderen AC-3-Quellen.	Center: 0 – 5 ms; Center-Grundeinstellung: 0 ms; Surround: 0 – 15 ms; Surround-Grundeinstellung: 0 ms
DTS	Dieser Modus lässt sich nur verwenden, wenn die Tonquelle DTS-codiert ist. DTS-codierte Programme erhalten Sie auf speziellen DVDs, Laserdiscs und Audio-CDs. Mit DTS stehen Ihnen bis zu fünf Vollbereichskanäle plus ein nur für Tiefton-Effekte (LFE) reservierter Kanal zur Verfügung.	Festeinstellung
DOLBY PRO LOGIC II	Dolby Pro Logic II ist die neueste Surround-Technik aus den Dolby Laboratories. Sie erzeugt oder de-codiert diskrete Kanäle mit vollem Frequenzumfang für die beiden Front-Lautsprecher, den Center und die beiden Surround-Lautsprecher. Ausgangspunkt dafür sind entweder Matrix-Surround-codier-te Programme oder auch herkömmliches Stereoton-Material. Der Dolby Pro Logic II Movie wurde für Kino-Soundtracks optimiert, die mit dem Matrix-Surround-Verfahren aufgenommen wurden. Dabei entstehen für die beiden Surround-Kanäle und den Center vollwertige, eigenständige Signale. Den Modus Pro Logic II Music sollten Sie für Musikmaterial verwenden, das entweder im Matrix-Surround-Verfahren oder normal in Stereo aufgezeichnet wurde. Der Modus Pro Logic II Emulation erzeugt aus herkömmlichen Stereo-Aufnahmen einen verblüffend guten 5-Kanal-Sur-round-Sound – allerdings mit stärkerer Surround-Verzögerung (Delay) als der „Music“-Modus.	Movie und Emulation: 10 - 25 ms Grundeinstellung: 10 ms Music: 0 - 15 ms Grundeinstellung: 0 ms
DOLBY 3 STEREO	Dolby 3 Stereo eignet sich sowohl für die oben genannten Surround-Programme als auch für alle Stereo-Programme – dieser Betriebs-Modus erzeugt neben dem linken und rechten Front-Kanal ei-nen Center-Kanal. Die Signale, die bei Dolby Pro Logic für die hinteren Surround-Lautsprecher vorge-sehen sind, werden dem linken und rechten Front-Lautsprecher zugemischt, um einen möglichst echten Raumklang-Effekt auch ohne hintere Boxen zu erhalten. Dieser Modus wird eingesetzt, wenn Sie einen Center-Lautsprecher, jedoch keinen Surround-Lautsprecher einsetzen wollen.	Keine Surround-Kanäle vorhanden
THEATER	Im Theater-Modus wird aus Stereo- oder auch Mono-Aufnahmen der Raumklang eines Theatersaa-les für Liveauftritte erzeugt.	Festeinstellung
HALL	Die beiden Betriebsarten HALL erzeugen bei Stereo- oder auch nur Mono-Aufnahmen ein klangli-ches Umfeld, das an einen kleinen (HALL 1) oder mittleren (HALL 2) Konzertsaal erinnert.	Festeinstellung
5-Kanal-Stereo	Dieser Modus leitet das Stereo-Signal sowohl zu den Front- als auch den Surround-Lautsprechern. Somit ist er optimal geeignet zum Beschallen einer Party oder Veranstaltung, da der AVR 1550 damit das gleiche Stereo-Signal vorne UND hinten abstrahlt. Der Center strahlt den Mono-Mix der beiden Stereo-Kanäle ab.	Keine Surround-Kanäle
SURROUND OFF bzw. STEREO	In diesem Modus werden alle digitalen Surround-Prozessoren umgangen – somit erhalten Sie reinen Zwei-Kanal-Stereo-Klang über den linken und rechten Front-Lautsprecher.	Keine Surround-Kanäle

Auswahl des Surround-Modus

Eines der wichtigsten Leistungsmerkmale des AVR1550 ist die mehrkanalige, räumliche Wiedergabe sowohl von Dolby Digital- (AC-3) oder DTS-Quellen als auch von analogen Surround-codierten Quellen sowie Standard-Stereo- und sogar Mono-Programmen. Zur Verfügung stellt Ihnen der AVR1550 elf Wiedergabe-Modi zur Verfügung.

Die Auswahl eines Surround-Modus bleibt weitgehend dem persönlichen Geschmack überlassen, hängt aber auch von der Art des verwendeten Programmmaterials ab. So sollten z.B. Kinofilme, CDs oder Fernsehprogramme, die das Logo führender Surround-Codierverfahren tragen, wie etwa Dolby Surround, entweder im Surround-Modus Dolby ProLogic II Movie (bei Filmen) oder Music (bei Musik).

Falls Sie keine rückwärtigen Lautsprecher verwenden, sollten Sie bei allen Surround-Aufnahmen den Modus Dolby 3 Stereo einstellen.

Wenn Dolby Digital 2.0-Signale (z.B. „D.D.2.0“-Tonspuren auf einer DVD), die mit Dolby ProLogic-Informationen codiert sind, über einen digitalen Eingang eingespeist werden, schaltet sich automatisch der Modus Dolby ProLogic II Movie ein (zusätzlich zum Modus Dolby Digital). Dieser erzeugt auch aus solchen Aufnahmen reinen Surround-Klang mit voller Bandbreite aus 5.1-Kanälen (siehe auch „Dolby Digital“ auf Seite 22).

Möchten Sie bei allen analogen Stereoaufnahmen ein breitgefächertes klangliches Umfeld entstehen lassen, sollten Sie den Modus Dolby Pro Logic II Music oder Emulation einstellen.

HINWEIS: Wurde ein Programm Surround-codiert (analog), behält es seine Raumklang-Eigenschaften bei, solange es in Stereo übertragen wird. Demzufolge behalten etwa in Dolby Surround vertonte Filme bei Empfang über Antenne, Kabel oder Satellit ihre Raumklang-Informationen bei, solange sie in Stereo empfangen werden.

Ist eine Ton- bzw. Bildkonserve nicht mit einer besonderen Surround-Codierung aufgenommen worden, können Sie dennoch Raumklang genießen: Dolby Pro Logic II und Dolby 3-Stereo können die natürliche Räumlichkeit von Stereo-Aufnahmen nutzen und selbst bei einfachen Stereonaufnahmen, die ja nach wie vor bei TV-Sendern Standard sind, beeindruckenden Raumklang erzeugen. Ist der Raumeffekt damit aber zu gering, oder wollen Sie alten „Extrem-Stereo“-Aufnahmen (links und rechts völlig unterschiedliche Signale, „Ping-Pong“-Stereo) Raumeffekt verleihen, wählen Sie Theater, Hall oder 5CH Stereo (Präferenzen siehe Tabelle Seite 20), und für reine Mono-Programme sind Theater oder Hall bestens geeignet.

Den Surround-Modus können Sie an der Geräte-vorderseite mit der Taste Surround Mode 7 anwählen. Um den Surround-Modus per Fernbedienung einzustellen, drücken Sie bitte zuerst die SURR-Taste 10 – danach können Sie mit den Tasten ▲▼ 13 den Surround-Modus ändern. Bei jeder Änderung des Surround-Modus wird die neue Einstellung im Display M angezeigt. Gleichzeitig leuchtet die entsprechende Anzeige C D F H J auf. Ändern Sie im laufenden Betrieb den Surround-Modus, wird dieser dem gerade aktiven Eingang automatisch zugewiesen und als neue Einstellung gespeichert. Diese Konfiguration bleibt so lange erhalten, bis Sie einen anderen Surround-Modus auswählen.

HINWEIS: Sobald Sie einen Surround-Modus anwählen, wird er durchlaufend an der unteren Bildschirmkante und auf dem Display angezeigt. Wollen Sie nun jedoch einen anderen Modus wählen, müssen Sie eine der ▲▼-Tasten 13 drücken, solange die Bezeichnung noch zu lesen ist.

Bitte beachten Sie, dass die Surround-Modi Dolby Digital und DTS sich nur wählen lassen, wenn ein digitaler Eingang (koaxial oder optisch) angewählt wird; sobald aber die Dolby Digital- oder DTS-Quelle spielt, erkennt der AVR1550 das entsprechende Signal und stellt den richtigen Modus automatisch ein, egal, welcher zuvor von Hand ausgewählt war (lesen Sie bitte dazu das nächste Kapitel dieser Bedienungsanleitung).

Wollen Sie eine Quelle auf die traditionelle Weise (Stereo) mit nur den beiden Front-Lautsprechern und dem Subwoofer (vorausgesetzt dieser ist angeschlossen und konfiguriert) abhören, drücken Sie die Taste Surround Mode 7 an der Geräte-vorderseite oder SURR 10 und ▲▼ 13 auf der Fernbedienung, bis im Display M der Schriftzug SURR OFF erscheint.

Digitale Tonwiedergabe

Dolby Digital (DIGITAL) und DTS (dts) bieten – verglichen zu anderen, älteren Raumklangverfahren – viele Vorteile. Sie stellen bis zu fünf Tonkanäle (vorne links, Mitte, vorne rechts, Surround links und Surround rechts) mit vollem Frequenzumfang (20 Hz bis 20 kHz) sowie einen speziellen Kanal für niederfrequente Toneffekte (LFE = Low-Frequency Effects) bereit. Diese Systeme werden oft auch als „5.1“-Soundsysteme bezeichnet. Dabei steht die „5“ für die fünf Vollbereichskanäle und die „1“ für den LFE-Tiefton-Kanal.

Dolby Digital

Dolby Digital (ursprünglich bekannt unter der Bezeichnung AC-3 ^® ) ist Standard auf DVD sowie auf Laserdiscs (nur NTSC), und wird wahrscheinlich auch Bestandteil von einigen künftigen Systemen wie HDTV sein.

ACHTUNG: Um die auf Laserdisc enthaltenen Dolby Digital-Signale wiedergeben zu können, benötigen Sie sowohl einen Laserdisc-Spieler mit RF-Ausgang sowie zusätzlich einen externen Wandler (RF-Demodulator), der das RF-Signal in das vom AVR1550 benötigte Datenformat überführt. Verbinden Sie bitte den AC-3/RF-Ausgang des LD-Spielers mit dem Demodulator und dessen Ausgang wiederum mit einem der Eingänge Opt oder Coax 16 10. Verbinden Sie niemals den RF-Ausgang direkt mit dem AVR1550. Zur Wiedergabe von DVDs oder DTS-codierten Laserdiscs/CDs ist dagegen kein Demodulator nötig.

DTS

DTS ist eine weitere, digitale 5.1-Surround-Technologie. Sowohl DTS als auch Dolby Digital sind digitale Surround-Systeme, benutzen allerdings unterschiedliche Codier-Algorithmen. Daher benötigen sie auch unterschiedliche Decodier-Schaltungen, um aus den digitalen Tonspuren einer DVD oder Laserdisc ein analoges Musiksignal zu erzeugen.

DTS ist auf entsprechend gekennzeichneten DVDs, Laserdiscs und speziellen Audio-CDs erhältlich. Für die Wiedergabe DTS-codierter Audio-CDs (nicht DVDs) können Sie jeden DVD-, Laserdisc- und CD-Spieler einsetzen, der mit einem digitalen Ausgang ausgestattet ist und für DTS-codierte LDs jeden Laserdisc-Spieler mit Digitalausgang: Verbinden Sie einfach den Digitalausgang Ihrer jeweiligen Digitalquelle mit einem der beiden digitalen Eingänge Opt oder Coax 16 10 des AVR 1550.

Wiedergabe von PCM-Audio-Signalen

Mit PCM (Pulse Code Modulation) bezeichnet man die zweikanaligen unkomprimierten digitalen Tonsignale, welche auf CDs, einigen speziellen PCM-codierten DVDs, Minidiscs und nicht per AC-3/DTS-codierten Laserdiscs enthalten sind. Diese Digital-signale kann der Receiver mit seinem hochwertigen Digital-Analog-Wandler in Analogsignale umwandeln, so dass Sie entsprechende Wiedergabegeräte für DVD, CD, MD oder LD ohne weiteres am AVR1550 anschließen können (Dolby Digital mit Laserdisc-Spielern nur über einen externen RF-Wandler, siehe Hinweis oben).

Die Digital-Ausgänge dieser Geräte verbinden Sie bitte mit einem der digitalen Eingänge Opt 16 oder Coax 10 an der Geräterückseite.

Um eine PCM-codierte Digitalquelle abzuhören, wählen Sie zuerst den Eingang für das betreffende Wiedergabegerät (z.B. CD) – damit schalten Sie das (eventuelle) Bildsignal zum Monitor und das analoge Tonsignal an die Aufnahmeausgänge durch (falls Sie die Analogverbindung hergestellt haben). Betätigen Sie bitte danach die Digital Select-Taste ▲▼ 21 16 – nun können Sie anhand der Tasten ▲▼ 13 auf der Fernsteuerung oder mit Hilfe der Wahltasten ▶▶ 17 an der Gerätevorderseite den gewünschten digitalen Eingang (die aktuelle Einstellung wird stets im Display M angezeigt) einstellen. Bestätigen Sie die neue Konfiguration mit Enter 15 oder Set 20.

Beim Abspielen einer PCM-Tonquelle leuchtet im Display die Anzeige PCM A auf. Während der PCM-Wiedergabe lässt sich jede SurroundBetriebsart auswählen, ausgenommen Dolby Digital und DTS.

Anschluss und Auswahl digitaler Quellen (Dolby Digital, DTS oder PCM)

Bevor Sie einen der digitalen Surround-Modi nutzen können, müssen Sie eine entsprechende digitale Quelle an den AVR1550 anschließen: Die Digitalausgänge von HDTV-Empfängern, digitalen Satellitenempfängern, DVD-Spielern, MD-Recordern oder CD-Spielern müssen mit einem der Anschlüsse Opt 10 oder Coax 16 verbunden sein.

Zum Abhören einer digitalen Quelle (z.B. DVD) aktivieren Sie einfach den gewünschten Eingang mit Hilfe der Source ▲▼-Taste 13 an der Gerätevorderseite oder der entsprechenden Eingangswahltaste 16 21 auf der Fernbedienung – das (eventuell vorhandene) Bildsignal wird daraufhin sofort an den Mon. Out-Ausgang 13 durchgeschaltet und – falls der Analogausgang der Digitalquelle mit dem AVR1550 verbunden ist (siehe oben) – das analoge Tonsignal liegt dann an den Aufnahmeausgängen an. Haben Sie während der Systemkonfiguration (siehe Seite 14) dem DVD-Eingang einen digitalen Anschluss (Coax 10 oder Opt 16) zugewiesen, wird dieser automatisch für die Tonwiedergabe ausgewählt.

HINWEIS: Sie können jederzeit den jeder gewählten Quelle (außer Tuner und 6 CH) zugeordneten Eingangstyp manuell ändern: Drücken Sie erst auf die Digital Select-Taste 16 23, und wählen Sie danach mit den Wahltasten ▲▼ 13 bzw. ▶▶ 17 den gewünschten Eingangstyp – die aktuelle Einstellung wird sowohl im Display 18 (OPTICAL oder COAXIAL) als auch mit Hilfe der Anzeigen OPT 1 B und COAX 1 E anzeigen. Sobald die digitale Quelle anfängt zu spielen, erkennt der AVR 1550 automatisch das Datenformat – PCM, Dolby Digital oder DTS – und im Display leuchten die entsprechenden Anzeigen A auf.

Bitte beachten Sie, dass der mit der angewählten Eingangsquelle (z.B. DVD) kombinierte Digitaleingang (z.B. COAX 1) vom Receiver gespeichert wird und nicht jedesmal separat eingestellt werden muss.

Status-Anzeige für digitalen Betrieb

Sobald Sie mit dem Abspielen der digitalen Tonquelle beginnen, stellt der AVR1550 automatisch fest, ob ein Dolby Digital-codiertes (AC-3), ein DTS-codiertes oder ein herkömmliches PCM-Signal (PCM = Pulse-Code-Modulation) anliegt, wie es z.B. CD-Spieler an ihrem Digitalausgang bereitstellen. Sobald eine AC-3- oder DTS-Quelle wiedergegeben wird, schaltet der AVR1550 automatisch auf Dolby Digital bzw. DTS. Bei PCM-Signalen lässt sich der gewünschte Surround-Modus dagegen von Hand wählen. Da die verfügbaren Surround-Modi vom Datenformat des empfangenen Audiosignals abhängen, ist es wichtig, das aktuelle Tonsignal zu kennen. Der AVR1550 ist mit mehreren Anzeigen ausgestattet, die das Signalformat angeben.

Wird eine digitale Video- bzw. Tonquelle wiedergegeben, gibt der Receiver mit Hilfe der Signal-format-Anzeige A den erkannten Signaltyp an:

D: Leuchtet diese Anzeige auf, hat der Receiver einen Dolby Digital-Datenstrom erkannt. Je nachdem, wie viele Tonkanäle auf der Disc aufgezeichnet wurden, und welche Tonspur Sie auf dem Wiedergabegerät ausgewählt haben, lassen sich neben Dolby Digital eventuell noch andere Surround-Modi wählen. Bitte beachten Sie, dass auf einer Digital-Surround-codierten Disc Tonsignale mit nur einem Kanal (auch „1.0“-Audio genannt), aber auch Tonsignale mit fünf Kanälen (auch „5.1“-Audio genannt) sowie alle Variationen dazwischen aufgezeichnet sein können (siehe Hinweis weiter unten). All diese Kanalkombinationen (mit Ausnahme von „2.0“-Audio) lassen sich nur in den Surround-Modi Dolby Digital wiedergeben. Besteht das Dolby Digital-Signal aus nur zwei Kanälen („2.0“), dann enthalten diese zwei Kanäle (links und rechts) sehr oft Pro Logic Surround-Informationen. In diesem Fall schaltet der AVR1550 automatisch um auf Dolby Pro Logic II (im Display leuchtet zusätzlich das Symbol D D D). Enthält das Dolby Digital 2.0-Signal keine Pro Logic-Information, wird automatisch der Dolby Digital-Modus aktiviert. Sie können dann allerdings auch einen der Pro Logic II-Modi (Sie sollten in diesem Fall nur die Betriebsarten Music oder Emulation nut-zen).

DTS: Leuchtet diese Anzeige auf, hat der Receiver einen DTS-Datenstrom erkannt. Arbeitet der Receiver im DTS-Modus, lässt sich dieser nicht manuell ändern.

PCM: Leuchtet diese Anzeige auf, hat der Receiver einen PCM-Datenstrom erkannt. Dieses Digital-Audio-Format wird von konventionellen CD-Spielern und MD-und Laserdisc-Spielern verwendet. Ein PCM-Signal lässt sich in allen Surround-Modi mit Ausnahme von Dolby Digital und DTS wiedergeben. Beachten Sie, dass ein DVD-Spieler jedes digitale Tonformat, also auch Dolby Digital oder DTS, im PCM-Format ausgeben kann, wenn bei ihm „PCM“ als Ausgabeformat gewählt ist. Dann lassen sich auch zweikanalige („2.0“) Dolby Digital- oder DTS-Tonspuren (wenn in der Kanal-Anzeige ☑ nur L und R aufleuchten) mit allen Surround-Arten (außer Dolby Digital oder DTS).

Zusätzlich zu den bisher beschriebenen Signalformat-Anzeigen verfügt der AVR1550 über eine einzigartige Kanalbelegungs-Anzeige P (siehe Display auf Seite 7) – hier wird stets angezeigt, welche digitalen Tonkanäle gerade vom Receiver empfangen werden, bzw. ob der digitale Datenstrom unterbrochen wurde.

Diese Anzeige besteht aus mehreren Lausprecher-Symbolen, die entsprechend ihrer Position im Hörraum mit Buchstaben gekennzeichnet sind: linker (L) und rechter (R) Front-Lautsprecher, Center (C), linker (SL) und rechter (SR) Surround-Lautsprecher sowie Subwoofer (LFE). Wird ein einfaches Stereo-Signal wiedergegeben, leuchten nur die Symbole L und R auf, da analoge Stereo-Signale nur Informationen für den linken und rechten Front-Lautsprecher enthalten – selbst Surround-codierte Analog-signale (etwa Dolby Surround-Aufnahmen) bestehen aus nur zwei Kanälen, die die entsprechenden Raumklanginformationen enthalten.

Digitale Audio-Signale dagegen können bis zu sechs Datenkanäle enthalten, je nachdem, wie die entsprechende Disc aufgezeichnet und welche Tonspur am DVD-Spieler angewählt wurde. Wird ein solches digitales Signal wiedergegeben, leuchten in der Anzeige P jene Lautsprecherkennungen auf, für die ein Signal empfangen wird. Bitte beachten Sie, dass DVDs oder andere Video- bzw. Audioquellen, die mit einer Dolby Digital-Tonspur versehen sind, nicht immer alle sechs Tonkanäle bereitstellen. Häufig liegt, trotz Dolby Digital-Aufnahmen, lediglich ein Stereo-Signal vor – der AVR1550 zeigt dann auch nur ein Stereo-Signal an (die Symbole L und R leuchten auf).

Nachtmodus

Eine Besonderheit von Dolby Digital ist die Betriebsart „Night Mode“. Dadurch lassen sich Tonquellen, die in Dolby Digital codiert sind, mit vollem Frequenzumfang und unverfälschter Dynamik im wichtigen mittleren Pegelbereich abspielen, wobei die Lautstärkespitzen um 1/4 bis zu 1/3 geringer und leise

Passagen etwas lauter als normal wiedergegeben werden. Auf diese Weise verursachen plötzliche Lautstärkesprünge mit extrem hohen Pegeln keine Lärmbelästigung mehr, und um auch leise Stellen gut hören zu können, muss der Lautstärkeregler weniger weit geöffnet werden – beides schont die Nerven Ihrer Nachbarn. Bitte denken Sie daran, dass der Nachtmodus nur dann verfügbar ist, wenn Dolby Digital-codierte Signale wiedergegeben werden.

Um den Nachtmodus einzuschalten, drücken Sie bitte auf Ihrer Fernbedienung die NIGHT-Taste 11 – danach können Sie mit Hilfe der ▲▼-Tasten 13 zwischen mittlerer und hoher Dämpfung wählen. Möchten Sie den Nachtmodus wieder ausschalten, drücken Sie bitte so oft auf einer der Tasten ▲▼ 13, bis auf dem Bildschirm und im Display M der Schriftzug D - R O F F erscheint – ist der Nachtmodus nicht mehr aktiv, erlischt die NIGHT-Anzeige 0.

Wichtige Hinweise für die Wiedergabe digitaler Quellen:

1. Sobald Sie die Wiedergabe eines digitalen Abspielgeräts auf „Pause“ schalten oder den schnellen Suchlauf bzw. Titelsuche betätigen, wird der digitale Datenstrom vorübergehend unterbrochen – in der Lautsprecher-/Kanal-Anzeige P fangen die Lautsprecherkennungen an zu blinken. Dies ist ganz normal, signalisiert keineswegs eine Fehlfunktion und verschwindet, sobald das Abspielgerät wieder digitale Daten sendet.

2. Der AVR1550 decodiert digitale Audioquellen mit einer Abtastrate von bis zu 96 kHz. Zwar lassen sich mit diesen Samplingraten nahezu alle Spielfilme auf DVD und HDTV sowie CDs und Minidiscs wiedergeben. Dennoch kann man nicht mit Sicherheit ausschließen, dass künftige Digitalquellen mit dem AVR1550 möglicherweise inkompatibel sind.

3. Beachten Sie bitte, dass nicht alle Dolby Digitalcodierten Aufnahmen stets ein vollständiges 5.1-Audiosignal enthalten. Lesen Sie im Booklet oder auf der Rückseite der DVD bzw. Laserdisc nach, welche Tonspuren aufgezeichnet wurden. Ihr AVR1550 wird immer das Signalformat erkennen, mit Hilfe der entsprechenden Symbole A anzeigen und sich automatisch darauf einstellen – die Kanalbelegung (siehe links) können Sie in der Lautsprecher-/Kanal-Anzeige P ablesen.

4. Wird eine Dolby Digital- oder DTS-Quelle abgespielt, lassen sich im Normalfall keine analogen Surround-Modi wie Dolby Pro Logic II, Dolby 3 Stereo, Hall, 5CH Stereo oder Theater aktivieren. Eine Ausnahme bilden speziell aufgenommene Tonspuren (siehe Hinweis Seite 27) oder am DVD-Spieler gewählte Tonformate (siehe PCM-Anzeige vorherige Seite).

5.Wird eine Dolby Digital- oder DTS-Quelle wiedergegeben, ist es nicht möglich, eine direkte Kopie über die Ausgänge Tape ②, VID1 ⑤ anzufertigen, wenn diese NUR an einen digitalen Eingang angeschlossen ist.

Tonband-Aufnahme

Als Signal für die Tonaufnahme dient in der Regel die jeweils abgehörte Eingangs-Quelle (wählbar entweder direkt über die Gerätefront oder über die Fernbedienung). Ist am Bandgeräteausgang TAPE OUT ② oder am VID1-Ausgang ⑤ ⑲ ein entsprechendes Bandgerät angeschlossen, brauchen Sie nur noch die Aufnahme zu starten.

Sie können mit Hilfe eines digitalen Aufnahmegerätes (CD-Recorder, Minidisc-Spieler usw.) am Coax-Ausgang ⑨ Aufzeichnungen anfertigen. Bitte beachten Sie, dass grundsätzlich alle digitale Signale an den koaxialen Ausgang weitergegeben werden, unabhängig davon welcher Digitaleingang verwendet wird (also mit optischer/koaxialer Signalumwandlung).

HINWEISE:

- Die digitalen Ausgänge sind nur dann aktiv, wenn ein digitales Tonsignal vorliegt. Analoge Quellen werden nicht an den Digitalausgang weitergeleitet. Zudem werden digitale Signale nicht in ein anderes Format konvertiert (z.B. von Dolby Digital zu PCM). Allerdings werden auch optische digitale Eingangssignale dank interner Signalwandlung an den koaxialen Digitalausgang weitergeleitet. Außerdem sollte das digitale Aufnahmegerät das anliegende Digitalsignal auch verarbeiten können. Ein Beispiel: Das digitale PCM-Signal eines CD-Spielers lässt sich ohne Probleme mit einem CD-R- oder Mini-Disc-Spieler aufnehmen – Dolby Digital- und DTS-Signale dagegen nicht.

Ausgangspegel anpassen (ohne Testtton)

Normalerweise wird der Ausgangspegel mit Hilfe des Testtons während der Lautsprecherkalibrierung eingestellt, wie auf Seite 17-18 beschrieben. In manchen Fällen aber kann es nötig sein, den Ausgangspegel der Vorverstärker mit Hilfe von Test-CDs oder Ihrer Lieblings-Musik einzustellen. Außerdem: Der Ausgangspegel für den Subwoofer sowie für Stereo Signale lässt sich nur über die unten beschriebene Prozedur einstellen.

Bevor Sie den Ausgangspegel mit Hilfe von Test-CDs oder anderen Tonkonserven einstellen, müssen Sie zuerst den gewünschten Surround-Modus wählen, für den Sie die Ausgangspegel anpassen wollen (siehe Hinweis). Starten Sie bitte danach die Wiedergabe Ihrer Programmquelle und stellen Sie die übliche Zimmerlautstärke mit Hilfe des Volume-Reglers ▲▼ 19 19 ein.

Haben Sie die Referenz-Lautstärke eingestellt, drücken Sie bitte die Channel-Taste 13 12 – der Schriftzug FL LEVEL erscheint auf dem Display M.Wollen Sie den Lautstärkepegel dieses Kanals (links vorne) ändern, drücken Sie Enter 15 oder Set 20, danach können Sie mit Hilfe der Wahltasten ▲▼ 13 oder ◀▶ 17 den Pegel ändern. Ändern Sie bitte NICHT MEHR die Lautstärke mit dem Volume-Regler 19 oder mit den Tasten 3, da sie als Referenz dient.

Danach drücken Sie die Enter-Taste 15 oder die Set-Taste 20, um die Änderungen zu speichern. Wählen Sie danach mit Hilfe der Wahltasten ▲▼ 13 oder ◀▶ 17 den nächsten Ausgangskanal.

Möchten Sie den Ausgangspegel des Subwo- ofers ändern, drücken Sie bitte die Wahltasten ▲▼ 13 oder ◀▶ 17 so oft, bis auf dem Display M der Schriftzug SW LEVEL erscheint (dieser Eintrag steht nur dann zur Ver- fügung, wenn auch ein Subwoofer am AVR1550 aktiviert ist). Drücken Sie danach die Taste Enter 15 oder Set 20, und stellen Sie wie oben beschrieben die gewünschte Lautstärke ein.

Wiederholen Sie die oben beschriebenen Arbeits- schritte, bis alle Kanäle korrekt ausgepegelt sind. Drücken Sie danach bitte zwei mal auf Enter 15 oder Set 20 – der AVR1550 schaltet dann um auf Normalbetrieb.

HINWEIS: Sie können den Ausgangspegel für jeden digitalen und analogen Surround-Modus separat justieren. Möchten Sie für einen bestimmten Surround-Modus den Ausgangspegel einstellen, wählen Sie zuerst den gewünschten Surround-Modus und gehen Sie dann so vor, wie oben beschrieben.

Die hier geänderten Ausgangspegel beeinflussen auch die Einstellungen beim Lautsprecher-Einpegeln (siehe Seite 17) und umgekehrt. Für die Klangmodi Stereo ist das oben beschriebene Verfahren der einzige Weg, die Ausgangspegel Ihres AVR1550 an die der anderen Surround-Modi anzupassen.

Display-Helligkeit

In der Grundkonfiguration leuchtet das Display 18 an der Gerätevorderseite mit der größtmöglichen Helligkeit, damit Sie es ohne Probleme auch bei Sonneneinfall ablesen können. In einer Heimkino-Installation (meistens wird dazu der Raum abgedunkelt) kann aber unter Umständen die Helligkeit des Displays stören. Aus diesem Grund bietet Ihnen der AVR1550 die Möglichkeit, die Helligkeit der Anzeige zu reduzieren bzw. das Display komplett auszuschalten.

Möchten Sie die Display-Helligkeit ändern, gehen Sie bitte wie folgt vor: Halten Sie die Set-Taste 20 an der Gerätevorderseite so lange gedrückt, bis im Display M der Schriftzug VFD FULL angezeigt wird. Nun können Sie innerhalb von fünf Sekunden mit Hilfe der ◀▶-Tasten 17 die gewünschte Helligkeit einstellen – quittieren Sie die neue Einstellung mit der Set-Taste 20.

Speichersicherung

Ihr Receiver ist mit einer Speichersicherung ausgestattet, die alle Tuner- und Konfigurationsdaten bei einem Stromausfall oder gänzlicher Abschaltung mittels Netzschalter 1 für etwa zwei Wochen sichert. Dauert der Stromausfall bzw. die Abschaltung länger an, müssen Sie möglicherweise die Einstellungen erneut vornehmen.

Tuner-Bedienung

Der im AVR1550 integrierte Tuner kann MW- und UKW-Radiostationen inklusive RDS-Daten – RDS nur bei UKW – empfangen. Dabei lassen sich die Radiostationen sowohl manuell als auch automatisch suchen. Der interne Speicher nimmt bis zu 30 Stationen auf.

Senderwahl

1. Drücken Sie auf die FM/AM-Taste 7 auf Ihrer Fernbedienung, um den integrierten Tuner auszuwählen. Sie können den Tuner auch mit Hilfe der Source-11 oder der Band-Taste 9 an der Gerätevorderseite aktivieren.
2. Drücken Sie auf die FM/AM-Taste 7 oder die Band-Taste 9, um zwischen MW (AM) und UKW (FM) hin- und herzuschalten.
3. Drücken Sie die TUN-M-Taste 18 auf der Fernbedienung, oder halten Sie die Taste Band 9 an der Gerätevorderseite länger als drei Sekunden gedrückt, um zwischen automatischer (im Display M leuchtet AUTO O) und manueller Sendersuche (AUTO O leuchtet nicht im Display M) hin- und herzuschalten.

Leuchtet die AUTO-Anzeige Ⓞ, hält die Sender-suche (siehe Punkt 4 unten) nur bei empfangs-würdigen Sendern an. Zudem werden alle Sender stumm geschaltet, die manuell eingestellt worden sind (siehe unten), für rauscharme Stereowiedergabe aber zu schwach sind (siehe auch Hinweis unten) – drehen Sie dann bitte den Lautstärkeregler nicht zu hoch.

1. Um nach einem Sender zu suchen, müssen Sie eine der Tasten Tuning ▲ ▼ 8 20 drücken. Leuchtet dabei im Display M die Anzeige AUTO O, sucht der Receiver nach dem nächsten empfangswürdigen Sender. Halten Sie die Taste länger gedrückt, bleibt der schnelle Frequenzdurchlauf so lange aktiviert, bis Sie die Taste wieder loslassen – danach wird wiederum die nächste empfangswürdige Station automatisch gesucht. Leuchtet dagegen die AUTO-Anzeige O nicht, können Sie die Empfangsfrequenz mit jedem Druck auf die Tuning-Taste ▲ ▼ 8 20 schrittweise ändern. Leuchtet die TUNED-Anzeige L auf, wird die eingestellte Radiostation optimal empfangen.

2. Sie können aber einen Sender auch direkt aufrufen, falls Sie seine Sendefrequenz wissen. Drücken Sie dazu zuerst auf die DIRECT-Taste 16 Ihrer Fernbedienung und geben Sie danach mit Hilfe der Zahlentasten 17 Ihrer Fernbedienung die Sender-Frequenz ein – der gewünschte Sender wird sofort eingestellt, sobald die letzte Ziffer eingetippt wurde. Haben Sie sich vertippt, können Sie die falsche Ziffer mit der Clear-Taste 26 wieder löschen.

HINWEIS: Ist der Empfang einer UKW-Stereostation verrauscht oder anders gestört, können Sie die Wiedergabequalität dadurch verbessern,

dass Sie den Tuner auf Mono-Empfang schalten. Drücken Sie dazu die Taste TUN-M 18 auf der Fernbedienung oder halten Sie die Taste Band 9 an der Gerätevorderseite drei Sekunden lang gedrückt, bis im Display die STEREO-Anzeige Uerlischt.

Stationen programmieren

Sie können bis zu 30 Radiostationen in beliebiger Reihenfolge einprogrammieren, die Sie dann mit den Bedienelementen an der Gerätevorderseite oder mit der Fernbedienung aufrufen können – der AVR1550 merkt sich dabei automatisch die Frequenz und die Empfangsart (mono oder stereo). Um eine Station einzuprogrammieren, gehen Sie bitte wie folgt vor:

1. Stellen Sie zuerst den gewünschten Sender ein.
2. Drücken Sie danach die MEM-Taste 27 auf der Fernbedienung – im Display 18 blinkt die Anzeige MEMORY T.
3. Nun müssen Sie innerhalb von fünf Sekunden über das Zahlenfeld 17 die gewünschte Speicherplatz-Nummer eingeben – diese erscheint im rechten Display-Bereich Q.
4. Wiederholen Sie die Schritte 1 bis 3, um weitere Stationen zu speichern.

Vorprogrammierte Sender abrufen

• Um einen Sender direkt abzurufen, müssen Sie lediglich die entsprechende Programmplatznummer über das Zahlenfeld 17 eingeben.
• Möchten Sie manuell durch die vorprogrammierten Radiosender „durchblättern“, drücken Sie bitte eine der Preset-Tasten 10 25.

RDS-Betrieb

In vielen Ländern wird inzwischen RDS (Radio Data System) eingesetzt. Sender, die das RDS-Signal übertragen (die meisten in Deutschland), senden neben ihrem Rundfunkprogramm weitere Signale wie den Namen des Senders (PS = Programm-Service), die laufende Programmart (PTY = Programm-Typ), die aktuelle Uhrzeit (CT) oder einen beliebigen Text (RT). Das RDS-System, das ausschließlich im UKW-Bereich eingesetzt wird, kann also direkt den Sendernamen (etwa SWR 3) anstelle der Übertragungsfrequenz anzeigen, was bei der Suche nach bestimmten Sendern eine große Hilfe sein kann. Darüber hinaus haben Sie die Möglichkeit, den AVR1550 nach einer bestimmten Programmart suchen zu lassen (z.B. Kultur, Sport, Musik).

RDS-Senderwahl

Ist eine UKW-Radiostation eingestellt, die RDS-Daten ausstrahlt, zeigt der AVR1550 automatisch den Sendernamen – eventuell noch zusätzlichen Text – im Display an. Gleichzeitig leuchtet im Display M die Anzeige RDS I.

RDS-Informationen

Im Normalbetrieb zeigt das Display des AVR1550 den Sendernamen an, bei manchen Privatsendern auch ein alle paar Minuten wechselnder Zusatztext. Drücken Sie auf die RDS-Taste 12 24, können Sie durch alle gesendeten RDS-Informationen blättern:

• Den Stationsnamen oder Zusatztext, der im Gegensatz zum Radiotext nicht waagerecht über das Display läuft.
  • Die Empfangsfrequenz.
• Den Programmtyp (PTY) – Eine Liste der verfügbaren Programmtypen finden Sie rechts.
• Radiotext (RT).Textnachrichten sind bei den meisten Radiostationen üblich – z.T. sogar in Form von Interpret oder Titel des gerade laufenden Stückes. Solche Texte „durchlaufen“ das Display von rechts nach links. Je nach Empfangsqualität kann es bis zu 30 Sekunden dauern, bis die Textnachricht auf dem Display erscheint – in der Zwischenzeit blinkt der Schriftzug TEXT im Display.
• Die aktuelle Uhrzeit (CT). Bitte beachten Sie, dass es bis zu zwei Minuten dauern kann, bis die aktuelle Uhrzeit im Display erscheint – in der Zwischenzeit blinkt der Schriftzug TIME im Display. Bedenken Sie bitte, dass die Uhrzeit vom Radiosender und nicht vom AVR1550 festgelegt wird.

Viele Radiostationen senden nicht alle hier beschriebenen RDS-Informationen. Fehlen RDS-Informationen, die mit der RDS-Taste 12 24 angewählt wurden, erscheint auf dem Display M nach einiger Zeit NO TYPE, NO TEXT oder NO TIME.

HINWEIS: RDS-Dienste stehen nur dann zur Verfügung, wenn der empfangene Sender stark genug empfangen wird – die Anzeige TUNEDL leuchtet dann im Display 18. Werden Texte dennoch fehlerhaft oder nur teilweise empfangen, oder fängt die Anzeige RDSI an zu blinken, so richten Sie Ihre Antenne neu aus, um den Sender in besserer Qualität empfangen zu können, oder wählen Sie eine andere, stärkere RDS-Station aus.

PTY Auto-Suchfunktion

Einer der Vorteile von RDS ist, dass die Sender Ihr laufendes Programm mit Hilfe spezieller Codes typisieren können. Damit haben Sie die Möglichkeit, automatisch nur Sender mit einem bestimmten Programmtyp suchen zu lassen. Zur Verfügung stehen folgende Programmtypen:

• (RDS ONLY, sucht nur RDS-Sender)
• (TRAFFIC, sucht Sender mit Verkehrsinformationen, siehe Hinweis auf Seite 31)
- NEWS: Nachrichten
• AFFAIRS: Politik und Aktuelles
- INFO: Generelle Informationen, Nachrichten aus Finanz und Handel, Wetterinformationen
- SPORT: Sportnachrichten
• EDUCATE: Aus- und Weiterbildung
• DRAMA: Literatur und Hörspiele
• CULTURE: Kultur-, Religions- und Gesellschaftsprogramme
• SCIENCE: Wissenschaftliche Programme
• VARIED: Diverse Sprachprogramme
- POP M: Pop-Musik
- ROCK M: Rock-Musik
• M. O. R. M: Leichte Unterhaltung
• LIGHT M: Leichte Musik
• CLASSICS: Klassische Musik
- OTHER M: Andere Musikprogramme – Jazz, Reggae, Rap etc.
• WEATHER: Wetterinformationen
• FINANCE: Programme aus dem Bereich Finanzen
• CHILDREN: Kinderprogramm
- SOCIAL A: Programme mit gesellschaftlichen Themen
• RELIGION: Religionsprogramme
• PHONE IN: Interaktive Programme
• TRAVEL: Reiseprogramme
• LEISURE: Freizeit und Hobby
- JAZZ: Jazz-Musik
• COUNTRY: Country-Musik
• NATION: Nationale und regionale, leichte Musik
- OLDIES: Oldies-Musik
• F∅LK M: Volksmusik
• DOCUMENT: Dokumentar-Programme
- TEST: Test-Sendung
- ALARM! : Alarm-Sendung

Suchen Sie einen Sender, der einen bestimmten Programmtyp ausstrahlt? Dann gehen Sie bitte wie folgt vor:

1. Drücken Sie die RDS-Taste B 24 so oft, bis im Displaybereich M der gerade empfangene Programmtyp erscheint – normalerweise müssen Sie die Taste dazu zwei mal drücken.

2. Drücken Sie – während im Display der aktuelle Programmtyp angezeigt wird – auf eine der Tasten ▼ Preset ▲ 9 25 oder halten Sie diese Taste gedrückt, um durch die verfügbare PTY-Liste zu „blättern“.

3. Drücken Sie auf eine der Tasten Tuning 720, um die Sendersuche zu starten. Der Tuner wird beim ersten empfangswürdigen Sender anhalten, der den oben eingestellten Programm-typ aussendet.

4. Der Tuner wird – falls notwendig – das komplette Frequenzband nach passenden und zugleich empfangswürdigen Stationen einmal durchsuchen. Bleibt die Suche erfolglos, erscheint nach einem Durchlauf einige Sekunden lang im Display der Schriftzug NONE. Danach schaltet der Tuner auf die zuletzt eingestellte Radiostation zurück.

HINWEIS: Viele Sender übertragen keine Angaben zum Programmtyp.Wenn ein solcher Sender eingestellt ist, und man die Anzeige auf Programmtyp schaltet, erscheint im Display die Anzeige NONE. Sender ohne Angaben zum Programmtyp werden beim „PTY“-Suchlauf übersprungen, es sei denn, Sie haben RDS ONLY gewählt.

Noch ein Hinweis: Viele Sender übertragen von Zeit zu Zeit Verkehrsinformationen. Um solche Sender identifizieren zu können, senden diese einen entsprechenden Code aus, den der AVR1550 erkennen kann. Wird ein solcher Sender empfangen, leuchtet die TA-Anzeige K auf. Falls Sie solche Sender suchen, wählen Sie TRAFFIC als Programmtyp. Der „PTY“-Suchlauf stoppt dann beim nächsten Sender mit Verkehrsinformationen – das gilt sogar für den Fall, dass der Sender im Augenblick des Abstimmvorgangs gerade keine Verkehrsinformationen ausstrahlt.

Fernbedienung

Der AVR1550 ist mit einer sehr leistungsfähigen Fernbedienung ausgestattet, die sowohl den AVR 1550 als auch kompatible Harman Kardon CD- und DVD-Spieler steuert.

Möchten Sie statt des AVR 1550 eine andere Komponente Ihrer Hi-Fi-Anlage steuern, müssen Sie zuerst auf die entsprechende Eingangstaste (Input Selectors) drücken – dadurch wählen Sie nicht nur den entsprechenden Eingang aus, sondern schalten auch die Codetabelle der Fernbedienung auf das neue Gerät um. Einige Funktionen der Fernbedienung arbeiten unabhängig vom eingestellten Eingang (AVR1550 oder eine andere Komponente) - siehe Seite 26. Möchten Sie wieder den Receiver steuern, müssen Sie erneut auf AVR 6 drücken.

Nr.	Tastenbeschriftung	AVR-Funktion	DVD-Funktion
1	Power On	Hauptschalter Ein	Hauptschalter Ein
2	Power Off	Hauptschalter Aus	Hauptschalter Aus
3	AVR	AVR-Wahltaste	AVR-Wahltaste
4	DVD	DVD-Wahltaste	DVD-Wahltaste
5	CD	CD-Wahltaste
6	TAPE	Tape-Wahltaste
7	VID 1	Video 1-Wahltaste
8	VID 2	Video 2-Wahltaste
9	VID 3	Video 3-Wahltaste
10 TV	TV-Wahltaste
11 FM/AM		Tuner-Wahltaste/-Bereichswahl
12 Audio		Audiospur-Auswahl
13 Subtitle		Untertitel-Auswahl
14 On/Off		Untertitel Ein/Aus
15 Play		Wiedergabe
16 Pause		Pause
17 Stop		Stopp
18 Status		Status-Anzeige
19	Tune Down	Sendersuche	Suchen rückwärts
20	Tune Up	Sendersuche	Suchen vorwärts
21	Preset Down	Senderspeicher	Titelsprung rückwärts
22	Preset Up	Senderspeicher	Titelsprung vorwärts
23 Slow Reverse		Zeitupe rückwärts
24 Slow Forward		Zeitupe vorwärts
25 Step Reverse		Schrittweise rückwärts
26 Step Forward		Schrittweise vorwärts
27 Repeat		Wiederholfunktion
28 Random		Wiedergabe in zufälliger Reihenfolge
29	Tun-M/Check	Tuner-Modus	Check
30 Volume Up		Lautstärke
31	Speaker/Menu	Lautsprecherauswahl	Menu
32	Memory/Prog.	Tuner-Speichertaste	Programmiertaste
33 Enter		Enter	Enter
34 Volume Down		Lautstärke
35	▲	Navigation/Wert einstellen Menü-Navigation
36	◀	Navigation/Wert einstellen Menü-Navigation
37	▶	Navigation/Wert einstellen Menü-Navigation
38	▼	Navigation/Wert einstellen Menü-Navigation
39 Surround Select		Surround-Auswahl
40 Digital		Digital-Eingang/Direct
41 Channel/Title		Karial-Wahl	Titelwahl
42 Delay		Surround-Verzögerung	Open/Close
43 1		1	1
44 2		2	2
45 3		3	3
46 Test		Testton
47 4		4	4
48 5		5	5
49 6		6	6
50 Night		Nachtmodus
51 7		7	7
52 8		8	8
53 9		9	9
54 Sleep		Abschaltautomatik
55 RDS		RDS	Setup Menu
56 0		0	0
57 Clear			Löschtaste
58 Mute		Stummschaltung

SYMPTOM MÖGLICHE URSACHE LÖSUNG

Das Gerät funktioniert nicht, obwohl • Keine Netzspannung. • Vergewissern Sie sich, dass der Netzstecker richtig in der der Netzschalter 1 aktiviert ist.		Steckdose steckt.• Prüfen Sie, ob die Steckdose Strom führt.
Display leuchtet, es wird jedoch kein Bild oder Ton wiedergegeben. unterbrochen.	• Eingangsverbindungen sind richtig angeschlossen sind.• Stummschaltung (Mute) ist aktiviert.• Lautstärke-Regler steht auf minimal.	• Vergewissern Sie sich, dass alle Eingänge und Lautsprecher Betätigen Sie die Mute-Taste 3.• Drehen Sie die Lautstärke höher.
Ton ist vorhanden, jedoch das Display bleibt dunkel.	• Display-Helligkeit steht auf „Aus”.	• Folgen Sie bitte den Instruktionen auf Seite 29, um die Helligkeit auf VFD FULL zu stellen.
Kein Ton vorhanden – die Betriebsanzeige 3 leuchtet rot (nicht orange).	• Die Schutzschaltung des AVR 1550 hat angesprochen – Kurzschluss ist wahrscheinlich.• Die Schutzschaltung wurde aktiviert – ein internes Problem liegt vor.	• Suchen Sie bei den Lautsprecheranschlüssen oder -kabeln nach einem Kurzschluss.• Wenden Sie sich an Ihren lokalen Harman Kardon Service.
Kein Ton von den Surround-Boxen oder dem Center-Lautsprecher.	• Falscher Surround-Modus.• Falsche Konfiguration.• Am Eingang liegt ein Mono-Signal an.• Lautsprecher nicht richtig angeschlossen.	• Wählen Sie einen anderen Modus – wählen Sie nicht Dolby 3 Stereo oder Stereo.• Überprüfen Sie Ihre Lautsprecherkonfiguration.• Mono-Signale enthalten keine Surround-Information für die rückwärtigen Lautsprecher im Dolby Pro Logic-Modus.• Überprüfen Sie die Verkabelung der Lautsprecher mit Hilfe des Einmess-Tons (siehe Seite 21).
Receiver reagiert nicht auf Kommandos der Fernbedienung.	• Zu schwache Batterien.• Falsche Komponenten-Auswahl für die Steuerung der Fernbedienung.• Infrarot-Sensor 5 am AVR1550 ist verdeckt.	• Batterien der Fernbedienung erneuern.• Drücken Sie auf die AVR-Taste 6.• Gegenstand, der den Sensor blockiert, entfernen.
Störungen bei Abhören des Tuners.	• Lokale Störungen.	• Stellen Sie den AVR 1550 oder die Antenne weit weg von laufenden Computern, Leuchtstofffröhren, Elektromotoren oder anderen elektrischen Geräten, die elektromagnetische Störungen produzieren können.
Die Kennungen in der Lautsprecher-/ Kanal-Anzeige P blinken – keine digitale Tonwiedergabe.	• Der digitale Datenstrom (Wiedergabe) wurde unterbrochen (Pause).	• Setzen Sie die Wiedergabe fort.• Stellen Sie sicher, dass ein digitaler Eingang ausgewählt wurde.

System zurückstellen (Reset)

In seltenen Fällen kann es vorkommen, dass der Receiver oder das Display an der Gerätefront nicht wie gewöhnlich funktionieren. Fehlerhafte Daten im Arbeitsspeicher und daraus resultierende falsche Befehle an den zentralen Prozessor können der Grund dafür sein.

Solche Störungen beheben Sie wie folgt: Zuerst ziehen Sie den Netzstecker, warten mindestens drei Minuten und stecken ihn wieder in die Steckdose. Treten weiterhin Störungen auf, hilft vielleicht ein Zurücksetzen (Reset) der Steuereinheit weiter.

Schalten Sie bitte zuerst den AVR 1550 mit Hilfe der POWER-Taste 2 in den Stand-by-Modus. Drücken Sie danach die Tasten Tone Mode 6 und RDS 12 gleichzeitig – der Receiver wird sich automatisch einschalten und im Displaybereich Merscheint der Schriftzug RESET.

HINWEIS: Bei diesem Vorgang gehen alle Einstellungen (vorprogrammierte Radiostationen, Surround-Modi usw.) verloren. Daher müssen Sie Ihren AVR1550 erneut konfigurieren.

Arbeitet das System immer noch nicht einwandfrei, kann eine schwerwiegendere Störung vorliegen. Beispielsweise könnten der Speicher oder Microprozessor durch Überspannung oder statische Entladung beschädigt sein.

Wenden Sie sich bitte an eine Harman Kardon Vertragswerkstatt, sollte selbst der „Reset“ das Problem nicht beheben.

Verstärker-Teil

Stereo-Modus

50 Watt pro Kanal, 20 Hz – 20 kHz, bei < 0,07% Klirrfaktor (THD), beide Kanäle an 8

Fünf-Kanal-Surround-Modus

Linker und rechter Front-Kanal:

40 Watt pro Kanal,

bei < 0,07% Klirrfaktor (THD), 20 Hz – 20 kHz, an 8

Center-Kanal:

40 Watt

bei < 0,07% Klirrfaktor (THD), 20 Hz – 20 kHz an 8

Surround-Kanäle:

40 Watt pro Kanal,

bei < 0,07% Klirrfaktor (THD), 20 Hz – 20 kHz an 8

Eingangsempfindlichkeit/Impedanz:

Hochpegel 200 mV / 47 k

Rauschabstand (IHF-A) 90 dB

Surround-Kanaltrennung

Analog-Decodierung

(Pro Logic etc.) 40 dB

Dolby Digital (AC-3) 55 dB

DTS 55 dB

Frequenzgang 10 Hz – 65 kHz

bei 1 Watt (+0 dB, -3 dB)

Hochstromfähigkeit (HCC) ±30 A

Übernahmeverzerrungen (TIM) nicht messbar

Tuner-Teil, UKW (FM)

Frequenzbereich 87,5 – 108 MHz

Empfindlichkeit IHF: 1,3 μV / 13,2 dBf

Rauschabstand Mono/Stereo: 70 / 65 dB (DIN)

Verzerrungen Mono/Stereo: 0,15 / 0,3%

Kanaltrennung 35 dB bei 1 kHz

Trennschärfe ±300 kHz: 65 dB

Spiegelfrequenz-

unterdrückung 80 dB

Zwischenfrequenz-

unterdrückung 90 dB

Tuner-Teil, MW (AM)

Frequenzbereich 520 – 1611 kHz

Rauschabstand 45 dB

Empfindlichkeit Loop: 500 μV

Verzerrungen 1 kHz, 50% Modulation: 0,8%

Trennschärfe ±9 kHz: 30 dB

Video-Teil

Video-Standard PAL/NTSC

Eingangspegel/Impedanz 1 V _p-d / 75

Ausgangspegel/Impedanz 1 V _p-p / 75

Frequenzgang 10 Hz – 8 MHz (−3 dB)

Allgemeines

Stromversorgung AC 220 – 240 V / 50 Hz

Leistungsaufnahme 72 W (im Leerlauf), 580 W maximal

(2 Kanäle werden angetrieben)

Maße (B x H x T) ² 440 x 166 x 435 mm

Gewicht 11 kg

¹ Gemessen ohne Eingangs-Anti-Slewing und Ausgangs-Entkoppelungsnetzwerk.
² Das Tiefenmaß enthält abstehende Bedienknöpfe und die Anschlüsse an der Geräterückseite. Im Höhenmaß sind die Standfüße enthalten.

Alle Ausstattungsmerkmale und Daten können ohne vorherige Ankündigung geändert werden.

Harman Kardon und „Power for the digital revolution“ sind eingetragene Warenzeichen der Harman International Industries, Inc.

„Dolby“, „Pro Logic II“, „AC-3“ und das ☐-Symbol sind eingetragene Warenzeichen der Dolby Laboratories. ©1992–1999 Dolby Laboratories, Inc. Alle Rechte vorbehalten.

DTS, DTS Surround und das dts-Logo sind eingetragene Warenzeichen der Digital Theater Systems, Inc.

UltraStereo ist ein eingetragenes Warenzeichen der UltraStereo Corporation.

Crystal ist ein eingetragenes Warenzeichen der Cirrus Logic Corp.

harman/kardon
