BEDIENUNGSANLEITUNG Smart Carimali

Reinigungsanleitung Smart

Inhalt

Was ist was? Seite 1	Automatisches Reinigungsprogramm Seite 2–3	Manuelle Reinigung – Cappuccinatore, Kaffeeauslauf Seite 4
Bedienfeld Seite 1	Manuelle Reinigung – Mixer Seite 3	Manuelle Reinigung – Zubehör Seite 4

Was ist was?

A Bohnenbehälter
B Handeinwurf für Kaffeemehl
C Produktwahltasten (Taste 8)
D Türschloss
E Tropfschale
F Tresterbehälter
G Höhenverstellbarer Getränkeauslauf
H Produktwahltasten (Taste 7)
I Display
J Kartenlesegerät (optional)
K Instantbehälter
L Instant- oder Bohnenbehälter

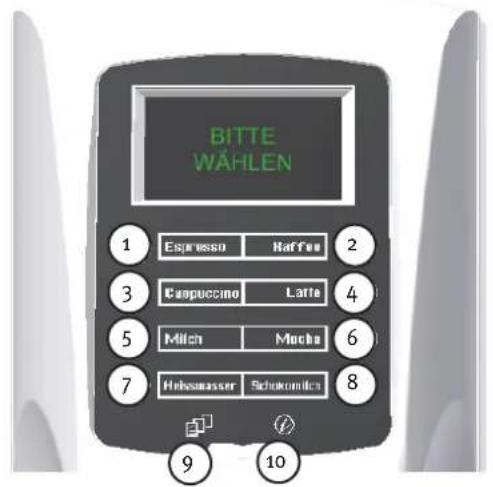

Bedienfeld

BITTE WÄHLEN 1 Espresso Kaffee 2 3 Caspuccino Latte 4 5 Milch Mocha 6 7 Hebswasser Schokumics 8 9 10

Taste Funktion

1 exit (edit)

2 Leerzeichen einfügen

3 Zeichen löschen

4 scroll/alles löschen

5 - 6 +

7 enter

8 ein/aus/esc

9

SHIFT/Reinigung: Wenn Sie die SHIFT-Taste drücken, zeigt das Display die Getränkeauswahl.

10

INFO: Hilfe nicht nur bei der Fehlerbehebung bietet die INFO-Taste. Ein Drücken der INFO-Taste liefert weitere Informationen.

Reinigungsanleitung

Smart

Automatisches Reinigungsprogramm

Benötigte Reinigungsmittel: Coffema Reinigungstabletten (Bestellnummer 5007), Coffema Milch- und Sahnereiniger (Bestellnummer 5010), Messbecher (750 ml Fassungsvermögen)

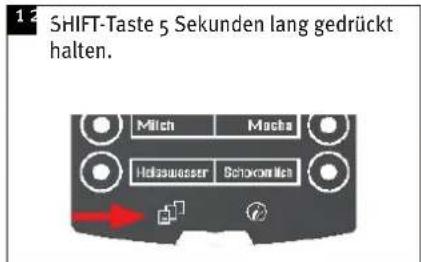

12 SHIFT-Taste 5 Sekunden lang gedrückt halten. Mitch Macha Helaswasser Schokontchen

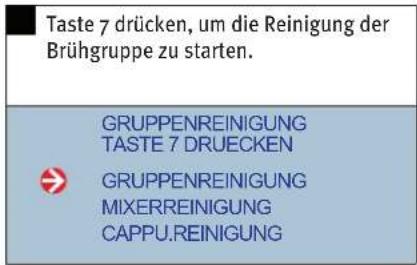

Taste 7 drücken, um die Reinigung der Brühgruppe zu starten. GRUPPENREINIGUNG TASTE 7 DRUECKEN GRUPPENREINIGUNG MIXERREINIGUNG CAPPU.REINIGUNG

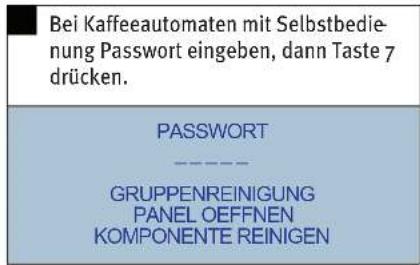

Bei Kaffeeautomaten mit Selbstbedienung Passwort eingeben, dann Taste 7 drücken. PASSWORT ---- GRUPPENREINIGUNG PANEL OEFFNEN KOMPONENTE REINIGEN

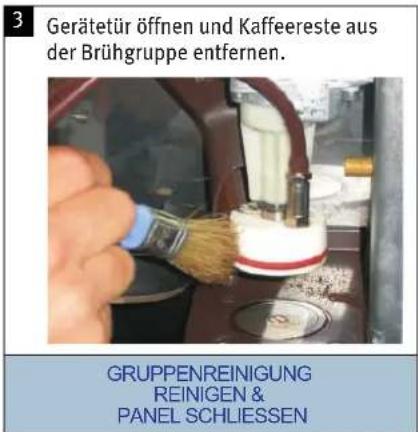

3 Gerätetür öffnen und Kaffeereste aus der Brühgruppe entfernen. GRUPPENREINIGUNG REINIGEN & PANEL SCHLIESSEN

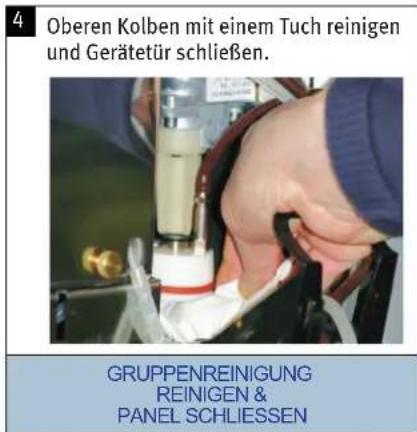

4 Oberen Kolben mit einem Tuch reinigen und Gerätetür schließen. GRUPPENREINIGUNG REINIGEN & PANEL SCHLIESSEN

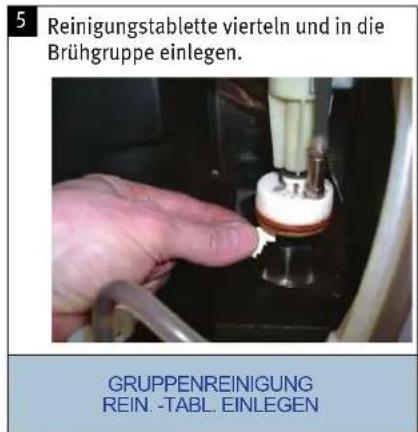

5 Reinigungstablette vierteln und in die Brühgruppe einlegen. GRUPPENREINIGUNG REIN. -TABL. EINLEGEN

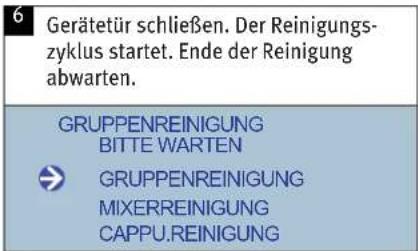

6 Gerätetür schließen. Der Reinigungszyklus startet. Ende der Reinigung abwarten. GRUPPENREINIGUNG BITTE WARTEN GRUPPENREINIGUNG MIXERREINIGUNG CAPPU.REINIGUNG

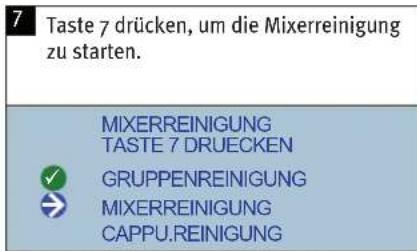

7 Taste 7 drücken, um die Mixerreinigung zu starten. MIXERREINIGUNG TASTE 7 DRUECKEN GRUPPENREINIGUNG MIXERREINIGUNG CAPPU.REINIGUNG

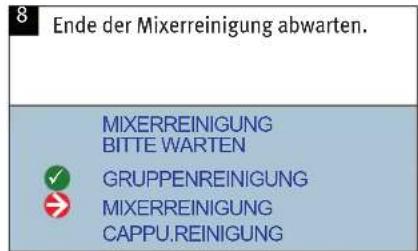

8 Ende der Mixerreinigung abwarten. MIXERREINIGUNG BITTE WARTEN GRUPPENREINIGUNG MIXERREINIGUNG CAPPU.REINIGUNG

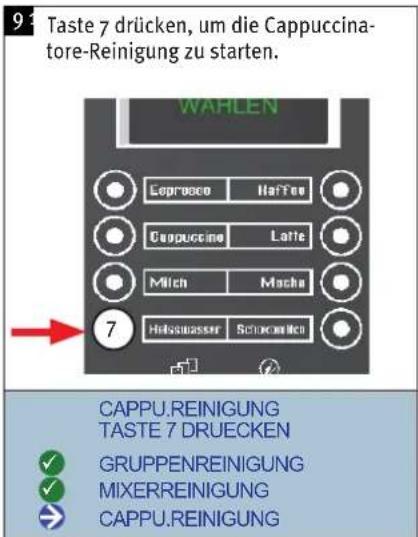

9: Taste 7 drücken, um die Cappuccinatore-Reinigung zu starten. WAHLEN Capruace Neffee Capuccine Latte Miche Macha 7 Heiswasser Schuernlich CAPPU.REINIGUNG TASTE 7 DRUECKEN GRUPPENREINIGUNG MIXERREINIGUNG CAPPU.REINIGUNG

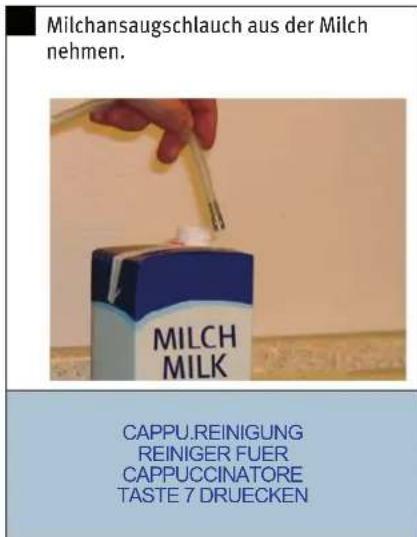

Milchansaugschlauch aus der Milch nehmen. MILCH MILK CAPPU.REINIGUNG REINIGER FUER CAPPUCCINATORE TASTE 7 DRUECKEN

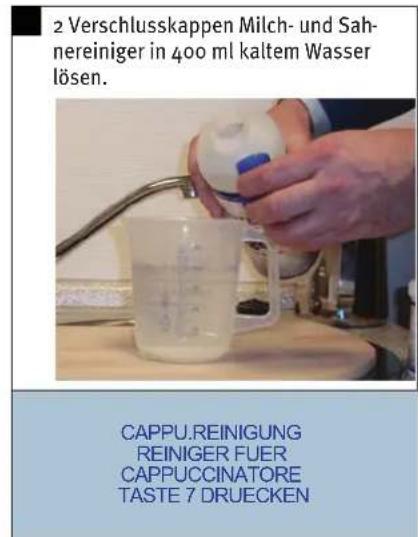

2 Verschlusskappen Milch- und Sahnereiniger in 400 ml kaltem Wasser lösen. CAPPU.REINIGUNG REINIGER FUER CAPPUCCINATORE TASTE 7 DRUECKEN

Reinigungsanleitung Smart

12

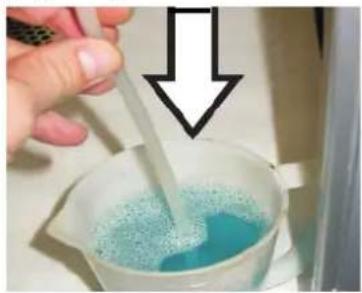

Milchansaugschlauch in die Reinigungslösung tauchen.

CAPPU.REINIGUNG BITTE WARTEN

GRUPPENREINIGUNG MIXERREINIGUNG CAPPU.REINIGUNG
m = 311
Nach Ende der Reinigung zeigt das Display:
CAPPU.REINIGUNG WIEDER REINIGUNG NUR MIT WASSER TASTE 7 DRUECKEN
15
Milchansaugschlauch in einen Behälter mit 500 ml kaltem Wasser tauchen.
CAPPU.REINIGUNG WIEDER REINIGUNG NUR MIT WASSER TASTE 7 DRUECKEN
16
Taste 7 drücken, um die Cappuccinatore-Reinigung nur mit Wasser zu starten. Nach Ende dieser Spülung zeigt das Display:
BITTE WAEHLEN TRESTER VOLL
m = 311
Getränkeauslauf hochschieben. Tresterbeh
19
Mindestens 5 Sekunden warten. Das Display zeigt:
BITTE WAEHLEN TRESTER FEHLT
nalt
r herausziehen und leeren.
BITTE WAEHLEN TRESTER FEHLT
20
Tresterbehälter in den Kaffeeautomaten einsetzen.
21
Tropfschale herausziehen und leeren (nur bei Kaffeeautomaten ohne Festwasseranschluss).
AUS TROPFSCHALE???
m = 311
Tropfschale in den Kaffeeautomaten einsetzen.

Manuelle Reinigung – Mixer

1
Gerätetür öffnen. Ausgabeschlauch vom Mixer abziehen.

2
Flansch gegen den Uhrzeigersinn drehen und Mixer ausbauen.

Mixer unter laufendem Wasser gründlich abspülen.

4
Mixer wieder befestigen.

5
Ausgabeschlauch aufstecken.

Reinigungsanleitung Smart

Manuelle Reinigung – Cappuccinatore, Kaffeeauslauf

Benötigte Reinigungsmittel: handelsübliches Geschirrspülmittel

• Reinigen Sie den Cappuccinatore nur manuell, wenn der Cappuccinatore bei der automatischen Reinigung nicht richtig sauber geworden ist und dadurch nicht funktioniert.
• Reinigen Sie den Cappuccinatore nicht im Geschirrspüler! Die Kunststoffteile können dabei beschädigt werden.

Abdeckung des Kaffeeauslaufs entfernen und Kaffeeauslauf aus der Halterung nehmen.

Cappuccinatore aus dem Kaffeeauslauf ausbauen. Silikonschlauch No. 3 und No. 4 entfernen.

Cappuccinatore auseinanderbauen. Einzelteile gründlich reinigen. Milchreste aus den Löchern entfernen. Dichtungen prüfen.

1←↑2 3←↑4

Kaffeeauslauf auseinanderbauen. Einzelteile reinigen. Kaffeereste aus den Löchern entfernen.

Manuelle Reinigung – Zubehör

TROPFSCHALE UND TRESTERBEHÄLTER, TÄGLICH

Tropfschale und Tresterbehälter unter laufendem Wasser reinigen.

Bohnenbehälter mit einem Tuch und herkömmlichen Reinigungsmittel reinigen.

Instantbehälter mit einem Tuch und herkömmlichen Reinigungsmittel reinigen.

HANDEINWURFSCHACHT UND MEHLRUTSCHE, WÖCHENTLICH

Handeinwurf öffnen und Handeinwurfschacht herausnehmen.

Handeinwurfschacht gründlich reinigen

Mehlrutsche gründlich reinigen.

Empfohlene Reinigungsmittel

REINIGUNGSTABLETTEN 100 Tabletten à 2 g Bestellnummer: 5007

MILCH- UND SAHNEREINIGER 1 Liter Bestellnummer: 5010
