Produkttyp	Kaffee-Vollautomat
Modell	KAV 3185
Marke	Clatronic
Spannung	230 V ~ 50 Hz
Leistung	1300 W
Wassertank	1,5 l
Kaffeebohnenbehälter	ca. 250 g
Kaffeesatzbehälter	0,5 l
Abmessungen (B × H × T)	350 × 395 × 380 mm
Gewicht	ca. 10 kg
Kaffeezubereitung	Aus Bohnen oder gemahlenem Pulver
Milchaufschäumen	Ja, mit Dampfdüse
Heißwasser	Ja, für Tee etc.
Mahlgrad einstellbar	Ja, stufenlos (Stufe 1-8)
Einstellbare Kaffeemenge	Kleine, mittlere, große Tasse
Brühtemperatur wählbar	Niedrig, Mittel, Hoch
Energiesparmodus	Ja, nach einstellbarer Zeit (15 Min. – 12 Std.)
Wasserhärteeinstellung	Stufen 1-4 (weich bis sehr hart)
Entkalkung	Automatisches Entkalkungsprogramm
Automatische Reinigung	Nach jeweils 10 Tassen
Wartung Brüheinheit	Regelmäßig reinigen, mind. einmal wöchentlich
Sicherheitsfunktionen	Abschaltautomatik, Verbrühschutz, Kindersicherung
Lieferumfang	Bedienungsanleitung, Messlöffel mit Reinigungspinsel, lebensmittelechtes Silikonfett
Ersatzteile	Bestellbar über Clatronic Service Center

Häufig gestellte Fragen - KAV 3185 CLATRONIC

Wie schalte ich den Kaffeevollautomaten Clatronic KAV 3185 ein?

Drücken Sie den Ein-/Aus-Schalter (Abb. 4/1). Das Gerät führt einen Selbsttest durch. Sobald im Display "Bereit zum Kaffeebrueh" erscheint, ist das Gerät einsatzbereit.

Kann ich auch gemahlenen Kaffee anstelle von Bohnen verwenden?

Ja, öffnen Sie die Abdeckung der Einfüllöffnung für Kaffeepulver (Abb. 1/1) und füllen Sie maximal einen gestrichenen Messlöffel Kaffeepulver ein. Drücken Sie dann die Taste Kaffeebezug (Abb. 8) und wählen Sie die gewünschte Tassengröße.

Wie schäume ich Milch mit dem KAV 3185 auf?

Drücken Sie die Taste Dampfmodus (Abb. 10). Nach der Aufwärmphase tauchen Sie die Dampfdüse in die Milch ein und drehen den Drehschalter Heißwasser-/Dampf nach links (Abb. 12/1). Bewegen Sie das Gefäß leicht auf und ab. Zum Beenden drehen Sie den Schalter nach rechts und drücken erneut die Dampfmodus-Taste.

Wie kann ich die Kaffeeausgabe-Temperatur ändern?

Gehen Sie ins Menü mit der Taste OK. Wählen Sie mit den Pfeiltasten den Menüpunkt Temperatur aus und bestätigen Sie mit OK. Wählen Sie zwischen Niedrig, Mittel oder Hoch und bestätigen Sie. Die Änderung wirkt sich nach etwa 4 Tassen aus.

Wann muss der Kaffeesatz-Auffangbehälter geleert werden?

Der Behälter sollte täglich oder spätestens geleert werden, wenn im Display die Meldung Auffangbehälter leeren erscheint (nach 10 Brühvorgängen). Ziehen Sie den Behälter heraus (Abb. 20), entleeren und reinigen Sie ihn mit klarem Wasser.

Wie reinige ich die Brüheinheit?

Schalten Sie das Gerät aus und lassen Sie es abkühlen. Öffnen Sie die Service-Tür (Abb. 22), heben Sie die Brüheinheit an und ziehen Sie sie heraus (Abb. 23). Spülen Sie sie gründlich mit warmem Wasser ab (nicht in der Spülmaschine). Trocknen Sie sie und fetten Sie die Mittelachse mit dem beiliegenden Silikonfett ein. Setzen Sie die Einheit wieder ein, bis sie einrastet.

Wie stelle ich die Wasserhärte ein?

Rufen Sie das Menü auf und wählen Sie Wasserhaerte. Stellen Sie den Härtegrad Ihres Wassers ein (1 = weich bis 4 = sehr hart). Informationen erhalten Sie von Ihrem Wasserversorger. Die Voreinstellung ist 3.

Was mache ich, wenn die Meldung "Entkalkung" erscheint?

Bereiten Sie etwa 3,5 Liter Entkalkerlösung vor (Zitronensäurebasis, kein Essig). Entleeren Sie Wassertank und Abtropfschale. Füllen Sie den Wassertank mit Entkalker bis MAX. Starten Sie das Entkalkungsprogramm im Menü unter Entkalkung und folgen Sie den Anweisungen im Display. Der Vorgang dauert ca. 45 Minuten.

Kann ich die Kaffeemenge für jede Tassengröße individuell einstellen?

Ja, halten Sie die gewünschte Tassentaste (klein, mittel, groß) gedrückt, bis im Display Punkte erscheinen. Lassen Sie los und drücken Sie erneut, wenn die gewünschte Füllmenge erreicht ist. Die Einstellung wird gespeichert (maximal 10 Punkte).

Wie behebe ich eine blockierte Brüheinheit?

Schalten Sie das Gerät aus und entfernen Sie den Kaffeesatz-Auffangbehälter. Halten Sie die Taste Mittlere Tasse gedrückt und schalten Sie das Gerät ein. Halten Sie die Taste weiter gedrückt, bis die Meldung Achtung Einh. loesen erscheint. Lassen Sie los. Wiederholen Sie den Vorgang ggf. 2 Mal. Danach können Sie die Brüheinheit entnehmen und die Antriebswelle justieren (siehe Anleitung S. 18).

BEDIENUNGSANLEITUNG KAV 3185 CLATRONIC

Inhaltsverzeichnis.... 1

Teilebezeichnung / Lieferumfang.... 2

Technische Daten....2

Zu dieser Bedienungsanleitung!......3

Vielen Dank! 3

Symbole in dieser Anleitung....3

Herstelleranschrift.... 3

Sicherheitshinweise.... 3

Zu dieser Bedienungsanleitung....3

Kinder und Elektrizität...... 3

Transport.... 3

Zum Umgang mit Elektrizität...... 4

Sicheres Aufstellen....4

Bestimmungsgemäße Verwendung.... 4

Sichere Benutzung....4

Sicherheitshinweise zu Störungen und Defekten......4

Auspacken und Aufstellen.... 5

Auspacken.... 5

Aufstellen.... 5

Inbetriebnahme....5

Wassertank ausspülen und auffüllen.... 5

Kaffeebohnen einfüllen....5

Einschalten....6

Ausschalten....6

Kleines ABC der Kaffeezubereitung......6

Geschmack....6

Zubereitungsarten....6

Automatische Reinigung...... 6

Grundfunktionen....7

Kaffee aus Bohnen....7

Kaffee aus Pulver....7

Füllmenge ändern.... 8

Milch aufschäumen.... 8

Heißes Wasser beziehen....9

Voreinstellungen ändern.... 9

Menü verwenden....9

Überblick.... 10

Energiesparoptionen ändern.... 10

Menüssprache ändern....10

Kaffeeausgabe-Temperatur ändern.... 10

Kaffeemenge ändern....10

Vorinjektionsmenge ändern....11

Vorbrühzeit ändern.... 11

Wasserhärte einstellen.... 11

Entkalken....12

Anzahl der zubereiteten Tassen....14

Werkseinstellungen wieder herstellen.... 14

Mahlgrad einstellen.... 15

Reinigung und Wartung....15

Gehäuse reinigen.... 15

Wassertank reinigen....15

Bohnenbehälter reinigen.... 15

Tassenstellfläche reinigen.... 16

Kaffeesatz-Auffangbehälter reinigen / entleeren...... 16

Abtropfschale reinigen / entleeren....16

Brüheinheit reinigen.... 16

Brüheinheit lösen....17

Filtersiebe reinigen.... 17

Antriebswelle justieren.... 18

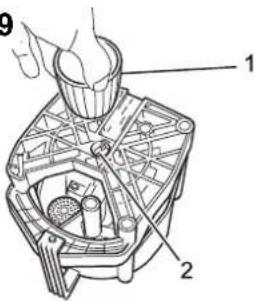

Siebträger in Brüheinheit justieren.... 18

Kaffeeauslauf reinigen....18

Einfüllöffnung Kaffeepulver reinigen....19

Dampfdüse reinigen.... 19

Entkalken.... 19

Warnmeldungen.... 19

Fehlerbehebung.... 20

Entsorgung.... 21

Ersatzteile.... 21

Konformität.... 21

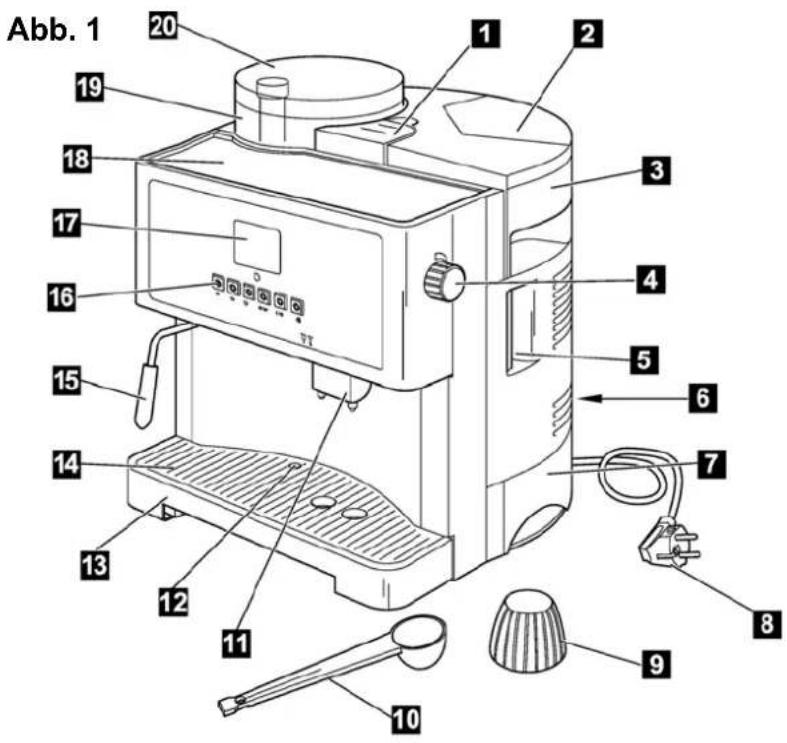

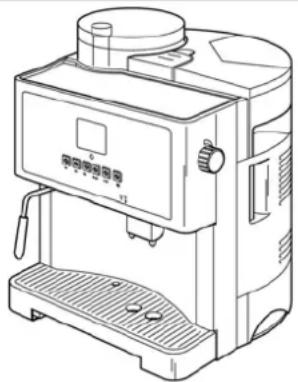

Teilebezeichnung / Lieferumfang

1. Einfüllöffnung Kaffeepulver
2. Klappe Wassertank
3. Wassertank
4. Drehschalter Heißwasser/ Dampf
5. Service-Tür
6. Ein-/Aus-Schalter
7. Auffangbehälter für Kaffeesatz
8. Netzstecker
9. Einstellhilfe für Antriebswelle
10. Messlöffel mit Reinigungspinsel
11. Kaffeeauslauf
12. Füllstandsanzeiger
13. Abtropfschale
14. Tassenrost
15. Dampfdüse mit Aufschäumhilfe

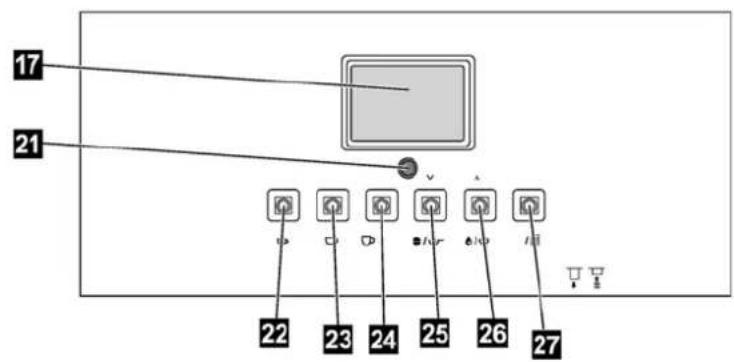

16. Bedienfeld
17. Display
18. beheizte Tassenstellfläche
19. Kaffeebohnen-Behälter
20. Abdeckung Kaffeebohnenbehälter
21. Betriebsanzeige
22. Taste „Kleine Tasse“
23. Taste „Mittlere Tasse“
24. Taste „Große Tasse“
25. Taste „Kaffeebezug“
26. Taste „Dampfmodus“
27. Taste „Menü"

Ohne Abbildung:

• Bedienungsanleitung
• Garantiebedingung
• Garantieabwicklung
• lebensmittelechtes Silikonfett

Technische Daten

Geräteart Kaffee-Vollautomat

Modell KA-V 3185

Spannung 230 V \~50 Hz

Leistung 1300 W

Wassertank 1,5 l

Kaffeebohnenbehälter ca. 250 g

Kaffeesatzbehälter 0,5 l

Abmessungen 350 x 395 x 380 mm

(B × H × T)

Gewicht ca. 10kg

Zu dieser Bedienungsanleitung!

Vielen Dank! Symbole in dieser Anleitung

Es freut uns, dass Sie sich für den Kaffeevollautomaten KA-V 3185 entschieden haben.

Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für Ihren Kauf.

Bitte lesen Sie vor der ersten Benutzung des Gerätes diese Bedie-

nungsanleitung und besonders die Sicherheitshinweise vollständig durch und beachten Sie diese.

Bewahren Sie diese Anleitung zum Nachschlagen auf und legen Sie sie bei, wenn Sie das Gerät an einen anderen Nutzer weitergeben.

Wichtige Hinweise für Ihre Sicherheit sind in dieser Bedienungsanleitung besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

Achtung

Das Warndreieck ⚠ kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer, andernfalls könnten Sie sich verletzen oder das Gerät könnte beschädigt werden.

Hinweis

Das Hinweissymbol ⓘ kennzeichnet nützliche Informationen.

Herstelleranschrift

Clatronic International GmbH

Industriering Ost 40

47906 Kempen

Telefon: + 49 2152 2006 888

Fax: [phone]

Mail: [e-mail]

Internet: www.clatronic.de

Sicherheitshinweise

Zu dieser Bedienungsanleitung

ACHTUNG! Beachten Sie Gefahren- und Sicherheitshinweise unbedingt. Nichtbeachten dieser Hinweise kann lebensgefährlich sein. Bewahren Sie die Gebrauchsanweisung gut auf.

Legen Sie die Gebrauchsanweisung bei, wenn Sie das Gerät an Dritte weitergeben.

Verwenden Sie das Gerät nur so, wie es in der Gebrauchsanweisung beschrieben ist.

Das Gerät ist ausschließlich für den Gebrauch im Haushalt bestimmt. Es ist für eine gewerbliche Nutzung nicht geeignet.

Der Kaffeevollautomat darf nur in geschlossenen Räumen und nicht im Freien verwenden.

Kinder und Elektrizität

Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen es nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person nutzen. Beaufsichtigen Sie Kinder, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Transport

Fassen Sie das Gerät stets am Gehäuse und nie am Wassertank an.

Bewegen Sie das Gerät nicht, wenn es in Betrieb ist.

Zum Umgang mit Elektrizität

Das Gerät wird mit elektrischem Strom betrieben, daher besteht grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher besonders auf Folgendes:

Fassen Sie den Stecker niemals mit nassen Händen an. Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer direkt am Stecker. Ziehen Sie niemals am Kabel, es könnte reißen.

Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt, überfahren wird, oder mit Hitzequellen in Berührung kommt.

Achten Sie darauf, dass das Stromkabel beim Betrieb nicht um das Gerät gewickelt ist.

Stellen Sie das Gerät beim Betrieb nicht auf das Stromkabel.

Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme des Gerätes ausgelegt sind.

Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten.

Achten Sie darauf, dass nur der Wassertank, die Abtropfschale und der Kaffeesatzbehälter mit Wasser in Berührung kommen. Halten Sie die übrigen Teile des Gerätes vor Regen und Nässe fern.

Betreiben Sie das Gerät nur, wenn die auf dem Typenschild an der Unterseite des Gerätes angegebene elektrische Spannung mit der Spannung Ihrer Steckdose übereinstimmt. Eine falsche Spannung kann das Gerät zerstören.

Sicheres Aufstellen

Der sichere Betrieb des Gerätes setzt einen dem Gerät angemessenen Standort voraus. Beachten Sie daher Folgendes:

Schützen Sie das Gerät vor Witterungseinflüssen. Verwenden Sie es nie im Freien.

Schützen Sie das Gerät vor Feuchtigkeit.

Schützen Sie das Gerät vor Frost. Das Restwasser im Gerät könnte gefrieren und das Gerät beschädigen.

Betreiben Sie das Gerät nie auf oder in der unmittelbaren Nähe von Wärmequellen wie z.B. Herdplatten, Öfen etc. auf.

Stellen Sie das Gerät nicht in direktes Sonnenlicht.

Das Gerät muss mindestens 10 cm Abstand zu Wänden bzw. zu Gegenständen haben.

Bestimmungsgemäße Verwendung

Der Kaffeevollautomat ist ausschließlich für folgende Tätigkeiten bestimmt:

Zubereitung von Kaffee/Espressokaffee

Zubereitung von Heißwasser

Aufschäumen von Milch mit Heißdampf

Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt. Insbesondere untersagt ist, Flüssigkeiten wie Milch oder Mineralwasser in den Wassertank zu füllen.

Sichere Benutzung

Das Gerät erzeugt zum Aufschäumen von Milch bzw. zur Heißwasserbereitung Heißdampf bzw. Heißwasser mit einer Temperatur von bis zu 100 °C. Vom Heißdampf gehen unterschiedliche Gefahren aus. Daher:

Stellen Sie ein Gefäß unter die Dampfdüse.

Richten Sie den Heißwasserstrahl/Dampfstrahl niemals auf Personen oder Tiere. Es besteht Verbrühungsgefahr.

Richten Sie den Heißwasserstrahl/Dampfstrahl nicht auf elektrische Geräte, Steckdosen, etc. Es besteht die Gefahr eines elektrischen Schlags.

Die Dampfdüse wird während des Betriebs heiß. Vermeiden Sie das Berühren der Dampfdüse.

Sicherheitshinweise zu Störungen und Defekten

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Betreiben Sie niemals ein defektes Gerät oder ein Gerät mit einem defekten Kabel. Es besteht ein erhebliches Verletzungsrisiko.

Auspacken und Aufstellen

Auspacken

Packen Sie das Gerät und alle Zubehörteile aus und überprüfen Sie den Inhalt auf Vollständigkeit. Informationen zum Lieferumfang finden Sie auf Seite 2, "Teilebezeichnung / Lieferumfang".

Achtung

Transportieren/versenden Sie das Gerät grundsätzlich immer in der Originalverpackung, damit es keinen Schaden nimmt. Heben Sie dazu die Verpackung auf.

Entsorgen Sie nicht mehr benötigtes Verpackungsmaterial entsprechend den in Ihrem Land geltenden Vorschriften.

Hinweis

Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler.

Aufstellen

1. Stellen Sie das Gerät auf eine stabile, wärmebeständige, waagerechte und ebene Fläche. Halten Sie einen Abstand von mindestens 10 cm zu Wänden oder Gegenständen.
2. Schließen Sie das Gerät an eine geerdete Steckdose an.

Inbetriebnahme

Wassertank ausspülen und auffüllen

Achtung

Füllen Sie ausschließlich kaltes Wasser in den Wassertank. Füllen Sie niemals andere Flüssigkeiten wie Milch oder Mineralwasser in den Wassertank.

Entleeren Sie den Wassertank aus hygienischen Gründen täglich und füllen ihn mit frischem Wasser auf.

1. Nehmen Sie den Wassertank (Abb. 1/3) vom Gerät ab.
2. Öffnen Sie die Klappe (Abb. 2/1) und spülen Sie den Tank mit klarem Wasser aus.

3. Füllen Sie den Wassertank mit frischem, kalten Wasser. Befüllen Sie den Wassertank maximal bis zur „Max“-Marke (Abb. 2).

4. Setzen Sie den Wassertank wieder auf das Gerät.

Hinweis

Ihr Kaffee wird besser schmecken, wenn Sie möglichst kalkarmes Wasser verwenden. Darüber hinaus entstehen mit kalkarmen Wasser weniger Kalkablagerungen im Gerät.

Kaffeebohnen einfüllen

Achtung

Um Schäden am Gerät zu vermeiden: Füllen Sie Kaffeebohnen nur in den Kaffeebohnenbehälter. Achten Sie darauf, dass der Kaffee keine Verunreinigungen wie kleine Steinchen etc. enthält. Diese können das Mahlwerk zerstören.

1. Entfernen Sie die Abdeckung des Kaffeebohnenbehälters (Abb. 1/20).

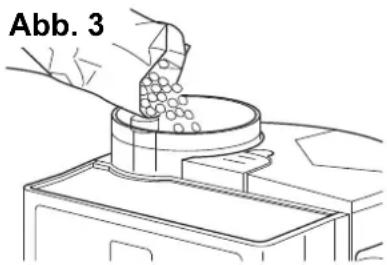

2. Füllen Sie die Kaffeebohnen in den Behälter (Abb. 3).
3. Schließen Sie den Kaffeebohnenbehälter wieder.

Hinweis

Eventueller Wasseraustritt im unteren Bereich des Gerätes bzw. der Brüheinheit ist bauartbedingt und kein Mangel. Es handelt sich um Rest-bzw. Kondenswasser.

Einschalten

Prüfen Sie vor jedem Einschalten, ob noch genügend Wasser im Wassertank ist. Das Gerät arbeitet nicht, wenn zu wenig Wasser im Wassertank ist.

Schalten Sie das

Gerät am Ein-/Aus-Schalter (Abb. 4/1) ein. Das Gerät führt nun einen Selbsttest durch. Gleichzeitig wird eventuell vorhandenes Restwasser aus dem Gerät gespült.

Wenn im Display die Meldung „Bereit zum Kaffeebrueh“ erscheint, ist das Gerät einsatzbereit.

BEREIT ZUM KAFFEEBRUEH

Ausschalten

Schalten Sie das Gerät am Ein-/Aus-Schalter (Abb. 4/1) aus.

Hinweis

Wird das Gerät längere Zeit nicht betrieben, leeren und reinigen Sie den Wassertank, die Abtropfschale und den Kaffeesatzbehälter. Reinigen Sie die Brüheinheit S. 16 "Brüheinheit reinigen".

Kleines ABC der Kaffeezubereitung

Geschmack

Der Geschmack Ihres Kaffees hängt von zahlreichen Faktoren ab, beispielsweise vom Mahlgrad, von der Röstung des Kaffees, etc.

Probieren Sie daher unterschiedliche Kaffeesorten aus. Ihre Röstungsgrade und damit auch ihr Geschmack sind sehr unterschiedlich. Verändern Sie den Mahlgrad. Verwenden Sie weiches Wasser. Variieren Sie die Füllhöhe der Tassen.

Wir empfehlen für die besten Ergebnisse eine Espresso-Röstung.

Zubereitungsarten

Sie können zwischen zwei Zubereitungsarten wählen. Sie können Kaffee aus Bohnen oder aus Kaffeepulver zubereiten.

Den besten Geschmack erzielen Sie normalerweise, indem Sie den Kaffee aus Bohnen zubereiten.

Dennoch ist die Möglichkeit nützlich, Kaffee aus Kaffee-pulver zuzubereiten, insbesondere, wenn Sie einmal eine andere Kaffeesorte trinken wollen (z.B. einen entkoffeinierten Kaffee).

Automatische Reinigung

Für den unverfälschten Kaffeegenuss ist Sauberkeit oberstes Gebot. Deshalb wird nach der Zubereitung von jeweils 10 Tassen eine automatische Reinigung vorgenommen.

Sie sehen dann die Meldung: "Geraet wird gespuelt". Das Gerät führt einen kurzen Spülvorgang durch.

GERAET WIRD GESPUELT

Wenn im Display "Bereit zum Kaffeebrueh" erscheint, ist die Maschine wieder einsatzbereit.

BEREIT ZUM KAFFEEBRUEH

Grundfunktionen

Kaffee aus Bohnen

Achtung

Um Schäden am Gerät zu vermeiden: Schalten Sie das Gerät nie während der Kaffeeproduktion aus, die Brühgruppe kann blockieren.

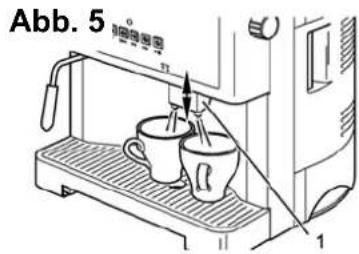

1. Stellen Sie den Kaffeeauslauf auf die richtige Höhe (Abb. 5/1). Schieben Sie ihn nach oben oder ziehen Sie ihn nach unten.
2. Stellen Sie eine oder zwei Tassen unter den Kaffeeauslauf (Abb. 5).
3. Drücken Sie - je nachdem ob Sie eine kleine, mittlere oder große Tasse Kaffee brühen wollen - auf die entsprechende Taste (Abb. 6).

Zwei Tassen:

Drücken Sie die jeweilige Taste 2-mal, wenn Sie zwei Tassen Kaffee zubereiten möchten.

Hinweis

Sie können den Brühvorgang unterbrechen, wenn Sie während des Brühens ein zweites Mal auf die zuvor verwendete Taste drücken.

Kaffee aus Pulver

Hinweis

Möchten Sie Kaffee aus Pulver zubereiten, so können Sie nur jeweils eine Tasse Kaffee brühen.

1. Stellen Sie den Kaffeeauslauf auf die richtige Höhe (Abb. 5/1). Schieben Sie ihn nach oben oder ziehen Sie ihn nach unten.
2. Stellen Sie eine Tasse unter den Kaffeeauslauf.

3. Heben Sie die Abdeckung (Abb. 1/1) von der Einfüllöffnung für Kaffeepulver ab.

4. Füllen Sie maximal einen gestrichenen Messlöffel Kaffeepulver in die Einfüllöffnung für Kaffeepulver (Abb. 7). Der Einfüllschacht ist kein Vorratsbehälter, sondern das Kaffeepulver wird sofort verwendet.

Abb. 7

Um Schäden am Gerät zu vermeiden: Füllen Sie nur Kaffeepulver und auf keinem Fall Bohnen oder löslichen Kaffee in die Einfüllöffnung für Kaffeepulver.

Schalten Sie das Gerät nie während der Kaffeeproduktion aus, die Brühgruppe kann blockieren.

1. Setzen Sie die Abdeckung wieder auf die Einfüllöffnung.

2. Drücken Sie auf die Taste „Kaffeebezug“ (Abb. 8), um die Option „Kaffee aus Kaffeepulver“ zu aktivieren. Im Display erscheint die Anzeige „Bereit zum Kaffeebrueh, Kaffeepulver“.

Abb. 8

BEREIT ZUM KAFFEEBRUEH KAFFEEPULVER

1. Drücken Sie -je nachdem ob Sie eine kleine, mittlere oder große Tasse Kaffee brühen wollen - auf die entsprechende Taste (Abb. 6).

Hinweis

Sie können den Brühvorgang unterbrechen, wenn Sie während des Brühens ein zweites Mal auf diese Taste drücken.

1. Drücken Sie noch einmal die Taste „Kaffeebezug“ (Abb. 8), um die Option „Kaffee aus Kaffeepulver“ zu deaktivieren.

Füllmenge ändern

Sie haben die Möglichkeit, die voreingestellte Tassenfüllmenge zu ändern und sie an die Größe der von Ihnen verwendeten Tassen anzupassen.

Gehen Sie folgendermaßen vor:

1. Halten Sie die Taste "Kleine Tasse", "Mittlere Tasse" oder "Große Tasse" (Abb 9) solange

gedrückt, bis im Display die Füllmenge durch Punkte angezeigt wird. Lassen Sie die Taste nun los.

1. Ist die gewünschte

Füllmenge erreicht, drücken Sie noch

einmal auf die von Ih-

nen zuvor gewählte Taste.

Die Füllmenge wird durch Punkte im Display symbolisiert (maximal 10).

Die gewählte Füllmenge wird nun als Vorgabewert für die jeweilige Taste gespeichert.

Milch aufschäumen

Mit Dampf kann Milch erhitzt und aufgeschäumt werden. Da hierzu eine höhere Temperatur benötigt wird, besitzt das Gerät einen speziellen Dampfmodus.

Achtung

Verbrühungsgefahr: Austretender heißer Dampf kann zu Verletzungen führen. Aktivieren Sie daher den Dampfmodus nur, wenn die Dampfdüse schon in die Milch eingetaucht ist!

Starten Sie den Dampfmodus, nachdem Sie zuvor Heißwasser erzeugt haben, kann für kurze Zeit heißes Wasser/Dampf aus der Dampfdüse austreten!

1. Schwenken Sie die Dampfdüse nach außen, so dass Sie die Düse bequem in ein Gefäß einführen können.

2. Drücken Sie auf die Taste "Dampfmodus" (Abb. 10). Nach einer Aufwärmphase sehen Sie im Display die Anzeige "Bereit zum Dampfbetrieb".

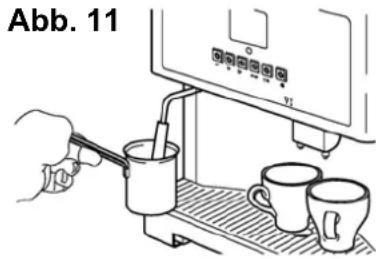

1. Füllen Sie ein hohes Gefäß zu ca. 1/3 mit kalter Milch. Verwenden Sie fettarme Milch, wenn Sie einen möglichst stabilen Schaum erzeugen wollen.

2. Halten Sie das Gefäß unter die Dampfdüse. Tauchen Sie dabei die Dampfdüse in die Milch. Um den Dampfaustritt nicht zu behindern, sollten Sie es vermei-

den, mit der Düse den Boden des Gefäßes zu berühren.

1. Drehen Sie den Drehschalter "Heißwasser-/Dampf" nach links (Abb. 12/1). Die Milch wird nun aufgeschäumt.

Je weiter Sie den

Drehschalter nach links drehen, desto mehr Dampf tritt aus.

1. Bewegen Sie den Behälter während des Aufschäumens leicht auf und ab, um eine gleichmäßige Schaumproduktion zu erreichen.

Drehen Sie den Drehschalter „Heißwasser-/Dampf“ nach rechts (Abb. 12/2), um das Aufschäumen zu beenden.

Achtung

Verbrühungsgefahr durch herausspritzende heiße Milch: Halten Sie das Gefäß unter die Dampfdüse, bis die Dampfproduktion vollständig beendet wurde.

1. Drücken Sie die Taste „Dampfmodus“

(Abb. 10), um den

Dampfmodus zu be-

enden. Es erscheint nach kurzer Zeit die Anzeige "Bereit zum Kaffeebrueh".

BEREIT ZUM KAFFEEBRUEH

Hinweis

Spülen Sie nach dem Ende des Aufschäumens die Dampfdüse aus, indem Sie kurz die Heißwasserproduktion starten ( Seite 9, „Heißes Wasser beziehen“). Halten Sie dabei ein Gefäß unter die Dampfdüse! Reinigen Sie regelmäßig die gesamte Dampfdüse Seite 19, „Dampfdüse reinigen“.

Heißes Wasser beziehen

Zur Zubereitung von z.B. Tee, können Sie mit dem Gerät auch heißes Wasser erzeugen. Gehen Sie hierzu folgendermaßen vor:

Achtung

Verbrühungsgefahr: Austretendes heißes Wasser kann zu Verletzungen führen. Aktivieren Sie daher die Dampfdüse nur, wenn diese schon in das Gefäß eingetaucht ist.

1. Schwenken Sie die Dampfdüse nach außen, so dass Sie die Düse bequem in ein Gefäß einführen können.

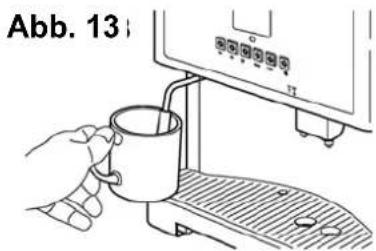

2. Halten Sie eine Tasse o.Ä. unter die Dampfdüse (Abb. 13).

3. Stellen Sie sicher, dass der Normalmodus und nicht der Dampfmodus eingestellt ist. Drücken Sie ggf. die Taste „Dampfmodus“ (Abb. 10), um den Modus umzu-

Voreinstellungen ändern

Mit Ausnahme des Mahlgrades werden alle Voreinstellungen komfortabel über das Menü verwaltet.

Menü verwenden

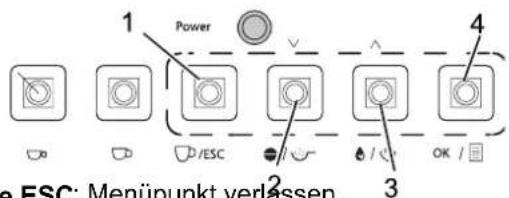

Das Menü wird über vier Tasten bedient (Abb. 15).

Abb. 15

Taste ESC: Menüpunkt verlassen.

Taste ▽: Nächsten Menüpunkt auswählen oder einen Wert verringern.

Taste △: Vorherigen Menüpunkt auswählen oder einen Wert erhöhen.

Taste OK: Menüpunkt auswählen

Beispiel Menü-Verwendung

Im folgenden Beispiel soll die Brühtemperatur erhöht werden.

Sie gehen dabei folgendermaßen vor:

1. Drücken Sie auf die Taste OK, um den Menümodus zu starten.

schalten.

Den Normalmodus erkennen Sie an der Meldung "Bereit zum Kaffeebrueh".

1. Drehen Sie den Drehschalter "Heißwasser-/Dampf" nach links (Abb. 14/1). Heißes Wasser wird zubereitet. Gleichzeitig wird die Meldung "Heißwasser-Zubereitung" angezeigt.

Abb. 14

HEISSWASSER ZUBEREITUNG

Achtung

Verbrühungsgefahr durch herausspritzendes heißes Wasser: Halten Sie das Gefäß unter die Dampfdüse, bis die Wasserproduktion vollständig beendet wurde.

1. Drehen Sie den Drehschalter „Heißwasser-/Dampf“ nach rechts (Abb. 14/2), um die Heißwasserentnahme zu beenden.

-Sie sehen nun die Menüpunkte „Energiespar., Sprache, Temperatur“.

-Der gerade markierte

Menüpunkt wird mit einem blinkenden Anfangsbuchstaben gekennzeichnet (hier: „Energiespar.“).

ENERGIESPAR.

SPRACHE

TEMPERATUR

-Weitere Menüpunkte können Sie mit den Tasten △ bzw. ▽ auswählen.

1. Drücken Sie zweimal auf die Taste ▽. Nun ist der Menüpunkt „Temperatur“ markiert.

2. Drücken Sie die Taste OK, um den Menüpunkt "Temperatur" auszuwählen. Sie sehen nun die zum Menüpunkt „Temperatur“ gehörenden Optionen "Niedrig, Mittel, Hoch".

ENERGIESPAR.

SPRACHE

TEMPERATUR

NIEDRIG

MITTEL

HOCH

NIEDRIG

MITTEL

HOCH

1. Drücken Sie zweimal die Taste ▽, um die Option "Hoch" auszuwählen.

2. Drücken Sie die Taste OK, um die Option

"Hoch" zu aktivieren.

-Die aktuell aktivierte

NIEDRIG

MITTEL

HOCH

Option wird mit einem angehängten „*“ markiert (hier also: „Hoch“).

1. Drücken Sie zweimal die Taste ESC, um das Menü zu verlassen.

Hinweis

Änderungen der Voreinstellungen (wie im Beispiel oben bei der Temperatur) wirken sich erst nach dem Brühen von ca. 4 Tassen aus.

Überblick

Im Hauptmenü finden Sie die folgenden Einträge.

Informationen zum Verwenden dieser Menübefehle finden Sie in den folgenden Abschnitten.

- Energiespar.

• Vorbruehzeit

- Sprache

- Wasserhaerte

• Temperatur

- Entkalkung

- Kaffeemenge

• Tassenzahl

- Vorinjektion

- Werkseinst.

Energiesparoptionen ändern

Das Gerät verfügt über einen Energiesparmodus. Dieser wird nach einer bestimmten Zeitspanne gestartet (Voreinstellung: 1 Stunde).

Im Menüpunkt „Energiespar.“ können Sie diese Zeitspanne in 15 Minuten-Schritten ändern. Der Maximalwert beträgt 12 Stunden, der Minimalwert 0 Minuten.

Wählen Sie den Minimalwert von 0 Minuten, um die Energiesparfunktion auszuschalten.

Menü-Überblick

Untermenü

Zeit

Start

Verwendung

• Wählen Sie den Untermenübefehl „Zeit“, um die Zeitspanne neu zu bestimmen, nach der der Energiesparmodus gestartet wird.
  -Die Zeit wird in Stunden/Minuten angezeigt (hier also: 1 Stunde).

-Verkleinern oder vergrößern Sie den Wert mit der Taste ▽ oder der Taste △

ZEIT

1:00

-Speichern Sie Ihre Eingabe mit der Taste OK.

- Wählen Sie den Untermenübefehl „Start“, um den Energiesparmodus sofort zu starten.

Menüssprache ändern

Wählen Sie den Menüpunkt „Sprache“, um die Menüsprache anzupassen.

Menü-Überblick Untermenü

- Wählen Sie die gewünschte Sprache aus und bestätigen Sie Ihre Eingabe mit der Taste OK.

Kaffeeausgabe-Temperatur ändern

Die Ausgabe-Temperatur hat entscheidenden Einfluss auf den Geschmack des Kaffees.

• Brühen Sie den Kaffee mit einer niedrigeren Temperatur, wenn er etwas saurer und weniger bitter sein soll.
• Brühen Sie ihn hingegen mit einer höheren Temperatur, wenn er etwas kräftiger/bitterer sein soll.

Wählen Sie den Menübefehl „Temperatur“, um die Kaffee-Ausgabetemperatur anzupassen.

Menü-Überblick

Untermenü

Minimum

Niedrig

Mittel

Hoch

Maximum

Verwendung

- Wählen Sie die gewünschte Temperatur aus und bestätigen Sie Ihre Eingabe mit der Taste OK.

Kaffeemenge ändern

Mit dem Menüpunkt „Kaffeemenge“ ändern Sie die Kaffeepulvermengen, die beim Drücken der Tasten „Kleine Tasse“, „Mittlere Tasse“ oder „Große Tasse“ verwendet werden.

Überblick

Untermenü Optionen

Kleine Tasse Niedrig

Mittlere Tasse Niedrig

Große Tasse Niedrig

Verwendung

• Verzweigen Sie in das gewünschte Untermenü, z.B. "Kleine Tasse".
• Wählen Sie die gewünschte Option aus und bestätigen Sie Ihre Eingabe mit der Taste OK.

Vorinjektionsmenge ändern

Vor dem Brühen wird das Kaffeepulver leicht angefeuchtet und quillt auf. Siehe auch S. 11 „Vorbrühzeit ändern“. Dadurch kann sich das Aroma besser entfalten. Experimentieren Sie mit dieser Einstellung, um den für Sie optimalen Wert zu finden.

Menü-Überblick

Untermenü	Optionen
Kleine Tasse Niedrig
Mittel
Hoch
Mittlere Tasse Niedrig
Mittel
Hoch
Große Tasse Niedrig

Verwendung

• Verzweigen Sie in das gewünschte Untermenü, z.B. "Kleine Tasse".
• Wählen Sie die gewünschte Option aus und bestätigen Sie Ihre Eingabe mit der Taste OK.

Vorbrühzeit ändern

Die Vorbrühzeit gibt an, wie lange das leicht angefeuchtete Kaffeepulver quellen kann. Siehe auch: S. 11 "Vorinjektionsmenge ändern". Experimentieren Sie mit dieser Einstellung, um den für Sie optimalen Wert zu finden.

Menü-Überblick

Untermenü	Optionen
Kleine Tasse Niedrig
Mittlere Tasse Niedrig
Große Tasse Niedrig

Verwendung

• Verzweigen Sie in das gewünschte Untermenü, z.B. "Kleine Tasse".
• Wählen Sie die gewünschte Option aus und bestätigen Sie Ihre Eingabe mit der Taste OK.

Wasserhärte einstellen

Der Zeitpunkt des Entkalkens wird automatisch auf Grundlage der voreingestellten Wasserhärte ermittelt.

Achtung

Um Schäden am Gerät durch Verkalkung zu vermeiden: Achten Sie darauf, dass Sie die Wasserhärteeinstellung Ihrem Trinkwasser entsprechend anpassen.

Verwendung

• Wählen Sie den Menübefehl „Wasserhaerte“, um die Wasserhärte zu definieren.
  -Die Wasserhärte kann in vier Stufen eingegeben werden. Der Vorgabewert ist „3“.
  -Verkleinern oder vergrößern Sie den Wert mit der Taste ▽ oder der Taste △.
  WASSERHAERTE HAERTEGRAD 3
  -Speichern Sie Ihre Eingabe mit der Taste OK.

Die richtige Einstellung der Wasserhärte können Sie mit der folgenden Tabelle ermitteln. Informationen über den Härtegrad bzw. Härtebereich Ihres Trinkwassers erhalten Sie von Ihrem Wasserversorger.

Härtegrad(Einstellung)	Härtebereich Härtegrad
1 (weich) I 1 - 7 °	dH
2 (mittel) II 8 - 14 °	dH
3 (hart) III 15 - 21 °	dH
4 (sehr hart) IV >	21 °dH

Entkalken

Kalkablagerungen gefährden die Funktionsfähigkeit des Gerätes. Deshalb ist es notwendig, das Gerät regelmäßig zu entkalken.

Mit dem Menüpunkt „ENTKALKUNG“ ist das einfach möglich. Erscheint im Display die Meldung „ENTKALKUNG“, so muss die Maschine entkalkt werden.

Hinweis

Da die Meldung in Abhängigkeit von der voreingestellten Wasserhärte erscheint, ist es wichtig, dass Sie die Wasserhärte korrekt einstellen → Seite 11, „Wasserhärte einstellen“.

Achtung

Gesundheitsgefahr durch Entkalkungsmittel: Berücksichtigen Sie in jedem Fall die Sicherheits- und Zubereitungshinweise des Entkalkungsmittel-Herstellers.

Achtung

Um Schäden am Gerät zu vermeiden: Verwenden Sie zum Entkalken auf keinen Fall Essig. Verwenden Sie ein handelsübliches Entkalkungsmittel auf Zitronensäurebasis.

Hinweis

Das Gerät ist mit einem internen Zählwerk ausgestattet, welches nach Anzeige der Entkalkungsaufforderung nur noch eine Entnahme von 20 Tassen zulässt, um das Gerät vor Schäden durch Kalkablagerungen zu schützen.

Im Display erscheint die Meldung „Bereit zum Kaffee-brueh, Entkalkung, 20Tassen".

BEREIT ZUM

KAFFEEBRUEH

ENTKALKUNG

20 TASSEN

Das Zählwerk zählt von 20 abwärts. Ist nach der Entnahme der letzten Tasse keine Entkalkung eingeleitet worden, wird das Gerät zwangsstillgelegt, d. h. das Gerät ist nicht mehr betriebsbereit. Sie können dann nur noch in den Entkalkungsmodus, um das Entkalkungsprogramm zu starten.

Übersicht

Die Entkalkung besteht aus vier Schritten (zwei Entkalkungsvorgängen und zwei Spülvorgängen), die jeweils von Ihnen gestartet werden müssen:

1. Entkalken des Bereichs der Dampf- / Heißwassererzeugung: Das Entkalkungsmittel tritt aus der Dampfdüse aus.
2. Entkalken der Brüheinheit: Das Entkalkungsmittel tritt aus dem Kaffeeauslauf aus.
3. Spülen des Bereichs der Dampf- / Heißwassererzeugung: Heißes Spülungswasser tritt aus der Dampfdüse aus.
4. Spülen der Brüheinheit: Heißes Spülungswasser tritt aus Kaffeeauslauf aus.

Hinweis

Wenn während dieser Schritte der Entkalker oder das Wasser zum Spülen im Wassertank unter die MIN-Markierung sinkt, bricht der Vorgang ab.

Während des Entkalkens erscheint dann diese Anzeige: "Entkalker nachfüllen". Die

Taste OK blinkt. Füllen Sie Entkalker bis zur MAX-Markierung im Wassertank nach. Durch Drücken der Taste OK, wird das Entkalken fortgesetzt.

ENTKALKUNGS- VORGANG ENTKALKER NACHFUELLEN

GERAET WIRD GESPUELT WASSERTANK AUFFUELLEN

Während des Spülens erscheint die Anzeige "Wassertank auffuellen". Füllen Sie klares Wasser bis zur Max-Markierung im Wassertank nach.

Das Entkalkungsprogramm arbeitet mit den wenigsten Unterbrechungen, wenn Sie vor jedem Starten des nächsten Schrittes den Wassertank mit der erforderlichen Flüssigkeit bis zur MAX-Markierung füllen.

Entkalken vorbereiten

Während des Entkalkens ist mehrmals Ihr Eingreifen erforderlich, um Entkalker nachzufüllen, den Wassertank zu reinigen und klares Wasser für den Spülvorgang einzufüllen. Der gesamte Vorgang dauert ca. 45 Minuten, wenn Sie die erforderlichen Handlungen gleich ausführen. Bleiben Sie deshalb in dieser Zeit in der Nähe des Kaffeeautomaten.

Bereiten Sie etwa 3,5 Liter Entkalkerlösung vor.

Nehmen Sie den Wassertank ab und entleeren Sie diesen, ebenso die Abtropfschale (Abb. 1/13).

Setzen Sie den Wassertank wieder auf und füllen Sie ihn bis zur MAX-Markierung mit dem vorbereiteten Entkalker.

Hinweis

Das Entkalken verläuft in Intervallen, bis das der Tank leer ist. Pausen zwischen den Pumpvorgängen sind normal und dienen dazu, das Entkalkungsmittel länger einwirken zu lassen.

So gehen Sie vor

• Befüllen Sie den Wassertank mit dem Entkalker bis zur MAX-Markierung.
• Wählen Sie den Menübefehl „Entkalkung“, siehe Seite 9 „Menü verwenden“.

Im Untermenü finden Sie die folgenden Informationen:

• Starten: Entkalkung Start
• Prozent: Wie viel der empfohlenen Menge

ENTKALKUNG START

PROZENT 100% VORGAENGE 2

Wasser wurde nach dem letzten Entkalken schon verwendet? Wird der Wert 100% angezeigt, muss das Gerät entkalkt werden.
- Vorgaenge: Wie viel Entkalkungsvorgänge wurden schon durchgeführt.

- Bestätigen Sie den Untermenübefehl „Start“ mit der

Taste OK, um das Ent- kalken zu starten.

Es wird die Meldung "Bereit zum Entkalken Drehknopf einstellen" angezeigt.

- Stellen Sie ein großes Gefäß unter die Dampfaustrittsöffnung (Mindestvolumen 1,5 Liter).

BEREIT ZUM

ENTKALKEN

DREHKNOPF

EINSTELLEN

Entkalkung Dampf- und Heißwassereinheit

- Drehen Sie den Drehschalter "Heißwasser-/Dampf" nach links (Abb. 16/1). Das automatische Entkalken wird nun gestartet.

Abb. 16

Verbrühungsgefahr durch herausspritzendes heißes Wasser: Halten Sie ein ausreichend großes Gefäß unter die Dampfdüse, bis das Entkalken vollständig beendet wurde.

Es wird die Meldung "Entkalkungsvorgang bt. warten" angezeigt, aus der Dampfdüse tritt in Intervalen Entkalker aus.

ENTKALKUNGS-VORGANG

BT. WARTEN

Hinweis

Füllen Sie bei Bedarf Entkalker bis zur MAX-Markierung nach, falls im Display die Aufforderung „Entkalker nachfuellen" erscheint.

ENTKALKUNGS-

VORGANG

ENTKALKER

NACHFUELLEN

ENTKALKUNGS-

VORGANG

OK TASTE

DRUECKEN

Die Anzeige meldet "OK Taste druecken". Setzen Sie den Vorgang mit der Taste OK fort und befolgen Sie die nachfolgenden Hinweise im Display. Nach dem Abschluss des Entkalkens der Dampfdüse, werden Sie aufgefordert, den Entkalkungsvorgang für die Brüheinheit einzuleiten.

Entkalkung Brüheinheit

- Im Display erscheint die Anweisung "Drehknopf einstellen".

ENTKALKUNGS-

VORGANG

DREHKNOPF

EINSTELLEN

• Entleeren Sie das Gefäß und stellen Sie dieses unter den Kaffeeauslauf.
• Füllen Sie den Wassertank bis zur MAX-Markierung mit Entkalker.
• Drehen Sie den Drehschalter zurück auf die Ausgangsposition (Abb. 17/2).

- Das Entkalken der Brüheinheit wird gestartet.

Abb. 17

Füllen Sie bei Bedarf Entkalker bis zur MAX-Markierung nach, falls im Display die Aufforderung „Entkalker nachfuellen" erscheint.

ENTKALKUNGS-

VORGANG

ENTKALKER

NACHFUELLEN

ENTKALKUNGS-

VORGANG

OK TASTE

DRUECKEN

Die Anzeige meldet "OK Taste druecken". Setzen Sie den Vorgang mit der Taste OK fort.

- Wenn das automatische Entkalken abgeschlossen ist, folgt die Spülung des Geräts. In der Anzeige er-

GERAET WIRD

GESPUELT

WASSERTANK

AUFFUELLEN

scheint "Geraet wird gespuelt Wassertank auffuellen".

Spülen der Dampf- und Heißwassereinheit

• Spülen Sie den Wassertank gründlich mit kaltem Wasser aus und füllen Sie ihn bis zur MAX-Markierung mit klarem Wasser.
• Entleeren Sie das Gefäß mit dem verbrauchten Entkalker und stellen Sie das Gefäß unter die Dampfdüse.
• Setzen Sie den Wassertank wieder auf das Gerät auf.

- Im Display erscheint die Meldung „Drehknopf einstellen“.

- Drehen Sie den Drehschalter „Heißwasser-/Dampf“ nach links (Abb. 17/1). Das automatische Spülen wird nun gestartet.

Es wird die Meldung "Gera-et wird gespuelt bt. warten" angezeigt, aus der Dampfdüse tritt Spülungswasser aus.

GERAET WIRD GESPUELT DREHKNOPF EINSTELLEN

GERAET WIRD GESPUELT BT. WARTEN

Hinweis

Füllen Sie bei Bedarf frisches Wasser bis zur MAX-Markierung nach, falls im Display die Aufforderung "Wassertank auffuellen" erscheint.

GERAET WIRD GESPUELT WASSERTANK AUFFUELLEN

GERAET WIRD GESPUELT DREHKNOPF EINSTELLEN

Die Anzeige meldet "OK Taste druecken". Setzen den Vorgang mit der Taste OK fort.

Spülen der Brüheinheit

- Im Display erscheint die Anweisung "Drehknopf einstellen".

GERAET WIRD GESPUELT DREHKNOPF EINSTELLEN

• Entleeren Sie das Gefäß und stellen Sie dieses unter den Kaffeeauslauf.
• Füllen Sie den Wassertank bis zur MAX-Markierung mit frischem, kaltem Wasser.
• Drehen Sie den Drehschalter zurück auf die Ausgangsposition (Abb. 17/2).
• Die Spülung der Brüheinheit wird gestartet.

Hinweis

Füllen Sie bei Bedarf frisches Wasser bis zur MAX-Markierung nach, falls im Display die Aufforderung „Wassertank auffuellen“ erscheint.

GERAET WIRD GESPUELT WASSERTANK AUFFUELLEN

GERAET WIRD GESPUELT DREHKNOPF EINSTELLEN

Die Anzeige meldet "OK Taste druecken". Setzen den Vorgang mit der Taste OK fort.

Ende der Entkalkung

• Das Ende der automatischen Entkalkung wird im Display mit der Meldung „Entkalkung beendet bt. warten“ angezeigt. Entleeren Sie das Auffa

ENTKALKUNG BEENDET BT. WARTEN

- Wenn das Display nach kurzer Zeit zur Anzeige "Bereit zum Kaffeebrueh"

BEREIT ZUM KAFFEEBRUEH

wechselt, ist der Kaffeevollautomat wieder vollständig einsatzbereit.

- Befüllen Sie den Wassertank mit frischem Wasser. Entleeren Sie die Abtropfschale (Abb1/13).

- Starten Sie den Dampfmodus, nach dem Entkalken kann für kurze Zeit heißes Wasser/Dampf aus der Dampfdüse austreten!

Anzahl der zubereiteten Tassen

Mit dem Menübefehl "Tassenzahl" können Sie sich die Gesamtzahl der bisher zubereiteten Tassen anzeigen lassen.

Die Anzeige erfolgt sortiert nach kleiner, mittlerer und großer Tasse.

TASSENZAHL K. TASSE 184 M. TASSE 745 G. TASSE 564

Werkseinstellungen wieder herstellen

Mit dem Menübefehl „Werkseinst.“ stellen Sie die Werkseinstellungen wieder her.

Alle von Ihnen vorgenommenen Änderungen gehen dabei verloren.

Mahlgrad einstellen

Mit der Mahlgradeinstellung legen Sie fest, wie fein oder grob der Kaffee gemahlen wird. Werksseitig ist der Mahlgrad so eingestellt, dass er mit den meisten Kaffeesorten optimale Ergebnisse erzielt.

In folgenden Fällen sollten Sie jedoch den Mahlgrad anpassen: Den Mahlgrad verändern Sie folgendermaßen:

- Kaffeeausgabe erfolgt zu langsam: Es werden zu viele Bitterstoffe gelöst. Der Kaffee schmeckt bitter. Wählen Sie einen größeren Mahlgrad.

- Keine/wenig Cremabildung: Die Kaffeeausgabe erfolgt zu schnell. Aufgrund der schnellen Durchlaufzeit werden nicht alle Aromen des Kaffees gelöst. Der Kaffee schmeckt fade. Wählen Sie einen feineren Mahlgrad.

1. Entfernen Sie die Abdeckung des Kaffeebohnenbehälters (Abb. 1/20).

Achtung

Verletzungsgefahr: Greifen Sie auf keinem Fall in das Mahlwerk!

1. Drücken Sie den Dreh-knopf nach unten.

Verändern Sie den Mahlgrad durch vorsichtiges

Abb. 18

Drehen des Drehknopfs (Abb. 18/1).

1. Drehen Sie den Drehknopf nach rechts (Richtung Position 1), um einen feineren Mahlgrad zu erreichen.

2. Drehen Sie Ihn nach links (Richtung Position 8), um einen größeren Mahlgrad zu erreichen.

3. Sofern ein einfaches Drehen des Drehknopf nicht möglich ist: Schalten Sie die Kaffeeproduktion ein und verstellen Sie gleichzeitig den Drehknopf. Das Drehen des Drehknopfs sollte nun problemlos möglich sein.

Reinigung und Wartung

Halten Sie das Gerät sauber und rein, um immer eine optimale Kaffeequalität und eine störungsfreie Funktion zu sichern.

Achtung

Verletzungsgefahr: Bevor Sie das Gerät reinigen, schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Warten Sie, bis Gerät und Zubehör abgekühlt sind.

Achtung

Gefahr eines elektrischen Schlages:

Zerlegen Sie keinesfalls das Gerät! Führen Sie keine Arbeiten am Geräteinneren aus!

Lassen Sie keine Feuchtigkeit in das Gehäuse gelangen!

Geben Sie das Gerät niemals in die Geschirrspülmaschine!

Tauchen Sie das Gerät nie in Wasser oder andere Flüssigkeiten!

Gehäuse reinigen

Reinigen Sie das Gehäuse ausschließlich mit einem leicht angefeuchteten Tuch. Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Alkohol, da diese Substanzen das Gehäuse beschädigen können.

Aufgrund des im Bodenbereich integrierten Drehtellers, können Sie das Gehäuse leicht drehen.

Wassertank reinigen

1. Nehmen Sie den Wassertank (Abb. 1/3) vom Gerät ab.
2. Spülen Sie den Wasserbehälter mit klarem, kalten Wasser aus.
3. Setzen Sie den Wasserbehälter wieder ein.

Bohnenbehälter reinigen

Achtung

Um Schäden am Mahlwerk zu vermeiden: Verwenden Sie zum Reinigen des Behälters nie Wasser oder andere Flüssigkeiten!

1. Nehmen Sie den Deckel des Bohnenbehälters (Abb. 1/20) vom Gerät ab.
2. Reinigen Sie den leeren Bohnenbehälter (Abb. 1/19) mit dem mitgelieferten Pinsel (Abb. 1/10).

Tassenstellfläche reinigen

Achtung

Verbrennungsgefahr: Schalten Sie das Gerät aus und lassen Sie es abkühlen, bevor Sie die Tassenstellfläche reinigen.

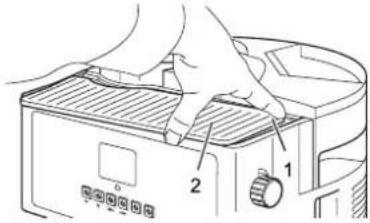

1. Drücken Sie die hintere rechte Ecke der Tassenstellfläche (Abb. 19/1) nach unten. Sie können die Tassenstellfläche nun entnehmen.

Abb. 19

1. Reinigen Sie die Tassenstellfläche mit klarem Wasser.
2. Legen Sie die Tassenstellfläche wieder in ihre Position.

Achtung

Um Schäden am Gerät zu vermeiden: Nehmen Sie eine Feuchtreinigung der Tassenstellfläche nie vor, solange sie sich noch auf dem Gerät befindet!

Kaffeesatz-Auffangbehälter reinigen / entleeren

Wenn 10 Tassen zubereitet wurden, werden Sie aufgefordert, den Auffangbehälter für den Kaffeesatz zu entleeren (Abb. 1/7).

Im Display erscheint die Meldung "Achtung Auffangbeha leeren". Leeren Sie ggf. auch

ACHTUNG AUFFANGBEHA LEEREN

die Abtropfschale. S. 16 "Auffangbehälter / Ab- tropfschale reinigen / entleeren".

Reinigen Sie den Auffangbehälter täglich, spätestens jedoch dann, wenn er voll ist oder die Meldung "Auffangbeha leeren" angezeigt wird. So beugen Sie Schimmelbildung vor.

Hinweis

Die Meldung „Auffangbehaelter leeren“ wird nach 10 Brühvorgängen angezeigt. Die Meldung er- lischt, nachdem der Auffangbehälter mindestens 10 Sekunden außerhalb des Gehäuses war.

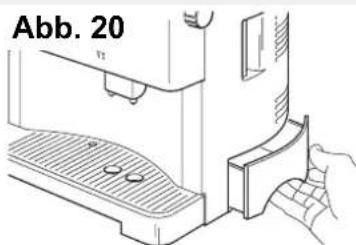

1. Ziehen Sie den Auffangbehälter aus dem Gerät heraus (Abb. 20).
2. Entfernen Sie den Kaffeesatz.
3. Reinigen Sie den Auffangbehälter mit kla- rem Wasser.
4. Setzen Sie den Auffangbehälter wieder ein.

Abtropfschale reinigen / entleeren

Reinigen Sie die Abtropfschale täglich, spätestens jedoch dann, wenn sie voll ist. Dies erkennen Sie dadurch, dass der rote Füllstandszeiger (Abb. 21/1) nach oben aus dem Tassenrost herausragt (Abb. 21/2).

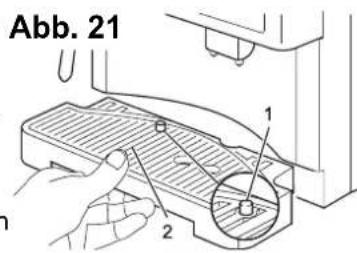

1. Ziehen Sie die Abtropf- schale aus dem Gerät heraus (Abb. 21).
2. Entfernen Sie den Tas- senrost (Abb. 21/2).
3. Entleeren Sie die Ab- tropfschale und reinigen Sie diese mit klarem Wasser.
4. Setzen Sie den Tassenrost wieder auf die Abtropfschale.
5. Setzen Sie die Abtropfschale wieder ein.

Brüheinheit reinigen

Reinigen Sie die Brüheinheit regelmäßig, mindestens einmal in der Woche. So erzielen Sie eine konstant hohe Kaffeequalität und beugen zudem Schimmelbildung vor.

Achtung

Verbrühungsgefahr: Schalten Sie das Gerät aus und lassen Sie es abkühlen, bevor Sie die Brüheinheit reinigen.

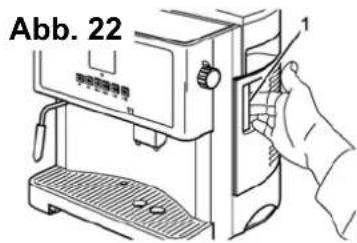

1. Öffnen Sie die Service-Tür. Ziehen Sie hierzu am Handgriff (Abb. 22/1).

Hinweis

Sollte sich die Brüheinheit nicht problemlos entnehmen lassen, versuchen Sie Folgendes: Schließen Sie die Service-Tür und schalten Sie das Gerät aus und wieder ein. Ist hiermit das Problem nicht behoben, führen Sie den Menüpunkt "Brühwerk lösen" aus Seite 16, „Brüheinheit lösen".

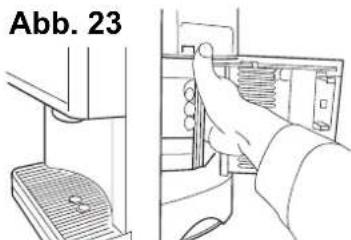

1. Heben Sie die Brüheinheit leicht an und ziehen Sie diese am Handgriff vorsichtig aus dem Gerät heraus (Abb. 23).

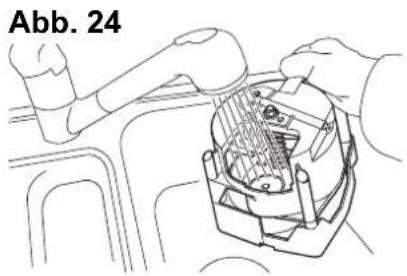

1. Spülen Sie die Brüheinheit gründlich mit warmem Wasser ab (Abb. 24).

Reinigen Sie die Brüheinheit ausschließlich mit warmem Wasser. Verwenden Sie niemals den Geschirrspüler! Die Brüheinheit könnte dadurch beschädigt werden.

1. Lassen Sie die Brüheinheit trocknen und fetten Sie die Mittelachse anschließend mit dem beigelegten, lebensmittelechten Siliconfett ein.
2. Reinigen Sie den Service-Raum mit einem weichen, feuchten Tuch.
3. Schieben Sie die Brüheinheit wieder in den Service-Raum bis diese einrastet.
4. Schließen Sie die Service-Tür.

Hinweis

Lässt sich die Service-Tür nicht problemlos schließen, dann wurde die Brüheinheit nicht richtig eingesetzt.

Überprüfen Sie die Position der Brüheinheit. Bleibt das Problem bestehen, so ist vermutlich die Kupp- lung der Antriebswelle nicht richtig eingerastet.

Gehen Sie vor, wie es auf Seite 18 "Antriebswelle justieren" beschrieben ist.

Brüheinheit lösen

In manchen Fällen kann es vorkommen, dass Sie die Brüheinheit nicht aus dem Service-Raum herausziehen können.

Dies kann passieren, wenn Sie das Gerät während der Kaffeeproduktion ausschalten. In diesem Fall ist es möglich, dass die Startposition der Brüheinheit nicht mit der Startposition der Antriebswelle übereinstimmt.

Gehen Sie folgendermaßen vor, um die Brüheinheit zu lösen:

1. Schalten Sie das Gerät aus.
2. Entfernen Sie den Kaffeesatz-Auffangbehälter Seite 16, „Kaffeesatz-Auffangbehälter reinigen/entleeren“.
3. Halten Sie die Taste "Mittlere Tasse" (Abb. 25) gedrückt und schalten gleichzeitig die Maschine ein.

1. Halten Sie die Taste "Mittlere Tasse" gedrückt. Nach einigen Sekunden erscheint die Meldung „Achtung Einh. loesen“.

ACHTUNG EINH. LOESEN

1. Halten Sie die Taste „Mittlere Tasse“ gedrückt, bis die Meldung erlischt.
2. Die Brüheinheit sollte sich jetzt entnehmen lassen.
3. Ist dies nicht der Fall, dann führen Sie den Vorgang weitere 2 Mal durch.
4. Justieren Sie nun die Antriebswelle Seite 18, "Antriebswelle justieren".
5. Schalten Sie das Gerät aus und danach wieder an.

Hinweis

Setzen Sie sich mit dem Service in Verbindung, wenn Sie die Brüheinheit immer noch nicht entnehmen können → Seite 3 „Herstelleranschrift“.

Filtersiebe reinigen

Ist nach einiger Zeit die Kaffeeausgabe zu langsam oder wird gar kein Kaffee ausgegeben, so sind vermutlich die Filtersiebe verstopft. Reinigen Sie die Siebe folgendermaßen:

1. Entnehmen Sie die Brüheinheit aus der Maschine → Seite 16, „Brüheinheit reinigen“/Punkt 1-3.

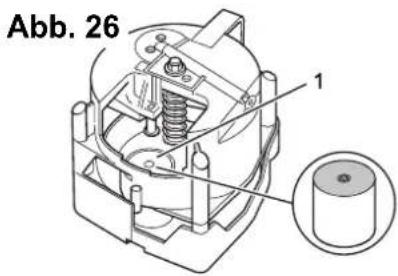

2. Sofern notwendig: Drehen Sie den unteren Siebträger (Abb. 26/1) in eine Stellung, dass Sie ihn gut erreichen können.
3. Reinigen Sie das untere Fil- tersieb (Abb. 26/1) mit dem mitgelieferten Pinsel (Abb. 1/10).
4. Drehen Sie die Brüheinheit um und reinigen Sie das obere Filtersieb (Abb. 27/1) mit dem Pinsel.
5. Setzen Sie die Brüheinheit wieder in die Maschine ein Seite 16, „Brüheinheit reinigen“/Punkt 5-7.

Sollte eine ausreichende Reinigung der Filtersiebe mit dem oben beschriebenen Verfahren nicht möglich sein, so ist es sinnvoll die Filtersiebe auszubauen:

1. Lösen Sie die Filtersiebe mit einem Kreuzschlitzschraubendreher.
2. Nehmen Sie die Filtersiebe aus ihren Haltevorrichtungen.

1. Halten Sie die Siebe gegen Licht. Sie sehen nun, welche Filteröffnungen verstopft sind.
2. Reinigen Sie diese verstopften Öffnungen vorsichtig mit einer Nadelspitze.
3. Setzen Sie die Siebe wieder in die Haltevorrichtungen.
4. Ziehen Sie die Schrauben vorsichtig wieder an.

Antriebswelle justieren

Lässt sich die Brüheinheit nicht richtig einsetzen, so ist vermutlich die Kupplung der Antriebswelle nicht richtig eingerastet.

Gehen Sie folgendermaßen vor:

Achtung

Verletzungsgefahr: Bevor Sie die Antriebswelle justieren, schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Warten Sie bis Gerät und Zubehör abgekühlt sind.

1. Entnehmen Sie die Brüheinheit aus der Maschine → Seite 16, „Brüheinheit reinigen“/Punkt 1-2.
2. Schließen Sie die Service-Tür (Abb.1/5).
3. Schließen Sie das Gerät wieder an eine geerdete Steckdose an.
4. Schalten Sie die Maschine wieder ein. Die Antriebswelle wird nun neu justiert. Dieser Vorgang dauert etwa 20 Sekunden.
5. Sie sehen nun die Meldung „Warnung, Brueheinheit einsetzen“.
   WARNUNG BRUEHEINHEIT EINSETZEN
6. Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und setzen Sie die Brüheinheit wieder ein → Seite 16, „Brüheinheit reinigen“/Punkt 6-7.
7. Sofern sich die Brüheinheit problemlos einsetzen lässt: Schalten Sie das Gerät an. Es ist jetzt betriebsbereit.

Siebträger in Brüheinheit justieren

Sofern sich die Brüheinheit immer noch nicht einsetzen lässt, müssen Sie die Position des Siebträgers in der Brüheinheit kontrollieren und ggf. neu justieren.

1. Schalten Sie das Gerät aus.
2. Entnehmen Sie die Brüheinheit aus der Maschine → Seite 16, „Brüheinheit reinigen“/Punkt 1-2.

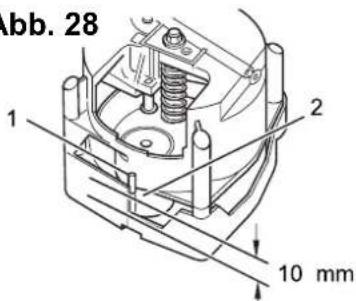

3. Überprüfen Sie die Startposition der Brüheinheit. Der Führungsstift des Siebträgers (Abb. 28/1) sollte in der Startposition (Abb. 28/2) einem Abstand von ca. 10 mm zur unteren Begrenzung haben.

Abb. 28

Ist der Abstand zu klein oder groß, so muss er geändert werden.

Abb. 29

1. Drehen Sie hierzu die Brüheinheit auf den Kopf (Abb. 29).

2. Setzen Sie das Oberteil der Einstellhilfe (Abb. 29/1) auf die Kupplung der Spindel (Abb. 29/2) am Boden

3. Verdrehen Sie die Spindel, bis der Abstand von ca. 10 mm hergestellt ist. Stellen Sie dabei sicher, dass der Siebträger in der Startposition verbleibt (Abb. 28/1).

4. Setzen Sie die Brüheinheit wieder ein Seite 16, "Brüheinheit reinigen"/Punkt 6-7.

Die Brüheinheit sollte sich nun einfach einsetzen und die Service-Tür einfach schließen lassen. Ist dies nicht der Fall, führen Sie die Schritte 2 bis 6 noch einmal durch.

Kaffeeauslauf reinigen

Reinigen Sie den Kaffeeauslauf, wenn Sie vorhaben, das Gerät längere Zeit nicht zu verwenden.

Achtung

Verbrühungsgefahr: Schalten Sie das Gerät aus und lassen es abkühlen, bevor Sie den Kaffeeauslauf reinigen.

1. Entnehmen Sie die Brüheinheit aus der Maschine → Seite 16, „Brüheinheit reinigen“/Punkt 1-2.
2. Schieben Sie den Kaffeeauslauf möglichst weit nach oben.

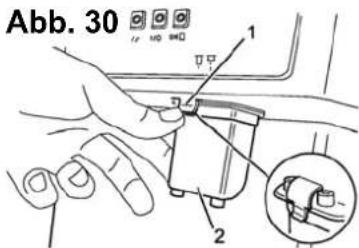

3. Drücken Sie den Clip (Abb. 30/1), um die Verriegelung zu lösen.

4. Drücken Sie den Kaffeeauslauf nach hinten und ziehen Sie ihn gleichzeitig nach unten aus dem Gerät heraus (Abb. 31).

5. Spülen Sie den Kaffeeauslauf mit heißem Wasser aus.

6. Setzen Sie den Kaffeeauslauf wieder in das Gerät ein. Stellen Sie sicher, dass der Clip wieder einrastet.

7. Setzen Sie die Brüheinheit wieder ein Seite 16, "Brüheinheit reinigen"/Punkt 6-7.

Einfüllöffnung Kaffeepulver reinigen

1. Entnehmen Sie die Brüheinheit aus der Maschine → Seite 16, „Brüheinheit reinigen“/Punkt 1-2.

2. Heben Sie die Abdeckung (Abb. 1/1) von der Einfüllöffnung für Kaffeepulver ab.

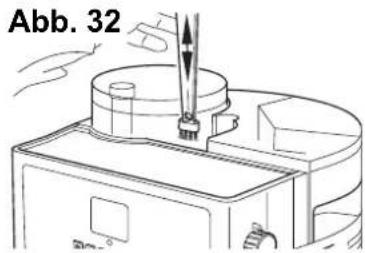

3. Reinigen Sie die Einfüllöffnung mit dem mitgelieferten Pinsel (Abb. 32).

4. Setzen die Abdeckung wieder auf die Einfüllöffnung.

5. Entfernen Sie eventuelle Kaffeerückstände aus dem Service-Raum, bevor Sie die Brüheinheit wieder einsetzen.

6. Setzen Sie die Brüheinheit wieder ein Seite 16, "Brüheinheit reinigen"/Punkt 6-7.

Dampfdüse reinigen

Reinigen Sie die Dampfdüse täglich.

Achtung

Verbrühungsgefahr: Schalten Sie das Gerät aus und lassen Sie es abkühlen, bevor Sie die Dampfdüse reinigen.

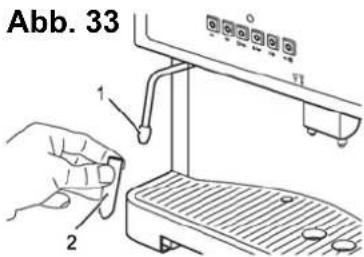

1. Ziehen Sie die Dampfdüse (Abb. 33/2) ab und reinigen Sie diese in warmem Wasser.

2. Ist das Dampfrohr verstopft, stechen Sie mit einer Nadel vorsichtig von unten in die Spitze des Rohres

1. Reinigen Sie das Dampfrohr mit einem feuchten Tuch.

2. Stecken Sie die Dampfdüse wieder auf das Dampfrohr.

Entkalken

Siehe Seite 12, „Entkalken“.

Warnmeldungen

Folgende Warnmeldungen können auf dem Display angezeigt werden:

Warnmeldung	mögliche Ursache Lösung
Blockierte Brüheinheit	Die Brüheinheit ist nicht richtig eingesetzt	Setzen Sie die Brüheinheit neu ein Seite 17, „Brüheinheit lösen“. Erschein die Warnmeldung nach dem Reinigen immer noch, setzen Sie sich mit dem Service in Verbindung
Brüheinheit einsetzen	Brüheinheit nicht eingesetzt	Setzen Sie die Brüheinheit ein Seite 17, "Brüheinheit lösen"
Auffangbehälter fehlt	Auffangbehälter nicht eingesetzt	Setzen Sie den Auffangbehälter ein . Seite 16, „Kaffeesatz-Auffangbehälter reinigen/entleeren“
Wassertank auffüllen	Wassertank ist leer Füllen	Sie den Wassertank Seite 5, „Wassertank füllen“
Auffangbehälter leeren	Auffangbehälter ist voll	Leeren Sie den Auffangbehälter Seite 16, „Kaffeesatz-Auffangbehälter reinigen/entleeren“. Der Auffangbehälter muss mindestens 10 Sekunden außerhalb des Gerätes sein, damit die Warnmeldung beendet wird
Fehler Wasserfluss	Filtersieb ist verstopft	Reinigen Sie die Filtersiebe Seite 17, „Filtersiebe reinigen“. Erschein die Warnmeldung nach dem Reinigen immer noch, setzen Sie sich mit dem Service in Verbindung
Datenverlust	interner Fehler	Schalten Sie die Maschine aus und danach wieder ein
Entkalken	Maschine ist verkalkt	Entkalken Sie das Gerät Seite 12, „Entkalken“

Fehlerbehebung

Achtung

Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät aus, ziehen Sie den Netzstecker. Warten Sie bis Gerät und Zubehör abgekühlt sind. Verwenden Sie niemals ein defektes Gerät.

Bevor Sie das Gerät an den Clatronic-Kundendienst einschicken, überprüfen Sie anhand der folgenden Tabelle, ob Sie den Fehler selbst beseitigen können.

Fehler	mögliche Ursache Lösung
Bei Betätigung des Netzschalters schaltet sich das Gerät nicht ein	keine Stromversorgung	Setzen Sie den Netzstecker richtig ein, prüfen Sie ggf. die Steckdose mit einem anderen Gerät auf Funktionsfähigkeit
	Service-Tür ist offen Schließen Sie d	e Service-Tür (Abb. 1/5)
Der Brühvorgang startet nicht Kaffeesatz-Auffangbehälter nicht richtig eingesetzt		Setzen Sie den Kaffeesatz-Auffangbehälter richtig ein Seite 16 , „Kaffeesatz-Auffangbehälter reinigen/entleeren“
		Wasserbehälter ist leer Füllen Sie den Wassertank Seite 5, "Wassertank füllen“
		Gerät befindet sich im Dampfmodus	Schalten Sie das Gerät in den Normal-Modus zurück Seite 8, „Milch aufschäumen“
		Brüheinheit nicht richtig eingesetzt	Schalten Sie das Gerät in den Normal-Modus zurück Seite 8, „Milch aufschäumen“
		Brüheinheit nicht richtig eingesetzt	Setzen Sie die Brüheinheit richtig ein Seite 16, „Brüheinheit reinigen“
Beim Mahlen wird das Geräusch des Mahlwerks lauter	Kaffeebohnen sind verbraucht Füllen	Sie den Kaffeebohnen-Behälter Seite 5, „Kaffeebohnen einfüllen“.
Aus der Dampfdüse tritt kein Dampf/heißes Wasser aus	Düse ist verstopft Reinigen Sie die Dampfdüse Seite 19, "Dampfdüse reinigen“
Es tritt wenig oder kein Kaffee aus	Kaffeeauslauf ist verstopft	Reinigen Sie den Kaffeeauslauf und die Filtersiebe Seite 15, „Reinigung und Wartung“
	Wasserkreislauf ist durch Verkalkung verstopft	Entkalken Sie das Gerät Seite 12, "Entkalken"
	zu feiner Mahlgrad des Kaffees Wählten Sie einen größeren Mahlgrad Seite 15, „Mahlgrad einstellen“
	Brüheinheit nicht richtig eingesetzt	Setzen Sie die Brüheinheit richtig ein Seite 16, „Brüheinheit reinigen“
Die Aufwärmzeit verlängert sich	Gerät ist verkalkt	Entkalken Sie das Gerät Seite 12, „Entkalken“
Der Kaffee ist nicht cremig	falsche Kaffeemischung	Verwenden Sie eine andere Kaffeemischung
	zu grober Mahlgrad des Kaffees	Wählen Sie einen feineren Mahlgrad Seite 15, „Mahlgrad einstellen“
Die Milch wird nicht/nur wenig aufgeschäumt	Milch ist ungeeignet	Wählen Sie eine fettärmere Milch
Die Brüheinheit klemmt im Service-Raum fest	Startposition der Brüheinheit stimmt nicht mit der Startposition der Antriebswelle überein	Lösen Sie die Brüheinheit Seite 17, „Brüheinheit lösen“
Anzeige im Display „Achtung Entkal-ken“ keine weitere Funktion möglich	Entkalkungsprogramm abgebrochen z.B. Stromausfall, unbeabsichtigtes Ausschalten des Gerätes	Entkalken Sie das Gerät Seite 12, "Entkalken". Entkalkungsprogramm erneut starten und vollständig durchführen

Entsorgung

Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht.

Werfen Sie das Gerät am Ende seiner Lebensdauer nicht in den normalen Hausmüll. Entsprechend gesetzlicher Vorschriften muss es einer geordneten Entsorgung zugeführt werden. Dabei werden im Gerät enthaltene Wertstoffe wiederverwertet und die Umwelt geschont. Erkundigen Sie sich bei Ihrer Stadtverwaltung oder Ihrem örtlichen Entsorgungsunternehmen nach geeigneten Entsorgungsmöglichkeiten.

Machen Sie vor der Entsorgung das Gerät unbrauchbar. Trennen Sie das Gerät von der Netzversorgung und entfernen Sie das Netzanschlusskabel vom Gerät.

Ersatzteile

Zubehör und Ersatzteile können nachbestellt werden, so weit deren Einbau nicht durch einen Fachbetrieb notwendig ist.

Die Bestellung von Ersatzteilen richten Sie an:

Clatronic International GmbH

Service Center

Industriering Ost 40

47906 Kempen

Tel.: 0 21 52 - 20 06 888

Fax: 0 21 52 - 20 06 15 97

Konformität

Hiermit erklärt die Firma Clatronic International GmbH, dass sich das Gerät KA-V 3185 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EWG) befindet.

Eine Kopie der Konformitätserklärung können Sie über die angegebene Anschrift anfordern.
