BEDIENUNGSANLEITUNG PCTOC 240060 F PRIVILEG

WICHTIGE SICHERHEITSHINWEISE

IHRE EIGENE SICHERHEIT UND DIE DER ANDEREN IST SEHR WICHTIG

Dieses Handbuch und das Gerät selbst sind mit wichtigen Mitteilungen für Ihre Sicherheit versehen, die Sie lesen und jederzeit beachten sollten.

Dieses Warnsymbol weist auf mögliche Sicherheitsrisiken für den Benutzer und andere Personen hin.

Alle Warnhinweise beginnen mit diesem Warnsymbol und enthalten einen der folgenden Begriffe:

GEFAHR

Weist auf eine Gefahrensituation hin, die zu schweren Verletzungen führt, wenn sie nicht vermieden wird.

WARNUNG

Weist auf eine Gefahrensituation hin, die bei mangelnder Vorsicht zu schweren Verletzungen führt.

Alle Warnhinweise nennen das mögliche Sicherheitsrisiko und geben an, wie die Gefahr von Verletzungen, Schäden und Stromschlägen durch bestimmungsfremden Gebrauch des Gerätes vermieden werden kann. Bitte halten Sie sich genau an folgende Anweisungen:

• Halten Sie das Gerät von der Stromversorgung getrennt, bis der Einbau durchgeführt wurde.
• Die Installation und Wartung müssen von einer Fachkraft gemäß den Herstellerangaben und gültigen örtlichen Sicherheitsbestimmungen durchgeführt werden. Reparieren Sie das Gerät nicht selbst und tauschen Sie keine Teile aus, wenn dies vom Bedienungshandbuch nicht ausdrücklich vorgesehen ist.

- Die Erdung des Gerätes ist gesetzlich vorgeschrieben.

- Nach der Installation dürfen Strom führende Teile für den Benutzer nicht mehr zugänglich sein.

- Das Gerät ist ausschließlich zur Zubereitung von Nahrungsmitteln für private Haushalte konzipiert. Jeder hiervon abweichende Gebrauch (z. B. das Heizen von Räumen) ist nicht gestattet. Der Hersteller haftet nicht bei Schäden aufgrund unsachgemäßen Gebrauchs oder fehlerhafter Bedienung.

- Das Gerät darf ohne Aufsicht weder von Kindern noch von Personen mit herabgesetzten körperlichen, sensuellen oder mentalen Fähigkeiten oder ohne die erforderliche Erfahrung und Kenntnis benutzt werden, es sei denn, sie wurden durch für ihre Sicherheit verantwortliche Personen entsprechend eingewiesen.

- Die erreichbaren Teile des Gerätes können während des Betriebs sehr heiß werden. Halten Sie Kinder vom Gerät fern und achten Sie darauf, dass sie das Gerät nicht als Spielzeug benutzen.

- Berühren Sie die Heizelemente während des Betriebs und unmittelbar danach nicht. Vermeiden Sie den Kontakt mit Tüchern oder anderen entflammbaren Materialien, bis das Gerät wieder vollständig abgekühlt ist.

- Legen Sie keine brennbaren Gegenstände auf oder in die Nähe des Geräts.

- Heißes Fett und Öl sind leicht entzündlich. Beaufsichtigen Sie stets den Garvorgang, wenn Sie Speisen mit viel Fett oder Öl zubereiten.

- Legen Sie keine Metallgegenstände wie Küchenutensilien (Messer, Gabeln, Löffel, Deckel etc.) auf die Kochzonen, da diese heiß werden können.

- Verwenden Sie das Kochfeld nicht, wenn die Glaskeramik gebrochen oder gerissen ist. Rufen Sie den Kundendienst.

- Das Gerät ist nicht für den Betrieb mittels externer Zeitschaltuhr oder getrenntem Fernbedienungssystem vorgesehen.

VOR DEM GEBRAUCH

WICHTIG: Die Induktionszonen arbeiten nicht, wenn das Kochgeschirr nicht die korrekten Abmessungen hat. Verwenden Sie ausschließlich Töpfe und Pfannen mit der Aufschrift „INDUKTIONSSYSTEM“ (siehe nebenstehende Abbildung). Stellen Sie vor dem Einschalten des Kochfelds das Kochgeschirr auf die gewünschte Kochzone.

BEREITS VORHANDENES KOCHGESCHIRR

NEINOK

Mit einem Magneten lässt sich prüfen, ob das Kochgeschirr für das Induktionskochfeld geeignet ist: Das Kochgeschirr ist nicht geeignet, wenn es nicht magnetisch ist.

- Stellen Sie sicher, dass der Unterboden des Kochgeschirrs nicht rau ist, da er die Glaskeramikoberfläche des Kochfelds zerkratzen könnte. Überprüfen Sie das Kochgeschirr.

- Verwenden Sie kein leeres Kochgeschirr, vor allem, wenn es sich um Emaille- oder Aluminium-Kochgeschirr handelt. Der Boden des Kochgeschirrs und die Glaskeramikoberfläche des Kochfelds könnten beschädigt werden.

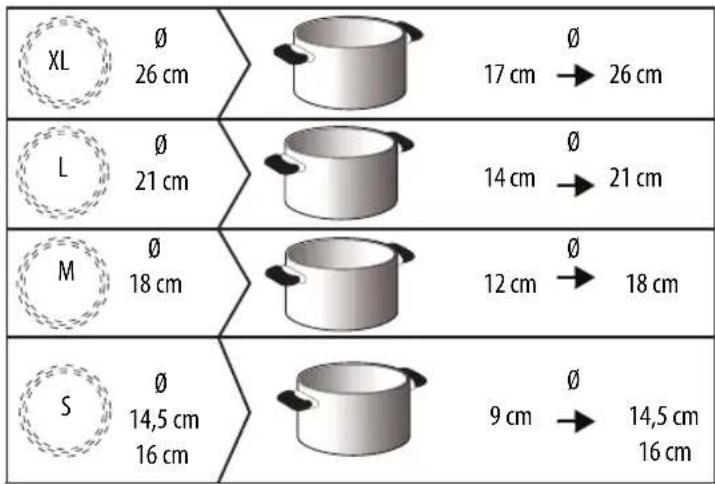

EMPFOHLENE DURCHMESSER DES KOCHGESCHIRRS

XL Ø 26 cm L Ø 21 cm M Ø 18 cm S Ø 14,5 cm 16 cm Ø 17 cm → Ø 26 cm Ø 14 cm → Ø 21 cm Ø 12 cm → Ø 18 cm Ø 9 cm → Ø 14,5 cm 16 cm

BEWAHREN SIE DIESE ANLEITUNG BITTE AUF

AUFSTELLUNG

WARNUNG

Das Gerät muss von einem Elektriker installiert werden, der mit allen gängigen Sicherheits- und Installationsvorschriften vertraut ist

Der Hersteller haftet nicht für Verletzungen von Personen oder Tieren und für Sachschäden, die durch Missachten der in diesem Kapitel genannten Richtlinien entstehen.

ANSCHLUSS AN DAS STROMNETZ

WICHTIG:

• Der elektrische Anschluss des Kochfelds muss vor dem Anschließen des Backofens an das Stromnetz vorgenommen werden.
  • Die Erdung des Gerätes ist gesetzlich vorgeschrieben.
• Befolgen Sie für den elektrischen Anschluss ausschließlich die Anweisungen im folgenden Abschnitt, nicht die auf dem Geräteboden angegebenen Anschlüsse.

Anschluss des Kabels an die Klemmenleiste

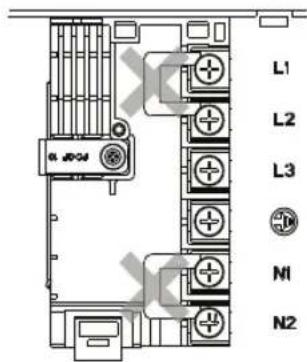

1. Lösen Sie die Schrauben an der Klemmenleiste und entfernen Sie die Schaltbrücken.

L1 L2 L3 N1 N2

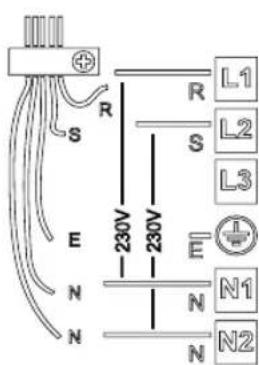

1. Schließen Sie die Kabel wie auf dem folgenden Anschlussplan dargestellt an die Klemmenleiste an.

-R=braun
-S=braun
- E = gelb/grün
-N=blau
-N=blau

1. Befestigen Sie das Kabel mit der Kabelklemme neben der schwarzen Ummantelung.
2. Nehmen Sie den Klemmenleistendeckel (A) nach Entfernen der Schraube ab und setzen Sie ihn in das Scharnier (B) der Klemmenleiste ein. Schließen Sie den Deckel (C) und schrauben Sie ihn auf der Klemmenleiste fest.

Anschluss an den Backofen

• Vergewissern Sie sich vor dem Anschluss des Backofens an das Netz, dass das Modell des Kochfelds in der mitgelieferten Beschreibung unter den möglichen Kombinationen Kochfeld/Backofen aufgeführt ist.

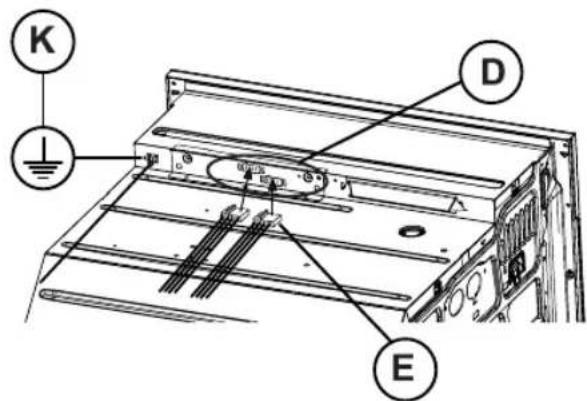

• Schließen Sie die Verbindungsstecker des Kochfelds (E) an die Buchsen des Backofens (D) an. Achten Sie dabei auf die Farbentsprechung und die Ausrichtung der Führungen, die auf der Oberseite der Verbindungsstecker sichtbar sind.
• Führen Sie den Anschluss durch, indem Sie die Verbindungsstecker bis zum Anschlag in die Buchsen drücken, bis die Zunge einrastet.
• Schrauben Sie die Mutter der Erdungsschraube (K) vom oberen Backofendeckel ab und ziehen Sie das gelb-grüne Erdungskabel durch, ohne die Unterlegscheibe abzunehmen. Ziehen Sie die Mutter auf der Schraube gut fest.

K D E

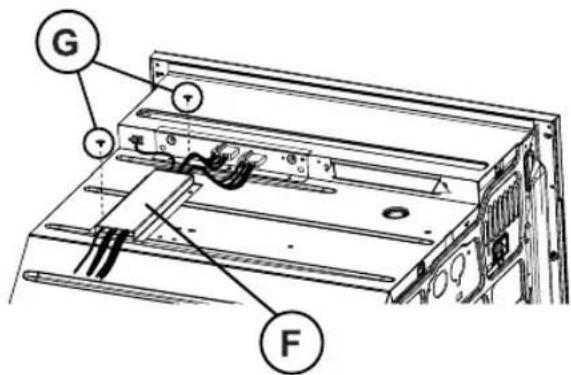

• Bündeln Sie die angeschlossenen Kabel und decken Sie sie mit dem Metalldeckel (F) ab. Achten Sie darauf, dass die Kabel dabei nicht unter dem Deckel eingeklemmt werden.
• Schrauben Sie die zwei Schrauben (G) ein und ziehen Sie sie an, bis der mit dem Backofen gelieferte Metalldeckel fest sitzt.

G F

INSTALLATION UND BEFESTIGUNG

WICHTIG: Das beauftragte Installationspersonal haftet für Sachschäden infolge fehlerhaften Einbaus.

Um die einwandfreie Funktion des Gerätes zu gewährleisten, muss die Installation auf einer völlig ebenen Oberfläche durchgeführt werden.

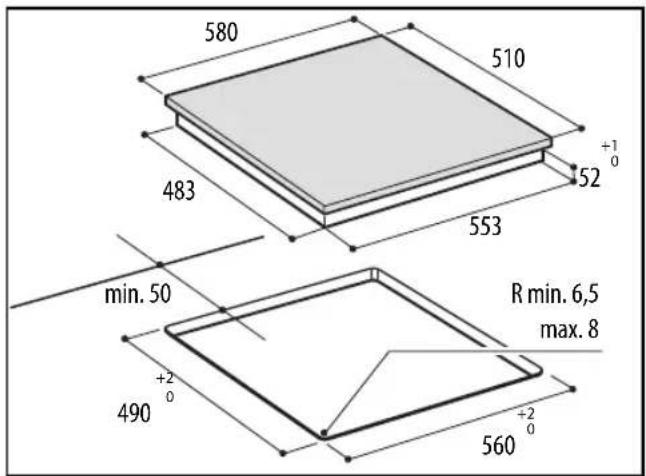

Für die Abmessungen des Ausschnitts beachten Sie bitte das nachstehende Schema. Maße in mm

580 510 [phone] min. 50 R min. 6,5 max. 8 +2 0 490 +2 0 560

Für einen bündigen Einbau oder den Einbau in eine Marmorarbeitsplatte wenden Sie sich bitte an unseren Kundendienst, der Ihnen das Installationsset und die nötigen Anleitungen liefern kann.

• 4812 310 19277 Installationskit Marmorplatte;

• 4801 211 00112 KIT Installationskit flächenbündiger Einbau.

Um die einwandfreie Funktion des Gerätes zu gewährleisten, muss die Installation auf einer völlig ebenen Oberfläche durchgeführt werden. Die Arbeitsplatte muss eine Stärke von 30-60 mm haben.

Führen Sie sämtliche erforderlichen Sägearbeiten an der Arbeitsplatte und am Unterbaumöbel aus. Säubern Sie den Ausschnitt von eventuellem Staub, da dieser Funktionsstörungen des Gerätes verursachen kann.

Wenn ein Hochschrank neben dem Kochfeld installiert wird, muss ein Abstand von mindestens 100 mm zum Rand des Kochfelds eingehalten werden.

MONTAGE profit

1. Setzen Sie die Klammern (A) an den dafür vorgesehenen Stellen am Rahmen des Kochfelds (Abb. 3) ein, falls sie noch nicht montiert sein sollten.

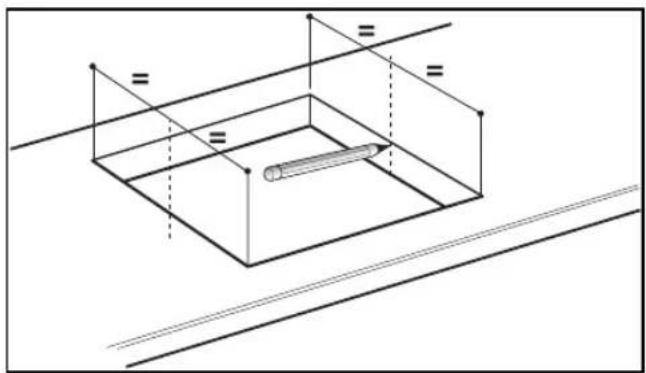

2. Messen Sie die Mitte der senkrechten Seiten des Ausschnitts (Abb.1)
3. Die Oberseite der Winkel (C) muss mit der Oberseite der Arbeitsplatte bündig sein (Abb. 2).
4. Befestigen Sie die Winkel mit den 4 mitgelieferten Schrauben (B) in den vorgesehenen Löchern.
5. Setzen Sie das Kochfeld in den Ausschnitt ein. Die Klammern (A) müssenan den entsprechenden Gegenstücken der Winkel einrasten (Abb. 4).

Installation eines Einbaubackofens unter dem Kochfeld

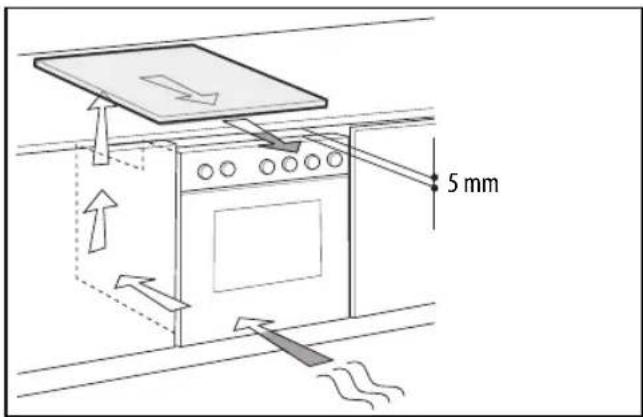

• Falls das Kochfeld über einem Backofen (aus unserer Produktion) eingebaut werden soll, vergewissern Sie sich, dass dieser über ein Kühlsystem verfügt und die auf der nebenstehenden Abbildung angegebenen Abstände einhalten werden.
• Zwischen Kochfeld und Backofen dürfen sich keine Querschienen, Bleche, Halterungen usw. befinden.

5 mm

BEDIENUNGSANLEITUNG

Beschreibung des Bedienfeldes

Das Bedienfeld verfügt über Berührungstasten: Es genügt, das entsprechende Symbol zu berühren (ein leichter Druck reicht aus).

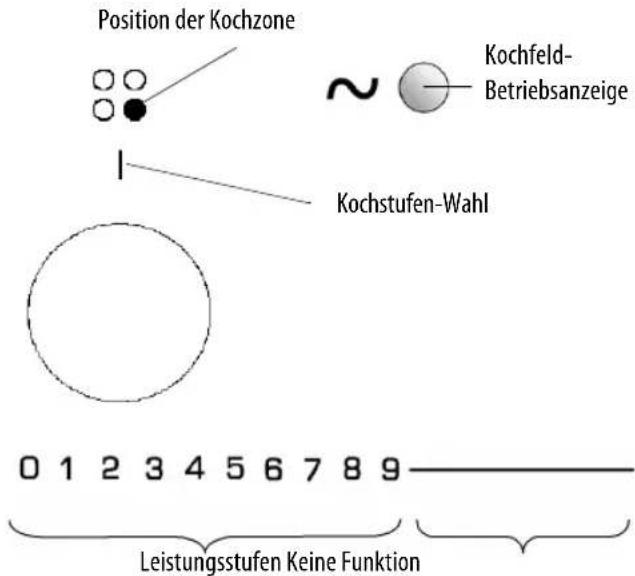

Position der Kochzone Kochfeld- Betriebsanzeige Kochstufen-Wahl 0 1 2 3 4 5 6 7 8 9 Leistungsstufen Keine Funktion

Einschalten und Einstellen der Kochzonen

Stellen Sie den Topf auf die gewünschte Kochzone und wählen Sie durch Drehen des Knopfes im Uhrzeigersinn die gewünschte Leistungsstufe. Jede Kochzone hat verschiedene Leistungsstufen von „1“ (niedrigste Stufe) bis „9“ (höchste Stufe). Wird ein Schalter auf eine Stufe von 1 bis 9 eingestellt, so leuchtet die Kochfeld-Betriebsanzeige auf.

WICHTIG: Der durchgehenden Linie „____“ auf den Knöpfen des Kochfeldes entsprechen keine Funktionen: Das Heizelement ist nicht angeschlossen.

WICHTIG: Wird kein Topf auf das Kochfeld gestellt oder ist der verwendete Topf nicht für das Induktionskochfeld geeignet, so schaltet sich die gewählte Kochzone nach 1 Minute aus. Zum Reaktivieren der Kochzone: Stellen Sie einen für Induktionskochfelder geeigneten Topf (siehe Abschnitt „Vor der Benutzung“) auf die gewählte Kochzone, drehen Sie den Schalter auf „0“ und stellen Sie anschließend die gewünschte Leistungsstufe ein.

Ausschalten der Kochzonen

Drehen Sie den Thermostatknopf auf „0“.

Befinden sich alle Schalter in Stellung „0“ (oder auf der Linie „____“), so ist die Kochfeld-Betriebsanzeige aus.

PFLEGE

Reinigung und Pflege

Es wird empfohlen, das Kochfeld nach jedem Gebrauch zu reinigen, um zu vermeiden, dass die Glaskeramikoberfläche beschädigt wird und sich schwer zu entfernende Speisereste ablagern.

WARNUNG

• Verwenden Sie keine Dampfstrahlreiniger!

- Lassen Sie die Kochzonen erst abkühlen, bevor Sie das Gerät reinigen.

Tipps zum Reinigen:

1. Verwenden Sie Küchenpapier, saubere Tücher oder spezielle Reinigungsmittel für Glaskeramik-Kochfelder. Verwenden Sie keine Scheuerschwämme und/oder metallenen Scheuer-Pads.
2. Lassen Sie Speisereste nicht antrocknen, sondern entfernen Sie diese sofort. Zucker oder stark zuckerhaltige Speisen beschädigen das Kochfeld und müssen sofort mit einem Schaber für Glas entfernt werden.
3. Entfernen Sie alle Rückstände mit dem Schaber oder spezifischen Produkten.
4. Salz, Zucker und Sand verkratzen die Glaskeramikoberfläche des Kochfelds: Entfernen Sie derartige Reste sofort vom Kochfeld.

STÖRUNG - WAS TUN

Bevor Sie den Kundendienst rufen:

• Lesen und befolgen Sie die Anweisungen in Abschnitt „BEDIENUNGSANLEITUNG“.
• Kontrollieren Sie, ob ein Stromausfall vorliegt.
• Trocknen Sie die Glaskeramikoberfläche des Kochfelds nach dem Reinigen gut ab.
• Vergewissern Sie sich, das der Thermostatknopf richtig eingestellt ist: In der Stellung „0“ und den mit der durchgehenden Linie markierten Stellungen werden die Felder nicht mit Strom gespeist.
• Wird kein Topf auf das Kochfeld gestellt oder ist der verwendete Topf nicht für das Induktionskochfeld geeignet, so schaltet sich die gewählte Kochzone nach 1 Minute aus. Zum Reaktivieren der Kochzone: Stellen Sie einen für Induktionskochfelder geeigneten Topf (siehe Abschnitt „Vor der Benutzung“) auf die gewählte Kochzone, drehen Sie den Schalter auf „0“ und stellen Sie anschließend die gewünschte Leistungsstufe ein.
• Ist die Innentemperatur der elektronischen Komponenten zu hoch, so schaltet sich das Kochfeld automatisch aus. Warten Sie daher vor der Benutzung ab, bis sich das Kochfeld abgekühlt hat. Drehen Sie für die erneute Benutzung den Knopf auf „0“ und danach auf die gewünschte Leistungsstufe.

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

- Versuchen Sie, den Fehler selbst zu beheben (siehe „STÖRUNG - WAS TUN“);

- Schalten sie das Gerät ab, warten Sie 30 Sekunden und schalten Sie es wieder ein. Prüfen Sie, ob die Störung beseitigt ist.

Falls die Störung nach den vorstehend beschriebenen Kontrollen anhält, rufen Sie bitte den Kundendienst.

Machen Sie dabei bitte folgende Angaben:

• Kurze Beschreibung der Störung,
• den genauen Gerätetyp und die Modellnummer.
• Die Servicenummer (hinter dem Wort „Service“ auf dem Typenschild) befindet sich auf der Unterseite des Kochfelds oder in der Produktbeschreibung,

- Ihre vollständige Anschrift und Telefonnummer.

Sollte eine Reparatur erforderlich sein, so wenden Sie sich bitte an den Kundendienst eines Vertragshändlers, wie in den Garantiebestimmungen festgelegt ist.

TYPENSCHILD

MODELL IDENTIFIKATIONS-CODE

Model1: yyy 000 zzz ¥ 230~ 50Hz kW 3.7 SERVICE 0000 000 00000 CE

TIPPS FÜR DEN NUTZER √

Energiespartipps

Für bestmögliche Ergebnisse berücksichtigen Sie bitte folgende Hinweise:

• Verwenden Sie nur Töpfe und Pfannen, deren Bodendurchmesser dem der Kochzone entspricht.
• Verwenden Sie nur Töpfe und Pfannen mit flachem Boden.
• Lassen Sie beim Kochen den Deckel möglichst auf dem Topf.
• Gemüse, Kartoffeln usw. mit wenig Wasser garen, um die Garzeit zu verkürzen.
• Durch Verwendung eines Schnellkochtopfes können Sie noch mehr Energie und Zeit sparen.
• Stellen Sie das Geschirr stets mittig auf die gekennzeichneten Kochzonen des Induktionsfeldes.

INFORMATIONEN ZUM UMWELTSCHUTZ

Verpackung

Das Verpackungsmaterial ist zu 100 % wieder verwertbar und trägt das

Recycling-Symbol

Elektrogeräte

Dieses Gerät ist gemäß der Europäischen Richtlinie 2002/96/EG für Elektro- und Elektronik-Altgeräte gekennzeichnet. Durch eine angemessene Entsorgung des Geräts trägt der Nutzer dazu bei, potentiell schädliche Auswirkungen für Umwelt und Gesundheit zu vermeiden.

Das Symbol auf dem Gerät oder in der Dokumentation zum Gerät gibt an, dass das Gerät nicht als normaler Haushaltsmüll entsorgt werden darf, sondern bei einer Sammelstelle für das Recycling von Elektro- und Elektronik-Altgeräten abgegeben werden muss. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Weitere Informationen zu Behandlung, Verwertung und Wiederverwendung dieses Geräts können Sie bei der örtlichen Abfallbeseitigungsgesellschaft oder der nächsten Sammelstelle für Haushaltsmüll erfragen.

KONFORMITÄTSERKLÄRUNG (€

• Dieses Kochfeld ist für den Kontakt mit Lebensmitteln geeignet und entspricht der EG-Richtlinie 1935/2004.
• Diese Geräte werden in Übereinstimmung mit den folgenden Richtlinien entworfen, hergestellt und verkauft:
• Sicherheitsanforderungen der Niederspannungsrichtlinie 2006/95/CE (die die Bestimmungen 73/23/CEE und folgende Zusätze ersetzt);
• Schutzvorschriften der EMV-Richtlinie 2004/108/EG „Elektromagnetische Verträglichkeit“.
