Produkttyp	Zyklonen-Staubsauger
Marke	PRIVILEG
Modell	VC-TC4002S-1
Gewicht (ca.)	7 kg
Staubbehältervolumen	1,5 Liter
Nennspannung	230 V ~ 50 Hz
Nennleistung	1400 Watt
Maximalleistung	1600 Watt
Schutzklasse	II
Filtersystem	Grobstaubfilter, Motorschutzfilter, HEPA-Abluftfilter
Saugleistungsregulierung	Nebenluftventil (stufenlos)
Kabelaufwicklung	Fußschalter, automatisch
Parkposition	Ja (Parkhalterung am Gerät)
Rohr	Teleskoprohr, längenverstellbar
Anzeige „Staubbehälter voll“	Ja, leuchtet bei vollem Behälter
Universal-Bodendüse	Ja, mit Fußumschalter für Teppich/Hartboden
Turbobürste	Ja, für hartnäckigen Schmutz und Tierhaare
Parkettdüse	Ja, mit Bürsten für kratzerfreies Saugen
Polsterdüse, Fugendüse, Bürstendüse	Ja, im Lieferumfang enthalten
Düsenhalter am Rohr	Ja, für eine der kleinen Düsen
Überhitzungsschutz	Ja, automatische Abschaltung
Entsorgungshinweis	Altgeräte nicht in den Hausmüll, sondern an Sammelstellen

Häufig gestellte Fragen - VC-TC4002S-1 PRIVILEG

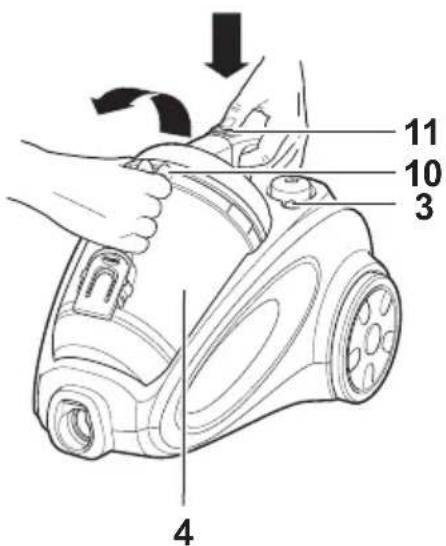

Wie entleere ich den Staubbehälter?

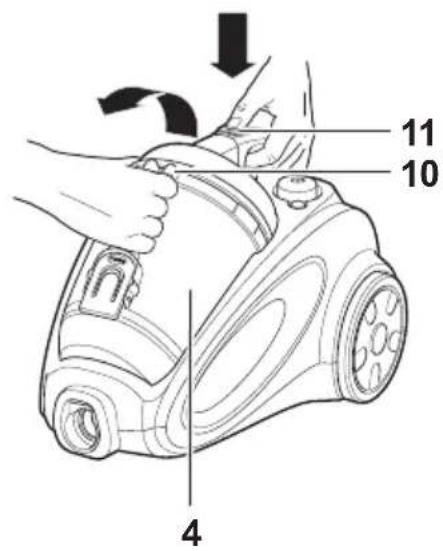

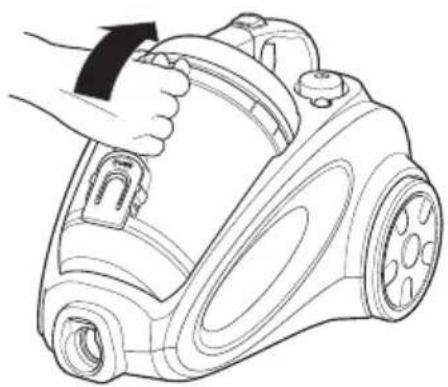

Drücken Sie den Verriegelungsknopf (11) und heben Sie den Staubbehälter am Tragegriff (10) nach oben heraus. Halten Sie den Behälter über einen Mülleimer, drücken Sie die Verriegelung (5) am Boden – der Boden klappt auf und der Staub fällt heraus. Klopfen Sie Rückstände aus und schließen Sie den Boden, bevor Sie den Behälter wieder einsetzen.

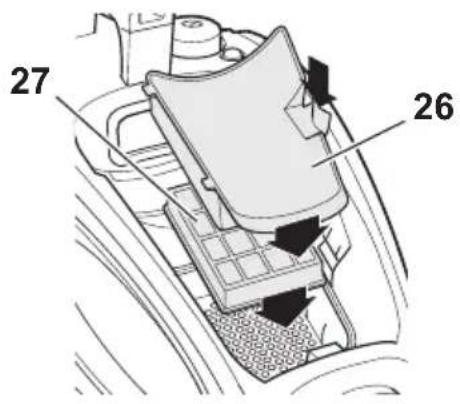

Wie reinige ich den HEPA-Abluftfilter?

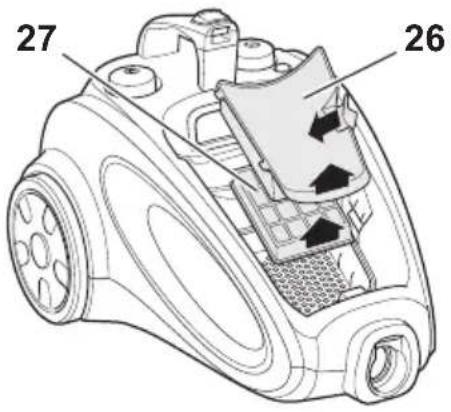

Entfernen Sie den Staubbehälter. Drücken Sie die Verriegelung des Deckels (26) nach links, klappen Sie den Deckel auf und nehmen Sie den Filter (27) an der Nase heraus. Klopfen Sie ihn aus. Bei starker Verschmutzung waschen Sie ihn mit Wasser (max. 40 °C) und lassen Sie ihn mind. 24 Stunden bei Raumtemperatur vollständig trocknen, bevor Sie ihn wieder einsetzen.

Warum lässt die Saugleistung nach?

Mögliche Ursachen: Der Staubbehälter ist voll, die Filter sind verschmutzt oder falsch eingesetzt, die Düse oder das Rohr sind verstopft, oder das Nebenluftventil ist geöffnet. Überprüfen und beheben Sie diese Punkte. Wenn das Problem bestehen bleibt, reinigen Sie den Motorschutzfilter.

Kann ich mit dem Staubsauger Flüssigkeiten aufsaugen?

Nein, das Gerät ist nur für trockenen Schmutz ausgelegt. Das Aufsaugen von Flüssigkeiten kann zu Kurzschluss und Beschädigung führen. Verwenden Sie es niemals auf nassen Oberflächen.

Wie stelle ich die Saugleistung ein?

Die Saugleistung wird über das Nebenluftventil (20) am Handgriff reguliert. Je weiter Sie das Ventil öffnen, desto geringer ist die Saugkraft. Schließen Sie es für maximale Leistung.

Was tun, wenn das Gerät während des Betriebs ausgeht?

Möglicherweise ist der Motorschutzfilter verstopft und der Überhitzungsschutz hat ausgelöst. Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und lassen Sie es mindestens 30 Minuten abkühlen. Reinigen Sie anschließend den Motorschutzfilter. Überprüfen Sie auch Düse und Rohr auf Verstopfungen.

Welche Düsen sind im Lieferumfang enthalten?

Im Lieferumfang enthalten: Universal-Bodendüse (mit Fußumschalter), Turbobürste, Parkettdüse, Polsterdüse, Fugendüse und Bürstendüse. Die kleinen Düsen können auf den Düsenhalter am Teleskoprohr gesteckt werden.

Wie reinige ich die Turbobürste?

Ziehen Sie die Turbobürste vor der Reinigung vom Rohr oder Schlauch ab. Öffnen Sie die Wartungsklappe (28) auf der Unterseite und entfernen Sie Fusseln und Haare vom Luftschaufelrad. Achten Sie darauf, dass das Rad nicht läuft.

Wie wechsle ich den Motorschutzfilter?

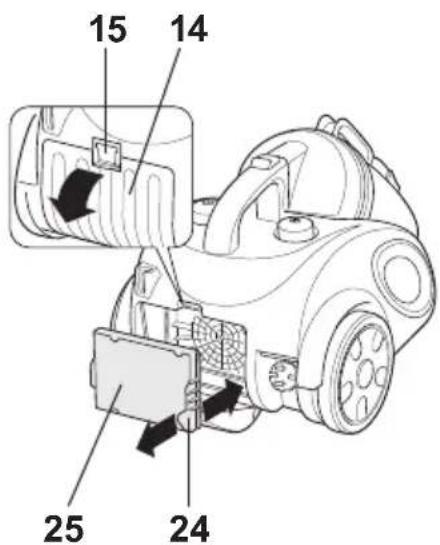

Drücken Sie die Verriegelung (15) an der Filterklappe (14) nach unten und öffnen Sie die Klappe. Nehmen Sie den Filterhalter (24) mit dem Filter (25) heraus. Entnehmen Sie den Schaumstofffilter und klopfen Sie ihn aus. Bei starker Verschmutzung waschen Sie ihn unter lauwarmem Wasser, drücken Sie ihn vorsichtig aus und lassen Sie ihn vollständig trocknen. Setzen Sie alles wieder ein und schließen Sie die Klappe, bis sie einrastet.

Wo finde ich Ersatzfilter?

Ersatzfilter erhalten Sie über den Kundendienst der Hermes Fulfilment GmbH unter der Telefonnummer (0 57 32) 99 66 00 oder über das Experten-Team (Tel. [phone]). Geben Sie die Modellbezeichnung VC-TC4002S-1 und die Bestellnummer 543 117 an.

BEDIENUNGSANLEITUNG VC-TC4002S-1 PRIVILEG

Anleitung-Nr.: 91646

Artikel-Nr.: 543 117

HC 20101015

Nachdruck, auch

auszugsweise, nicht

gestattet!

Zyklonen-Staubsauger

Ultra Clean 4002 exclusive

Lieferumfang....3

Informationen und Hinweise....4

Kontrolle ist besser 4

BestimmungsgemäßerGebrauch....4

Zu Ihrer Sicherheit....5

Begriffserklärung 5

Sicherheitshinweise 5

Bedienelemente und Geräteteile 9

Düsen 10

Einmalige Vorbereitungen....12

Staubsauger bedienen 13

Boden saugen....13

Nach dem Saugen 14

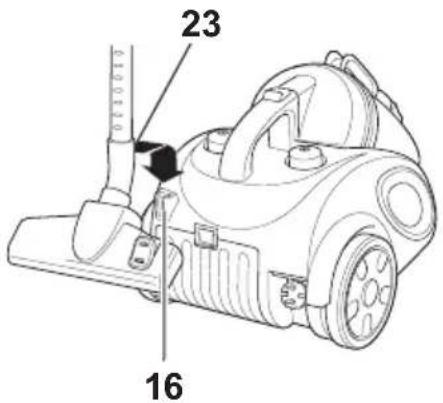

Abstellen und Aufbewahren....15

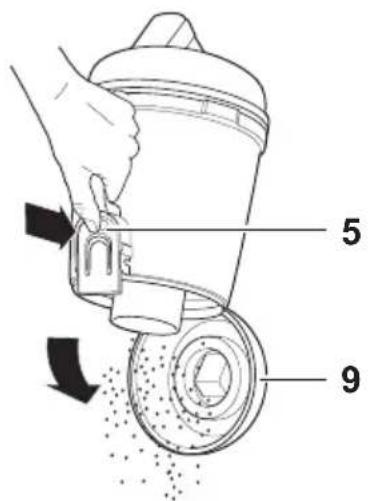

Staubbehälter entleeren 15

Filter reinigen / wechseln.... 16

Grobstaubfilter reinigen.... 17

Motorschutzfilter reingen 18

HEPA-Abluftfilter reinigen 19

Reinigen des Staubsaugers 21

Bodendüse reinigen 21

Turbobürste reinigen....21

Störungen beheben 22

Unser Service 23

Umweltschutz leicht gemacht 24

Verpackungstipps 24

Altgeräteentsorgung 24

Technische Daten 24

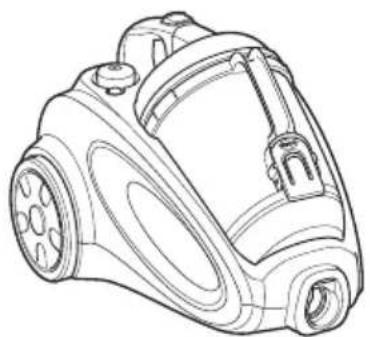

① Staubsauger
② Saugschlauch
③ Teleskoprohr
④ Universal-Bodendüse
⑤ Turbobürste
⑥ Parkettdüse
⑦ Polsterdüse
⑧ Fugendüse
⑨ Bürstendüse

- Gebrauchsanleitung

①
②
③
④
⑤
⑥
⑦
⑧
⑨

Kontrolle ist besser

Prüfen Sie, ob die Lieferung vollständig ist.1.

Kontrollieren Sie, ob das Gerät Transportschäden aufweist.2.

Sollte die Lieferung unvollständig sein oder Transportschäden aufweisen, nehmen3.

Sie das Gerät nicht in Betrieb. Benachrichtigen Sie bitte unsere Bestellannahme.

Bestimmungs gemäßer Gebrauch

Das Gerät dient zum Aufsaugen von losem, trockenem Schmutz wie z. B. Staub, Fusseln, Krümln auf Bodenbelägen und Polstern in Haushalt und Auto. Zur Aufnahme gefährlichen Staubes oder Flüssigkeiten ist es nicht geeignet.

Das Gerät ist ausschließlich für den Privatgebrauch bestimmt und nicht für den Einsatz im gewerblichen Bereich ausgelegt.

Verwenden Sie das Gerät ausschließlich so, wie in der mitgelieferten Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.

Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungs- gemäßen Gebrauch entstanden sind.

Bevor Sie Ihr Ge rät benutzen, le sen Sie bit te zu erst die Si cher heits hin wei se und die Ge brauchs an lei tung aufmerksam durch. Nur so können Sie alle Funktionensicherundzuverlässignutzen.

Bewahren Sie diese Gebrauchsanleitung an einem festen Ort auf, damit Sie auch später immer darin nachlesen können.

Wenn Sie Ihr Gerät einmal verkaufen oder ver schen ken, ge ben Sie bitte diese Gebrauchsanleitung mit, da mit auch der nach ste Besitzer das Gerät sicher benutzen kann.

Begriffserklärung

Folgende Signalbegriffe finden Sie in dieser Anleitung:

Gefahr

Hohes Ri si ko!

Missachtung der War nung kann Scha den für Leib und Leben verursachen.

Achtung

Mittleres Ri si ko!

Missachtung der Warnungkanneinen Sachschadenverursachen.

Wichtig

Geringes oder kein Risiko!

Sachverhalte, die beim Umgang mit dem Gerät beachtet wer den soll ten.

Sicherheitshinweise

Gefahr

Stromschlaggefahr!

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung kann zu elektrischem Stromschlag führen.

Das Gerät ist nur für eine Netzspannung von 230 V \~ / 50 Hz geeignet. –

Betreiben Sie das Gerät nicht, wenn dessen Gehäuse, Netzstecker oder die – Netzanschlussleitung defekt ist oder das Gerät andere sichtbare Schäden aufweist.

Die Netzanschlussleitung muss im Schadensfall durch den Hersteller oder – seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Wenn das Gerät Rauch entwickelt, verbrannt riecht oder ungewohnte Geräusche von sich gibt, schalten Sie es sofort aus, ziehen Sie den Netzstecker und nehmen Sie es nicht mehr in Betrieb.
• Wenn das Gerät einen Stecker mit Schutzkontakt besitzt, darf es auch nur an eine Steckdose mit ordnungsgemäß installiertem Schutzleiter angeschlossen werden.
• Schließen Sie das Gerät nur an eine gut zugängliche Steckdose an, damit Sie es bei einem Störfall schnell vom Stromnetz trennen können.

Öffnen Sie niemals das Motorgehäuse. –

Die Instandsetzung des Geräts darf nur von einem autorisierten Fachbetrieb vorgenommen werden. Dabei dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.

Stecken Sie keine Gegenstände durch die Lüftungsschlitze in das Gehäuse. –

Fassen Sie während des Betriebs niemals in das Innere des Geräts. –

Verwenden Sie das Gerät nur in Innenräumen. –

Betreiben Sie das Gerät nicht in Feuchträumen oder im Regen. Achten Sie auch – darauf, dass keine Flüssigkeit in das Gehäuse gelangt. Falls doch Flüssigkeit eindringt, ziehen Sie sofort den Netzstecker und wenden Sie sich an unseren Kundendienst (s. S. 23).

Tauchen Sie weder das Gerät selbst noch Netzkabel oder -stecker in Wasser. –

Lagern Sie das Gerät nie so, dass es in eine Wanne oder in ein Waschbecken – fallen kann.

Greifen Sie niemals nach einem Elektrogerät, wenn es ins Wasser gefallen ist. – Ziehen Sie in so einem Fall sofort den Netzstecker.

Fassen Sie den Netzstecker niemals mit feuchten Händen an. –

- Halten Sie das Gerät, den Netzstecker und das Netzkabel von offenem Feuer und heißen Flächen fern.

- Betreiben Sie das Gerät nicht bei Gewitter, ziehen Sie den Netzstecker.

- Prüfen Sie Gerät, Netzstecker und Netzanschlusskabel regelmäßig auf Schäden.

- Bevor Sie das Gerät reinigen oder warten (z. B. den Filter wechseln), ziehen Sie im mer den Netz stec ker aus der Steckdose.

- Wenn Sie das Gerät nicht benutzen, es reinigen oder wenn eine Störung auftritt, schalten Sie das Gerät aus, und ziehen Sie immer den Stecker aus der Steckdose.

-Verwenden Sie nie das Anschlusskabel als Tragegriff.

- Machen Sie das ausgediente Gerät unbrauchbar: Ziehen Sie den Netzstecker aus der Steckdose, und schneiden Sie das Netzkabel durch.

Gefahr Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

Kinder erkennen Gefahren häufig nicht oder unterschätzen sie.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn,

sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem – Gerät spielen.

Sorgen Sie dafür, dass Kinder keinen Zugriff auf das Gerät haben, wenn sie – unbeaufsichtigt sind.

Lassen Sie Kinder nicht mit der Ver pac kungs fo li e spielen. Sie können sich – beim Spielen darin verfangen und ersticken.

- Trotz der Filter kann noch eine geringe Menge an Schmutzpartikeln in der Ausblasluft des Staubsaugers vorhanden sein. Diese können bei kleinen Kindern durch Einatmen zu allergischen Reaktionen führen. Betreiben Sie den Sauger möglichst nicht in der unmittelbaren Nähe von Kindern.

Gefahr Verletzungsgefahr!

Durch das kräftige Einziehen des Kabels kann es zum „Peitscheneffekt“ kommen (Hin- und Herschlagen des Kabels).

Halten Sie das Kabel beim Aufrollen unbedingt fest. –

Gefahr Gefahr für die Gesundheit!

Das Einatmen des Staubs aus dem Staubbehälter kann Allergien oder Gesundheitsschäden verursachen.

Entleeren Sie den Staubbehälter nicht in geschlossenen Räumen. Gehen Sie – zum Entleeren des Staubbehälters auf den Balkon, oder entleeren Sie den Staubbehälter im Freien direkt über der Mülltonne.

Gefahr Explosionsgefahr!

Funkenbildung kann Explosion auslösen.

Benutzen Sie das Gerät nicht in der Nähe von brennbaren Flüssigkeiten und Dämpfen.

Achtung Beschädigungsgefahr durch Fehlgebrauch!

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigung oder zum Brand führen.

Das Aufsaugen ungeeigneter Materialien kann das Gerät schwer beschädigen. Glü hen de Asche, bren nen de Zi ga ret ten etc. set zen den Filter in Brand, Feuch tig keit kann zum Kurzschluss führen, spitze Gegenstände beschädigen den Filter.

- Saugen Sie keinen Toner, Gips, Zement, Stein- oder Bohrstaub auf. Diese Materialien können die Filter verstopfen und den Motor beschädigen.

Saugen Sie weder glü hen de Asche, brennende Zi ga ret ten oder Streich höl zer – noch spit ze Ge gen stän de, Glas split ter sowie Wasser oder andere Flüssigkeiten auf. Da durch kön nen Sie den Staubsauger be schä di gen und sich selbst und andere Personen in Ge fahr brin gen.

Das Gerät darf nur von Personen bedient werden, die mit den Gefahren und – Besonderheiten des Geräts vertraut sind.

Decken Sie das Gerät niemals ab, setzen oder stellen Sie sich niemals darauf. –

Benutzen Sie das Gerät nur, wenn alle Filter eingesetzt sind. Der aufgesaugte – Staub würde sonst in das Gerät eindringen.

Die Filter dürfen nicht beschädigt sein. –

Der Lufteintritt der Düsen oder der Saugschlauch können verstopfen. Schalten – Sie das Gerät in diesem Fall sofort aus und beseitigen Sie die Verstopfung, bevor Sie weitersaugen.

Setzen Sie das Gerät niemals hoher Temperatur (Heizung etc.) oder Witterungs- einfl üssen (Regen, etc.) aus.

Saugen Sie keine Flüssigkeiten mit dem Gerät auf. Füllen Sie keine Flüssigkeiten – in den Staubbehälter.

Bevor Sie einen frisch schamponierten Teppich mit dem Gerät absaugen, warten – Sie so lange, bis das Reinigungsmittel vollständig trocken ist.

- Sorgen Sie für ausreichende Lüftung. Decken Sie die Lüftungsöffnungen nicht ab. Im Inneren aufgestaute Hitze kann die Lebensdauer des Geräts verkürzen.

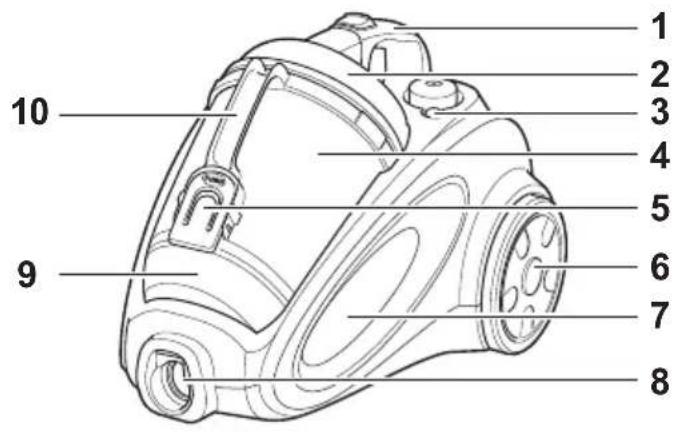

1 Tragegriff
2 Staubbehälterdeckel
3 Anzeige „Staubbehälter voll“
4 Staubbehälter
5 Verriegelung für Staubbehälterboden
6 Rad
7 Abluftauslass
8 Öffnung für Saugschlauch-Verbindung
9 Staubbehälterboden
10 Tragegriff für Staubbehälter
11 Verriegelungsknopf für Staubbehälter
12 Fußschalter für Kabelaufwicklung
13 Netzkabel mit Netzstecker
14 Klappe für Motorschutzfilter
15 Verriegelung für Motorschutzfi Iterklappe
16 Parkhalterung
17 Fußschalter Ein/Aus

Düsen

Zusammen mit dem Staubsauger erhalten Sie verschiedene Düsen, die für unterschiedliche Zwecke be stimmt sind. Jede Düse kann bei Bedarf vor oder während des Saugens auf den Handgriff des Saugschlauchs ② oder das Teleskoprohr ③ gesteckt werden.

Universal-Bodendüse ④

Mit ihr werden Sie die meiste Zeit arbeiten, da sie für große ebene Flächen geeignet ist.

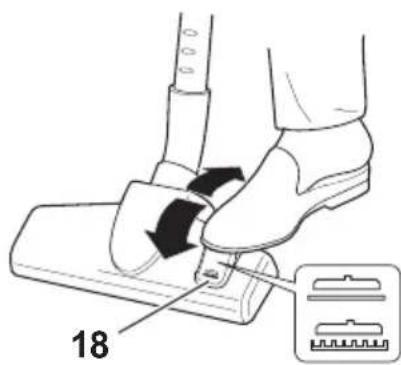

Das beste Saugergebnis erhalten Sie, wenn Sie die Düse mit Hilfe des Umschalt-Fußhebels 18 an den Untergrund anpassen:

a) Für kurzfl orige oder glatte Böden wie Nadelfi lz, PVC, Parkett oder Fliesen: Hinteren Bereich des Umschalt-Fußhebels 18 mit dem Fuß hin unterdrücken.
b) Für hochfl orige Teppiche: Vorderen Bereich des Umschalt-Fußhebels 18 mit dem Fuß hinunterdrücken.

Der Umschalt-Fußhebel lässt sich auch während des Betriebs umstellen.

Turbobürste ⑤

In der Turbobürste befindet sich ein Luftschaufelrad, das beim Saugen vom Luftstrom angetrieben wird. Das Luftschaufelrad bringt eine Rundbürste zum Rotieren. Diese Düse eignet sich sehr gut für hartnäckige Verschmutzungen auf kurzfl origen Teppichen und Teppichböden. Sie erfasst auch schwer zu entfernende Fusseln und Tierhaare. Deshalb beim Einsatz der Turbobürste den Staubsauger auf höchste Saugleistung einstellen.

Parkettdüse ⑥

Diese Düse ist zur Pflege von Parkett-Fußböden und Laminat geeignet, aber auch für andere glatte Böden wie Fliesen und Kacheln. Die Bürsten unter der Düse sorgen für kratzerfreies Arbeiten.

Diese Düse ist besonders geeignet, um Polstermöbel und Matratzen abzusaugen.

Fugendüse ⑧

Diese Düse eignet sich zum Aussaugen von Stofffalten, Fugen, Ec ken oder Nischen, die Sie mit der Bodendüse ④ nicht erreichen können.

Bürstendüse ⑨

Mit der Bürstendüse können Sie Bücher oder emp findlicheGegenständewieBilderrahmen etc. entstauben. Der vordere Teil mit den Bürsten ist drehbar.

Düsenhalter 19

Jeweils eine der kleinen Düsen ⑦-⑨ können Sie auf den Düsenhalter 19 am Teleskoprohr ③ aufstecken, so dass Sie die Düse während des Saugens schnell zur Hand haben.

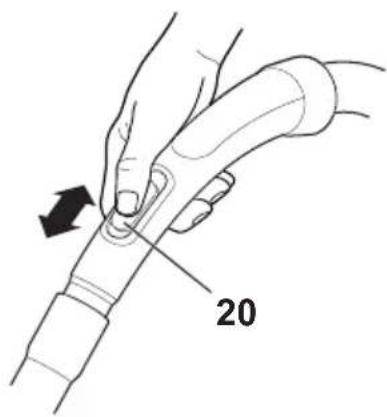

Nebenluftventil 20

Mit dem Nebenluftventil können Sie die Saugleistung beeinfl ussen. Je weiter das Ventil geöffnet wird, desto geringer ist die Saugleistung. Öffnen Sie z.B. das Ventil, um ein Einsaugen von Gardinen und Vorhängen zu verhindern.

Saugschlauch ⑫ und Teleskoprohr ③ zusammenstecken.

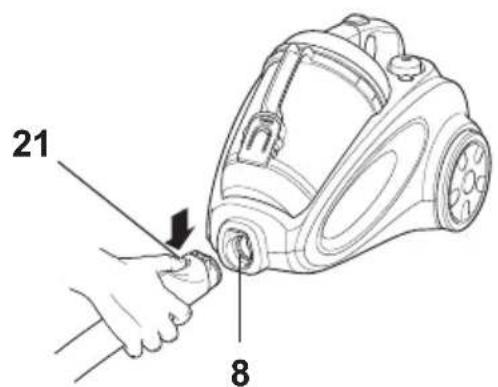

1. Sicherungsknopf 21 des Verbindungsstücks am anderen Ende des Saugschlauchs herunterdrücken und das Verbindungsstück in Öffnung 8 stecken.

Gewünschte Saugdüse auswählen und auf das 3. Teleskopoh r stecken.

Sie können alle Düsen auch direkt auf das Ende des Handgriffs am Saugschlauch ② stecken.

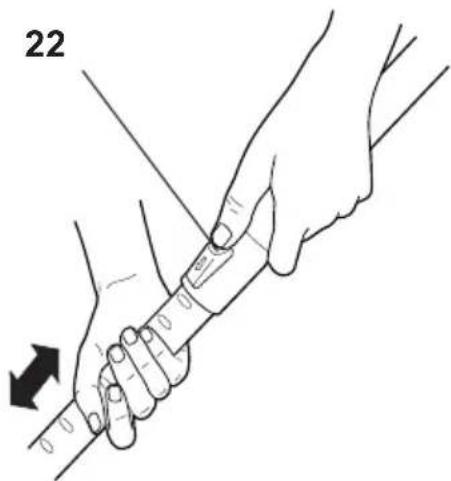

Die Länge des Teleskoprohrs ⑧ lässt sich verändern und dadurch an die Körpergröße des Benutzers anpassen.

Hierfür den Arretierknopf 22 nach unten drücken und das Teleskoprohr dabei auseinander- oder zusammenschieben. Nach dem Loslassen des Arretierknopfs rastet das Teleskoprohr bei der nächsten Kerbe ein.

Alle Filter sind werkseitig bereits ein ge legt und Ihr Staubsauger ist nun einsatzbereit.

Boden saugen

Achtung Beschädigungsgefahr durch

F e h l g e b r a u c h !

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigung oder zum Brand führen.

Das Aufsaugen ungeeigneter Materialien kann das Gerät schwer beschädigen. Glü hen de Asche, brennendeZigarettenetc.setzendenFilterin Brand, Feuch tig keit kann zum Kurzschluss füh ren, spitzeGegenständebeschädigendenFilter.

Saugen Sie keinen Toner, Gips, Zement, – Stein- oder Bohrstaub auf. Diese Materialien können die Filter verstopfen und den Motor beschädigen.

Saugen Sie weder glü hen de Asche, brennende – Zigarettenoder Streichhölzernochspitze Gegenstände, Glassplittersowie Wasseroder andere Flüssigkeiten auf. Da durch kön nen Sie den Staubsauger be schä di gen und sich selbst in Ge fahr brin gen.

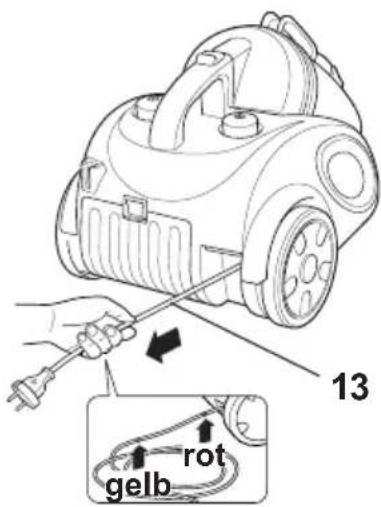

Netzkabel1.13 herausziehen.

Dabei darauf achten, dass nur die gelbe Markierung auf dem Kabel sichtbar wird. Wenn die rote Markierung zum Vorschein kommt, ist das Kabel komplett abgewickelt. Weiteres Ziehen könnte die Kabeltrommel beschädigen.

Netzstecker in eine vorschriftsmäßig installierte2. Schutzkontaktsteckdose stecken.

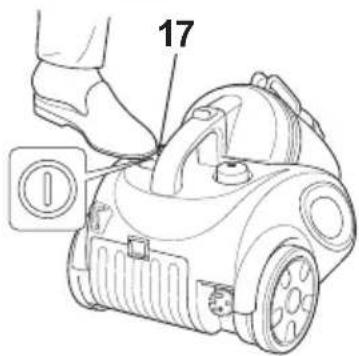

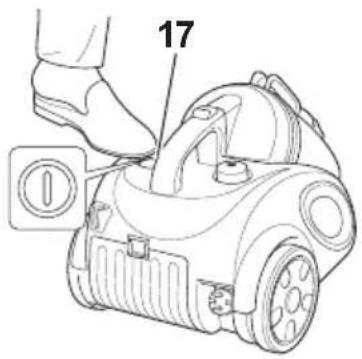

Mit dem Fuß auf den Fußschalter Ein-/Aus317 drücken, um den Staubsauger einzuschalten.

Bei Bedarf die Saugkraft mithilfe des Neben-4. luftventils 20 verringern. Die Abdeckung des Nebenluftventils lässt sich stufenlos verschieben.

Zum Saugen die Düse über die Fläche ziehen 5. und schieben. Um die Ecken besser zu erreichen, das Saugrohr etwas drehen und die Düse dadurch schräg stellen.

Nach dem Saugen

Mit dem Fuß auf den Fußschalter Ein-/Aus17 drücken, um den Staubsauger auszuschalten.

1. Netzstecker aus der Steckdose ziehen. Dabei immer nur am Stecker, nie mals am Kabel ziehen.

Gefahr Verletzungsgefahr!

Durch das kräftige Einziehen des Kabels kann es zum „Peitscheneffekt“

kommen (Hin- und Herschlagen des Kabels).

Halten Sie das Kabel beim Aufrollen – unbedingt fest.

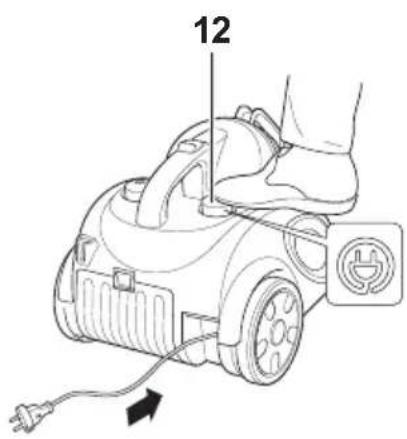

Zum Aufwickeln des Netzkabels auf den Fuß-3. schalter 12 drücken. Dabei Kabel in der Hand halten, um eventuellen „Peitschenschlag“ zu verhindern.

Zum Aufbewahren die Haltevorrichtung – 23 an der Düse in die Parkhalterung 16 am Sauger stecken.

Staubbehälter entleeren

Gefahr Stromschlaggefahr!

- Vor jeder Reinigung oder Pflege den Netzstecker ziehen.

Achten Sie darauf, dass kein Wasser in das – Gerät eindringt. Tauchen Sie es niemals ins Wasser.

Gefahr Gefahr für die Gesundheit!

Entleeren Sie den Staubbehälter nicht in – geschlossenen Räumen. Gehen Sie zum Entleeren des Staubbehälters auf den Balkon, oder entleeren Sie den Staubbehälter im Freien direkt über der Mülltonne.

Wir empfehlen, den Staubbehälter 4 nach jedem Saugen zu entleeren, spätestens jedoch, wenn die Anzeige „Staubbehälter voll“ 3 leuchtet.

1. Verriegelungsknopf 11 drücken und Staubbehälter 4 am Tragegriff 10 nach oben aus dem Gerät herausheben.

1. Staubbehälter 4 über einen Mülleimer halten.
2. Verriegelung 5 am Staubbehälter drücken. Der Boden 9 des Staubbehälters klappt nach unten, und der Staub fällt heraus.
   Staubrückstände vorsichtig ausklopfen.4. Boden des Staubbehälters zuklappen.5.
3. Staubbehälter am Tragegriff 10 anfassen und wieder in den Sauger einsetzen. Darauf achten, dass er hörbar einrastet.

Filter reinigen / wechseln

Ihr Staubsauger ist mit einem HEPA-Ablufi ltter und einem Motorschutzfi lter ausgestattet. Um eine einwandfreie Funktion des Staubsaugers zu gewährleisten, müssen Sie die Filter von Zeit zu Zeit reinigen bzw. auswechseln.

Achtung

Gesundheits-/Beschädigungsgefahr!

Wenn der Abluft oder der Motorschutz- Filter fehlt oder beschädigt ist, kann der aufgesaugte Staub in das Gerät eindringen, den Motor beschädigen und in die Raumluft gelangen. Das kann zu Gesundheitsbeeinträchtigungen führen.

- Benutzen Sie den Staubsauger nie, wenn der Abluft- oder der Motorschutz-Filter fehlt oder beschädigt ist.

Wir empfehlen, beide Filter regelmäßig (mindestens 1x jährlich) auszutauschen.

(Bezugsquelle siehe S. 23 „Unser Service“).

Grobstaubfi Iter reinigen

Gefahr Stromschlaggefahr!

- Vor jeder Reinigung oder Pflege den Netzstecker ziehen.

Achten Sie darauf, dass kein Wasser in das – Gerät eindringt. Tauchen Sie es niemals ins Wasser.

Achtung Materialschaden!

Keine Reinigungsmittel verwenden. –

- Grobstaubfilter nur in trockenem Zustand wieder einsetzen.

Den Grobstaubfi Iter im Inneren des Staubbehälters sollten Sie regelmäßig reinigen.

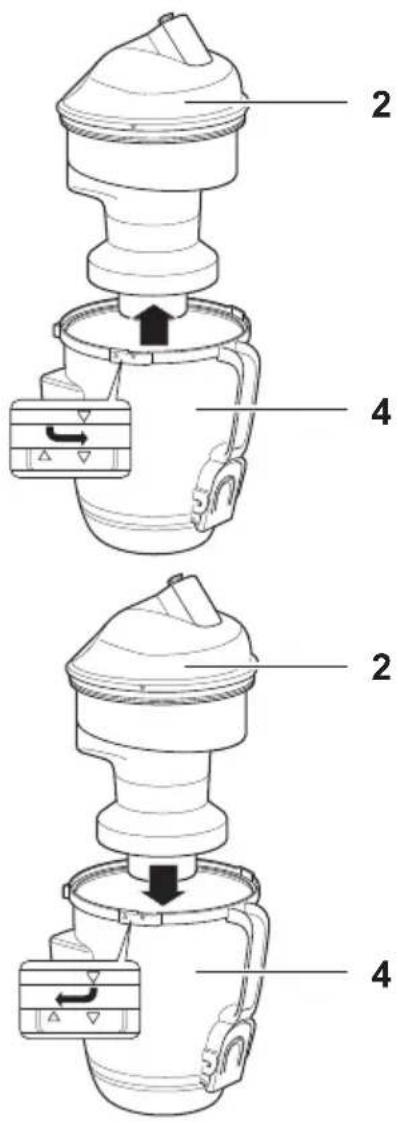

1. Staubbehälter 4 festhalten und Staubbehälterdeckel 2 gegen den Uhrzeigersinn drehen.

2. Staubbehälterdeckel 2 mit Grobstaubfilter-einheit aus dem Staubbehälter herausziehen. Staubrückstände über einem Mülleimer 3. vorsichtig ausklopfen.

3. Staubbehälterdeckel 2 mit Grobstaubfilter-einheit wieder auf den Staubbehälter 4 setzen. Dabei darauf achten, dass die nach unten zeigenden Pfeile übereinnander liegen. Staubbehälterdeckel 2 im Uhrzeigersinn fest zudrehen. Die zueinander zeigenden Pfeile müssen jetzt übereinander liegen.

Motorschutzfi Iter reingen

Achtung Materialschaden!

- Motorschutzfilter nicht im Geschirrspüler oder in der Waschmaschine reinigen.

Kein heißes Wasser, Reinigungsmittel oder – Bürsten verwenden.

Nicht wringen. –

Nicht in der Sonne trocknen, nicht auf die – Heizung legen oder mit einem Haartrockner oder Wäschetrockner trocknen!

Der Motorschutzfi lter besteht aus Schaumstoff und sollte regelmäßig gereinigt werden, spätestens jedoch, wenn die Saugkraft nachlässt.

1. Verriegelung 15 an der Filterklappe 14 nach unten drücken und Klappe nach unten öffnen.
2. Filterhalter 24 mit Motorschutzfilter 25 an der „Nase“ unten rechts anfassen und herausnehmen.
3. Schaumstofffilter aus dem Halter entnehmen und beide über einem Mülleimer ausklopfen.
4. Bei starker Verschmutzung unter lauwarmem, fließenden Wasser reinigen. Schaumstofffilter vorsichtig ausdrücken, nicht wringen!
5. Bei Raumtemperatur vollkommen trocknen lassen (mind. 24 Std.).
6. Motorschutzfilter 25 wieder passgenau in Filterhalter 24 einlegen und mit der „Nase“ unten rechts in den Sauger einsetzen.
7. Filterklappe 14 schließen, so dass die Verriegelung 15 hörbar einrastet.

Wenn der Motorschutzfilter oder der Filterhalter beschädigt sein sollten oder nicht mehr ausreichend gereinigt werden können, müssen sie gegen neue ausgetauscht werden (Bezugsquelle siehe S. 23 „Unser Service“).

HEPA-Abluftfi Iter reinigen

Achtung Materialschaden!

- Abluftfilter nicht im Geschirrspüler reinigen. Kein heißes Wasser oder Reinigungsmittel – verwenden.

Nicht in der Sonne trocknen, nicht auf die – Heizung legen oder mit einem Haartrockner oder Wäschetrockner trocknen!

Den HEPA-Abluftfi lter sollten Sie regelmäßig reinigen.

Er befi ndet sich unter einem Deckel hinter dem Staubbehälter. Er ist nur bei herausgenommenem Staubbehälter zugänglich.

1. Verriegelungsknopf 11 drücken und Staubbehälter 4 am Tragegriff 10 nach oben aus dem Gerät herausheben.

1. Die Verriegelung des Deckels 26 nach links drücken, den Deckel aufklappen und nach oben herausnehmen.

2. HEPA-Abluftfilter 27 an der oben befindlichen „Nase“ herausnehmen und über einem Müll-eimer ausklopfen.

3. Bei starker Verschmutzung HEPA-Abluftfilter 27 gründlich mit Wasser reinigen (max. 40°C) und bei Raumtemperatur vollkommen trocknen lassen (mind. 24 Std.).

1. HEPA-Abluftfilter 27 an der nach oben zeigenden „Nase“ anfassen und wieder einsetzen.

2. Deckel 26 zuerst mit den beiden Laschen auf der linken Seite wieder in die Aussparungen einsetzen, dann an der Verriegelung rechts zudrücken, bis er hörbar einrastet.

3. Staubbehälter 4 am Tragegriff 10 anfassen und wieder in den Sauger einsetzen. Darauf achten, dass er hörbar einrastet.

Wenn der HEPA-Abluftfi lter beschädigt sein sollte oder nicht mehr ausreichend gereinigt werden kann, muss er gegen einen neuen ausgetauscht werden (Bezugsquelle siehe S. 23 „Unser Service“).

Gefahr Stromschlaggefahr!

- Vor jeder Reinigung oder Pflege den Netzstecker ziehen.

Achten Sie darauf, dass kein Wasser in das – Gerät eindringt. Tauchen Sie es niemals ins Wasser.

Achtung Materialschaden!

Verwenden Sie nie scharfe Reiniger (Scheuer- – mittel, Verdünnung), da diese die Kunststoff-Oberfl äche angreifen können.

Gehäuse und Filterräume sowie das Zubehör 1. bei Bedarf mit einem feuchten Tuch abwischen. Dabei darf keine Flüssigkeit in den Staubsauger gelangen.

Abluftschlitze von Zeit zu Zeit mit einer 2. weichen Bürste säubern.

Bodendüse reinigen

Unterseite der Bodendüse gelegentlich mit der – Fugendüse absaugen.

Turbobürste reinigen

Gefahr Verletzungsgefahr!

Das laufende Luftschaufelrad kann Verletzungen her vor rufen.

– Ziehen Sie die Turbobürste vor der Reinigung immer vom Teleskoprohr oder Saugschlauch ab.

Wenn die Turbodüse nicht mehr richtig funktioniert, öffnen Sie die Wartungsklappe 28 auf der Unterseite und entfernen Sie Fusseln und Haare vom Luftschaufelrad.

Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Liste, ob sich die Störung be sei ti gen lässt.

Bei Störungen, die sich nicht anhand der folgenden Tabelle beheben lassen, wenden Sie sich bitte an unser Experten-Team. Unsere Experten helfen Ihnen gerne weiter.

Problem Mögliche Ursachen Lösungen, Tipps
Gerät arbeitet nicht.	Ein-/Aus-Schalter 17 nicht betätigt.	Gerät einschalten.
	Netzstecker sitzt nicht richtig in der Steckdose.	Festen Sitz überprüfen.
	Steckdose defekt. Probieren Sie es an einer anderen Steckdose. Kontrollieren Sie die Sicherungen bzw. den Sicherungs-automaten.
	Netzkabel defekt. Kontrollieren Sie das Kabel auf Beschädigungen, verständigen Sie gegebenenfalls unsere Servicestelle.
Gerät schaltet selbsttätig aus.	Bürste / Düse ist verstopft	Ein-Ausschalter betätigen, Netzstecker ziehen, Düse / Bürste säubern.
	Motorschutzfi lter verstopft und Überhitzungsschutz ist aktiviert.	Ein-Ausschalter betätigen, Netzstecker ziehen, Gerät mindestens 1/2 Stunde abkühlen lassen und Motorschutzfi lter reinigen.
Saugleistungist schwach.	Staubbehälter sitzt nicht korrekt. Staubbehälter korrekt einsetzen.
	Staubbehälter ist voll Staubbehälter entleeren
	Bürste / Düse sitzt nicht richtig. Bürste / Düse korrekt aufsetzen.
	Ein Gegenstand verstopft die Düse.	Kontrollieren Sie die jeweils aufgesetzte Düse und das Rohr bzw. den Schlauch auf Verstopfungen.
	Filter sind nicht richtig eingesetzt oder verschmutzt.	Filter richtig einsetzen bzw. reinigen.
	Nebenluftventil ist geöffnet. Nebenluftventil schließen.
Staub tritt aus dem Gerät aus	Staubbehälter ist voll Staubbehälter entleeren.
	Staubbehälter sitzt nicht korrekt. Staubbehälter korrekt einsetzen.
	Filter sind nicht richtig eingesetzt oder verschmutzt.	Filter richtig einsetzen bzw. reinigen.

Sollten Sie Fragen zu Ihrem Staub- sauger haben, wenden Sie sich bitte an unser Experten-Team. Um schnelle Hilfe zu erhalten, geben Sie bitte die Modellbezeichnung und die Bestellnummer des Artikels an.

Gerätebezeichnung:

Zyklonen-Staubsauger — Typ VC-TC4002S-1

Bestellnummer:

543 117 -

Wenn Sie ein Ersatzteil benötigen, rufen Sie bitte unsere Service-Werkstatt Hermes Fulfilment GmbH an.

Experten-Team

Tel. [phone]

Mo. bis Fr. 7 – 20 Uhr, Sa. 8 – 16 Uhr

(0,14 Euro/Min. Festnetz /

Mobilfunk max. 0,42 Euro/Min.)

Hermes Fulfi lment GmbH

Tel. [phone]

Mo. – Do.: 8 – 12 Uhr, 12:30 – 15 Uhr

Fr.: 8 – 12 Uhr, 12:30 – 14 Uhr

Verpackungstipps

Die Verpackung und einzelne Bauteile sind aus wiederverwertbarenMaterialienhergestellt. Im Einzelnen sind dies: Folien und Beutel aus PE (Polyäthylen), Verpackung aus Pappe

Wir empfehlen, die Ver pac kung zu min dest währendder Gewährleistungaufzubewahren.

Altgeräteentsorgung

(Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen)

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll, z. B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils, abzugeben. Damit wird gewährleistet, dass Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deswegen sind Elektrogeräte mit dem nebenstehenden Symbol gekennzeichnet:

Gewicht (zusammengebaut): ca. 7 kg

Volumen Staubbehälter: ca. 1,5 l

Spannung: 230 V\~ 50 Hz

Nominalleistung: 1400 Watt

Maximalleistung: 1600 Watt

Schutzklasse II
