Produkttyp	Elektro-Mixt-Wandspeicher
Modell	MPL 200
Marke	De Dietrich
Fassungsvermögen	200 Liter
Gewicht (leer)	89 kg
Elektrische Heizleistung	2400 W
Anschlussspannung	230 V ~ (auch 230/400 V Drehstrom)
Wärmetauscherinhalt	10 Liter
Wärmetauscher-Heizfläche	1,2 m²
Max. Betriebsüberdruck (Behälter)	6 bar
Max. Betriebsüberdruck (Wärmetauscher)	8 bar
Max. Temperatur (Behälter)	95 °C
Max. Temperatur (Wärmetauscher)	110 °C
Isolierung	FCKW-freier PU-Hartschaum
Behältermaterial	Stahl, emailliert (850 °C)
Korrosionsschutz	Magnesiumanode (prüfen alle 2 Jahre)
Montagearten	Senkrecht, waagerecht, Stand (mit Sockel)
Lieferumfang	Speicher, Anleitung, Bohrschablone; Sockel und Pumpenthermostat optional
Konformität	EG-Richtlinien 73/23, 89/336
Heizzeit (elektrisch, 10-65 °C)	ca. 4 Std. 40 Min.

Häufig gestellte Fragen - MPL 200 DE DIETRICH

Wie schließe ich den MPL 200 an die Heizungsanlage an?

Der Anschluss erfolgt entweder mit einer Ladepumpe (empfohlen) oder im Schwerkraftbetrieb. Bei Pumpenanschluss muss der Wärmetauscher über Rohre mit mindestens 1/2 Zoll an Vor- und Rücklauf angeschlossen werden. Details siehe Abschnitt 3.2 der Anleitung.

Kann der MPL 200 auch ohne Heizkessel betrieben werden?

Ja, der Speicher ist mit einem Elektroheizstab (2400 W) ausgestattet, der eine reine Elektrobetrieb ermöglicht. Im Sommer kann über einen Umschalter auf elektrische Erwärmung umgeschaltet werden.

Welche Wartungsarbeiten sind erforderlich?

Die Magnesiumanode muss alle zwei Jahre geprüft werden – visuell (Durchmesser > 15 mm) oder durch Strommessung (< 0,1 mA). Zudem sollte der Wärmetauscher bei kalkhaltigem Wasser jährlich entkalkt werden. Die Sicherheitsarmatur ist monatlich zu prüfen.

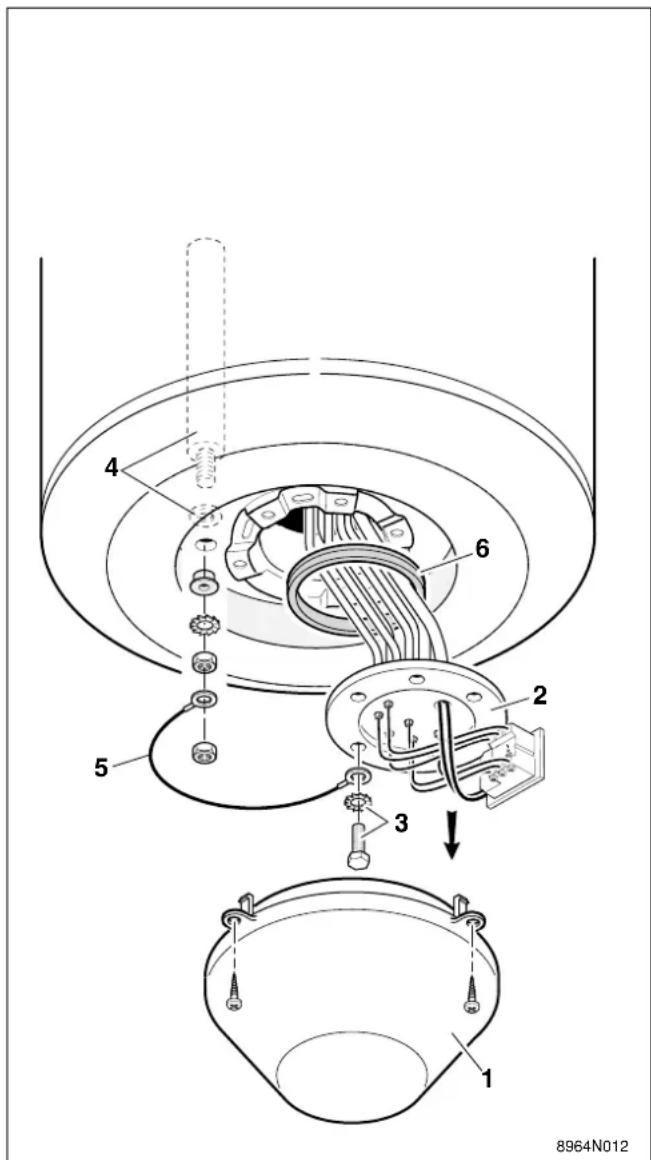

Wie wird der Speicher entleert und die Anode gewechselt?

Kaltwasserzufuhr abstellen, Sicherheitsventil auf ‚Entleerung‘ stellen und Warmwasserhahn öffnen. Dann Schutzhaube und Flanschgruppe (6 Schrauben) demontieren. Anode mit Dichtung prüfen/ersetzen, Masseband nicht vergessen. Dichtungsring erneuern, Flansch mit max. 1,3 daN anziehen.

Welche Sicherheitsvorkehrungen sind zu beachten?

Ein Membransicherheitsventil (TÜV-geprüft) muss in die Kaltwasserleitung eingebaut werden. Vor dem Ventil darf keine Absperrarmatur sein. Die Abblaseleitung muss sichtbar über einem Trichter münden. Zudem ist ein Rückflussverhinderer erforderlich.

Kann der MPL 200 horizontal montiert werden?

Ja, horizontale Montage ist möglich. Dabei muss der Wärmetauscher im unteren Teil des Speichers sein und die Schutzhaube der Elektroanschlüsse auf der linken Seite. Die Leistung reduziert sich dabei um ca. 10 %.

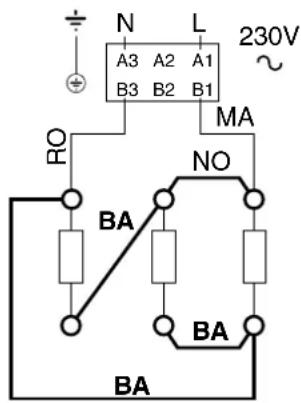

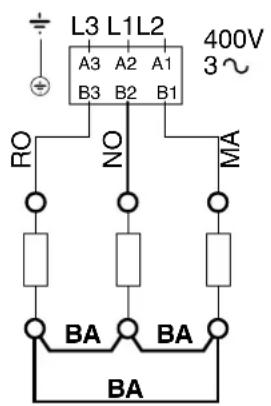

Welche elektrischen Anschlussmöglichkeiten gibt es?

Der Speicher kann an 230 V Wechselstrom, 230 V Drehstrom oder 400 V Drehstrom angeschlossen werden. Die erforderlichen Kabelquerschnitte und Stromstärken sind der Tabelle in Abschnitt 3.4 zu entnehmen. Der Anschluss muss durch einen Fachmann erfolgen.

Wie hoch sind die Bereitschaftsverluste?

Die Bereitschaftsverluste des MPL 200 betragen 2,3 kWh/24 h bei 65 °C. Die Isolierung mit PU-Hartschaum minimiert die Wärmeverluste.

Welches Zubehör ist für den MPL 200 erhältlich?

Optional erhältlich sind ein Dreifuß-Podest (Sockel) für Standmontage sowie ein Thermostat zur Ladepumpensteuerung (Kolli BE 4).

Wie wird der Speicherfühler angebracht?

Schutzhaube entfernen, Fühler 2 und 3 aus der Tauchhülse nehmen, den Speicherfühler ganz einschieben (Feder umbiegen), dann die anderen Fühler in der richtigen Reihenfolge wieder einsetzen und Haube schließen. Siehe Abschnitt 3.3.

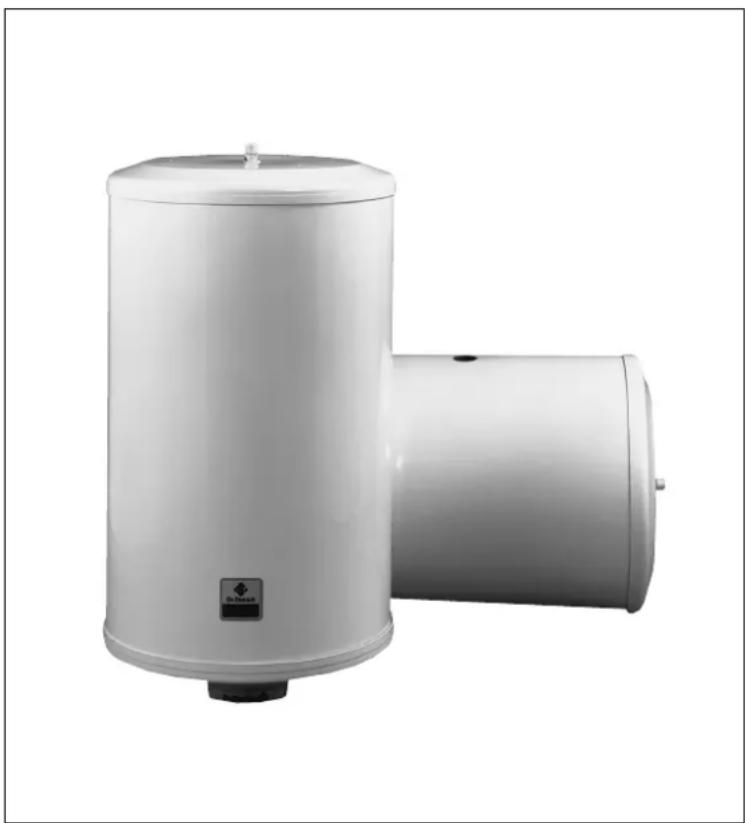

BEDIENUNGSANLEITUNG MPL 200 DE DIETRICH

Elektro-Mixt-Wandspeicher

MPL 150 - MPL 200

Installations-, Bedienungs- und Wartungsanleitung

INHALTSVERZEICHNIS

1. WICHTIGE EMPFEHLUNGEN 3

2. BESCHREIBUNG 3

2.1 Anschlußabmessungen für eine senkrechte Montage 4
2.2 Anschlußabmessungen für eine waagerechte Montage 4
2.3 Anschlußabmessungen für eine senkrechte Montage mit Dreifuß-Podest 5
2.4 Technische Daten....6

3. INSTALLATION....7

3.1 Befestigung 7
3.2 Trinkwasserseitige Anschlüsse 7
3.2.1 Anschluß an die Zentralheizung mit Montage einer Ladepumpe 8
3.2.2 Anschluß an die Zentralheizung mit Schwerkraft....9

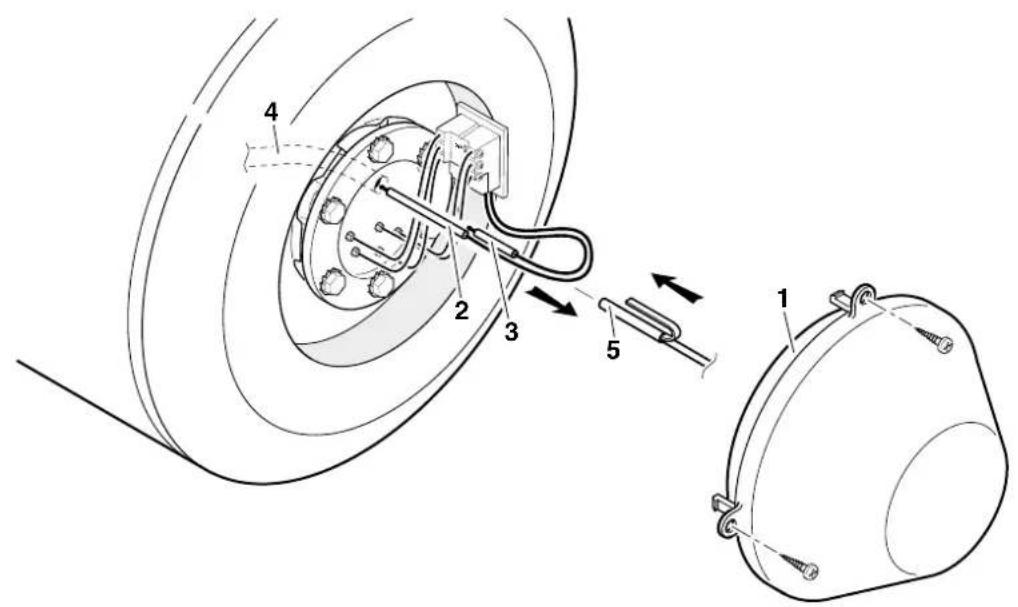

3.3 Anbringen des Speicherfühlers 10

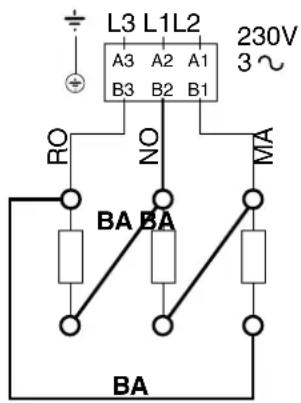

3.4 Elektroanschluß 10

4. INBETRIEBNAHME 11

5. WARTUNG UND REGELMÄSSIGE ÜBERPRÜFUNGEN 13

6. WARTUNGSPROTOKOLL 14

7. EXPLOSIONSZEICHNUNG UND ERSATZTEILLISTE 14

● EG-Konformitätserklärung / Markierung

Das vorhandene Produkt stimmt mit den Vorschriften folgender europäischen Richtlinien und Normen überein.

- 73.23 EWG Richtlinie zur Verwendung innerhalb bestimmter Spannungsgrenzen Entsprechende Norm : EN 60.335.1

- 89.336 EWG Richtlinie des Rates über die elektromagnetische Verträglichkeit (BMPT) Entsprechende Normen EN 50.081.1 / EN 50.082.1 EN 55.014.

Die Elektro-Mixt-Warmwassererwärmer MPL 150 und MPL 200 sind dazu vorgesehen an einen Heizkessel angeschlossen zu werden und ermöglichen die Warmwasserbereitung durch den Wärmetauscher oder durch den mit Steuerungsthermostat ausgerüsteten Heizstab.

●Lieferumfang

Bezeichnung Kolli Nr.
Elektro-Mixt-Warmwasser- MPL 150 BE 1 bereiter MPL 200 BE 2
Sockel (auf Wunsch lieferbar) BE 3
Thermostat zur Steuerung BE 4 der Ladepumpe (auf Wunsch lieferbar)

1. WICHTIGE EMPFEHLUNGEN

●Die Kessel/Speicher-Einheit muß in einem frostgeschützten Raum installiert werden. Der Warmwassererwärmer sollte möglichst dicht an der Zapfstelle aufgestellt werden, um Wärmeverluste in den Leitungen auf ein Minimum zu beschränken. Wir empfehlen daher auch letztere zu isolieren.
- Diese Unterlage muß in der Nähe des Aufstellungsortes sichtbar sein.
- Der Warmwassererwärmer muß so installiert werden, daß die Wartungsarbeiten oder die regelmäßigen Überprüfungen durchgeführt werden können ohne diesen abzumontieren.

Warnung :

• Die Installations-, Inbetriebnahme- und Wartungsarbeiten müssen nach der vorliegenden Unterlage und durch einen fachkundigen Techniker ausgeführt werden.
• Für einen zuverlässigen und sicheren Betrieb ist eine regelmäßige Wartung des Gerätes erforderlich.
• Am Warmwasserbereiter darf keine Veränderung vorgenommen werden, damit die Gewährleistung aufrecht erhalten bleibt.
• Heizwasser und Trinkwasser dürfen nicht miteinander in Berührung kommen. Insbesondere darf der Brauchwasserumlauf nicht durch den Wärmetauscher erfolgen.

2. BESCHREIBUNG

Zum Korrosionschutz sind die hochwertigen Stahlbehälter mit lebensmittelverträglicher Emaille bei 850 °C glasiert.

Außerdem werden sie durch eine Magnesiumanode geschützt, die alle zwei Jahre kontrolliert und falls erforderlich ersetzt werden muß (siehe Kapitel 5 "Wartung und regelmäßige Überprüfungen" auf Seite 13).

Der in dem Behälter eingeschweißte Wärmetauscher ist aus glattem Rohr hergestellt, dessen brauchwasserseitige Oberfläche emailliert ist.

Die MPL 150 und MPL 200 Warmwassererwärmer sind mit FCKW-PU-Hartschaum stark wärmegedämmt, wodurch minimale Wärmeverluste erreicht werden.

- Der Warmwassererwärmer ist serienmäßig mit einem Thermometer ausgestattet.

- Die Außenverkleidung ist aus lackiertem Blech.

Am Lebensende des Bereiters läßt sich die Isolierung leicht vom Behälter trennen. Ein Polyethylenfilm verhindert das Haften des Schaums am Behälter.

Diese Bauart liefert einen Beitrag zum Umweltschutz, da sie die Wiederverwendung der verschiedenen Speicher-Bestandteile erlaubt.

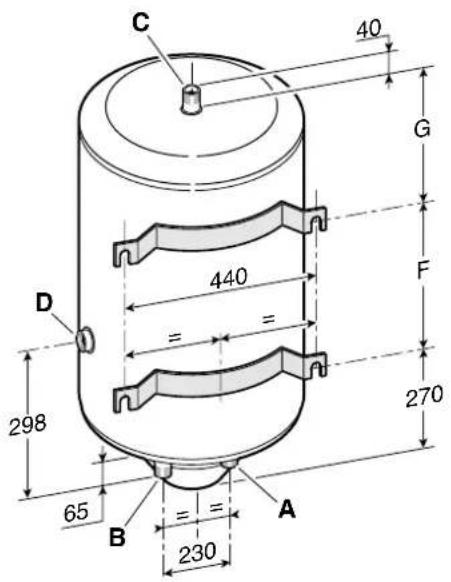

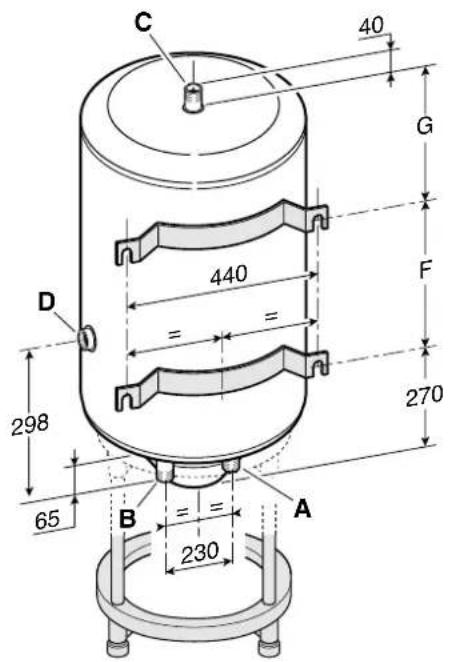

2.1 Anschlußabmessungen für eine senkrechte Montage

A Kaltwassereintritt R 3/4
B Kaltwassereintritt R 3/4
C Warmwasseraustritt R 3/4
D Wärmetauscherausgang Rp 1 1/4
E Wärmetauschereingang Rp 1 1/4

Anmerkung :

Bei einer senkrechten Montage kann man sowohl A als auch B als Kaltwasserzulauf verwenden.

Benutzt man A muß B geschlossen werden.

Benutzt man B muß A geschlossen werden.

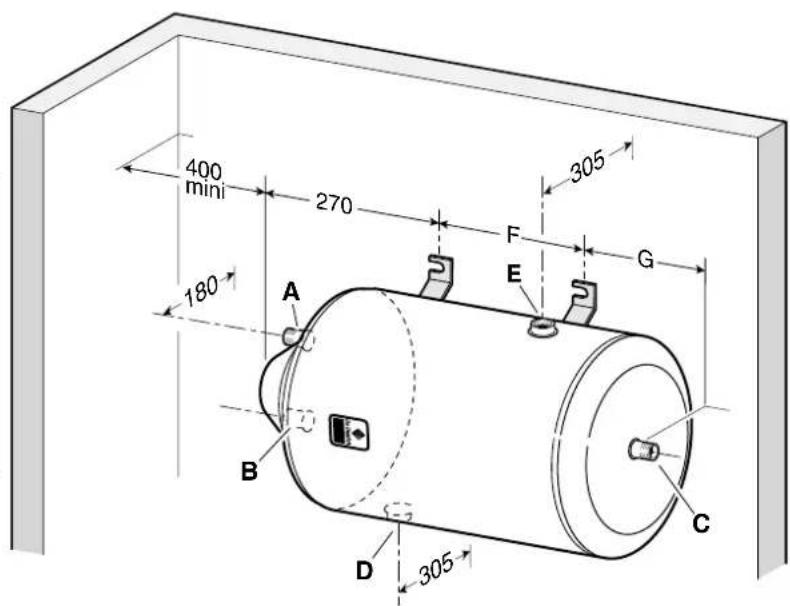

2.2 Anschlußabmessungen für eine waagerechte Montage

A Warmwasseraustritt R 3/4
B Kaltwassereintritt R 3/4
C Abgedichtet R 3/4
D Wärmetauscherausgang Rp 1 1/4
E Wärmetauschereingang Rp 1 1/4

Bei waagerechter Montage muß, um den optimalen Nutzungsgrad zu bewahren, der Wärmetauscher des Speichers im unteren Teil des Speichers sein.

Hierzu muß sich die Schutzhaube der Elektroanschlüsse an der linken Seite des Speichers befinden.

8964N005

	MPL 150 MPL 200
F (mm) 560	800
G (mm) 225	245

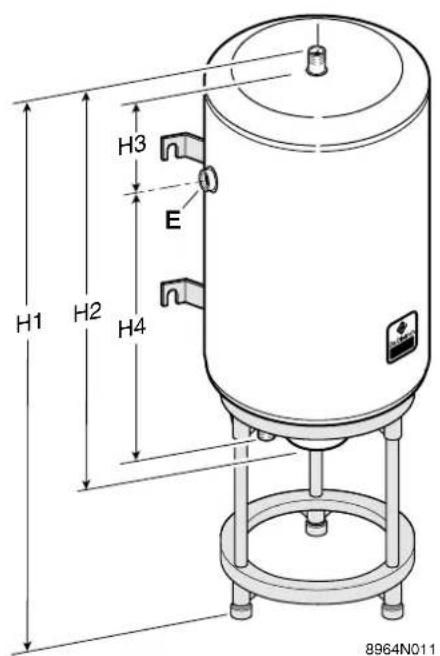

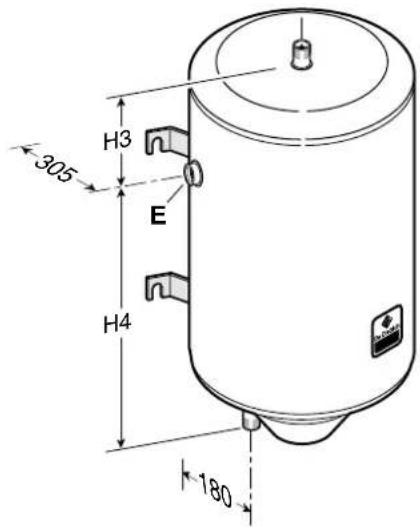

2.3 Anschlußabmessungen für eine senkrechte Montage mit Dreifuß-Podest (auf Wunsch lieferbar)

A Kaltwassereintritt R 3/4
B Kaltwassereintritt R 3/4
C Warmwasseraustritt R 3/4
D Wärmetauscherausgang Rp 1 1/4
E Wärmetauschereingang Rp 1 1/4

Anmerkung : Bei einer senkrechten Montage kann man sowohl A als auch B als Kaltwasser- zulauf verwenden. Benutzt man A muß B geschlossen werden. Benutzt man B muß A geschlossen werden.

2.4 Technische Daten

Modell MPL 150 MPL 200
Inhalt Ltr 150 200
Wärmetauscherinhalt Ltr 7,7 10
Heizfläche m		2	0,95 1,2
Leistung des Elektroheizstabs W 2400 2400
Heizzeit "Elektro" 10 - 65°C Std.Min. 3.30 4.40
Mit Ladepumpe, Wärmetauscher - Vorlauftemperatur 90°C - Primärdurchfluß 2 m3/h (1) (3)
Wärmetauscher-Leistung kW	26	29
Dauerleistung		Ltr./Min.	10,7 11,8
Schüttleistung in 10 Min. (Gerät auf 60°C)		Ltr./10 Min.	235	302
Aufheizzeit 10 - 60°C		Min.	30	30
Mit Ladepumpe, Wärmetauscher - Vorlauftemperatur 60°C - Primärdurchfluß 2 m3/h (1) (3)
Wärmetauscher-Leistung kW	8,8 9,7
Dauerleistung		Ltr./Min.	3,6 4
Schüttleistung in 10 Min. (Gerät auf 50°C)		Ltr./10 Min.	163	214
Aufheizzeit 10 - 50°C		Min.	95	95
Leistungskennzahl NL (mit Ladepumpe)		nach DIN 4708	1	3.5
In Schwerkraft, Wärmetauscher - Vorlauftemperatur 90°C (1) (2) (3)
Wärmetauscher-Leistung kW	17,5 19,2
Dauerleistung		Ltr./Min.	7,1 7,8
Schuttleistung in 10 Min. (Gerät auf 60°C)		Ltr./10 Min.	217	282
Aufheizzeit 10 - 60°C		Min.	50	50
Bereitschaftsverluste bei 65°C		kWh/24 h	2,2	2,3
Temperaturbezogene Verlustleistung C		Wh/Tag °CL	0,38	0,30
Gewicht		kg	67	89

(1) Diese Angaben gelten für ein vertikal angebrachtes Gerät. Bei horizontaler Anbringung ist eine Leistungs- minderung von 10% einzurechnen.

(2) Schwerkraft : die Angaben gelten für eine Anlage mit geringem wasserseitigen Druckverlust (ø 1 1/4) mit 4 Rohrbögen ; dabei befindet sich das untere Ende des Warmwassererwärmers mindestens 2 m oberhalb des Heizkessels.

(3) Kaltwassertemperatur = 10°C Warmwassertemperatur = 45°C.

MPL	Behälter	Wärmetauscher
Maximale Temperatur	95°C	110°C
Zul. Betriebsüberdruck	6 bar	8 bar

3. INSTALLATION

3.1 Befestigung

Die Befestigungswand muß das Gewicht des mit Wasser gefüllten Speichers tragen können. Im Falle einer dünnen Wand empfehlen wir Ihnen die Benutzung von Anlegeplatten.

Je nach der gewählten Positionierung des Gerätes (Horizontal- oder Vertikalmontage oder als Standgerät, siehe Seiten 2 und 3), die benötigten Befestigungen ( 10 mm) mittels der im Kolli gelieferten Bohrschablone anbringen.

Den MPL-Speicher auf die Befestigungen hängen, dabei die Montagereihenfolge beachten (siehe Seiten 2 und 3).

Wichtig : die Geräte können ebenfalls mit einem Dreifuß-Podest (als Zubehör lieferbar) aufgestellt werden. In diesem Falle, sollte der obere Hängebügel an der Wand befestigt werden.

3.2 Trinkwasserseitige Anschlüsse

Zur Ausführung sind u. a. die DIN 1988 Teil 2 und DIN 4753 Teil 1 zur beachten.

• Vor dem hydraulischen Anschluß, ist es absolut unerlässlich, die Zuleitungsrohre durchzuspülen um zu vermeiden, daß Metallsplitter oder andere Teilchen in den Speicher geraten.
• Absperrventile im Primär- und Sekundärkreis ermöglichen eine Wartung des Speichers und seiner Bauteile ohne Entleerung der gesamten Anlage. Diese Ventile ermöglichen außerdem ein Abtrennen des Warmwassererwärmers bei Druckproben der Anlage, falls der Prüfdruck höher ist als der für den Warmwassererwärmer zulässige Betriebsdruck.
• Jeder geschlossene Trinkwassererwärmer ist mit mindestens einem zugelassenen (mit einem TÜV - Prüfzeichen versehenen) Membransicherheitsventil auszurüsten. Die Nennweite von Sicherheitsventilen wird nach DIN 1988 Teil 2 § 4.3.4.1.1 - Tabelle 5 bestimmt.

Nennvolumen Liter (es gilt die Größe des kW Eintrittsanschlusses mini.) max.
≤200 R oder Rp 1/2 75

● Hinweise zum Sicherheitsventil :

• es muß in die Kaltwasserleitung eingebaut werden
• es dürfen sich keine Absperrarmaturen zwischen Sicherheitsventil und Speicher befinden
• gut zugänglich in Speichernähe anordnen, Zuführungsleitung mindestens in der Nennweite des Ventils ausführen.
• so hoch anordnen, daß die anschließende Abblaseleitung mit Gefälle verlegt werden kann (Empfehlung : oberhalb Speicheroberkante montieren um bei Arbeiten / Auswechseln den Speicher nicht entleeren zu müssen).

● Hinweise zur Abblaseleitung :

• das Ende der Abblaseleitung muß 20 - 40 mm über einem Ablauftrichter münden und sichtbar angeordnet sein.
• Größe der Leitung mindestens wie Austrittsquerschnitt des Sicherheitsventils, max. 2 m lang mit nicht mehr als 2 Bögen sonst Nennweite größer als Sicherheitsventil-Austritt jedoch mit max. 3 Bögen und 4 m Länge.
• Die Ablaufleitung hinter dem Ablauftrichter muß mindestens den doppelten Querschnitt der Abblaseleitung aufweisen.

- In der Nähe der Abblaseleitung des Sicherheitsventils, zweckmäßig am Sicherheitsventil selbst, muß ein Schild mit folgender Aufschrift angebracht sein :

Während der Beheizung kann aus Sicherheitsgründen Wasser aus der Abblaseleitung austreten! Nicht verschließen!

● Einbau eines Druckminderers

Vor dem Wassererwärmer ist ein Druckminderer dann einzubauen, wenn der Betriebsüberdruck 80% des Ansprechdruckes des Sicherheitsventils überschreitet.

Es ist zweckmäßig, den Druckminderer hinter der Wasserzähleranlage einzubauen, damit in den Kalt- und Warmwasserleitungen des Gebäudes annähernd gleiche Druckverhältnisse herrschen.

● Maßnahmen zum Verhindern des Rückfließens von erwärmtem Wasser

In die Kaltwasser-Zuflußleitung ist - unabhängig von der Beheizungsart des Trinkwassererwärmers - ein Rückflußverhinderer einzubauen.

Bei geschlossenen Trinkwassererwärmern ist zum Prüfen und Auswechseln des Rückflußverhinderers in erreichbarer Nähe davor und dahinter je eine Absperrvorrichtung anzubringen.

Zwischen der ersten Absperrvorrichtung und dem Rückflußverhinderer ist eine Prüfeinrichtung vorzusehen.

Der Speicher hat zwei Kreise :

- einen geschlossenen Heizkreis der an eine Heizquelle angeschlossen sein muß : Heizkessel oder Solaranlage - und einen Brauchwasserkreis.

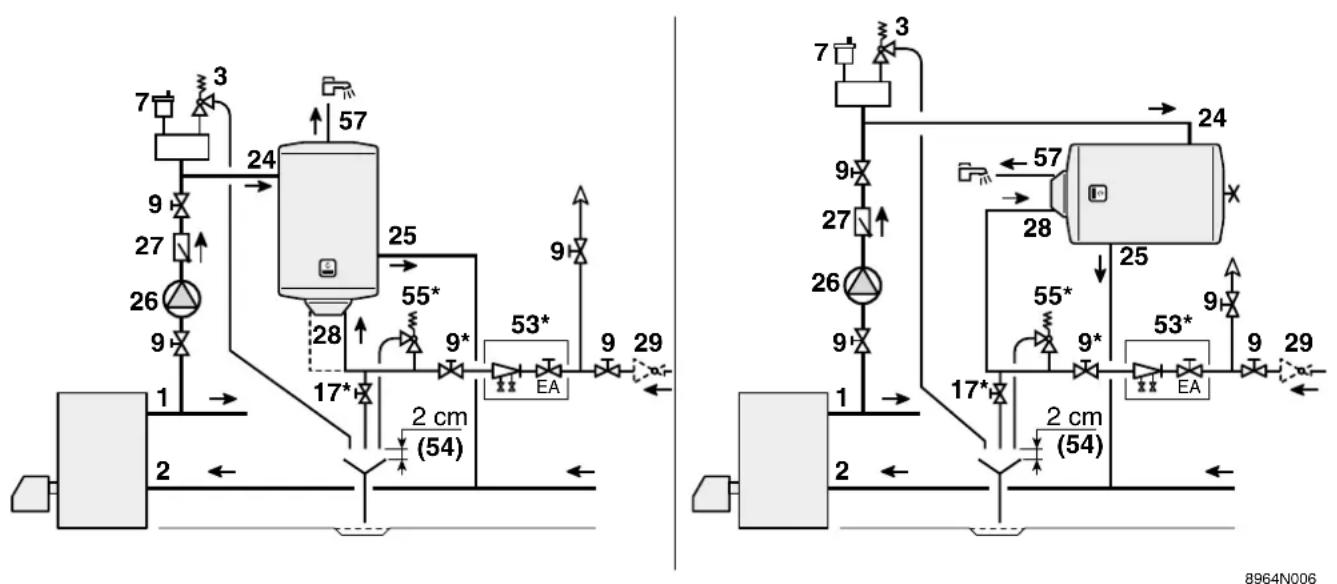

3.2.1 Anschluß an die Zentralheizung mit Montage einer Ladepumpe

Diese Montageart ist besonders empfehlenswert. Die Ladepumpe sichert einen hohen Durchfluß des Wärmetauschers und erlaubt hohe Warmwasserleistungen. Sie kann durch den am Speicher vorhandenen Thermostaten (auf Wunsch lieferbar - Kolli BE 4) gesteuert werden und daher eine genaue Regulierung der Brauchwassertemperatur gewährleisten.

Der Anschluß an die Heizungsanlage erfolgt, nach Abbildung, durch Rohre mit einem minimalen Durchmesser von 1/2" und einem Abstellhahn.

Speicher in Vertikalmontage Speicher in Horizontalmontage

8964N006

1 Heizungsvorlauf
2 Heizungsrücklauf
3 Sicherheitsventil
3a Membran-Sicherheitsventil (DIN 4753 Teil 1) über Speicheroberkante montieren
7 Automatischer Entlüfter
9 Absperrventil
17 Entleerungshahn
24 Wärmetauschereingang

25 Wärmetauscherausgang
26 Ladepumpe
27 Rückschlagklappe
27a Rückflußverhinderer
28 Kaltwassereintritt
29 Druckminderventil entspr. DIN 1988 T2 (wenn Leitungsdruck höher als 0,8 x Ansprechdruck des Sicherheitsventils)

54 Mündung Abblaseleitung frei und beobachtbar 20 - 40 mm über Trichter
57 Brauchwasseraustritt
59 Prüfventil
60 Manometer-Anschlußstutzen

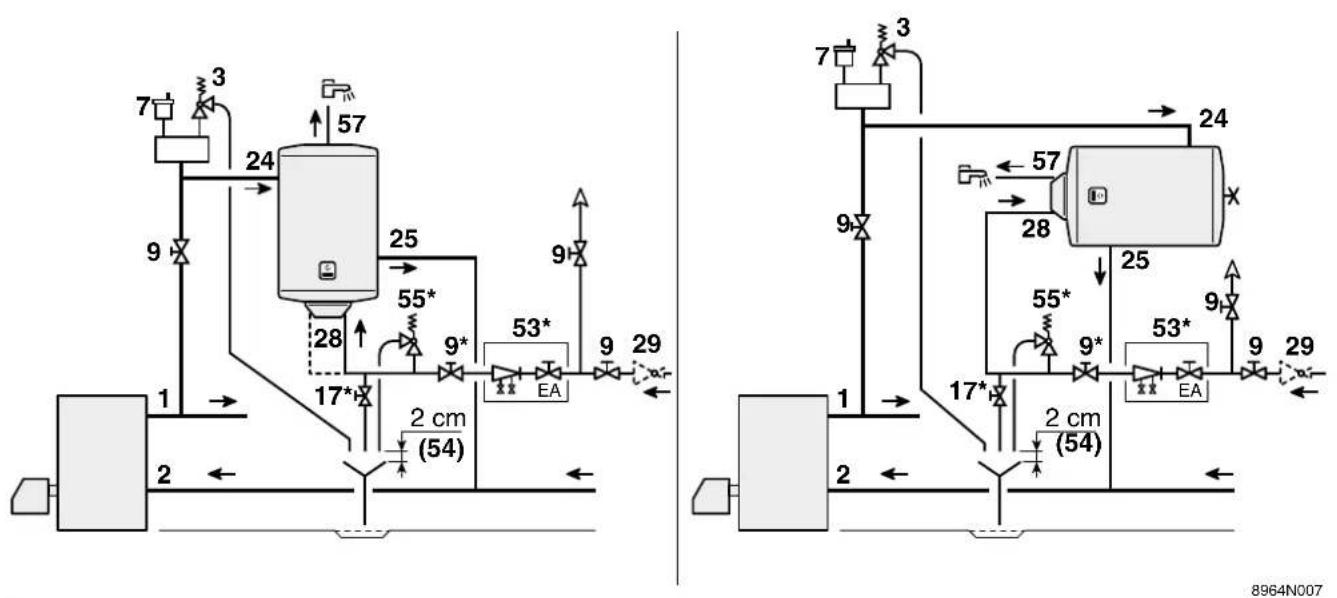

3.2.2 Anschluß an die Zentralheizung mit Schwerkraft

Der Anschluß erfolgt nach Abbildung durch Rohre mit einem inneren Minimaldurchmesser von 40 mm. Der Heizkreis soll möglichst kurz, direkt und isoliert sein. Richtungswechsel müssen durch Bögen mit großem Radius erfolgen.

Der Speicher muß über dem Kesselniveau installiert werden.

Vor Wasserauffüllung der Anlage, Kreis gründlich säubern und dann entlüften.

Speicher in Vertikalmontage Speicher in Horizontalmontage

1 Heizungsvorlauf
2 Heizungsrücklauf
3 Sicherheitsventil
3a Membran-Sicherheitsventil (DIN 4753 Teil 1) über Speicheroberkante montieren
7 Automatischer Entlüfter
9 Absperrventil
17 Entleerungshahn

24 Wärmetauschereingang
25 Wärmetauscherausgang
27a Rückflußverhinderer
28 Kaltwassereintritt
29 Druckminderventil entspr. DIN 1988

T2 (wenn Leitungsdruck höher als 0,8 x Ansprechdruck des Sicherheitsventils)

54 Mündung Abblaseleitung frei und beobachtbar 20 - 40 mm über Trichter
57 Brauchwasseraustritt
59 Prüfventil
60 Manometer-Anschlußstutzen

3.3 Anbringen des Speicherfühlers (falls notwendig)

Beim Anschluß des MPL-Warmwassererwärmers an eine Heizungsanlage, die das Anbringen eines Speicherfühlers erfordert, folgendermaßen vorgehen:

• Schutzhaube 1 entfernen,

• die 2 Fühler 2 und 3 aus der Tauchhülse 4 entfernen,

• den Speicherfühler 5 ganz in die Tauchhülse einschieben, dabei die Feder umbiegen

• die 2 Fühler 2 und 3 wie in der Abbildung angezeigten Reihenfolge wieder einschieben
• Schutzkappe 1 wieder anbringen.

3.4 Elektroanschluß

ACHTUNG : Der Anschluß muß von einem befugten Elektro-Fachmann durchgeführt werden (VDE 0105 Teil 1).

Der Speicher, ausgestattet mit einem Thermostat mit trockenen Kontakten, kann nur auf ein Wechselstromnetz angeschlossen werden.

Die Anschlüsse sollten nach beiliegenden Verdrahtungsplänen und Netzspannung erfolgen.

Der Speicherschutz kann durch Sicherungen erfolgen, die der auf dem Speicherschild aufgetragenen Leistung entsprechen müssen.

Die Erdung der Metallteile des Speichers ist notwendig und erfolgt durch Anschluß einer gekennzeichne-

ten Spezialklemme.

Die Anschlußkabel sollten in feste Leitungen gelegt werden.

Die Ladepumpe soll auf 230 V - 50 Hz angeschlossen werden und muß geerdet sein.

Ein Umschalter ermöglicht die Umschaltung vom Sommerkreis (Heizung durch Heizstab) auf den Winterkreis (Heizung durch Kessel mit Ladepumpe in Funktion).

Elektrischer Anschluß MPL 150 MPL 200
230 V Wechselstrom Querschnitt mm	2	1,5 2,5
	Stromstärke A 6,8 10,9
230 V Drehstrom	Querschnitt mm	2	1,5 1,5
	Stromstärke A 3,9 6,3
400 V Drehstrom	Querschnitt mm	2	1,5 1,5
	Stromstärke A 2,3 3,6

● Schaltung der Widerstände für vorhandene Anschluß-Spannung (Brücken in dicken Strichen)

8964-4007 B

Thermostat mit Fühler und Kapillar Länge 320 mm

Schaltleistung 20 A bei 230 V \~ 15 A bei 400 V \~

Auslösung in maximaler Stellung bei 70° C

Einschalttemperatur des Thermo-Ausschalters : 110°C

NO \$CHWARZ

MA BRAUN

RO ROT

BA WEISS

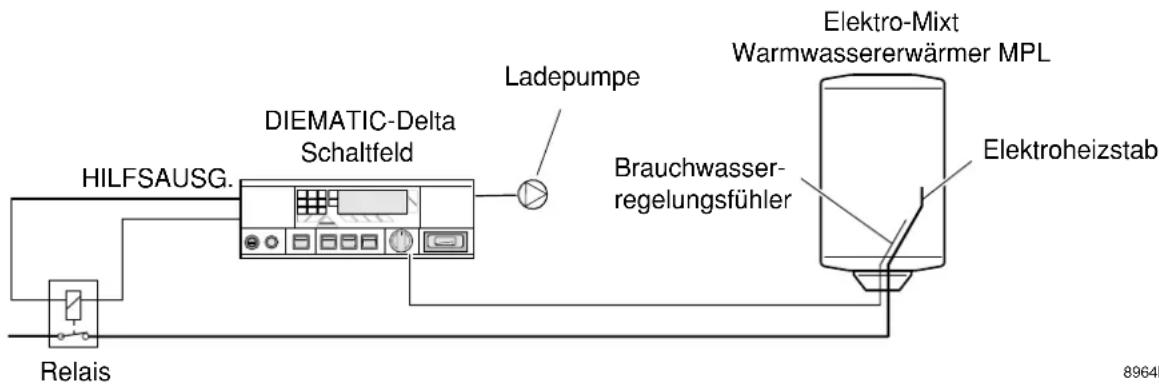

● Beispiele einer Elektroinstallation

- mit DIEMATIC-Delta-Schaltfeld ausgerüstetem Heizkessel und der Funktion WWE : KESSEL, ELEKTRISCH

Im Modus "KESSEL" (Werkseinstellung) wird die WWE Sommer wie Winter (ganzjährlich) mittels Speicher, dessen Primär-Wärmetauscher am Kessel angeschlossen ist gewährleistet.

Im Modus "ELEKTRISCH" wird die WWE im Winterbetrieb mittels Kessel und im Sommer mittels Elektroheizstab gelöst.

In diesem zweiten Fall werden die Ausgänge "HILFS-

AUSGANG" zur Umschaltung von Winter- auf Sommerbetrieb benutzt. Im Winterbetrieb ist der Hilfsausgang stromlos und der Speicher wird über den Kessel geladen. Bei Umschaltung auf Sommerbetrieb dient der Hilfsausgang zur Umsteuerung einer Einrichtung die die Beheizung des Warmwasser mittels Elektroheizstab gewährleistet (thermostatische Steurerung/Regelung) benutzt.

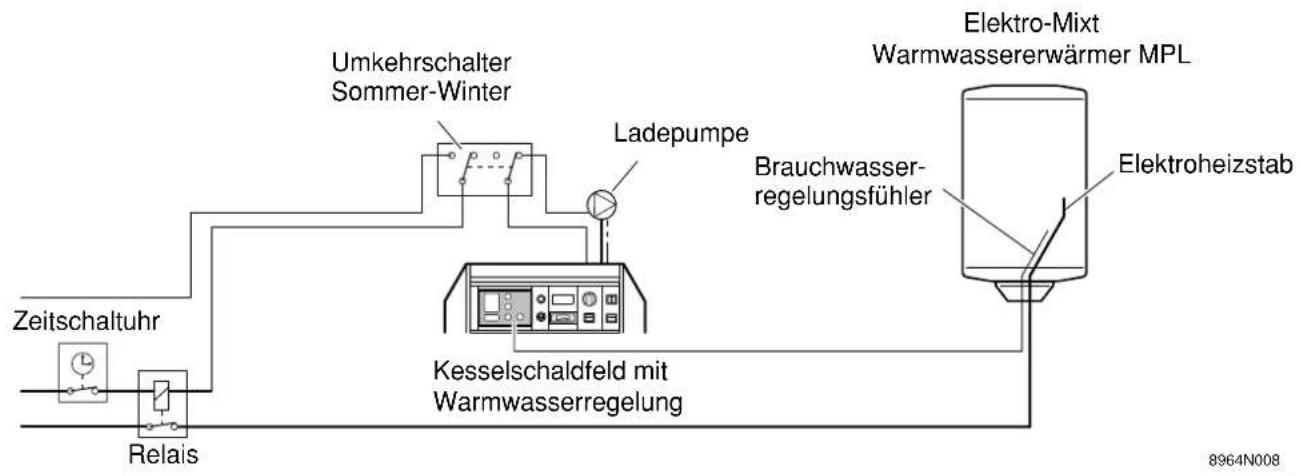

- mit anderen Schaltfelder (als DIEMATIC-Delta) ausgerüsteten Heizkessel

\* Anmerkung :

Der Umkehrschalter "Sommer/Winter" ermöglicht die Warmwassererwärmung elektrisch (Sommer) oder mittels Heizkessel (Winter).

Wenn diese beiden Funktionen getrennt steuerbar sein sollen, braucht der Schalter nur durch zwei Ein/Ausschalter ersetzt zu werden.

4. INBETRIEBNAHME

●Falls erforderlich, den Brauchwasserkreis durchspülen und den Warmwassererwärmer über das Kaltwasserzulaufrohr füllen.
- Es ist erforderlich, die im Speicher oder in den Leitungen beziehungsweise Wasserarmaturen, eventuell vorhandene Luft zu entlüften, um unangenehme Geraüche von eingeschlossener Luft zu vermeiden, die beim Aufheizen oder bei der Wasserentnahme entstehen können.

Hierzu, müssen Sie den Speicher zuerst vollständig mit Wasser füllen und eine Auslaufstelle (Warmwasserhahn z.B.) geöffnet lassen; schließen Sie diesen Hahn nicht bevor der Abfluß des Wassers gleichmäßig und ohne Geräusche erfolgt.

Entlüften Sie alle Warmwasserleitungen, indem Sie die entsprechenden Zapfstellen öffnen.

• Den Primärkreis (Heizung) im höchsten Punkt durch einen geeigneten dazu vorgesehenen Ablaßhahn entgasen (nicht mit dem Warmwassererwärmer mitgeliefert).
• Überprüfen Sie die einwandfreie Funktion aller Regel- und Sicherheitsorgane.
• Bei der Warmwassererwärmung mittels Elektroheizstab (im Sommer zum Beispiel), muß zur Ausdehnung des Wassers das Absperrventil des Wärmetauschers geöffnet werden.

Achtung :

Während des Aufheizvorganges kann eine gewisse Menge Wasser am Sicherheitsventil austreten, was auf die Ausdehnung des Wassers zurückzuführen ist.

Diese Erscheinung ist vollkommen normal und darf auf keinen Fall verhindert werden.

5. WARTUNG UND REGELMÄSSIGE ÜBERPRÜFUNGEN

●Magnesiumanode :

die Magnesiumanode muß wenigstens im Abstand von zwei Jahren überprüft werden. Nach der ersten Kontrolle und je nach der Abnutzung der Anode muß der Abstand zwischen den weiteren Kontrollen festgelegt werden.

Die Anode kann mittels einer der beiden folgenden Methoden geprüft werden :

- Visuelle Prüfung :

Die Anode muß ausgewechselt werden wenn ihr Durchmesser weniger als 15 mm beträgt (ursprünglicher Durchmesser = 33 mm).

- Prüfung nach Messung :

- Massedraht von der Anode abklemmen

- die Stromstärke zwischen Speicher und Anode messen ; wenn diese Stromstärke unter 0,1 mA liegt, ist die Anode zu ersetzen.

Wenn die Anode ausgewechselt werden muß, wie im nachfolgenden Absatz angegeben vorgehen.

●Sicherheitsarmatur :

es ist unerlässlich das korrekte Funktionieren der Sicherheitsarmatur 1 mal pro Monat zu überprüfen, um einen eventuellen Überdruck, der den Speicher beschädigen könnte, zu vermeiden (siehe die der Sicherheitsarmatur beigefügte Anleitung).

●Entkalkung :

es wird empfohlen, in Gegenden mit kalkhaltigem Wasser jährlich eine Entkalkung des Wärmetauschers von einem Fachmann durchführen zu lassen, um die Leistung des Warmwassererwärmers zu erhalten. Siehe nachfolgende Anleitungen.

●Die Speicher-Verkleidung kann mit Seifenwasser gereinigt werden.

Arbeitsgänge zur Entkalkung, Kontrolle oder Auswechseln der Magnesiumanode

●Die Kaltwasserzufuhr absperren und den Speicher entleeren. Zum Entleeren über die Sicherheitsarmatur ist die Armatur auf "Entleerung" zu stellen und anschließend ein Warmwasserhahn (oder ein Ablaufhahn) zu öffnen, um das Eindringen von Luft zu ermöglichen.
●Schutzhaube 1 entfernen.
● Die 6 Schrauben + Zahnscheibe 3 losschrauben und so die Baugruppe Flansch + Thermostat + Elektroheizstab 2 abmontieren.
- Anode 4 mit Dichtung überprüfen und wenn nötig auswechseln (siehe Abbildung).
- Den Kalk, der sich in Form von Schlamm oder Kesselsteinschichten auf dem Boden des Behälters befindet, entfernen. Den Kalk auf der Innenwand des Speichers hingegen nicht entfernen, da er einen zusätzlichen Korrosionschutz gewährleistet und die Isolation des Warmwasserbereiters verstärkt.
Der Wärmetauscher muß gegebenenfalls auch entkalkt werden, um einen perfekten Austausch zu garantieren.
●Die Teile wieder montieren und den Dichtungsring 6 auswechseln. Dabei den Massedraht 5 bei der Montage nicht vergessen.

Die Flansch-Befestigungsschrauben sollten nicht übermäßig angezogen werden (1,3 daN). Dieser Wert wird in etwa erreicht indem man den Rohrsteckschlüssel mit dem kurzen Hebel einsetzt.

●Nach Montage den Speicher auf Dichtheit prüfen.
●Zur Inbetriebnahme die Angaben des Absatzes 4 beachten.

1. WARTUNGSPROTOKOLL

Nr.	Datum Vorgenommene Kontrollen Bemerkungen Ausführender Visum

7. EXPLOSIONSZEICHNUNG UND ERSATZTEILLISTE

Technisches Büro Emsdetten

Telefon 0 25 72 - 23-71

Telefax 0 25 72 - 23-172

NORD-OST

Verkaufsbüro

Landsberger Str. 226

12623 Berlin

Telefon 030 - 56 50-13 91

Telefax 030 - 56 50-14 65

E-Mail: [e-mail]

Technisches Büro Berlin

Telefon 030 - 56 50-1394

Telefax 030 - 56 50-1465

De Dietrich

Vertriebsleitung

De Dietrich:

•Verkaufsbüro

•Technisches Büro

De Dietrich

Schulungszentrum

De Dietrich

Werksanlagen

Schäfer/Interdomo

Werksanlagen

SUD

Verkaufsbüro

Justus-von-Liebig Straße 2

85435 Erding

Telefon 0 81 22 - 9 93 38-11

Telefax 0 81 22 - 9 93 38-19

E-Mail: [e-mail]

Technisches Büro Erding

Telefon 0 81 22 - 9 93 38-21

Telefax 0 81 22 - 9 93 38-19

WEST

Verkaufsbüro

Am Blücherflöz 6

66538 Neunkirchen

Telefon 0 68 21 - 98 05-0

Telefax 0 68 21 - 98 05-31

E-Mail: [e-mail]

Technisches Büro Neunkirchen

Telefon 0 68 21 - 98 05-25

Telefax 0 68 21 - 98 05-31

Österreich

Niederlassung

Am Concorde Park 1 - B4 / 28

A - 2320 SCHWECHAT / WIEN

Telefon 01 / 706 40 60-0

Telefax 01 / 706 40 60-99

E-Mail: [e-mail]

Kundendienst : Heizungsfachmann :

ADCO2J

De Dietrich

HEIZTECHNIK

Rheiner Strasse 151

D-48282 EMSDETTEN

0 25 72 23-5 - Fax : [phone]

www.dedietrichheiztechnik.de

[e-mail]

Am Concorde Park 1 - B 4 / 28

A-2320 SCHWECHAT / WIEN

01/706 40 60-0 - Fax:[phone]

www.dedietrichheiztechnik.de

[e-mail]
