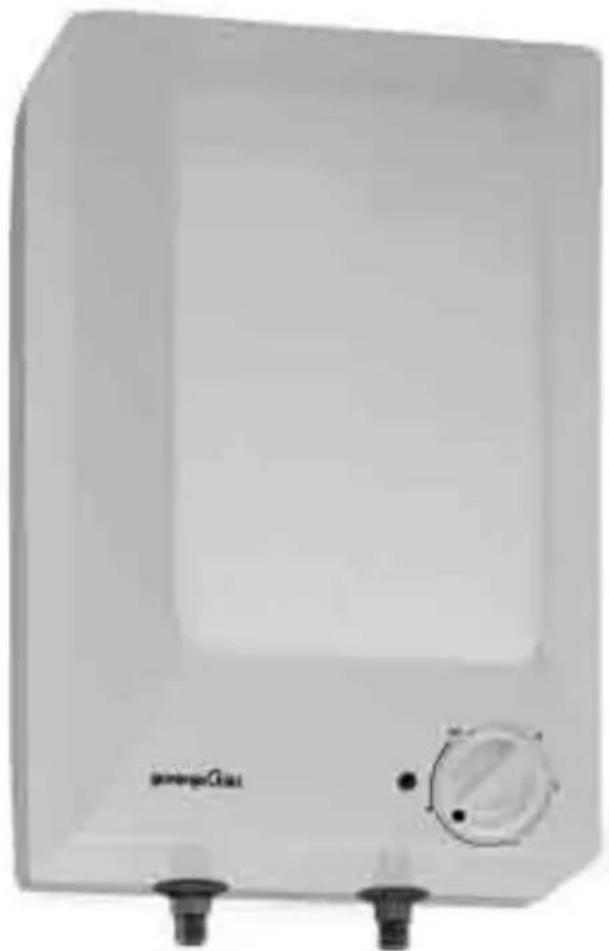

Produkttyp	Offener Warmwasserspeicher
Modell	TEG S5 O
Marke	Gorenje
Fassungsvermögen	5 Liter
Gewicht (leer)	3,5 kg
Gewicht (gefüllt)	8,5 kg
Leistungsaufnahme	2000 W
Anschlussspannung	230 V~ (AC)
Aufheizzeit auf 75°C	0,2 h (12 min)
Mischwassermenge bei 40°C	9,1 l
Bereitschaftsstromverbrauch	0,32 kWh/24h
Maximaler Wasserdruck	0 bar (offenes System)
Montageart	Obertischmontage
Temperaturregelung	Stufenloser Temperaturwähler (Kalt, Frostschutz, 25°C, 50°C, 75°C)
Sicherheit	Bimetall-Sicherung, Temperaturbegrenzer
Frostschutz	Ja, ab ca. 7°C
Wärmedämmung	Ja (Polyurethan-Schaum)
Kesselmaterial	Stahl, emailliert
Heizkörper	Tauchheizkörper, 2000 W
Anschlussleitung	Mit oder ohne Schuko-Stecker
Wasseranschluss	1/2" Außengewinde (nicht im Lieferumfang)
Entkalkung	Nach 2 Jahren empfohlen, durch Fachmann
Pflege	Außen feucht abwischen, keine scheuernden Reinigungsmittel
Kundendienst	7 Jahre Ersatzteilversorgung ab Kaufdatum
Zubehör	Spezielle Durchflussmischbatterie erforderlich

Häufig gestellte Fragen - TEG S5 O GORENJE

Wie schließe ich den Warmwasserspeicher an?

Der elektrische Anschluss darf erst erfolgen, nachdem der Speicher gemäß der Anleitung mit Wasser gefüllt wurde. Der Anschluss erfolgt an 230 V~ (Wechselstrom). Bei Montage sind die Schutzbereiche nach DIN VDE 0100 Teil 701 zu beachten. Falls kein Schuko-Stecker vorhanden ist, muss die Installation über einen allpoligen Trennschalter mit mindestens 3 mm Kontaktöffnung erfolgen.

Was bedeutet die Kontrollleuchte?

Die Kontrollleuchte an der Frontseite leuchtet während der Aufheizphase. Sobald die eingestellte Wassertemperatur erreicht ist, schaltet der Thermoregulator aus und die Lampe erlischt. Wenn die Temperatur um einige Grad sinkt, schaltet der Regler wieder ein und die Lampe leuchtet erneut.

Wie stelle ich die Temperatur ein?

Mit dem Temperaturwähler an der Frontseite stellen Sie die gewünschte Wassertemperatur ein. Es gibt folgende Stellungen: Kalt (keine Heizung), Frostschutz (schaltet bei ca. 7°C ein), 25°C, 50°C (Energiesparstellung) und 75°C. Die mittlere Stellung (50°C) ist am wirtschaftlichsten.

Warum tropft Wasser aus der Mischbatterie?

Während der Erwärmung dehnt sich das Wasser im Kessel aus und tropft aus dem Abflussrohr der Mischbatterie. Dies ist normal und kein Fehler. Starkes Zudrehen des Ventils ist zwecklos und kann die Mischbatterie beschädigen.

Kann ich den Speicher mit einer Handbrause verwenden?

Nein, die Verwendung von Handbrausen oder anderen Drosselstellen im Warmwasserauslauf ist nicht erlaubt. Dies kann zu Drucksteigerungen und Schäden am Gerät führen.

Was mache ich bei Frostgefahr?

Der Speicher verfügt über eine Frostschutzautomatik, die bei Unterschreitung von ca. 7°C Wassertemperatur die Heizung einschaltet. Wenn der Raum frostgefährdet ist, belassen Sie den Temperaturwähler in der Frostschutzstellung (Sternsymbol). Entleeren Sie den Speicher nicht, da er sonst einfrieren kann.

Wie entkalke ich das Gerät?

Die Entkalkung darf nur von einem konzessionierten Fachmann durchgeführt werden. Gehen Sie folgendermaßen vor: Temperaturwähler abziehen, die vier Schrauben der Seitenteile lösen, die Schraube unter dem Knopf lösen und den Vordeckel abnehmen. Auf dem Heizkörper und der Kesselinnenseite setzt sich Kesselstein ab. Die Reinigung wird nach zwei Jahren normaler Benutzung empfohlen. Keine chemischen Reinigungsmittel verwenden.

Wann muss der Sicherheitstemperaturbegrenzer auslösen?

Der Temperaturbegrenzer (Bimetall-Sicherung) schaltet das Gerät bei Übertemperatur ab. Sollte er auslösen, trennen Sie das Gerät vom Stromnetz, lassen Sie es abkühlen und schließen Sie es dann wieder an. Wenn der Fehler wiederholt auftritt, kontaktieren Sie den Kundendienst.

Darf ich den Speicher leer anschließen?

Nein, der Speicher darf niemals leer an das Stromnetz angeschlossen werden. Er muss vor dem Anschließen vollständig mit Wasser gefüllt sein, um Schäden am Heizkörper zu vermeiden.

Welche Mischbatterie ist geeignet?

Für offene Warmwasserspeicher ist ausschließlich eine Durchflussmischbatterie geeignet, keine Druckmischbatterie. Die Verwendung einer falschen Mischbatterie kann zu schweren Beschädigungen am Kessel führen. Achten Sie auf die Farbkennzeichnung: Blau für Kaltwasserzulauf, Rot für Warmwasserablauf.

BEDIENUNGSANLEITUNG TEG S5 O GORENJE

Garmischer Straße 4-6

80339 München 2

Telefon [phone]

Telefax 089/5 02 07-100

Offene Warmwasserspeicher

TEG S5 O

TEG S5 U

Montage- und Gebrauchsanweisung

Gebrauchsanweisung 3

Geehrter Käufer, wir danken Ihnen für die Anschaffung unseres Erzeugnisses.

Hinweise für Montage und Betrieb folgender Heißwasserspeicher

TECHNISCHE DATEN

Typ des Gerätes TEG 0520 TEG 0520	O/A U/A
Modell des Gerätes	TEG S5 O	TEG S5 U
Inhalt [I] 5 5
Gewicht / gefüllt mit Wasser [kg] 3,5/8,5	3,5/8,5
Leistungsaufnahme [W] 2000
Anschlußspannung [V~]	230
Wasserdruck in Gerät [bar]	0
Aufwärmungszeit bis 75°C [h]	0,2
Mischwassermenge bei 40°C1) [I]	9,1	9,1
Bereitschaftsstromverbrauch2) [kWh/24h]	0,32	0,32

1) Diese Werte gelten für das Mischen des Wassers aus der Wasserleitung von ca. 12°C und des Heißwassers aus dem Heißwasserspeicher bei einer Wassertemperatur von 65°C.

2) Bei 65°C Wassertemperatur gemessen (gemäß DIN 44532).

Vor Montage und Verwendung lesen Sie bitte die Anweisungen!

Die offenen elektrischen Heißwasserspeicher sind für Verwendung im modernen Haushalt, Gasthäusern, Labors, Sanitärräumen usw. bestimmt. Die zeitgemäße Außenform, Verwendung von Qualitätsmaterialien und moderne Technologie der Erzeugung garantieren die Qualität unserer elektrischen Heißwasserspeicher.

Die offenen Akkumulationsheißwasserspeicher sind für das Durchflussmontagesystem erzeugt, was bedeutet, dass zum Unterschied von Druckheißwasserspeichern diese mit Warmwasser nur eine Ausflussstelle versorgen können. Bei diesem System wird eine Sondermischbatterie verwendet, "Durchflussmischbatterie" genannt. Diese verhindert, dass im Innenraum des Heißwasserspeichers der Druck zu solchem Wert steigen kann, dass der Kessel permanent beschädigt wird.

Die Installation und erste Inbetriebnahme darf nur durch einen zugelassenen Fachmann erfolgen. Neben den gesetzlich anerkannten nationalen Vorschriften sind die Anschlussbedingungen der örtlichen Elektrizitäts- und Wasserwerke einzuhalten.

Hinweis

Das Typenschild befindet sich außerhalb der Mantelschale zwischen Zu- und Ablaufrohr. Es enthält folgende Daten: Typ, Modell, Apparatnummer, technische Angaben und entsprechende Spannung. Für Ihre persönliche Sicherheit ist das Gerät den EN-Sicherheitsvorschriften entsprechend geprüft.

Aus dem offenen Heißwasserspeicher bekommen Sie die gewünschte Wassertemperatur mit Einstellung des Thermostaten, der mit dem Temperaturwähler reguliert wird. Wir schlagen vor, dass der Thermoregulator auf den Mittelwert eingestellt wird. Bei diesem Wert funktioniert der Heißwasserspeicher ökonomisch, die Wärmeverluste sind gering und eine Ausscheidung des Kesselsteines ist minder als bei höherer Temperatur.

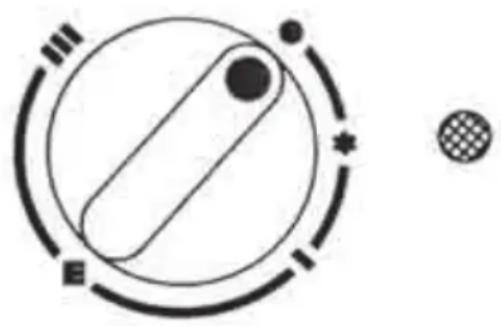

Temperatur einstellen:

Stellung

Kalt

Kontrollampe leuchtet nicht

Stellung

(Stern) Frostschutzautomatik: Heizung schaltet ein, wenn Wassertemperatur unter ca. 7°C absinkt

Stellung

Das Wasser wird auf etwa 25°C erwärmt

Stellung

Energie-Sparstellung Das Wasser wird auf etwa 50°C erwärmt. Bei dieser Einstellung arbeitet das Gerät besonders wirtschaftlich. Wärmeverluste sind gering, und die Kesselsteinbildung wird weitgehend vermieden. Niedriger Bereitschaftsenergieverbrauch.

Stellung

Das Wasser wird auf etwa 75°C erwärmt.

Anmerkung:

Die Symbolbezeichnung kann verschieden sein, jedoch ist die Bedeutung dieselbe.

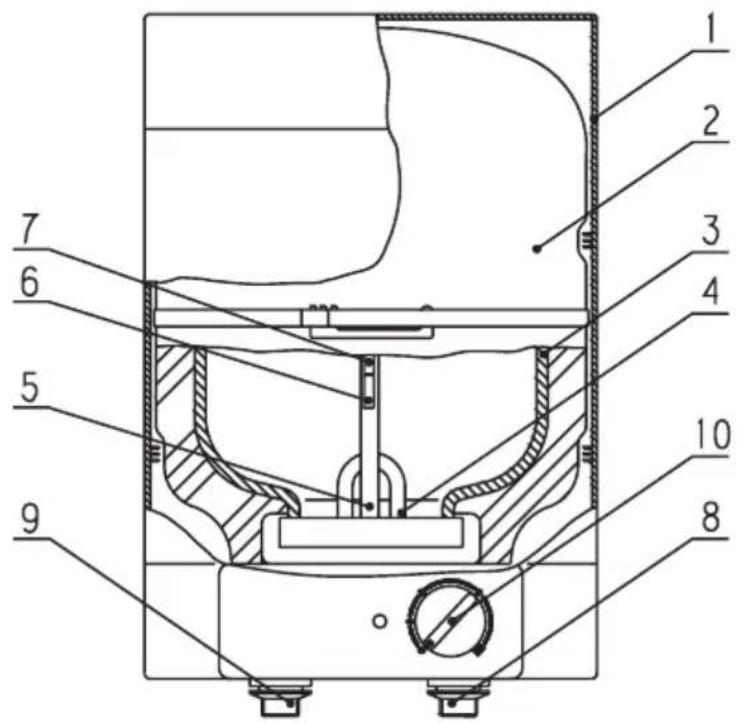

1. Gehäuse
2. Wärmedämmung
3. Kessel
4. Heizkörper
5. Schutzrohr
6. Thermoregulator
7. Temperaturbegrenzer
8. Zuflussrohr
9. Abflussrohr
10. Temperaturwähler

Bedienung des Gerätes

Mit dem Temperaturwähler an der Frontseite wird die gewünschte Wassertemperatur eingestellt. Je nach Einstellung hält der Thermostat selbständig die ausgewählte Wassertemperatur. Während der Erwärmungszeit leuchtet die Kontrolllampe, die an der Frontseite angebracht ist. Wenn das Wasser im Heißwasserspeicher die gewünschte Temperatur erreicht hat, schaltet der Thermoregulator selbständig die elektrische Energie im Heizkörper ab (die Kontrolllampe erlischt). Wenn die Temperatur um einige Grad von der eingestellten abfällt, schaltet der Thermoregulator selbstständig den Heizkörper ein (die Kontrolllampe leuchtet).

Der offene elektrische Heißwasserspeicher mit freiem Ausfluss wird in Varianten hergestellt:

Die Geräte

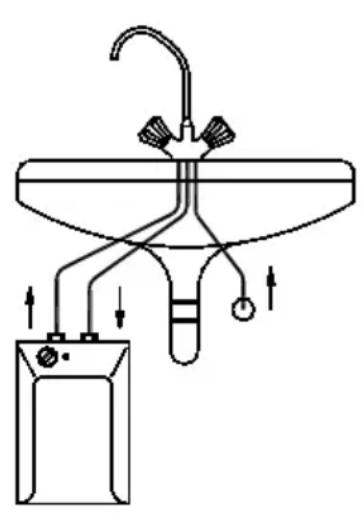

Typ TEG 0520 U/A eignen sich nur für die Untertischmontage.

Die Geräte

Typ TEG 0520 O/A sind nur für die Obertischmontage geeignet.

Bei der Montage sollten Sie nicht vergessen, dass zu jedem Typ die entsprechende Durchflussmischbatterie gehört.

Die Verwendung einer falschen Mischbatterie (Druckmontagesystem) kann eine schwere Beschädigung an dem Kessel verursachen.

Zufluss- und Abflussrohr des Heizkörpers müssen gemäß Farbzeichen und Skizze am Heißwasserspeicher verbunden werden. Die blaue Farbe kennzeichnet die Kaltwasserzuleitung und die rote Farbe die Warmwasserableitung.

Um Wasserschlag im Kessel zu vermeiden und damit auch Drucksteigerung, muss eine Mischbatterie mit einstellbarer Drossel verwendet werden, die eine Regulierung des Wasserdurchflusses ermöglicht. Der Wasserdurchfluss wird bei maximal geöffnetem Ventil gemessen. Den erlaubten Durchfluss kann man aus folgender Tabelle entnehmen:

Baugröße 5 Liter

l/min ca.

5

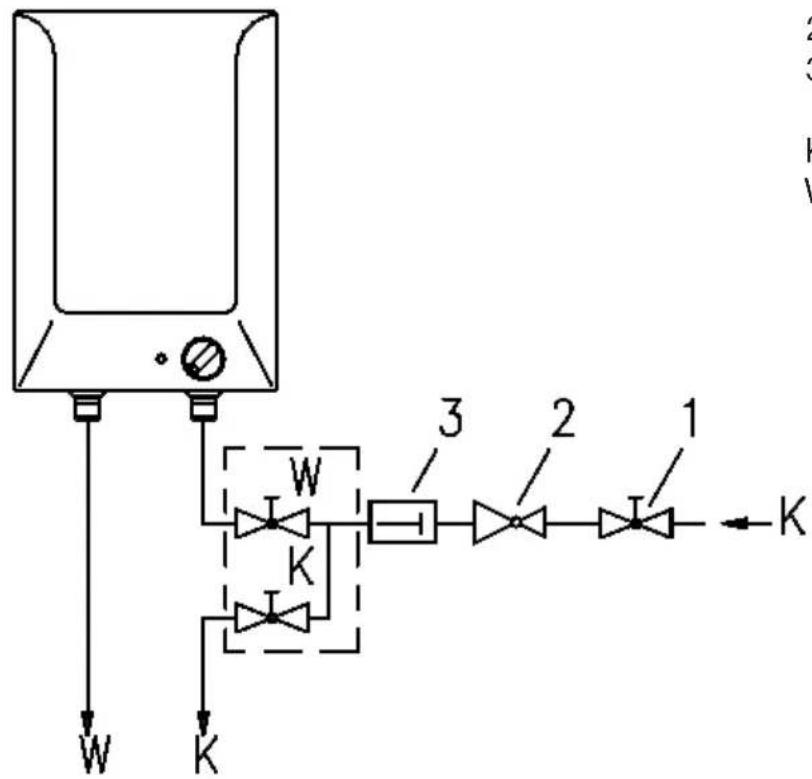

1. Absperrventil
2. Reduktionsventil
3. Rückflussverhinderer

K Kaltwasser

W Warmwasser

Wasseranschluss

Der Wasserleitungsanschluss wird gemäß Schema und den gültigen Vorschriften für die Durchführung von Wasserleitungsinstallationen in Gebäuden montiert. Wenn festgestellt wird, dass kein Wasser im Wasserleitungsnetz ist, muss das Ventil für den Warmwasserablass sofort zugedreht werden.

Während der Erwärmungszeit dehnt sich das Wasser im Kessel aus und tropft aus dem Abflussrohr der Mischbatterie, solange der Heißwasserspeicher wärmt. Starkes Zudrehen des Ventils ist erfolglos und kann nur Schaden an der Mischbatterie verursachen.

Hinweis

Die Wasserinstallation sowie die Inbetriebnahme müssen von einem qualifizierten Fachmann unter Beachtung aller Sicherheitsvorschriften durchgeführt werden. Bitte beachten Sie: Die Verwendung von Handbrausen mit Drosselstellen im Warmwasserauslauf ist nicht erlaubt.

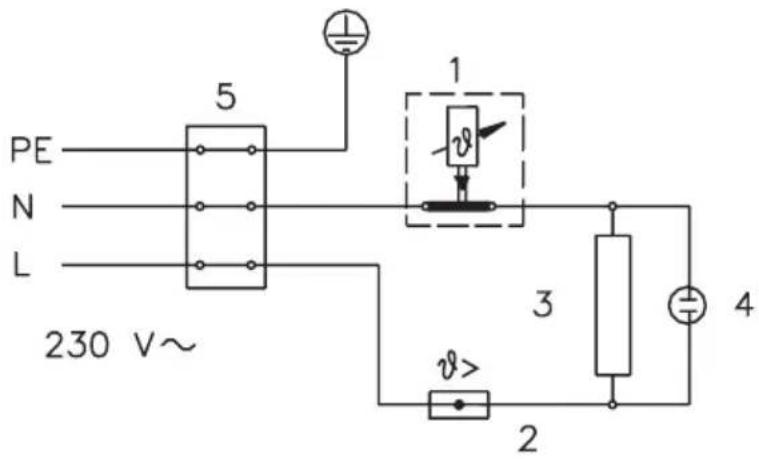

1. Thermoregulator
2. Temperaturbegrenzer
3. Heizkörper
4. Kontrolllampe
5. Anschlussklemme

Elektrischer Anschluss

Der elektrische Anschluss des Gerätes darf erst erfolgen, nachdem es gemäß mit Wasser gefüllt wurde.

Der Anschluss darf nur an AC 230V (~) erfolgen.

Bei Montage des Gerätes sind die Schutzbereiche nach DIN VDE 0100 Teil 701 zu beachten.

Die Speicher werden mit einer Anschlussleitung mit oder ohne Schuko geliefert. Wird das Kabel nicht mit Schuko-Stecker geliefert, so muss die Installation das Kabel direkt an die Leitung mit zusätzlichem allpoligen Schalter anschließen (Kontaktöffnung muss mindestens 3 mm betragen).

Die Geräte sind durch eine Bimetall-Sicherung gesichert. Bei eventuellem Ausfall das Gerät vom Stromnetz trennen, abkühlen lassen, danach wieder anschließen.

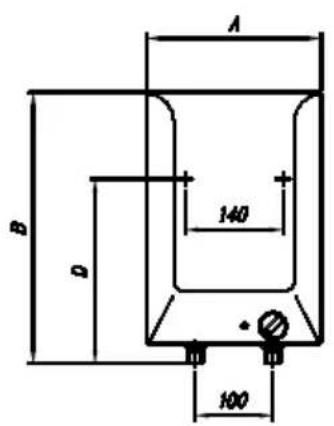

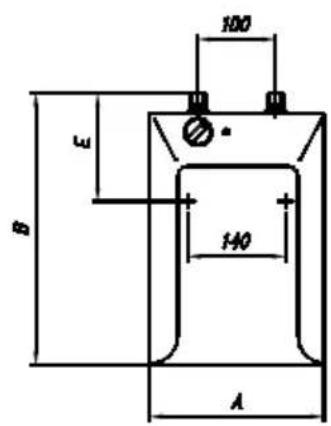

Montagemaße

Füllen Sie den Heißwasserspeicher mit Wasser. Nachdem Sie sich überzeugt haben, dass er voll ist, schließen Sie ihn an das Stromnetz an.

Nie leer anschließen!

Bei erster Erwärmung kontrollieren Sie die Thermoregulatorfunktion. Der Thermoregulator muss bei gewählter Wassertemperatur den Heißwasserspeicher von dem elektrischen Netz selbständig abschalten.

Entkalkung

Diese Arbeiten dürfen nur von einem konzessionierten Fachmann durchgeführt werden:

1. Temperaturwähler abziehen
2. Vier Schrauben vom oberen und unteren Seitenteil lösen
3. Die Schraube, die unter dem Knopf versteckt ist, lösen
4. Den Vordeckel abnehmen. Beim Zusammensetzen umgekehrt verfahren.

Auf dem Heizkörper und auf der Innenseite des Kessels scheidet sich Kesselstein aus. Die Reinigungszeit ist von der Wasserhärte und Betriebsweise des Gerätes abhängig.

Wir schlagen die Reinigung des Heißwasserspeichers nach zwei Jahren normaler Benutzung vor. Es ist nicht erlaubt, den Heißwasserspeicher mit chemischen Reinigungsmitteln zu reinigen.

Pflege

Das Gerät nur außen feucht abwischen; keine scharfen oder scheuernden Reinigungsmittel verwenden.

Hinweis

Der Heißwasserspeicher soll in frostfreien Räumen eingebaut werden. Falls Sie längere Zeit kein Warmwasser benötigen, schlagen wir vor, dass der Heißwasserspeicher vom Stromnetz abgeschaltet wird. Sie dürfen keine eventuellen Fehler, besonders an elektrischen Elementen, selbst reparieren. Informieren Sie unseren Kundendienst, der Ihnen fachgemäß den Fehler beseitigen wird. Wenn Sie unseren Kundendienst anfordern, geben Sie bitte die Typen- und Modell-Bezeichnung sowie die Fabrikationsnummer Ihres Gerätes an. Sie finden diese Angaben auf dem Leistungs- und Typenschild Ihres Warmwasserbereiters.

Der Kundendienst ist für den Zeitraum von 7 Jahren ab Kaufdatum gesichert. In dieser Zeit hat der Käufer die Service-Leistungen, Reparaturen, Zubehör und Ersatzteile gesichert.
