AHo 50 - Durchlauferhitzer und Warmwasserbereiter AEG - Kostenlose Bedienungsanleitung

Produkttyp	Armatur für offene (drucklose) Warmwasserspeicher
Modellvarianten	AHo 50 (Küche), AHo 50 WD (Badewanne/Dusche)
Montageart	Wandbatterie
Oberfläche	verchromt
Anschluss	Kupferrohre
Maximale Durchflussmenge	18 l/min
Maximal zulässiger Druck	1 MPa (10 bar)
Ausladung	AHo 50: 160 mm, AHo 50 WD: 86 mm
Bedienung	Zwei Bediengriffe für Kalt- und Warmwasser
Strahlregler	Ja, entnehmbar zur Entkalkung
Reinigung	Feuchtes Tuch, keine scheuernden oder lösenden Reinigungsmittel
Sicherheit	Verbrühungsschutz bei Auslauftemperaturen über 43°C; Armatur kann über 60°C heiß werden
Prüfzeichen	DIN 4109, PA-IX 16723/II00, MPA NRW
Garantie (privat)	24 Monate
Garantie (gewerblich)	12 Monate
Kundendienst	EHT Haustechnik GmbH, Tel. [phone]
Zubehör	AHo 50 WD: Handbrause mit Halterung und Umstellung
Entsorgung	Nicht im Hausmüll, fachgerecht recyceln

Häufig gestellte Fragen - AHo 50 AEG

Wie wird die Armatur AEG AHo 50 installiert?

Die Installation darf nur von einem Fachhandwerker durchgeführt werden. Schrauben Sie die Wasserzulaufrohre an den Armaturenkörper und verbinden Sie ihn mit dem offenen Warmwasserspeicher. Beachten Sie die Hahnverlängerung bei Speichern über 30 Litern. Spülen Sie die Kaltwasserzuleitung vor der Inbetriebnahme gründlich durch.

Für welche Warmwasserspeicher ist die Armatur geeignet?

Ausschließlich für offene (drucklose) Warmwasserspeicher. Das Modell AHo 50 ist für Küchenspülen, AHo 50 WD für Badewannen und Duschen vorgesehen.

Wie reinige ich den Strahlregler der Armatur?

Nehmen Sie den Strahlregler aus der Verschraubung heraus und legen Sie ihn zur Entkalkung in ein geeignetes Entkalkungsmittel. Spülen Sie ihn anschließend gründlich mit Wasser ab und setzen Sie ihn wieder ein.

Warum tropft Wasser aus dem Auslauf während des Aufheizens?

Bei drucklosen Speichern ist das Ausdehnungswasser normal. Bei Speichern mit anti-tropf-Funktion bleibt das Wasser im Speicher. Bei Ihrer Armatur ist das Tropfen während des Aufheizens also kein Fehler.

Wie stelle ich die gewünschte Wassertemperatur ein?

Betätigen Sie den rechten Bediengriff für warmes Wasser und den linken Bediengriff für kaltes Wasser. Mischen Sie durch entsprechendes Öffnen der Volumenströme die gewünschte Temperatur.

Kann ich die Armatur auch für eine Dusche verwenden?

Das Modell AHo 50 WD verfügt über eine Handbrause und eine Umstellung zwischen Auslauf und Handbrause, geeignet für die Duschnutzung. Das Standardmodell AHo 50 ist nur für Küchenspülen.

Was muss ich bei der maximalen Durchflussmenge beachten?

Die maximale Durchflussmenge beträgt 18 l/min. Überschreitet der Durchfluss diesen Wert, drosseln Sie ihn über das Drosselventil im Wandanschluss. Entfernen Sie die Abdeckkappe und drehen Sie die Einstellschraube nach rechts.

Welche Garantie habe ich auf die Armatur?

Für private Nutzung gilt eine 24-monatige Garantie, für gewerbliche Nutzung 12 Monate. Garantieansprüche müssen innerhalb von zwei Wochen nach Feststellung des Mangels beim Kundendienst angemeldet werden.

Wo erhalte ich Ersatzteile oder Kundendienst?

Kundendienst und Ersatzteilverkauf erfolgen über die EHT Haustechnik GmbH. Telefon: [phone] (Kundendienst) oder 0911 9656-56030 (Ersatzteile). E-Mail: [e-mail].

Wie entsorge ich die Armatur umweltgerecht?

Entsorgen Sie die Armatur nicht im Hausmüll. Geben Sie sie bei einer kommunalen Sammelstelle oder einem Wertstoffhof ab. Beachten Sie die örtlichen Vorschriften zur Elektrogeräteentsorgung.

BEDIENUNGSANLEITUNG AHo 50 AEG

Armatur für offene (drucklose) Warmwasserspeicher

Bedienung und Installation 2

BEDIENUNG

1. Allgemeine Hinweise....2
2. Sicherheit .... 2
3. Bedienung 3
4. Reinigung und Pflege....3

INSTALLATION

1. Sicherheit .... 3
2. Produktbeschreibung 4
3. Montage 4
4. Inbetriebnahme....5
5. Technische Daten 5

KUNDENDIENST UND GARANTIE

UMWELT UND RECYCLING

BEDIENUNG

1. Allgemeine Hinweise

Das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer und den Fachhandwerker.

Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.

Geben Sie die Anleitung gegebenenfalls an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr

Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises.

» Hier stehen Maßnahmen zur Abwehr der Gefahr.

1.1.2 Symbole, Art der Gefahr

Symbol Art der	Gefahr
	Verbrennung(Verbrennung, Verbrühung)

1.1.3 Signalworte

SIGNALWORT	Bedeutung
GEFAHR	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.
WARNUNG	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann.
VORSICHT	Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumentation

Hinweis

Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.

Lesen Sie die Hinweistexte sorgfältig durch.

Symbol Bedeutung
	Sachschaden(Geräte-, Folge-, Umweltschaden)
	Geräteentsorgung

Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

1.3 Maßeinheiten

Hinweis

Wenn nicht anders angegeben, sind alle Maße in Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das Produkt ist zum Betrieb mit einem offenen (drucklosen) Übertisch-Warmwasserspeicher bestimmt.

• AHo 50 für Küchenspülen • AHo 50 WD für Badewannen

Das Produkt ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Produkt ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör.

2.2 Prüfzeichen

Für die Armatur ist aufgrund der Landesbauordnungen ein allgemeines bauaufsichtliches Prüfzeugnis zum Nachweis der Verwendbarkeit hinsichtlich des Geräuschverhaltens erteilt worden.

3. Bedienung

Hinweis

Während der Aufheizung im Speicher tropft Ausdehnungswasser aus dem Auslauf.

Bei drucklosen Warmwasserspeichern mit Anti-Tropf-Funktion bleibt das Ausdehnungswasser im Speicher.

Betätigen Sie den rechten Bediengriff, um warmes Wasser zu entnehmen.

Betätigen Sie den linken Bediengriff, um kaltes Wasser zu entnehmen.

Sie stellen die gewünschte Temperatur ein, indem Sie beide Bediengriffe betätigen und kaltes und warmes Wasser durch entsprechendes Öffnen beziehungsweise Drosseln der Volumenströme mischen.

AHo 50 WD: Sie können zwischen Auslauf und Handbrause umschalten. Ziehen Sie dazu bei laufendem Wasser die Umstellung.

Nach der Wasserentnahme stellt sich die Armatur selbstständig zurück.

4. Reinigung und Pflege

» Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Zur Pflege und Reinigung des Produktes genügt ein feuchtes Tuch.

» Nehmen Sie den Strahlregler zum Entkalken aus der Verschraubung heraus.

INSTALLATION

5. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Produktes darf nur von einem Fachhandwerker durchgeführt werden.

5.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für das Produkt bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

WARNUNG Verbrennung

Die Armatur kann während des Betriebs eine Temperatur von über 60 °C annehmen.

Bei Auslauftemperaturen größer 43 °C besteht Verbrühungsgefahr.

Sachschaden

Verkalkung kann den Auslauf verschließen und so den Speicher unter Druck setzen.

» Verschließen Sie niemals das Auslaufrohr und verwenden Sie ausschließlich Strahlregler für drucklose Armaturen, da sonst der Speicher beschädigt wird.

5.2 Vorschriften, Normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

6. Produktbeschreibung

6.1 Lieferumfang

Abbildung AHo 50 WD

1 Wasserzulaufrohr 2 Armaturenkörper 3 Wandanschluss mit Drosselventil und Hahnverlängerung 4 AHo 50 WD: Handbrause mit Halterung 5 Auslauf mit Strahlregler 6 AHo 50 WD: Umstellung: Auslauf - Handbrause 7 Bediengriff für warmes Wasser 8 Bediengriff für kaltes Wasser

7. Montage

Sachschaden

Der Speicher kann undicht werden.

» Setzen Sie den Speicher keinem Wasserdruck aus. » Knicken Sie den Duschschlauch nicht.

» Entgraten Sie die Rohre, wenn Sie diese gekürzt haben.

» Spülen Sie die Kaltwasserzuleitung gut durch.

» Schrauben Sie die Wasserzulaufrohre zur Verbindung von Speicher und Armaturenkörper an.

» Setzen Sie gegebenenfalls bei Speichern mit mehr als 30 l Inhalt die Hahnverlängerung zwischen Wandanschluss und Armaturenkörper.

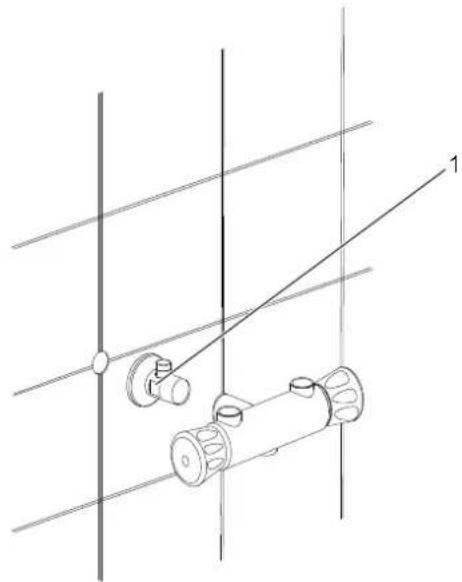

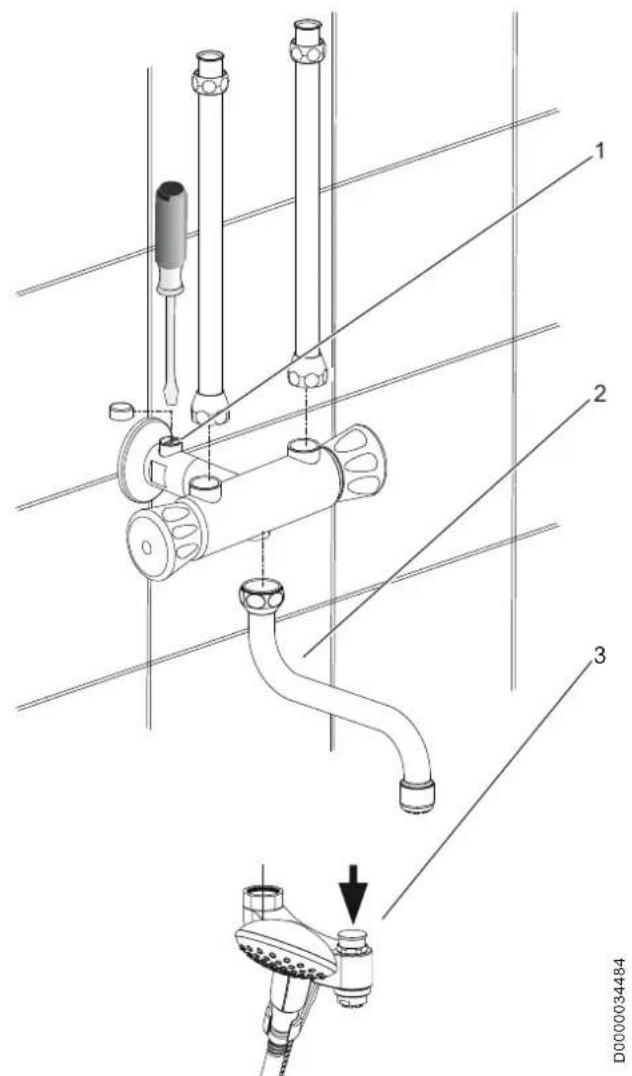

1 Drosselventil mit Einstellschraube 2 AHo 50 3 AHo 50 WD » Schrauben Sie an den Armaturenkörper: • AHo 50: Schwenkauslauf • AHo 50 WD: Schwenkarm mit Duschschlauch und Halterung für die Handbrause

8. Inbetriebnahme

» Spülen Sie die Kaltwasserzuleitung gut durch. » Füllen des Speichers: Öffnen Sie das Warmwasserventil. » Warten Sie, bis Wasser austritt und schalten Sie den Speicher ein.

8.1 Kontrolle der maximalen Durchflussmenge

Sachschaden

Beachten Sie bei drucklosen Speichern die maximale Durchflussmenge bei voll geöffnetem Entnahmeventil (siehe Kapitel „Technische Daten / Datentabelle“).

Überschreitet der Durchfluss bei voll geöffneter Armatur die genannte Menge, drosseln Sie die Durchflussmenge über das Drosselventil im Wandanschluss. Nehmen Sie dazu die Abdeckkappe ab und drehen Sie die Einstellschraube mit einem Schraubendreher nach rechts.

9. Technische Daten

9.1 Maße und Anschlüsse

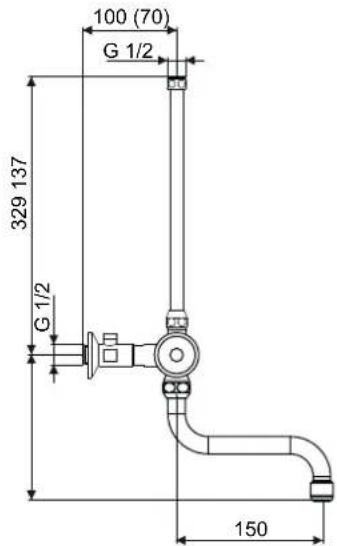

AHo 50

D0000034863

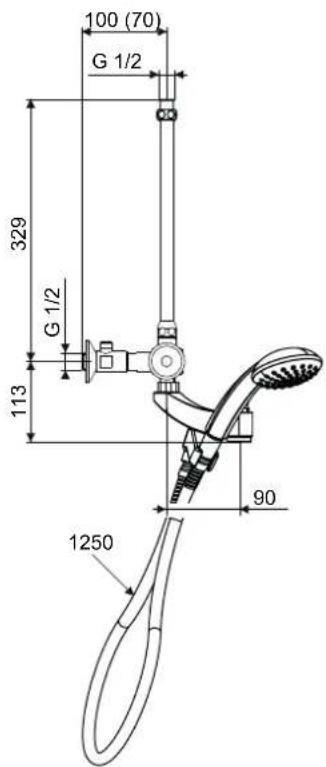

AHo 50 WD

D0000034861

9.2 Datentabelle

		AHo 50	AHo 50 WD
		232615	232616
Anwendung		Küche	Wanne/Dusche
Montageart		Wandbatterie	Wandbatterie
Oberfläche		verchromt	verchromt
Anschluss		Kupferrohre	Kupferrohre
Max. Durchflussmenge	l/min	18	18
Max. zulässiger Druck	MPa	1	1
Ausladung	mm	160	86

Beachten Sie, dass Sie in Abhängigkeit von dem Ruhedruck eventuell zusätzlich ein Druckminderventil benötigen.

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

EHT Haustechnik GmbH

Kundendienst

Fürstenberger Straße 77

37603 Holzminden

Tel. [phone]

Fax [phone]

[e-mail]

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.15 bis 18.00 Uhr, freitags bis 17.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 21.30 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Wochenenden und Feiertagen werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen.

Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.

Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum.

Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im Übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate.

Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.

Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Entsorgung von Transport- und Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesem Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker / Fachhändler.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.

Adressen und Kontakte

Vertriebszentrale

EHT Haustechnik GmbH

Markenvertrieb AEG

Gutenstetter Straße 10

90449 Nürnberg

[e-mail]

www.aeg-haustechnik.de

Tel. [phone]

Fax [phone]

Kundendienstzentrale

Holzminden

Fürstenberger Str. 77

37603 Holzminden

Briefanschrift

37601 Holzminden

Der Kundendienst und Ersatzteilverkauf

ist in der Zeit von

Montag bis Donnerstag

von 7.15 bis 18.00 Uhr und

Freitag von 7.15 bis 17.00 Uhr,

auch unter den nachfolgenden Telefon- bzw.

Telefaxnummern erreichbar:

Kundendienst

Tel. [phone]

Fax [phone]

[e-mail]

Ersatzteilverkauf

Tel. [phone]

Fax [phone]

[e-mail]

[e-mail]

www.aeg-haustechnik.de
