BEDIENUNGSANLEITUNG 12093 LANDMANN

Montage- und Betriebsanleitung

Bestimmungsgemäße Verwendung....6

Nicht bestimmungsgemäße Verwendung 6

Gewährleistungsansprüche und Garantie 6

Sicherheitshinweise....6

Definition der verwendeten Hinweise 6

Allgemeine Sicherheitshinweise ....7

Restgefahren 7

Gas Gefahren....8

Montage 9

Gasflasche anschließen und abklemmen 9

Benötigte Teile und Werkzeuge 9

Bevor Sie beginnen 10

Gasflasche anschließen 10

Gasflasche abklemmen 10

Bedienung 11

Smoker in Betrieb nehmen....11

Brenner zünden 11

Smoker außer Betrieb nehmen 12

Reinigung 12

Smoker....12

Gassystem 12

Wartung....13

Smoker....13

Gassystem 13

Batterie wechseln....13

Umwelthinweise und Entsorgungsmaßnahmen 13

Fehlersuche und Störungsbeseitigung.... 14

Technische Daten 15

Zubehör (optional).... 15

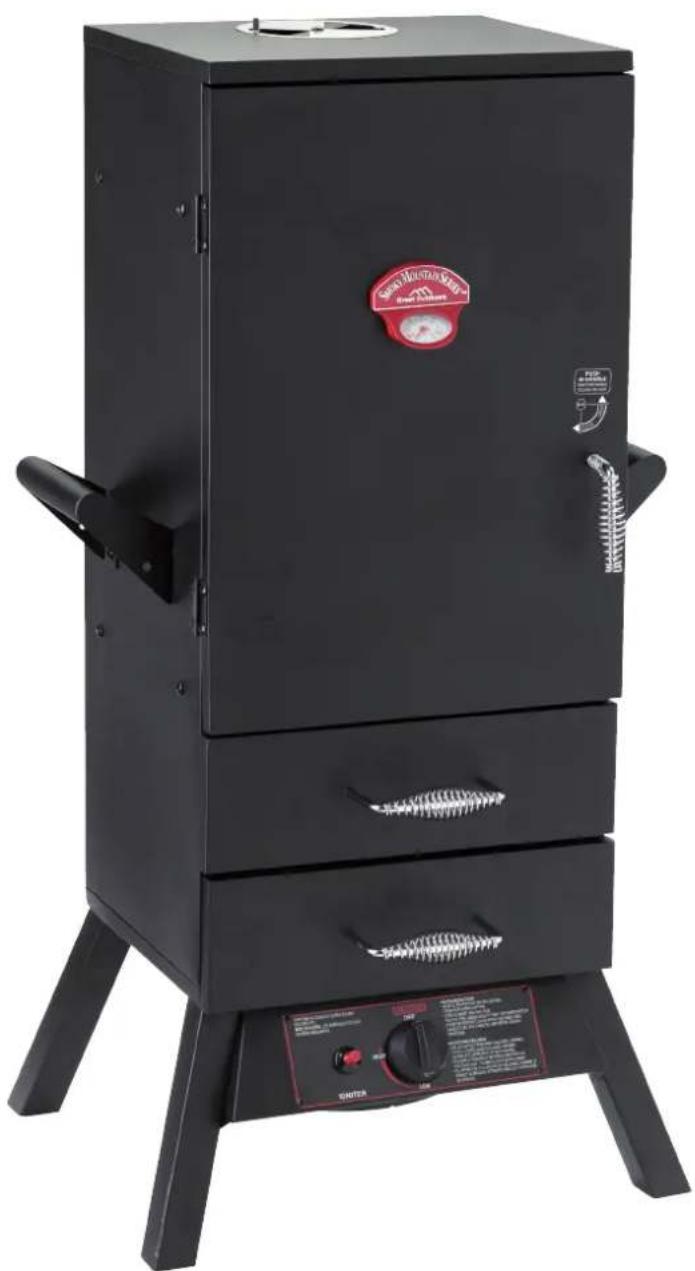

Lieferumfang

Pos. * Anz. Bezeichnung

1 1 Räucherhaken

2 1 Lüftungsscheibe

3 1 Smoker-Schrank

4 3 Rost

5 2 Tragegriff

6 1 S-Haken

7 1 Tür

8 1 Thermometer

9 1 Türgriff

10 1 Türgriff-Gegenstück

11 1 Wasserwanne

12 1 obere Schublade

13 1 Räucherwannen-Deckel

14 1 Räucherwanne

15 1 untere Schublade

16 2 Schubladen-Griff

17 1 Frontblende mit Reglerknopf

18 1 Brenner

19a 2 vorderes Stativ

19b 2 hinteres Stativ

20 1 Ringschraube

21 1 Kabelbinder

* siehe Explosionszeichnung

Bedienelemente

Pos. * Bezeichnung Funktion
A Piezo-Zündung	Gas zünden, welches bei geöffnetem Flammenregler (B oder C) in den Brenner strömt
B Flammen-regler der Grilleinheit	Gas in den zugehörigen Brenner der Grilleinheit leiten (auf „große Flamme“ drehen und Piezo-Zündung drücken)Nach Zündung Wärmezu-fuhr für jeweilige Brenner-seite einstellen (drehen)
G0 Gasflasche Brennmittel-Behälter
G1 Flaschen-ventil	Trennende Schutzeinrich-tung; Gaszufuhr öffnen (nach links, gegen den Uhrzeigersinn drehen) und schließen (nach rechts, im Uhrzeigersinn drehen)
G2 Flaschenven-tilgewinde	Verbindung Gasfla-sche - Druckminderer
G3 Überwurf-mutterDruckmin-derer	Druckminderer an Gas-flasche anschließen (nach links, gegen den Uhr-zeigersinn drehen) und abklemmen (nach rechts, im Uhrzeigersinn drehen)
G4 Druckmin-derer	Gasdruck reduzieren
G5 AnschlussDruckmin-derer	Verbindung Druckmin-derer - Gasschlauch
G6 Schlauch-schelle	Verbindung Druckminderer - Gasschlauch fixieren
G7 Gasschlauch Gas zum Brenner leiten

Funktion

Bei geöffnetem Flaschenventil (G1) und Flammenregler (B) strömt Gas durch den Gasschlauch (G7) in den dem Flammenregler zugeordneten Brenner.

Beim Betätigen der Piezo-Zündung (A) entsteht an den Zündkerzen der Brenner (Brennereinheit) ein Funke, der das Gas entzündet.

Über die Flammenregler (B) kann die Gaszufuhr (= Wärmeleistung) zum Brenner reguliert und unterbrochen werden.

Verwendung

Bestimmungsgemäße Verwendung

Der Smoker ist ein Gas-Grillgerät zur Verwendung im Freien. Er wird bestimmungsgemäß verwendet, wenn er ausschließlich für die Zubereitung von grillbaren Speisen eingesetzt wird und dabei alle Vorgaben dieser Anleitung eingehalten werden.

Der Smoker ist nur für den privaten Gebrauch bestimmt.

Nicht bestimmungsgemäße Verwendung

Eine andere oder darüber hinausgehende Verwendung ist nicht zulässig. Dies gilt insbesondere für folgende vernünftigerweise vorhersehbare Fehlanwendungen:

• Smoker nicht mit Holzkohle oder anderem Brennmaterial als Flüssiggas (Propan/Butan) betreiben.
• Smoker nicht als Heizung verwenden.
• Smoker nicht zum Erhitzen von Stoffen und Materialien außer grillbarer Lebensmittel verwenden.

Gewährleistungsansprüche und Garantie

Ihr Landmann-Smoker hat das Werk als Qualitätsprodukt in technisch einwandfreiem Zustand verlassen.

Gewährleistungs- und Garantieansprüche sind grundsätzlich ausgeschlossen bei nicht bestimmungsgemäßem Gebrauch des Smokers sowie bei Verwendung nicht zugelassener Brennmittel. Verfärbung, Anrosten oder leichte Verformung der direkt den Flammen ausgesetzten Teile (Grillrost, Brenner, Brennerabdeckung) beeinträchtigen nicht die Funktion und begründen daher keine Ansprüche.

Bitte bewahren Sie für eine eventuelle Geltendmachung von Garantie- oder Gewährleistungsansprüchen Ihren Kaufbeleg auf.

Sicherheitshinweise

Definition der verwendeten Hinweise

Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Anleitung folgende Piktogramme und Signalwörter verwendet:

Sicherheitshinweise

Piktogramm und Signalwort	Hinweis auf ...
Gefahr	... eine mögliche Gefahr, die schwere Personen- oder Sachschäden zur Folge haben kann, wenn nicht die genannten Maßnahmen ergriffen werden.
Achtung	... eine mögliche Gefahr, die Sachschäden zur Folge haben kann, wenn nicht die genannten Maßnahmen ergriffen werden.

Anwendungshinweise

Piktogramm Hinweis auf ...
	... eine hilfreiche Funktion oder einen nützlichen Tipp.
	... Verwechslungsgefahr; das Symbol zeigt auf eine markante Stelle am Bauteil.

Allgemeine Sicherheitshinweise

Wenn Sie folgende grundlegende Sicherheitsmaßnahmen missachten, kann dies zu schweren Personen- und Sachschäden führen:

• Smoker ausschließlich bestimmungsgemäß verwenden.
• Smoker niemals trotz erkennbarer Schäden in Betrieb nehmen.
• Smoker niemals technisch verändern. Nur Original-Ersatzteile von Landmann verwenden.
• Nur Zubehör einsetzen, das für diesen Grill zugelassen ist (siehe Kapitel „Zubehör“; im Zweifelsfall bitte beim Kundendienst anfragen).
• Smoker nur im Freien, bei guter Belüftung und oberhalb der Erdgleiche (d. h. nicht in Vertiefungen unterhalb des Erdniveaus) benutzen.
• Smoker während des Betriebes nie unbeaufsichtigt lassen. Insbesondere aufpassen, dass keine Kinder oder Personen mit körperlicher oder geistiger Behinderung in die Nähe des Grills gelangen. Solche Personen können mögliche Gefahren nicht immer richtig erkennen.
• Bei der Bedienung des Smoker immer Grillhandschuhe tragen.
• Kleinteile können bei Verschlucken lebensgefährlich sein. Beachten Sie auch, dass Erstickungsgefahr besteht, wenn Atemwege durch Verpackungsfolie abgedeckt werden.

Restgefahren

Gefahr: Heiße Oberflächen und Teile

Während des Betriebs werden einige Teile des Smokers sehr heiß, insbesondere in der Nähe der Brennereinheit.

Mögliche Folgen:

• Schwere Verbrennungen beim Berühren von Teilen in der Nähe der Brennereinheit.
• Feuer oder Schwelbrand, wenn sich brennbare Materialien oder Stoffe in der Nähe des Smokers befinden.

Schutzmaßnahmen vor dem Grillen:

- Den Aufstellort so wählen,

-dass sich keine brennbaren Materialien oder Stoffe in der Nähe des Smokers befinden oder dorthin gelangen. Mindestabstand zu brennbaren Materialien oder Stoffen: 2 m oberhalb und 1 m seitlich. Abstand zu schwer entflammbaren Materialien oder Stoffen, z. B. Hauswänden: mindestens 0,25 m.
-dass der Smoker sicher auf einer ebenen, ausreichend großen Fläche steht. Er darf während des Betriebs nicht bewegt werden.

Schutzmaßnahmen während des Grillens:

• Grillhandschuhe tragen.
• Smoker nie unbeaufsichtigt lassen. Insbesondere aufpassen, dass keine Kinder oder Haustiere in die Nähe des Smokers gelangen.

Gefahr: Gas entzündet sich leicht

Flüssiggas ist sehr leicht entzündlich und verbrennt explosionsartig.

Mögliche Folgen:

- Schwere Personen- oder Sachschäden, wenn sich ausströmendes oder angesammeltes Gas unkontrolliert entzündet.

Schutzmaßnahmen:

• Smoker nur im Freien und bei guter Belüftung benutzen.
• Gasflasche und Gasleitung vor direktem Sonnenlicht und anderen Wärmequellen (max. 50 °C) schützen. Insbesondere darf die Gasleitung keine heißen Teile des Grills berühren.
• Sofort nach jedem Gebrauch des Smokers das Ventil der Gasflasche schließen.
• Beim Anschließen der Gasflasche sicherstellen, dass die Umgebung im Umkreis von 5 m frei von Zündquellen ist.

Insbesondere: Keine offene Flamme entzünden, nicht rauchen und keine elektrischen Verbraucher (Geräte, Lampen, Klingel usw.) schalten (Funkenüberschlag möglich).

- Vor jeder Inbetriebnahme alle gasführenden Verbindungen auf Dichtheit und Unversehrtheit überprüfen.

Achten Sie darauf, den Gasschlauch ggf. auszutauschen, wenn entsprechende nationale Anforderungen bestehen.

Bei porösen oder defekten gasführenden Verbindungen darf der Grill nicht in Betrieb genommen werden. Dies gilt auch bei z. B. durch Insekten verstopfte Schläuche oder Armaturen, da es dabei zu einem gefährlichen Flammenrückschlag kommen kann.

- Beim Zünden der Gasflamme nicht über die Grillfläche beugen, da es zu einer Verpuffung kommen kann, wenn sich Gas in der Feuerschüssel angesammelt hat.

Deshalb auch: Bei erloschener Flamme nicht sofort wieder zünden, sondern:

-Flammenregler (B) auf „Off“ drehen, damit die Gaszufuhr unterbrochen ist.
-3 Minuten warten, damit sichergestellt ist, dass sich eine evtl. vorhandene Gasansammlung verflüchtigt hat.
-Brenner erst dann erneut zünden (siehe Kapitel „Bedienung“).

Gefahr: Gas verdrängt Sauerstoff

Flüssiggas ist schwerer als Sauerstoff. Es lagert sich daher am Boden ab und verdrängt dort den Sauerstoff.

Mögliche Folgen:

- Erstickung in Folge von Sauerstoffmangel, wenn sich eine entsprechende Gaskonzentration bildet.

Schutzmaßnahmen:

• Smoker nur im Freien, bei guter Belüftung und oberhalb der Erdgleiche (d. h. nicht in Vertiefungen unterhalb des Erdniveaus) benutzen.
• Sofort nach jedem Gebrauch des Smokers das Ventil der Gasflasche schließen.
• Bei längerem Nichtgebrauch, Gasflasche abklemmen und ordnungsgemäß lagern:

-Gasflaschen-Ventil mit Verschlussmutter und Schutzkappe versehen.
-Gasflasche nicht lagern in Räumen unter Erdgleiche, in Treppenhäusern, Fluren, Durchgängen und Durchfahrten von Gebäuden sowie in deren Nähe.
-Gasflaschen – auch leere – immer stehend lagern!

Montage

Damit Sie schnell und erfolgreich Ihren Smoker montieren, hier einige Hinweise:

• Kontrollieren Sie den Lieferumfang und legen Sie die Einzelteile übersichtlich auf einem leeren Tisch ab (kleinere technische Änderungen behalten wir uns vor).
• Sollte trotz sorgfältiger Kontrolle im Werk etwas fehlen, kontaktieren Sie unseren Kundendienst (siehe letzte Seite). Wir werden Ihnen umgehend helfen.
• Für die Montage benötigen Sie nur einen Schraubendreher mittlerer Größe und einen 8er-, 10er-, 13er- und 19er-Gabelschlüssel.
• Verwenden Sie nur einwandfreies und gut passendes Werkzeug. Mit abgenutztem oder nicht passendem Werkzeug können Sie die Schrauben nicht fest genug anziehen, aber auch so beschädigen, dass sie nicht mehr zu verdrehen sind.
• Montieren Sie immer alle Verbindungselemente (Schrauben, Muttern usw.), so wie es in den Abbildungen gezeigt wird. Falls ein Verbindungselement abhanden gekommen ist, besorgen Sie passenden Ersatz. Nur so ist eine sichere und stabile Konstruktion gewährleistet.
• Halten Sie die vorgegebenen Arbeitsschritte unbedingt in der angegebenen Reihenfolge ein!
• Auch wenn Sie kein erfahrener Heimwerker sind, benötigen Sie für die Montage in der Regel nicht viel länger als eine Stunde.

Die Abbildungen der Montageschritte finden Sie Ende dieses Handbuchs.

Gasflasche anschließen und abklemmen

Benötigte Teile und Werkzeuge

• Schraubenschlüssel und Schraubendreher
- Gasflasche

Handelsübliche Camping-Gasflasche mit 5 oder 11 kg Füllgewicht (z. B. graue Camping-Propan-gasflasche). Diese können Sie im Baumarkt oder bei einem Flüssiggashändler kaufen.

- Lecksuchmittel

Mit einem Lecksuchmittel spüren Sie Lecks im Gas-system auf. Sie erhalten es im Baumarkt oder beim Flüssiggashändler. Bitte beachten Sie die Bedienungsanleitung des Lecksuchmittels.

Die folgenden Teile sind im Lieferumfang enthalten. Sie entsprechen der Norm, die für das jeweilige Land gilt, in das von der Firma Landmann geliefert wird.

• Gasschlauch (vormontiert)

CE-anerkannte Schlauchleitung ausreichender Länge (max. 1,5 m), die eine knickfreie Montage erlaubt.

- Druckminderer (am Gasschlauch vormontiert)

Fest eingestellter und C€anerkannter Druckminderer, max. 1,5 kg/h, Betriebsdruck 50 mbar, passend zur verwendeten Gasflasche.

Zulässige Gasflaschengrößen

- Wählen Sie einen geeigneten, möglichst windgeschützten Aufstellort für den Smoker. Stellen Sie sicher, dass ...

–sich keine brennbaren Materialien oder Stoffe in der Nähe des Smokers befinden oder dorthin gelangen. Mindestabstand zu brennbaren Materialien oder Stoffen 2 m oberhalb und 1 m seitlich; Abstand zu schwer entflammbaren Materialien oder Stoffen mindestens 0,25 m.

- der Smoker sicher auf einer ebenen, ausreichend großen Fläche steht. Er darf während des Betriebs nicht bewegt werden.

• Der Gasschlauch darf nicht geknickt sein oder unter Spannung stehen.
  • Gasflasche niemals legen.
• Kontrollieren Sie das Vorhandensein und den ordnungsgemäßen Zustand der Dichtung am Druckminderer (G4). Verwenden Sie keine zusätzliche Dichtung.
• Stellen Sie beim Anschließen der Gasflasche sicher, dass die Umgebung im Umkreis von 5 m frei von Zündquellen ist. Insbesondere keine offene Flamme entzünden, nicht rauchen und keine elektrischen Verbraucher (Geräte, Lampen, Klingel usw.) schalten (Funkenüberschlag möglich).

Gasflasche anschließen

1. Verbinden Sie die Überwurfmutter (G3) des Druckminderers mit dem Flaschenventilgewinde (G2) und ziehen Sie die Überwurfmutter (G3) mit der Hand durch Linksdrehung fest.
   Verwenden Sie hierfür kein Werkzeug, da andernfalls die Flaschenventildichtung beschädigt werden kann und somit die Dichtheit nicht mehr gewährleistet ist.
2. Kontrollieren Sie die Verbindung Anschluss Druckminderer (G5) – Gasschlauch (G7) auf festen Sitz. Drehen Sie dazu die Schlauchschelle (G6) mit einem Schraubenzieher fest an.
3. Kontrollieren Sie die Verbindung Gasschlauch (G7) – Einstellglied sowie die Verbindung Gasschlauch (G7) – Einstellglied-Seitenbrenner ebenfalls auf festen Sitz.

Achten Sie darauf, dass der Gasschlauch nicht geknickt wird oder unter Spannung steht.

1. Öffnen Sie das Flaschenventil (G1 nach links, gegen den Uhrzeigersinn drehen) und kontrollieren Sie mit einem handelsüblichen Lecksuchmittel, ob alle Verbindungen dicht sind.

-Anleitung zum Lecksuchmittel beachten! Eine Dichtheitsprüfung mit offener Flamme ist nicht zulässig. Eine Dichtheitsprüfung nach Gehör ist nicht sicher.

- Bei erkannter Undichtigkeit sofort das Flaschenventil schließen (G1 nach rechts, im Uhrzeigersinn drehen) und undichte Verbindung nachziehen oder undichtes Teil austauschen. Wiederholen Sie die Dichtheitsprüfung.

1. Schließen Sie das Flaschenventil, wenn Sie nicht sofort grillen möchten (G1 nach rechts, im Uhrzeigersinn drehen).

Gasflasche abklemmen

1. Schließen Sie das Flaschenventil (G1 nach rechts, im Uhrzeigersinn drehen).
2. Drehen Sie die Überwurfmutter (G3) des Druckminderers mit der Hand im Uhrzeigersinn auf und ziehen Sie den Druckminderer (G4) vom Flaschenventilgewinde (G2) ab.
3. Verstauen Sie den Druckminderer (G4) mit dem Gasschlauch (G7) unter dem Grill. Achten Sie darauf, dass der Gasschlauch nicht geknickt oder verdreht wird.
4. Lagern Sie die Gasflasche ordnungsgemäß:

-Gasflaschen-Ventil mit Verschlussmutter und Schutzkappe versehen.

Gasflasche nicht lagern in Räumen unter Erdgleiche, in Treppenhäusern, Fluren, Durchgängen und Durchfahrten von Gebäuden sowie in deren Nähe.

-Gasflaschen – auch leere – immer stehend lagern!

Bedienung

Smoker in Betrieb nehmen

1. Kontrollieren Sie, dass ...

–sich keine brennbaren Materialien oder Stoffe in der Nähe des Grills befinden oder dorthin gelangen. Mindestabstand zu brennbaren Materialien oder Stoffen: 2 m oberhalb und 1 m seitlich; Abstand zu schwer entflammbaren Materialien oder Stoffen: mindestens 0,25 m.
-der Grill sicher auf einer ebenen, ausreichend großen Fläche steht. Er darf während des Betriebs nicht verschoben werden.
-der Grill vollständig montiert ist und keinen erkennbaren Defekt aufweist.

1. Öffnen Sie die Tür der Grilleinheit; damit sich darin kein Gas ansammeln kann.
2. Öffnen Sie das Flaschenventil (G1 nach links, gegen den Uhrzeigersinn drehen).
3. Kontrollieren Sie, dass das Gassystem dicht ist. Andernfalls sofort Flaschenventil schließen (G1 nach rechts, im Uhrzeigersinn drehen).
4. Platzieren Sie die Wasserwanne (11) und die Räucherwanne (14).

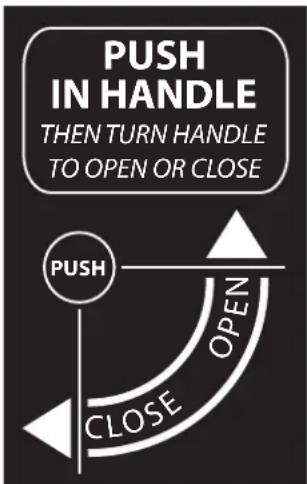

Tür öffnen und schließen

Zum Öffnen und Schließen der Smokertür drücken Sie den Türgriff und drehen Sie diesen gleichzeitig in die gewünschte Richtung.

Gefahr: Gas-Verpuffung beim Zünden

Wenn sich unverbranntes Gas ansammelt, kommt es beim Zünden zu einer Verpuffung.

Mögliche Folgen:

- Schwere Personen- oder Sachschäden.

Schutzmaßnahmen:

• Beim Zünden der Gasflamme nicht in den Brennraum beugen.
• Bei erloschener Flamme nicht sofort wieder zünden, sondern:

-Flammenregler (B) auf „Off“ drehen, damit die Gaszufuhr unterbrochen ist.
-3 Minuten warten, damit sichergestellt ist, dass sich eine evtl. vorhandene Gasansammlung verflüchtigt hat.
-Brenner erst dann erneut zünden.

Brenner zünden

1. Öffnen Sie die Tür des Smokers.

Halten Sie während der nächsten Schritte größtmöglichen Abstand von der Brennereinheit.

1. Drücken und drehen Sie den jeweiligen Flammenregler (B) gegen den Uhrzeigersinn auf HIGH ("große Flamme"). Halten Sie ihn auf dieser Stellung gedrückt.
2. Drücken Sie die Piezo-Zündung (A), bis das Gas im Brenner zündet.

Ein lautes Knacken zeigt an, dass die Impulszündung zündet.

1. Schließen Sie die Tür des Smokers und lassen Sie das Gerät bei voller Leistung aufheizen.

Bei Erstgebrauch sollte der Smoker ohne Grillgut ca. 20 Minuten aufgeheizt werden, damit die lebensmittelechte Lackierung aushärtet (wie bei jedem Backofen).

1. Wenn der Smoker aufgeheizt ist, drehen Sie die Flammenregler (B) auf die gewünschte Wärmeleistung (Flammengröße).
2. Jetzt können Sie Ihr Grillgut auf den Rost legen. Tragen Sie dabei Grillhandschuhe oder andere vor Hitze schützende Handschuhe.

Zum Abschalten der Brenner (Flamme löschen) drücken und drehen Sie die Flammenregler (B) im Uhrzeigersinn auf „OFF“.

Die Gaszufuhr ist erst unterbrochen, wenn alle Flammenregler auf OFF stehen.

Smoker außer Betrieb nehmen

1. Schließen Sie das Flaschenventil der Gasflasche (G1 nach rechts, im Uhrzeigersinn drehen).
2. Drücken und drehen Sie alle Flammenregler (B) im Uhrzeigersinn auf „OFF“.
3. Warten Sie, bis alle Teile abgekühlt sind und reinigen Sie dann alle verschmutzten Teile (siehe Kapitel „Reinigung“).
4. Schließen Sie die Tür.
5. Bei längerem Nichtgebrauch:

-Klemmen Sie die Gasflasche ab (siehe Kapitel „Gasflasche abklemmen“).

–Lagern Sie den Grill an einem trockenen Ort.

Wartung

Der Smoker ist wartungsfrei. Trotzdem müssen Sie in regelmäßigen Intervallen eine Kontrolle durchführen. Die Intervalle richten Sie nach der Nutzungshäufigkeit und den Umgebungsbedingungen, denen der Grill ausgesetzt ist.

Smoker

• Kontrollieren Sie den Brenner auf Verschmutzung und Verstopfung. Stellen Sie insbesondere sicher, dass an dem Brennerrohr die beiden seitlichen Lufteinlassöffnungen frei sind. Reinigen Sie die Öffnungen gegebenenfalls, zum Beispiel mit einem Pfeifenreiniger.
• Ein verunreinigter Brenner verringert die Leistung des Grills und kann zu einer gefährlichen Entzündung des Gases außerhalb des Brenners führen.
• Kontrollieren Sie, dass alle Teile des Smokers vorhanden und montiert sind (Sichtkontrolle).
• Kontrollieren Sie, dass alle Verbindungen vorhanden und fest angezogen sind; ggf. nachziehen.

Gassystem

Das Gassystem muss jedes Mal geprüft werden, wenn eine Gasflasche angeschlossen wird (siehe Kapitel „Gasflasche anschließen und abklemmen“).

Achten Sie darauf, den Schlauch ggf. auszutauschen, wenn entsprechende nationale Anforderungen bestehen.

Fehlersuche und Störungsbeseitigung

Sollte es trotz hinreichender Sorgfalt und Pflege zu einer Störung kommen, kann Ihnen dieses Kapitel helfen, diese zu beheben.

Störung Mögliche Ursache Abhilfe
Gasgeruch tritt auf Leckage im Gassystem 1. Sofort Flaschenventil schließen
		(G1 nach rechts, im Uhrzeigersinn drehen)2. Jegliche Flammen- oder Funkenbildung unterbinden (keine elektr. Geräte schalten)3. Alle Verschraubungen des Gas-systems nachziehen4. Alle gasführenden Teile auf äußere Beschädigungen überprüfen; defekte Teile gegen Original-Ersatzteile tauschen5. Dichtheit mit Lecksuchmittel kontrollieren
Brenner zündet nicht Gasflasche leer Gasflasche tauschen
	Batterie der elektronischen Impuls-zündung verbraucht	Batterie (Typ AA) austauschen
	Flaschenventil geschlossen Flaschenventil öffnen (G1 nach links, gegen den Uhrzeigersinn drehen)
	Düse des Einstellglieds (hinter Frontblende) steckt nicht im Bren-nerrohr	Sichtprüfung, ggf. Düse und Anschlussrohr ausrichten
	Zündkabel steckt nicht auf elektro-nischer Impulszündung	Sichtprüfung, ggf. aufstecken
	Abstand zwischen Zündkerze und Gasaustrittsöffnungen am Brenner nicht korrekt	Sichtprüfung, ggf. korrigieren
	Düse des Einstellglieds (unter Frontblende) verstopft	Düse des Einstellglieds mit Nadel reinigen
	Sonstiges Gassystem verstopft Gassystem vom Fachmann reinigen lassen
Temperatur am Smokers zu niedrig	Zu kurze Aufheizzeit	Grilleinheit-Deckel schließen und Flammenregler auf Max. stellen
	Gasaustrittsöffnungen am Brenner verstopft	Verstopfungen am Brenner entfer- nen
Starkes Aufflammen der Flammen Fettiges Grillgut Entfernen Sie große Fettmengenvor dem Grillen oder legen Sie das Fleisch auf eine Grillschale oder reduzieren Sie die Grilltemperatur
Verpuffung oder blubberndes Geräusch	Flammenrückschlag auf Grund von Verstopfungen am Brenner	1. Sofort Flaschenventil schließen (G1 nach rechts, im Uhrzeigersinn drehen)2. 3 Minuten warten und Grill erneut in Betrieb nehmen3. Tritt die Störung erneut auf, Brenner ausbauen und reinigen

Technische Daten

Zulassungen

TÜV Rheinland Prüfnummer - 1008 CN2594 CE

Grill

Gerätekategorie I3B/P nach DIN EN 498

Masse 23 kg

Abmessungen (L x H x B) ca. 56 x 108,5 x 46,5 cm

Gassystem

Wärmemenge 4 kW
Durchflusswert (Massenstrom) 292 g/h
Gasart Flüssiggas (Propan/Butan)
Druckminderer Fest eingestellter und -anerkannter Druckrönderer Durchflussmenge max. 1,5 kg/h Betriebsdruck 50 mbar
Gasflasche Handelsübliche Gasflasche mit 5 oder 11 kg Füllgewicht
Gasschlauch -anerkannte Schlauchleitung (max. 1,5 m)
Zündung Typ	Piezo-Zündung
Flammenregelung stufenlos 0 bis Max.
Düsendurchmesser Hauptbrenner 0,87 mm

Zubehör (optional)

Das folgende Zubehör ist für Ihren Smoker erhältlich:

LANDMANN raucherspane smoking chips

Räucherspäne

13950

• Räucherspäne aus Buchenholz
• Sehr rauchaktiv
- Niedriger Feuchtigkeitsgehalt garantiert ein gleichbleibendes Glimmverhalten

Bei Interesse wenden Sie sich bitte an unseren Kundendienst oder besuchen Sie uns unter www.landmann.com

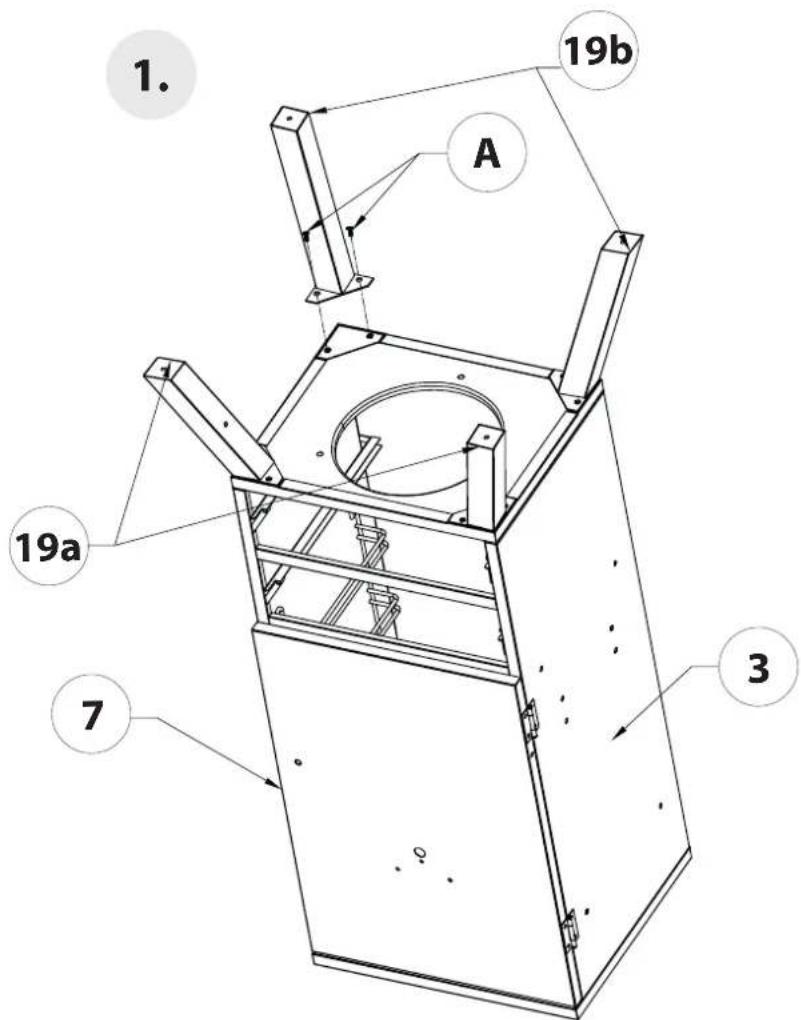

1. 19b A 19a 7 3

6 x M6x16

2 x M6x16

2 x M5x12

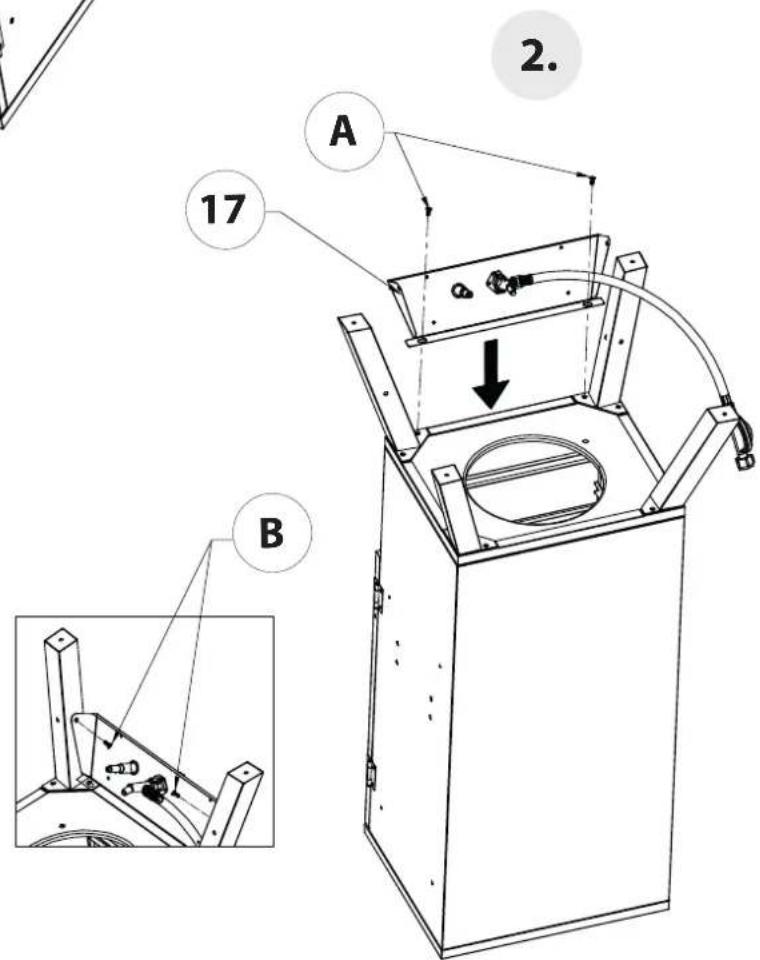

2. A 17 B

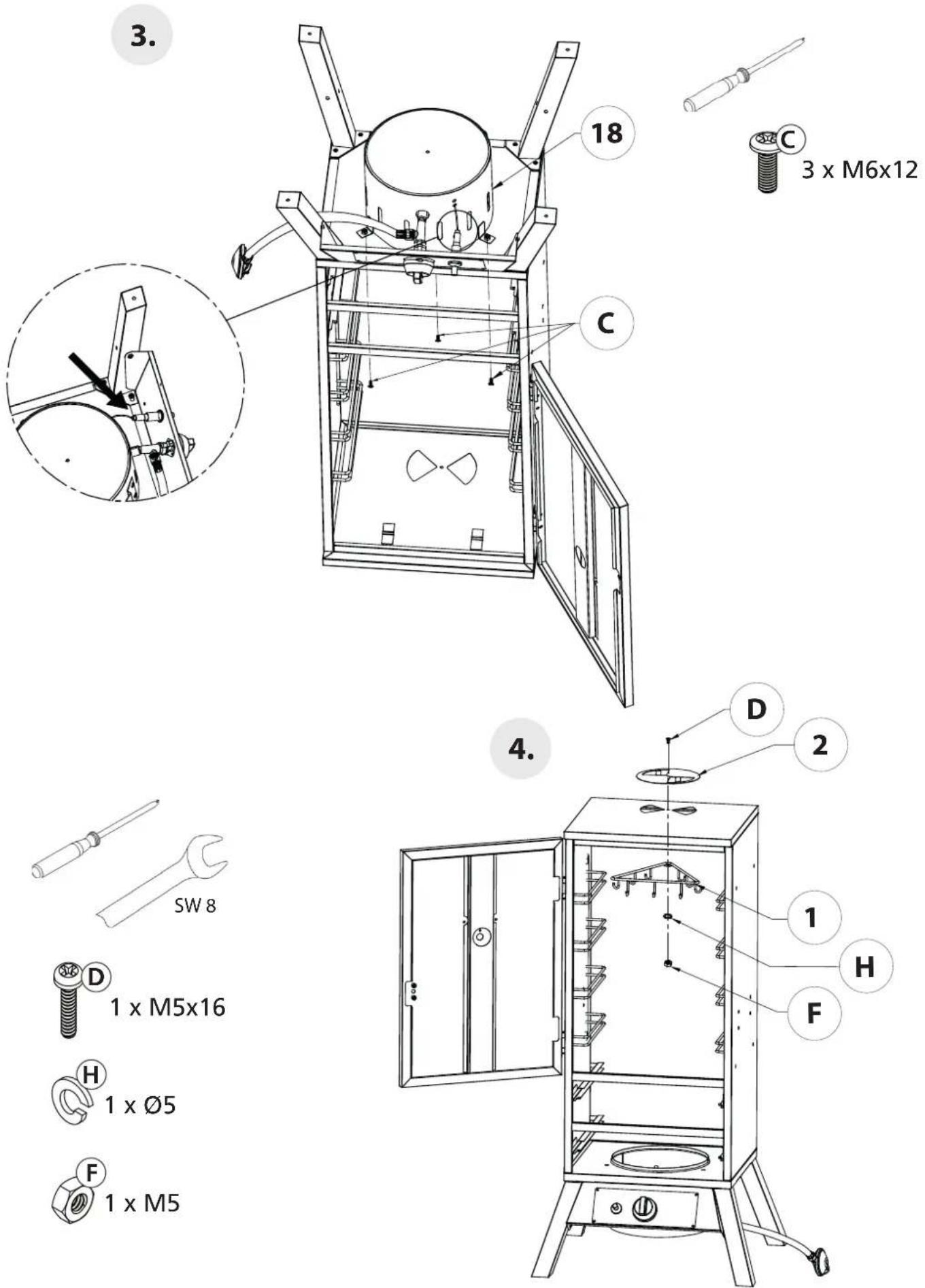

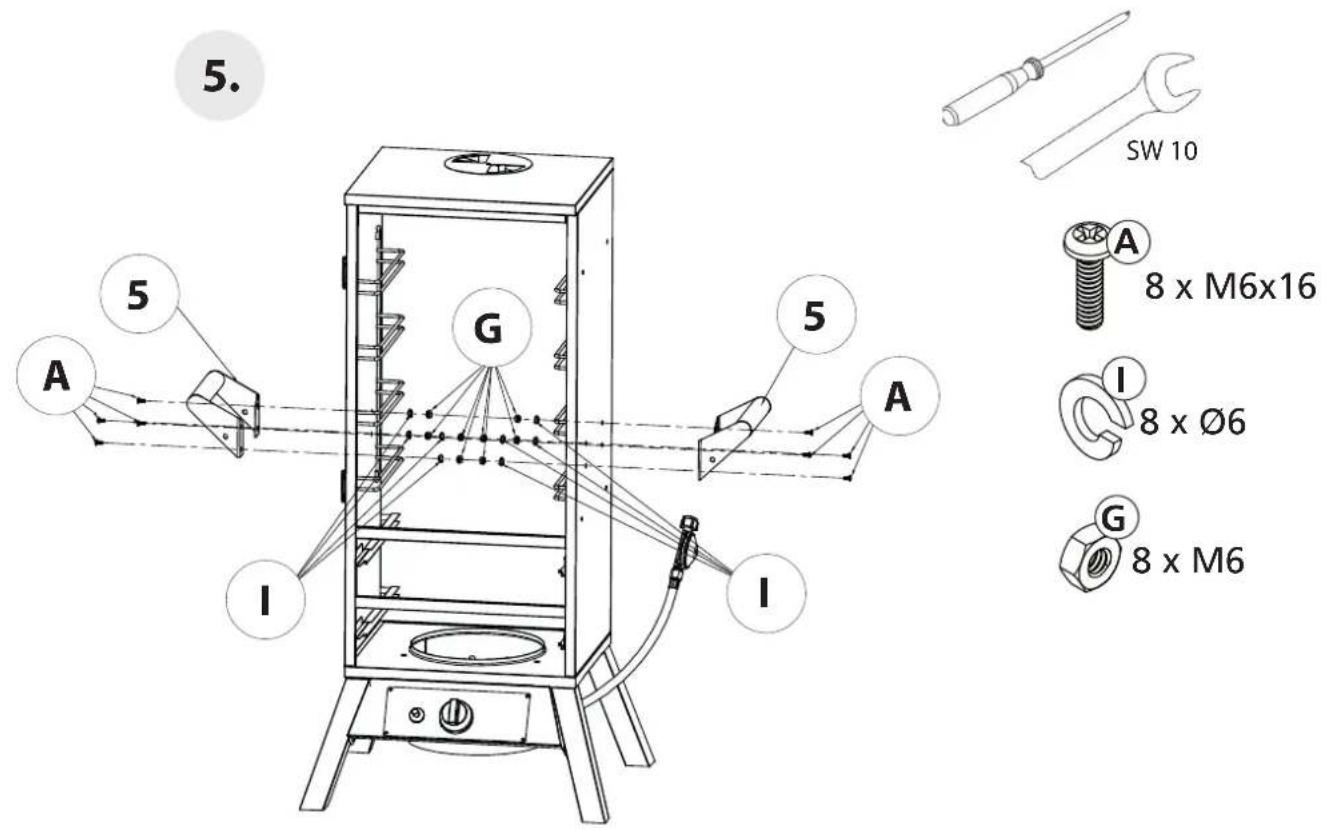

Landmann GmbH & Co. Handels-KG

Am Binnenfeld 3 - 5

D - 27711 Osterholz - Scharmbeck

e-mail: [e-mail]

Internet: www.landmann.com

Hotline

Mo - Do 8:00 bis 16:45Uhr

Fr 8:00 bis 15:30 Uhr

Tel.: [phone] - 308 - 59 oder 16

Fax: [phone] - 308 - 36
