BEDIENUNGSANLEITUNG 04692 LANDMANN

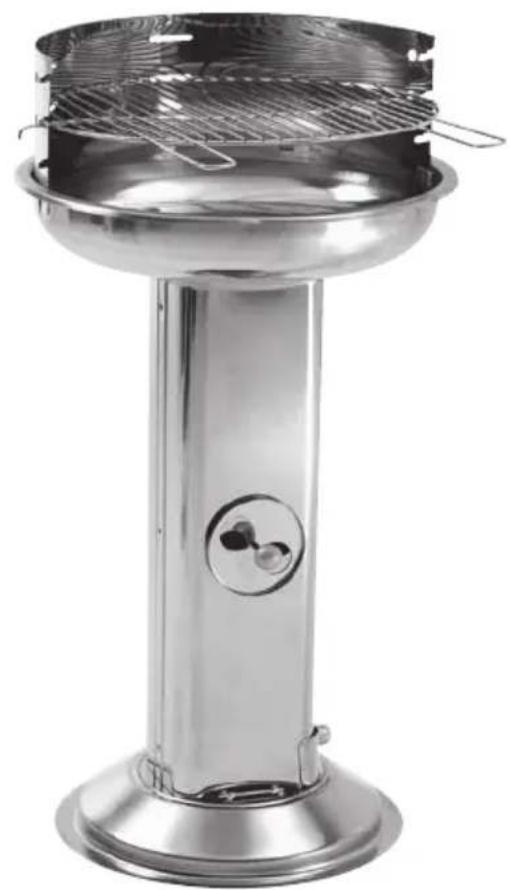

Montage- und Betriebsanleitung für Säulengrill

Bevor Sie den hochwertigen GRILLCHEF in Betrieb nehmen, lesen Sie bitte diese Montage- und Betriebsanleitung sorgfältig durch.

Sie werden schnell feststellen:

Aufbau und Handhabung sind leicht und einfach. Funktionsstörungen sind bei bestimmungsge- mäßem Gebrauch als Holzkohlegrillgerät zur Verwendung im Freien ausgeschlossen.

Bestimmungsgemäße Verwendung

Der Grill darf ausschließlich, nur für die Zubereitung von grillbaren Speisen eingesetzt werden und es müssen dabei alle Vorgaben dieser Anleitung eingehalten werden.

Nur für den privaten Gebrauch!

WARNUNG vor Verbrennungen!

→ ACHTUNG! Dieses Grillgerät wird sehr heiß und darf während des Betriebes nicht bewegt werden!
Nicht in geschlossenen Räumen benutzen!“
⇒ Tragen Sie beim Grillen Grillhandschuhe oder benutzen Sie eine Grillzange.
→ Lassen Sie den Grill vor dem Reinigen völlig abkühlen.

GEFAHR für Kinder und Haustiere!

→ ACHTUNG! Kinder und Haustiere fernhalten!
→ Lassen Sie den heißen Grill nie unbeaufsichtigt.

WARNUNG vor Verpuffungen!

→ VORSICHT! Zum Anzünden oder Wiederanzünden keinen Spiritus oder Benzin verwenden!
→ VORSICHT! Nur Anzündhilfen entsprechend der Europäischen Norm für Anzündhilfen (EN 1860-3) verwenden!
→ Verwenden Sie niemals Wasser zum Löschen der Holzkohle.

Allgemeine Hinweise zur erfolgreichen Montage

Lesen Sie bitte die Montageanleitung sorgfältig durch und befolgen Sie die Sicherheitshinweise. Nehmen Sie sich ausreichend Zeit für den Zusammenbau. Schaffen Sie zuvor eine ebene Arbeitsfläche von etwa zwei bis drei Quadratmetern. Entnehmen Sie das Gerät der Verpackung! Legen Sie sich die Teile und das benötigte Werkzeug in Griffnähe bereit.

Beachten Sie bitte: Ziehen Sie erst nach Beendigung der Montage alle Schraubverbindungen fest an. Ansonsten kann es zu unerwünschten Spannungen kommen.

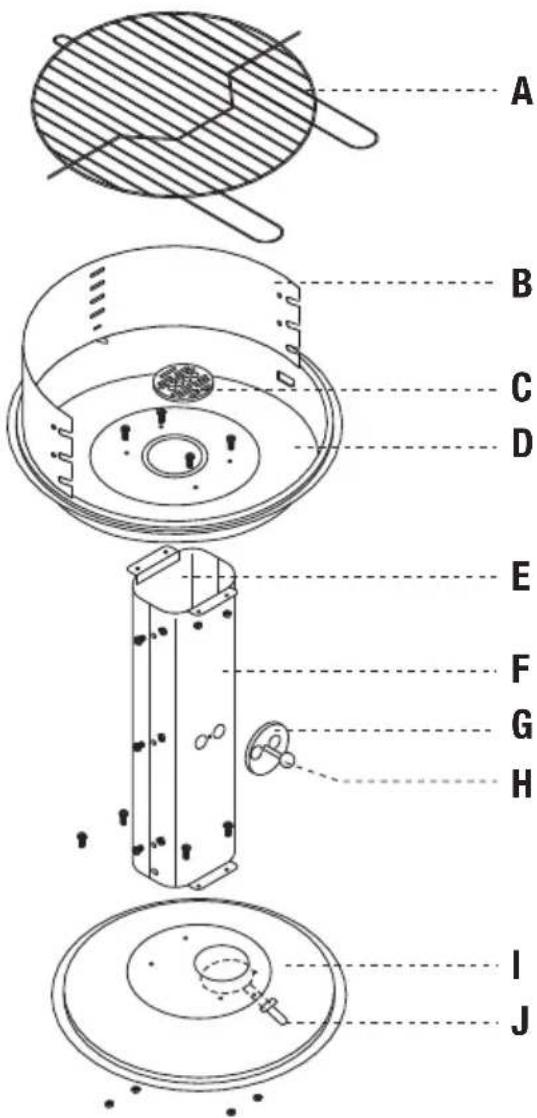

Einzelteilliste

A: Grillrost 1
B: Windschutz 1
C: Bodeneinsatz 1
D: Kohleschüssel 1
E: Säule, Rückwand 1
F: Säule, Front 1
G: Lüftungsscheibe 1
H: Drehknauf 1
l: Sockel 1
J: Ascheentsorgungshebel 1

Montage vorbereiten

Überprüfen Sie bitte anhand der nachstehenden Liste und Zeichnung die Vollständigkeit der Einzelteile. Legen Sie die Teile und das benötigte Werkzeug zum Zusammenbau bereit.

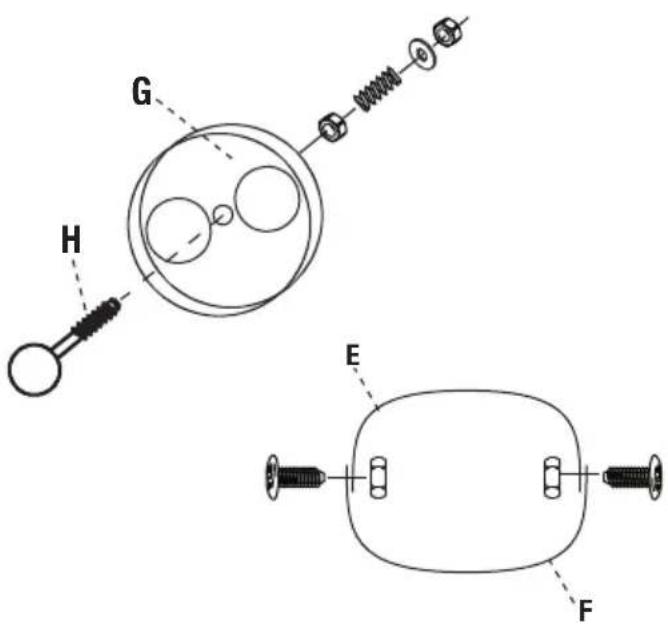

1. Befestigen Sie die Lüftungsscheibe (G) wie rechts gezeigt mit der flachen Seite an der Säulenfront (F). Der Drehknauf (H) wird von der Außenseite, die Mutter M5, die Feder, die Unterlegscheibe ∅5 und die zweite Mutter M5 werden von der Innenseite angesetzt und verschraubt.

2. Drehen Sie den Sockel (I) um und schieben Sie den Ascheentleerungshebel (J) durch den vorgesehenen Schlitz im Sockel (I). Fixieren Sie den Ascheentleerungshebel (J) mittels M4x10 Schraube und Mutter M4.

3. Verschrauben Sie die Säulenfront (F) und die Rückwand (E) wie rechts auf der Schnittzeichnung dargestellt miteinander und verschrauben Sie die komplette Säule mit M4x10 Schrauben und Muttern M4 auf dem Sockel (I).

4. Verschrauben Sie die Kohleschüssel (D) mit M4x10 Schrauben und Muttern M4 auf der Säule. Beachten Sie, daß die Schlitzungen für den Windschutz zur Rückwand (E) der Säule zeigen. Zur Erinnerung: Die Säulenfront (F) ist das Teil mit der montierten Lüftungsscheibe (G).

5. Ziehen Sie alle Schraubverbindungen fest an.

Hinweise zum sicheren Betrieb des Grillgerätes

Der Grill muß während des Betriebes stabil auf festem Untergrund stehen.

Nicht in geschlossenen Räumen benutzen, oder auf überdachten Flächen.

Verwenden Sie nur ungefährliche Anzündmittel (wie z.B. LANDMANN-Feststoffanzünder).

G H E F

1. Setzen Sie den Windschutz (B) in die entsprechenden Schlitzungen der Kohleschüssel. Beachten Sie, daß zunächst die hinteren Laschen in die dazugehörigen Schlitzungen eingeführt werden müssen.
2. Setzen Sie den Bodeneinsatz (C) in die Koh-leschüssel ein.
3. Setzen Sie den Grillrost (A) in den Wind-schutz ein.

Der Brennstoffbehälter hat ein Fassungsvermögen von ca. 2 kg.

Vor Erstgebrauch sollte der Grill ca. 30 Minuten aufgeheizt werden.

Anzünden des Brennstoffes

1. Verwenden Sie Qualitätserzeugnisse von LANDMANN, wie LANDMANN-Holzkohle, LANDMANN-Briketts und LANDMANN-Feststoffanzünder.
2. Schichten Sie einen Teil der Holzkohle bzw. Briketts in der Kohleschüssel auf.
3. Zünden Sie ein bis zwei Feststoffanzünder mit einem Streichholz an. Legen Sie diese auf die vorhandene Schicht Holzkohle bzw. Briketts.
4. Lassen Sie die Feststoffanzünder 2 bis 4 Minuten brennen. Füllen Sie danach die Kohleschüssel langsam mit Holzkohle bzw. Briketts.
5. Nach ca. 15 bis 20 Minuten zeigt sich weiße Asche auf dem Brenngut. Der optimale Glutzustand ist erreicht. Verteilen Sie das Brenngut gleichmäßig in der Kohleschüssel.
6. Hängen Sie den eingefetteten Grillrost ein und beginnen Sie mit dem Grillen.

Reinigung / Pflege

Zur Erhaltung des schönen Aussehens ist natürlich eine gelegentliche Reinigung erforderlich. Verwenden Sie kein Scheuermittel. Benutzen Sie niemals Wasser um den heißen Grill abzuschrecken.

1. Für die normale Reinigung reicht ein Spültuch und Wasser mit einem handelsüblichen Spülmittel.
2. Grillrost mit Spülmittel oder rostfreiem Putzkissen reinigen.

Umwelthinweise & Entsorgungsmaßnahmen

Achten Sie auf Sauberkeit und Sicherheit beim Umgang mit dem Grill und bei der Entsorgung von Reststoffen. Den Restabfall grundsätzlich nur in dafür vorgesehenen Gefäßen aus Metall bzw. nichtbrennbaren Materialien entsorgen.

Gewährleistung

Wir übernehmen die Gewährleistung für den Grill für die Dauer von zwei Jahren ab Kaufdatum. Die Gewährleistung umfasst Verarbeitungsmängel und fehlerhafte Teile; sie erstreckt sich auf den Ersatz dieser Teile. Kosten für Fracht, Montage, Ersatz verschlissener Teile (Kohleschüssel, Grillrost) und Sonstiges sind nicht Bestandteil der Gewährleistung. Sie erlischt bei falscher Handhabung und wenn eigenmächtige Veränderungen, gleich, welcher Art, am Grill vorgenommen wurden.
