BEDIENUNGSANLEITUNG N00000A0017 Telegärtner

Die Handcrimpzange ist nach dem neuesten Stand der Technik und den anerkannten sicherheitstechnischen Regeln hergestellt. Die Zange darf nur in technisch einwandfreiem Zustand sowie sicherheits- und gefahrenbewusst benutzt werden und ist nur für den in der Bedienungsanleitung beschriebenen Zweck zu verwenden.

EINE EIGENMÄCHTIGE VERÄNDERUNG ODER EINE NICHT BESTIMMUNGSGEMÄBE VERWENDUNG DER HANDCRIMPZANGE SCHLIEßT EINE HAFTUNG DES HERSTELLERS FÜR DARAUS RESULTIERENDE SCHÄDEN AUS.

Verwendungszweck

Mit der Handcrimpzange PEW 12 können unter Einsatz verschiedener Crimpbacken die unterschiedlichsten Crimpkontakte verarbeitet werden.

Beschreibung

Die Handcrimpzange PEW 12 besteht aus einer Grundzange mit Stellscheibe und Schnellentriegelung, einem Crimpbackenpaar und Befestigungsschrauben für die Backen. Es ist möglich, die Crimpkraft nachträglich zu justieren (siehe auch Punkt „Einstellen der Crimphöhe“). Der Ratschenmechanismus der Handcrimpzange besitzt 6 Raststufen. Erst nach Überwindung der letzten Raststufe öffnet die Handcrimpzange automatisch (Prinzip der Zwangsvollendung). Um eine Beschädigung der Crimpbacken bzw. des Verbinders zu vermeiden, kann bei Fehlercrimpung die Zange über die Schnellentriegelung vorzeitig geöffnet werden.

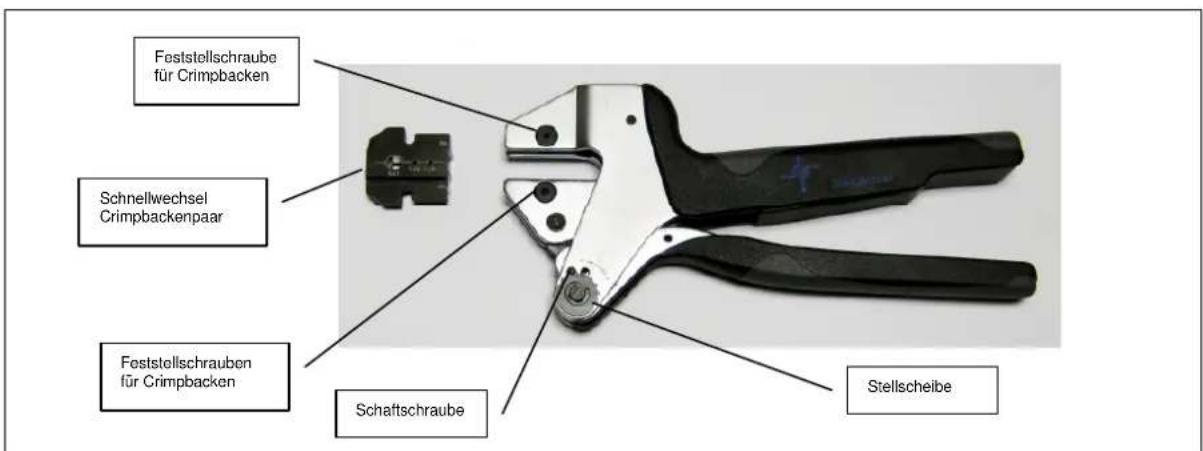

Feststellschraube für Crimpbacken Schnellwechsel Crimpbackenpaar Feststellschrauben für Crimpbacken Schaftschraube Stellscheibe

Ein- und Ausbau der Crimpbacken

• Wählen Sie das gewünschte Crimpbackenpaar aus.
• Öffnen Sie die Crimpzange.
• Lösen Sie mittels eines Innensechskantschlüssels die Crimpbackenbefestigungsschrauben M4.
• Ziehen Sie das Crimpbackenpaar nach vorn aus der Zangenführung.
• Setzen Sie das neue Crimpbackenpaar in die Zange, ohne die Feststellschrauben anzuziehen. Schließen Sie diese soweit, dass sich Ober- und Unterbacke zentrieren können. Ziehen Sie die Feststellschrauben an, während sie die Zange geschlossen halten.
  • Befestigen Sie die Crimpbacken.

Schnellentriegelung der Zwangssperre

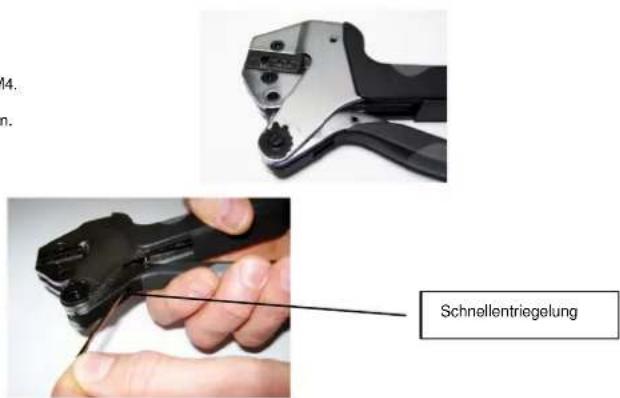

Die Zwangssperre öffnet sich nach Vollendung des Crimpvorganges automatisch. Bei einer Unterbrechung des Crimpvorganges müssen zum Öffnen der Zwangssperre die Zangenschenkel etwas zusammengedrückt und die Notentriegelung mit einem geeignetem Werkzeug (z.B. Schraubendreher, Innensechskantschlüssel,...) betätigt werden.

4. 3. Schnellentriegelung

Einstellung der Crimphöhe

Die Crimpkraft der Crimp- Systemzange PEW 12 ist vom Werk eingestellt. Die Handkraft im Leerhub beträgt 130 bis 180 N. Die Crimpbacken und Handzange sind so aufeinander abgestimmt, dass bei dieser Handkraft eine optimale Crimpung erzeugt wird. Sollte das Crimpergebnis nicht der geforderten Spezifikation des Verbindungsherstellers entsprechen (Crimphöhe, Auszugkraft), so kann das folgende Ursachen haben:

a) Anwendungsbedingter Verscheiß der Zange Nachjustierung der Crimpkraft möglich

b) Verschlissene Crimpbacken um Schäden zu vermeiden, muss das Crimpbackenpaar ausgetauscht werden.

Die Crimphöhe sollte regelmäßig durch Fachpersonal der Qualitätskontrolle überprüft und gegebenenfalls wie nachfolgend beschrieben eingestellt werden:

Wartung und Instandhaltung

Die Zange muss vor Arbeitsbeginn in einem ordnungsgemäßen und sauberen Zustand sein. Crimprückstände sind zu entfernen. Die Gelenke sind regelmäßig mit leichtem Maschinenöl zu ölen und vor Verschmutzung zu schützen. Es ist darauf zu achten, dass alle Bolzen durch Sicherungsringe gesichert sind und die Schattschraube zur Sicherung des Einstellrades fest ist. Die Instandhaltung der Zange sollte beim Hersteller erfolgen.

Instruction Sheet

PEW 12 Crimping System

READ THESE INSTRUCTIONS COMPLETELY BEFORE USING THIS TOOL

Instructions
