Produkttyp	Kühlschrank
Marke	Vestfrost
Modell	VKSE 102610 SA++ G
Energieeffizienzklasse	A++
Nutzinhalt Kühlraum	ca. 250 Liter
Nutzinhalt Gefrierraum	ca. 70 Liter
Klimaklasse	N/ST (16–38 °C)
Geräuschpegel	ca. 42 dB(A)
Abmessungen (H x B x T)	185 cm x 60 cm x 60 cm
Gewicht	ca. 60 kg
Anschlussspannung	230 V / 50 Hz
Kältemittel	R600a (Isobutan)
Temperaturregelung	Mechanisch, stufenlos
Abtauung	Automatisch im Kühlteil, manuell im Gefrierteil
Innenbeleuchtung	LED
Anzahl der Ablagen	4 Glasablagen
Anzahl der Türablagen	3
Gemüsefach	Ja, mit Feuchteregulierung
Eierablage	Ja, für 6 Eier
Eiswürfelbereiter	Nein
Reinigung & Pflege	Innen mit milder Seifenlauge reinigen; keine Scheuermittel
Sicherheitshinweise	Netzstecker ziehen vor Reinigung; Kinder fernhalten
Ersatzteile & Reparatur	Bei autorisierten Servicestellen erhältlich

Häufig gestellte Fragen - VKSE 102610 SA++ G VESTFROST

Wie stelle ich die Temperatur am Vestfrost VKSE 102610 SA++ G ein?

Die Temperatur wird mit dem Drehregler im Kühlraum eingestellt. Stufe 1-2 für Kühlen, 3-4 für Einfrieren. Empfehlung: 2-3.

Was tun, wenn der Kühlschrank nicht kühlt?

Überprüfen Sie die Stromversorgung, ob der Stecker eingesteckt ist und die Sicherung funktioniert. Prüfen Sie auch, ob die Tür richtig schließt und die Lüftungsschlitze frei sind.

Wie tauche ich den Gefrierbereich ab?

Schalten Sie das Gerät aus, entnehmen Sie die Lebensmittel und lassen Sie die Tür offen. Das Eis schmilzt von selbst. Trocknen Sie das Innere mit einem Tuch.

Kann ich die Türanlage wechseln?

Ja, der Türeinbau ist umkehrbar. Lösen Sie die Scharniere und montieren Sie sie auf der gegenüberliegenden Seite. Eine zweite Person ist hilfreich.

Wie reinige ich den Kühlschrank richtig?

Verwenden Sie ein weiches Tuch und milde Seifenlauge. Vermeiden Sie aggressive Reiniger und Scheuermittel. Trocknen Sie alles gründlich ab.

Was bedeutet die Energieeffizienzklasse A++?

A++ ist eine sehr effiziente Klasse. Der Kühlschrank verbraucht im Vergleich zu älteren Modellen deutlich weniger Strom.

Warum bildet sich Kondenswasser im Inneren?

Häufige Ursachen: Tür wurde zu lange geöffnet, Dichtung defekt oder Umgebung zu feucht. Trocknen Sie das Wasser ab und prüfen Sie die Dichtung.

Welches Kältemittel verwendet das Gerät?

Das Kältemittel ist R600a (Isobutan). Es ist umweltfreundlich, aber brennbar. Bei Leckage lüften und Funken vermeiden.

Wie schwer ist der Kühlschrank?

Das Gerät wiegt ca. 60 kg. Heben Sie es mit zwei Personen an, um Verletzungen zu vermeiden.

Wo finde ich Ersatzteile für den VKSE 102610 SA++ G?

Ersatzteile sind über den Kundendienst von Vestfrost oder autorisierte Fachhändler erhältlich. Bitte Modellnummer bereithalten.

BEDIENUNGSANLEITUNG VKSE 102610 SA++ G VESTFROST

Bestimmungsgemäßer Gebrauch 2

SICHERHEIT....3

Begriffserklärung....3

Sicherheitshinweise....3

Aufstellen und Anschließen des Gerätes....5

LIEFERUMFANG 6

GERÄTEÜBERSICHT....7

BEDIENUNG DES GERÄTES 8

Einstellung des Thermostates 8

Zubehör 9

Eisschale....9

Kühlen von Nahrungsmitteln 10

Tipps für das Kühlen 10

REINIGUNG UND PFLEGE....12

Kühlbereich reinigen....12

Kühlschrank abtauen....13

Gefrierbereich abtauen und reinigen 13

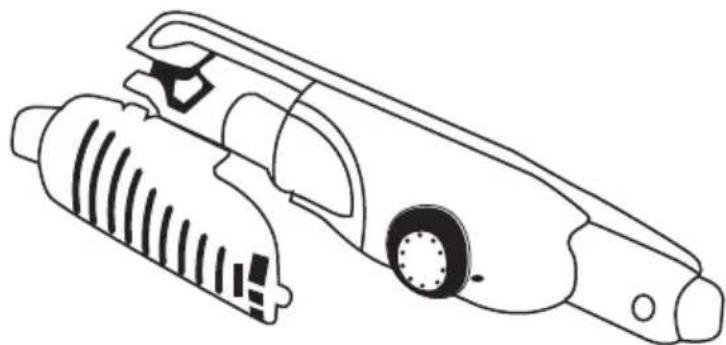

Auswechseln der Glühlampe 14

TRANSPORT UND STANDORTÄNDERUNG......14

Montageanleitung 15

Wechsel des Türanschlages....18

BEVOR SIE DEN KUNDENDIENST RUFEN 19

DATENBLATT FÜR KÜHLGERÄTE 21

Entsorgung des Gerätes....21

Recycling 22

Bestimmungsgemäßer Gebrauch

Das Gerät ist geeignet, um frische Lebensmittel zu kühlen. Das Gerät VKSE 102610 SA++ G ist zusätzlich dazu geeignet, frische Lebensmittel und handelsübliche Tiefkühlkost einzulagern, zum Tiefgefrieren frischer, zimmerwarmer Lebensmittel sowie zur Eisbereitung.

Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt. Es ist nicht für den gewerblichen Einsatz bestimmt.

Jede andere Verwendung gilt als nicht bestimmungsgemäß und ist ausdrücklich ausgeschlossen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Bevor Sie das Gerät benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen.

Beachten Sie unbedingt auch die in Ihrem Land gültigen nationalen Vorschriften, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie diese Gebrauchsanleitung an einem festen Ort auf, damit Sie auch später immer nachlesen können.

Wenn Sie Ihr Gerät einmal verkaufen oder verschenken, geben Sie bitte diese Gebrauchsanleitung mit, damit auch der nächste Besitzer das Gerät sicher benutzen kann.

SICHERHEIT

Begriffserklärung

Folgende Signalbegriffe finden Sie in dieser Anleitung:

Gefahr!

Hohes Risiko. Missachtung der Warnung kann Schaden für Leib und Leben verursachen.

Achtung!

Mittleres Risiko. Missachtung der Warnung kann einen Sachschaden verursachen.

Wichtig!

Geringes Risiko. Sachverhalte, die im Umgang mit dem Gerät beachtet werden sollten.

Sicherheitshinweise

Erstickungsgefahr für Kinder!

Sorgen Sie dafür, dass die Verpackungsfolie nicht zur tödlichen Falle für Kinder wird.

Halten Sie das Montagematerial von Kindern fern. Sie könnten es verschlucken!

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Lassen Sie Kinder nicht unbeaufsichtigt in die Nähe des Geräts, egal, ob es ein- oder ausgeschaltet ist. Sie könnten sich einschließen. Deshalb den Verschluss vom ausgedienten Gerät entfernen oder unbrauchbar machen.

Stromschlaggefahr!

Das Gerät arbeitet mit gefährlicher Spannung. Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

Das Gerät nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose anschließen.

Nehmen Sie das Gerät nicht in Betrieb, wenn das Netzkabel defekt ist oder das Gerät sichtbare Schäden aufweist.

Wenn das Netzkabel des Gerätes beschädigt wird, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Sollten Sie einen Transportschaden oder andere sichtbare Schäden feststellen, benachrichtigen Sie bitte sofort unseren Kundendienst.

Die Instandsetzung des Gerätes darf nur von einem autorisierten Fachbetrieb vorgenommen werden. Dabei dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.

Öffnen Sie niemals das Gehäuse und stecken Sie auch keine Gegenstände durch die Öffnungen.

Berühren Sie den Stecker nicht mit feuchten Händen und ziehen Sie ihn nicht am Kabel aus der Steckdose.

Das Gerät nicht über eine Mehrfachsteckdose anschließen.

Ziehen Sie im Störfall, vor dem Abtauen und /oder vor dem Reinigen den Netzstecker. Dabei nicht am Anschlusskabel, sondern am Stecker selbst ziehen.

Der Netzstecker muss nach dem Aufstellen des Geräts leicht zugänglich sein. Verwenden Sie kein Verlängerungskabel.

Machen Sie das ausgediente Gerät unbrauchbar: Ziehen Sie den Netzstecker und trennen Sie das Anschlusskabel durch. Machen Sie auch die Verriegelungen der Türen bzw. Deckel unbrauchbar. So verhindern Sie, dass spielende Kinder sich einsperren und in Lebensgefahr geraten.

Explosionsgefahr!

Lagern Sie keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät, da sie zündfähige Gemische zur Explosion bringen können.

Betreiben Sie keine elektrischen Geräte im Inneren des Kühl-/Gefriergerätes.

Frieren Sie keine kohlensäurehaltigen Getränke ein! Behälter kann bersten!

Lagern Sie hochprozentigen Alkohol nur fest verschlossen und stehend.

Stellen Sie keine Glas- oder Metallgefäße mit Flüssigkeit in das Gefrierfach/den Gefrierschrank.

Gefahr durch Kältemittel!

Im Kältemittel-Kreislauf Ihres Gerätes befindet sich das umweltfreundliche, aber brennbare Kältemittel R600a (Isobutan). Mechanische Eingriffe in das Kältesystem sind nur autorisierten Fachkräften erlaubt.

Den Kältekreislauf nicht beschädigen, z. B. durch Aufstechen der Kältemittelkanäle des Verdampfers mit scharfen Gegenständen, Abknicken von Rohrleitungen usw. Herausspritzendes Kältemittel ist brennbar und kann zu Augenschäden führen. Spülen Sie in diesem Fall die Augen unter klarem Wasser und rufen Sie sofort einen Arzt. Vermeiden Sie offene Flammen und Glut (z.B. Zigarretten). Lüften Sie den Raum gut.

Verletzungsgefahr!

Die Lebensmittel und die Innenwände haben eine sehr tiefe Temperatur. Berühren Sie sie nie mit nassen Händen. Dies kann zu Hautverletzungen führen. Auch bei trockener Haut sind Hautschäden möglich.

Verbrennungsgefahr durch Tieftemperaturen. Nehmen Sie deshalb keine Eiswürfel oder Eis am Stiel direkt aus dem Gefrierbereich in den Mund.

Verwenden Sie beschädigte Kühlakkus nicht. Sollte Flüssigkeit aus den Kühlakkus austreten, diese nicht verschlucken!

Frieren Sie aufgetaute oder angetaute Lebensmittel nicht wieder ein. Es besteht die Gefahr einer Lebensmittelvergiftung.

Essen Sie nicht das beim Reinigen/Abtauen aus dem Gefrierfach entfernte Eis.

Verwenden Sie Sockel, Schubfächer, Türen etc. nicht als Trittbrett oder zum Abstützen, Sie könnten sich verletzen.

Achtung! Beschädigungsgefahr!

Die Wärmedämmung Ihres Gerätes besteht aus Polyurethan mit umweltverträglichem Pentan-Isolierschaum. Zum Abtauen keine elektrischen Heizgeräte, Schaber, Messer oder sonstige Hilfsmittel mit offener Flamme wie z. B. Kerzen verwenden. Die Wärmedämmung und der Innenbehälter sind hitzeempfindlich und können schmelzen.

Verwenden Sie zum Reinigen des Gerätes keine ätzenden und scheuernden Reinigungsmittel oder -schwämme. Diese können die Oberflächen beschädigen.

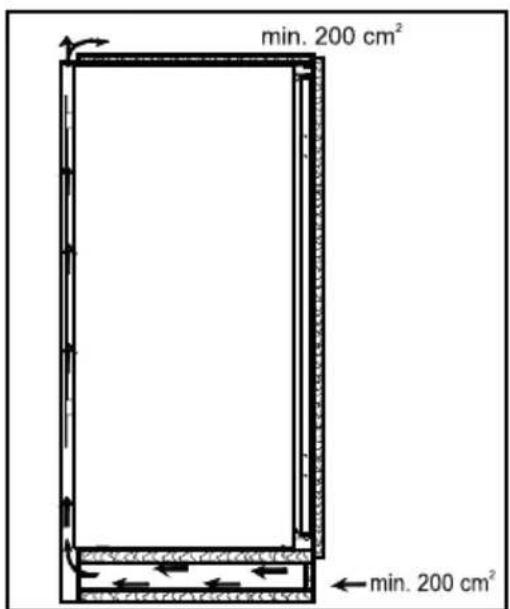

Halten Sie die Belüftungsöffnungen des Gerätes frei.

Aufstellen und Anschließen des Gerätes

Achtung!

Gerät nach dem Aufstellen 3 Stunden ruhig stehen lassen, damit die Kühflüssigkeit zur Ruhe kommt.

- Nach dem Transport Gerät 3 Stunden stehen lassen, erst dann über eine vorschriftsmäßige geerdete Schutzkontakt-Steckdose anschließen. Ist die Steckdose nicht geerdet, muss das Gerät von einem Elektriker angeschlossen werden.

- Der Kühlschrank wird am Stromnetz mit 220-240V / 50 Hz angeschlossen.

- Nützliche Hilfe zum Aufbau und Inbetriebnahme erhalten Sie kostenlos von unserem Servicepartner.

- Bevor Sie das Gerät an das Stromnetz anschließen, überprüfen Sie die Stromart und Spannung am Aufstellort mit den Angaben auf dem Typenschild des Gerätes.

- Der Hersteller ist nicht für die unsachgemäße Installation oder Bedienerfehler verantwortlich.

- Der Kühlschrank darf weder der direkten Sonneneinstrahlung, noch anderen thermischen Einflüssen ausgesetzt werden.

• Das Gerät darf nicht im Freien stehen.

- Stellen sie das Gerät nicht in die Nähe von Wärmequellen. Ist dies unvermeidbar, halten Sie den Mindestabstand von 50 cm zu Heizkörpern, Gas- oder Kohleöfen und 5 cm zu Elektroöfen ein. Die notwendige Luftzirkulation darf nicht beeinträchtigt werden.

• Der Abstand zur Decke muß mind. 15 cm betragen.
• Stellen Sie keine schweren oder viele Gegenstände auf das Gerät.
• Stellen Sie das Gerät neben einen anderen Kühlschrank oder eine Gefriertruhe, muss zur Vermeidung von Kondensation ein Abstand von 2 cm eingehalten werden.
• Stellen Sie keine sehr heißen Lebensmittel oder Schüsseln auf das Gerät. Die Oberfläche könnte beschädigt werden.
• Montieren Sie die Wandabstandhalter am oberen Teil des Kondensators (Riffelblech auf der Rückseite). Diese vermeiden ein Anlehnen des Gerätes an der Wand.
• Der Kühlschrank ist stabil und waagerecht auf den Boden zu stellen. Durch die zwei vorderen verstellbaren Füße kann das Gerät waagerecht ausgerichtet werden.
• Zur regelmäßigen Reinigung eignet sich lauwarmes Wasser mit einem leicht desinfizierendem Reinigungsmittel (Handspülmittel). Das Gehäuse und Zubehör separat mit Seifenwasser reinigen. Die getrockneten Zubehörteile wieder in das Gerät einsetzen.
• Bei der ersten Inbetriebnahme kann ein Geruch entstehen. Sobald die Kühlung beginnt, verschwindet der Geruch.

LIEFERUMFANG

Lieferumfang Modell
	Kühlgerät
Glasablagen, verstellbar 3
Gemüse-Schubladen 2
Türablage 3
Eierablage 1
Eiswürfelschale 1
Plastikschaber 1

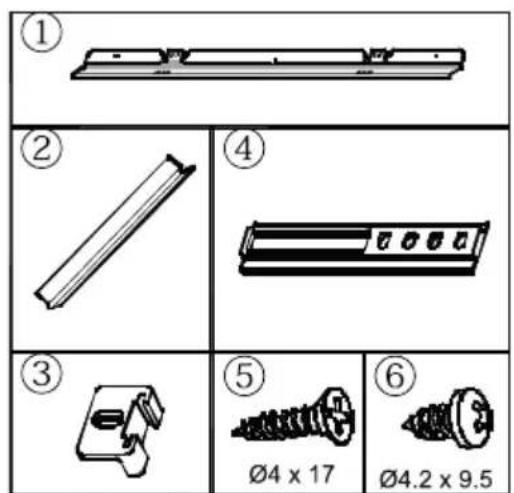

Beutel mit Montagematerial Ja
Garantieunterlagen Ja
Gebrauchsanleitung Ja

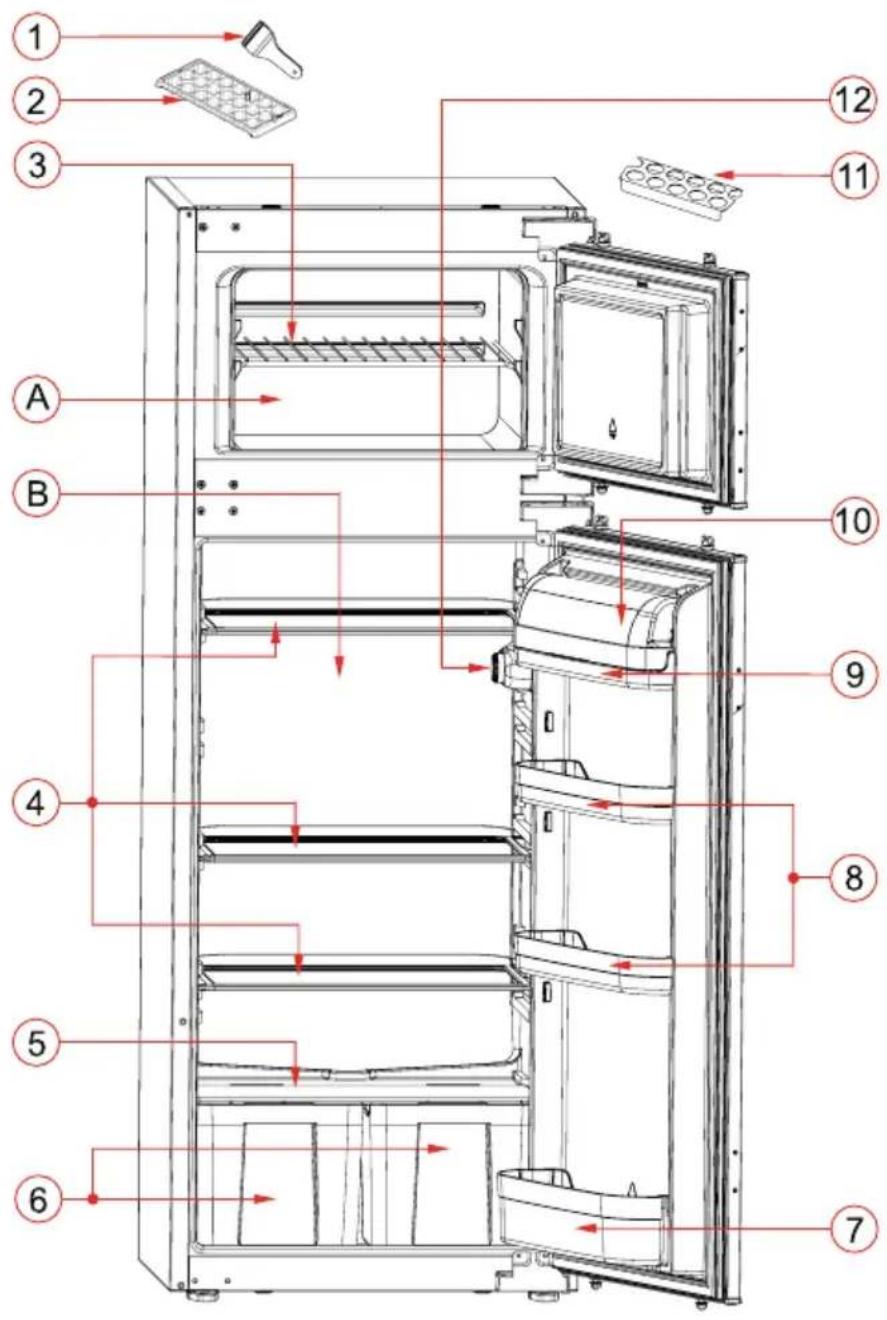

GERÄTEÜBERSICHT

Diese Abbildung dient lediglich der Veranschaulichung. Die Teile und Komponenten können je nach Modell variieren.

A) GEFRIERFACH

B) KÜHLTEIL

1) Plastikschaber

2) Eiswürfelschale

3) Fleisch Fach

4) Glasablage

5) Glasregal

6) Gemüsefach

7) Türabstellregal für Flaschen

8) Türabstellregal mittlere Ebene

9) Butter Käse Fach

10) Butter Käse Deckel

11) Eierablage

12) Thermostat Deckel

BEDIENUNG DES GERÄTES

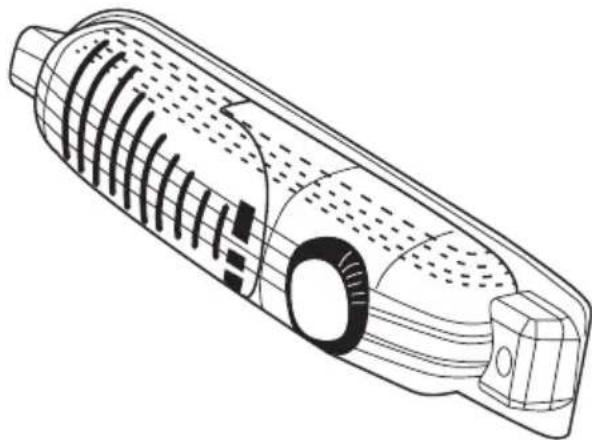

Einstellung des Thermostates

- Der Thermostat reguliert automatisch die Innentemperatur des Köhl- und Gefrierfaches. Durch Drehen des Knopfes von Position 1 nach 5, können Sie kältere Temperaturen erzielen.

- Die Position "." bedeutet, dass das Thermostat ausgeschaltet ist und dass nicht gekühlt werden kann.

- Für kurzzeitige Lagerung von Lebensmitteln im Gefrierfach können Sie den Knopf zwischen minimaler und mittlerer Position einsteilen (1-3).

- Für langzeitige Lagerung von Lebensmitteln im Gefrierfach stellen Sie den Knopf auf die mittlere Position (3-4).

- Beachten Sie, dass sich Zimmertemperatur, Temperatur der gelagerten Lebensmittel und das Öffnen und Schließen der Tür auf die Temperatur in den Kühl- und Gefrierfächern auswirken. Falls notwendig, ändern Sie die Temperatureinstellung am Gerät.

- Wenn Sie das Gerät zum ersten Mal einschalten, sollte es idealerweise die ersten 24 Stunden ohne Lebensmittel laufen und die Türe sollte nicht geöffnet werden. Sollten Sie das Gerät sofort benötigen, legen Sie möglichst wenige Lebensmittel hinein.

- Wenn das Gerät ausgeschaltet oder ausgesteckt wird, müssen mindestens Minuten vergehen, bis Sie es wieder in Betrieb nehmen, um den Kompressor nicht zu beschädigen.

- Kühlschränke (mit 4 Sterne-Gefrierfach): Das Gefrierfach kühlt bis auf -18°C und weniger herunter.

• Vollraumkühlschränke (ohne Gefrierfach): Vollraumkühlschränke haben kein Gefrierfach, können aber auf 4 - 6°C herunter kühlen.

Zubehör

Achtung! Gefahr für die Gesundheit!

Achten Sie darauf, dass die Tür des Gefrierfachs immer richtig geschlossen ist. Andernfalls kommt es zum Antauen und Verderben der Nahrungsmittel, zu übermäßiger Eisbildung innerhalb des Gefrierfachs und zu einer unnötigen Zunahme des Energieverbrauchs.

Energiespartipp

Schalten Sie Ihr Gerät aus, falls Sie es längere Zeit nicht benutzen.

1. Stellen Sie den Temperaturregler auf "".
2. Räumen Sie das Gerät aus und reinigen Sie es.
3. Lassen Sie die Tür leicht geöffnet, damit sich im Innenraum kein Schimmel bildet.
4. Wenn Sie das Gerät für längere Zeit nicht verwenden, ziehen Sie den Netzstecker aus der Steckdose.

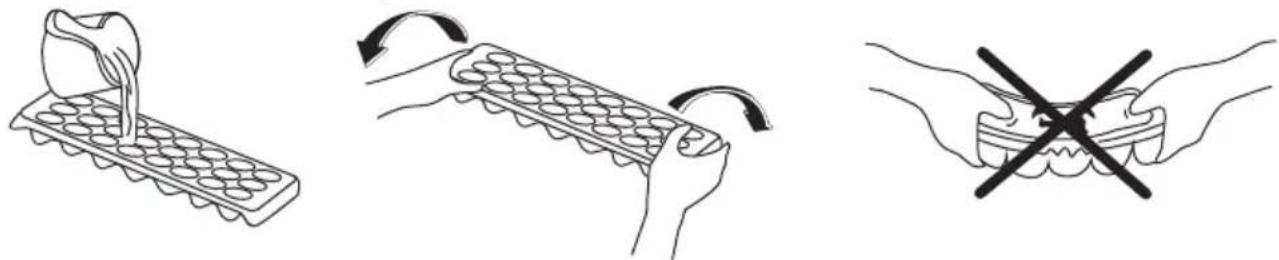

Eisschale

• Eisschale nur zu Dreiviertel mit Wasser füllen und im Gefrierfach gefrieren lassen.
  • Die Eiswürfel lösen sich aus der Schale durch Verwinden (s.untere Abb.) oder wenn die Eisschale kurze Zeit unter fließendes Wasser gehalten wird.
• Eisschale nicht knicken, sie könnte brechen.

Kühlen von Nahrungsmitteln

Tipps für das Kühlen

• Damit Aroma und Frische der Nahrungsmittel im Kühlgerät erhalten bleiben, legen oder stellen Sie alle zu kühlenden Lebensmittel nur verpackt in den Kühlbereich. Verwenden Sie spezielle Kunststoffbehälter für Lebensmittel oder handelsübliche Folien, damit leichter verderbliche Lebensmittel nicht mit anderen Lebensmitteln in Berührung kommen und diese verderben.
• Lassen Sie warme Lebensmittel abkühlen, ehe Sie sie in den Kühlbereich stellen.
  • Legen Sie die Lebensmittel

- so in den Kühlbereich, dass die Luft frei zirkulieren kann. Decken Sie die Ablagen nicht mit Papier o. ä. ab.

- nicht direkt an die Rückwand. Sie können sonst an der Rückwand festfrieren.

• Legen Sie ein Kühlschrankthermometer auf die Ablagen über den Gemüsefächern, um die richtige Temperatur kontrollieren zu können. Optimal sind etwa 6 °C.
• Obst/Gemüse: Frisches Obst und Gemüse in die Gemüseschubladen legen.
• Auf der Glasplatte über den Gemüseschubladen ist es am kältesten. Dies ist günstig für Frischfleisch, Wild, Geflügel, Speck, Wurst und rohen Fisch.
• Gekochtes/Gebackenes auf die Ablagen legen.
• In den oberen Bereich und in den Tür-Ablagen ist es am wärmsten, günstig für streichfähige Butter und Käse.
• Flaschen, Getränkekartons: Stellen Sie Flaschen in die Tür-Ablagen.

Erstes Einfrieren

1. Kühlen Sie das Gerät vor dem Einlagern der Lebensmittel vor: Stellen Sie den Temperaturregler dazu auf Stufe "5".
2. Beträgt die Temperatur -18 °C (mit einem Kühl-/Gefrierthermometer kontrollieren), kann bereits tiefgekühlte Ware eingelagert werden.
3. Beträgt die Temperatur -22 °C, können frische Lebens mittel eingelagert werden. Die Temperatur im Gefrierfach steigt kurzfristig an.
4. Nach weiteren 24 Stunden ist die Ware bis in den Kern gefroren.
5. Drehen Sie den Temperaturregler wieder in die übliche Position.

Verletzungsgefahr!

Die vereisten Wände des Innenraums (und auch Ihr Gefriergut oder Speiseeis) nie mit nassen Händen berühren.

Verletzungsgefahr ist selbst bei trockener Haut gegeben. Ggf. ein trockenes Tuch zum Anfassen des Gefrierguts benutzen.

Tipps zum Einfrieren

Damit Geschmack und Nährwert Ihrer Tiefkühlkost erhalten bleiben, Ihr Gerät nicht zu viel Strom verbraucht und das Gefrierfach nicht unnötig oft abgetaut werden muss, beachten Sie folgende Punkte:

• Tiefkühlkost braucht eine gleichmäßige Lagertemperatur von -18 °C.
• Innerhalb von 24 Stunden nicht mehr frische Ware einfrieren, als unter "Gefriervermögen" bei den "Technischen Daten" angegeben.
• Nur qualitativ einwandfreie Lebensmittel einfrieren, die ihren Eigenschaften entsprechend vorbereitet, portioniert und verpackt wurden.
• Auch Fertiggerichte möglichst in Portionsgrößen einfrieren. Kleine Mengen frieren schneller bis zum Kern durch. Außerdem ist es wirtschaftlicher, mehrere kleine Portionen einzufrieren als den Rest einer großen Portion wegzuwerfen.
• Fleisch, Geflügel und Fisch roh oder zubereitet in haushaltsgerecht portionierten Mengen einfrieren und später im Kühlschrank auftauen. Darauf achten, dass z. B. Fleisch nicht in der eigenen Auftauflüssigkeit liegt.
• Frische und zubereitete Speisen ungesalzen und ungewürzt einfrieren. Ungesalzen eingefrorene Lebensmittel haben eine längere Haltbarkeit.
• Damit Tiefkühlkost nicht austrocknet, Fremdgeschmack annimmt oder ausläuft, widerstandsfähiges Verpackungsmaterial verwenden, d. h. luft- und flüssigkeitsundurchlässig, nicht zu steif, gut verschließbar und zu beschriften.
• Beim Einlagern fertiger Tiefkühlkost die Anweisungen des Herstellers beachten.
• Empfohlene Lagerzeiten und -temperaturen einhalten.
• Darauf achten, dass frische Lebensmittel beim Einlagern nicht mit bereits eingefrorener Tiefkühlkost in Berührung kommen, da diese antauen könnte.
• Zubereitete Lebensmittel abkühlen lassen, bevor sie eingefroren werden. Das spart nicht nur Energie, sondern vermeidet auch übermäßige Reifbildung im Gefrierschrank.
• Keine vollen Getränkeflaschen einfrieren. Flüssigkeiten dehnen sich beim Gefrieren aus und die Flaschen können platzen.

REINIGUNG UND PFLEGE

Außenwände und Türen reinigen

Ziehen Sie vor dem Reinigen stets den Netzstecker aus der Steckdose.

Achtung! Beschädigungsgefahr!

Verwenden Sie zum Reinigen des Gerätes keine ätzenden und scheuernden Reinigungsmittel- oder -schwämme. Diese können die Oberflächen beschädigen.

Reinigen Sie die Außenwände und Tür mit einem feuchten Tuch und etwas Allzweckreiniger, trocken nachwischen.

Kühlbereich reinigen

Achtung! Beschädigungsgefahr!

Da die Innenwände kratz- und hitzeempfindlich sind, dürfen keine Hilfsmittel wie Eiskratzer, Heizstrahler oder Ähnliches benutzt werden, um Eisablagerungen zu entfernen.

Die Türdichtung ist empfindlich gegen Öl und Fett; das Gummi wird dadurch porös und spröde. Die Türdichtung kann undicht werden. Reinigen Sie die Türdichtung deshalb nur mit klarem Wasser.

Sand-, soda- oder säurehaltige Putzmittel sind völlig ungeeignet. Empfehlenswert sind Allzweckreiniger mit einem neutralen pH-Wert.

Achten Sie darauf, dass kein Reinigungswasser in die Lüftungsschlitze, in die elektrischen Teile und in die Ablauföffnung eindringt.

1. Stellen Sie den Temperaturregler auf " " und ziehen Sie den Netzstecker.
2. Nehmen Sie Ihr Kühlgut heraus und stellen Sie es in einen kühlen Raum.
3. Nehmen Sie die Schubladen, Türfächer und Ablagen heraus und reinigen Sie sie in lauwarmem Wasser mit etwas Spülmittel.
4. Geben Sie zur Vorbeugung gegen Schimmelpilze etwas Essig dazu. (Reinigungssessig, Haushaltsessig oder Essigessenz).
5. Säubern Sie die Öffnung des Tauwasserablaufes.
6. Wischen Sie alles mit klarem Wasser nach.
7. Wischen Sie alles trocken und lassen Sie die Tür zum Lüften noch einige Zeit offen. Erst dann Ablagen und Schubladen wieder einsetzen und Kühlgut wieder einlagern.
8. Stecken Sie den Netzstecker wieder in die Steckdose und stellen Sie den Temperaturregler für mehrere Stunden zunächst auf die maximale Kühlleistung und dann auf die gewünschte Einstellung.

Kühlschrank abtauen

Während das Gerät läuft, taut es sich automatisch ab. Das Tauwasser wird in der Verdunstungsschale gesammelt und verdampft automatisch.

Tauwasserablaufrinne und Ablaufloch im Kühlraum häufiger reinigen, damit das Tauwasser ungehindert ablaufen kann. Benutzen Sie hierfür einen geeigneten spitzen Gegenstand.

Sie können auch ein 1/2 Glas Wasser in das Ablaufloch gießen.

Gefrierbereich abtauen und reinigen

Feuchtigkeit aus den Lebensmitteln und der Umgebungsluft schlägt sich im Innenraum des Geräts als Reif nieder.

Mindestens zweimal im Jahr, spätestens aber, wenn die Reifschicht ca. 4 mm dick ist, sollten Eis und Reif an den Innenwänden des Gefrierfachs entfernt werden. Andernfalls bildet das Eis eine Isolierschicht, die die Kälteabgabe erschwert und den Stromverbrauch ansteigen lässt.

Brand- und Explosionsgefahr!

Auf keinen Fall Abtausprays verwenden. Sie können explosive Gase bilden. Auch keine elektrischen Heizgeräte, offene Flammen oder Eiskratzer verwenden. Die Isolierung könnte schmelzen oder zerkratzt werden.

Beschädigungsgefahr!

Auf keinen Fall scharfe Reinigungsmittel (Soda, Scheuerpulver etc.) verwenden. Diese greifen die Kunststoffflächen an.

1. Schalten Sie das Gerät aus, indem Sie den Temperaturregler auf "0" drehen.
2. Ziehen Sie den Netzstecker aus der Steckdose.
3. Nehmen Sie das Gefriergut heraus. Wickeln Sie es dick in Zeitungspapier ein und stellen Sie es in einem Wäschekorb in einen kühlen Raum. Sie können auch einen anderen Kühlschrank verwenden. Beachten Sie, dass sich die Lagerdauer durch einen eventuellen Temperaturanstieg des Gefrierguts während der Auslagerung verkürzen kann.
4. Stellen Sie eine Schüssel mit heißem, nicht kochendem Wasser in den Gefrierbereich. Das Abtauen wird dadurch beschleunigt.
5. Lassen Sie die Gerätetür während des Abtauens geöffnet und legen Sie ein Wischtuch vor das Gerät, um austretendes Tauwasser aufzufangen.
   Die Abtauzeit hängt von der Dicke der Eisschicht ab. Erfahrungsgemäß kann nach ca. 1 Stunde mit dem Reinigen des Gerätes begonnen werden.
6. Wischen Sie den Innenraum mit warmem Wasser und Spülmittel aus. Geben Sie beim Nachwischen einige Tropfen Essig ins Wasser, um Schimmelbildung vorzubeugen. Gründlich austrocknen lassen.
7. Die Türdichtung ist empfindlich gegen Öl und Fett. Reinigen Sie sie nur mit klarem Wasser. Trocknen Sie sie danach gründlich ab.
8. Reiben Sie nach dem Reinigen alles gründlich trocken.
9. Stecken Sie den Netzstecker wieder in die Steckdose.
10. Stellen Sie den Temperaturregler auf die gewünschte Einstellung.
11. Legen Sie das Gefriergut wieder in das Gerät.

Türdichtungen kontrollieren und reinigen

Türdichtungen regelmäßig kontrollieren, damit keine warme Luft in das Gerät eindringt.

1. Zur Prüfung ein dünnes Stück Papier an verschiedenen Stellen einklemmen. Das Papier muss sich an allen Stellen gleich schwer durchziehen lassen.
2. Falls die Dichtung nicht überall gleichmäßig anliegt: Dichtung an den entsprechenden Stellen vorsichtig mit einem Haartrockner erwärmen und mit den Fingern etwas herausziehen.
3. Verschmutzte Dichtungen nur mit klarem Wasser reinigen.

Auswechseln der Glühlampe

Ziehen Sie vor dem Auswechseln der Glühbirne stets den Netzstecker aus der Steckdose.

1. Lampenabdeckung durch Drücken der seitlichen Haken entfernen.
2. Tauschen Sie die defekte Glühlampe gegen eine Neue aus (max. 15 W)
3. Setzen Sie die Lampenabdeckung wieder ein und warten Sie 5 Minuten bis Sie das Gerät wieder einschalten.

TRANSPORT UND STANDORTÄNDERUNG

Transport und Änderung des Standortes

• Die Orginalverpackung muss nicht verwendet werden.
- Während des Transportes Tür mit einem festen Seil sichern. Die Transportbestimmungen auf dem Wellpappkarton müssen befolgt werden.
- Vor Transport alle beweglichen Teile aus dem Gerät entnehmen oder mit Klebstreifen befestigen.

! Lesen Sie vor der Montage diese Anleitung vollständig und mit Ruhe durch.

! Da das Gerät recht gross und schwer ist raten wir Ihnen den Einbau nicht alleine vorzunehmen.

! Montieren Sie Ihr Gerät nur in einen dafür vorgesehenen Einbauschrank. Dieser darf nicht beschädigt sein.

! Falls notwendig wechseln Sie den Türanschlag vor dem Einbau. Die Beschreibung hierzu finden Sie ab Seite 4.

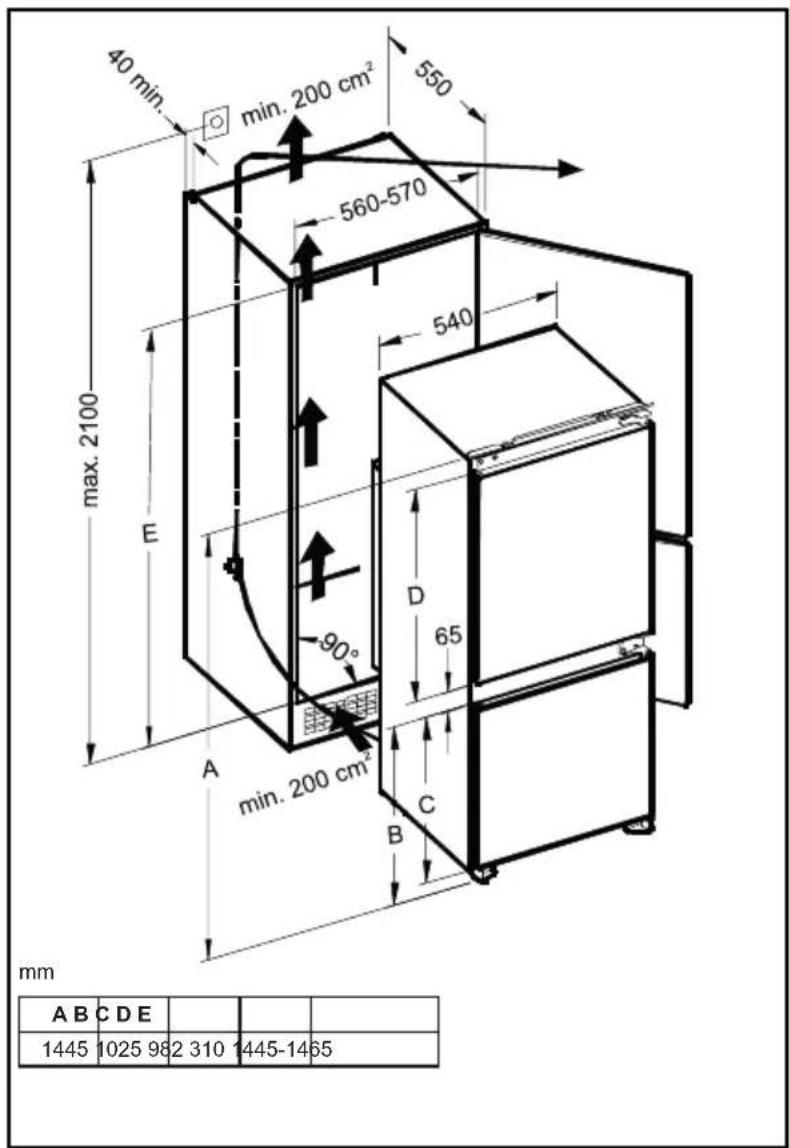

! Überprüfen Sie die Bauteilgrössen nach Abbildung C. Die Position des Spalts zwischen den Türen müssen bei den Gerätetüren und den Türen des Umbauschrankes gleich sein.

1. Abbildung A zeigt alle mitgelieferten Befestigungs- und Einbauteile.

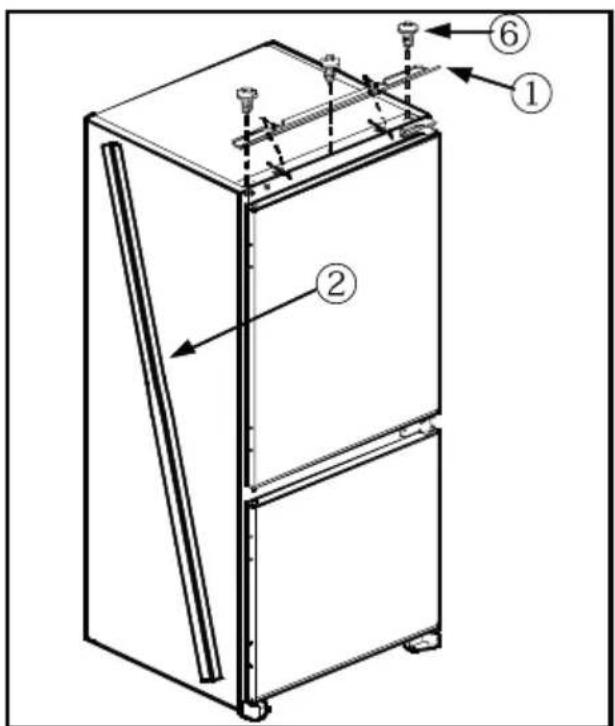

2. Folgen Sie der Abbildung D und schieben Sie die obere Befestigungsschiene ^1 in die Führungsschiene an der Oberseite des Kühlgerätes und schrauben Sie diese mit den beiliegenden Schrauben ^6 fest.
3. Führen Sie nun das Netzkabel vorsichtig auf der Rückseite des Einbauschrankes zur vorgesehenen Stromsteckdose. Achten Sie darauf, daß dieser Netzstecker jederzeit gut zu erreichen ist oder lassen Sie sich einen Schalter als Trennvorrichtung in die Zuleitung zur Steckdose einbauen.
4. !WARNUNG! Legen Sie das Netzkabel nicht über scharfe Kanten.
5. Schneiden Sie das beiliegende Dichtungsband ^2 auf die Höhe der Einbauöffnung zu. Kleben Sie das Dichtungsband nun nach Abbildung E auf die äussere Kante des Gehäuses. Das Band wird auf der Seite ohne Scharniere befestigt.
6. Heben Sie nun das vorbereitete Gerät an und setzen Sie es vorsichtig in die Einbauöffnung ein.
7. Richten Sie das Gerät anhand der Seite mit dem Dichtungsband so aus, daß kein Luftspalt mehr zwischen Dichtungsband und Einbauschrank zu sehen ist.
8. Nun schieben Sie das Gerät so zurecht, daß die Vorderkante der unteren Gerätefüsse auf der Kante des Einbauschrankes aufsitzt. (Abbildung F) Schrauben Sie jetzt die Füsse mit den beiliegenden Schrauben ^5 am Boden der Einbauöffnung fest.
9. Nach Abbildung G können Sie nun die obere Befestigungsschiene mit den beiliegenden Schrauben ^5 an der Oberseite der Einbauöffnung befestigen.
10. Als nächstes schrauben Sie die beiden Führungen ^3 mit je einer Schraube ^6 auf die Vorderkante der Gerätetür wie in Abbildung H dargestellt.
11. Schieben Sie die Schleppschiene ^4 in die Führung ein.
12. Markieren Sie an der Vorderkante der Einbautür in Höhe der Führungen ^3 einen Abstand von 20mm von der Vorderkante auf der Einbautür. Öffnen Sie jetzt die Gerätetür in einem Winkel von 90°.
13. Legen Sie die Schleppschiene ^4 an die Markierung auf der Einbautür an und schrauben Sie die Schleppschiene mit den beiliegenden Schrauben ^5 an der Einbautür fest.
14. Schliessen Sie nun die Gerätetür. Prüfen Sie das korekte, vollständige Anliegen der Gerätetürdichtung auf dem Gerätegehäuse. Schliesst die Gerätetürdichtung nicht ordentlich ab, so kann es zu Funktionsstörungen kommen.
15. Sie können durch justieren der Führung ^3 den Abstand zwischen Gerätetür und Gehäuse anpassen. Lösen Sie dazu die Befestigungschraube der Führung und justieren sie die Lage der Führungen (Abbildung J).

Abb. A

Abb. B Abb. C

A B C D E
1445	1025 98	2 310	1445-14	65

Wechsel des Türanschlages

1. Öffnen Sie die Gerätetür nach Abbildung K. Demontieren Sie das Scharnier der oberen Tür ^15 und legen Sie die Tür auf Seite.

2. Schrauben Sie den Türbolzen aus der Oberen Tür aus und auf der gegenüberliegenden Seite wieder ein. ^16

3. Entfernen Sie nun das mittlere Türscharnier und legen Sie die untere Tür sicher auf Seite. Befestigen Sie den Haltebügel ohne Scharnier wieder an seiner ursprünglichen Stelle. ^11

4. Schrauben Sie den Türbolzen der unteren Tür auf der Unterkante heraus und setzen Sie ihn auf der gegenüberliegenden Seit wieder ein.

5. Verschließen Sie die Bolzenlöcher mit den beiliegenden Stöpseln.

6. Setzen Sie die untere Tür auf Ihren unteren Scharnierbolzen auf und schliessen Sie die untere Tür.

7. Entfernen Sie nun den zweiten Haltebügel und montieren darunter des mittlere Scharnier. Befestigen Sie nun den Haltebügel mit seinen Schrauben fest am Gehäuse. ^13

8. Setzen Sie nun die obere Tür auf den mittleren Scharnierbolzen auf und stecken Sie das obere Scharnier auf den oberen Bolzen der Tür. Jetzt können Sie das obere Scharnier wieder am Gerätegehäuse festschrauben.

BEVOR SIE DEN KUNDENDIENST RUFEN

Ihr Gerät ist so konstruiert und hergestellt, daß Störungsfreiheit und lange Lebensdauer gegeben sind. Sollte dennoch während des Betriebs eine Störung auftreten, so wenden Sie sich bitte an die nächste Kundendienststelle. Prüfen Sie vorher jedoch, ob die Störung evtl. auf Bedienungsfehler zurückzuführen ist, denn in diesem Fall müssen Ihnen auch während der Garantiezeit die anfallenden Kundendienstkosten berechnet werden. Folgende Störungen können Sie durch Prüfen der möglichen Ursachen selbst beheben:

Das Gerät läuft nicht

• Stromausfall
  • Die Hauptsicherung ist ausgefallen
  • Das Thermostat steht auf Position « • »

- Die Sicherung der Steckdose ist nicht in Ordnung. Prüfen Sie dies, indem Sie ein anderes Gerät an der selben Steckdose anschließen.

Die Gefrierraumtemperatur ist nicht ausreichend tief

• Das Gerät ist überladen
• Die Türen sind nicht korrekt verschlossen
• Staub auf dem Kondensator

- Die Be- und Entlüftung ist nicht in Ordnung. Das Gerät steht zu nah an einer Wand oder einem Gegenstand.

Problem Mögliche Ursache Lösungen, Tipps
Kompressor aus.	Steckdose hat keinen Strom.	Durch Anschluss eines anderen Gerätes prüfen.
	Netzstecker sitzt nicht fest.	Festen Sitz des Netzsteckers kontrollieren.
	Gewünschte Temperatur ist erreicht.	Weiteres Kühlen nicht erforderlich.Wenn die Innen-Temperatur steigt,schaltet sich der Kompressor selbsttätig ein.
	Neuaufstellung.	Das Gerät benötigt 2 Stunden, um das Kältemittel zur Ruhe kommen zu lassen.
	Umgebungstemperatur zu niedrig	Innenraum-Temperatur mit dem Temperaturregler niedriger einstellen.
Gerät kühlt zu stark.	Innenraum-Temperatur ist auf eine zu hohe Kühlstufe eingestellt.	Innenraum-Temperatur mit dem Temperaturregler niedriger einstellen.
Gerät kühlt nicht ausreichend.	Falsche Temperatur gewählt.	Innentemperatur mit dem Temperaturregler auf eine höhere Kühlstufe einstellen.
	Tür nicht fest verschlossen oder Türdichtung liegt nicht voll auf.	Siehe „Türdichtungen kontrollieren und reinigen“.
	Gerät steht in der Nähe einer Wärmequelle.	Isolierplatte dazwischen stellen oder Standort wechseln.
	Speisen wurden nicht abgekühlt.	Nur abgekühlte Speisen einlegen.
	Zuviel Ware auf einmal eingelegt.	Nicht mehr Ware auf einmal einlegen, als unter "Gefriervermögen" auf der letzten Seite angegeben..
	Es hat sich eine dicke Eisschicht gebildet.	Gefrierbereich abtauen.
	Umgebungstemperatur zu niedrig oder zu hoch.	Umgebungstemperatur an Klimaklasse anpassen (siehe Seite 21, 22).
Gerät erzeugt Geräusche.	Betriebsgeräusche sind funktionsbedingt und zeigen keine Störung an.	Rauschen – Kälteaggregat läuft.
		Fließgeräusche – Kältemittel fließt durch die Rohre.
		Klicken – Motor schaltet ein oder aus.
	Störende Geräusche.	Festen Stand überprüfen.
		Gegenstände vom Gerät entfernen.
		Fremdkörper auf der Rückseite entfernen.

Gefahr!

Versuchen Sie niemals, das defekte - oder vermeintlich defekte - Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fachkräfte dürfen diese Reparaturen ausführen. Wenden Sie sich an unseren Kundendienst.

• Die Geräusche sind zu laut
- Strömungsgeräusche im Kältekreislauf sind nicht zu vermeiden. Wenn sich das Geräusch verändern sollte, prüfen Sie folgendes:
- Steht das Gerät fest auf dem Boden ?
- Werden nebenstehende Möbel oder Gegenstände von dem laufenden Kühlaggregat in Vibration versetzt?
- Vibrieren auf der Geräteoberfläche aufgestellte Gegenstände ?

Wasser befindet sich im unteren Teil des Kühlteils Ablaufloch ist verstopft. Reinigen Sie das Ablaufloch.

Hinweis

Wenn das Gerät für längere Zeit außer Betrieb gesetzt wird (z.B. während der Sommerferien): Gerät ausschalten, Netzstecker ziehen. Gerät reinigen und die Tür geöffnet lassen, um Geruchs- und Schimmelbildung zu vermeiden.

Falls Sie sämtliche Hinweise beachtet haben, das Gerät aber dennoch nicht richtig funktionieren sollte, wenden Sie sich bitte an den autorisierten Kundendienst in Ihrer Nähe. Die Einsatzdauer des Gerätes (diese entspricht der Zeit, in der wir stets Ersatzteile für das Gerät bereithalten) beträgt 10 Jahre.

DATENBLATT FÜR KÜHLGERÄTE

Hersteller Gerätetyp		VESTFROST
		Einbaukühlschrank
Modell VKSE 102610 SA++ G
Energieeffizienzklasse 1)		A++
Energieverbrauch 2)	kWh / Jahr 178
Bruttoinhalt Liter 217
Nutzinhalt Liter 214
Nutzinhalt Gefrierbereich Liter 38
Nutzinhalt Kühlbereich Liter 176
Sternkennzeichnung 3)		****
Lagerzeit bei Störung Min. 960 Minuten (-18 °C Bis -9°C)
Gefriervermögen kg / 24h 2
Klimaklasse 4)		N (16°C - 32°C)
Spannung V / Hz 220-240 / 50
max. Leistungsaufnahme	Watt	116
Gerätemaße Höhe	mm	1445
Breite	mm	540
Tiefe	mm	545

Entsorgung des Gerätes

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.

Recycling

Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt:

• Außenverpackung aus Pappe
- Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)
• Folien und Beutel aus Polyäthylen (PE)
- Spannbänder aus Polypropylen (PP).

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine Reparatur-Annahmestelle gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

• Dieses Gerät ist für die Aufbewahrung von Lebensmitteln bestimmt und entspricht der Verordnung (EG) Nr. 1935/2004 EC

• Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und auf den Markt gebracht:

• Die Klimaklasse Tropen steht lt. den Normen EN ISO 15502 für Umgebungstemperaturen zwischen 16°C und 43°C.

• Die Konstruktion des Geräts entspricht den Normen EN ISO 15502, IEC 60335-1 / IEC60335-2-24, 2004/108/EC.
• Sicherheitsanforderungen der "Niederspannungsrichtlinie" 2006/95/CE
• Schutzvorschriften der EG-Richtlinie 2004/108 "EMV" Dieses Gerät entspricht der EG-Richtlinie Niederspannung 2006/95/EG und Elektromagnetische Verträglichkeit 2004/108/EG in der jeweils aktuellen Fassung bei Lieferung, Dichtigkeit geprüft. Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Landesspezifische Normen und Regeln beachten!

1) Bewertung von A (= niedriger Verbrauch) bis G (= hoher Verbrauch).
2) Der Energieverbrauch bezieht sich auf den Jahresverbrauch in kWh, ermittelt nach DIN EN 153. Im praktischen Betrieb können je nach Nutzung und Standort des Geräts Abweichungen auftreten.

3) * = Fach mit -6 °C oder kälter

** = Fach mit -12 °C oder kälter

*** = Tiefkühl-Lagerfach mit -18 °C oder kälter

**** = Gefrierfach mit -18 °C oder kälter

4) Klimaklasse: Ihr Kühlgerät wurde gemäß seiner Klimaklasse zum Einsatz bei bestimmten Umgebungstemperaturen entwickelt; entsprechende Angaben finden Sie auf dem Typenschild. Wenn Sie das Kühlgerät bei Umgebungstemperaturen außerhalb des empfohlenen Bereiches betreiben, kann die Kühlleistung darunter leiden.

Klimaklasse	Umgebungstemperatur °C
T	zwischen 16 und 43 °C
ST	zwischen 16 und 38 °C
N	zwischen 16 und 32 °C
SN	zwischen 16 und 32 °C
