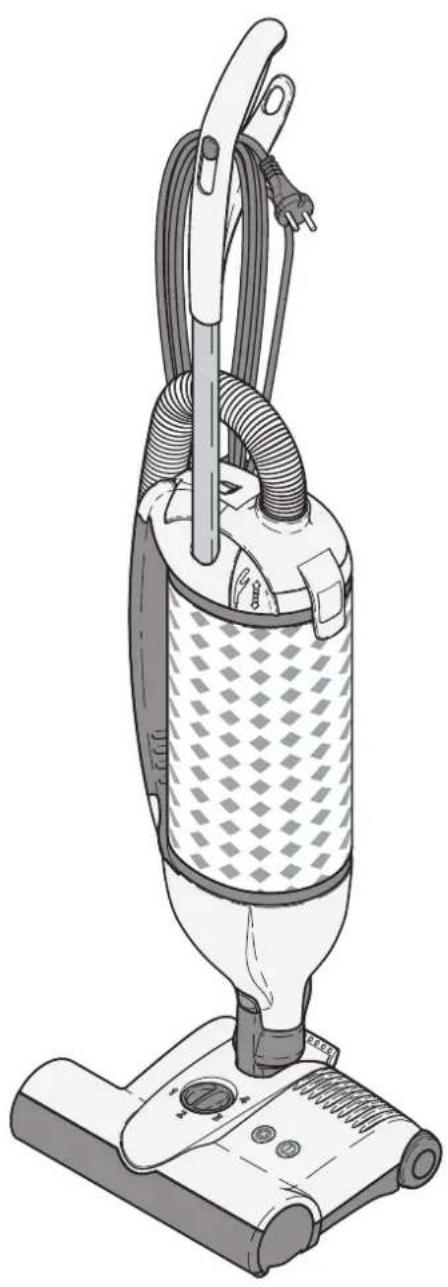

BEDIENUNGSANLEITUNG Felix 4 Sebo

GEBRAUCHSANWEISUNG / INSTRUCTION MANUAL

Lesen Sie bitte diese Gebrauchsanweisung aufmerksam durch und beachten Sie die darin enthaltenen Sicherheits- und Warnhinweise, bevor Sie den Staubsauger in Betrieb nehmen.

Vielen Dank, dass Sie sich für einen SEBO entschieden haben. Wir sind sicher, dass Sie viel Freude an diesem Gerät haben werden Für Ihre Hinweise und Wünsche stehen wir Ihnen gerne unter www.sebo.de zur Verfügung.

Ihr neuer SEBO ist ein hochwertiges, langlebiges und innovatives Produkt, das nach neuester Technologie in Deutschland entwickelt und gefertigt wurde. Seine effiziente Saugleistung und seine serienmäßig integrierte S-Klasse-Filtration bieten Ihnen außergewöhnlich hohe Standards. Erleben Sie selbst das professionelle Saugerlebnis!

1. Sicherheitshinweise

Die Gebrauchsanweisung bitte gut aufbewahren. Wird der Staubsauger an Dritte weitergegeben, muss unbedingt die Gebrauchsanweisung mit übergeben werden.

Die Benutzung des Gerätes geschieht auf eigene Verantwortung. Der Hersteller haftet nicht für Schäden, die durch falsche Bedienung oder nicht bestimmungsgemäßen Gebrauch verursacht werden.

Das Gerät darf nur mit original SEBO Filtertüten und original SEBO Ersatz- und Verschleißteilen betrieben werden. Nur die Verwendung von Originalteilen für dieses Produkt berechtigt zu Garantieleistungen und gewährleistet die Betriebssicherheit des Gerätes.

→ Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werde oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.
→Menschen oder Tiere nicht ab- bzw. aufsaugen.
→Nur zur Reinigung trockener Flächen, nichts Glühendes oder Heißes aufsaugen.
- Keine scharfen, leicht entflammbaren, explosiven und gesundheitsschädlichen Stoffe oder Gase aufsaugen. Elektrisches Gerät vor Wasser, Feuchtigkeit und Hitzequellen schützen.
→Den Staubsauger nur gemäß der Anschlusswerte des Typenschildes anschließen und betreiben.
→Das Gerät niemals ohne Filtertüte bzw. Filter benutzen. Niemals bei angeschlossenem oder laufendem Gerät an die Bürste* fassen!
→Ein Gerät mit Defekten nicht anschließen.
Mit eingeschaltetem Gerät nicht über die Anschlussleitung fahren. Vor allen Arbeiten am Gerät:
Erst das Gerät ausschalten und den Netzstecker ziehen.

Reparaturen und Ersatzteileaustausch am Staubsauger dürfen nur von Fachkräften ausgeführt werden.

Aus Sicherheitsgründen ist die Elektroteppichbürste* mit einem elektronischen Überlastungsschutz ausgestattet. Bei bestimmten Teppichqualitäten kann eine derart starke Bürstwirkung eintreten, dass sie automatisch abschaltet. Sollte dies der Fall sein: Gerät ausschalten, Netzstecker ziehen und Bürste auf Verunreinigung prüfen. Danach ist es ratsam, die Saugleistung zurückzunehmen bzw. den Stellknopf der Elektroteppichbürste* auf eine höhere Stufe (bis Stufe 4) zu drehen.
→Nach der Benutzung des Gerätes den Staubsauger ausschalten und den Netzstecker ziehen.
→ Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinem Kundendienst oder von einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.
→ Niemals bei angeschlossenem oder laufendem Gerät an die Bürste/Pflegepad der SEBO Elektroteppichbürste*, SEBO PT-C*, SEBO TT-C* und des SEBO DISCO* fassen! Es besteht Verletzungsgefahr durch Einklemmung.
→ Zur Benutzung der Elektroteppichbürste* achten Sie bitte zusätzlich auf die Sicherheitshinweise unter dem Abschnitt 4. Handhabung.

1 Elektroteppichbürste SEBO ET-1
2 Elektroteppichbürste SEBO ET-2
3 SEBO PARQUET
4 SEBO KOMBI
5 Zubehöraufnahme
6 Fugendüse
7 Polsterdüse

* Je nach Modell

B Sonderzubehör

8 1329 dg Staubpinsel
9 1090 dg Flachpolsterdüse
10 6179 dg Polsterturbobürste SEBO PT-C
11 1496 dg Heizkörperpinsel
12 1325 dg Wand- und Polsterdüse

C Service-Teile

13 7029 ER Filtertüte
14 7012 ER Motorschutzfilter
15 5010 ER Ersatzbürste SEBO ET-1
2838 ER Ersatzbürste SEBO ET-2
16 7095 ER Elektret-Abluftfilter

A Attachments\*

1 Power head SEBO ET-1
2 Power head SEBO ET-2
3 SEBO PARQUET Deluxe
4 SEBO KOMBI Deluxe Combination Head
5 Attachments Clip
6 Crevice Nozzle
7 Upholstery Nozzle

2. Gerätebeschreibung 2. Machine Description

1 Griff
2 Schalter - Ein/Aus*
3 Stiel
4 Anschlussleitung
5 Filtergehäuse
6 Filterdeckel
7 Leitungshaken
8 Schlauch
9 Schlauchdüse
10 Tragegriff
11 Abluftfilter
12 Filterbefestigungsringe
13 Entriegelungstaste
14 Gelenk
15 Elektroteppichbürste*
16 Rastpedal
17 Griffhöhenverstellung*
18 SEBO PARQUET*
19 SEBO KOMBI*
20 Fußschalter*

3. Inbetriebnahme

Ihr SEBO kann mit Elektroteppichbürste* (15), Parkett(18)- oder Kombibodendüse* (19) betrieben werden. Stecken Sie dazu den Staubsauger vorsichtig auf das Gelenk (14) des jeweiligen Saugvorsatzes bis es einrastet. Bei Betrieb mit Elektroteppichbürste* kann der Staubsauger aufrecht hingestellt werden. Achten Sie darauf, dass der Staubsauger in der Mittelstellung eingerastet ist, sonst kann das Gerät umkippen. Danach den Schlauch (8) mit der schwarzen Buchse in die Öffnung am Filterdeckel (6) drücken bis sie einrastet. Schließlich die Schlauchdüse (9) in die seitliche Saugöffnung stecken und den Schlauch andrücken. Fertig!

Wenn die Elektroteppichbürste\* nicht anläuft, bitte korrekten Sitz des Schlauchs (8) überprüfen oder den Fußschalter\* (20) betätigen.

4. Handhabung

Stellen Sie sicher, dass der Schalter (2) ausgeschaltet ist. Danach die Anschlussleitung (4) durch Drehen des Leitungshakens (7) lösen und den Netzstecker einstecken. Der Teleskopstiel* (3) sollte vor Arbeitsbeginn auf Ihre gewünschte Arbeitshöhe eingestellt werden. Dies geschieht durch Betätigung der Griffhöhenverstellung (17). Schalten Sie nun das Gerät ein (2). Je nach Geräteausstattung lässt sich die Saugleistung am Griff regulieren.

Für den Gebrauch der Elektroteppichbürste* zuerst das Rastpedal (16) drücken. Durch Abkippen des Gelenkes kann nun das Gerät betrieben werden (siehe Abschnitt 6. Elektroteppichbürste SEBO ET*).

1 Handle
2 On/Off Switch*
3 Handle Tube
4 Power Supply Cable
5 Dust Bag Housing
6 Filter Cover
7 Cable Hook
8 Hose
9 Hose Handle
10 Carrying Handle
11 Exhaust Filter
12 Filter Retaining Rings
13 Release Button
14 Swivel Neck
15 Power Head*
16 Foot Pedal
17 Handle-catch*
18 SEBO PARQUET Deluxe*
19 SEBO KOMBI Deluxe Combination Head*

Zur Benutzung des Schlauchs (8) mit Schlauchdüse (9) das Gerät immer in die aufrechte Position stellen!

Durch Herausnehmen der Schlauchdüse (9) aus der seitlichen Saugöffnung kann der Schlauch alleine oder mit SEBO Zubehör benutzt werden. Achten Sie bei der Benutzung des Schlauchs stets darauf, dass Sie den Griff (1) weiterhin festhalten, da das Gerät sonst umfallen könnte. Das Gerät kann auch ohne Saugvorsatz verwendet werden. Dazu können Sie es problemlos am Tragegriff (10) transportieren. Nach Ende des Gebrauchs das Gerät ausschalten (2). Ziehen Sie dann den Netzstecker und wickeln die Anschlussleitung (4) über den Griff-(1) und Leitungshaken (7) wieder auf.

5. Elektroteppichbürste SEBO ET\*

Hinweise zum Gebrauch

Die Bürste der Elektroteppichbürste schaltet nur ab, wenn das Gerät in der aufrechten Position (A) eingerastet ist oder die Schlauchdüse (9) aus der seitlichen Saugöffnung gezogen wird*. Im abgekippten Zustand sollte das Gerät ständig in Bewegung sein. Rotiert die Bürste längere Zeit auf einer Stelle kann die Oberfläche des Bodenbelags beschädigt werden.
→ Bitte achten Sie immer darauf, dass Teppichkanten und –ecken nicht von der Bürste eingezogen werden.
→ Bei sehr empfindlichen Bodenbelägen wie z.B. lose gewebten, extrem langflorigen Teppichen oder sehr weichen, empfindliche Bodenbeschichtungen weisen wir darauf hin, dass durch die Benutzung der Elektroteppichbürste Oberflächenschäden entstehen können. Bitte benutzen Sie bei den oben genannten Bodenbelägen die Kombibodendüse mit ausgeschwenkten Borsten, die Parkettdüse oder die Schlauchdüse (9) und eine der Düsen aus dem SEBO-Zubehör.
→ Wir raten davon ab, alte und besonders wertvolle handwerklich gearbeitete Teppichbrücken mit der Elektroteppichbürste zu reinigen.
→ Auf unebenen Böden ist der Kontakt mit dem Bodenblech möglich. Vorsicht, es können Kratzer entstehen!
→ Das Gerät über hohe Schwellen tragen.

Für die professionelle und optimale Reinigung Ihrer Teppichböden empfehlen wir die Elektroteppichbürste (15). Durch ein Dreh-Kipp-Gelenk (14) ist die SEBO ET in alle Richtungen beweglich und umsteuert spielerisch jedes Hindernis.

Die SEBO ET ist in der Stärke der Bürstenwirkung variabel und sorgt für eine optimale Reinigung bis zum Rand.

Das Rastpedal (16) arretiert das Gerät in senkrechter Ruhestellung und schaltet die Bürste ab.

* Je nach Modell.

Zum Arbeiten das Rastpedal (16) betätigen und das Gerät nach hinten kippen. Die Bürste läuft jetzt an. Ein Arbeiten ohne Betätigen des Rastpedals führt auf Dauer zur Beschädigung des Gerätes.

6. Bürsteneinstellung

Zuerst wird der Stellknopf (22) auf Position 4 gestellt und anschließend entsprechend der Kontrolllampen (20 + 21) nachjustiert. Die Bürstenkontrolle überwacht ständig die Funktion der Bürste.

Grün- und Rot: Die Bürstwirkung ist nicht ausreichend. Durch Drehen des Stellknopfes (22) auf eine niedrigere Position, wird die Bürste abgesenkt. Leuchten das grüne und rote Signal auch auf Stufe 1, so ist die Bürste abgenutzt und muss ausgetauscht werden. Diese Angaben gelten nur für Teppichboden.

Grün: (20) Bürste arbeitet gut. Wir empfehlen für den Gebrauch eine Bürsteneinstellung zu wählen, die nur eine Stufe unterhalb der grün-roten Anzeige liegt. Für maximale Reinigungsleistung kann die Bürste auf die niedrigste Position eingestellt werden.

Rot: (21) Die Bürste wurde blockiert oder überlastet (siehe Seite 7, Verstopfungen beseitigen). Gerät ausschalten, Netzstecker ziehen, Bürste auf Verunreinigung prüfen.

6a Fußschalter ein/aus

Für die Reinigung von empfindlichen Bodenbelägen ist die Elektroteppichbürste zusätzlich mit einem Fußschalter* (20) ausgestattet. Ist dieser betätigt steht die Bürste still und die Kontrollleuchten sind aus.

7. SEBO KOMBI\* / SEBO PARQUET\*

Die SEBO KOMBI (19) und PARQUET (18) bieten mit dem 90°-Dreh-Kipp-Gelenk (14) größten Saugkomfort. Beide Düsen verfügen über federnd gelagerte Naturborstenstreifen, die zudem einfach auswechselbar sind. Die SEBO KOMBI kann mit dem Fußschieber (26) je nach Bedarf auf Hartboden (Borsten raus) oder Teppichboden (Borsten rein) eingestellt werden. Sie ist zusätzlich mit eingelassenen Verschleißbügeln und einem Bodenblech aus Edelstahl für hohe Beanspruchung ausgestattet.

8. Wartung und Pflege

Zur Gewährleistung der Sicherheit und richtigen Funktion nur original SEBO Ersatzfilter verwenden. Alle Filtermedien dürfen auf keinen Fall gewaschen werden.

Filteranzeige

Die orangefarbene Filteranzeige (27) zeigt einen reduzierten Luftstrom an. Entweder liegt eine Verstopfung vor (siehe Seite 7, Verstopfungen beseitigen) oder die Filtertüte muss gewechselt werden. Je nach Art des Füllgutes kann ein Wechsel erforderlich sein, ohne dass die Filtertüte bis oben gefüllt ist.

* Je nach Modell.

Wechsel der Filtertüte

Zum Wechseln der Filtertüte (28) den Filterdeckel (6) auf der Oberseite mit Hilfe des Verschlusshebels(29) entriegeln und aufschwenken. Die Filtertüte mit dem Filtertütendeckel (30) schließen und aus dem Filterraum herausheben. Legen Sie die neue Filtertüte in den Filterraum ein. Bitte achten Sie hierbei auf die Positionierungspfeile auf der Filtertüte. Diese zeigen die korrekte Positionierung der Filtertüte an. Die grüne Lasche an der linken Seite muss über dem Metallhebel liegen. Beim Schließen des Filterdeckels wird der Metallhebel zur Seite gedrückt. Der Verschlusshebel des Filterdeckels muss spürbar einrasten. Bei nicht korrekt eingelegter Filtertüte lässt sich der Filterdeckel nicht schließen.

Motorschutzfilter / Elektret-Abluftfilter

Der Motorschutzfilter (31) ist nur zugänglich nach Entnahme der Filtertüte. Ziehen Sie nun den Filter an seinem Bügel nach oben heraus. Beim Einsetzen eines neuen Motorschutzfilters muss dieser fest angedrückt werden. Der Motorschutzfilter muss gewechselt werden, wenn er stark verschmutzt ist oder spätestens nach 20 Filtertüten. Gleichzeitig sollte auch der außen liegende Abluftfilter (11) gewechselt werden. Hierzu müssen die beiden Filterbefestigungsringe (12) vorsichtig gelöst und seitlich entfernt werden. Dann die beiden Kunststoffschienen aus der Nut im Filtergehäuse (5) herausziehen und den Abluftfilter entfernen. Die Montage erfolgt in umgekehrter Reihenfolge. Nur wenn der Abluftfilter richtig montiert ist, d.h. die Kunststoffschienen richtig in der Nut liegen und die Filterbefestigungsringe den Filter abdichten und verschlossen sind, kann der Abluftfilter seine Wirkung entfalten.

Entnahme der Rundbürste\*

Um die Rundbürste der Elektroteppichbürste* zu entnehmen, die Press-Taste (23) drücken und gleichzeitig das Loslager (24) nach unten wegdrehen. Die Bürste (25) etwas im Uhrzeigersinn drehen und herausziehen. Es empfiehlt sich, regelmäßig die auf der Rundbürste aufgewickelten Fäden und Haare zu entfernen.

Verstopfungen beseitigen

Erscheint das orangefarbene Signal (27) am Filterdeckel (6) bei neuwertiger Filtertüte, kann eine Verstopfung vorliegen. Zuerst den Schlauch (8) an der Schlauchdüse überprüfen. Wenn dort nur eine geringe Saugwirkung spürbar ist, ist er verstopft.

Danach den Schlauch durch Drehen des Sicherungsrings (32) an der Innenseite des Deckels lösen.

Stecken Sie dann die Schlauchdüse (9) in den Schlauchstutzen des Filterdeckels (6) und saugen sie von der anderen Seite aus. Dazu den Schlauch an der Verstopfung dehnen und mit der flachen Hand auf die Öffnung des Schlauches klopfen. Überprüfen Sie auch den Saugkanal an der Einsteckstelle (33) für die Schlauchdüse (9)!

* Je nach Modell.

Den Schlauch niemals mit einem Stab reinigen!

Danach das Gelenk (14) des Saugvorsatzes an der Einsteckstelle des Staubsaugers und dann ggf. durch die Klappe (34) auf der Unterseite der Elektroteppichbürste* überprüfen. Stellen Sie sicher, dass sich zwischen der Klappe und der Einsteckstelle im Gelenk keine Verstopfung befindet.

* Je nach Modell.

Befestigung der Zubehöraufnahme

Zur Befestigung der Zubehöraufnahme am Stiel des SEBO FELIX schrauben Sie beide Hälften (36) mit Hilfe eines Schraubenziehers auseinander. Die beiden Hälften werden nun von der Spitze des Dreiecks an um den Stiel gelegt und mit Hilfe der Schraube (35) wieder befestigt. Anschließend können die Polster- (7) und die Fugendüse (8) einfach auf die Zubehöraufnahme geschoben werden. Sie sind im Handumdrehen griffbereit und können an der Schlauchdüse adaptiert werden, um Treppen, Möbel, etc. zu reinigen.

9. Hinweis zur Entsorgung

Sie können dieses Gerät kostenlos an jeder öffentlichen Sammelstelle abgeben. Weitere Informationen erhalten Sie durch Ihre Kommune.

10. Technische Daten

Staubsauger:

Gebläsemotor.... 1000 Watt max.... 1300 Watt

Unterdruck 225 mbar

[2300mm Ws]

Luftmenge....50 l/s

Filtertüte 3,5 Liter, 3- lagig

Gewicht 4,5kg - 7,2 kg *

Isolationsklasse ...... II, doppelt isoliert

Anschlussleitung 9,5 Meter

Elektroteppichbürste\* :

Bürstenmotor, FELIX 1 .... 31cm, 175 Watt

Bürstenmotor, FELIX 2 .... 37cm, 200 Watt

Arbeitsbreite, Elektroteppichbürste.. 31cm / 37cm

Bürstenantrieb ....Zahnriemen

Bürstendehzahl 2700 U/min

* Je nach Modell

Arbeiten an der elektrischen Installation dürfen nur von Sachkundigen ausgeführt werden.
