Produkttyp	Drahtloser N-Router
Modell	HWNRI 300
Marke	Hercules
Abmessungen (ca.)	150 x 100 x 30 mm
Gewicht (ca.)	300 g
Stromversorgung	Externes Netzteil; Eingang: 200-240 V, 50/60 Hz; Ausgang: 9 V DC, 1 A
Netzwerkstandards	IEEE 802.11b/g/n, IEEE 802.3u (Fast Ethernet)
Datenraten	802.11b: bis 11 Mbit/s; 802.11g: bis 54 Mbit/s; 802.11n: bis 300 Mbit/s (2.4 GHz, 40 MHz Kanal)
Anschlüsse	4x RJ-45 LAN (10/100 Mbit/s), 1x RJ-45 WAN (10/100 Mbit/s), 1x Stromanschluss
Antennen	3 abnehmbare, justierbare 3-dBi-Antennen
WLAN-Sicherheit	WEP (64/128-Bit), WPA-PSK (TKIP/AES), WPA2 (TKIP/AES), WPA-Mixed
Firewall	SPI-Firewall, MAC-/IP-Adressfilter, URL-Blockierung
WPS (Wi-Fi Protected Setup)	Ja (Taste am Gerät und im WiFi Manager N)
Minimale Systemanforderungen	Intel Pentium III, 64 MB RAM, CD-ROM-Laufwerk, Ethernetadapter; Windows 2000/XP/Vista
Lieferumfang	Router, CD-ROM (Installationsassistent und Handbuch), Schnellstartanleitung, Ethernetkabel, Netzteil, ggf. Wireless-N-USB-Key
Reinigung	Vor Reinigung Netzstecker ziehen; nur weiches Tuch verwenden, keine Sprühreiniger
Sicherheitshinweise	Nicht öffnen; vor Feuchtigkeit, Hitze und direkter Sonneneinstrahlung schützen; Netzabdeckung nicht abdecken
Entsorgung	Elektro-Altgeräte nicht im Hausmüll entsorgen, sondern an einer Sammelstelle abgeben

Häufig gestellte Fragen - HWNRI 300 HERCULES

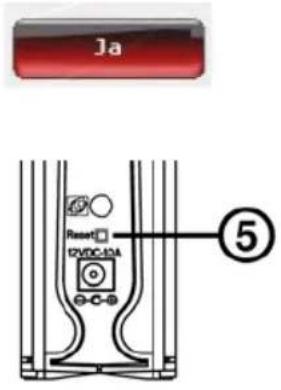

Wie setze ich den Router auf die Werkseinstellungen zurück?

Drücken Sie auf der Rückseite des Routers die Reset-Taste für etwa 5 Sekunden, bis die LEDs aufleuchten. Der Router startet neu und alle Einstellungen werden auf die Werkseinstellungen zurückgesetzt.

Wie ändere ich das Passwort für den Zugriff auf den WiFi Manager N?

Öffnen Sie den WiFi Manager N, klicken Sie auf Passwort ändern im Anmeldefenster. Geben Sie das alte Passwort (standardmäßig 123456) und dann zweimal das neue Passwort ein. Klicken Sie auf Bestätigen und Verbinden.

Wie verbinde ich ein Gerät per WPS mit dem Router?

Drücken Sie auf der Rückseite des Routers die WPS-Taste. Sie haben dann zwei Minuten Zeit, um am anderen Gerät (z. B. USB-Key) ebenfalls die WPS-Taste zu drücken. Alternativ nutzen Sie die PIN-Methode im WiFi Manager N.

Welche Sicherheitseinstellungen sind für mein WLAN am besten?

Wir empfehlen WPA2 (AES) oder WPA-WPA2 Mixed mit einem starken Passwort (mindestens 8 Zeichen). Vermeiden Sie WEP oder ungesicherte Netzwerke.

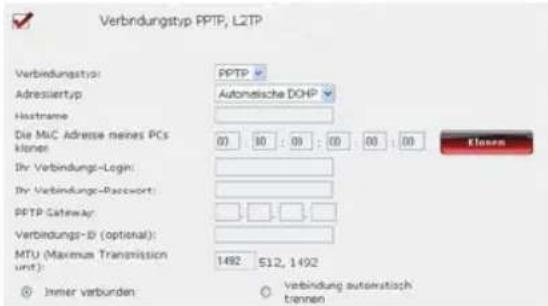

Wie konfiguriere ich die Internetverbindung?

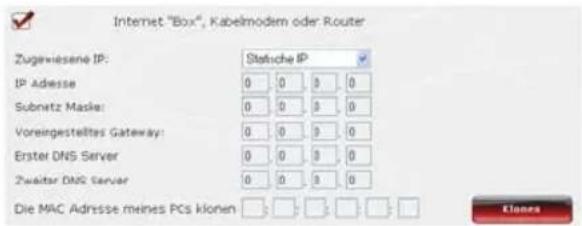

Gehen Sie im WiFi Manager N zu Allgemeine Einstellungen > WAN-Einstellungen. Wählen Sie Ihren Verbindungstyp (z. B. PPPoE für ADSL oder DHCP für Kabelmodem) und geben Sie die von Ihrem Internetanbieter erhaltenen Daten ein. Klicken Sie auf Hinzufügen und Sichern.

Wie aktualisiere ich die Firmware des Routers?

Laden Sie die neueste Firmware von der Hercules-Website herunter. Öffnen Sie den WiFi Manager N, gehen Sie zu Werkzeugkasten > Firmware-Update. Wählen Sie die heruntergeladene Datei aus und klicken Sie auf Aktualisieren. Unterbrechen Sie den Vorgang nicht.

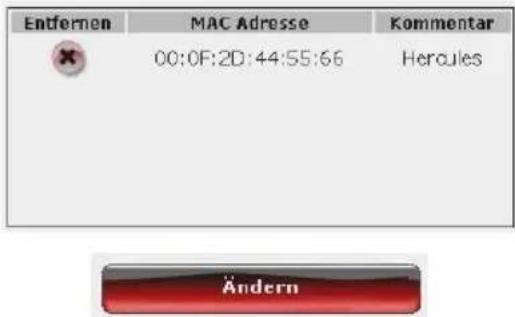

Wie schränke ich den Zugriff auf mein WLAN über MAC-Adressen ein?

Im WiFi Manager N unter Ihre WiFi-Verbindungsparameter aktivieren Sie die MAC-Adressfilterung. Fügen Sie die MAC-Adressen der Geräte hinzu, die Zugriff haben sollen. Nur diese Geräte können sich dann verbinden.

Wie ändere ich den Netzwerknamen (SSID)?

Gehen Sie im WiFi Manager N zu Ihre WiFi-Verbindungsparameter. Ändern Sie das Feld Netzwerkname (SSID) auf einen beliebigen Namen (max. 32 Zeichen). Klicken Sie auf Ändern.

Was tun, wenn ich keine Verbindung zum Internet herstellen kann?

Prüfen Sie, ob alle Kabel richtig angeschlossen sind und die LEDs leuchten. Stellen Sie sicher, dass Ihr Computer auf automatische IP-Adresse und automatische DNS-Server eingestellt ist. Überprüfen Sie die WAN-Einstellungen im WiFi Manager N auf Richtigkeit.

Wie installiere ich den Router ohne CD?

Sie können den Router auch manuell konfigurieren: Verbinden Sie Router und Computer per Ethernetkabel, öffnen Sie einen Browser und geben Sie 192.168.2.1 ein. Melden Sie sich mit dem Standardpasswort 123456 an und folgen Sie dem Installationsassistenten im WiFi Manager N.

BEDIENUNGSANLEITUNG HWNRI 300 HERCULES

Durch klicken auf das Inhaltsverzeichnis gelangen Sie zu dem entsprechenden Kapitel

1. IHR HERCULES WIRELESS N ROUTER....4

1.1. Empfehlungen 4
1.2. Spezifikationen....4
1.3. Minimale Systemanforderungen 5
1.4. Packungsinhalt....5
1.5. Vorderansicht....6
1.6. Anschlußübersicht....6

2. INSTALLATION IHRES HERCULES MODEM ROUTER 7

2.1. Positionierung Ihres Hercules Wireless N Router ....7

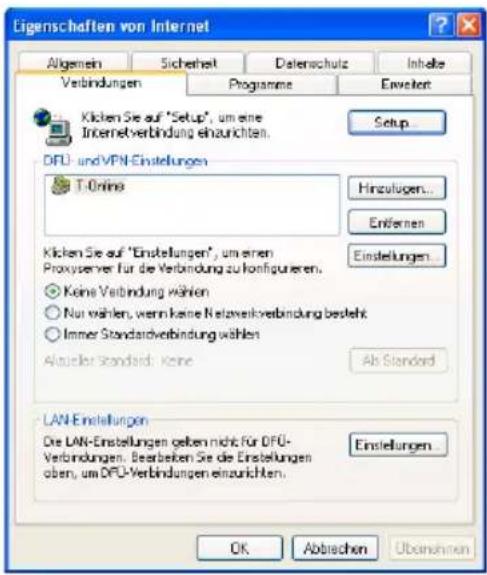

2.2. Deinstallation Ihres Modems oder deaktivieren der automatischen Verbindung zu Ihrem Modem 8
2.3. Umgehen des Inhaltsratgebers (Kindersicherung) 9

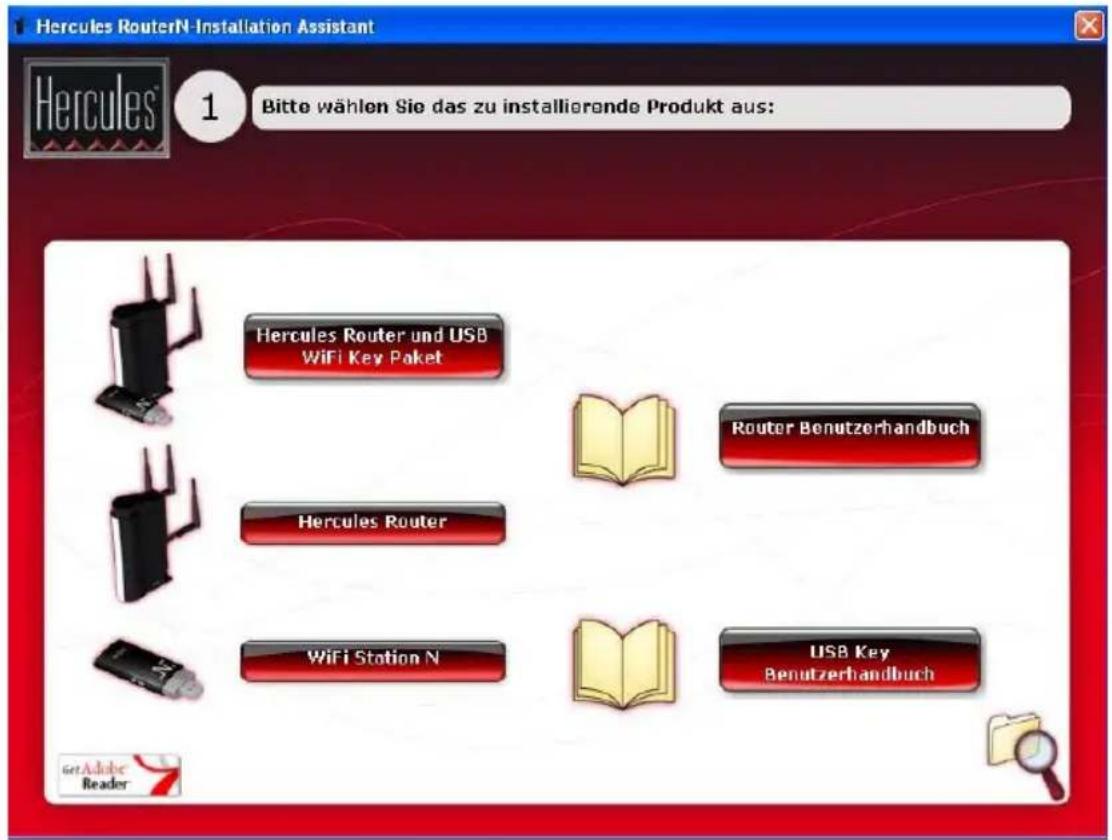

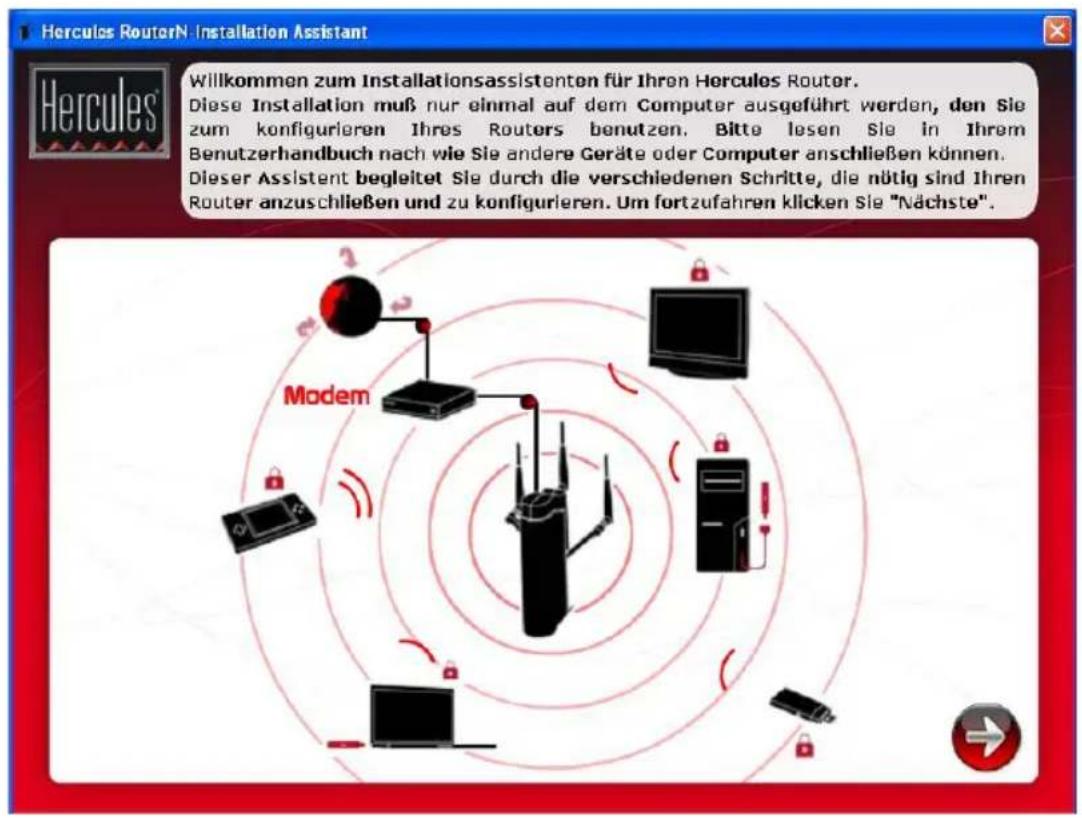

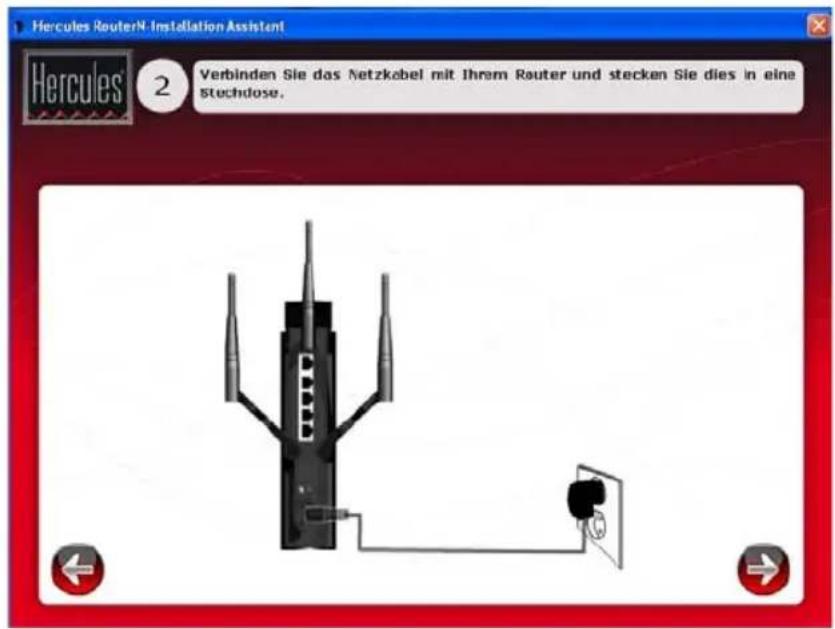

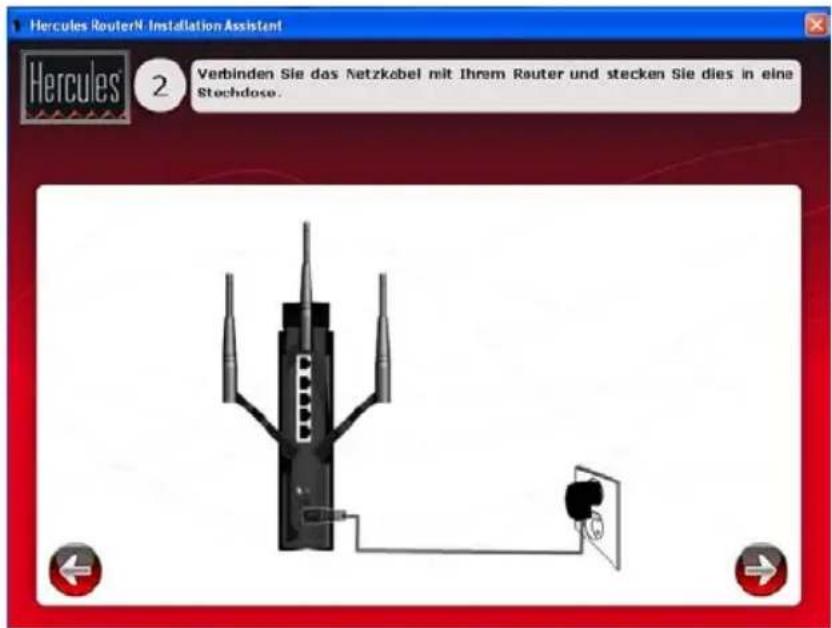

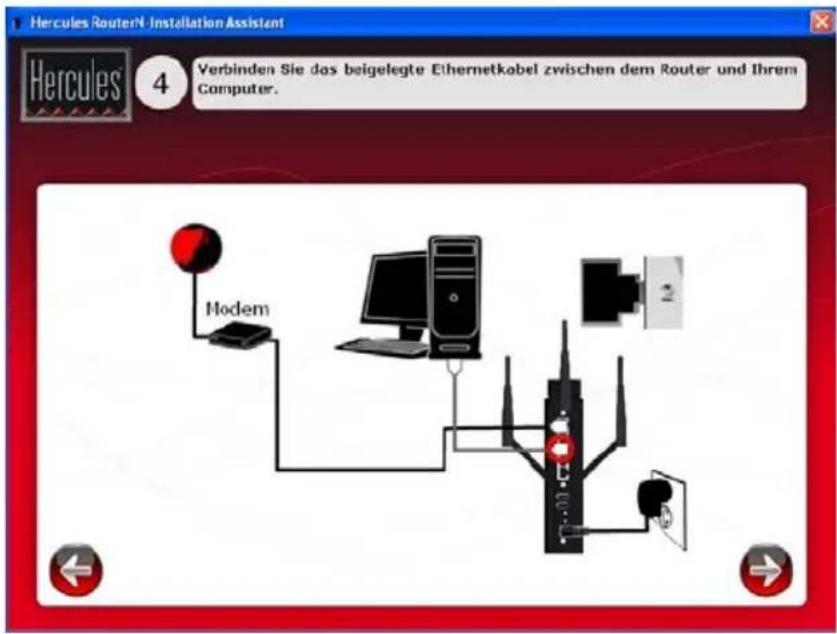

2.4. Starten des Hercules Wireless N Router Installationsassistenten ....10

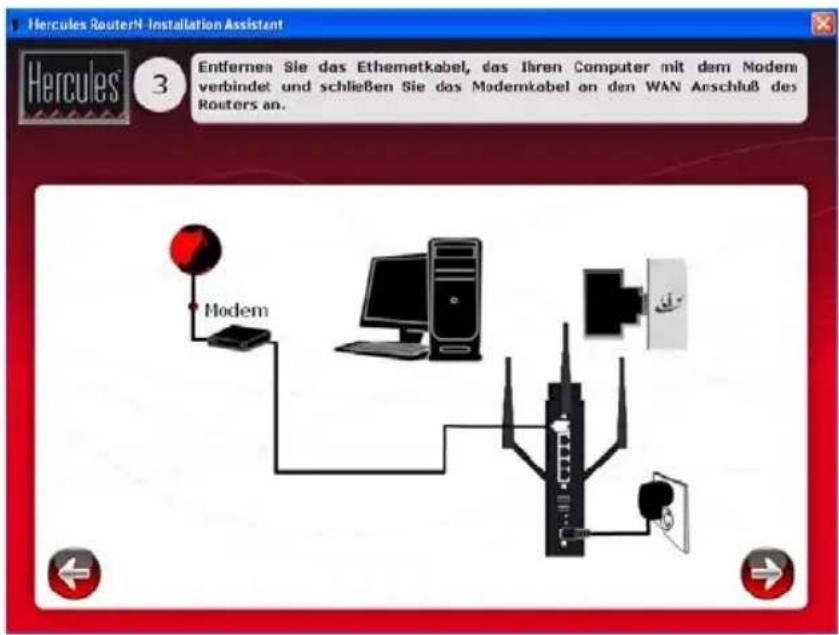

2.5. Nur den Hercules Wireless N Router installieren ....11

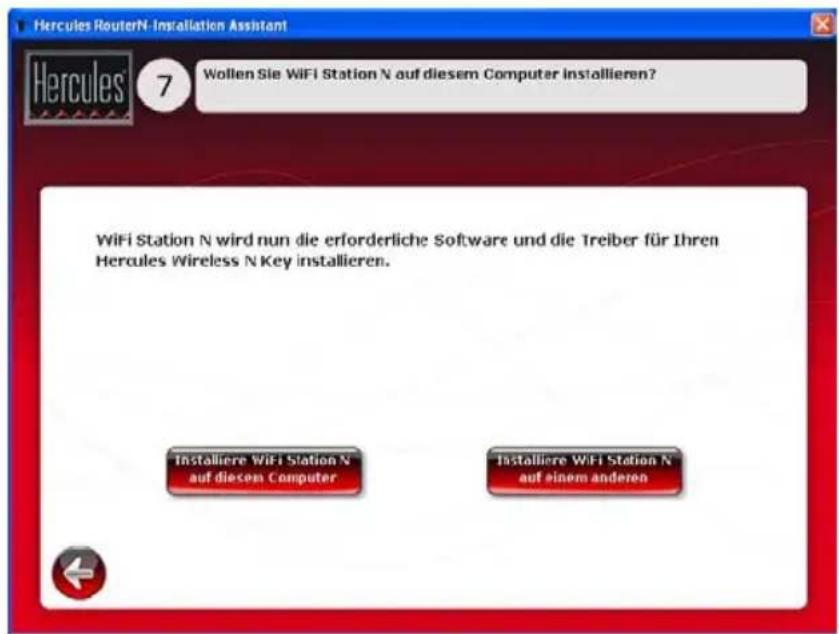

2.6. Installation des Hercules Pack (Hercules Wireless N Router + Wireless N USB Key)....14
2.7. Nur den Wireless N USB Key installieren....19
2.8. Durchsuchen der CD-ROM....20

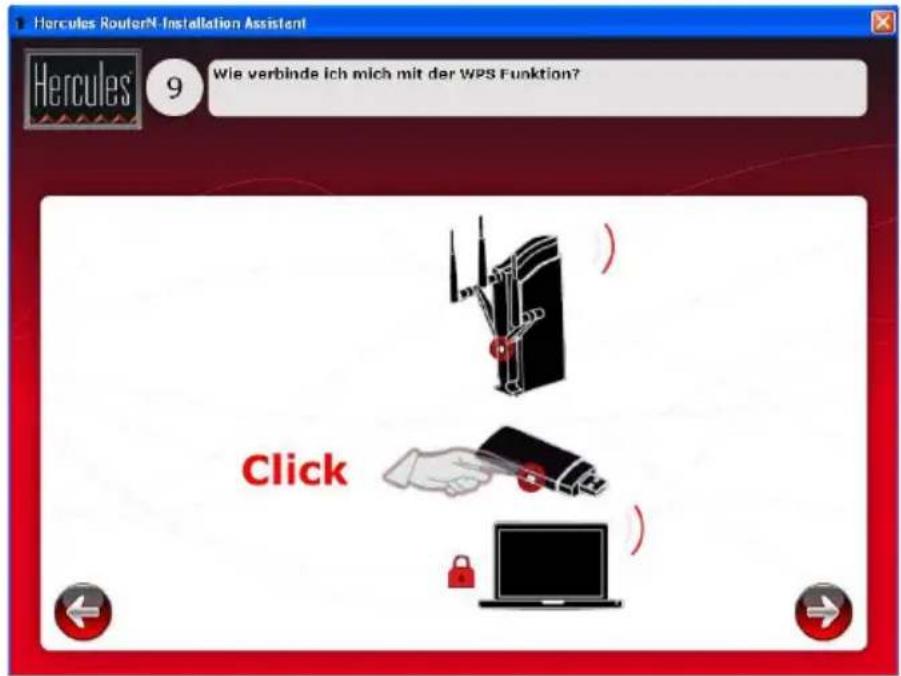

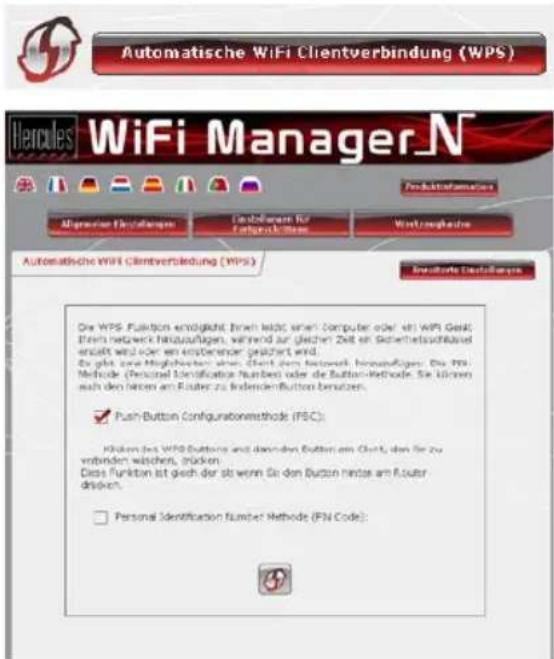

2.9. Verbinden mit einem Netzwerk mit Wi-Fi Protected Setup™ 20

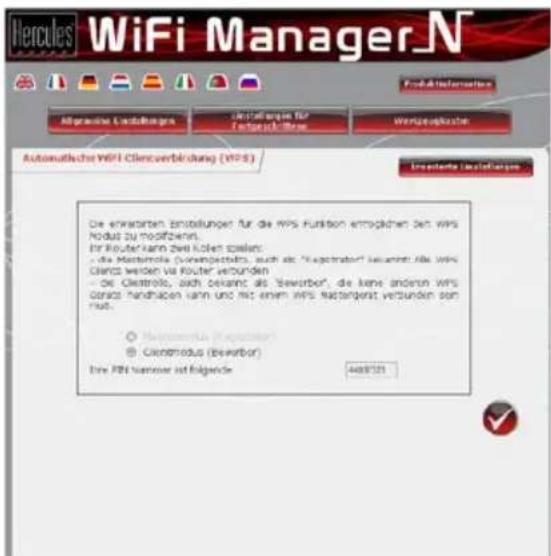

2.9.1. Verbinden mit einem Netzwerk im Mastermodus....20

3. WIFI MANAGER N, DAS VIELSEITIGE DIENSTPROGRAMM 23

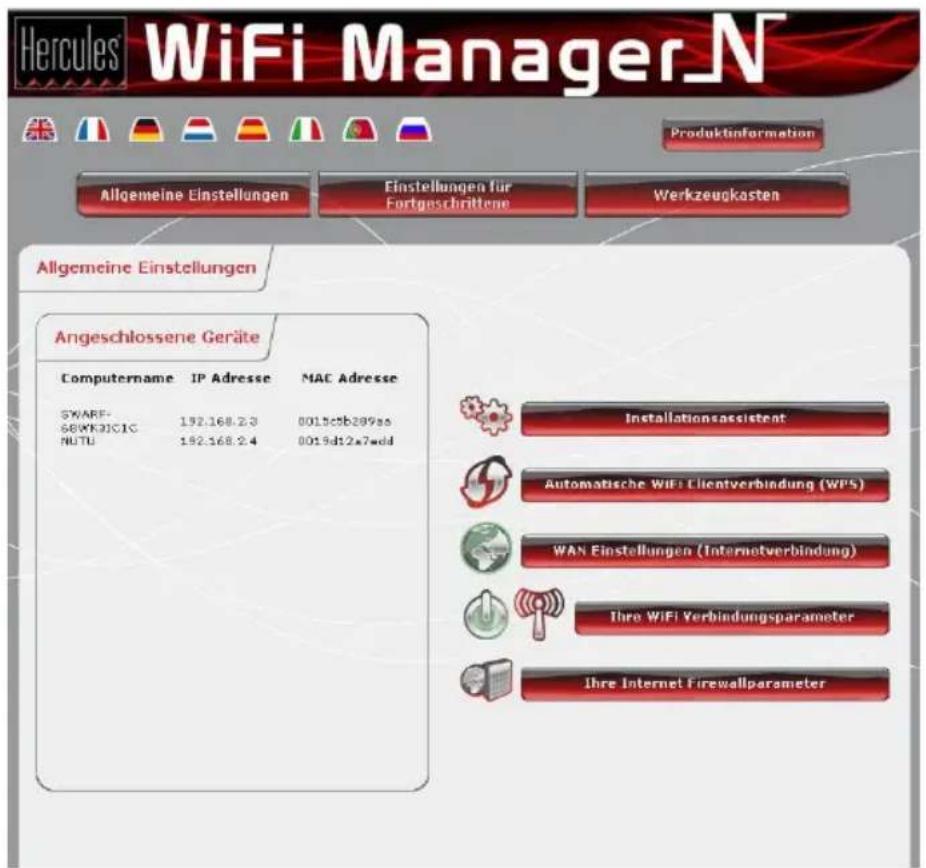

3.1. Willkommen im WiFi Manager N....23

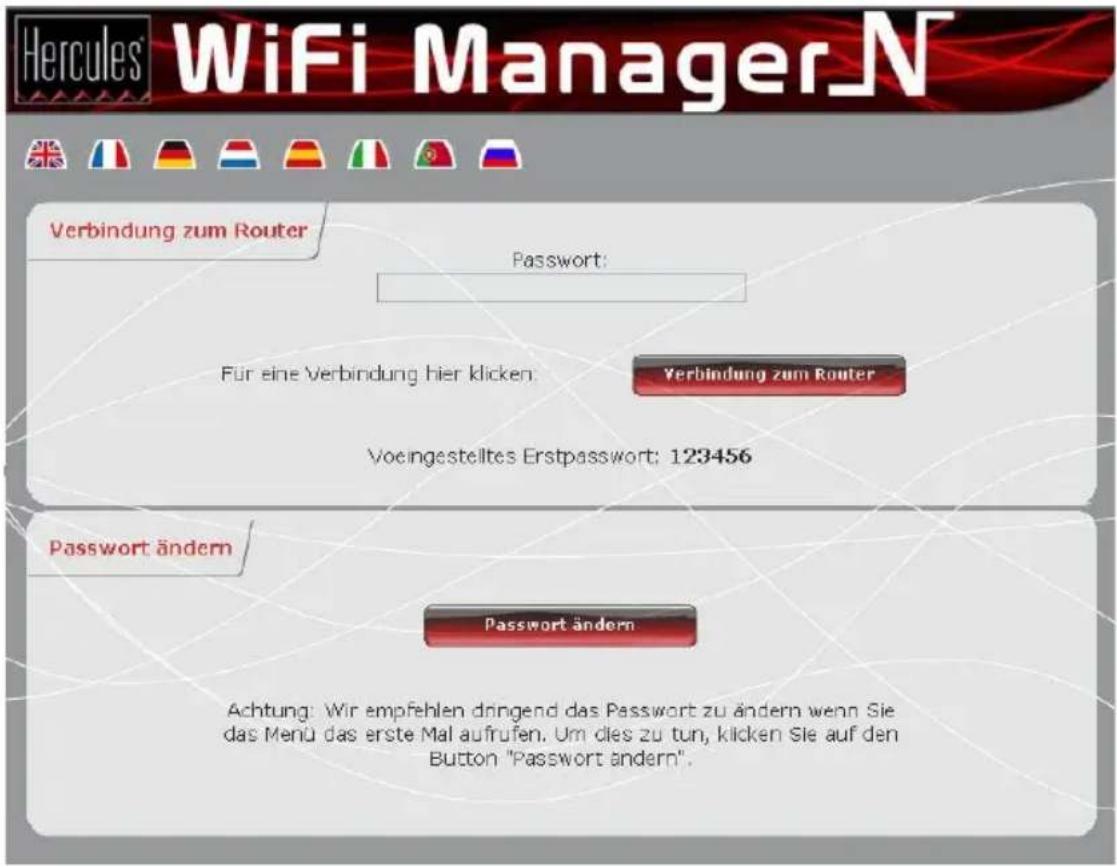

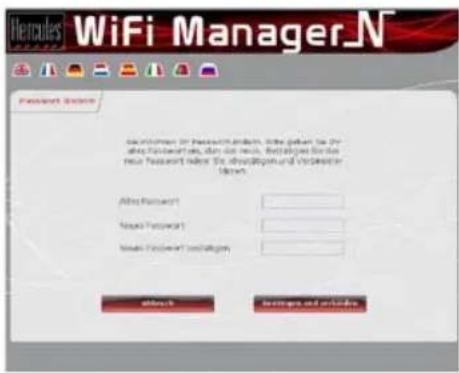

3.2. Ändern des Paßwortes im WiFi Manager N! 24
3.3. Navigation im Interface des WiFi Managers N 25
3.4. Leichte Anpassung Ihres Hercules Wireless N Router....25

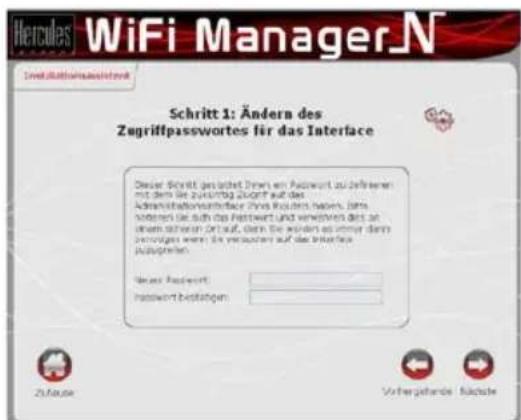

3.4.1. Schritt 1: Ändern des Paßwortes für den Zugang zum Interface....26

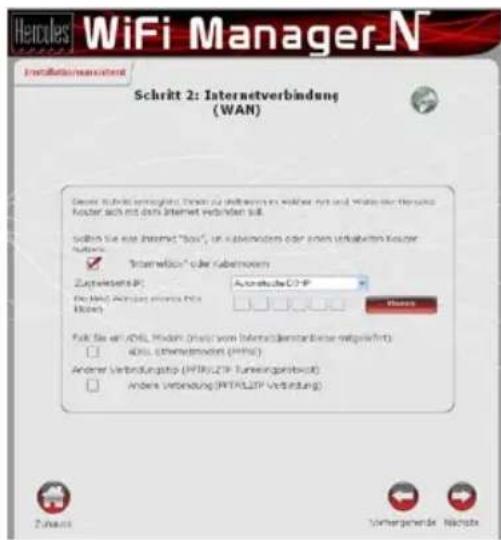

3.4.2. Schritt 2: Internetverbindung (WAN)....26

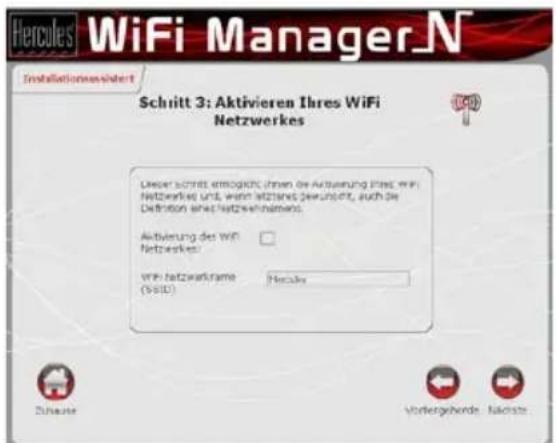

3.4.3. Step 3: Aktivierung Ihres WiFi Netzwerks 28

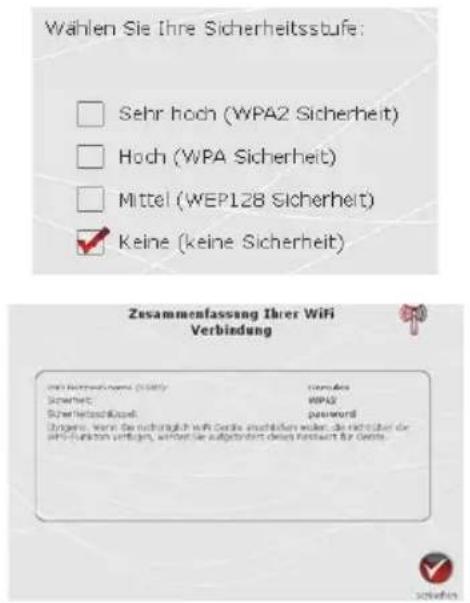

3.4.4. Schritt 4: Auswahl der Sicherheit für Ihr WiFi Netzwerk....29

3.5. Gemeinsame Nutzung der Internetverbindung via des Routers 31

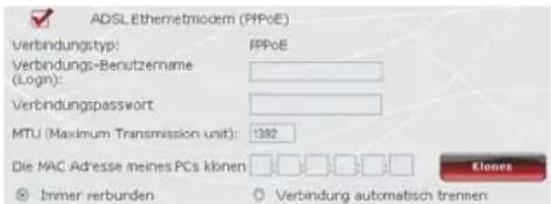

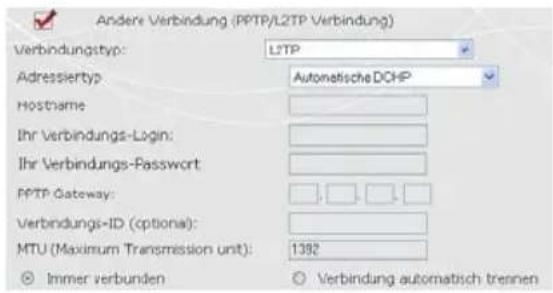

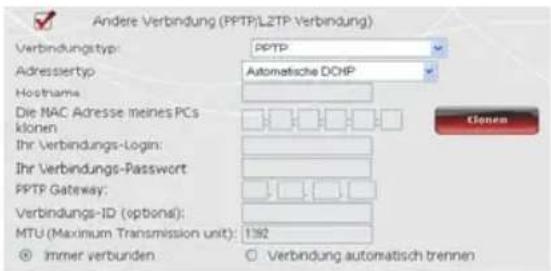

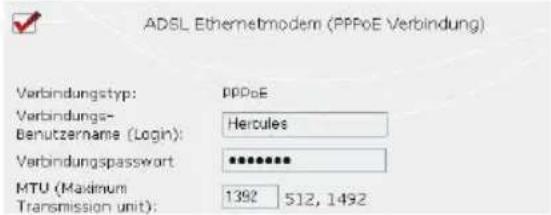

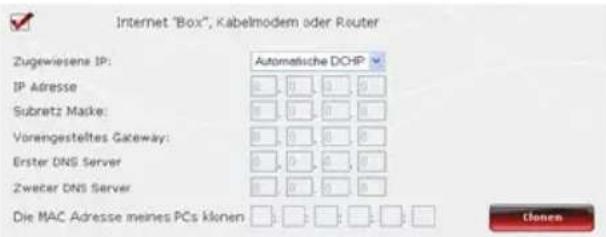

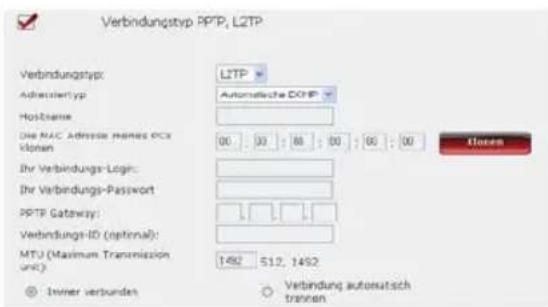

3.5.1. Auswahl Ihrer Internetverbindung.... 32
3.5.2. Testen Ihrer Internetverbindung 34
3.5.1. Beseitigen von Problemen beim Zugang zum WiFi Manager oder dem Internet...... 34

3.6. Meistern Sie Ihr WiFi Netzwerk im Handumdrehen....38

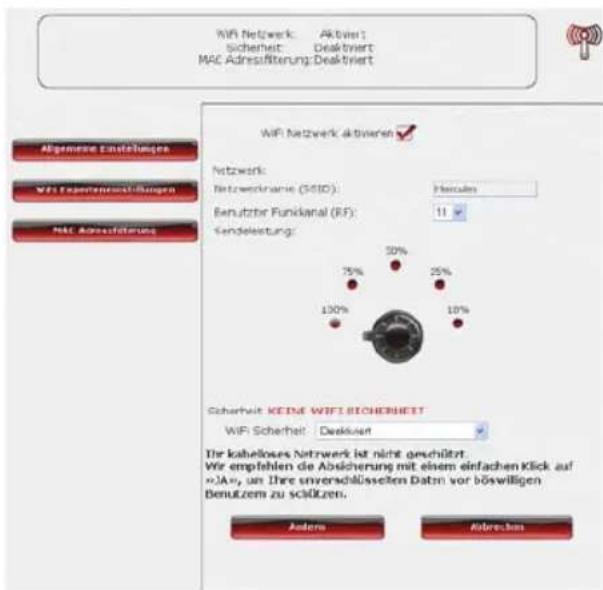

3.6.1. Anpassenlhes WiFi Netzwerks....38

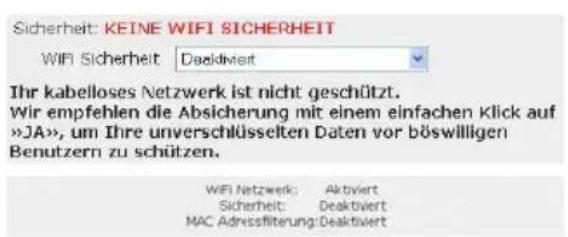

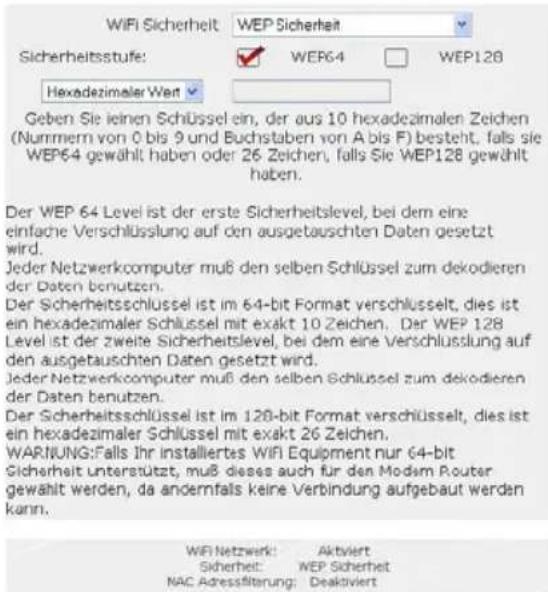

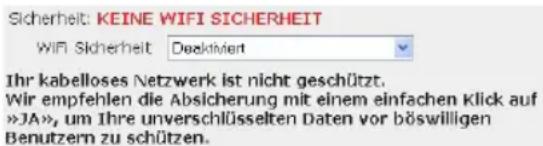

3.6.2. Sichern Ihres WiFi Netzwerks 39
3.6.3. Limitieren des Zugangs in Ihrem WiFi Netzwerk für WiFi Computer oder Geräte...... 43
3.6.4. Deaktivieren Ihres WiFi Netzwerks....45
3.6.5. Emeutes Aktivieren Ihres WiFi Netzwerks 45

3.7. Die Firewall: Ihr ultimativer Schutz gegen Internetangriffe....46

4. WILLKOMMEN ZUR WIRELESS ATTITUDE™! 47

4.1. Einige wichtige Punkte, die Sie sich merken sollten....47
4.2. Computer mit Windows Vista: Gemeinsame Nutzung von Ordnem, eines Druckers oder einer ADSL Verbindung 47

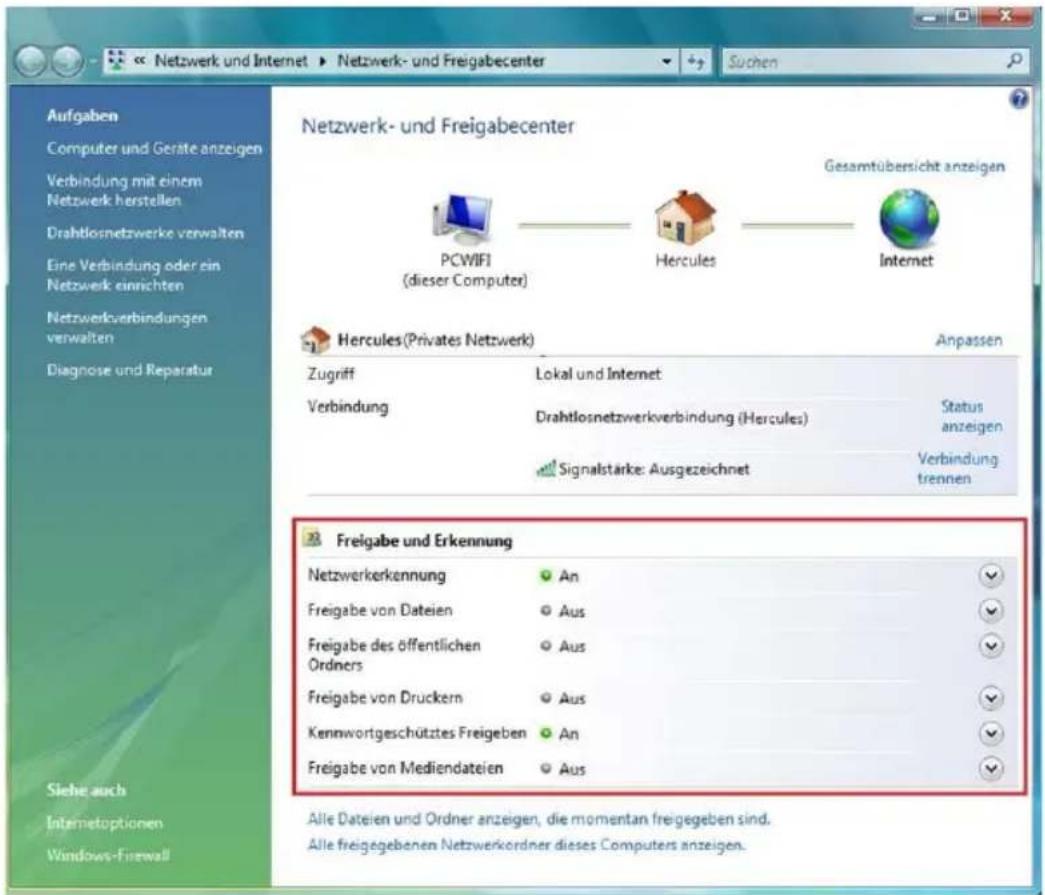

4.2.1. Gemeinsame Nutzung aktivieren 47

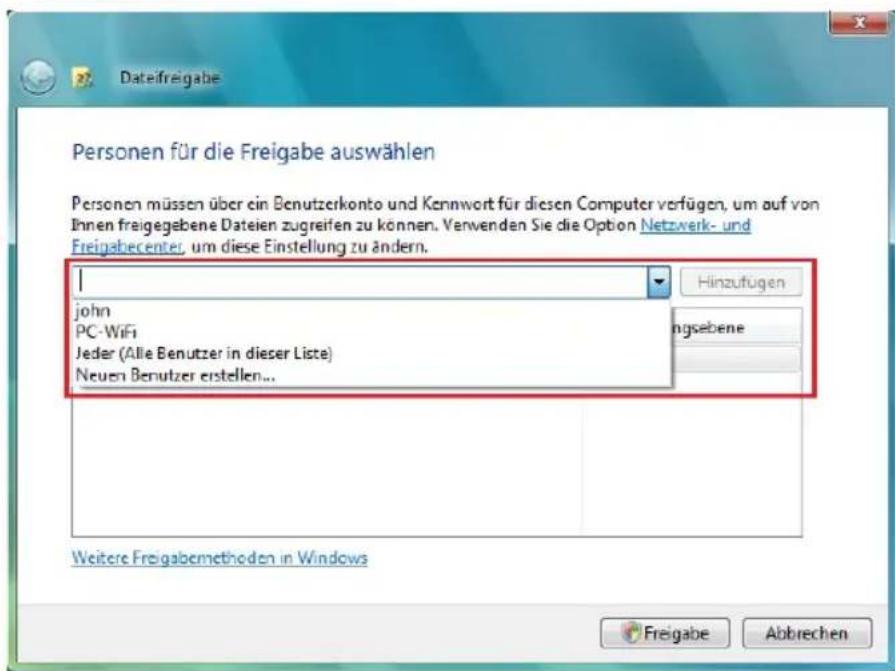

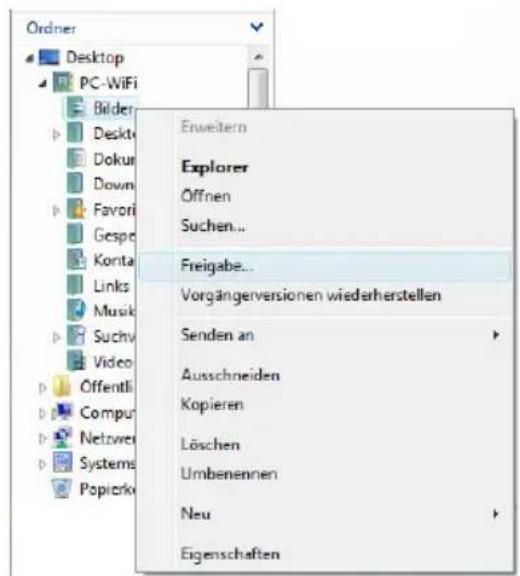

4.2.2. Windows Vista: Gemeinsame Nutzung von freigegebenen oder persönlichen Ordnern....51

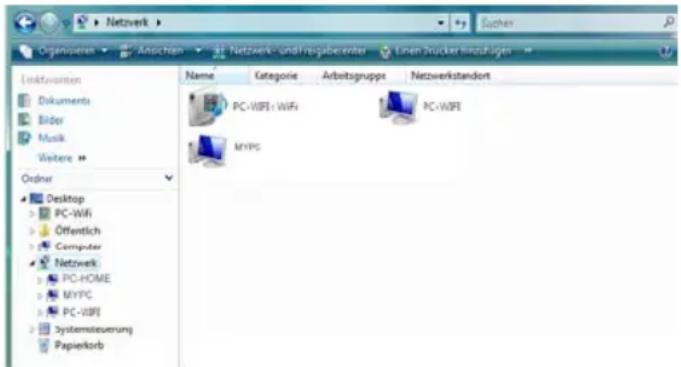

4.2.3. Comput er mit Windows Vista: Zugang zu freigegebenen Ordnern.

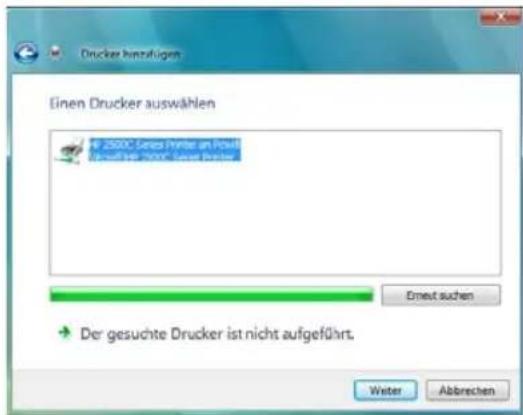

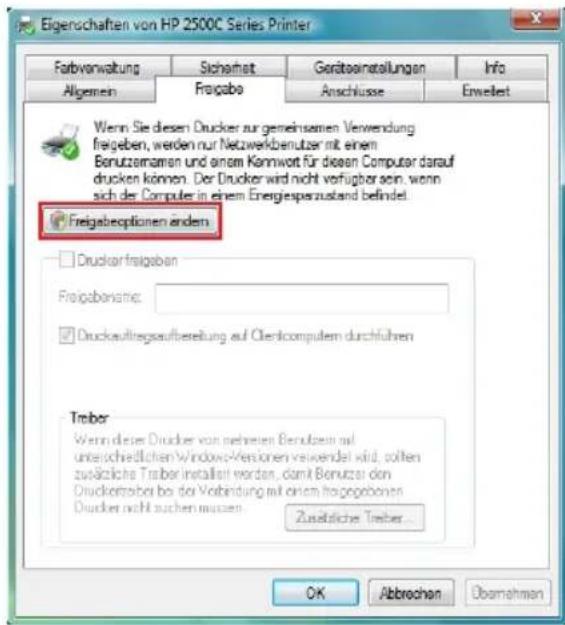

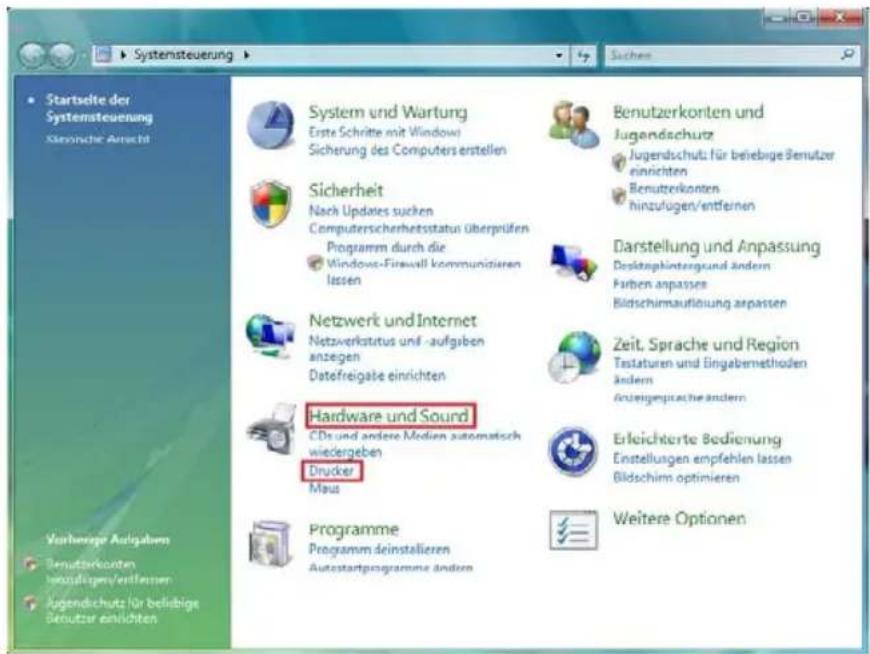

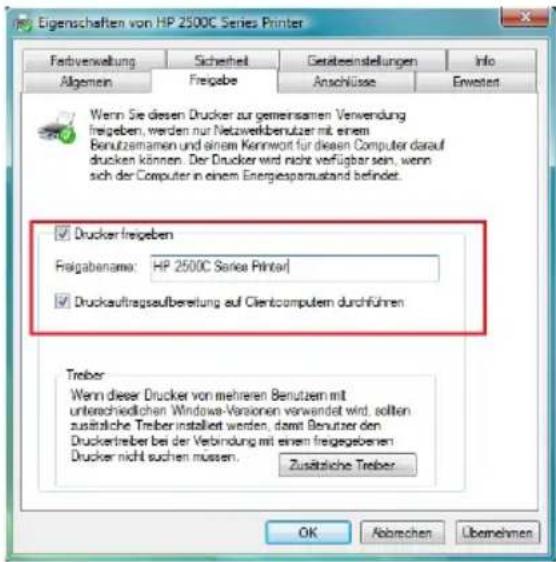

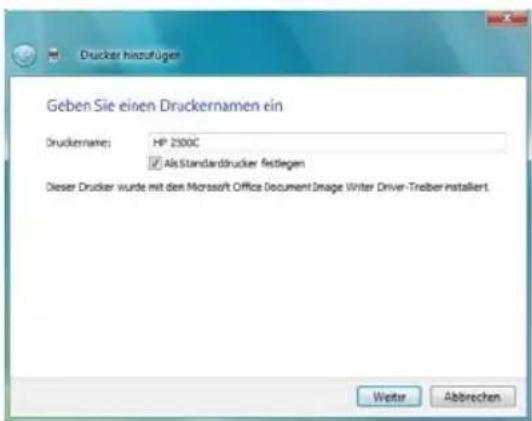

4.2.4. Windows Vista: Druckerfreigabe 52

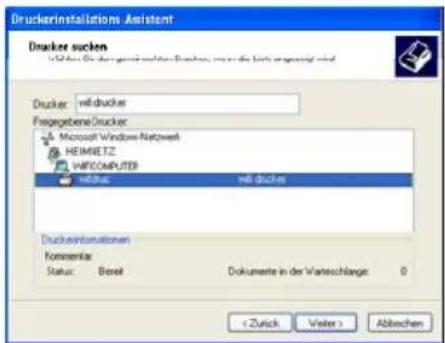

4.2.5. Comput er mit Windows Vista : Zugriff auf freigegebenen Drucker ....

4.2.6. Windows Vista: Freigabe einer ADSL-Verbindung in einem Infrastruktumetzwerk.... 55

4.3. Computer mit Windows XP: Freigabe von Ordnern, Drucker oder einer ADSL Verbindung..... 57

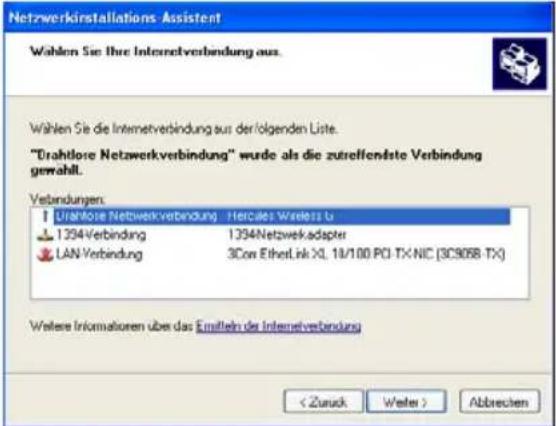

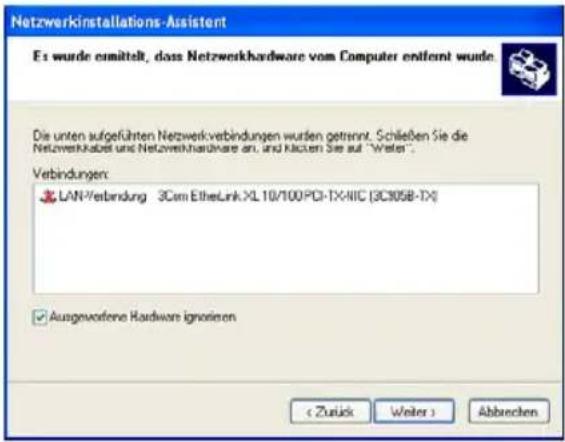

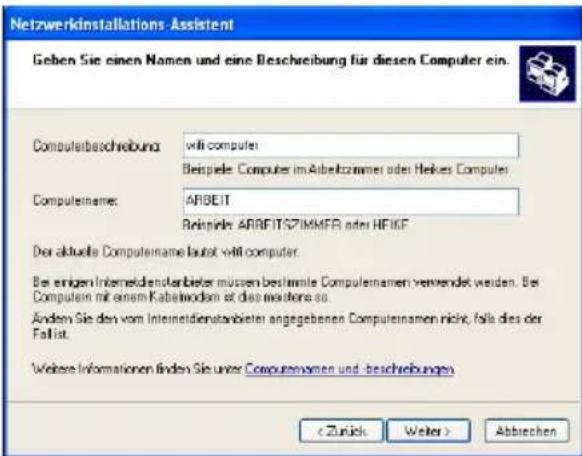

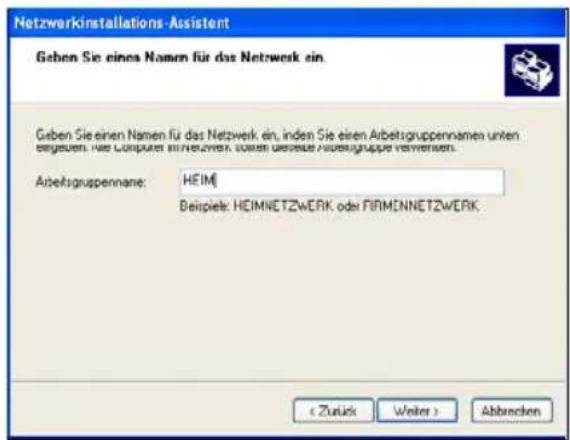

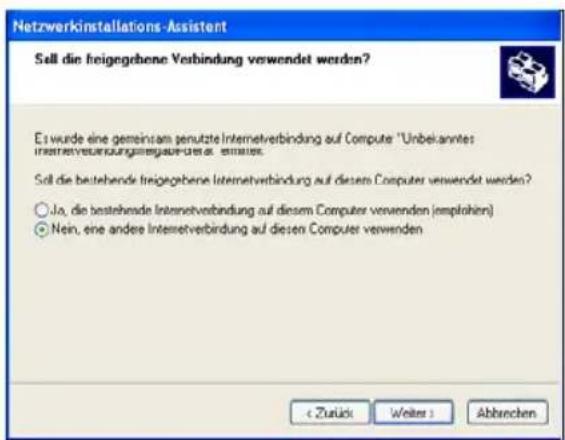

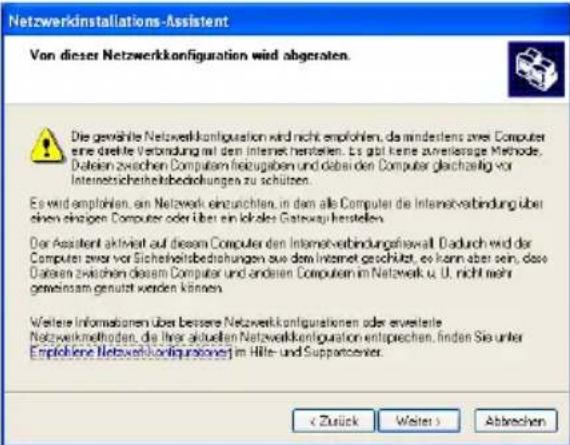

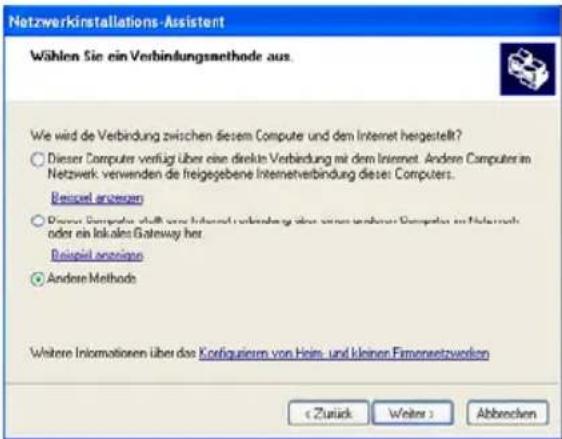

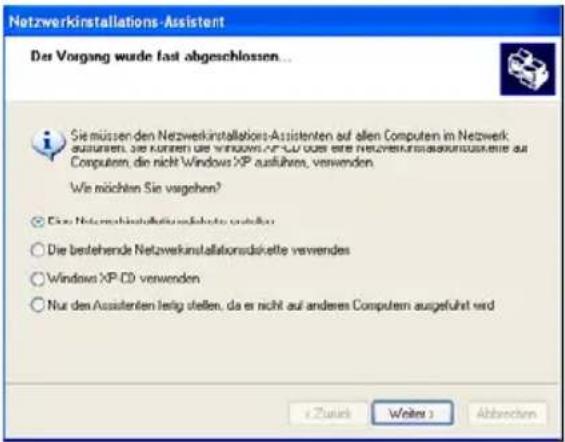

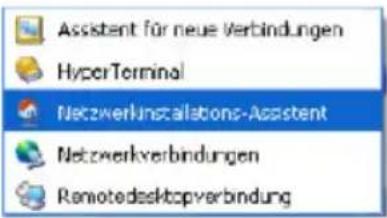

4.3.1. Windows XP: Nutzen des Netzwerk-Installationsassistenten in einem Infrastrukturmetzwerk....58

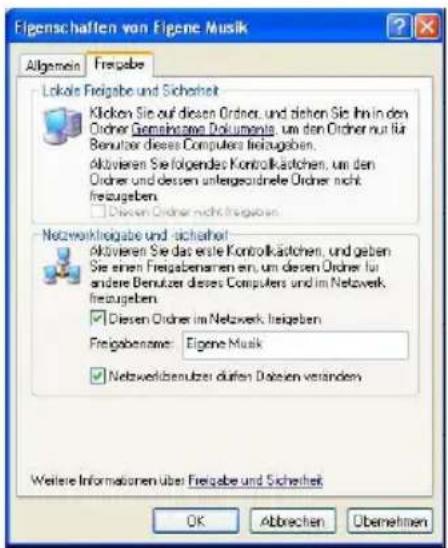

4.3.2. Windows XP: Freigabe von Ordnern 61

4.3.3. Windows XP: Zugang zu freigegebenen Ordnern 62

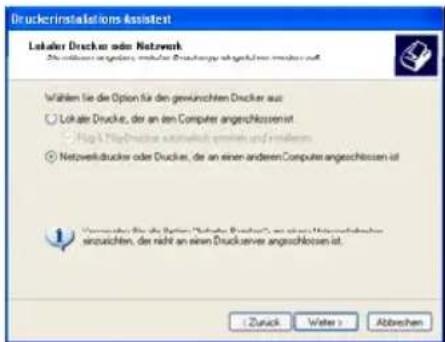

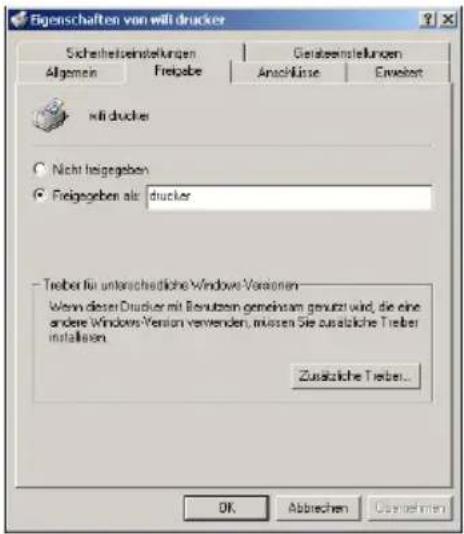

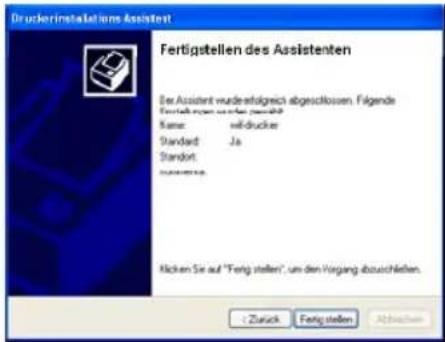

4.3.4. Windows XP: Freigabe eines Druckers 63

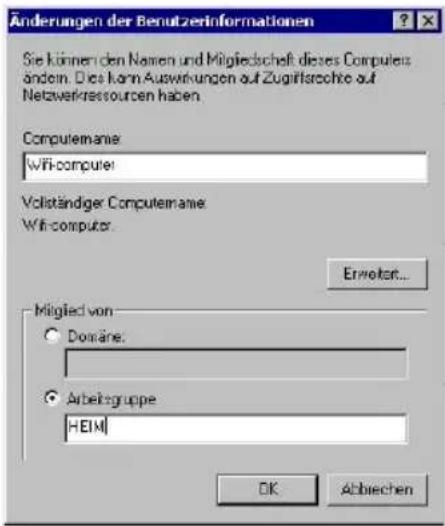

4.3.5. Windows XP: Einen Arbeitsgruppennamen ändern.... 64

4.3.6. Windows XP: Manuelles Aktivieren oder Deaktivieren der WiFi-Verbindung (nur für fortgeschrittene Benutzer).... 66

4.4. Computer mit Windows 2000: Freigabe von Ordnern, Drucker oder einer ADSL Verbindung . 66

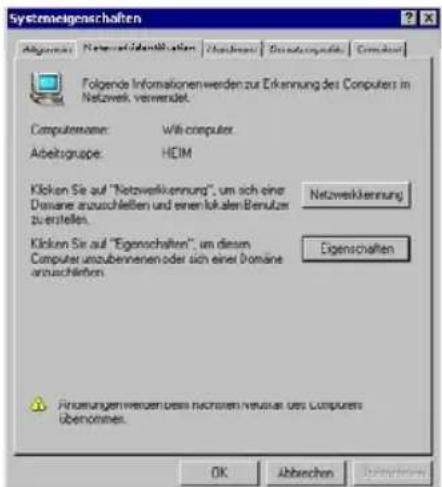

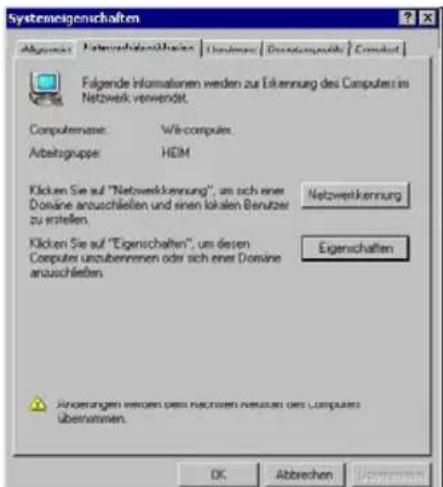

4.4.1. Windows 2000, Einrichtung einer Arbeitsgruppe.... 66

4.4.2. Windows 2000: Freigabe von Ordnem 67

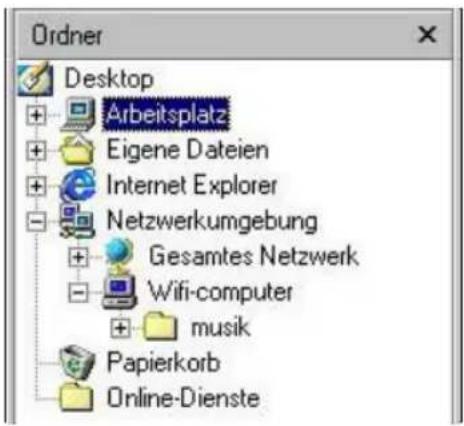

4.4.3. Windows 2000: Zugang zu freigegebenen Ordnern 67

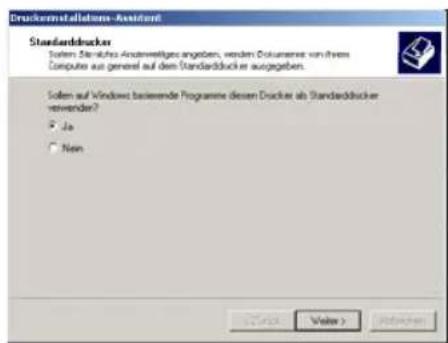

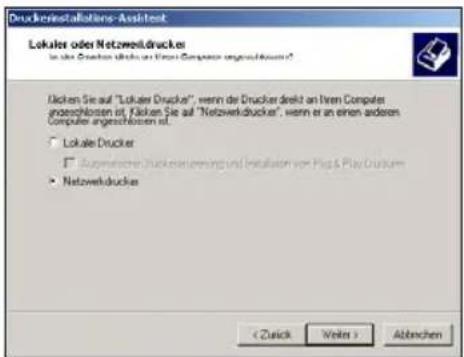

4.4.4. Windows 2000: Freigabe eines Druckers....68

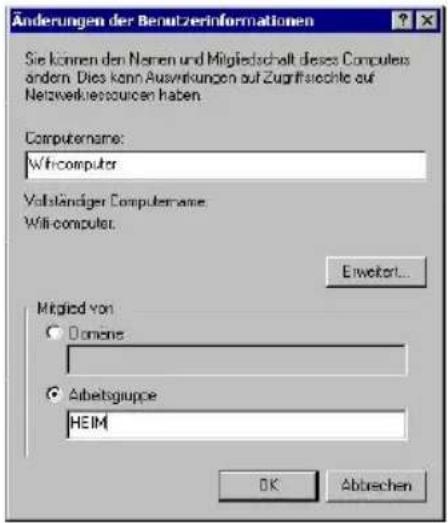

4.4.5. Windows 2000: Einen Arbeitsgruppennamen ändern 69

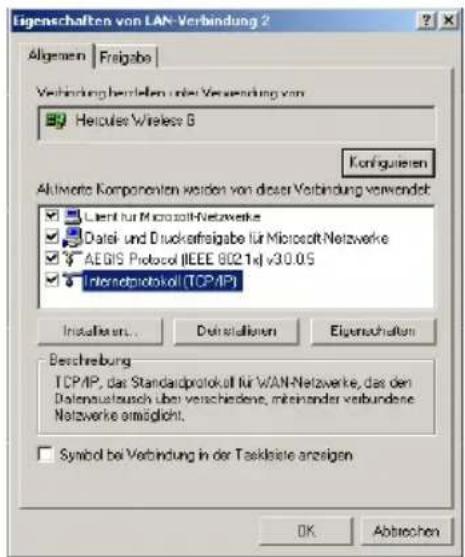

4.4.6. Windows 2000: Freigabe einer ADSL-Verbindung in einem Infrastrukturmetzwerk....71

4.4.7. Windows 2000: Manuelles Aktivieren oder Deaktivieren der WiFi-Verbindung (nur für fortgeschrittene Benutzer)....72

4.5. Computer mit Windows Me: Freigabe von Ordnern, Drucker oder einer ADSL Verbindung .... 72

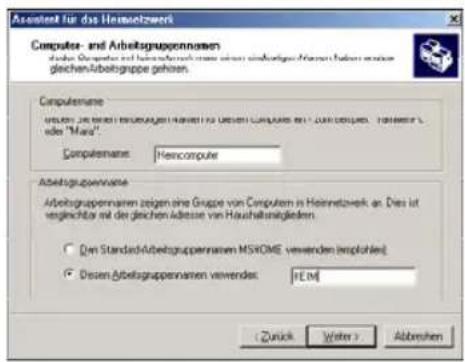

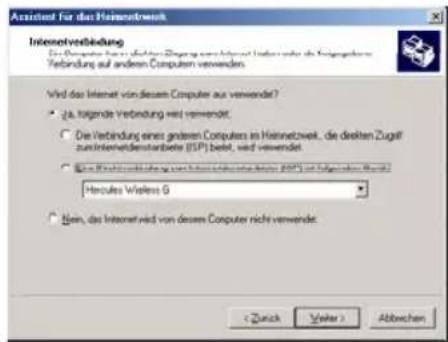

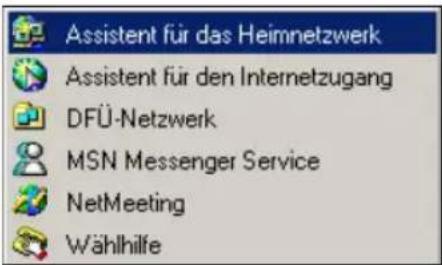

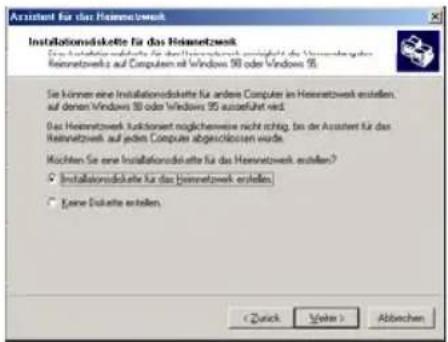

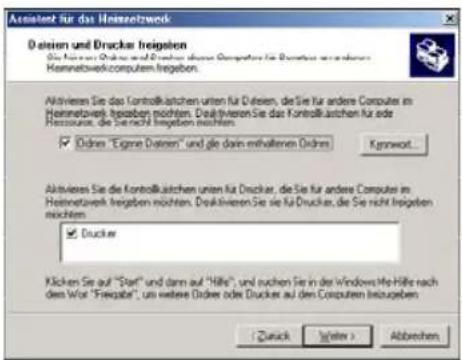

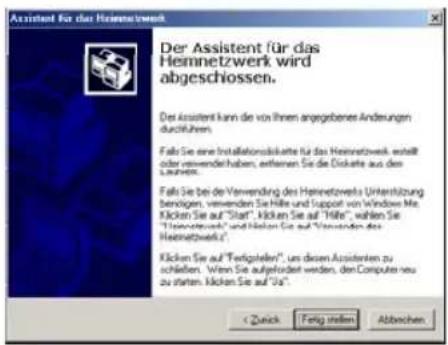

4.5.1. Windows Me: Nutzung des Heimnetzwerk Assistenten in einem Infrastruktur-Netzwerk....72

4.5.2. Windows Me: Ordner freigeben 74

4.5.3. Windows Me: Zugang zu frei gegebenen Ordnern 75

4.5.4. Windows Me: Druckerfreigabe 75

4.5.5. Windows Me: Einen Arbeitsgruppennamen ändern 77

4.5.6. Windows Me: Manuelles Aktivieren oder Deaktivieren der WiFi-Verbindung (nur für fortgeschnittene Benutzer)....78

4.6. Computer mit Windows 98 SE: Freigabe von Ordnern, Drucker oder einer ADSL Verbindung 79

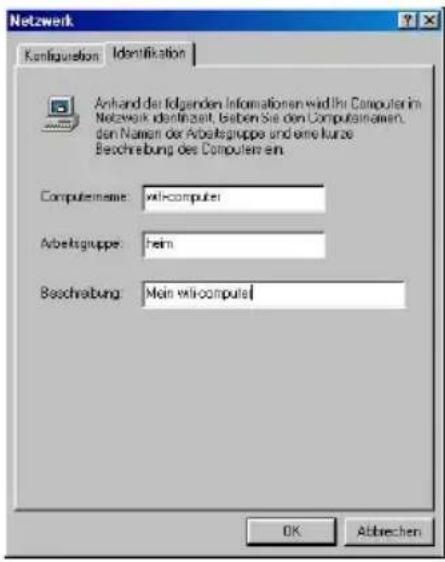

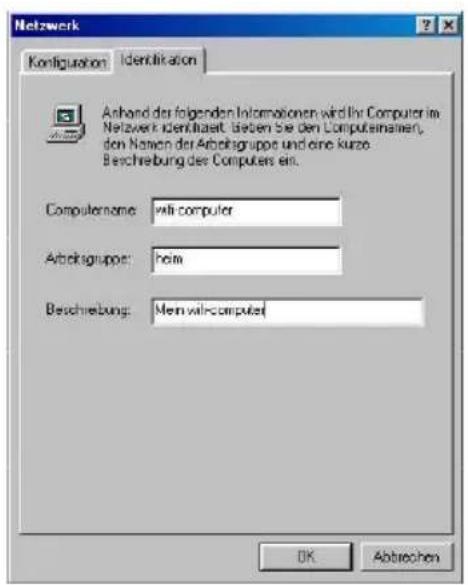

4.6.1. Windows 98 SE: Eine Arbeitsgruppe einrichten 79

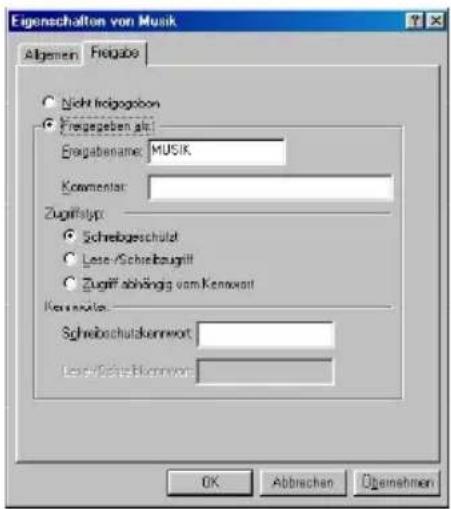

4.6.2. Windows 98 SE: Ordnerfreigabe....79

1. 1. 1. Windows 98 SE: Zugang zu frei gegebenen Ordnern....80

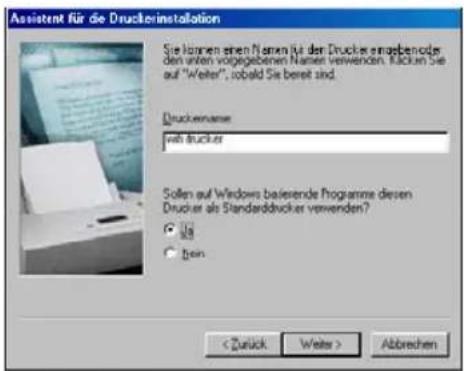

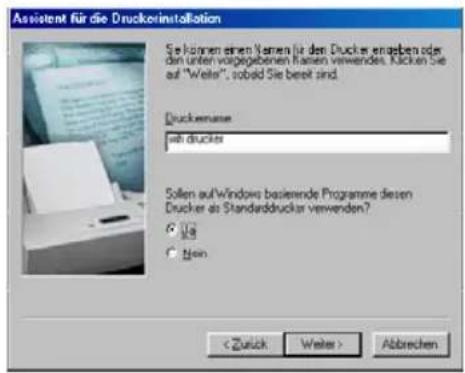

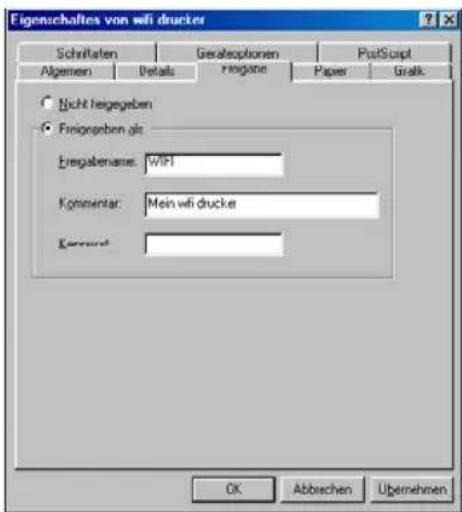

4.6.4. Windows 98 SE: Druckerfreigabe 80

4.6.5. Windows 98 SE: Freigabe einer ADSL-Verbindung in einem Infrastruktur-Netzwerk....82

4.6.6. Windows 98 SE: Manuelles Aktivieren oder Deaktivieren der WiFi-Verbindung (nur für fortgeschrittene Benutzer) 83

1. WIFI MANAGER N FÜR ERFAHRENE BENUTZER....84

5.1. Konfiguration der erweiterten Optionen des WiFi Netzwerkes 84

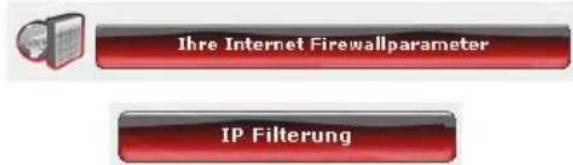

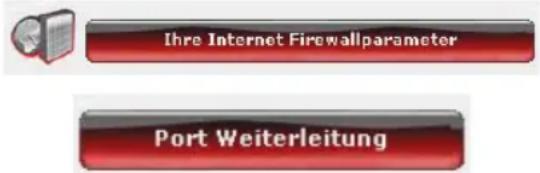

5.2. Konfiguration der Internet Firewall 86

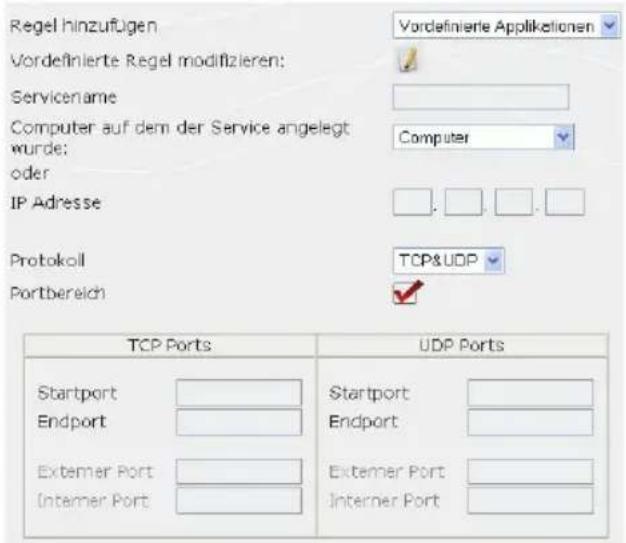

5.2.1. Offnen einer Tür in Ihrer Firewall, um Ihre Kamera online zu stellen oder den Zugang eines Computers zu bestimmten Internetservices zu autorisieren .... 86

5.2.2. Zugangsbegrenzung eines Ihrer Netzwerkcomputer zu Internetservices 89

5.2.3. Umleitung von Internetanfragen zu einem bestimmten Computer.... 90

5.2.4. Schutz vor Internetangriffen durch die DOS (Denial Of Service/Dienstblockade) Funktion....91

5.3. Eine Werkzeugkiste mit vielen Facetten 93

5.3.1. Neustart Ihres Hercules Router....93

5.3.2. Wiederherstellen der Originaleinstellungen....93
5.3.3. Update der Firmware Ihres Routers 94

5.4. Andere erweiterte Einstellungen....95

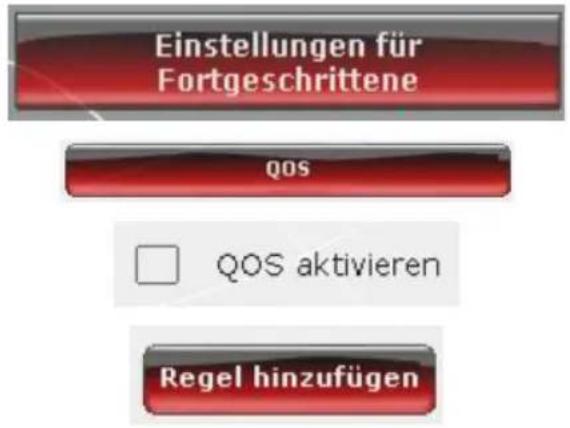

5.4.1. Zuordnung einer Priorität für einen Datentyp im Fall eines überlasteten Netzwerks....95

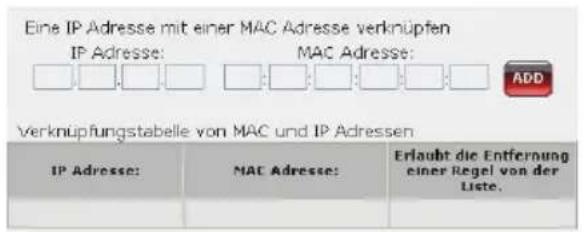

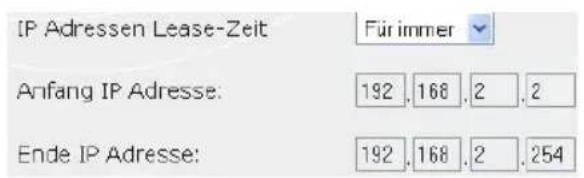

5.4.2. Konfiguration des DHCP Servers....96

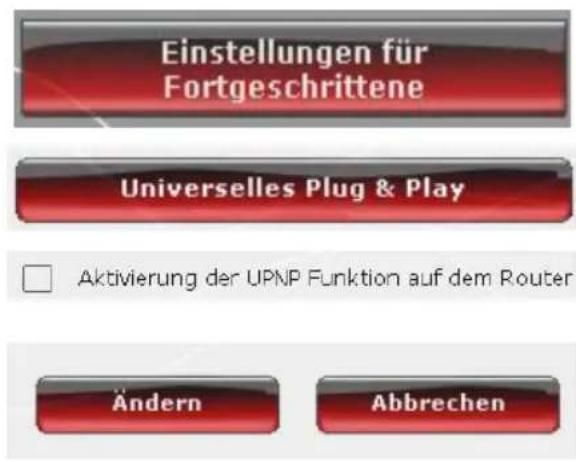

5.4.3. Verbindungsvereinfachung bei Geräten mit dem UPnP Protokoll....97

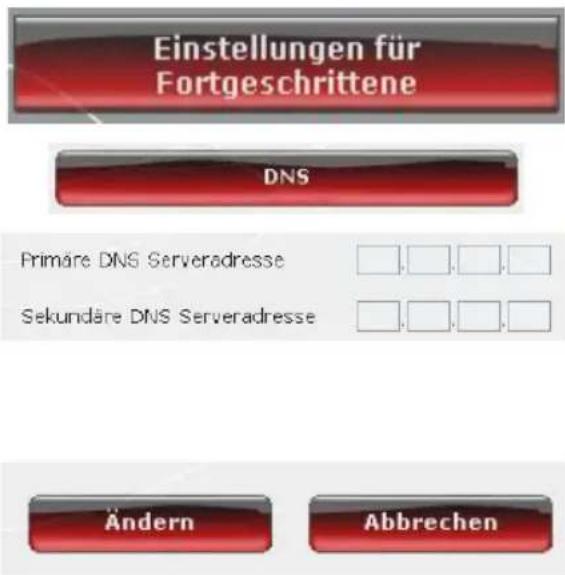

5.4.4. Wählen eines primären und sekundären Domainnamensserver....97
5.4.5. Anbindung einer IP Adresse zu einem dynamischen Domainnamensserver......98

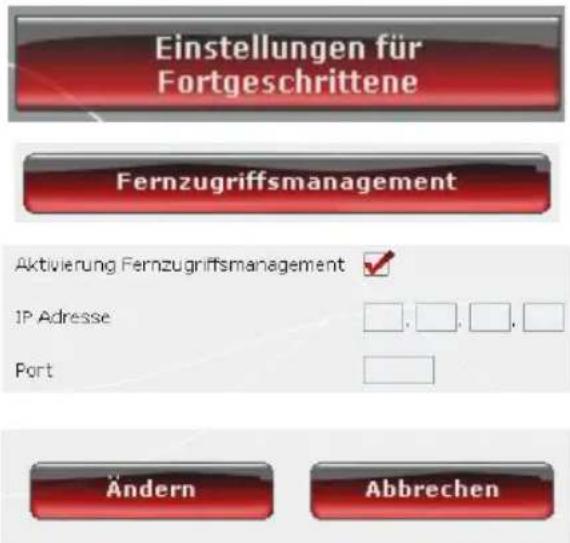

5.4.6. Konfiguration Ihres Routers durch Fernzugriff 99
5.4.7. Einstellung von Prioritäten für Datentypen bezogen auf die verfügbare Bandbreite....99

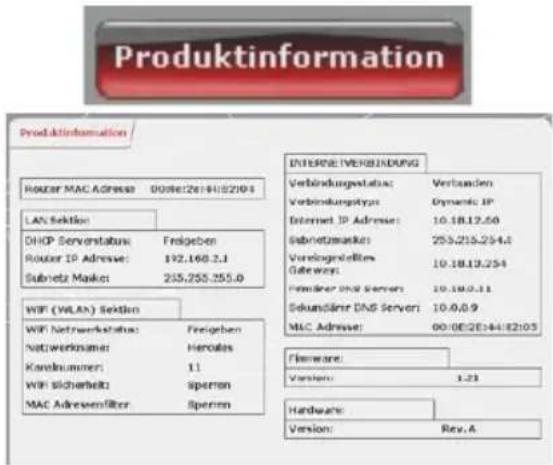

5.5. Produktinformation....100

1. GLOSSAR 100
2. TECHNISCHER SUPPORT ....105
3. GARANTIE 105
4. HINWEISE ZUM UMWELTSCHUTZ....105

1. IHR HERCULES WIRELESS N ROUTER

Ihr Hercules N Router öffnet die Türen zu einer neuen WiFi Welt für Sie: Eine Welt mit kabelloser Hochgeschwindigkeitskommunikation und erweiterte Abdeckung. Entsprechend dem Web 2.0-Trend versetzt der Hercules N Router Sie schneller in die Lage mit anderen Nutzern zu interagieren und ermöglicht Ihnen Ihren Internetzugang gemeinsam zu nutzen, um HD Videos zu betrachten oder große Datenmengen ohne Probleme zu transferieren. Gleichwohl ist auch eine gemeinsame Nutzung von Geräten und Daten zwischen mehreren Computern möglich, ohne dabei kilometerlange Kabel verlegen zu müssen.

Ihr Gerät wurde mit größtmöglicher Sorgfalt entwickelt und es ist beides: Einfach zu bedienen und sehr benutzerfreundlich. Gleichermaßen ein Gerät für Anfänger und Fortgeschrittene.

Und nun wird es Zeit einiges über Ihr neues Gerät zu lernen und die Wireless Abnahmezulernen.

1.1. Empfehlungen

• Öffnen Sie nie Ihren Hercules Modem Router, denn Sie riskieren die Beschädigung interner Komponenten.

• Um Überspannungen oder gar Feuer zu vermeiden, sollten Sie Ihr Gerät fernhalten von:

• Regen oder Feuchtigkeit, sowie allen Flüssigkeiten (Wasser, Reinigungsmittel, etc.),

• Wärme abstrahlenden Quellen, wie Radiatoren, Öfen, Heizungen, oder andere Geräte (Verstärker),
• direktem Sonnenlicht.

- Bedecken/Verdecken Sie Ihren Modem Router niemals.

• Ziehen Sie das Stromkabel, wenn Sie längere Zeit abwesend sind. Bitte ziehen Sie dabei niemals am Kabel, sondern nur am Stecker der Stromverbindung.
• Trennen Sie Ihren Router vom Stromnetz bevor Sie ihn reinigen. Dazu benutzen Sie bitte einen weichen Lappen und vermeiden Sprühreiniger.

1.2. Spezifikationen

Ihr Hercules Wireless N Router ist mit verschiedenen Funktionen ausgestattet: (1) 802.11n kabelloser WiFi Router, (2) 10/100 LAN Weiche und (3) Internet Firewall.

■ Kompatibel zu folgenden WiFi Protokollen:

• 802.11b: 1, 2, 5.5 und 11Mbits/s Datenraten im 2.4GHz Band
• 802.11g: 6, 9, 12, 18, 24, 36, 48 und 54Mbits/s Datenraten im 2.4GHz Band
  802.11n Draft 1.0 und 2.0: Datenraten im 2.4GHz Band, variiert abhängig von der Bandbreite des benutzten Kanals (20 oder 40MHz). Werte sind klassifiziert von MCS0 bis MCS15 und variieren von 7.2 bis 144.44Mbits/s für 20MHz und von 15 bis 300Mbits/s für 40MHz

■ DSSS/CCK Frequenzumfang und OFDM Modulation von 2.412GHz bis 2.484GHz (13 Kanäle)

■ Kompatibel zu den folgenden Sicherheitsprotokollen:

• WEP mit 64 und 128-Bit Schlüssellänge
• WPA-PSK mit TKIP oder AES Kodierung (802.11i Sicherheitsprotokoll)
• WPA2 mit TKIP und AES Kodierung (802.11i Sicherheitsprotokoll)

■ Filterung über MAC Adresse/IP Adresse, URL Blockung

SPI Firewall

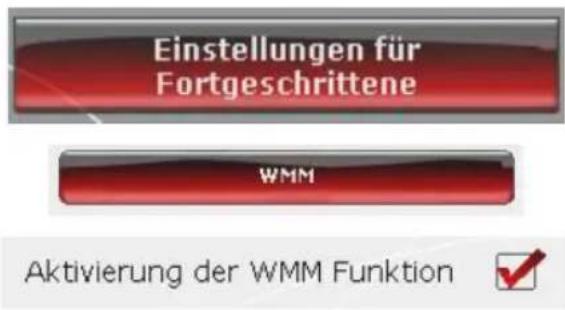

■ WMM Modus wird unterstützt (Wi-Fi MultiMedia™)

■ WAN Modus Support (PPPoE, automatische DHCP, statische IP)
■ LAN Modus Support
- Router Modus Support
■ 802.11n kabelloser Access Point
■ Funkspezifikation: Frequenzband = 2.4GHz - 2.484GHz
■ Maximale Ausgangsleistung: 100mW
■ 3 abnehmbare und justierbare 3dBi Antennen
■ 4 RJ-45 Anschlüsse für Fast Ethernet 10/100Mbps Verbindung
■ Auto-MDIX Support (automatische Erkennung von Kreuzverkabelung)
■ Konform mit der IEEE 802.3u Spezifikation
■ IEEE 802.3x Flußkontrollensupport im Full Duplex Modus
■ Externes Netzteil. Aufnahme: 200\~240V, 50/60 Hz; Ausgang: 9V DC/1 A

■ Blaue LEDs auf der Vorderseite
■ Softwareupdate via Ethernetport

1.3. Minimale Systemanforderungen

Für die Konfiguration:

Intel Pentium III, AMD Athlon/AMD-K6
64MBRAM
■ 10/100 RJ45 Ethernetnetzwerkadapter
■ CD-ROM Laufwerk
■ Betriebssystem: Microsoft Windows 2000, XP, Vista

Um ins Internet zu gehen:

■ Aktive Internetverbindung
■ Internet Explorer 6.0, Netscape Navigator 4.7 oder Mozilla Firefox 1.0 oder höher
- ADSL Ethernetmodem, Kabelmodem, Internet "Box" (Livebox®, Freebox®, Neufbox...)

1.4. Packungsinhalt

Bitte achten Sie darauf, daß folgende Dinge in der Verpackung Ihres Hercules Routers sind:

■ Hercules Wireless N Router
■ CD-ROM (beinhaltet Installationsassistent und Bedienungsanleitung im PDF-Format)
■ Schnellstartanleitung auf Deutsch
- Ethernetkabel
■ Netzteil
■ Hercules Wireless N USB Key (optional)

1.5. Vorderansicht

: WiFi LED: Leuchtet auf wenn die WiFi Verbindung aktiv ist und blinkt während des Datentransfers.

: Die 4 LEDs korrespondieren mit den 4 Ethernet Ports: Jede LED leuchtet auf wenn ein Peripheriegerät an den jeweiligen Pc angeschlossen wird und blinkt während eines Datentransfe

: Internet LED: Leuchtet wenn das Ethemetkabel an den WAN Anschluß angeschlossen ist. Blinkt während eines Datentransfers.

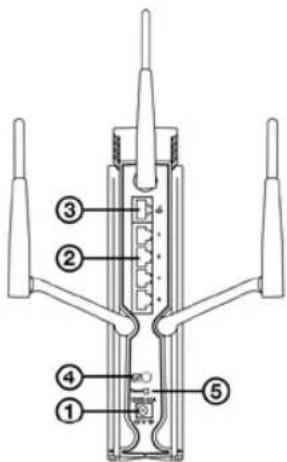

1.6. Anschlußübersicht

① Stromversorgung, um hier das Netzteil anschließen.
② Vier Ethernet Ports erlauben dem Hercules Router den Anschluß an 4 Desktopcomputer und/oder Laptops und/oder Spielkonsolen, die m Ethernetports (RJ-45) ausgestattet sind und/oder Geräten (Webcam...), um ein Netzwerk aufbauen zu können.
③ RJ-45 WAN Port ermöglicht Ihnen den Anschluß eines ADSL Modems, Kabelmodems oder einer Internet "Box" an Ihren Hercules Router.
④ WPS Button (Wi-Fi Protected Setup ^TM ).
⑤ Resetbutton (Rückkehr zu Werkseinstellungen.

2. INSTALLATION IHRES HERCULES MODEM ROUTER

Ihr Hercules Wireless N Router für einfachen Gebrauch und einfache Installation entwickelt. Sollten Sie ein Neuling auf dem Gebiet der kabellosen Produkte sein, laden wir Sie ein, zuerst den Anleitungen in den Kapiteln 2.1 bis 2.3 zu folgen. Andernfalls können Sie direkt zu Kapitel 2.4. Starten des Hercules Wireless N Router Installationsassistenten gehen, das die Installation Ihres Hercules Wireless N Routers Schritt für Schritt erklärt.

2.1. Positionierung Ihres Hercules Wireless N Router

Nehmen Sie den Router und das Netzteil aus der Verpackung.

• Um Ihnen beim Auffinden der besten Position für Ihren Hercules Modem Router zu helfen (entsprechend der Anzahl Ihrer Räume, Wohnetagen, Computem, Strom-, Wasser- und Telefonleitungen, etc.), können wir folgende Tips geben:
• Positionieren Sie den Router nah bei Ihrem Modem (ADSL, Kabel oder Internet "Box") und einer Steckdose
• Versuchen Sie den Router so zentral wie möglich zu Ihren Computern und WiFi Geräten zu positionieren.
  ■ Halten Sie einen Mindestabstand von 2 m zwischen dem Router zu den Computern/WiFi Geräten.
  ■ Falls Sie mehrere Computer/WiFi Geräte auf verschiedenen Wohnetagen haben (z. B. Erdgeschoß und zweite Etage), sollten Sie den Router idealerweise im Erdgeschoß positionieren.

Die WiFi Performance Ihres Routers hängt von vielen äußeren Umständen ab (z. B. Aqua I, Bücher, Wände, etc.) und kann die Verbindung zu WiFi Geräten unter Umständen stören.

Zögern Sie daher nicht, jede der 3 Antennen unterschiedlich zu positionieren, um einer Empfang des WiFi Signals zu gewährleisten.

2.2. Deinstallation Ihres Modems oder deaktivieren der automatischen Verbindung zu Ihrem Modem

Sollten Sie bereits eine Internet "Box" oder Ethernetmodem an Ihren Computer angeschlossen haben, empfehlen wir, daß Sie dieses deinstallieren oder die automatische Verbindung zu diesem Modem deaktivieren. Der Grund hierfür ist, daß die Aufnahme einer Internetverbindung via des TCP/IP lokalen Netzwerks – welches durch den Hercules Router gebildet wird – nicht mehr länger direkt via Ihres ADSL Modems durchgeführt wird.

Diese Prozedur ist nur nötig wenn Sie eine Internetverbindung via eines Ethernetmodem herstellen.

Sollten Sie über ein USB Modem verfügen, ist es nicht möglich dieses mit Ihrem Hercules Rout verbinden und Zugang zum Internet zu haben.

Falls Sie sich entscheiden die Modemtreiber zu deinstallieren:

• Schalten Sie Ihr Modem aus und trennen dieses vom Ethemetport Ihres Computers.
• Deinstallieren Sie, die von Ihrem Dienstanbieter bereitgestellte, Software und auch die Modemtreiber. Für weiterführende Information lesen Sie bitte im Handbuch Ihres Modems nach.
• Verbinden Sie nun Ihr Modem mit dem Internetport an Ihrem Hercules Router.

Falls Sie sich entscheiden die automatische Verbindung zu Ihrem Modem zu deaktivieren:

Um Softwarekonflikte zu vermeiden, sollten Sie der untenstehenden Prozedur folgen:

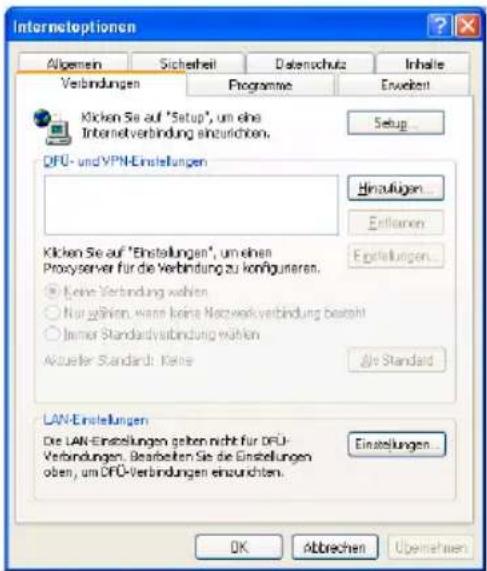

• Öffnen Sie Ihren Internet Explorer Browser.
• Klick auf Extras/Internetoptionen.

Das Internetoptionen-Fenster wird angezeigt.

- Wählen Sie den Tab Verbindungen.

Szenario 1: Ihre ISP wird in dem Internetoptionen-Fenster angezeigt.

• Deaktivieren Sie die Option der automatis Verbindung zu Ihrem Modem indem Sie Keine Verbindung wählen markieren.
• OK klicken.

Szenario 2: Ihre ISP wird nicht im Intemetoptionen-Fenster angezeigt.

Die automatische Verbindung wird direkt durch von Ihrem Dienstanbieter gelieferte Software gesteuert.

- Lesen Sie im Handbuch Ihres ADSL Modems oder der bereitgestellten Software nach, wie automatische Verbindung deaktiviert werden kann und/oder bezüglich einer Internetverbin über ein lokales Netz (TCP/IP).

Zur Erinnerung: Es ist der Hercules Router, der ein lokales Netzwerk bildet, durch das alle Comput Internetzugang haben..

Sie finden weitere Informationen auf unserer Website (FAQs etc.): www.hercules.com.

2.3. Umgehen des Inhaltsratgebers (Kindersicherung)

Sollten Sie den Inhaltsratgeber in Ihrem Internet Browser aktiviert haben, um den Zugang zu bestimmten Seiten mit gewalttätigen oder anderen unerwünschten Inhalten zu verhindern, sind Sie nicht in der Lage sofort auf den WiFi Manager N zuzugreifen, um Ihren Hercules Wireless N Router zu konfigurieren und dessen Einstellungen zu betrachten.

Nachdem Sie QuickAccess - das schnelle Verbindungsdienstprogramm zum WiFi Manager N - aufgerufen haben, fragt Sie der Inhaltsratgeber nach einer Autorisierung zum Betrachten der Seite http://192.168.2.1. Diese Seite korrespondiert zum WiFi Manager N Interface Ihres Routers. Um auf die Seite zuzugreifen, autorisieren Sie den Zugriff mit Diese Webseite zulassen. Nachdem Sie dies getan haben, ist die Adresse Ihres Routers in Ihrem Internet Browser gespeichert und Sie können nun direkt auf den WiFi Manager N zugreifen.

2.4. Starten des Hercules Wireless N Router Installationsassistenten

Der Assistent befindet sich auf der beigefügten CD-ROM. Um Ihnen zusätzlich zum Assistenten noch mehr Sicherheit bei der Installation zu geben, ist die gesamte Prozedur hier noch einmal Schritt für Schritt beschrieben:

- Die CD-ROM in das Laufwerk einlegen.

Der Installationsassistent startet automatisch.

Falls das Installationsmenü nicht automatisch startet:

- Doppelklicken Arbeitsplatz (Windows 2000/XP) oder Computer (Windows Vista).

- Doppelklicken

- Doppelklicken auf Setup.exe, falls nötig.

Die Willkommensseite erscheint. Auf Nächste klicken (das Pfeilsymbol).

Die folgende Seite fordert Sie auf das Produkt Ihrer Wahl zu installieren.

Dabei können Sie auswählen das Hercules Pack (bestehend aus dem Hercules Wireless N Router und dem Wireless N USB Key), nur den Hercules Wireless N Router oder nur die WiFi Station N Software (die für die Nutzung Ihres Hercules Wireless N Key erforderlich ist) zu installieren.

2.5. Nur den Hercules Wireless N Router installieren

Schritt 1

- Klicken auf den Button.

Der Assistent startet die Installationsprozedur für Ihren Router zusammen mit der dazugehörigen ware WiFi Manager N, speziell von Hercules entwickelt, um alle Verbindungs- und erheitseinstellungen für die Hercules Wireless N Geräteserie einzustellen und zu überprüfen.

Für mehr Information zum WiFi Manager N, lesen Sie bitte im Kapitel 3. WiFi Manager N, das vielseitige Dienstprogramm nach.

Schritt 2

- Schließen Sie das Netzteil an den Hercules Router Netzanschluß an und stecken dieses in eine freie Steckdose.

- Nächste klicken (das rechte Pfeilsymbol).

Schritt 3

- Trennen Sie das Kabel, das Ihr Modem mit dem Computer verbindet und schließen dieses an den WAN Port an Ihrem Hercules Wireless N Router an.

Die Betriebs-LED leuchtet auf und die WiFi LED blinkt. Die Internet (WAN) LED leuchtet auf und blinkt während eines Datentransfers.

- Nächste klicken (das rechte Pfeilsymbol).

Schritt 4

- Verbinden Sie ein Ende des inklusiven Ethernetkabels mit einem der vier Ethernetports an Ihrem Hercules Wireless N Router und das andere Ende mit dem Ethernetport Ihres Computers.

Die LED des gewählten Ethernetports leuchtet auf.

- Nächste klicken (das rechte Pfeilsymbol).

Schritt 5

Der Assistent fordert Sie auf Hercules QuickAccess, das schnelle Verbindungsdienstprogramm zum WiFi Manager N, zu installieren. Falls Sie dies wünschen, klicken Sie auf den Button QuickAccess installieren.

Falls Sie dieses Dienstprogramm nicht zu installieren wünschen, haben Sie nur Zugriff auf Ihren er in dem Sie die Adresse manuell eingeben (lesen Sie dazu Kapitel 3.1 Willkommen im WiFi ger N).

Schritt 6

Nachdem QuickAccess installiert wurde, startet der WiFi Manager N Installationsassistent, der Ihnen ermöglicht Ihren Hercules Wireless N Router automatisch zu konfigurieren.

Mehr Information zum WiFi Manager N Installationsassistenten finden Sie in Kapitel 3.4. Leichte ssung Ihres Hercules Wireless N Router.

Schritt 7

- Trennen Sie das Ethernetkabel von Ihrem Computer, falls Sie bereits WiFi Manager N im Installationsassistenten aktiviert haben.

Ende der Installation: WPS Verbindung

Die Installation Ihres Hercules Wireless N Router ist nun vollbracht. Bevor wir uns den erweiterten Funktionen und den praktischen Applikationen zuwenden wollen, wird auf dem Bildschirm gezeigt wie einfach Sie sich mit WPS verbinden können. Klicken Sie auf Schließen, um den Installationsassistenten zu beenden.

Weitere Information bezüglich einer Verbindung via WPS finden Sie im Kapitel 2.9. Verbinden mit einem Netzwerk mittels Wi-Fi Protected Setup™.

Um mehr über die erweiterten Funktionen Ihres Produktes zu erfahren, lesen Sie bitte Kapitel 3. WiFi Manager N, das vielseitige Dienstprogramm.

Um mehr über praktische Applikationen für Ihre WiFi Geräte zu erfahren, lesen bitte Kapitel 4. Willkommen zur Wireless Attitude™.

2.6. Installation des Hercules Pack (Hercules Wireless N Router + Wireless N USB Key)

Schritt 1

- Klicken des

Buttons.

14/107 - User Manual

Der Assistent startet sofort die Installation Ihres Routers und auch Ihres USB Keys, als auch die dazugehörige Software (WiFi Manager N für den Hercules Wireless N Router und WiFi Station N für den Hercules Wireless N USB Key), speziell von Hercules entwickelt, um alle Verbindungs- und Sicherheitseinstellungen für Hercules Wireless N Seriengeräte einzustellen und zu überprüfen.

Für mehr Information zum WiFi Manager N, lesen Sie bitte im Kapitel 3. WiFi Manager N, das vielseitige Dienstprogramm nach. Mehr Information zu WiFi Station N finden Sie im PDF-Handbuch Ihres Hercules Wireless N USB Key.

Schritt 2

- Schließen Sie das Netzteil an den Hercules Router Netzanschluß an und stecken dieses in eine freie Steckdose.

- Nächste klicken (das rechte Pfeilsymbol).

Schritt 3

- Trennen Sie das Kabel, das Ihr Modem mit dem Computer verbindet und schließen dieses an den WAN Port an Ihrem Hercules Wireless N Router an.

Die Betriebs-LED leuchtet auf und die WiFi LED blinkt. Die Internet (WAN) LED leuchtet auf und blinkt während eines Datentransfers.

- Nächste klicken (das rechte Pfeilsymbol).

Schritt 4

- Verbinden Sie ein Ende des inklusiven Ethernetkabels mit einem der vier Ethernetports an Ihrem Hercules Wireless N Router und das andere Ende mit dem Ethernetport Ihres Computers.

Die LED des gewählten Ethernetports leuchtet auf.

- Nächste klicken (das rechte Pfeilsymbol).

Schritt 5

Der Assistent fordert Sie auf Hercules QuickAccess, das schnelle Verbindungsdienstprogramm zum WiFi Manager N, zu installieren. Falls Sie dies wünschen, klicken Sie auf den Button QuickAccess installieren.

Falls Sie dieses Dienstprogramm nicht zu installieren wünschen, haben Sie nur Zugriff auf Ihren Router in dem Sie die Adresse manuell eingeben (lesen Sie dazu Kapitel 3.1 Willkommen im WiFi Manager N).

Schritt 6

Nachdem QuickAccess installiert wurde, startet der WiFi Manager N Installationsassistent, der Ihnen ermöglicht Ihren Hercules Wireless N Router automatisch zu konfigurieren.

Mehr Information zum WiFi Manager N Installationsassistenten finden Sie in Kapitel 3.4. Leichte Anpassung Ihres Hercules Wireless N Router.

Schritt 7

Der WiFi Station N Installationsassistent startet nun mit der Installation Ihres Hercules Wireless N USB Key. Folgen Sie den Bildschirmanweisungen.

Weitere Information zu Installation von WiFi Station N finden Sie im PDF-Handbuch Ihres Hercules Wireless N USB Key.

Schritt 8

- Sollten Sie WiFi Station N auf einem anderen Computer installieren wollen, klicken Sie auf Installiere WiFi Station N auf einem anderen Computer. In diesem Fall nehmen Sie die CD-ROM aus dem Laufwerk und legen sie in das Laufwerk des Computers ein auf dem Sie WiFi Station N installieren wollen. Sie sollten die Installation von WiFi Station N dann auf dem entsprechenden Computer starten. Ist die Installation beendet, entfernen Sie die CD-ROM, um die Installation des Routers fertig zu stellen.

- Andernfalls klicken Sie auf Installiere WiFi Station N auf diesem anderen Computer um die Installation zu starten.

Ende der Installation: WPS Verbindung

Die Installation Ihres Hercules Wireless N Router/Hercules Wireless N USB Key ist nun vollständig. Bevor wir uns den erweiterten Funktionen und den praktischen Applikationen zuwenden wollen, wird auf dem Bildschirm gezeigt wie einfach Sie sich mit WPS verbinden können.

Weitere Information bezüglich einer Verbindung via WPS finden Sie im Kapitel 2.9. Verbinden mit einem Netzwerk mittels Wi-Fi Protected Setup

Um mehr über die erweiterten Funktionen Ihres Produktes zu erfahren, lesen Sie bitte Kapitel 3. WiFi Manager N, das vielseitige Dienstprogramm oder Kapitel 4. Das WiFi Station N Dienstprogramm im PDF-Handbuch Ihres Hercules Wireless N Key.

Um mehr über praktische Applikationen für Ihre WiFi Geräte zu erfahren, lesen bitte Kapitel 4. Wollkommen zur Wireless Attitude™

2.7. Nur den Wireless N USB Key installieren

Um den Wireless N USB Key zu installieren:

- Klicken auf den Button.

Der WiFi Station N Installationsassistent startet. Folgen Sie den Bildschirmanweisungen.

Weitere Information zu Installation von WiFi Station N finden Sie im PDF-Handbuch Ihres Hercules Wireless N USB Key.

2.8. Durchsuchen der CD-ROM

- Klicken auf den Button.

Die Baumstruktur der CD-ROM wird in einem neuen Fenster angezeigt. Sie können nun die Inhalte der verschiedenen Ordner durchsuchen.

2.9. Verbinden mit einem Netzwerk mit Wi-Fi Protected Setup™

Falls Ihnen die Verbindung zu einem WiFi Netzwerk und dessen Konfiguration zu aufwendig und kompliziert erscheint, können Sie auch die integrierte WPS (Wi-Fi Protected Setup™) Funktion nutzen, die auf der Verpackung durch die folgenden Logos angezeigt werden:

Was ist WPS (Wi-Fi Protected Setup™)?

WPS ist eine Technologie, die die Verbindungsprozedur zu einem kabellosen Netzwerk zwischen WPS-kompatiblen Geräten (z. B. Ihr Hercules Wireless N Key) und Ihrem Hercules Wireless N Router vereinfacht. Es sind verschiedene Verbindungsmethoden für Sie verfügbar: Einfach auf entsprechenden Button am Router oder WiFi Manager N klicken oder den PIN Code eines Gerätes das verbunden werden soll (z. B. Ihr Hercules Wireless N Router oder Ihr Hercules Wireless N Key) im WiFi Manager N Interface eingeben.

Über Master- und Clientmodi

Um ein besseres Verständnis für die beiden Verbindungsmodi via WPS zu bekommen, ist es wichtig die Konzepte von Master und Client zu begreifen. Im Mastermodus ist das WPS Gerät (z. B. Ihr Hercules Wireless N Router) der Access Point mit dem sich andere WPS Geräte (Ihr Hercules Wireless N Key oder ein anderes WPS Gerät) verbinden. Im Clientmodus ist es das WPS Gerät (Ihr Hercules Wireless N Key oder ein anderes WPS Gerät), das sich mit dem Master (Ihr Hercules Wireless N Router) verbindet.

Bitte beachten Sie: Die nachfolgend beschriebene Prozedur beschreibt die Verbindung Ihres Hercules Wireless N Routers mit dem Hercules Wireless N USB Key; Selbstverständlich können Sie natürlich auch andere WPS Geräte anschließen. Sollten Sie dies wünschen, lesen Sie dazu im Handbuch Ihres WPS Gerätes nach.

Um die einfache Verbindung dank der WPS (Wi-Fi Protected Setup™) Funktion zu genießen, müssen die an Ihren Router anzuschließenden Geräte WPS-kompatibel und zertifiziert sein.

2.9.1. Verbinden mit einem Netzwerk im Mastermodus

Bitte beachten Sie: Ihr Hercules Wireless N Router ist im Mastermodus vorkonfiguriert, demnach dient dieser als Access Point mit dem sich andere WPS Geräte verbinden können.

Erste Option: Benutzen Sie den WPS Button am Router

- An Ihrem WiFi Router: Drücken Sie den WPS Button ④ auf der Rückseiter des Routers.

Sie haben nun zwei Minuten Zeit, um Ihren Hercules Wireless N USB Key mit dem Router zu verbinden. Diese Aktion brauchen Sie nur dieses eine Mal auszuführen

- Drücken Sie den WPS Button an der Seite des Hercules Wireless N Keys oder den WPS Button an einem WPS-kompatiblen Gerät.

Zweite Option: Nutzen des WPS Button in WiFi Manager N

- Auf der Startseite des WiFi Manager N klicken Sie auf den Automatischen WiFi Client Verbindungsbutton (WPS).

Push-Button Configurationsmethode (PBC) ist voreingestellt ausgewählt.

- Klicken Sie auf den

Verbindungssbutton.

Alternativ:

- Wählen Sie Personal Identification Number Methode (PIN Code).

- Geben Sie die PIN Nummer des WPS Gerätes ein, mit dem Sie sich verbinden wollen.

- Klicken Sie auf den Verbindungssbutton.

Um den PIN Code für Ihr WPS Gerät herauszufinden, lesen Sie bitte Kapitel 4.3.3. Verbindung zu einem Netzwerk mit dem PIN Code im Handbuch Ihres Hercules Wireless N USB Key oder im entsprechenden Handbuch des Herstellers Ihres WPS Gerätes.

Sie haben nun zwei Minuten Zeit, um Ihren Hercules Wireless N USB Key oder Ihr Gerät via WPS zu verbinden.

Sollte die Verbindung nicht abgesichert sein, wird automatisch ein WPA oder WPA2 Sicherheitsschlüssel (je nach den Möglichkeiten des Clients) generiert.

Für weitere Information bezüglich des Anschlusses Ihres Gerätes via WPS, lesen Sie bitte im PDF-Benutzerhandbuch Ihres Hercules Wireless N USB Key nach oder im entsprechenden Handbuch des Herstellers Ihres WPS Gerätes.

Verbinden mit einem Netzwerk im Clientmodus

Bitte beachten: Ihr Hercules Wireless N Router ist im Mastermodus vorkonfiguriert, demnach dient dieser als Access Point mit dem sich andere WPS Geräte verbinden können. Wenn Sie in den Clientmodus umschalten wird Ihr Router mit einem Master-WPS Gerät verbunden, das nun zu einem Access Point wird. Sie sollten immer daran denken, daß Ihr Hercules Wireless N Router, mit seiner Routerfunktion, nicht zum Anschluß an andere WPS Geräte gedacht ist.

• Auf der Startseite des WiFi Manager N drücken Sie auf den Automatischen WiFi Client Verbindungsbutton (WPS).
• Klicken Sie auf den Button Erweiterte Einstellungen.

Zwei Möglichkeiten sind für Sie wählbar: Mastermodus oder Clientmodus.

- Wählen Sie Clientmodus.

WiFi Manager N zeigt den PIN Code für Ihren Hercules Wireless N Router an. Notieren Sie sich diesen Code, Sie müssen diesen später im Interface des Clients eingeben, um Ihren Ro mit anderen Geräten verbinden zu können.

3. WIFI MANAGER N, DAS VIELSEITIGE DIENSTPROGRAMM

Mit dem WiFi Manager N ist nichts einfacher als die Kombination Ihres Hochgeschwindigkeits-Internetmodem mit dem Hercules Router, der gleichzeitig Ihren Internetzugang mit allen Ihren Computern Zuhause oder im Heimbüro gemeinsam nutzbar macht oder einfach ein kabelloses Netzwerk einrichtet.

WiFi Manager N ist das Interface, das es Ihnen ermöglicht mit Ihrem Hercules Router zu kommunizieren und Ihr kabelloses Netzwerk oder eine Internet-Firewall zu konfigurieren.

3.1. Willkommen im WiFi Manager N

Der Installationsassistent hat Ihnen ein Verbindungsdienstprogramm "Hercules Quick Access" installiert und auf Ihrem Desktop abgelegt. Dieses Programm bringt Sie in die Welt (im Moment ist das Portal noch verschlossen) des WiFi Managers N.

- Um durch das Portal zum WiFi Manager zu treten, klicken Sie auf das Hercules Quick Access auf Ihrem Desktop.

Das Verbindungsfenster für den Router erscheint.

Oder, Sie haben sich entschieden Quick Accesss nicht zu installieren:

- Öffnen Sie einen Browser Ihrer Wahl (z. B. Internet Explorer, Firefox oder Netscape Navigator) und geben Sie die Adresse http://192.168.2.1 ein.

Um das Portal zu WiFi Manager N öffnen zu können, benötigen Sie ein Paßwort.

• Dazu geben Sie das voreingestellte Paßwort ein oder ein selbst definiertes, das Sie zuvor definiert haben (die dazugehörige Information finden Sie im Kapitel 3.2. Ändern des Paßwortes im WiFi Manager N!).
• Klicken Sie auf Verbinden.

Das Paßwort sichert, daß Sie die einzige Person sind, die den Zugang zum Programm hat und die rung der Einstellungen im WiFi Manager vornehmen kann. Aus diesem Grund ist es wichtort bei der ersten Benutzung des WiFi Managers zu wechseln (siehe unten).

3.2. Ändern des Paßwortes im WiFi Manager N!

Wenn Sie den WiFi Manager zum ersten Mal aufrufen, sollten Sie unbedingt das werksseitig vorgegebene Paßwort, 123456, direkt über das Fenster Verbindung zum Router ändern.

• Paßwort jetzt ändern klicken.
• Geben Sie das alte Paßwort (123456, ist Voreinstellung), dann das neue Paßwort, daß Sie sich ausgedacht haben, ein - dann das neue Paßwort bestätigen.
• Bestätigen und Verbinden klicken, um das neue Paßwort zu sichern und zu verbinden.

Das Portal zum WiFi Manager N geht auf und öffnet eine Homepage (Startseite) die unten beschrieben ist. Nun können Sie alle Funktionen Ihres Hercules Routers erforschen.

3.3. Navigation im Interface des WiFi Managers N

Das WiFi Manager N Interface ist für eine einfache Navigation durch die verschiedenen Menüs konzipiert. Nichtsdestotrotz, sollten Sie sich manchmal verloren fühlen, können Sie jederzeit durch klicken des Allgemeine Einstellungen Buttons zur Homepage zurückkehren, also zu dem Startpunkt für alle Funktionen Ihres Hercules Routers.

3.4. Leichte Anpassung Ihres Hercules Wireless N Router

Dank des im WiFi Manager N verfügbaren Installationsassistenten (startet automatisch während der Flashinstallation) können Sie alle Ihre Einstellungen (Paßwort, Internetverbindung, WiFi Netzwerk, Sicherheit...) in ein paar einfachen Schritten konfigurieren.

Starten des Installationsassistenten

- Klicken Sie auf den Button Installationsassistent.

- Klicken Sie Nächste, um zu Schritt 1 zu gelangen: Ändern des Paßwortes für den Zugang zum Interface.

3.4.1. Schritt 1: Ändern des Paßwortes für den Zugang zum Interface

• Geben Sie das neue Paßwort ein und bestätigen dieses.
• Klicken Sie Nächste, um zu Schritt 2 zu gelangen: Internetverbindung (WAN).

3.4.2. Schritt 2: Internetverbindung (WAN)

- Geben Sie an, wie Sie mit dem Internet verbunden sind: Internet "Box" oder Kabelmodem, ADSL Ethernetmodem (PPPoE) oder Andere Verbindung.

Falls Sie mit dem Internet via einer "Box", Kabelmodem oder Router verbunden sind:

• Wählen Sie den Zugewiesene IP Typ: Statische IP oder Automatische DHCP.
• Falls Sie Automatische DHCP gewählt haben, ist der DHCP Server verantwortlich für die Zuordnung der IP Adresse.
• Wählen Sie Statische IP wenn Sie eine Internetleitung mit fester IP Adresse abonniert haben.

Diese Informationen finden Sie in den Unterlade, die Ihnen Ihr Internetdienstanbieter zugesandt hat.

- Geben Sie die IP Adresse, Subnetzmaske, und Voreingestelltes Gateway.

- Klicken Sie Nächste, um zu Schritt 3 zu gelangen: Aktivierung Ihres WiFi Netzwerks

Falls Sie mit dem Internet via ADSL Ethernetmodem verbunden sind:

• Wählen Sie den PPPoE Verbindungstyp.
• Geben Sie Ihren Benutzernamen (Login) und Ihr Paßwort ein.

Diese Information finden Sie in den Unterlage Ihrem Dienstanbieter.

- Geben Sie auch einen gültigen MTU Wert ein.

Der MTU Wert korrespondiert mit dem Maximalwert in Bytes, der gesendeten Datenpakete (z. B. 1496 Bytes bei einem ADSL WiFi Netzwerk).

• Falls Sie dies wünschen, können Sie Immer verbunden markieren. Damit sind Sie immer dem Internet verbunden. Sie können aber auf Verbindung automatisch trennen markieren, die Verbindung wird dann nach einer von Ihn definierten Zeit automatisch getrennt.
• Klicken Sie Nächste, um zu Schritt 3 zu gelangen: Aktivierung Ihres WiFi Netzwerks

Falls Sie einen anderen Verbindungsmodus nutzen (PPTP oder L2TP)

• Für Informationen bezüglich Ihres Verbindungsmodus, schauen Sie bitte in den Unterlagen Ihres Dienstanbieters nach.
• Falls Sie den PPTP Verbindungstyp wählen:

• Wählen Sie PPTP in der Ausklappliste.
• Geben Sie den Hostnamen ein, den Sie bekommen haben als Sie den Service abonni haben.
• Falls nötig klicken Sie auf den Klonen Button, um die MAC Adresse Ihres PCs zu klonen.
• Geben Sie Ihren Benutzernamen (Login) und Ihr Paßwort ein.
• Geben Sie außerdem das PPTP Gateway ein und – falls Sie wünschen – eine Verbindungs-ID für dieses Gateway.

Diese Information finden Sie in den Unterlagen Ihrem Dienstanbieter.

- Geben Sie auch einen gültigen MTU Wert ein.

Der MTU Wert korrespondiert mit dem Maximalwert in Bytes, der gesendeten Datenpakete (z. B. 1496 Bytes bei einem AD. WiFi Netzwerk).

- Klicken Sie Nächste, um zu Schritt 3 zu

gelangen: Aktivierung Ihres WiFi Netzwerks

- Falls Sie den L2TP Verbindungstyp gewählt haben:

- Wählen Sie L2TP in der Ausklappliste.

• Geben Sie den Hostnamen ein, den Sie bekommen haben als Sie den Service abonni haben.
• Falls nötig klicken Sie auf den Klonen Button, um die MAC Adresse Ihres PCs zu klonen.
• Geben Sie Ihren Benutzernamen (Login) und Ihr Paßwort ein.
• Geben Sie außerdem das L2TP Gateway ein und – falls Sie wünschen – eine Verbindungs-ID für dieses Gateway.

Diese Information finden Sie in den Unterlagen Ihrem Dienstanbieter.

- Geben Sie auch einen gültigen MTU Wert ein.

Der MTU Wert korrespondiert mit dem Maximalwert in Bytes, der gesendeten Datenpakete (z. B. 1496 Bytes bei einem AD, WiFi Netzwerk).

- Klicken Sie Nächste, um zu Schritt 3 zu gelangen: Aktivierung Ihres WiFi Netzwerks

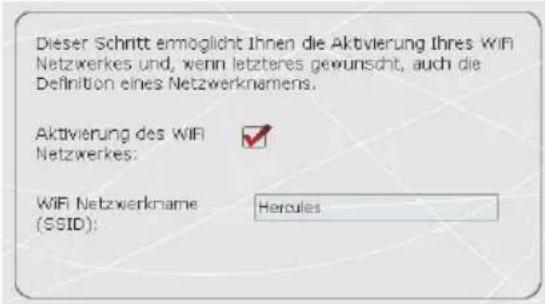

3.4.3. Step 3: Aktivierung Ihres WiFi Netzwerks

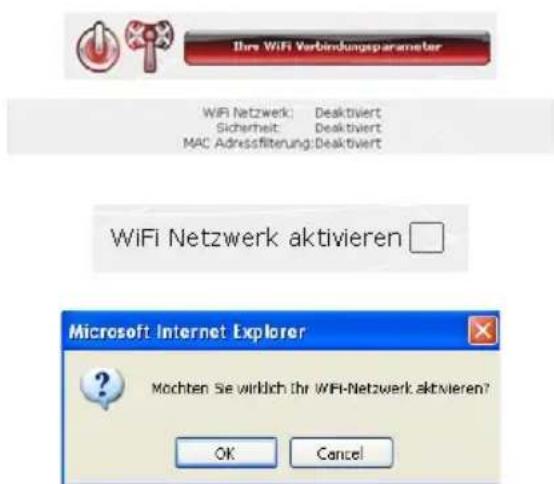

Falls Sie Ihr WiFi Netzwerk nicht aktivieren möchten:

- Demarkieren Sie die Box WiFi Netzwerk aktivieren.

Falls Sie Ihr WiFi Netzwerk aktivieren möchten:

• Lassen Sie die Markierung in der Box WiFi Netzwerk aktivieren stehen.
• Geben Sie einen Netzwerknamen ein.

Ist Ihr Netzwerk aktiviert, ist dieses für andere Geräte sichtbar. Wir empfehlen von daher ein Sicherheitsschlüssel zu definieren (schauen auf die folgende Anzeige).

- Nächste klicken.

3.4.4. Schritt 4: Auswahl der Sicherheit für Ihr WiFi Netzwerk

- Wählen Sie die Sicherheit für Ihr WiFi Netzweindem Sie auf Automatisch oder Manuell klicken.

In WiFi Manager N dürfen Sie keinen höheren Sicherheitslevel wählen, als der, der von Ihren Computem oder anderen WiFi Geräten unterstützt wird. Z. B., falls Ihr Computer oder andere Geräte nur das MITTEL Level (WEP 128) unterstützen, dürfen Sie nicht die Level HOCH (WPA-PSK) oder SEHR HOCH (WPA2) auswählen.

Wenn Sie Ihr WiFi Netzwerk automatisch absichern lassen wollen:

- Klicken Sie auf den Button Automatisch.

Ihr Netzwerk wird nun automatisch durch WPA-WPA2 Schlüssel(TKIP und AES) geschützt.

- Nächste klicken.

Auf der angezeigten Seite können Sie nun um Zusammenfassung Ihrer WiFi Verbindung betrachten. Notieren Sie sich den Netzwerkna den Sicherheitstyp und den benutzten Schlüss Klicken Sie auf Schließen, um den Assistenten zu beenden und zur Startseite zurückzukehren.

Ihre Einstellungen werden augenblicklich gesi und hinzugefügt.

Falls Sie die Sicherung Ihres WiFi Netzwerks manuell definieren wollen:

- Klicken Sie auf den Button Manuell.

- Lesen Sie den erklärenden Text zum Konz Sicherheit.

- Wählen Sie Ihren Sicherheitslevel: MITTEL (WEP 128), HOCH (WPA), SEHR HOCH (WPA2) oder KEIN (keine Sicherheit).

- Nächste klicken.

Für weitere Information lesen Sie bitte Kapitel 3.6.2. Absicherung Ihres WiFi Netzwerks.

Auf der angezeigten Seite können Sie nun e Zusammenfassung Ihrer WiFi Verbindung betrachten. Notieren Sie sich den Netzwerkna den Sicherheitstyp und den benutzten Schlüss Klicken Sie auf Schließen, um den Assistenten zu beenden und zur Startseite zurückzukehren.

Ihre Einstellungen werden augenblicklich gesin und hinzugefügt.

Falls Sie Sicherheitstyp "HOCH (WPA)" oder "SEHR HOCH (WPA2)" gewählt haben:

- Geben Sie ein Paßwort Ihrer Wahl ein (mindestens 8 alphanumerische Zeichen).

Ein alphanumerisches Zeichen entspricht entweinerer Nummer (0-9) oder einem Buchstaben (a-z oder A-Z).

- Nächste klicken.

Auf der angezeigten Seite können Sie nun e Zusammenfassung Ihrer WiFi Verbindung betrachten. Notieren Sie sich den Netzwerkna den Sicherheitstyp und den benutzten Schlüss Klicken Sie auf Schließen, um den Assistenten zu beenden und zur Startseite zurückzukehren.

Ihre Einstellungen werden augenblicklich gesich und hinzugefügt.

Falls Sie den Sicherheitstyp "MITTEL (WEP 128)" gewählt haben:

- Geben Sie einen WEP Schlüssel ein, der aus 26 hexadezimalen oder 13 alphanumerischen Zeichen besteht.

Ein hexadezimaler Schlüssel setzt sich aus den Nummem 0 bis 9 und Buchstaben von A bis F zusammen (z. B.: 123456789ABCD für einen 128-Bit Schlüssel).

Ein alphanumerisches Zeichen entspricht entweiner Nummer (0-9) oder einem Buchstaben (a-z

oder A-Z).

- Nächste klicken.

Auf der angezeigten Seite können Sie nun Zusammenfassung Ihrer WiFi Verbindung betrachten. Notieren Sie sich den Netzwerkna den Sicherheitstyp und den benutzten Schlüss Klicken Sie auf Schließen, um den Assistenten zu beenden und zur Startseite zurückzukehren.

Ihre Einstellungen werden augenblicklich gesi und hinzugefügt.

Falls Sie KEINE SICHERHEIT (nicht empfohlen) gewählt haben:

Keine (keine Sicherheit)

Wenn Sie Ihr Netzwerk nicht absichern, si nicht geschützt. Jeder Benutzer, ob bösw nicht, kann sich verbinden.

- Nächste klicken.

Auf der angezeigten Seite können Sie nun eine Zusammenfassung Ihrer WiFi Verbindung betrachten. Notieren Sie sich den Netzwerknar den Sicherheitstyp und den benutzten Schlüsse - Klicken Sie auf Schließen, um den Assistenten z beenden und zur Startseite zurückzukehren.

Ihre Einstellungen werden augenblicklich ges und hinzugefügt.

Wenn Sie das Konzept der WiFi Sicherheit gemeistert haben, können Ihre Sicherheitskriterien selbst oben (weniger benutzerfreundlich). Diese Methode ist über die Startseite zugänglich indem Sie auf den Ihre WiFi Verbindungseinstellungen klicken.

3.5. Gemeinsame Nutzung der Internetverbindung via des Routers

Sie können Ihren Hercules Router leicht mit Ihrem Modem zusammenschließen und dabei Ihre Internetverbindung mit anderen Computern und/oder Spielkonsolen gemeinsam nutzen.

Ist die Installation Ihres Routers abgeschlossen, sind Ihre WiFi Verbindung und Ihre Firewall aktiviert. Sie müssen aber den Typ Ihrer Internetverbindung wählen (via Ethernetmodem, „Box“ oder andere Methode) und die entsprechenden Informationen eingeben. Um dies zu tun, schauen Sie bitte in den Anschreiben Ihres Dienstanbieters nach. Dort finden Sie meistens diese Informationen (Benutzername (Login), Verbindungspäßwort...).

3.5.1. Auswahl Ihrer Internetverbindung

Mit dem WiFi Manager N brauchen Sie kein Computerexperte sein, um die gemeinsame Nutzung der Internetverbindung mit Ihrem Router via WiFi zu bewerkstelligen. Tragen Sie nur die Informationen, die Ihr Dienstanbieter Ihnen zugeschickt hat, zusammen.

- Immer verbunden ○ Verbindung automatisch trennen

• Auf der Startseite WAN Einstellungen (Internetverbindung) klicken.
• Wählen Sie den Modus für die Internetverbindung: ADSL Ethernetmodem oder Internet "Box", Kabelmodem oder Router.

Falls Sie ADSL Ethernetmodem gewählt haben:

• Wählen Sie den PPPoE Verbindungstyp.
• Geben Sie Ihren Benutzernamen (Login) und Ihr Paßwort ein.

Diese Information finden Sie in den Unterlagen von Ihrem Dienstanbieter.

- Geben Sie auch einen gültigen MTU Wert ein.

Der MTU Wert korrespondiert mit dem Maximalwert in Bytes, der gesendeten Datenpakete (z. B. 1496 Bytes bei er ADSL WiFi Netzwerk).

- Falls Sie dies wünschen, können Sie Immer verbunden markieren. Damit sind Sie immer mit dem Internet verbunden. können aber auch Verbindung automatisch trennen markieren, die Verbindung wird dann nach einer von Ih definierten Zeit automatisch getrennt.

Falls Sie Internet "Box", Kabelmode oder Routermodus

• Wählen Sie den Zugeordneten IP Typ: Statische IP oder Automatische DHCP.
• Falls Sie Automatische DHCP gewählt haben, ist der DHCP Server verantwortl für die Zuordnung der IP Adresse.
• Wählen Sie Statische IP wenn Sie eine Internetleitung mit fester IP Adresse abonniert haben.

Diese Informationen finden Sie in den Unterlagen, die Ihnen Ir

Internetdienstanbieter zugesandt hat.

- Geben Sie die IP Adresse, Subnetzmaske und Voreingestelltes Gateway.

Falls Sie einen anderen Verbindungs gewählt haben:

- Falls Sie den PPTP Verbindungstyp gewählt haben:

• Wählen Sie PPTP in der Ausklappliste.
• Geben Sie den Hostnamen ein, den Sie bekommen haben als Sie den Service abonni haben.
• Falls nötig klicken Sie auf den Klonen Button, um die MAC Adresse Ihres PCs zu klonen.
• Geben Sie Ihren Benutzernamen (Login) und Ihr Paßwort ein.
• Geben Sie außerdem das PPTP Gateway ein und – falls Sie wünschen – eine Verbindungs-ID für dieses Gateway.

Diese Information finden Sie in den Unterlagen Ihrem Dienstanbieter.

- Geben Sie auch einen gültigen MTU Wert ein.

Der MTU Wert korrespondiert mit dem Maximalwert in Bytes, der gesendeten Datenpakete (z. B. 1496 Bytes bei einem AD. WiFi Netzwerk).

- Falls Sie den L2TP Verbindungstyp gewählt haben:

• Wählen Sie L2TP in der Ausklappliste.
• Geben Sie den Hostnamen ein, den Sie bekommen haben als Sie den Service abonni haben.
• Falls nötig klicken Sie auf den Klonen Button, um die MAC Adresse Ihres PCs zu klonen.
• Geben Sie Ihren Benutzernamen (Login) und Ihr Paßwort ein.
• Geben Sie außerdem das L2TP Gateway ein und – falls Sie wünschen – eine Verbindungs-ID für dieses Gateway.

Diese Information finden Sie in den Unterlagen Ihrem Dienstanbieter.

- Geben Sie auch einen gültigen MTU Wert ein.

Der MTU Wert korrespondiert mit dem Maximalwert in Bytes, der gesendeten Datenpakete (z. B. 1496 Bytes bei einem AD, WiFi Netzwerk).

Wenn Sie Ihren Verbindungsmodus gewählt haben, vergessen Sie bitte nicht auf den Button fügen und Sichern zu klicken, um Ihre Einstellungen zu speichem.

3.5.2. Testen Ihrer Internetverbindung

Nachdem Sie Ihren Internetverbindungsmodus für Ihren Hercules Router gewählt haben, können Sie einen ersten Test ausführen und sehen ob Sie Zugang zum Internet haben.

Auf der Seite Allgemeine Einstellungen können Sie den Status auch durch das Erde Icon Grün (Router verbunden) oder rot (Router nicht angeschlossen).

ersehen:

Lassen Sie während des Tests das Ethernetkabel mit Ihrem Hercules Router verbunden.

• Starten Sie einen Internet Browser (Internet Explorer, Netscape Navigator oder Mozilla Firefox) auf Ihrem Computer.
• Geben Sie die www.hercules.com ein.

Die Hercules Website sollte angezeigt werden.

Falls Ihre Internetverbindung korrekt arbeitet:

Nun ist es an der Zeit für Sie Ihr WiFi Netzwerk zu meistern (siehe Kapitel 3.6. Meistern Sie Ihr WiFi Netzwerk im Handumdrehen).

Ziehen Sie das Ethernetkabel solange nicht ab, solange Ihr WiFi Netzwerk noch nicht eingerichtet ist.abel wird zur Kommunikation mit Ihrem Router benötigt.

3.5.1. Beseitigen von Problemen beim Zugang zum WiFi Manager oder dem Internet

Falls Sie es nicht schaffen, sich mit dem WiFi Manager N Interface oder dem Internet zu verbinden, sind Ihre Computereinstellungen vielleicht nicht richtig konfiguriert. Die untenstehenden Instruktionen werden Ihnen bei der Problemlösung helfen.

Beachten Sie: Die Zugangspfade können von den hier aufgezeigten vielleicht variieren, sollten Sie die Anzeige in Windows XP oder Vista (Start Menü und Einstellungen) angepaßt haben.

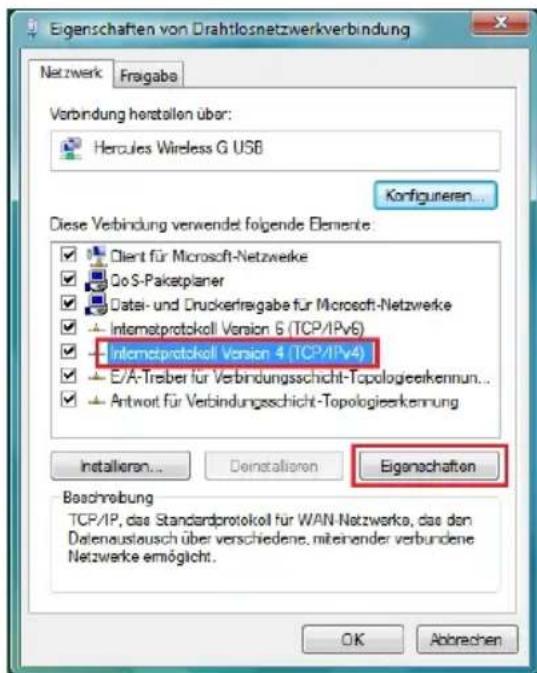

Windows XP oder Vista

LAN oder Hochgeschwindigkeitsinternet

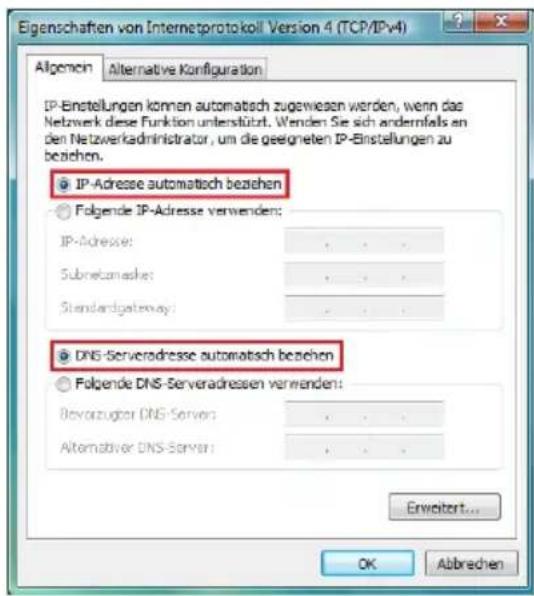

1. Klicken Start/Einstellungen. Doppelklicken Netzwerkverbindungen.
2. In LAN oder High-Speed Internet rechtsklicken auf das Icon Netzwerkadapter und Eigenschaften wählen.

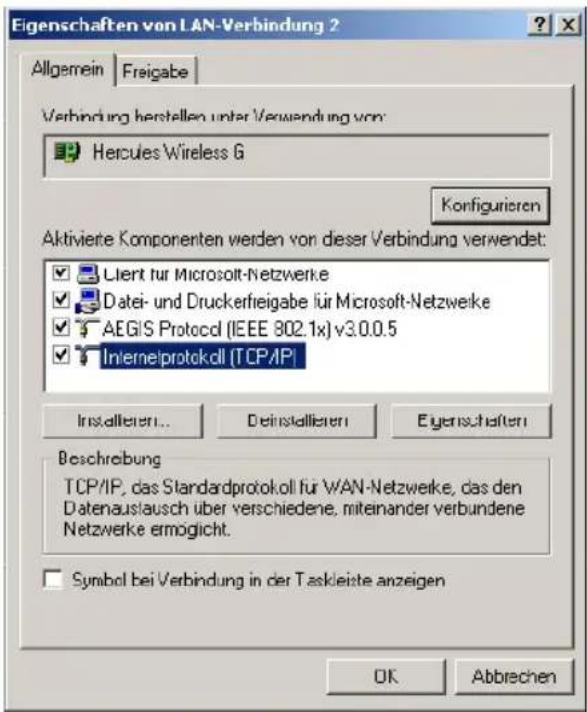

3. Im Haupttabulator im Fenster Lokale Verbindungseinstellungen scrollen Sie durch die Liste und wählen Internet Protokoll (TCP/IP).

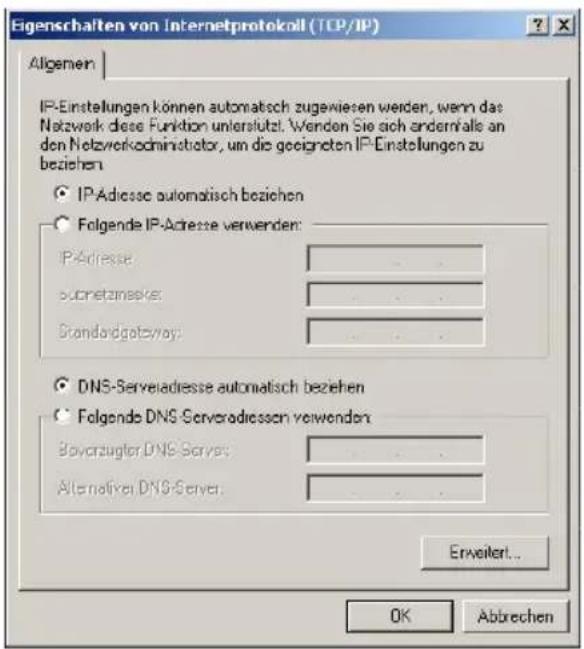

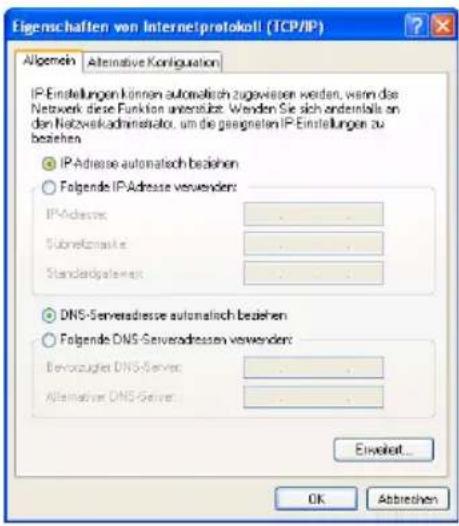

4. Klicken Eigenschaften und IP Adresse automatisch beziehen und DNS Serveradresse automatisch beziehen.
5. OK klicken um das Fenster zu schließen, dann Einstellungen verlassen.

Der Hercules Modem Router ist nun in der Lage ei Adresse für Ihren Computer zu generieren.

Eine IP Adresse ist eine einzigartige Adresse, die vom Router für Ihren Computer generiert wurde und eine eindeutige Identifikation im Netzwerk erlaubt.

Windows 2000

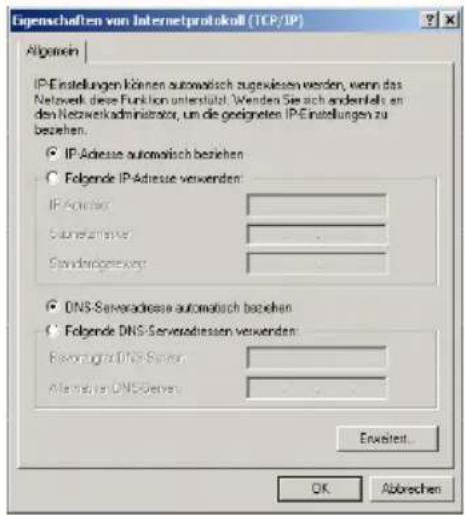

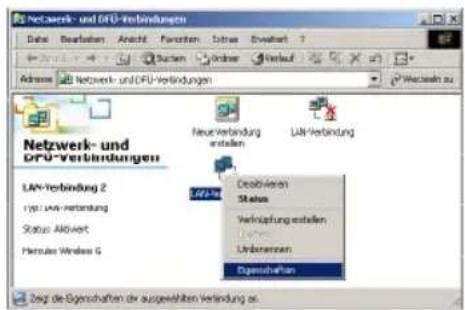

1. Start/Einstellungen/Systemsteuerung Doppelklick auf Netzwerk und Wählverbindung.
2. Rechtsklick auf die entsprechende Verbind und Eigenschaften wählen.
3. Im Tabulator Allgemein markieren Sie Internet Protokoll (TCP/IP).

1. Auf Eigenschaften klicken und IP Adresse automatisch beziehen und DNS Serveradresse automatisch beziehen.
2. OK klicken um das Fenster zu schließen, dann Einstellungen verlassen.

Der Hercules Modem Router ist nun in der La eine IP Adresse für Ihren Computer z generieren.

Eine IP Adresse ist eine einzigartige Adresse, die vom Router für Ihren Computer generiert wurde und eine eindeutige Identifikation im Netz erlaubt.

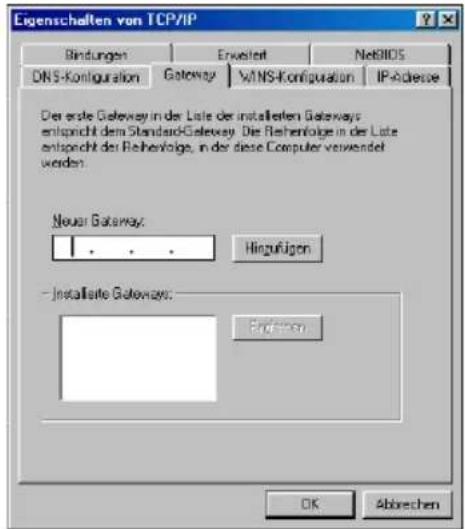

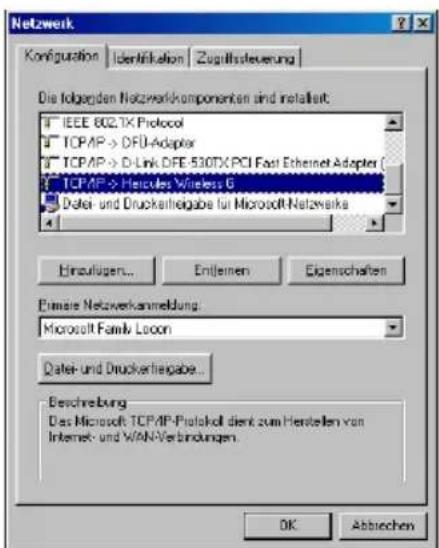

Windows 98 SE/Me

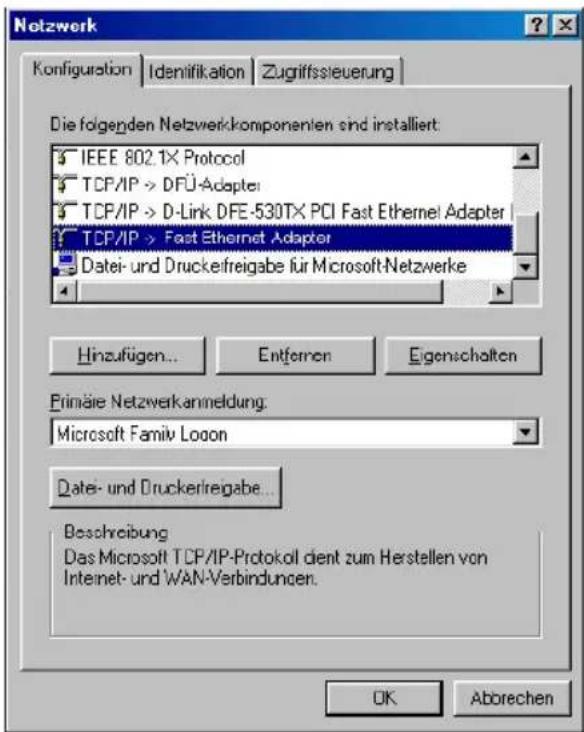

1. Start/Einstellungen/Systemsteuerung Doppelklick auf Netzwerk.
2. Im Tabulator Konfiguration des Netzwerkfensters den Netzwerkadapter auswählen und markieren

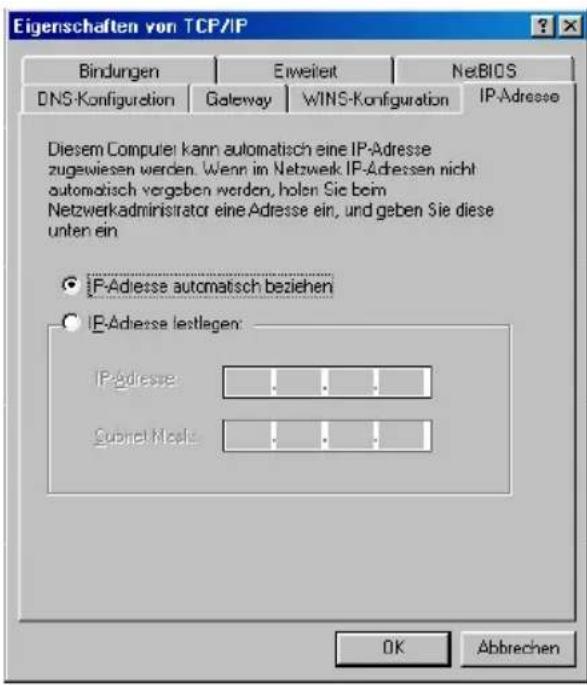

1. Auf Eigenschaften klicken und IP Adresse automatisch beziehen und DNS Serveradresse automatisch beziehen.
2. OK klicken um das Fenster zu schließen, dann Einstellungen verlassen.

Der Hercules Modem Router ist nun in der La eine IP Adresse für Ihren Computer zu generieren.

Eine IP Adresse ist eine einzigartige Adresse, die vom Router für Ihren Computer generiert wur und eine eindeutige Identifikation im Netz erlaubt.

3.6. Meistern Sie Ihr WiFi Netzwerk im Handumdrehen

In diesem Kapitel werden Sie lernen, wie Sie Ihr WiFi Netzwerk personalisieren und gegen unerwünschte Eindringversuche absichern können.

Die Konfiguration Ihres Netzwerks wird via des Ethernetkabels, das Ihren Router mit dem Computer undet, ausgeführt. Wenn Sie mit der Konfiguration fertig sind, können Sie dieses Kabel abkle Möglichkeiten eines kabellosen WiFi Netzwerkes erforschen (Kapitel 4. Willkommen zur Wireless de TM!).

3.6.1. Anpassen Ihres WiFi Netzwerks

Wenn der kabellose Zugang aktiviert wurde (Ihre Hercules Routers WiFi Funktion), wird der WiFi Manager N den Namen Ihres Netzwerks, die Übertragungsfrequenz (RF) und die Übertragungsleistung anzeigen. Diese Einstellungen können Sie, falls nötig, modifizieren.

Sollten Sie sich entscheiden die Einstellungen zu modifizieren, empfehlen wir den untenstehenden schlägen unbedingt folgen.

Um Ihr WiFi Netzwerk zu anzupassen:

- Auf der Homepage wählen Sie bitte Ihre W Verbindungseinstellungen.

Es werden verschiedene Informationen angezeigt, wie z. B. der Name Ihres Netzwe und die Übertragungsfrequenz (RF).

- Bevor Sie Ihr privates WiFi Netzwerk anpassen, sollten Sie sich überzeugen, daß die Checkbox WiFi Netzwerk freigegeben markiert ist.

- Wenn Sie es wünschen können Sie auch Der Name Ihres Netzwerkes ist: (oder SSID) anpassen (Hercules ist voreingestellt).

Die SSID (Service Set Identifier) ist ein einzigartiger Name, der von den WiFi Adapter und dem Zugangspunkt in einem kabellose Netzwerk gemeinsam genutzt wird. Vergessen Sie diesen Namen nie, denn Sie benötigen ihn um alle WiFi Geräte anzuschließen

- Wählen Sie die Sendeleistung (100 % ist vorgegeben).

- Falls nötig, ändern Sie den

Übertragungskanal (RF) für Ihr lokales Netzwerk (von 1 bis 13).

Ändern Sie diese Einstellung nur, wenn ein anderer Sender auf dem gleichen Kana sendet. In diesem Fall kann der WiFi Empt Ihres Hercules Routers empfindlich gesi werden..

- Klicken Sie den Button Ändern, um Ihre Einstellungen zu bestätigen.

Der Access Point startet neu. Alle Computer oder Geräte, die via WiFi angeschlossen sie werden getrennt. Die ADSL Verbindung ble erhalten.

3.6.2. Sichern Ihres WiFi Netzwerks

Ein WiFi Netzwerk mit mehreren Computern oder Geräten ist wirklich sinnvoll. Aber wie können Sie dieses Netzwerk gegen Eindringlinge in Ihr Netzwerk (und damit Datenklau, Nutzen Ihrer Internetverbindung, etc.) absichern? Gut, daß es den WiFi Sicherheitsassistenten gibt. Mit ihm können Sie Ihr Netzwerk Schritt für Schritt und ohne Probleme absichern. Aber sehen Sie sich dazu die untenstehende Tabelle einmal genau an und entscheiden dann, welche Sicherheitsstufe Sie benötigen oder auswählen wollen. Die Tabelle zeigt Ihnen 5 Typen von Sicherheitseinstellungen an, die vom WiFi Manager N unterstützt werden.

Typ	Sicherheitslevel	Schlüssel	Authentifizierung
WEAK (WEP 64)	Niedrigster Sicherheitslevel in dem ein einzelner Encryptionschlüssel für den Datenaustausch genutzt wird. Jeder kabellose Client muß den gleichen Schlüssel zum dekodieren der Übertragung nutzen.	64-bit (10 Zeichen) im Hexadezimalformat.EinHexadezimalschlüssel setzt sich aus den Zahlen von 0 bis 9 und den Buchstaben A bis F zusammen (Beispiel: A123BCD45E für einen 64-bit Schlüssel).	Offen (keine Authentifizierung), Gemeinsam(Authentifizierung über gemeinsam benutzten Schlüssen) oder Auto(Authentifizierung auf Anfrage).
MITTEL (WEP 128)	Sicherheitslevel identisch mit WEP 64. Nur die Schlüssellänge ist unterschiedlich	128-bit (26 Zeichen) im Hexadezimalformat.EinHexadezimalschlüssel setzt sich aus den Zahlen von 0 bis 9 und den Buchstaben A bis F zusammen	Offen (keine Authentifizierung), Gemeinsam(Authentifizierung über gemeinsam benutzten Schlüssen) oder Auto(Authentifizierung aufAnfrage).
Typ	Sicherheitslevel	Schlüssel	Authentifizierung
HOCH (WPA-PSK)	Neuster Sicherheitslevel, speziell entwickelt für Small Office oder Home. Nutzt einen vorher vereinbarten Schlüssel.	Paßwort mit einem Minimum von 8 alphanumerischen Zeichen.Ein alphanumerisches Zeichen beinhaltet entweder Zahlen (0-9) oder Buchstaben (a-z oder A-Z).	TKIP
SEHR HOCH (WPA2)	Allemeustes Hochsicherheitslevel, speziell entwickelt für Small Office oder Home. Nutzt einen vorher vereinbarten Schlüssel.	Paßwort mit einem Minimum von 8 alphanumerischen Zeichen.Ein alphanumerisches Zeichen beinhaltet entweder Zahlen (0-9) oder Buchstaben (a-z oder A-Z).	AES
WPA oder WPA2	Vom Router ausgewähltes, maximales Sicherheitslevel, basierend auf dem unterstützten, gemeinsamen Sicherheitslevel aller angeschlossenen Geräte im Netzwerk.	Paßwort mit einem Minimum von 8 alphanumerischen Zeichen.Ein alphanumerisches Zeichen beinhaltet entweder Zahlen (0-9) oder Buchstaben (a-z oder A-Z).	TKIP oder AES

In WiFi Manager N dürfen Sie keinen höheren Sicherheitslevel wählen, als der, der von Ihren Computern oder anderen WiFi Geräten unterstützt wird. Z. B., falls Ihr Computer oder andere Geräte nur das MITTEL Level (WEP 128) unterstützen, dürfen Sie nicht die Level HOCH (WPA-PSK) oder SEHR HOCH (WPA2) auswählen.

Sollten Sie die WPS Funktion zum verbinden gewählt haben, wurde automatische ein WPA oder WPA2 Sicherheitsschlüssel generiert.

Um Ihr WiFi Netzwerk abzusichern:

• Bevor Sie die Absicherung Ihres WiFi Netzwerks aktivieren, überzeugen Sie sich, daß die Check WiFi Netzwerk aktivieren markiert ist.
• Wählen Sie Ihr Sicherheitslevel: MITTEL (WEP 128), HOCH (WPA) oder SEHR HOCH (WPA2).

Falls Sie den Sicherheitstyp "SEHR HOCH WPA2" gewählt haben:

WPA2 ist die aktuellste Hochsicherheitsstufe. Die zufällige Kodierung ist außerst robust. Sie benötigen nur noch ein Passwort: Es gibt keinen komplizierten Schlüssel, den Sie sich merken müssen! WARNUNG: Falls Ihr installiertes WPI Equipment die WPA 2. Sicherheitsstufe nicht unterstützt, müssen Sie eine andere Sicherheitsstufe für Ihren Router auswahlen, da andemfalls keine Verbindung mit Ihren Computern aufgebaut werden kann.

Wfi Netzwerk: Aktiviert Sicherheit: WPA2(AES) MAC Adressfilterung: Deaktiviert

• Wählen Sie den Sicherheitslevel: WPA2.
• Geben Sie ein Paßwort Ihrer Wahl (mindestens 8 alphanumerische Zeichen) oder einen Schlüssel mit 64 hexadezimalen Zeichen ein.

Ein alphanumerisches Zeichen entspricht entwe einer Nummer (0-9) oder einem Buchstaben (a-z oder A-Z).

Ein hexadezimaler Schlüssel setzt sich aus Nummern 0 bis 9 und Buchstaben von A b zusammen (z. B.: 123456789ABCD für einen 12 Bit Schlüssel).

In der Statuszone können Sie Einblick in eine Übersicht Ihrer WiFi Einstellungen nehmen. Notieren Sie sich Ihren Netzwerknamen, Sicherheitstyp und den benutzten Schlüssel

- Um die neuen Einstellungen zu bestätigen, kli Sie auf Änderm.

Falls Sie den Sicherheitstyp "SEHR HOCH (WPA-WPA2)" gewählt haben:

WPA2 ist die aktuellste Hochsicherheitsstufe. Die zufallige Kodierung ist außerst robust. Sie benötigen nur noch ein Passwort: Es gibt keinen komplizierten Schlüssel, den Sie sich merken müssen! WARNING: Falls Ihr installiertes WiFi Equipment die WPA 2 Sicherheitsstufe nicht unterstützt, müssen Sie eine andere Sicherheitsstufe für Ihren Router auswahlen, da andemfalls keine Verbindung mit Ihren Computern aufgebaut werden kann.

WIFI Netzwerk: Aktviert Scherheit: WBA2(Mixed) MAC Adressfilterung Deaktiviert

• Wählen Sie den Sicherheitslevel: WPA-WPA2.
• Geben Sie ein Paßwort Ihrer Wahl (mindestens 8 alphanumerische Zeichen) oder einen Schlüssel mit 64 hexadezimalen Zeichen ein.

Ein alphanumerisches Zeichen entspricht entwe einer Nummer (0-9) oder einem Buchstaben (a-z oder A-Z).

Ein hexadezimaler Schlüssel setzt sich aus den Nummern 0 bis 9 und Buchstaben von A b zusammen (z. B.: 123456789ABCD für einen 12 Bit Schlüssel).

In der Statuszone können Sie Einblick in eine Übersicht Ihrer WiFi Einstellungen nehmen. Notieren Sie sich Ihren Netzwerknamen, Sicherheitstyp und den benutzten Schlüssel

- Um die neuen Einstellungen zu bestätigen, kli Sie auf Änderm.

Falls Sie den Sicherheitstyp "HOCH (WPA)" gewählt haben:

- Geben Sie ein Paßwort Ihrer Wahl (mindestens 8 alphanumerische Zeichen) oder einen Schlüssel mit 63 hexadezimalen Zeichen ein.

Ein alphanumerisches Zeichen entspricht entwe einer Nummer (0-9) oder einem Buchstaben (a-z oder A-Z).

Ein hexadezimaler Schlüssel setzt sich aus Nummern 0 bis 9 und Buchstaben von A b zusammen (z. B.: 123456789ABCD für einen 128-Bit Schlüssel).

In der Statuszone können Sie Einblick in eine Übersicht Ihrer WiFi Einstellungen nehmen. Notieren Sie sich Ihren Netzwerknamen, Sicherheitstyp und den benutzten Schlüssel

- Um die neuen Einstellungen zu bestätigen, klick Sie auf Änderm.

Falls Sie den Sicherheitstyp "MITTEL (WEP 64-WEP 128)" gewählt haben:

- Geben Sie einen Schlüssel mit 10 hexadezimalen Zeichen oder ein Paßwort mit 5 alphanumerischen Zeichen für WEP 64 Sicherheit oder einen Schlüssel mit 26 hexadezimalen Zeichen oder ein Paßwort mit 13 alphanumerischen Zeichen für WEP 128 Sicherheit ein.

Ein alphanumerisches Zeichen entspricht entwe einer Nummer (0-9) oder einem Buchstaben (a-z oder A-Z).

Ein hexadezimaler Schlüssel setzt sich aus Nummern 0 bis 9 und Buchstaben von A b zusammen (z. B.: 123456789ABCD für einen 12 Bit Schlüssel).

In der Statuszone können Sie Einblick in Übersicht Ihrer WiFi Einstellungen nehmen. Notieren Sie sich Ihren Netzwerknamen, Sicherheitstyp und den benutzten Schlüssel

- Um die neuen Einstellungen zu bestätigen, klicken Sie auf Ändem.

Falls Sie KEINE SICHERHEIT (deaktiviert – nicht empfohlen) gewählt haben:

Haben Sie Ihrem Netzwerk keinerlei Siche hinzugefügt, kann jeder Nutzer, ob böswillig nicht, sich mit Ihrem Netzwerk verbinden.

In der Statuszone können Sie Einblick in e Übersicht Ihrer WiFi Einstellungen nehmen. No. Sie sich Ihren Netzwerknamen, Sicherheitstyp, den benutzten Schlüssel

- Um die neuen Einstellungen zu bestätigen, klicken Sie auf Änderm.

3.6.3. Limitieren des Zugangs in Ihrem WiFi Netzwerk für WiFi Computer oder Geräte

Filtern über MAC Adressen ist eine Ergänzung Ihrer Sicherheitsparameter und erlaubt Ihnen, die kabellosen Computer oder Geräte auszuwählen, die Zugang zu Ihrem privaten, lokalen Netzwerk haben sollen.

Eine MAC Adresse ist eine einmalige Adresse, die vom Gestalter des Client oder Router-Adapter zur Identifizierung im Netzwerk geschaffen wird.

Bevor Sie Filtern aktivieren, wird empfohlen alle Computer oder Geräte die via WiFi autorisiert und verbunden sein sollen, anzuschließen.

MAC Adressfilter aktivieren:

WiFi Netzwerk aktivieren

MAC Adressfilterung

MAC Adressfilterung

- Bevor Sie MAC Adressfilter aktivieren, ste Sie sicher daß die Box WiFi Netzwerk freigegeben markiert ist.

- Klicken Sie auf den Button MAC Adressfilterung freigegeben.

- Markieren Sie die Checkbox MAC Adressfilterung freigegeben.

Um einen WiFi Computer oder Gerät (Webcam, Spielkonsole oder andere) der Liste hinzuzufügen:

Wenn Sie diese Funktion zum ersten Mal benutzen:

Jeder neue Computer oder Gerät muß mar hinzugefügt werden.

• Geben Sie manuell deren MAC Adresse im „AAAAAAAAAAAA-Format, ohne Leerzeichen ein.
• Klicken Sie auf den Button Hinzufügen.

Diese Adresse wurde der Liste der WiFi Comp oder Geräte hinzugefügt, die für die Verbindung autorisiert sind.

- Falls gewünscht, können Sie in der entsprechenden Zone einen Kommentar hinzufügen.

- Klicken Sie den Button Ändern, um Ihre Einstellungen zu bestätigen oder auf Abbrechen wenn sie die getätigten Einstellungen verwerfen.

Wenn Sie Filtem via MAC Adresse aktiviert haben, können nur Computer/Geräte die autorisiert sind und in der Liste auftauchen auf den Router zugreifen.

Falls Sie Besuch von Freunden mit WiFi Computern oder Geräten bekommen oder wollen Sie neue WiFi Geräte anschließen, vergessen Sie bitte nicht deren MAC Adresse zur Filterliste hinzuzufügen, andernfalls sind diese nicht in der Lage sich mit Ihrem Netzwerk zu verbinden.

Um einen WiFi Computer oder Gerät (Webcam, Spielkonsole oder andere) von der Liste zu entfernen:

- In der Spalte Entfernen klicken Sie auf neben den Namen der Computer/Geräte, die S von der Filterliste entfernen wollen.

- Bestätigen Sie das Entfernen in der erscheinenden Dialogbox.

- Klicken Sie den Button Andern, um Ihre Einstellungen zu bestätigen oder auf Abbrechen wenn sie die getätigten Einstellungen verwerfe

3.6.4. Deaktivieren Ihres WiFi Netzwerks

Sollten Sie Ihren Hercules Router nur als kabelgebundenen Router benutzen wollen (mit dem Computer via Ethernetport verbunden und nicht über WiFi), deaktivieren Sie das WiFi Netzwerk einfach durch einen Klick

auf den Button. Die WiFi LED am Router schaltet ab.

3.6.5. Erneutes Aktivieren Ihres WiFi Netzwerks

Wollen Sie Ihr WiFi Netzwerk erneut aktivieren, klicken Sie erneut auf den Button und fahren wie folgt fort:

- Klicken Sie auf den Button Ihre Verbindungseinstellungen.

Sie werden bemerken, daß Ihr WiFi Netzwerk, WiFi Sicherheitseinstellungen und die Filterung MAC Adresse deaktiviert sind.

- Markieren Sie die Checkbox WiFi Netzwerk aktivieren, wenn Sie Ihr WiFi Netzwerk ern aktivieren wollen.

- Bestätigen Sie diese Wahl.

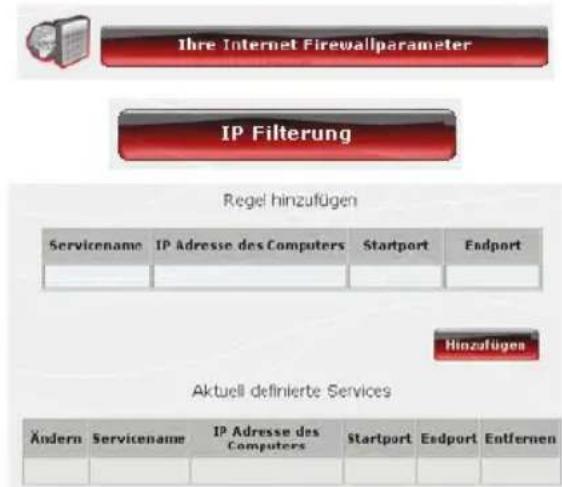

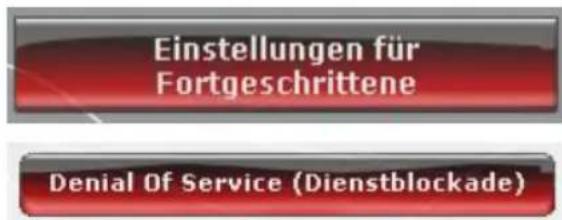

3.7. Die Firewall: Ihr ultimativer Schutz gegen Internetangriffe

Ihr Netzwerk wird durch verschiedene Techniken wie eine Burg durch Zugbrücke und Wälle gesichert. Mögliche Angriffe oder Versuche in Ihr Netzwerk einzudringen werden Ihnen zusätzlich per Alarm angezeigt. Es ist allerdings möglich diese bestmögliche Sicherheit etwas zu lockern. Dies kann nötig sein, wenn Sie bestimmte Internetservices nutzen wollen (z. B. P2P, Web/FTP Server, IP oder WiFi Kamera...). Oder Sie wollen einem speziellen Computer den Zugang zu diesen Services gestatten. Dazugehörige Informationen finden Sie in den Kapiteln 5.2.1. Öffnen einer Tür in Ihrer Firewall, um Ihre Kamera online zu stellen oder den Zugang eines Computers zu bestimmten Internetservices zu autorisieren 5.2.2. Eingeschränkter Zugang eines Ihrer Computer zu Internetservices und 5.2.3. Umleitung von Internetanfragen zu einem bestimmten Computer.

Falls Ihr Computer mit einer Software Firewall ausgestattet sein sollte (Norton Personal Firewall, Windows Service Pack 2 Firewall, McAfee Personal Firewall...), deaktivieren Sie diese wenn Sie das Modem anschließen. Die Firewall des Modems ist völlig ausreichend. Sollten Sie mit Ihrem C außerhalb Ihres Netzwerkes sein, können Sie die Funktion der Software jederzeit wieder aktivieren.

Seien Sie vorsichtig und verwechseln Sie eine Firewall nicht mit einem Antivirusprogramm

Ein solches Programm analysiert den Inhalt Ihres Computers (Dateien, die downgeloaded wurde etc.) und erkennt, blockiert und/oder entfernt jegliche Viren, Würmer und Trojaner.

Ihre Firewall verbirgt Ihren Computer im Netzwerk und beobachtet den Datenstrom aus dem Internet und blockt Einbrüche von boshaften Personen in Ihr System komplett ab, so daß keine persön sicherheitsrelevanten Daten gestohlen/eingesehen werden können

4. WILLKOMMEN ZUR WIRELESS ATTITUDE

TM!!

Nun, nachdem Sie die Hauptfunktionen des Hercules WiFi Extenders beherrschen, ist es an der Zeit für einige praktische Applikationen. Wir möchten Ihnen in den folgenden Kapiteln zeigen, wie einfach und benutzerfreundlich kabelloses Computern ist. Gemeinsame Nutzung von Druckern oder Daten oder erlauben einfach Ihren Freunden Ihre ADSL Verbindung zum Online-Spielen zu nutzen, sind nur Beispiele einiger Dinge, bei deren Ausführung wir Ihnen zur Seite stehen wollen. Betreten Sie nun die kabellose Welt und werden selbst ein Teil der Wireless Attitude

4.1. Einige wichtige Punkte, die Sie sich merken sollten

Wir empfehlen die folgenden Hinweise für jeden Computer zu befolgen:

• Die in diesem Kapitel beschriebenen Vorgehensweisen sind für verschiedene Betriebssysteme erstellt worden. Bitte lesen Sie das für Ihr Betriebssystem passende Kapitel.
• Diese Anleitung gilt auch für ein kabelgebundenes Netzwerk via Ethemetkabel an Ihren Router.
• Um eine ADSL Verbindung gemeinsam zu nutzen muß Ihr Hercules Router und Ihr Modem (ADSL Ethermetmodem, Kabel oder Internet „Box“) eingeschaltet und an die ADSL Leitung angeschlossen sein.

Zur Erinnerung: Das WiFi Netzwerk, das Sie gerade eingerichtet haben, ist ein Infrastruktur Netzwerk (im Gegensatz zum Ad hoc Modus), weil diese aus einem Access Point und einem oder mehreren Computern zusammengesetzt ist.

4.2. Computer mit Windows Vista: Gemeinsame Nutzung von Ordnern, eines Druckers oder einer ADSL Verbindung

Um ein Netzwerk von Computem, die Ordner, Drucker, eine ADSL Verbindung gemeinsam nutzen, ist es unter Windows Vista nicht erforderlich, daß diese zur selben Arbeitsgruppe gehören. Wie auch immer, wenn Sie die gemeinsame Nutzung zwischen Computem mit Windows Vista und einem früheren Betriebssystem wünschen, dann stellen Sie sicher, daß Sie auf allen Computern die gleiche Arbeit definieren. Für diesbezügliche Informationen zum erstellen einer Arbeitsgruppe, lesen Sie bitte in Ihres Herculesproduktes nach.

Bitte beachten Sie: Die hier beschriebenen Zugangspfade können leicht unterschiedlich ausfallen, je nachdem Sie die voreingestellte Anzeige in Windows Vista eingerichtet haben (Startmenüeinstellungen, Systemsteuerungsanzeige, etc.).

Sie haben Ihren Computer in ein privates Netzwerk (im Gegensatz zu einem öffentlichen Netzwerk) eingebunden. In diesem Fall sind die Auffindungsoptionen (namentlich die Fähigkeit andere Geräte und Computer außerhalb zu sehen und in anderen Netzwerken sichtbar zu sein) aktiviert aber die Funktionen zur Freigabe nicht. Sie müssen diese manuell aktivieren, bevor Sie Ihre Ordner, Drucker oder Internetverbindung mit anderen teilen können.

4.2.1. Gemeinsame Nutzung aktivieren

Bevor Sie mit anderen Ihre Ordner, Drucker oder Internetverbindung teilen können, müssen Sie diese Funktion im Netzwerk- und Freigabecenter aktivieren.

Bitte beachten Sie: Um das Netzwerk- und Freigabecenter zu öffnen, klicken Sie auf das Netzwerk-Ion in der Windows Taskbar und dann den Link Netzwerk- und Freigabecenter.

Aktivierung der gemeinsamen Nutzung von Dateien

• In der Zone Freigabe und Erkennung, klicken Sie auf den Link Aus oder den Button gegenüber Freigabe von Dateien.
• Wählen Sie den Radio-Button Freigabe von Dateien einschalten.

Freigabe von Dateien

Aus

Wenn die Freigabe von Dateien eingeschaltet ist, können Netzwerkbenutzer auf Dateien und Drucker, die Sie von diesem Computer freigeben, zugreifen.

Freigabe von Dateien einschalten

Freigabe von Dateien ausschalten

- Auf Übernehmen klicken. Im Windows Vista Bestätigungsfenster klicken Sie auf Weiter

Gemeinsame Nutzung von freigegebenen Ordnern aktivieren

Bitte beachten: Ein freigegebener Ordner kann von anderen Benutzern auf demselben Computer oder demselben Netzwerk gemeinsam genutzt werden.

• In der Zone Freigabe und Erkennung, klicken Sie auf den Link Aus oder den Button gegenüber Freigabe des öffentlichen Ordners.
• Wählen Sie den Radio-Button Freigabe einschalten, sodaß jeder Benutzer mit Netzwerkzugriff Dateien öffnen kann (nur ansehen) oder Freigabe einschalten, sodaß jeder Benutzer mit Netzwerkzugriff Dateien öffnen, ändern und erstellen kann (keine Limitierung für den Inhalt bezüglich Ansehen, Bearbeiten, Ändern usw.).

Freigabe des öffentlichen Ordners

Aus

Wenn die Freigabe des öffentlichen Ordners eingeschaltet ist, können Benutzer im Netzwerk auf Dateien im öffentlichen Ordner zugreifen. Was ist der öffentliche Ordner?

Freigabe einschalten, sodass jeder Benutzer mit Netzwerkzugriff Dateien öffnen kann

Freigabe einschalten, sodass jeder Benutzer mit Netzwerkzugriff Dateien öffnen, ändern und erstellen kann
Freigabe ausschalten (an diesem Computer angemeldete Benutzer können weiterhin auf diesen Ordner zugreifen)

Übernehmen

- Auf Übernehmen klicken. Im Windows Vista Bestätigungsfenster klicken Sie auf Weiter.

Gemeinsame Druckernutzung aktivieren

Bitte beachten: Um die gemeinsame Druckernutzung zu aktivieren muß ein Drucker installiert sein.

• In der Zone Freigabe und Erkennung, klicken Sie auf den Link Aus oder den Button gegenüber
• Wählen Sie den Radio-Button Druckerfreigabe einschalten.

Freigabe von Druckern

Aus

Wenn die Freigabe von Druckern eingeschaltet ist, können Benutzer mit Netzwerkzugriff eine Verbindung herstellen und an diesen Computer angeschlossene Drucker verwenden.

Druckerfreigabe einschalten

Druckerfreigabe ausschalten

Übernehmen

- Auf Übernehmen klicken. Im Windows Vista Bestätigungsfenster klicken Sie auf Weiter.

Gemeinsame Nutzung von Mediadateien aktivieren

Bitte beachten: Diese Option erlaubt Ihnen die gemeinsame Nutzung Ihrer Musik, Videos und Bilder.

- In der Zone Freigabe und Erkennung, klicken Sie auf den Link Aus oder den Button gegenüber

- Auf Ändern... klicken.

Freigabe von Mediendateien

Aus

Wenn die Freigabe von Mediendateien eingeschaltet ist, haben Benutzer und Geräte im Netzwerk Zugriff auf freigegebene Musik, Bilder und Videos auf diesem Computer, und dieser Computer kann solche freigegebene Dateien im Netzwerk erkennen.

Ändern...

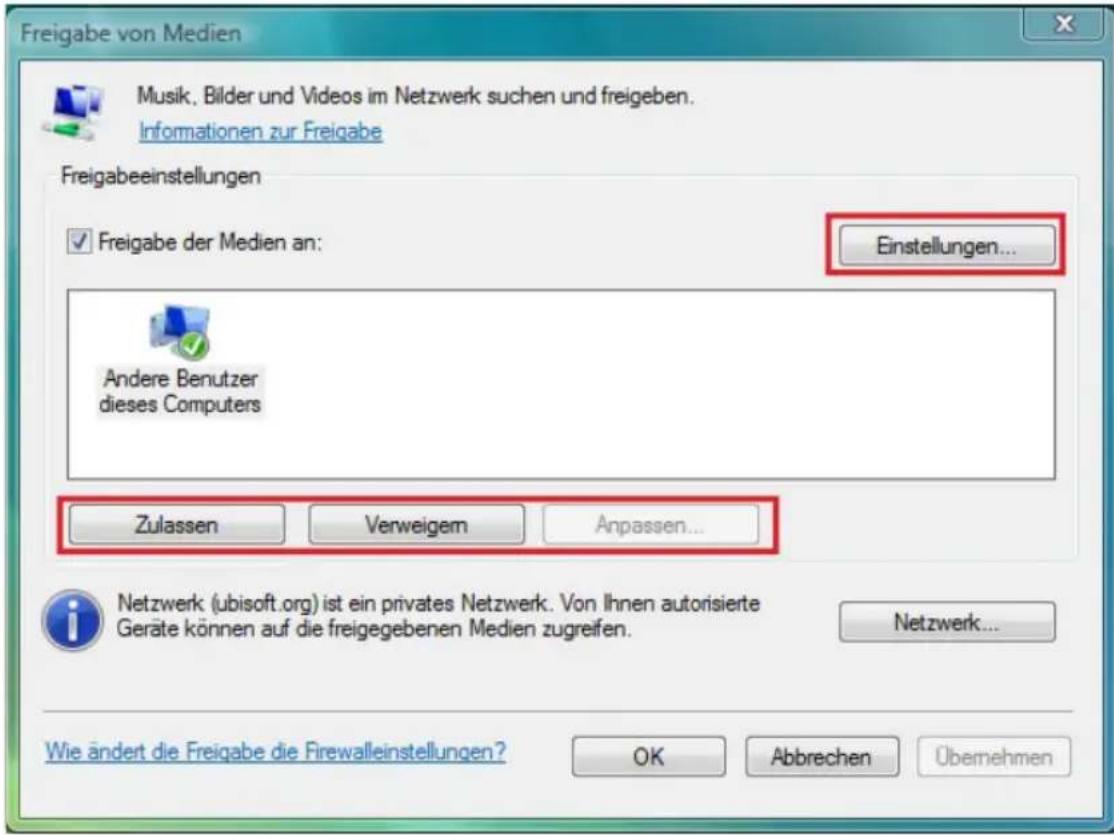

- In Im erscheinenden Freigabe von Mediendateien Fenster markieren Sie die Box Freigabe der Mediendateien An.

• Auf OK klicken. Im Windows Vista Bestätigungsfenster klicken Sie auf Weiter.
• Im folgenden Fenster können Sie die verschiedenen Einstellungen definieren: Gruppen von Nutzern den Zugriff autorisieren oder verweigern, Kindersicherung einstellen, Auswahl der Medientypen, die gemeinsam genutzt werden können usw.
• Wenn Sie damit fertig sind, klicken Sie auf Übernehmen, dann auf OK.

4.2.2. Windows Vista: Gemeinsame Nutzung von freigegebenen oder persönlichen Ordnern

Zur Erinnerung: In Windows Vista, gibt es zwei Arten von Ordnern: persönliche oder lokale Ordner oder freigegebene Ordner. Ein persönlicher Ordner ist einem bestimmten Benutzer auf dem Computer zugeordnet. Ein freigegebener Ordner kann mit anderen Nutzem des Computers oder im Netzwerk gemeinsam genutzt werden. d. h., ein freigegebener Ordner wird gemeinsam genutzt und demnach für jeden zur Ansicht (minimaler Autorisationslevel) verfügbar. Zur gemeinsamen Nutzung von persönlichen Ordnern (z.B. der Ordner mit Ihren eigenen Bildern), müssen Sie die Nutzer, die Zugang haben sollen, auswählen und deren Autorisationslevel festlegen.

1. Wählen Sie den Ordner, den Sie freigeben wollen aus, ohne diesen zu öffnen. In diese Fall Ihr Ordner Bilder.
2. Auf den Ordner rechtsklicken und Freigabe... auswählen

1. Im Fenster Dateifreigabe wählen Sie die/den Nutzer aus, der/die Zugang zu diesem Ordner haben soll(en) und klicken dann auf Hinzufügen.

Bitte beachten: Sie können den Zugang für alle Nutzer ohne Beschränkung freigeben (Jeder Option) oder spezielle Benutzer, die vorher auf dem PC definiert wurden, auswählen. Sie können auch neue Benutzer definieren indem Sie auf Neuen Benutzer erstellen... in der Aufklappliste klicken.

1. Wählen Sie eine Zulassungsebene durch anklicken der Zeile des entsprechenden Benutzers: Reader (nur betrachten), Contributor (betrachten, hinzufügen und löschen) oder Co-owner (betrachten, modifizieren, hinzufügen und löschen).
2. Klicken Sie auf Freigabe. Merken Sie sich den Zugriffspfad, der zum freigegebenen Ordner im Netzwerk auf einem anderen Computer führt. Beispiel: \PC-WIFI\Users\Dokumente\Freigegebene Bilder.
3. Klicken Sie auf Fertig.

Der Ordner ist nun freigegeben. Sie können alle freigegeben Ordner auf dem Computer oder im Netzwerk anzeigen indem Sie auf die Links im Netzwerk- und Freigabecenter klicken.

4. 2. 3. Computer mit Windows Vista: Zugang zu freigegebenen Ordnem

1. Im Explorer, erreichbar via Start/Computer, Doppelklick Netzwerk.

Sie haben Zugriff auf die Liste Computer im gleichen Netzwe Benutzen Sie den Pfad, der von Windows angezeigt wird, u Freigaben zu machen. Zum Beispiel PC-WIFI\Users\Dokumente Freigegebene Bilder.

1. Doppelklicken Sie auf den Computer, mit den freigegebenen Ordnern, auf die Sie zugreife wollen.
2. Sollte ein Paßwort definiert sein, so geben Sie bitte Ihre Benutzernamen und Ihr Paßwort ein.

Alle freigegebenen Ordner werden angezeigt. Abhängig von Ihre Autorisationslevel können Sie nur entsprechend Ordner oder Dateie anzeigen, modifizieren, hinzufüglich oder löschen.

4.2.4. Windows Vista: Druckerfreigabe

Sie können einen Drucker in das Netzwerk einbinden und entsprechend allen Computern, die mit einem WiFi-Adapter ausgestattet sind, in Ihrem Zuhause gemeinsam nutzen.

Um einen Drucker im Netzwerk zu nutzen, muß dieser erst im Netzwerk- und Freigabecenter freigegeben werden (bitte lesen Sie dazu Kapitel 3.5.1 Gemeinsame Nutzung aktivieren). Der Drucker muß zur gemeinsamen Nutzung auf dem Computer freigegeben werden, auf dem er installiert und angeschlossen ist.

Auf dem Computer, der mit dem Drucker verbunden ist:

1. Klicken Sie auf Start/Systemsteuerung.
2. Unter der Überschrift Hardware und Sound klicken Sie auf den Link Drucker.

Eine Liste der installierten Drucker wird angezen

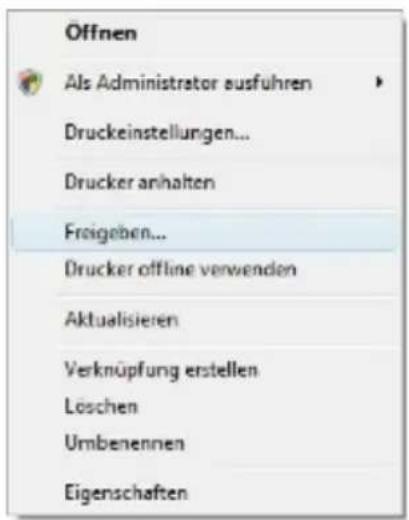

1. Rechtsklicken Sie auf den entsprechender Drucker und wählen die Option Freigeben...

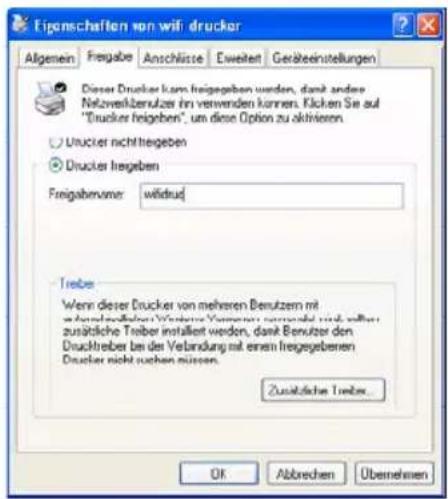

1. Im Fenster Eigenschaften auf Freigabeoption ändern klicken.
2. Im Windows Vista Bestätigungsfenster auf Weiter klicken

1. Die Box Drucker freigeben aktivieren.
2. Den Namen des Druckers, der im Netzwe angezeigt werden soll unter Freigabenam eintragen.
3. Auf Übernehmen und dann auf OK klicken.

4. 2. 5. Computer mit Windows Vista : Zugriff auf freigegebenen Drucker

Auf Computern, die den freigegebenen Drucker nutzen:

1. Klicken Sie auf Start/Systemsteuerung.
2. Unter der Überschrift Hardware und Sound klicken Sie auf den Link Drucker

1. Auf Drucker hinzufügen klicken.

Der Assistent Drucker hinzufügen erscheint.

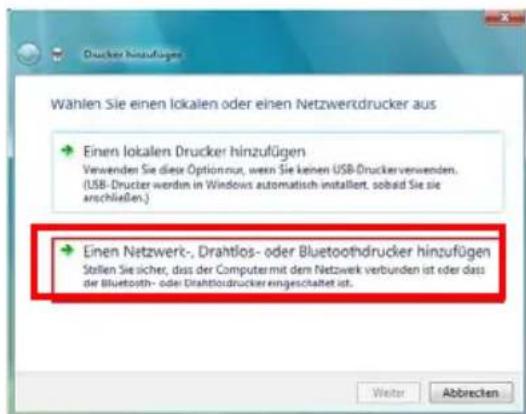

1. Auf Einen Netzwerk-, Drahtlos- oder Bluetoothdrucker hinzufügen klicken.

2. Windows sucht die Drucker Ihres Netzwerks. Wählen Sie den gewünschten Drucker.

3. Weiter klicken.

4. Falls nötig Installation von Druckertreiberr akzeptieren, falls Sie von Windows dazu aufgefordert werden.

5. Druckemamen bestätigen und auf Weiter klicken.

6. Auf Beenden klicken, um den Assistenten zu beenden.

4.2.6. Windows Vista: Freigabe einer ADSL-Verbindung in einem Infrastrukturnetzwerk

Zur Erinnerung: Sollten Sie über eine Live „Box“, einen Modem Router oder einen Router, der mit einem Modem verbunden ist, sowie über einen oder mehrere Computer verfügen, ist Ihr Netzwerk voreingestellt im Infrastrukturmodus. In diesem Modus sind Ihre WiFi Adapter mit Ihrem Access Point (Zugangspunkt) verbunden. Dieser kann Ihr Hercules Modem Router oder Ihr Hercules Router, der mit einem Modem verbunden ist, sein. Der Infrastrukturmodus ist ideal für den Datenaustausch, Online spielen, gemeinsame Nutzung der Internetverbindung und/oder des Druckers zwischen verschiedenen Computern. Folgen Sie den untenstehenden Anweisungen, um sich von dem Kabel, das Sie mit Ihrem Modem verbindet, zu befreien, ohne die Verbindung zu Ihrem ADSL Modem zu unterbrechen. Vivat der Wireless Attitude!

Verfahren Sie wie folgt für jeden Computer, der die gemeinsame Nutzung der Internetverbindung nützt:

1. Sich mit Ihrem kabellosen Netzwerk (z. B. Hercules oder Livebox_AAAA,) verbinden.
2. In das Netzwerk- und Freigabecenter gehen. Dazu auf das Netzwerk-Icon in der Windows Taskbar und dann auf den Link Netzwerk- und Freigabecenter klicken.
3. Auf Status klicken

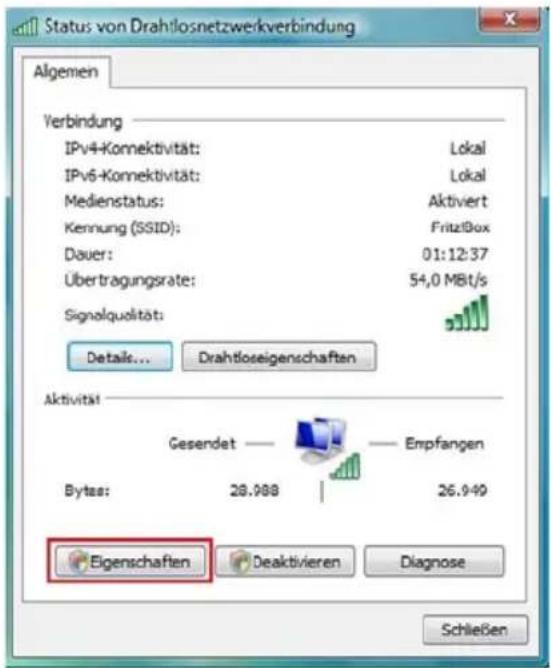

4. Im Fenster Status von Drahtlosnetzwerkverbindung auf Eigenschaften klicken.
5. Im Windows Vista Bestätigungsfenster auf Weiter klicken.

1. Im Fenster Eigenschaften von Internetprotokoll Version 4 (TCP/IPv4) wählen Sie IP-Adresse automatisch beziehen und DNS-Serveradresse automatisch beziehen.

2. Auf Eigenschaften klicken.

3. Im Fenster Eigenschaften von Internetprotokoll Version 4 (TCP/IPv4), IP-Adresse automatisch beziehen und DNS-Serveradresse automatisch beziehen auswählen.

4. Zur Bestätigung auf OK klicken.
5. Tun Sie desgleichen für Internetprotokoll Version 6 (TCP/IPv6).

Um ins Internet zu gelangen, rufen Sie einfach I Internet-Browserauf.

4.3. Computer mit Windows XP: Freigabe von Ordnern, Drucker oder einer ADSL Verbindung

Die einfachste Methode für die gemeinsame Nutzung von Ordnem, Drucker oder einer ADSL Verbindung in Windows XP ist der Gebrauch des Netzwerk-Installationsassistenten. Dieser Assistent hilft Ihnen ein richtiges Heimnetzwerk aufzubauen.

Bitte beachten: Die unten aufgeführten Pfade können leicht variieren, je nach den individuellen Einstellungen im Start- und Systemsteuerungsmenü.

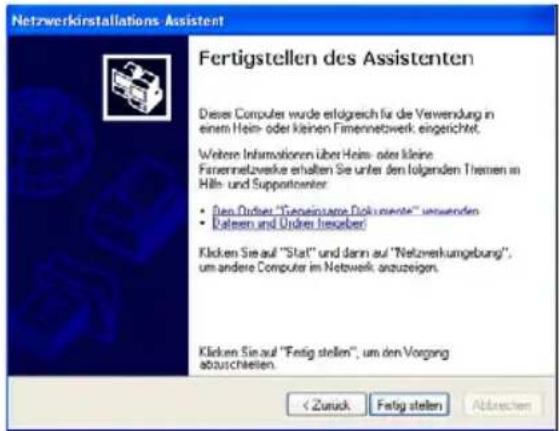

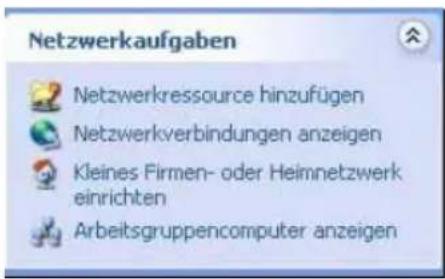

4.3.1. Windows XP: Nutzen des Netzwerk-Installationsassistenten in einem Infrastrukturnetzwerk

Bitte fortfolgend für jeden Computer:

1. Start/Programme/Zubehör/Kommunikation/Netzwerkassistent können

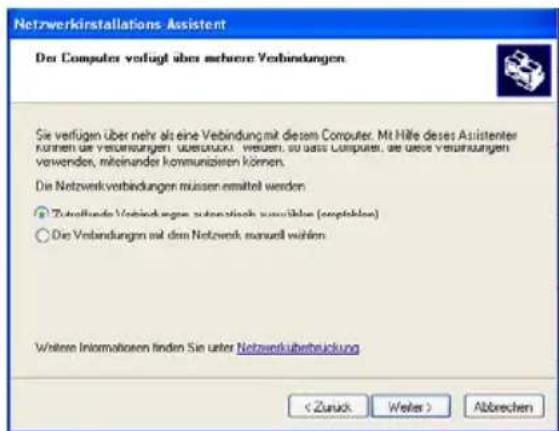

Der Netzwerkassistent erscheint.

1. Zweimal auf Weiter klicken.

Ein optionales Fenster kann auftauchen falls Assistent ermittelt hat, daß Netzwerkhardware vom Computer entfernt wurde.

1. Falls Ihre kabellose Netzwerkverbindung in der Liste erscheint, aktivieren Sie bitte Box Ausgeworfene Hardware ignorieren. Dann auf Weiter klicken. Ansonsten den Assistenten durch die Schaltflä Abbrechen verlassen und die Verbindung von Ihrem Netzwerkgerät zum Modem Rout etablieren (falls Sie Hercules Wireless GF USB oder PCMCIA Adapter verwenden, le Sie das Kapitel "Das WiFi Station Werkze in Ihrem Handbuch nach).

Ein optionales Fenster kann auftauchen, falls Assistent eine gemeinsame Internetverbindun findet.

1. Wählen Sie Nein, eine Internetverbindung auf diesem Computer verwenden, dann auf Weiter klicken.

1. Im Wählen Sie ein Verbindungsmethode aus Fenster, die Andere Methode Option wählen.
2. Im folgenden Fenster Dieser Computer stellt eine direkte Internetverbindung her oder verwendet einen Netzwerkhub wählen. Weiter klicken.

1. Falls das gegenüberliegende Fenster erscheint, wählen Sie bitte die Hercule Drahtlose Netzwerkverbindung, auf Weiklicken.

1. Wenn diese Warnanzeige erscheint, ignorieren und Weiter klicken.

Wenn Sie den Hercules Router nutzen, sind Ihre Computer bereits durch die integrierte Firewall geschützt.

1. Wenn Ihr Computer mehr als drei Verbindungen (oder Geräte) aufweis erscheint ein optionales Fenster. In die Fall lassen Sie den Assistenten die richtig Einstellungen ermitteln und vornehmen.

2. Auf Weiter klicken

3. Geben Sie den Namen des Computers und evtl. eine Beschreibung.

Geben Sie dem Computer einen Namen der einmalig und leicht zu merken ist (z. B. Computer, WiFi-Computer oder Julie).

1. Auf Weiter klicken.

2. Geben Sie den Arbeitsgruppennamen ein (z. B. HEIM, BÜRO oder HERCULES) und evtl. eine Beschreibung.

Der Arbeitsgruppenname muß für alle Computer in diesem Netzwerk identisch sein (auf die rüch Schreibweise achten.

1. Auf Weiter klicken.

2. Überprüfen Sie die eingegebenen Einstellungen im folgenden Fenster, dann Weiter klicken.

Der Assistent konfiguriert den Computer für Heimnetzwerk. Dies kann einige Minuten dau

1. Bevor Sie die Prozedur abschließen, kön Sie die Eine Netzwerkinstallationsdiske erstellen Option auswählen. Hierbei wird der Assistent auf ein Speichermedium kopi (Floppy Disk oder USB-Stick), so daß dieser auf anderen Computern mit einem and Betriebssystem als Windows XP ausgeführt werden kann.

Diese Option wird automatisch ausgeführt Sie ein Speichermedium ausgewählt haben.

1. Auf Beenden klicken, um den Assistenten zu verlassen.

Wenn die Prozedur abgeschlossen ist, ka Windows XP Sie auffordern den Computer neu starten.

Die in diesem Kapitel beschriebenen Prozeduren sind ausschließlich Windows XP zugeordnet. Für alle anderen Fragen betreffend einer gemeinsamen Nutzung von Ordnern, Drucker oder Internetverbindung, benutzen Sie bitte die Windows Online-Hilfe.

4.3.2. Windows XP: Freigabe von Ordnern

Nach der Konfiguration aller Computer durch den Netzwerk-Installationsassistenten, können Sie Daten austauschen, die auf verschiedenen Laufwerken gespeichert sind und zwar solange wie der Benutzer autorisierten Zugriff hat.

1. Den Ordner auswählen, den Sie gemeinsam nutzen wollen, ohne ihn zu öffnen

1. Auf den Ordner Rechtsklicken. Freigabe und Sicherheit auswählen.
2. In Netzwerkfreigabe und Sicherheit den Register Freigabe anwählen und die Box Diesen Ordner im Netzwerk freigeben aktivieren.
3. Im Feld Freigabename bitte den Namen eingeben, der im Netzwerk angezeigt werden soll (12 Zeichen Max um eine Kompatibilität zu anderen Betriebssystemen gewährleisten).

Sie können gleichwohl die Box Netzwerbenutzer dürfen Dateien verändern aktivieren. In diesem Fall können a Benutzer die Dateien lesen und auch Änderungen speich Ist diese Box nicht aktiviert ist nur ein Lesen möglich.

Das [Freigabename] Eigenschaftsfenster ist in zwei Sektionen unterteilt. Lokale Freigabe und Sicherheit erlaubt lediglich die Freigabe für mehrere Benutzer auf dem gleichen Computer und werden im Ordner Freigegebene Dokumente plaziert. Netzwerkfreigabe und Sicherheit, ermöglicht die Freigabe auch für andere Personen auf anderen Computern.

1. Auf Hinzufügen klicken, um Ihre Auswahl zu bestätigen, dann auf OK klicken, um das Fenster zu schließen.

Ein Icon, mit einer Hand neben dem Ordner, zeigt an, d dieser nun freigegeben ist.

Sie können nur den Inhalt eines ganzen Ordners freigeben, nicht einzelne Dateien. Wir empfehlen deshalb einen speziellen Ordner anzulegen, in dem die Dateien, die freigegeben werden sollen sind.

4.3.3. Windows XP: Zugang zu freigegebenen Ordnern

Um einen leichten Zugang zu den freigegebenen Ordner zu gewährleisten, ist es besser wenn diese zur gleichen Arbeitsgruppe gehören. In Windows XP wird der Arbeitsgruppenname durch die Nutzung des Netzwerksinstallations-Assistenten sichergestellt.

1. Auf Start/Arbeitsplatz klicken.
2. Auf Netzwerkeinstellungen, dann Arbeitscomputer anzeigen klicken.
   Sie haben direkten Zugang zur Liste der Computer in II Arbeitsgruppe.
3. Auf den Computer doppelklicken, der die freigegeber Ordner enthält, auf die sie zugreifen wollen.
   Alle freigegebenen Ordner werden gelistet.

4.3.4. Windows XP: Freigabe eines Druckers

Es ist möglich einen Drucker im Netzwerk freizugeben und gemeinsam mit anderen Computern zu nutzen, die über einen WiFi-Adapter verfügen

Um einen Drucker im Netzwerk nutzen zu können, muß dieser für die Freigabe auf dem Computer eingerichtet werden, auf dem er installiert und verbunden ist.

Auf dem Computer, der mit dem Drucker verbunden ist:

1. Auf Start/Einstellungen/Drucker und Faxgeräte klicken.
2. Auf den Drucker rechtsklicken und Freigabe auswählen.
3. Im Freigabe Register, Drucker freigeben aktivieren und einen Namen eingeben.

Geben Sie dem Drucker einen einzigartigen Namen, der sich leicht merken können (z. B. Mein Drucker, Laser Husw.). Falls einer der Computer das Betriebssystem Windows 98 SE aufweist, empfehlen wir einen Freigabenamen, der nicht mehr als 12 Zeichen (ohne Leerzeichen) beinhaltet, um die Kompatibilität zu gewährleisten.

1. Auf Übernehmen und dann auf OK klicken.

Auf Computern, die den freigegebenen Drucker nutzen:

1. Auf Start/Einstellungen/Drucker und Faxgeräte klicken. In Druckeraufgaben Drucker hinzufügen auswählen.
2. Der Druckerassistent erscheint. Auf Weiter klicken.

1. Netzwerkdrucker oder Drucker, der an einem and Computer ist auswählen und auf Weiter klicken.
2. In dem nun erscheinenden Fenster auf Weiter klicken, um die Suche nach freigegebenen Druckern zu starten.

1. In der angezeigten Liste auf den Computer doppelkli der mit dem Drucker verbunden ist.
2. Den freigegebenen Drucker auswählen und auf Weiter klicken.
3. Falls Sie wünschen, daß dieser Drucker als Standard definiert werden soll, auf Weiter klicken.

1. Auf Fertig stellen klicken, um den Assistenten zu schließen.

Nun können Sie dank der WiFi-Verbindung Ihren Netzwerkdrucker benutzen. Für mehr Information les bitte in Ihrem Druckerhandbuch nach.

4.3.5. Windows XP: Einen Arbeitsgruppennamen ändern

Es kann vorkommen, daß Sie den Namen Ihrer Arbeitsgruppe ändern wollen (nur für fortgeschrittene Benutzer). Um dies zu tun verfahren Sie bitte wie folgt:

1. Auf Start/Einstellungen/Systemsteuerung/System klicken.
2. Im Fenster Systemeigenschaften den Computername Register auswählen.
3. Auf Ändern... klicken.

1. In dem Feld Computername geben Sie bitte einen eindeutigen Namen ein, der in der Liste der Arbeitsgruppe sicher identifiziert werden kann (z. B. Mein-Computer, WiFi-Computer oder Julie).

2. In dem Feld Arbeitsgruppe vergeben Sie ebenfalls einen Namen (z. B. HEIM, BÜRO, HERCULES).

Der Arbeitsgruppenname muß für alle Computer in diesem Netzwerk identisch sein (auf die richtige Schreibweich achten.).

1. Ein Nachrichtenfenster zeigt an, daß diese Aufgabe erfolgreich ausgeführt wurde und daß Sie Ihren Comp erneut starten müssen.

2. Wiederholen Sie diese Prozedur für jeden Computer.

4.3.6. Windows XP: Manuelles Aktivieren oder Deaktivieren der WiFi-Verbindung (nur für fortgeschrittene Benutzer)

Sie können die WiFi-Verbindung Ihres Adapters manuell aktivieren oder deaktivieren: z.B., um den Batteriestand zu schonen oder die Verbindung für eine gewisse Zeit zu trennen.

- Auf Start/Verbindungen/Alle Verbindungen anzeigen klicken.

Stellen Sie sicher, daß Ihre Netzwerkverbindung gelistet ist.

- Status: Deaktiviert, Rechtsklicken auf Drahtlose Netzwerkverbindung, Aktivieren auswählen.

- Status: Aktiviert, Rechtsklicken auf Drahtlose Netzwerkverbindung, Deaktivieren auswählen.

4.4. Computer mit Windows 2000: Freigabe von Ordnern, Drucker oder einer ADSL Verbindung

Um in Windows 2000 ein Netzwerk einzurichten oder Ordner, Drucker oder eine ADSL-Verbindung freizugeben ist es besser, daß die Computer zur selben Arbeitsgruppe gehören.

4.4.1. Windows 2000, Einrichtung einer Arbeitsgruppe

1. Auf Start/Einstellung/Systemsteuerung klicken. Auf Start/Einstellungen/Systemsteuerung/System doppelklicken.

2. Im Fenster Systemeigenschaften das Netzwerkidentifikation Register auswählen.

3. Auf Eigenschaften klicken.

1. In dem Feld Computername geben Sie bitte einen eindeutigen Namen ein, der in der Liste der Arbeitsgruppe sicher identifiziert werden kann (z. B. Mein-Computer, WiFi-Computer oder Julie).
2. In dem Feld Arbeitsgruppe vergeben Sie ebenfalls einen Namen (z. B. HEIM, BÜRO, HERCULES).

Der Arbeitsgruppenname muß für alle Computer in diesem Netzwerk identisch sein (auf die richtige Schreibweich achten.).

1. Auf OK klicken. Ein Nachrichtenfenster zeigt an, daß diese Aufgabe erfolgreich ausgeführt wurde und daß Sie Ihre Computer erneut starten müssen.
2. Erneut auf OK klicken.

4.4.2. Windows 2000: Freigabe von Ordnern

1. Den Ordner auswählen, den Sie gemeinsam nutzen wollen, ohne ihn zu öffnen.
2. Auf den Ordner Rechtsklicken. Freigabe auswählen.
3. Im Register Freigabe, Diesen Ordner freigeben auswählen.
4. Im Feld Freigabename bitte den Namen eingeben, der im Netzwerk angezeigt werden soll (12 Zeichen Maximum, um eine Kompatibilität zu anderen Betriebssystemen zu gewährleisten).

Sie können den Zugang auch limitieren indem Sie bestimmte Zahl von Benutzern/Zugängen festlegen. auf Berechtigungen klicken.

1. Auf Übernehmen und dann auf OK klicken.

4. 4. 3. Windows 2000: Zugang zu freigegebenen Ordnern

1. Auf Start/Programme/Zubehör/Windows Explorer klicken.
2. Auf Netzwerkumgebung, Gesamtes Netzwerk, dann auf Microsoft Windows Netzwerk klicken.
3. Auf Ihre Arbeitsgruppe doppelklicken.

Sie haben Zugang zu einer Liste der Computer in Netzwerk.

1. Auf den Computer doppelklicken, der die freigegebildordner enthält, auf die sie zugreifen wollen.

Alle freigegebenen Ordner werden angezeigt..

4.4.4. Windows 2000: Freigabe eines Druckers

Es ist möglich einen Drucker im Netzwerk freizugeben und gemeinsam mit anderen Computern zu nutzen, die über einen WiFi-Adapter verfügen.

Um einen Drucker im Netzwerk nutzen zu können, muß dieser für die Freigabe auf dem Computererichtet werden, auf dem er installiert und verbunden ist.

Auf dem Computer, der mit dem Drucker verbunden ist:

1. Auf Start/Einstellungen/Drucker klicken.
2. Auf den Drucker rechtsklicken und Freigabe auswählen.
3. Im Freigabe Register, Freigegeben als aktivieren und einen Namen geben.
   Geben Sie dem Drucker einen einzigartigen Namen, den sich leicht merken können (z.B. Mein Drucker, Laser Ho etc.). Falls einer der Computer das Betriebssystem Windows 98 SE aufweist, empfehlen wir einen Freigabenamen, der nicht mehr als 12 Zeichen (ohne Leerzeichen) beinhaltet, um eine Kompatibilität zu gewährleisten.
4. Auf Übernehmen und dann auf OK klicken.

Auf Computern, die den freigegebenen Drucker nutzen:

1. Auf Start/Einstellungen/Drucker klicken. Auf Hinzufügen von Druckern doppelklicken.
2. Der Druckerassistent erscheint. Auf Weiter klicken.
3. Wählen Sie die Option Netzwerkdrucker und auf Weiter klicken.
4. Auf Weiter klicken, um einen freigegebenen Drucker zu lokalisieren.

1. In der angezeigten Liste auf den Computer doppelkli der mit dem Drucker verbunden ist.
2. Den freigegebenen Drucker auswählen und auf Weiter klicken.

1. Falls Sie wünschen, daß dieser Drucker als Standard definiert werden soll, auf Weiter klicken.
2. Auf Fertig stellen klicken, um den Assistenten zu schließen.

Nun können Sie dank der WiFi-Verbindung Ihren Netzwerkdrucker benutzen. Für mehr Information les bitte in Ihrem Druckerhandbuch nach.

4.4.5. Windows 2000: Einen Arbeitsgruppennamen ändern

Es kann vorkommen, daß Sie den Namen Ihrer Arbeitsgruppe ändern wollen (nur für fortgeschrittene Benutzer). Um dies zu tun verfahren Sie bitte wie folgt:

1. Auf Start/Einstellung/Systemsteuerung klicken. Auf Start/Einstellungen/Systemsteuerung/System doppelklicken.
2. Im Fenster Systemeigenschaften den Netzwerkidentifikation Register auswählen.
3. Auf Eigenschaften klicken.

1. In dem Feld Computername geben Sie bitte einen eindeutigen Namen ein, der in der Liste der Arbeitsgruppe sicher identifiziert werden kann (Mein-Computer, WiFi-Computer oder Julie).
2. In dem Feld Arbeitsgruppe vergeben Sie ebenfalls einen Namen (z. B. HEIM, BÜRO, HERCULES).

Der Arbeitsgruppenname muß für alle Computer diesem Netzwerk identisch sein (auf die richtig Schreibweise achten.).

1. Auf OK klicken. Ein Nachrichtenfenster zeigt an, daß diese Aufgabe erfolgreich ausgeführt wurde und Sie Ihren Computer erneut starten müssen.
2. Wiederholen Sie diese Prozedur für jeden Computer

4.4.6. Windows 2000: Freigabe einer ADSL-Verbindung in einem Infrastrukturnetzwerk

Verfahren Sie wie folgt für jeden Computer der die freigegebene Internetverbindung nutzen soll:

1. Auf Start/Einstellungen/Netzwerk und DFÜ-Verbindungen klicken.
2. Ihre kabellose Netzwerkverbindung auswählen.
3. Auf die Verbindung rechtsklicken und Eigenschaften auswählen.
4. Im Fenster Eigenschaften von LAN-Verbindung das Internetprotokoll (TCP/IP) auswählen.
5. Auf Eigenschaften klicken.

1. Im Fenster Eigenschaften von Internetprotokoll (TCP/IP), IP-Adresse automatisch beziehen und DNS-Serveradresse automatisch beziehen auswählen.
2. Auf OK klicken, um das Fenster zu schließen.

Wenn die Prozedur beendet ist, wird Windows Sie auffo den Computer neu zu starten.

Um ins Internet zu gelangen, rufen Sie einfach Ihren Int Browser auf.

4.4.7. Windows 2000: Manuelles Aktivieren oder Deaktivieren der WiFi-Verbindung (nur für fortgeschrittene Benutzer)

Sie können die WiFi-Verbindung Ihres Adapters manuell aktivieren oder deaktivieren: z.B., um den Batteriestand zu schonen oder die Verbindung für eine gewisse Zeit zu trennen.

Um die WiFi-Verbindung Ihres Hercules Wireless G Adapters WiFi in Windows 2000 zu deaktivieren:

• Rufen Sie den Gerätemanager auf.
• Den kabellosen Adapter in der Liste der Netzwerkadapter auswählen.
• Auf Ihren Adapter rechtsklicken und Einstellungen auswählen.
• Um Ihren Adapter zu aktivieren, auf Aktivieren klicken. Um ihn zu Deaktivieren, auf Deaktivieren klicken.

Für weiterführende Informationen zu diesem Thema, lesen Sie bitte in der entsprechenden Windows Online-Hilfe nach.

4.5. Computer mit Windows Me: Freigabe von Ordnern, Drucker oder einer ADSL Verbindung

Um in Windows Me ein Netzwerk einzurichten, Ordner, Drucker oder eine ADSL -Verbindung freizugeben nutzen Sie einfach den Heimnetzwerkassistenten, der Ihnen helfen wird ein richtiges Heimnetzwerk einzurichten.

4.5.1. Windows Me: Nutzung des Heimnetzwerk Assistenten in einem Infrastruktur-Netzwerk

1. Klicken: Start/Programme/Zubehör/Kommunikation/Assistent für das Heimnetzwerk.

Der Assistent erscheint.

1. Klicken Weiter.

! Falls Sie den Assistenten schon benutzt habe erscheint ein Setup Optionsmenü. Wählen Sie: Ich möchte meine Heimnetzwerkeinstellungen ändern, dann Weiter klicken.

1. Im Fenster Internetverbindung wählen Sie: Eine Direktverbindung zum Internetdienstanbieter mit folgendem Gerät.
2. Auswählen: Hercules Wireless G Adapter in die Ausklapp-Liste, dann Weiter klicken.
3. Wenn das Fenster Internetverbindungsfreigabe erscheint, wählen Sie bitte: Nein, ich möchte me Internetverbindung nicht freigeben.
4. Klicken: Weiter.
5. Geben Sie einen Computernamen ein.

Geben Sie bitte einen eindeutigen Namen ein, damit Liste der Arbeitsgruppe sicher identifiziert werden kann (z. B. Mein-Computer, wifi-computer oder julie).

1. In dem Feld Arbeitsgruppenname vergeben Sie ebenfalls einen Namen (z. B. HEIM, BÜRO, HERCULES).

Der Arbeitsgruppenname muß für alle Computer in di Netzwerk identisch sein (auf die richtige Schreibweise achten).

1. Klicken: Weiter

2. Falls Sie es wünschen, können Sie die Freigabe f Meine Dateien aktivieren, indem Sie die Box Ordner „Eigene Dateien“ und alle darin enthaltenen Or anklicken. In diesem Fall fordert der Assistent Sie ein Paßwort einzugeben

3. Falls Sie es wünschen können Sie die Freigabe e Druckers durch Auswahl in einer Liste aktivieren.
4. Klicken: Weiter.

1. Bevor Sie die Prozedur abschließen, können Sie Assistenten auf eine Setup Disk kopieren, sodaß auf anderen Computern mit einem anderen Betriebssystem als Windows ME ausgeführt werden kann. In diesem Fall wählen Sie: Installationsdiskett für das Heimnetzwerk erstellen.

Diese Option wird automatisch ausgeführt wenn Sie Speichermedium ausgewählt haben.

1. Klicken: Fertig stellen, um den Assistenten zu verlassen.

Wenn die Prozedur beendet ist, wird Windows Me Sie auffordem den Computer neu zu starten. Nach einem Neustart erscheint eine Aufforderung die anderen Computer zu konfigurieren.

4.5.2. Windows Me: Ordner freigeben

Nachdem Sie mittels des Heimnetzwerkassistenten alle Computer konfiguriert haben, können Sie nun freigegebene Daten auf verschiedenen Laufwerken nutzen. So lange, wie ein autorisierter Zugang gewährleistet ist.

1. Auswählen ohne zu öffnen: Ordner der freigegeben werden soll.
2. Ordner Rechtsklicken. Auswählen: Freigeben.
3. Im Freigabe-Register, Freigegeben als auswählen.
4. Im Kasten Freigabename den Ordnemamen eingeben wie er im Netzwerk erscheinen sol Zeichen Maximum).

Sie können den Zugang limitieren indem Sie den Ty Zugangs und ein Paßwort festlegen.

Wenn der Register Freigabe nicht erscheint, en Sie Ordnerfreigabe aktivieren.

1. Klicken: Start/Einstellungen/Systemsteuerung. Doppelklick: Netzwerk.
2. Im Fenster Netzwerk, Button Datei- und Druckerfreigabe anklicken.
3. Die Box Anderen Benutzern soll der Zugriff auf meine Dateien ermöglicht werden können markieren.

Windows wird Sie auffordern die Installations-Cl einzulegen.

4.5.3. Windows Me: Zugang zu freigegebenen Ordnern

Um einen leichten Zugang zu den freigegebenen Ordner zu gewährleisten ist es besser wenn diese zur gleichen Arbeitsgruppe gehören. In Windows ME wurde der Arbeitsgruppenname durch die Nutzung des Heimnetzwerkassistenten definiert.

1. Klick: Start/Programme/Windows Explorer.
2. Doppelklick: Netzwerkumgebung und erweitern diese.

Sie haben Zugang zu einer Liste der Computer in Ihrem Netzwerk.
3. Doppelklicken: Computer, der die freigegebenen Ordner enthält, die Sie nutzen wollen.

Alle freigegebenen Ordner werden gelistet.

4.5.4. Windows Me: Druckerfreigabe

Es ist möglich einen Drucker im Netzwerk freizugeben und gemeinsam mit anderen Computern zu nutzen, die über einen WiFi-Adapter verfügen.

Um einen Drucker im Netzwerk nutzen zu können, muß dieser für die Freigabe auf dem Co eingerichtet werden, auf dem er installiert und verbunden ist.

Auf dem Computer, der mit dem Drucker verbunden ist:

1. Klicken: Start/Einstellungen/Drucker und Faxgeräte.
2. Rechtsklicken auf den Drucker und Freigabe auswählen.
3. Im Freigabe Register, Freigegeben als markieren und einen Namen geben.
   Geben Sie dem Drucker einen einzigartigen Namen, de sich leicht merken können (z. B. Mein Drucker, Laser, etc.), der nicht mehr als 12 Zeichen (ohne Leerräume) beinha
4. Übernehmen und dann OK klicken

Wenn das Register Freigabe nicht erscheint, müssen e Ordnerfreigabe aktivieren.

1. Klicken: Start/Einstellungen/Systemsteuerung. Doppelklicken: Netzwerk.
2. Im Netzwerkfenster den Button anklicken: Datei- und Druckerfreigabe.
3. Markieren der Box: Anderen Benutzern soll der Zugriff auf meine Drucker ermöglicht werden können.
   Windows fordert Sie auf Ihren Computer neu zu starten

Auf Computern, die den freigegebenen Drucker nutzen:

1. Klick: Start/Einstellungen/Drucker. Doppelklick: Hinzufügen von Druckern.
2. Der Assistent für die Druckerinstallation erscheint. Klick Weiter.
3. Wählen Sie die Option Netzwerkdrucker und klicken Weiter.
4. Klick: Suchen... um den freigegebenen Drucker zu lokalisieren.

1. In der angezeigten Liste doppelklicken Sie auf d Computer, der mit dem Drucker verbunden ist.
2. Auswählen des freigegebenen Druckers, OK klicken.
3. Klick: Weiter.

1. Falls Sie wünschen, daß dieser Drucker als Standard definiert werden soll, Weiter klicken.
2. Fertig stellen klicken, um den Wizard zu beenden.

Nun können Sie dank WiFi Connection Ihren Netzwerkd benutzen. Für mehr Information lesen Sie bitte in Ihrem Druckerhandbuch nach.

4.5.5. Windows Me: Einen Arbeitsgruppennamen ändern

Es kann vorkommen, daß Sie den Namen Ihrer Arbeitsgruppe ändern wollen (nur für erfahrene Benutzer). Um dies zu tun verfahren Sie bitte wie folgt:

1. Klick: Start/Einstellungen/Systemsteuerung. Doppelklick: Netzwerk.
2. Auswahl: Identifikation Register.
3. In dem Feld Computemame geben Sie bitte einen eindeutigen Namen ein, damit in der Liste d Arbeitsgruppe sicher identifiziert werden kann ( Mein-Computer, wifi-computer oder julie).
4. In dem Feld Arbeitsgruppe vergeben Sie ebenfalls einen Namen (z. B. HOME, OFFICE, HERCULES).
   Der Arbeitsgruppenname muß für alle Computer diesem Netzwerk identisch sein (auf die richtige Schreibweise achten).
5. Ein Nachrichtenfenster zeigt an, daß diese Aufge erfolgreich ausgeführt wurde und daß Sie Ih Computer erneut starten müssen.
6. Wiederholen Sie diese Prozedur auf jedem Com im Netzwerk.

4.5.6. Windows Me: Manuelles Aktivieren oder Deaktivieren der WiFi-Verbindung (nur für fortgeschrittene Benutzer)

Sie können die WiFi Verbindung manuell aktivieren oder deaktivieren: z. B. um den Batteriestand zu schonen oder die Verbindung für eine gewisse Zeit zu trennen, etc.

Um Ihre Hercules Wireless G Adapter WiFi-Verbindung in Windows ME zu aktivieren/deaktivieren:

• Rufen Sie den Gerätemanager auf.
• Auswählen: Hercules Wireless G Adapter in der Liste der Netzwerkadapter.
• Rechtsklicken auf Ihren Adapter und Einstellungen wählen.
• Um Ihren Adapter zu aktivieren, klicken Sie Aktivieren. Um ihn zu Deaktivieren auf die Funktion Deaktivieren klicken.

Für mehr diesbezügliche Information nutzen Sie bitte die die Windows Online-Hilfe.

4.6. Computer mit Windows 98 SE: Freigabe von Ordnern, Drucker oder einer ADSL Verbindung

Um in Windows 98 SE ein Netzwerk einzurichten, Ordner, Drucker oder eine ADSL Verbindung freizugeben ist es besser daß die Computer zur selben Arbeitsgruppe gehören.

4.6.1. Windows 98 SE: Eine Arbeitsgruppe einrichten

1. Klicken: Start/Einstellungen/Systemsteuerung. Doppelklick: Netzwerk
2. Auswahl: Identifikation Register.
3. In dem Feld Computername geben Sie bitte einen eindeutigen Namen ein, damit in der Liste der Arbeitsgruppe sicher identifiziert werden kann (z. B. Mein-Computer, wifi-computer oder Julie).
4. In dem Feld Arbeitsgruppe vergeben Sie ebenfalls einen Namen (z. B. HEIM, BÜRO, HERCULES).
   Der Arbeitsgruppenname muß für alle Computer in die Netzwerk identisch sein (auf die richtige Schreibw achten.
5. Klicken: OK. Ein Nachrichtenfenster zeigt an, daß Sie Ihren Computer erneut starten müssen.
6. Wiederholen Sie diese Prozedur für jeden Computer.

Bitte beachten: Um einen Arbeitsgruppennamen zu modifizieren benutzen Sie die gleiche Prozedur.

4.6.2. Windows 98 SE: Ordnerfreigabe

1. Auswählen ohne zu öffnen: Ordner der freigegeben werden soll.
2. Ordner Rechtsklicken. Auswählen: Freigabe.
3. Im Freigabe-Register, Freigegeben als auswählen.
4. Im Kasten Freigabename den Ordnernamen eingeben wie er im Netzwerk erscheinen soll (12 Zeichen Maximum).

Sie können den Zugang limitieren indem Sie den Typ Zugangs und ein Password festlegen.

Wenn der Freigabe Tab nicht erscheint, müssen Sie Ordnerfreigabe aktivieren.

1. Klicken: Start/Einstellungen/Systemsteuerung. Doppelklick: Netzwerk
2. Im Fenster Netzwerk, Button Datei- und Druckerfreigabe anklicken.
3. Die Box Anderen Benutzern soll der Zugriff auf meine Dateien ermöglicht werden können markieren. OK klicken.
4. Klick: OK um das Fenster zu schließen.

Windows wird Sie auffordern die Installations-CD einzulegen

4. 6. 3. Windows 98 SE: Zugang zu freigegebenen Ordnern

1. Klick: Start/Programme/Windows Explorer.
2. Doppelklick: Netzwerkumgebung und erweitern diese.
   Sie haben Zugang zu einer Liste der Computer in Netzwerk
3. Doppelklicken: Computer, der die freigegebenen Orn enthält, die Sie nutzen wollen.
   Alle freigegebenen Ordner werden gelistet.

4.6.4. Windows 98 SE: Druckerfreigabe

Es ist möglich einen Drucker im Netzwerk freizugeben und gemeinsam mit anderen Computern zu nutzen, die über einen WiFi-Adapter verfügen.

Um einen Drucker im Netzwerk nutzen zu können, muß dieser für die Freigabe auf dem Co richtet werden, auf dem er installiert und verbunden ist.

Auf dem Computer, der mit dem Drucker verbunden ist:

1. Klicken: Start/Einstellungen/Drucker.
2. Rechtsklicken auf den Drucker und Freigabe auswählen.
3. Im Freigabe Register, Freigegeben als markieren und einen Namen geben.

Geben Sie dem Drucker einen einzigartigen Namen, Sie sich leicht merken können (z. B. Mein Drucker, La etc.), der nicht mehr als 12 Zeichen (ohne Leerr beinhaltet.

1. Übernehmen und dann OK klicken.

Wenn das Register Freigabe nicht erscheint, müssen Sie Ordnerfreigabe aktivieren.

1. Klicken: Start/Einstellungen/Systemsteuerung. Doppelklicken: Netzwerk.
2. Im Netzwerkfenster den Button anklicken: Datei- und Druckerfreigabe.
3. Markieren der Box: Anderen Benutzern soll der Zugriff auf meine Drucker ermöglicht werden können.

Windows fordert Sie auf Ihren Computer neu zu starte

Auf Computern, die den freigegebenen Drucker nutzen:

1. Klick: Start/Einstellungen/Drucker. Doppelklick: Hinzufügen von Druckern.
2. Der Druckerassistent erscheint. Klick: Weiter.
3. Wählen Sie die Option Netzwerkdrucker und klicken Weiter.
4. Klick: Suchen... um den freigegebenen Drucker zu lokalisieren.

1. In der angezeigten Liste doppelklicken Sie auf Computer, der mit dem Drucker verbunden ist
2. Auswählen des freigegebenen Druckers, OK klicken.
3. Klick: Weiter.

1. Falls Sie wünschen, daß dieser Drucker als Standard definiert werden soll, Weiter klicken.

2. Fertig stellen klicken, um den Wizard zu beenden.

Nun können Sie dank WiFi Connection Ihren Netzwerkd benutzen. Für mehr Information lesen Sie bitte in Ihrem Druckerhandbuch nach.

4.6.5. Windows 98 SE: Freigabe einer ADSL-Verbindung in einem Infrastruktur-Netzwerk

Verfahren Sie wie folgt für jeden Computer der die freigegebene Internetverbindung nutzen soll:

1. Klick: Start/Einstellung/Systemsteuerung. Doppelklick: Netzwerk.
2. Im Konfigurations- Register des Netzwerkfensters, wählen Sie TCP/IP -> Hercules Wireless G.
3. Klicken: Eigenschaften.

1. Im Register IP-Adresse wählen Sie: IP-Adresse automatisch beziehen.

1. Im Register Gateway, falls Gateways installiert sind, wählen Sie diese aus und klicken auf Entfernen.
2. Klick: OK um das Fenster zu schließen.

Wenn die Prozedur beendet ist, wird Windows Se auffordern den Computer neu zu starten.

Um ins Internet zu gelangen, rufen Sie einfach Ihren Internet-Browserauf

4.6.6. Windows 98 SE: Manuelles Aktivieren oder Deaktivieren der WiFi-Verbindung (nur für fortgeschrittene Benutzer)

Sie können die WiFi Verbindung manuell aktivieren oder deaktivieren: z. B. um den Batteriestand zu schonen oder die Verbindung für eine gewisse Zeit zu trennen, etc.

Um Ihre Hercules Wireless G Adapter WiFi-Verbindung in Windows 98 SE zu aktivieren/deaktivieren:

• Rufen Sie den Gerätemanager auf.
• Auswählen: Hercules Wireless G Adapter in der Liste der Netzwerkadapter.
• Rechtsklicken auf Ihren Adapter und Einstellungen wählen.
• Um Ihren Adapter zu aktivieren, klicken Sie Aktivieren. Um ihn zu Deaktivieren auf die Funktion Deaktivieren klicken.

Für mehr diesbezügliche Information nutzen Sie bitte die die Windows Online-Hilfe.

5. WIFI MANAGER N FÜR ERFAHRENE BENUTZER

Der WiFi Manager N ist für ein weites Anwendungsspektrum entwickelt worden. Das folgende Kapitel richtet sich an Benutzer, die die Feinheiten des WiFi lernen und die fortgeschrittenen Funktionen des WiFi Manager N entdecken möchten, um die Kapazitäten des Hercules Routers voll auszunutzen. Aber seien Sie wirklich vorsichtig! Die Änderung von bestimmten Einstellungen können negative Folgen nach sich ziehen. Das Netzwerk könnte zum Beispiel nicht mehr funktionieren. Das ist zeitaufwendig und stressig, auch wenn Sie per Resetknopf die Fabrikeinstellungen wiederherstellen können.

In einigen Fällen werden Ihre Einstellungen erst dann erst nach dem Neustart des WiFi Managers N gültig.

5.1. Konfiguration der erweiterten Optionen des WiFi Netzwerkes

Dieses Fenster zeigt Einstellungen, die die Funktion des Hercules Modem Routers beeinflussen. Sollten Sie diese Funktionen nicht genauestens kennen, belassen sie die Voreinstellung.

Fragmentierungs- Schwellenwert: 2346

RTS-Schwellenwert: 2347

Funkintervall: 100

DTIM: 3

• Im Fenster Allgemeine Einstellungen klicken Sie bitte auf den Button Ihre WiFi Verbindungseinstellungen.
• Im Fenster Ihre WiFi Verbindungseinstellungen klicken Sie auf den Button WiFi Experteneinstellungen.
• Die Fragmentschwelle definiert die Größe der Datenfragmente. Ist diese kleiner als der definin Wert, so wird das Datenpaket nicht fragmer Überschreitet die Datengröße den definierten W wird diese Fragmentiert und im Access Point wi zusammen gesetzt.

Fragmentierung verbessert den erfolgreichen Datentransfer.

- Wenn eine RTS Schwelle definiert ist, fragt das kabellose Gerät den Access Point nach der Autorisierung für den Datentransfer. (durch Aussendung der Nachfrage und simultan einkommende Daten besteht das Risiko einer Kollision)

Modifikation der RTS Schwelle kann die Leist des Routers beeinflussen.

• Die Signalperiode erlaubt Ihnen die Definition des Netzwerkerkennungsintervalles.
• Die DTIM Periode korrespondiert mit dem Intervall zwischen zwei synchronen Rahmen, die die Information der Daten/Nachrichten beinhalten.

Datenrate:

N Datenrate:

Kanalbandbreite

Auto 20/40MHz 20MHz

Einleitungstyp:

○ Langeinleitung ● Kurzeinleitung

Austrahlungs-ESSID

Freigeben ○ Sperren

CTS Schutz

○ Auto ○ Immer ● Nichts

- Die Datenrate entspricht der Geschwindigkeit mit der Datenpakete gesendet und empfangen werden. Diese ist auf Auto voreingestellt aber kann von 1Mbps (min) bis 54Mbps (max.) eingestellt werden.

- Die N Datenrate ist dem Datentransfer im 802.11n Standard zugeordnet. Die Werte variieren zwischen MCS0 bis MCS15.

- Wählen Sie die Kanalbandbreite.

Wählen Sie eine Bandbreite von 20MHz (auf einem Kanal), um die Interferenzen zu begrenzen definieren Sie eine höhere Bandbreite von 40MHz (zwei Kanäle) für eine hochkomfortable Datenübermittlung.

- Der Preambletyp (Einleitungstyp) definiert die Größe der WiFi Pakete. Eine Kurzeinleitung optimiert Transferraten auf Kosten der WiFi Abdeckung. Eine Langeinleitung (voreingestellt) bietet mehr WiFi Abdeckung bei längeren Latenzzeiten.

- Falls Sie nicht wünschen, daß der Name Ihres Netzwerks gesendet wird, wählen Sie den Rad Button Deaktiviert.

Ist die SSID verborgen, wird der Name des Netzwerks während der Erkennung eines WiClients nicht angezeigt (der Netzwerkname – SS – z. B. Hercules WiFi Station N, bleibt blanko).

Bitte vergessen Sie diesen Namen nicht, denn brauchen diesen um Ihre WiFi Geräte anschließ zu können.

- CTS (Clear-To-Send) Schutz garantiert die Verbindung von kabellosen B, G und N Geräten den Hercules Wireless N Router, wenn sich kabellose B, G und N zur gleichen Zeit im Netzwerk befinden.

Die Aktivierung dieser Funktion kann die Geschwindigkeit Ihres Hercules Wireless N Router mindern.

5.2. Konfiguration der Internet Firewall

In diesem Kapitel lernen Sie die Sicherheitseinstellungen für Ihren Computer oder Ihre IP oder WiFi Kamera zu lockern. Dies kann unter Umständen für den Zugang zu speziellen Internetservices (P2P, Web/FTP Server, etc.) oder einen bestimmten Fernzugriff nötig sein. Ebenso können Sie für bestimmte Computer die Sicherheitsgrenze herauf oder hinunter setzen. Schlußendlich können Sie auch alle Intemetanfragen zu einem Computer umleiten, den Sie vorher spezifiziert haben.

5.2.1. Öffnen einer Tür in Ihrer Firewall, um Ihre Kamera online zu stellen oder den Zugang eines Computers zu bestimmten Internetservices zu autorisieren

Falls Sie eine Kamera Online stellen wollen oder Sie wollen Ihren Computern den Zugang zu spezifischen Internetservices (P2P, Web/FTP Server...) oder anderen Services ermöglichen, müssen Sie kleine Zugbrücken (Ports genannt) in Ihrer Firewall öffnen indem Sie die Portweiterleitung nutzen.

Um Ihre Kamera Online zu stellen oder den Zugriff von einem oder mehreren Computern für bestimmte Internetservices zu autorisieren (automatischer Modus):

- Auf der Homepage, Ihre Internet Firewallparameter auswählen

- Port Weiterleitung klicken.

• In der Liste Regel hinzufügen, wählen Sie eine vordefinierte Applikation: Webcam oder IP Kamera, Peer to Peer, Online Gaming...
• Wählen Sie den Namen des mit dem Routers verbundenen Computers, auf dem der Service hinzugefügt werden soll geben Sie dessen IP Adresse ein.
• Die anderen Einstellungen werden automatisch eingetragen.

! Falls Sie die voreingestellte Anzahl der Ports ändern und diese Regel mit andern Werten als die vorgegebenen sichern wollen, klicken Sie auf das Vordefinierte Regel modifizieren: Icon.

Dann geben Sie die neuen Portnummern ein.

Diese Prozedur ändert nicht die vorgegebenen Werte, die im Router eingegeben wurden, sondern neue Regeln.

Sollten Sie danach diese Regel entfernen und anschließend wieder hinzufügen, gehen die getätigten Änderungen verloren und die voreingestellten Werte werden wieder hinzugefügt.

- Auf den Button Hinzufügen klicken.

Der Computer ist nun in die Liste aufgenommen. Sie können die Inhalte Liste nun modifizieren, entfernen oder betrachten.

- Auf Schließen klicken, um Ihre Einstellungen zu bestätigen und zur Homepage zurückzukehren.

Um Ihre Kamera Online zu stellen oder den Zugriff von einem oder mehreren Computern für bestimmte Internetservices zu autorisieren (manueller Modus):

Ihre Internet Firewallparameter

- Auf der Homepage, Ihre Internet Firewallparameter auswählen

Port Weiterleitung

Möchten Sie eine Webcam oder einen Computer aus dem Internet heraus erreichbar machen?

Beispiel: Die WIFI Kamera oder eine 1P Kamera Online verfügbar machen. Beispiel: Datensharing via "Perm-To-Peer". Beispiel: Hosten einer Internetseite, FTP Seite oder Emailseite auf einem ihrer Computer. Sie müssen ihre "Portweiterleitung" personalisieren.

Regel hinzufügen

Vordefinierte Regel modifizieren:

Servicename

Computer auf dem der Service angelegt wurde:

oder

IP Adresse

Protokoll

Portbereich

Aktuell definierte Services

Andem	Servicename	IP Adresse	Kommunikationsports	Protokoll	Entfernen

- Port Weiterleitung klicken.

• In der Liste Regel hinzufügen, wählen Sie Andere Regeln.
• Geben Sie den Servicenamen in die entsprechende Spalte ein (z. B. Peer to Peer).
• Wählen Sie den Namen des mit den Routers verbündenden Computers, auf dem der Service hinzugefügt werden soll geben Sie dessen IP Adresse ein.
• Wählen Sie das Protokoll (TCP, UDP oder TCP und UDP).

Szenario 1: Sie aktivieren eine Reihe von Ports

- Eingeben eines Wertes in den Feldern Startport und Endport (zwischen 1 und 65535).

Sie können einen einzelnen Port spezifizieren indem Sie den gleichen Sta und Endpunkt eingeben.

Die Felder für externe und interne Ports nun nicht mehr zugänglich und weise denselben Wert auf.

Szenario 2: Sie deaktivieren eine Re von Ports

Die Felder für externe und interne Ports nun nicht mehr zugänglich

- Eingeben eines Wertes in den Feldern Externer Port und Interner Port.

Der externe Port entspricht dem Port Routers an dem die Anfrage ankommt (z. Internetverbindung) und wird von Ihrer Dienstanbieter zur Verfügung gestellt. Interne Port korrespondiert zum Port, der für den vom Computer genutzten Serv gegeben wurde und ist mit dem Startp gleich.

Sie können einen einzelnen Port spezifizieren indem Sie den gleichen Sta und Endpunkt eingeben.

- Klicken Sie den Button Hinzufügen.

Der Computer ist nun in die Liste aufgenommen. Sie können die Inhalte Liste nun modifizieren, entfernen oder betrachten.

- Auf Schließen klicken, um Ihre

Einstellungen zu bestätigen und zur Homepage zurückzukehren.

5.2.2. Zugangsbegrenzung eines Ihrer Netzwerkcomputer zu Internetservices

In der Voreinstellung sind alle Computer dazu berechtigt alle Internetservices zu nutzen. Wenn Sie auf einem oder mehreren Computer(n) eine Limitierung des Zugangs zu Services wünschen (Internetnutzung, Peer To Peer Sites, etc.), können Sie das System IP Adressenfilter und Webseitenblockierung benutzen.

Einschränkung des Zugangs eines Internetservice (IP Adressfilterung):

spezifischen Computers zu einem

• Auf der Homepage, Ihre Internet Firewallparameter auswählen
• Klicken Sie auf den Button IP Filterung.
• Geben Sie den Servicenamen (z. B. FTP Server) ein.
• Geben Sie für die in Frage kommenden Computer die IP Adresse oder eine Reihe von IP Adressen ein.
• In der Ausklappliste wählen Sie den zu blockierenden Servicetyp.
• Auswahl des Protokolls (TCP, UDP oder TCP und UDP).
• Eingeben eines Wertes in den Feldern Startport und Endport.

Wenn Sie nur einen Port blockieren wollen, hat Start- und Endport (extemer Port) den gleichen Wert.

- Klicken Sie den Button Hinzufügen.

Der Computer ist nun in die Liste aufgenommen Sie können die Inhalte der Liste nun modifiziere entfernen oder betrachten.

- Auf Schließen klicken, um Ihre Einstellungen zu bestätigen und zur Homepage zurückzukehrer

Einschränkung des Zugangs eines Internetservice (Webseitenblockierung):

spezifischen Computers zu einem

• Auf der Homepage, Ihre Internet Firewallparameter auswählen
• Klicken Sie auf den Button IP Filterung.

- Geben Sie die URL (www.beispiel.com) der Webseite, die Sie blockieren wollen, ein.

Oder:

- Geben Sie ein Schlüsselwort (z. B. Gewalt), das den Zugriff zu jeder Seite verhindert auf der d Wort vorkommt.

- Klicken Sie den Button Hinzufügen.

Der Computer ist nun in die Liste aufgenomme Sie können die Inhalte der Liste nun modifiziere entfernen oder betrachten.

- Auf Schließen klicken, um Ihre Einstellungen zu bestätigen und zur Homepage zurückzukehren

5.2.3. Umleitung von Internetanfragen zu einem bestimmten Computer

Um Ihre Netzwerkcomputer vor unwillkommenen Internetanfragen zu schützen, können Sie eine DMZ (steht für demilitarized zone/Entmilitarisierte Zone) einrichten. Entsprechende Anfragen, egal an welchem Port, werden zu einem spezifischen Computer umgeleitet. Dieser Computer bearbeitet die Anfragen je nach Typ (Gameserver, FTP Server...).

Diese Operation schützt die Netzwerkcomputer, während der Computer, auf den diese Anfragen eleitet werden, anfällig für Angriffe wird.

IP Adresse des Computers:

oder Computer

-Auf der Homepage, Ihre Internet Firewallparameter auswählen

- Auswahl DMZ

- Geben Sie die IP Adresse des Computers ein, zu dem die Internetanfragen umgeleitet werden sollen oder wählen Sie den Namen in der Auskappliste.

- Deselektieren Sie die Applikationen, die Sie inkludieren wollen.

- Klicken Sie den Button Hinzufügen.

IP Adresse des Computers: Entfernen

Die Liste zeigt die zum Router hinzugefügte r an.

- Auf Schließen klicken, um Ihre Einstellungen zu bestätigen und zur Homepage zurückzukehrein

5.2.4. Schutz vor Internetangriffen durch die DOS (Denial Of Service/Dienstblockade) Funktion

Die DOS (Denial of Service/Dienstblockade) Funktion schützt vor externen Angriffen. Ist diese Funktion aktiviert, ist Ihre Firewall in der Lage große Mengen von Anfragen zu senden, um die Bandbreite des Hackers zu überladen und somit zu verhindern, daß der Hacker weiterhin Daten senden oder empfangen kann.

Ping of Death

Blockierung WAN Ping

Scanne Ports

Sync Flood

Ändern

- Klicken Sie auf der Homepage auf den Button Erweiterte Einstellungen.

- Auswahl Denial Of Service (Dienstblockade).

- Ping of Death besteht aus der Aussendung von Pingpaketen mit mehr als 65535 Bytes.

- Blockierung WAN Ping erlaubt die Deaktivierung des WAN Ping.

- Scanne Ports besteht aus der Möglichkeit Schwachstellen an den Ports aufzuspüren.

- Sync Flood sendet eine Flut von TCP/SYN Paketen, oftmals begleitet durch eine falsc Ausstellungsadresse, die jedes Paket als Verbindungsanfrage abhandelt.

- Klicken Sie auf den Button Ändern, um Ihre Wahl zu bestätigen.

Um die DOS Funktion anzupassen:

Denial Of Service (Dienstblockade)

Ping of Death

Anzahl der Pakete per

Burst

Blockierung WAN Ping

- Wählen Sie die Anzahl der Pingpakete, die p Stunde/Minute/Sekunde gesendet werden soll

- Klicken Sie auf den Button Ändern, um Ihre Wahl zu bestätigen.

5.3. Eine Werkzeugkiste mit vielen Facetten

WiFi Manager N funktioniert wie ein Werkzeugkasten, der Ihnen beim reparieren von eventuellen Fehlem hilft.

5.3.1. Neustart Ihres Hercules Router

Die Router erneut starten Funktion kappt alle Hercules Router Funktionen (WiFi und ADSL Verbindungen, Firewall, Router) und startet den WiFi Manager N neu.

Alle via WiFi oder Ethernet verbundenen Computer/Geräte werden getrennt

Um den Router neu zu starten:

- Auf der Homepage Werkzeugkasten klicken.

- Auswählen: Router erneut starten.

Ein erklärender Text erklärt die Funktion di Schaltfläche genau.

- Klicken Sie Ja, um den Neustart zu bestätigen.

Beim Modem Router Neustart werden die letzten Einstellungen gesichert und gehen somi ren.

5.3.2. Wiederherstellen der Originaleinstellungen

Sie haben etliche Einstellungen modifiziert und möchten die Originaleinstellungen wiederhaben: Verfahren Sie nach der folgenden Beschreibung.

Während der Herstellung der Originaleinstellungen gehen alle modifizierten Einstellungen verloren Netverbindungseinstellungen, WiFi Sicherheitsschlüssel, MAC Filter, etc.)!

Um die Originaleinstellungen wiederherzustellen:

- Auf der Homepage Werkzeugkasten klicken.

- Auswählen: Originaleinstellungen wiederherstellen.

- Klicken Sie Ja, um die Wiederherstellung der Originaleinstellungen zu bestätigen.

Sie können auch den Resetknopf am Router drücken:

• Gleichzeitig mit dem Einschaltknopf des Mod- Routers den Resetknopf ⑤ mit einem spitzen Gegenstand für 5 Sek. drücken.
• Knopf loslassen und warten.

Ihr Modem Router lädt die Originaleinstellu und reinitialisiert sich selbst.

5.3.3. Update der Firmware Ihres Routers

Sie möchten neue oder verbesserte Funktionen für Ihren Hercules Router: Dazu sollten Sie regelmäßig die www.hercules.com Website besuchen und nachschauen ob Firmwareupdates verfügbar sind.

Es ist wichtig die Firmwareupdates nur über Ethemetkabel und nicht via WiFi einzuspielen.

Während des Updates gehen alle modifizierten Einstellungen verloren (Internetverbindungs-Einstellungen, WiFi Sicherheitsschlüssel, MAC Filter, etc.)!

Falls ein Firmwareupdate verfügbar ist:

• Auf der www.hercules.com Website Support/Updates und Downloads anklicken.
• Folgen Sie den Instruktionen auf Ihrem Bildschirm. Dann:

- Auf der WiFi Manager N Homepage Werkzeugkasten anklicken.

- Auswahl: Firmwareupdate.

• Klicken Sie auf den Button Durchsuchen.
• Firmware Datei auswählen und Öffnen klicken.
• Update zum Import der Daten klicken.

Ihr Hercules Modem Router nutzt nun die 1 Firmwareversion

5.4. Andere erweiterte Einstellungen

5.4.1. Zuordnung einer Priorität für einen Datentyp im Fall eines überlasteten Netzwerks

WiFi Manager N nutzt die QOS (Quality of Service) Funktion, die die Kontinuität des Datenstroms durch die Vergabe von Prioritäten für spezifische Datenströme gegenüber anderen auch bei einem überlasteten Netzwerk sicherstellt. Um die QOS Funktion aufzurufen:

• Auf der Homepage auf den Button Erweiterte Einstellungen klicken.
• Auswahl QOS.
• QOS Funktion aktivieren.
• Sie können eine Prioritätsregel durchklicker den Button Regel hinzufügen hinzufügen.
• Im sich öffnenden Fenster geben Sie einen Regelnamen ein
• Auswahl des Transfertyps, Upstream oder Downstream.
• Geben Sie die gewünschte Geschwindig ein.
• Wählen Sie eine Priorität: Garantiert oder Maximum.

Maximale Priorität entspricht dem höchsten Prioritätslevel. Das Prinzip basiert auf der Nutzung der erforderlichen Bandbreite für sofortigen Datentransfer.

Garantierte Priorität garantiert einen Datenverkehr bezogen auf die verfügbare Bandbreite.

Ihr Netzwerk dient als Brücke zwischen zwei Netzwerken, dem lokalen Netzwerk (Computer und Geräte sind Zuhause miteinander verbunden) und dem Internet Netzwerk.

- Falls gewünscht geben Sie eine lokale IP Adresse und einen lokalen Port ein.

Die lokale IP Adresse und der lokale Port entsprechen dem lokalen Netzwerk. Die G Regeln werden nur bei den Computern

angewandt, die in diesem Netzwerk miteinan kommunizieren.

- Falls gewünscht, geben Sie eine Fernzugriffs-IP-Adresse und einen Fernzugriffs-Portbereich ein.

Die Fernzugriffs-IP-Adresse und der Fernzugriffs-Portbereich korrespondiert mit den Computern, die mit dem Internet kommunizie in diesem Fall werden die QOS Regeln nur bei den Datenströmen angewandt, die aus de Internet bei einem Computer im lokalen Netz ankommen.

- Wählen Sie einen Traffic-Typ: FTP, HTTP (Webseiten), SMTP und POP3 (Email-Management).

- Wählen Sie das Protokoll: TCP, UDP oder beide.

- Klicken Sie auf Hinzufügen, um die neuen Einstellungen zu bestätigen.

Die Liste zeigt die zum Router hinzugefü Regel an.

- Klicken Sie auf Ändern, um die Regel zu bestätigen.

5.4.2. Konfiguration des DHCP Servers

In diesem Kapitel wird Ihnen erklärt wie Sie den internen DHCP Server, der die IP-Adressen Ihrer Computer handhabt, konfigurieren können.

Aktiviere DHCP

- Auf der Homepage auf den Button Erweiter Einstellungen klicken.

- Auswahl IP Konfiguration des Routers.

- Sie können die IP Adresse des Routers (192.168.2.1, voreingestellt) und der Subnetzmaske (255.255.255.0, voreingestellt) ändern.

Stellen Sie unbedingt sicher, daß Sie sich diese IP Adresse aufschreiben! Ohne diese sind Sie nicht mehr in der Lage sich er mit Ihrem Computer zu verbinden.

- Wenn Sie DHCP aktivieren, können Sie die Start IP Adresse (192.168.2.2, voreingestellt), die End IP Adresse (192.168.2.128,

voreingestellt) und die Gültigkeitsdauer (Immer, voreingestellt) für diese Adressen ändem.

- Wenn Sie DHCP nicht aktivieren, können Sie entscheiden die IP Adressen für jeden Comp selbst einzustellen.

- Sie können einen Domainnamen zu diesem Server und eine spezifische IP Adresse bezogen auf die MAC Adresse des Computers hinzufügen.

Die Tabelle zeigt eine Liste der hinzugefügte und MAC Adressen an.

- Klicken Sie auf den Ändern Button, um Ihre Einstellungen zu bestätigen.

5.4.3. Verbindungsvereinfachung bei Geräten mit dem UPnP Protokoll

WiFi Manager N's UPnP Protokoll dient der Vereinfachung bei der Verbindung von Geräten im Netzwerk zur gemeinsamen Datennutzung oder der Internetverbindung, durch die Übermittlung einer automatischen Identifikation der Computerkomponenten.

Um das UPnP Protokoll zu aktivieren:

- Auf der Homepage auf den Button Erweiter Einstellungen klicken.

- Auswahl Universelles Plug and Play.

- Markieren Sie Aktivierung der UPNP Funktion auf dem Router Box.

- Klicken Sie auf den Ändern Button, um Ihre Einstellungen zu bestätigen.

5.4.4. Wählen eines primären und sekundären Domainnamensserver

Um Zugriff auf das Internet zu bekommen, verlangt Ihr Dienstanbieter vielleicht, daß Sie eine IP Adresse eingeben, die zu einem primären und/oder sekundären DNS Server korrespondiert.

- Auf der Homepage auf den Button Erweiterte Einstellungen klicken.

- Auswahl DNS.

- Geben Sie die primäre DNS Serveradresse zusammen mit der des sekundären DNS Servers, der vom primären DNS Server übernimmt falls dieser versagt, ein.

Diese Informationen haben Sie in einem Anschreiben von Ihrem Dienstanbieter erhalt

- Klicken Sie auf den Ändern Button, um Ihre Einstellungen zu bestätigen.

5.4.5. Anbindung einer IP Adresse zu einem dynamischen Domainnamensserver

Dank der Dynamischen DNS (oder DDNS) Funktion im WiFi Manager N, ist Ihre IP Adresse Ihrem Domainnamensserver immer bekannt. Einfach das gelieferte Paßwort und den Benutzemamen eingeben und der Dynamische DNS Service stellt die ordnungsgemäße Übermittlung der öffentlichen IP Adresse Ihres Routers (die der Internetverbindung des Routers von Ihrem Dienstanbieter zugeordnet wurde) sicher.

Achtung: Sie müssen bei einem Dynamic DNS Service angemeldet sein.

- Auf der Homepage auf den Button Erweiter Einstellungen klicken.

- Auswahl DDNS.

- Markieren Sie die Aktiviere DDNS Funktion Box.

- Wählen Sie den DDNS Server, bei dem Sie angemeldet sind, aus und geben dann die erforderlichen Informationen ein (Benutzer und Paßwort).

Diese Informationen erhalten Sie, wenn Sie s bei einem solchen Service angemeldet haben

- Klicken Sie auf den Ändern Button, um Ihre Einstellungen zu bestätigen.

5.4.6. Konfiguration Ihres Routers durch Fernzugriff

Durch die Verbindung eines Computers mit dem Internet ermöglicht Ihnen WiFi Manager N eine Kontrolle des Routers via Fernzugriff.

- Auf der Homepage auf den Button Erweiter Einstellungen klicken

- Auswahl Fernzugriffsmanagement.

- Geben Sie die IP Adresse und den Kommunikationsport des Computers ein, der den Router durch Fernzugriff konfigurieren ka

- Klicken Sie auf den Ändern Button, um Ihre Einstellungen zu bestätigen.

5.4.7. Einstellung von Prioritäten für Datentypen bezogen auf die verfügbare Bandbreite

WMM ermöglicht Ihnen Prioritäten in Bezug auf Datentypen, die im Netzwerk zirkulieren, zuzuordnen. Wenn diese Option markiert ist, sind die Prioritäten wie folgt gesetzt:

Priorität	Typ
1	Voice over IP (Telefonanrufe via des Internets)
2	Videodaten
3	Andere Applikationen, die häufig d Netzwerk nutzen(Webbrowser...)
4	Hintergrundaufgaben (Druckjobs, Downloads, Email/Messaging...)

Zum Beispiel: Falls die Bandbreite nicht ausreichend für den gleichzeitigen Transit eines Anrufs über das Internet, Ansehen eines Videos, surfen im Internet und einen Download ist, hält die WMM Funktion den Download, das Video und das surfen im Internet an. Der Hintergrund dafür ist, einen optimalen Komfort für die Hauptaufgabe zu garantieren.

Sie können diese Option jederzeit frei aktivieren oder deaktivieren. Aber Vorsicht, eine Deaktivierung dieser Option splittet die Bandbreite, ohne dabei Prioritäten zu setzen, zwischen allen aktuellen Aufgaben auf. Dies kann Ihren Benutzerkomfort mindern (z. B. Unterbrechungen der Intemetanrufe oder Videos oder eine Verlangsamung der Downloads).

Die WMM Funktion ist nur mit anderen WMM Geräten kompatibel.

- Auf der Homepage auf den Button Erweiter Einstellungen klicken

- Auswahl WMM.

Die WMM Funktion ist voreingestellt aktiviert. Demarkieren Sie die Boxe, um die Funktion deaktivieren.

5.5. Produktinformation

WiFi Manager N ermöglicht Ihnen alle Information bezüglich der Funktionalität Ihres Hercules Routers einzusehen.

Um die Produktinformation einzusehen:

- Auf der Homepage Produktinformation klicken.

Die folgende Information zeigt Ihnen die MAC Adresse, den Status der ADSL Verbindung des lokalen und kabellosen die Firmware- und Hardwareversionen an.

6. GLOSSAR

802.11

Dieser Standard wurde 1997 von der IEEE (Institute of Electrical and Electronics Engineers, eine Amerikanische Organisation) geschaffen; er definiert Kabellose Netzwerke im Frequenzbereich zwischen 2.400 – 2.480GHz und Datentransferraten zwischen 1 und 2Mbits/s. Revisionen des Originalstandards sind bezüglich der Optimierung der Transfergeschwindigkeit, der Sicherheit und der Kompatibilität veröffentlicht worden (dies ist der Grund für die Bezeichnungen 802.11a, 802.11b und 802.11g Standards, die eigentlich physikalisch ein 802.11 Standard sind).

802.11b

Dieser Standard der 802.11 Familie wurde ebenfalls vom IEEE geschaffen, um eine theoretische Transferrate von 11Mbits/s, im Frequenzbereich 2.4GHz, mit einer Reichweite von 300m in einer behindierungsfreien Umgebung, zu ermöglichen. Der Frequenzbereich der dabei genutzt wird ist das 2.4GHz Band, mit drei verfügbaren Radiokanälen.

802.11g

100/107 - User Manual

Dieser Standard der 802.11 Familie wurde ebenfalls vom IEEE geschaffen, um eine theoretische Transferrate von 54 Mbits/s, im Frequenzbereich 2.4GHz, mit einer Reichweite von 300m in einer behindierungsfreien Umgebung, zu ermöglichen. Der 802.11g Standard ist rückwärtskompatibel zum 802.11b Standard. Dies bedeutet, daß das Equipment unter 802.11g Standard auch mit der Version 802.11b arbeitet.

802.11i

Dieser Standard der 802.11 Familie wurde ebenfalls vom IEEE geschaffen. Sein Ziel ist es mehr Sicherheit durch die WPA-PSK Authentifizierung in eine AES Encryption zu integrieren, Dieser Hercules Client ist kompatibel mit diesem Standard.

802.11n

Ein Standard, der durch das IEEE (Institute of Electrical and Electronics Engineers, an American organization) in der 802.11 Familie etabliert wurde. Ermöglicht theoretische Transferraten von 300Mbits/s im 2.4GHz Frequenzband mit einer physikalischen Reichweite bis zu 300m in einer Umgebung, die frei von Hindernissen ist. Der 802.11n Standard bietet Abwärtskompatibilität mit den 802.11b und g Standards, sodaß mit dem 802.11n Standard ausgerüstete Geräte auch mit 802.11b und/oder g zusammenarbeiten können.

Access Point

Der Access Point ist das Herz des lokalen WiFi Netzwerkes. Er ist ein kabelloser Router, dessen Funktion es ist verschiedene Clients mittels einer Antenne zu vernetzen.

Adhoc Modus

Dieser Modus erlaubt diversen Computern, die mit WiFi ausgestattet sind, miteinander zu kommunizieren. Man nennt diesen Modus auch Peer to Peer.

Dieses Equipment, verbunden mit einer Standard-Telephonverbindung/ISDN-Verbindung, erlaubt enorme Transfergeschwindigkeiten beim Senden und Empfangen von Daten.

Ein symmetrischer blockbasierter Verschlüsselungsstandard, der verschiedene Schlüssellängen unterstützt. Eine höchst effiziente und schnelle Methode zur Verschlüsselung.

High-Speed Transfermodus für festgelegte Datengrößen.

Arbeitsgruppe

Eine Gruppe von Computern mit welchen Sie zu kommunizieren wünschen und/oder die gleichen Ressourcen nutzen wollen. Z. B. Ordner, einen Drucker, eine Internetverbindung. Um an einer Arbeitsgruppe teilhaben zu können müssen alle eingebundenen Computer denselben Gruppennamen haben.

Ein fortgeschrittenes Verschlüsselungsschema für Radiowellen in kabellosen Netzwerken mit hohen Transferraten.

Client

Computer mit einem PCI, USB oder PCMCIA WiFi Adapter.

Ein Protokoll, das die Vergabe von IP Adressen des Computers regelt.

Technik für die Nutzung von Radiofrequenzen in kabellosen Breitbandnetzwerken um die Zahl der Übertragungen zu vergrößern.

ESSID (Service Set Identifier)

8 bis 32-Zeichenidentifizierungstool, oft auch als SSID bezeichnet, dient als universeller Name in einem Netzwerk zwischen Clients und dem Access Point.

Ethernet Port (oder RJ-45)

Ein Port, der eine Kabel-Verbindung zwischen zwei Geräten zum Austausch von Datenpaketen ohne Behinderung ermöglicht. Zum Beispiel zwischen einem PC und einem Router.

Filter

Ein Gerät, das oft zwischen dem Telefonstecker und einem Modem geschaltet wird, um die Telefonqualität, die häufig von ADSL Signalen gestört wird, zu verbessern.

Firewall

Kombination von Software und Sicherheitsgeräten, um ein Netzwerk, das mit dem Internet verbunden ist, zu schützen.

Infrastruktur Modus

Kommunikationsmodus von diversen Computern, die mit WIFI ausgestattet sind und via eines kabellosen Access Point, wie dem Hercules ADSL Router, verbunden sind.

IP Adresse

Einmalige, vom Router zugewiesene, Computeradresse. Jeder Computer hat eine eigene IP Adresse, um ihn im Netzwerk zu identifizieren.

Sicherheitsprotokoll der Firma Cisco für Windows, nutzt ein Identifizierungsprotokoll und ein Paßwort.

MAC Adresse (Message Authentication Code)

Einmalige Adresse, die vom Gestalter des Client oder Router-Adapter zur Identifizierung im Netzwerk geschaffen wird.

MIMO Technologie (Multiple In, Multiple Out)

Technologie, die im 802.11n Standard genutzt wird und dem WiFi Signal ermöglicht über mehrere gemeinsame Antennen die Signalreichweite und Transfergeschwindigkeiten deutlich zu erhöhen. Die Transmission kann über einen Kanal im 20MHz Frequenzband (für theoretische Maximalgeschwindigkeit von 144.44Mbits/s) oder zwei Kanälen gleichzeitig (für theoretische Maximalgeschwindigkeit von 300Mbits/s) mit 40MHz Bandbreite stattfinden. In beiden Fällen sind Abdeckung und Reichweite des WiFi Signals gleich. Die Wahl der beiden Modi (20 oder 40MHz) ist ausschließlich vom benutzten Transmitter abhängig. Der Hercules Wireless N Key paßt sich automatisch an das Empfangssignal an.

Eine Technik, die im Internet die IP-Adresse des lokalen Netzwerkes verbirgt.

Radioübertragungstechnik, die sehr hohe Breitband-Datentransferraten mittels DSL in einem kabellosen, terrestrischem Band von TV-Signalen erlaubt und dem High-Speed 802.11 Standard angepaßt ist.

Ein Protokoll, daß eine Verbindung von verlinkten Computern mit Benutzeridentifizierung über ein ATM Netzwerk erlaubt.

PPPoE (Point-to-Point Protocol over Ethernet)

Ein Protokoll, das eine Verbindung zum Internet zwischen Computern, die mittels Ethernet Netzwerk und einem High-Speed Modem verbunden sind, erlaubt.

Statische IP

Permanente IP Adresse, die vom Hersteller des Computers vergeben wird.

Subnetzmaske

Teil einer IP Adresse die die Klasse des genutzten Netzwerkes anzeigt (Klasse C, Typ 255.255.255.0 für ein lokales Netzwerk).

TKIP (Temporal Key Integrity Protocol)

Der WPA Standard nutzt das TKIP Protokoll, das permanent neue Schlüssel für jedes Datenpaket generiert, im Gegensatz zum WEP, das systembasierte, feste Schlüssel nutzt.

UPnP (Universal Plug n' Play)

Ein Protokoll, das eine Verbindung zu vielen Computern und Peripheriegeräten im Netzwerk problemlos zuläßt.

Ein Protokoll, das eine Verbindung zu vielen Computern und Peripheriegeräten im Netzwerk problemlos zuläßt.

Eine Abkürzung von Wireless Fidelity, WiFi ist der kommerzielle Name geprägt von der WECA (Wireless Ethernet Compatibility Alliance), einer Organisation die dafür Sorge trägt, daß der Betrieb von Equipment in einem lokalen, kabellosen Netzwerk (WLAN) mit dem IEEE 802.11 Standard kompatibel ist und funktioniert. Insofern ist ein WiFi Netzwerk eigentlich ein 802.11 Netzwerk. In der Praxis erlaubt WIFI die Verbindung von Laptop Computern, Desktop Computern oder Personal Digital Assistants (PDAs) über eine mehrere Meter umfassende Distanz voneinander via eines Access Point miteinander zu ohne Kabel kommunizieren und im High-Speed-Modus Daten auszutauschen.

WiFi Manager N

Ein Utility von Hercules entwickelt um in Einstellungen des Hercules Wireless N Router einzusehen und zu konfigurieren.

WMM (Wi-Fi Multimedia)

Funktion, die durch die Wi-Fi Alliance zertifiziert wurde und dessen Ziel es ist, verschiedene Level von Prioritäten zu definieren, die abhängig von der verfügbaren Bandbreite sind. Demnach steht Voice over IP (Priorität 1) über der Transmission von Videodaten (Priorität 2), die wiederum über Netzwerkapplikationen wie Internetsurfen steht (Priorität 3). Zum Schluß kommen Hintergrundaktivitäten wie Druckjobs oder Downloads (Priorität 4).

WiFi Router

Gerät, installiert im Herzen eines WiFi Netzwerkes. Erlaubt die Verbindung von diversen, mit WIFI ausgestatteten, Computern zum Datenaustausch.

WiFi Station N

Ein Utility von Hercules entwickelt um alle Verbindungs- und Sicherheitseinstellungen, die eine WIFI Installation benötigt, zu definieren, modifizieren und konfigurieren.

Kabelloses, lokales Netzwerk, üblicherweise im 802.11b oder g Standard.

Ein Sicherheitsstandard im kabellosen Netzwerk, der von Herstellem, die einen algorithmischen Datenschlüssel, basierend auf einer dynamischen Schlüsselverwaltung aufbaut., entwickelt wurde. Im Gegensatz zum Standard WEP wechselt der Schlüssel permanent und zufällig für eine noch höhere Sicherheitsstufe.

Ein Sicherheitsstandard im kabellosen Netzwerk, basiert auf dem Standard WPA, gemäß dem Standard IEEE 802.11i. Die neuste Hochsicherheitsstufe, speziell für die Umgebung Zuhause oder kleineren Büros entwickelt - benutzt einen vorher vereinbarten Schlüssel.

Das jüngste Sicherheitsprotokoll, das speziell für die Nutzung in Heim- oder Small Office Netzwerken entwickelt wurde. Es beinhaltet einen voreingestellten Schlüssel, so daß nur noch ein Paßwort erinnert und eingegeben werden muß.

Eine Technologie, die durch die Wi-Fi Alliance standardisiert wurde. Das Ziel dahinter ist die Vereinfachung der Verbindung und Konfiguration eines kabellosen Netzwerks bei gleichzeitiger Absicherung auf höchstem Niveau. Diese Technologie ermöglicht dem Benutzer den Schutz eines WiFi Netzwerks mit einem einzigen Button am WiFi Client (oder durch die Eingabe eines PIN Codes in der Software, die mit dem Router ausgeliefert wurde) zu aktivieren.

Besuchen Sie unsere Website (www.hercules.com) um die neusten Treiber und Softwareversionen downzuloaden. Nutzen Sie die Frequently Asked Questions (FAQs) um mehr über Ihre Hardware zu erfahren, die neusten Bedienungsanleitung-Updates zu lesen. Außerdem können Sie die komplette Hercules-Produktpalette entdecken und sich über kommende Neuheiten informieren.

7. TECHNISCHER SUPPORT

Wählen Sie Ihre Sprache. Von dort aus können Sie auf verschiedene Instrumente zugreifen (Fragen und Antworten (FAQ), die neuesten Versionen von Treibern und Software), die Ihnen bei der Lösung Ihres Problems helfen könnten. Falls das Problem weiterhin besteht, können Sie mit dem technischen Support der Hercules Produkten in Kontakt treten („Technischer Support“):

Per E-Mail:

Um den Vorzug des technischen Supports per Email in Anspruch nehmen zu können, müssen Sie sich zunächst online registrieren. Mit den Informationen, die Sie uns so zukommen lassen, können die Mitarbeiter Ihr Problem schneller lösen. Klicken Sie auf Registrierung links auf der Seite des technischen Supports und folgen Sie den Instruktionen auf dem Bildschirm.

Falls Sie bereits registriert sind, füllen Sie die Textfelder Anwendername und Passwort aus und klicken dann auf Login.

Per Telefon:

Deutschland	08000 00 1445Kostenlos	Montag bis Freitag 13:00 bis 17:00 Uhr und 18:00 bis 22:00 UhrSamstag 9:00 bis 13:00 Uhr und 14:00 bis 20:00 UhrSonntag 10:00 bis 13:00 Uhr und 14:00 bis 17:00 Uhr
Österreich	0810 10 1809Zum Preis einesOrtsgesprächs	Montag bis Freitag 13:00 bis 17:00 Uhr und 18:00 bis 22:00 UhrSamstag 9:00 bis 13:00 Uhr und 14:00 bis 20:00 UhrSonntag 10:00 bis 13:00 Uhr und 14:00 bis 17:00 Uhr
Schweiz	0842 000 022Zum Preis einesOrtsgesprächs	Montag bis Freitag 13:00 bis 17:00 Uhr und 18:00 bis 22:00 UhrSamstag 9:00 bis 13:00 Uhr und 14:00 bis 20:00 UhrSonntag 10:00 bis 13:00 Uhr und 14:00bis 17:00 Uhr

8. GARANTIE

Guillemot Corporation S.A. („Guillemot“) bietet dem Kunde weltweit eine 2-jährige Garantie auf Materialschäden und Herstellungsmängel ab dem Kaufdatum. Sollte das Produkt dennoch während dieser 2 Jahre Schäden oder Mängel aufweisen, kontaktieren Sie unverzüglich den Technischen Support, der Ihnen mitteilt, wie weiter zu verfahren ist. Sollte ein Defekt vorliegen, muß das Produkt dort zurückgegeben werden, wo es gekauft wurde (oder an die vom Technischen Support angegebene Adresse).

Im Rahmen dieser Garantie wird das defekte Produkt des Kunden nach Ermessen des Technischen Supports entweder repariert oder ersetzt. Überall wo es geltendes Recht zulässt, wird die volle Haftung von Guillemot und seinen Niederlassungen (einschließlich für indirekte Beschädigungen), begrenzt auf die Reparatur oder den Ersatz des Hercules Produktes, übernommen. Die Rechte des Käufers entsprechend geltendem Recht im jeweiligen Land werden nicht durch diese Garantie beeinflusst.

Diese Garantie tritt nicht ein bei: (1) falls am Produkt etwas verändert wurde oder es geöffnet wurde, ein Schaden durch unangebrachte Nutzung, Fahrlässigkeit, einen Unfall, Verschleiß oder irgendeinen anderen Grund verursacht wurde, der nicht im Zusammenhang mit einem Materialdefekt oder Herstellungsmangel aufgetreten ist; (2) im Falle der Nichteinhaltung der durch den Technischen Support erteilten Anweisungen; (3) Die Software, die nicht von Guillemot herausgegeben wurde, unterliegt der speziellen Garantie des Herausgebers.

9. HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Warenzeichen

Hercules® ist eine registrierte Handelmarke von Guillemot Corporation S.A. Intel® und Pentium® sind eingetragene Warenzeichen der Intel Corporation. Microsoft® Windows® 98 SE, Millennium, 2000, XP und Vista sind eingetragene Warenzeichen oder Warenzeichen der Microsoft Corporation in den Vereinigten Staaten von Amerika und/oder anderen Ländern. Alle anderen Warenzeichen und Markennamen werden hiermit anerkannt und sind Eigentum ihrer jeweiligen Eigentümer. Fotos und Abbildungen nicht bindend.

Konformitätserklärung

Dieses Gerät kann verwendet werden in: AT, BE, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LU, NL, PL, PT, ES, SE, GB, IS, NO, CH, BG, RO, TR. Hiermit erklärt GUILLEMOT CORPORATION, Carentoir France, dass sich dieser HWNR-300 in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die Konformitätserklärung ist unter dieser Internetadresse verfügbar:

ftp://ftp.hercules.com/wiki/DoC/HWNR-300/DoC-deu_Hercules_HWNR-300.pdf

Hercules ist eine Division der Guillemot Corporation

Hercules ist eine Division der Guillemot Corporation

Europäische Anwender:

Dieses Produkt wurde getestet und als konform gefunden zur Direktive 1999/5/CE vom Europäischen Parlament und dem Ausschuss für Funkausrüstungen und Telekommunikation und die gegenseitige Anerkennung der Konformität bestätigt. Nach Begutachtung wurde das Produkt zu folgenden Standards konform erklärt EN 300.328 (Funk), EN 301 489-1, EN 301 489-17 (Elektromagnetische Kompatibilität) und EN 60950 (Sicherheit). Das Produkt kann in allen Ländern der Europäischen Union verwendet werden und auch in allen Ländern, die die Direktive 1999/5/CE anwenden, und zwar ohne Einschränkung nur mit Ausnahme aber der folgenden Länder:

FRANKREICH:

Wenn das Produkt im Freien verwendet wird, ist die Leistungsabgabe bezogen auf das Frequenzband nach folgender Tabelle beschränkt. Weitere Informationen findem Sie auf der ART-Website: www.art-telecom.fr.

Nutzungsbereich	Frequenzband (MHz)	Leistung (EIRP)
Innenräume (keine Beschränkung)	2400 – 2483.5	100 mW (20 dBm)
Im Freien	2400 – 2454	100 mW (20 dBm)
	2454 – 2483.5	10 mW (10 dBm)

Der Betrieb diese Gerätes in heimischer Umgebung kann die Funkinterferenzen erhöhen, falls es zutrifft, obliegt es dem Anwender für Abhilfe zu sorgen.

ITALIEN:

Dieses Gerät geht konform mit der National Radio Interface den Anforderungen der Frequenzzuweisungstabelle. Die Benutzung eines drahtlosen Produktes außerhalb des Privatbereiches erfordert eine allgemeine Erlaubnis. Mehr Informationen finden Sie auf der Website www.comunicazioni.it.

Copyright

Copyright © Guillemot Corporation S.A. 2008. Alle Rechte vorbehalten.

Dieses Dokument darf ohne die vorherige schnifliche Zusage der Guillemot Corporation S.A. weder vollständig noch teilweise vervielfältigt sowie zusammengefasst, übertragen, verändert, auf ein Speichermedium gebannt, in eine andere Sprache, Computersprache, etc. übersetzt oder in jeglicher Form und mit jeglichen Mitteln elektronisch, mechanisch, magnetisch, manuell, als Fotokopie, Aufnahme etc übernommen werden.

Ausschlusserklärung

Guillemot Corporation S.A. behält sich das Recht vor, Angaben in diesem Handbuch jederzeit ohne vorherige Ankündigung zu ändem. Die Informationen in diesem Dokument werden als korrekt und zuverlässig angesehen. Dennoch übernimmt die Guillemot Corporation S.A. weder für die Benutzung noch für die Verletzung von Patenten oder Rechte Dritter, die durch die Nutzung resultieren, die Verantwortung. Dieses Produkt kann auch in einer Light- oder OEM-Version für PC-Integratoren vorliegen. Einige Funktionen, die in diesem Handbuch beschrieben werden, können auf einige Versionen des Produktes nicht zutreffen. Meist finden Sie auf der Installations-CD eine README.TXT-Datei dazu, welche die Unterschiede zwischen dem vorliegenden Produkt und der Beschreibung im Handbuch aufzeigt.

Besuchen Sie unsere Website (www.hercules.com) um die neusten Treiber und Softwareversionen downzuloaden. Nutzen Sie die Frequently Asked Questions (FAQs) um mehr über Ihre Hardware zu erfahren, die neusten Bedienungsanleitung-Updates zu lesen. Außerdem können Sie die komplette Hercules-Produktpalette entdecken und sich über kommende Neuheiten informieren.

Endverbraucher-Software-Lizenzvereinbarung

WICHTIG: Lesen Sie die Vereinbarung bitte sorgfältig, ehe Sie die Software öffnen und installieren. Durch Öffnen der Software-Verpackung erklären Sie sich mit den Bedingungen dieser Vereinbarung einverstanden. Die Software in dieser Verpackung ist lizenziert, wird nicht verkauft, und ist ausschließlich zu den Bedingungen der vorliegenden Lizenzvereinbarung erhältlich. Sollten Sie mit den nachfolgenden Bedingungen nicht einverstanden sein, müssen Sie die Software mit dem kompletten Inhalt der Verpackung innerhalb von 15 Tagen dort zurückgeben, wo Sie sie erworben haben.

Das Copyright für die Guillemot Corporation S.A.-Software (im Folgenden als „Software“ bezeichnet) liegt bei der Guillemot Corporation S.A. Alle Rechte vorbehalten. Die Bezeichnung „Software“ bezieht sich auf jedwede Dokumentation und Zubehör, einschließlich Treibern, ausführbaren Programmen, Bibliotheken und Datendateien. Die Lizenz zur Benutzung der Software wird ausschließlich dem Käufer erteilt. Der Lizenzinhaber erklärt sich außerdem mit den Bedingungen der vorliegenden Vereinbarung einverstanden, sofern sie das Copyright und alle anderen Eigentumsrechte Dritter an der Software, Dokumentation und Zubehör in der Softwareverpackung betreffen.

Die Guillemot Corporation S.A. behält sich das Recht vor, diese Lizenz zu entziehen, wenn irgendeiner der in der vorliegenden Vereinbarung dargelegten Bedingungen nicht entsprochen wird. Bei Lizenzentzug müssen alle Kopien der Software unverzüglich an die Guillemot Corporation S.A. zurückgegeben werden; der Käufer ist haftbar für jedweden Folgeschaden.

Lizenz:

1. Die Lizenz wird nur dem Käufer selbst gewährt. Guillemot Corporation S.A. hält alle Titel und das Eigentum an der Software und behält sich alle Rechte vor. Dem Lizenzinhaber ist nicht gestattet, irgendeines der hiermit gewährten Rechte zu verlassen oder hierfür Unterlizenzen zu gewähren. Die Weitergabe der Lizenz ist gestattet, vorausgesetzt, der Weitergebende behält keinen Teil bzw. keine Kopie der Software zurück, und der Empfänger akzeptiert die Bedingungen der vorliegenden Vereinbarung.
2. Der Lizenzinhaber darf die Software stets nur an einem einzigen Computer nutzen. Der maschinell lesbare Teil der Software darf auf einen anderen Computer übertragen werden, vorausgesetzt, er wurde zuvor vom ersten Computer gelöscht, und wenn ausgeschlossen werden kann, dass die Software an mehr als einem Computer genutzt werden kann.
3. Der Lizenzinhaber erkennt den Copyright-Schutz der Guillemot Corporation S.A. an. Der Copyright-Vermerk darf weder von der Software entfernt werden, noch von einer Kopie davon, noch von irgendeiner Dokumentation, schriftlich oder elektronisch, die mit der Software geliefert wurde.
4. Der Lizenzinhaber hat das Recht, eine Sicherheitskopie des maschinell lesbaren Teils der Software herzustellen, unter der Bedingung, dass alle Copyright- und Eigentumsvermerke ebenfalls kopiert werden.
5. Mit Ausnahme der Fälle, in denen es die vorliegende Vereinbarung ausdrücklich erlaubt, ist weder dem Lizenzinhaber Folgendes erlaubt, noch darf Dritten Folgendes erlaubt werden: Die Software Dritten auszuhändigen oder zugänglich zu machen; Die Benutzung der Software für ein Netzwerk, Mehrfach-CPU, Mehrbenutzer oder Time-Sharing-Arrangements zu ermöglichen, wenn die Benutzer nicht jeweils Lizenzinhaber sind; Die Software in irgendeiner Form zu verändern oder zu kopieren; Irgendeinen Versuch zu unternehmen, die Software in irgendeiner Form auseinander zunehmen, zu dekompilieren oder zu verändern, oder irgendetwas zu unternehmen mit dem Ziel, grundlegende Informationen zu erhalten, die bei normaler Nutzung der Software nicht sichtbar werden; Kopien oder Übersetzungen des Benutzerhandbuchs anzufertigen.
