BEDIENUNGSANLEITUNG 40.125 Filmer

Gebrauchsanweisung Fahrrad-Computer 40.125

Bitte lesen Sie die folgenden Anweisungen sehr sorgfältig durch.

FUNKTIONEN:

• SPD Geschwindigkeitsanzeige
• ODO Gesamtstrecke
• DST Tagesstrecke
• MXS Höchstgeschwindigkeit
• AVS Durchschnittsgeschwindigkeit
• TTM benötigte Gesamtzeit
• TM Fahrtzeit
• RAT Tagesbetriebsdauer
• CLK 12/24 h Digital-Uhr
• SW Stoppuhr
• TM UP Einstellung Zeitfahren aufwärts zählend
• TM DN Einstellung Zeitfahren abwärts zählend
• TRIP UP Kilometervoreinstellung aufwärts zählend

• TRIP DN Kilometervoreinstellung abwärts zählend

• Temperaturanzeige

• Voreinstellung Gesamtstrecke
• Voreinstellung Gesamtfahrtzeit
• Geschwindigkeitsvergleich
• Geschwindigkeitskontrolle
• Wartungsaufforderung
• Pflegeaufforderung
• Radgrößeneinstellung
• Anzeige ausblenden
• Batterie-Anzeige
• autom. Start/Stop

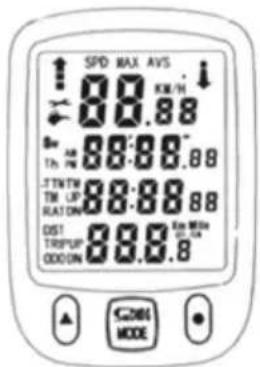

1. COMPUTER UND DISPLAYANZEIGE:

SPD MAX AVS 00 KM TH 00.88 0hr 88:88" Th. IN 88:88.88 .TTWTH TM. LP 88:88.88 RAT ON 88:88.88 DIST 88.88.8 TRIFUR ODD ON 88.88.8 Kan Mio ON MODE

Wartungsaufforderung
Pflegeaufforderung
Vergleichsanzeige
Batteriespannungsanzeige
Taste nach oben
Set-Taste
Modustaste

2. KOMPONENTEN:

Computerhalterung

Batterie (CR2032)

Magnet

Kabelbinder

3. EINLEGEN DER BATTERIE:

Abdeckung vom Batteriefach an der Unterseite des Computers mit einem Schlitzschraubendreher abnehmen. Die Batterie (CR2032) einlegen; Pluspol

(+) oben sichtbar liegend, Batteriefachabdeckung wieder auf setzen. Sollte die LCD-Anzeige nicht funktionieren, Batterie entnehmen und erneut einlegen.

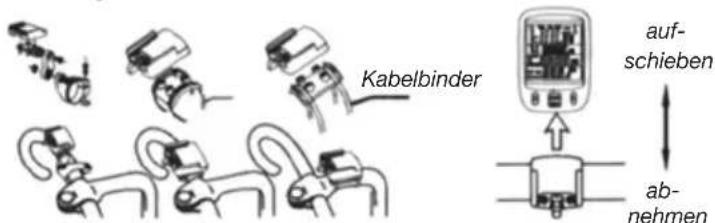

4. MONTAGE VON HALTERUNG UND COMPUTER:

Die Halterung mittels mitgelieferter Kabelbinder am Lenker befestigen. Anschließend den Computer auf die Halterung schieben bis er sicher einrastet. Zum Abnehmen des Computers den Hebel an der Halterung nach unten drücken und Computer herausziehen. Zur Kontrolle der ordnungsgemäßen Geschwindigkeitsfunktion und der Anordnung des Sensors Vorderrad bei aktivierter Geschwindigkeitsanzeige des Computers drehen. Stellung des Sensors bei fehlender oder ungenügender Reaktion korrigieren.

Kabelbinder auf- schieben ab- nehmen

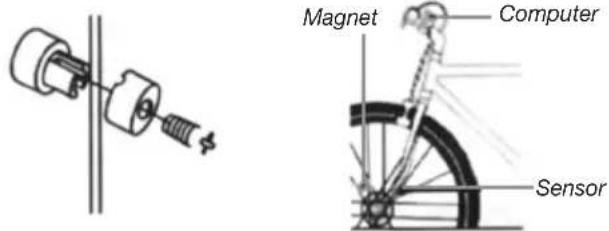

5. MONTAGE VON SENSOR UND MAGNET:

Sensor am linken Gabelblatt montieren und mit Kabelbindern (siehe unten) an der Gabel befestigen. Sensor und Magnet entsprechend Abbildung anordnen. Versichern Sie sich, dass der Magent den Sensor mit einem Abstand von 1 mm passiert. Sensorleitung am Gabelblatt nach oben führen und mit Kabelbindern im unteren sowie oberen Bereich befestigen. Darauf achten, dass die Drehung des Vorderrades durch Kabel oder Befestigung nicht behindert wird.

Magnet Computer Sensor

6. EINSTELLEN DER DISPLAY-ANZEIGE:

Nach dem Einlegen der Batterie schaltet der Computer in den Anzeigemodus. Durch Betätigen der MO-DE-Taste (mittig), werden die verschiedenen Funktionen angezeigt. Mit betätigen der rechten Taste kann im Anzeige-Modus zwischen

der Funktionsanzeige TM DN, TRIP DN bzw. Sw (Stoppuhr) und die Zeitanzeige gewechselt werden. Zuerst erscheint die Displayanzeige.

7. EINSTELLEN DER TEMPERATURANZEIGE (°C / °F)

Betätigen Sie im Anzeigen-Modus die Mode-Taste so oft, bis die Anzeige Th im Display erscheint. Drücken Sie nun die rechte Tas-

SPD 0.00 TH 18.6℃ RAT 00:00:00 208.0

te für ca. 3 Sekunden, °C blinkt auf. Mit der linken Taste können Sie zwischen der Einstellung °C und °F wählen. Durch Betätigen der rechten Taste Eingabe bestätigen und weiter zur Einstellung der Zeitanzeige.

8. EINSTELLEN DER UHRZEIT:

Mit der linken Taste kann zwischen der Auswahl 12hr/24hr ausgewählt werden. Mit der rechten Taste bestätigen Sie die Eingabe und gelangen weiter zur Einstellung der Uhrzeit. Stunden blinkt auf. Mit linker Taste die Stunden einstellen,

SPD KM/14 .oo 12 hr RAT 0:00:00 208.0

mit rechter Taste Eingabe bestätigen und weiter zur Einstellung der Minuten. Mit linker Taste Minuten einstellen, mit rechter Taste Eingabe bestätigen

und weiter zur Einstellung der Sekunden. Mit linker Taste die Sekunden einstellen, mit rechter Taste Eingabe bestätigen und weiter zur Einstellung des Radumfangs.

9. EINGABE DES RADUMFANGS:

Die Standardeinstellung für den Radumfang beträgt 2080 mm. Wählen Sie aus der unteren Tabelle den gewünschten Radumfang. Bei Aufblinken der letzten Zahl wählen Sie durch drücken der linken Taste die gewünschte Zahl aus. Mit

SPD 0.KM/H 0.00 "12:02 10 00:00 00 RAT 208.00"

Drücken der rechten Taste bestätigen Sie die Einstellung und gelangen zur nächstfolgenden Zahl. Jede Einstellung mit Drücken der linken Taste vornehmen und mit drücken der rechten Taste bestätigen. Nach Bestätigung der Eingabe für die letzte Zahl gelangen Sie zur Einstellungsauswahl zwischen km/m.

Reifengröße	mm	Reifengröße	mm
700c x 38mm	2180	27" x 1-1/4"	2161
700c x 35mm	2168	27" x 1-1/8"	2155
700c x 32mm	2155	26" x 2.3"	2135
700c x 30mm	2145	26" x 2.25"	2115
700c x 28mm	2136	26" x 2.1"	2095
700c x 25mm	2124	26" x 2.0"	2074
700c x 23mm	2105	26" x 1.9"/1.95"	2055
700c x 20mm	2074	26" x 1.75"	2035
700c Tubulari	2130	26" x 1.5"	1985
650c x 23mm	1990	26" x 1.25"	1953
650c x 20mm	1945	26" x 1.0"	1913
28" x 1,5"	2224	24" x 1.9"/1.95"	1916
28" x 1,75"	2268	20" x 1-1/4"	1618
28" x 1 1/2"	2265	16" x 2.0"	1253
28" x 1 3/8" x 1 5/8"	2205	16" x 1.95"	1257
		16" x 1.5"	1206

Werte, die in der Tabelle nicht angegeben sind bzw. eine verbesserte Genauigkeit der Abgaben können auf folgende Weise bestimmt werden: Kennzeichnen Sie das Rad und einen Punkt am Boden. Führen Sie mit dem Rad eine vollständige Umdrehung vorwärts aus, bis die Markierung am Reifen erneut am Boden steht und kennzeichnen Sie diesen Punkt am Boden. Messen Sie nun die Entfernung zwischen den beiden Kennzeichnungen am Boden in Millimetern und geben Sie das Messergebnis in den Computer ein.

10. UMSCHALTEN ZWISCHEN KM/H UND M/H:

Schalten Sie in die Funktion Km/Mile. Km/Mile blinkt auf. Mit Drücken der linken Taste gewünschte Einstellung vornehmen, mit Drücken der rechten Taste Eingabe bestätigen und weiter zur Einstellung des Gesamtstreckenzählers ODO.

SPD 0.00 12:02.18 00:00 00 208.00 RAT DIST

11. EINSTELLEN DES GESAMT-STRECKENZÄHLERS (ODO):

Nach Einstellung der Km/Mile gelangen Sie automatisch in die Einstellfunktion des Gesamtstreckenzählers. Der Ausgangswert des Gesamtstreckenzähler ist 000.0. Beim Aufblinken der 1. Ziffer durch Drücken der linken Taste die gewünschte Einstellung vornehmen. Durch Drücken der rechten Taste Eingabe bestätigen und weiter zur nächsten Ziffer. So fortfahren bis alle Ziffern die gewünschte Einstellung haben, mit der rechten Taste die Eingabe bestätigen und weiter zur Einstellung TTM.

SPD 0.00 ** 12:02.48 RAT 00:00 00 DIST 000.00

12. EINSTELLEN DER TAGESBE- TRIEBSDAUER (RAT):

In der Funktion RAT kann die Voreinstellung der Tagesbetriebsdauer vor genommen werden. Nach Bestätigung der Einstellung für den Gesamtstreckenzähler gelangen Sie automatisch in die Funktion RAT. Der Ausgangswert ist 0000.00. Der Bereich geht bis 9999.59. Bei Aufblinken der 1. Ziffer den gewünschten Wert mit Drücken der linken Taste vornehmen. Mit Drücken der rechten Taste die Eingabe bestätigen und weiter zur nächsten Ziffer. So fortfahren bis alle Ziffern die gewünschte Einstellung haben. Mit der rechten Taste Eingabe bestätigen. Sie gelangen wieder in den Anzeigemodus.

SPO 0.00 - 12:02.48 RAT 00:00 DIST 000.00

13. EINSTELLUNG ZEITFAHREN AUF-WÄRTS ZÄHLEND (TM UP) UND KILOMETERVOREINSTELLUNG AUFWÄRTS ZÄHLEND (TRIP UP):

Im Anzeigemodus durch Betätigen der MODE-Taste die Funktionen TM UP und TRIP UP aktivieren. Durch Betätigen und Halten

SPD 0.00 0.00 TM UP 12:03 00 00:00 00 TRIP/UF 00.00

SPD 0.00 0.00 AM 12:03 00 TM UP 00:00 00 TRIPUP 00.00

der rechten Taste für 3 Sekunden in die Funktion „Einstellen von TM UP und TRIP UP“ schalten.

Einstellungen durch Betätigen der linken Taste vornehmen. Die Standardeinstellung von TM UP ist 00:00:00, der Bereich 0-99:99:59 h. Einstellungen mit der rechten Taste bestätigen und zurück in den Modus TM UP und TRIP UP schalten.

14. EINSTELLUNG ZEITFAHREN ABWÄRTS ZÄHLEND (TM DN) UND KILOMETERVOREINSTELLUNG ABWÄRTS ZÄHLEND (TRIP DN):

Im Modus TM UP und TRIP UP durch Betätigen

und Halten der rechten Taste für ca. 3 Sekun den in die Funk tion „Einstellen von TM DN und TRIP DN“ schalten. Einstellungen durch Betätigen der linken Taste vornehmen. Mit der rechten Taste weiterschalten. Die Standardeinstellung von TM DN ist 00:00:00, der Bereich geht von 0-99:99:59 h. Der Standardbereich von TRIP DN ist 000,0, der Bereich bis 999,9 km/Meilen). Einstellungen mit der rechten Taste bestätigen. Und zurück in den Modus TM DN und TRIP DN schalten.

15.WERKSEINSTELLUNGEN WIEDERHERSTELLEN:

Durch Betätigen und Halten der SET-Taste für 5 s werden alle Daten aus der Anzeige gelöscht (Ausnahme: GESAMTSTRECKENZÄHLER, UHR, RADUMFANG). Durch Herausnahme der Batterie werden alle Daten zurückgesetzt und die Werkseinstellungen wieder hergestellt.

16.FUNKTIONEN:

Geschwindigkeit (SPD)

Die Anzeige der aktuellen Fahrgeschwindigkeit erscheint ständig im Display. Die maximale Geschwindigkeitsanzeige ist 99,9 km/h (m/h). Die Anzeigegenauigkeit beträgt +/- 0,1 km/h (m/h).

Geschwindigkeitsvergleich

Während der Fahrt werden im Display ⏻ und ⏻ angezeigt.

bedeutet, dass die aktuelle Geschwindigkeitüber der Durchschnittsgeschwindigkeit liegt.

8 zeigt an, dass die aktuelle Geschwindigkeit unter der Durchschnittsgeschwindigkeit liegt.

Gesamtstreckenzähler (ODO)

Mit der Funktion ODO wird die zurückgelegte Gesamtstrecke im Display angezeigt. Der Bereich umfasst 0.001 - 99999 km (m). Nach Erreichen der maximal möglichen Streckenanzeige springt das Display auf Null zurück.

Tagesstreckenzähler (DST)

Mit der Funktion DST wird die bei aktueller Fahrt zurückgelegte Wegstrecke auf der untersten Zeile im Display angezeigt. Bereich: 0-9999km (m). Nach Erreichen der maximal möglichen Wegstrecke springt die Anzeige automatisch zurück auf 0. Zeit und Entfernung werden gelöscht, wenn die Fahrt-dauer den vorgegebenen Grenzwert überschreitet. Um den Tagesstreckenzähler zurückzusetzen drücken Sie die Mode-Taste bis unten links im Display "DST" erscheint. Halten Sie nun die linke Taste "Taste nach oben" für 3 Sekunden gedrückt. Mit dem Reset des Tagesstreckenzählers wird ebenfalls TM und RAT zurückgesetzt.

Höchstgeschwindigkeit (MAX SPD)

Mit der Funktion erfolgt die Anzeige der Höchstgeschwindigkeit auf der obersten Zeile.

Durchschnittsgeschwindigkeit (AVS)

Mit der Funktion AVS wird die durchschnittliche Geschwindigkeit der Fahrt auf der obersten Zeile im Display angezeigt.

Fahrzeit (TM)

Mit der Funktion TM wird die Fahrzeit auf der untersten Zeile im Display angezeigt. TM-Bereich: 0:00:00 - 9:59:59. Neustart bei 0:00:00, wenn das Bereichsende erreicht ist.

Benötigte Gesamtfahrzeit (TTM)

Diese Funktion zeigt die bisher benötigte gefahrene Zeit an. TTM-Bereich: 0:00:00 - 99:59:59.

Gesamtzeit (RAT)

Diese Funktion zeigt die Gesamtzeit an. RAT-Bereich: 0:00:00 - 99:59:59.

Stoppuhr (SW)

Betätigen der rechten Taste bis zur Anzeige der Stoppuhr. Mit der linken Taste wird die Stoppuhr

1. BESEITIGUNG VON STÖRUNGEN:

Problem	Fehlerbehebung
Keine Geschwindigkeitsanzeige	Prüfen Sie den Abstand zwischen Magnet und Sensor.
Ungenaue Messwerte	Prüfen Sie die Radgrößeneinstellung.
Langsame Displayreaktion	Temperatur zu hoch (-10°- +55°C).
Schwarzes Display	Außentemperatur ist zu hoch oder das Display wurde zu starker Sonneneinstrahlung ausgesetzt.
Schwache Anzeige / Keine Anzeige	Überprüfen Sie die Batterie und ersetzen Sie diese gegebenenfalls.
Display zeigt unregelmäßige Zahlen an	Fahrradcomputerbatterie entnehmen und nach 10 Sekunden nochmals einlegen.

18. ZUBEHÖR:

Computerhalterung, Sensor, Batterie (CR2032), Magnet, Kabelbinder, Ausgleichsscheiben

eingeschaltet, durch erneutes Betätigen der linken Taste ausgeschaltet und mit einer erneuten Betätigung dieser Taste ein weiteres Mal eingeschaltet. Zum Rücksetzen der gestoppten Zeit die rechte Taste drücken.

Schlafmodus

Erhält der Computer für 300 Sekunden kein Signal, wechselt er in den Schlafmodus, CLK bleibt aktiv. Bei Empfang des nächsten Signals oder Betätigen einer beliebigen Taste wird der Computer wieder aktiviert und alle Datenfunktionen arbeiten wieder.

Temperatur

Die Temperaturanzeige umfasst den Bereich -10°C bis +50°C bzw. 14°F bis 122°F.

Anzeige hoher Geschwindigkeit

Bei Geschwindigkeiten > 20 km/h leuchtet die SPD-Lampe, bei Geschwindigkeiten < 20 km/h erlischt sie.

Wartungsaufforderung

Wenn im ODO-Modus > 500 km die Wartungsaufforderung erscheint, wird das Symbol ____ im Display angezeigt. Durch gleichzeitiges Betätigen der linken Taste und der MODE-Taste kann die Anzeige gelöscht werden.

Pflegeaufforderung

Wenn im ODO-Modus > 300 km die Pflegeaufforderung erscheint, wird das Symbol im Display angezeigt. Durch gleichzeitiges Betätigen der rech ten Taste und der MODE-Taste kann die Anzeige gelöscht werden.

Anzeige ausblenden

In allen Funktionen (außer Stoppuhr) wird durch Betätigen der linken Taste die Funktion Anzeige ausblenden aktiviert. Im Display erscheinen blinkende TM-Daten DST, TTM, SPD. Mit der linken Taste wird diese Funktion wieder beendet.
