BEDIENUNGSANLEITUNG GTV4280 GERICOM

SICHERHEITSANWEISUNGEN: 4

ZUBEHÖR:....10

BILDSCHIRMINSTALLATION:.... 11

Installation: 11

ANSCHLÜSSE AUF GERÄTERÜCKSEITE: 13

Anschlüsse bei Geräten mit analogem TV Empfänger: 13

Anschlüsse bei Geräten mit analogem & digitalen TV Empfänger: 13

BUCHSEN auf der GERÄTERÜCKSEITE 13

FERNBEDIENUNG....15

Abbildung der Fernbedienung 15

Bedienelemente und Funktionen der IR-Fernbedienung.... 16

BEDIENELEMENTE AUF DEM HAUPTGERÄT....18

Bedienfunktionen.... 18

Grundbedienfunktionen....19

Ein- und Ausschalten des PDP/LCD TV....19

Quelle wählen....19

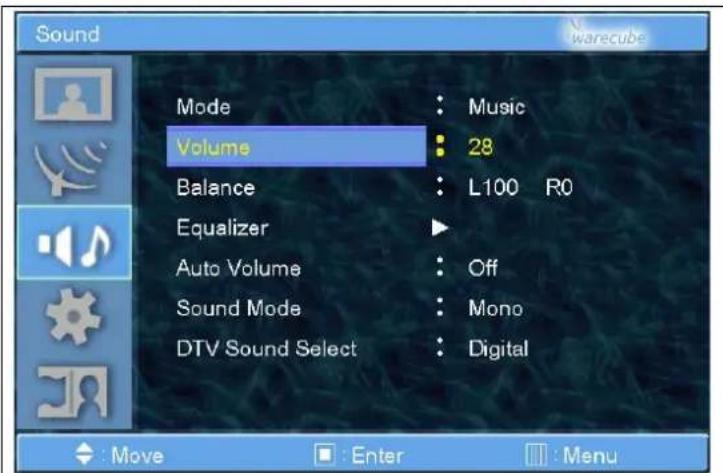

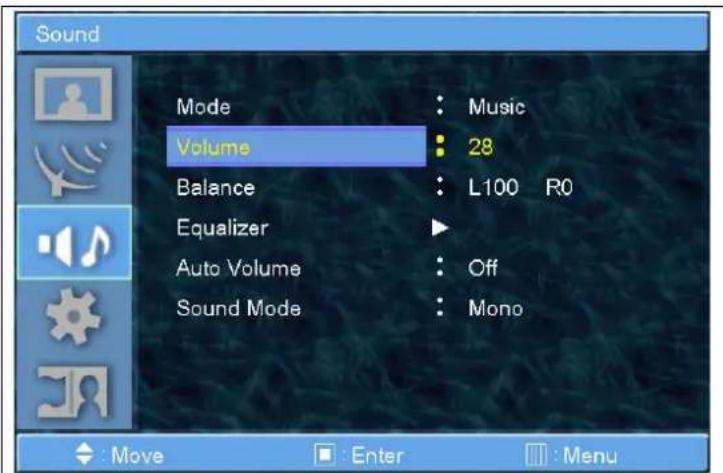

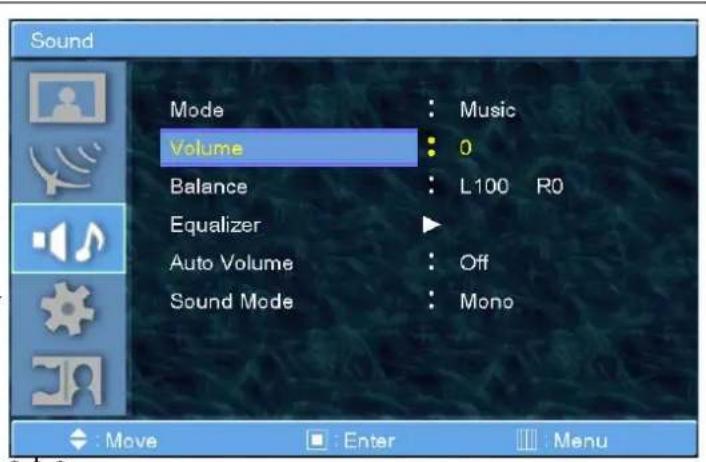

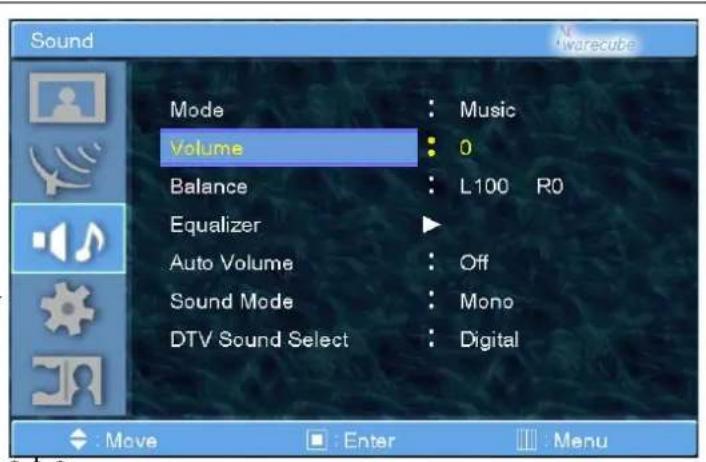

Lautstärkeregelung....20

OSD-Menüaufbau 21

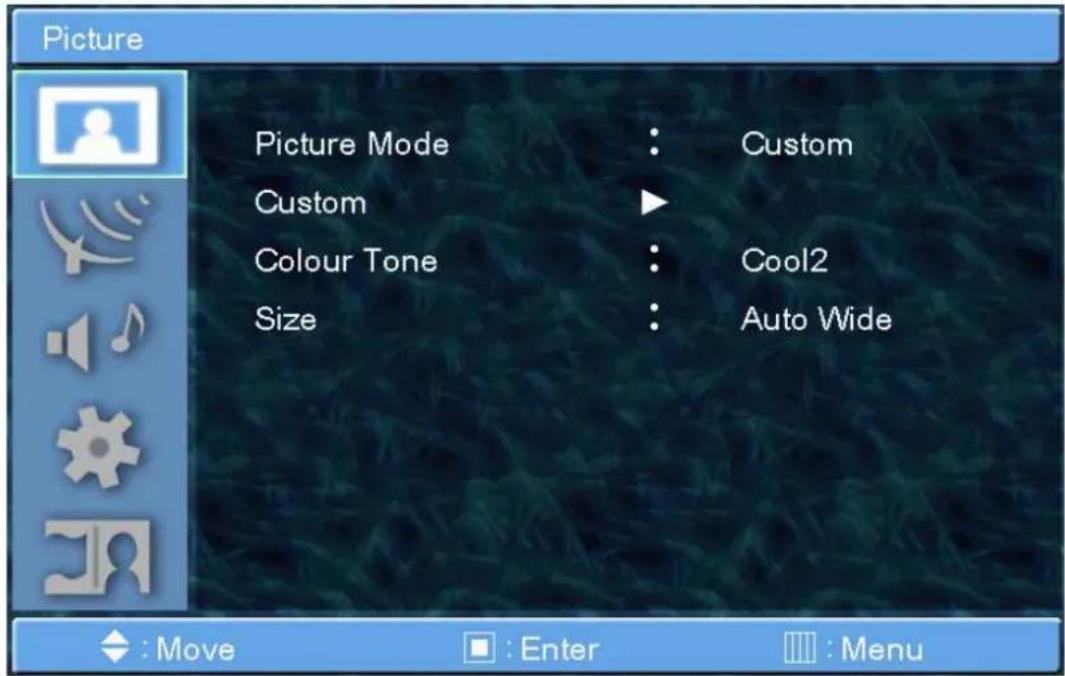

BEISPIEL des OSD-Menüs 21

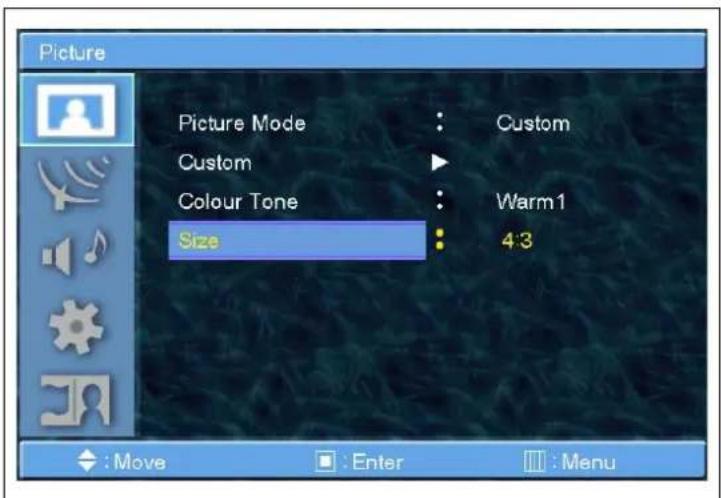

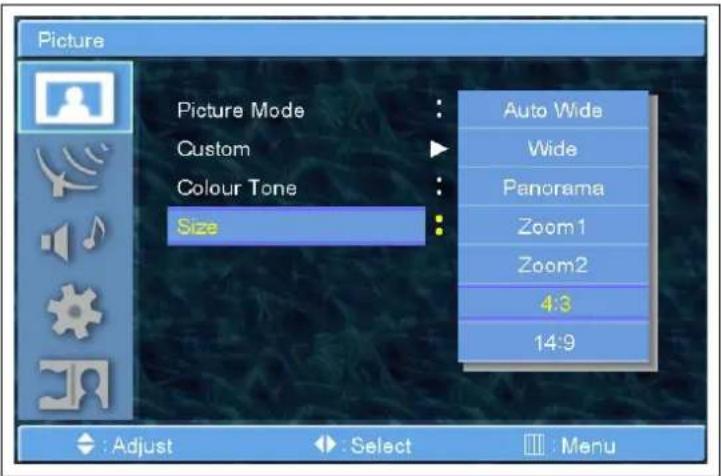

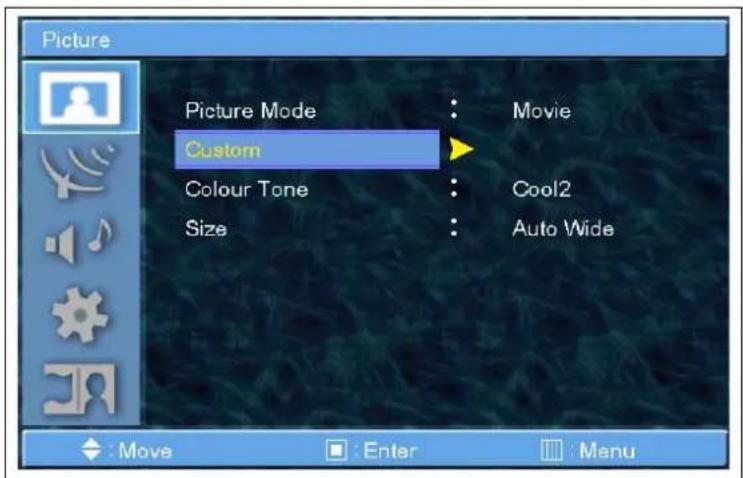

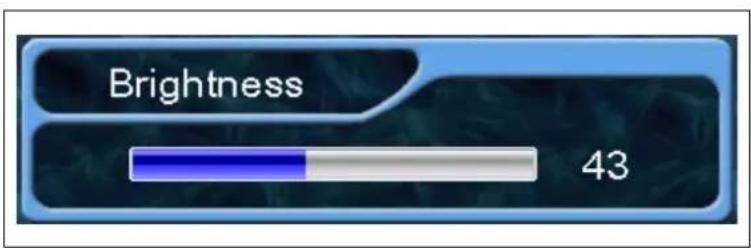

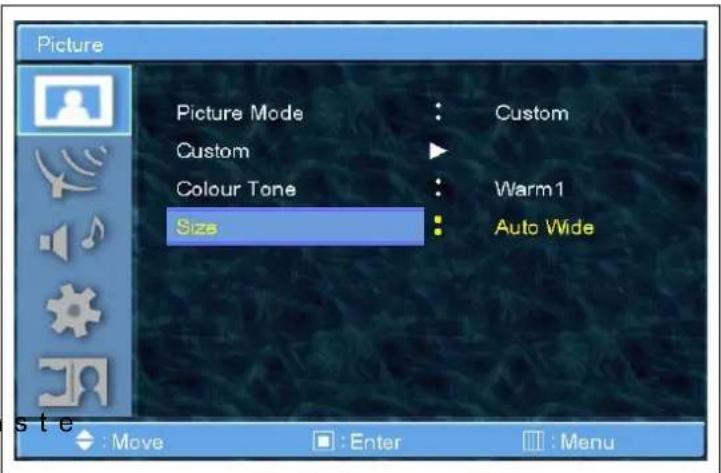

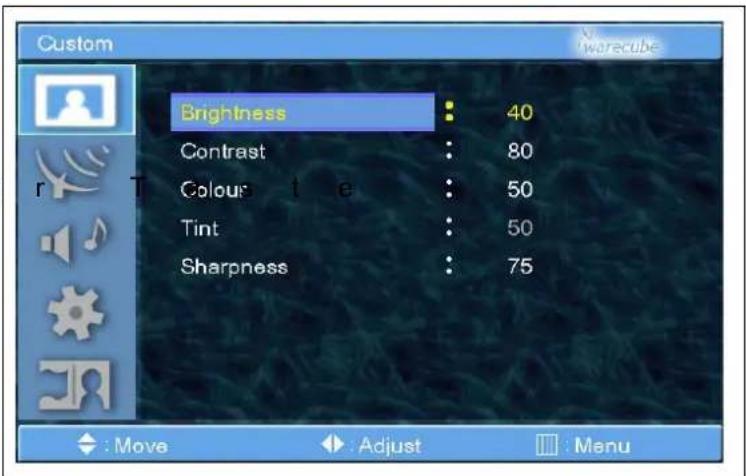

BILD 22

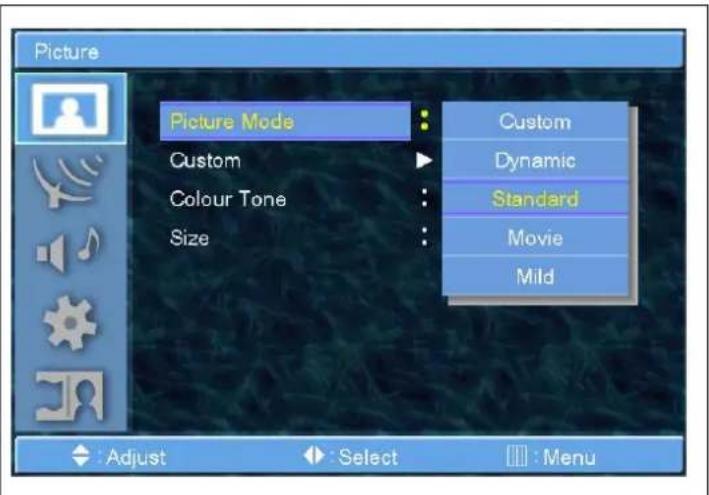

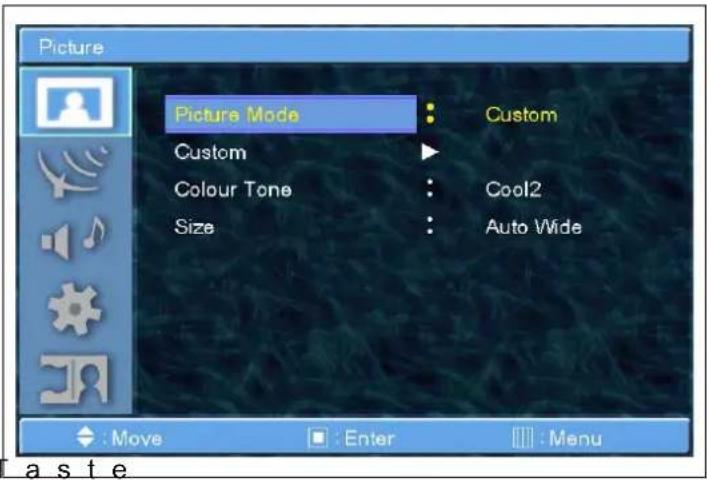

Bildmodus....22

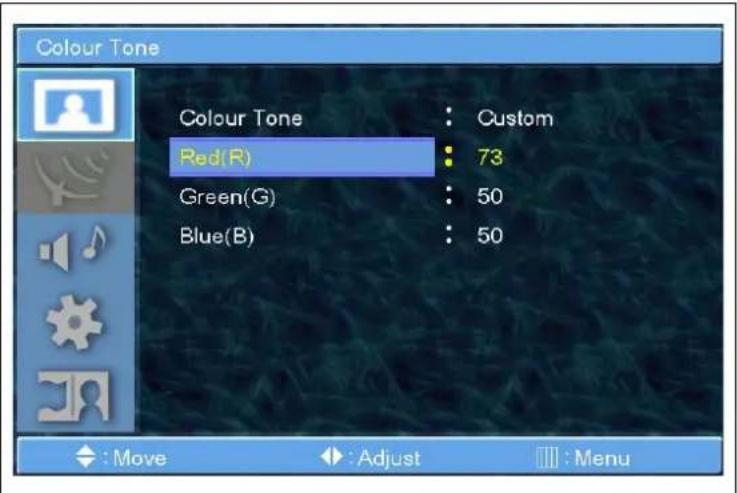

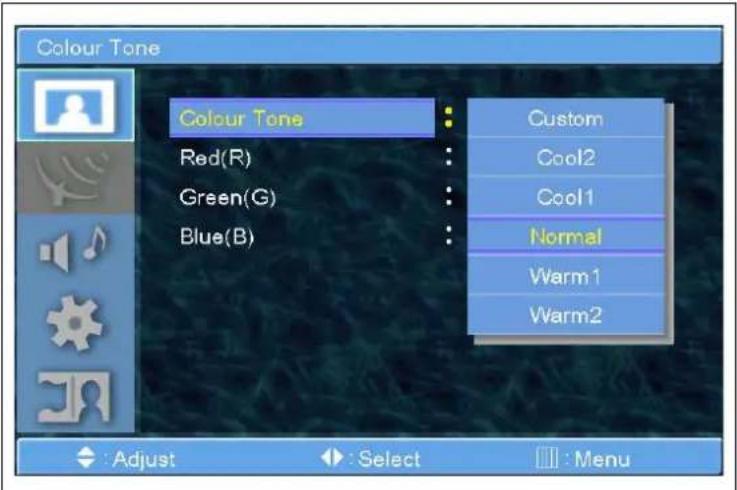

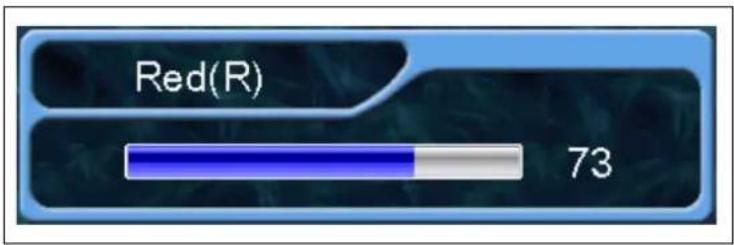

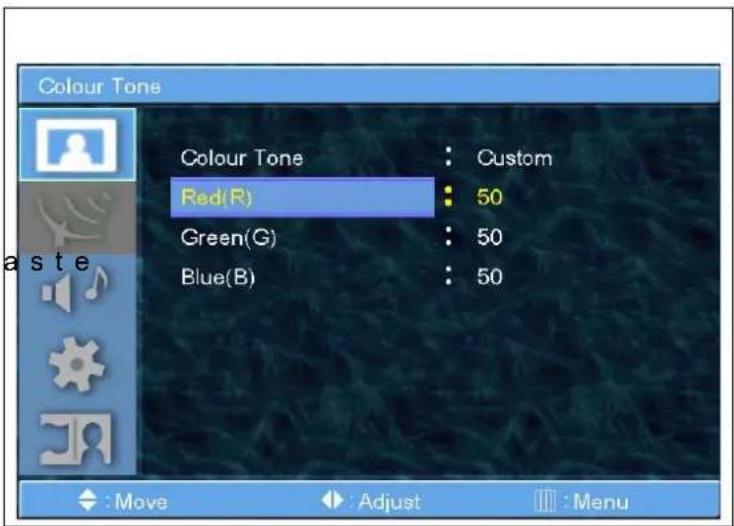

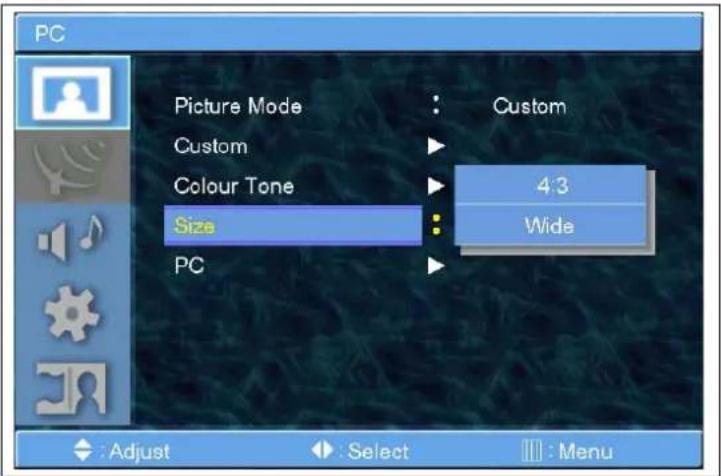

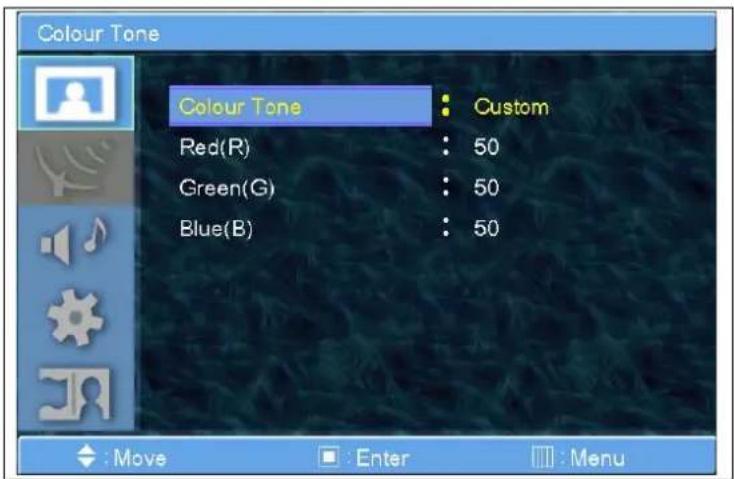

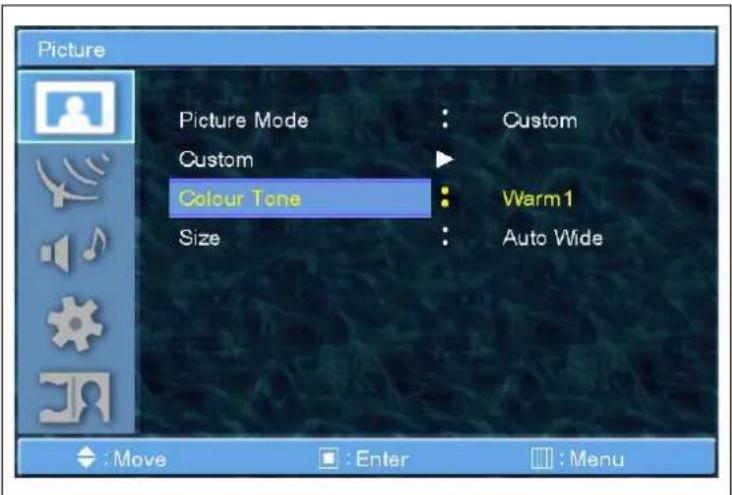

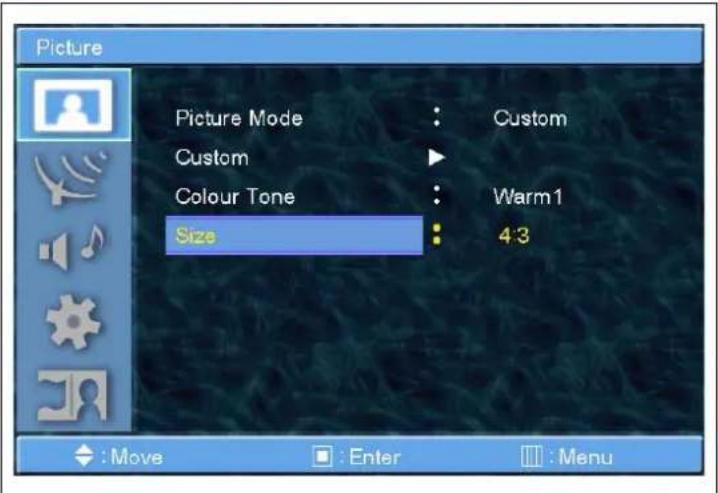

Colour Tone (Farbton) 24

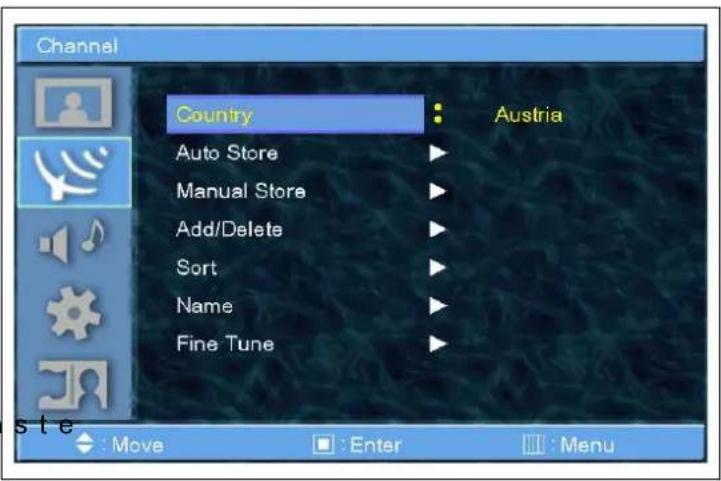

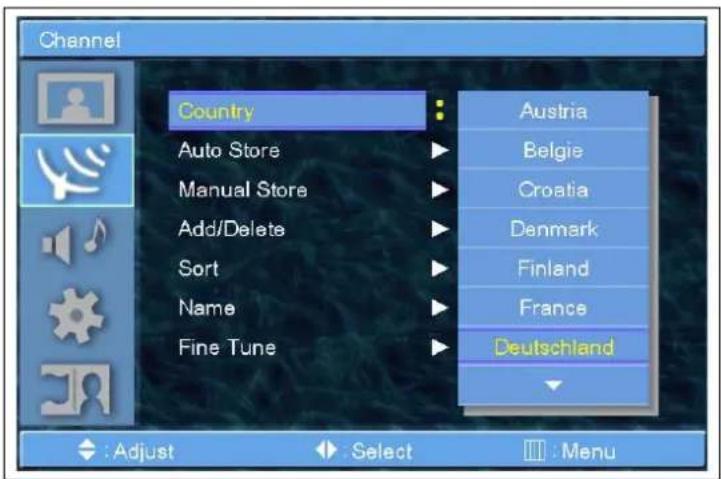

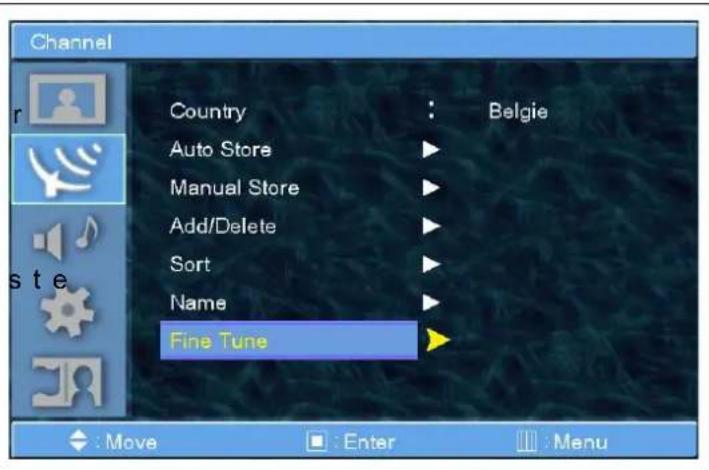

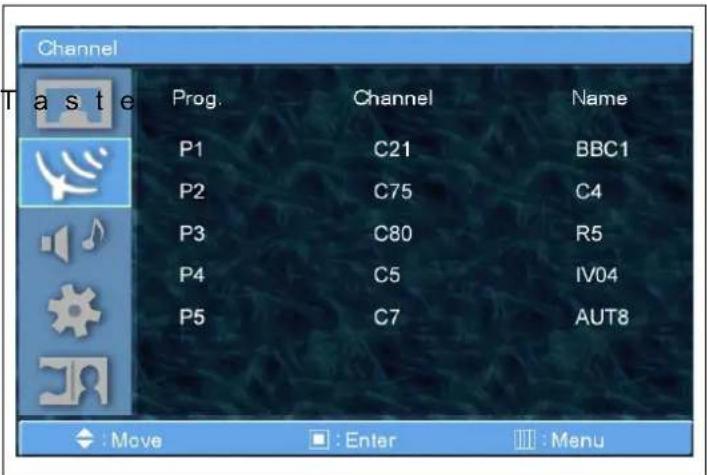

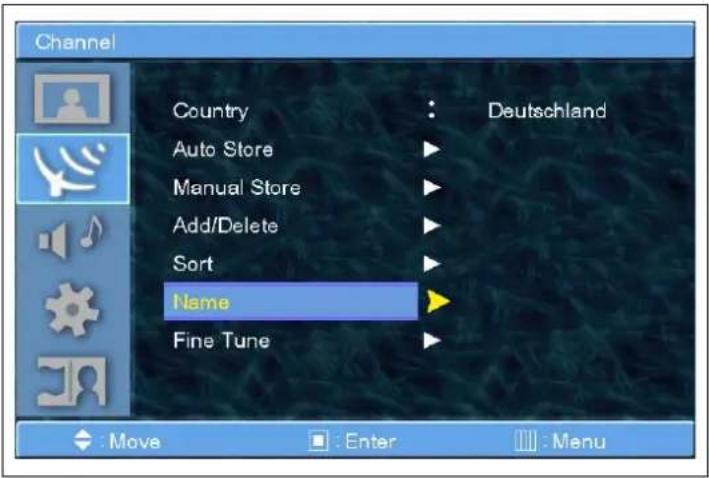

ANALOG TV-KANAL 26

ANALOG TV-KANAL 27

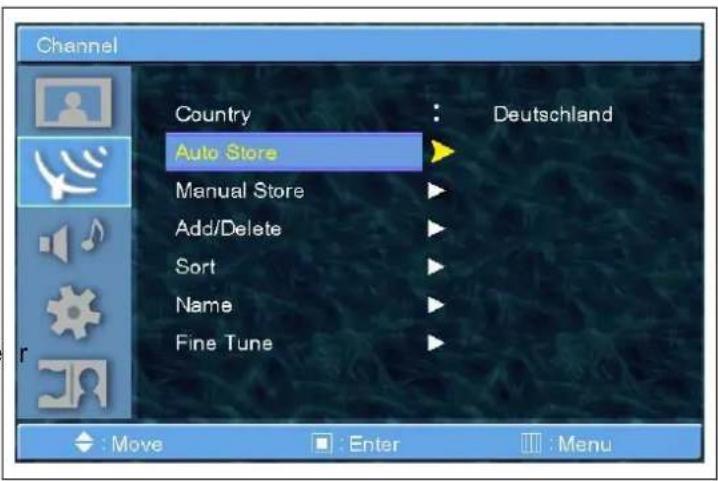

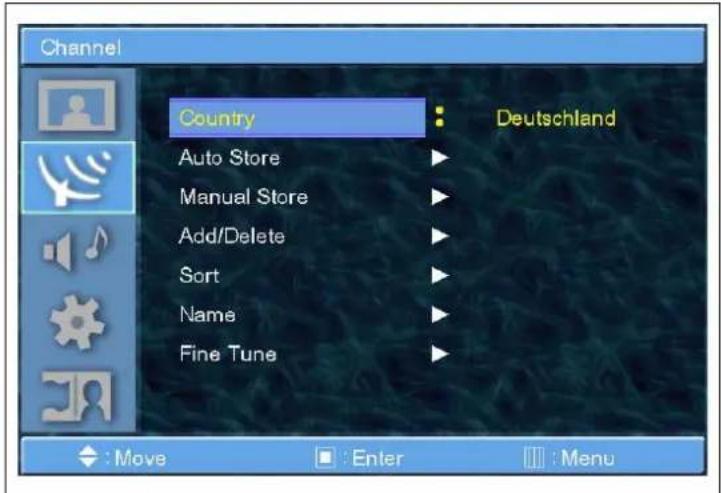

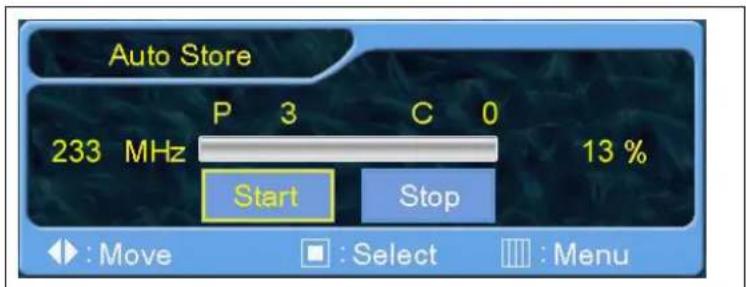

Automatisches Speichern 27

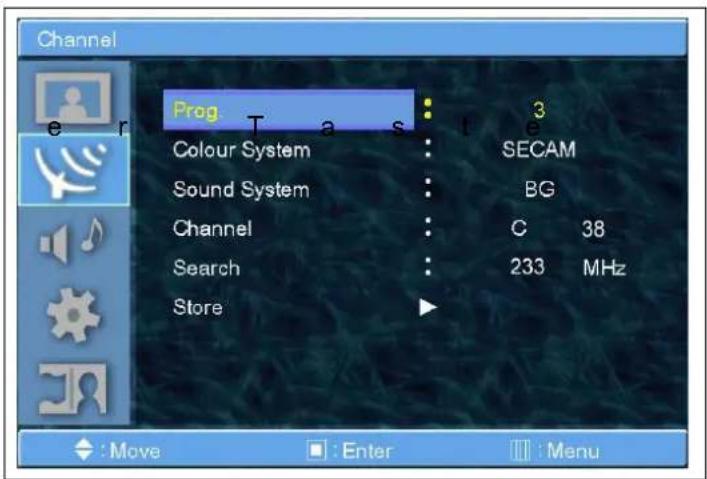

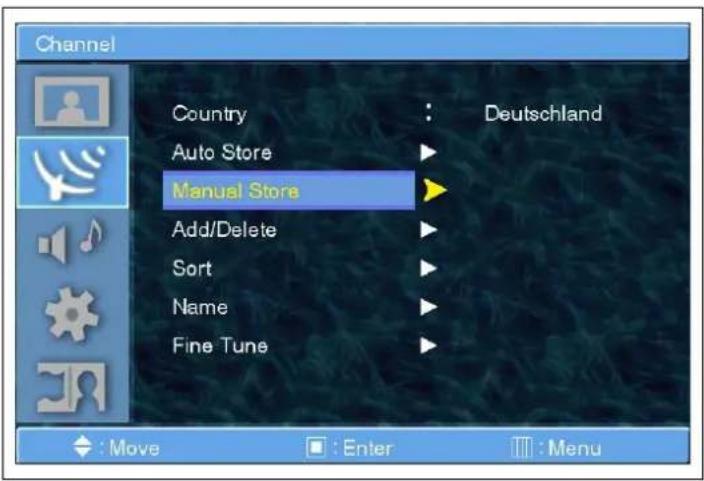

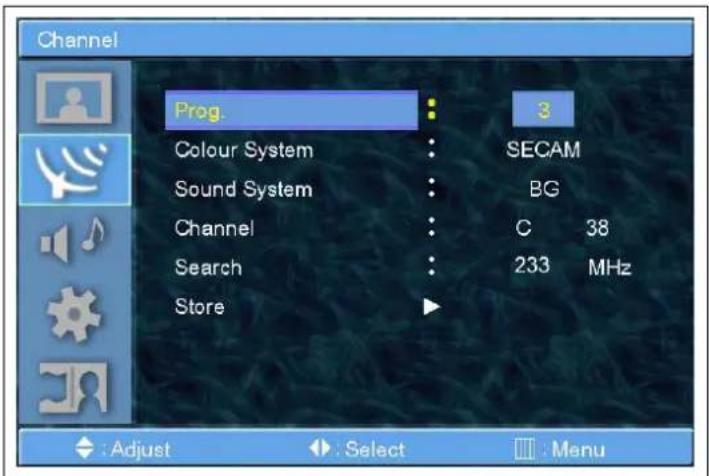

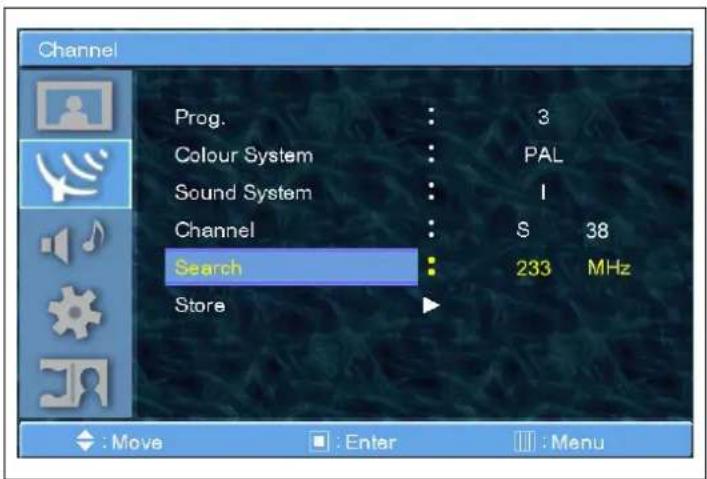

Manuelles Speichern....28

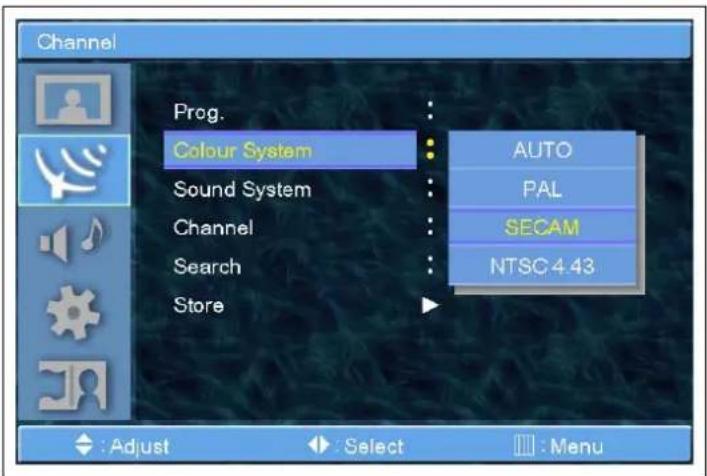

Manuelles Speichern - Farbsystem.... 30

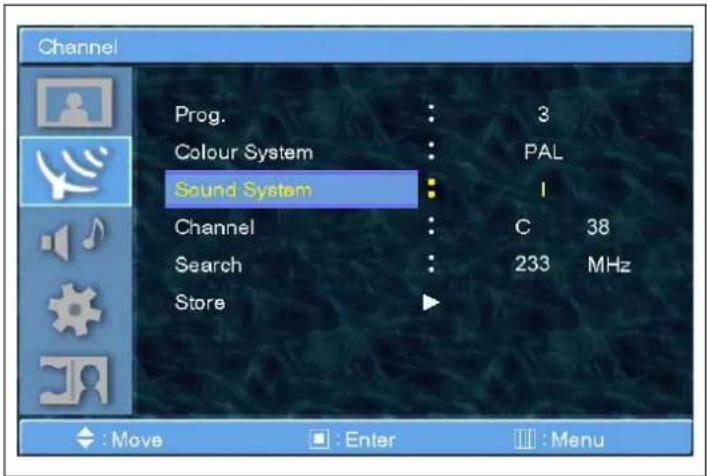

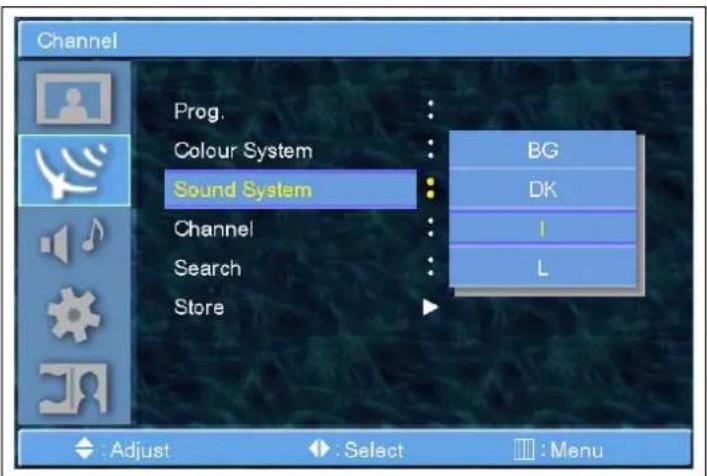

Manuelles Speichern – Klangsystem ...... 31

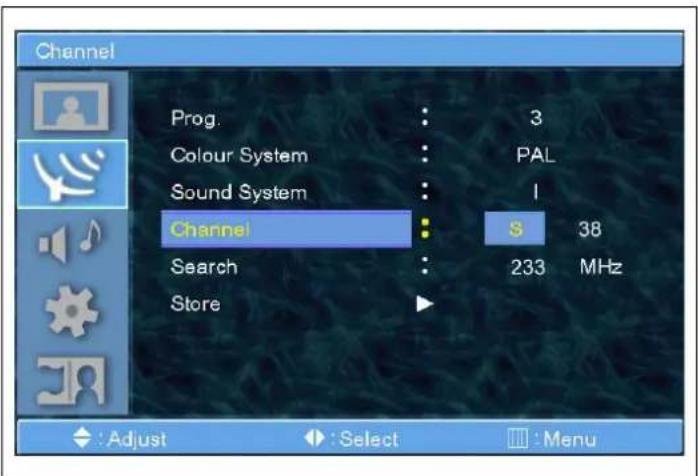

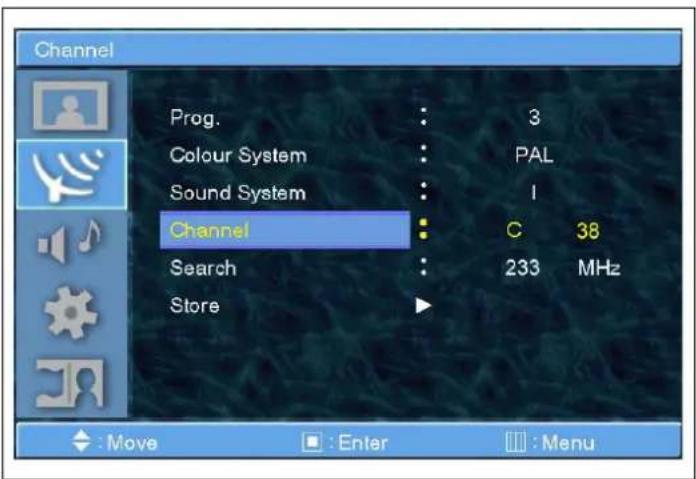

Manuelles Speichern - Kanal 32

Manuelles Speichern – Speichern....34

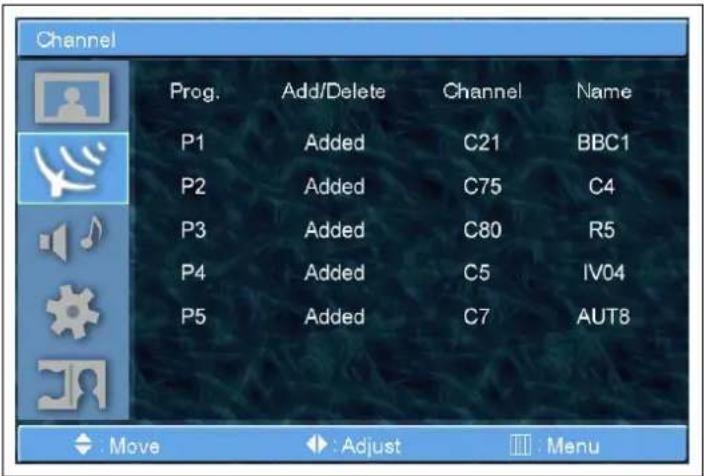

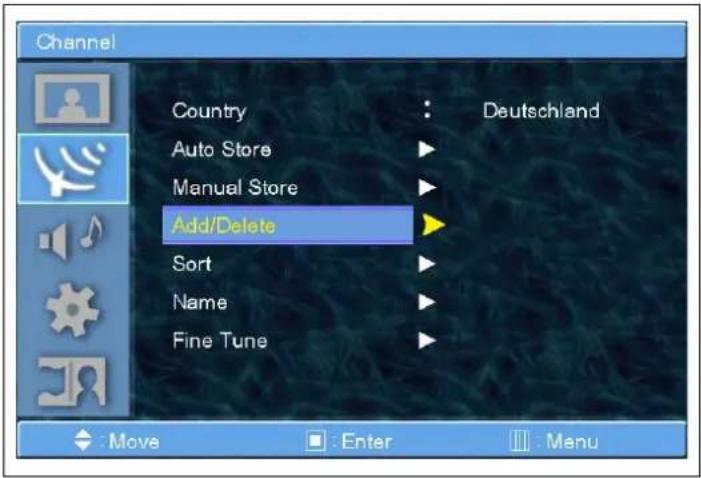

Add/Delete (Hinzufügen/Löschen) 35

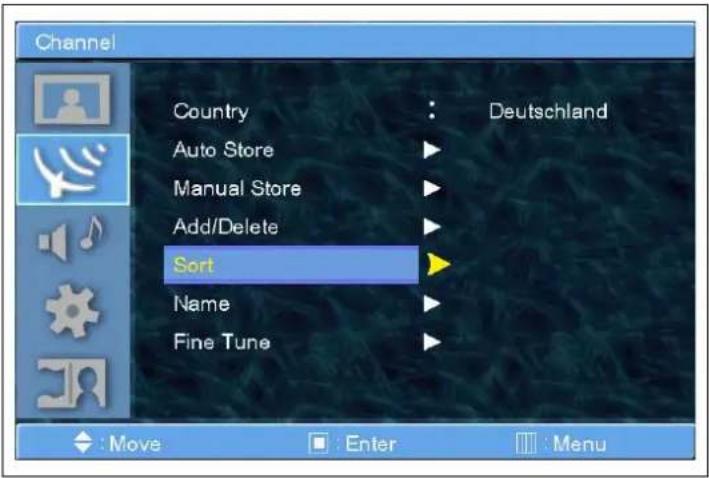

Sortieren) 36

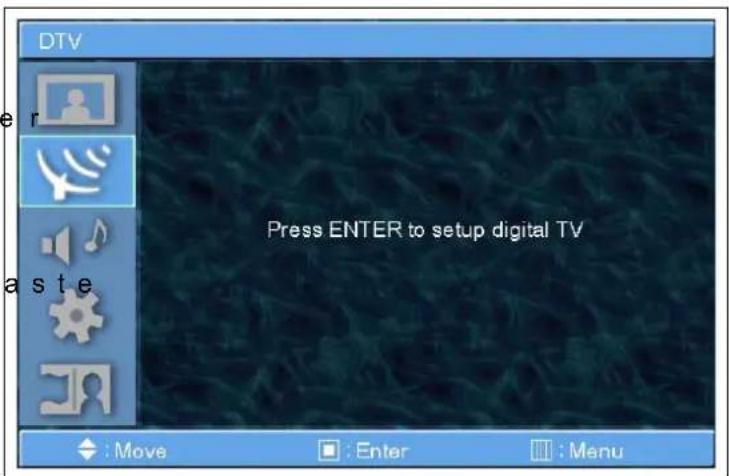

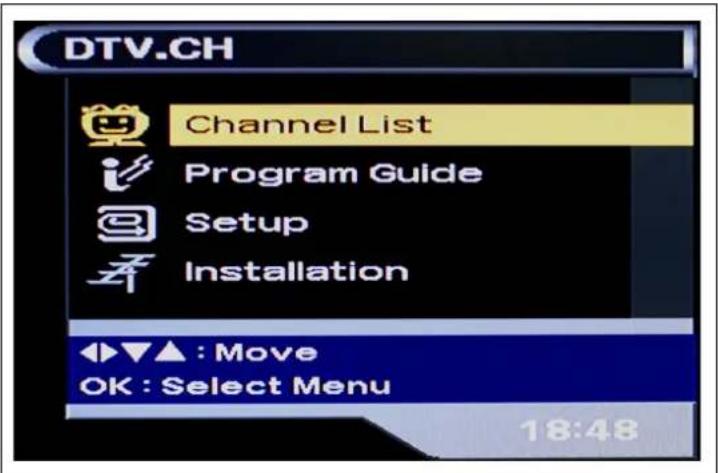

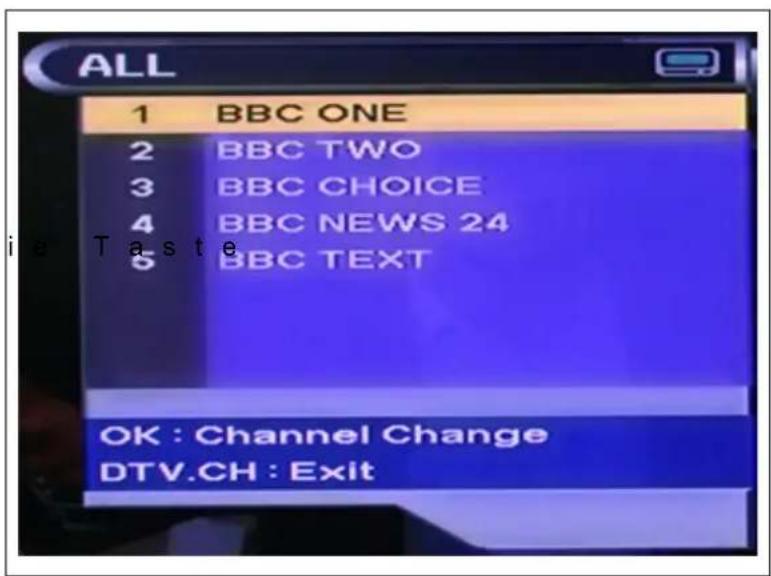

DTV-KANAL 39

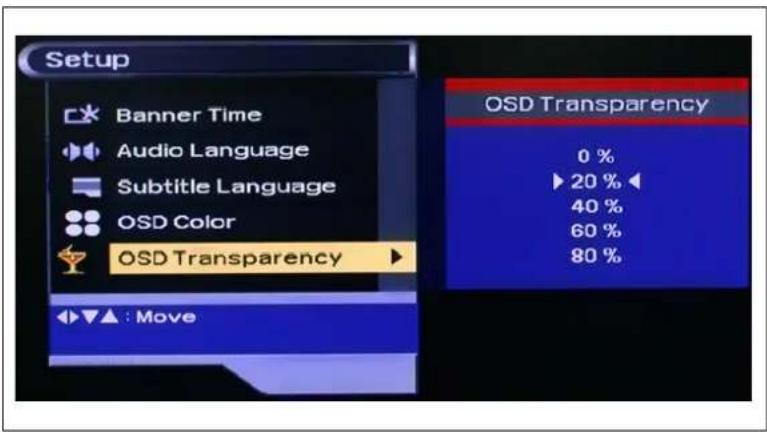

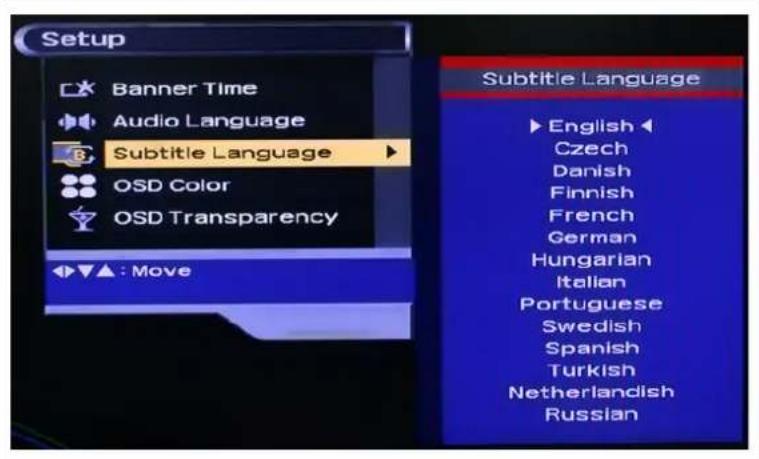

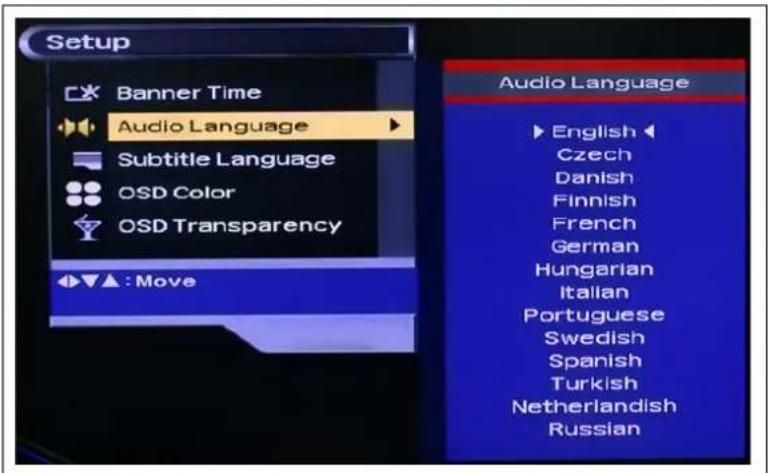

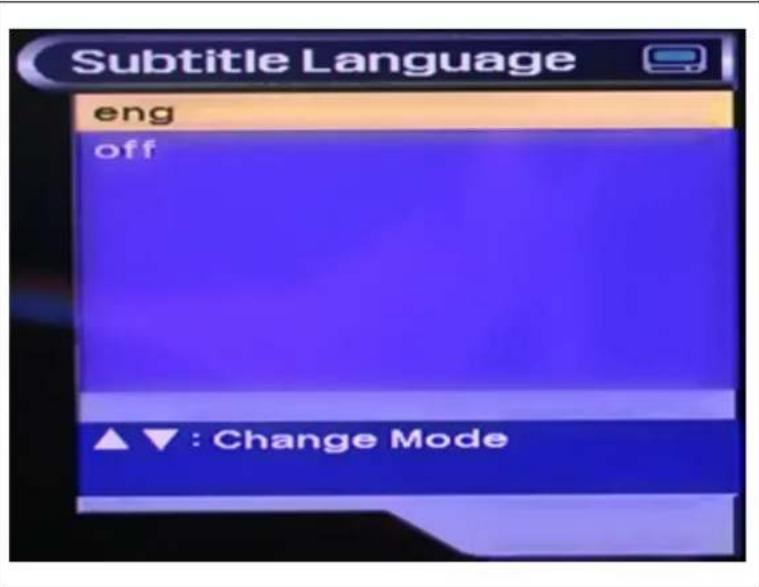

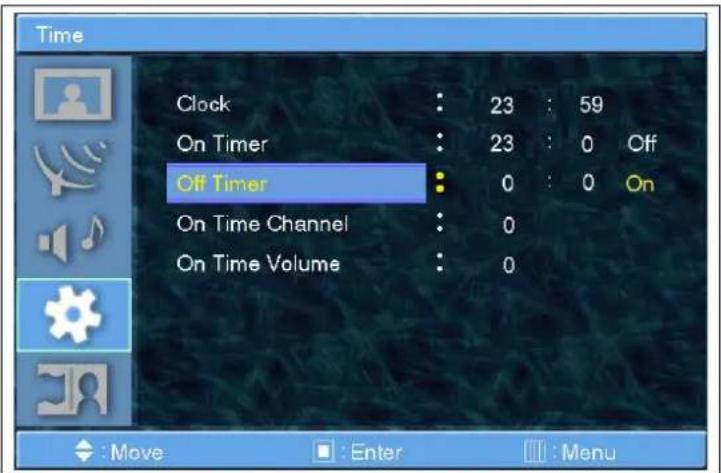

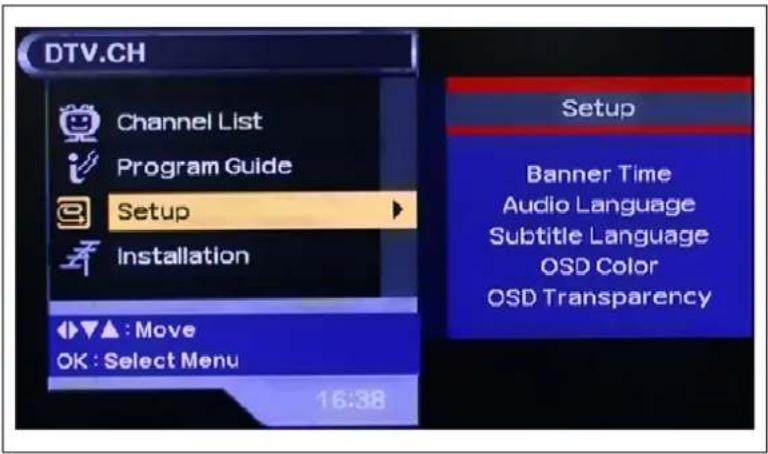

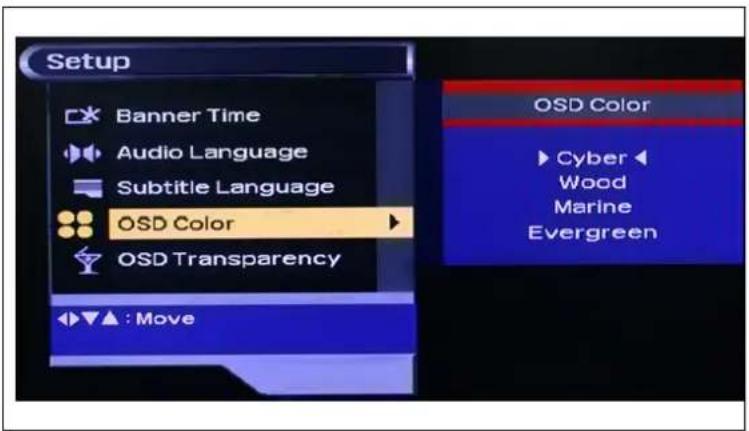

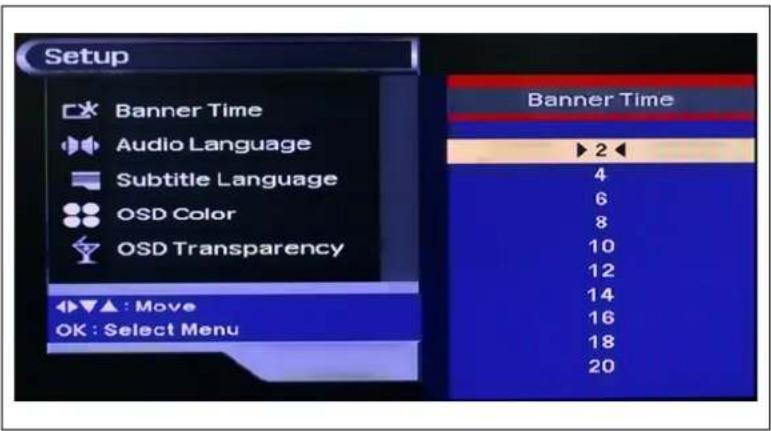

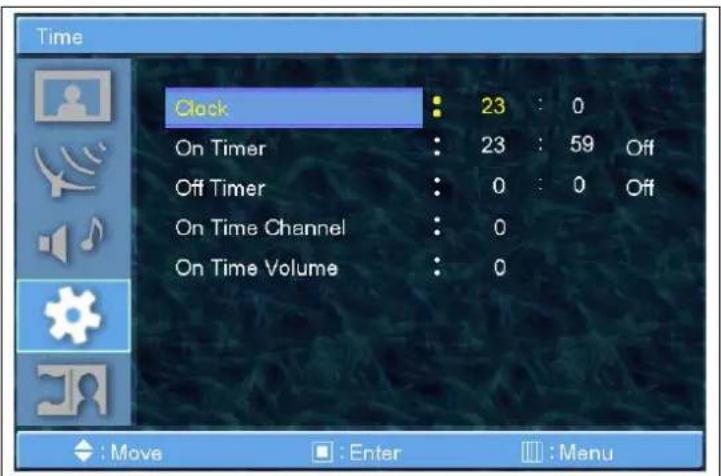

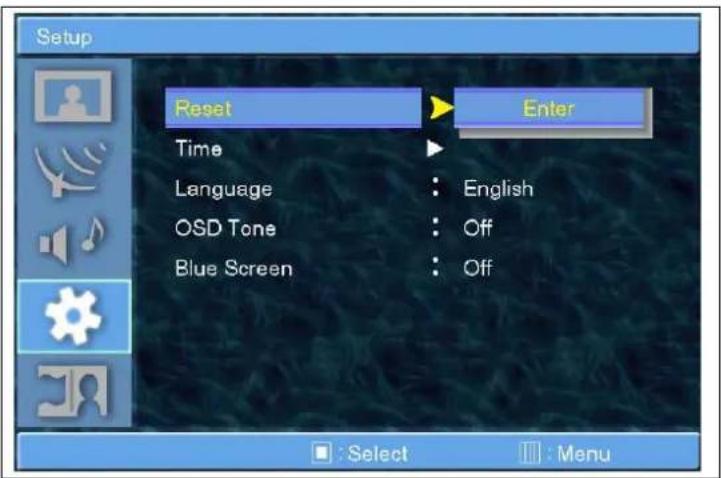

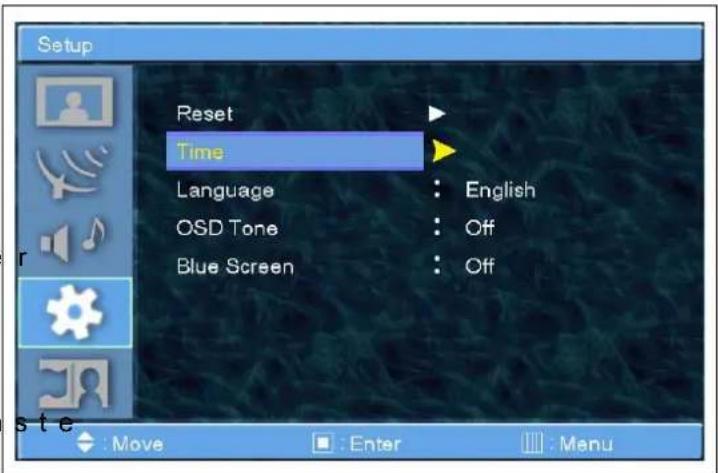

Setup (Einstellungen) 44

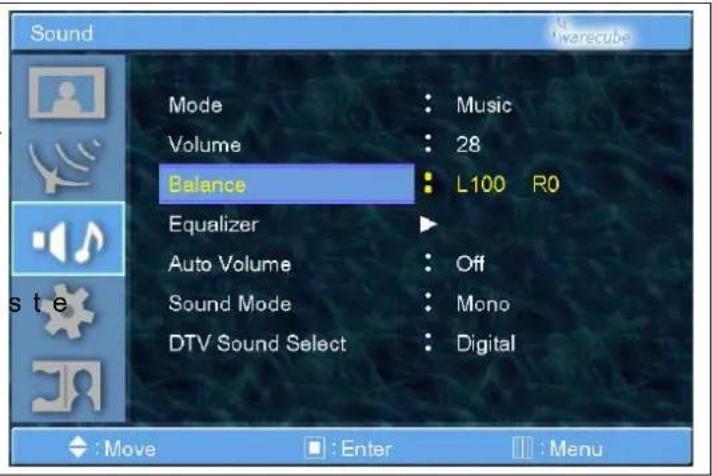

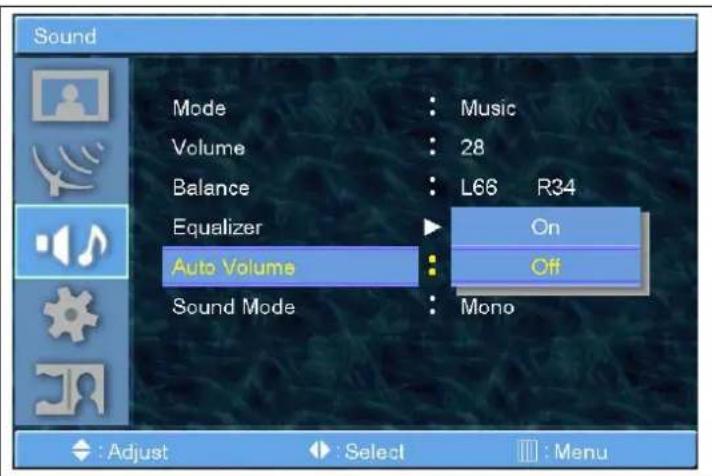

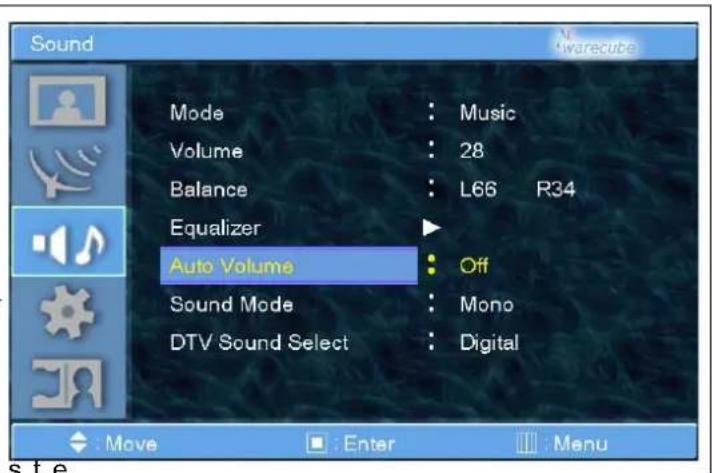

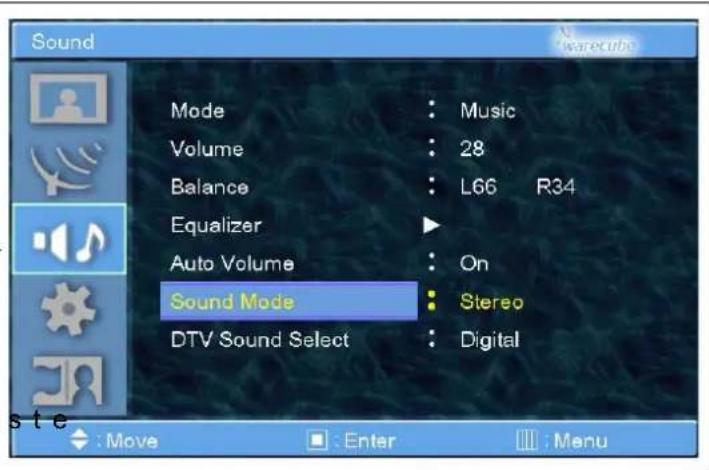

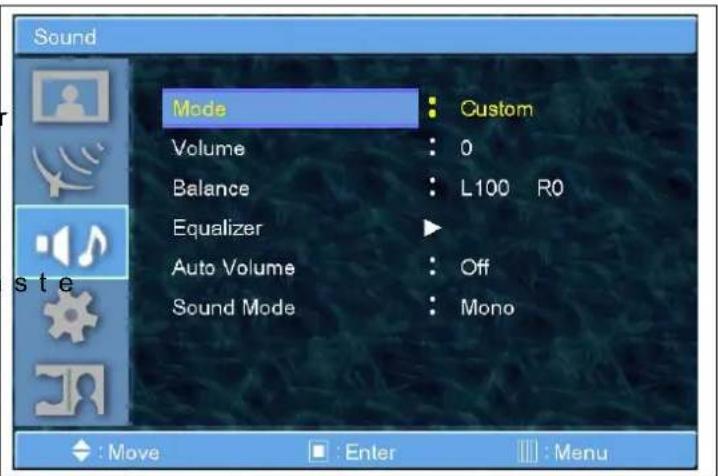

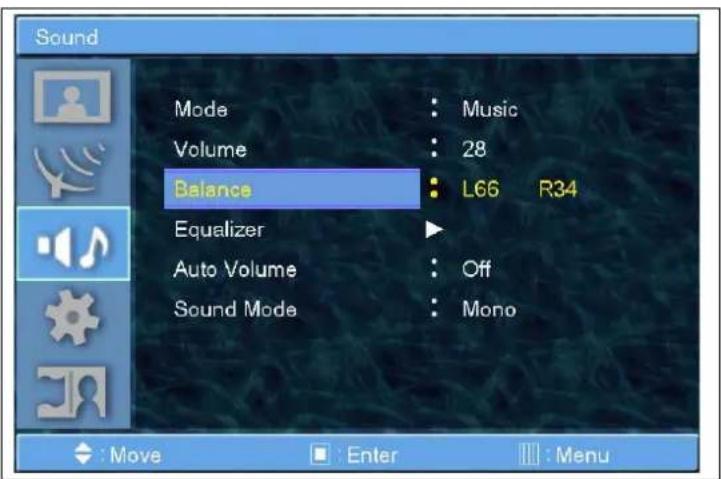

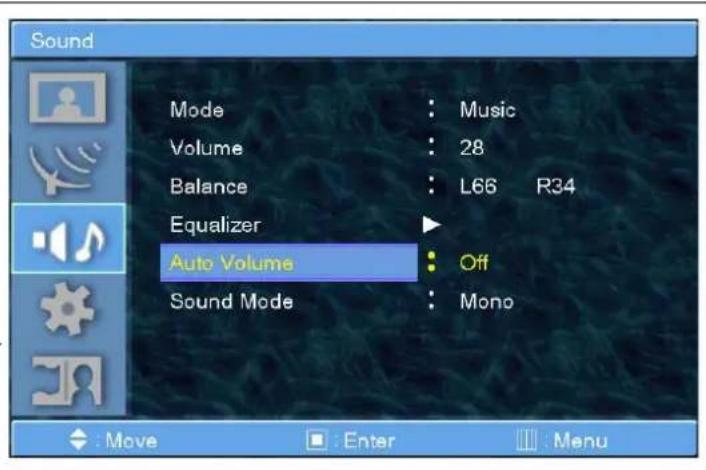

ANALOG TV SOUND....53

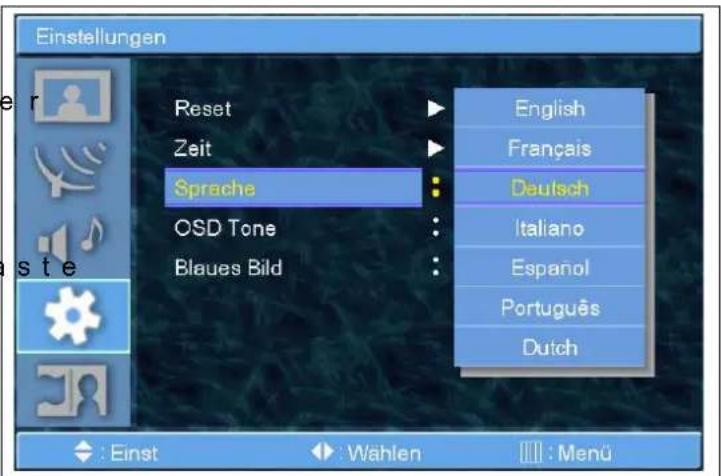

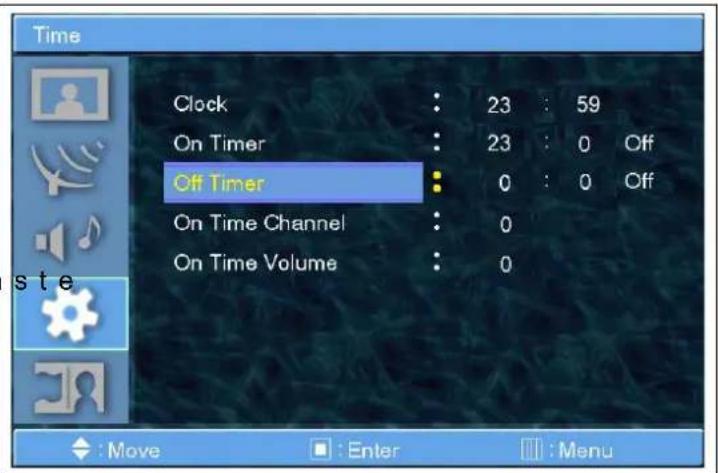

EINSTELLUNGEN)....66

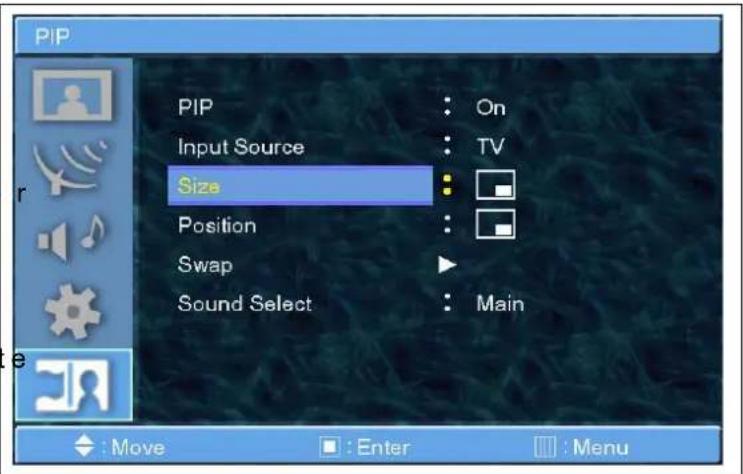

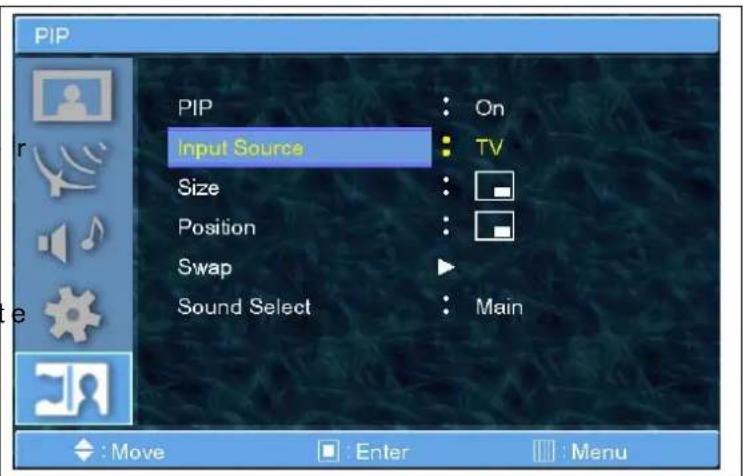

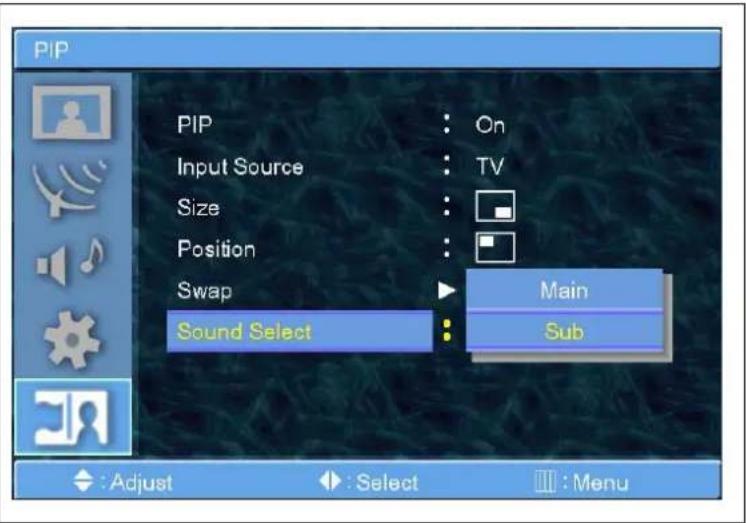

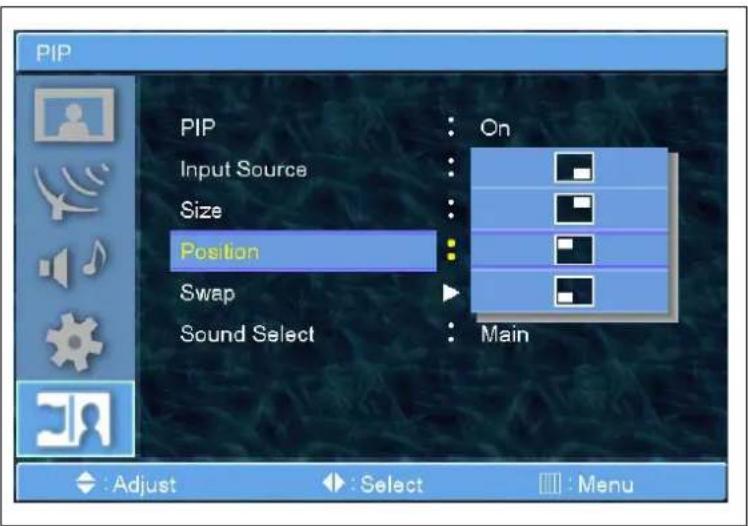

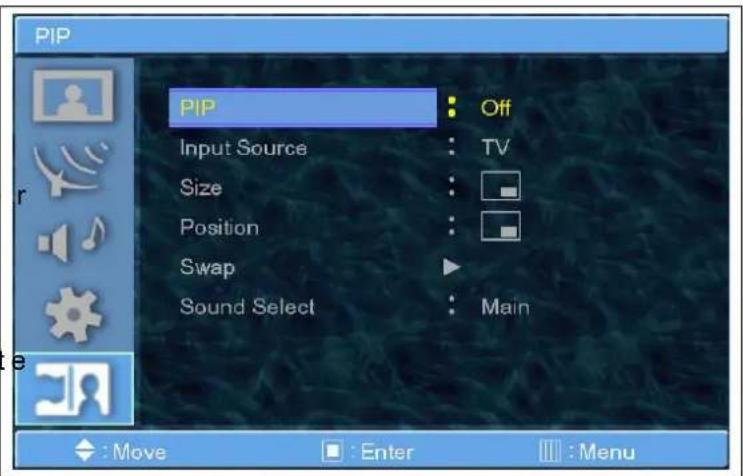

PIP 75

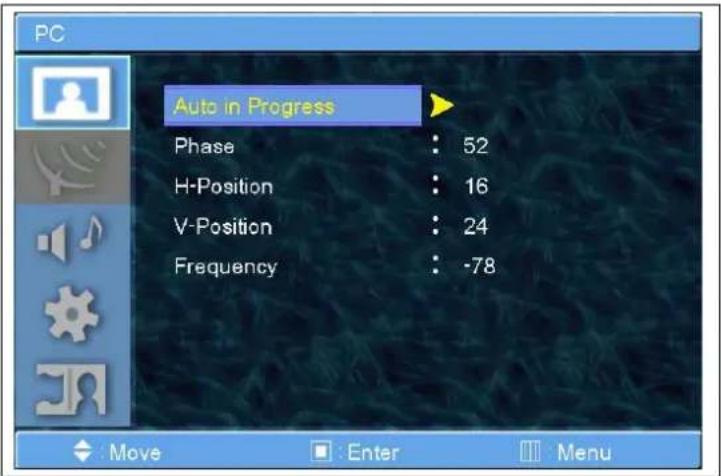

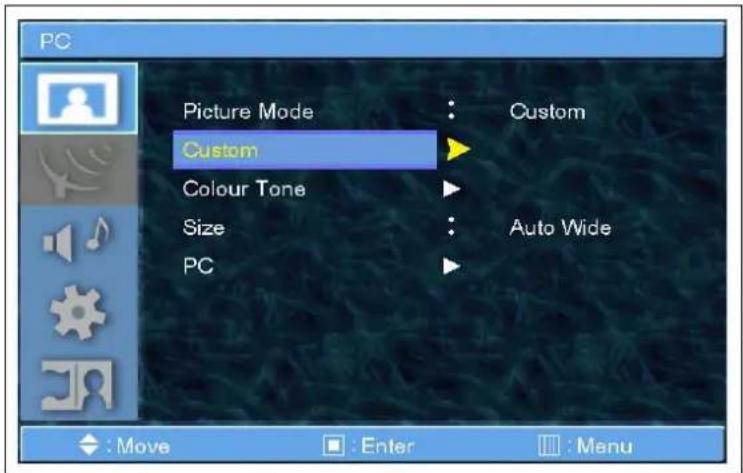

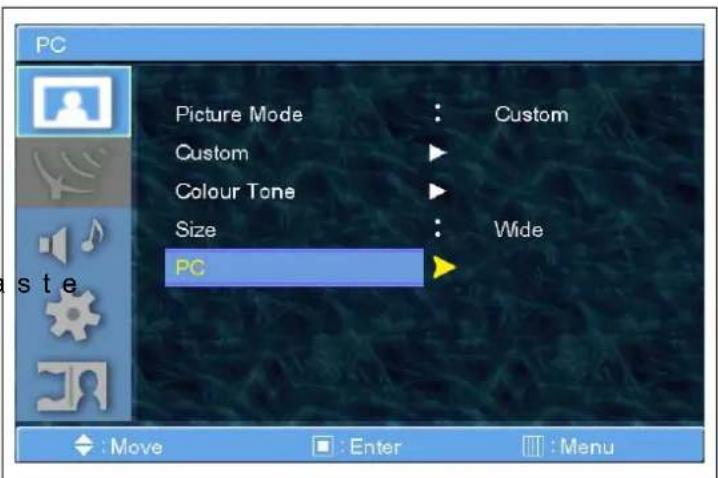

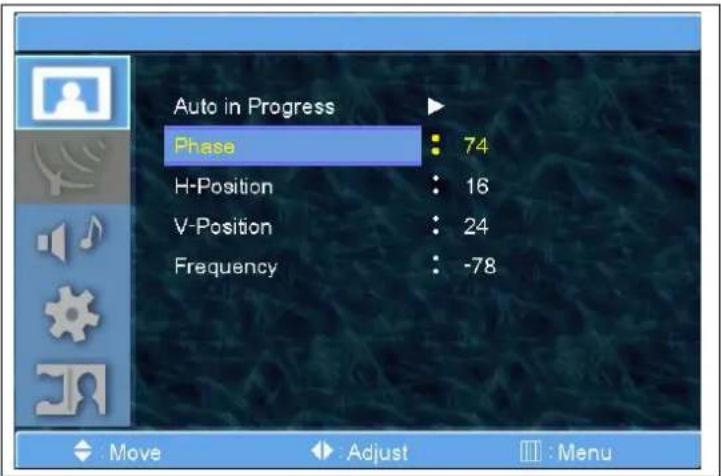

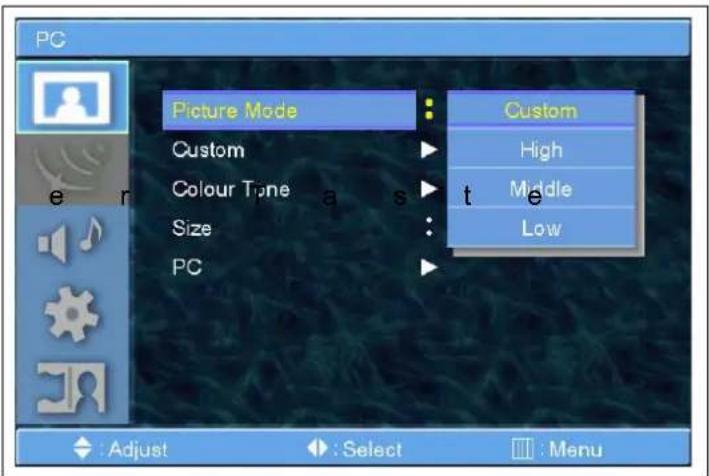

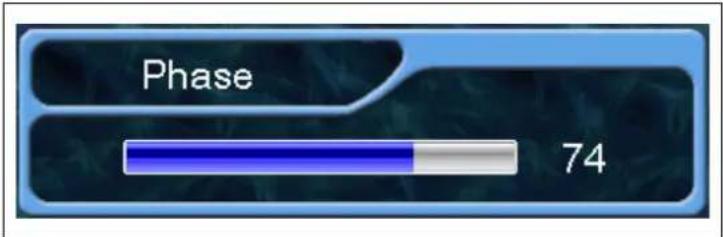

BILD PC)....81

SICHERHEITSANWEISUNGEN:

Zeichen soll den Benutzer auf nicht isolierte "gefährliche Spannung" im Gerät aufmerksam machen, die so hoch ist, dass sie zu Stromschlag führen kann.

Dieses Zeichen soll Sie auf wichtige Bedienungs- und Wartungshinweise im Handbuch aufmerksam machen, das dem Gerät beiliegt.

VORSICHT

- ZUM VERHINDERN VON BRAND- ODER STROMSCHLAGGEFAHR DAS GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUSSETZEN. - STROMSCHLAGGEFAHR - NICHT OFFNENI

VORSICHT

- ZUM VERHINDERN VON BRAND- ODER STROMSCHLAGGEFAHR DAS GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUSSETZEN. - STROMSCHLAGGEFAHR - NICHT ÖFFNEN!

WARNHINWEIS

• Das Gerät vor Spritzwasser oder Eintauchen in Flüssigkeiten schützen und auf keinen Fall mit Wasser oder anderen Flüssigkeiten gefüllte Gegenstände, wie Vasen oder ähnlich auf dem Gerät abstellen.
• Dies ist ein Produkt der Klasse B. Im Haushalt kann dieses Produkt Funkstörungen hervorrufen, die der Benutzer dann u.U. mit geeigneten Maßnahmen beheben muss.
• Zur Reduzierung von Brand- oder Stromschlaggefahr das Gerät weder Regen noch Feuchtigkeit aussetzen.

FCC-ERKLÄRUNG

Dieses Gerät wurde getestet und entspricht einem Digitalgerät der Grenzwertklasse B, gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte dienen zum Schutz vor schädlichen Funkstörungen im Haushalt sowie in gewerblichem, industriellem oder geschäftlichem Umfeld. Dieses Gerät erzeugt, nutzt und strahlt unter Umständen Hochfrequenzenergie aus und kann bei unsachgemäßer Installation und Verwendung sowie in Einzelfällen, Störungen im Radio- und Fernschompfang verursachen. Der Horsteller lohnt jegliche Garantie in Bozug auf Interforonzon mit bestimmten Anlagen oder Geräten ab. Wenn dieses Gerät Interferenzen beim Radio- oder Fernsehempfang verursachen sollte, was man durch Ausschalten und Wiedereinschalten des Gerätes feststellen kann, ist es dem Benutzer möglich, diese Interferenz durch eine der folgenden Maßnahmen zu korrigieren:

• Drehen Sie die Antenne in eine andere Richtung oder bringen Sie sie an einer anderen Stelle an.
• Erhöhen Sie den Abstand zwischen Gerät und Empfänger.
• Schließen Sie das Gerät an eine Steckdose an, die zu einem anderen Stromkreis gehört als die des Empfängers.
• Bitten Sie Ihren Händler oder einen erfahrenen Radio-/Fernsehfachmann um Rat.
  Der Hersteller lehnt jegliche Haftung für Änderungen an diesem Gerät ab, die ohne vorherige ausdrückliche Genehmigung vonseiten des Herstellers erfolgt ist.
  Zum Anschluss von Peripheriegeräten ausschließlich geerdete, geschirmte Signalkabel benutzen

Den Bildschirm immer sehr vorsichtig behandeln. Zur Reduzierung von Brand-, Stromschlag- und sonstigen Verletzungsgefahren, stets an diese Sicherheitsanweisungen beim Aufstellen, Benutzung und Warten Ihres Gerätes denken.

Vor dem Bedienen des Bildschirms alle Sicherheits- und Bedienungsanweisungen lesen.

Die Sicherheits- und Bedienungsanweisungen für späteres Nachschlagen gut aufbewahren.

Alle Warnhinweise auf dem Bildschirm und in den Bedienungsanweisungen beachten.

SICHERHEITSANWEISUNGEN:

Den Bildschirm immer sehr vorsichtig behandeln. Zur Reduzierung von Brand-, Stromschlag- und sonstigen Verletzungsgefahren, stets an diese Sicherheitsanweisungen beim Aufstellen, Benutzung und Warten Ihres Gerätes denken.

1) Alle Anweisungen sorgfältig durchlesen.
2) Diese Anweisungen gut aufbewahren.
3) Alle Warnhinweise beachten.
4) Allen Anweisungen folgen.
5) Die Anlage nicht in der Nähe von Wasser benutzten.
6) Nur mit einem trockenen Tuch reinigen.
7) Die Lüftungsschlitze nicht verstopfen. In Übereinstimmung mit den Anweisungen des Herstellers installieren.
8) Das Gerät nicht in der Nähe einer Wärmequelle aufstellen, z.B. Heizkörper, Öfen oder andere wärmeerzeugende Geräte (einschließlich Verstärker).
9) Nicht die Sicherheiten des polarisierten oder geerdeten Steckers entfernen oder beschädigen. Ein polarisierter Stecker hat zwei Stifte, wobei der eine breiter ist als der andere. Ein geerdeter Stecker hat zwei Stifte und einen dritten Erdungsstift. Der breitere Stift oder der dritte Erdungsstift sind für Ihre Sicherheit gedacht. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, bitten Sie einen Elektriker die veraltete Steckdose auszuwechseln.
10) Legen Sie die Stromschnur so aus, dass niemand drüberlaufen oder die Schnur eingedrückt werden kann, insbesondere an Steckern, Steckdosen und dem Punkt, an dem sie aus dem Gerät kommen.
11) Nur die Zubehörteile und Adapter verwenden, die vom Hersteller empfohlen werden.
12) Stets nur auf einen vom Hersteller empfohlenen oder zusammen mit dem Gerät verkaufen Wagen, Ständer, Dreifuß, Gestell oder Tisch benutzen. Bei Verwendung eines Wagens beim Befördern des Gerätes auf dem Wagen darauf achten, dass es nicht überkippt und dadurch Verletzungen verursacht.

13) Das Gerät bei Gewitter oder bei längerer Nichtbenutzung aus der Steckdose ziehen.

14) Reparaturen dürfen nur von qualifiziertem Wartungspersonal durchgeführt werden. Reparaturen sind erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z.B. das Netzkabel oder der Stecker, wenn Flüssigkeiten oder Gegenstände in das Gerät eingedrungen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, es nicht richtig funktioniert oder hingefallen ist.

SICHERHEITSANWEISUNGEN:

Allen Bedienungsanweisungen folgen.

Ziehen Sie vor dem Reinigen den Bildschirmstecker aus der Steckdose. Mit einem weichen Tuch abwischen, keine flüssigen Reinigungsmittel oder Sprays benutzen.

Niemals Zubehörteile anschließen, die nicht ausdrücklich vom Hersteller genehmigt worden sind. Solche Zubehörteile könnten die Brand-, Stromschlaggefahr und sonstige Verletzungsrisiken erhöhen.

Den Bildschirm nicht in der Nähe von Wasser aufstellen, wie z.B. Badewannen, Waschbecken, Waschmaschinen, Schwimmbäder, usw.

Den Bildschirm nicht auf einen unstabilen Wagen, Ständer, Dreifuß, Rahmen, Tisch oder auf den Boden aufstellen, wo er hinfallen kann. Ein hinfallender Bildschirm kann schwere Verletzungen an einem Kind oder Erwachsenen sowie Beschädigungen am Material hervorrufen. Stets nur auf einen vom Hersteller empfohlenen oder zusammen mit dem Gerät verkauften Wagen, Ständer, Dreifuß, Rahmen oder Tisch benutzen. Bildschirm und Wagen vorsichtig fortbewegen. Abruptes anhalten, übermäßiger Kraftaufwand und unebene Flächen können zum Umstürzen von Bildschirm und Wagen führen.

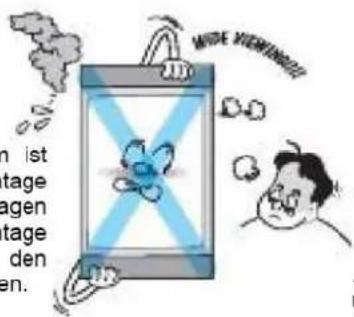

Dieser Plasmabildschirm ist zur horizontalen Montage gedacht (Breitbild). Fragen zur vertikalen Montage sollten direkt an den Hersteller gerichtet werden.

MIDEN VIEHNDBUT n ist tage agen tage den en.

MOU

. Beim Aufstellen des Bildschirms auf einem Tisch unbedingt darauf achten, dass er nicht auf die Kanten des Unterbaus gestellt wird. Der Bildschirm könnte sonst hinfallen und schwere Verletzungen an einem Kind oder Erwachsenen sowie Beschädigungen am Material hervorrufen.

SICHERHEITSANWEISUNGEN:

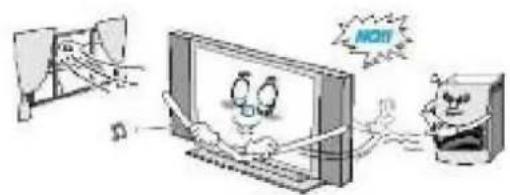

Für gute Belüftung des Monitors sorgen.

Im Bildschirmgehäuse befinden sich Lüftungsschütze, die vor Überhitzen schutzen. Diese Schütze auf keinen Fall durch irgendwelche Gegenstände blockieren und den Bildschirm nicht auf ein Bett, Sofa, Teppich oder eine ähnliche Fläche aufstellen. Nicht in der Nähe eines Heizkörpers oder sonstiger Wärmequellen aufstellen. Wird der Bildschirm auf einem Regal oder in einem Einbauschrank aufgestellt, unbedingt für ausreichende Belüftung sorgen und die Montageanweisungen des Herstellers genauestens befolgen.

Nur das für dieses Gerät empfohlene Kabel benutzen, um Stromschlag zu vermeiden. Der Bildschirm wird mit einer Netzstromspannung von 100-240V Wechselstrom versorgt und das beiliegende Netzkabel entspricht genau diesen Netzspannungen. Zur Gewährleistung der Sicherheit und EMV-Vorschriften nur das von unserem Händler empfohlene Stromkabel benutzen. Wird das Gerät mit einer anderen Netzspannung betrieben, muss auch das Kabel gewechselt werden. Bitle wenden Sie sich an Ihren Händler.

Ground Terminal AC 100-240V

NOH NOOH

Nur eine geerdete oder polarisierte Steckdose verwenden. Zu Ihrer Sicherheit ist dieser Bildschirm mit einem polarisierten, Wechselstromleitungsstecker ausgerüstet, von denen ein Steckerstift breiter als der andere ist. Dieser Stecker kann nur in einer Richtung in die Steckdose gesteckt werden. Wenn Sie den Stecker nicht vollständig in die Steckdose stecken können, drehen Sie den Stecker um. Sollte der Stecker dann immer noch nicht in die Steckdose passen, wenden Sie sich an einen Elektriker, damit er Ihre alte Steckdose auswechselt.

Vermeiden Sie Freileitungen. Eine Außenantenne sollte niomals in unmittelbarer Nähe von Freileitungen oder anderen elektrischen Licht- oder Starkstromleitungen angebracht werden oder an Orten, an denen sie in solche Netz – oder Starkstromleitungen fallen kann. Beim Aufstellen einer Außenantenne sehr vorsichtig vorgehen, damit Sie keine Stromleitungen oder Stromkreise berühren. Die Berührung solcher Leitungen kann tödliche Folgen haben.

NOOR

Während eines Gewitters oder wenn das Gerät längere Zeit nicht benutzt wird, den Bildschirm aus der Wandsteckdose ziehen und die Antenne oder die Kabelanlage abklemmen. Dadurch verhindert man die Beschädigung des Gerätes aufgrund von Blitzeinschlag und Spannungsspitzen

Das Netzkabel schützen. Netzkabel sollten so verlegt werden, dass niemand darüber laufen kann oder dass es durch irgendwelche darauf stehenden Gegenstände eingeklemmt wird. Besonders vorsichtig sollte man bei den Kabeln an Steckern, Steckdosen und an der Ausgangsstelle im Gerät sein.

SICHERHEITSANWEISUNGEN:

Wandsteckdose oder Verlängerungskabel nicht überlasten Überlastungen können zu Brand oder Stromschlag führen.

Keine Gegenstände durch die Öffnungen im Gerät stecken, da Sie sonst gefährliche Spannungspunkte berühren oder Teile beschädigen

Das Antennenkabel zwischen dem Innen- und Außenteil des Gebäudes schützen, damit kein Regen hineinfließen kann.

Außenantennen erden. Bei Anschluss einer Außenantenne oder eines Kabelsystems an das Gerät, muss die Antenne oder das Kabelsystem so geerdet werden, dass es gegen Spannungsspitzen und aufgestaute statische Aufladungen schützt. Abschnitt 810 des National Electrical Code (Nationales Stromgesetz), ANSI-/NFPA No. -1984-1984 erteilt Informationen im Hinblick auf die einwandfreie Erdung des Antennenmastes und dessen Stütze, der Erdung der Zuleitung einer Antennen-Entladungseinheit, der Größe von Erdungsleitern, dem Aufstellort einer Antennen-Entladungseinheit, dem Anschluss an Erdungselektroden und den Anforderungen zur Erdungselektrode.

Keine Außenantenne in der Nähe von Freileitungen oder Licht- und Stromleitungen aufstellen. - Dies könnte zu Stromschlag führen.

Es sollte genügend Abstand zwischen einer Außenantenne und den Stromleitungen gehalten werden, damit die Stromleitungen nicht berührt werden, auch wenn die Antenne einmal abstürzen sollte. - Dies könnte zu Stromschlag führen.

Nicht versuchen, den Bildschirm selbst zu reparieren. Reparaturen dürfen nur von qualifiziertem Wartungspersonal durchgeführt werden. Unter folgenden Bedingungen das Gerät aus der Steckdose ziehen und einen Kundendienst zurate ziehen:

• Bei beschädigtem Netzkabel oder Netzstecker.
• Wenn Flüssigkeit auf das Gerät geschüttet wurde oder Gegenstände hineingefallen sind
• Wenn der Bildschirm Regen oder Wasser ausgesetzt worden ist.
• Wenn der Bildschirm trotz Befolgen der Bedienungsanleitung nicht richtig funktioniert.
• Wenn der Bildschirm hingefallen oder das Gehäuse beschädigt worden ist.
• Wenn der Bildschirm einen starken Leistungsabfall aufweist.

SICHERHEITSANWEISUNGEN:

Sollten Ersatzteile zur Reparatur erforderlich sein, achten Sie darauf, dass der diese Reparatur durchführende Kundendiensttechniker auch Teile benutzt, die ausdrücklich vom Hersteller empfohlen werden oder die haargenau dieselben Eigenschaften wie die Originalteile aufweisen. Nicht zugelassene Ersatzteile können zur weiteren Beschädigung des Gerätes führen.

Bitten Sie nach jeder Reparatur oder Wartung an diesem Gerät den Kundendiensttechniker, eine Sicherheitsprüfung durchzuführen, um festzustellen, ob der Bildschirm einwandfrei funktioniert.

Wenn Sie selbst Einstellungen durchführen, nehmen Sie nur solche Parametrierungen vor, die auch in der Bedienungsanleitung genau beschrieben werden. Andere Einstellungen können das Gerät beschädigen und erfordern oftmals umfangreiche Arbeiten durch einen qualifizierten Techniker, bis er den Bildschirm wieder in den Normalzustand zurückgebracht hat.

Nur die angegebenen Batterietypen verwenden. - Die Nichtbeachtung dieser Anweisung könnte zur Beschädigung des Bildschirms oder zu Stromschlag führen.

Keine Flüssigkeiten enthaltene Gegenstände auf den Bildschirm stellen. - Die Nichtbeachtung dieser Anweisung könnte zur Beschädigung des Bildschirms oder zu Stromschlag führen.

Wenn Rauch oder ein strenger Geruch aus dem Bildschirm kommt, sofort des Gerät ausschalten, Stecker ziehen und den Kundendienst oder Händler benachrichtigen. - Die Nichtbeachtung dieser Anweisung könnte zur Beschädigung des Bildschirms oder zu Stromschlag führen.

Der Abstand zwischen Augen und Bildschirm sollte immer 5-7 Mal so groß sein, wie die diagonale Lange des Bildschirms. - Ansonsten könnten die Augen tränen.

Wenn ein Bildschirm zusammen mit den angebauten Lautsprechern an einen anderen Ort gebracht werden soll, diesen auf keinen Fall zum Transportieren an den Lautsprechern tragen. Der Bildschirm konnte sonst hinfallen und schwere Verletzungen an einem Kind oder Erwachsenen sowie Beschädigungen am Material hervorrufen.

Standbilder auf längeren Zeitraum vermeiden. Es besteht Einbrenngefahr dieses Standbildes von einer Videokassette oder einem Film im 4:3-Format oder aber im Falle eines CH-Labels und das Bild wird immer auf dem Bildschirm sichtbar bleiben.

ZUBEHÖR:

1 x Stromkabel
1x Bedienungsanleitung
1 x Fernbedienung
2 x Alkalinbatterien für die Fernbedienung
1 x Ständer
1 x Wartungskarte

BILDSCHIRMINSTALLATION:

Installation:

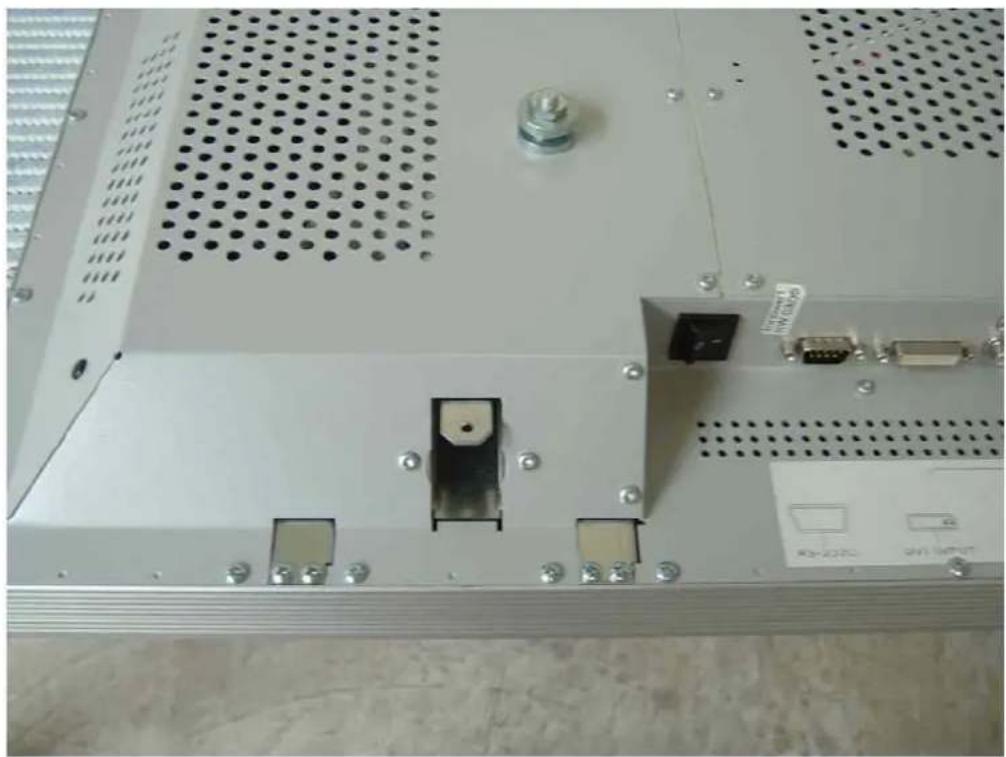

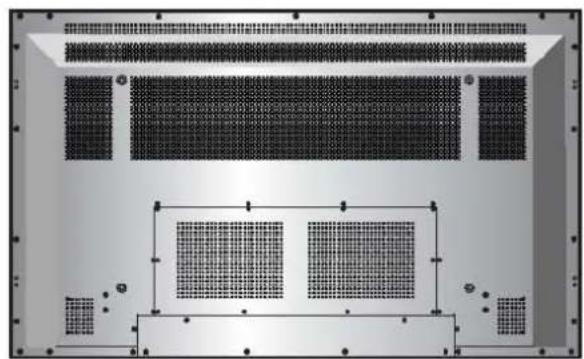

Ständer – Montage

1. Ständer wie gezeigt einfügen
2. a-Schrauben (8x18)

Ständer Ständer

Ständer

1. Ständer einfügen – Tabelle siehe unten
2. b-Schrauben (4X30)
3. c-Schrauben (4 x 16)

Ständerloch

b c b c

EINFÜGEN Standöffnung

Den Stand in die Standöffnung bis zum Anschlag einsetzen

Die Schrauben festziehen!!!

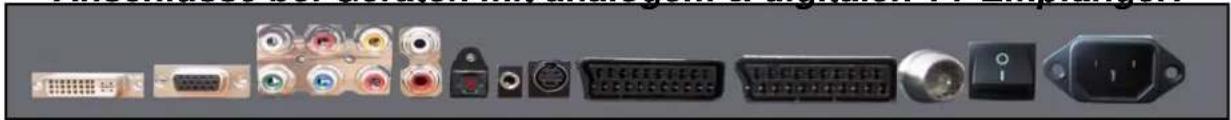

ANSCHLÜSSE AUF GERÄTERÜCKSEITE:

Anschlüsse bei Geräten mit analogem TV Empfänger:

Anschlüsse bei Geräten mit analogem & digitalen TV Empfänger:

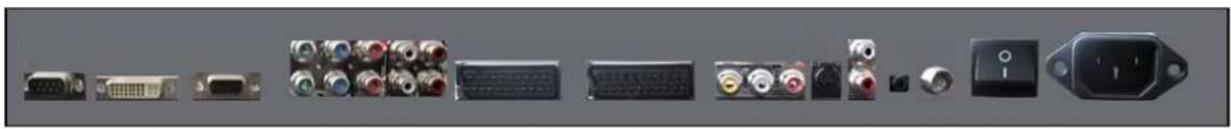

BUCHSEN auf der GERÄTERÜCKSEITE
1.RS 232(nur bei Geräten ohne DVB-T TV Empfänger vorhanden)	Nur für Wartungszwecke
2. DVI	Anschluss eines digitalen Videosignals von einer DVI-Ausgangsbuchse eines PC oder einer Set Top Box
3. RGB PC-EINGANGSBUCHSE (D-SUB)	Verbindung mit einem Videosignal aus einer Videoausgangsbuchse eines PC. Die Verbindungskabel zum PC sind je nach Gerät unterschiedlich, bitte wenden Sie sich an Ihren Händler.
4. Component 1 / 2 (bei Geräten mit DVB-T Receiver ist nur ein Component Anschluss verfügbar)	Verbindung mit einem separaten Dreikomponenten-Videosignal aus einer Component-Ausgangsbuchse eines DVD-Players oder einer Set-Top-Box. Unterstützt 480i/60Hz, 480p/60Hz, 576i/50Hz, 576p/50Hz, 720p/60Hz, 1080i/50Hz,1080i/60Hz Signale Interlace, progressive
5. SCART (Euroconnector) Jack 1,2	SCART 1: Halb-SCART (CVBS nur Eingang/Ausgang) SCART 2. Voller-SCART-Anschluss (CVBS & RGB Eingang/Ausgang). Verbindung eines SCART-Signals (Eurokabel) aus einem Videorekorder oder einem DVD-Player.
6. COMPOSITE (RCA)-EINGANGSBUCHSE (nur bei Gerät mit analogem TV Empfänger verfügbar)	Verbindung mit einem AV-Composite-Videosignal von einem Composite-Ausgang eines Videorekorders oder DVD-Players. Nicht möglich, wenn ein S-Videokabel im S-Videoeingang steckt.
7. S-Video	Verbindung mit einem S-Video-Signal aus einem S-Video-Ausgang eines S-VHS, Videorekorders oder DVD-Players.
8. Audio-Ausgang (RCA)	Verbindung des Gerätes mit einem externen Verstärker oder mit einer externen Hi-fi-Anlage
9. PC Audio-Eingang (3,5mm-Buchse)	Verbindung der Soundkarte eines PC mit dem Plasma TV, zur Übertragung des Tons, wenn Ihr PC über ein DVI- oder D-Sub-Kabel angeschlossen ist.
10. TV- Antennen-BUCHSE	Anschluss an ein TV-Antennenkabel.
11. Ein-/Ausschalter	EIN- oder AUSSCHALTEN des TV.
12. NETZSTROM-EINGANGSBUCHSE	Das mitgelieferte Netzkabel so weit wie möglich in die Buchse einstecken. Den Netzstecker richtig in die Steckdose stecken.
13. Audio Eingang (RCA) Chinch	Audio Eingang für Komponent und S-Video Eingang
14. Koaxial Digital Audio Ausgang (Chinch) (nur bei Geräten mit DVB-T TV Empfänger verfügbar)	Zum Anschluß mit einem Chinch Kabel an einen externen 5.1 Verstärker (Dolby Digital, Dolby Surround, DTS). Achtung dieser Anschluss kann nur im DVB-T TV Modus aktiviert werden.
15. Optischer Digital Audio Ausgang (nur bei Geräten mit DVB-T TV Empfänger verfügbar)	Zum Anschluß mit einem optischen Glasfaserkabel an einen externen 5.1 Verstärker (Dolby Digital, Dolby Surround, DTS). Achtung dieser Anschluss kann nur im DVB-T TV Modus aktiviert werden.

FERNBEDIENUNG

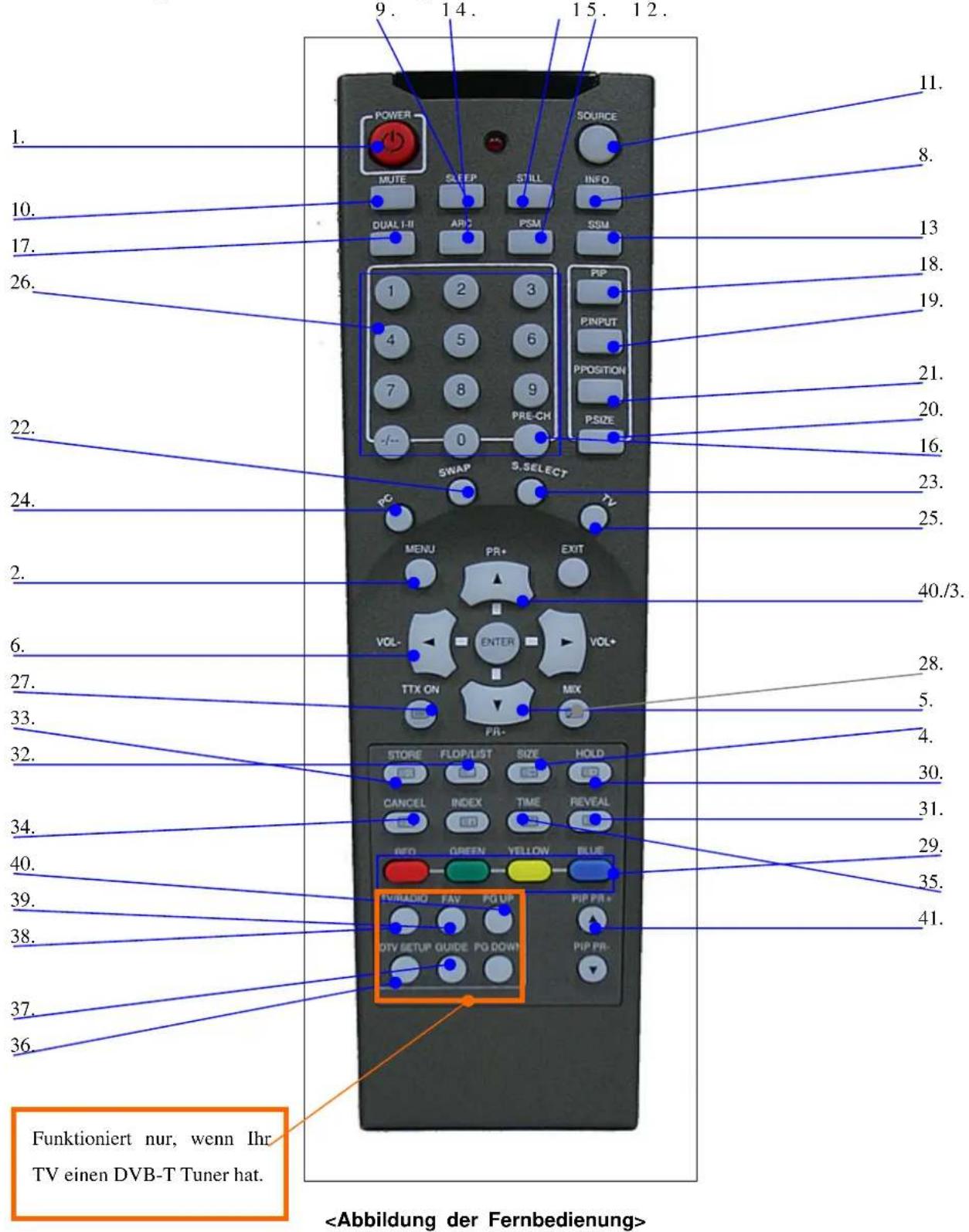

Abbildung der Fernbedienung

1. 26. 22. 24. 2. 6. 33. 32. 34. 39. 38. 37. 36. 9. 14. 15. 12. 11. 8. 13 18. 19. 21. 20. 16. 23. 25. 40./3. 28. 5. 4. 30. 31. 29. 35. 41. Funktioniert nur, wenn Ihr TV einen DVB-T Tuner hat.

FERNBEDIENUNG

Bedienelemente und Funktionen der IR-Fernbedienung

Tastenbezeichnung	Bedienung
1. Stromversorgung	Ein-/Ausschalter
2. Menü	Dieselbe Menütaste wie auf der Tastatur
3. Auf	Dieselbe „Auf“-Taste wie auf der Tastatur
4. Ab	Dieselbe „Ab“-Taste wie auf der Tastatur
5. Rechts	Dieselbe „Nach rechts“-Taste wie auf der Tastatur
6. Links	Dieselbe „Nach links“-Taste wie auf der Tastatur
7. Select	Dieselbe „Wahltaste“ wie auf der Tastatur.
8. Info	Anzeige der Information zur Eingangsquelle
9. Sleep Time	Anzeige der eingestellten Einschlafzeit in Minuten, wenn kein Sleep-Timer OSD aktiviert istBei aktiviertem Sleep-Timer OSD immer eine Mindesteinschlafzeit einstellen, die höher als der aktuell eingestellte Wert liegt. Wenn die Einschlafzeit auf den Maximalwert eingestellt ist, wird der Sleep Timer deaktiviert.
10. Mute (Stummschaltung)	Hin- und Herschalten zwischen Lautsprecher/Kopfhöhrer und Stummschaltung.
11. Source (Quelle)	Zum Wechseln der OSD-Quelle, sofern diese Funktion noch nicht aktiviert ist.Zum Deaktivieren der Funktion zum Wechseln der OSD-Quelle, sofern diese Funktion aktiviert ist.
12. PSM(Picture Standard Mode)	Anzeige des Bildstandards, sofern der OSD-Bildstandard nicht aktiviert ist.Wechseln des Bildstandards, sofern der OSD-Bildstandard aktiviert ist.
13. SSM(Sound Standard Mode)	Anzeige des Klangstandards, sofern der OSD-Klangstandard nicht aktiviert ist.Wechseln des Klangstandards, sofern der OSD-Klangstandard aktiviert ist.
14. ARC	Anzeige des Aspektverhältnisses des Bildes, sofern diese OSD-Funktion nicht aktiviert istÄndern des Aspektverhältnisses, sofern diese OSD-Funktion aktiviert ist.
15. STILL	Umschalten zwischen Standbild und normalem Bild
16. PRE_CH	Umschalten auf das zuletzt eingestellte Programm.
17. Dual I-II	Anzeige des MTS des Klangformats, sofern diese OSD-Funktion nicht aktiviert ist.Umschalten auf ein anderes Klangformat, sofern die MTS-OSD-Funktion aktiviert ist.

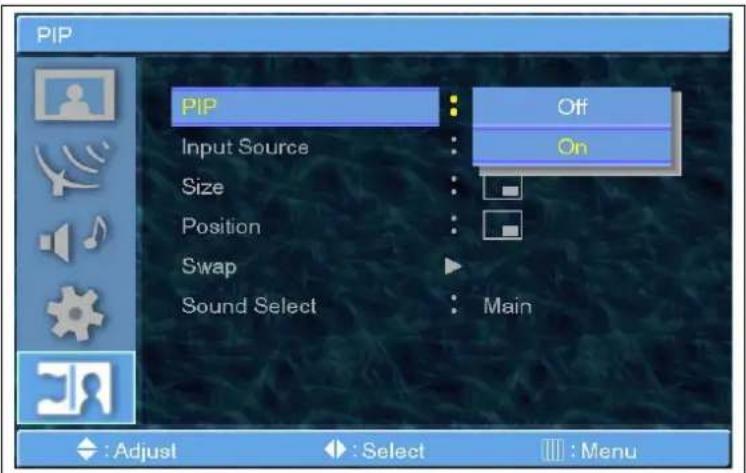

18.Pip	Umschalten des Bild-in-Bild-Status

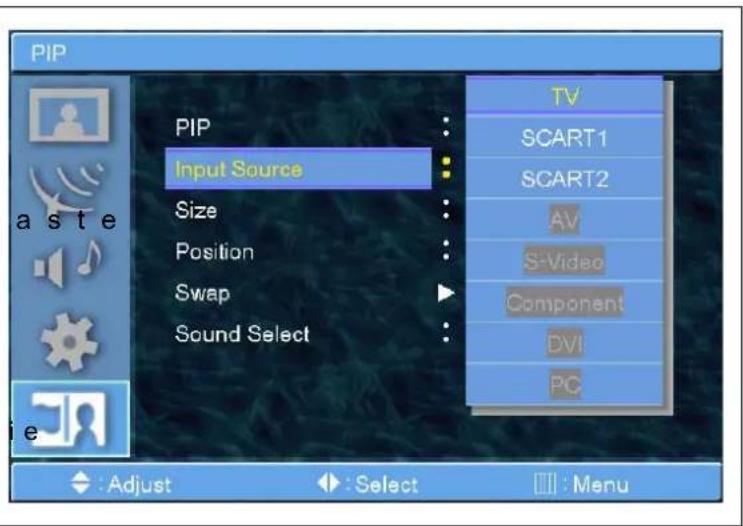

19. Pip Select	Auswahl der Bild-in-Bild-Eingangsquellen, sofern PIP eingeschaltet ist

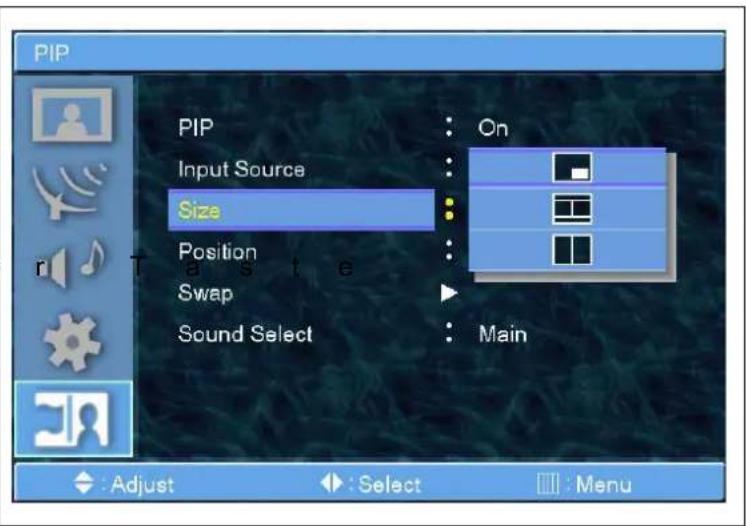

20. Pip Size	Umschalten auf eine andere Bild-in-Bild-Größe, sofern PIP eingeschaltet ist.
21. Pip Position	Umschalten der PIP-Position, sofern die PIP-Bildgröße nicht auf doppelten Bildschirm eingestellt ist

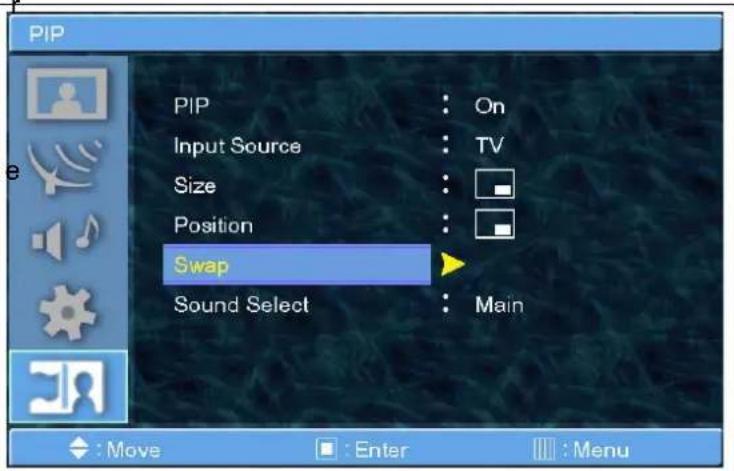

22. Swap	Umschalten von Haupteingangsquelle und PIP-Eingangsquelle
23. S.Select	Auswahl von Haupt / PIP Klangquelle, wenn PIP aktiviert ist
24. PC	Umschalten auf PC / DVI als EingangsquelleWenn der PC die aktuelle Eingangsquelle ist, dann wird auf DVI umgeschaltet
25. TV	Wenn die aktuelle Eingangsquelle nicht TV ist, wird auf TV umgeschaltet
26. 0~9	Direkte Eingabe des Zahlenwertes zum Umschalten des Programms.
27. TTX ON	Wenn die Haupteingangsquelle TV lautet und Teletext enthält, dann wird der Teletextmodus eingeschaltet
28. TTX MIX	Wenn der Teletextmodus eingeschaltet ist, dann kann man auf TTX mix und TTX Ganzbildschirm umschalten
29. TTXRED/GREEN/ CYAN/YELLOW	Sendet den Teletextbefehl TTX Rot / Grün / Blau/ Gelb
30. TTX HOLD	Einfrieren der aktuellen Teletextseite
31. TTX REVEAL	Aufdecken verborgener Informationen.
32. TTX LIST/FLOF	Umschalten auf den LIST- und FLOF-Modus
33.TTX Store	Speichert die Seite ROW24 in den nichtflüchtigen Speicher im LISTEN-Modus
34. TTX Update	Aktualisieren der Seiten
35. TTX Time	Anzeige von Uhrzeit/Datum
36. DTV Setup	Abrufen des Digital TV-Einstellungsmenüs

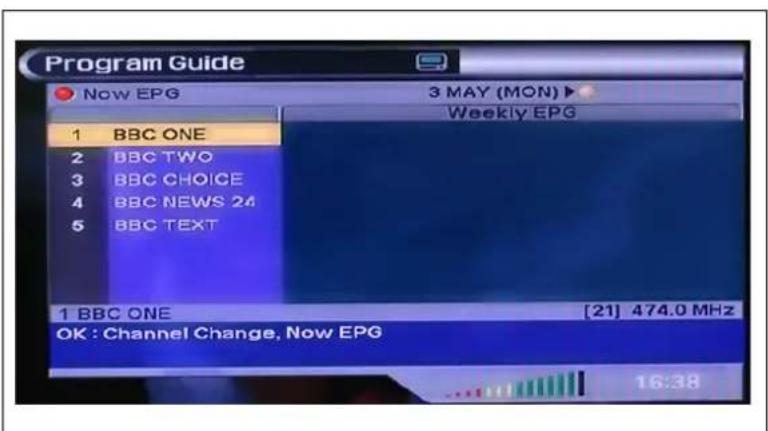

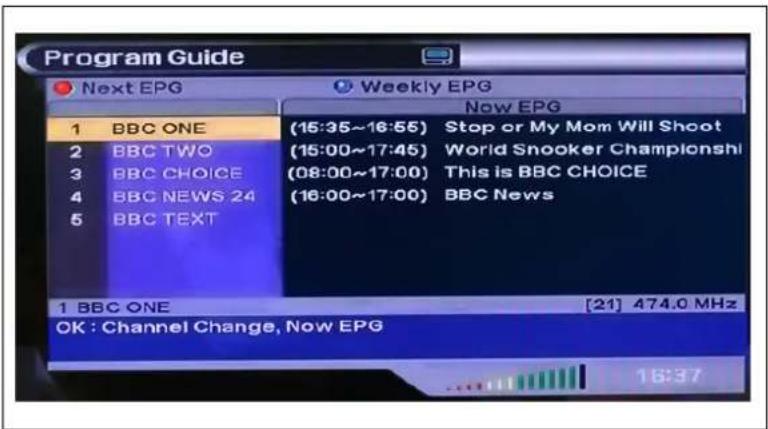

37. GUIDE Aktiviert den digitalen TV-Programmführer
38. TV/RADIO	Umschalten von TV/Radioprogrammen im Digital-TV
39.FAV	Abrufen des Menüs mit voreingestellten Programmen
40. PG UP/DOWN	Eine Seite auf/ab im Listenmenü der digitalen Kanäle
41. PIP CH Up/Down	Einen Kanal höher/niedriger, sofern PIP Video TV oder Digital TV eingestellt ist

BEDIENELEMENTE AUF DEM HAUPTGERÄT

Bedienfunktionen

Tastenbezeichnung	Bedienung
Taste POWER	Ein-/Ausschalter
Menütaste	Zum Aktivieren des Haupt-OSD-Menüs, wenn diese Funktion nicht eingeschaltet ist.Durchsuchen des Stammenüs, sofern OSD eingeschaltet ist.Stoppt die automatische Frequenzsuche
Taste Select	Zum Aktivieren der Quelle und zur Auswahl von OSD, falls das Hauptmenü nicht einges chaltet istZum Ändern der Eingangsquelle mithilfe der Taste Select.Zur Auswahl von OSD-Hilfefunktionen, sofern der Haupt-OSD aktiviert ist.Aktiviert das Kindermenü, sofern vorhanden
Auf-Taste	Erhöht die Programmnummer und den Kanal, wenn kein OSD eingeschaltet ist.Durchsucht die Eingangsquelle, wenn OSD eingeschaltet istZur Auswahl von OSD-Hilfefunktionen, sofern der Haupt-OSD aktiviert ist.Durchsuchen des vorherigen Menüs, sofern OSD eingeschaltet ist.
Ab-Taste	Reduziert die Programmnummer und den Kanal, wenn kein OSD eingeschaltet istDurchsucht die Eingangsquelle, wenn OSD eingeschaltet ist.Zur Auswahl von OSD-Hilfefunktionen, sofern der Haupt-OSD aktiviert ist.Durchsuchen des nächsten Menüs, sofern OSD eingeschaltet ist.
Links-Taste	Vermindert die Lautstärke des Lautsprechers/Kopfhörers, sofern OSD nicht aktiviert ist.Zur Auswahl von OSD-Hilfefunktionen, sofern der Haupt-OSD aktiviert ist.Vermindert die Werte des Benutzermenüs, wenn der Haupt-OSD aktiviert ist
Rechts-Taste	Erhöht die Lautstärke des Lautsprechers/Kopfhörers, sofern OSD nicht aktiviert ist.Zur Auswahl von OSD-Hilfefunktionen, sofern der Haupt-OSD aktiviert ist.Erhöht die Werte des Benutzermenüs, wenn der Haupt-OSD aktiviert ist

Grundbedienfunktionen

Ein- und Ausschalten des PDP/LCD TV

Die Taste Power auf der Fernbedienung drücken. Der PDP/LCD schaltet sich ein und Sie können alle seine Funktionen benutzen. Sie können das Fernsehgerät auch über die Einschalttaste am Gerät einschalten.

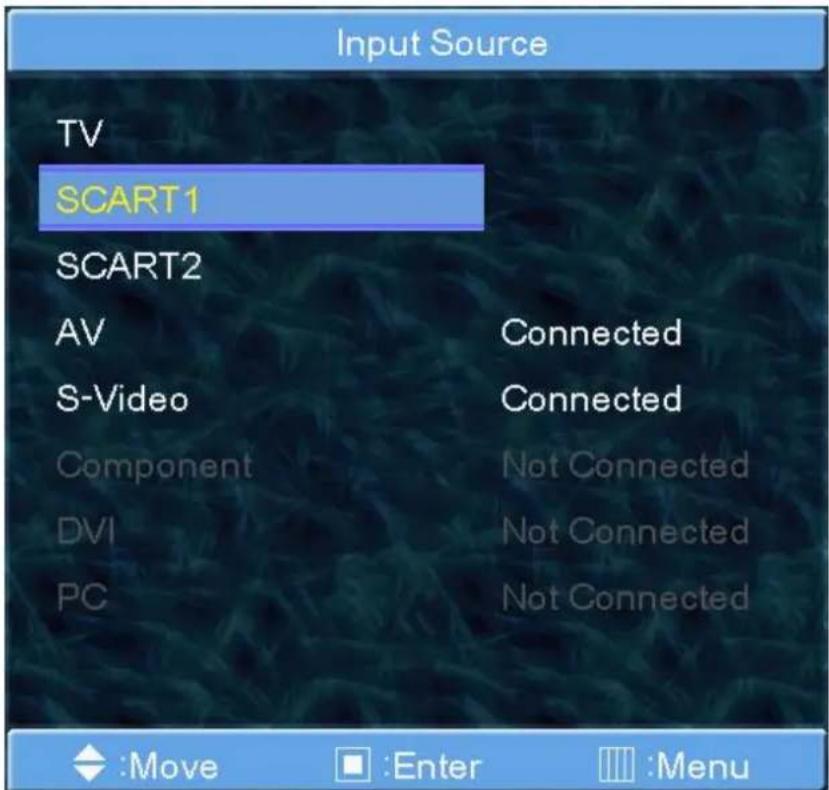

Quelle wählen

Die Taste Source auf der Fernbedienung drücken. Dann erscheint folgende Liste mit den Eingangsquellen. Taste CH+/CH- auf der Fernbedienung drücken und die Quelle wählen. Sie können ein von zwei Quellen wählen, eine Analogquelle und eine DTT-Quelle.

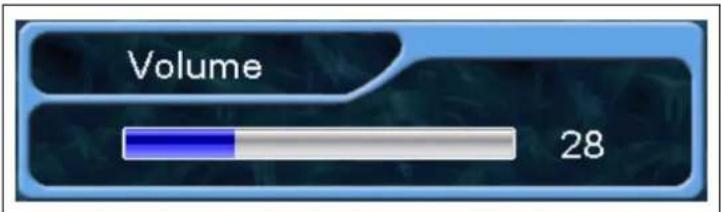

Mit der Taste VOL+ / VOL- auf der

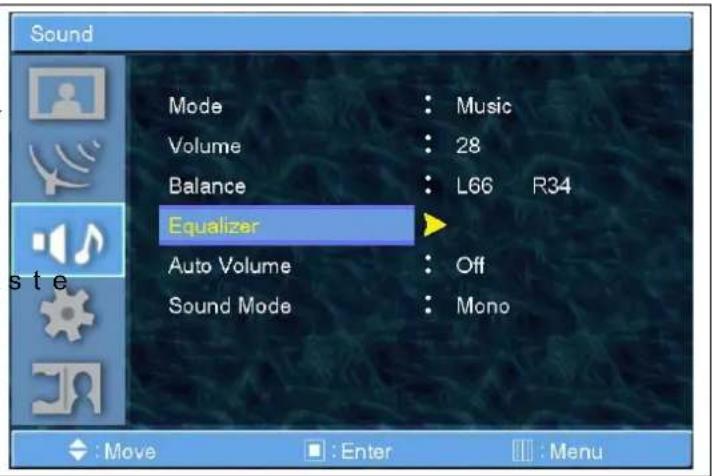

Fernbedienung können Sie die Lautstärke einstellen. Drücken Sie die Taste MUTE auf der Fernbedienung, wenn Sie den Ton zeitweise ausschalten möchten.

OSD-Menüaufbau

- Das Bildschirm-Menü OSD (On Screen Display) gibt dem Benutzer die Möglichkeit, verschiedene Funktionen und Parameter seinen Wünschen entsprechend einzustellen. Die Taste MENU/ENTER auf der Fernbedienung drücken, um das OSD-Menü anzuzeigen.

BEISPIEL des OSD-Menüs

Picture Picture Mode : Custom Custom Colour Tone : Cool2 Size : Auto Wide : Move : Enter : Menu

1. Hauptmenü

Die Taste MENU/ENTER auf der Fernbedienung drücken, um das OSD-Menü anzuzeigen.

Zunächst den Menüpunkt mit der Taste CH+ /CH- auswählen.

Zur Auswahl von Hauptmenüfunkten einfach die Taste VOL+ oder MENU/VIDEO auf der Fernbedienung drücken.

2. Untermenü

Jeder Menüpunkt hat sein eigenes Untermenü

3. Untermenüpunkte

A: Wird nicht das Symbol ▶ angezeigt wird, dann hat dieser Punkt kein Untermenü. Sie können das Untermenü aufrufen und den gewünschten Menüpunkt einstellen. Die Option des Untermenüs mit der Taste CH+ / CH- auf der Fernbedienung aufrufen. und dann mit VOL+ oder MENU/ENTER das Untermenü öffnen. Wird das Symbol ▶ angezeigt, können Sie diesen Punkt mit ▶ auswählen:


Bildmodus

Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.

1. Wählen Sie das Bild-Hauptmenü

2. Das Untermenü mit der MENU/ENTER aufrufen.

3. Mode wählen und das Untermenü

mit der Taste

MENU/ENTER

aufrufen. Dann erscheint das Popup-Fenster "Picture" (Bild).

1. Den Picture-Modus mit der Taste CH+ / CH- wählen und MENU/ENTER drücken.

2. Zum Zurückkehren EXIT drücken.

Picture Picture Mode : Custom Custom Colour Tone : Cool2 Size : Auto Wide : Move : Enter : Menu aste

Picture Picture Mode Custom Custom Custom Custom Custom Custom Custom Custom Custom Custom Size Colour Tone Movie Mild : Adjust : Select Menu

Picture Picture Mode Custom Colour Tone Size Custom Dynamic Standard Movie Mild : Adjust : Select : Menu

PICTURE (BILD)

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Wählen Sie das Bild-Hauptmenü
3. Das Untermeü mit der Taste MENU/ENTER aufrufen.

Picture Picture Mode : Movie Custom Colour Tone : Cool2 Size : Auto Wide : Move : Enter : Menu

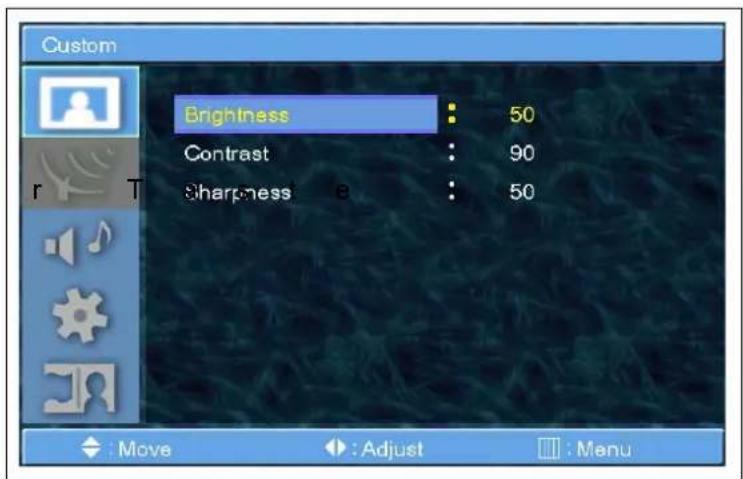

1. Custom wählen und das

Untermenü m i t d e

MENU/ENTER aufrufen. Dann erscheint das Custom-Untermenü.

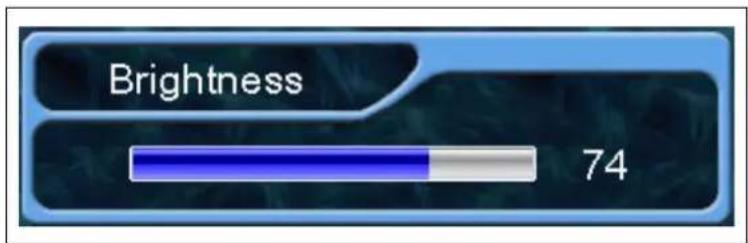

Bildeinstellungsleiste. Einfach die Taste BACK auf der Fernbedienung drücken. Sie können jeden Wert der persönlichen Einstellungen

(Custom) anpassen, jedoch werden

diese Werte im benutzerdefinierten Modus Custom eingespeichert.

Bildschirmtemperaturen

(Farbeinstellungen):

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Wählen Sie das Bild-Hauptmenü
3. Das Untermenü mit der T MENU/ENTER aufrufen.

Picture Picture Mode : Custom Custom Colour Tone : Cool2 Size : Auto Wide : Move : Enter : Menu

1. Die Option Colour Tone

markieren und das Untermenü mit

der Taste MENU/ENTER aufrufen.

Dann erscheint das Popup-Fenster "Picture" (Bild).

1. Den Farbton mit der Taste CH+ / CH- wählen und MENU/ENTER drücken.
2. Zum Zurückkehren EXIT drücken.

WARM 1, 2Bildschirm erscheint warm:Dunkelrot

▶ Normal

Normal : Werkseitige Einstellungen

▶Cool 1, 2

Bildschirm erscheint kühl: Dunkelblau

Picture Picture Mode Custom Colour Tone Size Cool2 Cool1 Normal Warm1 Warm2 : Adjust Select :Menu

Picture Picture Mode : Custom Custom Colour Tone : Warm1 Size : Auto Wide : Move : Enter : Menu

PICTURE (BILD)

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Wählen Sie das Bild-Hauptmenü

3. Das Untermenü mit der Ta MENU/ENTER aufrufen.

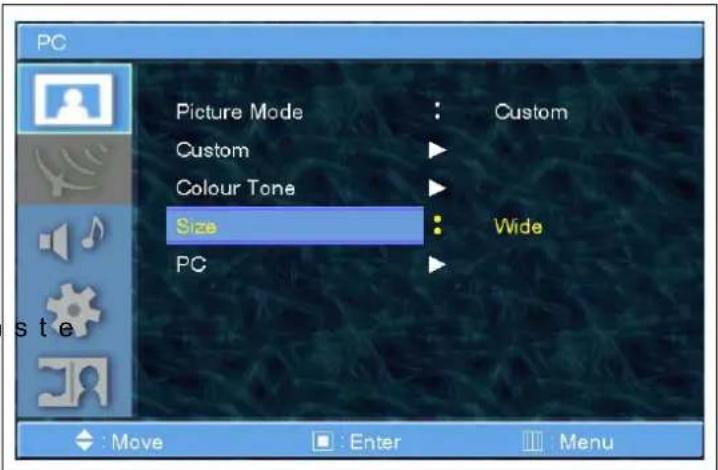

4. Size (Größe) wählen und das

Untermenü mit der Taste

MENU/ENTER aufrufen. Dann erscheint das Popup-Fenster "Picture" (Bild).

1. Mit der Taste CH+ / CH- Size markieren und MENU/ENTER drücken.
2. Zum Zurückkehren EXIT drücken

Picture Picture Mode : Custom Custom Colour Tone : Warm1 Size : Auto Wide : Move : Enter : Menu

Picture Picture Mode Custom Colour Tone Size Auto Wide Wide Panorama Zoom1 Zoom2 4:3 14:9 : Adjust Select Menu

Picture Picture Mode : Custom Custom Colour Tone : Warm1 Size : 4:3 : Move : Enter : Menu

ANALOG TV-KANAL

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Wählen Sie das Bild-Hauptmenü
3. Das Untermenü mit der Ta MENU/ENTER aufrufen.
4. Country wählen und das

Untermenü mit der Taste

MENU/ENTER aufrufen. Dann erscheint das Popup-Fenster "Picture" (Bild).

1. Mit der Taste CH+ / CH- Size markieren und MENU/ENTER drücken.
2. Zum Zurückkehren EXIT drücken

Channel Country : Austria Auto Store Manual Store Add/Delete Sort Name Fine Tune : Move : Enter : Menu

Channel Country Auto Store Manual Store Add/Delete Sort Name Fine Tune Austria Belgie Croatia Denmark Finland France Deutschland : Adjust Select :Menu

Channel Country Auto Store Manual Store Add/Delete Sort Name Fine Tune Deutschland Move Enter Menu

ANALOG TV-KANAL

Automatisches Speichern

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.

2. Das Kanal-Hauptmenü mit d e Taste CH+ / CH- auf der Fernbedienung aufrufen

3. Das Untermenü mit der Taste MENU/ENTER aufrufen.

4. Die Option Auto Store mit VOL-, VOL+ einstellen und die Taste MENU/ENTER drücken.
5. Dann erscheint die Sendersuchleiste. Der PDP/LCD führt dann eine automatische Programmsuche durch. Während der Kanalsuche, nach Markieren der Starttaste mithilfe

von VOL+/VOL-, können Sie auch die Kanalsuche durch Markieren der Stoptaste beenden.

Channel Country : Deutschland Auto Store Manual Store Add/Delete Sort Name Fine Tune : Move : Enter : Menu

Auto Store 233 MHz P 3 C 0 13 % Start Stop : Move : Select : Menu

ANALOG TV-KANAL

Manuelles Speichern

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das Kanal-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.

3. Das Untermenü mit der MENU/ENTER aufrufen

4. Manual Store markieren und das

Untermenü m i t d

MENU/ENTER aufrufen

Channel Country : Deutschland Auto Store Manual Store Add/Delete Sort Name Fine Tune : Move : Enter : Menu

Channel Prog Colour System Sound System Channel Search Store 3 SECAM BG C 38 233 MHz Move Enter Menu

ANALOG TV-KANAL

Manuelles Speichern

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das Kanal-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen
3. Die Option Manual Store mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.
4. Das Prog. Menü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.
5. Das Untermenü mit der Taste MENU/ENTER aufrufen.
6. Sie sehen nun die Bildeinstellungsrahmen. Sie können die entsprechenden Optionen mithilfe der Taste CH+/CH- markieren.

Channel Country : Deutschland Auto Store Manual Store Add/Delete Sort Name Fine Tune : Move : Enter : Menu

Channel Prog. Colour System Sound System Channel Search Store 3 SECAM BG C 38 233 MHz Adjust Select Menu

ANALOG TV-KANAL

Manuelles Speichern - Farbsystem

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das Kanal-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.

3. Die Option Manual Store mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.

4. Das Farbsystemmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen. Dann erscheint das Popup-Fenster "Picture" (Bild).

Channel Prog. Colour System Sound System Channel Search Store AUTO PAL SECAM NTSC 4.43 : Adjust : Select Menu

1. Sie können das Farbsystem mithilfe der Taste CH+/CH- markieren

Channel Prog. Colour System Sound System Channel Search Store AUTO PAL SECAM NTSC 4.43 : Adjust : Select Menu

ANALOG TV-KANAL

Manuelles Speichern – Klangsystem

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das Kanal-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.

Channel Country : Deutschland Auto Store Manual Store Add/Delete Sort Name Fine Tune : Move : Enter : Menu

1. Die Option Manual Store mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.

1. Das Klangsystemmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen. Dann erscheint das Popup-Fenster "Picture" (Bild).

2. Sie können das Klangsystem mithilfe der Taste CH+/CH- markieren

Channel Prog. Colour System Sound System Channel Search Store BG DK I L : Adjust : Select Menu

ANALOG TV-KANAL

Manuelles Speichern - Kanal

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das Kanal-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen
3. Die Option Manual Store mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.

Channel Country : Deutschland Auto Store Manual Store Add/Delete Sort Name Fine Tune : Move : Enter : Menu

1. Das Kanalmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.

2. Das Untermenü mit der Taste MENU/ENTER aufrufen

1. Sie können nun diesen Kanal bearbeiten.

Manuelles Speichern Suche

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das Kanal-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.

3. Die Option Manual Store mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.

4. Das Suchmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.

5. Das Untermenü mit der Taste MENU/ENTER aufrufen.

6. Sie können nun die Suche durchführen.

Channel Country : Deutschland Auto Store Manuel Store Add/Delete Sort Name Fine Tune : Move : Enter : Menu

Manuelles Speichern - Speichern

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das Kanal-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.

3. Die Option Manual Store mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.

4. Das Menü Store (Speichern) mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.

5. Das Untermenü mit der Taste MENU/ENTER aufrufen.

6. Sie sehen die Bilder, die sich aus zwei Rechtecken zusammensetzen. Sie können nun mithilfe der Taste VOL+ oder VOL- die Option Yes / Non (Ja/Nein) wählen.

Channel Country : Deutschland Auto Store Manual Store Add/Delete Sort Name Fine Tune : Move : Enter : Menu

Add/Delete (Hinzufügen/Löschen)

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das Kanal-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.
3. Die Option Add/Delete mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.

Channel Country : Deutschland Auto Store Manual Store Add/Delete Sort Name Fine Tune : Move : Enter : Menu

1. Das Untermenü mit der Taste MENU/ENTER aufrufen. Dann erscheint die Liste mit den Lieblingsprogrammen.
2. Sie können ein Programm auch mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.

▶ BEARBEITEN DER LISTE

Sie können Programme in der Liste EINFÜGEN, LÖSCHEN, ÜBERSPRINGEN und ERSETZEN

▶ BEARBEITEN DER PROGRAMME IN DER LISTE

Wenn Sie ein Programm bearbeiten wollen, drücken Sie die Taste MENU/ENTER. Dann können Sie ein Feld mit der Taste VOL+/VOL- markieren. Drücken Sie zum Bearbeiten die Taste MENU/ENTER auf dem Feld. Das Feld lässt sich mit der Taste CH+/CH- anpassen. Zum Zurückkehren, die Taste BACK drücken.

ANALOG TV-KANAL

Sortieren)

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das Kanal-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.
3. Das Menü Sortien (Sort) mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.

Channel Country : Deutschland Auto Store Manual Store Add/Delete Sort Name Fine Tune : Move Enter Menu

1. Das Untermenü mit der Taste MENU/ENTER aufrufen. Dann erscheint die Liste zum Sortieren des Programms
   (Hinweis: Sie können diese Liste auf diesem Bild nicht sehen, weil dieses Bild kein richtiger Bedienmodus sondern ein Designmodus ist).
2. Sie können ein Programm auch mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.

▶ SORTIEREN DER PROGRAMME IN DER LISTE

Wenn Sie ein Programm sortieren wollen, drücken Sie die Taste MENU/ENTER. Dann können Sie ein Feld mit der Taste VOL+/VOL- markieren. Drücken Sie zum Sortieren die Taste MENU/ENTER auf dem Feld. Das Feld lässt sich mit der Taste CH+/CH- anpassen. Zum Zurückkehren, die Taste BACK drücken

ANALOG TV-KANAL

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das Kanal-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.
3. Das Menü Name mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.

Channel Country : Deutschland Auto Store Manual Store Add/Delete Sort Name Fine Tune : Move : Enter : Menu

1. Das Untermenü mit der

MENU/ENTER aufrufen. Dann erscheint die Liste zum Sortieren des Programms.

1. Sie können einen Programm-Namen ändern.

Channel Taste Prog. Channel Name P1 C21 BBC1 P2 C75 C4 P3 C80 R5 P4 C5 IV04 P5 C7 AUT8 : Move Enter :Menu

- ÄNDERN DER PROGRAMME IN DER LISTE

Wenn Sie einen Programmamen ändern möchten, drücken Sie die Taste MENU/ENTER. Dann können Sie ein Feld mit der Taste VOL+/VOL- markieren. Drücken Sie zum Sortieren die Taste MENU/ENTER auf dem Feld. Das Feld lässt sich mit der Taste CH+/CH- anpassen. Zum Zurückkehren, die Taste BACK drücken.

ANALOG TV-KANAL

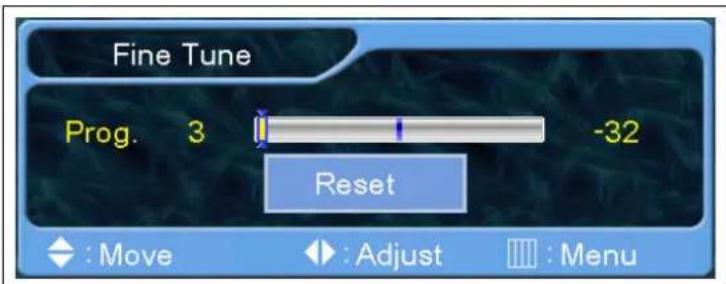

Fine Tune (Feinabstimmung)

Mit der Feinabstimmung können Sie manuell den Tuner des PDP einstellen, wenn Sie Schwierigkeiten mit Analogkanälen haben.

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das Kanal-Hauptmenü mit d e Taste CH+ / CH- auf der Fernbedienung aufrufen.

3. Das Untermenü mit der Ta MENU/ENTER aufrufen.

4. Die Funktion Fine tune mit der Taste CH+ / CH- wählen und MENU/ENTER drücken. Dann erscheint die Feinabstimmungsleiste.

5. Die Feinabstimmung mit den Tasten VOL+ oder VOL-.

Channel Country : Belgie Auto Store Manual Store Add/Delete Sort Name Fine Tune

Fine Tune Prog. 3 -32 Reset : Move : Adjust : Menu

DTV-KANAL

DTV

Mithilfe der DTV-Option können Sie den DTV-Modus aufrufen, wenn Sie DTV-Kanäle sehen wollen.

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das Kanal-Hauptmenü mit die Taste CH+ / CH- auf der Fernbedienung aufrufen.
3. Das DTV-Menü mit der T

MENU/ENTER aufrufen. Dann können Sie DTV OSD, DTV.

Die nächsten Seiten setzen sich zusammen aus DTV CH OSD

DTV Press ENTER to setup digital TV : Move : Enter : Menu

* Weitere Einzelheiten siehe nächste Seite.

DTV

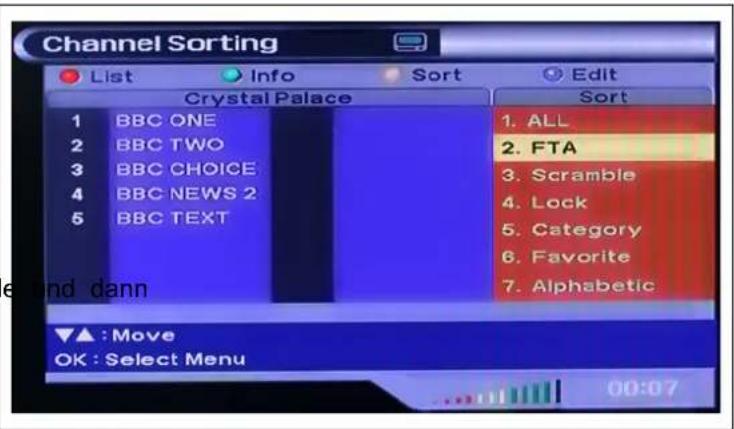

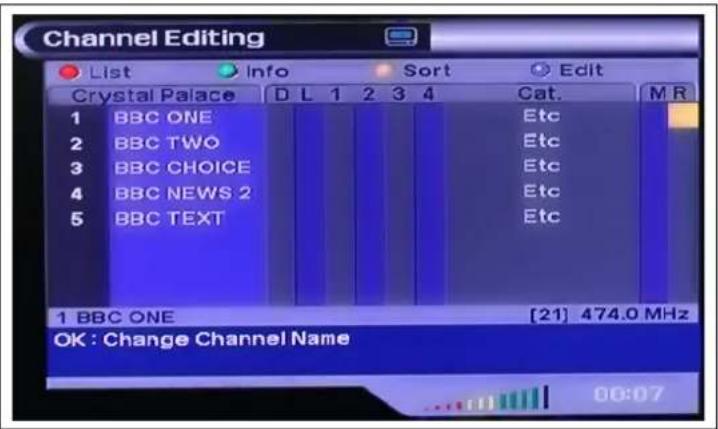

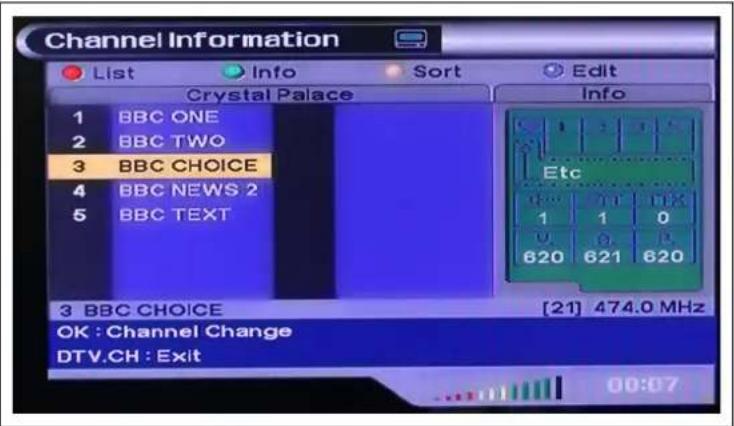

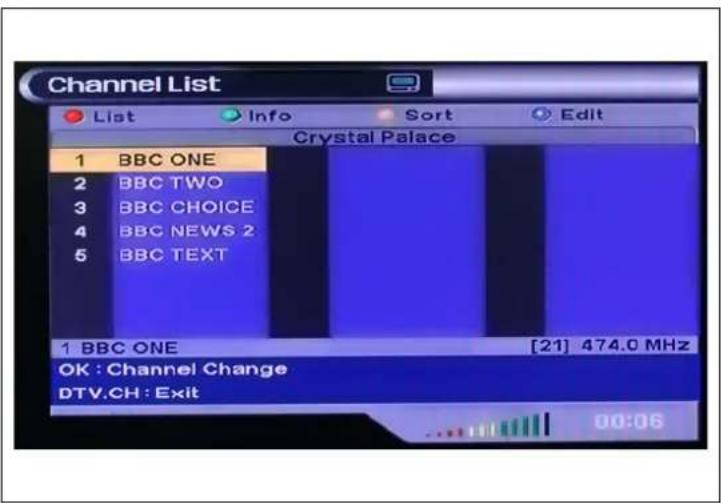

Channel List (Kanalliste)

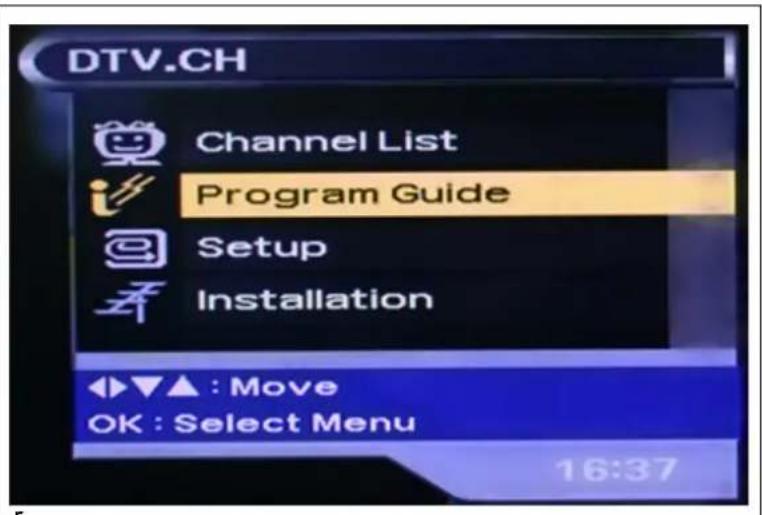

1. Im DTV.CH-Menü den Menüpunkt Channel List wählen.

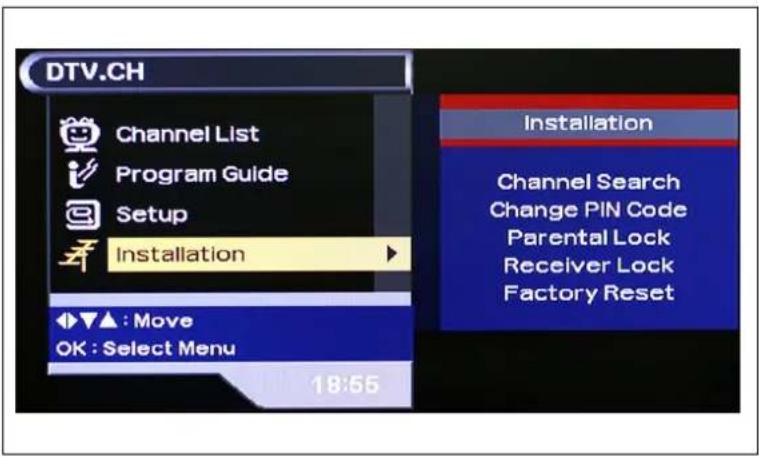

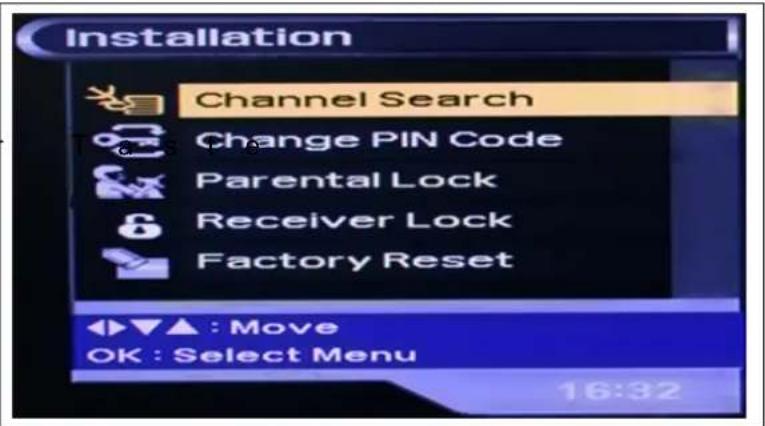

DTV.CH Channel List Program Guide Setup Installation ◄► : Move OK : Select Menu 18:48

1. Channel List wählen und mit der Taste MENU/ENTER das Untermenü aufrufen. Danach

erscheint das Fenster mit der Kanalliste.

1. Wählen Sie den Kanal im Fenster Channel Listl mit dem Roten Knopf, CH+/CH- und drücken Sie auf MENU/ENTER.

2. Zum Zurückkehren EXIT drücken.

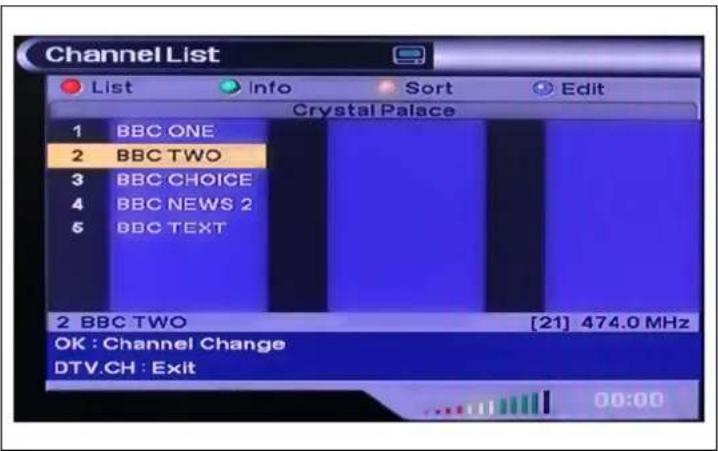

Channel List List Info Sort Edit Crystal Palace 1 BBC ONE 2 BBC TWO 3 BBC CHOICE 4 BBC NEWS 2 5 BBC TEXT 2 BBC TWO [21] 474.0 MHz OK : Channel Change DTV.CH : Exit 00:00

Channel List List Info Sort Edit Crystal Palace 1 BBC ONE 2 BBC TWO 3 BBC CHOICE 4 BBC NEWS 2 5 BBC TEXT 1 BBC ONE [21] 474.0 MHz OK : Channel Change DTV.CH : Exit 00:06

DTV

Channel List (Kanalliste)

1. Im Untermenü Channel List, den grünen Knopf drücken, um das Menü Channel information (Kanalinformation) anzuzeigen.

Channel Information List Info Sort Edit Crystal Palace 1 BBC ONE 2 BBC TWO 3 BBC CHOICE 4 BBC NEWS 2 5 BBC TEXT Info Etc 1 1 0 V 8 P 620 621 620 3 BBC CHOICE [21] 474.0 MHz OK : Channel Change DTV.CH : Exit 00:07

1. Im Untermenü Channel List, den gelben Knopf drücken, um das Menü Channel sort (Kanal sortieren) anzuzeigen.

2. Sortieren Sie mithilfe von CH+ / CH- d i e K a n äle MENU/ENTER drücken.

Channel Sorting List Info Sort Edit Crystal Palace 1. ALL 2. FTA 3. Scramble 4. Lock 5. Category 6. Favorite 7. Alphabetic ▼▲: Move OK: Select Menu 00:07

DTV

Channel List (Kanalliste)

1. Im Untermenü Channel List, den blauen Knopf drücken, um das Menü Channel Editing (Kanal bearbeiten) anzuzeigen.

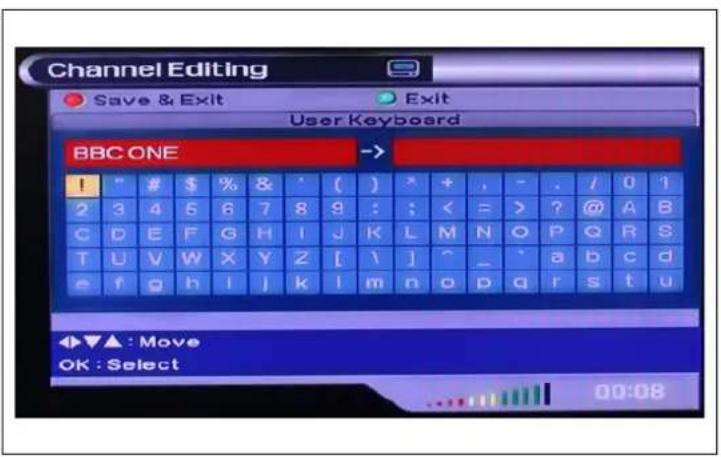

1. Den Kanal mithilfe der Taste CH+/CH- bearbeiten und VOL+/VOL-drücken.

Channel Editing Save & Exit Exit User Keyboard BBC ONE ! # $ % & ' ( ) * + , - . / 0 1 2 3 4 5 6 7 8 9 : ; < = > ? @ A B C D E F G H I J K L M N O P Q R S T U V W X Y Z [ \ ] ^ _ ` a b c d e f g h i j k l m n o p q r s t u ▲: Move OK: Select 00:08

DTV

Programmführer)

1. Im DTV.CH-Menü den Menüpunkt Program Guide (Programmführer) wählen.

1. Das Untermenü mit der

Taste MENU/ENTER aufrufen.

1. Sie können den

Programmführer im Fenster Program Guide sehen. Mit dem roten Knopf und CH+/CH- können Sie Next EPG anzeigen.

1. Wenn Sie den blauen Knopf drücken, können Sie Informationen im wöchentlichen Programmführer sehen.

Program Guide Now EPG 3 MAY (MON) ▶ Weekly EPG 1 BBC ONE 2 BBC TWO 3 BBC CHOICE 4 BBC NEWS 24 5 BBC TEXT 1 BBC ONE [21] 474.0 MHz OK : Channel Change, Now EPG 16:38

DTV CH

Setup (Einstellungen)

1. Im DTV.CH-Menü den Menüpunkt Setup (Einstellungen) wählen.

2. Das Untermenü mit der Taste MENU/ENTER aufrufen.

3. Im Einstellungsfenster die Option Banner Time mit der Taste CH+ / CH- wählen und MENU/ENTER drücken.

4. Im Einstellungsfenster die Option Setup window mit der Taste CH+ / CH- wählen und MENU/ENTER drücken

DTV.CH Channel List Program Guide Setup Installation Setup Banner Time Audio Language Subtitle Language OSD Color OSD Transparency ◄▼▲ : Move OK : Select Menu 16:38

Setup Banner Time Audio Language Subtitle Language OSD Color OSD Transparency ◄►▲ : Move OK : Select Menu Banner Time ► 2 ◀ 4 6 8 10 12 14 16 18 20

Setup (Einstellungen)

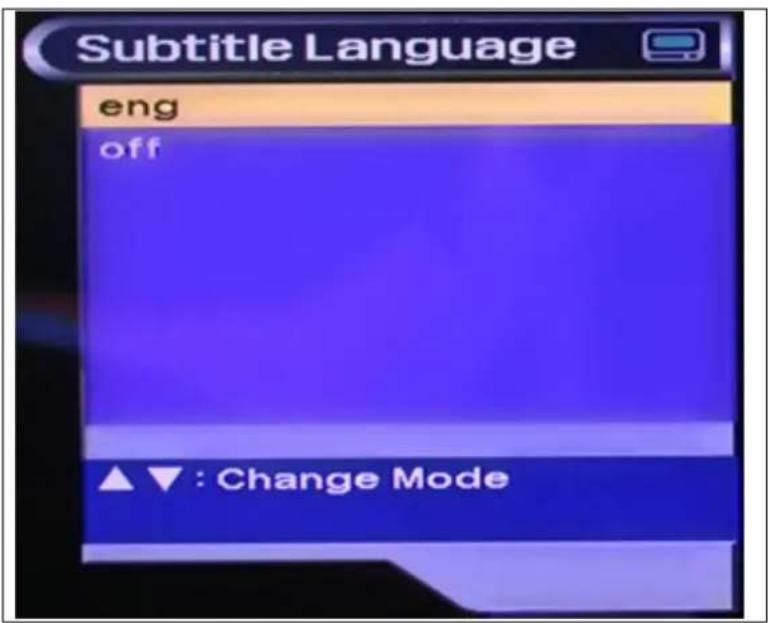

1. Im Einstellungsfenster die Option Subtitle Language

(Untertitelsprache) mit der Taste CH+ / CH- w ählen und MENU/ENTER drücken.

1. Sie können den Modus im Menü Subtitle Language (Untertitelsprache) mit der Taste CH+/CH- ändern.

Subtitle Language eng off ▲▼ : Change Mode

1. Im Einstellungsfenster die Option OSD Color (OSD-Farbe) mit der Taste CH+ / CH- wählen und MENU/ENTER drücken.

Setup Banner Time Audio Language Subtitle Language OSD Color OSD Transparency : Move OSD Color Cyber Wood Marine Evergreen

1. Im Einstellungsfenster die Option OSD Transparency (OSD-Transparenz) mit der Taste CH+ / CH-wählen und MENU/ENTER drücken.

Setup Banner Time Audio Language Subtitle Language OSD Color OSD Transparency OSD Transparency 0 % 20 % 40 % 60 % 80 % Move

DTV

Installation

1. Im DTV.CH-Menü den Menüpunkt Installation wählen.

1. Installation wählen und das

Untermenü mit d e r

MENU/ENTER aufrufen. Danach erscheint das Fenster Channel Search (Kanalsuche).

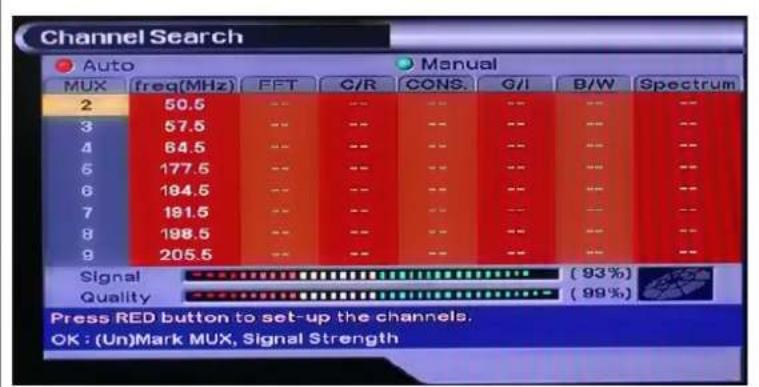

3. Channel Search wählen und

mit der Taste MENU/ENTER das

Untermenü aufrufen. Danach erscheint das Fenster Channel Search (Kanalsuche).

Channel Search Auto MUX freq(MHz) FFT C/R CONS. G/I B/W Spectrum 2 50.5 -- 3 57.5 -- 4 64.5 -- 5 177.5 -- 6 194.5 -- 7 181.5 -- 8 198.5 -- 9 205.5 -- Signal (93%) Quality (99%) Press RED button to set-up the channels. OK : (Un)Mark MUX, Signal Strength

4. Drücken Sie den roten Knopf, dann beginnt die automatische Kanalsuche.

Channel Search 23% (15/85) [24] 498.0 MHz 1 BBC ONE 2 BBC TWO 3 BBC CHOICE 4 BBC NEWS 24 5 BBC TEXT 1 BBC PARLMN Signal Quality ( 5% ) ( 1% ) DTV.CH : Stop Search

DTV

Installation

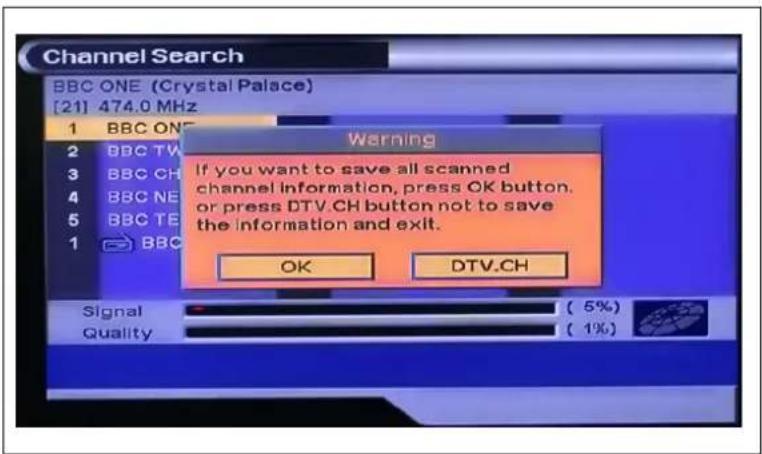

1. Nach der Kanalsuche, können Sie alle gescannten Kanäle sichern.

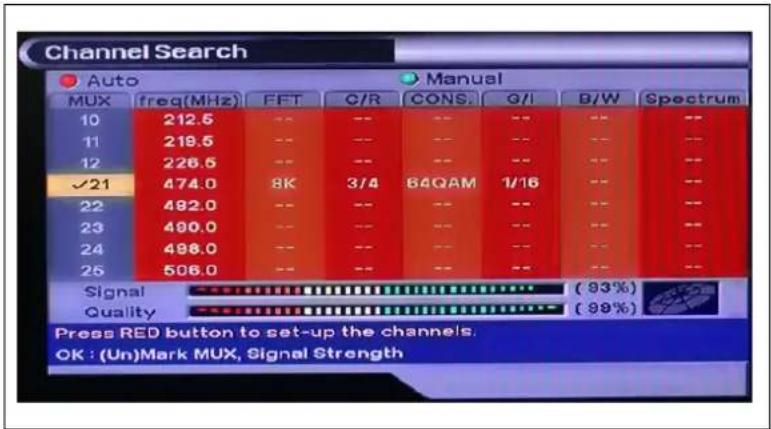

1. Den grünen Knopf drücken und die Kanalsuche manuell durchführen.

Channel Search Auto MUX freq(MHz) FFT C/R CONS. G/I B/W Spectrum 10 212.5 -- -- -- -- -- -- 11 219.5 -- -- -- -- -- -- 12 226.5 -- -- -- -- -- -- ✓21 474.0 8K 3/4 64QAM 1/16 -- 22 482.0 -- -- -- -- -- -- 23 490.0 -- -- -- -- -- -- 24 498.0 -- -- -- -- -- -- 25 506.0 -- -- -- -- -- -- Signal (93%) Quality (99%) Press RED button to set-up the channels. OK : (Un)Mark MUX, Signal Strength

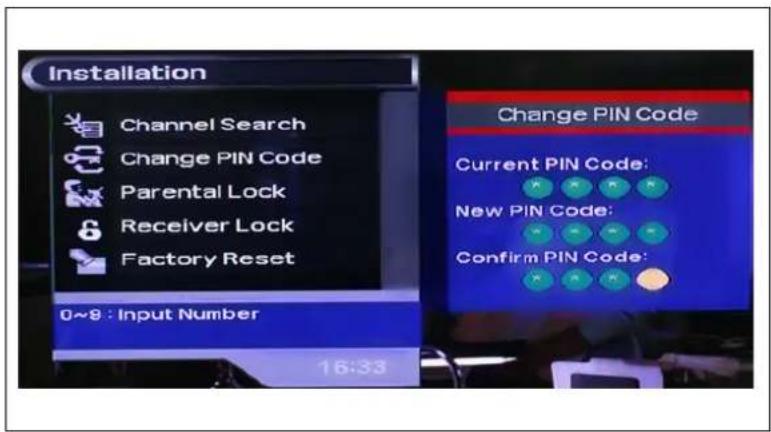

1. Sie können auch mit Change PIN Code, den PIN-Code ändern.

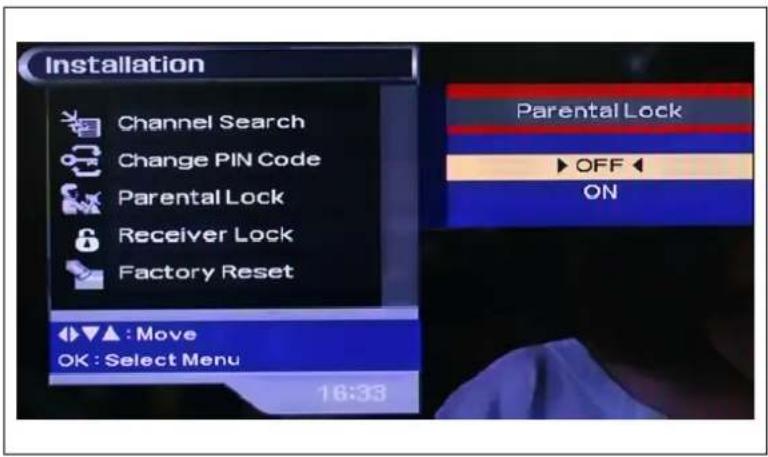

1. Sie können auch mit der Taste CH+/CH- die Option Parental Lock (Kindersicherung) wählen.

Installation Channel Search Change PIN Code Parental Lock Receiver Lock Factory Reset ► : Move OK : Select Menu 16:33 Parental Lock ► OFF ← ON

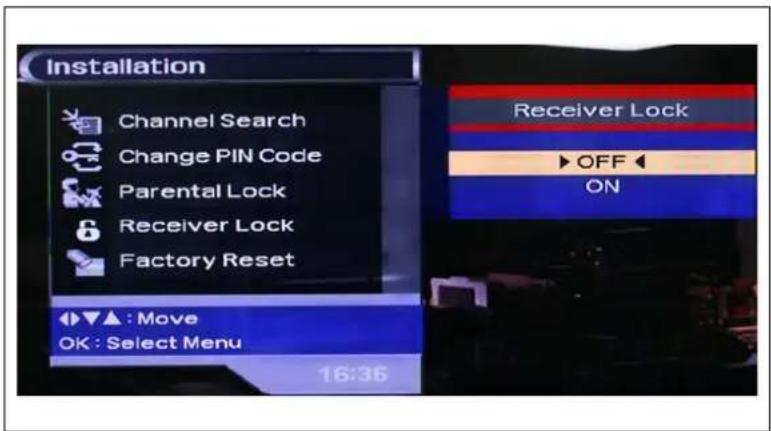

1. Sie können auch mit der Taste CH+/CH- die Option Receiver Lock (Receiversperre) wählen.

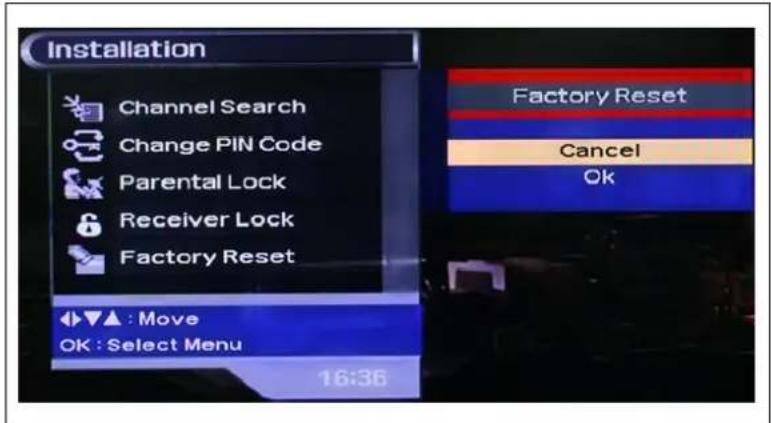

1. Mit CH+/CH- und Factory Reset können Sie wieder die Werkseinstellungen einstellen.

(Standardmodus) erscheint kein OSD-Menü. Hierzu d Enter drücken und es erscheinen alle Kanalinformationen.

ALL 1 BBC ONE 2 BBC TWO 3 BBC CHOICE 4 BBC NEWS 24 5 BBC TEXT OK : Channel Change DTV.CH : Exit

1. Den Roten Knopf drücken, um die Option Subtitle Language (Untertitelsprache) im

Standardmodus anzuzeigen. Sie können auch mit der Taste CH+/CH- die Option Untertitelsprache wählen.

Subtitle Language eng off ▲▼ : Change Mode

DTV CH

Default (Standard)

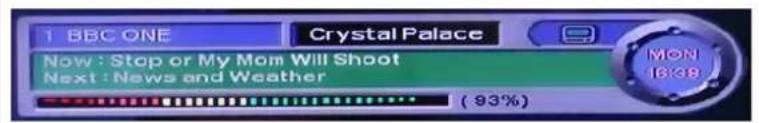

1. Den grünen Knopf drücken, um Informationen zum gerade eingestellten Kanal zu erhalten.

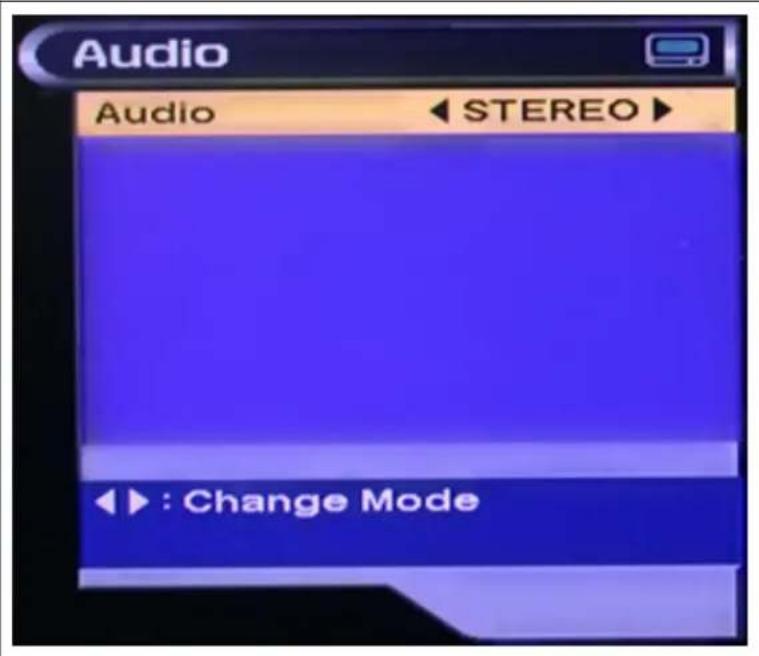

1. Den gelben Knopf drücken, um Audioinformationen zu erhalten.Mithilfe der Taste VOL+/VOL- können Sie Stereo, Mono, links und rechts wählen.

Audio Audio ← STEREO ► ← : Change Mode

1. Mit dem blauen Knopf kehren Sie zu dem Kanal zurück, den Sie vorher gesehen haben.

Ihr PDP/LCD verfügt über vier automatische Einstellungen zum Klang ("Standard", "Music", "Movie", "Speech"), die alle werkseitig eingestellt worden sind. Sie können über die Taste "SSM" der Fernbedienung (oder aber durch eine direkte Einstellung im Menü) die Klangfarben Standard, Movie, Music oder News aktivieren oder aber "Custom" wählen und automatisch Ihre eigenen Klangeinstellungen aufrufen.

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das SOUND-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.
3. Das Untermenü mit der Ta MENU/ENTER aufrufen.

Sound Mode Custom Volume 0 Balance L100 R0 Equalizer Auto Volume Off Sound Mode Mono : Move Enter Menu

1. Mode wählen und das Untermenü mit der Taste MENU/ENTER aufrufen. Dann erscheint das Popup-Fenster "Picture" (Bild).
2. Mit der Taste CH+ / CH- die Option Mode markieren und MENU/ENTER drücken.

Sound Mode Volume Balance Equalizer Auto Volume Sound Mode Custom Standard Music Movie Speech Mono : Adjust : Select : Menu

ANALOG TV SOUND

Lautstärke)

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das SOUND-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.
3. Das Untermenü mit der Taste

MENU/ENTER aufrufen.

Sound Mode : Music Volume : 0 Balance : L100 R0 Equalizer Auto Volume : Off Sound Mode : Mono : Move : Enter :Menu

1. Volume wählen und das

Untermenü mit der Taste

MENU/ENTER aufrufen. Dann erscheint die Lautstärkeleiste.

1. Die Lautstärke mit der Taste VOL+ oder VOL- einstellen.

Drücken Sie dann auf MENU/ENTER.

Dieser Parameter ermöglicht Ihnen die Einstellung des Abgleichs zwischen dem linken und rechten Lautsprecher.

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das SOUND-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.
3. Das Untermenü mit der Ta MENU/ENTER aufrufen.

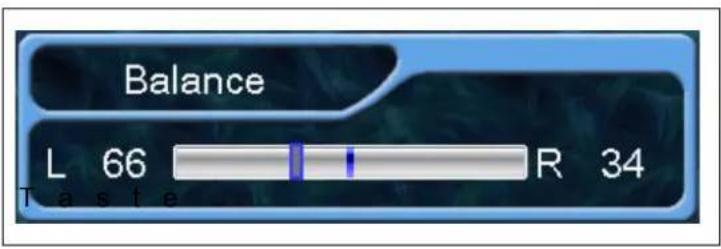

1. Die Eingangsquelle wählen und

das Untermenü mit der

MENU/ENTER aufrufen.Dann erscheint die Balanceleiste.

1. Die Balance mit der Taste VOL+ oder VOL- einstellen.

Drücken Sie dann auf MENU/ENTER

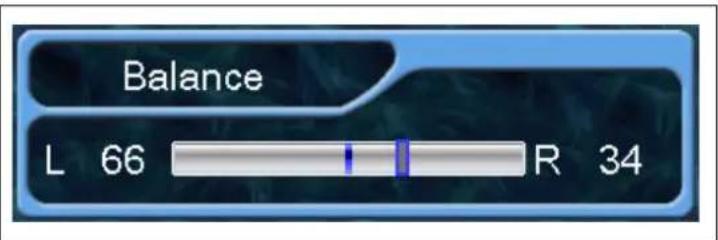

Balance L 66 R 34 Taste

Mithilfe des OSD-Menüs können Sie Treble, Bass und Balance nach Ihren Wünschen einstellen.

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.

2. Das SOUND-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen

3. Das Untermenü mit der Ta MENU/ENTER aufrufen.

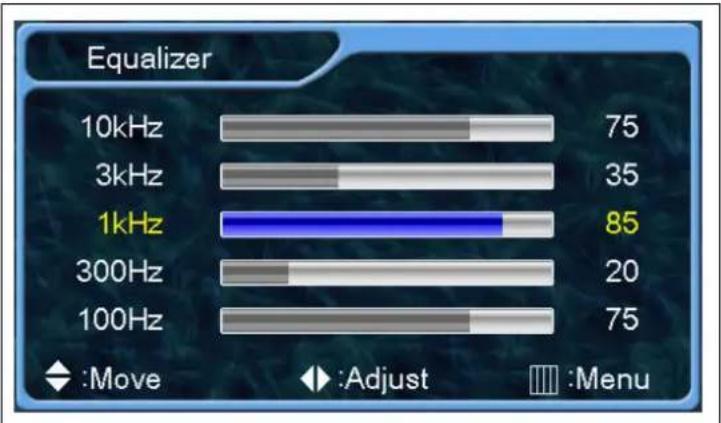

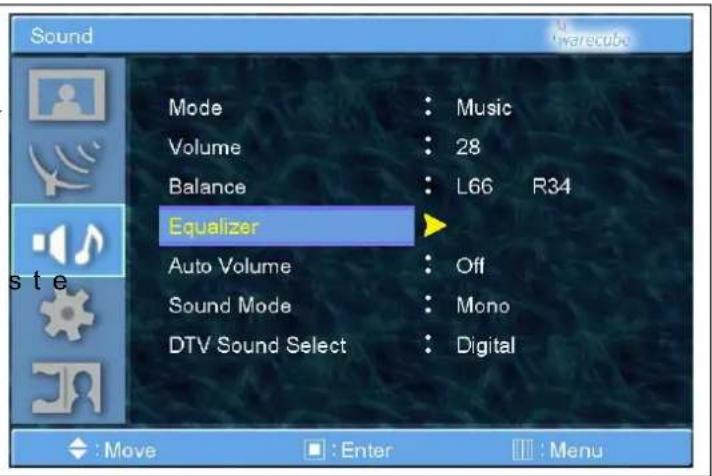

1. Die Option Equalizer wählen und

das Untermenü mit der Taste MENU/ENTER aufrufen. Dann erscheinen die Menüleisten zur Einstellung des Equalizers.

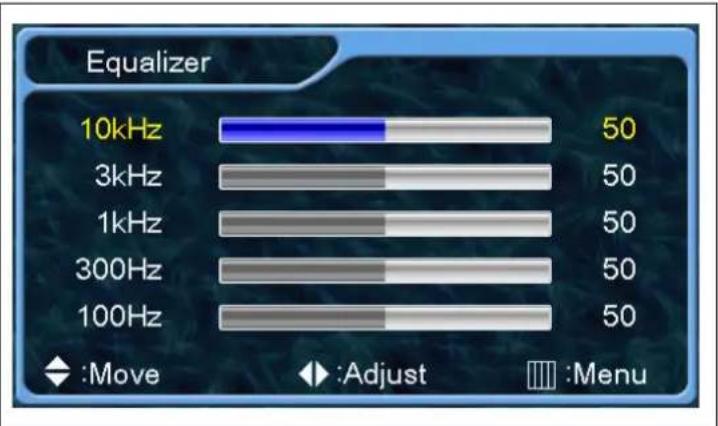

Equalizer 10kHz 50 3kHz 50 1kHz 50 300Hz 50 100Hz 50 :Move :Adjust :Menu

1. Markieren Sie ein Balkendiagramm mit der Taste VOL+, VOL- auf der Fernbedienung und stellen Sie die Werte mit der Taste CH+ / CH- ein.

2. Drücken Sie auf EXIT auf der Fernbedienung, um den Equalizer zu verlassen. Das Ergebnis wird automatisch gespeichert.

ANALOG TV SOUND

Auto Volume (automatische Lautstärke)

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.

2. Das SOUND-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.

3. Das Untermenü mit der Taste

MENU/ENTER aufrufen.

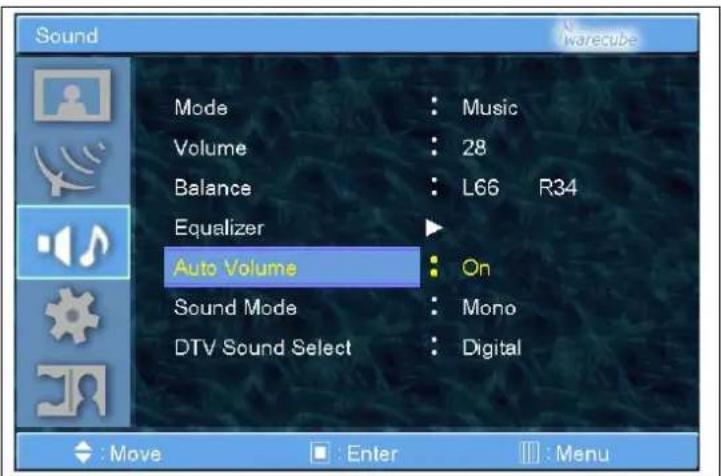

1. Auto Volume wählen und das

Untermenü mit der Taste

MENU/ENTER aufrufen.Dann erscheint ein Popup-Menü.

Sound Mode : Music Volume : 28 Balance : L66 R34 Equalizer Auto Volume : Off Sound Mode : Mono

1. Sie können nun mithilfe der Taste CH+ oder CH- Yes / No (Ja/Nein) wählen und zur Bestätigung die Taste MENU/ENTER drücken.

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das SOUND-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.
3. Das Untermenü mit der Taste

MENU/ENTER aufrufen.

1. Option Sound mode wählen und

das Untermenü mit der

MENU/ENTER aufrufen. Dann erscheint ein Popup-Menü.

1. Mit der Taste CH+ / CH- die Option Sound Mode markieren und MENU/ENTER drücken.

Ihr PDP/LCD verfügt über vier automatische Einstellungen zum Klang ("Standard", "Music", "Movie", "Speech"), die alle werkseitig eingestellt worden sind. Sie können über die Taste "SSM" der Fernbedienung (oder aber durch eine direkte Einstellung im Menü) die Klangfarben Standard, Movie, Music oder News aktivieren oder aber "Custom" wählen und automatisch Ihre eigenen Klangeinstellungen aufrufen.

DTV- SOUND

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das SOUND-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.
3. Das Untermenü mit der Tas MENU/ENTER aufrufen.

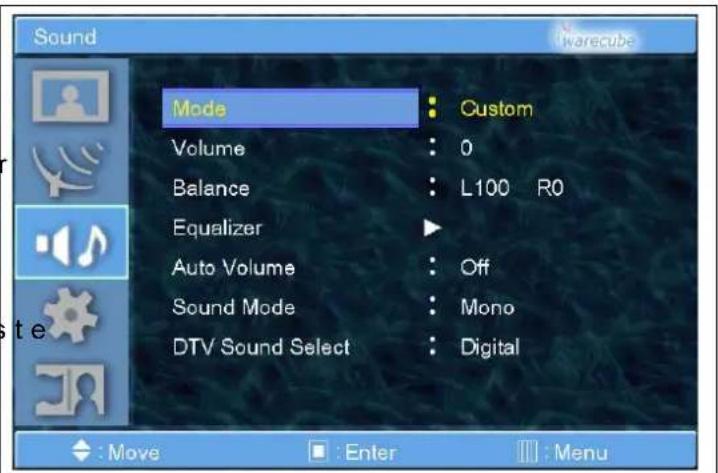

Sound Mode Volume Balance Equalizer Auto Volume Sound Mode DTV Sound Select Custom 0 L100 R0 Off Mono Digital : Move : Enter : Menu

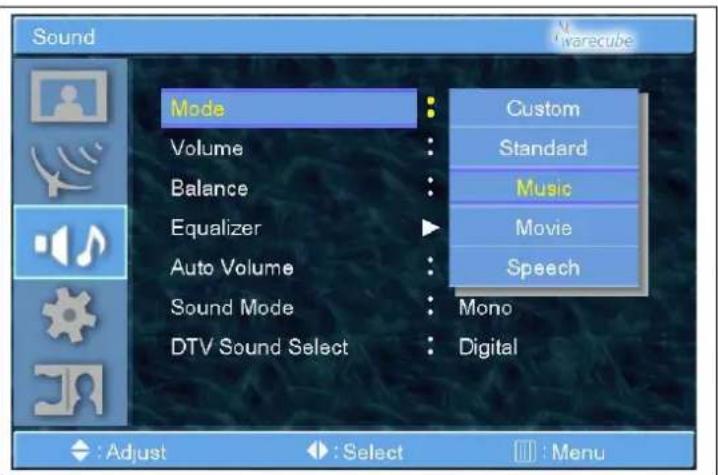

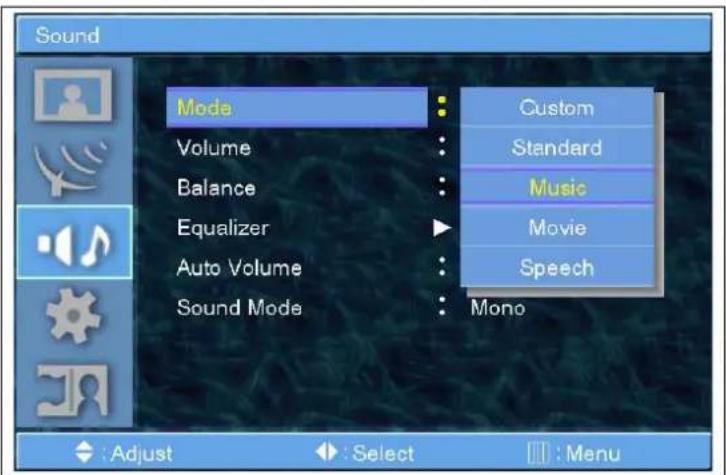

1. Mode wählen und das Untermenü

mit der Taste MENU/ENTER aufrufen.

Dann erscheint das Popup-Fenster "Picture" (Bild).

1. Mit der Taste CH+ / CH- die Option Mode markieren und MENU/ENTER drücken.

Sound Mode Volume Balance Equalizer Auto Volume Sound Mode DTV Sound Select Custom Standard Music Movie Speech Mono Digital : Adjust : Select Menu

DTV SOUND

Lautstärke)

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das SOUND-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.
3. Das Untermenü mit der Taste

MENU/ENTER aufrufen

Sound Mode : Music Volume : 0 Balance : L100 R0 Equalizer Auto Volume : Off Sound Mode : Mono DTV Sound Select : Digital : Move : Enter :Menu

1. Volume wählen und das

Untermenü mit der Taste

MENU/ENTER aufrufen. Dann erscheint die Lautstärkeleiste.

1. Die Lautstärke mit der Taste VOL+ oder VOL- einstellen.

Drücken Sie dann auf MENU/ENTER.

Sound Mode : Music Volume : 28 Balance : L100 R0 Equalizer Auto Volume : Off Sound Mode : Mono DTV Sound Select : Digital : Move : Enter : Menu

DTV SOUND

Balance

Dieser Parameter ermöglicht Ihnen die Einstellung des Abgleichs zwischen dem linken und rechten Lautsprecher

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das SOUND-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.
3. Das Untermenü mit der Ta MENU/ENTER aufrufen

Sound Mode : Music Volume : 28 Balance : L100 R0 Equalizer Auto Volume : Off Sound Mode : Mono DTV Sound Select : Digital : Move : Enter : Menu

1. Die Eingangsquelle wählen und

das Untermenü mit der Taste

MENU/ENTER aufrufen. Dann erscheint die Balanceleiste.

1. Die Balance mit der Taste VOL+ oder VOL- einstellen.

Drücken Sie dann auf MENU/ENTER.

Mithilfe des OSD-Menüs können Sie Treble, Bass und Balance nach Ihren Wünschen einstellen

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das SOUND-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.
3. Das Untermenü mit der Ta MENU/ENTER aufrufen.

1. Die Option Equalizer wählen und

das Untermenü mit der MENU/ENTER aufrufen. Dann erscheinen die Menüleisten zur Einstellung des Equalizers.

Equalizer 10kHz 50 3kHz 50 1kHz 50 300Hz 50 100Hz 50 :Move :Adjust :Menu

1. Markieren Sie ein Balkendiagramm mit der Taste VOL+, VOL- auf der Fernbedienung und stellen Sie die Werte mit der Taste CH+ / CH- ein.
2. Drücken Sie auf EXIT auf der Fernbedienung, um den Equalizer zu verlassen. Das Ergebnis wird automatisch gespeichert.

DTV SOUND

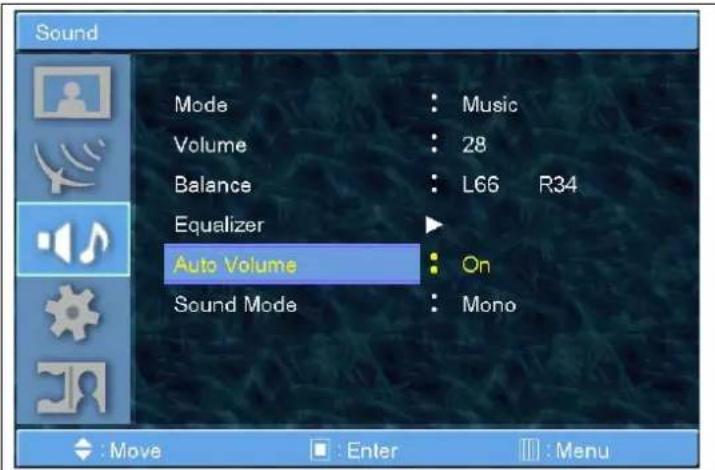

Auto Volume (automatische Lautstärke)

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das SOUND-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.
3. Das Untermenü mit der Taste

MENU/ENTER aufrufen.

1. Auto Volume wählen und das

Untermenü mit der Taste

MENU/ENTER aufrufen. Dann erscheint ein Popup-Menü.

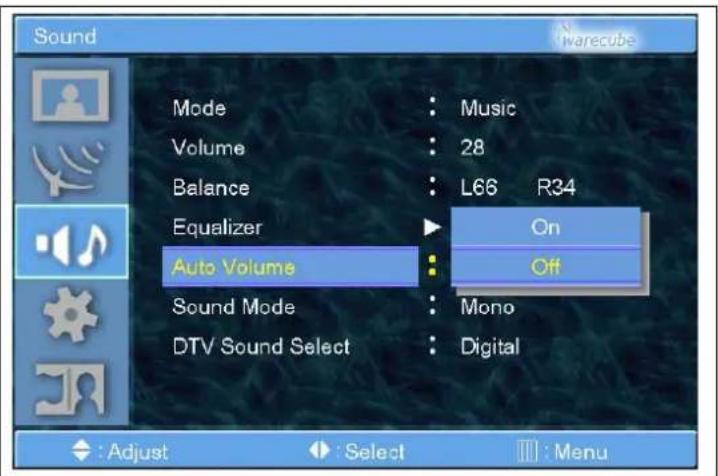

Sound Mode Music Volume 28 Balance L66 R34 Equalizer On Auto Volume Off Sound Mode Mono DTV Sound Select Digital : Adjust : Select :Menu

1. Sie können nun mithilfe der Taste CH+ oder CH- Yes / No (Ja/Nein) wählen und zur Bestätigung die Taste MENU/ENTER drücken.

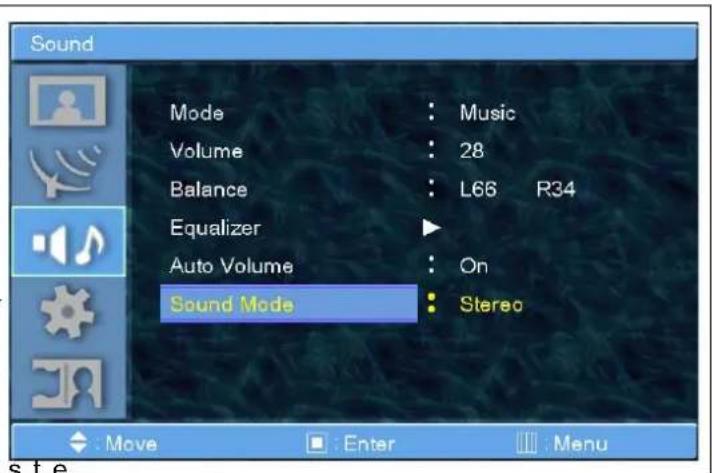

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.

2. Das SOUND-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.

3. Das Untermenü mit der Ta MENU/ENTER aufrufen.

4. Option Sound mode wählen und

das Untermenü mit der MENU/ENTER aufrufen. Dann erscheint ein Popup-Menü.

1. Mit der Taste CH+ / CH- die Option Sound Mode markieren und MENU/ENTER drücken.

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das SOUND-Hauptmenü mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.

3. Das Untermenü mit der Ta MENU/ENTER aufrufen.

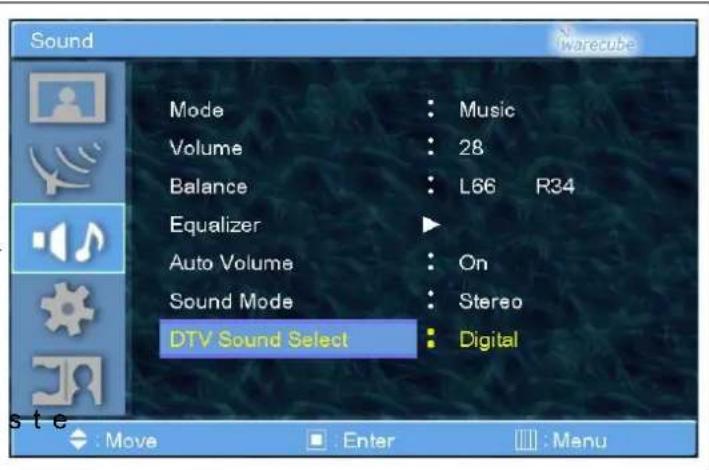

4. Option DTV Sound Select wählen
   und das Untermenü mit der Taste MENU/ENTER aufrufen. Dann erscheint ein Popup-Menü.

5. Sie können nun mithilfe der Taste CH+ oder CH- Digital/Analog wählen und zur Bestätigung die Taste MENU/ENTER drücken.

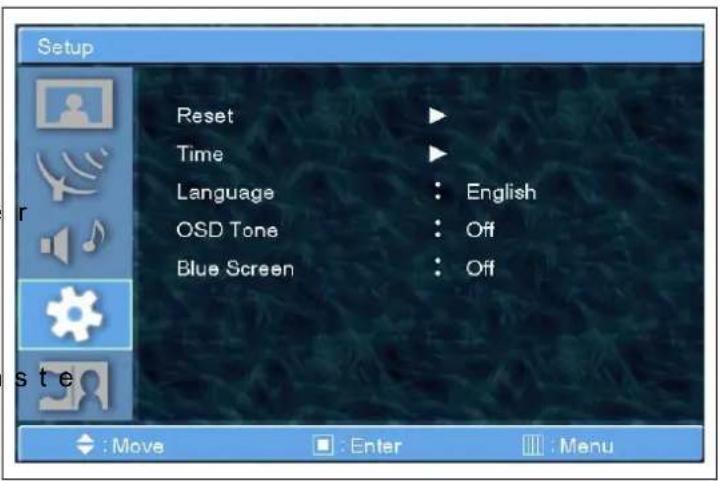

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das Setup-Hauptmenü mit d e Taste CH+ / CH- auf der Fernbedienung aufrufen

3. Das Untermenü mit der Ta MENU/ENTER aufrufen

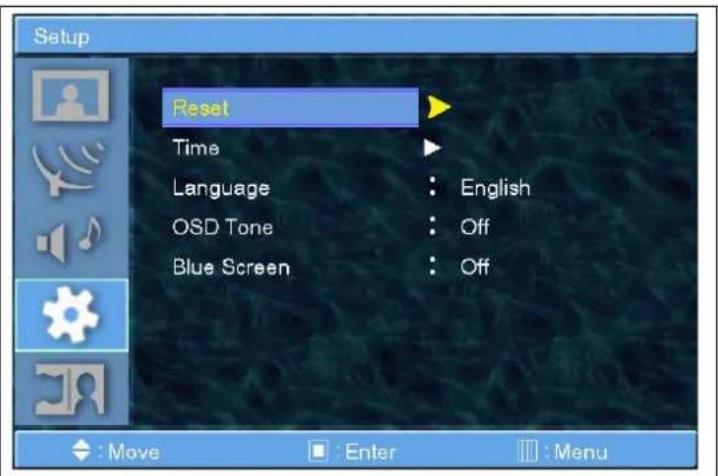

4. Reset wählen und das Untermenü

mit der Taste MENU/ENTER aufrufen.

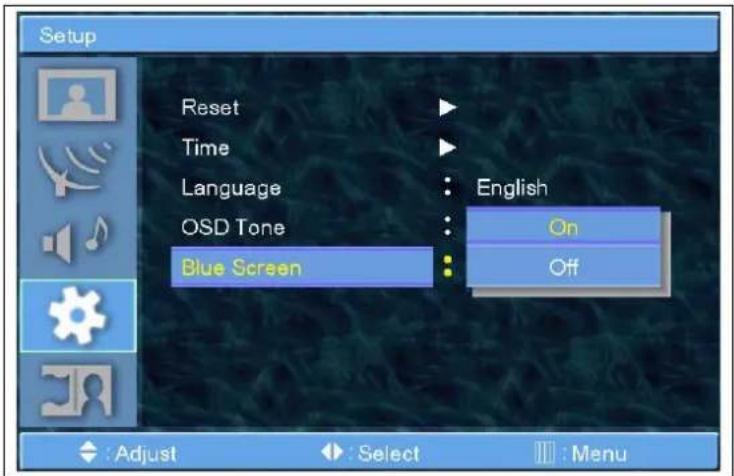

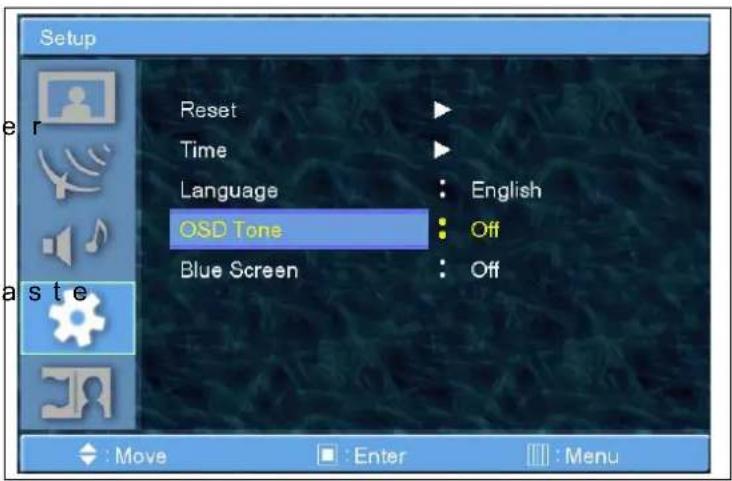

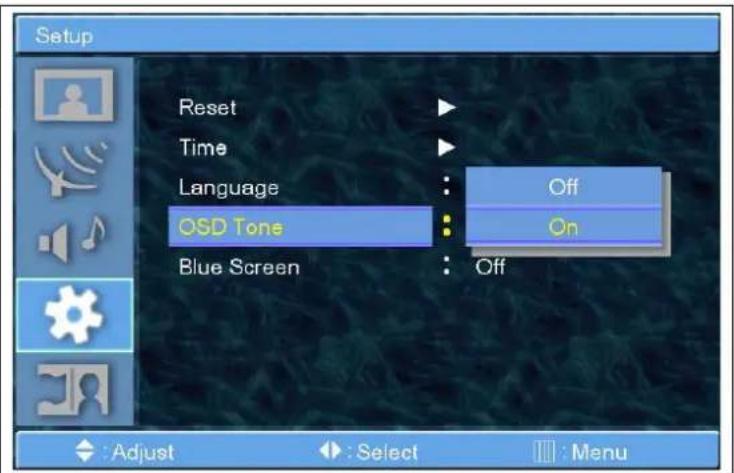

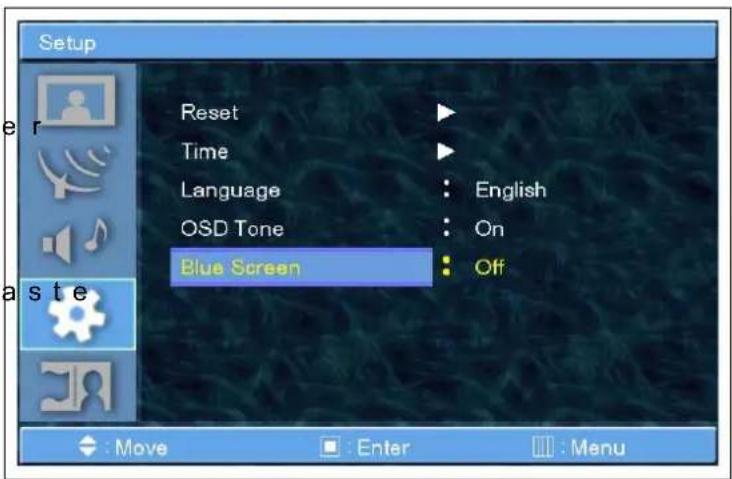

Setup Reset Time Language : English OSD Tone : Off Blue Screen : Off : Move : Enter : Menu

Setup Reset Time Language : English OSD Tone : Off Blue Screen : Off : Move : Enter : Menu

1. Wenn Sie Ihr TV-Gerät reinitialisieren wollen, drücken Sie die Taste MENU/ENTER. Dann wird das System auf alle Ausgangseinstellungen zurückgesetzt

Setup Reset Time Language : English OSD Tone : Off Blue Screen : Off Enter : Select [ICON] : Menu

EINSTELLUNGEN)

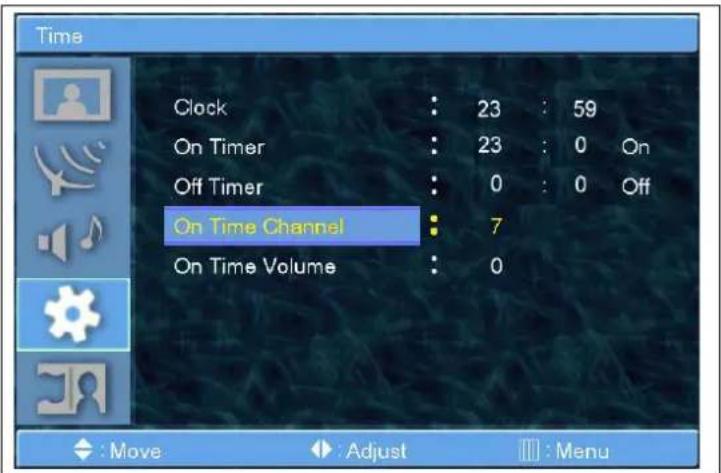

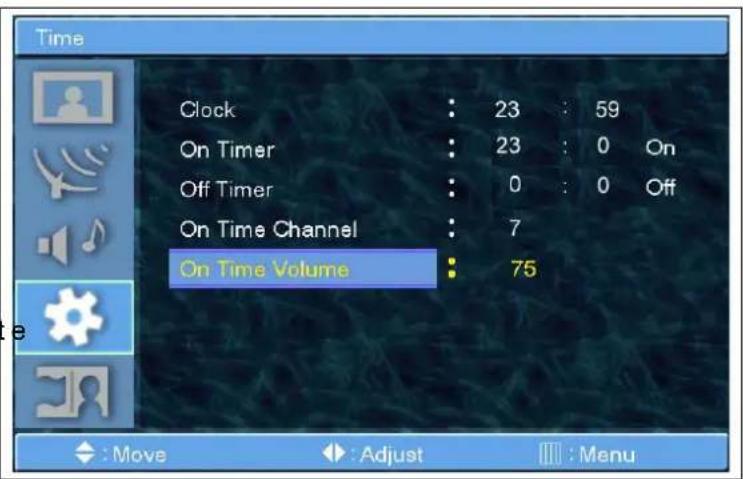

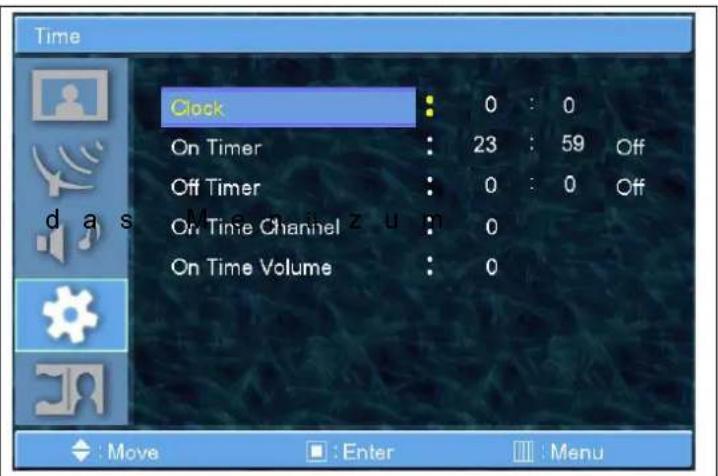

Time (Uhrzeit)

Einstellen der aktuellen Uhrzeit

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das Setup-Hauptmenü mit d e Taste CH+ / CH- auf der Fernbedienung aufrufen.

3. Das Untermenü mit der Ta MENU/ENTER aufrufen.

4. Time wählen und das Untermenü

mit der Taste MENU/ENTER aufrufen.

Dann erscheint Einstellen der Uhrzeit.

1. Die Uhrzeit mithilfe der Taste VOL+ einstellen.

2. Den Cursor durch Drücken der Taste VOL-, VOL+ bewegen und mit CH+/CH- die Zeit einstellen.

Setup Reset Time Language : English OSD Tone : Off Blue Screen : Off : Move : Enter : Menu

Time Clock On Timer 23 59 Off Off Timer 0 0 Off On Time Channel z u 0 On Time Volume 0 : Move : Enter : Menu

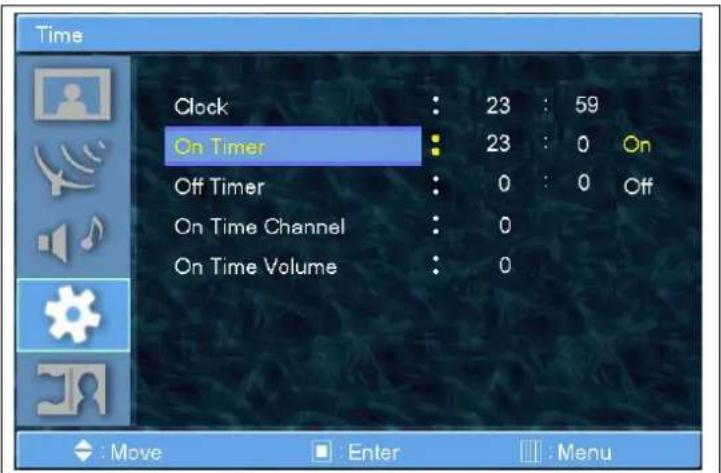

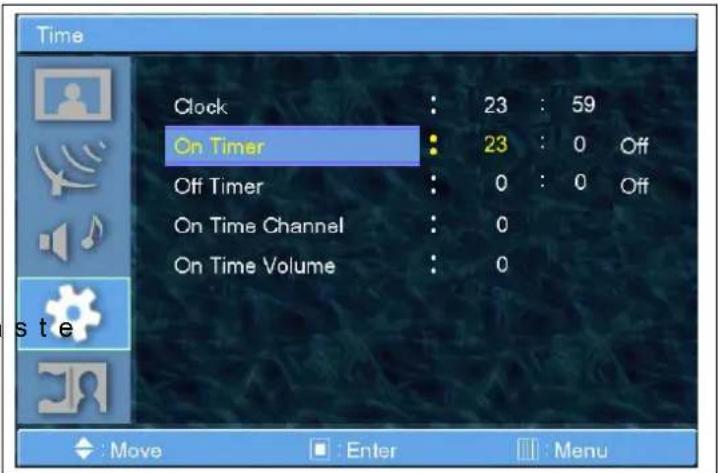

Time - On Timer (Einschaltzeit)

Dieser PDP/LCD kann automatisch zu einer bestimmten Zeit eingeschaltet werden. Bevor Sie den Timer benutzen können, müssen Sie die aktuelle Uhrzeit, wie vorher beschrieben, im PDP/LCD einstellen.

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das TIME-Hauptmen☐mit der Taste CH+ / CH- auf der Fernbedienung aufrufen.
3. Das Untermenü mit der Ta MENU/ENTER aufrufen.

1. Den Cursor durch Drücken der Taste VOL-, VOL+ bewegen und mit CH+/CH- die Einschaltzeit einstellen.

(Hinweis: Sie können die Echtzeit auf diesem Bild nicht sehen, weil dieses Bild kein richtiger Bedienmodus sondern ein Designmodus ist). Im Bedienmodus können Sie auch die aktuelle Uhrzeit sehen).

Time - Off Timer (Ausschaltzeit)

Dieser PDP/LCD kann automatisch zu einer bestimmten Zeit ausgeschaltet werden.

Bevor Sie den Timer benutzen können, müssen Sie die aktuelle Uhrzeit, wie vorher beschrieben, im PDP/LCD einstellen.

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das TIME-Hauptmen □it der Taste CH+ / CH- auf der Fernbedienung aufrufen.
3. Das Untermenü mit der Ta MENU/ENTER aufrufen.

1. Den Cursor durch Drücken der Taste VOL-, VOL+ bewegen und mit CH+/CH- die Zeit einstellen. (Hinweis: Sie können die Echtzeit auf diesem Bild nicht sehen, weil dieses Bild kein richtiger Bedienmodus sondern ein Designmodus ist). Im Bedienmodus können Sie auch die aktuelle Uhrzeit sehen).

Hier stellen Sie den Kanal ein, mit dem sich der PDP/LCD automatisch einschalten soll.

Nur möglich, wenn die Einschaltzeit eingestellt und die On Time auf ON (Ein) steht.

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das TIME-Hauptmen□t der Taste CH+ / CH- auf der Fernbedienung aufrufen.
3. Das Untermenü mit der Ta

MENU/ENTER aufrufen.

1. Den Menüpunkt On Time Channel wählen.

1. Mit der Taste VOL-, VOL+ die Einstellung vornehmen.

Zum Zurückkehren auf 7 die Taste EXIT drücken.

Hier stellen Sie die Lautstärke ein, zu der sich der PDP/LCD automatisch einschaltet.

Nur möglich, wenn die Einschaltzeit eingestellt und die On Time auf ON (Ein) steht.

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das TIME-Hauptmen☐ der Taste CH+ / CH- auf der Fernbedienung aufrufen
3. Das Untermenü mit der Taste MENU/ENTER aufrufen.

4. Den Menüpunkt On Time Volume markieren.

5. Nun die Lautstärke mit der Taste VOL-, VOL+ einstellen.Zum Zurückkehren EXIT drücken.

Stellen Sie die gewünschte OSD-Anzeigesprache ein.

Es stehen Englisch, Französisch, Deutsch, Spanisch, Italienisch, Portugiesisch und Niederländisch zur Verfügung.

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das Setup-Hauptmenü mit d Taste CH+ / CH- auf der Fernbedienung aufrufen.
3. Das Untermenü mit der Ta MENU/ENTER aufrufen.

Einstellungen Reset Zeit Sprache OSD Tone Blaues Bild English Français Deutsch Italiano Español Português Dutch : Einst : Wählen : Menu

1. Language wählen und das

Untermenü mit der Taste

MENU/ENTER aufrufen. Dann erscheint ein Popup-Menü.

1. Mit der Taste CH+ / CH- die Option Language markieren und MENU/ENTER drücken.

Einstellungen Reset Zeit Sprache Deutsch OSD Tone Aus Blaues Bild Aus : Umsetzen : Eingabe : Menü

EINSTELLUNGEN)

OSD Tone (OSD-Ton)

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das Setup-Hauptmenü mit d Taste CH+ / CH- auf der Fernbedienung aufrufen
3. Das Untermenü mit der T MENU/ENTER aufrufen.

Setup Reset Time Language : English OSD Tone : Off Blue Screen : Off : Move : Enter : Menu

1. Die Option OSD Tone markieren

und das Untermenü mit der Taste MENU/ENTER aufrufen. Dann erscheint ein Popup-Menü.

1. Mit der Taste CH+/CH- die Option On/Off markieren und MENU/ENTER drücken.

Setup Reset Time Language OSD Tone Blue Screen Off On Off : Adjust : Select Menu

EINSTELLUNGEN)

Blue Screen (Blauer Bildschirm)

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das Setup-Hauptmenü mit d Taste CH+ / CH- auf der Fernbedienung aufrufen.
3. Das Untermenü mit der T MENU/ENTER aufrufen.

Setup Reset Time Language : English OSD Tone : On Blue Screen : Off : Move : Enter : Menu

1. Blue Screen wählen und das

Untermenü mit der Taste

MENU/ENTER aufrufen. Dann erscheint ein Popup-Menü.

1. Mit der Taste CH+/CH- die Option On/Off markieren und MENU/ENTER drücken

Setup Reset Time Language OSD Tone Blue Screen English On Off : Adjust : Select Menu

PIP

PIP (Bild-in-Bild)

Sie können zwei Programme oder Eingangsquellen gleichzeitig ansehen. Außerdem können Sie die Bild-in-Bild

Größe und seine Position einstellen.

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.

2. Das PIP-Hauptmenü mit d e Taste CH+ / CH- auf der Fernbedienung aufrufen.

3. Das Untermenü mit der Taste MENU/ENTER aufrufen.

1. PIP wählen und das Untermenü

mit der Taste

MENU/ENTER

aufrufen. Dann erscheint ein Popup-Menü.

PIP PIP Input Source Size Position Swap Sound Select Off On Main : Adjust : Select : Menu

1. Mit der Taste CH+/CH- die

Option On/Off markieren und MENU/ENTER drücken.

PIP

Input Source (Eingangsquelle)

Sie können zwei Programme oder Eingangsquellen gleichzeitig ansehen. Außerdem können Sie die Bild-in-Bild Größe und seine Position einstellen.

1. Die Taste MENU/ENTER
   drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das PIP-Hauptmenü mit de Taste CH+ / CH- auf der Fernbedienung aufrufen.
3. Das Untermenü mit der Taste MENU/ENTER aufrufen.

1. Die Eingangsquelle wählen und
   das Untermenü mit der T MENU/ENTER aufrufen. Dann erscheint ein Popup-Menü.
2. Mit der Taste CH + / CH - o Eingangsquelle markieren und MENU/ENTER drücken.

PIP PIP Input Source Size Position Swap Sound Select TV SCART1 SCART2 AV S-Video Component DVI PC Adjust Select Menu

PIP

Size (Größe)

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das PIP-Hauptmenü mit de Taste CH+ / CH- auf der Fernbedienung aufrufen.
3. Das Untermenü mit der Tast MENU/ENTER aufrufen.

1. Size (Größe) wählen und das

Untermenü m i t d e

MENU/ENTER aufrufen. Dann erscheint ein Popup-Menü.

1. Mit der Taste CH+ / CH- Pip Size markieren und MENU/ENTER drücken.

PIP PIP Input Source Size Position Swap Sound Select On Master Main : Adjust : Select : Menu

PIP

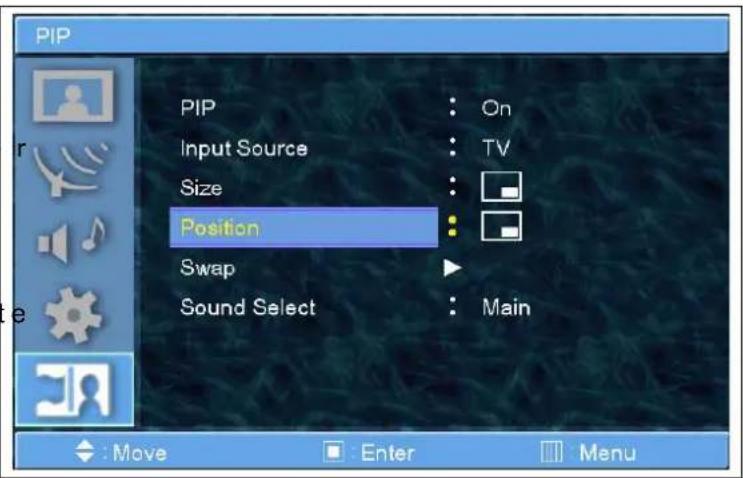

Position

1. Die Taste MENU/ENTER

drücken, um das Haupt-OSD-Menü anzuzeigen.

1. Das PIP-Hauptmenü mit de Taste CH+ / CH- auf der Fernbedienung aufrufen.
2. Das Untermenü mit der Taste MENU/ENTER aufrufen.

1. Position wählen und das

Untermenü m i t d e

MENU/ENTER aufrufen. Dann erscheint ein Popup-Menü.

1. Mit der Taste CH+ / CH- Pip Position markieren und MENU/ENTER drücken.

PIP PIP Input Source Size Position Swap Sound Select On Main : Adjust : Select : Menu

PIP

Swap

Mithilfe der Swap-Funktion können Sie zwei Programme oder Quellen gleichzeitig austauschen.

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das PIP-Hauptmenü mit de Taste CH+ / CH- auf der Fernbedienung aufrufen.
3. Das Untermenü mit der Taste MENU/ENTER aufrufen.

1. Die Option Swap markieren und mit MENU/ENTER bestätigen, um die zwei gewünschten

Programme oder Quellen auszutauschen.

PIP PIP Input Source Size Position Swap Sound Select On Main : Adjust : Select : Menu

PIP

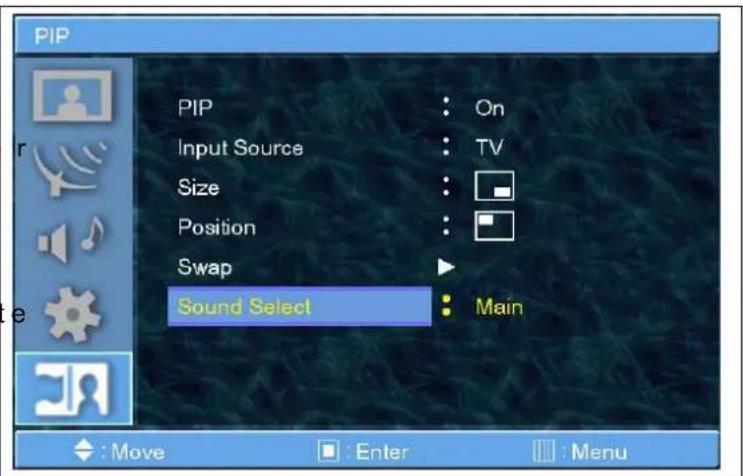

Sound Select (Klangauswahl)

Mithilfe der Sound Select-Funktion können Sie den Klang von zwei Programmen oder Quellen gleichzeitig austauschen.

1. Die Taste MENU/ENTER
   drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Das PIP-Hauptmenü mit de Taste CH+ / CH- auf der Fernbedienung aufrufen.
3. Das Untermenü mit der Taste MENU/ENTER aufrufen.

1. Die Option Sound Select markieren und mit MENU/ENTER bestätigen, um den Sound von zwei gewünschten Programme oder Quellen auszutauschen.

PIP PIP : On Input Source : TV Size : Position : Swap Sound Select Main Sub : Adjust : Select : Menu

BILD PC)


1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Wählen Sie das Bild-Hauptmenü
3. Das Untermenü mit der MENU/ENTER aufrufen.

PC Picture Mode : Custom Custom Colour Tone Size : Auto Wide PC

1. Picture mode wählen und das

Untermenü m i t d

MENU/ENTER aufrufen. Dann erscheint das Popup-Fenster "Picture" (Bild).

1. Den Picture-Modus mit der Taste CH+ / CH- wählen und MENU/ENTER drücken.

PC Picture Mode Custom High Colour Tone Middle Size Low PC : Adjust : Select : Menu

BILD PC)

Custom (Benutzerdefinierte Einstellung)

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Wählen Sie das Bild-Hauptmenü
3. Das Untermenü mit der Taste

MENU/ENTER aufrufen.

PC Picture Mode : Custom Custom Colour Tone Size : Auto Wide PC

1. Custom wählen und das

Untermenü m i t d e

MENU/ENTER aufrufen. Dann erscheint das Custom-Untermenü.

1. Sie sehen nun die Bildeinstellungsleiste. Sie können jeden Wert der persönlichen Einstellungen (Custom) anpassen, jedoch werden diese Werte im benutzerdefinierten Modus Custom eingespeichert.

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Wählen Sie das Bild-Hauptmenü.

3. Das Untermenü mit der Taste MENU/ENTER aufrufen.

4. Die Option Colour Tone markieren und das Untermenü mit der Taste MENU/ENTER aufrufen.

Dann erscheint das Popup-Fenster "Picture" (Bild).

1. Den Farbton mit der Taste CH+ / CH- wählen und MENU/ENTER drücken.

Colour Tone Colour Tone Red(R) Green(G) Blue(B) Custom Cool2 Cool1 Normal Warm1 Warm2 : Adjust : Select : Menu

BILD PC)

Wenn Sie die Option "Custom" im Popup-Fenster "Colour Tone" im PC wählen, können Sie auch Untermodi wie Rot, Grün und Blau wählen.

Colour Tone (Farbton)

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Wählen Sie das Bild-Hauptmenü.
3. Das Untermenü mit der T MENU/ENTER aufrufen.

1. Rot (R) wählen und das

Untermenü mit der Taste

MENU/ENTER aufrufen. Dann erscheint die Einstellungsleiste.

1. Sie können jeden Wert der Farbtöne einstellen.

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.

2. Wählen Sie das Bild-Hauptmenü.

3. Das Untermenü mit der Ta MENU/ENTER aufrufen.

PC Picture Mode : Custom Custom Colour Tone Size : Wide PC

1. Size (Größe) wählen und das

Untermenü mit der Taste

MENU/ENTER aufrufen. Dann erscheint das Popup-Fenster "Picture" (Bild).

PC Picture Mode Custom Colour Tone Size PC : Custom 4:3 : Wide : Adjust Select Menu

1. Mit der Taste CH+ / CH- Size markieren und MENU/ENTER drücken

2. Zum Zurückkehren EXIT drücken.

Picture Picture Mode : Custom Custom Colour Tone : Warm1 Size : 4:3 : Move : Enter : Menu

BILD PC)

PC

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.

2. Wählen Sie das Bild-Hauptmenü.

3. Das Untermenü mit der Ta MENU/ENTER aufrufen.

PC Picture Mode : Custom Custom Colour Tone Size : Wide PC : Move : Enter : Menu

1. PC wählen und das Untermenü
   mit der Taste MENU/ENTER aufrufen.
   Dann erscheint das PC-Untermenü.

2. Mit der Taste CH+ / CH- Size markieren und MENU/ENTER drücken.

PC Auto in Progress Phase : 52 H-Position : 16 V-Position : 24 Frequency : -78 Move Enter Menu

BILD PC)

PC

1. Die Taste MENU/ENTER drücken, um das Haupt-OSD-Menü anzuzeigen.
2. Wählen Sie das Bild-Hauptmenü.
3. Das Untermenü mit der Ta

MENU/ENTER

PC Picture Mode : Custom Custom Colour Tone Size : Wide PC : Move : Enter : Menu

1. Phase wählen und das

Untermenü mit der Taste

MENU/ENTER aufrufen. Dann erscheint die Einstellungsleiste.

Auto in Progress Phase : 74 H-Position : 16 V-Position : 24 Frequency : -78 Move Adjust :Menu

1. Sie können jeden Wert der PC-Einstellung persönlich anpassen.

Phase 74

* Weitere Einzelheiten siehe nächste Seite.

H-POSITION
