Roadrunner 520 - Dashcam PRESTIGIO - Kostenlose Bedienungsanleitung

Produkttyp	Dashcam (Auto-DVR)
Marke	Prestigio
Modell	Roadrunner 520
Videoauflösung	1920x1080 (30 fps), 1280x720 (60/30 fps), 848x480 (30 fps)
Videoformat	MOV
Bildformat	JPG
Stromversorgung	Aufladbarer Akku, Autoladegerät (12V/24V)
Schnittstellen	HDMI, USB, AV out, Micro SD-Karte (max. 32 GB)
Mikrofon	Eingebaut
Betriebstemperatur	0 °C bis 45 °C
Abmessungen (ca.)	70 mm x 50 mm x 30 mm (L x B x H)
Gewicht (ca.)	100 g
Befestigung	Saugnapfhalterung
Lieferumfang	Dashcam, Saugbefestigung, USB-Kabel, HDMI-Kabel, AV-Kabel, Autoladegerät, Schnellstartanleitung, Garantiekarte
Hauptfunktionen	Videoaufnahme, Foto, Loop-Aufnahme, G-Sensor (Stoßerkennung), GPS (nur RR520G), Bewegungserkennung (optional)
Reinigung und Pflege	Gerät mit weichem, trockenem Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden.
Sicherheitshinweise	Nicht wasserdicht. Nicht in der Nähe von Wärmequellen oder starken Magnetfeldern aufstellen. Keine Flüssigkeiten ins Gerät gelangen lassen.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile. Bei Defekt an den Kundendienst wenden.
Allgemeine Informationen	Micro SD-Karte nicht im Lieferumfang enthalten. Formatierung der Karte über das Gerät empfohlen.

Häufig gestellte Fragen - Roadrunner 520 PRESTIGIO

Wie schalte ich die Roadrunner 520 ein?

Welche Speicherkarte wird benötigt?

Wie kann ich die Videoauflösung ändern?

Warum nimmt die Kamera nicht auf?

Wie kann ich die Aufnahme sperren?

Was bedeutet die rote LED?

Wie übertrage ich Videos auf den PC?

Kann ich die Kamera am Fernseher anschließen?

Wie formatiere ich die SD-Karte?

Was tun bei Bildfehlern oder schlechter Qualität?

BEDIENUNGSANLEITUNG Roadrunner 520 PRESTIGIO

1. Prestigio Auto DVR

2. USB-Kabel

3. Schnellstartanleitung

4. Saugbefestigung

5. HDMI-Kabel

6. Garantiekarte

7. Autoladegerät

8. AV-Kabel

9. GPS-Empfänger-Kabel (nur für RR520G die build-in GPS-Funktion)

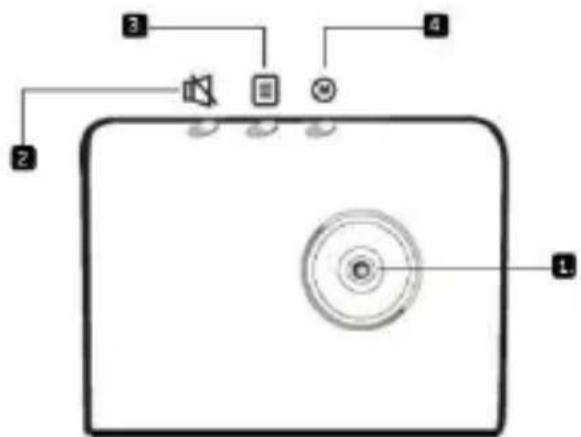

2. Geräteüberblick

1 Linse
2 Tontaste / Bildschirmtaste
3 Menütaste
4 Modustaste
5 LCD-Display
6 Lautsprecher
7 Netztaste
8 Aufwärtstaste / Einzoomtaste

9 Abwärtstaste / Auszoomtaste

10 OK-Taste

11 Rücksetztaste

12 Micro SD-Kartensteckplatz

13 Mikrofon

14 USB-Anschluss

15 HDMI-Anschluss

16 GPS-Empfänger-Port

Anmerkung:

16 GPS-Empfänger-Anschluss existierte nur auf dem Gerät mit GPS-Funktion (RR520G).

Erste Schritte

3. Anschalten / Ausschalten

• Befestigen Sie das Gerät mit der Saugbefestigung im Fahrzeug, und drücken Sie die Netztaste, um es anzuschalten. Um das Gerät auszuschalten, drücken Sie die Taste noch einmal.
• Sie können das Gerät auch an das Autoladegerät anschließen. Es wird automatisch angeschaltet, und die Aufnahme beginnt, wenn der Motor des Autos angelassen wird. Wenn der Motor anhält, speichert das Gerät automatisch die letzte Datei und wird ausgeschaltet.

4. Aufladen

- Mit dem Autoladegerä: Schließen Sie das Gerät an das Autoladegerä an. Der Ladevorgang des Geräts wird gestartet, wenn der Motor angelassen wird. Das Gerät wird automatisch angeschaltet und beginnt mit der Aufnahme. Wenn der Motor anhält, speichert das Gerät automatisch die letzte Datei und wird ausgeschaltet.

- Normalerweise dauert es etwa 2-3 Stunden, um das Gerät voll zu laden. Wenn das Gerät arbeitet, während es vom Netzadapter aufgeladen wird, kann sich die Zeit zum vollständigen Aufladen verlängern.

5. Einlegen der SD-Karte

• Bevor Sie mit der Videoaufnahme beginnen, stecken Sie bitte eine Micro SD-Karte in den Micro SD-Kartensteckplatz des Geräts.
• Zum Herausziehen der Micro SD-Karte drücken Sie diese leicht in das Gerät und entnehmen sie.

Anmerkung:

Nach dem Einführen der Micro SD-Karte erkennt das sie Gerät als Standardspeicher, und alle Daten werden auf dieser Karte gespeichert.

6. Aufnehmen

- Um mit der Aufnahme zu beginnen, überzeugen Sie sich davon, dass der Videomodus ausgewählt ist. Drücken Sie die Record-Taste, um die Aufnahme zu beginnen. Die aufgezeichneten Dateien werden auf der Micro SD-Karte gespeichert. Um die Aufnahme zu beenden, drücken Sie die Record-Taste noch einmal, oder halten Sie den Automotor an, wenn das Gerät an das Autoladegerät angeschlossen ist. Die LED-Anzeige wird ausgeschaltet.

- Wenn das Gerät ans Autoladegrät angeschlossen ist, wird es automatisch angeschaltet und beginnt mit der Aufnahme.

Anmerkung:

Drücken Sie die MODE-Taste, um die aktuelle Datei während der Aufnahme zu sperren, und die gesperrte Datei wird nicht ersetzt, bevor sie manuell entsperrt wird.

7. Fotos aufnahmen

- Um ein Foto aufzunehmen, überzeugen Sie sich davon, dass der Picture-Modus ausgewählt ist. Drücken Sie auf die Record-Taste, um ein Foto zu machen. Die aufgenommenen Fotos werden auf der Micro SD-Karte gespeichert.

- Um das Objektiv in / out zu vergrößern Drücken der aufwärts/abwärts.

Einstellungen

8. Einstellungen des Video-Menüs

Schalten Sie das Gerät an und überzeugen sich davon, dass der Video-Modus ausgewählt ist.

Anmerkung:

Um den Video- oder Picture-Modus auszuwählen, drücken Sie die

Mode-Taste. In der oberen rechten Ecke des Bildschirms wird das entsprechende Symbol angezeigt.

- Drücken Sie die Menu-Taste, um Settings zu öffnen. Drücken Sie die Navigationstaste aufwärts/abwärts, um die Option auszuwählen, und drücken Sie Center, um einzugeben, und dann drücken Sie links/rechts, um den Wert einzustellen

- Drücken Sie die Menu-Taste, um Settings zu öffnen. Drücken Sie die Navigationstaste links/rechts, um auszuwählen, welches Menü Sie einstellen möchten.

Folgende Optionen stehen im Video-Menü zur Verfügung:

• Movie Mode (Filmmodus): Wälen Sie die Videobildgröße: 1920x1080 (30 Bilder/s), 1280x720 (60 Bilder/s), 1280x720 (30 Bilder/s), 848x480 (30 Bilder/s).
• Movie Quality (Filmqualität): Wählen Sie die Videoqualität.
• Movie Clip Time (Filmbeschneidungszeit): Wälen Sie einen der Werte aus, um die Videodauer einzustellen.
  ● Power off Delay (Abschaltverzögerung): Wälen Sie die Aufnahmezeit, nachdem der Motor angehalten wurde.
• Sound Record (Tonaufnahme): Auswählen, um das Mikrofon an- oder auszuschalten.
• Mic. Sensitivity (Mikrofonempfindlichkeit): Wahlen Sie die Empfindlichkeit des Mikrofons.
• Scene Selection (Szenenauswahl): Wahlen Sie den Videomodus (wie Sport, Portrait, Landschaft oder Strand usw.).
• Exposure Adjust (Belichtung einstellen): Wälen Sie die Belichtungskorrektur (wenn das Gerät die richtige Belichtung nicht automatisch erkennen kann).
• White Balance (Weißabgleich): Wälen Sie den richtigen Weiß abgleich entsprechend den Lichtverhältnissen.
• ISO Sensitivity (ISO-Empfindlichkeit): ISO einstellen.

9. Einstellungen des Picture-Menüs

Schalten Sie das Gerät an und überzeugen sich davon, dass der Picture-Modus ausgewählt ist.

• Still Image Size (Standbildgröße): Die Bildgröße können Sie auswählen zwischen 14M, 12M, 8M, 5M, 3M, 2M wide, 1.2M und VGA.
• Still Quality (Standbildqualität): Wählen Sie die Bildqualität.
• Scene Selection (Szenenauswahl): Wahlen Sie den Videomodus (wie Sport, Portrait, Landschaft oder Strand usw.).
• Exposure Adjust (Belichtung einstellen): Wahlen Sie die Belichtungskorrektur (wenn das Gerät die richtige Belichtung nicht automatisch erkennen kann).
• White Balance (Weißabgleich): Wälen Sie den richtigen

Weiß abgleich entsprechend den Lichtverhältnissen.

• ISO Sensitivity (ISO-Empfindlichkeit): ISO einstellen.
• Color (Farbe): Wälen Sie die spezielle Farbe, die für das Bild anzuwenden ist.
• Effect (Effekt): Wälen Sie den speziellen Effekt, der für das Bild anzuwenden ist.

10. Wiedergabeeinstellungen

Es gibt folgende Einstellungen:

• Volume (Lautstärke): Wählen Sie die Wiedergabelautstärke und die Tonlautstärke bei Tastendruck.
• Delete (Löschen): Wälen Sie die Datei aus, die Sie löschen möchten.
• Protect (Schützen): Um Dateien zu schützen oder nicht zu schützen.

11. Medienwerkzeug

Es gibt folgende Einstellungen:

- Format SD-Card (SD-Karte formatieren): Wahlen, um die SD-Karte zu formatieren.

Wichtiger Hinweis:

Wenn Sie YES wählen und die Navigationstaste drücken, wird die Karte ohne Warnung formatiert. Alle Daten darauf werden gelöscht.

- SD-Card INFO (SD-Karten-Info): Speicherstatus der SD-Karte.

12. Allgemeine Einstellungen

• Beep (Piepton): Schalten Sie den Piepton an oder aus.
• Power off (Ausschalten): Wählen Sie die Zeit für das automatische Abschalten, wenn das Gerät nicht benutzt wird.
• Clock Settings (Uhreinstellungen): Stellt die aktuelle Uhrzeit ein.
• Date/Time Format (Datum-/Zeitformat): Stellt das Datumsformat ein.
• Language (Sprache): Wälen Sie die gewünschte Sprache aus der Liste aus.
  • TV System: Wählt das TV-Ausgangssystem.
• HDMI Output (HDMI-Ausgang): Wählt das HDMI-Ausgangssystem.
• Flicker Frequency (Flimmerfrequenz): Ändern Sie die Frequenz,

um den Blinkeffekt zu entfernen, wenn die Aufnahme in künstlichem Licht erfolgt.

• USB Function: Wählen Sie die Funktion des USB-Anschlusses.
• LCD Rotate (LCD drehen): Das Gerät kann Videos in 2 verschiedenen Positionen aufnehmen - wenn die Kamera oben auf ist (wie im Bild in Abschnitt 2) und wenn sie verkehrt herum ist. Um sicher zu gehen, dass die Videodatei nicht verkehrt herum wiedergegeben wird, wählen Sie LCD Rotate - On.
• LCD Power Save (LCD Strom sparen): Wählen Sie die Zeit zum automatischen Abschalten des LCD während der Aufnahme, um Strom zu sparen.
• Reset Setup (Einstellung zurücksetzen): Wählen Sie diesen Punkt, um die Standard-Systemeinstellungen wiederherzustellen.
• Version: Zeigt die aktuelle Systemversion an.

13. USB-Anschluss

Um die registrierten Dateien auf Ihren PC/Ihr Notebook herunterzuladen, schließ en Sie das Gerät mit dem mitgelieferten USB-Kabel bitte an den PC oder das Notebook an. Nachdem Sie das Gerät mit dem PC verbunden haben, wird es in "My Computer (Arbeitsplatz)" als Wechseldatenträger angezeigt. Alle registrierten Dateien werden im Ordner DCIM gespeichert. Videos werden im AVI-Format gespeichert, und die Bilder werden im JPG-Format. Jetzt können Sie die Dateien vom Gerät herunterladen.

14. Wiedergabe auf Fernseher

Zur Wiedergabe der aufgezeichneten Dateien auf dem TV-Gerät schließ en Sie das Gerät mit dem beiliegenden AV- oder HDMI-Kabel an Ihr TV-Gerät an, und befolgen Sie die Anweisungen auf dem Bildschirm, oder sehen Sie in das Benutzerhandbuch Ihres TV-Geräts.

Anmerkungen:

• Bitte legen Sie die Micro SD-Karte vor der Aufnahme ein. Die Micro SD-Karte ist nicht im Paket enthalten.
• Wenn der Speicher der Micro SD-Karte voll ist, werden die ältesten Dateien automatisch gelöscht, und die Aufnahme beginnt von vorn (nur, wenn die Recycle-Option aktiviert ist).

Sicherheitsvorkehrungen

Beachten Sie bitte alle Sicherheitsvorkehrungen, bevor Sie die Prestigio Roadrunner 520 (G) benutzen. Bitte beachten Sie alle in diesem Handbuch enthaltenen Anweisungen, damit Sie das Gerät richtig bedienen können.

• Versuchen Sie nicht, ein Teil des Geräts zu demontieren oder zu ändern, das nicht in diesem Handbuch beschrieben ist.
• Lassen Sie das Gerät nicht in Kontakt mit Wasser oder anderen Flüssigkeiten kommen. Das Gerät ist AUF KEINEN FALL wasserdicht.
• Wenn Flüssigkeit ins Gerä gelangt, trennen Sie das Gerät sofort vom Computer ab. Die kontinuierliche Nutzung des Geräts kann zu Feuer oder Stromschlägen führen. Wenden Sie sich hierzu auch an Ihren Händler oder das nächste Support-Zentrum.
• Um das Risiko eines elektrischen Schlages zu vermeiden, darf das Gerät nicht mit nassen Händen anschlossen oder abgetrennt werden.
• Stellen Sie das Gerät niemals neben einer Wärmequelle auf, und setzen Sie es nicht direkt Flammen oder Wärme aus.
• Stellen Sie das Gerä niemals in die Nähe von Ausrüstungen auf, die starke elektromagnetische Felder erzeugen. Starke Magnetfelder können Fehlfunktionen, Datenzerstörung und Datenverlust verursachen.

Technische Daten

Aufnahmeauflösung	1920x1080 (30 Bilder/s), 1280x720(60 Bilder/s), 1280x720 (30 Bilder/s), 848x480 Pixel (30 Bilder/s)
Videoformat	MOV
Bildformat	JPG
Stromquelle	Aufladbarer Akku und Autoladegerät
Schnittstellen	HDMI, USB, AV out, Micro SD-Karte (unterstützt max. 32 GB, High-Speed Micro SD-Karte empfohlen)
Mikrofon	Eingebaut
Betriebstemperatur	0° ~ 45°C

Videospeicherkapazität

Speiche rkarte (G)	H.2641080P	H.264720P	848 X480P(WVGA)	2592 X1944(5M)	3264 X2448(8M)	3264 X2448(12M)
8 G	120 min	120 min	320 min	4600Fotos	2800Fotos	1850Fotos
4 G	60 min	60 min	120 min	2200Fotos	1380Fotos	900Fotos
2 G	30 min	45 min	60 min	1100Fotos	700 Fotos	450Fotos
1 G	15 min	20 min	30 min	550Fotos	350 Fotos	270Fotos

Haftungsausschluss

Da Prestigio-Produkte ständig aktualisiert und verbessert werden, kann Ihr Gerät äuß erlich leicht modifiziert sein oder einen anderen Funktionsumfang als in dieser Kurzanleitung beschrieben aufweisen.
