500 BA115 - Empfänger Stagg - Kostenlose Bedienungsanleitung

Marke	Stagg
Modell	500 BA115
Produkttyp	Bassverstärker-Combo
Abmessungen (H x B x T)	72,5 x 73,5 x 38 cm (ohne Rollen)
Gewicht	55,3 kg
Spitzenleistung	500 Watt RMS @ 8 Ohm
Lautsprecher	1 x 15" / 300W / 16 Ohm
Externer Lautsprecherausgang	1 x SPK, Mindestlastimpedanz 16 Ohm
Frequenzwiedergabe	40 Hz bis 20 kHz
Klirrfaktor (THD)	0,5%
Signal-Rauschabstand	-68 dB @ Spitzenleistung
Eingangsimpedanz	220 kOhm
Stromverbrauch	900 Watt max.
Max. Eingangspegel	45 mV RMS
Max. Verstärkung (Gain)	47 dB @ 1 kHz
Netzspannung (umschaltbar)	120 VAC / 230 VAC
Eingänge	1x Instrumenteneingang (6,3 mm Klinke), 1x CD/MP3-Eingang (6,3 mm Stereo-Klinke)
Ausgänge	Symmetrischer XLR-Ausgang (frontseitig), FX Send (6,3 mm Klinke), FX Return (6,3 mm Klinke)
Effektschleife	Ja (FX Send/Return)
Regler	Volume, Treble, Mid, Bass, Kompression, Master, Passiv/Aktiv-Schalter
Schutzart	Geerdet, Sicherung, Überhitzungsschutz
Lieferumfang	Netzkabel

Häufig gestellte Fragen - 500 BA115 Stagg

Wie schließe ich meinen Bass an den Verstärker an?

Verwenden Sie ein hochwertiges, abgeschirmtes Gitarrenkabel (6,3 mm Klinke) und stecken Sie es in den INPUT (1) an der Vorderseite. Stellen Sie sicher, dass der Verstärker ausgeschaltet ist, bevor Sie das Kabel anschließen.

Was bedeutet der Schalter PASSIV/AKTIV?

Der Schalter (3) passt die Eingangsimpedanz an: Bei passiven Bässen (keine eingebaute Vorverstärkung) lassen Sie den Schalter ausgeschaltet (nicht gedrückt). Bei aktiven Bässen (mit Batterie) drücken Sie den Schalter ein, um die niedrige Impedanz zu wählen.

Welche Einstellungen empfehlen Sie für einen sauberen Basssound?

Beginnen Sie mit allen Reglern in Mittelstellung. Drehen Sie VOLUME (2) auf etwa 3, MASTER (8) auf die gewünschte Gesamtlautstärke. Passen Sie BASS (6), MID (5) und TREBLE (4) nach Gehör an. Die KOMPRESSION (7) können Sie leicht erhöhen, um das Signal gleichmäßiger zu machen.

Kann ich einen MP3-Player anschließen?

Ja, schließen Sie Ihren MP3-Player über ein 6,3-mm-Stereo-Klinkenkabel an den CD/MP3-Eingang (9) an. Dieser ist ein Line-Level-Eingang.

Wie verwende ich die Effektschleife?

Verbinden Sie den FX SEND (10) mit dem Eingang Ihres Effektgeräts und den Ausgang des Effektgeräts mit FX RETURN (11). So werden die Effekte zwischen Vorverstärker und Endstufe eingeschleift.

Kann ich den Verstärker direkt an ein Mischpult anschließen?

Ja, verwenden Sie den symmetrischen XLR-Ausgang (12) auf der Vorderseite. Das Signal ist post-EQ und post-FX und kann direkt an einen Mikrofoneingang des Mischpults angeschlossen werden.

Was mache ich, wenn die Sicherung durchbrennt?

Trennen Sie zuerst das Netzkabel. Entfernen Sie die Sicherungsabdeckung (2) und ersetzen Sie die Sicherung durch denselben Typ mit dem gleichen Widerstand. Wenn die Sicherung erneut durchbrennt, wenden Sie sich an eine qualifizierte Servicestelle.

Wie stelle ich die Netzspannung ein?

Der VOLT-UMSCHALTER (4) auf der Rückseite erlaubt die Wahl zwischen 120 VAC und 230 VAC. Schrauben Sie die Sicherheitsabdeckung ab, stellen Sie den Schalter auf die korrekte Spannung und schrauben Sie die Abdeckung wieder fest.

Wie reinige ich den Verstärker?

Verwenden Sie ein trockenes, fusselfreies Tuch. Vermeiden Sie Flüssigkeiten oder Reinigungsmittel. Stellen Sie sicher, dass der Verstärker ausgeschaltet und vom Netz getrennt ist.

Was bedeutet die rote LED?

Die rote POWER-LED (13) leuchtet, wenn der Verstärker eingeschaltet und betriebsbereit ist. Wenn sie nicht leuchtet, ist das Gerät ausgeschaltet oder nicht mit Strom versorgt.

BEDIENUNGSANLEITUNG 500 BA115 Stagg

1) INPUT - An diesen Eingang stecken Sie das Gitarrenkabel an. Wir empfehlen die Verwendung eines hochwertigen, abgeschirmten Gitarrenkabels um Rauschen oder unerwünschtes Feedback zu vermelden.

2) VOLUME - Dieser Regler bestimmt die Eingangslautstärke des Verstärkers.

3) PASSIV/AKTIV - Nicht gedrückt (oder ausgeschaltet), stellt dieser Wahlschalter den Verstärker-EINGANG auf eine Schaltung mit hoher Impedanz ein, passend für Bässe mit passiver Elektronik, hinein gedrückt (eingeschaltet), wird der Verstärker-EINGANG auf eine niedrige Impedanz geschaltet, passend für aktive Bässe.

4) TREBLE - Dieser Regler bestimmt den Anteil der hohen Frequenzen im Ausgangssignal. Zusätzliches TREBLE lässt die Gitarre heller und schärfer klingen.

5) MID - Dieser Regler bestimmt den Anteil der mittleren Frequenzen im Ausgangssignal. Zusätzliche MID lässt die Gitarre runder und voller klingen.

6) BASS - Dieser Regler bestimmt den Anteil der tiefen Frequenzen Im Ausgangssignal. Zusätzlicher BASS lässt die Gitarre wärmer und wuchtiger klingen.

7) KOMPRESSION - Dieser Regler reduziert den Dynamikumfang des Ausgangssignals und gleicht Unterschiede in der Lautstärke aus, die durch die Spieltechnik entstehen. Mehr Kompression lässt den Bassound gleichmäßiger und klarer klingen.

8) MASTER - Der Master-Volume-Regler steuert die Gesamtlautstärke des Verstärkers.

9) CD/MP3 Eingang - An diese 1/4" (∅ 6,3 mm) Line-Level-Stereobuchse kann ein MP3/CD/Band-Player angeschlossen werden.

10) FX SEND - Dieser Verstärker ist mit einer Effektschleife ausgestattet, die es ermöglicht, Effekte zwischen Vorverstärker und Endstufe einzuschleifen. Die FX SEND Buchse ist eine Line-Level 1/4" (∅ 6,3 mm) Ausgangsbuchse zum Anschluss von Outboardeffekten, wie Flanger, Delay, Chorus etc. FX SEND wird per Kabel mit der Eingangsbuchse des ersten Effekts in der Kette verbunden.

11) FX RETURN - Diese Line-Level 1/4" (∅ 6,3 mm) Eingangsbuchse wird per Kabel mit der Ausgangsbuchse des letzten Effekts in der Kette verbunden. Die Effektschleife kann auch mit einem Multieffekt-Racksystem oder mit einem einzelnen Effekt verwendet werden.

12) SYMETRISCHER AUSGANG - Diese frontseitige XLR-Buchse liefert ein post-EQ, post-FX, symebrisches Ausgangssignal für die direkte Verbindung mit dem symebrischen Mikrofon-Eingang eines Mischpults.

13) POWER-LED - Der Verstärker ist betriebsbereit, wenn die rote LED aufleuchtet. Wenn die LED nicht leuchtet, ist der Verstärker ausgeschaltet.

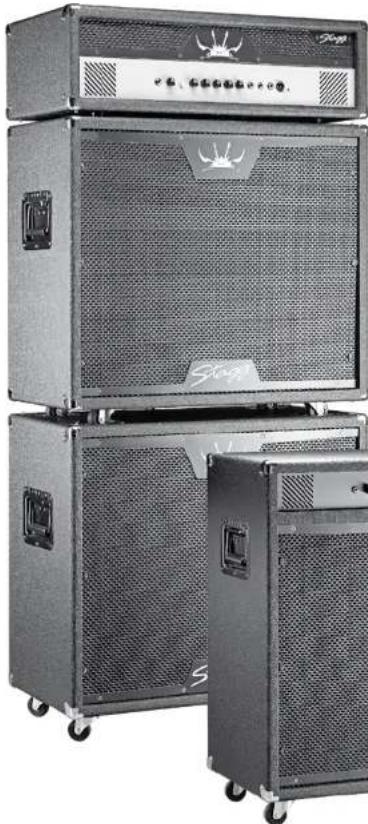

STAGG 500 BAH & STAGG 500 BA115

MATERIAL +12A (400V) FLORE FLOWING CONSTRUCTION NUMBER 1 2 4 5 6 8 9 300 BAH 500 BA-115 POWER: 500 A WTR 500 MINIMUM CLOS 10 CHOURS POWER: 500 A WTR MAX MINIMUM CLOS 10 CHOURS CE

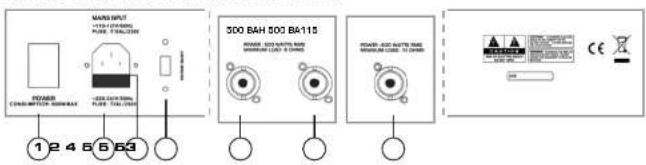

RÜCKSEITE

WARNHINWEIS

Dieser Verstärker muss geerdet sein. Versichern Sie sich, dass die Netzspannung mit den Angaben am Schild auf der Geräterückseite übereinstimmt.

① EIN/AUS-Schalter "POWER" - Dieser Schalter schaltet den Verstärker ein oder aus.
② SICHERUNG - Wenn die Sicherung ausgetauscht werden muss, trennen Sie das Netzkabel zuerst von der Steckdose. Dann entfernen Sie die Abdeckung der Sicherung und ersetzen die Sicherung durch den gleichen Typ, mit dem gleichen Widerstand. Schließen Sie das Netzkabel niemals an, wenn die Abdeckung der Sicherung nicht geschlossen ist. Wenn die Sicherung beim Einschalten des Verstärkers wieder durchbrennt, wenden Sie sich an einen geeignete Servicestelle zwecks Reparatur.
③ NETZAUSGANG - An diese Buchse wird das Netzkabel angeschlossen. Dieser Verstärker hat ein Netzkabel mit einem geschweißten Stecker. Wenn der Stecker nicht in Ihre Steckdosen passt, verwenden Sie einen Adapter, der für die Stromaufnahme des Verstärkers geeignet ist.
④ VOLT-UMSCHALTER - Mit diesem Schalter wählen Sie die passende Spannung aus, 120VAC oder 230VAC (Wechselstrom). Der Schalter ist zugänglich, wenn Sie die Sicherheitsabdeckung abschrauber Versichem Sie sich, dass die gewählte Spannung mit Ihrer Elektrizitätsversorgung übereinstimmt.
LAUTSPRECHER-AUSGANG –Das 500 BAH Toptell besitzt zwei Buchsen für externe Boxen um eine (oder zwei) externe Box(en) anzuschließen wobei die Gesamtimpedanz nicht weniger als 8 Ohm betragen darf. Das 500 BA 115 Combo erlaubt den Anschluss einer externen Box mit einer Mindestimpedanz von 16 Ohm, z. B. Stagg 300 BC115 (1x 15") und Stagg 300 BC410 (4x 10"), 300W RMS/16Ω Boxen for Bassverstärker.

TECHNISCHE DATEN	500 BAH EU+UK	500 BA115 EU+UK
Beschreibung	500W Bessverstärker-Toptell	500W Basscompo mit 1x 15" Lautsprecher
Peak-Leistung	500 Watt RMS @ 8 Ohm	500 Watt RMS @ 8 Ohm
Lautsprecher (N * Ø/ P/ Z)		1 x 15" / 300W/ 16 Ohm
extern Lautsprecher-Ausgang 2 x SPK	1 x SPK
Minimum Last-Impedanz	8 Ohm	16 Ohm
Frequenzwiedergabe	40 Hz bis 20 kHz	40 Hz bis 20 kHz
harmonische Verzerrung	0,5%	0,5%
Signal an Rauschen	- 58 dB @ Peak Leistung	- 68 dB @ Peak Leistung
Eingangsimpedanz	220k Ohm	220k Ohm
Stromverbrauch	900 Watt max	900 Watt max
max. Eingangspegel	45 mV RMS	45 mV RMS
max. Gain	47 dB @ 1 kHz	47 dB @ 1 kHz
Abmessungen (H x B x T)	23,5 x 73 x 38 cm	72,5 x 73,5 x 38 cm (ohne Rollen)
Gewicht	29,5 kg	55,3 kg

Ausstattung und Spezifikationen können ohne Bekanntgabe geändert werden.

INBETRIEBNAHME

Verbinden Sie das Netzkabel mit einer geeigneten Steckdose und stecken Sie das Instrument über ein geeignetes Gitarrenkabel (wird nicht mitgeliefert, ist normalerweise im Lieferumfang der Bassgitarre enthalten) an die Eingangsbuchse des Verstärkers an. Nun schalten Sie den Verstärker ein, die LED leuchtet auf und zeigt an, dass der Verstärker betriebsbereit ist.

WICHTIGE SICHERHEITSHINWEISE

LESEN UND BEHALTEN SIE DIESE ANWEISUNGEN. BEACHTEN SIE ALLE WARNHINWEISE.

• Wenn der Verstärker nach Einhaltung der oben beschriebenen Anleitung nicht funktioniert, kontaktieren Sie den Verkäufer. Der Verstärker darf unter keinen Umständen geöffnet werden. Servicearbeiten dürfen nur von qualifiziertem Personal durchgeführt werden.
• Elektrische Geräte dürfen niemals bei hoher Luftfeuchtigkeit oder Hitze in Betrieb genommen werden. Um das Risiko von Stromschlägen oder Bränden zu vermeiden, dürfen keine Flüssigkeiten auf den Verstärker gespritzt oder ausgeschüttet werden. Sollte dies passieren, trennen Sie sofort das Netzkabel von der Steckdose.
• Beachten Sie die Hinweise auf der Rückseite des Verstärkersi.

ACHTUNG GEFAHR DURCH STROMSCHLAG NICHT ÖFFNEN

- Hohe Lautstärken können dauerhafte Hörschäden bewirken. Benutzen Sie diesen Verstärker mit Eigenverantwortung und mit Verantwortungsbewußtsein gegenüber ihren Nachbarn.

KENNZEICHNUNG & KONFORMITÄT

1. Das CE-Abzeichen weist darauf hin, dass das Gerät konform ist mit EMC-Direktive (2004/108/EC), CE-Kennzeichnungs-Direktive (93/68/EEC) und Niedervolt-Direktive (2006/95/EC).
2. Die durchgestrichene Mülltonne ist ein Hinweis auf die WEEE-Direktive (2002/96/EC). Dieses Gerät muss für Recycling separat gesammelt werden.
3. "RoHS kompatibel" zeigt an, dass dieses Gerät die Direktive (2002/95/EC) zur Einschränkung der Verwendung von bestimmten gefährlichen Substanzen in elektrischen und elektronischen Geräten erfüllt, wie Quecksilber, Blei und Kadmium, hexavalentes Chromium, polybrominiertes Buphenyl (PBB) und polybrominierte Diphenyl-Esther (PBDE).

VERTRIEB/HÄNDLER CE RoHS konform

EMO Music 01-2009-DE
