BEDIENUNGSANLEITUNG EDA 40 Stagg

FRONTSEITIGES BEDIENUNGSFELD:

1. AUX VOLUME: Dieser Regler bestimmt die Ausgangslautstärke des Aux-Kanals.
2. DRUM GAIN: Dieser Regler bestimmt den Gain-Anteil für den Schlagzeug-Kanal.
3. DRUM KOMPRESSION: Dieser Regler reduziert den dynamischen Umfang des Ausgangssignals und gleicht Unterschiede in der Lautstärke aus, die abhängig vom Anschlag beim Spielen von E-Schlagzeugen sind. Mehr Kompression lässt ein E-Schlagzeug gleichmäßiger und klarer klingen.
4. HÖHEN: Dieser Regler bestimmt den Anteil der hohen Frequenzen im Ausgangssignal. Mehr Höhen lassen das Schlagzeug heller und schärfer klingen.
5. MITTEN: Dieser Regler bestimmt den Anteil der mittleren Frequenzen im Ausgangssignal. Mehr Mitten lassen das Schlagzeug runder und voller klingen.
6. PARAMETRISCHE MITTEN: Parametrische Mitten sind eine ausgefeilte Möglichkeit um mittlere Frequenzen zu cutten oder zu boosten. Bei einer traditionellen Klangregelung ist der Frequenzbereich, der gecuttet oder geboostet wird, vorbestimmt. Eine parametrische Mitten-Klangregelung lässt eine Justierung von tiefen bis hohen Mitten zu. Benutzen Sie diesen Regler um die gewünschten Mitten zu selektieren, anschließend verwenden Sie Regler # 5, um den Anteil der selektieren mittleren Frequenzen zu bestimmen.
7. BASS: Dieser Regler bestimmt den Anteil der tiefen Frequenzen Im Ausgangssignal. Zusätzlicher Bass lässt das Schlagzeug wärmer und wuchtiger klingen.
8. MASTER: Dieser Regler bestimmt die Gesamtlautstärke des Verstärkers.
9. POWER: Dieser Schalter schaltet den Verstärker ein oder aus. Der Schalter leuchtet wenn der Verstärker eingeschaltet ist.

TECHNISCHE DATEN
Max. Leistung/Lautsprecher	40W RMS @ 4Ω Last / 10" Woofer m/ Koaxial-Hochtöner
Frequenzwiedergabe	35Hz bis 10kHz
Harmonische Verzerrung	≤ 1%
Signal an Rauschen	- 60dB (@ max. Nennleistung)
Eingangsimpedanz	150kΩ (Instrument) / 22kΩ (Aux.)
Nennleistung	70W max
Max. Eingangspegel	140mV (Instrument) / 50mV (Aux.)
Max. Gain	70dB (Instrument) / 75dB (Aux.)
Abmessungen (H x B x T)	42 x 38 x 27cm / 16.5 x 14.5 x 10.6in.
Gewicht	12,3kg

Ausstattung und Spezifikationen können ohne Bekanntgabe geändert werden.

Stagg CAUTION CAUTION: 10000000000000000000000000000000000000000000000000000000000000000000000000000000 HDdrum Sala 49 lamp DRUM R L (mono) Inputs Input MP3 IN Head Phones 1 2

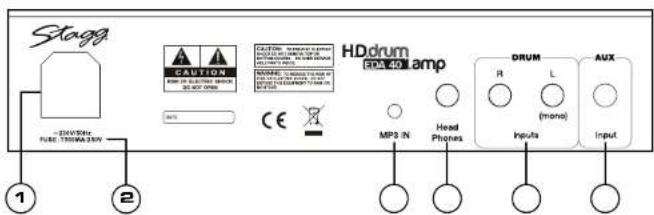

RÜCKSEITIGES BEDIENUNGSFELD:

WARNUNG: Dieser Verstärker muss geerdet werden. Prüfen Sie ob die Details zur Eingangspannung am Etikett (auf der Verstärker-Rückseite) mit ihrer Netzspannung übereinstimmen.

1. NETZKABEL BUCHSE: Das Netzkabel wird an diese Buchse angeschlossen. Der Verstärker wird samt Netzkabel mit geschweißtem Stecker geliefert. Wenn die Steckdosen in ihrem Haushalt für diesen Stecker nicht geeignet sind, verwenden sie einen Adapter (Zwischenstecker), der für die Leistung des Verstärkers ausgelegt ist.
2. SICHERUNG: Falls die Sicherung ausgetauscht werden muss, ziehen Sie das Netzkabel von der Steckdose ab. Entfernen Sie die Abdeckung der Sicherung und ersetzen Sie die Sicherung durch eine Sicherung vom gleichen Typ und Wert. Schließen Sie niemals das Netzkabel an das Stromnetz an, wenn die Abdeckung der Sicherung nicht geschlossen ist. Sollte die Sicherung beim Einschalten des Verstärkers wieder durchbrennen, bringen Sie das Gerät zur Servicestelle zur Reparatur.
3. CD/MP3 EINGANG: An diesen Line-Level 1/8" (∅ 3.5 mm) Miniklinken-Stereoeingang kann ein MP3/CD/Kassettenspieler angeschlossen werden.
4. KOPFHÖRER: Dieser 1/4" (Ø 6.3 mm) Standard-Ausgang ist für den Anschluss eines Kopfhörers vorgesehen. Wenn Kopfhörer angeschlossen sind, wird der Laufsprecher stumm geschaltet.
5. DRUM-EINGANG: Schließen Sie ein E-Schlagzeug hier an, benutzen Sie die 1/4" (∅ 6.3 mm) Links/Rechts-Eingänge für Stereo-Soundquellen oder den linken Eingang, alleine für Mono-Soundquellen. Wir empfehlen die Verwendung eines hochwertigen, abgeschirmten Kabels um Störgeräusche und unerwünschte Rückkoppelungen zu vermeiden.
6. AUX-EINGANG: Hier können Sie jedes weitere Instrument an den 1/4" (∅ 6.3 mm) Mono-Eingang anschließen. Hierfür empfehlen wir ebenfalls die Verwendung eines hochwertigen, abgeschirmten Kabels um Störgeräusche und unerwünschte Rückkoppelungen zu vermeiden.
   BITTE BEACHTEN: Schlagzeug-Verstärkung kann aufwändig sein, da die Bandbreite der Sounds von liefen Bässen bis zu hohen Tönen reicht. Daher können, abhängig vom Musikstil, unterschiedliche Einstellungen notwendig sein. Beachten Sie, dass der EDA-40 in erster Linie als Übungsverstärker konzipiert wurde.

BENUTZUNGSANLEITUNG:

Stecken Sie den Netzstecker in die Steckdose und schließen Sie ihr Instrument an die Eingangsbuchse des Verstärkers an, mit einem geeigneten Kabel (dieses Kabel wird nicht mit dem Verstärker mitgeliefert, normalerweise Ist es im Lieferumfang des Instruments enthalten). Nun schalten Sie den Power-Schalter auf die ON-Position, der Schalter leuchtet auf und der Verstärker ist betriebsbereit.

Der EDA-40 Verstärker kann nach hinten gekippt und stabilisiert werden indem die mitgelieferte Stütze in das Loch in der Metallplatte auf der Rückseite eingesetzt wird. Eine Montage auf ein Dreifußstativ hier kann die Metallplatte der Rückseite mit der Metallplatte der Unterseite ausgetauscht werden, hierzu wird ein Kreuzschraubenzieher benötigt.

WICHTIGE SICHERHEITSHINWEISE:

ANLEITUNG LESEN UND AUFBEWAHREN. ALLE WARNHINWEISE BEACHTEN.

- Funktioniert der Verstärker nach Befolgen der obigen Anweisungen nicht, so kontaktieren Sie bitte den Verkäufer. Auf keinen Fall den Verstärker öffnen. Servicearbeiten dürfen nur von qualifiziertem Personal durchgeführt werden.

- Elektrische Geräte dürfen niemals bei hoher Feuchtigkeit oder Hitze verwendet werden. Um Gefahr durch Stromschlag oder Feuer zu vermeiden, niemals Flüssigkeiten auf den Verstärker verschütten oder verspritzen. In einem solchen Fall sofort den Netzstecker von der Steckdose trennen.

- Beachten Sie die Anweisungen auf der Plakette auf der Rückseite des Verstärkers.

ACHTUNG GEFAHR DURCH STROMSCHLAG NICHT ÖFFNEN

ACHTUNG: UM STROMSCHALD ZU VERMEIDEN, OBERE UND UNTERE ABDECKUNG NICHT ENTFERNEN. ES DÜRFEN KEINE TEILE VOM BENUTZER AUSGETAUSCHT WERDEN.

WARNHINWEIS: UM BRAND UND STROMSCHLAG ZU VERMEIDEN, SETZEN SIE DIESES GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS

- Hohe Lautstärkepegel können dauerhafte Gehörschäden verursachen (insbesondere mit Kopfhörem). Gehen Sie – gegenüber Ihren Nachbarn und sich selbst – verantwortungsbewusst mit diesem Verstärker um.

KENNZEICHNUNG & KONFORMITÄT:

1. Das CE Kennzeichen auf diesem Produkt zeigt an, dass folgende Richtlinien erfüllt werden: EMC (89/69/EEC), CE Kennzeichnung (93/68/EEC) und Schwachstrom (72/23/EEC).

2. Die «durchgestrichene, rollende Tonne» weist auf die Richtlinie (2002/96/EC) für elektrischen und elektronischen Abfall hln. Dieses Gerät darf nicht mit dem Hausmüll entsorgt werden.

3. «RoHS konform» bedeutet, dass dieses Gerät die Richtlinie (2002/95EC) erfüllt, sie schränkt die Verwendung von gefährlichen Substanzen, wie Quecksilber, Blei, Cadmium, Hexavalent-Chrom, polybromiertes Buphenyl (PBB) und polybromierte Diphenyl Esther (PBDE), in elektrischen und elektronischen Geräten ein.

VERTRIEB/HÄNDLER CE RoHS compliant 4 EDA 40 END Pulsar 07-2010 DE

BEDIENUNGSANLEITUNG

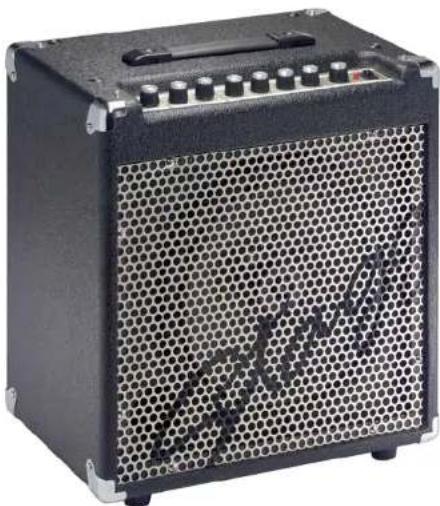

40W E-SCHLAGZEUG VERSTÄRKER

EDA 40
