Wichtige Sicherheitshinweise

Das Notebook ist zwar sehr robust, dennoch können Beschädigungen auftreten. Um dies zu verhindern, sollten Sie die folgenden Hinweise beachten:

• Vermeiden Sie starke Erschütterungen des Notebooks.
• Halten Sie es von großer Hitze fern (Heizkörper, direkte Sonnenstrahlung).
• Schützen Sie das Notebook v or elektromagnetischen Interferenzen. Sie vermeiden hierdurch auch mögliche Datenverluste.
• Setzen Sie es keiner F euchtigkeit aus. Es handelt sich um ein elektrisches Gerät!
• Achten Sie auf die korrekte Stromversorgung.
  • Das verändete Netzteil muss zugelassen sein.

Das Netzteil benötigt eine schwankungs- und unterbrechungsfreie Stromversorgung. Bei Fragen wenden Sie sich an Ihr lokales Stromversorgungsunternehmen.

Ziehen Sie beim Trennen der Stromversorgung keinesfalls am Kabel, sondern nur am Stecker.

Trennen Sie die externe Stromversorgung (Netzteil oder Autoadapter), bevor Sie das Notebook reinigen.

- Hinweise zußerwendung der Akkus

Verwenden Sie ausschließlich für dieses Notebook vorgesehene Akkus.

Laden Sie die Akkus über das Notebook auf.

Versuchen Sie nicht, defekte Akkus eigenständig zu reparieren. Lassen Sie eine Reparatur von Ihrem Fachhändler oder qualifiziertem Fachpersonal durchführen.

Bewahren Sie beschädigte Akkus kindersicher auf, und entsorgen Sie sie schnellstmöglich. Gehen Sie hierbei behutsam vor. Akkus können explodieren, wenn sie Feuer ausgesetzt oder unsachgemäß gehandhabt bzw. entsorgt werden.

Das von Ihnen erworbene Gerät ist mit einem Akku ausgestattet. Der Akku ist wiederverwertbar. Es ist nicht gestattet, den Akku im normalen Hausmüll zu entsorgen. Bei Fragen zur sachgerechten Entsorgung wenden Sie sich an die Müllabfuhr.

- Hinweis zur Systemuhr-Batterie

Vorsicht: Bei unsachgemäßem Austausch der Batterie besteht Explosionsgefahr. Ersetzen Sie die Batterie nur durch eine vom Hersteller empfohlene Batterie bzw. durch eine Batterie gleicher Bauart. Entsorgen Sie die Batterie gemäß den Anweisungen des Herstellers.

- Wartung

Warten Sie Ihr Notebook nicht eigenständig! Sie könnten Ihre Garantierechte einbüßen und setzen sich und das Gerät der Gefahr eines elektrischen Schlags aus. Bei Wartungsbedarf wenden Sie sich an qualifiziertes Fachpersonal. Trennen Sie das Notebook von der Netzversorgung.

Bei folgenden Problemen wenden Sie sich an qualifiziertes Fachpersonal:

• Netzteil oder Netzkabel ist beschädigt bzw. ausgefranst.
• Flüssigkeit ist in das Notebook eingedr ungen.
• Das Notebook funktioniert trotz sachgemäßer Bedienung nicht ordnungsgemäß.
• Das Notebook wurde fallen gelassen oder besc hädigt.

- Reinigung

Wenden Sie keinen Reiniger direkt auf dem Notebook an. Benutzen Sie nur ein weiches sauberes Tuch. Verwenden Sie keine flüchtigen (Petroleumdistillate) oder scheuernden Reiniger.

Wireless LAN

(drahtloses Netzwerk - kurz WLAN)

In Ihrem Notebook ist möglicherweise ein Wireless-LAN-Modul eingebaut (optionale Ausstattungsvariante). Ein solches Modul ermöglicht es Ihnen, ein auf Funk basierendes Netzwerk aufzubauen, bzw. sich mit einem vorhandenen Funknetzwerk zu verbinden. Es arbeitet mit dem IEEE802.11b+g Standard.

Mit WLAN-Technologien können Benutzer drahtlose Verbindungen innerhalb eines lokalen Bereichs herstellen (z. B. in einem Firmen- oder Campusgebäude oder einem öffentlichen Gebäude, z. B. einem Flughafen). Verwendet werden können WLANs in nur temporär genutzten Büros, an Standorten, an denen umfangreiche Kabelinstallationen nicht möglich sind, oder zur Erweiterung eines vorhandenen LANs, so dass Benutzer an verschiedenen Standorten in einem Gebäude zu unterschiedlichen Zeiten arbeiten können.

Für den Betrieb von WLANs gibt es zwei unterschiedliche Methoden.

Bei fest installierten WLANs stellen drahtlose Stationen (Geräte mit Funknetzwerkkarten oder externen Modems) Verbindungen mit drahtlosen Zugriffspunkten her, die Brücken zwischen den Stationen und dem vorhandenen Netzwerkbackbone bilden. Bei Peer-to-Peer (ad hoc) WLANs können mehrere Benutzer ohne die Verwendung von Zugriffspunkten innerhalb eines begrenzten Bereichs, z. B. einem Konferenzraum, ein temporäres Netzwerk bilden, wenn kein Zugriff auf Netzwerkressourcen erforderlich ist.

1997 bestätigte das IEEE den Standard 802.11 für WLANs, der eine Datenübertragungsrate von 1 bis 2 MBit/s (Megabit pro Sekunde) festlegt. Unter 802.11b+g, dem neuen gültigen Standard, beträgt die maximale Datenübertragungsrate 54 MBit/s über ein Frequenzband von 2,4 GHz (Gigahertz).

Zusätzliche Sicherheitshinweise für Geräte mit Wireless LAN

In Ihrem Notebook ist eine Wireless LAN-Komponente integriert, deshalb müssen Sie beim Umgang mit Ihrem Notebook folgende Sicherheitshinweise unbedingt beachten:

• Schalten Sie das Notebook aus, wenn Sie sich in einem Flugzeug befinden oder mit dem Auto fahren.
• Wenn Sie sich in einem Krankenhaus, einem Operationssaal oder in der Nähe eines medizinischen Elektroniksystems befinden, schalten Sie die Funkkomponente am Notebook aus! Die übertragenen Funkwellen können die medizinischen Geräte in ihrer Funktion beeinträchtigen.
• Halten Sie das Notebook mindestens 20 cm v on einem Herzschrittmacher fern, da sonst die ordnungsgemäßen Funktionen des Herzschrittmachers durch Funkwellen beeinträchtigt werden können.
• Die übertragenen Funkwellen können Störgeräusche in Hörgeräten verursachen.
• Bringen Sie das Notebook nicht mit eingeschalteter Funkkomponente in die Nähe entflammbarer Gase oder in eine explosionsgefährdete Umgebung (z. B. Lackie-rerei), da die übertragenen Funkwellen eine Explosion oder ein Feuer auslösen können.
• Die Reichweite der Funkverbindung ist abhängig von Umwelt- und Umgebungsbedingungen.
• Bei Datenverkehr über eine drahtlose Verbindung ist es auch unberechtigten Dritten möglich, Daten zu empfangen.

Die Belinea GmbH ist nicht für Funk- oder Fernsehstörungen verantwortlich, die durch unerlaubte Änderungen an diesem Gerät verursacht wurden. Belinea übernimmt ferner keine Verantwortung für den Ersatz bzw. den Austausch von Anschlussleitungen und Geräten, die nicht von der Belinea GmbH angegeben wurden. Für die Behebung von Störungen, die durch eine derartige unerlaubte Änderung hervorgerufen wurden, und für den Ersatz bzw. den Austausch der Geräte ist allein der Benutzer verantwortlich.

CE-Kennzeichnung für Geräte mit Wireless LAN

CE!

Dieses Gerät erfüllt in der ausgelieferten Ausführung die Anforderungen der Richtlinie 1999/5/EG des Europäischen Parlamentes und des Rates vom 9. März 1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung der Konformität.

Dieses Notebook darf in Belgien, Deutschland, Frankreich, Großbritannien, Italien, Luxemburg, Niederlanden, Österreich, Schweiz, Spanien und Polen verwendet werden.

Aktuelle Informationen über eventuelle Einschränkungen im Betrieb finden Sie bei der entsprechenden Behörde des jeweiligen Landes. Wenn Ihr Land nicht in der Aufzählung dabei ist, dann wenden Sie sich bitte an die entsprechende Aufsichtsbehörde, ob die Nutzung dieses Produkts in Ihrem Land erlaubt ist.

Belgien – www.bipt.be

Dänemark – www.tst.dk

Deutschland – www.regtp.de

Finnland – www.ficora.fi

Frankreich – www.art-telecom.fr

Griechenland – www.eett.gr

England – www.oftel.gov.uk

Irland – www.comreg.ie

Italien – www.agcom.it

Luxembourg – www.etat.lu/ILT

Niederlande - www.opta.nl

Österreich – www.rtr.at

Portugal – www.urt.gov.pt

Schweden – www.pts.se

Schweiz – www.bakom.ch

Spanien – www.cmt.es

Island – www.pta.is

Liechtenstein – www.ak.li

Norwegen – www.npt.no

Einschränkungen

Frankreich

Eingeschränkter Frequenzbereich: nur die Kanäle 10 bis 11 (2457 MHz beziehungsweise 2462 MHz) dürfen in Frankreich verwendet werden. Es ist untersagt, das Gerät außerhalb geschlossener Räume zu verwenden.

Info: www.art-telecom.fr

Italien

Eine ministerielle Genehmigung ist auch für den Gebrauch im Innenbereich notwendig. Setzen Sie sich wegen der diesbezüglichen Verfahrensweise mit dem Verkäufer in Verbindung. Es ist untersagt, das Gerät außerhalb geschlossener Räume zu verwenden.

Info: www.agcom.it

Niederlande

Für den Gebrauch im Freien ist eine Lizenz vorgeschrieben. Setzen Sie sich wegen der diesbezüglichen Verfahrensweise mit dem Verkäufer in Verbindung.

Info: www.opta.nl

Funkfrequenzen für Geräte mit Wireless LAN

Die folgende Information entspricht dem Stand Januar 2002. Aktuelle Informationen finden Sie bei der entsprechenden Behörde Ihres Landes (z. B. www.regtp.de).

FREQUENZEN

Funknetzwerkkarten und -adapter sind gemäß dem IEEE-Standard 802.11b+g für den Betrieb im ISM-Frequenzband (Industrial, Scientific, Medical) zwischen 2.4 und 2.4835 GHz vorgesehen. Weil jeder der 11 verwendbaren Funkkanäle durch das DSSS-Verfahren (Direct Sequence Spread Spectrum) eine Breite von 22 MHz beansprucht, stehen maximal drei voneinander unabhängige Kanäle (z. B. 3, 8 und 11) zur Verfügung. In der folgenden Tabelle finden Sie die in Ihrem Land zulässigen Kanäle:

Kanal MHz Europa, R&TTE Frankreich, R&TTE
1 2412 X
2 2417 X
3 2422 X
4 2427 X
5 2432 X
6 2437 X
7 2442 X
8 2447 X
9 2452 X
10 2457 X X
11 2462 X X

Gesetzliche Bestimmungen – Ausschlussklauseln AUSSCHLUSSKLAUSELN FÜR GERÄTE MIT WIRELESS LAN

Die Installation und der Einsatz eines Wireless LAN-Geräts darf nur in Übereinstimmung mit den Anweisungen, die in der Benutzerdokumentation enthalten sind, erfolgen. Die Benutzerdokumentation ist im Lieferumfang des Produkts enthalten. Alle an diesem Gerät vorgenommenen Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt sind, können die Berechtigung des Benutzers für den Betrieb des Geräts außer Kraft setzen. Der Hersteller haftet nicht für Funkstörungen beim Radio- und Fernsehempfang, die auf nicht autorisierte Veränderungen des Geräts bzw. den Austausch oder die Anbringung von Kabeln und Zubehör zurückzuführen sind, wenn diese nicht den Herstellerempfehlungen entsprechen. Es liegt in der Verantwortung des Benutzers, alle auftretenden Störungen zu beheben, die aus den genannten nicht autorisierten Veränderungen, dem Austausch oder der Anbringung von Bauteilen resultieren. Der Hersteller sowie dessen autorisierte Fach- und Großhändler sind nicht haftbar für Schäden oder Verstöße gegen gesetzliche Verordnungen, die sich aus der Verletzung dieser Richtlinien ergeben.

Lieferumfang

Bevor Sie mit der Installation Ihres Notebooks beginnen, sollten Sie sich vergewissern, dass alle Teile vorhanden sind.

Sollte etwas vom hier aufgeführten Lieferumfang bei Ihrem Notebookpaket fehlen, so wenden Sie sich bitte umgehend an Ihren Fachhändler.

• Notebook
• Akku
• Treiber-CD
• Netzteil
• Netzkabel
• Handbuch

Falls Sie das Gerät zur Reparatur oder zum Aufrüsten einschicken müssen, sollten Sie die Originalverpackung verwenden. Bewahren Sie deshalb die Verpackung gut auf.

Die Vorbereitung

Vor der ersten Inbetriebnahme sollten Sie sich mit den einzelnen Komponenten Ihres Systems vertraut machen.

Schieben Sie die Entriegelung nach rechts und klappen Sie das Display auf.

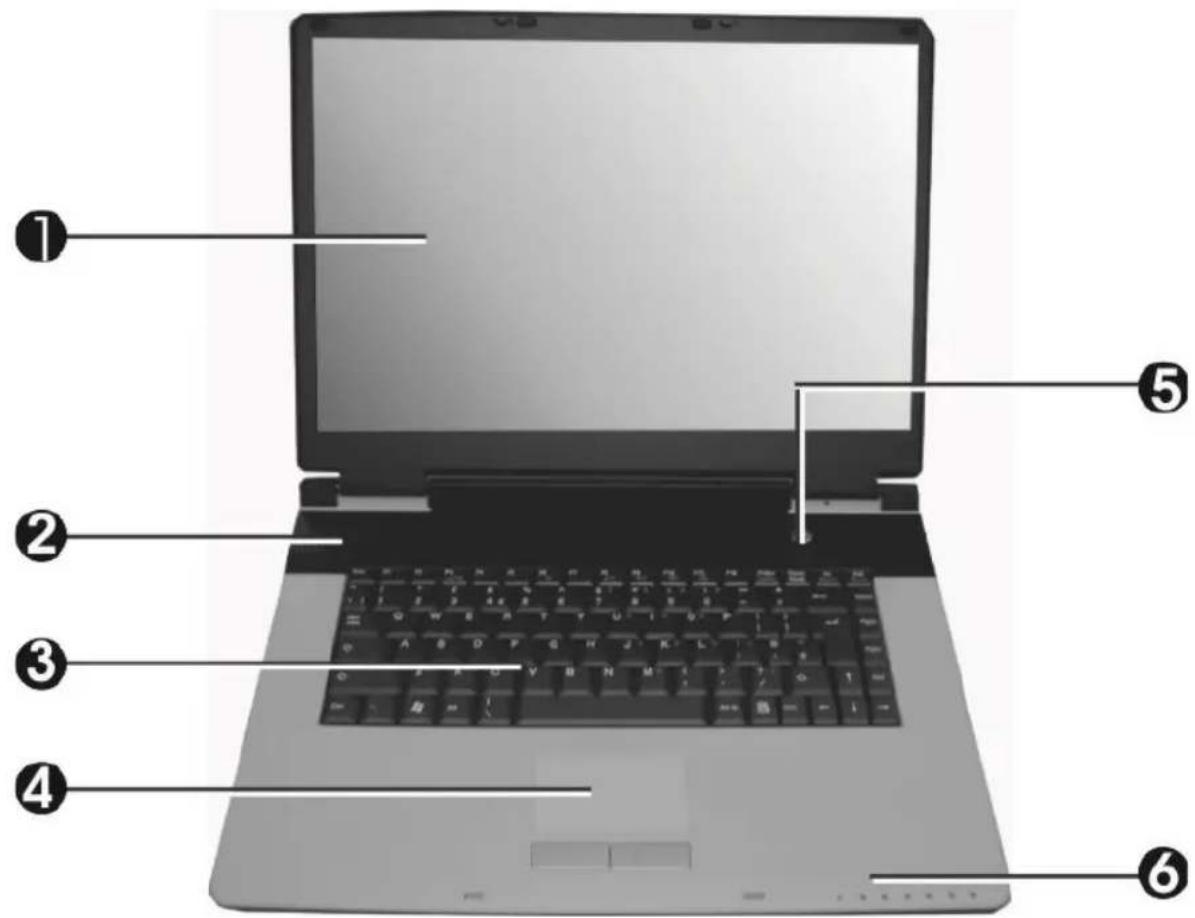

(1) Display
(2) Lautsprecher
(3) Tastatur
(4) Touch Pad
(5) Ein-/Ausschalter
(6) LED Anzeigen

Einsetzen des Akkus

Im Lieferumfang des Notebooks ist der Akku enthalten. Dieser Akku ist nur teilgeladen. Beachten Sie, dass die Ladezeiten des Akkus im ausgeschalteten Zustand ca. 3 Stunden, bei eingeschaltetem Gerät ca. 6 Stunden betragen!

Es ist unbedingt erforderlich, dass der Akku bei der ersten Inbetriebnahme vollständig geladen wird! Trennen Sie das Notebook nicht vom Netzteil, bis dies geschehen ist.

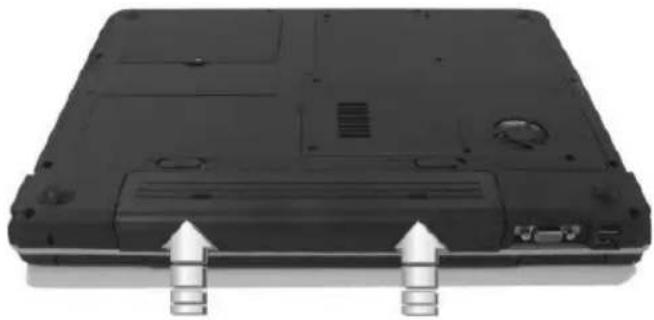

Setzen Sie den Akku in Pfeilrichtung in den Akkuschacht.

Drücken Sie leicht auf den Akku, bis er hörbar einrastet.

Der Akku kann nun geladen werden.

Entnehmen des Akkus

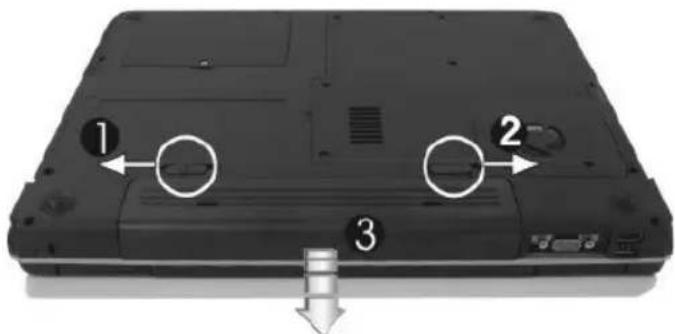

(1+2) Drücken Sie die Akkuentriegelungen nach außen.
(3) Entnehmen Sie den Akku aus der Halterung.

Das Notebook kann jetzt nur mit dem Netzteil betrieben werden!

Stromversorgung

Das Notebook ist mit einem Netzkabel sowie einem universalen, selbstanpassenden Netzteil ausgestattet. Das Netzteil kann mit einer beliebigen konstanten Spannung zwischen 100 und 240 Volt betrieben werden.

So verwenden Sie das Netzteil:

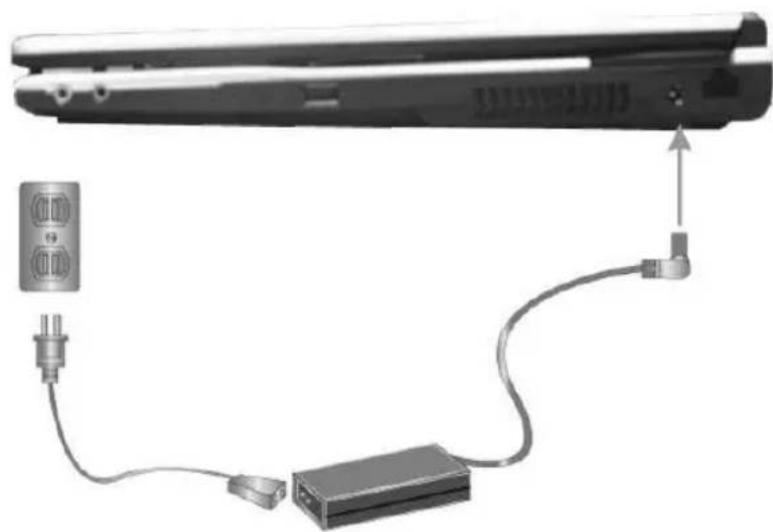

1. Verbinden Sie das Netzteil mit dem DC IN-Anschluss auf der Notebookseite.
2. Verbinden Sie das Netzkabel mit dem Netzteil.
3. Verbinden Sie das Netzkabel mit einer Steckdose.

Das Notebook kann wahlweise über Akku- oder Netzstrom betrieben werden.

Der Erstbetrieb findet mit dem Netzteil statt. Verwenden Sie nur das mitgelieferte Netzteil. Ein falsches Netzteil kann zu Beschädigungen des Notebooks führen.

Das Netzteil enthält keine zu wartenden Teile.

NETZTEIL AUF KEINEN FALL ÖFFNEN!

LEBENSGEFAHR!

Einschalten des Notebooks

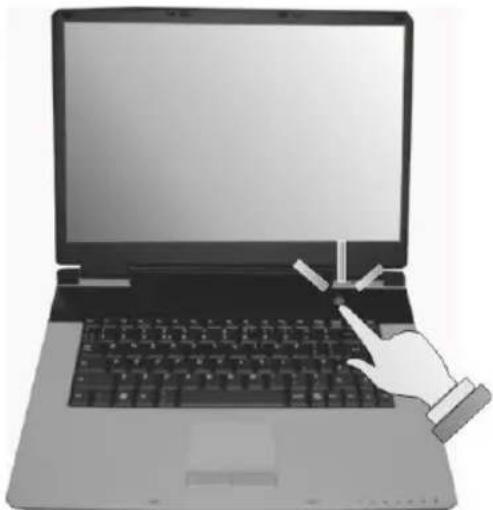

Die Vorbereitungen sind somit abgeschlossen. Betätigen Sie jetzt den Ein-/Aus-Taster, um das Notebook einzuschalten.

Tipp:

Bei einem Programm- oder Systemabsturz betätigen Sie die Tasten: Strg + Alt + Entf. Hiermit wird im günstigsten Fall nur der abgestürzte Task beendet, bzw. das Notebook neu gestartet (Warmstart). Sollte dies nicht funktionieren, betätigen Sie den Ein/Aus-Taster länger als vier Sekunden und das Notebook wird ausgeschaltet. Nun können Sie ihn wieder normal starten (Kaltstart).

Hinweis:

Bitte beachten Sie, dass Sie das Notebook bei Microsoft®

Windows®-Systemen immer folgendermaßen ausschalten:

„Start“-Button an-klicken.

„Beenden“ auswählen.

„Ok“ anklicken.

Dies vermeidet Festplatten- bzw. Betriebs-system-Probleme.

Bei eingeschaltetem Notebook kann der Ein/ Aus-Taster in Abhängigkeit der Energieeinstellugen mehrere Funktionen erfüllen. Betätigen Sie ihn erneut, wird in der Standardeinstellung das Notebook heruntergefahren.

Nach dem ersten Einschalten wird das optionale Betriebssystem installiert.

Folgen Sie hier bitte den entsprechenden Anweisungen.

Nach der Installation und Neustart ist das Notebook einsatzbereit.

Sie können in den Grafik-Grundfunktionen die Auflösung, die Farbtiefe und das Erscheinungsbild des Desktops ändern.

Nähere Informationen hierzu erhalten Sie in den Installations-hinweisen.

Systemüberblick

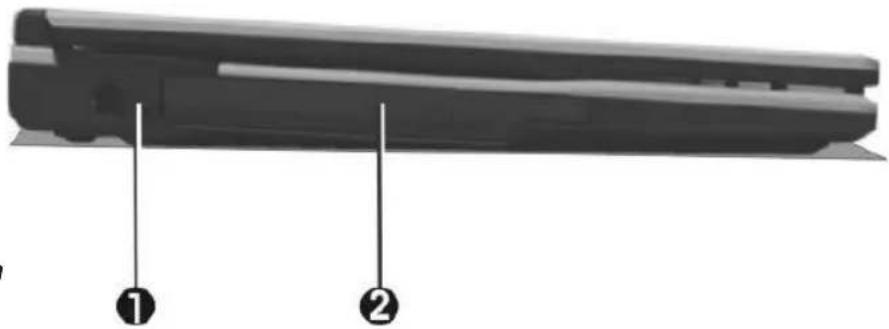

Linke Seite

Sämtliche Be- und Entlüftungsöffnungen müssen unter allen Umständen freigehalten werden. Bei Nichtbeachtung kann es zu einer Überhitzung des Gerätes kommen.

(1) Modemanschluss (optional)
(2) Optisches Laufwerk mit Auswurftaste

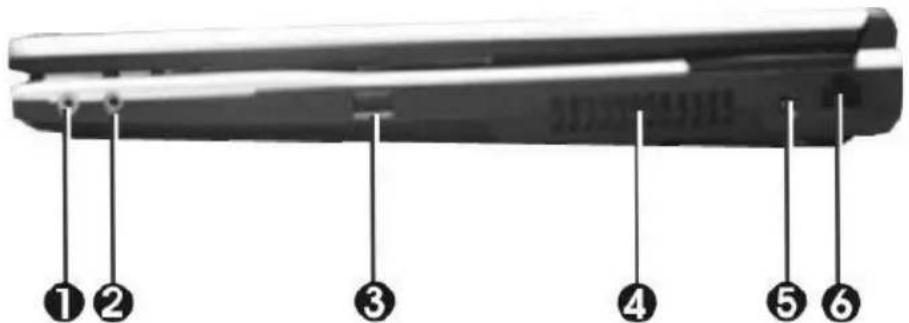

Rechte Seite

(1+2) Mikrofoneingang/Audioausgang
(3) USB-Anschluss
(4+5+6) Lüftungsschlitze / Anschluss für das Netzteil / Ethernet-/LAN-Anschluss

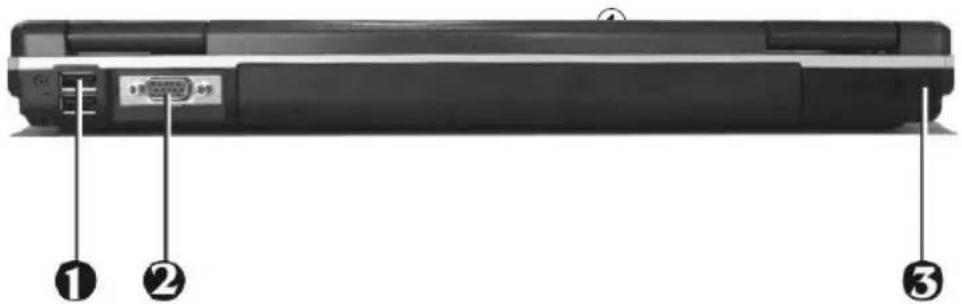

Rückansicht

(1) USB-Anschlüsse
(2) VGA-Anschluss
(3) Kensington Lock-Diebstahlsicherung

Unterseite

Sämtliche Be- und Entlüftungsöffnungen müssen unter allen Umständen freigehalten werden. Bei Nichtbeachtung kann es zu einer Überhitzung des Gerätes kommen.

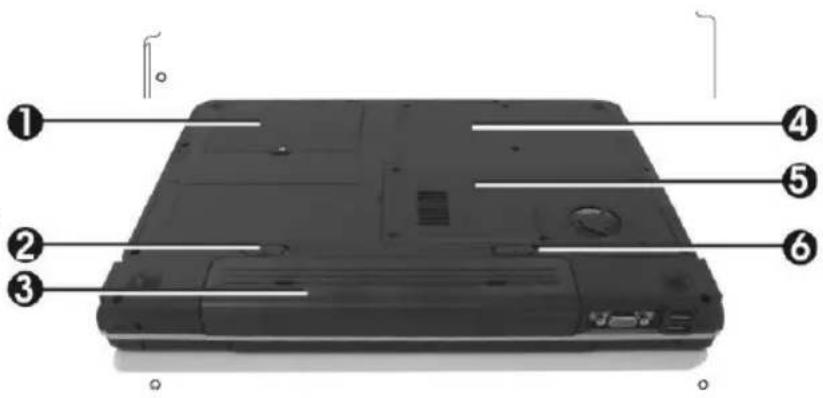

(2+3+6) Akkuschacht
(1+4+5) Abdeckung für WLAN-Karte, Arbeitsspeicher, Festplatte und Hauptprozessor

Erläuterung der LED-Anzeigen

Abbildung 9

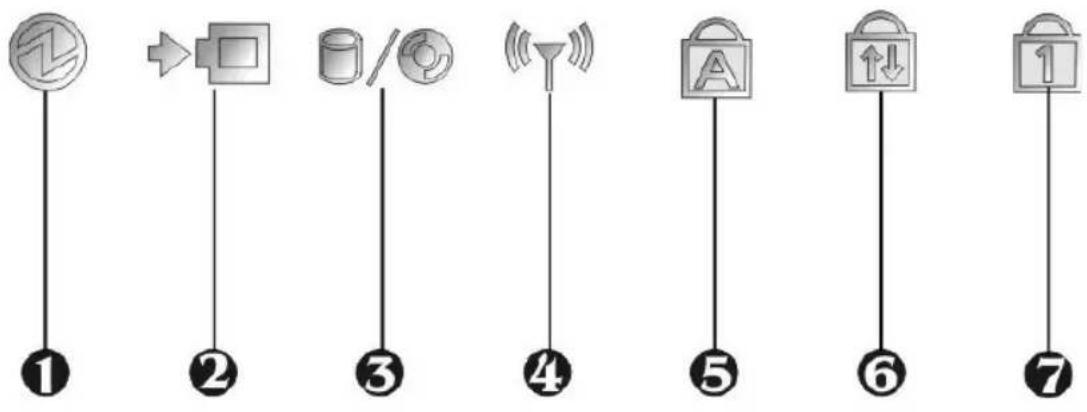

(1) Betriebsanzeige
(2) Akkuladezustand
(3) Laufwerkszugriff
(4) WLAN
(5 + 7) Caps Lock / Num Lock
(6) Scroll Lock

Tabelle 1

Symbol Bedeutung
	Leuchtet, wenn die WLAN-Funktion (drahtloses Netzwerk) aktiviert ist.
	Leuchtet, wenn das Notebook eingeschaltet ist.
	Bleibt dunkel, wenn der Akku voll ist. Leuchtet orange, wenn der Akku gela-den wird. Blinkt rot, wenn der Akku beinahe leer ist (Ladestand unter 10 %).
[505H]	Leuchtet, wenn Caps Lock aktiviert ist.
	Leuchtet, wenn Num Lock aktiviert ist.
	Leuchtet, wenn auf das optische Laufwerk oder auf die Festplatte zugegriffen wird.

Hot Keys

(Kurztastenkombinationen mit besonderer Bedeutung)

Zum Aktivieren der Hot Keys halten Sie die Fn-Taste gedrückt und betätigen anschließend die gewünschte Zusatztaste. Für einige Funktionen kann es notwendig werden, Treiber oder Zusatzprogramme zu installieren. Beachten Sie hierzu bitte den Abschnitt „Installations-hinweise“.

Tabelle 2

Tasten Bedeutung
Fn + F2 Schaltet das drahtlose Netzwerk (WLAN) ein/aus.
Fn + F3 Schaltet den Lautsprecher ein/aus.
Fn + F4 Wechselt zwischen LC-Display/Monitor/beides.
Fn + F5 Erhöht die Lautstärke.
Fn + F6 Senkt die Lautstärke
Fn + F7 Senkt die LCD-Helligkeit.
Fn + F8 Erhöht die LCD-Helligkeit.

Die Tastatur

Die Tastatur Ihres Notebooks besitzt alle Funktionen einer normalen AT-kompatiblen Tastatur sowie einige Extras:

Schreibmaschine

Diese Tasten entsprechen denen einer Schreibmaschine.

Funktionstasten

In vielen Betriebssystemen (und Anwendungen) können über diese Tasten besondere Funktionen aufgerufen werden. Nähere Informationen hierzu finden Sie in den entsprechenden Handbüchern.

Sondertasten

Über diese Tasten (und Tastenkombinationen) werden manche Hardwarefunktionen ge- steuert.

Esc F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 PrTScr SyrRs Pause Book Ins Num Lx Del Ssr Lx - ! @ # 8 % ^ & 7 * 8 ( B ) 1 2 3 4 5 6 7 8 9 0 - + - Tab Q W E R T Y U 4 I 5 O 6 P { } Cabs Lock A S D F G H J 1 K 2 L 3 : + " / FyUp PdSh Z X C V B N M 0 < > ? / - shirt ↑ End Ctrl Fr Alt Alt Ctrl ← ↓ → ② ③ ④ ⑤ ② ⑥

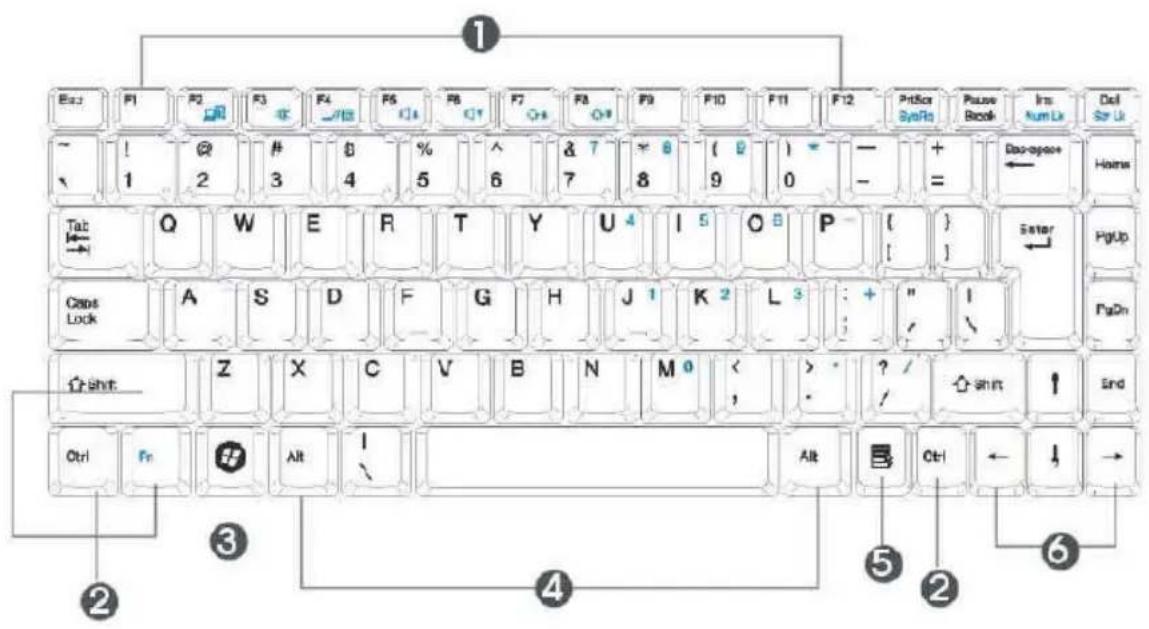

Abbildung 10

(1) Funktionstasten
(2) Control-Taste
(3) Microsoft® Windows®-Taste (Position kann aufgrund unterschiedlicher Layouts variieren)
(4) Control-Taste
(5) Microsoft® Windows®-Taste (Position kann aufgrund unterschiedlicher Layouts variieren)
(6) Pfeiltasten

Das TouchPad

Das System richtet das integrierte TouchPad automatisch ein. Sofern Sie Microsoft® Windows® verwenden, müssen für die Grundfunktionen keine Treiber installiert werden. Möchten Sie die erweiterten Funktionen nutzen, finden Sie den Treiber zum Aktivieren auf der Utility-CD. Bitte folgen Sie hierzu den Anweisungen im Abschnitt „Installationshinweise“.

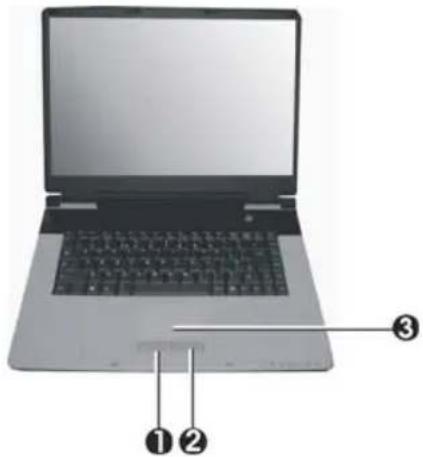

(1) Linke, Maus'-Taste
(2) Rechte, Maus'-Taste
(3) Sensorfeld / Touchpad

Hinweis für Linkshänder: Die meisten Betriebssysteme gestatten eine Umbelegung der Maustasten.

Das TouchPad - Bedienung

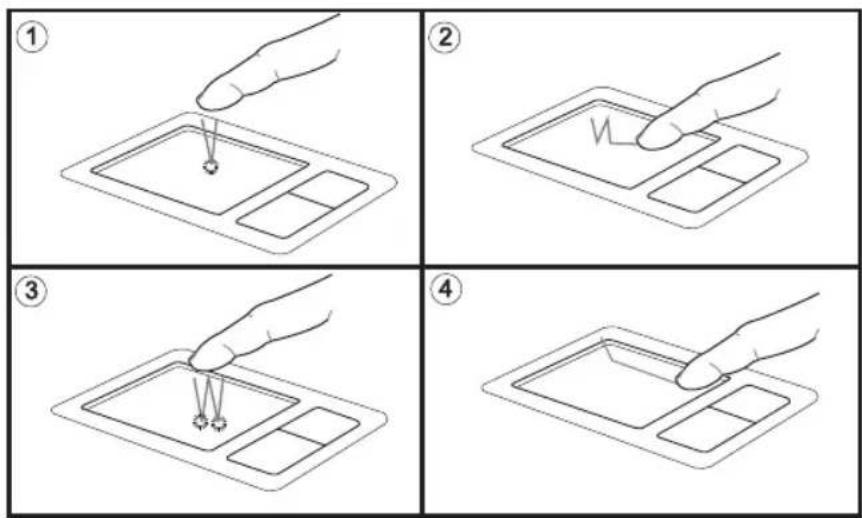

(1) Auswählen
(2) Auswählen, ziehen und loslassen (Drag & Drop)
(3) Doppelklicken – zum Ausführen/Öffnen von Dateien

Halten Sie beim Gebrauch des TouchPad Ihre Finger und das Pad trocken und sauber. Das TouchPad reagiert auf Fingerbewegungen. Je leichter die Berührung, desto besser reagiert es. Feste Bewegungen erzielen keine Erhöhung der Genauigkeit.

Das optische Laufwerk

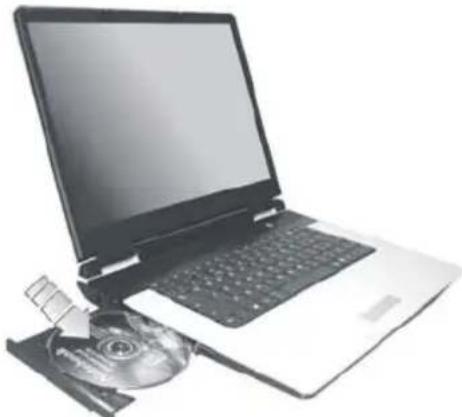

Zum Einlegen einer CD/DVD betätigen Sie den Entriegelungsknopf auf der Vorderseite des Laufwerks.

Die CD/DVD wird mit dem Label nach oben auf die Spindel gelegt und mit leichtem Druck arretiert.

Drücken Sie den Laufwerksschlitten wieder zurück, bis er einrastet. Die CD/DVD kann nun gelesen werden.

Einige CDs sind mit einem Autostart versehen, d. h. Installationen oder auch Musik-CDs werden automatisch nach dem Einlegen gestartet.

Der LAN-Anschluss

Der eingebaute Netzwerkadapter bietet die Möglichkeit, Ihr Notebook mit einem 10/100 Mbit/s-Netzwerk bzw. DSL-Internet zu verbinden.

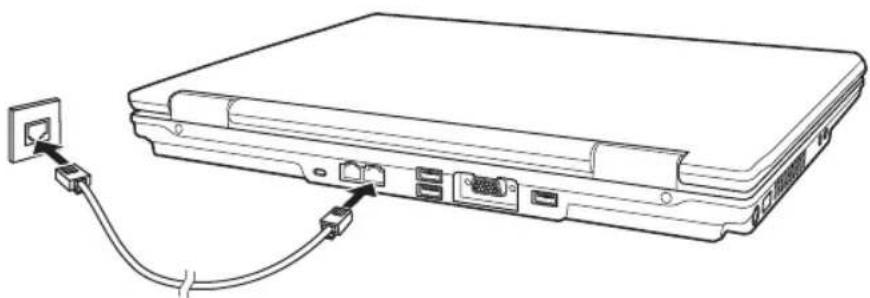

Die Verbindung erfolgt über ein Ethernet-Netzwerkkabel mit RJ-45-Steckern. Diese werden an das Notebook und an einen vorhandenen Netzwerk-Hub bzw. eine DSL-Steckdose angeschlossen.

Verwechseln Sie auf keinen Fall den RJ-45-Stecker einer Netzwerkleitung mit einem ISDN-Stecker! Versuchen Sie NIE, den LAN-Adapter mit einer ISDN-Telefonbuchse zu verbinden! Dies würde zu einer Zerstörung des Gerätes führen.

Auf der mitgelieferten Utility-CD die benötigten Treiber gespeichert.

Die Utility-CD

Die Utility-CD startet nach dem Einlegen automatisch. Sollte dies nicht der Fall sein, starten Sie vom Arbeitsplatz, CD-Laufwerk die Datei utility.exe.

Im Abschnitt „Treiber“ wählen Sie die Treiber aus, die installiert werden sollen.

Empfehlung: Installieren Sie alle aufgeführten Treiber der Reihe nach von oben nach unten.

Zusätzlich können Sie im Abschnitt „Utility“ die erweiterten Funktionen nach Wunsch nachinstallieren.

Folgen Sie im Umgang mit der Utility-CD den Anweisungen des Menüs.

Einstellung der Auflösung

Nach Installation der Grafiktreiber können Sie die Auflösung auf gewünschte Größe (z. B. 1280 × 800) einstellen.

Dies geschieht folgendermaßen:

Rechtsklick auf einem freien Bereich des Desktop. auswählen.

Im Fenster „Eigenschaften von Anzeige“ das Register „Einstellung“ wählen.

Hier können Sie den Schieberegler auf die Ihnen angenehme Auflösung stellen.

Mit <Übernehmen> legen Sie die Auflösung fest.

Fehlersuche und -behebung

Wenn bei der Arbeit mit Ihrem Notebook ein Problem auftritt, versuchen Sie zuerst, den Fehler mit Hilfe der nachfolgenden Informationen zu beheben. Besteht das Problem weiterhin, schalten Sie zunächst das System für einige Minuten aus und fahren Sie es anschließend wieder hoch. Alle ungesicherten Daten gehen zwar verloren, aber möglicherweise funktioniert das System wieder. Wenden Sie sich anschließend an Ihren Händler oder Kundendienstbeauftragten.

Trotz Betätigen der Ein-/Aus-Taste bleibt das Notebook ausgeschaltet.

Mögliches Problem:

- Der Akku fehlt oder ist fehlerhaft installiert.

Hinweis:

• Die Betriebsanzeige leuchtet nicht auf.

Problembehebung:

- Stellen Sie sicher, dass sich der Akku im Akkufach befindet und ordnungsgemäß eingelegt ist.

- Vergewissern Sie sich, dass die Akkukontakte direkt anliegen.

- Verbinden Sie das Notebook mit dem Netzteil, damit der Akku (falls vorhanden) aufgeladen wird.

Mögliches Problem:

• Niedriger Akkuladestand.

Hinweis:

• Die Akkuanzeige blinkt.

Problembehebung:

- Betreiben Sie das Notebook über das Netzteil. Wenn das System nicht sofort hochfährt, schalten Sie das Notebook aus und führen Sie anschließend einen Neustart durch.

Die Bildschirmanzeige funktioniert nicht.

Problembehebung:

- Betätigen Sie die Ein-/Aus-Taste.

Mögliches Problem:

- Der Bildschirm ist nicht korrekt justiert.

Problembehebung:

- Drücken Sie die Leertaste, eventuell mehrfach.

- Ist ein externer Monitor angeschlossen, schalten Sie diesen ein.

Mögliches Problem:

- Im System ist ein anderer als der vorhandene Bildschirmtyp eingestellt.

Problembehebung:

- Drücken Sie die Tastenkombination Fn + F5.

- Ist ein externer Monitor angeschlossen, verbinden Sie diesen mit einer Stromquelle, und schalten Sie ihn ein. Überprüfen Sie ebenfalls die Einstellungen für Helligkeit und Kontrast.

Das System arbeitet nicht weiter.

Problembehebung:

- Drücken Sie eine Taste, oder drücken Sie die Betriebstaste, falls alle Statusanzeigen erloschen sind.

Mögliches Problem:

- Ein Softwarefehler hat einen Systemabsturz verursacht.

Problembehebung:

- Im Handbuch des Betriebssystems erhalten Sie weitere Hinweise.

- Lässt sich das Problem nicht beheben, führen Sie einen Systemneustart durch. Dadurch gehen jedoch alle ungespeicherten Daten verloren! Funktioniert auch dies nicht, schalten Sie das Notebook kurz aus und anschließend wieder ein.

Bei jedem Systemstart wird ein Selbsttest (POST) durchgeführt. Tritt ein Fehler auf, erscheint eine Fehlermeldung, die das Problem kurz beschreibt.

Index

A

Akku 9, 17, 20, 21

Akkuladezustand 25

Akkuschacht....20, 24

Anweisungen....22

Audioausgang 23

Auflösung....22, 31, 33

Ausschalttaste 19

Autoadapter....9

B

Beschädigungen 9,21

Betriebsanzeige 25

Betriebssystem....22

D

Daten-/Fax-Modem 30

Display....19, 26

Drahtloses Netzwerk 26

E

Ein-/Aus-Taste 22

Ein-/Ausschalttaste 19

Einschalten 22

Energieeinstellungen....22

Energieverbrauch....23

Erscheinungsbild....22

Erschütterungen 9

Erstbetrieb 21

F

Fachhändler 5, 7, 9, 17

Fachpersonal 9,10

Farbtiefe 22

Feuchtigkeit 9

Flüssigkeit 10

Fn-Taste 27

Funkkomponente....12

Funknetzwerk 11

Funktionstasten....27

Funkwellen 12

G

Garantie 6

Grafik-Grundfunktionen ......22

H

Hausmüll 7,9

Hot Keys 27, 28

|

Installationshinweise 22

K

Kaltstart 22

L

Ladezeiten 20

LAN-Anschluss 30

Laufwerkszugriff 25

Lautsprecher....19,26

LC-Display 19

Lieferumfang 16, 17, 20

M

Mikrofoneingang 23

Modemanschluss 25

Müllabfuhr 9

N

Netzkabel 10, 17, 21

Netzteil .....9, 10, 17, 20, 21, 23, 25

Netzversorgung 10

Netzwerkadapter 30

Netzwerkanschluss 24

Neustart....22

0

Optisches Laufwerk ......23

Originalverpackung 17

P

Pfeiltasten 27

Powermanagement 23

Q

Quick Buttons 19

R

Reinigung 10

Ruhezustand....23

s

Schreibmaschine....27

Sondertasten 27

Sonnenstrahlung 9

Spannung 21

Standardeinstellung....22

Standby 23

Status-LEDs....19

Strg + Alt + Entf 22

Stromsparsystem 23

Stromversorgung....9, 21

T

Tastatur....19,27

Tasten 26, 27

TouchPad 19,30

U

USB-Anschlüsse 24

W

Warmstart 22

Wireless-LAN 11

WLAN 11,2526
