Alienware AW2518HF Monitor Benutzerhandbuch

Hinweise, Vorsichtsmaßregeln und Warnungen

HINWEIS: EIN HINWEIS beschreibt wichtige Informationen, damit Sie Ihren Computer besser nutzen können.

VORSICHT: Ein VORSICHT-Hinweis weist auf mögliche Schäden an der Hardware oder auf einen Verlust von Daten hin, sollten die Anweisungen nicht befolgt werden.

ACHTUNG: EINE ACHTUNG beschreibt die Möglichkeit von Eigentumsschäden, Verletzungen oder Tod.

Copyright © 2017 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Gesetze zum Urheberrecht und geistiges Eigentum geschützt. Dell™ und das Dell-Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/oder anderen Ländern. Alle anderen hier erwähnten Marken und Namen sind möglicherweise Marken ihrer jeweiligen Unternehmen.

2017 - 07

Rev. A00

Inhalt

Über Ihren Monitor ....5

Lieferumfang 5

Produktmerkmale....7

Komponenten und Bedienelemente 8

Vorderseite 8

Ansicht von hinten....9

Ansicht von hinten und von unten....10

Technische Daten des Monitors.... 11

Flachbildschirm – Technische Daten .....11

Angaben zur Auflösung....12

Unterstützte Videomodi 12

Voreingestellte Anzeigemodi 13

Elektrische Daten....14

Physische Eigenschaften....14

Umgebungsbedingungen....15

Energieverwaltungsmodi....16

Pinbelegung ....18

Plug & Play-Unterstützung 19

Universal Serial Bus (USB) Schnittstelle .....20

USB-Upstream-Anschluss.... 20

USB-Downstream-Anschluss 21

USB-Ports....21

LCD-Monitorqualität und Hinweise zu Pixeln .....22

Hinweise zur Wartung 22

Monitor reinigen 22

Monitor einrichten 23

Ständer anbringen 23

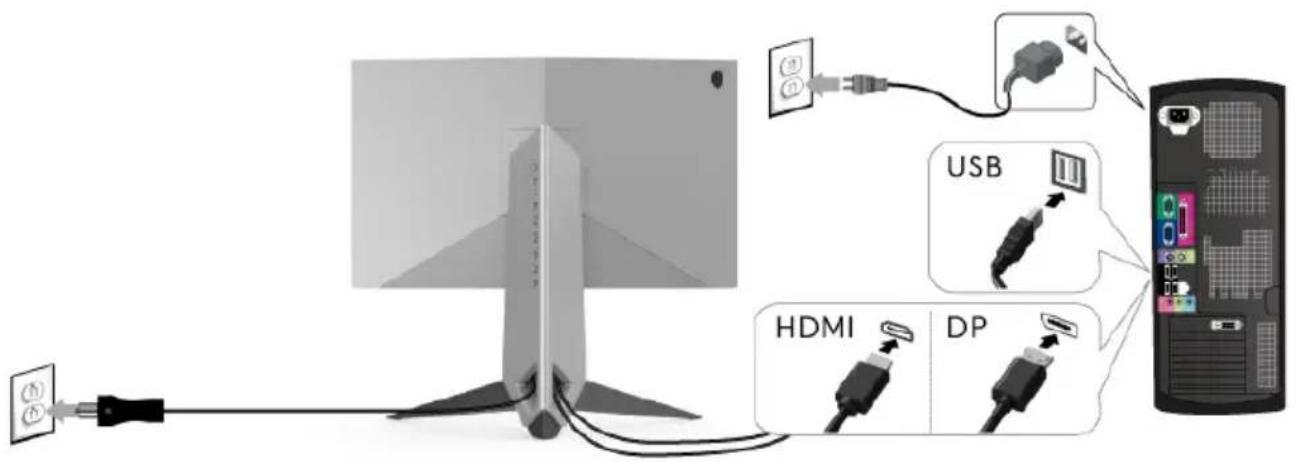

Anschluss des Computers.... 25

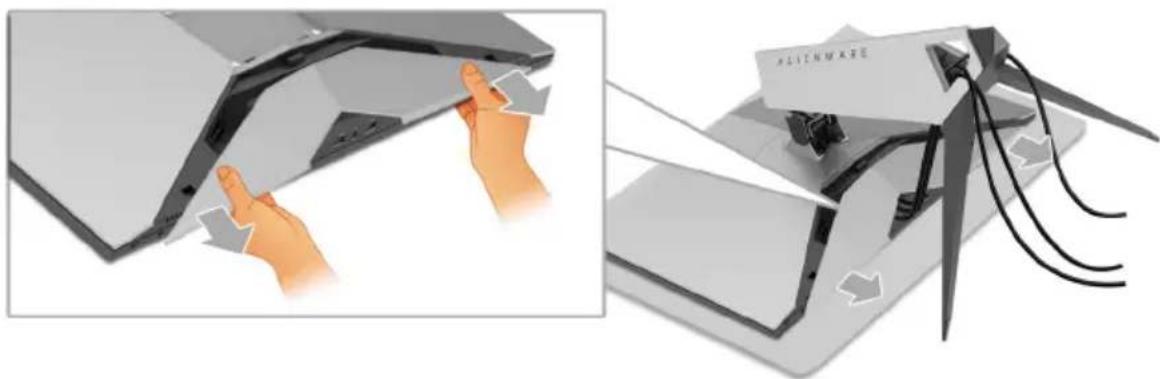

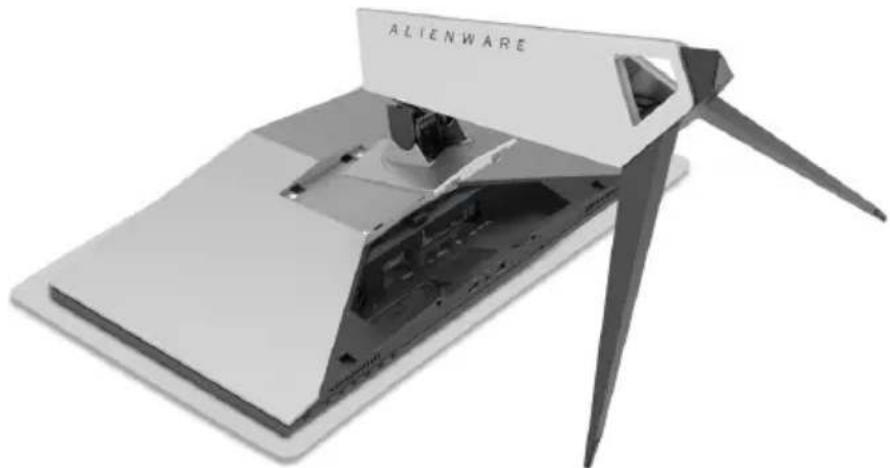

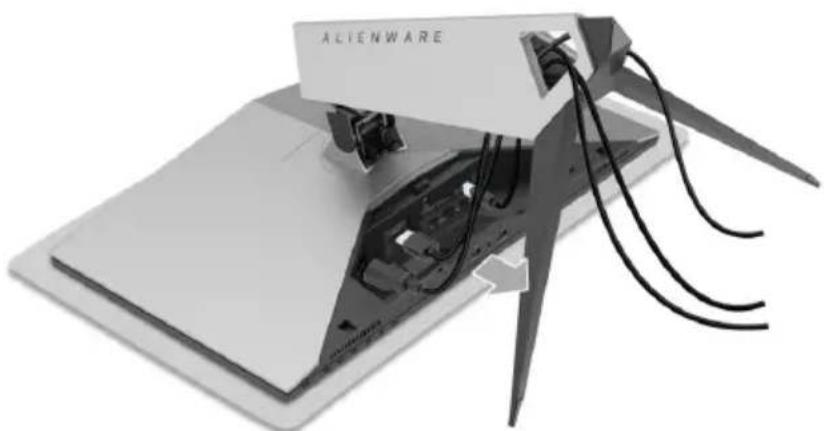

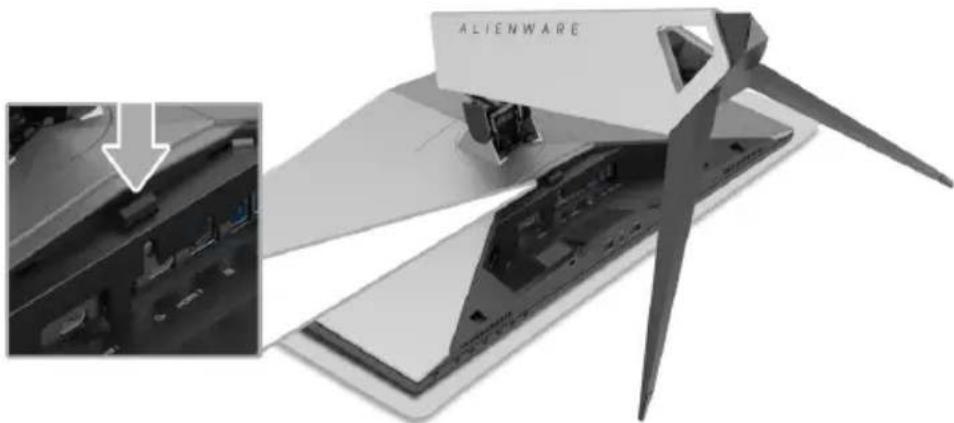

Monitorständer abnehmen.... 26

Wandbefestigung (optional) 28

Monitor bedienen....29

Monitor einschalten.... 29

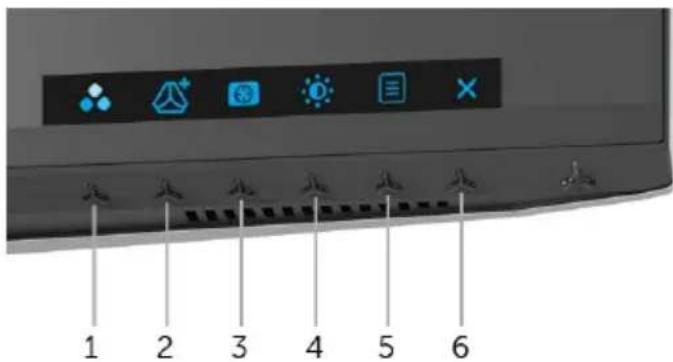

Bedienfeldtasten verwenden.... 29

Bedienfeldtaste ....30

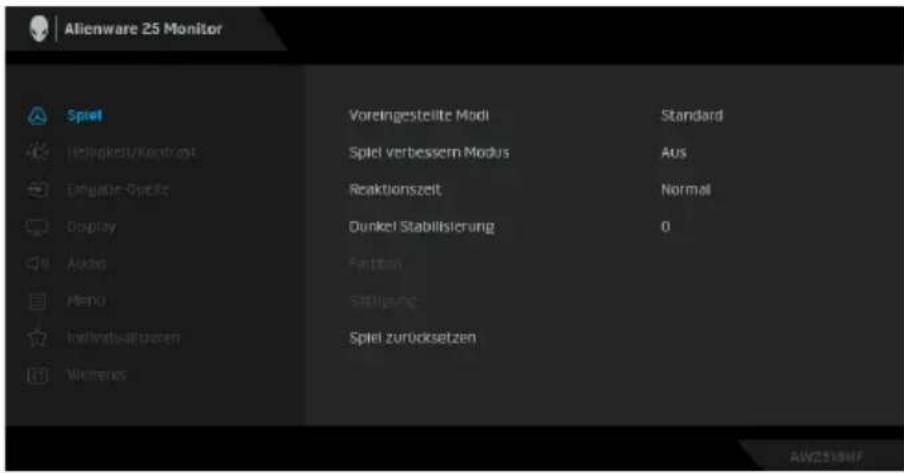

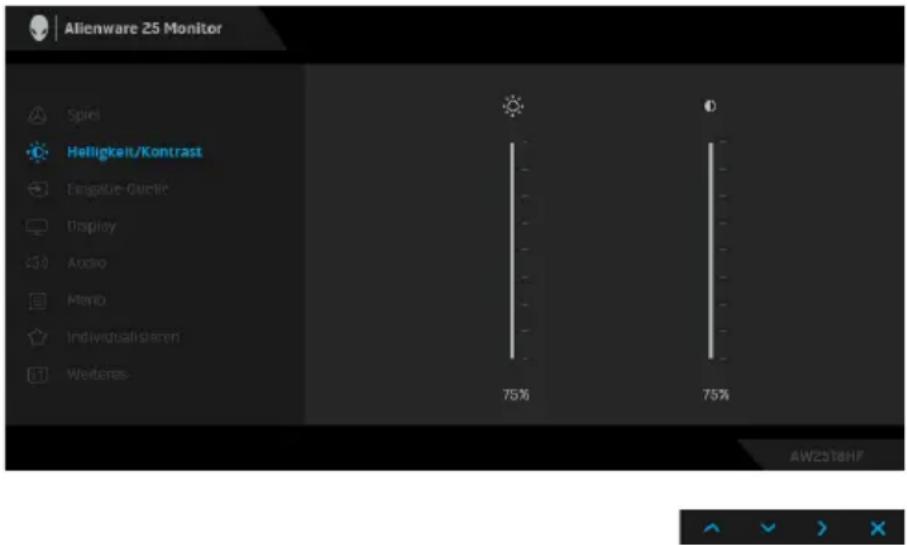

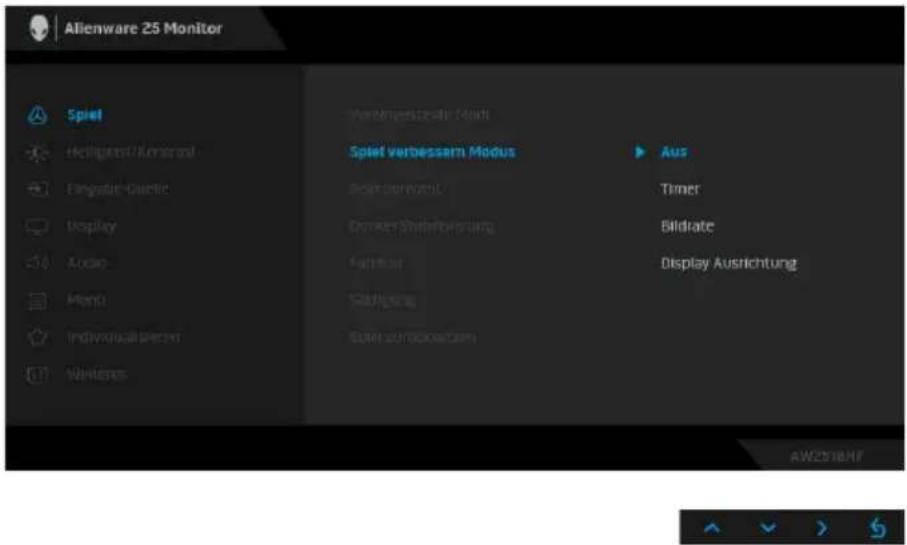

Anwendung der Anzeige auf dem Bildschirm (OSD-Menü) 31

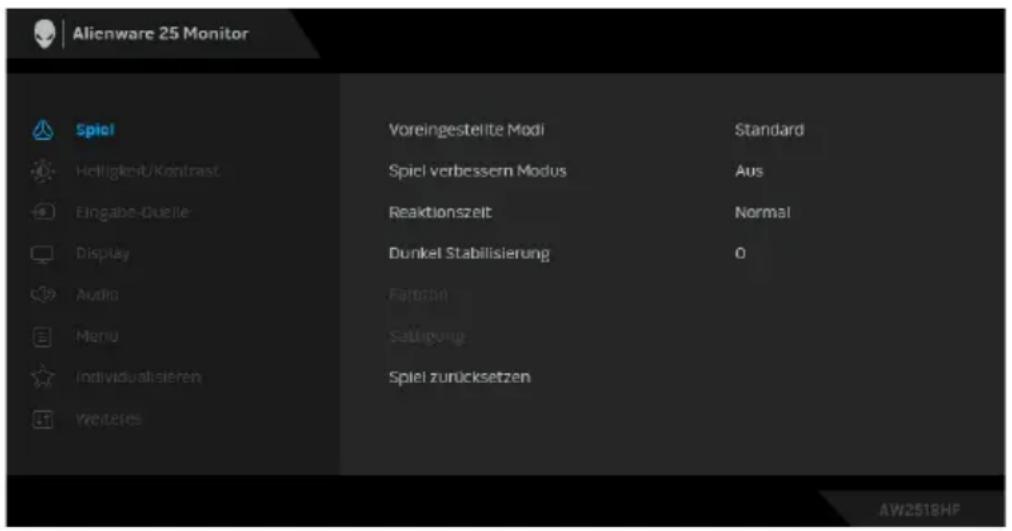

Zugriff aufs Menüsystem 31

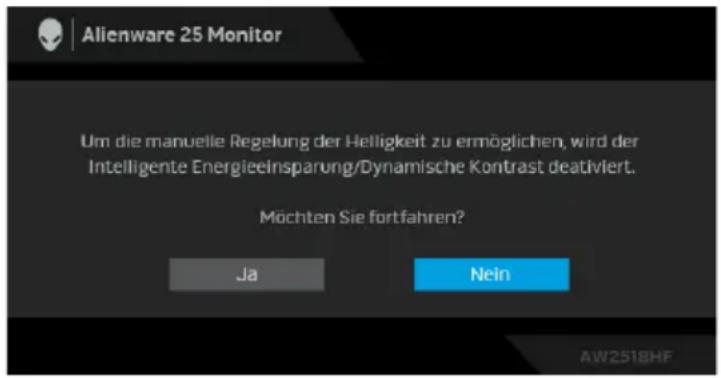

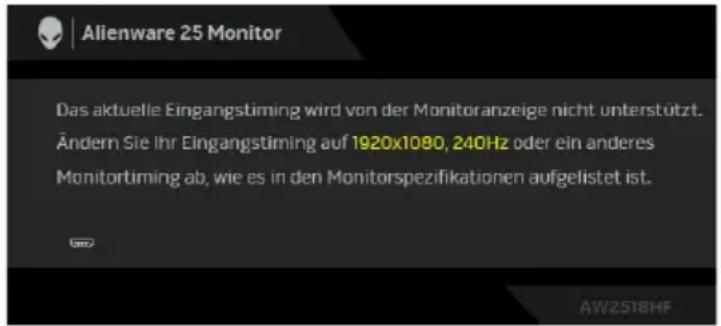

OSD-Warnmeldung ....43

Maximale Auflösung einstellen 45

Kippen, Schwenken und Höhenverstellung.... 46

Kippen, Schwenken 46

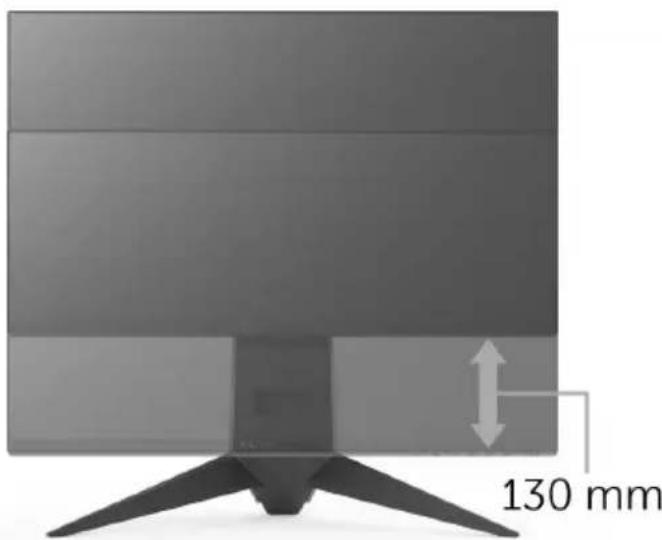

Höhenverstellung ....47

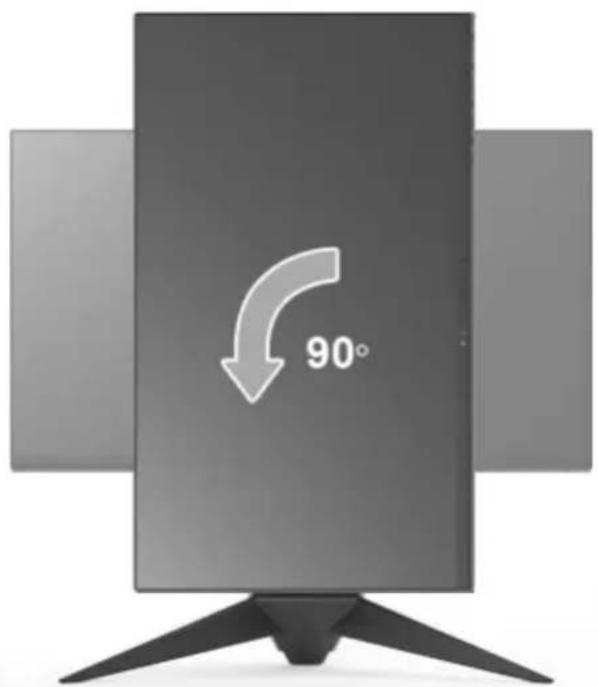

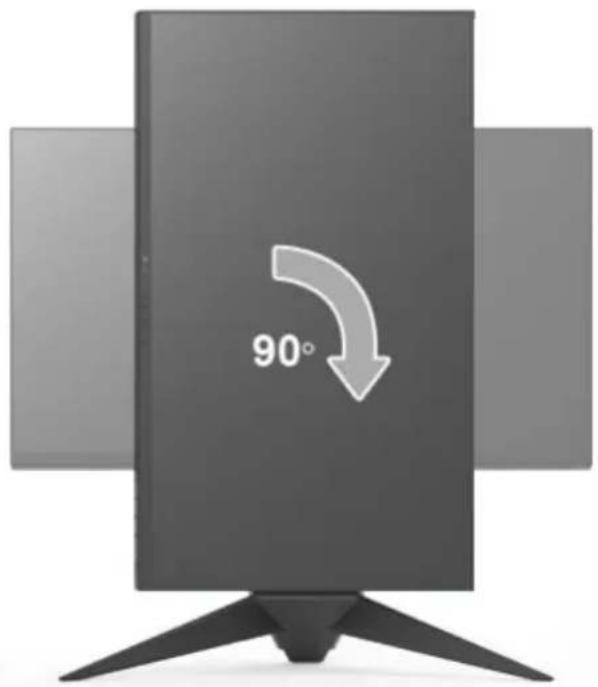

Monitor drehen 47

Anzeigerotation-Einstellungen Ihres Systems anpassen . . 49

Problemlösung ....50

Selbsttest 50

Selbstdiagnose....51

Allgemeine Probleme 52

Produktspezifische Probleme 55

Universal Serial Bus (USB) spezifische Probleme..... 56

Anhang....57

FCC-Erklärung (nur für die USA) und weitere rechtliche Informationen.... 57

Kontakt zu Dell 57

Über Ihren Monitor

Lieferumfang

Der Monitor wird mit den unten gezeigten Artikeln geliefert. Stellen Sie sicher, dass Sie sämtliche Komponenten erhalten haben und Kontakt zu Dell, wenn etwas fehlt.

HINWEIS: Einige Artikel könnten optional sein und nicht mit dem Monitor geliefert werden. Einige Funktionen oder Medien könnten in einigen Ländern nicht verfügbar sein.

HINWEIS: Zum Einrichten mit einem anderen Ständer, lesen Sie bitte die Anleitung des entsprechenden Ständers.

			Monitor
			Ständer
			Kabelabdeckung
			Netzkabel (Je nach Land verschieden)
			HDMI-Kabel
			USB 3.0 Upstream Kabel (aktiviert die USB-Ports am Monitor)
			• Treiber und Dokumentationsmedien• Kurzanleitung• Sicherhe Umweltschutz und Bestimmungen

Produktmerkmale

Der Alienware AW2518HF-Flachbildschirm arbeitet mit Active Matrix-, Dünnschichttransistor- (TFT) und Flüssigkristall-Technologien (LCD) und einer LED-Beleuchtung. Die Monitorfunktionen umfassen:

• 62,23 cm (24,5 Zoll) sichtbarer Bereich (diagonal gemessen).
  Auflösung: Bis zu 1920 x 1080 über DisplayPort und HDMI, mit Vollbildunterstützung oder niedrigeren Auflösungen.
• AMD FreeSync Monitor mit einer extrem hohen Aktualisierungsrate von 240 Hz und einer schnellen Reaktionszeit von 1 ms.
• Farbskala von 72% NTSC.
• Einstellmöglichkeiten für Kippen, Schwenken, Drehung und Höhenanpassung.
• Abnehmbarer Ständer und Video Electronics Standards Association (VESA™) 100 mm Befestigungslöcher für flexible Montagelösungen.
• Digitale Konnektivität mit DisplayPort und HDMI.
• Ausgestattet mit 1 USB Upstream-Port und 4 USB Downstream-Ports.
• Plug-and-Play Fähigkeit, wenn von Ihrem System unterstützt.
• Steuerung per Bildschirmanzeige (OSD) für einfache Einstellung und Bildschirmoptimierung.
• Die Farbmodi bieten auch verschiedene Modi für Spiele an, darunter FPS (Egoshooter), RTS (Echtzeitstrategie), RPG (Rollenspiele) und 3 Spielmodi, die Sie an Ihre Vorlieben anpassen können.
• Software und Dokumentationsmedien mit Informationsdatei (INF), Image Color Matching Datei (ICM) und Produktdokumentation.
• Dell Display Manager-Software inklusive (auf der mitgelieferten CD enthalten).
• 0,3 W Standbystrom im Energiesparmodus.
• Optimieren Sie Ihren Augenkomfort mit einem flimmerfreien Bildschirm.
• Die möglichen Langzeiteffekte von blauem Licht des Monitors könnten die Augen schädigen, z.B. Übermüdung der Augen, digitale Überanstrengung der Augen usw. Die ComfortView Funktion verringert den Anteil des blauen Lichts des Monitors, um den Augenkomfort zu optimieren.

Komponenten und Bedienelemente

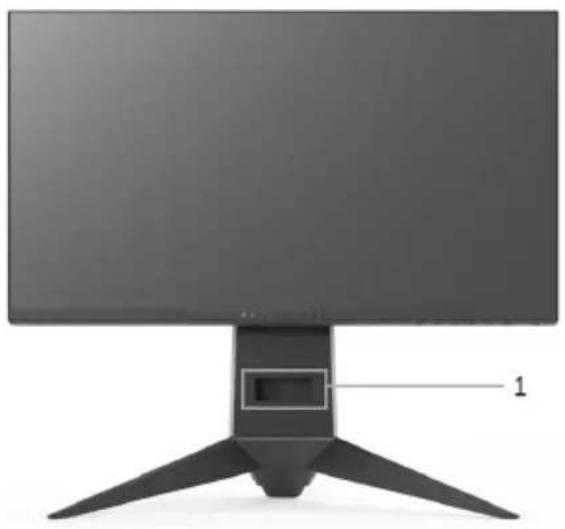

Vorderseite

Bezeichnung	Beschreibung
1	Kabelführungsöffnung (an der Vorderseite des Ständers)
2	Funktionstasten (weitere Informationen finden Sie unterMonitor bedienen)
3	Ein/Aus-Taste (mit LED-Anzeige)

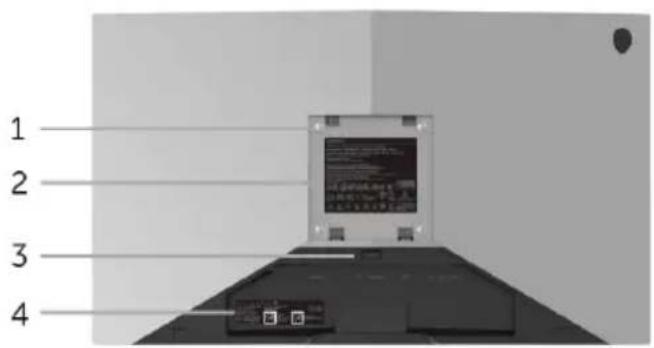

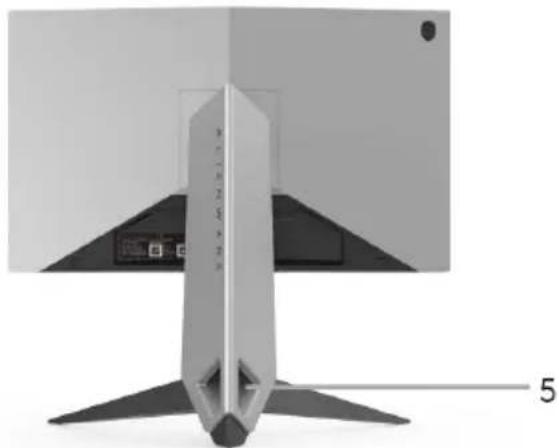

Ansicht von hinten

1 2 3 4

Rückansicht mit Monitorständer

Bezeichnung	Beschreibung Verwenden
1 VESA-	Montagebohrungen (100 mm x 100 mm- Hinter der angebrachten VESA-Abdeckung)	Monitor-Wandbefestigung per VESA-kompatibler Wandmontagehalterung (100 mm x 100 mm).
2 Etikett	mit behördlichen Bestimmungen	Liste der behördlichen Zulassungen.
3 Stand	Entriegelungstaste Löst den	Ständer vom Monitor.
4 Serien	nummernetikett mit Strichcode	Nehmen Sie auf dieses Etikett Bezug, wenn Sie Dell bezüglich technischer Unterstützung kontaktieren.
5 Kabelführungsöffnungen (an den linken und rechten Seiten des Ständers)		Bringt Ordnung durch Führung der Kabel durch die Öffnungen.

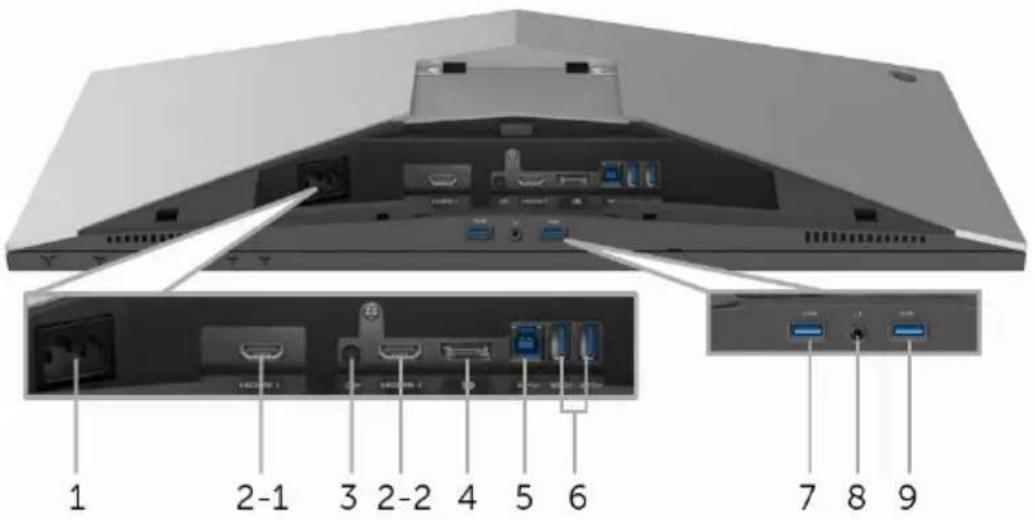

Ansicht von hinten und von unten

1 2-1 3 2-2 4 5 6 7 8 9

Ansicht von hinten und von unten ohne Monitorständer

Bezeichnung	Beschreibung Verwenden
1	Netzkabelanschluss Schließen	en Sie das Netzkabel an (im Lieferumfang des Monitors enthalten).
2(1, 2)	HDMI-Anschluss Verbinden Sie Ihren Computer mit dem HDMI-Kabel (im Lieferumfang des Monitors enthalten).
3	Line-Ausgangsanschluss	Zum Anschluss Ihrer Lautsprecher.HINWEIS: Dieser Anschluss unterstützt keine Kopfhörer.
4	DisplayPort Schließen Sie Ihren Computer mit einem DP-Kabel an.
5	USB-Upstream-Anschlüsse	Verbinden Sie das USB-Kabel (im Lieferumfang des Monitors enthalten) mit diesem Anschluss und Ihrem Computer, um die USB-Anschlüsse an Ihrem Monitor zu aktivieren.
6,9	USB 3.0-Port Hier schließen	en Sie Ihre USB-Geräte an.HINWEIS: Um diesen Anschluss zu verwenden, müssen Sie das USB-Kabel (im Lieferumfang des Monitors enthalten) mit dem USB-Upstream-Anschluss des Monitors und Ihrem Computer verbinden.
7 USB-D	Downstream-Anschlüsse mit Aufladefunktion	Zum Aufladen Ihres USB-Gerätes.
8 Kopfhörer-Ausgangsbuchse		Anschluss der Kopfhörer.

Technische Daten des Monitors

Flachbildschirm – Technische Daten

Modell AW2518HF
Bildschirmtyp Aktiv-Matrix-TFT-LCD
Panel-Technologie TN
Längen-/Seitenverhältnis 16:9
Sichtbares Bild
Diagonal Horizontal, Aktiver Bereich Vertikal, Aktiver Bereich Bereich	622,3 mm (24,5 Zoll)543,74 mm (21,41 Zoll)302,62 mm (11,91 Zoll)164545,63 mm^2 (255,05 Zoll^2 )
Pixelabstand 0,2832 mm x 0,28	02 mm
Pixel pro Zoll (PPI) 90
Betrachtungswinkel 160° (vertikal) typisch170° (horizontal) typisch
Luminanz 400 cd/ m^2 (typisch)
Kontrastverhältnis 1000:1 (typisch)
Anzeigebeschichtung Anti-Reflex mit 3H Härte
Hintergrundlicht LED Edgelight System
Reaktionszeit	1 ms Grau-zu-Grau
Farbtiefe	16,7 Millionen Farben
Farbgamut	72%* (CIE1931)
Integrierte Geräte • USB 3.0 Super-Speed Hub (mit1 x USB 3.0 Upstream-Port)• 4 x USB 3.0 Downstream-Ports(einschließlich 1 Port, der schnelles Ladenunterstützt)
Konnektivität • 1 x DP 1.2	• 2 x H D M I 2 . 0• 1 x USB 3.0 Upstream Port (Hinten)• 2 x USB 3.0 Downstream Port (Hinten)• 2 x USB 3.0 Downstream Port (Unten)• 1 x Kopfhörer-Ausgangsbuchse (Unten)• 1 x Audio Line-Ausgangsbuchse (Hinten)
Höhenverstellbarer StänderKippenSchwenkenDrehung	0 bis 130 mm-5° bis 25°-20° bis 20°-90° bis 90°
Dell Display Manager (DDM)Kompatibilität	Ja

* Farbgamut (typisch) basiert auf den Prüfrichtlinien CIE1976 (82%) und CIE1931 (72%).

Angaben zur Auflösung

Modell AW2518HF
Horizontalfrequenzen 249,1 kHz	bis 263 kHz (automatisch)
Vertikalfrequenzen 30 Hz bis 240 Hz (automatisch)
Max. voreingestellte Auflösung	1920 x 1080 bei 240 Hz

Unterstützte Videomodi

Modell AW2518HF
Videoanzeigefähigkeiten (HDMI & DP-Wiedergabe)	480i, 480p, 576i, 576p, 720p, 1080i, 1080p, FHD

Voreingestellte Anzeigemodi

HDMI Anzeigemodi

Anzeigemodus Horizontal-frequenz (kHz)	Vertikale Frequenz (Hz)	Pixelakt (MHz)	Sync-Polarität (horizontal/ vertical)
VESA, VGA, 640 x 480	31,5 60 25,2 -/-
VESA, 800 x 600 37,88 60 40 +/+
VESA, 1024 x 768 48,36 60 65 -/-
HDTV, 1920 x 1080p	67,5 60 148,5 +/+
HDTV, 1920 x 1080p @ 120 Hz	137,26 120 285,5 +/-
HDTV, 1920 x 1080p @ 144 Hz	166,59 144 346,5 +/-
HDTV, 1920 x 1080p @ 240 Hz	291,31 240 594,27 +/-

DP Anzeigemodi

Anzeigemodus Horizontal-frequenz (kHz)	Vertikale Frequenz (Hz)	Pixelakt (MHz)	Sync-Polarität (horizontal/vertikal)
VESA, 640 x 480	31,5 60 25,2 -/-
VESA, 800 x 600 37,88 60 40 +/+
VESA, 1024 x 768 48,36 60 65 -/-
HDTV, 1920 x 1080p	67,5 60 148,5 +/+
HDTV, 1920 x 1080p @ 120 Hz	137,26 120 285,5 +/-
HDTV, 1920 x 1080p @ 144 Hz	166,59 144 346,5 +/-
HDTV, 1920 x 1080p @ 240 Hz	291,31 240 594,27 +/-

HINWEIS: Dieser Monitor unterstützt AMD FreeSync.

Elektrische Daten

Modell AW2518HF
Videoeingangssignale • HDMI 2.	0, 600 mV für jede Differentialleitung, 100 OhmEingangsimpedanz pro Differentialpaar• DisplayPort 1.2, 600 mV für jede Differentialleitung, 100 OhmEingangsimpedanz pro Differentialpaar
Sync-Eingangssignale Separate	horizontale und vertikale Sync.,TTL-Pegel ungepolt, SOG (Composite SYNC für Grün)
Netzeingangsspannung /Frequenz / Strom	100 VAC bis 240 VAC / 50 Hz oder 60 Hz ± 3 Hz / 1,5 A (typisch)
Einschaltstrom • 120 V: 30 A (max.)	bei 0 °C (Kaltstart)• 220 V: 60 A (max.) bei 0 °C (Kaltstart)

Physische Eigenschaften

Modell AW2518HF
Signalkabeltyp · Digital: HDMI,	19-poligDigital: DisplayPort, 20-polig (Kabel nicht enthalten)Universal Serial Bus: USB, 9-polig
Abmessungen (mit Ständer)
Höhe (verlängert) 523,3 mm (20,6 Zoll)
Höhe (zusammengeschoben) 41	8,4 mm (16,5 Zoll)
Breite 555,8 mm (21,88 Zoll)
Tiefe 268,6 mm (10,57 Zoll)
Abmessungen (ohne Ständer)
Höhe 327,9 mm (12,91 Zoll)
Breite 555,8 mm (21,88 Zoll)
Tiefe 64,6 mm (2,54 Zoll)
Ständerabmessungen
Höhe (verlängert) 426,7 mm (16,8 Zoll)
Höhe (zusammengeschoben) 41	8,4 mm (16,5 Zoll)
Breite 465,7 mm (18,33 Zoll)
Tiefe 268,6 mm (10,57 Zoll)
Gewicht
Gewicht mit Verpackung 11,3 kg (24,91 lb)
Gewicht mit montiertem Ständer und Kabeln	6,90 kg (15,21 lb)
Gewicht ohne montierten Ständer (zur Wand- oder VESA-Befestigung - ohne Kabel)	3,38 kg (7,45 lb)
Gewicht des Ständers 3,22 kg (7,09 lb)
Glänzender Vorderrahmen Schwärzer Rahmen - 20 glänzende Einheit (max.)

Umgebungsbedingungen

Modell AW2518HF
Kompatible Standards
· ENERGY STAR zertifizierter Monitor· EPEAT Silber registriert in den USA. EPEAT Registration variiert je nach Land. Siehe www.epeat.net für Registrierungsstatus nach Land.· Bildschirm aus arsenfreiem Glas und frei von Quecksilber
Temperatur
Im Betrieb	0 °C bis 40 °C (32 °F bis 104 °F)
Ausgeschaltet	· Lagerung: -20 °C bis 60 °C (-4 °F bis 140 °F)· Versand: -20 °C bis 60 °C (-4 °F bis 140 °F)
Luftfeuchtigkeit
Im Betrieb 10% bis 80% (nicht kondensierend)
Ausgeschaltet · Lagerung: 5% bis 90% (nicht kondensierend) · Versand: 5% bis 90% (nicht kondensierend)
Meereshöhe
Im Betrieb 5.000 m (16.404 ft)	(max.)
Ausgeschaltet 12.192 m (40.000 ft)	(max.)
Wärmeableitung · 221,8 BTU/Stunde (max.) · 60,0 BTU/Stunde (typisch)

Energieverwaltungsmodi

Sofern Sie eine VESA DPM™-kompatible Grafikkarte oder Software in Ihrem PC installiert haben, kann der Monitor seinen Energieverbrauch automatisch verringern, wenn er nicht verwendet wird. Dies wird als Energiesparmodus* bezeichnet. Der Monitor nimmt den Betrieb automatisch wieder auf, sobald der Computer Eingaben über Tastatur, Maus oder andere Eingabegeräte erkennt. Aus der folgenden Tabelle gehen Stromverbrauch und Signalisierung der automatischen Energiesparfunktion hervor.

VESA-Modi	Horizontale Sync	Vertikale Sync	Video Betrieb-sanzeige	Stromverbrauch
Normalbetrieb	Aktiv Aktiv Aktiv Blau 65	Aktiv Blau 65	W (max.)**	17,6 W (typisch)
Aktiv-aus-Modus	Deaktiviert Deaktiviert keine Anzeige	Deaktiviert keine Anzeige	Orange (blinkend)	Unter 0,3 W
Ausgeschaltet	-	-	-	Aus

Energy Star	Stromverbrauch
P_on	13,5 W
E_TEC	43,1 kWh

Das OSD kann nur im Normalbetriebsmodus funktionieren. Beim Drücken auf eine beliebige Taste im Aktiv-Aus-Modus wird die folgende Nachricht angezeigt:

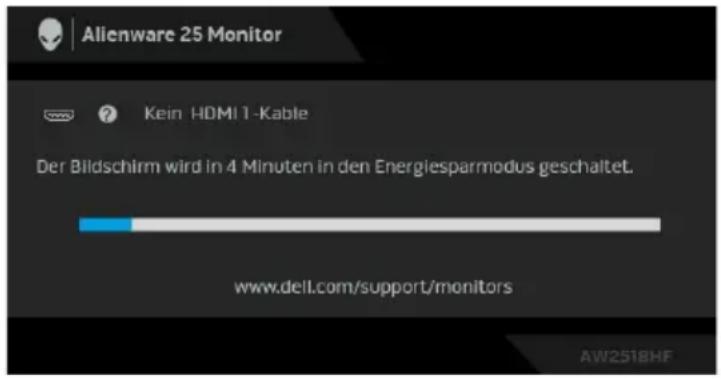

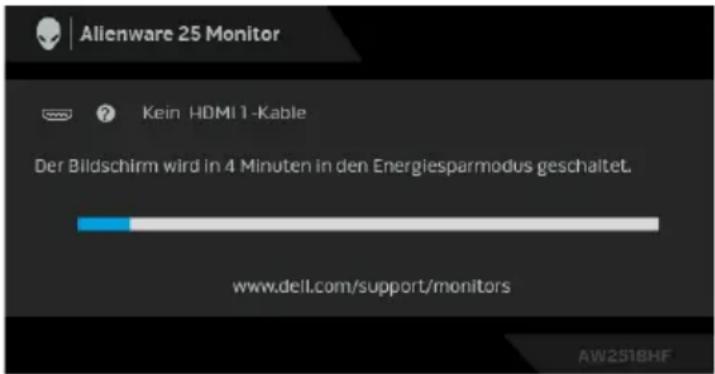

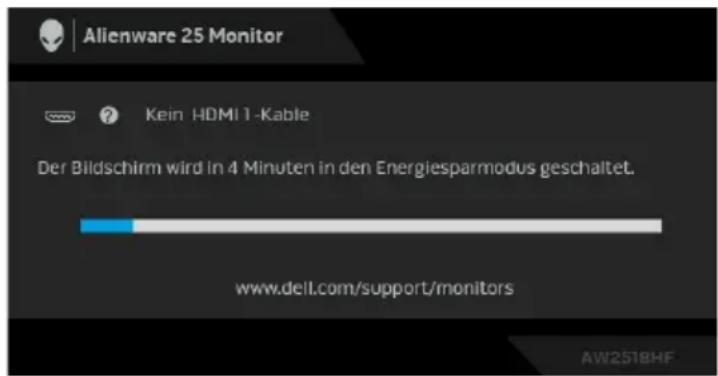

Alienware 25 Monitor ? Kein HDMI 1-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors AW2518HF

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.

HINWEIS: Dieser Monitor erfüllt die ENERGY STAR Richtlinien.

HINWEIS:

P_on : Stromverbrauch im eingeschalteten Modus wie in Energy Star 7.0 Version definiert.

E_TEC : Gesamtstromverbrauch in kWh wie in Energy Star 7.0 Version definiert.

* Die Leistungsaufnahme bei abgeschaltetem Gerät lässt sich nur auf Null reduzieren, wenn Sie den Monitor komplett vom Stromnetz trennen.
** Maximale Leistungsaufnahme bei max. Leuchtdichte und USB aktiv.

Dieses Dokument dient lediglich Informationszwecken und gibt die Laborleistung wieder. Ihr Produkt kann je nach den von Ihnen bestellten Softwareprogrammen, Komponenten und Peripheriegeräten andere Werte aufweisen und wir verpflichten uns nicht, solche Informationen zu aktualisieren. Daher sollte der Kunde bei Entscheidungen bezüglich elektrischer Toleranzen oder anderweitig nicht auf diese Informationen vertrauen. Es werden weder ausdrücklich noch impliziert Zusicherungen bezüglich der Exaktheit oder Vollständigkeit gemacht.

Pinbelegung

DisplayPort-Anschluss

19 17 15 13 11 9 7 5 3 1 20 18 16 14 12 10 8 6 4 2

Pin Anzahl Seite mit 20 Stiften des angeschlossenen Signalkabels
1	M	L	0 (
2	GND
3	M	L	0 (
4	M	L	1 (
5	GND
6	M	L	1 (
7	M	L	2 (
8	GND
9	M	L	2 (
10 ML3(p)
11 GND
12 ML3(n)
13 GND
14 GND
15 AUX(p)
16 GND
17 AUX(n)
18 GND
19 Re-PWR
20 +3,3 V	DP_PWR

p )

n )

p )

n )

p )

n )

HDMI-Anschluss

19 17 15 13 11 9 7 5 3 1 18 16 14 12 10 8 6 4 2

Pin Anzahl	Seite mit 19 Stiften des angeschlossenen Signalkabels
1 TMDS	DATA 2+
2 TMDS	DATA 2, Abschirmung
3 TMDS	DATA 2-
4 TMDS	DATA 1+
5 TMDS	DATA 1, Abschirmung
6 TMDS	DATA 1-
7 TMDS	DATA 0+
8 TMDS	DATA 0, Abschirmung
9 TMDS	DATA 0-
10 TMDS	CLOCK+
11 TMDS	CLOCK, Abschirmung
12 TMDS	CLOCK-
13 CEC
14 Reserviert (am Gerät nicht angeschlossen)
15 DDC	CLOCK (SCL)
16 DDC	DATA (SDA)
17 DDC/CEC-Masse
18 +5 V	-Stromversorgung
19 HOT-PLUG-ERKENNUNG

Plug & Play-Unterstützung

Sie können den Monitor in jedem Plug-and-Play-kompatiblen System installieren. Der Monitor stellt dem Computersystem automatisch eigene EDID-Daten (Extended Display Identification Data) über DDC-Protokolle (Display Data Channel) zur Verfügung, so dass sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitor-Installationen laufen automatisch ab; auf Wunsch können Sie unterschiedliche Einstellungen wählen. Weitere Informationen zum Ändern der Monitoreinstellungen finden Sie unter Monitor bedienen.

Universal Serial Bus (USB) Schnittstelle

Dieser Abschnitt informiert Sie über die USB-Ports am Monitor.

HINWEIS: Dieser Monitor ist Super-Speed USB 3.0-kompatibel.

Übertragungsgeschwindigkeit	Datenrate Stromverbrauch*
Super-Speed 5 Gbps	4,5 W (max., je Anschluss)
High-Speed 480 MBit/s	4,5 W (max., je Anschluss)
Full Speed 12 MBit/s	4,5 W (max., je Anschluss)

* Bis zu 2 A am USB-Downstream-Anschluss (Port mit S3-Eeriesymbol) bei BC1.2-kompatiblen Geräten oder normalen USB-Geräten.

USB-Upstream-Anschluss

5 2 9 1 3 4

Pin Anzahl 9-poliger Verbinder
1	VCC
2	D-
3	D+
4	GND
5	S	S	T	X
6	S	S	T	X
7	GND
8	S	S	R	X
9	S	S	R	X

USB-Downstream-Anschluss

Pin Anzahl 9-poliger Verbinder
1	VCC
2	D-
3	D+
4	GND
5	S	S	R	X	-
6	S	S	R	X	+
7	GND
8	S	S	T	X	-
9	S	S	T	X	+

USB-Ports

• 1 Upstream - hinten
• 2 Downstream - hinten
• 2 Downstream - unten
• Ladeanschluss- der Anschluss mit dem B37-10esymbol; unterstützt Schnellladung, wenn das Gerät BC1.2-kompatibel ist.

HINWEIS: Zur vollen Ausschöpfung der USB 3.0-Funktionalität benötigen Sie einen USB 3.0-fähigen Computer.

HINWEIS: Die USB-Schnittstelle des Monitors arbeitet nur dann, wenn der Monitor eingeschaltet ist oder sich im Energiesparmodus befindet. Wenn Sie den Monitor aus- und wieder einschalten, kann es ein paar Minuten dauern, bis angeschlossene Peripheriegeräte wieder normal funktionieren.

LCD-Monitorqualität und Hinweise zu Pixeln

Bei der Herstellung von LCD-Monitoren ist es keine Seltenheit, dass einzelne Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell-Internetseiten:

Hinweise zur Wartung

Monitor reinigen

△ VORSICHT: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen.

⚠️ ACHTUNG: Trennen Sie das Monitornetzkabel von der Stromversorgung, bevor Sie den Monitor reinigen.

Beim Auspacken, Reinigen und beim allgemeinen Umgang mit dem Monitor halten Sie sich am besten an die nachstehenden Hinweise:

- Befeuchten Sie zur Reinigung Ihres antistatischen Monitors ein weiches, sauberes Tuch leicht mit Wasser. Verwenden Sie nach Möglichkeit spezielle, für die antistatische Beschichtung geeignete Bildschirmreinigungstücher oder -lösungen. Verwenden Sie kein Benzin, keine Verdünnungsmittel, kein Ammoniak, keine Scheuermittel und keine Druckluft.

- Verwenden Sie zur Reinigung des Monitors lediglich ein weiches, leicht angefeuchtetes Tuch. Verwenden Sie keinerlei Reinigungsmittel, da einige Reinigungsmittel einen milchigen Schleier auf dem Monitor hinterlassen können.

- Falls Ihnen beim Auspacken Ihres Monitors ein weißes Pulver auffallen sollte, wischen Sie es einfach mit einem Tuch ab.

- Gehen Sie sorgfältig mit Ihrem Monitor um: Schwarze Monitore weisen schneller weiße Kratzspuren als helle Monitore auf.

- Um die optimale Bildqualität Ihres Monitors zu erhalten, nutzen Sie einen Bildschirmschoner mit bewegten Motiven und schalten Ihren Monitor aus, wenn Sie ihn nicht gebrauchen.

Monitor einrichten

Ständer anbringen

HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht.
HINWEIS: Dies ist für einen Monitor mit einem Ständer anwendbar. Wenn andere stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Ständer Setup-Anleitung für Einrichtung Anweisungen.

So bringen Sie den Ständer an:

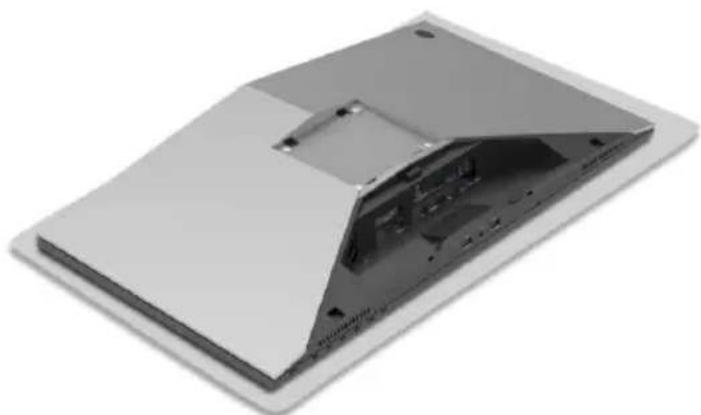

1. Legen Sie den Monitor auf ein weiches Tuch oder Kissen.

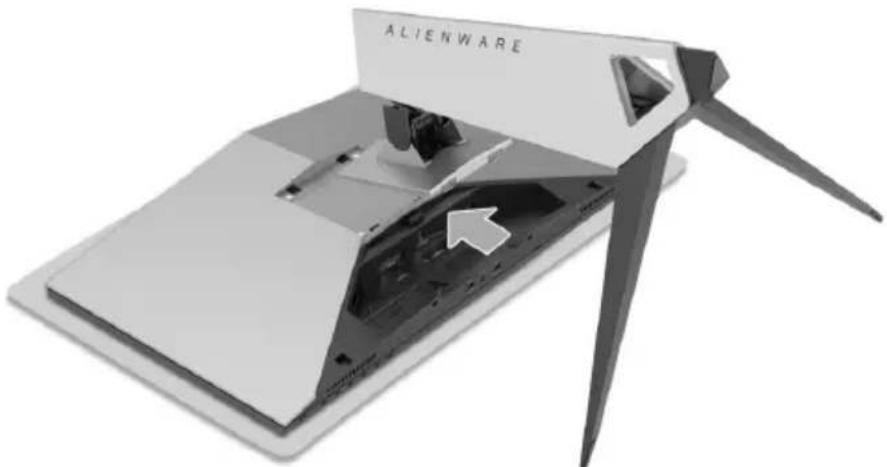

1. Drücken Sie den Ständer an, bis er einrastet.

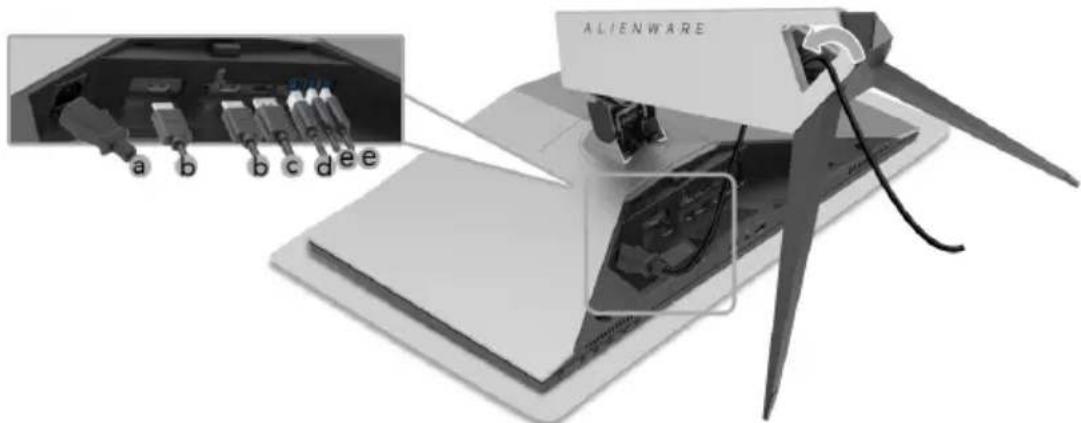

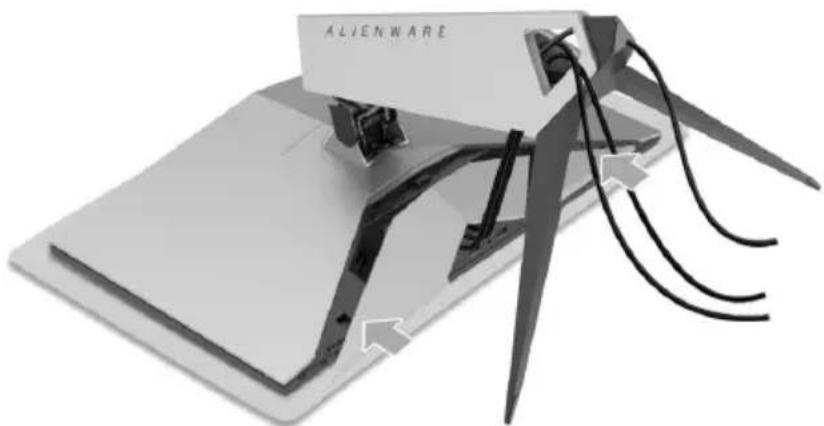

1. Verlegen und schließen Sie die benötigten Kabel wie in der Abbildung gezeigt an den Monitor an.

a. Netzkabel
b. HDMI-Kabel
c. DP-Kabel (optional, Kabel nicht enthalten)
d. USB Upstream Kabel
e. USB Downstream Kabel (optional, Kabel nicht enthalten)

ALIENWARE a b c d e e

HINWEIS: Verlegen Sie jedes Kabel ordentlich, so dass die Kabel nach dem Anbringen der Kabelabdeckung sauber angeordnet sind.

⚠️ ACHTUNG: Den Monitor nicht mit der Stromversorgung verbinden oder einschalten, bevor Sie nicht dazu aufgefordert werden.

1. Schieben Sie die Kabelabdeckung, bis sie einrastest.

ALIENWARE

HINWEIS: Stellen Sie sicher, dass die Kabel durch die Unterseite der Kabelabdeckung geführt werden können.

Anschluss des Computers

⚠️ ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise.

HINWEIS: Schließen Sie nicht alle Kabel gleichzeitig an den Computer an.

HINWEIS: Sehen Sie auch Ständer anbringen.

So schließen Sie Ihren Monitor an einen Computer an:

1. Verbinden Sie das andere Ende des angeschlossenen DP oder HDMI-Kabels mit Ihrem Computer.

2. Schließen Sie das USB 3.0-Upstream-Kabel (mitgeliefert) an den Upstream-Port des Monitors und an einen passenden USB 3.0-Port Ihres Computers an. (Siehe Ansicht von hinten und von unten für Einzelheiten.)

3. USB 3.0-Peripheriegeräte schließen Sie an die USB 3.0-Downstream-Anschlüsse des Monitors an.

4. Schließen Sie die Netzkabel des Computers und Monitors an eine Steckdose in der Nähe an.

5. Schalten Sie Monitor und Computer ein.

Wenn der Monitor ein Bild anzeigt, ist die Installation abgeschlossen. Falls kein Bild angezeigt wird, lesen Sie bitte unter Universal Serial Bus (USB) spezifische Probleme.

HINWEIS: Die Abbildungen in dieser Anleitung dienen lediglich der Veranschaulichung. Das tatsächliche Aussehen kann etwas abweichen.

Monitorständer abnehmen

HINWEIS: Damit der LCD-Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einen sauberen Untergrund gelegt wird.

HINWEIS: Dies ist für einen Monitor mit einem Ständer anwendbar. Wenn andere stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Ständer Setup-Anleitung für Einrichtung Anweisungen.

So nehmen Sie den Ständer ab:

1. Schalten Sie den Monitor aus.
2. Trennen Sie die Kabel vom Computer.
3. Legen Sie den Monitor auf ein weiches Tuch oder Kissen.
4. Legen Sie mit Ihren Daumen einen sanften Druck auf die Kabelabdeckung an, um sie horizontal vom Monitor zu verschieben.

1. Trennen Sie die Kabel vom Monitor.

1. Halten Sie die Ständer Entriegelungstaste gedrückt.

1. Heben Sie den Ständerarm vom Monitor ab.

(Schraubenabmessung: M4 x 10 mm).

Lesen Sie die mit der VESA-kompatiblen Montageausrüstung für die Wand gelieferte Anleitung.

1. Legen Sie den Monitor auf ein weiches Tuch oder Kissen auf einem stabilen und ebenen Arbeitstisch.
2. Den Ständer entfernen.
3. Die vier Schrauben, mit denen die Plastikabdeckung befestigt wird, mit einem Kreuzschlitzschraubenzieher entfernen.
4. Den Befestigungsbügel der Wandmontageausrüstung am Monitor befestigen.
5. Den Monitor an die Wand montieren. Folgen Sie dabei der mit den Wandmontageausrüstung gelieferten Anleitung.

HINWEIS: Nur mit einem UL-gelisteten Befestigungsbügel mit einer Mindesttraglast von 13,52 kg zu verwenden.

Monitor bedienen

Monitor einschalten

Drücken Sie auf die Ein/Aus-Taste, um den Monitor einzuschalten.

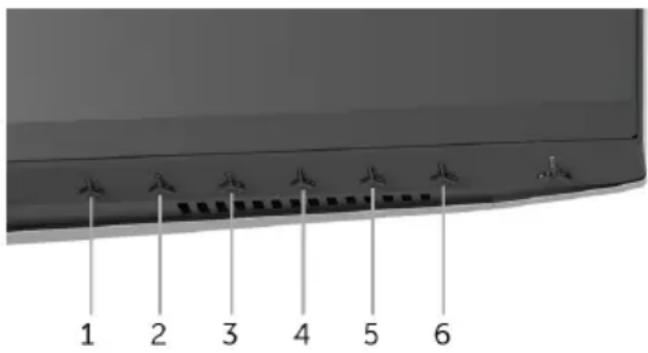

Bedienfeldtasten verwenden

Mit den Steuerungstasten an der Vorderseite des Monitors können Sie Einstellungen anpassen.

1 2 3 4 5 6

Die folgende Tabelle beschreibt die Tasten an der Vorderseite:

Bedienfeldtaste Beschreibung
1	Schnellzugriffstasten/Voreingestellte Modi	Wählen Sie diese Taste zur Auswahl aus einer Liste voreingestellter Farbmodi.
2	Schnellzugriffstasten/Spiel verbessern Modus	Verwenden Sie diese Schaltfläche, um das Spiel verbessern Modus Menü auszuführen.
3	Schnellzugriffstasten/Dunkel Stabilisierung	Verwenden Sie diese Schaltfläche, um das Dunkel Stabilisierung Menü auszuführen.
4	Schnellzugriffstasten/Helligkeit/Kontrast	Für einen Direktzugriff auf das Helligkeit-/Kontrast-Menü auf diese Taste drücken.
5	Menü	Verwenden Sie die MENÜ Taste, um die Bildschirmanzeige (OSD) aufzurufen. Siehe Zugriff aufs Menüsystem.
6	Beenden	Verwenden Sie diese Taste, um das OSD-Hauptmenü zu verlassen.

Bedienfeldtaste

Mit den Tasten an der Vorderseite des Monitors können Sie die Bildeinstellungen anpassen.

1 2 3 4

Bedienfeldtaste Beschreibung
1		Mit der Nach-oben-Taste stellen Sie Elemente im OSD-Menü ein (erhöhen Werte).
	Nach-oben
2		Mit der Nach-unten-Taste stellen Sie Elemente im OSD-Menü ein (vermindern Werte).
	Nach-unten
3		Mit der Auswahl-Taste bestätigen Sie Ihre Auswahl.
	Auswahl
4		Mit der Zurück-Taste gelangen Sie zum vorherigen Menü zurück.
	Zurück

Anwendung der Anzeige auf dem Bildschirm (OSD-Menü)

Zugriff aufs Menüsystem

HINWEIS: Falls Sie die Einstellungen abändern und danach entweder zu einem anderen Menü gehen oder das OSD-Menü verlassen werden diese Änderungen automatisch im Monitor abgespeichert. Die Abänderungen werden ebenfalls abgespeichert, falls Sie die Einstellungen abändern und danach warten, bis das OSD-Menü ausgeblendet wird.

1. Auf die -Taste drücken, um das OSD-Menü zu starten und um das Hauptmenü anzuzeigen.

Alienware 25 Monitor Spiel Helligkeit/Kontrast Eingabe-Duelle Display Audio Menu Individualisieren Weiteres Voreingestellte Modi Standard Spiel verbessern Modus Aus Reaktionszeit Normal Dunkel Stabilisierung 0 Farbide Salägung Spiel zurücksetzen AW2518HF

1. Auf die ▲ und die ▼ Taste drücken, um zwischen den Einstelloptionen auszuwählen. Der Name der Option wird markiert, wenn Sie von einem Symbol zum anderen gelangen. Eine vollständige Liste aller für den Monitor verfügbaren Optionen ist in der nachstehenden Tabelle aufgeführt.
2. Einmal auf die ▶ Taste drücken, um die markierte Option zu aktivieren.
3. Auf die ▲ und ▼ Tasten drücken, um den gewünschten Parameter auszuwählen.
4. Drücken Sie auf zum Untermenü zu gelangen, und verwenden Sie die Richtungstasten, um je nach Menüanzeige Ihre Änderungen vorzunehmen.
5. Die Option auswählen, um zum Hauptmenü zurückzukehren.

Symbol Menü und Untermenüs

Beschreibung

Spiel Verwenden Sie dieses Menü, um Ihr visuelles Gameplay Erlebnis zu personalisieren.

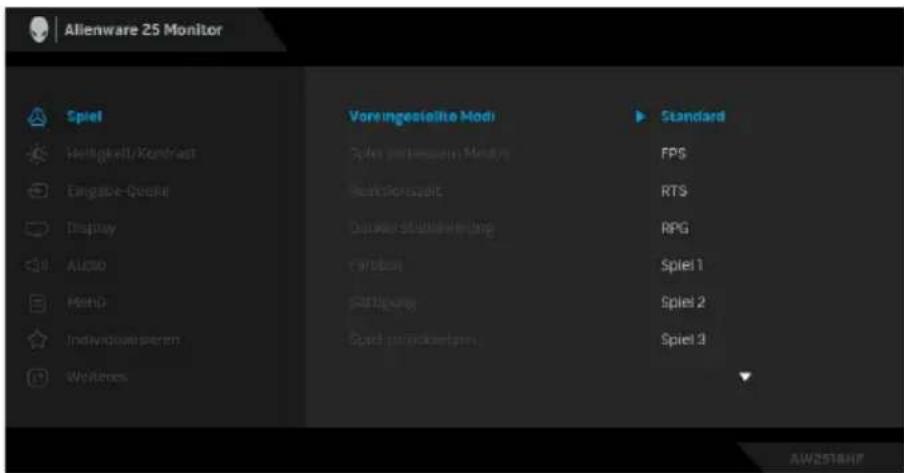

Alienware 25 Monitor Spiel Voreingestellte Modi Standard Hesligkeit/Kontropt Spiel verbessern Modus Aus Language-Oxide Reaktionszeit Normal Display Dunkel Stabilisierung 0 Audio Partition Menu Stätigkeit Individualtionen Spiel zurücksetzen Weitere AWZ518HF

Voreinge- stellte Modi

Ermöglicht Ihnen die Auswahl aus einer Liste voreingestellter Farbmodi.

Alienware 25 Monitor Spiel Hertigkeit/Contract Eingabe-Quelle Display Audio Meth0 Individuopieren Writeres Voreingestellte Modi Spiel unterwerten Monks Risik Gorenzaus Dauerer Stahlverlang Gandem Süttigang Spich genickertgang Standard FPS RTS RPG Spiel 1 Spiel 2 Spiel 3 AW2STAHF

• Standard: Lädt die Standard-Farbeinstellungen des Monitors. Dies ist der voreingestellte Standardmodus.
• FPS: Lädt Farbeinstellungen, die ideal für Egoshooter sind.

Voreinge- stellte Modi

- RTS: Lädt Farbeinstellungen, die ideal für Echtzeitstrategiespiele sind.

- RPG: Lädt Farbeinstellungen, die ideal für die meisten Rollenspiele sind.

- Spiel 1/Spiel 2/Spiel 3: Ermöglicht Ihnen die Anpassung der Farbeinstellungen für Ihre Spielbedürfnisse.

- ComfortView: Verringert den Anteil des vom Bildschirm abgegebenen blauen Lichts, um die Anzeige angenehmer für Ihre Augen zu machen.

ACHTUNG: Die möglichen Langzeiteffekte von blauem Licht des Monitors könnten zu Verletzungen führen, z.B. digitale Überanstrengung der Augen, Übermüdung der Augen und Schädigung der Augen. Die Nutzung des Monitors über einen längeren Zeitraum könnte auch zu Schmerzen an Körperteilen wie z.B. Nacken, Arm, Rücken und Schultern führen.

Um das Risiko einer Überanstrengung der Augen und Hals/Arm/Rücken/Schulter Schmerzen wegen der Verwendung des Monitors über einen längeren Zeitraum zu reduzieren, empfehlen wir Ihnen:

1. Stellen Sie den Abstand des Monitors in einem Bereich von 50cm-70cm (20 Zoll -28 Zoll) zu Ihren Augen ein.
2. Zwinkern Sie häufig, um Ihre Augen zu befeuchten oder befeuchten Sie Ihre Augen mit Wasser, wenn Sie den Monitor über einen längeren Zeitraum genutzt haben.
3. Machen Sie alle 2 Stunden regelmäßige und häufige Pausen von 20 Minuten.
4. Blicken Sie während der Pause vom Monitor weg und mindestens 20 Sekunden lang auf einen mindestens 20 Fuß (6 Meter) weit entfernten Gegenstand.

5. Dehnen Sie sich während der Pausen regelmäßig, um Anspannungen im Nacken, Arm, Rücken und den Schultern zu lösen.

6. Warm: Zum Erhöhen der Farbtemperatur. Der Bildschirm erscheint wegen eines roten/gelben Farbtons wärmer.

7. Kühl: Zum Reduzieren der Farbtemperatur. Der Bildschirm erscheint wegen eines blauen Farbtons kühler.
8. Benutzerfarbe: Zum manuellen Einstellen der

Farbeinstellungen. Auf die und Tasten drücken, um die drei Farbwerte (R, G, B) einzustellen und um Ihren eigenen Modus für die voreingestellte Farbe zu erstellen.

Spiel verbessern Modus

Die Option bietet drei verfügbare Funktion, um Ihr Gameplay Erlebnis zu verbessern.

Alienware 25 Monitor Spiel Helligerest/Aromarial Eingative Gaetic Display Audio Mand IndividualsPerim Wireless Vereinversziale Multi Spiel verbessern Modus Dietur und Verat Driver/Steuerberung Satürter Satürung Satür und Sitzverzern Aus Timer Bildrate Display Ausrichtung AW201647

Aus

Zum Deaktivieren der Funktionen im Spiel verbessern Modus.

- Timer

Ermöglicht Ihnen die Deaktivierung oder Aktivierung des Timers oben links auf dem Monitor. Der Timer zeigt die absolvierte Zeit seit dem Beginn des Spiels. Wählen Sie eine Option aus der Zeitintervall-Liste, um Ihre Ziel-Spielrate zu messen.

- Bildrate

Bei der Auswahl von Auf wird die aktuelle Bildrate pro Sekunde während des Spielens angezeigt. Je höher die Rate, desto flüssiger wird die Bewegung dargestellt.

- Display Ausrichtung

Aktivieren Sie diese Funktion, um eine perfekte Ausrichtung der Videoinhalte von mehreren Monitoren zu gewährleisten.

Reaktionszeit

Ermöglicht Ihnen die Einstellung der Reaktionszeit auf Normal, Schnell oder Superschnell.

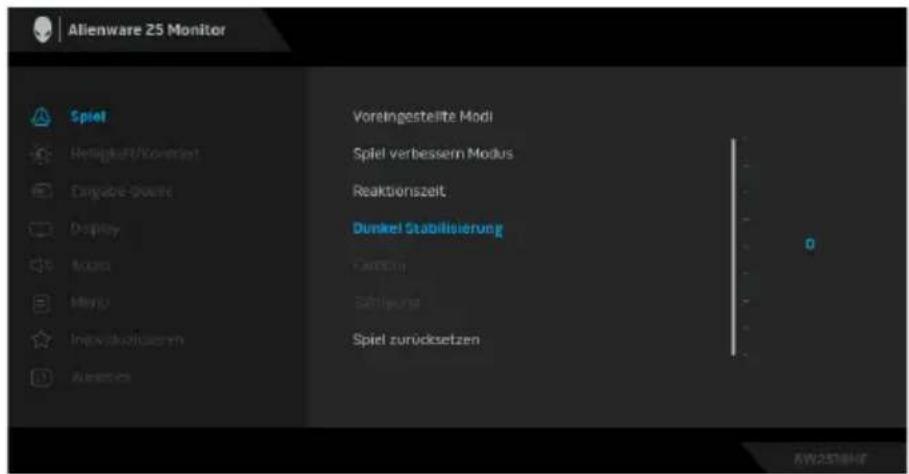

Dunkel Stabilisierung

Diese Option verbessert die Sichtbarkeit in dunklen Spielszenarien. Je höher der Wert (zwischen 0 bis 3), desto besser die Sichtbarkeit im dunklen Bereich des angezeigten Bildes.

Alienware 25 Monitor Spiel Voreingestellte Modi Helligkeit/Verordnet Spiel verbessern Modus Eingabe-Gruppe Reaktionszeit Display Dunkel Stabilisierung Miozen Cohorten Miojo Schlegung Insgewertkosten Spiel zurücksetzen Aflösses 0 AW2516487

Farbton	Diese Funktion kann die Farbe des Videobildes in Richtung Grün bzw. Violett ändern. Mit dieser Funktion können Sie den Hautfarbton einstellen. Verwenden Sie oder zu Einstellung des Farbtonpegels zwischen 0 und 100.Verwenden Sie um dem Videobild einen grünlicheren Farbton zu verleihen.Verwenden Sie um dem Videobild mehr violett zu verleihen.HINWEIS: Die Farbtoneinstellung ist nur bei Auswahl des voreingestellten Modus FPS, RTS oder RPG möglich.
Sättigung	Diese Funktion erlaubt Ihnen die Farbsättigung des Videobildes einzustellen. Verwenden Sie oder zu Einstellung der Farbsättigung zwischen 0 und 100.Verwenden Sie um das Videobild farbiger erscheinen zu lassen.Verwenden Sie um das Videobild eher einfarbig erscheinen zu lassen.HINWEIS: Die Einstellung der Sättigung ist nur bei Auswahl des voreingestellten Modus FPS, RTS oder RPG möglich.
Spiel zurücksetzen	Diese Option auswählen, um die Standard-Spieleinstellungen zurückzusetzen.

Helligkeit/Kontrast

Mit diesem Menü die Einstellung das Helligkeit/Kontrast aktivieren.

Alienware 25 Monitor Spiel Helligkeit/Kontrast Eingale-Guertie Display Audio Mend Individual/Sielen Weiteres 75% 75% AW2018HF

Helligkeit Mit der Helligkeit wird die Leuchtstärke der Hintergrundbeleuchtung eingestellt.

Auf die Taste drücken, um die Helligkeit zu verstärken, und auf die Taste drücken, um die Helligkeit abzuschwächen (min. 0 / max. 100).

Kontrast Zuerst die Helligkeit einstellen und danach nur dann den Kontrast einstellen, wenn weitere Einstellungen notwendig sind. Auf die ▲aste drücken, um den Kontrast zu verstärken, und auf die ▼aste drücken, um den Kontrast abzuschwächen (min. 0 / max. 100). Mit der Kontrast Funktion wird der Grad des Unterschiede zwischen der Dunkelheit und der Helligkeit auf dem Monitorbildschirm eingestellt.

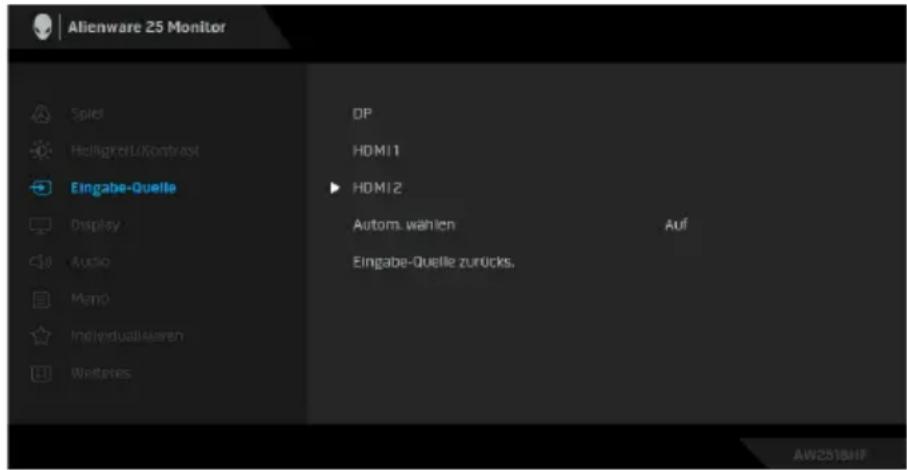

Eingabe-Quelle

Im Eingabe-Quelle-Menü wählen Sie zwischen verschiedenen Videosignalen aus, die eventuell an Ihrem Monitor angeschlossen sind.

Alienware 25 Monitor Spiel Helligkeit/Contrast Eingabe-Quelle Display Audio Man0 Individualisierten Weiteres DP HDMI1 HDMI2 Autom. wählen Auf Eingabe-Quelle zurücks. AW2518HF

DP	Den DP-Eingang wählen Sie, wenn Sie einen DP-Anschluss nutzen.
HDMI 1	Den HDMI 1 oder HDMI 2-Eingang wählen Sie, wenn Sie einen HDMI-Anschluss nutzen.
HDMI 2
Autom. wählen	Die Aktivierung der Funktion ermöglicht Ihnen die Suche nach verfügbaren Eingangsquellen.
Eingabe-Quellezurücks.	Stellen Sie die Eingangseinstellungen des Monitors auf die werkseitigen Voreinstellungen zurück.

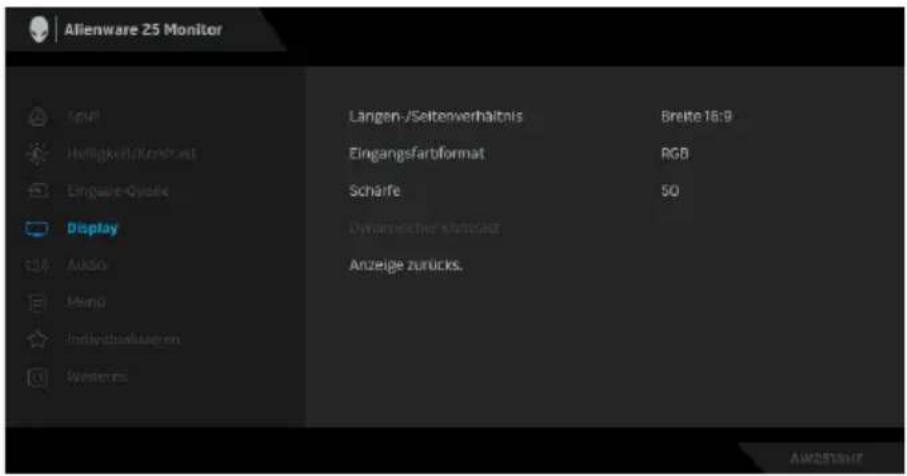

Display Mit Display wird das Bild eingestellt.

Alienware 25 Monitor Split Helligkeit/Koninklass Eingare-Oxide Display Audio Mamp Individuellaagen Westerres Langen-/Seitenverhaltnis Eingangsfarbformat Schäufe Dynamischer kreditkart Anzeige zurücks. Breite 16:9 RGB 50 AW251444

Längen-/Seitenverhältnis	Stellen Sie das Seitenverhältnis auf Breite 16:9, Automatische Skalierung, 4:3 oder 1:1.
Eingangsfarb-format	Hier können Sie einen der folgenden Videoeingabemodiwählen:RGB: Wählen Sie diese Option, wenn der Monitor über das DP oder HDMI-Kabel mit einem Computer (oder DVD-Player) verbunden ist.YPbPr: Wählen Sie diese Option, wenn Ihr DVD Player nur den YPbPr Ausgang unterstützt.
Schärfe	Mit dieser Funktion können Sie die Bilddarstellung schärfer oder weicher einstellen. Verwenden Sie ▶der zuEinstellung der Bildschärfe zwischen 0 und 100.
Dynamischer Kontrast	Ermöglicht Ihnen die Anhebung des Kontrasts für eine schärfere und detaillierte Bildqualität.Verwenden Sie ▶m Dynamischer Kontrast auf "An" oder "Aus" zu stellen.HINWEIS: Dynamischer Kontrast bietet einen größeren Kontrast, wenn Sie diese voreingestellten Modi ausgewählt haben. FPS, RTS, RPG, Spiel 1, Spiel 2 und Spiel 3.
Anzeigezurücks.	Diese Option auswählen, um die Standard-Anzeigeeinstellungen zurückzusetzen.

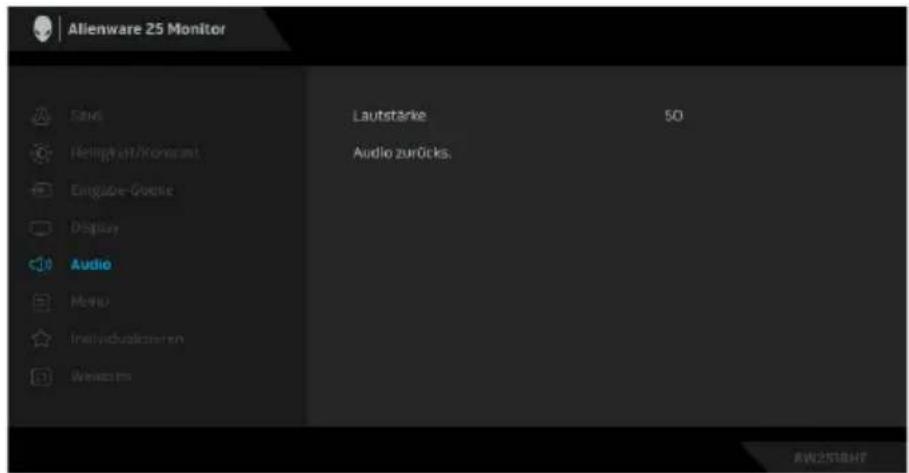

Audio

Alienware 25 Monitor Sands Helmigkeit/Konstant Engage-Gruppe Display Audio Mend Individualization Winners Laufstärke 50 Audio zurücks. AW2STBHT

Lautstärke Ermöglicht Ihnen den Lautstärkepegel des Kopfhörerausgangs einzustellen.

Verwenden Sie oder zur Einstellung des Lautstärkepegels zwischen 0 und 100.

Audio zurücks. Wählen Sie diese Option, um die Standard Audioeinstellungen zurückzusetzen.

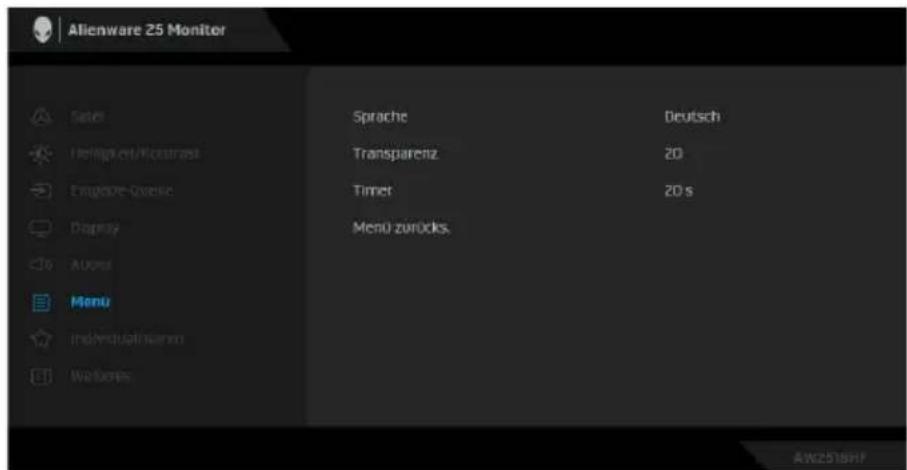

Menü

Diese Option auswählen, um die Einstellungen der OSD, wie z. B. Sprache der OSD, die Zeitdauer der Anzeige des Menüs auf dem Bildschirm usw., vorzunehmen.

Alienware 25 Monitor Sabel Sprache Deutsch Fidelity/Contrast Transparenz 20 Engage-Greiche Timer 20 s Display Menu zorocks. Aurora Individualism Wertices AW251897

Sprache Zum Einstellen der OSD-Anzeige auf eine der acht verfügbaren Sprachen (Englisch, Spanisch, Französisch, Deutsch, Brasilianisches Portugiesisch, Russisch, vereinfachtes Chinesisch oder Japanisch).

	Transparenz Wählen Sie diese Option, um die Menü-Transparenz durch Drücken auf die und Tasten abzuändern (min. 0 / max. 100).
	Timer Legt fest, wie lange das OSD-Menü nach dem letzten Tastendruck angezeigt wird.Mit den Tasten oder können Sie die gewünschte Zeit in 1-Sekunden-Schritten im Bereich von 5 bis 60 Sekunden einstellen.
	Menü zurücks.	Zum Rücksetzen aller OSD-Einstellungen auf die werkseitig voreingestellten Werte.

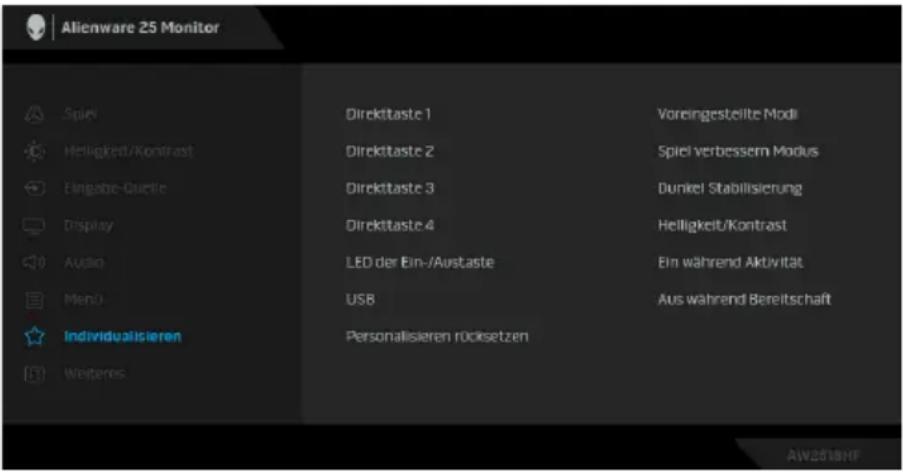

	Individualisieren
	Direkttaste 1	Ermöglicht Ihnen die Auswahl einer Option aus
	Direkttaste 2	Voreingestellte Modi, Spiel verbessern Modus, Dunkel Stabilisierung, Helligkeit/Kontrast, Eingabe-Quelle, Längen-/Seitenverhältnis oder Lautstärke und die Einstellung als eine Direkttaste.
	Direkttaste 3
	Direkttaste 4
	LED der Ein-/Austaste	Ermöglicht Ihnen die Einstellung der LED-Stromanzeige in ein oder aus, um Energie zu sparen.
	USB	Ermöglicht Ihnen die Aktivierung oder Deaktivierung der USB-Funktion während des Monitor Standbymodus.HINWEIS: USB EIN/AUS im Standbymodus ist nur verfügbar, wenn das USB Upstream-Kabel nicht angeschlossen ist. Diese Option wird ausgegraut, wenn das USB Upstream-Kabel angeschlossen wird.
	Personalisieren rücksetzen	Setzen Sie im Menu Individualisieren samtliche Einstellungen auf die Standardwerte zurück.

Weiteres

Alienware 25 Monitor Save Helligkeit/Konfront Engage-Obate Display Auss Mens Inividenzizen Weiteres Info Anzeigen DDC/CI LCD-Konitionierung Sonstige zurücks. Zurücksetzen Auf Aus AW2STAHF

Info Anzeigen Zeigt die aktuellen Einstellungen des Monitors an.

DDC/CI DDC/CI (Anzeigedatenkanal/Kommando-Schnittstelle) ermöglicht die Einstellbarkeit der Parameter Ihres Monitors (Helligkeit, Farbausgleich usw.) über die Software in Ihrem Computer.

Diese Funktion kann durch Auswählen von Aus deaktiviert werden.

Für die besten Resultate sowie für die optimale Leistung Ihres Monitors aktivieren Sie diese Funktion.

Alienware 25 Monitor Spiel Hefrigk/10/Kontrast Engage-Quelle Display Audio Mono Individualsieren Waiteres Info Anlagen DDC/CI LED-Kontrast/Amortung Konzernige Zustika Zuweizetzen Auf Aus AW25846F

LCD- Konditionie- rung

Zum Reduzieren von geringen Bildverzerrungen. Die Zeitdauer, die das Programm zum Durchführen benötigt, hängt vom Grad der Bildaufbewahrung ab. Dieses Merkmal kann durch Auswählen von Auf aktiviert werden.

Alienware 25 Monitor Spiel Helligkeit/Kontrast Langbare-Duette Display Audio Menu Individualiseren Weiteres Info Anteigen DOC/CI LCD-Konditionierung Sonstige Zurücks Zurüksetzen Auf Aus AW2518HF

Sonstige zurücks. Setzen Sie im Menü Weiteres sämtliche Einstellungen auf die Standardwerte zurück.

Zurücksetzen Zum Rücksetzen aller Einstellungen auf die werkseitig voreingestellten Werte.

OSD-Warnmeldung

Wenn Dynamischer Kontrast (in den voreingestellten Modi: Bei FPS, RTS, RPG, Spiel 1, Spiel 2 oder Spiel 3) ist die manuelle Helligkeitsanpassung deaktiviert.

Alienware 25 Monitor Um die manuelle Regelung der Helligkeit zu ermöglichen, wird der Intelligente Energieeinsparung/Dynamische Kontrast deativiert. Möchten Sie fortfahren? Ja Nein AW2518HF

Wenn der Monitor eine bestimmte Auflösung nicht unterstützt, wird die folgende Meldung angezeigt:

Alienware 25 Monitor Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt. Ändern Sie Ihr Eingangstiming auf 1920x1080, 240Hz oder ein anderes Monitortiming ab, wie es in den Monitorspezifikationen aufgelistet ist.

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.

Das bedeutet, dass sich der Monitor nicht richtig auf das Signal einstellen kann, das er vom Computer empfängt. In den Technische Daten des Monitors finden Sie die von Ihrem Monitor unterstützten Horizontal- und Vertikalfrequenzen. Die empfohlene Auflösung beträgt 1920 x 1080.

Die folgende Meldung wird angezeigt, bevor Sie DDC/CI Funktion deaktiviert wird:

Alienware 25 Monitor Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC-Anwendungen wird deaktiviert. Mochten Sie die DDC/CI-Funktion deaktivieren? Ja Nein AW2518HF

Die folgende Meldung erscheint, wenn der Monitor in den Energiesparmodus wechselt:

Alienware 25 Monitor Energiesparen aktivieren. AW2518HF

Durch Aktivieren des Computers und "Aufwecken" des Monitors erhalten Sie wieder Zugriff auf das Anwendung der Anzeige auf dem Bildschirm (OSD-Menü).

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.

Wenn Sie eine andere Taste als die Ein/Aus-Taste drücken, wird je nach gewähltem Eingang eine der folgenden Meldungen angezeigt:

Alienware 25 Monitor Kein HDMI 2 Signal von Ihrem Gerät. AW2518HF

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.

Wenn der HDMI oder DP-Eingang ausgewählt ist, aber das entsprechende Kabel nicht angeschlossen ist, wird das nachstehend gezeigte Dialogfeld eingeblendet.

Alienware 25 Monitor Kein HDMI 1-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors AW2S1BHF

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.

Unter Problemlösung finden Sie weitere Informationen.

Maximale Auflösung einstellen

So stellen Sie die maximale Monitorauflösung ein:

Unter Windows ^® 7, Windows ^® 8, und Windows ^® 8.1:

1. Wählen Sie unter Windows ^® 8 und Windows ^® 8.1 die Desktop Kachel zum Wechsel auf den klassischen Desktop.
2. Klicken Sie auf Bildschirmauflösung.
3. Klicken Sie in der Dropdownliste auf die Bildschirmauflösung und wählen Sie 1920 x 1080 aus.
4. Klicken Sie auf OK.

Unter Windows ^® 10:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und auf Anzeigeeinstellungen.
2. Klicken Sie auf Erweiterte Anzeigeeinstellungen.
3. Klicken Sie die Dropdown-Liste von Auflösung und wählen Sie 1920 x 1080.
4. Klicken Sie auf Anwenden.

Wenn 1920 x 1080 nicht als Option angezeigt wird, müssen Sie eventuell Ihren Grafiktreiber aktualisieren. Führen Sie die folgenden Schritte aus – je nach Computermodell:

Falls Sie einen Dell Desktop-PC oder tragbaren Computer besitzen:

- Besuchen Sie http://www.dell.com/support, geben Sie Ihre Servicekennung ein und laden den aktuellsten Treiber für Ihre Grafikkarte herunter.

Wenn Sie keinen Dell-Computer (tragbar oder Desktop) verwenden:

• Besuchen Sie die Kundendienst-Webseite Ihres Computerherstellers und laden Sie den aktuellsten Grafiktreiber herunter.
• Besuchen Sie die Webseite Ihres Grafikkartenherstellers und laden Sie den aktuellsten Grafikkartentreiber herunter.

Kippen, Schwenken und Höhenverstellung

HINWEIS: Dies ist für einen Monitor mit einem Ständer anwendbar. Halten Sie sich beim Kauf eines Alleskönner-Standfußes bitte an die Aufstellungsanweisungen des Handbuchs Ihres Alleskönner-Standfußes.

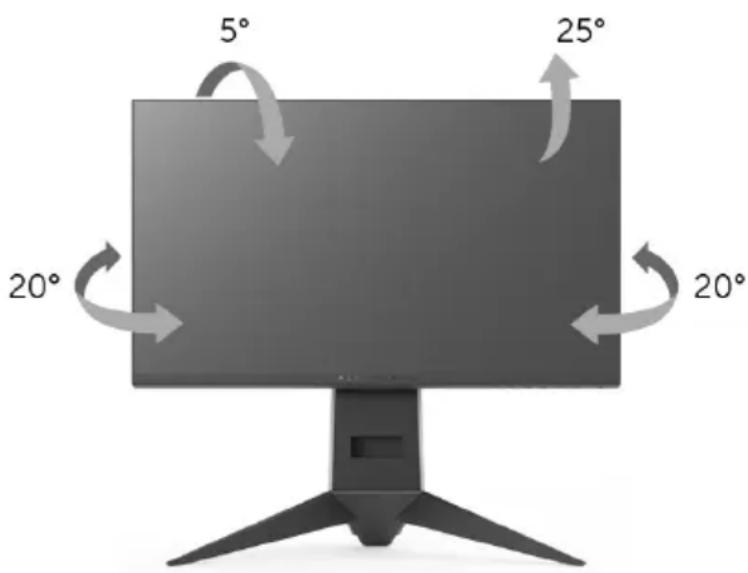

Kippen, Schwenken

Ist der Ständer am Monitor befestigt, können Sie diesen neigen und drehen, um den bestmöglichen Ansichtwinkel einzustellen.

5° 25° 20° 20°

HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht.

Höhenverstellung

HINWEIS: Der Ständer kann um bis zu 130 mm nach oben ausgezogen werden. Die nachstehende Abbildung zeigt, wie Sie den Fuß ausziehen können.

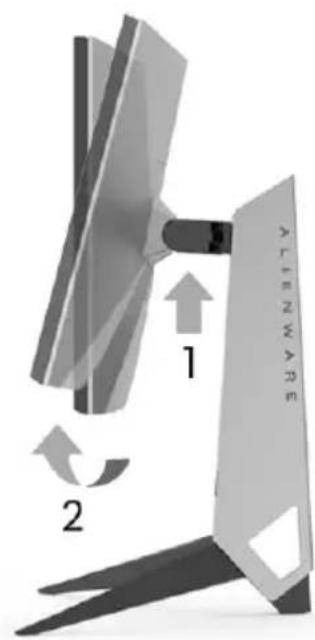

Bevor Sie den Monitor drehen, sollte der Monitor komplett vertikal ausgezogen (Höhenverstellung) und geneigt sein, damit der untere Rand des Monitors nicht an der Aufstellfläche anschlägt.

ALIENWARE 1 2

Im Uhrzeigersinn drehen

Entgegen dem Uhrzeigersinn drehen

90°

HINWEIS: Um die Anzeige-Rotierung-Funktion (Querformat/Hochformat) mit Ihrem Dell-Computer nutzen zu können, benötigen Sie einen aktualisierten Grafikkartentreiber, der nicht mit dem Monitor geliefert wird. Zum Herunterladen des Grafikkartentreibers besuchen Sie www.dell.com/support und schauen im Download-Bereich unter Videotreiber nach den neuesten Treiberaktualisierungen.

HINWEIS: Im Hochformat-Anzeigemodus kann die Leistung von Grafikintensiven Anwendungen (z.B. 3D-Spielen) nachlassen.

Anzeigerotation-Einstellungen Ihres Systems anpassen

Nachdem Sie Ihren Monitor gedreht haben, müssen Sie die Anzeigerotation-Einstellungen Ihres Systems mit den folgenden Schritten anpassen.

HINWEIS: Wenn Sie den Monitor nicht mit einem Dell-Computer verwenden, müssen Sie die Grafiktreiber-Webseite oder die Webseite Ihres Computerherstellers besuchen, um Informationen über das Ändern der Anzeigerotation-Einstellungen Betriebssystems zu erhalten.

So stellen Sie die Anzeigerotation ein:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und wählen Sie Eigenschaften.
2. Wählen Sie das Register Einstellungen und klicken Sie auf Erweitert.
3. Wenn Sie eine ATI-Grafikkarte verwenden, wählen Sie das Register Drehung und stellen die gewünschte Ausrichtung ein.
4. Falls Sie eine nVidia-Grafikkarte verwenden, klicken Sie auf das Register nVidia, wählen in der linken Spalte NVRotate und anschließend die gewünschte Ausrichtung.
5. Sofern Sie eine Intel ^® -Grafikkarte verwenden, wählen Sie das Grafikregister Intel, klicken auf Grafikeigenschafen, wählen das Register Drehung und stellen die gewünschte Ausrichtung ein.

HINWEIS: Falls die Drehoption nicht verfügbar ist oder nicht korrekt funktioniert, besuchen Sie bitte www.dell.com/support und laden den aktuellsten Treiber für Ihre Grafikkarte herunter.

Problemlösung

ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise.

Selbsttest

Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus:

1. Schalten Sie sowohl Computer als auch Monitor aus.
2. Trennen Sie das Videokabel von der Rückseite des Computers.
3. Schalten Sie den Monitor ein.

Das schwebende Dialogfenster wird auf schwarzem Hintergrund angezeigt, wenn der Monitor kein Videosignal erkennt, aber sonst ordnungsgemäß funktioniert. Im Selbsttestmodus leuchtet die Betriebsanzeige-LED weiterhin blau. Außerdem läuft je nach gewählter Eingangsquelle der nachstehend dargestellte Dialog über den Bildschirm.

Alienware 25 Monitor ? Kein HDMI 1-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors AW251BHF

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.

1. Diese Anzeige erscheint auch im Normalbetrieb, wenn das Videokabel getrennt oder beschädigt ist.
2. Schalten Sie den Monitor aus und schließen Sie das Videokabel neu an; schalten Sie anschließend sowohl den Computer als auch den Monitor wieder ein.

Falls Ihr Monitorbildschirm nach den obigen Schritten immer noch leer bleibt, überprüfen Sie bitte Ihre Videokarte und den Computer; Ihr Monitor funktioniert einwandfrei.

Selbstdiagnose

Ihr Monitor ist mit einem integrierten Selbstdiagnose-Werkzeug ausgestattet, das Ihnen bei der Diagnose von Problemen mit dem Monitor oder mit Computer und Grafikkarte helfen kann.

HINWEIS: Die Selbstdiagnose kann nur ausgeführt werden, wenn kein Videokabel angeschlossen ist und sich der Monitor im Selbsttestmodus befindet.

1 2 3 4 5 6

So starten Sie die Selbstdiagnose:

1. Überzeugen Sie sich davon, dass der Bildschirm sauber ist (kein Staub auf dem Bildschirm).
2. Trennen Sie das/die Videokabel von der Rückseite des Computers. Der Monitor wechselt nun in den Selbsttestmodus.
3. Halten Sie Taste 3 5 Sekunden lang gedrückt. Ein grauer Bildschirm erscheint.
4. Untersuchen Sie das Bild aufmerksam auf Unregelmäßigkeiten.
5. Drücken Sie erneut auf Taste 3. Der Bildschirm wird nun in rot angezeigt.
6. Untersuchen Sie das Bild auf Auffälligkeiten.
7. Wiederholen Sie die Schritte 5 und 6; das Bild wird der Reihe nach in grün, blau, schwarz und weiß angezeigt.

Nach der Anzeige des weißen Bildschirms ist der Test abgeschlossen. Zum Verlassen drücken Sie die Taste 3 noch einmal.

Falls bei diesem Selbsttest keine Auffälligkeiten auftreten sollten, funktioniert der Monitor ordnungsgemäß. Überprüfen Sie Grafikkarte und Computer.

Allgemeine Probleme

In der folgenden Tabelle finden Sie grundlegende Informationen zu allgemeinen Monitorproblemen und zu möglichen Lösungen.

Allgemeine Symptome	Beschreibung Mögliche Lösungen
Kein Bild/ Betriebsanzeige-LED leuchtet nicht	Kein Bild • Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist. • Überzeugen Sie sich davon, dass die Steckdose ausreichend Strom liefert, indem Sie einfach vorübergehend ein anderes Gerät anschließen. • Vergewissern Sie sich, dass die Ein-/Austaste komplett eingedrückt ist. • Stellen Sie über das EingabequelleEingabe-Quelle-Menü sicher, dass die richtige Eingangsquelle ausgewählt ist.
Kein Bild/ Betriebsanzeige-LED leuchtet	Kein Bild oder keine Helligkeit	• Erhöhen Sie die Werte für Helligkeit und Kontrast über das OSD. • Führen Sie den Monitorselbsttest aus. • Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte. • Starten Sie die Selbstdiagnose. • Stellen Sie über das EingabequelleEingabe-Quelle-Menü sicher, dass die richtige Eingangsquelle ausgewählt ist.
Unscharfes Bild Bild ist unscharf, verschwommen oder weist Geistbilder auf		• Verzichten Sie auf Videoverlängerungskabel. • Setzen Sie den Monitor auf die Werkseinstellungen zurück. • Die Bildauflösung auf das richtige Längen-/Breitenverhältnis ändern.
Zittriges/ verwackeltes Videobild	Unruhiges Bild oder leichte Bewegungen	• Setzen Sie den Monitor auf die Werkseinstellungen zurück. • überprüfen Sie die Umgebungsbedingungen. • Bringen Sie den Monitor in einen anderen Raum und testen Sie ihn dort.
Fehlende Bildpunkte	LCD-Bildschirm weist Punkte auf	• Schalten Sie den Monitor aus und wieder ein.• Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können.• Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell-Internetseiten: http://www.dell.com/support/monitors.
Dauerhaft leuchtende Pixel	LCD-Bildschirm weist helle Punkte auf	• Schalten Sie den Monitor aus und wieder ein.• Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können.• Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell-Internetseiten: http://www.dell.com/support/monitors.
Helligkeitsprobleme	Bild zu dunkel oder zu hell	• Setzen Sie den Monitor auf die Werkseinstellungen zurück.• Stellen Sie Helligkeit und Kontrast über das OSD ein.
Geometrische Verzerrungen	Bild ist nicht richtig zentriert	• Setzen Sie den Monitor auf die Werkseinstellungen zurück.
Horizontale/ vertikale Linien	Bild weist eine oder mehrere Linien auf	• Setzen Sie den Monitor auf die Werkseinstellungen zurück.• Führen Sie den Monitor-Selbsttest aus und prüfen Sie, ob die Linien auch im Selbsttestmodus vorhanden sind.• Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.• Starten Sie die Selbstdiagnose.
Synchronisierung sprobleme	Bildschirm ist verzerrt oder wirkt zerrissen	• Setzen Sie den Monitor auf die Werkseinstellungen zurück.• Führen Sie den Monitor-Selbsttest durch und prüfen Sie, ob die Anzeige auch im Selbsttestmodus verzerrt wirkt.• Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.• Starten Sie den Computer im abgesicherten Modus neu.
Sicherheitsrelevante Themen	Sichtbare Anzeichen von Rauch oder Funken	Verzichten Sie auf eigenmächtige Reparaturversuche.Wenden Sie sich unverzüglich an Dell.
Abschaltprobleme	Monitor schaltet sich aus und wieder ein	Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist.Setzen Sie den Monitor auf die Werkseinstellungen zurück.Führen Sie den Monitor-Selbsttest aus und prüfen Sie, ob das Ausschaltproblem auch im Selbsttestmodus auftritt.
Fehlende Farben	Im Bild fehlen Farben	Führen Sie den Monitorselbsttest aus.Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist.Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.
Falsche Farben	Unzureichende Farbdarstellung	Ändern Sie die Einstellungen der Voreingestellte Modi im Spiel-Menü-OSD je nach Anwendung.R/G/B Wert unter Benutzerfarbe in OSD-Menü Spiel anpassen.Starten Sie die Selbstdiagnose.
Nachbildeffekt (Eingebranntes Bild), verursacht durch längere Darstellung von Standbildern	Ein schwaches Nachbild eines statischen Bildes erscheint auf dem Bildschirm	Lassen Sie den Monitor grundsätzlich über die Energieverwaltungsfunktion ausschalten, wenn er nicht verwendet wird (Weitere Informationen zu diesem Thema finden Sie im Abschnitt Energieverwaltungsmodi).Alternativ können Sie einen Bildschirmschoner mit dynamisch wechselnden Bildinhalten nutzen.

Produktspezifische Probleme

Spezifische Symptome	Beschreibung Mögliche Lösungen
Bild ist zu klein	Das Bild ist auf dem Bildschirm zentriert, füllt aber nicht den gesamten Anzei-gebereich aus	• Setzen Sie den Monitor auf die Werkseinstellungen zurück.
Monitor lässt sich nicht mit den Bedienfeldta-sten einstellen	OSD-Menü wird nicht am Bildschirm angezeigt	• Schalten Sie den Monitor aus, trennen Sie das Netzkabel, schließen Sie es wieder an und schalten Sie den Monitor wieder ein.
Kein Eingangssi-gnal wenn Bedientasten gedrückt wer-den	Kein Bild; die LED leuchtet blau auf	• Überprüfen Sie die Signalquelle. Vergewissern Sie sich, dass sich der Computer nicht im Energiesparmodus befindet. Dazu bewegen Sie die Maus oder drücken eine beliebige Taste an der Tastatur.• Überprüfen Sie, ob das Signalkabel richtig eingesteckt ist. Ziehen Sie nötigenfalls das Signalkabel und stecken Sie es wieder ein.• Setzen Sie den Computer oder das Videoabspielprogramm zurück.
Das Bild füllt nicht den gesamten Bildschirm	Der Bildschirm wird horizontal oder vertikal nicht komplett vom Bild gefüllt	• Je nach Videoformat (Bildseitenverhältnis) von DVDs kann der Monitor ein Vollbild anzeigen.• Starten Sie die Selbstdiagnose.

Universal Serial Bus (USB) spezifische Probleme

Spezifische Symptome	Beschreibung Mögliche Lösungen
USB-Schnittstelle funktioniert nicht	USB-Peripheriegeräte funktio-nieren nicht	Vergewissern Sie sich, dass der Monitor eingeschaltet ist.Trennen Sie das Upstream-Kabel zum Computer ab, schließen Sie es anschließend wieder an.Trennen Sie USB-Peripheriegeräte (Downstream-Anschluss) ab, schließen Sie diese anschließend wieder an.Schalten Sie den Monitor aus und wieder ein.Starten Sie den Computer neu.Manche USB-Geräte wie externe Festplatten benötigen eine kräftigere Stromversorgung; schließen Sie das entsprechende Gerät direkt an den Computer an.
High-Speed USB 3.0-Schnittstelle ist langsam	High-Speed USB 3.0-Peripheriegeräte sind zu langsam oder funktionieren überhaupt nicht	Vergewissern Sie sich, dass Ihr Computer USB 3.0-kompatibel ist.Manche Computer verfügen sowohl über USB 3.0-, USB 2.0- als auch über USB 1.1-Ports. Überzeugen Sie sich davon, dass der richtige USB-Port genutzt wird.Trennen Sie das Upstream-Kabel zum Computer ab, schließen Sie es anschließend wieder an.Trennen Sie USB-Peripheriegeräte (Downstream-Anschluss) ab, schließen Sie diese anschließend wieder an.Starten Sie den Computer neu.
Drahtlose USB Peripheriegeräte funktionieren nicht mehr, wenn ein USB 3.0 Gerät angeschlossen wird	Drahtlose USB Peripheriegeräte reagieren langsam oder funktionieren nur, wenn der Abstand zwischen dem Gerät und dem Empänger kleiner wird	Vergrößern Sie den Abstand zwischen den USB 3.0 Peripheriegeräten und dem WLAN USB Empfänger.Stellen Sie Ihren WLAN USB Empfänger so nah wie möglich an den USB Peripheriegeräten auf.Verwenden Sie ein USB-Verlängerungskabel, um den WLAN USB Empfänger so weit wie möglich vom USB 3.0 Port entfernt aufzustellen.

Anhang

ACHTUNG: Sicherheitshinweise

ACHTUNG: Die Verwendung von anderen als in dieser Dokumentation angegebenen Bedienelementen, Anpassungen oder Verfahren kann zu Schock-, elektrischen und/oder mechanischen Gefahren führen.

Weitere Informationen über Sicherheitshinweise finden Sie unter Sicherheit, Umweltschutz und Bestimmungen (SERI).

FCC-Erklärung (nur für die USA) und weitere rechtliche Informationen

Lesen Sie bitte die Webseite über rechtliche Konformität unter www.dell.com/regulatory_compliance für die FCC-Erklärung und weitere rechtliche Informationen.

Kontakt zu Dell

Kunden in den Vereinigten Staaten wählen die Nummer 800-WWW-DELL (800-999-3355).

HINWEIS: Haben Sie keine aktive Internetverbindung, können Sie Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im Dell-Produktkatalog finden.

Dell bietet mehrere Online und auf Telefon basierende Support- und Service-Optionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind.

• Online technische Hilfe — www.dell.com/support/monitors
• Kontakt zu Dell — www.dell.com/contactdell
