IKE 458-5-4 T - Kühlschrank Küppersbusch - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts IKE 458-5-4 T Küppersbusch als PDF.
| Produkttyp | Kühl-Gefrierkombination |
| Marke | Küppersbusch |
| Modell | IKE 458-5-4 T |
| Nutzinhalt Kühlschrank | 266 Liter |
| Nutzinhalt Gefrierfach | 96 Liter |
| Gesamtnutzinhalt | 362 Liter |
| Energieverbrauch pro Jahr | 404 kWh |
| Energieverbrauch pro 24 h | 1,107 kWh |
| Gefrierleistung | 13 kg/24 h |
| Lagerzeit bei Störung | 14 h |
| Klimaklasse | T (+18°C bis +43°C) |
| Temperaturbereich Kühlraum | +2°C bis +8°C |
| Temperaturbereich Gefrierraum | -15°C bis -24°C |
| Kältemittel | Kohlenwasserstoff (R600a) |
| Spannung | 230 V |
| Frequenz | 50 Hz |

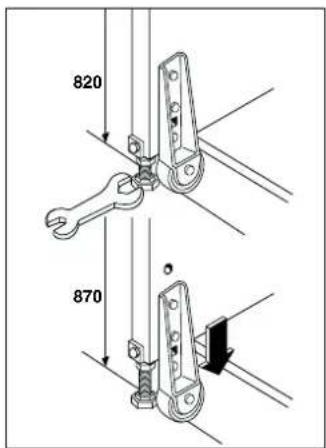

| Höhe (verstellbar) | 820 / 870 mm |
| Breite | 900 mm |
| Beleuchtung | Ja, max. 15 W |
| Abtauverfahren Kühlraum | automatisch |
| Abtauverfahren Gefrierraum | manuell |
| Funktionen | Auto Freeze, Auto Fresh, 0°C-Fach, elektronische Temperaturregelung, Alarm bei Temperaturanstieg |
| Einbauart | integrierbar |
| Lieferumfang | Eiswürfelschale, Plastikschaber, Befestigungswinkel |
Häufig gestellte Fragen - IKE 458-5-4 T Küppersbusch
Benutzerfragen zu IKE 458-5-4 T Küppersbusch
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kühlschrank kostenlos im PDF-Format! Finden Sie Ihr Handbuch IKE 458-5-4 T - Küppersbusch und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. IKE 458-5-4 T von der Marke Küppersbusch.
BEDIENUNGSANLEITUNG IKE 458-5-4 T Küppersbusch
Gebrauchs- und Montageanleitung
Wichtig: Unbedingt lesen und aufbewahren!
Integrierter Maxi-Kühlautomat 4-Türen
Refrigerateur encastrable integree 4 portes
i WARNUNGEN UND WICHTIGE HINWEISE
Es ist sehr wichtig, daß diese Bedienungsanleitung mit dem betreffenden Gerät aufbewahrt wird. Sollte dieses Gerät verkauft bzw. einer anderen Person gegeben werden, so ist es nötig, die Anleitung beizufügen, damit der neue Besitzer über den Betrieb des Gerätes bzw. die entsprechenden Warnungen.
Sollte dieses Gerät mit Magnet-Türverschluß als Ersatz für ein altes Gerät dienen, das noch mit einem Schnappschloß ausgerüstet ist, so machen Sie bitte dieses Schloß unbrauchbar, bevor Sie das Gerät beiseite stellen oder zum Müll geben. Sie verhindern damit, daß spielende Kinder sich selbst einsperren und damit in Lebensgefahr kommen.
Diese Warnungen wurden zu Ihrem bzw. dem Schutz anderer erarbeitet. Wir bitten Sie daher, diese aufmerksam zu lesen, bevor das Gerät in Betrieb genommen wird.
Sicherheit
- Das Gerät darf von Kindern und Personen, deren physische, sensorische oder geistige Fähigkeiten sowie Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen, nur unter Aufsicht oder nach entsprechender Einweisung durch eine Person benutzt werden, die sicherstellt, dass sie sich den Gefahren des Gebrauchs bewusst sind. Kinder sind zu beaufsichtigen, sodass sie nicht am Gerät spielen können.
- Es ist gefährlich, die Eigenschaften dieses Gerätes zu ändern.
- Vor der inneren bzw. äußeren Reinigung des Gerätes sowie beim Auswechseln der Glühlampe (bei damit ausgestatteten Geräten) das Gerät spannungslos machen.
- Eis aus dem Gefrier- bzw. Frosterfach nicht sofort essen, es könnte Kälte-Brandwunden verursachen.
- Dieses Gerät ist schwer. Beim Versetzen bitte darauf achten!
- Beachten Sie, dan während der Bewegung des Gerätes der Kältemittelkreislauf nicht beschädigt wird.
- Das Gerät darf nicht in unmittelbarer Nähe von Heizkörpern oder Gasherden aufgestellt werden.
- Ein Standort mit direkter Sonneneinstrahlung sollte vermieden werden.
- Eine ausreichende Luftzirkulation an der Geräterückseite muß gewährleistet sein. Jegliche Beschädigung des Kühlkreislaufes ist zu vermeiden.
- NUR FÜR GEFRIERSCHRÄNKE (Einbaugeräte ausgenommen): ein optimaler Aufstellungsort ist der Keller.
- Keine Elektrogeräte (z.B. Eismaschinen) in das Gerät stellen.
Störungen - Kundendienst
- Sollte die Installation des Gerätes eine Änderung der elektrischen Hausinstallation verlangen, so darf diese nur von Elektro-Fachkräften durchgeführt werden.
- Eventuelle Reparaturen dürfen nur von einem Kundendienst oder sonstigen autorisierten Stellen durchgeführt werden.
- Es ist wichtig, daß nur Original-Ersatzteile verwendet werden.
- Dieses Gerät enthält im Kältekreislauf Kohlenwasserstoff. Aus diesem Grund darf die Wartung und das Nachfiillen ausschließlich von autorisiertem Fachpersonal durchgeführt werden.
- Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden könnte.
- Tritt eine Störung oder ein Defekt ein, versuchen Sie nicht, das Gerät selbst zu reparieren. Elektrogeräte dürfen nur von Elektro-Fachkräften repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können. Wenden Sie sich bitte an die nächste Kundendienststelle.
Aufstellung
- Sich vergewissern, daß das Gerät nach der Installation nicht auf dem Netzkabel steht.
Wichtig: Beschädigte Versorgungskabel müssen durch ein Spezialkabel bzw. einen Spezialsatz ersetzt werden, die beim Hersteller oder den Kundendienststellen erhältlich sind. - Während das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor, die sich auf der Rückseite des Gerätes befinden, heiß. Es ist darauf zuachten, dass die Luft um das Gerät frei zirkulieren kann, damit die Wärme abgeführt werden kann. Eine ungenügende Luftzirkulation kann einen unregelmässigen Betrieb bzw. Schäden am Gerät verursachen. Achten Sie auf die Installationsanweisungen.
- Teile, die heiß werden (z.B. Kompressorgehäuse, Verflüssiger und zugehörige Rohre), sollen nicht frei zugänglich sein. Wo es auch immer möglich ist, soll das Gerät mit der Rückseite gegen eine Wand gestellt werden.
Gebrauch
• Die Haushaltskühl- und Gefriergeräte sind nur zur Einlagerung bzw. zum Einfrieren von Nahrungsmitteln bestimmt.
• Die beste Leistung erzielt man bei Raumtemperaturen von +18°C bis +43°C (Klasse T); +18°C bis +38°C (Klasse ST); +16°C bis +32°C (Klasse N); +10°C bis +32°C (Klasse SN); die Geräteklasse ist auf dem Typschild angegeben.
Zu beachten: Wird dieses Gerätes bei anderen Umgebungstemperaturen betrieben als den in der entsprechenden Klimaklasse angegebenen Werten, sind folgende Hinweise zu beachten: sinkt die Umgebungstemperatur unter den angegebenen Mindestwert ab, könnte die Lagertemperatur im Gefrierabteil nicht mehr garantiert sein; es wird daher empfohlen, die eingelagerten Lebensmittel so rasch als möglich zu verbrauchen.
- Einaufgetautes Produkt darf nicht wieder eingefroren werden.
- Für das Aufbewahren bzw. das Einfrieren der Lebensmittel sind die Anweisungen des Herstellers zu befolgen.
- In allen Kühl- und Gefriergeräten bedecken sich im Laufe der Zeit alle kälteführenden Teile mit einer Reif bzw. Eissicht. Diese Schicht wird je nach Modell automatisch oder mit der Hand abgetaut.
- Die Reifsicht niemals mit Metallgegenständen abkratzen, das Gerät könnte beschädigt werden. Dazu nur den mitgelieferten Plastikschaber verwenden.
WICHTIGE HINWEISE
Einbau des Gerätes
• Das Gerät an den Bestimmungsort bringen.

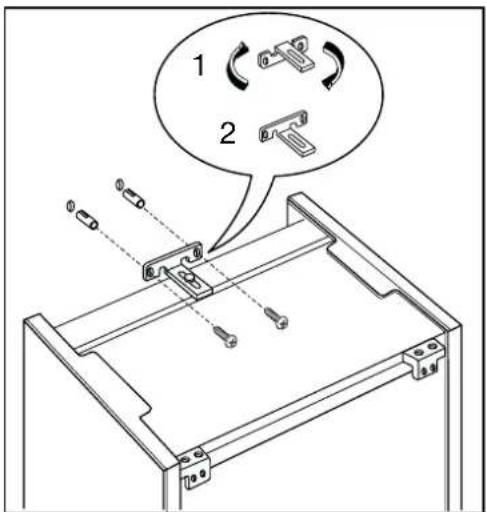

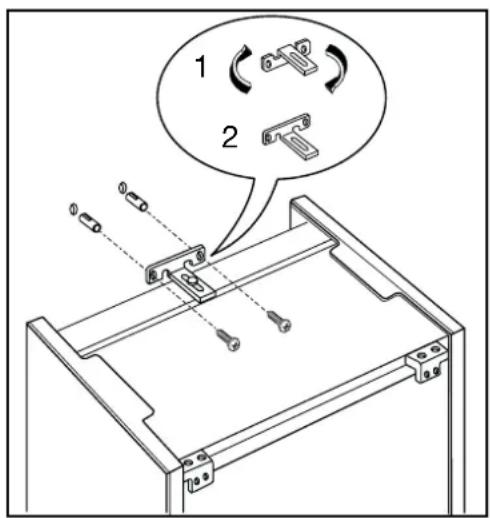

- Den Befestigungswinkel um 180° drehen, damit dieser in die genaue Position (2) gebracht wird. Die Anfangsposition (1) ist die für die Spedition erforderliche Position.
- An der Wand mit dem eigens dafür vorgesehenen Winkel befestigen.
- Zum Lösen der festgefrorenen Eisschalen keine scharfkantigen oder spitzn Gegenstände benutzen.
- Es sollten keine kohlensäurehaltigen Getränke in das Gefrier- bzw. Frosterfach eingestellt werden, sie könnten platzen.
Umweltnormen
ges Gerät enthält im Kühlkreislauf und in der Isölierung kein ozonschädigendes Gas. Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Eine Beschädigung des Kältemittelkreislaufs, insbesondere des Wärmetauschers auf der Rückseite des Gerätes, muß verhindert werden. Auskunft über Abholtermine oder Sammelplätze gibt die örtliche Gemeindeverwaltung an. Die in diesem Gerät verwendeten und mit dem Symbol gekennzeichneten Materialien, sind recyclingfähig.
Entsorgung von Altgeräten
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
HINWEISE ZUR VERPACKUNGSENTSORGUNG
Verpackungen und Packhilfsmittel unserer Elektro-Großgeräte sind mit Ausnahme von Holzwerkstoffen recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden.
Wir empfehlen Ihnen:
- Papier-, Pappe- und Wellpappeverpackungen sollten in die entsprechenden Sammelbehälter gegeben werden.
- Kunststoffverpackungsteile sollten ebenfalls in die dafür vorgesehenen Sammelbehälter gegeben werden. Solange solche in Ihrem Wohngebiet noch nicht vorhanden sind, können Sie diese Materialien zum Hausmüll geben.
Als Packhilfsmittel sind bei uns nur recyclingfähige Kunststoffe zugelassen, z.B.:
In den Beispielen steht
PE
PP
PS
PE für Polyäthylen** 02 = ^ PE-HD; 04 = ^ PE-LD
PP für Polypropylen
PS für Polystyrol
BESTANDTEILE AUS PLASTIK
Zur einfacheren Entsorgung und/oder Recycling ist ein Großteil der Materialien dieses Gerätes gekennzeichnet, um ihre Identifizierung zu ermöglichen.
PS
SAN
ABS
INHALT
Warnungen und wichtige Hinweise 4
Hinweise zur Verpackungsentsorgung 4
Gebrauch - Reinigung der Innenteile - Bedienungsblende Gefrierraum - Temperaturanzeige- .....5
Inbetriebnahme und Temperaturregelung - Einfrieren von frischen Lebensmittel - Aufbewahrung .....
der Tiefkühlkost - Eiswürfelbereitung - Auftauen 6
Gefrierfach - Nutzliche Hinweise zum Einfrieren 7
Bedienungsblende Kühlraum - Temperaturanzeige- 8
Kühlschrank - 0° Fach ....9

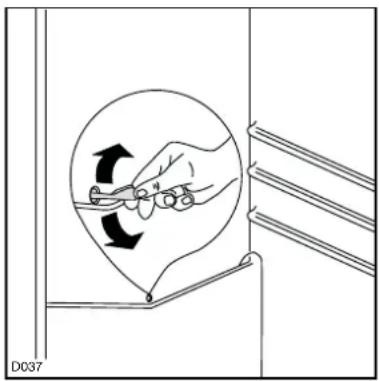

Wartung - Reinigung - Abtauen - Austausch der Glühbirnen 10
Funktionsstörungen - Technische Daten 11
Installation - Elektrischer Anschluß - Aufstellung 12
Installation - Einbau-anweisungen 13
GEBRAUCH
Reinigung der Innenteile
Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen «Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel Sorgfältig nachtrocknen.
Bitte keine Reinigungs- bzw. Scheuermittel verwenden, die das Gerät beschädigen könnten.

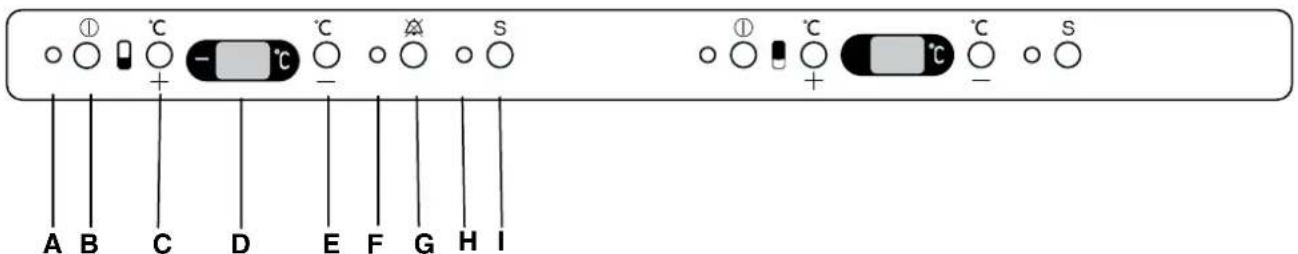

Bedienungsblende Gefrierraum
B. EIN/AUS Taste
C. Taste zur Temperatureinstellung (wärmer)
D. Temperaturanzeige
E. Taste zur Temperatureinstellung (kälter)
Tasten zur Temperatureinstellung
Die Temperatur im Gerät kann zwischen -15°C und -24°C gewählt werden.
Durch Druck auf eine der Tasten zur Temperatureinstellung (C oder E) wird die Temperaturanzeige vom Anzeigemodus (Temperaturanzeige leuchtet) auf den Eingabemodus (Temperaturanzeige blinkt) umgeschaltet. Mit jedem weiteren Druck auf eine der Tasten C oder E wird die gewünschte Gefrierraum-Temperatur um 1°C verstellt.
Möchten Sie die eingestellte Temperatur erhöhen, müssen Sie die Taste (C) drücken. Um die eingestellte Temperatur zu vermindern, müssen Sie die Taste (E) drücken. Nach der Eingabe blinkt die Anzeige noch einige Sekunden und zeigt danach wieder die aktuelle Innentemperatur des Gefrierraumes an.
Die eingestellte Temperatur muß innerhalb 24 Stunden erreicht werden.
Achtung:
Bei Inbetriebnahme des Geräts stimmt während der Einlauf- und Stabilisierungs-Phase die Temperaturanzeige nicht mit der gewählten Temperatur überein. In dieser Zeit sind auch niedrigere Anzeigen als der gewählte Wert möglich.
F. Alarmanzeige (rot)
G. Taste ALARM AUS
H. Anzeige für eingeschaltete Auto Freeze Funktion (gelb)
I. Auto Freeze Taste
Temperaturanzeige
Im Normalbetrieb wird im Display die Temperatur an der wärmsten Stelle des Gefrierraumes angezeigt.
Achtung:
Zu häufiges Öffnen oder zu langes Offenhalten der Türe kann zu Temperaturschwankungen führen. Abweichungen können auch durch eine zu große Menge an neu eingelagerten warmen Lebensmitteln verursacht werden.
Temperaturabweichungen bis zu 5°C sind möglich.
Auto Freeze-Taste
Zum Einfrieren frischer Lebensmittel die Auto Freeze-Funktion einschalten. Durch Drücken der Taste (I) schaltet man die Auto Freeze-Funktion ein. Die gelbe Anzeige (H) leuchtet. Wenn diese Taste betätigt wird, erscheint auf dem Dispay die Schrift SP.
Zum Abschalten der Auto Freeze-Funktion drücken Sie die Taste (I) erneut, ansonsten schaltet sich die Auto Freeze-Funktion nach einigen Stunden automatisch ab.
Hinweise:
Die Auto Freeze-Funktion sollte eingeschaltet werden:
| ca. 6 Std vor | Einlagerung von kleinen (ca.5kg) Mengen frischer Lebensmittel |
| ca. 24 Std vor | Einlagerung von maximaler Menge frischer Lebensmittel (s.Typschild) |
| nicht | bei Einlagerung von bereits gefrorener Ware |
| nicht | bei Einlagerung von bis zu 2kg frischer Lebensmittel (pro Tag) |
Taste ALARM AUS
Im Falle eines ungewöhnlichen Temperaturanstieges im Gefrierraum (z.B. bei Stromausfall) blinkt die rote Warnanzeige (F) und ein Warnton ertönt. Der Warnton schaltet automatisch ab, wenn die eingestellte Gefrierraumtemperatur wieder erreicht wird. Die rote Warnanzeige blinkt weiter. Mit der Taste ALARM AUS können Sie den Warnton und die rote Warnanzeige abschalten. Auf der Temperaturanzeige erscheint für einige Sekunden die wärmste Temperatur, die im Gefrierraum erreicht wurde.
Achtung: Bei Erwärmung im Gefrierraum muß der Zustand des Gefriergutes überprüft werden.
Inbetriebnahme und Temperaturregelung
- Netzstecker in die Steckdose stecken. EIN/AUS Taste (I) drücken. Die grüne Lampe (B) leuchtet auf.
- Der Gefrierschrank ist auf die eine Gefrierraumtemperatur von -18^ eingestellt. Diese Temperatur wird erst nach ein paar Stunden er-reicht.
- Beim Einschalten des Gefrierschrankes erscheint auf der Temperaturanzeige (D) blinkend die momentane Innentemperatur, die rote Warnanzeige (F) blinkt und ein Warnton ist zu hören.
- Der Warnton schaltet sich ab, wenn die vorgegebene Temperatur im Gefrierraum erreicht wird. Die rote Warnanzeige blinkt weiter. Taste ALARM Aus (G) drücken, um die rote Warnanzeige abzuschalten.
Einfrieren von frischen Lebensmitteln
Das 4 Sterne-Gefrierfach eignet sich zur langfristigen Einlagerung von Tiefkühlkost sowie zum Einfrieren frischer Kost.
Für das Einfrieren von Lebensmitteln ist die Autofreeze Funktion durchzuführen, mindestens 24 Stunden vor Einlagerung einschalten.
Die einzufriereden Lebensmittel in das oberste Fach legen.
Aufbewahrung der Tiefkühlkost
Nach einem längeren Stillstand oder bei der ersten Inbetriebnahme des Gerätes muß vor der Einlagerung der Tiefkühlkost das Gefrierabteil für mindestens drei Stunden auf den Auto-freeze Funktion eingestellt werden. Nach ca. 2 Std. kann diese abgeschlaten werden.
Wichtig
Unbeabsichtigt aufgetaute Lebensmittel, beispielsweise wegen Stromausfall, müssen, wenn der Betrieb für länger als die in der Tabelle technische Daten unter der Position „Lagerzeit bei Störung“ angegebene Dauer unterbrochen ist, kurzfristig verbraucht oder sofort gekocht und erneut eingefroren werden (nach Abkühlung).
Eiswürfelbereitung
Das Gerät hat eine oder mehrere Eiswürfelschalen, welche mit Wasser aufgefüllt in das Gefrierfach gestellt werden.
Bitte zur Entnahme der Eiswürfelschalen keine Metallgegenstände benutzen!
Auftauen
Die eingefrorenen oder tiefgekühlten Lebensmittel sollten vor dem Gebrauch aufgetaut werden, indem man sie am besten im Kühlabteil oder je nach der zur Verfügung stehenden Zeit bei Raumtemperatur auftaut. Kleine Stücke können eingefroren gekocht werden. Selbstverständlich verlängert sich dabei die Kochzeit.
Gefrierfach
- Falls das Einfrieren der Lebensmittel sofort nach der Installation des Gerätes oder nach einer längeren Unterbrechung vorgenommen werden soll, lässt man, vor dem Einfüllen der Lebensmittel, durch Drücken der Taste (I), das leere Gerät für 4 Stunden laufen.
Falls das Gefriergerät bereits mit Lebensmitteln gefüllt ist, wird die Taste (I) 24 Stunden vor dem Beginn der Einfrierung gedrückt.
- Die einzutrierenden Lebensmittel werden in das Schneligefrierfach gegeben und dann, nach erfolgtem Einfrieren, in die verschiedenen Fächer verteilt.
- Das Gefriervemögen urnfaßt 13 kg/24h. Diese Menge soll nie überschritten werden.

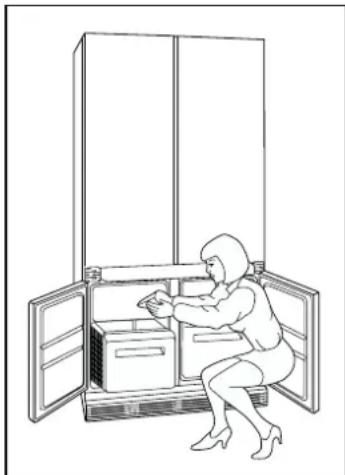

Nützliche Hinweise zum Einfrieren
• Die zum Einfrieren bestimmten Produkte sollten frisch und gut gesäubert sein.
- Jedes eingelagerte Päckchen sollte auf den Familienbedarf abgestimmt sein.
- Kleinere Päckchen erlauben ein schnelles und gleichmäßiges Einfrieren.
- Mageres Fleisch ist besser und länger haltbar als fetthaltiges. Salz verringert die Haltbarkeit.
- Die Lebensmittel sollten in Alu- oder Polyäthylen-säckchen bzw. Folien ohne Lutthlasen und hermetisch dicht verpackt werden.
- Jedes Päckchen ist mit einer Etikette mit Angaben zur Art des Produkts und dem Einfrierdatum zu versehen.
- Keine warmen Speisen, Flaschen oder Behälter mit kohlensäurehaltigen Getränken in das Gefrierfach stellen (Sie können platzen).
- Mit Deckel versehene Behälter nicht vollständig abdecken.
- Während des Gefriervorganges die Tür nicht öffnen und keine weiteren Lebensmittel einlagern.
- Es soll vermieden werden, daß einzufrierende Lebensmittel mit den bereits eingefrorenen in Berührung kommen, um eine Wärmeübertragung auf diese zu verhindern.

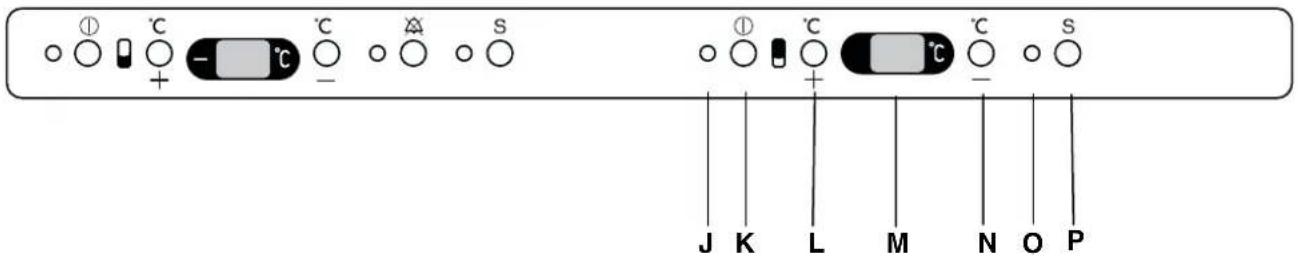

Bedienungsblende Kühlraum
J. Netzkontrollanzeige (grün)
K. EIN/AUS Taste
L. Taste zur Temperatureinstellung (wärmer)
M. Temperaturanzeige
N. Taste zur Temperatureinstellung (kälter)
O. AutoFresh (gelb)
P. Auto Fresh Taste
Tasten zur Temperatureinstellung
Die Temperatur im Kühlraum kann zwischen +2 °C und +8°C gewählt werden.
Durch Druck auf eine der Tasten zur Temperature-instellung (C oder E) wird die Temperaturanzeige vom Anzeigemodus (Temperaturanzeige leuchtet) auf den Eingabemodus (Temperaturanzeige blinkt) umgeschaltet. Mit jedem weiteren Druck auf eine der Tasten C oder E wird die gewünschte Gefrierraum-Temperatur um 1°C verstellt.
Möchten Sie die eingestellte Temperatur erhöhen, müssen Sie die Taste (L) drücken. Um die eingestellte Temperatur zu vermindern, müssen Sie die Taste (N) drücken. Nach der Eingabe blinkt die Anzeige noch einige Sekunden und zeigt danach wieder die aktuelle Innentemperatur des Gefrierraumes an.
Die eingestellte Temperatur muß innerhalb 24 Stunden erreicht werden.
Temperaturanzeige
Im Normalbetrieb wird im Display die mittlere Temperatur des Kühlraumes angezeigt.
Achtung:
Zu häufiges Öffnen oder zu langes Offenhalten der Türe kann zu Temperaturschwankungen führen. Abweichungen können auch durch eine zu große Menge an neu eingelagerten warmen Lebensmitteln verursacht werden.
Auto Fresh -Taste
Mit der Auto Fresh-Funktion schalten Sie das Kühlabteil auf die höchste Kühlleistung. Es empfehlt sich besonders, wenn Sie große Mengen von Lebensmitteln, Getränke oder Speisen schnellstmöglich abkühlen möchten. Durch Drücken der Taste (P) schaltet man die Auto Fresh-Funktion ein. Die gelbe Anzeige (O) leuchtet.
Die Kühltemperatur sinkt auf +2°C ab. Die Auto Fresh-Funktion schaltet sich nach 6 Stunden automatisch ab.
Inbetriebnahme und Temperaturregelung
- Netzstecker in die Steckdose stecken. EIN/AUS Taste (J) drücken. Die grüne Lampe (K) leuchtet auf.
- Der Kühlschrank ist auf die eine Kühlraumtemperatur von +5°C eingestellt. Diese Temperatur wird erst nach ein paar Stunden erreicht.
Kühlschrank

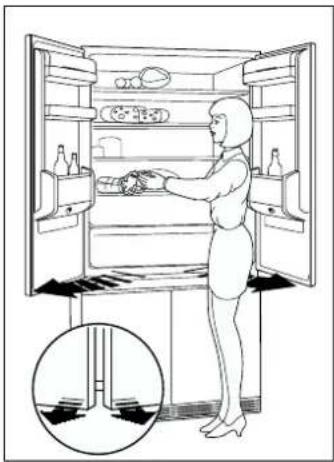

Für die korrekte Öffnung und Schliessung der Kühlschranktüren wird empfohlen, beide Türen gleichzeitig zu betätigen (wie auf der Zeichnung verdeutlicht).
- Keine heißen Getränke oder Speisen einlagern. Diese sollten vorher auf Raumtemperatur abkühlen.
- Nahrungsmittel abdecken, insbesondere sehr geruchsintensive oder aromatische.
• Die Nahrungsmittel sind so zu verteilen, daß die Luft frei zirkulieren kann.
Die eingestellte Temperatur kann, um Temperaturschwankungen im Inneren des Gerätes auszugleichen, geändert werden.
Die Schwankungen sind abhängig von:
• der Häufigkeit des Türöffnens
• Raumtemperaturunterschieden
- der Menge der eingelagerten Lebensmittel.
Zur besseren Raumnutzung können die vorderen Halbteile der Ablagen auf die rückwärtigen hinaufgelegt werden.
Um das automatische Abtauen des Kühlschranks zu gewährleisten, muß der Kompressorbetrieb öfter aussetzen. Ist die Rückwand des Kühlraums mit einer dikken Reifschicht bedeckt, einstellen die Temperatur (L) in eine Position geringerer Kälte bis sich Arbeitspausen des Kompressors einstellen.
0 °C - Fach
- Die Temperatur dieses Faches (von 0°C bis +3°C) wird durch eine spezielle Sonde konstant gehalten. Eine Regelung ist nicht nötig.
• Die in dieser Zone aufbewahrten Lebensmittel behalten ihre Frische und natürlichen Eigenschaften bei.
Fleisch und Fisch lassen sich doppelt so lange konservieren als im normalen Kühlschrankfach.
Es wird empfohlen, die Lebensmittel in Alu- oder Polyäthylenfolie einzupacken.
- In dieses Fach können Getränke zum schnelleren Abkühlen ohne das Risiko des Gefrierens eingestellt werden.
- Vor dem Schließen der Tür sind die Laden ganz einzuschieben.
Vor jedem Arbeitsvorgang muß der Netzstecker gazagen werden.
Achtung
Dieses Gerät enthält im Kältekreislauf Kohlen-wasserstoff. Aus diesem Grund darf die Wartung und das Nachfüllen ausschließlich von autorisiertem Fachpersonal durchgeführt werden.
Innenreinigung
Das Geräteinnere und das Zubehör mit lauwarmen Wasser und Natriumbikarbonat reinigen (ein Löffel auf 4 Liter Wasser). Sorgfältig nachwaschen und gründlich austrocknen.
Die Schubfächer der Gefrierzone lassen sich zur gründlichen Reinigung herausnehmen. Ziehen Sie diese einfach bis zum Anschlag heraus und heben Sie sie dann hoch, um sie aus den Halterungen zu lösen. Die Schubfächer geben Sie zurück, indem Sie diese in die Halterungen bringen und dann in den Innenraum zurückschieben.
Abtauen des Kühlschrankes
Um das automatische Abtauen des Kühlschranks zu gewährleisten, muß der Kompressorbetrieb öfter aussetzen. Ist die Rückwand des Kühlraums mit einer dikken Reifschicht bedeckt, einstellen die Temperatur in eine Position geringerer Kälte bis sich Arbeitspausen des Kompressors einstellen.
Es ist darauf zu achten, daß das Ablaufloch, das sich im Inneren der Auffangschale an der Rückseite des Kühiraumes befindet, in regelmäßigen Zeitabständen zu reinigen ist.
Dazu kann das bereits im Loch der Auffangschale vorhandene Stäbchen verwendet werden.
Benutzen Sie niemals Metallgegenstände, um die Reifschicht abzukratzen, damit eine Beschädigungen des Gerätes vermieden werden kann.
Benutzen Sie kein mechanisches oder anderes Mittel für einen schnelleren Abtauprozeß mit Ausnahme der vom Hersteller empfohlenen.
Ein Temperaturanstieg der Tiefkühlkost während des Abtauens könnte die Aufbewahrungsdauer verkürzen.
Austausch der Glühbirnen
Vor dem Austauschen der Lampen den Stecker aus der Steckdose ziehen.
Kühlabteil: Die Abdeckung abnehmen. Birnen mit max. 15 Watt verwenden.
Im Störfall sollten Sie, bevor Sie den Technischen Kundendienst ruten, überprüfen, ob Sie die in dieser Anleitung angegebenen Vorschriften befolgt haben.
Falls die gesamte Kühl-Gefrierkombination nicht funktioniert sollte, versuchen Sie ein anderes Gerät an derselben Steckdose anzuschließen. Funktioniert auch dieses nicht, bedeutet dies, daß die Sicherung der elektrischen Anlage defekt ist oder das ein Schaden an der elektrischen Anlage vorliegt, der den Eingriff eines Fachmanns erfordert.
Wenn sich am Boden des Kühlabteils Wasserspuren finden, ist das Abtauwasserloch verstoptt oder von irgendeinem Gegenstand bedeckt.
Sollte nach Einschaltung des Schneligefriervorganges der Kompressor nicht anlauten, bedeutet dies nicht unbedingt einen Schaden - es kann sein, daß der Thermostat gerade den Kompressorbetrieb unterbrochen hat; eine interne Sicherheitsvorrichtung verzögert den Start des Kompressors.
Das gleiche Problem kann auftreten, wenn der Stekker aus der Steckdose gezogen wird, während der Kompressor in Betrieb ist oder gerade erst seine Funktion unterbrochen hat. Bei Wiedereinstecken des Steckers nimmt der Kompressor den Betrieb nicht sofort wieder auf.
Leuchtet die Alarmlampe weiter auf, schalten Sie den Schneligefriervorgang ein, öffnen Sie keinesfalls die Tür und benachrichtigen Sie den technischen Kundendienst.
Wenn der Gefrierschrank nicht funktioniert, wenden Sie sich bitte umgehend an den Kundendienst.
Wenn die Innenbeleuchtung nicht funktioniert, kontrollieren Sie, ob die Lampen schlecht
eingeschraubt wurden oder durchgebrannt sind.
Schlechte Betriebsleistung kann durch zu häufiges Türöffnen, eine zu große, auf einmal eingelagerte, Gefriergutmenge oder unzureichende Belüftung verursacht werden.

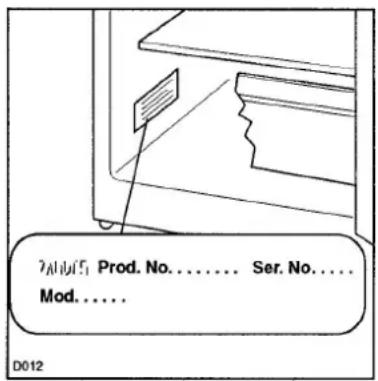

Zur rascheren Fehlerbeseitigung ist es empfehlenswert, beim Anruf des Kundendienstes, die Modellbezeichnung, Produkt- und Seriennummer bekanntzugeben. Diese können dem Garantieschein oder dem Typenschild, das sich unter dem rechten Fach befindet, (durch einen Pfeil angezeigt, siehe Abb.) entnommen werden.
| Nutzinhalt des Kühlschrankes in Liter | 266 |
| Nutzinhalt des Gefrierschrankes in Liter | 96 |
| Energieverbrauch in kWh/24h | 1,107 |
| Energieverbrauch in kWh/Jahr | 404 |
| Gefrierleistung kg/24h | 13 |
| Lagerzeit bei Störung -18°/-9°C in h | 14 |
Die Technische Daten können Sie auf dem Typschild feststellen. Das Typschild befindet sich links unten an der Seitewand.
INSTALLATION
Elektrischer Anschluß
Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sie bitte, daß die auf dem Typenschild des Gerätes angegebene Spannung sowie Frequenz mit dem Anschlußwert des Hauses übereinstimmen. Eine Abweichung von ±6% von der Nominalspannung ist zulässig. Für die Anpassung des Gerätes an andere Spannungen muß ein Spartransformator angemessener Leistung vorgeschaltet werden.
Das Gerät muß unbedingt vorschriftsmäßig geerdet werden. Zu diesem Zweck ist der Stecker des Speisekabels mit dem dafür vorgesehenen Kontakt versehen. Sollte die Netzleitung im Haus nicht mit einer Erdleitung versehen sein, so muß das Gerät an eine getrennte Erdleitung vorschriftsmäßig und unter Hinzuziehung eines Fachmanns angeschlossen werden.
Die Erzeugerfirma lehnt jede Verantwortung ab, falls diese Unfallverhütungsvorschrift nicht beachtet wird.
Dieses Gerät entspricht der folgende EWG Richtlinie:
- 87/308 EWG vom 2.6.87 (Deutschland-Ausführung) bzw. der ÖVE-Richtlinie Nr. F 61/84 (Österreich-Ausführung) bezüglich Funkentstörung.
- 73/23 EWG vom 19/02/73 (Niederspannung) und folgende Änderungen;
- 89/336 EWG vom 03/05/89 (Elektromagnetische Verträglichkeit) und folgende Änderungen.
Aufstellung
Das Gerät sollte nicht in der Nähe von Wärmequellen wie Heizkörpern oder Öfen aufgestellt und vor direkter Sonneneinstrahlung geschützt werden. Für den Einbau bitte den entsprechenden Abschnitt durchlesen.
Wichtig
Es muß möglich sein, das Gerät vom Netz zu trennenn; Nach der Installation muß die Steckdose daher zugänglich bleiben.
EINBAU - ANWEISUNGEN
Höheneinstellung

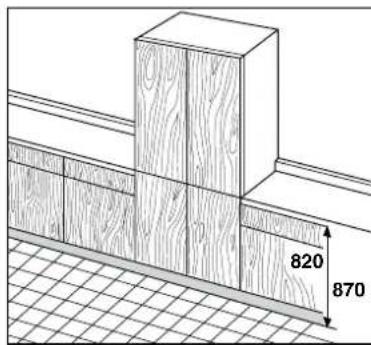

Das Gerät ermöglicht durch die Höhenverstellbarkeit auf 820 mmm oder 870 mm eine Angleichung an die anderen Küchenmöbel.
Vor dem Einbau des Gerätes in den Raum, die Höhe der hinteren Räder und Füßchen einsteilen. Die Ausgangshöhe beträgt 820 mm. Um das Gerät auf die Höhe von 870 mm zu bringen, sind die vier Fübchen mit dem geeigneten Schlüssel loszuschrauben, die Räder abzunehmen und in einer tieferen Position wieder zu befestigen.

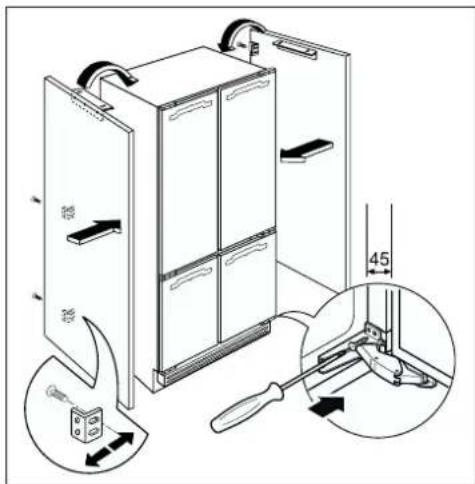

Montage der Seitenverkleidung

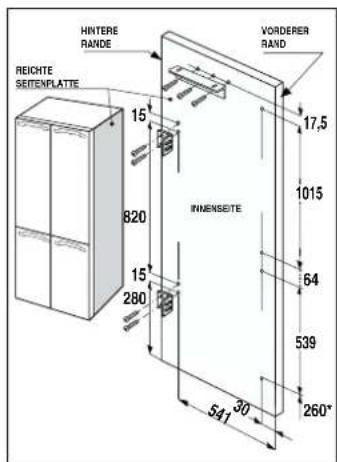

• Die Winkel auf die Platten in der in der Zeichnung angezeigten Position fixieren. Das Maß 260 * ist für einen 100 mm hohen Sockel vorgesehen, der sich unter der Platte befindet. Falls der Sockel andere Maße aufweisen sollte, ist das Maß 260 * entsprechend zu erhöhen.
• Die Platten am Gerät anlehnen.
• Die hinteren Winkel befestigen, wobei die Tiefe der Platten und die Möbelaußenabmessung von 900 mm zu berücksichtigen sind.
- Beim Einbau bitte beachten, dass die Gehäusekante vom Gerät zum Rand des Küchenmöbels einen Abstand von 45 mm haben muss.
• Die Platten vorne befestigen.
• Die Winkeleisen (dem Beutel beigepackt) am unteren Teil der Türen (bereits vorgesehen) befestigen.


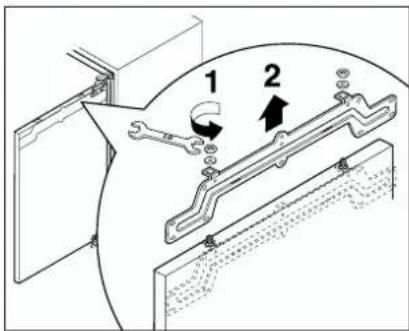

- Tür öffnen und die Justierleiste abnehmen. Die Muttern mit Unterlegscheiben abschrauben und die Justierleiste von der Tür abnehmen.


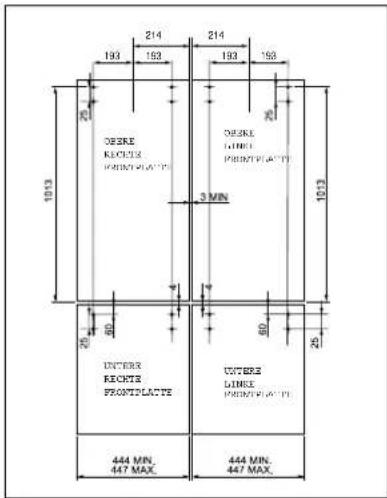

1 2• Die Möbeltür laut Zeichnung anbohren.


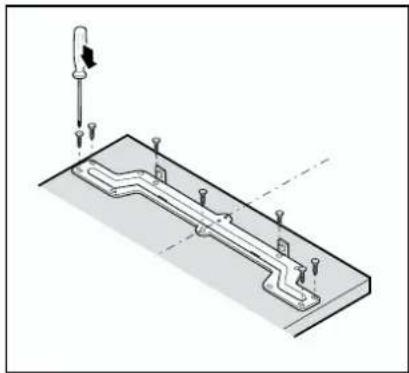

214 214 193 193 193 20 OBSKE RECKTS FRONT-PLACTE OBSKE LINE FRONT-PLACTE 3 MIN 193 20 INTERS RECKTS FRONT-PLACTE 60 25 OUTERS LINE FRONT-PLACTE 444 MIN. 447 MAX. 444 MIN. 447 MAX.• Die Justierleiste mit den Schrauben aus dem beiliegenden Beutel anschrauben.

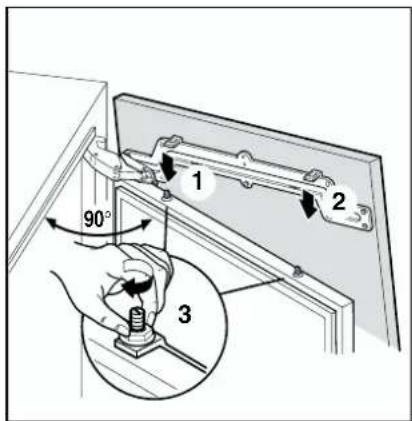

• Die Justierleiste wieder auf die Einstellschrauben aufsetzen und die Muttern mit den Unterlegscheiben anschrauben, ohne die Muttern festzuziehen.


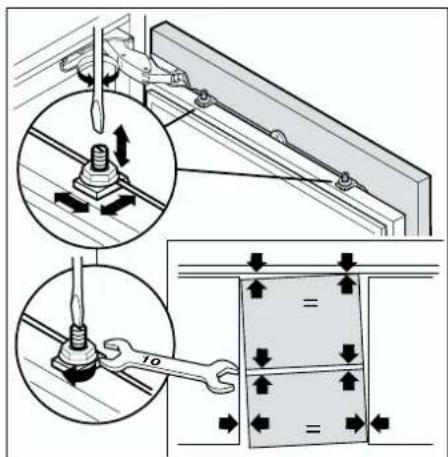

1 2 90° 3- Die Tür schließen und kontrollieren, dass die Möbeltür auf der gewünschten Höhe angebracht ist, ggf. mit den Einstellschrauben nachregulieren.
Die Schrauben auch für die senkrechte Ausrichtung der Möbeltür benutzen.
Die Möbeltür durch leichtes Verschieben horizontal ausrichten.
Nach der Ausrichtung der Möbeltür die Muttern der Justierleiste festziehen.

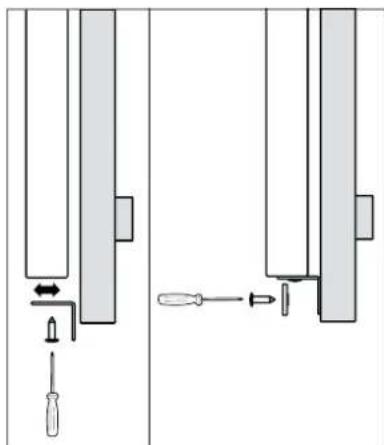

- Den Befestigungswinkel unten an der Tür und an der Möbeltür mit den beiden Kunststoffscheiben der Zubehörschachtel befestigen.
Abschließend die Abdeckung der Justierleiste wieder anbringen.
• Das Gerät an den Bestimmungsort bringen.
- Den Befestigungswinkel um 180° drehen, damit dieser in die genaue Position (2) gebracht wird. Die Anfangsposition (1) ist die für die Spedition erforderliche Position.
- An der Wand mit dem eigens dafür vorgesehenen Winkel befestigen.
Den oberen Teil des Gerätes freilassen, um eine bessere Luftzirkulation zu ermöglichen. Falls ein darüber hängendes Möbel angebracht werden soll, ist dies 50 mm von der Mauer entfernt zu befestigen und der Abstand von der Decke muß mindestens 50 mm betragen.

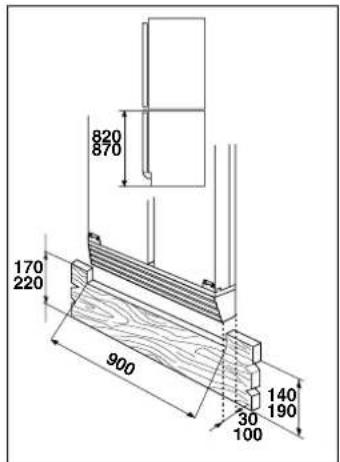

Anbringen des Sockels Höhenausnichtung H=820
- Bei einer Sockelhöhe von 140 bis 170 mm eine Aussparung wie angezeigt vornehmen.


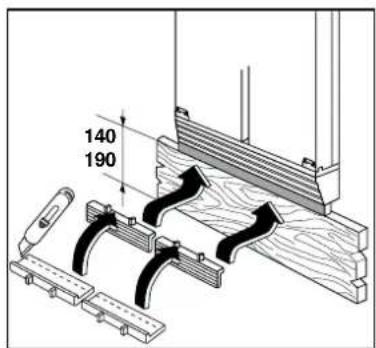

820 870 170 220 900 140 190 30 100- Bei einer Sockelhöhe, die höher als 100 und niedriger als 140 mm ist, das mitgelieferte Ausgleichsabdeckstück entsprechend zaschneiden und es zwischen dem Sockel und dem Belüftungsgitter mit der Schnappbefestigung unter dem Gitter montieren.


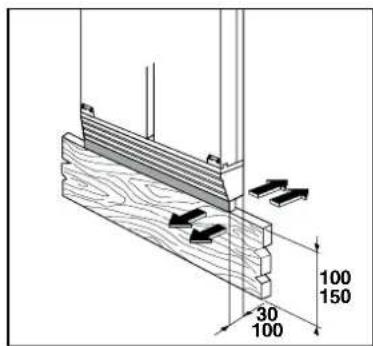

Höhenausrichtung H=870
- Bei einer Sockelhöhe von 190 bis 220 mm eine Ausnehmung wie angezeigt vornehmen.
- Bei einer Sockelhöhe, die höher als 150 und niedriger als 190 mm ist, das mitgelieferte Ausgleichsabdeckstück entsprechend zuschneiden und es zwischen dem Sockel und dem Belüftungsgitter montieren.
- Bei einer Sockelhöhe von 150 mm ist das regulierbare Ausgleichsabdeckstück in der gesamten Tiefe zu montieren.

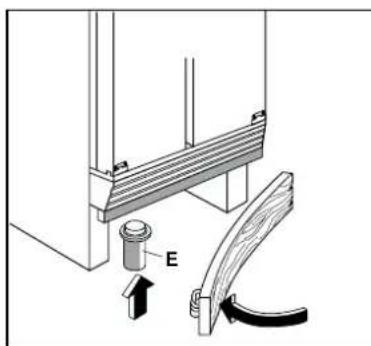

- Wenn das Gerät in eine Einbauküche eingefügt werden soli, den Fuß E zur Befestigung des Sokkels einsetzen.

