BEDIENUNGSANLEITUNG K 1634 X NEFF

de Inhaltsverzeichnis

Hinweise zur Entsorgung 5
Hinweise zu Ihrer Sicherheit 5
Ihr neues Gerät 7
Gerät anschließen, einschalten, Temperatur einstellen 8
Gerät einschalten 8
Gerät ausschalten und stilllegen ..... 9

Ausstattung des Kühlraums 9
Gerät reinigen 10
Energie sparen 10
Betriebsgeräusche 11
Kleine Störungen selbst beheben ..... 11
Kundendienst 12

en Index

Hinweise zur Entsorgung

Altgerät entsorgen

Bitte beachten, wenn Ihr neues Gerät ein Altgerät ersetzt.

Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Altgerät unbrauchbar machen:

1. Netzstecker ziehen,
2. Anschlusskabel durchtrennen und mit dem Netzstecker entfernen,
3. Türschloss entfernen, damit spielende Kinder sich nicht einsperren und in Lebensgefahr geraten.

Kältegeräte enthalten Kältemittel und in der Isolierung Gase. Kältemittel und Gase müssen fachgerecht entsorgt werden. Rohre des Kältemittel-Kreislaufs bis zur fachgerechten Entsorgung nicht beschädigen.

Verpackung entsorgen

Achtung:

Verpackungsmaterial ist kein Spielzeug für Kinder – Erstickungsgefahr durch Faltkartons und Folien!

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit: Entsorgen Sie die Verpak- kung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei der Gemeindeverwaltung.

Hinweise zu Ihrer Sicherheit

Bevor Sie das Gerät in Betrieb nehmen

Lesen Sie Gebrauchs- und Montageanleitung aufmerksam durch! Sie enthalten wichtige Informationen über Aufstellen, Gebrauch und Wartung des Gerätes.

Der Hersteller haftet nicht, wenn Sie die Hinweise und Warnungen der Gebrauchsanweisung missachten. Bewahren Sie Gebrauchs- und Montageanweisung für einen Nachbesitzer auf.

Beim Aufstellen und Anschließen des Gerätes beachten

Achtung!

Das Gerät enthält in geringer Menge das umweltfreundliche aber brennbare Kältemittel R600a. Achten Sie darauf, dass die Rohre des Kältemittel-Kreislaufes bei Transport oder Montage nicht beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen oder sich entzünden.

Wenn Kältemittel austritt, darauf achten:

• dass kein offenes Feuer oder Zündquellen in der Nähe sind.
• Netzstecker ziehen, Raum für einige Minuten gut durchlüften.

Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät steht. In zu kleinen Räumen kann bei einem Leck ein brennbares Gas-Luft-Gemisch entstehen.

de

Pro 8 g Kältemittel muss der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels Ihres Gerätes steht auf dem Typschild im Inneren des Gerätes.

Bei Notfällen

• Augen ausspülen und Arzt aufsuchen.
• Zündfunken und offenes Feuer vom Gerät fernhalten.
• Netzstecker ziehen, Raum einige Minuten gut lüften.

Beim Gebrauch beachten

• In folgenden Fällen Netzstecker ziehen oder Sicherung ausschalten:
• Abtauen
• Reinigen

Am Netzstecker ziehen, nicht am Anschlusskabel.

• Nur Fachkräfte dürfen Reparaturen durchführen. Unsachgemäße Reparaturen können den Benutzer erheblich gefährden.
• Nie elektrische Geräte innerhalb des Geräts verwenden (z. B. Heizgeräte, elektrische Eisbereiter usw.)

• Sockel, Auszüge, Türen usw. nicht als Trittbrett oder zum Abstützen missbrauchen.

• Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern.

• Keine Produkte mit brennbaren-Treibgasen (z. B. Spraydosen) und keine explosiven Stoffe lagern – Explosionsgefahr!
  • Das Gerät ist kein Spielzeug für Kinder!
• Bei Gerät mit Türschloss: Schlüssel außer Reichweite von Kindern aufbewahren!
• Nie das Gerät mit einem Dampfreinigungs- Gerät abtauen oder reinigen! Der Dampf kann an elektrische Teile gelangen und einen Kurzschluss oder einen Stromschlag auslösen.
• Kunststoff-Teile und Türdichtung nicht mit Öl oder Fett verschmutzen. Kunststoff-Teile und Türdichtung werden sonst porös.

Allgemeine Bestimmungen

Das Gerät eignet sich

- zum Kühlen von Lebensmitteln.

Das Gerät ist für die Verwendung im Haushalt bestimmt.

Ihr neues Gerät

Detailabweichungen – insbesondere bei Ausstattungsmerkmalen – je nach Gerätetyp.

Bild 1

1 Lichtschalter
2 Temperaturwähler (Hauptschalter) / Innenbeleuchtung
3 Ablagen im Kühlraum für Backwaren, fertige Speisen, Molkereiprodukte, Fleisch und Wurst
4 Gemüsebehälter für Gemüse, Salat, Obst
5 Ablage für Tuben und kleine Dosen
6 Butter- und Käsefach
7 Ablage für Eier
8 Ablage für große Flaschen

Klimaklassen – zulässige Raumtemperatur

Die Klimaklasse steht auf dem Typenschild. Sie gibt an, innerhalb welcher Raumtemperaturen das Gerät betrieben werden kann.

Klimaklasse	zulässige Raumtemperatur
SN	+10 °C bis 32 °C
N	+16 °C bis 32 °C
ST	+18 °C bis 38 °C
T	+18 °C bis 43 °C

Belüftung

Die Luft an der Rückwand des Geräts erwärmt sich. Die erwärmte Luft muss ungehindert abziehen können. Die Kühmaschine muss sonst mehr leisten. Dies erhöht den Stromverbrauch.

Daher: Nie Be- und Entlüftungsöffnungen abdecken oder zustellen!

Gerät anschließen, einschalten, Temperatur einstellen

Nach dem Aufstellen des Gerätes sollte man mind. 1/2 Std. warten, bis das Gerät in Betrieb genommen wird. Während des Transports kann es vorkommen, dass sich das im Verdichter enthaltene Öl im Kältesystem verlagert.

Vor der ersten Inbetriebnahme den Innenraum des Gerätes reinigen (siehe Reinigen).

Gerät anschließen

Die Steckdose sollte frei zugänglich sein. Am besten über dem Hochschrank. Gerät nur im eingebauten Zustand betreiben.

Das Gerät an 220–240 V/50 Hz Wechselstrom über eine vorschriftsmäßig installierte Steckdose anschließen. Die Steckdose muss mit einer 10 A-Sicherung oder höher abgesichert sein.

Bei Geräten, die in nicht-europäischen Ländern betrieben werden, ist auf dem Typschild zu überprüfen, ob die angegebene Spannung und Stromart mit den Werten Ihres Stromnetzes übereinstimmt. Das Typschild befindet sich im Gerät links unten. Ein eventuell notwendiger Austausch der Netzanschlussleitung darf nur durch einen Fachmann erfolgen.

Gerät einschalten

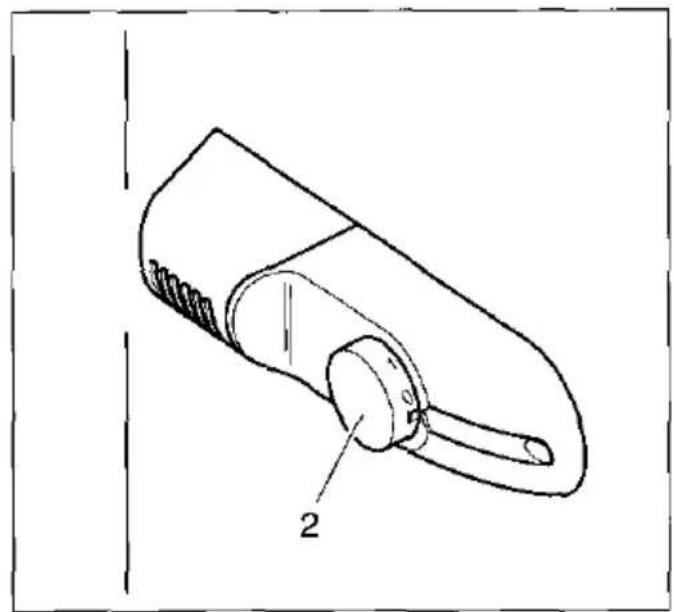

Temperatur-Wähler Bild 2/2 aus Stellung „0“ herausdrehen. Das Gerät beginnt zu kühlen. Die Innenraum-Beleuchtung ist bei geöffneter Tür eingeschaltet.

Temperatur einsteilen

Bild 2/2

Temperatur-Wähler auf eine Merkzahl drehen. Höhere Merkzahlen ergeben tiefere Temperaturen im Kühiraum Wir empfehlen eine mittlere Merkzahl (z. B. 2-3)

- eine höhere Merkzahl (z. B. 4–5) nur vorübergehend einstellen bei: hoher Umgebungstemperatur, häufiges Türöffnen, Einlegen großer Mengen Lebensmittel im Kühlraum.

Kühlvermögen

Die Temperatur im Kühlraum kann durch Einbringen von größeren Mengen Lebensmitteln vorübergehend wärmer werden.

Daher sollte für 7 Stunden der Temperaturwähler auf eine höhere Ziffer eingestellt werden (z.B. Ziffer 4)

Hinweise:

Bild 3

Funktionsbedingt bilden sich an der Rückwand innen Tauwasser-Tropfen oder Reif. Dieser taut automatisch ab und läuft über die Tauwasser-Rinne in die Verdunstungsschale.

Gerät ausschalten und stilllegen

Gerät ausschalten

- Temperaturwähler auf „0“ stellen.

Gerät stilllegen

• Netzstecker ziehen oder Sicherung auslösen,
• Gerät abtauen und reinigen,
• Gerätetür offen lassen.

Ausstattung des Kühlraums

Variable Gestaltung des Innenraums

Sie können die Ablagen des Innenraums und Behälter der Tür nach Bedarf variieren: Ablage nach vorne ziehen, absenken und seitlich herausschwenken Bild 4. Behälter anheben und herausnehmen Bild 5.

Versenkbare Behälter-Einhängung (nicht bei allen Modellen)

Bild 5/8

ermöglicht problemloses Reinigen der In- nentür. Zum Versenken und Erheben, Einhängung mittig in die Tür drücken.

Ausstattungsbeispiel

(nicht bei allen Modellen)

Gemüsebehälter mit Temperatur- und Feuchtigkeits-Regler Bild 6

Zum langfristigen Lagern: Regler nach rechts, Belüftung ist offen, Temperatur wird niedriger.

Zum kurzfristigen Lagern: Regler nach links, Belüftung ist geschlossen, Temperatur wird höher, hohe Luftfeuchtigkeit.

Trennplatte im Gemüsebehälter Bild 6/A

Wenn die Trennplatte nicht benötigt wird, Trennplatte anheben und ganz nach rechts an die Wand des Gemüsebehälters schieben.

Vario-Ablage

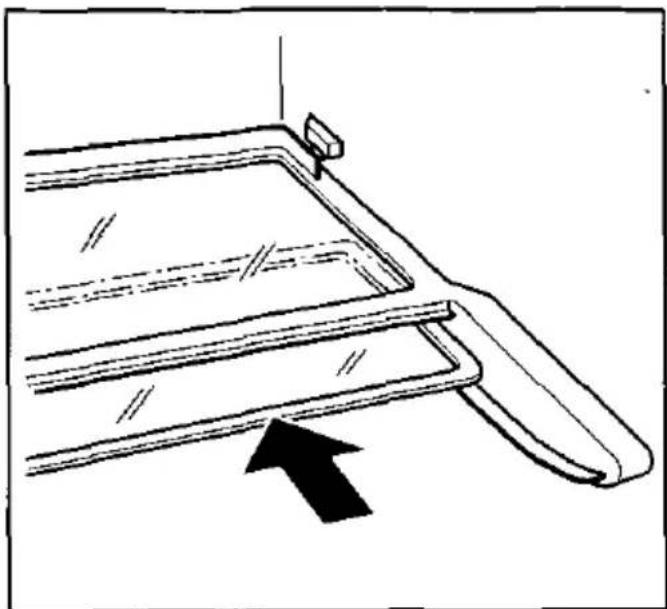

Bild 7

Die vordere Hälfte lässt sich nach hinten schieben – Platz für hohe Gefäße auf der darunter liegenden Ablage.

Schublade für Wurst und Käse Bild 8

Zum Herausnehmen anheben. Halterung lässt sich verschieben.

Flaschenhalter Bild 9

Auszugs-Ablage

Hebel nach unten drücken Bild 10/A. Ablage ist im Gehäuse befestigt.

Hebel nach oben öffnen Bild 10/B. Gesamte Ablage kann herausgenommen werden.

Flaschenablage (Typ A/B) Bild 11

Kälte-Zonen im Kühlraum beachten!

Durch die Luft-Zirkulation im Kühlraumentstehen Zonen unterschiedlicher Kälte:

• Die kältesten Zonen sind an der Rückwand und über der untersten Ablage. Hinweis: Lagern Sie in den kältesten Zonen empfindliche Lebensmittel, (z. B. Fisch, Wurst, Fleisch).
  • Die wärmste Zone ist an der Tür ganz oben. Hinweis: Lagern sie in der wärmsten Zone z. B. Käse und Butter. Beim Servieren behält der Käse sein Aroma, die Butter bleibt streichfähig.

Wir empfehlen, die Lebensmittel wie folgt einzuordnen:

• Auf den Ablagen im Kühlraum (von oben nach unten): Backwaren, fertige Speisen, Molkerei- Produkte, Fleisch und Wurst
• Im Gemüsebehälter: Gemüse, Salat; Obst
• In der Tür (von oben nach unten): Butter, Käse, Eier, Tuben, kleine Flaschen, große Flaschen, Milch; Safttüten.

Gerät reinigen

• Achtung: Netzstecker ziehen oder Sicherung ausschalten!
  • Die Türdichtung nur mit klarem Wasser abwischen und danach gründlich trockenreiben.
• Reinigen Sie das Gerät mit lauwarmem Spülwasser. Das Spülwasser darf nicht in Temperatur-Wähler oder Beleuchtung gelangen.

- Nach dem Reinigen: Gerät wieder anschließen und einschalten.

Achtung: Nie das Gerät mit einem Dampfreinigungs-Gerät reinigen! Der Dampf kann an elektrische Teile des Geräts gelangen und einen Kurzschluss oder einen Stromschlag auslösen! Der Dampf kann die Kunststoff-Oberflächen beschädigen.

Verwenden Sie keine sandhaltigen oder säurehaltigen Putz- und Lösungsmittel.

Tauwasser-Rinne und Ablaufloch Bild 3 regelmäßig reinigen, damit das Tauwasser ablaufen kann. Tauwasser-Rinne mit Stäbchen o. ä. reinigen.

Das Spülwasser darf nicht durch das Ablaufloch in die Verdunstungsschale laufen.

Achtung:

Nie Ablagen und Behälter im Geschirrspüler reinigen. Die Teile können sich verformen!

Energie sparen

• Gerät in einem trockenen, belüftbaren Raum aufstellen; nicht direkt in der Sonne oder in der Nähe einer Wärmequelle (z. B. Heizkörper, Herd). Sonst eine Isolierplatte verwenden.
• Warme Speisen und Getränke erst abkühlen lassen.
• Das Gefriergut zum Auftauen in den Kühlraum geben. Die Kälte des Gefriergutes zur Kühlung von Lebensmitteln nutzen.
• Gerätetür so kurz wie möglich öffnen.

Betriebsgeräusche

Ganz normale Geräusche

Brummen – Kälteaggregat läuft.

Blubbernde, surrende oder gurgelnde Geräusche – Kältemittel fließt durch die Rohre.

Klicken - Motor schaltet ein oder aus.

Geräusche, die sich leicht beheben lassen

Das Gerät steht uneben

Bitte richten Sie das Gerät mit Hilfe einer Wasserwaage eben ein. Verwenden Sie dazu die Schraubfüße oder legen Sie etwas unter.

Das Gerät "steht an"

Bitte rücken Sie das Gerät von anstehenden Möbeln oder Geräten weg.

Schubladen, Körbe oder Abstellflächen wackeln oder klemmen

Prüfen Sie bitte die herausnehmbaren Teile und setzen Sie sie eventuell neu ein.

Gefäße berühren sich

Rücken Sie bitte die Flaschen oder Gefäße leicht auseinander.

Kleine Störungen selbst beheben

Bevor Sie den Kundendienst rufen:

Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben können.

Sie müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen – auch während der Garantiezeit!

Störung	Mögliche Ursache	Abhilfe
Die Innen-Beleuchtung funktioniert nicht; die Kältemaschine läuft.	Die Glühlampe ist defekt.	Glühlampe austauschen1. Netzstecker ziehen bzw. Sicherung ausschalten.2. Abdeckgitter nach vorne abziehen.3. Glühlampe wechseln Bild 12/A (Ersatzlampe, 220–240 V Wechselstrom, Sockel E14, Watt siehe defekte Lampe).
	Der Lichtschalter klemmt. Bild 12/B	Prüfen, ob er sich bewegen lässt.
Der Boden des Kühlraums ist nass.	Das Tauwasser-Ablaufrohrist verstopft. Bild 3	Reinigen Sie die Tauwasserrinne und das Ablaufrohr(Bild 3, siehe Gerät reinigen)
Die Temperatur im Kühlraum ist zu kalt.	Temperaturwähler ist auf zu hohe Merkzahl eingestellt.	Stellen Sie den Temperatur-Wähler auf eine kleinere Merkzahl.
Die Kältemaschine schaltet immer häufiger und länger ein.	Häufiges Öffnen der Geräte-Tür.Die Be- und Entlüftungsöffnungen sind verdeckt.	Tür nicht unnötig öffnen.Hindernisse entfernen.
Der Kühlschrank hat keine Kühlleistung.	Der Temperatur-Wähler steht auf „0“.Stromausfall; die Sicherung ist ausgeschaltet; der Netzstecker sitzt nicht fest.	Temperatur-Wähler aus Stellung „0“ herausdrehen.Prüfen, ob Strom vorhanden ist, Sicherungen überprüfen.

Kundendienst

Einen Kundendienst in Ihrer Nähe finden Sie im Telefonbuch oder im Kunden-dienst-Verzeichnis. Geben Sie bitte dem Kundendienst die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) des Gerätes an.

Sie finden diese Angaben auf dem Typenschild. Bild 13

Bitte helfen Sie durch Nennung der Erzeugnis- und Fertigungsnummer mit, unnötige Anfahrten zu vermeiden. Sie sparen die damit verbundene Mehrkosten.

E-Nr. FD-Nr.

13

1. 2. Typ A 3. Typ B

11

Änderungen vorbehalten
