BEDIENUNGSANLEITUNG K 4336 NEFF

DE Inhaltsverzeichnis

Hinweise zur Entsorgung 4

Hinweise zu Ihrer Sicherheit ..... 5

Gerät kennenlernen 8

Gerät anschließen, einschalten, Temperatur einstellen 9

Gerät ausschalten und stillegen ..... 10

Lebensmittel einordnen 10

Gerät reinigen 12

So können Sie Energie sparen ..... 13

Hinweise zu Betriebsgeräuschen .... 14

Kleine Störungen selbst beheben ..... 15

Kundendienst rufen 16

GB index

Hinweise zur Entsorgung

Entsorgung des Altgeräts

Bitte beachten, wenn Ihr neues Gerät ein Altgerät ersetzt.

Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Altgerät unbrauchbar machen:

1. Netzstecker ziehen,
2. Anschlusskabel durchtrennen und mit dem Netzstecker entfernen,
3. Türschloss entfernen, damit spielende Kinder sich nicht einsperren und in Lebensgefahr geraten.

Kältegeräte enthalten Kältemittel und in der Isolierung Gase. Kältemittel und Gase müssen fachgerecht entsorgt werden. Rohre des Kältemittel-Kreislaufs bis zur fachgerechten Entsorgung nicht beschädigen.

Entsorgung der Verpackung

Achtung:

Verpackungsmaterial ist kein Spielzeug für Kinder – Erstickungsgefahr durch Faltkartons und Folien!

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit: Entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei der Gemeindeverwaltung.

Hinweise zu Ihrer Sicherheit

Bevor Sie das Gerät in Betrieb nehmen

Lesen Sie Gebrauchs- und Montageanleitung aufmerksam durch! Sie enthalten wichtige Informationen über Aufstellen, Gebrauch und Wartung des Gerätes.

Der Hersteller haftet nicht, wenn Sie die Hinweise und Warnungen der Gebrauchsanweisung missachten. Bewahren Sie Gebrauchs- und Montageanweisung für einen Nachbesitzer auf.

□ Achtung!

Das Gerät enthält in geringer Menge das umweltfreundliche aber brennbare Kältemittel R600a. Achten Sie darauf, dass die Rohre des Kältemittel-Kreislaufes bei Transport oder Montage nicht beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen oder sich entzünden.

Wenn Kältemittel ausläuft, darauf achten:

• dass kein offenes Feuer oder Zündquellen sich in der Nähe der Auslaufstelle befinden.
• Netzstecker ziehen, Raum für einige Minuten gut durchlüften.

Beim Aufstellen und Anschließen des Gerätes beachten

Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät steht. In zu kleinen Räumen kann bei einem Leck ein brennbares Gas-Luft-Gemisch entstehen.

Pro 8 g Kältemittel muss der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels Ihres Gerätes steht auf dem Typschild im Inneren des Gerätes.

Beim Gebrauch beachten

☐ Gerät aufstellen und anschliessen, wie in der Montageanweisung beschrieben. Elektrische Anschlusswerte des Stromnetzes (Volt, Stromart, Hz) und Angaben auf dem Typschild müssen übereinstimmen. Das Typschild befindet sich im Gerät.

☐ Die elektrische Sicherheit des Geräts ist nur gewährleistet, wenn das Erdungssystem der Haus-Installation vorschriftsmäßig ist.

☐ Ein beschädigtes Gerät nicht in Betrieb nehmen! Fragen Sie im Zweifelsfall den Lieferanten.

☐ Be- und Entlüftungsöffnung des Geräts nicht abdecken oder zustellen!

☐ In folgenden Fällen Netzstecker ziehen oder Sicherung ausschalten:

• Abtauen
• Reinigen

Am Netzstecker ziehen, nicht am Anschlusskabel.

☐ Nur Fachkräfte dürfen Reparaturen durchführen. Unsachgemäße Reparaturen können den Benutzer erheblich gefährden.
☐ Nie elektrische Geräte innerhalb des Geräts verwenden (z. B. Heizgeräte, elektrische Eisbereiter usw.)
☐ Sockel, Auszüge, Türen usw. nicht als Trittbrett oder zum Abstützen missbrauchen.
☐ Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern.
☐ Keine Produkte mit brennbaren Treibgasen (z. B. Sahnespender, Spraydosen) und keine explosiven Stoffe lagern – Explosionsgefahr!
Das Gerät ist kein Spielzeug für Kinder!
☐ Bei Gerät mit Türschloss: Schlüssel außer Reichweite von Kindern aufbewahren!

☐ Nie das Gerät mit einem Dampfreinigungs- Gerät abtauen oder reinigen! Der Dampf kann an spannungsführende Teile gelangen und einen Kurzschluss oder einen Stromschlag auslösen.

Allgemeine Bestimmungen

Das Gerät eignet sich

□ zum Kühlen von Lebensmitteln.

Das Gerät ist für die Verwendung im Haushalt bestimmt.

Bei gewerblicher Nutzung sind die jeweils gültigen Bestimmungen zu beachten. Das Gerät entspricht der Unfallverhütungs-Vorschrift für Kälteanlagen (VBG 20). Der Kälte-Kreislauf ist auf Dichtheit geprüft. Das Gerät entspricht den Sicherheitsbestimmungen für Elektro-Geräte.

Gerät kennenlernen

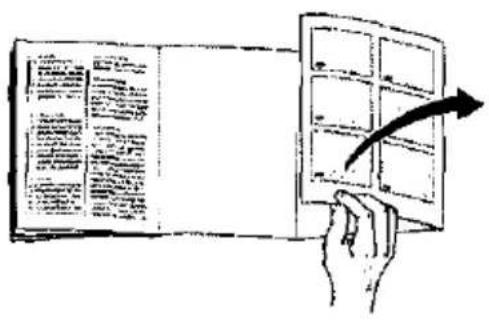

Bitte klappen sie die letzte Seite mit den Abbildungen aus. Diese Gebrauchsanweisung gilt für mehrere Modelle.

Abweichungen bei den Abbildungen sind möglich.

Beispiel für eine Ausstattung

Bild 1

1 Lichtschalter
2 Temperaturwähler/Innenbeleuchtung
3 Ablagen im Kühlraum
4 Gemüsefach
5 Belüftungs- und Entlüftungsgitter
6 Ablage für Tuben und kleine Dosen
7 Butter- und Käsefach
8 Ablage für Eier
9 Ablage für große Flaschen

Umgebungs- Temperatur beachten!

Das Gerät eignet sich für einen Umgebungs-Temperatur-Bereich von +6 °C bis +32 °C (ST-Ausführung +6 °C bis +38 °C, siehe Typschild). Bei Umgebungstemperaturen über +32 °C (+38 °C) kann es im Kühlraum zu warm werden. Sinkt die Umgebungstemperatur unter +6 °C, endet die Kühlfunktion des Gerätes. Der Kühlraum wird genau so kalt wie die Umgebungs-Temperatur. Ab 0 °C besteht Frostgefahr im Kühlraum.

Belüftung

(Bild 1/5)

Die Be- und Entlüftung der Kühlmaschine erfolgt nur über das Lüftungsgitter im Sockel. Auf keinen Fall das Lüftungsgitter abdecken oder etwas davorstellen. Die Kühlmaschine muß sonst mehr leisten, und das erhöht den Stromverbrauch.

Gerät anschließen, einschalten, Temperatur einstellen

Vor der ersten Inbetriebnahme den Innenraum des Gerätes reinigen (siehe Reinigen).

Gerät anschließen

Die Steckdose sollte frei zugänglich sein. Am besten über dem Hochschrank. Gerät nur im eingebauten Zustand betreiben. Das Gerät an 220–240 V/50 Hz Wechselstrom über eine vorschrifts-mäßig installierte Steckdose anschließen. Die Steckdose muss mit einer 10 A-Sicherung oder höher abgesichert sein.

Bei Geräten, die in nicht-europäischen Ländern betrieben werden, ist auf dem Typschild zu überprüfen, ob die angegebene Spannung und Stromart mit den Werten Ihres Stromnetzes übereinstimmt. Das Typschild befindet sich im Gerät links unten. Ein eventuell notwendiger Austausch der Netzanschlussleitung darf nur durch einen Fachmann erfolgen.

Gerät einschalten

Temperatur-Wähler (Bild 2/2) aus Stellung „0“ herausdrehen. Das Gerät beginnt zu kühlen. Die Innenraum-Beleuchtung ist bei geöffneter Tür eingeschaltet.

Temperatur einstellen

Temperatur-Wähler (Bild 2/2) auf eine Merkzahl drehen. Höhere Merkzahlen ergeben tiefere Temperaturen im Kühlraum Wir empfehlen eine mittlere Merkzahl (z. B. 2–3)

eine höhere Merkzahl (z. B. 4–5) nur vorübergehend einstellen bei: hoher Umgebungstemperatur, häufiges Türöffnen, Einlegen großer Mengen Lebensmittel im Kühlraum.

Hinweise zum Betrieb

Die Kühlraumtemperatur wird wärmer:

□ durch häufiges Öffnen der Geräte-Tür
☐ durch Einlegen-großer Mengen Lebensmittel
□ durch hohe Umgebungs-Temperatur

Tauwasser-Tropfen oder Reif im Kühlraum

Während die Kühlmaschine läuft, bilden sich an der Rückwand des Kühlraums Tauwasser-Tropfen oder Reif. Dies ist funktionsbedingt. Sie brauchen die Tauwasser-Tropfen oder den Reif nicht abzuwischen. Die Rückwand taut automatisch ab. Das Tauwasser läuft in die Ablauf-Rinne (Bild 11/B). Von der Ablaufrinne läuft das Tauwasser zur Kühlmaschine, wo es verdunstet.

Gerät ausschalten und stilllegen

Gerät ausschalten

Temperatur-Wähler (Bild 2/2) auf Stellung „0“ drehen. Kühlmaschine und Innenraum-Beleuchtung schalten ab.

Gerät stilllegen

Wenn Sie das Gerät längere Zeit nicht benutzen:

1. Netzstecker ziehen
2. Gerät reinigen
3. Geräte-Tür offen lassen.

Lebensmittel einordnen

Beim Einordnen der Lebensmittel beachten:

☐ Achtung: Keine Produkte mit brennbaren Treibgasen (z. B. Sahnespender, Spraydosen) und keine explosiven Stoffe lagem – Explosionsgefahr!

☐ Achtung: Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern.
☐ Warne Speisen und Getränke erst abkühlen lassen, dann ins Gerät stellen.
☐ Lebensmittel verpackt oder gut abgedeckt ins Gerät stellen.
☐ Kunststoff-Teile und Türdichtung nicht mit Öl oder Fett verschmutzen. Kunststoff-Teile und Türdichtung werden sonst porös.

Variable Gestaltung des Innenraums

Ablagen	(Bild 3)Sie können die Ablagen des Innenraums nach Bedarf variierten: Ablage nach vorne ziehen, absenken und seitlich herausschwenken.(Bild 4)Zum Lagern von Flaschen kann die Ablage schräg eingesetzt werden (Bild 4/A). Dabei die vordere Auflage um eine Rasterung höher setzen (Bild 4/B).
Behälter	(Bild 5)Sie können alle Behälter der Tür herausnehmen. Dazu Behälter anheben.
Vario-Ablage	(Bild 6)Die vordere Hälfte der Vario-Ablage läßt sich nach hinten schieben. Dadurch können Sie auf der darunterliegenden Ablage hohes Kühlgut (z.B. Kannen, Flaschen) abstellen.
Gemüsebehälter	(Bild 7)Zum Beladen des Gemüsebehälters darüberliegende Ablage nach vorne ziehen.

Flaschenhalter

(Bild 8)

Der Flaschenhalter verhindert ein Kippen der Flaschen beim Öffnen und Schließen der Tür.

Kälte-Zonen im Kühlraum beachten!

Durch die Luft-Zirkulation im Kühlraum entstehen Zonen unterschiedlicher Kälte:

☐ Die kältesten Zonen sind an der Rückwand und über der untersten Ablage. Hinweis: Lagern Sie in den kältesten Zonen empfindliche Lebensmittel, (z. B. Fisch, Wurst, Fleisch).
☐ Die wärmste Zone ist an der Tür ganz oben. Hinweis: Lagern sie in der wärmsten Zone z. B. Käse und Butter. Beim Servieren behält der Käse sein Aroma, die Butter bleibt streichfähig.
☐ Auf den Ablagen im Kühlraum (von oben nach unten): Backwaren, fertige Speisen, Molkerei-Produkte, Fleisch und Wurst
☐ Im Gemüsebehälter: Gemüse, Salat, Obst
☐ In der Tür (von oben nach unten): Butter, Käse, Eier, Tuben, kleine Flaschen, große Flaschen, Milch, Safttüten.

Wir empfehlen, die Lebensmittel wie folgt einzuordnen:

Gerät reinigen

1. Achtung: Netzstecker ziehen oder Sicherung ausschalten!
2. Die Türdichtung nur mit klarem Wasser abwischen und danach gründlich trocken- reiben.
3. Reinigen Sie das Gerät mit lauwarmem Spülwasser. Das Spülwasser darf nicht in Temperatur-Wähler oder Beleuchtung gelangen (Bild 2).
4. Nach dem Reinigen: Gerät wieder anschließen und einschalten.

Achtung: Nie das Gerät mit einem Dampf-reinigungs-Gerät reinigen! Der Dampf kann an spannungsführende Teile des Geräts gelangen und einen Kurzschluss oder einen Stromschlag auslösen! Der Dampf kann die Kunststoff-Oberflächen beschädigen.

Verwenden Sie keine sandhaltigen oder säurehaltigen Putz- und Lösungsmittel.

Tauwasser-Rinne und Ablaufloch (Bild 11/B) regelmäßig reinigen, damit das Tauwasser ablaufen kann. Tauwasser-Rinne mit Stäbchen o. ä. reinigen.

Das Spülwasser darf nicht durch das Ablaufloch in die Verdunstungsschale laufen.

Achtung:

Nie Ablagen und Behälter im Geschirrspüler reinigen. Die Teile können sich verformen!

So können Sie Energie sparen

☐ Gerät in einem trockenen, belüftbaren Raum aufstellen! Das Gerät soll nicht direkt in der Sonne oder in der Nähe einer Wärmequelle stehen (z. B. Heizkörper, Herd). Verwenden Sie ggf. eine Isolierplatte.
☐ Warme Speisen und Getränke erst abkühlen lassen, dann ins Gerät stellen!
☐ Legen Sie das Gefriergut zum Auftauen in den Kühlraum. Damit nutzen Sie die Kälte des Gefrierguts zur Kühlung der Lebensmittel im Kühlraum.
☐ Geräte-Tür so kurz wie möglich öffnen!

Hinweise zu Betriebsgeräuschen

Ganz normale Geräusche

□ Das Brummen kommt vom Motor (Kompressor). Es kann kurzfristig etwas lauter werden, wenn sich der Motor einschaltet.
Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt.
Das Klicken ist immer dann zu hören, wenn der Thermostat den Motor ein- oder ausschaltet.

Geräusche, die sich leicht beheben lassen

☐ Schubladen, Körbe oder Abstellflächen wackeln oder klemmen Prüfen Sie bitte die herausnehmbaren Teile und setzen Sie sie eventuell neu ein.

☐ Flaschen oder Gefäße berühren sich Rücken Sie bitte die Flaschen oder Gefäße leicht auseinander.

Kleine Störungen selbst beheben

Bevor Sie den Kundendienst rufen:

Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben können.

Sie müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen – auch während der Garantiezeit!

Störung	Mögliche Ursache	Abhilfe
Die Innen-Beleuchtung funktioniert nicht; die Kältemaschine läuft.	Die Glühlampe ist defekt.	Glühlampe austauschen1. Netzstecker ziehen bzw. Sicherung ausschalten.2. Abdeckgitter nach vorne abziehen.3. Glühlampe wechseln Bild 12/11.(Ersatzlampe max. 15 W, 220–240 V Wechselstrom, Sockel E14)
	Der Lichtschalter klemmt.(Bild 12/1)	Prüfen, ob er sich bewegen lässt.
Der Boden des Kühlraums ist nass.	Das Tauwasser-Ablaufrohr ist verstopft. (Bild 11/B)	Reinigen Sie die Tauwasser-rinne und das Ablaufrohr (Bild 11/B, siehe Gerät reinigen)
Die Temperatur im Kühlraum ist zu kalt.	Die Gefrierfach-Tür ist nicht richtig geschlossen.Temperaturwähler ist auf zu hohe Merkzahl eingestellt.Durch das Einfrieren größerer Mengen frischer Lebensmittel sinkt die Temperatur im Kühlraum vorübergehend, da die Kältemaschine lange läuft.	Schließen Sie die Gefrierfach-Tür. Die Gefrierfach-Tür muss hörbar einrasten.Stellen Sie den Temperatur-Wähler auf eine kleinere Merk-zahl.Nie mehr als 2 kg Lebensmit-tel auf einmal einfrieren.
Die Kältemaschine schaltet immer häufiger und länger ein.	Häufiges Öffnen der Geräte-Tür oder der Gefrierfach-Tür;Einfrieren größerer Mengen frischer Lebensmittel.Die Be- und Entlüftungsöffnungen sind verdeckt.	Tür nicht unnötig öffnen.Nie mehr als 2 kg Lebensmittel auf einmal einfrieren.Hindernisse entfernen.
Der Kühlschrank hat keine Kühlleistung.	Der Temperatur-Wähler steht auf „0“.Stromausfall; die Sicherung ist ausgeschaltet; der Netzstekker sitzt nicht fest.	Temperatur-Wähler aus Stellung „0“ herausdrehen.Prüfen, ob Strom vorhanden ist, Sicherungen überprüfen.

Kundendienst rufen

Wenn Sie die Störung mit Hilfe des Kapitels „Kleine Störungen selbst beheben“ nicht beseitigen können, dann rufen Sie bitte den Kundendienst.

Achtung

Reparieren Sie das Gerät und die elektrischen Teile nie selbst!

Unsachgemäße Reparaturen können den Benutzer erheblich gefährden.

Bis der Kundendienst eintrifft:

Öffnen Sie die Tür nicht unnötig oft. Damit vermeiden Sie Kälteverlust.

Angaben des Typenschilds bereithalten:

Bitte nennen Sie bereits bei der telefonischen Anforderung des Kundendienstes:

• die Erzeugnis-Nummer (E-Nr.) des Geräts und
• die Fertigungsnummer (FD-Nr.) des Geräts.

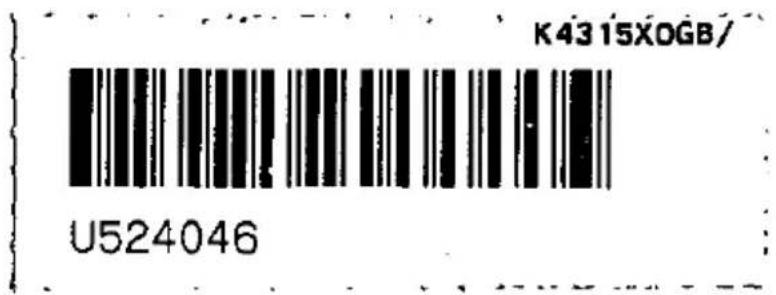

Diese Angaben finden Sie auf dem Typenschild (Bild 13). Die Telefonnummer des Kundendienstes finden Sie im amtlichen Telefonbuch oder im Kundendienst-Verzeichnis.

E-Nr. FD-Nr.

13
