BEDIENUNGSANLEITUNG SL22D HANNSPREE

Informationen über Vorschriften .....2

Beschreibung der Warnsymbole .....2

Sicherheitshinweise ......2

Vorwort 4

Garantie und Wartung/Reparatur .....4

Reinigung 4

1. Erste Schritte ....5

Lieferumfang• 5

Ihr neues Fernsehgerät• 5

Merkmale• 5

Standfuß installieren• 6

• Ständer trennen....6
- Wandmontageset installieren......7
• Bedienfeld......8
- Eingänge und Ausgänge......9
• Fernbedienung......10

1. Einrichten Ihres Fernsehgeräts...11

2. Netzanschluss .... 11

3. Anschlüsse auf der Rückseite ..... 11
   • Fernsehgerät benutzen......12

Fernsehgerät ein- und ausschalten....12

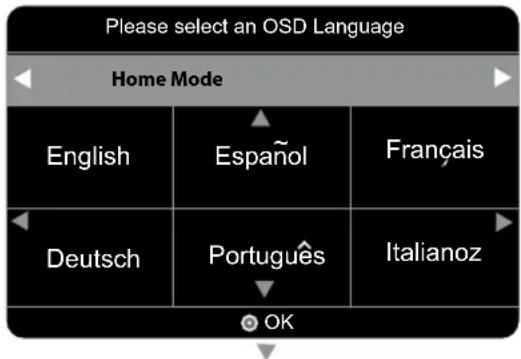

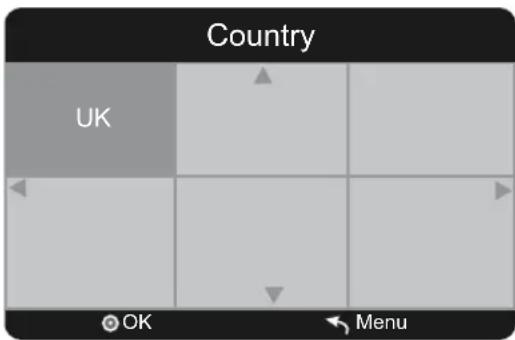

Einrichtungsassistenten ausführen 12

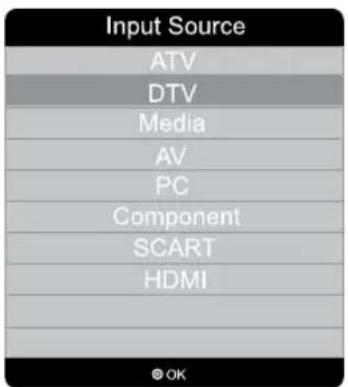

Eingangsquelle auswählen .....13

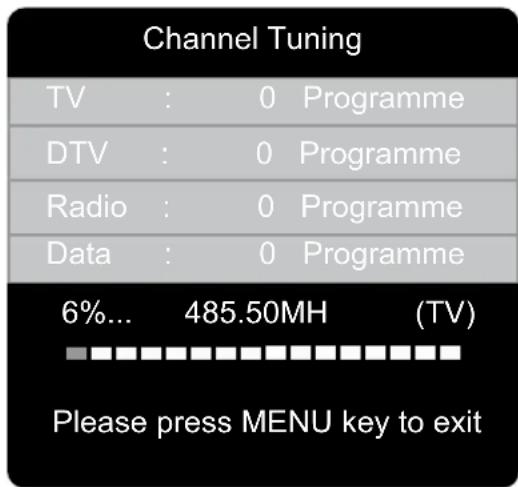

Automatische Kanalsuche durchführen....13

Kanäle auswählen ....13

Lieblingskanäle einstellen .....13

Auf werkseitige Standardeinstellungen zurücksetzen......13

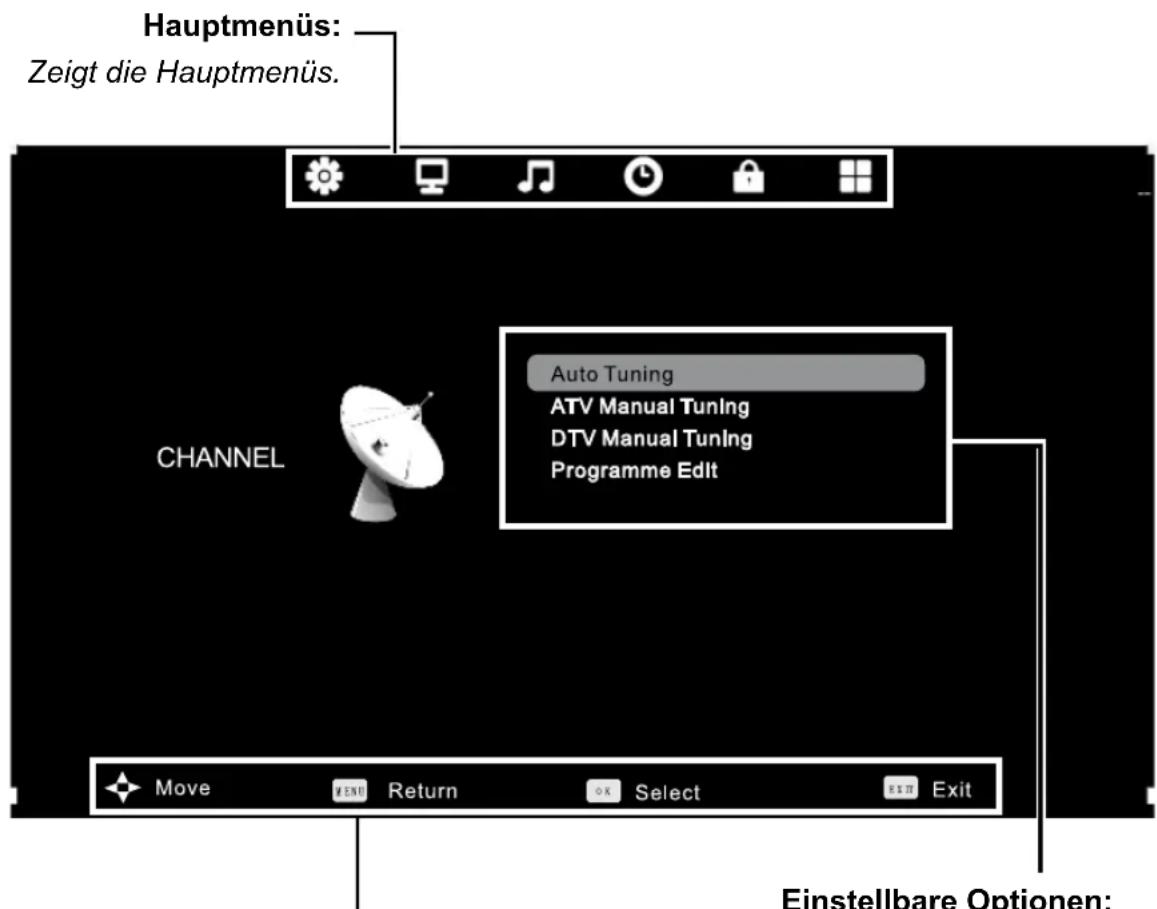

1. Einstellungen des Bildschirmmenüs (OSD) anpassen ....14

• Bildschirmmenüauswahl......15

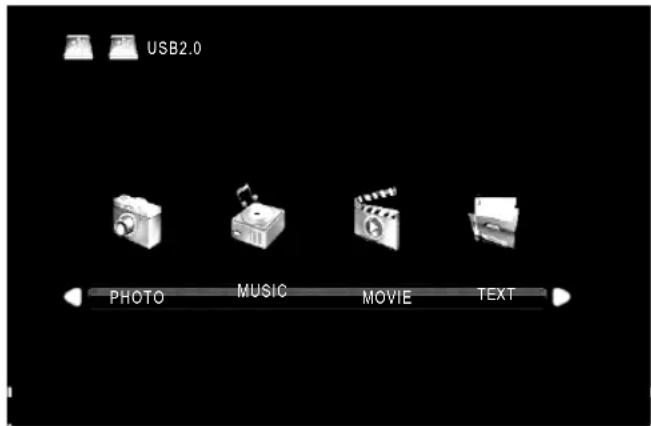

• Mediencenter-Menü......18
• PVR (Personal Video Record) .....19

1. Problemlösung ......20
2. Unterstützte Taktung ......21
3. Technische Daten ......22

Informationen über Vorschriften

Erklärung zur Einhaltung von CE

Dieses Gerät erfüllt die Anforderungen der Richtlinie 2004/108/EC des EU-Rates zur Angleichung der Rechtvorschriften der Mitgliedsstaaten hinsichtlich elektromagnetischer Kompatibilität sowie der Richtlinie 2006/95/EC zur Harmonierung der Rechtsvorschriften der Mitgliedsstaaten hinsichtlich Elektrogeräten zum Betrieb innerhalb bestimmter Spannungsgrenzen. Hannspree haftet nicht für jegliche Nichterfüllung der Anforderungen aufgrund von nicht empfohlenen Modifikationen des Gerätes.

Beschreibung der Warnsymbole

WARNUNG

Dieses Symbol dient dazu, den Benutzer darauf aufmerksam zu machen, dass er wichtige Beschreibungen hinsichtlich Verwendung, Wartung (Reparatur) und wichtige Zusatzinformationen hinsichtlich dieses Fernsehers beachten muss.

VORSICHT

Dieses Symbol dient dazu, den Benutzer auf das Risiko eines elektrischen Schlags aufgrund von gefährlichen und nichtisolierten Bauteilen aufmerksam zu machen.

Sicherheitshinweise

Sicherheitshinweise für die Installation

Standort

Vermeiden Sie längere Bestrahlung des Fernsehgeräts durch Sonne oder andere starke Hitzequellen. Lassen Sie einen angemessenen Abstand zwischen dem Fernseher und der Wand, so dass genügend Raum für Wärmeableitung vorhanden ist.

Um das Risko eines Brandes oder elektrischen Schlags zu mindern, dürfen Sie

dieses Gerät keinem Regen und keiner Feuchtigkeit aussetzen. Der Gerät darf nicht mit Flüssigkeiten betropft oder bespritzt werden und es dürfen keine mit Flüssigkeit gefüllten Objekte, z.B. Vasen, auf das Gerät gestellt werden.

Diese Reparaturanweisungen betreffen nur den qualifizierten Kundendienst.

Um das Risiko eines elektrischen Schlags zu mindern, dürfen Sie nur die Wartungsarbeiten ausführen, die in der Bedienungsanleitung aufgeführt sind, außer Sie besitzen eine entsprechende Qualifikation.

Bitte halten Sie zur Vermeidung von Brandgefahr stets Kerzen und andere offene Flammen

von diesem Produkt fern.

Installation

Stellen Sie den Fernseher nicht an • Orten auf, wo er übermäßigem Dampf oder Staub ausgesetzt ist. Blockieren Sie nicht die • Belüftungsschlitze des Fernsehers; stellen Sie den Fernseher nicht auf ein Bett, Sofa, einen Teppich oder in einen verschlossenen Schrank. Installieren Sie die Außenantenne • zur Vermeidung möglicher Gefahren nicht in der Nähe von Hochspannungsleitungen.

Persönliche Sicherheit

Um eine Überlastung der • Stromversorgung zu vermeiden, dürfen Sie nie zu viele elektrische Geräte gleichzeitig an eine Steckdose, eine Steckerleiste oder ein Verlängerungskabel anschließen.

Es befinden sich elektrische Bauteile, • die unter gefährlicher Hochspannung stehen, in dem Fernseher. Um keinen Stromschlag zu erhalten, dürfen Sie das Gehäuse nicht demontieren.

Stellen bzw. werfen Sie keine • Metallteile, kleine Objekte oder entflammbare Materialien in die Belüftungsschlitze des Fernsehers. Ist der Fernseher heruntergefallen, • umgekippt oder anderweitig beschädigt, ziehen sofort die Netzleitung ab und kontaktieren Sie einen autorisierten Kundendienst.

Ist eine Flüssigkeit in den Fernseher • gesprüht worden oder in ihn hineingefallen, kontaktieren Sie einen autorisierten Kundendienst.

Der Bildschirm des Fernsehers • besteht aus Glas. Sie dürfen ihn nicht anstoßen oder verkratzen. Ist der Bildschirm zerbrochen, dürfen Sie das zerbrochene Glas nicht berühren.

Gestatten Sie Kindern nicht, den • Fernseher unbeaufsichtigt zu verwenden.

Achten Sie auf ein richtiges Abziehen • des Netzsteckers. Halten Sie den Stecker fest. Versuchen Sie nicht, den Stecker herauszuziehen, indem Sie an der Netzleitung ziehen.

Batterien/Akkus sollten keiner • übermäßigen Hitze (z. B. durch Sonnenlicht, Feuer oder dergleichen) ausgesetzt sein.

Wenn der Netzstecker oder • eine Gerätesteckvorrichtung als Abschalteinrichtung verwendet werden, sollte diese Abschalteinrichtung stets zugänglich sein.

ME61

Bemerkung zu den Warenzeichen

HDMI

Hannspree-Produkte beinhalten High-Definition Multimedia

Interface- (HDMI™) Technologie. HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen der HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern.

Das „HD ready“-Logo ist eine Marke von DIGITALEUROPE.

„DVB und die DVB-Logos sind Marken von DVP Project.“

Wird die Fernbedienung längere Zeit • nicht verwendet, nehmen Sie die Batterien heraus und bewahren Sie sie sachgemäß auf.

• Gehen Sie mit beschädigten oder ausgelaufenen Batterien vorsichtig um, und waschen Sie sie sich die Hände mit Seite, sollten Sie einmal in Kontakt mit den ausgelaufenen Chemikalien gekommen sein.
• Befinden sich zwei Batterien in Ihrer Fernbedienung, dürfen Sie neue und alte Batterien nicht mischen, denn die Lebenszeit neuer Batterien verkürzt sich dadurch. Chemisch aktive Flüssigkeiten könnten aus alten Batterien auslaufen.
• Es besteht Explosionsgefahr, wenn eine Batterie falsch eingelegt wird. Verwenden Sie für einen Austausch nur den gleichen oder äquivalenten Typ, der vom Gerätehersteller empfohlen wird. Entsorgen Sie gebrauchte Batterien den Anweisungen des Herstellers entsprechend.
• Entsorgen Sie gebrauchte Batterien den lokalen Bestimmungen für Wiederverwertung oder Abfallbeseitigung entsprechend und kontaktieren Sie ein lokales Müllbeseitigungsunternehmen.
• In der Abdeckung Ihrer Fernbedienung könnte sich ein Magnet befinden; legen Sie daher keine magnetisch empfindlichen Gegenstände, z.B. Uhren, Kreditkarten oder Flash-Medien neben die Abdeckung.
• Ziehen Sie den Deckel der Fernbedienung nicht gewaltsam auf; Sie könnten das Scharnier beschädigen.

Copyright

Alle Rechte vorbehalten. Diese Bedienungsanleitung ist urheberrechtlich geschützt und wird gemäß Lizenzen ausgegeben, die ihre Verwendung Kopie und Verteilung einschränkt. Kein Teil dieser Bedienungsanleitung darf in irgendeiner Form und auf irgendeine Weise ohne schriftliche Autorisierung von Hannspree vervielfältigt werden. Der in dieser Bedienungsanleitung beschriebene Fernseher enthält möglicherweise urheberrechtlich geschützte Software von Hannspree (oder von Drittherstellern). Hannspree (oder Dritthersteller) sichern für sich die exklusiven Rechte auf urheberrechtlich geschützte Software, z.B. das Recht, die urheberrechtlich geschützte Software zu verteilen oder vervielfältigen. Demgemäß und gemäß Ausmaß des anwendbaren Gesetzes darf jegliche im Produkt enthaltene und hier beschriebene, urheberrechtlich geschützte Software nicht ohne vorherige, schriftliche Autorisierung von Hannspree (oder Drittherstellern) auf irgendeine Weise verteilt, modifiziert, Reverse Engineering unterworfen oder vervielfältigt werden.

Die hier abgebildeten Hannspree-Logos sind das Warenzeichen von Hannspree. Alle anderen hier aufgeführten Produktnamen, Marken oder Logos dienen nur der Identifizierung und können Marken oder eingetragene Marken ihrer entsprechenden Eigentümer sein.

Durch den Kauf des hier beschriebenen Produkts wird keine Lizenz, weder direkt noch per Andeutung,

Rechtsverwirkung oder andererseits, gemäß Urheberrechten, Patenten, Patentanwendungen oder Warenzeichen von Hannspree gewährt, außer für die normale, nicht-exklusive Verwendung, die Kraft des Gesetzes beim Verkauf eines Produkts hervorgeht.

Hinweise zum Recycling

Uns bei Hannspree liegt unsere Umweltschutzstrategie sehr am Herzen und wir glauben fest daran, dass sie uns dabei hilft, durch geeignete Behandlung und das Recycling von Industrietechnologiegeräten am Ende ihrer Betriebslebenszeit eine gesündere Welt zu schaffen.

Diese Geräte enthalten wiederverwertbare Materialien, die wieder zerlegt und in brandneue Produkte integriert werden können. Andere Materialien hingegen können als gefährliche und giftige Substanzen klassifiziert werden. Wir möchten Sie dringend dazu auffordern, die bereitgestellten Informationen zum Recycling dieses Produktes zu beachten.

Weitere Informationen finden Sie unter

www.hannspree.com/

Laut WEEE-Richtlinie darf dieses Fernsehgerät in Europa nicht mit dem regulären Hausmüll entsorgt werden. Informationen zur richtigen Entsorgung finden Sie auf unseren Internetseiten.

Hinweise:

Das LED-Fernsehgerät dient nur der Unterhaltung; visuelle Anzeigeaufgaben sind ausgenommen.

Dieses Gerät besitzt einen VGA-Anschluss für die Verbindung mit einem PC. Bei Verwendung eines VGA-Monitorkabels mit Ferritabschirmung wird eine Beeinflussung der Netzstromfrequenz auf das Quellensignal gemindert.

Vorwort

Vielen Dank für den Kauf eines LED-TVs von Hannspree. Ihr neuer Fernseher ermöglicht Ihnen, hervorragendes Audio und Video zu genießen und Ihren Lebensstil mit fortschrittlicher Technologie zu bereichern.

Lesen Sie diese Bedienungsanleitung ganz durch, bevor Sie den Fernseher aufstellen, verwenden oder bedienen. Um eine sichere und richtige Installation und Betriebsweise des Fernsehers zu garantieren, ist es wichtig, die Sicherheits- und Bedienungsanweisungen in dieser Bedienungsanleitung zu beachten.

Diese Bedienungsanleitung ist so aufgebaut, dass sie Ihnen beim Aufstellen und Verwenden des Fernsehers behilflich ist. Die Informationen in dieser Bedienungsanleitung wurde sorgfältig auf Genauigkeit hin überprüft; die Richtigkeit ihres Inhalts wird jedoch nicht gewährleistet. Änderungen der Informationen in dieser Bedienungsanleitung sind vorbehalten.

Hannspree, Inc. („Hannspree“) haftet gemäß Ausmaß des anwendbaren Gesetzes nicht für direkte, indirekte, besondere, beispielhafte, zufällige oder Folgeschäden, die sich aus Fehlern oder Auslassungen in dieser Bedienungsanleitung ergeben, auch wenn die Möglichkeit derartiger Schäden im voraus bekannt ist.

Garantie und Wartung/Reparatur

Umfassende Informationen über den Garantieservice entnehmen Sie bitte der „Garantiekarte“, die Ihrem Fernseher beigelegt ist.

Hinweise zu Wartung und Reparatur für Großbritannien:

Sollte eine Wartung bzw. Reparatur erforderlich werden, wenden Sie sich bitte an den technischen Kundendienst von HANNspree; beachten Sie die Bedingungen auf der Garantiekarte.

Bitte besuchen Sie die europäische HANNspree-Webseite:

http://www.hannspree.com/eu;

rufen Sie den Bereich „Service“ – „Reparatur“ auf.

Entsorgung des Verpackungsmaterials:

Bitte beachten Sie zur Gewährleistung einer umweltfreundlichen Entsorgung Ihre örtlichen Gesetze und Richtlinien.

Bewahren Sie diese Anleitung zum zukünftigen Nachschlagen auf.

Reinigung

Anweisungen zur Reinigung des Fernsehers

1 Reinigen Sie Ihren Fernseher regelmäßig, indem Sie ihn mit einem weichen Tuch von Staub und Schmutz befreien. Hartnäckigeren Schmutz können Sie mit einem leicht mit Wasser und einer milden Seife angefeuchteten Tuch entfernen.
2 Verwenden Sie keine chemischen Reinigungsmittel oder andere aggressiven Reiniger. Andernfalls könnten das Gehäuse und die Bildschirmoberfläche beschädigt werden.

1. Erste Schritte

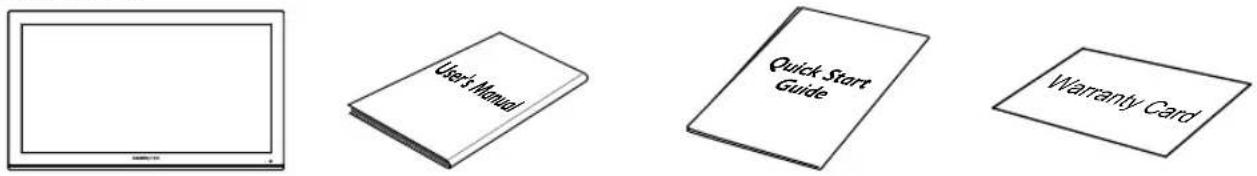

Lieferumfang

Vergewissern Sie sich davon, dass folgende Teile im Produktkarton enthalten sind.

Kontaktieren Sie sofort den Hannspree-Kundendienst, wenn etwas fehlen oder beschädigt sein sollte.

TV Bedienungsanleitung Schnellstartanleitung Garantiekarte

TV-Ständer Netzkabel YPbPr-Kabel
Fernbedienung und Batterien

Ihr neues Fernsehgerät

Sie können DVB-T- und digitale Fernsehkanäle ansehen und das Gerät über den SCART-, HDTV- (Component) und HDMI-Eingang ganz einfach mit einem Videorecorder, STB- oder DVD-Player verbinden. Sie können den Fernseher auch als Monitor für Ihren PC verwenden, indem Sie ihn mit dem VGA-Ausgang verbinden.

Benutzerfreundliche Steuertasten am Fernsehgerät und eine handliche Fernbedienung dienen zum Ändern von Kanälen, Einstellen der Lautstärke und Anpassen der Anzeigeeinstellungen mittels eines anwenderfreundlichen OSD-Menüsystems. Die eingebauten Stereolautsprecher liefern satten, kräftigen Klang, ein praktischer Audioausgang ermöglicht Ihnen den Anschluss eines externes Audiosystem oder Kopfhörers.

Merkmale

TV-Tuner: Integrierter TV-Tuner (analog, • DVB-T)

Audio-/Video-Unterstützung:•

• SCART-Eingang
• VGA-Eingang (PC)
• HDMI-Eingang
  – HDTV-Eingang (Component)
  – CVBS-Audioeingang (Component-Freigabe mit CVBS)
• VGA-Audioeingang (PC)
• 3,5 mm-Stereo-Kopfhörerausgang

OSD(On-Screen Display)-Menüsystem•

Videotext (TV-HF + SCART) 1,5v. mit •

1000-Seiten-Speicher

Eingebaute Stereolautsprecher•

Image Enhancement Technologie•

Erweitertes 3D-Deinterlacing•

Kantenanhebung•

• HD ready
  • PVR und zeitversetztes Fernsehen

Hinweis:

- In dieser Anleitung erwähnte Zubehörteile/-geräte können je nach Modell abweichen. Weitere Informationen finden Sie in der Bedienungsanleitung des Herstellers oder in der Schnellstartanleitung Ihres Fernsehgerätemodells.

Standfuß installieren

1 Platzieren Sie den TV-Monitor zum Schutz vor Beschädigungen mit der Bildschirmseite nach unten vorsichtig auf einer gepolsterten Oberfläche.

■ Installieren Sie den Fernseher ausschließlich zu zweit.
■ Achten Sie darauf, bei der Montage zwischen der Vorder- und Rückseite des Ständers zu unterscheiden.

2 Bringen Sie den Ständer wie in der Abbildung gezeigt an; drehen Sie ihn gegen den Uhrzeigersinn, bis er einrastet.

Öffpem Schließen

Ständer trennen

1 Platzieren Sie den TV-Monitor zum Schutz vor Beschädigungen mit der Bildschirmseite nach unten vorsichtig auf einer gepolsterten Oberfläche.
2 Lösen Sie die Schrauben; entfernen Sie den Ständer vom Fernseher.

Bei der Installation des LED-Fernsehgerätes sind spezielle Kenntnisse erforderlich; diese Schritte sollten Sie qualifizierten Kundendienstmitarbeitern überlassen. Versuchen Sie nicht, diese Arbeiten selbst auszuführen. Hannspree übernimmt weder Haftung für unsachgemäße Montage noch für Unfälle oder Verletzungen, die durch falsche Montage verursacht werden. Hinweise zum Einsatz einer optionalen Wandhalterung erhalten Sie vom Fachmann.

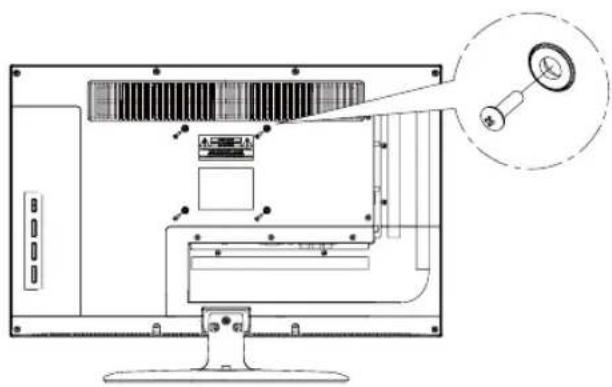

Wandmontageset installieren

Die Wandmontageelemente (separat zu erwerben) ermöglichen Ihnen, den Fernseher an der Wand zu montieren. Detaillierte Informationen zur Wandmontage finden Sie in den Anweisungen der Wandmontageelemente. Bei Fragen oder Problemen während der Installation der Wandmontagehalterung lassen Sie sich bitte von einem Techniker helfen. Wenn Sie den Fernseher eigenhändig installieren, haftet Hannspree nicht für jegliche Schäden am Produkt sowie Verletzungen.

■ Installieren Sie das Wandmontageset nicht, während der Fernseher eingeschaltet ist. Andernfalls drohen Personenschäden aufgrund von Stromschlägen.

Modellname	VESA-kompatible Wandhalterung (B x H)	Anzahl der Montagelöcher	Schraubentyp Maximale Last
SL19DMAB 1	100 x 100 mm 4 Met	trisch, 4 x 12 mm	40 kg

1 Erwerben Sie eine VESA-kompatible Wandhalterung (siehe Tabelle weiter oben).
2 Zeichnen Sie die gewünschte Position des Fernsehgerätes an der Wand an.
3 Fixieren Sie die Wandhalterung an der Wand.
4 Bringen Sie das Fernsehgerät über die 4 Montagelöcher an der Rückseite und Mitte des Fernsehgerätes an der Wandhalterung an.

Beachten Sie zur Sicherstellung einer angemessenen Belüftung den erforderlichen Abstand zwischen dem Produkt und anderen Gegenständen (z. B. Wänden). Andernfalls können aufgrund der Erhöhung der Innentemperatur des Produktes ein Brand entstehen bzw. Probleme mit dem Gerät auftreten. Installieren Sie das Produkt so, dass die in der Abbildung gezeigten Abstände eingehalten werden.

■ Verwenden Sie beim Einsatz eines Ständers oder einer Wandmontagehalterung nur die von Hannspree angebotenen Teile.

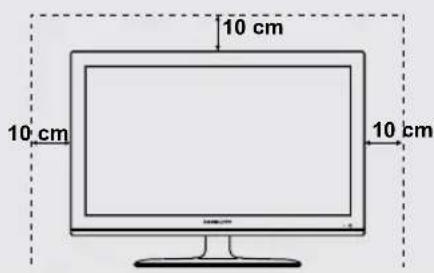

Bei der Installation des Produktes mit einem Ständer

10 cm 10 cm 10 cm

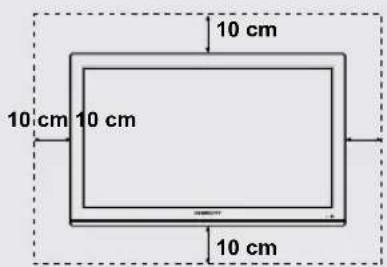

Bei der Installation des Produktes mit einer Wandmontagehalterung

10 cm 10 cm 10 cm 10 cm

Hinweis:

Bitte lesen Sie die Dokumentation zu Ihrer Wandhalterung gut durch.

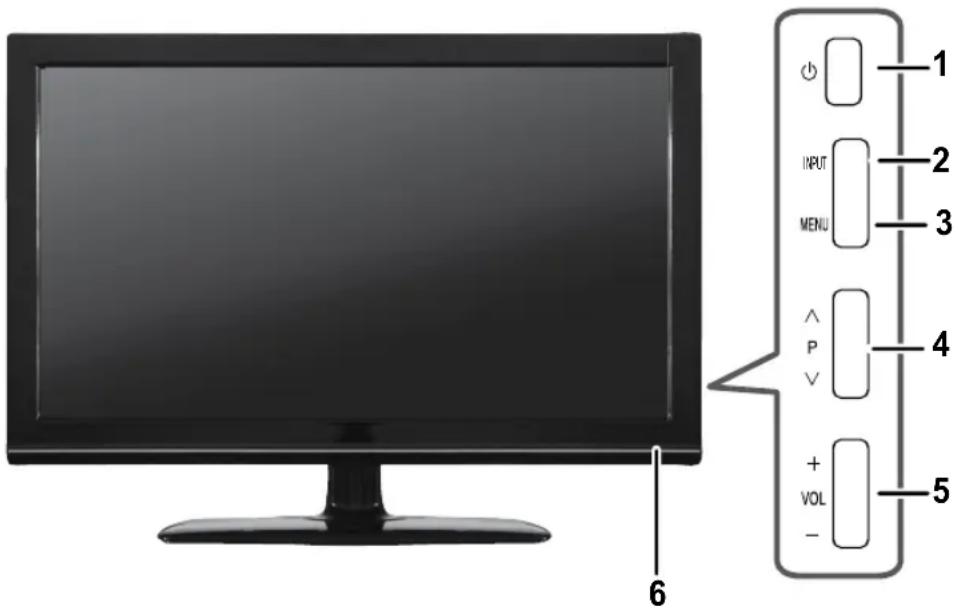

1 INPUT MENU 3 ^ P V 4 + VOL - 5 6

Nr. Beschreibung Taste Funktion

1Ein-/Austaste Zum Ein-/Auschalten des Fernsehers drücken.
2QuelleINPUT		Drücken Sie zur Anzeige der Eingangsquellenliste INPUT.
3Menü MENU		Zum Ein- / Ausblenden des Bildschirmmenüs (OSD) drücken.
4 Programmauswahl	^P∨	Drücken, um die Programmnummer zu erhöhen oder im OSD-Menü das nächsthöhere, vorherige Element auszuwählen.Im Bereitschaftsmodus zum Einschalten des Fernsehers drücken.Drücken, um die Programmnummer zu verringern oder im OSD-Menü nach unten zum nächsten Element zu wechseln.Im Bereitschaftsmodus zum Einschalten des Fernsehers drücken.
5Lautstärkeeinstellung	+VOL-	Drücken, um die Lautstärke zu erhöhen oder im OSD-Menü nach rechts zu wechseln.Drücken, um die Lautstärke zu verringern oder im OSD-Menü nach links zu wechseln.
6Fernbedienungssensor (IR) Empfängt eingehende Befehle der Fernbedienung.

Eingänge und Ausgänge

Die Position der Ein- und Ausgänge entnehmen Sie bitte der Abbildung auf der Titelseite.

Nr. Beschreibung Anschluss Funktion
1Ohrhörerausgang		Hier Kopfhörer oder externe Lautsprecher mit eingebautem Verstärker anschließen.
	[YXYI]
2CI		Hier schließen Sie ein CI-Gerät an.
	CI

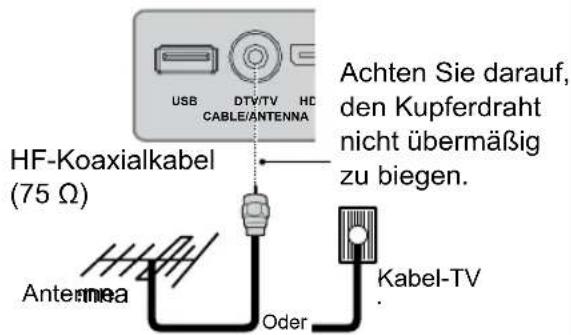

3Kabel/Antenne		Zum Anschluss von Antenne oder Fernsehkabel.
	DTV/TV CABLE/ANTENNA
4 HDMI-Eingang		Verbinden Sie ein HDMI-Gerät oder ein HDMI-DVI-Adapterkabel mit Geräten, wie z. B. einen DVD-Player oder Digitalempfängern.
	HDMI
5USB		Hier schließen Sie ein USB-Gerät, wie z. B. ein USB-Flash-Laufwerk an.
	USB

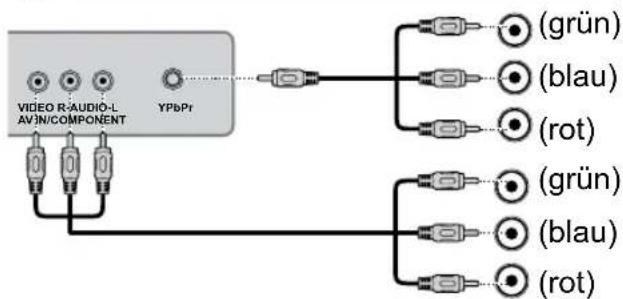

6 Component-Eingang		Hier schließen Sie ein externes Gerät, z. B. VCR, STB oder einen DVD-Player, an.
	YPbPr
7 AV-Eingang & Component-Audio	VIDEO R-AUDIO-L AV IN/COMPONENT	Hier schließen Sie ein externes Gerät, z. B. VCR, STB oder einen DVD-Player, an.

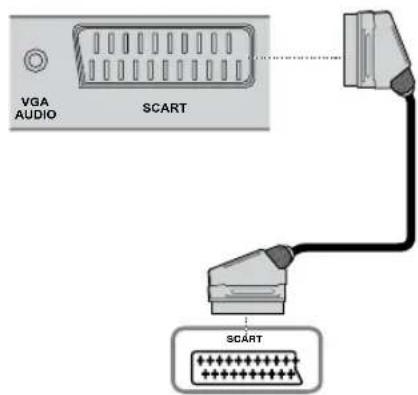

8SCART		Hier schließen Sie ein externes Gerät, z. B. VCR, STB oder einen DVD-Player, an.
	SCART
9VGA-Audioeingang		Stellen Sie hierüber eine Verbindung zum Audioanschluss des PCs her.
10VGA-Eingang (PC)		Schließen Sie hier den VGA-Anschluss des PCs an.
	VGA
11Netzanschluss	[4080]	Schließen Sie hier das mitgelieferte Netzkabel an.

Fernbedienung

1 INPUT

Zur Auswahl des Eingangssignaltyps drücken.

2 Tastenfeld

Hiermit wählen Sie einen Kanal direkt aus. Drücken Sie 0 - 9, um die Programmnummer einzugeben (1 und 0 für Programm 10 drücken).

3 Pro.LIST

Zur Anzeige der Kanalliste drücken.

4 INFO

Hiermit rufen Sie die Programminformationen (sofern verfügbar) auf.

5 OK

Zum Aufrufen eines Untermenüs bzw. Aktivieren einer Einstellung drücken.

6 EPG

Zur Anzeige detaillierter Programminformationen zu Kanälen drücken (nur bei DTV).

7 MUTE

Zum De-/Aktivieren der Tonausgabe drücken.

8 Lautstärkeeinstellung

Mit + erhöhen Sie die Lautstärke. Mit - verringern Sie die Lautstärke.

9 Farbige Tasten

Mit den farbigen Tasten führen Sie bestimmte Aufgaben im OSD-Menü bzw. Teletext-Modus aus.

10 TEXT

Zum De-/Aktivieren des Teletexts drücken.

11 SUBTITLE

Bei einer ATV-Quelle: Zum Anzeigen der Subseite drücken, wenn der Teletextmodus aktiviert ist

Batterien einlegen (Batteriegröße: AA

und der Teletext über eine Subseite verfügt. Bei einer DTV-Quelle: Zur Auswahl einer verfügbaren Untertitelsprache des ausgewählten digitalen Fernsehprogramms drücken.

12 Medientasten

Mit den Fernbedienungstasten führen Sie bestimmte Aufgaben im TV- oder USB-Modus durch.

13 Ein-/Austaste

Zum Ein-/Ausschalten des Fernsehers drücken.

14 LAST

Mit dieser Taste kehren Sie zum zuletzt ausgewählten Kanal zurück.

15 MENU

Hiermit rufen Sie das Hauptmenü auf bzw. kehren zum vorherigen Menü zurück.

16 Pfeiltasten

Mit / / bewegen Sie sich durch das Hauptmenü, wählen Menüoptionen, stellen Funktionen ein und ändern Werte.

dient ebenfalls dem Öffnen des zugehörigen Untermenüs.

17 EXIT

Zum Verlassen des Menübildschirms bzw. Teletexts drücken.

18 Programmauswahl

Mit ▲ erhöhen Sie die Programmnummer. Mit ▼ verringern Sie die Programmnummer.

19 Dual-Ton

Drücken Sie diese Taste, um die Mehrkanaltonauswahl des TV-Kanals zu ändern.

20 ASPECT

Zur Auswahl des Bildformats drücken.

21 FREEZE

Zum Festhalten eines Einzelbildes drücken (nur bei TV-Quelle).

22 FAV.

Zur Anzeige der gespeicherten Favoritenkanalliste drücken.

23 SLEEP

Zum Einrichten des Schlaftimers drücken.

Teletext-Funktionen

4 Teletext aufdecken
15 Teletext-Index
10 Wechsel zwischen Teletext, Doppelt (Double) und Gemischt (Mix)
11 Teletext-Untertitel
20 Auswahl der Teletext-Größe
21 Teletext halten

Hinweise:

Optimale Ergebnisse erzielen Sie, wenn Sie die Fernbedienung innerhalb • eines angemessenen Abstands vor dem Fernseher verwenden. Der Richtwinkel zum Fernseher sollte 30 Grad nicht überschreiten. Der Wirkungsabstand kann sich verkürzen, wenn starkes Licht auf den • Signalsensor fällt.

Richten Sie den Sender der Fernbedienung auf den Signalsensor und vergewissern Sie sich, dass keine Hindernisse dazwischen liegen.

2. Einrichten Ihres Fernsehgeräts

Netzanschluss

1 Verbinden Sie das Netzkabel mit dem Netzeingang (AC IN) auf der Rückseite des Fernsehers.
2 Schließen Sie den Stecker am anderen Ende des Netzkabels an eine Steckdose an.

Anschlüsse auf der Rückseite

Anweisungen zum Anschließen von Geräten entnehmen Sie bitte der nachstehenden Abbildung und der zugehörigen Tabelle.

Verbindungsreihenfolge

HDMI ist die beste Wahl zum Anschließen eines Gerätes. Falls dies nicht verfügbar ist, bewegen Sie sich der Reihe nach in der Liste nach unten, bis Sie einen Verbindungstyp finden, der von beiden Geräten unterstützt wird.

HDMI

Component & AV

SCART

USB DTV/TV HDMI CABLEHANTENNA CI

AC POWER VGA VGA AUDIO SCART VIDEO R-AUDIO-L AV INCOMPONENT YPBPr

HDMI

DTV/TV HDMI ILE/ANTENNA

Schließen Sie externe Geräte nach Möglichkeit über HDMI an. Falls diese Verbindungsmöglichkeit nicht verfügbar ist, nutzen Sie Component.

Component & AV

Schließen Sie AV-Geräte via COMPONENT an.

SCART

VGA AUDIO SCART SCART

Schließen Sie AV-Geräte, die mit SCART-Anschlüssen ausgestattet sind, über das mitgelieferte SCART-Kabel an.

Antenne/Kabel

Verwenden Sie diese Verbindung, wenn Sie eine Antenne oder ein Kabelsystem ohne Kabelbox direkt am Gerät anschließen möchten.

USB DTV/TV HC CABLE/ANTENNA Achten Sie darauf, den Kupferdraht nicht übermäßig zu biegen. HF-Koaxialkabel (75 Ω) Antenna Oder Kabel-TV

Fernsehgerät benutzen

Fernsehgerät ein- und ausschalten

1 Drücken Sie zum Einschalten des Fernsehgerätes 🔊 am Bedienfeld oder auf der Fernbedienung.
2 Drücken Sie noch einmal ⏻. Die Betriebs-LED leuchtet rot und zeigt an, dass der Fernseher ausgeschaltet ist.

Einrichtungsassistenten ausführen

Der Einrichtungsassistent wird auf dem Bildschirm angezeigt, wenn Sie Ihren LED-TV das erste Mal einschalten.

Hinweis:

- Mit ▲/▼ auf der Fernbedienung bewegen Sie sich durch das Menü. Drücken Sie zur Auswahl OK.

1 Wählen Sie Ihren Modus und die Sprache des Bildschirmmenüs (OSD).

Please select an OSD Language Home Mode English Espanôl Français Deutsch Português Italianoz OK

2 Wählen Sie Ihr Land.

Country UK OK Menu

3 Die Kanalsuche beginnt. Es kann eine Weile dauern, bis die Kanalsuche abgeschlossen ist. Drücken Sie Menu, wenn die erste Einrichtung abgeschlossen ist.

Channel Tuning TV : 0 Programme DTV : 0 Programme Radio : 0 Programme Data : 0 Programme 6%... 485.50MH (TV) Please press MENU key to exit

Eingangsquelle auswählen

Sie können per Kabel oder Funk übertragene Fernsehsender betrachten, DVDs wiedergeben oder Ihren PC anschließen.

So wählen Sie das Eingangssignal aus:

Drücken Sie die • INPUT-Taste an der Fernbedienung. Das Eingangsquelle-Menü erscheint.

Markieren Sie mit • ▲/▼ die gewünschte Quelle; drücken Sie dann zum Bestätigen OK.

Input Source ATV DTV Media AV PC Component SCART HDMI

Automatische Kanalsuche durchführen

Bevor Sie fernsehen können, müssen Sie zunächst nach empfangbaren Kanälen suchen.

1 Rufen Sie mit MENU am Bedienfeld oder Menu an der Fernbedienung das TV-Menü auf.
2 Wählen Sie Kanal (CHANNEL).
3 Wählen Sie Auto-Einstellung (Auto Tuning) und drücken OK.
4 Wählen Sie Einstellungstyp (Tune Type) und drücken OK.
5 Wählen Sie das Land und drücken zur Durchführung der Kanalsuche OK.
6 Drücken Sie zum Überspringen der ATV/DTV-Einstellung die Menu-Taste an der Fernbedienung.

Kanäle auswählen

- Mit P ∧ oder P ∨ am Bedienfeld bzw. P ▲ oder P ∨ auf der Fernbedienung erhöhen / verringern Sie die Programmnummer.

Drücken Sie die Zifferntasten auf der Fernbedienung.

Lieblingskanäle einstellen

1 Wählen Sie mit der Menu-Taste Kanal (CHANNEL).
2 Wählen Sie mit ▲/▼ die Option Programmbearbeitung (Programme Edit). Mit OK rufen Sie Programmbearbeitung (Programme Edit) auf.
Drücken Sie zur Kanalauswahl ▲/▼.
3 Mit FAV beginnen Sie mit der Bearbeitung Ihrer Favoritenliste. Blättern Sie mit ▲/▼ durch die Kanalliste; drücken Sie zur Auswahl OK.
■ Wiederholen Sie dieses Verfahren zur Einrichtung weiterer Lieblingskanäle.

4 Drücken Sie zum Verlassen Menu.

Auf werkseitige Standardeinstellungen zurücksetzen

1 Drücken Sie zum Aufrufen des Hauptmenüs die MENU-Taste auf der Fernbedienung.
2 Wählen Sie Einrichtung (Setup) > Rücksetzung (Reset Default) und drücken zum Aufrufen des Untermenüs OK/▶. Die Meldung „Sind Sie sicher?“ erscheint auf dem Bildschirm.
3 Wählen Sie mit ◀/▶ die Option Ja (Yes) und drücken zum Aufrufen des Einstellungen-Bildschirms OK.

3. Einstellungen des Bildschirmmenüs (OSD) anpassen

Das Bildschirmmenüsystem (OSD) bietet eine schnelle und einfache Methode, Ihr Fernsehgerät einzustellen. Das OSD-Menü kann über die Tasten der Fernbedienung aufgerufen werden.

Bevor Sie sich mit den Details der einzelnen OSD-Optionen befassen, sollten Sie sich mit der Anordnung des OSD-Systems vertraut machen:

Hauptmenüs: Zeigt die Hauptmenüs. CHANNEL Auto Tuning ATV Manual Tuning DTV Manual Tuning Programme Edit Move MENU Return OK Select Exit Exit Einstellbare Optionen:

Anweisungen:
Kurze Hinweise zum Vornehmen von Einstellungen.
Zeigt die Einstellung/den Wert einstellbarer Optionen an.

Einstellbare Optionen:

Funktion TV-Bedienfeld Fernbedienung

OSD-Menü MENU Menu
Aufwärts	P ∧	Pfeiltaste ▲
Abwärts	P ∨	Pfeiltaste ▼
Auswählen/ Erhöhen VOL +		Pfeiltaste ▶
Auswählen/ Verringern VOL -		Pfeiltaste ◀
Zurück MENU Menu

Bildschirmmenüauswahl

Befolgen Sie die Anweisungen auf der linken Seite des OSD-Funktionsmenüs.

• Blättern Sie mit P ∧ / P ∨ am Bedienfeld bzw. den Pfeiltasten ▲/▼ durch die Menüs. Rufen Sie das zugehörige Untermenü auf, indem Sie • VOL + am Bedienfeld bzw. die Pfeiltaste ► betätigen.
• Drücken Sie zum Anpassen der gewünschten Einstellung VOL +/VOL - am Bedienfeld bzw. die Pfeiltasten ◀/►.
• Durch wiederholtes Drücken von MENU am Bedienfeld bzw. Betätigung der Exit-Taste verlassen Sie das Bildschirmmenü.

Kanal

Option Beschreibung
Auto-Einstellung (Auto Tuning) Zur automatischen Suche nach Kanälen.
Manuelle ATV-Einstellung (ATV Manual Tuning)	Zur manuellen Suche nach ATV-Kanälen.
Manuelle DTV-Suche (DTV Manual Tuning)	Zur manuellen Suche nach DTV-Kanälen.
Programmbearbeitung (Programme Edit)	Zum Bearbeiten des Kanals (Löschen (Delete)/Umbenennen (Rename)/Verschieben (Move)/Überspringen (Skip)/Fav).
Signalinformationen (Signal Information)	Zur Anzeige von Signalinformationen.
CI-Informationen (CI Information)	Zur Anzeige von CI-Informationen.Zum Aufrufen des CI-Informationsmenüs (CI Information Menu) OK drücken.
Hinweis: Das Standardkennwort lautet 0000.


Option Beschreibung
Bild-Modus (Picture Mode)	Zur Auswahl einer voreingestellten Anzeigeoption, die auf verschiedene Anzeigebedingungen optimiert ist (Dynamisch/Standard/Sanft/Persönlich (Dynamic/Standard/Mild/Personal)).
Kontrast (Contrast) Zum Anpassen des Videosignal-Gradienten (0 – 100).
Helligkeit (Brightness) Zum Anpassen der Grundstufe des Bildsignals (0 – 100).
Farbe (Colour) Zum Anpassen der Farbintensität (0 – 100).
Farbton (Tint)	Zur Steuerung des Unterschieds zwischen grünen und roten Bildbereichen (R50 bis G50).
Bildschärfe (Sharpness)	Zum Anpassen der Schärfe oder Weichheit der Anzeige (0 – 100).
Farbtemperatur (Color Temp)	Zur Auswahl der Farbtemperatur in der Anzeige (Normal/Warm/Cool (Kalt)).
Rauschreduzierung (Noise reduction)	Reduziert das Bildrauschen (Aus (Off)/Gering (Low)/Mittel (Middle)/Hoch (High)/Standard (Default)).
Aktiver Kontrast (Active Contrast)	Zum De-/Aktivieren der Aktiver Kontrast (Active Contrast)-Funktion (Ein (On)/Aus (Off)).
Hintergrundbeleuchtungsmodus(Backlight Mode)	Passt die Einstellung des Hintergrundbeleuchtungsmodus automatisch basierend auf Ihrem aktuellen Standort an Zuhause-Modus/Laden-Modus (Home Mode/Shop Mode)).* Diese Option ist nur verfügbar, wenn Active Contrast (Aktiver Kontrast) auf Off (Aus) eingestellt ist.
HDMI-Modus (HDMI Mode)(nur verfügbar, wenn dieEingangsquelle HDMI ist)	Auto	Zum automatischen Einstellen des HDMI-Modus wählen.
	Video Zur Overscan-Anzeige wählen.
	Grafik (Graphic) Zur Underscan-Anzeige wählen.
Bildvoreinstellung (Picture Preset) Zum Zurücksetzen auf die Werkseinstellungen OK drücken.
Hinweis: Die verfügbaren OSD-Optionen können je nach Eingangssignalquelle variieren.

Ton
Option Beschreibung
Ton-Modus (Sound Mode)	Zur Auswahl des Ton-Modus(Standard/Musik (Music)/Film (Movie)/Sport (Sports)/Persönlich (Personal)).
Höhen (Treble)	Zur Anpassung der Höheneinstellungen in Millisekunden (0 – 100).
Bass	Zur Anpassung der Basseinstellungen in Millisekunden (0 – 100).
Balance	Zur Anpassung der Tonbalance zwischen linken und rechten Lautsprechern (-50 – 50).
Auto. Lautstärke (Auto Volume)	Zur Auswahl der Auto. Lautstärke (Auto Volume)-Einstellung (Aus (Off)/Ein (On)).
AD-Wechsel (AD Switch)	Zum De-/Aktivieren der Audio Description(Audiobeschreibung)-Funktion; diese dient der Beschreibung der Geschehnisse auf dem Bildschirm, z. B. die Änderung des Standortes oder der Szene; dadurch wird das Fernsehprogramm auch sehbehinderten Menschen zugänglich (Ein/Aus (On/Off)).
Tonvoreinstellung (Sound Preset)	Zum Zurücksetzen auf die Werkseinstellungen OK drücken.

Zeit
Option Beschreibung
Zeit (Clock)	Zum Einstellen der aktuellen Uhrzeit auswählen.*Bei einer DTV-Eingangsquelle kann die Zeit nicht angepasst werden. Die Zeit wird mit der TV-Sendeanstalt synchronisiert.
Abschaltzeit (Off Time)	Zum Einstellen der Zeit, nach der sich der Fernseher automatisch ausschalten soll.
Einschaltzeit (On Time)	Zum Einstellen der Zeit, zu der sich der Fernseher automatisch einstellen und den von Ihnen gewünschten Modus aufrufen soll.
Zeitzone (Time Zone)	Zum Umschalten zwischen den verfügbaren Zeitzonen der Länder.
Schlaftimer (Sleep Timer)	Stellen Sie den Schlaftimer zur automatischen Abschaltung der Anzeige ein. 1 Minute vor der Abschaltung erscheint eine Meldung auf dem Bildschirm. Wenn Sie die Funktion zu diesem Zeitpunkt abbrechen möchten, drücken Sie eine beliebige Taste an der Fernbedienung. Sobald die Zeit abgelaufen ist, wird die Anzeige automatisch in den Bereitschaftsmodus versetzt. (Aus/10 Min. /20 Min./30 Min./60 Min./90 Min./120 Min./180 Min./240 Min. (Off/10min/20min/30min/60min/90min/120min/180 min/240min))
Auto-Bereitschaftsmodus (Auto Standby)	Zum Anpassen der Auto-Bereitschaftsmodus (Auto Standby)-Einstellung (Aus/3 Std./4 Std./5 Std. (Off/3H/4H/5H)).
OSD-Timer (OSD Timer)	Zum Einstellen der Zeit, nach der das Bildschirmmenü (OSD) ausgeblendet wird (5 s/10 s/15 s/20 s/25 s/30 s (5S/10S/15S/20S/25S/30S)).

Sperre
Option Beschreibung
Sperrsystem (Lock System) Zum Anpassen der Systemsperre (Ein (On)/Aus (Off)).
Kennwort einstellen (Set Password)	Zum Einstellen des Kennwortes.*Das Standardkennwort des Fernsehers lautet „0000“.
Programm blockieren(Block Program)	Zum Sperren des Kanals.*Das Freigabekennwort des Fernsehers lautet „0000“.
Kindersicherung (Parental Guidance)	Zum Einstellen der Kindersicherung(Aus (Off)/4/5/6/7/8/9/10/11/12/13/14/15/16/17/18).
Tastensperre (Key Lock) Zum Sperren der Bedienfeldtasten (Ein (On)/Aus (Off)).

Einrichtung
Option Beschreibung
OSD-Sprache (OSD Language) Zum	Einstellen der Sprache des Bildschirmtexts.
TT-Sprache (TT Language) Zum Einstellen der Teletext-Sprache.
Audiosprachen (Audio Languages)	Zur Auswahl Ihrer gewünschten Audiosprache (Primär (Primary)/Sekundär (Secondary)).* Nur bei DTV verfügbar
Untertitelsprache (Subtitle Languages)	Zur Anzeige der Untertitel auf dem Bildschirm (Primär (Primary)/Sekundär (Secondary)).* Nur bei DTV verfügbar
Hörgeschädigt (Hearing Impaired)	Zur Aktivierung der Closed Captioning-Funktion für Hörgeschädigte, sofern das Programm dies bereitstellt (Ein (On)/Aus (Off)).* Nur bei DTV verfügbar
PVR-Dateisystem (PVR File System)	Zum Bearbeiten oder Löschen von PVR-Dateien.
Seitenverhältnis (Aspect Ratio)	Zur Auswahl des Seitenverhältnisses der Anzeige (Auto/4:3/16:9/Zoom1/Zoom2).
Blauer Bildschirm (Blue Screen)	Zum De-/Aktivieren der Blauer Bildschirm (Blauer Bildschirm)-Funktion. Falls Blue Screen (Blauer Bildschirm) aktiviert ist, wird der Bildschirm blau und der Ton stumm geschaltet, wenn kein Signal eingeht (On (Ein)/Off (Aus)).
Erstinstallation (First Time Installation)	Zum Zurücksetzen aller gespeicherten Kanäle und zur Ausführung des Einrichtungsassistenten (OK/Abbrechen (Cancel)).
Zurücksetzen (Reset) Zum Wiederherstellen der Werkseinstellungen.
E-Sticker	Zum De-/Aktivieren der E-Sticker-Funktion. Über E-Sticker können Händler zu Werbezwecken in einem Intervall von 8 Sekunden den TV-Banner bzw. das Logo auf dem Bildschirm anzeigen (Off (Aus)/On (Ein)).* Diese Option ist nur verfügbar, wenn Active Contrast (Aktiver Kontrast) auf Off (Aus) eingestellt ist.
Softwareaktualisierung (USB)(Software Update(USB))	Zum Aktualisieren der Software.* Nur verfügbar, wenn die neue Software auf einem angeschlossenen USB-Gerät gespeichert ist.

Mediencenter-Menü

Ihr Fernseher ist mit einem USB-Anschluss ausgestattet, über den Sie die auf einem USB-Speichergerät abgelegten Foto-, Musik- und Videodateien wiedergeben können.

DTV/TV HDM CABLE/ANTENNA USB USB

Gerät Dateiformat
USB 2.0-Gerät USB	B-Speicher, USB-Kartenleser
Dateisystem FAT/FAT 32/NTFS
Fotodateiformat JPEG (*.JPG)
Musikformat MPEG1- (*.MP3-) Bitrate: 32 k, 64 k, 96 k, 128 k, 196 k, 256 k, 320kbpsAbtastfrequenz: 32 k, 44,1 k, 48 kHz
Videodateiformat MPEG1/2 (*.AVI, *.MPG, *.MPEG, *.TS)MPEG4 (*.AVI, *.MP4)

Schließen Sie ein USB-Gerät am USB-Anschluss des Fernsehers an. Wenn das USB-Gerät erkannt wird, ruft der Fernseher direkt das Mediencenter (Media Center)-Menü auf.

USB2.0 PHOTO MUSIC MOVE TEXT

Führen Sie mit Hilfe der entsprechenden Tasten auf der Fernbedienung die verfügbaren Funktionen in der Funktionsleiste im unteren Bereich des Fernsehbildschirms aus.

Zeitversetztes Fernsehen

Ermöglicht Ihnen die Aufzeichnung des Fernsehprogramms, damit Sie auch dann nichts verpassen, wenn Sie nicht zuhause sind. Schließen Sie vor der Nutzung dieser Funktion einen USB-Datenträger am Fernseher an. Bei der ersten Benutzung sollten Sie eine Datenträgereinrichtung des USB-Gerätes durchführen.

1 Wechseln Sie die Eingangsquelle auf DTV-Modus.
2 Mit ■ unterbrechen Sie das Bild und beginnen das zeitversetzte Fernsehen.
3 Mit ▶ setzen Sie das Programm fort.
4 Drücken Sie zum Schnellvorlauf der Datei des zeitversetzten Fernsehens ▶ und zum Rücklauf.
5 Mit ■ verlassen Sie die Funktion zum zeitversetzten Fernsehen.

Hinweise:

Denken Sie daran, die Daten auf dem USB-Gerät vor dem Anschließen am Fernseher zu sichern; andernfalls • könnten sie durch Leistungsstörungen verlorengehen. Wir empfehlen die Verwendung eines USB-Gerätes mit einer verfügbaren Speicherkapazität von mehr als 1 GB • und einer Übertragungsgeschwindigkeit von mehr als 5 MB/s. Je größer die Speicherkapazität zum zeitversetzten Fernsehen, desto länger können Sie das Programm • aufzeichnen.

- Wenn Sie beim zeitversetzten Fernsehen den Kanal wechseln, erscheint eine Meldung; wählen Sie Ja (Yes) oder Nein (No). Wenn Sie den Kanal wechseln möchten, wählen Sie Ja (Yes); dadurch wird die Funktion des zeitversetzten Fernsehens beendet.

Diese Funktion ermöglicht Ihnen, Ihr Lieblingsfernsehprogramm auf einem USB-Gerät aufzunehmen.

1 Schließen Sie ein USB-Gerät am USB-Anschluss des Fernsehers an.
2 Drücken Sie zum Start der Aufzeichnung die rote Taste. Ein kleines PVR-Panel erscheint auf dem Bildschirm und zeigt an, dass aktuell eine Aufzeichnung erfolgt.

■ Mit der grünen Taste können Sie die Aufzeichnung manuell beenden. Andernfalls wird die Aufzeichnung automatisch beendet, sobald die Aufzeichnungsdauer abgelaufen ist.
■ Die aufgenommene Datei wird in einem PVR-Ordner unter Media Center (Mediencenter) > MOVIE>_MSTPVR gespeichert.

3 Wenn Sie das aufgezeichneten Programm wiedergeben möchten, verlassen Sie zuerst den PVR-Modus und wechseln in den USB-Modus. Rufen Sie Mediencenter > MOVIE> _ MSTPVR auf; wählen Sie die gewünschte aufgezeichnete Datei im PVR-Ordner. Drücken Sie zur Wiedergabe OK.

Hinweise:

Diese Funktion ist nur bei digitalen Kanälen verfügbar.

Diese Funktion unterstützt nur USB-Geräte mit FAT32-Format.

Denken Sie daran, die Daten auf dem USB-Gerät vor dem Anschließen am Fernseher zu sichern; andernfalls • könnten sie durch Leistungsstörungen verlorengehen.

Je größer die Speicherkapazität des USB-Gerätes zur Nutzung der PVR-Funktion, desto länger die • Aufzeichnung des Programms.

Falls Sie den Kanal oder die Signalquelle während der Aufzeichnung wechseln möchten, werden Sie gefragt, ob die Aufzeichnung beendet werden soll; wählen Sie OK, wenn Sie die aufgezeichneten Daten speichern möchten. Wechseln Sie dann auf einen neuen Kanal bzw. eine neue Signalquelle.

Der Fernseher kann Dateien nicht normal wiedergeben, falls die Dateiparameter die Systembeschränkungen • überschreiten, das Dateiformat nicht unterstützt wird, die Datei beschädigt ist bzw. die Datei nicht dekodiert werden kann.

Trennen Sie das USB-Gerät nicht, während das System Daten aufzeichnet oder eine Datei liest. Andernfalls • kann dies eine Fehlfunktion des Systems oder des Gerätes verursachen.

4. Problemlösung

Situation Lösung
Weder Bild noch Ton.	Schließen Sie die Netzleitung richtig an.•Prüfen Sie, ob die Betriebsanzeige leuchtet.•Drücken Sie 🔊 am Bedienfeld oder an der Fernbedienung.Mit der • INPUT-Taste auf der Fernbedienung wählen Sie zwischen den angeschlossenen Videoquellen aus.•Mit P ∧ oder P ∨ am Bedienfeld bzw. P ▲ oder P ▼ auf der Fernbedienung schalten Sie auf andere TV-Programme um.Prüfen Sie, ob alle Kabel richtig angeschlossen sind.•
Kein Bild oder schlechtes Bild, aber Ton ist gut.	Prüfen Sie die Antennen- und Kabelanschlüsse.•Passen Sie die Helligkeit (Brightness) im Bild (PICTURE)-Menü an.
Bild ist nicht in Farbe.	Versuchen Sie es mit der Bildvoreinstellung (Picture Preset)-Funktion im PICTURE (Bild)-Menü.
Bild ist gut, aber kein Ton.	Prüfen Sie, ob das Quellgerät richtig funktioniert.•Prüfen Sie, ob das Audiokabel richtig angeschlossen ist.•Deaktivieren Sie die Stummschaltung.•Drücken Sie VOL + am Bedienfeld oder an der Fernbedienung.
Einer der Lautsprecher gibt keinen Ton aus.	Passen Sie Balance im Ton (SOUND)-Menü an.
Bei Verwendung von Kabel-TV können einige TV-Kanäle nicht empfangen werden.	Nutzen Sie die Funktion Auto-Einstellung (Auto Tuning) im Kanal (CHANNEL)-Menü.
Sie möchten die TV-Einstellungen zurücksetzen.	Nutzen Sie die Zurücksetzen (Reset)-Funktion im Einrichtung (SETUP)-Menü.
Die Menüs lassen sich nicht bedienen.	Sind OSD-Elemente grau , angezeigt, befindet sich das System in einem Zustand, in dem die betreffenden Einstellungen nicht verfügbar sind.
Das Bild auf dem Bildschirm kippt um.	Prüfen Sie, ob das Videosignalkabel richtig angeschlossen ist.
Schnee erscheint auf dem Bildschirm.	Stellen Sie die Antenne anders auf, damit sie sich nicht in der Nähe von Straßen oder Störquellen befindet.•Prüfen Sie die Antennen- und die Videosignal-Leitungsanschlüsse.
Verschwommene oder sich überlappende Bilder.	Stellen Sie die Schärfe ein.•Wählen Sie Programme mit qualitativ guten Signalen.•Richten Sie die Antenne anders aus oder tauschen Sie das Videosignalkabel aus.
Die Fernbedienung funktioniert nicht.	Prüfen Sie, ob die Batterie richtig eingelegt ist.•Tauschen Sie die alte Batterie durch eine neue aus.Prüfen Sie, ob die TV-Netzleitung angeschlossen ist.•Prüfen Sie, ob der Pfad zwischen Fernbedienung und Sensor frei ist.•Halten Sie die Fernbedienung näher an den Fernseher heran.

5. Unterstützte Taktung

Unterstützte Taktung im PC-Modus

Modus	Auflösung Frequenz
1640	x 480 60Hz
2800	x 600 60Hz
3102	4 x 768 60Hz
4 1	280 x 720 60Hz
5128	0 x 960 60Hz
6128	0 x 1024 60Hz
7136	0 x 768 60Hz

Unterstützte Taktung im Videomodus

Auflösung (aktive Pixel) HDMI	/Component
480i V
576iV
480p V
576p V
720p V

6. Technische Daten

Modellnr. SL19DMAB
Anzeige
Bildschirmgröße 47 cm / 18,5 Zoll
Seitenverhältnis 16:9
Auflösung 1366 x 768
OSD-Sprache Englisch, Spanisch, Französisch, Deutsch,Italienisch, Tschechisch, Dänisch, Ungarisch,Niederländisch, Polnisch, Portugiesisch,Rumänisch, Slowakisch, Schwedisch, Griechisch,Bulgarisch, Russisch, Ukrainisch
Erweiterung
Audioausgabe (RMS-Watt) 3 W + 3 W
Ton-Modus Standard, Musik (Music), Film (Movie), Sport(Sports), Persönlich (Personal)
Bildformat Auto, 4:3, 16:9, Zoom1, Zoom2
Picture Mode (Bild-Modus) Standard, Sanft (Mild), Dynamisch (Dynamic),Persönlich (Personal)
Anschlüsse
Anschlüsse auf der Rückseite Ohrhöre	rausgangCI-SteckplatzHDMITuner-Eingang (ATV/DVB-T+C HF)USB
Anschlüsse auf der Seite Component-EingangCVBS & (CVBS & Component) AudioSCARTPC-Eingang: PC-RGB und PC-Audio
Gewicht & Abmessungen
Produktabmessungen(B x H x T, mm)	Mit Ständer 457 x 346,5 x 168
	Ohne Ständer 457 x 297 x 45
Nettogewicht	Mit Ständer 3,35kg
	Ohne Ständer 3,08kg
Stromversorgung
Netzstromversorgung – Betrieb(max.)		< 35 W
Bereitschaft		< 0,5 W
Netzstromversorgung		110 – 240 V Wechselspannung, 50/60 Hz
Umgebungstemperatur		5 – 35 °C
