BEDIENUNGSANLEITUNG Linus 32 HDTV 100 METZ

Bild und Ton AV Geräte Sendertabelle Timer Konfiguration

Sehr geehrte Kundin, Sehr geehrter Kunde,

vielen Dank, dass Sie sich für ein metz LCD-TV-Gerät entschieden haben.

Wir haben in diesem TV-Gerät eine Menüführung geschaffen, mit der wir Ihnen eine leicht verständliche Bedieneroberfläche bereitstellen.

Mit der Taste INFO können Sie jederzeit eine Bedienhilfe aufrufen, die Ihnen bei den Einstellungen weiterhilft.

Vor der ersten Inbetriebnahme sollten Sie jedoch auf jeden Fall die Kapitel 1 bis 8 der Bedienungsanleitung studieren.

Dieses LCD-TV-Gerät ist für den „HDTV“-Betrieb ausgerüstet. Mit seinem hochauflösenden Bildschirm und den HDMI-Buchsen bietet es die Möglichkeit HDTV-Sendungen darzustellen.

Dieses LCD-TV-Gerät ist HD ready fähig und ermöglicht somit HDTV-Fernsehen.

Alltägliche Handhabung

1. Aufstellhinweise 4

2. Sicherheitshinweise 5

3. Die Fernbedienung 6

4. Alltägliche Handhabung 8

5. Programmwahl 9

Programmwahl u. Programmplatzverwaltung ..... 9

Programmwahl über die Programmtabelle ..... 9

Zurück zum letzten Programm 9

1. Bedienhilfe (Information) 10

2. Menüsteuerung. 11

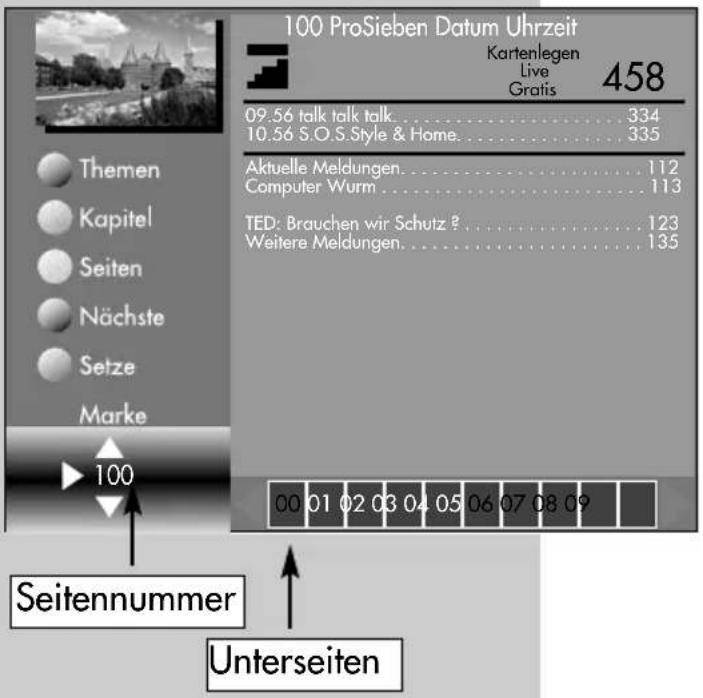

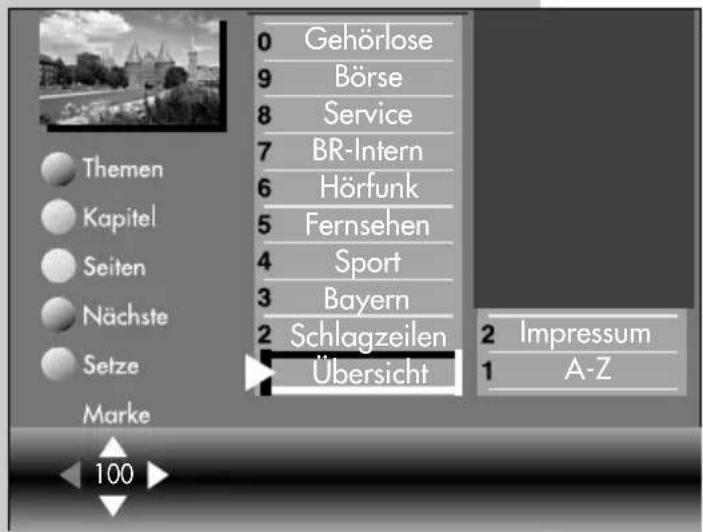

3. Videotext 12

4. Betriebsart einstellen 14

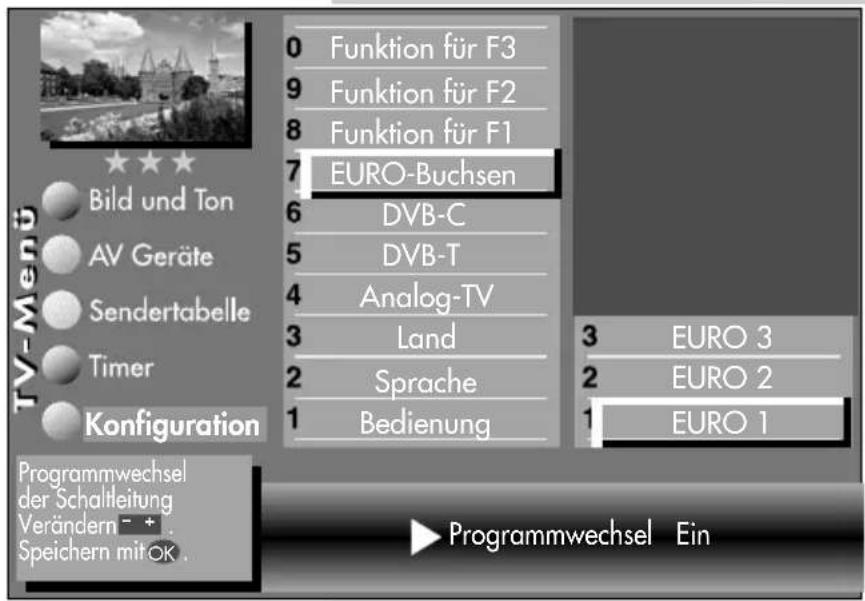

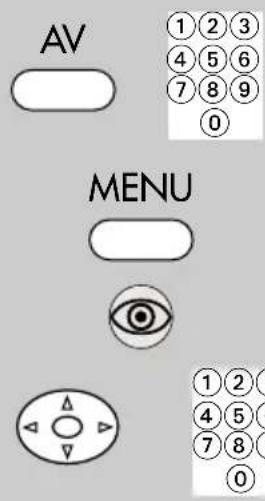

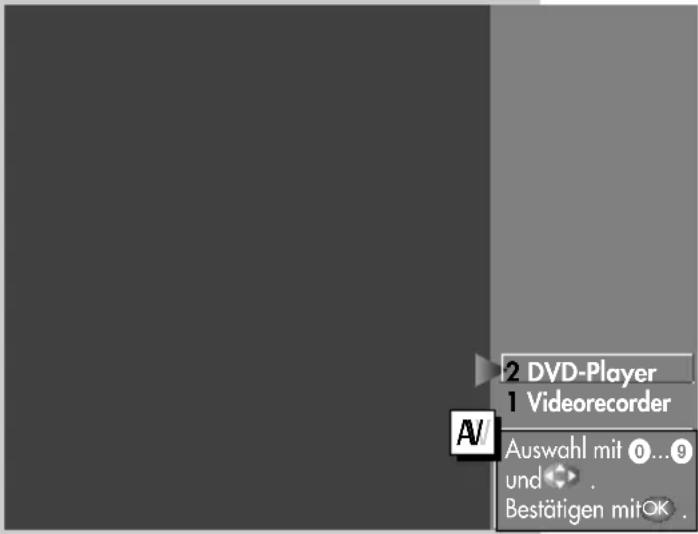

5. AV Wiedergabe, automatischer Programmwechsel 15

10.1 . . . , VCR-Funktion 17

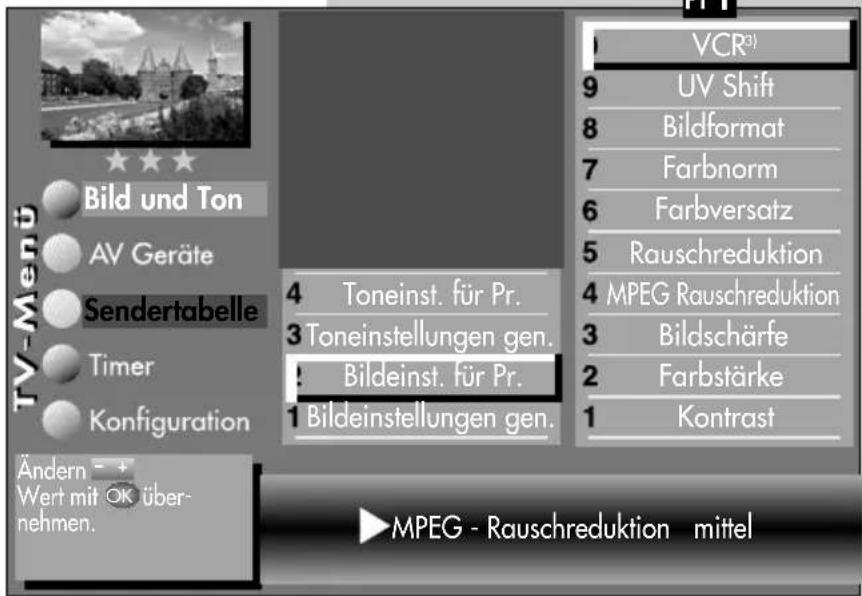

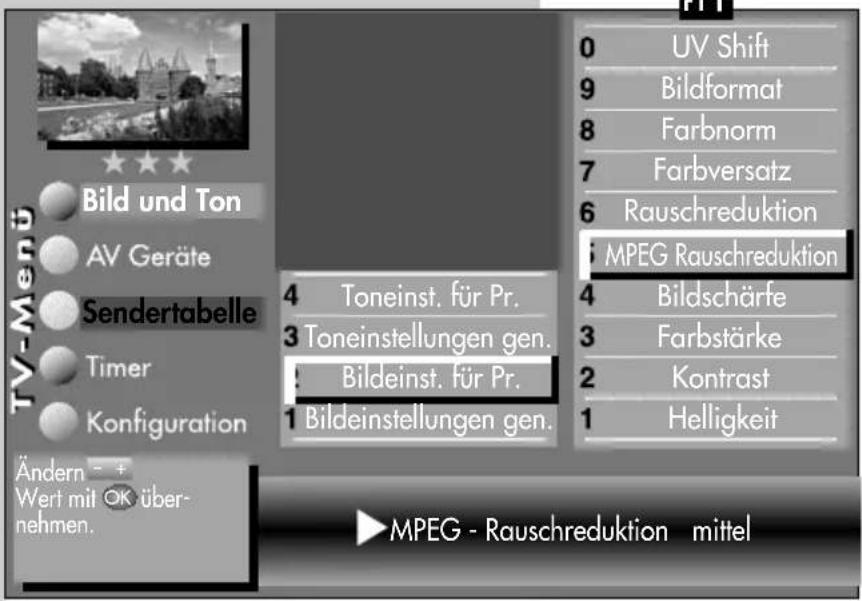

10.2 . . . , MPEG-Rauschreduktion . . . . . . . . . . 18

10.3 . . . , UV Shift-Funktion. 19

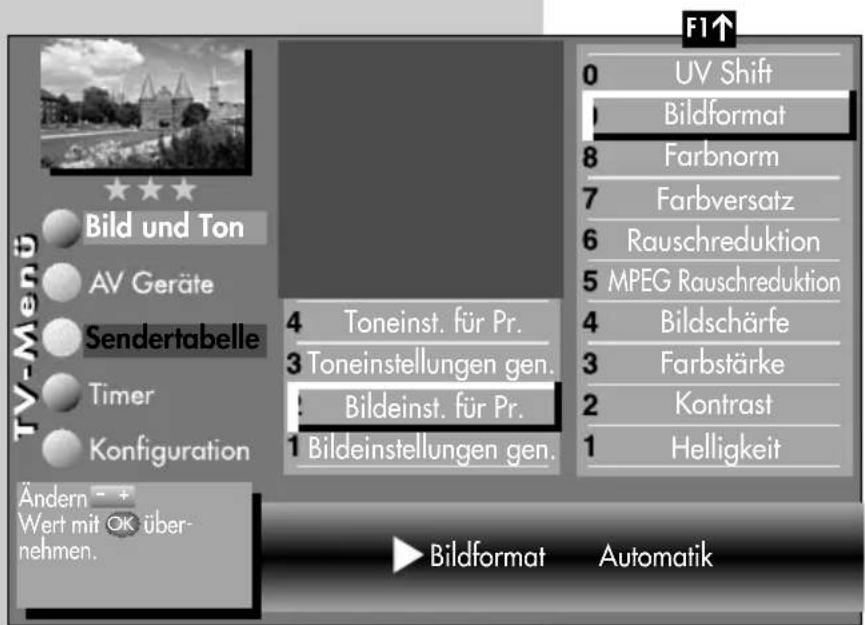

10.4 . . . , Bildformat ..... 20

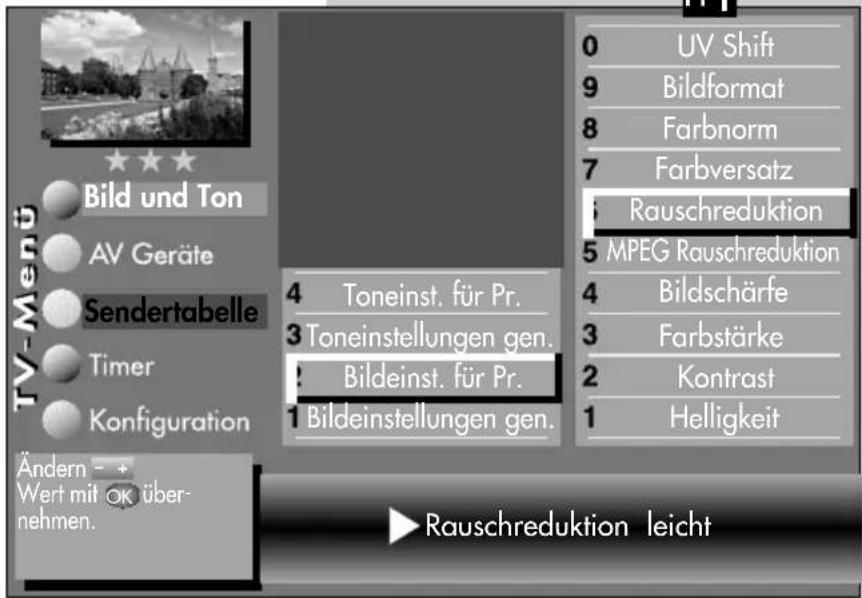

10.5 . . . , Rauschreduktion ..... 21

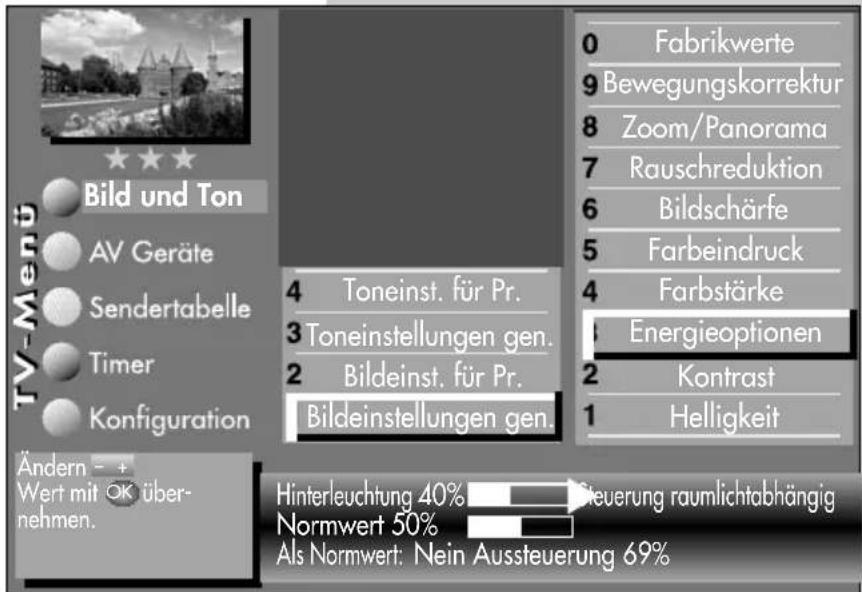

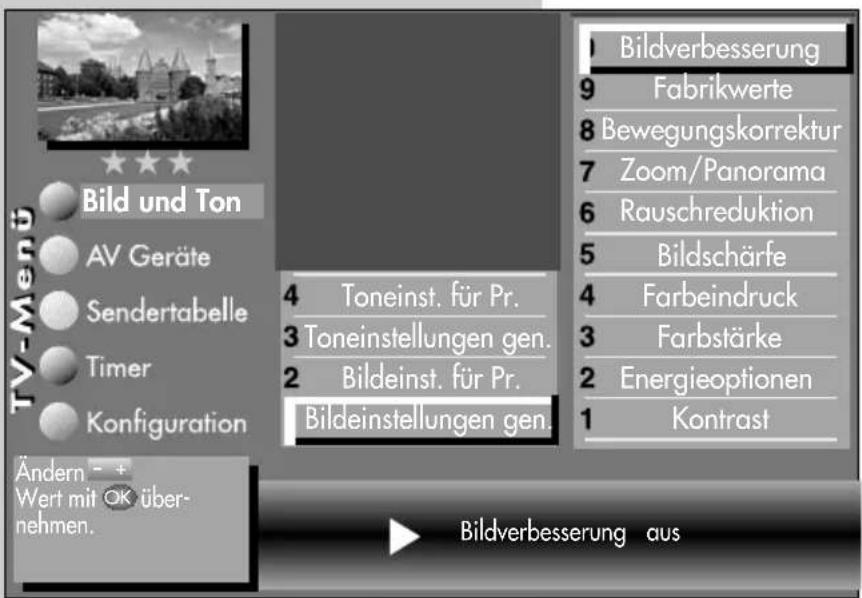

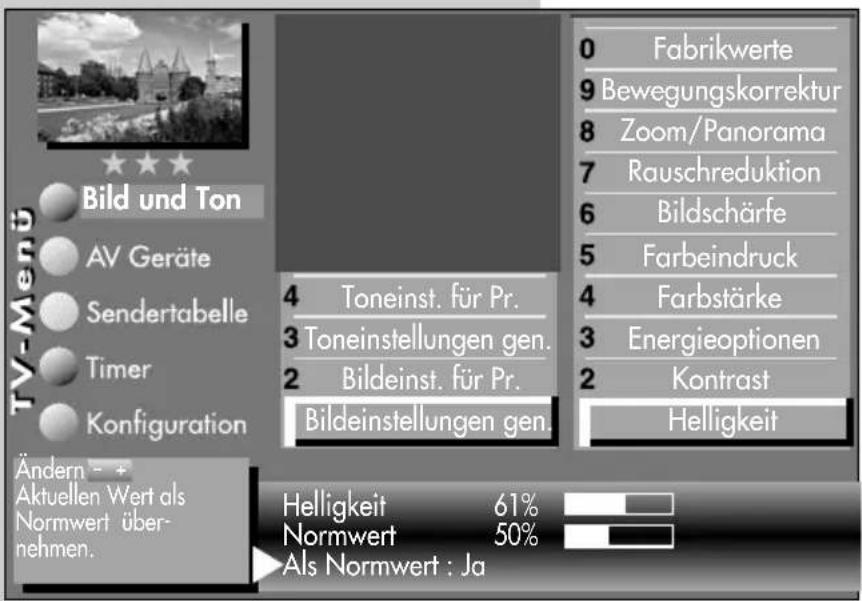

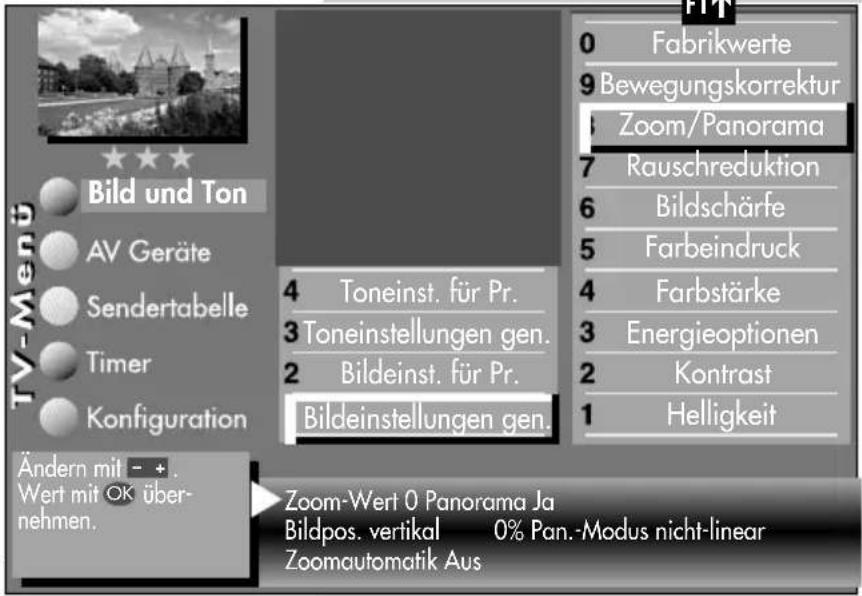

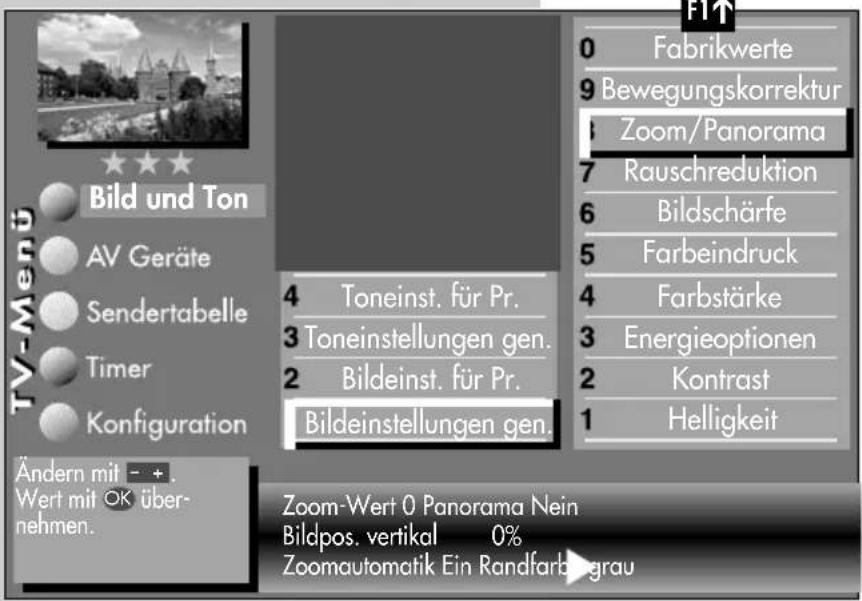

1. Bildeinstellungen generell....22

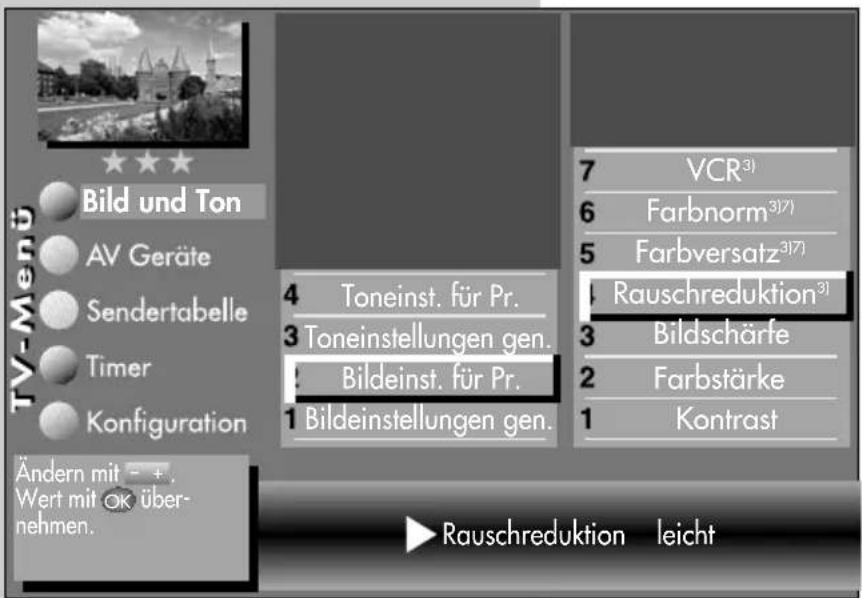

11.1 Bildeinstellungen für Prog. über TV-Menü ..... 28

11.2 Bildeinstellungen für Prog. über Sendertabelle. . . . 29

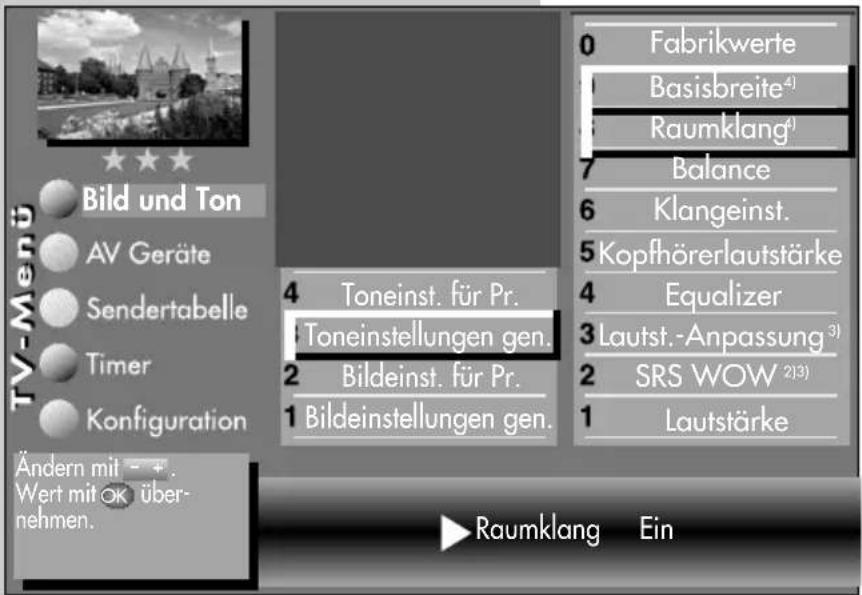

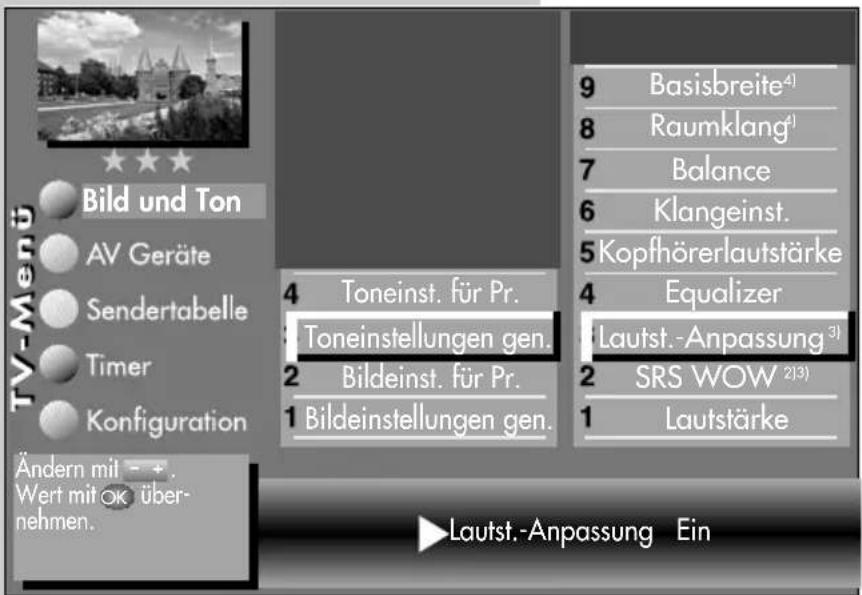

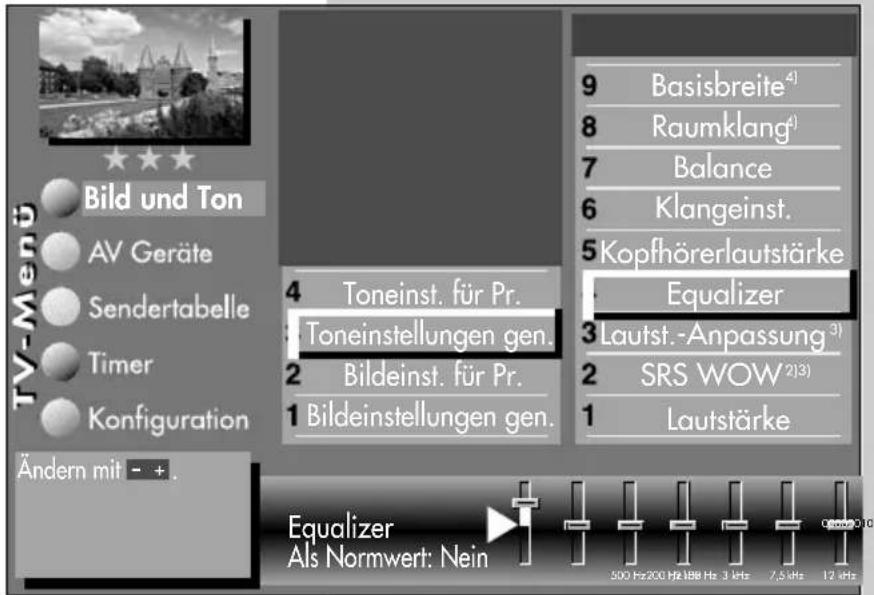

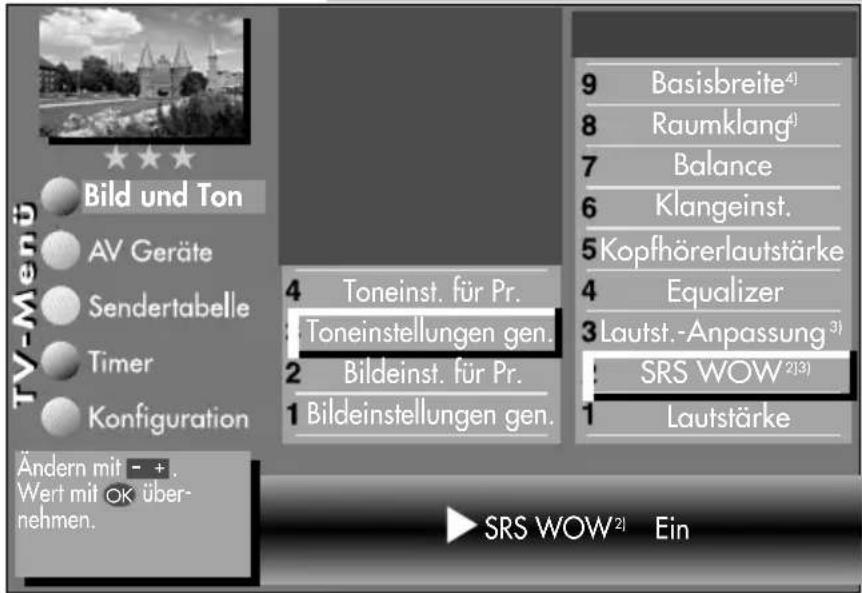

1. Toneinstellungen generell 30

12.1 Toneinstellungen für Prog. über TV-Menü ..... 35

12.2 Toneinstellungen für Prog. über Sendertabelle . . . . 38

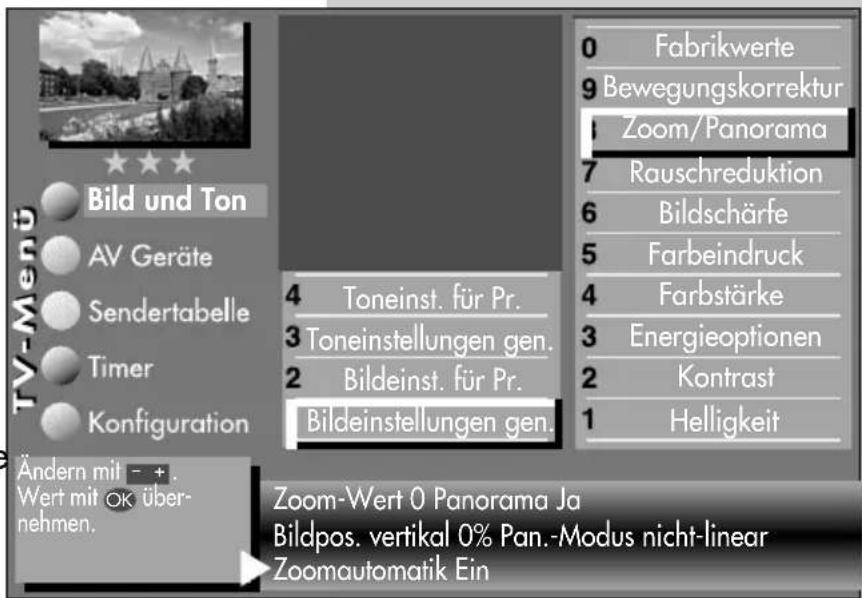

1. Zoomautomatik....39

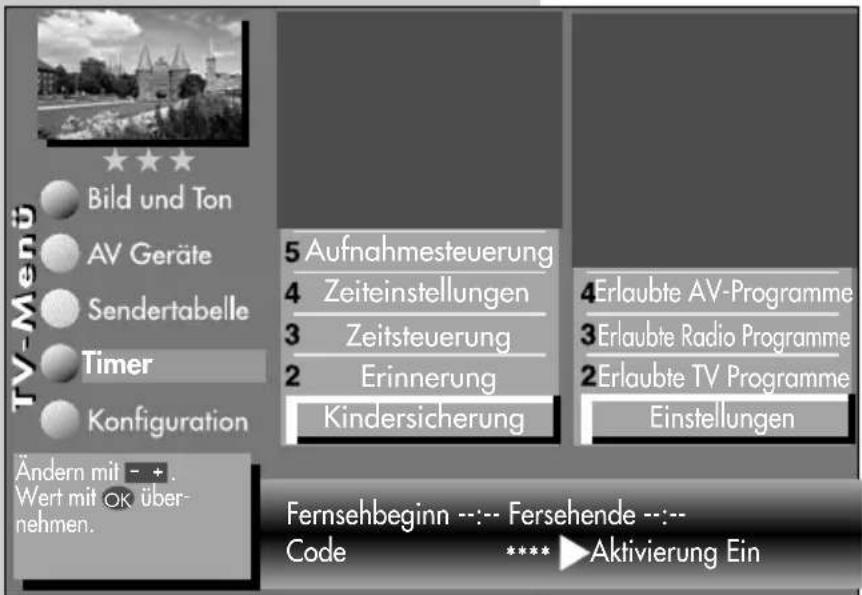

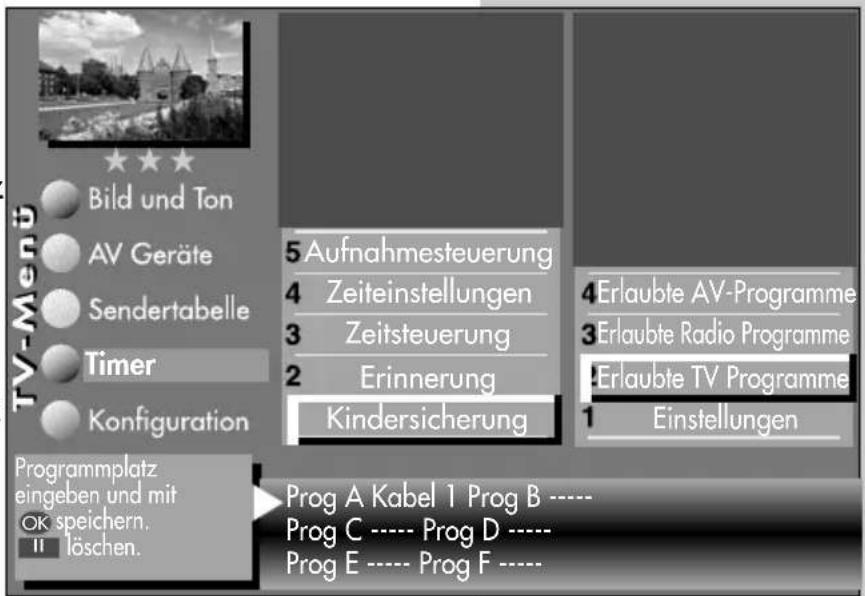

2. Kindersicherung 40

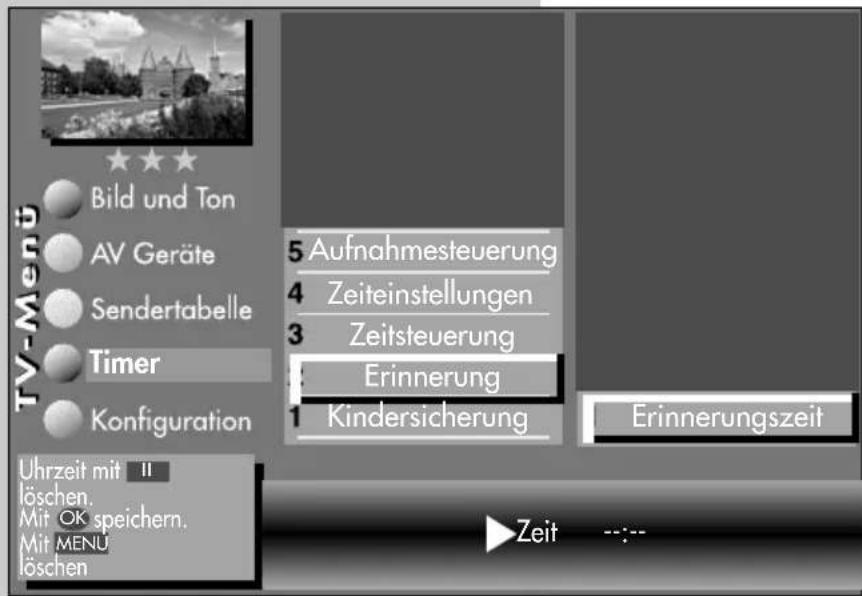

3. Erinnerung 42

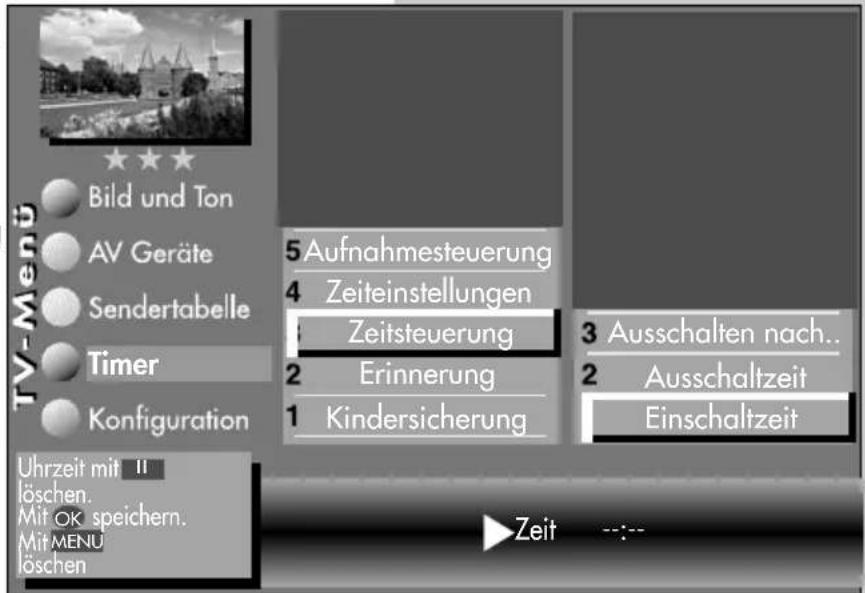

4. Zeitsteuerung 43

16.1 Uhrzeit/Datum einstellen 44

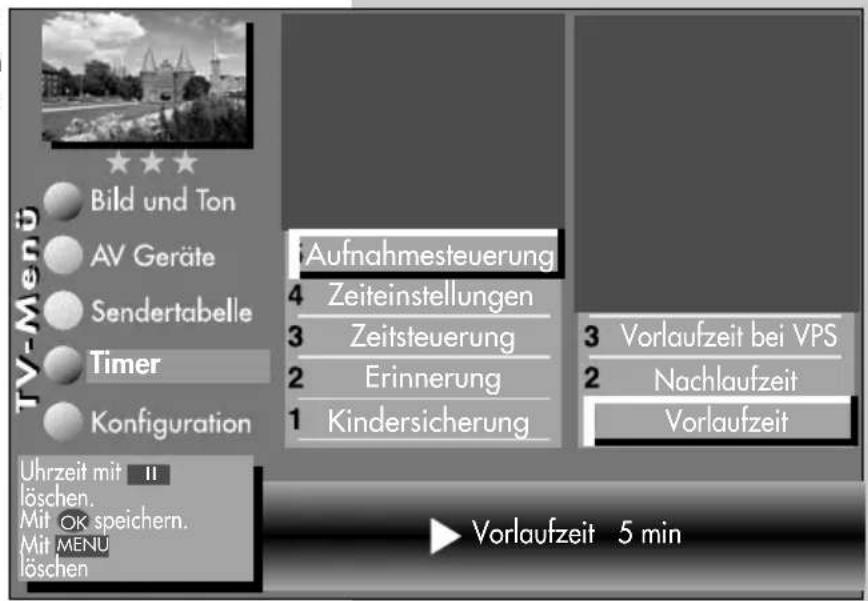

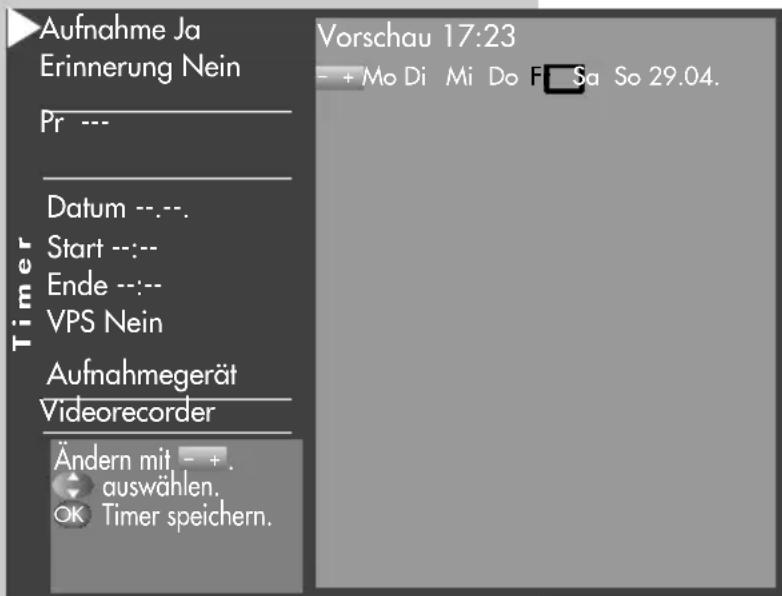

16.2 Aufnahmesteuerung 45

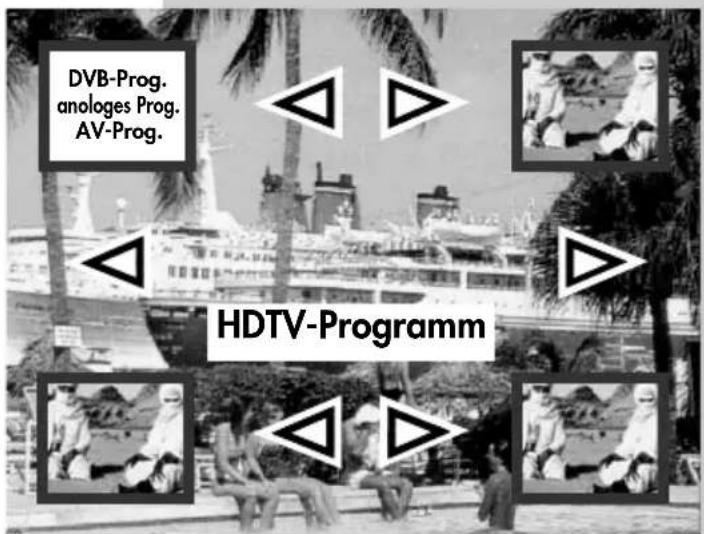

1. Sonderfunktionen, Bild im Bild 47

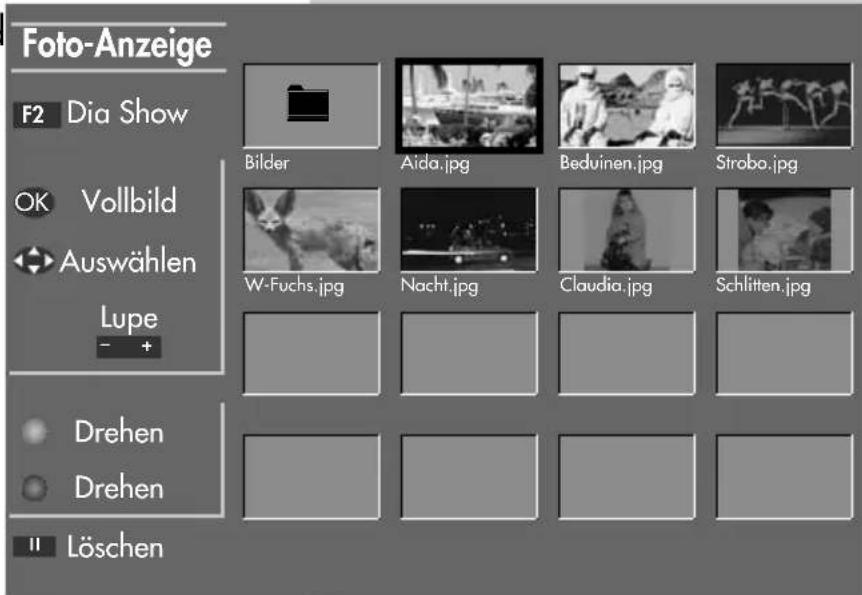

.. , JPEG Foto-Anzeige .... 49

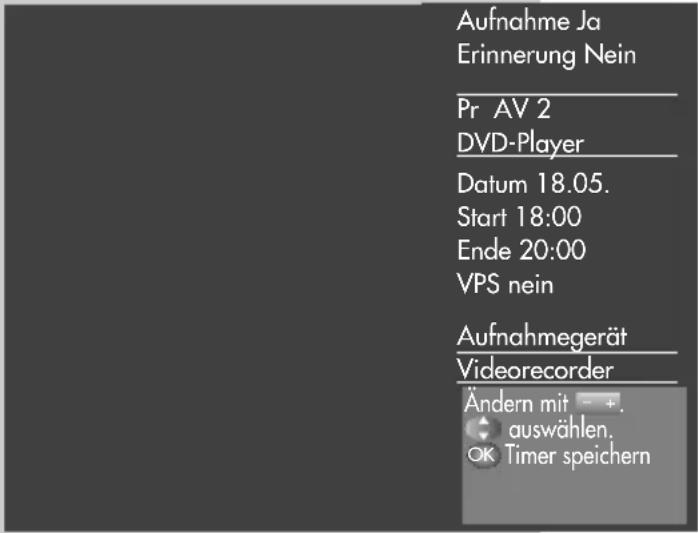

. . . , Sendung über Timer aufnehmen . . . . . . . . 52

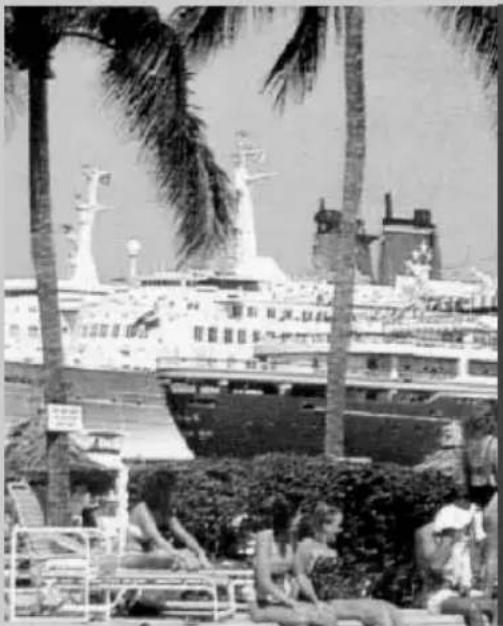

. . . , Direktaufnahme einer Sendung ..... 54

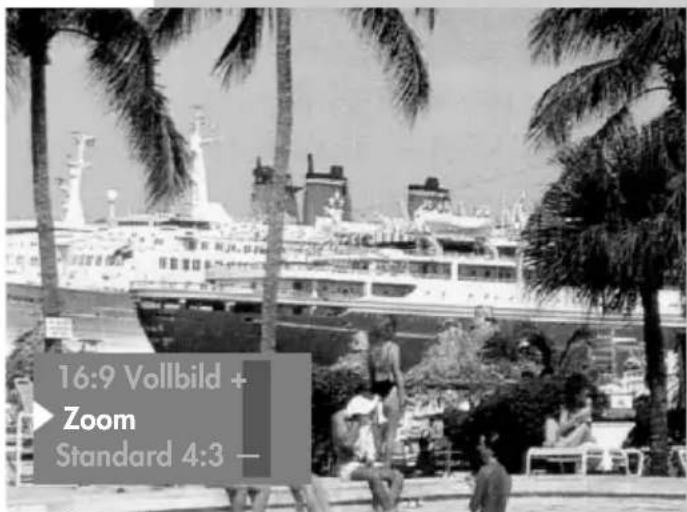

..., Bildformat 55

..., Bildposition 57

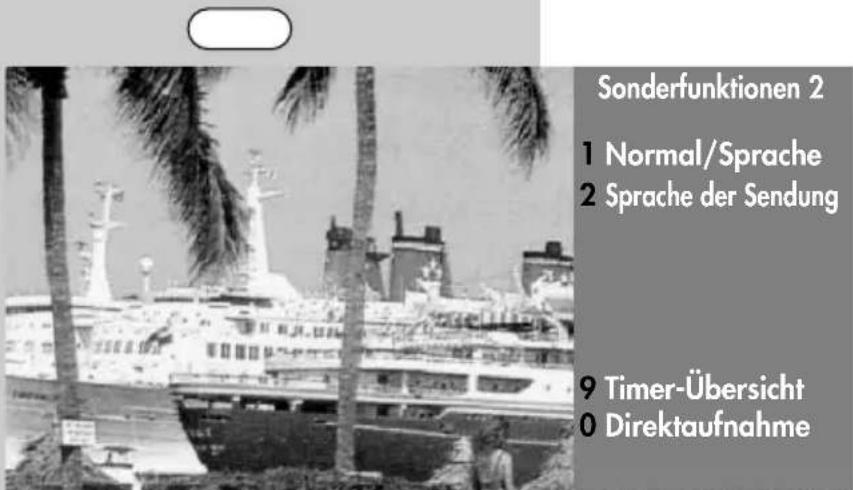

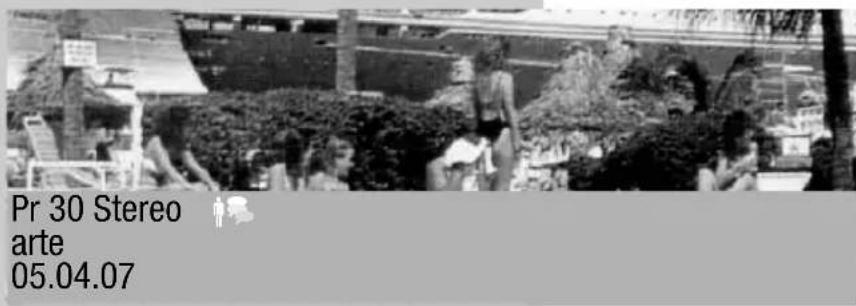

. . . , Audio-/Sprachauswahl . . . . . . . . . . . . . . . . . . . . 58

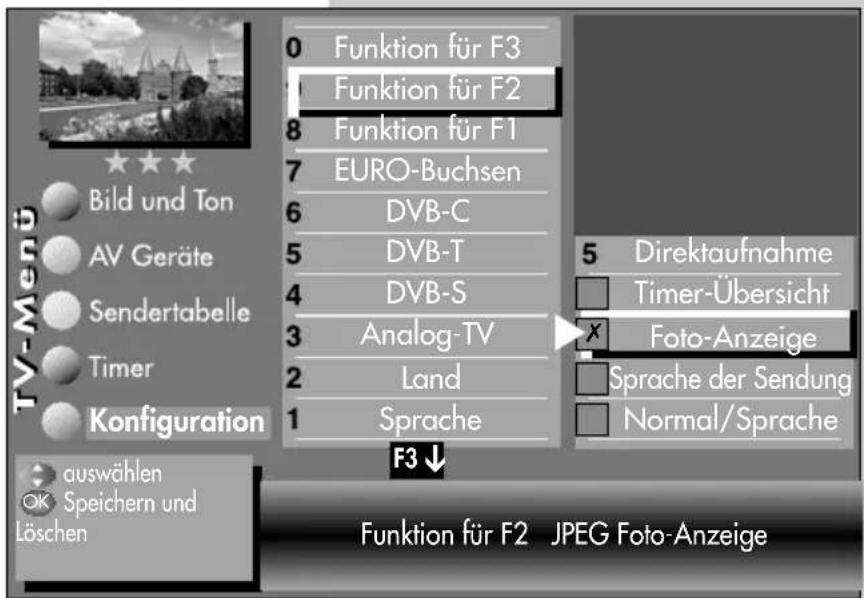

1. Funktionstasten programmieren ..... 59

2. Tonstopp programmieren....60

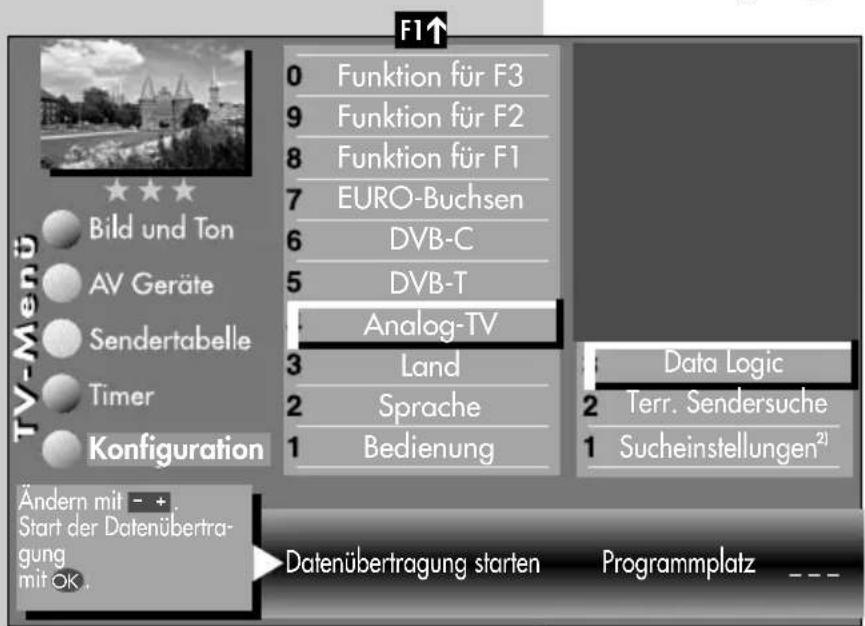

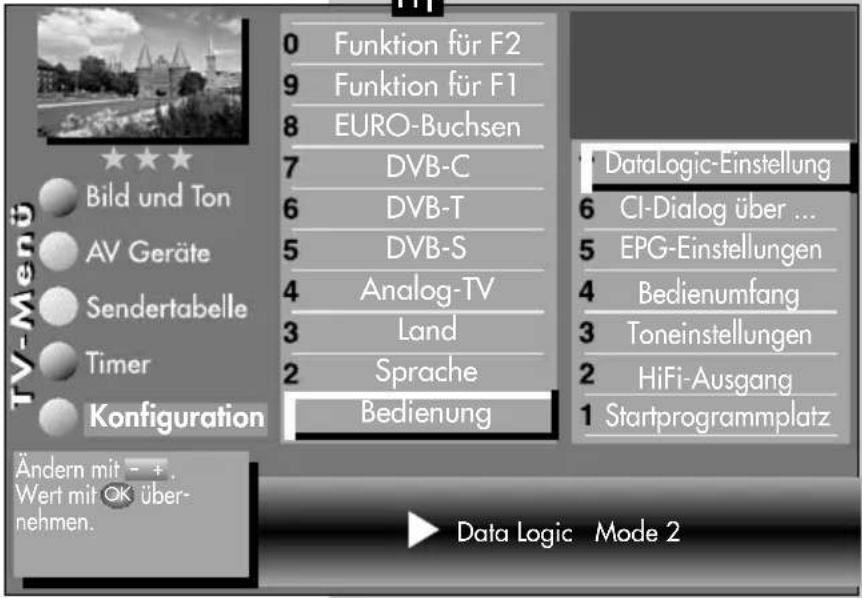

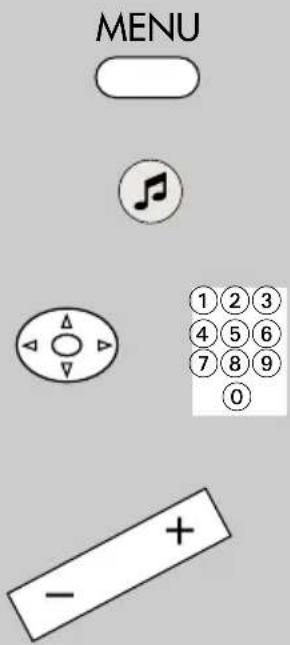

19.1 Data Logic-Einstellungen ..... 61

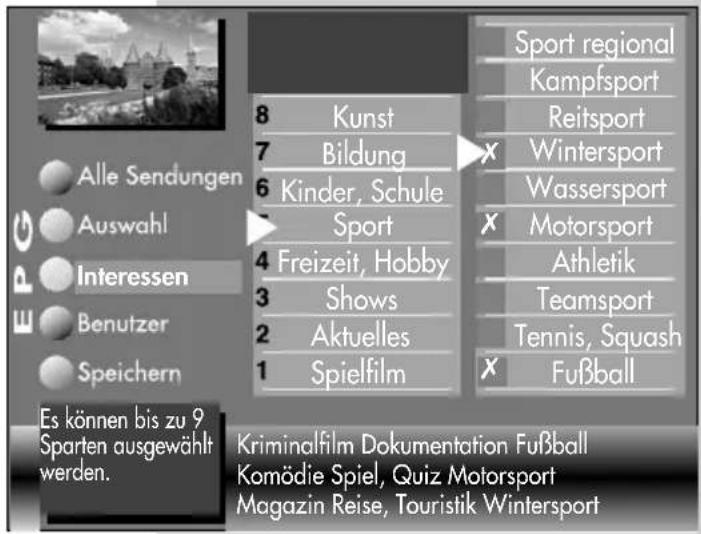

1. EPG (Elektronische Programmzeitung) ..... 62

20.1 EPG einschalten 62

20.2 EPG-Daten sammeln 64

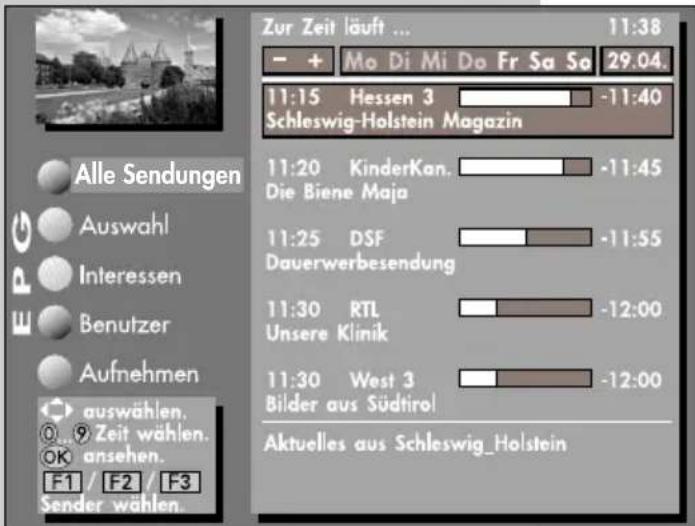

20.3 EPG anwenden....66

. . . , Sendung auswählen, ansehen, erinnern. . . . . 67

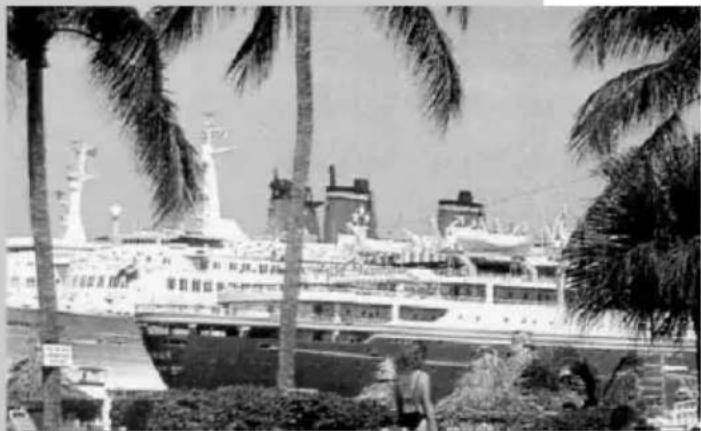

. . . , Programminfo (zur Zeit läuft..) ..... 68

. . . , Sendung aufnehmen . . . . . . . . . . . . . . . . . . . . . . 69

Inhaltsverzeichnis

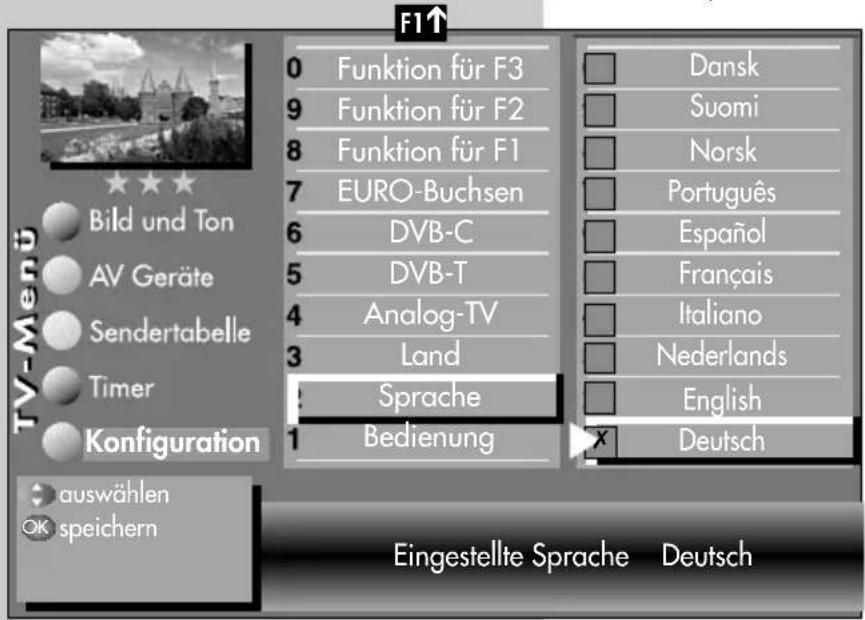

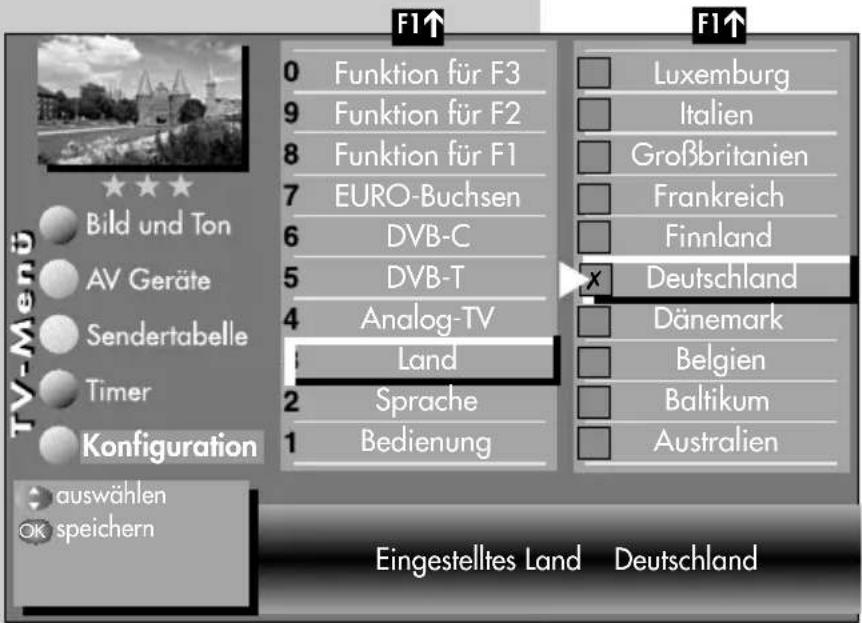

1. Sprache/Land einstellen ..... 70
2. Sender einstellen, Empfangsart einstellen ..... 71

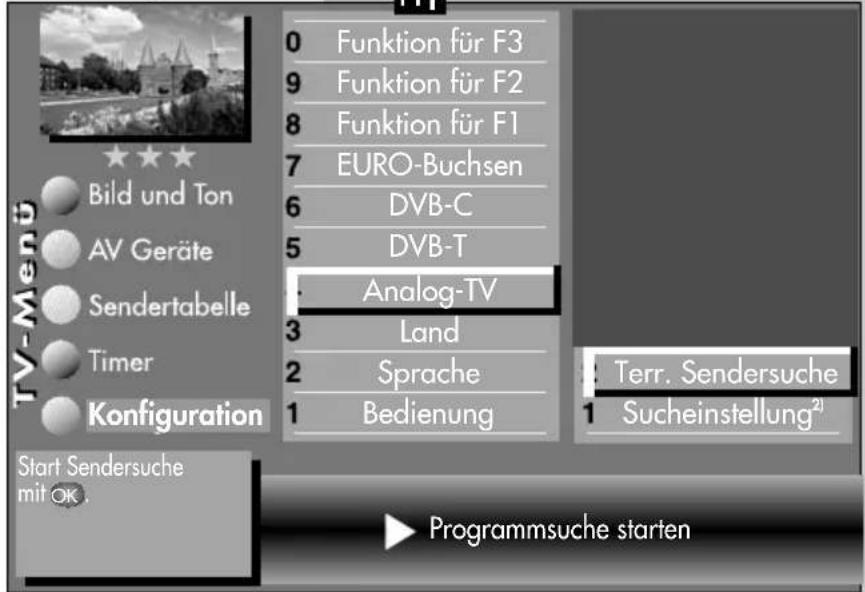

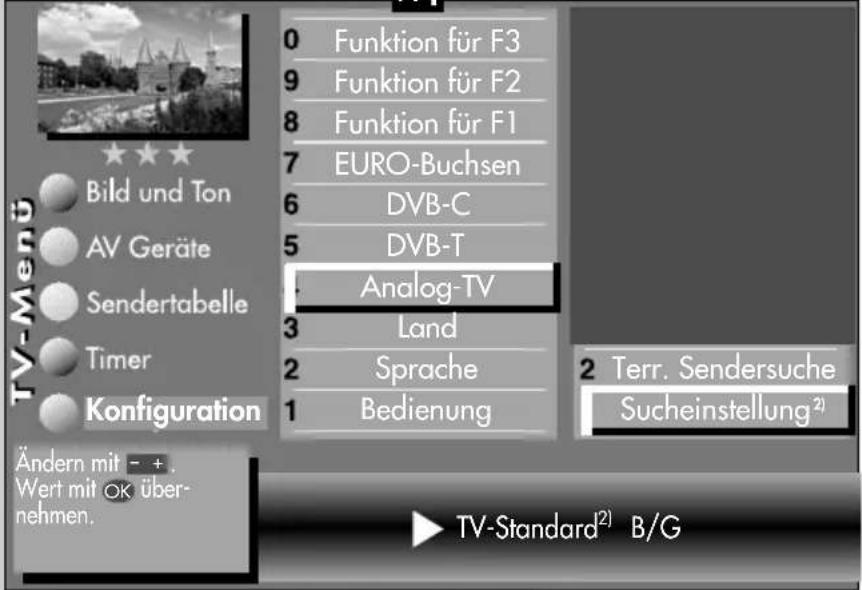

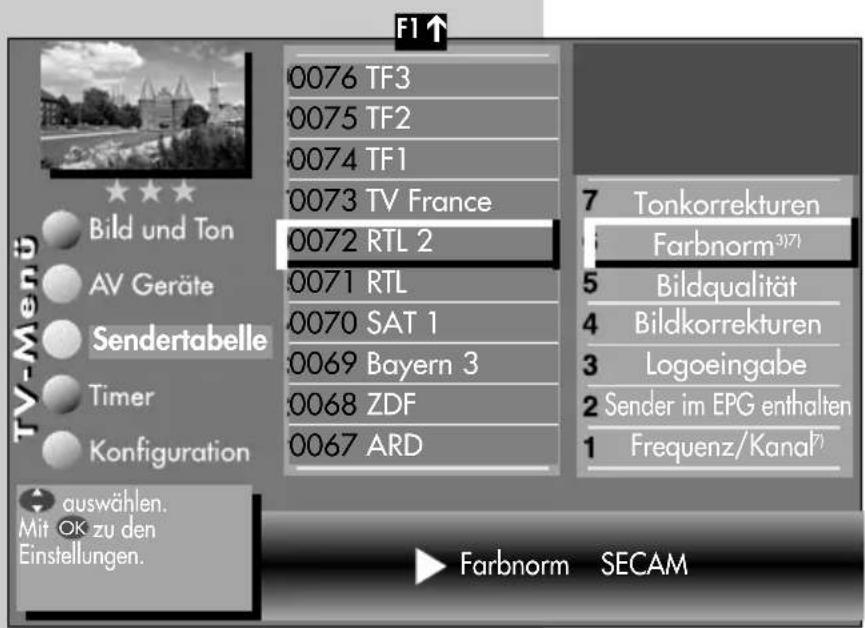

   22.1 Sender einstellen, TV-Standard....72 Sender einstellen, Analog-TV....73 Sender einstellen, Farbnorm....74

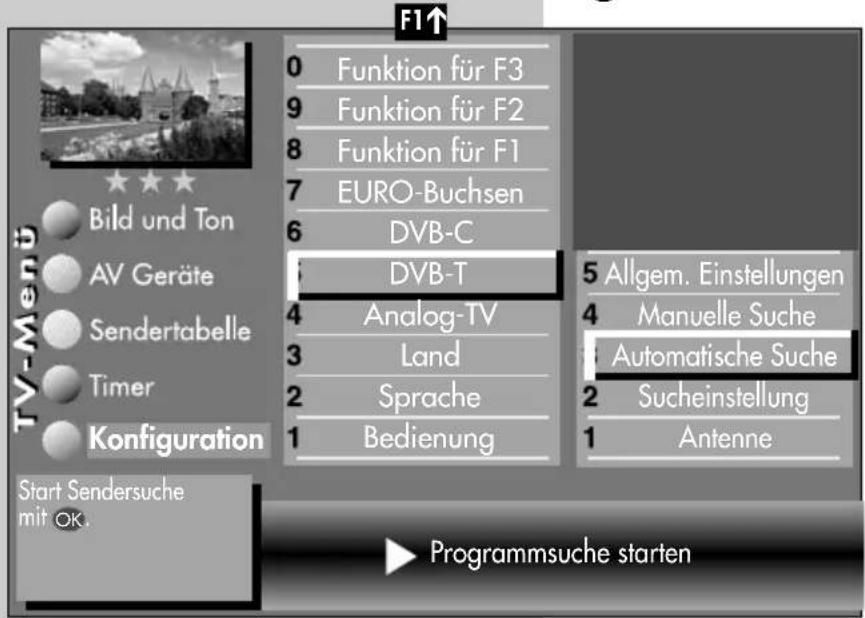

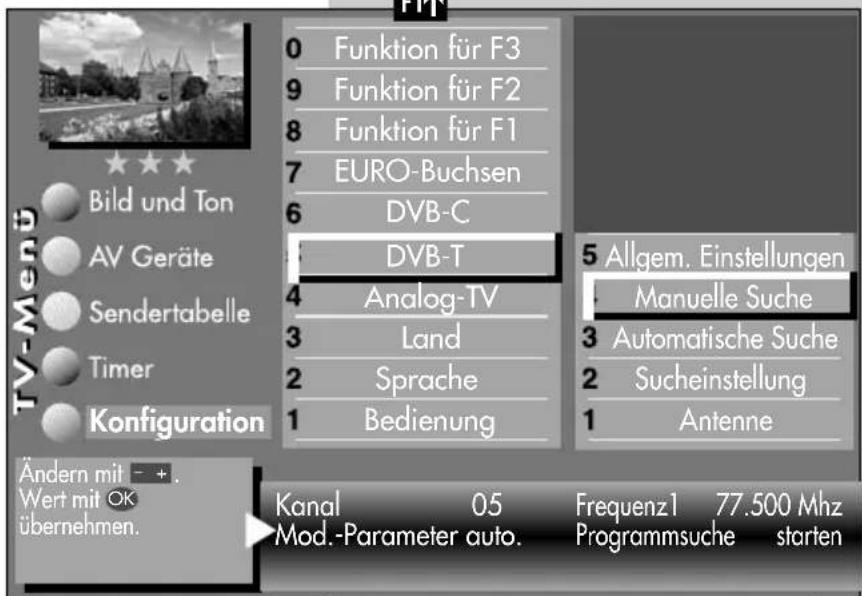

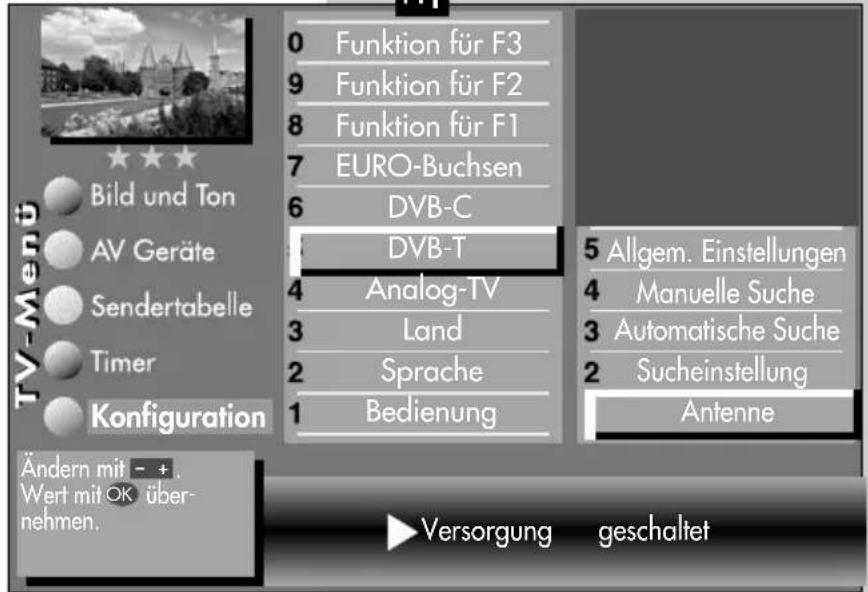

   22.2 Sender einstellen, Antennenversorgung....75 DVB-T, automatische Suche....76 Sender einstellen, DVB-T, manuelle Suche....77

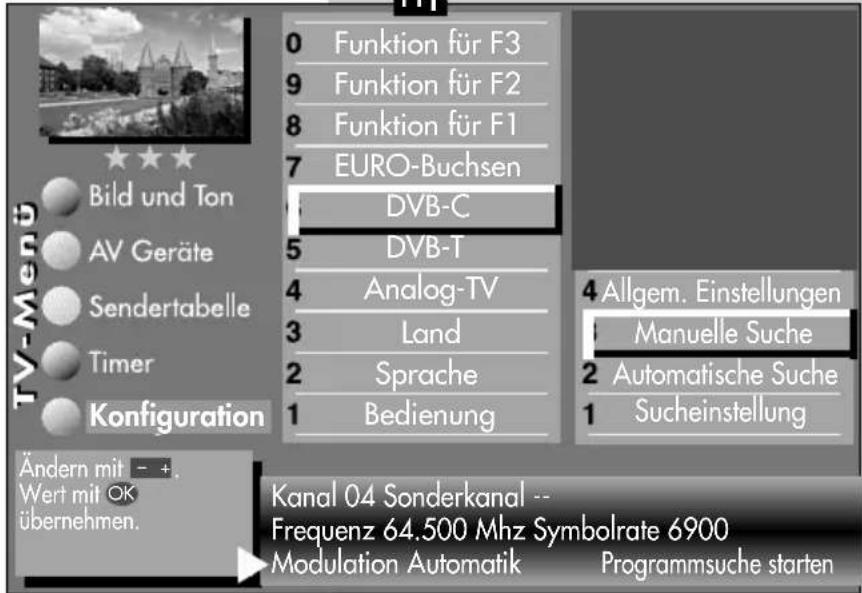

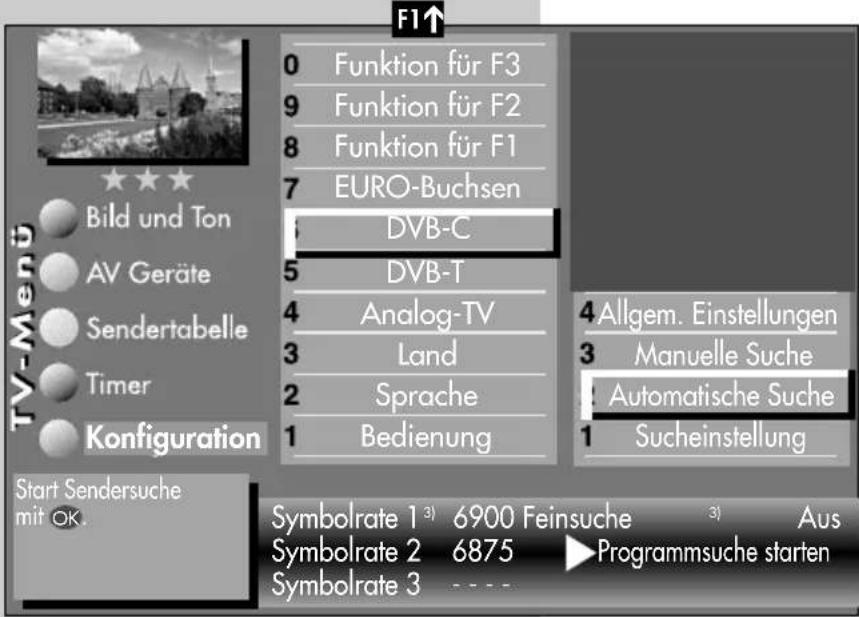

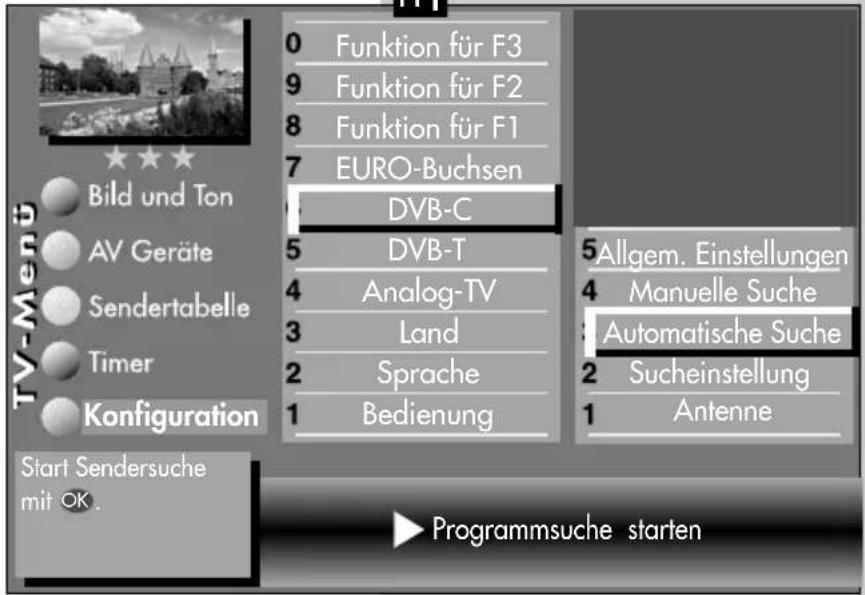

   22.3 Sender einstellen, DVB-C, automatische Suche . . . 78 Sender einstellen, DVB-C, manuelle Suche . . . . . . 79

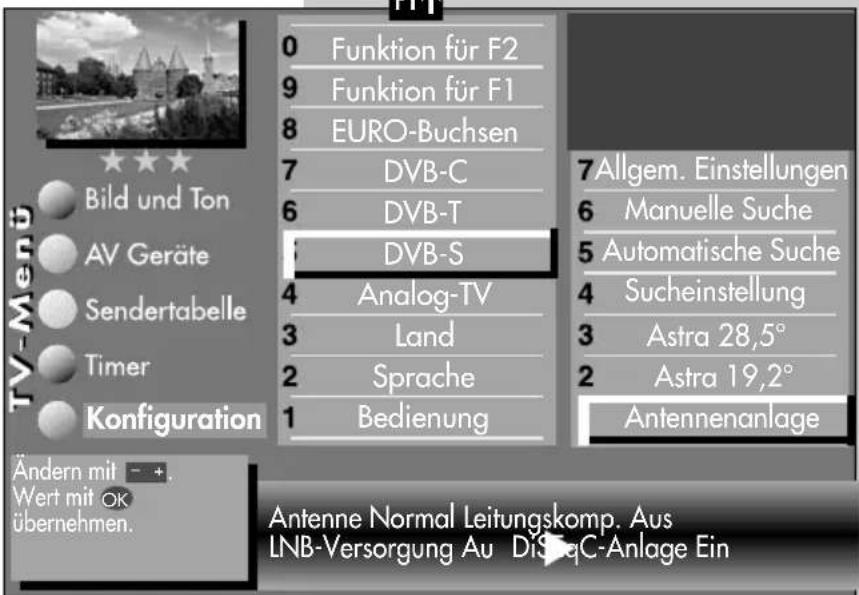

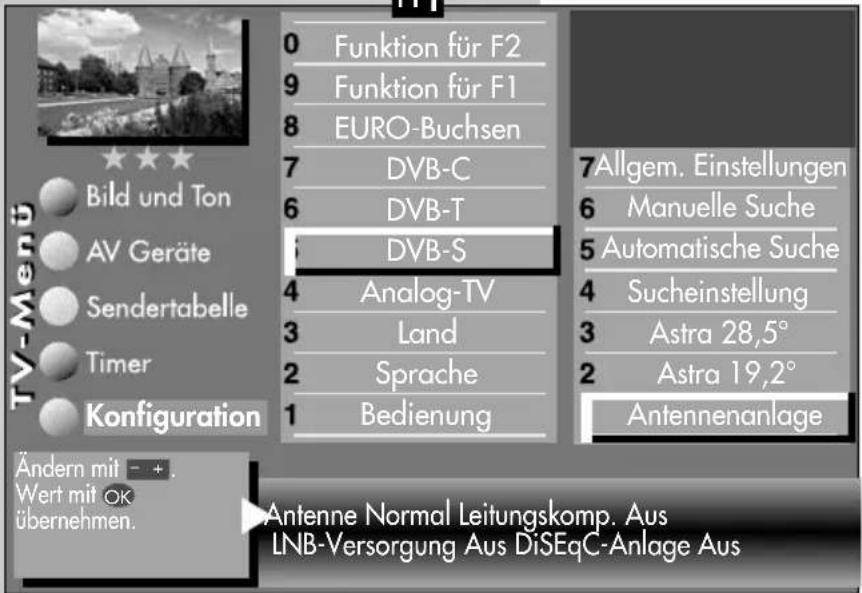

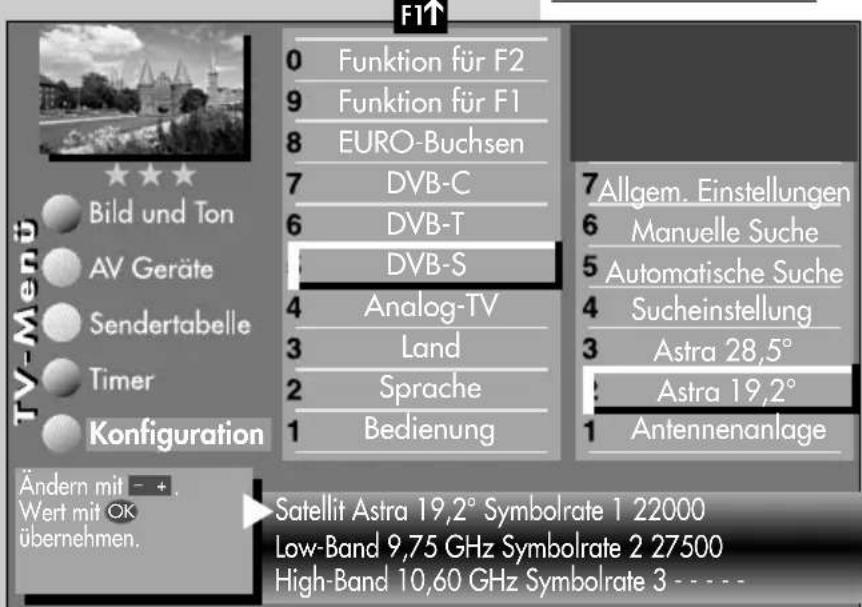

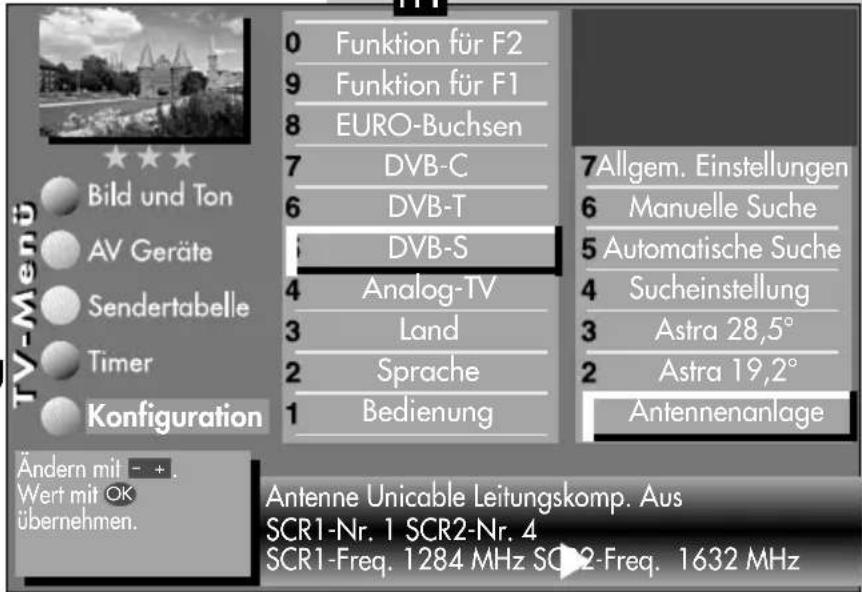

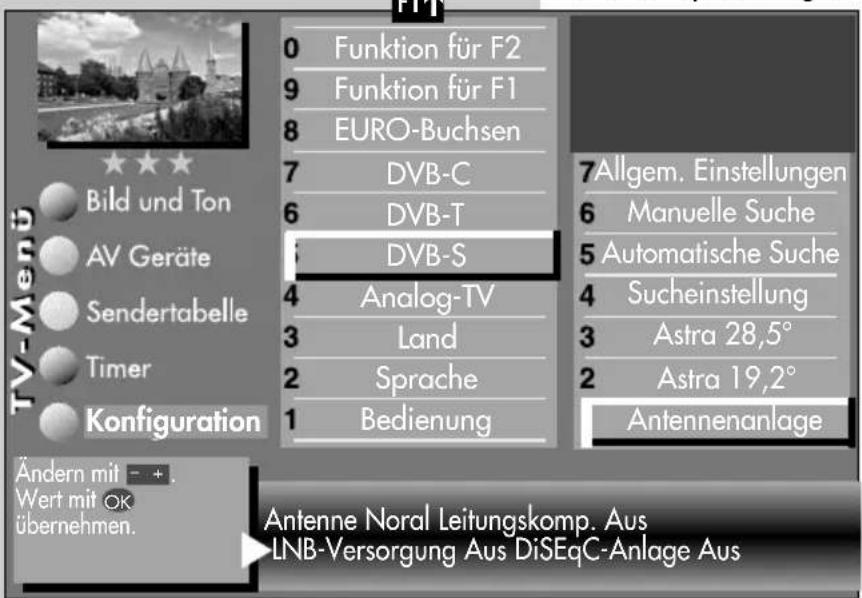

   22.4 Sat-Anlage einstellen, Antennenanlage. ..... 80 Sat-Anlage einstellen, Einkabel, Unicable ..... 81 Sat-Anlage einstellen, LNB-Versorgung. ..... 82 Sat-Anlage einstellen, DiSEqC-Anlage ..... 83 Sat-Anlage einstellen, Satellit auswählen. ..... 84

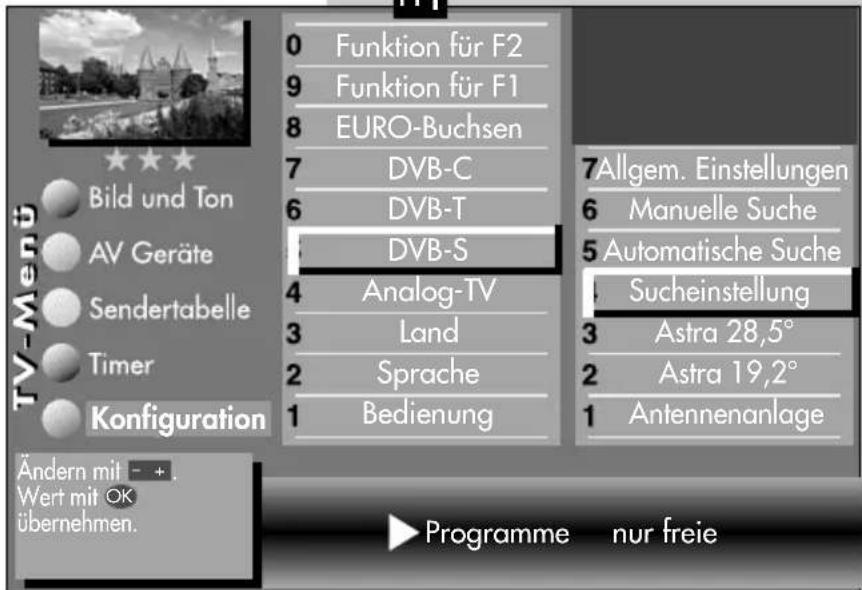

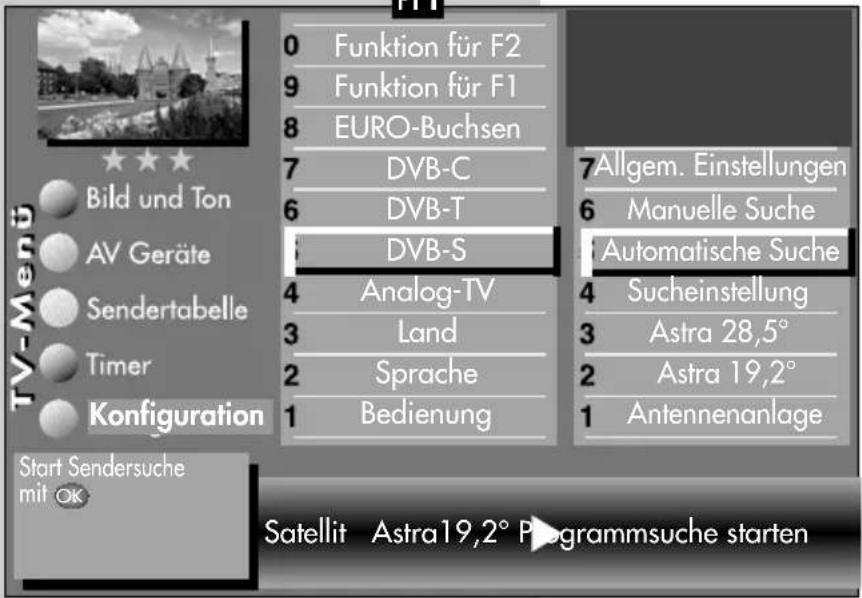

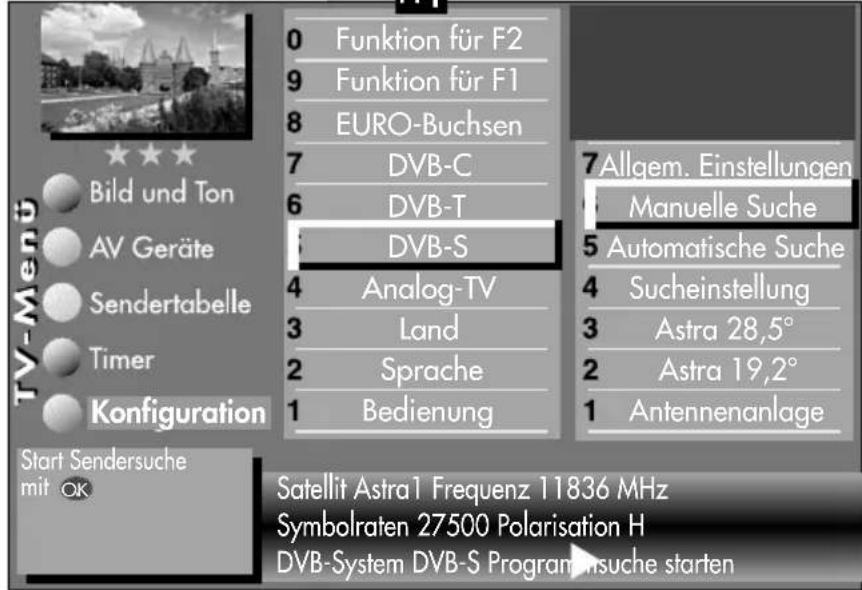

   22.5 Sender einstellen, DVB-S Sucheinstellungen....85 ... , DVB-S, automatische Suche....86 ... , DVB-S, manuelle Suche....87 ... , DVB-S, Daten aktualisieren....88

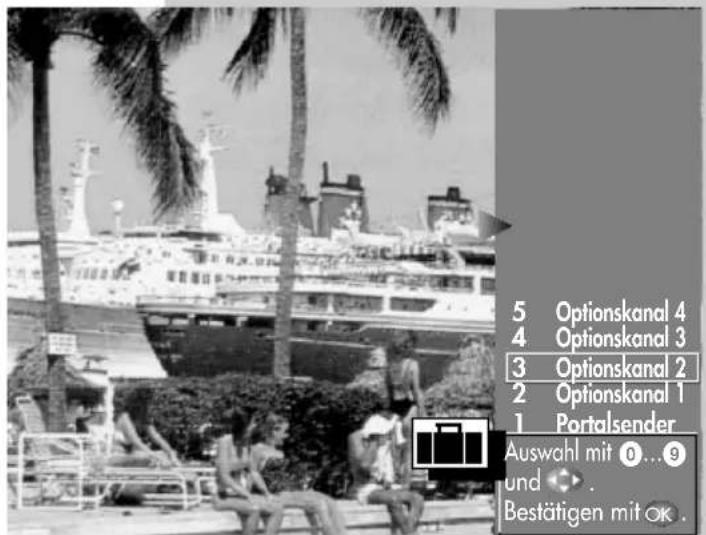

   22.6 Portalsender bei DVB-C und DVB-S ..... 89

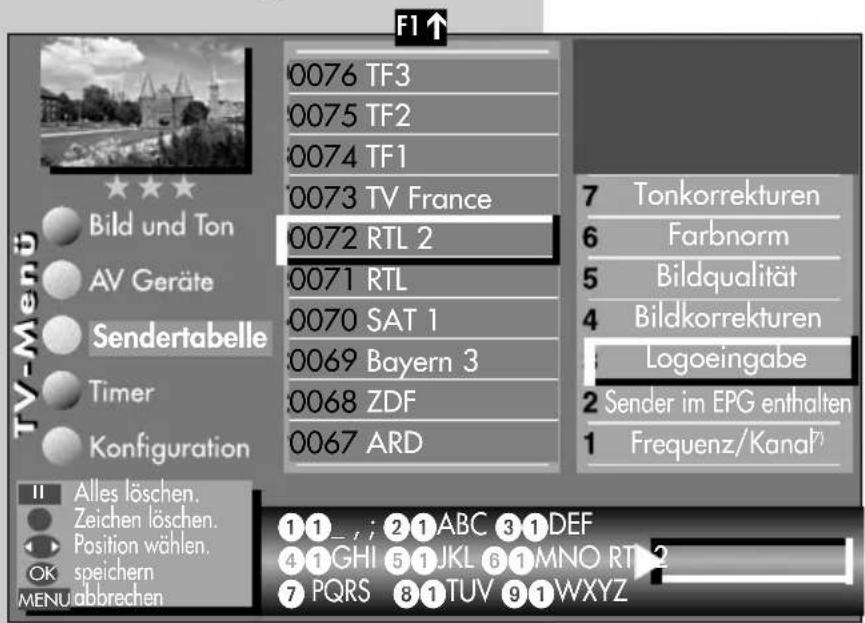

3. Sender-Logo....90
4. Sender sortieren ..... 91

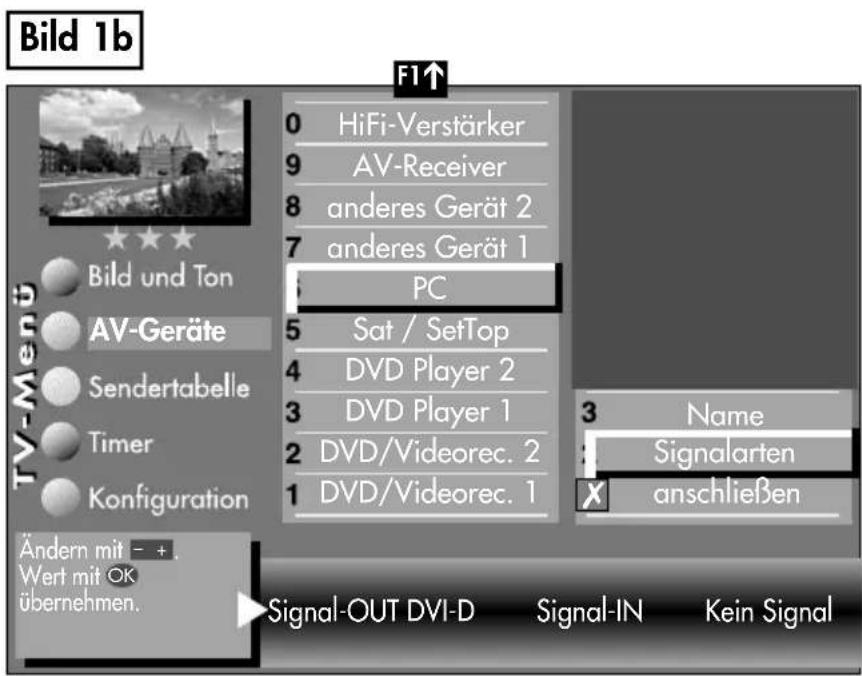

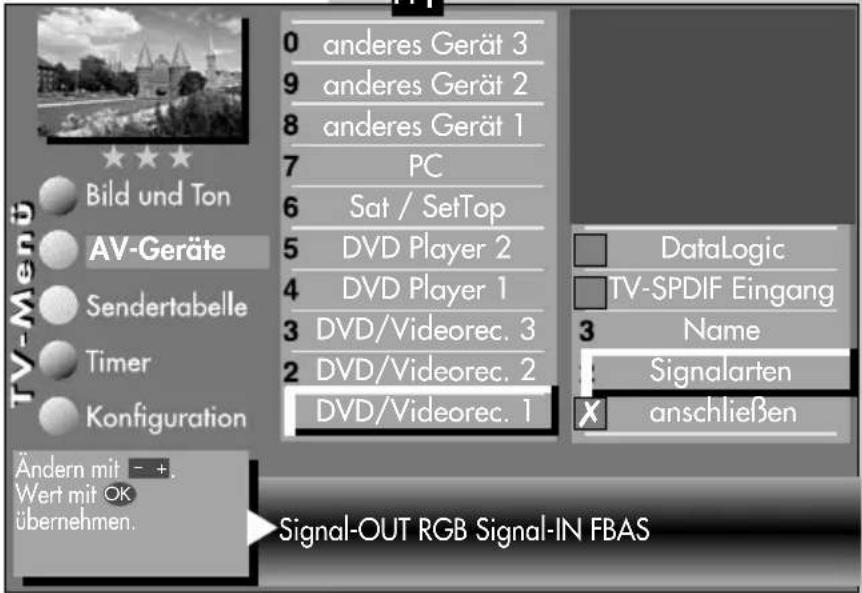

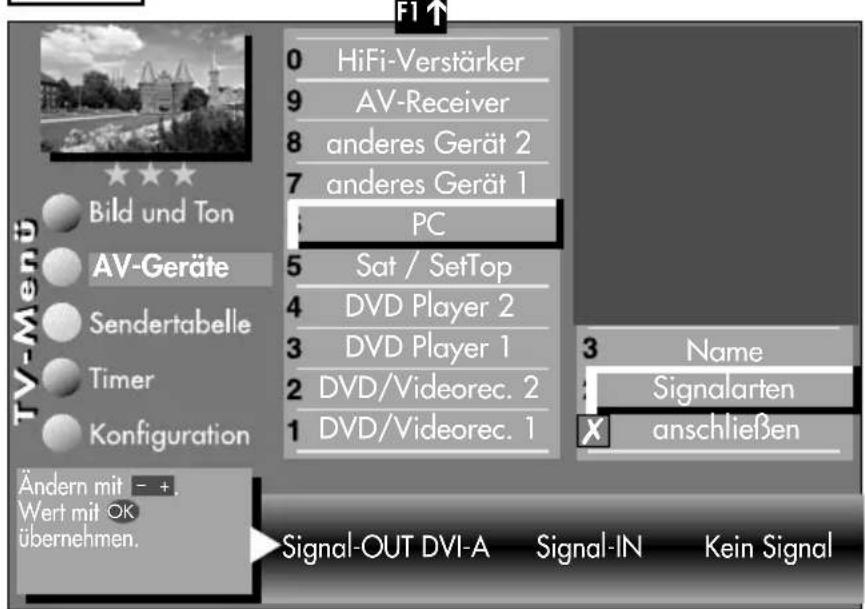

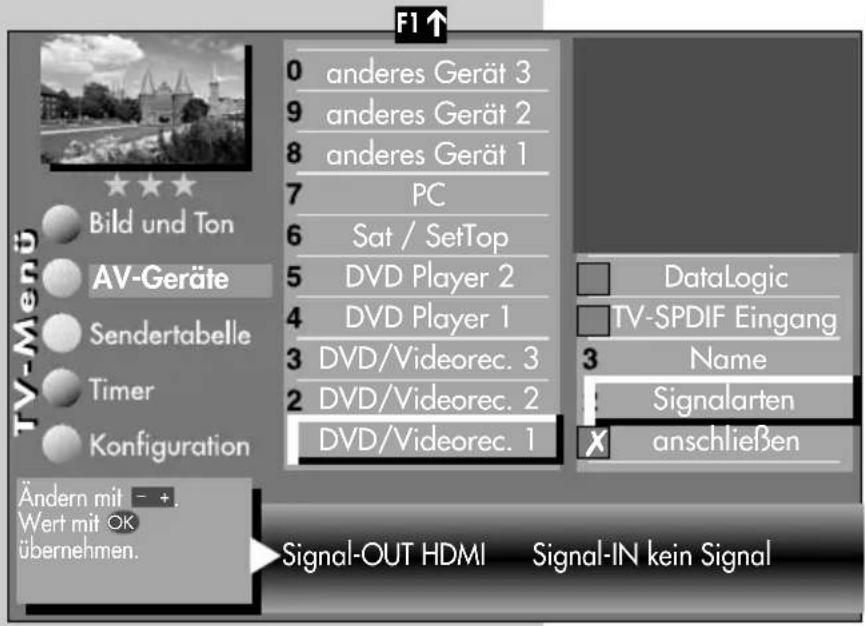

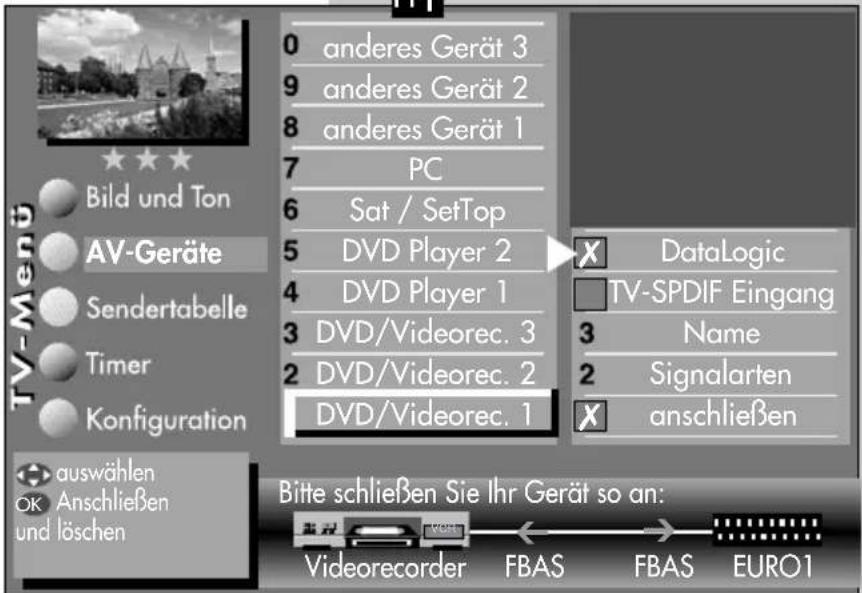

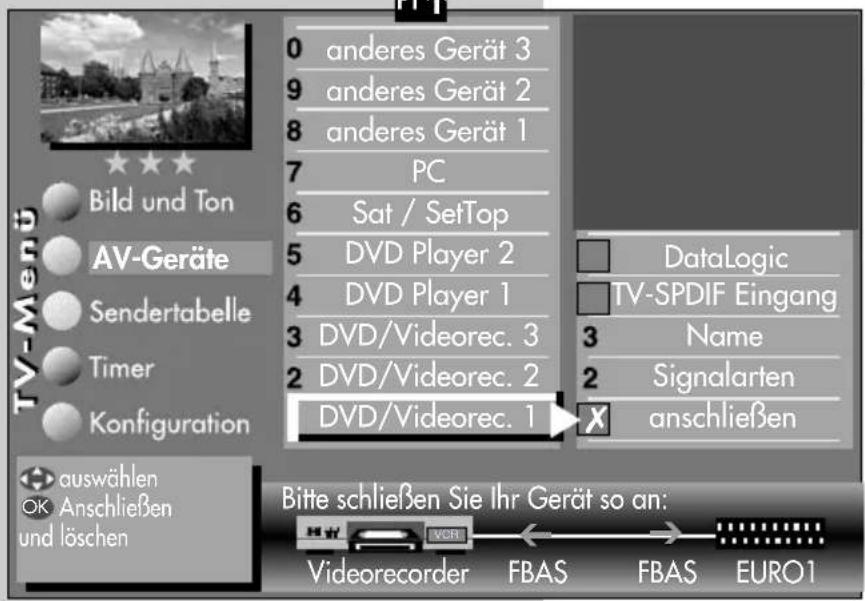

5. AV Geräte anmelden....92 AV Geräte anmelden, Data Logic....93 AV Geräte anmelden, Signalart RGB....94 AV Geräte anmelden, Signalart DVI/HDMI....96 AV Geräte anmelden, Signalart YUV....97

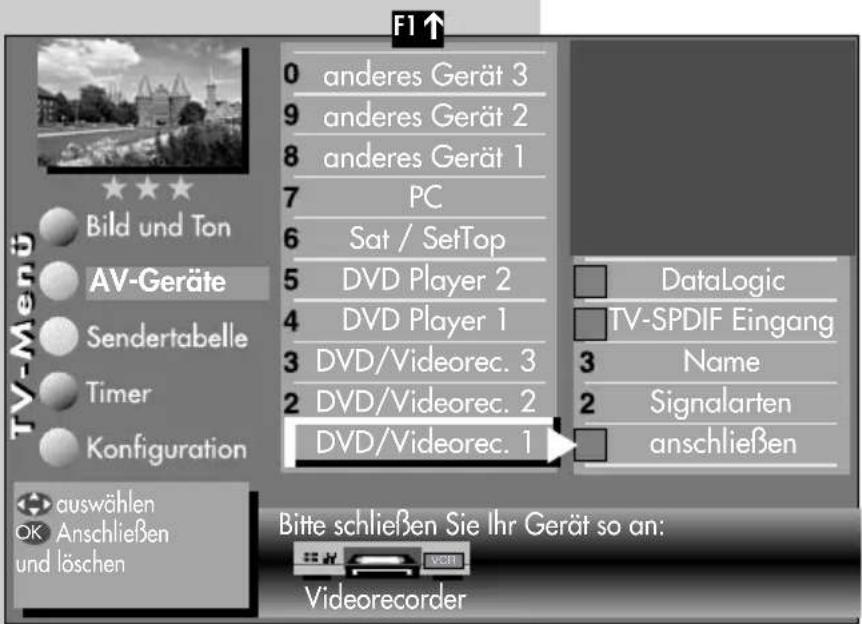

   25.1 AV Geräte abmelden. 98
6. Startprogrammplatz 99

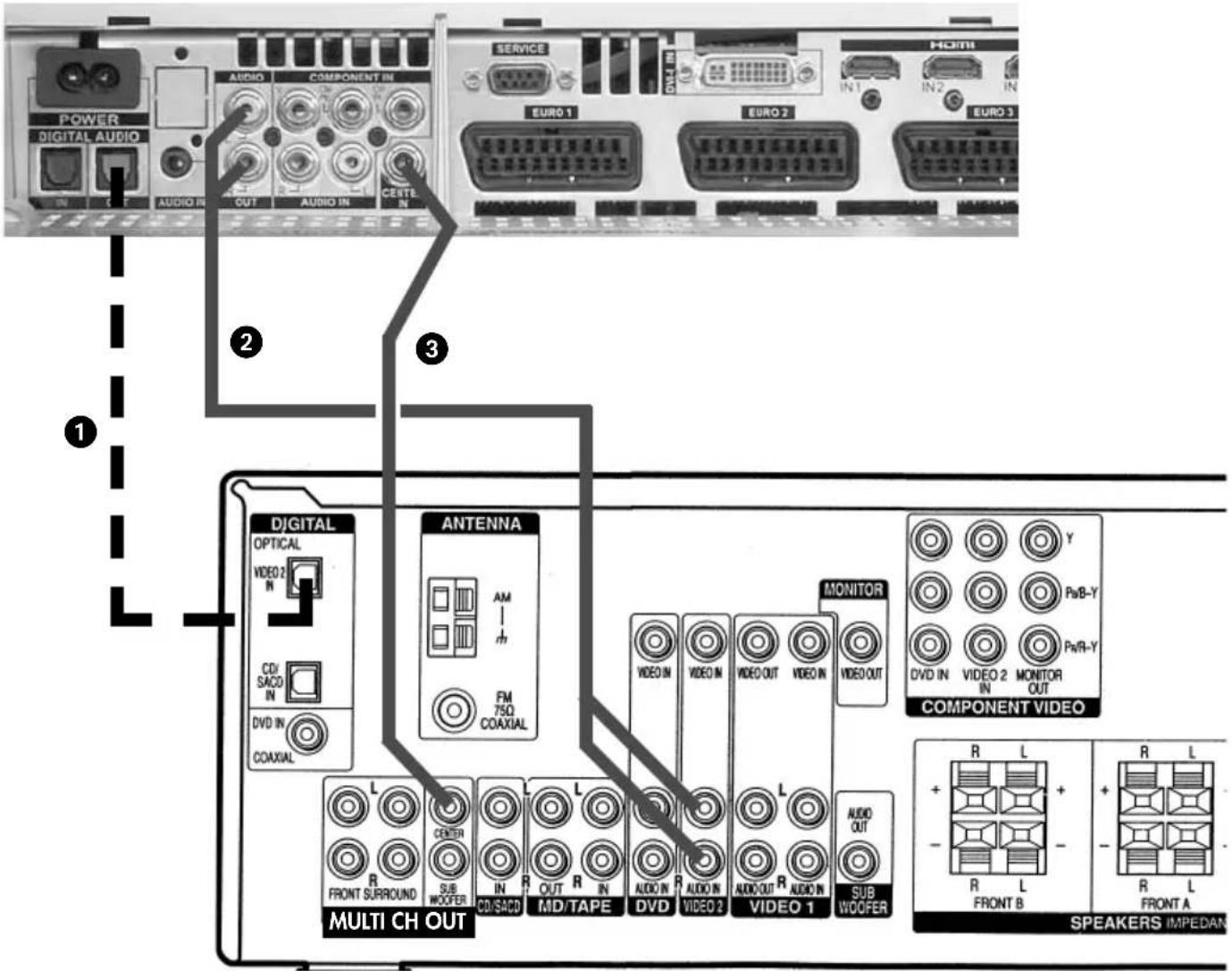

7. Ton über HiFi-Verstärker, HiFi-Ausgang. ..... 100 Ton über HiFi-Verstärker, Ton über HiFi ..... 101

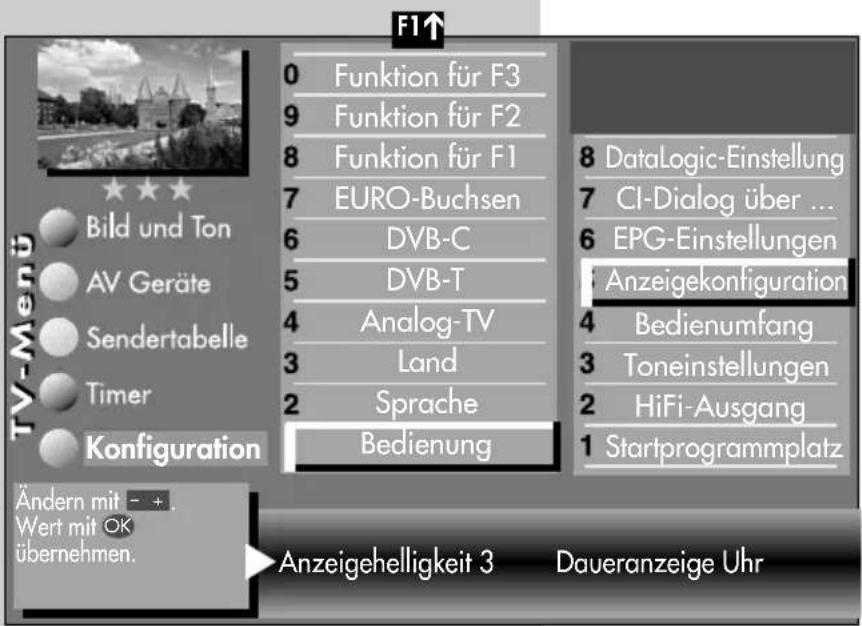

8. Anzeigekomfiguration....102
9. DVB-Radiobetrieb 103
10. Bedienumfang 104
11. Betrieb ohne Fernbedienung ..... 106
    31.1 Kopfhörer anschließen 106

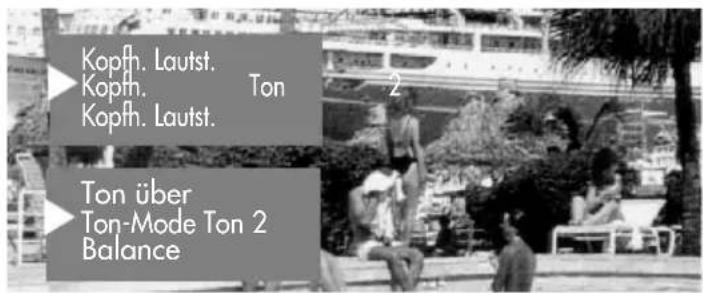

12. Ton 1, Ton 2....107
13. Reinigung des Gerätes 107

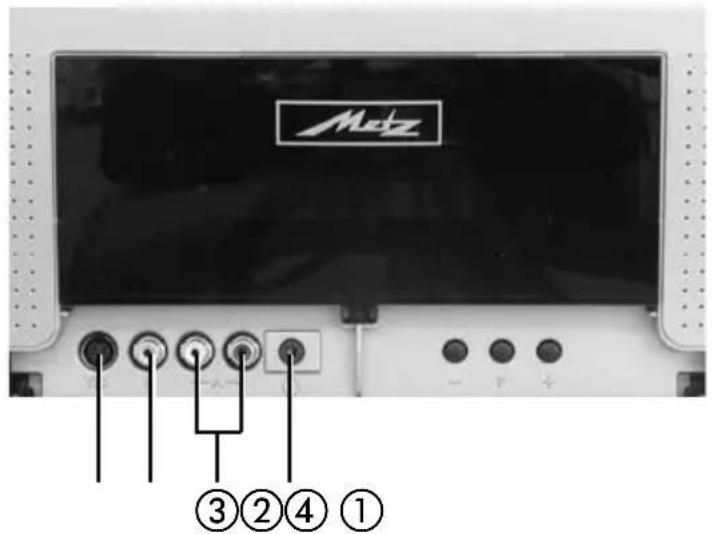

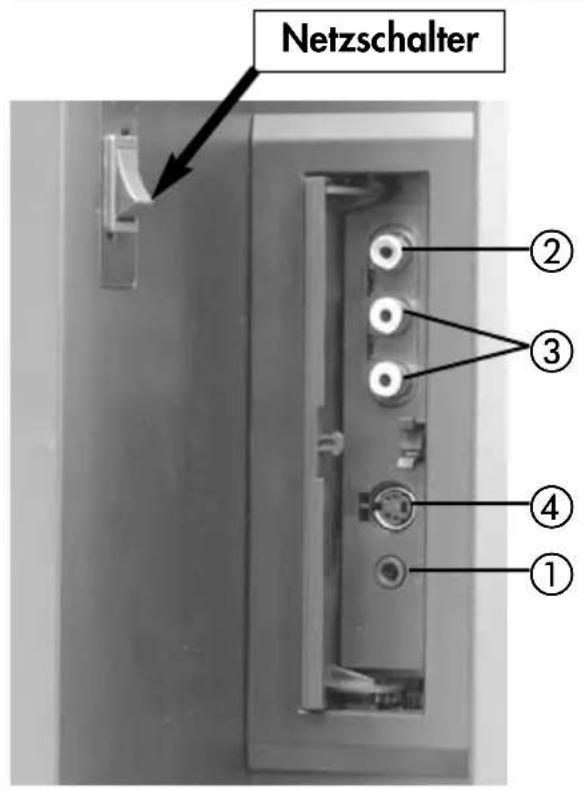

14. Anschlussmöglichkeiten vorne ..... 108

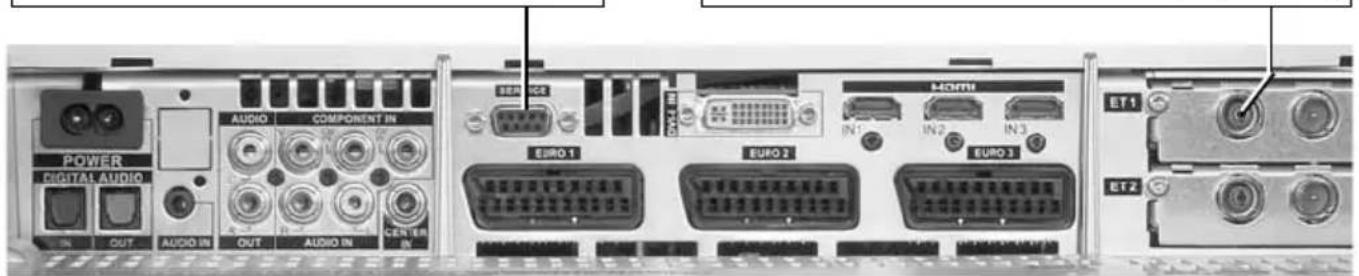

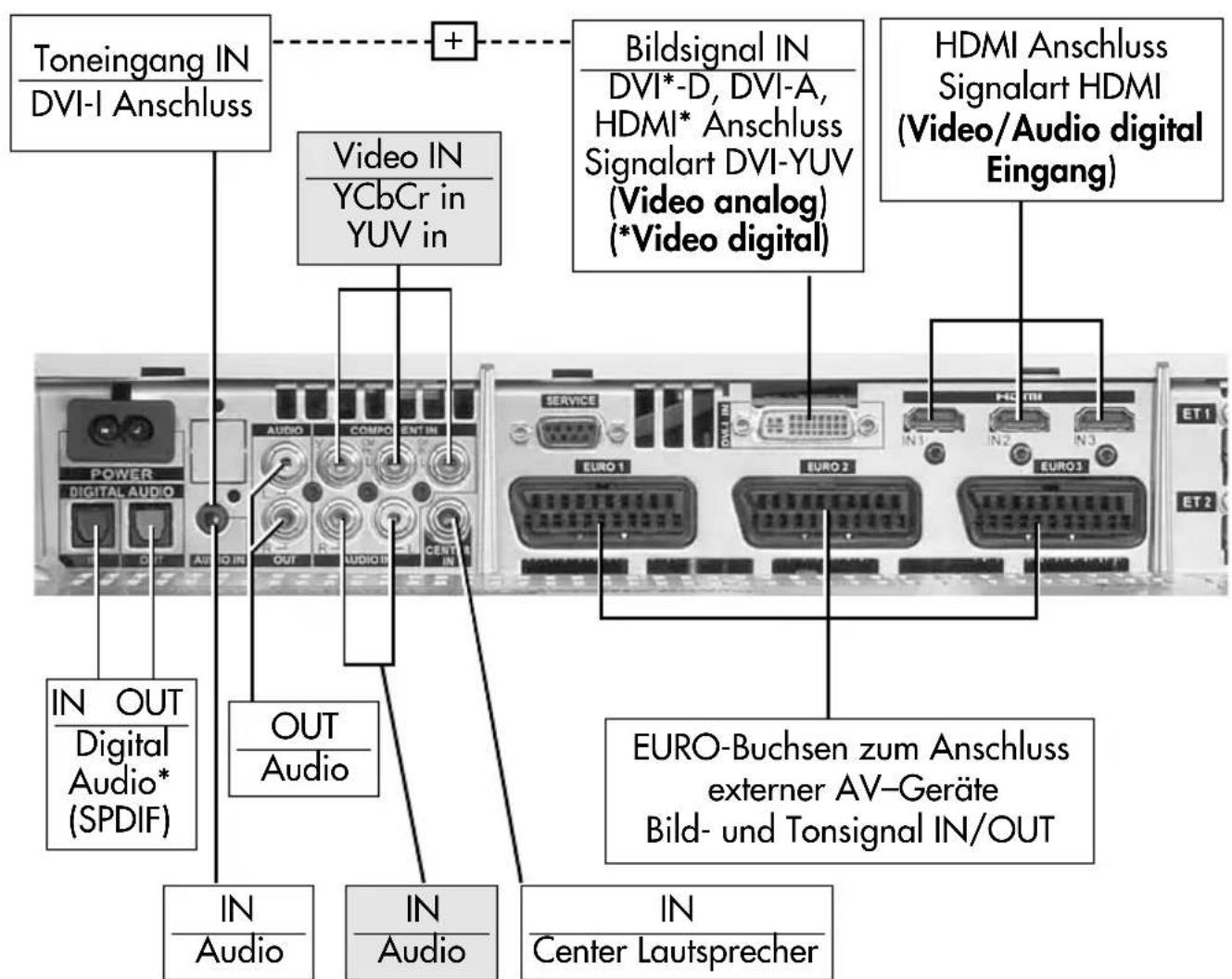

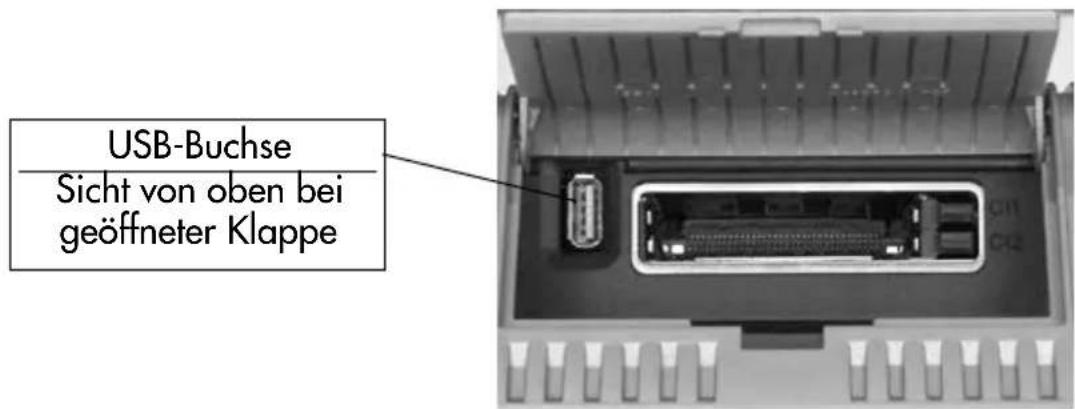

    34.1 Anschlussmöglichkeiten an der Rückseite ..... 109
15. Uberspielen mit AV-Geräten. 112
16. Fachbegriffe 114
17. Technische Daten 117
18. Nachrüstmöglichkeiten ..... 120

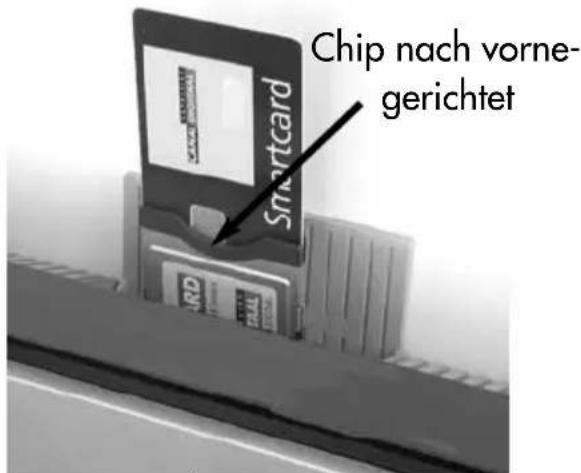

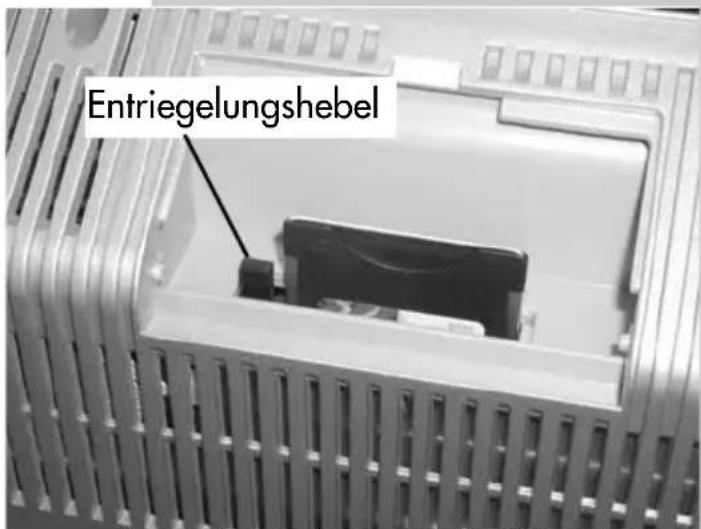

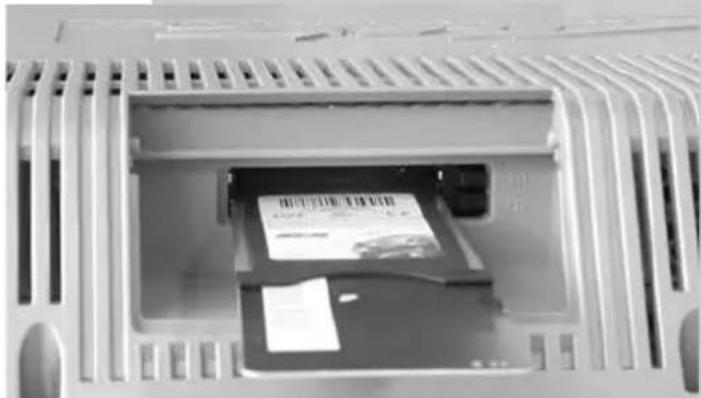

19. CA-Modul einführen / entfernen ..... 121
20. PC anschließen....122

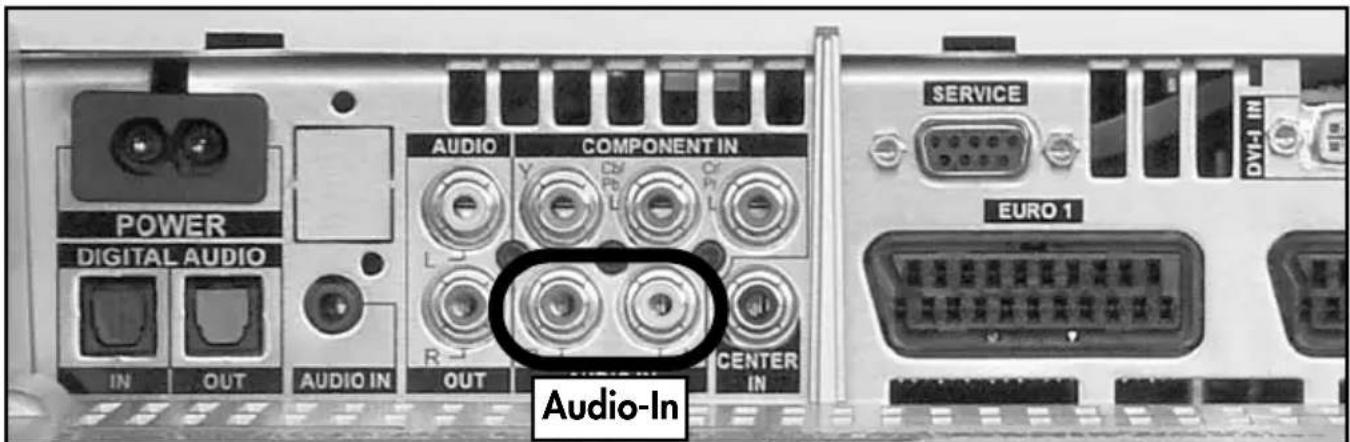

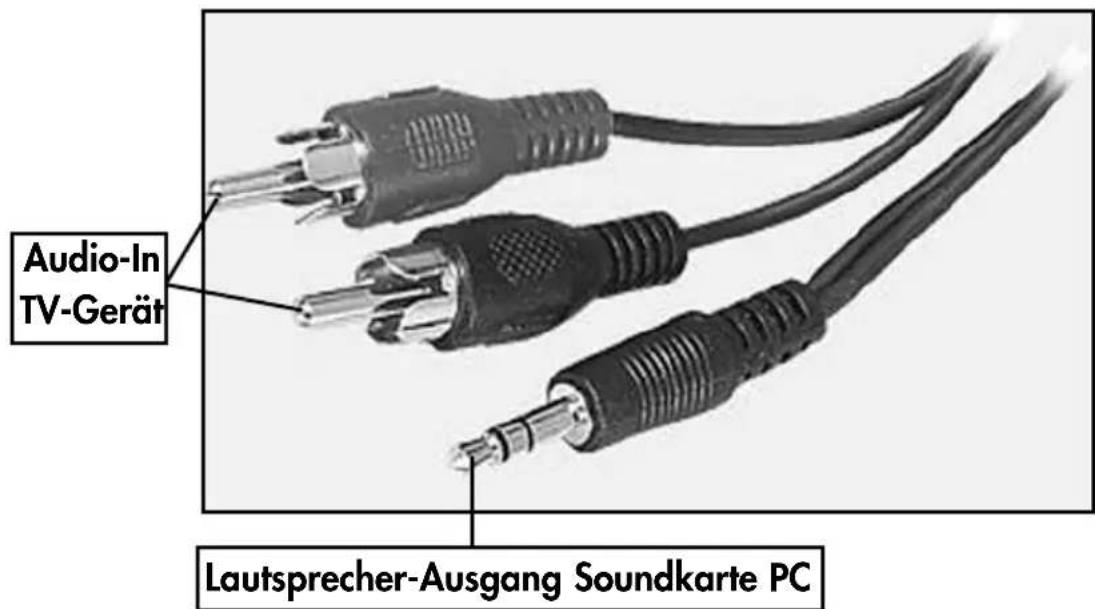

    40.1 PC-Ton aus den Lautsprechern des TV-Gerätes . . 124 Problem, Mögliche Ursache, Abhilfe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Batterie-Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stichwortverzeichnis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1. Aufstellhinweise

• Achten Sie darauf, dass kein helles Licht oder Sonnenschein direkt auf den Bildschirm fällt. Es können Spiegelungen entstehen, die die Brillanz des Bildes beeinträchtigen.
• Der günstigste Betrachtungsabstand ist die 3-fache Bildschirmdiagonale, bei Geräten mit
• 26 Zoll Bildschirm also ca. 2 m.
• 32 Zoll Bildschirm also ca. 2,4 m.
• 37 Zoll Bildschirm also ca. 2,8 m
• 42 Zoll Bildschirm also ca. 3,2 m
• Antennenanschlusskabel und sonstige Bauteile zwischen der fest eingebauten Antennen-/Breitbandsteckdose und dem Rundfunkempfänger (z. B. TV-Gerät, Videorecorder) müssen der Euro-Norm EN 60966-2-4 entsprechen.
• Das verwendete Antennenanschlusskabel sollte ein Schirmungsmaß von mindestens 75 dB besitzen.
• Bei Verwendung nicht zugelassener Kabel und Bauteile erlischt die Betriebserlaubnis des Rundfunkempfängers.
• Verwenden Sie ausschließlich Metz-Gerätefüße zum Aufstellen des LCD-TV-Gerätes.
• Wenn Sie das LCD-TV-Gerät an die Wand hängen wollen, so verwenden Sie die Metz-Wandhalterung (Bestellnr. 604 99 0286.A2) oder eine Zubehör-Wandhalterung entsprechend Ihren Anforderungen. Zusätzlich zu den Zubehör-Wandhalterungen ist die Metz Adapterplatte 013ZM1091 nötig.
• Starker Tabakgenuss am Aufstellort des LCD-TV-Gerätes kann zu Nikotin- und Rußablage-rungen hinter der Panelscheibe und damit zu einer Beeinträchtigung der Bildqualität führen. Solche Ablagerungen können nur von einem Fachmann entfernt werden. Im Extremfall kann es zu einer dauerhaften Schädigung des Panels kommen, die den Ersatz des Panels notwendig machen. Die Reinigung bzw. der Ersatz des Panels ist von den Garantieansprüchen ausgeschlossen.

2. Sicherheitshinweise

• Stellen Sie das Fernsehgerät auf eine feste, ebene und stabile Unterlage!
• Ein kaltes Gerät darf in einem warmen Raum erst in Betrieb genommen werden, wenn ein eventuell vorhandener Feuchtigkeitsbeschlag auf der Bildschirmfläche verdunstet ist.
• Ihr Gerät ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie ausnahmsweise das Gerät im Freien betreiben, so sorgen Sie bitte dafür, dass es vor Feuchtigkeit (Regen, Wasserspritzer, Betauung) geschützt ist.
  • TV-Gerät nicht Tropf- und Spritzwasser (z.B. Regen) aussetzen!
• Fernsehgeräte benötigen eine ausreichende Kühlung. Die Öffnungen in der Rückwand dürfen nicht durch Gardinen, Deckchen, Zeitungen o. ä. verdeckt werden. Die Lüftungsschlitze an der Geräteunterseite müssen frei zugänglich bleiben, denn darüber saugt das Gerät die Kühlluft an.
• Sorgen Sie für einen ausreichenden Kühluftstrom, wenn Sie Ihr Gerät in einen Einbauschrank stellen.
• Stellen Sie Ihr Gerät nicht direkt neben einer Heizung auf; die Gerätekühlung könnte beeinträchtigt werden.
• Auf oder über das TV-Gerät gehören keine
• brennenden Kerzen
• Gefäße mit Flüssigkeit.

Heißes Wachs und Flüssigkeiten, die ins Geräteinnere gelangen, zerstören die elektrischen Bauteile Ihres TV–Gerätes. Die elektrische Sicherheit des Gerätes ist in solchen Fällen nicht mehr gewährleistet.

- Gewitter sind eine Gefahr für elektrische Geräte. Bei einem Blitzschlag in die Netzleitung oder die Antenne kann das Gerät

beschädigt werden, auch dann, wenn es ausgeschaltet ist. Ziehen Sie bei Gewitter Netzstecker und Antennenstecker aus der Steckdose bzw. aus dem Fernsehgerät.

- Öffnen des Gerätes und Durchführen von Reparaturen sind dem Fachmann vorbehalten.

ACHTUNG ! LEBENSGEFAHR !

Wenden Sie sich bitte bei erforderlicher Reparatur an Ihren Fachhändler.

• Vor dem Reinigen das Gerät mit dem Netzschalter ausschalten!
• Fernbedienung nicht direkt vor die Augen halten und eine Taste drücken! Infrarotlicht!
• In das Batteriefach der Fernbedienung dürfen keine Akkus eingelegt werden. Es dürfen nur 2 Stück Batterien LR03/AM4/AAA 1,5V Micro verwendet werden.
• Das TV-Gerät ist ausschließlich für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt.
• Das Fernsehgerät darf nur mit einer Netzspannung von 230-240V\~ 50Hz betrieben werden.
• Für Wartungs- und Instandsetzungstätigkeiten ist der Netzstecker oder die geräteseitige Steckvorrichtung des Netzkabels des Fernsehgerätes - im Sinne der zutreffenden Norm - als Trennvorrichtung vom Netz anzusehen und benutzbar zu halten
• Netzkabel so verlegen, dass keine Gegenstände darauf stehen oder Personen darüber stolpern können!
• Standbilder, Logo-Einblendungen, 4:3 Darstellungen mit Randstreifen etc. nicht über einen langen Zeitraum darstellen. Es besteht die Gefahr, dass diese stehenden Bilder zu Markierungen auf dem Bildschirm führen.

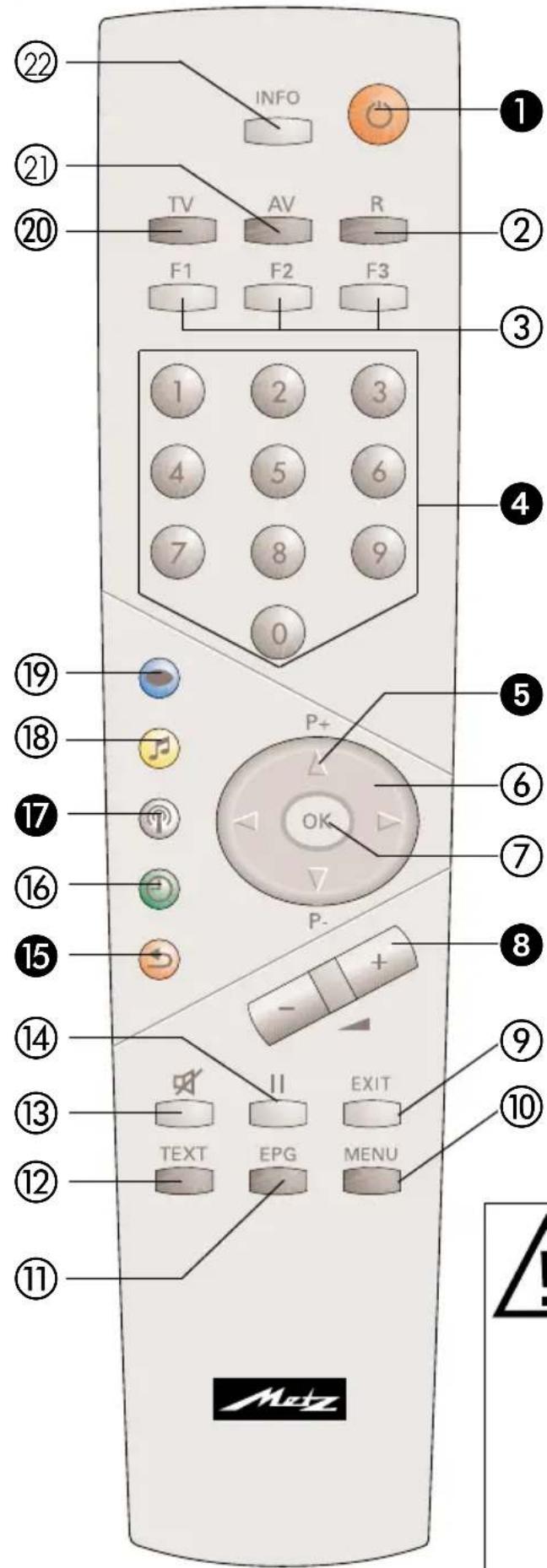

3. Die Fernbedienung

INFO TV AV R F1 F2 F3 1 2 3 4 5 6 7 8 9 0 19 P+ 18 OK 17 P- 16 P- 15 - 14 - + 13 II EXIT 12 TEXT EPG MENU 11 Motoz

Die Fernbedienung übermittelt die Steuerbefehle per Infrarotlicht zum TV-Gerät. Die Fernbedienung muss immer zum TV-Gerät gerichtet sein. Andere Infrarotgesteuerte Geräte oder Systeme (z.B. Infrarot-Kopfhörer) im Wirkungsbereich können u.U. gestört werden.

Direkte Sonneneinstrahlung auf das TV-Gerät kann u.U. zu Störungen führen, weil das TV-Gerät die Infrarotsignale der Fernbedienung nicht erkennt. Damit das TV-Gerät mit der Fernbedienung gesteuert werden kann, darf es nicht mit der Netztaste ausgeschaltet sein.

Die wichtigsten Tasten für den normalen Gebrauch

1 EIN auf den Programmplatz 1, oder auf den programmierten Startprogrammplatz. AUS (Stand-by Stellung).
4 Zifferntasten (direkte Programmwahl).
⑤ P+ /P- Programmfortschaltung.
8 Lautstärkeverstellung. Verändern der Einstellung im Menü.
15 zurück zum letzten Programm.
17 Sendertabelle einblenden.

In das Batteriefach der Fernbedienung dürfen keine Akkus eingelegt werden!

Es dürfen nur 2 Batterien vom Typ LR03 / AM4 / AAA 1,5V Micro verwendet werden.

Die verwendeten Batterien dürfen nicht übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen ausgesetzt werden!

3. Die Fernbedienung

Die Tastenfunktionen im Überblick

② Umschalten auf DVB-Radiobetrieb. Einschalten aus dem Stand-by in den Rundfunkbetrieb ^1) .

③ Funktionstasten: F1/F2/F3 kurz drücken für werkseitige Programmierung. F1/F2/F3 lang drücken für die Einblendung der Sonderfunktionen-Auswahl. AV drücken für Auswahl bereits eingestellter AV-Geräte.

⑥ Cursorsteuertaste in der „Information“ und „TV-Menü“.

⑦ OK Bestätigungstaste.

8 Lautstärkeverstellung, Wertverstellung im TV-Menü.

⑨ Exit-Taste - Menü verlassen, ohne eventuelle Änderungen zu speichern.

⑩ TV-Menü aufrufen. Im Menü zurück zum Menü-Hauptpunkt.

⑪ Elektronische Programmzeitung (EPG) aufrufen.

⑫ Videotext aufrufen.

⑬ Tonstopp.

⑭ Standbild.

15 zurück zum letzten Programm, im TV-Menü „Konfiguration“ aufrufen.

⑯ Datum, Uhrzeit einblenden, im TV-Menü „Timer“ aufrufen.

17 Programmtabelle aufrufen, im TV-Menü „Programmtabelle“ bzw. Sendermerkmale aufrufen.

⑱ Tonfunktionen aufrufen, im TV-Menü „AV-Geräte“ aufrufen.

⑲ Bildfunktionen aufrufen, im TV-Menü „Bild und Ton“ aufrufen.

⑳ zurück zum TV-Bild. Umschalten von Radiobetrieb ^1) auf TV-Betrieb. Einschalten aus dem Stand-by in den TV-Betrieb. Split Screen im Videotext

② AV-Menü Wiedergabe/Aufnahme. Einschalten aus dem Stand-by in den AV-Betrieb.

②2 „Information“ aufrufen. In der „Information“ zurück zum Inhaltsverzeichnis.

1) Nur im DVB-Betrieb möglich!

4. Alltägliche Handhabung

Einschalten

Das TV-Gerät mit dem Netzschalter am Gerät einschalten.

Die rote Stand-by Anzeige leuchtet.

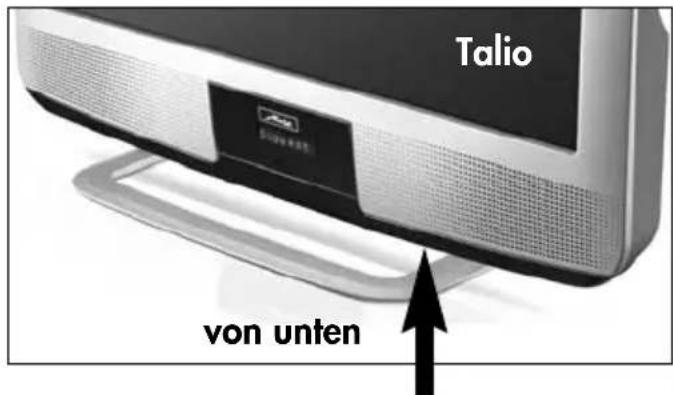

Talio von unten

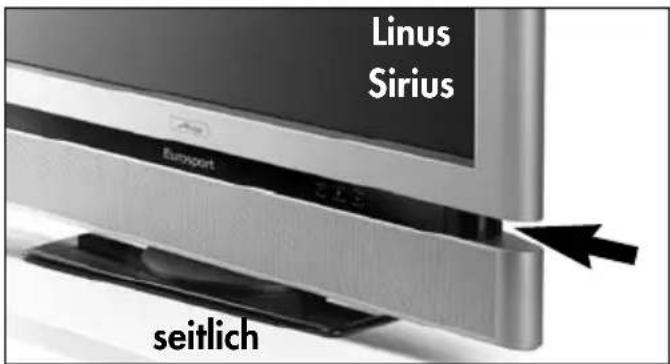

Linus Sirius Buxport seitlich

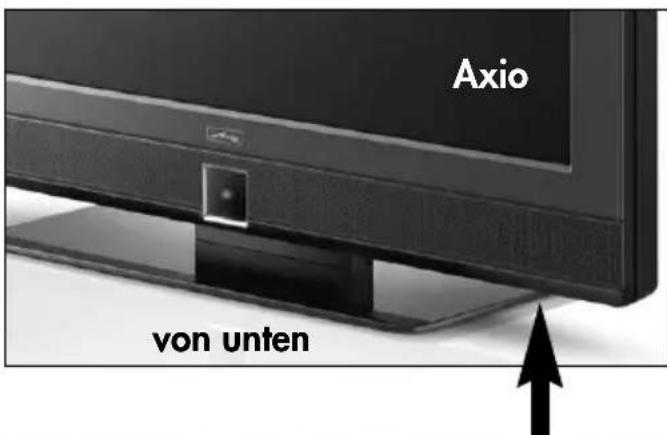

Axio von unten

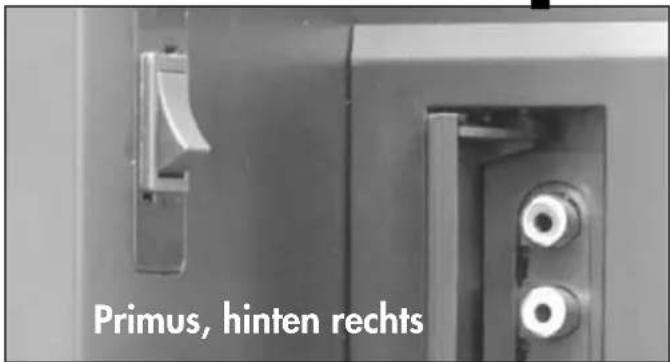

Primus, hinten rechts

Nach ca. 25 Sek. schaltet das TV-Gerät automatisch auf den Programmplatz 1 oder den eingestellten Startprogrammplatz, siehe Seite 99.

Wenn kein weiterer Bedienbefehl von der Fernbedienung erfolgt, so erscheint nach ca. 10 Min. eine Einblendung, in der das TV-Gerät nach einem Tastenbefehl der Fernbedienung fragt. Ist kein Tastenbefehl der Fernbedienung erfolgt, so schaltet das TV-Gerät in den Stand-by Zustand.

Einschalten aus dem Stand-by Zustand

Mit den Zifferntasten der Fernbedienung einen beliebigen Programmplatz auswählen. Mit der Taste wird der Programmplatz 1 angewählt oder, falls programmiert, auf den Startprogrammplatz eingeschaltet, siehe Seite 99.

Ausschalten

Mit der Taste der Fernbedienung in den Stand-by Zustand schalten oder, bei längerer Nichtnutzung, den Netzschalter am TV-Gerät drücken und das TV-Gerät vom Netz trennen.

Lautstärke einstellen

Mit der - + Taste die Lautstärke verstellen.

Bild- und Toneinstellungen verändern

Die Bildeinstellungen mit der blauen Taste oder die Toneinstellungen mit der gelben Taste aufrufen. Unten links auf dem Bildschirm erscheint die Einstellbox mit den einzelnen Funktionen. Mit der „P+/P-“ Wippe die gewünschte Funktion anwählen und mit der - + Taste verstellen.

5. Programmwahl

Programmwahl u. Programmplatzverwaltung

Das TV-Gerät kann max. 2000 TV- und 2000 Radio-Programmplätze verwalten. Diese Programmplätze können Sie mit den Zifferntasten, der ovalen „P+/P-“ Wippe oder über die Programmtabelle anwählen.

Bei der Anwahl über die Zifferntasten steht die erste gedrückte Zifferntaste für die Tausenderstelle. Sind weniger als 1000 Programmplätze vorhanden, rückt die Eingabe automatisch auf die Hunderterstelle vor.

Sind weniger als zehn Programmplätze vorhanden, rückt die Eingabe automatisch auf die Einerstelle vor.

Nach dem Drücken einer Zifferntaste haben Sie ein Zeitfenster von 3 Sek., um weitere Zifferntasten zu drücken.

Die Programmumschaltung kann durch Drücken der Taste OK sofort ausgeführt werden.

5. Programmwahl

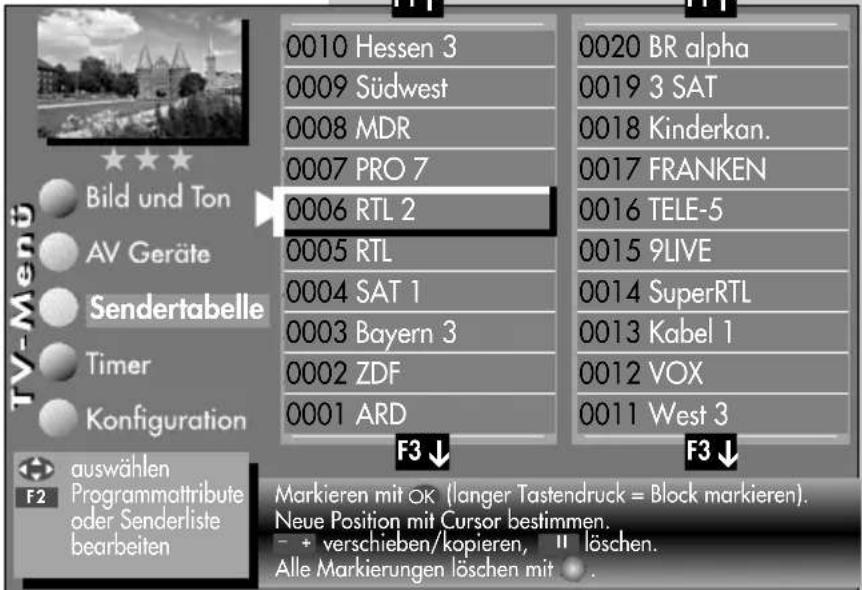

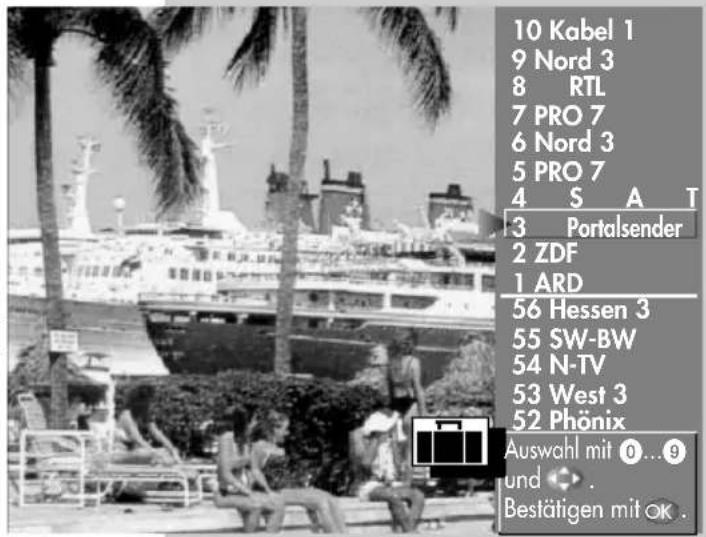

Programmwahl über die Programmtabelle

Im normalen Fernseh- bzw. Radiobetrieb ^1) kann die Programmtabelle mit der weißen Taste aufgerufen werden.

Durch wiederholtes Drücken der weißen Taste wird ein Tastenfeld eingeblendet. Hier kann mit der entsprechenden Taste die Sendertabelle alphanumerisch geordnet werden.

In der eingeblendeten Tabelle können die Programme mit der ovalen „P+/P-“ Wippe oder mit den Zifferntasten angesteuert werden. Das angesteuerte Programm mit der Taste OK einblenden.

Wenn mehr als 20 Programme gespeichert sind, kann mit der ovalen Cursorsteuertaste ◀▶ ein Sprung zu den nächsten 10 Programmen durchgeführt werden.

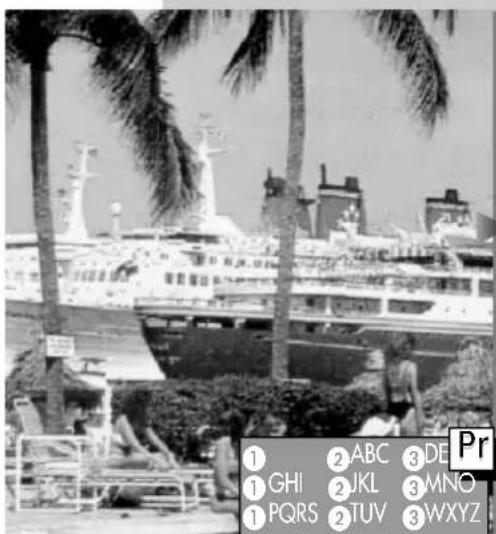

Zurück zum letzten Programm

Mit der roten Taste kann zwischen den zwei zuletzt gewählten Programmplätzen hin- und hergeschalten werden.

2x

1 GHI PQRS 2 JKL 2 TUV 3 DE MNO 3 Pr WXYZ

10 Kabel 1
9 Nord 3
8 RTL
7 PRO 7
6 Nord 3
5 PRO 7
4 SAT
3 Bayern 3
2 ZDF
1 ARD
56 Hessen 3
55 SW-BW
54 N-TV
53 West 3
52 Phönix
Auswahl mit 0...9
und
Bestätigen mit OK.

1) Nur im DVB-Betrieb möglich!

Info aufrufen

INFO

6. Bedienhilfe (Information)

Wir haben bei der Konzeption des TV-Gerätes darauf geachtet, einen möglichst einfachen und komfortablen Weg zu gestalten, der Ihnen als Anwender Spaß macht, das Gerät kennen zu lernen.

Auf die vielen Fragen, die nach dem Aufstellen und Einschalten des TV-Gerätes entstehen, kann das Gerät mit der „Information“ selbst Antworten geben.

Dazu einfach die Taste INFO drücken. Auf dem Bildschirm erscheint das Inhaltsverzeichnis der „Information“.

Information

Inhaltsverzeichnis

Stichwortverzeichnis

Programmwahl

Bildeinstellungen

Toneinstellungen

AV Wiedergabe

Aufnahmemöglichkeiten:

- Timeraufnahme

- Direktaufnahme

- AV-Uberspielung

Videotext

Funktionstasten

DVB-Radiobetrieb

Elektronische Programmzeitung (EPG)

Wählen Sie mit dem Cursor unterstrichenen Text aus.

OK : Weitere Infos hierzu : Inhaltsverzeichnis

Besuchte Seiten: ● rückwärts ● vorwärts

Das Menü „Information“ bzw. die Bedienhilfe

Im Inhalts- oder Stichwortverzeichnis können Sie den Punkt, der für Sie interessant ist, mit der Cursorsteuertaste anwählen.

Cursorsteuertaste ▶ nach rechts, Verzeichnis vorwärts blättern ...

Cursorsteuertaste ◀ nach links, Verzeichnis rückwärts blättern ...

Cursorsteuertaste ▲nach oben, der letzte unterstrichene Text wird angewählt ...

Cursorsteuertaste ▼nach unten, die Menüzeilen werden angewählt ...

... anschließend die Taste OK drücken, damit Sie den erklärenden Text lesen können.

Alle unterstrichenen Wörter, egal ob in Inhalts- oder Stichwortverzeichnis oder im erklärenden Text, können mit dem Cursor angewählt werden. Nach dem Drücken der Taste OK wird die Erklärung angezeigt.

Die besuchten Seiten können mit der roten und grünen Taste gezielt vorwärts oder rückwärts geblättert werden.

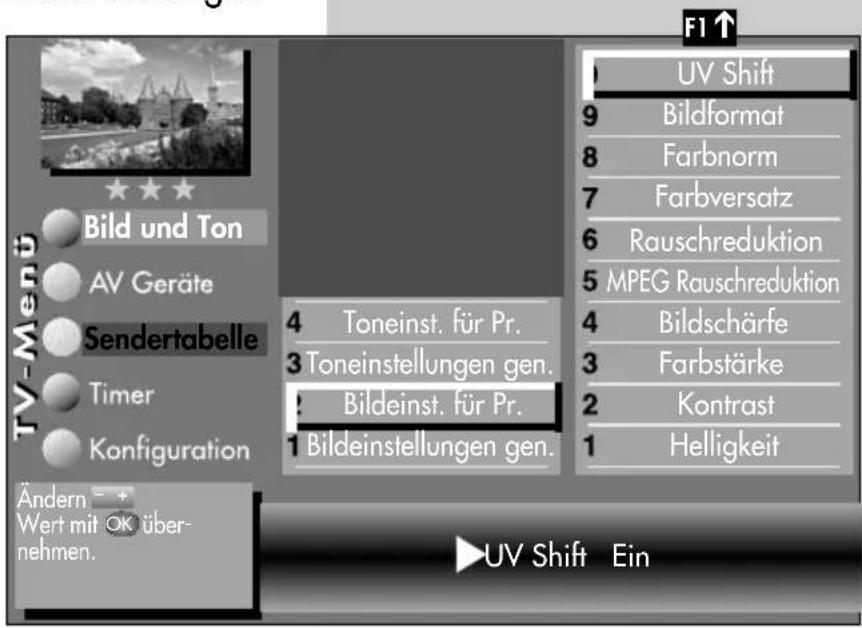

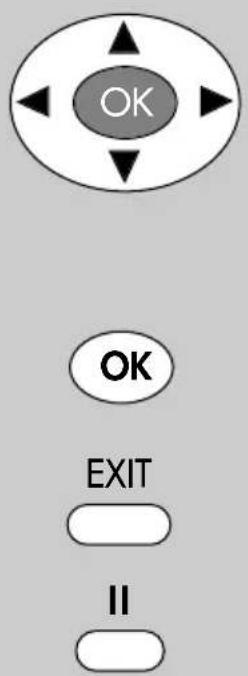

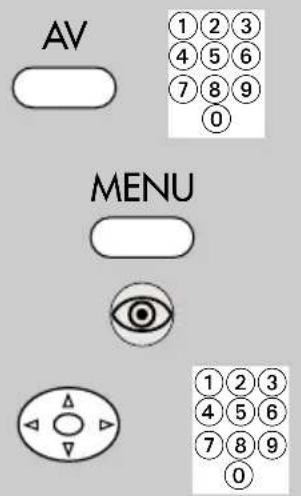

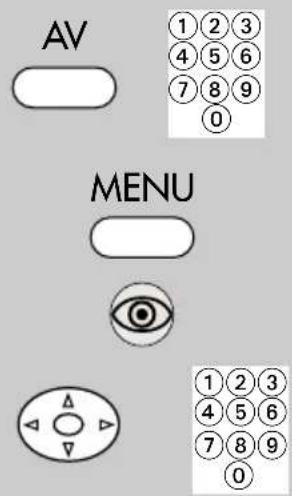

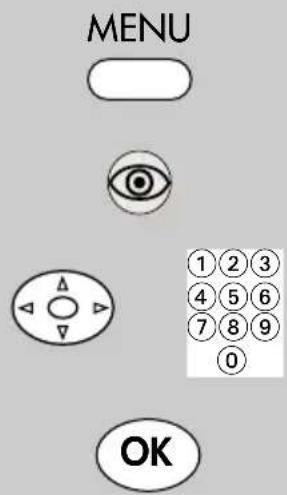

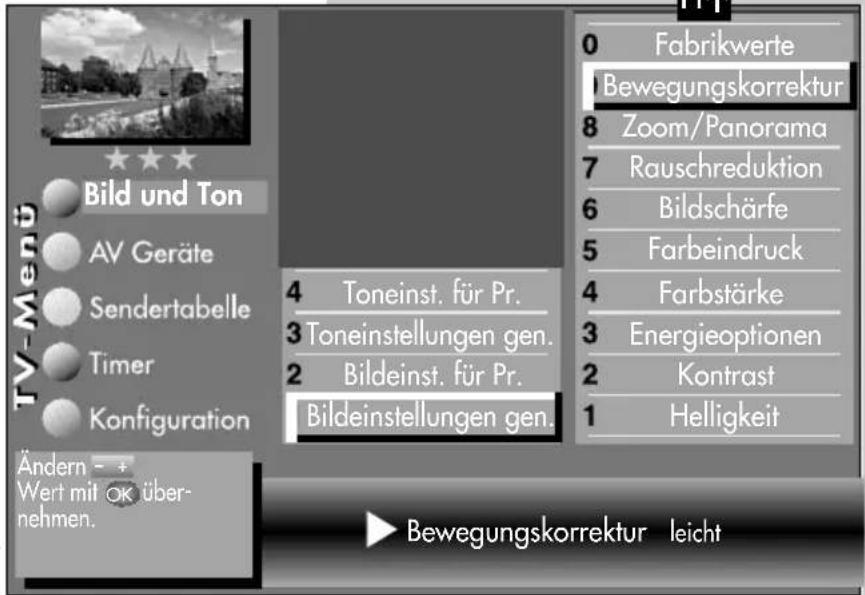

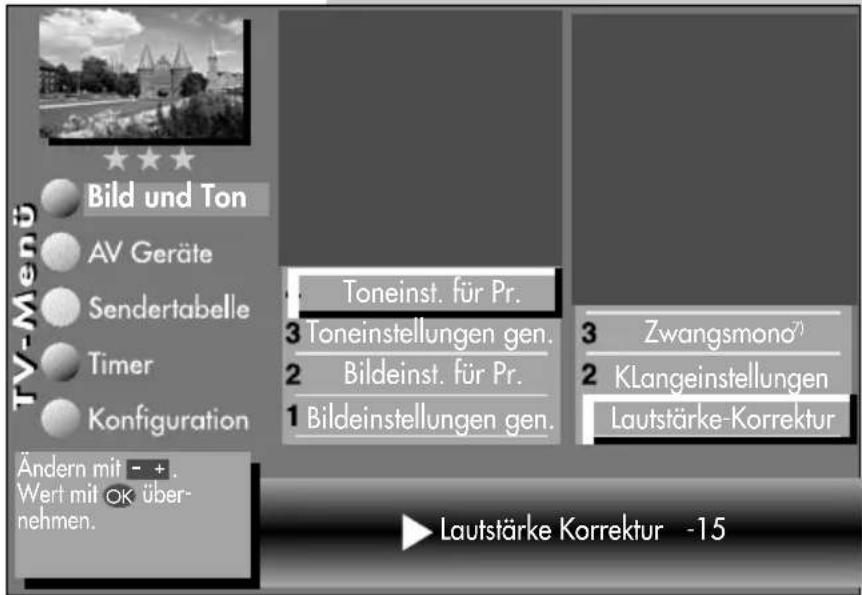

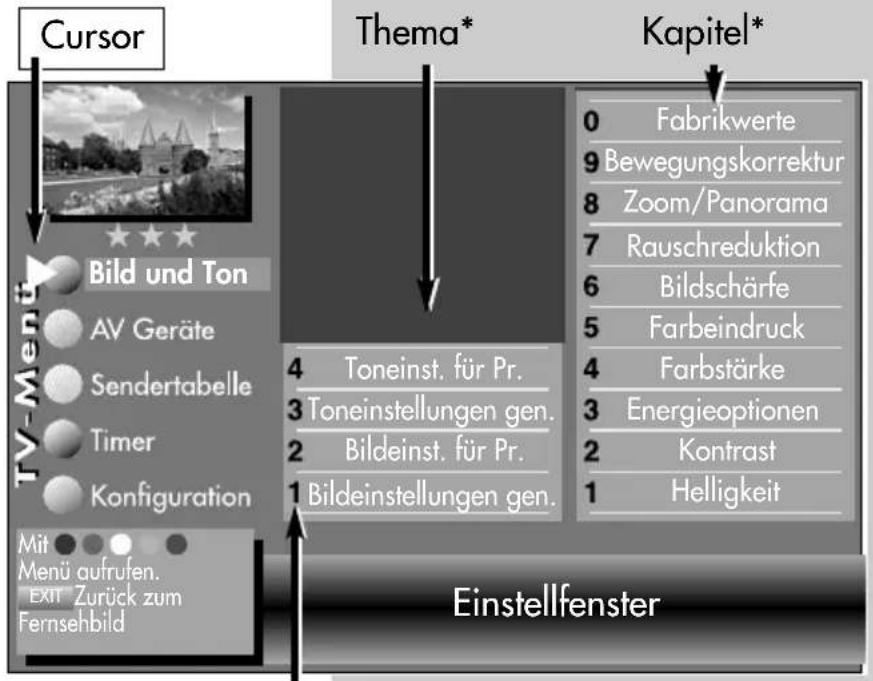

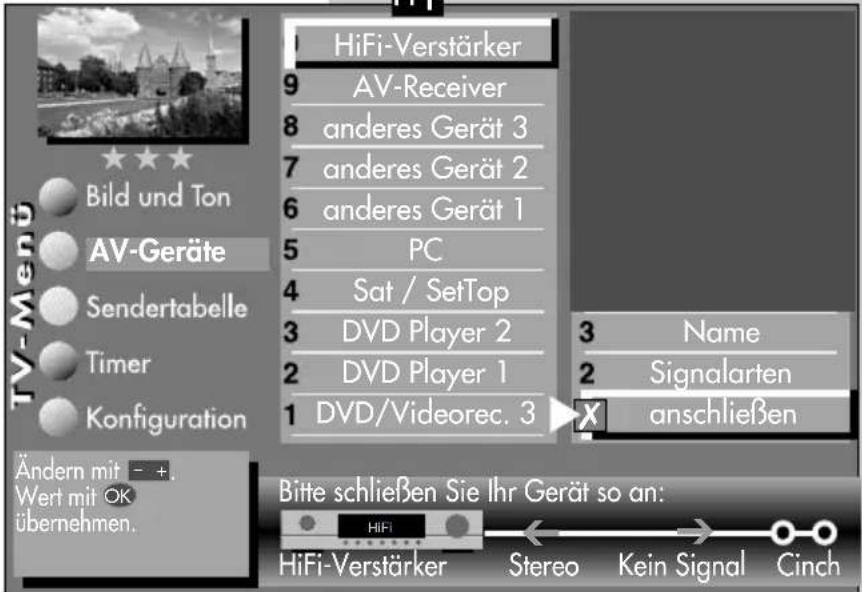

7. Menüsteuerung Menü aufrufen

Mit dem „TV-Menü“ geben wir Ihnen eine Hilfestellung, damit Sie sich in der Vielseitigkeit der Möglichkeiten zurechtfinden.

Haben Sie keine Berührungsängste, in den verschiedenen Menüs etwas zu verändern. Jede Veränderung muss mit der Taste OK gespeichert werden. Wenn Sie sich einer getätigten Einstellung nicht sicher sind, können Sie mit der Taste EXIT jederzeit aus dem Menü aussteigen, ohne etwas zu verändern.

Im TV-Menü kann mit der Taste MENU immer zum entsprechenden „Menü-Hauptpunkt“ zurückgesprungen werden. Wenn ein Menüpunkt unklar ist, drücken Sie die Taste INFO.

Cursor Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Mit Menü aufrufen. EXIT Zurück zum Fernsehbild Thema* Kapitel* 0 Fabrikwerte 9 Bewegungskorrektur 8 Zoom/Panorama 7 Rauschreduktion 6 Bildschärfe 5 Farbeindruck 4 Farbstärke 3 Energieoptionen 2 Kontrast 1 Helligkeit 4 Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. 1 Bildeinstellungen gen. Einstellfenster

zugeordnete Zifferntasten

Ins Menü zurück - zweimal Taste INFO drücken.

Die 5 Hauptpunkte können mit den farbigen Tasten geöffnet werden. Die angezeigten Karteikästen gliedern sich in Themen (links) und Kapitel (rechts). Die Themen/Kapitel können mit dem roten dreieckigen Cursor über die ovale Cursorsteuertaste oder mit den Zifferntasten angesteuert werden.

Mit der Taste OK gelangen Sie in das Einstellfenster unterhalb der Karteikästen. Die momentan gültige Einstellung wird angezeigt und kann mit der – + Taste verändert werden.

Die Veränderung kann durch Drücken der Taste OK gespeichert werden und Sie gelangen wieder zurück zur Kapitelkartei. Wenn Sie nicht speichern möchten, können Sie mit der Taste MENU zurück- springen zum entsprechenden „Menü-Haupt- punkt“ oder mit der Taste EXIT aus dem Menü ganz aussteigen.

Eingaben können Sie mit der Taste II löschen.

* Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

8. VideotextMenü aufrufei

TEXT

i

Der Videotext ist ein zusätzlicher, kostenloser Infoservice der Sendeanstalten. In dieser elektronischen Zeitung kann auf verschiedene Arten geblättert werden.

Videotext aufrufen:

0 Gehörlose 9 Börse 8 Service 7 BR-Intern 6 Hörfunk 5 Fernsehen 4 Sport 3 Bayern 2 Schlagzeilen Übersicht 2 Impressum 1 A-Z Themen Kapitel Seiten Nächste Setze Marke 100

• Taste TEXT drücken.
  Bei allen TOP-Sendern (z.B. ARD, ZDF) erscheinen die Karteikästen (siehe Bild).
  Bei nicht „TOP-Sendern“ erscheint die Seite 100 (siehe Bild unten).
• Bei Top-Sendern können die Karteikarten mit der Cursorsteuertaste oder den Zifferntasten angesteuert werden.
  • Die angesteuerten Karteikarten mit der Taste OK öffnen.

Videotext steuern bei angezeigten Seiten von nicht „TOP-Sendern“:

Blaue Taste ●zum nächsten Thema (100 Seiten vorwärts).

Gelbe Taste 📞 zum nächsten Kapitel (10 Seiten vorwärts).

Weiße Taste 📋 zur nächsten Seite.

100 ProSieben Datum Uhrzeit Kartenlegen Live Gratis 458 09.56 talk talk talk....334 10.56 S.O.S. Style & Home....335 Aktuelle Meldungen....112 Computer Wurm....113 TED: Brauchen wir Schutz ?....123 Weitere Meldungen....135 00 01 02 03 04 05 06 07 08 09 Seitennummer Unterseiten

Nach dem Drücken der farbigen Vorwahltaste kann auch mit der Cursorsteuertaste oder den Zifferntasten entsprechend weitergeschaltet werden.

Wenn bestimmte Seiten angesteuert werden sollen, geben Sie die Seitennummer mit den Ziffertasten ein.

Wenn Unterseiten vorhanden sind, werden die Seitenzahlen weiß dargestellt, im Bildbeispiel sind 5 Unterseiten vorhanden.

Diese Unterseiten können mit der Cursorsteuertaste weitergeblättert werden.

8. Videotext

Doppelte Schriftgröße

Im Videotext kann mit der Taste F1 die Schriftgröße verdoppelt werden. Erster Druck auf die Taste F1 vergrößert die obere Hälfte der Textseite. Zweiter Druck auf die Taste F1 schaltet auf die untere Hälfte der Textseite. Wenn Sie die Taste F1 erneut drücken, wird auf die Ganzseitenansicht zurück geschaltet.

Rätseltaste bzw. Antwortfreigabe

Die Funktionstaste F2 ist programmiert zum Einblenden von verborgenen Texten, z.B. Rätselauflösungen.

Seite stopp

Mit der Taste II oder der Taste OK kann eine sich automatisch weiterschaltende Seite gestoppt und wieder gelöst werden.

Cursor Seitenwahl

Mit Drücken der Taste „OK“ wird die Seite gestoppt und der Cursor ▶ erscheint neben der ersten dreistelligen Seitennummer. Mit der Cursorsteuertaste

◀ ▲ ▶ ▼ kann der Cursor auf der angezeigten Seite verschoben werden. Sinnvoll ist diese Funktion für Inhaltseiten (z.B. Seite 100, 200 ..usw.) um bestimmte Schlagzeilen anzusteuern. Wenn der Cursor auf der gewünschten Seitennummer steht, kann mit der Taste „OK“ die Seite geöffnet werden.

Videotext, Marken setzen 6)

Als Videotextanwender werden Sie bestimmte Seiten z.B. Börse, Nachrichten, Wetter etc. immer wieder lesen wollen.

Zum schnellen Auffinden dieser Seiten können Sie, entsprechend Ihrer persönlichen Auswahl, Marken setzen.

Rufen Sie die Seite auf, die mit einer Marke versehen werden soll.

- Drücken Sie die rote Taste für „markieren“. Die Videotextseite wird mit einer Marke versehen. Über dem Anzeigefenster für die Videotextseitenzahl erscheint die Nummer der gesetzten Marke. Bei Mehrfachseiten wird die Marke immer auf die entsprechende Unterseite gesetzt und angezeigt.

Auf einen Programmplatz können max. 10 Marken gesetzt werden.

Videotext, Markenweise blättem 6)

Im geöffneten Videotext können die mit Marken versehenen Videotextseiten mit der grünen Taste der Reihe nach durchgeblättert werden.

Noch einfacher geht's vom laufenden Programm mit der Taste TEXT. Durch wiederholtes Drücken der Taste TEXT können die Videotextseiten mit Marken abgerufen werden. Nach der letzten Videotextseite mit Marke erscheint wieder das Fernsehbild.

8. Videotext

Videotext, Markenübersicht 6)

Wenn auf einem Programmplatz Marken gesetzt wurden, kann mit der Taste F3 eine Markenübersicht ein- und ausgeblendet werden. Diese Markenübersicht gibt Ihnen einen Überblick, wo sich die Marken befinden.

Mit den Zifferntasten können die Marken gezielt angewählt werden.

Videotext, Marken löschen 6)

Videotextseite aufrufen, deren Marke gelöscht werden soll. Mit der roten Taste 🟢 „löschen“ kann die Marke gelöscht werden.

Videotext, Untertitel

Das TV-Gerät bietet die Möglichkeit Untertitel einzublenden. Wenn eine mit Untertitel versehene Sendung beginnt, wird vom Sender die Information, auf welcher Tafel der Untertitel zu finden ist, eingeblendet.

• Öffnen Sie mit der Taste TEXT den Videotext.
• Bei „Top-Sendern“ erscheint der Kar-teikasten, drücken Sie die Taste OK und öffnen eine beliebige Seite.
• Geben Sie mit den Zifferntasten die Seitennummer ein, auf der die Untertitel gesendet werden.

Split-Screen

Wenn eine Videotextseite angezeigt wird, kann durch Drücken der Taste TV die Bildschirmdarstellung geteilt werden. Rechts wird die Videotextseite angezeigt, links können Sie das laufende Programm weiterverfolgen. Durch einen weiteren Druck auf die Taste TV können Sie zur reinen Videotextdarstellung zurückkehren.

6) Mit externem Receiver nicht möglich!

9. Betriebsart einstellen

TV AVR

1) Nur im DVB-Betrieb möglich!

Das TV-Gerät kann mit den Tasten TV, AV und R auf die gewünschte Betriebsart ein- oder umgeschaltet werden.

TV = Fernsehbetrieb

AV= Fernsehbetrieb im AV-Modus mit

AV-Geräten

(z.B. Videorecorder, DVD-Player etc.)

R = DVB - Radiobetrieb^1)

10. AV Wiedergabe

Menü aufrufen

AV-Wiedergabe

(Geräte mit Schaltspannung)

AV-Geräte müssen vorher im Menü „AV Geräte“ benannt und den entsprechenden Anschlussbuchsen zugeordnet werden.

Das Abspielen einer Videokassette, DVD etc. durch ein angeschlossenes AV-Gerät wird auch als AV-Wiedergabe bezeichnet.

Um das Bild sehen zu können, müssen Sie am TV-Gerät einen automatischen Programmwechsel an der EURO-Buchse programmieren, an der das abspielende AV-Gerät angeschlossen ist.

Programmwechsel programmieren

Bei einem 2 ** Menü (siehe Kap. 30. Bedien- umfang) ist dieser Menüpunkt nicht einstel

0 Funktion für F3 9 Funktion für F2 8 Funktion für F1 7 EURO-Buchsen 6 DVB-C 5 DVB-T 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 3 EURO 3 2 EURO 2 1 EURO 1 Programmwechsel Ein Programmwechsel der Schalteitung Verändern - + . Speichern mit OK.

Werkseitig sind die EURO-Buchsen mit Programmwechsel „Ein“ programmiert.

• Taste MENU drücken.
  Das TV-Menü erscheint am Bildschirm.
• Rote Taste drücken.
  Das Menü „Konfiguration“ wird angezeigt.
• Mit den Cursorsteuertasten ▼ ▲ oder der zugeordneten Zifferntaste den Menüpunkt „EURO-Buchsen“ anwählen.
• Mit der Cursorsteuertaste „EURO 1“, „EURO 2“ bzw. „EURO 3“ anwählen.
• Taste OK drücken und im Einstellfenster mit der - + Taste „Programmwechsel Ein“ einstellen.
  • Die veränderte Einstellung mit der Taste OK speichern.

MENU

0 Funktion für F3
9 Funktion für F2
8 Funktion für F1
7 EURO-Buchsen
6 DVB-C
5 DVB-T
4 Analog-TV
3 Land
2 Sprache
1 Bedienung

3 EURO 3

2 EURO 2

1 EURO 1

Programmwechsel Ein

- +

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

10. AV WiedergabeMenü auf

AV

• TV-Menü mit der Taste EXIT ausblenden.

Wenn am angeschlossenen AV-Gerät eine Wiedergabe gestartet wird, wechselt das TV-Gerät, egal von welchem Programmplatz, in den Wiedergabemodus.

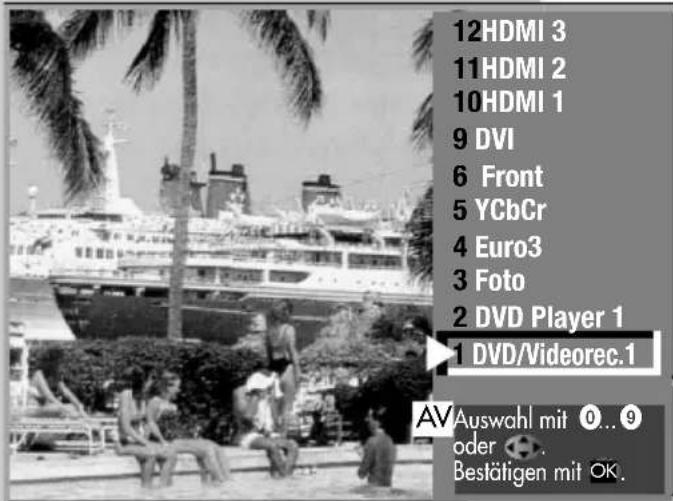

12HDMI 3 11HDMI 2 10HDMI 1 9 DVI 6 Front 5 YCbCr 4 Euro3 3 Foto 2 DVD Player 1 1 DVD/Videorec.1 AV Auswahl mit 0...9 oder 🔍. Bestätigen mit OK.

AV-Wiedergabe

(Geräte ohne Schaltspannung)

AV-Geräte müssen vorher im Menü „AV Geräte“ benannt und den entsprechenden Anschlussbuchsen zugeordnet werden.

• Taste AVdrücken.
• Zur Auswahl des AV-Gerätes die entsprechende Ziffertaste drücken.

• Das TV-Gerät schaltet vom laufenden Programm auf das angewählte Wiedergabegerät.

• Am AV-Gerät die Wiedergabe starten. Diese AV-Schaltung ist so lange wirksam, bis wieder ein anderer AV-Programmplatz angewählt wird.

• Nachdem die Wiedergabe beendet ist, drücken Sie die Taste TV und kehren zum normalen TV-Betrieb zurück.

Wenn sehr oft das gleiche AV-Gerät angewählt werden soll, kann auch die Taste AV für dieses AV-Gerät programmiert werden, siehe Kap. „18. Funktionstasten programmieren“.

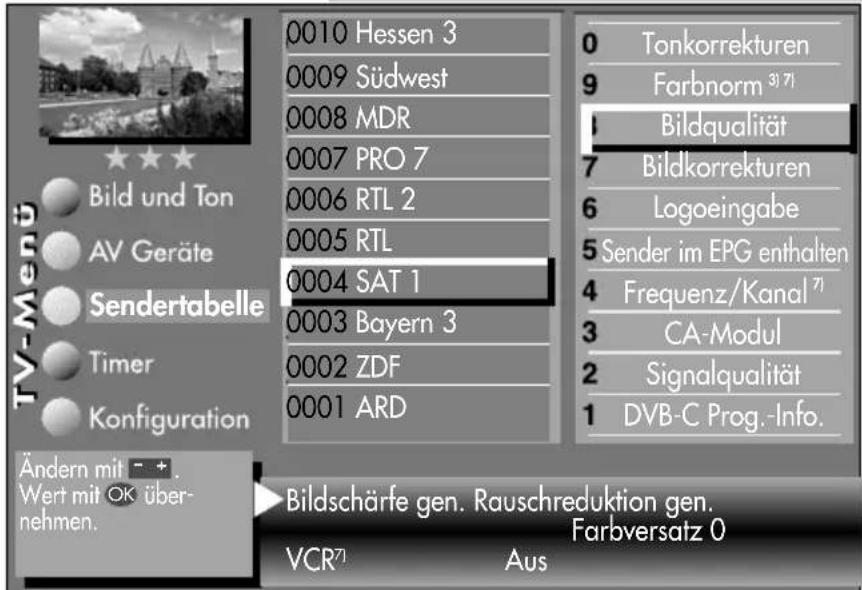

10.1 AV Wiedergabe VCR-Funktion

Bei einem 2 ** Menü ist der Menüpunkt „VCR“ nicht einstellbar.

Bildqualität bei Bildeinspielung von Bandgeräten

Die VCR-Funktion sorgt bei Bildeinspielungen von Bandgeräten z.B. Camcordern und Videorecordern für eine optimale Bildqualität.

VCR-Funktion einstellen

• Entsprechende AV-Ebene einstellen, dazu die Taste AV drücken und mit den Zifferntasten das AV-Gerät auswählen, welches das Bild liefern soll.
  • TV-Menü mit der Taste MENU aufrufen.
• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Mit der zugeordneten Zifferntaste, im Beispiel ②, die Menüzeile „Bildeinst. für Pr.“ ansteuern.
• Taste „F1“ drücken um die gesamte Auswahl anzeigen zu lassen.
• Mit der zugeordneten Zifferntaste, im Beispiel 0, die Menüzeile „VCR“ ansteuern.
• Mit der – + Taste „Opt.1“ einstellen. Sollte diese Einstellung zu keinem zufriedenstellenden Ergebnis führen, so kann auf „Opt.2“ ausgewi- chen werden.
• Einstellung mit der Taste OK speichern.
  • TV-Menü mit der Taste EXIT ausblenden.

Menü aufrufen

MENU

F1↑

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern - + Wert mit OK über- nehmen. 4 Toneinst. für Pr. 3 Toneinstellungen gen. 1 Bildeinst. für Pr. 1 Bildeinstellungen gen. VCR³) 9 UV Shift 8 Bildformat 7 Farbnorm 6 Farbversatz 5 Rauschreduktion 4 MPEG Rauschreduktion 3 Bildschärfe 2 Farbstärke 1 Kontrast MPEG - Rauschreduktion mittel

- + OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

3) Erklärung siehe Fachbegriffe.
7) Nur bei analogen Sendern anwählbar!

Menü aufrufen

10.2 AV Wiedergabe MPEG-Rauschreduktion

AV MENU

Im AV-Betrieb können bei der Wiedergabe von digital kodierten Filmen die systembedingten digitalen Bildfehler, die sich als rechteckige Struktur (Klotzchenbildung) in bewegten Flächen bemerkbar machen, mit Hilfe der MPEG-Rauschreduktion reduziert werden.

Die rechteckige Struktur (Klotzchenbildung) kann im Menüpunkt „MPEG-Rauschreduktion“ korrigiert werden.

MPEG-Rauschreduktion einstellen:

• AV-Ebene einstellen, dazu die Taste AVdrücken und mit den Zifferntasten das AV-Gerät auswählen, welches das Bild liefern soll.
  • TV-Menü mit der Taste MENU aufrufen.

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern - + Wert mit OK über- nehmen. 4 Toneinst. für Pr. 3 Toneinstellungen gen. : Bildeinst. für Pr. 1 Bildeinstellungen gen. 0 UV Shift 9 Bildformat 8 Farbnorm 7 Farbversatz 6 Rauschreduktion MPEG Rauschreduktion 4 Bildschärfe 3 Farbstärke 2 Kontrast 1 Helligkeit MPEG - Rauschreduktion mittel

F1↑

0 UV Shift
9 Bildformat
8 Farbnorm
7 Farbversatz
6 Rauschreduktion
MPEG Rauschreduktion
4 Bildschärfe
3 Farbstärke
2 Kontrast
1 Helligkeit

• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Mit der zugeordneten Zifferntaste, im Beispiel ②, die Menüzeile „Bildeinst. für Pr.“ ansteuern.
• Mit der zugeordneten Zifferntaste, im Beispiel 5, die Menüzeile „MPEG-Rauschreduktion“ ansteuern.

• Mit der - + Taste „„MPEG-Rauschreduktion“ einstellen.
• Einstellung mit der Taste OK speichern.
  • TV-Menü mit der Taste EXIT ausblenden.

10.3 AV Wiedergabe UV Shift-Funktion

In Ausnahmefällen kann es beim Anschluß eines AV-Gerätes über die HDMI-Buchse mit einem nicht normgerechten Signal zu einer rot-blau Farbverschiebung kommen, d.h. alles was normal rot oder rötlich sein sollte ist blau dargestellt.

Die Farbverschiebung kann im Menüpunkt „UV Shift“ korrigiert werden.

UV Shift einstellen:

• AV-Ebene einstellen, dazu die Taste AVdrücken und mit den Zifferntasten das AV-Gerät auswählen, welches das Bild liefern soll.
  • TV-Menü mit der Taste MENU aufrufen.
• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.

- Mit der zugeordneten Zifferntaste, im Beispiel ②, die Menüzeile „Bildeinst. für Pr.“ ansteuern.

- Mit der zugeordneten Zifferntaste, im Beispiel 0, die Menüzeile „UV Shift“ ansteuern.

- Mit der – + Taste „UV Shift Ein“ einstellen.

- Einstellung mit der Taste OK speichern.

• TV-Menü mit der Taste EXIT ausblenden.

Menü aufrufen

AV 1 2 3 4 5 6 7 8 9 0 MENU 1 2 3 4 5 6 7 8 9 0

F1 ↑ UV Shift 9 Bildformat 8 Farbnorm 7 Farbversatz 6 Rauschreduktion 5 MPEG Rauschreduktion 4 Bildschärfe 3 Farbstärke 2 Kontrast 1 Helligkeit TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern - + Wert mit OK über- nehmen. 4 Toneinst. für Pr. 3 Toneinstellungen gen. Bildeinst. für Pr. 1 Bildeinstellungen gen. UV Shift Ein

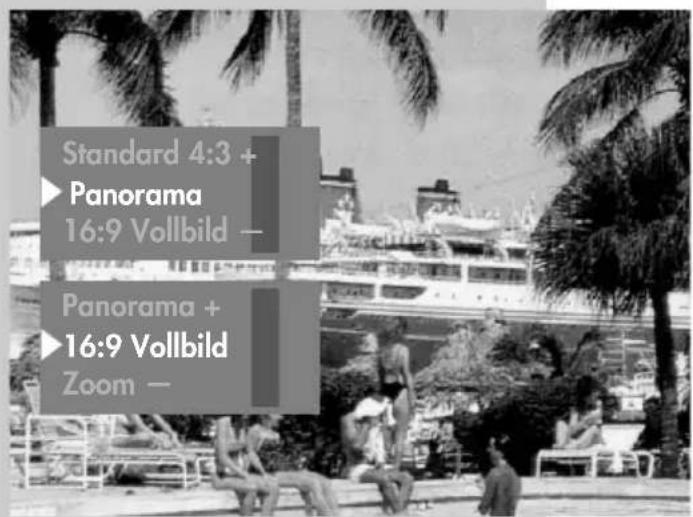

10.4 AV Wiedergabe Bildformat

Bei einem 2 ★★ Menü sind verschiedene Menüpunkte nicht einstellbar.

Bildformat einstellen:

• Den AV-Programmplatz aufrufen, der das Bild liefert, dazu Taste AV drücken und mit der Zifferntaste das entsprechende AV-Gerät auswählen.
• Taste MENU drücken. Das TV-Menü erscheint am Bildschirm.

F1↑ 0 UV Shift 1 Bildformat 8 Farbnorm 7 Farbversatz 6 Rauschreduktion 5 MPEG Rauschreduktion 4 Bildschärfe 3 Farbstärke 2 Kontrast 1 Helligkeit TV-Menu Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern - + Wert mit OK über- nehmen. 4 Toneinst. für Pr. 3 Toneinstellungen gen. Bildeinst. für Pr. 1 Bildeinstellungen gen. Bildformat Automatik

• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Zifferntaste ② drücken und den Menüpunkt „Bildeinst. für Pr.“ ansteuern.
• Mit der zugeordneten Zifferntaste, im Beispiel ⑨ für die Funktion „Bildformat“, kann die Funktion angewählt werden.

• Mit der – + Taste die Bildformateinstellung auf „Automatik“ einstellen.
  • Die veränderte Einstellung mit der Taste OK speichern.
• „TV-Menü“ mit der Taste EXIT ausblenden.

10.5 AV Wiedergabe Rauschreduktion

Bei einem 2 ★★ Menü sind verschiedene Menüpunkte nicht einstellbar.

Bei Bildeinspielungen von AV-Geräten kann es u.U. zu einem „verrauschten“ Bild kommen.

Zur Kompensation eines „verrauschten“ Bildes kann die Rauschreduktion eingeschaltet werden.

Abweichende Bildeinstellungen für Programmplatz xy :

• Programmplatz anwählen, dessen Bildeinstellungen angepasst werden sollen.
• Taste MENU drücken. Das TV-Menü erscheint am Bildschirm.

- Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.

- Cursorsteuertaste ▲ drücken um den Menüpunkt „Bildeinst. für Pr.“ anzusteuern und Taste OK drücken.

- Mit den zugeordneten Zifferntasten, im Beispiel ⑥ für die Rauschreduktion, können die einzelnen Menüpunkte angewählt werden.

• Im Einstellfenster mit der – + Taste die Einstellung verändern.
  • Die veränderte Einstellung mit der Taste OK speichern.
• „TV-Menü“ mit der Taste EXIT ausblenden.

Menü aufrufen

AV MENU 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern - + Wert mit OK über- nehmen. 4 Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. 1 Bildeinstellungen gen. 0 UV Shift 9 Bildformat 8 Farbnorm 7 Farbversatz 6 Rauschreduktion 5 MPEG Rauschreduktion 4 Bildschärfe 3 Farbstärke 2 Kontrast 1 Helligkeit ►Rauschreduktion leicht

11. Bildeinstellungen generell

MENU

Bei einem 2 \*\* Menü sind verschiedene Menüpunkte nicht einstellbar.

Die Bildeinstellungen (Helligkeit, Kontrast, Farbstärke Bildschärfe und Rauschreduktion) können generell für alle Programme eingestellt und als Normwerte gespeichert werden. Die Normwerte können bei Bedarf mit der Taste OK wieder aufgerufen werden.

Bildeinstellungen aufrufen:

Im folgenden Beispiel wird die Helligkeit verändert. Die Bildeinstellungen Kontrast, Farbstärke, Bildschärfe und Rauschreduktion können entsprechend eingestellt werden.

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern - + Aktuellen Wert als Normwert über- nehmen. 4 Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. Bildeinstellungen gen. 0 Fabrikwerte 9 Bewegungskorrektur 8 Zoom/Panorama 7 Rauschreduktion 6 Bildschärfe 5 Farbeindruck 4 Farbstärke 3 Energieoptionen 2 Kontrast Helligkeit Helligkeit 61% Normwert 50% Als Normwert : Ja

• Taste MENU drücken.
  Das TV-Menü erscheint am Bildschirm.
• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Cursorsteuertaste ▶ drücken und den Menüpunkt „Helligkeit“ ansteuern.

- Im Einstellfenster mit der – + Taste die Einstellung verändern.

- +

OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern. 3) Erklärung siehe Fachbegriffe.

• Mit der Cursorsteuertaste ▼ die 3. Zeile „Als Normwert“ ansteuern.
• Soll der neu eingestellte Wert gespeichert werden, dann die – + Taste drücken und „Ja“ einstellen.
  • Die veränderte Einstellung mit der Taste OK als Normwert speichern.
• „TV-Menü“ mit der Taste EXIT ausblenden.

Wenn die Einstellung der Normwerte auf einzelnen Programmplätzen zu keinem befriedigenden Ergebnis führt, kann auch eine von den Normwerten abweichende Einstellung getroffen werden. Siehe Kap. 11.1 u. 11.2.

11. Bildeinstellungen generell

Die Hinterleuchtung (die Lampen, die den Bildschirm beleuchten) wird, abhängig von der eingestellten Steuerung, automatisch geregelt. Die Helligkeit der Lampen hat einen Einfluß auf den Energieverbrauch des Gerätes. Energieoptionen kann eingestellt werden auf:

a) Aus: Die Hinterleuchtung ist auf Maximum eingestellt. (höchster Energieverbrauch)
b) raumlichtabhängig:
Die Hinterleuchtung wird entsprechend dem Raumlicht gesteuert und sorgt immer für den gleichen Bildeindruck bei wechselnder Raumbeleuchtung.
c) bildinhaltsabhängig ^9 : Die Hinterleuchtung wird entsprechend dem Bildinhalt gesteuert. Bei dunklem Bildinhalt wird die Helligkeit der Hinterleuchtung abgeregelt, um den Kontrast zu erhöhen.
d) manuell: Die Hinterleuchtung wird im Menü auf einen festen Wert eingestellt.
e) automatisch ^9) : Mischung aus b) raumlichtabhängig und c) bildinhaltsabhängig

Die Aussteuerung sagt aus, mit welcher Helligkeit die Hinterleuchtung momentan betrieben wird.

Energieoptionen einstellen:

• Taste MENU drücken.
  Das TV-Menü erscheint am Bildschirm.
• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Mit der Cursorsteuertaste ◀▶▲▼ den Menüpunkt „Energieoptionen“ ansteuern und die Taste OK drücken.
• Mit der - + Taste die Einstellungen verändern.
• Einstellung mit der Taste OK speichern.
• „TV-Menü“ mit der Taste EXIT ausblenden.

Menü aufrufen

MENU OK

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern - + Wert mit OK über- nehmen. 4 Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. Bildeinstellungen gen. 0 Fabrikwerte 9 Bewegungskorrektur 8 Zoom/Panorama 7 Rauschreduktion 6 Bildschärfe 5 Farbeindruck 4 Farbstärke 1 Energieoptionen 2 Kontrast 1 Helligkeit Hinterleuchtung 40% Steuerung raumlichtabhängig Normwert 50% Als Normwert: Nein Aussteuerung 69%

- +

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihentfolge und Nummerierung ändern.

9) abhängig vom Panel (Bildschirm)

Menü aufrufen

11. Bildeinstellungen generell

MENU

Bei einem 2 \*\* Menü sind verschiedene Menüpunkte nicht einstellbar.

In Abhängigkeit von der Helligkeit des angezeigten Bildes, erfolgt bei der Einstellung „Bildverbesserung ein“ eine Erweiterung des Helligkeitsbereiches bei dunklen Bildinhalten.

Dunkle Bilder werden dadurch detailgetreuer wiedergegeben.

Die Bildverbesserung kann auf „Stufe 1 . . 3“ oder „aus“ eingestellt werden.

Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern - + Wert mit OK über- nehmen. 4 Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. Bildeinstellungen gen. 1 Bildverbesserung 9 Fabrikwerte 8 Bewegungskorrektur 7 Zoom/Panorama 6 Rauschreduktion 5 Bildschärfe 4 Farbeindruck 3 Farbstärke 2 Energieoptionen 1 Kontrast Bildverbesserung aus

Bildverbesserung einstellen:

• Taste MENU drücken.
  Das TV-Menü erscheint am Bildschirm.
• Blaue Taste erücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Cursorsteuertaste ▶ drücken und den Menüpunkt „Helligkeit“ ansteuern.

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

• Cursorsteuertaste ▲ drücken und den Menüpunkt „Bildverbesserung“ ansteuern.
• Mit der – + Taste die Einstellungen für „Bildverbesserung“ verändern.
  • Die veränderte Einstellung mit der Taste OK speichern.
• „TV-Menü“ mit der Taste EXIT ausblenden.

11. Bildeinstellungen generell

Bei einem 2 ** Menü sind verschiedene Menüpunkte nicht einstellbar.

Die Bewegungskorrektur bewirkt bei Schwarzweiß- oder Kinofilmen eine Verbesserung der Bilddarstellung. Bewegungen werden flüssiger dargestellt und ein plastischer Bildeindruck entsteht.

Bewegungskorrektur einstellen:

• Taste MENU drücken.
  Das TV-Menü erscheint am Bildschirm.
• Blaue Taste erücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Cursorsteuertaste ▶ drücken und den Menüpunkt „Helligkeit“ ansteuern.
• Mit der zugeordneten Zifferntaste „Bewegungskorrektur“ ansteuern.
• Mit der – + Taste die Einstellungen für „Bewegungskorrektur“ verändern.
  • Die veränderte Einstellung mit der Taste OK speichern.
• „TV-Menü“ mit der Taste EXIT ausblenden.

Menü aufrufen

MENU

F1↑

0 Fabrikwerte Bewegungskorrektur
8 Zoom/Panorama 7 Rauschreduktion
6 Bildschärfe
5 Farbeindruck
4 Farbstärke
3 Energieoptionen
2 Kontrast 1 Helligkeit

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern - + Wert mit OK über- nehmen. 4 Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. Bildeinstellungen gen. 0 Fabrikwerte 1 Bewegungskorrektur 8 Zoom/Panorama 7 Rauschreduktion 6 Bildschärfe 5 Farbeindruck 4 Farbstärke 3 Energieoptionen 2 Kontrast 1 Helligkeit ▶ Bewegungskorrektur leicht

- +

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihentfolge und Nummerierung ändern.

Menü aufrufen

11. Bildeinstellungen generell

MENU

Bei einem 2 ** Menü sind verschiedene Menüpunkte nicht einstellbar.

Darstellungen, die den Bildschirm nicht ausfüllen, erzeugen schwarze Ränder. Diese Ränder können, zur Vermeidung eines „Image sticking“ ^3) in einen Grauton geändert werden.

Wenn das Bild im 4:3 Format angezeigt wird, so entstehen z.B. links und rechts Ränder ohne Bildinhalt.

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK über- nehmen. 4 Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. Bildeinstellungen gen. 0 Fabrikwerte 9 Bewegungskorrektur Zoom/Panorama 7 Rauschreduktion 6 Bildschärfe 5 Farbeindruck 4 Farbstärke 3 Energieoptionen 2 Kontrast 1 Helligkeit Zoom-Wert 0 Panorama Nein Bildpos. vertikal 0% Zoomautomatik Ein Randfarbegrau

F1↑

Randfarbe einstellen:

• Taste MENU drücken. Das TV-Menü erscheint am Bildschirm.
• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Cursorsteuertaste ▶ drücken und den Menüpunkt „Helligkeit“ ansteuern.

- +

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern. 3) Erklärung siehe Fachbegriffe.

• Mit der zugeordneten Zifferntaste „Zoom/Panorama“ ansteuern.
• Mit der Cursorsteuertaste die gewünschten Menüpunkte ansteuern.
• Mit der – + Taste die Einstellungen für Randfarbe verändern.
  • Die veränderte Einstellung mit der Taste OK speichern.
• „TV-Menü“ mit der Taste EXIT ausblenden.

Die Einstellung ist nur dann möglich, wenn die Funktion „Panorama“ auf „Nein“ gestellt ist.

11. Bildeinstellungen generell

Bei einem 2 ** Menü sind verschiedene Menüpunkte nicht einstellbar.

Die Bildeinstellungen (Zoom, Bildposition vertikal, Zoomautomatik und Panorama) können generell für alle Programme eingestellt und gespeichert werden.

Zoom-/Panorama-Mode einstellen:

• Taste MENU drücken.
  Das TV-Menü erscheint am Bildschirm.
• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Cursorsteuertaste ▶ drücken und den Menüpunkt „Helligkeit“ ansteuern.
• Mit der zugeordneten Zifferntaste „Zoom/Panorama“ ansteuern.

- Mit der Cursorsteuertaste die gewünschten Menüpunkte ansteuern.

- Mit der – + Taste die Einstellungen für „Zoom/Panorama“ verändern.

• Die veränderte Einstellung mit der Taste OK speichern. Im Bild ist die werkseitige Einstellung dargestellt.

- „TV-Menü“ mit der Taste EXIT ausblenden.

Die Funktionen „Panorama“ und „Zoom“ können auch miteinander kombiniert werden.

Menü aufrufen

MENU

F1↑

0 Fabrikwerte

9 Bewegungskorrektur

Zoom/Panorama

7 Rauschreduktion

6 Bildschärfe

5 Farbeindruck

4 Farbstärke

3 Energieoptionen

2 Kontrast

1 Helligkeit

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK über- nehmen. 4 Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. Bildeinstellungen gen. 0 Fabrikwerte 9 Bewegungskorrektur Zoom/Panorama 7 Rauschreduktion 6 Bildschärfe 5 Farbeindruck 4 Farbstärke 3 Energieoptionen 2 Kontrast 1 Helligkeit Zoom-Wert 0 Panorama Ja Bildpos. vertikal 0% Pan.-Modus nicht-linear Zoomautomatik Aus

- +

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

3) Erklärung siehe Fachbegriffe.

Menü aufrufen

11.1 Bildeinstellungen für Prog. über TV-Menü

MENU

Bei einem 2 ** Menü sind die Bildeinstellungen für einen bestimmten Programmplatz nicht möglich.

Sollten die Normwerte für einzelne Programmplätze zu keinen zufriedenstellenden Ergebnis führen, kann eine abweichende „Bildeinstellung für Pr...“ für fast alle „generellen Bildeinstellungen“ vorgenommen werden. Diese abweichende Einstellung gilt nur für den angewählten Programmplatz und kann durch die eingestellten Normwerte nicht überschrieben werden. Zusätzlich zu den „generellen Bildeinstellungen“ kommen die abweichenden Bildeinstellungen Farbversatz, Farbnorm und VCR hinzu.

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + - Wert mit OK über- nehmen. 4 Toneinst. für Pr. 3 Toneinstellungen gen. 1 Bildeinst. für Pr. 1 Bildeinstellungen gen. 7 VCR³) 6 Farbnorm³[7] 5 Farbversatz³[7] 1 Rauschreduktion³) 3 Bildschärfe 2 Farbstärke 1 Kontrast ► Rauschreduktion leicht

Abweichende Bildeinstellungen für Programmplatz xy :

• Programmplatz anwählen, dessen Bildeinstellungen angepasst werden sollen.
• Taste MENU drücken. Das TV-Menü erscheint am Bildschirm.

- + OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern. 3) Erklärung siehe Fachbegriffe. 5) Nur bei DVB-Sender anwählbar 7) Nur bei analogen Sendern anwählbar!

• Blaue Taste erücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Cursorsteuertaste ▲ drücken um den Menüpunkt „Bildeinst. für Pr.“ anzusteuern und Taste OK drücken.
• Mit den zugeordneten Zifferntasten, im Beispiel für die Rauschreduktion, können die einzelnen Menüpunkte angewählt werden.
• Im Einstellfenster mit der – + Taste die Einstellung verändern.
  • Die veränderte Einstellung mit der Taste OK speichern.
• „TV-Menü“ mit der Taste EXIT ausblenden.

11.2 Bildeinstellungen für Prog. über Sendertabelle

Menü aufrufen

Abweichende Bildeinstellungen

für Programmplatz xy :

• Programmplatz anwählen, dessen Bildeinstellungen angepasst werden sollen.
• Taste MENU drücken. Das TV-Menü erscheint am Bildschirm.
• Weiße Taste drücken. Am Bildschirm erscheint die Menü-Sendertabelle und der aktive Programmplatz ist selektiert.

- Taste F2 drücken und Senderliste zur Bearbeitung freischalten.

- Cursorsteuertaste ▶ drücken und zur Themenseite wechseln.

- Mit den zugeordneten Zifferntasten, im Beispiel ⑧ für die Bildqualität, können die einzelnen Menüpunkte angewählt werden.

- Im Einstellfenster mit der Cursorsteuertaste die einzelne Funktion ansteuern. - Mit der – + Taste die Einstellung verändern. gen. heißt hier, dass die generelle Bildeinstellung, siehe Seite 22, mit einer neuen Einstellung überschrieben werden.

Die hier eingestellten abweichenden Einstellungen gegenüber den Normwerten, bleiben gespeichert.

• Die veränderte Einstellung mit der Taste OK speichern.
- „TV-Menü“ mit der Taste EXIT ausblenden.

MENU

F2

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK über- nehmen. 0010 Hessen 3 0009 Südwest 0008 MDR 0007 PRO 7 0006 RTL 2 0005 RTL 0004 SAT 1 0003 Bayern 3 0002 ZDF 0001 ARD 0 Tonkorrekturen 9 Farbnorm ³)⁷¹ 1 Bildqualität 7 Bildkorrekturen 6 Logoeingabe 5 Sender im EPG enthalten 4 Frequenz/Kanal ⁷¹ 3 CA-Modul 2 Signalqualität 1 DVB-C Prog.-Info. Bildschärfe gen. Rauschreduktion gen. Farbversatz 0 VCR⁷¹ Aus

- +

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihentfolge und Nummerierung ändern.

5) Nur bei DVB-Sender anwählbar!
7) Nur bei analogen Sendeern anwählbar!

Menü aufrufen 12. Toneinstellungen generell

MENU

Bei einem 2 \*\* Menü sind verschiedene Menüpunkte nicht einstellbar.

Die Toneinstellungen (Lautstärke, Höhen, Bässe, Basisbreite, Raumklang) können generell für alle Programme eingestellt und als Normwerte gespeichert werden. Die Normwerte können bei Bedarf mit der Taste OK wieder aufgerufen werden.

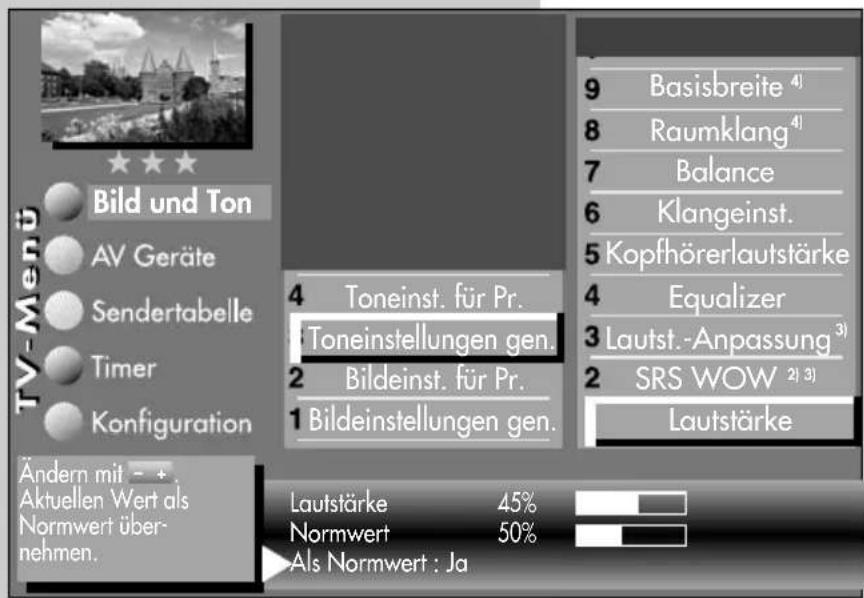

Toneinstellungen aufrufen:

- Taste MENU drücken.

Das TV-Menü erscheint am Bildschirm.

TV-Menu Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + Aktuellen Wert als Normwert über- nehmen. 4 Toneinst. für Pr. Toneinstellungen gen. 2 Bildeinst. für Pr. 1 Bildeinstellungen gen. 9 Basisbreite 4) 8 Raumklang 4) 7 Balance 6 Klangeinst. 5 Kopfhörerlautstärke 4 Equalizer 3 Lautst.-Anpassung 3) 2 SRS WOW 2) 3) Lautstärke Lautstärke 45% Normwert 50% Als Normwert : Ja

• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Mit der zugeordneten Zifferntaste, im Beispiel ③ „Toneinst. generell“ ansteuern.
• Mit den zugeordneten Zifferntasten können die einzelnen Menüpunkte in der rechten Spalte angewählt werden.

- + OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

2) Nur bei Geräten, die mit dieser Funktion ausgestattet sind.
3) Erklärung siehe Fachbegriffe.
4) nur wenn SRS WOW ausgeschaltet ist.

• Taste OK drücken und Menüpunkt zur Bearbeitung öffnen.
• Im Einstellfenster mit der – + Taste die Einstellung verändern.
• Mit der Cursorsteuertaste ▼ die 3. Zeile „Als Normwert“ ansteuern.
• Soll der neu eingestellte Wert gespeichert werden, dann die - + Taste drücken und „Ja“ einstellen.
  • Die veränderte Einstellung mit der Taste OK als Normwert speichern.
• „TV-Menü“ mit der Taste EXIT ausblenden.

Wenn die Einstellung der Normwerte auf einzelnen Programmplätzen zu keinem befriedigenden Ergebnis führt, kann auch eine von den Normwerten abweichende Einstellung getroffen werden. Siehe nächste Seite.

12. Toneinstellungen generell

Menü aufrufen

Bei einem 2 ** Menü sind verschiedene Menüpunkte nicht einstellbar.

SRS-WOW 2) einstellen:

• Taste MENU drücken.
  Das TV-Menü erscheint am Bildschirm.
• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.

- Mit der Zifferntaste ③ „Toneinst. generell“ ansteuern.

- Mit der zugeordneten Zifferntaste, im Beispiel ② „SRS-WOW“ ^2 ansteuern.

- Im Einstellfenster mit der - + Taste die Einstellung verändern.

• Die veränderte Einstellung mit der Taste OK speichern.

- „TV-Menü“ mit der Taste EXIT ausblenden.

MENU

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK über- nehmen. 4 Toneinst. für Pr. Toneinstellungen gen. 2 Bildeinst. für Pr. 1 Bildeinstellungen gen. 9 Basisbreite⁴) 8 Raumklang⁴) 7 Balance 6 Klangeinst. 5 Kopfhörerlautstärke 4 Equalizer 3 Lautst.-Anpassung³) 1 SRS WOW²³) 1 Lautstärke SRS WOW²¹ Ein

Wenn SRS-WOW eingeschaltet ist, sind die Menüpunkte „Basisbreite“ und „Raumklang“ nicht mehr anwählbar.

OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihentfolge und Nummerierung ändern.

2) Nur bei Geräten, die mit dieser Funktion ausgestattet sind.
3) Erklärung siehe Fachbegriffe.
4) nur wenn SRS WOW ausgeschaltet ist.

Menü aufrufen 12. Toneinstellungen generell

MENU

Automatische Lautstärke-Anpassung

Verschiedene Sendeanstalten strahlen Werbeeinlagen lauter aus, als die eigentliche Sendung. Damit Sie bei den vielen Werbeblöcken nicht immer zur Fernbedienung greifen müssen, haben Sie die Möglichkeit, eine automatische Lautstärke-Anpassung einzuschalten.

Lautstärkedifferenzen werden somit bei eingeschalteter Lautstärke-Anpassung weitestgehend ausgeglichen. Die hier gewählte Einstellung gilt für alle Programmplätze.

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK über- nehmen. 4 Toneinst. für Pr. Toneinstellungen gen. 2 Bildeinst. für Pr. 1 Bildeinstellungen gen. 9 Basisbreite⁴) 8 Raumklang⁴) 7 Balance 6 Klangeinst. 5 Kopfhörerlautstärke 4 Equalizer Lautst.-Anpassung³) 2 SRS WOW²¹³) 1 Lautstärke ►Lautst.-Anpassung Ein

Lautst.-Anpassung aufrufen:

• Taste MENU drücken. Das TV-Menü erscheint am Bildschirm.
• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Mit der zugeordneten Zifferntaste, im Beispiel ③, „Toneinst. generell“ ansteuern.

- + OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

2) Nur bei Geräten, die mit dieser Funktion ausgestattet sind.
3) Erklärung siehe Fachbegriffe.
4) nur wenn SRS WOW ausgeschaltet ist.

• Mit der zugeordneten Zifferntaste, im Beispiel ③, „Lautst.-Anpassung“ ansteuern.
• Im Einstellfenster mit der – + Taste die Einstellung verändern.
  • Die veränderte Einstellung mit der Taste OK speichern.
• „TV-Menü“ mit der Taste EXIT ausblenden.

Die „Lautst.-Anpassung“ im Menü „Toneinst. generell“ hebt die „Lautstärke Korrektur“ im Menü "Toneinst. für Pr..." nicht auf.

12. Toneinstellungen generell

Bei einem 2 ** Menü sind verschiedene Menüpunkte nicht einstellbar.

Im Menü „Equalizer“ können die Tonfrequenzen nach Ihrem persönlichen Empfinden einzeln eingestellt werden

Equalizer einstellen:

• Taste MENU drücken. Das TV-Menü erscheint am Bildschirm.
• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Mit der Zifferntaste ③ „Toneinst. generell“ ansteuern.
• Mit der zugeordneten Zifferntaste, im Beispiel 4 „Equalizer“ ansteuern.
• Cursorsteuertaste ▶ drücken und die einzelnen Stellschieber anwählen.
• Mit der – + Taste die Einstellung verändern.
• Mit der Cursorsteuertaste ▼ die Zeile „Als Normwert“ ansteuern.
• Soll der neu eingestellte Wert gespeichert werden, dann die - + Taste drücken und „Ja“ einstellen.
  • Die veränderte Einstellung mit der Taste OK als Normwert speichern.
• „TV-Menü“ mit der Taste EXIT ausblenden.

Menü aufrufen

MENU

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . 4 Toneinst. für Pr. Toneinstellungen gen. 2 Bildeinst. für Pr. 1 Bildeinstellungen gen. 9 Basisbreite⁴) 8 Raumklang⁴) 7 Balance 6 Klangeinst. 5 Kopfhörerlautstärke 3 Equalizer 3 Lautst.-Anpassung³) 2 SRS WOW²³) 1 Lautstärke Equalizer Als Normwert: Nein 500 Hz 200 Hz 188 Hz 3 kHz 7,5 kHz 12 kHz

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihentfolge und Nummerierung ändern.

2) Nur bei Geräten, die mit dieser Funktion ausgestattet sind.
3) Erklärung siehe Fachbegriffe.
4) nur wenn SRS WOW ausgeschaltet ist.

Menü aufrufen 12. Toneinstellungen generell

MENU

Basisbreite und Raumklang

Die Menüpunkte Basisbreite und Raumklang werden nur dann angezeigt, wenn die Funktion „SRS-WOW“ ausgeschaltet ist.

Basisbreite

Bei Stereosendungen kann die Basisbreite (= räumlicher Abstand zwischen den Lautsprechern) künstlich erweitert werden, um ein größeres Stereodreieck zu erreichen.

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK über- nehmen. 4 Toneinst. für Pr. Toneinstellungen gen. 2 Bildeinst. für Pr. 1 Bildeinstellungen gen. 0 Fabrikwerte Basisbreite⁴¹ Raumklang⁴¹ 7 Balance 6 Klangeinst. 5 Kopfhörerlautstärke 4 Equalizer 3 Lautst.-Änpassung³¹ 2 SRS WOW²³¹ 1 Lautstärke ► Raumklang Ein

Raumklang

Bei Sendungen die in Mono ausgestrahlt werden, kann ein künstlicher Stereoeffekt erzeugt werden.

Basisbreite/Raumklang aufrufen:

- Taste MENU drücken. Das TV-Menü erscheint am Bildschirm.

- + OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

2) Nur bei Geräten, die mit dieser Funktion ausgestattet sind.
3) Erklärung siehe Fachbegriffe.
4) nur wenn SRS WOW ausgeschaltet ist.

• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bild-einstellungen generell“ sind angewählt.
• Mit der zugeordneten Zifferntaste, im Beispiel ③, „Toneinst. generell“ ansteuern.
• Mit der zugeordneten Zifferntaste, im Beispiel ⑧ oder ⑨, „Raumklang“ oder „Basisbreite“ ansteuern.
• Im Einstellfenster mit der – + Taste die Einstellung verändern.
  • Die veränderte Einstellung mit der Taste OK speichern.
• „TV-Menü“ mit der Taste EXIT ausblenden.

12.1 Toneinstellungen für Prog. über TV-Menü

Bei einem 2 ★★ Menü sind verschiedene Menüpunkte nicht einstellbar.

Lautstärke Korrektur

Die Sendeanstalten strahlen in verschiedenen Lautstärken aus. Dieser Lautstärkenunterschied kann durch eine +/- Korrektur der Lautstärkeeinstellung angepasst werden. Die Anpassung bleibt auch beim Aufrufen der Normwerte erhalten.

Lautstärke Korrektur

einstellen :

• Taste MENU drücken. Das TV-Menü erscheint am Bildschirm.
• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.

• Mit der zugeordneten Zifferntaste, im Beispiel ④, „Toneinst. für Pr.“ ansteuern.

• Taste OK drücken und im Einstellfenster mit der – + Taste die Einstellung verändern.
  • Die veränderte Einstellung mit der Taste OK speichern.

• „TV-Menü“ mit der Taste EXIT ausblenden.

Die abweichenden Einstellungen können auch in der Menü-Sendertabelle eingestellt bzw. abgerufen werden.

Menü aufrufen

MENU

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK über- nehmen. Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. 1 Bildeinstellungen gen. 3 Zwangsmono7) 2 Klangeinstellungen Lautstärke-Korrektur Lautstärke Korrektur -15

- + OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

7) Nur bei analogen Sendern anwählbar!

Menü aufrufen

12.1 Toneinstellungen für Prog. über TV-Menü

MENU

Bei einem 2 ** Menü sind verschiedene Menüpunkte nicht einstellbar.

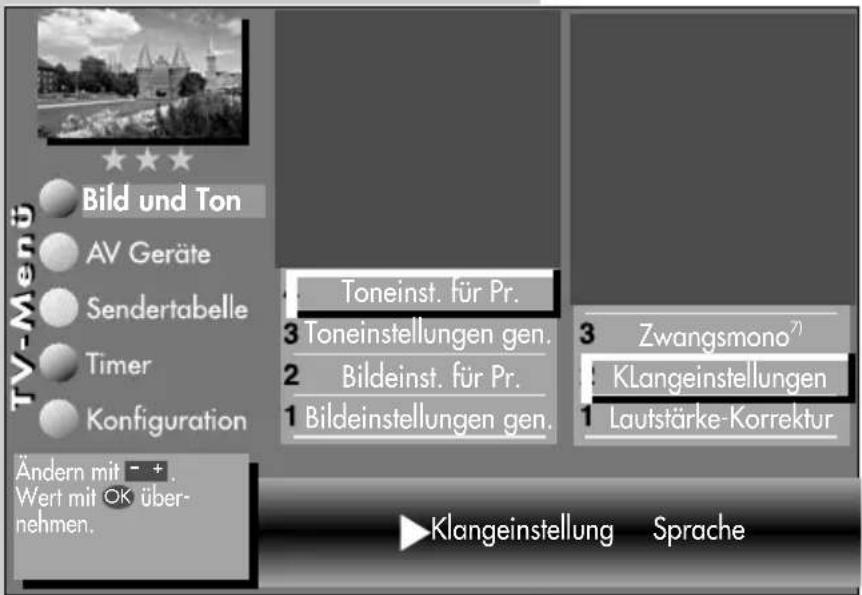

Klangeinstellung

Die Klangeinstellung kann auf „Normal“ oder „Sprache“ eingestellt werden. Sinnvollerweise sollte die Einstellung „Sprache“ für Programmplätze verwendet werden, die überwiegend Sprachsendungen (z.B. Nachrichten) ausstrahlen z.B. N-TV etc. Für Musikwiedergabe ist die Stellung „Normal“ empfehlenswert.

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK über- nehmen. 1 Toneinst. für Pr. 2 Toneinstellungen gen. 3 Bildeinst. für Pr. 4 Bildeinstellungen gen. 5 Zwangsmono7) 6 Klangestellungen 7 Lautstärke-Korrektur Klangestellung Sprache

Klangeinstellung einstellen :

• Taste MENU drücken.
  Das TV-Menü erscheint am Bildschirm.
• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Mit der zugeordneten Zifferntaste, im Beispiel 4, „Toneinst. für Pr.“ ansteuern.

- +

EXIT

• Mit der zugeordneten Zifferntaste, im Beispiel ②, „Klangeinstellung“ ansteuern.
• Im Einstellfenster mit der - + Taste die Einstellung verändern.
  • Die veränderte Einstellung mit der Taste OK speichern.
• „TV-Menü“ mit der Taste EXIT ausblenden.

Die abweichenden Einstellungen können auch in der Menü-Sendertabelle eingestellt bzw. abgerufen werden.

12.1 Toneinstellungen für Prog. über TV-Menü

Menü aufrufen

Bei einem 2 ** Menü sind verschiedene Menüpunkte nicht einstellbar.

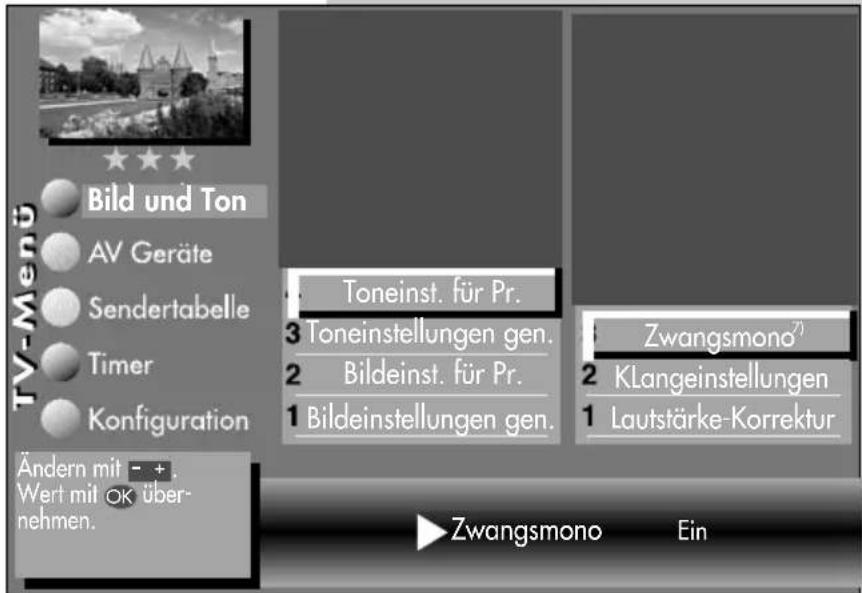

Zwangsmono ^7)

Unter Umständen kann es vorkommen, dass Ihr TV-Gerät während einer Sendung unerwünscht von Mono auf Stereo schaltet, obwohl kein Stereo-sender empfangen wird. In der Regel hängt das von den örtlichen Empfangsverhältnissen ab. Wenn für den angewählten Programmplatz „Zwangsmono“ eingestellt wird, werden alle Sendungen entsprechend der Einstellung in Mono wiedergegeben.

Zwangsmono einstellen :

• Taste MENU drücken. Das TV-Menü erscheint am Bildschirm.

• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.

• Mit der zugeordneten Zifferntaste, im Beispiel ④, „Toneinst. für Pr.“ ansteuern.

• Mit der zugeordneten Zifferntaste, im Beispiel ③, „Zwangsmono“ ansteuern.
• Im Einstellfenster mit der - + Taste die Einstellung verändern.
  • Die veränderte Einstellung mit der Taste OK speichern.
• „TV-Menü“ mit der Taste EXIT ausblenden.

Die abweichenden Einstellungen können auch in der Menü-Sendertabelle eingestellt bzw. abgerufen werden.

MENU

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK über- nehmen. Toneinst. für Pr. Toneinstellungen gen. Bildeinst. für Pr. Bildeinstellungen gen. Zwangsmono7) Klangeinstellungen Lautstärke-Korrektur Zwangsmono Ein

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

7) Nur bei analogen Sendern anwählbar!

Menü aufrufen

12.2 Toneinstellungen für Prog. über Sendertabelle

MENU

F2

Bei einem 2 ** Menü sind verschiedene Menüpunkte nicht einstellbar.

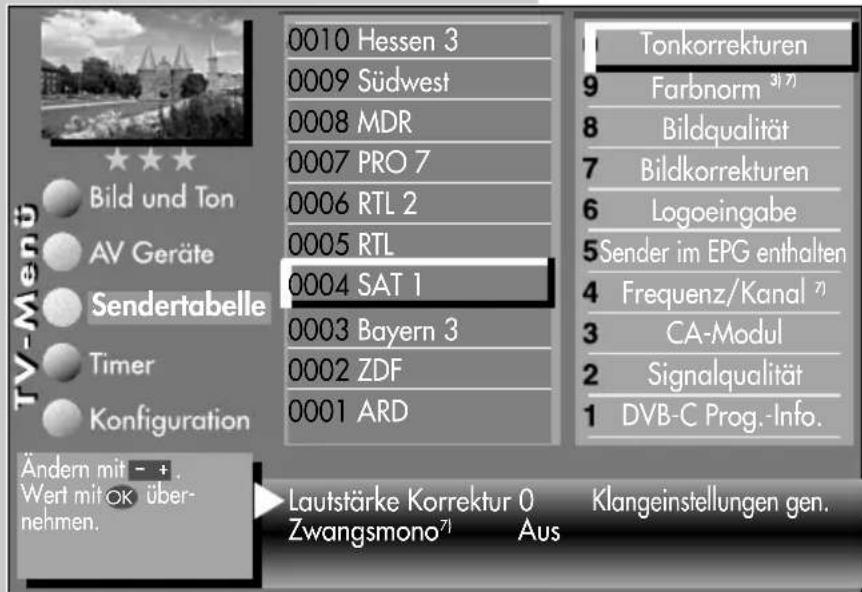

Tonkorrekturen einstellen :

• Programmplatz anwählen, dessen Toneinstellungen angepasst werden sollen.
• Taste MENU drücken. Das TV-Menü erscheint am Bildschirm.
• Weiße Taste drücken. Am Bildschirm erscheint die Menü-Sendertabelle und der aktive Programmplatz ist selektiert.

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK über- nehmen. 0010 Hessen 3 0009 Südwest 0008 MDR 0007 PRO 7 0006 RTL 2 0005 RTL 0004 SAT 1 0003 Bayern 3 0002 ZDF 0001 ARD Tonkorrekturen Farbnorm 3) 7) Bildqualität Bildkorrekturen Logoeingabe Sender im EPG enthalten Frequenz/Kanal 7) CA-Modul Signalqualität DVB-C Prog.-Info. Lautstärke Korrektur 0 Zwangsmono7) Aus Klangeinstellungen gen.

- Taste F2 drücken und die Senderliste zur Bearbeitung freischalten.

- Cursorsteuertaste ▶ drücken und zur Themenseite wechseln.

- Mit den zugeordneten Zifferntasten, im Beispiel 0 für die Tonkorrekturen, können die einzelnen Menüpunkte angewählt werden.

- Im Einstellfenster mit der Cursorsteuertaste die einzelne Funktion ansteuern.

- + OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

3) Erklärung siehe Fachbegriffe.
5) Nur bei DVB-Sender anwählbar!
7) Nur bei analogen Sendern anwählbar!

- Mit der – + Taste die Einstellung verändern. gen. heißt hier, dass die generelle Toneinstellung, siehe Kapitel 12, mit einer anderen Einstellung überschrieben wird.

Die hier eingestellten abweichenden Einstellungen gegenüber den Normwerten bleiben gespeichert.

• Die veränderte Einstellung mit der Taste OK speichern.
- „TV-Menü“ mit der Taste EXIT ausblenden.

13. Zoomautomatik

Bei einem 2 ** Menü ist der Menüpunkt „Zoomautomatik“ nicht einstellbar.

Die aktive Zoomautomatik ermöglicht es, Sendungen im „Breitbildformat“ (z. B. Beiträge im 16:9 - Format) möglichst formatfüllend am Bildschirm darzustellen.

Bleibt diese Funktion abgeschaltet, werden solche Filmformate nicht automatisch angepasst.

Zoomautomatik einstellen

• Taste MENU drücken.
  Das TV-Menü erscheint am Bildschirm.
• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Cursorsteuertaste ▶ drücken und den Menüpunkt „Helligkeit“ ansteuern.
• Mit der zugeordneten Zifferntaste, im Beispiel ⑧ die „Zoom/Panorama“ Funktion anwählen.
• Cursorsteuertaste ▼ drücken und den Menüpunkt „Zoomautomatik“ ansteuern.
• Mit der - + Taste die Einstellung verändern.
  • Die veränderte Einstellung mit der Taste OK speichern.
• „TV-Menü“ mit der Taste EXIT ausblenden.

Menü aufrufen

MENU

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK über- nehmen. 0 Fabrikwerte 9 Bewegungskorrektur Zoom/Panorama 7 Rauschreduktion 6 Bildschärfe 5 Farbeindruck 4 Farbstärke 3 Energieoptionen 2 Kontrast 1 Helligkeit 4 Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. Bildeinstellungen gen. Zoom-Wert 0 Panorama Ja Bildpos. vertikal 0% Pan.-Modus nicht-linear Zoomautomatik Ein

- + OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

Menü aufrufen 14. Kindersicherung

MENU

Mit der Kindersicherung können Sie bestimmen, ob das TV-Gerät eingeschaltet werden kann oder nicht und welche Programme in welchem Zeitraum gesehen werden dürfen. Die Kindersicherung kann:

a) generell eingeschaltet werden,
b) so eingestellt werden, dass ein bis sechs TV-, Radio- oder AV-Programme (Prog A ... Prog F) von der Sperre ausgenommen sind (Erlaubte Programme).
c) so eingestellt werden, dass alle bzw. nicht gesperrte Programme in einem freigegebenen Zeitraum gesehen werden dürfen (Fernsehbeginn - Fernsehende).

Die Kindersicherung muss einmal mit einem 4 stelligen „Code“ gespeichert werden.

a) Kindersicherung einschalten

Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK über- nehmen. 5 Aufnahmesteuerung 4 Zeiteinstellungen 3 Zeitsteuerung 2 Erinnerung Kindersicherung 4 Erlaubte AV-Programme 3 Erlaubte Radio Programme 2 Erlaubte TV Programme Einstellungen Fernsehbeginn --:-- Fersehende --:-- Code ****►Aktivierung Ein

• Taste MENU drücken. Das TV-Menü erscheint am Bildschirm.
• Mit der grünen Taste das Menü „Timer“ öffnen.
• Mit der Cursorsteuertaste ▶ „Einstellungen“ ansteuern und Taste OK drücken.
• Im Einstellfenster mit der Cursorsteuertaste den Menüpunkt „Aktivierung“ ansteuern und mit der – + Taste die Kindersicherung auf „Aktivierung Ein“ einstellen.

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

• Mit der Cursorsteuertaste ◀„Code“ anwählen, mit den Zifferntasten eine 4stellige persönliche Codenummer eingeben. Codernr. merken!
  • Die veränderte Einstellung mit der Taste OK speichern.
• „TV-Menü“ mit der Taste EXIT ausblenden.

14. Kindersicherung

b) Erlaubte Programme:

Kindersicherung wie unter a) einschalten.

Mit der zugeordneten Zifferntaste den Menüpunkt

„Erlaubte __ Prog.“ ansteuern.

Taste OK drücken und im Ein- stellfenster mit den Zifferntasten die Programmplätze eingeben oder mit der - + Taste den gewünschten AV-Programmplatz freigeben.

• Die veränderte Einstellung mit der Taste OK speichern.

c) Fernsehbeginn - Fernsehen- de

Kindersicherung wie unter a) einschalten. Mit der Cursorsteuertaste im Einstellfenster mit den Zifferntasten die Start- bzw. Endzeit eingeben und mit der Taste OK speichern.

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Programmplatz eingeben und mit OK speichern. II löschen. 5 Aufnahmesteuerung 4 Zeiteinstellungen 3 Zeitsteuerung 2 Erinnerung Kindersicherung 4 Erlaubte AV-Programme 3 Erlaubte Radio Programme 1 Erlaubte TV Programme Einstellungen Prog A Kabel 1 Prog B ---- Prog C ---- Prog D ---- Prog E ---- Prog F ----

Kindersicherung mit Code-Eingabe absichern

- Mit der der Cursorsteuertaste „Code“ ansteuern. Mit den Zifferntasten die persönliche Geheimzahl (Code) eingeben.

Diese Geheimzahl unbedingt merken! Nur mit dieser Nummer kann das TV-Gerät wieder freigeschaltet werden.

• Die Einstellung mit der Taste OK speichern.
- „TV-Menü“ mit der Taste EXIT ausblenden.
• TV-Gerät mit der Taste ausschalten.

Erst nach dem Ausschalten des TV-Gerätes wird die Kindersicherung aktiv.

Kindersicherung ausschalten

Wenn die Kindersicherung aktiv ist, erscheint nach dem Einschalten des TV-Gerätes die Einblendung der Kindersicherung. Durch die Eingabe der persönlichen Geheimzahl wird das Gerät freigegeben. Jetzt kann das Gerät für die Einschaltdauer „normal“ bedient werden. Soll die Kindersicherung ganz ausgeschaltet werden, dann wie unter a) beschrieben auf „Aktivierung Aus“ einstellen.

Menü aufrufen

MENU

15. Erinnerung

Bei einem 2 ** Menü ist der Menüpunkt „Erinnerung“ nicht einstellbar.

Wenn Sie während des Fernsehbetriebs an etwas erinnert werden möchten, können Sie eine Erinnerungszeit programmieren. Wenn diese Zeit erreicht ist, erscheint am Bildschirm eine Einblendung.

Erinnerungszeit einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der grünen Taste das Menü „Timer“ öffnen.

Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Uhrzeit mit II löschen. Mit OK speichern. Mit MENU löschen 5 Aufnahmesteuerung 4 Zeiteinstellungen 3 Zeitsteuerung Erinnerung 1 Kindersicherung Erinnerungszeit Zeit --;

• Mit der Zifferntaste ② „Erinnerung“ ansteuern.
• Taste OK drücken und im Einstellfenster mit den Zifferntasten die Uhrzeit vierstellig eingeben.
  • Die Einstellung mit der Taste OK speichern.
• „TV-Menü“ mit der Taste EXIT ausblenden.

Wenn der Zeitpunkt der „Erinnerung“ erreicht ist,

erscheint am Bildschirm eine Einblendung. Die Einblendung kann mit einer beliebigen Taste gelöscht werden.

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

Die programmierte Erinnerungszeit muss im Menü mit der Taste II wieder gelöscht werden, wenn der Vorgang nicht jeden Tag wiederholt werden soll.

16. Zeitsteuerung Menü aufrufen

Bei einem 2 ** Menü sind die Menüpunkte „Einschaltzeit“ und „Ausschaltzeit“ nicht einstellbar.

Im Menüpunkt „Zeitsteuerung“ kann eine Einschaltzeit, eine Ausschaltzeit und ein Sleeptimer (Ausschalten nach...) eingestellt werden.

Die Einschaltzeit schaltet das TV-Gerät zu einen von Ihnen eingegebenen Zeitpunkt automatisch ein.

Die Ausschaltzeit schaltet das TV-Gerät zu einen von Ihnen eingegebenen Zeitpunkt automatisch aus.

Der Sleeptimer (Ausschalten nach...) schaltet das

TV-Gerät nach einer von Ihnen eingegebenen Zeitdauer (15 min. Stufen) ab.

Einschaltzeit, Ausschaltzeit einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der grünen Taste das Menü „Timer“ öffnen.
- Mit der Zifferntaste ③ den Menüpunkt „Zeitsteuerung“ ansteuern.
- Taste OK drücken und im Einstellfenster mit den Zifferntasten die Uhrzeit vierstellig eingeben.
• Die Einstellung mit der Taste OK speichern.
- „TV-Menü“ mit der Taste EXIT ausblenden.

Wenn der Zeitpunkt der „Einschaltzeit“ erreicht ist, wird das TV-Gerät aus dem Stand-by Zustand (rote LED leuchtet) eingeschaltet. Die Automatische Einschaltung muss mit einer beliebigen Taste der Fernbedienung bestätigt werden, sonst schaltet das TV-Gerät nach ca. 10 min wieder in den Stand-by Betrieb. Damit ist sichergestellt, dass das TV-Gerät nicht eingeschalten bleibt, wenn Sie nicht zu Hause sind.

Die programmierte Einschaltzeit/Ausschaltzeit muss im Menü mit der Taste II wieder gelöscht werden, wenn der Vorgang nicht jeden Tag wiederholt werden soll.

MENU

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Uhrzeit mit 11 löschen. Mit OK speichern. Mit MENU löschen 5 Aufnahmesteuerung 4 Zeiteinstellungen Zeitsteuerung 2 Erinnerung 1 Kindersicherung 3 Ausschalten nach.. 2 Ausschaltzeit Einschaltzeit Zeit

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

16.1 Uhrzeit/Datum einstellenMeni

MENU

Normalerweise wird das TV-Gerät Uhrzeit und Datum aus den Daten der laufenden Sendung ermitteln, sofern ein Sender eingeschaltet ist, der auch Videotext ausstrahlt.

Hinweis: Das Gerät muß dazu mit dem Netz- schalter eingeschaltet werden.

Sollte hierbei ein Übertragungsfehler auftreten, oder der Sender überträgt diese Daten nicht, dann können Sie Datum und Uhrzeit von Hand einstellen.

Im allgemeinen sind diese Einstellungen nicht nötig, selbst die Umstellung auf Sommer- bzw. Normalzeit erfolgt automa- tisch.

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Speichern mit OK. Abbruch mit MENU. Aufnahmesteuerung Zeiteinstellungen Zeitsteuerung Erinnerung Kindersicherung Lokaler Zeitversatz Aktuelles Datum Aktuelle Uhrzeit Zeit 19:24:06

Uhrzeit und Datum von Hand einstellen:

• TV-Menü mit der Taste MENU aufrufen.
- Mit der grünen Taste das Menü „Timer“ öffnen.
- Mit der Zifferntaste ④ den Menüpunkt „Zeiteinstellungen“ ansteuern.
- Taste OK drücken und im Einstellfenster mit den Zifferntasten die Uhrzeit eingeben.

OK

OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

• Die Uhrzeit kann mit der Taste OK sekundenge-nau gestartet werden.
- Mit der Zifferntaste ② den Menüpunkt „Aktuelles Datum“ ansteuern.
- Im Einstellfenster mit den Zifferntasten das Datum eingeben.
• Die Einstellung mit der Taste OK speichern.
• „TV-Menü“ mit der Taste EXIT ausblenden.

Der lokale Zeitversatz beschreibt den Zeitunterschied von Geräteaufstellort zur Greenwich-Zeit (GMT). Der Zeitversatz sowie eine zusätzliche Sommerzeitumstellung wird im Normalfall vom TV-Gerät erkannt.

Eine manuelle Verstellung ist nur dann nötig, wenn die Zeit nicht automatisch erkannt wird.

16.2 Aufnahmesteuerung Menü aufrufen

Bei einem 2 \*\* Menü ist dieser Menüpunkt nicht einstellbar.

Im Menüpunkt „Aufnahmesteuerung“ können Vor- und Nachlaufzeiten für eine Timeraufnahme eingestellt werden.

Die Vorlaufzeit schaltet das TV-Gerät zu einem von Ihnen definierten Zeitraum vor Beginn der Aufnahme automatisch auf den Programmplatz um, der für die Timeraufnahme genutzt werden soll.

Die Nachlaufzeit hält den Programmplatz für einen von Ihnen definierten Zeitraum bei, der für die Timeraufnahme genutzt wird.

Die Vorlaufzeit bei VPS schaltet das TV-Gerät zu einem von Ihnen definierten Zeitraum vor Beginn der Aufnahme automatisch auf den Programmplatz um, der für die Timeraufnahme genutzt werden soll. Standardmässig wird bei VPS-Aufnahmesteuerungen ca. 1 Stunde vor Aufnahmebeginn auf den Programmplatz umgeschaltet.

Vorlaufzeit, Vorlaufzeit bei VPS und Nachlaufzeit einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der grünen Taste das Menü „Timer“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel ⑤, den Menüpunkt „Aufnahmesteuerung“anwählen.
- Mit der Cursorsteuertaste den gewünschten Menüpunkt ansteuern.
- Taste OK drücken und im Einstellfenster mit der – + Taste die von Ihnen gewünschte Vorlauf- oder Nachlaufzeit einstellen.
• Die Einstellung mit der Taste OK speichern.
- „TV-Menü“ mit der Taste EXIT ausblenden.

MENU

TV-Menu Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Uhrzeit mit Ⅱ löschen. Mit OK speichern. Mit MENU löschen Aufnahmesteuerung Zeiteinstellungen Zeitsteuerung Erinnerung Kindersicherung 3 Vorlaufzeit bei VPS 2 Nachlaufzeit Vorlaufzeit ▶ Vorlaufzeit 5 min

- +

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

16.2 Aufnahmesteuerung

Anwendungsbeispiel:

Sie wollen eine über DVB-T empfangene Sendung aufnehmen. Die Sendung beginnt um 22:45 Uhr und endet um 23:40 Uhr und wird von SAT 1 ausgestrahlt.

Erstellen Sie einen „manuellen Timer“ wie im Kapitel „17. Sonderfunktionen, Sendung über Timer aufnehmen“ oder einen Timer über EPG wie im Kapitel „22.3 EPG anwenden, Sendung aufnehmen“ beschrieben ist. Die Timeraufnahme wird ohne VPS durchgeführt.

Als Vorlaufzeit programmieren Sie 3 min. und als Nachlaufzeit 10 min.

Wenn der Zeitpunkt der programmierten Sendung minus der programmierten Vorlaufzeit von 3 min. erreicht ist, wird das TV-Gerät entweder:

• aus dem Stand-by Zustand (rote LED leuchtet) eingeschaltet auf den Programmplatz SAT 1, wobei der Bildschirm jedoch dunkel bleibt aber das Programm über die EURO-Buchse ausgegeben wird, oder,
• wenn Sie bereits fernsehen, wird auf den Programmplatz SAT 1 umgeschaltet.

Nach geplantem Ende der Sendung um 23:40 Uhr bleibt der SAT 1 Programmplatz noch die programmierten 10 min. Nachlaufzeit eingeschaltet.

Während der programmierten Vor- bzw. Nachlaufzeit kann der Programmplatz nicht umgeschaltet werden.

17. Sonderfunktionen Bild im Bild

Menü aufrufen

Bei TV-Geräten mit zwei Empfangsteilen kann ein DVB-Programm angezeigt und ein anderes analoges Programm oder ein DVB-Programm vom zweiten Empfangsteil oder der AV-Programmplatz eingeblendet werden.

F1

Es kann prinzipiell nur ein HDTV-Programm angezeigt werden. Ein HDTV-Bild ist als PIP-Einblendung somit nicht möglich. Bei 100Hz-Geräten ist eine PIP-Einblendung für den HDMI- und DVI-AV-Programm-platz nicht möglich.

Bild im Bild (PIP) aufrufen:

• Die Taste F1 drücken. Ein kleines Fenster wird geöffnet. Wird als Hauptbild eine HDTV-Sendung angezeigt, so wird als PIP-Bild immer der AV-Programmplatz AV1 eingeblendet. Wird als Hauptbild eine DVB-Sendung oder ein analoges Programm angezeigt, so wird als PIP-Bild immer der gleiche Sender nochmals eingeblendet.
- Mit den Zifferntasten oder mit der „P+/P-“ Wippe kann als PIP-Bild ein anderer AV-Programmplatz oder ein Programm, welches mit dem zweiten Empfangsteil empfangen wird, angewählt werden.
- Mit den Cursorsteuertasten ◀▶ kann das PIP-Bild verschoben werden. Die zuletzt eingestellte Position wird gespeichert.
- Mit der Taste OK kann der PIP-Bildrahmen aktiv (rot) oder inaktiv (weiß) geschaltet werden.
- Der PIP-Bildinhalt kann nur dann verändert werden, wenn der PIP-Bildrahmen aktiv (rot) ist.

Wenn der Bildinhalt von einem am TV-Gerät angeschlossenen AV-Gerät eingeblendet werden soll, so drücken Sie die Taste AV und wählen mit den Zifferntasten das AV-Gerät aus.

- rote Taste drücken - die Bildinhalte werden

DVB-Prog. anologes Prog. AV-Prog. HDTV-Programm

Menü aufrufen

EXIT

17. Sonderfunktionen Bild im Bild

vertauscht.

• grüne Taste drücken - das PIP-Bild wird zum großen Bild und die PIP-Funktion wird beendet.
• Zum Ausblenden des PIP-Bildes die Taste EXIT drücken.

Wenn über das Timermenü eine Aufnahme programmiert wurde, so wird bei einer PIP-Einblendung die Aufnahme angezeigt.

17. Sonderfunktionen Normal/Sprache

Die Einstellung „Normal“ bzw. „Sprache“ ist im Kapitel 12.1 Klangeinstellung bereits beschrieben.

„Normal“ oder „Sprache“ kann hier vorübergehend eingestellt werden. Nach einem Programmwechsel oder wenn das TV-Gerät in Stand-by oder ausgeschaltet wird, wird die hier getroffene Einstellung gelöscht.

Diese Einstellung hat keine Auswirkung auf die im Kapitel „12.1 Klangeinstellung“ beschriebene Programmierung.

F2

17. Sonderfunktionen Foto-Anzeige

Menü aufrufen

Die JPEG Foto-Anzeige ist ein Bildbetrachter für JPEG-Bildformate. Die automatische Größenanpassung für die Bilder und ein Vollbildmodus sorgen für eine gleichmäßige und angenehme Darstellung.

Foto Viewer aufrufen:

• Speicherstick (Wechseldatenträger) in die USB–Buchse einstecken (siehe S. 103). Am Bildschirm erscheint die Foto-Anzeige Übersicht. Die JPEG Foto-Anzeige kann auch wie folgt aufgerufen werden:
• Taste F2 für ca. 2 Sek. drücken - die max. mögliche Auswahl erscheint.

- Zifferntaste 4 drücken und JPEG Foto-Anzeige aufrufen. Auf dem Bildschirm erscheint das JPEG Foto-Anzeige Menü.

• Mit den Cursorsteuertasten ▼▲◀▶ den gewünschten Bilderordner anwählen.
• Taste OK drücken und den Bilderordner öffnen.

• Mit den Cursorsteuertasten ▼▲◀▶ können nun die einzelnen Bilder angewählt werden.

• Mit der Taste OK das angewählte Bild öffnen.

• Mit der grünen Taste kann das angewählte Bild im Uhrzeigersinn, mit der roten Taste gegen den Uhrzeigersinn gedreht werden.

Hinweis: Bilder, die bereits im PC bearbeitet wurden, können u.U. nicht gedreht bzw. angezeigt werden.

• Wenn Sie das Bild löschen wollen, drücken Sie die Taste II.
  Mit der Taste EXIT verlassen Sie den Foto Viewer.

F2

Foto-Anzeige F2 Dia Show OK Vollbild Auswählen Lupe - + Drehen Drehen Löschen Bilder Aida.jpg Beduinen.jpg Strobo.jpg W-Fuchs.jpg Nacht.jpg Claudia.jpg Schlitten.jpg

EXIT

Menü aufrufen

17. Sonderfunktionen Foto-Anzeige

Lupe Funktion aufrufen:

• Wenn ein Bild angezeigt wird, kann mit der + Taste die Lupenfunktion aufgerufen werden. Im Bild wird ein rechteckiger roter Rahmen eingebendet.
• Mit der – + Taste kann der Lupenfaktor x2, x4, x8 eingestellt werden.
• Mit den Cursorsteuertasten ▼▲◀▶ kann die Position des rechteckigen roten Lupenrahmen im Bild verschoben werden, um den zu vergrößernden Bildausschnitt festzulegen.

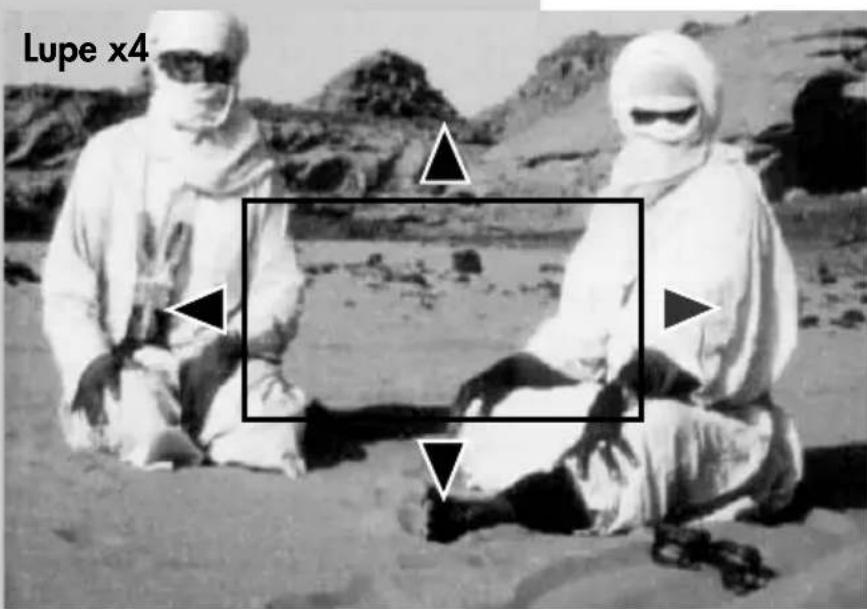

Lupe x4

• Taste OK drücken und der gewählte Bildausschnitt wird vergrössert angezeigt.
• Mit den Cursorsteuertasten ▼▲◀▶ können Sie den gezoomten Bildausschnitt scrollen.
• Zurück zum Vollbild durch mehrmaligen Drücken der – Taste, bis die Einblendung „Lupe“ nicht mehr angezeigt wird.

17. Sonderfunktionen Foto-Anzeige

Dia-Show aufrufen

• Mit den Cursorsteuertasten ▼▲◀▶ den gewünschten Bilderordner anwählen.
• Taste OK drücken und den gewünschten Bilderordner öffnen.
• Taste F2 drücken und die Funktion „Dia Show“ aufrufen.
  • Die Standzeit (3 - 60 Sekunden) der einzelnen Bilder kann mit der – + Taste eingestellt werden.
• Taste OK drücken und die Dia-Show starten.

• Die Taste II hat in der Dia Show die Funktion „Pause“. Durch erneutes Drücken der Taste II, läuft die Dia Show weiter.

- Wenn die Dia Show beendet ist, oder mit der Taste OK oder EXIT gestoppt wurde, wird der Foto-Viewer aufgerufen.

Mit EXIT kommen Sie wieder zurück zum TV-Bild.

Menü aufrufen

Vor dem Entfernen des USB- Speichersticks die Foto-Anzeige mit der Taste EXIT verlassen!

Es besteht sonst die Gefahr des Datenverlustes im Speicherstick.

Menü aufrufen

17. Sonderfunktionen Sendung über Timer aufnehmen

Wenn Sie ein Programm aufzeichnen möchten, welches der Videorecorder bzw. DVD-Recorder nicht selbstständig empfangen kann, weil das entsprechende Empfangsteil z.B. DVB-T, DVB-C fehlt, können Sie mit Hilfe der „Timer-Übersicht“ TV-Programme für eine Aufnahme auf dem Videorecorder bzw. DVD-Recorder bereitstellen.

Timer für zeitgesteuerte Aufnahme manuell erstellen:

F2

9

- +

F1

• Taste F2 drücken.
  Taste F2 kurz drücken - die Funktion die für F2 programmiert wurde (siehe Kap. „18. Funktionstasten programmieren“) wird ausgeführt. Taste F2 für ca. 2 Sek. drücken - die max. mögliche Auswahl erscheint.
• Bei Anzeige der max. Auswahl mit der zugeordneten Zifferntaste, im Beispiel ⑨, das Timermenü öffnen.
• Wenn bereits ein Timer existiert, die Taste F1 drücken.

• Der Cursor steht links neben der ersten Zeile "Aufnahme". Mit der – + Taste den Menüpunkt „Aufnahme“ auf „Ja“ stellen.

• Cursorsteuertaste ▼drücken und, wenn erwünscht, mit der – + Taste die Erinnerungsfunktion einschalten. Bei aktiver Erinnerungsfunktion wird eine Minute vor dem Startzeitpunkt des Timers eine Meldung eingebendet.

• Mit den Zifferntasten den Programmplatz einstellen (siehe Sendertabelle des TV-Gerätes) der die Sendung zur Aufnahme bereitstellen soll.

ste ▼drücken und mit den Zifferntas-

Aufnahme Ja Erinnerung Nein Pr --- Datum ---. Start ---. Ende ---. VPS Nein Aufnahmegerät Videorecorder Ändern mit - + auswählen. OK Timer speichern. Vorschau 17:23 - + Mo Di Mi Do F Sa So 29.04.

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

17. Sonderfunktionen Sendung über Timer aufnehmen

ten der Reihe nach Datum, Startzeit und Endzeit der Sendung eingeben, die aufgenommen werden soll.

Wenn Sie versehentlich eine falsche Zahl eingegeben haben, können Sie die Eingabe mit der Taste II löschen oder die falsche Zahl mit den Zifferntasten überschreiben.

• Cursorsteuertaste ▼drücken und mit der – + Taste das am TV-Gerät angeschlossene Aufnahmegerät auswählen, welches die Sendung aufzeichnen soll.
  • Die Programmierung mit der Taste OK speichern. Die Programmierung wird im Timerspeicher abgelegt.
• „TV-Menü“ mit der Taste EXIT ausblenden.

Timer löschen:

• Taste F2 drücken.
• Zifferntaste ⑨ drücken und Timermenü öffnen.
• Mit der Cursorsteuertaste die gewünschte Sendung ansteuern und mit der Taste II zum Löschen markieren. Am Bildschirm erscheint eine Einblendbox, in der Sie nochmals gefragt werden, ob die Programmierung gelöscht werden soll. Die Frage mit der entsprechenden Taste bestätigen.

Menü aufrufen

- +

Aufnahme Ja Erinnerung Ja Pr 6 SAT 1 Datum 01.05. Start 22:45 Ende 23:40 VPS Ja Aufnahmegerät Videorecorder auswählen. 0..9: Zeit wählen F1 neuer Timer. II Timer löschen. bearbeiten Vorschau 17:23 - +Mo Di Mi Do Fr Sa So29.04. 20:00 ✓✓ Das Erste -20:15 Tagesschau 22:45 ✓✓ SAT 1 -23:40 Planetopia

Menü aufrufen

17. Sonderfunktionen Direktaufnahme einer Sendung

F2

0

Wenn Sie eine bereits laufende Sendung aufzeichnen wollen, dann programmieren Sie eine Direktaufnahme. Diese Direktaufnahme-Programmierung stellt sicher, dass die laufende Sendung an den EURO-Buchsen zur Aufnahme bereitgestellt wird.

Direktaufnahme programmieren:

• Taste F2 drücken.
  Taste F2 kurz drücken - die Funktion, die für F2 programmiert wurde (siehe Kap.
  „18. Funktionstasten programmieren“), wird ausgeführt.

Aufnahme Ja Erinnerung Nein

Pr 6

SAT 1

Datum 01.05.

Start 22:45

Ende 23:40

VPS nein

Aufnahmegerät

Videorecorder

Ändern mit - + . auswählen. OK Timer speichern

Taste F2 für ca. 3 Sek. drücken - die max. mögliche Auswahl erscheint.

• Zifferntaste 0 drücken und Timermenü öffnen.
  Im Timerfenster werden der Programmplatz, Datum und die EPG-Daten (siehe Kap. 20) der laufenden Sendung oder ein Zeitfenster von 2 Stunden angezeigt.

- Wenn mehr als ein Aufnahmegerät am Fernseher angeschlossen ist, dann steuern Sie mit der Cursorsteuertaste ▼ das vorgeschlagene Aufnahmegerät an und verändern mit der – + Taste das Aufnahmegerät.

• Die Programmierung mit der Taste OK speichern.

Am Aufnahmegerät (z.B. Videorecorder) den Programmplatz AV wählen und eine Sofortaufnahme mit der Taste (REC oder OTR etc.) starten.

17. Sonderfunktionen Bildformat

Menü aufrufen

Bildformat aufrufen:

- Taste F3 drücken. Taste F3 kurz drücken - die Funktion, die für F3 programmiert wurde (siehe Kap. „18. Funktionstasten programmieren“), wird ausgeführt.

Taste F3 für ca. 3 Sek. drücken - die max. mögliche Auswahl erscheint.

• Zifferntaste ①①drücken und Funktion „Bildformat“ aufrufen.
• Mit der „P+/P-“ Wippe können die Funktionen angesteuert werden. Innerhalb der nächsten 5 Sekunden kann beim gewählten Bildformat zusätzlich die Zoomstufe mit der – + Taste einges den.
• Die Einstellung (außer Zoomautomatik im TV-Menü) bleibt bis zum Programmwechsel bzw. Ausschalten des TV-Gerätes erhalten.

Zoom / Bildposition

Wenn die Funktion „Zoom“ angewählt ist, kann mit der – + Taste der Zoomfaktor eingestellt werden.

Zusätzlich zum Zoomfaktor kann die Bildposition nach oben oder unten verschoben werden, damit z.B. Senderlogo oder Untertitel sichtbar bleiben. Zum Einstellen der Bildposition die Taste F3 so lange drücken, bis die Einblendung der Auswahl angezeigt wird. Taste ②①drücken und mit der „P+/P-“ Wippe das Bild verschieben.

Standard 4:3

ist die Standardeinstellung für alle Sendungen im 4:3 Bildformat.

F3

1 Bildformat 2 Bildpos. vertikal

1

16:9 Vollbild + Zoom Standard 4:3 —

Menü aufrufen

17. Sonderfunktionen Bildformat

Standard 4:3 + ► Panorama 16:9 Vollbild — Panorama + ► 16:9 Vollbild Zoom —

Panorama

Mit der Panorama-Funktion können 4:3 Sendungen an das 16:9 Format des Bildschirms angepasst werden. Das Bild wird horizontal gleichmäßig gestreckt, zusätzlich kann das Bild auch gezoomt werden. Die Panorama-Funktion kann im Menü „Bild und Ton“ unter „Bildeinstellungen generell“ ein- und ausgeschaltet werden.

Diese Funktion dient prinzipiell dazu, das Bildformat externer Geräte (z.B. 16:9 Videorecorder) im richtigen Seitenverhältnis darzustellen.

17. Sonderfunktionen Bildposition

Das Bild kann bei Bedarf nach oben oder unten verschoben werden, damit z.B. Untertitel sichtbar bleiben oder Laufschriften in den nicht sichtbaren Bereich verschoben werden können.

Bildposition aufrufen:

• Taste F3 drücken.
  Taste F3 kurz drücken - die Funktion, die für F3 programmiert wurde (siehe Kap. „18. Funktionstasten programmieren“), wird ausgeführt.
  Taste F3 für ca. 3 Sek. drücken - die max. mögliche Auswahl erscheint.

- Zifferntaste ② drücken und Funktion „Bildpos. vertikal“ aufrufen.

- Mit der – + Taste kann die Bildposition nach unten oder oben verschoben werden, damit z.B. Senderlogo oder Untertitel sichtbar bleiben.

Die Einstellung wird nicht gespeichert. Die Einstellung kann jedoch global gespeichert werden, wenn sie, wie unter Kapitel 11. beschrieben, eingestellt wird.

Menü aufrufen

F3

2

1 Bildformat
2 Bildpos. vertikal

Menü aufrufen

17. Sonderfunktionen Audio-/Sprachauswahl

Verschiedene Sendungen werden von den Sendeanstalten mit mehreren Audiokanälen (z.B. mehrsprachig oder) ausgestrahlt.

Pr 30 Stereo arte 05.04.07

Wenn eine solche mehrsprachige Sendung empfangen wird, so wird das in der Informationsbox, unten links im Bild, mit dem Logo angezeigt.

Welche Sprachen zur Auswahl stehen, kann mit der Taste F2 abgefragt werden.

F2

Sonderfunktionen 2 1 Normal/Sprache 2 Sprache der Sendung 9 Timer-Übersicht 0 Direktaufnahme

2

Auswahl aufrufen:

- Taste F2 drücken. Taste F2 kurz drücken - die Funktion, die für F2 programmiert wurde (siehe Kap. „18. Funktionstasten programmieren“), wird ausgeführt. Taste F2 für ca. 3 Sek. drücken - die max. mögliche Auswahl erscheint.

1 Deutsch 2 Französisch

- Zifferntaste ② drücken und Funktion „Sprache d. Sendung“ aufrufen.

- Mit der Cursorsteuertaste ▲▼ kann eine der angebotenen Sprachen eingestellt werden.

Andere Audioauswahlmöglichkeiten z.B. dd=dol-by-digital werden angeboten, es ist aber keine der zusätzlich angebotenen Tonauswahlmöglichkeiten angewählt.

Digitaler Ton wurde angewählt.

18. Funktionstasten programmieren

Die Fernbedienung hat vier Funktionstasten F1, F2, F3 und AV. Die Funktionstasten können nach eigenen Wünschen mit einer bestimmten Funktion entsprechend der angebotenen Auswahl programmiert werden.

Wenn die Funktionstaste lange gedrückt wird, erscheint die Auswahl der entsprechenden Sonderfunktionen, im Bild ist die Auswahl der Funktionstaste F2 dargestellt.

Funktionstasten F1, F2, F3 oder AV mit einer Funktion programmieren

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der Cursorsteuertaste ▼▲ oder der zugeordneten Zifferntaste die gewünschte „Funktion für ..“ anwählen (im Beispiel F2)
- Taste OK drücken und mit der Cursorsteuertaste ▼▲ eine der zur Auswahl stehenden Funktion anwählen.
- Taste OK drücken und die gewählte Funktion wird eingestellt und mit X markiert.
• TV-Menü mit der Taste EXIT ausblenden.

Wenn eine Funktions- taste programmiert wurde, kann diese Funktion mit einem kurzen Tastendruck aufgerufen werden. Wenn die Funktions- taste länger gedrückt wird, erscheint die gesamte Auswahl für diese Taste.

Menü aufrufen

F2

1 Normal/Sprache
2 Sprache der Sendung
4 Foto-Anzeige

9 Timer-Übersicht 0 Direktaufnahme

MENU

0 Funktion für F3 1 Funktion für F2 8 Funktion für F1 7 EURO-Buchsen 6 DVB-C 5 DVB-T 4 DVB-S 3 Analog-TV 2 Land 1 Sprache F3 ↓ 5 Direktaufnahme Timer-Übersicht X Foto-Anzeige Sprache der Sendung Normal/Sprache Funktion für F2 JPEG Foto-Anzeige auswählen OK Speichern und Löschen

EXIT

Menü aufrufen

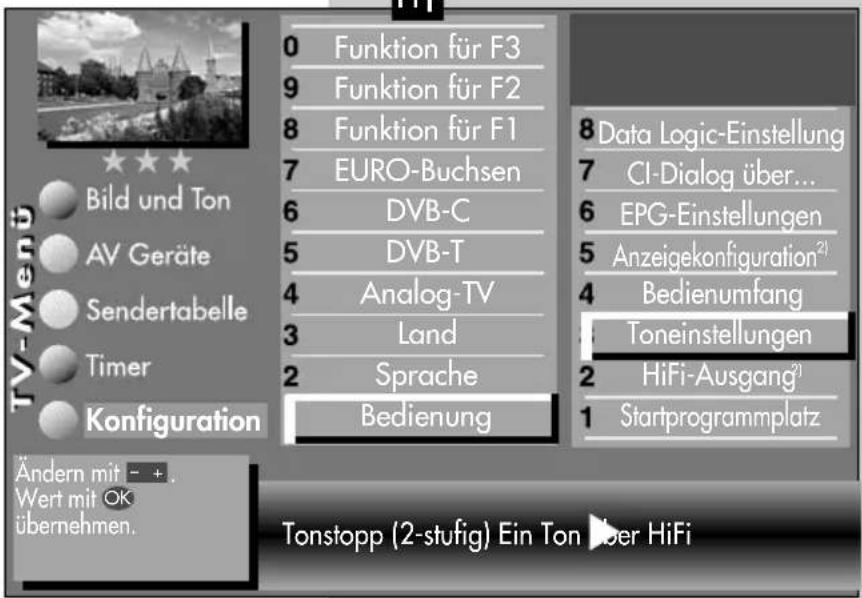

19. Toneinstellungen Tonstopp programmieren

MENU

Im Menü „Toneinstellungen“ kann eine Lautstärke-absenkung (Tonstopp 2-stufig) eingestellt werden. Die eingeschaltete Tonstopp-Funktion bewirkt, dass die Lautstärke im TV-Betrieb mit der Taste Tonstopp in zwei Stufen vermindert werden kann.

Toneinstellungen programmieren

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Taste OK drücken und auf die rechte Spalte wechseln.

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration

Ändern mit - + . Wert mit OK über- nehmen.

0 Funktion für F2
9 Funktion für F1
8 EURO-Buchsen
7 DVB-C
6 DVB-T
5 DVB-S
4 Analog-TV
3 Land
2 Sprache
Bedienung

7DataLogic-Einstellung

6 CI-Dialog über ...
5 EPG-Einstellungen
4 Bedienumfang
Toneinstellungen
2 HiFi-Ausgang
1 Startprogrammplatz

Ändern mit - + . Wert mit OK über- nehmen.

Tonstopp (2-stufig) Ein Ton über Lautspr.

Zweiton-Auswahl Ton 2

• Mit der Cursorsteuertaste ▲ oder der zugeordneten Zifferntaste, im Beispiel ③, die Funktion „Toneinstellungen“ anwählen.
• Im Einstellfenster mit der - + Taste Tonstopp (2-stufig) auf „Ein“ stellen.
  • Die Einstellung mit der Taste OK speichern.
• „TV-Menü“ mit der Taste EXIT ausblenden.

Im normalen TV-Betrieb die Taste Tonstopp

• einmal drücken - die Lautstärke wird um 12 Punkte gesenkt.
• innerhalb der nächsten 5 Sekunden noch einmal die Taste Tonstopp 📊ücken - die Lautstärke wird auf „00“ abgesenkt.
• Mit der Taste kann die Lautstärke später wieder auf den letzten Wert eingestellt werden.

Zweiton (Audio-Discription)

Bei Hörfilmen werden die Bildszenen in den Dialogpausen beschrieben. Im Menüpunkt „Zweiton-Auswahl“ kann der „Ton2“ eingestellt werden, wenn Hörfilme (Audio-Discription) empfangen werden.

- + OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

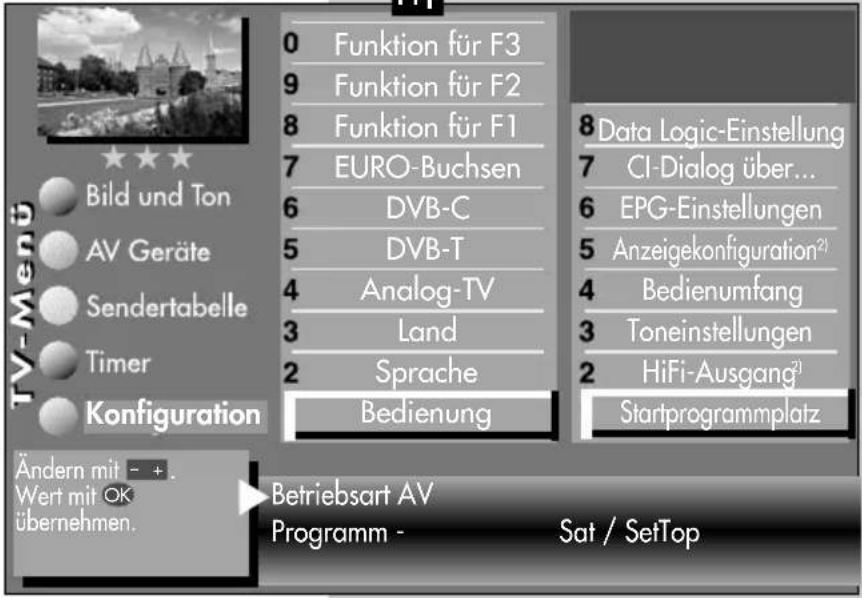

19.1 Data Logic Einstellung

Data Logic Mode 1 / Mode 2

Werkseitig ist die „Data Logic - Einstellung“ Mode 1.

Wenn Sie Videorecorder-Aufnahmen mit Data Logic vornehmen und die Aufnahme nach ca. 5 - 10 sek. von Ihrem Videorecorder selbstständig abgebrochen wird, so stellen sie im Menüpunkt „Data Logic Einstellung“ Mode 2 ein.

Menü aufrufen

MENU

F1↑

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK über- nehmen. 0 Funktion für F2 9 Funktion für F1 8 EURO-Buchsen 7 DVB-C 6 DVB-T 5 DVB-S 4 Analog-TV 3 Land 2 Sprache Bedienung DataLogic-Einstellung 6 CI-Dialog über ... 5 EPG-Einstellungen 4 Bedienumfang 3 Toneinstellungen 2 HiFi-Ausgang 1 Startprogrammplatz Data Logic Mode 2

- +

EXIT

20. EPG

EPG (Electronic Program Guide) ist eine elektronische Programmzeitschrift für alle wichtigen Programmanbieter.

Diese elektronische Programmzeitschrift kann aus NexTView-Daten ^8) und/oder DVB-SI-Daten bestehen.

Die NexTView-Daten ^8) werden von verschiedenen Sendern ausgestrahlt und enthält auch die Daten anderer Sendeanstalten.

DVB-SI (Digital Video Broadcasting-Service Information) ist ein Service der verschiedenen Sendeanstalten. Die Programmdaten werden von jedem Sender einzeln, nur für das von ihm gesendete Programm, digital ausgestrahlt.

Prinzipiell sind NexTView ^8) und DVB-SI ähnlich, wobei sich die Inhalte in ihrer Ausführlichkeit unterscheiden.

20.1 EPG einschalten

EPG

Die EPG-Funktion kann mit einem Druck auf die Taste „EPG“ eingeschaltet werden.

NexTView-Daten ^8)

Für den Empfang der NexTView-Daten ^8) muss im Menü ein NexTView-Programmplatz ^8) eingetragen sein. Ist im Menü kein NexTView-Programmplatz ^8) eingetragen, so gilt der folgende Text.

Bei allen Programmplätzen, auf denen „NexTView“ ^8 empfangen wird, erscheint nach einiger Zeit die Meldung:

8) Von folgenden Sendern werden NexTView-Daten übertragen:

D u. A: ..kabel1,

Dieses Programm als EPG-Programm übernehmen?

Mit allen übrigen Tasten Einblendung löschen.

Das TV-Gerät fragt damit, ob dieser Programmplatz zum Einsammeln der Daten für die EPG-Programmzeitschrift genutzt werden soll.

Mit externem Receiver nicht möglich!

20.1 EPG einschalten

Grüne Taste für Ja drücken - der Prog.-Platz wird als NexTView-Lieferant angenommen. Die Meldung erscheint danach nicht mehr.

Wenn der NexTView-Programmplatz ^8) bekannt ist, kann er mit den Zifferntasten im TV-Menü auch numerisch eingegeben werden.

Vorhandene Prog.-Platz Nummern können auch überschrieben oder mit der Taste II gelöscht werden.

DVB-SI-Daten

Für den Empfang von DVB-SI-Daten muss im TV-Menü kein Programmplatz eingetragen werden.

Werkseitige EPG-Einstellung:

• EPG NexTView & DVB-SI
- NexTView-Programmplatz ---
• DVB-SI Auswahl TV
- Pr.-Auswahl in der Sender-tabelle alle freien*)

*) im Menü wird „beibehalten“ angezeigt, d.h. wenn Sie hier eine Verstellung vornehmen wird diese im Klartext angezeigt, nach dem Speichern mit der Taste OK steht immer „beibehalten“ im Menü, als Hinweis, dass die vormals gespeicherte Einstellung beibehalten bleibt.)

In Ländern, in denen keine NexTView-Daten ^8) empfangen werden können, sollte die Menüeinstellung „EPG DVB-SI“ lauten, wie im Bild beschrieben.

Menü aufrufen

MENU

Bild und Ton

AV Geräte

Sendertabelle

Timer

Konfiguration

0 Funktion für F2
9 Funktion für F1
8 EURO-Buchsen
7 DVB-C
6 DVB-T
5 DVB-S
4 Analog-TV
3 Land
2 Sprache
Bedienung

8 DataLogic-Einstellung

7 CI-Dialog über ...

EPG-Einstellungen

5 Anzeigekonfiguration

4 Bedienumfang

3 Toneinstellungen

2 HiFi-Ausgang

1 Startprogrammplatz

EPG NexTView & DVB-SI NexTView-Programmplatz Kabel1 DVB-SI Auswahl TV

Pr.-Auswahl in der Sendertabelle beibehalten

Bild und Ton

AV Geräte

Sendertabelle

Timer

Konfiguration

0 Funktion für F2
9 Funktion für F1
8 EURO-Buchsen
7 DVB-C
6 DVB-T
5 DVB-S
4 Analog-TV
3 Land
2 Sprache
Bedienung

8 DataLogic-Einstellung

7 CI-Dialog über ...

EPG-Einstellungen

5Anzeigekonfiguration

4 Bedienumfang

3 Toneinstellungen

2 HiFi-Ausgang

1 Startprogrammplatz

EPG DVB-SI

Pr.-Auswahl in der Sendertabelle beibehalten

DVB-SI Auswahl

TV

Mit externem Receiver nicht möglich!

20.2 EPG-Daten sammeln

Die NexTView-Daten ^8) werden von verschiedenen Sendern ausgestrahlt.

Die DVB-SI-Daten werden von jedem Sender für seine Programminhalte ausgestrahlt.

Dementsprechend wird sich auch der informative Inhalt unterschiedlich gestalten.

TV-Gerät einschalten, damit die EPG-Daten gesammelt bzw. aktualisiert werden können. Solange Daten gesammelt werden, wird im Stand-By Zustand in der Klartextanzeige „EPG“ angezeigt

TV-Geräte mit einem Empfangsteil:

- Wenn ein NexTView-Programmplatz ^8) eingestellt ist:

Das TV-Gerät mit der Ein/Aus-Taste auf der Fernbedienung in den Stand-by Zustand schalten.

- Wenn kein NexTView-Programmplatz ^8) eingestellt ist und nur DVB-SI Daten empfangen werden können:

TV-Gerät in den Stand-by Zustand schalten.

Nach dem Einschalten des TV-Gerätes, wird das Sammeln der Daten unterbrochen, bis wieder auf den Stand-by Zustand geschaltet wird.

- TV-Geräte mit zwei Empfangsteilen: Das TV-Gerät sammelt die EPG-Daten über das zweite Empfangsteil, sofern der EPG-Sender auch hier gespeichert ist. Beispiel: Der EPG-Sender (z.B. kabel1) ist über DVB-T bzw. DVB-C

(1.Empfangsteil) und über DVB-S

(2.Empfangsteil) zu empfangen.

Besondere Hinweise:

In der TV-Sendertabelle des Gerätes werden alle gefundenen Sender gelistet und in der Programmzeitung aufgeführt, sofern Sie in der Menü-Sendertabelle nicht eine andere Auswahl treffen. Sender, die einem Zeitsplitting unterliegen z.B. arte/Kinderkanal, müssen auf zwei Programmplätzen gespeichert werden (siehe Kap.24.). Wenn Sie alle Sender für die EPG-Programmzeitung nutzen wollen, wird der Blick in die Zukunft entsprechend kurz sein.

Sie können selbst bestimmen, welche Sender in der EPG-Programmzeitung aufgeführt werden.

Prinzipiell werden beim Sammelvorgang die Daten aller freien Sender gesammelt. Wenn Sie bestimmte Sender aus Ihrer EPG-Programmzeitung ausschließen möchten, so verfahren Sie wie folgt:

Lösung 1:

• Taste MENU drücken.
  Das TV-Menü erscheint am Bildschirm.
• Weiße Taste drücken. Am Bildschirm erscheint die Menü-Sendertabelle und der aktive Programmplatz ist selektiert.
• Taste F2 drücken und Senderliste zur Bearbeitung freischalten.
• Cursorsteuertaste ▶ drücken und zur Themenseite wechseln.

Mit externem Receiver nicht möglich!

20.2 EPG-Daten sammeln

• Mit der Cursorsteuertaste ▲ ▼ die Menüzeile „Sender im EPG enthalten“ ansteuern und Markierung (x) vor der Zeile mit der Taste OK löschen.
• Wenn Sie weitere Sender aus Ihrer EPG-Programmzeitung ausschließen möchten, so wählen Sie mit den Cursorsteuertasten ◀▶ ▲▼ den gewünschten Sender an und verfahren in gleicher Weise.

Lösung 2:

• Taste MENU drücken.
  Das TV-Menü erscheint am Bildschirm.
• Weiße Taste drücken. Am Bildschirm erscheint die Menü-Sendertabelle und der aktive Programmplatz ist selektiert.
• Sortieren Sie, wie im Kapitel „24. Sender sortieren“, beschrieben, die für Sie wichtigen Sender auf die vorderen Programmplätze z.B. 1-50 und speichern diese.
• Anschließend das Menü „Konfiguration“ - „EPG-Einstellungen“ aufrufen und in der Menüzeile „Pr.Auswahl in der Sendertabelle“ mit der – + Taste die Auswahl „Programme 1-50“ einstellen und mit der Taste OK speichern.

Der Sammelvorgang wird unter- bzw. abgebrochen, wenn :

• Videotext aufgerufen wird.
• im Menü „AV-Aufnahme“ eine Aufnahme programmiert ist.
• eine „Timeraufnahme“ läuft oder in einer Stunde beginnt.
• die Videotext-Funktion „Untertitel“ eingeschaltet ist.

Wenn das TV-Gerät während des Sammelns in Stand-by geschaltet wird, leuchtet die grüne Leuchtdiode oder „EPG“ als Hinweis, dass der Sammelvorgang noch läuft.

Mit externem Receiver nicht möglich!

Menü aufrufen

EPG

20.3 EPG anwenden

Wenn die Daten vollständig vorhanden sind, erscheint nach Drücken der Taste „EPG“ die EPG-Programmzeitschrift und weist auf die momentan laufende Sendung dieses Programmplatzes hin.

In der linken Spalte sind die Tasten angezeigt, die eine Funktion erfüllen:

Sendung auswählen.

angewählte Sendung sehen oder daran erinnern.

Zur Zeit läuft ... 11:38 + Mo Di Mi Do Fr Sa Sa 29.04. 11:15 Hessen 3 -11:40 Schleswig-Holstein Magazin 11:20 KinderKan. -11:45 Die Biene Maja 11:25 DSF -11:55 Dauerwerbesendung 11:30 RTL -12:00 Unsere Klinik 11:30 West 3 -12:00 Bilder aus Südtirol Aktuelles aus Schleswig_Holstein Alle Sendungen Auswahl Interessen Benutzer Aufnehmen auswählen. Zeit wählen. ansehen. F1 / F2 / F3 Sender wählen.

Tageszeit vor-/zurückblättern

0-9 Uhrzeit eingeben für Auswahl der Sendungen ab der eingegebenen Zeit.

F1

Zurück zur vorhergehenden Sendung des selektierten Senders.

F2

Zeige alle in der Zukunft folgenden Sendungen des selektierten Senders.

F3

Vorwärts zur folgenden Sendung des selektierten Senders.

EXIT

blau: Programmauswahl aller Sendungen.

gelb: Programmauswahl entsprechend des eingestellten Benutzers und seiner Interessen.

weiß: Benutzer kann Interessen einstellen.

grün: Benutzer auswählen (Vater, Mutter, Jugendlicher, Kind).

rot: gewählte Sendung steht zur Aufnahme bereit (siehe S. 69)

EXIT zurück zum TV-Bild.

- / + Wochentage vor-/zurück.

Mit externem Receiver nicht möglich!

20.3 EPG anwenden

Menü aufrufen

Sendung auswählen, ansehen, erinnern

In der Programmzeitung kann mit der Cursorsteuertaste eine Sendung ausgewählt werden.

• Taste OKdrücken und angewählte Sendung
• sehen, wenn die Sendung bereits läuft.
• oder daran erinnern lassen, wenn die Startzeit noch in der Zukunft liegt. Hinter der Startzeit erscheint ein grüner Haken.
• Taste TEXT drücken zum Anzeigen bzw. Ausblenden einer Inhaltsbeschreibung der Sendung. Das Anzeigen der Inhaltsbeschreibung ist nicht bei allen Sendungen möglich.

Benutzer-Profil einstellen

Durch wiederholtes Drücken der grünen Taste kann für den momentanen Benutzer (Vater, Mutter, Jugendlicher, Kind) die EPG-Programmzeitschrift eingestellt werden.

Interessen einstellen

Jeder einzelne Benutzer kann die EPG-Programmzeitschrift nach seinen Interessen einstellen.

• weiße Taste 📋 drücken
• Mit der Cursorsteuertaste oder den zugeordneten Zifferntasten eine der Themen ansteuern.
• Mit der Cursorsteuertaste ▶ auf die andere Seite wechseln.
• Mit der Cursorsteuertaste das Thema ansteuern und mit der Taste OK markieren (x).

Sport regional Kampfsport Reitsport Wintersport Wassersport Motorsport Athletik Teamsport Tennis, Squash Fußball 8 Kunst 7 Bildung 6 Kinder, Schule Sport 4 Freizeit, Hobby 3 Shows 2 Aktuelles 1 Spielfilm Es können bis zu 9 Sparten ausgewählt werden. Kriminalfilm Dokumentation Fußball Komödie Spiel, Quiz Motorsport Magazin Reise, Touristik Wintersport

Es können maximal 9 Interessen pro Benutzer ausgewählt werden.

• Die Markierungen (x) können mit der Taste OK wieder entfernt werden.
• Die eingestellte Auswahl mit der roten Taste speichern.

Mit externem Receiver nicht möglich!

Menü aufrufen

20.3 EPG anwenden

Programminformation (Zur Zeit läuft ..)

Nach dem Umschalten auf einen Programmplatz erscheint am unteren Bildrand eine Einblendung, wie im Bild dargestellt.

RTL Skispringen: Top 50

04.01.06 11:35:12 14:40 - 15:00 Skispringen: Die Entscheidung

Erster Durchgang des dritten Springens der Vierschanzen- tournee auf der Bergisel-Schanze in Innsbruck

Pr 4 Stereo 13:45 - 14:40

RTL Skispringen: Top 50

04.01.06 11:35:12 14:40 - 15:00 Skispringen: Die Entscheidung

In dieser Box sind folgende Informationen enthalten:

• Programmplatznummer (im Beispiel Pr4).
• Audiomode (Stereo/Mono).
• Start- und Endzeit der Sendung.
• im Zeit-Balken wird die für diese Sendung bereits verstrichene Zeit angezeigt.

- Sender.

- Titel der Sendung.

- Datum und Uhrzeit.

- Zeitdaten und Titel der folgenden Sendung.

Durch Drücken der grünen Taste 📋 kann eine weitere Information über die laufende Sendung angezeigt werden, sofern eine solche vom Sender ausgestrahlt wird.

Grüne Taste wiederholt drücken, die weitere Information der folgenden Sendung wird angezeigt, sofern eine solche vom Sender ausgestrahlt wird.

EXIT

Diese Information kann auch während einer laufenden Sendung aufgerufen werden.

Zum Ausblenden der Information die Taste EXIT drücken.

Mit externem Receiver nicht möglich!

20.3 EPG anwenden Sendung aufnehmen

Menü aufrufen

Sendung zur Aufnahme programmieren:

Die EPG-Programmzeitschrift bietet, bei Verwendung eines Videorecorders mit Dialogsystem, den großen Vorteil, mit einem Knopfdruck eine Aufnahme zu starten.

• EPG-Programmzeitschrift mit der Taste „EPG“ aufrufen.
• Mit der Cursorsteuertaste die Sendung auswählen, die aufgenommen werden soll.

Wenn ein Videorecorder mit Dialogsystem angeschlossen ist (siehe auch Kap 25.):

• Videorecorder einschalten.
• Kassette einlegen.
• auf TV-Fernbedienung die rote Taste drücken.

Wenn ein normaler Videorecorder angeschlossen ist:

- Videorecorder einschalten.

- Kassette einlegen.

- auf der TV-Fernbedienung die rote Taste drücken - der TV-Timer wird programmiert (siehe auch „Direktaufnahme“).

- am Videorecorder auf dem AV-Programmplatz einen Timer mit Datum und Uhrzeit programmieren, damit das vom TV-Timer gelieferte Programm aufgezeichnet werden kann.

EPG

Aufnahme Ja Erinnerung Nein

Pr 1 Das Erste

Datum 01.05. Start 22:45

Ende 23:40 VPS nein

Aufnahmegerät Videorecorder

Ändern mit auswählen. OK Timer speichern

Mit externem Receiver nicht möglich!

Menü aufrufen

21. Sprache/Land einstellen

Bei einem 2 **Menü sind die Menüpunkte „Sprache“ und „Land“ nicht einstellbar.

Sprachwahl im TV-Menü

Dem TV-Menü kann eine Sprache entsprechend der angebotenen Auswahl zugeteilt werden. Alle Texte im Menü und in der Bedienhilfe (Information) werden in der gewählten Sprache angezeigt.

Land einstellen

Nach dem Aufstellen muss der Aufstellort bzw. das Land (z.B. Deutschland) eingegeben werden. Damit wird dem Gerät eine Grundeinstellung (z.B. Kanalraster, Reihenfolge der Senderablage etc.) zugewiesen.

F1↑ 0 Funktion für F3 9 Funktion für F2 8 Funktion für F1 7 EURO-Buchsen 6 DVB-C 5 DVB-T 4 Analog-TV 3 Land Sprache 1 Bedienung Dansk Suomi Norsk Português Español Français Italiano Nederlands English Deutsch Auswählen Speichern Eingestellte Sprache Deutsch

Sprache/Land einstellen:

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit den zugeordneten Zifferntasten „Sprache“ bzw. „Land“ anwählen.
- Taste OK drücken und mit der Cursorsteuertaste die gewünschte Sprache oder das Land einstellen.
- Einstellung mit der Taste OK bestätigen.
- „TV-Menü“ mit der Taste EXIT ausblenden.

F1↑ 0 Funktion für F3 9 Funktion für F2 8 Funktion für F1 7 EURO-Buchsen 6 DVB-C 5 DVB-T 4 Analog-TV Land 2 Sprache 1 Bedienung F1↑ Luxemburg Italien Großbritanien Frankreich Finland × Deutschland Dänemark Belgien Baltikum Australien Auswählen Speichern Eingestelltes Land Deutschland

22. Sender einstellen Empfangsart einstellen

Dieses TV-Gerät ist, je nach Ausstattung oder Nach-rüstung, für drei verschiedene Empfangsarten ausgestattet:

Analog TV: Die Verbreitungstechnik, die seit Jahrzehnten existiert und über eine übliche Hausantenne oder über Kabel empfangen wird.

DVB-T: Die digitale Verbreitungstechnik, die über eine übliche bisher verwendete Hausantenne oder über eine Zimmerantenne (je nach Empfangsverhältnissen) empfangen werden kann. Fragen Sie hierzu Ihren Fachhändler oder informieren Sie sich unter „www.ueberall-tv.de“.

DVB-C: Die digitale Verbreitungstechnik, die über einen Kabelanschluss empfangen werden kann. Fragen Sie hierzu Ihren örtlichen Kabelanbieter, Fachhändler oder informieren Sie sich unter „www.kabeldeutschland.de“

DVB-S: Die digitale Verbreitungstechnik, die über einen Satelliten empfangen werden kann.

Fragen Sie hierzu Ihren örtlichen Fachhändler oder informieren Sie sich unter „www.lyngsat.de“

Stellen Sie die Empfangsart ein, die bei Ihnen eingerichtet ist.

Empfangsart einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.

- Mit den zugeordneten Zifferntasten die Ihnen zur Verfügung stehende Empfangsart ansteuern.

Menü aufrufen

MENU

F1↑

TV-Menu Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Start Sendersuche mit OK. 0 Funktion für F3 9 Funktion für F2 8 Funktion für F1 7 EURO-Buchsen DVB-C 5 DVB-T 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 5 Allgem. Einstellungen 4 Manuelle Suche 3 Automatische Suche 2 Sucheinstellung 1 Antenne Programmsuche starten

Menü aufrufen

22.1 Sender einstellen

TV-Standard ^2) für analoge Sender

MENU

Weltweit gibt es verschiedene TV-Normen (TV-Standard) für Bild und Ton. Bei falscher Einstellung des TV-Standards ist die Tonwiedergabe gestört. Beim TV-Standard „L“ wird auch das Bild nach einer anderen Norm gesendet, sodass vor der Sendersuche der TV-Standard gewählt werden muss.

Werkseitig ist der TV-Standard B/G eingestellt.

TV-Standard ^2) einstellen

F1↑

0 Funktion für F3 9 Funktion für F2 8 Funktion für F1 7 EURO-Buchsen 6 DVB-C 5 DVB-T + Analog-TV 3 Land 2 Sprache 1 Bedienung TV-Standard(2) B/G 2 Terr. Sendersuche Sucheinstellung(2) TV-Menu Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK über- nehmen.

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel 4, „Analog.TV“ ansteuern.
- Der Menüpunkt „Sucheinstellung“ ist angewählt.
- Taste OK drücken und im Einstellfenster mit der – + Taste den gewünschten TV–Standard einstellen.

OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

2) Nur bei Geräten, die mit dieser Funktion ausgestattet sind.

• Einstellung mit der Taste OK bestätigen.
• „TV-Menü“ mit der Taste EXIT ausblenden.

22.1 Sender einstellen Analog-TV

Terrestrische Programmsuche

Bei der terrestrischen Programmsuche wird der gesamte Empfangsbereich automatisch durchsucht. Die gefundenen Programme werden in einer Sender-tabelle abgelegt, die am Ende des Suchvorgangs präsentiert wird. Wenn Sie mit der Reihenfolge der gefundenen Sender nicht zufrieden sind, können die Sender noch verschoben oder gelöscht werden, siehe Kapitel „24. Sender sortieren“.

Terrestrische Sendersuche durchführen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.

- Mit der zugeordneten Zifferntaste, im Beispiel 4, „Analog.TV“ ansteuern.

- Mit der zugeordneten Zifferntaste, im Beispiel ②, „Terr. Sendersuche“ ansteuern.

- Taste OK drücken und im Einstellfenster den Menüpunkt „Programmsuche starten“ mit der Taste OK bestätigen.

Die Programme werden gesucht.

• Eine Sendertabelle wird, entsprechend der gefundenen Sender, in der linken Bildhälfte angezeigt. Besteht bereits eine Sendertabelle, so werden die neu gefundenen Sender automatisch hinter dem letzten bestehenden Sender angehängt.
• Wenn der Suchlauf beendet ist, werden alle gefundenen Sender sortiert.
• In der Sendertabelle können nicht gewünschte Sender mit der Cursorsteuertaste angesteuert und mit der Taste II gelöscht werden.

Menü aufrufen

MENU

F1↑

0 Funktion für F3 9 Funktion für F2 8 Funktion für F1 7 EURO-Buchsen 6 DVB-C 5 DVB-T Analog-TV 3 Land 2 Sprache 1 Bedienung Terr. Sendersuche 1 Sucheinstellung²¹ Start Sendersuche mit OK. Programmsuche starten

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

2) Nur bei Geräten, die mit dieser Funktion ausgestattet sind.

Menü aufrufen

22.1 Sender einstellen Farbnorm für analoge Sender

MENU

F2

Im Normalfall erkennt das TV-Gerät die Farbnorm automatisch.

Sollte diese Automatik in seltenen Fällen zu keinem befriedigenden Ergebnis führen, so kann die Farbnorm auch manuell für jeden Programmplatz eingestellt werden.

Werkseitig ist die Farbnorm auf „Automatik“ eingestellt.

Farbnorm ^3|7) einstellen

• TV-Menü mit der Taste MENU aufrufen.

F1 ↑ 0076 TF3 0075 TF2 0074 TF1 0073 TV France 0072 RTL 2 0071 RTL 0070 SAT 1 0069 Bayern 3 0068 ZDF 0067 ARD 7 Tonkorrekturen Farbnorm³⁷) 5 Bildqualität 4 Bildkorrekturen 3 Logoeingabe 2 Sender im EPG enthalten 1 Frequenz/Kanal²) TV-Menu Bild und Ton AV Geräte Sendertabelle Timer Konfiguration auswählen. Mit OK zu den Einstellungen. Farbnorm SECAM

• Mit der weißen Taste ^® die Sendertabelle aufrufen.
• Mit der Taste F2 die Sendertabelle zur Bearbeitung freigeben.
• Mit der Cursorsteuertaste den Programmplatz ansteuern, dessen Farb-norm verändert werden soll.
• Mit der Cursorsteuertaste ▶ die rechte Spalte ansteuern.

- +

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

• Mit der zugeordneten Zifferntaste, im Beispiel ⑥, „Farbnorm“ ansteuern.
• Mit der – + Taste die gewünschte Farbnorm einstellen bzw. so lange verändern, bis das Bild sauber angezeigt wird.
• Einstellung mit der Taste OK bestätigen.
• „TV-Menü“ mit der Taste EXIT ausblenden.

3) Erklärung siehe Fachbegriffe.
5) Nur bei DVB-Sender anwählbar!
7) Nur bei analogen Sendern anwählbar!

22.2 Sender einstellen DVB-T, Antennenversorgung

Wenn für den DVB-T Empfang eine aktive Antenne verwendet wird, kann eine Antennenversorgung eingestellt werden.

Ein: Die Antennenversorgung ist dauerhaft eingeschaltet. Diese Einstellung ist zu wählen, wenn ein TV-Gerät mit zwei DVB-T-Empfangsteile über nur eine aktive Antenne versorgt wird.

geschaltet: Die Antennenversorgung ist nur dann aktiv, wenn ein DVB-T Programmplatz angewählt wird (z.B. Ansteuerung eines Umschaltrelais bei gleichzeitiger Verwendung von DVB-T Antenne u. Breitbandkabel).

Aus: Einstellung bei passiven Antennen oder Gemeinschaftsantennenanlagen.

Antennenversorgung einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel ⑤, „DVB-T“ ansteuern.

- Taste OK drücken und im Einstellfenster mit der - + Taste die Antennenversorgung einstellen.

- Einstellung mit der Taste OK bestätigen.

- „TV-Menü“ mit der Taste EXIT ausblenden.

Menü aufrufen

MENU

F1↑

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK über- nehmen. 0 Funktion für F3 9 Funktion für F2 8 Funktion für F1 7 EURO-Buchsen 6 DVB-C DVB-T 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 5 Allgem. Einstellungen 4 Manuelle Suche 3 Automatische Suche 2 Sucheinstellung Antenne ► Versorgung geschaltet

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

Menü aufrufen

22.2 Sender einstellen DVB-T, automatische Suche

MENU

Bei der DVB-T Programmsuche wird der Empfangsbereich nach TV- und Radiosender durchsucht. Die gefundenen Programme werden in einer TV- und einer Radio-Sender-tabelle abgelegt. DVB-Radiobetrieb siehe Kap. 29.

Wenn Sie mit der Reihenfolge der gefundenen Sender nicht zufrieden sind, können die Sender noch verschoben oder gelöscht werden, siehe Kapitel „24. Sender sortieren“.

Automatische Suche durchführen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel ⑤, „DVB-T“ ansteuern.
- Mit der zugeordneten Zifferntaste, im Beispiel ②, „Sucheinstellungen“ ansteuern.

F1↑ 0 Funktion für F3 9 Funktion für F2 8 Funktion für F1 7 EURO-Buchsen 6 DVB-C DVB-T 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 5 Allgem. Einstellungen 4 Manuelle Suche Automatische Suche 2 Sucheinstellung 1 Antenne Start Sendersuche mit OK. Programmsuche starten

- Im Einstellfenster mit der - + Taste auswählen:

alle = Alle Programme werden gesucht.

nur freie = Es werden nur unverschlüsselte Programme gesucht.

freie +CICAM = unverschlüsselte Programme und Programme, die mit einem CI-Modul (Zube- hör) decodierbar sind, werden gesucht.

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

• Taste OK drücken und mit der zugeordneten Zifferntaste, im Beispiel ③, „Automatische Suche“ ansteuern.
• Taste OK drücken und Programmsuche starten. Die Programme werden gesucht.

22.2 Sender einstellen DVB-T, manuelle Suche

Bei der manuellen Programmsuche muss der Kanal oder die Frequenz des einzustellenden Programms bekannt sein.

Manuelle Suche durchführen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel ⑤, „DVB-T“ ansteuern.
- Im Einstellfenster „Antenne“ kann mit der – + Taste die Versorgungsspannung ein- oder ausgeschaltet werden, siehe auch S. 71.
- Mit der zugeordneten Zifferntaste, im Beispiel ②, „Sucheinstellung“ ansteuern.

- Im Einstellfenster mit der - + Taste auswählen: „alle“, „nur freie“ oder „freie +CICAM“.

- Taste OK drücken und mit der zugeordneten Ziffern-taste, im Beispiel 4, „Manuelle Suche“ auswählen.

- Im Einstellfenster mit den Zifferntasen die Kanalnummer oder die Frequenz eingeben.

Wenn noch weitere Daten eines Programms bekannt sind, dann steuern Sie den Menüpunkt „Mod.-Parameter“ an und ändern die Einstellung mit der - + Taste auf „manuell“. Nun können weitere Daten eingegeben werden.

- Nach Eingabe der Programmdaten mit der Cursorsteuertaste den Menüpunkt „Programmsuche starten“ anwählen und mit der Taste OK bestätigen. Das Programm wird eingestellt.

Menü aufrufen

MENU

F1↑

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK übernehmen. 0 Funktion für F3 9 Funktion für F2 8 Funktion für F1 7 EURO-Buchsen 6 DVB-C DVB-T 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 5 Allgem. Einstellungen Manuelle Suche 3 Automatische Suche 2 Sucheinstellung 1 Antenne Kanal 05 Frequenz1 77.500 Mhz Mod.-Parameter auto. Programmsuche starten

Transmission8k Mode Modulation 64 QAM Mod.-Parameter manuell Guard Intervall 1/8 Code Rate 3/4 Programmsuche starter

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

Menü aufrufen

22.3 Sender einstellen DVB-C, automatische Suche

MENU

Bei der DVB-C Programmsuche wird der Empfangsbereich nach TV- und Radiosender durchsucht. Die gefundenen Programme werden in einer TV- und einer Radio-Sendertabelle abgelegt. DVB-Radiobetrieb siehe Kap. 28. Wenn Sie mit der Reihenfolge der gefundenen Sender nicht zufrieden sind, können die Sender noch verschoben oder gelöscht werden, siehe Kapitel „24. Sender sortieren“.

Automatische Suche durchführen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.

F1↑ 0 Funktion für F3 9 Funktion für F2 8 Funktion für F1 7 EURO-Buchsen DVB-C 5 DVB-T 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 4 Allgem. Einstellungen 3 Manuelle Suche Automatische Suche 1 Sucheinstellung Start Sendersuche mit OK. Symbolrate 1 3) 6900 Feinsuche 3) Aus Symbolrate 2 6875 ▶ Programmsuche starten Symbolrate 3 ----

• Mit der Zifferntaste ⑥, „DVB-C“ ansteuern.
• Der Cursor steht auf der Menüzeile „Sucheinstellung“.
• Taste OK drücken und im Einstellfenster mit der - + Taste auswählen: „alle“, „nur freie“ oder „freie +CICAM“.
• Taste OK drücken und mit der zugeordneten Ziffern-taste, im Beispiel ②, „Automatische Suche“ ansteuern. Der Cursor steht auf Symbolrate 1.

- + ▶ OK

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern. 3) Erklärung siehe Fachbegriffe.

Werkseitig sind die gebräuchlichsten Symbolraten ^3) bereits eingestellt. In der Regel ist hier keine Verstellung notwendig. Sollte diese Einstellung der Symbolraten nicht zum gewünschten Ergebnis führen, so müssen andere Symbolraten eingestellt und mit der Taste OK gespeichert werden. Fragen Sie hierzu Ihren Kabelnetzbetreiber oder den Aufsteller der Anlage. Eine Feinsuche wird nötig, wenn die Sender nicht auf Kanalmitte abgestimmt sind.

• Mit der Cursorsteuertaste ▶ auf die Menüzeile „Programmsuche starten“ ansteuern.
• Taste OK drücken und die Programmsuche starten. Die Programme werden gesucht.

22.3 Sender einstellen DVB-C, manuelle Suche

Bei der manuellen Programmsuche muss der Kanal oder die Frequenz des einzustellenden Programms bekannt sein.

Manuelle Suche durchführen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel 6, „DVB-C“ ansteuern.

- Der Cursor steht auf der Menüzeile „Sucheinstellung“.

- Taste OK drücken und im Einstellfenster mit der - + Taste auswählen: „alle“, „nur freie“ oder „freie +CICAM“.

- Taste OK drücken und mit der zugeordneten Ziffern-taste, im Beispiel ③, „Manuelle Suche“ ansteuern.

• Der Cursor steht auf „Kanal“.
• Im Einstellfenster mit den Zifferntasten die Kanal- bzw. Sonderkanalnummer oder die Frequenz eingeben.

Wenn noch weitere Daten eines Programms bekannt sind, dann steuern Sie die entsprechenden Menüpunkte „Modulation“ und „Symbolrate“ an und ändern die Einstellung mit der - + Taste oder mit den Zifferntasten.

- Nach Eingabe der Programmdaten mit der Cursorsteuertaste den Menüpunkt „Programmsuche starten“ anwählen und mit der Taste OK bestätigen.

Menü aufrufen

MENU

F1↑

0 Funktion für F3 9 Funktion für F2 8 Funktion für F1 7 EURO-Buchsen DVB-C 5 DVB-T 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 4 Allgem. Einstellungen Manuelle Suche 2 Automatische Suche 1 Sucheinstellung TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - +. Wert mit OK übernehmen. Kanal 04 Sonderkanal -- Frequenz 64.500 Mhz Symbolrate 6900 Modulation Automatik Programmsuche starten

- +

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

Menü aufrufen

22.4 Sat-Anlage einstellen Antennenanlage

MENU

Kap. 22.4 nur bei entspr. Ausstattung oder Nachrüstung.

Im Menü „Konfiguration“ muss die Sat-Antennenanlage dem TV-Gerät mitgeteilt werden.

Antenne

Normal

Bei der Einstellung „Normal“ werden die DVB-S-Empfangsteile im LCD-TV-Gerät mit jeweils einem separaten Antennenkabel versorgt.

F1↑

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK übernehmen. 0 Funktion für F2 9 Funktion für F1 8 EURO-Buchsen 7 DVB-C 6 DVB-T 5 DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 7Allgem. Einstellungen 6 Manuelle Suche 5 Automatische Suche 4 Sucheinstellung 3 Astra 28,5° 2 Astra 19,2° Antennenanlage Antenne Normal Leitungskomp. Aus LNB-Versorgung Aus DiSEqC-Anlage Aus

Tandem

Bei der Einstellung „Tandem“ werden die beiden DVB-S-Empfangsteile mit einer Zuleitung versorgt, welche mit einem Zweifachverteiler miteinander verbunden sind.

Einkabel (Single Cable Distribution SDC)

Bei der Einstellung „Einkabel“ werden die DVB-S-Empfangsteile mit einer Zuleitung

versorgt. Die Programmauswahl ist festgelegt nach baulichen Bedingungen der Sat-Anlage. Über die Zuleitung können keine Antennensteuersignale geschickt werden.

Die Antennenanlage mit Channel-Router speist ein Kabel und ist für den Empfang der vollen Programmauswahl ausgelegt. Dabei wird jedem Empfangsteil eine bestimmte Frequenz im Sat-Frequenzbereich (950-2150 MHz) zugeteilt. Der Channel-Router hat mehrere feste Frequenzen (SCR-Freq.) in einer Frequenzbank gespeichert, siehe Bedienungsanleitung des Channel-Routers.

Für alle Sat-Einkabellösungen wird der Sat-Antennensplitter 010ZR1199 benötigt!

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

22.4 Sat-Anlage einstellen Unicable

Kap. 22.4 nur bei entspr. Ausstattung oder Nachrüstung.

Jedes DVB-S-Empfangsteil muss mit einer Teilnehmernummer (SCR-Nr.) und und der zugehörigen Teilnehmerfrequenz (SCR-Freq.) aus der Frequenzbank (siehe Channel-Router bzw. dessen Bed. Anl.) belegt werden.

Jede Teilnehmernummer und Teilnehmerfre- quenz darf nur einmal vergeben werden.

Das DVB-S-Empfangsteil im TV-Gerät fordert beim Channel-Router die Daten für das gewünschten Programm an.

SCR-Nr. und SCR-Freq. ein- stellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel ⑤, „DVB-S“ anwählen.
- Taste OK drücken und das Einstellfenster „Antennenanlage“ öffnen.
- Mit der Cursorsteuertaste „Antenne“ ansteuern und mit der - + Taste „Unicable“ einstellen.
- Mit der Cursorsteuertaste die SCR-Daten pro Empfangsteil ansteuern.
- Mit den Zifferntasten die benötigten Daten eingeben.
- Einstellungen mit der Taste OK bestätigen.
- „TV-Menü“ mit der Taste EXIT ausblenden.

Menü aufrufen

MENU

F1↑

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK übernehmen. 0 Funktion für F2 9 Funktion für F1 8 EURO-Buchsen 7 DVB-C 6 DVB-T 1 DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 7Allgem. Einstellungen 6 Manuelle Suche 5 Automatische Suche 4 Sucheinstellung 3 Astra 28,5° 2 Astra 19,2° Antennenanlage Antenne Unicable Leitungskomp. Aus SCR1-Nr. 1 SCR2-Nr. 4 SCR1-Freq. 1284 MHz SCR2-Freq. 1632 MHz

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

Menü aufrufen

22.4 Sat-Anlage einstellen LNB-Versorgung

MENU

Kap. 22.4 nur bei entspr. Ausstattung oder Nachrüstung.

Im Menü „Konfiguration“ müssen die Einstellungen der Sat-Antennenanlage dem TV-Gerät mitgeteilt werden.

Die Einstellungen sollten unbedingt in der aufsteigenden Reihenfolge LNB-Versorgung, DiSEqC-Anlage ... usw. wie in der rechten Spalte dargestellt, durchgeführt werden.

LNB-Versorgung

Die LNB-Spannungen zur Auswahl der Polarisation

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK übernehmen. 0 Funktion für F2 9 Funktion für F1 8 EURO-Buchsen 7 DVB-C 6 DVB-T 5 DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 7Allgem. Einstellungen 6 Manuelle Suche 5 Automatische Suche 4 Sucheinstellung 3 Astra 28,5° 2 Astra 19,2° Antennenanlage Antenne Noral Leitungskomp. Aus LNB-Versorgung Aus DiSEqC-Anlage Aus

(Horizontal H = 18V, Vertikal V = 14V) sind fest eingestellt. Im Normalfall brauchen Sie hier keine Veränderung durchführen. Wenn durch eine lange Antennenleitung eine korrekte Spannungsversorgung des LNB's nicht mehr gewährleistet ist, kann mit der Leitungskompensation die Versorgungsspannung um 1V erhöht werden. Sollten Änderungen erforderlich sein, so beachten Sie die folgenden Einstellschritte.

Einstellungen verändern

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel ⑤, „DVB-S“ ansteuern.
- Taste OK drücken und das Einstellfenster „Antennenanlage“ öffnen.
- Mit der Cursorsteuertaste „LNB-Versorgung“ ansteuern und mit der – + Taste die LNB-Versorgung ein- oder ausschalten. • Einstellungen mit der Taste OK bestätigen.
• „TV-Menü“ mit der Taste EXIT ausblenden.

Wenn das TV-Gerät an einer Gemeinschaftsanlage angeschlossen ist, muss die LNB-Versorgung immer „Aus“ eingestellt werden.

22.4 Sat-Anlage einstellen DiSEqC-Anlage

Menü aufrufen

Kap. 22.4 nur bei entspr. Ausstattung oder Nachrüstung.

„DiSEqC“ bietet die Möglichkeit einer digitalen Steuerung der Satellitenanlage über das vorhandene Antennenkabel und ist Voraussetzung für den Empfang von mehr als zwei Satelliten (z. B. Astra, Eutelsat, Hotbird). Ab drei Satelliten (z. B. ASTRA 19,2°, Eutelsat 16°, Hotbird 13°) ist eine Steuerung der Sat-Anlage ohne „DiSEqC“ nicht mehr möglich.

MENU

Bei einem 2 **Menü ist dieser Menüpunkt nicht anwählbar.

DiSEqC-Anlage ein- ausschalten

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel ⑤, „DVB-S“ anwählen.

- Taste OK drücken und das Einstellfenster „Antennenanlage“ öffnen.

- Mit der Cursorsteuertaste „DiSEqC“ ansteuern und mit der – + Taste die DiSEqC-Anlage ein- oder ausschalten.

- Einstellungen mit der Taste OK bestätigen.

- „TV-Menü“ mit der Taste EXIT ausblenden.

TV-Menu Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - +. Wert mit OK übernehmen. 0 Funktion für F2 9 Funktion für F1 8 EURO-Buchsen 7 DVB-C 6 DVB-T 5 DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 7 Allgem. Einstellungen 6 Manuelle Suche 5 Automatische Suche 4 Sucheinstellung 3 Astra 28,5° 2 Astra 19,2° Antennenanlage Antenne Normal Leitungskomp. Aus LNB-Versorgung Au DiSeqC-Anlage Ein

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

Menü aufrufen

22.4 Sat-Anlage einstellen Satellit auswählen

MENU

Kap. 22.4 nur bei entspr. Ausstattung oder Nachrüstung.

Im Menü „Konfiguration“ können bis zu 4 Satelliten eingestellt werden. Werkseitig ist kein Satelliteingestellt.

Die LNB-Frequenz dient als Umschalter für das Frequenzband (Highband - Lowband). Werkseitig sind die Standardeinstellungen Low-Band 9,75 GHz und High-Band 10,60 GHz eingestellt.

Satellit einstellen

TV-Menu Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK übernehmen. F1↑ 0 Funktion für F2 9 Funktion für F1 8 EURO-Buchsen 7 DVB-C 6 DVB-T DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 7 Allgem. Einstellungen 6 Manuelle Suche 5 Automatische Suche 4 Sucheinstellung 3 Astra 28,5° Astra 19,2° 1 Antennenanlage Satellit Astra 19,2° Symbolrate 1 22000 Low-Band 9,75 GHz Symbolrate 2 27500 High-Band 10,60 GHz Symbolrate 3 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel ⑤, „DVB-S“ ansteuern.
- Mit der zugeordneten Zifferntaste, im Beispiel ③, den Satellit-A ansteuern.
- Mit der – + Taste den gewünschten Satelliten einstellen. Die gängigen Satelliten werden der Reihe nach aufgerufen und

- +

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

die dazugehörigen Symbolraten eingestellt. Ja nach

Satellit kann es u.U. nötig sein, dass hier zusätzlich manuell Symbolraten

eingegeben werden müssen, wenn auf dem Satellitensystem abweichende Symbolraten verwendet werden und diese Transponder bei der automatischen Programmsuche gefunden werden sollen.

• Mit der Cursorartaste „Low- bzw. High-Band“ anwählen. Die Einstellungen sind abhängig von den verwendeten Bauteilen der Sat-Anlage. Welche Werteinstellungen nötig sind, entnehmen Sie bitte dem Datenblatt bzw. Aufkleber des (der) verwendeten LNBs.
• Einstellungen mit der Taste OK bestätigen.
• „TV-Menü“ mit der Taste EXIT ausblenden.

22.5 Sat-Sender einstellen Sucheinstellungen

Menü aufrufen

Kap. 22.5 nur bei entspr. Ausstattung oder Nachrüstung.

Vor der DVB-Programmsuche, müssen die Sucheinstellungen programmiert werden.

Entsprechend der TV-Geräteausstattung und Ihren Wünschen können Sie folgende Einstellung programmieren:

alle = Alle Programme des eingestellten Satelliten werden gesucht.

nur freie = Es werden nur unverschlüsselte Pro- gramme des ein- gestellten Satelli- ten gesucht.

freie (CI) = alle freien und verschlüsselten Programme, die mit dem CI-Modul empfangen wer- den können, wer- den gesucht.

Der Menüpunkt „freie (CI)“ ist nur einstellbar, wenn ein CI-Modul nachgerüstet wurde und ein CA-Modul eingesteckt ist.

Sucheinstellungen einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel ⑤, „DVB-S“ ansteuern.
- Mit der zugeordneten Zifferntaste, im Beispiel ⑦ „Sucheinstellung“ ansteuern.
- Mit der – + Taste die Sucheinstellung auswählen.
- Einstellungen mit der Taste OK bestätigen.
- „TV-Menü“ mit der Taste EXIT ausblenden.

F1↑

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK übernehmen. 0 Funktion für F2 9 Funktion für F1 8 EURO-Buchsen 7 DVB-C 6 DVB-T DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 7Allgem. Einstellungen 6 Manuelle Suche 5 Automatische Suche Sucheinstellung 3 Astra 28,5° 2 Astra 19,2° 1 Antennenanlage Programme nur freie

- +

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

Menü aufrufen

22.5 Sat-Sender einstellen automatische Suche

MENU

Kap. 22.5 nur bei entspr. Ausstattung oder Nachrüstung.

Bei der DVB-S Programmsuche wird der Empfangsbereich nach TV- und Radiosender durchsucht. Die gefundenen Programme werden in einer TV- und einer Radio–Sender-tabelle abgelegt. DVB-Radiobetrieb siehe Kap. 29. Wenn Sie mit der Reihenfolge der gefundenen Sender nicht zufrieden sind, können die Sender noch verschoben oder gelöscht werden, siehe Kapitel „24. Sender sortieren“.

F1↑

0 Funktion für F2 9 Funktion für F1 8 EURO-Buchsen 7 DVB-C 6 DVB-T DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 7 Allgem. Einstellungen 6 Manuelle Suche Automatische Suche 4 Sucheinstellung 3 Astra 28,5° 2 Astra 19,2° 1 Antennenanlage Start Sendersuche mit OK Satellit Astra19,2° Programmsuche starten

Der Suchlauf funktioniert nur dann richtig, wenn die LNB-Frequenzen korrekt eingestellt und gespeichert sind.

Automatische Suche durch- führen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel ⑤, „DVB-S“ ansteuern.

- + OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

• Mit der zugeordneten Zifferntaste, im Beispiel ⑧ „Automatische Suche“ ansteuern.
• Im Einstellfenster mit der – + Taste den gewünschten Satelliten auswählen, falls eine Auswahl möglich ist.
• Mit der Cursorsteuertaste ▶ auf die Menüzeile „Programmsuche starten“ ansteuern.
• Taste OK drücken und die Programmsuche starten.

Die Programme werden gesucht und in einer Sendertabelle präsentiert.

Bei Bedarf können die Sender noch sortiert, verschoben oder gelöscht werden, siehe dazu Kap. 24.

22.5 Sat-Sender einstellen manuelle Suche

Menü aufrufen

Kap. 22.5 nur bei entspr. Ausstattung oder Nachrüstung.

Bei der manuellen Programmsuche muss die Frequenz, die Symbolrate und die Polarisation des einzustellenden Programms bekannt sein.

Manuelle Suche durchführen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel ⑤, „DVB-S“ ansteuern.

- Der Cursor steht auf der Menüzeile „LNB-Versorgung“.

- Mit der zugeordneten Zifferntaste, im Beispiel 9, „Manuelle Suche“ ansteuern.

- Der Cursor steht auf „Satellit“. Falls Sie mehr als einen Satelliten zur Auswahl haben, mit der – + Taste den Satelliten einstellen.

- Im Einstellfenster mit der Cursorsteuertaste ▶ die Menüzeile „Frequenz“ ansteuern.

- Mit den Zifferntasten oder der - + Taste die Frequenz einstellen.

- Im Einstellfenster mit der Cursorsteuertaste ▼die Menüzeile „Polarisation“ ansteuern. Mit der - + Taste die Polarisation H=Horizontal oder V=Vertical einstellen.

- Im Einstellfenster mit der Cursorsteuertaste ◀ die Menüzeile „Symbolraten“ ansteuern und mit den Zifferntasten die Symbolrate eingeben.

- Im Einstellfenster mit der Cursorsteuertaste ▼die Menüzeile „Programmsuche starten“ ansteuern und mit der Taste OK bestätigen. Bei Bedarf können die Sender noch sortiert, verschoben oder gelöscht werden, siehe dazu Kap. 24.

MENU

F1↑

TV-Menu 0 Funktion für F2 9 Funktion für F1 8 EURO-Buchsen 7 DVB-C 6 DVB-T DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 7 Allgem. Einstellungen Manuelle Suche 5 Automatische Suche 4 Sucheinstellung 3 Astra 28,5° 2 Astra 19,2° 1 Antennenanlage Start Sendersuche mit OK Satellit Astral Frequenz 11836 MHz Symbolraten 27500 Polarisation H DVB-System DVB-S Programmsuche starten

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

Menü aufrufen

22.5 Sat-Sender einstellen Daten aktualisieren

MENU

Kap. 22.5 nur bei entspr. Ausstattung oder Nachrüstung.

Im Menüpunkt „Allgemeine Einstellungen“ kann festgelegt werden, ob bei Änderungen von Sendeparametern die Daten auch im nichtflüchtigen Speicher des TV-Gerätes aktualisiert werden sollen oder nicht.

Betroffen von dieser Aktualisierung sind Sender, die zur Ausstrahlung von Regionalprogrammen während des Regionalfensters, ihre Sendeparameter ändern.

F1↑

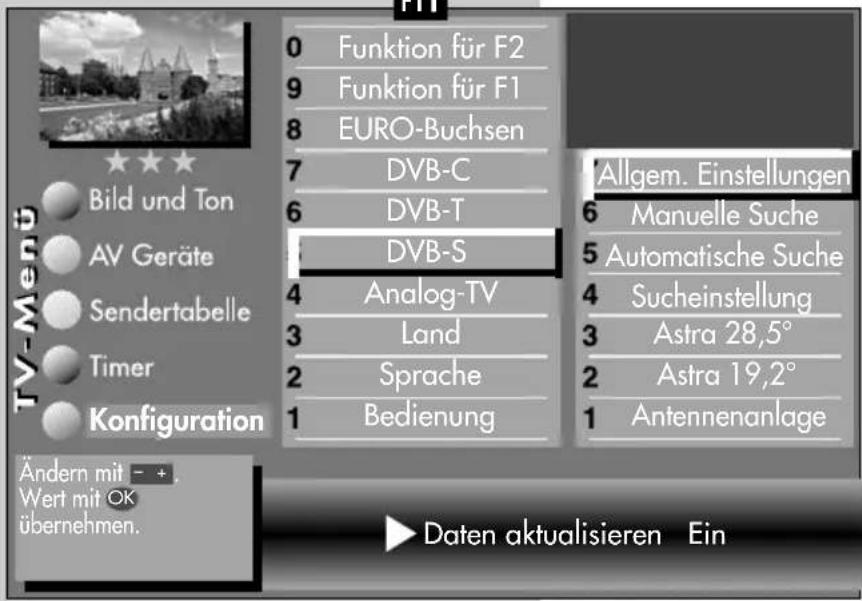

0 Funktion für F2 9 Funktion für F1 8 EURO-Buchsen 7 DVB-C 6 DVB-T DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung Allgem. Einstellungen 6 Manuelle Suche 5 Automatische Suche 4 Sucheinstellung 3 Astra 28,5° 2 Astra 19,2° 1 Antennenanlage TV-Menu Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - +. Wert mit OK übernehmen. ► Daten aktualisieren Ein

Daten aktualisieren einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel ⑤, „DVB-S“ ansteuern.
- Der Cursor steht auf der Menüzeile „LNB-Versorgung“.

OK
EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

• Mit der zugeordneten Zifferntaste, im Beispiel 0 „Allgem. Einstellungen“ ansteuern.
• Im Einstellfenster mit der – + Taste „Daten aktualisieren“ auf „Ein“ stellen.
• Einstellungen mit der Taste OK bestätigen.
• „TV-Menü“ mit der Taste EXIT ausblenden.

22.6 Portalsender bei DVB

Verschiedene Pay-TV-Sender strahlen Portalsender aus. Diese Portalsender sind mit Subsendern bzw. Optionskanälen gefüllt.

Bei der Sendersuche (siehe Kap. 22) muss bei den „Sucheinstellungen“ die Einstellung „alle“, „nur freie“ oder „freie+CICAM“ eingestellt sein, damit diese Sender auch gefunden werden.

Nach einer Sendersuche werden die Portalsender und die dazugehörigen Optionskanäle (können in der Sendertabelle auch als SID=xy bezeichnet werden) in der Sendertabelle an verschiedenen Programmplätzen dargestellt.

Wir haben für Sie einen einfachen Weg programmiert, um Optionskanäle schnell zu finden.

Wenn Sie über die Sendertabelle (siehe S. 9) einen Portalsender anwählen, erscheint ein Koffersymbol neben dem Senderlogo.

Durch wiederholtes Drücken der weißen Taste kann dieser Koffer geöffnet werden. In der Sendertabelle erscheinen dann alle Optionskanäle, die in diesem Koffer enthalten sind. Andere Sender werden gleichzeitig nicht dargestellt.

Somit kann zwischen den Optionskanä- len schnell hin- und hergeschaltet wer- den.

10 Kabel 1 9 Nord 3 8 RTL 7 PRO 7 6 Nord 3 5 PRO 7 4 S A T 3 Portalsender 2 ZDF 1 ARD 56 Hessen 3 55 SW-BW 54 N-TV 53 West 3 52 Phönix Auswahl mit 0...9 und . Bestätigen mit OK .

5 Optionskanal 4 4 Optionskanal 3 3 Optionskanal 2 2 Optionskanal 1 1 Portalsender Auswahl mit 0...9 und ♥. Bestätigen mit OK .

Menü aufrufen

23. Sender-Logo

Jedem Sender wird über das VPS-Signal ein Senderlogo mit max. 15 Stellen automatisch zugewiesen. Wenn diese Automatik nicht funktioniert oder Sie ein anderes Logo möchten, kann es manuell geändert werden.

Sender-Logo einstellen

• Taste MENU drücken.
• Mit der weißen Taste die „Sendertabelle“ aufrufen.
• Taste F2 drücken und die Sendertabelle für eine Bearbeitung freischalten.
• Den gewünschten Programmplatz anwählen.

F1 ↑ 0076 TF3 0075 TF2 0074 TF1 0073 TV France 0072 RTL 2 0071 RTL 0070 SAT 1 0069 Bayern 3 0068 ZDF 0067 ARD TV-Menu Bild und Ton AV Geräte Sendertabelle Timer Konfiguration II Alles löschen. Zeichen löschen. Position wählen. OK speichern MENU abbrechen 7 Tonkorrekturen 6 Farbnorm 5 Bildqualität 4 Bildkorrekturen Logoeingabe Sender im EPG enthalten 1 Frequenz/Kanal⁷ ① ② ③ ④ DEF ⑤ GHI ⑥ MNO RT ⑦ PQRS ⑧ TUV ⑨ WXYZ

• Mit der Cursorsteuertaste
• auf die andere Seite wechseln.
• Mit der zugeordneten Zifferntaste, im Beispiel ③, „Logoeingabe“ ansteuern.
• Mit den Cursorsteuertasten ◀▶ können die einzelnen Buchstaben/Zahlen angesteuert werden.
• Mit der roten Taste können einzelne Buchstaben oder mit der Taste II das ganze Logo gelöscht werden.

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern. 3) Erklärung siehe Fachbegriffe. 5) Nur bei DVB-Sender anwählbar! 7) Nur bei analogen Sendern anwählbar!

• Durch mehrmaliges Drücken der einzelnen Zifferntasten das gewünschte Logo einstellen. Nach den Großbuchstaben werden die Kleinbuchstaben angezeigt.
  • Die Einstellung mit der Taste OK speichern.
  • „TV-Menü“ mit der Taste EXIT ausblenden.

24. Sender sortieren

In der Sendertabelle können einzelne oder mehrere Sender verschoben, kopiert oder gelöscht werden.

Sender kopieren, verschieben, löschen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der weißen Taste die Sendertabelle aufrufen.
- Mit der Cursorsteuertaste einen Programmplatz ansteuern, der kopiert, verschoben oder gelöscht werden soll. Es kann auch blockweise markiert werden, indem mit der Cursorsteuertaste ein zweiter Programmplatz angesteuert wird.

- Taste OK kurz drücken und den Programmplatz markieren (im Bildbeispiel Prog. 0006). Taste OK lang drücken und der Block zwischen den markierten Programmen wird markiert.

- Beim Kopieren anschließend mit dem Cursor den Programmplatz wählen, nach dem die Sender wieder eingefügt werden sollen.

• Beim Verschieben den Programmplatz wählen, wohin der oder die zu verschiebenden Programm(e) verschoben werden sollen.
• Mit der - + Taste den Sender kopieren (+) oder verschieben (-).
• Wenn ein Sender gelöscht werden soll, die Taste II drücken.
• „TV-Menü“ mit der Taste EXIT ausblenden.

Menü aufrufen

MENU

F1↑

0010 Hessen 3 0009 Südwest 0008 MDR 0007 PRO 7 0006 RTL 2 0005 RTL 0004 SAT 1 0003 Bayern 3 0002 ZDF 0001 ARD F3 ↓ F3 ↓ TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration auswählen Programmattribute oder Senderliste bearbeiten Markieren mit OK (langer Tastendruck = Block markieren). Neue Position mit Cursor bestimmen. + verschieden/kopieren, II löschen. Alle Markierungen löschen mit .

- +

EXIT

Menü aufrufen

25. AV Geräte anmelden

i AV-Geräte (Audio/Video) sind Zusatzgeräte, die Bild- oder/und Tonsignale ausgeben (z.B. Videorecorder, DVD-Player, DVD-Recorder, PC, Decoder etc.) und an ein TV-Gerät angeschlossen werden können.

Im Menü „AV-Geräte“ sind alle üblichen AV-Geräte aufgeführt.

AV-Geräte nur so anschließen, wie es das Anschlussschema im TV-Menü des Fernsehgerätes anzeigt! Siehe dazu auch Kapitel 34 und 34.1.

Werkseitig sind bereits an der EURO1-Buchse ein Videorecorder und an der EURO2-Buchse ein

DVD-Player programmiert.

0 anderes Gerät 3 9 anderes Gerät 2 8 anderes Gerät 1 7 PC 6 Sat / SetTop 5 DVD Player 2 4 DVD Player 1 3 DVD/Videorec. 3 2 DVD/Videorec. 2 DVD/Videorec. 1 DataLogic TV-SPDIF Eingang Name Signalarten anschließen Videorecorder FBAS FBAS EURO1 BVCE auswählen OK Anschließen und löschen Bitte schließen Sie Ihr Gerät so an:

AV-Gerät am TV-Gerät anmelden

• TV-Menü mit der Taste MENU aufrufen.
- Mit der gelben Taste das Menü „AV Geräte“ öffnen.
- Mit der Cursorsteuertaste das AV-Gerät anwählen, welches angeschlossen werden soll und Taste OK drücken.

EXIT

Achtung! Unter Umständen kann ein bereits bestehendes Anschlussbild verändert werden. Dementsprechend müssen auch die AV-Geräte umgesteckt werden.

• Zifferntaste ② drücken und die für das AV-Gerät geltenden Signalarten (OUT/IN) mit der - + Taste einstellen und der Taste OK bestätigen. (Signalarten: siehe dazu auch Seite 89-91 und die Bed. Anleitung des entsprechenden AV-Gerätes).
• Wenn erwünscht, Zifferntaste ③ drücken und einen anderen Namen für dieses AV-Gerät festlegen und die Taste OK drücken.
• Mit der Cursorsteuertaste „anschließen“ anwählen und die Taste OK drücken. AV-Gerät an der entsprechenden EURO-Buchse anschließen.

25. AV Geräte anmelden Data Logic

Menü aufrufen

Data Logic

„Data Logic“ ist ein Dialogsystem zwischen TV-Gerät und AV-Gerät (z.B.Videorecorder oder DVD-Rekorder).

Dieses „intelligente“ System ermöglicht z.B.:

• autom. Übernahme der terrestrischen bzw. Kabel TV-Sender (nicht DVB!) auf das AV-Gerät.
• Sofortaufnahme - das AV-Gerät nimmt auf, was der Bildschirm anzeigt.
• autom. Umschalten auf den AV-Programmplatz bei Start einer Wiedergabe.
• Direkte Aufnahmesteuerung des AV-Gerätes über das Timermenü des TV-Gerätes.
• autom. Ausschalten des AV-Gerätes, wenn das TV-Gerät in „Stand-by“ geschaltet wird.

Stellen Sie bei der Eingabe im Menü „AV-Geräte“ unter „DVD-/Videorec.1“ das Abfragefeld „Data Logic“ auf „X“ und schließen Sie das AV-Gerät an der EURO-Buchse an, wie es im Schema auf dem Bildschirm angezeigt wird.

Vergleichbare Dialogsysteme: QLink (Panasonic), EasyLink (Philips), Megalogic (Grundig), SMARTLINK (Sony).

• TV-Menü mit der Taste MENU aufrufen.
- Mit der gelben Taste Ⓜ das Menü „AV Geräte“ öffnen.
- Mit der Cursorsteuertaste das AV-Gerät anwählen, welches angeschlossen werden soll und Taste OK drücken.

MENU NOTICE Δ 1 2 3 4 5 6 7 8 9 0 - +

F1↑

0 anderes Gerät 3 9 anderes Gerät 2 8 anderes Gerät 1 7 PC 6 Sat / SetTop 5 DVD Player 2 4 DVD Player 1 3 DVD/Videorec. 3 2 DVD/Videorec. 2 DVD/Videorec. 1 DataLogic TV-SPDIF Eingang Name Signalarten anschließen Videorecorder FBAS FBAS EURO1 BV Bild und Ton AV-Geräte Sendertabelle Timer Konfiguration auswählen Anschließen und löschen Bitte schließen Sie Ihr Gerät so an:

Menü aufrufen

EXIT

MENU

25. AV Geräte anmelden Data Logic

• Zifferntaste ② drücken und die für das AV-Gerät geltenden Signalarten (OUT/IN) mit der - + Taste einstellen und Taste OK drücken. (Signalarten FBAS = Video, YC = S-Video, siehe dazu auch Bed. Anleitung des entsprechenden AV-Gerätes).
• Wenn erwünscht Zifferntaste ③ drücken, einen anderen Namen für dieses AV-Gerät festlegen und Taste OK drücken.
• Mit der Cursorsteuertaste „Data Logic“ anwählen und Taste OK drücken.
• Mit der Cursorsteuertaste „anschließen“ anwählen und Taste OK drücken. AV-Gerät an der entsprechenden EURO-Buchse anschließen.

Hinweis:

Im Menü „Komfiguration“ ist im Menüpunkt „Data Logic-Einstellungen“ „Mode1“ eingestellt. Diese werkseitige Einstellung ist für die meisten AV-Geräte gültig. Sollte das AV-Gerät nach ca. 5- 10 Sek. die Aufnahme abbrechen, so wählen Sie die Einstellung „Mode 2“.

F1↑ 0 Funktion für F3 9 Funktion für F2 8 Funktion für F1 7 EURO-Buchsen 6 DVB-C 5 DVB-T Analog-TV 3 Land 2 Sprache 1 Bedienung Data Logic Terr. Sendersuche 1 Sucheinstellungen²) Ändern mit - + . Start der Datenübertrag- gung mit OK. Datenübertragung starten Programmplatz ---

Data Logic, analoge Sender- tabelle vom TV- auf AV-Gerät übernehmen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der Zifferntaste 4 „Analog-TV“ ansteuern.

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

• Taste OK drücken und mit der Zifferntaste ③ „DataLogic“ anwählen.
• Taste OK drücken und die Programmplätze werden vom TV-Gerät auf den Videorecorder übertragen.

25. AV Geräte anmelden Signalart RGB einstellen

Menü aufrufen

Die Signalart bezieht sich immer auf den Ein- und Ausgang des AV-Gerätes.

Bei AV-Geräten kann es vorkommen, dass Aufzeichnung und Wiedergabe über FBAS-Signal erfolgen und die Menüdarstellungen über RGB-Signal ausgegeben werden.

Eine grundsätzliche Aussage kann hier nicht getroffen werden. Unter Umständen wird in der Bedienungsanleitung des jeweiligen AV-Gerätes ein Hinweis darauf gegeben.

Wenn so ein AV-Gerät mit der Signalart „FBAS“ angemeldet wird und am Bildschirm des TV-Gerätes erscheint zwar das Bild der abgespielten Aufzeichnung/Wiedergabe aber keine Menüdarstellung für das AV-Gerät, so muss die Signalart im Menü „AV Geräte“ auf „RGB“ umgestellt werden.

MENU

- +

Signalart einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der gelben Taste das Menü „AV Geräte“ öffnen.
- Mit der Cursorsteuertaste das AV-Gerät anwählen, an welchem die Signalart verändert werden soll und die Taste OK drücken.
- Zifferntaste ② drücken, mit der Cursorsteuertaste „Signal-OUT“ auswählen und mit der - + Taste auf „RGB“ einstellen.
- Einstellung mit der Taste OK bestätigen.
- „TV-Menü“ mit der Taste EXIT ausblenden.

Achtung! Unter Umständen kann ein bereits bestehendes Anschlussbild verändert werden. Dementsprechend müssen auch die AV-Geräte umgesteckt werden.

F1↑

0 anderes Gerät 3 9 anderes Gerät 2 8 anderes Gerät 1 7 PC 6 Sat / SetTop 5 DVD Player 2 4 DVD Player 1 3 DVD/Videorec. 3 2 DVD/Videorec. 2 DVD/Videorec. 1 DataLogic TV-SPDIF Eingang Name Signalarten X anschließen Ändern mit - +. Wert mit OK übernehmen. Signal-OUT RGB Signal-IN FBAS

OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

Menü aufrufen

25. AV Geräte anmelden Signalart DVI/HDMI einstellen

MENU

Die Signalart bezieht sich immer auf den Ein- und Ausgang des AV-Gerätes.

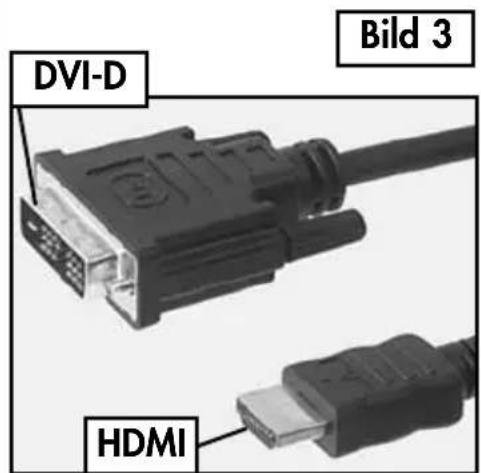

AV-Geräte die mit einer DVI- oder HDMI-Buchse ausgerüstet sind, können am LCD-TV-Gerät mit einem DVI- oder HDMI-Kabel angeschlossen werden. Im Menü „AV-Geräte“ muss das angeschlossene AV-Gerät mit Signal-OUT „DVI“ oder „HDMI“ angemeldet werden. Der Anschluß über DVI bzw. HDMI ermöglicht eine digitale Bildübertragung. Zusätzlich muss der Ton über ein Cinch- oder optisches Audiokabel (Toslink) angeschlossen werden.

Signalart DVI oder HDMI einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der gelben Taste das Menü „AV Geräte“ öffnen.

• Mit der Cursorsteuertaste das AV-Gerät anwählen, an welchem die Signalart verändert werden soll und die Taste OK drücken.
• Zifferntaste ② drücken, mit der Cursorsteuertaste „Signal-OUT“ auswählen und mit der – + Taste auf „DVI-D“ oder „HDMI“ einstellen.
• Einstellung mit der Taste OK bestätigen.

- „TV-Menü“ mit der Taste EXIT ausblenden.

Achtung! Unter Umständen kann ein bereits bestehendes Anschlussbild verändert werden. Dementsprechend müssen auch die AV-Geräte umgesteckt werden.

F1 ↑ 0 anderes Gerät 3 9 anderes Gerät 2 8 anderes Gerät 1 7 PC 6 Sat / SetTop 5 DVD Player 2 4 DVD Player 1 3 DVD/Videorec. 3 2 DVD/Videorec. 2 DVD/Videorec. 1 TV-Menu Bild und Ton AV-Geräte Sendertabelle Timer Konfiguration Ändern mit - +. Wert mit OK übernehmen. DataLogic TV-SPDIF Eingang Name Signalarten anschließen Signal-OUT HDMI Signal-IN kein Signal

OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

25. AV Geräte anmelden Signalart YUV einstellen

Anschluss externer Geräte mit Komponenten- ausgang (YUV) an die „COMPONENT IN“ Cinch–Buchsen.

Die Signalart bezieht sich immer auf den Ein- und Ausgang des AV-Gerätes.

AV-Geräte die mit einer YUV-Buchse ausgerüstet sind, können am LCD-TV-Gerät mit einem YUV-Kabel angeschlossen werden (siehe S. 105). Im Menü „AV-Geräte“ muss das angeschlossene AV-Gerät mit Signal-OUT „YUV“ angemeldet werden.

Der Anschluss der analogen YUV-Quelle über die Cinch-Buchsen an den YUV-Eingang des TV-Gerätes ist abhängig vom Ausgabeformat der Signalquelle durchzuführen.

Je nachdem, welches Ausgabeformat Ihre Signalquelle darstellt, müssen folgende Einstellungen vorgenommen werden:

Menü aufrufen

MENU

F1↑

Signalart YUV einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der gelben Taste ⚫ das Menü „AV Geräte“ öffnen.
- Mit der Cursorsteuertaste das AV-Gerät anwählen, an welchem die Signalart verändert werden soll und die Taste OK drücken.
- Zifferntaste ② drücken, mit der Cursorsteuer-taste „Signal-OUT“ auswählen und mit der - + Taste auf „YUV“ einstellen.
- Einstellung mit der Taste OK bestätigen.
- „TV-Menü“ mit der Taste EXIT ausblenden.

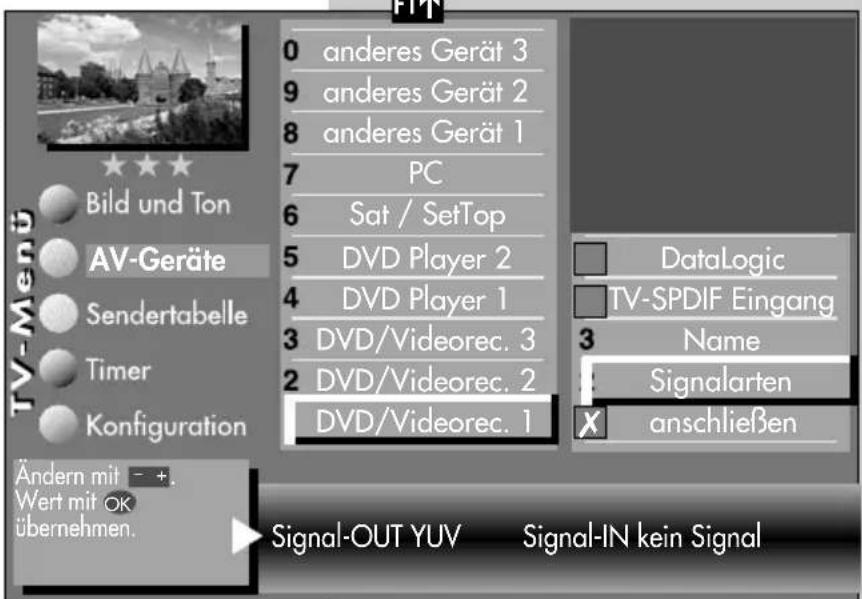

0 anderes Gerät 3 9 anderes Gerät 2 8 anderes Gerät 1 7 PC 6 Sat / SetTop 5 DVD Player 2 4 DVD Player 1 3 DVD/Videorec. 3 2 DVD/Videorec. 2 DVD/Videorec. 1 TV-Menu Bild und Ton AV-Geräte Sendertabelle Timer Konfiguration Ändern mit - +. Wert mit OK übernehmen. DataLogic TV-SPDIF Eingang Name Signalarten anschließen Signal-OUT YUV Signal-IN kein Signal

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

25.1 AV Geräte abmeldenMenü

MENU

OK

Bei einem 2 ** Menü ist dieser Menüpunkt nicht einstellbar.

Die werkseitige Belegung (an der EURO1-Buchse ein Videorecorder und an der EURO2-Buchse ein DVD-Player) kann verändert werden.

AV-Gerät am TV-Gerät abmelden bzw. entfernen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der gelben Taste das Menü „AV Geräte“ öffnen.
- Mit der Cursorsteuertaste das AV-Gerät anwäh-

F1 ↑ 0 anderes Gerät 3 9 anderes Gerät 2 8 anderes Gerät 1 7 PC 6 Sat / SetTop 5 DVD Player 2 4 DVD Player 1 3 DVD/Videorec. 3 2 DVD/Videorec. 2 DVD/Videorec. 1 DataLogic TV-SPDIF Eingang Name Signalarten anschließen Videorecorder BVd und Ton AV-Geräte Sendertabelle Timer Konfiguration auswählen OK Anschließen und löschen Bitte schließen Sie Ihr Gerät so an:

len, welches abgemeldet werden soll und Taste OK drücken.

Der Cursor steht auf der Menüzeile „anschließen“.

• Nochmals Taste OK drücken und das angeschlossene Gerät abmelden.
• „TV-Menü“ mit der Taste EXIT ausblenden.

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

26. Startprogrammplatz Menü aufrufen

In diesem TV-Gerät können Sie einen Startprogrammplatz festlegen. Der Startprogrammplatz dient vorzugsweise dazu, bei Verwendung eines externen Receivers, auf den AV-Programmplatz zu schalten.

Startprogrammplatz einstellen

Bei einem 2 \*\* Menü ist dieser Menüpunkt nicht einstellbar.

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der Cursorsteuertaste „Bedienung“ und „Startprogrammplatz“ anwählen und OK drücken.
- Der Cursor steht auf dem Menüpunkt „Betriebsart“. Sie können mit der – + Taste die gewünschte Betriebsart (TV, Radio oder AV)einstellen.
- Danach „Programm“ anwählen. Wenn Sie die Betriebsart TV gewählt haben, können Sie nun das gewünschte Programm einstellen (z. B. 004 für „RTL“). In der Betriebsart AV können Sie als Startprogrammplatz einen externen AV-Anschluss wie EURO 1-3 oder HDMI auswählen.
• Die veränderte Einstellung mit der Taste OK speichern.
- „TV-Menü“ mit der Taste EXIT ausblenden.

Wenn nun das TV-Gerät mit der Netztaste am Gerät eingeschaltet wird, erscheint der eingestellte TV- oder der AV-Programm-platz.

MENU

F1↑

TV-Menu Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - +. Wert mit OK übernehmen. 0 Funktion für F3 9 Funktion für F2 8 Funktion für F1 7 EURO-Buchsen 6 DVB-C 5 DVB-T 4 Analog-TV 3 Land 2 Sprache Bedienung 8 Data Logic-Einstellung 7 CI-Dialog über... 6 EPG-Einstellungen 5 Anzeigekonfiguration²) 4 Bedienumfang 3 Toneinstellungen 2 HiFi-Ausgang²) Startprogrammplatz Betriebsart AV Programm - Sat / SetTop

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern. 2) Nur bei Geräten, die mit dieser Funktion ausgestattet sind.

Menü aufrufen

27. Ton über HiFi-Verstärker HiFi-Ausgang

MENU

An der Rückseite des TV-Gerätes sind Audio-Buchsen und eine digitale Audio-out Buchse (siehe Seite 109 der Bed. Anl.) mit denen das TV-Gerät mit der HiFi-Anlage (HiFi-Verstärker) verbunden werden kann.

Im Menüpunkt „HiFi-Ausgang“ und „Toneinstellungen“ sind nur dann Einstellungen nötig, wenn das TV-Gerät an eine HiFi-Anlage angeschlossen wird.

Wenn die Toneinstellungen des TV-Gerätes nur über die HiFi-Anlage veränderbar sein sollen, dann muß der HiFi-Ausgang auf konstant gestellt werden.

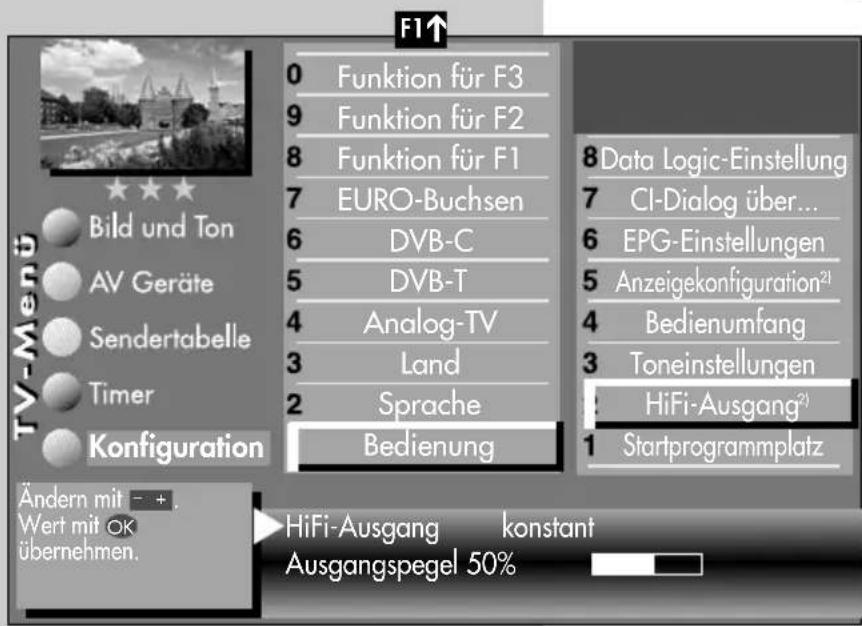

F1↑ 0 Funktion für F3 9 Funktion für F2 8 Funktion für F1 7 EURO-Buchsen 6 DVB-C 5 DVB-T 4 Analog-TV 3 Land 2 Sprache Bedienung 8Data Logic-Einstellung 7 CI-Dialog über... 6 EPG-Einstellungen 5 Anzeigekonfiguration²¹ 4 Bedienumfang 3 Toneinstellungen HiFi-Ausgang²¹ 1 Startprogrammplatz TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK übernehmen. HiFi-Ausgang konstant Ausgangspegel 50%

Mit der Metz Fernbedienung können jetzt keine Tonveränderungen mehr vorgenommen werden, außer Tonstopp

Wenn eine Tonanpassung mit der Metz-Fernbedienung durchführbar sein soll, dann müssen Sie den HiFi-Ausgang auf variabel stellen.

HiFi-Ausgang einstellen

• TV-Menü mit der Taste MENU aufrufen.

- + OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

2) Nur bei Geräten, die mit dieser Funktion ausgestattet sind.

• Mit der roten Taste das Menü „Konfiguration“ öffnen.
• Mit der Cursorsteuertaste ▶ „Startprogrammplatz“ ansteuern.
• Mit der zugeordneten Zifferntaste, im Beispiel ②, „HiFi-Ausgang“ wählen.
• Im Einstellfenster mit der – + Taste die gewünschten Parameter einstellen.
  • Die veränderte Einstellung mit der Taste OK speichern.
  • TV-Menü mit der Taste EXIT ausblenden.

Im normalen TV-Betrieb kann mit der gelben Taste ⚫ und der – + Taste der „Ton über ...“ eingestellt werden.

27. Ton über HiFi-Verstärker Ton über HiFi/Surround

An der Rückseite des TV-Gerätes sind Audio-Buchsen und eine digitale Audio-out Buchse (siehe Seite 107 der Bed. Anl.) mit denen das TV-Gerät mit der HiFi-Anlage (HiFi-Verstärker) verbunden werden kann.

Wenn der Ton nur über eine HiFi-Anlage (HiFi-Verstärker) ausgegeben werden soll, die mit einem Cinch-Kabel angeschlossen ist, so muss der „Ton über HiFi“ ausgegeben werden.

Wenn der Ton nur über eine HiFi-Anlage (HiFi-Verstärker) ausgegeben werden soll, die mit einem optischen Audiokabel („Tos-link“, im Zubehörhandel erhältlich), angeschlossen ist, ist die folgende Beschreibung nicht einzustellen.

Ton über HiFi /Surround ein- stellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Taste OK drücken und auf die rechte Spalte wechseln.

- Mit der Cursorsteuertaste ▲ oder der zugeordneten Zifferntaste, im Beispiel ③, die Funktion „Toneinstellungen“ anwählen.

- Im Einstellfenster mit der Cursorsteuertaste ▶ den Menüpunkt „Ton über ...“ ansteuern.

- Mit der – + Taste „Ton über HiFi/Surround“ einstellen.

• Die veränderte Einstellung mit der Taste OK speichern.

• TV-Menü mit der Taste EXIT ausblenden.

Im TV-Betrieb kann mit der gelben Taste ⑨nd der - + Taste der „Ton über ...“ vorübergehend eingestellt werden.

Menü aufrufen

MENU

F1↑

TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK übernehmen. 0 Funktion für F3 9 Funktion für F2 8 Funktion für F1 7 EURO-Buchsen 6 DVB-C 5 DVB-T 4 Analog-TV 3 Land 2 Sprache Bedienung 8 Data Logic-Einstellung 7 CI-Dialog über... 6 EPG-Einstellungen 5 Anzeigekonfiguration²) 4 Bedienumfang 1 Toneinstellungen 2 HiFi-Ausgang¹ 1 Startprogrammplatz Tonstopp (2-stufig) Ein Ton über HiFi

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

2) Nur bei Geräten, die mit dieser Funktion ausgestattet sind.

Menü aufrufen

28. Anzeigekonfiguration

MENU

Bei einem 2 ** Menü ist dieser Menüpunkt nicht einstellbar.

Die grüne Display-Anzeige an der Vorderseite des TV-Gerätes (je nach Geräteausstattung) kann wahlweise zur Anzeige der Uhrzeit oder des Sender-Logos verwendet werden.

Anzeigekonfiguration ^2) einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.

F1↑ 0 Funktion für F3 9 Funktion für F2 8 Funktion für F1 7 EURO-Buchsen 6 DVB-C 5 DVB-T 4 Analog-TV 3 Land 2 Sprache Bedienung 8 DataLogic-Einstellung 7 CI-Dialog über ... 6 EPG-Einstellungen Anzeigekonfiguration 4 Bedienumfang 3 Toneinstellungen 2 HiFi-Ausgang 1 Startprogrammplatz TV-Menü Bild und Ton AV Geräte Sendertabelle Timer Konfiguration Ändern mit - + . Wert mit OK übernehmen. Anzeigehelligkeit 3 Daueranzeige Uhr

• Mit der Cursorsteuertaste
▶ Startprogrammplatz" ansteuern.
- Mit der zugeordneten Zifferntaste, im Beispiel 5, „Anzeigekonfiguration“ wählen.
- Im Einstellfenster mit der - + Taste die gewünschten Parameter einstellen.
• Die veränderte Einstellung mit der Taste OK speichern.

• TV-Menü mit der Taste EXIT ausblenden.

- + OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

29. DVB-Radiobetrieb

Zum Umschalten von Fernsehbetrieb auf den DVB-Radiobetrieb die Taste R drücken.

Nach ca. 30 Sek. wird der Bildschirm automatisch dunkel.

Zum Umschalten von DVB-Radiobetrieb auf den Fernsehbetrieb die Taste TV drücken.

DVB-Radioprogramme einstellen

Die DVB-Radioprogramme werden bei der Programmsuche (siehe Kap. 22.) automatisch gesucht und auf der Radiobedienebene in einer Sendertabelle gespeichert.

Die Radiotabelle kann sortiert werden (siehe Kap. 24.) und die Senderlogos können verändert werden (siehe Kap. 23.).

DVB-Radioprogramme können prinzipiell genauso behandelt werden wie DVB-TV-Programme. Die Kapitel 12. /12.1 /15. bis 16.2 / 17. Sonderfunktionen, Normal/Sprache, Timerübersicht und Direktaufnahme treffen auch auf Radioprogramme zu.

Hinweis: Mit der blauen Taste kann der Bildschirm manuell Ein oder Aus geschaltet werden.

Menü aufrufen

30. Bedienumfang

Der einstellbare Bedienumfang des TV-Gerätes bietet eine wirkungsvolle Hilfe, um sich in der Vielseitigkeit des TV-Gerätes noch besser zurechtfinden zu können.

Der Bedienumfang des TV-Gerätes ist durch Sterne gekennzeichnet.

1 ★ „Einfach nur Fernsehen“- unter diesem Motto kann das TV-Menü nicht aufgerufen werden. Es sind nur die Funktionen der Fernbedienung anwendbar:

• Zappen
• Programmwahl über Zifferntasten, der ovalen „P+/P-“ Wippe oder der weißen Taste.
• Videotext aufrufen.
• Information (INFO) aufrufen.
• AVTaste drücken und Filmwiedergabe über Videorecorder oder DVD-Player wählen.
• mit der Taste F1 sind die Sonderfunktionen 1 anwählbar.
• mit der Taste F2 sind die Sonderfunktionen 2 anwählbar.
• mit der Taste F3 sind die Sonderfunktionen 3 anwählbar.
• mit der Taste AV sind die angeschlossenen AV-Geräte anwählbar.
• Aufrufen der Bildstandardfunktionen mit der blauen 📍 Taste.
• Aufrufen der Tonstandardfunktionen mit der gelben ⏻ Taste.
• Aufrufen der „EPG“-Funktion mit der Taste „EPG“.

Wenn bei einem eingestellten 1 Stern-Menü später wieder ein Menü aufgerufen werden soll, dann:

• MENU Taste min. 5 Sekunden lang drücken, um das TV-Menü zu öffnen.
• Der Menüpunkt „Bedienung“ wird automatisch angesteuert.

30. Bedienumfang

- Mit der – + Taste den gewünschten Bedienumfang einstellen und die Einstellung mit der Taste OK speichern.

2 ★★ ermöglicht ein individuelles Fernseherlebnis. Das TV-Menü ist in einfacher Form vorhanden. Die Funktionen wie unter ★ sind einstellbar und werden durch die folgenden Einstellmöglichkeiten ergänzt:

• Kindersicherung
• Zeitsteuerung (Sleeptimer)
• Automatische Sendersuche
• Datenübertragung der TV-Sendertabelle auf einen Data-Logic Videorecorder.
• Einstellmöglichkeiten in der Menüsendertabelle.

3 ★★★ für alle Technik-Begeisterten, welche die komplette Funktionsvielfalt der Profis ausloten möchten. Das TV-Menü ist vollständig vorhanden.

Bedienumfang einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.

- Mit der Cursorsteuertaste ▶ zur Menüzeile „Startprogrammplatz“ wechseln.

- Mit der Zifferntaste ④ „Bedienumfang“ ansteuern.

- Im Einstellfenster mit der – + Taste den gewünschten Bedienumfang einstellen.

• Die veränderte Einstellung mit der Taste OK speichern.

- „TV-Menü“ mit der Taste EXIT ausblenden.

Menü aufrufen

MENU

F1↑

TV-Menu Bild und Ton AV Geräte Sendertabelle Timer Konfiguration

Ändern mit - +. Wert mit OK übernehmen.

0 Funktion für F3

9 Funktion für F2

8 Funktion für F1

7 EURO-Buchsen

6 DVB-C

5 DVB-T

4 Analog-TV

3 Land

2 Sprache

Bedienung

8 DataLogic-Einstellung

7 CI-Dialog über ...

6 EPG-Einstellungen

5Anzeigekonfiguration

Bedienumfang

3 Toneinstellungen

2 HiFi-Ausgang

1 Startprogrammplatz

Bedienumfang voll

- + OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

31. Betrieb ohne Fernbedienung

Diese Betriebsart ist nur als Notbedienung gedacht, wenn die Batterien Ihrer Fernbedienung leer sind oder die Fernbedienung nicht zur Hand sein sollte.

Die Ortsbedienung finden Sie an der Unterseite des TV-Gerätes hinter einer Klappe, die durch Drücken auf ••• geöffnet wird.

Beim Primus ist die Ortsbedienung rechts an der Glasoberfläche.

Einschalten

Netztaste am TV-Gerät drücken. Nach ca. 35 Sek. wird auf Programmplatz 1 oder auf den programmierten Startprogrammplatz eingeschaltet.

Ohne Fernbedienung können Sie folgende Funktionen auch am Gerät bedienen. Die Vorwahl der Funktion ist 10 Sek. gültig.

Programmwahl:

Tasten -/+ drücken.

Lautstärke:

Drücken Sie die Vorwahltaste F bis auf dem Bildschirm die Anzeige für die Lautstärke erscheint. Drücken Sie dann die „-“ oder „+“ Taste, um die Lautstärke zu ändern.

Kontrast:

Drücken Sie die Vorwahltaste F bis auf dem Bildschirm die Anzeige für den Kontrast erscheint. Drücken Sie dann die „-“ oder „+“ Taste, um den Kontrast zu ändern.

31.1 Kopfhörer anschließen

Der Kopfhöreranschluss befindet sich hinter einer Klappe, siehe Kap. 34.

Die Klappe durch Drücken auf •••• öffnen.

Siehe auch Kap. 34.

Wir empfehlen Kopfhörer mit einer Impedanz von nicht weniger als 32 Ω. Bei Kopfhörern mit kleinerer Impedanz (ca. 8 Ω), verringert sich der Aussteuerbereich.

Die Kopfhörerlautstärke kann als Normwert gespeichert werden (siehe Kap. 12).

Zu hohe Lautstärke kann bei der Verwendung von Kopfhörer bzw. Ohrhörer zu Hörschäden führen - bis zum Verlust des Hörsinns.

32. Ton 1, Ton 2

Bei 2-Ton-Sendungen kann von Ton 1 auf Ton 2 umgeschaltet werden.

Im TV-Betrieb die gelbe Taste 🎯 so oft drücken bis die Tonfunktion „Ton-Mode“ angewählt ist.

Mit der - + Taste den Ton 1 oder Ton 2 einstellen.

Kopfh. Lautst. Kopfh. Ton Kopfh. Lautst. Ton über Ton-Mode Ton 2 Balance

33. Reinigung des Gerätes

Vor dem Reinigen das Gerät mit dem Netzschalter ausschalten!

Unsachgemäße Behandlung und Reinigung können den Bildschirm irreparabel beschädigen. Beachten Sie daher die Vorschriften zur Behandlung und Pflege des Gerätes.

Behandlung:

Behandeln Sie die Bildschirmoberfläche sehr sorgsam und pfleglich.

Vermeiden Sie jegliche mechanische Beanspruchung der Bildschirmoberfläche durch Schlag, Stoß, Druck, Kratzen, Schaben etc., da dies eine Beschädigung verursachen kann.

Verhindern Sie den Kontakt mit spitzen, scharfkantigen oder harten Gegenständen.

Die Bildschirmoberfläche ist vor Verschmutzung zu bewahren.

Pflege und Reinigung:

Vor dem Reinigen das Gerät ausschalten und den Netzstecker ziehen.

Die Reinigung der Bildschirmoberfläche muß mit einem trockenen, weichen Reinigungstuch (z.B. Microfasertuch) erfolgen. Sollten dennoch stärkere Verschmutzungen entstanden sein, kann die Reinigung der Bildschirmoberfläche mit einem nur leicht angefeuchteten, weichen Tuch erfolgen.

Achten Sie darauf, dass niemals Wasser oder andere Flüssigkeiten in das Gerät eindringen, da diese eine Beschädigung des Gerätes verursachen.

Ziehen Sie sofort den Netzstecker, falls Fremdkörper wie Wasser, sonstige Flüssigkeiten, Metallteile usw. in den Bildschirm gelangt sind.

Versuchen Sie niemals mit irgendwelchen Gegenständen oder mit den Händen in das Gerät zu fassen.

Es besteht die Gefahr eines elektrischen Schocks oder Unfalls.

Scheibe beim Primus demontieren

Die Glasscheibe an allen vier Ecken bis zum Anschlag aus dem Rahmen herausziehen. Scheibe ca. 1,5 cm anheben und gleichzeitig nach vorne abnehmen.

Scheibe beim Sirius demontieren

Die Glasscheibe kann zum Reinigen nach vorne abgenommen werden. Der Sirius 32 hat 4 Haltebolzen, der Sirius 42 hat 6 Haltebolzen an der Rückseite der Scheibe. Die Glasscheibe möglichst mit zwei Personen der Reihe nach lösen und nach vorne abziehen.

Reinigen

Die Glasscheibe kann mit einem handelsüblichen Glasreinigungsmittel gereinigt werden.

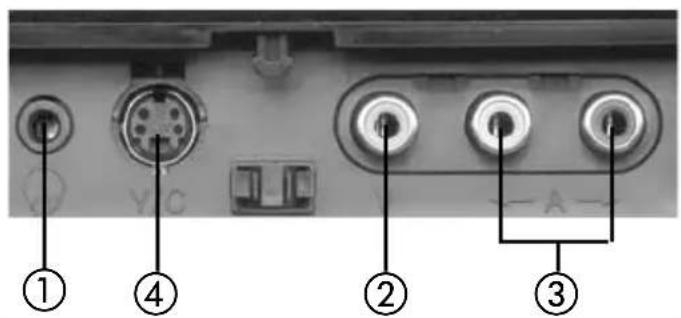

34. Anschlussmöglichkeiten vorne

Netzschalter ① ② ③ ④

Primus, rechte Seite

Meiz ③②④①

Talio, frontseitig, hinter Klappe

Linus, Sirius, frontseitig, hinter Klappe

① Kopfhöreranschluß ∅ 3,5 mm
② FBAS/Video in (z. B. Digitalkamera oder Camcorder)
③ Audio in R/L (z. B. Camcorder)
④ S-VHS bzw. Y/C in (z. B. Camcorder)

34.1 Anschlussmöglichkeiten an der Rückseite Anschlussfeld mit Klappe abgedeckt

Servicebuchse – für den Fachhändler

POWER DIGITAL AUDIO IN OUT AUDIO IN AUDIO COMPONENT IN OUT AUDIO IN CENTER IN SERVICE EURO 1 DUT IN EURO 2 MOUNTI IN 1 IN 2 IN 3 EURO 3 ET1 ET2

Antennenanschluss für DVB-C/T/analog

34.1 Anschlussmöglichkeiten an der Rückseite Anschlussfeld mit Klappe abgedeckt

USB-Buchse Sicht von oben bei geöffneter Klappe

Toneingang IN DVI-I Anschluss Video IN YCbCr in YUV in Bildsignal IN DVI*-D, DVI-A, HDMI* Anschluss Signalart DVI-YUV (Video analog) (*Video digital) HDMI Anschluss Signalart HDMI (Video/Audio digital Eingang) POWER DIGITAL AUDIO OUT Audio OUT AUDIO CENT IN Audio IN Audio IN Center Lautsprecher EURO-Buchsen zum Anschluss externer AV-Geräte Bild- und Tonsignal IN/OUT

* Die „DIGITAL AUDIO IN“ Buchse und die „DIGITAL AUDIO OUT“ Buchse kann in einen Durchschleifbetrieb geschaltet werden. Dazu Menü „AV Geräte“ aufrufen und den Menüpunkt „Aktivierung TV-SPDIF-Eingang“ aktivieren (x).
Mit einem optischen Audiokabel („Toslink“ im Zubehörhandel erhältlich), kann das zur Verfügung gestellte Digitale Audio Signal zur externen Verarbeitung weitergeleitet werden.

34.1 HiFi-Verstärker/AV-Receiver anschließen

Metz LCD-TV Anschlussfeld

POWER DIGITAL AUDIO AUDIO COMPONENT IN OUT AUDIO IN CENTE IN SERVICE EURO 1 DUAL IN EURO 2 IN 1 IN 2 IN HDMI EURO 3 DIGITAL OPTICAL VIDEO2 N CDI SACO IN DVD IN COAXIAL ANTENNA AM FM 750 COAXIAL MONITOR VIDEO IN VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT VIDEO 2 PvB-Y PvR-Y DVD IN VIDEO OUT MONITOR OUT COMPONENT VIDEO MULTI CH OUT R L FRONT SURROUND SUB WOOFER IN R OUT R IN DVD MD/TAPE ALCO IN ALCO IN VIDEO 2 ALCO OUT R ACO IN VIDEO 1 AUDIO OUT SUB WOOFER R L FRONT B R L FRONT A SPEAKERS IMPEDAN

Anschlussfeld HiFi-Verstärker AV-Receiver

①①Digitale Audio Signalformate (Quellenabhängig)
②①Analoges Audio Signal R+L (Stereo)
31 Center IN ist immer dann möglich, wenn der AV-Receiver dies anbietet.
Kann in der Kombination mit ① oder ② verwendet werden wenn diese Möglichkeit geboten ist.

Das Verwenden der TV-Lautsprecher als Center-Speaker ist immer dann möglich, wenn der AV-Receiver diesen Ausgang anbietet. Vorteil: Die TV-Lautsprecher dienen als Center-Speaker, somit ist ein Aufstellen eines externen Center-Speaker unnötig.

34.1 HiFi-Verstärker/AV-Receiver anschließen

AV-Gerät am TV-Gerät anmelden

• TV-Menü mit der Taste MENU aufrufen.
- Mit der gelben Taste das Menü „AV Geräte“ öffnen.
- Mit der Cursorsteuertaste ▲in der Geräteauswahl „HiFi-Verstärker“ ansteuern.
- Taste OK 2x drücken, mit der Cursorsteuertaste ▲ „Signalarten“ ansteuern und Taste OK drücken.
- Bei Anschlußmöglichkeit ①① die Signalart „Signal-IN - SPDIF“ einstellen. Bei Anschlußmöglichkeit ②① die Signalart „Signal-IN - Stereo“ einstellen. Einstellung mit der Taste OK bestätigen.

• TV-Menü mit Taste EXIT verlassen.

Tonwiedergabe:

- Zur Tonwiedergabe an LCD-TV Gerät die gelbe Taste drücken und mit der Cursorsteuertaste ▼ den Menüpunkt „Ton über ... „ ansteuern.

- Mit der – + Taste bei Anschlußart ①①den „Ton über HiFi“ einstellen.

Die Lautsprecher des LCD-TV Gerätes werden stumm geschaltet. Der Ton wird über die Lautsprecher der HiFi-Anlage wiedergegeben.

- Mit der – + Taste bei Anschlußart ②①den „Ton über Surround“einstellen. Die Lautsprecher des LCD-TV Gerätes werden als Centerbox verwendet. Der Ton wird über die Lautsprecher der HiFi-Anlage wiedergegeben.

Menü aufrufen

MENU

- +

F1↑

HiFi-Verstärker AV-Receiver anderes Gerät 3 anderes Gerät 2 anderes Gerät 1 PC Sat / SetTop DVD Player 2 DVD Player 1 DVD/Videorec. 3 Name Signalarten anschließen Andern mit - +. Wert mit OK übernehmen. Bitte schließen Sie Ihr Gerät so an: HiFi-Verstärker Stereo Kein Signal Cinch

EXIT

Menü aufrufen	35. Überspielen mit AV-Geräten Direktaufnahme
	Wenn Sie mit den am TV-Gerät angeschlossenen AV-Geräten eine Überspielung durchführen wollen, z.B. vom DVD-Player (Abspielgerät) auf den Videorecorder (Aufnahmegerät), müssen Sie dies über eine Direktaufnahme steuern. Die Direktaufnahme bewirkt in diesem Fall, dass das an der EURO-Buchse eingehende Signal an die andere EURO-Buchse weitergeleitet wird, die das Signal zur Aufnahme ausgibt.
	Beispiel: Sie haben einen DVD-Player und einen Videorecorder an den EURO-Buchsen des TV-Geräts ange-schlossen, siehe Kap. 25.)Direktaufnahme zur Überspielungprogrammieren:• Taste AVdrücken und mit derr ent-sprechenden Zifferntaste den DVD-Player (Abspielgerät) wählen.• Taste F2 kurz drücken - die Funktion die für F2 programmiert wurde (siehe Kap. „18. Funktionstasten program-mieren“) wird ausgeführt.Taste F2 für ca. 3 Sek. drücken - die max. mögliche Auswahl erscheint.
[1442]
	• Zifferntaste 0 drücken und Timermenü öffnen. Im Timerfenster werden der AV-Programm-platz (DVD-Player), aktuelles Datum und ein Zeitfenster von 2 Stunden angezeigt.• Wenn zwei Stunden für die Dauer der Überspielung nicht ausreichend sind, so geben Sie mit den Zifferntasten eine spätere Endzeit ein.

Menü aufrufen

35. Überspielen mit AV-Geräten Direktaufnahme

• Mit der Cursorartaste ▼ die Zeile Aufnahmegerät ansteuern. Wenn nur ein Aufnahmegerät zur Verfügung steht, ist dieses eingetragen. Wenn noch ein anderes zur Verfügung steht, so können Sie mit der – + Taste das Aufnahmegerät auswählen.
  • Die Programmierung mit der Taste OK speichern.
• Am Aufnahmegerät (im Beispiel Videorecorder) den AV-Programmplatz wählen, in der Regel AV1.
• Am Aufnahmegerät eine Sofortaufnahme mit der Taste (REC oder OTR etc.) starten.
• Am Abspielgerät (im Beispiel DVD-Player) den Film, der überspielt werden soll, starten.

Das TV-Gerät ist nun so geschaltet, dass es das vom Abspielgerät gelieferte Signal auf das Aufnahmegerät weiterleitet.

36. Fachbegriffe

AV-Programmplatz

AV-Geräte haben eine oder mehrere Buchsen, je nach Typ. Diese Buchsen sind am Gerät selbst bezeichnet z.B. AV1.

Am AV-Gerät können diese Buchsen angewählt werden. Im AV-Gerätedisplay wird die angewählte Buchse entsprechend angezeigt z.B. A1 für die AV1-Buchse.

Basisbreite

Bei Stereosendungen kann die Basisbreite (= räumlicher Abstand zwischen den Lautsprechern) künstlich erweitert werden, um ein größeres Stereodreieck zu erreichen.

Bildposition vertikal

Bei manchen Breitbildfilmen werden in den unteren schwarzen Streifen Untertitel gesendet. Damit diese Untertitel beim Vergrößern sichtbar bleiben, könne Sie das Bild nach oben verschieben.

Code

Die Einstellungen der Kindersicherung sind mit einem 4 stelligen Nummercode gesichert, den Sie bestimmen können. Eingegebene Codenummer merken. Wenn Sie die Codenummer vergessen haben, fragen Sie Ihren Fachhändler.

Feinsuche

Bei der Sendersuche mit vorgegebener Symbolrate werden die Kanäle auf Kanalmitte abgestimmt. Wenn diese Einstellung zu keinem zufriedenstellenden Ergebnis führt kann eine Feineinstellung eingestellt werden. Der Suchvorgang dauert bei eingestellter Feinsuche wesentlich länger.

Hinterleuchtung

Die Hinterleuchtung (Angabe in %) ist der Grundwert, der entsprechend den Lichtverhältnissen im Raum, in dem das TV-Gerät steht, eingestellt wird. Die Grundeinstellung sollte in einem dunklen Raum so durchgeführt werden, dass schwarze Bildinhalte noch schwarz sind.

36. Fachbegriffe

Image sticking

Darstellungen, die über einen langen Zeitraum (mehrere Stunden) unverändert dargestellt werden z.B. Standbilder, führen zu einem „Image sticking“, d.h. zu einer anhaltenden Schattenbildung. Solche Darstellungen sollten möglichst vermieden werden. Dieser Effekt ist reversibel und verschwindet nach einiger Zeit wieder.

Klangeinstellungen

Die Klangeinstellung kann auf „Normal“ oder „Sprache“ eingestellt werden. In der Stellung „Sprache“ werden Höhen und Bässe so eingestellt, dass die Sprachverständlichkeit optimal ist. Für die Musikwiedergabe ist die Stellung „Normal“ empfehlenswert.

Lautstärke Korrektur

Die Sendeanstalten strahlen in verschiedenen Lautstärken aus. Diese Lautstärkenunterschiede zwischen den Sendern kann automatisch angepasst werden. Die Anpassung bleibt auch beim Aufrufen der Normwerte erhalten.

Normwerte

Normwerte oder Grundwerte sind Einstellungen (z.B. Helligkeit, Lautstärke, Farbe etc.), die für alle Programme gleich sind.

Panorama

Mit der Panorama-Funktion können „normale“ Sendungen im 4:3-Format an das 16:9 Format der Bildröhre angepasst werden. Dabei wird die Bildbreite so gedehnt, dass der Bildschirm ausgefüllt wird.

Raumklang

Bei Sendungen die in Mono ausgestrahlt werden, kann ein künstlicher Stereoeffekt erzeugt werden.

36. Fachbegriffe

Rauschreduktion

Einstellmöglichkeit zur Verbesserung der Bildqualität von optisch verrauschten „Schneebildern“ bei ungünstigen Empfangsverhältnissen. Je nach Störungsgrad sind unterschiedliche Korrekturmöglichkeiten geboten, die für jeden Programmplatz einzeln eingestellt werden können.

SRS-WOW

WOW ist ein von SRS Labs, Inc. entwickeltes Audio-System, das ein einzigartiges Hörerlebnis vermittelt. Der Klang gewinnt an Fülle, die Bässe wirken tiefer und satter. Bei Aktivierung der WOW Funktion bleiben viele Audio-Informationen aus Raum und Umfeld erhalten, die bei normaler Stereo-Wiedergabe verloren gehen.

Bei normalem TV Betrieb wird die WOW Funktion mit der gelben Funktionstaste vorgewählt und dann mit der - + Taste ein- oder ausgeschaltet.

ist ein Warenzeichen von SRS Labs, Inc.

SRS WOW Technologie wird unter Lizenz von SRS Labs, Inc. mit eingeschlossen.

Symbolrate (Baudrate)

Die Symbol- bzw. Baudrate beschreibt die Datenmenge, die pro Sekunde übertragen wird. Mit jeder eingestellten Symbolrate verlängert sich der Suchlauf proportional.

VCR

Die VCR-Funktion sorgt bei Bildeinspielungen von Bandgeräten z.B. Camcorder und Videorecordern für eine optimale Bildqualität.

36. Fachbegriffe

Zoomautomatik

Die aktive Zoomautomatik ermöglicht es, Sendungen im „Breitbildformat“ (z. B. Beiträge im 16:9 - Format) möglichst formatfüllend am Bildschirm darzustellen.

Bleibt diese Funktion abgeschaltet, werden solche Filmformate nicht automatisch angepasst.

Zwangsmono

Unter Umständen kann es vorkommen, dass Ihr TV-Gerät während einer Sendung unerwünscht von Mono auf Stereo schaltet, obwohl kein Stereo-sender empfangen wird. In der Regel hängt das von den örtlichen Empfangsverhältnissen ab. Wenn für den angewählten Programmplatz „Zwangsmono“ eingestellt wird, werden alle Sendungen entsprechend der Einstellung in Mono wiedergegeben.

37. Technische Daten

Netzspannung:

230 -240 V \~ 50 Hz

Antenneneingang:

75 Ohm asymmetrisch

DIN 45325

Empfangsbereich:

Standardkanäle 2 - 12, 21 - 69

Sonderkanäle S1 - S20, S21 - S41,

S42 ... S46 (Belgien Kanäle OIR)

Betriebstemperaturbereich:

+5°C bis +35°C bei 75 % Luftfeuchte

37. Technische Daten

Leistungs-aufnahme	Leistungsaufnahme** (EN 62087)	Musikleistung nach DIN 45324 an 4 Ω bei 1 kHz (Sinusleistung)* an 8 Ω
Talio 32 HDTV 100 ca.	148 W	2 x 20 W(2 x 12 W)
Talio 37 FHDTV ca.	188 W	2 x 20 W(2 x 12 W)
Axio pro 32 FHDTV 100	ca. 145 W	2 x 20 W(2 x 12 W)
Linus 32 HDTV 100 Linus 32 HDTV 100 RSirius 32 HDTV 100 RSirius 32 FHDTV 100 R	ca. 148 Wca. 153 Wca. 153 Wca. 170 W	2 x 20 W(2 x 12 W)
Linus 42 FHDTV 100 Linus 42 FHDTV RSirius 42 HDTV 100 R	ca. 215 Wca. 229 Wca. 220 W	2 x 20 W(2 x 12 W)
Primus 42 FHDTV Primus 42 FHDTV 100 R	ca. 224 Wca. 229 W	2 x 20 W(2 x 12 W)
DVB-Radiobetrieb	ca. 25 W	—

** Die Leistungsaufnahme wurde mit ausgeschalteter Hinterleuchtung (siehe S. 23) ermittelt. Der hier angegebene Wert kann - in Abhängigkeit von den dort eingestellten Parametern - geringer ausfallen und dadurch zu einer Energieeinsparung führen.

Energieverbrauch pro Stunde (Wh):

siehe Leistungsaufnahme in W x 1 Stunde

Stand-by: < 1,4 W

37. Technische Daten

640x480p 60Hz RGB (DVI-D, analog) PC 800x600p 60Hz RGB (DVI-D, analog) PC 1024x768p 60Hz RGB (DVI-D, analog) PC 1360x768p 60Hz (nur bei HDTV-100 Geräten) 1280x1024p 60Hz (DVI-D, analog) PC (nur bei FHDTV-Geräten) 1920x1080p 60Hz (DVI-D) PC (nur bei FHDTV-Geräten)

Video Scart (RGB):

720x576i 50 Hz

720×480i 60 Hz

Video Scart (Y/C, FBAS) / Front AV:

720x576i 50 Hz PAL / SECAM 720x480i 60Hz NTSC

Video Component IN:

720x576i/p 50 Hz 720x480i/p 60 Hz 1280x720p 50/60Hz 1920x1080i 50/60Hz

Audio HDMI:

Linear PCM Stereo 32 kHz Linear PCM Stereo 44,1 kHz Linear PCM Stereo 48 kHz

Audio S/PDIF:

Linear PCM Stereo 32 kHz Linear PCM Stereo 44,1 kHz Linear PCM Stereo 48 kHz

Audio Scart / Front AV, Comp Audio, DVI Audio:

Analog Stereo

Audio Center IN:

Analog mono

38. Nachrüstmöglichkeiten

• DVB-S digital Nachrüstsatz 029 NM 1119

für den Empfang von digitalen Satellitensendern für TV und Radioprogramme. Der zusätzliche DVB-Nachrüstsatz wird in das TV-Gerät eingebaut und Sie benötigen dafür keine zusätzliche Fernbedienung.

• DVB-S2 digital Nachrüstsatz 089 NN 236A

wie 029 NM 1119 aber für den Empfang von digitalen HDTV-Satellitensendern für TV-Programme.

Wenn der DVB-S Empfang in HDTV-Programmen gewünscht wird, ist zusätzlich ein HDTV-Modul nötig.

Sie benötigen dafür keine zusätzliche Fernbedienung.

- Festplatte 093 NN 1408

für die digitale Aufzeichnung und Wiedergabe von DVB-Programmen (auch HDTV). Bietet auch die Möglichkeit des zeitversetzten Fernsehens (Timeshift-Betrieb).

Nur in Verbindung mit einem HDTV-Modul möglich.

• EC-Modul 033 NN 1345 (Encoder-Modul)

ermöglicht in Verbindung mit der Festplattte auch die Aufnahme von analogen TV-Programmen.

Nur in Verbindung mit einem HDTV-Modul möglich.

Für weitere Informationen und zu weiteren Nachrüstsätzen fragen Sie bitte Ihren Fachhändler.

Für weitere Informationen können Sie uns auch auf unserer Homepage unter www.metz.de besuchen.

39. CA-Modul einführen / entfernen

Das LCD-TV-Gerät hat auf der Oberseite zwei Steckplätze (CI1 / CI2) zur Aufnahme eines CA-Moduls (Kartenlesegerät zur Aufnahme der Smartkart bzw. der Entschlüsselungskarte).

Zum Einführen des CA-Moduls die Klappe an der Oberseite des LCD-TV-Gerätes öffnen und das CA-Modul wie in den Bildern dargestellt in einen der Kartenschächte einführen und niederdrücken, bis der Entriege-lungshebel hochgefahren wird.

Die Klappe nach dem Einbau wieder schließen.

Das LCD-TV-Gerät ist jetzt bereit die codierten Sender zu entschlüsseln.

Chip nach vorne- gerichtet Smartcard

Sicht von vorne

Sicht von hinten/oben (ohne Abdeckklappe)

Entriegelungshebel

Sicht von hinten (ohne Abdeckklappe) im eingesteckten Zustand

40. PC anschließen: PC [VGA] → TV-Gerät [DVI-A]

Starten Sie Ihren PC und stellen die Auflösung 1024 x 768p 60Hz vorab ein. Beenden Sie Windows und schalten Sie den PC wieder aus.

Einstellung VGA →DVI-A

• TV-Menü mit der Taste MENU aufrufen.
- Mit der gelben Taste 🎨das Menü „AV Geräte“ öffnen.
- Mit der Cursorsteuertaste ▲ das AV-Gerät „PC“ anwählen und die Taste OK drücken. Gehen Sie mit der Cursorsteuertaste ▲ auf den Menüpunkt „Signalarten“ und drücken OK. Die Einstellungen müssen wie in Bild 1a durchgeführt sein.

Verlassen Sie das Menü mit der Taste EXIT. Drücken Sie ca. 2 Sek. lang die AV-Taste und wählen das AV-Gerät „PC“ aus.

Verbinden Sie mit einem Multimedia-kabel (VGA,15pol. (Stecker) auf DVI (Stecker) (Bild 2) den VGA-Ausgang der Grafikkarte des PC's mit dem DVI-Eingang Ihres TV-Gerätes.

- Schalten Sie den PC ein. Wenn das Bild des PC's das erste mal an Ihrem TV-Gerät dargestellt wird, wird am unterem Bildrand ein Kasten mit der dargestellten Auflösung eingeblendet, z.B.:

Video: 1024 x 768 60Hz

Diese Information können Sie auch jeder Zeit durch Drücken der grünen Taste abrufen.

Während des Startvorganges von Windows findet zwischen der Grafikkarte und dem TV-Gerät ein Datenaustausch statt. Hier werden die darstellbaren Auflösungen ermittelt.

Nachdem der Startvorgang abgeschlossen ist, können Sie unter Windows, Menü „Eigenschaften von Anzeige“ die Auflösung nach Ihren Wünschen einstellen (Empfohlen = 1360 x 768 - 60 Hz).

PC-Ton aus den Lautsprechern Ihres TV-Gerätes siehe Seite 124.

Bild 1a

HiFi 0 HiFi-Verstärker 9 AV-Receiver 8 anderes Gerät 2 7 anderes Gerät 1 PC 5 Sat / SetTop 4 DVD Player 2 3 DVD Player 1 2 DVD/Videorec. 2 1 DVD/Videorec. 1 3 Name Signalarten X anschließen TV-Menü Bild und Ton AV-Geräte Sendertabelle Timer Konfiguration Ändern mit - +. Wert mit OK übernehmen. Signal-OUT DVI-A Signal-IN Kein Signal

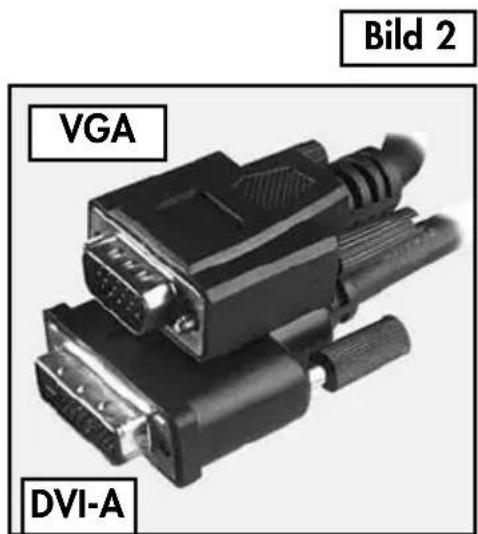

Bild 2 VGA DVI-A

40. PC anschließen: PC [DVI-D] →TV-Gerät [HDMI]

Starten Sie Ihren PC und stellen die Auflösung 1024 x 768p 60Hz vorab ein. Beenden Sie Windows und schalten Sie den PC wieder aus.

Einstellung DVI-D →HDMI

• TV-Menü mit der Taste MENU aufrufen.
- Mit der gelben Taste das Menü „AV Geräte“ öffnen.
- Mit der Cursorsteuertaste ▲ das AV-Gerät „PC“ anwählen und die Taste OK drücken. Gehen Sie mit der Cursorsteuertaste ▲ auf den Menüpunkt „Signalarten“. Die Einstellungen müssen wie in Bild 1b durchgeführt sein.

Verlassen Sie das Menü mit der Taste EXIT. Drücken Sie ca. 2 Sek. lang die AV-Taste und wählen das AV-Gerät „PC“ aus.

Verbinden Sie mit einem handelsüblichen Multimediakabel (DVI-D →HDMI,

Bild 3) den DVI-D-Ausgang der Grafikkarte des PC's mit dem HDMI-Eingang Ihres TV-Gerätes.

Verwenden Sie dabei die HDMI-Buchse, die im AV-Menü angezeigt wird.

Schalten Sie das TV-Gerät ein.

- Schalten Sie den PC ein. Wenn das Bild des PC's das erste mal an Ihrem TV-Gerät dargestellt wird, wird am unterem Bildrand ein Kasten mit der dargestellten Auflösung eingeblendet, z.B.:

Video: 1024 x 768 60Hz

Diese Information können Sie auch jeder Zeit durch Drücken der grünen Taste abrufen.

Während des Startvorganges von Windows findet zwischen der Grafikkarte und dem TV-Gerät ein Datenaustausch statt. Hier werden die darstellbaren Auflösungen ermittelt.

Nachdem der Startvorgang abgeschlossen ist, können Sie unter Windows, Menü „Eigenschaften von Anzeige“ die Auflösung nach Ihren Wünschen einstellen (Empfohlen = 1360 x 768 - 60 Hz).

Bild 1b F1↑ 0 HiFi-Verstärker 9 AV-Receiver 8 anderes Gerät 2 7 anderes Gerät 1 PC 5 Sat / SetTop 4 DVD Player 2 3 DVD Player 1 2 DVD/Videorec. 2 1 DVD/Videorec. 1 3 Name Signalarten X anschließen TV-Menu Bild und Ton AV-Geräte Sendertabelle Timer Konfiguration Ändern mit - + Wert mit OK übernehmen. Signal-OUT DVI-D Signal-IN Kein Signal

DVI-D Bild 3 HDMI

40. PC anschließen: PC [HDMI] →TV-Gerät [HDMI]

Sollte die Grafikkarte Ihres PC über einen HDMI-Ausgang verfügen, so können Sie diesen auch zum Anschluss an das TV-Gerät verwenden. Gehen Sie dazu vor, wie in diesem Kapitel (PC [DVI-D] → TV-Gerät [HDMI] anschließen) beschrieben und wählen Sie dafür im AV-Menü - PC - Signalarten - Signal-OUT die Einstellung HDMI.

40. 1 PC-Ton aus den Lautsprechern Ihres TV-Gerätes

Verbinden Sie mit einem handelsüblichen Audiokabel 3,5mm Stereo-Klinkenstecker auf 2x Cinch-Stecker den Audio-Line Ausgang der Soundkarte mit den Audio-In Cinch-Buchsen des TV-Gerätes.

Audio-In TV-Gerät Lautsprecher-Ausgang Soundkarte PC

POWER DIGITAL AUDIO IN OUT AUDIO IN AUDIO COMPONENT IN Y Cv Pb Cr L R OUT CENTER IN Audio-In SERVICE EURO 1 DVA IN

Problem Mögliche Ursache Abhilfe
TV-Gerät reagiert nicht auf die Fernbedienung	Kein Sichtkontakt zwischen Fernbedienung zum TV-Gerät.Direktes Sonnenlicht scheint auf des Infrarotfenster des TV-Gerätes.Batterien der Fernbedienung leer.TV-Gerät ist mit der Netztaste ausgeschaltet.Störung am Prozessor	Sichtkontakt herstellen.Sonnenlichteinstrahlung vermeiden.Batterien erneuern.TV-Gerät mit der Netztaste einschalten.TV-Gerät mit der Netztaste aus- und wieder einschalten
Nach dem Einschalten erscheint auf dem Bildschirm die Meldung „Code-Eingabe“	Die Kindersicherung wurde programmiert und alle Pro-gramme wurden gesperrt.	Code-Nummer eingeben mit der die Kinder-sicherung von Ihnen programmiert wurde
Das TV-Gerät schaltet nicht auf den gewählten Programmplatz und eine Einblendung mit Teddy erscheint.	Die Kindersicherung wurde programmiert und nur die in der Liste neben dem Teddy stehenden Programme sind frei-gegeben	Code-Nummer eingeben mit der die Kinder-sicherung von Ihnen programmiert wurde
Das TV-Gerät wurde mit der Taste aus-geschaltet, aber die grüne Leuchtdiode brennt weiter.	Der eingestellte EPG-Sender sammelt die Daten der elektro-nischen Programmzeitung.	keine, wenn die Daten vollständig gesammelt sind, schaltet das TV-Gerät automatisch aus.
Die Sofortaufnahme eines analogen terrestrischen Senders (über normale Hausantenne oder Kabel zu empfangen) mit Data Logic funktioniert nicht	Der Data Logic Videorecorder ist nicht mit einem Antennenka-bel an der Hausantenne ange-schlossen.	Data Logic Videorecor-der mit einem Anten-nenkabel an die Haus-antenne anschließen.
allgemeine Probleme mit den angeschlossenen externen AV-Gerät	Das AV-Gerät wurde im TV-Gerät nicht richtig ange-meldet.	Im Menü „AV Geräte“ das entsprechende AV-Gerät mit dem Cursor auswählen, Signal-OUT/-IN entsprechend dem AV-Gerät einstellen und Taste OK drücken.AV-Gerät nur so anschließen, wie es das Anschlußbild zeigt.
Data Logic funktioniert nicht	Der verwendete Data Logic Videorecorder mit Datenaus-tausch wurde im TV-Gerät nicht richtig angemeldet.Das verwendete Euro-AV-Kabel (Scart-Kabel) ist nicht voll bestückt.Falsche Data Logic-Einstellung (siehe auch Kap. 19.1)	Am TV-Gerät das Menü „AV Geräte“ aufrufen und den Data Logic Videorecorder als Vide-orecorder 1 mit „Datalogic Ein“ anmelden.Vollständig bestücktes Euro-AV-Kabel (Scart-Kabel) verwenden.Stellen Sie die Data Logic-Einstellung von Mode 1 auf Mode 2
AV-Gerät (Videorec.) bricht Aufnahme selbstständig ab
Ein Film wird von AV-Gerät im 16:9 Format abgespielt, am Bildschirm erscheint die Darstellung im 4:3 Format	Im TV-Menü wurde das Bildfor-mat für diesen AV-Programm-platz (z.B. AV2) nicht richtig eingestellt.	AV-Programmplatz ein-stellen und Bildformat auf 16:9 oder „Automatik“ stellen (siehe Seite 20).
Keine Menüdarstellung eines angeschlossenen AV-Gerätes (z.B.DVD-Player, Videorec.) auf dem TV-Bildschirm.	Im TV-Menü wurde das AV-Gerät mit der Signalart „FBAS“ angemeldet.	AV-Gerät im Anschluß-menü mit der Signalart „RGB“ anmelden (siehe Seite 95).
Bei der Wiedergabe über ein angeschlossenes AV-Gerät werden Farben falsch dargestellt, z.B. Gesichter in blau.	Das AV-Gerät, welches an der HDMI-Buchse angeschlossen ist, liefert kein normgerechtes Signal.	Taste „AV“ drücken und das entsprechende AV-Gerät mit dem Cursor auswählen.TV-Menü aufrufen und unter „Bildeinst. für Pr“ den Menüpunkt „UV Shift“ anwählen und auf „Ein“ stellen (siehe S. 19)

Batterie-Entsorgung

Batterien/Akkus gehören nicht in den Hausmüll!

Bitte bedienen Sie sich bei der Rückgabe verbrauchter Batterien/Akkus eines vorhandenen Rücknahmesystems.

Bitte geben Sie nur entladene Batterien/Akkus ab.

Batterien/Akkus sind in der Regel dann entladen, wenn das damit betriebene Gerät

- abschaltet und signalisiert „Batterien leer“

- nach längerem Gebrauch der Batterien nicht mehr einwandfrei funktioniert.

Zur Kurzschlusssicherheit sollten die Batteriepole mit einem Klebestreifen überdeckt werden.

Deutschland: Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugeben.

Sie können Ihre alten Batterien überall dort

unentgeltlich abgeben, wo die Batterien gekauft wurden. Ebenso bei den öffentlichen Sammelstellen in Ihrer Stadt oder Gemeinde.

Diese Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthält Blei

Cd = Batterie enthält Cadmium

Hg = Batterie enthält Quecksilber

Li = Batterie enthält Lithium

Ihr Metz-Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und hergestellt, die recyclebar sind und wieder verwendet werden können.

Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen.

Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen kommunalen Sammelstelle oder im Recycling Centre.

Bitte helfen Sie mit die Umwelt, in der wir leben, zu erhalten.

Metz-Werke GmbH & Co KG

Postfach 1267

Stichwortverzeichnis

Anschlussmöglichkeiten an Front- und Rückseite .... 108-110

Antennenversorgung bei DVB-T ..... 75

Antwortfreigabe 13

Anzeigekonfiguration ..... 102

Anzeigehelligkeit ..... 102

Audioauswahl 58

Audio-Discription 60

Ausschalten 8

Ausschaltzeit. 43

Automatische Sendersuche . . . 73,76,86

AV-Geräte anschließen / anmelden .. 92

AV-Geräte abmelden. 98

AV-Programmplatz 16

AV-Wiedergabe, Geräte mit Schaltspannung ..... 15

AV-Wiedergabe, Geräte ohne Schaltspannung ..... 16

Basisbreite 34

Batterien für Fernbedienung. . . . . . . . 6

Bedienhilfe 10

Bedienumfang 104

Betriebsart 14

Bewegungskorrektur 25

Bild im Bild. 47

Bildeinstellungen....8,18-25

Bildposition 55,57

Bildformat 20,55

Bildnormwerte (siehe Normwerte) ... 22

Bildschärfe 22

Bildqualität bei Videorec. (siehe VCR). 21

Bildverbesserung....24

Blaue Gesichter (siehe UV Shift) ..... 19

CA-Modul 121

Camcorder anschließen ..... 92,108

Code für Kindersicherung ..... 41

Decoder anschließen (D-Box).....92

Direktaufnahme ..... 54,112

Doppelte Schriftgröße ..... 13

DVD-Player anschließen ..... 92

DVD-Player abmelden....98

Einkabel-Sat-Anlage 80

Einschalten 8

Einschaltzeit 43

Elektronische Programmzeitung = EPG 62

Empfangsart 71

Energieoptionen 23

EPG 62

Equalizer 33

Erinnerung 42,66

EURO-Buchsen. 15,109

Externe Geräte anschließen . 92,107,109

Externe Geräte (Wiedergabe) ..... 15

Fachbegriffe 114

Farbstärke 18

Farbnorm 74

Foto-Viewer 49

Funktionstasten 7,59

Gewitter 5

Info (Information) 10

Interessen einstellen (EPG) ..... 67

Helligkeit. 7,18

HDMI / DVI 96

HiFi-Ausgang ..... 100,101

HiFi-Verstärker anschließen ..... 111

High-Band (SAT-Anlage) 82

Hinterleuchtung. 23

Kindersicherung 40

Kindersicherung, erlaubte Programme 41

Kindersicherung einschalten. . . . . . . 40

Kindersicherung ausschalten ..... 41

Klangeinstellungen .... 36

Kopfhörer 106,107

Land 70

Lautstärkeanpassung 32

Lautstärke Korrektur 35

LNB-Versorgung 82

Low-Band (SAT-Anlage)....84

Lokaler Zeitversatz einstellen ..... 44

Marken im Videotext setzen.....13

Marken löschen 14

Stichwortverzeichnis

Markenweise blättern ..... 13

Markenübersicht 14

Mehrfachseiten, Unterseiten ..... 12

Menü, Menüsteuerung. 11

Menüsprache ..... 70

MPEG-Rauschreduktion ..... 18

NexTView....64

Nachrüstmöglichkeiten ..... 120

Normwerte....18

Normalzeit 44

Panorama 27,56

PC anschließen 122

PIP 47

Portalsender 89

Programme verschieben, kopieren, löschen ..... 91

Programminformation 68

Programmtabelle....9

Programmwahl 9

Programmzeitschrift (EPG) ..... 64

Randfarbe 26

Rätseltaste 13

Radiobetrieb bei DVB ..... 103

Raumklang 34

Rauschreduktion ..... 21,28,116

Reinigen. 107

Rot-Blau Verschiebung (siehe UV Shift) 19

Satellit auswählen 84

Schaltspannung, Geräte mit. . . . . . . 15

Schaltspannung, Geräte ohne ..... 16

Schriftgröße, doppelt. 13

SCR-Nr. / SCR-Freq.....81

Sender-Logo....92

Sendersuchlauf, manuell .....77,79,87

Sendersuche, automatisch. . 73,76,80,86

Sender verschieben 91

Sender löschen 91

Sendersuche sortieren ..... 91

Sendung aufnehmen mit EPG. . . . . . . 69

Signalart (Eurobuchsen) ..... 95-97

Sleeptimer (siehe Ausschaltzeit) ..... 43

Sommerzeit (siehe Zeiteinstellungen). . 44

SRS-WOW....31

Sucheinstellungen für Sat-Sender . . . . 85

Sprache im TV-Menü. 70

Sprache der Sendung ..... 58

Standbild 7

Startprogrammplatz 97

Tandem (Einkabel-Sat-Anlage).....80

Technische Daten 117

Timer manuell erstellen ..... 52

Timer löschen 53

TV-Menü 11

TV-Standard 72

Toneinstellungen....8,30

Toneffekte (Räumklang,Basisbreite) . . . 34

Ton 1, Ton 2 ..... 107

Tonkorrekturen 38

Tonnormwerte. 30

Tonstopp. 60

Überspielen 112

Uhrzeit einstellen. 44

Unicable (Einkabel-Sat-Anlage)....80,81

USB-Buchse 109

UV Shift 19

VCR-Funktion 17

Videorecorder-Programmwechsel....15

Videorecorder anschließen ..... 90

Videorecorder, Bildqualität. . . . . . . . 17

Videotext 12

Videotext, Marken setzen. . . . . . . . . 13

Videotext, Marken blättern. . . . . . . . 13

Videotext, Markenübersicht ..... 14

Videotext, Marken löschen. . . . . . . . 14

Videotext, Schriftgröße ..... 13

Wiedergabe externer Geräte .... 15,16

Winterzeit 44

YUV....97

Zeitsteuerung 43

Zoom 27,55

Zoomautomatik. 39

Zusatzgeräte (siehe AV-Geräte)

Zwangsmono 37

Zweiton-Auswahl 60

Änderungen aufgrund des technischen Forschritts und Irrtümer vorbehalten!

Geräte-Pass

Bundesrepublik Deutschland

Metz

Nur gültig, wenn ordnungsgemäß und vollständig ausgefüllt. Durch Änderungen verliert der Geräte-Pass seine Gültigkeit. Sorgfältig aufbewahren. Verlorene Urkunden werden nicht ersetzt. Typ:

Verkaufsdatum:

Gerätecode:

Anschrift des Käufers:

Unterschrift des Käufers Stempel und Unterschrift des Fachhändlers

Fachhändler und Käufer bestätigen durch ihre Unterschrift die Richtigkeit der vorstehenden Angaben.

1. Die nachfolgenden Bestimmungen haben nur für den privaten Gebrauch Gültigkeit.

2. Die Garantiezeit - 24 Monate - beginnt mit dem Abschluß des Kaufvertrages bzw. mit dem Tag der Auslieferung des Gerätes an den Käufer (Endverbraucher).

3. Garantieansprüche können nur unter Nachweis des Kaufdatums durch Vorlage des durch den Fachhändler vollständig ausgefüllten Geräte-Passes und des maschinell erstellten Kaufbeleges geltend gemacht werden.

4. Gegen Vorlage dieser Unterlagen erhält der Fachhändler innerhalb der Garantiezeit diejenigen Teile, die infolge eines nachgewiesenen Fabrikations- oder Materialfehlers defekt geworden sind, kostenlos nachgebessert oder ersetzt.

Eine weitergehende Haftung, insbesondere für Schäden, die nicht am Gerät selbst entstanden sind, ist ausgeschlossen. Dies gilt nicht, soweit im Falle des Vorsatzes oder der groben Fahrlässigkeit zwingend gehaftet wird. Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch wird für die nachgebesserten oder ersetzten Teile eine neue Garantiezeit begründet.

1. Unsachgemäße Behandlung und Eingriffe durch den Käufer oder Dritte schließen die Garantieverpflichtungen sowie alle weiteren Ansprüche aus. Ausgenommen von der Garantie sind ferner Schäden oder Fehler, die durch Nichtbeachtung der Gebrauchsanleitung, mechanische Beschädigung, Beschädigungen durch Tabakrauch, ausgelaufene Batterien oder durch höhere Gewalt, Wasser, Blitz etc. entstanden sind. Ferner sind natürlicher Verschleiß, Verbrauch sowie übermäßige Nutzung von der Garantie ausgenommen, Schäden durch Betrieb außerhalb der veröffentlichten Grenzdaten und sonstige Mängel, die nicht auf Fabrikationsmängel zurückzuführen sind.

2. Der Garantieanspruch aus diesem Geräte-Pass besteht nur in Deutschland.

3. Durch diesen Geräte-Pass werden die Gewährleistungsansprüche des Käufers gegenüber dem Verkäufer nicht berührt.
