BEDIENUNGSANLEITUNG Linea LED 100 METZ

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank, dass Sie sich für ein Metz TV-Gerät entschieden haben.

Wir haben in diesem TV-Gerät eine Menüführung geschaffen, mit der wir Ihnen eine leicht verständliche Bedieneroberfläche bereitstellen.

Mit der Taste INFO können Sie jederzeit die Bedienhilfe aufrufen, die Ihnen bei den Einstellungen weiterhilft.

Vor der ersten Inbetriebnahme sollten Sie jedoch auf jeden Fall die Kapitel 1 bis 8 der Bedienungsanleitung lesen.

HDTV

integriert

TV-Geräte mit diesem Logo sind für den „HDTV“-Betrieb ausge-rüstet.

Mit ihrem hochauflösenden Bildschirm bieten sie die Möglichkeit, HDTV-Sendungen darzustellen.

Inhaltsverzeichnis

1 Aufstellhinweise. 4

1.1 Bestimmungsgemäßer Gebrauch ..... 4

1.2 Anschließen und Einschalten .... 5 Ausschalten, Lieferumfang....

2 Sicherheitshinweise ....6

3 Die Fernbedienung. 8

4 Alltägliche Handhabung (Bild und Ton) . . . 10

5 Programmwahl und Programmplatzverwaltung. . . . . . . . . . . 11 Programmwahl über die Programmtabelle . 11 Sender suchen über die Programmtabelle. . 11

6 Bedienhilfe (Information) ..... 12

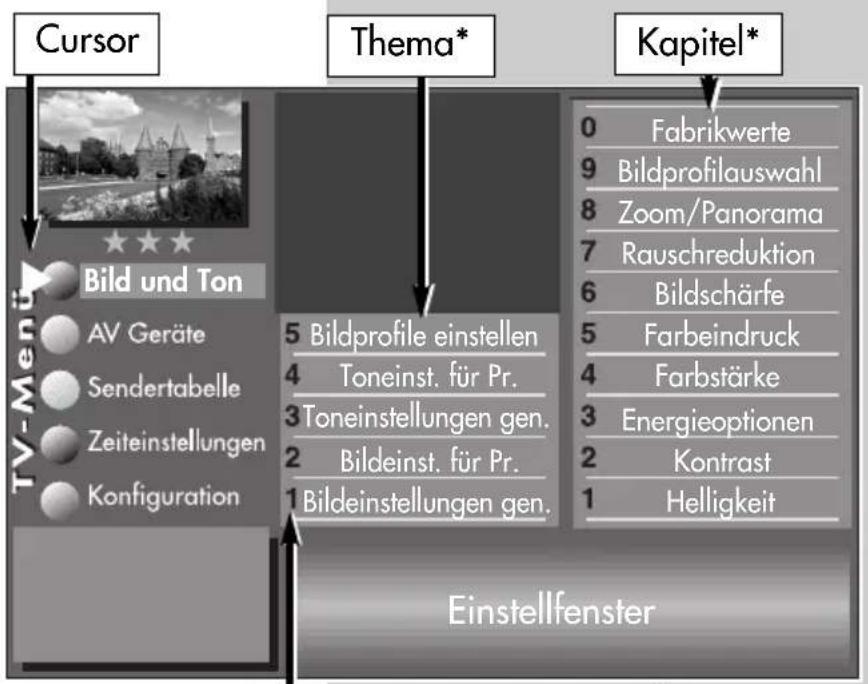

7 Menüsteuerung .... 13

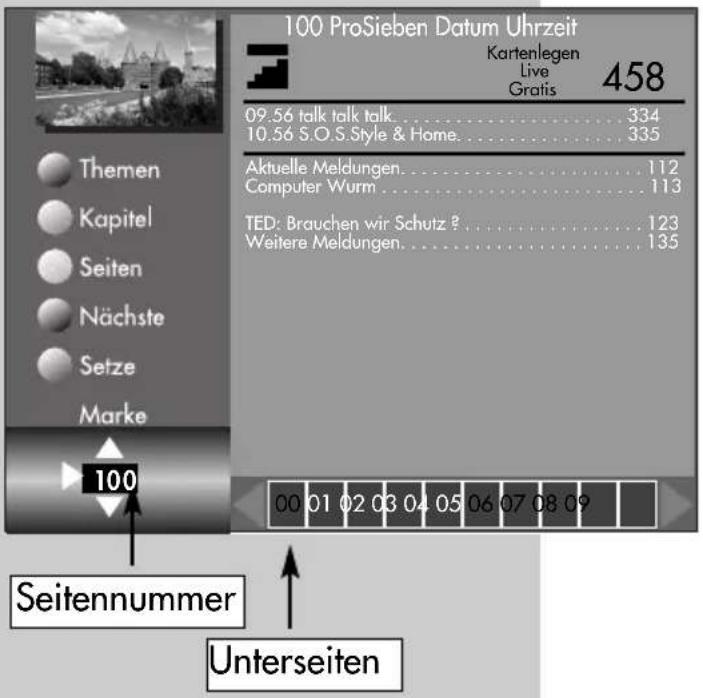

8 Videotext 14

9 Betriebsart einstellen (TV, AV, R) ..... 16

10 AV Wiedergabe, 17 ., automatischer Programmwechsel. 17

10.1 .., VCR-Funktion....19

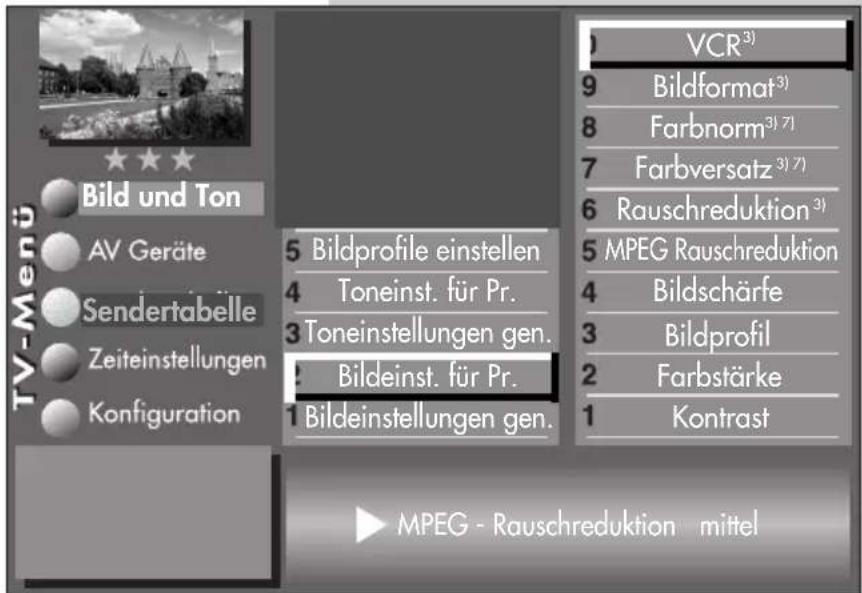

10.2 . . , MPEG-Rauschreduktion. . . . . . . . . . 20

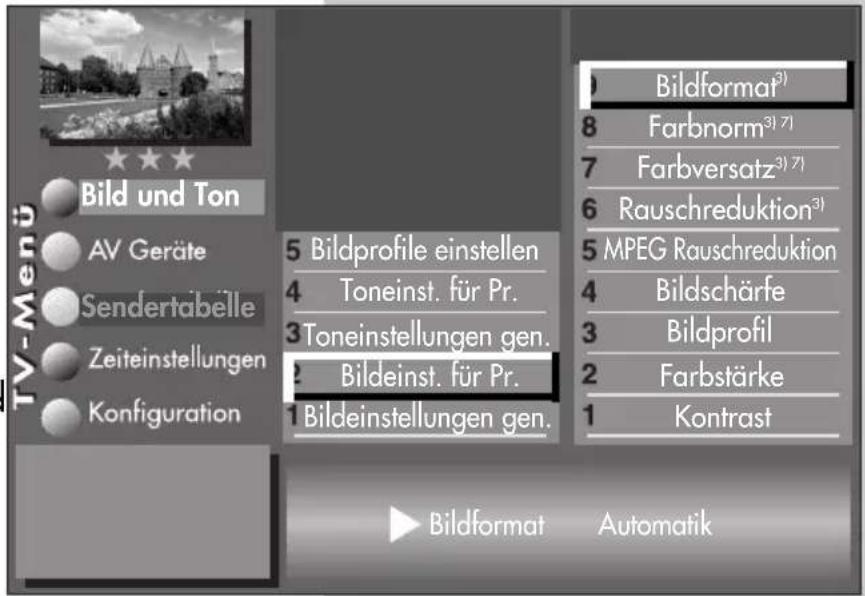

10.3 . . , Bildformat .... 21

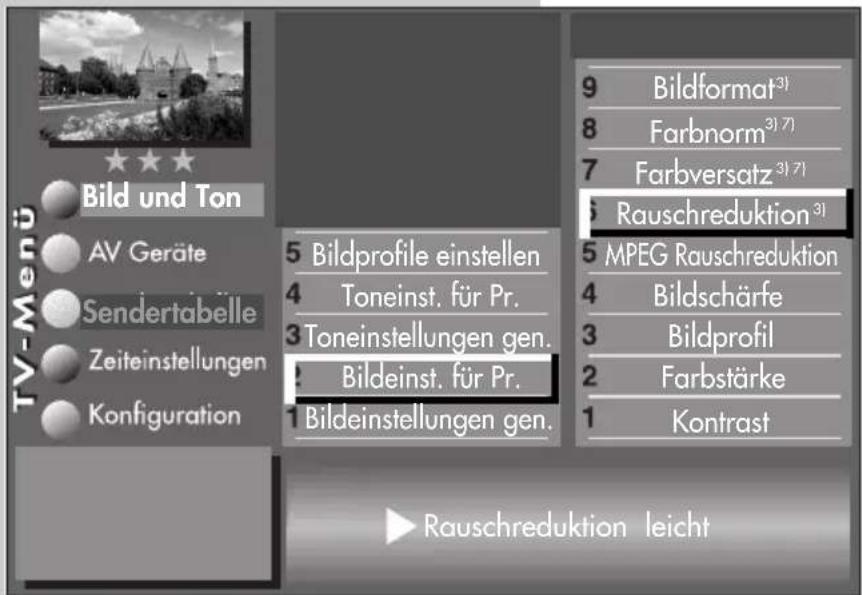

10.4 . . , Rauschreduktion ..... 22

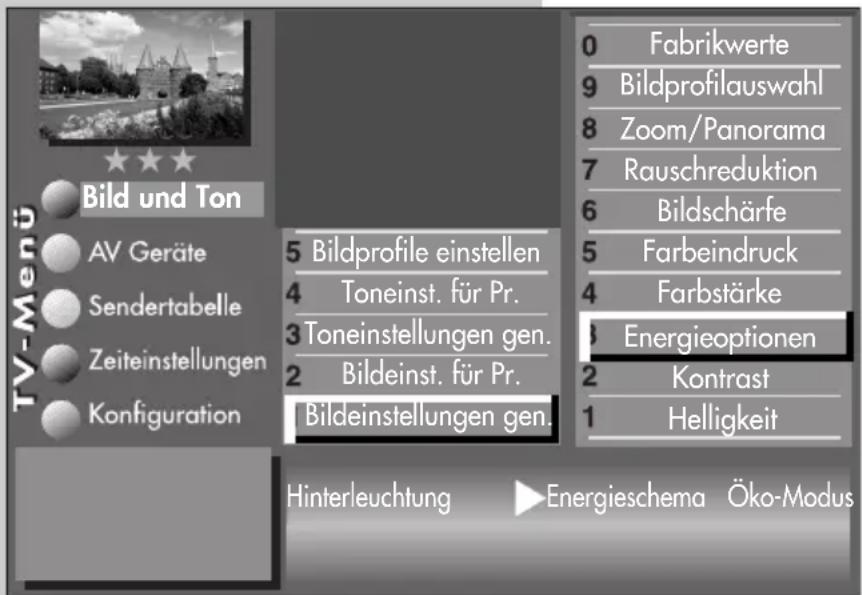

11 Bildeinstellungen generell. 23 .., Energieschema auswählen 24 .., Bildprofile konfigurieren 26 .., Bildprofilauswahl zuordnen 27 .., Randfarbe einstellen 28 .., Zoom/Panorama einstellen 29

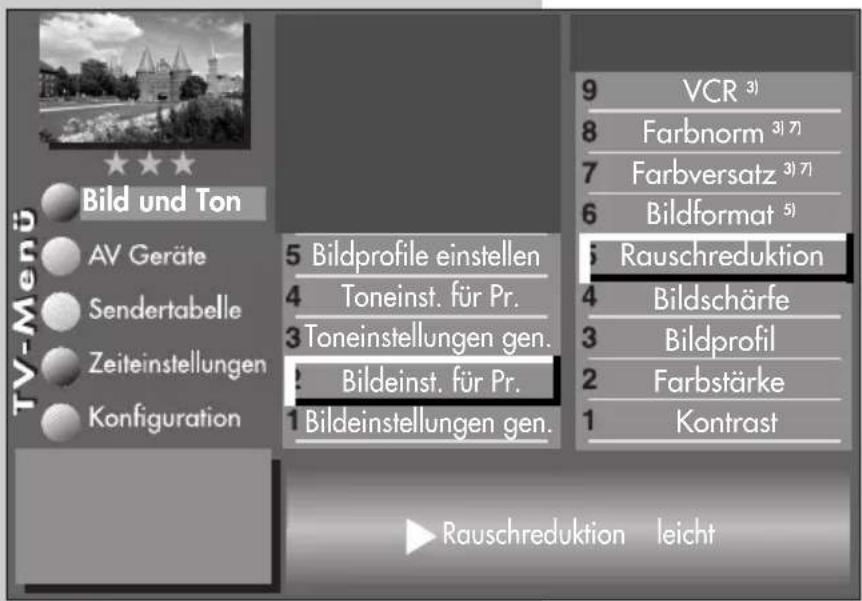

11.1 . . , für Prog. über TV-Menü ..... 30

11.2 . . , für Prog. über Sendertabelle ..... 31

12 Toneinstellungen, generell ..... 32

12.1 . . , für Prog. über TV-Menü ..... 36

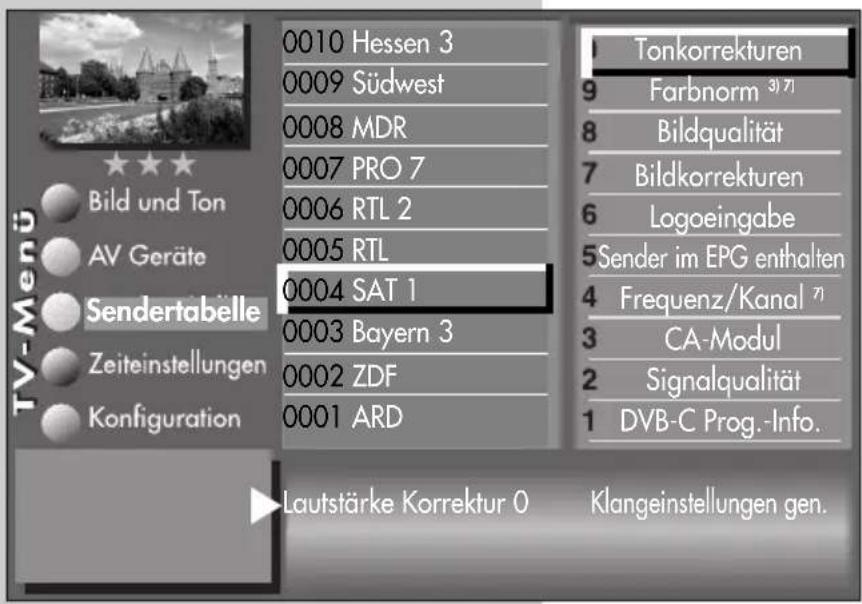

12.2 . . , für Prog. über Sendertabelle ..... 38

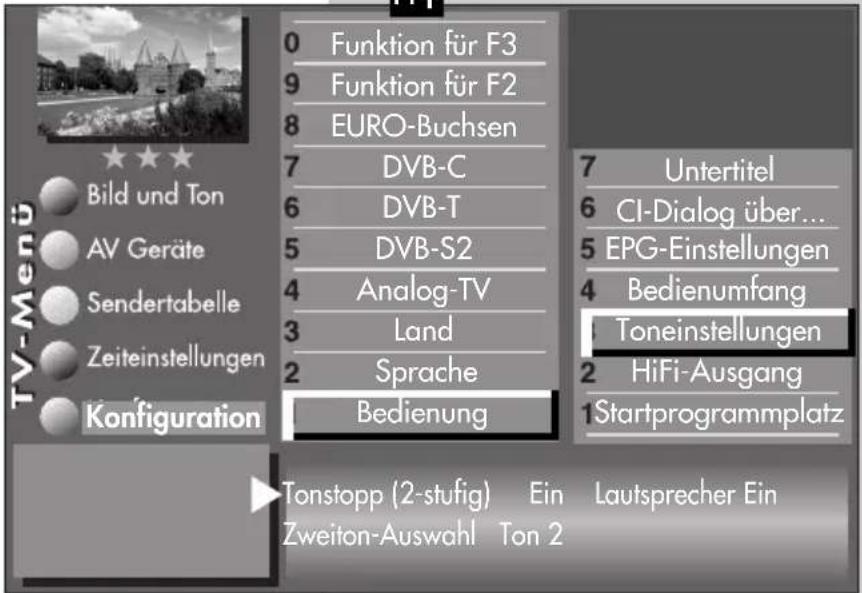

12.3 . . , Tonstopp .... 39

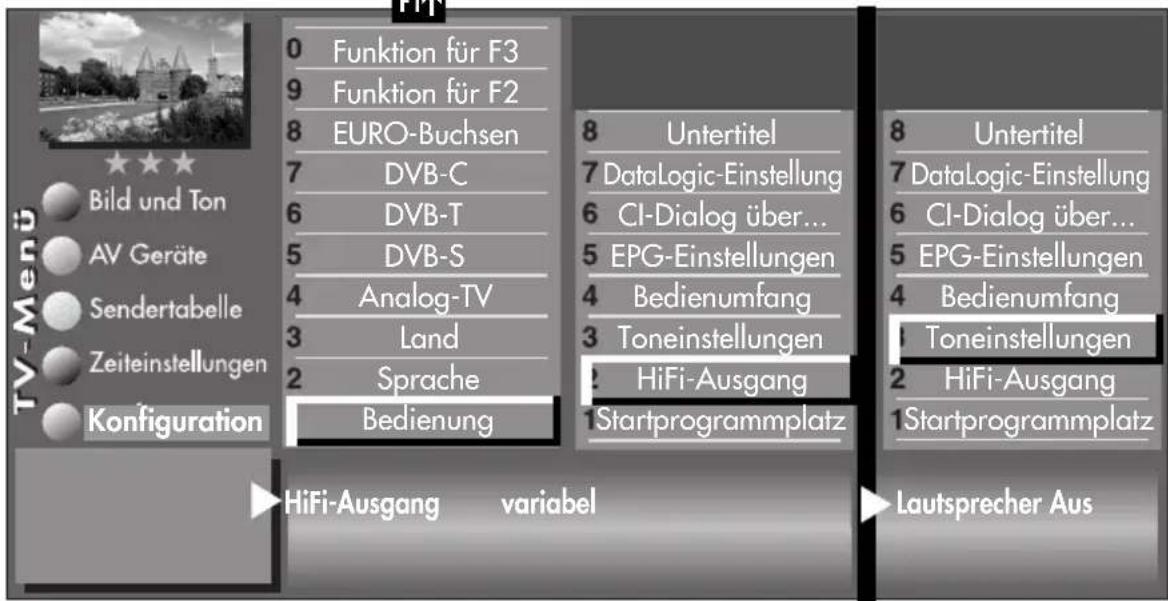

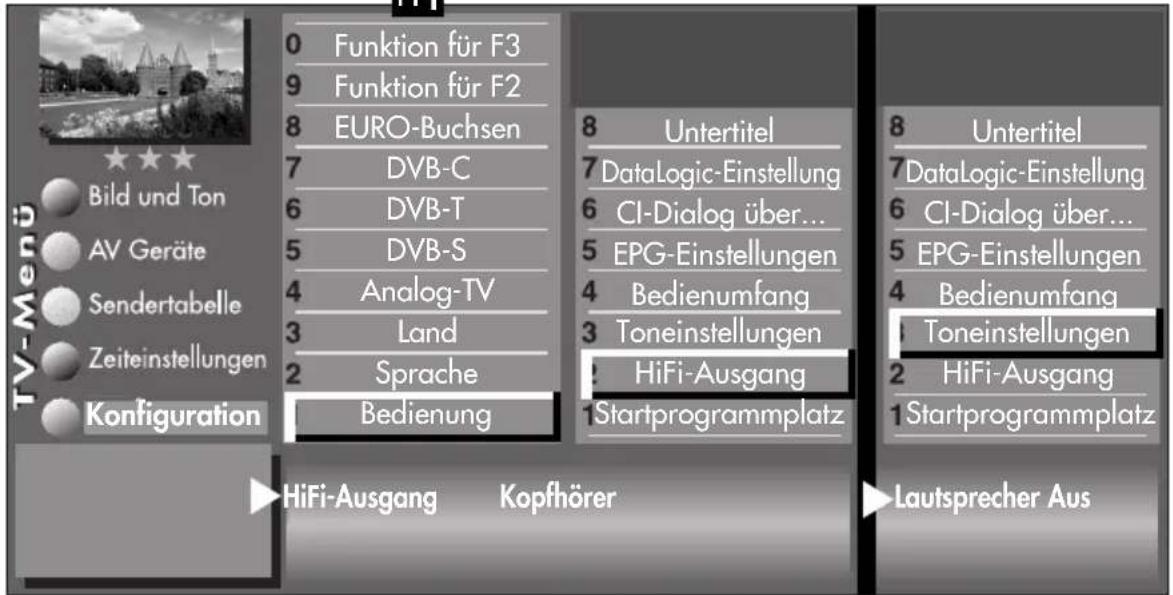

12.4 . . , HiFi-Ausgang. 40

12.5 . . , Ton über Lautsprecher/HiFi-Surround. . 41

12.6 . . , Übersicht der mögl. Toneinstellungen . . 42

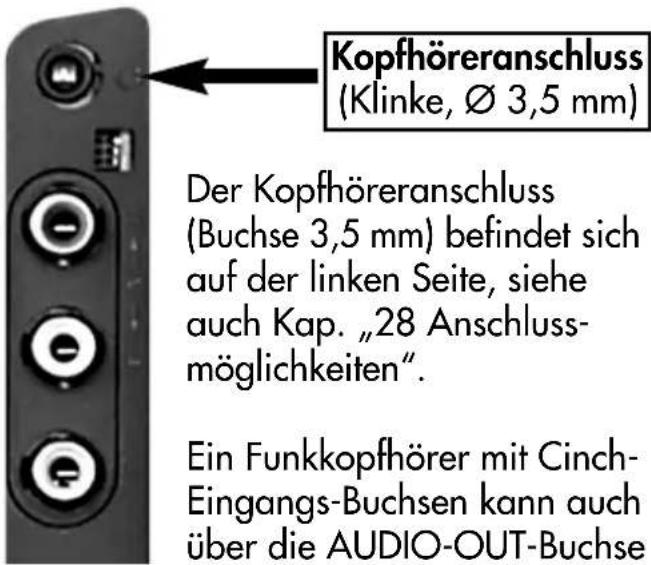

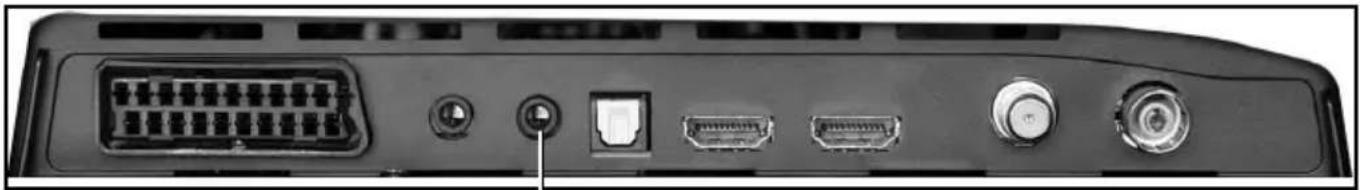

12.7 . . , Kopfhörer anschließen ..... 45

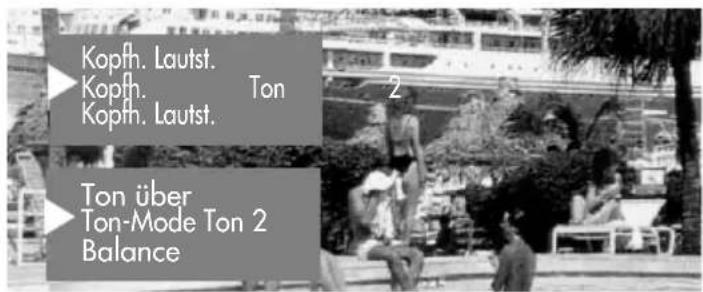

12.8 . . , Ton 1, Ton 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Inhaltsverzeichnis

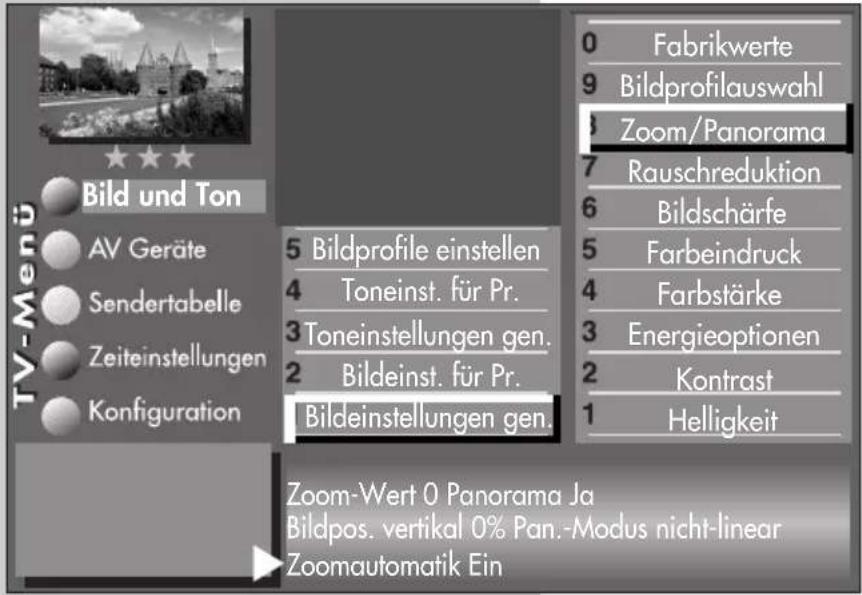

13 Zoomautomatik .... 46

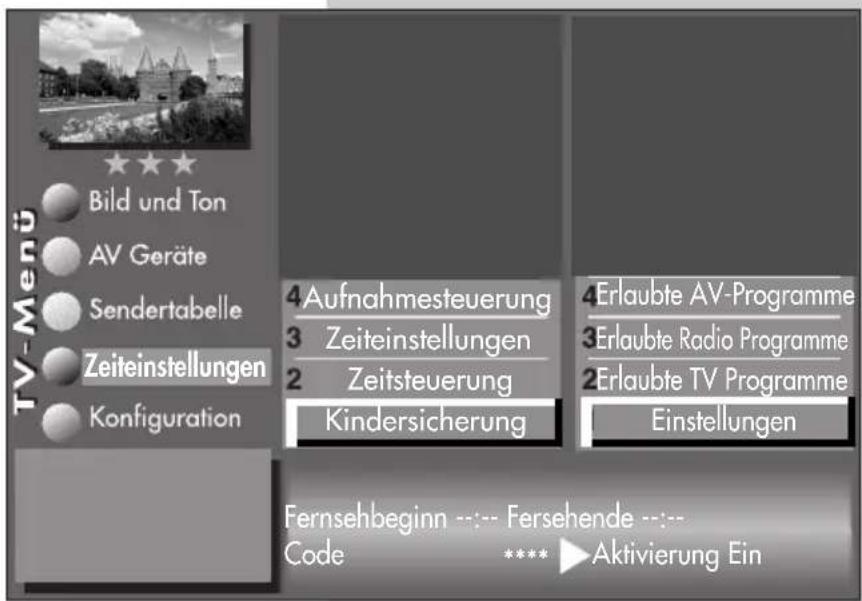

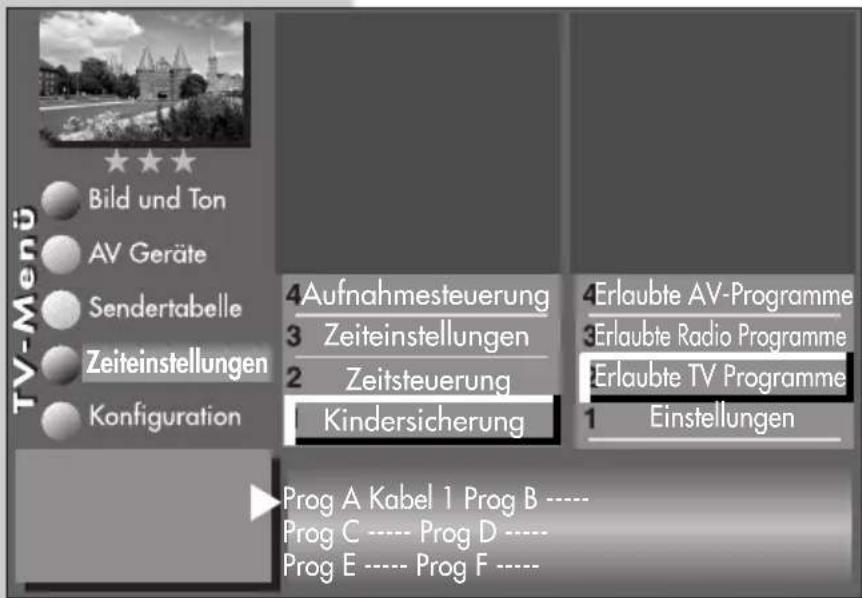

14 Kindersicherung ..... 47

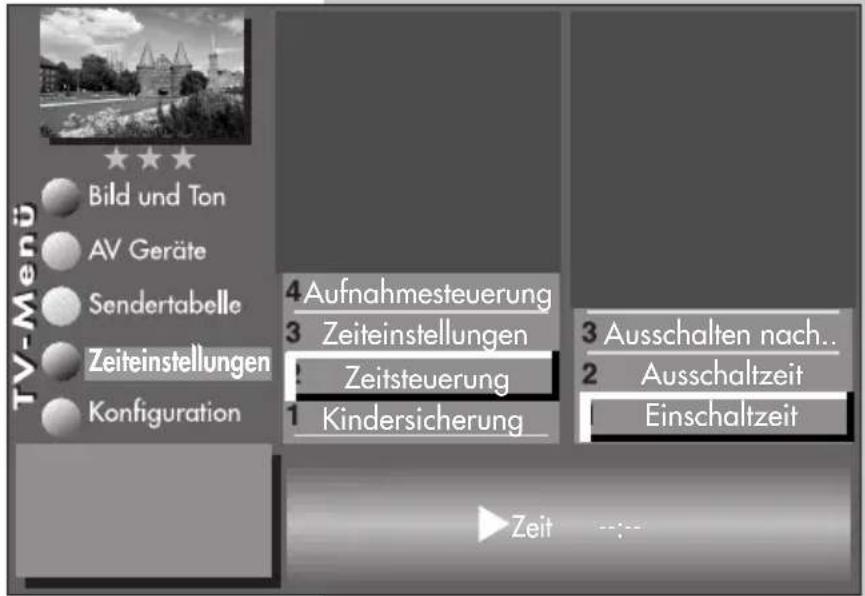

15 Zeitsteuerung 49

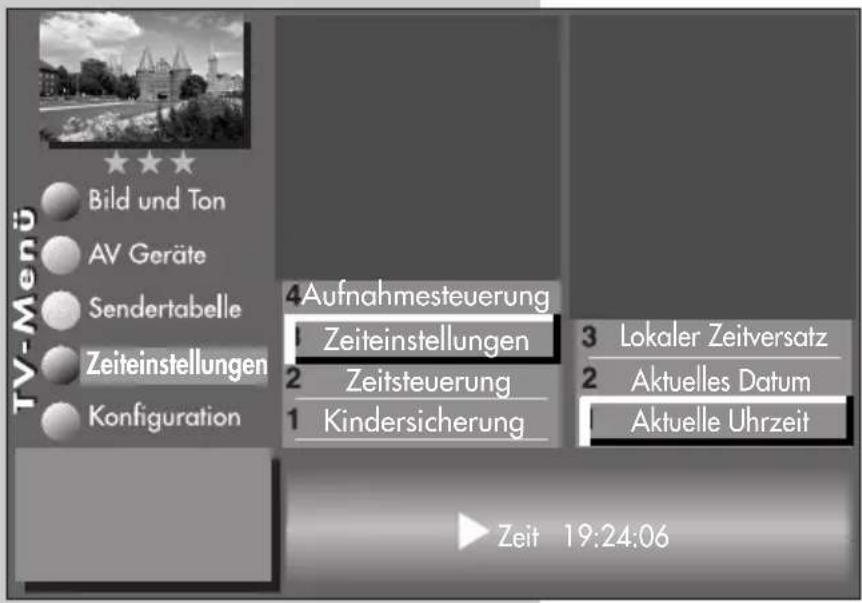

15.1 Uhrzeit/Datum manuell einstellen. . . 50

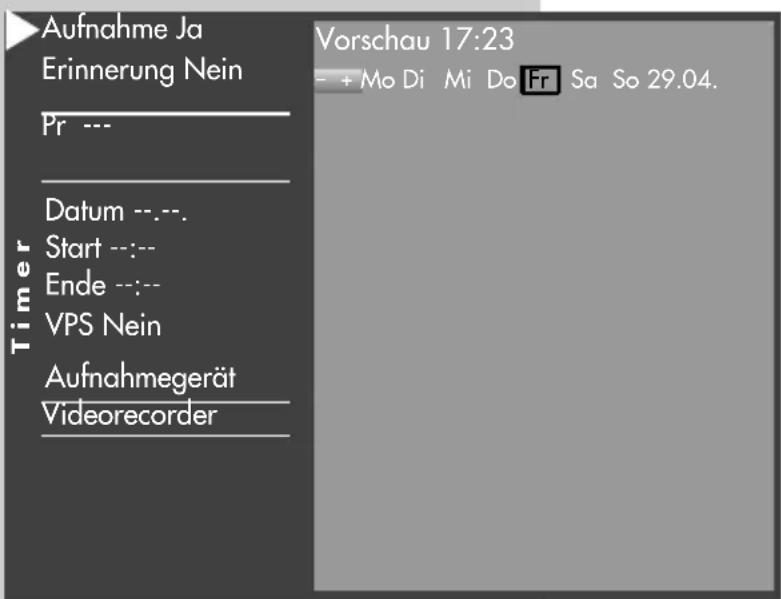

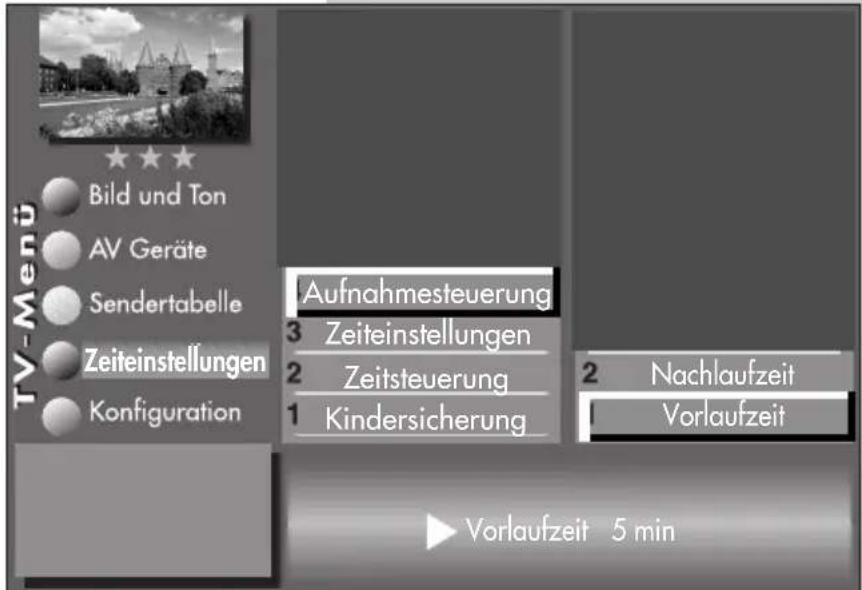

15.2 Aufnahmesteuerung ..... 51

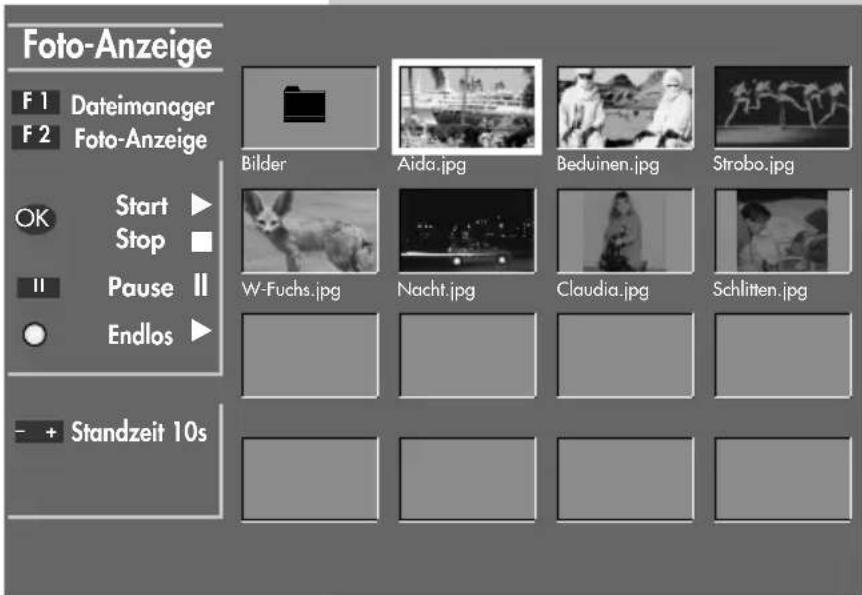

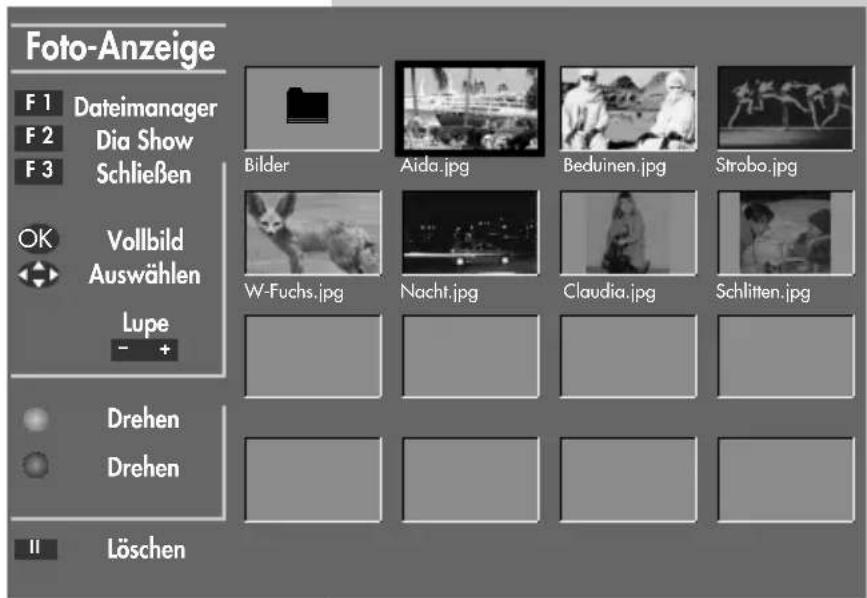

16 Foto-Anzeige (JPEG) ..... 53

17 Sonderfunktionen, ... , Sendung über Timer aufnehmen. 56
.. , Direktaufnahme einer Sendung . 58

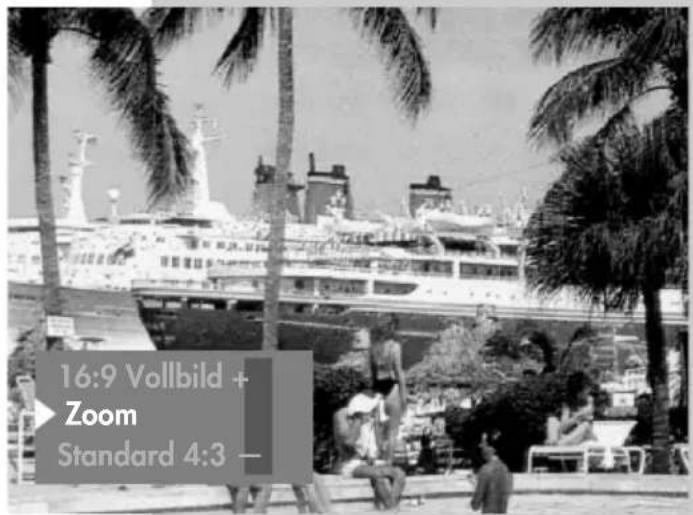

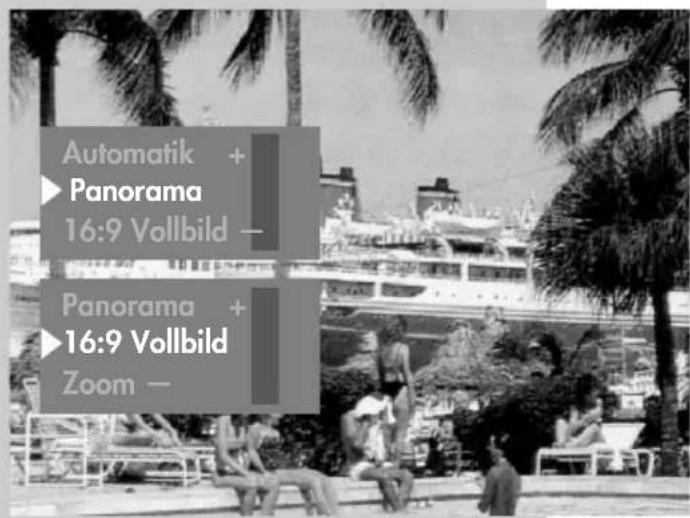

.., Bildformat ..... 59
.., Bildposition....61
.., Audio-/Sprachauswahl ..... 62

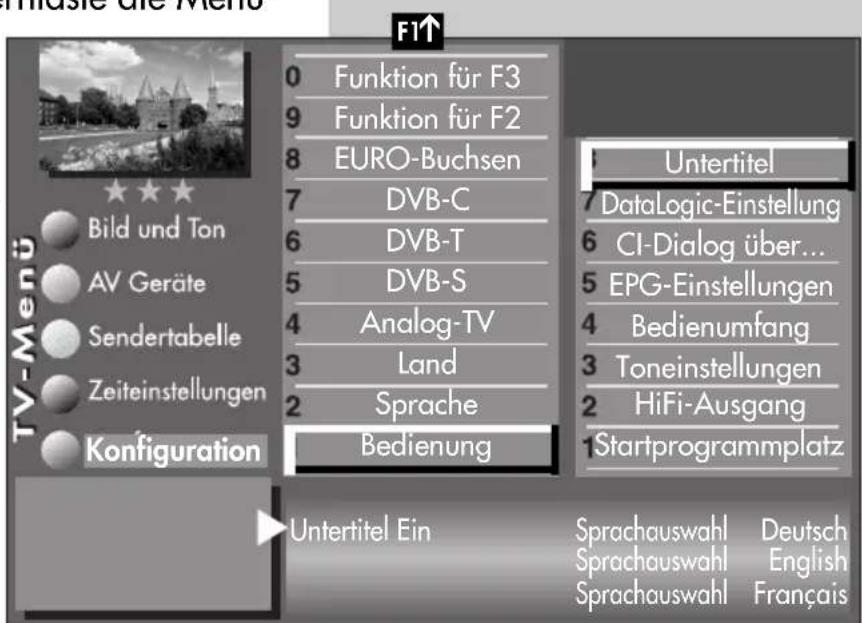

.. , Untertitel einstellen, anzeigen. . . 63

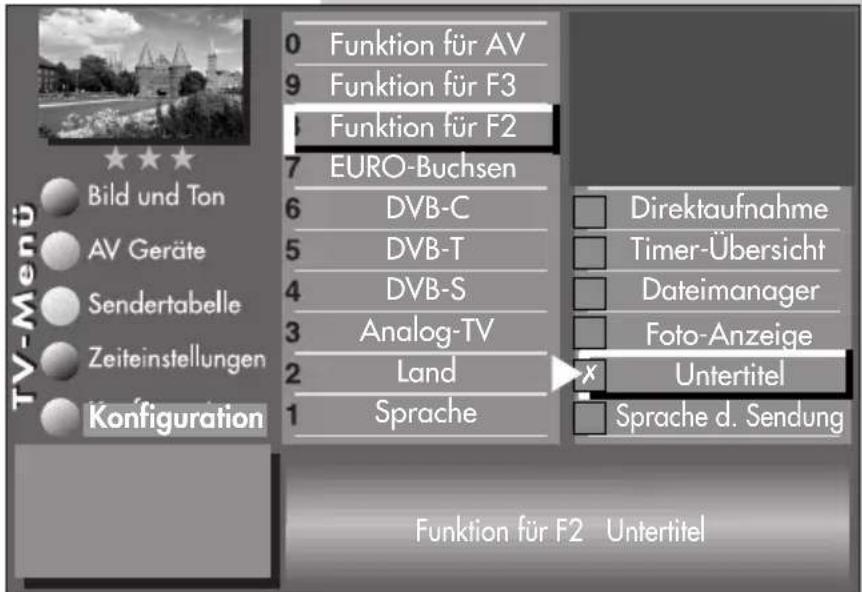

18 Funktionstasten belegen ..... 65

19 EPG - Elektronische Programmzeitung . 66

19.1 EPG einschalten ..... 66

19.2 EPG Daten sammeln ..... 67

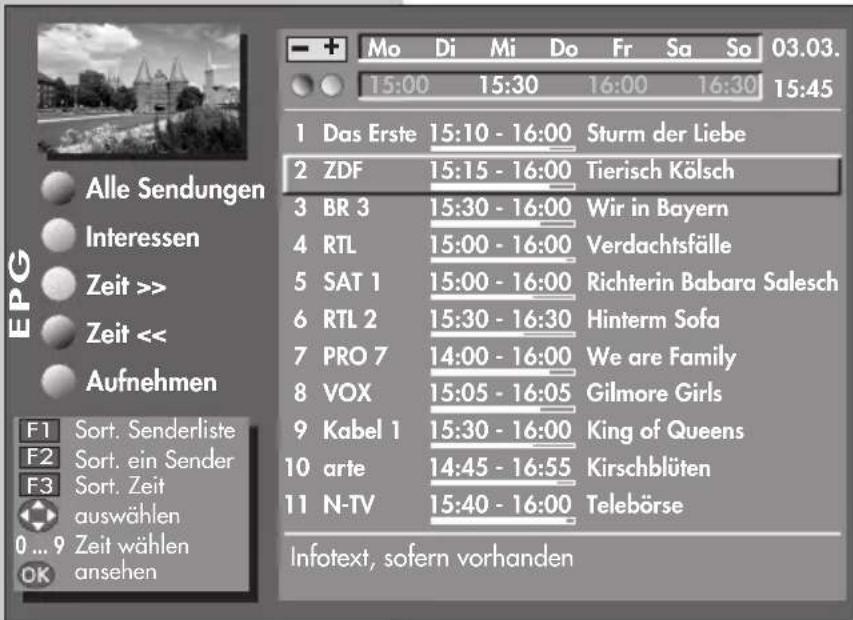

19.3 EPG anwenden....70

.. , Sendung auswählen, ..... 71

.. , ansehen, .... 71

.., erinnern .....71

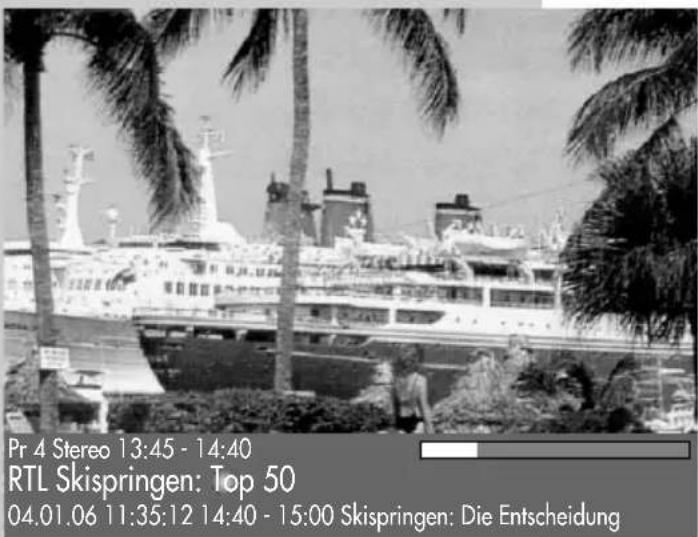

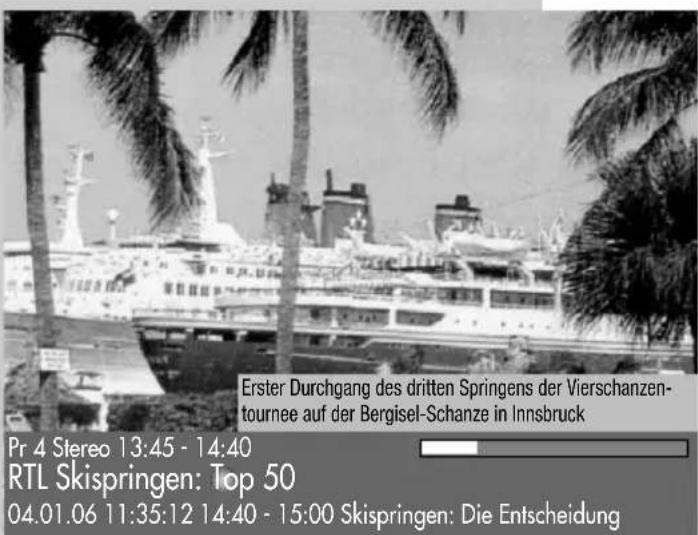

. . , Programminfo (zur Zeit läuft..) . . 72

.. , Sendung aufnehmen ..... 73

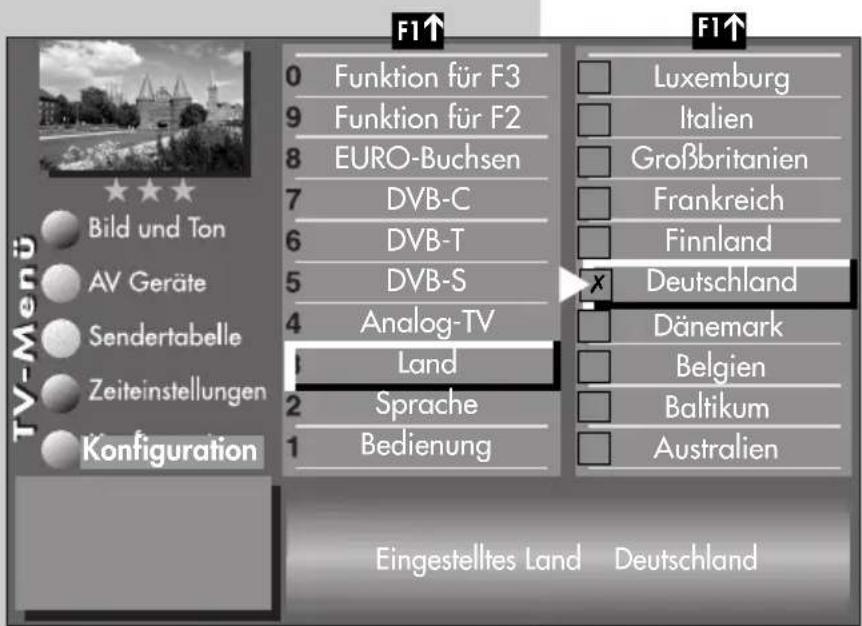

20 Sprache/Land einstellen .....74

21 Sender einstellen, ... , Empfangsart einstellen.... 75

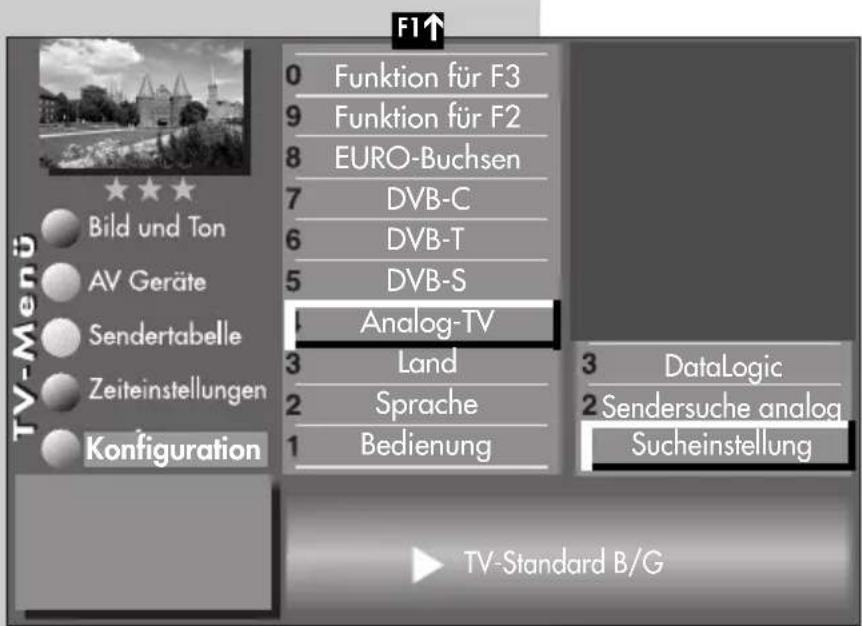

21.1 . . , TV-Standard . . . . . . . . . . . . . . . . . 76

.., Analog-TV....77

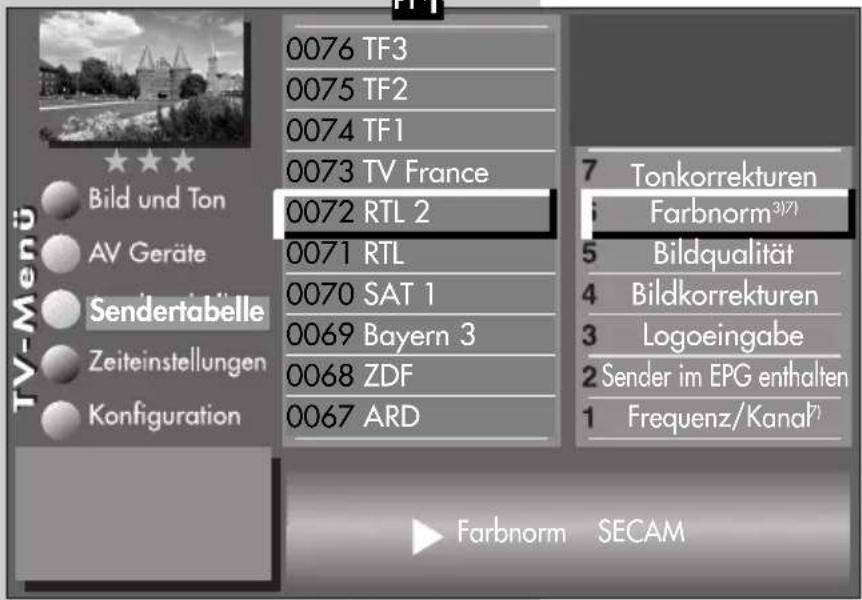

.., Farbnorm ..... 78

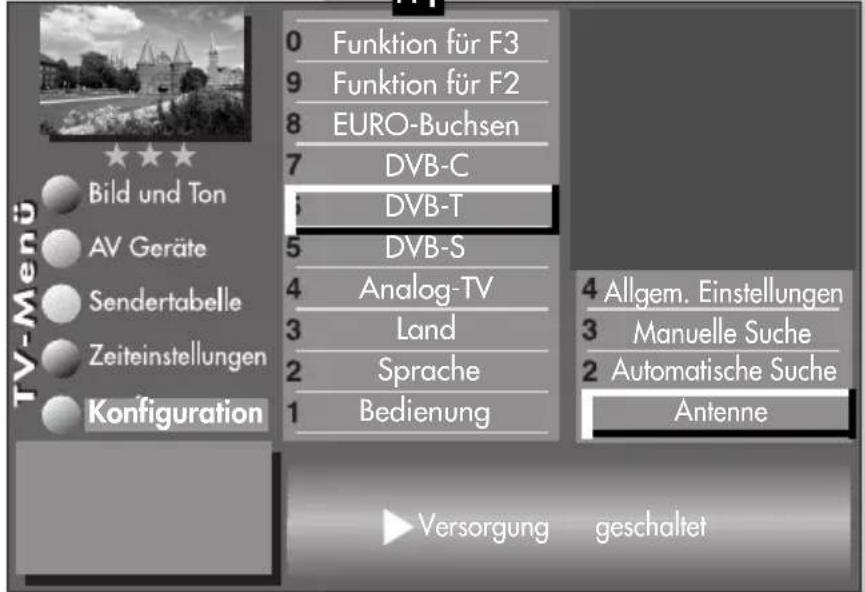

21.2 . . . DVB-T, Antennenversorgung . . . 79

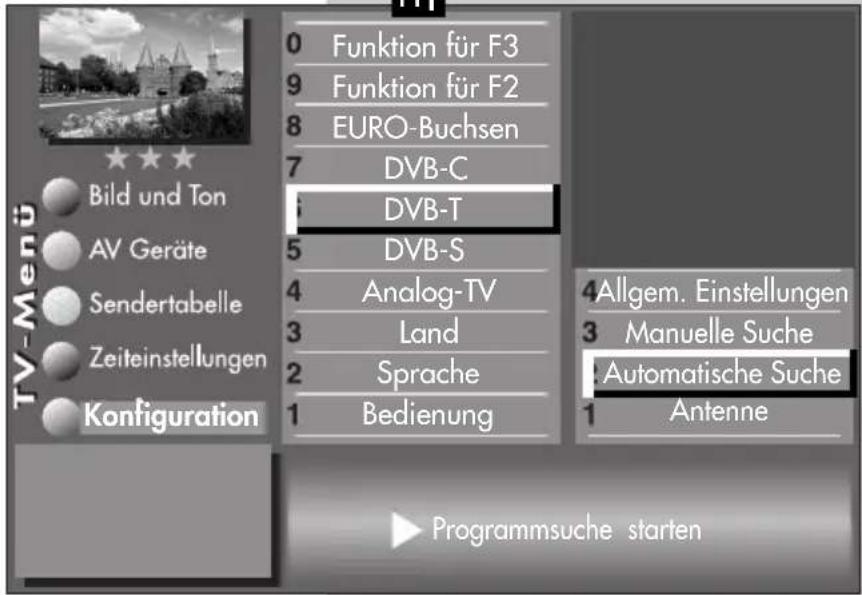

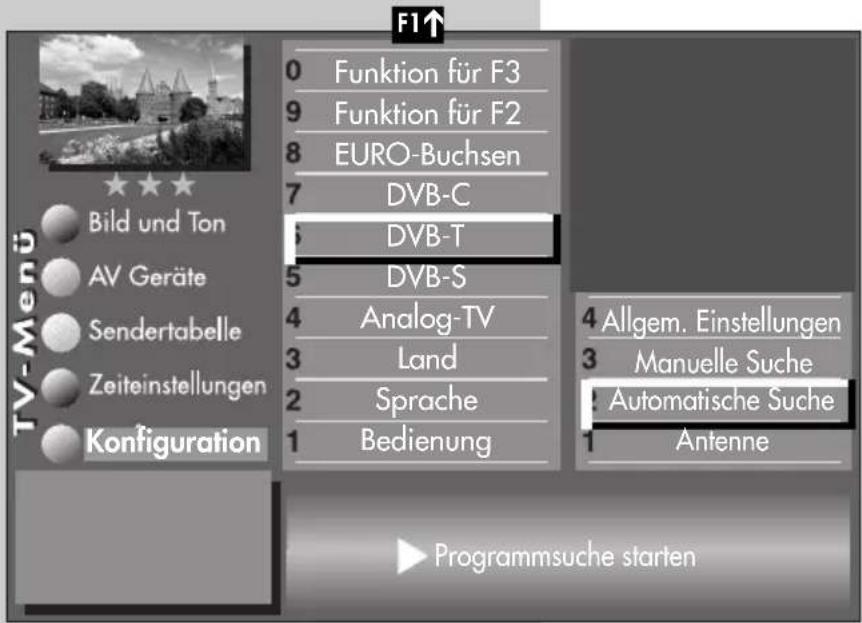

.. , automatische Suche. . . . . . . . . 80

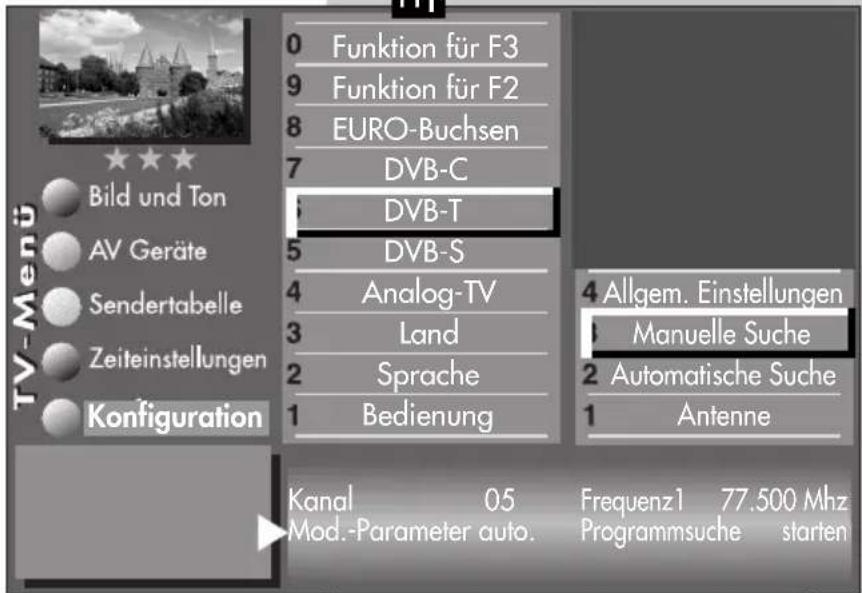

.., manuelle Suche....81

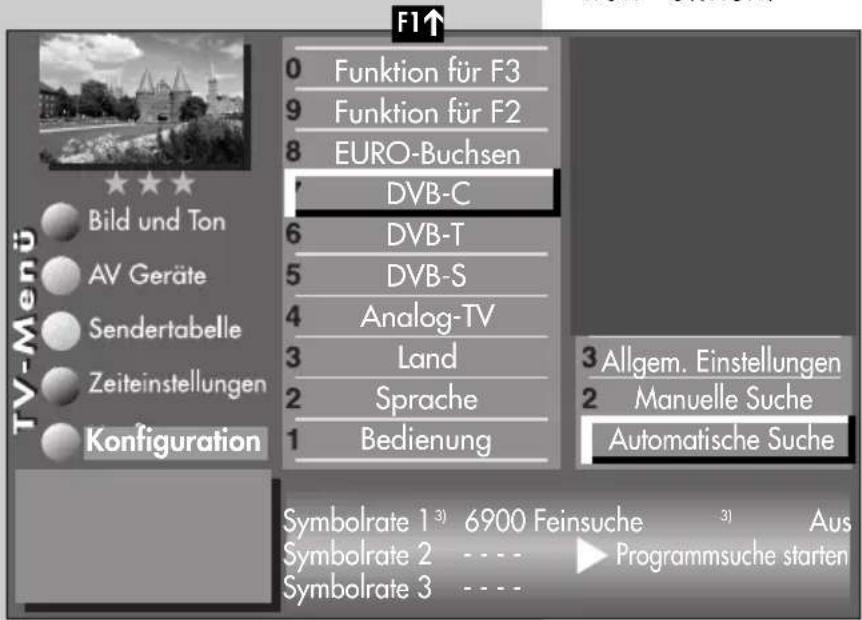

21.3 . . . DVB-C, automatische Suche. . . . 82

.. , manuelle Suche. . . . . . . . . . . . 83

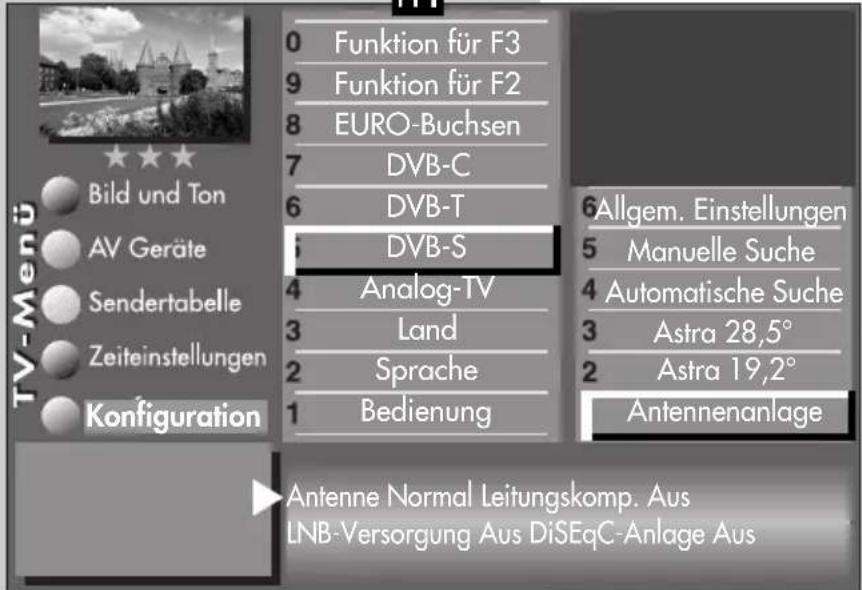

21.4 Sat-Anlage einstellen,....84

.., Antennenanlage ..... 84

.., Einkabel, Unicable ..... 85

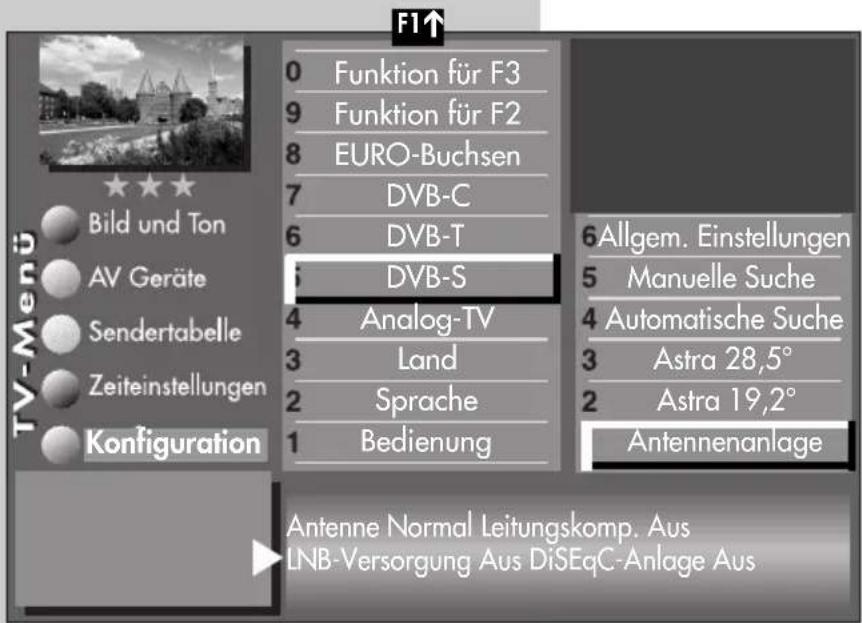

.., LNB-Versorgung ..... 86

.., DiSEqC-Anlage....87

.. , Satellit auswählen ..... 88

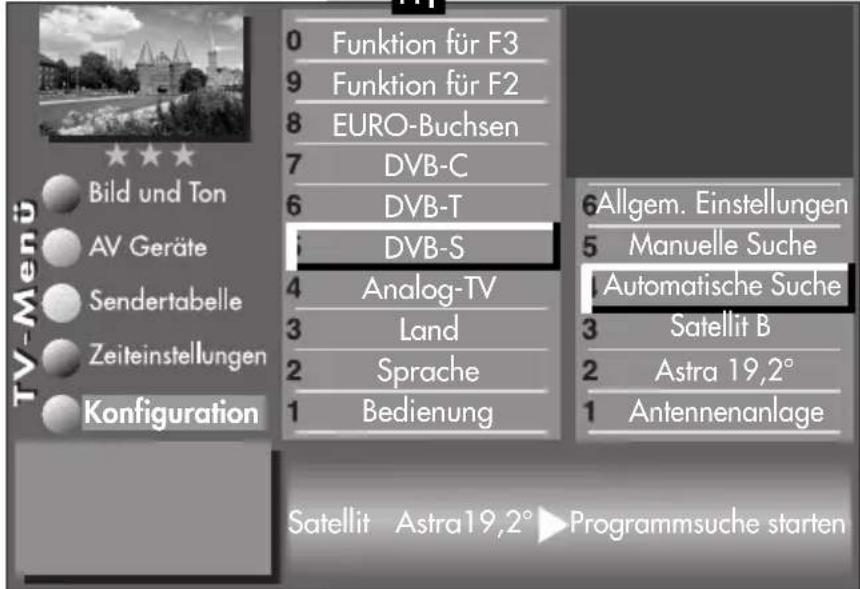

21.5 . . . DVB-S ^2) , automatische Suche. . . 89

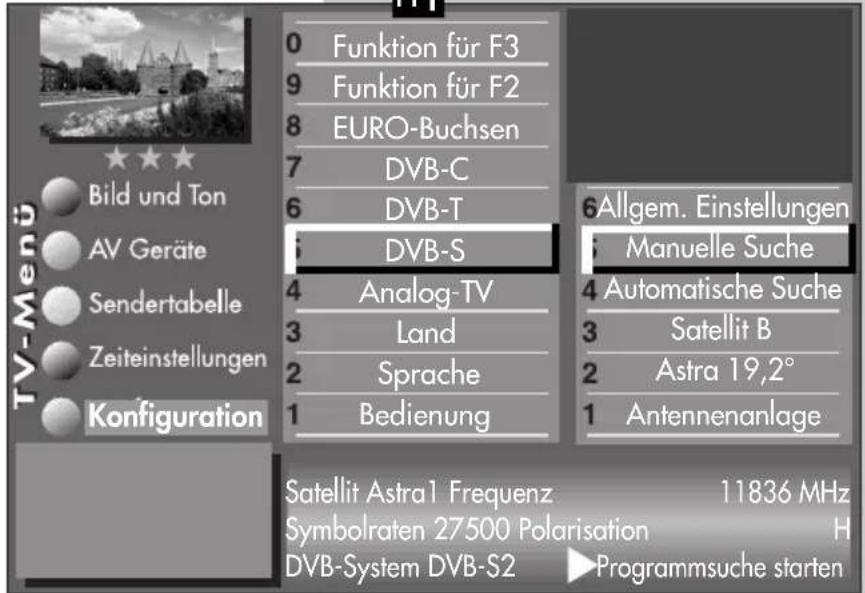

.. , manuelle Suche. . . . . . . . . . . . . 90

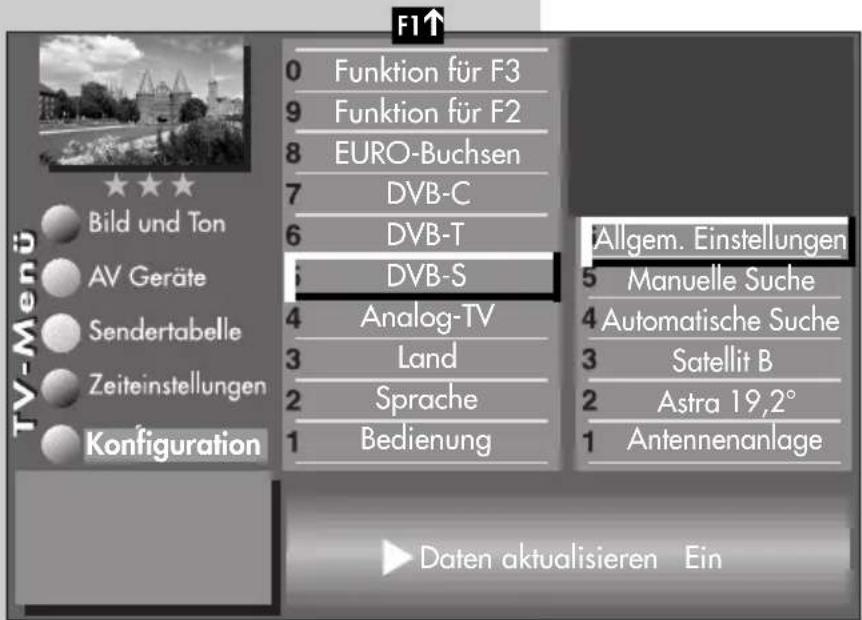

... , Daten aktualisieren ..... 92

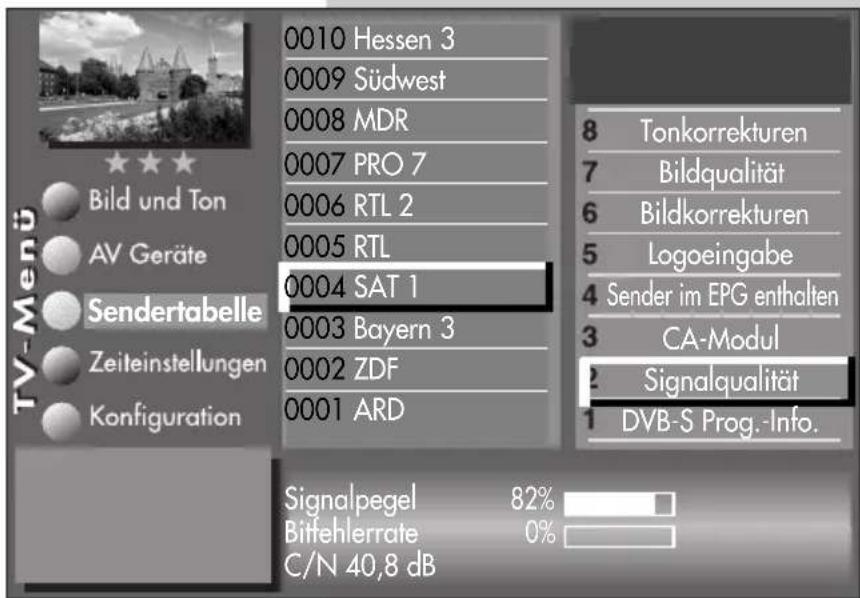

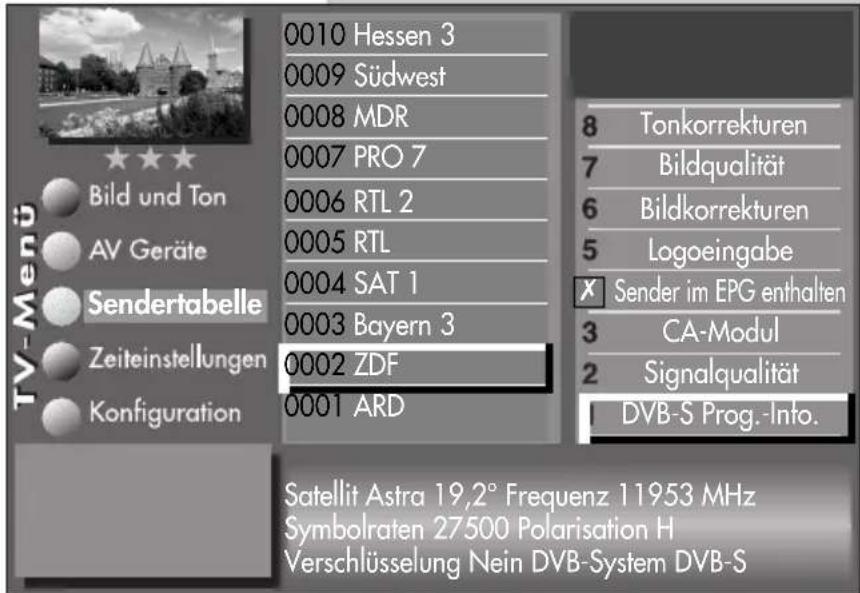

21.6 DVB-Prog.-Info, Signalqualität ..... 93

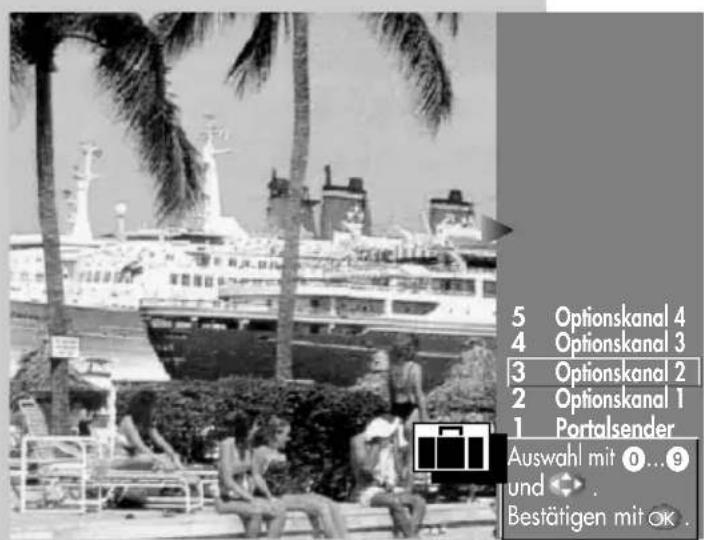

21.7 Portalsender bei DVB-Sendern ..... 94

22 Sender-Logo. 95

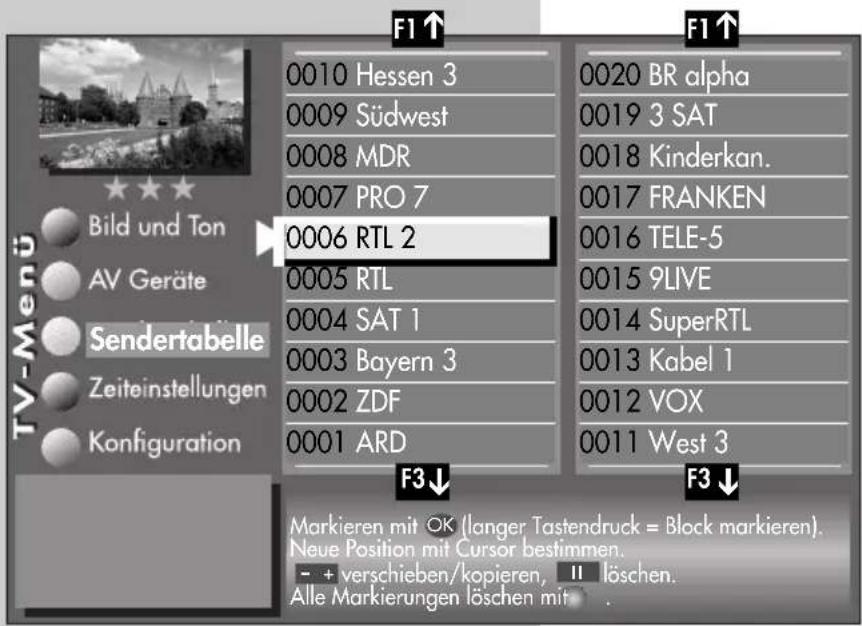

23 Sender sortieren....96

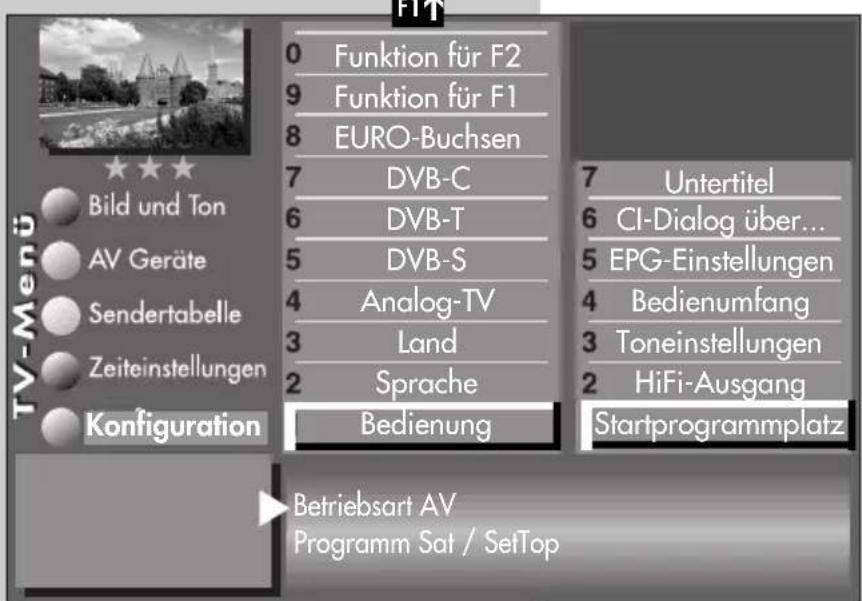

24 Startprogrammplatz ..... 98

25 DVB-Radiobetrieb. 99

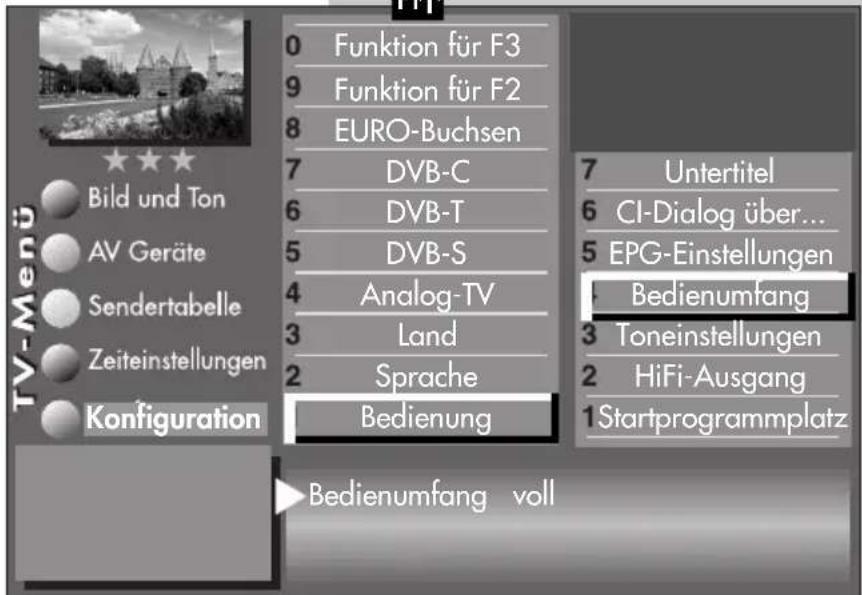

26 Bedienumfang .... 100

27 Reinigung des Gerätes ..... 102

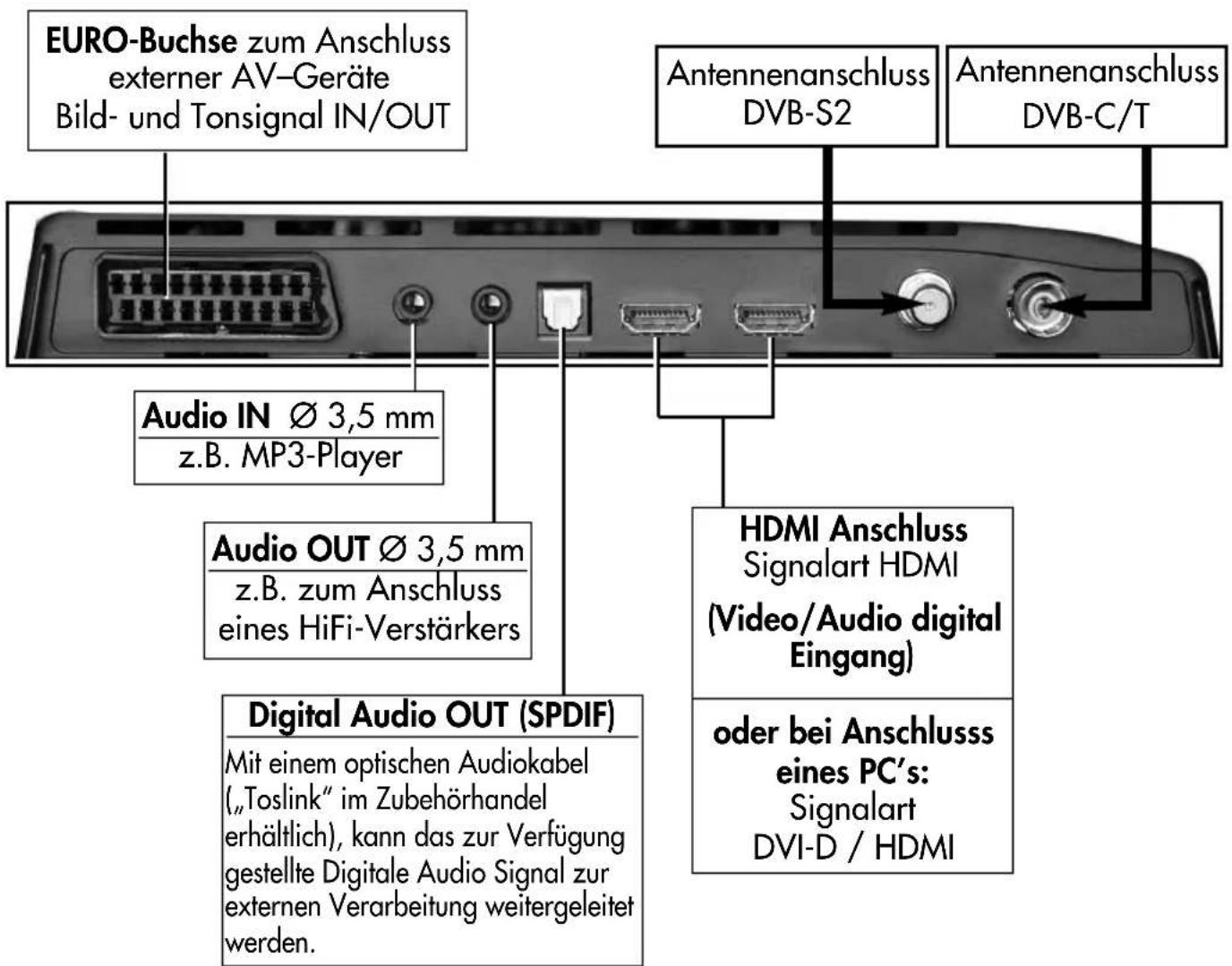

28 Anschlussmöglichkeiten .., seitlich links ..... 103 .., an der Rückseite unten..... 104

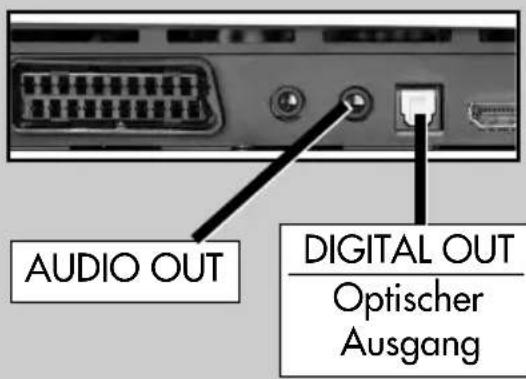

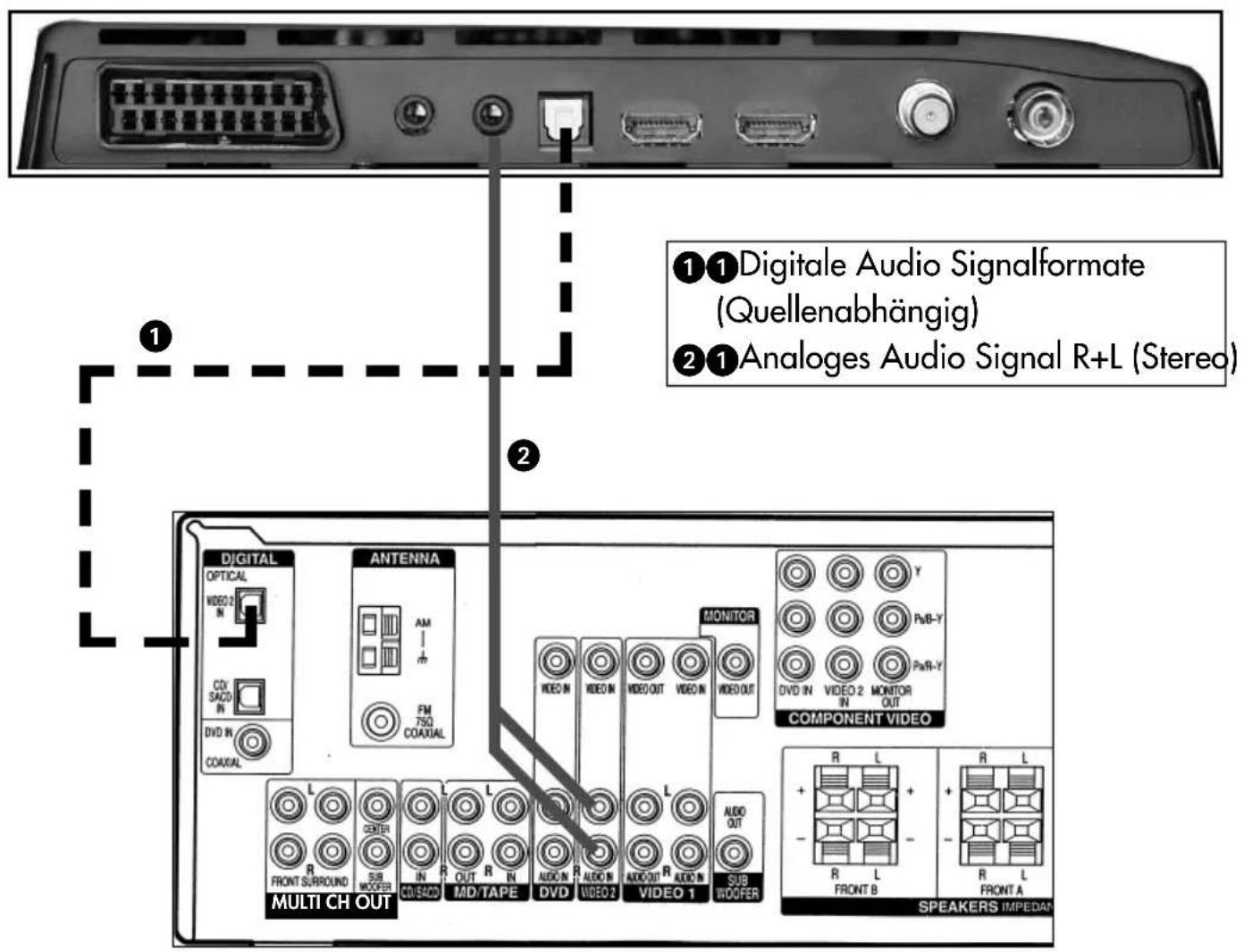

28.1 HiFi-Verstärker anschließen ..... 104

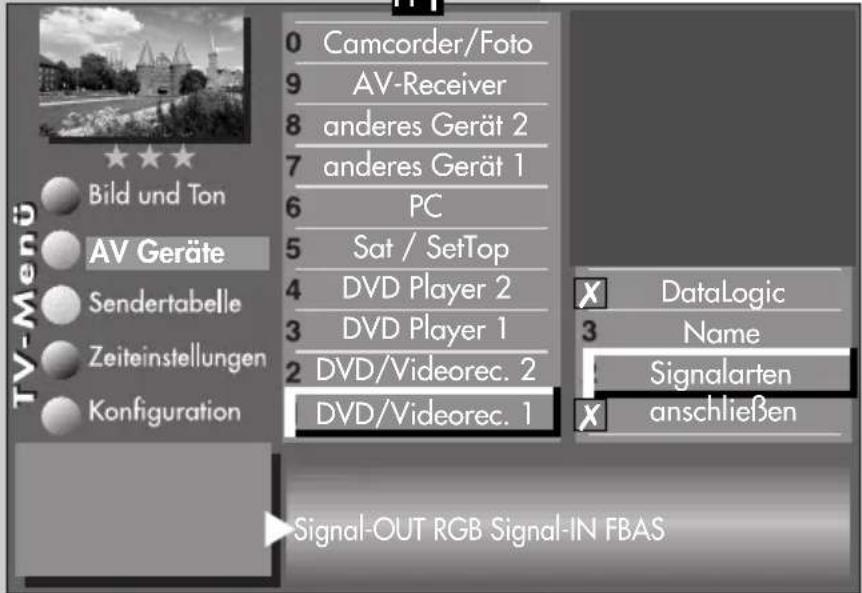

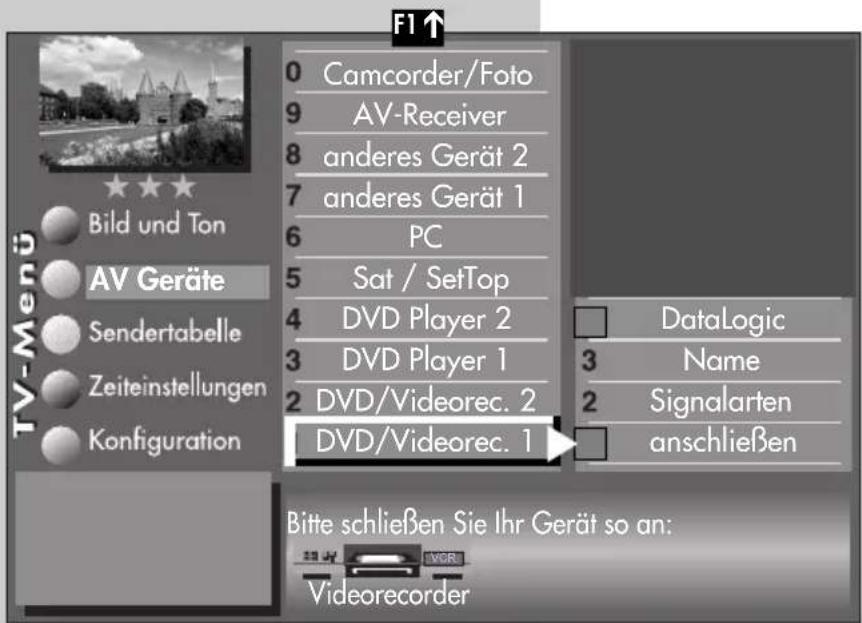

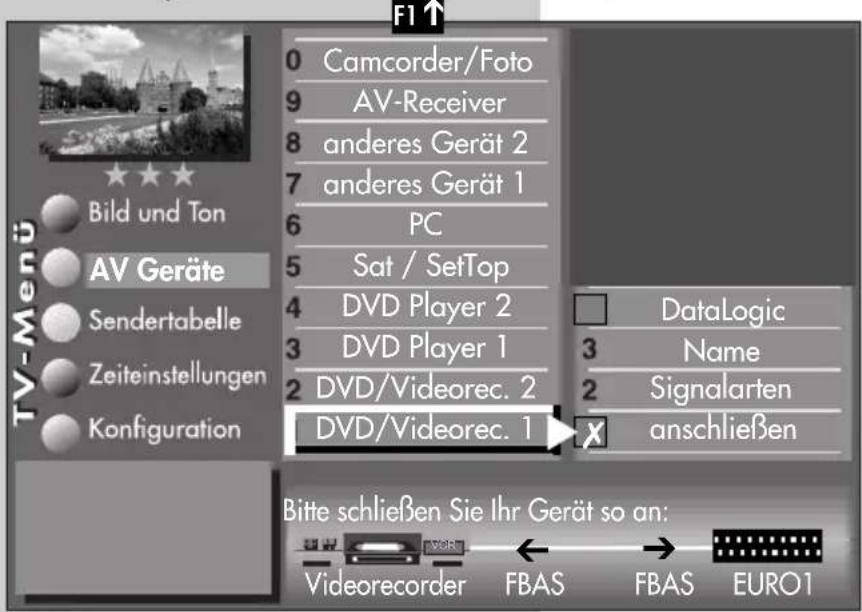

29 AV Geräte anmelden, ..... 106

29.1 . . , Signalart RGB. . . . . . . . . . . . 108

29.2 . . , Signalart HDMI. . . . . . . . . . . 109

29.3 AV Geräte abmelden. . . . . . . . . 110

30 Überspielen mit AV Geräten ..... 111

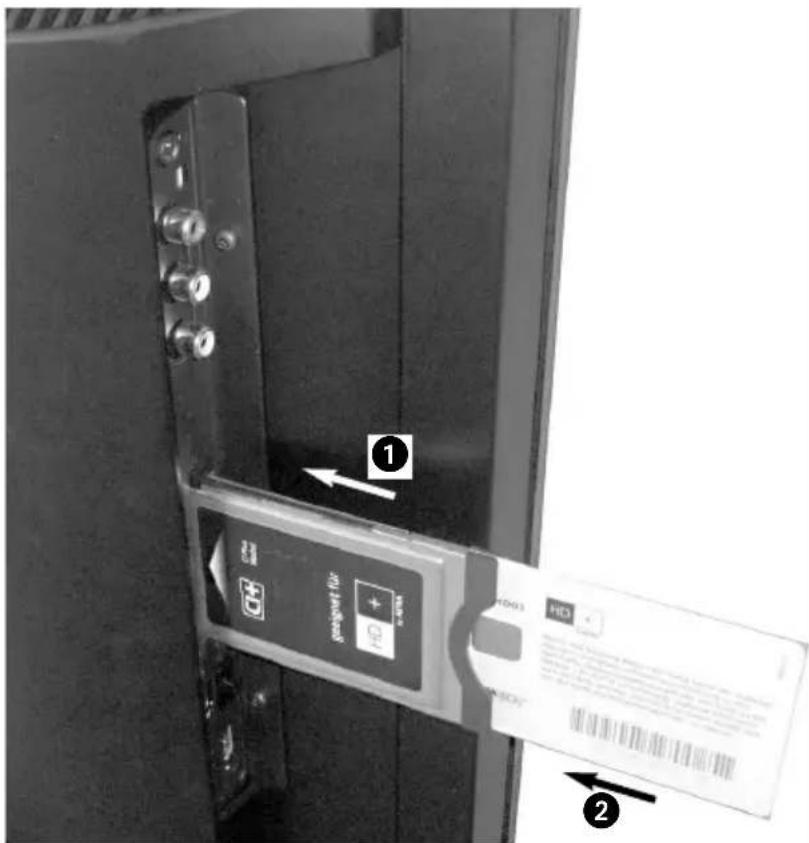

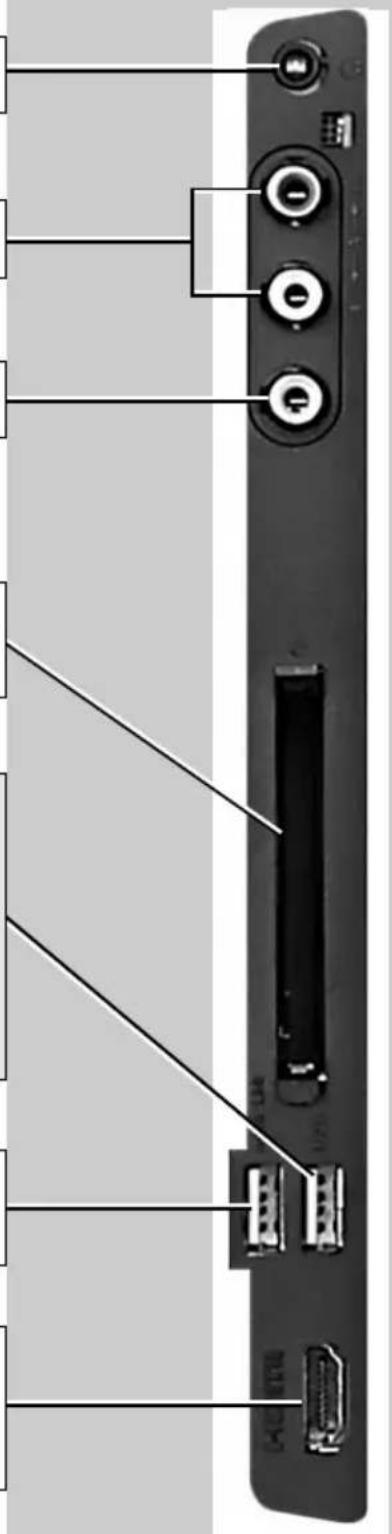

31 CA-Modul einführen / entfernen .. 113

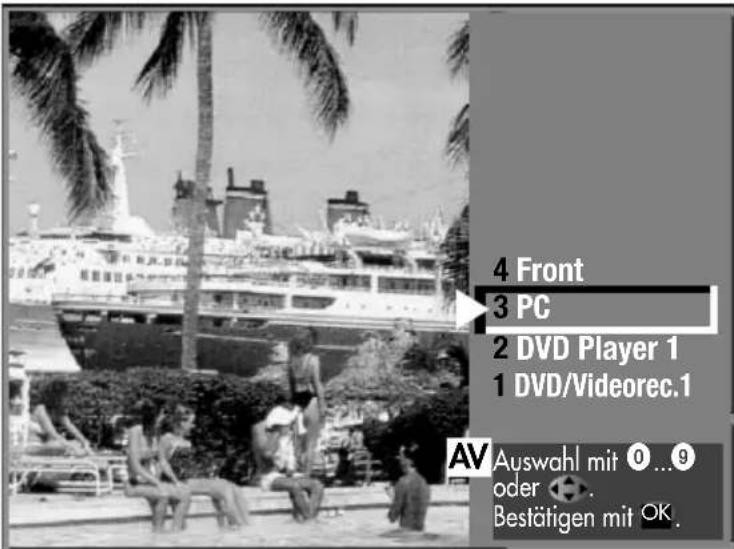

32 PC anschließen. 114

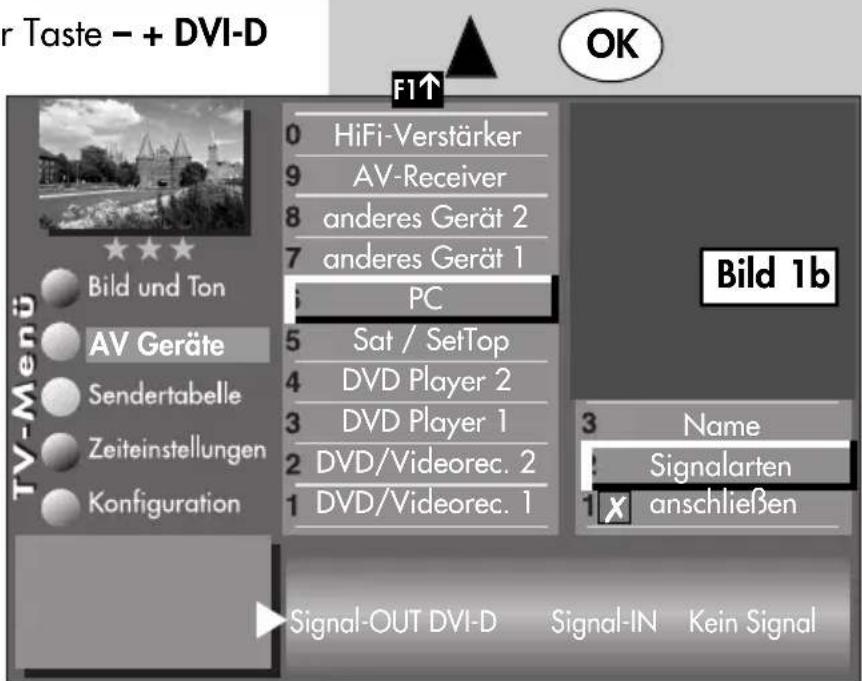

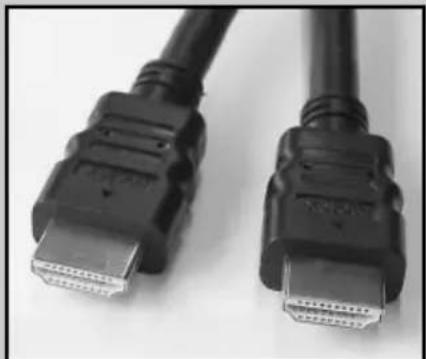

32.1 DVI-D auf HDMI-Anschluss ..... 115

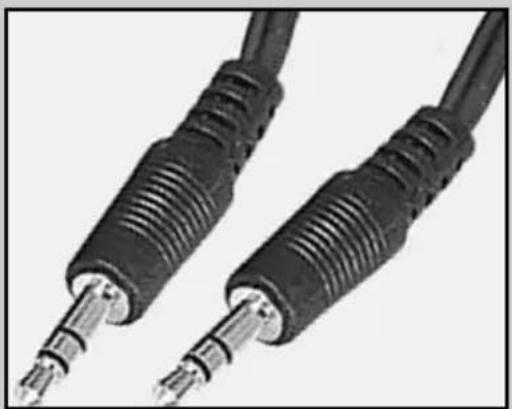

32.2 PC-Ton aus den TV-Lautsprechern. . 116

33 Fachbegriffe ..... 117

34 Probleme, Ursache, Abhilfe. . . . . . 120

35 Nachrüstmöglichkeiten ..... 122

36 Technische Daten ..... 123

Batterie-Entsorgung. 125

Stichwortverzeichnis ..... 130

1 Aufstellhinweise

• Achten Sie darauf, dass kein helles Licht oder Sonnenschein direkt auf den Bildschirm fällt. Es können Spiegelungen entstehen, die die Brillanz des Bildes beeinträchtigen.
• Der günstigste Betrachtungsabstand ist die 3-fache Bildschirmdiagonale, bei Geräten mit
• 26 Zoll Bildschirm ca. 2 m.
• 32 Zoll Bildschirm ca. 2,4 m
• 37 Zoll Bildschirm ca. 2,8 m
• 42 Zoll Bildschirm ca. 3,2 m
• 47 Zoll Bildschirm ca. 3,5 m
• 55 Zoll Bildschirm ca. 4,2 m Bei einem HDTV-Bild kann die Entfernung auch auf die Hälfte reduziert werden.
• Antennenanschlusskabel und sonstige Bauteile zwischen der fest eingebauten Antennen- / Breitbandsteckdose und dem Rundfunkempfänger (z. B. TV-Gerät, Videorecorder) müssen der Euro-Norm EN 60966-2-4 entsprechen.
• Das verwendete Antennenanschlusskabel sollte ein Schirmungsmaß von mindestens 75 dB besitzen.

• Bei Verwendung nicht zugelassener Kabel und Bauteile erlischt die Betriebserlaubnis des LCD-TV-Gerätes.

• Verwenden Sie ausschließlich Metz-Gerätefüße zum Aufstellen des TV-Gerätes auf eine waagerechte und rutschfeste Ebene.

• Wenn Sie das TV-Gerät an die Wand hängen wollen, so verwenden Sie ausschließlich eine Metz-Wandhalterung. Die Wandmontage darf nur durch Fachpersonal ausgeführt werden.
• Das TV-Gerät darf nicht an der Decke montiert werden.
• Um Verletzungen vorzubeugen, muss das TV-Gerät gemäß den Aufstellanweisungen zuverlässig am Fußboden / an der Wand befestigt werden.
• Starker Tabakgenuss am Aufstellort des LCD-TV-Gerätes kann zu Nikotin- und Rußablagerungen hinter der Panelscheibe und damit zu einer Beeinträchtigung der Bildqualität führen. Solche Ablagerungen können nur von einem Fachmann entfernt werden. Im Extremfall kann es zu einer dauerhaften Schädigung des Panels führen, die den Ersatz des Panels notwendig macht.
  Die Reinigung bzw. der Ersatz des Panels ist von den Garantieansprüchen ausgeschlossen.

1.1 Bestimmungsgemäßer Gebrauch

Dieses TV-Gerät ist ausschließlich für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt.

Das TV-Gerät ist für trockene Räume (Wohn- u. Büroräume) konzipiert.

Das Raumklima sollte sich im Bereich von +5°C bis +35°C bei max. 75 % Luftfeuchte bewegen.

Das TV-Gerät darf in Räumen mit hoher Luftfeuchtigkeit (z.B. Bad, Sauna etc.) nicht betrieben werden.

Das TV-Gerät darf nicht in Räumen mit hoher Staubkonzentration (z.B. Werkstatt) betrieben werden.

Sollten Sie ausnahmsweise das TV-Gerät im Freien betreiben, so sorgen Sie bitte dafür, dass es vor Feuchtigkeit (Regen, Wasserspritzer, Betauung) geschützt ist.

1.2 Anschließen und Einschalten

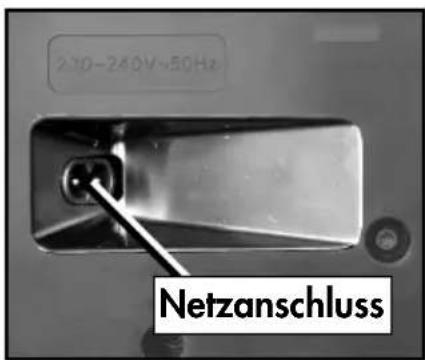

Netzanschluss (an der Rückseite des TV-Gerätes)

Das TV-Gerät mit dem beiliegenden Netzkabel an die Steckdose anschließen.

210-240V-50Hz Netzanschluss

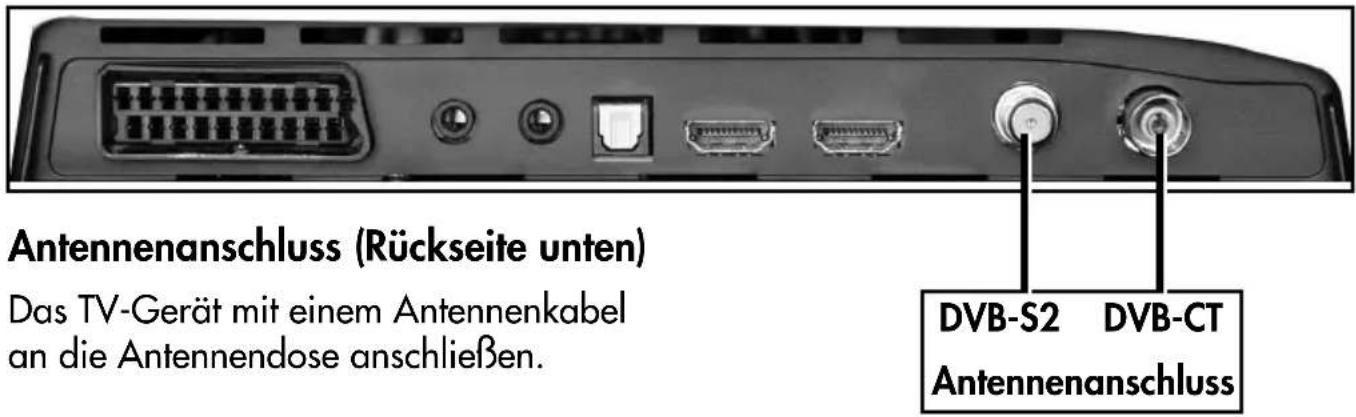

Antennenanschluss (Rückseite unten) Das TV-Gerät mit einem Antennenkabel an die Antennendose anschließen. DVB-S2 DVB-CT Antennenanschluss

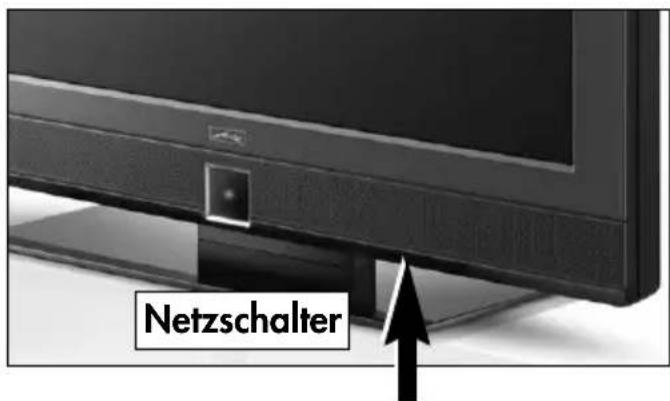

Einschalten

Das TV-Gerät mit dem Netzschalter am Gerät einschalten.

Das TV-Gerät schaltet automatisch auf den Programmplatz 1 oder den eingestellten Startprogrammplatz, siehe auch Kap. 24 - Startprogrammplatz einstellen.

Netzschalter

i

Wenn kein weiterer Bedienbefehl von der Fernbedienung erfolgt, so erscheint nach ca. 10 Min. eine Einblendung, in der das TV-Gerät nach einem Tastenbefehl der Fernbedienung fragt. Erfolgt kein Tastenbefehl der Fernbedienung, so schaltet das TV-Gerät in den Stand-by Zustand.

1.2 Anschließen und Einschalten

Einschalten aus dem Stand-by Zustand

Mit den Zifferntasten der Fernbedienung einen beliebigen Programmplatz auswählen. Mit der Taste oder TV wird der Programmplatz 1 angewählt oder, falls eingestellt, auf den Startprogrammplatz eingeschaltet, siehe auch Kap. 24 - Startprogrammplatz. Die Leuchtdiode ist grün.

Ausschalten

Mit Drücken der Taste der Fernbedienung schalten Sie das TV-Gerät in den Stand-by Zustand.

a) Wenn EPG-Daten im Stand-By Zustand gesammelt werden, leuchtet die Leuchtdiode orange (siehe auch Kap.19.2 EPG Daten sammeln).

b) Wenn die rote Stand-by Anzeige leuchtet, so empfehlen wir, durch Drücken des Netzschalter das TV-Gerät vom Netz zu trennen.

Lieferumfang

• TV-Gerät
- Fernbedienung + 2 Stck. AAA-Batterien
- Netzkabel
- Bedienungsanleitung

2 Sicherheitshinweise

• Stellen Sie das Fernsehgerät auf eine feste, ebene und stabile Unterlage!
• Ein kaltes Gerät darf in einem warmen Raum erst in Betrieb genommen werden, wenn ein eventuell vorhandener Feuchtigkeitsbeschlag auf der Bildschirmfläche verdunstet ist.

• Ihr Gerät ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie ausnahmsweise das Gerät im Freien betreiben, so sorgen Sie bitte dafür, dass es vor Feuchtigkeit (Regen, Wasserspritzer, Betauung) geschützt ist.
  • TV-Gerät nicht Tropf- und Spritzwasser (z.B. Regen) aussetzen!

• Fernsehgeräte benötigen eine ausreichende Kühlung. Die Öffnungen in der Rückwand dürfen nicht durch Gardinen, Deckchen, Zeitungen o. ä. verdeckt werden.
  Die Lüftungsschlitze an der Geräteunterseite müssen frei zugänglich bleiben, denn darüber saugt das Gerät die Kühlluft an.

• Sorgen Sie für einen ausreichenden Kühlluftstrom, wenn Sie Ihr Gerät in einen Einbauschrank stellen.
• Stellen Sie Ihr Gerät nicht direkt neben einer Heizung auf; die Gerätekühlung könnte beeinträchtigt werden.

2 Sicherheitshinweise

• Auf oder über das TV-Gerät gehören keine - brennenden Kerzen
• Gefäße mit Flüssigkeit.
  Heißes Wachs und Flüssigkeiten, die ins Geräteinnere gelangen, zerstören die elektrischen Bauteile Ihres TV-Gerätes. Die elektrische Sicherheit des Gerätes ist in solchen Fällen nicht mehr gewährleistet.

- Gewitter sind eine Gefahr für elektrische Geräte. Bei einem Blitzschlag in die Netzleitung oder die Antenne kann das Gerät beschädigt werden, auch dann, wenn es ausgeschaltet ist. Ziehen Sie bei Gewitter Netzstecker und Antennenstecker aus der Steckdose bzw. aus dem Fernsehgerät.

- Öffnen des Gerätes und Durchführen von Reparaturen sind dem Fachmann vorbehalten.

ACHTUNG ! LEBENSGEFAHR !

Wenden Sie sich bitte bei erforderlicher Reparatur an Ihren Fachhändler.

- Vor dem Reinigen das Gerät mit dem Netzschalter ausschalten!

- Fernbedienung nicht direkt vor die Augen halten und eine Taste drücken! Infrarotlicht!

- In das Batteriefach der Fernbedienung dürfen keine Akkus eingelegt werden. Es dürfen nur 2 Stück Batterien LR03/AM4/AAA 1,5V Micro verwendet werden.

- Das TV-Gerät ist ausschließlich für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt.

- Das Fernsehgerät darf nur mit einer Netzspannung von 230-240V\~ 50Hz betrieben werden.

- Für Wartungs- und Instandsetzungstätigkeiten ist der Netzstecker oder die geräteseitige Steckvorrichtung des Netzkabels des Fernsehgerätes - im Sinne der zutreffenden Norm - als Trennvorrichtung vom Netz anzusehen und benutzbar zu halten

- Netzkabel so verlegen, dass keine Gegenstände darauf stehen oder Personen darüber stolpern können!

- Standbilder, Logo-Einblendungen, 4:3-Darstellungen mit Randstreifen etc. nicht über einen langen Zeitraum darstellen. Es besteht die Gefahr, dass diese stehenden Bilder zu Markierungen auf dem Bildschirm führen.

- Kerzen und andere offene Flammen müssen zu jeder Zeit von diesem Produkt ferngehalten werden um das Ausbreiten von Feuer zu vermeiden

- Hinter der Panelscheibe des LCD-TV-Gerätes kann es zu Ruß- und Staubablagerungen kommen, ohne dass eine rußerzeugende Quelle sichtbar vorhanden ist. Solche Ruß- und Staubabla- gerungen werden auch als „Fogging“ oder „Magic dust“ bezeichnet. Dieses Phänomen tritt vereinzelt, insbesondere aber während der Heizperiode und nach Renovierungsarbeiten bzw. in Neubauten auf. Als Ursache werden verschiedene Faktoren genannt, siehe dazu auch Berichte im Internet.

Die Reinigung bzw. der Ersatz des Panels ist in solchen Fällen von den Garantieansprüchen ausgeschlossen, da es sich nicht um einen Mangel des Gerätes, sondern um eine äußere Einwirkung handelt.

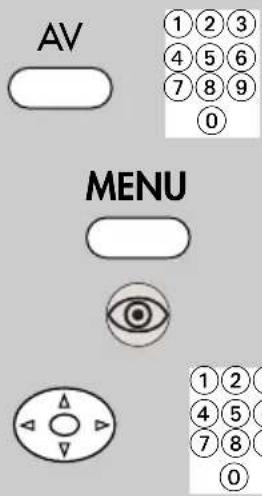

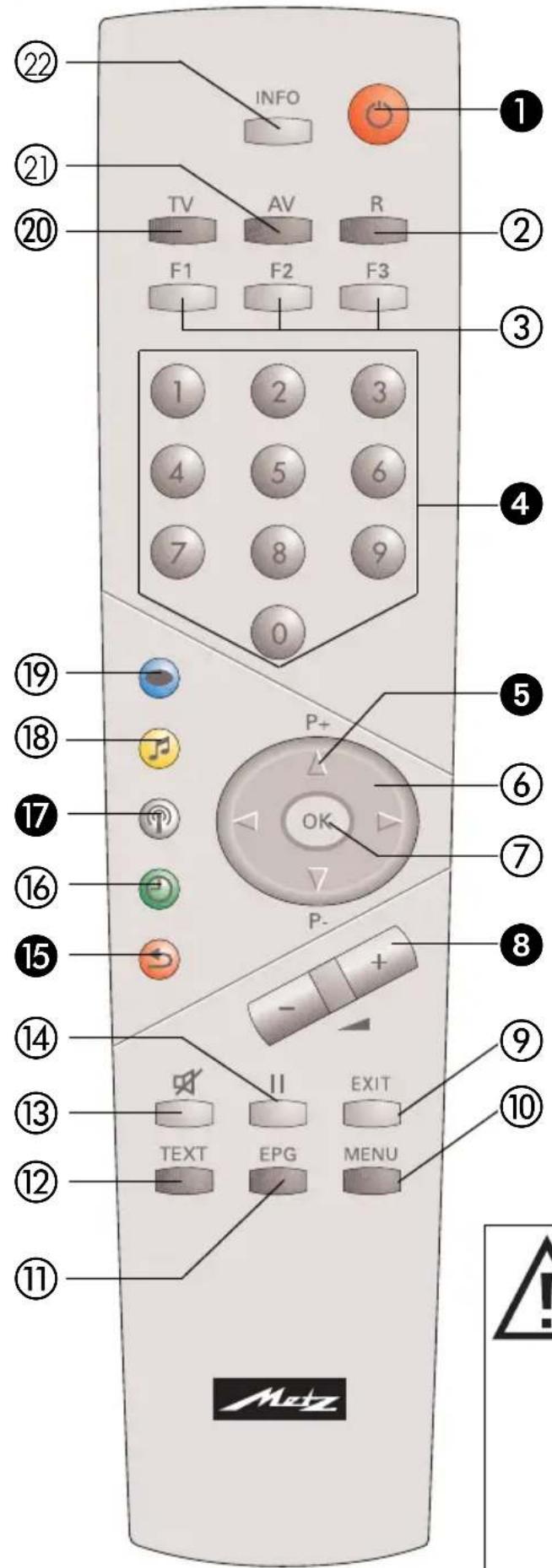

3 Die Fernbedienung

INFO TV AV R F1 F2 F3 1 2 3 4 5 6 7 8 9 0 19 P+ OK 18 P- P- 17 16 15 14 II EXIT TEXT EPG MENU 11 10 Mertz

Die Fernbedienung übermittelt die Steuerbefehle per Infrarotlicht zum TV-Gerät. Die Fernbedienung muss immer zum TV-Gerät gerichtet sein. Andere Infrarotgesteuerte Geräte oder Systeme (z.B. Infrarot-Kopfhörer) im Wirkungsbereich können u.U. gestört werden.

Direkte Sonneneinstrahlung auf das TV-Gerät kann zu Störungen führen, weil das TV-Gerät die Infrarotsignale der Fernbedienung nicht erkennt. Damit das TV-Gerät mit der Fernbedienung gesteuert werden kann, darf es nicht mit der Netztaste ausgeschaltet sein.

Die wichtigsten Tasten für den normalen Gebrauch

1 EIN auf den Programmplatz 1, oder auf den programmierten Startprogrammplatz. AUS (Stand-by Stellung).

4 Zifferntasten (direkte Programmwahl).
⑤ P+ /P- Programmfortschaltung.
8 Lautstärkeverstellung. Verändern der Einstellung im Menü.
15 zurück zum letzten Programm.

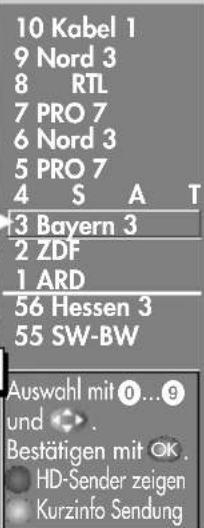

17 Programmtabelle einblenden.

In das Batteriefach der Fernbedienung dürfen keine Akkus eingelegt werden!

Es dürfen nur 2 Batterien vom Typ LR03 / AM4 / AAA 1,5V Micro verwendet werden.

Die verwendeten Batterien dürfen nicht übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen ausgesetzt werden!

3 Die Fernbedienung

Weitere Tastenfunktionen im Überblick

② Umschalten auf DVB-Radiobetrieb. Einschalten aus dem Stand-by in den Rundfunkbetrieb ^1) .

③ Funktionstasten: F1 (nur Videotext) Schriftgröße verdoppeln F2/F3 kurz drücken für werkseitige Einstellung. F2/F3 lang drücken für die Einblendung der Sonderfunktionen-Auswahl. AV drücken für Auswahl bereits eingestellter AV Geräte.

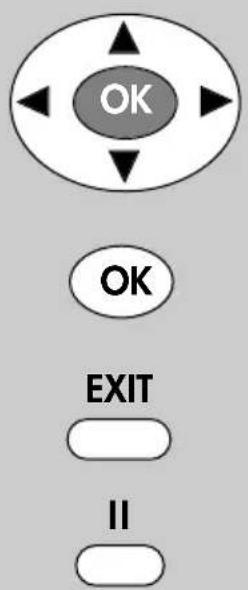

⑥ Cursorsteuertasten ◀▶ ▲▼ im TV-Menü und INFO.

⑦ OK - Bestätigungstaste.

8 Lautstärkeverstellung, Wertverstellung im TV-Menü.

⑨ EXIT - Menü verlassen, ohne Änderungen zu speichern.

⑩ TV-Menü aufrufen. Im Menü zurück zum Menü-Hauptpunkt.

⑪ EPG - Elektronische Programmzeitung

⑫ TEXT - Videotext aufrufen.

⑬ Tonstopp.

⑭ Standbild.

15 zurück zum letzten Programm, im TV-Menü „Konfiguration“ aufrufen.

⑯ Im laufenden TV-Betrieb Sendername, Datum, Uhrzeit einblenden, im TV-Menü „Zeiteinstellungen“ aufrufen.

17 Programmtabelle aufrufen, im TV-Menü „Programmtabelle“ bzw. Sendermerkmale aufrufen.

⑱ Tonfunktionen aufrufen, im TV-Menü „AV Geräte“ aufrufen.

⑲ Bildfunktionen aufrufen, im TV-Menü „Bild und Ton“ aufrufen.

⑳ zurück zum TV-Bild. Umschalten von Radiobetrieb ^1) auf TV-Betrieb. Einschalten aus dem Stand-by in den TV-Betrieb.

② AV-Menü Wiedergabe/Aufnahme. Einschalten aus dem Stand-by in den AV-Betrieb.

② INFO - „Information“ aufrufen. In der „Information“ zurück zum Inhaltsverzeichnis.

1) Nur im DVB-Betrieb möglich!

4 Alltägliche Handhabung - Bild und Ton

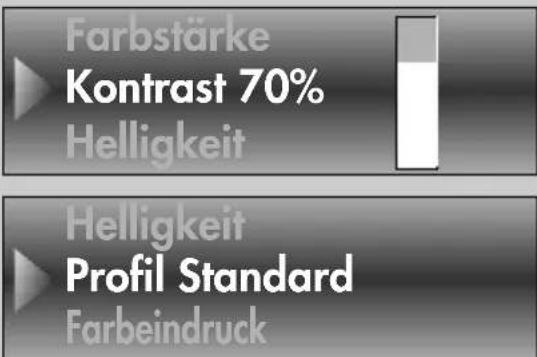

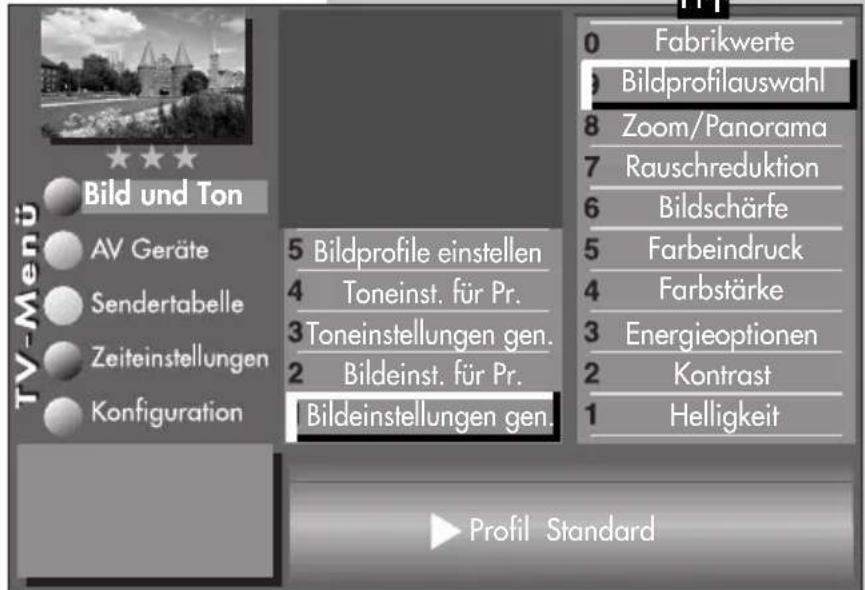

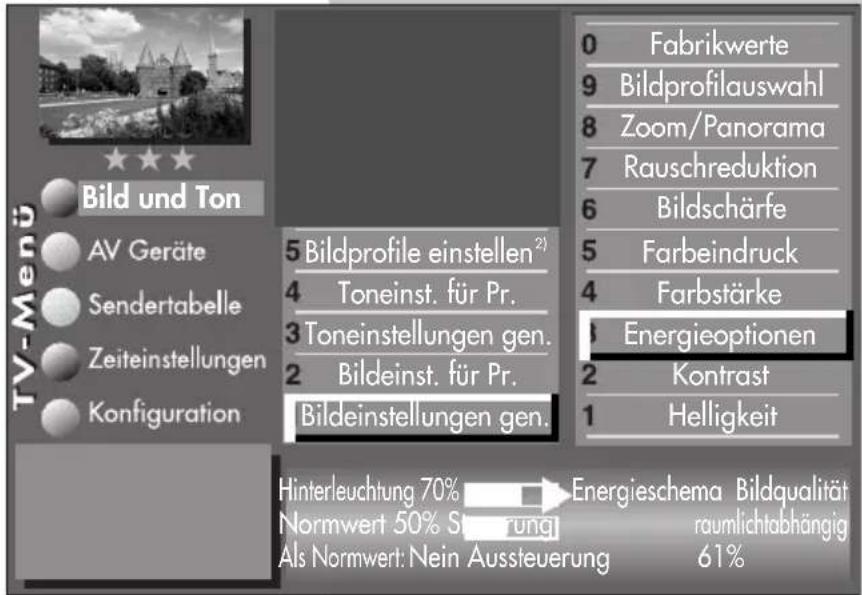

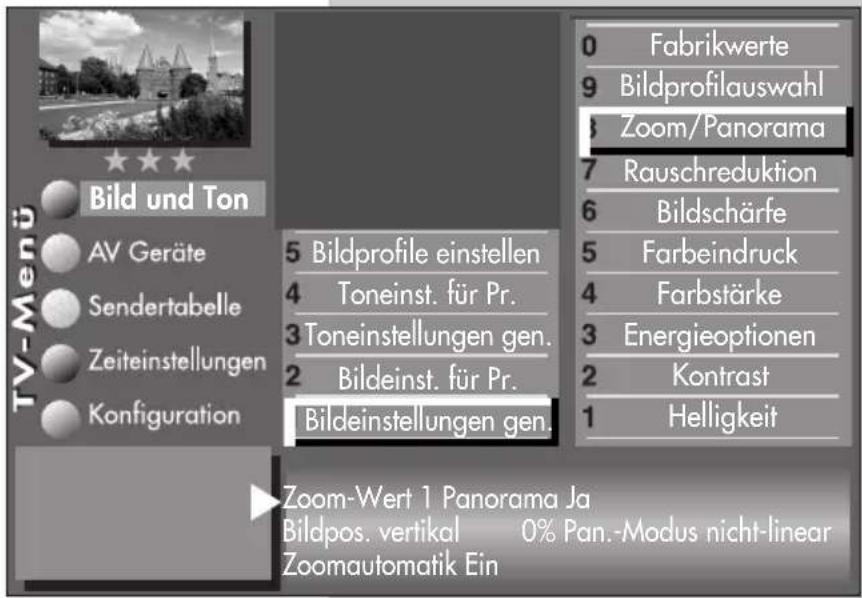

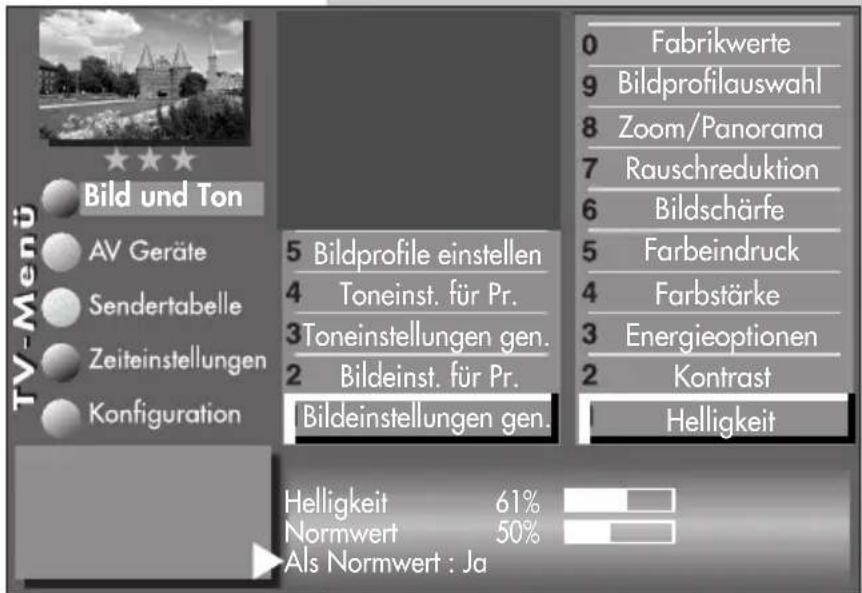

Bildeinstellungen verändern

Die Bildeinstellungen können mit der blauen Taste aufgerufen werden. Unten links auf dem Bildschirm erscheint die Einstellbox (siehe Bild) mit den einzelnen Funktionen.

Mit den Cursorsteuertasten ▼▲ die gewünschte Funktion anwählen und mit der Taste – + verstellen.

Die einzelnen Bildmerkmale können auch als Normwerte für alle Programme gespeichert werden, siehe dazu Kap. 11.

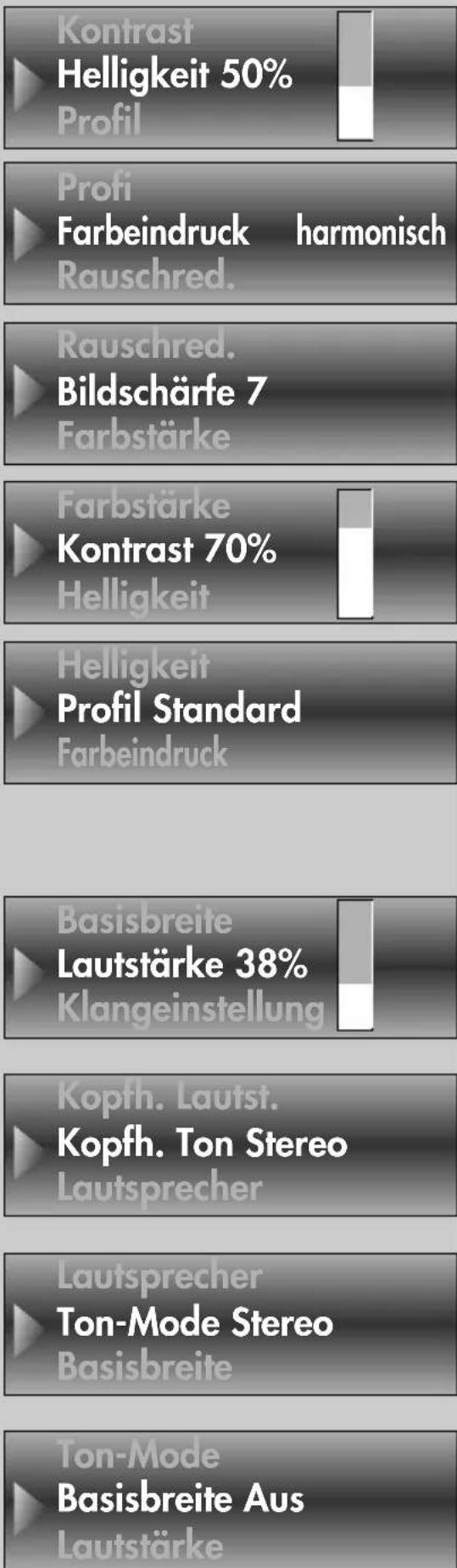

Farbstärke Kontrast 70% Helligkeit Helligkeit Profil Standard Farbeindruck

Basisbreite Lautstärke 38% Klangeinstellung

Kopfh. Lautst. Kopfh. Ton Stereo Lautsprecher

Lautsprecher Ton-Mode Stereo Basisbreite

Ton-Mode Basisbreite Aus Lautstärke

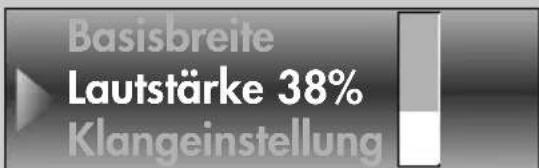

Lautstärke einstellen

Mit der Taste - + die Lautstärke verstellen.

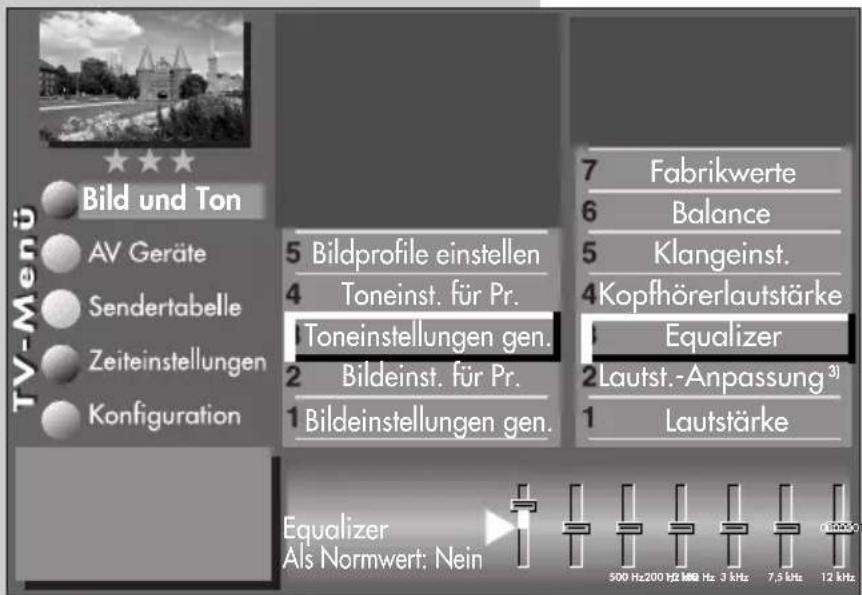

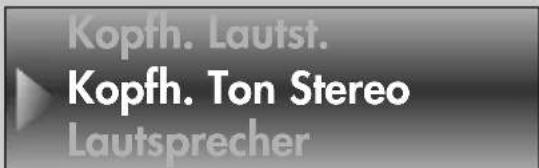

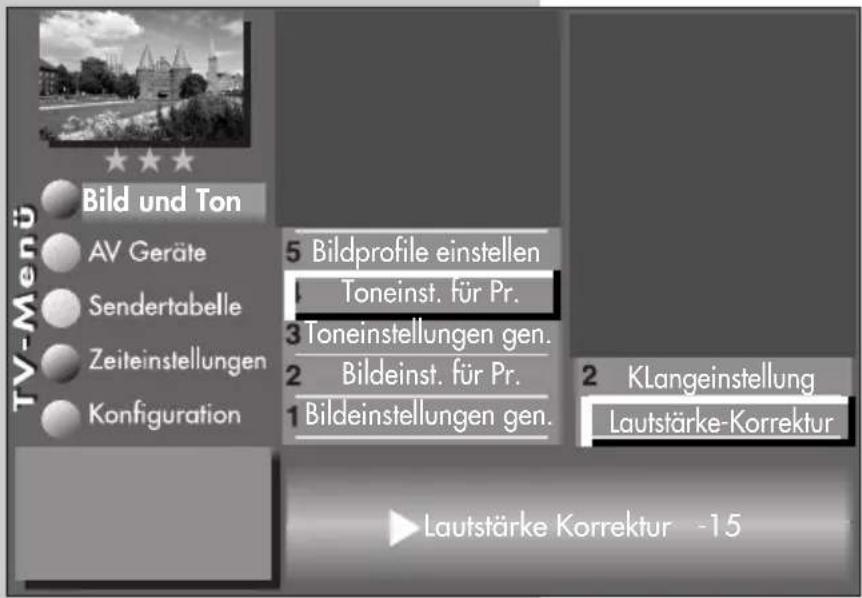

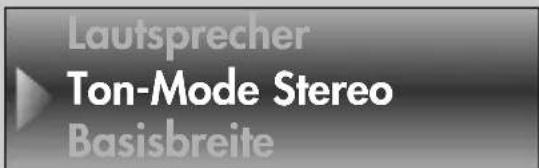

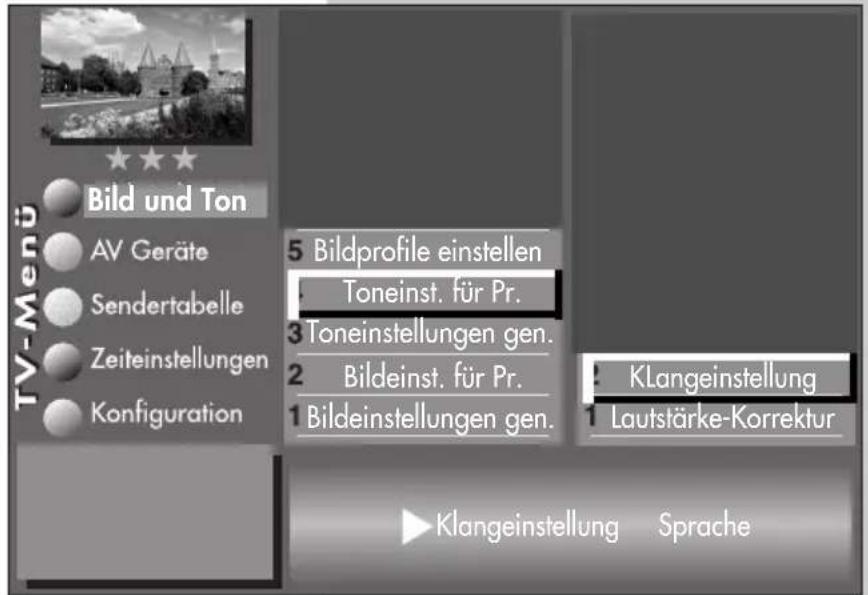

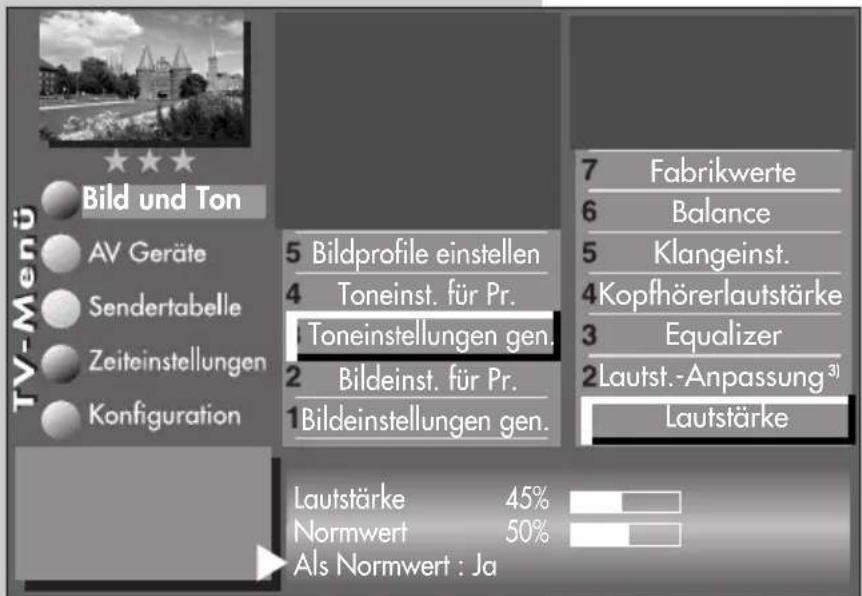

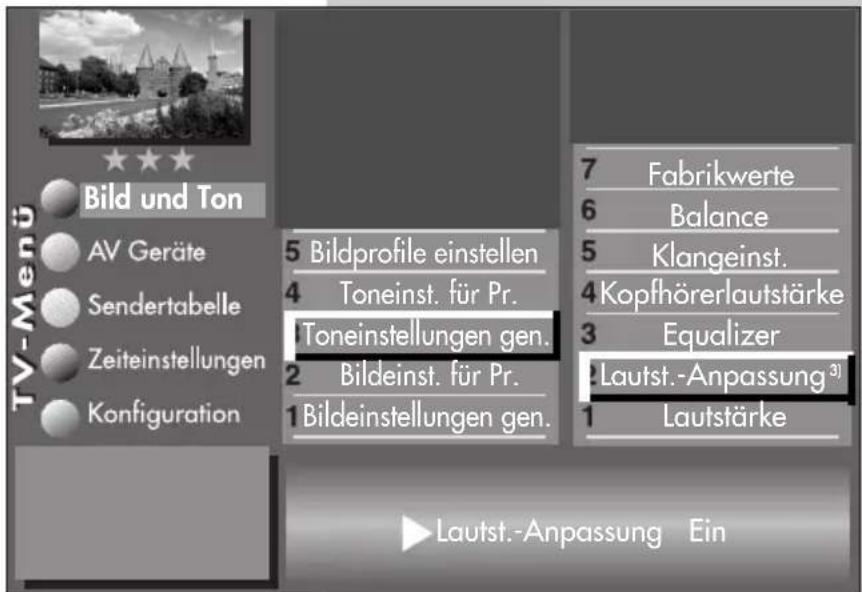

Toneinstellungen verändern

Die Toneinstellungen können mit der gelben Taste aufgerufen werden. Unten links auf dem Bildschirm erscheint die Einstellbox (siehe Bild) mit den einzelnen Funktionen.

Mit den Cursorsteuertasten ▼ ▲ die gewünschte Funktion anwählen und mit der Taste – + verstellen.

Die einzelnen Tonmerkmale können auch als Normwerte für alle Programme gespeichert werden, siehe dazu Kap.12.

Die Einstellungen, die hier vorgenommen werden, sind nur vorübergehend und werden nicht gepeichert. i Wenn das TV-Gerät in den Stand-by Betrieb oder ausgeschaltet wird, werden alle Einstellungen wieder auf die eingestellten Normwerte zurückgesetzt.

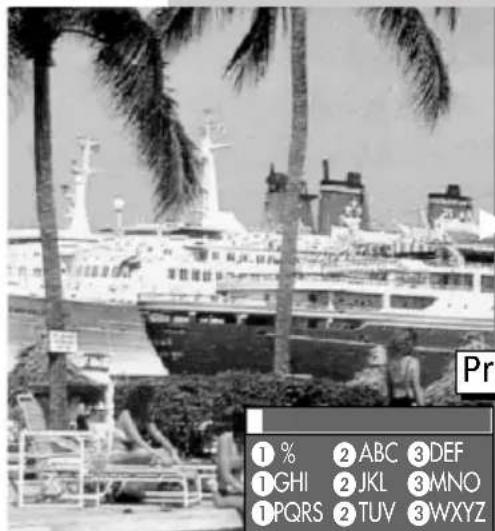

5 Programmwahl und Programmplatzverwaltung

Das TV-Gerät kann 3000 TV- und 3000 Radio-Programmplätze verwalten. Diese Programmplätze können Sie mit den Zifferntasten, den Cursorsteuertasten ▼▲ oder über die Programmtabelle anwählen.

Bei der Anwahl über die Zifferntasten steht die erste gedrückte Zifferntaste für die Tausenderstelle. Sind weniger als 1000 Programmplätze vorhanden, rückt die Eingabe automatisch auf die Hunderterstelle vor.

Sind weniger als zehn Programmplätze vorhanden, rückt die Eingabe automatisch auf die Einerstelle vor.

Nach dem Drücken einer Zifferntaste haben Sie ein Zeitfenster von ca. 3 Sek. um weitere Zifferntasten zu drücken.

Die Programmumschaltung kann durch Drücken der Taste OK sofort ausgeführt werden.

5 Programmwahl über Programmtablelle

Im Fernseh- bzw. Radiobetrieb kann die Programmtabelle mit der weißen Taste aufgerufen werden.

• In der eingeblendeten Tabelle können Programme mit den Cursorsteuertasten ▼▲ oder mit den Zifferntasten angewählt werden. Mit den Cursorsteuertasten ◀▶ kann ein Sprung zu den nächsten bzw. vorherigen 15 Programmen durchgeführt werden. Das gewählte Programm können Sie mit der Taste OK einblenden.
• Durch wiederholtes Drücken der weißen Taste wird ein Tastenfeld eingeblendet. Hier kann mit der entsprechenden Taste die Sendertabelle alphanumerisch geordnet werden.
• Durch Drücken der blauen Taste werden alle in der Sendertabelle gespeicherten HD-Sender gezeigt. Durch erneutes Drücken der blauen Taste werden wieder alle Sender in der Sendertabelle gezeigt.
• Durch Auswahl mit den Cursorsteuertasten ▼▲ eines anderen Senders und Drücken der grünen Taste 🔍können Sie die Kurzinformation des Senders zur Sendung sowie Beginn und Ende einsehen (nur DVB-Sender, nicht anloge Sender).
• Durch Verwendung des Joker-Zeichens % haben Sie die Möglichkeit nach Textzeichen innerhalb des Sendernamens zu suchen. Bsp.: Sie geben „%FER“ ein, dann werden alle Sendernamen aufgelistet, in denen die Zeichenkette „FER“ vorkommt, also z. B. hr-fernsehen, SWR Fernsehen.

2x

1 % 2 ABC 3 DEF 1 GHI 2 JKL 3 MNO 1 PQRS 2 TUV 3 WXYZ

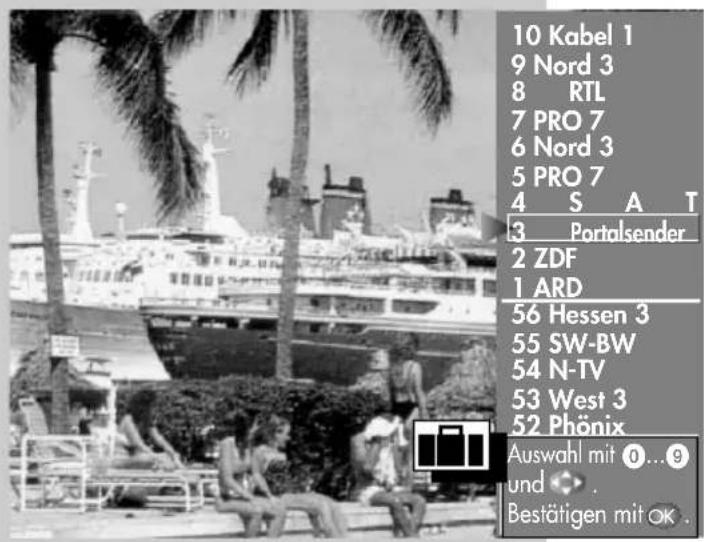

10 Kabel 1 9 Nord 3 8 RTL 7 PRO 7 6 Nord 3 5 PRO 7 4 S A T 3 Bayern 3 2 ZDF 1 ARD 56 Hessen 3 55 SW-BW Auswahl mit 0...9 und ▶. Bestätigen mit OK. HD-Sender zeigen Kurzinfo Sendung

Info aufrufen

INFO

6 Bedienhilfe (Information)

Wir haben bei der Konzeption des TV-Gerätes darauf geachtet, einen möglichst einfachen und komfortablen Weg zu gestalten, der Ihnen als Anwender Spaß macht, das Gerät kennen zu lernen.

Auf die vielen Fragen, die nach dem Aufstellen und Einschalten des TV-Gerätes entstehen, kann das Gerät mit der „Information“ selbst Antworten geben.

Dazu einfach die Taste INFO drücken. Auf dem Bildschirm erscheint das Inhaltsverzeichnis der „Information“.

Information

Inhaltsverzeichnis

Stichwortverzeichnis

Programmwahl

Bildeinstellungen

Toneinstellungen

AV Wiedergabe

Aufnahmemöglichkeiten:

- Timeraufnahme

- Direktaufnahme

- AV-Uberspielung

Videotext

Funktionstasten

DVB-Radiobetrieb

Elektronische Programmzeitung (EPG)

Wählen Sie mit dem Cursor unterstrichenen Text aus.

OK : Weitere Infos hierzu : Inhaltsverzeichnis

Besuchte Seiten: ● rückwärts ● vorwärts

Das Menü „Information“ bzw. die Bedienhilfe

Im Inhalts- oder Stichwortverzeichnis können Sie den Punkt, der für Sie interessant ist, mit der Cursorsteuertaste anwählen.

Cursorsteuertaste ▶ nach rechts, Verzeichnis vorwärts blättern ...

Cursorsteuertaste ◀ nach links, Verzeichnis rückwärts blättern ...

Cursorsteuertaste ▲nach oben, der letzte unterstrichene Text wird angewählt ...

Cursorsteuertaste ▼nach unten, die Menüzeilen werden angewählt ...

... anschließend die Taste OK drücken, damit Sie den erklärenden Text lesen können.

Alle unterstrichenen Wörter, egal ob in Inhalts- oder Stichwortverzeichnis oder im erklärenden Text, können mit dem Cursor angewählt werden. Nach dem Drücken der Taste OK wird die Erklärung angezeigt.

Die besuchten Seiten können mit der roten und grünen Taste gezielt vorwärts oder rückwärts geblättert werden.

7 Menüsteuerung Menü aufrufen

Mit dem TV-Menü geben wir Ihnen eine Hilfestellung, damit Sie sich in der Vielseitigkeit der Möglichkeiten zurechtfinden.

Haben Sie keine Berührungsängste, in den verschiedenen Menüs etwas zu verändern. Jede Veränderung muss mit der Taste OK gespeichert werden. Wenn Sie sich einer getätigten Einstellung nicht sicher sind, können Sie mit der Taste EXIT jederzeit aus dem Menü aussteigen, ohne etwas zu verändern.

Im TV-Menü kann mit der Taste MENU immer zum entsprechenden „Menü-Hauptpunkt“ zurückgesprungen werden. Wenn ein Menüpunkt unklar ist, drücken Sie die Taste INFO.

In das Menü zurück - zweimal die Taste INFO drücken.

Die 5 Hauptpunkte können mit den farbigen Tasten geöffnet werden. Die angezeigten Karteikästen gliedern sich in Themen (links) und Kapitel (rechts). Die Themen/Kapitel können mit dem roten dreieckigen Cursor über die ovale Cursorsteuertaste oder mit den Zifferntasten angesteuert werden.

Mit der Taste OK gelangen Sie in das Einstellfenster unterhalb der Karteikästen. Die momentan gültige Einstellung wird angezeigt und kann mit der Taste - + verändert werden.

Die Veränderung kann durch Drücken der Taste OK gespeichert werden und Sie gelangen wieder zurück zur Kapitelkartei. Wenn Sie nicht speichern möchten, können Sie mit der Taste MENU zurück- springen zum entsprechenden „Menü-Haupt- punkt“ oder mit der Taste EXIT aus dem Menü ganz aussteigen.

Eingaben können Sie mit der Taste II löschen.

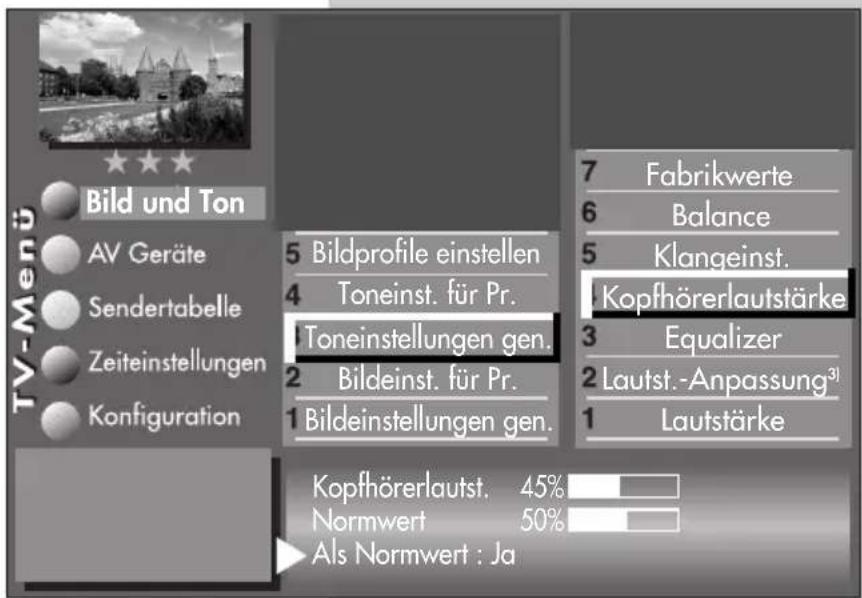

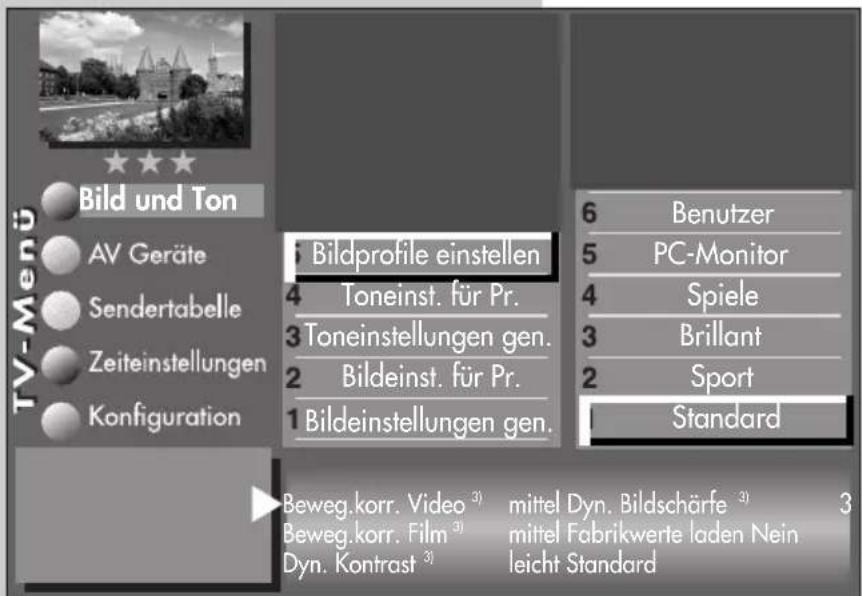


zugeordnete Zifferntasten

* Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

8. Videotext

TEXT

i

Der Videotext ist ein zusätzlicher, kostenloser Infoservice der Sendeanstalten. In dieser elektronischen Zeitung kann auf verschiedene Arten geblättert werden.

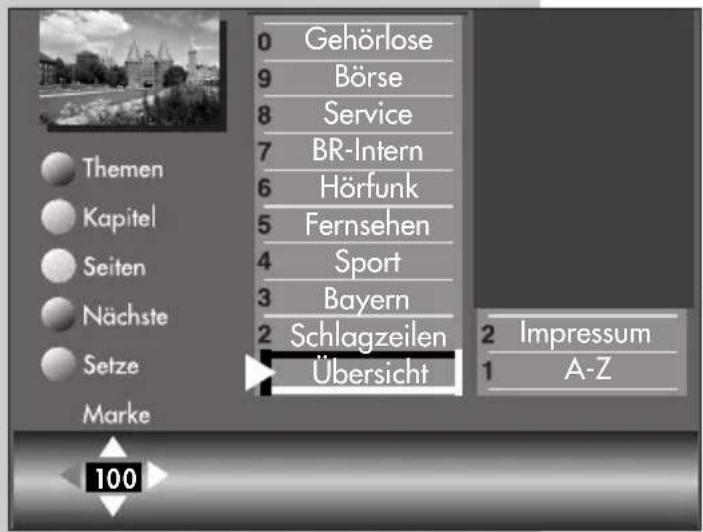

Videotext aufrufen:

0 Gehörlose 9 Börse 8 Service 7 BR-Intern 6 Hörfunk 5 Fernsehen 4 Sport 3 Bayern 2 Schlagzeilen Übersicht 2 Impressum 1 A-Z Themen Kapitel Seiten Nächste Setze Marke 100

• Taste TEXT drücken.
  Bei allen TOP-Sendern (z.B. ARD, ZDF) erscheinen die Karteikästen (siehe Bild).
  Bei nicht „TOP-Sendern“ erscheint die Seite 100 (siehe Bild unten).
• Bei Top-Sendern können die Themen, die in Form von Karteikarten dargestellt werden, mit der Cursorsteuertaste oder den Zifferntasten angesteuert werden.
  • Die angesteuerten Karteikarten mit der Taste OK öffnen.

Videotext steuern bei angezeigten Seiten von nicht „TOP-Sendern“:

Blaue Taste ☎zum nächsten Thema (100 Seiten vorwärts).

100 ProSieben Datum Uhrzeit Kartenlegen Live Gratis 458 09.56 talk talk talk....334 10.56 S.O.S. Style & Home....335 Aktuelle Meldungen....112 Computer Wurm....113 TED: Brauchen wir Schutz ?....123 Weitere Meldungen....135 Seitennummer Unterseiten

Gelbe Taste - zum nächsten Kapitel (10 Seiten vorwärts).

Weiße Taste ☎ zur nächsten Seite.

Nach dem Drücken der farbigen Vorwahltaste kann auch mit der Cursorsteuertaste oder den Zifferntasten entsprechend weitergeschaltet werden.

Wenn bestimmte Seiten angesteuert werden sollen, geben Sie die Seitennummer mit den Zifferntasten ein.

Wenn Unterseiten vorhanden sind, werden die Seitenzahlen weiß dargestellt, im Bildbeispiel sind 5 Unterseiten vorhanden.

Diese Unterseiten können mit den Cursorsteuertasten ◀▶ vor und zurück geblättert werden.

8 Videotext

F1 - Doppelte Schriftgröße

Im Videotext kann mit der Taste F1 die Schriftgröße verdoppelt werden. Erstes drücken auf die Taste F1 vergrößert die obere Hälfte der Textseite. Zweites drücken auf die Taste F1 schaltet auf die untere Hälfte der Textseite. Wenn Sie die Taste F1 erneut drücken, wird auf die Ganzseitenansicht zurück geschaltet.

F2 - Rätseltaste bzw. Antwortfreigabe

Die Funktionstaste F2 ist programmiert zum Einblenden von verborgenen Texten, z.B. Rätselauflösungen.

F3 - Markenübersicht 6)

Wenn auf einem Programmplatz Marken (Lesezeichen) gesetzt wurden, kann mit der Taste F3 eine Markenübersicht ein- und ausgeblendet werden. Diese Markenübersicht gibt Ihnen einen Überblick, wo sich die Marken befinden. Mit den Zifferntasten können die Marken gezielt angewählt werden.

Seite Stopp

Mit der Taste II kann eine Videotextseite die automatisch den Inhalt wechselt, gestoppt und wieder gelöst werden.

Cursor Seitenwahl

Mit Drücken der Taste OK wird die Seite gestoppt und der Cursor ▶ erscheint neben der ersten dreistelligen Seitennummer. Mit der Cursorsteuertaste ◀▲▶▼ kann der Cursor auf der angezeigten Seite verschoben werden. Sinnvoll ist diese Funktion für Inhaltseiten (z.B. Seite 100, 200 ..usw.) um bestimmte Schlagzeilen anzusteuern. Wenn der Cursor auf der gewünschten Seitennummer steht, kann mit der Taste OK die Seite geöffnet werden.

Marken (Lesezeichen) setzen 6)

Auf einem Programmplatz können max. 10 Marken gesetzt werden.

Als Videotextanwender werden Sie bestimmte Seiten z.B. Börse, Nachrichten, Wetter etc. immer wieder lesen wollen. Zum schnellen Auffinden dieser Seiten können Sie, entsprechend Ihrer persönlichen Auswahl, Marken setzen.

Rufen Sie die Seite auf, die mit einer Marke versehen werden soll.

- Drücken Sie die rote Taste für „markieren“. Die Videotextseite wird mit einer Marke versehen. Über dem Anzeigefenster für die Videotextseitenzahl erscheint die Nummer der gesetzten Marke. Bei Mehrfachseiten wird die Marke immer auf die entsprechende Unterseite gesetzt und angezeigt.

Markenweise blättern 6)

Im geöffneten Videotext können die mit Marken versehenen Videotextseiten mit der grünen Taste der Reihe nach durchgeblättert werden.

6) Mit externen Receiver nicht möglich!

8 Videotext

Noch einfacher geht's vom laufenden Programm mit der Taste TEXT. Durch wiederholtes Drücken der Taste TEXT können die Videotextseiten mit Marken abgerufen werden. Nach der letzten Videotextseite mit Marke erscheint wieder das Fernsehbild.

Videotext, Marken löschen 6)

Videotextseite aufrufen, deren Marke gelöscht werden soll. Mit der roten Taste „löschen“ kann die Marke gelöscht werden.

Videotext, Untertitel

Das TV-Gerät bietet die Möglichkeit über eine bestimmte Videotextseite, Untertitel einzublenden. Wenn eine mit Untertitel versehene Sendung beginnt, wird vom Sender die Information, auf welcher Tafel der Untertitel zu finden ist, einge- blendet.

• Öffnen Sie mit der Taste TEXT den Videotext.
• Bei „Top-Sendern“ erscheinen Stichpunkte, drücken Sie die Taste OK und öffnen eine beliebige Seite.
• Geben Sie mit den Zifferntasten die Seitennummer ein, auf der die Untertitel gesendet werden.

6) Mit externen Receiver nicht möglich!

TV AVR

1) Nur im DVB-Betrieb möglich!

9 Betriebsart einstellen

Das TV-Gerät kann mit den Tasten TV, AV und R auf die gewünschte Betriebsart ein- oder umgeschaltet werden.

TV = Fernsehbetrieb

AV= Fernsehbetrieb im AV-Modus mit AV Geräten. (z.B. Videorecorder, DVD-Player, PC, etc.)

R = DVB-Radiobetrieb ^1)

10 AV Wiedergabe

AV-Wiedergabe

(Geräte mit Schaltspannung)

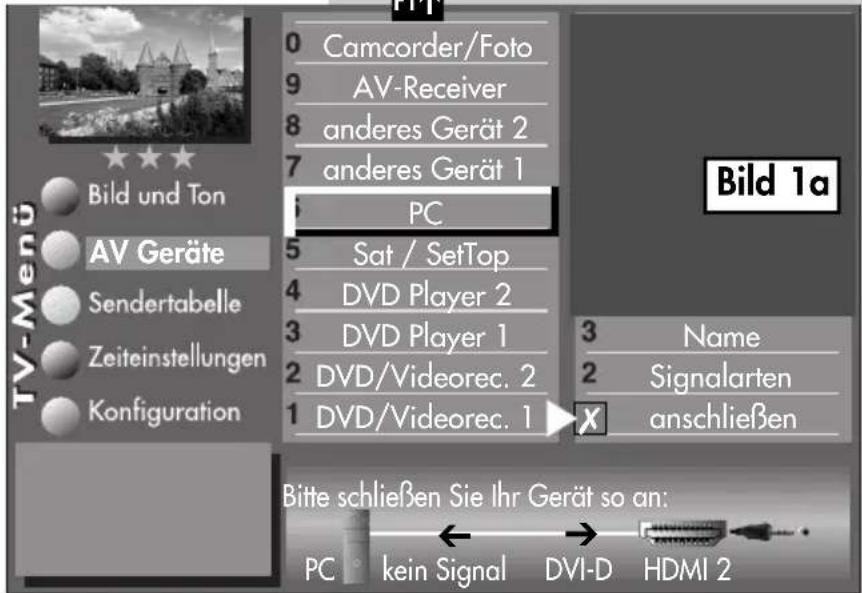

AV Geräte müssen vorher im Menü „AV Geräte“ benannt und den entsprechenden Anschlussbuchsen zugeordnet werden, siehe Kap.29 „AV Geräte anmelden“.

Das Abspielen einer Videokassette, DVD etc. durch ein angeschlossenes AV Gerät wird auch als AV-Wiedergabe bezeichnet.

Um das Bild sehen zu können, müssen Sie am TV-Gerät den automatischen Programmwechsel an der EURO-Buchse einstellen.

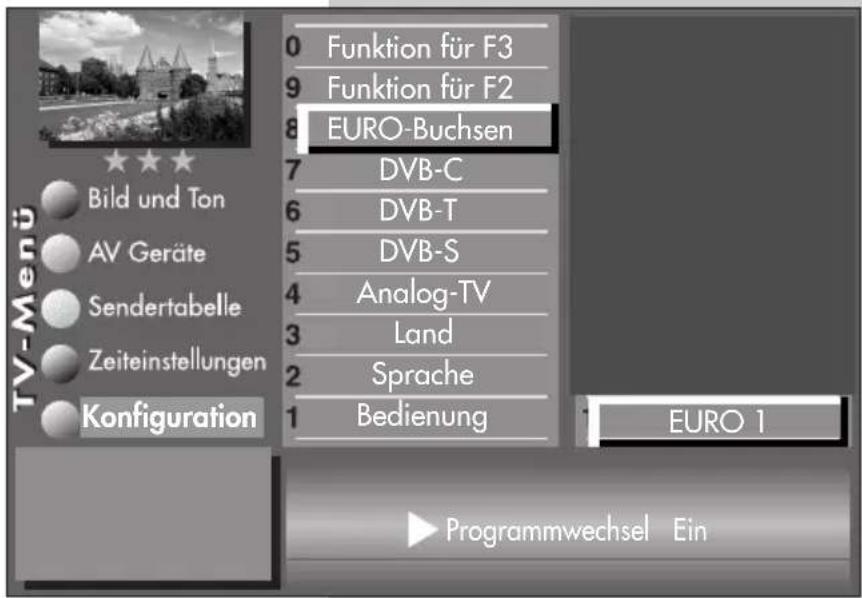

Automatische Umschaltung auf AV-Gerät

Bei einem 2 ** Menü (siehe Kap.26 „Bedien- umfang“) ist dieser Menüpunkt nicht ein- stellbar.

Werkseitig ist die EURO-Buchse mit Programmwechsel „Ein“ programmiert.

• Taste MENU drücken. Das TV-Menü wird eingeblendet.
• Rote Taste drücken. Das Menü „Konfiguration“ wird angezeigt.
• Mit den Cursorsteuertasten ▼ ▲ oder der zugeordneten Zifferntaste den Menüpunkt „EURO-Buchsen“ anwählen.
• Mit der Cursorsteuertaste EURO 1 anwählen.
• Taste OK drücken und im Einstellfenster mit der Taste – + „Programmwechsel Ein“ einstellen.
  • Die veränderte Einstellung mit OK speichern.
  • TV-Menü mit der Taste EXIT ausblenden.

Menü aufrufen

MENU

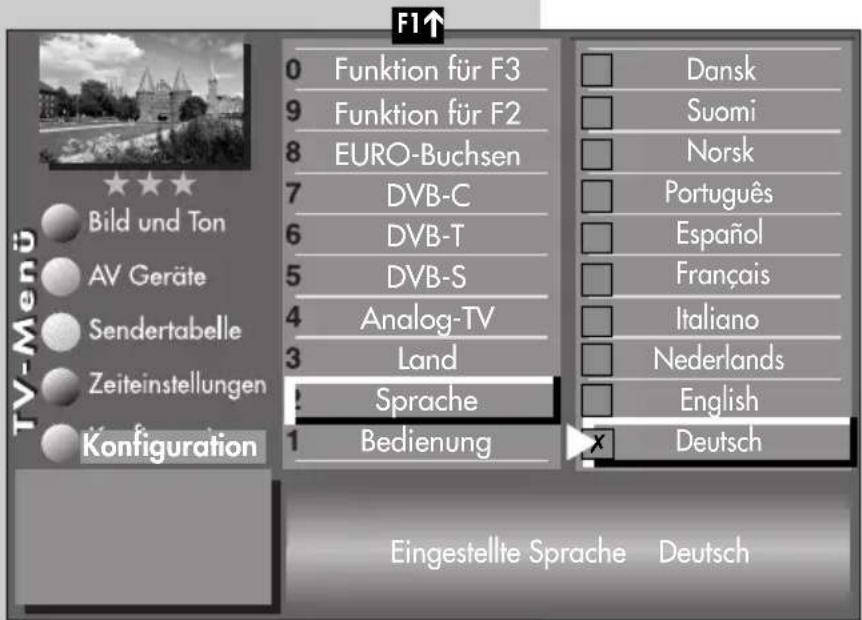

0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 6 DVB-T 5 DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung EURO 1 Programmwechsel Ein

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

Menü aufrufen

AV

10 AV Wiedergabe

Wenn am angeschlossenen AV Gerät die Wiedergabe gestartet wird, wechselt das TV-Gerät, egal von welchem Programmplatz, in den Wiedergabemodus.

AV-Wiedergabe

(Geräte ohne Schaltspannung)

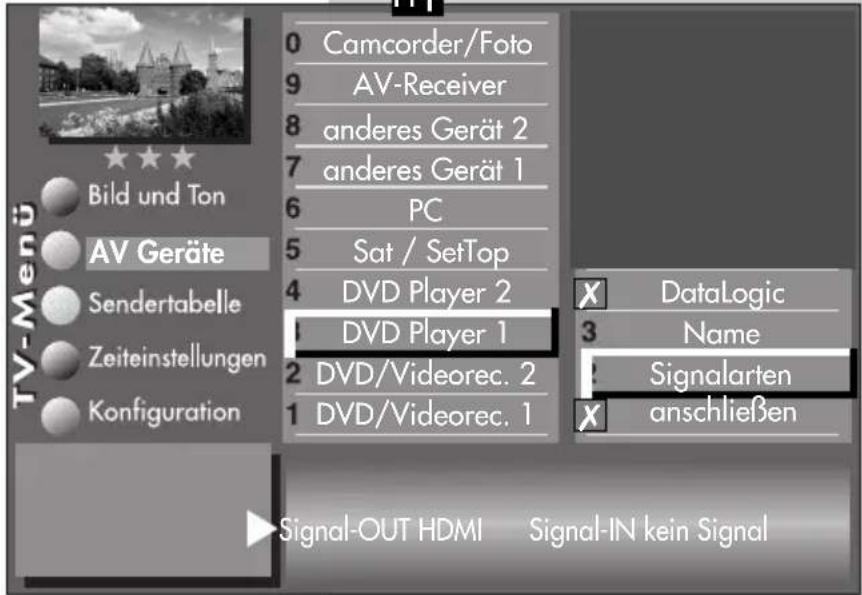

AV Geräte müssen vorher benannt und den entsprechenden Anschlussbuchsen zugeordnet werden, siehe Kap. 29 „AV Geräte anmelden“.

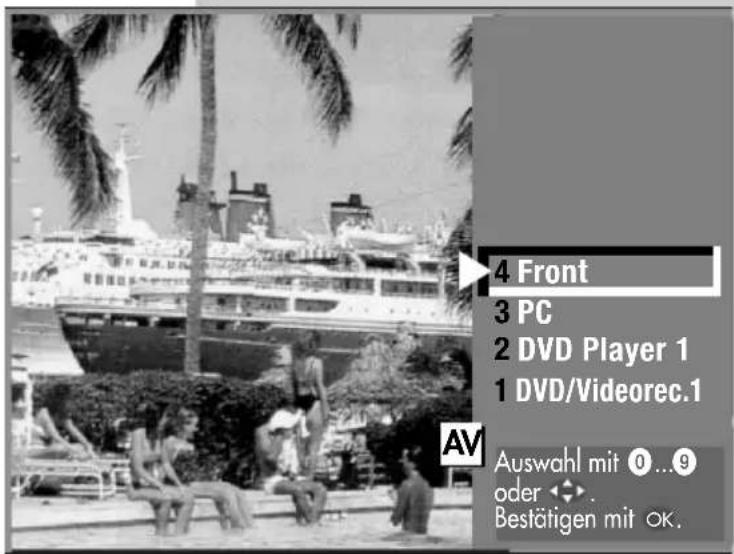

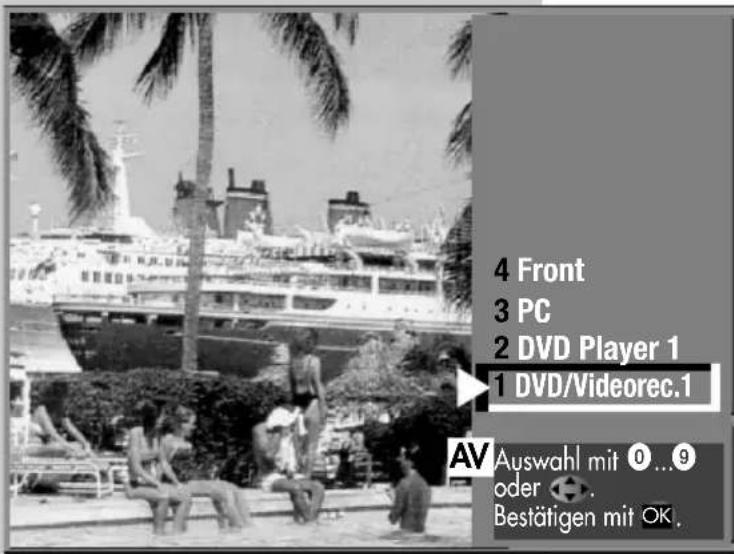

4 Front 3 PC 2 DVD Player 1 1 DVD/Videorec.1 AV Auswahl mit 0...9 oder 🔊. Bestätigen mit OK.

• Taste AVdrücken.
  Taste AV kurz drücken - die Funktion, die für AV programmiert wurde (siehe Kap. „18. Funktionstasten belegen“), wird ausgeführt.
  Taste AV für ca. 3 Sek. drücken - die max. mögliche Auswahl erscheint.
• Zur Auswahl des AV Gerätes die entsprechende Zifferntaste drücken.

• Das TV-Gerät schaltet vom laufen- den Programm auf das angewählte Wiedergabegerät.

• Am AV Gerät die Wiedergabe starten. Diese AV-Schaltung ist so lange wirksam, bis wieder ein anderer Programmplatz angewählt wird.

• Nachdem die Wiedergabe beendet ist, drücken Sie die Taste TV und kehren zum normalen TV-Betrieb zurück.

Wenn sehr oft das gleiche AV Gerät angewählt werden soll, kann auch die Taste AV für dieses AV Gerät eingestellt werden, siehe Kap. „18. Funktionstasten belegen“.

10.1 AV Wiedergabe VCR-Funktion

Bei einem 2 ** Menü ist der Menüpunkt „VCR“ nicht einstellbar.

Bildqualität bei Bildeinspielung von Bandgeräten

Die VCR-Funktion sorgt bei Bildeinspielungen von Bandgeräten z.B. Camcordern und Videorecordern für eine optimale Bildqualität.

VCR-Funktion einstellen

- Taste AV drücken. Taste AV kurz drücken - die Funktion, die für AV

programmiert wurde (siehe Kap. „18. Funktionstasten belegen“), wird ausgeführt. Taste AV für ca. 3 Sek. drücken - die max. mögliche Auswahl erscheint.

• Mit den Zifferntasten das AV-Gerät auswählen, welches das Bild liefern soll.
  • TV-Menü mit der Taste MENU aufrufen.
• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Mit der zugeordneten Zifferntaste, im Beispiel ②, die Menüzeile „Bildeinst. für Pr.“ anwählen.
• Taste F1 drücken.
• Mit der zugeordneten Zifferntaste, im Beispiel 0, die Menüzeile „VCR“ anwählen.
• Mit der Taste – + „Opt.1“ einstellen. Sollte diese Einstellung zu keinem zufriedenstellenden Ergebnis führen, so kann auf „Opt.2“ ausgewichen werden.
• Einstellung mit der Taste OK speichern.
  • TV-Menü mit der Taste EXIT ausblenden.

Menü aufrufen

MENU

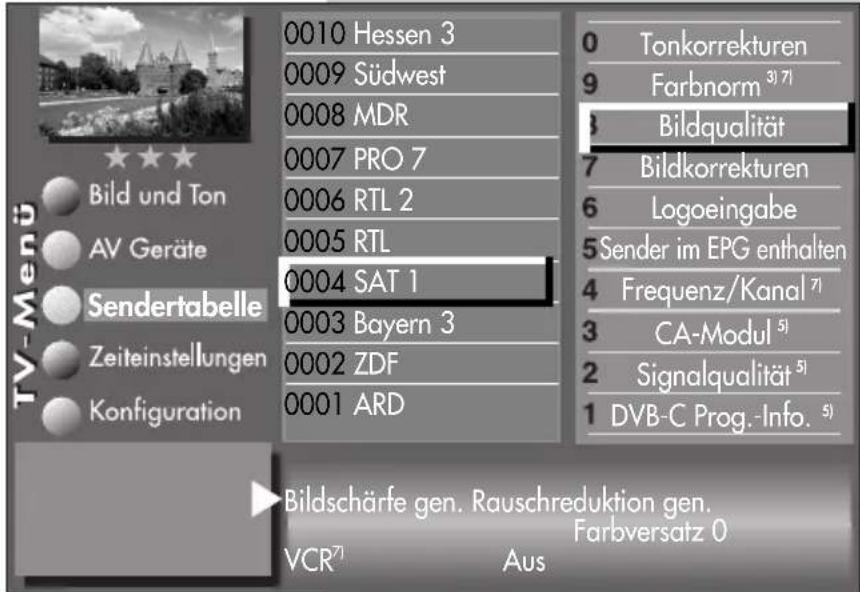

VCR³) 9 Bildformat³) 8 Farbnorm³) 7) 7 Farbversatz³) 7) 6 Rauschreduktion³) 5 MPEG Rauschreduktion 4 Bildschärfe 3 Bildprofil 2 Farbstärke 1 Kontrast MPEG - Rauschreduktion mittel

- + OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

3) Erklärung siehe Fachbegriffe.
7) Nur bei analogen Sendeern anwählbar!

Menü aufrufen

10.2 AV Wiedergabe MPEG-Rauschreduktion

AV MENU

Im AV-Betrieb können bei der Wiedergabe von digital kodierten Filmen die systembedingten digitalen Bildfehler, die sich als rechteckige Struktur (Klotzchenbildung) in bewegten Flächen bemerkbar machen, mit Hilfe der MPEG-Rauschreduktion reduziert werden.

Die rechteckige Struktur (Klotzchenbildung) kann im Menüpunkt „MPEG-Rauschreduktion“ korrigiert werden.

MPEG-Rauschreduktion einstellen

- Taste AVdrücken.

Taste AV kurz drücken - die Funktion, die für AV

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 5 Bildprofile einstellen 4 Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. 1 Bildeinstellungen gen. 9 Bildformat³) 8 Farbnorm³) 7) 7 Farbversatz³) 7) 6 Rauschreduktion³) 5 MPEG Rauschreduktion 4 Bildschärfe 3 Bildprofil 2 Farbstärke 1 Kontrast MPEG - Rauschreduktion mittel

programmiert wurde (siehe Kap. „18. Funktionstasten belegen“), wird ausgeführt. Taste AV für ca. 3 Sek. drücken - die max. mögliche Auswahl erscheint.

• Mit den Zifferntasten das AV-Gerät auswählen, welches das Bild liefern soll.
  • TV-Menü mit der Taste MENU aufrufen.
• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt

„Bildeinstellungen generell“ sind angewählt.

• Mit der zugeordneten Zifferntaste, im Beispiel ②, die Menüzeile „Bildeinst. für Pr.“ anwählen.
• Mit der zugeordneten Zifferntaste, im Beispiel ⑤, die Menüzeile „MPEG-Rauschreduktion“ anwählen.
• Mit der Taste – + „MPEG-Rauschreduktion“ einstellen.
• Einstellung mit der Taste OK speichern.
  • TV-Menü mit der Taste EXIT ausblenden.

3) Erklärung siehe Fachbegriffe.

7) Nur bei analogen Sendern anwählbar!

3) Erklärung siehe Fachbegriffe. 7) Nur bei analogen Sendern anwählbar!

10.3 AV Wiedergabe Bildformat

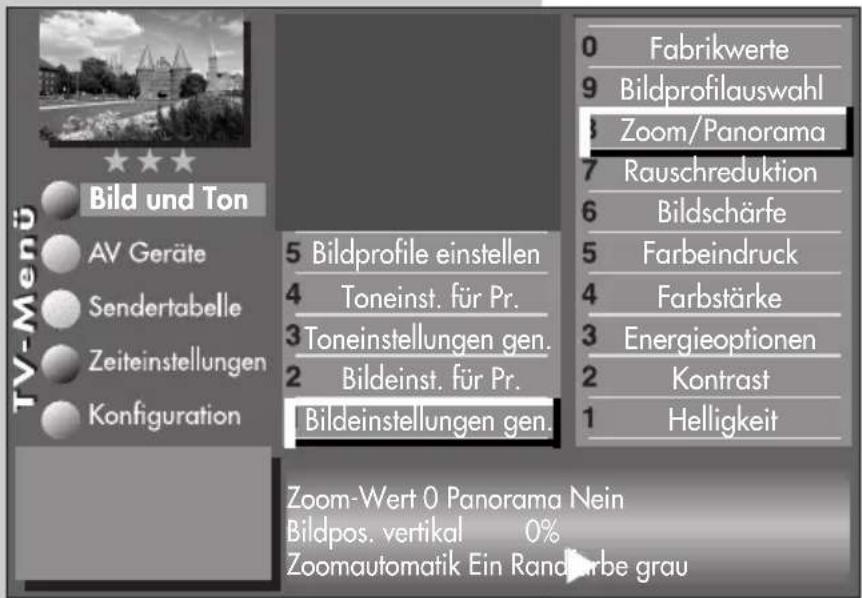

Bei einem 2 ★★ Menü sind verschiedene Menüpunkte nicht einstellbar.

Bildformat einstellen

• Taste AVdrücken.
  Taste AV kurz drücken - die Funktion, die für AV programmiert wurde (siehe Kap. „18. Funktionstasten belegen“), wird ausgeführt.
  Taste AV für ca. 3 Sek. drücken - die max. mögliche Auswahl erscheint.
• Mit den Zifferntasten das AV-Gerät auswählen, welches das Bild liefern soll.

- Taste MENU drücken. Das TV-Menü wird einge- blendet.

- Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.

- Zifferntaste ② drücken und den Menüpunkt „Bildeinst. für Pr.“ anwählen.

- Mit der zugeordneten Zifferntaste, im Beispiel ⑨ für die Funktion „Bildformat“, kann die Funktion angewählt werden.

- Mit der Taste – + die Bildformateinstellung auf den gewünschten Modus einstellen.

• Die veränderte Einstellung mit der Taste OK speichern.

• TV-Menü mit der Taste EXIT ausblenden.

Menü aufrufen

MENU

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 5 Bildprofile einstellen 4 Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. 1 Bildeinstellungen gen. Bildformat 3) 8 Farbnorm 3) 7) 7 Farbversatz 3) 7) 6 Rauschreduktion 3) 5 MPEG Rauschreduktion 4 Bildschärfe 3 Bildprofil 2 Farbstärke 1 Kontrast Bildformat Automatik

- + OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

3) Erklärung siehe Fachbegriffe.
7) Nur bei analogen Sendern anwählbar!

Menü aufrufen

10.4 AV Wiedergabe Rauschreduktion

MENU

Bei einem 2 ★★ Menü sind verschiedene Menüpunkte nicht einstellbar.

Bei ungünstigen Empfangsverhältnissen, einem zu schwachen Antennensignal oder bei sehr alten Filmen können u.U. Störungen auftreten. Zur Kompensation eines „verrauschten“ Bildes kann die Rauschreduktion eingeschaltet werden.

Rauschreduktion einstellen

- Taste AVdrücken.

Taste AV kurz drücken - die Funktion, die für AV programmiert wurde (siehe Kap. „18. Funktionstasten belegen“), wird ausgeführt.

Taste AV für ca. 3 Sek. drücken - die max. mögliche Auswahl erscheint.

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 5 Bildprofile einstellen 4 Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. 1 Bildeinstellungen gen. 9 Bildformat³¹ 8 Farbnorm³¹ ⁷¹ 7 Farbversatz³¹ ⁷¹ 6 Rauschreduktion³¹ 5 MPEG Rauschreduktion 4 Bildschärfe 3 Bildprofil 2 Farbstärke 1 Kontrast ► Rauschreduktion leicht

- + OK

EXIT

3) Erklärung siehe Fachbegriffe.
7) Nur bei analogen Sendeern anwählbar!

• Mit den zugeordneten Zifferntasten, im Beispiel für die Rauschreduktion, können die einzelnen Menüpunkte angewählt werden.
• Im Einstellfenster mit der Taste – + die Einstellung verändern.
  • Die veränderte Einstellung mit der Taste OK speichern.
  • TV-Menü mit der Taste EXIT ausblenden.

11 Bildeinstellungen generell

Bei einem 2 ** Menü sind verschiedene Menüpunkte nicht einstellbar.

Die Bildeinstellungen (Helligkeit, Kontrast, Farbstärke Bildschärfe und Rauschreduktion) können generell für alle Programme eingestellt und als Normwerte gespeichert werden. Die Normwerte können bei Bedarf mit der Taste OK wieder aufgerufen werden.

Bildeinstellungen aufrufen

Im folgenden Beispiel wird die Helligkeit verändert. Die Bildeinstellungen Kontrast, Farbstärke, Bildschärfe und Rauschreduktion können entsprechend eingestellt werden.

• Taste MENU drücken. Das TV-Menü wird einge- blendet.
• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.

• Cursorsteuertaste ▶ drücken und den Menüpunkt „Helligkeit“ anwählen und die Taste OK drücken.

• Im Einstellfenster mit der Taste – + die Einstellung verändern.

• Mit der Cursorsteuertaste ▼ die 3. Zeile „Als Normwert“ anwählen.
• Soll der neu eingestellte Wert gespeichert werden, dann die Taste – + drücken und „Ja“ einstellen.
  • Die veränderte Einstellung mit der Taste OK als Normwert speichern.
  • TV-Menü mit der Taste EXIT ausblenden.

Wenn die Einstellung der Normwerte auf einzelnen Programmplätzen zu keinem befriedigenden Ergebnis führt, kann auch eine von den Normwerten abweichende Einstellung getroffen werden. Siehe Kap. 11.1 u. 11.2.

Menü aufrufen

MENU

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 5 Bildprofile einstellen 4 Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. Bildeinstellungen gen. 0 Fabrikwerte 9 Bildprofilauswahl 8 Zoom/Panorama 7 Rauschreduktion 6 Bildschärfe 5 Farbeindruck 4 Farbstärke 3 Energieoptionen 2 Kontrast Helligkeit Helligkeit 61% Normwert 50% Als Normwert : Ja

- +

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

Menü aufrufen

11 Bildeinstellungen generell Energieschema auswählen

Im Menüpunkt „Energieoptionen“ können drei verschiedene Energieschemata eingestellt werden.

Öko-Modus (Werkseitige Einstellung)

Die Einstellung „Öko-Modus“ stellt einen guten Kompromiss zwischen Energieverbrauch und Bildqualität dar. Zusätzlich schaltet das TV-Gerät in den Stand-by Betrieb, wenn 4 Stunden lang keine Taste gedrückt wurde. Der „Öko-Modus“ ist für den normalen Heimbetrieb bevorzugt einzustellen.

MENU

1 2 3 4 5 6 7 8 9 0 OK

Präsentation

Die Einstellung „Präsentation“ ist für Vorführräume optimiert, was allerdings mit einem höheren Energieverbrauch verbunden ist. Die automatische Abschaltung in den Stand-by Betrieb ist nicht aktiv.

Bildqualität

In diesem Modus sind zur Bildmaximierung alle Steuerungen nutzbar, um allen individuellen Gegebenheiten gerecht zu werden.

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 5 Bildprofile einstellen 4 Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. Bildeinstellungen gen. Hinterleuchtung ▶ Energieschema Öko-Modus 0 Fabrikwerte 9 Bildprofilauswahl 8 Zoom/Panorama 7 Rauschreduktion 6 Bildschärfe 5 Farbeindruck 4 Farbstärke 3 Energieoptionen 2 Kontrast 1 Helligkeit

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

Energieschema einstellen

• Nach der Erstinbetriebnahme automatisch nach Drücken der roten Taste oder
• Taste MENU drücken. Das TV-Menü wird einge- blendet.

• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.

• Mit den Cursorsteuertasten ◀▶▲▼ den Menüpunkt „Energieoptionen“ anwählen und die Taste OK drücken.

• Mit der Taste – + die Einstellung „Öko-Modus“, „Präsentation“ oder „Bildqualität“ auswählen.

11 Bildeinstellungen generell Energieschema auswählen

Menü aufrufen

• Das eingestellte Energieschema mit der Taste OK speichern.
  Bei der Einstellung „Präsentation“ oder „Bildqualität“ können die unter a) bis e) beschrieben Steuerungsarten zusätzlich eingestellt werden.

- +

a) Aus:

Die Hinterleuchtung ist auf Maximum eingestellt. (höchster Energieverbrauch)

b) Raumlichtabhängig:

Die Hinterleuchtung wird entsprechend dem Raumlicht gesteuert und sorgt immer für den gleichen Bildeindruck bei wechselnder Raumbeleuchtung.

c) Bildinhaltsabhängig ^9 :

Die Hinterleuchtung wird entsprechend dem Bildinhalt gesteuert. Bei dunklem Bildinhalt wird die Helligkeit der Hinterleuchtung abgeregelt, um den Kontrast zu erhöhen.

d) Manuell:

Die Hinterleuchtung wird im Menü auf einen festen Wert eingestellt.

e) Automatisch ^9 :

Kombination aus b) raumlichtabhängig und c) bildinhaltsabhängig

Die Aussteuerung sagt aus, mit welcher Helligkeit die Hinterleuchtung momentan betrieben wird.

Die Hinterleuchtung (die Lampen, die den Bildschirm beleuchten) wird, abhängig vom eingestellten Energieschema, automatisch geregelt.

Die Helligkeit der Lampen hat einen Einfluss auf den Energieverbrauch des Gerätes.

• TV-Menü mit der Taste EXIT ausblenden.

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 5 Bildprofile einstellen²) 4 Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. Bildeinstellungen gen. 0 Fabrikwerte 9 Bildprofilauswahl 8 Zoom/Panorama 7 Rauschreduktion 6 Bildschärfe 5 Farbeindruck 4 Farbstärke 3 Energieoptionen 2 Kontrast 1 Helligkeit Hinterleuchtung 70% → Energieschema Bildqualität Normwert 50% Störung raumlichtabhängig Als Normwert: Nein Aussteuerung 61%

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

9) abhängig vom Panel (Bildschirm)

Menü aufrufen

11 Bildeinstellungen generell Bildprofile konfigurieren

MENU

Bildprofile sind eine Zusammenfassung sehr spezieller Bildparameter die es ermöglichen, bei unterschiedlichen Arten von Sendungen oder der Wiedergabe verschiedener Videoquellen immer die beste Bildwiedergabequalität zu erzeugen.

Das Bildprofil „Standard“ stellt einen guten Kompromiss für alle Sendearten dar und ist werkseitig eingestellt. Um jedoch im Einzelfall das Maximum an Bildwiedergabequalität zu erzielen ist es sinnvoll, einer speziellen Anwendung das passende Bildprofil zuzuordnen.

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 1 Bildprofile einstellen 4 Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. 1 Bildeinstellungen gen. 6 Benutzer 5 PC-Monitor 4 Spiele 3 Brillant 2 Sport Standard Beweg.korr. Video ³) mittel Dyn. Bildschärfe ³) 3 Beweg.korr. Film ³) mittel Fabrikwerte laden Nein Dyn. Kontrast ³) leicht Standard

Als technisch Versierter haben Sie auch die Möglichkeit, jedes einzelne Bildprofil selbst anzupassen sowie ein eigenes, zusätzliches Bildprofil nach Ihrem eigenen Geschmack zu erstellen.

Bildprofile einstellen

- Taste MENU drücken. Das TV-Menü wird einge- blendet.

- +

OK

EXIT

3) Erklärung siehe Fachbegriffe.

• Blaue Taste erücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Zifferntaste ⑤ drücken und den Menüpunkt „Bildprofile einstellen“ anwählen.
• Mit der zugeordneten Zifferntaste das Bildprofil anwählen, welches verändert werden soll.
• Mit den Cursorsteuertasten ◀▶▲▼ den Menüpunkt anwählen, der verändert werden soll.
• Mit der Taste – + die Einstellung verändern.
  • Die veränderte Einstellung mit der Taste OK speichern.
  • TV-Menü mit der Taste EXIT ausblenden.

11 Bildeinstellungen generell Bildprofilauswahl zuordnen

Die Bildprofile, die vorher eingestellt wurden, können nun generell für alle oder für einzelne Programmplätze zugeordnet werden.

Bildprofilauswahl zuordnen

• Taste MENU drücken. Das TV-Menü wird eingeblendet.
• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.

- Cursorsteuertaste ▶ drücken und den Menüpunkt „Helligkeit“ anwählen.

- Mit der zugeordneten Zifferntaste „Bildprofilauswahl“ anwählen.

- Mit der Taste – + die Einstellungen für „Bildprofilauswahl“ verändern.

• Die veränderte Einstellung mit der Taste OK speichern.

• TV-Menü mit der Taste EXIT ausblenden.

Ein Bildprofil kann auch während einer Sendung vorübergehend geändert werden, ohne dass die Veränderung gespeichert wird, siehe dazu Kap. 4.

Menü aufrufen

MENU 1 2 3 4 5 6 7 8 9 0

F1↑

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 5 Bildprofile einstellen 4 Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. Bildeinstellungen gen. 0 Fabrikwerte 1 Bildprofilauswahl 8 Zoom/Panorama 7 Rauschreduktion 6 Bildschärfe 5 Farbeindruck 4 Farbstärke 3 Energieoptionen 2 Kontrast 1 Helligkeit ► Profil Standard

- +

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

Menü aufrufen

11 Bildeinstellungen generell Randfarbe einstellen

MENU

Bei einem 2 \*\* Menü sind verschiedene Menüpunkte nicht einstellbar.

Darstellungen, die den Bildschirm nicht ausfüllen, erzeugen schwarze Ränder. Diese Ränder können, zur Vermeidung eines „Image sticking“ ^3) in einen Grauton geändert werden.

Wenn das Bild im 4:3 Format angezeigt wird, so entstehen z.B. links und rechts Ränder ohne Bildinhalt.

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 5 Bildprofile einstellen 4 Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. Bildeinstellungen gen. 0 Fabrikwerte 9 Bildprofilauswahl 8 Zoom/Panorama 7 Rauschreduktion 6 Bildschärfe 5 Farbeindruck 4 Farbstärke 3 Energieoptionen 2 Kontrast 1 Helligkeit Zoom-Wert 0 Panorama Nein Bildpos. vertikal 0% Zoomautomatik Ein Randarbe grau

Randfarbe einstellen

• Taste MENU drücken. Das TV-Menü wird eingeblendet.
• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Cursorsteuertaste ▶ drücken und den Menüpunkt „Helligkeit“ anwählen.

- +

EXIT

3) Erklärung siehe Fachbegriffe.

• Mit der zugeordneten Zifferntaste „Zoom/Panorama“ anwählen.
• Mit der Cursorsteuertaste die gewünschten Menüpunkte anwählen.
• Mit der Taste – + die Einstellungen für Randfarbe verändern.
  • Die veränderte Einstellung mit der Taste OK speichern.
  • TV-Menü mit der Taste EXIT ausblenden.

Die Einstellung ist nur dann möglich, wenn die Funktion „Panorama“ auf „Nein“ oder „linear“ gestellt ist.

11 Bildeinstellungen generell Zoom/Panorama einstellen

Bei einem 2 ** Menü sind verschiedene Menüpunkte nicht einstellbar.

Die Bildeinstellungen (Zoom, Bildposition vertikal, Zoomautomatik und Panorama) können generell für alle Programme eingestellt und gespeichert werden.

Zoom-/Panorama-Mode einstellen

• Taste MENU drücken. Das TV-Menü wird einge- blendet.
• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Cursorsteuertaste ▶ drücken und den Menüpunkt „Helligkeit“ anwählen.
• Mit der zugeordneten Zifferntaste „Zoom/Panorama“ anwählen.
• Mit der Cursorsteuertaste die gewünschten Menüpunkte anwählen.
• Mit der Taste – + die Einstellungen für „Zoom/Panorama“ verändern.
  • Die veränderte Einstellung mit der Taste OK speichern.
  • TV-Menü mit der Taste EXIT ausblenden.

Die Funktionen „Panorama“ und „Zoom“ können auch miteinander kombiniert werden.

Menü aufrufen

MENU

①②③

④⑤⑥

789

0

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 5 Bildprofile einstellen 4 Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. Bildeinstellungen gen. 0 Fabrikwerte 9 Bildprofilauswahl 8 Zoom/Panorama 7 Rauschreduktion 6 Bildschärfe 5 Farbeindruck 4 Farbstärke 3 Energieoptionen 2 Kontrast 1 Helligkeit Zoom-Wert 1 Panorama Ja Bildpos. vertikal 0% Pan.-Modus nicht-linear Zoomautomatik Ein

- +

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

Menü aufrufen

11.1 Bildeinstellungen für Prog. über TV-Menü

MENU

Bei einem 2 ** Menü sind die Bildeinstellungen für einen bestimmten Programmplatz nicht möglich.

Sollten die Normwerte für einzelne Programmplätze zu keinen zufriedenstellenden Ergebnis führen, kann eine abweichende „Bildeinstellung für Pr...“ für fast alle „generellen Bildeinstellungen“ vorgenommen werden. Diese abweichende Einstellung gilt nur für den angewählten Programmplatz und kann durch die eingestellten Normwerte nicht überschrieben werden. Bei AV-Prog.-Plätze erscheinen zusätzlich die abweichenden Bildeinstellungen Farbversatz, Farbnorm und VCR hinzu.

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 5 Bildprofile einstellen 4 Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. 1 Bildeinstellungen gen. 9 VCR ³) 8 Farbnorm ³) 7) 7 Farbversatz ³) 7) 6 Bildformat ⁵) 5 Rauschreduktion 4 Bildschärfe 3 Bildprofil 2 Farbstärke 1 Kontrast ► Rauschreduktion leicht

Abweichende Bildeinstellungen für Programmplatz xy

• Programmplatz anwählen, dessen Bildeinstellungen angepasst werden sollen.
• Taste MENU drücken. Das TV-Menü wird einge-blendet.

- + OK

EXIT

3) Erklärung siehe Fachbegriffe.
5) Nur bei DVB-Sendern anwählbar!
7) Nur bei analogen Sendern anwählbar!

• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Cursorsteuertaste ▲ drücken um den Menüpunkt „Bildeinst. für Pr.“ anzusteuern und Taste OK drücken.
• Mit den zugeordneten Zifferntasten, im Beispiel für die Rauschreduktion, können die einzelnen Menüpunkte angewählt werden.
• Im Einstellfenster mit der Taste – + die Einstellung verändern.
  • Die veränderte Einstellung mit der Taste OK speichern.
  • TV-Menü mit der Taste EXIT ausblenden.

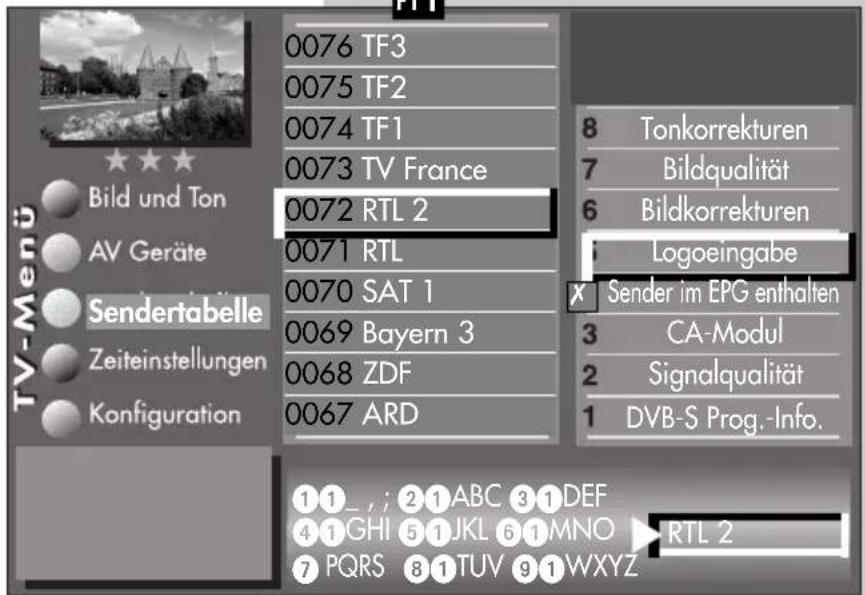

11.2 Bildeinstellungen für Prog. über Sendertabelle

Abweichende Bildeinstellungen für Programmplatz xy

• Programmplatz anwählen, dessen Bildeinstellungen angepasst werden sollen.
• Taste MENU drücken. Das TV-Menü wird eingeblendet.
• Weiße Taste drücken. Am Bildschirm erscheint die Menü-Sendertabelle und der aktive Programmplatz ist selektiert.

- Taste F2 drücken und Senderliste zur Bearbeitung freischalten.

- Cursorsteuertaste ▶ drücken und zur Themenseite wechseln.

- Mit den zugeordneten Zifferntasten, im Beispiel ⑧ für die Bildqualität, können die einzelnen Menüpunkte angewählt werden.

- Im Einstellfenster mit der Cursorsteuertaste die einzelne Funktion anwählen.

- Mit der Taste – + die Einstellung verändern. gen. heißt hier, dass die generelle Bildeinstellung, siehe Seite 23, mit einer neuen Einstellung überschrieben wird.

Die hier eingestellten abweichenden Einstellungen gegenüber den Normwerten, bleiben gespeichert.

• Die veränderte Einstellung mit der Taste OK speichern.
• TV-Menü mit der Taste EXIT ausblenden.

Menü aufrufen

MENU

F2

8

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 0010 Hessen 3 0009 Südwest 0008 MDR 0007 PRO 7 0006 RTL 2 0005 RTL 0004 SAT 1 0003 Bayern 3 0002 ZDF 0001 ARD 0 Tonkorrekturen Farbnorm ³) ⁷¹ Bildqualität Bildkorrekturen Logoeingabe Sender im EPG enthalten Frequenz/Kanal ⁷¹ CA-Modul ⁵¹ Signalqualität ⁵¹ DVB-C Prog.-Info. ⁵¹ Bildschärfe gen. Rauschreduktion gen. Farbversatz 0 VCR⁷¹ Aus

EXIT

3) Erklärung siehe Fachbegriffe.
5) Nur bei DVB-Sendern anwählbar!
7) Nur bei analogen Sendern anwählbar!

Menü aufrufen

12 Toneinstellungen generell

MENU

Bei einem 2 \*\* Menü sind verschiedene Menüpunkte nicht einstellbar.

Die Toneinstellungen (Lautstärke, Equalizer, Basisbreite, Raumklang) können generell für alle Programme eingestellt und als Normwerte gespeichert werden. Die Normwerte können bei Bedarf mit der Taste OK wieder aufgerufen werden.

Toneinstellungen aufrufen

• Taste MENU drücken.
  Das TV-Menü wird eingeblendet.
• Blaue Taste drücken. Das Menü „Bild und

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 5 Bildprofile einstellen 4 Toneinst. für Pr. 1 Toneinstellungen gen. 2 Bildeinst. für Pr. 1 Bildeinstellungen gen. 7 Fabrikwerte 6 Balance 5 Klangeinst. 4 Kopfhörerlautstärke 3 Equalizer 2 Lautst.-Anpassung 3) Lautstärke Lautstärke 45% Normwert 50% Als Normwert : Ja

Ton" sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.

• Mit der zugeordneten Zifferntaste, im Beispiel ③ „Toneinst. generell“ anwählen.
• Mit den zugeordneten Zifferntasten können die einzelnen Menüpunkte in der rechten Spalte angewählt werden.
• Taste OK drücken und Menüpunkt zur Bearbeitung öffnen.

- + OK

EXIT

3) Erklärung siehe Fachbegriffe.

• Im Einstellfenster mit der Taste – + die Einstellung verändern.
• Mit der Cursorsteuertaste ▼ die 3. Zeile „Als Normwert“ anwählen.
• Soll der neu eingestellte Wert gespeichert werden, dann die Taste – + drücken und „Ja“ einstellen.
  • Die veränderte Einstellung mit der Taste OK als Normwert speichern.
  • TV-Menü mit der Taste EXIT ausblenden.

Wenn die Einstellung der Normwerte auf einzelnen Programmplätzen zu keinem befriedigenden Ergebnis führt, kann auch eine von den Normwerten abweichende Einstellung getroffen werden. Siehe Kap. 12.1.

12 Toneinstellungen generell

Menü aufrufen

Automatische Lautstärke-Anpassung

Verschiedene Sendeanstalten strahlen Werbeeinlagen lauter aus, als die eigentliche Sendung. Damit Sie bei den vielen Werbeblöcken nicht immer zur Fernbedienung greifen müssen, haben Sie die Möglichkeit, eine automatische Lautstärke-Anpassung einzuschalten.

Lautstärkedifferenzen werden somit bei eingeschalteter Lautstärke-Anpassung weitestgehend ausgeglichen. Die hier gewählte Einstellung gilt für alle Programmplätze.

MENU

Lautst.-Anpassung aufrufen

• Taste MENU drücken. Das TV-Menü wird einge- blendet.
• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Mit der zugeordneten Zifferntaste, im Beispiel ③, „Toneinst. generell“ anwählen.
• Mit der zugeordneten Zifferntaste, im Beispiel ②, „Lautst.-Anpassung“ anwählen.
• Im Einstellfenster mit der Taste – + die Einstellung verändern.
  • Die veränderte Einstellung mit der Taste OK speichern.
  • TV-Menü mit der Taste EXIT ausblenden.

Die „Lautst.-Anpassung“ im Menü „Toneinst. generell“ hebt die „Lautstärke-Korrektur“ im Menü "Toneinst. für Pr..." nicht auf.

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 5 Bildprofile einstellen 4 Toneinst. für Pr. Toneinstellungen gen. 2 Bildeinst. für Pr. 1 Bildeinstellungen gen. 7 Fabrikwerte 6 Balance 5 Klangeinst. 4 Kopfhörerlautstärke 3 Equalizer 2 Lautst.-Anpassung ³) 1 Lautstärke ► Lautst.-Anpassung Ein

3) Erklärung siehe Fachbegriffe.

Menü aufrufen

12 Toneinstellungen generell

MENU

Bei einem 2 ** Menü sind verschiedene Menüpunkte nicht einstellbar.

Im Menü „Equalizer“ können die Tonfrequenzen nach Ihrem persönlichen Empfinden einzeln eingestellt werden.

Equalizer einstellen

• Taste MENU drücken.
  Das TV-Menü wird eingeblendet.

- Blaue Taste drücken. Das Menü „Bild und

Ton" sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 5 Bildprofile einstellen 4 Toneinst. für Pr. 1 Toneinstellungen gen. 2 Bildeinst. für Pr. 1 Bildeinstellungen gen. 7 Fabrikwerte 6 Balance 5 Klangeinst. 4 Kopfhörerlautstärke Equalizer 2 Lautst.-Anpassung 3) 1 Lautstärke Equalizer Als Normwert: Nein 500 Hz 200 Hz 1 MHz 3 kHz 7,5 kHz 12 kHz

• Mit der Zifferntaste ③ „Toneinst. generell“ anwählen.
• Mit der zugeordneten Zifferntaste, im Beispiel 3 „Equalizer“ anwählen.
• Cursorsteuertaste ▶ drücken und die einzelnen Stellschieber anwählen.
• Mit der Taste – + die Einstellung verändern.

OK

EXIT

3) Erklärung siehe Fachbegriffe.

• Mit der Cursorsteuertaste ▼ die Zeile „Als Normwert“ anwählen.
• Soll der neu eingestellte Wert gespeichert werden, dann die Taste – + drücken und „Ja“ einstellen.
  • Die veränderte Einstellung mit der Taste OK als Normwert speichern.
  • TV-Menü mit der Taste EXIT ausblenden.

12 Toneinstellungen generell

Bei einem 2 ** Menü (siehe Kap. 26) sind verschiedene Menüpunkte nicht einstellbar.

Die Kopfhörerlautstärke kann auf eine Grundlautstärke eingestellt werden, der auch als Normwert übernommen werden kann.

Kopfhörerlautstärke aufrufen:

• Taste MENU drücken. Das TV-Menü wird eingeblendet.
• Blaue Taste 📊ücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Mit der zugeordneten Zifferntaste, im Beispiel ③, „Toneinst. generell“ ansteuern.

• Mit der zugeordneten Zifferntaste, im Beispiel ⑤ „Kopfhörerlautstärke“ ansteuern.

• Im Einstellfenster mit der Taste – + Taste die Einstellung verändern.
  • Die veränderte Einstellung mit der Taste OK speichern.

• „TV-Menü“ mit der Taste ausblenden.

Menü aufrufen

MENU

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 5 Bildprofile einstellen 4 Toneinst. für Pr. 1 Toneinstellungen gen. 2 Bildeinst. für Pr. 1 Bildeinstellungen gen. 7 Fabrikwerte 6 Balance 5 Klangeinst. Kopfhörerlautstärke 3 Equalizer 2 Lautst.-Anpassung³¹ 1 Lautstärke Kopfhörerlautst. 45% Normwert 50% Als Normwert : Ja

OK

EXIT

3) Erklärung siehe Fachbegriffe.

Menü aufrufen

MENU

12.1 Toneinstellungen für Prog. über TV-Menü

Bei einem 2 ** Menü sind verschiedene Menüpunkte nicht einstellbar.

Lautstärke Korrektur

Die Sendeanstalten strahlen in verschiedenen Lautstärken aus. Dieser Lautstärkenunterschied kann durch eine +/- Korrektur der Lautstärkeeinstellung angepasst werden. Die Anpassung bleibt auch beim Aufrufen der Normwerte erhalten.

Lautstärke Korrektur einstellen

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 5 Bildprofile einstellen Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. 1 Bildeinstellungen gen. 2 Kangeinstellung Lautstärke-Korrektur ► Lautstärke Korrektur -15

• Taste MENU drücken. Das TV-Menü wird einge- blendet.
• Blaue Taste drücken. Das Menü „Bild und Ton“ wird eingeblendet.
• Mit der zugeordneten Zifferntaste, im Beispiel 4, „Toneinst. für Pr.“ anwählen.
• Taste OK drücken und im Einstellfenster mit der Taste – + die Einstellung verändern.

• Die veränderte Einstellung mit der Taste OK speichern.
• TV-Menü mit der Taste EXIT ausblenden.

Die abweichenden Einstellungen können auch in der Menü-Sendertabelle eingestellt bzw. abgerufen werden.

12.1 Toneinstellungen für Prog. über TV-Menü

Menü aufrufen

Bei einem 2 ** Menü sind verschiedene Menüpunkte nicht einstellbar.

Klangeinstellung

Die Klangeinstellung kann auf „Normal“ oder „Sprache“ eingestellt werden. Sinnvollerweise sollte die Einstellung „Sprache“ für Programmplätze verwendet werden, die überwiegend Sprachsendungen (z.B. Nachrichten) ausstrahlen z.B. N-TV etc. Für Musikwiedergabe ist die Stellung „Normal“ empfehlenswert.

MENU

Klang einstellen

• Taste MENU drücken. Das TV-Menü wird einge- blendet.
• Blaue Taste drücken. Das Menü „Bild und Ton“ wird eingeblendet.
• Mit der zugeordneten Zifferntaste, im Beispiel 4, „Toneinst. für Pr.“ anwählen.

- Mit der zugeordneten Zifferntaste, im Beispiel ②, „Klangeinstellung“ anwählen.

- Im Einstellfenster mit der Taste – + die Einstellung verändern.

• Die veränderte Einstellung mit der Taste OK speichern.

• TV-Menü mit der Taste EXIT ausblenden.

Die abweichenden Einstellungen können auch in der Menü-Sendertabelle eingestellt bzw. abgerufen werden.

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 5 Bildprofile einstellen Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. 1 Bildeinstellungen gen. Klangeinstellung Lautstärke-Korrektur Klangeinstellung Sprache

- +

Menü aufrufen

12.2 Toneinstellungen für Prog. über Sendertabelle

MENU

F2

Bei einem 2 ★★ Menü sind verschiedene Menüpunkte nicht einstellbar.

Tonkorrekturen einstellen

• Programmplatz anwählen, dessen Toneinstellungen angepasst werden sollen.
• Taste MENU drücken.
  Das TV-Menü wird eingeblendet.

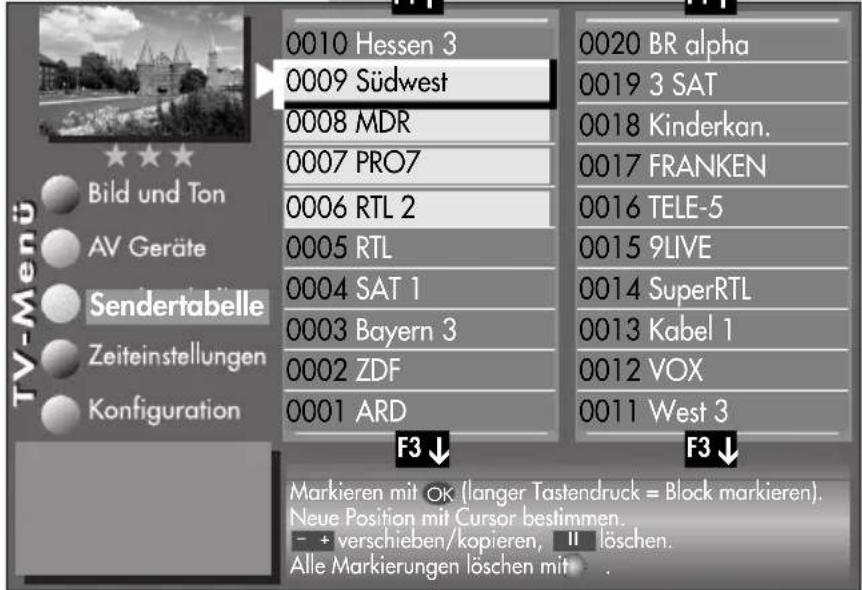

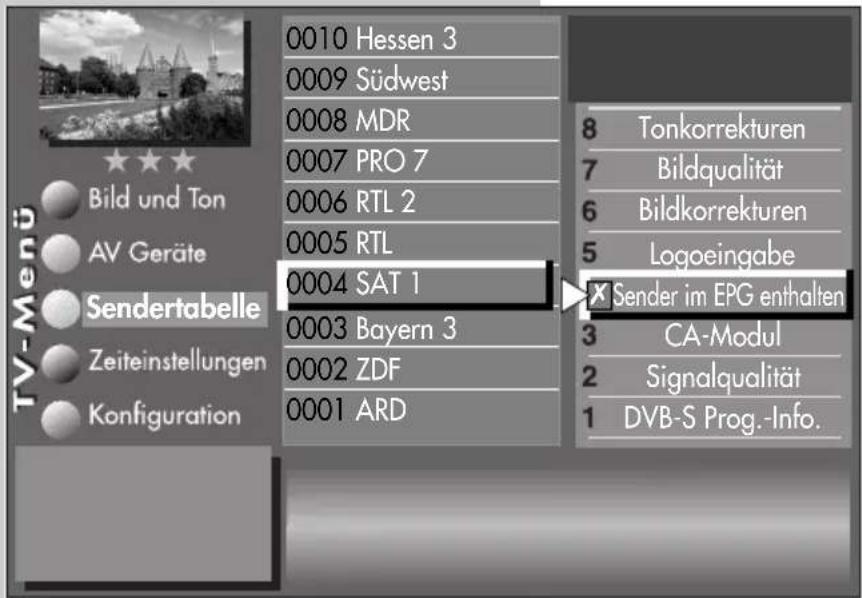

• Weiße Taste drücken. Am Bildschirm erscheint die Menü-Sendertabelle und der aktive Programmplatz ist selektiert.

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 0010 Hessen 3 0009 Südwest 0008 MDR 0007 PRO 7 0006 RTL 2 0005 RTL 0004 SAT 1 0003 Bayern 3 0002 ZDF 0001 ARD Tonkorrekturen Farbnorm ³) ⁷) Bildqualität Bildkorrekturen Logoeingabe Sender im EPG enthalten Frequenz/Kanal ⁷) CA-Modul Signalqualität DVB-C Prog.-Info. Lautstärke Korrektur 0 Klangeinstellungen gen.

- Taste F2 drücken und die Senderliste zur Bearbeitung freischalten.

- Cursorsteuertaste ▶ drücken und zur Themenseite wechseln.

- Mit den zugeordneten Zifferntasten, im Beispiel 0 für die Tonkorrekturen, können die einzelnen Menüpunkte angewählt werden.

- Im Einstellfenster mit der Cursorsteuertaste die einzelne Funktion anwählen.

- + OK

EXIT

3) Erklärung siehe Fachbegriffe.
7) Nur bei analogen Sendern anwählbar!

- Mit der Taste – + die Einstellung verändern. gen. heißt hier, dass die generelle Toneinstellung, siehe Kapitel 12, mit einer anderen Einstellung überschrieben wird.

Die hier eingestellten abweichenden Einstellungen gegenüber den Normwerten bleiben gespeichert.

• Die veränderte Einstellung mit der Taste OK speichern.
• TV-Menü mit der Taste EXIT ausblenden.

12.3 Toneinstellungen Tonstopp

Im Menü „Toneinstellungen“ kann eine Lautstärke-absenkung (Tonstopp 2-stufig) eingestellt werden. Die eingeschaltete Tonstopp-Funktion bewirkt, dass die Lautstärke im TV-Betrieb mit der Taste Tonstopp in zwei Stufen vermindert werden kann.

Tonstopp (2-stufig) einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Taste OK drücken und auf die rechte Spalte wechseln.

- Mit der Cursorsteuertaste ▲ oder der zugeordneten Zifferntaste, im Beispiel ③, die Funktion „Toneinstellungen“ anwählen.

- Im Einstellfenster mit der Taste - + Tonstopp (2-stufig) auf „Ein“ stellen.

• Die Einstellung mit der Taste OK speichern.

• TV-Menü mit der Taste EXIT ausblenden.

Im normalen TV-Betrieb die Taste Tonstopp

• einmal drücken - die Lautstärke wird um 12 Punkte gesenkt.
• innerhalb der nächsten 5 Sekunden noch einmal die Taste Tonstopp drücken - die Lautstärke wird auf „00“ abgesenkt.
• Mit der Taste kann die Lautstärke später wieder auf den letzten Wert eingestellt werden.

Zweiton (Audio-Discription)

Bei Hörfilmen werden die Bildszenen in den Dialogpausen beschrieben. Im Menüpunkt „Zweiton-Auswahl“ kann der „Ton2“ eingestellt werden, wenn Hörfilme (Audio-Discription) empfangen werden.

Menü aufrufen

MENU

F1↑

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 6 DVB-T 5 DVB-S2 4 Analog-TV 3 Land 2 Sprache Bedienung 7 Untertitel 6 CI-Dialog über... 5 EPG-Einstellungen 4 Bedienumfang Toneinstellungen 2 HiFi-Ausgang 1 Startprogrammplatz Tonstopp (2-stufig) Ein Lautsprecher Ein Zweiton-Auswahl Ton 2

- + OK

EXIT

Menü aufrufen

AUDIO OUT DIGITAL OUT Optischer Ausgang

MENU

F1↑

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 6 DVB-T 5 DVB-S 4 Analog-TV 3 Land 2 Sprache Bedienung 8 Untertitel 7 DataLogic-Einstellung 6 CI-Dialog über... 5 EPG-Einstellungen 4 Bedienumfang 3 Toneinstellungen HiFi-Ausgang 1Startprogrammplatz HiFi-Ausgang konstant Ausgangspegel 75%

12.4 Toneinstellungen HiFi-Ausgang

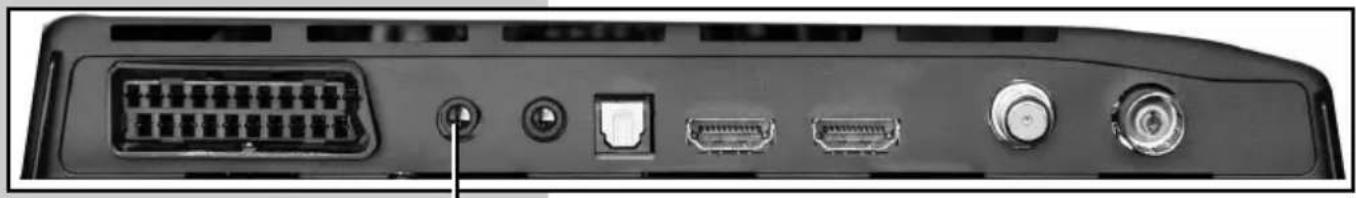

An der Rückseite des TV-Gerätes befinden sich AUDIO OUT BUCHSE (siehe Bild und Kap. 28) mit denen das TV-Gerät an ein AV-Gerät angeschlossen werden kann.

Im Menüpunkt „HiFi-Ausgang“ und „Toneinstellungen“ sind nur dann Einstellungen nötig, wenn das TV-Gerät an ein AV-Gerät, z.B. HiFi-Receiver, Funkkopfhörer, Surround-Decoder etc., angeschlossen wird.

Die Menüpunkte „HiFi-Ausgang“ und „Toneinstellung“ sind miteinander verknüpft. Die Verknüpfung ist im Kap. 12.6 Toneinstellungen - Übersicht beschrieben.

Der Ton kann über ein Kabel (Klinke 3,5 mm) oder über ein optisches Audiokabel („Toslink“, im Zubehörhandel erhältlich), ausgegeben werden, siehe auch Kap. 28.

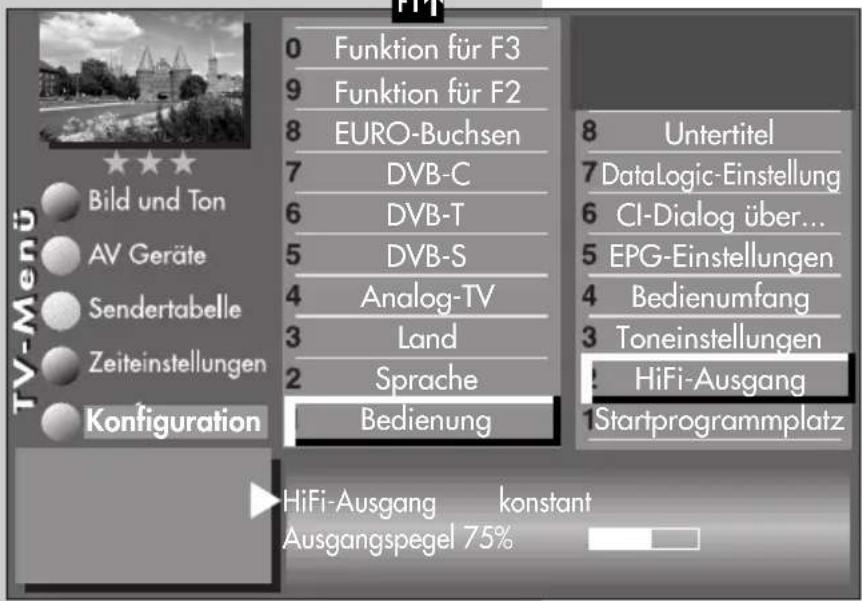

HiFi-Ausgang einstellen

• TV-Menü mit der Taste MENU aufrufen.

• Mit der roten Taste das Menü „Konfiguration“ öffnen.
• Mit der Cursorsteuertaste ▶ „Startprogrammplatz“ anwählen.
• Mit der zugeordneten Zifferntaste, im Beispiel ②, „HiFi-Ausgang“ wählen.
• Im Einstellfenster mit der Taste – + die gewünschten Parameter einstellen.
  • Die veränderte Einstellung mit der Taste OK speichern.

OK

EXIT

• TV-Menü mit der Taste EXIT ausblenden.

Für den normalen TV-Betrieb kann mit der gelben Taste 🎧 und der Taste – + der „Lautsprecher Ein“ eingestellt werden.

12.5 Toneinstellungen Lautsprecher

Die Menüpunkte „HiFi-Ausgang“ und „Toneinstellung“ sind miteinander verknüpft. Die Verknüpfung ist im Kap. 12.6 Toneinstellungen - Übersicht beschrieben.

Lautsprecher einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Taste OK drücken und auf die rechte Spalte wechseln.

- Mit der Cursorsteuertaste ▲ oder der zugeordneten Zifferntaste, im Beispiel ③, die Funktion „Toneinstellungen“ anwählen.

- Im Einstellfenster mit der Cursorsteuertaste ▶ den Menüpunkt „Lautsprecher“ anwählen.

- Mit der Taste – + „Lautsprecher Aus“ einstellen.

• Die veränderte Einstellung mit der Taste OK speichern.

• TV-Menü mit der Taste EXIT ausblenden.

Im TV-Betrieb kann mit der gelben Taste und der

Taste - + der „Lautsprecher Ein“ vorübergehend eingeschaltet werden.

Menü aufrufen

MENU

F1↑

Bild und Ton

AV Geräte

Sendertabelle

Zeiteinstellungen

Konfiguration

0 Funktion für F3

9 Funktion für F2

8 EURO-Buchsen

7 DVB-C

6 DVB-T

5 DVB-S

4 Analog-TV

3 Land

2 Sprache

Bedienung

8 Untertitel

7 DataLogic-Einstellung

6 CI-Dialog über...

5 EPG-Einstellungen

4 Bedienumfang

Toneinstellungen

2 HiFi-Ausgang

1Startprogrammplatz

Tonstopp (2-stufig) Ein Laufsprecher Aus Zweiton-Auswahl Ton1

- + OK

EXIT

12.6 Toneinstellungen, Übersicht

F1↑

TV-Menu 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 6 DVB-T 5 DVB-S 4 Analog-TV 3 Land 2 Sprache Bedienung 8 Untertitel 7 DataLogic-Einstellung 6 CI-Dialog über... 5 EPG-Einstellungen 4 Bedienumfang 3 Toneinstellungen HiFi-Ausgang 1 Startprogrammplatz 8 Untertitel 7 DataLogic-Einstellung 6 CI-Dialog über... 5 EPG-Einstellungen 4 Bedienumfang 1 Toneinstellungen 2 HiFi-Ausgang 1 Startprogrammplatz Lautsprecher Ein HiFi-Ausgang konstant Ausgangspegel 50%

„HiFi-Ausgang“	„Toneinstellungen“
HiFi-Ausgang „konstant“	Lautsprecher „Ein“	Der Lautstärkepegel an den „AUDIO OUT-Buchsen“ an der Rückwand des TV-Gerätes bleibt „konstant“ auf dem im Menü eingestellten %-Wert stehen. Der Ton wird auch über die Lautsprecher des TV-Gerätes ausgegeben. Mit der Taste – + der Fernbedienung kann die Lautstärke der TV-Geräte Lautsprecher verändert werden.
	Lautsprecher „Aus“	Der Lautstärkepegel an den „AUDIO OUT-Buchsen“ an der Rückwand des TV-Gerätes bleibt „konstant“ auf den im Menü eingestellten %-Wert stehen. Der Ton wird nicht über die Lautsprecher des TV-Gerätes ausgegeben. Am Bildschirm erscheint nicht das Symbol für TonstopMit der Taste – + der Fernbedienung kann die Lautstärke nicht verändert werden.

12.6 Toneinstellungen, Übersicht

F1↑

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 6 DVB-T 5 DVB-S 4 Analog-TV 3 Land 2 Sprache Bedienung HiFi-Ausgang variabel 8 Untertitel 7 DataLogic-Einstellung 6 CI-Dialog über... 5 EPG-Einstellungen 4 Bedienumfang 3 Toneinstellungen HiFi-Ausgang 1 Startprogrammplatz 8 Untertitel 7 DataLogic-Einstellung 6 CI-Dialog über... 5 EPG-Einstellungen 4 Bedienumfang Toneinstellungen 2 HiFi-Ausgang 1 Startprogrammplatz Lautsprecher Aus

„HiFi-Ausgang“	„Toneinstellungen“
HiFi-Ausgang „variabel“	Lautsprecher „Ein“	Der Lautstärkepegel an den „AUDIO OUT-Buchsen“ an der Rückwand des TV-Gerätes ist verstellbar. Der Ton wird auch über die Lautsprecher des TV-Gerätes ausgegeben. Mit der Taste – +der Fernbedienung kann die Lautstärke der TV-Geräte Lautsprecher und der Lautstärke-pegel an den „AUDIO OUT-Buchsen“ verändert werden.
	Lautsprecher „Aus“	Der Lautstärkepegel an den „AUDIO OUT-Buchsen“ an der Rückwand des TV-Gerätes ist verstellbar. Der Ton wird nicht über die Lautsprecher des TV-Gerätes ausgegeben. Am Bildschirm erscheint nicht das Symbol für Tonstop※Mit der Taste – +der Fernbedienung kann die Lautstärke an den „AUDIO OUT-Buchsen“ verändert werden.

12.6 Toneinstellungen, Übersicht

F1↑

TV-Menu 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 6 DVB-T 5 DVB-S 4 Analog-TV 3 Land 2 Sprache Bedienung 8 Untertitel 7 DataLogic-Einstellung 6 CI-Dialog über... 5 EPG-Einstellungen 4 Bedienumfang 3 Toneinstellungen HiFi-Ausgang 1 Startprogrammplatz 8 Untertitel 7 DataLogic-Einstellung 6 CI-Dialog über... 5 EPG-Einstellungen 4 Bedienumfang 1 Toneinstellungen 2 HiFi-Ausgang 1 Startprogrammplatz Lautsprecher Aus HiFi-Ausgang Kopfhörer

„HiFi-Ausgang“	„Toneinstellungen“
HiFi-Ausgang „Kopfhörer“	Lautsprecher „Ein“	Der Lautstärkepegel an den „AUDIO OUT-Buchsen“ an der Rückwand des TV-Gerätes ist verstellbar. Der Ton wird auch über die Lautsprecher des TV-Gerätes ausgegeben. Mit der Taste - + der Fernbedienung kann die Lautstärke der TV-Geräte Lautsprecher verändert werden. Verändern des Lautstärkepegels an den „AUDIO OUT-Buchsen“:- gelbe Taste ☎ drücken.- Cursorsteuertaste ▲ oder ▼ drücken und „Kopfh. Lautst.“ wählen.- mit der Taste - + die Lautstärke verstellen. Der Kopfhörerausgang an Front oder Seite wird ebenfalls verändert.
	Lautsprecher „Aus“	Der Lautstärkepegel an den „AUDIO OUT-Buchsen“ an der Rückwand des TV-Gerätes ist verstellbar. Der Ton wird nicht über die Lautsprecher des TV-Gerätes ausgegeben. Am Bildschirm erscheint nicht das Symbol für Tonstop ✝Mit der Taste - + der Fernbedienung kann die Lautstärke an den „AUDIO OUT-Buchsen“ verändert werden. Der Kopfhörerausgang an Front oder Seite wird ebenfalls verändert.

12.7 Kopfhörer anschließen

Kopfhöreranschluss (Klinke, Ø 3,5 mm) Der Kopfhöreranschluss (Buchse 3,5 mm) befindet sich auf der linken Seite, siehe auch Kap. „28 Anschluss- möglichkeiten”. Ein Funkkopfhörer mit Cinch- Eingangs-Buchsen kann auch über die AUDIO-OUT-Buchse

an der Rückseite unten mit einem Adapter-Kabel an das TV-Geräte angeschlossen werden, siehe auch Kap. „28 Anschlussmöglichkeiten“.

Die Toneinstellungen für den Funkkopfhörer sollten dann wie auf Seite 44 beschrieben, eingestellt werden.

Wir empfehlen Kopfhörer mit einer Impedanz von nicht weniger als 32 Ω. Bei Kopfhörern mit kleinerer Impedanz (ca. 8 Ω), verringert sich der Aussteuerbereich.

Die Kopfhörerlautstärke kann als Normwert gespeichert werden (siehe Kap.12).

Zu hohe Lautstärke kann bei der Verwendung von Kopfhörer bzw. Ohrhörer zu Hörschäden führen - bis zum Verlust des Hörsinns.

z.B. zum Anschluss eines HiFi-Verstärkers oder Funkkopfhörers. Sie benötigen hierzu ein Adapterkabel 3,5mm Stereo-Klinkenstecker auf 2 Cinch-Stecker

12.8 Ton 1, Ton 2

Bei 2-Ton-Sendungen kann von Ton 1 auf Ton 2 umgeschaltet werden.

Im TV-Betrieb die gelbe Taste so oft drücken bis die Tonfunktion „Ton-Mode“ angewählt ist.

Mit der Taste - + den Ton 1 oder Ton 2 einstellen.

Kopfh. Lautst. Kopfh. Ton Kopfh. Lautst. Ton über Ton-Mode Ton 2 Balance

Menü aufrufen

13 Zoomautomatik

MENU

Bei einem 2 ** Menü ist der Menüpunkt „Zoomautomatik“ nicht einstellbar.

Die aktive Zoomautomatik ermöglicht es, Sendungen im „Breitbildformat“ (z. B. Beiträge im 16:9 - Format) möglichst formatfüllend am Bildschirm darzustellen.

Bleibt diese Funktion abgeschaltet, werden solche Filmformate nicht automatisch angepasst.

Zoomautomatik einstellen

- Taste MENU drücken.

Das TV-Menü wird eingeblendet.

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 5 Bildprofile einstellen 4 Toneinst. für Pr. 3 Toneinstellungen gen. 2 Bildeinst. für Pr. Bildeinstellungen gen. 0 Fabrikwerte 9 Bildprofilauswahl 8 Zoom/Panorama 7 Rauschreduktion 6 Bildschärfe 5 Farbeindruck 4 Farbstärke 3 Energieoptionen 2 Kontrast 1 Helligkeit Zoom-Wert 0 Panorama Ja Bildpos. vertikal 0% Pan.-Modus nicht-linear Zoomautomatik Ein

• Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
• Cursorsteuertaste ▶ drücken und den Menüpunkt „Helligkeit“ anwählen.
• Mit der zugeordneten Zifferntaste, im Beispiel ⑧ die „Zoom/Panorama“ Funktion anwählen.

- +

EXIT

• Cursorsteuertaste ▼ drücken und den Menüpunkt „Zoomautomatik“ anwählen.
• Mit der Taste – + die Einstellung verändern.
  • Die veränderte Einstellung mit der Taste OK speichern.
  • TV-Menü mit der Taste EXIT ausblenden.

14 Kindersicherung

Mit der Kindersicherung können Sie bestimmen, ob das TV-Gerät eingeschaltet werden kann oder nicht und welche Programme in welchem Zeitraum gesehen werden dürfen. Die Kindersicherung kann:

a) generell eingeschaltet werden,
b) so eingestellt werden, dass ein bis sechs TV-, Radio- oder AV-Programme (Prog A ... Prog F) von der Sperre ausgenommen sind (Erlaubte Programme).
c) so eingestellt werden, dass alle bzw. nicht gesperrte Programme in einem freigegebenen Zeitraum gesehen werden dürfen (Fernsehbeginn - Fernsehende).

Die Kindersicherung muss einmal mit einem 4 stelligen „Code“ gespeichert werden.

a) Kindersicherung einschalten

• Taste MENU drücken. Das TV-Menü wird einge- blendet.
• Mit der grünen Taste das Menü „Zeiteinstellungen“ öffnen.
• Mit der Cursorsteuertaste ▶ „Einstellungen“ anwählen und Taste OK drücken.

- Im Einstellfenster mit der Cursorsteuertaste den Menüpunkt „Aktivierung“ anwählen und mit der Taste – + die Kindersicherung auf „Aktivierung Ein“ einstellen.

- Mit der Cursorsteuertaste ◀ „Code“ anwählen, mit den Zifferntasten eine 4stellige persönliche Codenummer eingeben. Codenr. merken!

• Die veränderte Einstellung mit der Taste OK speichern.

• TV-Menü mit der Taste EXIT ausblenden.

Menü aufrufen

MENU

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 4 Aufnahmesteuerung 3 Zeiteinstellungen 2 Zeitsteuerung Kindersicherung 4 Erlaubte AV-Programme 3 Erlaubte Radio Programme 2 Erlaubte TV Programme Einstellungen Fernsehbeginn --- Fersehende --- Code ****►Aktivierung Ein

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

14 Kindersicherung

b) Erlaubte Programme

Kindersicherung wie unter a) einschalten.

Mit der zugeordneten Zifferntaste den Menüpunkt

„Erlaubte __ Prog.“ anwählen.

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 4 Aufnahmesteuerung 3 Zeiteinstellungen 2 Zeitsteuerung Kindersicherung 4 Erlaubte AV-Programme 3 Erlaubte Radio Programme Erlaubte TV Programme 1 Einstellungen Prog A Kabel 1 Prog B ---- Prog C ---- Prog D ---- Prog E ---- Prog F ----

Taste OK drücken und im Ein- stellfenster mit den Ziffern- tasten die Programmplätze eingeben oder mit der Taste - + den gewünschten AV-Pro- grammplatz freigeben.

• Die veränderte Einstellung mit der Taste OK speichern.

c) Fernsehbeginn - Fernsehende

Kindersicherung wie unter a) einschalten. Im Einstellfenster mit den Zifferntasten die

Start- bzw. Endzeit eingeben und mit der Taste OK speichern.

Kindersicherung mit Code-Eingabe absichern

- Mit der Cursorsteuertaste „Code“ anwählen. Mit den Zifferntasten die persönliche Geheimzahl (Code) eingeben.

Diese Geheimzahl unbedingt merken! Nur mit dieser Nummer kann das TV-Gerät wieder freigeschaltet werden.

• Die Einstellung mit der Taste OK speichern.

• TV-Menü mit der Taste EXIT ausblenden.

• TV-Gerät mit der Taste ausschalten.

Erst nach dem Ausschalten des TV-Gerätes wird die Kindersicherung aktiv.

Kindersicherung ausschalten

Wenn die Kindersicherung aktiv ist, erscheint nach dem Einschalten des TV-Gerätes die Einblendung der Kindersicherung. Durch die Eingabe der persönlichen Geheimzahl wird das Gerät freigegeben. Jetzt kann das Gerät für die Einschalt-dauer „normal“ bedient werden. Soll die Kindersicherung ganz ausgeschaltet werden, dann wie unter a) beschrieben auf „Aktivierung Aus“ einstellen.

15 Zeitsteuerung

Bei einem 2 ** Menü sind die Menüpunkte „Einschaltzeit“ und „Ausschaltzeit“ nicht einstellbar.

Im Menüpunkt „Zeitsteuerung“ kann eine Einschaltzeit, eine Ausschaltzeit und ein Sleeptimer (Ausschalten nach...) eingestellt werden.

Die Einschaltzeit schaltet das TV-Gerät zu einem von Ihnen eingegebenen Zeitpunkt automatisch ein.

Die Ausschaltzeit schaltet das TV-Gerät zu einem von Ihnen eingegebenen Zeitpunkt automatisch aus.

Der Sleeptimer (Ausschalten nach...) schaltet das TV-Gerät nach einer von Ihnen eingegebenen Zeitdauer (15 min. Stufen) ab.

Einschaltzeit oder Ausschaltzeit einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der grünen Taste das Menü „Zeiteinstellungen“ öffnen.
- Mit der Zifferntaste ③ den Menüpunkt „Zeitsteuerung“ anwählen.

- Taste OK drücken und im Einstellfenster mit den Zifferntasten die Uhrzeit vierstellig eingeben.

• Die Einstellung mit der Taste OK speichern.

• TV-Menü mit der Taste EXIT ausblenden.

Wenn der Zeitpunkt der „Einschaltzeit“ erreicht ist, wird das TV-Gerät aus dem Stand-by Zustand (rote LED leuchtet) eingeschaltet. Das automatische Einschalten muss mit einer beliebigen Taste der Fernbedienung bestätigt werden, sonst schaltet das TV-Gerät nach ca. 10 min wieder in den Stand-by Betrieb. Damit ist sichergestellt, dass das TV-Gerät nicht eingeschalten bleibt, wenn Sie nicht zu Hause sind.

Die programmierte Einschaltzeit/Ausschaltzeit muss im Menü mit der Taste II wieder gelöscht werden, wenn der Vorgang nicht jeden Tag wiederholt werden soll.

Menü aufrufen

MENU

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 4 Aufnahmesteuerung 3 Zeiteinstellungen Zeitsteuerung 1 Kindersicherung 3 Ausschalten nach.. 2 Ausschaltzeit Einschaltzeit Zeit

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

15.1 Uhrzeit/Datum einstellenMeni

MENU

Normalerweise wird das TV-Gerät Uhrzeit und Datum aus den Daten der laufenden Sendung ermitteln.

Hinweis: Das Gerät muß dazu mit dem Netzschalter eingeschaltet werden.

Sollte hierbei ein Übertragungsfehler auftreten, oder der Sender überträgt diese Daten nicht, so können Sie Datum und Uhrzeit manuell einstellen. Im allgemeinen sind diese Einstellungen nicht nötig, selbst die Umstellung auf Sommer- bzw. Normalzeit erfolgt automatisch.

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 4 Aufnahmesteuerung Zeiteinstellungen Zeitsteuerung Kindersicherung 3 Lokaler Zeitversatz 2 Aktuelles Datum Aktuelle Uhrzeit Zeit 19:24:06

Uhrzeit und Datum von Hand einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der grünen Taste das Menü „Zeiteinstellungen“ öffnen.
- Mit der Zifferntaste 4 den Menüpunkt „Zeiteinstellungen“anwählen.
- Taste OK drücken und im Einstellfenster mit den Zifferntasten die Uhrzeit eingeben.

OK

OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

• Die Uhrzeit kann mit der Taste OK sekunden-genau gestartet werden.
- Mit der Zifferntaste ② den Menüpunkt „Aktuelles Datum“anwählen.
- Im Einstellfenster mit den Zifferntasten das Datum eingeben.
• Die Einstellung mit der Taste OK speichern.
• TV-Menü mit der Taste EXIT ausblenden.

Der lokale Zeitversatz beschreibt den Zeitunterschied von Geräteaufstellort zur Greenwich-Zeit (GMT). Der Zeitversatz sowie eine zusätzliche Sommerzeitumstellung wird im Norrmalfall vom TV-Gerät erkannt.

Eine manuelle Verstellung ist nur dann nötig, wenn die Zeit nicht automatisch erkannt wird.

15.2 Aufnahmesteuerung

Bei einem 2 ** Menü ist dieser Menüpunkt nicht einstellbar.

Im Menüpunkt „Aufnahmesteuerung“ können Vor- und Nachlaufzeiten für eine Timeraufnahme eingestellt werden.

Die Vorlaufzeit schaltet das TV-Gerät zu einem von Ihnen definierten Zeitraum vor Beginn der Aufnahme automatisch auf den Programmplatz um, der für die Timeraufnahme genutzt werden soll.

Die Nachlaufzeit behält den Programmplatz für einen von Ihnen definierten Zeitraum bei, der für die Timeraufnahme genutzt wird.

Menü aufrufen

MENU

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration Aufnahmesteuerung Zeiteinstellungen Zeitsteuerung Kindersicherung Nachlaufzeit Vorlaufzeit Vorlaufzeit 5 min

Vorlauf- und Nachlaufzeit einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der grünen Taste das Menü „Zeiteinstellungen“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel ⑤, den Menüpunkt „Aufnahmesteuerung“anwählen.
- Mit der Cursorsteuertaste den gewünschten Menüpunkt anwählen.
- Taste OK drücken und im Einstellfenster mit der Taste – + die von Ihnen gewünschte Vorlauf- oder Nachlaufzeit einstellen.
• Die Einstellung mit der Taste OK speichern.
• TV-Menü mit der Taste EXIT ausblenden.

- +

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

15.2 Aufnahmesteuerung

Anwendungsbeispiel

Sie wollen eine über DVB-T empfangene Sendung aufnehmen. Die Sendung beginnt um 22:45 Uhr und endet um 23:40 Uhr und wird von SAT 1 ausgestrahlt.

Erstellen Sie einen „manuellen Timer“ wie im Kapitel „17. Sonderfunktionen, Sendung über Timer aufnehmen“ oder einen Timer über EPG wie im Kapitel „19.3 EPG anwenden, Sendung aufnehmen“ beschrieben ist. Die Timeraufnahme wird ohne VPS durchgeführt.

Als Vorlaufzeit stellen Sie 3 min. und als Nachlaufzeit 10 min. ein.

Wenn der Zeitpunkt der programmierten Sendung minus der programmierten Vorlaufzeit von 3 min. erreicht ist, wird das TV-Gerät entweder:

- aus dem Stand-by Zustand (rote LED leuchtet) auf den Programmplatz SAT 1 eingeschaltet, wobei der Bildschirm jedoch dunkel bleibt aber das Programm über die EURO-Buchse ausgegeben wird

oder

- wenn Sie bereits fernsehen, wird auf den Programmplatz SAT 1 umgeschaltet, wenn die Aufnahme diese Einstellung erfordert.

Nach geplantem Ende der Sendung um 23:40 Uhr bleibt der SAT 1 Programmplatz noch die programmierten 10 min. Nachlaufzeit eingeschaltet.

Während der programmierten Vor- bzw. Nachlaufzeit kann der Programmplatz nicht umgeschaltet werden (abhängig von der Geräteausstattung).

Menü aufrufen16 Foto

Die Foto-Anzeige ist ein Bildbetrachter für JPEG-Bildformate. Die automatische Größenanpassung für die Bilder und ein Vollbildmodus sorgen für eine gleichmäßige und angenehme Darstellung.

Foto-Anzeige aufrufen

• USB-Speicherstick oder USB-Festplatte in die USB-Buchse einstecken (siehe Kap. 28 Anschlussmöglichkeiten an der Rückseite). Die Foto-Anzeige wird wie folgt aufgerufen:
• Taste F2 für ca. 3 Sek. drücken - die max. mögliche Auswahl erscheint.
• Zifferntaste ④ drücken und die Foto-Anzeige aufrufen. Auf dem Bildschirm erscheint das Hauptmenü Foto-Anzeige.

- Mit den Cursorsteuertasten ▼ ▲ ◀ ▶ den gewünschten Bilderordner anwählen und mit der Taste OK öffnen.

- Mit den Cursorsteuertasten ▼▲◀▶ können nun die einzelnen Bilder angewählt werden.

- Mit der Taste OK das angewählte Bild öffnen.

- Mit der grünen Taste kann das angewählte Bild im Uhrzeigersinn, mit der roten Taste gegen den Uhrzeigersinn gedreht werden.

Hinweis: Bilder, die bereits im PC bearbeitet wurden (JPEG-Progressiv beim Speichern ausschalten), können u. U. nicht gedreht bzw. angezeigt werden.

- Wenn Sie das Bild löschen wollen, drücken Sie die Taste II.

Mit der Taste EXIT verlassen Sie die Foto-Anzeige.

F2 4 OK

Foto-Anzeige F 1 Dateimanager F 2 Dia Show F 3 Schließen OK Vollbild Auswählen Lupe Drehen Drehen II Löschen Bilder Aida.jpg Beduinen.jpg Strobo.jpg W-Fuchs.jpg Nacht.jpg Claudia.jpg Schlitten.jpg

EXIT

Menü aufrufen

16 Foto-Anzeige - Lupenfunktion (Zoom)

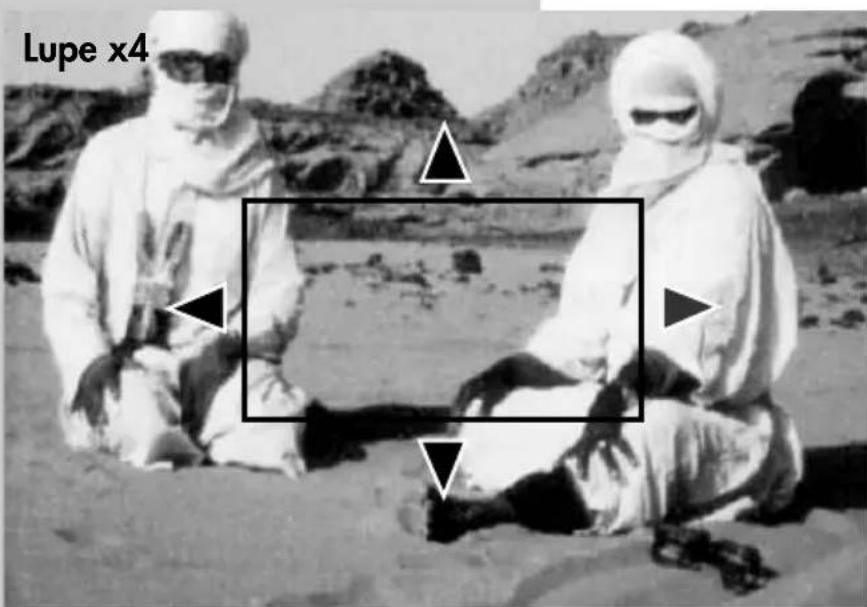

Funktion Lupe aufrufen

• Wenn ein Bild angezeigt wird, kann mit der Taste + die Lupenfunktion aufgerufen werden. Im Bild wird ein rechteckiger roter Rahmen eingebendet.
• Mit der Taste – + kann der Lupenfaktor x2, x4, x8 eingestellt werden.
• Mit den Cursorsteuertasten ▼▲◀▶ kann die Position des rechteckigen roten Lupenrahmen im Bild verschoben werden, um den zu vergrößern-den Bildausschnitt festzulegen.

Lupe x4

• Taste OK drücken und der gewählte Bildausschnitt wird vergrössert angezeigt.
• Mit den Cursorsteuertasten ▼▲◀▶ können Sie den vergrösserten Bildausschnitt verschieben.
• Zurück zum Vollbild durch Drücken der Taste OK. Im Bild wird der rechteckige rote Rahmen eingeblendet. Durch mehrmaliges Drücken der Taste – wird der rote Rahmen ausgeblendet, die Lupenfunktion wird deaktiviert.

16 Foto-Anzeige - Dia Show Menü aufrufen

Dia-Show aufrufen

• Mit den Cursorsteuertasten ▼▲◀▶ den gewünschten Bilderordner anwählen.
• Taste OK drücken und den gewünschten Bilderordner öffnen.
• Taste F2 drücken und die Funktion „Dia Show“ aufrufen.
• Die Standzeit (3 - 60 Sekunden) der einzelnen Bilder kann mit der Taste – + eingestellt werden.
• Taste OK drücken und die Dia-Show starten.
  • Die Taste II hat in der Dia Show die Funktion „Pause“. Durch erneutes Drücken der Taste II läuft die Dia Show weiter.
• Wenn die Dia Show beendet ist, oder mit der Taste OK oder EXIT gestoppt wurde, wird das Hauptmenü der Foto-Anzeige aufgerufen.

Mit EXIT kommen Sie wieder zurück zum TV-Bild.

F2

OK

Foto-Anzeige F 1 Dateimanager F 2 Foto-Anzeige OK Start ▶ Stop ■ II Pause II ● Endlos ▶ - + Standzeit 10s Bilder Aida.jpg Beduinen.jpg Strobo.jpg W-Fuchs.jpg Nacht.jpg Claudia.jpg Schlitten.jpg

EXIT

Vor dem Entfernen des USB-Speichermediums die Foto-Anzeige mit der Taste EXIT verlassen!

Es besteht sonst Gefahr des Datenverlustes.

Menü aufrufen

17 Sonderfunktionen Sendung über Timer aufnehmen

Wenn Sie ein Programm aufzeichnen möchten, welches der Videorecorder bzw. DVD-Recorder nicht selbstständig empfangen kann, weil das entsprechende Empfangsteil z.B. DVB-T, DVB-C fehlt, können Sie mit Hilfe der „Timer-Übersicht“ TV-Programme für eine Aufnahme auf dem Videorecorder bzw. DVD-Recorder bereitstellen.

Timer für zeitgesteuerte Aufnahme manuell erstellen

• Taste F2 drücken. Taste F2 kurz drücken - die Funktion die für F2 programmiert wurde (siehe Kap. „18. Funktionstasten belegen“) wird ausgeführt. Taste F2 für ca. 3 Sek. drücken - die max. mögliche Auswahl erscheint.
• Bei Anzeige der max. Auswahl mit der zugeordneten Zifferntaste, im Beispiel ⑨, das Timermenü öffnen.
• Taste F1 drücken. Der Cursor steht links neben der ersten Zeile "Aufnahme". Mit der Taste – + den Menüpunkt Aufnahme auf Ja stellen.

- Cursorsteuertaste ▼drücken und, wenn erwünscht, mit der Taste – + die Erinnerungsfunktion einschalten. Bei aktiver Erinnerungsfunktion wird eine Minute vor dem Startzeitpunkt des Timers eine Meldung eingebendet.

• Mit den Zifferntasten den Programmplatz einstellen (siehe Sendertabelle des TV-Gerätes) der die Sendung zur Aufnahme bereitstellen soll.
• Cursorsteuertaste ▼drücken und mit den Zifferntasten der Reihe nach Datum, Startzeit und Endzeit der Sendung eingeben, die Sie aufnehmen wollen.

F2 9 - + F1

Aufnahme Ja Erinnerung Nein Pr --- Datum ---. Start ---: Ende ---: VPS Nein Aufnahmegerät Videorecorder Timer Vorschau 17:23 - + Mo Di Mi Do Fr Sa So 29.04.

17 Sonderfunktionen Sendung über Timer aufnehmen

Menü aufrufen

Wenn Sie versehentlich eine falsche Zahl eingegeben haben, können Sie die Eingabe mit der Taste II löschen oder die falsche Zahl mit den Zifferntasten überschreiben.

• Cursorsteuertaste ▼drücken und mit der Taste – + das am TV-Gerät angeschlossene Aufnahmegerät auswählen, welches die Sendung aufzeichnen soll.
  • Die Programmierung mit der Taste OK speichern. Die Programmierung wird im Timer-speicher abgelegt.
  • TV-Menü mit der Taste EXIT ausblenden.

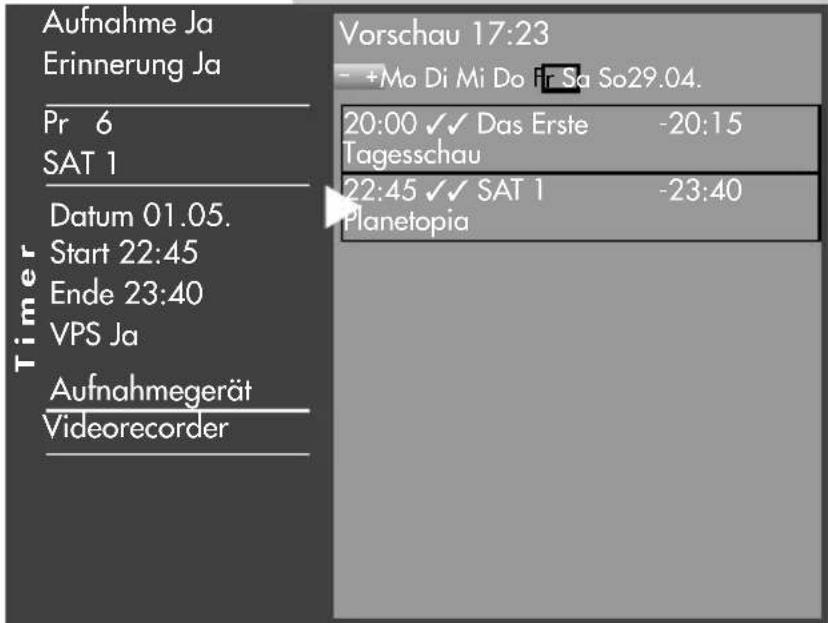

Timer löschen

• Taste F2 drücken.
• Zifferntaste ⑨ drücken und Timermenü öffnen.
• Mit der Cursorsteuertaste die gewünschte Sendung anwählen und mit der Taste II zum Löschen markieren. Am Bild-

schirm erscheint eine Einblendbox, in der Sie nochmals gefragt werden, ob die Programmierung gelöscht werden soll. Die Frage mit der entsprechenden Taste bestätigen.

- +

Aufnahme Ja Erinnerung Ja Pr 6 SAT 1 Datum 01.05. Start 22:45 Ende 23:40 VPS Ja Aufnahmegerät Videorecorder Timer Vorschau 17:23 - +Mo Di Mi Do Fr Sa So29.04. 20:00 ✓✓ Das Erste -20:15 Tagesschau 22:45 ✓✓ SAT 1 -23:40 Planetopia

Menü aufrufen

17 Sonderfunktionen Direktaufnahme einer Sendung

Wenn Sie eine bereits laufende Sendung aufzeichnen wollen, dann programmieren Sie eine Direktaufnahme. Diese Direktaufnahme-Programmierung stellt sicher, dass die laufende Sendung an der EURO-Buchse zur Aufnahme bereitgestellt wird.

F2

2 Sprache der Sendung

9 Timer-Übersicht 0 Direktaufnahme

0

Aufnahme Ja Erinnerung Nein

Pr 6

SAT 1

Datum 01.05.

Start 22:45

Ende 23:40

VPS nein

Aufnahmegerät

Videorecorder

Taste F2 kurz drücken - die Funktion, die für F2 programmiert wurde (siehe Kap.

„18. Funktionstasten belegen“), wird ausgeführt.

Taste F2 für ca. 3 Sek. drücken - die max. mögliche Auswahl erscheint.

- Zifferntaste 0 drücken und das Timermenü öffnen. Im Timerfenster werden der Programmplatz, Datum und die EPG-Daten (siehe Kap. 19) der laufenden Sendung oder ein Zeitfenster von 2 Stunden angezeigt.

• Die Programmierung mit der Taste OK speichern.

Am Aufnahmegerät (z.B. Videorecorder) den Programmplatz AV wählen und eine Sofortaufnahme mit der Taste (REC oder OTR etc.) starten.

17 Sonderfunktionen Bildformat

Menü aufrufen

Bildformat aufrufen

• Taste F3 drücken. Taste F3 kurz drücken - die Funktion, die für F3 programmiert wurde (siehe Kap. „18.
  Funktionstasten belegen"), wird ausgeführt.
  Taste F3 für ca. 3 Sek. drücken - die max. mögliche Auswahl erscheint.

- Zifferntaste ①①drücken und Funktion „Bildformat“ aufrufen.

- Mit den Cursorsteuertasten ▼▲ können die Funktionen angesteuert werden. Innerhalb der nächsten 5 Sekunden kann beim gewählten Bildformat zusätzlich die Zoomstufe mit der Taste – + eingestellt werden.

• Die Einstellung (außer Zoomautomatik im TV-Menü) bleibt bis zum Programmwechsel bzw. Ausschalten des TV-Gerätes erhalten.

Zoom / Bildposition vertikal

Wenn die Funktion „Zoom“ angewählt ist, kann mit der Taste – + der Zoomfaktor eingestellt werden.

Zusätzlich zum Zoomfaktor kann die Bildposition nach oben oder unten verschoben werden, damit z.B. Senderlogo oder Untertitel sichtbar bleiben. Zum Einstellen der Bildposition die Taste F3 so lange drücken, bis die Einblendung der Auswahl angezeigt wird. Taste ②

drücken und mit den Cursorsteuertasten ▼ ▲ das Bild verschieben.

Standard 4:3

ist die Standardeinstellung für alle Sendungen im 4:3 Bildformat.

F3

1 Bildformat
2 Bildpos. vertikal

16:9 Vollbild + Zoom Standard 4:3 —

17 Sonderfunktionen Bildformat

Automatik + ▶ Panorama 16:9 Vollbild — Panorama + ▶16:9 Vollbild Zoom —

Panorama

Mit der Panorama-Funktion können 4:3 Sendungen an das 16:9 Format des Bild- schirms angepasst werden. Das Bild wird horizontal gleichmäßig gestreckt, zusätz- lich kann das Bild auch gezoomt werden. Die Panorama-Funktion kann im Menü „Bild und Ton“ unter Kap.11 „Bildeinstellungen generell - Zoom/Panorama einstellen“ ein- und ausgeschaltet werden.

16:9 Vollbild

Diese Funktion dient prinzipiell dazu, das Bildformat externer Geräte (z.B. 16:9 Videorecorder) im richtigen Seitenverhältnis darzustellen.

Automatik

Das TV-Gerät wählt selbstständig das optimale Bildformat (bei DVB-Sendern abhängig von der Sendung).

17 Sonderfunktionen Bildposition

Ein gezoomtes Bild kann bei Bedarf nach oben oder unten verschoben werden, damit z.B. Untertitel sichtbar bleiben oder Laufschriften in den nicht sichtbaren Bereich verschoben werden können.

Bildposition aufrufen:

• Taste F3 drücken. Taste F3 kurz drücken - die Funktion, die für F3 programmiert wurde (siehe Kap. „18. Funktionstasten belegen“), wird ausgeführt. Taste F3 für ca. 3 Sek. drücken - die max. mögliche Auswahl erscheint.
• Zifferntaste ② drücken und Funktion „Bildpos. vertikal“ aufrufen.
• Mit der Taste – + kann die Bildposition nach unten oder oben verschoben werden, damit z.B. Senderlogo oder Untertitel sichtbar bleiben.

Die Einstellung wird nicht gespeichert. Die Einstellung kann jedoch global gespeichert werden, wenn sie, wie unter Kapitel 11. beschrieben, eingestellt wird.

Menü aufrufen

F3

2

1 Bildformat
2 Bildpos. vertikal

Menü aufrufen

17 Sonderfunktionen Audio-/Sprachauswahl

Verschiedene Sendungen werden von den Sendeanstalten mit mehreren Audiokanälen (z.B. mehrsprachig oder ) ausgestrahlt.

Wenn eine solche mehr- sprachige Sendung empfangen wird, so wird das in der Informationsbox, unten links im Bild, mit dem Logo angezeigt.

Welche Sprachen zur Auswahl stehen, kann mit der Taste F2 abgefragt werden.

F2

2 Sprache der Sendung

9 Timer-Übersicht

0 Direktaufnahme

Auswahl aufrufen

- Taste F2 drücken. Taste F2 kurz drücken - die Funktion, die für F2 programmiert wurde (siehe Kap. „18. Funktionstasten belegen“), wird ausgeführt. Taste F2 für ca. 3 Sek. drücken - die max. mögliche Auswahl erscheint.

2

1 Deutsch

2 Französisch
    classDef direction TB,stroke:#000,stroke-width:2px;
    class A,B,C,D,E arrow;

- Zifferntaste ② drücken und Funktion „Sprache d. Sendung“ aufrufen.

- Mit der Cursorsteuertaste ▲▼kann eine der angebotenen Sprachen eingestellt werden.

DOLBY.

DIGITAL

Symbol in grau:

Andere Audioauswahlmöglichkeiten z.B. dd=dol-by-digital werden angeboten, es ist aber keine der zusätzlich angebotenen Tonauswahlmöglichkeiten angewählt.

DOLBY.

DIGITAL

Symbol in weiß:

Digitaler Ton wurde angewählt.

17 Sonderfunktionen Untertitel einstellen

Menü aufrufen

Für Menschen mit einer Hörbehinderung gibt es die Möglichkeit der Einblendung von Untertiteln.

Grundsätzlich muss die Funktion „Untertitel“ im TV-Menü erst eingeschaltet werden.

Untertitel einschalten

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der Cursorsteuertaste ▶ zur Menüzeile „Startprogrammplatz“ wechseln.
- Mit der entsprechenden Zifferntaste die Menüzeile „Untertitel“ wählen.

- Im Einstellfenster mit der Taste – + die Funktion „Untertitel“ auf „Ein“ stellen.

- Wenn erwünscht, kann eine Sprachauswahl eingestellt werden.

• Die veränderte Einstellung mit der Taste OK speichern.

• TV-Menü mit der Taste EXIT ausblenden.

Untertitel anzeigen - siehe nächste Seite.

MENU 1 2 3 4 5 6 7 8 9 0

F1↑ 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 6 DVB-T 5 DVB-S 4 Analog-TV 3 Land 2 Sprache Bedienung Untertitel 7 DataLogic-Einstellung 6 CI-Dialog über... 5 EPG-Einstellungen 4 Bedienumfang 3 Toneinstellungen 2 HiFi-Ausgang 1 Startprogrammplatz Untertitel Ein Sprachauswahl Deutsch Sprachauswahl English Sprachauswahl Français

17 Sonderfunktionen Untertitel anzeigen

Pr 2 Stereo

ZDF

16.02.10

DOLBY

DIGITAL

20:25:33

Wenn eine Sendung mit Untertiteln versehen ist, wird dies nach Drücken der grünen Taste angezeigt.

Eine so markierte Sendung ist mit Untertiteln ausgestattet.

F2

3

Untertitel anzeigen

- Taste F2 drücken.

Taste F2 kurz drücken - die Funktion, die für F2 programmiert wurde (siehe Kap. „18. Funktions- tasten belegen“), wird ausgeführt.

Taste F2 für ca. 3 Sek. drücken - die max. mögliche Auswahl erscheint.

- Zifferntaste ③ drücken und Funktion „Untertitel“ aufrufen.

- Mit der Cursorsteuertaste ▼▲ kann eine Auswahl getroffen werden, wenn diese vom Sender oder der Sendung angeboten wird.

2 Sprache der Sendung

3 Untertitel

9 Timer-Übersicht

0 Direktaufnahme

Für das Untertitelangebot und die Einblendung ist ausschließlich der Sender bzw. die Sendung verantwortlich.

18 Funktionstasten belegen

Die Fernbedienung hat drei Funktionstasten F2, F3 und AV. Die Funktionstasten (F2, F3 und AV) können nach eigenen Wünschen mit einer bestimmten Funktion entsprechend der angebotenen Auswahl belegt werden.

Wenn die Funktionstaste lange gedrückt wird, erscheint die Auswahl der entsprechenden Sonderfunktionen, im Bild ist die Auswahl der Funktionstaste F2 dargestellt.

Funktionstasten F2, F3 oder AV mit einer Funktion belegen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der Cursorsteuertaste ▼ ▲ oder der zugeordneten Zifferntaste die gewünschte „Funktion für ..“ anwählen (im Beispiel F2).
- Taste OK drücken und mit der Cursorsteuertaste ▼▲ eine der zur Auswahl stehenden Funktion anwählen.
- Taste OK drücken und die gewählte Funktion wird eingestellt und mit X markiert.
• TV-Menü mit der Taste EXIT ausblenden.

Wenn eine Funktions- taste belegt wurde, kann diese Funktion mit einem kurzen Tas- tendruck aufgerufen werden. Wenn die Funktionstaste länger gedrückt wird, erscheint die gesamte Auswahlliste für diese Taste.

Menü aufrufen

F2

2 Sprache der Sendung
4 Foto-Anzeige
5 Dateimanager
9 Timer-Übersicht
0 Direktaufnahme

MENU

TV-Menu Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 0 Funktion für AV 9 Funktion für F3 1 Funktion für F2 7 EURO-Buchsen 6 DVB-C 5 DVB-T 4 DVB-S 3 Analog-TV 2 Land 1 Sprache Direktaufnahme Timer-Übersicht Dateimanager Foto-Anzeige X Untertitel Sprache d. Sendung Funktion für F2 Untertitel

EXIT

EPG aufrufen	19 EPG
	EPG (Electronic Program Guide) ist eine elektronische Programmzeitschrift für viele Fernseh- und Hörfunkprogramme.Im TV-Signal (DVB-S oder DVB-C) werden sogenannte DVB-SI Daten mit dem TV-Bild übertragen.DVB-SI (Digital Video Broadcasting-Service Information) ist ein Service der verschiedenen Sendeanstalten. Die Programmdaten werden von jedem Sender einzeln, nur für das von ihm gesendete Programm, digital ausgestrahlt.

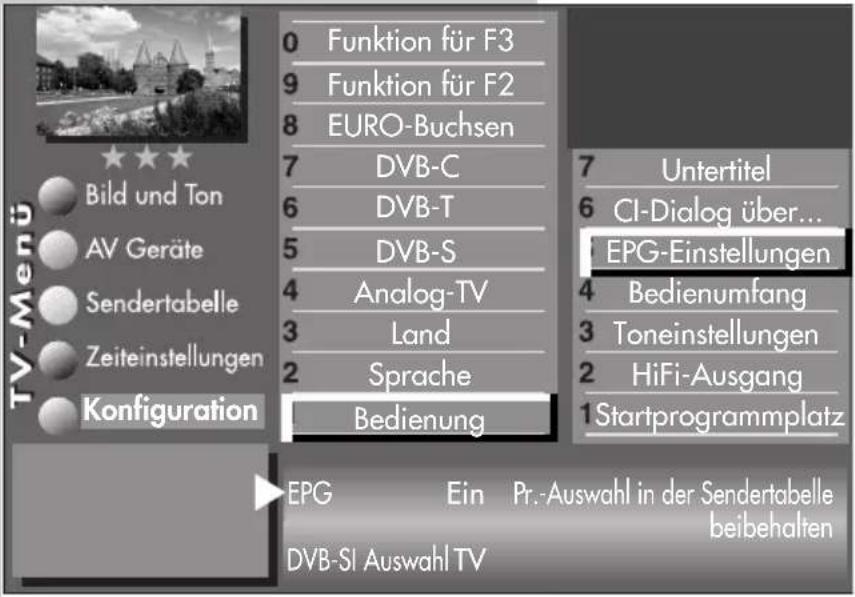

	19.1 EPG einschaltenDie EPG-Programmzeitschrift wird mit der Taste EPG eingeschaltet.Werkseitige EPG-Einstellung:• EPG Ein• DVB-SI Auswahl TV• Pr.-Auswahl in der Sendertabelle alle freien*
	*(im Menü wird „beibehalten“ angezeigt, d.h. wenn Sie hier eine Verstellung vornehmen wird diese im Klartext angezeigt, nach dem Speichern mit der Taste OK steht immer „beibehalten“ im Menü, als Hinweis, dass die vormals gespeicherte Einstellung beibehalten bleibt.)

Mit externen Receiver nicht möglich!

19.2 EPG-Daten sammeln

Die EPG-Daten werden von jedem Sender für seine Programminhalte ausgestrahlt.

Dementsprechend wird sich auch der Inhalt unterschiedlich gestalten.

Schalten Sie das TV-Gerät ein, damit die EPG-Daten gesammelt bzw. aktualisiert werden können.

Solange EPG-Daten im Stand-By Zustand gesammelt werden, leuchtet die orange Leuchtdiode.

Nach dem Einschalten des TV-Gerätes oder wenn ein Aufnahme-Timer programmiert wurde, wird das Sammeln der Daten unterbrochen, bis wieder auf den Stand-by Zustand geschaltet wird oder der Aufnahme-Timer beendet wurde.

Besondere Hinweise

In der TV-Sendertabelle des Gerätes werden alle gefundenen, frei empfangbaren Sender gelistet und in der Programmzeitung aufgeführt, sofern Sie in der Menü Sendertabelle nicht eine andere Auswahl treffen.

Menü aufrufen

19.2 EPG-Daten sammeln

Sender aus EPG ausschließen

Sie können selbst bestimmen, welche Sender in der EPG-Programmzeitung aufgeführt werden. Prinzipiell werden beim Sammelvorgang die Daten aller freien Sender gesammelt. Wenn Sie bestimmte Sender aus Ihrer EPG-Programmzeitung ausschließen möchten, so verfahren Sie wie folgt:

Lösung 1:

MENU

F2

• Taste MENU drücken.
  Das TV-Menü wird eingeblendet.
• Weiße Taste drücken. Am Bildschirm erscheint die Menü-Sendertabelle und der aktive Programmplatz ist selektiert.
• Taste F2 drücken und Senderliste zur Bearbeitung freischalten.
• Cursorsteuertaste ▶ drücken.
• Mit der Cursorsteuertaste ▲ die Menüzeile „Sender im EPG enthalten“ anwählen und die Markierung (X) vor der Zeile mit der Taste OK löschen.

0010 Hessen 3 0009 Südwest 0008 MDR 0007 PRO 7 0006 RTL 2 0005 RTL 0004 SAT 1 0003 Bayern 3 0002 ZDF 0001 ARD 8 Tonkorrekturen 7 Bildqualität 6 Bildkorrekturen 5 Logoeingabe ×Sender im EPG enthalten 3 CA-Modul 2 Signalqualität 1 DVB-S Prog.-Info. TV-MenÜ Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration

- Wenn Sie weitere Sender aus Ihrer EPG-Programmzeitung ausschließen möchten, so wählen Sie mit den Cursorsteuertasten ◀ ▶ ▲ ▼ den gewünschten Sender an und verfahren in gleicher Weise.

Mit externen Receiver nicht möglich!

19.2 EPG-Daten sammeln

Lösung 2:

• Taste MENU drücken.
  Das TV-Menü wird eingeblendet.
• Weiße Taste drücken. Am Bildschirm erscheint die Menü-Sendertabelle und der aktive Programmplatz ist selektiert.
• Sortieren Sie, wie im Kapitel „23. Sender sortieren“, beschrieben, die für Sie wichtigen Sender auf die vorderen Programmplätze z.B. 1-50 und speichern diese.
• Anschließend das Menü „Konfiguration“ - „EPG-Einstellungen“ aufrufen und in der Menüzeile „Pr.Auswahl in der Sendertabelle“ mit der Taste – + die Auswahl „Programme 1-50“ einstellen und mit der Taste OK speichern.

Der Sammelvorgang wird unter- bzw. abgebrochen, wenn:

- eine „Timeraufnahme“ läuft oder innerhalb einer Stunde beginnt.

Wenn das TV-Gerät in Stand-by geschaltet wird, leuchtet die orange Leuchtdiode am TV-Gerät als Hinweis, dass der Sammelvorgang läuft. Nach Abschluss des Sammelvorganges schaltet das TV-Gerät in den Stand-by Modus (es leuchtet die rote Leuchtdiode).

Mit externen Receiver nicht möglich!

Menü aufrufen

19.3 EPG anwenden

Wenn die Daten vollständig vorhanden sind, erscheint nach Drücken der Taste EPG die Programmzeitschrift und weist auf die momentan laufende Sendung dieses Programmplatzes hin.

F1 Sortierung der Darstellung nach Senderliste.

F2 Sortieren der Programme eines Senders ab der lfd. Sendung.

F3 Sortieren der Senderliste nach Zeit.

Die mit der „, Taste zuletzt gewählte Darstellung bleibt nach beenden von EPG erhalten.

03.03. 15:00 15:30 16:00 16:30 15:45 1 Das Erste 15:10 - 16:00 Sturm der Liebe 2 ZDF 15:15 - 16:00 Tierisch Kölsch 3 BR 3 15:30 - 16:00 Wir in Bayern 4 RTL 15:00 - 16:00 Verdachtsfälle 5 SAT 1 15:00 - 16:00 Richterin Babara Salesch 6 RTL 2 15:30 - 16:30 Hinterm Sofa 7 PRO 7 14:00 - 16:00 We are Family 8 VOX 15:05 - 16:05 Gilmore Girls 9 Kabel 1 15:30 - 16:00 King of Queens 10 arte 14:45 - 16:55 Kirschblüten 11 N-TV 15:40 - 16:00 Telebörse Infotext, sofern vorhanden Alle Sendungen Interessen Zeit >> Zeit << Aufnehmen F1 Sort. Senderliste F2 Sort. ein Sender F3 Sort. Zeit auswählen 0 ... 9 Zeit wählen OK ansehen

Sendung auswählen.

Seite vorwärts - rückwärts blättern.

OK angewählte Sendung sehen oder daran erinnern.

Tageszeit vor- zurückblättern.

Nach dem Drücken der Taste

F2 können mit der grünen Taste oder der weißen Taste die Sender weitergeschaltet werden.

EXIT

0-9 Uhrzeit eingeben für Auswahl der Sendungen ab der eingegebenen Zeit.

blau :Programmauswahl aller Sendungen.

gelb Benutzer kann Interessen einstellen - oder - Programmauswahl entsprechend der eingestellten Interessen des Benutzers.

weiß Im F1-Status Tageszeit vorwärts blättern, im F2-Status Sender vorwärts blättern.

grün :Im F1-Status Tageszeit rückwärts blättern, im F2-Status Sender rückwärts blättern.

rot ☑ gewählte Sendung steht zur Aufnahme bereit EXIT zurück zum TV-Bild.

- / + Wochentage vor-/zurück.

Mit externen Receiver nicht möglich!

19.3 EPG anwenden

Menü aufrufen

Sendung auswählen, ansehen, erinnern

In der Programmzeitung kann mit den Cursorsteuertasten ◀▶ ▲▼ eine Sendung ausgewählt werden.

• Taste OK drücken und angewählte Sendung
• sehen, wenn die Sendung bereits läuft.
• oder daran erinnern lassen, wenn die Startzeit noch in der Zukunft liegt. Hinter der Startzeit erscheint ein grüner Haken.
• Taste TEXT drücken zum Anzeigen bzw. Ausblenden einer Inhaltsbeschreibung der Sendung. Das Anzeigen der Inhaltsbeschreibung ist nicht bei allen Sendungen möglich.

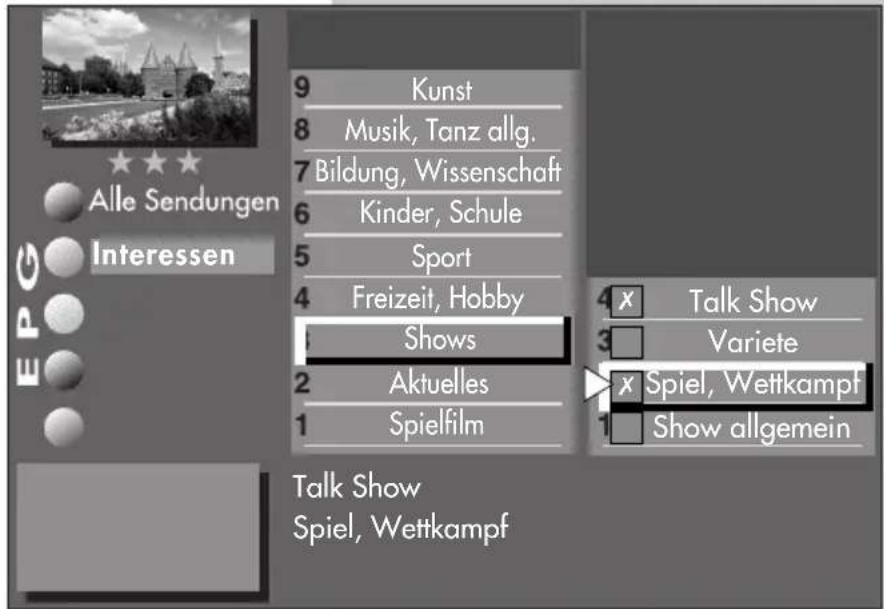

Interessen einstellen

In der EPG-Programmzeitschrift können Interessensgebiete eingestellt werden, dazu:

• gelbe Taste drücken.
• Mit der Cursorsteuertaste oder den zugeordneten Zifferntasten eine der Themen anwählen.
• Mit der Cursorsteuertaste
• auf die andere Seite wechseln.

- Mit der Cursorsteuertaste das Thema anwählen und mit der Taste OK markieren (X).

• Die Markierungen (x) können mit der Taste OK wieder entfernt werden.

Kunst Musik, Tanz allg. Bildung, Wissenschaft Kinder, Schule Sport Freizeit, Hobby Shows Aktuelles Spielfilm Talk Show Spiel, Wettkampf Talk Show Spiel, Wettkampf Talk Show Talk Show Variete x Spiel, Wettkampf x Show allgemein

Mit externen Receiver nicht möglich!

19.3 EPG anwendenMenü auf

Programminformation (Zur Zeit läuft ...)

Durch Drücken der grünen Taste während einer laufenden Sendung oder nach Umschalten auf einen anderen Programmplatz, erscheint am unteren Bildrand eine Einblendung, wie im Bild dargestellt.

Pr 4 Stereo 13:45 - 14:40 RTL Skispringen: Top 50 04.01.06 11:35:12 14:40 - 15:00 Skispringen: Die Entscheidung

In dieser Box sind folgende Informationen enthalten:

• Programmplatznummer (im Beispiel Pr. 4)
• Audiomode (Stereo/Mono).
• Start- und Endzeit der Sendung.
• im Zeit-Balken wird die für diese Sendung bereits verstrichene Zeit angezeigt.
• Sender.
• Titel der Sendung.
• Datum und Uhrzeit.
• Zeitdaten und Titel der folgenden Sendung.

Erster Durchgang des dritten Springens der Vierschanzentournee auf der Bergisel-Schanze in Innsbruck Pr 4 Stereo 13:45 - 14:40 RTL Skispringen: Top 50 04.01.06 11:35:12 14:40 - 15:00 Skispringen: Die Entscheidung

Durch Drücken der grünen Taste 🔒 können weitere Informationen über die laufende Sendung angezeigt werden, sofern eine solche vom Sender ausgestrahlt wird.

Grüne Taste 📤 wiederholt drücken, die weitere Information der folgenden Sendung wird angezeigt, sofern eine solche vom Sender ausgestrahlt wird.

Zum Ausblenden der Information die Taste EXIT drücken.

EXIT

Mit externen Receiver nicht möglich!

19.3 EPG anwenden Sendung aufnehmen

Menü aufrufen

Sendung zur Aufnahme programmieren

• EPG-Programmzeitschrift mit der Taste EPG aufrufen.
• Mit der Cursorsteuertaste die Sendung auswählen, die aufgenommen werden soll.
  • Video- oder DVD-Recorder einschalten.
• auf der TV-Fernbedienung die rote Taste drücken - der TV-Timer wird programmiert (siehe auch „Direktaufnahme“).
• am Video- oder DVD-Recorder einen Timer mit Datum und Uhrzeit programmieren, damit das vom Empfangsteil über den TV-Timer gelieferte Programm aufgezeichnet werden kann.

EPG

Aufnahme Ja Erinnerung Nein Pr 1 Das Erste Datum 01.05. Start 22:45 Ende 23:40 VPS nein Aufnahmegerät Videorecorder

Mit externen Receiver nicht möglich!

Menü aufrufen

20 Sprache/Land einstellen

Bei einem 2 ** Menü sind die Menüpunkte „Sprache“ und „Land“ nicht einstellbar.

Sprachwahl im TV-Menü

Dem TV-Menü kann eine Sprache entsprechend der angebotenen Auswahl zugeteilt werden. Alle Texte im Menü und in der Bedienhilfe (Information) werden in der gewählten Sprache angezeigt.

Land einstellen

Nach dem Aufstellen muss der Aufstellort bzw. das Land (z.B. Deutschland) eingegeben werden. Damit wird dem Gerät eine Grundeinstellung (z.B.

F1↑ 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 6 DVB-T 5 DVB-S 4 Analog-TV 3 Land Sprache 1 Bedienung Dansk Suomi Norsk Português Español Français Italiano Nederlands English Deutsch Eingestellte Sprache Deutsch

Kanalraster, Reihenfolge der Senderablage etc.) zugewiesen.

Sprache/Land einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit den zugeordneten Zifferntasten „Sprache“ bzw. „Land“ anwählen.
- Taste OK drücken und mit der Cursorsteuertaste die gewünschte Sprache oder das Land einstellen.
- Einstellung mit der Taste OK bestätigen.
• TV-Menü mit der Taste EXIT ausblenden.

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration F1↑ 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 6 DVB-T 5 DVB-S 4 Analog-TV Land Sprache Bedienung F1↑ Luxemburg Italien Großbritanien Frankreich Finland Deutschland Dänemark Belgien Baltikum Australien Eingestelltes Land Deutschland

21 Sender einstellen Empfangsart einstellen

Menü aufrufen

Dieses TV-Gerät ist für bis zu vier verschiedene Empfangsarten ausgestattet:

Analog TV:

Die Verbreitungstechnik, die seit Jahrzehnten existiert und mittlerweile nur noch über Kabel zu empfangen ist.

DVB-T :

Die digitale Verbreitungstechnik, die über eine übliche bisher verwendete Hausantenne oder über eine Zimmerantenne (je nach Empfangsverhältnissen) empfangen werden kann. Fragen Sie hierzu Ihren Fachhändler oder informieren Sie sich im Internet unter „www.ueberall-tv.de“.

DVB-C :

Die digitale Verbreitungstechnik, die über einen Kabelanschluss empfangen werden kann. Fragen Sie hierzu Ihren örtlichen Kabelanbieter, Fachhändler oder informieren Sie sich unter „www.kabeldeutschland.de“

Die digitale Verbreitungstechnik, die über einen Satelliten empfangen werden kann. Fragen Sie hierzu Ihren örtlichen Fachhändler oder informieren Sie sich unter „www.lyngsat.de“

Stellen Sie die Empfangsart ein, die bei Ihnen eingerichtet ist.

Empfangsart einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü Konfiguration öffnen.

- Mit den zugeordneten Zifferntasten die Ihnen zur Verfügung stehende Empfangsart anwählen.

MENU

F1↑

TV-Menu Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C i DVB-T 5 DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 4 Allgem. Einstellungen 3 Manuelle Suche Automatische Suche 1 Antenne Programmsuche starten

Menü aufrufen

MENU

21.1 Sender einstellen TV-Standard für analoge Sender

Weltweit gibt es verschiedene TV-Normen (TV-Standard) für Bild und Ton. Bei falscher Einstellung des TV-Standards ist die Tonwiedergabe gestört. Beim TV-Standard „L“ wird auch das Bild nach einer anderen Norm gesendet, sodass vor der Sendersuche der TV-Standard gewählt werden muss.

Werkseitig ist der TV-Standard B/G eingestellt.

TV-Standard einstellen

• TV-Menü mit der Taste MENU aufrufen.

F1↑ 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 6 DVB-T 5 DVB-S Analog-TV 3 Land 2 Sprache 1 Bedienung DataLogic 2 Sendersuche analog Sucheinstellung TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration TV-Standard B/G

• Mit der roten Taste das Menü Konfiguration öffnen.
• Mit der zugeordneten Zifferntaste, im Beispiel 4, „Analog-TV“ anwählen.
• Der Menüpunkt „Sucheinstellung“ ist angewählt.
• Taste OK drücken und im Einstellfenster mit der Taste – + den gewünschten TV–Standard einstellen.
• Einstellung mit der Taste OK bestätigen.

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

• TV-Menü mit der Taste EXIT ausblenden.

21.1 Sender einstellen Analog-TV

Sendersuche

Bei der Senderuche wird der gesamte Empfangsbereich automatisch durchsucht. Die gefundenen Programme werden in einer Sendertabelle abgelegt, die am Ende des Suchvorgangs präsentiert wird.

Wenn Sie mit der Reihenfolge der gefundenen Sender nicht zufrieden sind, können die Sender noch verschoben oder gelöscht werden, siehe Kapitel „23. Sender sortieren“.

Sendersuche durchführen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel 4, „Analog-TV“ anwählen.
- Mit der zugeordneten Zifferntaste, im Beispiel ②, „Sendersuche analog“ anwählen.
- Taste OK drücken und im Einstellfenster den Menüpunkt „Programmsuche starten“ mit der Taste OK bestätigen. Der Suchlauf beginnt.
- Die Sendertabelle wird entsprechend der gefundenen Sender in der linken Bildhälfte angezeigt. Sind bereits Sender gespeichert, so werden die neu gefundenen Sender automatisch hinter dem letzten Sender der Sendertabelle angehängt.
- Wenn der Suchlauf beendet ist, werden alle gefundenen Sender sortiert.
- In der Sendertabelle können nicht gewünschte Sender mit der Cursorsteuertaste angesteuert und mit der Taste II gelöscht werden.

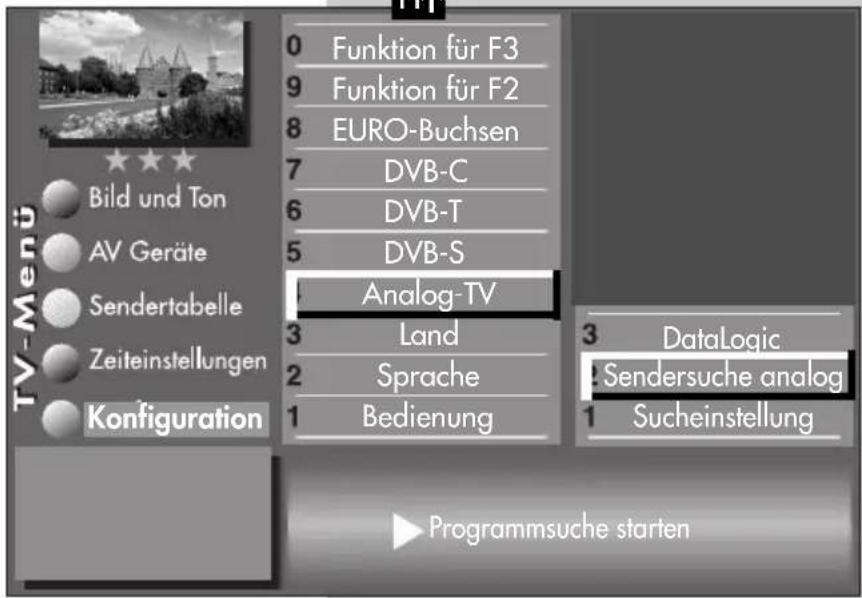

Menü aufrufen

MENU

F1↑

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 6 DVB-T 5 DVB-S Analog-TV 3 Land 2 Sprache 1 Bedienung 3 DataLogic Sendersuche analog 1 Sucheinstellung Programmsuche starten

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihentfolge und Nummerierung ändern.

Menü aufrufen

21.1 Sender einstellen Farbnorm für analoge Sender

MENU

F2

Im Normalfall erkennt das TV-Gerät die Farb-norm automatisch.

Sollte diese Automatik in seltenen Fällen zu keinem befriedigenden Ergebnis führen, so kann die Farbnorm auch manuell für jeden Programmplatz eingestellt werden.

Werkseitig ist die Farbnorm auf „Automatik“ eingestellt.

Farbnorm einstellen 3) 7)

• TV-Menü mit der Taste MENU aufrufen.
- Mit der weißen Taste die Sendertabelle aufrufen.

0076 TF3 0075 TF2 0074 TF1 0073 TV France 0072 RTL 2 0071 RTL 0070 SAT 1 0069 Bayern 3 0068 ZDF 0067 ARD TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 7 Tonkorrekturen Farbnorm³)²) 5 Bildqualität 4 Bildkorrekturen 3 Logoeingabe 2 Sender im EPG enthalten 1 Frequenz/Kanal²) Farbnorm SECAM

• Mit der Taste F2 die Sendertabelle zur Bearbeitung freigeben.
• Mit der Cursorsteuertaste den Programmplatz anwählen, dessen Farbnorm verändert werden soll.
• Mit der Cursorsteuertaste ▶ die rechte Spalte anwählen.
• Mit der zugeordneten Zifferntaste, im Beispiel ⑥, „Farbnorm“ anwählen.

- +

OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

• Mit der Taste – + die gewünschte Farbnorm einstellen bzw. so lange verändern, bis das Bild sauber angezeigt wird.
• Einstellung mit der Taste OK bestätigen.
  • TV-Menü mit der Taste EXIT ausblenden.

3) Erklärung siehe Fachbegriffe.

7) Nur bei analogen Sendern anwählbar!

21.2 Sender einstellen

DVB-T, Antennenversorgung

Wenn für den DVB-T Empfang eine aktive Antenne verwendet wird, kann eine Antennenversorgung eingestellt werden.

Ein:

Die Antennenversorgung ist dauerhaft eingeschaltet. Diese Einstellung ist zu wählen, wenn ein TV-Gerät mit zwei DVB-T-Empfangsteilen über nur eine aktive Antenne versorgt wird.

geschaltet:

Die Antennenversorgung ist nur dann aktiv, wenn ein DVB-T Programmplatz angewählt wird (z.B. Ansteuerung eines Umschaltrelais bei gleichzeitiger Verwendung von DVB-T Antenne u. Breitbandkabel).

Aus:

Einstellung bei passiven Antennen oder Gemeinschaftsantennenanlagen.

Antennenversorgung einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel 6, „DVB-T“ anwählen.
- Taste OK drücken und im Einstellfenster mit der Taste – + die Antennenversorgung einstellen.
- Einstellung mit der Taste OK bestätigen.
• TV-Menü mit der Taste EXIT ausblenden.

Menü aufrufen

MENU

F1↑

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 5 DVB-T 5 DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 4 Allgem. Einstellungen 3 Manuelle Suche 2 Automatische Suche Antenne ► Versorgung geschaltet

OK

EXIT

Menü aufrufen

21.2 Sender einstellen DVB-T, automatische Suche

MENU

Bei der DVB-T Programmsuche wird der Empfangsbereich nach TV- und Radiosendern durchsucht. Die gefundenen Programme werden in einer TV- und einer Radio–Sendertabelle abgelegt. DVB-Radiobetrieb siehe Kap. 25.

Wenn Sie mit der Reihenfolge der gefundenen Sender nicht zufrieden sind, können die Sender noch verschoben oder gelöscht werden, siehe Kapitel „23. Sender sortieren“.

Automatische Suche durchführen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü Konfiguration öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel ⑥, „DVB-T“ anwählen.

F1↑ 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 5 DVB-T 5 DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 4 Allgem. Einstellungen 3 Manuelle Suche 2 Automatische Suche 1 Antenne Programmsuche starten

• Mit der zugeordneten Zifferntaste, im Beispiel ②, „Automatische Suche“ anwählen.
• Taste OK drücken und die Frage nach der Sender-suche mit der entsprechenden Zifferntaste bestätigen:

① frei empfangbare Programme 3)
② alle Programme 3)
③ freie + CICAM-Programme ^3) .

Nach dem Drücken der entsprechenden Ziffern-taste startet die Programmsuche.

3) Erklärung siehe Fachbegriffe.

21.2 Sender einstellen DVB-T, manuelle Suche

Bei der manuellen Programmsuche muss der Kanal oder die Frequenz des einzustellenden Programmes bekannt sein.

Manuelle Suche durchführen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel ⑥, „DVB-T“ anwählen.
- Im Einstellfenster „Antenne“ kann mit der Taste – + die Versorgungsspannung ein- oder ausgeschaltet werden, siehe auch S. 79.
- Mit der zugeordneten Zifferntaste, im Beispiel ③, „Manuelle Suche“ anwählen.

- Im Einstellfenster mit den Zifferntasten die Kanalnummer oder die Frequenz eingeben. Wenn noch weitere Daten eines Programms bekannt sind, dann steuern Sie den Menüpunkt „Mod.-Parameter“ an und ändern die Einstellung mit der Taste – + auf „manuell“. Nun können weitere Daten eingegeben werden.

- Nach Eingabe der Programmdaten mit der Cursorsteuertaste den Menüpunkt „Programmsuche starten“ anwählen.

- Taste OK drücken und die Frage nach der Sendersuche mit der entsprechenden Zifferntaste bestätigen:

① frei empfangbare Programme ^3)
② alle Programme ^3)
③ freie + ČICAM-Programme ^3) .

Nach dem Drücken der entsprechenden Ziffern-taste startet die Programmsuche.

Menü aufrufen

MENU

F1↑

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 6 DVB-T 5 DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 4 Allgem. Einstellungen 6 Manuelle Suche 2 Automatische Suche 1 Antenne Kanal 05 Frequenz1 77.500 Mhz Mod.-Parameter auto. Programmsuche starten

Transmission8k Mode Modulation 64 QAM

Mod.-Parameter manuell Guard Intervall 1/8

Code Rate 3/4 Programmsuche starten

3) Erklärung siehe Fachbegriffe.

Menü aufrufen

21.3 Sender einstellen DVB-C, automatische Suche

MENU

Bei der DVB-C Programmsuche wird der Empfangsbereich nach TV- und Radiosendern durchsucht. Die gefundenen Programme werden in einer TV- und einer Radio-Sendertabelle abgelegt. DVB-Radiobetrieb siehe Kap. 25. Wenn Sie mit der Reihenfolge der gefundenen Sender nicht zufrieden sind, können die Sender noch verschoben oder gelöscht werden, siehe Kapitel „23. Sender sortieren“.

Automatische Suche durchführen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.

F1↑ 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 6 DVB-T 5 DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 3 Allgem. Einstellungen 2 Manuelle Suche Automatische Suche Symbolrate 1 3) 6900 Feinsuche 3) Aus Symbolrate 2 - - - - Programmsuche starten Symbolrate 3 - - - -

• Mit der Zifferntaste ⑦, „DVB-C“ anwählen.
• Der Cursor steht auf der Menüzeile „Automatische Suche“.
• Taste OK drücken. Der Cursor steht auf Symbolrate 1.

Werkseitig sind die gebräuchlichsten Symbolraten ^3) bereits eingestellt. In der Regel ist hier keine Verstellung notwendig. Sollte diese Einstellung der Symbolraten nicht zum

- + ▶ OK

3) Erklärung siehe Fachbegriffe.

gewünschten Ergebnis führen, so müssen andere Symbolraten eingestellt und mit der Taste OK gespeichert werden. Fragen Sie hierzu Ihren Kabelnetzbetreiber oder den Aufsteller der Anlage. Eine Feinsuche wird nötig, wenn die Sender nicht auf Kanalmitte abgestimmt sind.

• Mit der Cursorsteuertaste ▶ auf die Menüzeile „Programmsuche starten“ anwählen.
• Taste OK drücken und die Frage nach der Sendersuche mit der entsprechenden Zifferntaste bestätigen:

① frei empfangbare Programme ^3)
② alle Programme ^3)
③ freie + CICAM-Programme ^3) .

21.3 Sender einstellen DVB-C, manuelle Suche

Bei der manuellen Programmsuche muss der Kanal oder die Frequenz des einzustellenden Programms bekannt sein.

Manuelle Suche durchführen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel ⑦, „DVB-C“ anwählen.

- Mit der zugeordneten Zifferntaste, im Beispiel ②, „Manuelle Suche“ anwählen.

- Der Cursor steht auf „Kanal“.

- Im Einstellfenster mit den Zifferntasten die Kanal- bzw. Sonderkanalnummer oder die Frequenz eingeben. Wenn noch weitere Daten eines Programms bekannt sind, dann steuern Sie die entsprechenden

Menüpunkte „Modulation“ und „Symbolrate“ an und ändern die Einstellung mit der Taste – + oder mit den Zifferntasten.

- Im Einstellfenster mit der Cursorsteuertaste „Programmsuche starten“ anwählen.

- Taste OK drücken und die Frage nach der Sendersuche mit der entsprechenden Zifferntaste bestätigen:

① frei empfangbare Programme ^3)
② alle Programme ^3)
③ freie + CICAM-Programme ^3) .

Menü aufrufen

MENU

F1↑

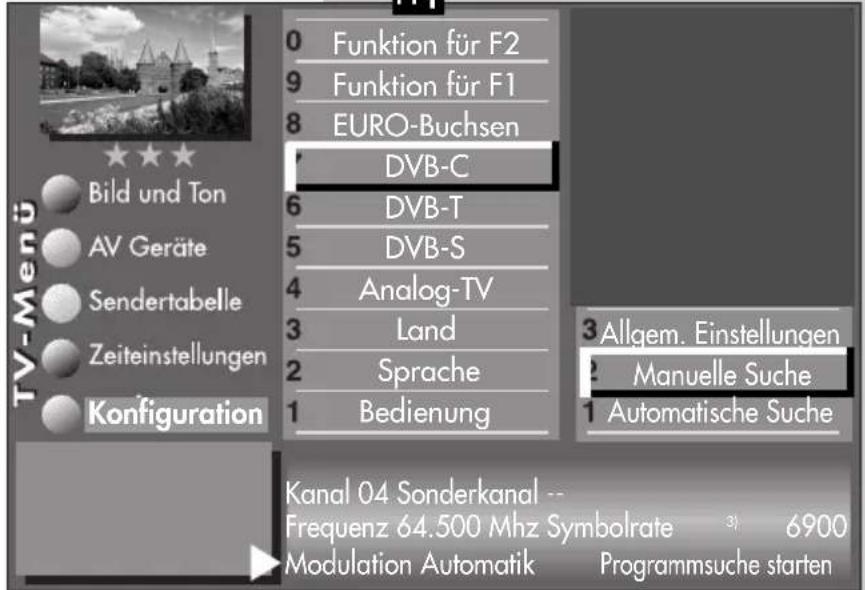

0 Funktion für F2 9 Funktion für F1 8 EURO-Buchsen DVB-C 6 DVB-T 5 DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 3 Allgem. Einstellungen 2 Manuelle Suche 1 Automatische Suche Kanal 04 Sonderkanal -- Frequenz 64.500 Mhz Symbolrate 3) 6900 Modulation Automatik Programmsuche starten

3) Erklärung siehe Fachbegriffe.

Menü aufrufen

21.4 Sat-Anlage einstellen Antennenanlage

MENU

Im Menü „Konfiguration“ muss die Sat-Antennenanlage dem TV-Gerät mitgeteilt werden.

Antenne

Normal

Bei der Einstellung „Normal“ werden die DVB-S-Empfangsteile im TV-Gerät mit jeweils einem separaten Antennenkabel versorgt.

F1↑

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 6 DVB-T DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 6 Allgem. Einstellungen 5 Manuelle Suche 4 Automatische Suche 3 Astra 28,5° 2 Astra 19,2° Antennenanlage Antenne Normal Leitungskomp. Aus LNB-Versorgung Aus DiSEqC-Anlage Aus

Einkabel (Single Cable Distribution SDC)

Bei der Einstellung „Einkabel“ werden die DVB-S-Empfangsteile mit einer Zuleitung versorgt. Die Programmauswahl ist festgelegt nach baulichen Bedingungen der Sat-Anlage. Über die Zuleitung können keine Antennensteuersignale geschickt werden.

Unicable

Die Antennenanlage mit Channel-Router speist ein

Kabel und ist für den Empfang der vollen Programmauswahl ausgelegt. Dabei wird jedem Empfangsteil eine bestimmte Frequenz im Sat-Frequenzbereich (950-2150 MHz) zugeteilt. Der Channel-Router hat mehrere feste Frequenzen (SCR-Freq.) in einer Frequenzbank gespeichert, siehe Bedienungsanleitung des Channel-Routers.

Für alle Sat-Einkabellösungen wird der Sat-Antennensplitter 010ZR1199 benötigt!

21.4 Sat-Anlage einstellen Unicable

Jedes DVB-S-Empfangsteil muss mit einer Teilnehmernummer (SCR-Nr.) und der zugehörigen Teilnehmerfrequenz (SCR-Freq.) aus der Frequenzbank belegt werden (siehe auch Bed.Anl.des Channel-Routers).

Jede Teilnehmernummer und Teilnehmer-frequenz darf nur einmal vergeben werden.

Das DVB-S-Empfangsteil im TV-Gerät fordert beim Channel-Router die Daten für das gewünschte Programm an.

SCR-Nr. und SCR-Freq. einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel ⑤, „DVB-S“ anwählen.
- Taste OK drücken und das Einstellfenster „Antennenanlage“ öffnen.

• Mit der Cursorsteuertaste „Antenne“ anwählen und mit der Taste – + „Unicable“ einstellen.
• Mit der Cursorsteuertaste die SCR-Daten anwählen.
• Mit den Zifferntasten die benötigten Daten eingeben.
• Einstellungen mit der Taste OK bestätigen.
  • TV-Menü mit der Taste EXIT ausblenden.

Menü aufrufen

MENU

F1↑

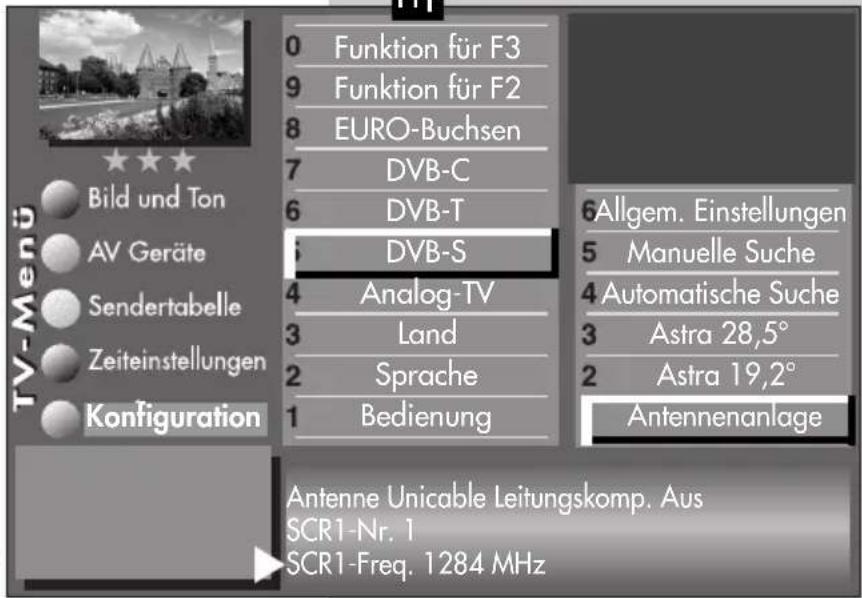

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 6 DVB-T 5 DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 6Allgem. Einstellungen 5 Manuelle Suche 4 Automatische Suche 3 Astra 28,5° 2 Astra 19,2° Antennenanlage Antenne Unicable Leitungskomp. Aus SCR1-Nr. 1 SCR1-Freq. 1284 MHz

EXIT

Menü aufrufen

21.4 Sat-Anlage einstellen LNB-Versorgung

MENU

Im Menü „Konfiguration“ müssen die Einstellungen der Sat-Antennenanlage dem TV-Gerät mitgeteilt werden.

Die Einstellungen sollten unbedingt in der aufsteigenden Reihenfolge LNB-Versorgung, DiSEqC-Anlage ... usw. wie in der rechten Spalte dargestellt, durchgeführt werden.

LNB-Versorgung

Die LNB-Spannungen zur Auswahl der Polarisation (Horizontal H = 18V, Vertikal V = 14V) sind fest eingestellt. Im Normalfall brauchen Sie hier keine Verände-

rung durchführen.

F1↑ 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 6 DVB-T 5 DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 6 Allgem. Einstellungen 5 Manuelle Suche 4 Automatische Suche 3 Astra 28,5° 2 Astra 19,2° Antennenanlage Antenne Normal Leitungskomp. Aus LNB-Versorgung Aus DiSEqC-Anlage Aus

Wenn durch eine lange Antennenleitung eine korrekte Spannungsversorgung des LNB's nicht mehr gewährleistet ist, kann mit der Leitungskompensation die Versorgungsspannung um 1V erhöht werden.

Sollten Änderungen erforderlich sein, so beachten Sie die folgenden Einstellschritte.

Einstellungen verändern

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das

Menü „Konfiguration“ öffnen.

• Mit der zugeordneten Zifferntaste, im Beispiel ⑤, „DVB-S“ anwählen.
• Taste OK drücken und das Einstellfenster „Antennenanlage“ öffnen.
• Mit der Cursorsteuertaste „LNB-Versorgung“ anwählen und mit der Taste – + die LNB-Versorgung ein- oder ausschalten.
• Einstellungen mit der Taste OK bestätigen.
  • TV-Menü mit der Taste EXIT ausblenden.

Wenn das TV-Gerät an einer Gemeinschaftsanlage angeschlossen ist, muss die LNB-Versorgung immer auf „Aus“ eingestellt werden.

21.4 Sat-Anlage einstellen DiSEqC-Anlage

Menü aufrufen

„DiSEqC“ bietet die Möglichkeit einer digitalen Steuerung der Satellitenanlage über das vorhandene Antennenkabel und ist Voraussetzung für den Empfang von mehr als zwei Satelliten (z. B. Astra, Eutelsat, Hotbird). Ab drei Satelliten (z. B. ASTRA 19,2°, Eutelsat 16°, Hotbird 13°) ist eine Steuerung der Sat-Anlage ohne „DiSEqC“ nicht mehr möglich.

Bei einem 2 **Menü ist dieser Menüpunkt nicht anwählbar.

MENU

DiSEqC-Anlage ein- bzw. ausschalten

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel 5, „DVB-S“ anwählen.
- Taste OK drücken und das Einstellfenster „Antennenanlage“ öffnen.

- Mit der Cursorsteuertaste „DiSEqC“ anwählen und mit der Taste – + die DiSEqC-Anlage ein- oder ausschalten.

- Einstellungen mit der Taste OK bestätigen.

• TV-Menü mit der Taste EXIT ausblenden.

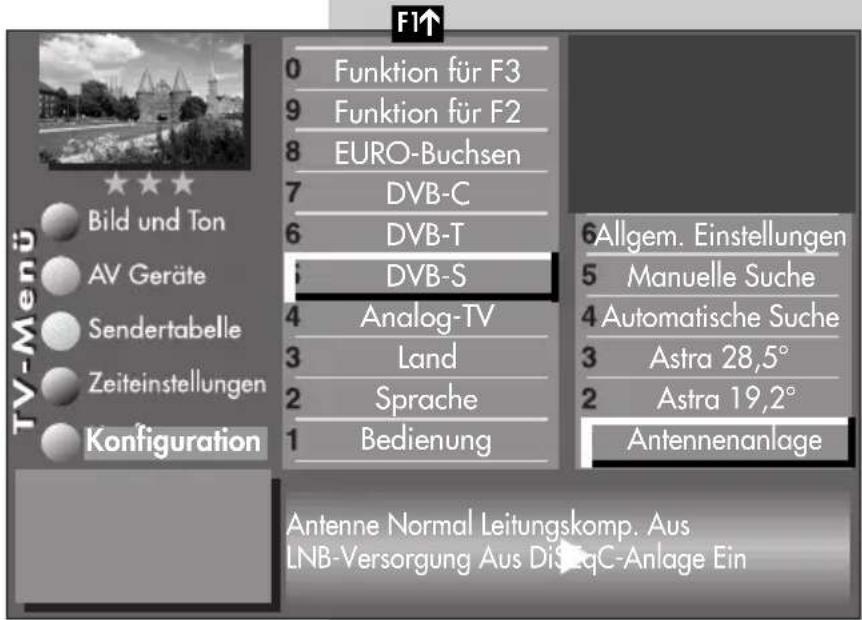

F1↑ 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 6 DVB-T DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 6 Allgem. Einstellungen 5 Manuelle Suche 4 Automatische Suche 3 Astra 28,5° 2 Astra 19,2° Antennenanlage Antenne Normal Leitungskomp. Aus LNB-Versorgung Aus DiEqC-Anlage Ein

- +

Menü aufrufen

21.4 Sat-Anlage einstellen Satellit auswählen

MENU

Im Menü „Konfiguration“ können bis zu 4 Satelliten eingestellt werden. Werkseitig ist der Satellit Astra 19,2° eingestellt.

Die LNB-Frequenz dient als Umschalter für das Frequenzband (Highband - Lowband). Werkseitig sind die Standardeinstellungen Low-Band 9,75 GHz und High-Band 10,60 GHz eingestellt.

Satellit einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.

• Mit der zugeordneten Zifferntaste, im Beispiel ⑤, „DVB-S“ anwählen.
• Mit der zugeordneten Zifferntaste, im Beispiel ②, den Satellit-A anwählen.
• Mit der Taste – + den gewünschten Satelliten einstellen. Die gängigen Satelliten werden der Reihe nach aufgerufen und die dazugehörigen Symbolraten

Bild und Ton

AV Geräte

Sendertabelle

Zeiteinstellungen

Konfiguration

0 Funktion für F3
9 Funktion für F2
8 EURO-Buchsen
7 DVB-C
6 DVB-T
DVB-S
4 Analog-TV
3 Land
2 Sprache
1 Bedienung

6Allgem. Einstellungen
5 Manuelle Suche
4 Automatische Suche
3 Satellit B
Astra 19,2°
1 Antennenanlage

OK

EXIT

automatisch eingestellt.

• Mit der Cursorartaste „Low- bzw. High-Band“ anwählen. Die Einstellungen sind abhängig von den verwendeten Bauteilen der Sat-Anlage. Welche Werteinstellungen nötig sind, entnehmen Sie bitte dem Datenblatt bzw. Aufkleber des (der) verwendeten LNB’s.
• Einstellungen mit der Taste OK bestätigen.
  • TV-Menü mit der Taste EXIT ausblenden.

21.5 Sat-Sender einstellen automatische Suche

Bei der DVB-S Programmsuche wird der Empfangsbereich nach TV- und Radiosendern durchsucht. Die gefundenen Programme werden in einer TV- und einer Radio-Sendertabelle abgelegt. DVB-Radiobetrieb siehe Kap. 25.

Wenn Sie mit der Reihenfolge der gefundenen Sender nicht zufrieden sind, können die Sender noch verschoben oder gelöscht werden, siehe Kap. 23. Sender sortieren.

Der Suchlauf funktioniert nur dann richtig, wenn die LNB-Frequenzen korrekt eingestellt und gespeichert sind.

Automatische Suche durchführen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel ⑤, „DVB-S“ anwählen.
- Mit der zugeordneten Zifferntaste, im Beispiel 4 „Automatische Suche“ anv
- Im Einstellfenster mit der Taste – + den gewünschten Satelliten auswählen, falls eine Auswahl möglich ist.
- Mit der Cursorsteuertaste ▶ die Menüzeile „Programmsuche starten“ anwählen.
- Taste OK drücken und die Frage nach der Sendersuche mit der entsprechenden Zifferntaste bestätigen:

① frei empfangbare Programme ^3)

② alle Programme ^3)

③ freie + ČICAM-Programme ^3) .

Die Programme werden gesucht und in der Sendertabelle präsentiert.

Menü aufrufen

MENU

F1↑

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 6 DVB-T DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 6Allgem. Einstellungen 5 Manuelle Suche Automatische Suche 3 Satellit B 2 Astra 19,2° 1 Antennenanlage Satellit Astra19,2° Programmsuche starten

- + OK

EXIT

3) Erklärung siehe Fachbegriffe.

21.5 Sat-Sender einstellen automatische Suche

Bei Bedarf können die Sender noch sortiert, verschoben oder gelöscht werden, siehe dazu Kap. 23.

21.5 Sat-Sender einstellen manuelle Suche

Bei der manuellen Programmsuche muss die Frequenz, die Symbolrate und die Polarisation des einzustellenden Programms bekannt sein.

Manuelle Suche durchführen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel ⑤, „DVB-S“ anwählen.
- Mit der zugeordneten Zifferntaste, im Beispiel ⑤, „Manuelle Suche“ anwählen.
- Der Cursor steht auf „Satellit“. Falls Sie mehr als einen Satelliten zur Auswahl haben, mit der Taste – + den Satelliten einstellen.

21.5 Sat-Sender einstellen manuelle Suche

• Im Einstellfenster mit der Cursorsteuertaste ▶ die Datenangabe (z.B. Frequenz) anwählen, die eingegeben werden soll.
• Mit den Zifferntasten oder der Taste – + die entsprechende Datenangabe (z.B.11836) eingeben.

Bei der HD-Sendersuche muss auch die Angabe für das DVB-System (z.B. DVB-S eingetragen werden.

- Wenn alle Datenangaben eingetragen sind, im Einstellfenster mit der Cursorsteuertaste die Menüzeile „Programmsuche starten“ anwählen.

- Taste OK drücken und die Frage nach der Sender-suche mit der entsprechenden Zifferntaste bestätigen:

① frei empfangbare Programme ^3)

② alle Programme ^3)

③ freie + CICAM-Programme ^3) .

① frei empfangbare Programme ^3) ② alle Programme ^3) ③ freie + CICAM-Programme ^3) .

Bei Bedarf können die Sender noch sortiert, verschoben oder gelöscht werden, siehe dazu Kap. 23.

Menü aufrufen

MENU

F1↑

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 6 DVB-T i DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung 6Allgem. Einstellungen 5 Manuelle Suche 4 Automatische Suche 3 Satellit B 2 Astra 19,2° 1 Antennenanlage Satellit Astral Frequenz 11836 MHz Symbolraten 27500 Polarisation H DVB-System DVB-S2 ▶Programmsuche starten

- +

3) Erklärung siehe Fachbegriffe.

Menü aufrufen

21.5 Sender einstellen Daten aktualisieren

MENU

Kap. 21.5 nur bei entspr. Ausstattung oder Umrüstung mit einem Sat-Modul.

Im Menüpunkt „Allgemeine Einstellungen“ kann festgelegt werden, ob bei Änderungen von Sendeparametern die Daten auch im nichtflüchtigen Speicher des TV-Gerätes aktualisiert werden sollen oder nicht.

Betroffen von dieser Aktualisierung sind Sender, die zur Ausstrahlung von Regionalprogrammen während des Regionalfensters, ihre Sendeparameter ändern.

Daten aktualisieren einstellen

F1↑ 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 6 DVB-T 5 DVB-S 4 Analog-TV 3 Land 2 Sprache 1 Bedienung Allgem. Einstellungen 5 Manuelle Suche 4 Automatische Suche 3 Satellit B 2 Astra 19,2° 1 Antennenanlage TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration ► Daten aktualisieren Ein

- + OK

EXIT

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der zugeordneten Zifferntaste, im Beispiel ⑤, „DVB-S“ anwählen.
- Der Cursor steht auf der Menüzeile „Antennenanlage“.
- Mit der zugeordneten Zifferntaste, im Beispiel 6 „Allgem. Einstellungen“ anwählen.

• Im Einstellfenster mit der Taste – + „Daten aktualisieren“ auf „Ein“ stellen.
• Einstellungen mit der Taste OK bestätigen.
  • TV-Menü mit der Taste EXIT ausblenden.

21.6 DVB-Prog.-Info. Signalqualität

Die Anzeigen für die DVB-Prog.-Info. bzw. Signalqualität dient nur zur Information. Die DVB-Prog.-Info. zeigt die Daten für den angezeigten Sender.

Die Anzeige der Signalqualität steht nicht im direkten Zusammenhang mit der Bildqualität. Die Bitfehlerrate schwankt zwischen den Transpondern und steigt an, wenn z.B. eine Regenfront aufzieht.

• Programmplatz anwählen, dessen DVB-Prog.-Info. bzw. Signalqualität angezeigt werden sollen.
• Taste MENU drücken. Das TV-Menü wird einge- blendet.
• Weiße Taste drücken. Am Bildschirm erscheint die Menü-Sendertabelle und der aktive Programmplatz ist selektiert.
• Taste F2 drücken.
• Cursorsteuertaste ▶ drücken und zur Themenseite wechseln.
• Mit den zugeordneten Zifferntasten können die Menüpunkte DVB-Prog.-Info. bzw. Signalqualität angewählt werden.
  • TV-Menü mit der Taste EXIT ausblenden.

Menü aufrufen

MENU

F2

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 0010 Hessen 3 0009 Südwest 0008 MDR 0007 PRO 7 0006 RTL 2 0005 RTL 0004 SAT 1 0003 Bayern 3 0002 ZDF 0001 ARD Satellit Astra 19,2° Frequenz 11953 MHz Symbolraten 27500 Polarisation H Verschlüsselung Nein DVB-System DVB-S

0010 Hessen 3 0009 Südwest 0008 MDR 0007 PRO 7 0006 RTL 2 0005 RTL 0004 SAT 1 0003 Bayern 3 0002 ZDF 0001 ARD TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 8 Tonkorrekturen 7 Bildqualität 6 Bildkorrekturen 5 Logoeingabe 4 Sender im EPG enthalten 3 CA-Modul 2 Signalqualität 1 DVB-S Prog.-Info. Signalpegel 82% Bitfehlerrate 0% C/N 40,8 dB

Menü aufrufen

21.7 Portalsender bei DVB

Verschiedene Pay-TV-Sender strahlen Portalsender aus. Diese Portalsender sind mit Subsendern bzw. Optionskanälen gefüllt.

Bei der Sendersuche (siehe Kap. 21) muss bei den „Sucheinstellungen“ die Einstellung „alle“ oder „freie+CICAM“ eingestellt sein, damit diese Sender auch gefunden werden.

10 Kabel 1 9 Nord 3 8 RTL 7 PRO 7 6 Nord 3 5 PRO 7 4 S A T 3 Portalsender 2 ZDF 1 ARD 56 Hessen 3 55 SW-BW 54 N-TV 53 West 3 52 Phönix Auswahl mit 0...9 und ◆. Bestätigen mit OK.

5 Optionskanal 4 4 Optionskanal 3 3 Optionskanal 2 2 Optionskanal 1 1 Portalsender Auswahl mit 0...9 und ◆. Bestätigen mit OK.

Nach einer Sendersuche werden die Portalsender und die dazugehörigen Optionskanäle (können in der Sender-tabelle auch als SID=xy bezeichnet werden) in der Sendertabelle an verschiedenen Programmplätzen dargestellt.

Wir haben für Sie einen einfachen Weg programmiert, um Optionskanäle schnell zu finden.

Wenn Sie über die Sendertabelle (siehe S. 11) einen Portalsender anwählen, erscheint ein Koffersymbol neben dem Senderlogo.

Durch wiederholtes Drücken der weißen Taste kann dieser Koffer geöffnet werden. In der Sendertabelle erscheinen dann alle Optionskanäle, die in diesem Koffer enthalten sind. Andere Sender werden gleichzeitig nicht dargestellt.

Somit kann zwischen den Optionskanä- len schnell hin- und hergeschaltet werden.

22 Sender-Logo

Jedem Sender wird automatisch ein Senderlogo mit max. 15 Stellen zugewiesen. Wenn diese Automatik nicht funktioniert oder Sie ein anderes Logo möchten, kann es manuell geändert werden.

Sender-Logo einstellen

• Taste MENU drücken.
• Mit der weißen Taste die „Sendertabelle“ aufrufen.
• Taste F2 drücken und die Sendertabelle für eine Bearbeitung freischalten.
• Den gewünschten Programmplatz anwählen.
• Mit der Cursorsteuertaste ▶ auf die andere Seite wechseln.

- Mit der zugeordneten Zifferntaste, im Beispiel 5, „Logoeingabe“ anwählen.

- Mit den Cursorsteuertasten ◀▶ können die einzelnen Buchstaben/Zahlen angesteuert werden.

- Mit der roten Taste können einzelne Buchstaben oder mit der Taste II das ganze Logo gelöscht werden.

- Durch mehrmaliges Drücken der einzelnen Zifferntasten das gewünschte Logo einstellen. Nach den Großbuchstaben werden die Kleinbuchstaben angezeigt.

• Die Einstellung mit der Taste OK speichern.

• TV-Menü mit der Taste EXIT ausblenden.

Menü aufrufen

MENU

F2

F1↑

0076 TF3 0075 TF2 0074 TF1 0073 TV France 0072 RTL 2 0071 RTL 0070 SAT 1 0069 Bayern 3 0068 ZDF 0067 ARD 8 Tonkorrekturen 7 Bildqualität 6 Bildkorrekturen Logoeingabe Sender im EPG enthalten 3 CA-Modul 2 Signalqualität 1 DVB-S Prog.-Info. TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 11_; 21ABC 31DEF 41GHI 51JKL 61MNO RTL 2 7 PQRS 81TUV 91WXYZ

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

Menü aufrufen

23 Sender sortieren, einzeln

MENU

In der Sendertabelle können einzelne Sender verschoben, kopiert oder gelöscht werden.

Einzelne Sender kopieren, verschieben, löschen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der weißen Taste die Sendertabelle aufrufen.
- Mit der Cursorsteuertaste einen Programmplatz anwählen, der kopiert, verschoben oder gelöscht werden soll.
- Taste OK drücken und den Programmplatz markieren (im Bildbeispiel Prog. 0006).

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration F1 ↑ 0010 Hessen 3 0009 Südwest 0008 MDR 0007 PRO 7 0006 RTL 2 0005 RTL 0004 SAT 1 0003 Bayern 3 0002 ZDF 0001 ARD F1 ↑ 0020 BR alpha 0019 3 SAT 0018 Kinderkan. 0017 FRANKEN 0016 TELE-5 0015 9LIVE 0014 SuperRTL 0013 Kabel 1 0012 VOX 0011 West 3 F3 ↓ F3 ↓ Markieren mit OK (langer Tastendruck = Block markieren). Neue Position mit Cursor bestimmen. - + verschieben/kopieren, II löschen. Alle Markierungen löschen mit

- +

EXIT

Kopieren:

• Beim Kopieren anschließend mit dem Cursor den Programmplatz wählen, an dem der Sender eingefügt werden soll.
• Mit der + Taste den Sender kopieren.

Verschieben:

• Beim Verschieben den Programmplatz wählen, wohin der Programmplatz verschoben werden soll.
• Mit der – Taste den Sender verschieben.

Löschen

• Wenn ein Sender gelöscht werden soll, die Taste II drücken.
• Nach der Bearbeitung das TV-Menü mit der Taste EXIT ausblenden.

23 Sender sortieren, blockweise

In der Sendertabelle können einzelne oder mehrere Sender verschoben, kopiert oder gelöscht werden.

Mehrere Sender kopieren, verschieben, löschen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der weißen Taste die Sendertabelle aufrufen.
- Mit der Cursorsteuertaste den ersten Programmplatz anwählen, der kopiert, verschoben oder gelöscht werden soll.
- Taste OK drücken und den Programmplatz markieren (im Bildbeispiel Prog. 0006).

- Mit der Cursorsteuertaste den letzten Programmplatz anwählen, der kopiert, verschoben oder gelöscht werden soll.

- Taste OK so lange drücken, bis alle Sender zwischen dem ersten und dem letzten Programmplatz markiert sind.

Kopieren

- Beim Kopieren anschließend mit dem Cursor den Programmplatz wählen, nach dem die Sender eingefügt werden sollen.

- Mit der + Taste den Senderblock kopieren.

Verschieben

• Beim Verschieben anschließend mit dem Cursor den Programmplatz wählen, nach dem die Sender wieder eingefügt werden sollen.
• Mit der – Taste den Senderblock verschieben.

Löschen

• Wenn ein markierter Senderblock gelöscht werden soll, die Taste II drücken.
• Nach der Bearbeitung das TV-Menü mit der Taste EXIT ausblenden.

Menü aufrufen

MENU

F1↑

0010 Hessen 3 0009 Südwest 0008 MDR 0007 PRO7 0006 RTL 2 0005 RTL 0004 SAT 1 0003 Bayern 3 0002 ZDF 0001 ARD 0020 BR alpha 0019 3 SAT 0018 Kinderkan. 0017 FRANKEN 0016 TELE-5 0015 9LIVE 0014 SuperRTL 0013 Kabel 1 0012 VOX 0011 West 3 F3 ↓ F3 ↓ Markieren mit OK (langer Tastendruck = Block markieren). Neue Position mit Cursor bestimmen. - + verschieben/kopieren, II löschen. Alle Markierungen löschen mit...

- +

EXIT

Menü aufrufen

24 Startprogrammplatz

MENU

In diesem TV-Gerät können Sie einen Startprogrammplatz festlegen. Der Startprogrammplatz dient vorzugsweise dazu, bei Verwendung eines externen Receivers, auf den AV-Programmplatz zu schalten.

Startprogrammplatz einstellen

Bei einem 2 ** Menü ist dieser Menüpunkt nicht einstellbar.

• TV-Menü mit der Taste MENU aufrufen.

TV-Menu Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 0 Funktion für F2 9 Funktion für F1 8 EURO-Buchsen 7 DVB-C 6 DVB-T 5 DVB-S 4 Analog-TV 3 Land 2 Sprache Bedienung 7 Untertitel 6 CI-Dialog über... 5 EPG-Einstellungen 4 Bedienumfang 3 Toneinstellungen 2 HiFi-Ausgang Startprogrammplatz Betriebsart AV Programm Sat / SetTop

• Mit der roten Taste das Menü „Konfiguration“ öffnen.
• Mit der Cursorsteuertaste „Bedienung“ und „Startprogrammplatz“ anwählen und OK drücken.
• Der Cursor steht auf dem Menüpunkt „Betriebsart“. Sie können mit der Taste – + die gewünschte Betriebsart (TV, Radio oder AV) einstellen.

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

• Danach „Programm“ anwählen. Wenn Sie die Betriebsart TV gewählt haben, können Sie nun das gewünschte Programm einstellen (z. B. 04 für „RTL“). In der Betriebsart AV können Sie als Startprogrammplatz einen externen AV-Anschluss wie EURO 1 oder HDMI auswählen.
  • Die veränderte Einstellung mit der Taste OK speichern.
  • TV-Menü mit der Taste EXIT ausblenden.

Wenn nun das TV-Gerät mit der Netztaste am Gerät oder der Taste der Fernbedienung eingeschaltet wird, erscheint der eingestellte Startprogrammplatz.

25 DVB-Radiobetrieb Menü aufrufen

Zum Umschalten von Fernsehbetrieb auf den DVB-Radiobetrieb die Taste R drücken.

Nach ca. 30 Sek. wird der Bildschirm automatisch dunkel.

Hinweis: Mit der blauen Taste kann der Bildschirm manuell Ein oder Aus geschaltet werden.

Zum Umschalten von DVB-Radiobetrieb auf den Fernsehbetrieb die Taste TV drücken.

DVB-Radioprogramme einstellen

Die DVB-Radioprogramme werden bei der Programmsuche (siehe Kap. 21.) automatisch gesucht und auf der Radiobedienebene in der Sendertabelle gespeichert.

Die Radiotabelle kann sortiert werden (siehe Kap. 23.) und die Senderlogos können verändert werden (siehe Kap. 22.).

DVB-Radioprogramme können prinzipiell genauso behandelt werden wie DVB-TV-Programme.

Die Kapitel 12. /14. / 15. und 19. bis 19.3 treffen auch auf Radioprogramme zu.

R

TV

26 Bedienumfang

Der einstellbare Bedienumfang des TV-Gerätes bietet eine wirkungsvolle Hilfe, um sich in der Vielseitigkeit des TV-Gerätes noch besser zurechtfinden zu können.

Der Bedienumfang des TV-Gerätes ist durch Sterne gekennzeichnet.

1★ „Einfach nur Fernsehen“- unter diesem Motto kann das TV-Menü nicht aufgerufen werden. Es sind nur die Funktionen der Fernbedienung anwendbar:

• Programmwahl über Zifferntasten, den Cursorsteuertasten ▼▲ oder der weißen Taste.
• Videotext aufrufen.
• Information (INFO) aufrufen.
• Taste AV drücken und Filmwiedergabe über Videorecorder oder DVD-Player wählen.
• mit der Taste F2 sind die Sonderfunktionen 2 anwählbar.
• mit der Taste F3 sind die Sonderfunktionen 3 anwählbar.
• mit der Taste AV sind die angeschlossenen AV-Geräte anwählbar.
• Aufrufen der Bildstandardfunktionen mit der blauen 📍 Taste.
• Aufrufen der Tonstandardfunktionen mit der gelben ⏻ Taste.
• Aufrufen der „EPG-Programmzeitschrift“ mit der Taste EPG.

26 Bedienumfang Menü aufrufen

Wenn bei einem eingestellten 1★-Menü später wieder ein Menü aufgerufen werden soll, dann:

• Taste MENU min. 5 Sekunden lang gedrückt halten, um das TV-Menü - Bedienumfang zu öffnen.
• Mit der Taste – + den gewünschten Bedienumfang einstellen und die Einstellung mit der Taste OK speichern.

2 ★★ ermöglicht ein individuelles Fernseherlebnis. Das TV-Menü ist in einfacher Form vorhanden. Die Funktionen sind wie unter 1★ einstellbar und werden durch die folgenden Einstellmöglichkeiten ergänzt:

• Zeitsteuerung (Sleeptimer)
• Kindersicherung
• Automatische Sender- suche
• Einstellmöglichkeiten in der Menüsendertabelle.

3 ★★★ für alle Technik-Begeisterten, welche die komplette Funktionsvielfalt nutzen möchten. Das TV-Menü ist vollständig vorhanden.

TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 0 Funktion für F3 9 Funktion für F2 8 EURO-Buchsen 7 DVB-C 6 DVB-T 5 DVB-S 4 Analog-TV 3 Land 2 Sprache Bedienung 7 Untertitel 6 CI-Dialog über... 5 EPG-Einstellungen Bedienumfang 3 Toneinstellungen 2 HiFi-Ausgang 1 Startprogrammplatz Bedienumfang voll

Bedienumfang einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der roten Taste das Menü „Konfiguration“ öffnen.
- Mit der Cursorsteuertaste ▶ zur Menüzeile „Startprogrammplatz“ wechseln.
- Mit der Zifferntaste ④ „Bedienumfang“ anwählen.
- Im Einstellfenster mit der Taste – + den gewünschten Bedienumfang einstellen.
• Die veränderte Einstellung mit der Taste OK speichern.
• TV-Menü mit der Taste EXIT ausblenden.

- + OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihentfolge und Nummerierung ändern.

2) Nur bei Geräten, die mit dieser Funktion ausgestattet sind.

27 Reinigung des Gerätes

Vor dem Reinigen das Gerät mit dem Netzschalter ausschalten!

Unsachgemäße Behandlung und Reinigung können den Bildschirm irreparabel beschädigen. Beachten Sie daher die Vorschriften zur Behandlung und Pflege des Gerätes.

Behandlung

Behandeln Sie die Bildschirmoberfläche sehr sorgsam und pfleglich.

Vermeiden Sie jegliche mechanische Beanspruchung der Bildschirmoberfläche durch Schlag, Stoß, Druck, Kratzen, Schaben etc., da dies eine Beschädigung verursachen kann.

Verhindern Sie den Kontakt mit spitzen, scharfkantigen oder harten Gegenständen.

Die Bildschirmoberfläche ist vor Verschmutzung zu bewahren.

Pflege und Reinigung

Vor dem Reinigen das Gerät ausschalten und den Netzstecker ziehen.

Die Reinigung der Bildschirmoberfläche muss mit einem trockenen, weichen Reinigungstuch (z.B. Microfasertuch) erfolgen.

Sollten dennoch stärkere Verschmutzungen entstanden sein, kann die Reinigung der Bildschirmoberfläche mit einem nur leicht angefeuchteten, weichen Tuch erfolgen.

Achten Sie darauf, dass niemals Wasser oder andere Flüssigkeiten in das Gerät eindringen, da diese eine Beschädigung des Gerätes verursachen.

Ziehen Sie sofort den Netzstecker, falls Fremdkörper wie Wasser, sonstige Flüssigkeiten, Metallteile usw. in den Bildschirm gelangt sind.

Versuchen Sie niemals mit irgendwelchen Gegenständen oder mit den Händen in das Gerät zu fassen.

Es besteht die Gefahr eines elektrischen Schocks oder Unfalls.

28 Anschlussmöglichkeiten seitlich links

Kopfhöreranschluss ∅ 3,5 mm Klinke

FBAS/Video in (z. B. Digitalkamera) Cinch

Audio in R/L (z. B. Camcorder) Cinch

Aufnahme des CA-Moduls

Mehr zur Verwendung eines CA-Moduls siehe auch Kap. 31

MECA Link - Buchse zum Anschluss z. B. von

• Metz Soundsystem 80
• Metz Soundsystem 100
• mecaHome ^+

(Nach Verfügbarkeit, erfolgt Aktivierung über Software-Update)

USB-Buchse zum Anschluss eines Speichersticks oder einer externen Festplatte

HDMI Anschluss

Signalart HDMI

(Video/Audio digital Eingang)

28 Anschlussmöglichkeiten an der Rückseite unten

EURO-Buchse zum Anschluss externer AV-Geräte Bild- und Tonsignal IN/OUT Antennenanschluss DVB-S2 Antennenanschluss DVB-C/T Audio IN Ø 3,5 mm z.B. MP3-Player Audio OUT Ø 3,5 mm z.B. zum Anschluss eines HiFi-Verstärkers Digital Audio OUT (SPDIF) Mit einem optischen Audiokabel („Toslink“ im Zubehörhandel erhältlich), kann das zur Verfügung gestellte Digitale Audio Signal zur externen Verarbeitung weitergeleitet werden. HDMI Anschluss Signalart HDMI (Video/Audio digital Eingang) oder bei Anschlusss eines PC’s: Signalart DVI-D / HDMI

28.1 HiFi-Verstärker anschließen

Anschließen

Das Audio-Signal des TV-Gerätes ist ohne weitere Einstellungen Digital ① (SPDIF) und Analog ② immer verfügbar.

Digital ①: Verbinden Sie das TV-Gerät am SPDIF-Digital-Tonausgang mit einem optischen Audiokabel (Toslink) am SPDIF-Digital-Toneingang des HiFi-Verstärkers.

Analog ②: Verbinden Sie das TV-Gerät an der AUDIO-OUT-Buchse mit einem Adapterkabel 3,5mm Stereo-Klinkenstecker auf 2 Cinch-Stecker und den Cinch-Buchsen AUDIO-IN (HiFi-Verstärker).

28.1 HiFi-Verstärker anschließen

Tonwiedergabe

• Zur Tonwiedergabe am LCD-TV Gerät die gelbe Taste drücken und mit der Cursorsteuertaste ▼den Menüpunkt „Lautsprecher“ anwählen.
• Mit der Taste – + bei Anschlussart den „Lautsprecher Aus“ einstellen. Die Lautsprecher des TV-Gerätes werden stumm geschaltet. Der Ton wird über die Lautsprecher der HiFi-Anlage wiedergegeben.

Metz LCD-TV Anschlussfeld

①①Digitale Audio Signalformate (Quellenabhängig) ②①Analoges Audio Signal R+L (Stereo) DIGITAL OPTICAL VIDEO2 N CD1 SACD N DVD IN COAXIAL ANTENNA AM FM 75Q COAXIAL MONITOR VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT COMPONENT VIDEO R L + - R L FRONT B R L FRONT A MULTI CH OUT SUB MOOFER IN R OUT R N DVD R AUDIO IN AUDIO OUT VIDEO 3 VIDEO 1 AUDO OUT SUB WOOFER SPEAKERS IMPEDAR

Anschlussfeld HiFi-Verstärker / AV-Receiver

Menü aufrufen

29 AV Geräte anmelden

MENU

i

AV Geräte (Audio/Video) sind Zusatzgeräte, die Bild- oder/und Tonsignale ausgeben (z.B. Videorecorder, DVD-Player, DVD-Recorder, PC, Decoder etc.) und an ein TV-Gerät angeschlossen werden können.

Im Menü „AV Geräte“ sind übliche AV Geräte aufgeführt.

AV Geräte nur so anschließen, wie es das Anschlussschema im TV-Menü des Fernsehgerätes anzeigt!

AV-Gerät am TV-Gerät anmelden

• TV-Menü mit der Taste MENU aufrufen.

F1 ↑ 0 Camcorder/Foto 9 AV-Receiver 8 anderes Gerät 2 7 anderes Gerät 1 6 PC 5 Sat / SetTop 4 DVD Player 2 3 DVD Player 1 2 DVD/Videorec. 2 DVD/Videorec. 1 DataLogic Name Signalarten anschließen Videorecorder FBAS FBAS EURO1 Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration Bitte schließen Sie Ihr Gerät so an:

• Mit der gelben Taste das Menü „AV Geräte“ öffnen.
• Mit der Cursorsteuertaste das AV Gerät anwählen, welches angeschlossen werden soll und Taste OK drücken.
• Zifferntaste ② drücken und die für das AV Gerät gel-tenden Signalarten (OUT/IN) mit der Taste - + einstellen und der Taste OK bestätigen.

OK

Für die Übertragung von Bildsignalen gibt es unterschiedliche Signalarten: siehe nächste Seite.

Achtung! Unter Umständen kann ein bereits bestehendes Anschlussbild verändert werden. Dementsprechend müssen auch die AV Geräte umgesteckt werden.

29 AV Geräte anmelden

Signalarten

FBAS:

Anschließen eines VHS-Videorecorders, analogen Sat-Receivers, Decoders, Camcorders, Fotos etc. über ein Scart- bzw. EURO-AV-Kabel.

Für Geräte mit höherer Bildqualität (z.B. DVD-Player, Blu-Ray-Player, Spielekonsole) gilt:

YC:

Durch Trennung von Helligkeits- und Farbinformation bessere Qualität (SVHS/Hi8-Videorecorder), beim Anschließen eines VHS-Videorecorders, analogen Sat-Receivers, Decoders etc. über ein Scart- oder EURO-AV-Kabel.

RGB:

Signalart mit den drei Video-Grundfarben Rot-Grün-Blau. Wird in der Regel zur Ansteuerung eines Bildschirms benötigt.

HDMI:

Mittels dieser Schnittstelle werden digitale Bildu. Tonsignale über eine Leitung mit sehr großer Bandbreite übertragen (geeignet für HDTV).

Menü aufrufen

29.1 AV Geräte anmelden Signalart RGB einstellen

MENU

- +

Die Signalart bezieht sich immer auf den Ein- und Ausgang des AV Gerätes.

Bei AV Geräten kann es vorkommen, dass Aufzeichnung und Wiedergabe über FBAS-Signal erfolgen und die Menüdarstellungen über RGB-Signal ausgegeben werden.

Eine grundsätzliche Aussage kann hier nicht getroffen werden. Unter Umständen wird in der Bedienungsanleitung des jeweiligen AV Gerätes ein Hinweis darauf gegeben.

Wenn ein AV Gerät mit der Signalart FBAS ange- meldet wird und am Bildschirm des TV-Gerätes erscheint zwar das Bild der abgespielten Auf- zeichnung/Wiedergabe aber keine Menüdarstellung für das AV-Gerät, so muss die Signalart im Menü „AV Geräte“ auf RGB umgestellt werden.

F1↑

0 Camcorder/Foto 9 AV-Receiver 8 anderes Gerät 2 7 anderes Gerät 1 6 PC 5 Sat / SetTop 4 DVD Player 2 3 DVD Player 1 2 DVD/Videorec. 2 DVD/Videorec. 1 TV-Menu Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration Signal-OUT RGB Signal-IN FBAS DataLogic Name Signalarten anschließen

OK

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

Signalart einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der gelben Taste das Menü „AV Geräte“ öffnen.
- Mit der Cursorsteuertaste das AV Gerät anwählen, an welchem die Signalart verändert werden soll und die Taste OK drücken.
- Zifferntaste ② drücken, mit der Cursorsteuertaste „Signal-OUT“ auswählen und mit der Taste - + auf RGB einstellen.

• Einstellung mit der Taste OK bestätigen.
  • TV-Menü mit der Taste EXIT ausblenden.

Achtung! Unter Umständen kann ein bereits bestehendes Anschlussbild verändert werden. Dementsprechend müssen auch die AV Geräte umgesteckt werden.

29.2 AV Geräte anmelden Signalart HDMI einstellen

Die Signalart bezieht sich immer auf den Ein- und Ausgang des AV Gerätes.

AV Geräte die mit einer HDMI-Buchse ausgerüstet sind, können am TV-Gerät mit einem HDMI-Kabel angeschlossen werden.

Im Menü „AV Geräte“ muss das angeschlossene AV Gerät mit Signal-OUT HDMI angemeldet werden. Der Anschluß über HDMI ermöglicht eine digitale Bildübertragung.

Signalart HDMI einstellen

• TV-Menü mit der Taste MENU aufrufen.
- Mit der gelben Taste das Menü „AV Geräte“ öffnen.

- Mit der Cursorsteuertaste das AV Gerät anwählen, an dem die Signalart verändert werden soll und die Taste OK drücken.

- Zifferntaste ② drücken, mit der Cursorsteuertaste „Signal-OUT“ auswählen und mit der Taste – + auf HDMI einstellen.

- Einstellung mit der Taste OK bestätigen.

• TV-Menü mit der Taste EXIT ausblenden.

Menü aufrufen

MENU

- +

F1↑

0 Camcorder/Foto 9 AV-Receiver 8 anderes Gerät 2 7 anderes Gerät 1 6 PC 5 Sat / SetTop 4 DVD Player 2 1 DVD Player 1 2 DVD/Videorec. 2 1 DVD/Videorec. 1 TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration Signal-OUT HDMI Signal-IN kein Signal DataLogic Name Signalarten anschließen

Achtung! Unter Umständen kann ein bereits bestehendes Anschlussbild verändert werden. Dementsprechend müssen auch die AV Geräte umgesteckt werden.

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

29.3 AV Geräte abmeldenMenü

MENU

OK

Bei einem 2 ** Menü ist dieser Menüpunkt nicht einstellbar.

Die werkseitige Belegung (an der EURO1-Buchse ein Videorecorder) kann verändert werden.

• TV-Menü mit der Taste MENU aufrufen.
- Mit der gelben Taste das Menü „AV Geräte“ öffnen.
- Mit der Cursorsteuertaste das AV Gerät anwählen, welches abgemeldet werden soll und die Taste OK drücken.

F1 ↑ 0 Camcorder/Foto 9 AV-Receiver 8 anderes Gerät 2 7 anderes Gerät 1 6 PC 5 Sat / SetTop 4 DVD Player 2 3 DVD Player 1 2 DVD/Videorec. 2 DVD/Videorec. 1 DataLogic 3 Name 2 Signalarten anschließen Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration Bitte schließen Sie Ihr Gerät so an: Videorecorder

Der Cursor steht auf der Menüzeile „anschließen“.

• Nochmals Taste OK drücken und das angeschlossene Gerät abmelden.
  • TV-Menü mit der Taste EXIT ausblenden.

Achtung! Unter Umständen kann ein bereits bestehendes Anschlussbild verändert werden. Dementsprechend müssen auch die AV Geräte umgesteckt werden.

EXIT

Die Anzahl der Themen und Kapitel ist abhängig vom eingestellten Bedienumfang. Die Anordnung der einzelnen Menüpunkte kann sich, abhängig von der Geräteausstattung, in der Reihenfolge und Nummerierung ändern.

30 Überspielen mit AV Geräten Direktaufnahme

Menü aufrufen

Beispiel: Sie haben einen Camcorder und möchten die Aufnahmen des Camcorders auf einen Videorecorder zum Archivieren überspielen.

Verbinden Sie den Camcorder mit einem Cinch-Kabel an den Front Cinch-Eingängen seitlich links. Die 3 Cinchbuchsen sind farblich markiert: Gelb: Videosignal.

Weiß: Audio Links, Rot: Audio Rechts.

Schliessen Sie nun den Videorecorder an der EURO-Buchse des TV-Gerätes mit einem EURO-AV Kabel an.

Direktaufnahme zur Überspielung vorbereiten

- Taste AVdrücken und mit der entsprechenden Zifferntaste ④ Front (Camcorder, Abspielgerät) wählen.

Das TV-Gerät schaltet auf den AV-Programmplatz des angeschlossenen Camcorders.

• Drücken Sie nun die Taste F2 für ca. 3 Sek. - das Menü Sonderfunktionen 2 wird eingeblendet.
• Zifferntaste 0 drücken. Das Aufnahme-Menü öffnet sich. Es werden der AV Programmplatz (Front), das aktuelle Datum, Start- und Endzeit sowie das Aufnahmegerät angezeigt.
• Mit der Cursorartaste ▼die Menüpunkte anwählen und Datum, Start- und Endzeit eingeben. Wählen Sie dann die Zeile Aufnahmegerät an. Wenn nur ein Aufnahmegerät zur Verfügung steht, ist dieses eingetragen. Sonst können Sie mit der Taste anderes Aufnahmegerät auswählen
  • Die Einstellungung mit der Taste OK speichern.

4 Front 3 PC 2 DVD Player 1 1 DVD/Videorec.1 AV Auswahl mit 0...9 oder ◆►. Bestätigen mit OK.

Aufnahme Ja Erinnerung Nein

Pr AV 4 Front

Datum 18.05. Start 18:00 Ende 18:25

Aufnahmegerät DVD/Videorec.1

Ändern mit - + . auswählen. OK Timer speichern.

Menü aufrufen

30 Überspielen mit AV Geräten Direktaufnahme

• Am Aufnahmegerät (im Beispiel Videorecorder) den AV-Programmplatz wählen, normalerweise AV1 (abhängig von der gewählten EURO-Buchse).
• Am Aufnahmegerät (im Beispiel Videorecorder) die Sofortaufnahme mit der Taste (REC oder OTR etc.) starten.
• Am Abspielgerät (im Beispiel Camcorder) die Aufnahme, die Sie archivieren wollen, starten.
  Am Bildschirm sehen Sie die laufende Aufnahme. Das TV-Gerät ist nun so geschaltet, dass es das vom Abspielgerät gelieferte Signal auf das Aufnahmegerät weiterleitet.

Wenn Sie das laufende Fernsehprogramm sehen möchten, drücken Sie die Taste TV. Der Überspielvorgang läuft im Hintergrund weiter.

Wenn Sie den Überspielvorgang wieder sehen wollen, dann Taste AV drücken und mit der entsprechenden Zifferntaste ④ Front (Camcorder, Abspielgerät) wählen.

Direktaufnahme beenden

2 Sprache der Sendung
9 Timer-Übersicht
0 Aufnahme beenden

Nachdem der Überspielvorgang beendet ist, drücken Sie die Taste F2 für ca. 3 Sek. - das Menü Sonderfunktionen 2 wird eingeblendet.

Drücken Sie zum Beenden der Aufnahmefunktion die Zifferntaste 0.

31 CA-Modul einführen / entfernen

Das TV-Gerät hat auf der linken Seite einen Steckplatz zur Aufnahme eines CA-Moduls (Kartenlesegerät zur Aufnahme der Smartkart bzw. der Entschlüsselungskarte).

① CA-Modul in den Kartenschacht einführen und bis Anschlag eindrücken.
② Stecken Sie nun ihre Smartcard (Entschlüsselungskarte) in das CA-Modul.

Das TV-Gerät ist jetzt bereit, die codierten Sender zu entschlüsseln.

Zum Entfernen ziehen Sie die Smartcard und das CA-Modul heraus.

32 PC mit dem TV-Gerät verbinden: HDMI →HDMI

HDMI-Anschlüsse Rückseite TV-Gerät

DVI-D - HDMI - Adapterkabel (siehe auch Kap. 32.1)

Anschließen

Bei dieser Geräte-Generation gibt es keine Möglichkeit, ein analoges PC-Signal wie z. B. aus einer 15pol. VGA-Buchse kommend, wiederzugeben.

Werksseitig ist im AV Geräte-Menü der Anschluss eines PC's über die HDMI 2- Buchse vorkonfiguriert.

HDMI [PC] auf HDMI [TV-Gerät]

Schalten Sie den PC und das TV-Gerät mit dem Netzschalter ein und verbinden Sie mit einem HDMI-Kabel den HDMI-Anschluss des PC's mit der HDMI 2-Buchse Ihres TV-Gerätes.

Nach Anschluss des PC's findet zwischen der Grafikkarte und dem TV-Gerät ein Datenaustausch statt. Hier werden die darstellbaren Auflösungen ermittelt.

TV-Gerät als PC-Monitor verwenden

Drücken Sie die Taste AV. Die Auswahl der möglichen Geräte bzw. Anschlüsse wird eingeblendet. Drücken Sie, wie im Bsp. die Zifferntaste ③, oder steuern Sie mit der Cursorsteuertaste ▲ die Auswahl PC an und drücken die Taste OK.

4 Front 3 PC 2 DVD Player 1 1 DVD/Videorec.1 AV Auswahl mit 0...9 oder 🔊. Bestätigen mit OK.

Die Geräteauswahl wird ausgeblendet und Sie sehen das PC-Bild.

32.1 DVI-D →HDMI-Anschluss einstellen

DVI-D [PC] auf HDMI [TV-Gerät]

Alternativ können Sie auch, wenn Ihr PC keine HDMI-Buchse sondern eine DVI-Buchse hat, mit einem Adapter-Kabel DVI-D-Stecker auf HDMI-Stecker Ihren PC mit dem TV-Gerät verbinden.

Dazu muss noch die Signalart geändert werden.

• TV-Menü mit der Taste MENU aufrufen.
- Mit der gelben Taste das Menü AV Geräte anzeigen.
- Mit der Cursorsteuertaste ▲ das AV Gerät PC anwählen und die Taste OK drücken.

- Mit der Taste OK markieren (x) sie den Menüpunkt anschließen (Bild 1a).

- Gehen Sie mit der Cursorsteuertaste ▲auf den Menüpunkt SIGNALARTEN und drücken die Taste OK. Mit d einstellen und OK drücken. Die Einstellungen müssen wie in Bild 1b durchgeführt sein.

Verlassen Sie das TV-Menü mit der Taste EXIT.

PC-Ton aus den Lautsprechern Ihres TV-Gerätes siehe auch Kap. 32.2.

Menü aufrufen

MENU

F1↑

0 Camcorder/Foto 9 AV-Receiver 8 anderes Gerät 2 7 anderes Gerät 1 6 PC 5 Sat / SetTop 4 DVD Player 2 3 DVD Player 1 2 DVD/Videorec. 2 1 DVD/Videorec. 1 3 Name 2 Signalarten X anschließen Bild 1a TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration Bitte schließen Sie Ihr Gerät so an: PC kein Signal DVI-D HDMI 2

r Taste - + DVI-D OK F1↑ 0 HiFi-Verstärker 9 AV-Receiver 8 anderes Gerät 2 7 anderes Gerät 1 6 PC 5 Sat / SetTop 4 DVD Player 2 3 DVD Player 1 2 DVD/Videorec. 2 1 DVD/Videorec. 1 TV-Menü Bild und Ton AV Geräte Sendertabelle Zeiteinstellungen Konfiguration 3 Name Signalarten 1 X anschließen Signal-OUT DVI-D Signal-IN Kein Signal

Nachdem der Startvorgang abgeschlossen ist, können Sie unter Windows, Menü „Eigenschaften von Anzeige“ die Auflösung nach Ihren Wünschen einstellen (Empfohlen = 1920 x 1080 - 60 Hz).

EXIT

32.2 PC-Ton aus den Lautsprechern Ihres TV-Gerätes

In der Einstellung HDMI wird der Ton über das HDMI-Kabel mit übertragen. Dies muss allerdings der HDMI-Ausgang der Grafikkarte Ihres PC's unterstützen.

Oder: Wenn Sie Ihren PC über ein Adapterkabel „DVI-D auf HDMI“ angeschlossen haben:

Verbinden Sie mit einem handelsüblichen Audiokabel 3,5mm Stereo-Klinkenstecker auf 3,5mm Stereo-Klinkenstecker den Audio-Line Ausgang der Soundkarte Ihres PC's mit den Audio-In Eingang des TV-Gerätes.

AV Geräte haben eine oder mehrere Buchsen, je nach Typ. Diese Buchsen sind am Gerät selbst bezeichnet z.B. AV1.

Am AV Gerät können diese Buchsen angewählt werden. Im AV Gerätedisplay wird die angewählte Buchse entsprechend angezeigt z.B. A1 für die AV1-Buchse.

Bewegungskorrektur

Die „Bewegungskorrektur Film“ bewirkt bei Schwarzweiß- oder Kinofilmen eine Verbesserung der Bilddarstellung. Bewegungen werden flüssiger dargestellt und ein plastischer Bildeindruck entsteht.

Bildprofil

Standard: Komprimiss für alle Anwendungen.

Sport: Einstellung für Sportsender oder Sportsendungen.

Brillant: Einstellung für Zeichentrickfilme, DVD-Abspielungen und Blue Ray Player.

Spiele: Bevorzugte Einstellung bei Einspielungen von Spielekonsolen.

PC-Monitor: Bevorzugte Einstellung bei Einspielungen von einem angeschlossenen PC.

Benutzer: Ihr selbst konfiguriertes Bildprofil.

Code

Die Einstellungen der Kindersicherung sind mit einem 4 stelligen Nummercode gesichert, den Sie bestimmen können. Eingegebene Codenummer merken. Wenn Sie die Codenummer vergessen haben, fragen Sie Ihren Fachhändler.

Dyn. Kontrast →Bildprofil

Die Einstellung „Dynamischer Kontrast“ ermöglicht bei wenig Kontrastanteil im Bild eine automatische Verstärkung des Bildkontrastes.

Feinsuche

Bei der Sendersuche mit vorgegebener Symbolrate werden die Kanäle auf Kanalmitte abgestimmt. Wenn diese Einstellung zu keinem zufriedenstellenden Ergebnis führt kann eine Feineinstellung eingestellt werden. Der Suchvorgang dauert bei eingestellter Feinsuche wesentlich länger.

Hinterleuchtung

Die Hinterleuchtung (Angabe in %) ist der Grundwert, der entsprechend den Lichtverhältnissen im Raum, in dem das TV-Gerät steht, eingestellt wird. Die Grundeinstellung sollte in einem dunklen Raum so durchgeführt werden, dass schwarze Bildinhalte noch schwarz sind.

Image sticking

Darstellungen, die über einen langen Zeitraum (mehrere Stunden) unverändert dargestellt werden z.B. Standbilder, führen zu einem „Image sticking“, d.h. zu einer anhaltenden Schattenbildung. Solche Darstellungen sollten möglichst vermieden werden. Dieser Effekt ist nicht dauerhaft und verschwindet nach einiger Zeit wieder.

Klangeinstellungen

Die Klangeinstellung kann auf „Normal“ oder „Sprache“ eingestellt werden. In der Stellung „Sprache“ werden Höhen und Bässe so eingestellt, dass die Sprachverständlichkeit optimal ist. Für die Musikwiedergabe ist die Stellung „Normal“ empfehlenswert.

33 Fachbegriffe

Lautstärke Korrektur

Die Sendeanstalten strahlen in verschiedenen Lautstärken aus. Diese Lautstärkenunterschiede zwischen den Sendern können automatisch angepasst werden. Die Anpassung bleibt auch beim Aufrufen der Normwerte erhalten.

Normwerte

Normwerte oder Grundwerte sind Einstellungen (z.B. Helligkeit, Lautstärke, Farbe etc.), die für alle Programme gleich sind.

Panorama

Mit der Panorama-Funktion können „normale“ Sendungen im 4:3-Format an das 16:9 Format des Bildschirms angepasst werden. Dabei wird die Bildbreite so gedehnt, dass der Bildschirm ausgefüllt wird.

Rauschreduktion

Einstellmöglichkeit zur Verbesserung der Bildqualität von optisch verrauschten „Schneebildern“ bei ungünstigen Empfangsverhältnissen. Je nach Störungsgrad sind unterschiedliche Korrek- turmöglichkeiten geboten, die für jeden Programmplatz einzeln eingestellt werden können.

Symbolrate (Baudrate)

Die Symbol- bzw. Baudrate beschreibt die Datenmenge, die pro Sekunde übertragen wird. Mit jeder eingestellten Symbolrate verlängert sich der Suchlauf proportional.

Sendersuche

1 frei empfangbare Programme alle nicht verschlüsselten Sender werden gesucht.
2 alle Programme alle nicht verschlüsselten und verschlüsselten Sender werden gesucht. Wenn ein CA-Modul und eine Smart-Card eingesteckt wird, werden die entsprechenden verschlüsselten Sender freigegeben.
3 freie + CICAM-Progranme alle nicht verschlüsselten und alle verschlüsselten, für die das CA-Modul vorgesehen ist, werden gesucht.

Der Menüpunkt 3 erscheint nur, wenn ein CA-Modul eingesteckt wurde.

VCR

Die VCR-Funktion sorgt bei Bildeinspielungen von Bandgeräten z.B. Camcorder und Videorecordern für eine optimale Bildqualität.

Zoomautomatik

Die aktive Zoomautomatik ermöglicht es, Sendungen im „Breitbildformat“ (z. B. Beiträge im 16:9 - Format) möglichst formatfüllend am Bildschirm darzustellen.

Bleibt diese Funktion abgeschaltet, werden solche Filmformate nicht automatisch angepasst.

34 Probleme, Ursache, Abhilfe

Problem Mögliche Ursache Abhilfe
TV-Gerät reagiert nicht auf die Fernbedienung	Kein Sichtkontakt zwischen Fernbedienung und TV-Gerät.Direktes Sonnenlicht scheint auf das Infrarotfenster des TV-Gerätes.Batterien der Fernbedienung sind leer.TV-Gerät ist mit dem Netzschalter ausgeschaltet.Störung am Prozessor	Sichtkontakt herstellen.Sonnenlichteinstrahlung vermeiden.Batterien erneuern.TV-Gerät mit dem Netzschalter einschalten.TV-Gerät mit dem Netzschalter aus- und wieder einschalten.
Nach dem Einschalten erscheint auf dem Bildschirm die Meldung „Code-Eingabe“	Die Kindersicherung wurde programmiert und alle Programme wurden gesperrt.	Code-Nummer eingeben mit der die Kinder-sicherung von Ihnen programmiert wurde
Das TV-Gerät schaltet nicht auf den gewählten Programmplatz und eine Einblendung mit Teddy erscheint.	Die Kindersicherung wurde programmiert und nur die in der Liste neben dem Teddy stehenden Programme sind freigegeben	Code-Nummer eingeben mit der die Kinder-sicherung von Ihnen programmiert wurde
Das TV-Gerät wurde mit der Taste ausgeschaltet, aber die Leuchtdiode brennt orange weiter.	EPG-Daten der elektronischen Programmzeitung werden gesammeltEine Aufnahme läuft	keine, wenn die Daten vollständig gesammelt sind, schaltet das TV-Gerät automatisch aus.
An den TV-Lautsprechern wird kein Ton ausgegeben	Im TV-Menü „Konfiguration“ - „Bedienung“ - „Toneinstellung“ ist „Lautsprecher Aus“.	Stellen Sie im TV-Menü „Konfiguration“ - „Bedienung“ - „Toneinstellung“ die Auswahl „Lautsprecher Ein“ aktiv.

34 Probleme, Ursache, Abhilfe

Problem Mögliche Ursache Abhilfe
allgemeine Probleme mit dem angeschlossenen externen AV Gerät	Das AV Gerät wurde im TV-Gerät nicht richtig ange-meldet.	Im Menü „AV Geräte“ das entsprechende AV Gerät mit dem Cursor auswählen, Signal-OUT/-IN entsprechend dem AV Gerät einstellen und Taste OK drücken. AV Gerät nur so anschließen, wie es das Anschlussbild zeigt.
Ein Film wird von AV Gerät im 16:9 Format abgespielt, am Bildschirm erscheint die Darstellung im 4:3 Format	Im TV-Menü wurde das Bildfor-mat für diesen AV-Programm-platz (z.B. AV1) nicht richtig eingestellt.	AV-Programmplatz ein-stellen und Bildformat auf 16:9 oder „Auto-matik“ stellen Siehe Kap.11. Bildein-stellungen generell, Zoom/Panorama ein-stellen.
Keine Menüdarstellung eines ange-schlossenen AV Gerätes (z.B.DVD-Player, Videorec.) auf dem TV-Bildschirm.	Im TV-Menü wurde das AV-Gerät mit der Signalart „FBAS“ angemeldet.	AV Gerät im Anschluß-menü mit der Signalart „RGB“ anmelden Siehe Kap. 31.1 AV Geräte anmelden Sig-nalart RGB einstellen

35 Nachrüstmöglichkeiten

(Aktivierung über Software-Update voraussichtlich Sept. 2011)

• Metz Soundsystem 80
  aktiver 2.1 Virtual Surround System für Heimkino und HiFi-Genuss.
• Metz Soundsystem 100
  aktiver 2.1 Virtual Surround System für Heimkino und HiFi-Genuss.
  • Metz Soundsystem LS 5.1 W
  Das Metz Soundsystem 80/100 wird um ein Rear-Speaker-System erweitert.
  Aus dem 2.1 Surround System wird so ein 5.1 Surround System.
• mecaHome+ Funksteuereinheit
  Intelligente Technik für Ihr Haus von Metz und Moeller sorgen dafür, dass Sie bequem vom Sofa aus schalten und walten können.

Für weitere Informationen und zu weiteren

Nachrüstsätzen fragen Sie bitte Ihren Fachhändler.

Besuchen Sie uns auch auf unserer Homepage unter www.metz.de.

36 Technische Daten

Netzspannung:

230 -240 V \~ 50 Hz

Antenneneingang:

75 Ohm asymmetrisch

DIN 45325

Empfangsbereich:

Standardkanäle 2 - 12, 21 - 69

Sonderkanäle S1 - S20, S21 - S41,

S42 ... S46 (Belgien Kanäle OIR)

Betriebstemperaturbereich:

+5°C bis +35°C bei 75 % Luftfeuchte

Leistungsaufnahme:

siehe Energielabel oder Datenblatt

36 Technische Daten

Unterstützte Ein- und Ausgangssignale

HDMI IN

SDTV	640x480p 60 Hz
	720(1440)x576i 50 Hz
	720(1440)x480i 60 Hz
	720x576p 50 Hz
	720x480p 60 Hz
HDTV	1920x1080p 24Hz/ 50Hz/ 60Hz
	1920x1080i 50Hz/ 60Hz
	1280x720p 50Hz/ 60Hz
PC	640x480p 60 Hz
	800x600p 60 Hz
	1024x768p 60 Hz
	1280x800p 60 Hz
	1280x1024p 60 Hz
	1360x768p 60 Hz
	1400x1050p 60 Hz
	1440x900p 60 Hz
	1600x1200p 60 Hz
	1680x1050p 60 Hz

HDMI Audio: Linear PCM Stereo 32kHz/ 44.1kHz/ 48kHz

EURO1

RGB IN: 576i 50Hz, 480i 60Hz

Y/C IN: PAL 576i 50Hz, NTSC 480i 60Hz

FBAS IN: PAL 576i 50Hz, NTSC 480i 60Hz, SECAM 576i 50Hz, PAL 60

FBAS OUT: Ja (Format quellenabhängig)

Audio IN: Analog Stereo (Line-IN)

DIGITAL AUDIO OUT SPDIF (Linear PCM Stereo bzw. Dolby Digital, je n. Quelle)

AUDIO OUT Analog Stereo (Line-OUT)

AUDIO IN Analog Stereo (Line-IN)

Front AV

FBAS IN: PAL 576i 50Hz, NTSC 480i 60Hz, SECAM 576i 50Hz, PAL 60

Audio IN: Analog Stereo (Line-IN)

Kopfhörer OUT: Kopfhörerimpedanz >= 32 Ohm

Batterie-Entsorgung

Batterien/Akkus gehören nicht in den Hausmüll!

Bitte bedienen Sie sich bei der Rückgabe verbrauchter Batterien/Akkus eines vorhandenen Rücknahmesystems.

Bitte geben Sie nur entladene Batterien/Akkus ab.

Batterien/Akkus sind in der Regel dann entladen, wenn das damit betriebene Gerät - abschaltet und signalisiert „Batterien leer“

- nach längerem Gebrauch der Batterien nicht mehr einwandfrei funktioniert.

Zur Kurzschlusssicherheit sollten die Batteriepole mit einem Klebestreifen überdeckt werden.

Deutschland: Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugeben.

Sie können Ihre alten Batterien überall dort

unentgeltlich abgeben, wo die Batterien gekauft wurden. Ebenso bei den öffentlichen Sammelstellen in Ihrer Stadt oder Gemeinde.

Diese Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthält Blei

Cd = Batterie enthält Cadmium

Hg = Batterie enthält Quecksilber

Li = Batterie enthält Lithium

Ihr Metz-Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und hergestellt, die recyclebar sind und wieder verwendet werden können.

Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen.

Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen kommunalen Sammelstelle oder im Recycling Centre.

Bitte helfen Sie mit die Umwelt, in der wir leben, zu erhalten.

Metz-Werke GmbH & Co KG

Postfach 1267

Änderungen aufgrund des technischen Forschritts und Irrtümer vorbehalten!

Stichwortverzeichnis

Anschlussmöglichkeiten seitlich und Rückseite. ..... 104-105

Antennenanschluß. 5

Antennenversorgung bei DVB-T ..... 79

Antwortfreigabe 15

Audioauswahl 62

Audio-Discription 62

Ausschalten 6,8

Ausschaltzeit. 49

Automatische Sendersuche . 77,80,82,89

AV Geräte anschließen/anmelden .... 106

AV Geräte abmelden. 110

AV-Wiedergabe, - Geräte mit Schaltspannung. . . . . 17 - Geräte ohne Schaltspannung . . . 18

Batterien für die Fernbedienung ..... 8

Bedienhilfe 12

Bedienumfang 100

Betriebsart 16

Bildeinstellungen. 10,23-31

Bildposition....61

Bildprofile 26,27

Bildformat 21,59,60

Bildnormwerte 23

Bildschärfe 23

Bildqualität bei Videorec....19

CA-Modul 105,113

Camcorder anschließen ..... 104,106

Code für Kindersicherung ..... 48

Datum einstellen 50

DiSEqC 87

Dia-Show (Foto-Anzeige)....55

Direktaufnahme ..... 58,111

Doppelte Schriftgröße (Videotext)....15

DVD-Player anschließen ..... 104

Einkabel-Sat-Anlage 84

Einschalten 6,8

Einschaltzeit 49

EPG (Elektronische Programmzeitung). 66

EPG-Sender ausschliessen ..... 68

Empfangsart 75

Energieoptionen/Energieschema. . 24,25

Equalizer 34

EURO-Buchse ..... 17,104

Externe Geräte anschließen . . . 104-109

Externe Geräte (Wiedergabe) ..... 17

Fachbegriffe .... 117

Farbstärke 23

Farbnorm (analoge Sender)....78

Foto-Anzeige. 53-55

Funktionstasten 9,65

Gewitter 7

Info (Information) 12

Interessen einstellen (EPG) ..... 71

Helligkeit....10,23

HDMI 104,105

HiFi-Ausgang (Audio Out) ..... 40,104

HiFi-Verstärker anschließen ..... 104

High-Band (SAT-Anlage) 88

Hinterleuchtung. 25

Kindersicherung. 50,51

Klangeinstellungen ..... 38,58

Kopfhörer. 44

Kopfhörer anschließen ..... 45,103

Kopfhörerlautstärke....35

Land einstellen 74

Lautstärkeanpassung ..... 33

Lautstärke Korrektur 36

LNB-Versorgung 86

Low-Band (SAT-Anlage)....88

Lokaler Zeitversatz einstellen ..... 50

Lupenfunktion (Foto-Anzeige)....54

Marken setzen, löschen (Videotext)....15

Markenweise blättern (Videotext) .... 15

Markenübersicht (Videotext)....16

Mehrfachseiten, Unterseiten ..... 14

Menü, Menüsteuerung....13

Menüsprache 74

MPEG-Rauschreduktion ..... 20

Stichwortverzeichnis

Nachrüstmöglichkeiten ..... 122

Normalzeit 50

Öko-Modus 24

Panorama 29,60

PC anschließen 114

PC-Ton aus den Lautsprechern ..... 116

Portalsender bei DVB ..... 94

Programme verschieben, kopieren, löschen. . . . 96,97

Programminformation ..... 99

Programmtabelle. 11

Programmwahl 11

Programmzeitschrift (EPG) ..... 66

Randfarbe 28

Rätseltaste (Videotext) 15

Radiobetrieb bei DVB ..... 99

Rauschreduktion. 22,118

Reinigen. 102

Satellit auswählen 88

Schaltspannung, Geräte mit. . . . . . . 17

Schaltspannung, Geräte ohne ..... 18

Schriftgröße, doppelt (Videotext) . . . . 15

SCR-Nr. / SCR-Freq (Unicable). . . . . . 85

Sender aus EPG ausschließen ..... 68

Sender-Logo. 95

Sendersuchlauf, manuell ..... 81,83,91

Sendersuche, automatisch. . 77,80,82,89

Sender verschieben, löschen ..... 96,97

Sendung aufnehmen mit EPG.....73

Signalart (Eurobuchse) ..... 107-108

Signalqualität bei DVB-Programmen. . 93

Sleeptimer (Ausschaltzeit) ..... 49

Sommerzeit (Zeiteinstellungen) ..... 50

Sprache im TV-Menü. 74

Sprache der Sendung ..... 62

Standbild 9

Startprogrammplatz 98

Technische Daten 123

Timer manuell erstellen ..... 56

Timer löschen 57

TV-Menü 13

TV-Standard (analoge Sender) ..... 76

Toneinstellungen....10,32

Ton 1, Ton 2....45

Tonkorrekturen 38

Tonnormwerte. 32

Tonstopp. 39

Überspielen mit AV-Geräten. . . . . . 111

Uhrzeit einstellen. 50

Unicable (Einkabel-Sat-Anlage) ..... 85

Untertitel 63

USB-Buchse 105

VCR-Funktion 19

Videorecorder-Programmwechsel. . . . 17

Videorecorder anschließen....106-108

Videorecorder, Bildqualität. . . . . . . 19

Videotext 14

Videotext, Marken setzen. . . . . . . . . 15

Videotext, Marken blättern. 16

Videotext, Markenübersicht ..... 15

Videotext, Marken löschen.....16

Videotext, Schriftgröße ..... 15

Wiedergabe externer Geräte .... 17,18

Winterzeit (Zeiteinstellungen) ..... 50

Zeitsteuerung 49

Zoom. 29

Zoomautomatik. 46

Zusatzgeräte (Anschluss AV Geräte) . 104

Geräte-Pass

Bundesrepublik Deutschland

Metz

Nur gültig, wenn ordnungsgemäß und vollständig ausgefüllt. Durch Änderungen verliert der Geräte-Pass seine Gültigkeit. Sorgfältig aufbewahren. Verlorene Urkunden werden nicht ersetzt. Typ:

Verkaufsdatum:

Gerätecode:

Anschrift des Käufers:

Unterschrift des Käufers Stempel und Unterschrift des Fachhändlers

Fachhändler und Käufer bestätigen durch ihre Unterschrift die Richtigkeit der vorstehenden Angaben.

1. Die nachfolgenden Bestimmungen haben nur für den privaten Gebrauch Gültigkeit.

2. Die Garantiezeit - 24 Monate - beginnt mit dem Abschluß des Kaufvertrages bzw. mit dem Tag der Auslieferung des Gerätes an den Käufer (Endverbraucher).

3. Garantieansprüche können nur unter Nachweis des Kaufdatums durch Vorlage des durch den Fachhändler vollständig ausgefüllten Geräte-Passes und des maschinell erstellten Kaufbeleges geltend gemacht werden.

4. Gegen Vorlage dieser Unterlagen erhält der Fachhändler innerhalb der Garantiezeit diejenigen Teile, die infolge eines nachgewiesenen Fabrikations- oder Materialfehlers defekt geworden sind, kostenlos nachgebessert oder ersetzt.

Eine weitergehende Haftung, insbesondere für Schäden, die nicht am Gerät selbst entstanden sind, ist ausgeschlossen. Dies gilt nicht, soweit im Falle des Vorsatzes oder der groben Fahrlässigkeit zwingend gehaftet wird. Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch wird für die nachgebesserten oder ersetzten Teile eine neue Garantiezeit begründet.

1. Unsachgemäße Behandlung und Eingriffe durch den Käufer oder Dritte schließen die Garantieverpflichtungen sowie alle weiteren Ansprüche aus. Ausgenommen von der Garantie sind ferner Schäden oder Fehler, die durch Nichtbeachtung der Gebrauchsanleitung, mechanische Beschädigung, Beschädigungen durch Tabakrauch oder sonstige äußere Einwirkungen, ausgelaufene Batterien oder durch höhere Gewalt, Wasser, Blitz etc. entstanden sind. Ferner sind natürlicher Verschleiß, Verbrauch, übermäßige Nutzung, Schäden durch Betrieb außerhalb der veröffentlichten Grenzdaten sowie sonstige Mängel, die nicht auf Fabrikationsmängel zurückzuführen sind, von der Garantie ausgenommen.

2. Der Garantieanspruch aus diesem Geräte-Pass besteht nur in Deutschland.

3. Durch diesen Geräte-Pass werden die Gewährleistungsansprüche des Käufers gegenüber dem Verkäufer nicht berührt.
