| Marke | Whirlpool |
| Modell | AFB 820 |
| Gerätetyp | Gefrierschrank |
| Farbe | Weiß |
| Nutzinhalt | ca. 85 Liter |
| Energieeffizienzklasse | F (alte EU-Klassen: A+) |
| Jährlicher Energieverbrauch | ca. 220 kWh |
| Lagerzeit bei Störung | ca. 12 Stunden |
| Gefriervermögen | ca. 10 kg/24h |
| Klimaklasse | N-ST (16°C – 38°C) |
| Geräuschpegel | ca. 42 dB(A) |
| Abmessungen (H x B x T) | ca. 84,5 x 55,5 x 57 cm |
| Gewicht | ca. 30 kg |
| Anschlusswert | 220-240 V, 50 Hz |
| Kältemittel | R600a (Isobutan) |
| Anzahl der Gefrierkörbe | 3 |
| Türanschlag | wechselbar |
| Schnellgefrierfunktion | Ja |
| Temperaturregelung | mechanisch |
| Abtauen | manuell |
| Reinigung | Innenraum mit warmem Wasser und mildem Reinigungsmittel reinigen |
| Ersatzteileverfügbarkeit | über Whirlpool Kundendienst (mind. 7 Jahre) |
| Besonderheiten | geringer Stromverbrauch, leiser Betrieb |
Häufig gestellte Fragen - AFB 820 WHIRLPOOL
Benutzerfragen zu AFB 820 WHIRLPOOL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Gefrierschrank kostenlos im PDF-Format! Finden Sie Ihr Handbuch AFB 820 - WHIRLPOOL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. AFB 820 von der Marke WHIRLPOOL.
BEDIENUNGSANLEITUNG AFB 820 WHIRLPOOL
VOR DEM GEBRAUCH DES GEFRIERSCHRANKS SEITE 4
INFORMATIONEN ZUM UMWELTSCHUTZ SEITE 4
ALLGEMEINE HINWEISE UND RATSCHLÄGE SEITE 4
BENUTZUNG DES GEFRIERSCHRANKS SEITE 5
ABTAUEN UND REINIGEN DES GEFRIERSCHRANKS SEITE 8
STÖRUNG - WAS TUN? SEITE 9
KUNDENDIENST SEITE 9
INSTALLATION SEITE 10
VOR DEM GEBRAUCH DES GEFRIERSCHRANKS
- Das von Ihnen erworbene Produkt ist ein Gefrierschrank und ist ausschließlich zur Verwendung im Haushalt bestimmt.
Damit Sie den größtmöglichen Nutzen aus Ihrem Gefrierschrank ziehen können, lesen Sie bitte aufmerksam die Bedienungsanleitung durch, in der die Produktbeschreibung sowie nützliche Ratschläge für die Aufbewahrung der Lebensmittel enthalten sind.
Heben Sie diese Anleitung bitte als Nachschlagewerk gut auf.
-
Nach dem Auspacken den Gefrierschrank auf Beschädigungen überprüfen und kontrollieren, ob die Türen einwandfrei schließen. Mögliche Transportschäden müssen dem Händler innerhalb von 24 Stunden nach Anlieferung gemeldet werden.
-
Vor der Inbetriebnahme des Gerätes mindestens 2 Stunden warten, damit der Kühlkreis seine volle Funktionstüchtigkeit erreichen kann.
-
Die Installation und der elektrische Anschluss müssen von einer Fachkraft gemäß den Herstelleranweisungen und den gültigen örtlichen Bestimmungen ausgeführt werden.
INFORMATIONEN ZUM UMWELTSCHUTZ
1. Verpackung

Das Verpackungsmaterial ist zu 100% wiederverwertbar und durch ein Recyclingsymbol gekennzeichnet. Für die Entsorgung die örtlichen Vorschriften beachten. Das Verpackungsmaterial (Plastikbeutel usw. außerhalb der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt.
2. Produkt
Der Gefrierschrank wurde aus wiederverwertbaren Materialien hergestellt. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Das Stromkabel durchschneiden, um das Gerät funktionsuntüchtig zu machen. Das Gerät ordnungsgemäß bei den speziellen
Sammelstellen für die Wiedergewinnung der Kühlgase abgeben.
Information:
Dieses Gerät ist FCKW-frei (der Kältekreislauf enthält R134a) oder FKW-frei (der Kältekreislauf enthält R600a - Isobutan). Für detaillierte Angaben bitte Typenschild am Gerät einsehen.

ALLGEMEINE HINWEISE UND RATSCHLÄGE
- Den Gefrierschrank nur zur Lagerung von Tiefkühlware, zum Einfrieren frischer Lebensmittel und zur Herstellung von Eiswürfeln verwenden.
- Belüftungsöffnungen des Gefrierschranks nicht abdecken oder zustellen.
- Keine Glasbehälter mit flüssigem Inhalt in den Gefrierschrank stellen, da diese platzen können.
- Eiswürfel oder Wassereis nicht sofort nach Entnahme aus dem Gefrierschrank essen, da sie Kälteverbrennungen hervorrufen können.
-
Gestatten Sie Kindern das Spielen und Verstecken im Gefrierschrank nicht, um Erstickungs- und Einschließgefahr zu vermeiden.
• Die in den Kälteakkus enthaltene Flüssigkeit nicht einnehmen. -
Vor jeder Reinigungs- und Wartungsarbeit das Gerät ausschalten oder den Netzstecker ziehen.
- Das Anschlusskabel darf nur durch eine autorisierte Person ersetzt werden.
Konformitätserklärung
- Dieses Gerät darf mit Lebensmitteln in Berührung kommen und entspricht dem ital. Gesetz 108 vom 25.01.1992 (EWG-Richtlinie 89/109).
Information
Betrifft die Geräte mit Isobutan (R600a)
Isobutan ist ein natürliches Gas ohne umweltschädigende Auswirkungen, es ist jedoch leicht entflammbar. Die Leitungen des Kältekreislaufs müssen daher unbedingt auf ihre Unversehrtheit überprüft werden.
BENUTZUNG DES GEFRIERSCHRANKS
In diesem Gefrierschrank können bereits tiefgekühlte Lebensmittel aufbewahrt und frische Lebensmittel tiefgefroren werden. Auf dem Typenschild des Geräts ist die Menge der frischen Lebensmittel, die innerhalb von 24 Stunden eingefroren werden kann, in kg angegeben. Der Gefrierschrank funktioniert bei einer Umgebungstemperatur zwischen +10°C und +32°C. Die optimale Kühlleistung wird bei Temperaturen zwischen +16°C und +32°C erreicht.
Inbetriebnahme des Gefrierschranks
- Eine Temperatureinstellung über den Thermostatknopf ist nicht erforderlich, da die Temperatur werkseits voreingestellt wurde.
- Netzstecker einstecken. Das Aufleuchten einer grünen Kontrolllampe zeigt an, dass das Gerät eingeschaltet ist, das gleichzeitige Aufleuchten einer roten Kontrolllampe - und in einigen Modellen auch das Ertönen eines akustischen Signaltons, nach ungefähr 1 Minute - weist darauf hin, dass die Temperatur im Inneren des Gefrierraums zum Einlagern von Lebensmitteln noch nicht niedrig genug ist.
- Zum Ausschalten des akustischen Signaltons betätigen Sie bitte die Schnellgefriertaste; dann leuchtet die betreffende gelbe Kontrolllampe auf.
- Schalten Sie die Schnellgefriertaste erneut aus, nachdem die rote Kontrolllampe erloschen ist.
Einstellung des Thermostats
Der Thermostat ermöglicht die Einstellung der gewünschten Temperatur des Gefrierfachs:
1 = Minimale Gefrierleistung
4 = Maximale Gefrierleistung
Die Thermostateinstellung des Gefrierschranks hängt von der Umgebungstemperatur, der Häufigkeit der Türöffnungen und der Menge der einzufrierenden Lebensmittel ab.
Wir empfehlen daher, den Thermostat zunächst auf die Position 2-3 einzustellen.
Funktion der Kontrolllampen und des akustischen Signaltons (falls vorhanden)
Die grüne Kontrolllampe zeigt den Betrieb des Gerätes an.
Die rote Kontrolllampe (und in einigen Modellen auch der akustische Signalton) zeigt an, dass die Temperatur im Innern des Gerätes noch nicht niedrig genug ist, um Lebensmittel einzufrieren. Dies kommt in folgenden Fällen vor:
- Während der Inbetriebnahme des Produktes.
- Während des Wiedereinschaltens nach dem Abtauen und der Reinigung.
- Bei Überschreitung der maximalen Menge an einzufrierenden Lebensmitteln.
- Wenn die Tür nicht vollständig geschlossen ist.
- Bei fehlerhaftem Kühlaggregat (siehe "Störung - Was tun?").
- Bei höherer Einstellung der Position des Thermostats (tiefere Temperaturen). Die gelbe Kontrolllampe zeigt an, dass die Schnellgefrierfunktion eingeschaltet ist. Ist diese eingeschaltet, verschwindet auch der akustische Signalton (in Geräten, in denen er vorhanden ist)
Gefrierschränke mit zylindrischem Türkontakthebel
Wenn die Tür länger als 1 Minute offen steht, ertönt der akustische Signalton. Der Alarm erlischt beim Schließen der Tür. Wenn die Tür länger als 1 Minute offen stehen soll (z.B. um Lebensmittel neu in die Schubfächer einzuordnen) können Sie den Alarm ausschalten, indem Sie den Hebel nach vorne ziehen (siehe Bild).

Schnellgefrieren aktivieren
Um die maximale Menge an Lebensmitteln einzufrieren, betätigen Sie die Schnellgefriertaste 24 Stunden, bevor Sie die Lebensmittel in den Gefrierschrank einlagern. Die größtmögliche Menge an einzufrierenden Lebensmitteln ist am Typenschild angegeben, das sich im Inneren des Geräts befindet. Beim Einsortieren einzufrierender Lebensmittel kann es vorkommen, dass die rote Kontrolllampe so lange aufleuchtet, bis die erforderliche Temperatur erreicht ist.
24 Stunden nach dem Einlegen der einzufrierenden Lebensmittel, ist die Schnellgefriertaste wieder auszuschalten.
BENUTZUNG DES GEFRIERSCHRANKS
Ratschläge für das Einfrieren und das Aufbewahren von frischen Lebensmitteln.
• Die einzufrierenden, frischen Lebensmittel einwickeln und verschließen in: Aluminium- oder Klarsichtfolie, wasserundurchlässige Kunststoffverpackungen, Polyäthylenbehälter, Tiefkühlbehälter.
• Die Lebensmittel müssen (mit Ausnahme von Fleisch, siehe unten) frisch, reif und von bester Qualität sein. Nur dann erhält man gute Tiefkühlprodukte.
- Frisches Obst und Gemüse müssen wenn möglich sofort nach der Ernte tiefgefroren werden, um die Nährstoffe, die Struktur, die Konsistenz, die Farbe und den Geschmack zu erhalten.
Fleisch und Wild vor dem Einfrieren ausreichend lange abhängen lassen.
Hinweis:
- Heiße Lebensmittel immer auskühlen lassen, bevor sie in den Gefrierschrank gegeben werden.
- Aufgetaute oder angetaute Lebensmittel immer sofort aufbrauchen, bzw. sie nicht erneut einfrieren außer das aufgetaute Lebensmittel wurde zur Zubereitung einer Speise verwendet. Wird ein aufgetautes Lebensmittel gekocht, so kann es erneut eingefroren werden.
Einfrieren und Aufbewahrung der Lebensmittel
• Die einzufrierenden Lebensmittel in die beiden obersten Körbe legen.
- Wenn der Gefrierschrank ohne Schale verwendet wird, die Kühlakkus über die einzufrierenden Lebensmittel auf den vorderen Teil der ersten Korbes von oben legen.
Bitte beachten Sie:
Die Aufbewahrungsdauer in Monaten für eingefrorene frische Lebensmittel entnehmen Sie bitte nachstehender Tabelle.
Kennzeichnung der Tiefkühlprodukte
Die eingefrorenen Produkte in die Fächer (Körbe) legen und kennzeichnen. Verwenden Sie den Aufbewahrungskalender, der Ihnen einen dem Ablaufsdatum der Lebensmittel entsprechenden Konsum ermöglicht.
Hinweis für die Kontrolle der eingefrorenen Lebensmittel
Legen Sie ein Thermometer für tiefe Temperaturen zwischen die eingefrorenen Lebensmittel, um die Temperatur zu kontrollieren.
Wenn Sie es auf das eingefrorene Lebensmittel legen, würde er die Lufttemperatur messen, was nicht der Temperatur des Produktes selbst entspricht.

BENUTZUNG DES GEFRIERSCHRANKS
Ratschläge für die Aufbewahrung von Tiefkühlware
Beim Einkauf von Tiefkühlware sollten Sie auf folgendes achten:
- Die Verpackung darf nicht beschädigt sein, da sonst der Inhalt nicht mehr einwandfrei sein könnte. Wenn die Verpackung aufgebläht ist oder feuchte Flecken aufweist, ist das Produkt nicht optimal gelagert worden und der Inhalt könnte angetaut sein.
• Die Tiefkühlware als letztes in den Korb legen und für den Transport stets eine Kühltasche verwenden.
• Die Tiefkühlware zu Hause sofort in den Gefrierschrank legen. - Angetaute Tiefkühlware niemals wieder einfrieren, sondern innerhalb von 24 Stunden aufbrauchen.
- Temperaturschwankungen vermeiden bzw. auf ein Minimum reduzieren. Das auf der Verpackung angegebene Verfallsdatum beachten.
- Für die Aufbewahrung der Tiefkühlware stets die Anweisungen auf der Verpackung befolgen.
Entfernen der Körbe
• Die Körbe bis zum Anschlag ausziehen, leicht anheben und herausnehmen.
- Den untersten Korb bis zum Anschlag ausziehen, leicht nach rechts drehen und herausnehmen.
Hinweis zum Fassungsvermögen
Das Fassungsvermögen ist ohne Schale und ohne die drei oberen Körbe berechnet. Der Gefrierschrank kann auch ohne Körbe verwendet werden, um ein größeres Stauvolumen zu erhalten, z.B. um Geflügel oder ähnliches einzufrieren.
Herstellen von Eiswürfeln
- Füllen Sie die Eiswürfelschale zu 2/3 mit Wasser und stellen Sie sie in den Behälter oder in den Korb.
- Lösen Sie eventuell festgefrorene Schalen bitte nur mit einem Löffelgriff. Zum Lösen dürfen keine spitzen oder scharfen Gegenstände verwendet werden.
- Zur leichteren Entnahme der Eiswürfel aus der Schale kann diese leicht gebogen werden.
- Bei Aluminiumschalen fließendes Wasser über den Schalenboden laufen lassen.
Hinweis:
Wenn sich die Tür des Gefrierschranks sofort nach dem Schließen nicht wieder öffnen lässt, warten Sie zwei oder drei Minuten um die Kompensation des Unterdrucks zu erlauben.
Ausschalten des Gefrierschranks
• Drehen Sie den Thermostat gegen den Uhrzeigersinn nach links in die Position •
Die grüne Kontrolllampe erlischt, wie auch alle weiteren eventuell leuchtenden Kontrolllampen; das Gerät bleibt trotzdem unter Spannung.

Vor jeder Reinigungs- und Wartungsarbeit den Netzstecker ziehen oder die Stromversorgung abschalten. Es wird empfohlen, den Gefrierteil 1 oder 2 mal jährlich bzw. dann abzutauen, wenn sich an den Wänden eine Eisschicht von 3 mm gebildet hat.
Das Abtauen sollte dann durchgeführt werden, wenn sich wenige Vorräte im Gefrierfach befinden.
- Wenn sich noch Tiefkühlware im Gefrierschrank befindet, schalten Sie die Schnellgefriertaste einige Stunden vor dem Abtauen ein, um die Lebensmittel stärker abzukühlen.
• Die Tür öffnen, alle Lebensmittel entnehmen und sie eng aneinander in Zeitungspapier einwickeln und an einen kühlen Ort bringen oder in eine Kühltasche legen. - Den Gefrierschrank von der Stromversorgung trennen.
- Tür offen lassen, damit die Eisschicht an den Wänden abtauen kann.

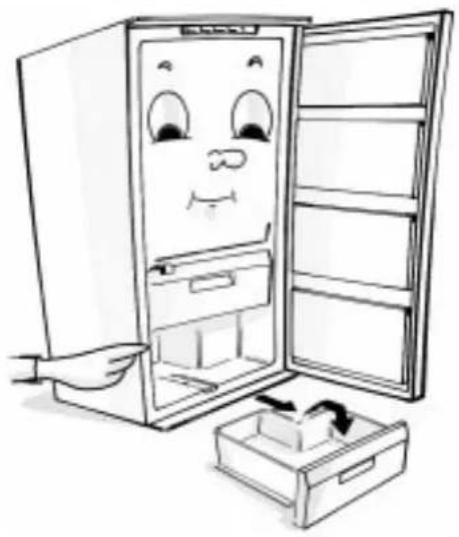

- Den Tauwasserauffang herausziehen und einen Behälter unter den Auslass stellen.
- Den Innenraum mit einem Schwamm und einer Lösung aus lauwarmem Wasser und/oder Neutralreiniger reinigen keine Scheuermittel verwenden.
- Nachspülen und sorgfältig abtrocknen.
- Den Gefrierschrank schließen und die Schnellgefriertaste betätigen. Die Lebensmittel in den Gefrierschrank geben und nach einigen Stunden die Schnellgefriertaste ausschalten.
Bei längerer Abwesenheit
• Gefrierschrank ausräumen.
- Den Gefrierschrank von der Stromversorgung abschalten.
- Tauen Sie den Innenraum ab, um ihn zu reinigen.
• Die Tür offen lassen, um unangenehme Gerüche zu vermeiden.
Türdichtung
• Die Türdichtung von Zeit zu Zeit mit Wasser reinigen und gründlich trockenreiben. Niemals Öl oder fett verwenden.
Bitte beachten Sie
- Überprüfen Sie, ob die Belüftungsöffnungen frei sind, um eine ordnungsgemäße Luftzirkulation zu ermöglichen.

1. Das Gerät funktioniert nicht.
- Liegt ein Stromausfall vor?
- Ist der Netzstecker richtig angeschlossen?
- Ist die Sicherung durchgebrannt?
- Ist das Stromkabel beschädigt?
• Steht der Thermostat auf Position ●?
2. Die Temperatur in den Geräteteilen ist nicht kalt genug.
- Schließen die Türen korrekt?
- Ist das Gerät in der Nähe einer Wärmequelle aufgestellt?
- Ist der Thermostat richtig eingestellt?
• Wird die Luftzirkulation behindert?
3. Die Temperatur im Inneren des Gefrierschranks ist zu kalt.
- Ist der Thermostat richtig eingestellt?
4. Wasser steht auf dem Boden des Kühlraums.
- Haben Sie den Gefrierschrank vor dem erneuten Gebrauch ordentlich gereinigt?
- Ist das Gerät angeschlossen und funktioniert ordnungsgemäß?
-
Wurde die Tür ordnungsgemäß geschlossen?
-
Die gelbe, rote und grüne Kontrolllampe leuchten nicht auf. Prüfen Sie zuerst Punkt 1, dann: Wenden Sie sich an den Kundendienst.
-
Die rote Kontrolllampe erlischt nicht und der akustische Signalton (falls vorhanden) ertönt.
Überprüfen:
- Wurde das Gerät korrekt eingeschaltet?
- Wurden zu viele Lebensmittel auf einmal eingefroren?
- Ist die Tür vollständig geschlossen?
- Ist der Gefrierschrank defekt?
- Ist der Thermostat auf eine zu hohe Position eingestellt?
Hinweis:
- Ist der vordere Rand des Kühlschranks warm, liegt keine Störung vor; das Gerät beugt so der Kondensatbildung vor.
- Gluckergeräusche und Ausdehnungszischen des Kältekreises sind als normal anzusehen.
KUNDENDIENST
Bevor Sie den Kundendienst rufen:
- Erst prüfen, ob Sie die Störung selbst beheben können (siehe "Störung - Was tun?").
-
Schalten Sie das Gerät nochmals ein, um zu prüfen, ob die Störung immer noch vorliegt. Bei negativem Ergebnis das Gerät ausschalten und den Versuch nach einer Stunde wiederholen.
-
Bleibt das Ergebnis negativ, den Kundendienst benachrichtigen. Geben Sie bitte folgende Daten an:
-
Art der Störung.
• Das Gerätemodell. - Servicenummer (Ziffer hinter dem Wort SERVICE auf dem Typenschild im Geräteinnern).
- Ihre vollständige Anschrift.
- Ihre Telefonnummer mit Vorwahl.

SERVICE
0000 000 00000

Hinweis:
Sollte der Kundendienst den
Türanschlagwechsel durchführen, fällt dies nicht unter die Garantieleistung.
INSTALLATION
- Den Gefrierschrank nicht neben einer Wärmequelle aufstellen Die Installation an warmen Orten, in der Nähe von Wärmequellen (Heizungen, Öfen) oder direktes Sonnenlicht erhöhen den Stromverbrauch und müssen daher vermieden werden. Falls dies nicht möglich ist, müssen folgende Mindestabstände eingehalten werden:
- 30 cm von Kohle- oder Ölöfen
- 3 cm von Elektroherden
- Das Gerät an einem trockenen und gut belüfteten Ort aufstellen.
- Innen reinigen (siehe "Abtauen und Reinigen des Gefrierschranks").
• Das mitgelieferte Zubehör einsetzen.
• Die Türdichtung überprüfen, vor allem nach der Montage und einer eventuellen Türanschlagwechsels.
Elektrischer Anschluss
• Die elektrischen Anschlüsse müssen den örtlichen Vorschriften entsprechend ausgeführt werden.
• Die Daten zur Spannung und Leistungsaufnahme können dem Typenschild im Geräteinnern entnommen werden.
• Die Erdung des Geräts ist gesetzlich vorgeschrieben. Der Hersteller haftet nicht für eventuelle Schäden an Personen, Haustieren oder Sachen, die infolge Nichtbeachtung der o. g. Vorschriften entstehen.
- Falls Stecker und Steckdose nicht desselben Typs sind, die Steckdose von einer Fachkraft auswechseln lassen.
- Keine Verlängerungskabel oder Mehrfachadapter verwenden.
Elektrische Abschaltung
- Muss durch Ziehen des Netzsteckers oder durch einen der Steckdose vorgeschalteten Zweipolschalter möglich sein.
