BEDIENUNGSANLEITUNG HLK JUNG

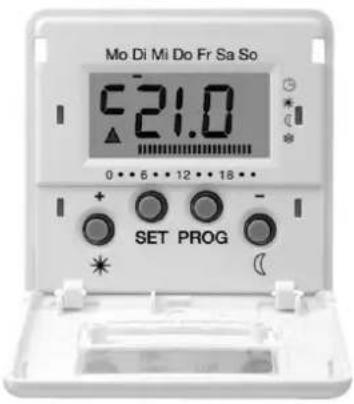

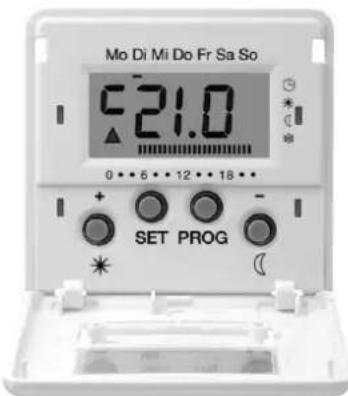

Abdeckung mit Funk-Thermostat

Funk-HLK-Einsatz

Mo Di Mi Do Fr Sa So C21.0 0 • 6 • 12 • 16 • + SET PROG -

Montageanleitung und Inbetriebnahme

für die Elektrofachkraft......Seite 4 bis 12

Bedienungsanleitung

für den Kunden......Seite 13 bis 28

Inhaltsverzeichnis

Montageanleitung und Inbetriebnahme für die Elektrofachkraft .....4 bis 12

Zu dieser Anleitung 4

Funktionsweise 4

Installation 4

Installations- und Sicherheitshinweise 4

Montage 5

Elektrischer Anschluss 5

Falscher Einsatz 5

Einlernen der Funkverbindung – Menüpunkt LErn 6

Inbetriebnahme (Basis-Einstellung) 6

Normalanzeige (n) 7

Betriebsweise (b) 8

Fühlerabgleich (o) 8

Aufheizoptimierung (E) 9

Gradient zur Aufheizoptimierung (r) 9

Sommerzeitregelung (S) 9

Ganggenauigkeit (U) 10

Softwareversion (−) 10

Rücksetzen aller Einstellungen (Reset) 10

Technische Daten 11

Hinweise zum Funk-Betrieb 11

Funk-Übertragung 12

Gewährleistung 12

Inhaltsverzeichnis

Bedienungsanleitung für den Kunden....13 bis 28

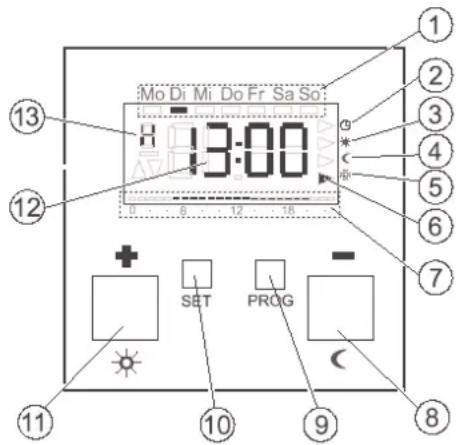

Normalansicht im Display 15

Grundsätzliche Bedienung des Funk-Raumtemperaturreglers ... 15

Die Anzeigen und Tasten im Einzelnen 15

Zu dieser Anleitung 16

Wie der Funk-Raumtemperaturregler funktioniert .... 16

Funk-Raumtemperaturregler in Betrieb nehmen 16

Heizphase verlängern (Partyfunktion) 17

Partyfunktion beenden 17

Umschalten auf Absenktemperatur (Spartaste) 17

Für kurze Zeit auf Absenktemperatur schalten 17

Für längere Zeit auf Absenktemperatur schalten 18

Absenktemperatur ausschalten 18

Individuelle Temperatur einstellen 18

Individuelle Temperatur ausschalten 18

Tastenverriegelung 19

Einstellungen im Programm-Menü 19

Wie Sie im Programm-Menü zu den Menüpunkten gelangen ..... 19

Uhrzeit und Datum einstellen – Menüpunkt Uhr 20

Temperaturstufen verändern – Menüpunkt tEMP 21

Zeitprogramm verändern – Menüpunkt ProG 22

Urlaubsprogramm einstellen – Menüpunkt UrLb 25

Frostschutzfunktion ein-/ausschalten – Menüpunkt FrSt ...... 26

Einlernen der Funkverbindung – Menüpunkt LErn ...... 27

Funk-Raumtemperaturregler reinigen 27

Gewährleistung 28

Zu dieser Anleitung

In dieser Anleitung finden Sie folgende Symbole und Auszeichnungen:

1. Handlungsanleitungen sind fortlaufend nummeriert.

√ Ergebnisse von Handlungen sind mit diesem Haken gekennzeichnet.
- Aufzählungen sind mit diesem Punkt gekennzeichnet.

i Hinweis!

Hinweise zur wirtschaftlichen Verwendung des Funk-Raumtemperaturreglers sind mit diesem Zeichen gekennzeichnet.

Achtung

Hinweise, die zu Schäden an Personen oder dem Gerät führen können, sind mit diesem Zeichen gekennzeichnet.

Betrieb mit dem Funk-Management-Controller

Hinweise zum veränderten Verhalten des Funk-Raumtemperaturreglers beim Betrieb mit dem Funk-Management-Controller.

Funktionsweise

Der Funk-Raumtemperaturregler ist ein elektronisches Regelgerät mit eingebauter Uhr zur temperatur- und/oder zeitgesteuerten Einzelraum-Regelung in Wohn- oder Bürogebäuden. Über den eingebauten Funksender werden die Informationen über die aktuelle Raumtemperatur, die Solltemperatur und die gerade aktuelle Temperaturstufe an den Funk-Management-Controller oder direkt an motorische Stellantriebe übermittelt.

Die Temperaturmessung erfolgt über einen eingebauten Messfühler.

Installation

Installations- und Sicherheitshinweise

Achtung

Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden.

Der Funk-Raumtemperaturregler ist für die UP-Montage konzipiert.

Er besteht aus zwei Einheiten:

• Der Unterputz-Einsatz, der die Leistungselektronik, den Funksender und die Anschlüsse beherbergt (für UP-Dose).
• Der Regler-Aufsatz mit den Bedienelementen, der auf den Unterputz-Einsatz aufgesteckt wird.

Achtung

Fehler beim Anschluss können zur Beschädigung des Regelgerätes führen! Für Schäden, die durch falschen Anschluss und/oder unsachgemäße Handhabung entstehen, wird nicht gehaftet!

• Vor Arbeiten am Funk-Raumtemperaturregler Gerät spannungsfrei schalten und gegen Wiedereinschalten sichern!
• Den Funk-Raumtemperaturregler nur für den Anschluss an fest verlegten Leitungen in geschlossenen, trockenen Räumen verwenden.
• Netzspannungsführende Leitungen (Netzanschluss) nicht mit niederspannungsführenden Leitungen, wie Fühlerleitungen, in Berührung kommen lassen (Mindestabstand 4 mm bei basisolierten Leitern).
• Sollte der Funk-Raumtemperaturregler nach der Montage nicht funktionieren, überprüfen Sie bitte zuerst den korrekten Anschluss und die Spannungsversorgung.

Montage

Der Funk-Raumtemperaturregler wird in Unterputz-Dosen montiert. Für einen optimalen Betrieb beachten Sie bitte folgende Hinweise:

• Wir empfehlen eine optimale Montagehöhe von 1,50 m.
• Den Funk-Raumtemperaturregler keiner direkten Sonneneinstrahlung aussetzen, nicht in Bereichen von Zugluft oder anderer vortemperierter Luft (wie über E-Herden, Kühlschränken o.ä. oder im Bereich direkter Abstrahlwärme von Heizkörpern) einsetzen, da das Regelverhalten durch die Wärme beeinflusst wird.
• Den Funk-Raumtemperaturregler nicht in Baueinheit mit anderen elektrischen Geräten, z. B. Dimmern, verwenden, da mögliche Wärmeentwicklung den Funk-Raumtemperaturregler beeinflussen könnte.
• Um die maximale Funk-Empfangsleistung zu erhalten, verlegen Sie die Antenne frei gestreckt. Die Antenne darf jedoch nicht aus der UP-Dose herausgeführt werden, da die Antenne nur basisoliert ist. Halten Sie Abstand zu großflächigen Metallteilen (z. B. metallische Türrahmen). Die Antenne darf nicht gekürzt, verlängert oder abisoliert werden.

Elektrischer Anschluss

Schließen Sie die Versorgungsspannung (230 V, 50 Hz) an die Klemmen L und N an.

L N AC 230 V~ NL

Falscher Einsatz

Der Aufsatz des Funk-Raumtemperaturreglers ist gegen ein versehentliches Aufsetzen auf einen UP-Einsatz aus dem Jung Jalousiemanagement geschützt. Bei falschem Einsatz zeigt der Funk-Raumtemperaturregler in der Anzeige den Schriftzug FAIL blinkend an.

Einlernen der Funkverbindung – Menüpunkt LErn

Um Funk-Motor-Stellantrieb(e) oder einen Funk-Management-Controller dem Funk-Raumtemperaturregler zuzuordnen, gehen Sie bitte wie folgt vor:

1. Drücken Sie in der Normalanzeige die Taste PROG mindestens 5 Sekunden lang, um in das Programm-Menü zu gelangen.
2. Drücken Sie die Tasten + oder -, um zum Menüpunkt LErn zu gelangen.
3. Starten Sie an allen einzulernenden Geräten den Programmiermodus.
4. Drücken Sie am Funk-Raumtemperaturregler die Taste SET, um den Lernvorgang zu starten.

√ Während des Lernvorgangs blinkt die Anzeige LErn.

√ Nach ca. 5 Sekunden kehrt der Funk-Raumtemperaturregler direkt zur Normalanzeige zurück.

Einlernen mehrerer Funk-Motor-Stellantriebe

Sollen mehrere Funk-Motor-Stellantriebe dem Funk-Raumtemperaturregler zugeordnet werden, müssen zuerst alle Stellantriebe in den Lernmodus versetzt werden, bevor der Lernvorgang am Funk-Raumtemperaturregler gestartet wird.

Löschen der Funkverbindung

Das Löschen der Funkverbindung erfolgt entweder

• am Funk-Motor-Stellantrieb (siehe Bedienungsanleitung des Funk-Motor-Stellantriebs) oder
• durch erneutes Einlernen der Funkverbindung.

Inbetriebnahme (Basis-Einstellung)

Wichtiger Hinweis zu Änderungen im Parametermenü

Veränderungen in diesem Menü sollten nur von Fachkräften vorgenommen werden, da unter Umständen bei fehlerhaften Einstellungen kein sinnvoller Regelbetrieb mehr möglich ist.

Zum Wechsel in das Parametermenü:

1. In der Normalanzeige die Tasten SET und PROG gleichzeitig länger als 5 Sekunden gedrückt halten.

In diesem Menü können die zur Inbetriebnahme erforderlichen Parameter definiert werden.

Die Werkseinstellungen sind so voreingestellt, dass ein sinnvoller Betrieb auch ohne Anpassungen im Parametermenü gewährleistet ist. Müssen jedoch bestimmte Regelparameter angepasst werden, können diese Einstellungen hier vorgenommen werden.

Die folgenden Parameter sind einstell- bzw. ablesbar:

n (normal) Normalanzeige (Uhrzeit, Soll-Temperatur, Ist-Temperatur)

b (Betrieb) Betriebsweise Konvektorheizung, Heizkreisverteiler oder Funk-Management-Controller

o (offset) Fühlerabgleich um bauliche Einflüsse zu kompensieren

E (early) Aufheizoptimierung

r (ramp) Gradient der Aufheizoptimierung in Minuten pro Kelvin

S (Sommerzeit) Festlegung der Sommerzeitregelung (Mitteleuropa/GB)

U (Uhr) Korrekturwert zur Ganggenauigkeit in Sekunden pro Tag

– Softwareversion

Zur besseren Zuordnung wird links oben in der Anzeige der jeweils angeführte Buchstabe dargestellt. Rechts in den vier großen Ziffern wird der entsprechende Wert angezeigt.

Durch Drücken der Taste SET wird der jeweilige Parameter zur Bearbeitung geöffnet, der Parameterwert wird blinkend dargestellt.

Wenn ein Parameter verändert und mit SET bestätigt wird, geht das Parametermenü automatisch zum nächsten Parameter weiter.

Mit der Taste PROG können Sie jederzeit wieder in das normale Zeitprogramm zurückkehren.

Änderungen im Parametermenü

Änderungen an Parametern werden sofort durchgeführt! Der Parameter gilt als verändert, unabhängig davon, ob Sie das Menü mit SET oder PROG verlassen oder ob automatisch nach 1 Minute in die Normalanzeige zurückgeschaltet wird.

Normalanzeige (n)

Über diesen Parameter kann die Normalanzeige des Regelgerätes ausgewählt werden. Diese Information wird immer dann auf dem Display dargestellt, wenn gerade kein Menü ausgewählt und keine Urlaubs-Einstellungen aktiv sind.

1. Mit den Tasten ☐ und ☐ können Sie eine der nachfolgend aufgeführten Betriebsweisen auswählen.
2. Mit SET wird sie aktiviert.

Normalanzeige Anzeige
Aktuelle Uhrzeit Uhr*
Aktuelle Soll-Temperatur SOLL
Aktuelle Ist-Temperatur Ist

* vom Werk voreingestellt

Normalanzeige mit anderer Funktion

Beim Betrieb mit dem Funk-Management-Controller wird bei aktivierter Sollwertverschiebung der eingestellte Wert unabhängig von der gewählten Normalanzeige permanent angezeigt. Sobald die Sollwertverschiebung zurückgenommen wird, erscheint wieder die gewählte Normalanzeige.

Betriebsweise (b)

Dieser Parameter erlaubt die individuelle Funktionsauswahl für den Funk-Raumtemperaturregler. Festgelegt wird hierüber die Häufigkeit der Funkübertragung (Konvektorheizung, Fußbodenheizung, Funk-Management-Controller).

1. Mit den Tasten ☐ und ☐ können Sie eine der nachfolgend aufgeführten Betriebsweisen auswählen.
2. Mit SET wird sie aktiviert.

Anwendungsgebiet Anzeige
Konvektor, KonventionellSende-Intervalle 10 Minuten	10’ *
Heizkreisverteiler, FußbodenheizungSende-Intervalle 3 Minuten	3’
Betrieb mit Funk-Management-Controller,Sende-Intervalle 10 Minuten (für Konvektorheizung)	F10’
Betrieb mit Funk-Management-Controller,Sende-Intervalle 3 Minuten (für Fußbodenheizung)	F3’

* vom Werk voreingestellt

Fühlerabgleich (o)

Unter diesem Parameter kann die gemessene Ist-Temperatur um

± 3,0 Kelvin verschoben werden. Diese Korrektur kann dazu verwendet werden, um Messabweichungen auszugleichen, die durch ungünstige Platzierung des Funk-Raumtemperaturreglers entstehen.

1. Mit den Tasten + und - können Sie den Parameter einstellen.

2. Mit SET wird der Parameter gespeichert.

Werkseitig ist der Fühlerabgleich auf 0,0 Kelvin eingestellt.

Aufheizoptimierung (E)

Funktion nicht wirksam

Beim Betrieb mit dem Funk-Management-Controller ist die Aufheizoptimierung nicht wirksam, da der Funk-Management-Controller den zeitlichen Verlauf der Solltemperaturkurve vorgibt.

Nur für Raumheizung

Die Funktion Aufheizoptimierung eignet sich nur für Raumheizungen. Für Zusatzheizungen kann diese Funktion nicht verwendet werden.

Die Aufheizoptimierung ermittelt anhand vergangener Aufheizvorgänge das zeitliche Verhalten des Raumes und rechnet mit diesem Wert die erforderliche Vorhaltezeit aus, die nötig ist, um die gewünschte Solltemperatur rechtzeitig zu erreichen.

Die automatische Aufheizoptimierung kann hier ein- (On) bzw. ausgeschaltet (OFF) werden. Bei ausgeschalteter Aufheizoptimierung wird exakt nach den Vorgaben des Zeitprogramms geschaltet.

1. Die Aufheizoptimierung können Sie über die Tasten ☐ auf On und ☐ auf OFF stellen.

2. Mit SET wird die Einstellung gespeichert.

Werkseitig ist die Aufheizoptimierung eingeschaltet (On).

Gradient zur Aufheizoptimierung (r)

Der aktuelle Gradient, der zur Berechnung der Vorhaltezeit herangezogen wird, kann unter diesem Menüpunkt kontrolliert werden.

Es wird die erforderliche Zeit in Minuten angezeigt, die notwendig ist, den Raum um ein Kelvin (1 K) aufzuheizen.

Bei eingeschalteter Aufheizoptimierung wird dieser Gradient immer beim Übergang von einer Absenkphase zu einer Komfortphase neu ermittelt.

Werkseitig startet die Aufheizoptimierung mit einem Gradienten von 15 Minuten pro Kelvin [min/K].

Sommerzeitregelung (S)

Hier kann die Sommerzeitregelung ausgewählt werden, mit der der Umschaltzeitpunkt der Sommerzeit errechnet wird. Der Funk-Raumtemperaturregler unterscheidet zwischen Mitteleuropa und Großbritannien.

Wird die Sommerzeitfunktion ausgeschaltet (OFF), erfolgt keine automatische Umstellung der Uhrzeit. Beachten Sie in diesem Fall, dass die Zeiten-Umstellung von Hand durchgeführt werden muss.

1. Mit den Tasten ☐ und ☐ können Sie eine der nachfolgend aufgeführten Betriebsweisen auswählen.

2. Mit SET wird sie aktiviert.

Regelung für Sommerzeitanfang Sommerzeitende Anzeige
Mitteleuropa Letzter Sonntag im März von 2:00 h auf 3:00 h		Letzter Sonntag im Oktober von 3:00 h auf 2:00 h	EUr*
Großbritannien Letzter Sonntag im März von 2:00 h auf 3:00 h		Vierter Sonntag im Oktober von 3:00 h auf 2:00 h	Gb
Aus — — OFF

* vom Werk voreingestellt

Ganggenauigkeit (U)

Hier ist werkseitig ein Korrekturwert eingetragen, der eine höchstmögliche Präzision der Uhrenfunktion gewährleistet.

Der Wert stellt den Korrekturbetrag in Sekunden pro Tag [s/d] dar und kann nicht verändert werden.

Softwareversion (−)

Unter diesem Menüpunkt kann die aktuell installierte Softwareversion abgefragt werden.

Softwareversion angeben

Geben Sie bei der Meldung von technischen Problemen oder von ungewollten Seiteneffekten immer die Version der im Regelgerät installierten Software mit an.

Rücksetzen aller Einstellungen (Reset)

Sie können alle Parameter-Einstellungen und Programmierungen löschen und das Gerät auf die werkseitigen Standardwerte zurücksetzen:

1. In der Normalanzeige die Tasten ☐ und ☑ gleichzeitig länger als 10 Sekunden gedrückt halten.

√ Das Regelgerät führt danach seinen Anzeigentest durch und beginnt mit der Uhren-einstellung zur erneuten Erstinbetriebnahme.

Technische Daten

Temperaturbereiche:	+18 bis +30 °C (Komforttemperatur)+ 10 bis +22 °C (Absenktemperatur)+ 5 bis +15 °C (Frostschutztemperatur)+ 10 bis +30 °C (Individualtemperatur)- 3 bis +3 K (Sollwertverschiebung beim Betrieb mit Funk-Management-Controller)Schrittweite jeweils 0,5 K
Temp.- Schaltdifferenz:	± 0,1 bis ± 1,3 K, einstellbar (Schrittweite 0,1 K)
Fühler: Halbleiter-Fühler (KTY) internsonstige Einstellungen: Menüführung mit vier Tasten
Zeitfunktion: Elektronische Zeitschaltuhr mit Wochenprogramm, automatische Sommer-/Normalzeitumstellung
Programmplätze:	32, beliebig über die Woche verteilbarSchrittweite 10 Minuten
Gangreserve:	min. 4 Stunden über Gold-Cap (Kondensator, keine Batterie)
Betriebsspannung:	230 V AC, 50 Hz
Leistungsaufnahme: ca. 4 VA
Sendefrequenz:	433,42 MHz
Elektrische Anschlüsse:	Schraubklemmen mit Schlitzschraube
Zulässige Umgebungstemperatur:	0 bis + 50 °C
Schutzart:	IP 30
Schutzklasse:	II (bei ordnungsgemäßer Montage)
Gewicht:	ca. 180 g

Hinweise zum Funk-Betrieb

Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg, deshalb können Störungen nicht ausgeschlossen werden.

Die Funk-Übertragung ist nicht geeignet für Sicherheits-Anwendungen, z. B. Not-Aus, Not-Ruf.

Die Reichweite eines Funk-Systems ist abhängig von der Leistung der Sender, der Empfangscharakteristik der Empfänger, der Luftfeuchtigkeit, der Montagehöhe und den baulichen Gegebenheiten des Objekts.

Beispiele für Materialdurchdringung:

Material	Durchdringung
Holz, Gips, Gipskartonplatten	ca. 90 %
Backstein, Preßspanplatten	ca. 70 %
armierter Beton	ca. 30 %
Metall, Metallgitter, Alukaschierung	ca. 10 %
Regen, Schnee	ca. 0–40 %

Funk-Übertragung

• Das Zusammenschalten dieser Funkanlage mit anderen Kommunikationsnetzen ist nur im Rahmen von nationalen Gesetzen zulässig.
• Diese Funkanlage darf nicht zur Kommunikation über Grundstücksgrenzen hinweg genutzt werden.
• Beim Betrieb in Deutschland sind im übrigen die Hinweise aus der Allgemeinzuteilung im Amtsblatt Vfg 73/2000 zu beachten.
• Bei bestimmungsgemäßer Verwendung entspricht dieses Gerät den Anforderungen der R&TTE Richtlinie (1999/5/EG). Eine vollständige Konformitätserklärung finden Sie im Internet unter: www.jung.de/ce

Der Funk-Raumtemperaturregler darf in allen EU- und EFTA-Staaten betrieben werden.

Gewährleistung

Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen.

Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle:

ALBRECHT JUNG GMBH & CO. KG

Service-Center

Kupferstr. 17-19

D-44532 Lünen

Service-Line: +49 (0) 23 55.80 65 51

Telefax: +49 (0) 23 55.80 61 89

E-Mail: [e-mail]

Technik (allgemein)

Service-Line: +49 (0) 23 55.80 65 55

Telefax: +49 (0) 23 55.80 62 55

E-Mail: [e-mail]

Technik (KNX/EIB)

Service-Line: +49 (0) 23 55.80 65 56

Telefax: +49 (0) 23 55.80 62 55

E-Mail: [e-mail]

Das (Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

Temperatur-Management Abdeckung mit Funk-Thermostat ..HLK-FT..

Funk-Management

Bedienungsanleitung

für den Kunden

Abdeckung mit Funk-Thermostat ..HLK-FT..

Mo Di Mi Do Fr Sa So 21.0 0 •• 5 •• 12 •• 18 •• SET PROG

Inhaltsverzeichnis

Bedienungsanleitung für den Kunden....13 bis 28

Normalansicht im Display 15

Grundsätzliche Bedienung des Funk-Raumtemperaturreglers ... 15

Die Anzeigen und Tasten im Einzelnen 15

Zu dieser Anleitung 16

Wie der Funk-Raumtemperaturregler funktioniert .... 16

Funk-Raumtemperaturregler in Betrieb nehmen 16

Heizphase verlängern (Partyfunktion) 17

Partyfunktion beenden 17

Umschalten auf Absenktemperatur (Spartaste) 17

Für kurze Zeit auf Absenktemperatur schalten 17

Für längere Zeit auf Absenktemperatur schalten 18

Absenktemperatur ausschalten 18

Individuelle Temperatur einstellen 18

Individuelle Temperatur ausschalten 18

Tastenverriegelung 19

Einstellungen im Programm-Menü 19

Wie Sie im Programm-Menü zu den Menüpunkten gelangen ..... 19

Uhrzeit und Datum einstellen – Menüpunkt Uhr 20

Temperaturstufen verändern – Menüpunkt tEMP 21

Zeitprogramm verändern – Menüpunkt ProG 22

Urlaubsprogramm einstellen – Menüpunkt UrLb 25

Frostschutzfunktion ein-/ausschalten – Menüpunkt FrSt ...... 26

Einlernen der Funkverbindung – Menüpunkt LErn ...... 27

Funk-Raumtemperaturregler reinigen 27

Gewährleistung 28

Normalansicht im Display

Mo Di Mi Do Fr Sa So 13:00 12 6 12 18 + SET PROG - 11 10 9 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

Grundsätzliche Bedienung des Funk-Raumtemperaturreglers

Mit den Tasten + oder - stellen Sie die Werte wie Uhrzeit oder Temperatur ein.

Mit der Taste SET bestätigen Sie die eingestellten Werte.

Wenn Sie nach einer Einstellung die Taste SET nicht drücken, kehrt die Anzeige automatisch 1 Minute nach dem letzten Tastendruck wieder in die Normalanzeige zurück. Veränderungen an den jeweiligen Werten werden in diesem Fall nicht übernommen.

Mit der Taste PROG können Sie jederzeit wieder in das normale Zeitprogramm zurückkehren.

Die Anzeigen und Tasten im Einzelnen

① Hier wird der aktuelle Wochentag angezeigt.
② Symbol für die Betriebsart „Zeitprogramm“.
③ Symbol für die Betriebsart „Komforttemperatur“.
④ Symbol für die Betriebsart „Absenktemperatur“.
⑤ Symbol für die Betriebsart „Frostschutztemperatur“.
⑥ Mit Dreiecken wird hier die jeweils aktuelle Betriebsart markiert.
⑦ Hier werden die im Zeitprogramm eingestellten Bereiche für die Komforttemperatur dargestellt.
⑧ Taste■ oder , such Spartaste genannt.
⑨ Taste PROG.
⑩ Taste SET.
⑪ Taste+ oder , such Partytaste genannt.
⑫ Hier wird die Uhrzeit angezeigt. Sie können sich von Ihrem Installateur diese Anzeige z. B. auf Temperaturanzeige ändern lassen.
⑬ Hier werden jeweils nähere Informationen zu den Einstellungen gezeigt, die Sie vornehmen: z. B. H, wenn Sie die Uhrzeit einstellen.

Zu dieser Anleitung

In dieser Anleitung finden Sie folgende Symbole und Auszeichnungen:

1. Handlungsanleitungen sind fortlaufend nummeriert.

√ Ergebnisse von Handlungen sind mit diesem Haken gekennzeichnet.
- Aufzählungen sind mit diesem Punkt gekennzeichnet.

i Hinweis!

Hinweise zur wirtschaftlichen Verwendung des Funk-Raumtemperaturreglers sind mit diesem Zeichen gekennzeichnet.

Betrieb mit dem Funk-Management-Controller

Hinweise zum veränderten Verhalten des Funk-Raumtemperaturreglers beim Betrieb mit dem Funk-Management-Controller.

Wie der Funk-Raumtemperaturregler funktioniert

Ihr Funk-Raumtemperaturregler funktioniert ähnlich wie eine Zeitschaltuhr – zu bestimmten einstellbaren Zeiten wird Ihre Heizungsanlage vom Funk-Raumtemperaturregler auf drei einstellbare Temperaturen geregelt:

• D iKemforttemperatur wird üblicherweise für den Tag benutzt, genauer gesagt für die Zeiten Ihrer Anwesenheit.
• Die Absenktemperatur wird üblicherweise für die Nacht benutzt. Sie heißt auch Spartemperatur.
• D iFostschutztemperatur wird üblicherweise für Zeiten längerer Abwesenheit benutzt (z. B. Urlaub). Die Temperatur ist gerade so hoch, dass Ihre Heizungsanlage vor Frost geschützt bleibt.

Funk-Raumtemperaturregler in Betrieb nehmen

Beim erstmaligen Einschalten des Funk-Raumtemperaturreglers sowie nach längerem Ausschalten, z. B. nach einem Stromausfall, springt der Funk-Raumtemperaturregler automatisch in die Uhrzeiteingabe – hier müssen Sie die aktuellen Daten eingeben. (Sie können diese Daten später wieder bearbeiten. Näheres finden Sie unter „Uhrzeit und Datum einstellen – Menüpunkt Uhr“ auf Seite 20).

√ Die Stundenanzeige blinkt

1. Drücken Sie die Tasten + oder -, bis Sie die gewünschte Stunde eingestellt haben.

i Uhrzeit-Format

Sie können die Uhrzeit im normalen 24-Stunden-Format (0H...23H) oder im amerikanischen Vormittags- (12AM...11AM) und Nachmittags-Format (12PM...11PM) anzeigen lassen. Wenn Sie die Uhrzeit einstellen, beginnt die Anzeige mit dem 24-Stunden-, es folgt das AM-/PM-Format. Je nachdem, welches Stundenformat Sie mit SET bestätigen, wird die Uhrzeit zukünftig im 24-Stunden- oder im AM-/PM-Format dargestellt.

2. Drücken Sie die Taste SET.

√ Die Stunde ist eingestellt und die Minutenanzeige blinkt.
3. Sie müssen nun alle weiteren Daten ebenso eingeben:

• Minuten
• Kalenderjahr
• Monat

• Tag

• Bestätigen Sie jeweils mit der Taste SET.

√ Nach der letzten Bestätigung mit SET gelangen Sie automatisch wieder in die Normalanzeige zurück.

Heizphase verlängern (Partyfunktion)

Sie können bei Bedarf die Komforttemperatur verlängern bzw. einschalten – die so genannte Partyfunktion. Diese Verlängerung ist nur einmalig, nach Ablauf der Verlängerung läuft das eingestellte Zeitprogramm wieder wie üblich ab.

i Hinweis!

Sie können die Heizphase um bis zu vier Stunden verlängern bzw. einschalten. Außerdem können Sie dieses Verlängern beliebig oft wiederholen.

1. Drücken Sie die Taste

√ Die Komforttemperatur wird mit jedem Tastendruck um 1 Stunde verlängert – gezählt wird ab dem Zeitpunkt des Tastendrucks. Am unteren Displayrand blinkt der Zeitraum, der durch die Partyfunktion eingestellt wurde.

√ Nach wenigen Sekunden ohne Betätigung einer Taste kehrt das Display wieder in die Normalanzeige zurück. Am unteren Displayrand blinkt der Zeitraum, der durch die Partyfunktion eingestellt wurde.

Partyfunktion beenden

Sie können die Partyfunktion wie folgt beenden:

1. Drücken Sie die Taste PROG, um die Partyfunktion zu beenden.
   √ Der Funk-Raumtemperaturregler wechselt in das normale Zeitprogramm zurück.

Umschalten auf Absenktemperatur (Spartaste)

Sie können mit der Spartaste für kurze oder auch für kurzfristige längere Abwesenheit auf Absenktemperatur umschalten.

Für kurze Zeit auf Absenktemperatur schalten

1. Drücken Sie die Taste ☐kürzer als 5 Sekunden.

√ Der Funk-Raumtemperaturregler schaltet auf Absenk-temperatur. Die Betriebsart Absenktemperatur wird angezeigt.

Diese Umschaltung bleibt bis zur nächsten Schaltzeit im Zeitprogramm erhalten.

Für längere Zeit auf Absenktemperatur schalten

1. Halten Sie die Taste 📁änger als 5 Sekunden gedrückt.
   √ Der Funk-Raumtemperaturregler schaltet dauerhaft auf Absenktemperatur.

Die Betriebsart Absenktemperatur wird angezeigt, die Anzeige des Zeitprogramms erlischt.

Diese Umschaltung bleibt erhalten, bis Sie in das normale Zeitprogramm zurückkehren.
2. Drücken Sie die Taste PROG, um wieder in das normale Zeitprogramm zurückzukehren.

Absenktemperatur ausschalten

Sie können die Absenktemperatur jederzeit wieder ausschalten:

1. Drücken Sie die Taste PROG, um die Absenktemperatur auszuschalten.
   √ Der Funk-Raumtemperaturregler wechselt in das normale Zeitprogramm zurück.

Individuelle Temperatur einstellen

Sollwertverschiebung

Beim Betrieb mit dem Funk-Management-Controller wird über diesen Menüpunkt eine Sollwertverschiebung um ± 3 K vorgenommen.

Sie können eine individuelle Temperatur einstellen, wenn Ihnen die momentan eingestellte Temperatur des Zeitprogramms nicht geeignet erscheint.

1. Drücken Sie die Taste SET.

√ Die aktuell eingestellte individuelle Temperatur wird blinkend dargestellt.
2. Drücken Sie die Tasten + oder -, um die individuelle Temperatur einzustellen.
3. Drücken Sie die Taste SET, um die eingestellte individuelle Temperatur zu bestätigen.
√ Der Funk-Raumtemperaturregler kehrt zur Normalanzeige zurück und regelt die eingestellte individuelle Temperatur bis zur nächsten Schaltzeit im Zeitprogramm. Solange die Individual-Temperatur als Sollwertvorgabe zur Regelung verwendet wird, wird keine Betriebsart (Komfort, Absenkung, Frostschutz) angezeigt, da keine der dort hinterlegten Temperaturen Gültigkeit hat.

Hinweis

Wird die Taste SET nicht gedrückt, kehrt die Anzeige nach 5 Sekunden wieder in die Normalanzeige zurück. Eventuelle Veränderungen an der Solltemperatur werden in diesem Fall nicht übernommen.

Individuelle Temperatur ausschalten

Sie können die individuelle Temperatur jederzeit wieder ausschalten:

1. Drücken Sie die Taste PROG, um die individuelle Temperatur auszuschalten.
   √ Der Funk-Raumtemperaturregler wechselt in das normale Zeitprogramm zurück.

Tastenverriegelung

Um eine versehentliche bzw. um eine nicht autorisierte Bedienung des Funk-Raumtemperaturreglers zu verhindern, können Sie die Tastenverriegelung in der Normalansicht einschalten.

Tastenverriegelung einschalten

1. Halten Sie die Tasten SET und - länger als 5 Sekunden gedrückt.

√ Wenn die Tastenverriegelung aktiv ist, erscheint bei jedem Tastendruck „-- --“ in der Anzeige, um zu signalisieren, dass die gewünschte Bedienung verwehrt wurde.

Tastenverriegelung ausschalten

1. Halten Sie die Tasten SET und länger als 5 Sekunden gedrückt.

√ Während des Entriegelns erscheint 5 Sekunden lang „-- --“ in der Anzeige. Wenn die Tastenverriegelung aufgehoben ist, erscheint wieder die Normalanzeige und die Tasten können losgelassen werden.

Einstellungen im Programm-Menü

Im Programm-Menü können Sie folgende Einstellungen verändern:

• Uhrzeit und Datum (Menüpunkt Uhr)
- Temperaturstufen (Menüpunkt tEMP)*
- Zeitprogramm (Menüpunkt ProG)*
- Urlaubsfunktion (Menüpunkt UrLb)*
- Frostschutzfunktion (Menüpunkt FrSt)*
- Einlernen der Funkverbindung (Menüpunkt LErn)
*Menüpunkt beim Betrieb mit dem Funk-Management-Controller deaktiviert.

Wie Sie im Programm-Menü zu den Menüpunkten gelangen

Egal welche Einstellung Sie verändern wollen, in allen Fällen gelangen Sie im Programm-Menü so zum gewünschten Menüpunkt:

1. Drücken Sie in der Normalanzeige die Taste PROG mindestens 5 Sekunden lang, um in das Programm-Menü zu gelangen.
2. Drücken Sie die Tasten + oder -, um zum gewünschten Menüpunkt zu gelangen, im nebenstehenden Beispiel sehen Sie den ersten Menüpunkt, die Uhrzeit.
3. Drücken Sie die Taste SET, um den gewünschten Menüpunkt auszuwählen.

Uhrzeit und Datum einstellen – Menüpunkt Uhr

Sie können Uhrzeit und Datum jederzeit beliebig ändern.

Hinweise!

Die Uhr ist als Wochenschaltuhr ausgelegt, die bei Stromausfall noch mindestens vier Stunden funktioniert.

Die Umstellung zwischen Sommer- und Winterzeit erfolgt automatisch.

Der eingebaute Kalender berücksichtigt automatisch Schaltjahre.

1. Gehen Sie im Programm-Menü zum Menüpunkt Uhr (siehe oben).

√ Die Stundenanzeige blinkt.

1. Drücken Sie die Tasten + oder -, bis Sie die gewünschte Stunde eingestellt haben.

Uhrzeit-Format

Sie können die Uhrzeit im normalen 24-Stunden-Format (0H...23H) oder im amerikanischen Vormittags- (12AM...11AM) und Nachmittags-Format (12PM...11PM) anzeigen lassen. Wenn Sie die Uhrzeit einstellen, beginnt die Anzeige mit dem 24-Stunden-, es folgt das AM-/PM-Format. Je nachdem, welches Stundenformat Sie mit SET bestätigen, wird die Uhrzeit zukünftig im 24-Stunden- oder im AM-/PM-Format dargestellt.

1. Drücken Sie die Taste SET.

√ Die Stunde ist eingestellt und die Minutenanzeige blinkt.

1. Gehen Sie nun bei den weiteren Einstellungen genauso vor, dies sind:

2. Minuten – die Uhrzeit wird nach Bestätigung mit SET gestellt

3. Kalenderjahr
4. Monat
5. Tag

Datum muss nicht eingestellt werden!

Wenn das Datum bereits korrekt eingestellt ist, können Sie mit der Taste PROG die Einstellung hier bereits verlassen.

1. Bestätigen Sie jeweils mit der Taste SET.
   √ Nach der letzten Bestätigung mit SET gelangen Sie automatisch wieder in das Programm-Menü zurück.
2. Drücken Sie die Taste PROG, um in die Normalansicht zurückzukehren.

Temperaturstufen verändern – Menüpunkt tEMP

Funktion deaktiviert

Beim Betrieb mit dem Funk-Management-Controller ist diese Funktion deaktiviert. Die Solltemperaturvorgabe erfolgt zentral am Funk-Management-Controller.

Im Menüpunkt tEMP können Sie folgende Temperaturstufen verändern:

• Komforttemperatur (Voreinstellung 21,0 °C)
  • Absenktemperatur (Voreinstellung 18,0 °C)
• Frostschutztemperatur (Voreinstellung 10,0 °C)

Frostschutztemperatur kontrollieren

Die Frostschutztemperatur können Sie im Menüpunkt „Frostschutzfunktion“ nochmals kontrollieren und einstellen. Eine Änderung der Frostschutztemperatur in einem der Menüpunkte wirkt sich direkt auf den jeweils anderen Menüpunkt aus. Im Funk-Raum-temperaturregler ist nur eine Frostschutztemperatur gültig!

1. Gehen Sie im Programm-Menü zum Menüpunkt tEMP (siehe Seite 19).

√ Die Temperatureinstellung der Komforttemperatur wird blinkend angezeigt. Zusätzlich blinkt die Anzeige der Betriebsart am rechten Displayrand.

1. Drücken Sie die Tasten + oder -, um die gewünschte Temperatur einzustellen.
2. Bestätigen Sie mit der Taste SET.

√ Die Anzeige wechselt automatisch zur nächsten Temperaturstufe, zur Absenktemperatur.
4. Gehen Sie zur Einstellung der Absenk- und der Frostschutztemperatur gleichermaßen vor.
√ Nach der letzten Bestätigung mit SET gelangen Sie automatisch wieder in das Programm-Menü zurück.
5. Drücken Sie die Taste PROG, um in die Normalansicht zurückzukehren.

Änderungen an den Temperaturstufen abbrechen:

1. Drücken Sie die Taste PROG, um die Einstellung der Temperaturstufen abzubrechen.
   √ Sie gelangen automatisch wieder in das Programm-Menü zurück. Die Temperaturstufe, die Sie zuletzt zur Bearbeitung geöffnet hatten, wird nicht gespeichert.
2. Drücken Sie die Taste PROG, um in die Normalansicht zurückzukehren.

Zeitprogramm verändern – Menüpunkt ProG

Funktion deaktiviert

Beim Betrieb mit dem Funk-Management-Controller ist diese Funktion deaktiviert. Die Zeitprogramme werden zentral vom Funk-Management-Controller verwaltet.

Im Menüpunkt ProG können Sie die Schaltzeiten Ihres Funk-Raumtemperaturreglers verändern. Es stehen maximal 32 Schaltzeiten zur Verfügung.

Jede Schaltzeit legt einen Zeitpunkt innerhalb einer Woche fest, zu dem zwischen Komfort- und Absenkbetrieb gewechselt wird. Sie können die Schaltzeiten in 10-Minuten-Schritten verändern.

Nach der Inbetriebnahme wird ein werkseitig voreingestelltes Zeitprogramm aktiviert.

Wochentage Zeitraum

Montag-Freitag 6:00 – 22:00 Komforttemperatur

Samstag, Sonntag 6:00 – 23:00 Komforttemperatur

Diese Einstellungen können beliebig geändert oder ergänzt werden.

Schaltzeiten ansehen

1. Gehen Sie im Programm-Menü zum Menüpunkt ProG (siehe Seite 19).

√ Die erste Schaltzeit wird angezeigt.
2. Drücken Sie die Tasten + oder -, um die weiteren Schaltzeiten anzusehen.
√ Die Schaltzeiten werden chronologisch, beginnend bei Montag 0:00 Uhr, aufsteigend bis maximal Sonntag 23:50 angezeigt.
√ Am Ende der Liste wird, sofern noch mindestens eine Schaltzeit verfügbar ist, eine leere Schaltzeit angeboten.

Schaltzeit verändern

1. Gehen Sie im Programm-Menü zum Menüpunkt ProG (siehe Seite 19).
2. Drücken Sie die Tasten + oder -, um zur gewünschten Schaltzeit zu gelangen.
3. Drücken Sie bei der zu ändernden Schaltzeit die Taste SET.

√ Die Schaltzeit wird zur Bearbeitung geöffnet, die Stundenanzeige blinkt.

1. Drücken Sie die Tasten ☐ oder ☐, um die Stundenanzeige zu verändern.
2. Bestätigen Sie mit der Taste SET.

3. Gehen Sie bei den weiteren Einstellungen genauso vor, dies sind:

4. Minuten

5. Tag – hier werden zunächst die Wochentage einzeln von Mo–So angeboten, danach die Gruppierungen Sa–So, Mo–Fr, Mo–Sa und Mo–So.
6. Komfort- oder Absenktemperatur

Gruppierung von Tagen

Wird eine Gruppierung von Tagen ausgewählt, wird für jeden gewählten Tag der Gruppe ein eigener Programmpunkt mit der angegebenen Uhrzeit und der Temperaturstufe angelegt.

Eine erneute Bearbeitung der gesamten Gruppierung ist nicht möglich, es können nur die einzelnen Programmpunkte bearbeitet werden.

1. Bestätigen Sie jeweils mit SET.

√ Nach der letzten Bestätigung mit SET wird die geänderte Schaltzeit gespeichert und die chronologisch nächste Schaltzeit wird angezeigt.

Schaltzeit löschen

1. Gehen Sie im Programm-Menü zum Menüpunkt ProG (siehe Seite 19).
2. Drücken Sie die Tasten + oder -, um zur gewünschten Schaltzeit zu gelangen.
3. Halten Sie die Tasten + und - länger als 5 Sekunden gedrückt.
   √ Die Schaltzeit wird unwiderruflich gelöscht und die chronologisch nächste Schaltzeit wird angezeigt.

Alle Schaltzeiten löschen

Mit dieser Funktion können Sie alle gespeicherten Schaltzeiten löschen. Dies kann z. B. dann sinnvoll sein, wenn eine komplette Umstellung des Zeitprogramms erfolgen soll und das Löschen einzelner Programmpunkte zu langwierig ist.

1. Gehen Sie im Programm-Menü zum Menüpunkt ProG (siehe Seite 19).
2. Wählen Sie mit den Tasten + oder - eine beliebige Schaltzeit aus.
3. Halten Sie die Tasten + und - länger als 10 Sekunden gedrückt.
   √ Alle Schaltzeiten werden unwiderruflich gelöscht und es erscheint ein leerer Programmpunkt mit der Anzeige „--:--“.

Hinweis

Bei diesem Vorgang werden auch die werkseitig programmierten Schaltzeiten gelöscht. Diese Zeiten können über die Rücksetzfunktion (Reset) wiederhergestellt werden.

Neue Schaltzeit einfügen

1. Gehen Sie im Programm-Menü zum Menüpunkt ProG (siehe Seite 19).
2. Drücken Sie die Tasten + oder -, um zur leeren Schaltzeit zu gelangen.
3. Bestätigen Sie mit der Taste SET

Sie können nun alle Einstellungen für eine neue Schaltzeit vornehmen:

√ Die neue Schaltzeit wird zur Bearbeitung geöffnet, die Stundenanzeige blinkt.
4. Drücken Sie die Tasten + oder -, um die Stundenanzeige zu verändern.
5. Bestätigen Sie mit der Taste SET.

1. Gehen Sie bei den weiteren Einstellungen genauso vor, dies sind:

2. Minuten

3. Tag – hier werden zunächst die Wochentage einzeln von Mo–So, dann die Gruppierungen Sa–So, Mo–Fr, Mo–Sa, Mo–So angeboten.
4. Komfort- oder Absenktemperatur

i Gruppierung von Tagen

Wenn Sie eine Gruppierung von Tagen auswählen, wird für jeden gewählten Tag der Gruppe eine eigene Schaltzeit mit der angegebenen Uhrzeit und der Temperaturstufe angelegt.

Eine erneute Bearbeitung der gesamten Gruppierung ist nicht möglich, es können nur die einzelnen Schaltzeiten bearbeitet werden.

1. Bestätigen Sie jeweils mit SET.

√ Nach der letzten Bestätigung mit SET wird die geänderte Schaltzeit gespeichert und die chronologisch nächste Schaltzeit angezeigt.

Einstellungen am Zeitprogramm abbrechen

Sie können die Änderungen am Zeitprogramm abbrechen, wenn keine Schaltzeit zur Bearbeitung geöffnet ist.

1. Drücken Sie dazu die Taste PROG.

√ Sie gelangen automatisch wieder in das Programm-Menü zurück. Die gerade aktive Schaltzeit, die zur Einstellung angezeigt wurde, wird nicht gespeichert.

1. Drücken Sie die Taste PROG, um in die Normalansicht zurückzukehren.

Weitere Hinweise zur Programmierung von Schaltzeiten

• Sind alle Schaltzeit vergeben, wird keine leere Schaltzeit angeboten.
• Wird eine Gruppe von Tagen programmiert und es sind nicht mehr genügend Schaltzeiten frei, wird FULL ausgegeben und die Anzahl der noch freien Schaltzeiten angezeigt. Hier müssen Sie selbst entscheiden, ob Sie fehlende Schaltzeiten noch frei machen bzw. ob Sie anderweitig, über einzelne Tage, Ihren Programmwunsch eingeben können.
• Wird durch eine Gruppe von Tagen eine bereits bestehende Schaltzeit mit abgedeckt, wird die bestehende Schaltzeit ohne Rückfrage überschrieben.
• Wird eine neue Schaltzeit auf den Zeitpunkt einer bestehenden Schaltzeit gelegt, so wird die bestehende Schaltzeit ohne Rückfrage überschrieben.
• Wird eine existierende Schaltzeit geändert und auf einen Zeitpunkt gelegt, der durch eine andere bestehende Schaltzeit bereits belegt ist, wird die bestehende Schaltzeit ohne Rückfrage überschrieben.
• Redundante Schaltzeiten (Schaltzeiten im Zeitprogramm, die zu keinem Wechsel der Temperaturstufe führen) werden nicht automatisch erkannt bzw. entfernt. Sie müssen solche Schaltzeiten selbst suchen und bereinigen, wenn weitere Schaltzeiten benötigt werden.

Urlaubsprogramm einstellen – Menüpunkt UrLb

Funktion deaktiviert

Beim Betrieb mit dem Funk-Management-Controller ist diese Funktion deaktiviert. Die Urlaubsprogramme werden zentral vom Funk-Management-Controller verwaltet.

Im Menüpunkt UrLb steht Ihnen ein Urlaubsprogramm zur Verfügung. Sie stellen hier das Anfangs- und Ende-Datum Ihrer Abwesenheit ein. In diesem Zeitraum wird auf eine konstante, wählbare Temperaturstufe geregelt. Nach Ablauf der Urlaubsperiode wird das Urlaubsprogramm automatisch gelöscht, damit es sich nicht jährlich wiederholt.

Urlaubsperiode einstellen

1. Gehen Sie im Programm-Menü zum Menüpunkt UrLb (siehe Seite 19).

√ Beim Eintritt in den Menüpunkt UrLb erscheint entweder:

- der Urlaubsbeginn mit Tag und Monat

oder

- die Anzeige „--.“ wenn bislang noch keine Urlaubsperiode definiert ist.

1. Drücken Sie die Taste SET, um eine Urlaubsperiode einzustellen.

√ Es wird automatisch das aktuelle Datum als Urlaubsbeginn übernommen.

Sie können dieses Datum aber auch bearbeiten:

√ Der Monat wird blinkend dargestellt.

1. Drücken Sie die Tasten + oder -, um den Monat einzustellen.

2. Bestätigen Sie mit der Taste SET.

√ Der Tag beginnt zu blinken.

1. Drücken Sie die Tasten + oder -, um den Tag einzustellen.

2. Drücken Sie wieder die Taste SET.

√ Die Anzeige wechselt auf das Urlaubsende.

√ Der Monat wird blinkend dargestellt.

1. Gehen Sie nun zum Einstellen des Urlaubsendes (Monat und Tag) gleichermaßen vor.

2. Bestätigen Sie jeweils mit der Taste SET.

√ Die Anzeige der Betriebsart beginnt zu blinken.

1. Wählen Sie mit den Tasten ☐ oder ☐ die gewünschte Temperaturstufe (Komfort, Absenkung und Frostschutz) aus, die während des Urlaubs gehalten werden soll.

10.Bestätigen Sie mit der Taste SET.

√ Nach der letzten Bestätigung mit SET gelangen Sie automatisch wieder in das Programm-Menü zurück.

1. Drücken Sie die Taste PROG und der Funk-Raumtemperaturregler kehrt in die Normalansicht zurück.

√ Sobald das interne Datum den angegebenen Urlaubs-Tag um 0:00 Uhr erreicht, wird die Temperaturstufe gewechselt. Die Ansicht im Display wechselt und zeigt das Urlaubs-Ende-Datum.

Urlaubsperiode löschen

1. Gehen Sie in den Menüpunkt UrLb.
2. Halten Sie die Tasten ✝ und □ länger als 3 Sekunden gedrückt, um einen angegebenen Urlaubszeitraum vollständig zu löschen.

√ Der Funk-Raumtemperaturregler kehrt zum Programm-Menü zurück.

1. Drücken Sie die Taste PROG und der Funk-Raumtemperaturregler kehrt in die Normalansicht zurück.

Frostschutzfunktion ein-/ausschalten – Menüpunkt FrSt

Funktion deaktiviert

Beim Betrieb mit dem Funk-Management-Controller ist diese Funktion deaktiviert. Die Frostschutzfunktion wird zentral vom Funk-Management-Controller verwaltet.

Sie können nur hier die Frostschutzfunktion dauerhaft aktivieren.

Frostschutztemperatur

Die Frostschutztemperatur kann nur im Bereich zwischen +5 °C und +15 °C eingestellt werden.

1. Gehen Sie im Programm-Menü zum Menüpunkt FrSt (siehe Seite 19).

√ Die eingestellte Frostschutztemperatur wird blinkend angezeigt. Zusätzlich blinkt die entsprechende Anzeige der Betriebsart am rechten Displayrand.

1. Drücken Sie die Tasten + oder -, um die gewünschte Frostschutztemperatur zu wählen.
2. Bestätigen Sie mit der Taste SET.

Änderung der Frostschutztemperatur

Eine Änderung der Frostschutztemperatur wirkt sich auch auf die unter „Temperaturstufen verändern“ (siehe Seite 21) eingestellte Frostschutztemperatur aus.

√ Im Display erscheint die Anzeige On oder OFF.

1. Drücken Sie die Taste+, um den Frostschutz einzuschalten (On) bzw. die Taste-, um den Frostschutz auszuschalten (OFF).

1. Drücken Sie die Taste SET.
   √ Die Frostschutzfunktion wird aktiviert bzw. deaktiviert und die Anzeige kehrt zum Programm-Menü zurück.
2. Drücken Sie die Taste PROG und der Funk-Raumtemperaturregler kehrt in die Normalansicht zurück.

√ Nach dem Abschalten der Frostschutzfunktion kehrt der Raumtemperaturregler in den dauerhaften Absenkbetrieb zurück.

Gehen Sie so vor, um wieder in das normale Zeitprogramm zurück zu gelangen:

1. Drücken Sie in der Normalanzeige die Taste PROG mindestens 5 Sekunden lang, um in das Programm-Menü zu gelangen.
2. Drücken Sie die Tasten + oder -, um zum Menüpunkt ProG zu gelangen.
3. Drücken Sie die Taste SET, um den Menüpunkt ProG auszuwählen.
4. Drücken Sie die Taste PROG, um das normale Zeitprogramm wieder zu aktivieren.

Einlernen der Funkverbindung – Menüpunkt LErn

Um Funk-Motor-Stellantrieb(e) oder einen Funk-Management-Controller dem Funk-Raumtemperaturregler zuzuordnen, gehen Sie bitte wie folgt vor:

1. Gehen Sie im Programm-Menü zum Menüpunkt LErn (siehe Seite 19).
2. Starten Sie an allen einzulernenden Geräten den Programmiermodus.
3. Drücken Sie am Funk-Raumtemperaturregler die Taste SET, um den Lernvorgang zu starten.
   √ Während des Lernvorgangs blinkt die Anzeige LErn.
   √ Nach ca. 5 Sekunden kehrt der Funk-Raumtemperaturregler direkt zur Normalanzeige zurück.

i Einlernen mehrerer Funk-Motor-Stellantriebe

Sollen mehrere Funk-Motor-Stellantriebe dem Funk-Raumtemperaturregler zugeordnet werden, müssen zuerst alle Stellantriebe in den Lernmodus versetzt werden, bevor der Lernvorgang am Funk-Raumtemperaturregler gestartet wird.

Löschen der Funkverbindung

Das Löschen der Funkverbindung erfolgt entweder

- am Funk-Motor-Stellantrieb (siehe Bedienungsanleitung des Funk-Motor-Stellantriebs) oder

- durch erneutes Einlernen der Funkverbindung.

Funk-Raumtemperaturregler reinigen

1. Wischen Sie das Gehäuse des Funk-Raumtemperaturreglers nur mit einem nebelfeuchten Tuch ab.
2. Verwenden Sie keine Reinigungsmittel, diese können das Gehäuse beschädigen.

Gewährleistung

Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen.

Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle:

ALBRECHT JUNG GMBH & CO. KG

Service-Center

Kupferstr. 17-19

D-44532 Lünen

Service-Line: +49 (0) 23 55.80 65 51

Telefax: +49 (0) 23 55.80 61 89

E-Mail: [e-mail]

Technik (allgemein)

Service-Line: +49 (0) 23 55.80 65 55

Telefax: +49 (0) 23 55.80 62 55

E-Mail: [e-mail]

Technik (KNX/EIB)

Service-Line: +49 (0) 23 55.80 65 56

Telefax: +49 (0) 23 55.80 62 55

E-Mail: [e-mail]

Das C-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
