Anwendung

Der TA 21 E ist ein witterungsgeführter Vorlauftemperaturregler zum Einbau in stetiggeregelte JUNKERS-Gasheizkessel der Reihe KS...-6 EK, E(S)

Technische Daten

Einbaumaße	Breite 137 mmHöhe 90 mmTiefe 75 mm
Nennspannung	24V---
Nennstrom	0,1 A
Reglerausgang	Stetig. 4-24V---
Regelbereich Vorlauftemperatur	+10...+100 °C
Meßbereich AF	-20...+30 °C
Zulässige Umgebungs-temperaturRegler Außenfühler Vorlauffühler	0...+40 °C-30...+50 °C0...+100 °C
Schutzklasse	III
Aufgebaut nach	VDE 631
Zubehör - Einbauschaltuhr Typ - Fernbedienung Typ	EU 1 T, EU 1 W, TW 2, TFQ 2, oder TFP 3

Montage des Reglers

Vor dem Einbau des Reglers muß die Spannungsversorgung (230 V, 50 Hz) des Kessels unterbrochen werden.

Einbau des Anschlußkabels (Bild 1)

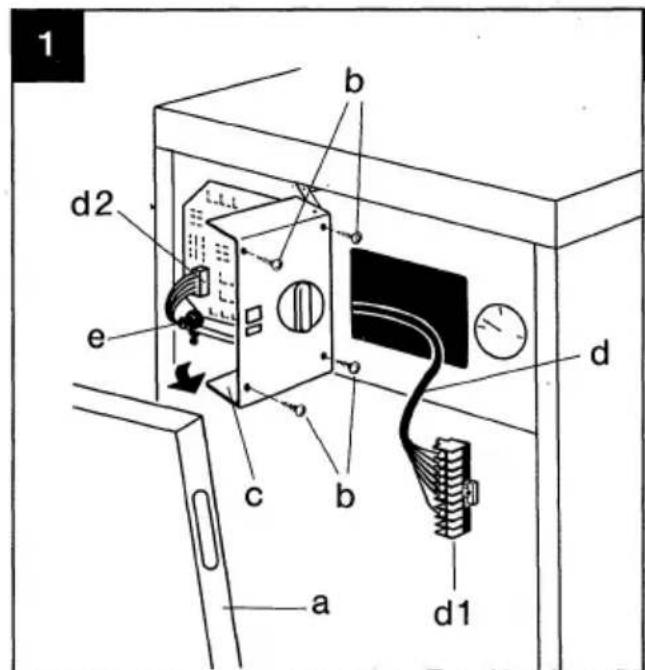

Kesseltüre (a) öffnen bzw. abnehmen und die vier Befestigungsschrauben (b) des Schaltkastens entfernen. Schaltkastendeckel (c) nach rechts ausschwenken und Verschlußkappe der Kabeldurchführung (links unten) aus der Schaltkastenrückwand entfernen.

Anschlußkabel (d) in die Kabeldurchführung einlegen und die Zugentlastung (e) von hinten in die Schaltkastenrückwand eindrücken.

Stecker (d2) auf die Kontaktstifte F, 2, 3, 10, 55, 12, 15 der Kesselplatine stecken (links unten).

Deckel für Reglerausschnitt ausbrechen und Kabel mit Stecker (d1) von hinten durch den Ausschnitt schieben.

Anschluß des Reglers (Bild 2)

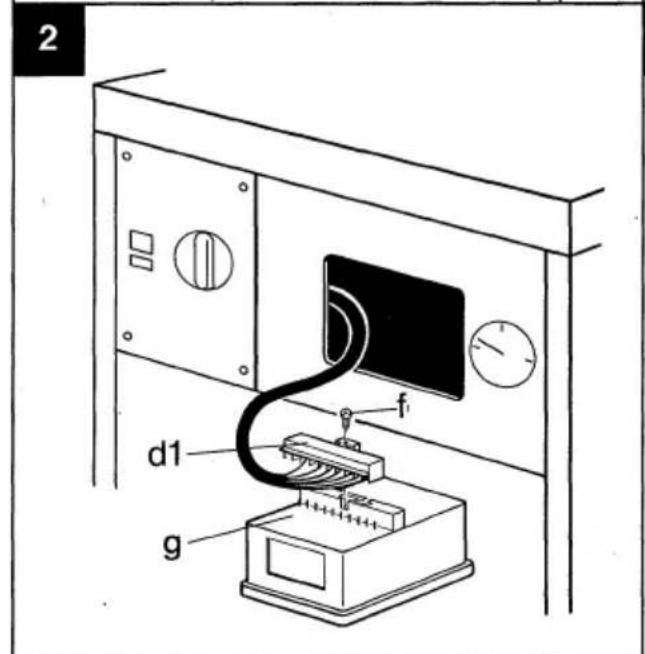

Anschlußkabel mit Stecker (d1) auf die Rückseite des Reglers (g) drücken und mit Schraube (f) sichern.

Einbau des Reglers (Bild 3)

Vor dem Einbau sind die Befestigungsschrauben der Sperrklinken (h) gegen den Uhrzeigersinn (1.) zu drehen.

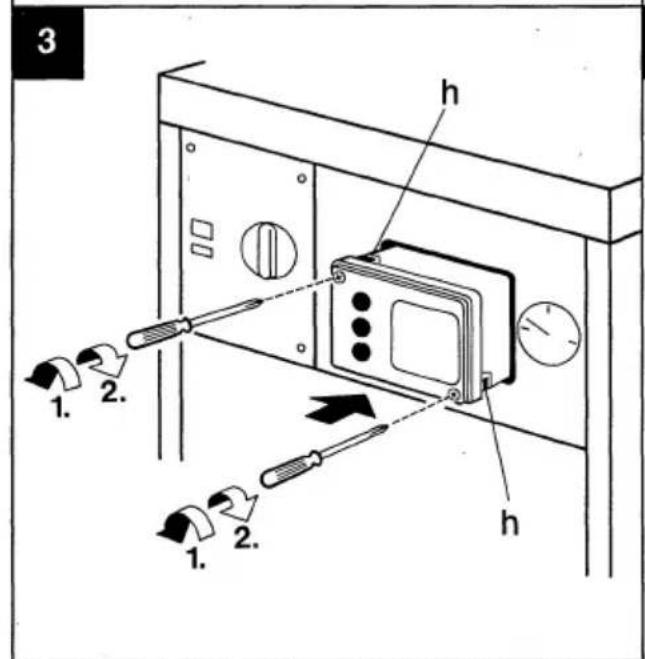

Regler in den Ausschnitt schieben und die Schrauben der Sperrklinken im Uhrzeigersinn (2.) bis zum Anschlag drehen. Hierbei drehen sich die Sperrklinken hinter dem Ausschnitt mit und befestigen den Regler im Kessel. Beidseitige Befestigung (links oben, rechts unten) überprüfen.

Montage des Außentemperaturfühlers (Bild 4)

Der Außentemperaturfühler AF ist im Lieferumfang des Reglers enthalten und eignet sich zur Aufputzmontage an der Außenwand.

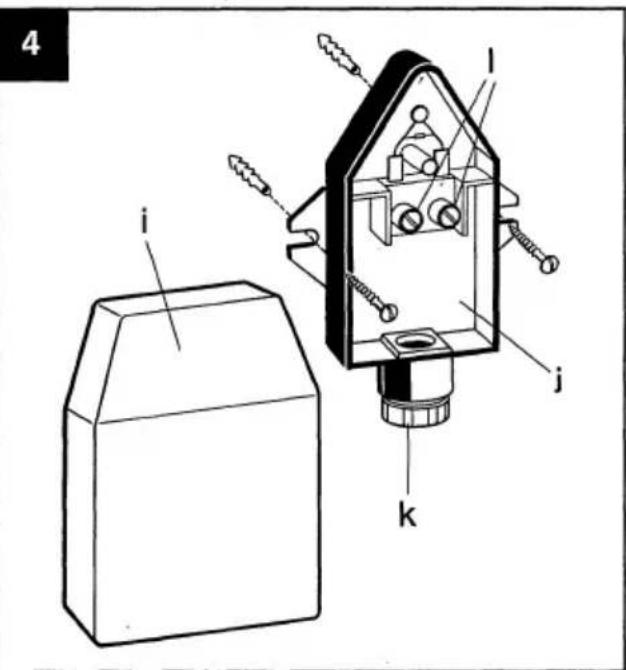

Abdeckhaube (i) abziehen und das Fühlergehäuse (j) mit zwei Schrauben an der Wand befestigen.

Vorlauftemperaturfühler

Der Vorlauftemperaturfühler (Kessel-temperaturfühler) ist werksseitig im Kessel KS...-6 EK E(S) montiert und angeschlossen. Das Fühlersignal wird über das Anschlußkabel (d) Bild 1 an den Regler weitergeleitet.

Einbau der Schaltuhr (Bild 5, 6)

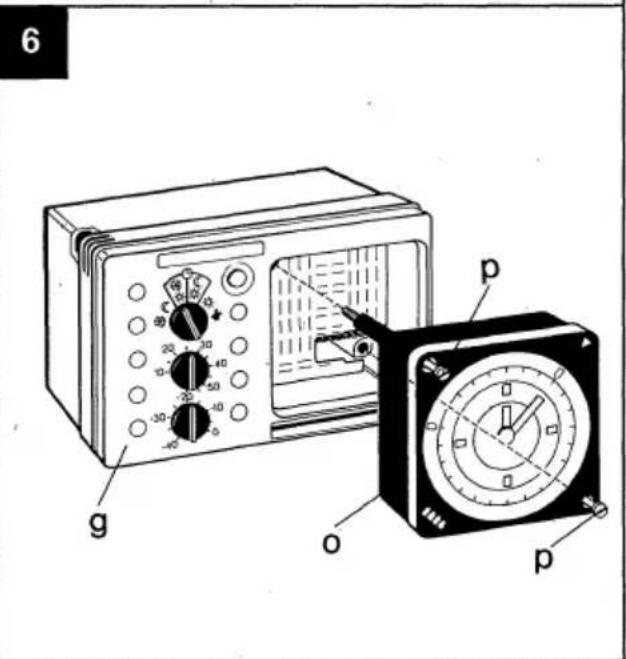

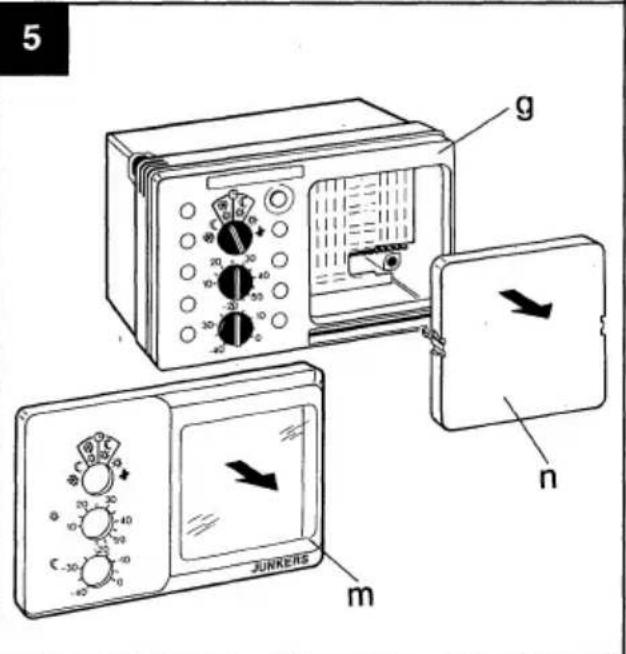

Der Regler wird ohne Einbauschaltuhr geliefert. Beim Einbau der Schaltuhr (Zubehör) muß der Staubschutzdeckel (m) abgenommen und die Abdeckung (n) vom Uhrenschacht des Reglers (g) ausgebaut werden. Schaltuhr (o) in den Uhrenschacht schieben und mit den Schrauben (p) befestigen.

Die Schaltuhr wird mit 24V --- vom Regler versorgt. Die Abdeckung (n) wird nicht mehr benötigt.

Elektrischer Anschluß

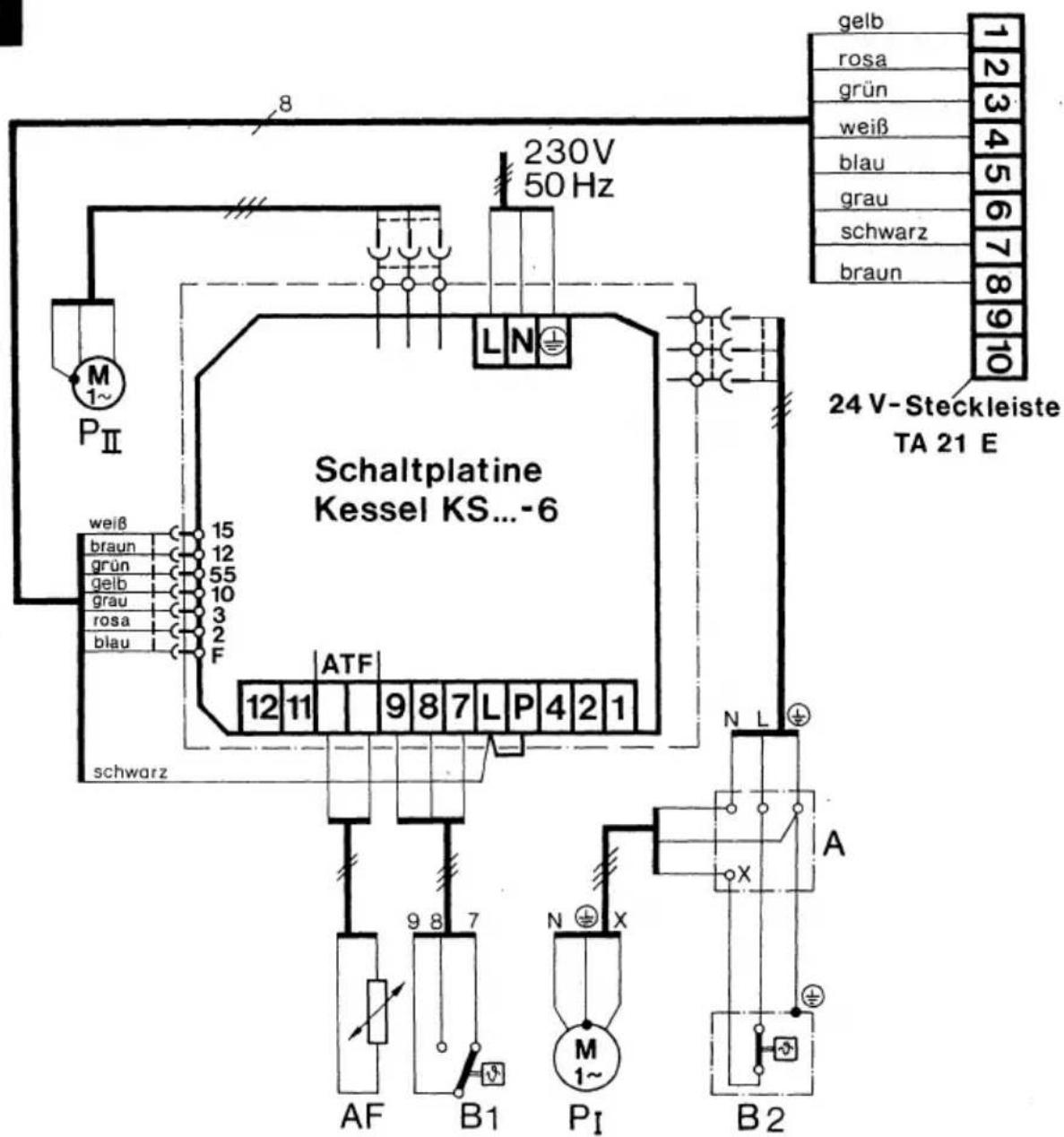

Kessel und Regler werden über das 7-adrige Anschlußkabel (24V...) entsprechend Bild 9 miteinander verbunden. Wichtig ist, daß die Verrohrung der Heizungsanlage entsprechend Bild 7 oder 8 erfolgt.

Der Außentemperaturfühler wird mit einer 2-adrigen Leitung am Kessel an den Klemmen mit der Bezeichnung ATF (Bild 9) angeschlossen. Am Außentemperaturfühler AF wird die Leitung durch

Meßwerte der Fühler

die Kabelverschraubung (k) geführt und an den Klemmen (l) angeschlossen. (Bild 4)

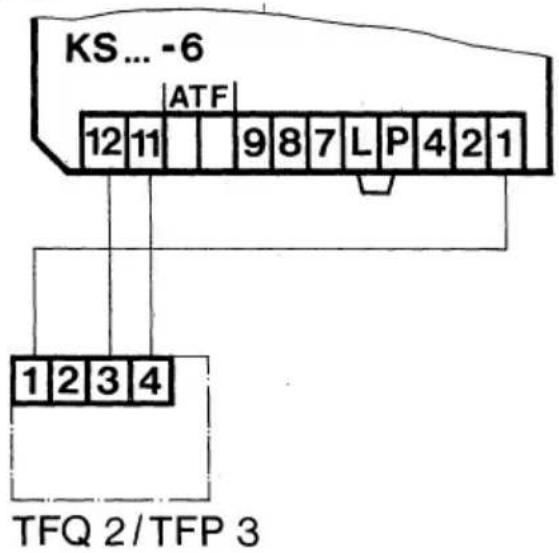

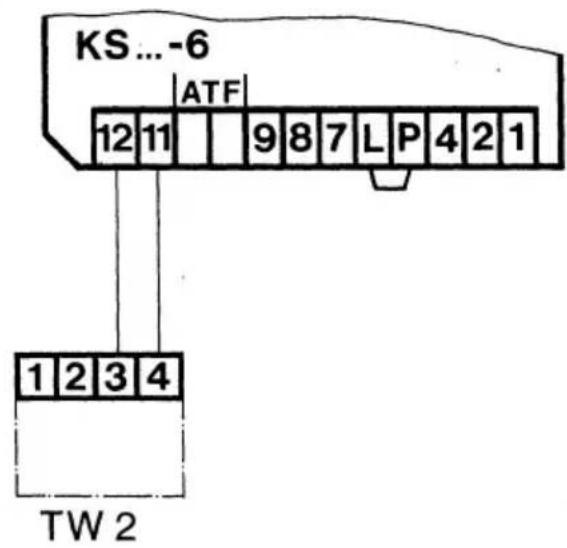

Die Fernbedienung (Zubehör) wird an der Kesselklemmleiste entsprechend Bild 10 bzw. 11 angeschlossen.

Hinweis: Leitungen des Außentemperaturfühlers und der Fernbedienung (Meßstrom) müssen von 230 V bzw. 380 V führenden Leitungen getrennt verlegt werden, damit keine induktive Beeinflussung stattfindet.

Die schwarze Leitung zwischen 24 V-Steckleiste und Kesselplatine ist funktionslos.

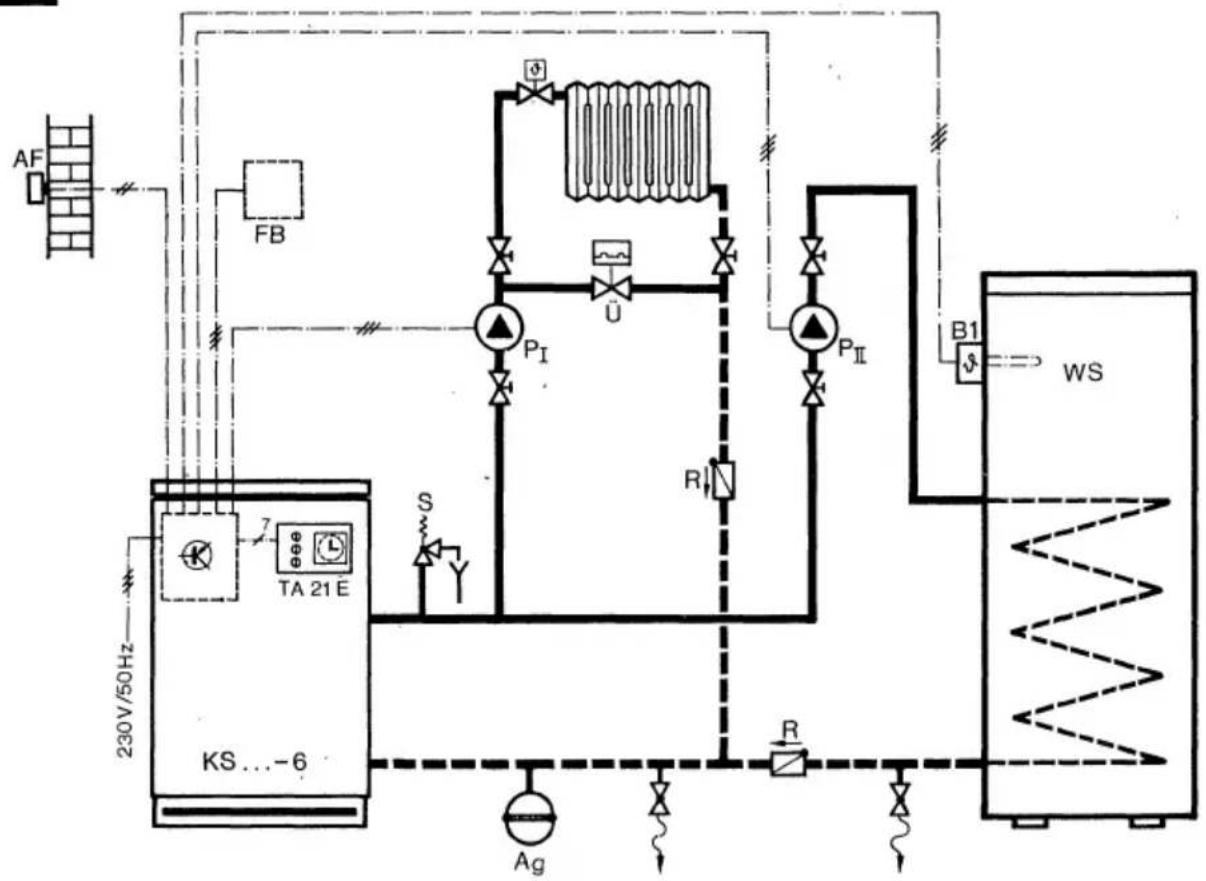

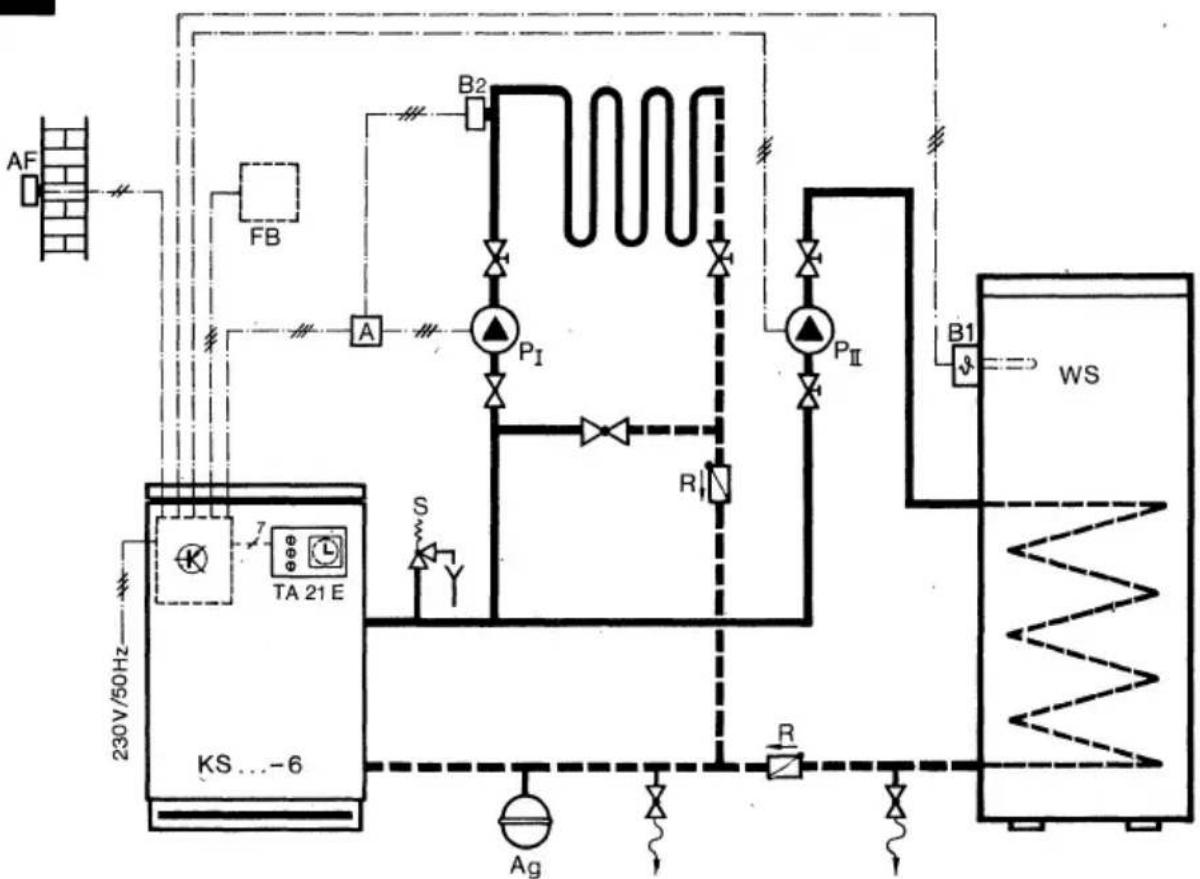

Legende zu Bild 7 und 8

AF = Außentemperaturfühler
R = Rückschlagventil
FB = Fernbedienung TW2, TFQ2, TFP3
P_1 = Umwälzpumpe Heizung
P_II = Speicherladepumpe
B1 = Thermostat
Ag = Ausdehnungsgefäß
S = Sicherheitsventil
Ü = Überströmventil
B2 = Vorlauftemperaturbegrenzer
WS = Warmwasserspeicher
A = Abzweigdose

Außentemperaturfühler AF			Vorlauftemperaturfühler VF
°C	Ω	V	°C	Ω	V
-20	2392	1,54	20	14772	23,59
-16	2088	1,45	26	11500	22,72
-12	1811	1,36	32	9043	21,72
-8	1562	1,27	38	7174	20,61
-4	1342	1,17	44	5730	19,40
0	1149	1,07	50	4608	18,10
4	984	0,98	56	3723	16,75
8	842	0,89	62	3032	15,42
12	720	0,80	68	2488	14,11
16	616	0,71	74	2053	12,84
20	528	0,64	80	1704	11,63
24	454	0,57	86	1421	10,50

7

8

9

230V 50 Hz Schaltplatine Kessel KS...-6 M 1~ PⅡ weiß braun grün gelb grau rosa blau F ATF 12 11 9 8 7 L P 4 2 1 schwarz gelb rosa grün weiß blau grau schwarz braun 24 V-Steckleiste TA 21 E N L + AF B1 P1 M N X B2

10

KS... -6 ATF 12 11 9 8 7 L P 4 2 1 1 2 3 4 TFQ 2/TFP 3

11

KS...-6 ATF 12 11 9 8 7 L P 4 2 1 1 2 3 4 TW 2
